Разборка Dell Optiplex GX620

Введение

В этом руководстве рассматривается разборка Dell Optiplex GX620.

Что вам понадобится

Инструменты

•

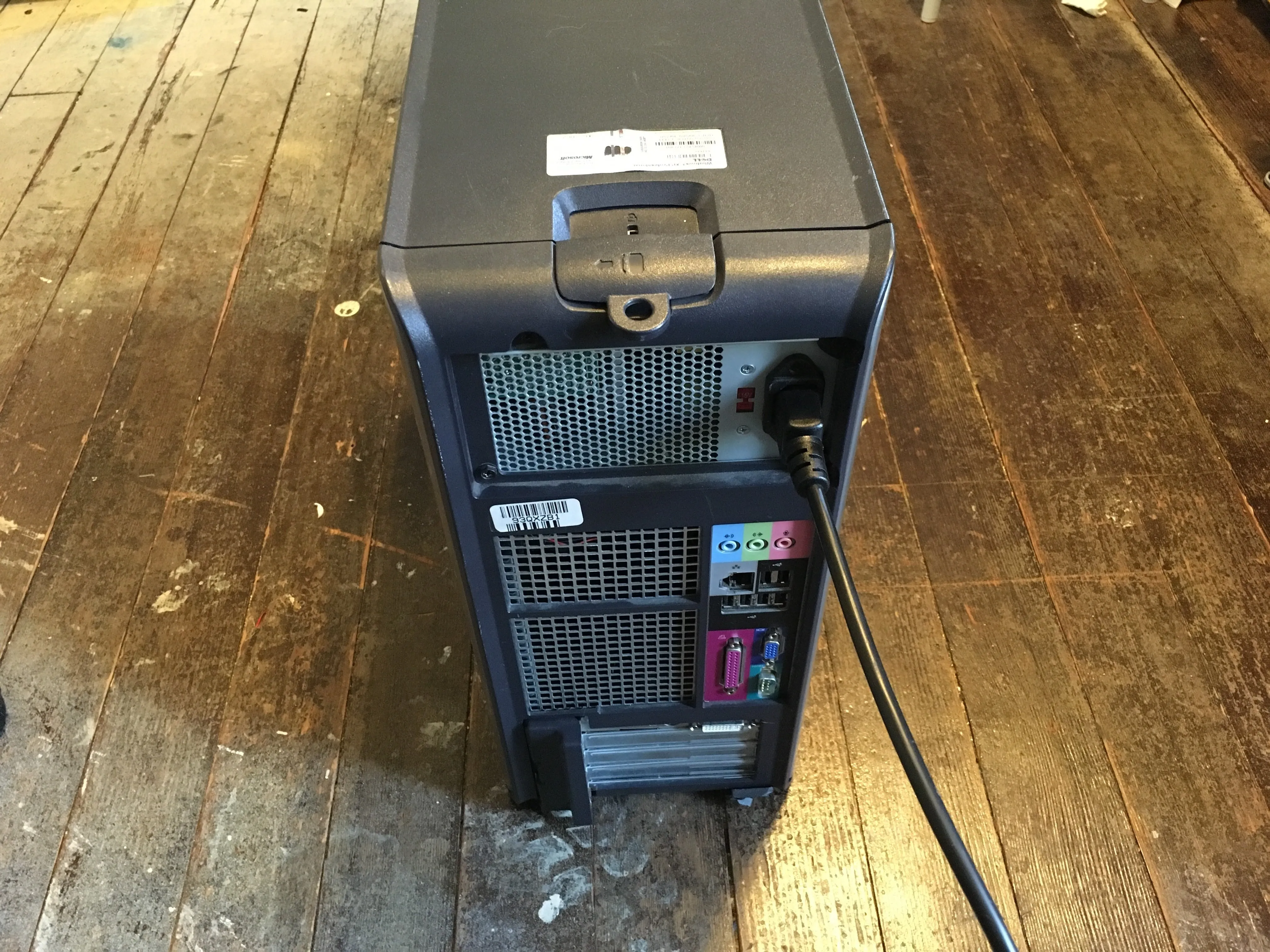

Шаг 1 Как отключить и разрядить компьютер перед ремонтом

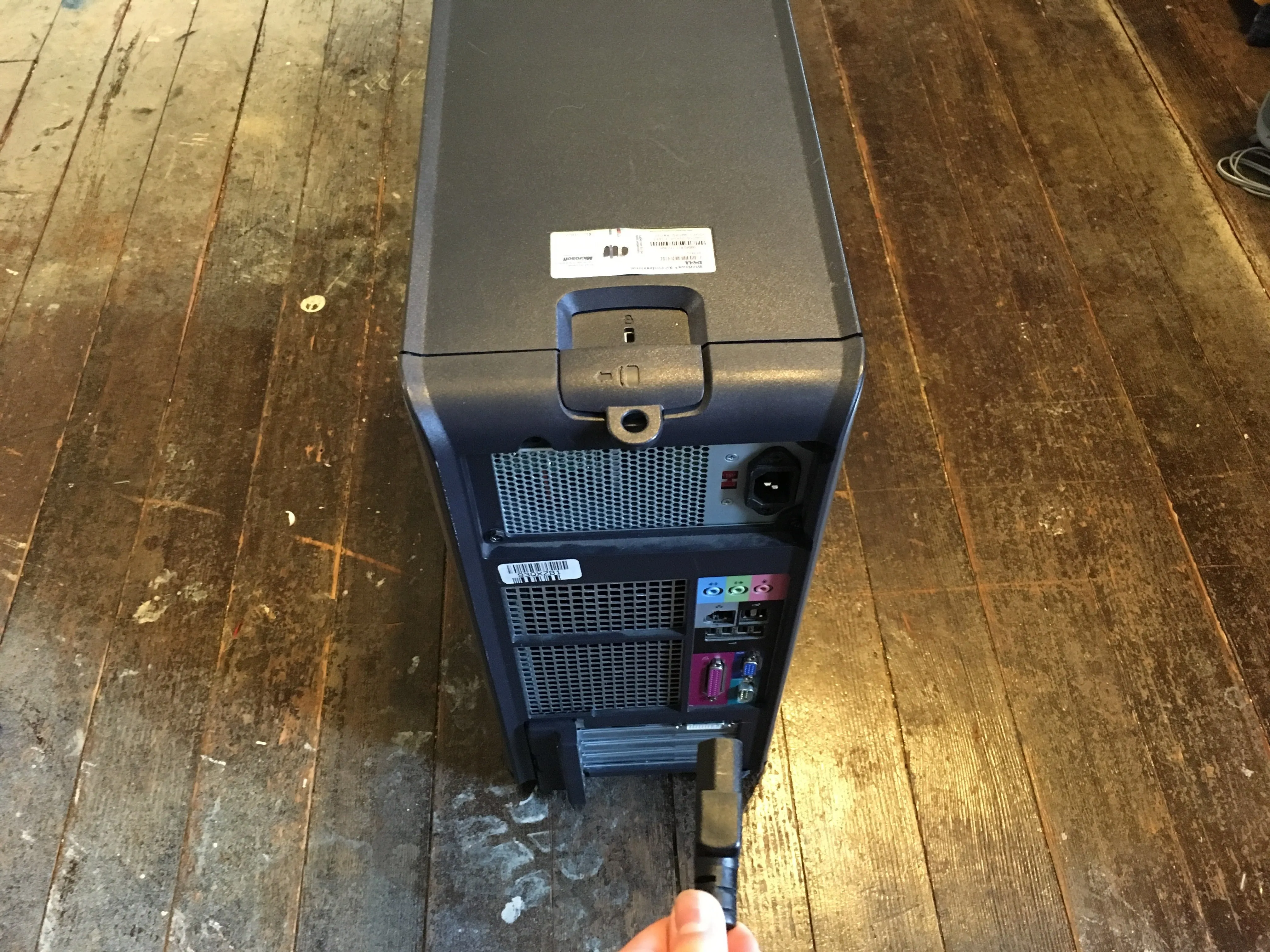

• Выключите компьютер и извлеките шнур питания из задней панели.

Шаг 2

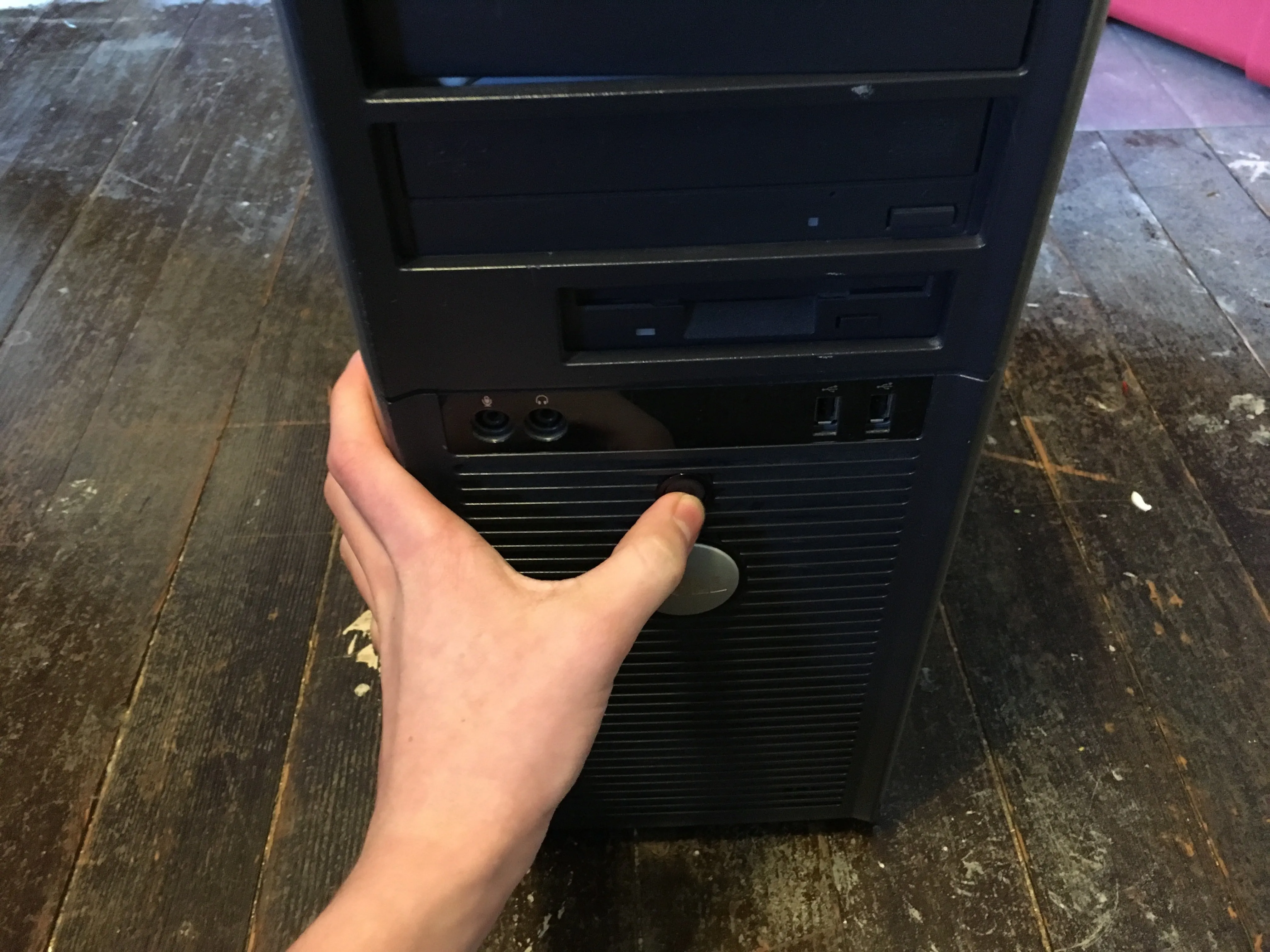

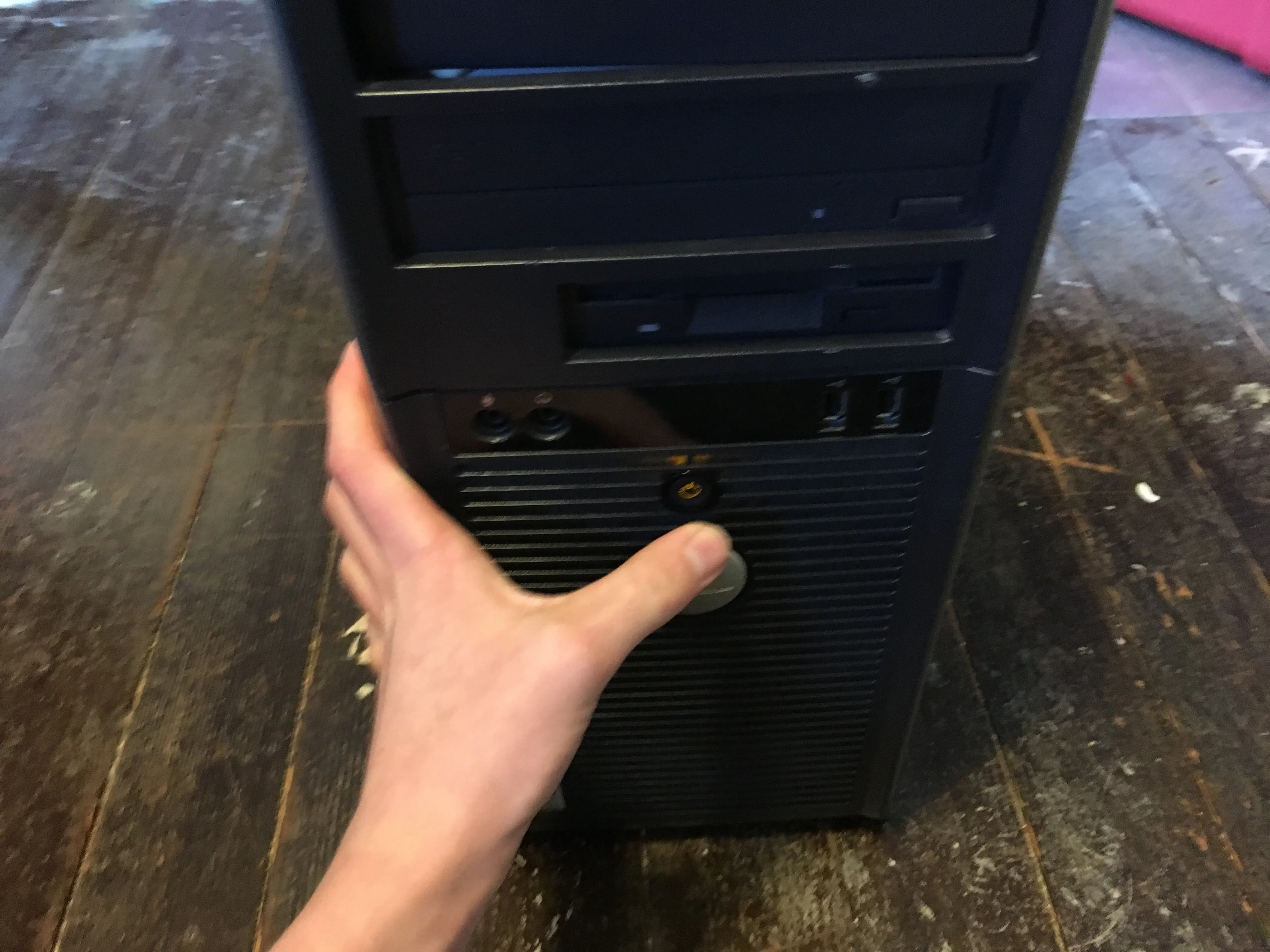

• Нажмите и удерживайте кнопку питания около 10 секунд, затем отпустите.

• Это поможет вывести остатки энергии из конденсаторов, чтобы вы могли безопасно работать с внутренними компонентами.

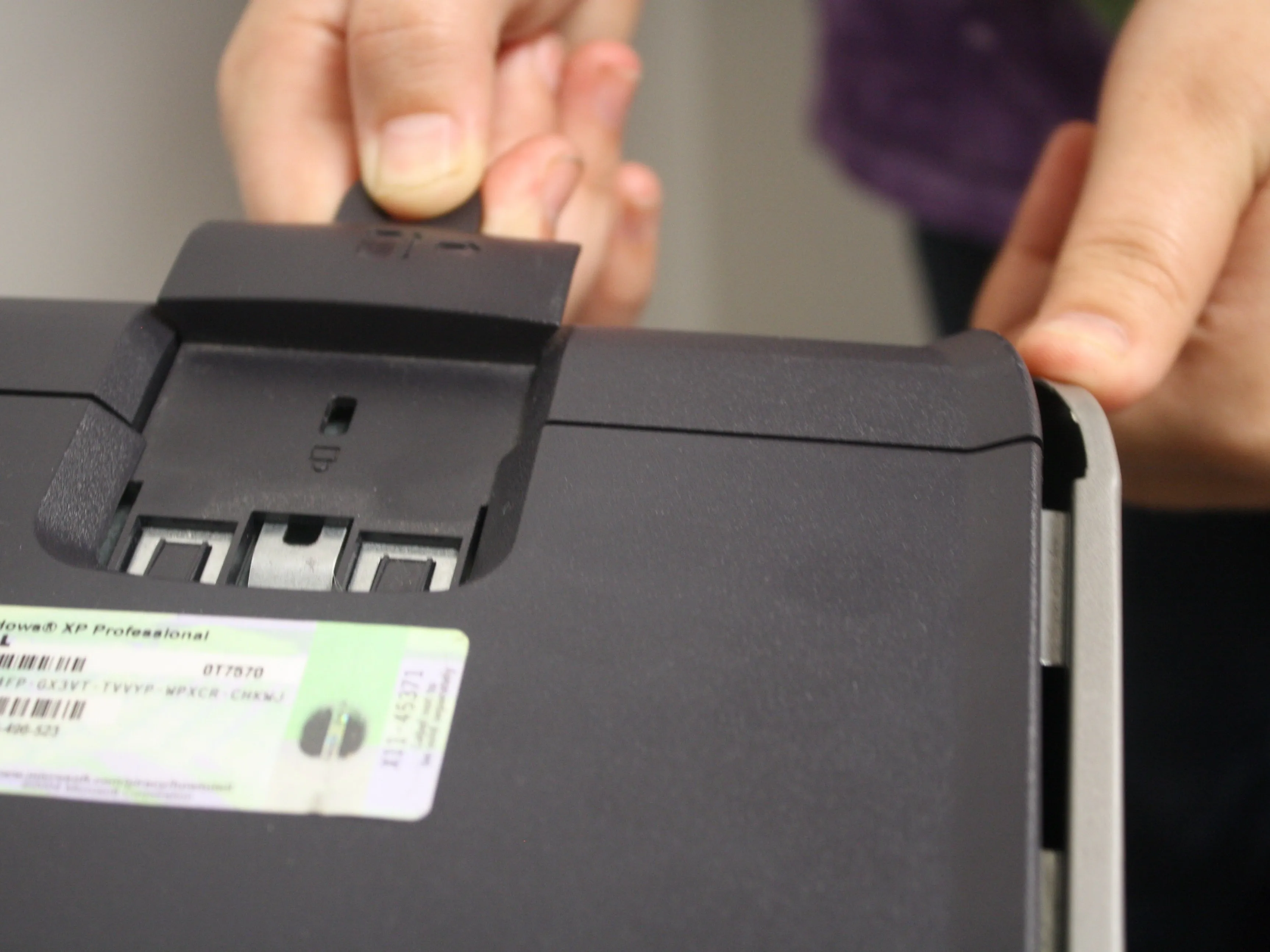

Шаг 3 Разборка боковой панели Dell Optiplex GX620

• Когда компьютер стоит вертикально, сильно потяните за выступ на задней панели компьютера.

• Когда боковая панель освободится, осторожно потяните ее в сторону от компьютера.

• Если вам трудно освободить боковую панель от корпуса, возможно, вам придется потянуть за выступ немного сильнее.

Шаг 4 Заземлены ли вы?

• Наденьте антистатический ремешок на недоминирующее запястье (если вы правша, наденьте его на левое запястье) и подсоедините металлический зажим к металлическому краю на внутренней стороне корпуса компьютера.

Шаг 5 Блок питания

• Найдите блок питания

• Проследите за всеми шнурами, отходящими от блока питания, и отсоедините все разъемы питания

• Убедитесь, что все шнуры питания свободны от каких-либо зажимов или кронштейнов в корпусе.

• Отвинтите блок питания от внешней задней стенки корпуса

• Нажмите на синий выступ за блоком питания и извлеките блок питания из корпуса.

Шаг 6 Слоты расширения

• Проверьте слоты расширения компьютера

• Если в компьютере установлена видеокарта, снимите крепежные элементы на задней панели корпуса, чтобы показать края слотов для карт расширения на корпусе.

• Найдите небольшой выступ за картой на краю слота.

• Нажмите и удерживайте выступ в стороне от слота и осторожно потяните карту наружу из слота.

• Извлеките видеокарту из корпуса и отложите в сторону.

• Установите на место крепежные элементы на задней панели корпуса, чтобы скрыть края слотов для карт расширения на корпусе.

Шаг 7 Оптические приводы

• Найдите все оптические приводы (приводы CD или DVD)

• Отсоедините кабель передачи данных, соединяющий оптический привод с материнской платой на приводе (кабель должен быть по-прежнему подключен к материнской плате).

• Сдвиньте синий кронштейн в направлении, указанном стрелкой на кронштейне, чтобы освободить пластик на передней панели компьютера, и осторожно снимите его.

• Снова сдвиньте синюю скобу и извлеките оптический привод из корпуса компьютера через переднюю панель.

• Отсоедините кабель данных от материнской платы, подключенный к оптическому приводу, и положите его на место оптического привода

Шаг 8 Жесткие диски

• Найдите все жесткие диски

• Отсоедините кабель данных, соединяющий жесткий диск с материнской платой на диске (кабель должен быть все еще подключен к материнской плате)

• Извлеките жесткий диск из корпуса компьютера

• Отсоедините кабель данных от материнской платы, подключенный к жесткому диску, и положите его на место жесткого диска.

Шаг 9 Оперативная память

• Обратите внимание на то, сколько планок оперативной памяти установлено на материнской плате и в какие слоты оперативной памяти они установлены
