Разборка Dell Optiplex GX620

Что вам нужно

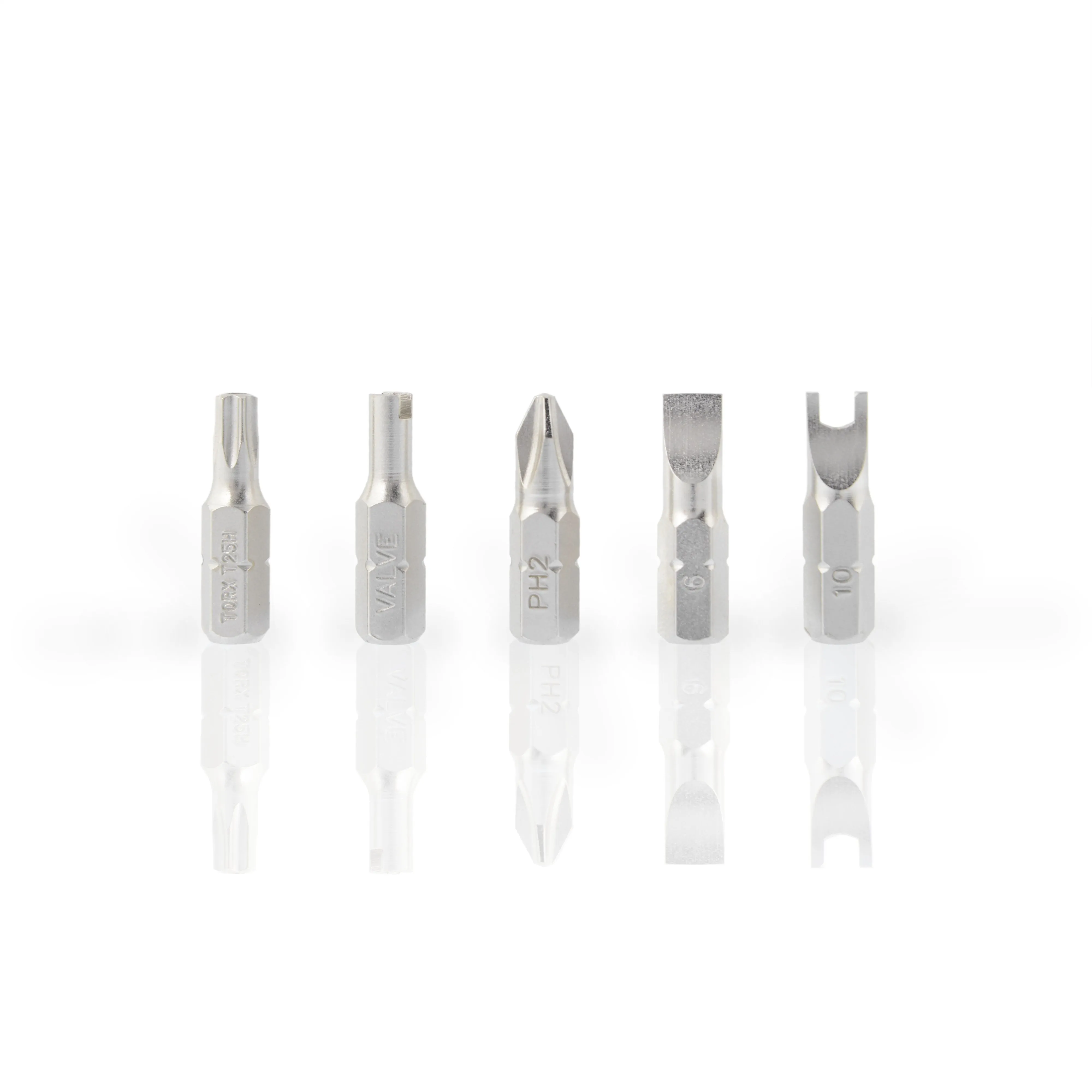

Инструменты

•

  Посмотреть

•

  Вид

Шаг 1 Снятие боковой панели

• Начните со снятия боковой панели, повернув синюю ручку в направлении стрелки.

Шаг 2 Извлечение флоппи-дисковода

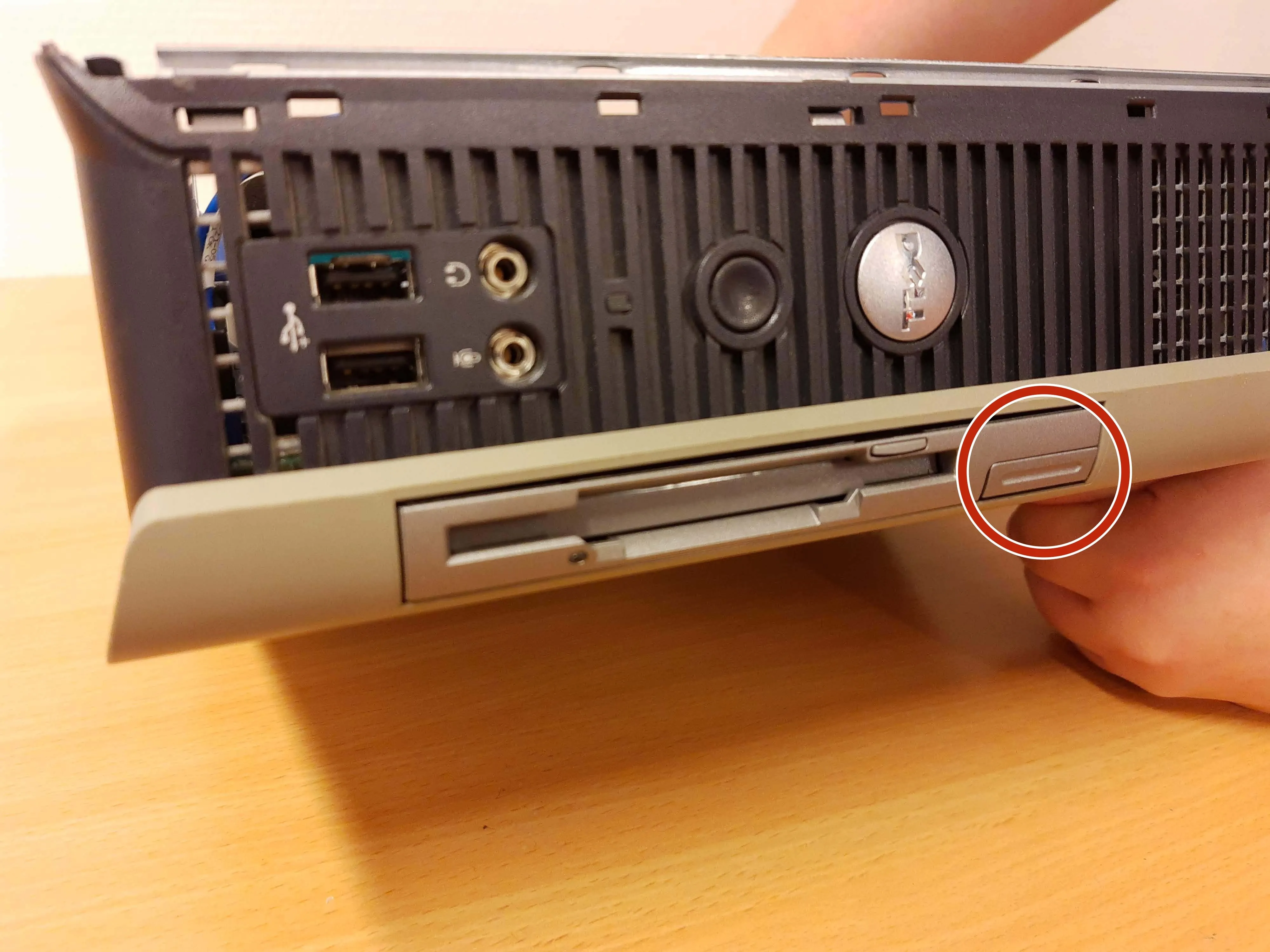

• Извлеките флоппи-дисковод, нажав на отмеченную ручку.

• На нижней стороне может быть винт.

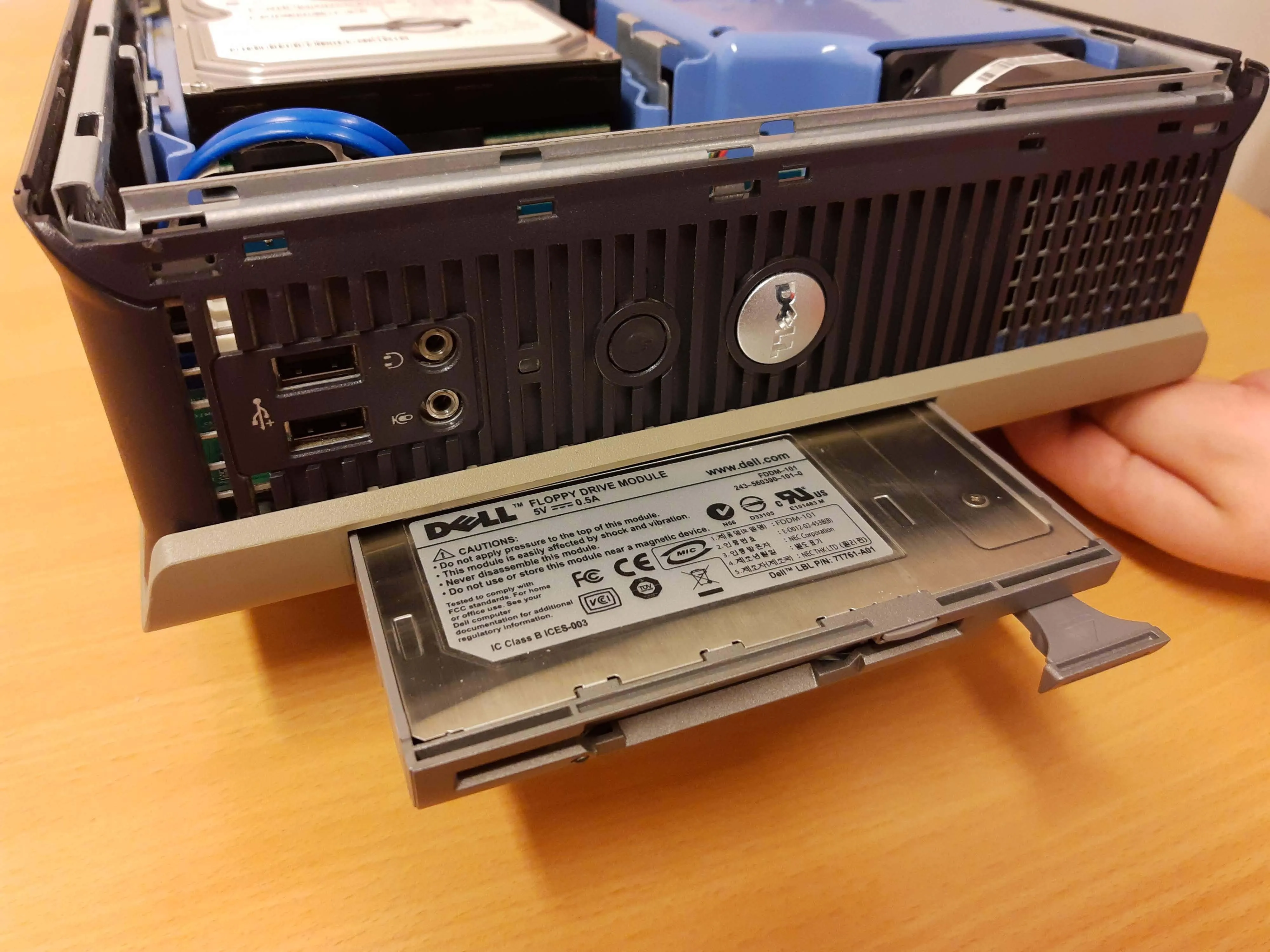

• Затем потяните за выступ, выходящий из флоппи-дисковода, чтобы извлечь его.

Шаг 3 Извлечение жесткого диска

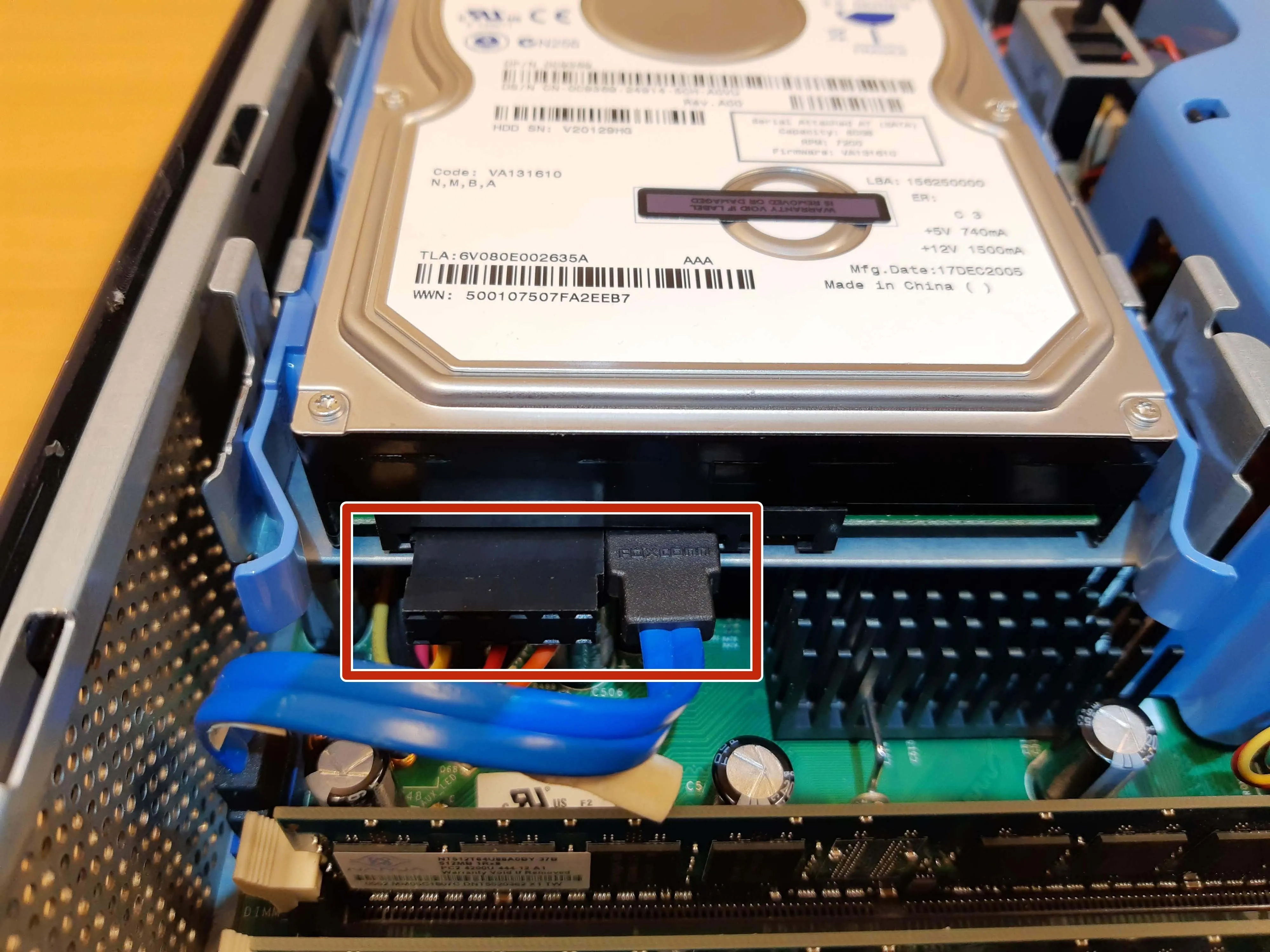

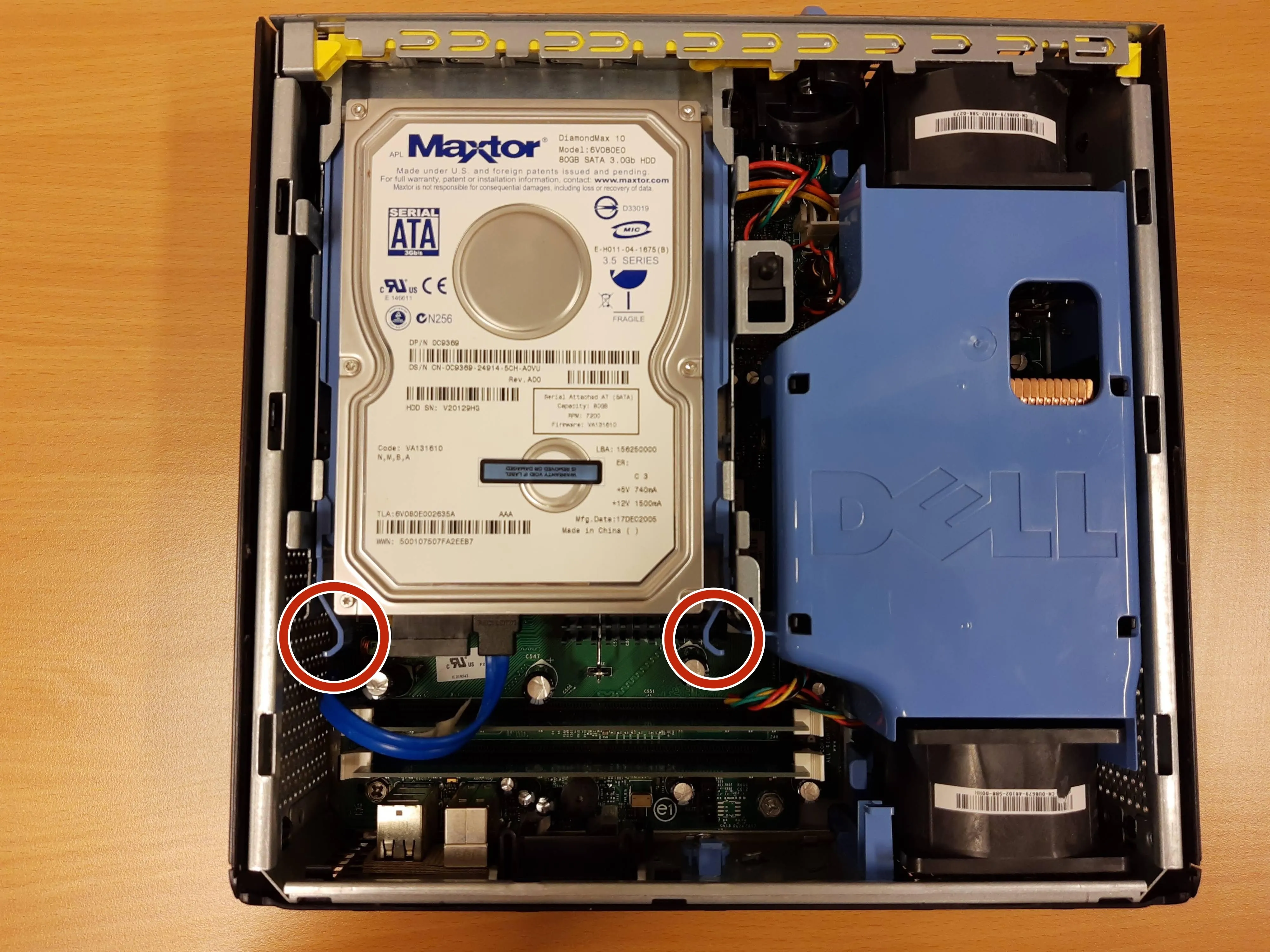

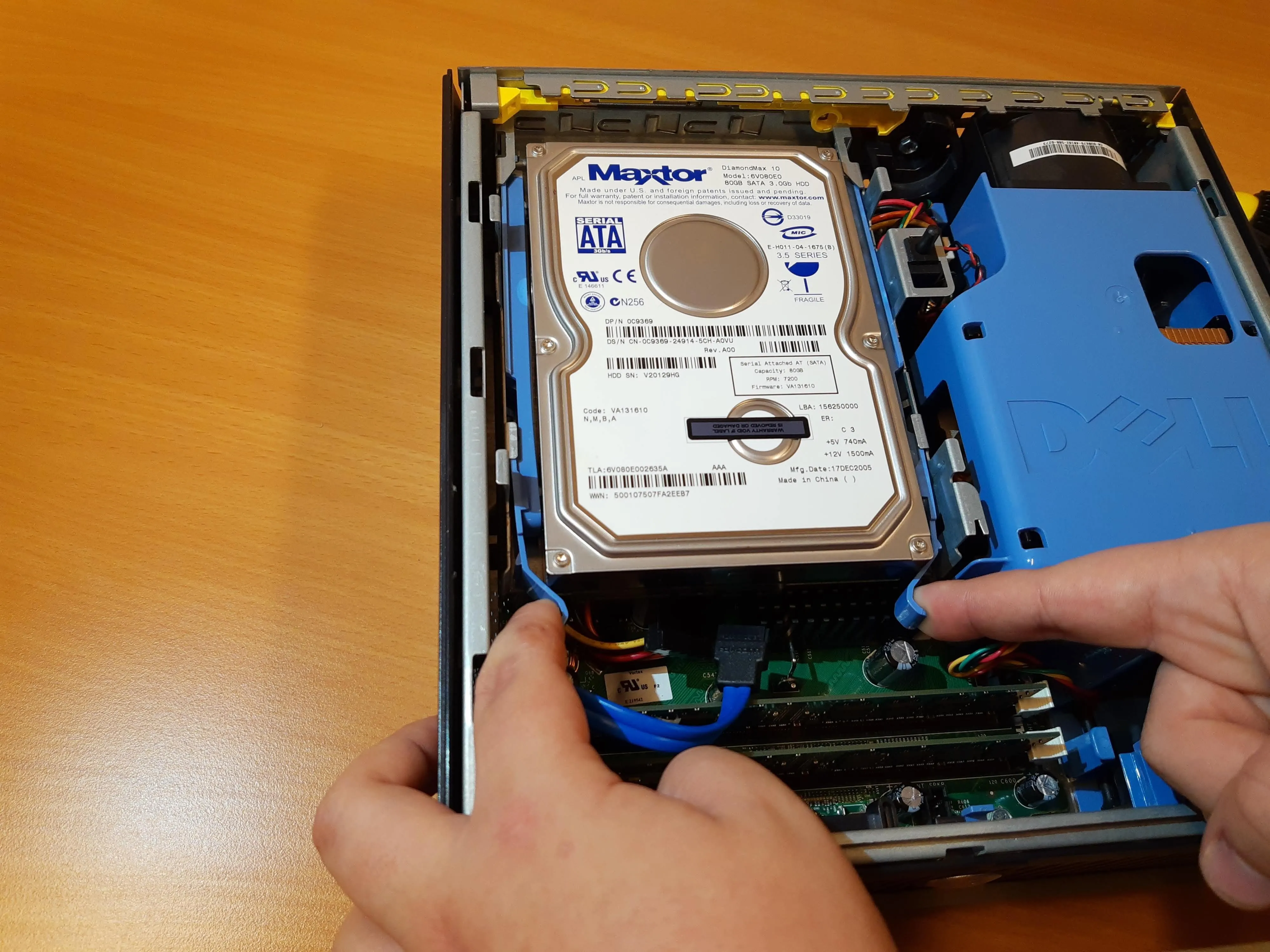

• Извлеките жесткий диск, сжав два синих выступа на боковой стороне.

• Затем потяните жесткий диск в сторону передней панели компьютера.

• Вытащите два кабеля из жесткого диска.

• Затем поднимите жесткий диск вверх и вытащите его.

Шаг 4 Снятие синей крышки

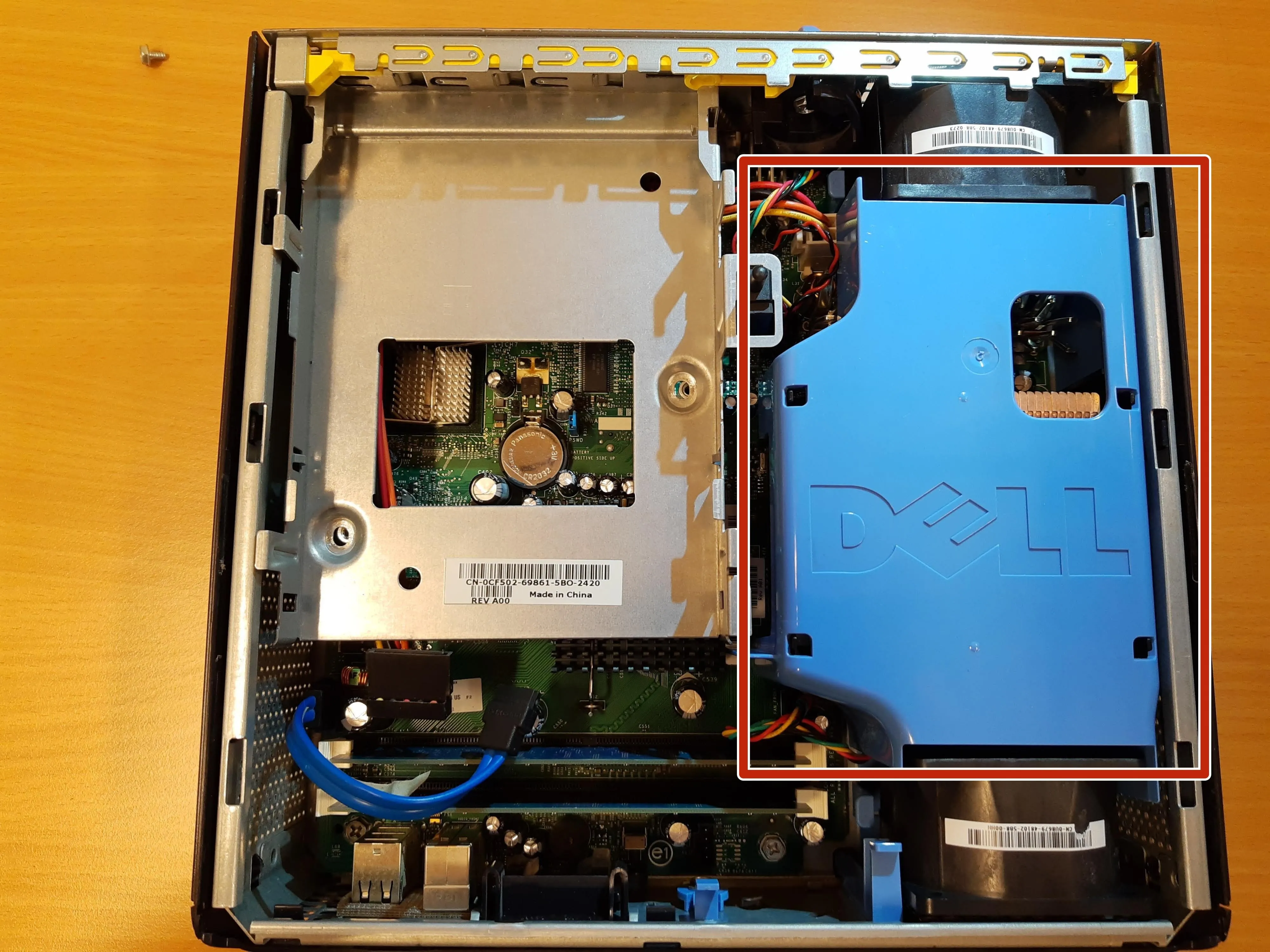

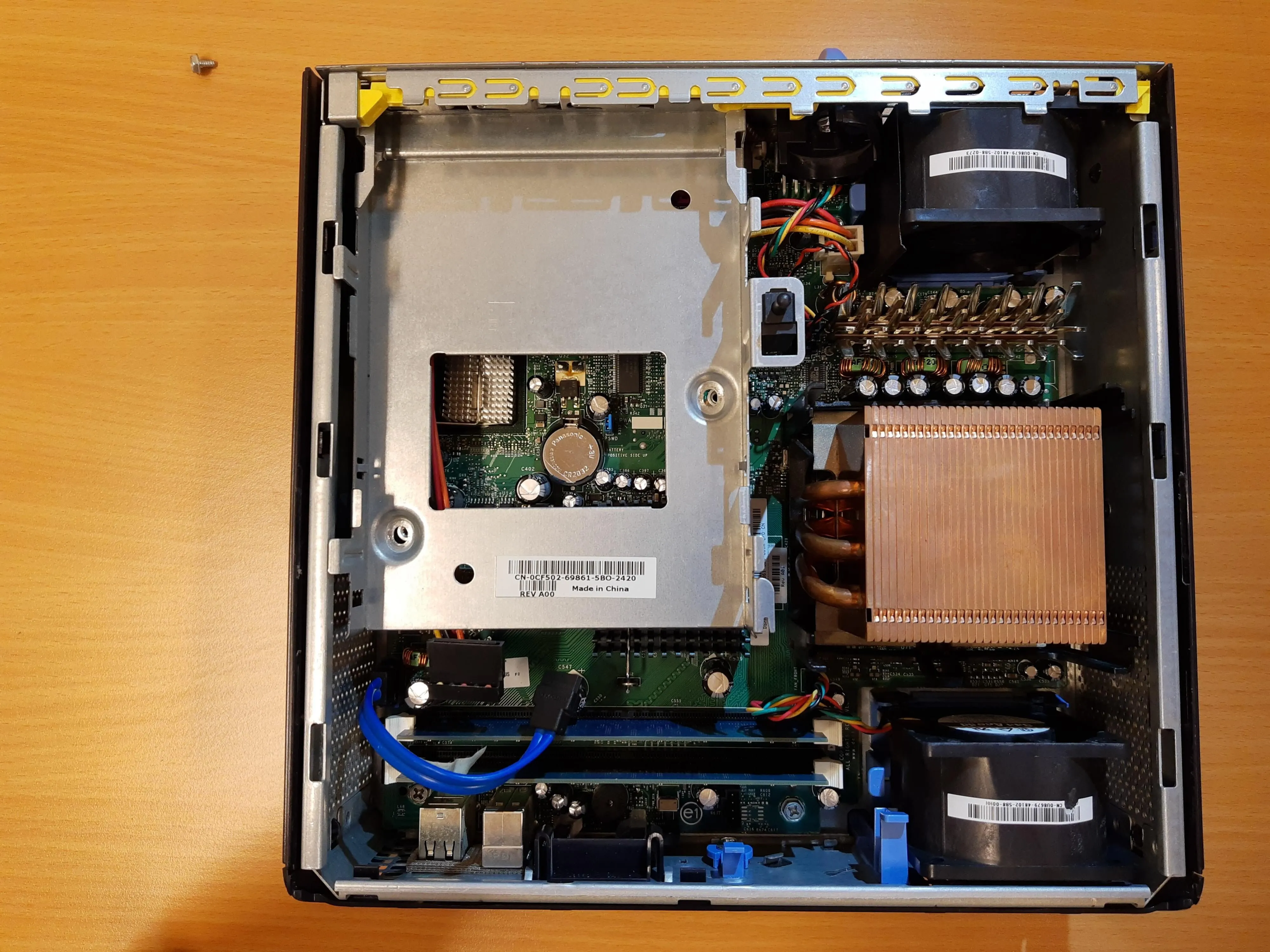

• Снимите синюю крышку с надписью 'DELL', просто потянув ее вверх и наружу.

Шаг 5 Снятие кронштейна жесткого диска

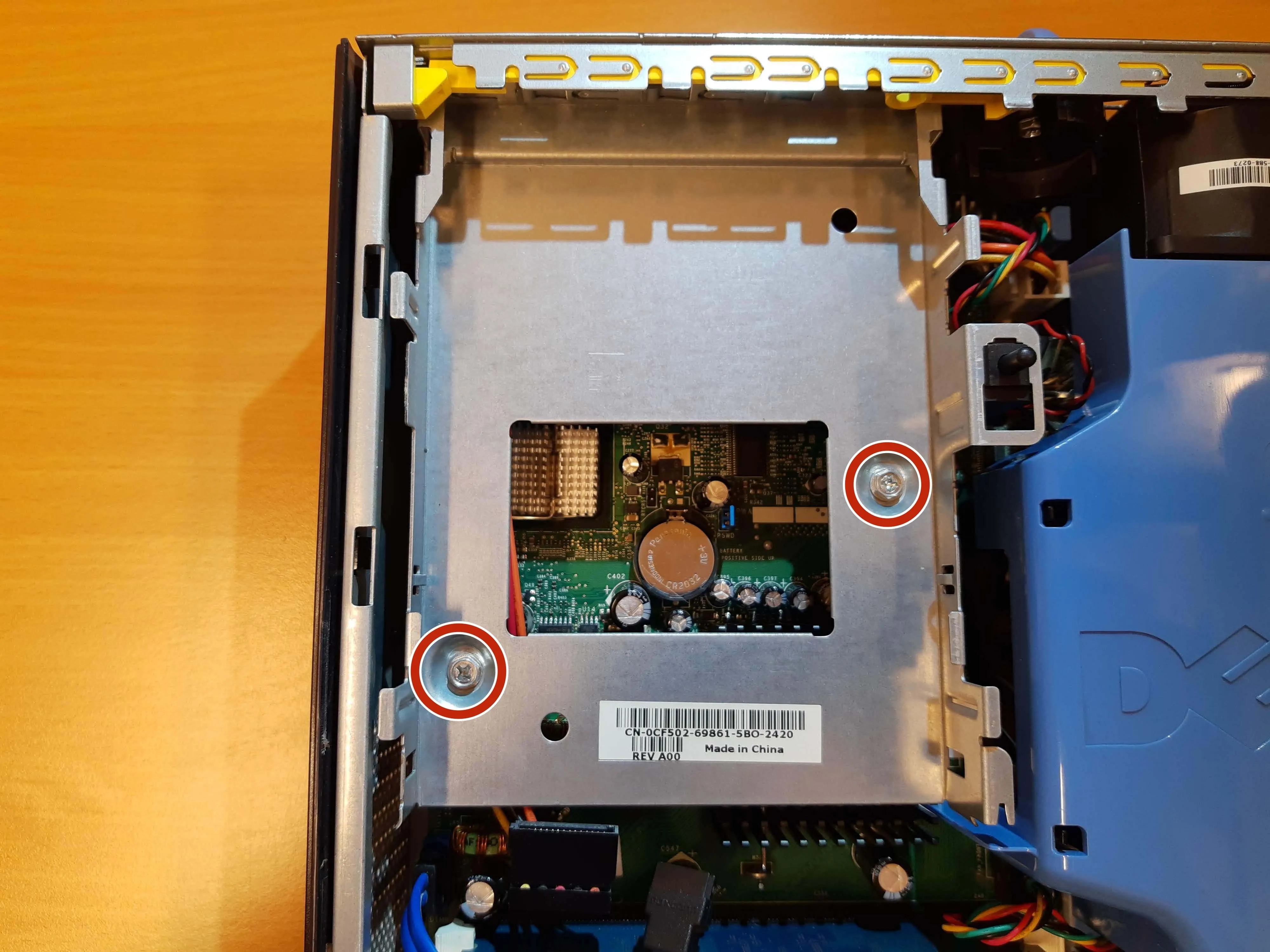

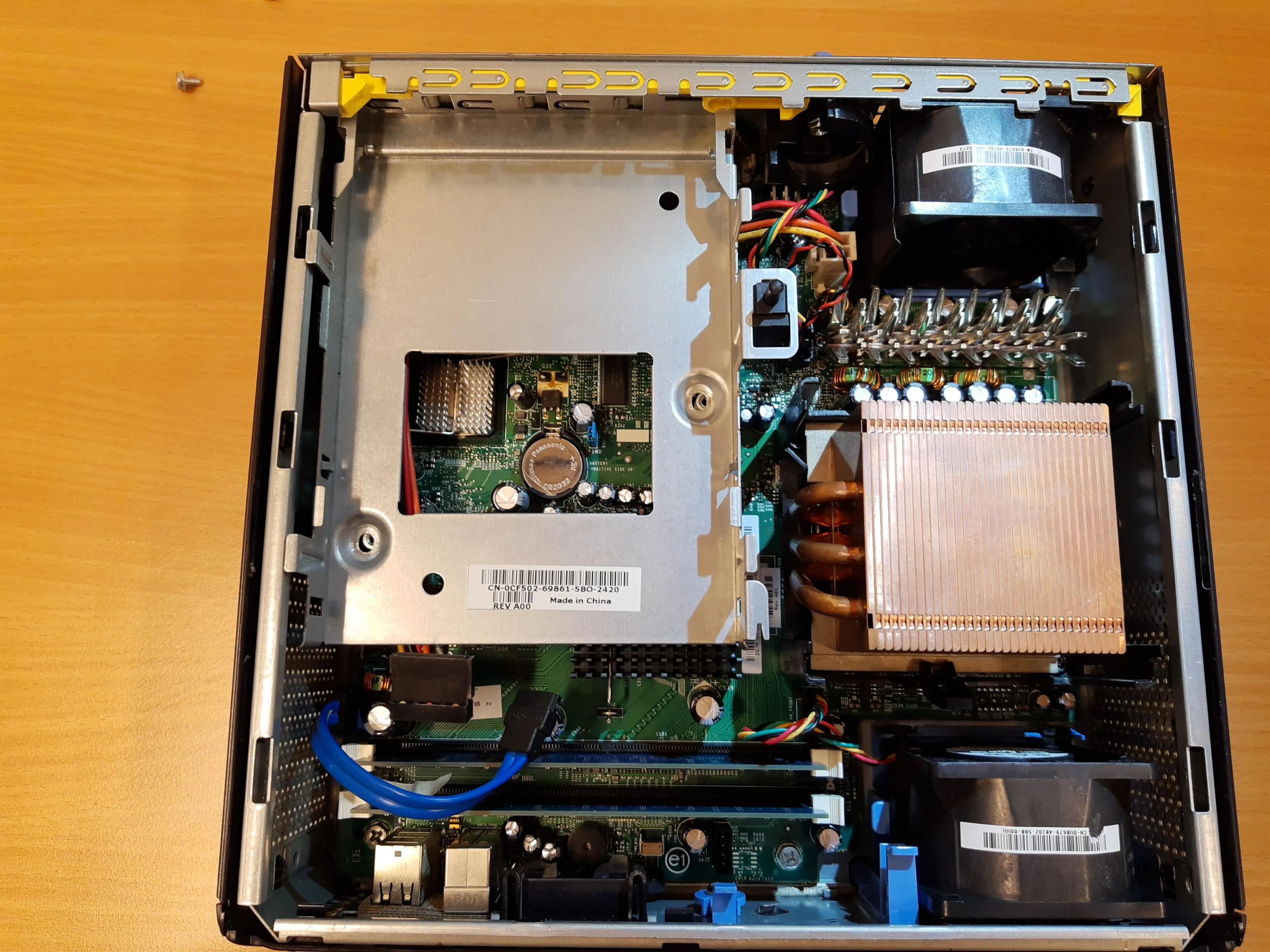

• Снимите кронштейн жесткого диска, открутив два винта.

• Сдвиньте кронштейн жесткого диска влево, а затем в сторону передней панели компьютера.

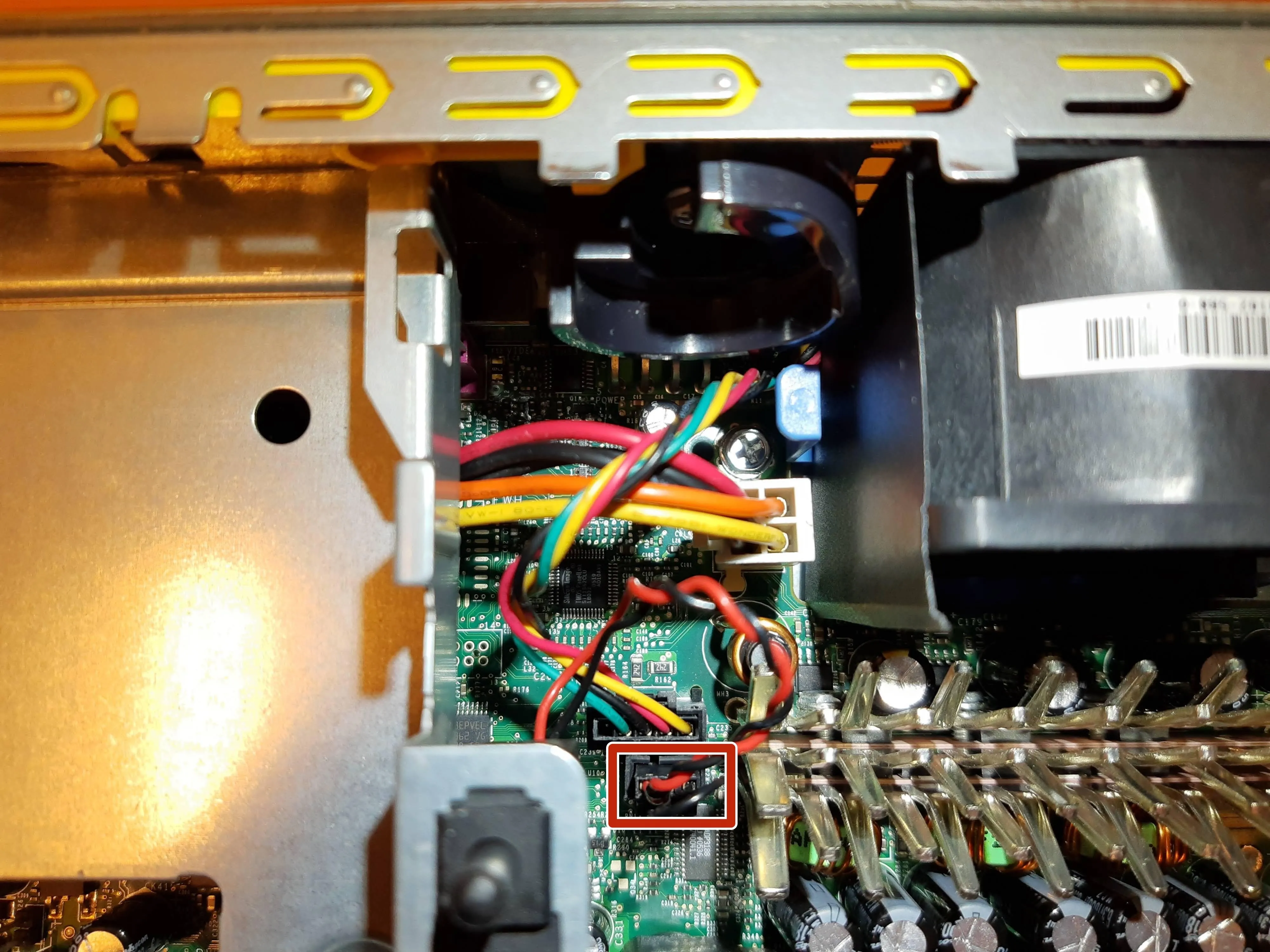

• Отсоедините разъем выключателя, нажав на маленький выступ на разъеме и потянув его вверх.

• И извлеките весь кронштейн.

Шаг 6 Откручивание задних винтов

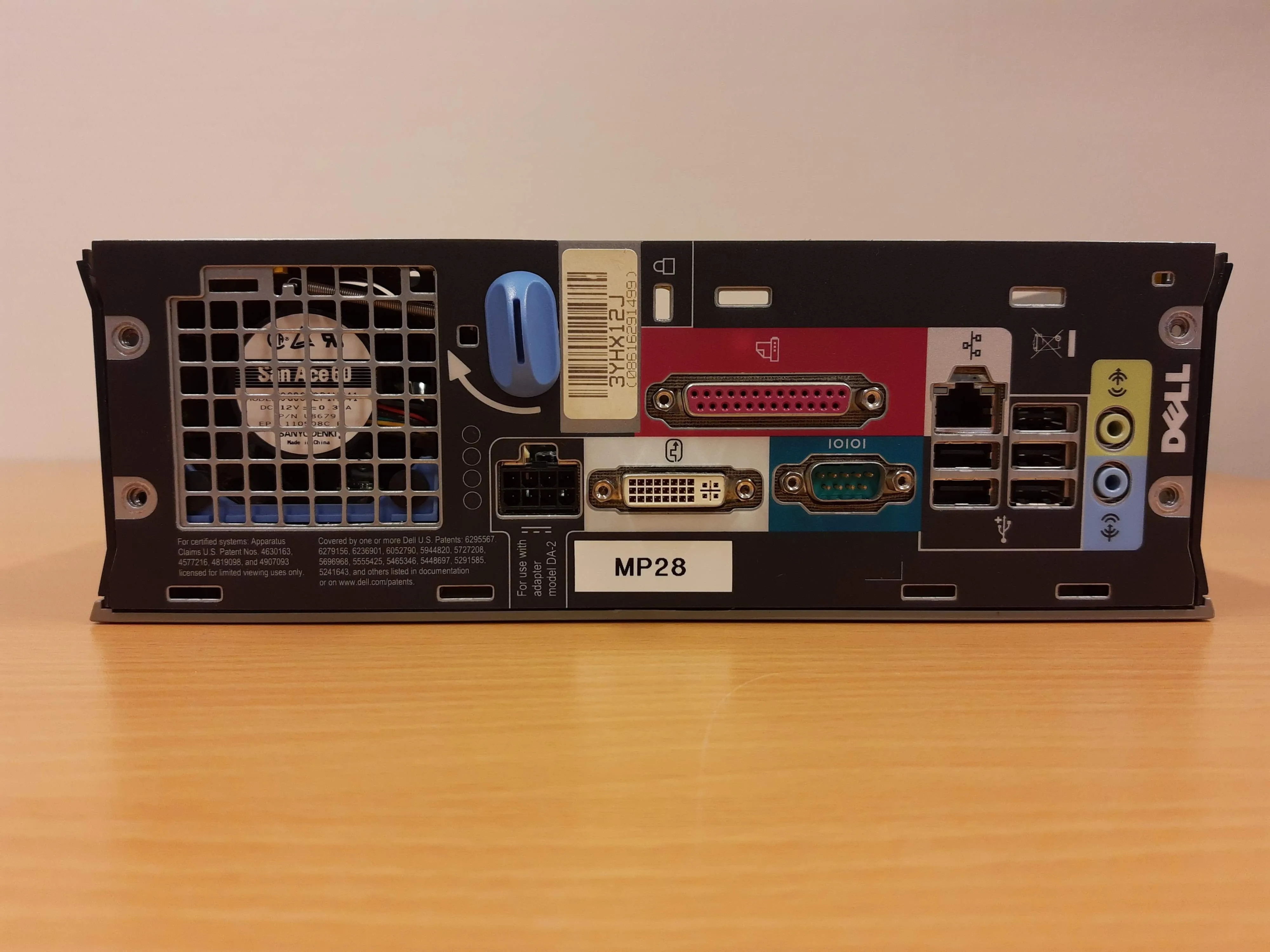

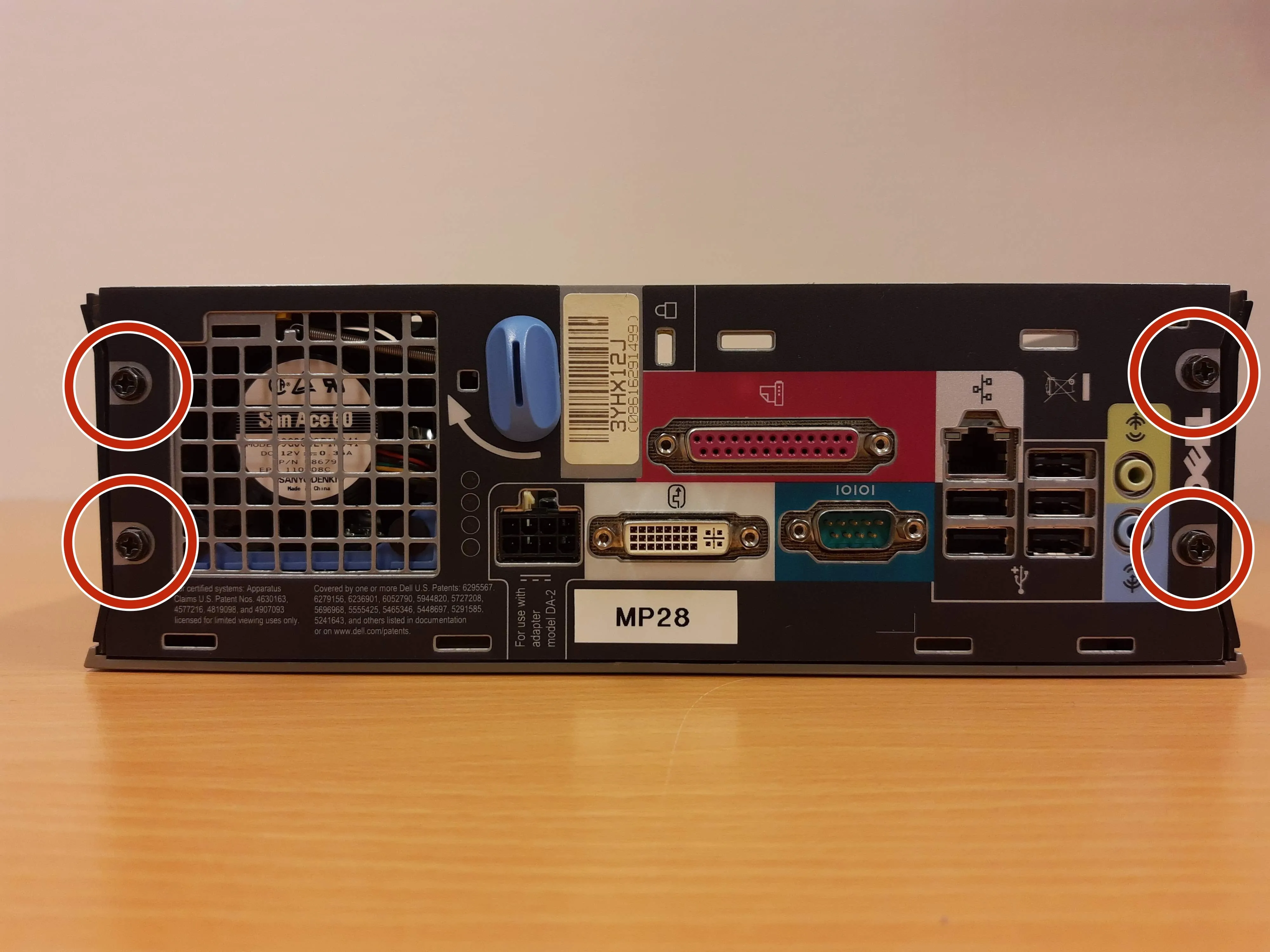

• Открутите четыре винта на задней панели.

Шаг 7 Извлечение лотка материнской платы

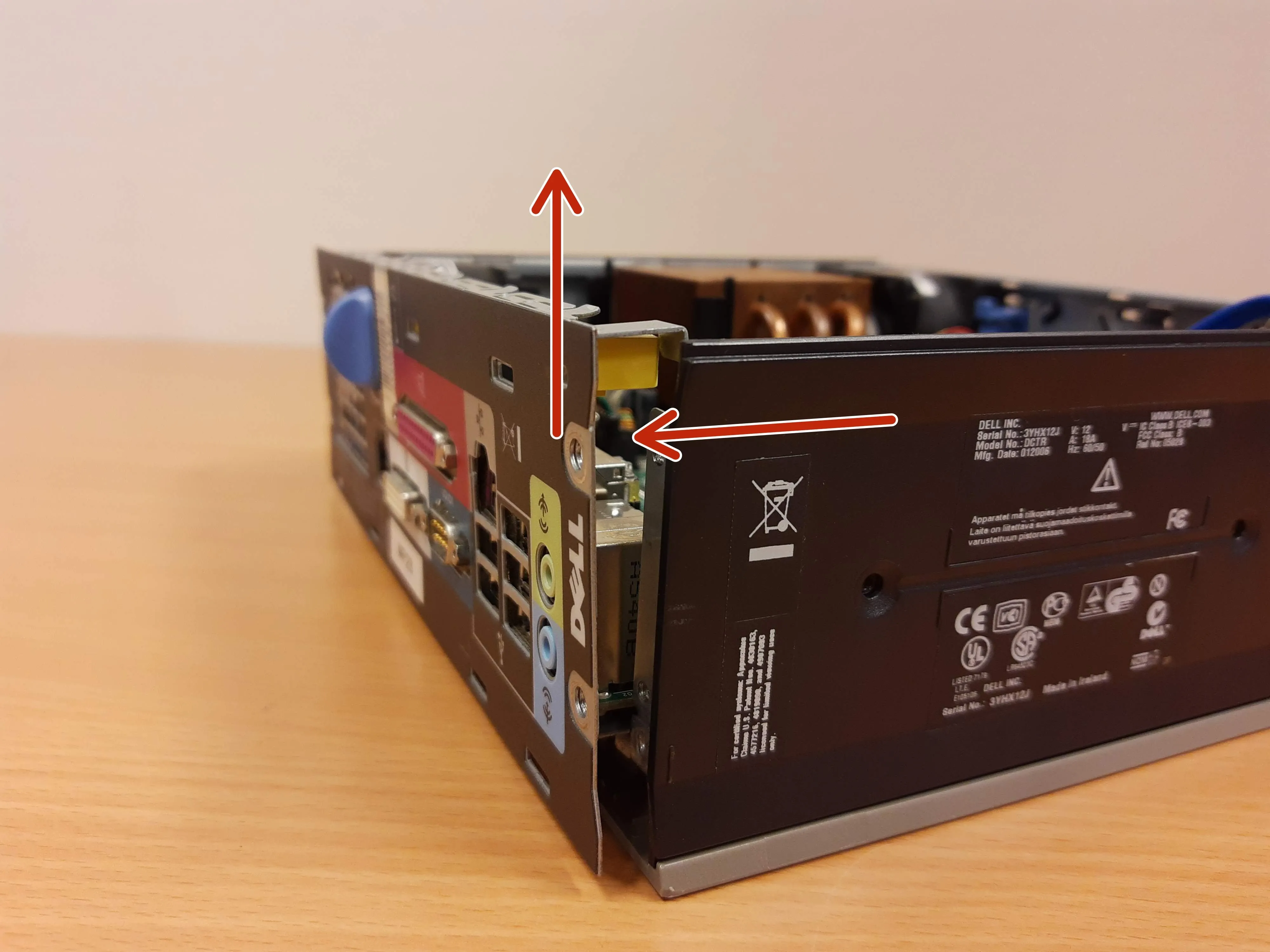

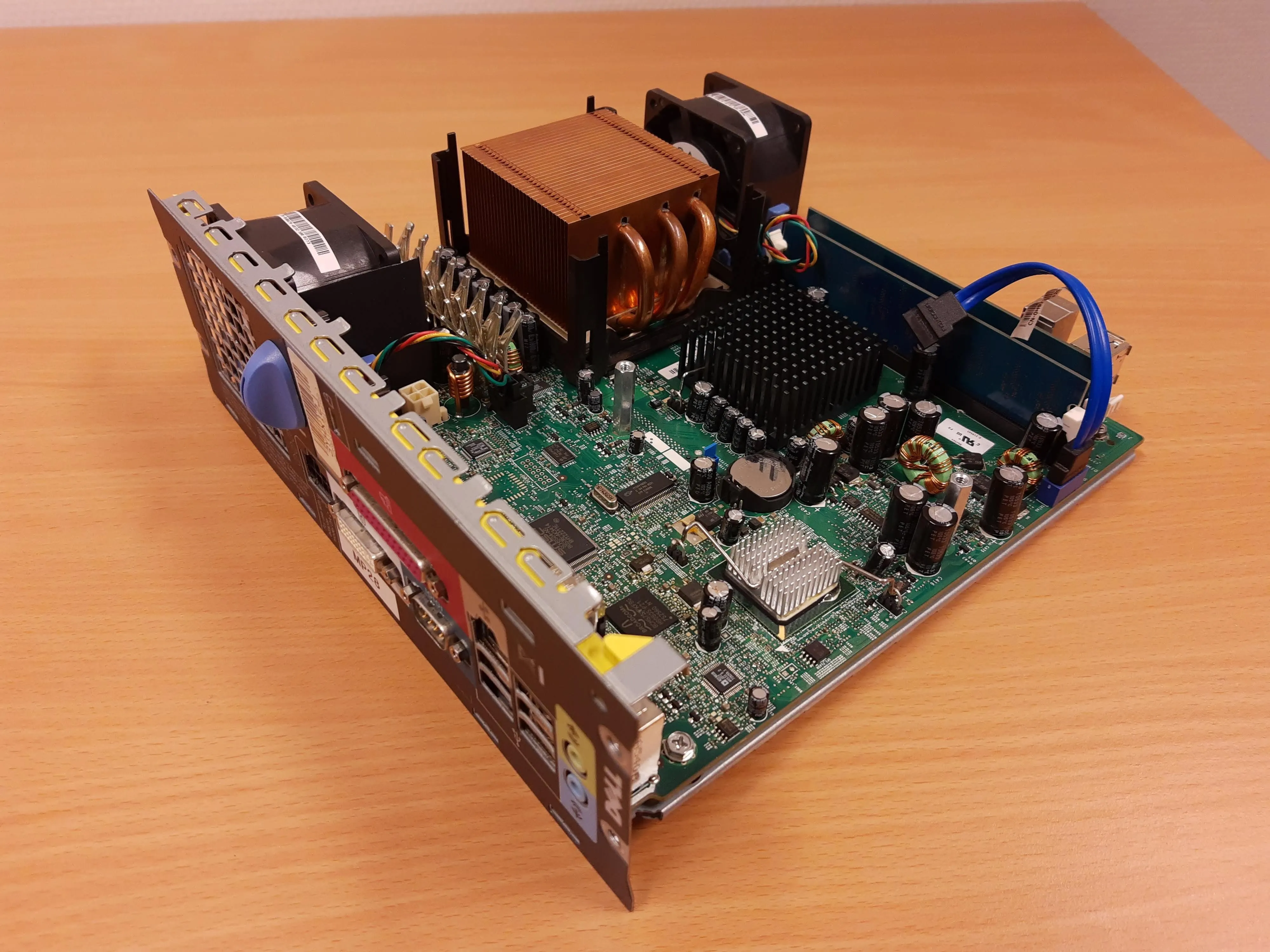

• Сдвиньте заднюю панель назад, как показано на рисунке.

• И поднимите лоток материнской платы вверх и наружу.

Шаг 8 Извлечение вентиляторов

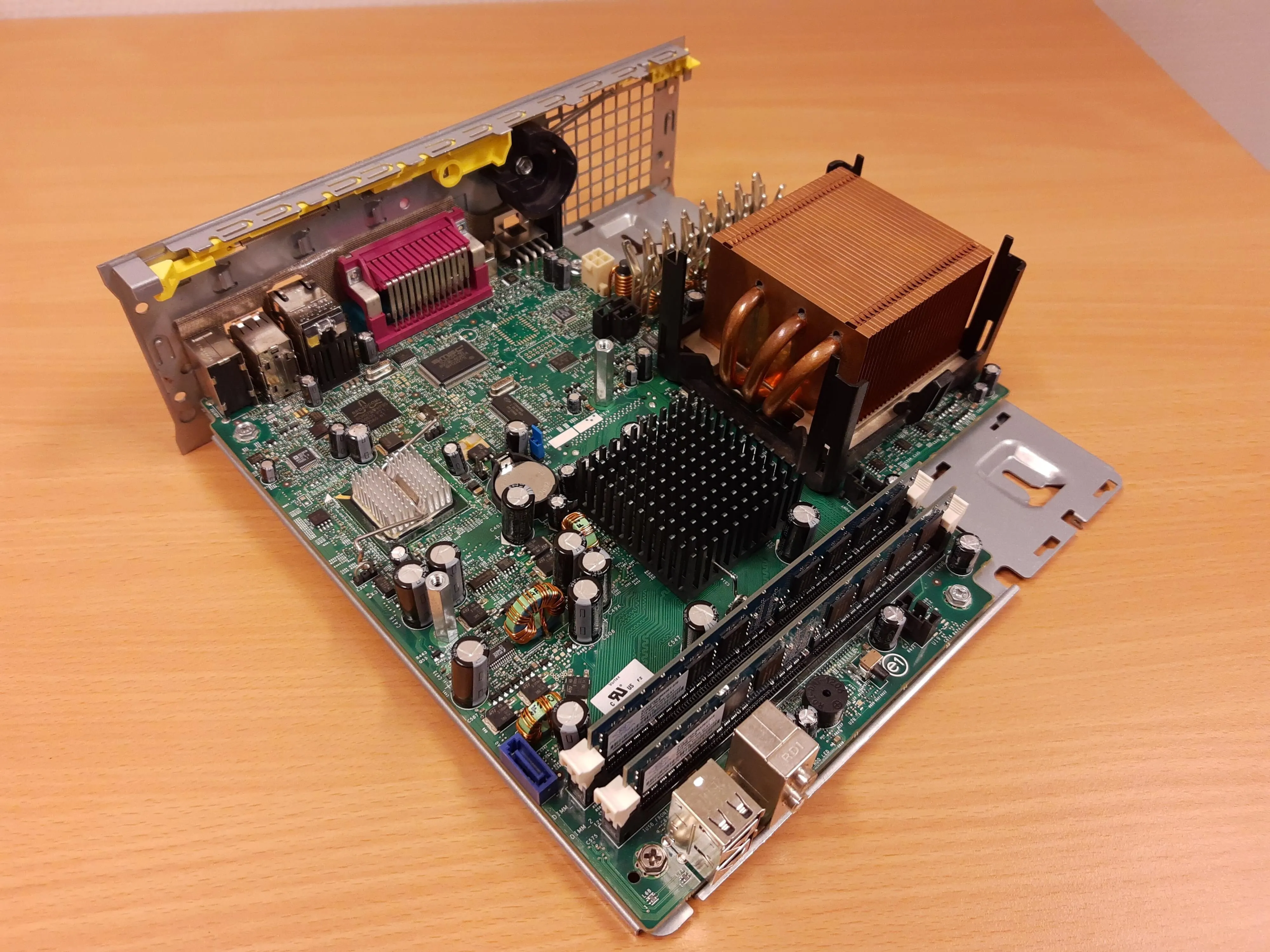

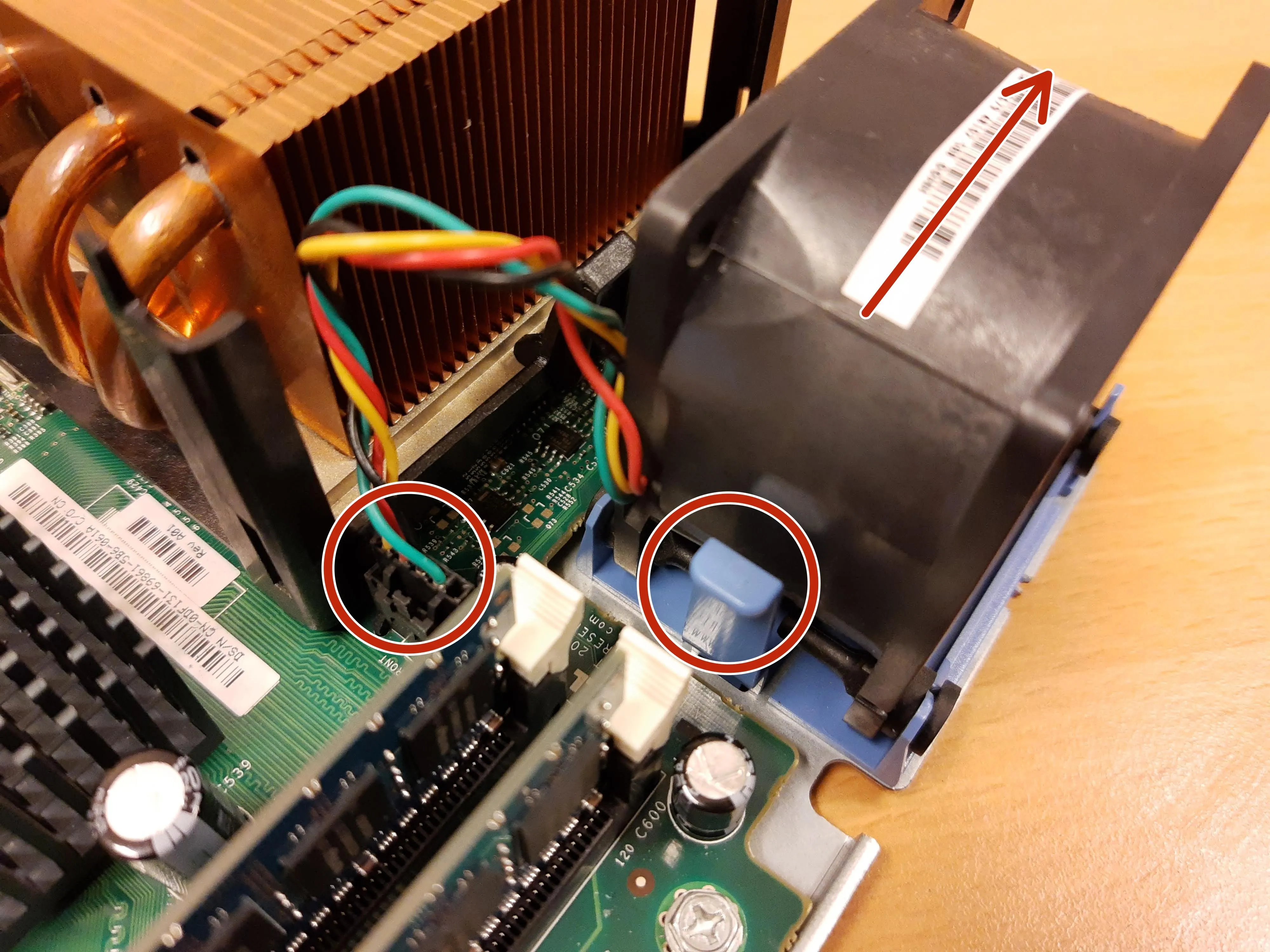

• Снимите оба вентилятора, нажав на выступ, показанный на рисунке, и сдвинув вентилятор в указанном направлении.

• Отсоедините разъем от вентилятора, нажав на маленький язычок на разъеме и потянув его вверх. Желательно брать за корпус разъема, а не за провода.

Шаг 9 Снятие радиатора

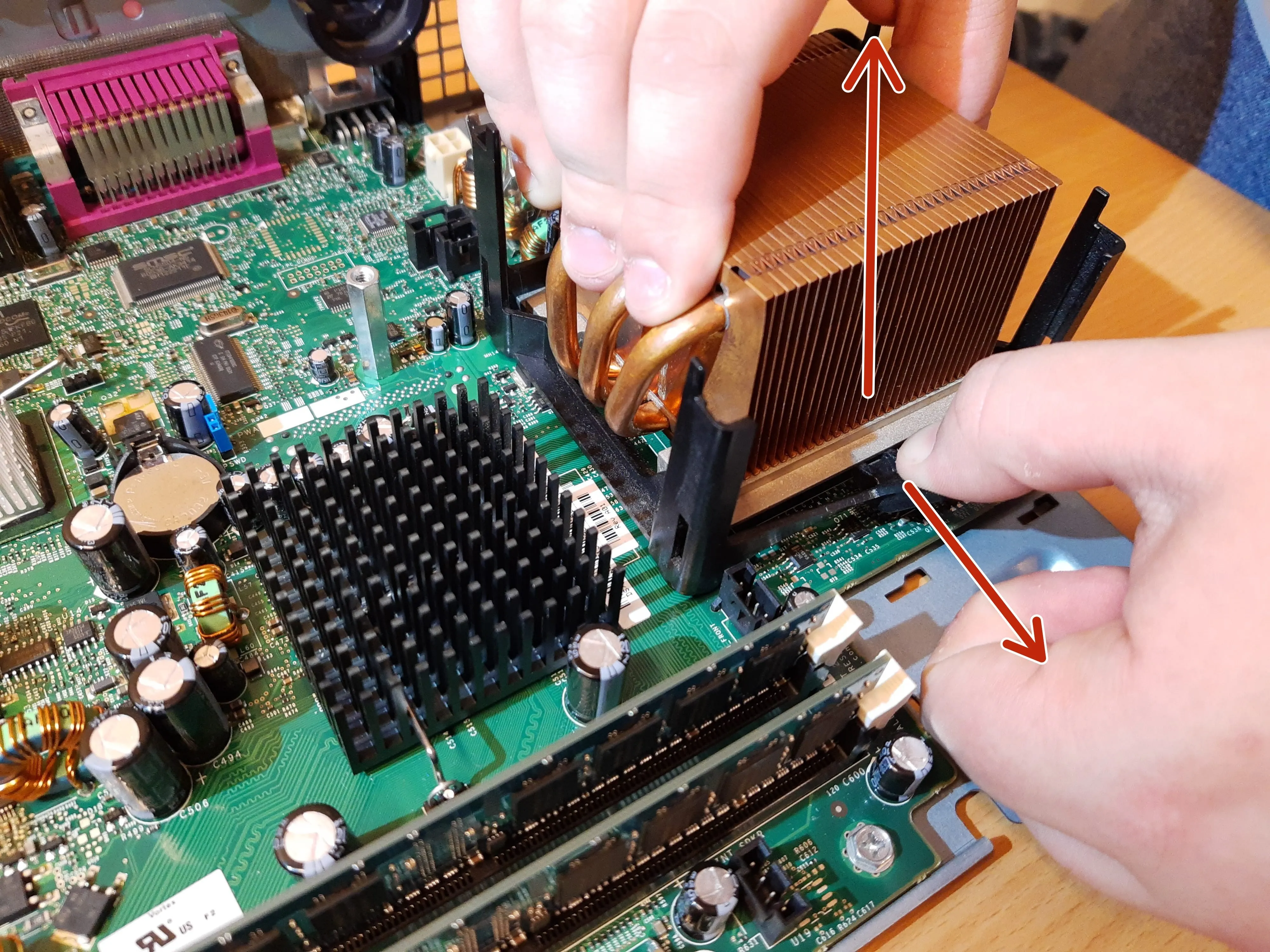

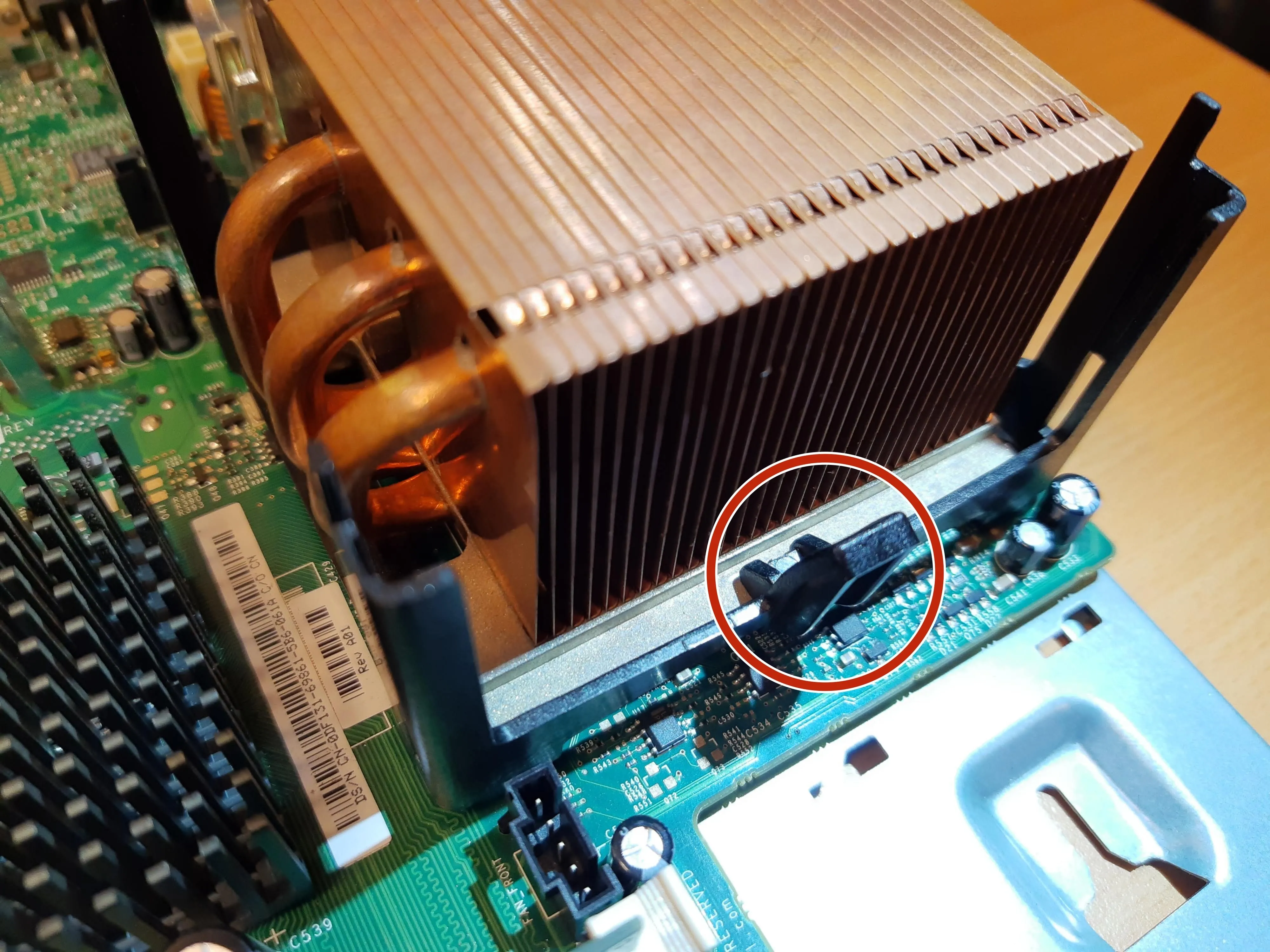

• Потяните назад черный выступ.

• Необходимо приложить некоторое усилие.

• Потяните радиатор вверх.

Шаг 10 Извлечение процессора

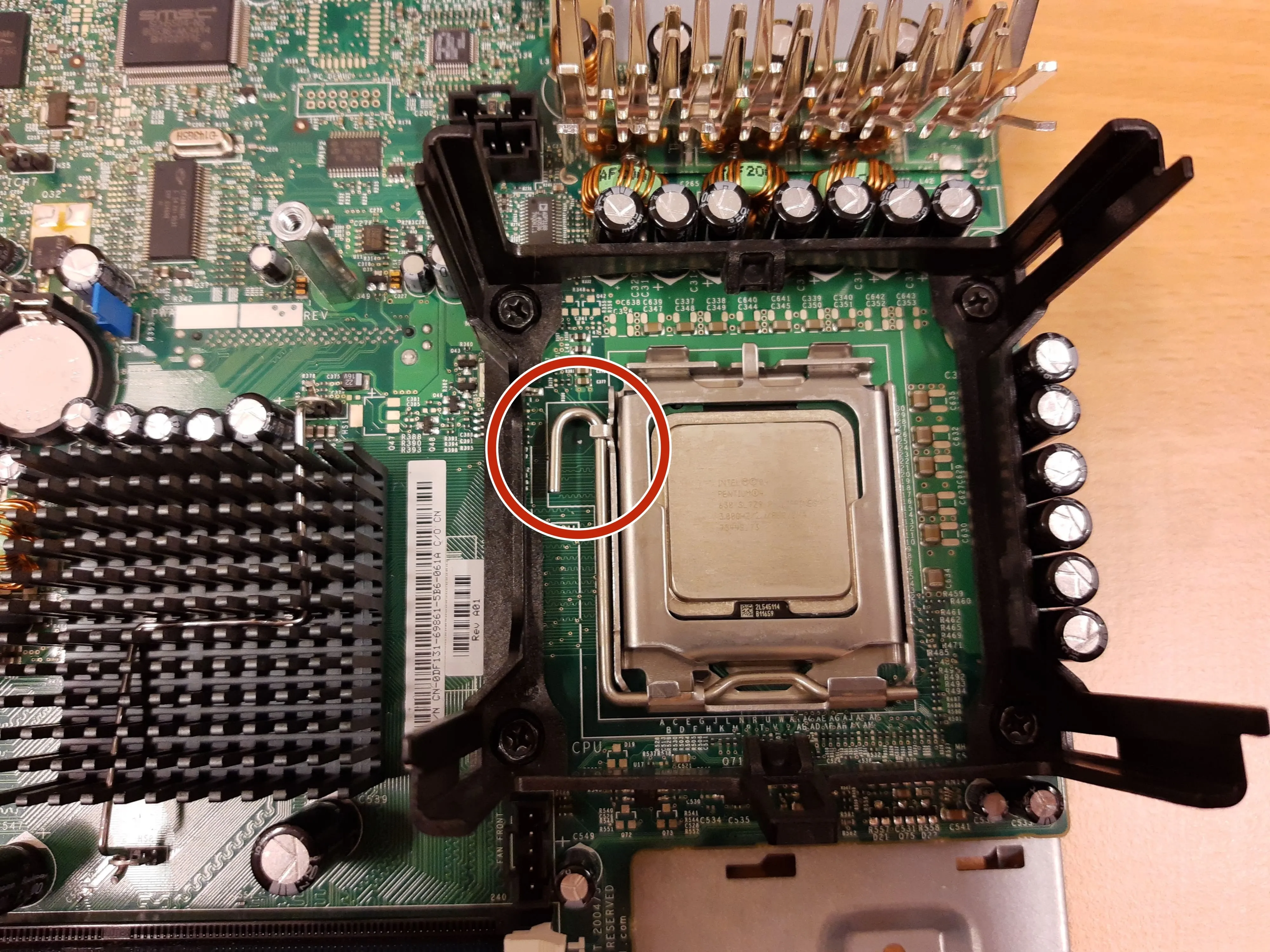

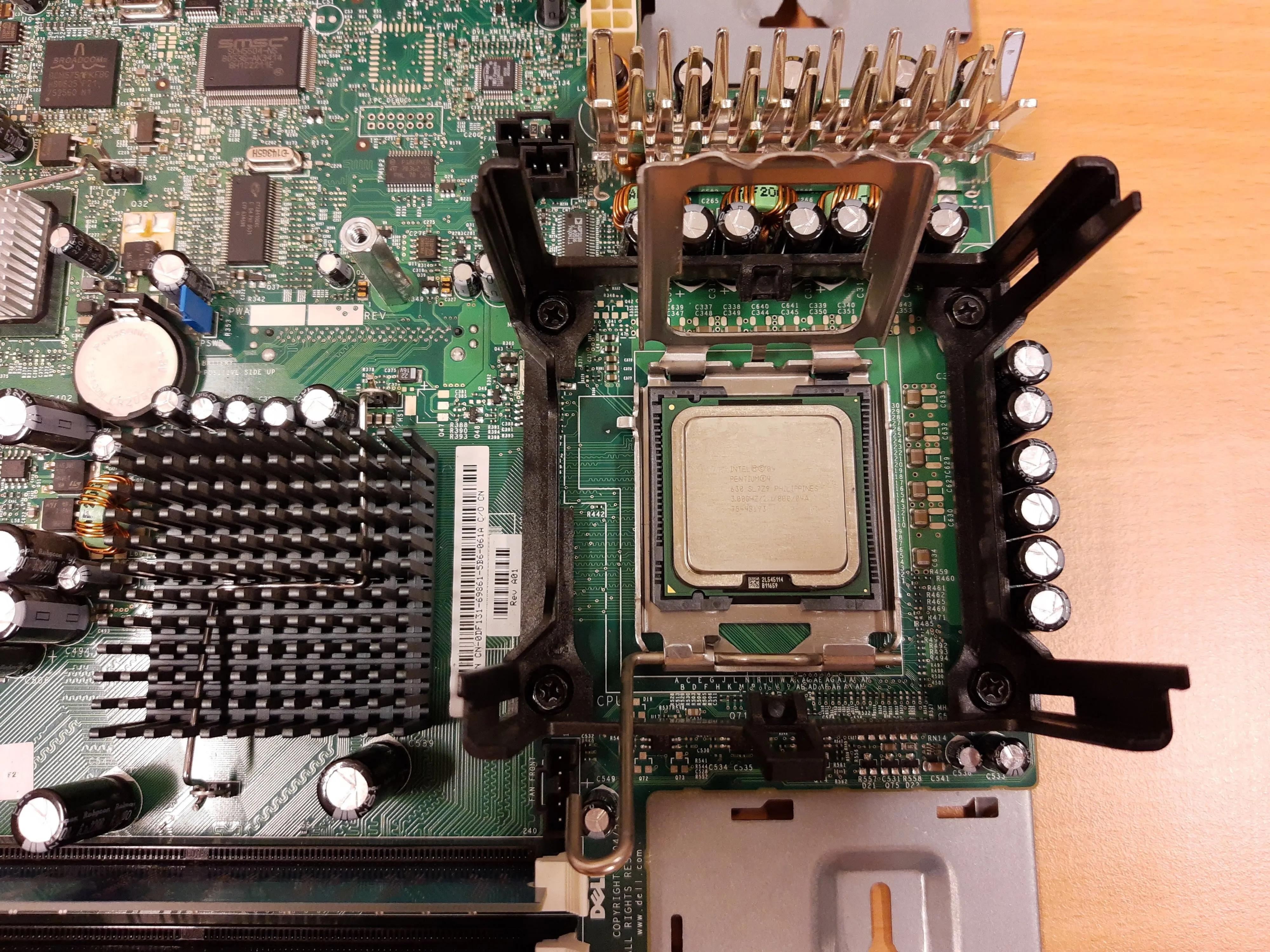

• Надавите на рычаг с левой стороны и сдвиньте его влево.

• Поднимите рычаг вверх

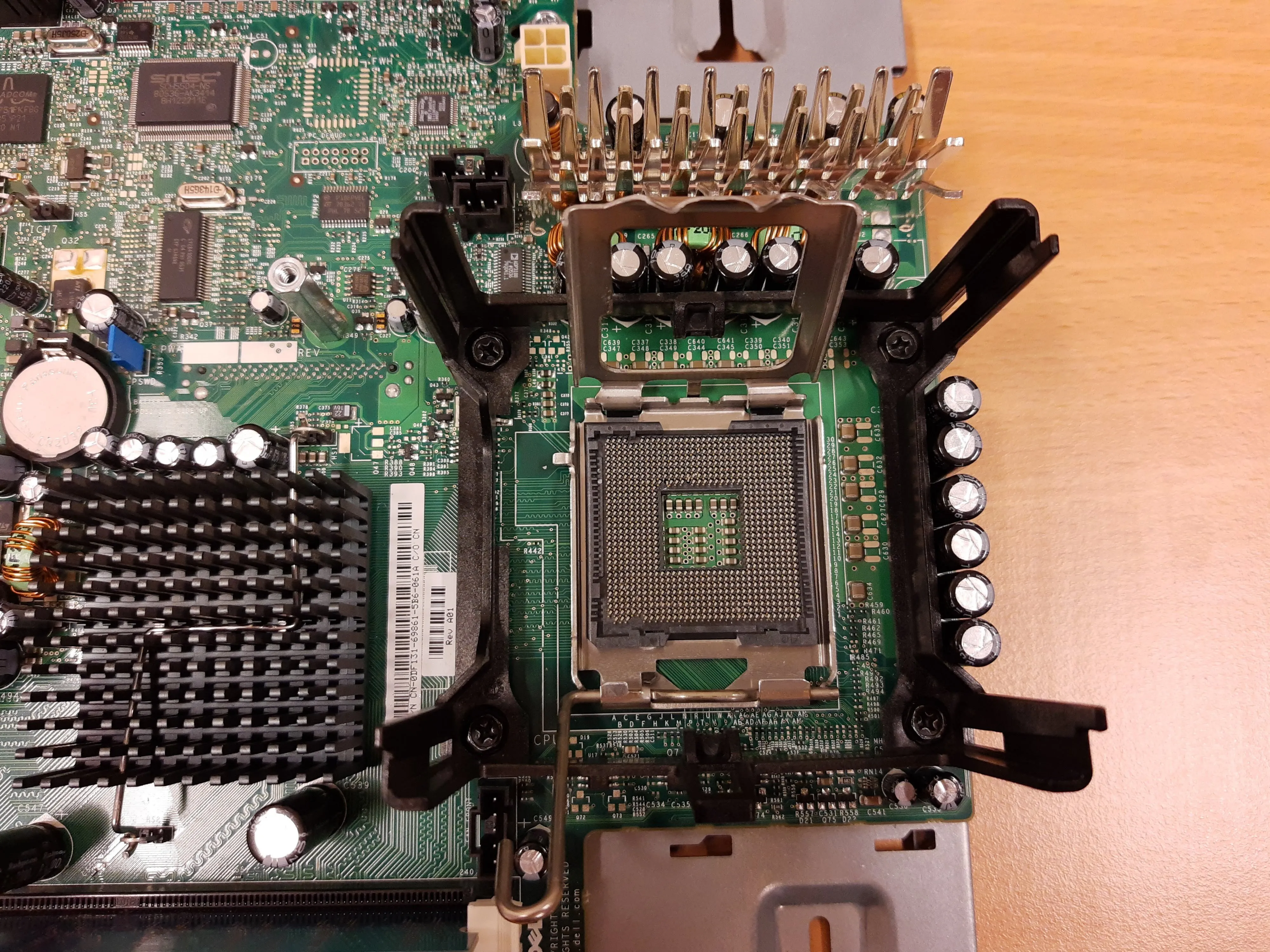

• Затем поднимите кронштейн вверх.

• Извлеките процессор, подняв его прямо вверх за края зеленой печатной платы.

• Будьте осторожны, чтобы не задеть контакты сокета процессора.

Шаг 11 Извлечение планок оперативной памяти

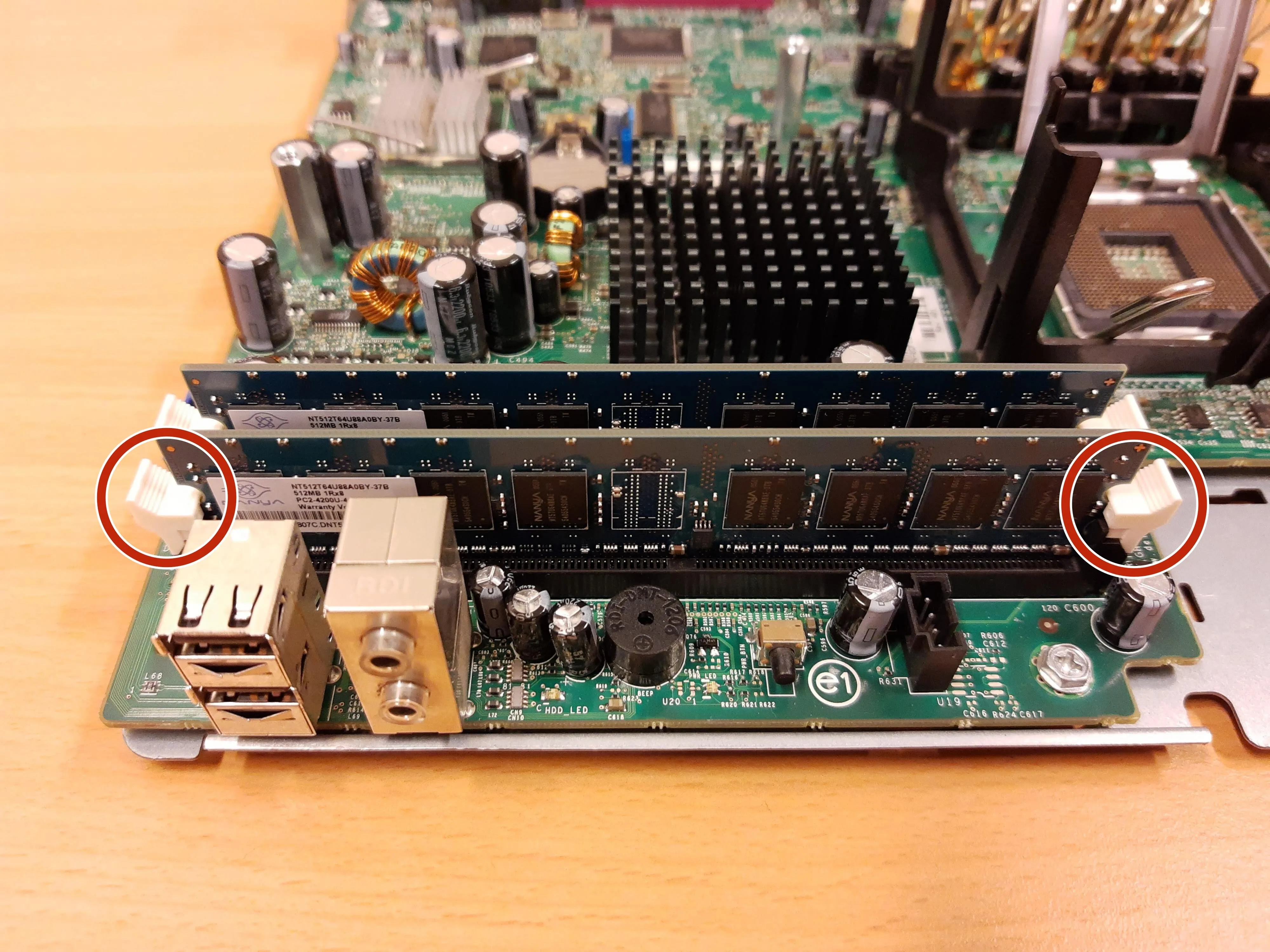

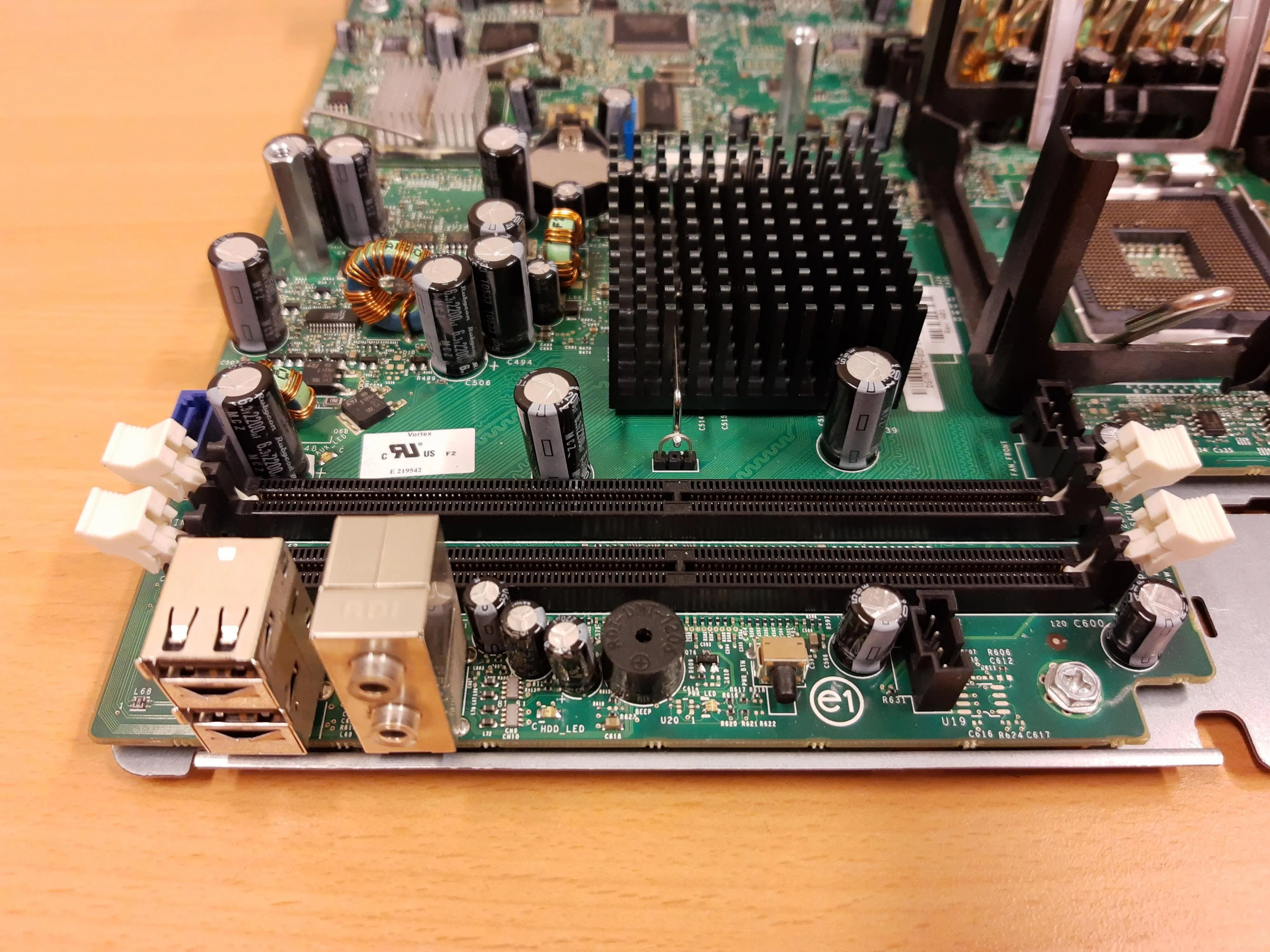

• Извлеките планки оперативной памяти, потянув за белые язычки.

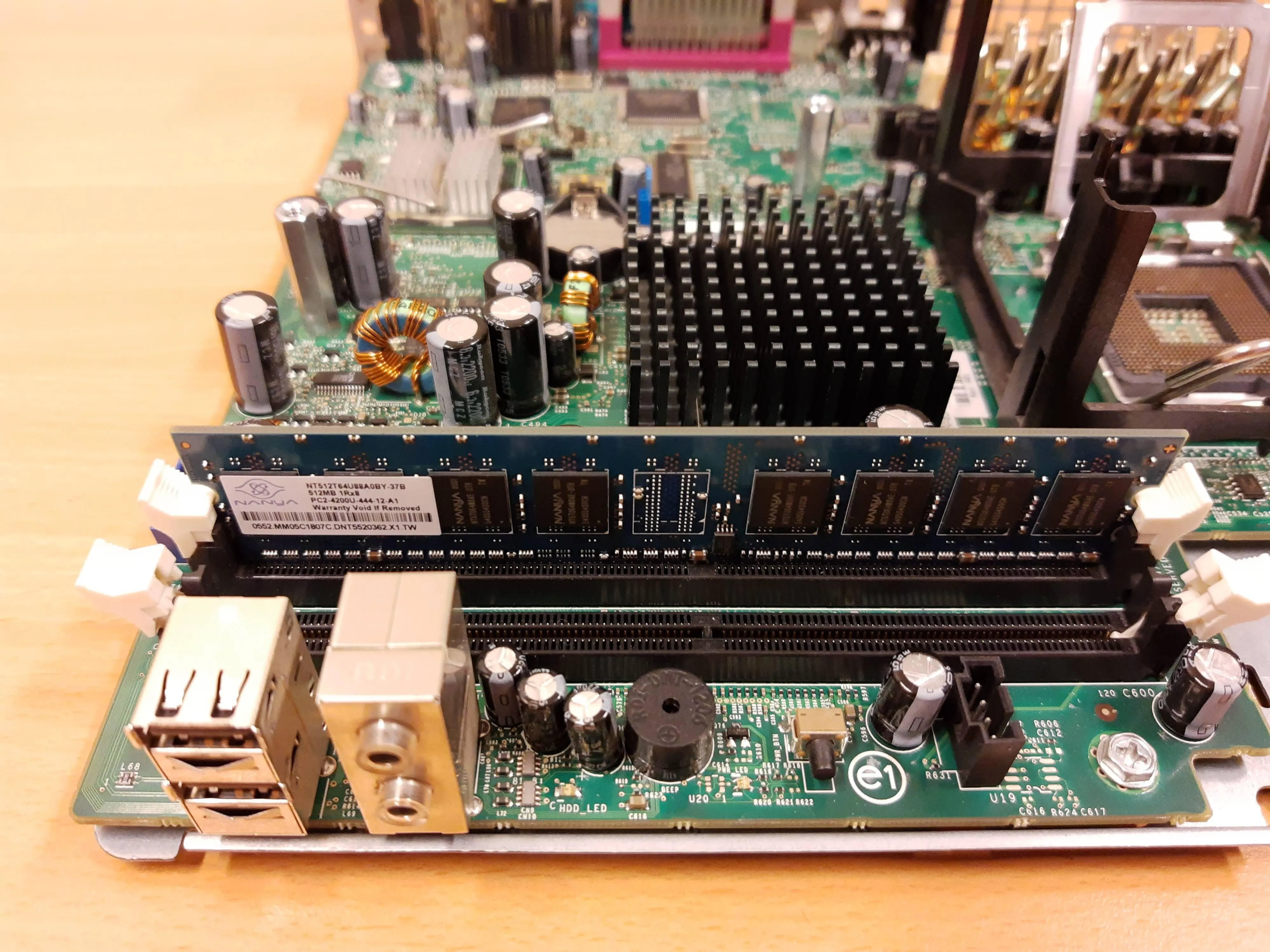

• Потяните вверх планки оперативной памяти, теперь они должны быть свободны, если нет, повторите шаг 1.

• Проделайте то же самое со второй планкой оперативной памяти.

Шаг 12 Снятие радиатора графической платы.

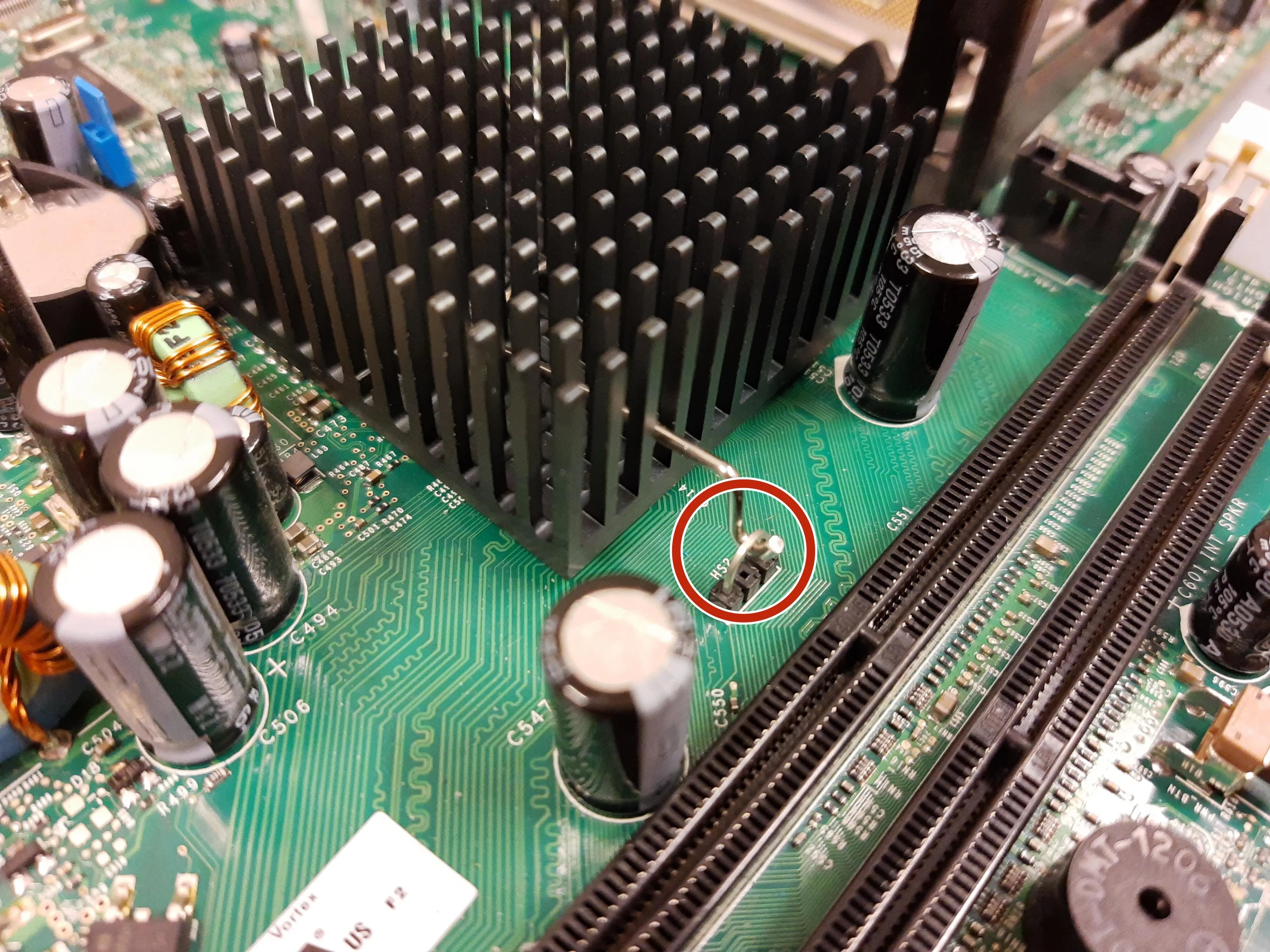

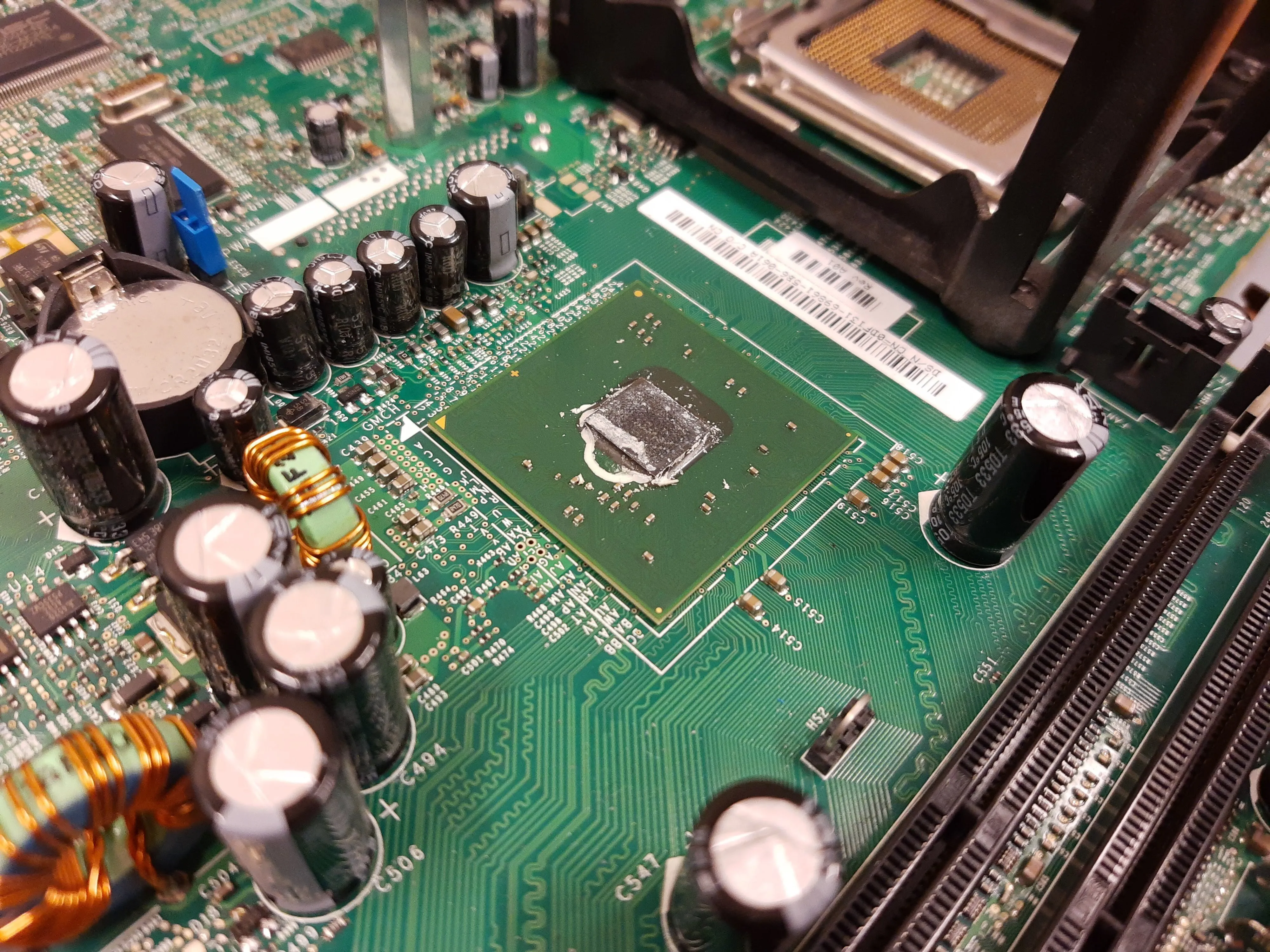

• Снимите радиатор для графического чипа, нажав на металлический выступ и выведя его из отверстия.

• Будьте ОЧЕНЬ осторожны, чтобы радиатор оставался плоским при снятии, иначе вы можете расколоть матрицу.

Шаг 13 Снятие кронштейна радиатора

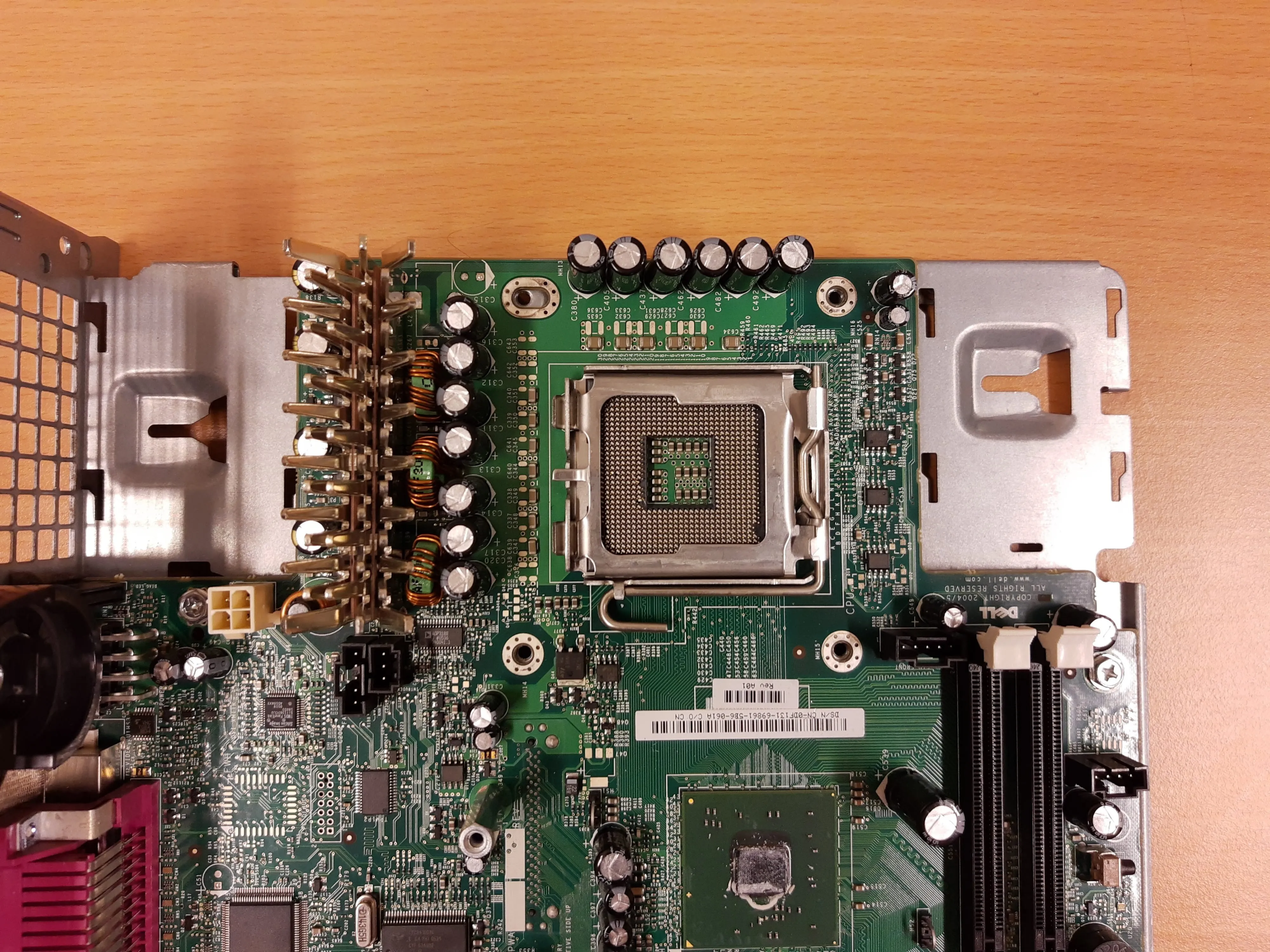

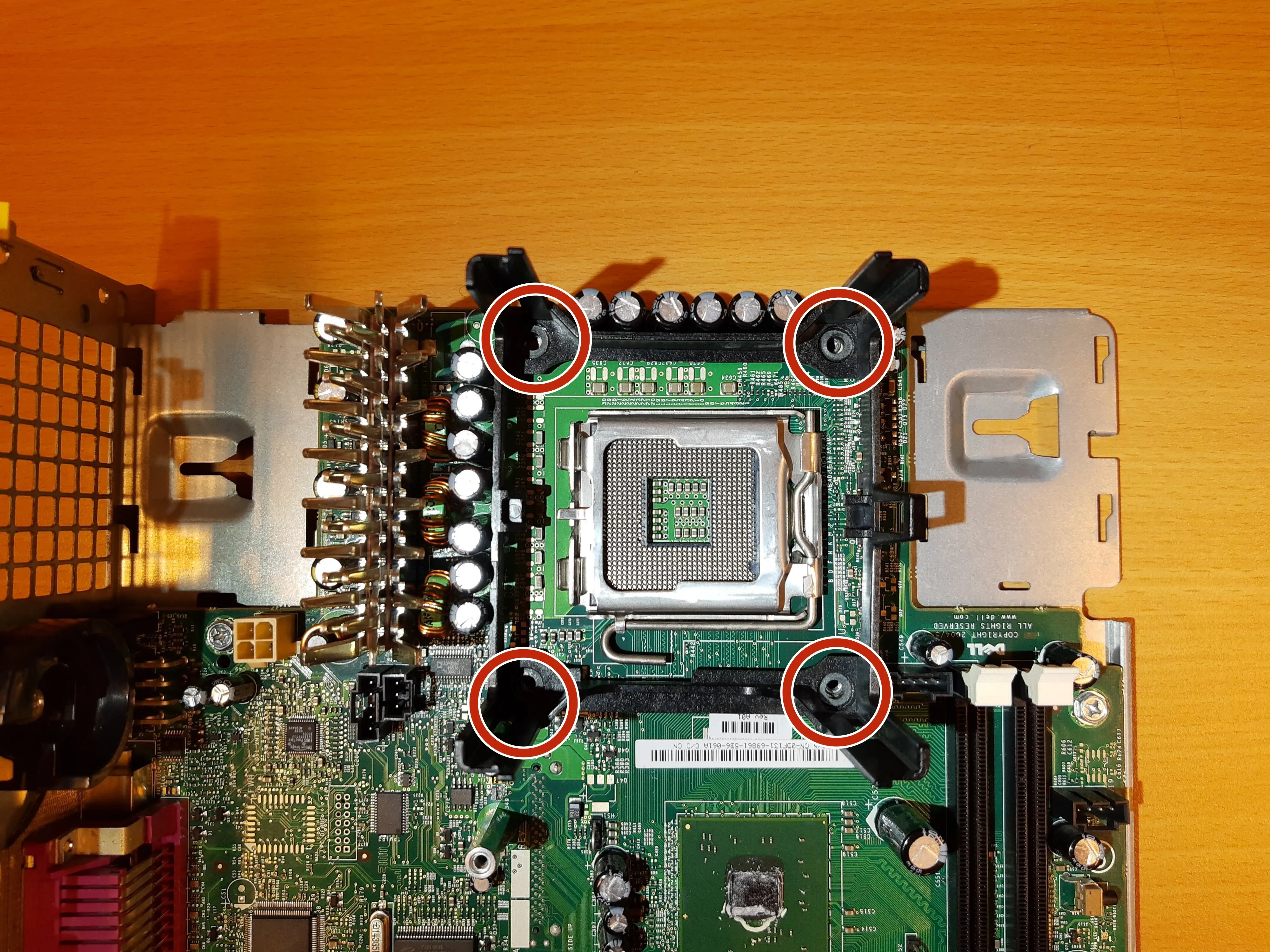

• Открутите четыре винта, крепящие кронштейн радиатора.

• Будьте осторожны, чтобы винты не попали в сокет процессора.

• Снимите пластиковый кронштейн.

Шаг 14 Извлечение батарейки CMOS

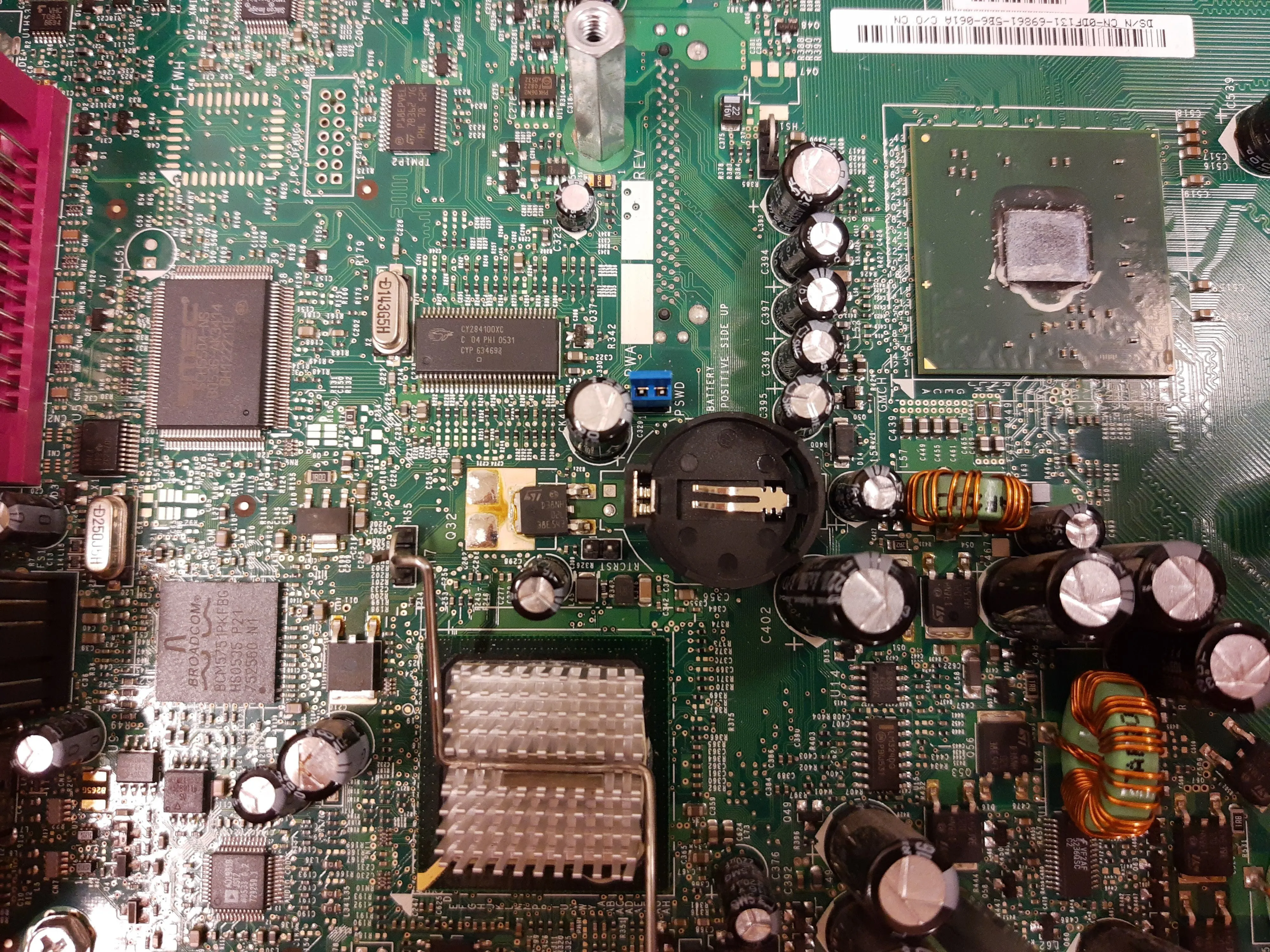

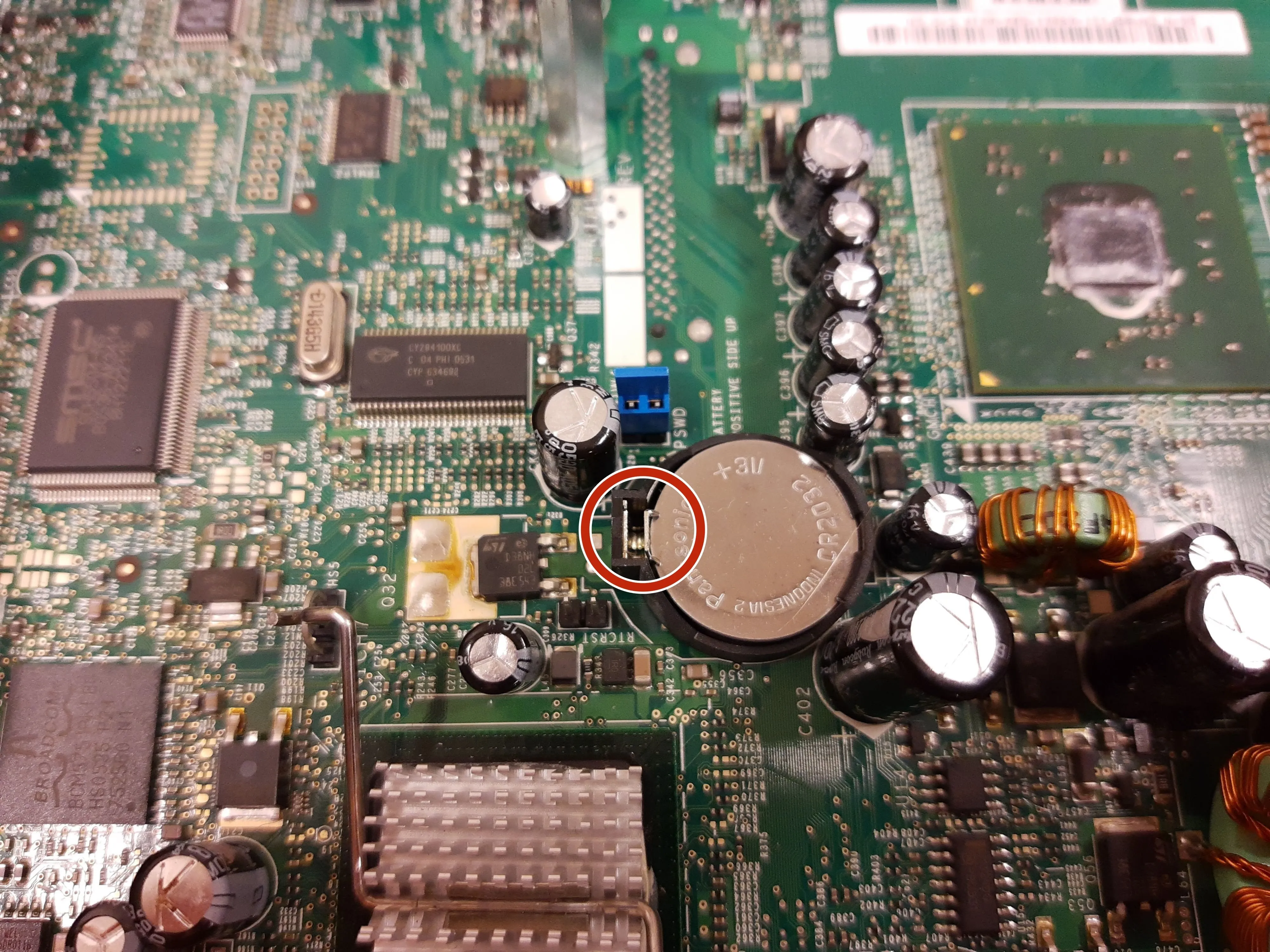

• Извлеките батарею CMOS, нажав на выступ, отмеченный на рисунке, слева. Батарея выскочит наружу.

• Использование отвертки может помочь.

Шаг 15 Извлечение материнской платы из лотка материнской платы

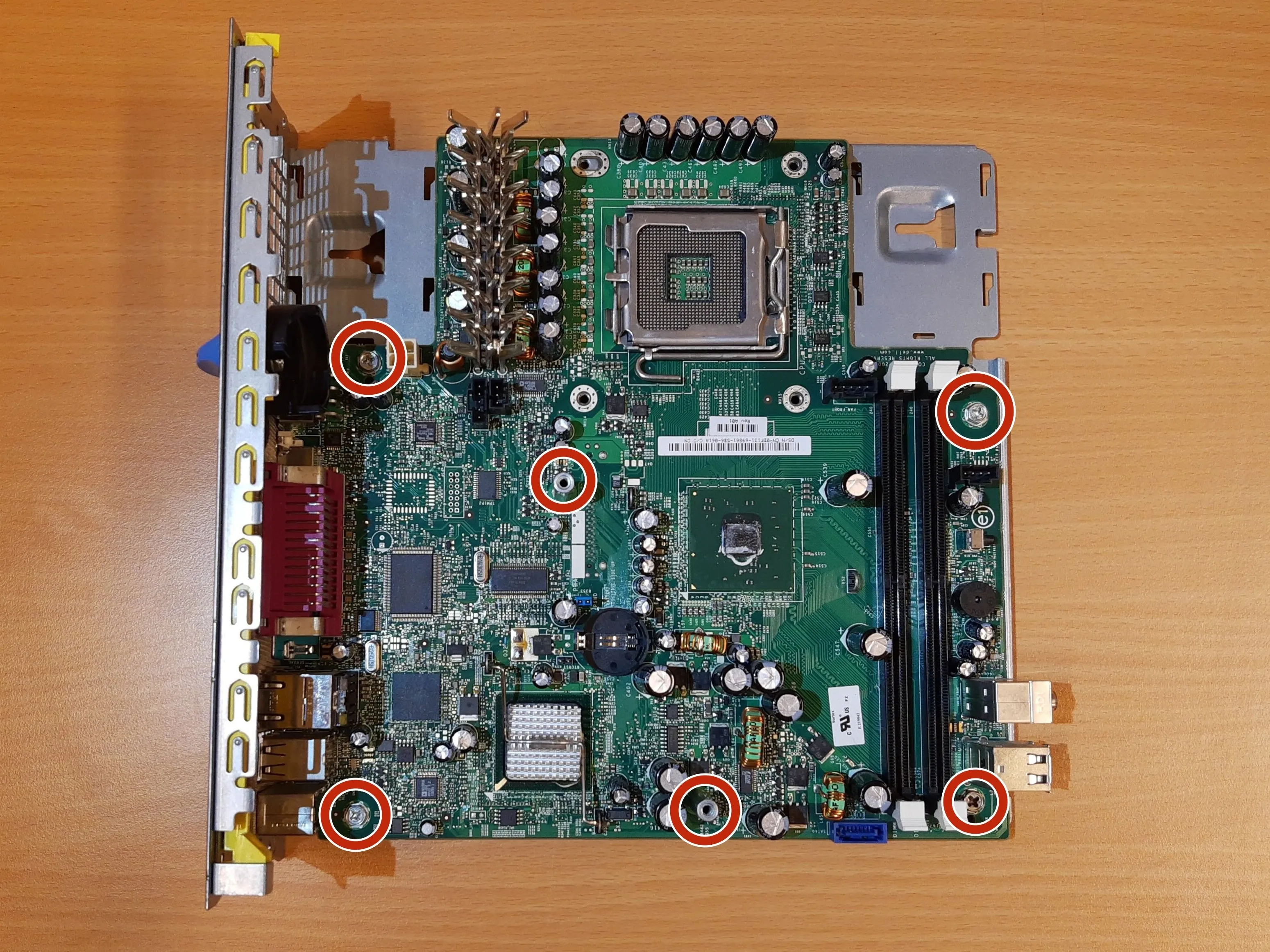

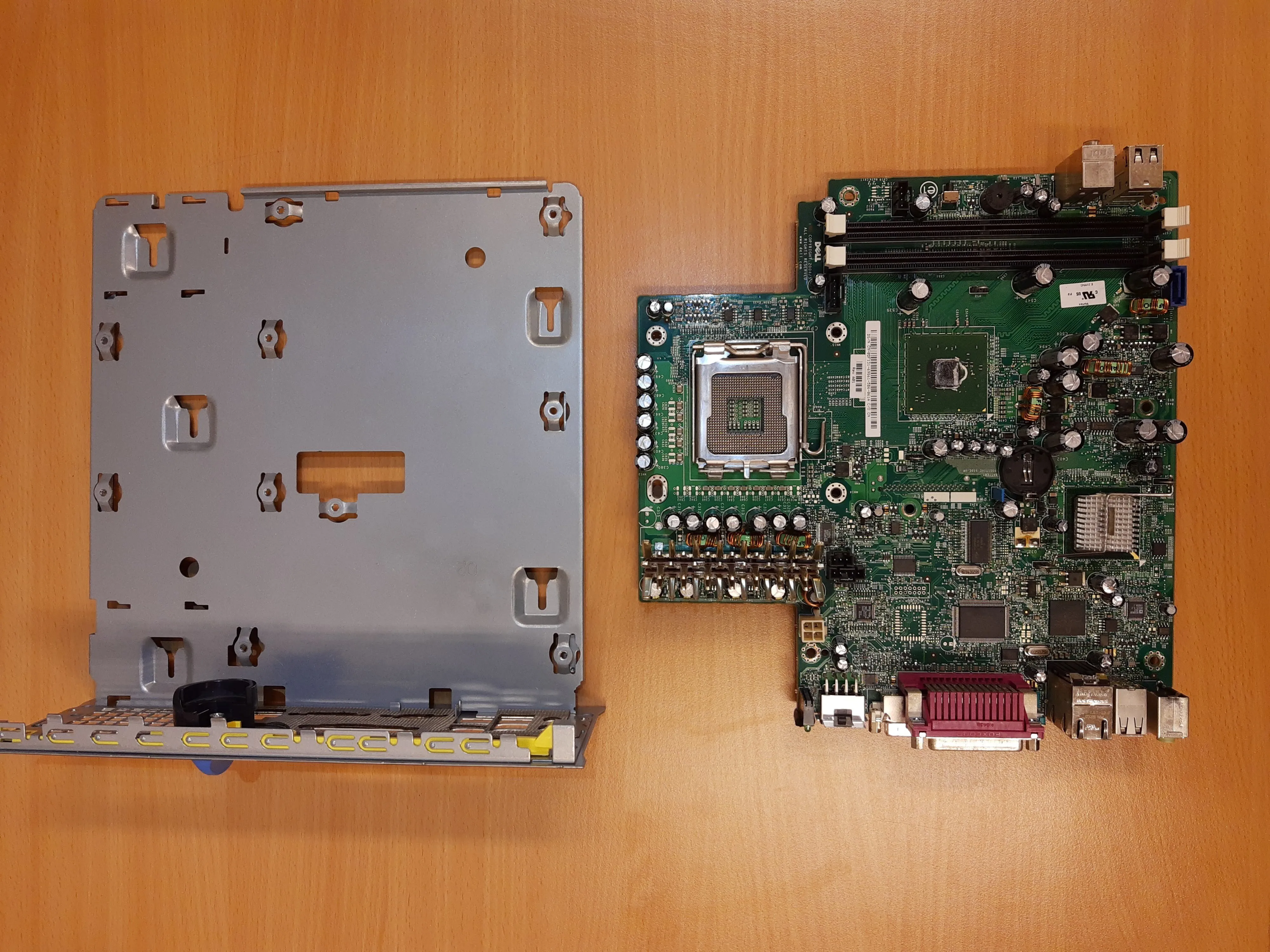

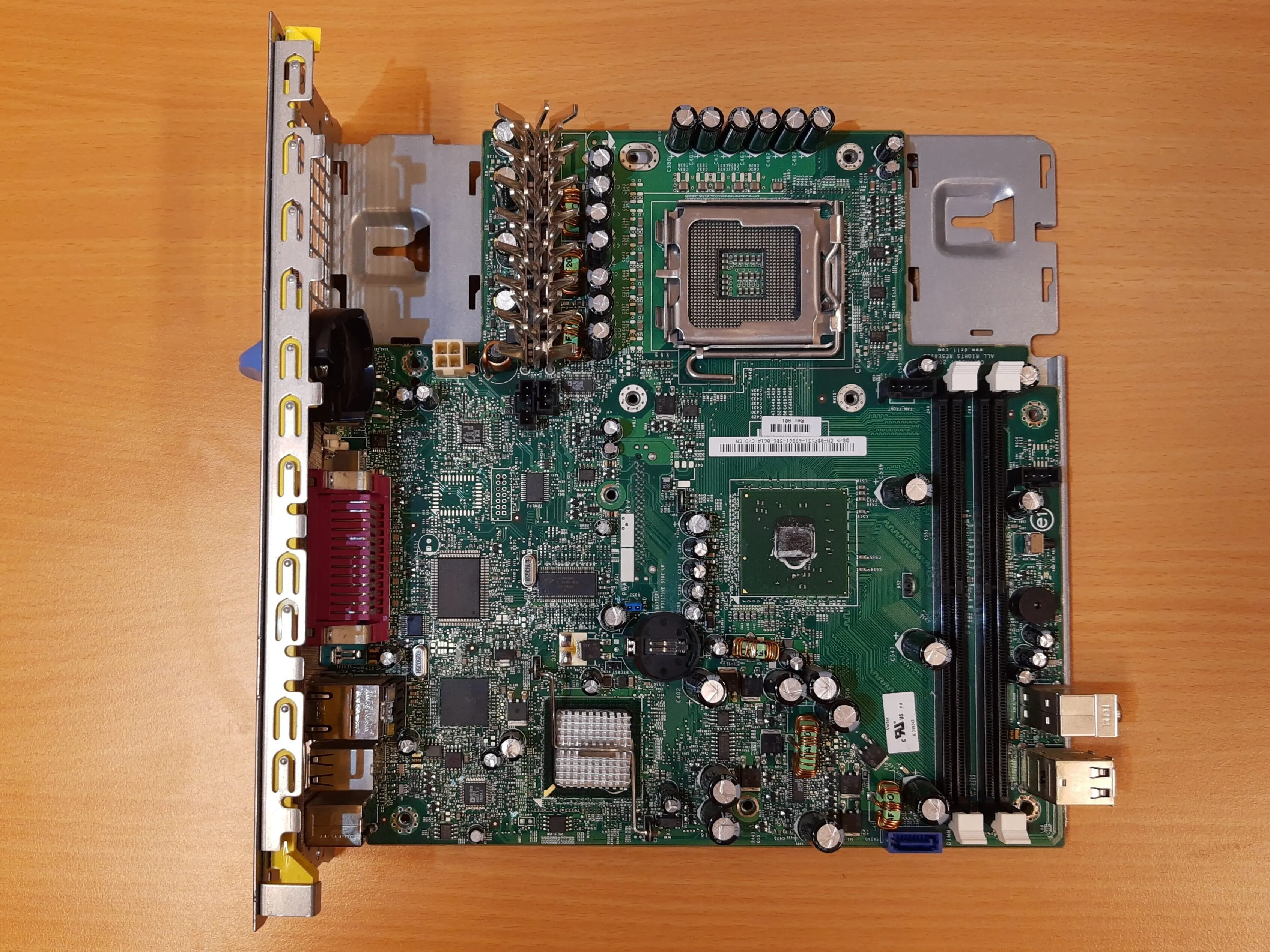

• Выкрутите три винта и снимите две стойки с материнской платы.

• Поднимите материнскую плату с кронштейна материнской платы.

• Будьте осторожны, чтобы не уронить винты в гнездо процессора.

Шаг 16 Все компоненты

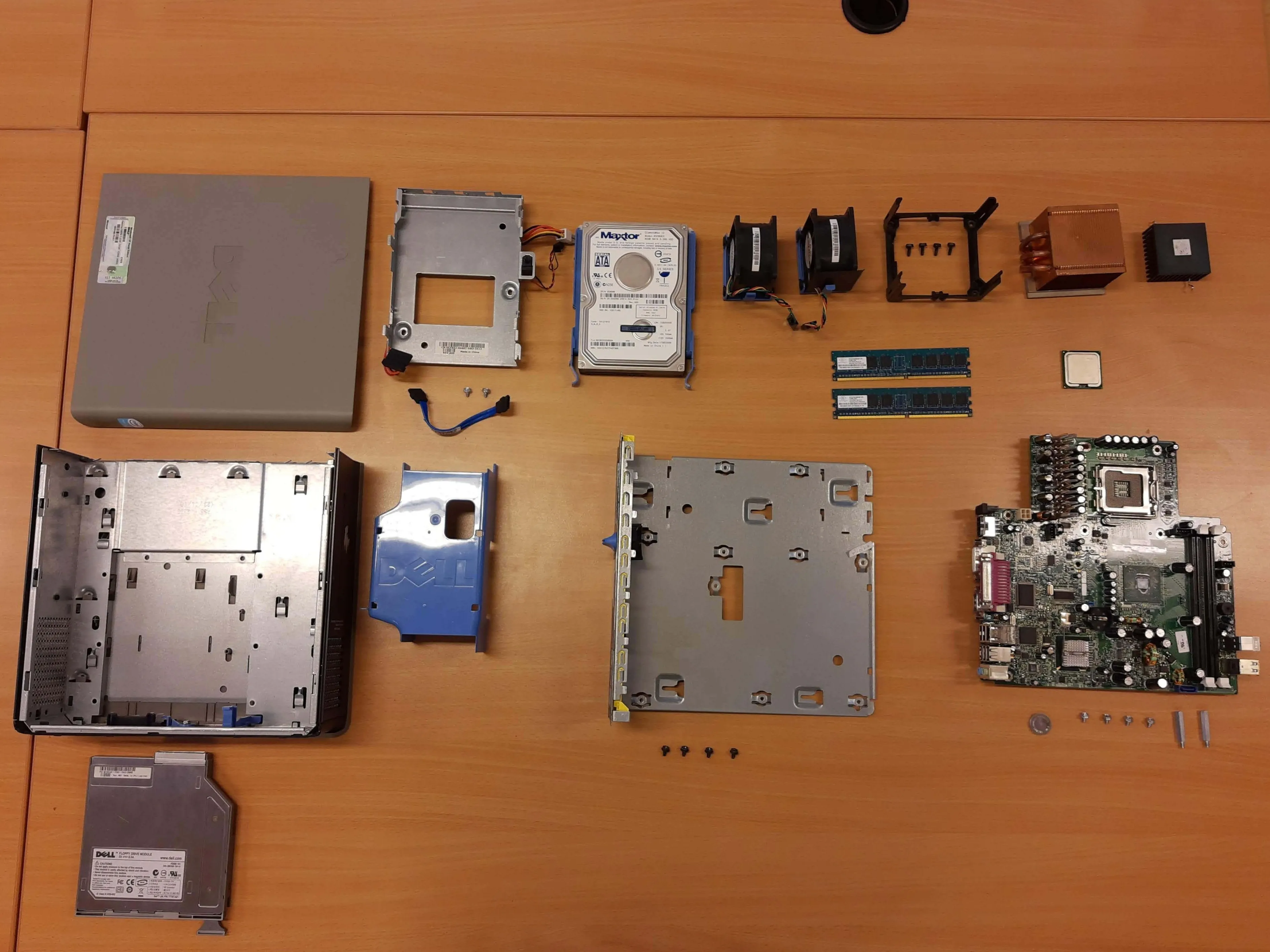

• Вот и все компоненты Dell Optiplex GX620.
