Разборка Dell Streak

Введение

Streak - новинка на постоянно расширяющемся рынке Android-смартфонов. Он также является первым смартфоном компании Dell, поэтому мы посчитали нужным провести с ним королевскую процедуру Делаете.ру и посмотреть, что в нем такого.

Это также первое устройство, получившее субъективную оценку 'ремонтопригодности' от Делаете.ру. Мы перечислим все хорошие и не очень аспекты ремонта телефона (а также его оценку) на последнем этапе разбора. Проверьте!

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка Dell Streak

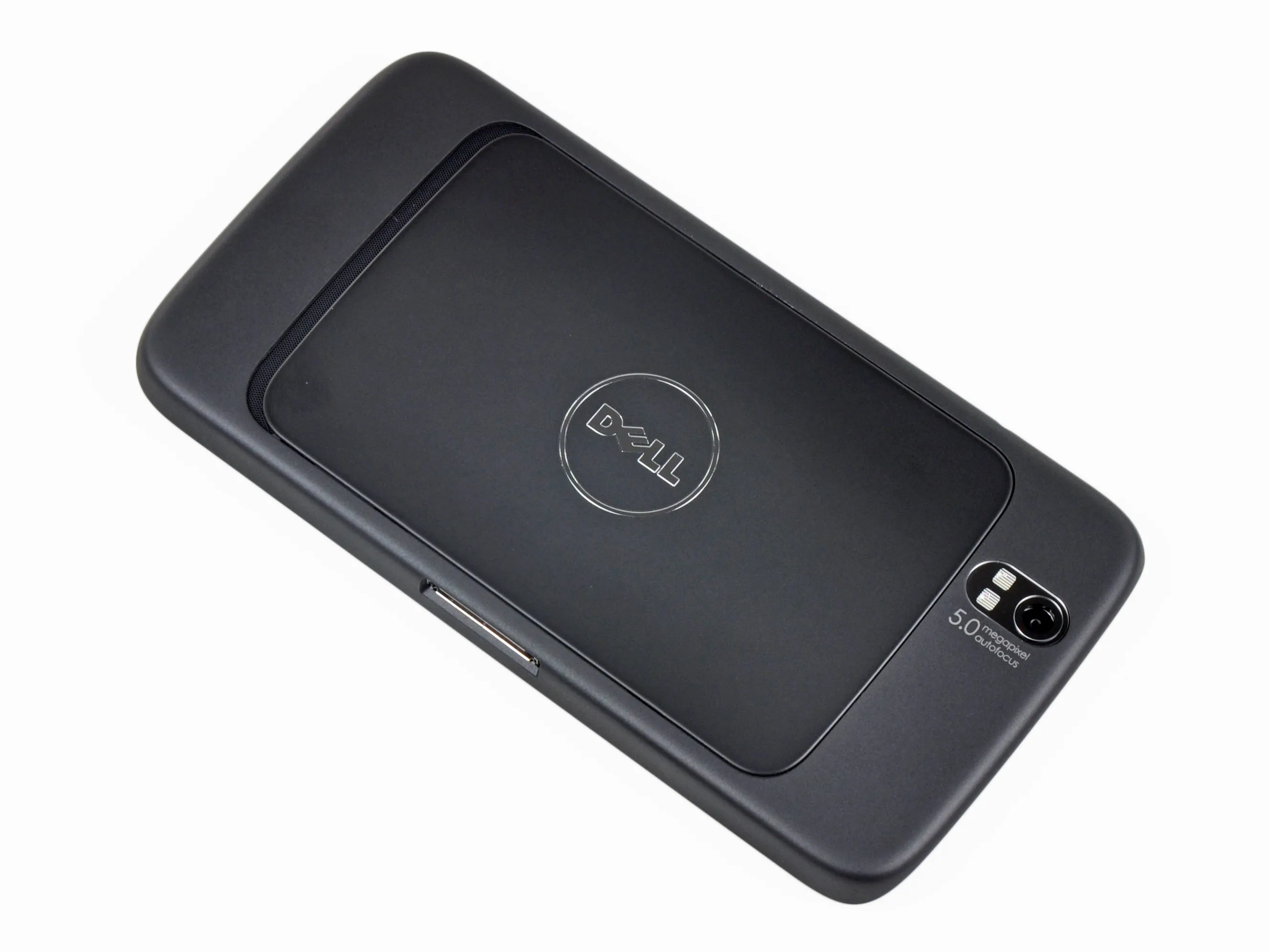

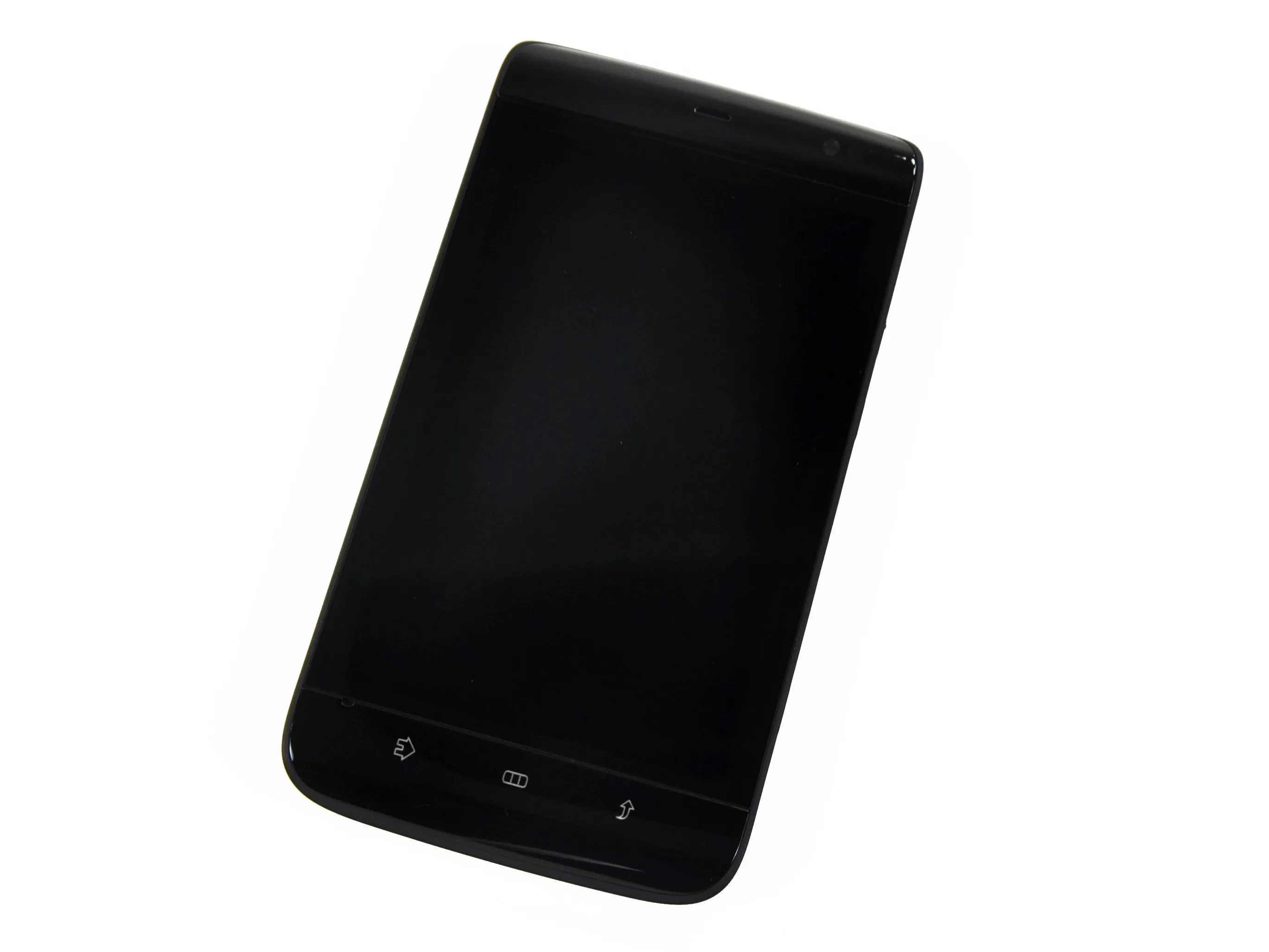

• Наконец-то Dell Streak прибыл на американскую землю. Что еще более важно, он попал в руки Делаете.ру. И мы все знаем, что это значит...

• Характеристики Dell Streak:

• 5' 800x480 TFT LCD дисплей

• 5 МП камера на задней панели и VGA камера на передней панели

• Операционная система Android 1.6 (Donut)

• Процессор Qualcomm 8250 Snapdragon с тактовой частотой 1 ГГц

• Передняя панель из стекла Corning Gorilla Glass

Шаг 2

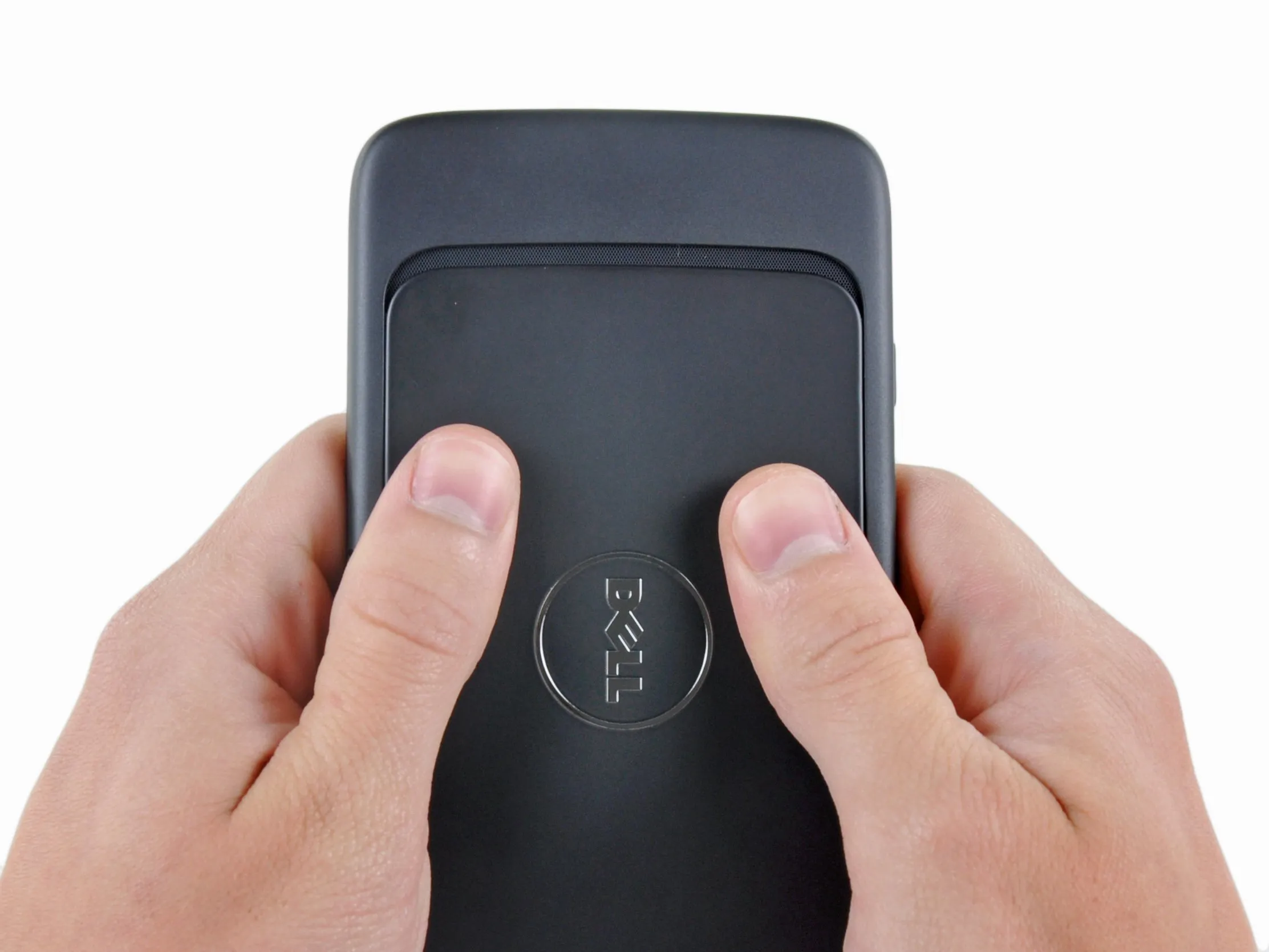

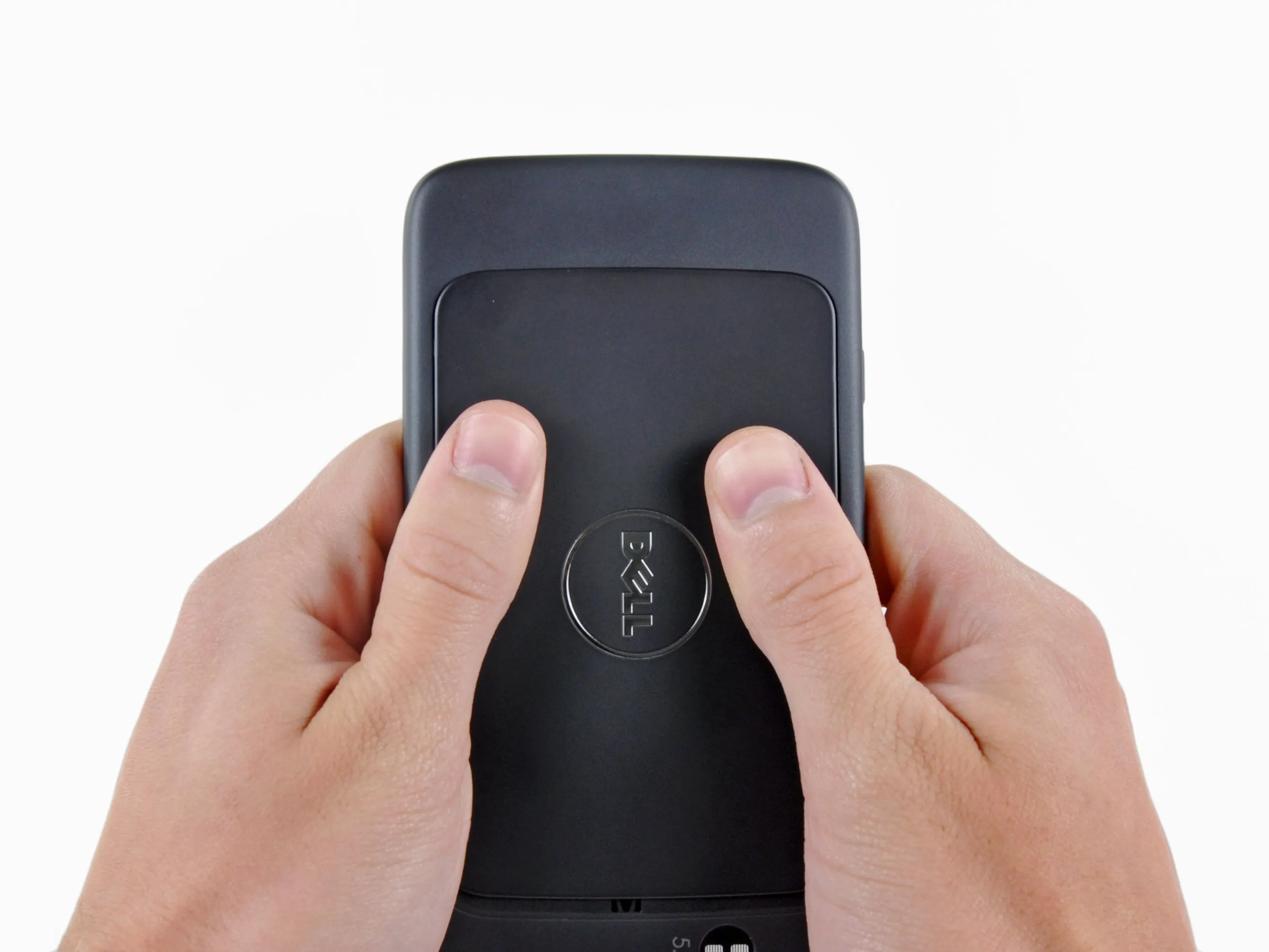

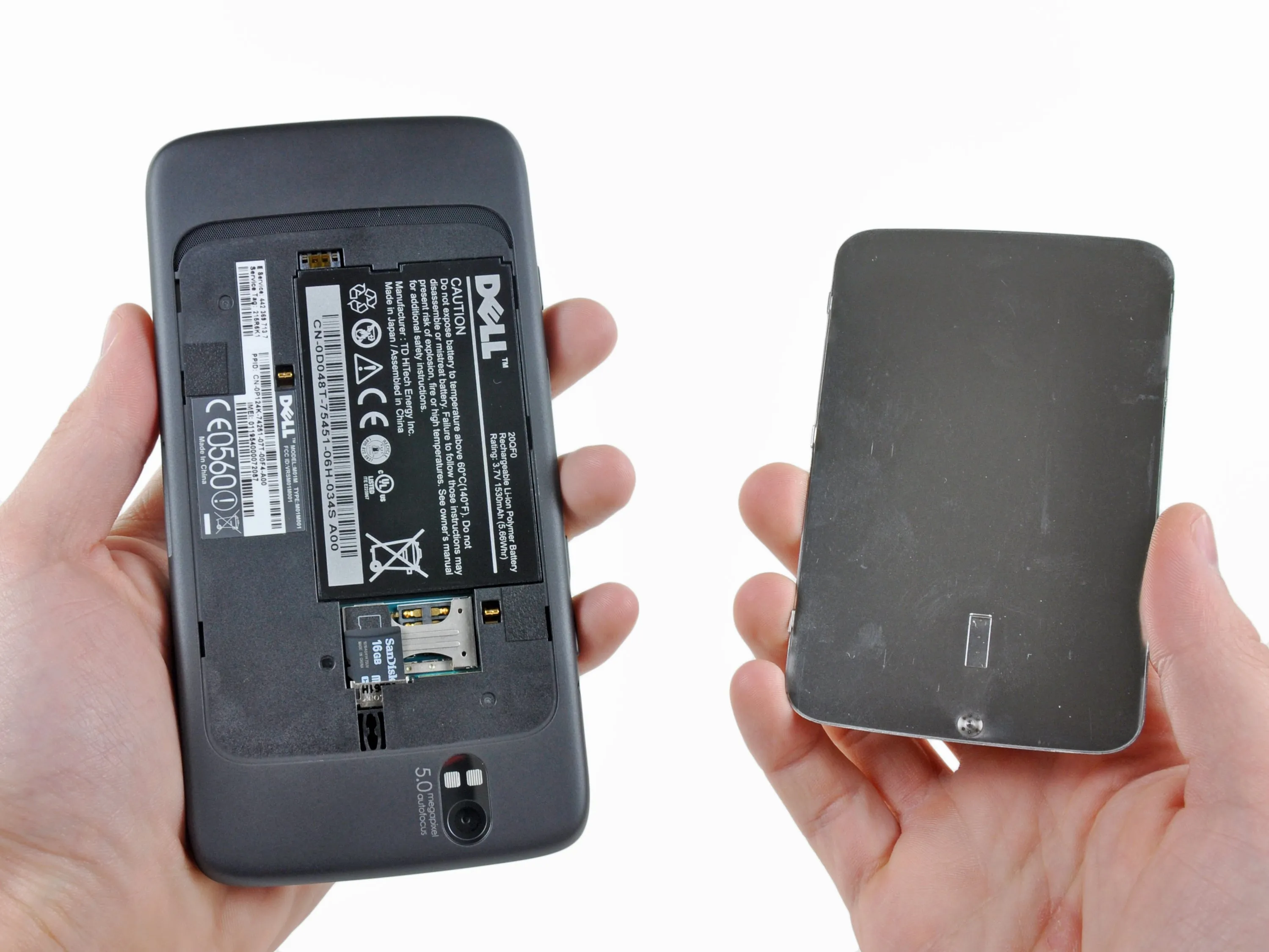

• Крышка аккумуляторного отсека снимается легко, как и положено всем крышкам.

• Боже, это выглядит довольно знакомо...

Шаг 3

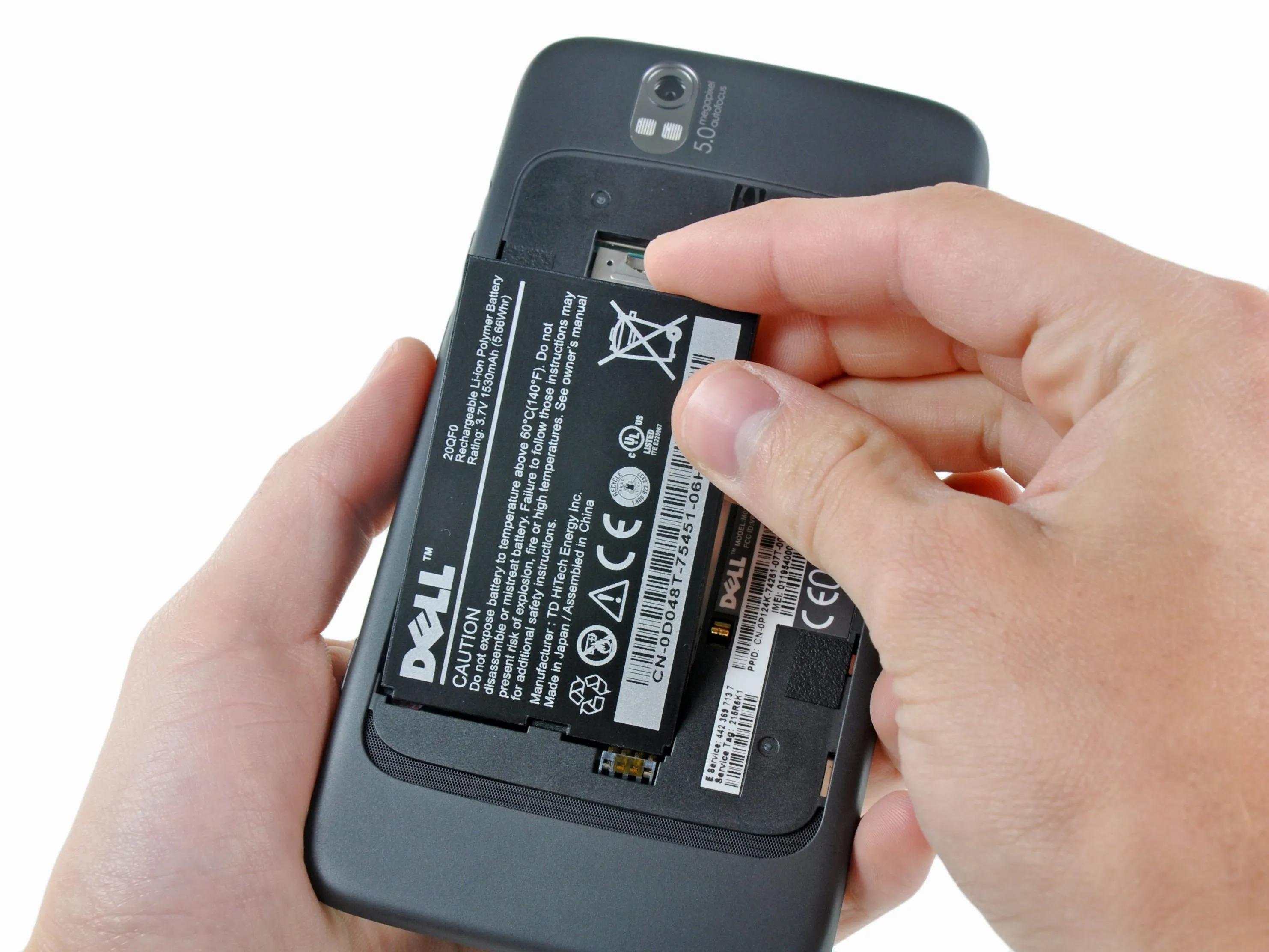

• После того, как задняя панель снята, аккумулятор можно легко извлечь из своего гнезда.

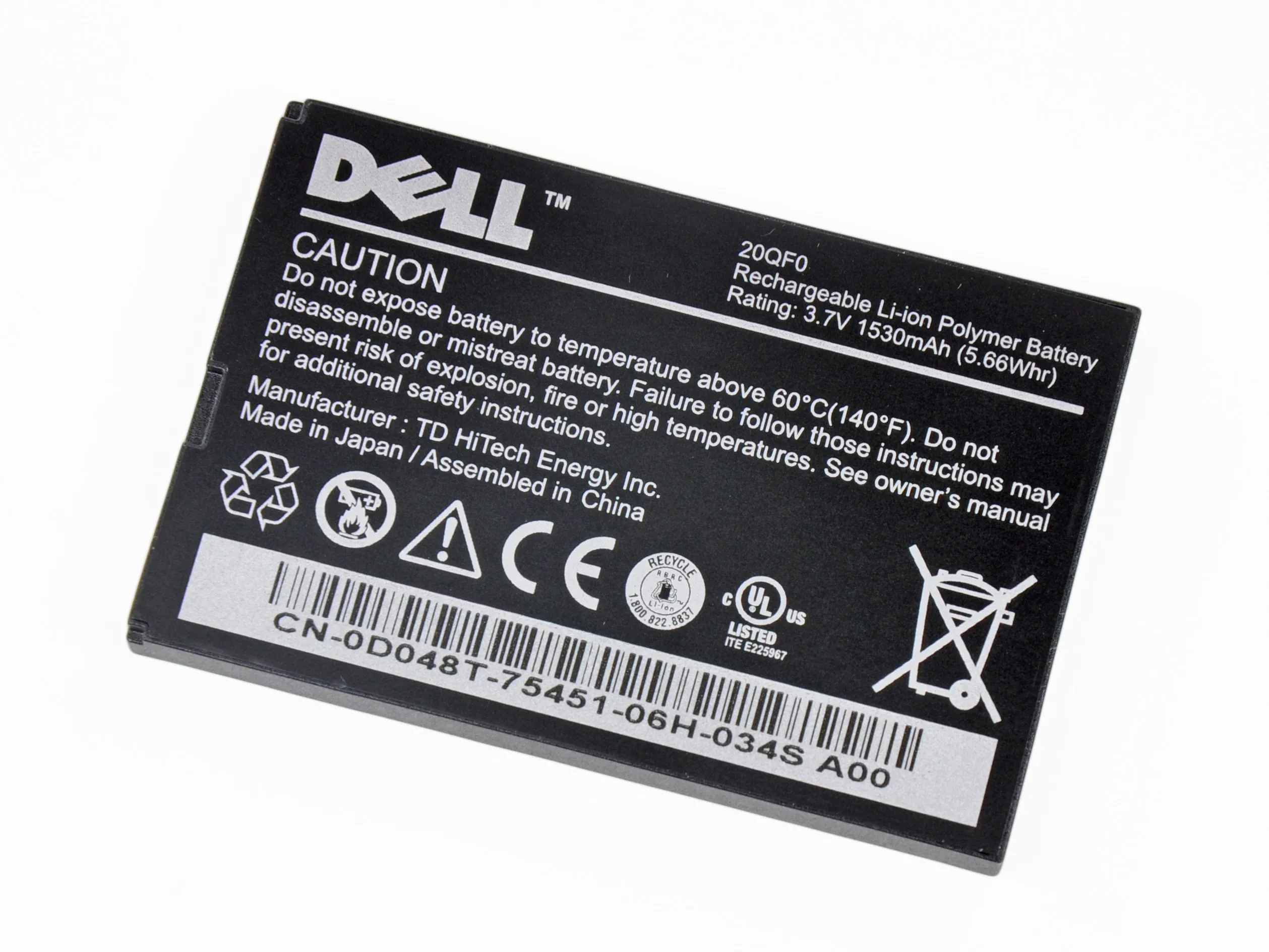

• Аккумулятор Streak 3,7 В 1530 мАч (5,66 Вт-ч), как сообщается, обеспечивает работу этого гигантского устройства в течение... ну... мы не знаем, как долго.

• Тот факт, что Dell не опубликовала время автономной работы, намекает на то, что оно не слишком велико. Что можно ожидать от 5-дюймового дисплея?

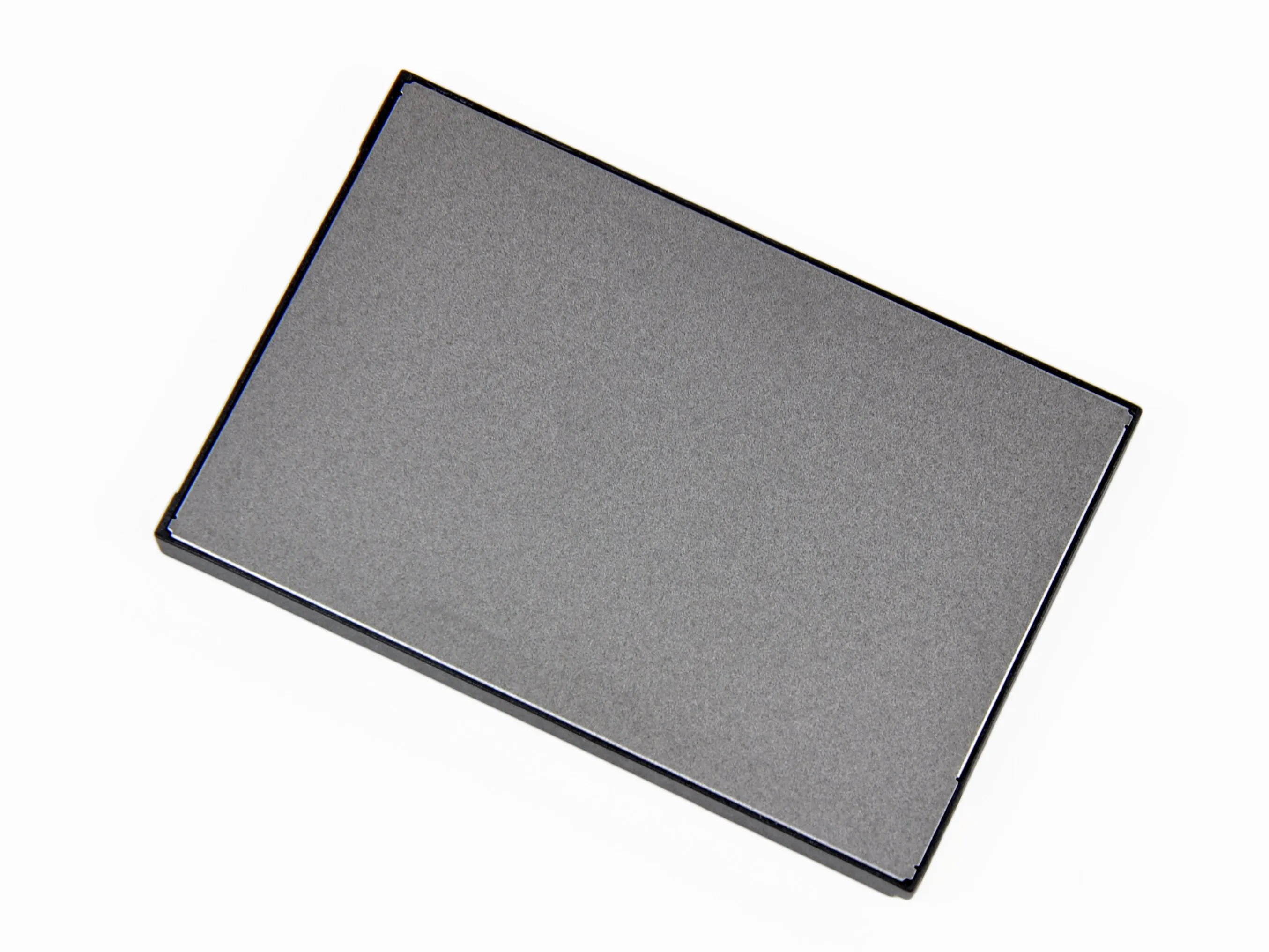

• Внутренняя поверхность батареи покрыта стальным листом, а не пластиком, чтобы уменьшить общую толщину. Возможно, Streak также служит бронежилетом?

Шаг 4

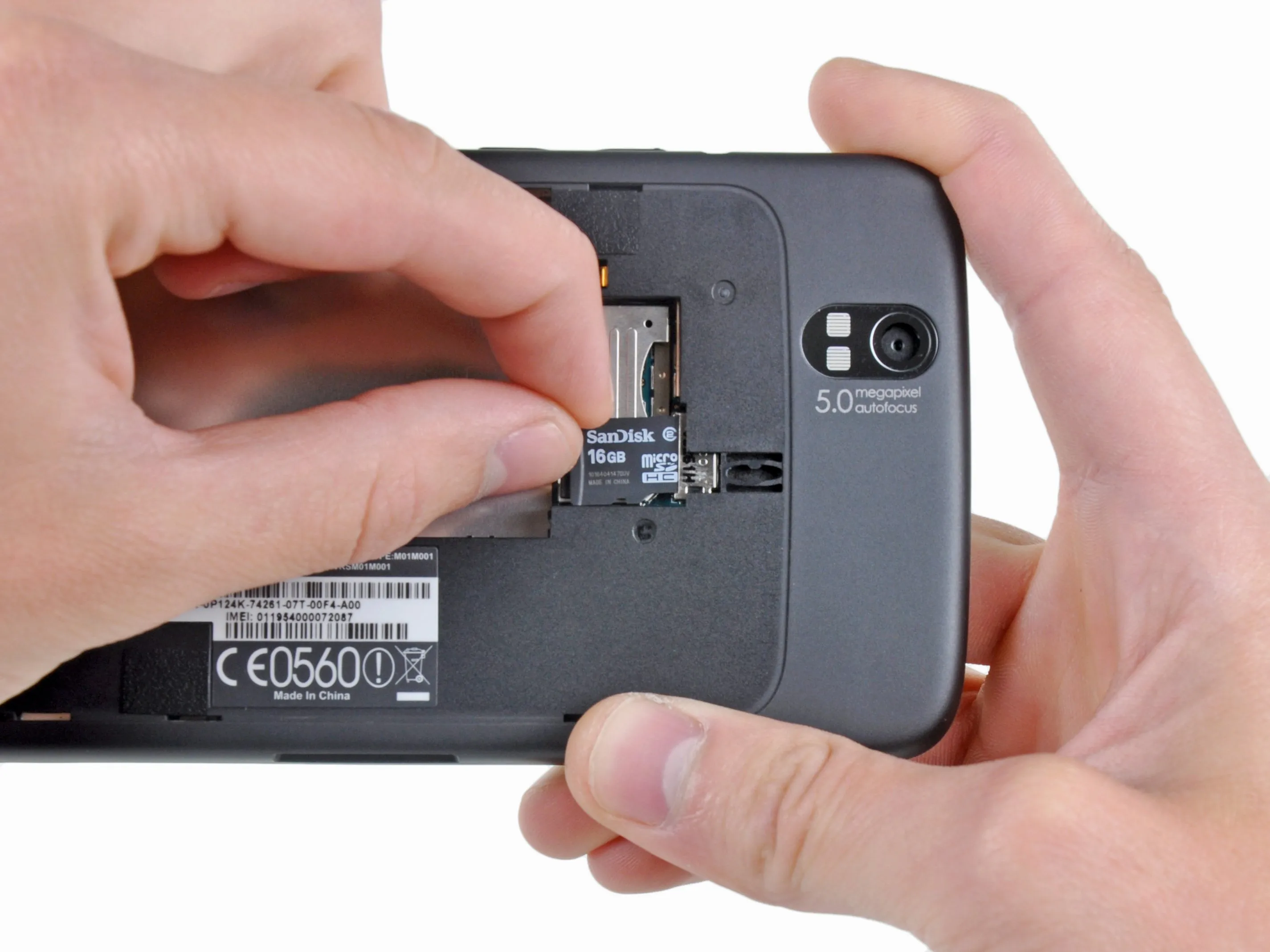

• После извлечения батареи можно вынуть из гнезда предустановленную карту microSD объемом 16 ГБ.

• Вот и все, что касается одобренного Dell обслуживания пользователей. Теперь давайте аннулируем некоторые гарантии!

Шаг 5

• На задней панели устройства заметно отсутствие винтов. Похоже, их придется выковыривать.

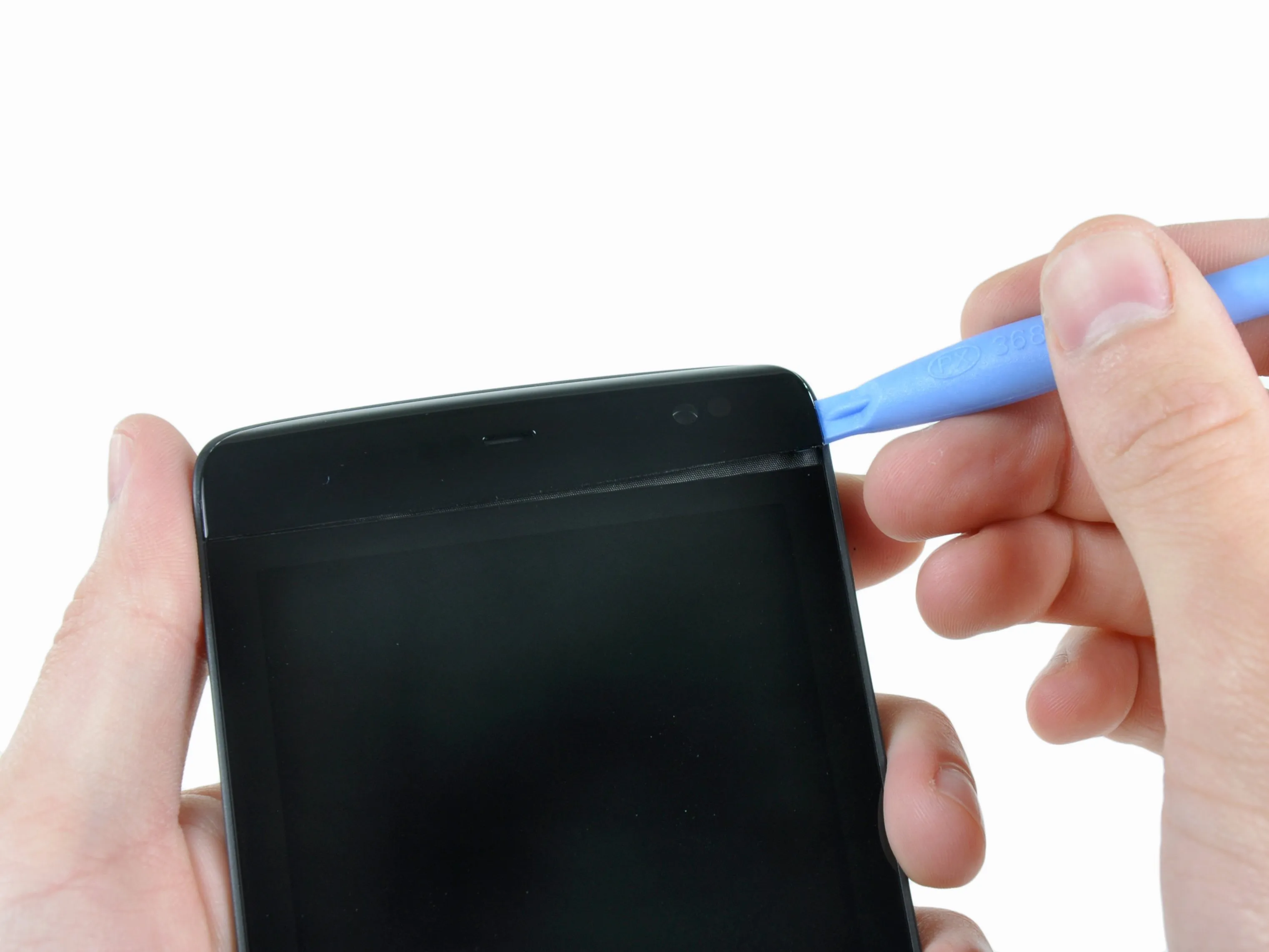

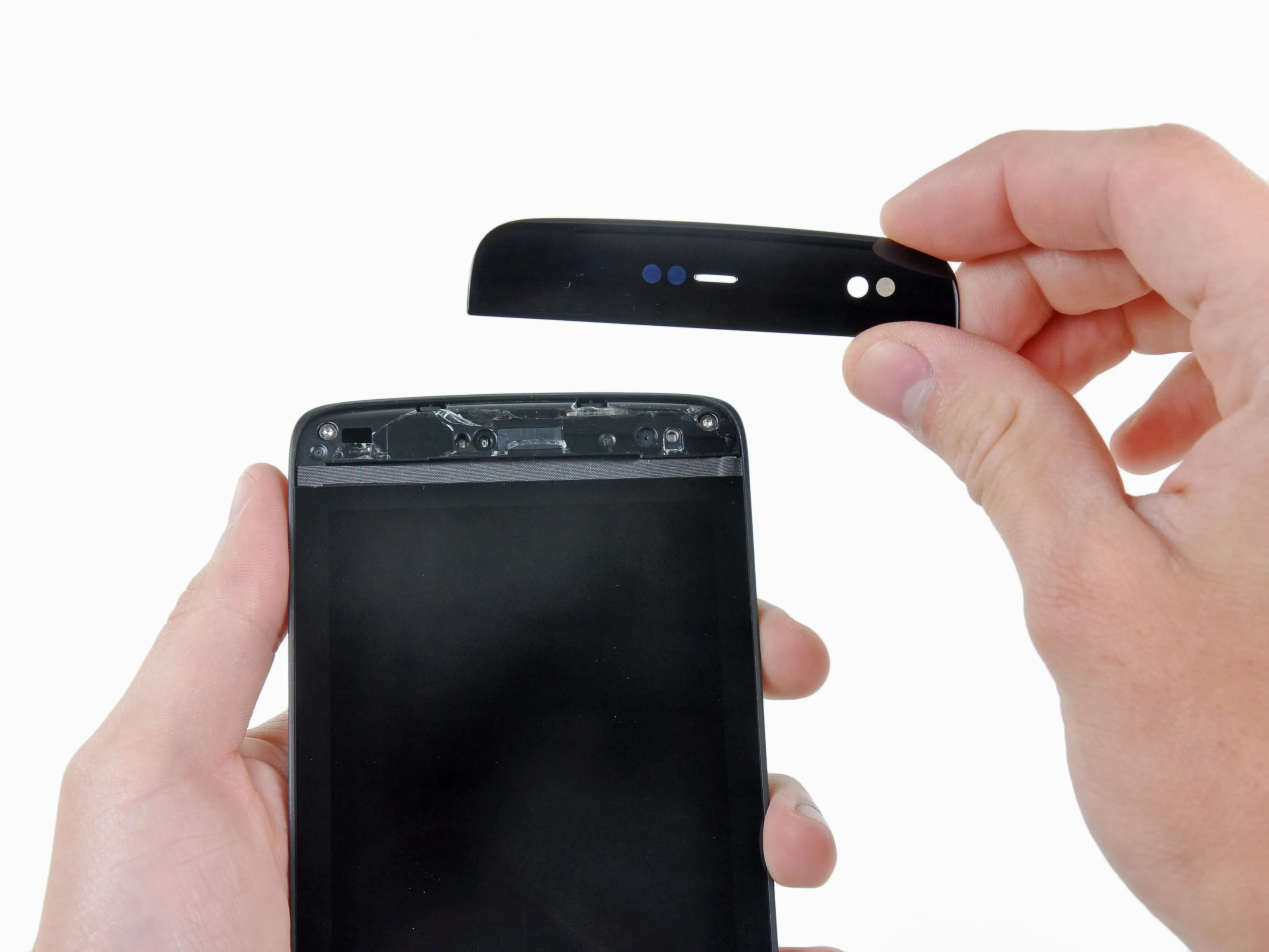

• Чтобы снять ободок, надежно прикрепленный к верхней грани Streak, достаточно воспользоваться пластиковым инструментом для открывания.

• Мы нашли винты! Это хороший знак.

Шаг 6

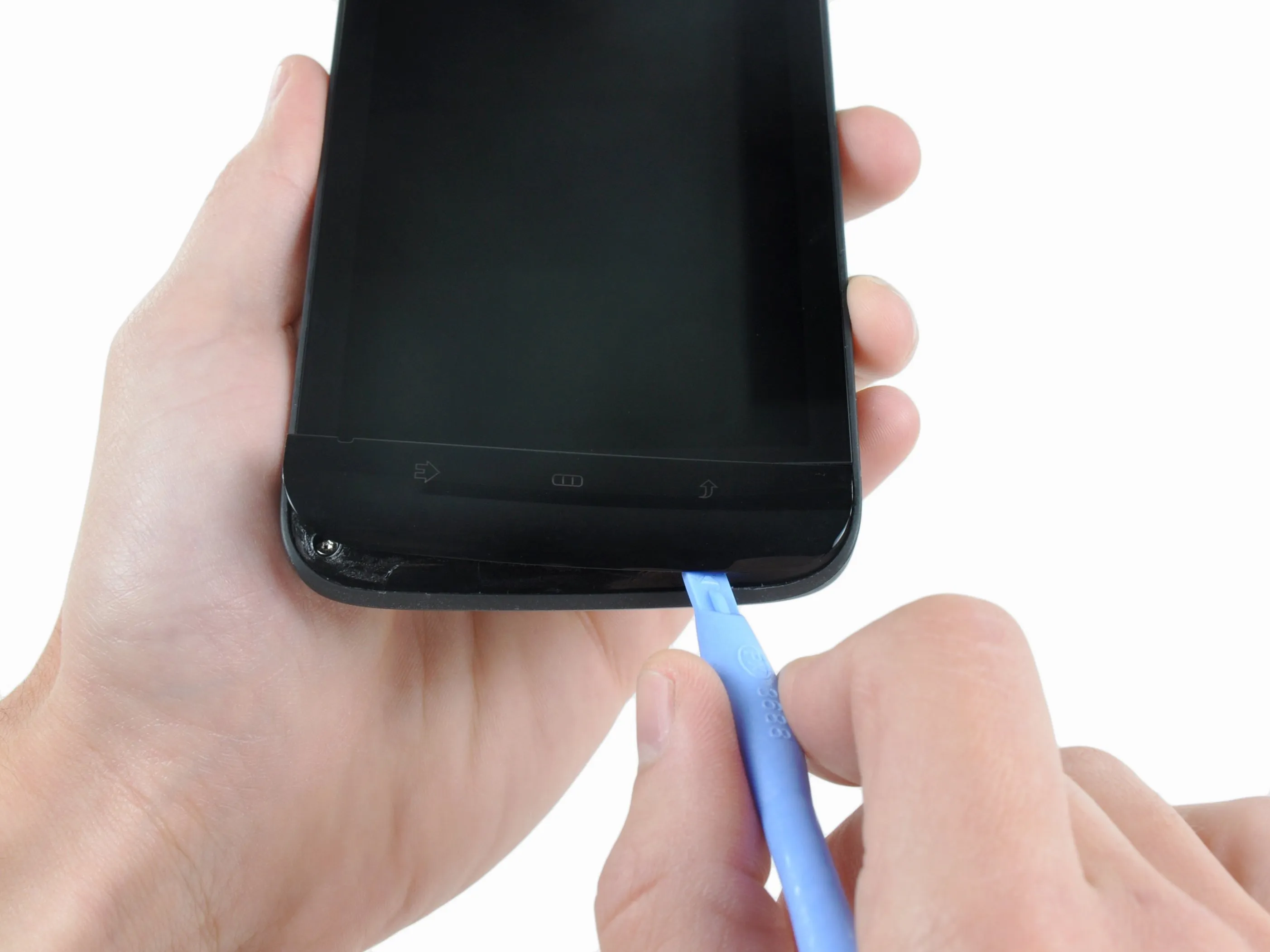

• Аналогично, нижний ободок можно легко отделить от корпуса Streak.

• Схема емкостного управления надежно прикреплена к внутренней поверхности нижнего ободка, поэтому настоятельно рекомендуется поддеть ободок снизу (как на фото), чтобы не повредить схему.

• Поскольку разъем находится внутри устройства, лучше пока оставить ободок прикрепленным.

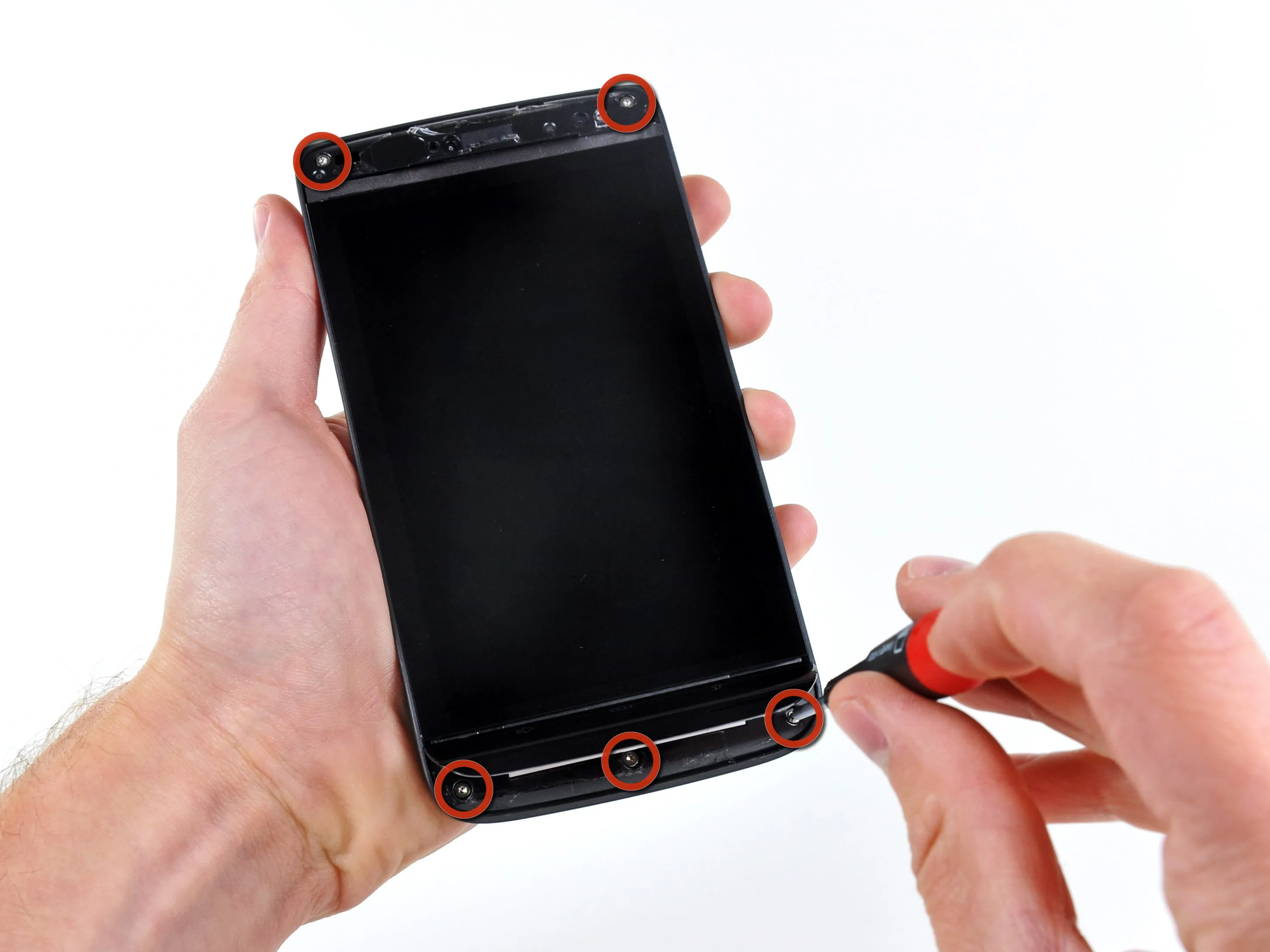

• Немного покопавшись, можно открутить пять винтов T5 Torx, крепящих задний корпус.

Шаг 7

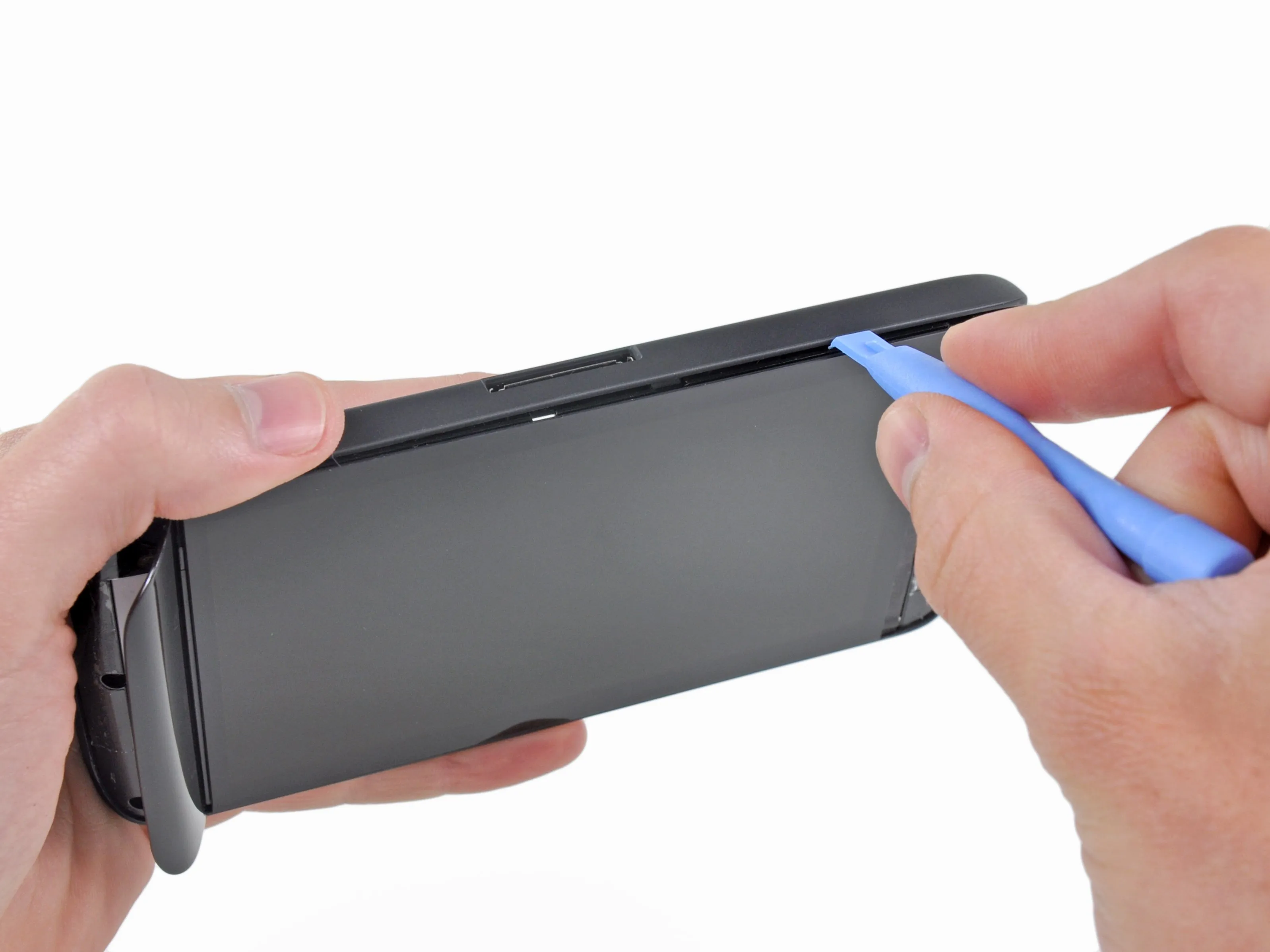

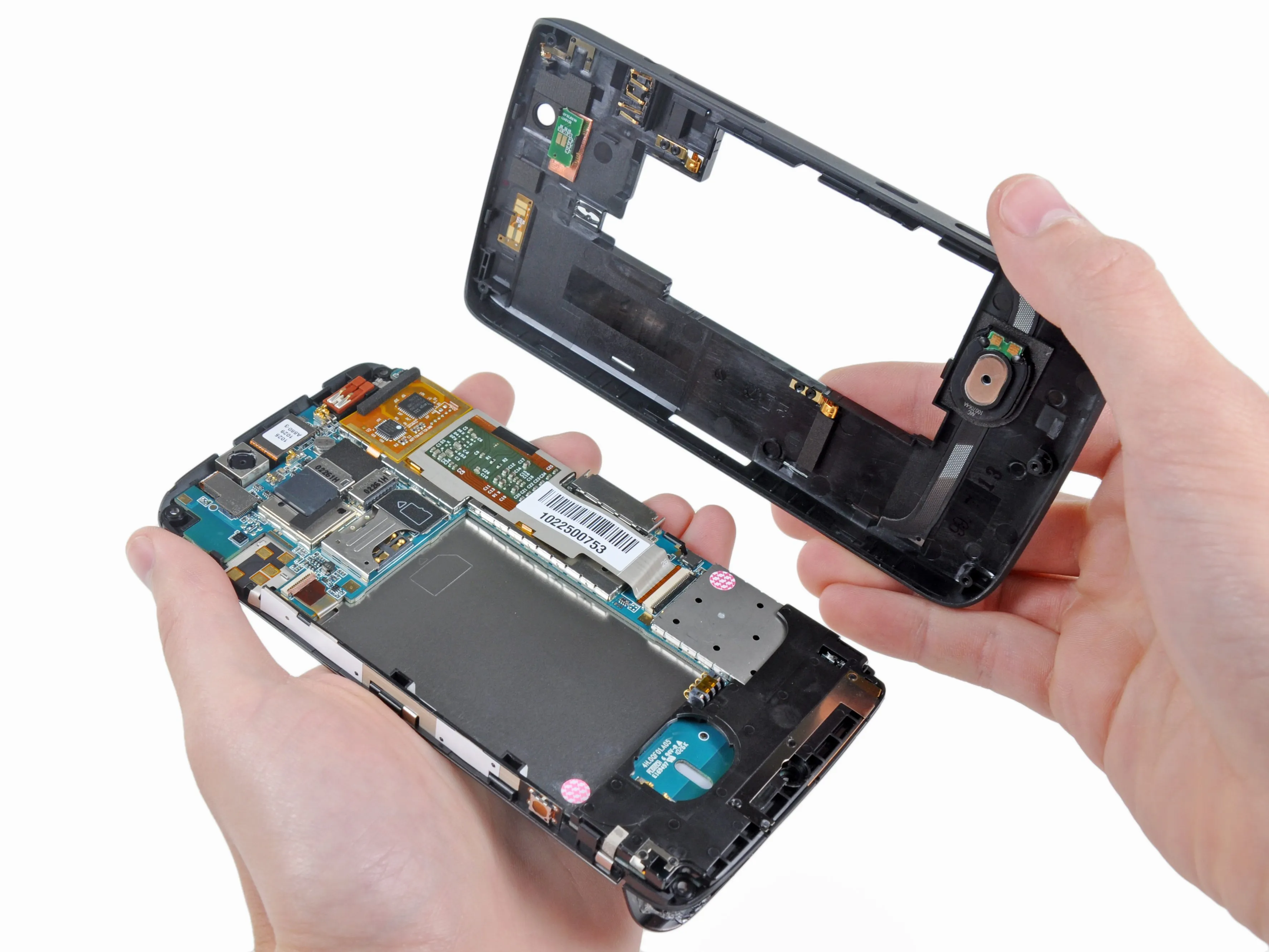

• После легкого поддевания пластиковым инструментом задняя панель легко снимается.

• В этот момент становится видна толстая передняя панель из стекла Gorilla Glass. Его прочная конструкция должна выдерживать падения с высоты выше пояса.

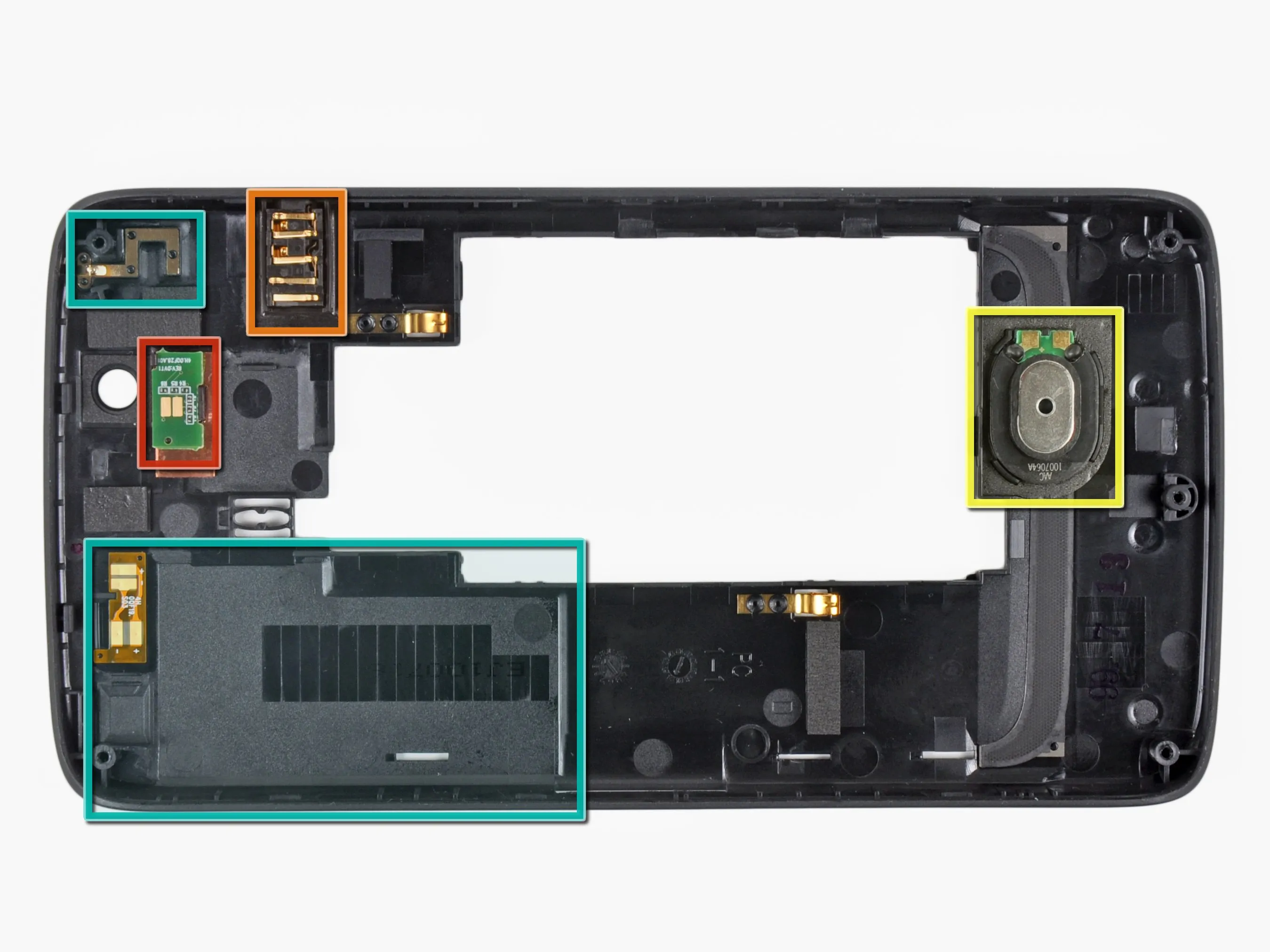

• На задней панели расположено множество компонентов, включая:

• светодиодная вспышка

• разъем для наушников

• Громкоговоритель (для громкой связи)

• Антенны .

Шаг 8

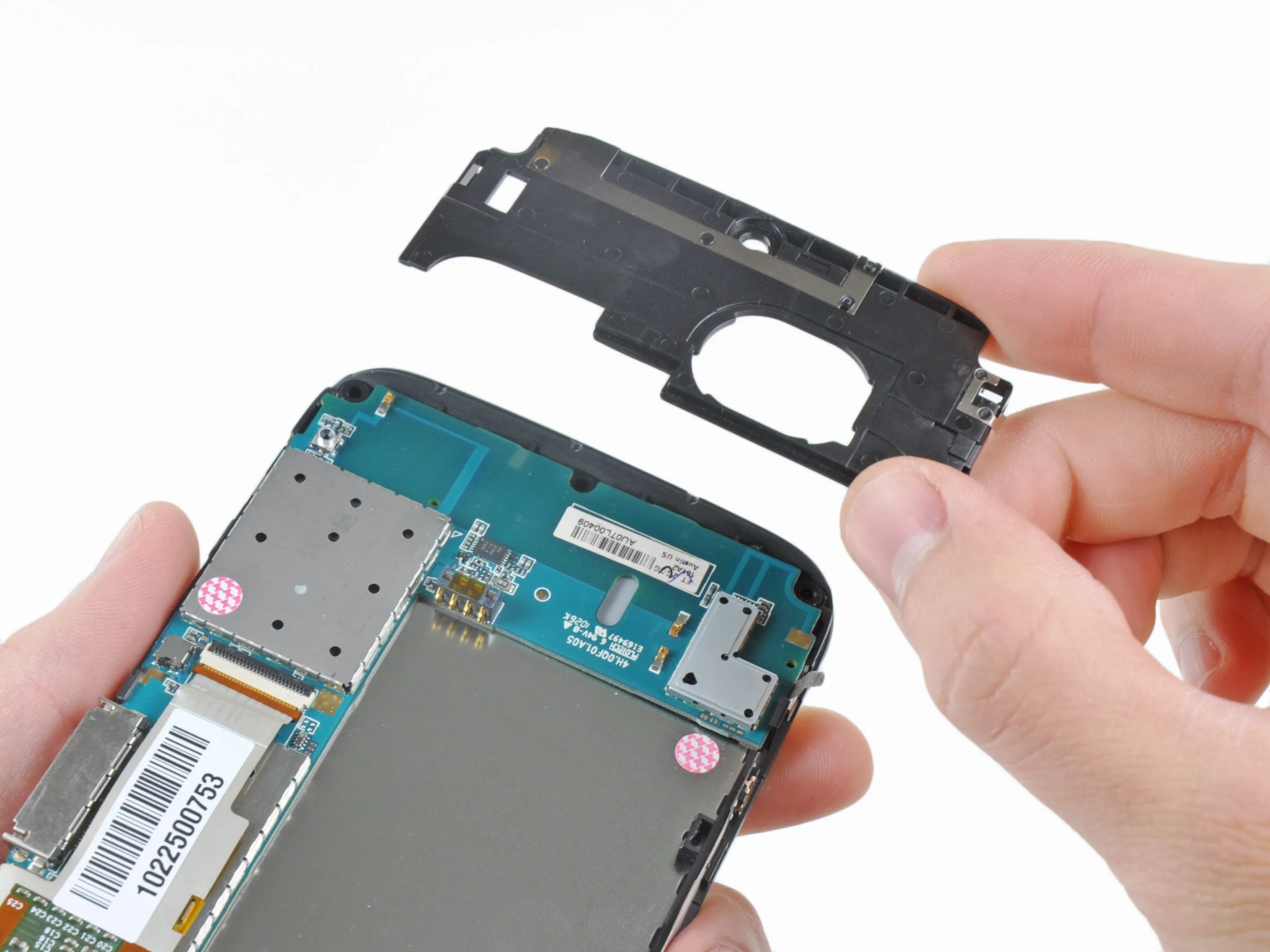

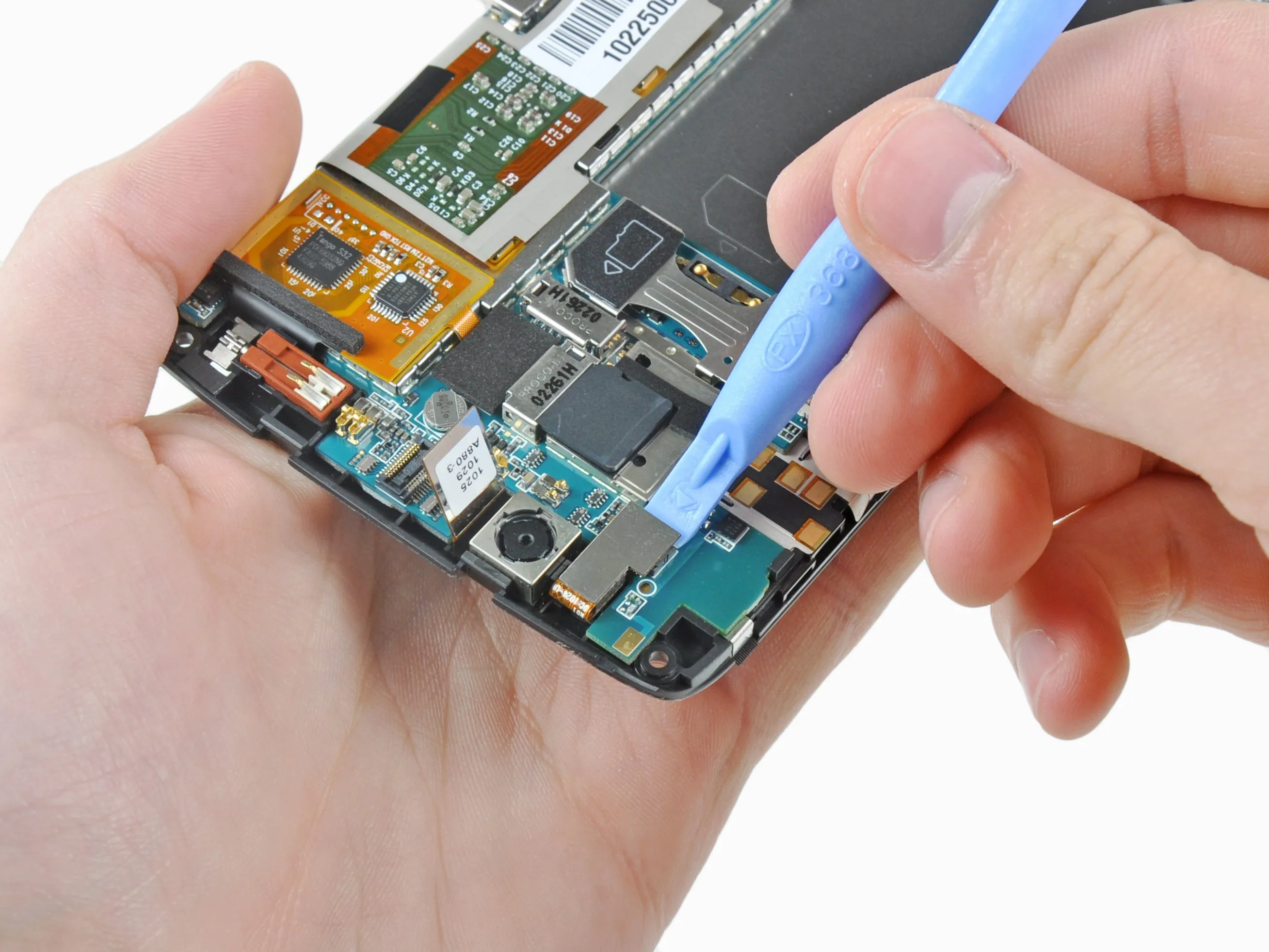

• Копание продолжается, когда мы снимаем небольшой пластиковый ободок, прикрепленный к нижнему краю материнской платы.

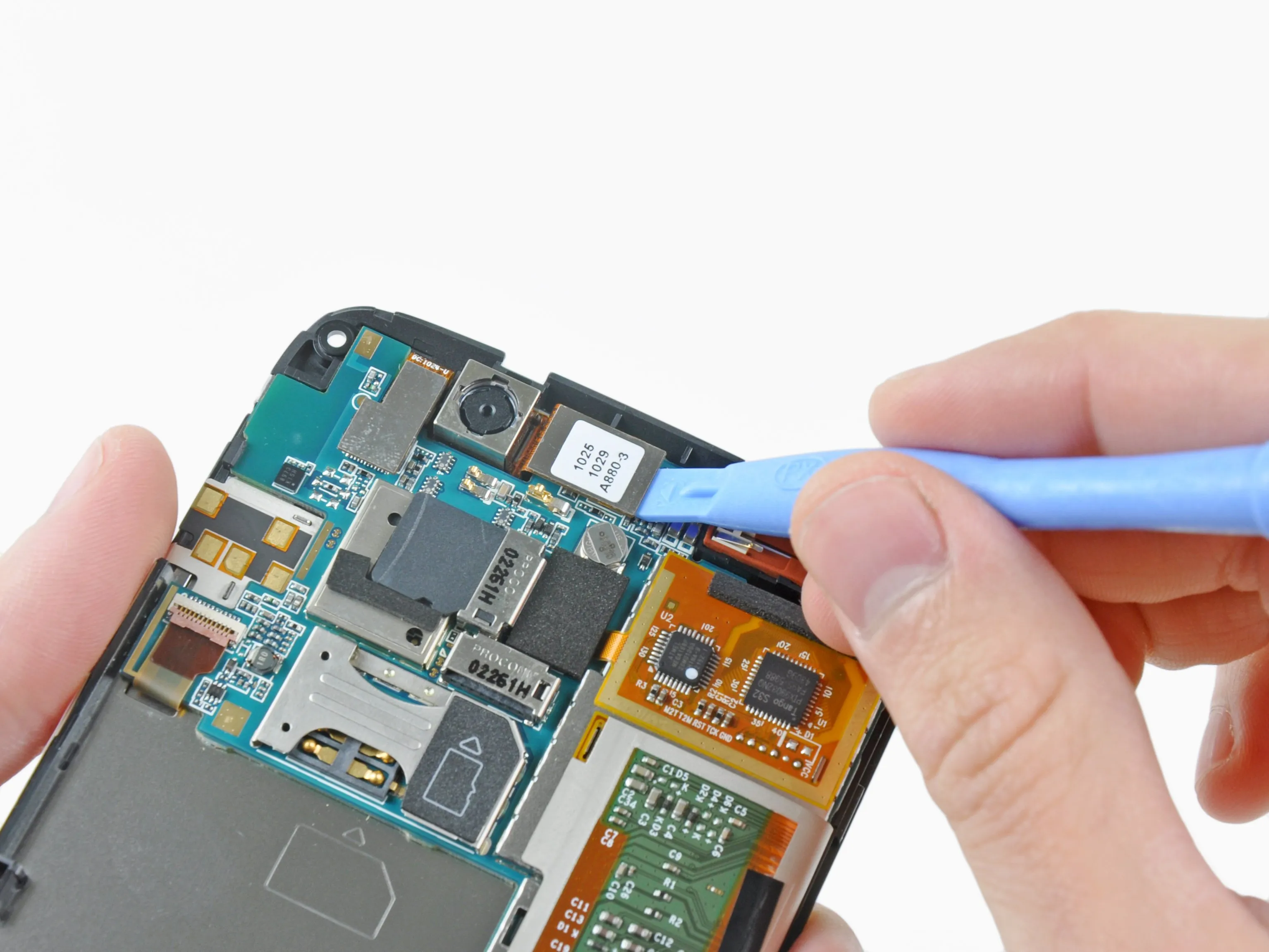

• На этом этапе можно отсоединить от материнской платы фронтальную и тыльную камеры.

Шаг 9

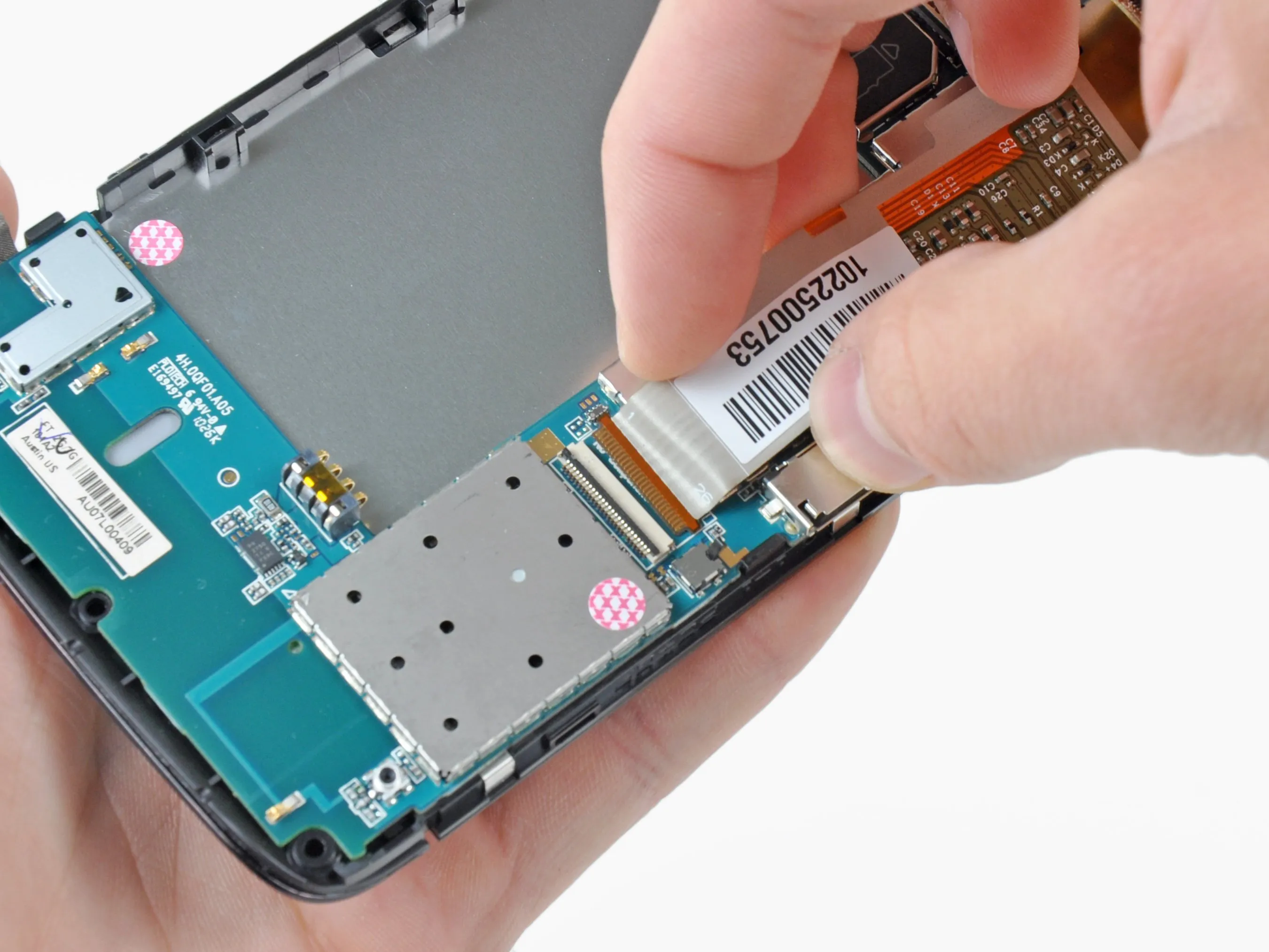

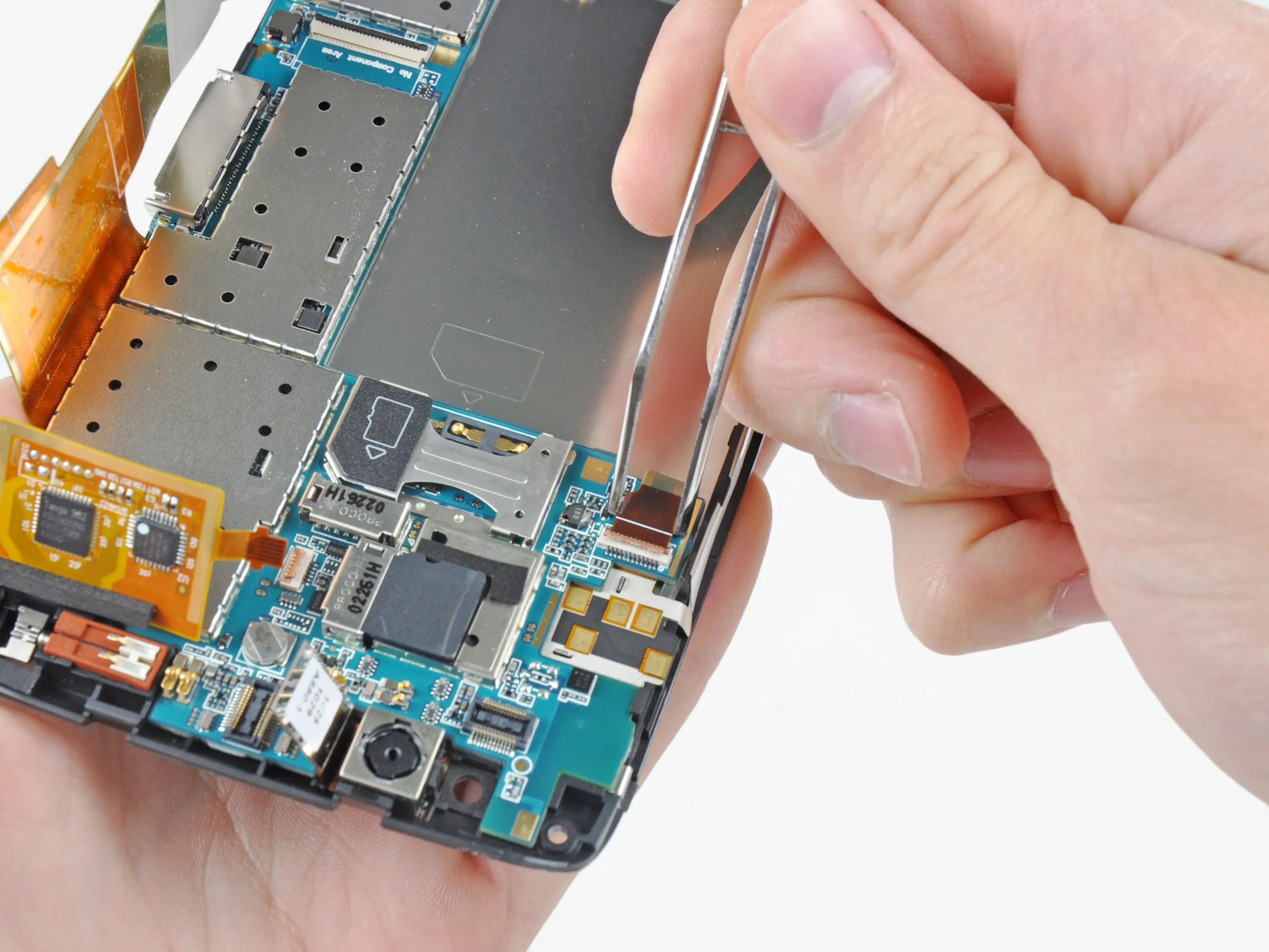

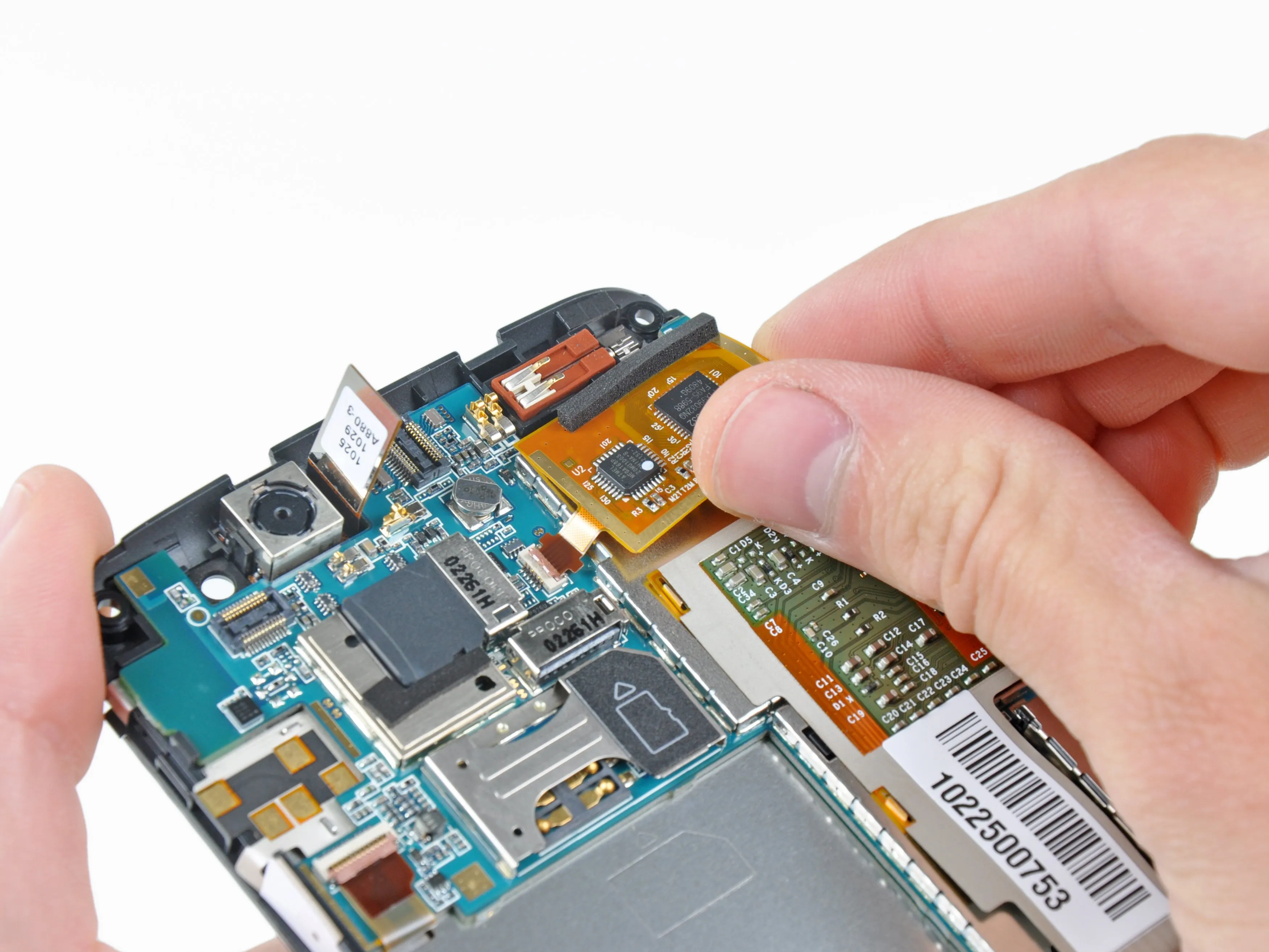

• Перед извлечением материнской платы необходимо отсоединить ленточные кабели сенсорного экрана, ЖК-дисплея и кнопок управления.

Шаг 10

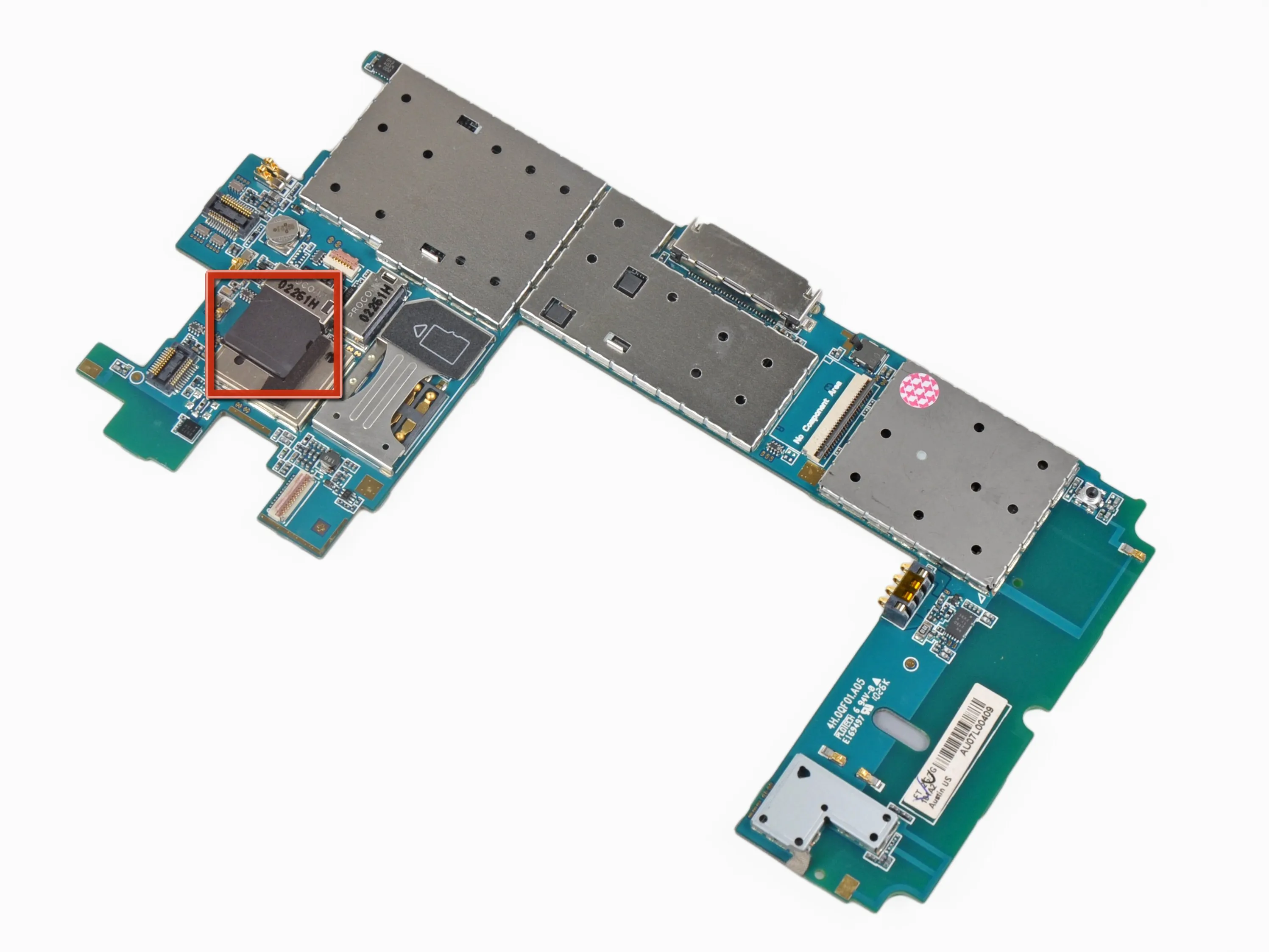

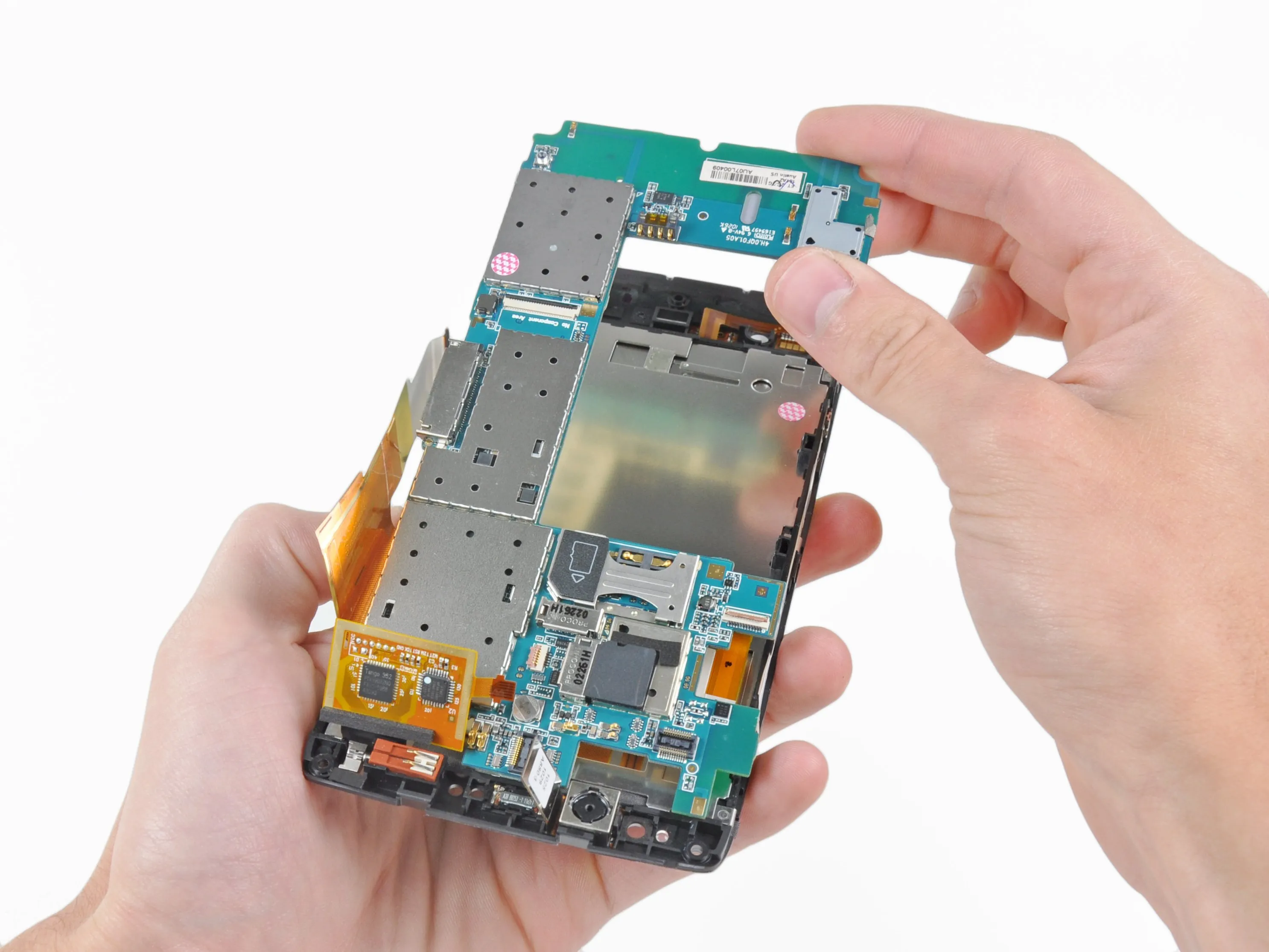

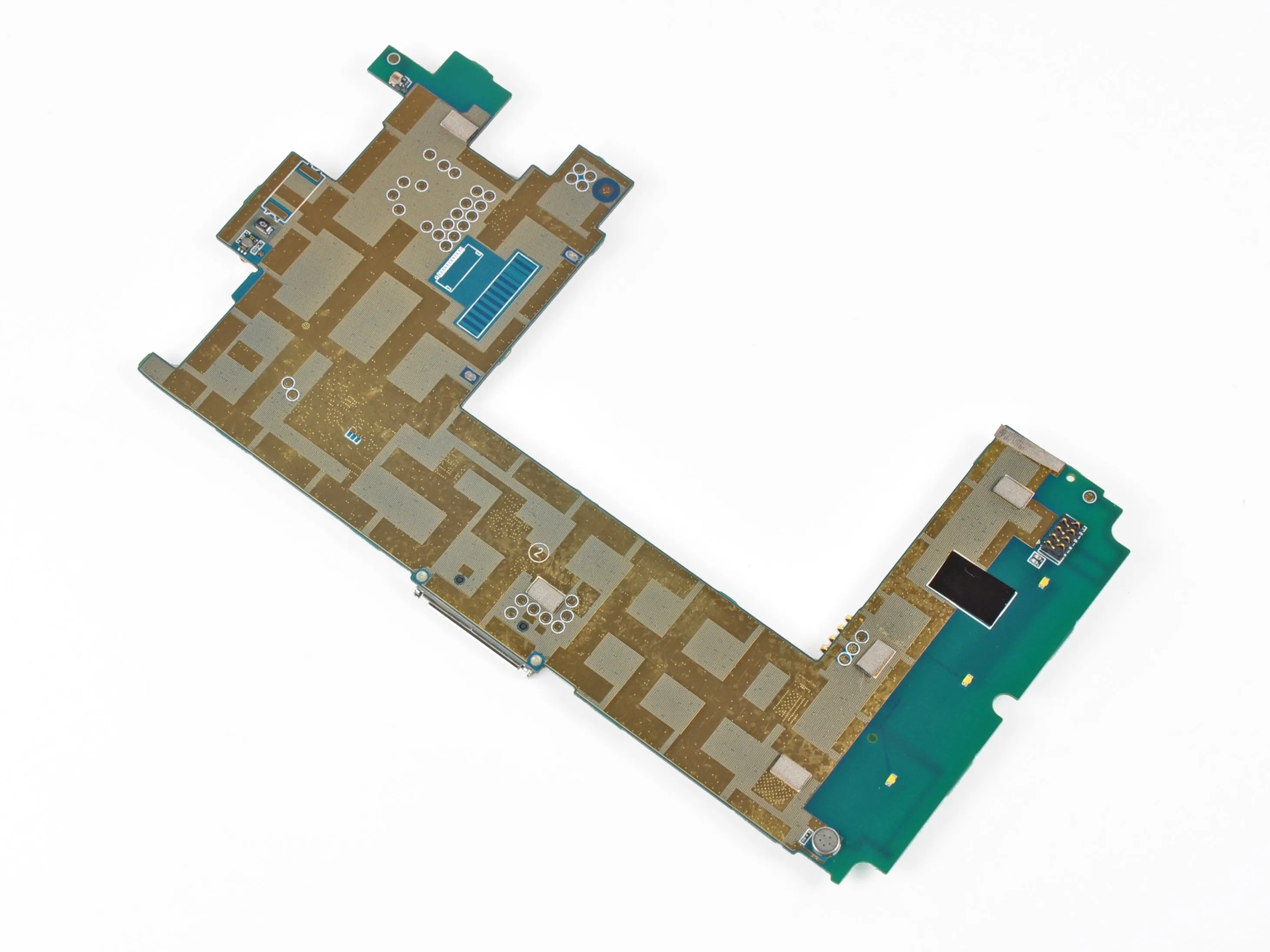

• Материнская плата в форме буквы 'C' легко вынимается. Вместо того чтобы использовать дочерние платы, как в Droid 2Streak все компоненты подключены к единственной материнской плате.

• Скорее всего, это связано с дополнительным пространством, которое Streak получил благодаря 5-дюймовому ЖК-дисплею.

• В верхней части материнской платы можно увидеть карту microSD объемом 2 ГБ, не доступную пользователю.

• Эта карта используется для хранения системных файлов и файлов приложений, и Dell не хочет, чтобы вы ее извлекали.

Комментарии к шагу

У меня 2 dell streak 5. У первого из них разбит экран (остальные работают очень хорошо). Второй больше не работает из-за попытки сменить операционную систему (остальное работает очень хорошо). Я подумал, что вместо замены экрана (это выглядит сложнее, чем замена основной платы) я могу перенести основную плату первого на второй. Мой вопрос в том, могу ли я вместо полной замены платы просто перенести эту карту с помощью инструментов для вскрытия пластика и отвертки? Спасибо за ваши ответы

Да, вы должны быть в состоянии поменять другую материнскую плату на новую с рабочим экраном. Дайте нам знать, как все пройдет! Если вам нужны дополнительные детали, просто дайте мне знать, и дайте мне знать, если это работает, я мог бы взять тот старый мобильник, который вы не хотите от ваших рук. Просто дайте мне знать! У меня еще остались некоторые части 5' Streak, которые я мог бы собрать обратно =)

Но можно ли повредить рабочую плату после замены. если я сделаю невозвратную поломку, это будет означать потерю рабочей материнской платы. возможно?

Шаг 11

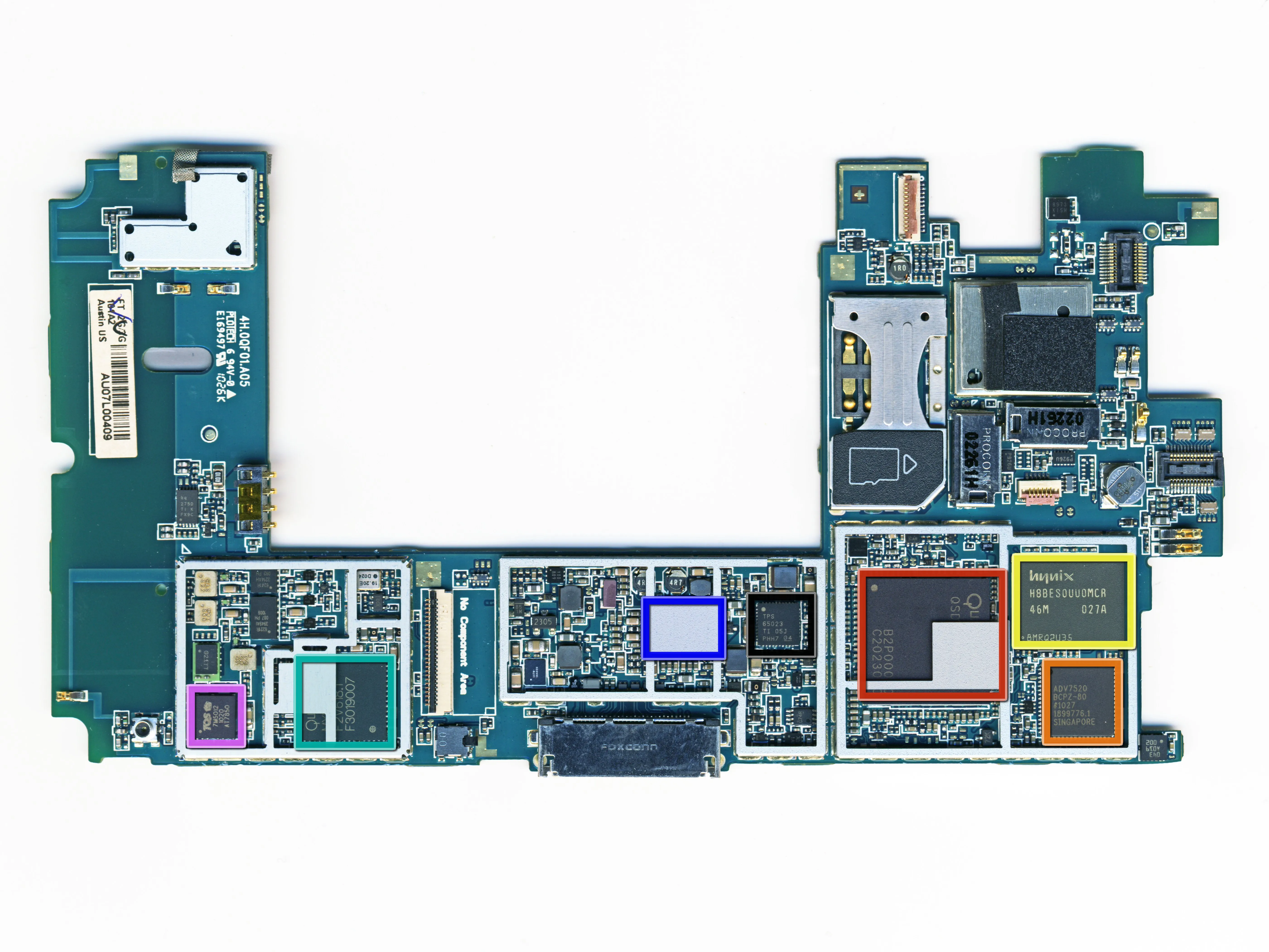

• Крупные игроки на материнской плате включают:

• Qualcomm QSD8250 процессор Snapdragon

• аналоговые устройства ADV7520 Передатчик HDMI™/DVI с низким энергопотреблением

• Hynix H8BES0UU0MCR ПЗУ на основе NAND

• Радиочастотный приемопередатчик Qualcomm MXU6219

• Микросхема управления питанием Qualcomm PM7540

• TriQuint Semiconductor TQS 7M5012 Усилитель мощности (четырехдиапазонный GSM)

• Texas Instruments TPS 65023 Интегрированная микросхема управления питанием

Шаг 12

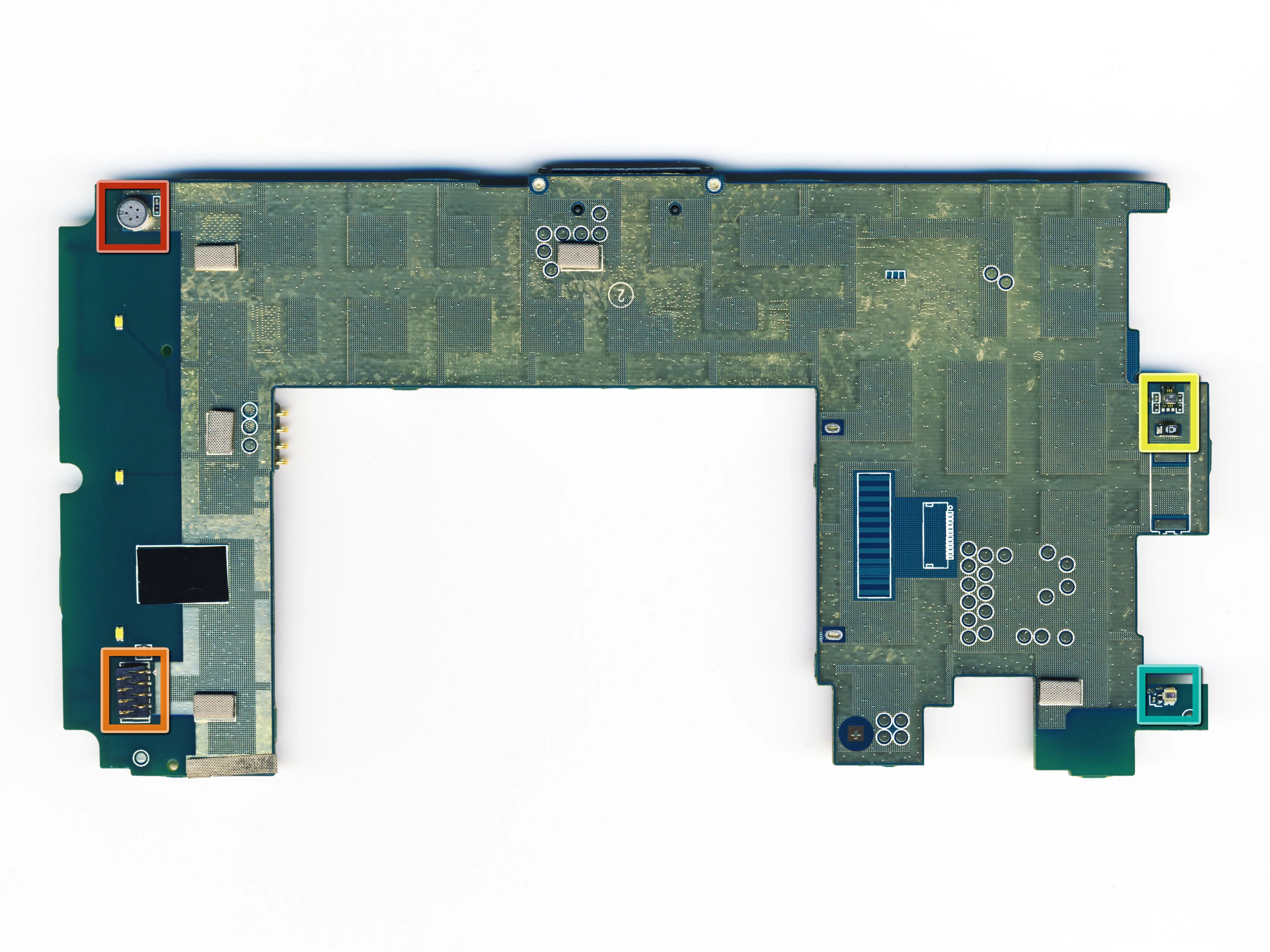

• Задняя часть материнской платы относительно без особенностей, за несколькими заметными исключениями:

• Микрофон .

• Нажимные контакты для емкостных элементов управления на нижней рамке

• Датчики приближения, которые сообщают сенсорному экрану, когда вы прижимаете к нему лицо

• Датчик освещенности для фронтальной камеры.

Шаг 13

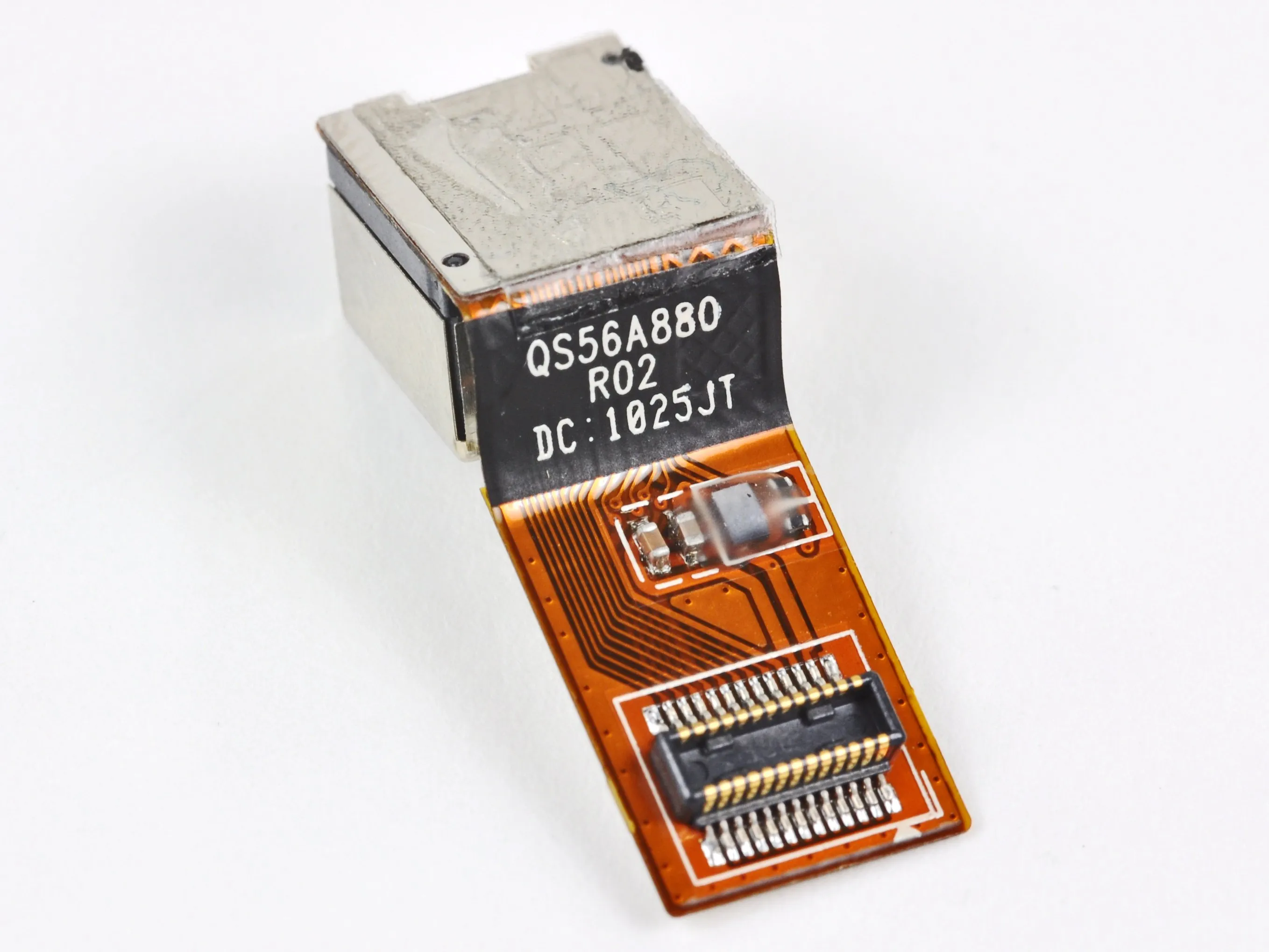

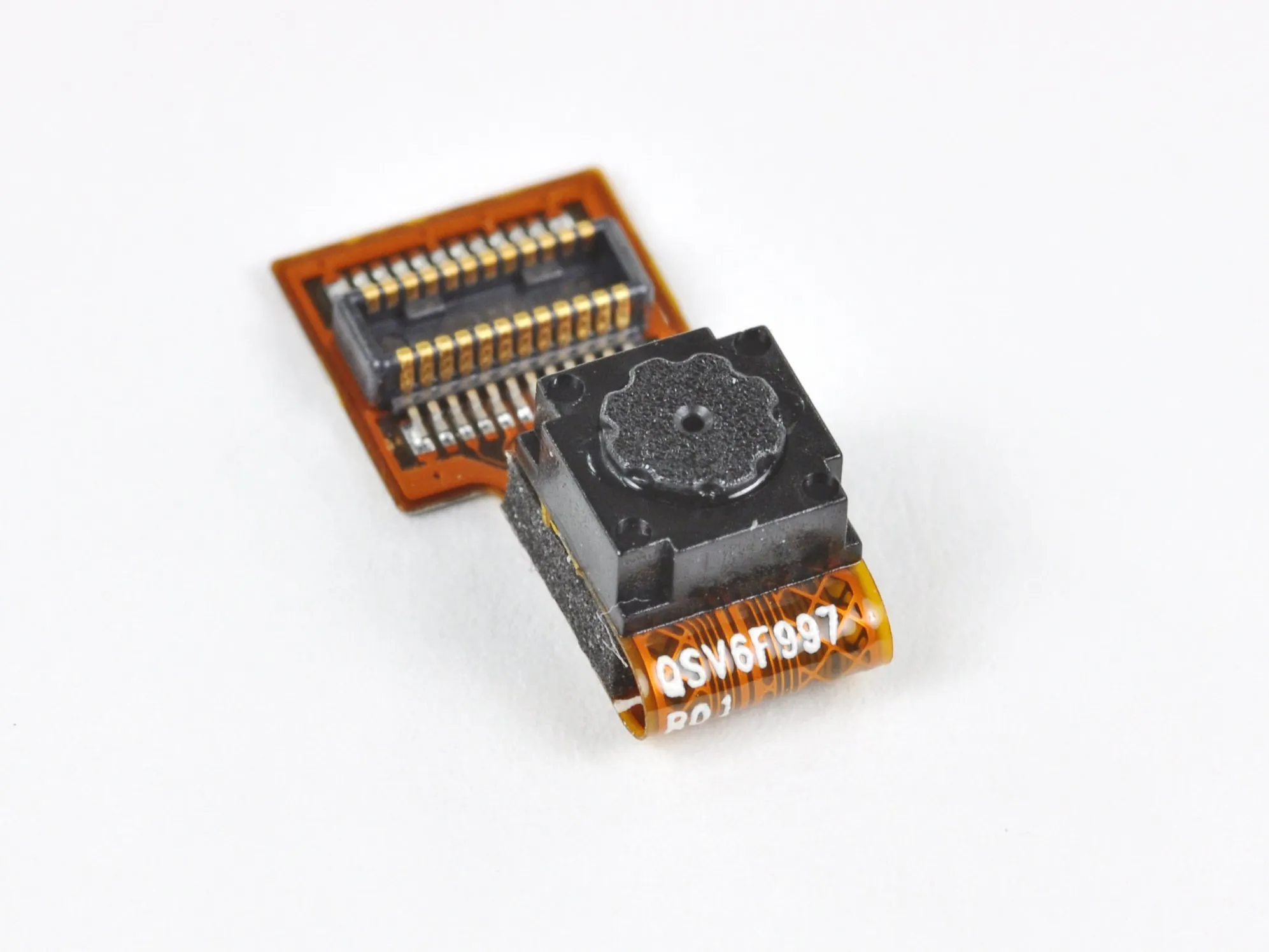

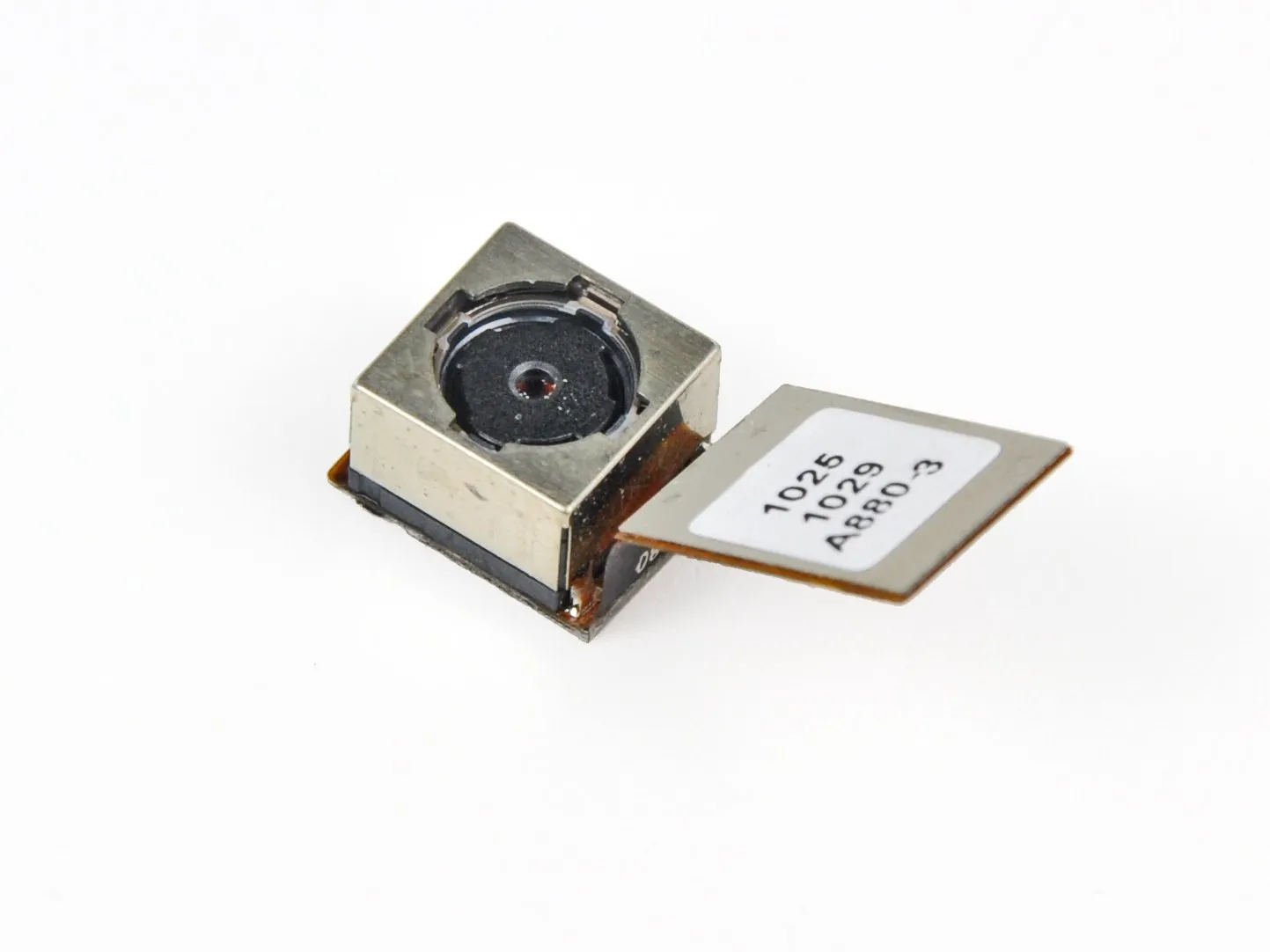

• Камеры Streak довольно сильно напоминают камеры iPhone 4. фронтальная и заднюю переднюю и заднюю камеры iPhone 4.

• Задняя камера с автофокусом способна делать снимки с разрешением 5 МП, а передняя камера снимает с качеством VGA.

Шаг 14

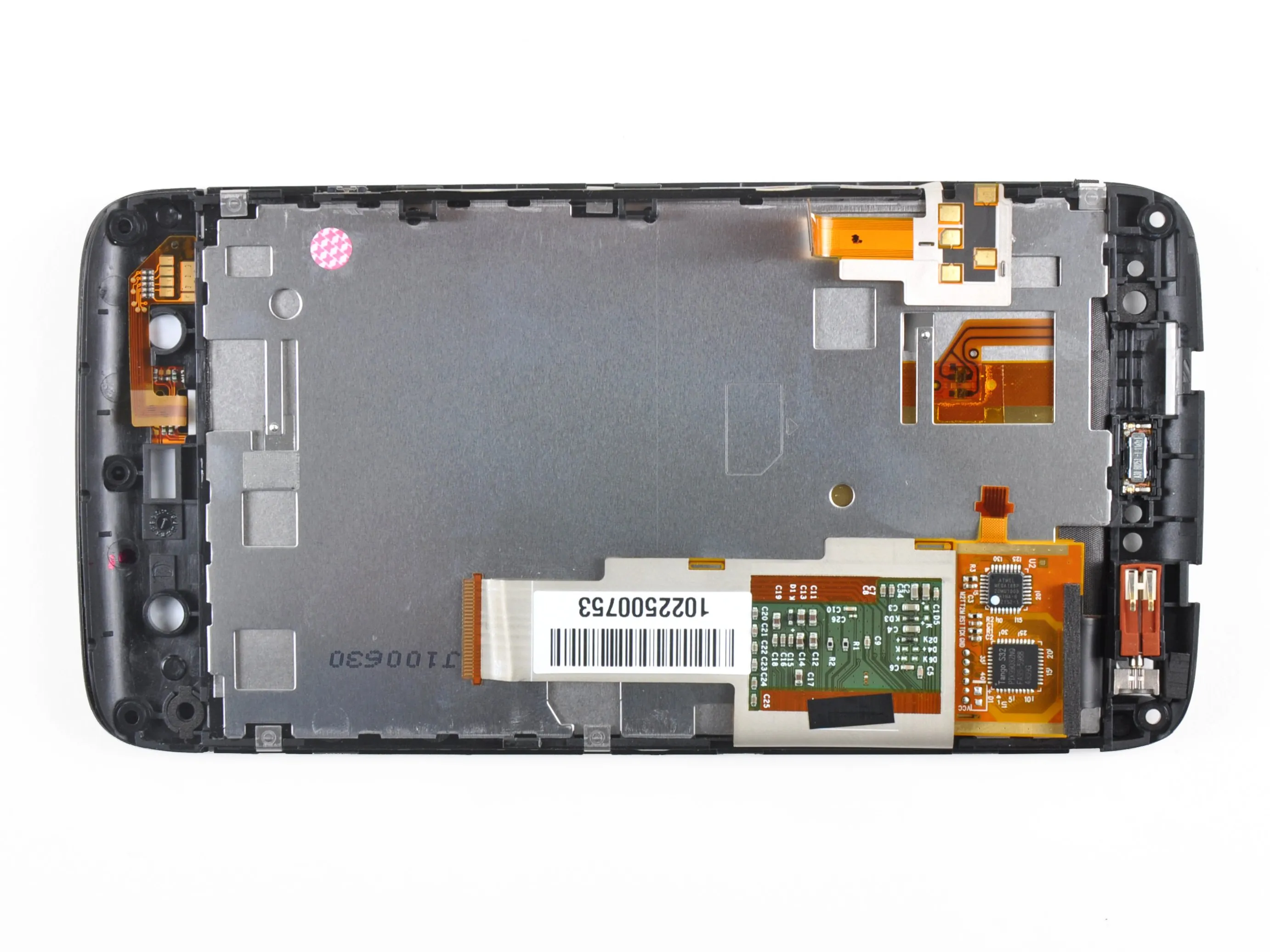

• К сожалению, ЖК-дисплей Streak навсегда приклеен к стеклу передней панели. Однако этот узел ЖК-дисплея и стекла держится на передней панели с помощью очень сильного клея 3M, и его можно снять при достаточно осторожном поддевании.

• ЖК-дисплей приклеен к стеклу передней панели для повышения прочности устройства и чувствительности емкостной сенсорной панели.

• Внутренняя поверхность передней панели не представляет собой ничего интересного. У ее верхнего края можно увидеть ушной динамик и вибромотор.

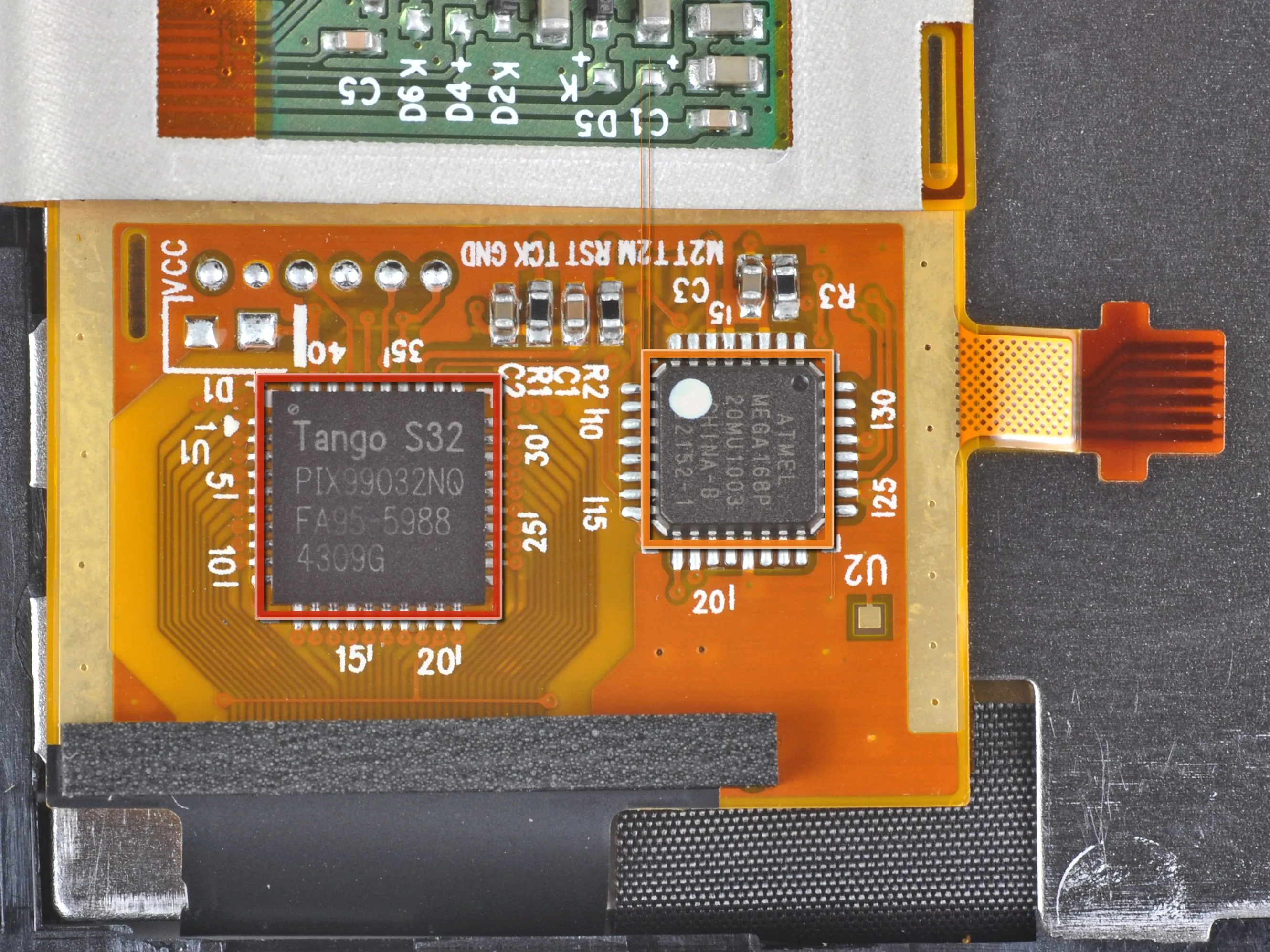

• Здесь же находится ленточный кабель сенсорного экрана:

• спорный контроллер сенсорного экрана Tango S32 от Pixcir.

• 8-битный микроконтроллер AVR ATmega168P от Atmel.

Шаг 15

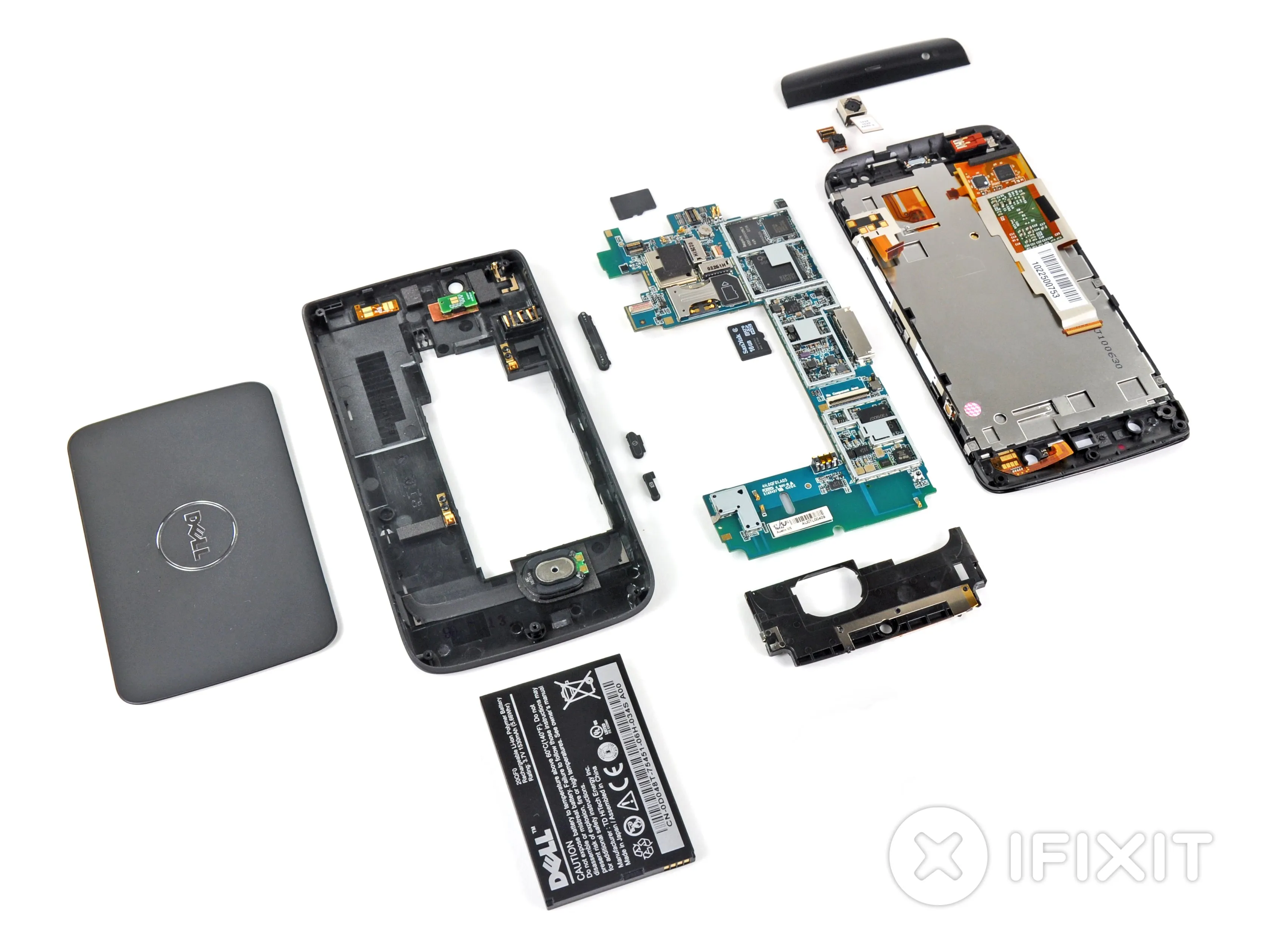

• Ремонтопригодность Dell Streak: 8 из 10 (10 - самый простой ремонт)

• Хорошо: Замена батареи очень проста и занимает меньше минуты.

• Хорошо: Для открытия устройства требуется поддеть рамку и открутить пять винтов.

• Хорошо: Кабели используют стандартные разъемы, включая наш любимый, ZIF разъемы.

• Нейтрально: Задняя панель кажется дешевой и легко деформируется для устройства стоимостью 600 долларов.

• Плохо: ЖК-дисплей приклеен к стеклу Gorilla Glass, что увеличивает стоимость ремонта устройства, если вы разобьете только стекло.
