Разборка Dell TB15 Desktop Dock

Разборка Dell TB15 Desktop Dock

Шаг 1 Разбор настольной док-станции Dell TB15

Dell TB15 Desktop Dock Teardown, Dell TB15 Desktop Dock Teardown: шаг 1, изображение 1 из 3
Разборка настольной док-станции Dell TB15, разборка настольной док-станции Dell TB15: шаг 1, изображение 1 из 3 | Источник - ifixit.com

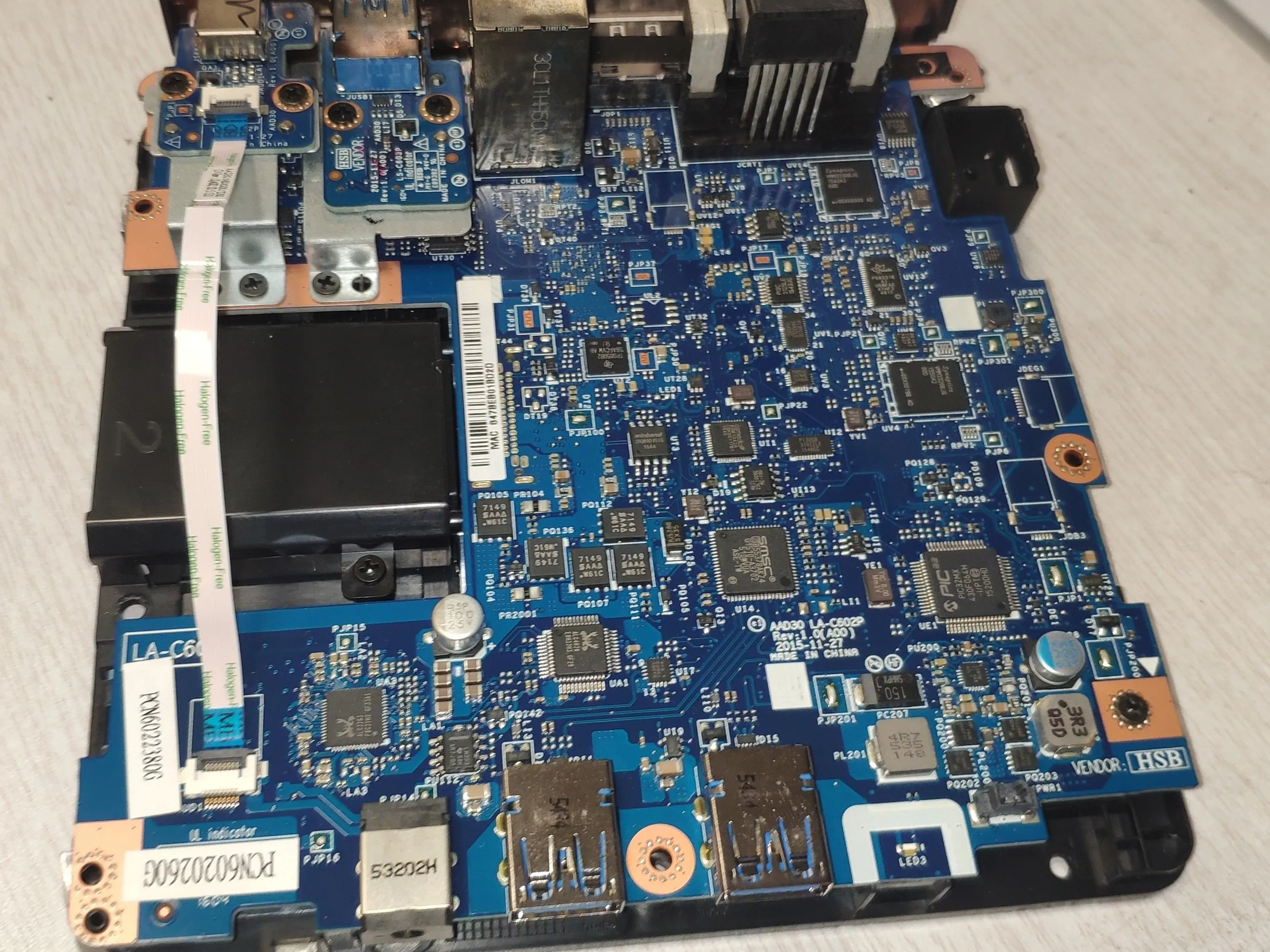

Dell TB15 Desktop Dock Teardown, Dell TB15 Desktop Dock Teardown: шаг 1, изображение 2 из 3
Dell TB15 Desktop Dock Teardown, Dell TB15 Desktop Dock Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com

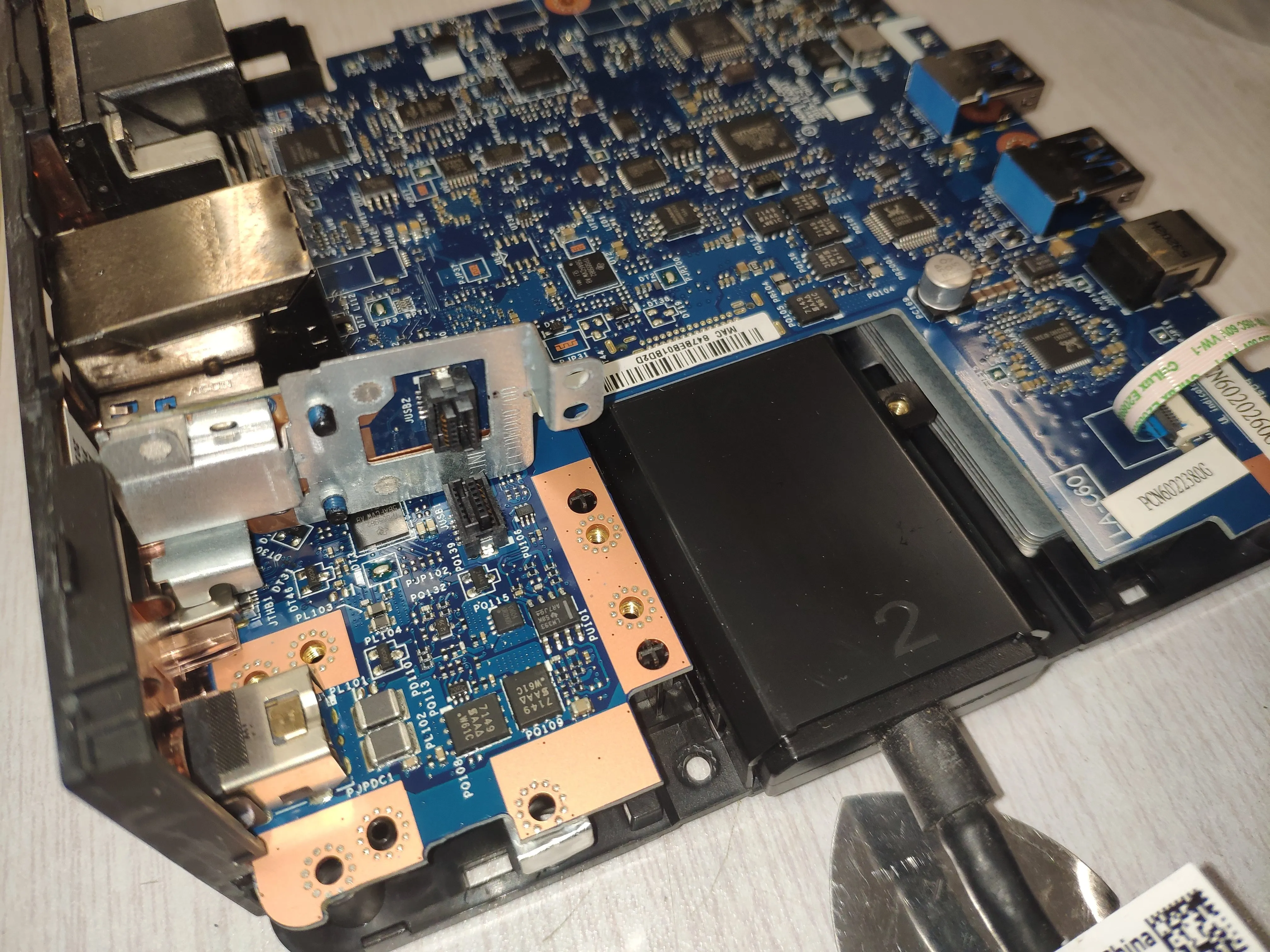

Dell TB15 Desktop Dock Teardown, Dell TB15 Desktop Dock Teardown: шаг 1, изображение 3 из 3
Dell TB15 Desktop Dock Teardown, Dell TB15 Desktop Dock Teardown: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Разъем Thunderbolt 3, изготовленный на заказ Dell.

Шаг 2

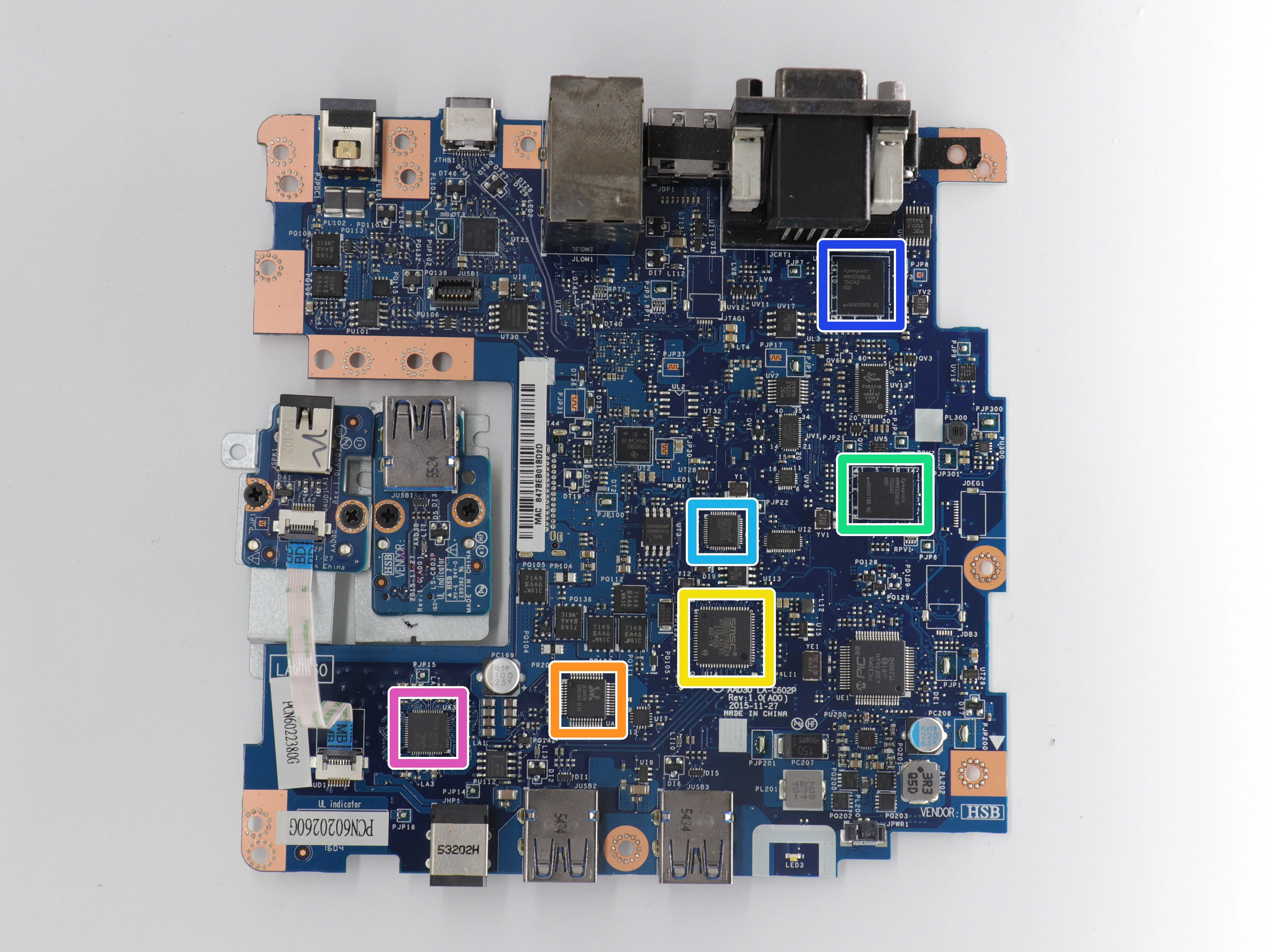

Разбор настольной док-станции Dell TB15: шаг 2, изображение 1 из 2
Разбор настольной док-станции Dell TB15: шаг 2, изображение 1 из 2 | Источник - ifixit.com

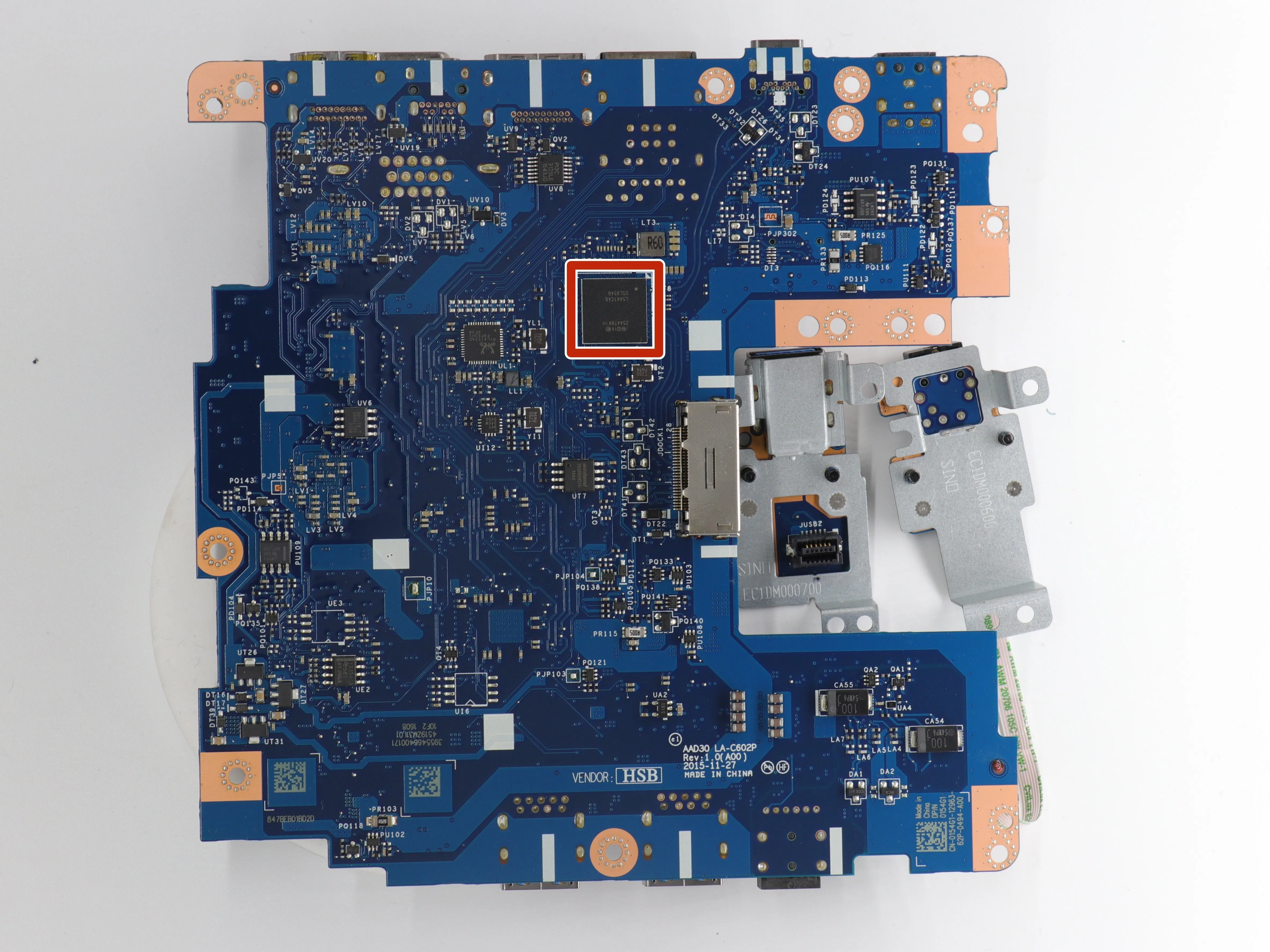

Разборка настольной док-станции Dell TB15: шаг 2, изображение 2 из 2
Разборка настольной док-станции Dell TB15: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Одна основная плата с двумя платами разъемов.

  • DSL6540 Контроллер Thunderbolt™ 3

  • USB5537B USB 3.0 7-портовый концентратор

  • ASM1042A PCI-E USB 3.0 Host

  • Realtek ALC4020

  • Аудиокодек Realtek ALC3263

  • VMM3320BJG

  • VMM3330BJG

Комментарии к статье

您好，您还有之前拆解更清楚地图片吗，我准备试着给tb15/tb16刷一个支持uasp的驱动&固件，但是找不到具体的芯片型号和连接拓扑......

显示原图放大后基本都能看到型号，你具体想知道什么芯片的型号？

usb主控芯片的，还有那个背面的tb3芯片的型号

就是背面最大的那个芯片，还有正面标着smsc的芯片和他上面那个芯片，左下角标着螃蟹的两个芯片

我标注了几个芯片的型号。
