Введение

Разборка ударного привода Dewalt 1/4' и аккумулятора.

Шаг 1 Полный комплект инструмента и аккумулятора

Ударная дрель Dewalt DCF840 Teardown, комплектный инструмент и аккумулятор: шаг 1, изображение 1 из 2
Ударная дрель Dewalt DCF840 разборка, комплектный инструмент и аккумулятор: шаг 1, изображение 1 из 2 | Источник - ifixit.com

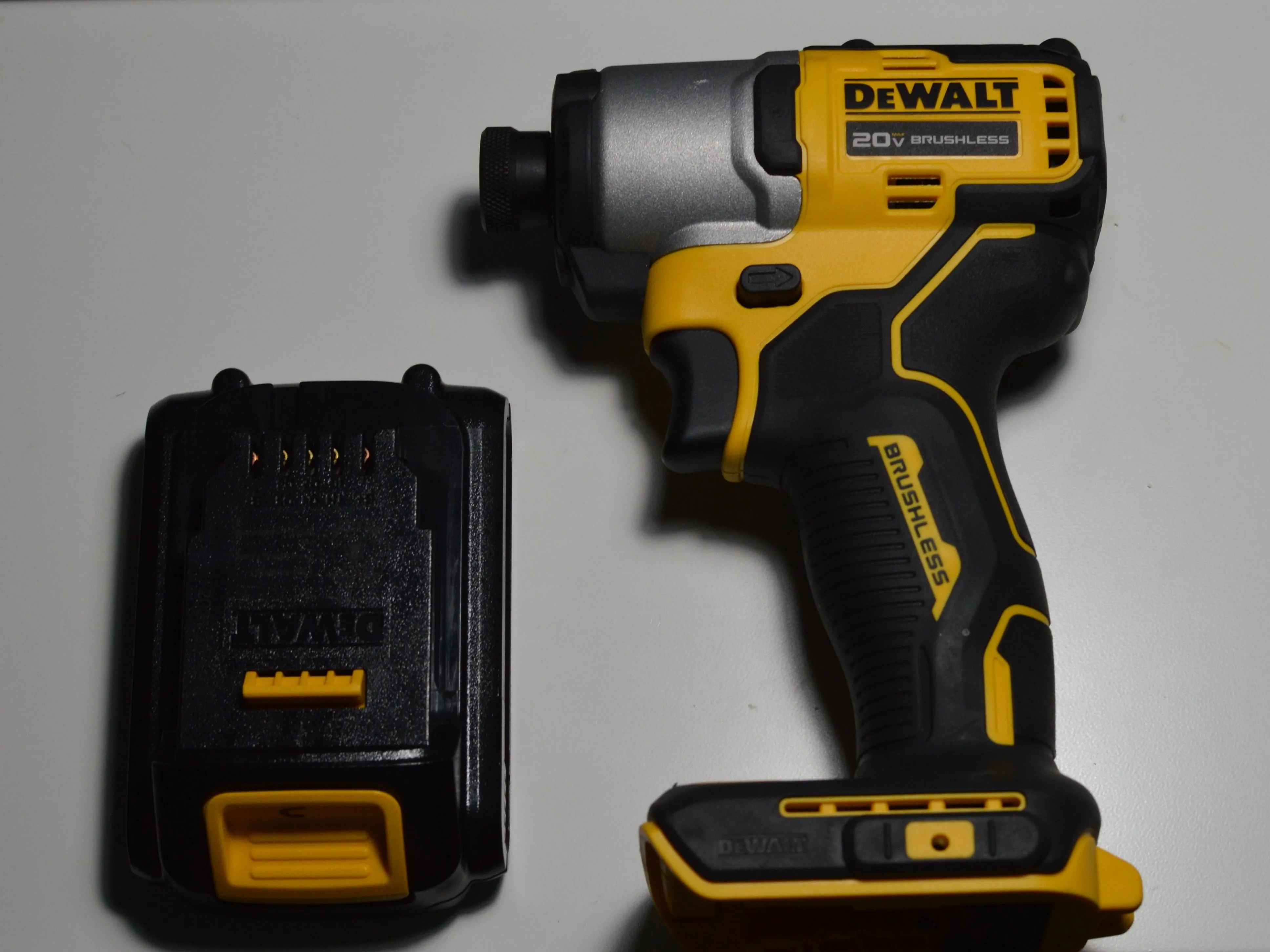

Ударная дрель Dewalt DCF840 разборка, комплектный инструмент и аккумулятор: шаг 1, изображение 2 из 2
Ударная дрель Dewalt DCF840 разборка, комплектный инструмент и аккумулятор: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • В этом руководстве рассматривается инструмент и аккумулятор в сборе.

Шаг 2 Открытие инструмента

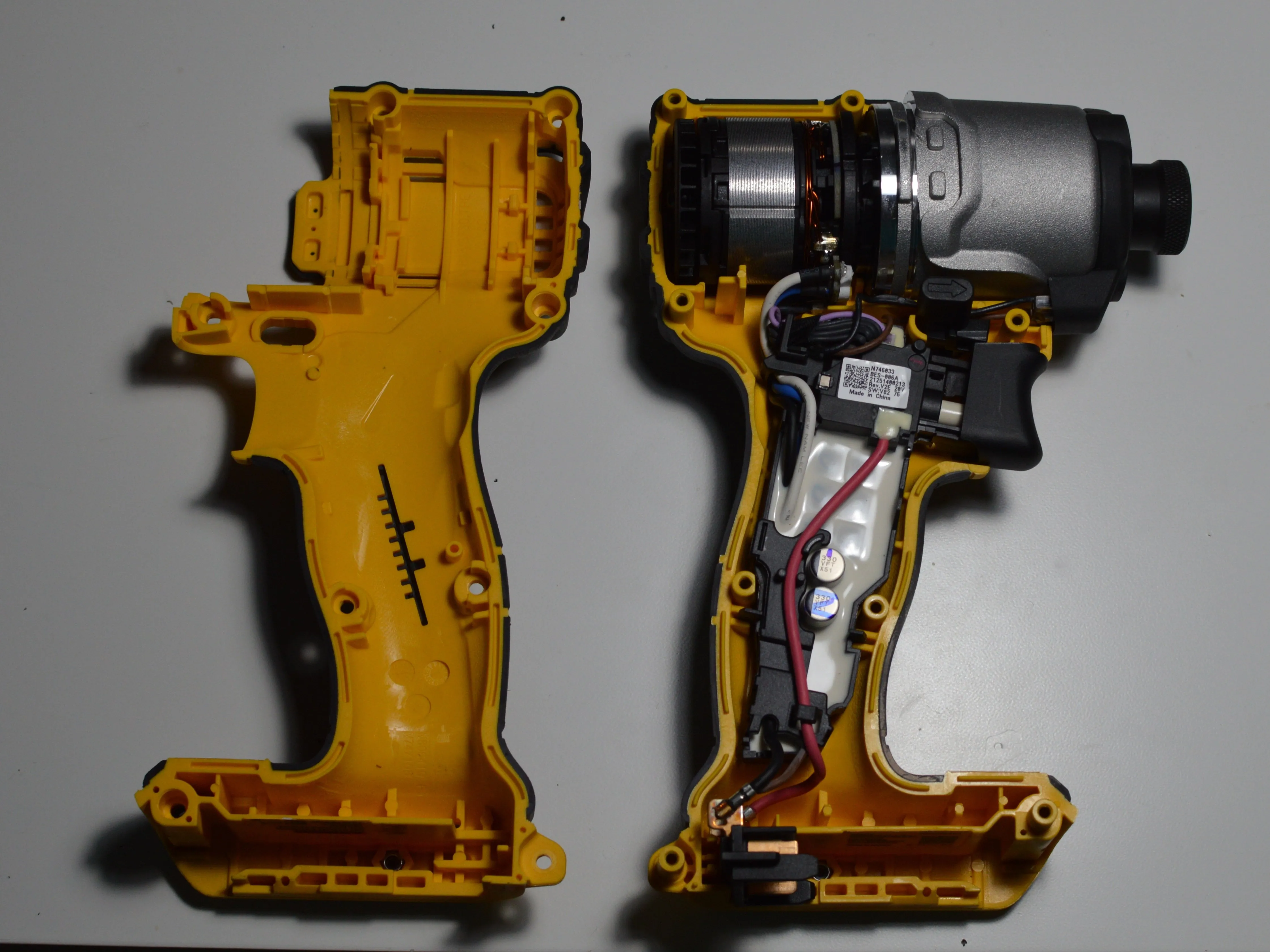

Ударная дрель Dewalt DCF840 Разборка, открытие инструмента: шаг 2, изображение 1 из 1
Ударная дрель Dewalt DCF840 Разборка, открытие инструмента: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Выкрутите 8 винтов, удерживающих две половины вместе.

Шаг 3 Внутренний механизм

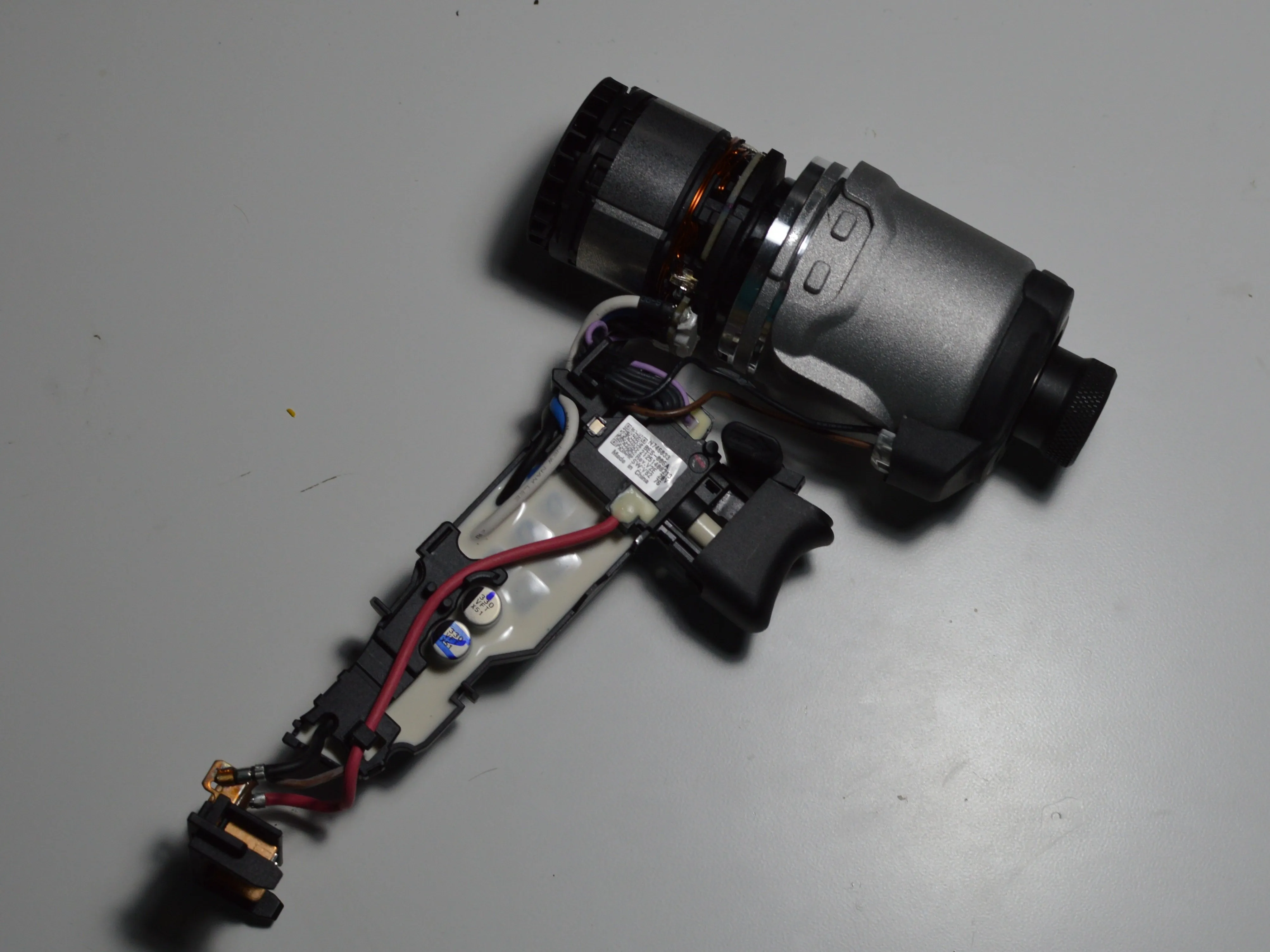

Ударная дрель Dewalt DCF840 Разборка, внутренний механизм: шаг 3, изображение 1 из 2
Ударная дрель Dewalt DCF840 Разборка, внутренний механизм: шаг 3, изображение 1 из 2 | Источник - ifixit.com

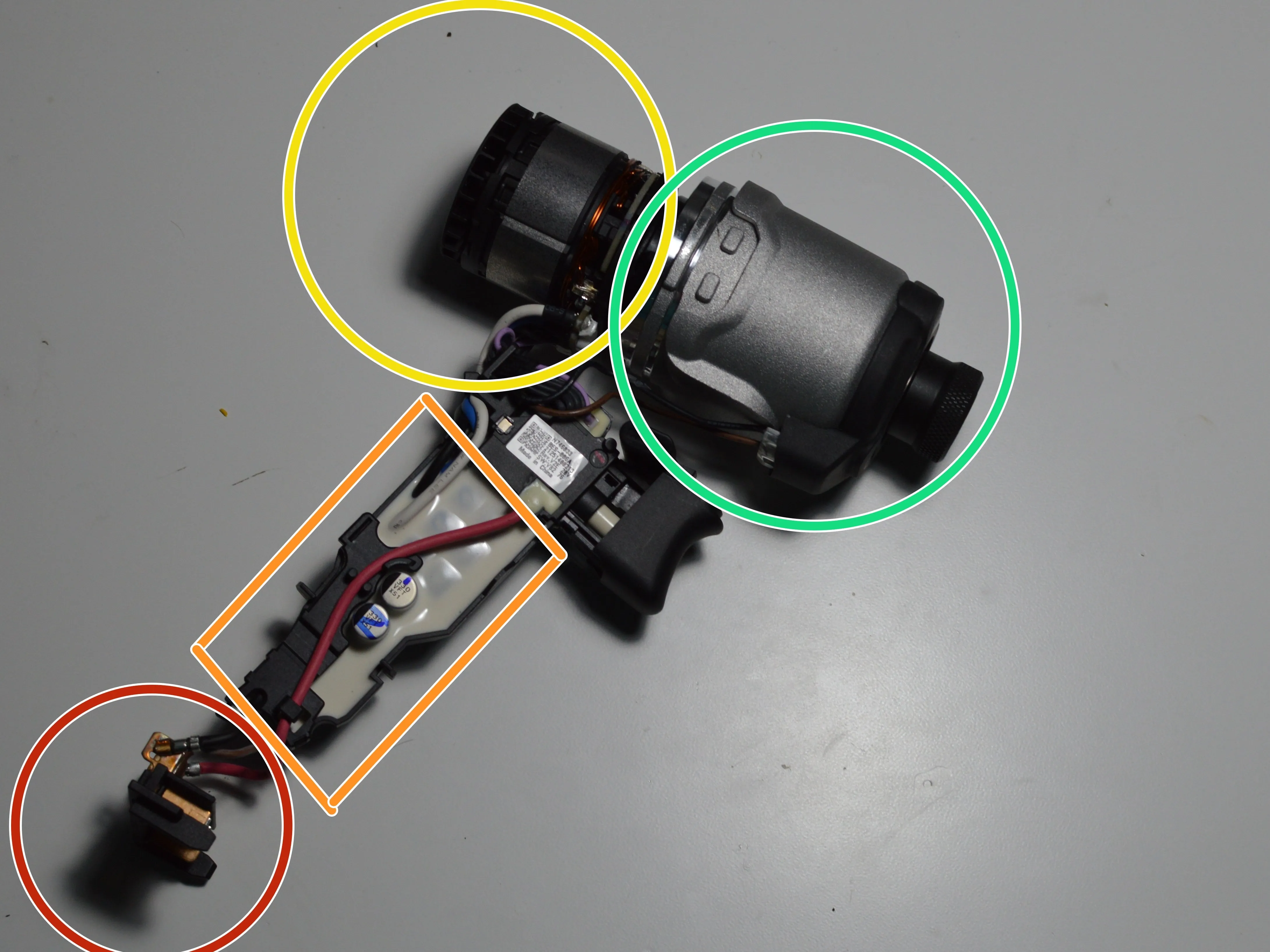

Ударная дрель Dewalt DCF840 Разборка, внутренний механизм: шаг 3, изображение 2 из 2
Ударная дрель Dewalt DCF840 Разборка, внутренний механизм: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Контакты аккумулятора

  • Цепь в горшке

  • Бесщеточный двигатель

  • Ударный редуктор

Шаг 4 Снятие редуктора

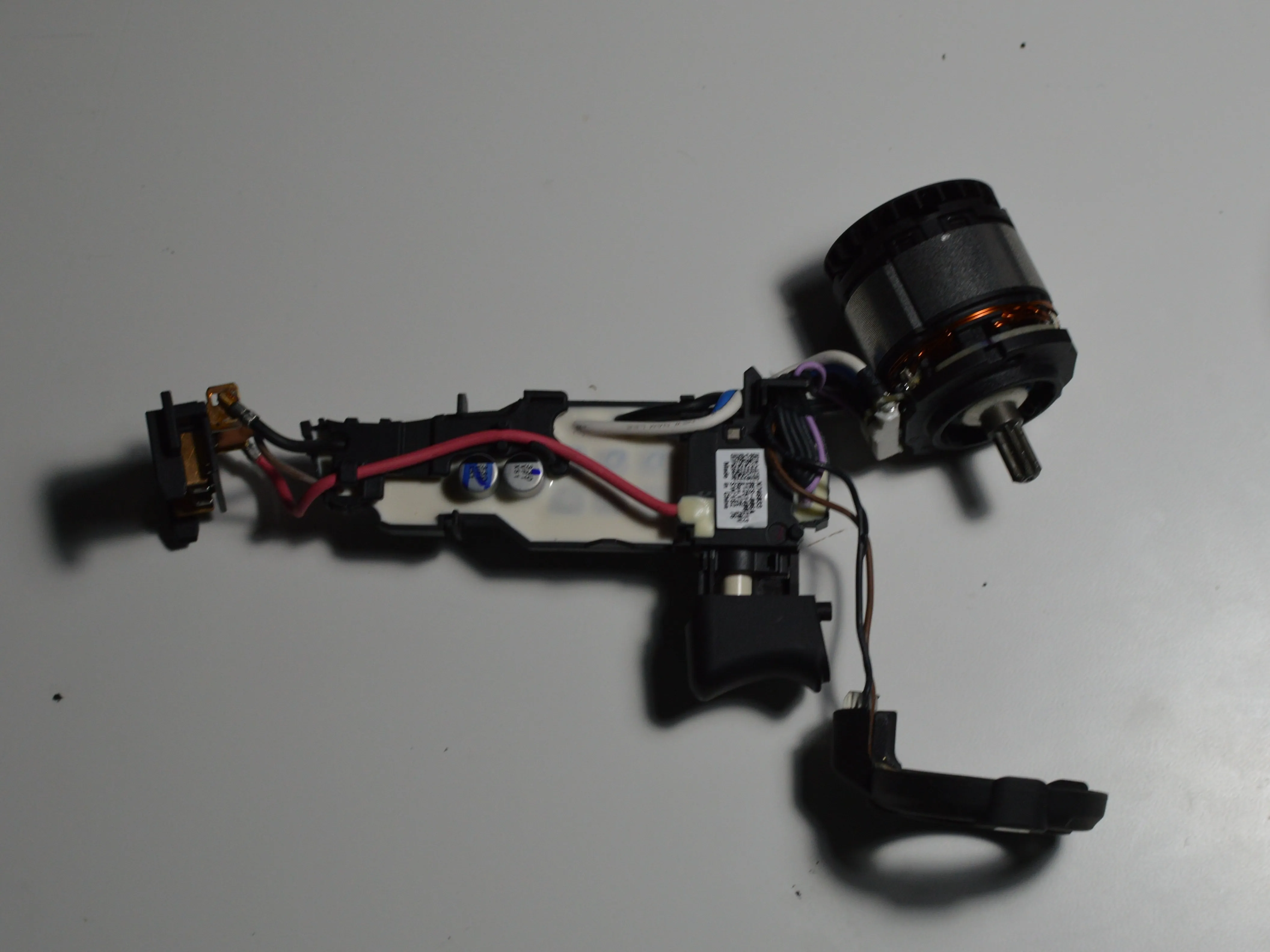

Ударная дрель Dewalt DCF840 Разборка, снятие редуктора: шаг 4, изображение 1 из 1
Ударный драйвер Dewalt DCF840 разборка, редуктор снят: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • После снятия редуктора мы остаемся с мотором с одной стороны и кольцом освещения с другой.

Шаг 5 Механизм триггера

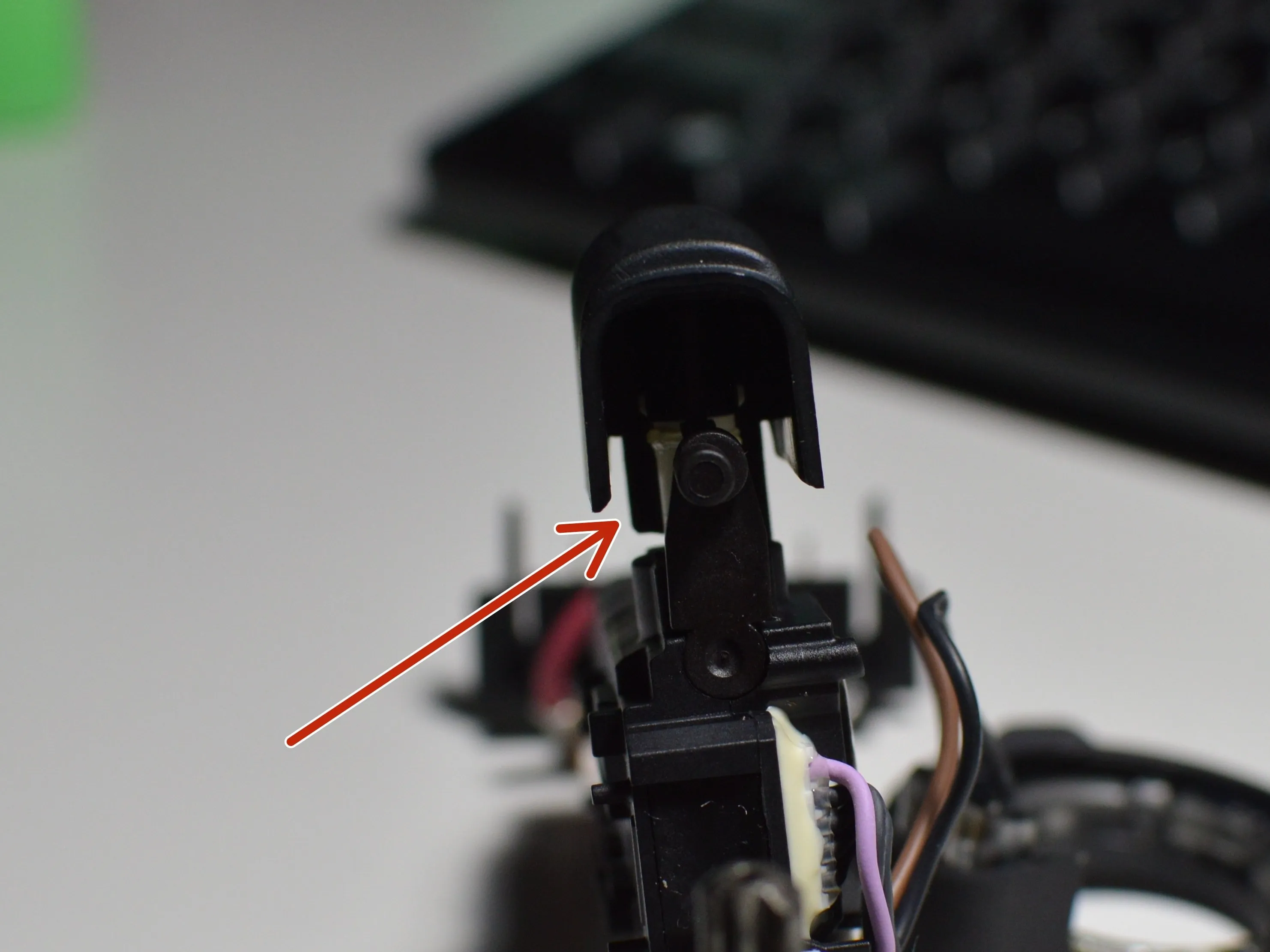

Ударная дрель Dewalt DCF840 Teardown, спусковой механизм: шаг 5, изображение 1 из 3
Ударная дрель Dewalt DCF840 Разборка, механизм запуска: шаг 5, изображение 1 из 3 | Источник - ifixit.com

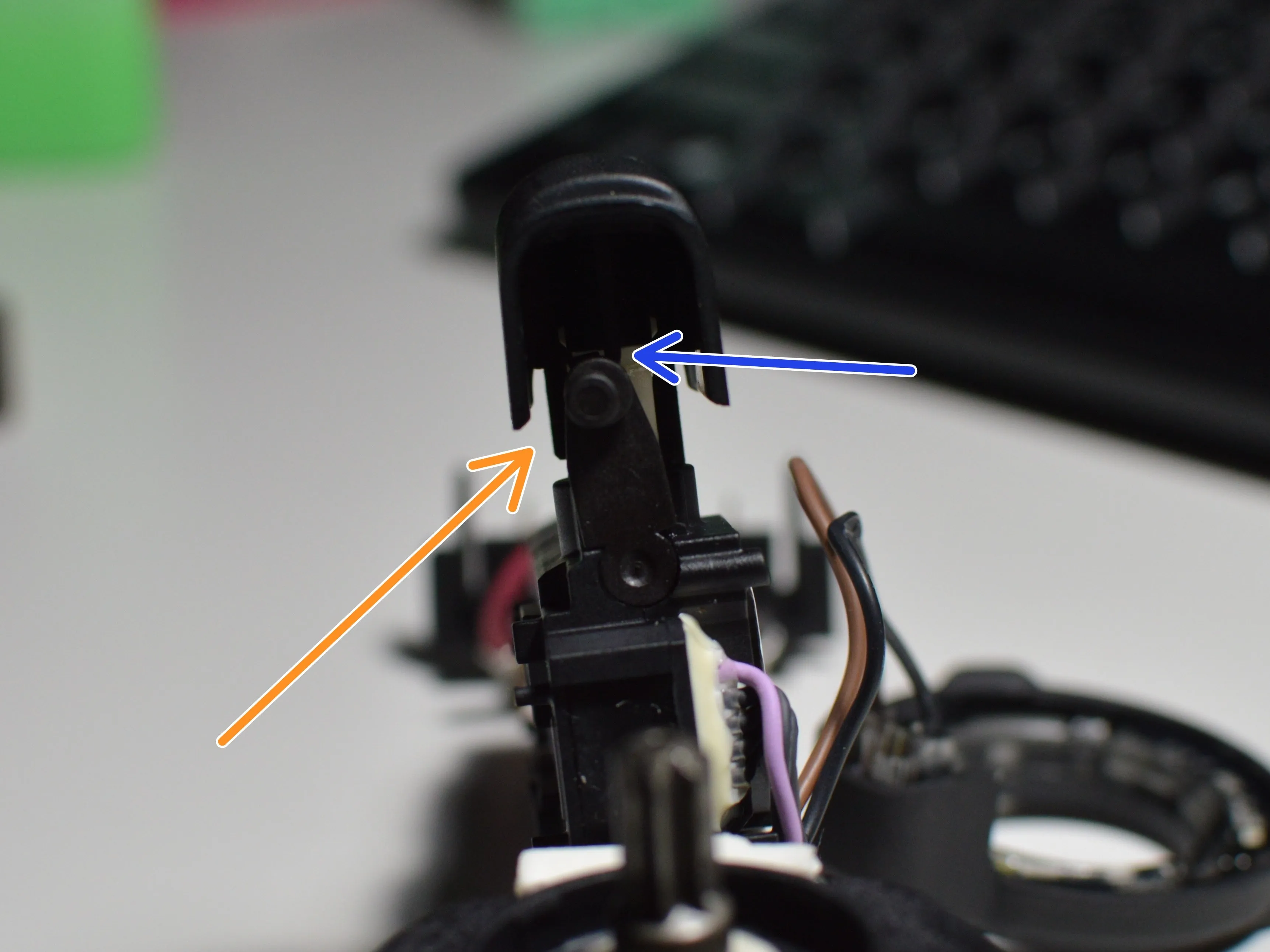

Ударная дрель Dewalt DCF840 Разборка, спусковой механизм: шаг 5, изображение 2 из 3
Ударная дрель Dewalt DCF840 Разборка, спусковой механизм: шаг 5, изображение 2 из 3 | Источник - ifixit.com

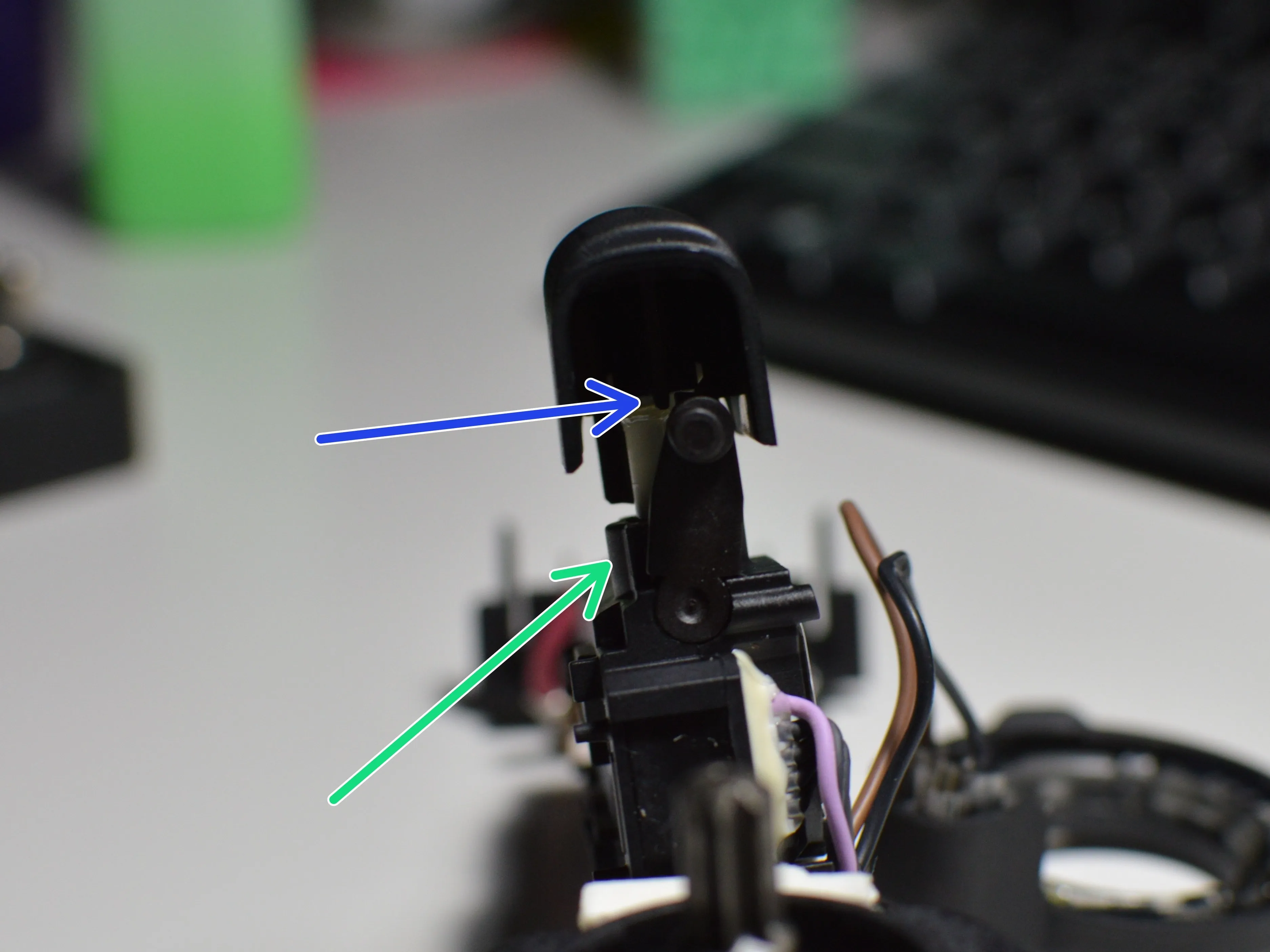

Ударная дрель Dewalt DCF840 Разборка, спусковой механизм: шаг 5, изображение 3 из 3
Ударная дрель Dewalt DCF840 Разборка, спусковой механизм: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Нейтральный: Триггер заблокирован

  • Вперед

  • Реверс

  • Когда селектор находится в нейтральном положении, этот выступ удерживает курок от нажатия

Шаг 6 Разборка редуктора/ударной секции

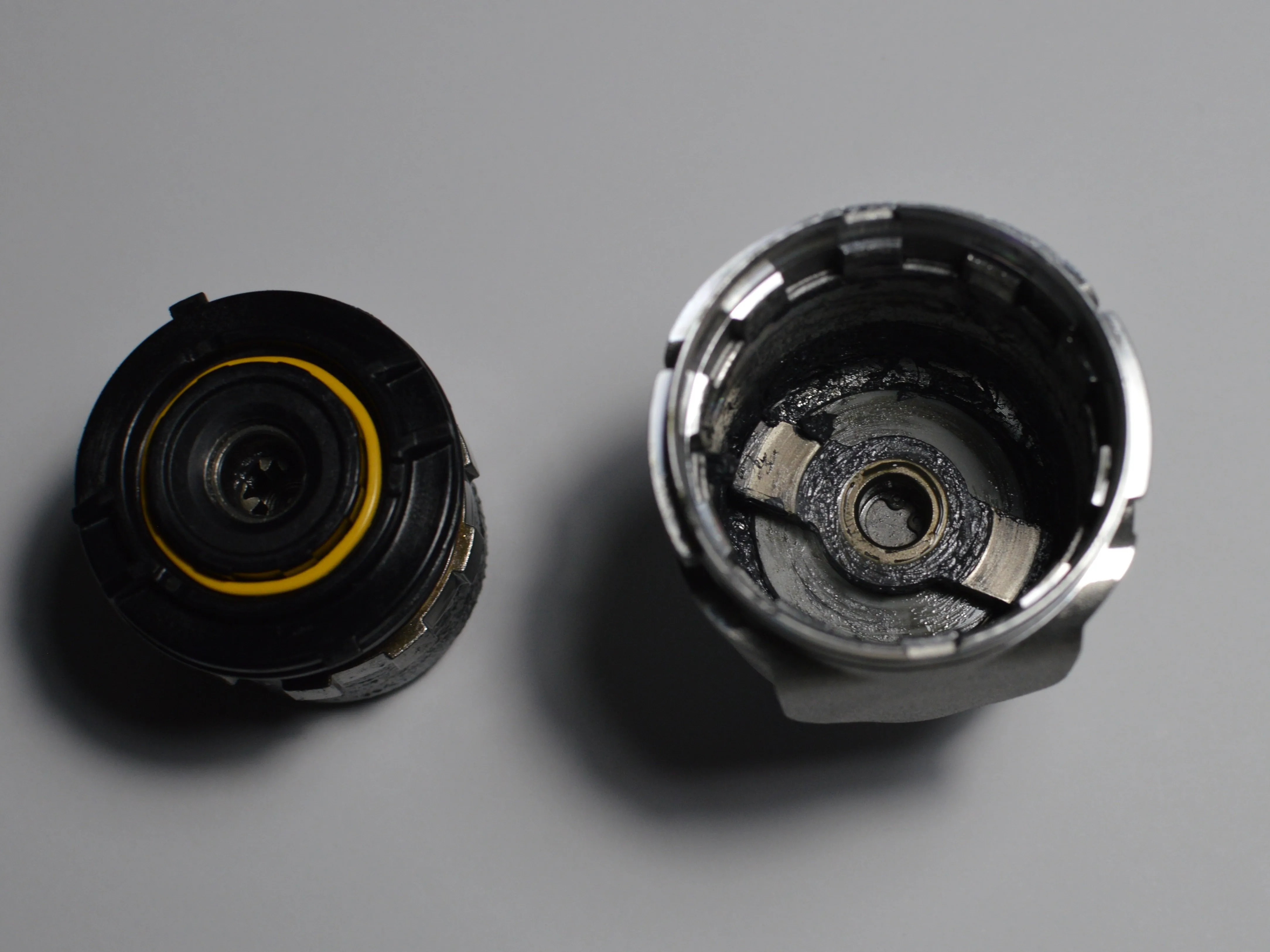

Ударная дрель Dewalt DCF840 Разборка, разделение редуктора/ударной части: шаг 6, изображение 1 из 1
Ударная дрель Dewalt DCF840 Разборка, разборка редуктора/ударной части: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Коробка передач устанавливается в корпус с помощью двух зажимов. Отпустив два зажима, можно освободить коробку передач из корпуса.

Шаг 7 Редуктор / ударная часть

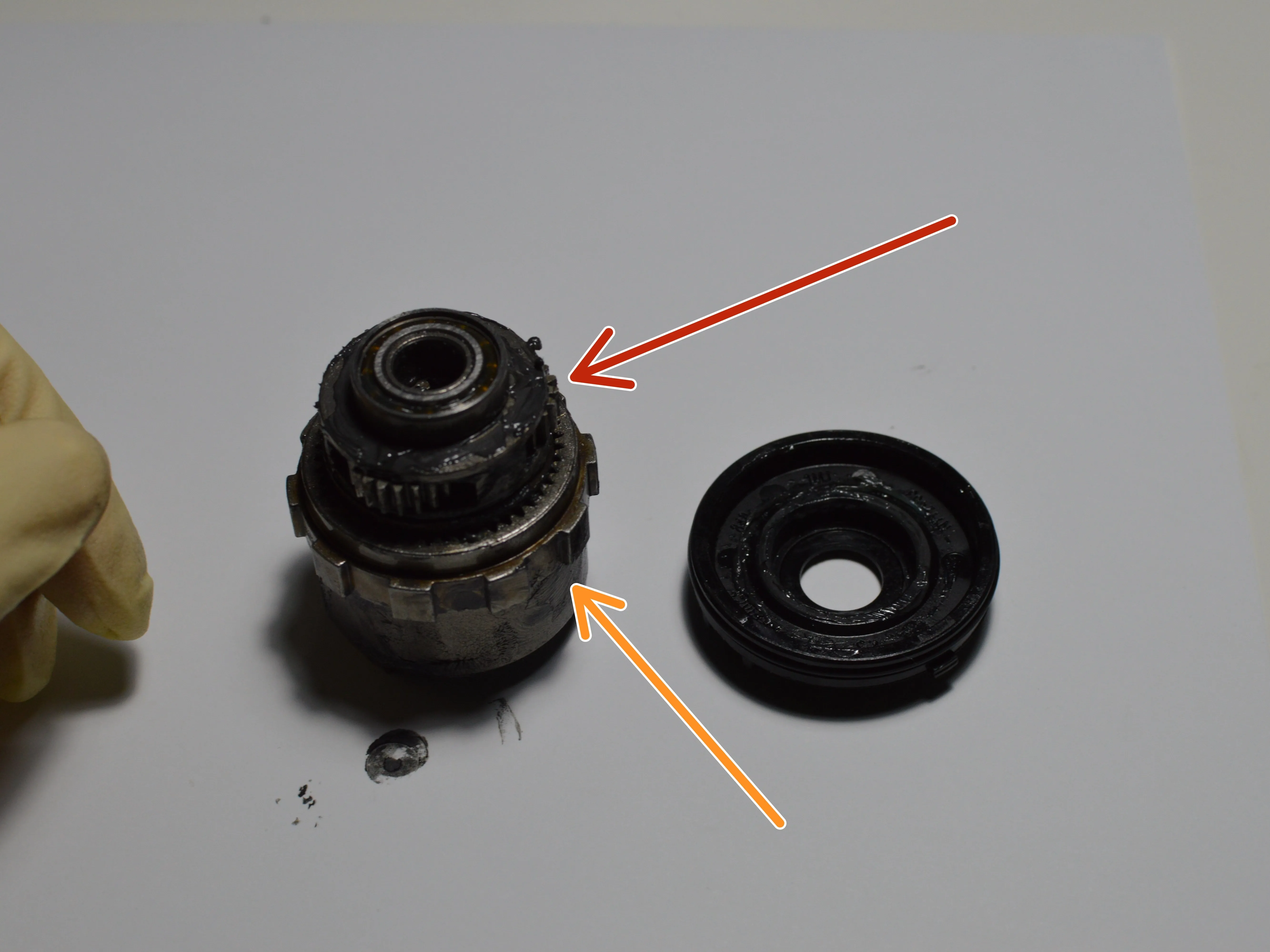

Ударная дрель Dewalt DCF840 Разборка, редуктор / ударная часть: шаг 7, изображение 1 из 3
Ударная дрель Dewalt DCF840 Разборка, редуктор / ударная часть: шаг 7, изображение 1 из 3 | Источник - ifixit.com

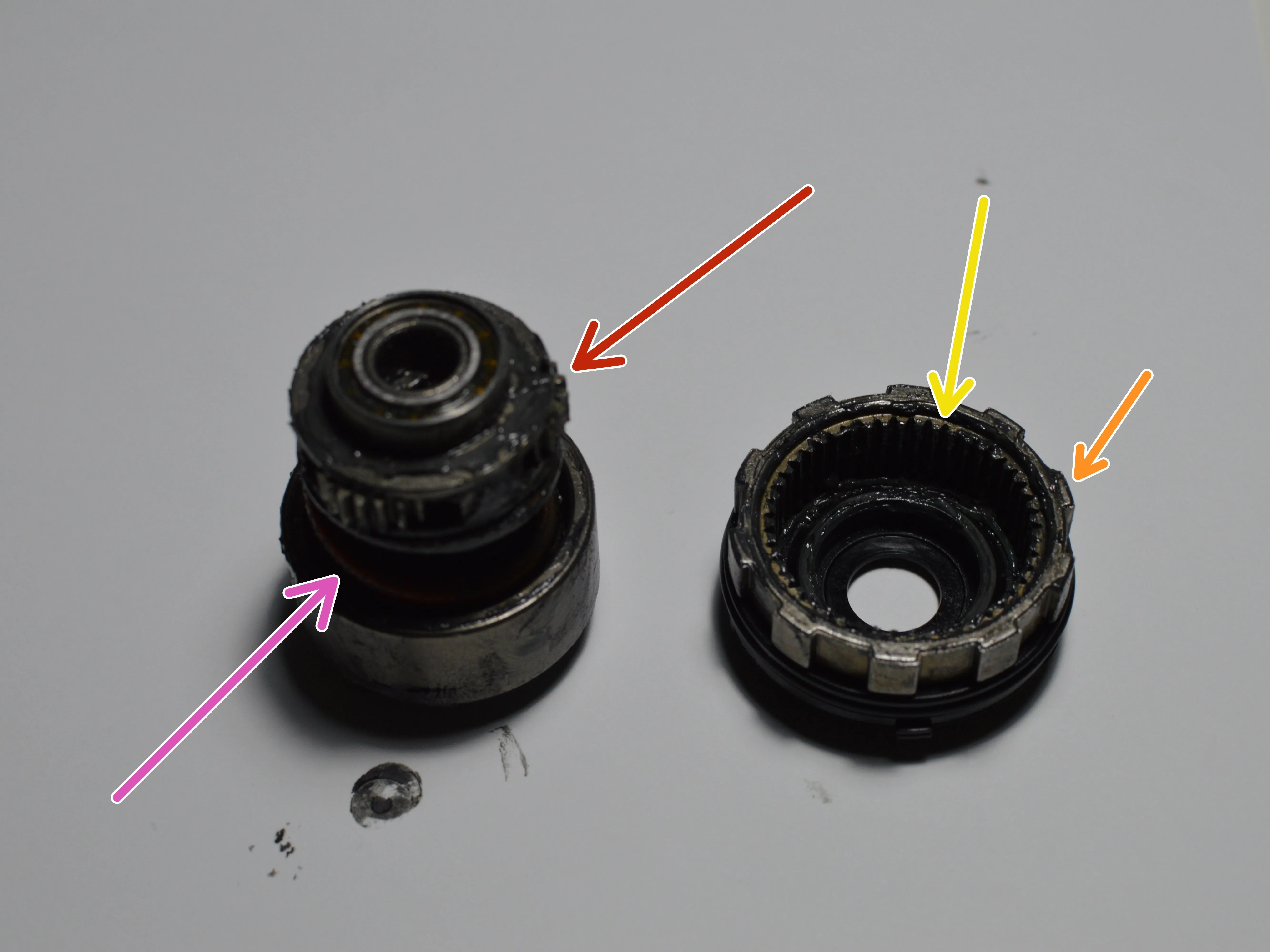

Dewalt Ударная дрель DCF840 Разборка, редуктор / Ударная часть: шаг 7, изображение 2 из 3
Dewalt Ударный драйвер DCF840 Разборка, редуктор / Ударная часть: шаг 7, изображение 2 из 3 | Источник - ifixit.com

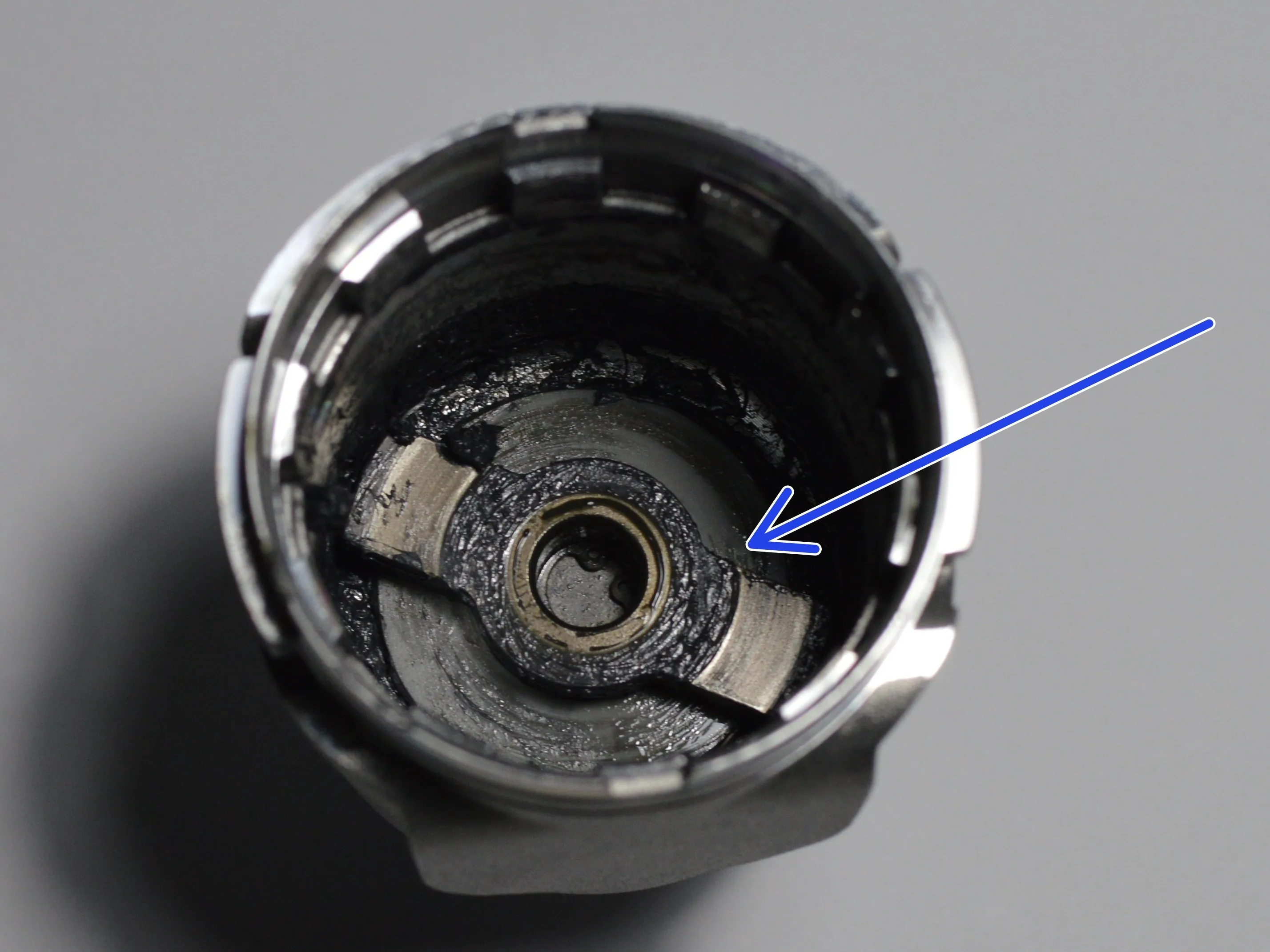

Dewalt Ударный драйвер DCF840 Разборка, редуктор / ударная часть: шаг 7, изображение 3 из 3
Ударная дрель Dewalt DCF840 разборка, редуктор / ударная часть: шаг 7, изображение 3 из 3 | Источник - ifixit.com

  • Планетарный редуктор: снижает скорость двигателя и увеличивает крутящий момент

  • Шлицы на корпусе коробки передач

  • Внутренние зубья планетарной передачи

  • Пружина (ее трудно разглядеть) для ударной функции: основание вращается и ударяет по выходному приводу, отмеченному синей стрелкой на последней фотографии

Шаг 8 Аккумулятор

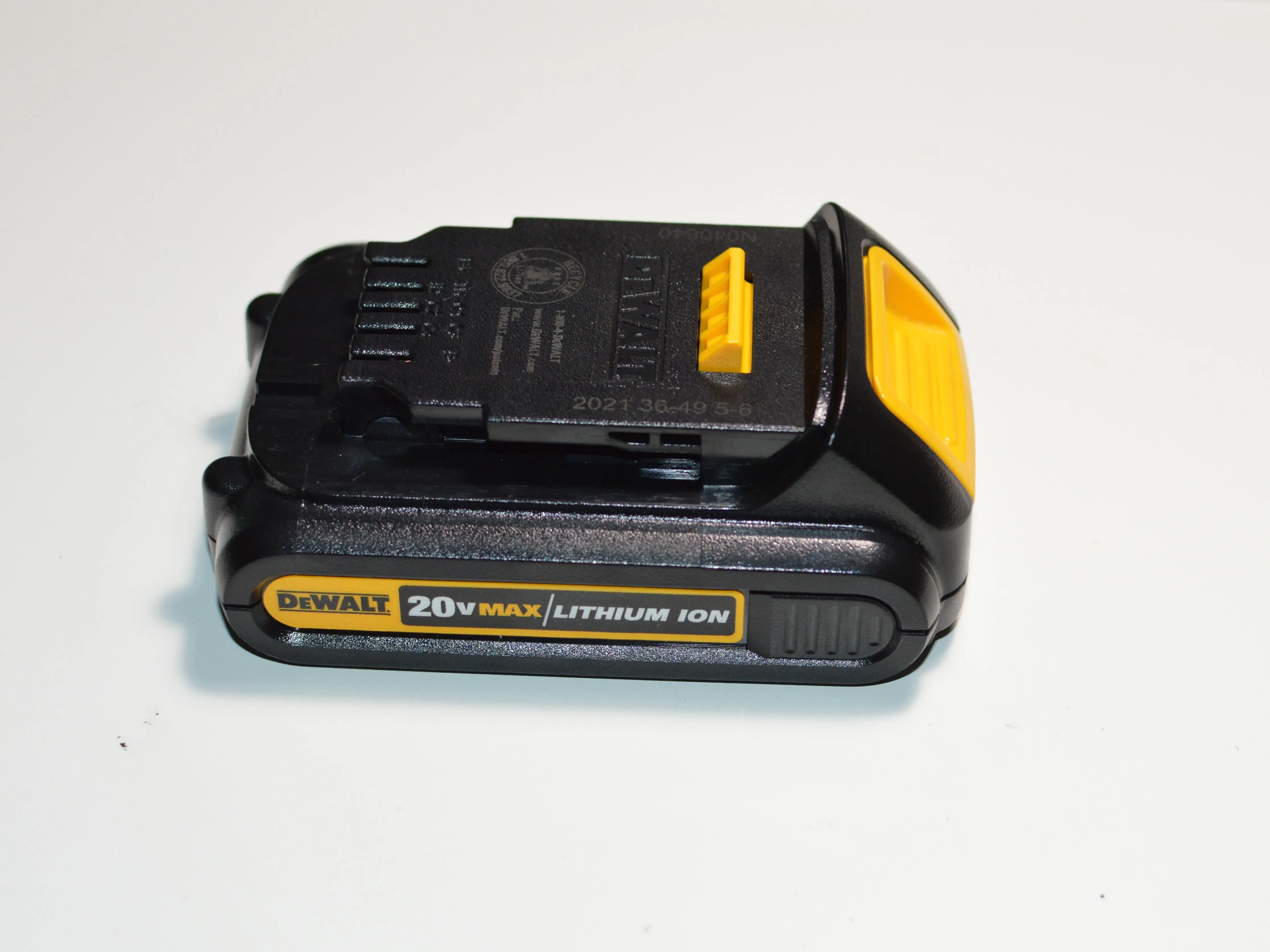

Разбор ударной дрели Dewalt DCF840, аккумулятор: шаг 8, изображение 1 из 1
Ударная дрель Dewalt DCF840 Разборка, аккумулятор: шаг 8, изображение 1 из 1 | Источник - ifixit.com

  • Аккумулятор 20 В при полной зарядке

  • Номинально около 18,5 В

Шаг 9 Разборка корпуса аккумулятора

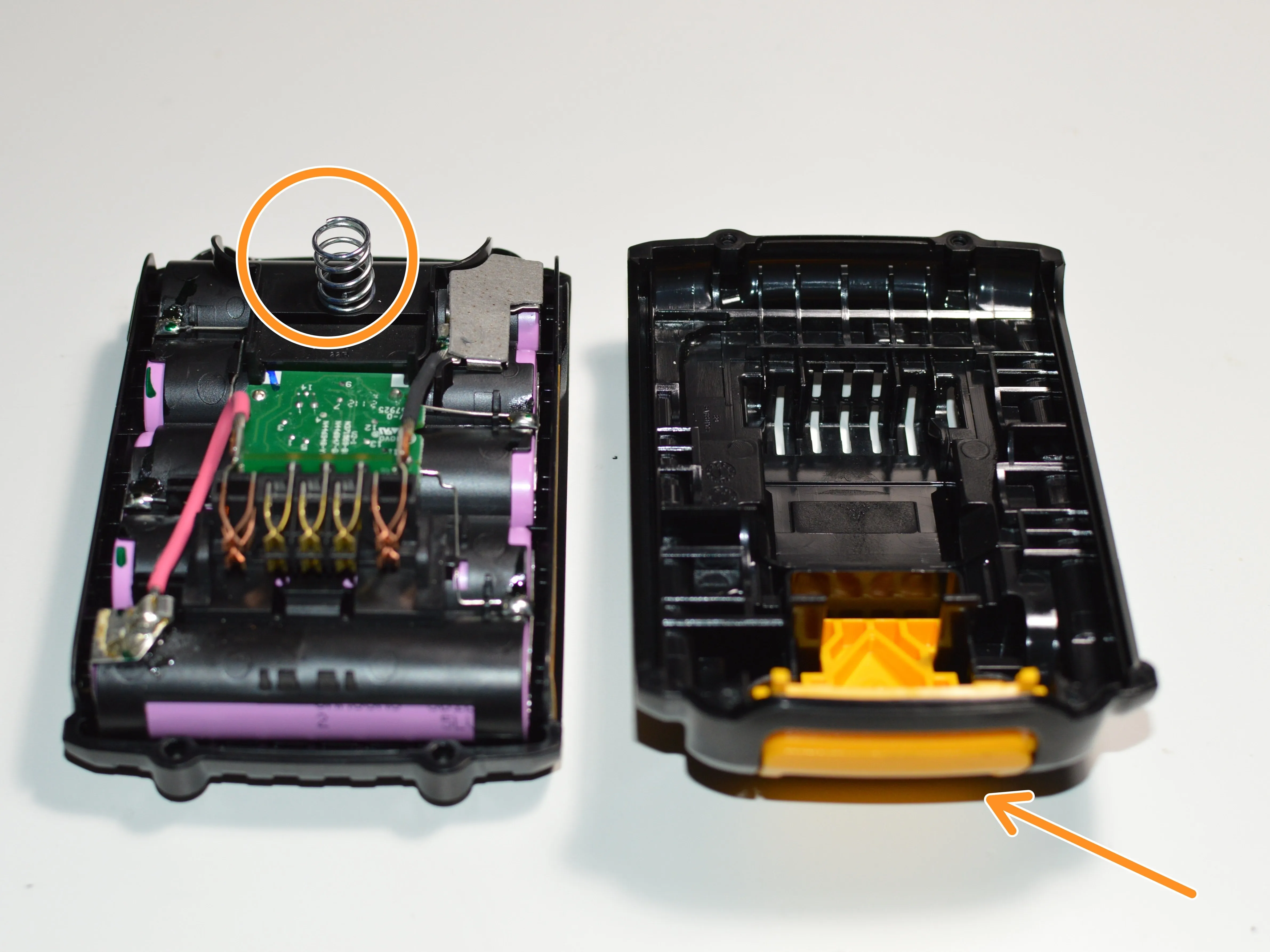

Ударная дрель Dewalt DCF840 Разборка, разделение корпуса аккумулятора: шаг 9, изображение 1 из 1
Ударная дрель Dewalt DCF840 Разборка, разделение корпуса батареи: шаг 9, изображение 1 из 1 | Источник - ifixit.com

  • Открутите четыре винта, чтобы открыть батарею

  • Пружина для защелки, чтобы зафиксировать батарею в инструменте

Шаг 10 Детали аккумулятора

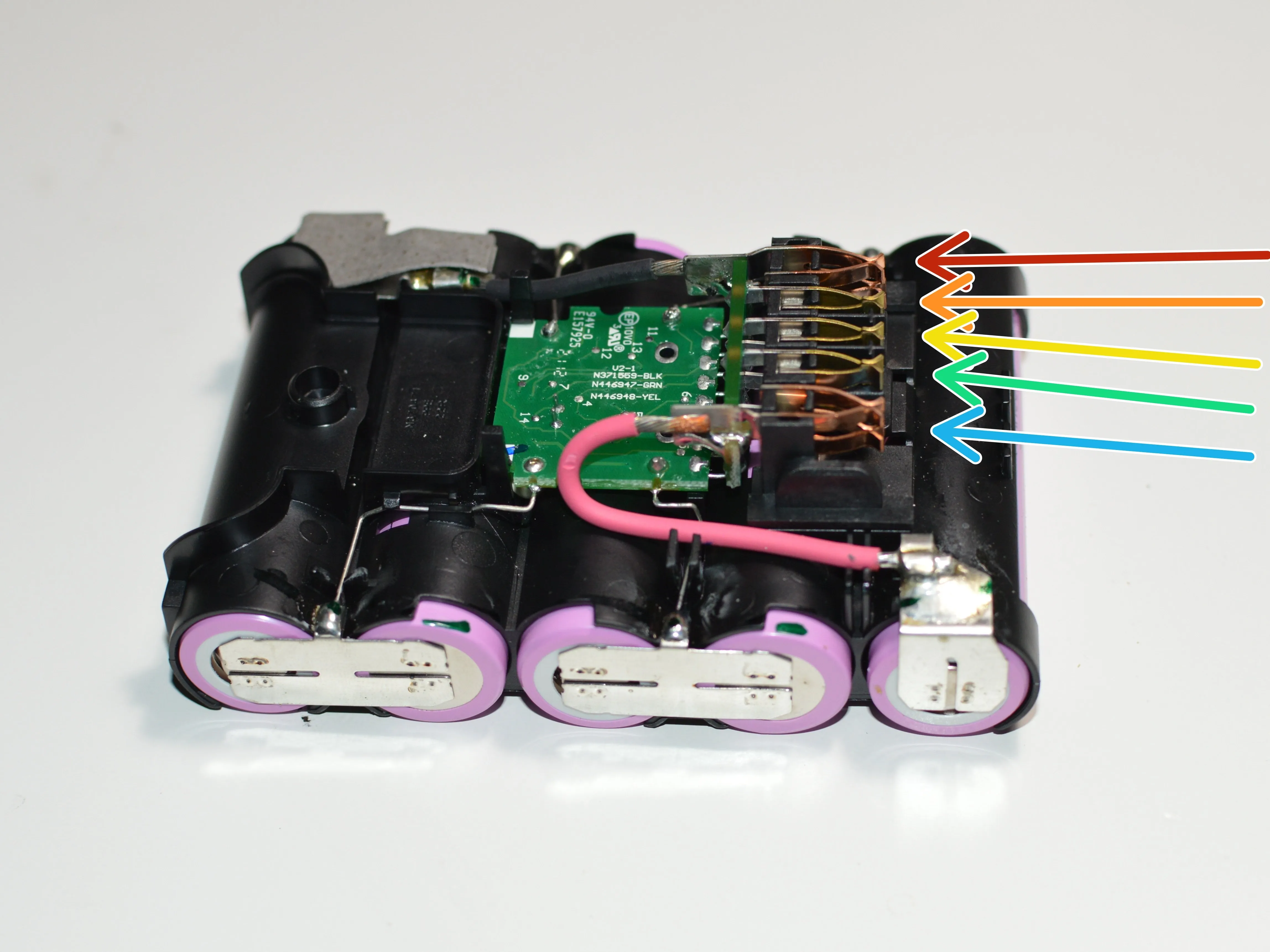

Ударная дрель Dewalt DCF840 Разборка, детали аккумулятора: шаг 10, изображение 1 из 2
Ударная дрель Dewalt DCF840 разборка, детали аккумулятора: шаг 10, изображение 1 из 2 | Источник - ifixit.com

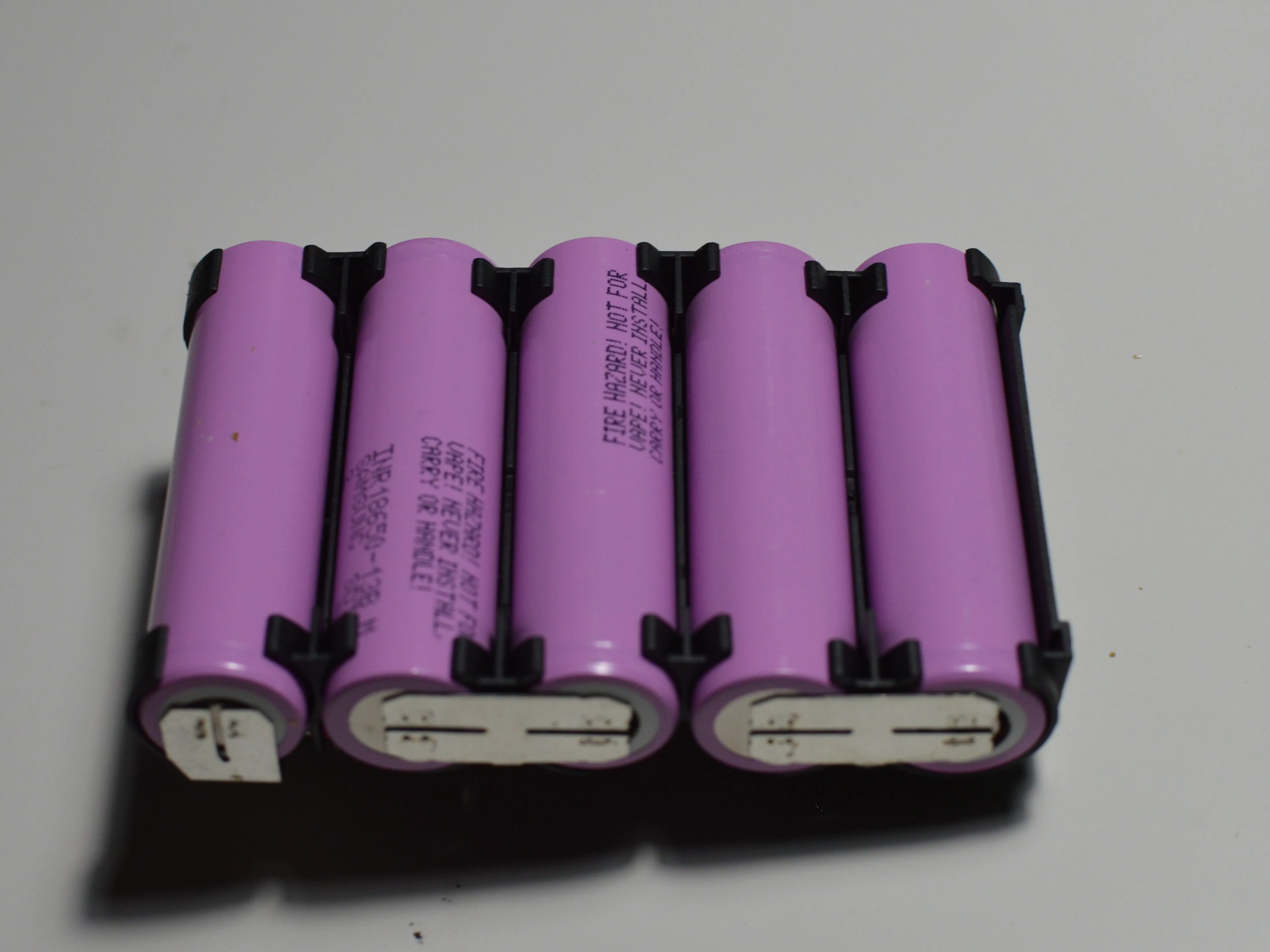

Ударный драйвер Dewalt DCF840 Разборка, детали аккумулятора: шаг 10, изображение 2 из 2
Ударная дрель Dewalt DCF840 разборка, детали аккумулятора: шаг 10, изображение 2 из 2 | Источник - ifixit.com

  • 5 последовательно соединенных элементов номинальным напряжением 3,7 В.

  • 0 В (GND)

  • 12 В (вероятно, для светодиодного кольца)

  • 3,7 В (не подключен к инструменту)

  • 18.5V

  • 18,5 В (основной выход)
