Введение

Разборка базовых цифровых часов

Шаг 1 Полные часы

Разборка цифровых наручных часов, комплектные часы: шаг 1, изображение 1 из 2
Разбор цифровых наручных часов, комплектные часы: шаг 1, изображение 1 из 2 | Источник - ifixit.com

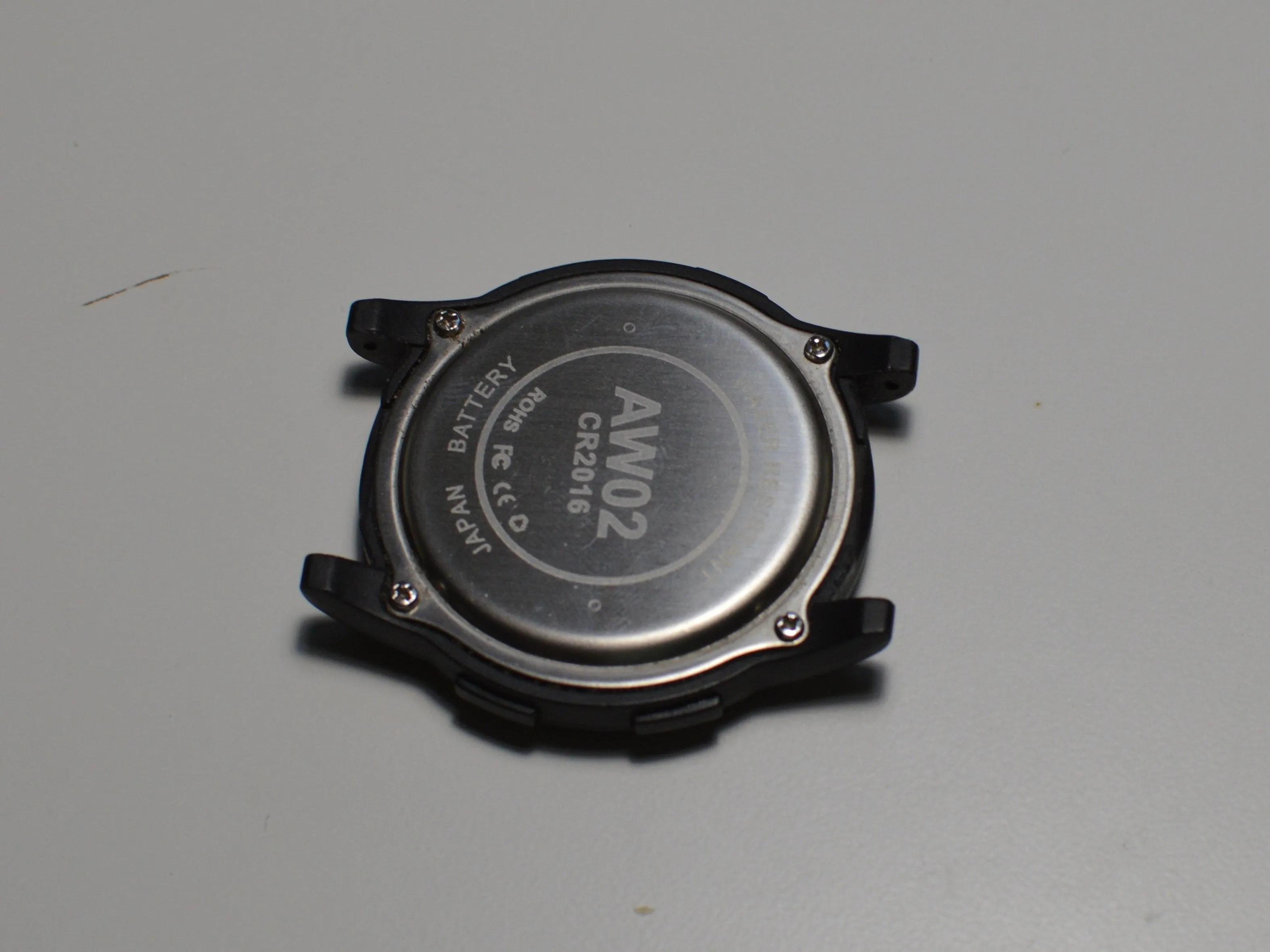

Цифровые наручные часы Teardown, полный разбор часов: шаг 1, изображение 2 из 2
Разбор цифровых наручных часов, комплект часов: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Полный разбор часов.

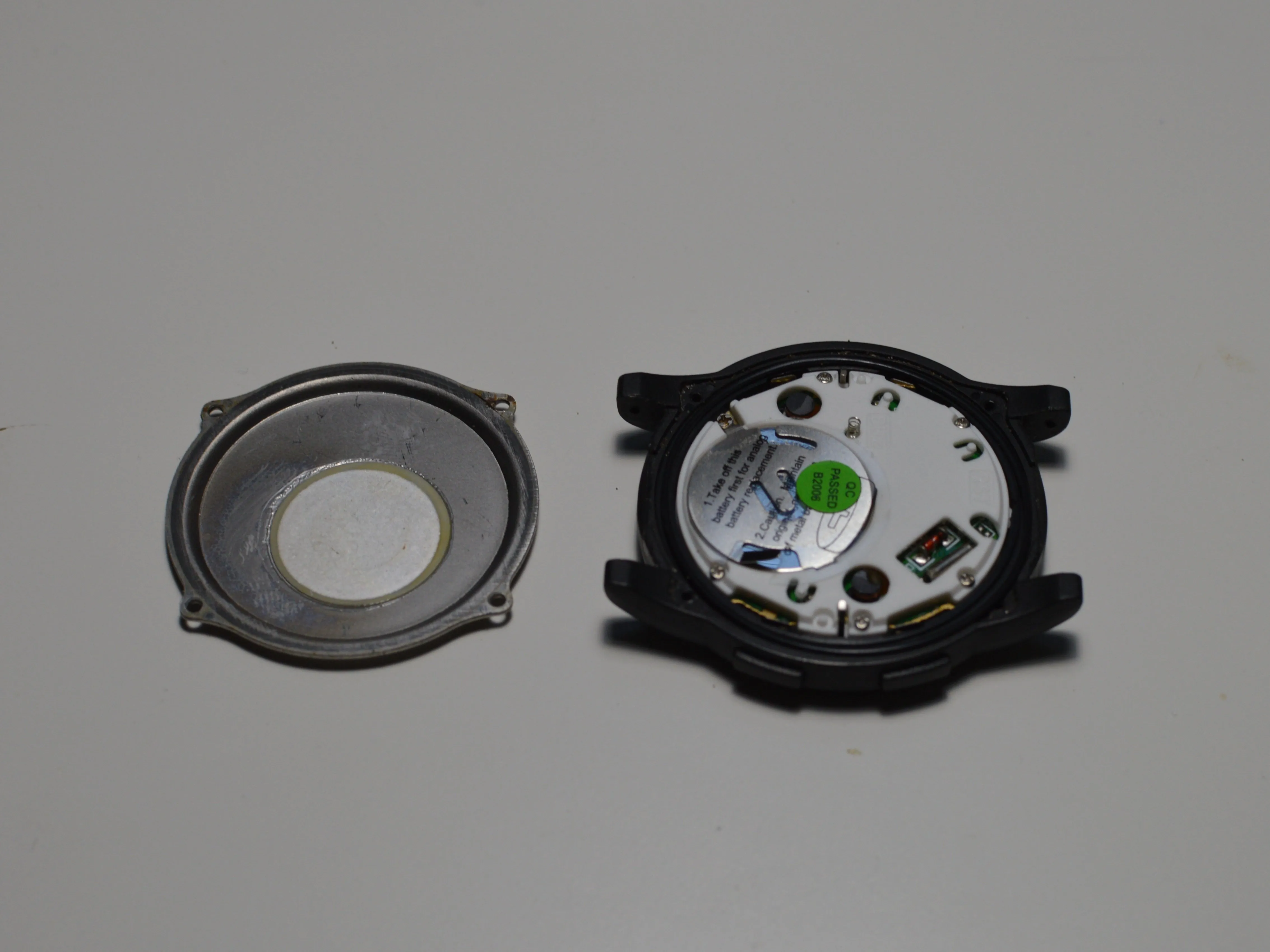

Шаг 2 Открытие часов

Разбор цифровых наручных часов, вскрытие часов: шаг 2, изображение 1 из 2
Разбор цифровых наручных часов, открытие часов: шаг 2, изображение 1 из 2 | Источник - ifixit.com

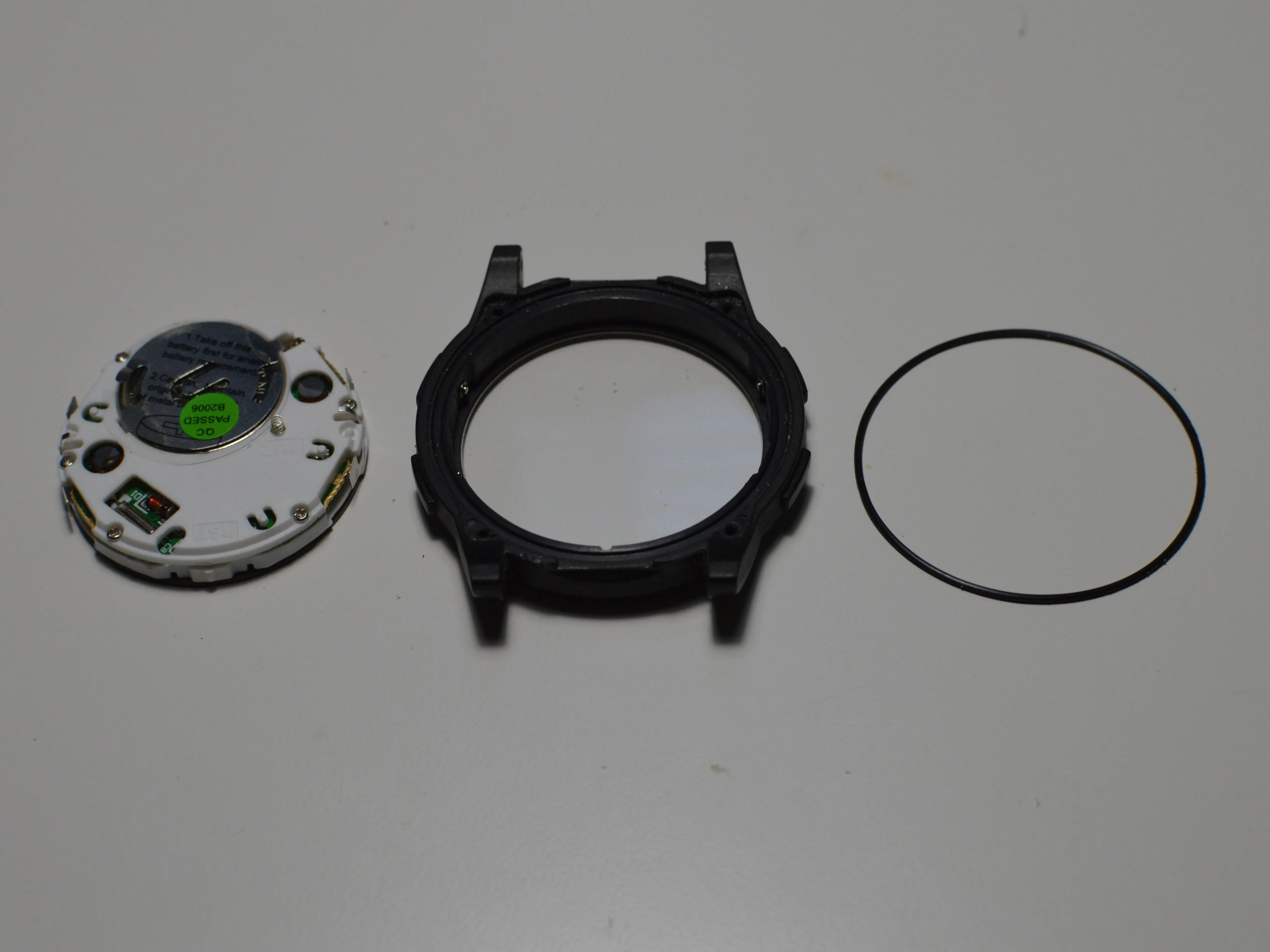

Цифровые наручные часы Teardown, вскрытие часов: шаг 2, изображение 2 из 2
Разбор цифровых наручных часов, вскрытие часов: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Открутите 4 винта.

  • Снимите заднюю крышку и кольцевое уплотнение.

  • Электроника извлечена из корпуса.

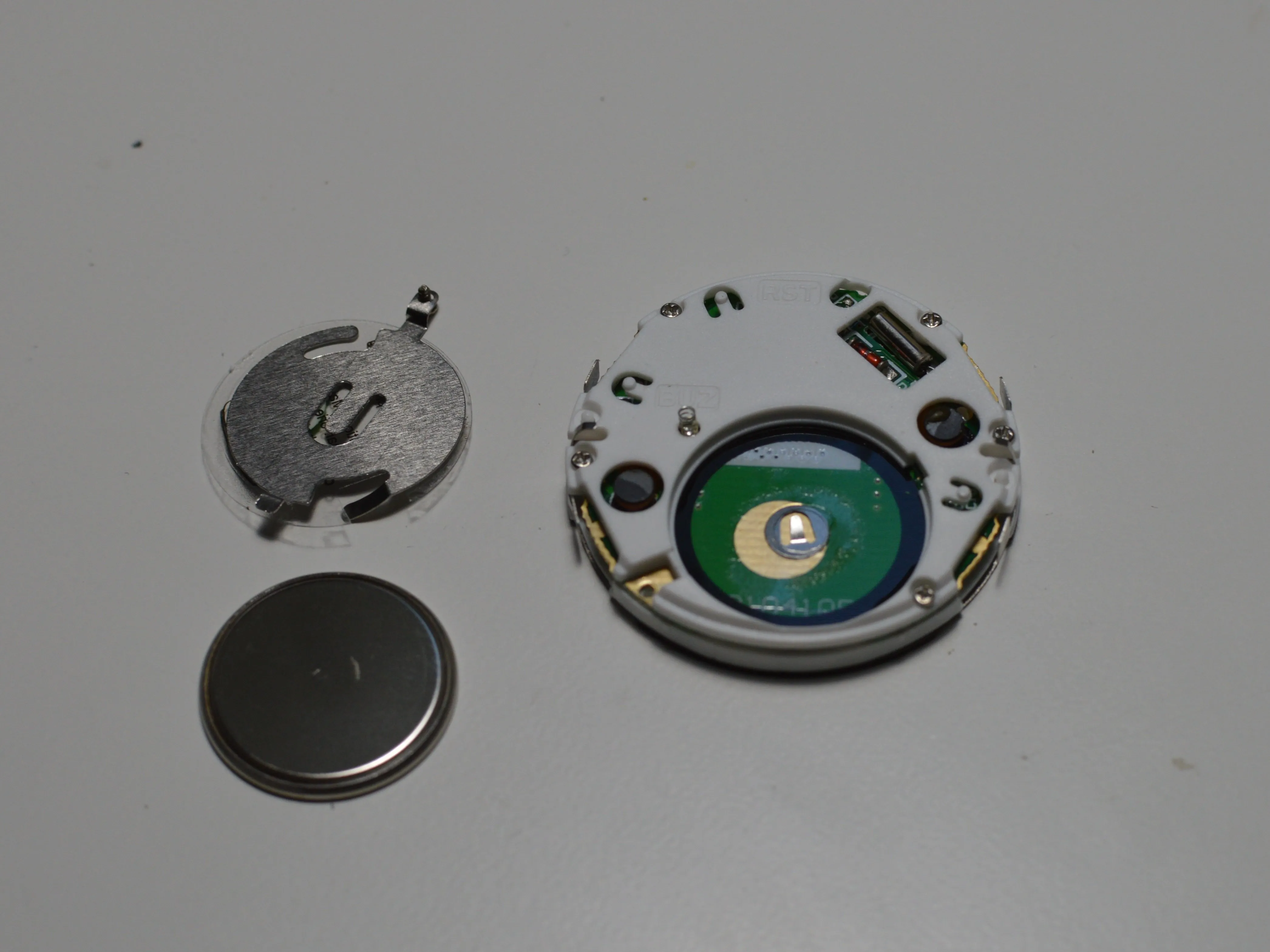

Шаг 3 Извлечение батареи

Разборка цифровых наручных часов, извлечение батареи: шаг 3, изображение 1 из 1
Разборка цифровых наручных часов, извлечение батареи: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Открутите один винт, чтобы освободить батарею.

  • При замене батареи остановитесь здесь, чтобы не повредить часы.

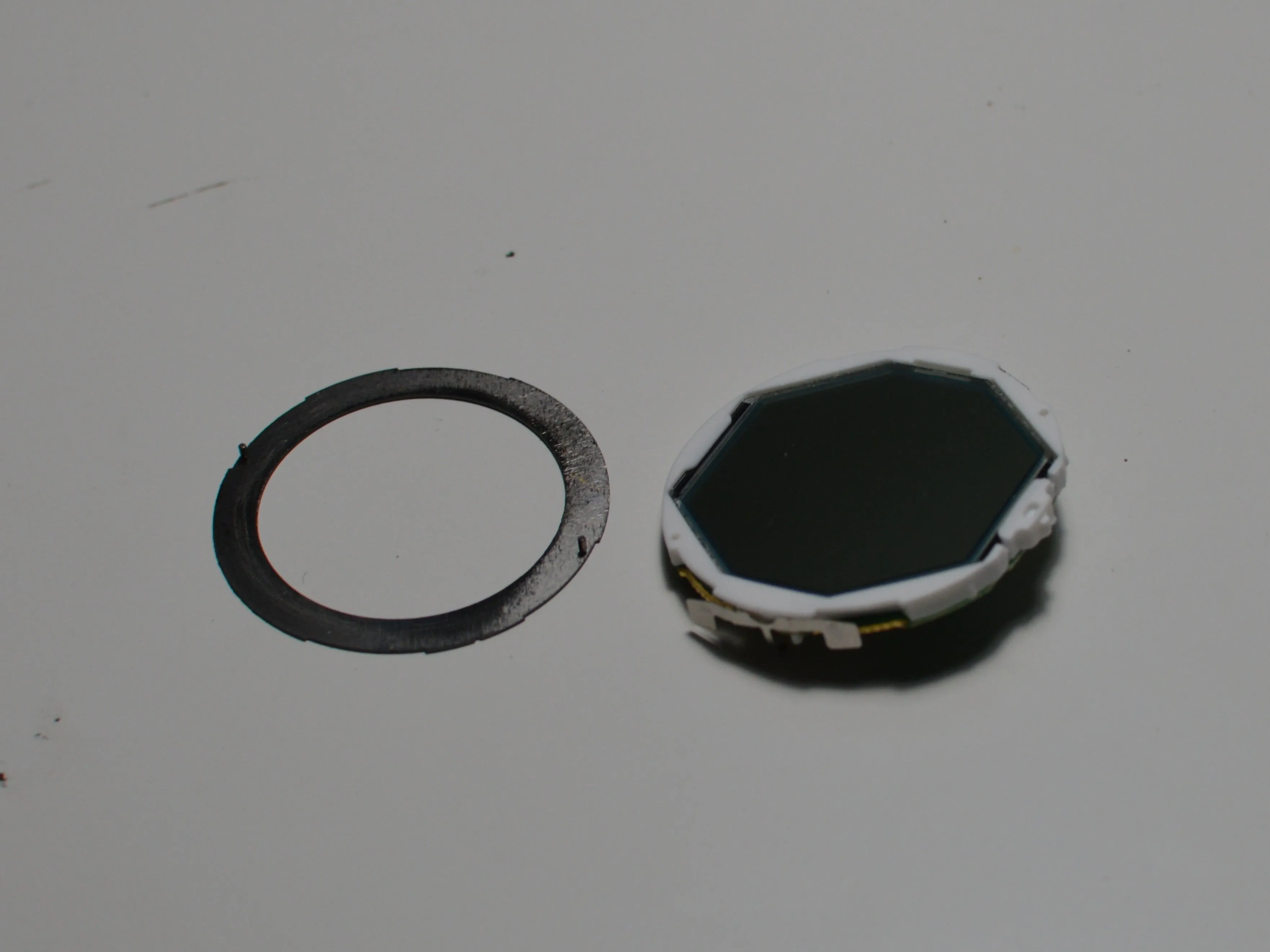

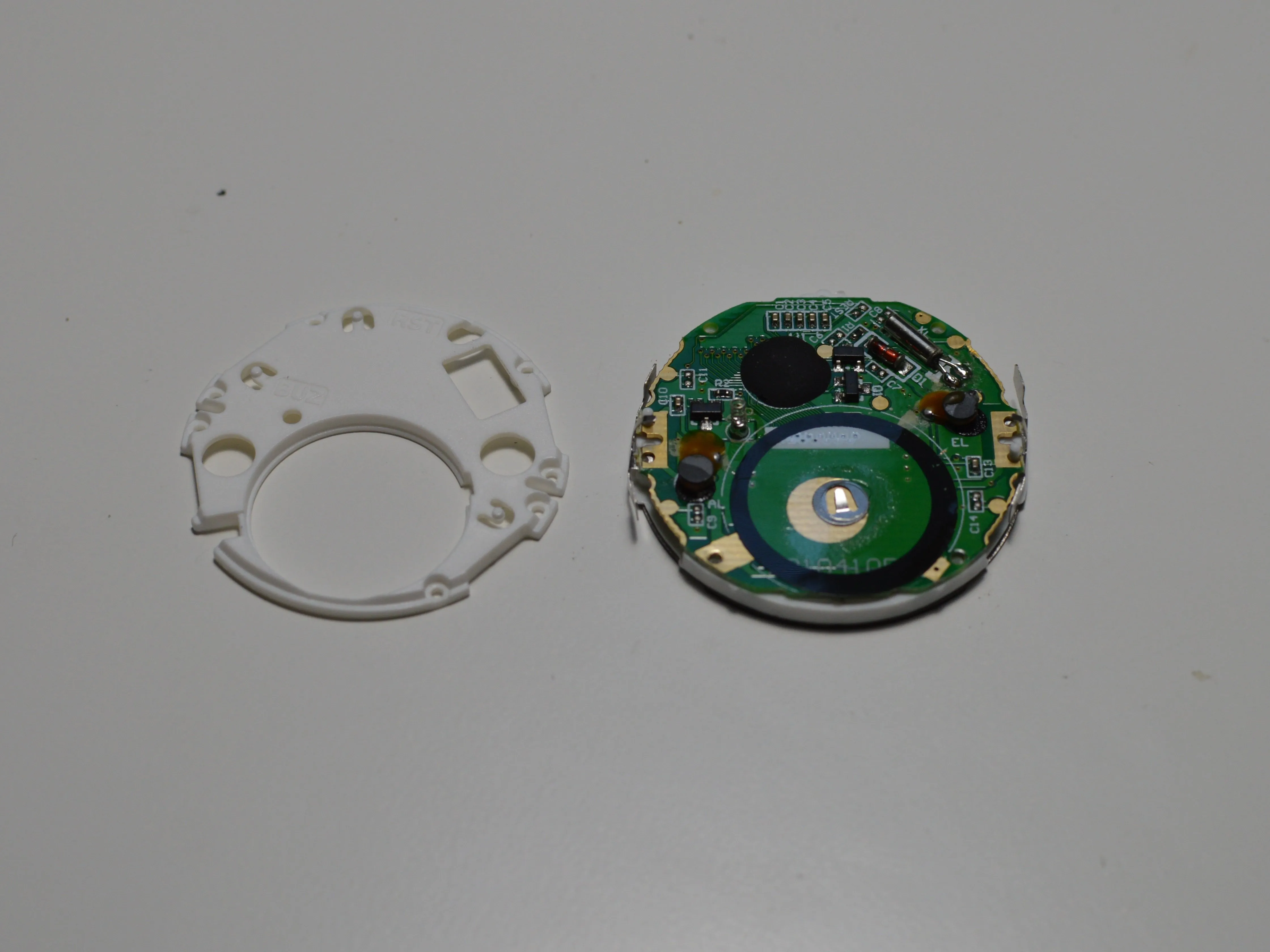

Шаг 4 Разборка электрического блока

Разборка цифровых наручных часов, разборка электрического блока: шаг 4, изображение 1 из 3
Разборка цифровых наручных часов, разборка электрического блока: шаг 4, изображение 1 из 3 | Источник - ifixit.com

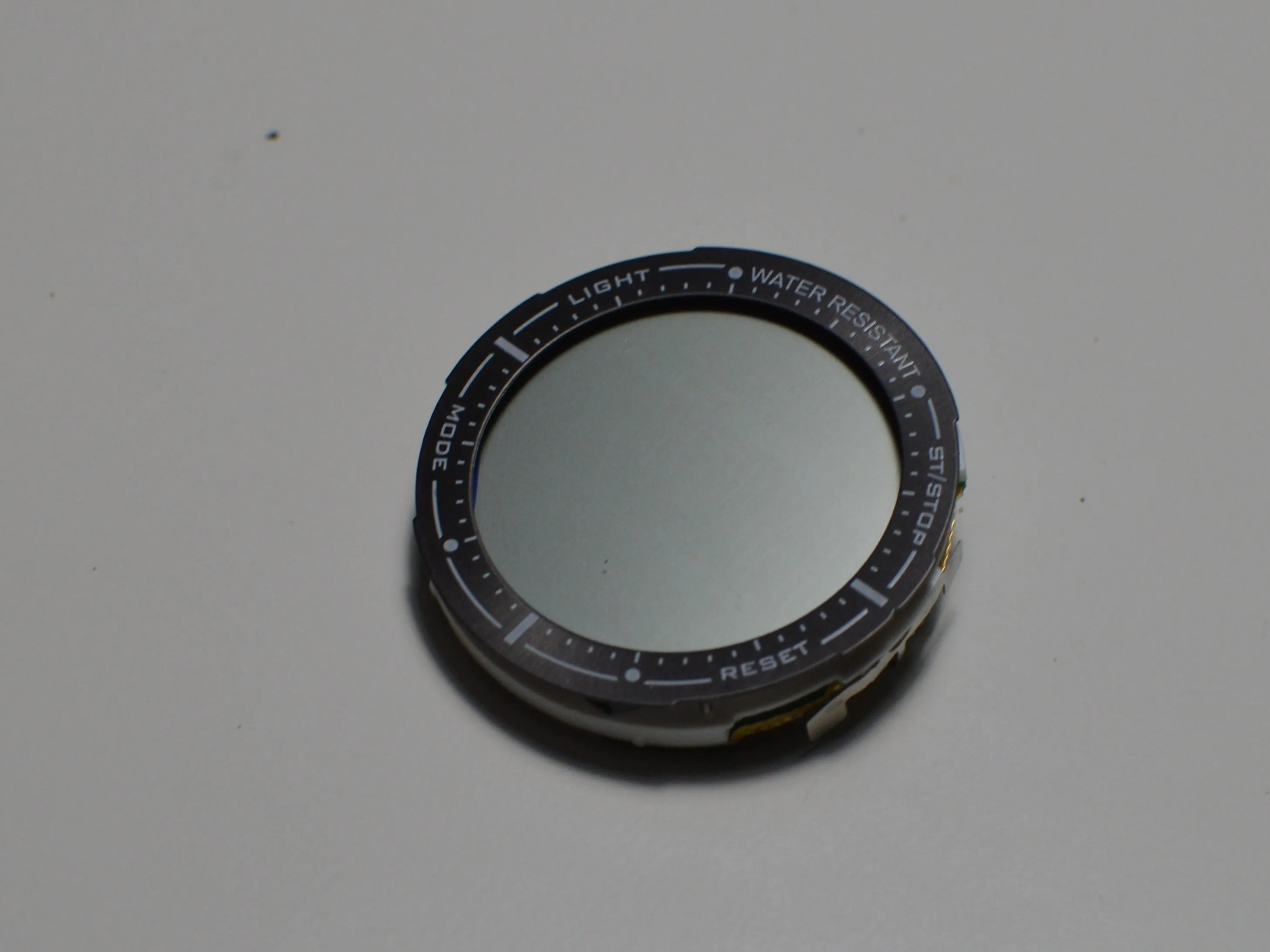

Разборка цифровых наручных часов, разборка электрического блока: шаг 4, изображение 2 из 3
Разборка цифровых наручных часов, разборка электрического блока: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Разборка цифровых наручных часов, разборка электрического блока: шаг 4, изображение 3 из 3
Разборка цифровых наручных часов, разборка электрического блока: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Открутите оставшиеся винты, чтобы снять заднюю пластиковую крышку.

  • Снимите переднюю рамку, чтобы открыть экран.

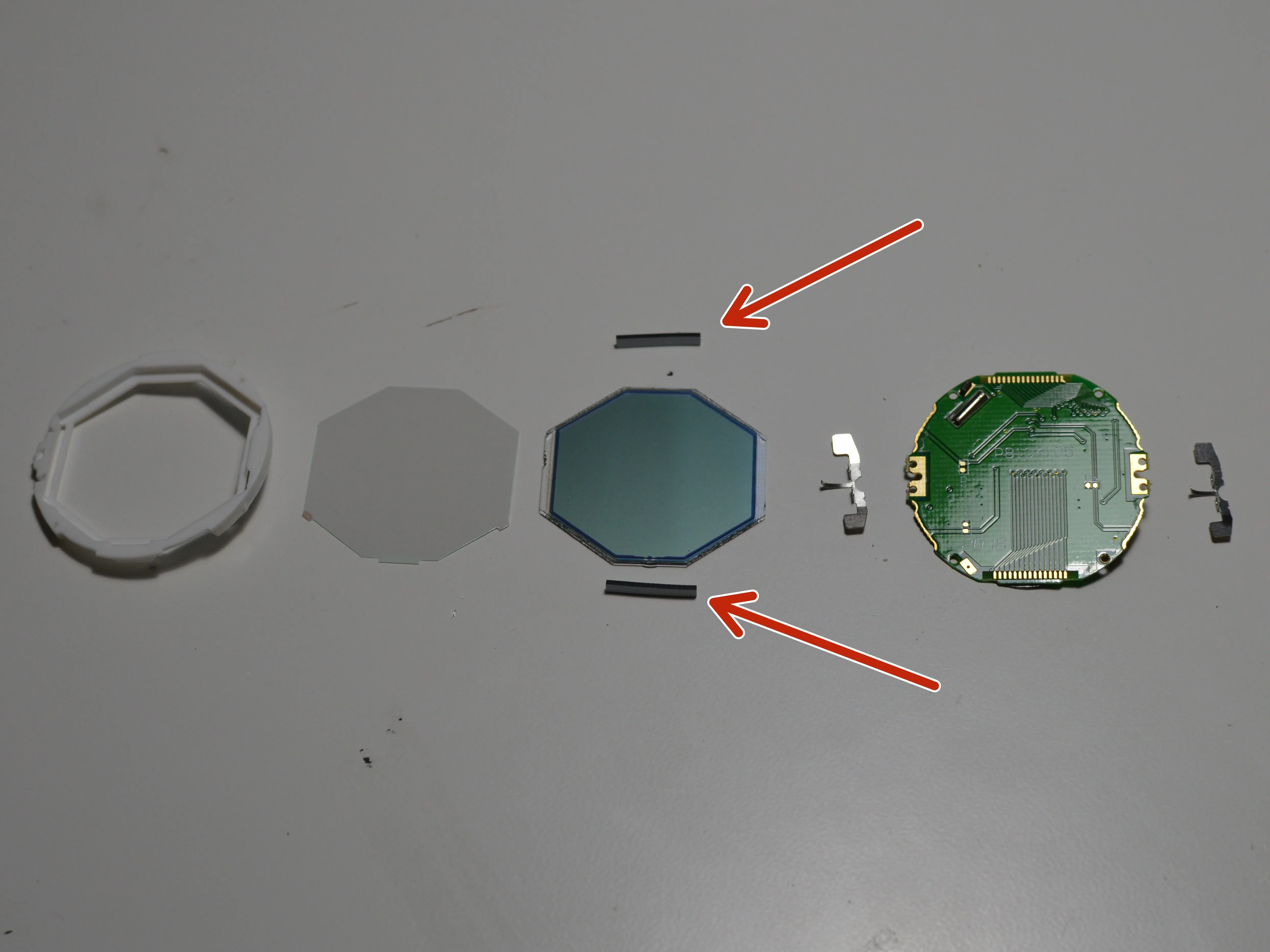

Шаг 5 Электрический блок разобран

Разборка цифровых наручных часов, разборка электрического блока: шаг 5, изображение 1 из 1
Разборка цифровых наручных часов, разборка электрического блока: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Подъемники для управления экраном.

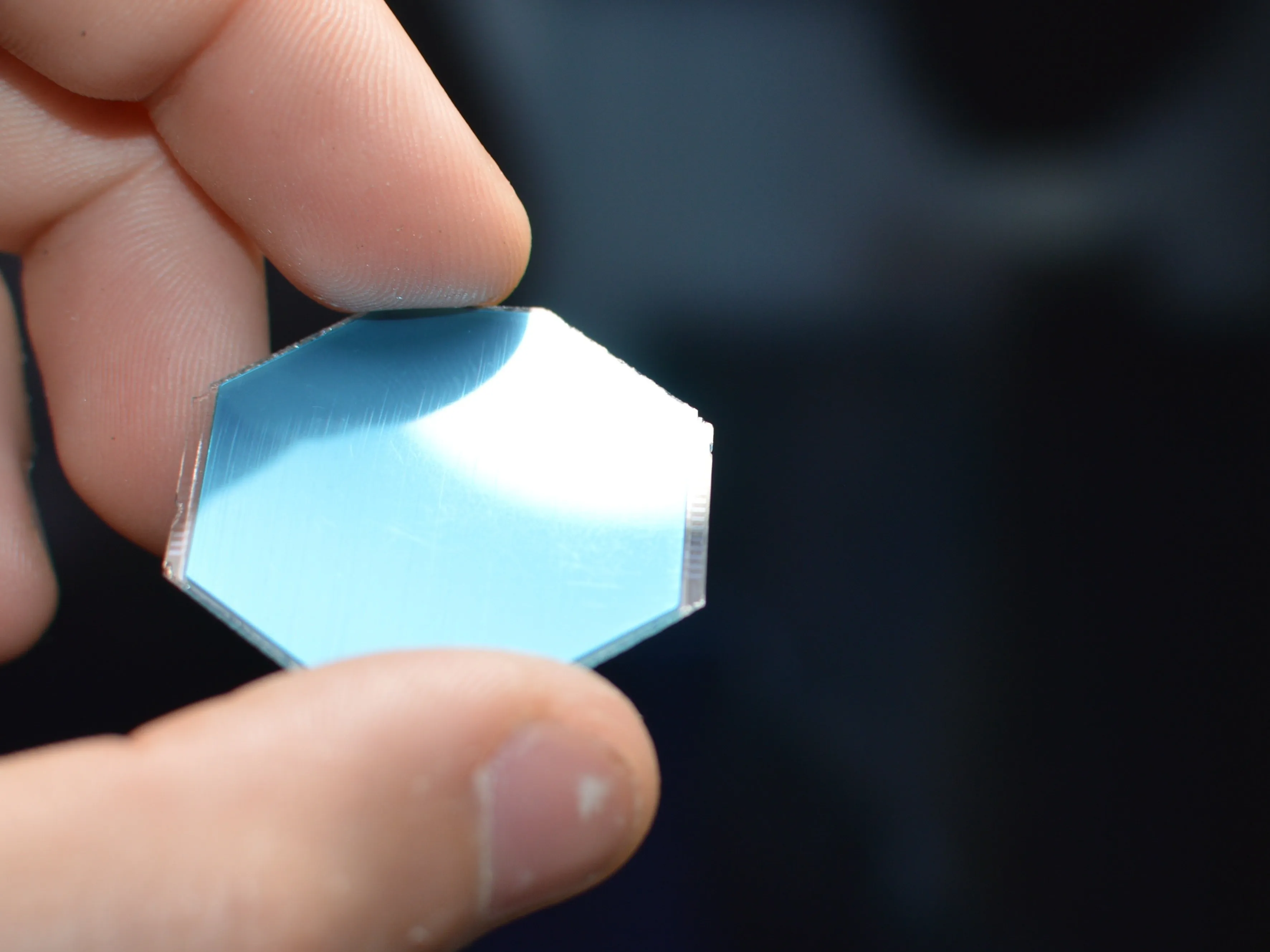

Шаг 6 Детали экрана

Разборка цифровых наручных часов, детали экрана: шаг 6, изображение 1 из 2
Разборка цифровых наручных часов, детали экрана: шаг 6, изображение 1 из 2 | Источник - ifixit.com

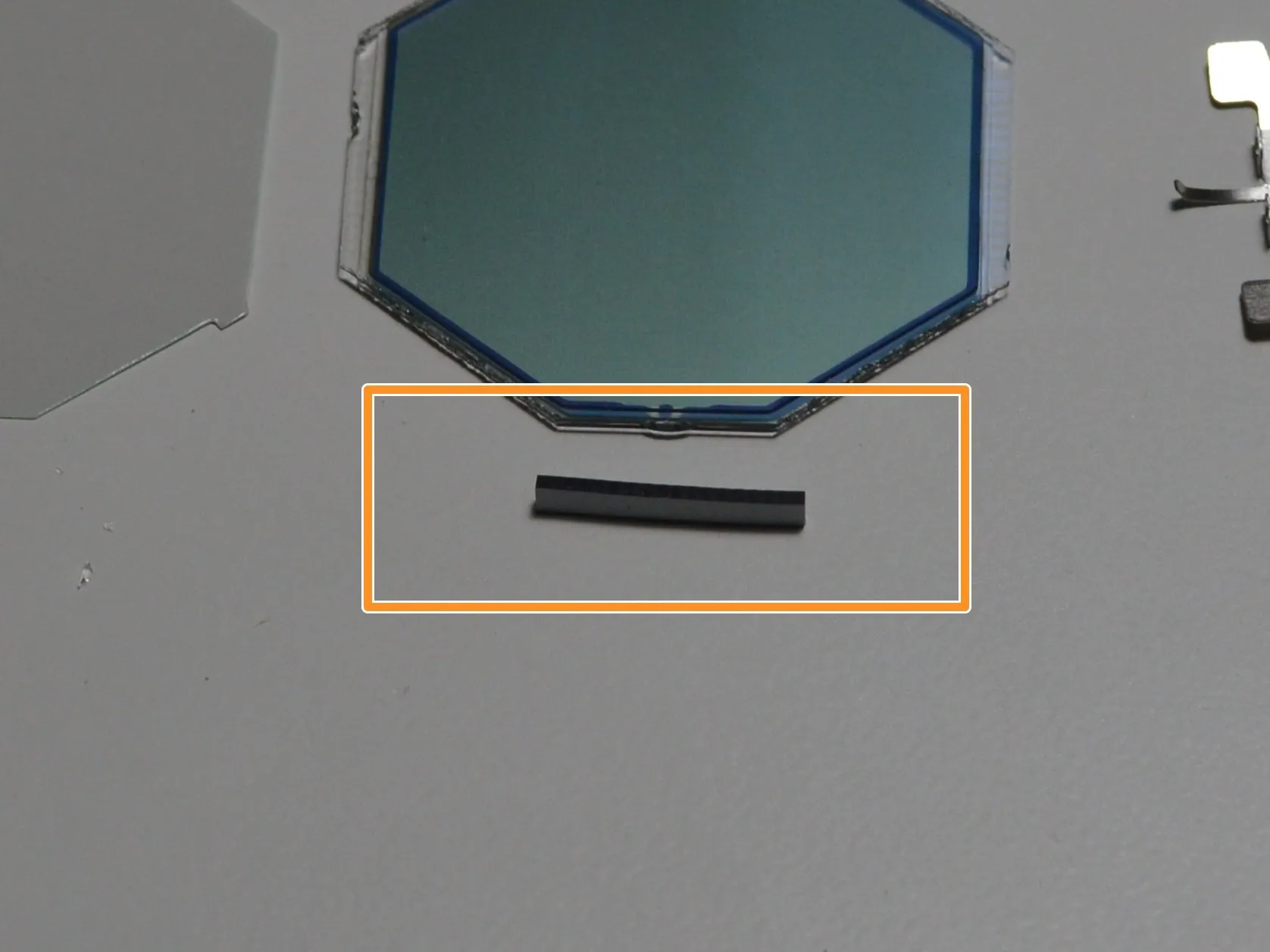

Разборка цифровых наручных часов, детали экрана: шаг 6, изображение 2 из 2
Разборка цифровых наручных часов, детали экрана: шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • На первой фотографии видны контакты для экрана.

  • На втором изображении выделен стояк для подключения контактов к печатной плате.

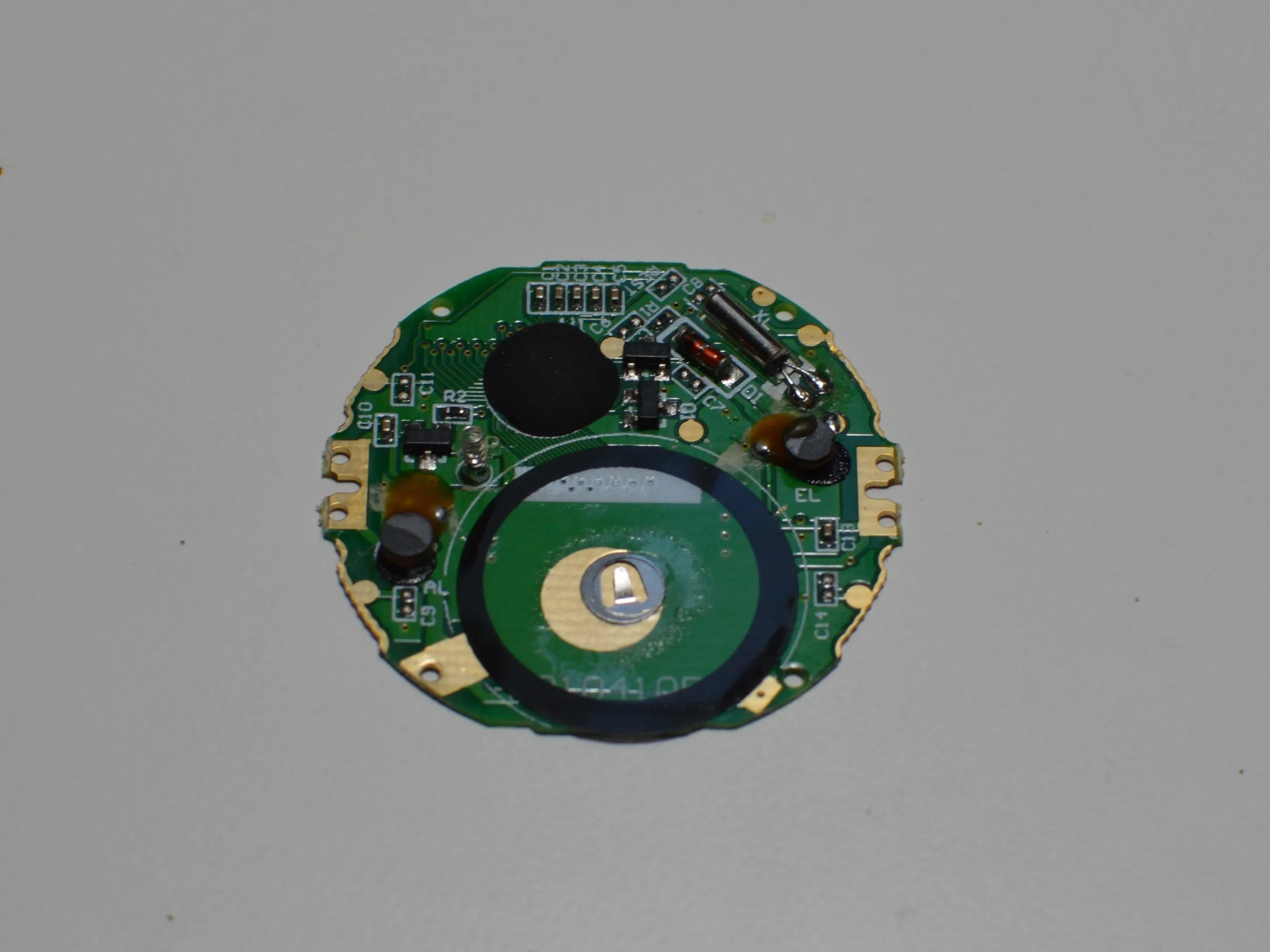

Шаг 7 Детали печатной платы

Разбор цифровых наручных часов, детали печатной платы: шаг 7, изображение 1 из 1
Разбор цифровых наручных часов, детали печатной платы: шаг 7, изображение 1 из 1 | Источник - ifixit.com

  • Печатная плата без других деталей.

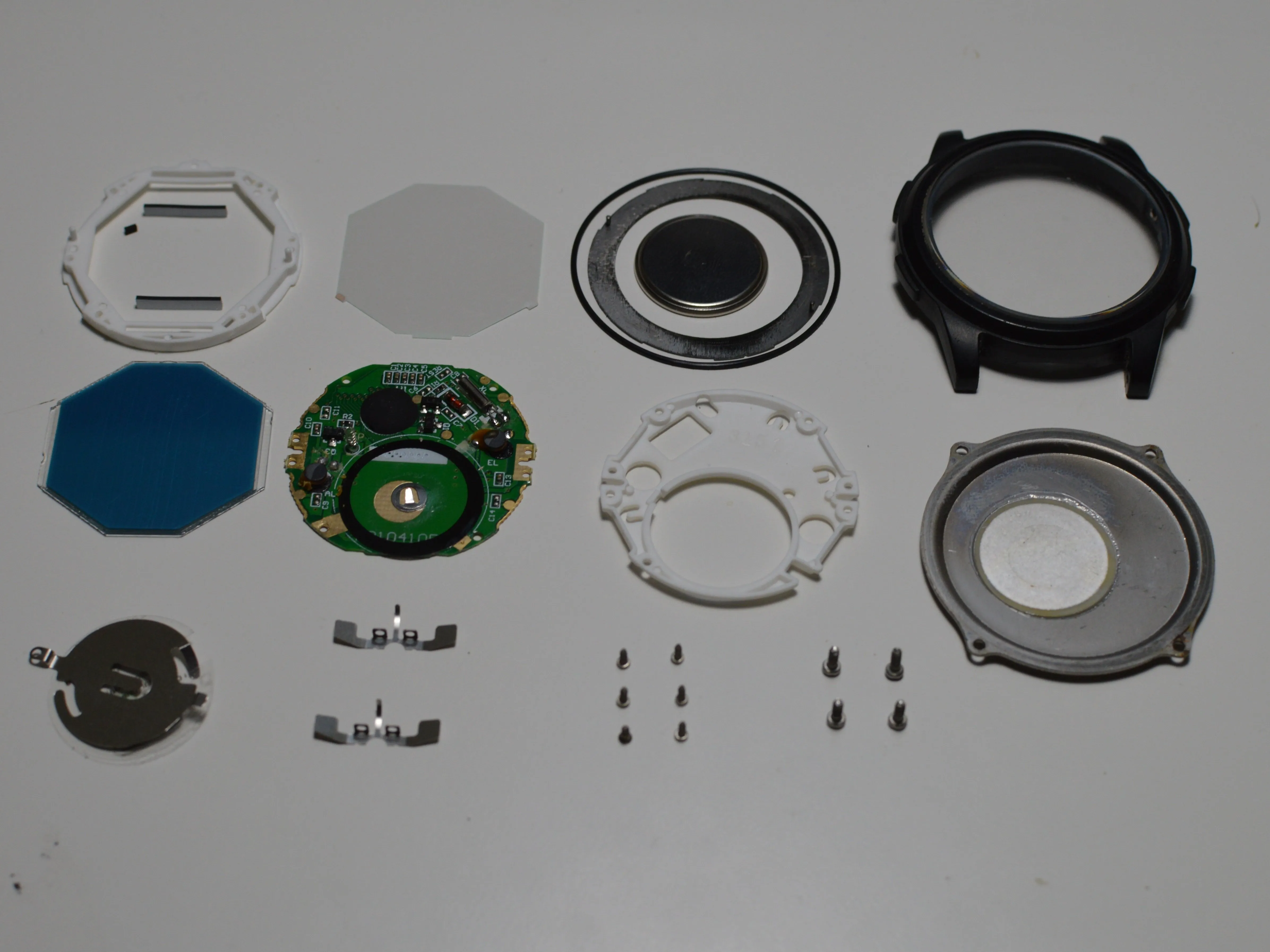

Шаг 8 Разорванный вид

Разборка цифровых наручных часов, вид в разобранном виде: шаг 8, изображение 1 из 1
Разборка цифровых наручных часов, вид в разобранном виде: шаг 8, изображение 1 из 1 | Источник - ifixit.com

  • Все детали разложены.
