Разборка аккумуляторной дрели-шуруповерта DirectPower DE157

Введение

Узнайте, что заставляет жужжать аккумуляторную дрель-шуруповерт.

Что вам понадобится

Инструменты

•

Шаг 1 Аккумуляторная дрель-шуруповерт DirectPower DE157 Разборка

• Набор драйверов.

• Это более или менее безымянный набор для аккумуляторной дрели-шуруповерта, но его конструкция более или менее соответствует большинству подобных устройств.

Шаг 2

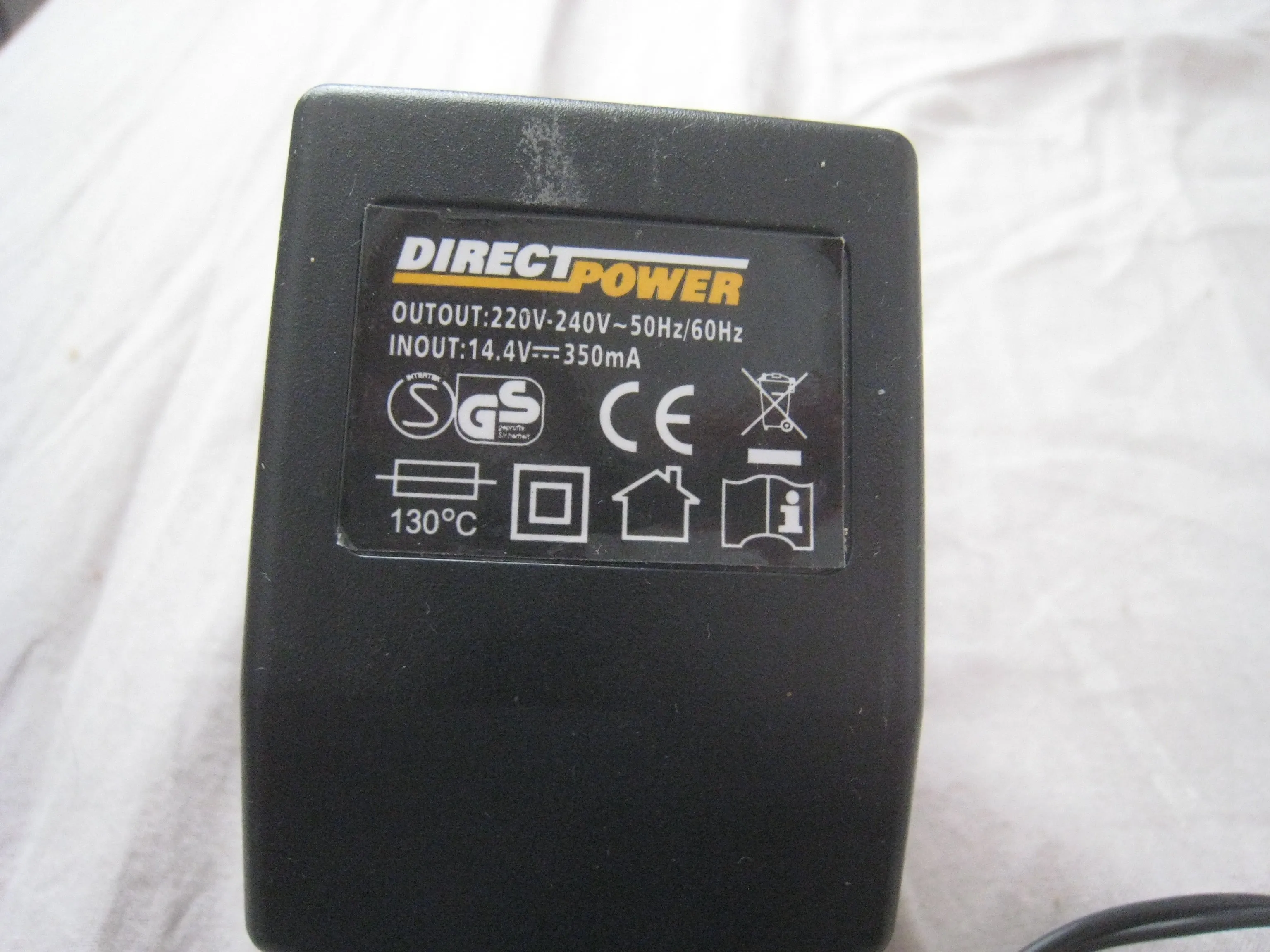

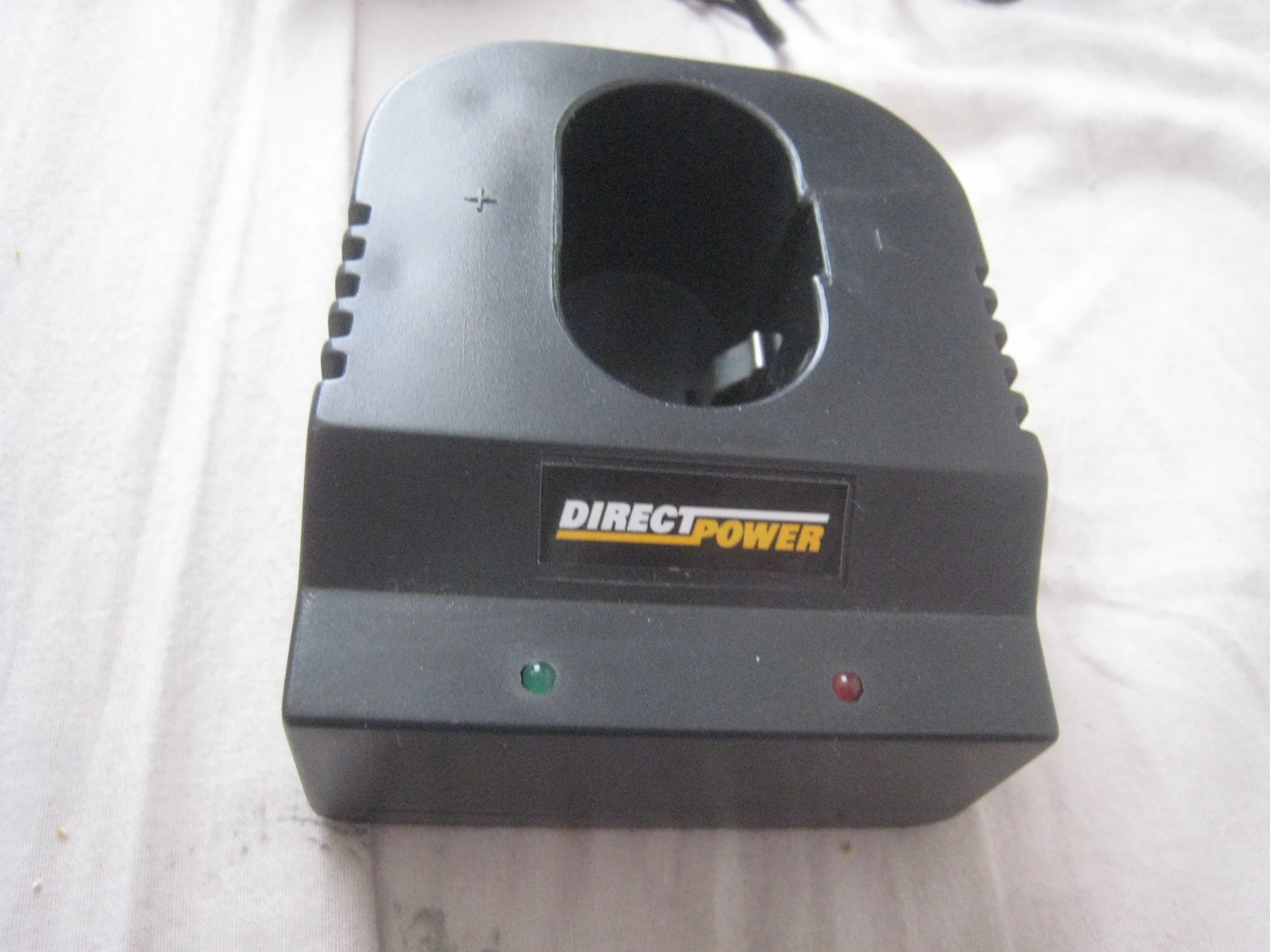

• Зарядное устройство состоит из стандартного wallwart, выход 14,4 В 350 мА, а также небольшого блока (который совсем ничего не весит) для подключения к одному из аккумуляторных блоков.

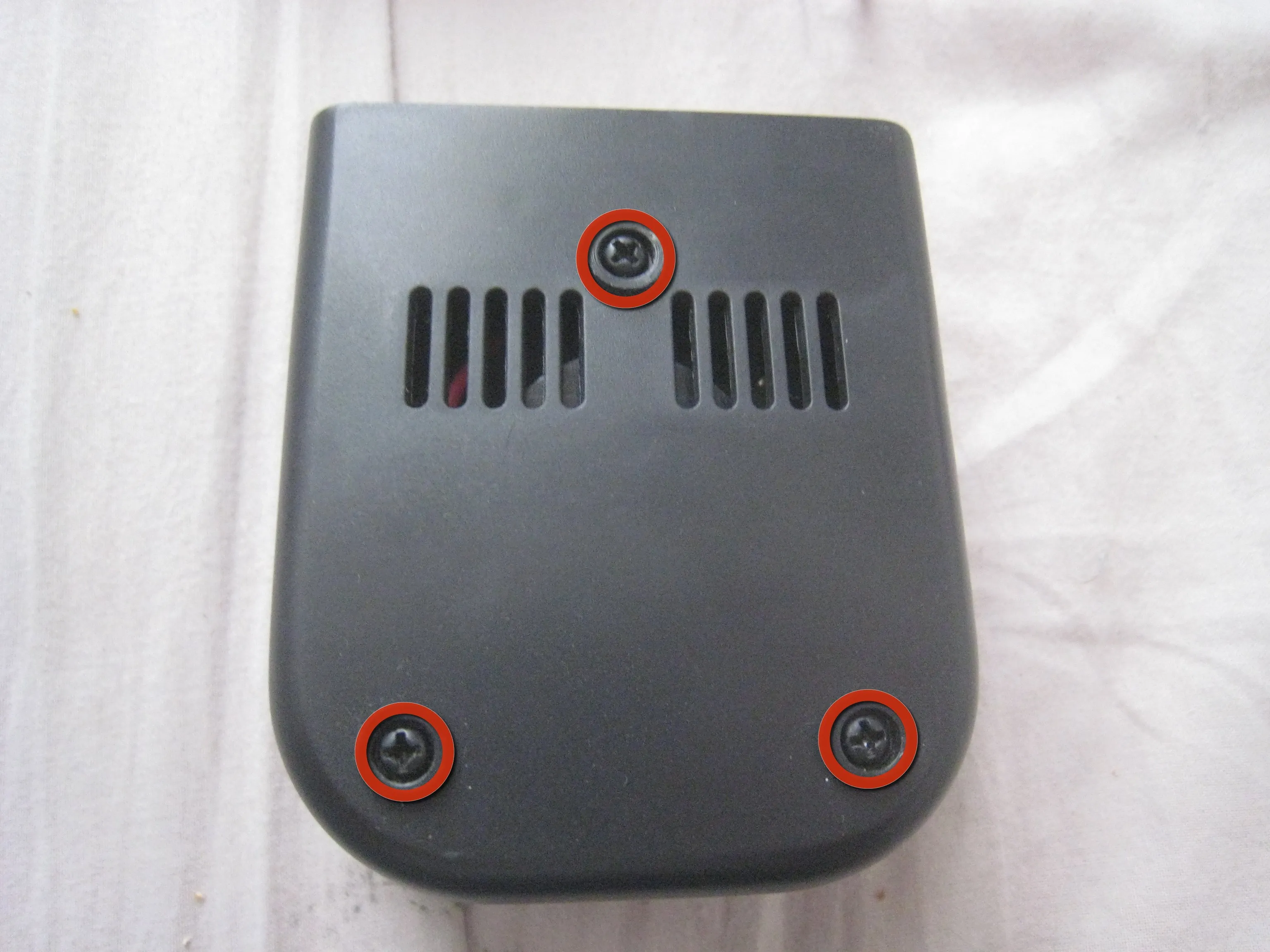

• Чтобы открыть блок зарядного устройства, открутите три крестообразных винта №1.

Шаг 3

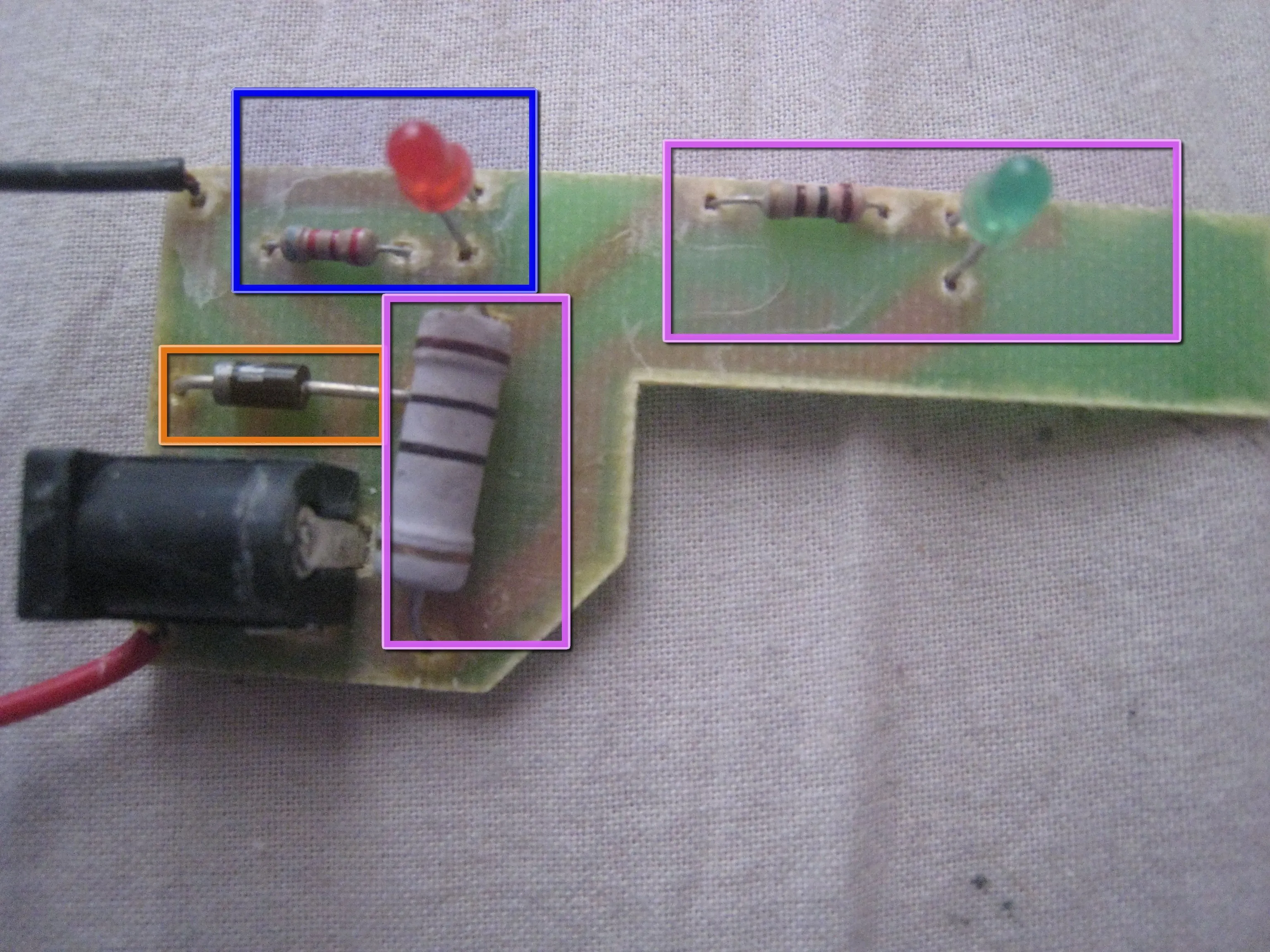

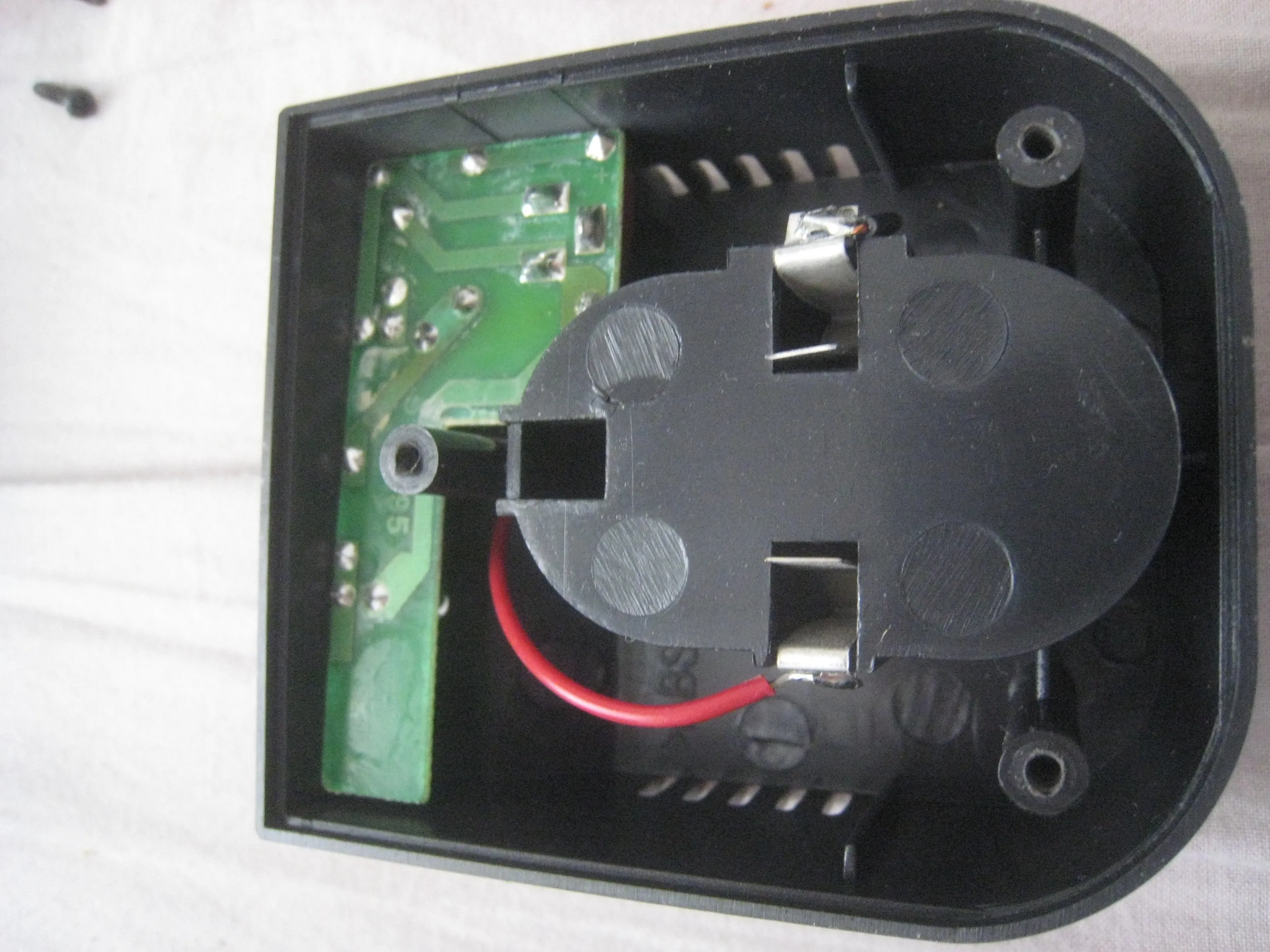

• После снятия нижней части обнажается печатная плата, которую можно извлечь из блока зарядного устройства вместе с контактами аккумулятора. На печатной плате мы находим:

• Диод для защиты от обратного тока.

• Светодиод и резистор, который горит до тех пор, пока блок получает питание.

• Гигантский резистор 10 Ом для ограничения тока заряда, через который помещены зеленый светодиод и резистор - поэтому он будет гореть до тех пор, пока в батарею поступает значительный ток.

Шаг 4

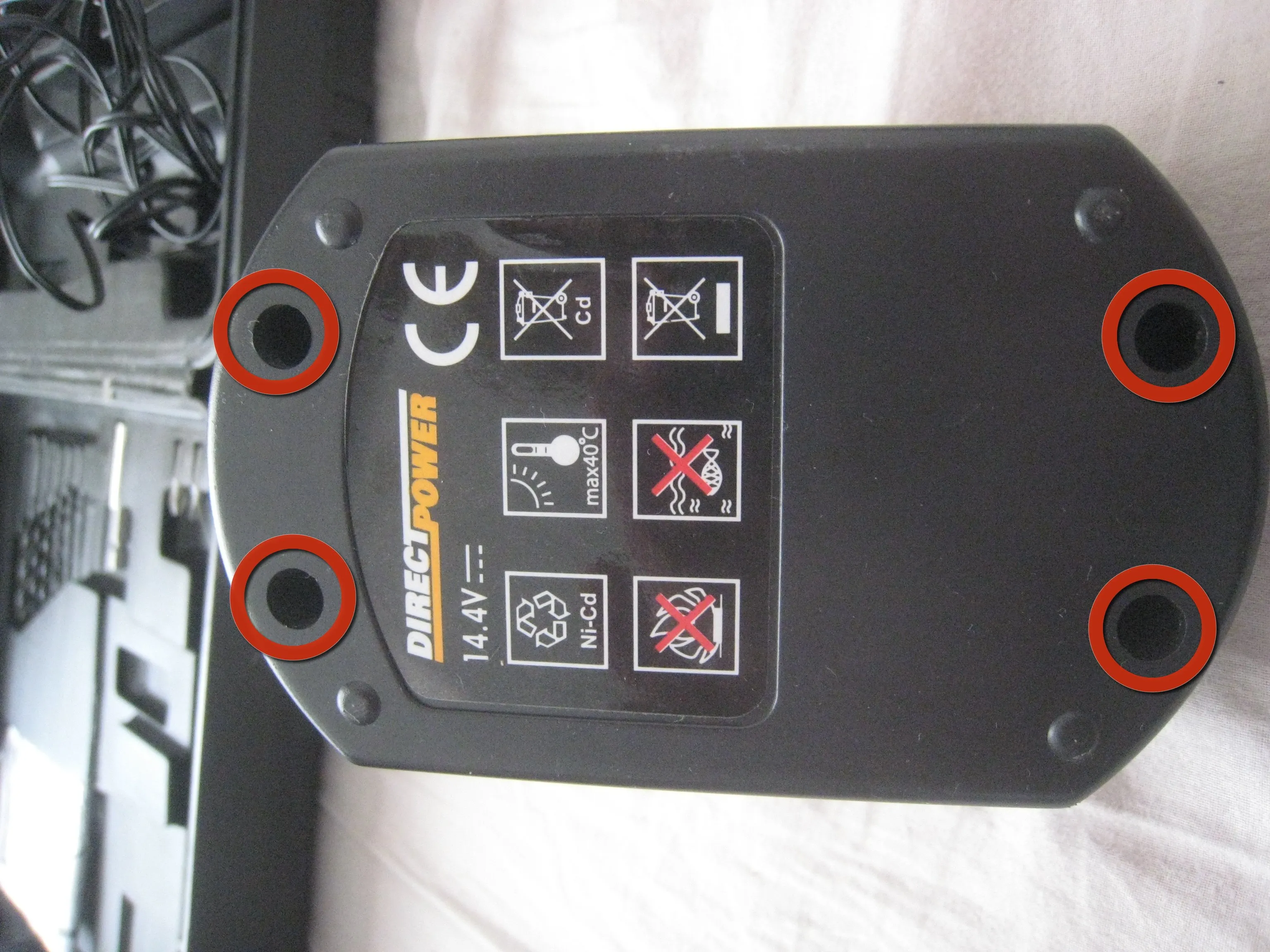

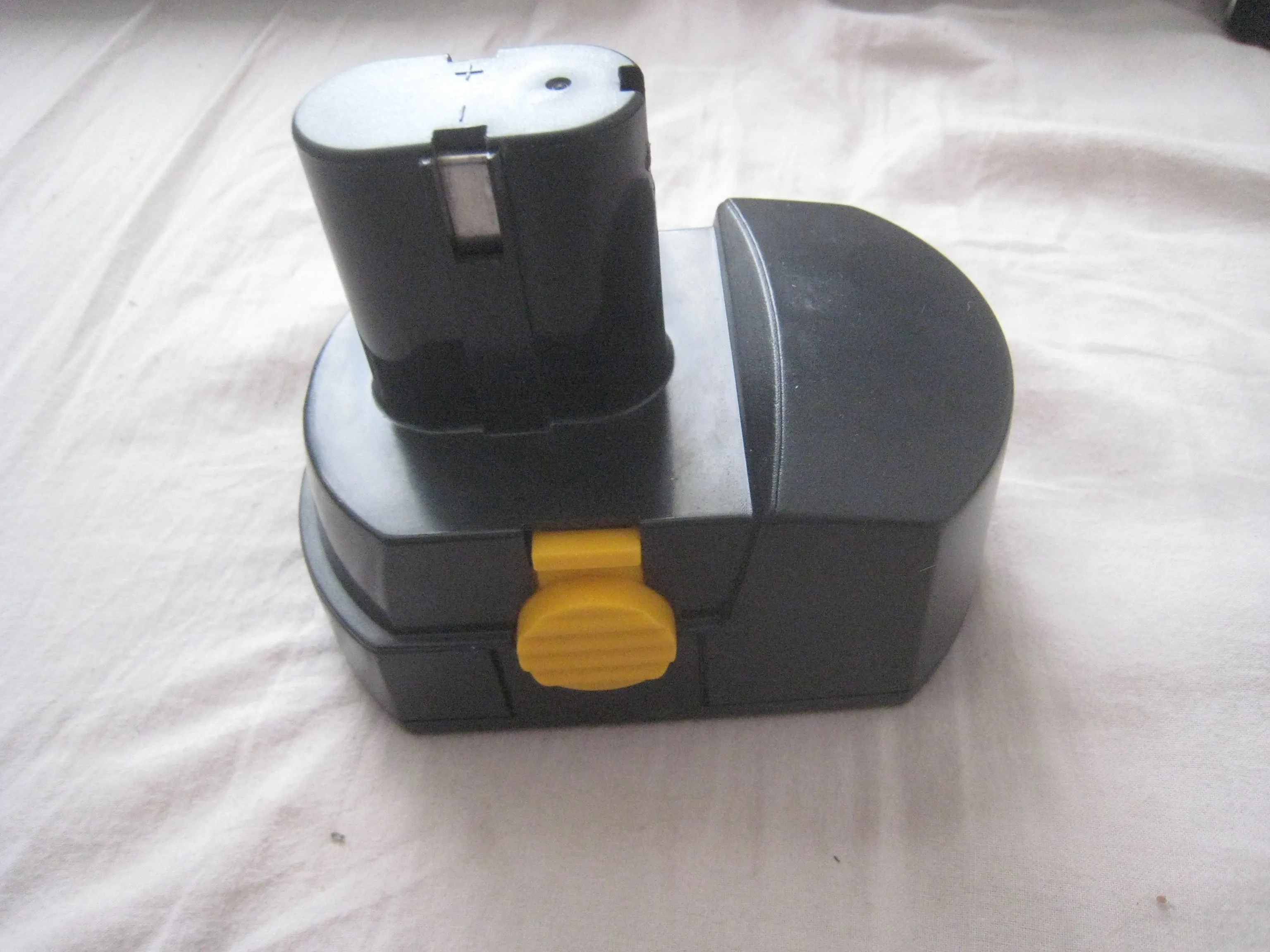

• Один из двух аккумуляторных блоков. Чтобы открыть, открутите

• Четыре крестообразных винта №1.

Шаг 5

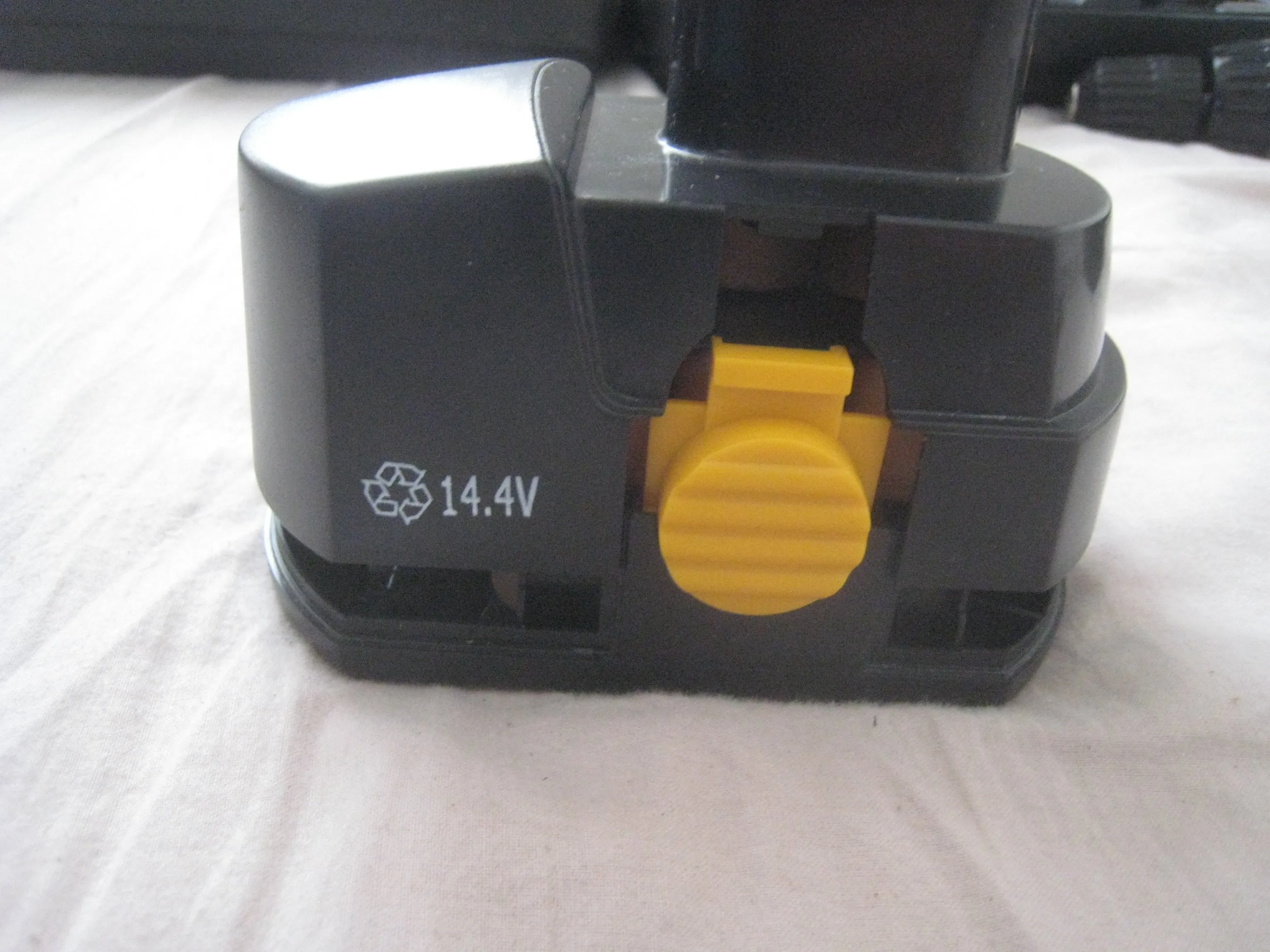

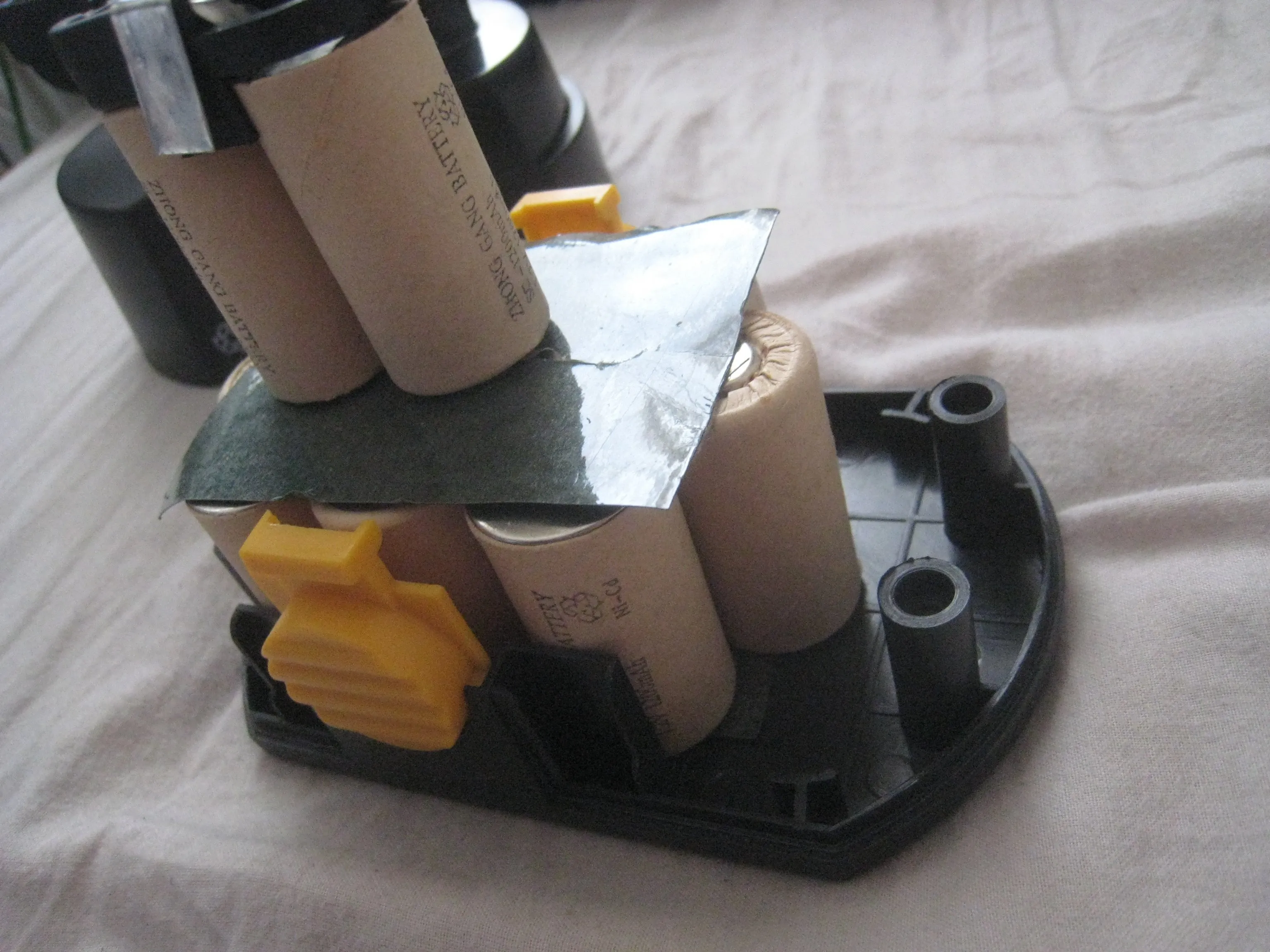

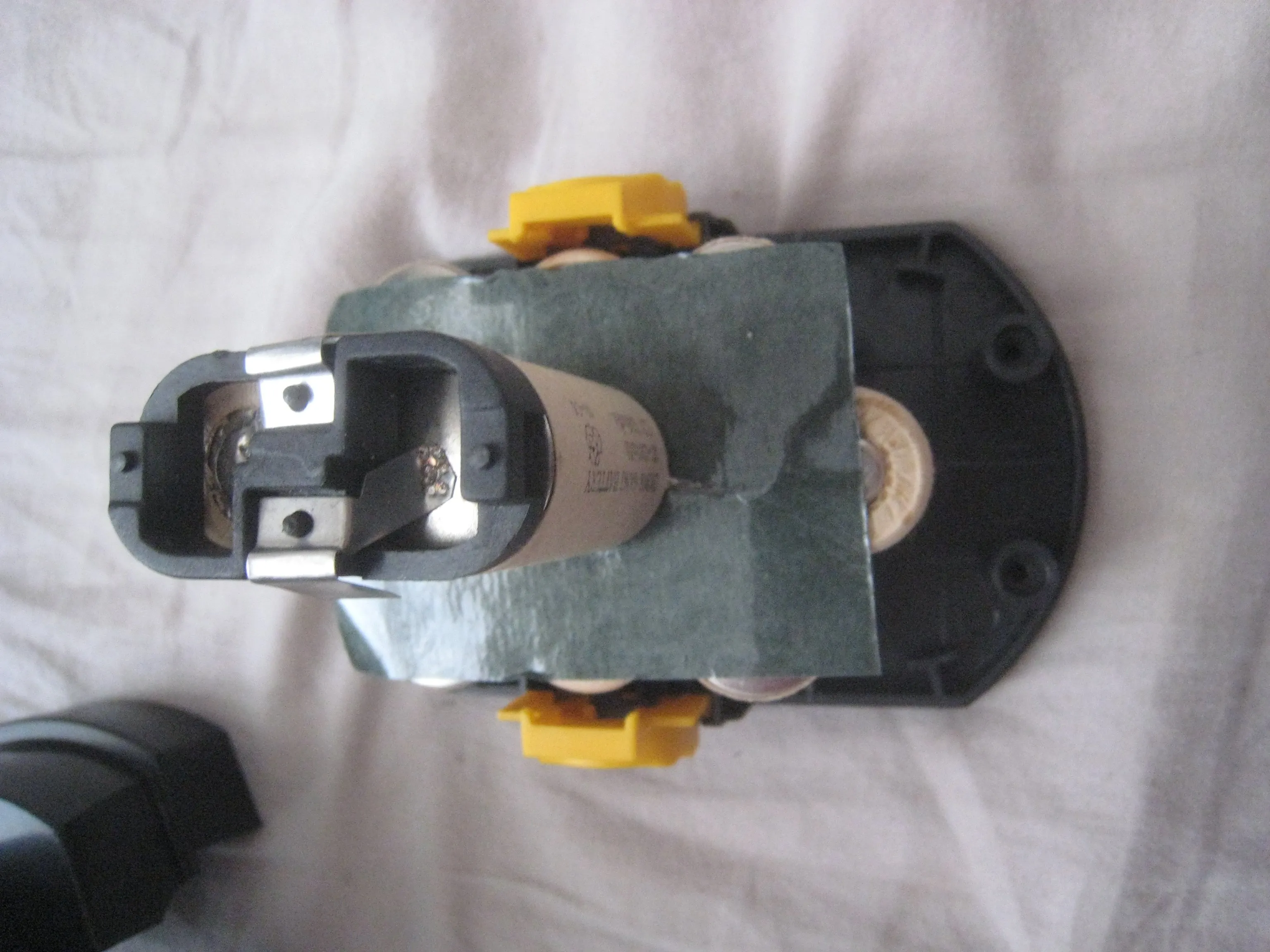

• Открутив винты, снова переверните дрель правой стороной вверх и снимите пластиковую крышку, обнажив 12 NiCd-элементов, расположенных в ряд, и больше ничего.

• Обратите внимание, что с правой стороны есть место еще для трех элементов, что позволит создать 18-вольтовый аккумуляторный блок.

• Особенно дешевые производители обычно имеют версии для 7.2V/9.6V/12/14.4/18V, в которых используется тот же пластик, только больше или меньше элементов и другой двигатель.
