Разборка Motorola ES400

Введение

Motorola ES400 используется в основном в суровых условиях и соответствует военным спецификациям, но все же может быть повреждена.

Что вам понадобится

Инструменты

•

•

•

•

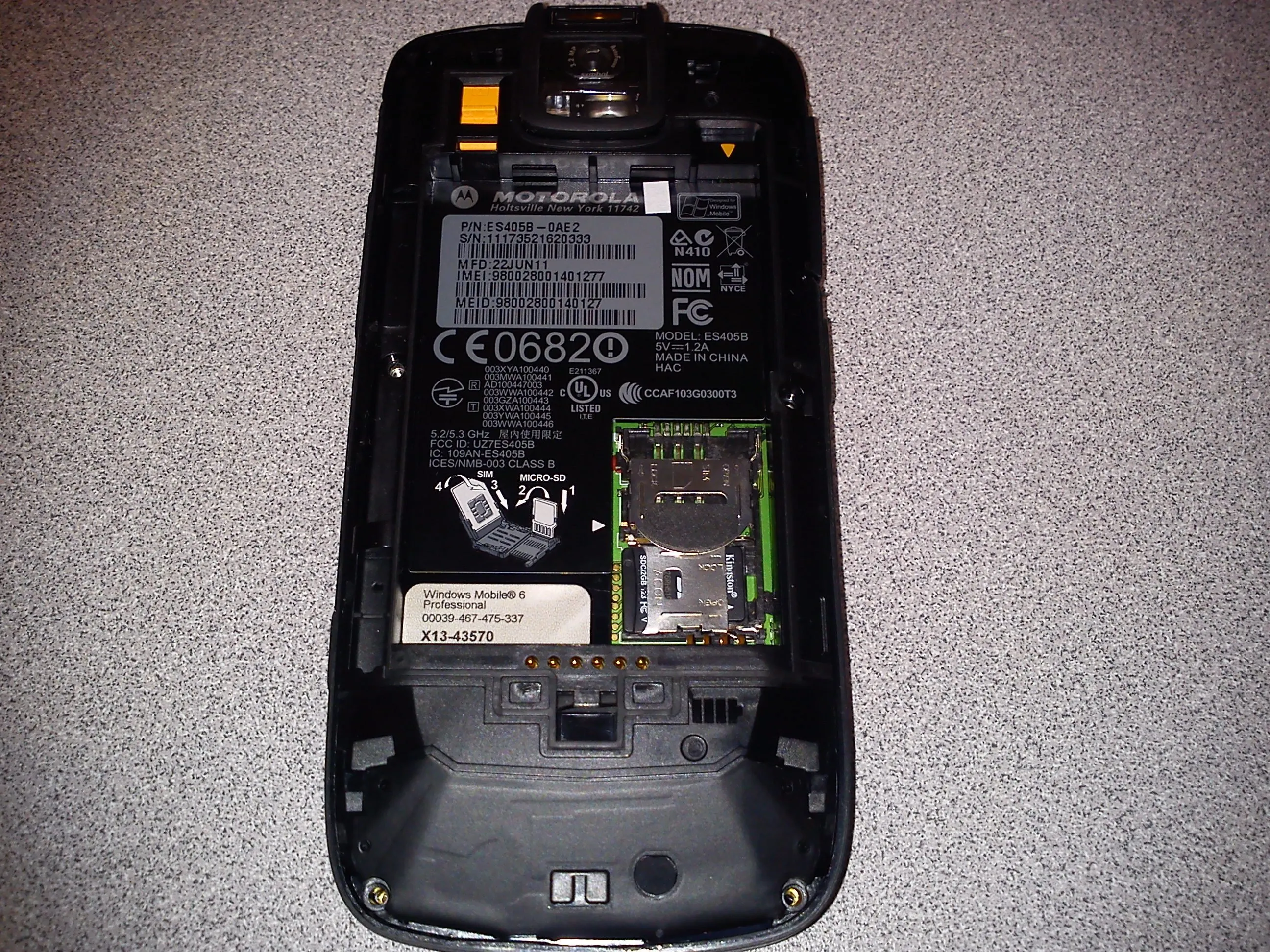

Шаг 1 Логическая плата

• Извлеките крышку аккумуляторного отсека и батарею из устройства и положите его на лицевую сторону.

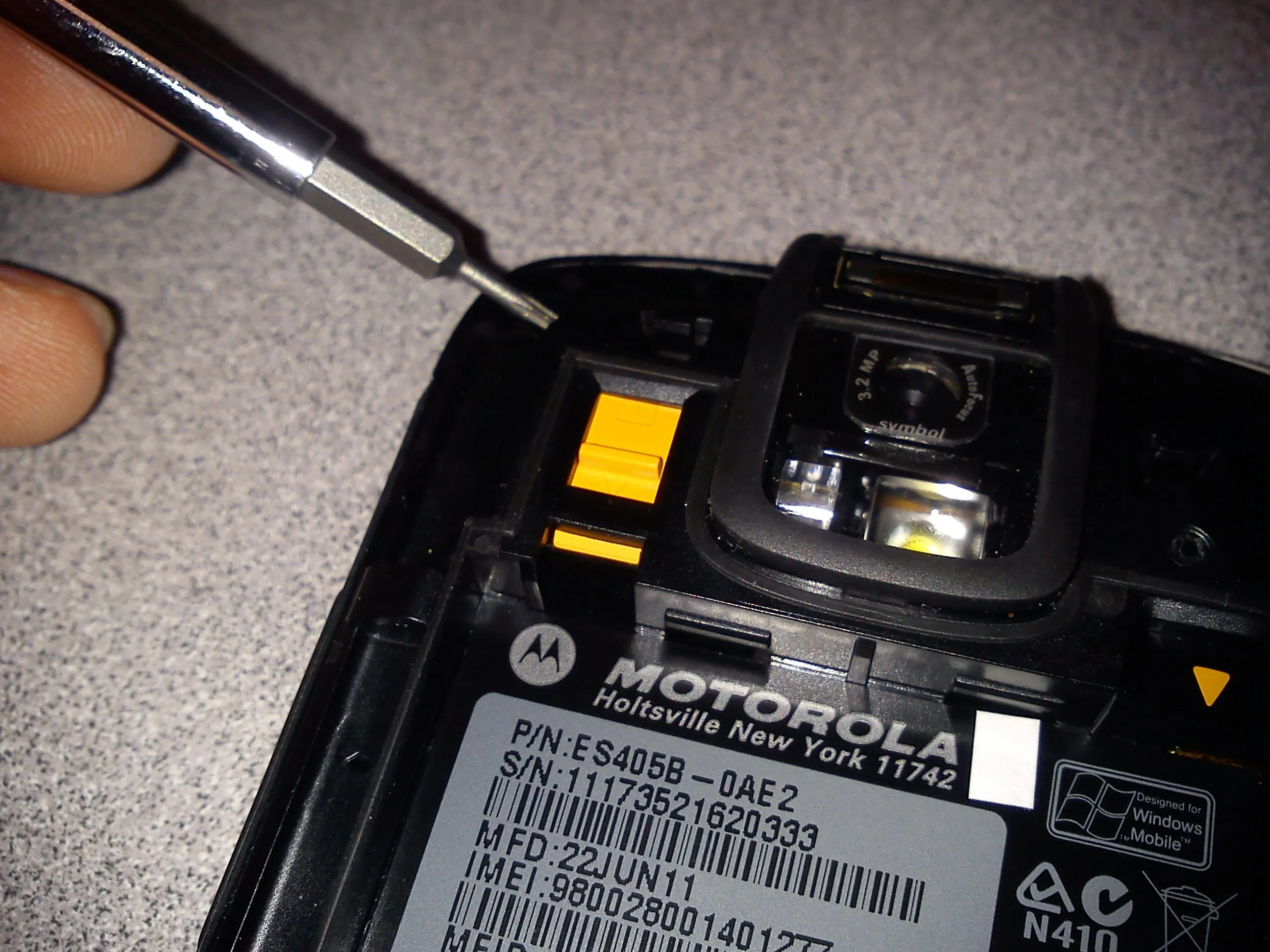

Шаг 2

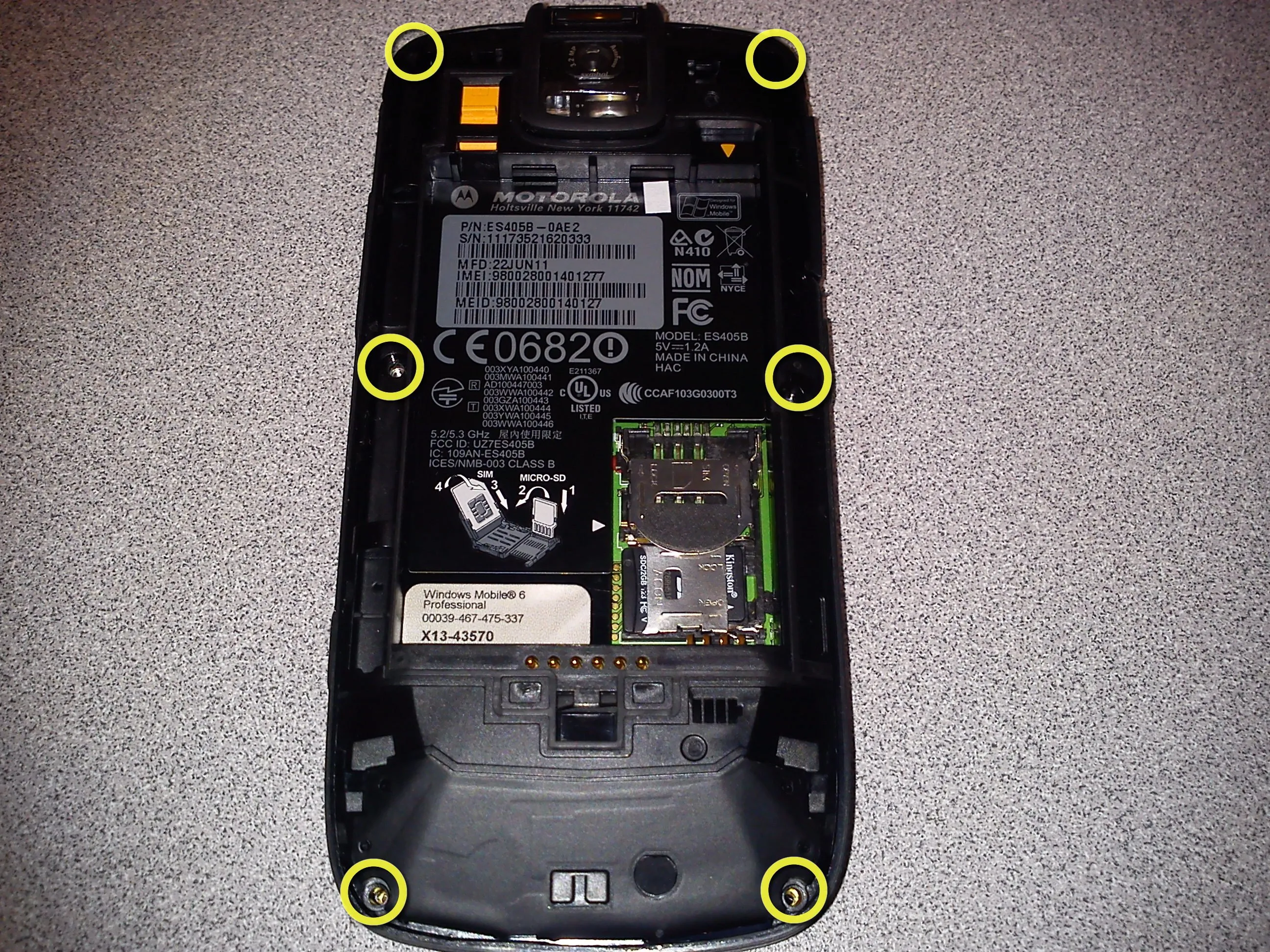

• Выкрутите в общей сложности 6 винтов T5 torx

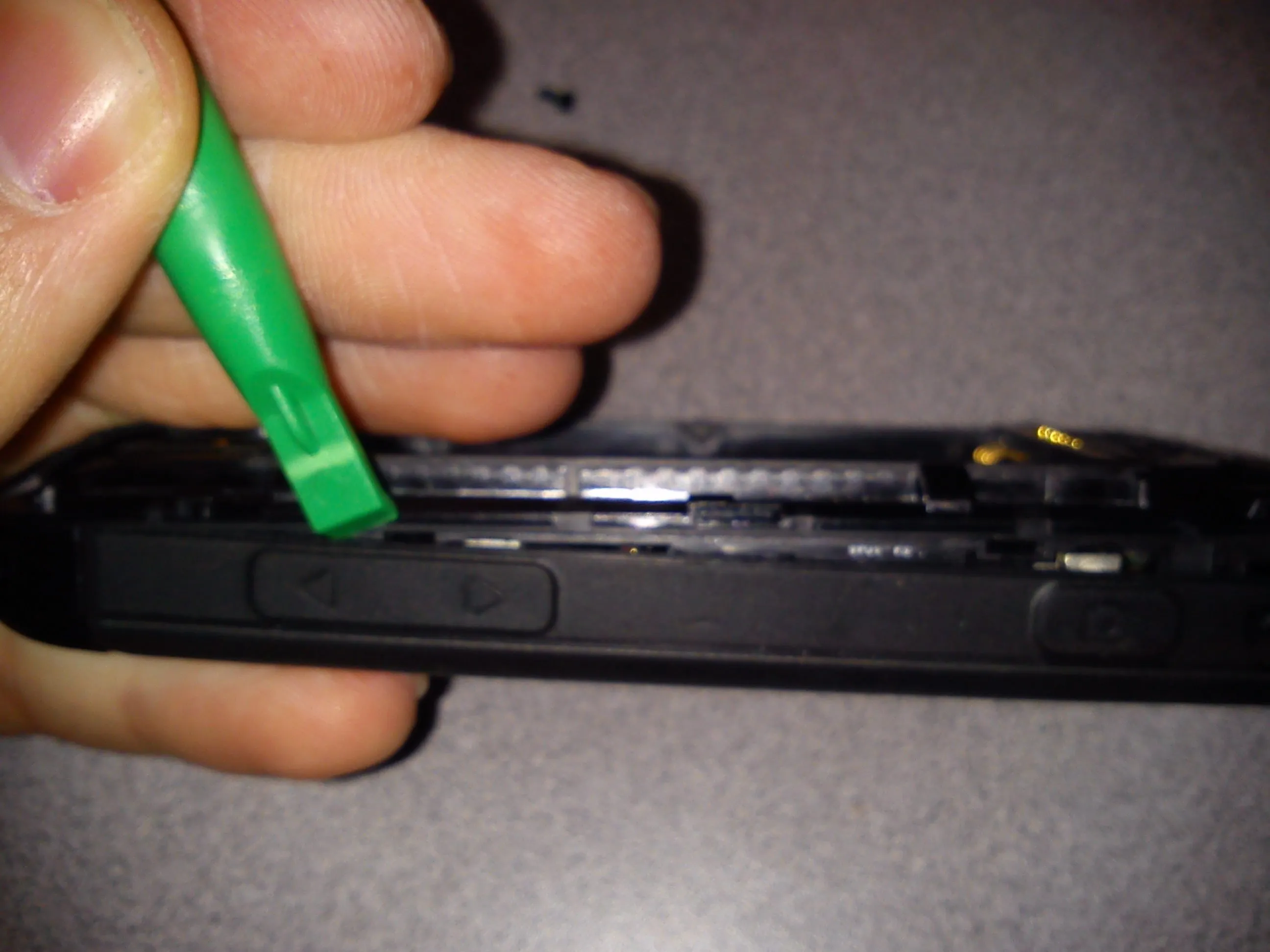

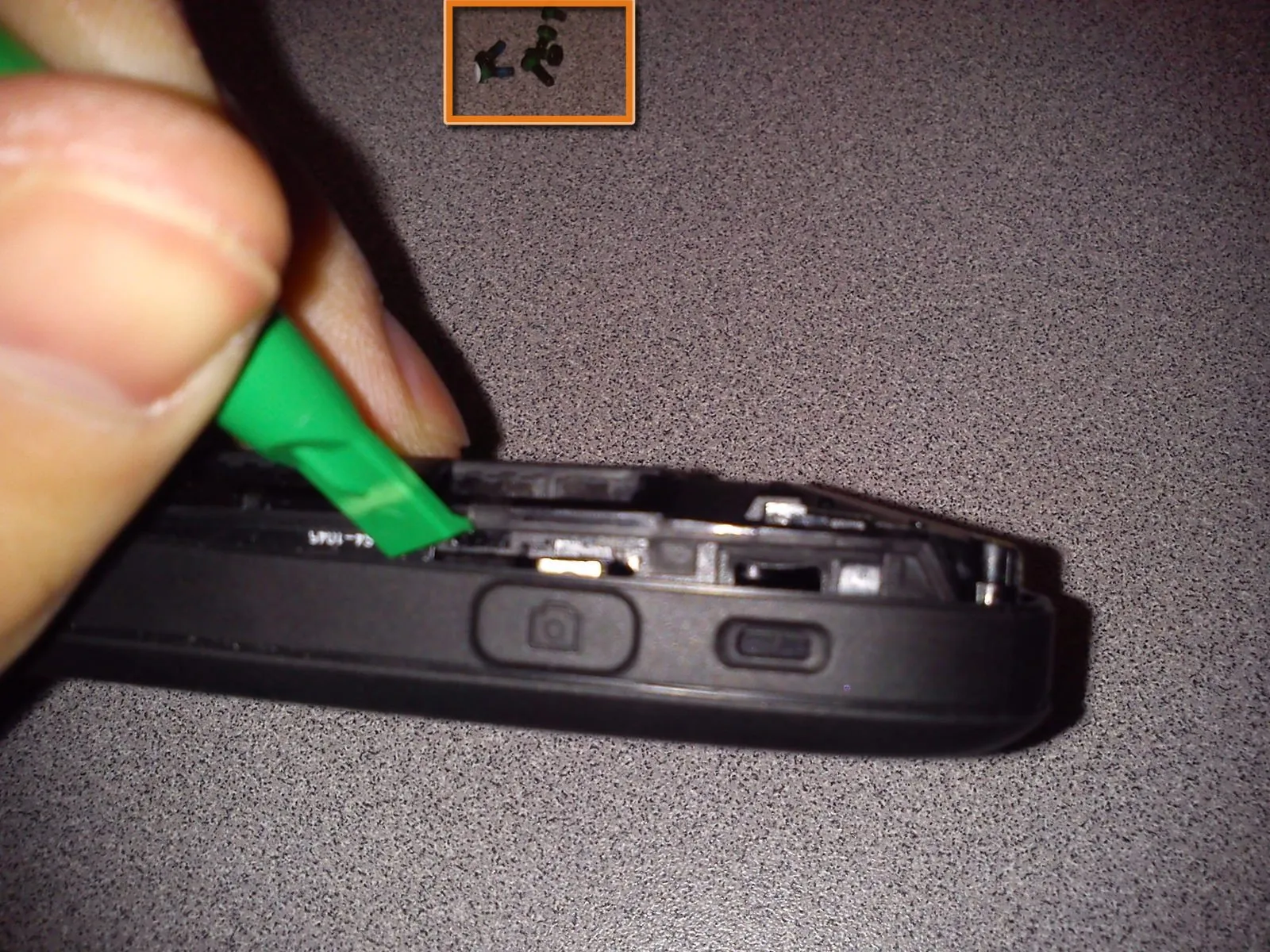

Шаг 3

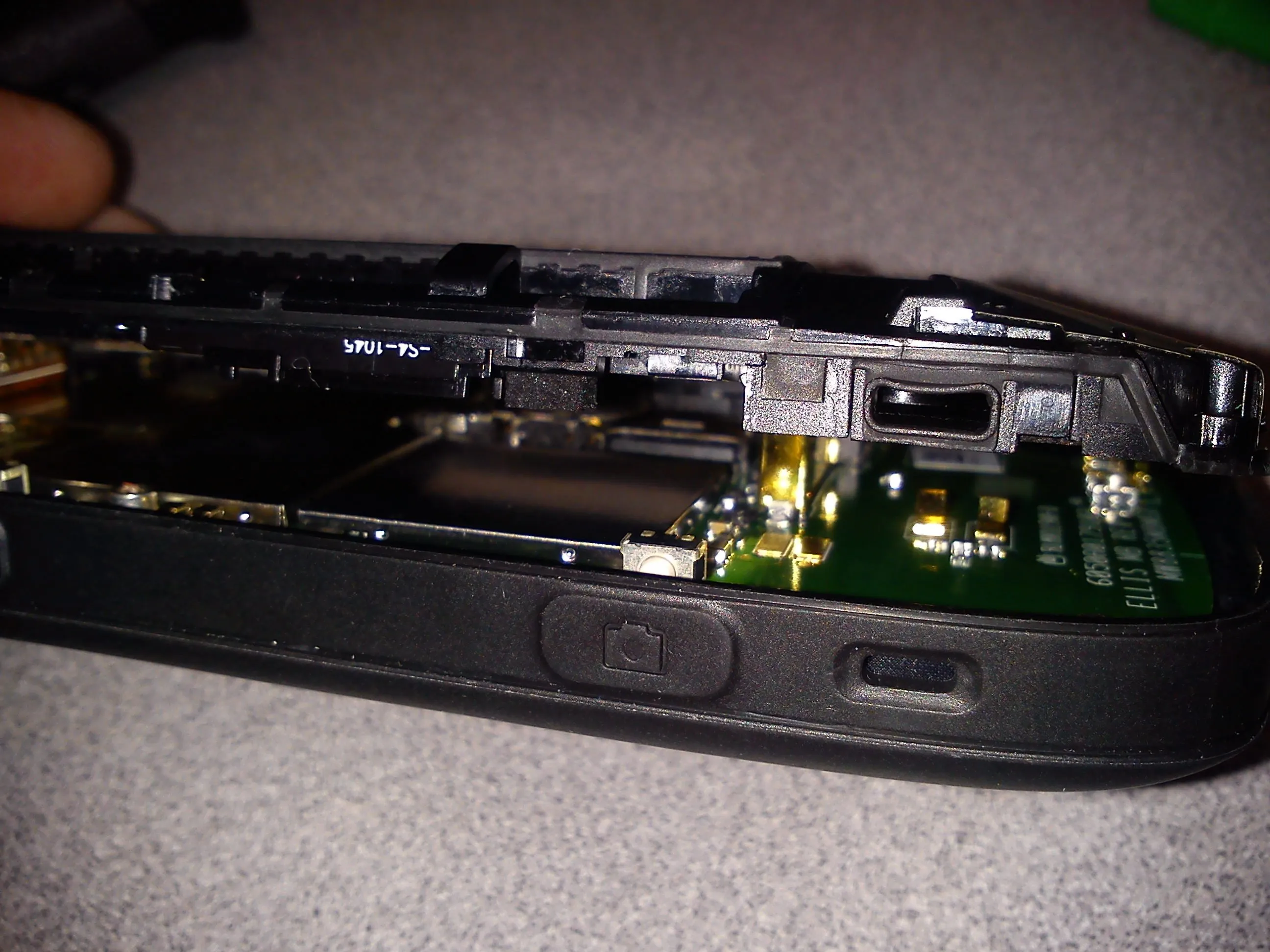

• После того, как все 6 винтов будут выкручены, начните использовать пластиковый инструмент для поддевания, чтобы отделить заднюю панель от боковой рамки.

• Продолжайте двигаться вдоль боковой стороны рядом с кнопками регулировки громкости, медленно отделяя заднюю панель от рамки.

• Как только задняя панель будет отделена от рамки, медленно снимите ее, стараясь не сломать пластиковые детали/клипсы.

• Следите за винтами.

Шаг 4

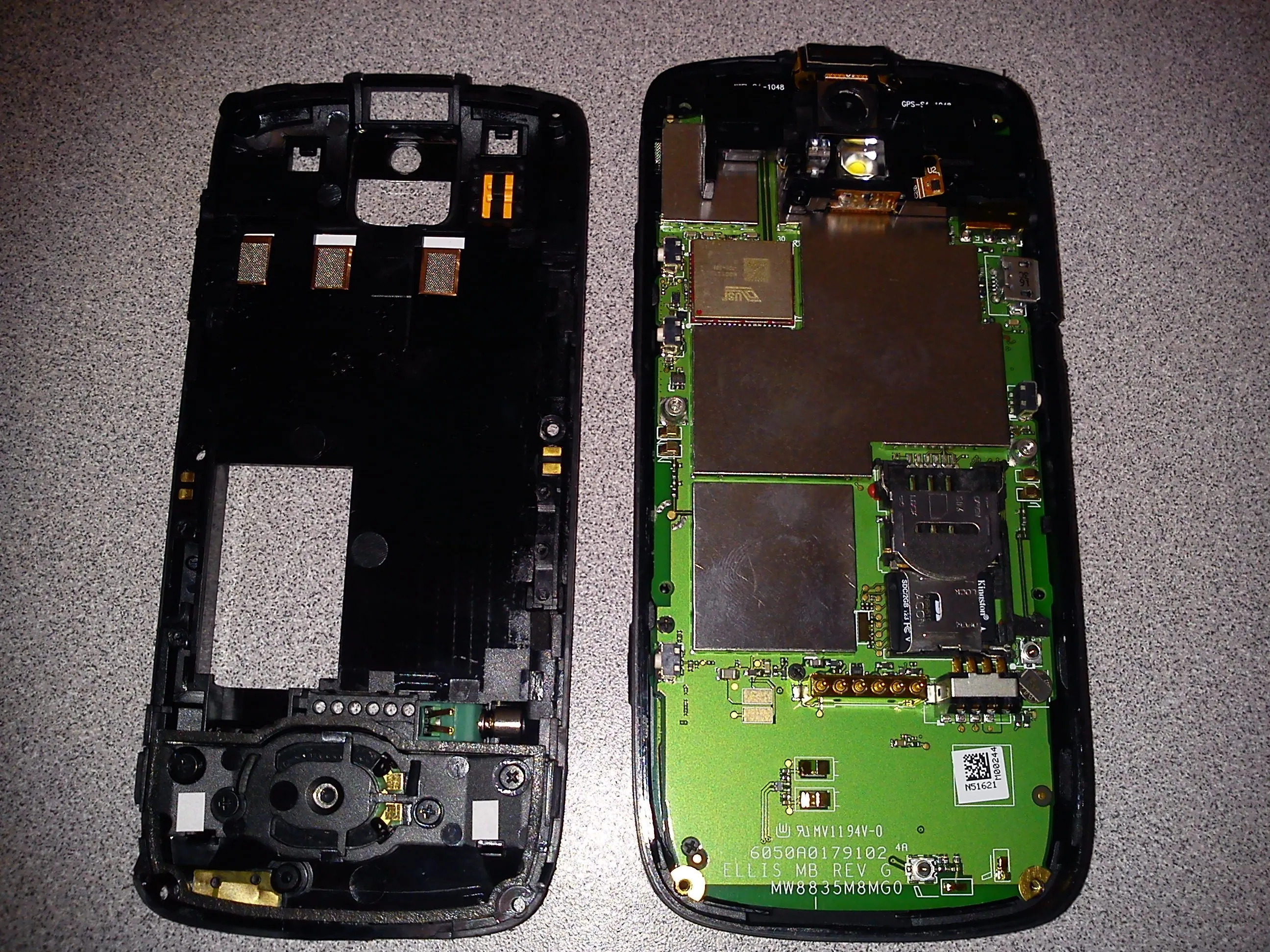

• Снимите заднюю панель и отложите ее в сторону.

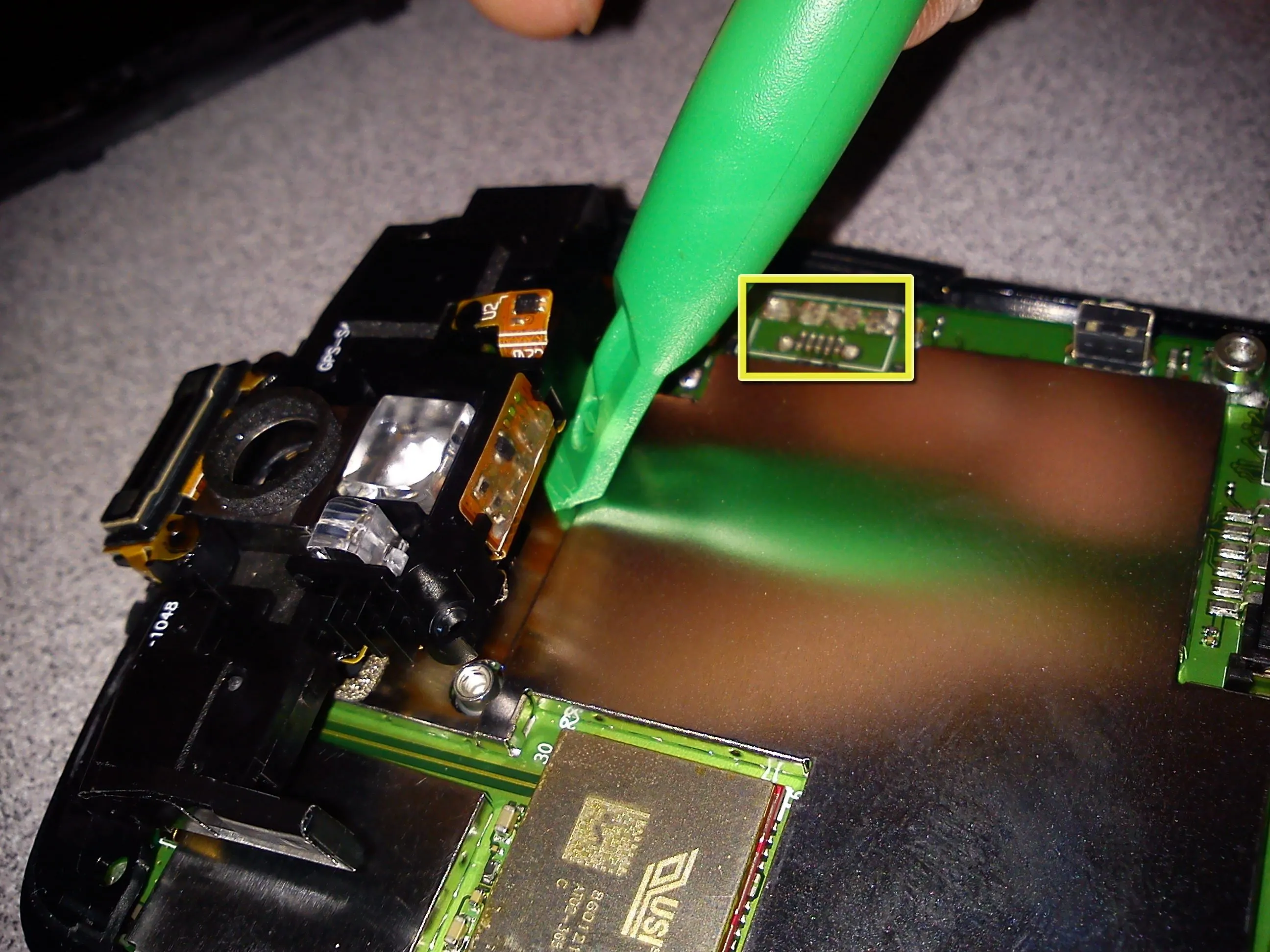

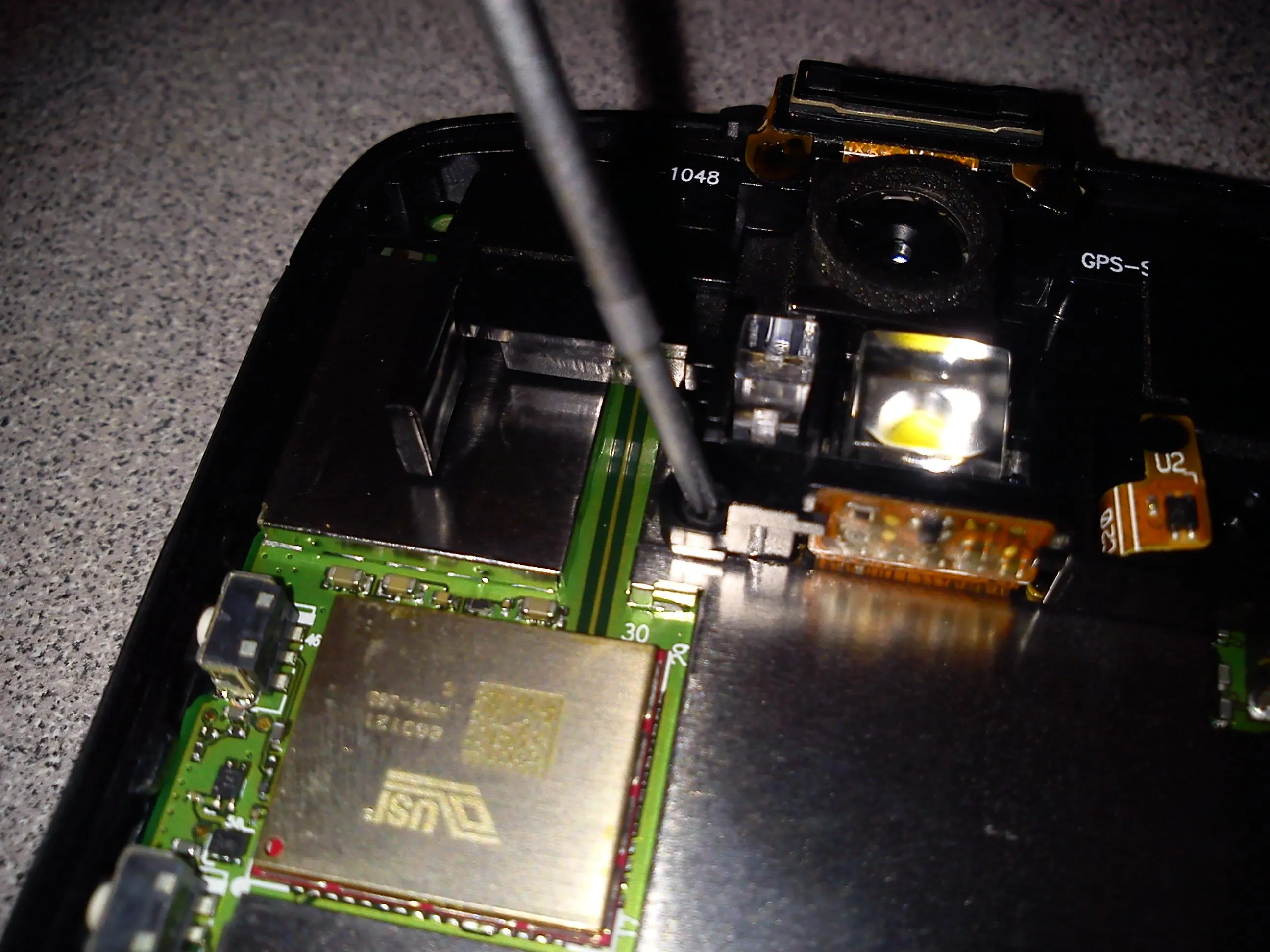

Шаг 5

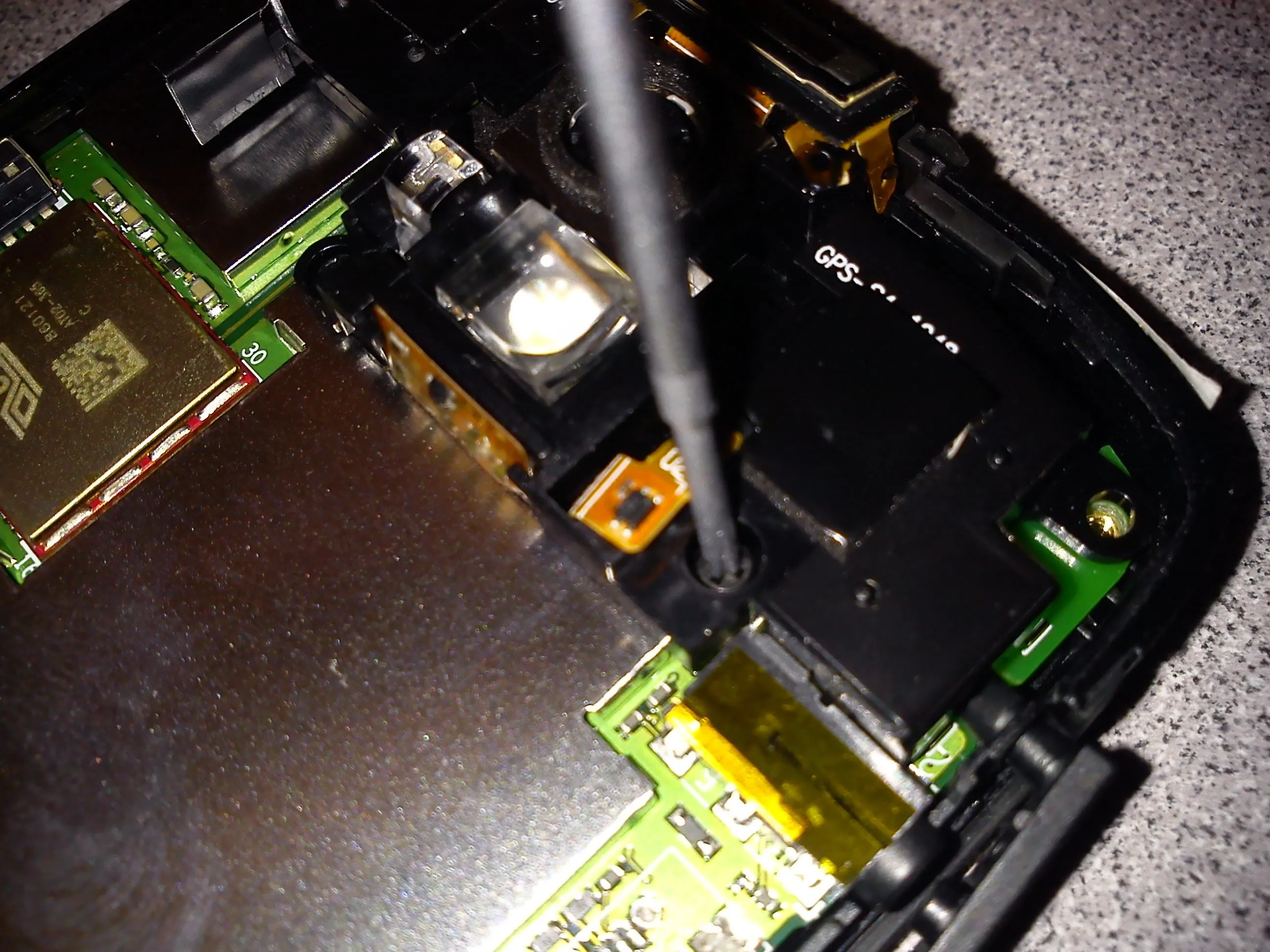

• Открутите 2 винта с головкой Philips (+), чтобы снять модуль вспышки камеры.

• В этом устройстве сломан порт зарядки micro usb.

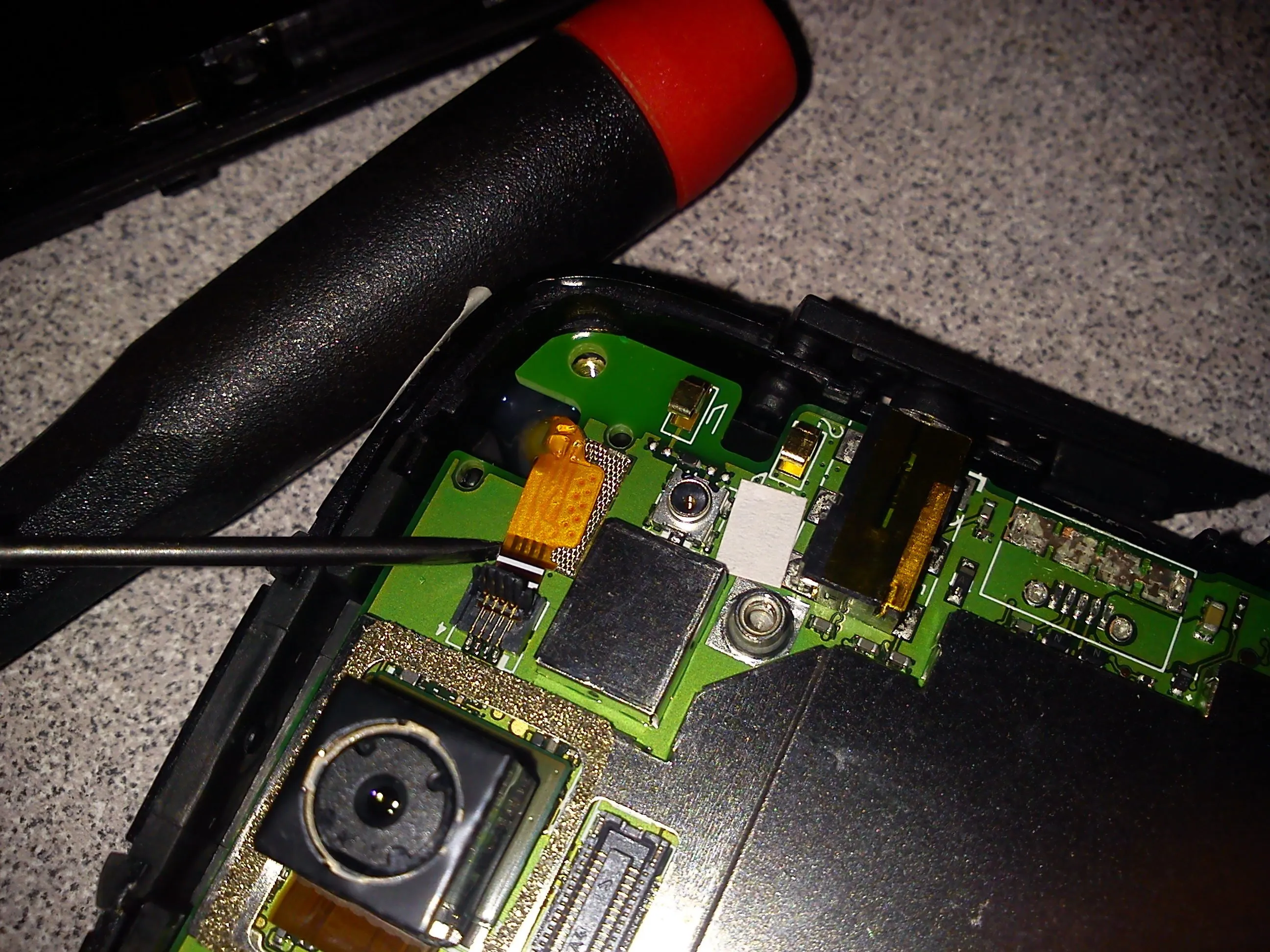

Шаг 6

• После снятия модуля камеры потяните за ленту, закрывающую гибкий кабель дигитайзера.

• Откиньте пластиковый рычажок и медленно выведите гибкий кабель из гнезда.

Шаг 7

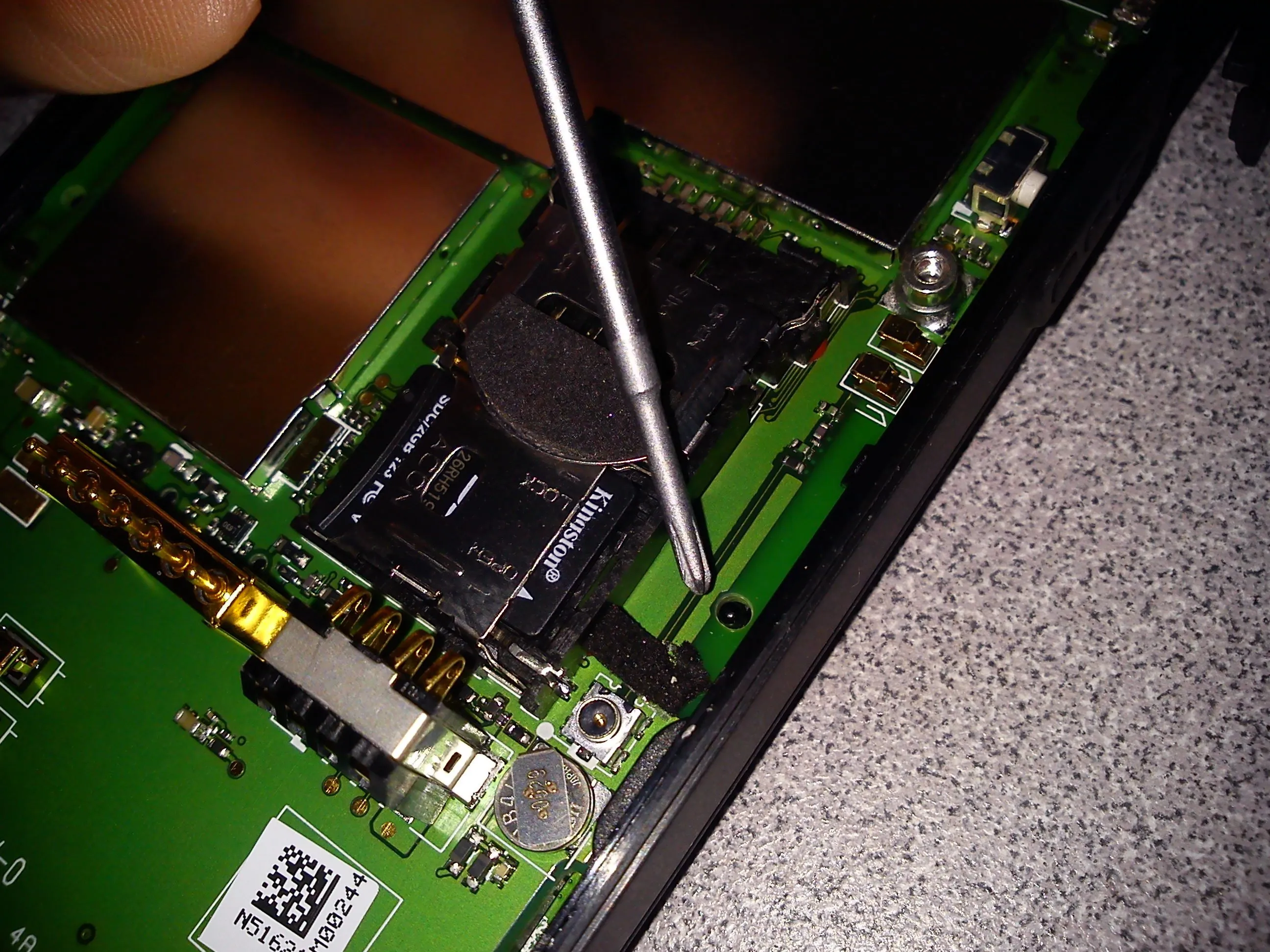

• Возле слота для карты памяти с правой стороны аккуратно подденьте логическую плату пальцем, чтобы освободить ее от рамки.

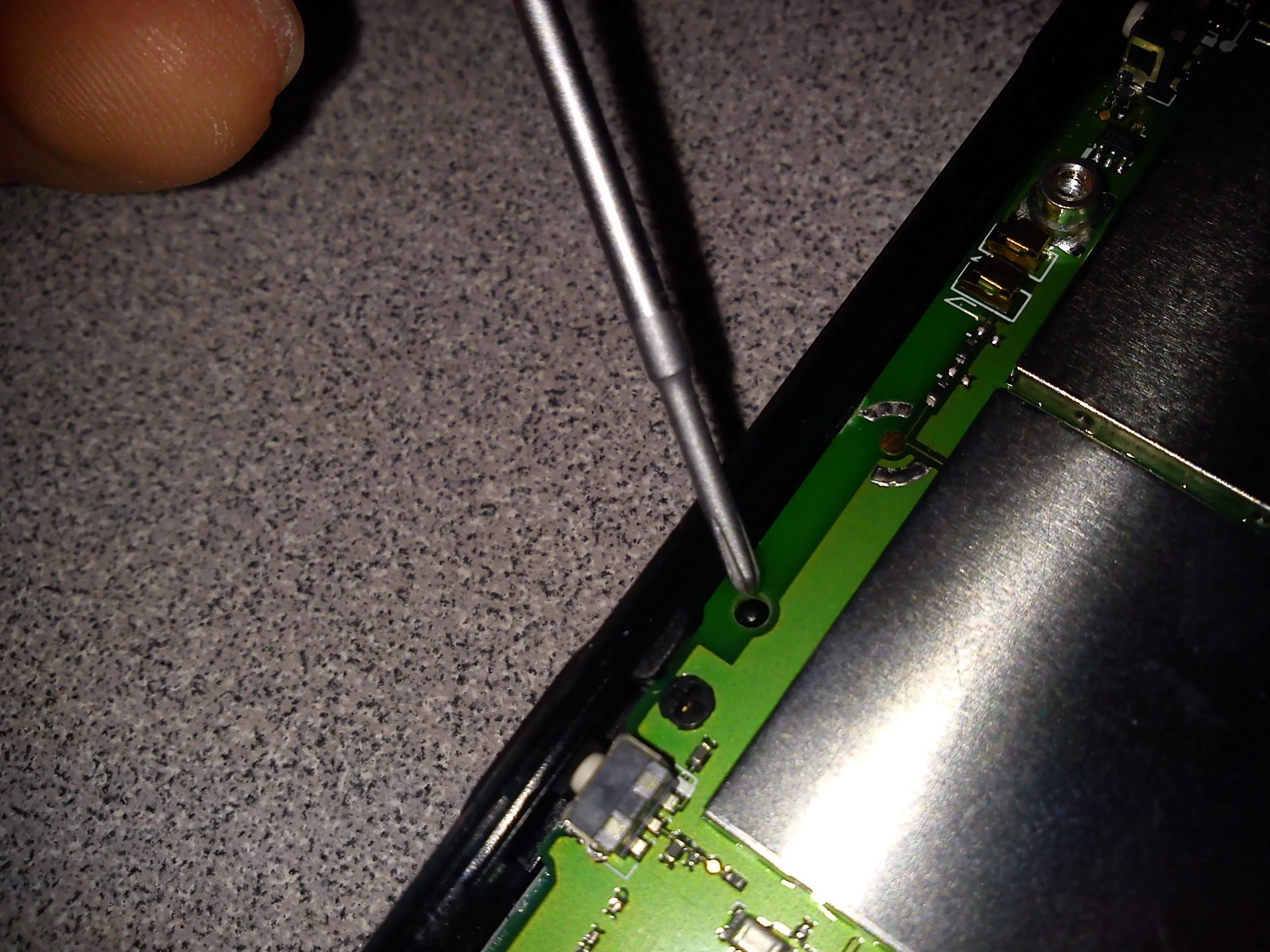

Шаг 8

• С левой стороны осторожно поднимите логическую плату над пальцем, чтобы освободить ее от рамки.

Шаг 9

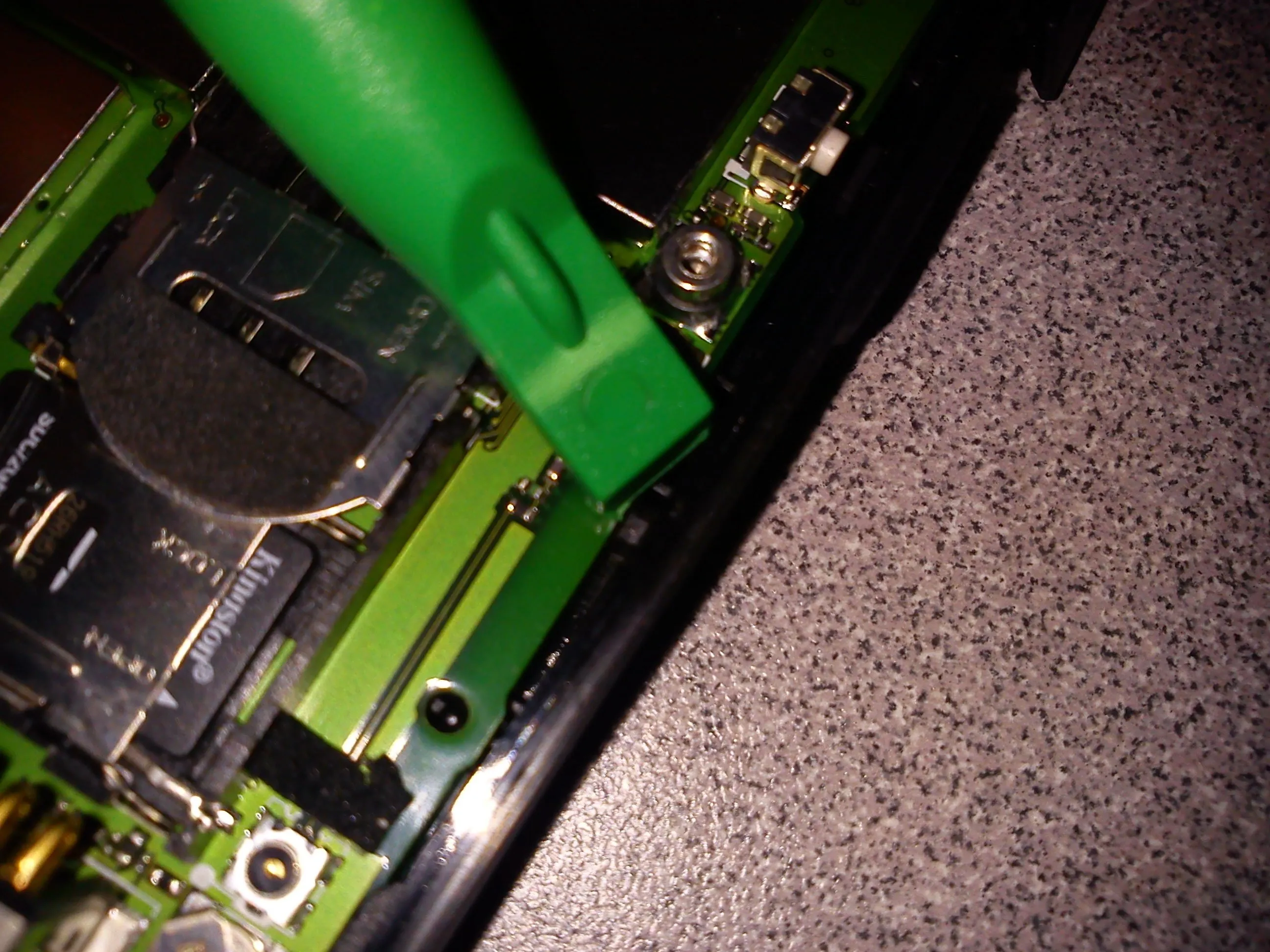

• После того как все пальцы и зажимы будут освобождены/сняты, с помощью пластикового выколоточного инструмента аккуратно выньте логическую плату из рамки.

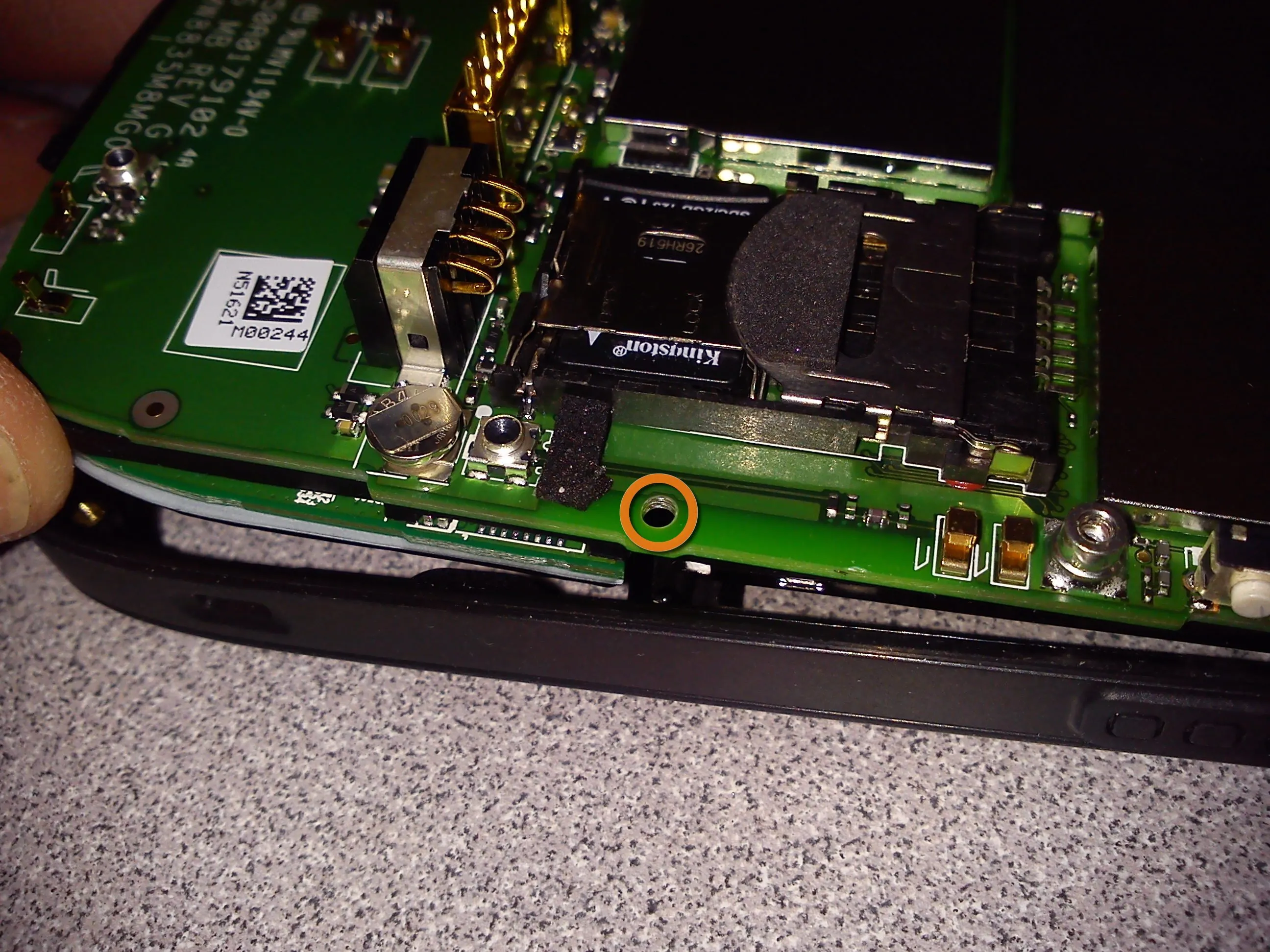

Шаг 10

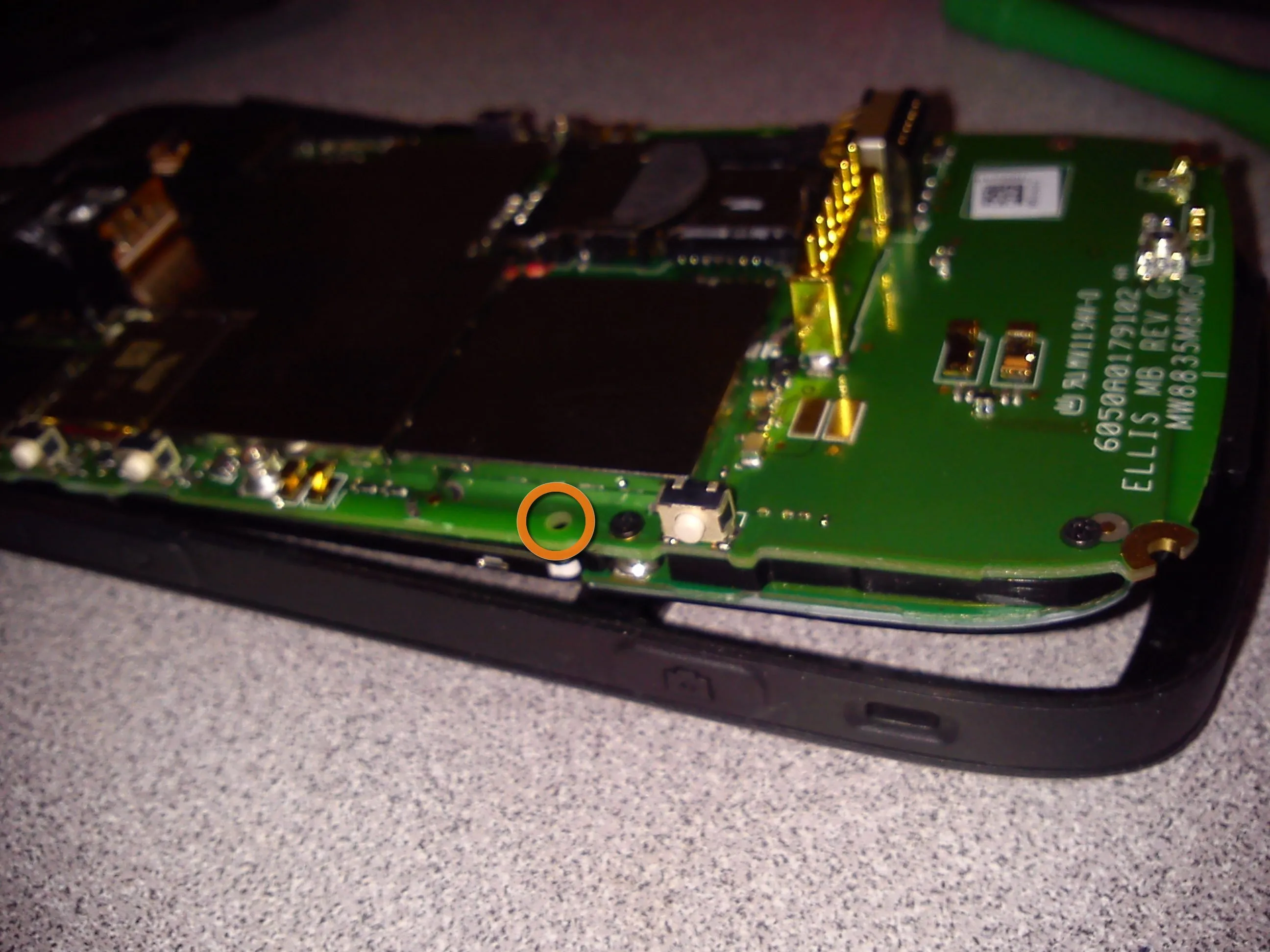

• Медленно выньте логическую плату из корпуса, начиная с нижней части телефона.

• (Освобождение пальцев показано оранжевым цветом)

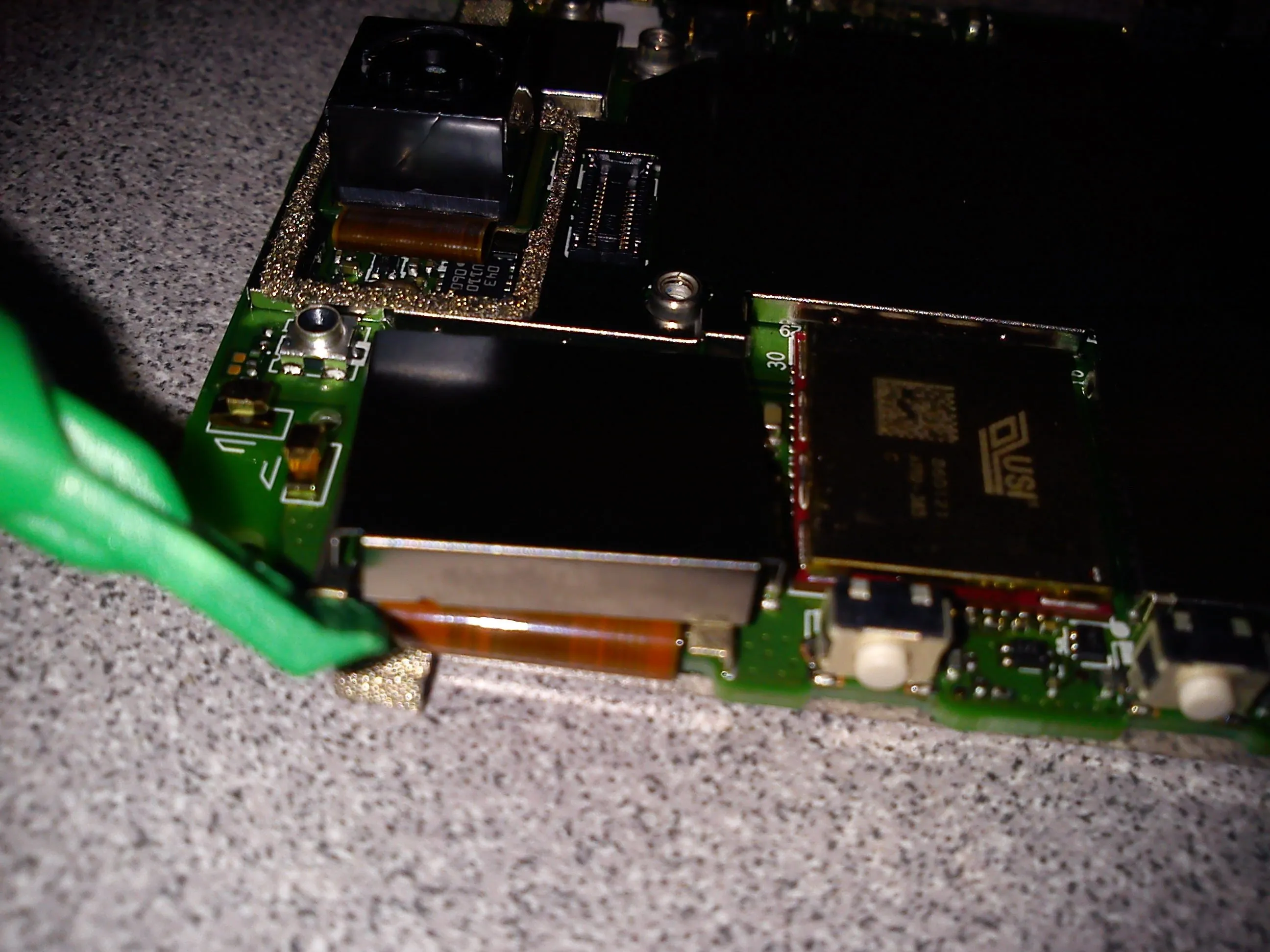

Шаг 11

• Подденьте металлический колпачок, чтобы снять защитное покрытие и получить доступ к гибкому кабелю ЖК-дисплея.

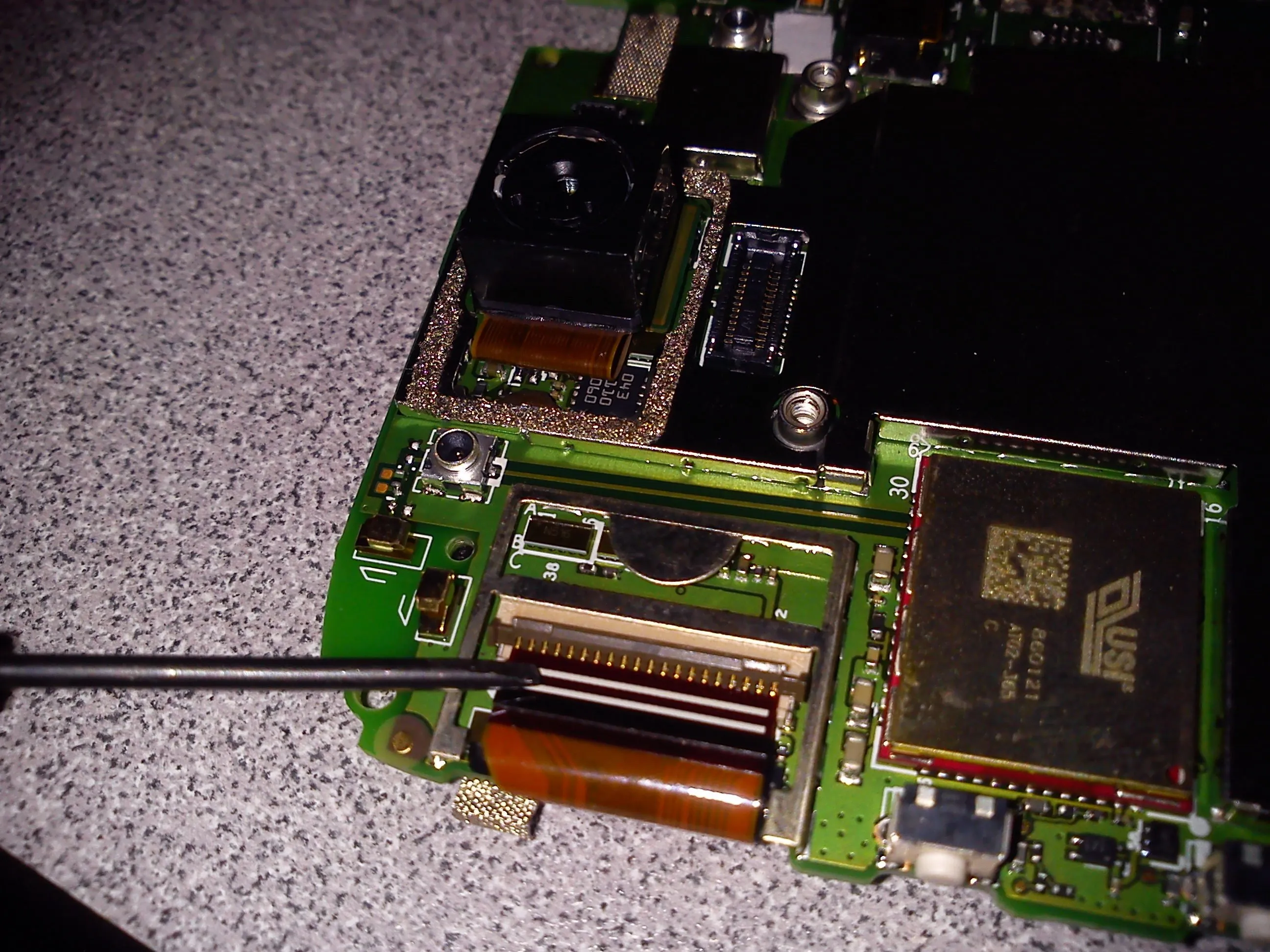

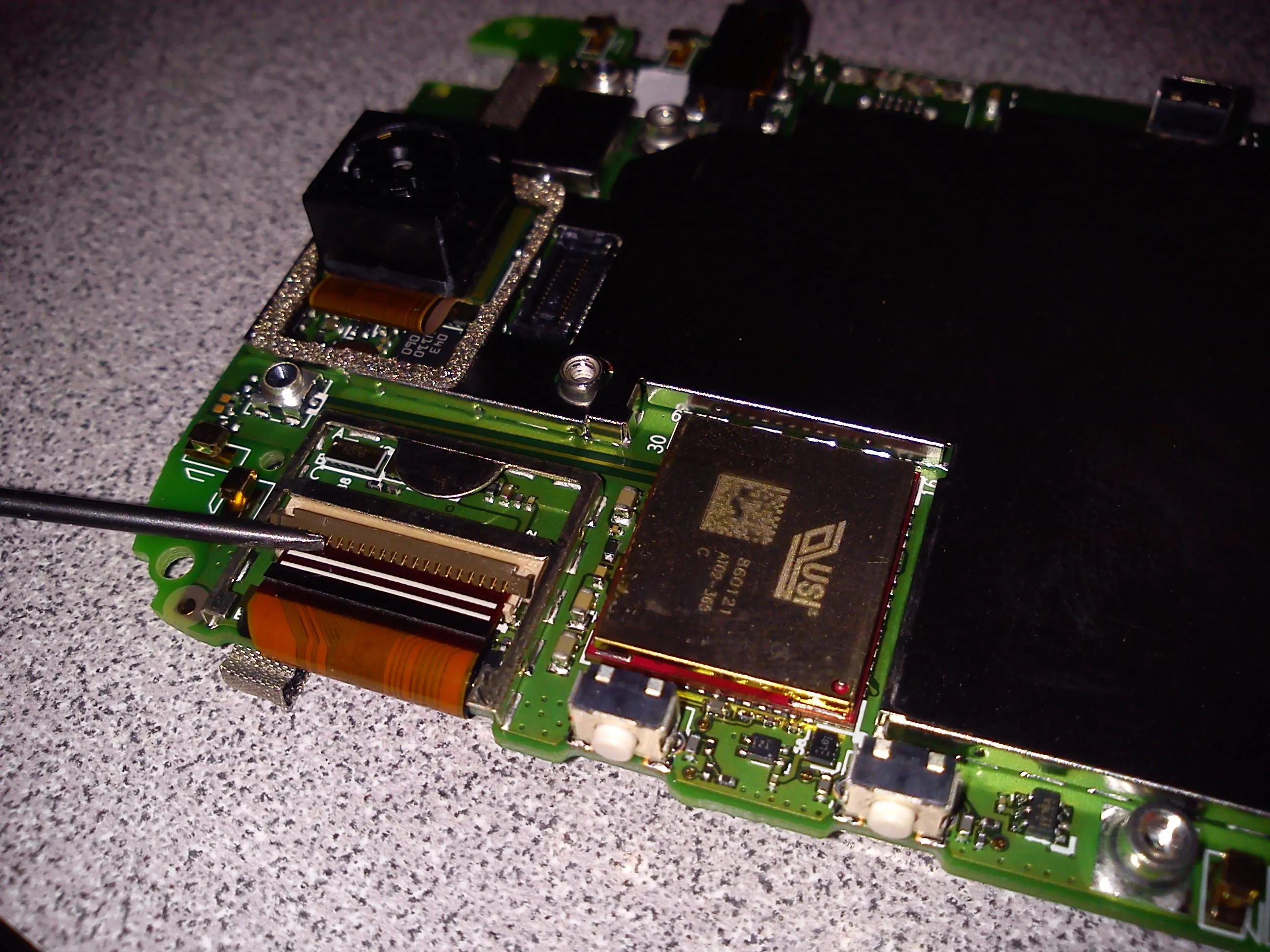

Шаг 12

• С помощью плоской отвертки подденьте разъем FPC.

• Как только пластиковая ластовица будет откинута, медленно подтолкните гибкий кабель из разъема.

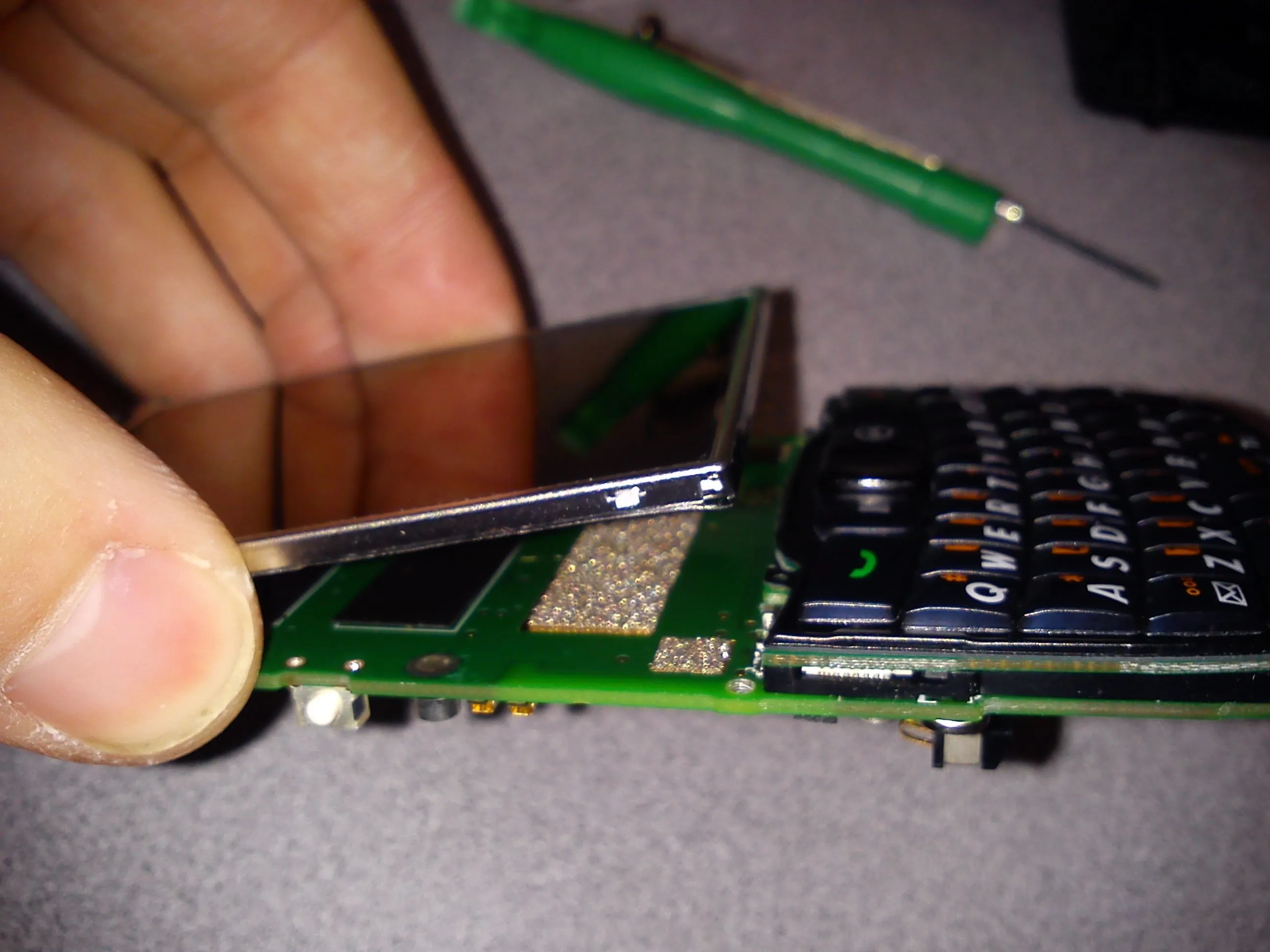

Шаг 13

• Медленно снимите ЖК-дисплей с логической платы.

• Не забывайте о двустороннем скотче на обратной стороне ЖК-дисплея, прикрепляющем материнскую плату к экрану.

• Всегда обращайтесь с ЖК-дисплеем осторожно, чтобы не расколоть его и не оставить отпечатков пальцев на лицевой стороне ЖК-дисплея.

Шаг 14

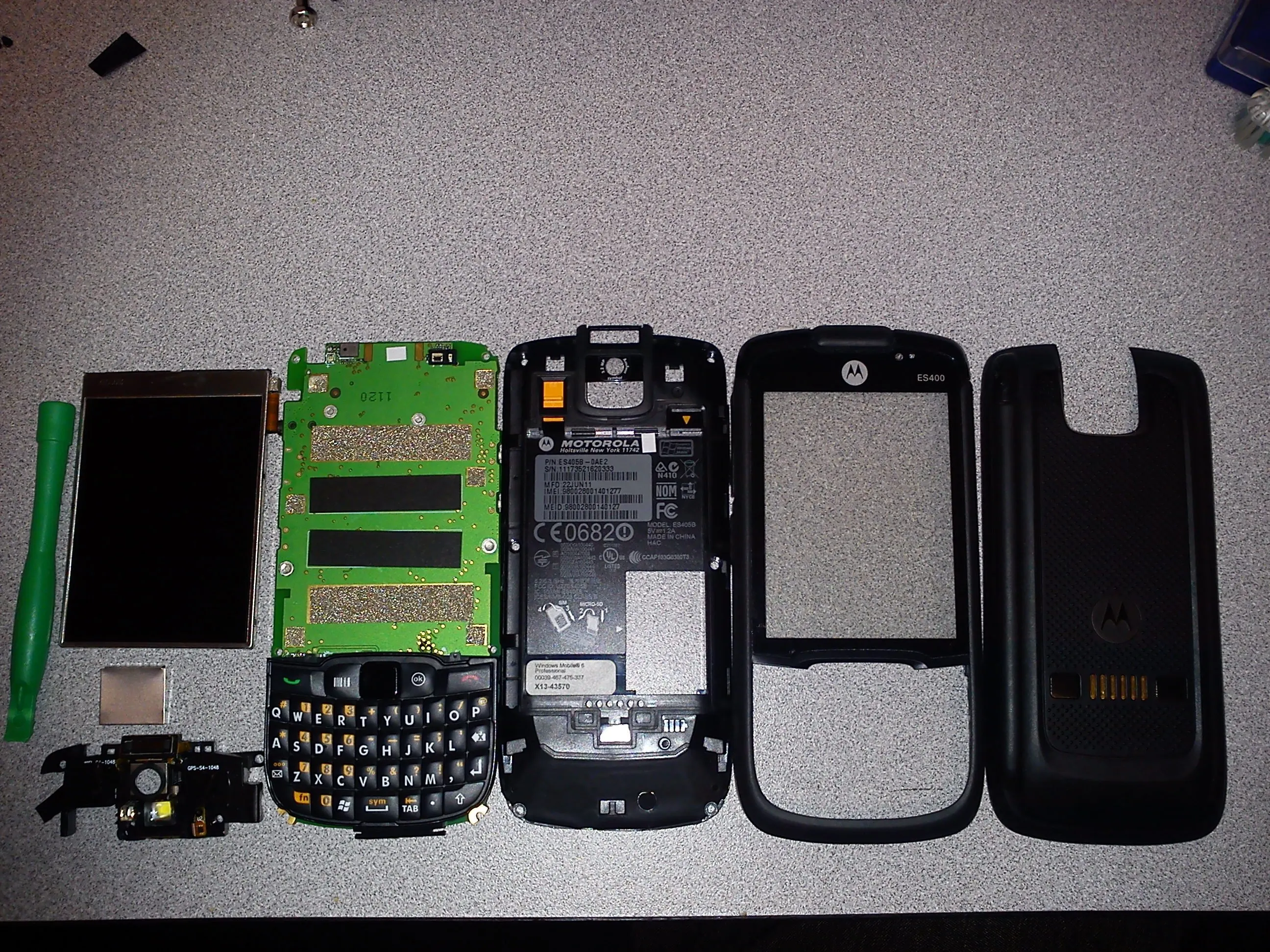

• Разложите все детали так, чтобы вы могли легко увидеть, что нужно заменить или отремонтировать.
