Разборка Samsung Galaxy S4 Active

Введение

Разбирая свой S4 Active для замены задней камеры, я случайно сломал среднюю рамку. (Это произошло из-за того, что я не смог найти полное руководство по разборке Samsung Galaxy S4 Active, чтобы показать, как правильно его снимать. Мне прислали по почте новые детали. Поэтому, пока я жду, я решил сделать это руководство, чтобы никому больше не пришлось повреждать свой телефон!

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

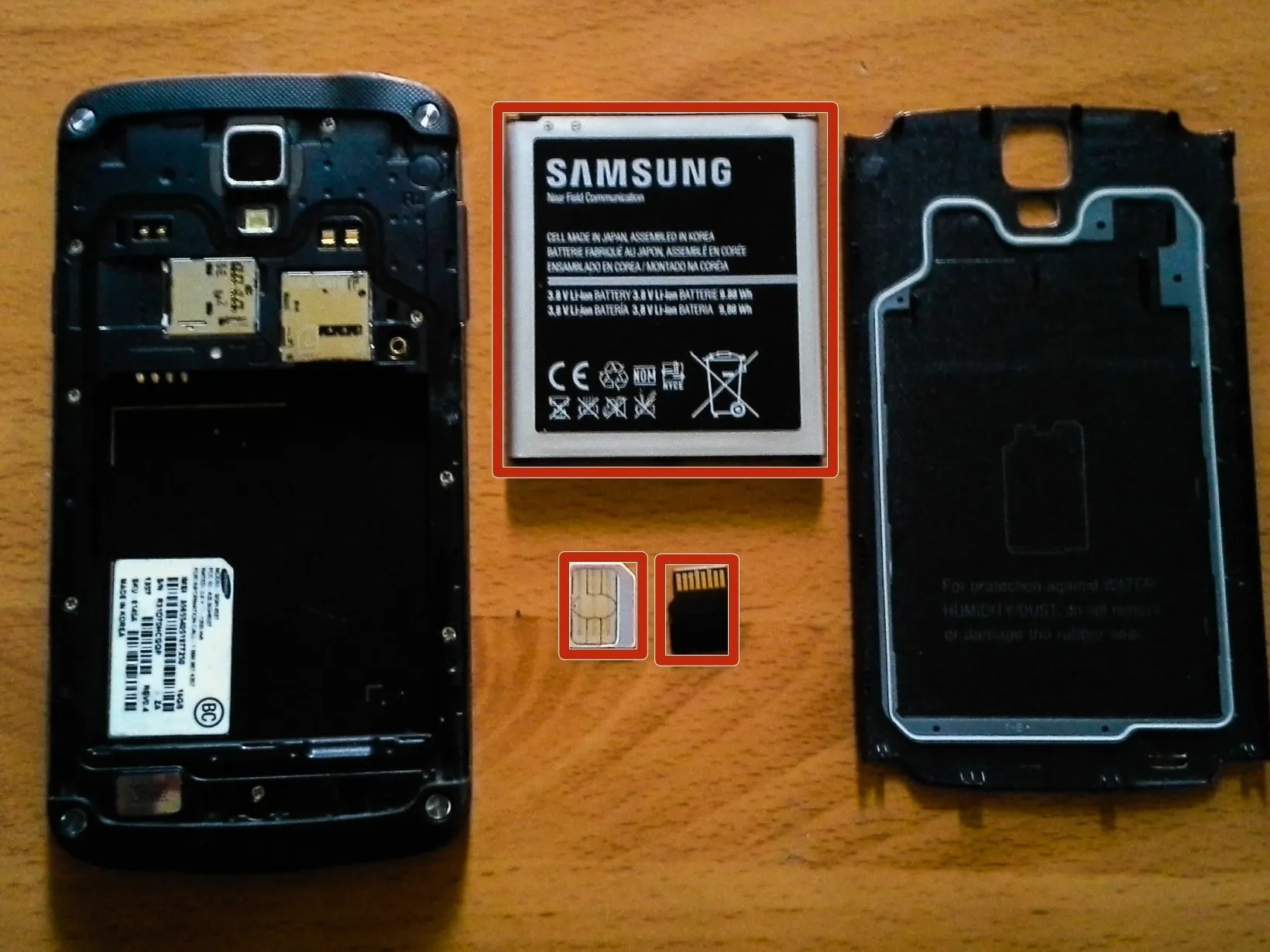

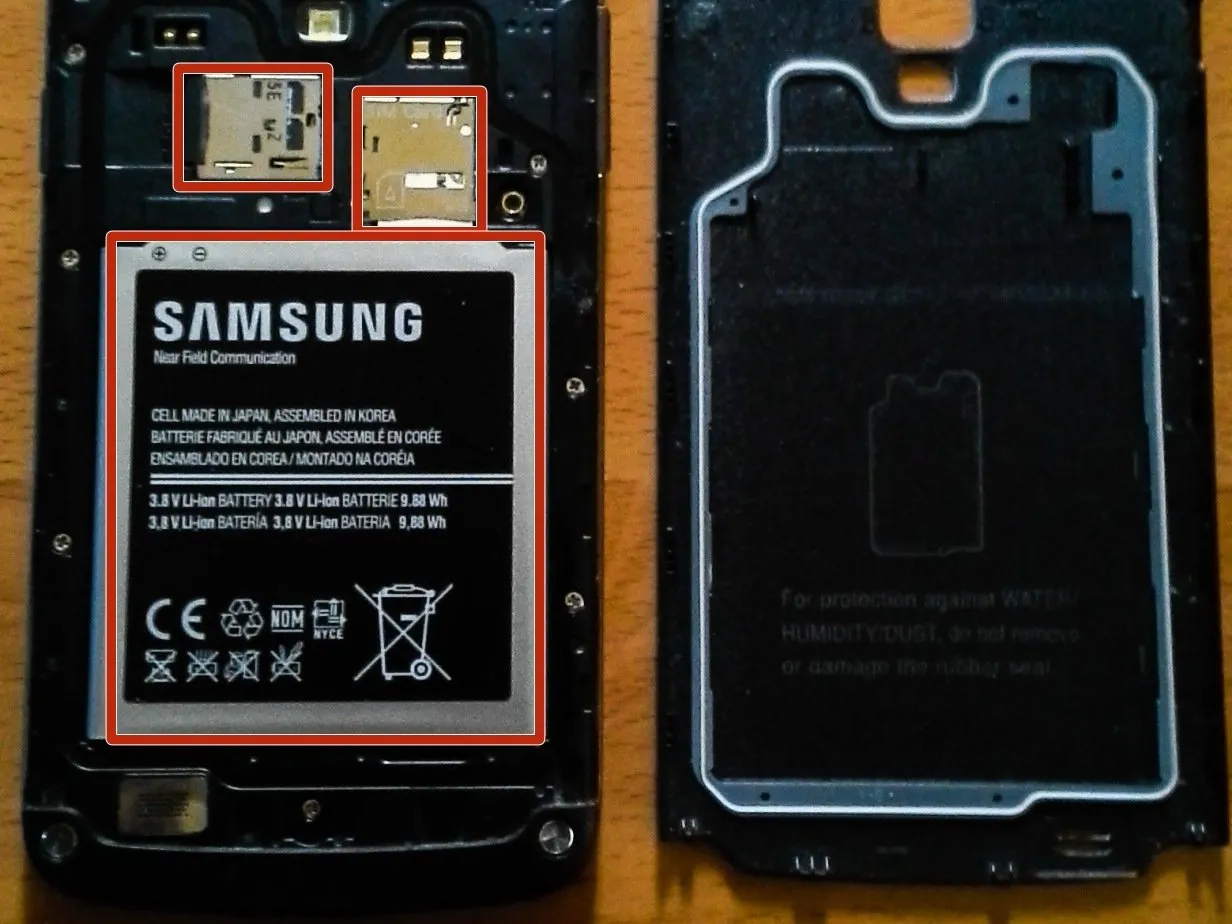

Шаг 1 Разборка Samsung Galaxy S4 Active

• Прежде всего, если у вас есть карта памяти micro SD, вам нужно отключить ее.

• Теперь вам нужно выключить устройство, а затем снять задний корпус.

• Следующим шагом будет извлечение аккумулятора, SIM-карты и карты microSD.

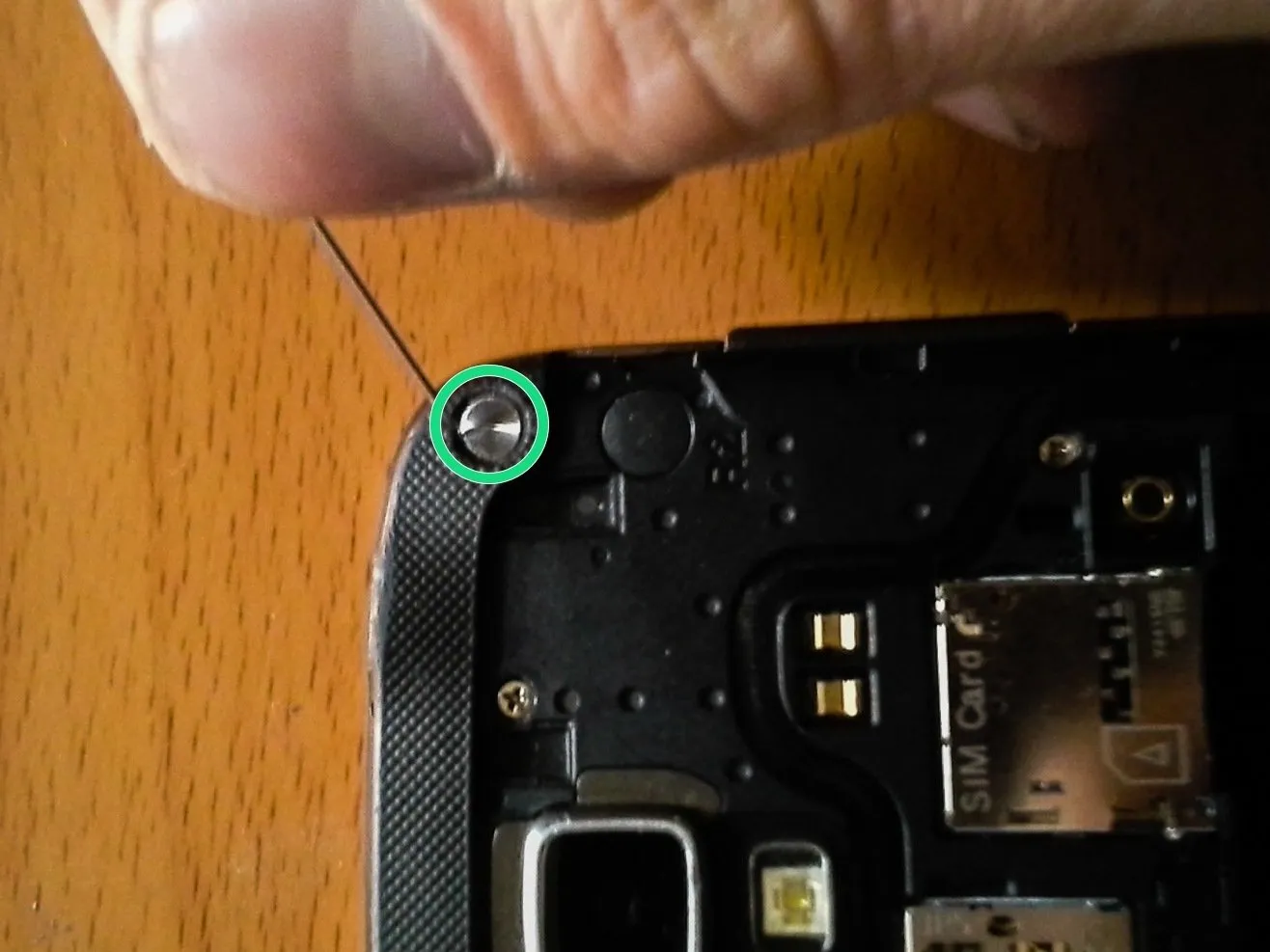

Шаг 2 Обеспечьте доступ ко всему оборудованию.

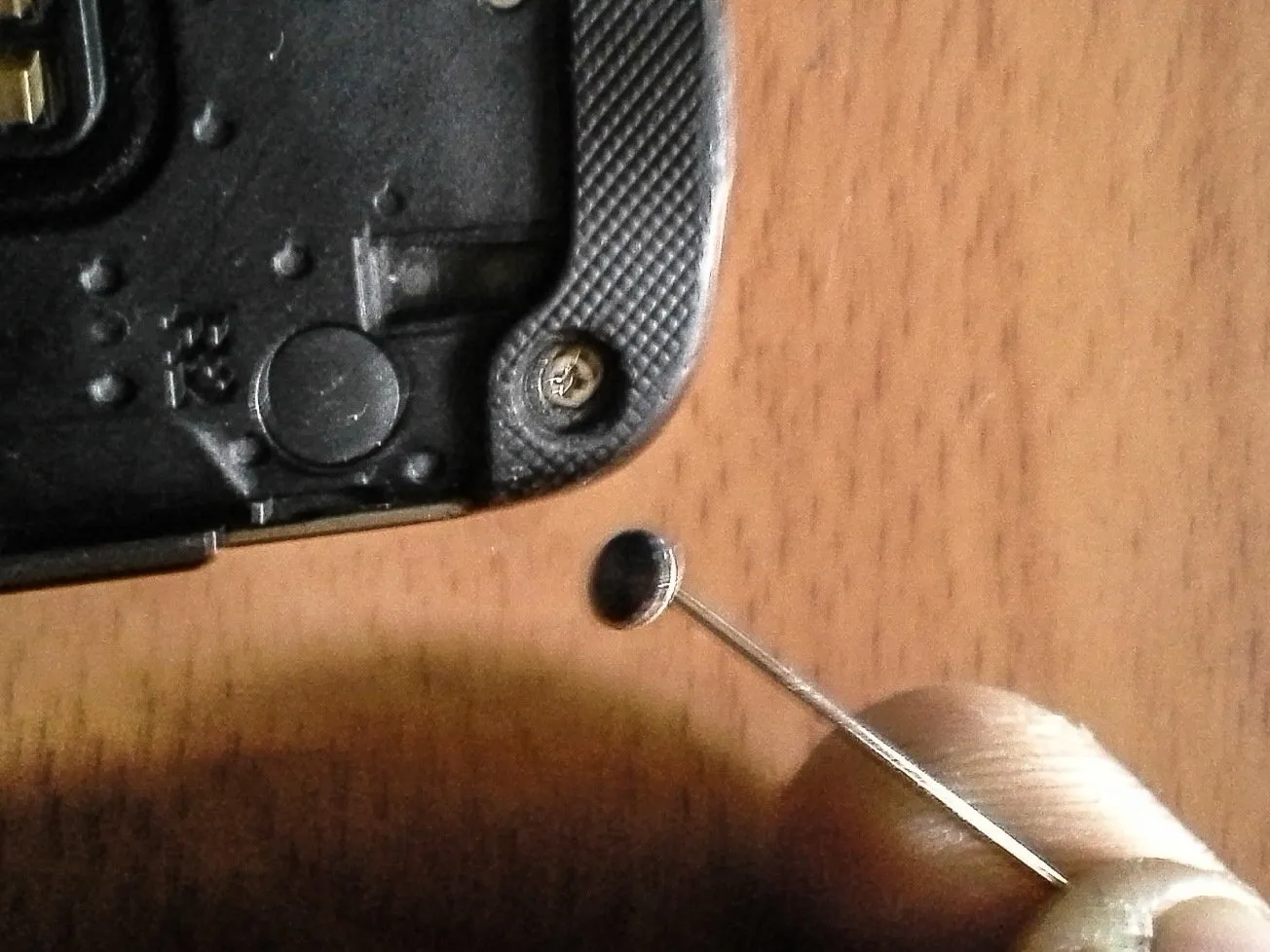

• Теперь вам нужно открутить 12 винтов от средней рамки. Но сначала нужно снять 4 металлических круга с углов устройства.

• Я обнаружил, что швейная игла - это самый простой способ удалить практически все, кроме винтов в телефоне.

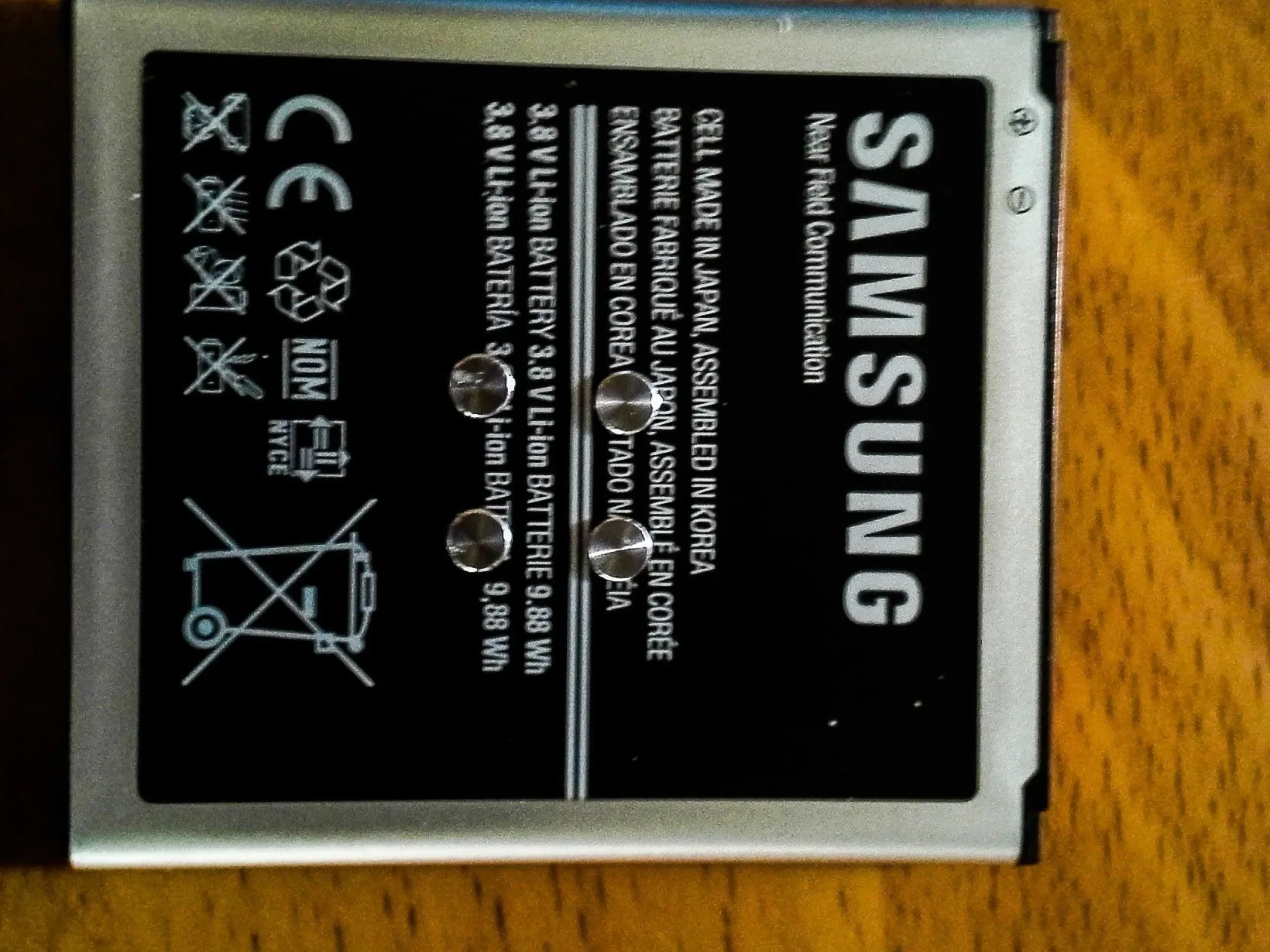

• Я предпочитаю приклеивать 4 металлических круга к батарее, чтобы не потерять их.

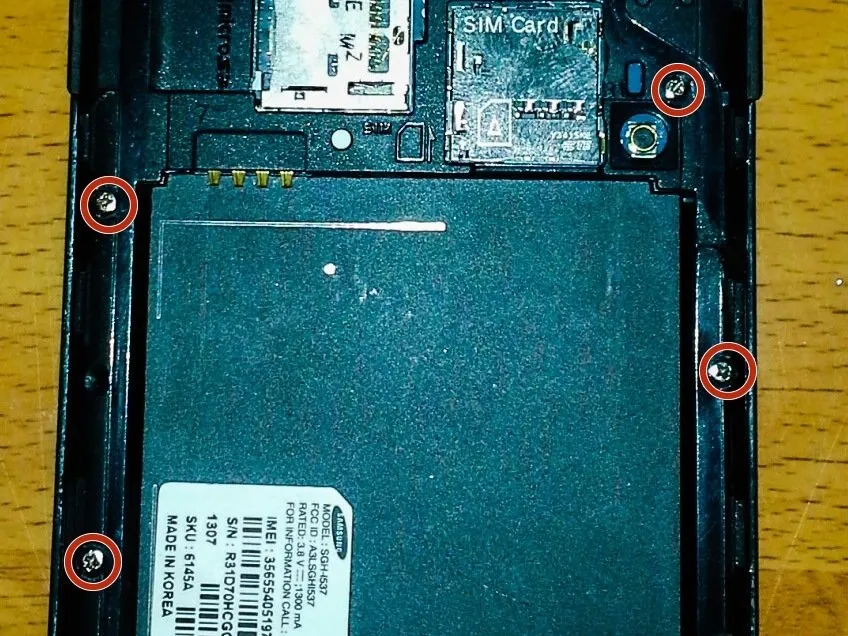

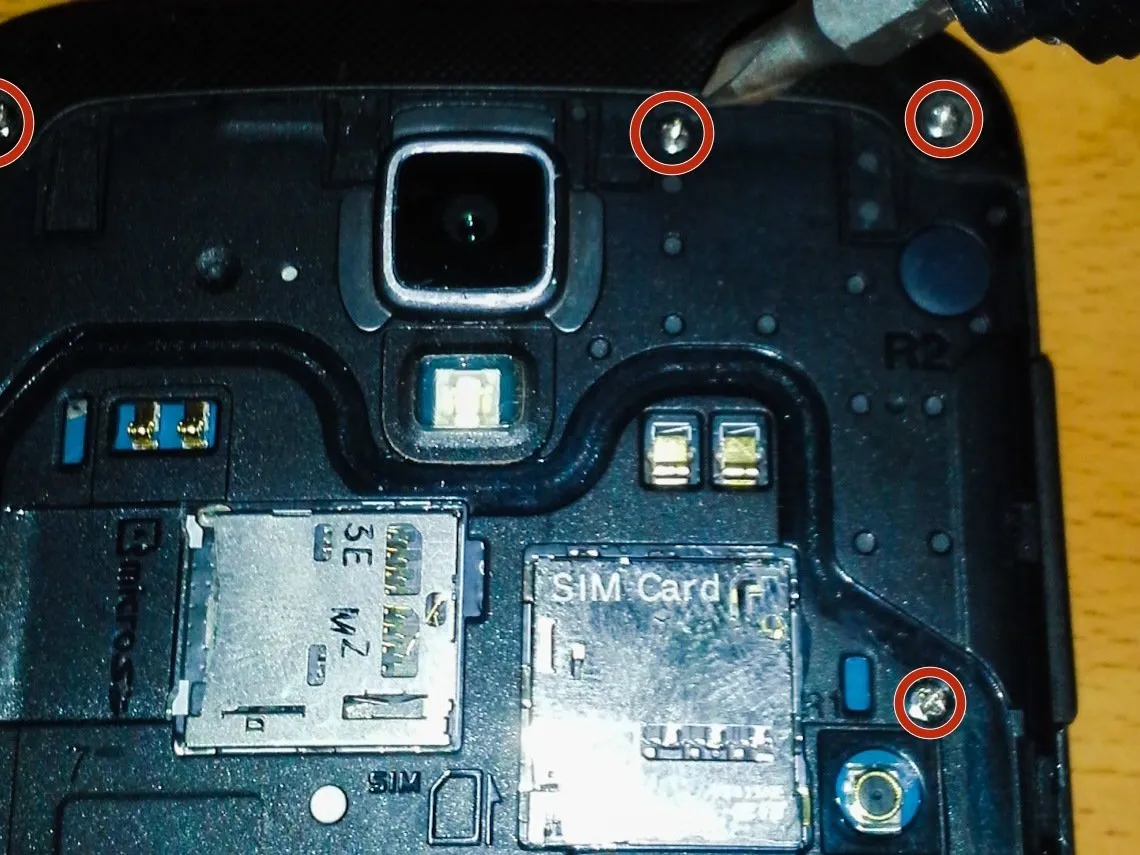

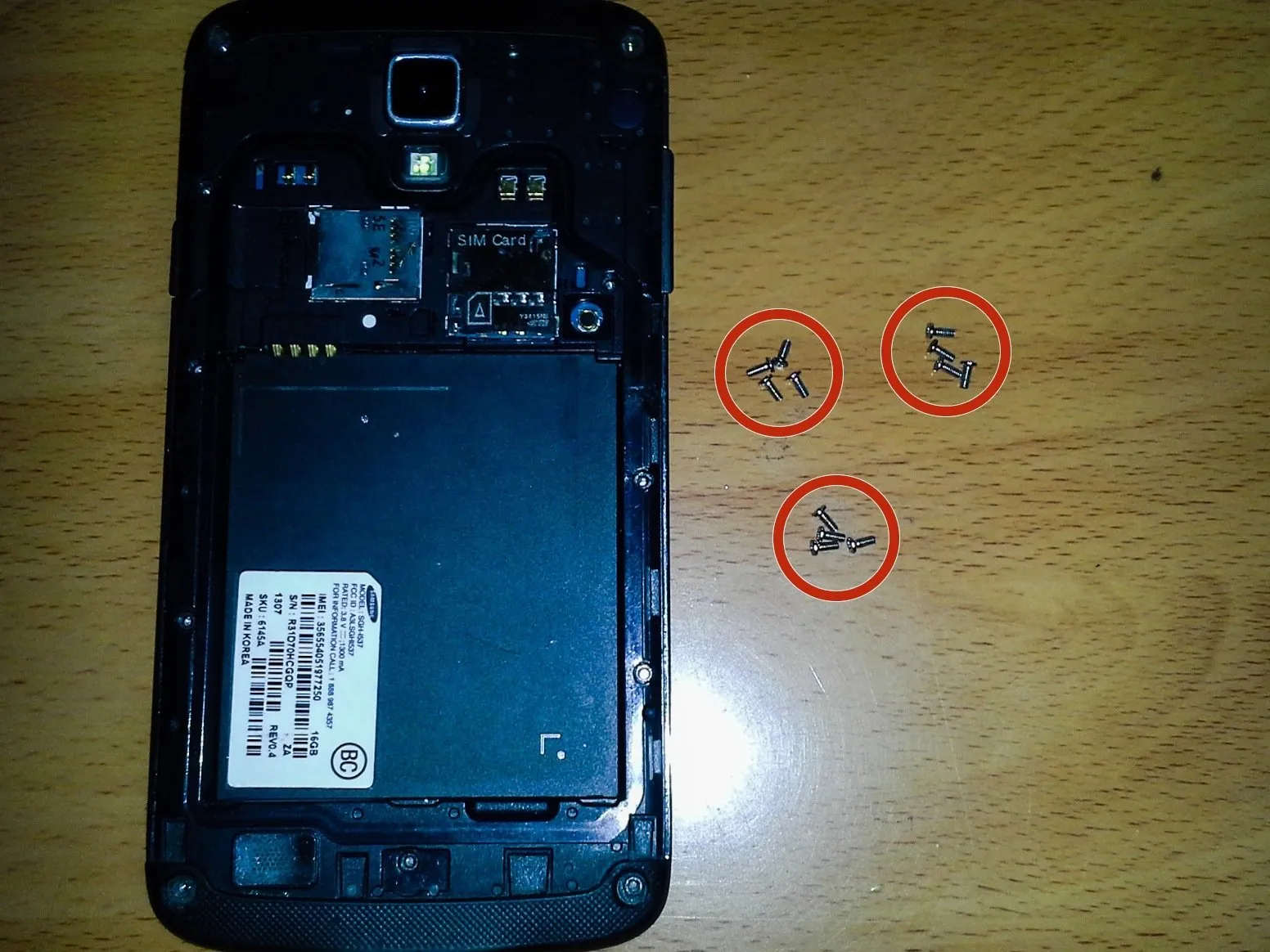

Шаг 3 Выкрутите винты

• Теперь выньте 12 винтов средней рамки.

• Обязательно положите их в какой-нибудь контейнер, потому что их невозможно найти, если они упадут на пол!

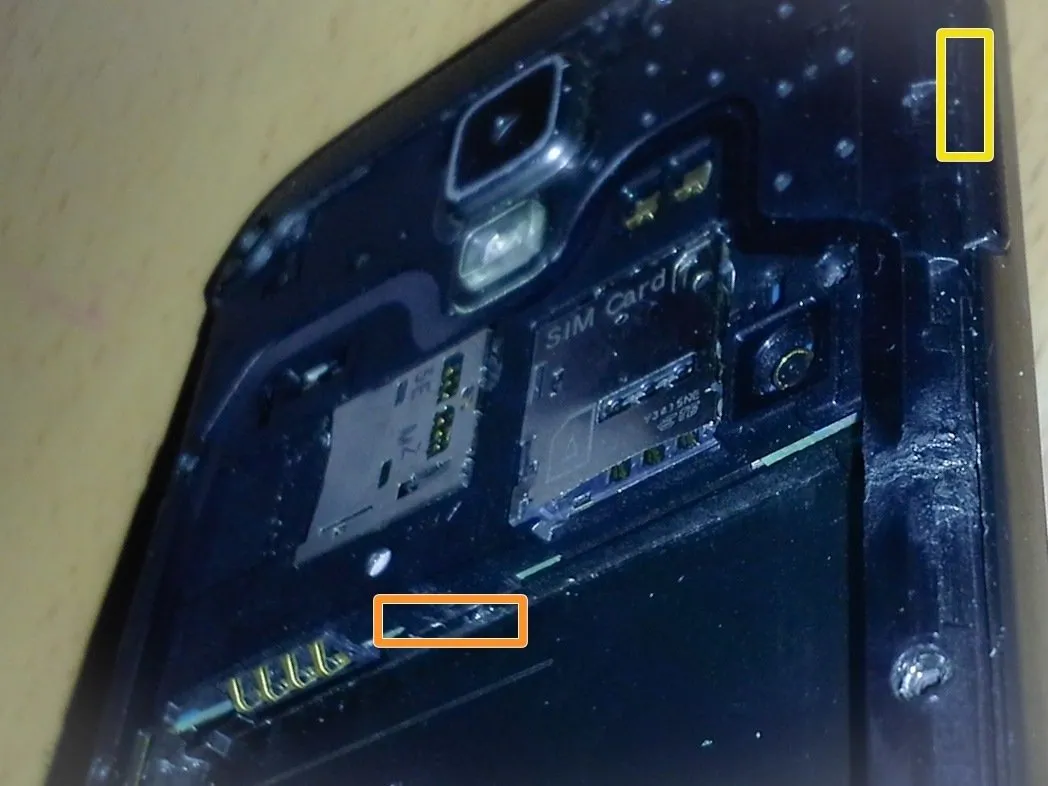

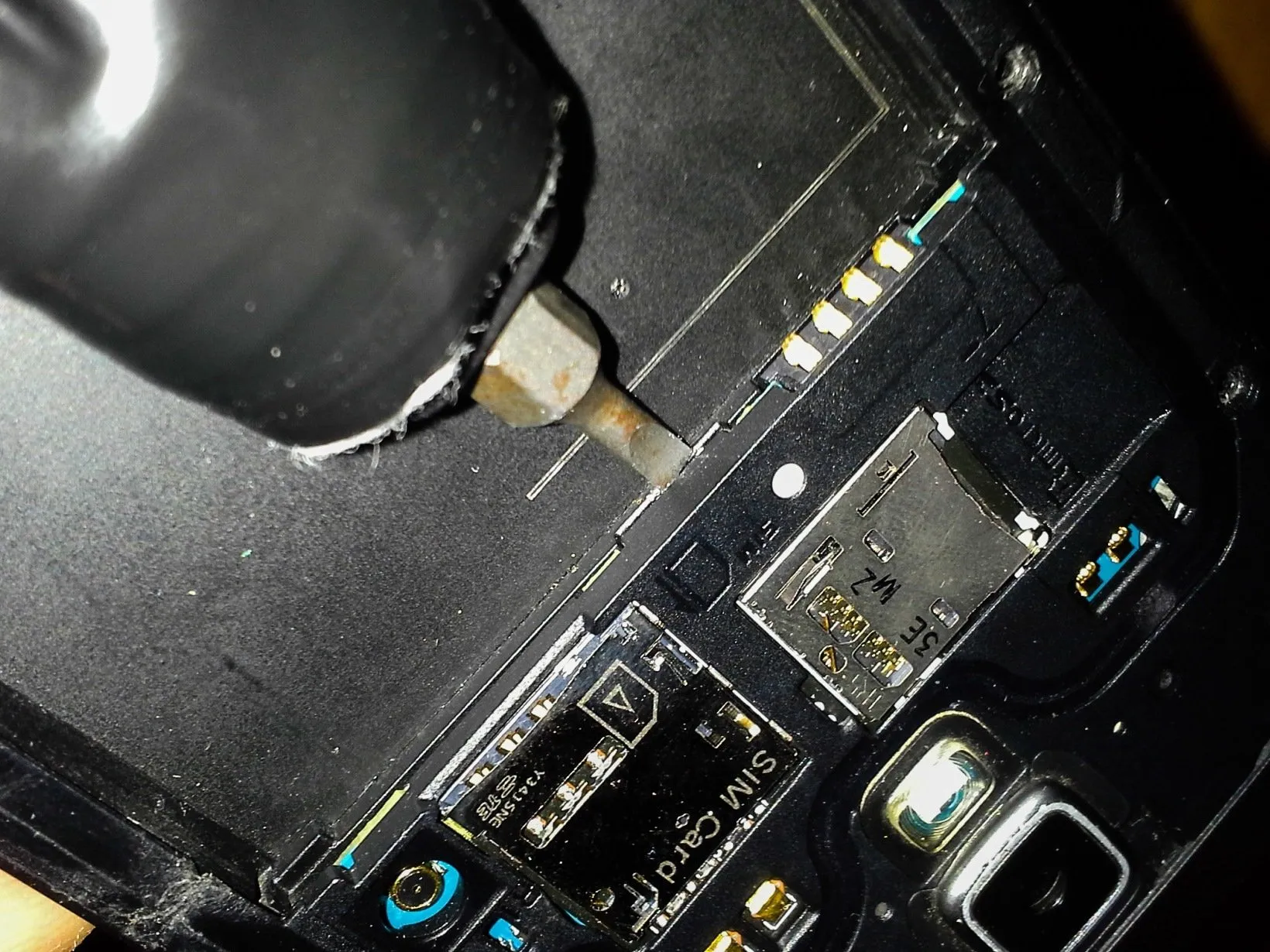

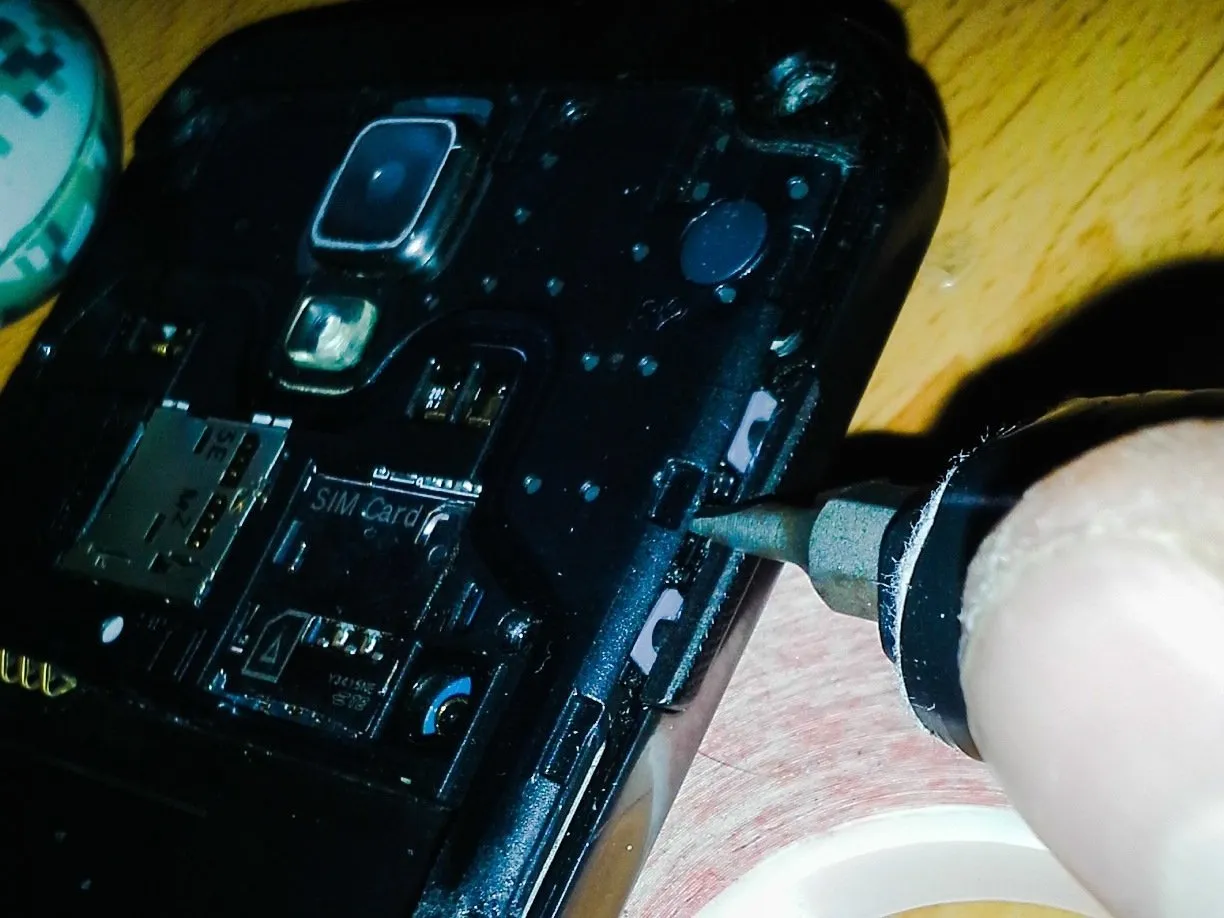

Шаг 4 Зажимы безопасности

• Будьте очень осторожны при снятии средней рамки. На ней есть 2 скрытых зажима безопасности. (Моя средняя рамка сломалась, потому что я не знал о клипсах безопасности, когда пошел снимать среднюю рамку).

• Один из зажимов находится между кнопкой громкости и средней рамкой. Аккуратно вставьте плоскую отвертку или тонкое лезвие между рамкой и кнопкой громкости.

• Другой зажим находится непосредственно между слотом SIM и 4-контактной клеммой аккумулятора. В нижней части появится зазор, слегка подденьте его, чтобы отсоединить зажим.

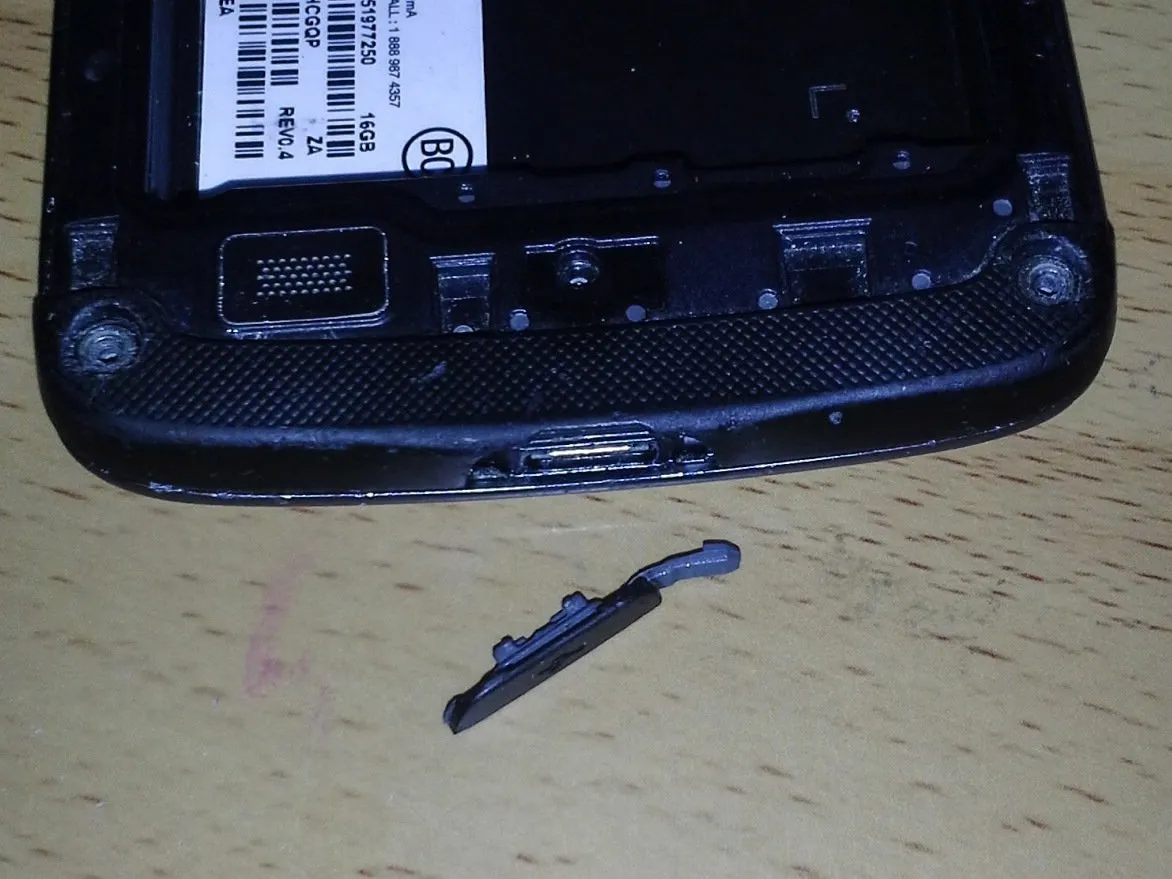

Шаг 5 Извлеките среднюю рамку

• Когда вы будете снимать среднюю рамку, вы заметите, что крышка зарядного отсека упала с телефона. Не стоит беспокоиться, при сборке телефона она закроется обратно.

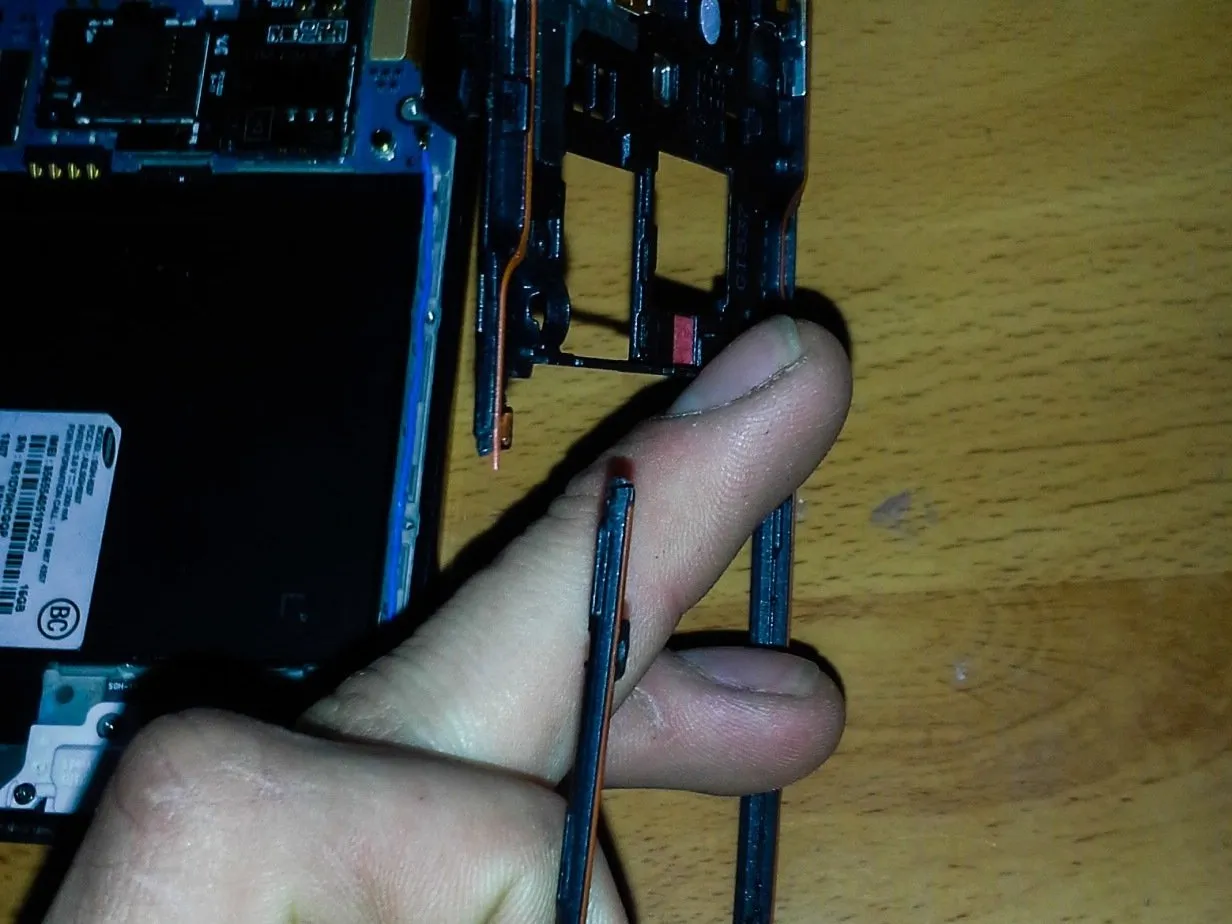

• Вот что происходит, когда вы не отсоединяете защитные зажимы

• Теперь вы можете отложить основную раму в сторону, потому что вам нужно сделать еще одну вещь со средней рамой

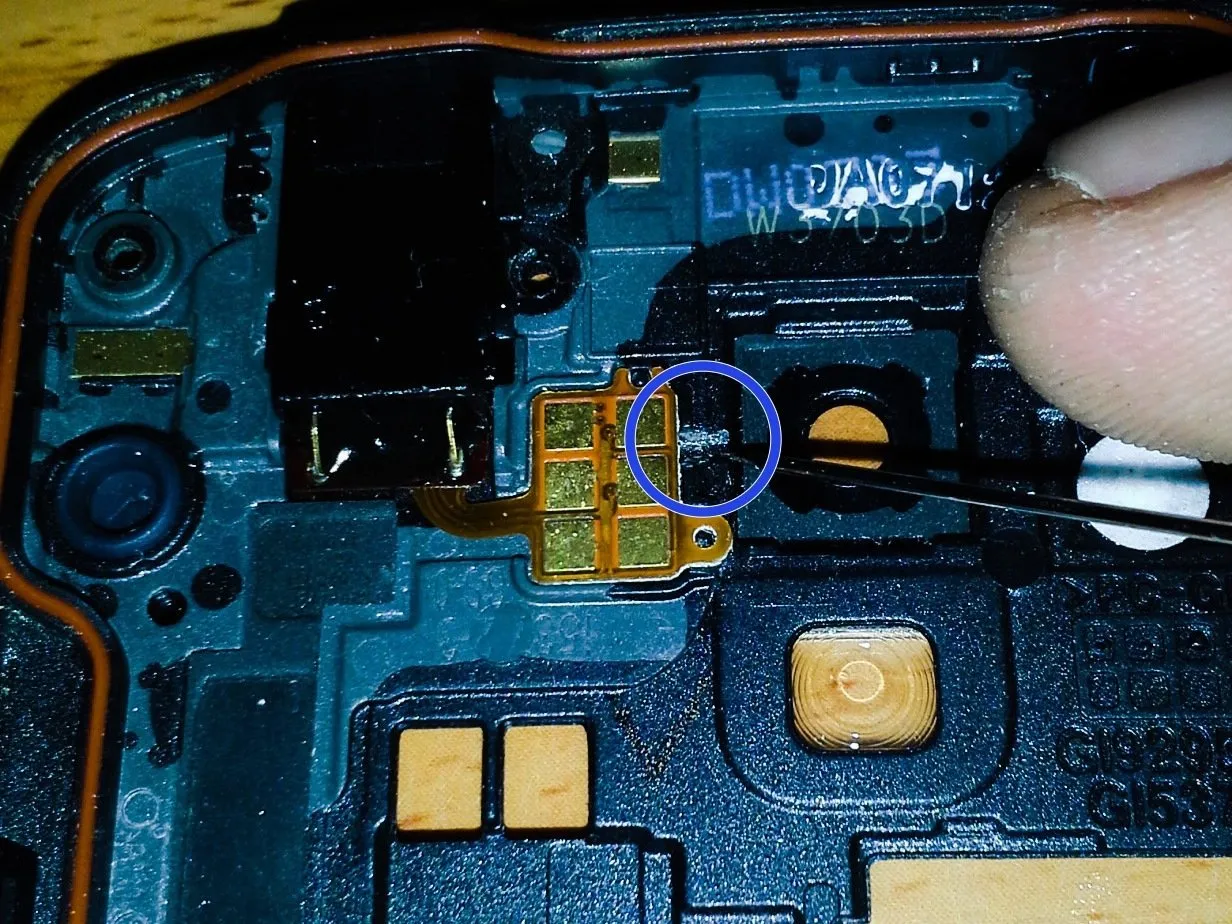

Шаг 6 Разъем для наушников

• В отличие от стандартного Galaxy S4, разъем для наушников на S4 Active крепится к средней рамке, а не к основной.

• Все съемные гибкие кабели имеют прорезь для доступа, чтобы подвести инструмент (я использую швейную иглу) под клей и поддеть его.

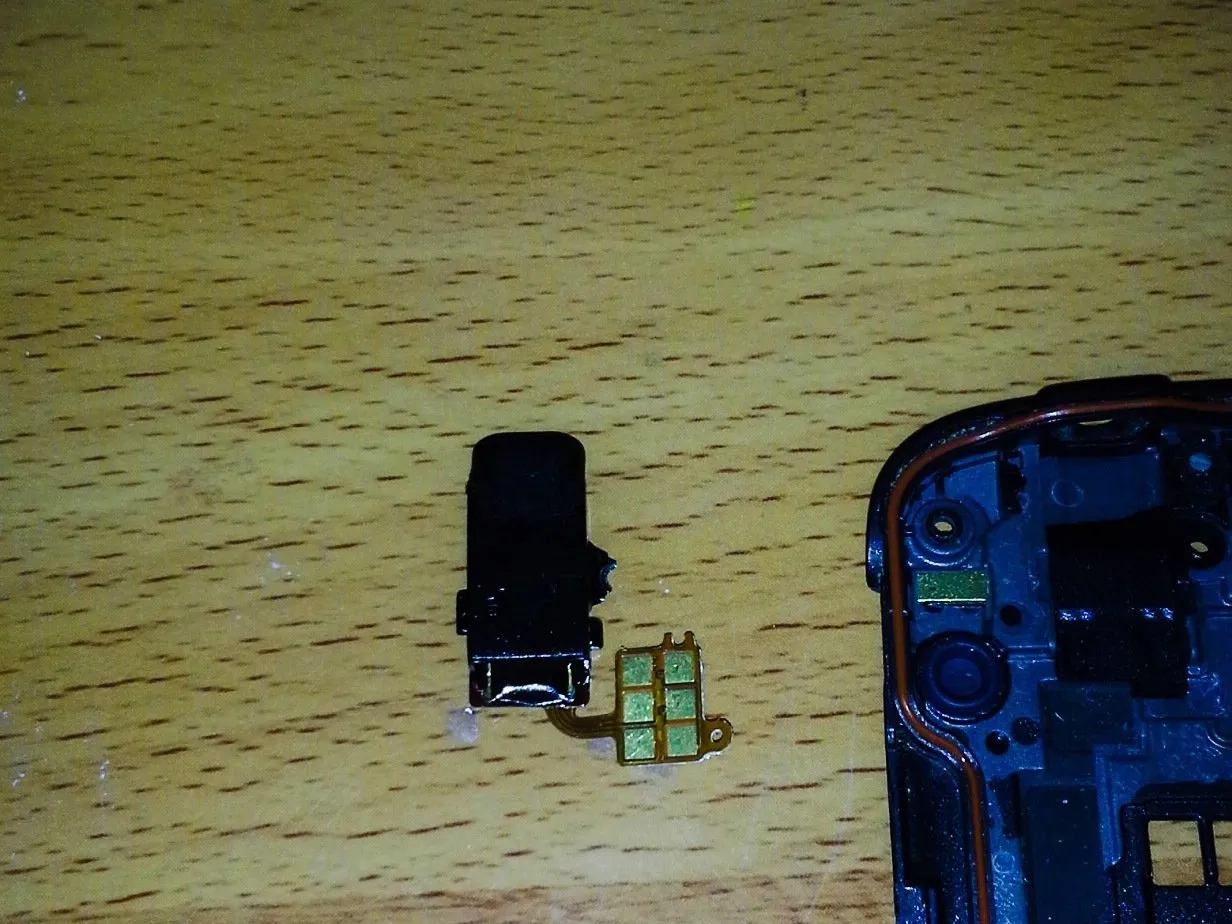

• Как только это будет сделано, вы сможете снять любой компонент, прикрепленный к гибкому кабелю. В данном случае это разъем для наушников.

• Всегда помните, что с гибкими кабелями нужно обращаться аккуратно, чтобы избежать разрывов и надрывов.

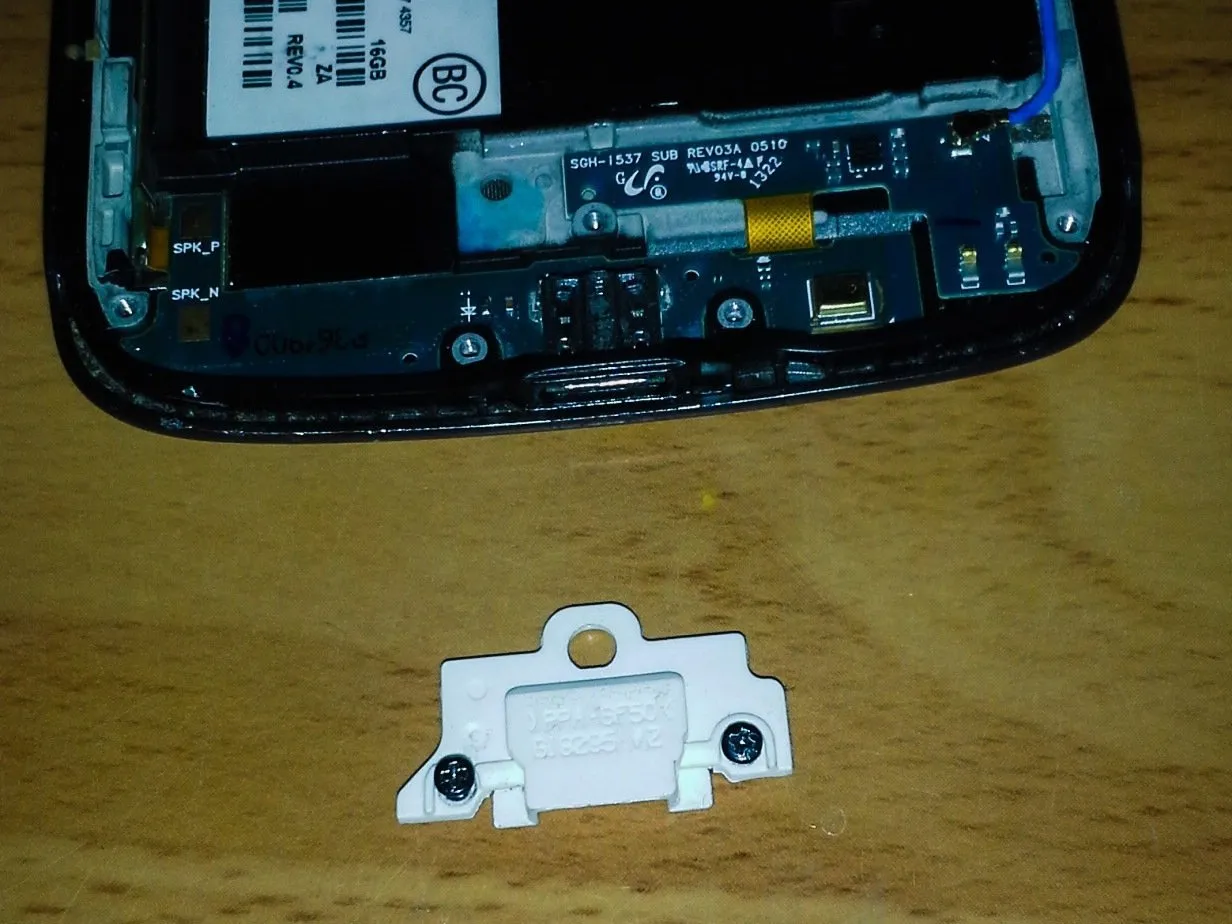

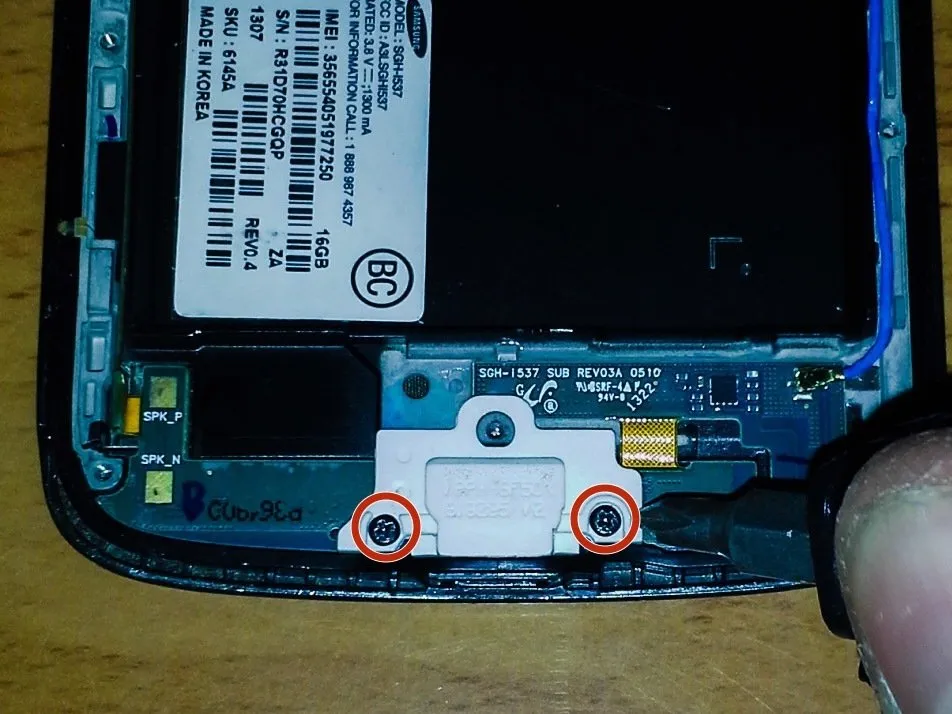

Шаг 7 Винты дочерней и материнской плат

• Есть 2 черных винта, крепящих дочернюю плату/USB-док-станцию для зарядки. Они расположены в белом защитном кожухе USB

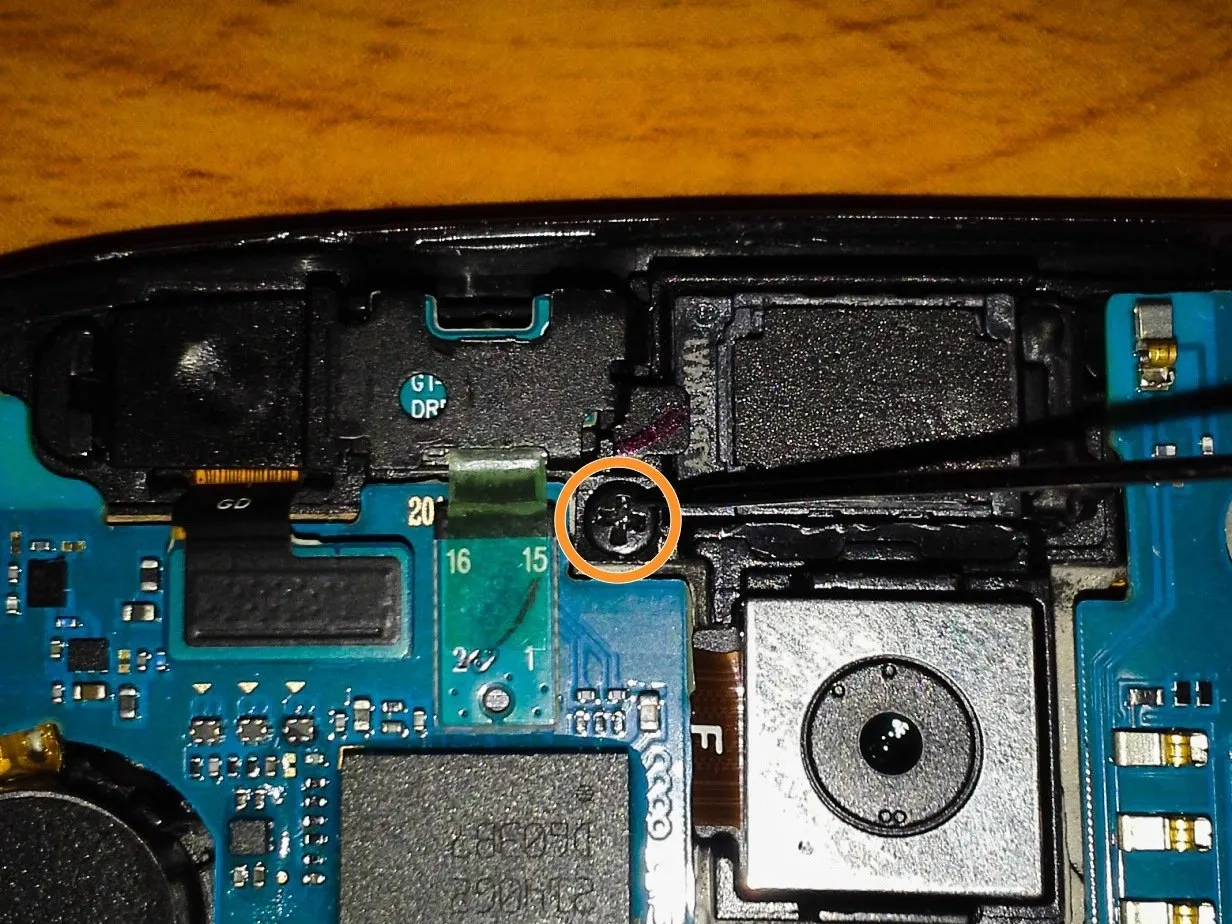

• Последний винт в вашем S4 Active находится в верхней части материнской платы, слева от наушника и камеры заднего вида.

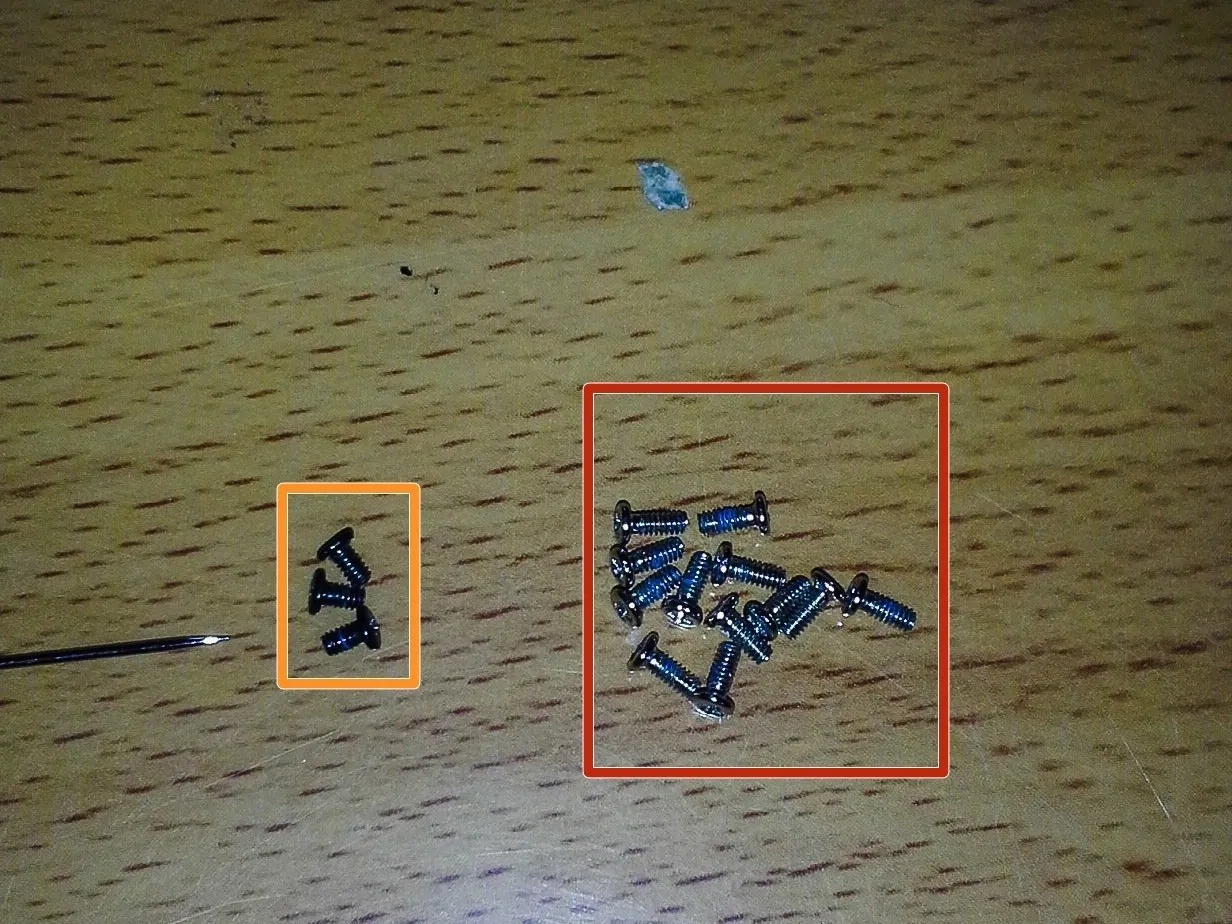

Шаг 8 Все 15!

• Всего имеется 15 винтов.

• 12 (нержавеющих) винтов средней рамки.

• 3 (черных) винта для платы.

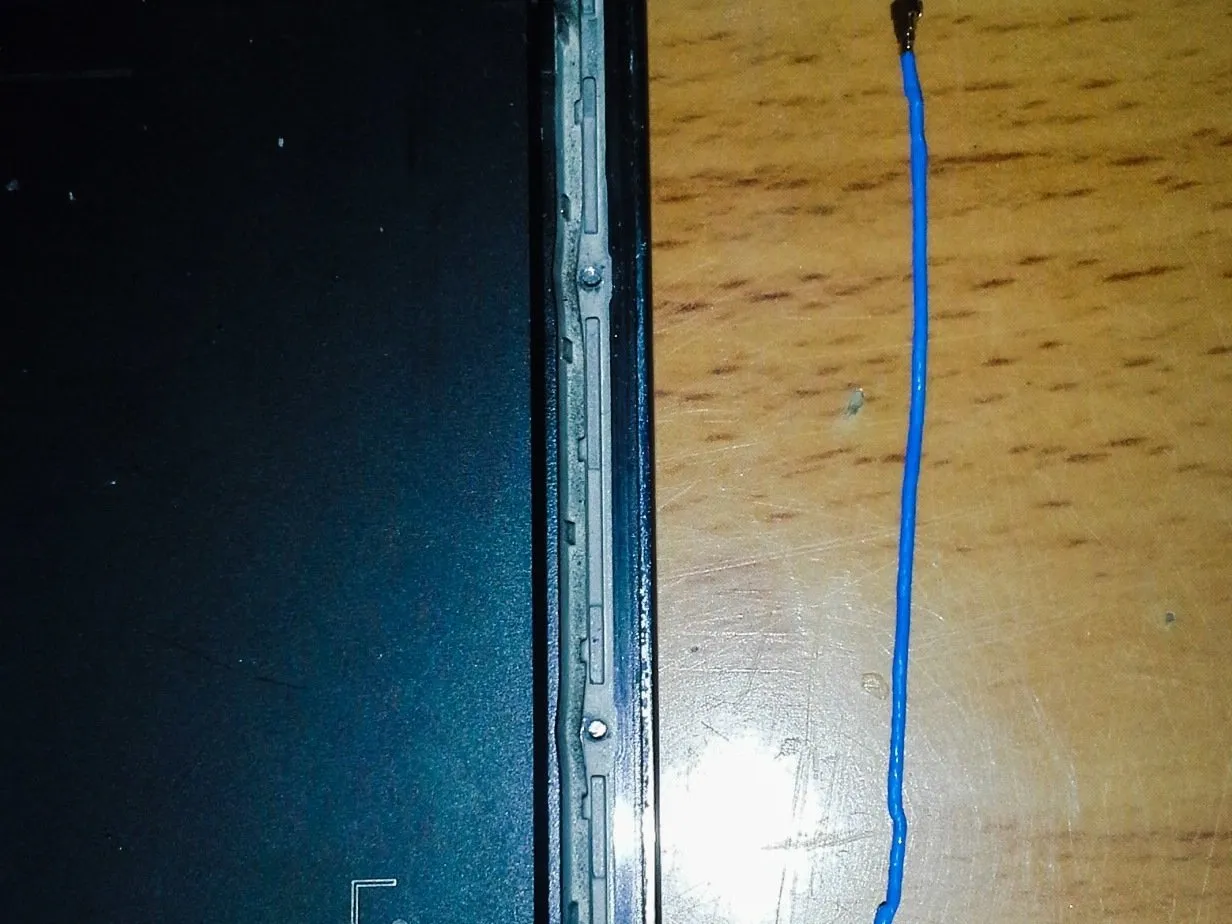

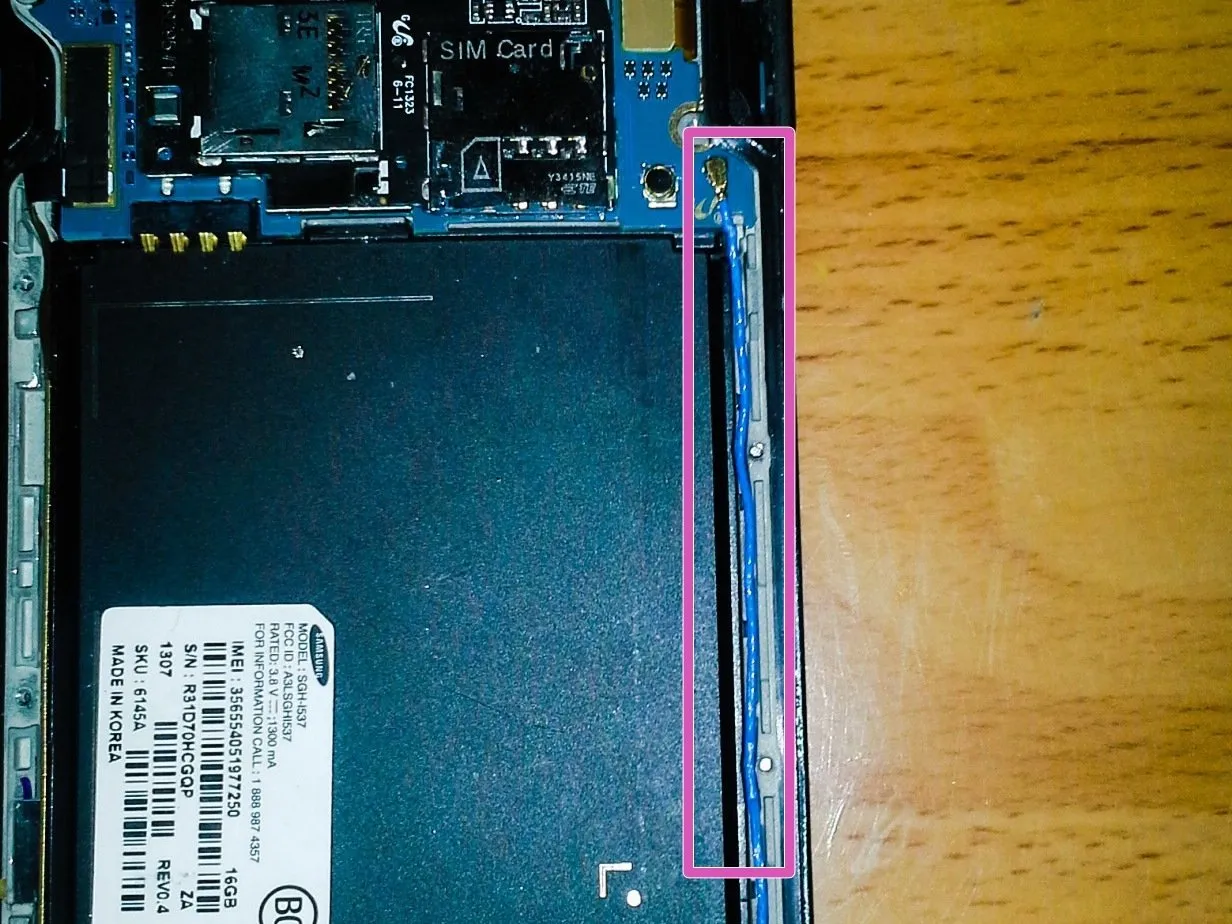

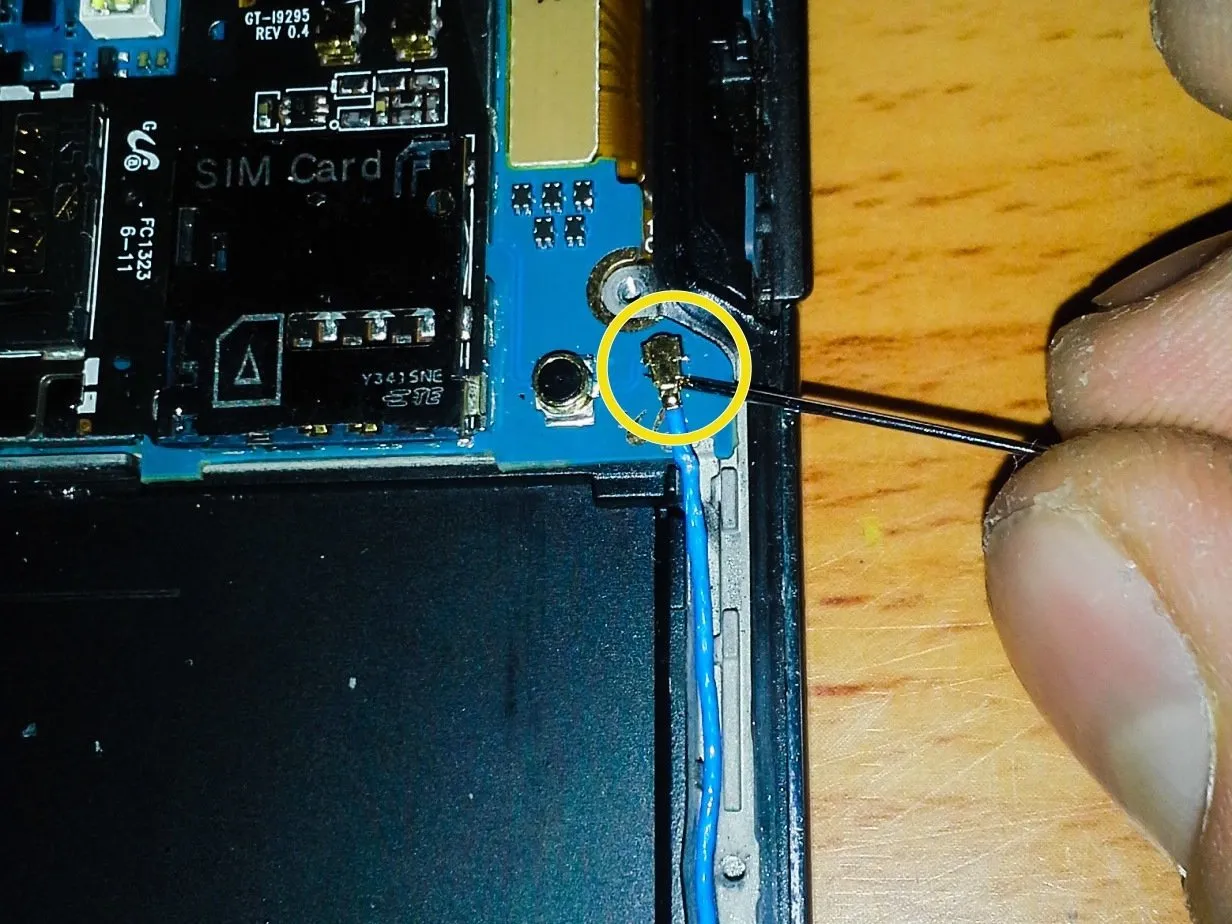

Шаг 9 Антенна

• Антенна проходит от материнской платы вниз к дочерней плате.

• Отсоедините оба конца антенны и отложите ее в сторону.

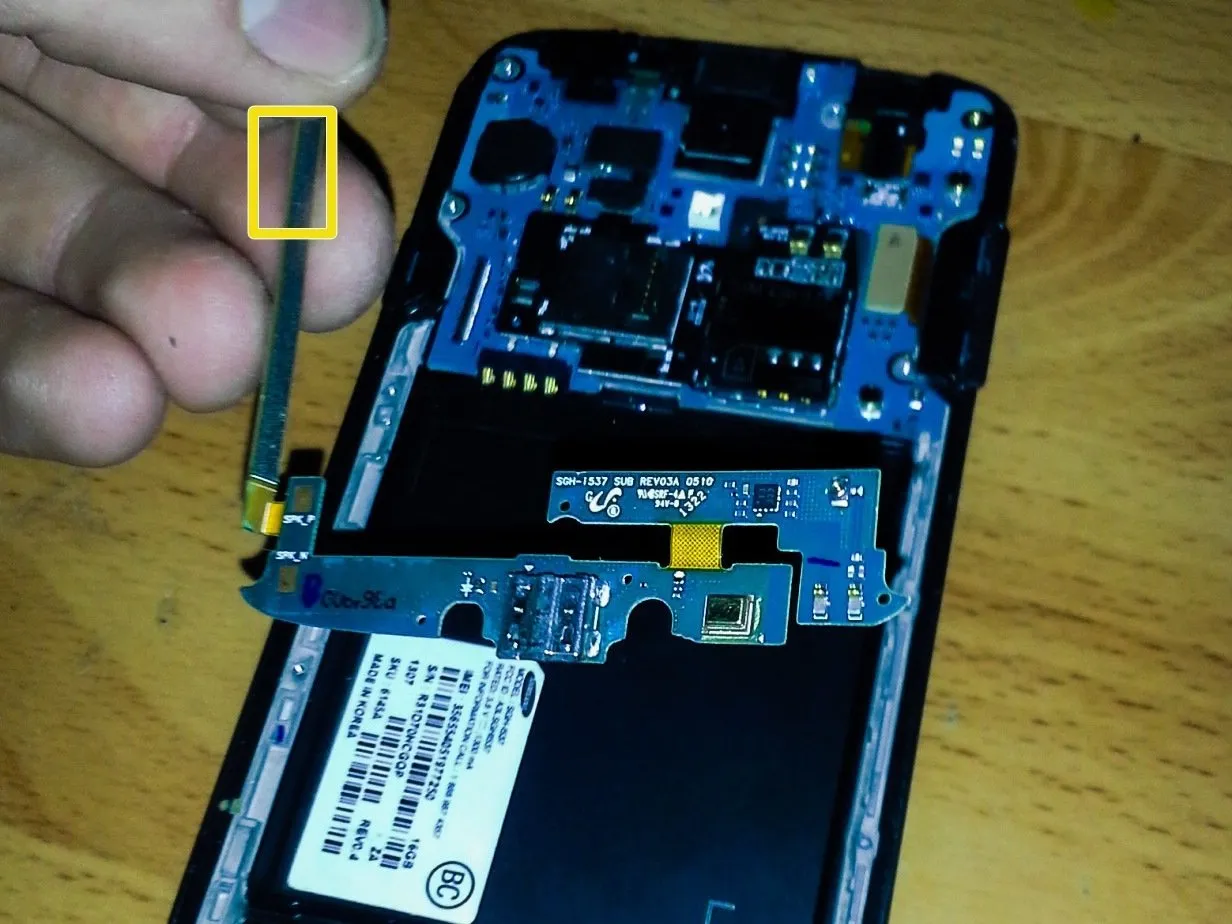

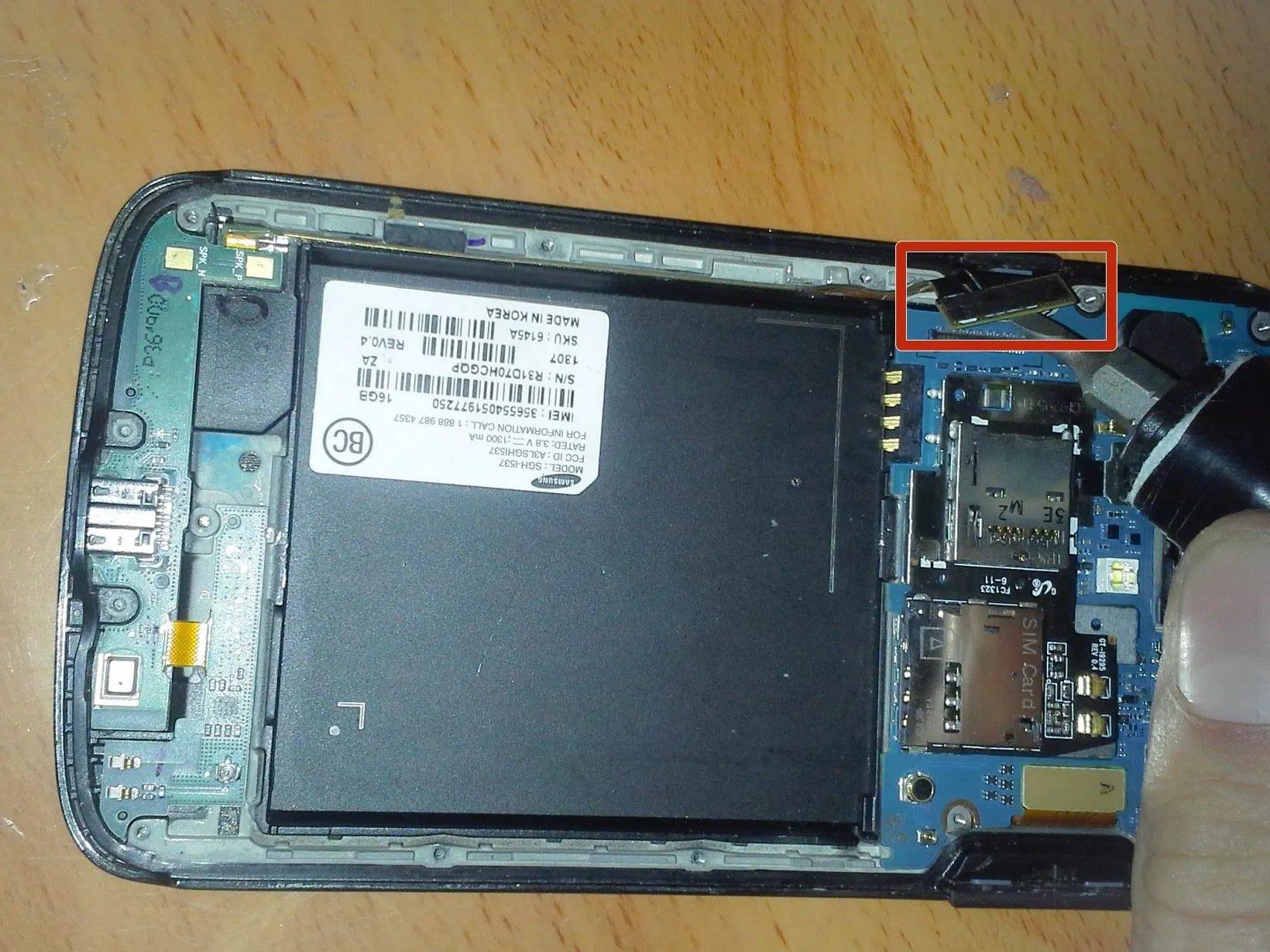

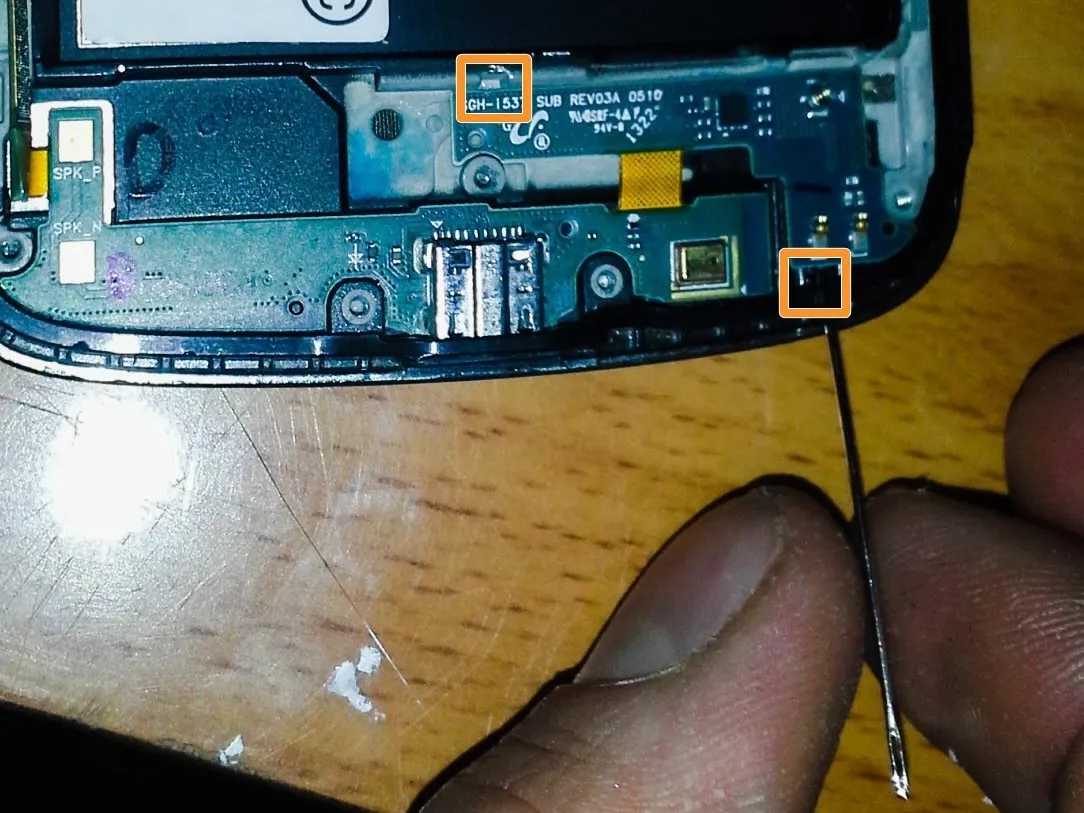

Шаг 10 Порт USB для зарядки/дочерняя плата

• Аккуратно подденьте разъем гибкого кабеля с материнской платы.

• Найдите 2 отверстия для доступа к дочерней плате и отделите ее от телефона.

• Возьмитесь за гибкий кабель и вытащите порт зарядки и дочернюю плату из телефона. (Они представляют собой единое целое и должны выходить без сопротивления).

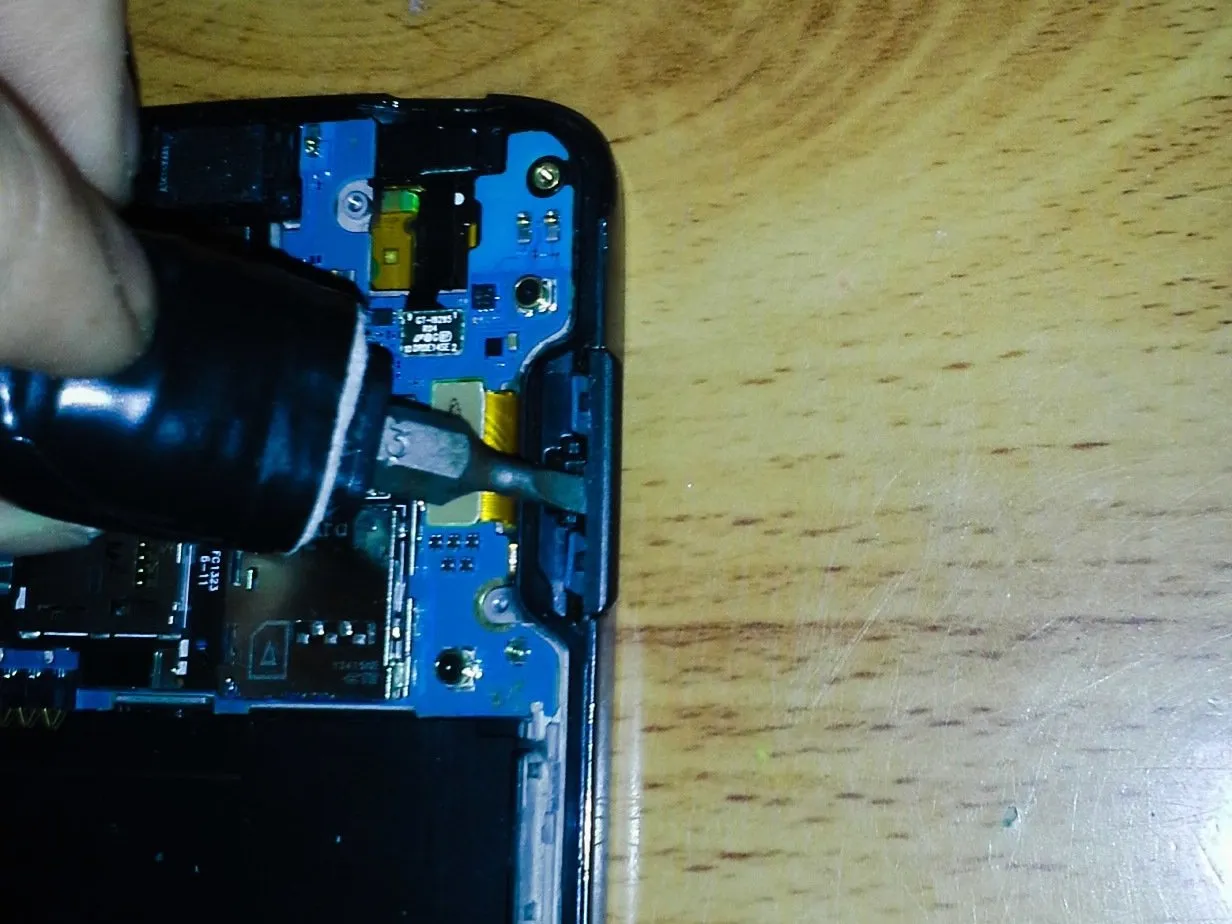

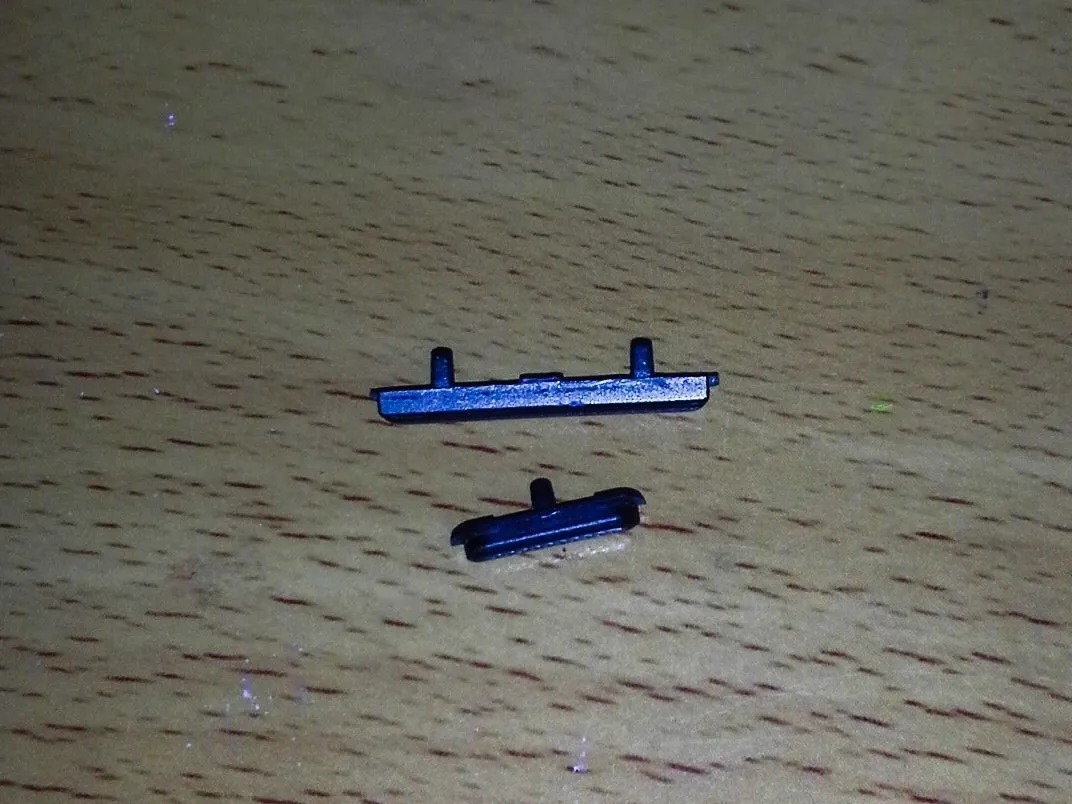

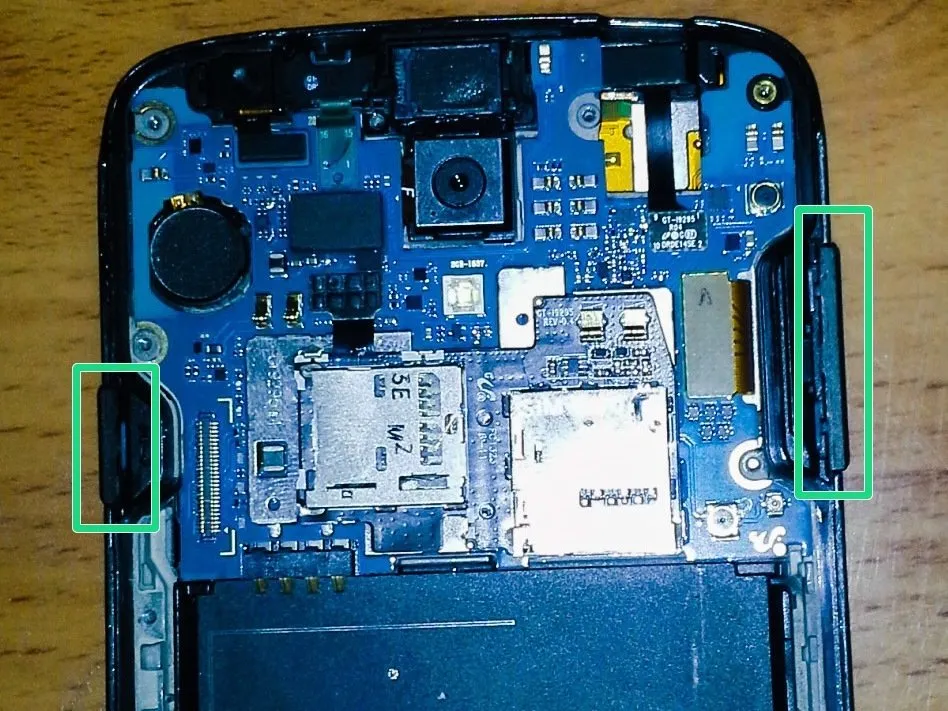

Шаг 11 Кнопки питания/громкости

• Эти кнопки вынимаются довольно легко. А вот обратно вставляются не так легко.

• Просто подденьте кнопку инструментом для поддевания и вытащите ее.

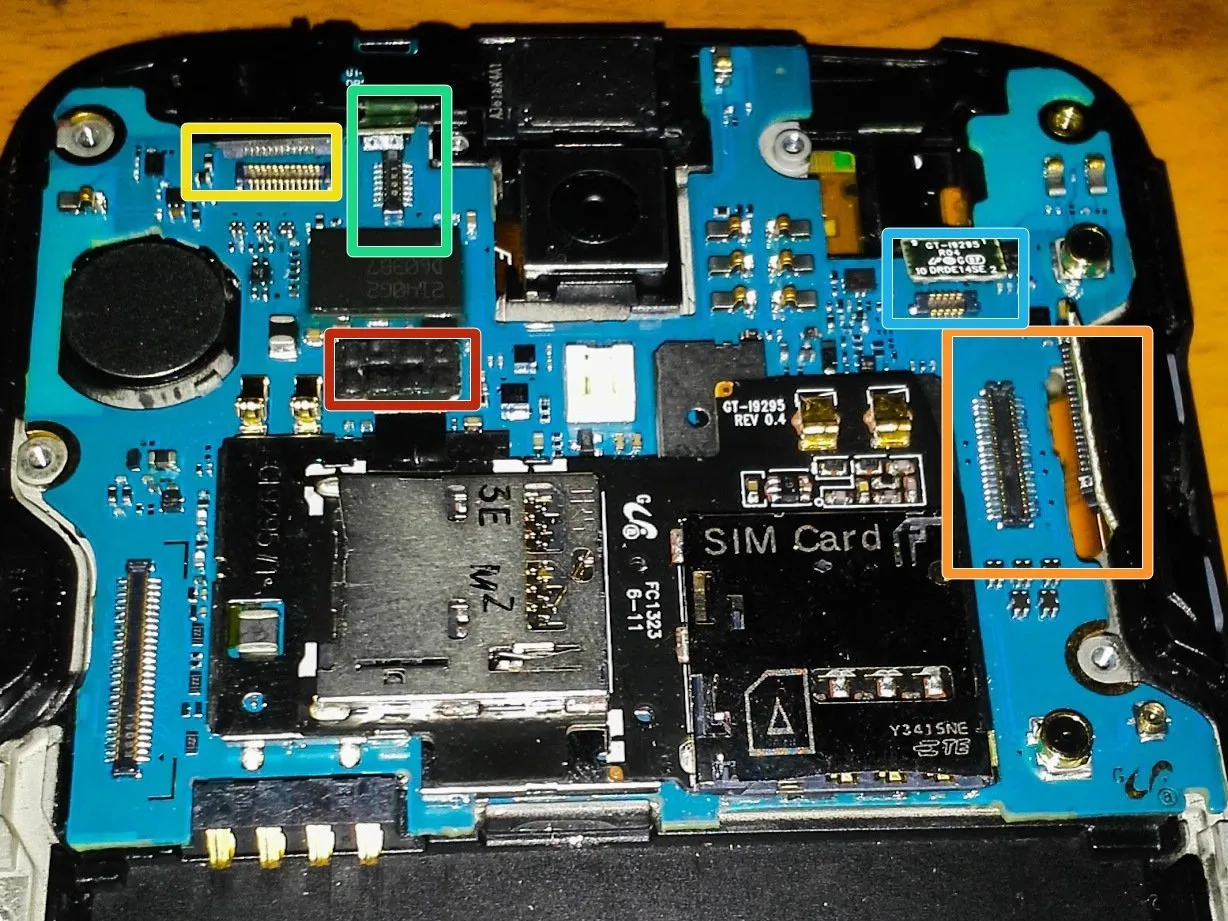

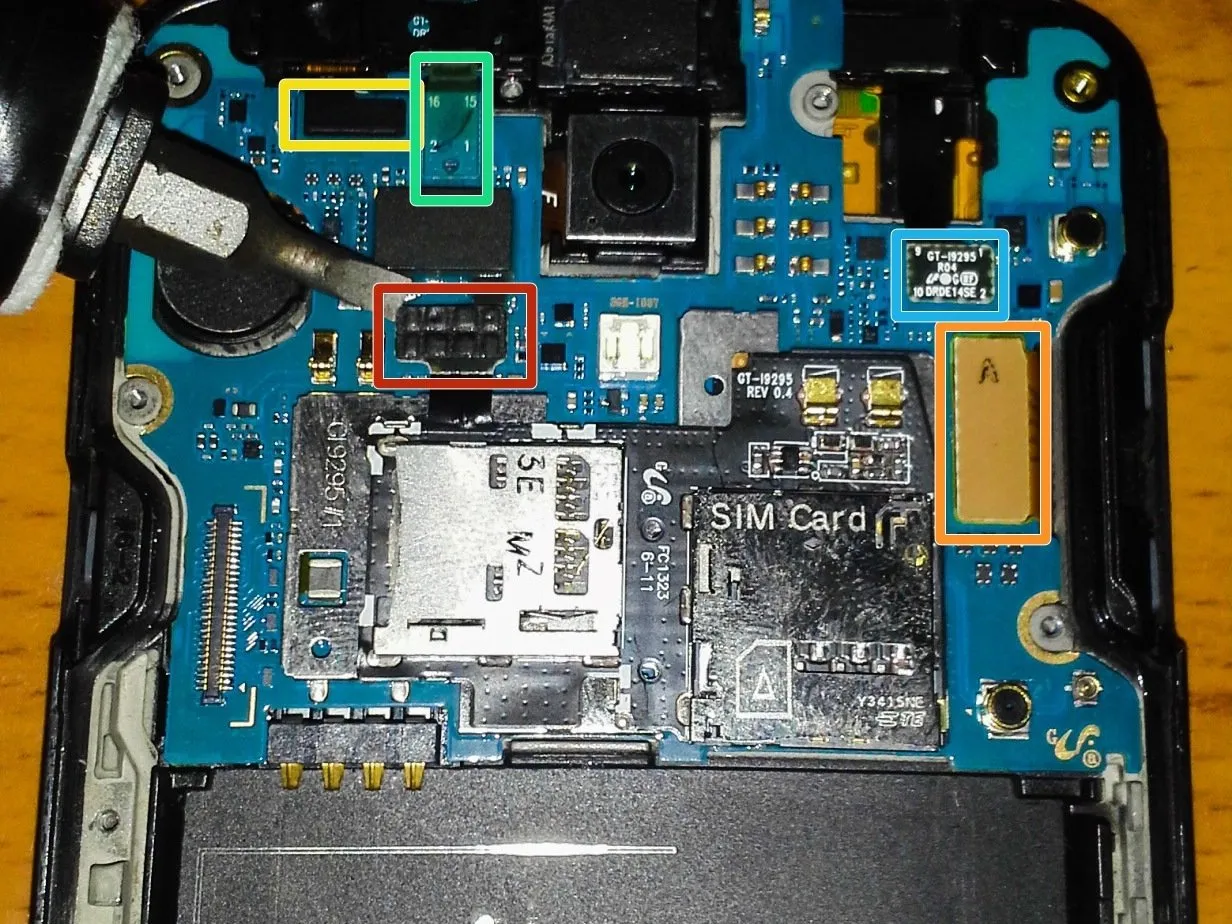

Шаг 12 Освободите мать!

• Отсоедините все кабельные разъемы.

• Устройство чтения SIM/SD

• Дигитайзер

• Фронтальная камера

• Датчик приближения

• Светодиодный индикатор состояния/ГБ модуль датчика

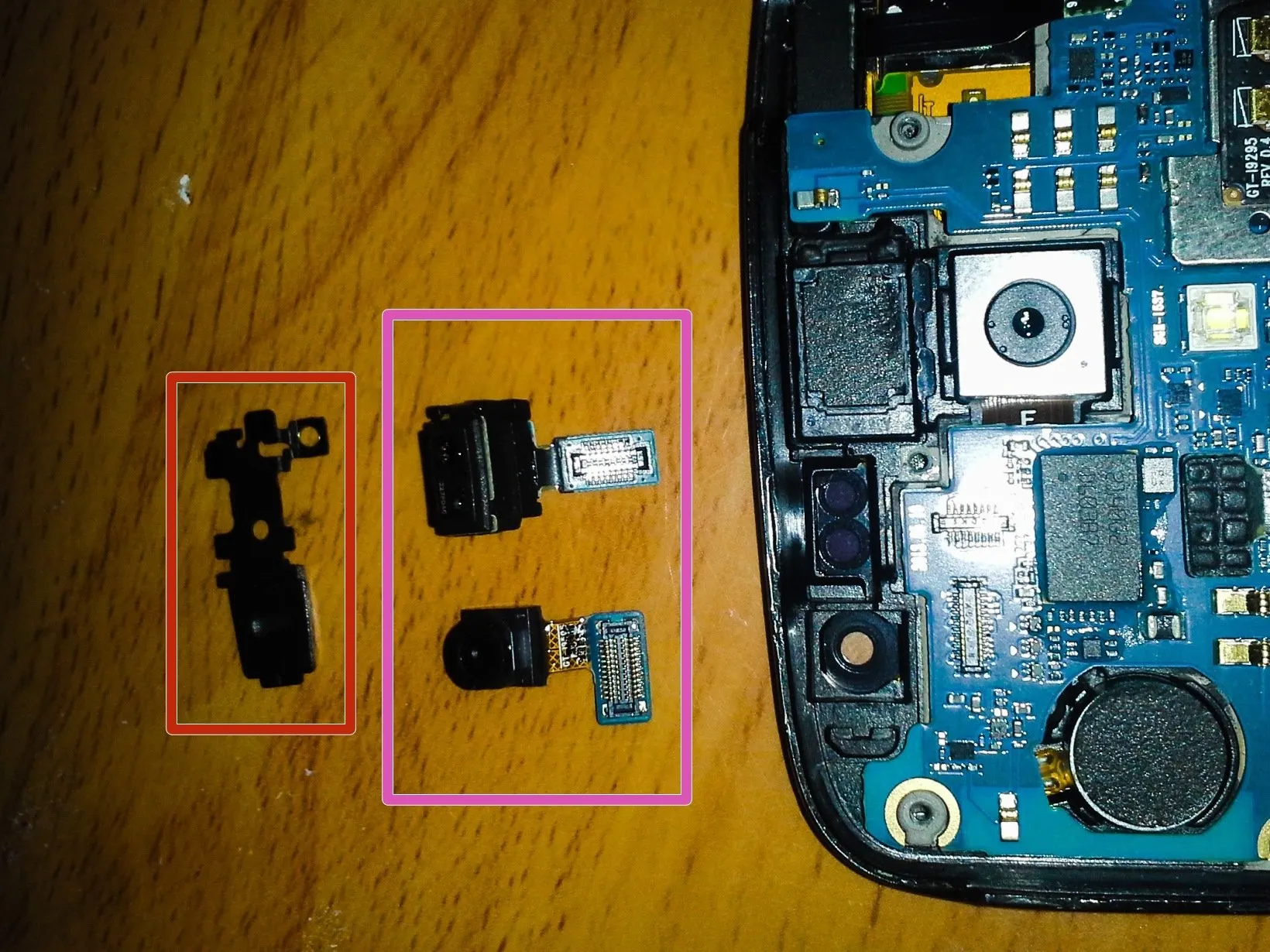

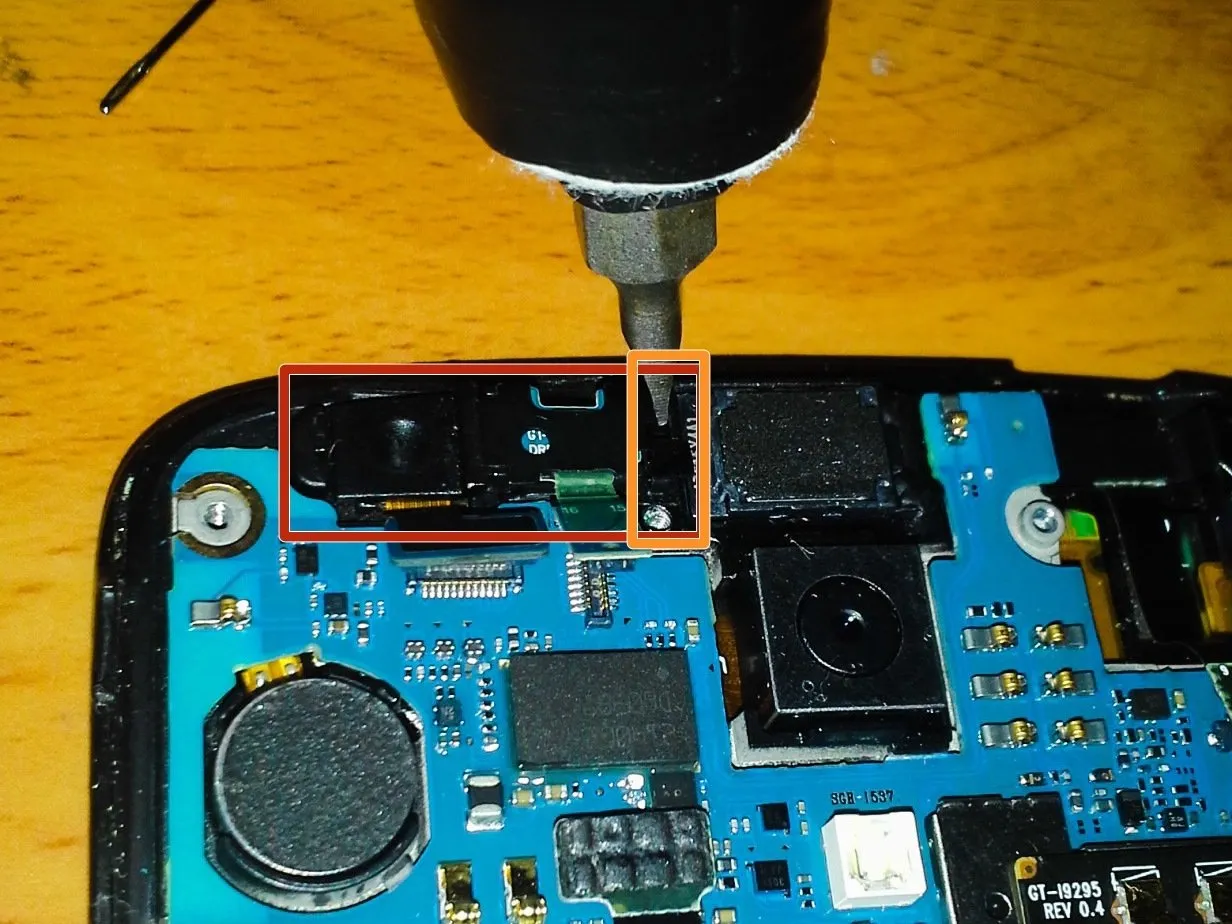

Шаг 13 Фронтальная камера и датчик приближения

• На передней камере и датчике приближения находится металлический кронштейн (черного цвета).

• Подденьте ее с правой стороны.

• Снимите датчик приближения и фронтальную камеру.

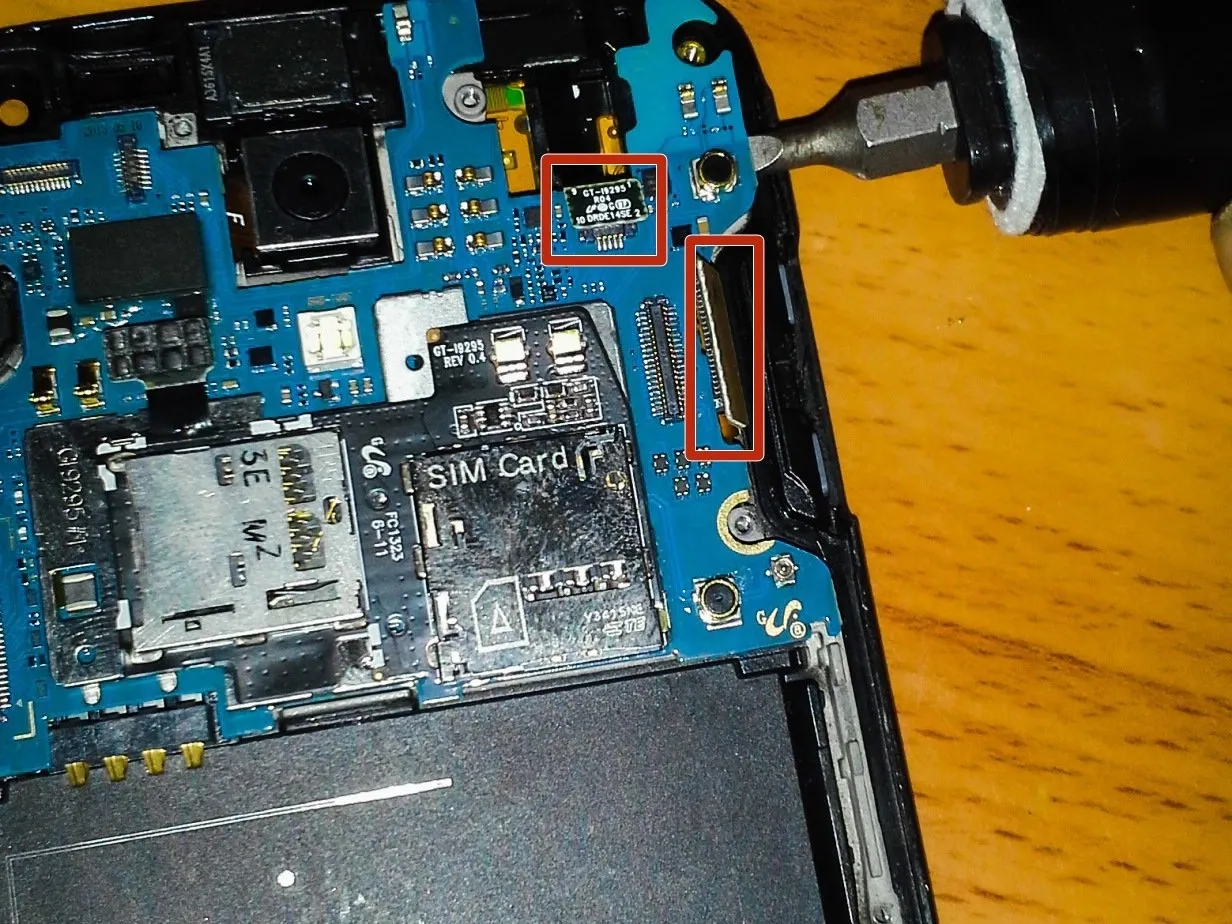

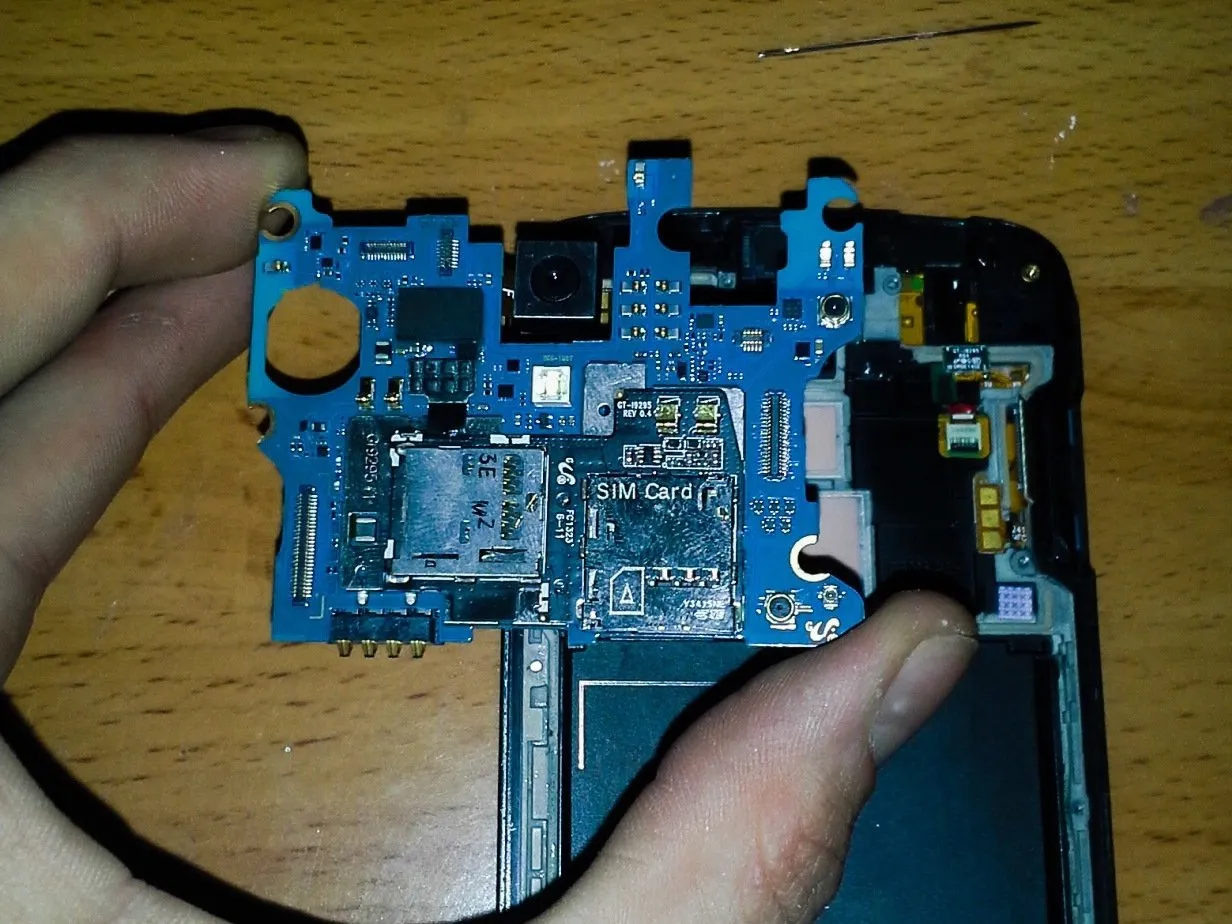

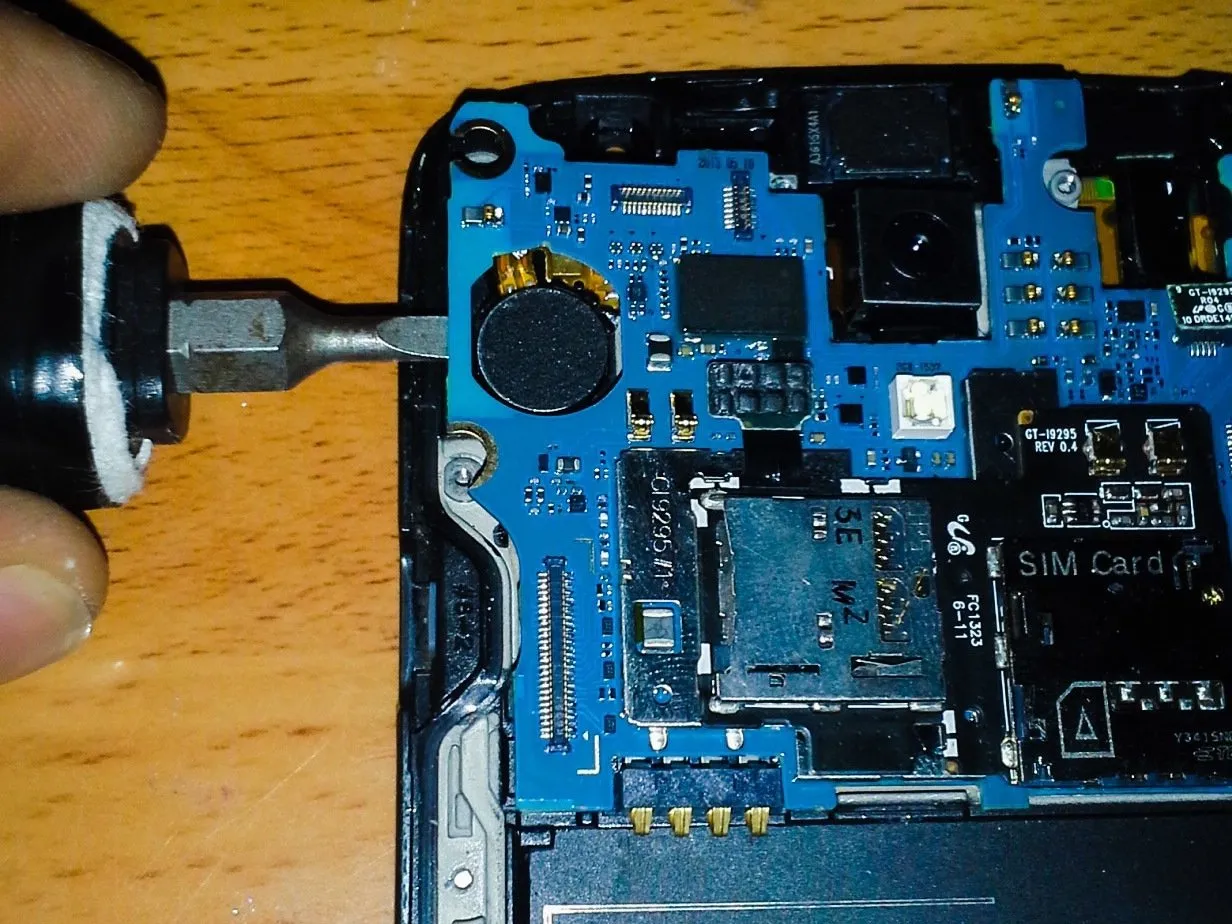

Шаг 14 Материнская плата

• По одной стороне осторожно отделите материнскую плату от телефона.

• Не задевайте оставшиеся гибкие кабели при извлечении материнской платы.

• Прикасайтесь к материнской плате только по краям, чтобы избежать повреждения от электростатического разряда. (Электростатический разряд) Это может привести к перегоранию материнской платы.

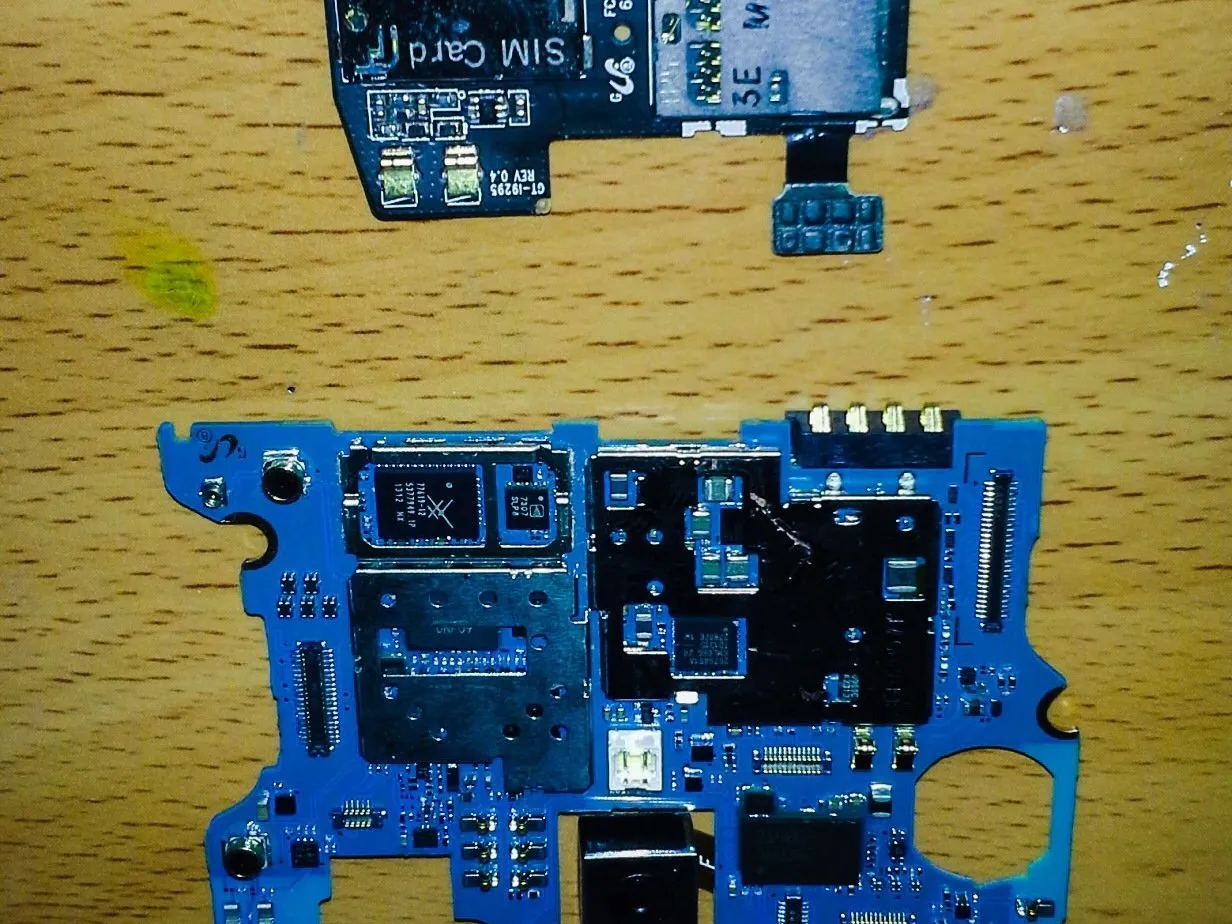

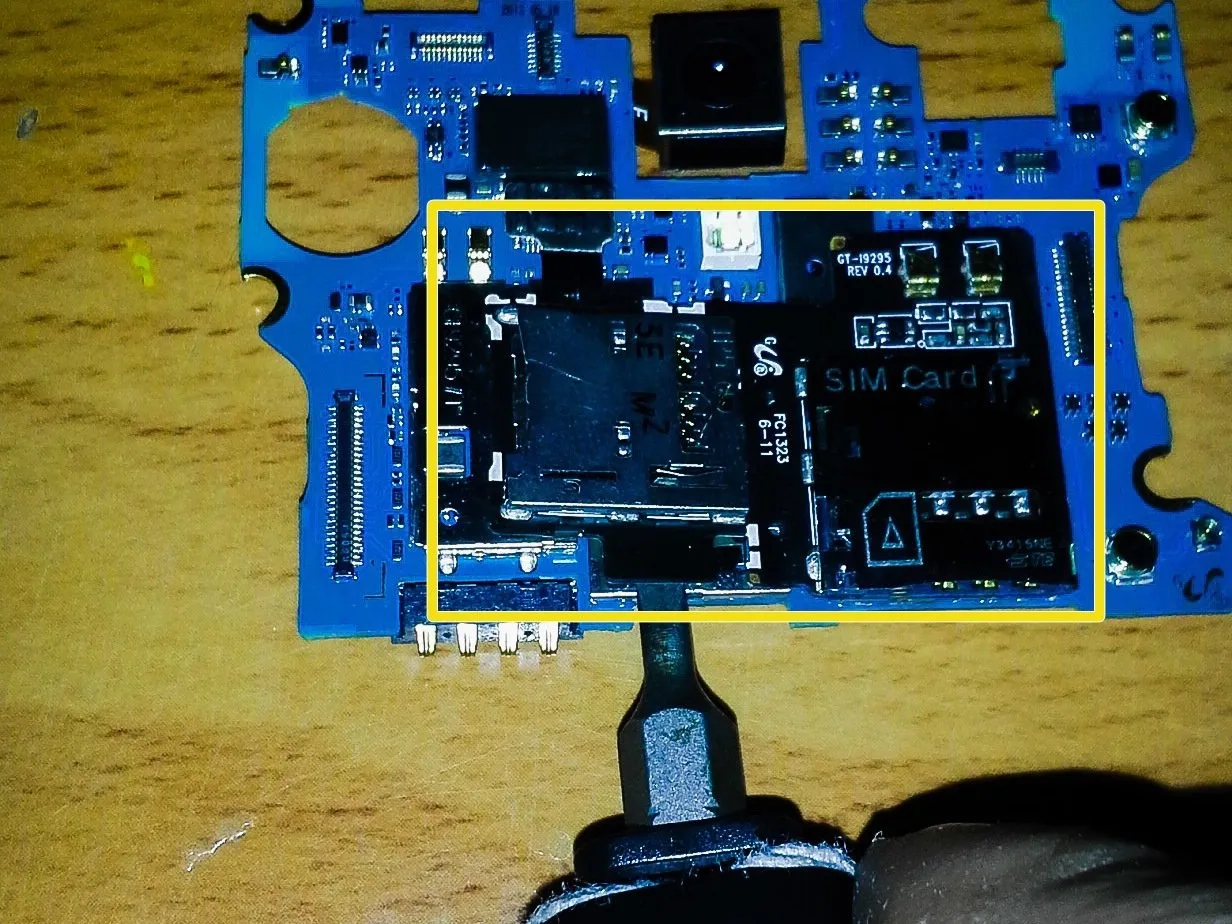

Шаг 15 Устройство чтения SIM/SD

• Снимайте его только в том случае, если вы действительно собираетесь его заменить! Он не снимается и не ставится обратно легко.

• У меня сломался считыватель SIM, но он прикреплен к Micro-SD, поэтому пришлось заменить весь блок.

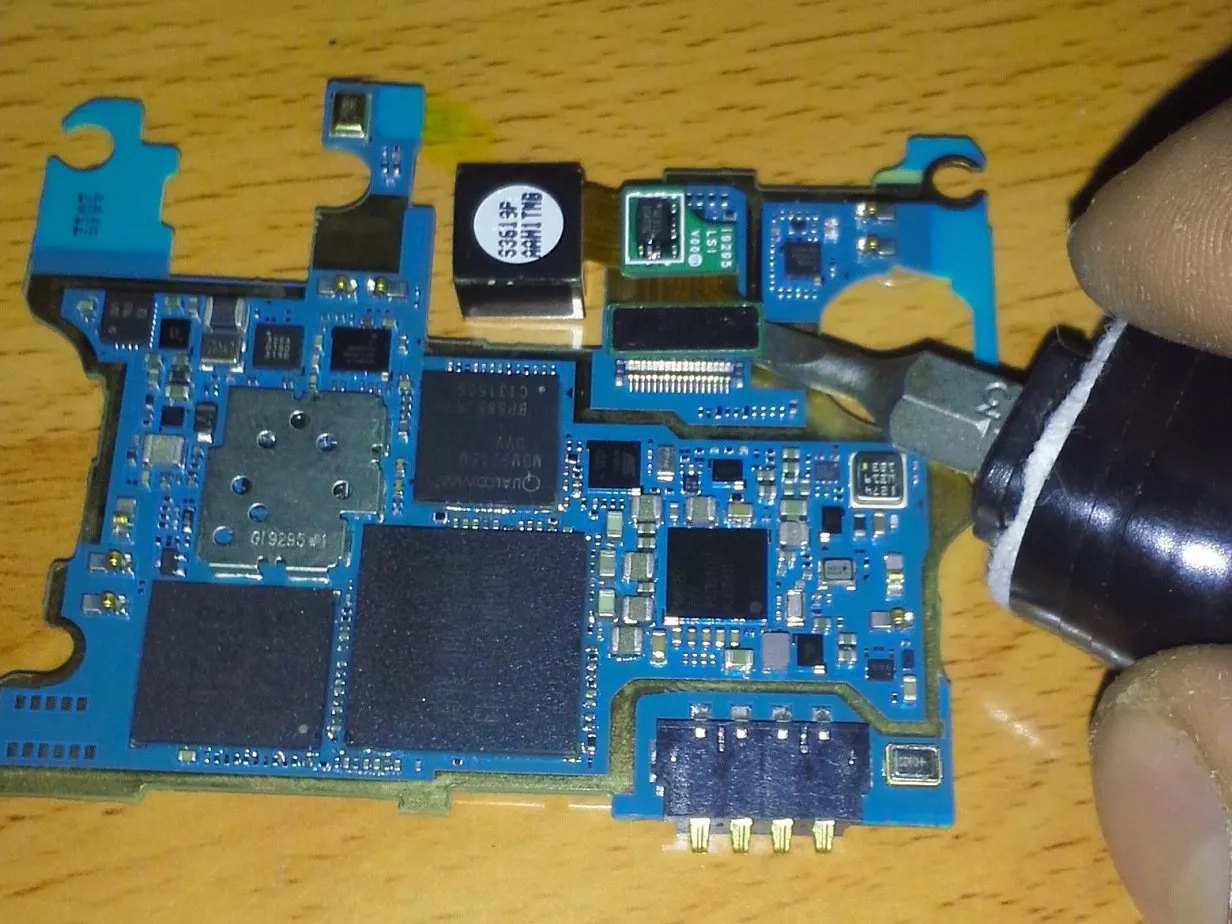

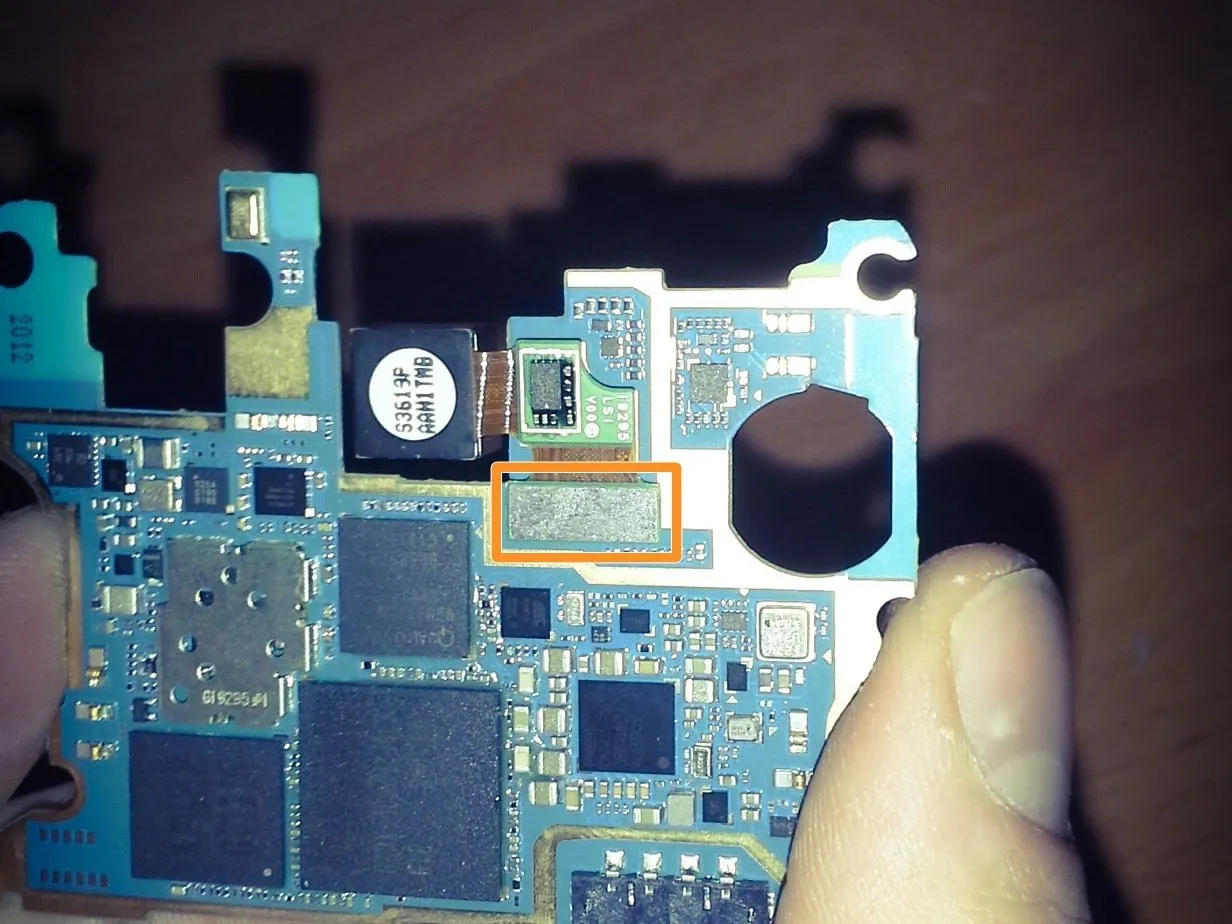

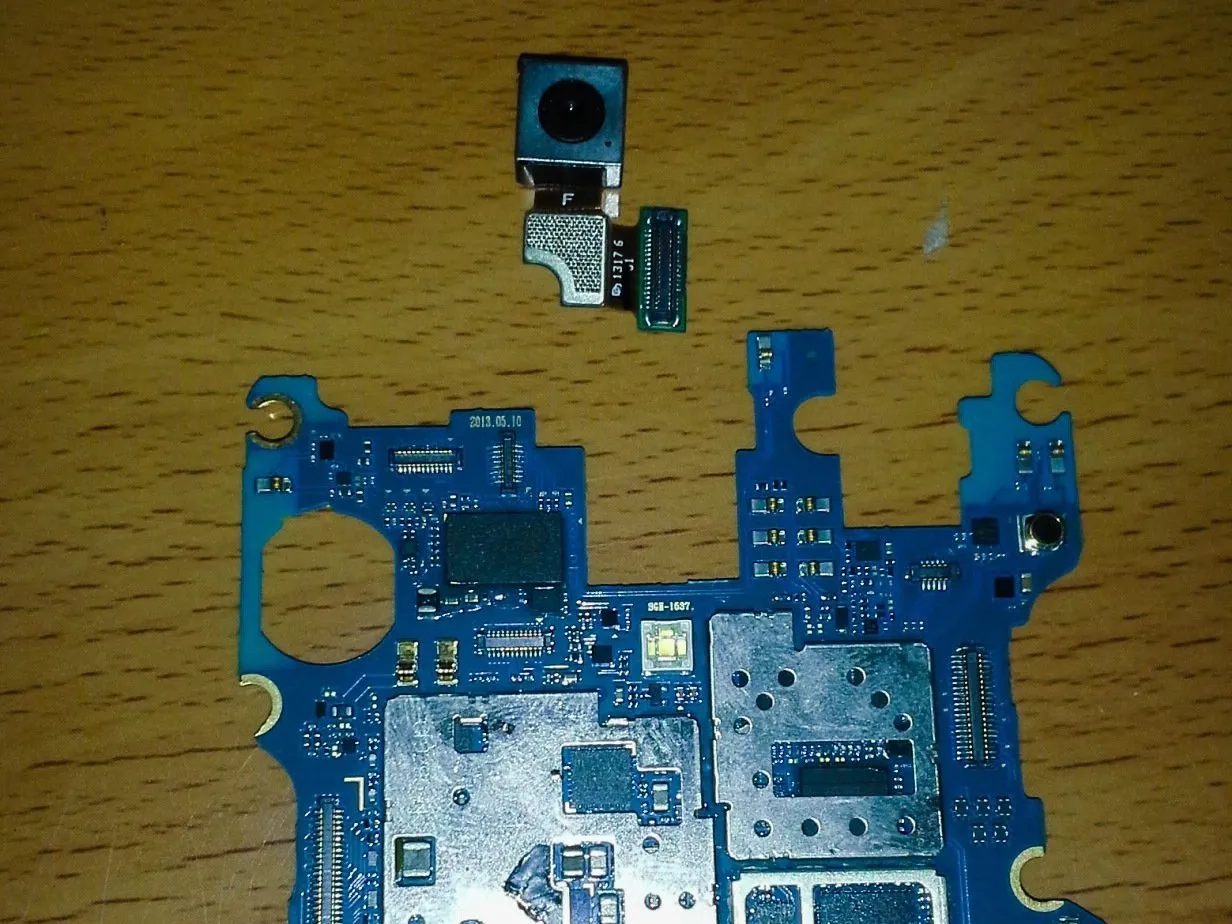

Шаг 16 Задняя камера

• Переверните материнскую плату и отсоедините разъем гибкого кабеля.

• Отложите материнскую плату в сторону в безопасном месте, пока не соберете телефон.

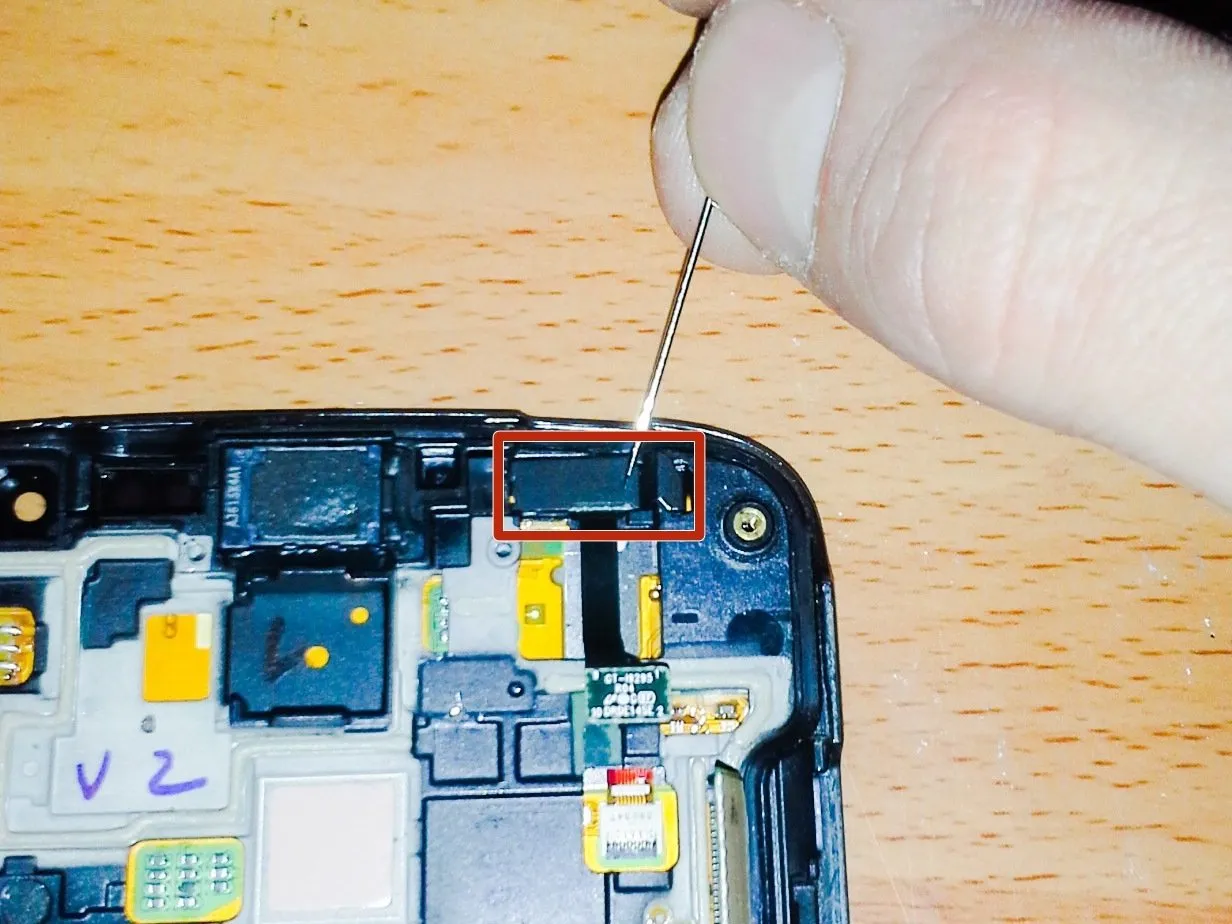

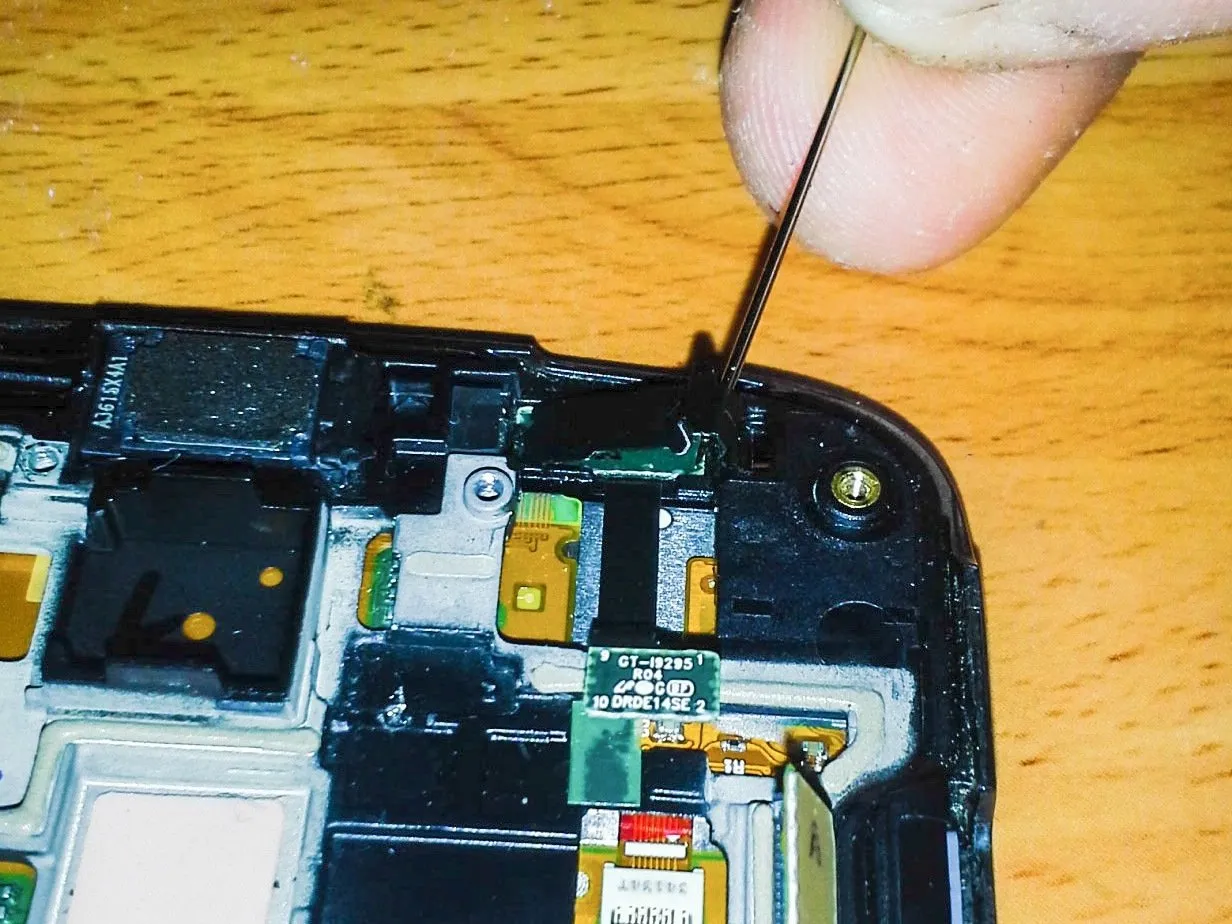

Шаг 17 Светодиодный индикатор состояния / RGB-датчик

• Этот компонент также имеет скобу, удерживающую его, снимите ее так же, как и предыдущий компонент.

• Снимите светодиодный индикатор состояния/GBB-датчик

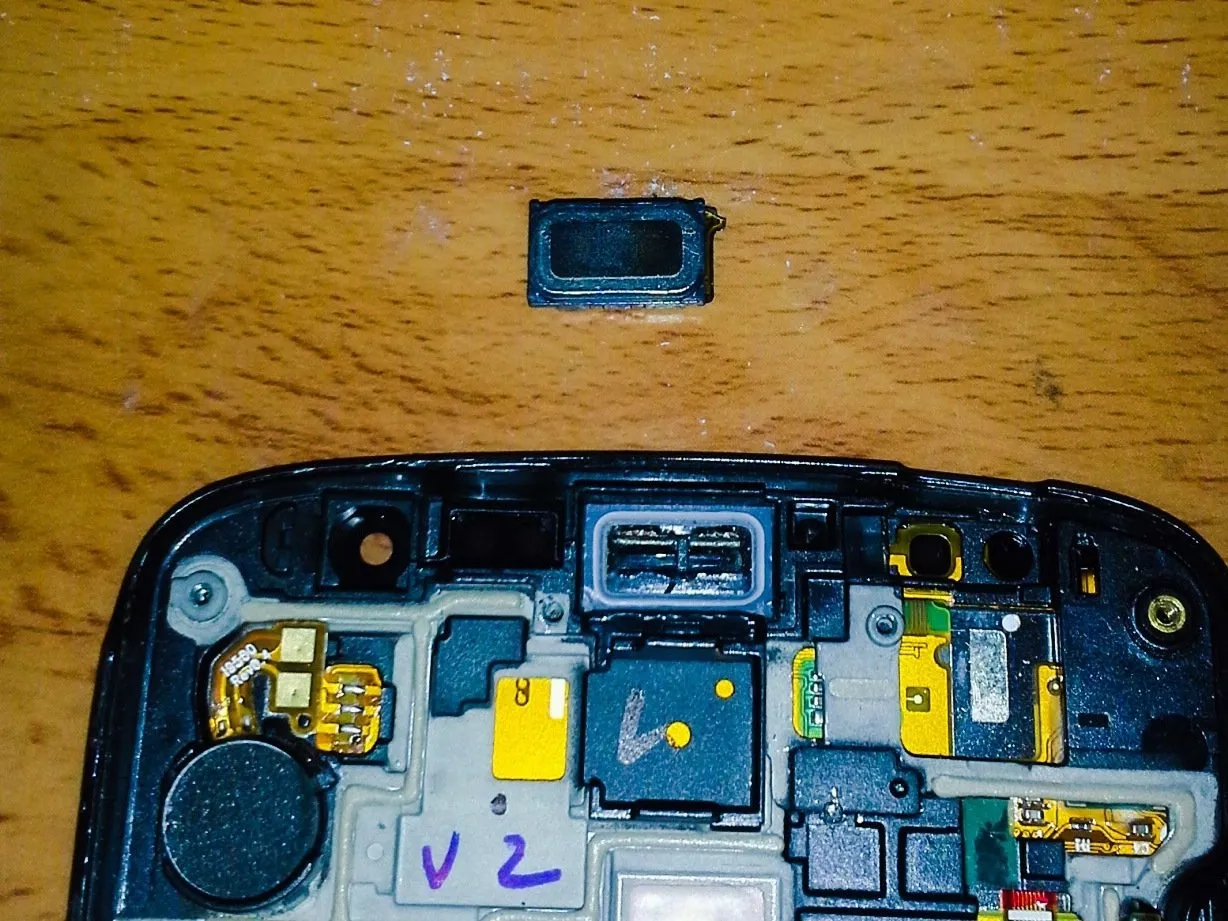

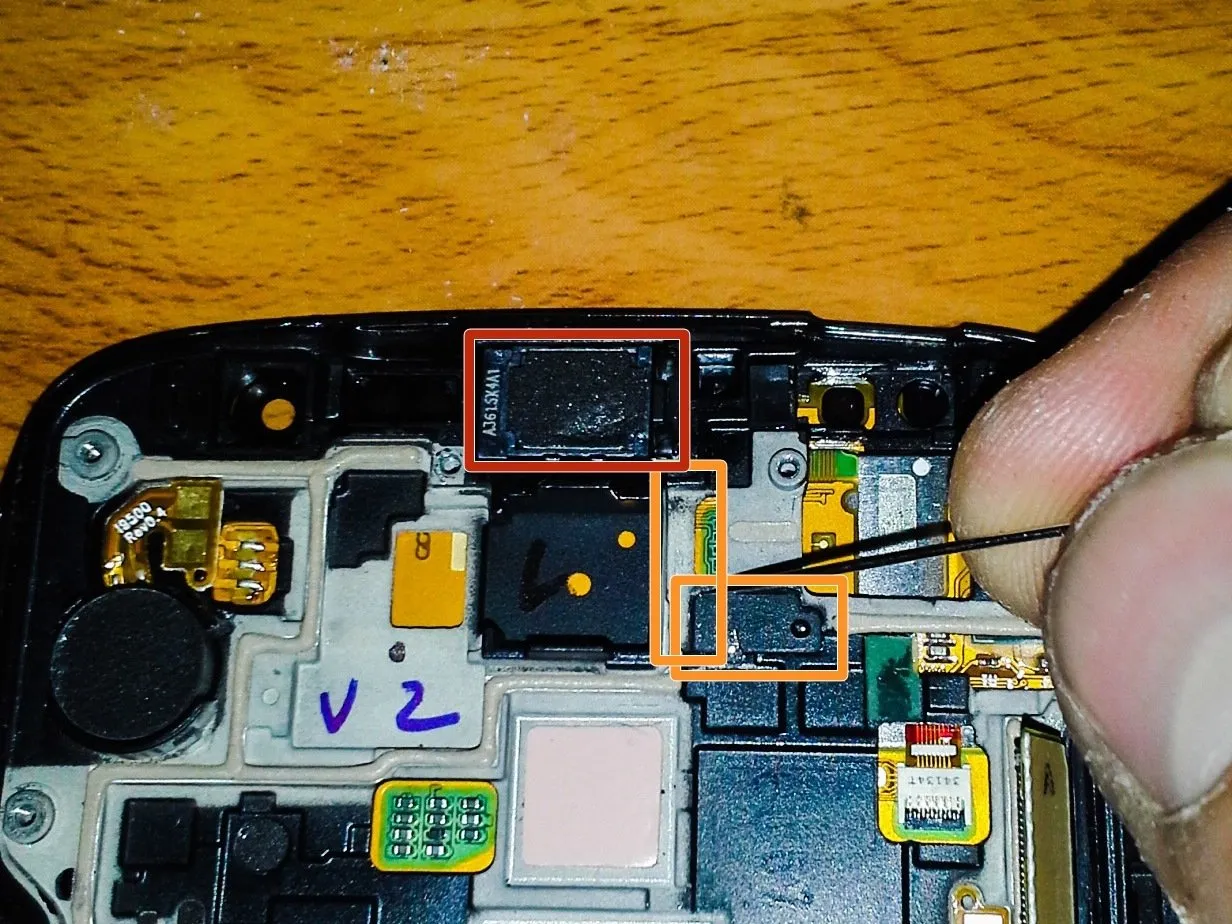

Шаг 18 Динамик наушника

• Сломался динамик наушников. Ebay здесь я иду!

• Доказательство того, почему нужно быть осторожным с гибкими кабелями.

• Я бы рекомендовал использовать 2 инструмента для отжима гибкого кабеля наушников. Клей имеет очень сильное сцепление с телефоном. (Оранжевым цветом выделено место, где должен находиться гибкий кабель)

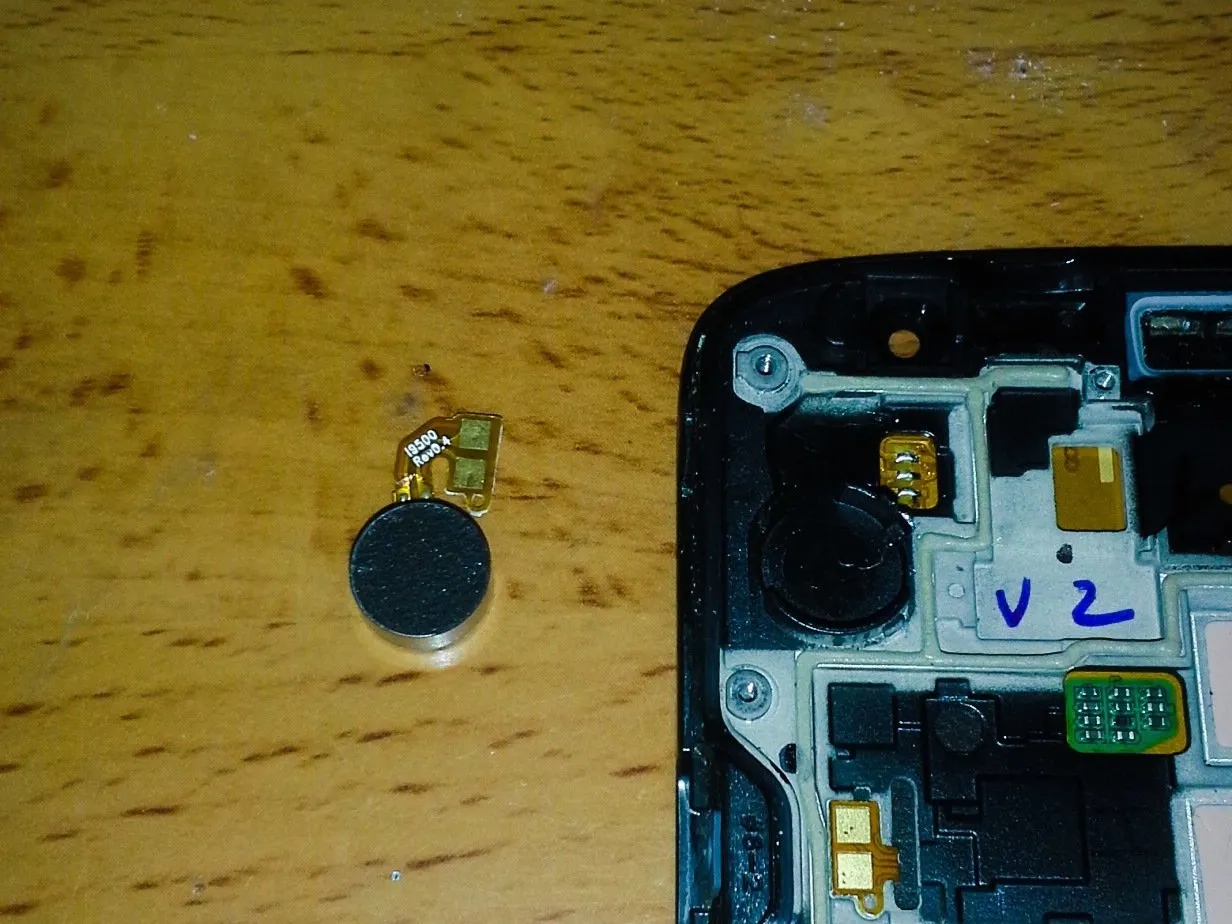

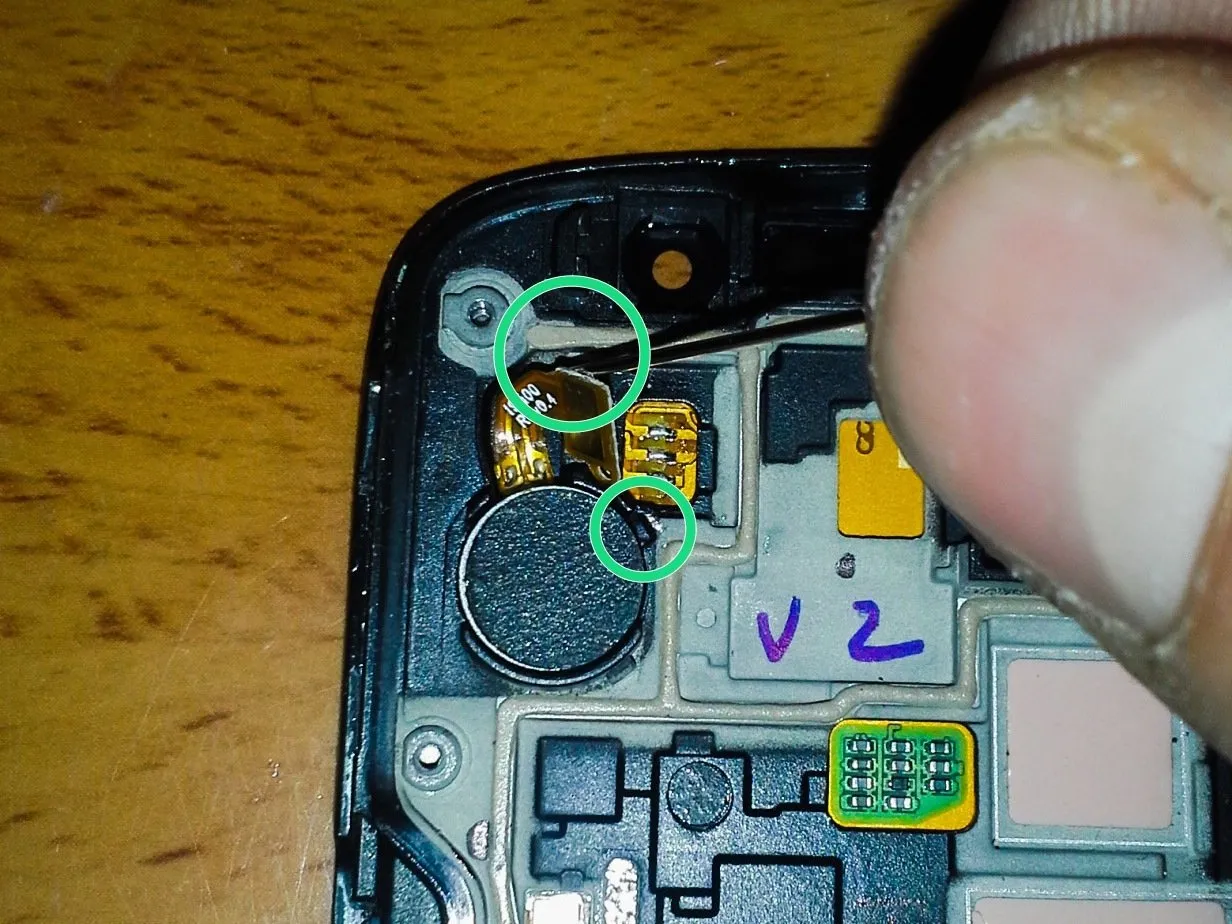

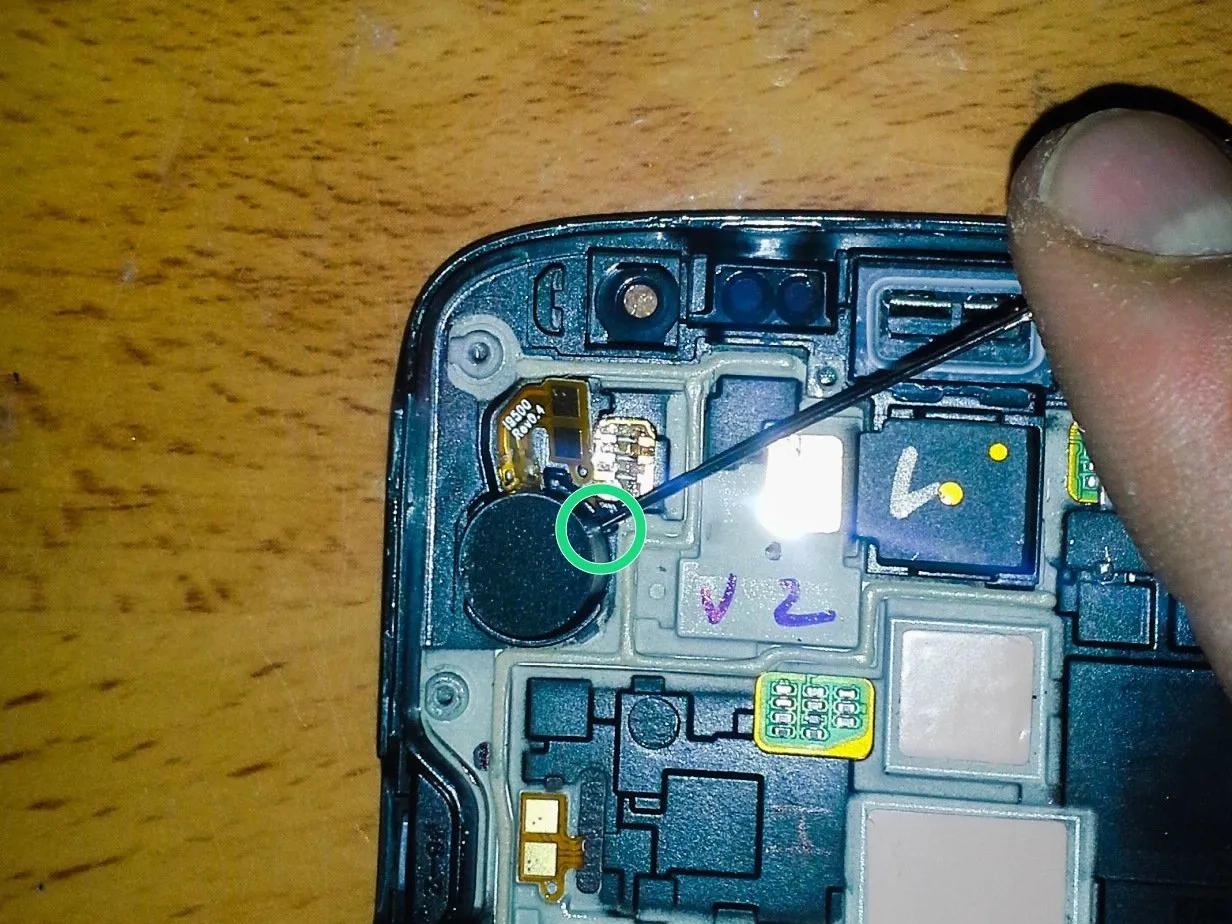

Шаг 19 ВИБРАТОР

• Найдите щель для доступа под гибким кабелем и вибратором. Под вибратором много клея.

• Извлеките вибратор.

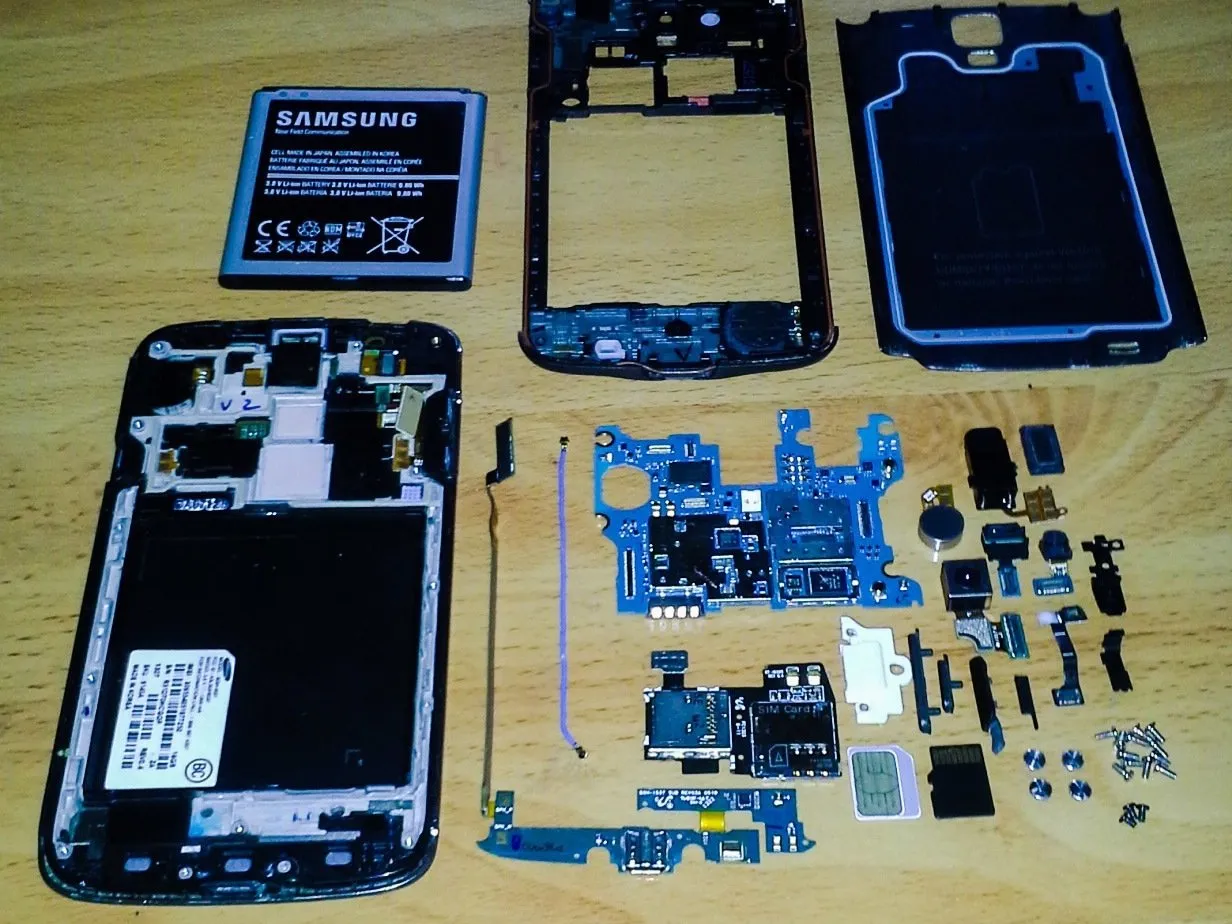

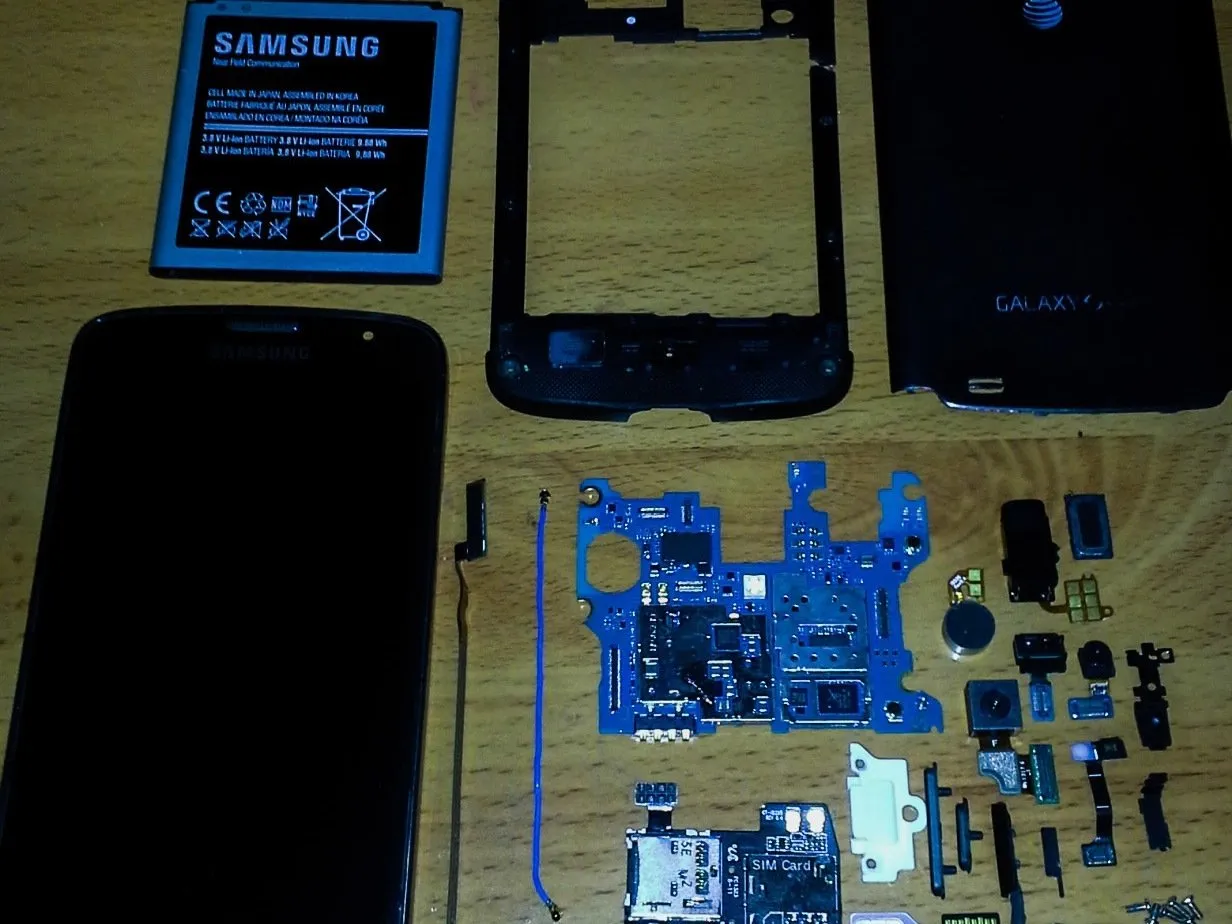

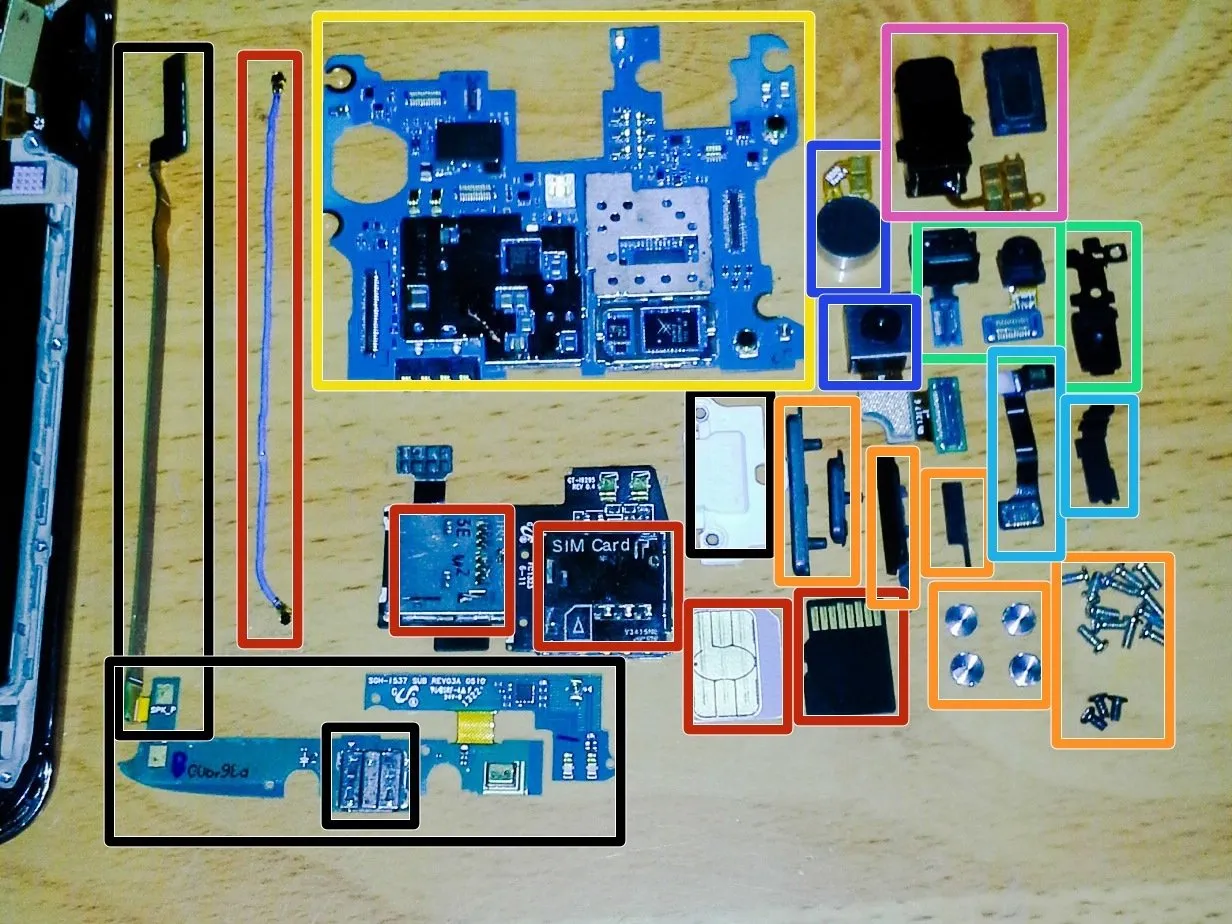

Шаг 20 Вот и все!

• Дочерняя плата/USB-порт/USB-протектор/разъем гибкого кабеля.

• Антенна/SIM/SD Reader/SIM-карта/Micro-SD карта.

• Водяная крышка USB/громкость/кнопки питания/винтики и прочее оборудование

• Материнская плата

• Передняя камера/датчик приближения/кронштейн

• Светодиодный индикатор состояния/модуль RGB-датчика/кронштейн

• Задняя камера/вибратор

• Разъем для наушников/подмышечный динамик

Комментарии к статье

Вы поступили благородно, пожертвовав своим телефоном, чтобы научить других. К сожалению, тот, который я сейчас ремонтирую, уже был вскрыт и испорчен. Есть ли у вас идеи, как устранить проблему с герметичностью?

Я уверен, что вы уже нашли какое-то решение (извините, что я был MIA в течение некоторого времени), но если нет, просто сварить его обратно. (Никогда не используйте клей, клеящие вещества, JB weld и т.д.) Сначала много практики, потому что у вас есть только одна попытка, если вы пытаетесь исправить разделенную среднюю раму. У меня был большой успех. Этот сайт должен дать вам хорошую идею. https://info.craftechind.com/blog/put-dow...

Лично я использую паяльник с наконечником для выжигания по дереву. Существует множество различных способов и техник, просто найдите тот, который подходит именно вам!

Спасибо, но вы правы. Я подумал, что нужно просто держать его подальше от воды... А сейчас я им пользуюсь!
