Введение

Phantom 2 - это модификация оригинального квадрокоптера компании DJI, готового к полету. DJI Phantom, более известный как iPod среди беспилотников, - это квадрокоптер, который продается в основном как платформа для аэрофотосъемки для людей с небольшим опытом полетов на R/C. Несмотря на то, что Phantom поставляется в собранном виде в белом пластиковом корпусе, квадрокоптер содержит аппаратное обеспечение, аналогичное другим дронам для любителей, но в более компактном корпусе. В этом руководстве вы найдете подробное описание силовой установки, системы управления, питания и видеосистемы этого мощного инструмента.

Что вам понадобится

Инструменты

  • Набор инструментов Pro Tech
    Pro Tech Toolkit | Источник - ifixit.com

Шаг 1 Бесщеточный двигатель постоянного тока

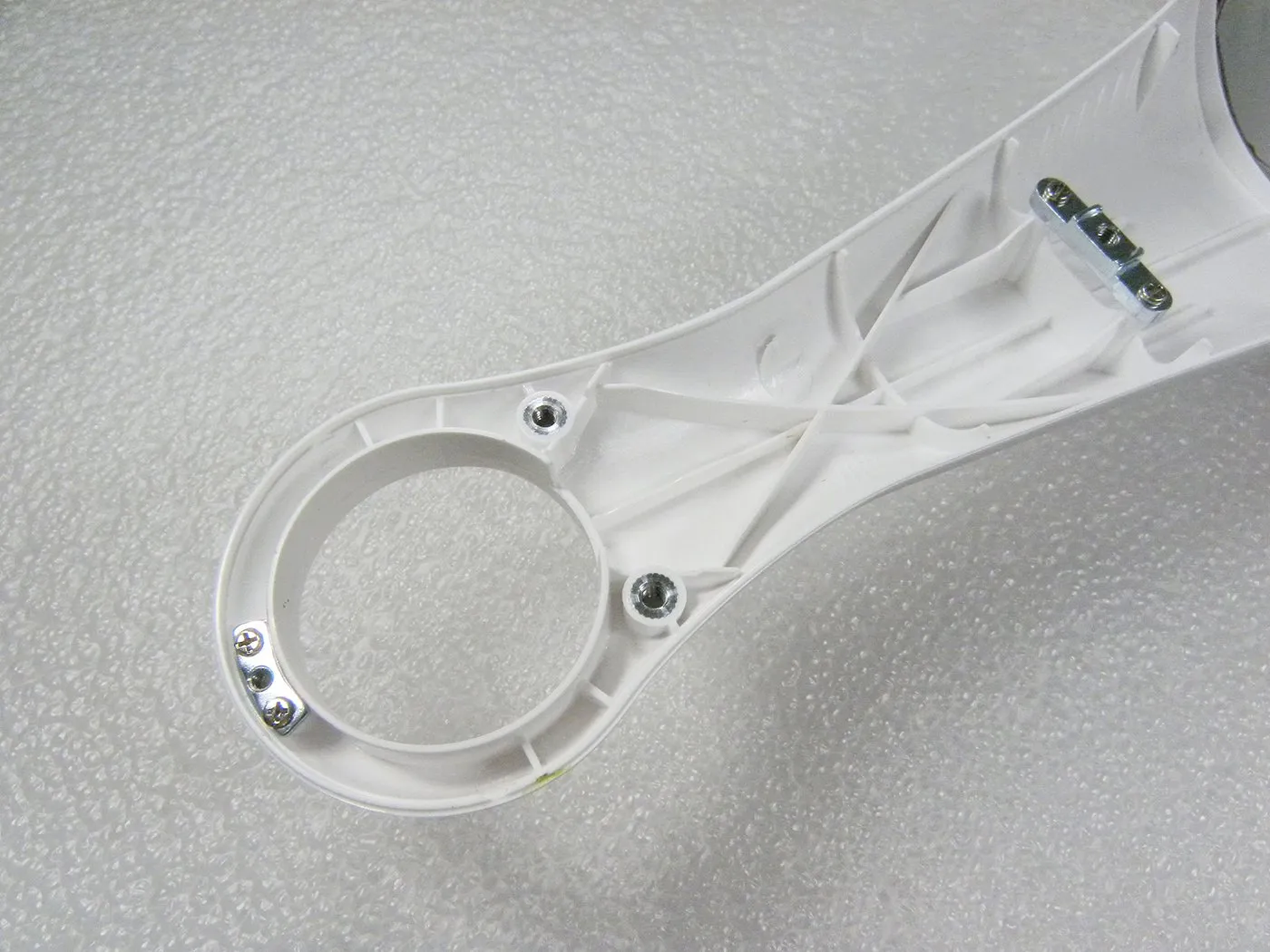

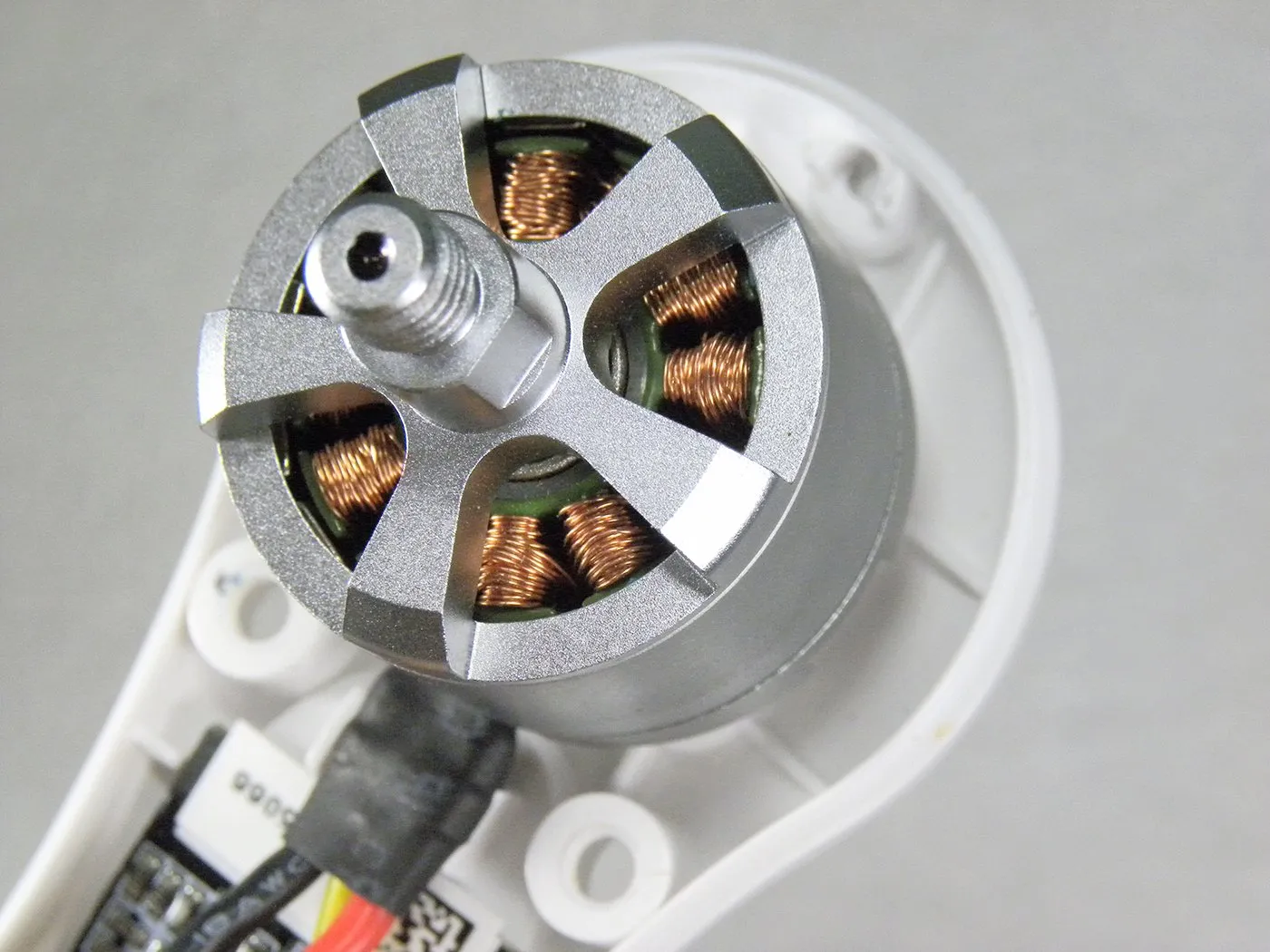

DJI Phantom 2 Teardown, бесщеточный двигатель постоянного тока: шаг 1, изображение 1 из 3
DJI Phantom 2 Teardown, бесщеточный двигатель постоянного тока: шаг 1, изображение 1 из 3 | Источник - ifixit.com

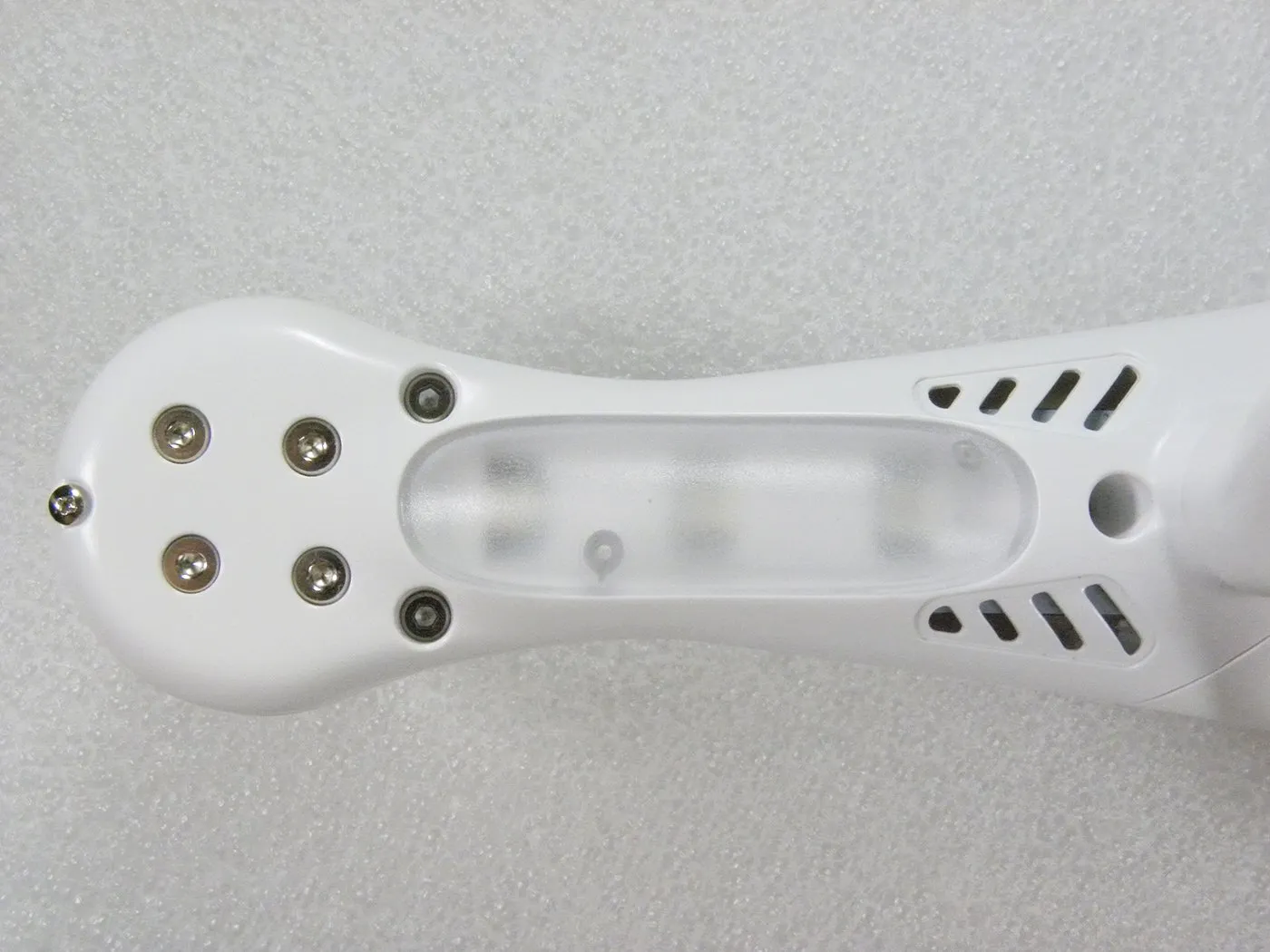

DJI Phantom 2 Teardown, бесщеточный двигатель постоянного тока: шаг 1, изображение 2 из 3
DJI Phantom 2 Teardown, бесщеточный двигатель постоянного тока: шаг 1, изображение 2 из 3 | Источник - ifixit.com
DJI Phantom 2 Teardown, бесщеточный двигатель постоянного тока: шаг 1, изображение 3 из 3
DJI Phantom 2 Teardown, бесщеточный двигатель постоянного тока: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Бесщеточный двигатель переменного тока (DJIPV-06 DJI 2212)

  • Внизу - три цветных светодиода. Открутите только несколько винтов

Шаг 2 ESC - электронный регулятор скорости

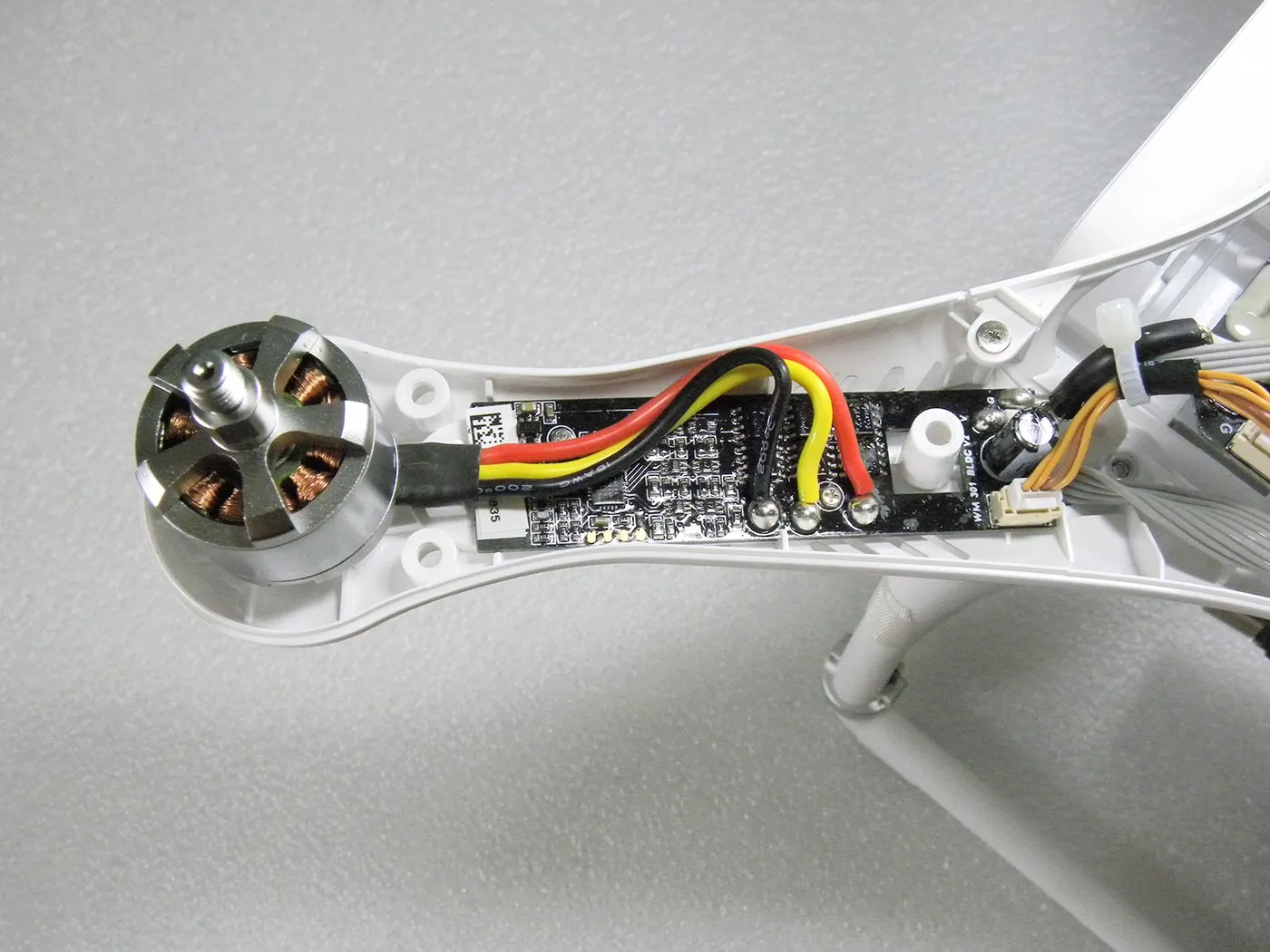

DJI Phantom 2 Teardown, ESC - электронный регулятор скорости: шаг 2, изображение 1 из 3
DJI Phantom 2 Teardown, ESC - электронный регулятор скорости: шаг 2, изображение 1 из 3 | Источник - ifixit.com
DJI Phantom 2 Teardown, ESC - электронный регулятор скорости: шаг 2, изображение 2 из 3
DJI Phantom 2 Teardown, ESC - электронный регулятор скорости: шаг 2, изображение 2 из 3 | Источник - ifixit.com
DJI Phantom 2 Teardown, ESC - электронный регулятор скорости: шаг 2, изображение 3 из 3
DJI Phantom 2 Teardown, ESC - электронный регулятор скорости: шаг 2, изображение 3 из 3 | Источник - ifixit.com

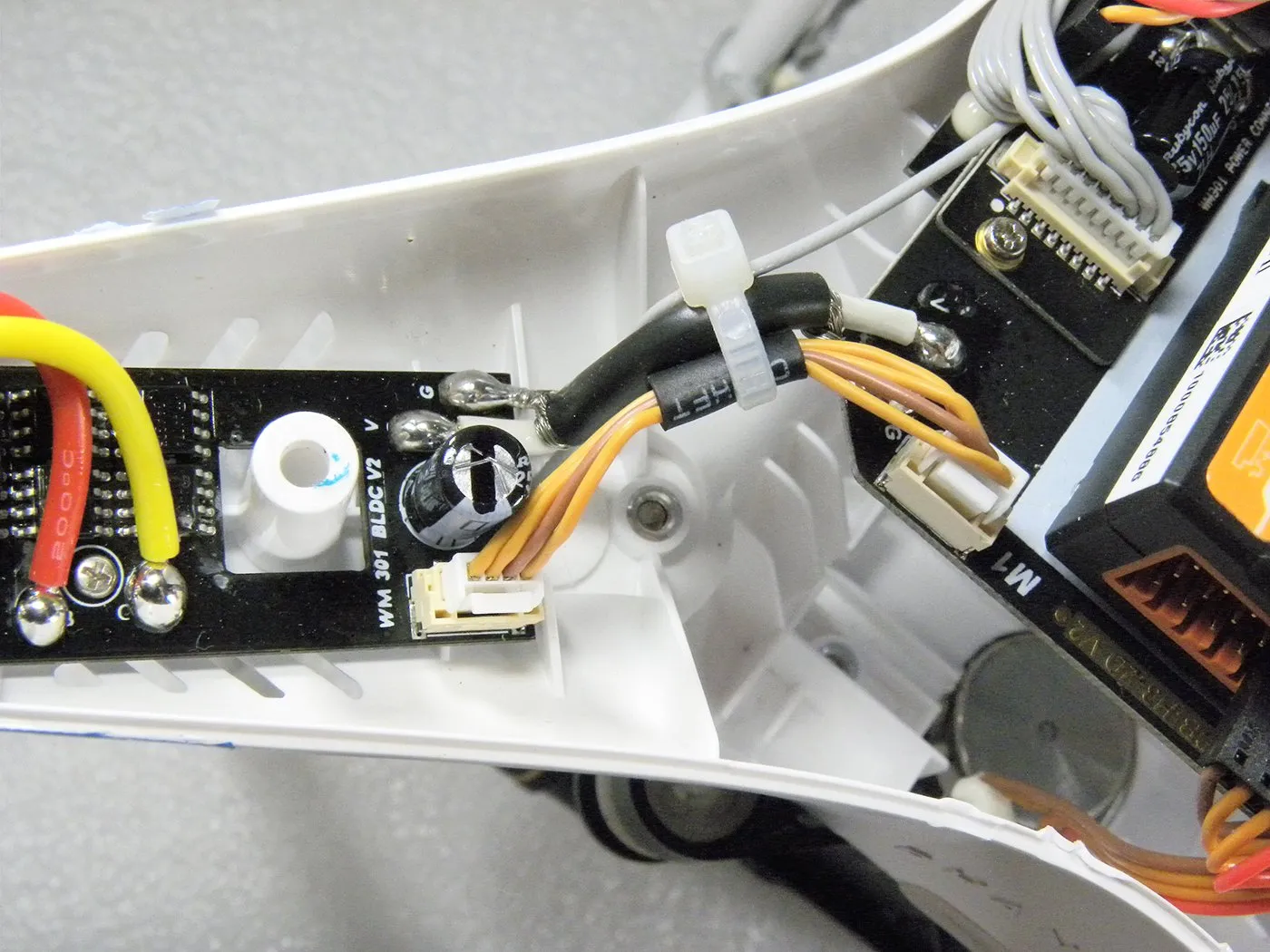

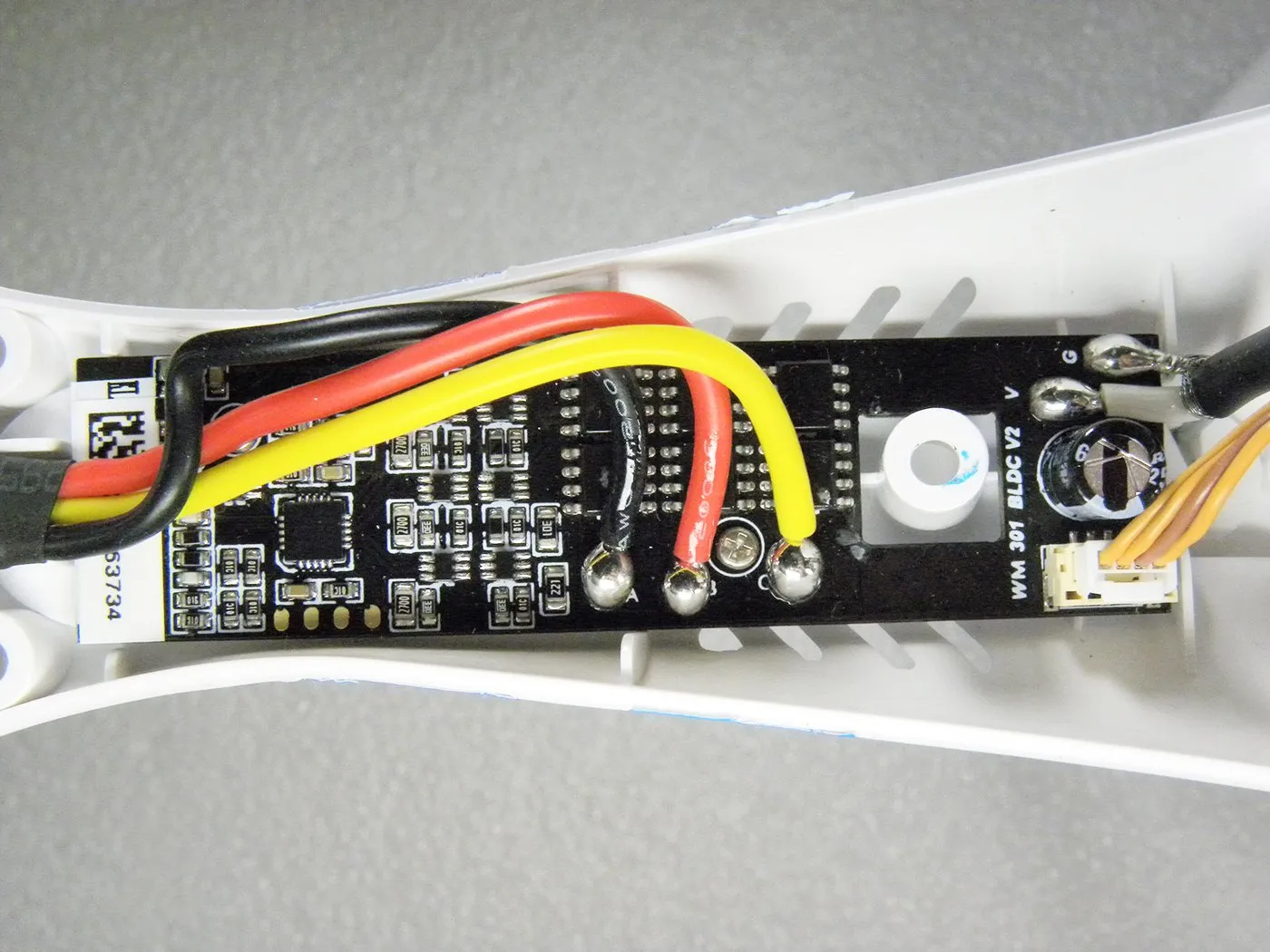

  • ESC - электронный регулятор скорости

Шаг 3 Пульт дистанционного управления и основная цепь управления

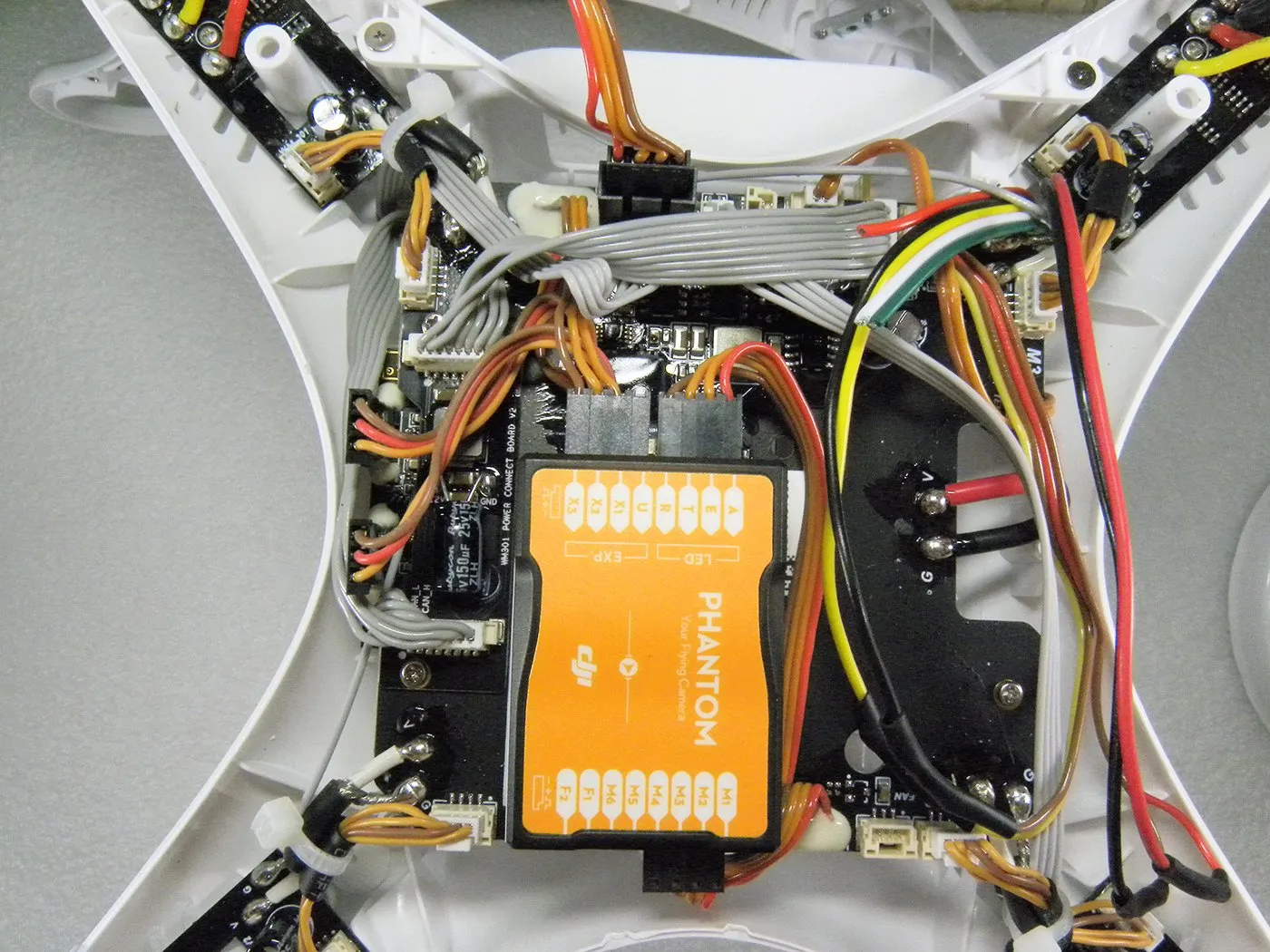

DJI Phantom 2 Разборка, пульт дистанционного управления и основная цепь управления: шаг 3, изображение 1 из 3
DJI Phantom 2 Разборка, пульт дистанционного управления и основная схема управления: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Разборка DJI Phantom 2, пульт дистанционного управления и основная цепь управления: шаг 3, изображение 2 из 3
DJI Phantom 2 разборка, пульт дистанционного управления и основная схема управления: шаг 3, изображение 2 из 3 | Источник - ifixit.com
DJI Phantom 2 разборка, пульт дистанционного управления и основной цепи управления: шаг 3, изображение 3 из 3
Разборка DJI Phantom 2, пульт дистанционного управления и основная цепь управления: шаг 3, изображение 3 из 3 | Источник - ifixit.com

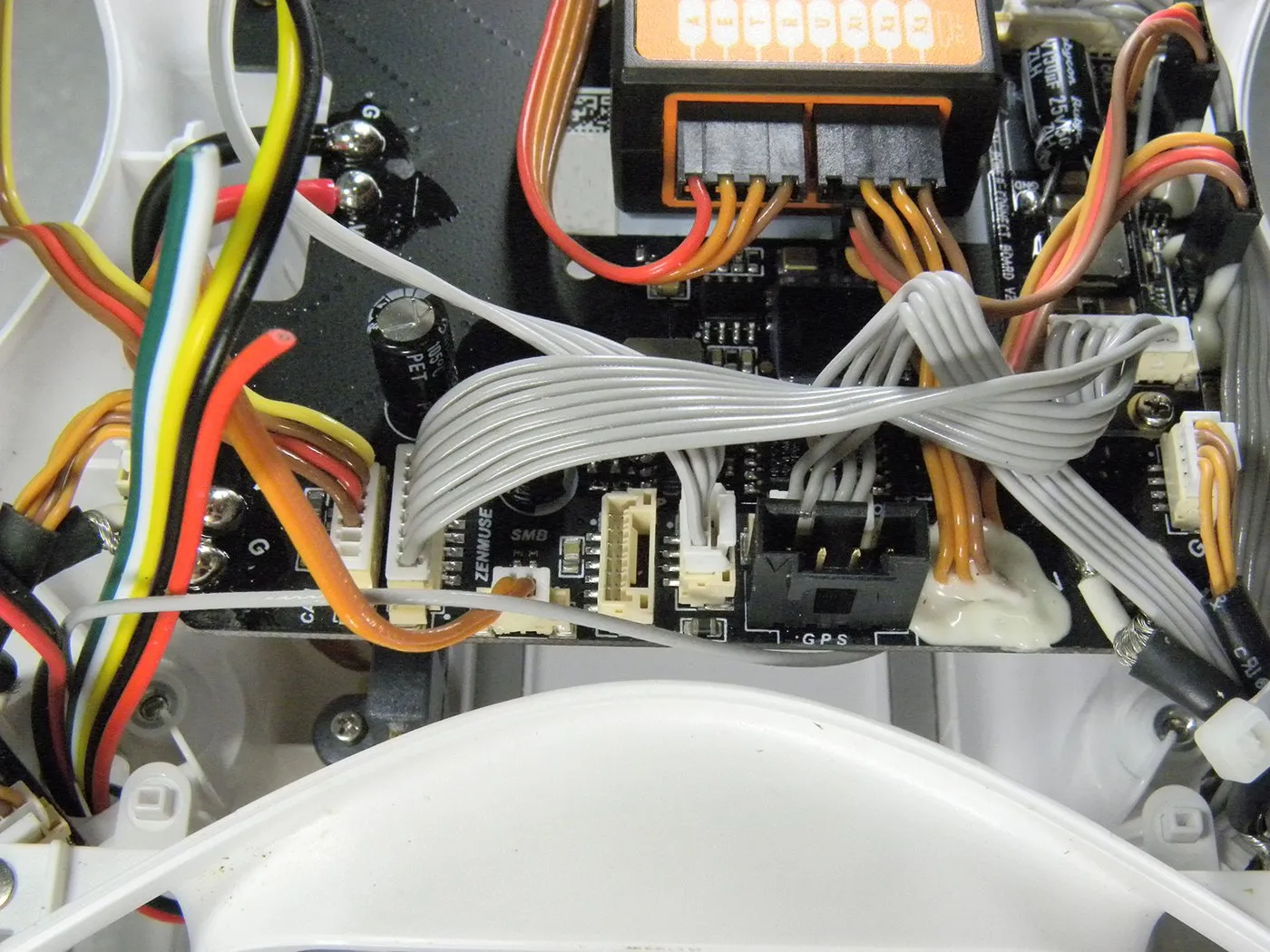

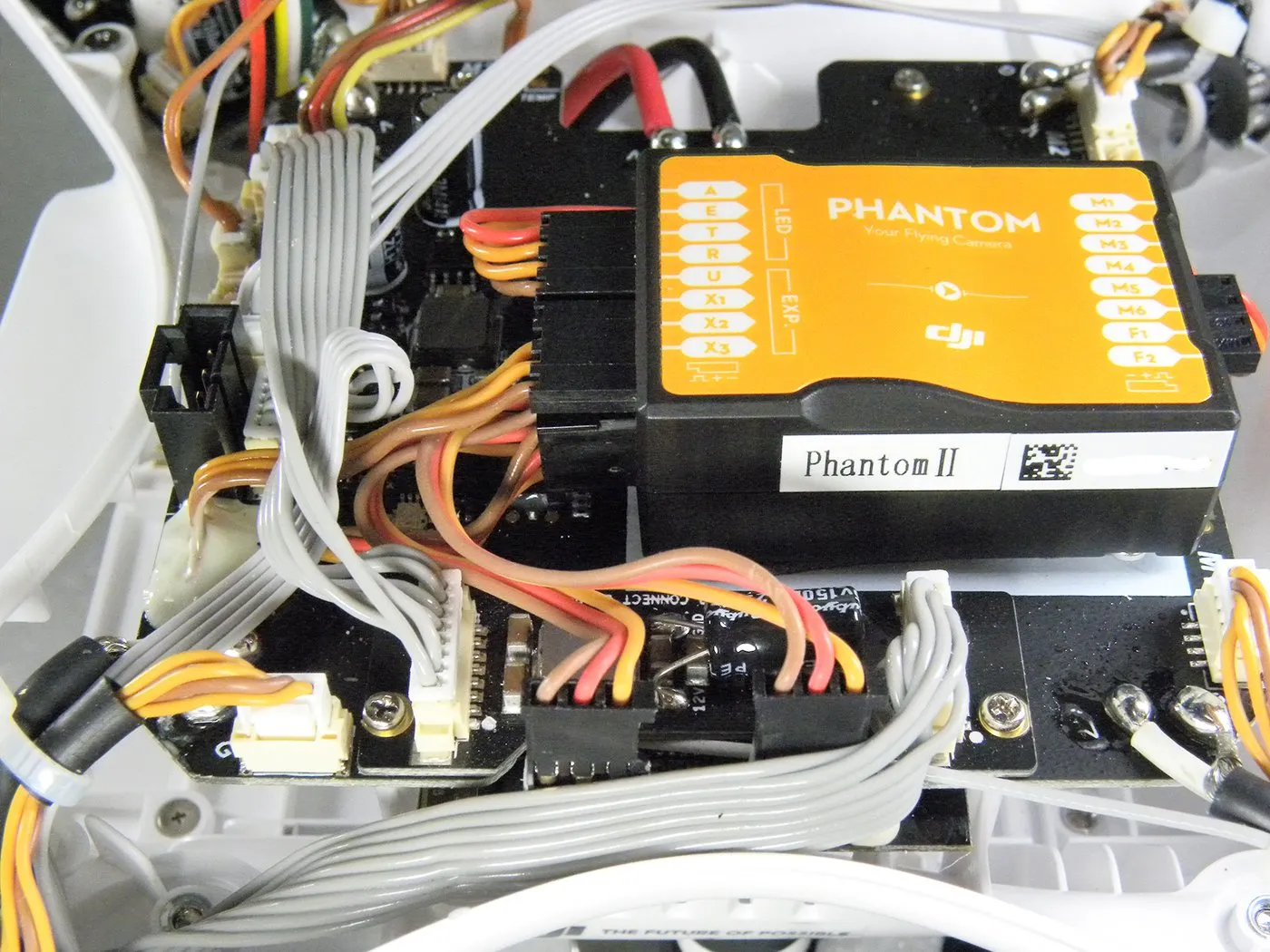

  • Пульт дистанционного управления и основная схема управления

Шаг 4 Интеллектуальная батарея

Разборка DJI Phantom 2, интеллектуальная батарея: шаг 4, изображение 1 из 3
DJI Phantom 2 Teardown, интеллектуальная батарея: шаг 4, изображение 1 из 3 | Источник - ifixit.com

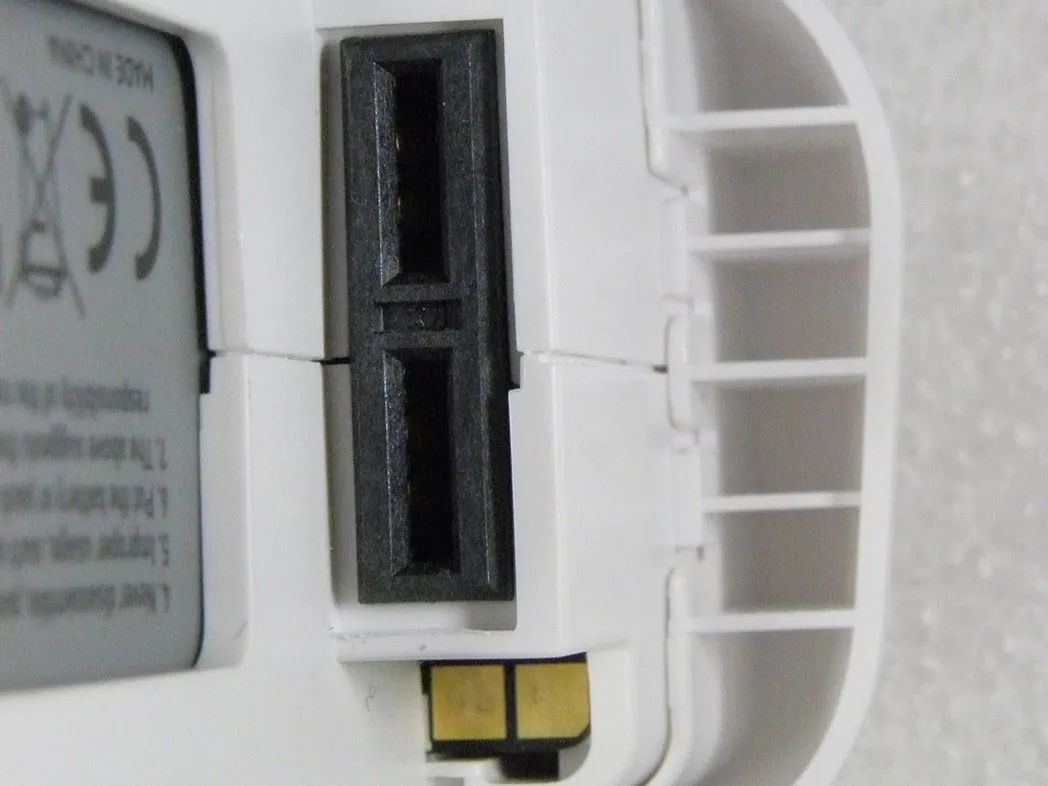

DJI Phantom 2 Teardown, интеллектуальная батарея: шаг 4, изображение 2 из 3
DJI Phantom 2 Teardown, интеллектуальная батарея: шаг 4, изображение 2 из 3 | Источник - ifixit.com
DJI Phantom 2 Teardown, интеллектуальная батарея: шаг 4, изображение 3 из 3
Разборка DJI Phantom 2, интеллектуальный аккумулятор: шаг 4, изображение 3 из 3 | Источник - ifixit.com

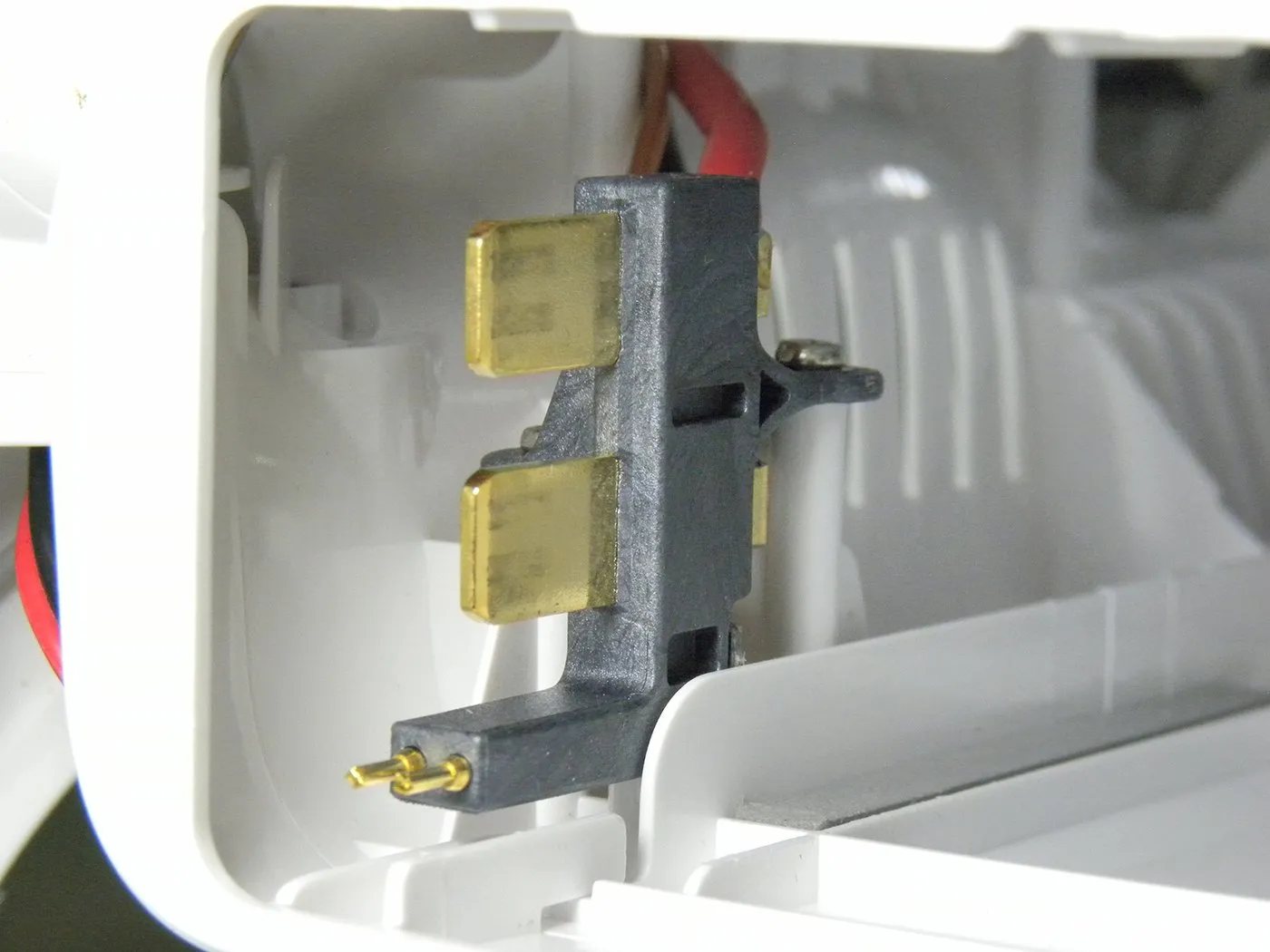

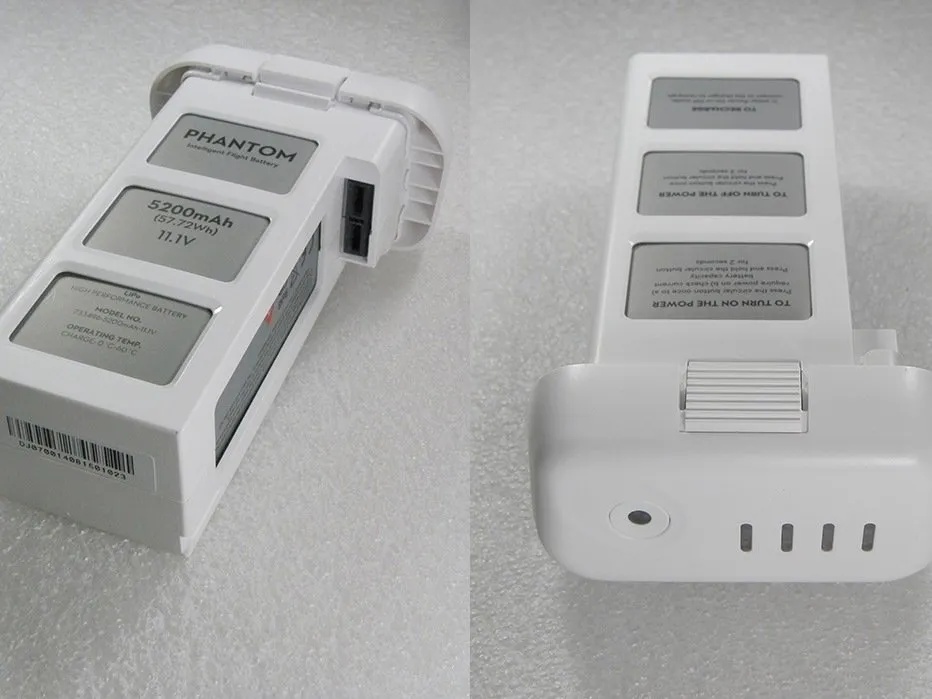

  • Интеллектуальная батарея - LIPO - 11,1V - 5200mAh

Шаг 5 Схема GPS и кабель

Разборка DJI Phantom 2, схема и кабель GPS: шаг 5, изображение 1 из 1
Разборка DJI Phantom 2, схема и кабель GPS: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Цепь и кабель GPS

Шаг 6

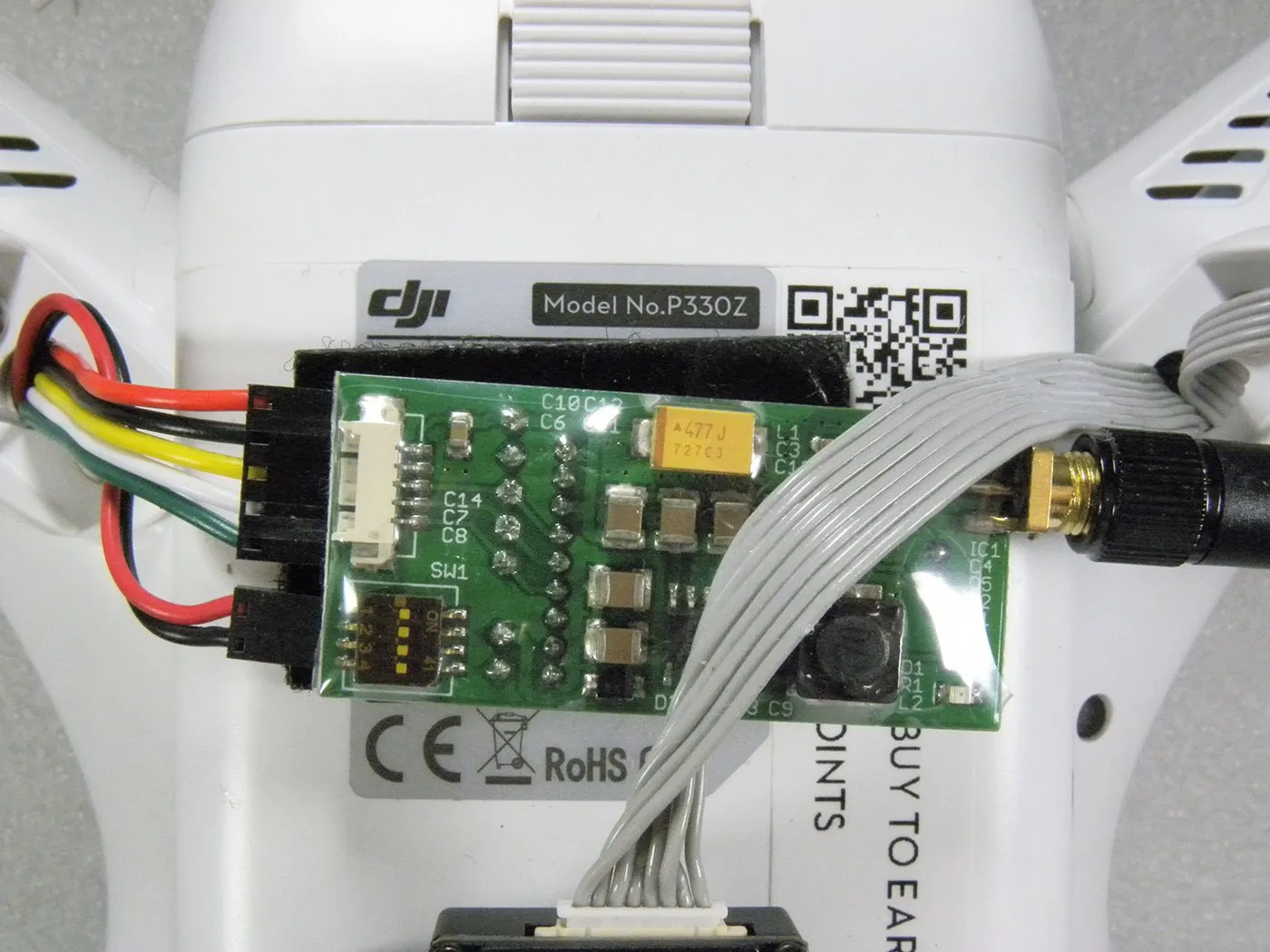

Разборка DJI Phantom 2: шаг 6, изображение 1 из 3
Разборка DJI Phantom 2: шаг 6, изображение 1 из 3 | Источник - ifixit.com
DJI Phantom 2 Teardown: шаг 6, изображение 2 из 3
DJI Phantom 2 Teardown: шаг 6, изображение 2 из 3 | Источник - ifixit.com
DJI Phantom 2 Teardown: шаг 6, изображение 3 из 3
DJI Phantom 2 Teardown: шаг 6, изображение 3 из 3 | Источник - ifixit.com

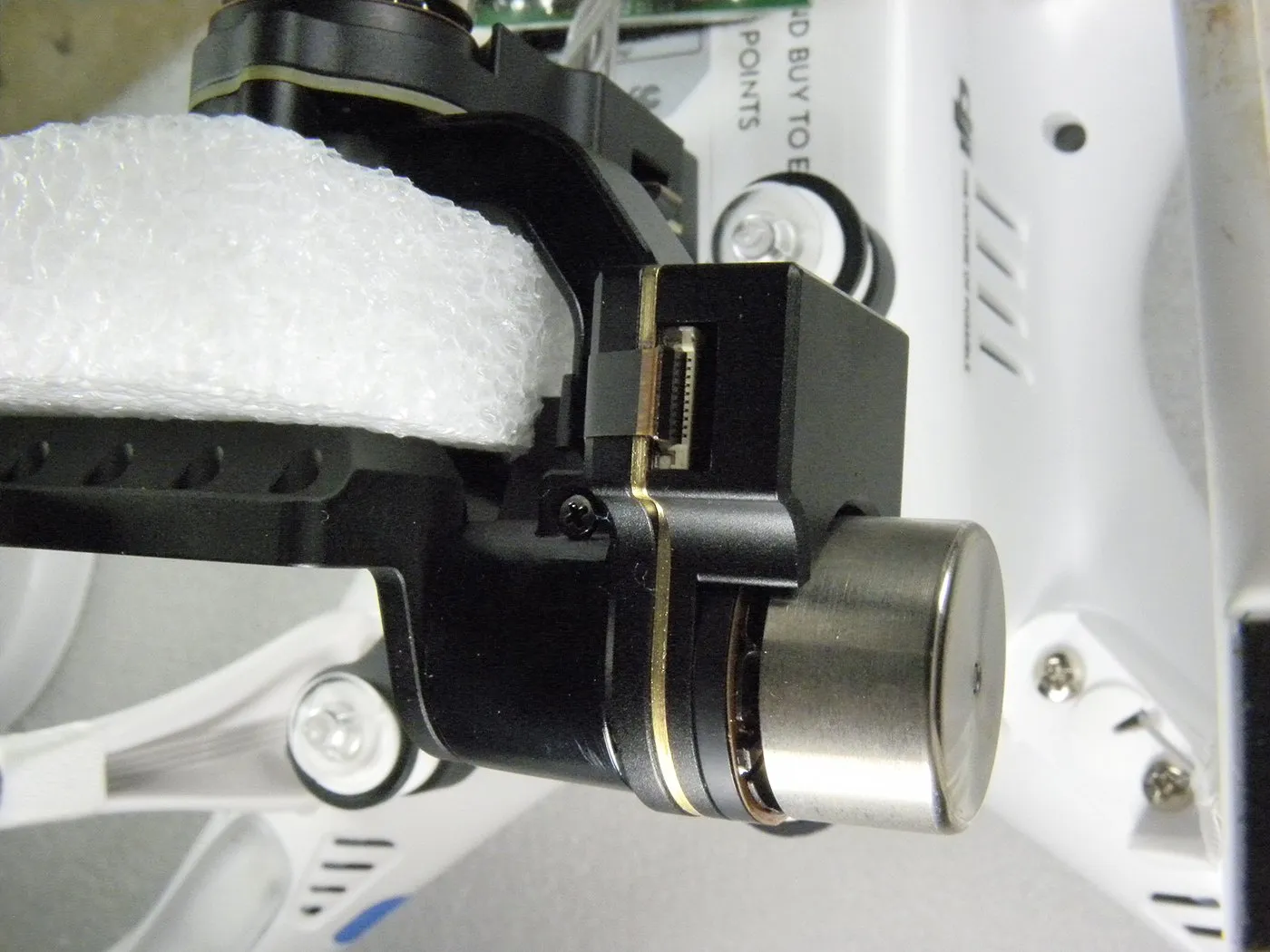

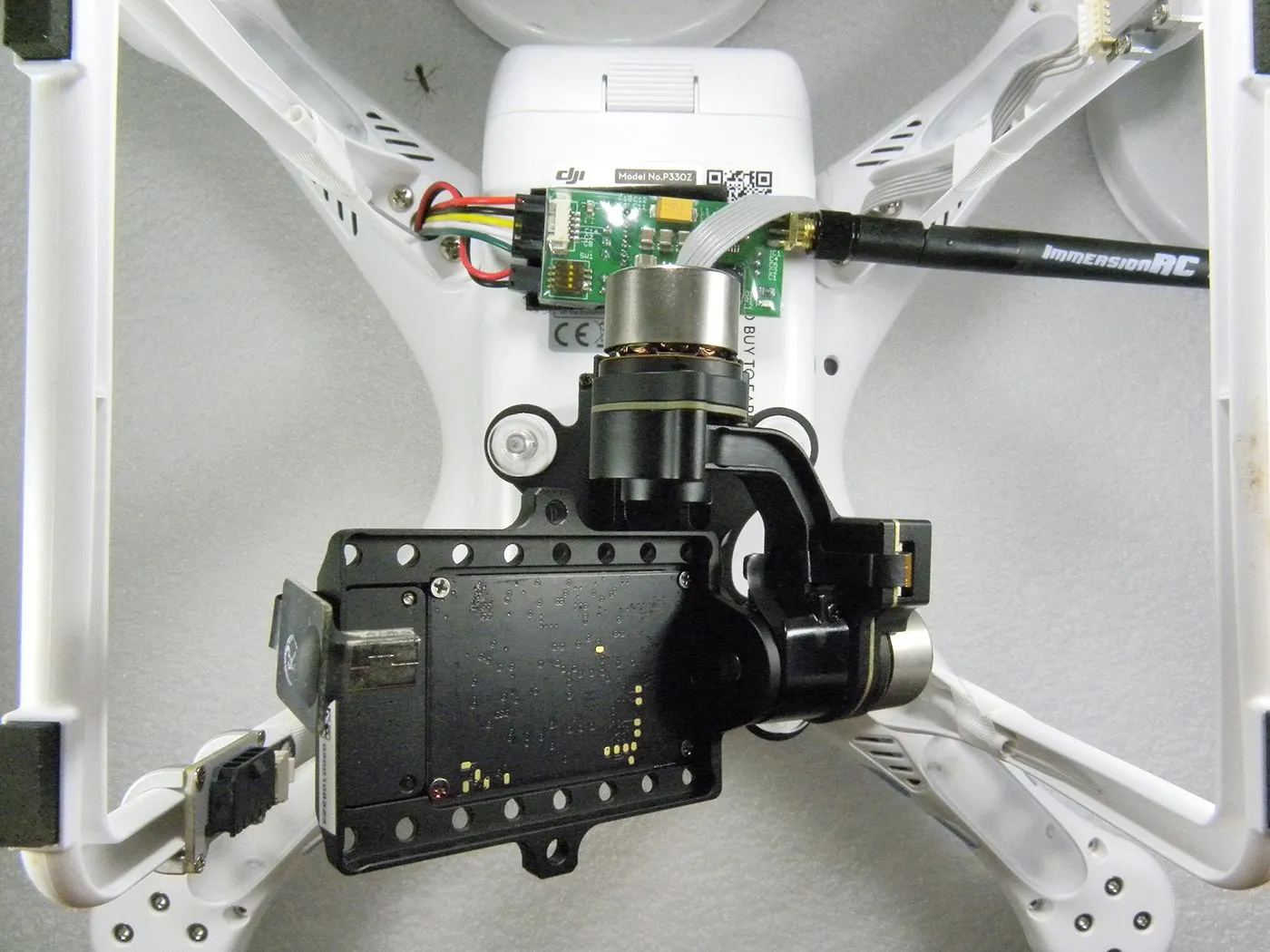

  • Вид снизу: Гимбал Zenmuse H3-3D и FPV-передатчик

  • FPV-передатчик

  • Бесщеточный микродвигатель постоянного тока
