Разборка DrayTek Vigor 2820

Разборка DrayTek Vigor 2820

Что вам нужно

Инструменты

  • Посмотреть
  • Плоская головка 3/32
    Плоская головка 3/32 | Источник - ifixit.com
  • Отвертка Phillips #1
    Отвертка Phillips #1 | Источник - ifixit.com

Шаг 1 Снимите переднюю панель

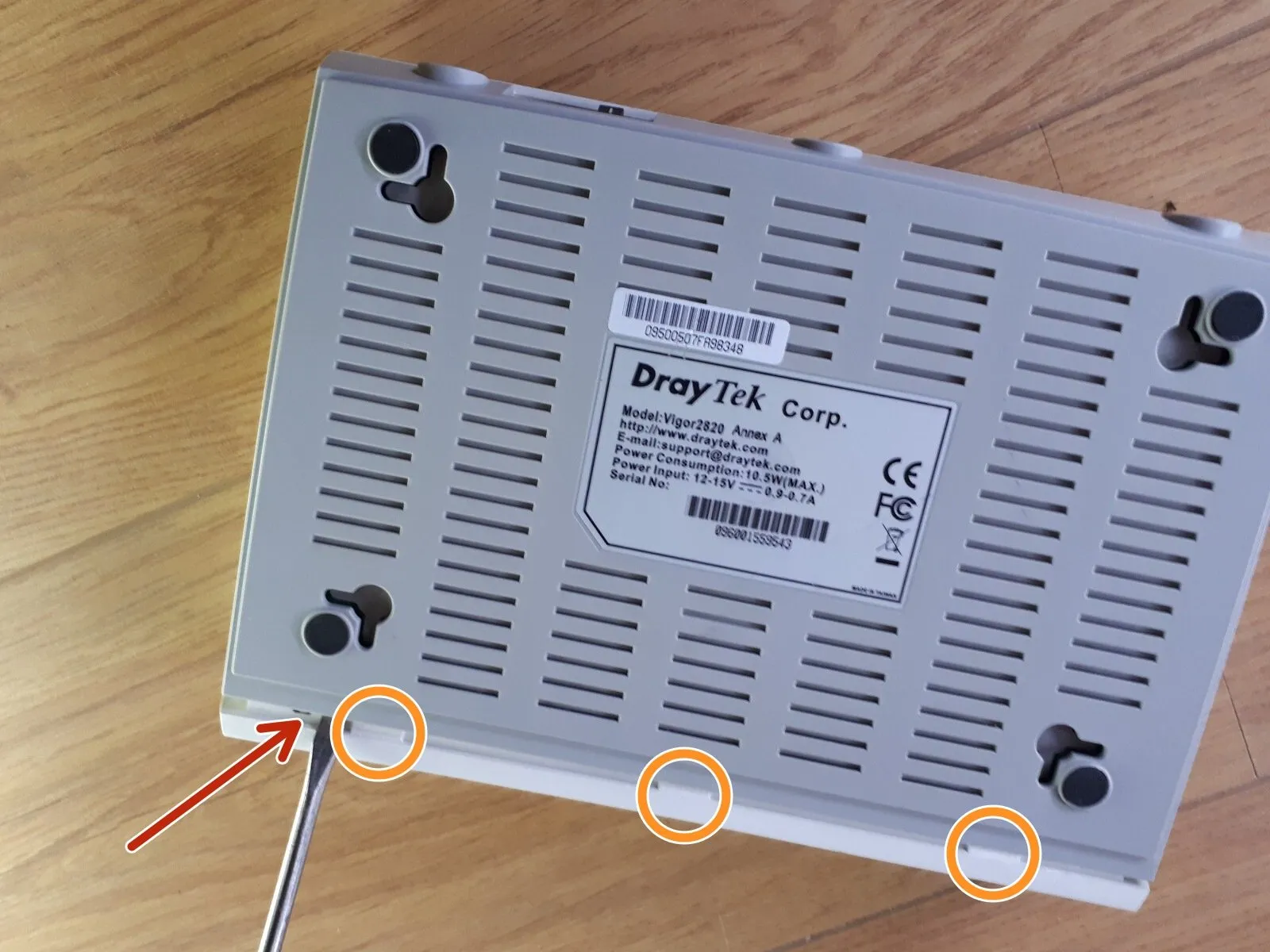

Разборка DrayTek Vigor 2820, снятие передней панели: шаг 1, изображение 1 из 2
Разборка DrayTek Vigor 2820, снятие передней панели: шаг 1, изображение 1 из 2 | Источник - ifixit.com

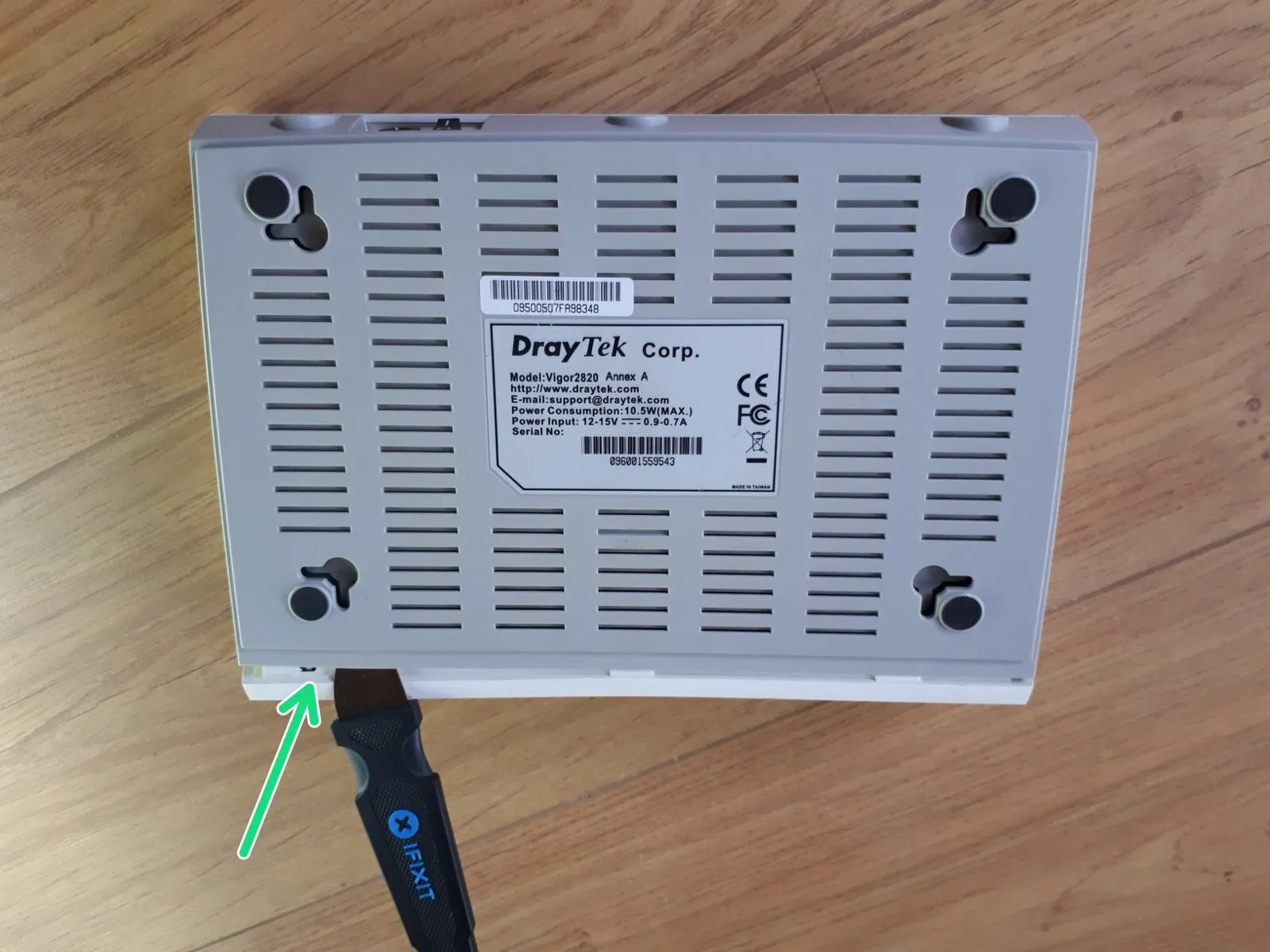

Разборка DrayTek Vigor 2820, снятие передней панели: шаг 1, изображение 2 из 2
Разбор DrayTek Vigor 2820, снятие передней панели: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Передняя панель крепится к днищу с помощью 3 зажимов.

  • С помощью плоской отвертки подденьте первый зажим.

  • Используйте плоский предмет, чтобы удержать первый зажим открытым.

  • С помощью плоской головки откройте остальные зажимы.

Шаг 2 Разберите корпус

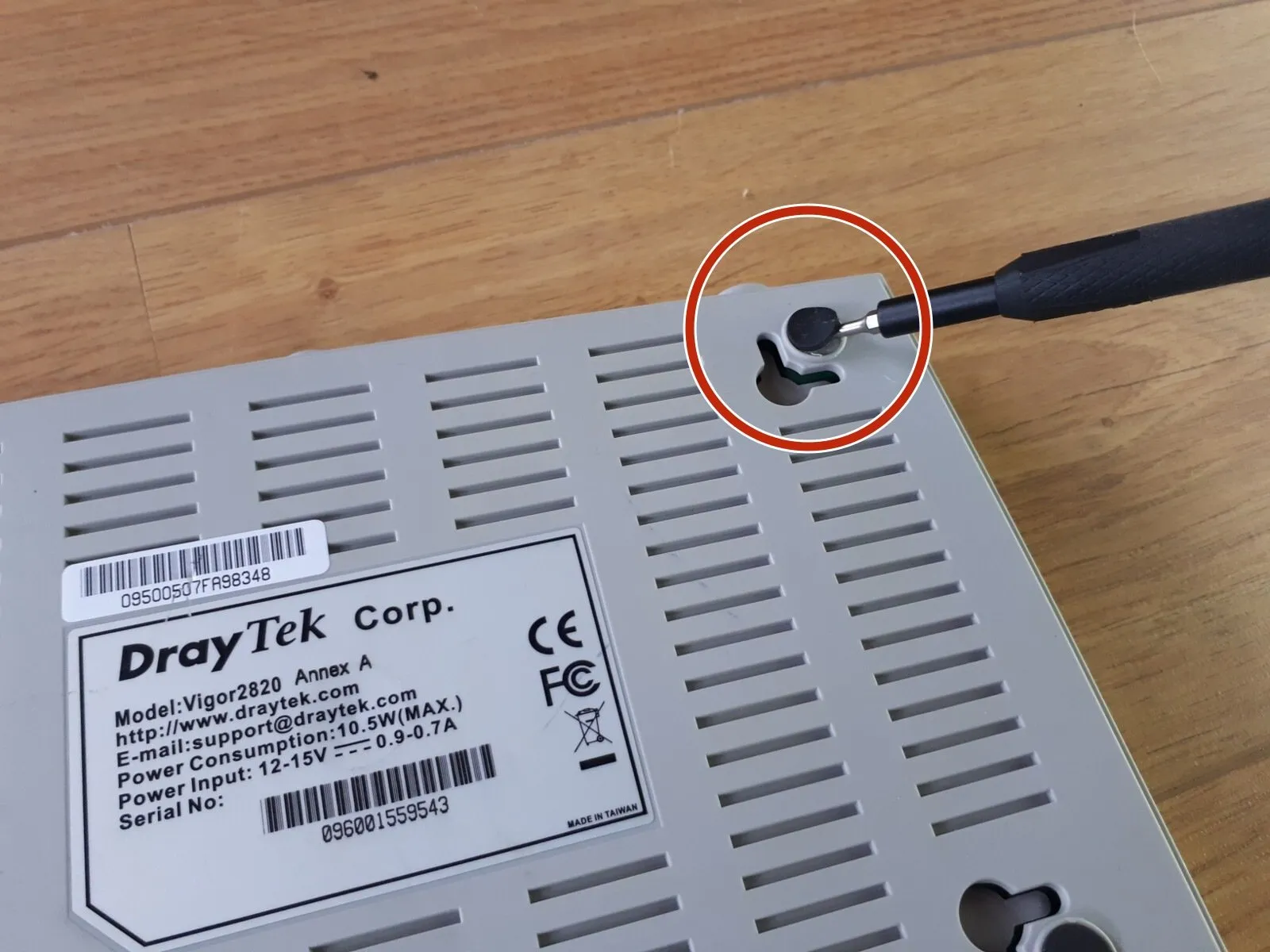

Разборка DrayTek Vigor 2820, разборка корпуса: шаг 2, изображение 1 из 2
DrayTek Vigor 2820 Разборка, разборка корпуса: шаг 2, изображение 1 из 2 | Источник - ifixit.com

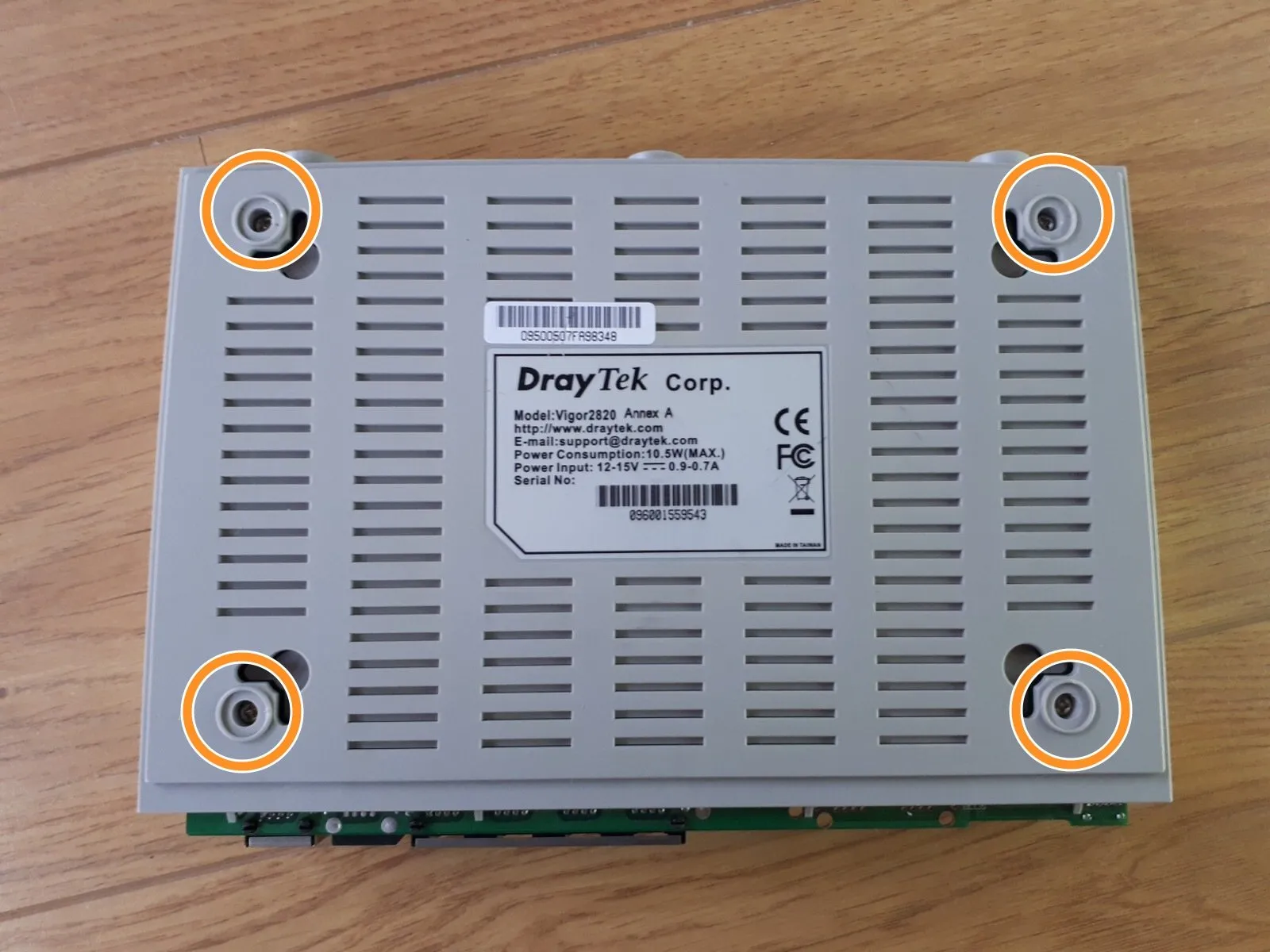

DrayTek Vigor 2820 разборка, разборка корпуса: шаг 2, изображение 2 из 2
Разборка DrayTek Vigor 2820, разборка корпуса: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • С помощью плоской головки 2,5 мм снимите резиновые ножки.

  • Открутите 4 винта, скрепляющие верхнюю и нижнюю части корпуса.

Шаг 3. Извлеките модуль ADSL

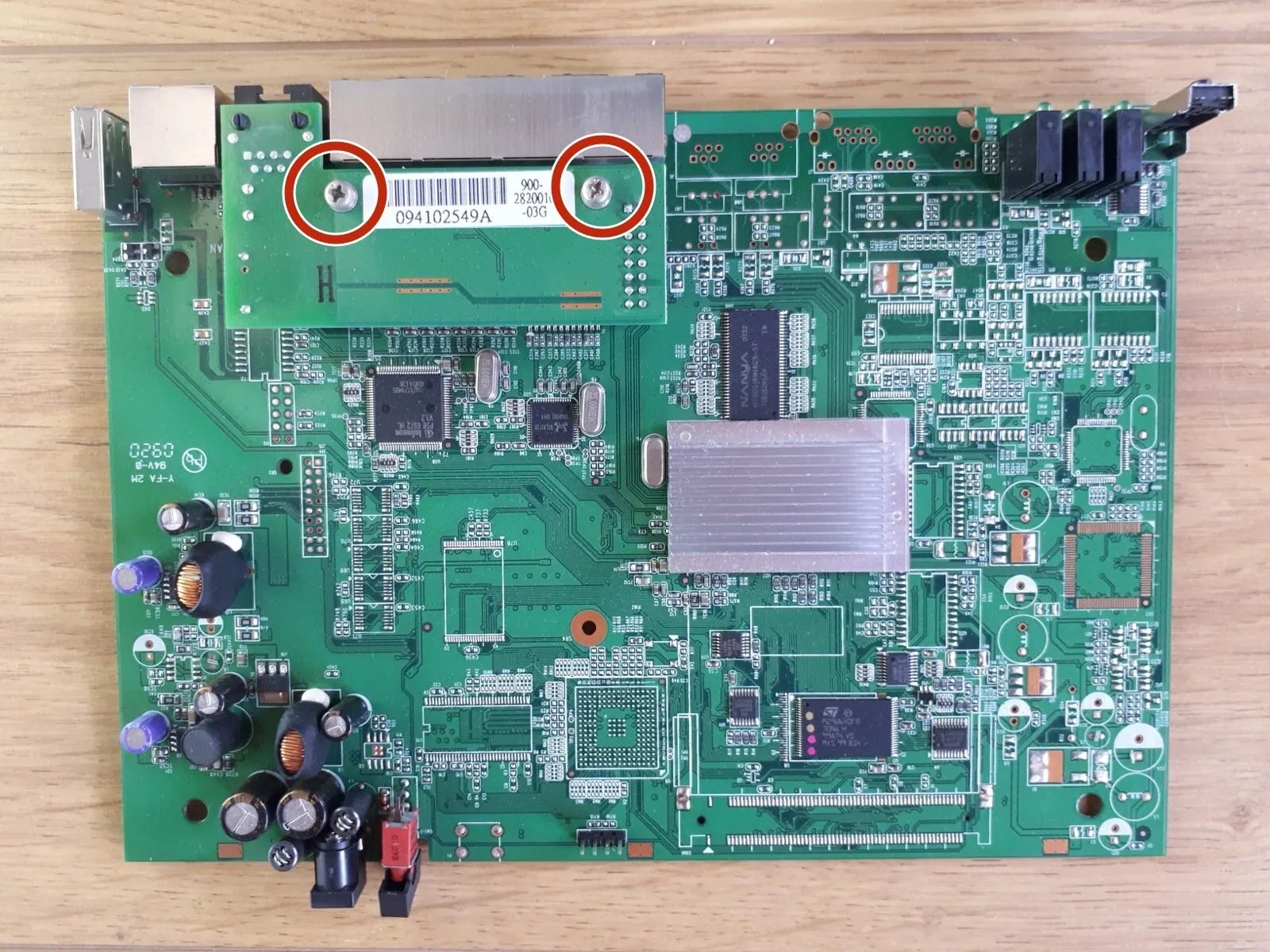

Разборка DrayTek Vigor 2820, извлечение ADSL-модуля: шаг 3, изображение 1 из 3
Разборка DrayTek Vigor 2820, извлечение ADSL-модуля: шаг 3, изображение 1 из 3 | Источник - ifixit.com
DrayTek Vigor 2820 Teardown, извлечение модуля ADSL: шаг 3, изображение 2 из 3
DrayTek Vigor 2820 Разборка, извлечение модуля ADSL: шаг 3, изображение 2 из 3 | Источник - ifixit.com

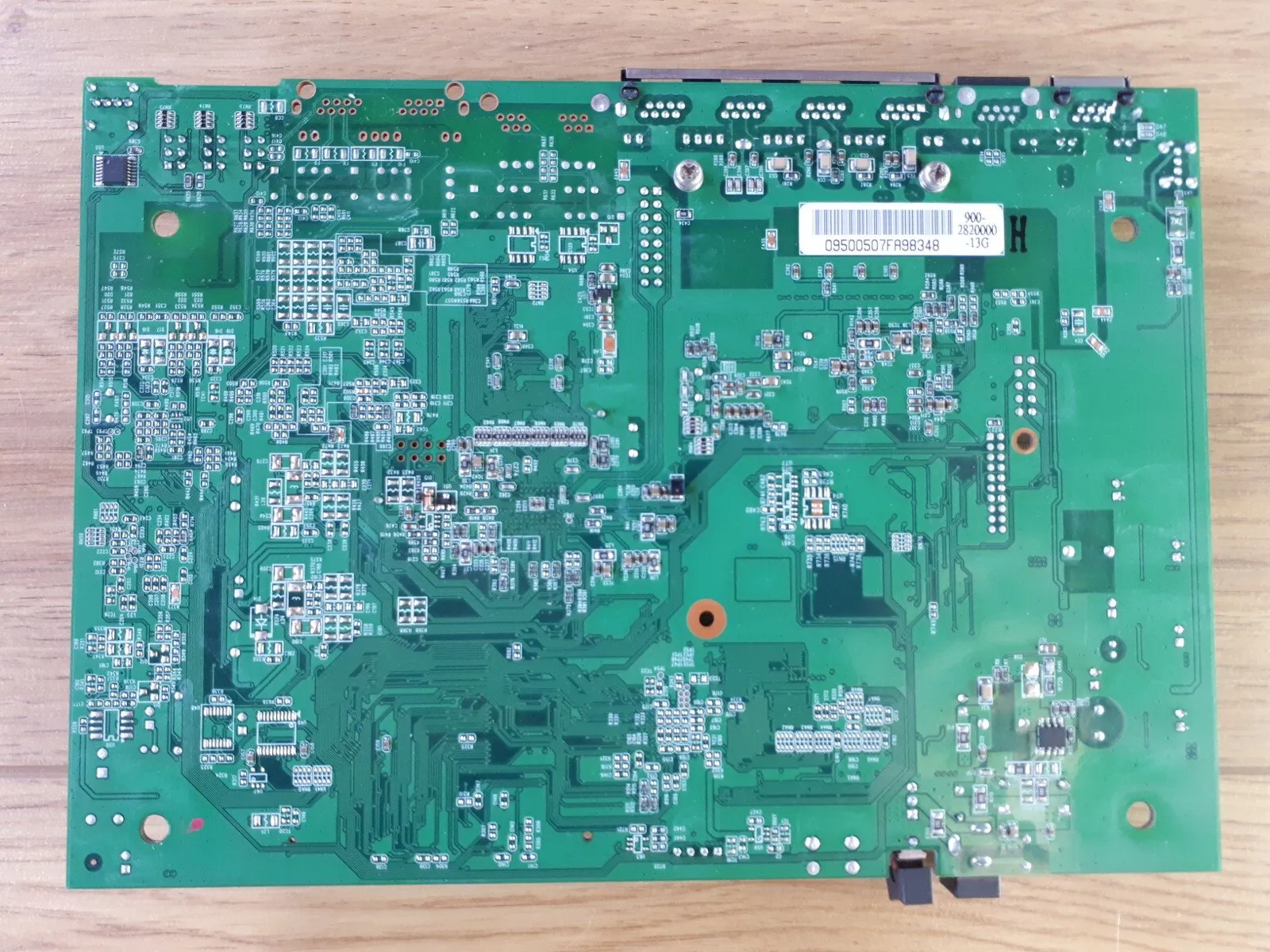

Разборка DrayTek Vigor 2820, извлечение модуля ADSL: шаг 3, изображение 3 из 3
Разборка DrayTek Vigor 2820, извлечение ADSL-модуля: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Открутите винты, крепящие модуль ADSL к основной плате.

  • Материнская плата:

  • Nanya Technology NT5DS16M16CS-5T 256Mb DDR SDRAM

  • Контроллер Ethernet-коммутатора Infineon Technologies PSB 6972 HL V1.2

  • Delta Electronics LFE8731

  • Delta Electronics LFE9208A
