Введение

Я научу вас разбирать контроллер Dualshock 2, а также расскажу немного о том, как работает это устройство.

Что вам понадобится

Инструменты

  • Крестовая отвертка №00
    Отвертка Phillips #00 | Источник - ifixit.com

Шаг 1 Разборка DualShock 2+как он работает

DualShock 2 Teardown+How It Works, DualShock 2 Teardown+How It Works: шаг 1, изображение 1 из 3
DualShock 2 Teardown+Как это работает, DualShock 2 Teardown+Как это работает: шаг 1, изображение 1 из 3 | Источник - ifixit.com
DualShock 2 Teardown+Как это работает, DualShock 2 Teardown+Как это работает: шаг 1, изображение 2 из 3
DualShock 2 Teardown+Как это работает, DualShock 2 Teardown+Как это работает: шаг 1, изображение 2 из 3 | Источник - ifixit.com
DualShock 2 Teardown+Как это работает, DualShock 2 Teardown+Как это работает: шаг 1, изображение 3 из 3
DualShock 2 Teardown+Как это работает, DualShock 2 Teardown+Как это работает: шаг 1, изображение 3 из 3 | Источник - ifixit.com

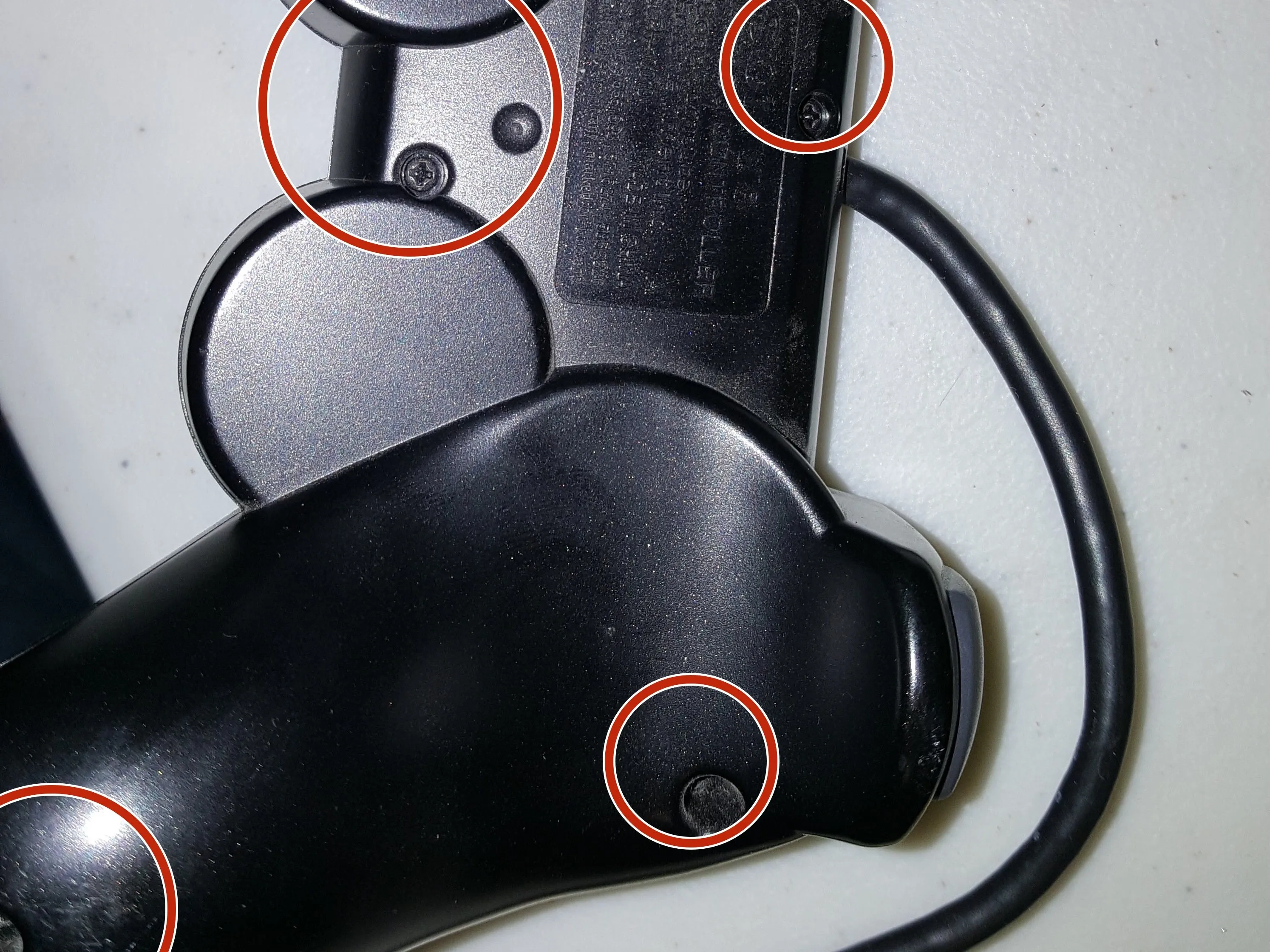

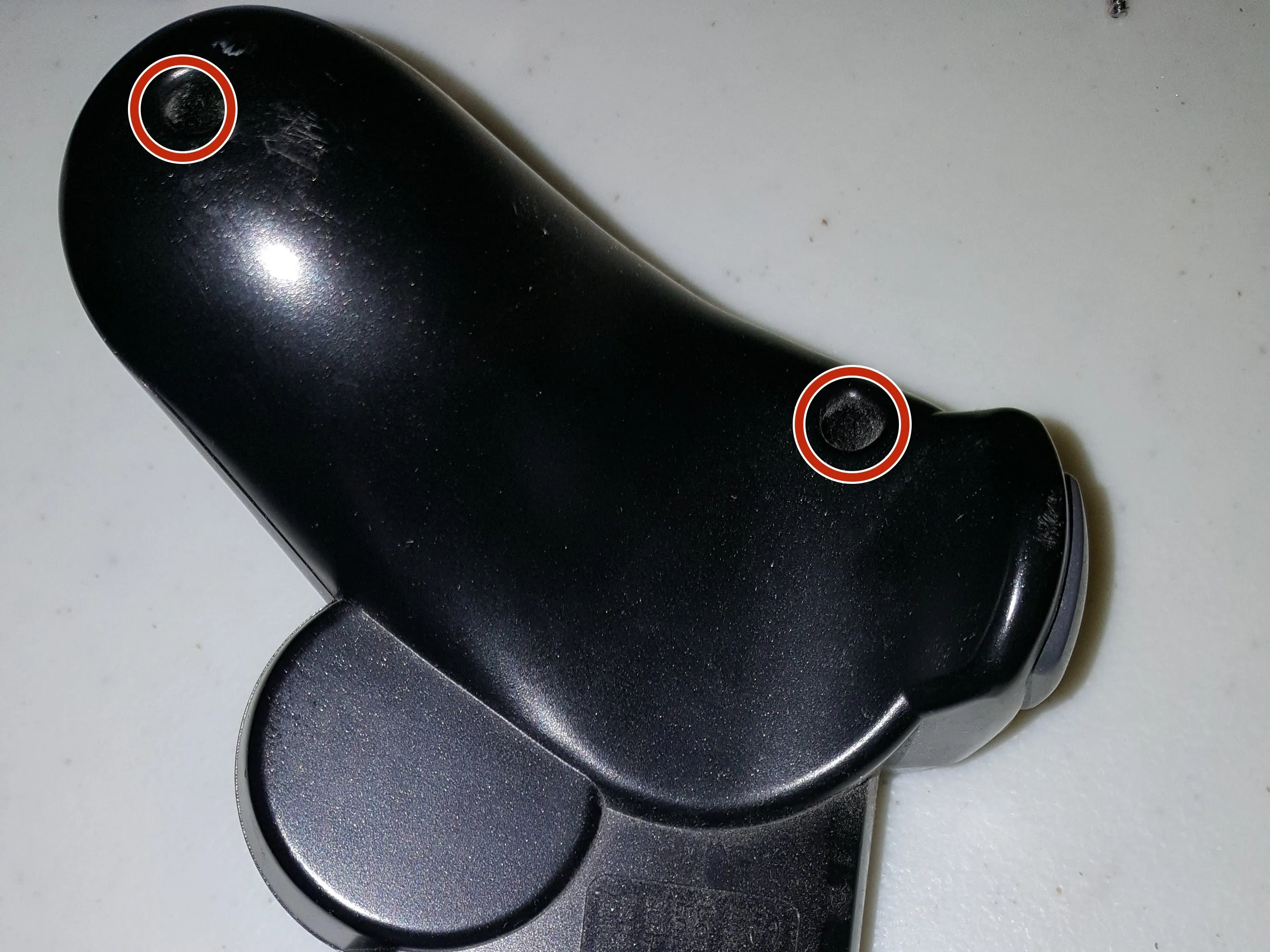

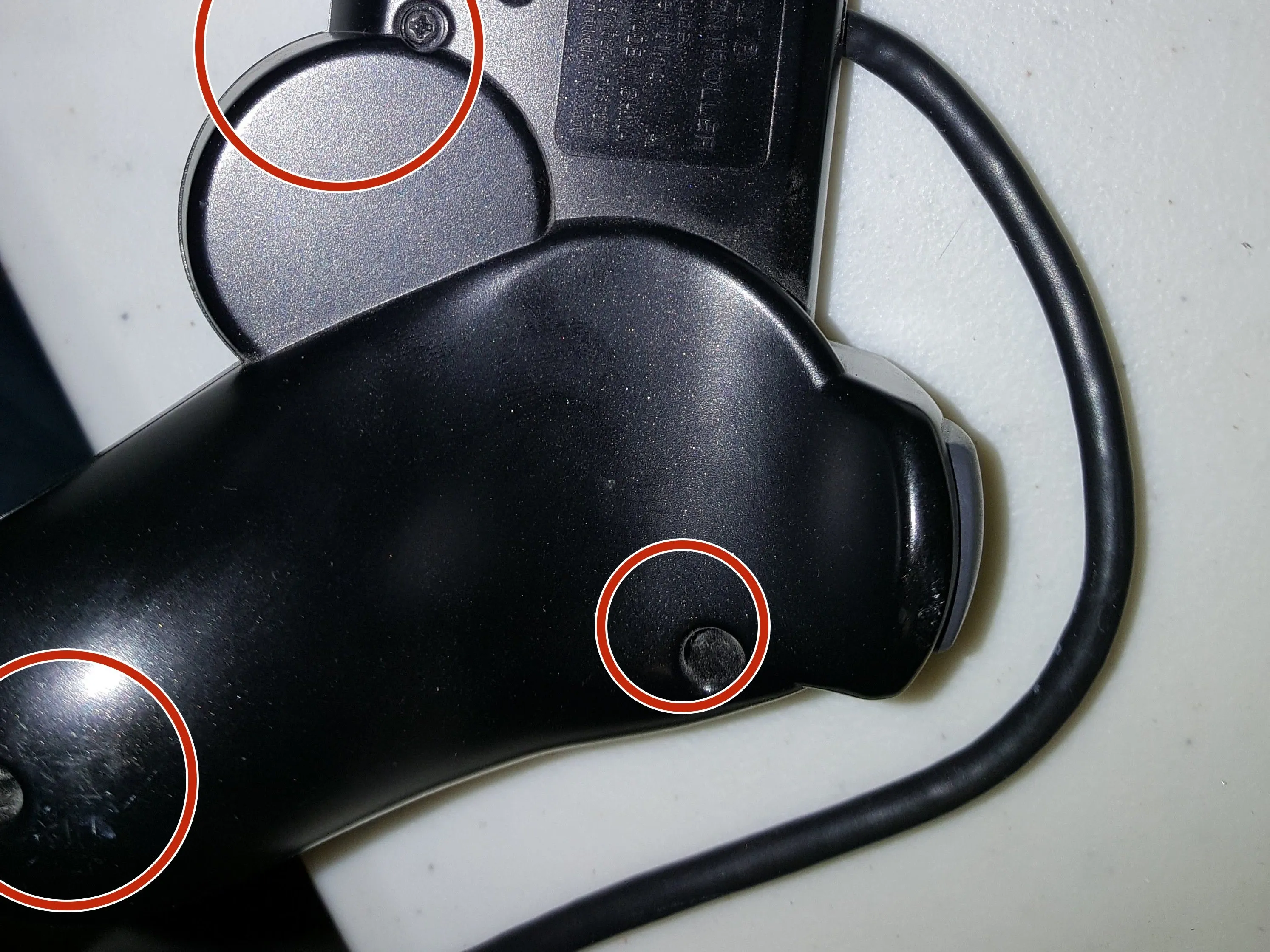

  • На задней панели контроллера Dualshock 2 есть 6 винтов, которые нужно открутить. На всех фотографиях изображено по сути одно и то же, но из-за странной системы обрезки изображений на сайте Делаете.ру каждый винт появляется как минимум один раз на всех трех фотографиях.

Шаг 2

Разборка DualShock 2+как это работает: шаг 2, изображение 1 из 3
DualShock 2 Teardown+Как это работает: шаг 2, изображение 1 из 3 | Источник - ifixit.com
DualShock 2 Teardown+Как это работает: шаг 2, изображение 2 из 3
DualShock 2 Teardown+Как это работает: шаг 2, изображение 2 из 3 | Источник - ifixit.com
DualShock 2 Teardown+Как работает: шаг 2, изображение 3 из 3
Разборка DualShock 2+как это работает: шаг 2, изображение 3 из 3 | Источник - ifixit.com

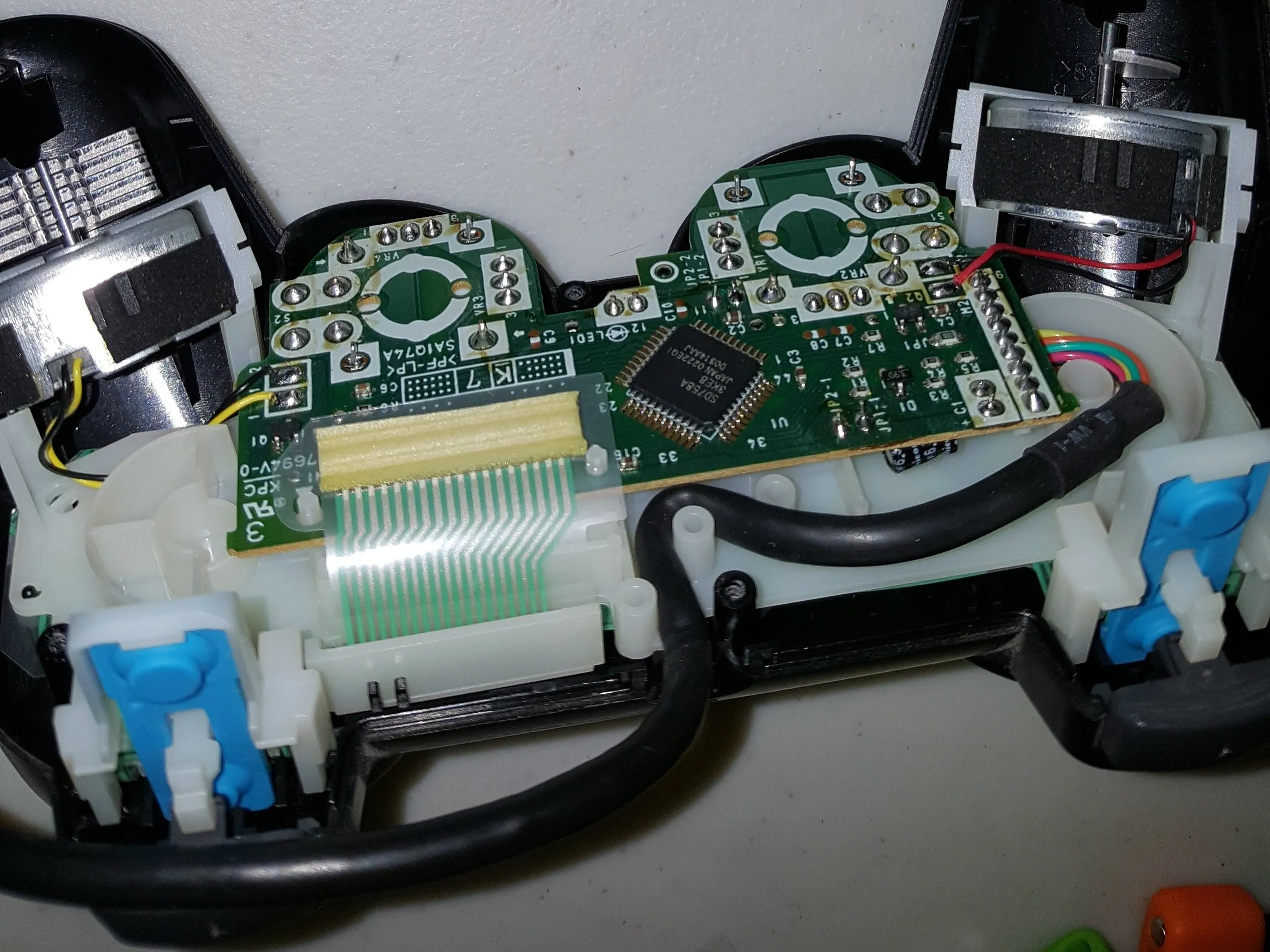

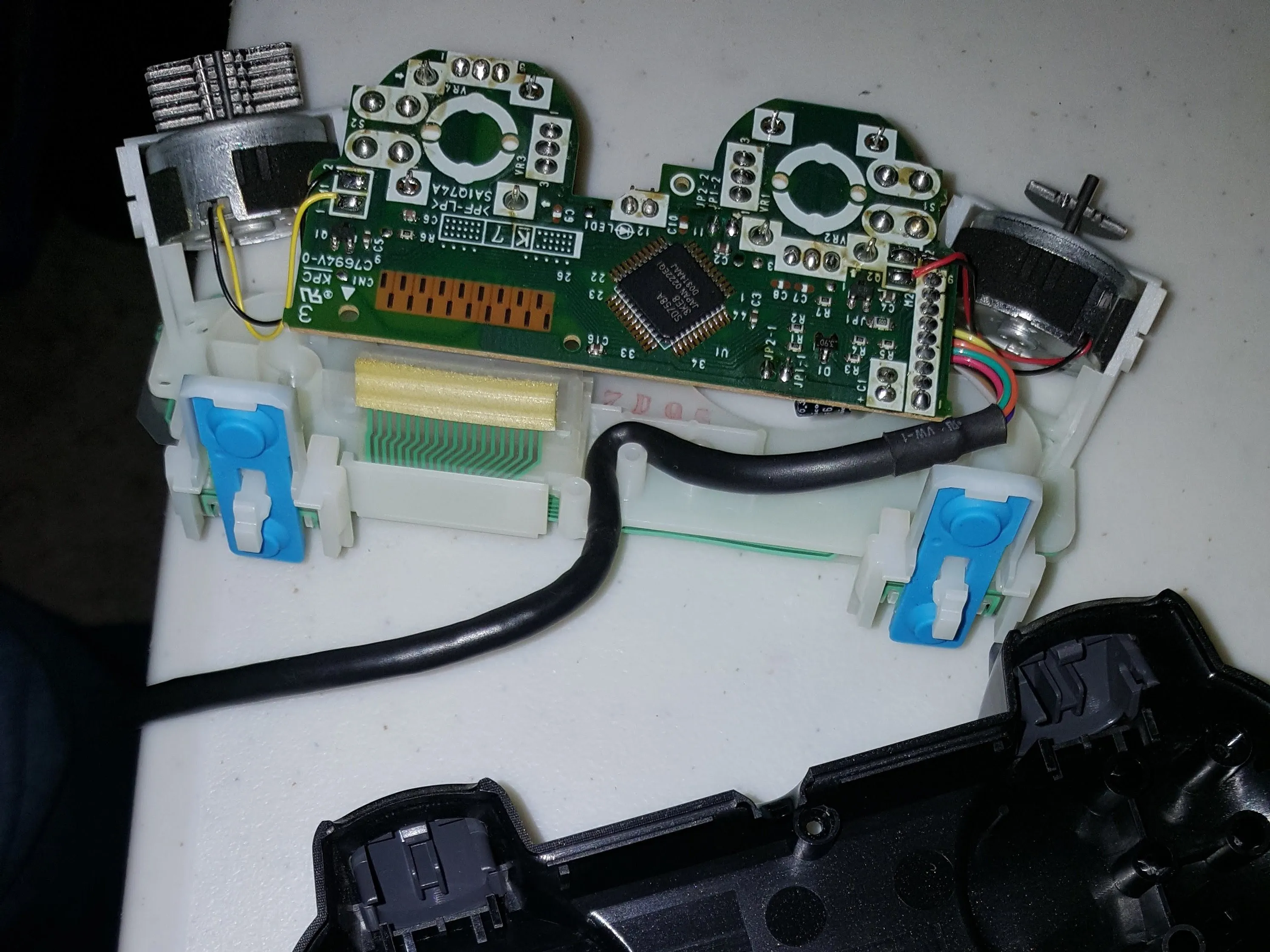

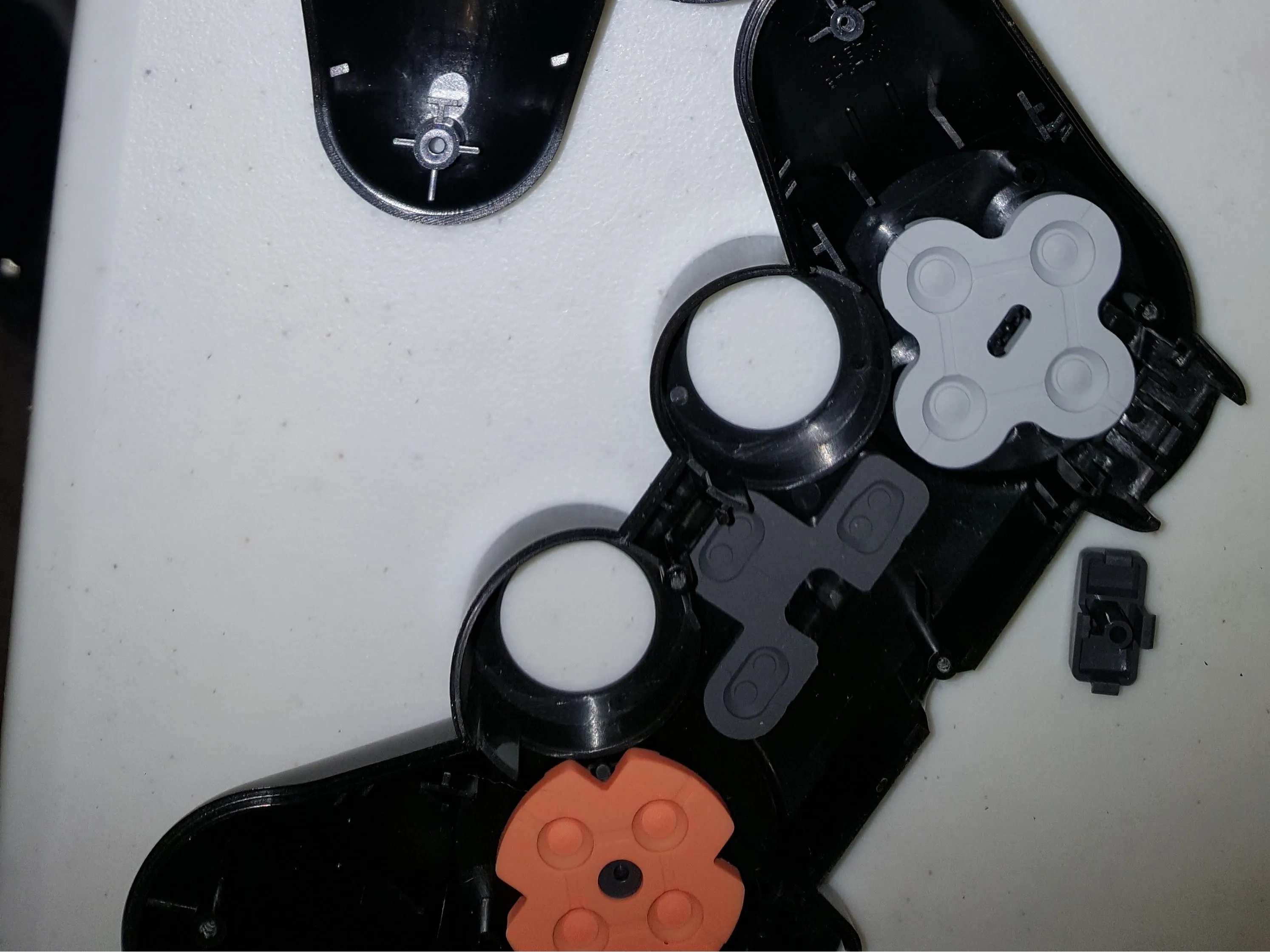

  • Корпус должен сразу же отделиться, затем следует печатная плата и белая пластиковая часть. Не забудьте сохранить все кнопки, так как во время разборки их можно легко потерять.

Шаг 3

Разборка DualShock 2+как это работает: шаг 3, изображение 1 из 3
Разборка DualShock 2+как это работает: шаг 3, изображение 1 из 3 | Источник - ifixit.com
DualShock 2 Teardown+Как это работает: шаг 3, изображение 2 из 3
DualShock 2 Teardown+Как это работает: шаг 3, изображение 2 из 3 | Источник - ifixit.com
DualShock 2 Teardown+Как это работает: шаг 3, изображение 3 из 3
Разборка DualShock 2+как работает: шаг 3, изображение 3 из 3 | Источник - ifixit.com

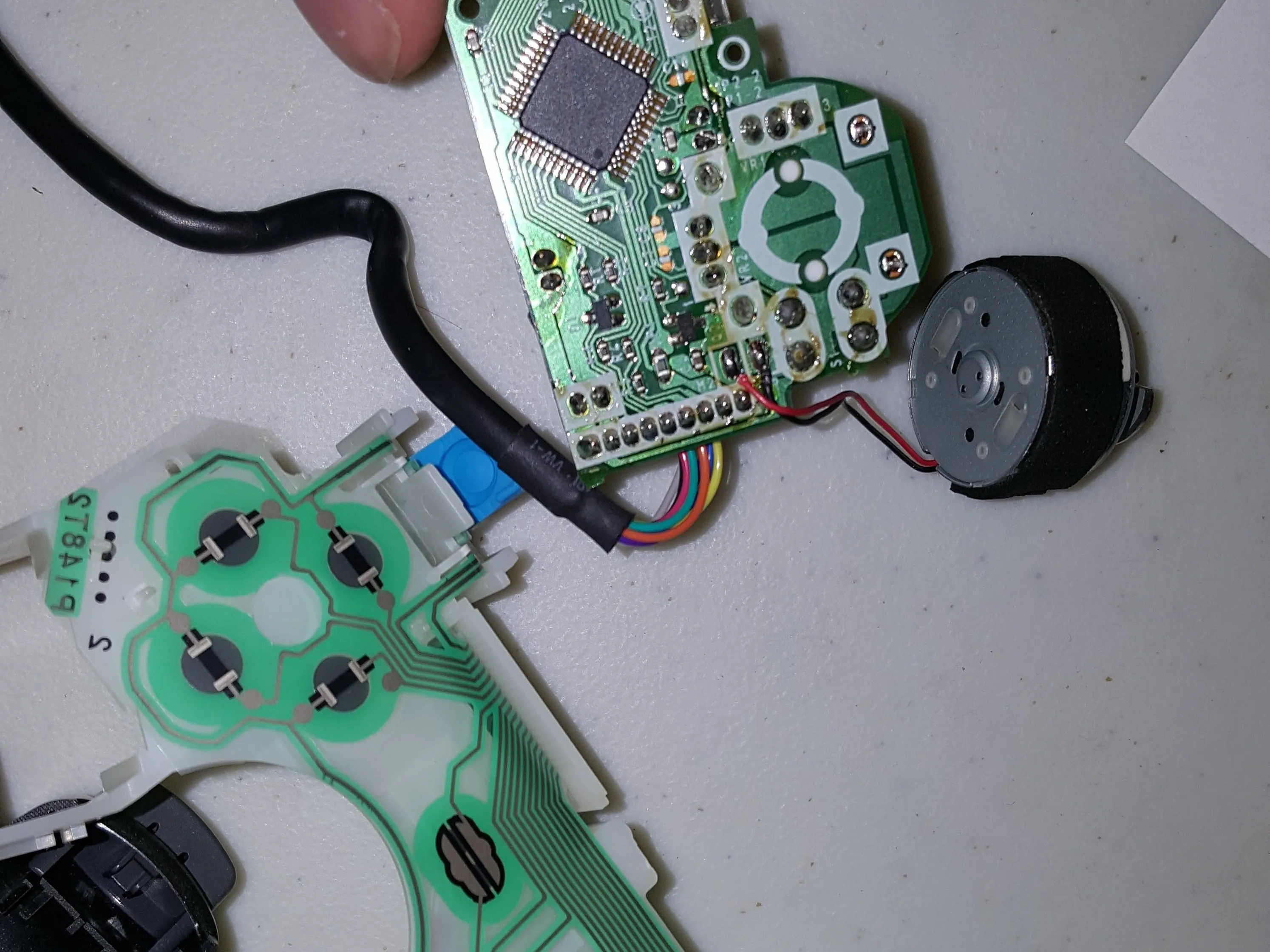

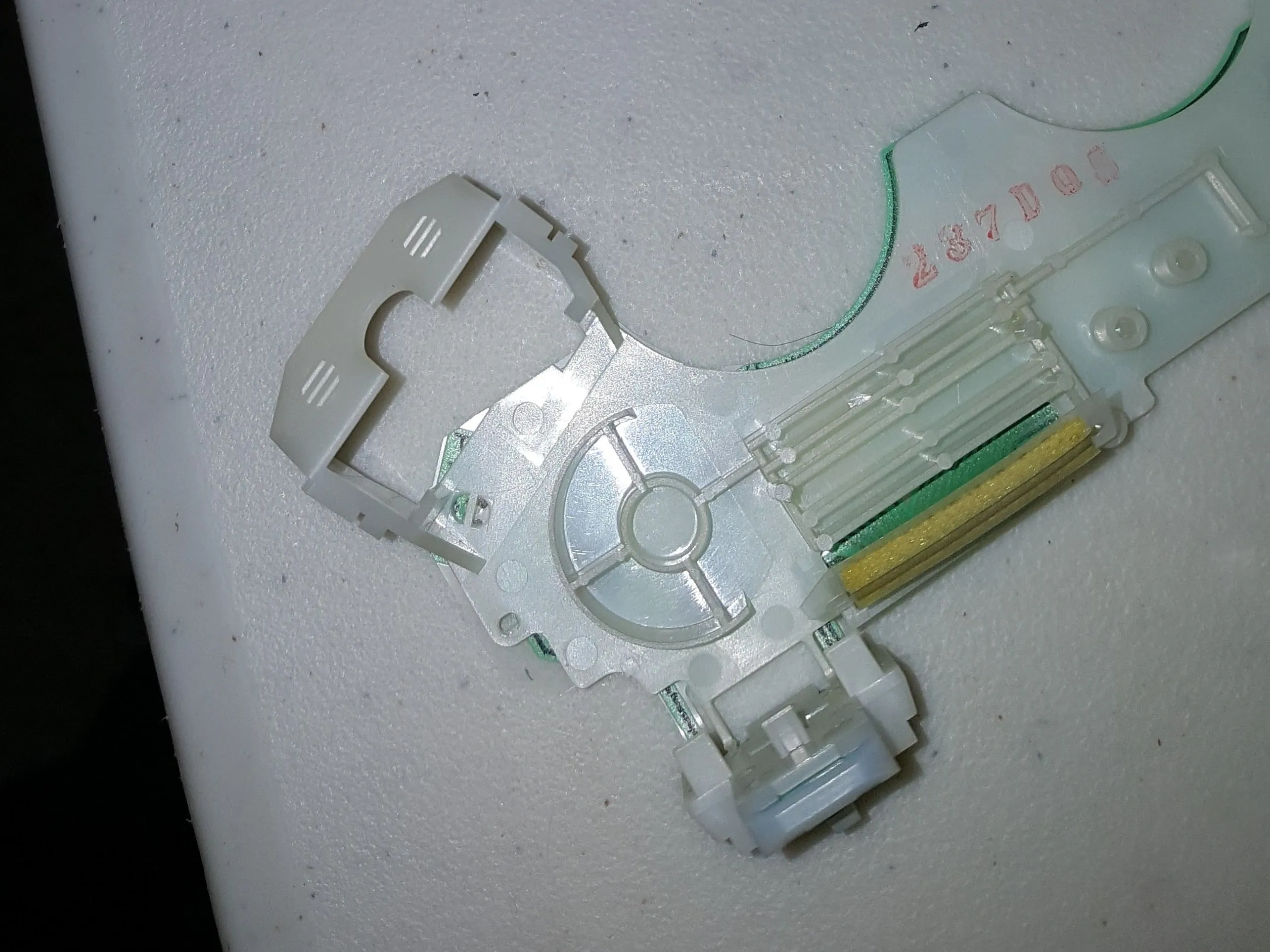

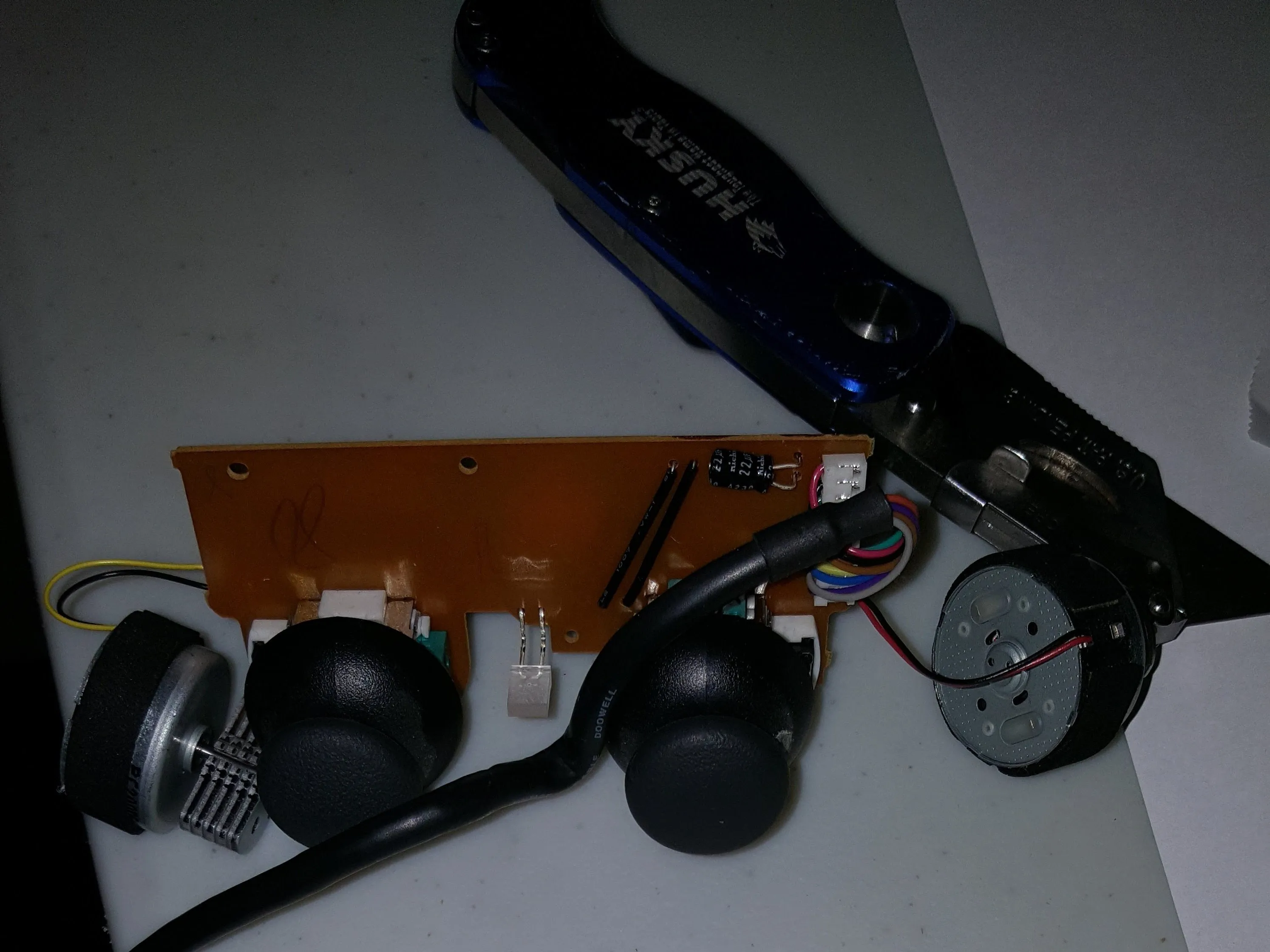

  • На первом рисунке показана полностью разобранная печатная плата, а на втором и третьем - плата триггера (плата, которая принимает каждый отдельный вход).

Шаг 4

DualShock 2 Teardown+Как это работает: шаг 4, изображение 1 из 2
DualShock 2 Teardown+Как это работает: шаг 4, изображение 1 из 2 | Источник - ifixit.com
DualShock 2 Teardown+Как это работает: шаг 4, изображение 2 из 2
DualShock 2 Teardown+Как это работает: шаг 4, изображение 2 из 2 | Источник - ifixit.com

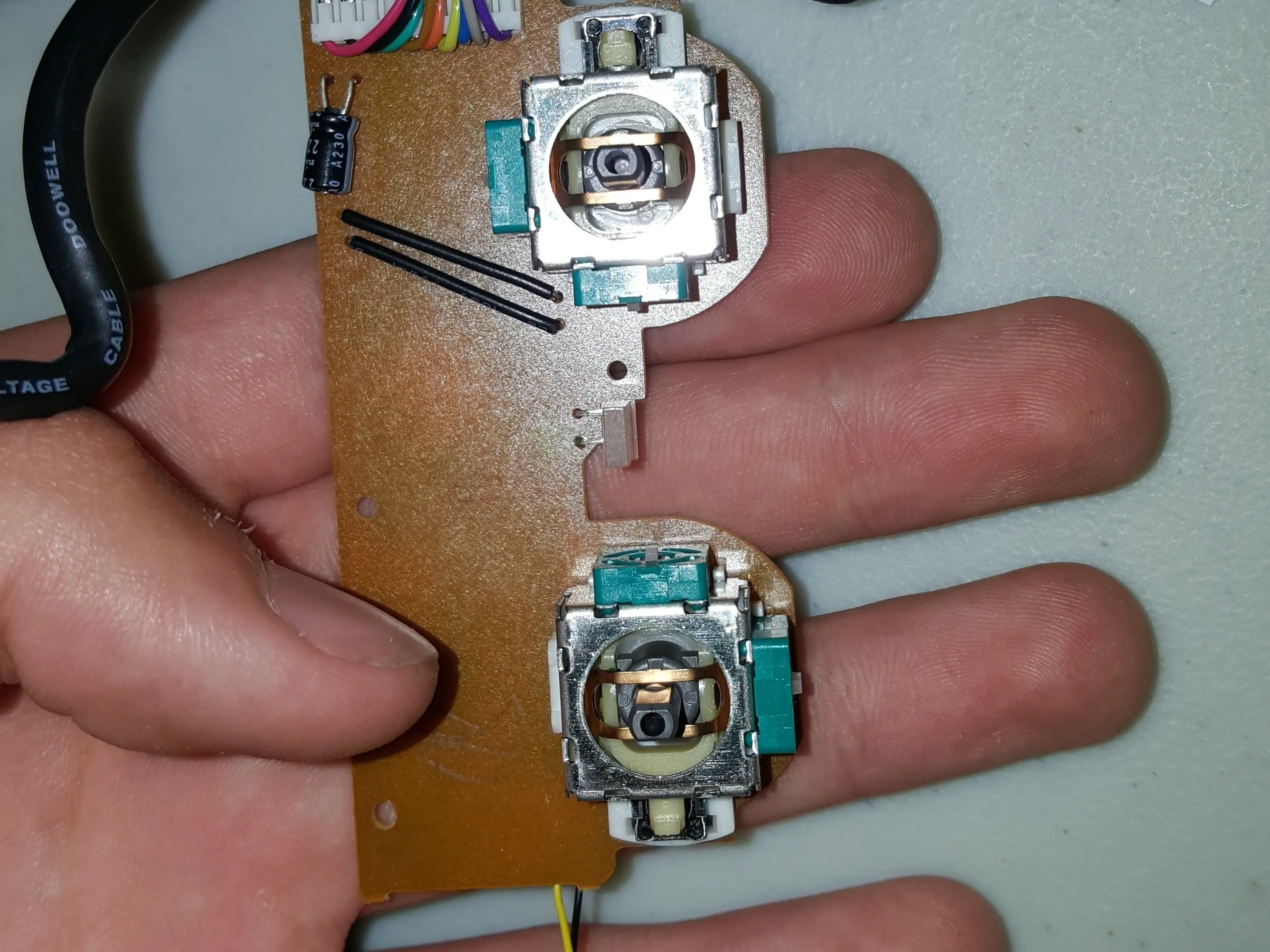

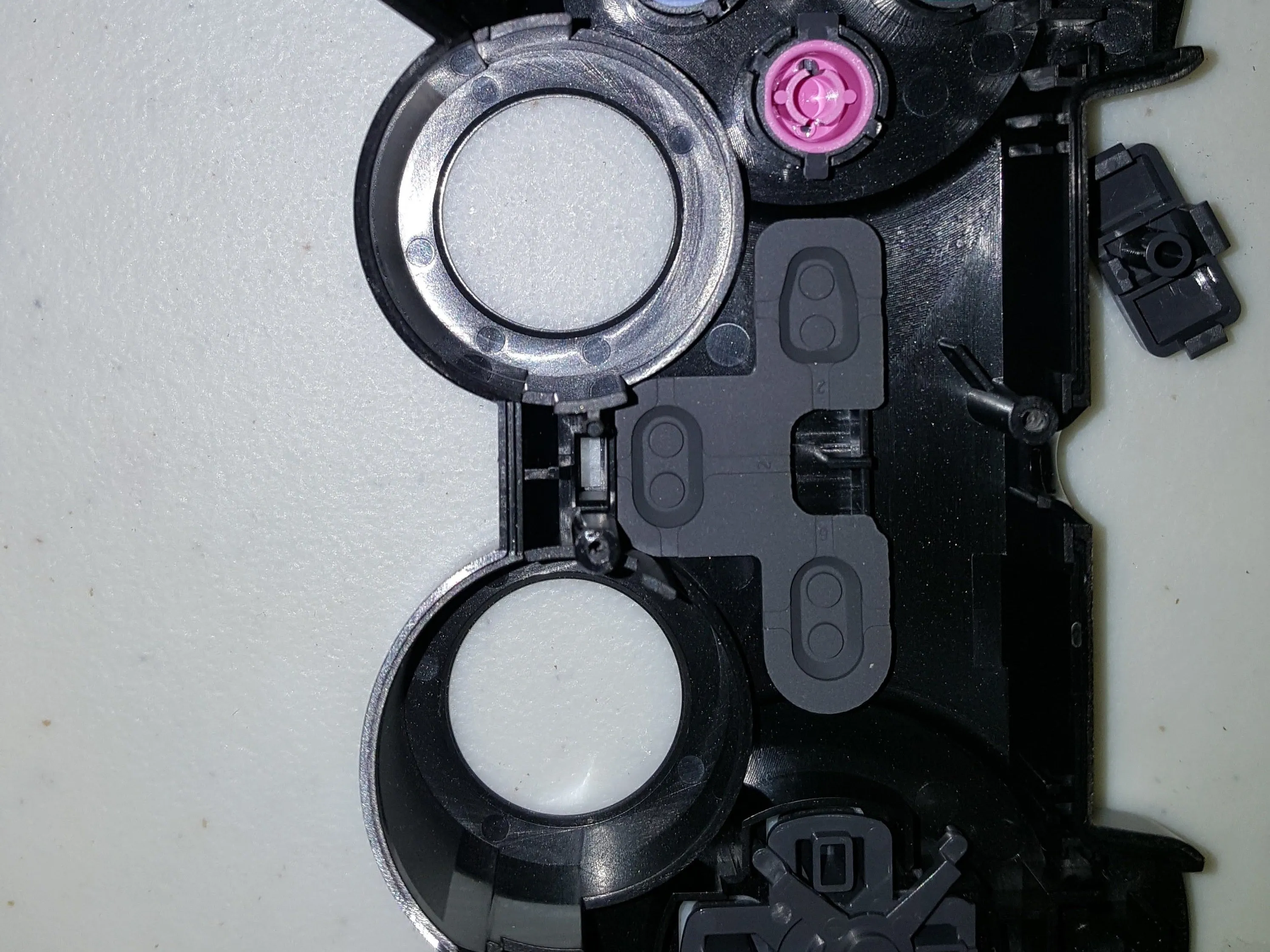

  • На первом изображении вы можете видеть нижнюю часть верхнего корпуса контроллера Dualshock 2. На втором изображении вы видите джойстики без резиновой части.

Шаг 5

DualShock 2 Teardown+Как это работает: шаг 5, изображение 1 из 1
Разбор DualShock 2+как работает: шаг 5, изображение 1 из 1 | Источник - ifixit.com

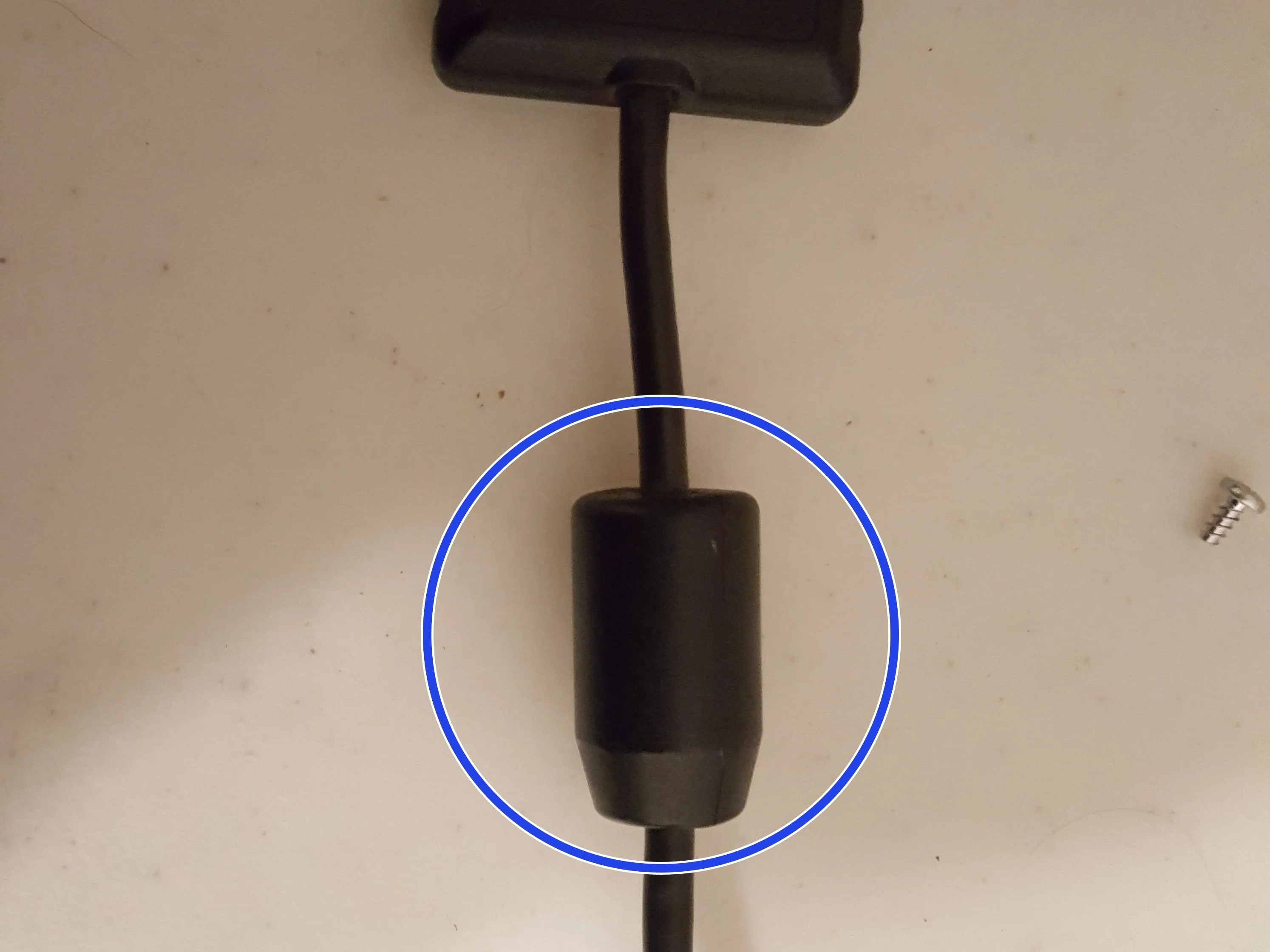

  • Как это работает''' Эта маленькая пластиковая выпуклость на самом деле просто кусок намагниченного феррита. Он позволяет уменьшить электрические помехи и тем самым обеспечить более эффективный поток электронов или электрического тока к устройству и от него.

Шаг 6

Разборка DualShock 2+как это работает: шаг 6, изображение 1 из 1
Разборка DualShock 2+как это работает: шаг 6, изображение 1 из 1 | Источник - ifixit.com

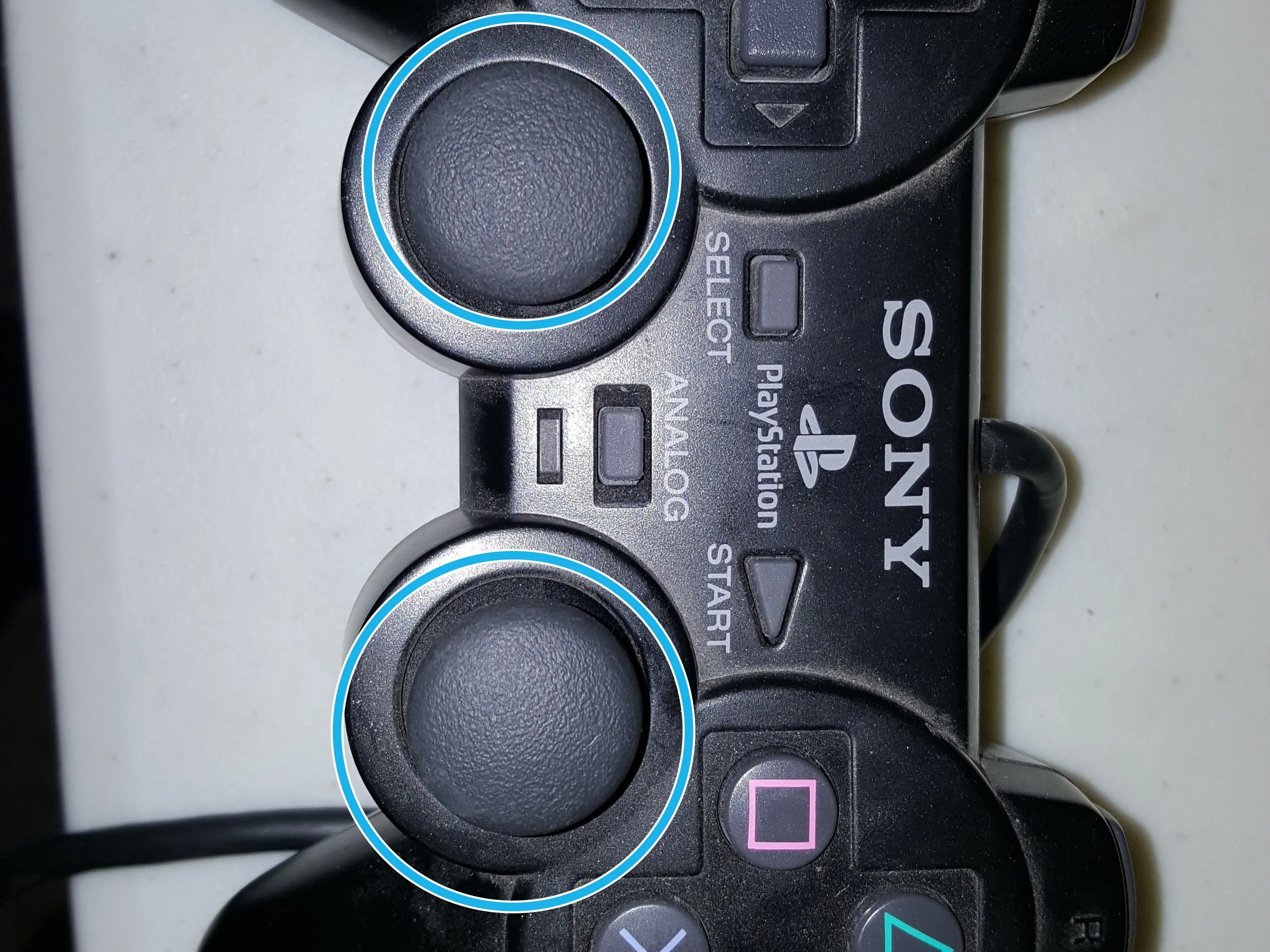

  • К нижней части каждой из этих кнопок прикреплен крошечный изогнутый диск. Этот диск очень проводящий. Когда кнопка нажата, диск толкается о тонкую проводящую полоску, установленную на плате контроллера.

  • При легком нажатии на кнопку нижняя часть изогнутого диска соприкасается с полоской, что немного повышает уровень проводимости. При более сильном нажатии на кнопку все большая часть диска соприкасается с полоской, постепенно увеличивая уровень проводимости.

  • Эта различная степень проводимости делает кнопки чувствительными к давлению (то есть нажатие на кнопку сильнее действительно имеет определенную ценность)!

Шаг 7

Разбор DualShock 2+как это работает: шаг 7, изображение 1 из 2
DualShock 2 Teardown+Как работает: шаг 7, изображение 1 из 2 | Источник - ifixit.com
DualShock 2 Teardown+Как это работает: шаг 7, изображение 2 из 2
DualShock 2 Teardown+Как работает: шаг 7, изображение 2 из 2 | Источник - ifixit.com

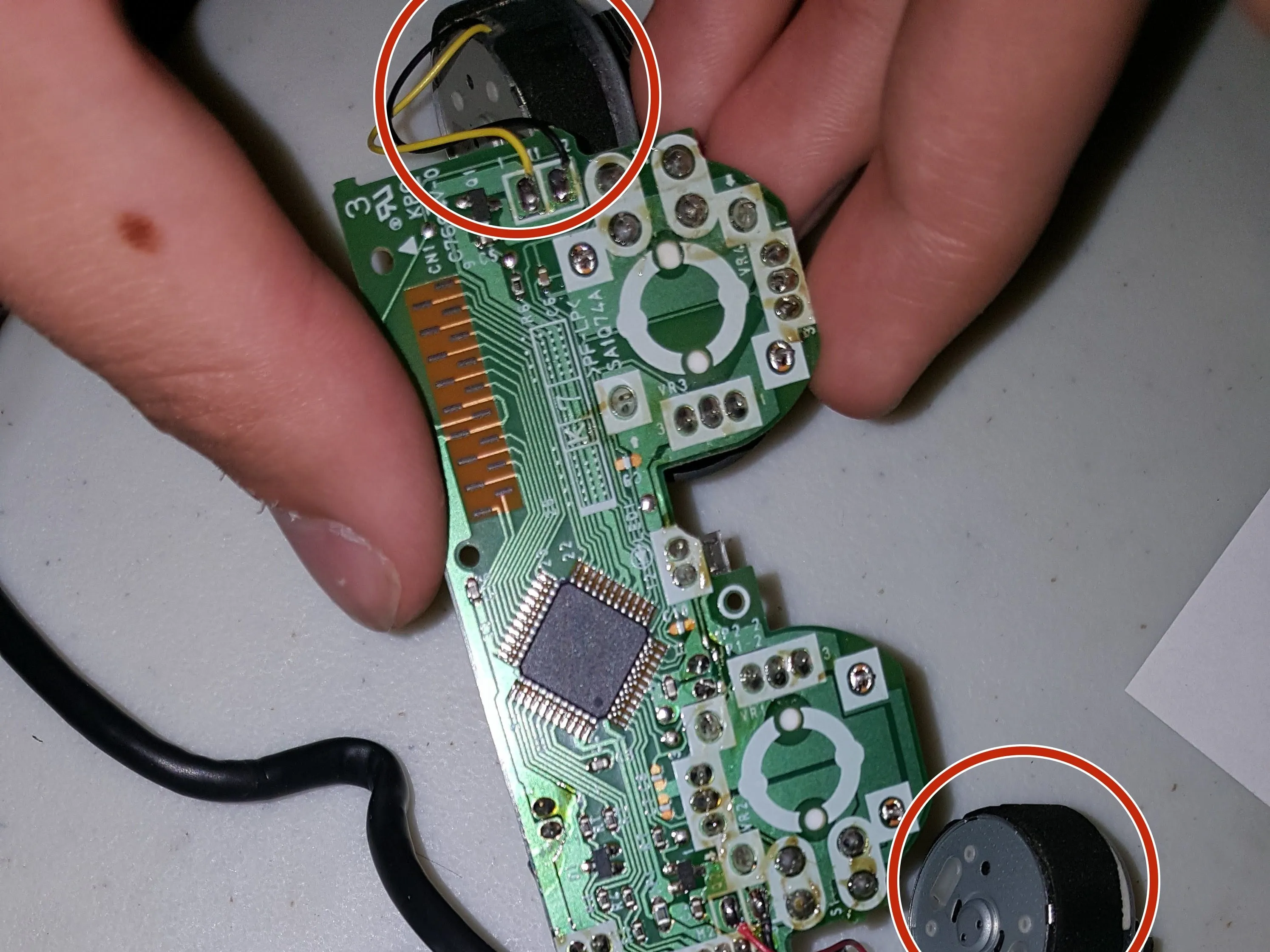

  • Последняя замечательная особенность контроллера dualshock 2 - это функция вибрации. В гоночных играх, когда вы врезаетесь в стену, вы можете почувствовать удар в своих руках! Особое название этой функции - Force Feedback. Она обеспечивает тактильную чувствительность контроллера, позволяя вам чувствовать ощущения, даже если вы их не видите.

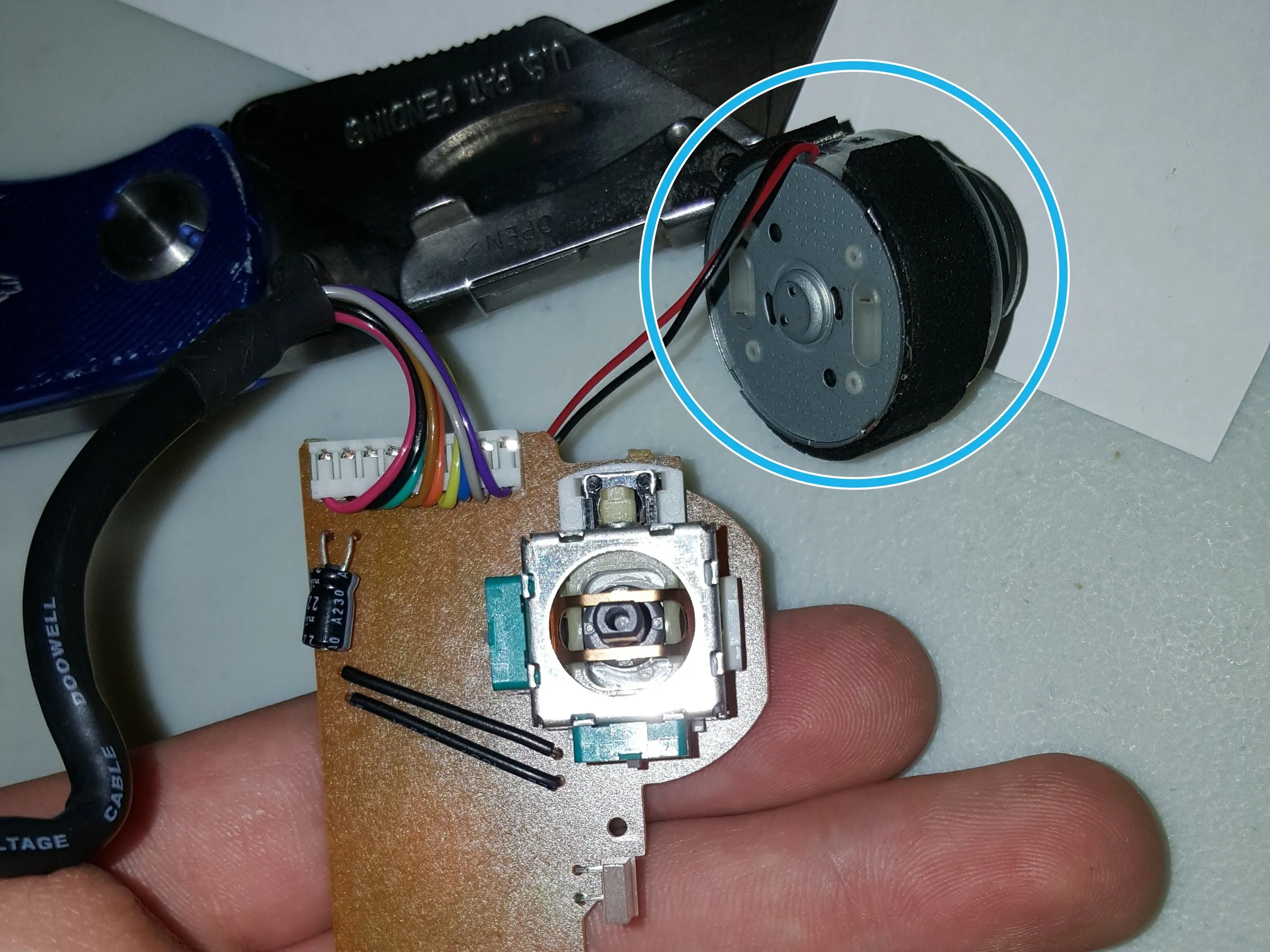

  • Силовая обратная связь достигается за счет использования очень распространенного устройства - простого электромотора. В контроллере Dualshock 2 используется два мотора, по одному в каждой рукоятке. На валу каждого мотора находится несбалансированный груз. Когда на мотор подается питание, гиря вращается.

  • Поскольку груз не сбалансирован, мотор пытается шататься. Но поскольку мотор надежно закреплен внутри контроллера, колебания превращаются в дрожащую вибрацию самого контроллера.

Шаг 8

Разборка DualShock 2+как это работает: шаг 8, изображение 1 из 1
DualShock 2 Teardown+Как это работает: шаг 8, изображение 1 из 1 | Источник - ifixit.com

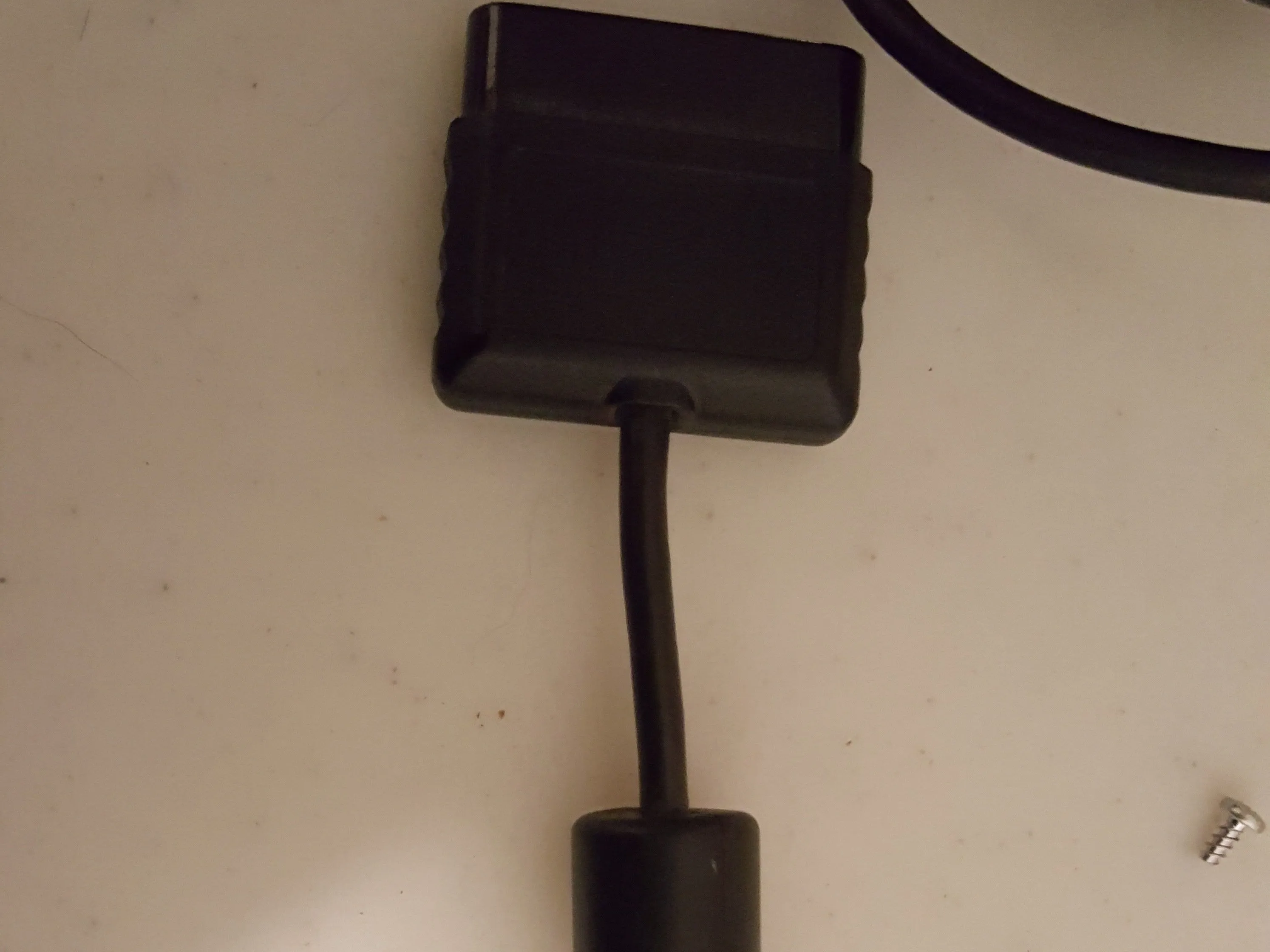

  • И, конечно же, все питание и входы проходят по этому проводу через то, что я считаю последовательной цепью.
