Разборка DualShock 4

Что вам нужно

Инструменты

Отвертка Phillips #0 | Источник - ifixit.com

Шаг 1 Откройте корпус контроллера

Разборка DualShock 4, открытие корпуса контроллера: шаг 1, изображение 1 из 3 | Источник - ifixit.com

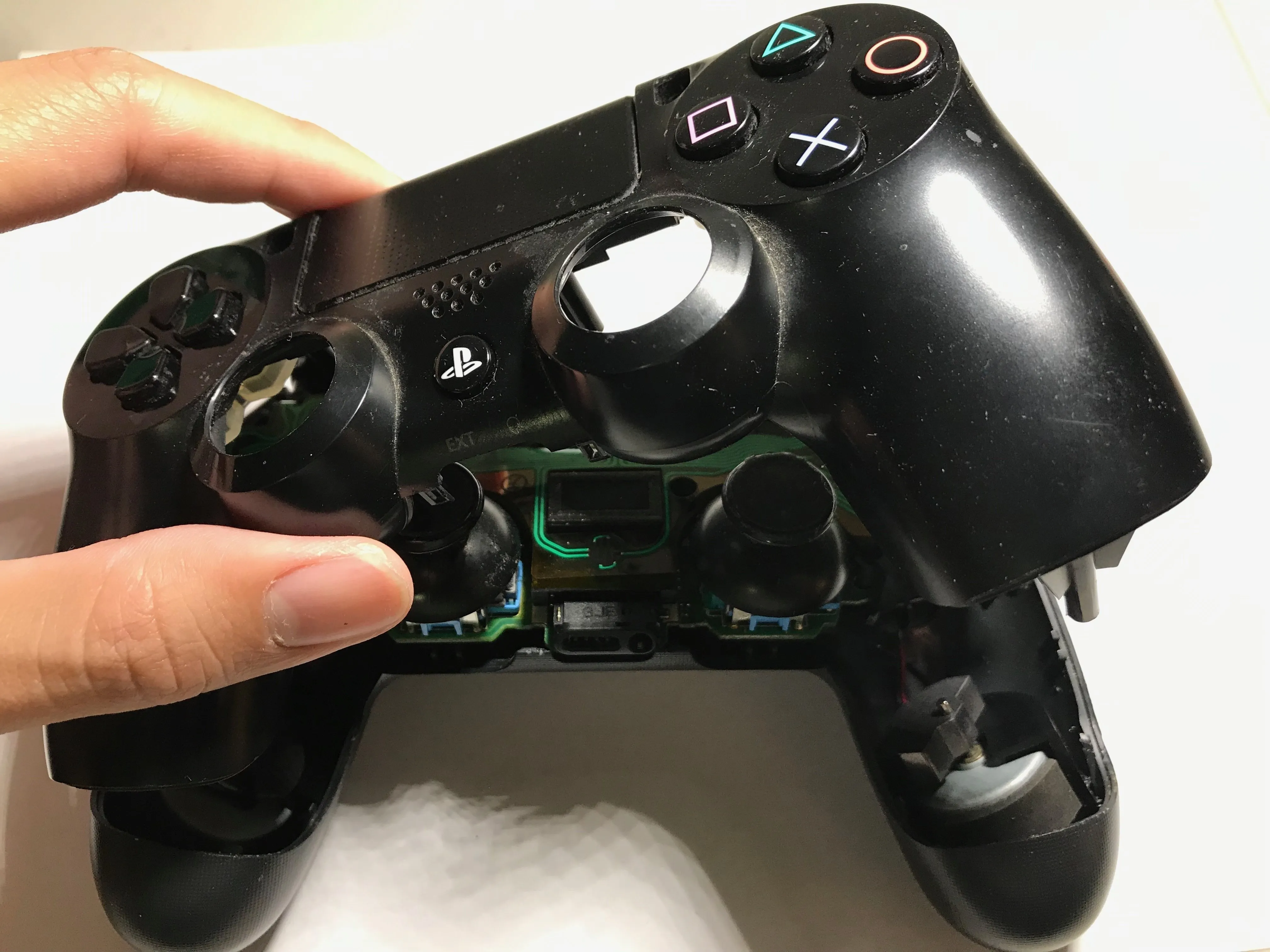

Разборка DualShock 4, вскрытие корпуса контроллера: шаг 1, изображение 2 из 3 | Источник - ifixit.com

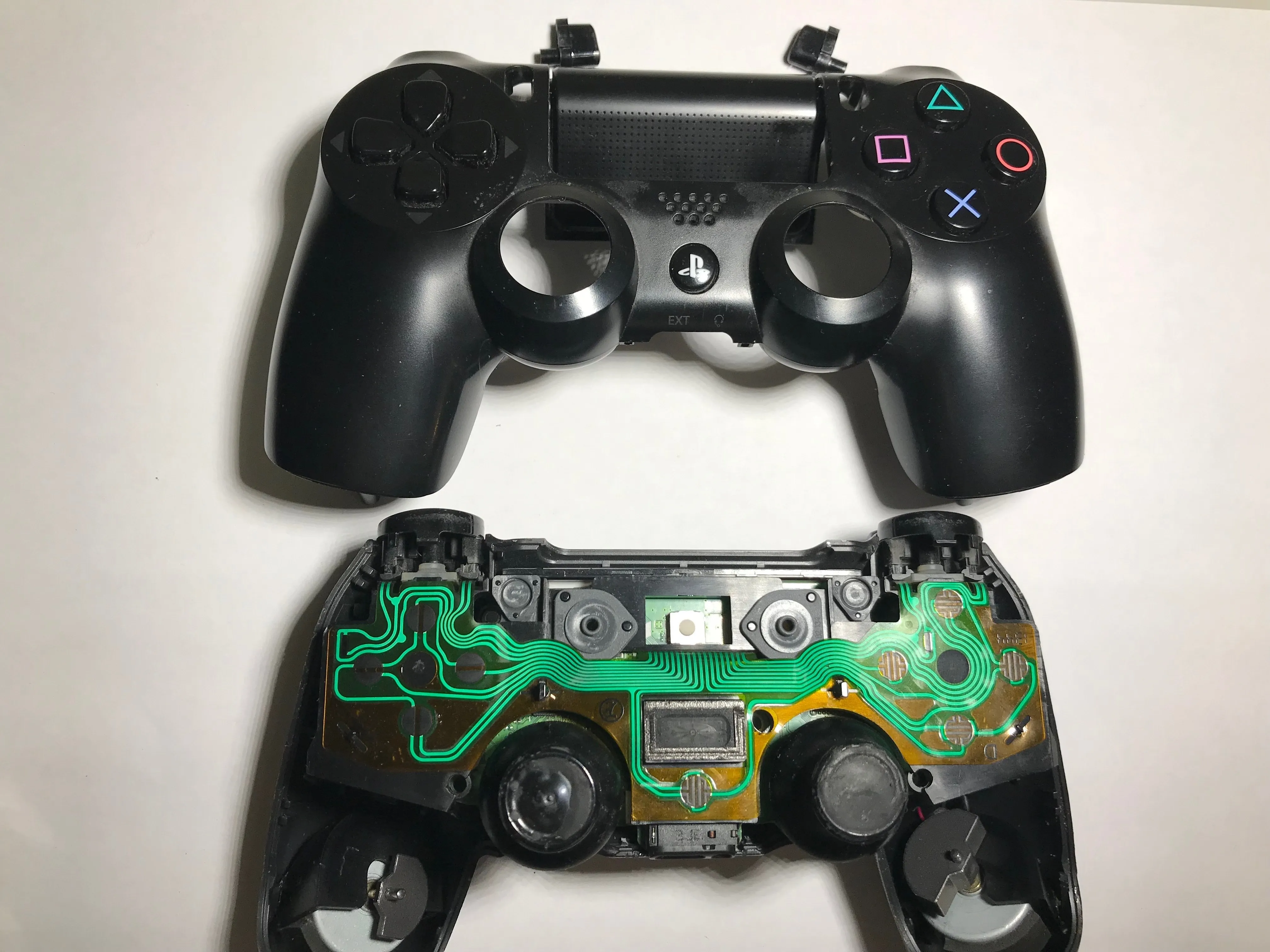

Разборка DualShock 4, вскрытие корпуса контроллера: шаг 1, изображение 3 из 3 — Разборка DualShock 4, открытие корпуса контроллера: шаг 1, изображение 3 из 3 | Источник - ifixit.com

Начните с откручивания винтов в задней части контроллера.

Комментарии к шагу

Чтобы снять верхнюю крышку после откручивания 4 винтов сзади, нужно открыть 2 язычка рядом с USB-портом.

Этой информации недостаточно. Удаление четырех винтов ничего не дает, и нет идеи, что '2 вкладки' выше комментарий говорит о. Контроллер будет оставаться вместе полностью с или без винтов ...

сразу же это руководство не дает вам ничего в плане фактической информации о фактической разборке duel shock 4

Шаг 2 Снимите аналоговые стики и моторы

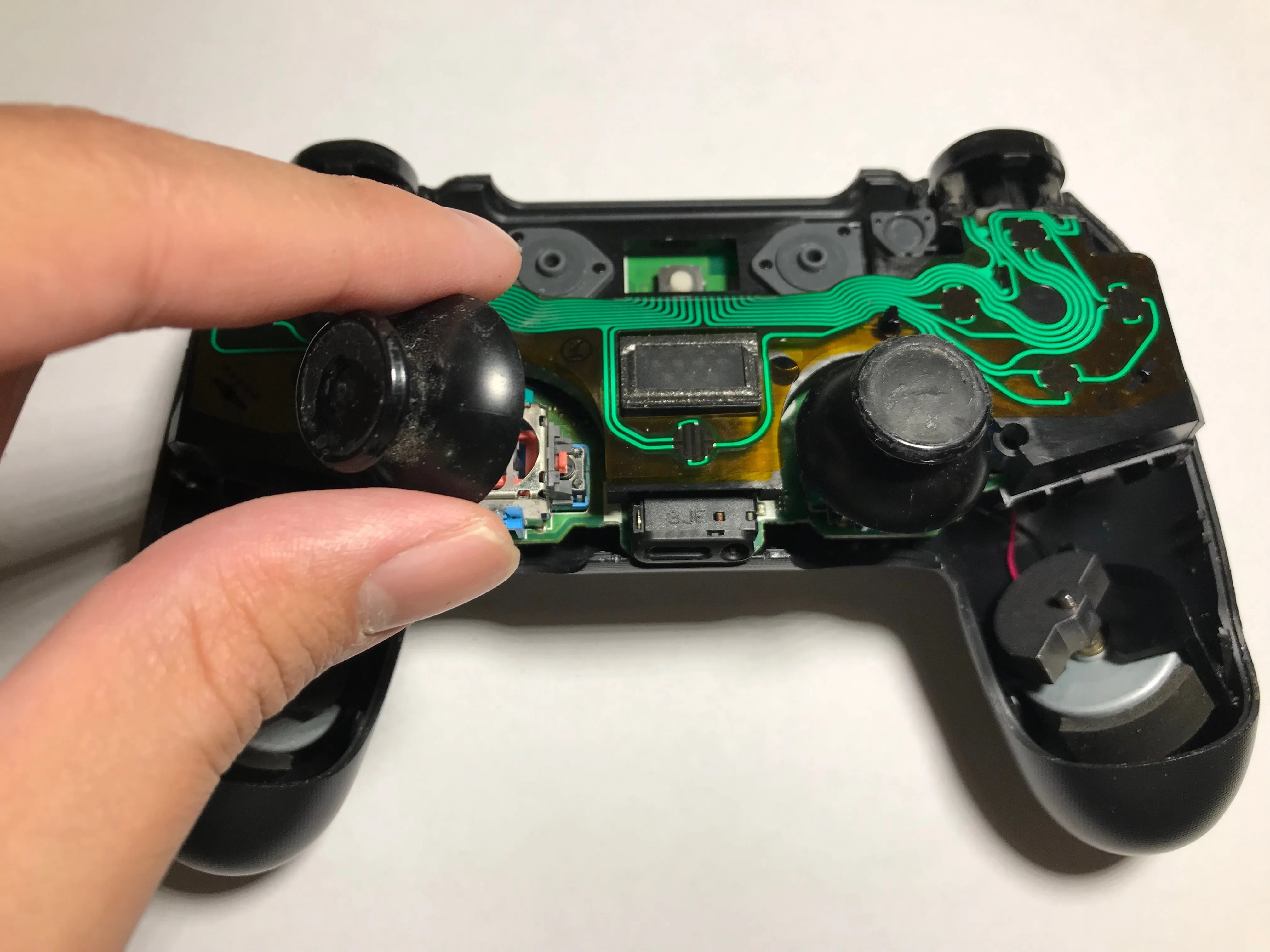

Разбор DualShock 4, снятие аналоговых стиков и моторов: шаг 2, изображение 1 из 2 — Разборка DualShock 4, извлечение аналоговых стиков и моторов: шаг 2, изображение 1 из 2 | Источник - ifixit.com

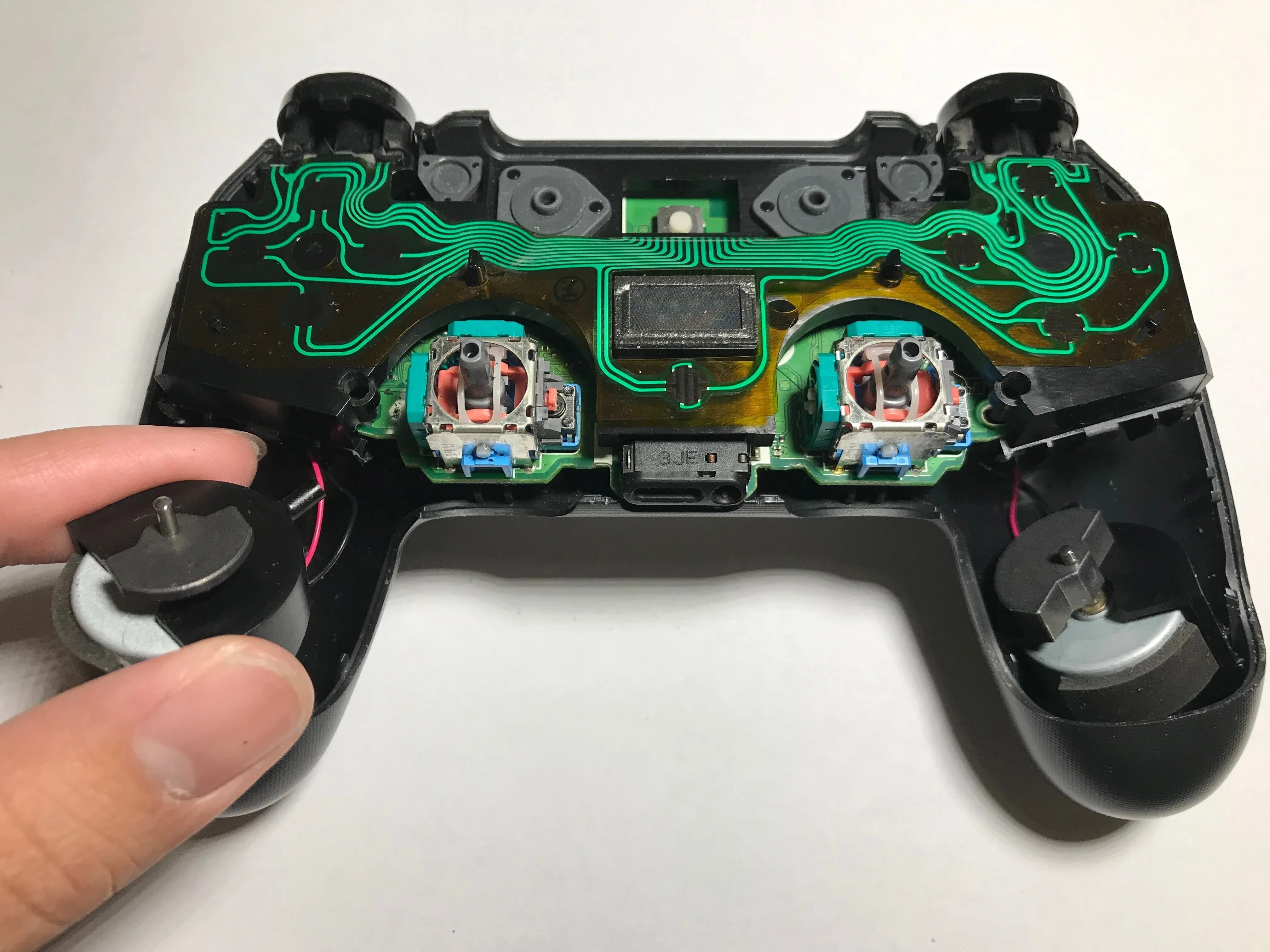

Разборка DualShock 4, извлечение аналоговых стиков и моторов: шаг 2, изображение 2 из 2 | Источник - ifixit.com

Извлеките аналоговые стики и моторы.

Шаг 3 Снимите верхний слой печатной платы.

Разборка DualShock 4, извлечение печатной платы верхнего слоя: шаг 3, изображение 1 из 1 | Источник - ifixit.com

Снимите печатную плату верхнего слоя. Печатную плату нужно вынуть из гнезда, а затем наклонить ее под таким углом, чтобы кнопки включения в верхней части контроллера выскочили из своих пазов.

Шаг 4. Извлеките печатную плату второго уровня

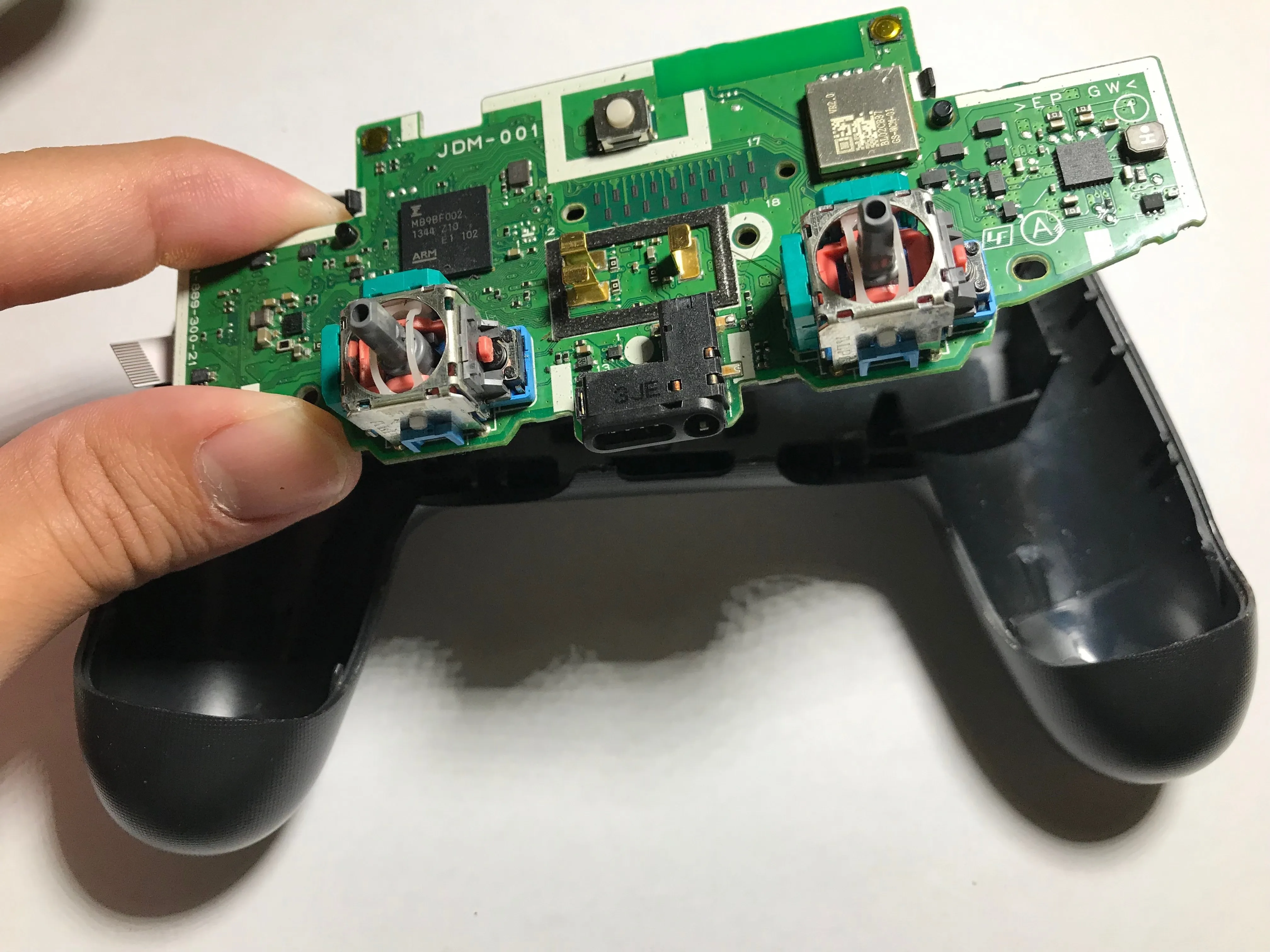

Разборка DualShock 4, извлечение печатной платы второго уровня: шаг 4, изображение 1 из 1 — Разборка DualShock 4, извлечение печатной платы второго слоя: шаг 4, изображение 1 из 1 | Источник - ifixit.com

Снимите печатную плату второго слоя. Она просто вынимается из корпуса.

Шаг 5 Извлеките аккумулятор

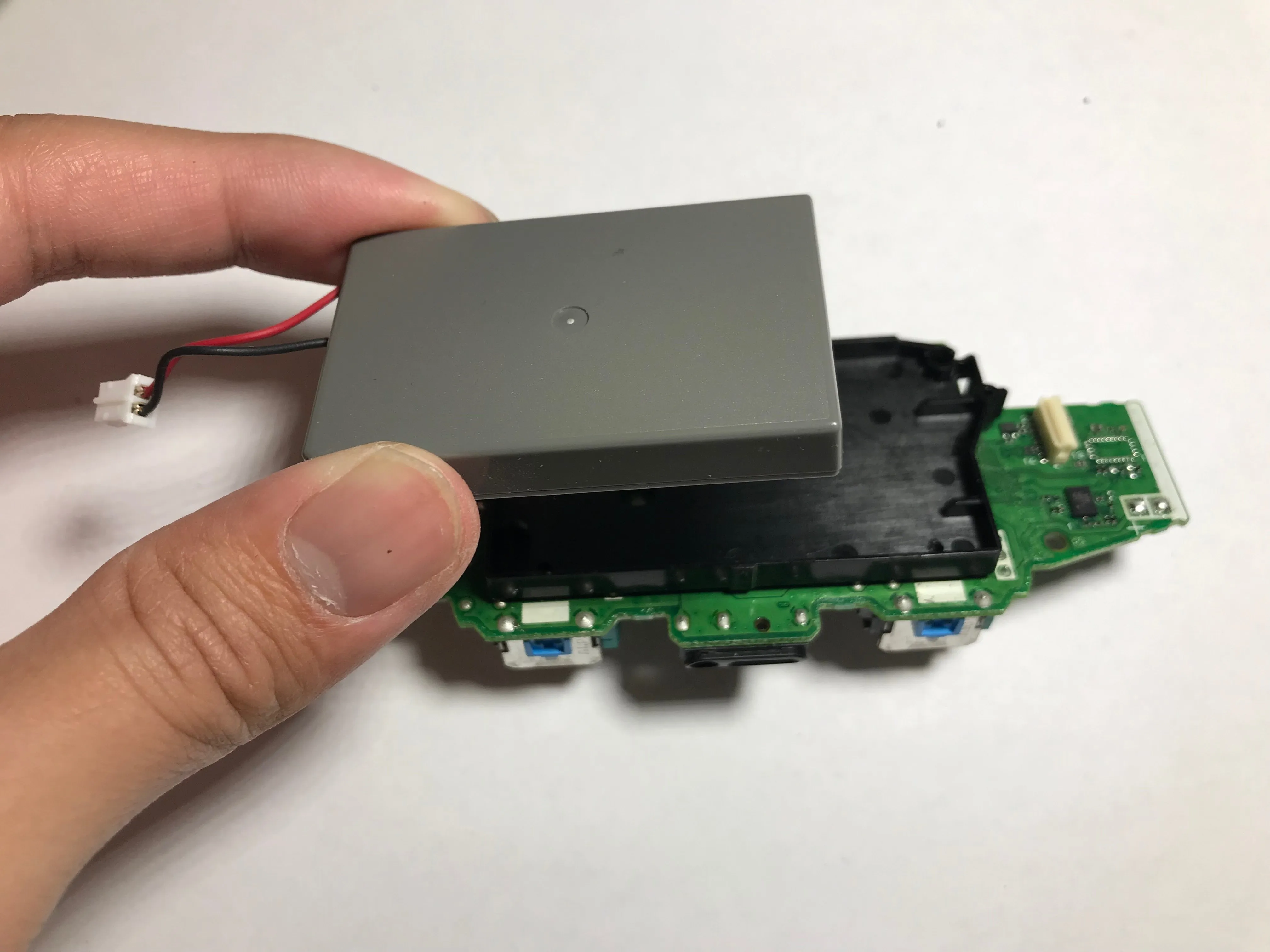

Разборка DualShock 4, извлечение батареи: шаг 5, изображение 1 из 1 | Источник - ifixit.com

Переверните печатную плату второго уровня. Извлеките батарею из держателя.

Шаг 6 Снимите блок подсветки.

Разборка DualShock 4, извлечение блока подсветки: шаг 6, изображение 1 из 3 | Источник - ifixit.com

Разборка DualShock 4, извлечение блока подсветки: шаг 6, изображение 2 из 3 | Источник - ifixit.com

Разборка DualShock 4, извлечение блока подсветки: шаг 6, изображение 3 из 3 | Источник - ifixit.com

Открутите два винта, удерживающие блок подсветки вместе. После того как винты будут откручены, части сборки можно будет вытащить.

Шаг 7 Извлеките модуль USB

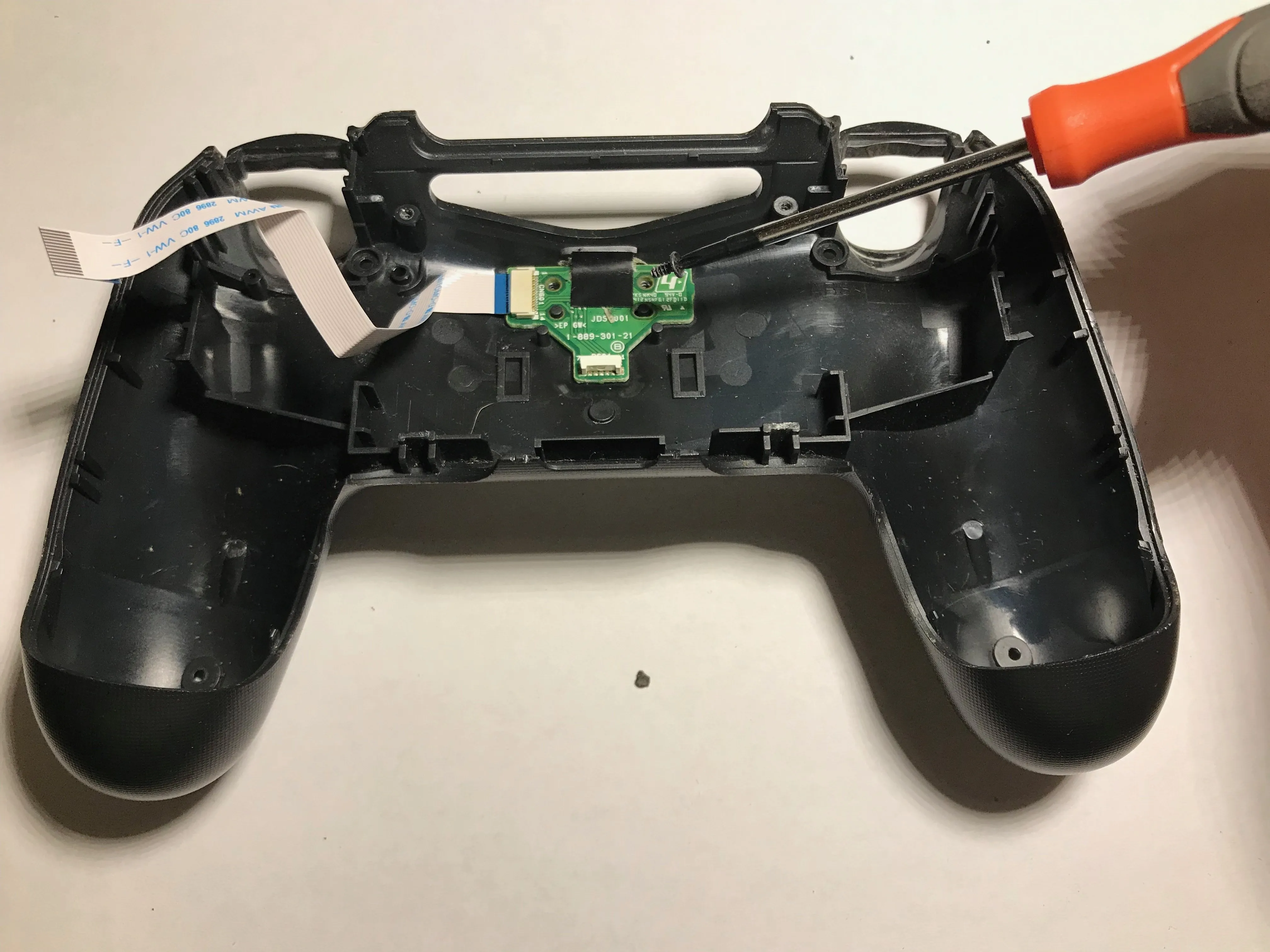

Разборка DualShock 4, извлечение USB-модуля: шаг 7, изображение 1 из 2 | Источник - ifixit.com

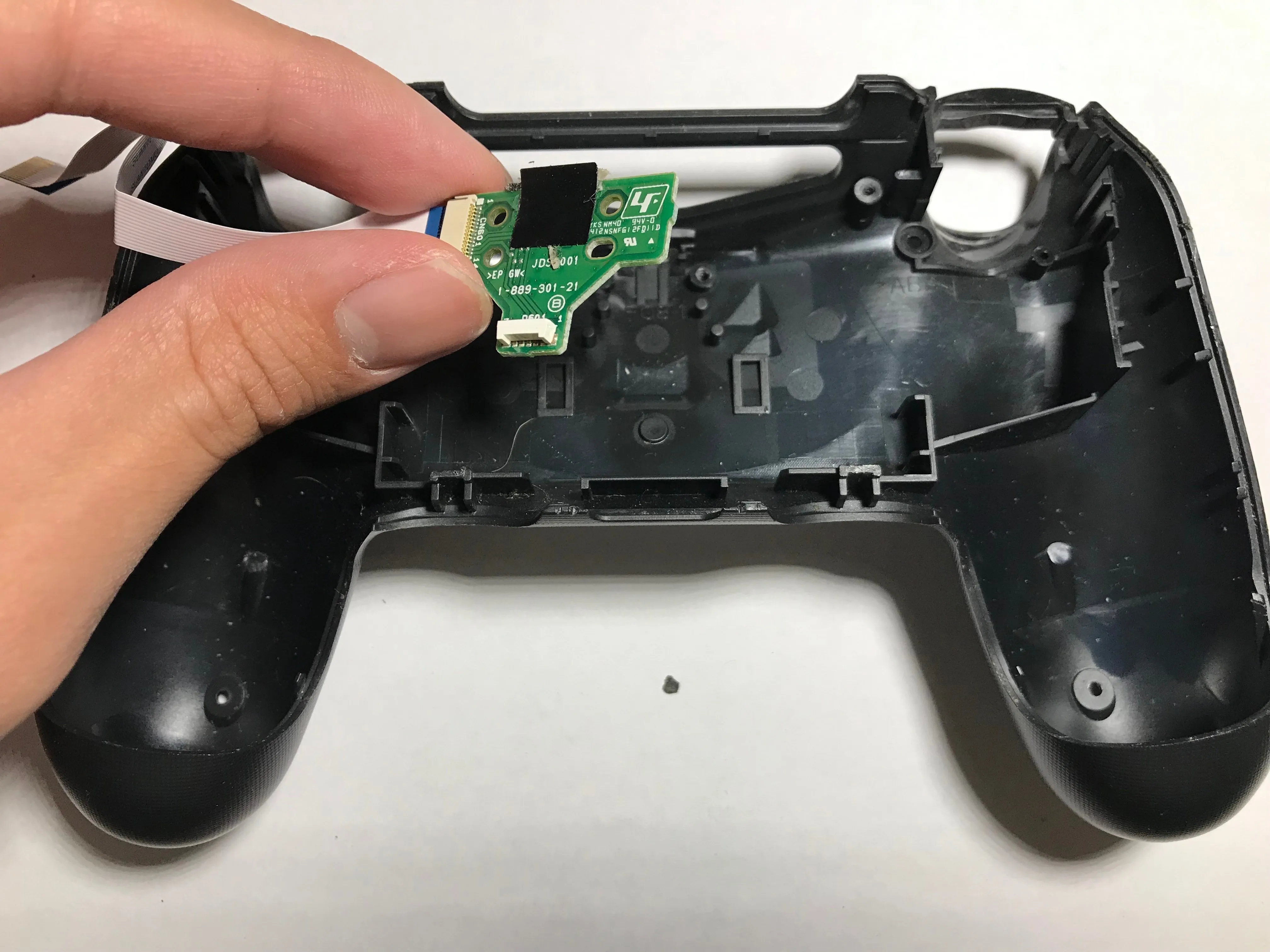

Разборка DualShock 4, извлечение модуля USB: шаг 7, изображение 2 из 2 — Разборка DualShock 4, извлечение USB-модуля: шаг 7, изображение 2 из 2 | Источник - ifixit.com

Открутите два винта, крепящие USB-модуль.
