Разборка Echo Dot 4-го поколения

Разборка Echo Dot 4-го поколения

Что вам нужно

Инструменты

  • Отвертка T6 Torx
    Отвертка T6 Torx | Источник - ifixit.com
  • Отвертка T5 Torx
    Отвертка T5 Torx | Источник - ifixit.com
  • Отвертка TR8 Torx Security Screwdriver
    Отвертка TR8 Torx | Источник - ifixit.com
  • Spudger
    Spudger | Источник - ifixit.com

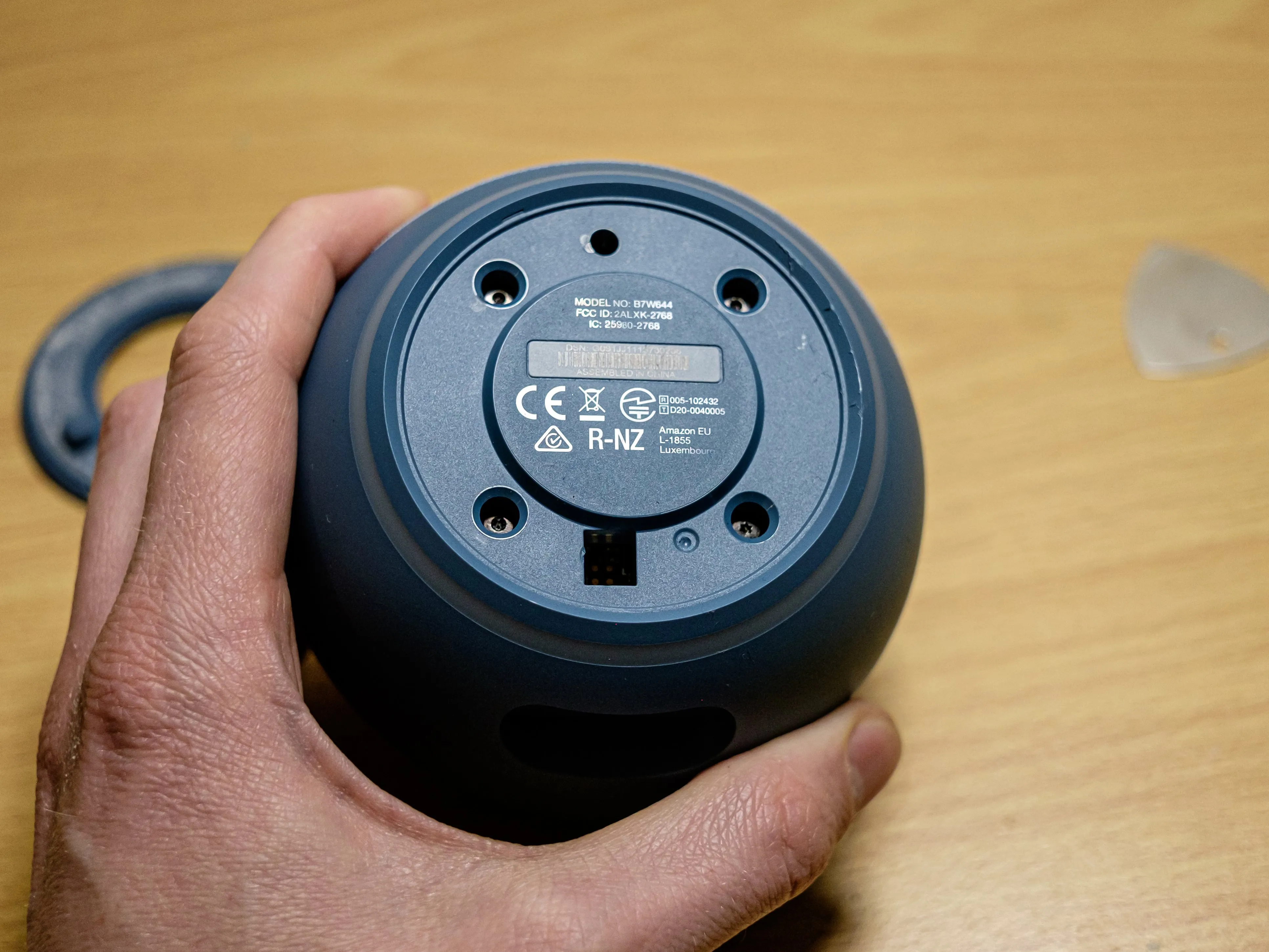

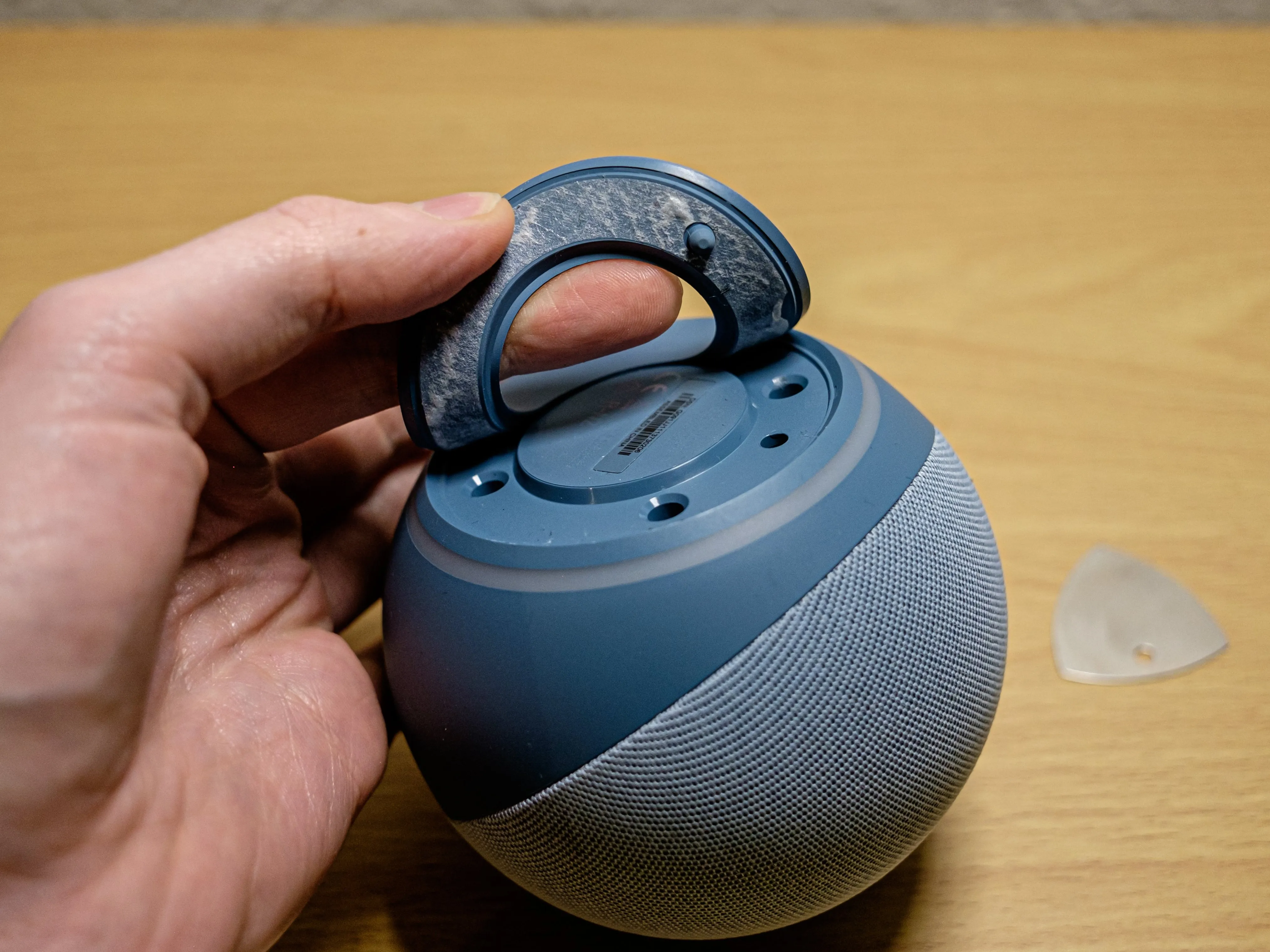

Шаг 1 Откройте нижнюю часть

Разборка Echo Dot 4-го поколения, открываем дно: шаг 1, изображение 1 из 3
Echo Dot 4-го поколения Teardown, открыть дно: шаг 1, изображение 1 из 3 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, открываем дно: шаг 1, изображение 2 из 3
Echo Dot 4th Generation Teardown, открытое дно: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, открываем дно: шаг 1, изображение 3 из 3
Разборка Echo Dot 4-го поколения, открываем дно: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Подденьте нижний слой чем-нибудь тонким и потяните его на себя. Возможно, вам придется применить силу, так как он приклеен довольно хорошо.

Шаг 2 Открутите винты

Разборка Echo Dot 4-го поколения, откручивание винтов: шаг 2, изображение 1 из 2
Разборка Echo Dot 4-го поколения, откручивание винтов: шаг 2, изображение 1 из 2 | Источник - ifixit.com

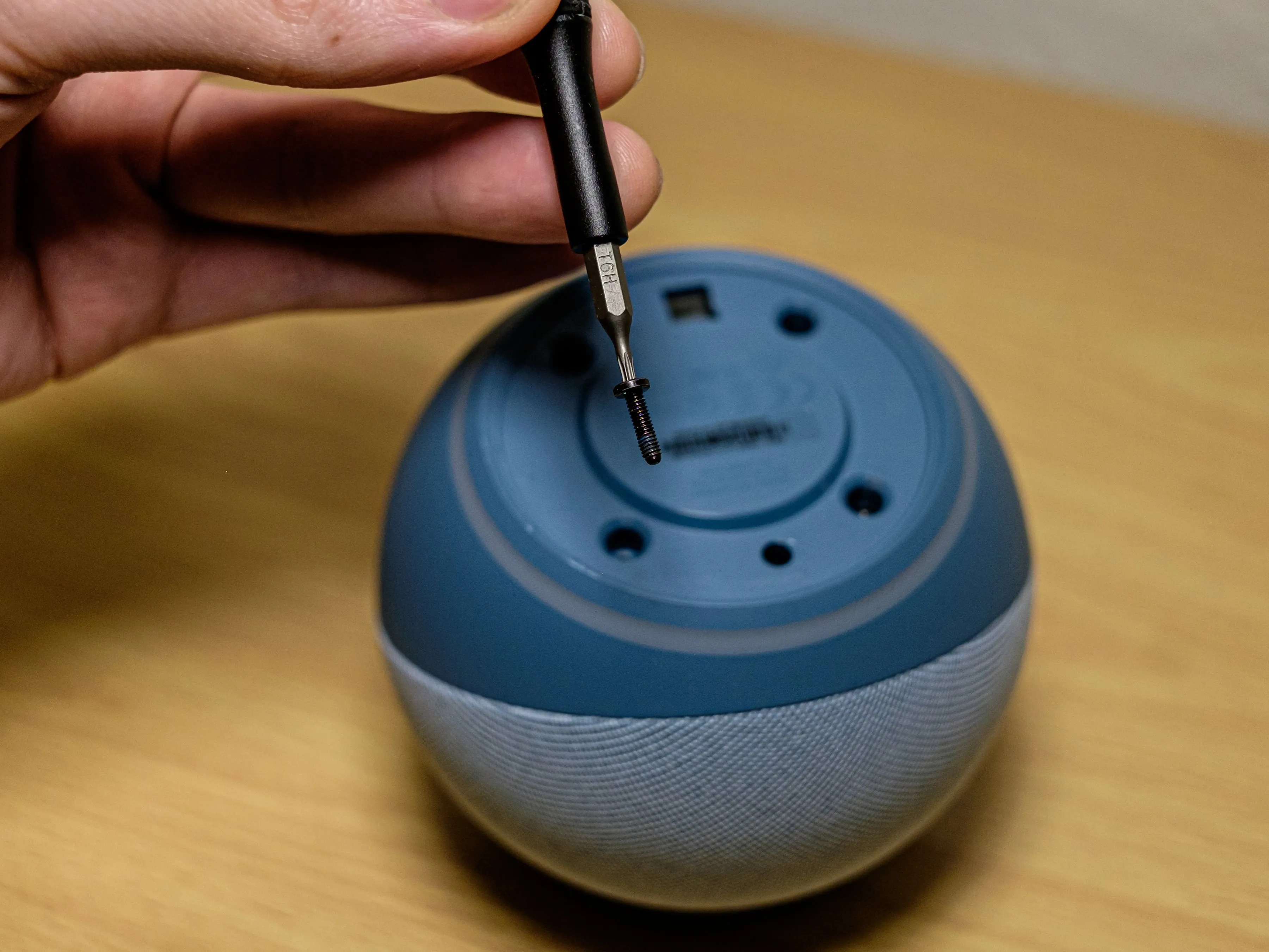

Разборка Echo Dot 4-го поколения, откручивание винтов: шаг 2, изображение 2 из 2
Разборка Echo Dot 4-го поколения, откручивание винтов: шаг 2, изображение 2 из 2 | Источник - ifixit.com

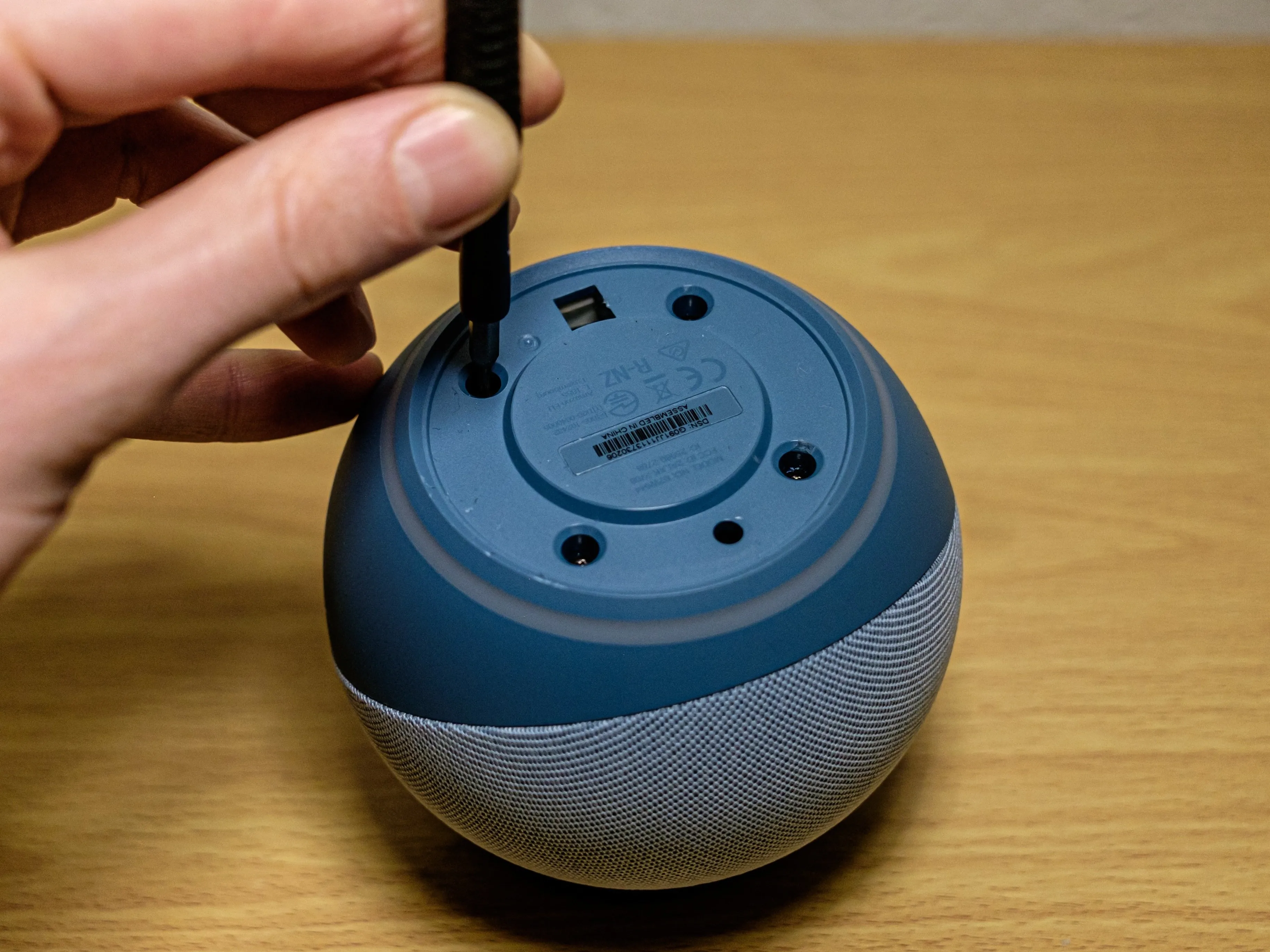

  • Выкрутите винты с помощью torx 6. Может подойти и T5.

Шаг 3 Откройте его

Разборка Echo Dot 4-го поколения, Откройте его: шаг 3, изображение 1 из 3
Разборка Echo Dot 4-го поколения, вскрытие: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, вскрытие: шаг 3, изображение 2 из 3
Echo Dot 4th Generation Teardown, откройте его: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, вскрытие: шаг 3, изображение 3 из 3
Разборка Echo Dot 4-го поколения, откройте его: шаг 3, изображение 3 из 3 | Источник - ifixit.com

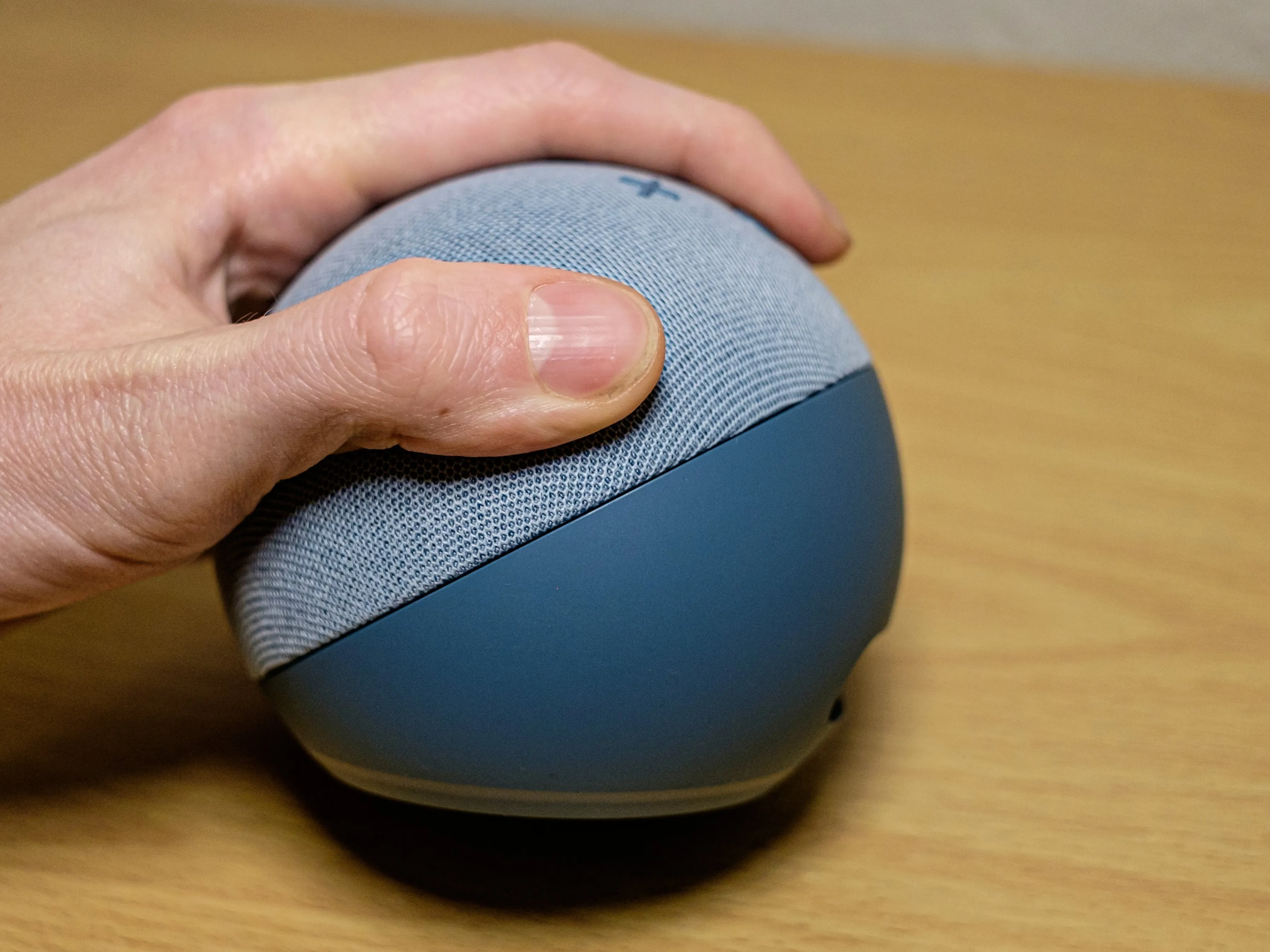

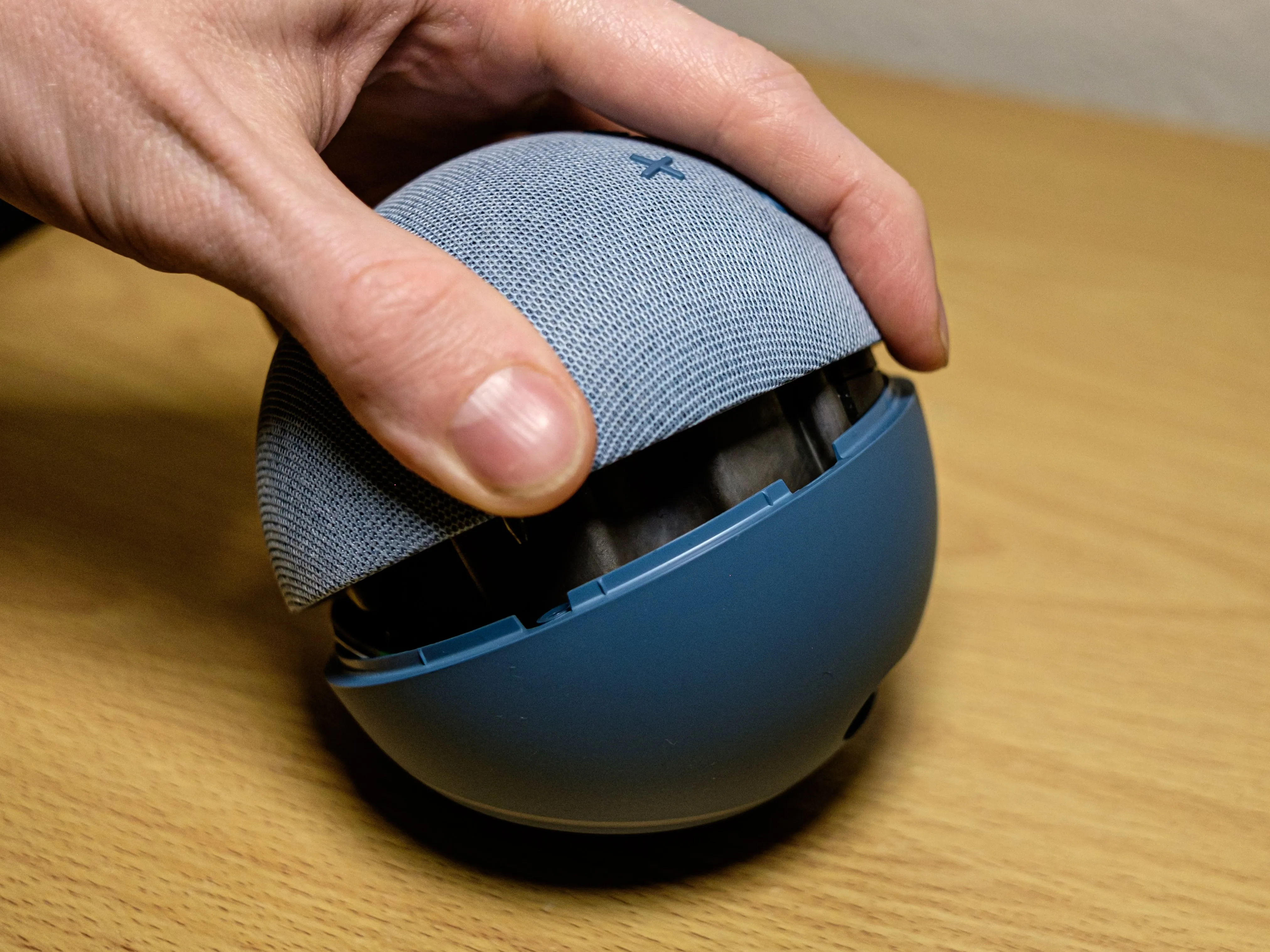

  • Откройте устройство.

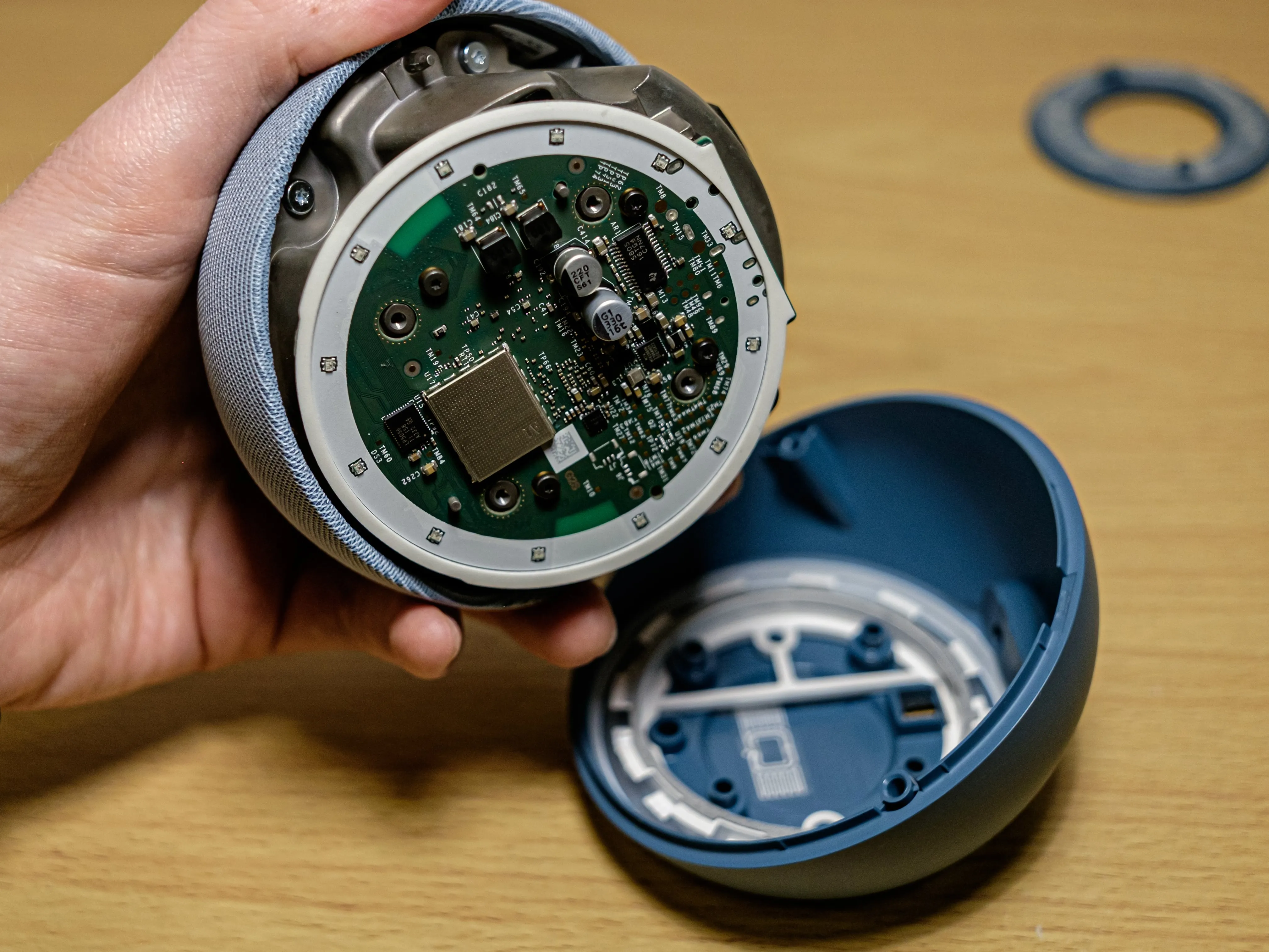

  • В верхней части находится динамик со всеми платами и компонентами.

Шаг 4. Выньте винты крепления основной платы

Разборка Echo Dot 4-го поколения, вынимаем винты из материнской платы: шаг 4, изображение 1 из 1
Разборка Echo Dot 4-го поколения, вынимаем винты из платы: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Выньте винты материнской платы с помощью торкса 5.

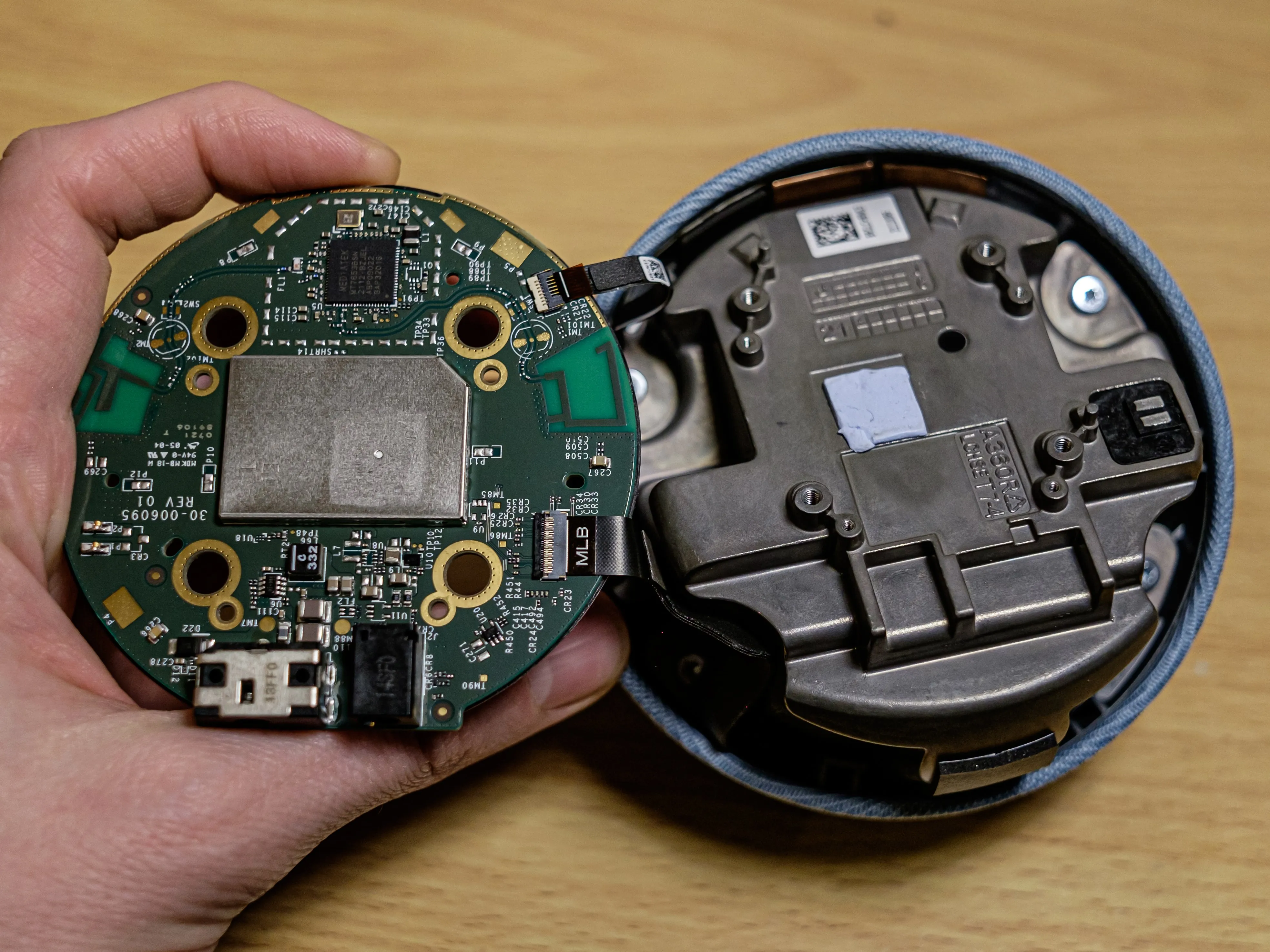

Шаг 5 Поднимите материнскую плату.

Разборка Echo Dot 4-го поколения, Подъем материнской платы.: шаг 5, изображение 1 из 3
Разборка Echo Dot 4-го поколения, подъем материнской платы.: шаг 5, изображение 1 из 3 | Источник - ifixit.com

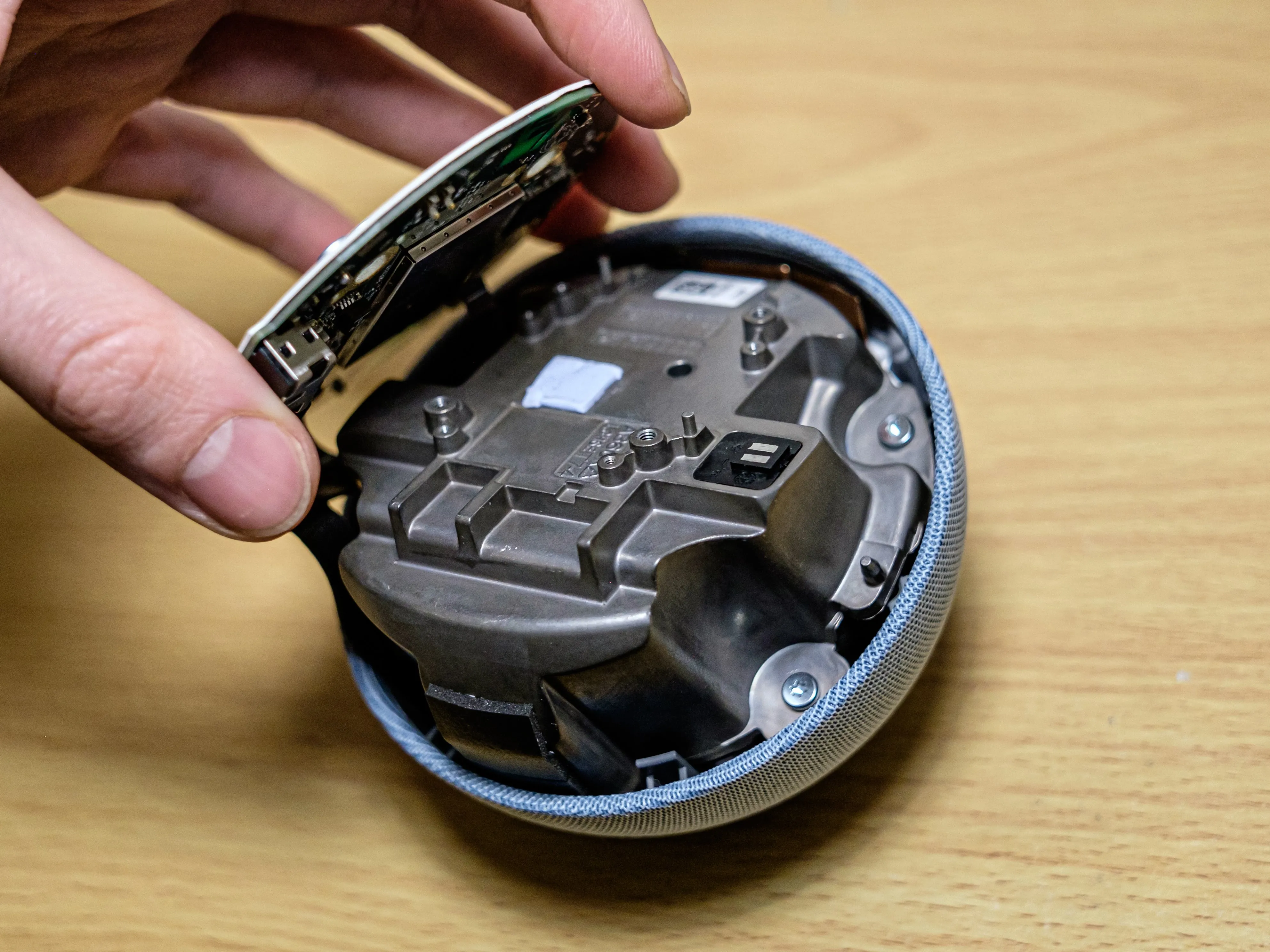

Разборка Echo Dot 4-го поколения, подъем материнской платы.: шаг 5, изображение 2 из 3
Разборка Echo Dot 4-го поколения, подъем материнской платы.: шаг 5, изображение 2 из 3 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, подъем материнской платы.: шаг 5, изображение 3 из 3
Разборка Echo Dot 4-го поколения, подъем материнской платы.: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Будьте осторожны, поднимая основную плату. Светодиодная панель и плата управления по-прежнему подключены.

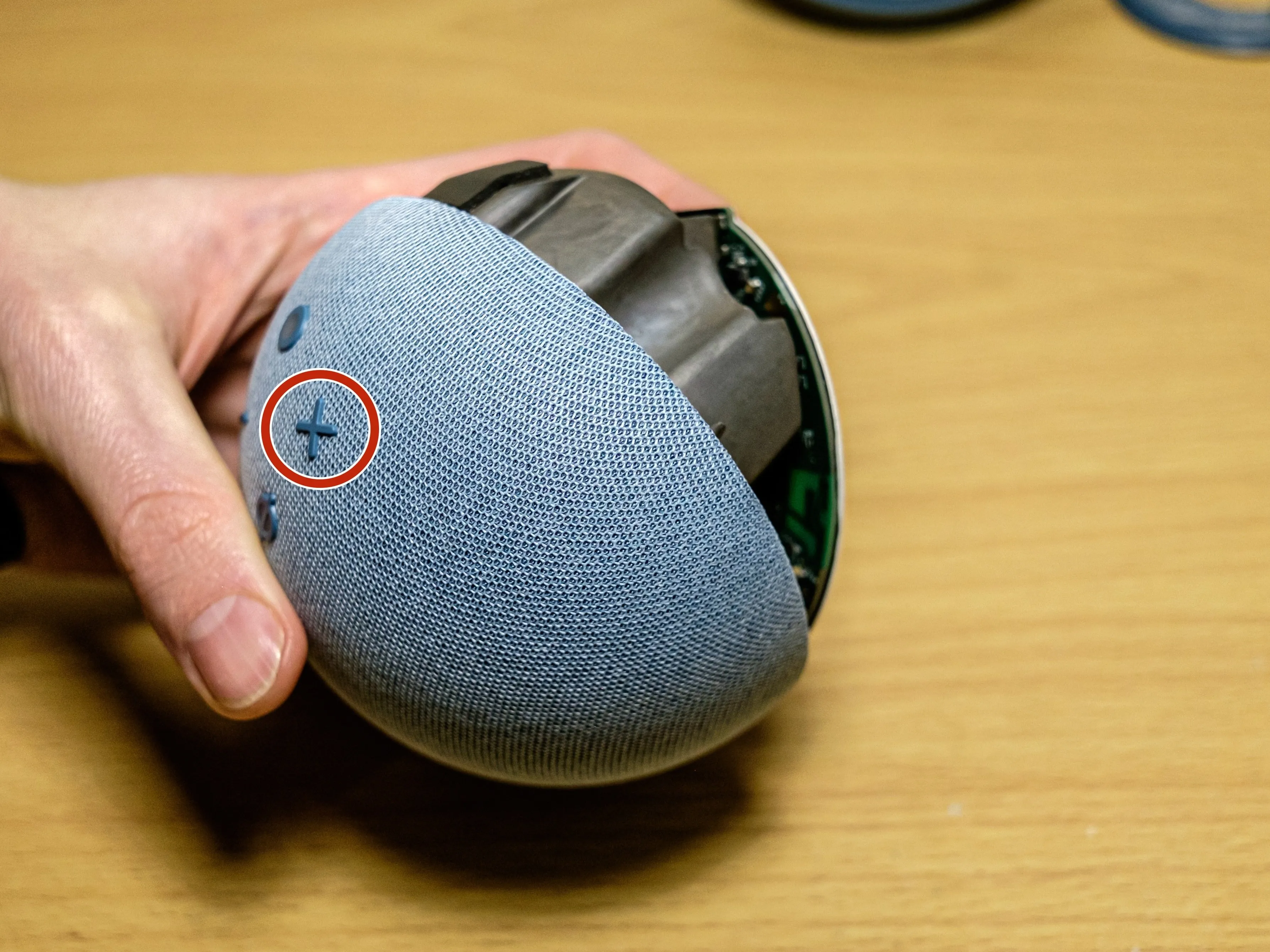

  • Откройте ее сбоку, нажав на кнопку увеличения громкости.

Шаг 6 Отсоедините разъемы

Разборка Echo Dot 4-го поколения, отсоединение разъемов: шаг 6, изображение 1 из 3
Разборка Echo Dot 4-го поколения, отсоединение разъемов: шаг 6, изображение 1 из 3 | Источник - ifixit.com

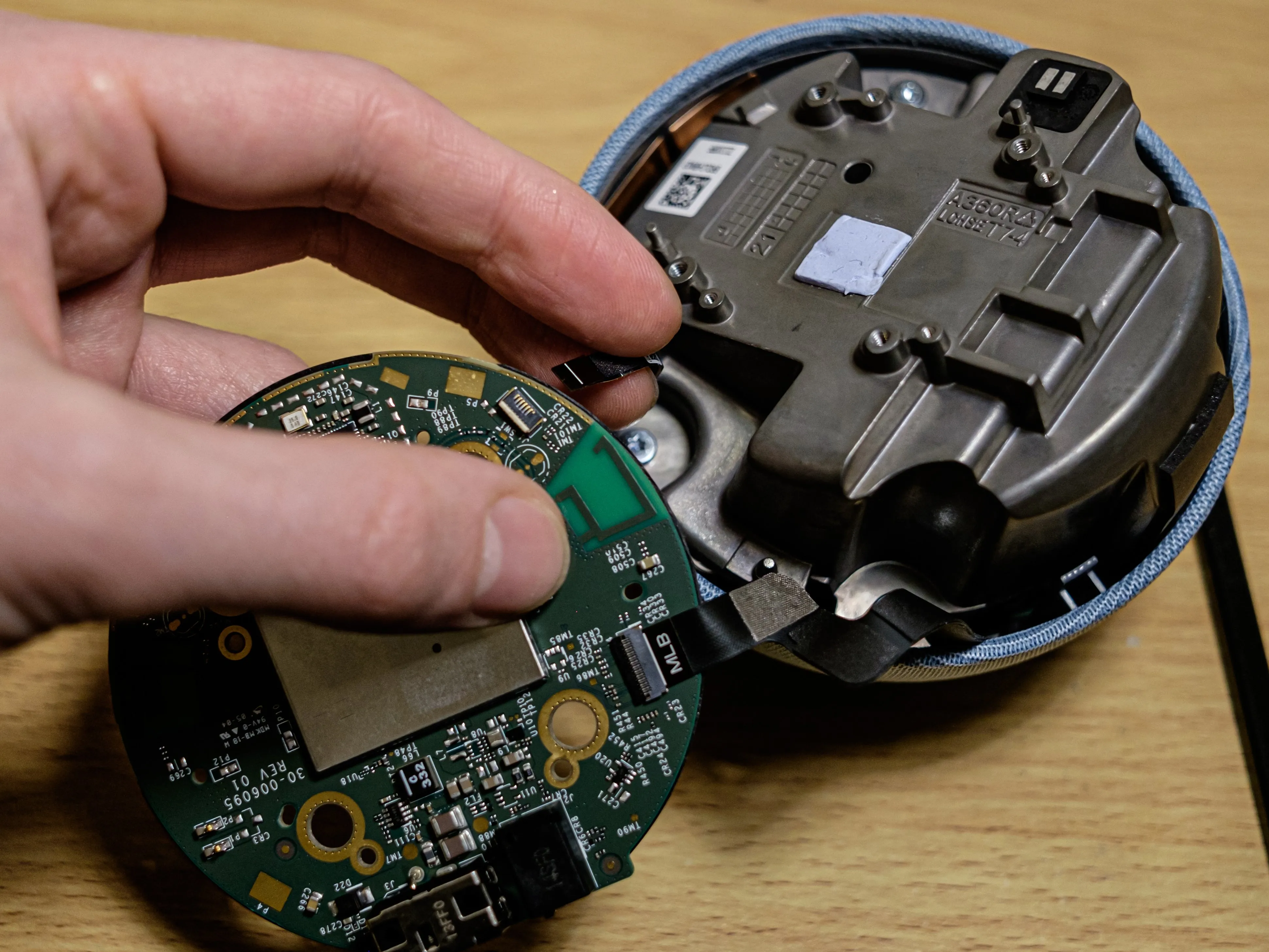

Разборка Echo Dot 4-го поколения, отсоединение разъемов: шаг 6, изображение 2 из 3
Разборка Echo Dot 4-го поколения, отсоединение разъемов: шаг 6, изображение 2 из 3 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, отсоединение разъемов: шаг 6, изображение 3 из 3
Разборка Echo Dot 4-го поколения, отсоединение разъемов: шаг 6, изображение 3 из 3 | Источник - ifixit.com

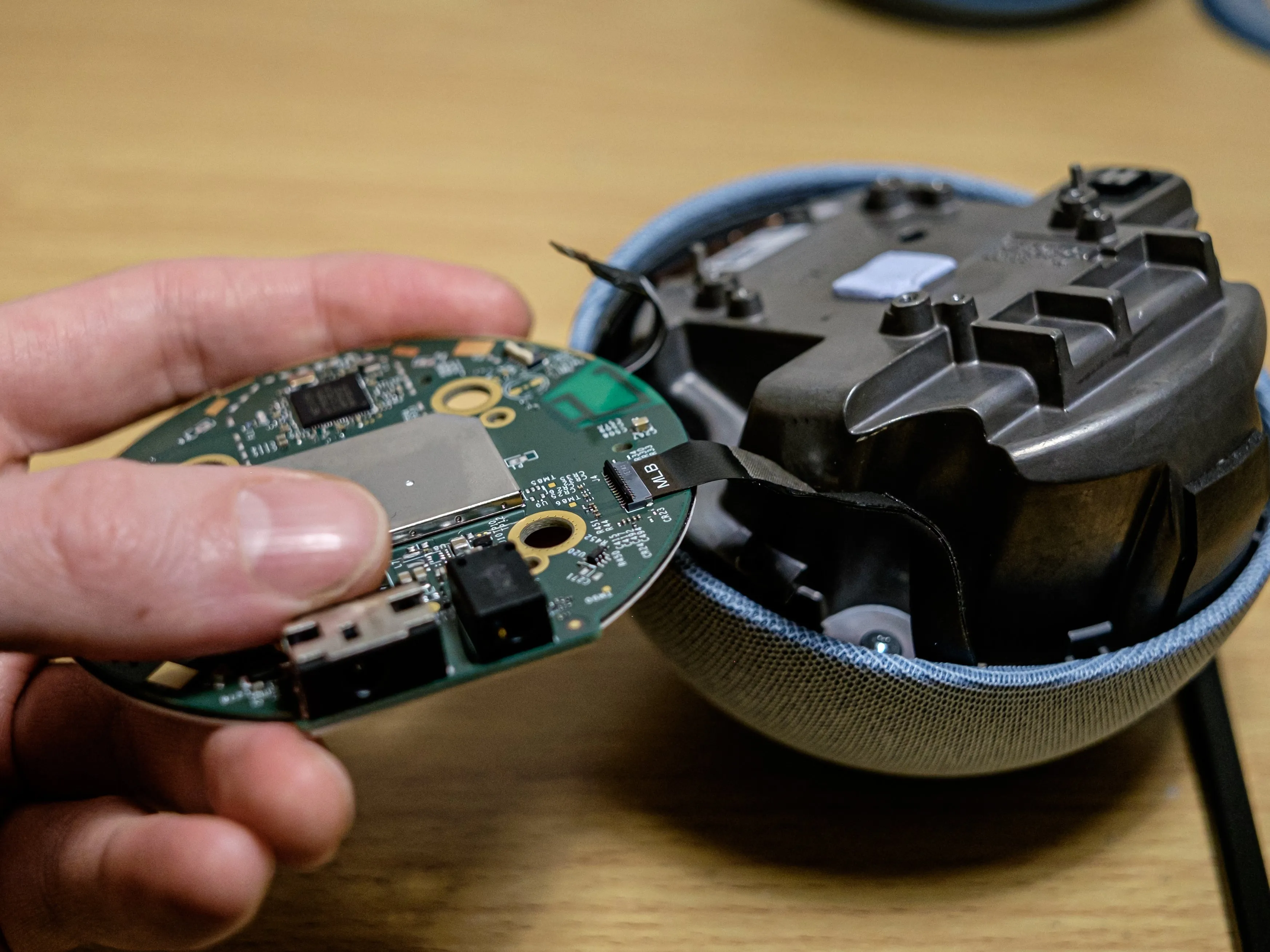

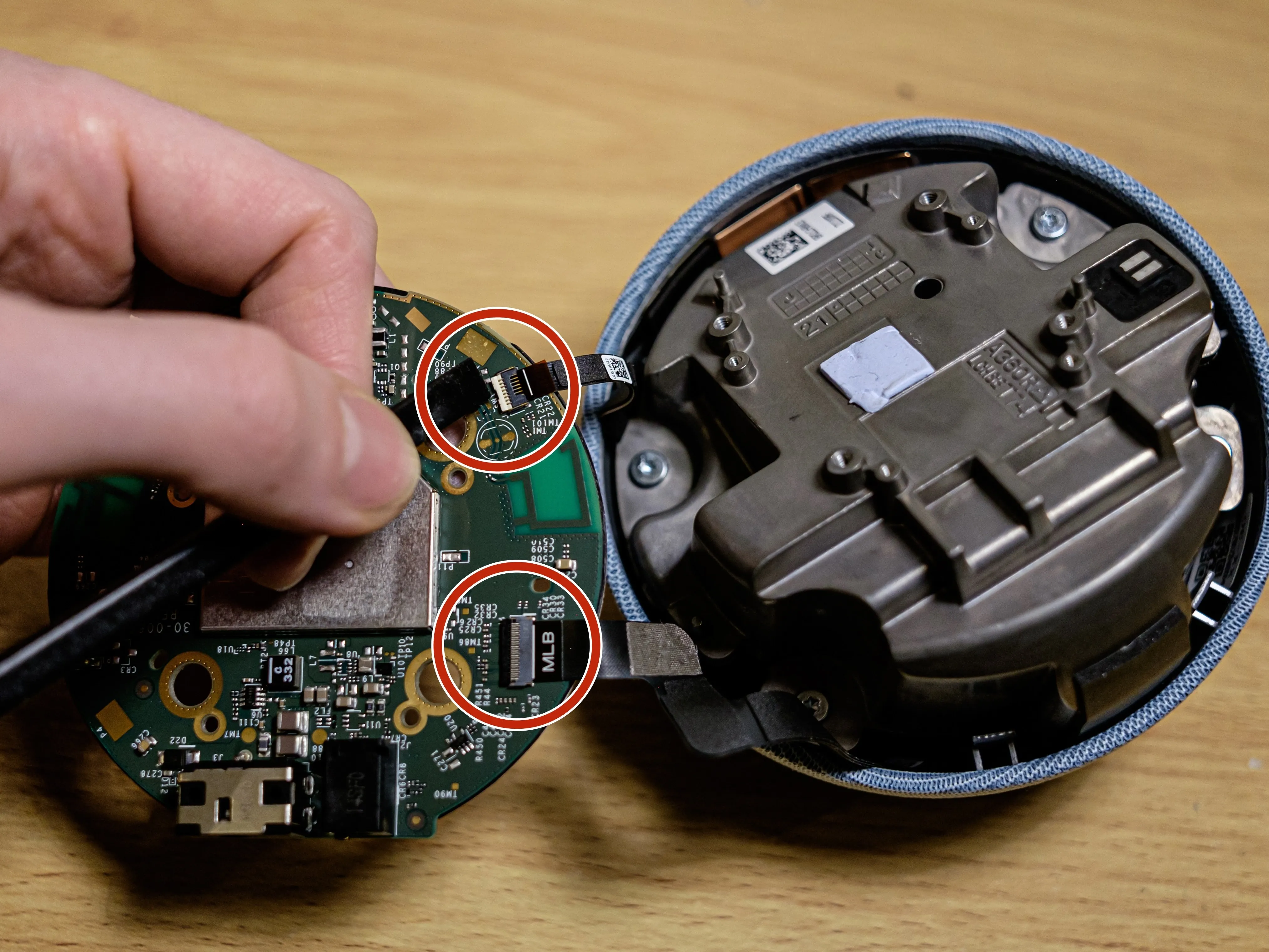

  • Возьмите палец и подденьте разъем. Осторожно! Он открывается с противоположного места, куда входит кабель.

Шаг 7 Отложите материнскую плату в сторону.

Разборка Echo Dot 4-го поколения, отложите материнскую плату в сторону: шаг 7, изображение 1 из 1
Разборка Echo Dot 4-го поколения, отложите плату в сторону: шаг 7, изображение 1 из 1 | Источник - ifixit.com

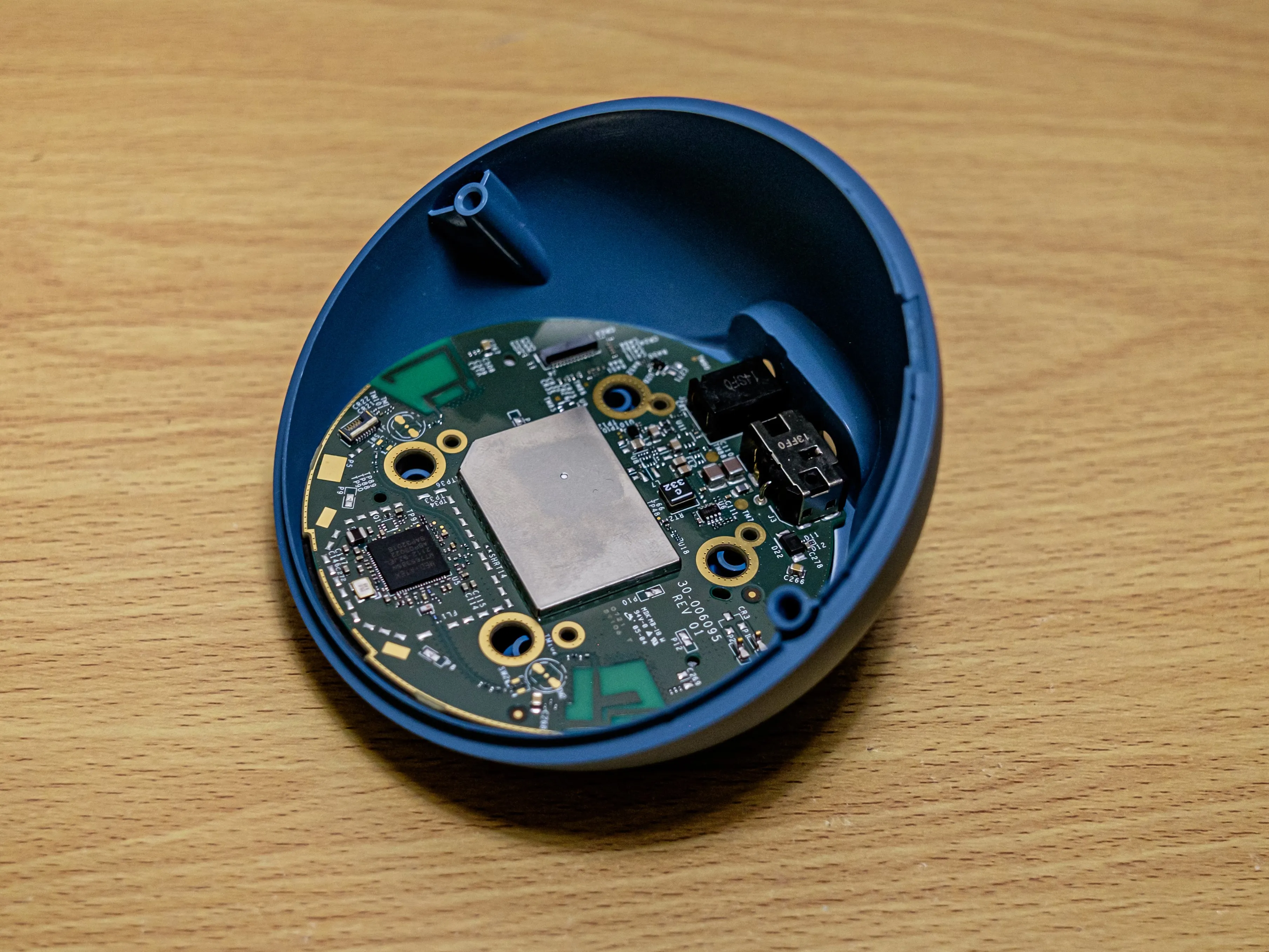

  • Лучшее место - в нижней части, где она изначально располагалась.

Шаг 8 Извлеките динамик

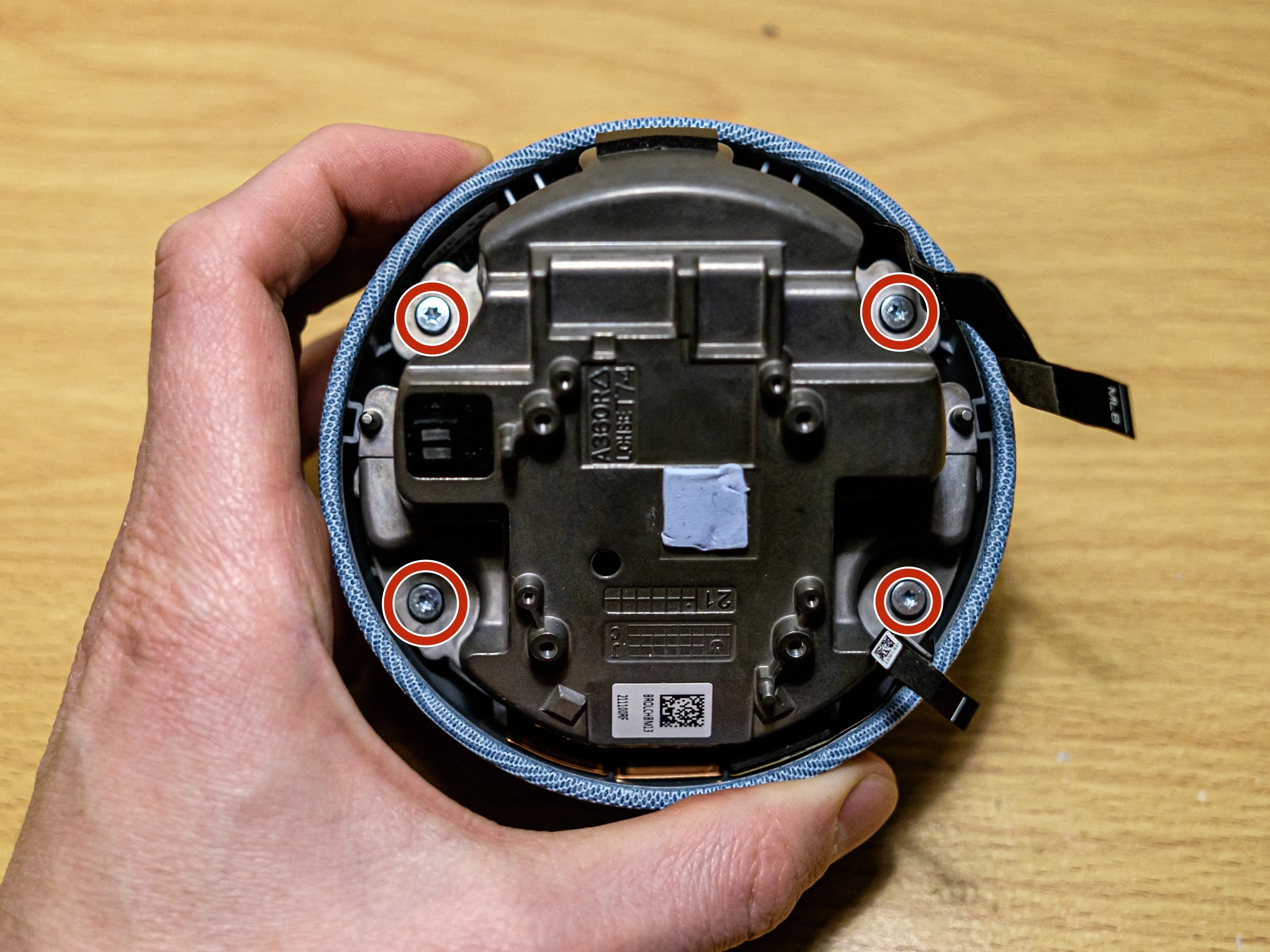

Разборка Echo Dot 4-го поколения, извлечение динамика: шаг 8, изображение 1 из 3
Разборка Echo Dot 4-го поколения, извлечение динамика: шаг 8, изображение 1 из 3 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, вынимаем динамик: шаг 8, изображение 2 из 3
Разборка Echo Dot 4-го поколения, вынимаем динамик: шаг 8, изображение 2 из 3 | Источник - ifixit.com

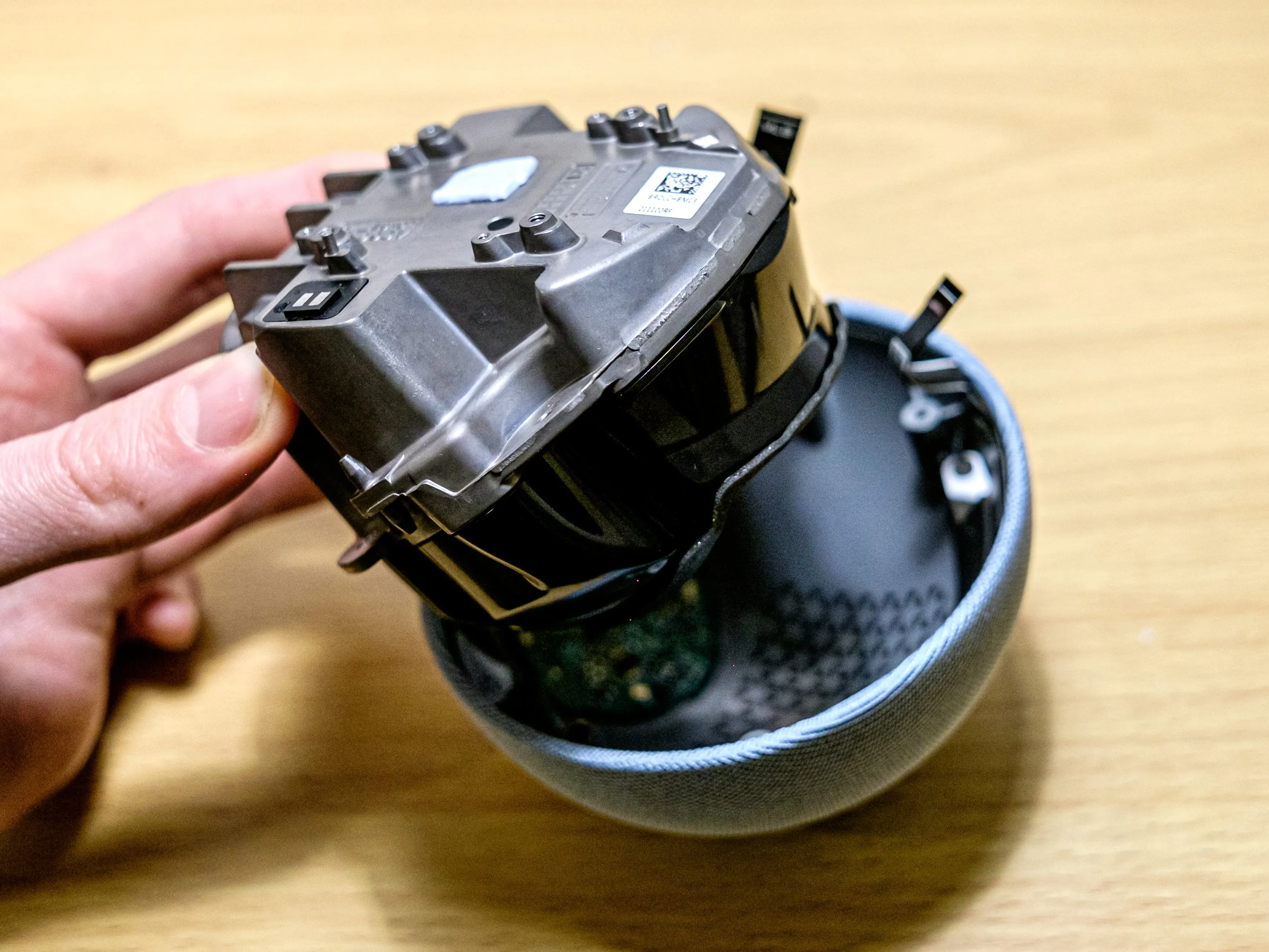

Разборка Echo Dot 4-го поколения, вынимаем динамик: шаг 8, изображение 3 из 3
Разборка Echo Dot 4-го поколения, извлечение динамика: шаг 8, изображение 3 из 3 | Источник - ifixit.com

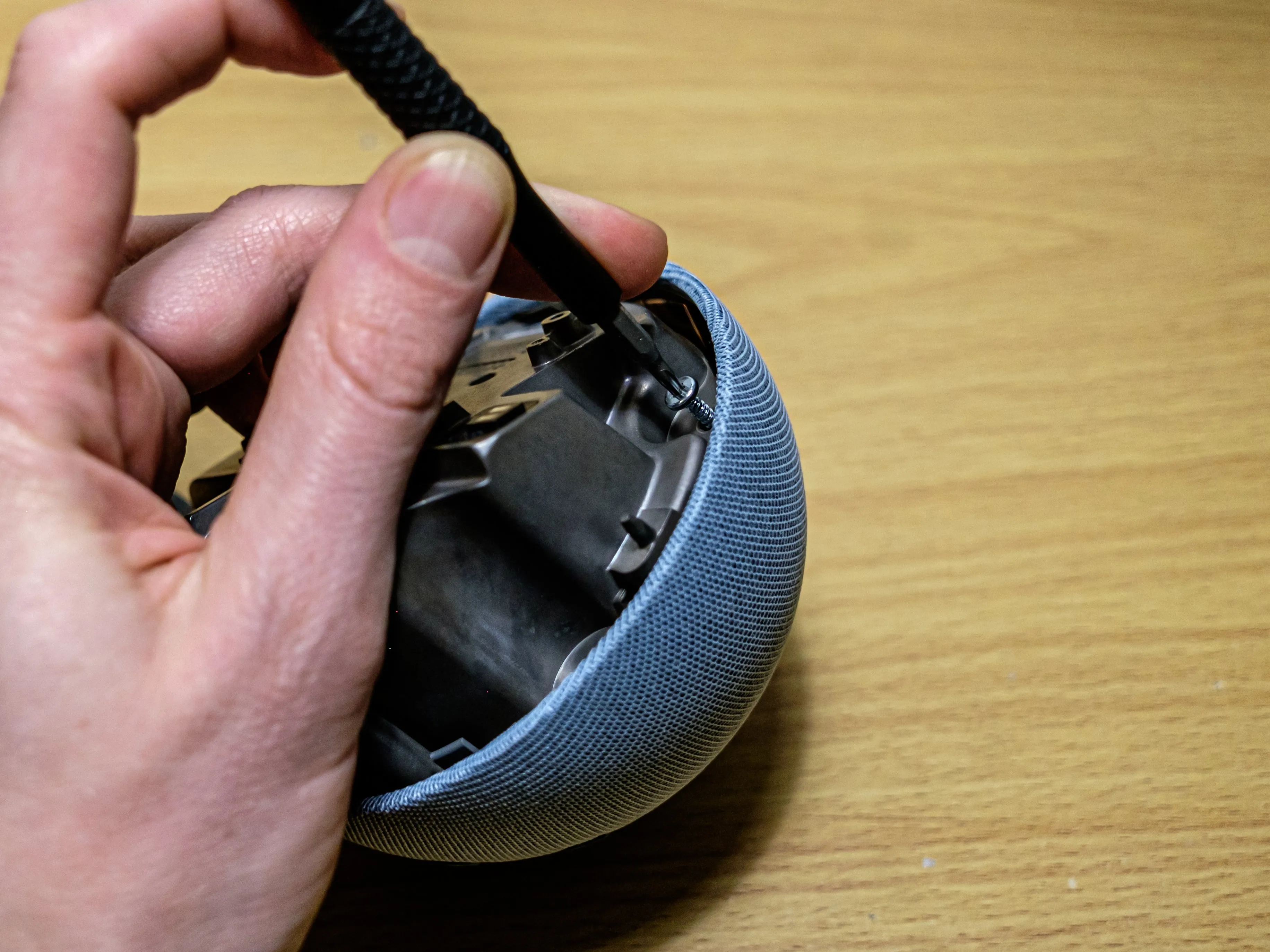

  • Открутите четыре винта torx 8.

  • Поднимите динамик за решетку динамика.

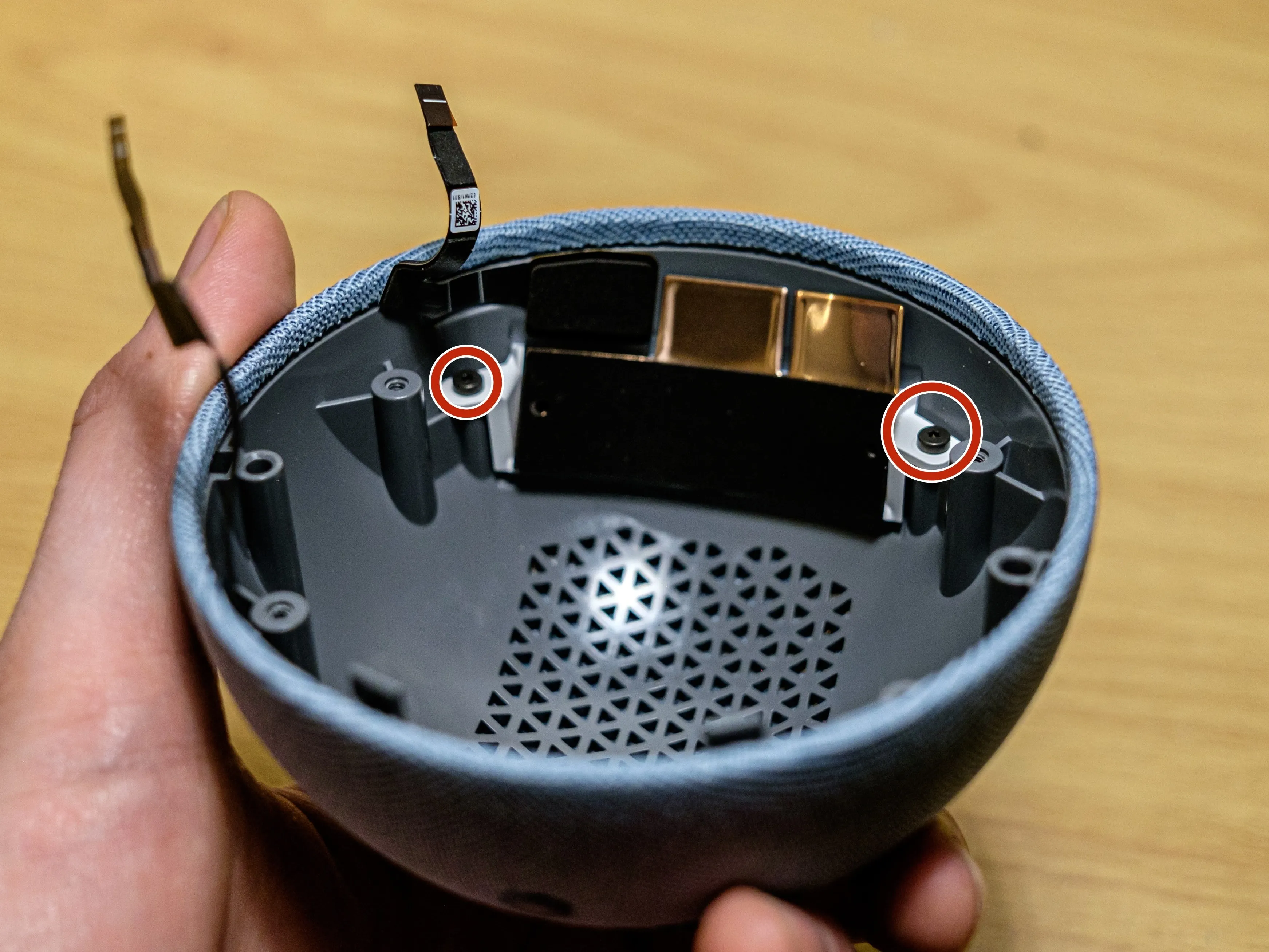

Шаг 9 Светодиодная панель

Разборка Echo Dot 4-го поколения, светодиодная панель: шаг 9, изображение 1 из 3
Разборка Echo Dot 4-го поколения, светодиодная панель: шаг 9, изображение 1 из 3 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, светодиодная панель: шаг 9, изображение 2 из 3
Разборка Echo Dot 4-го поколения, светодиодная панель: шаг 9, изображение 2 из 3 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, светодиодная панель: шаг 9, изображение 3 из 3
Разборка Echo Dot 4-го поколения, светодиодная панель: шаг 9, изображение 3 из 3 | Источник - ifixit.com

  • Осторожно отсоедините частично приклеенный кабель разъема.

  • С помощью торкс 6 или 5 выкрутите два винта.

Шаг 10 Извлеките светодиодную панель

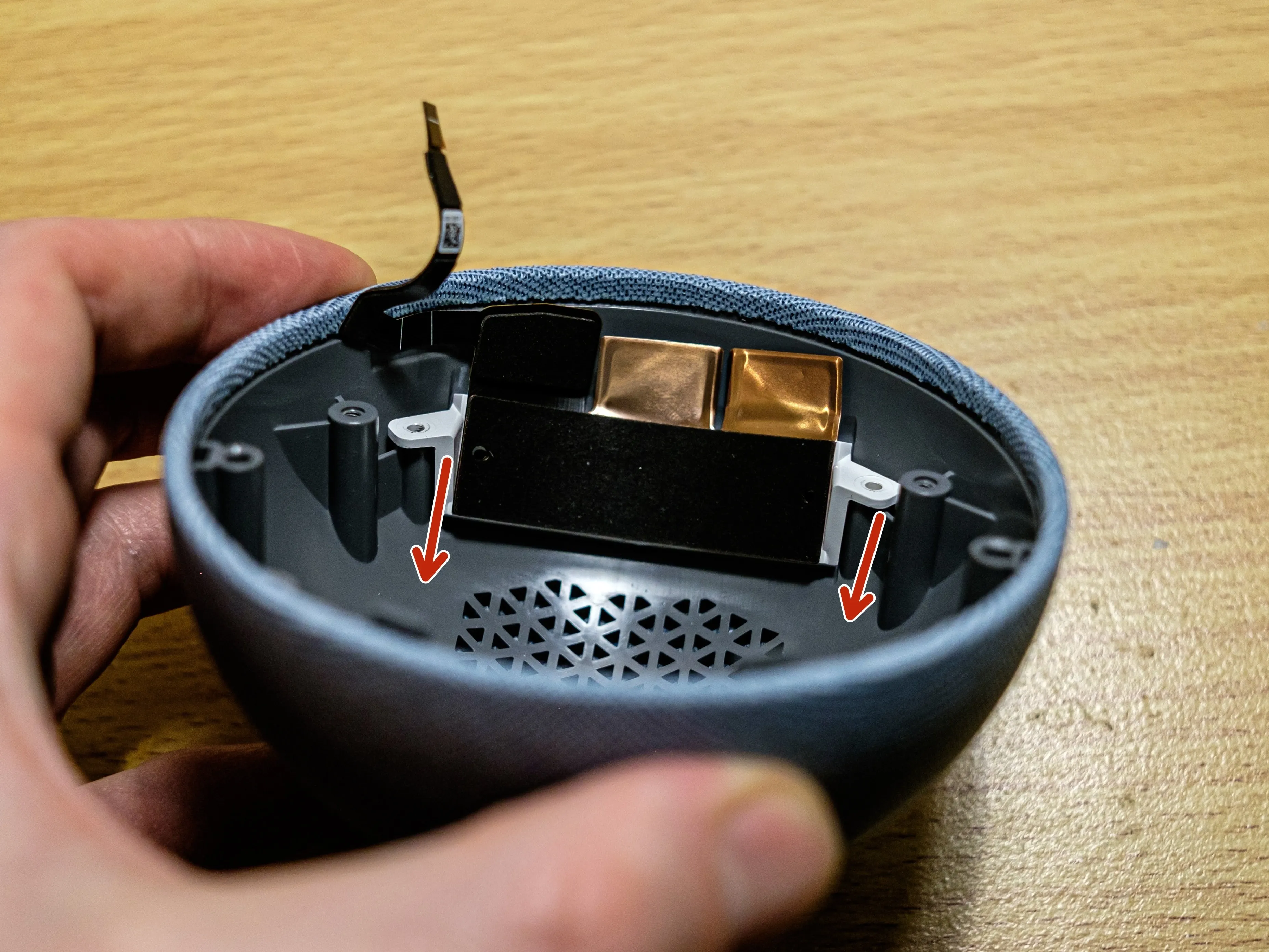

Разборка Echo Dot 4-го поколения, извлечение светодиодной панели: шаг 10, изображение 1 из 2
Разборка Echo Dot 4-го поколения, извлечение светодиодной панели: шаг 10, изображение 1 из 2 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, извлечение светодиодной панели: шаг 10, изображение 2 из 2
Разборка Echo Dot 4-го поколения, извлечение светодиодной панели: шаг 10, изображение 2 из 2 | Источник - ifixit.com

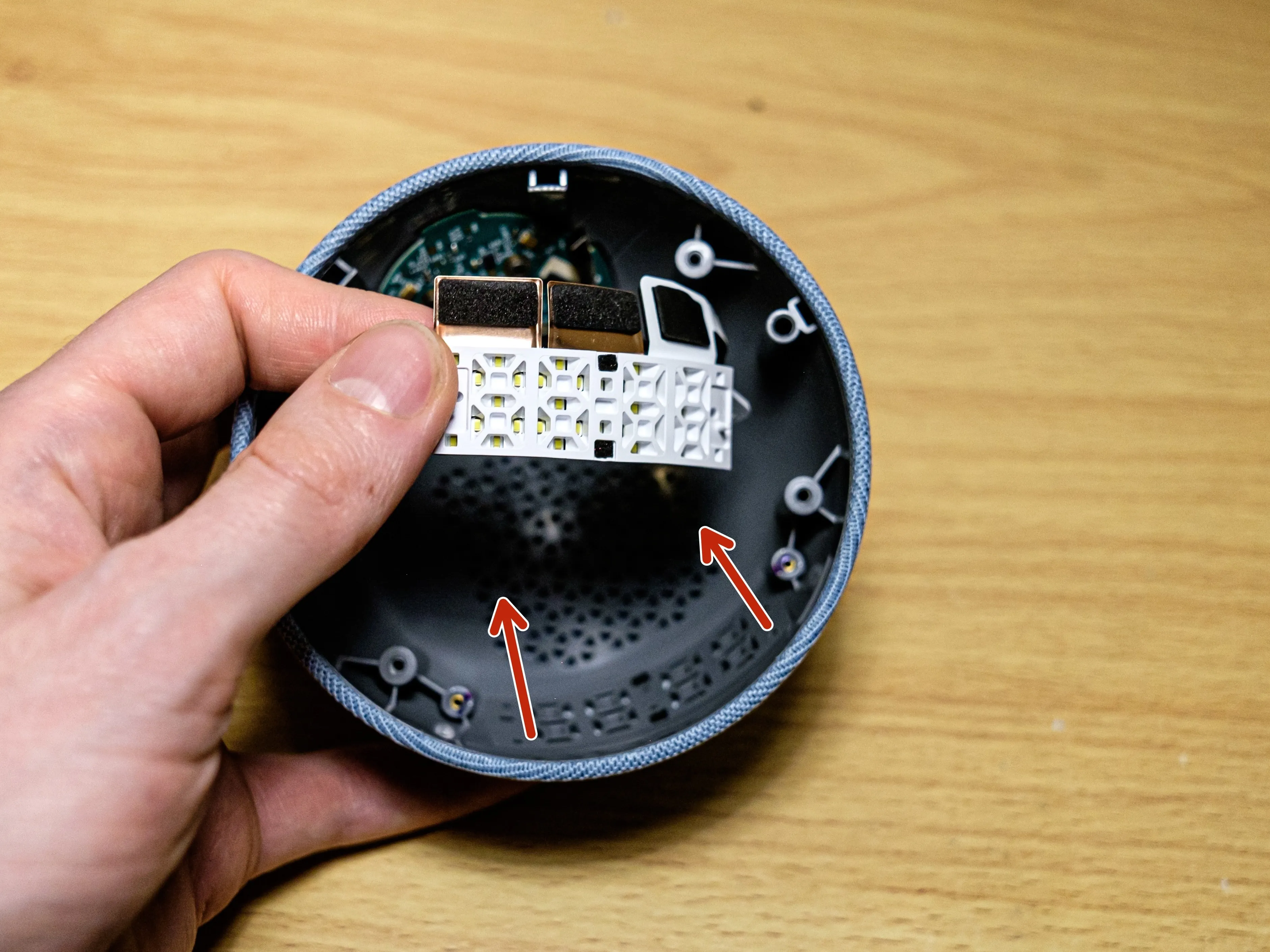

  • Потяните ее в направлении стрелок, чтобы вынуть панель.

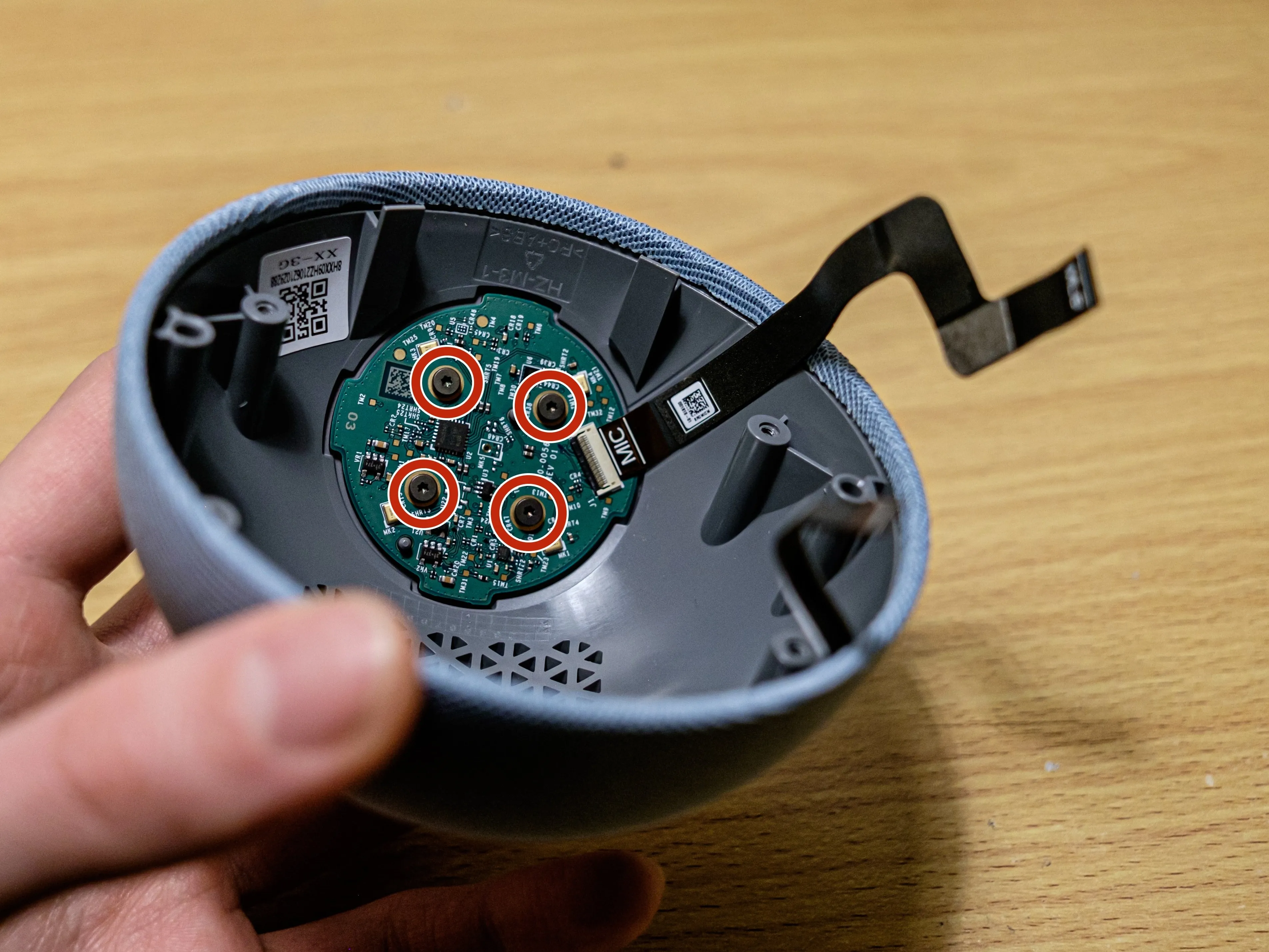

Шаг 11 Выньте винты из платы управления

Разборка Echo Dot 4-го поколения, вынимаем винты платы управления: шаг 11, изображение 1 из 2
Разборка Echo Dot 4-го поколения, вынимаем винты платы управления: шаг 11, изображение 1 из 2 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, вынимаем винты платы управления: шаг 11, изображение 2 из 2
Разборка Echo Dot 4-го поколения, вынимаем винты из платы управления: шаг 11, изображение 2 из 2 | Источник - ifixit.com

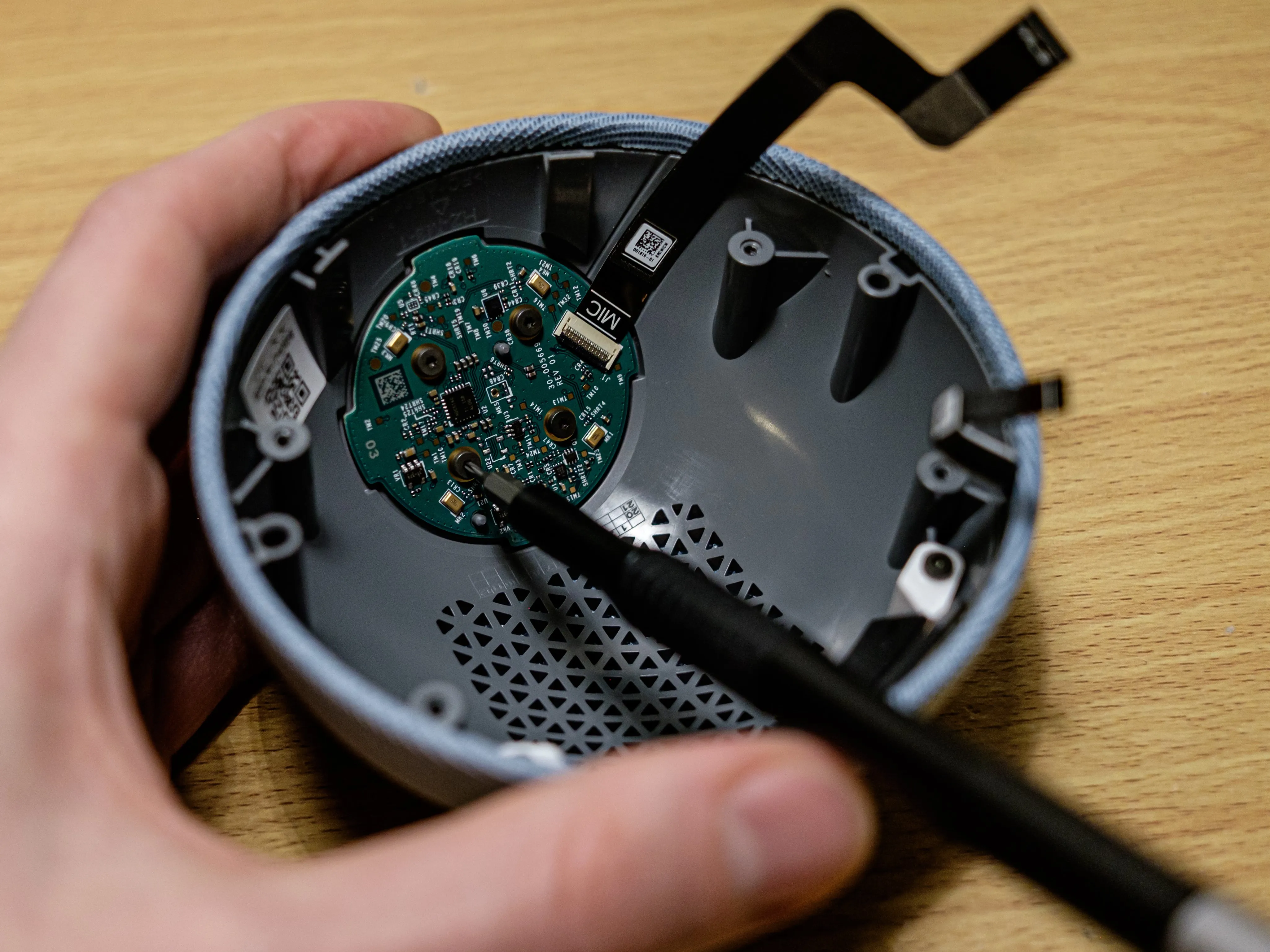

  • Открутите четыре винта.

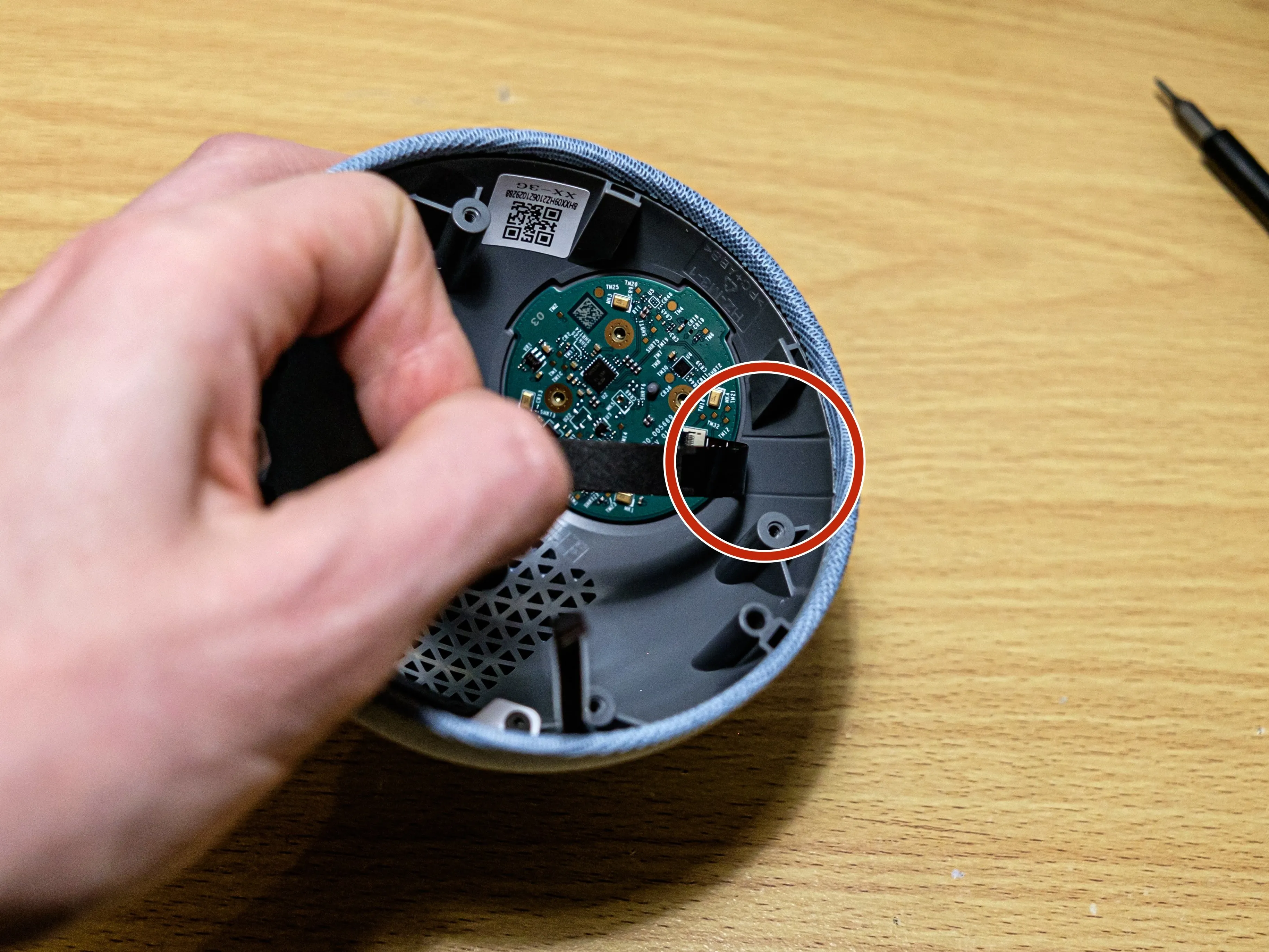

Шаг 12 Ослабьте приклеенный кабель

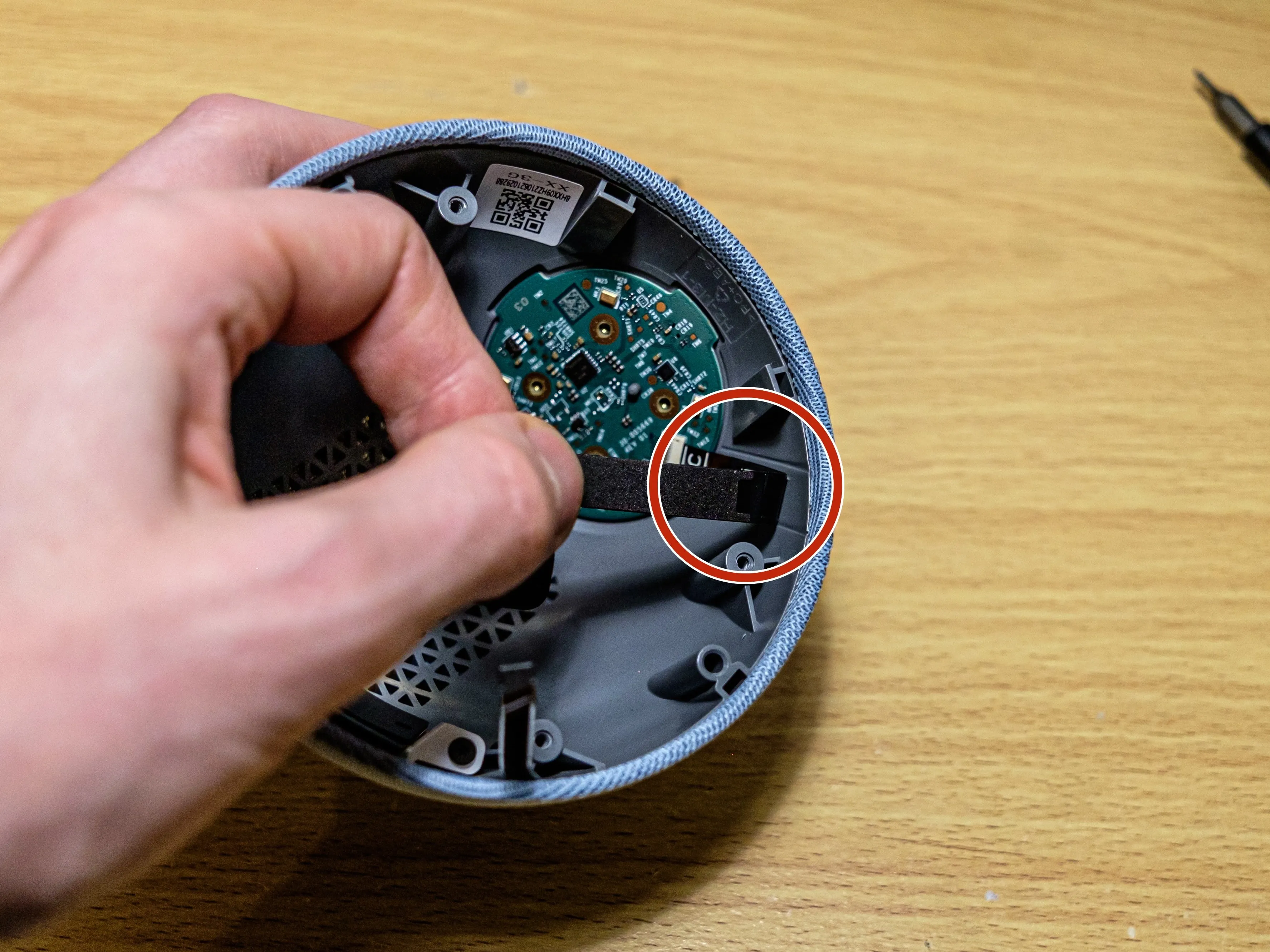

Разборка Echo Dot 4-го поколения, ослабление приклеенного кабеля: шаг 12, изображение 1 из 2
Echo Dot 4th Generation Teardown, ослабление приклеенного кабеля: шаг 12, изображение 1 из 2 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, ослабление приклеенного кабеля: шаг 12, изображение 2 из 2
Разборка Echo Dot 4-го поколения, отсоединение приклеенного кабеля: шаг 12, изображение 2 из 2 | Источник - ifixit.com

  • Потяните за приклеенный кабель разъема.

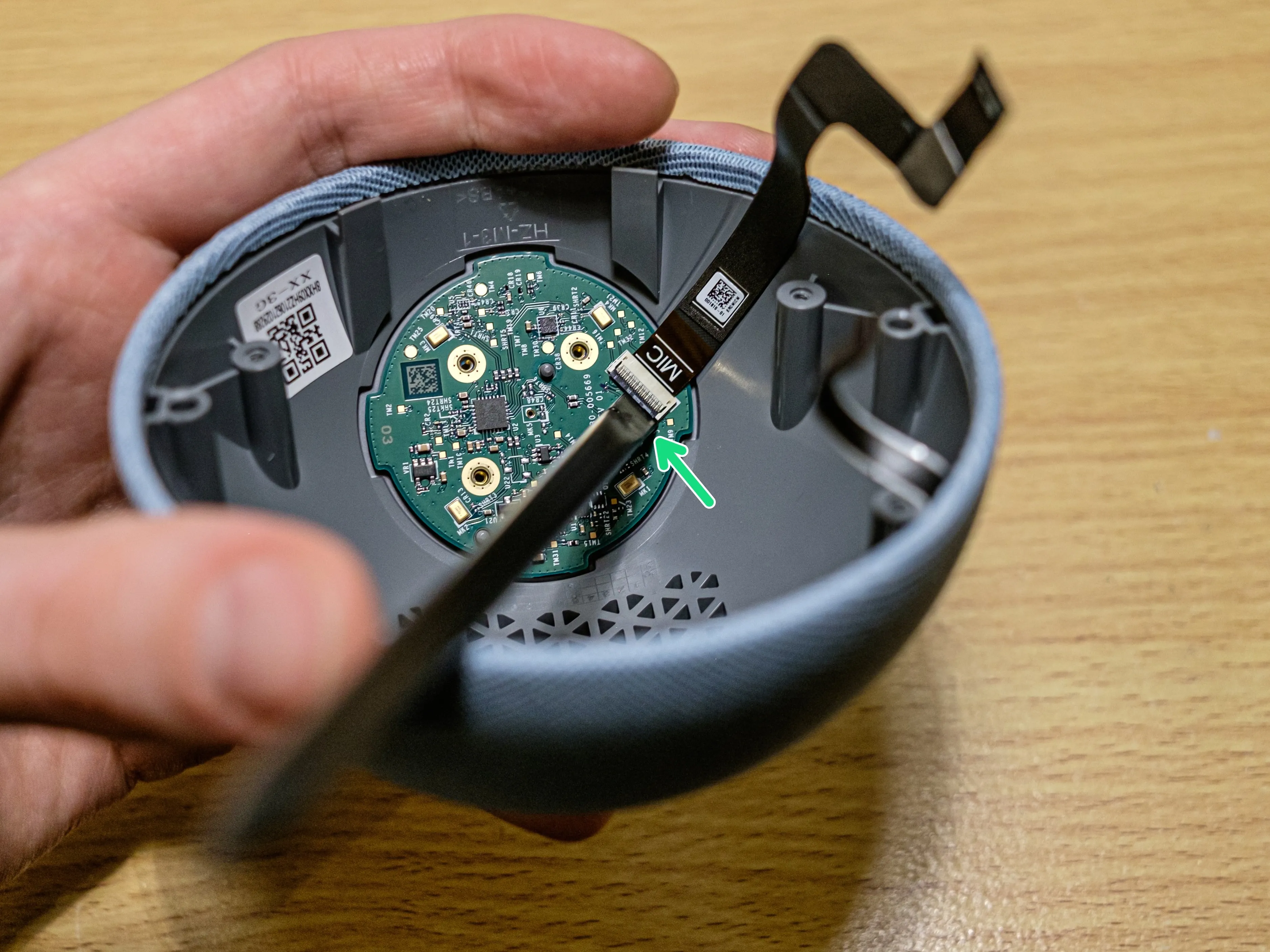

Шаг 13 Снимите кабель

Разборка Echo Dot 4-го поколения, Снятие кабеля: шаг 13, изображение 1 из 3
Разборка Echo Dot 4-го поколения, снятие кабеля: шаг 13, изображение 1 из 3 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, отсоедините кабель: шаг 13, изображение 2 из 3
Разборка Echo Dot 4-го поколения, отсоедините кабель: шаг 13, изображение 2 из 3 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, отсоедините кабель: шаг 13, изображение 3 из 3
Разборка Echo Dot 4-го поколения, отсоедините кабель: шаг 13, изображение 3 из 3 | Источник - ifixit.com

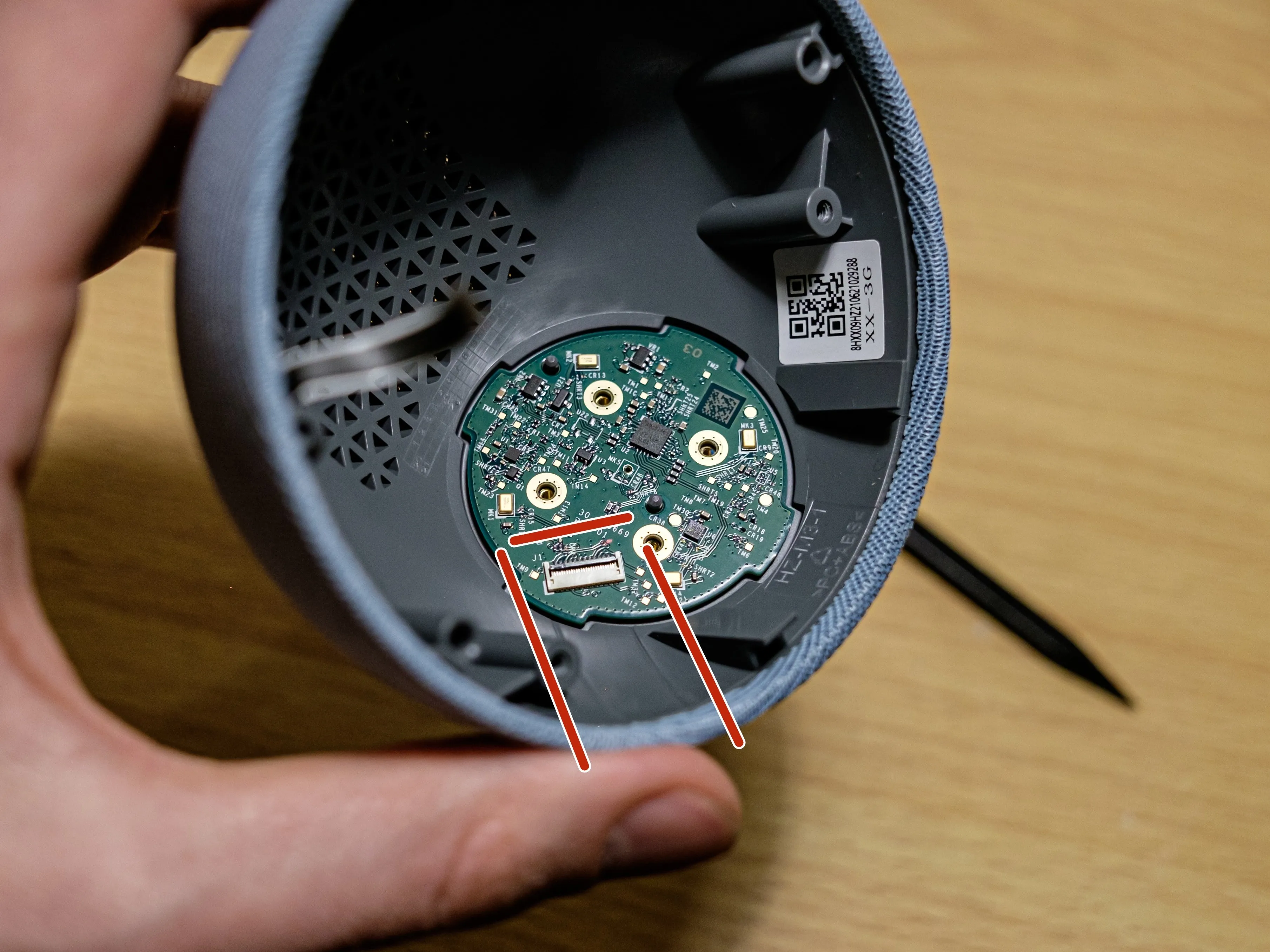

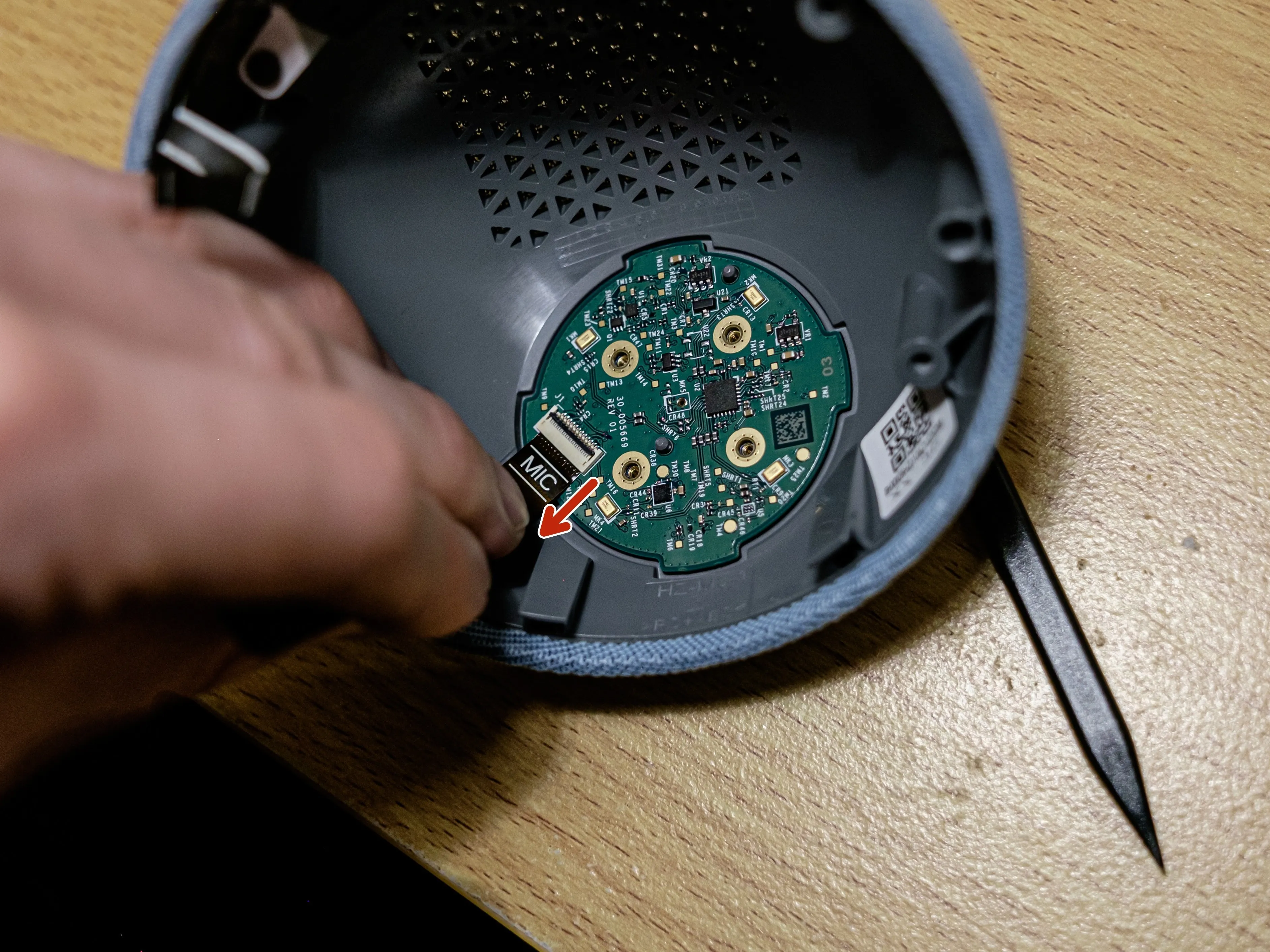

  • Поднимите замок, который находится на противоположной стороне кабеля.

  • Остерегайтесь вытягивать кабель. Не тяните его вверх, тяните как можно ниже. Смотрите на стрелку.

  • Запомните, как расположена плата, потому что разница невелика.

Шаг 14 Поднимите плату конртоллера

Echo Dot 4th Generation Teardown, Поднимите плату контоллера: шаг 14, изображение 1 из 3
Разборка Echo Dot 4-го поколения, подъем платы контоллера: шаг 14, изображение 1 из 3 | Источник - ifixit.com

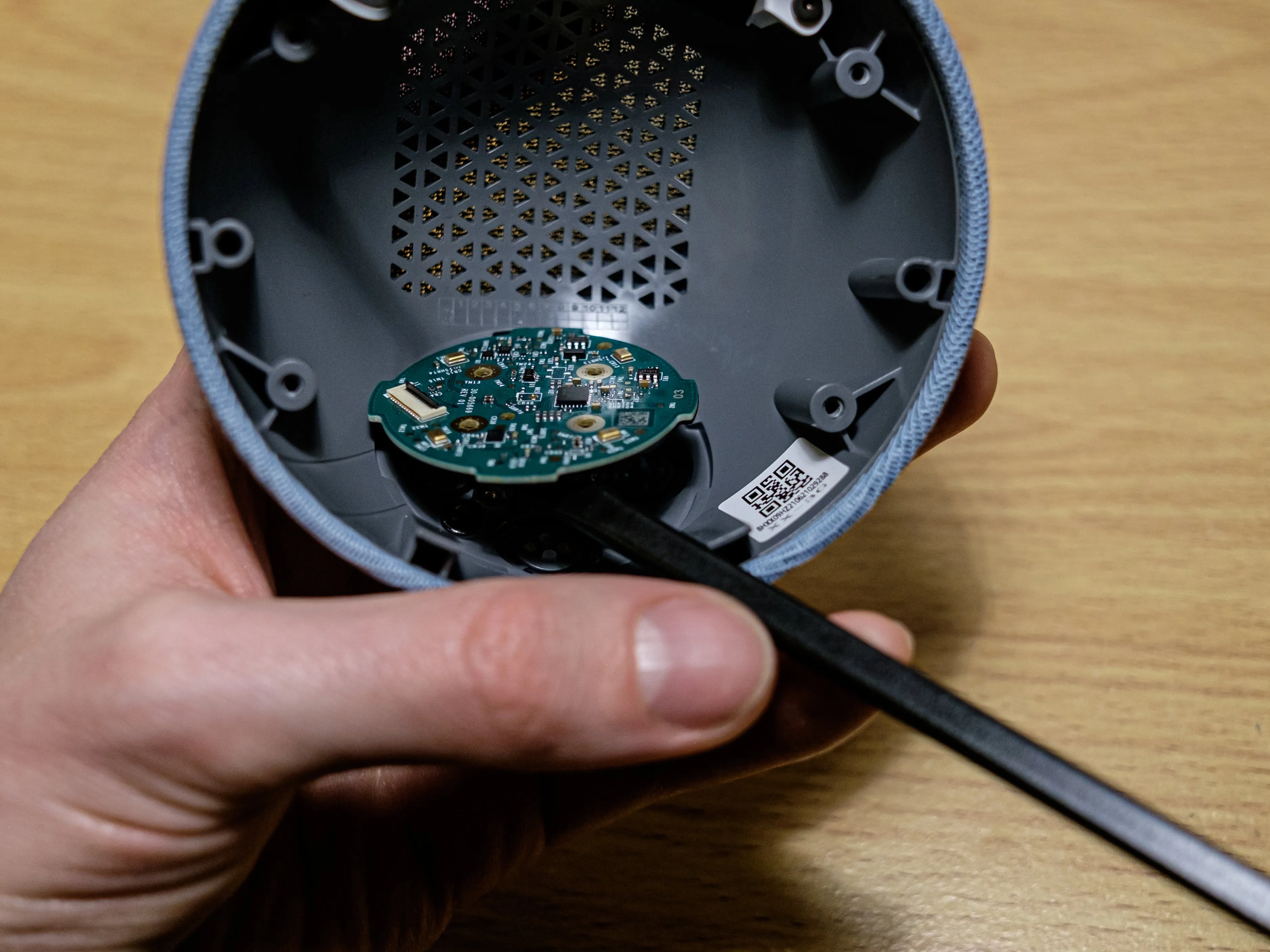

Echo Dot 4-го поколения Разборка, Поднимите плату контоллера: шаг 14, изображение 2 из 3
Echo Dot 4th Generation Teardown, Подъем платы контоллера: шаг 14, изображение 2 из 3 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, Подъем платы контоллера: шаг 14, изображение 3 из 3
Разборка Echo Dot 4-го поколения, снятие платы контроллера: шаг 14, изображение 3 из 3 | Источник - ifixit.com

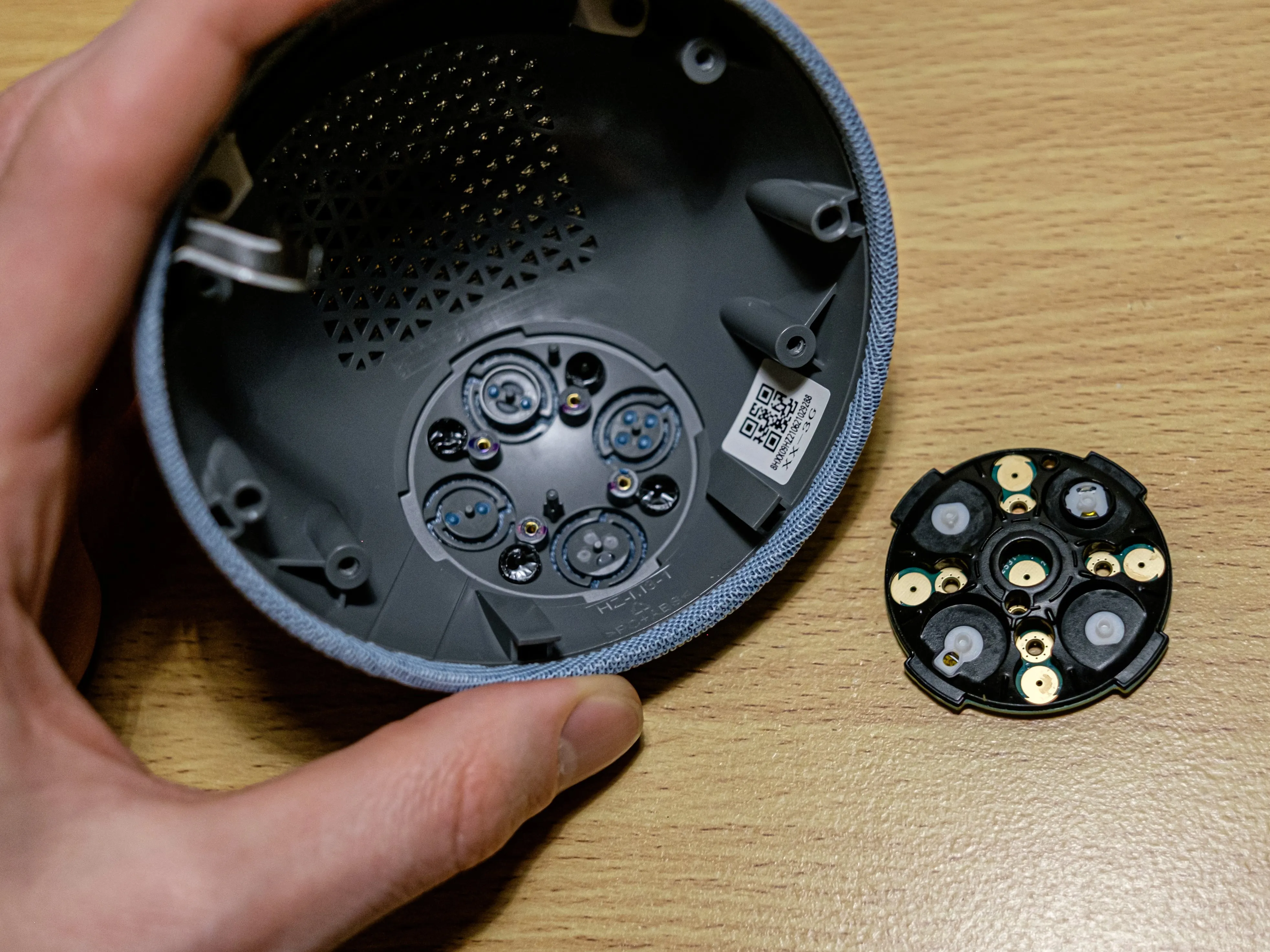

  • Поскольку плата контроллера сидит довольно плотно, лучше использовать плоскую сторону лопатки, чтобы поддеть ее.

  • Используйте эффект рычага.

Шаг 15 Более близкий взгляд

Разборка Echo Dot 4-го поколения, более близкий взгляд: шаг 15, изображение 1 из 3
Разборка Echo Dot 4-го поколения, взгляд вблизи: шаг 15, изображение 1 из 3 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, подробный обзор: шаг 15, изображение 2 из 3
Echo Dot 4th Generation Teardown, взгляд вблизи: шаг 15, изображение 2 из 3 | Источник - ifixit.com
Разборка Echo Dot 4-го поколения, подробный обзор: шаг 15, изображение 3 из 3
Разборка Echo Dot 4-го поколения, подробный обзор: шаг 15, изображение 3 из 3 | Источник - ifixit.com

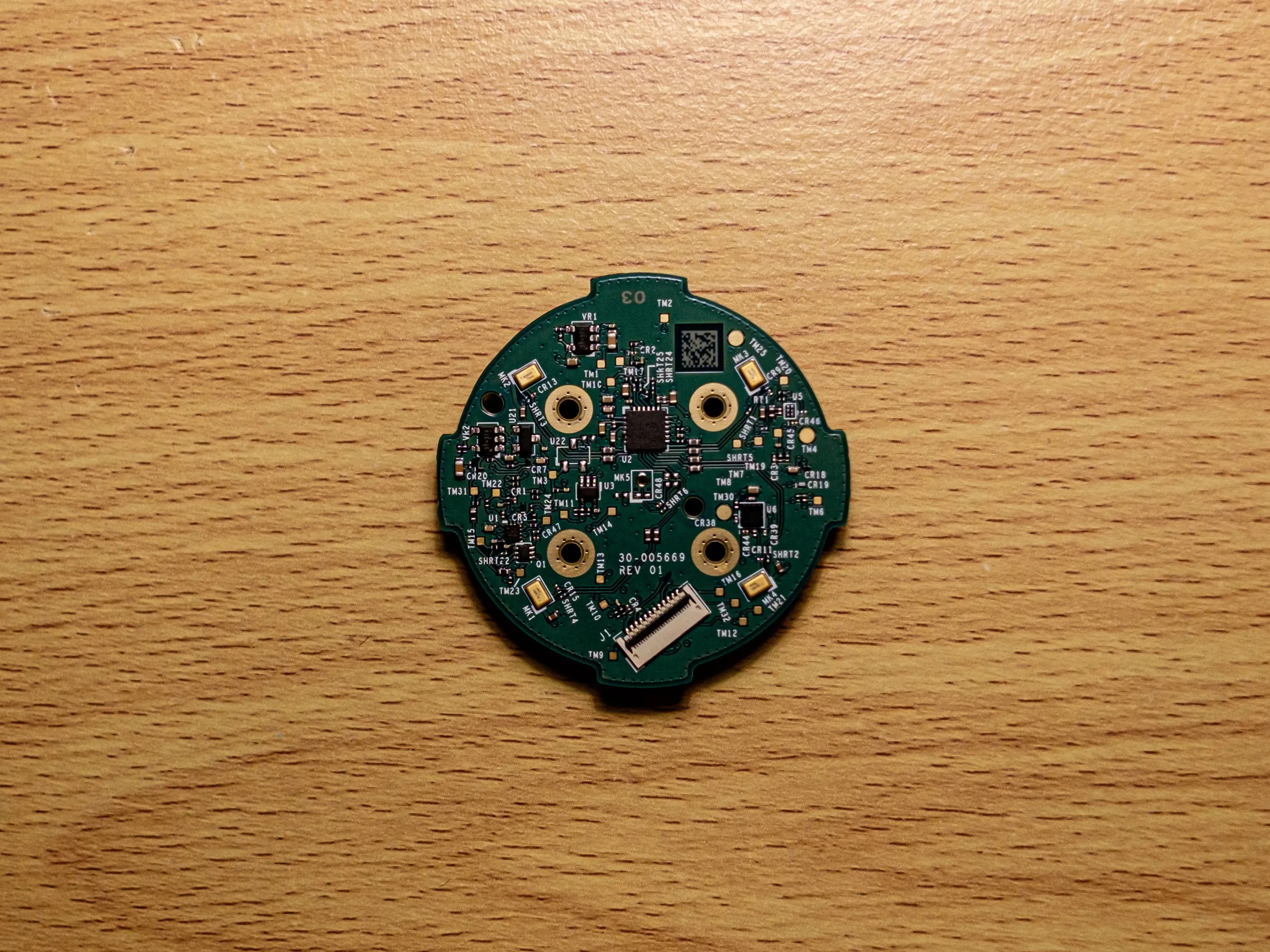

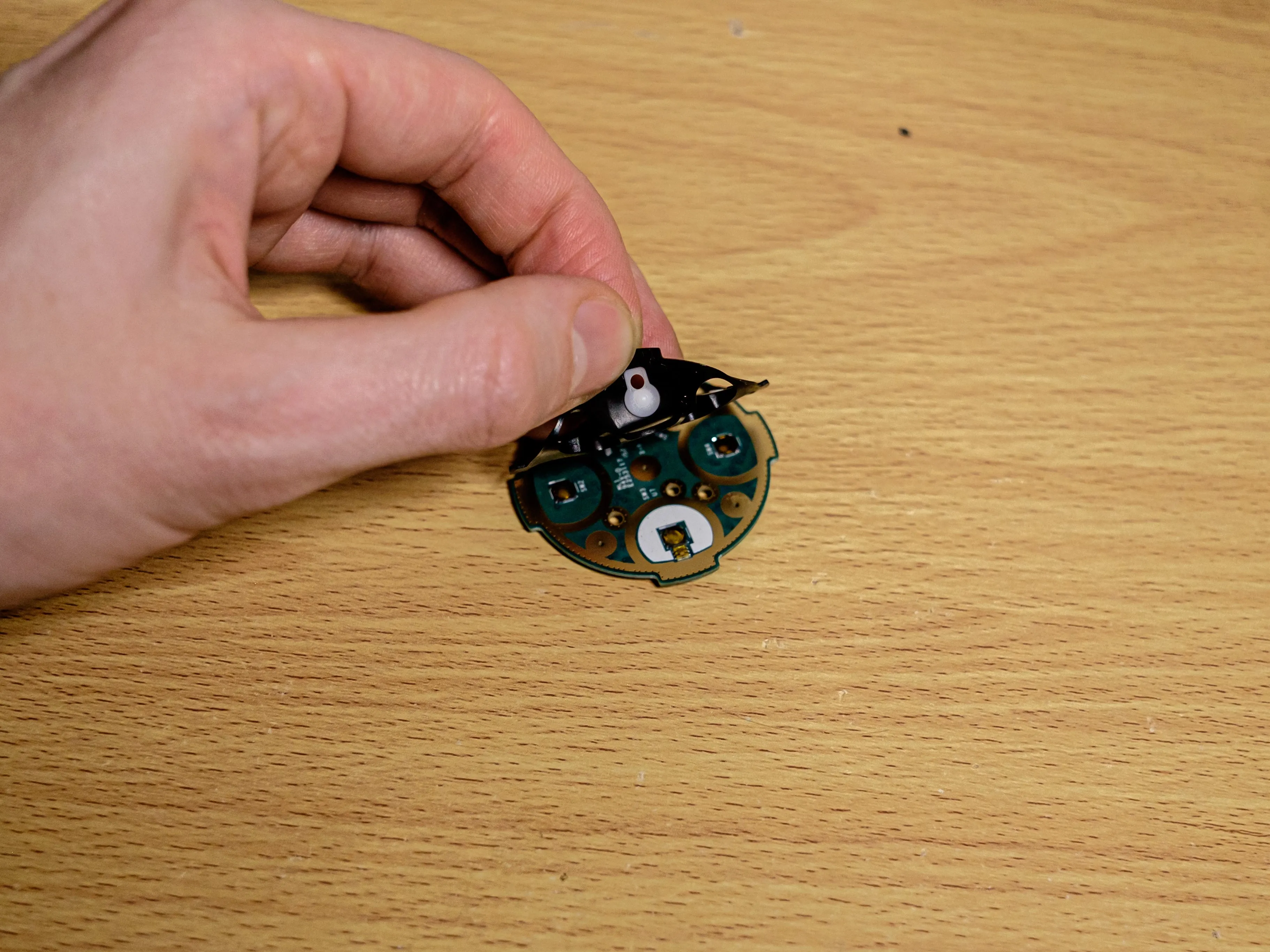

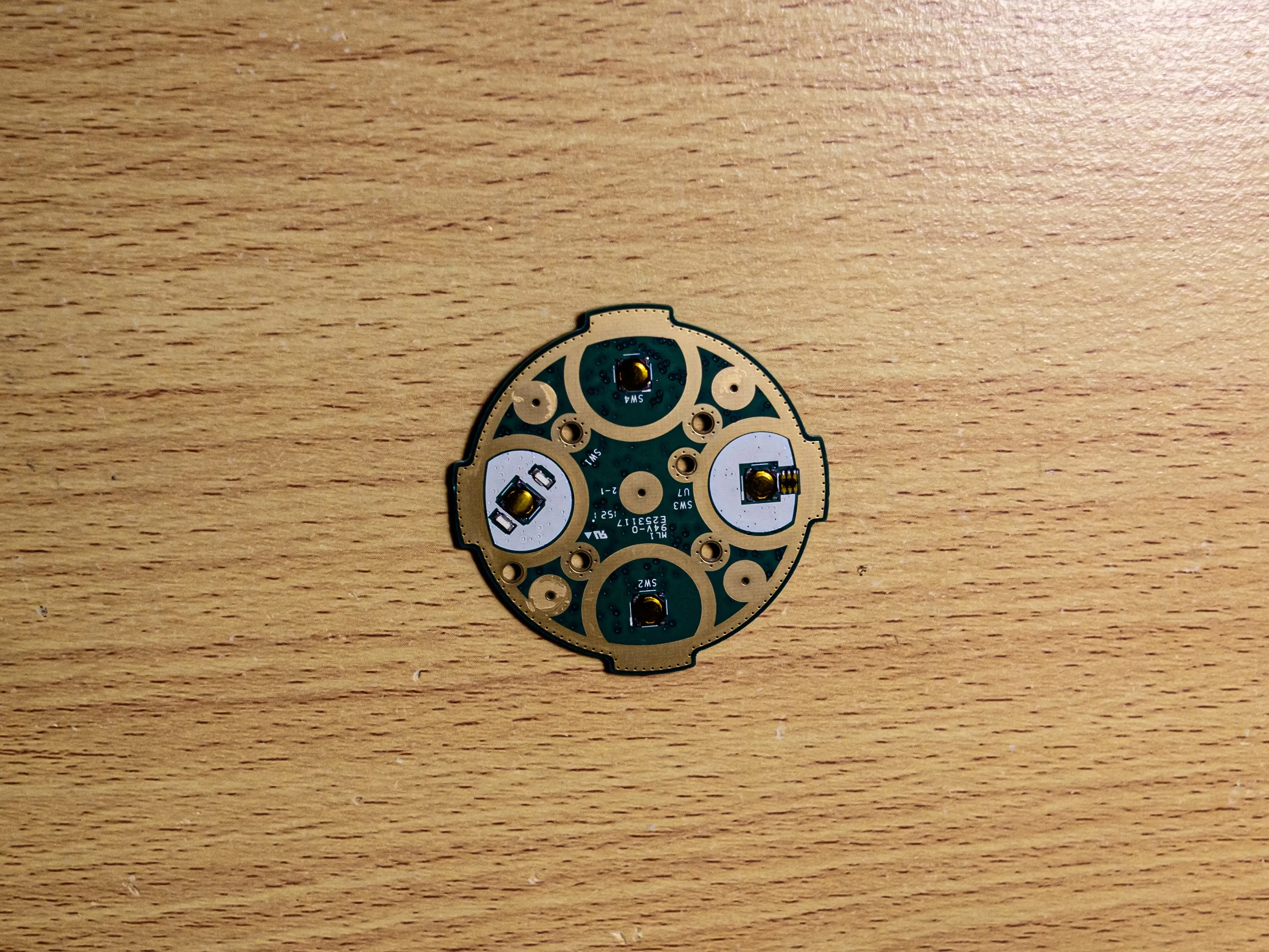

  • Это плата контроллера.

  • С другой стороны находятся кнопки. Снимите резиновую крышку.

Шаг 16 Винты устройства

Разборка Echo Dot 4-го поколения, винты устройства: шаг 16, изображение 1 из 1
Разборка Echo Dot 4-го поколения, винты устройства: шаг 16, изображение 1 из 1 | Источник - ifixit.com

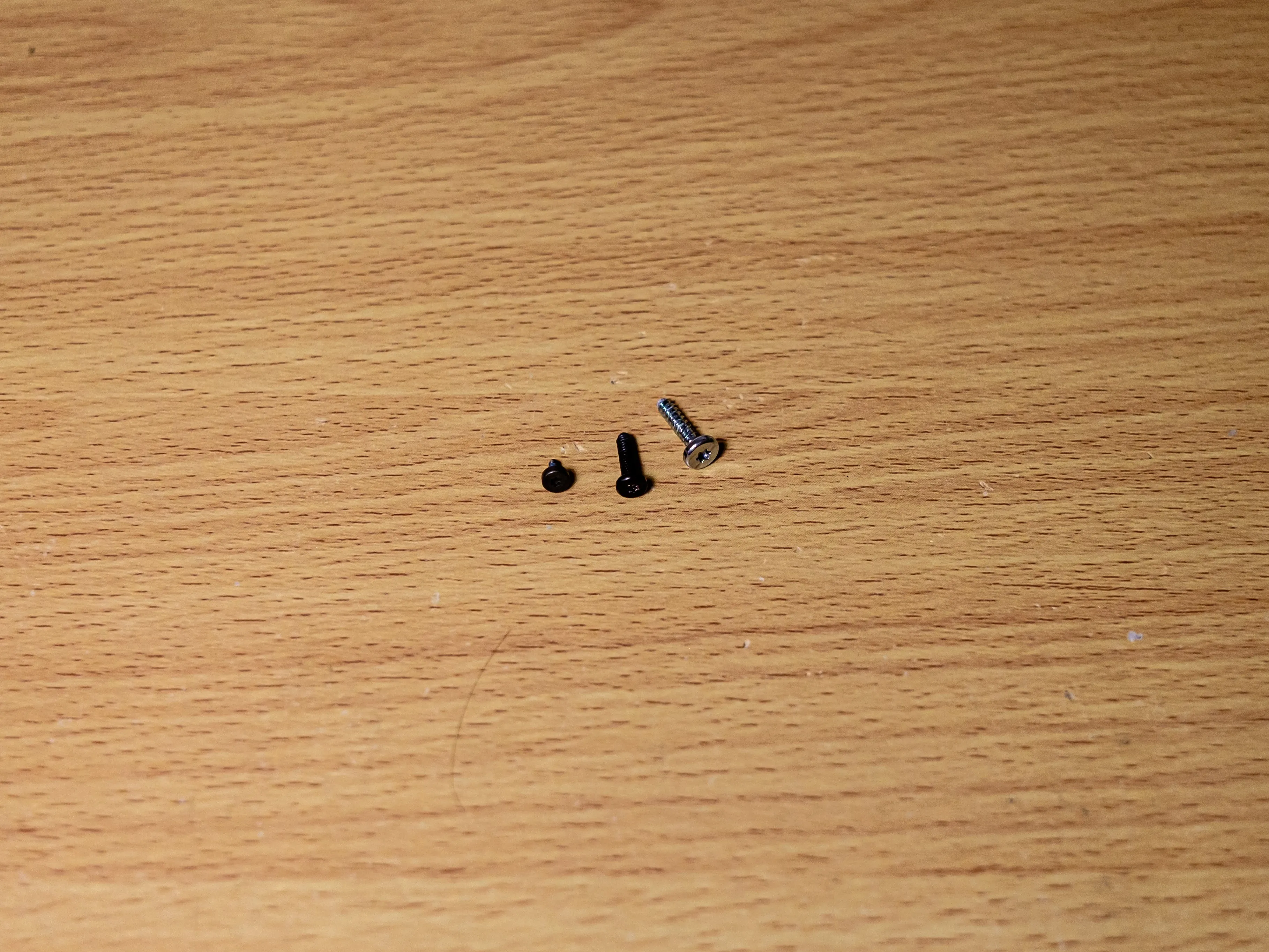

  • В устройстве используются три типа винтов.
