Разборка Elephone P6000 pro

Введение

Elephone P6000 был одним из первых китайских смартфонов с 64-битным чипсетом в начале 2015 года. Модель получила хорошие отзывы от покупателей благодаря хорошему качеству сборки и поддержке сторонних ПЗУ, таких как CM12.1, VIBE 2.5, ColorOS и Flyme и т.д. Хорошая новость - Elephone обновила P6000, оснастив его восьмиядерной SoC MT6753 World Mode и 3 ГБ ОЗУ. Давайте разберем смартфон и посмотрим, что находится внутри этого красавца.

Что вам понадобится

Инструменты

Essential Electronics Toolkit | Источник - ifixit.com

Шаг 1 Извлечение аккумулятора

Elephone P6000 pro Разборка, извлечение аккумулятора: шаг 1, изображение 1 из 3 | Источник - ifixit.com

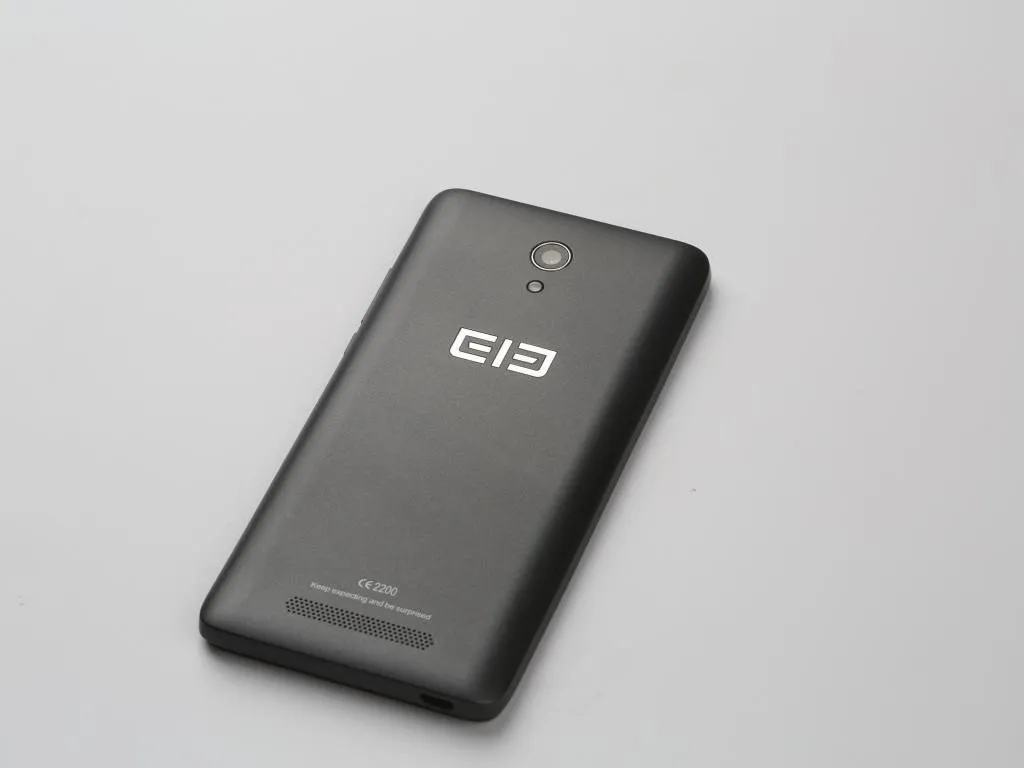

Elephone P6000 pro Разборка, извлечение аккумулятора: шаг 1, изображение 2 из 3 | Источник - ifixit.com

Elephone P6000 pro Разборка, извлечение аккумулятора: шаг 1, изображение 3 из 3 — Elephone P6000 pro Teardown, извлечение аккумулятора: шаг 1, изображение 3 из 3 | Источник - ifixit.com

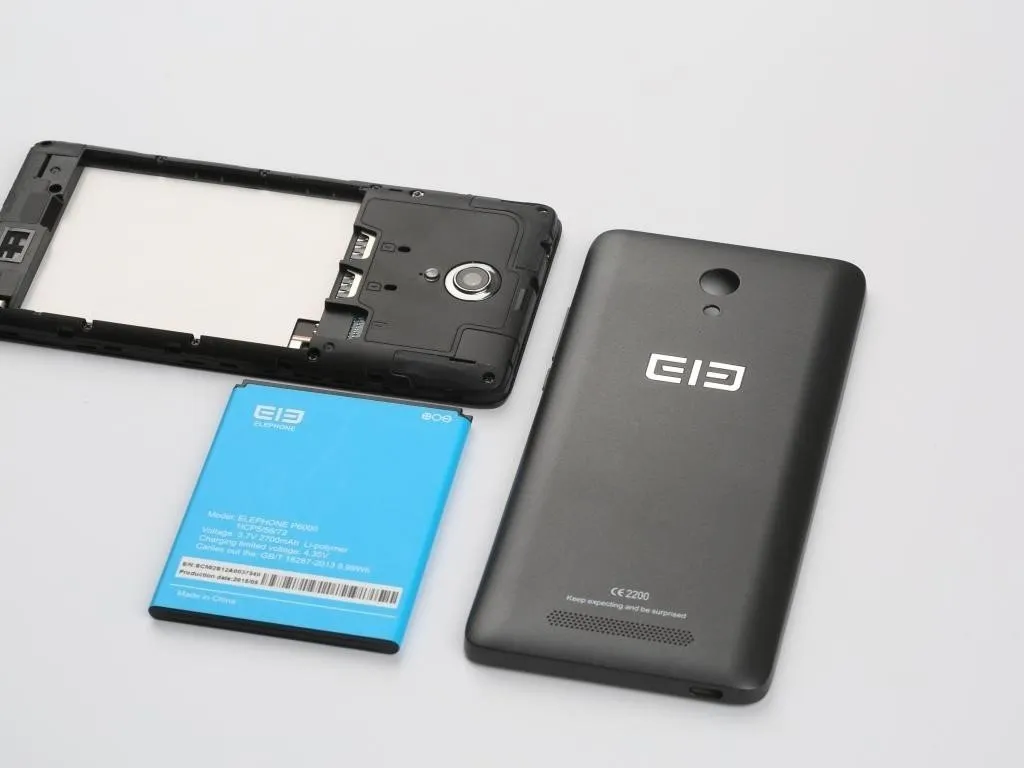

Аккумулятор емкостью 2700 мАч занимает больше половины пространства внутри, его размеры составляют 76*60*5,0 мм.
Этот аккумулятор точно гарантирует один день автономной работы. При небольшой нагрузке батареи хватит на два дня.

Шаг 2 Основной корпус

Elephone P6000 pro Teardown, основной корпус: шаг 2, изображение 1 из 3 | Источник - ifixit.com

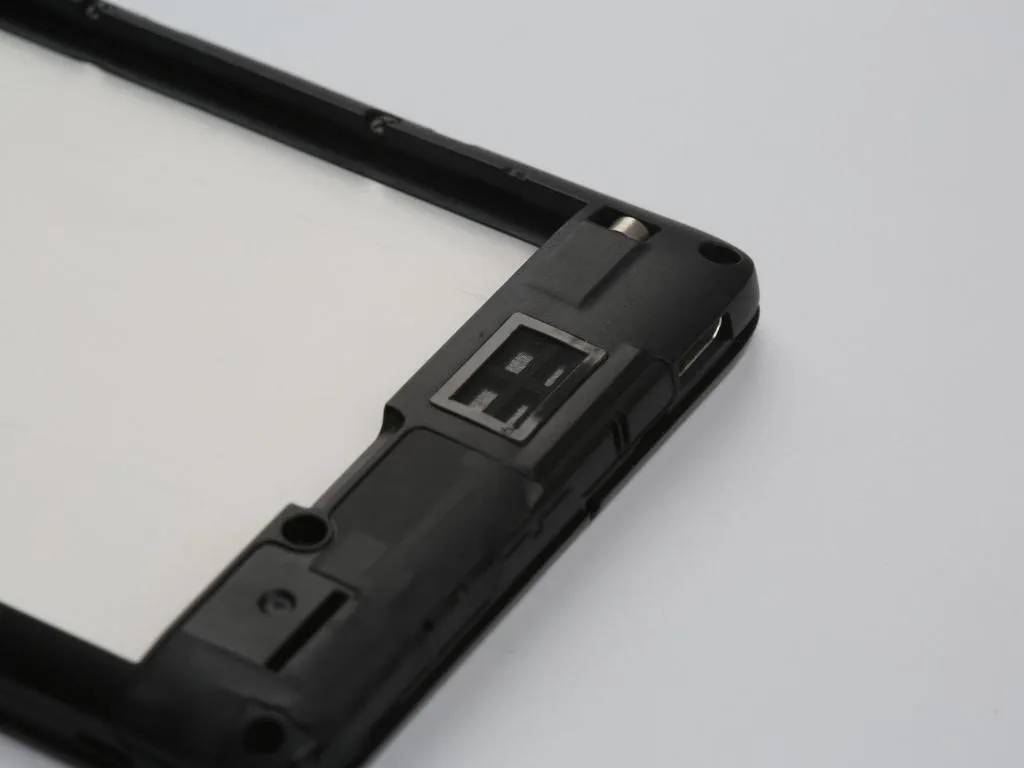

Elephone P6000 pro Teardown, основной корпус: шаг 2, изображение 2 из 3 | Источник - ifixit.com

Elephone P6000 pro Разборка, основной корпус: шаг 2, изображение 3 из 3 — Elephone P6000 pro Teardown, основной корпус: шаг 2, изображение 3 из 3 | Источник - ifixit.com

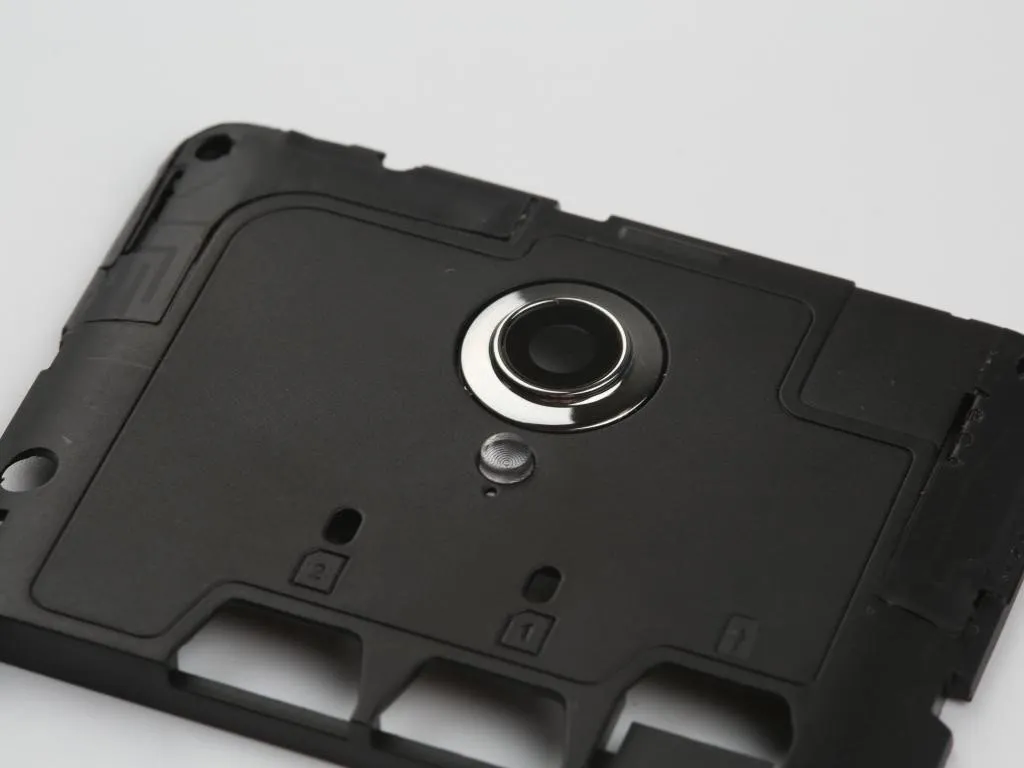

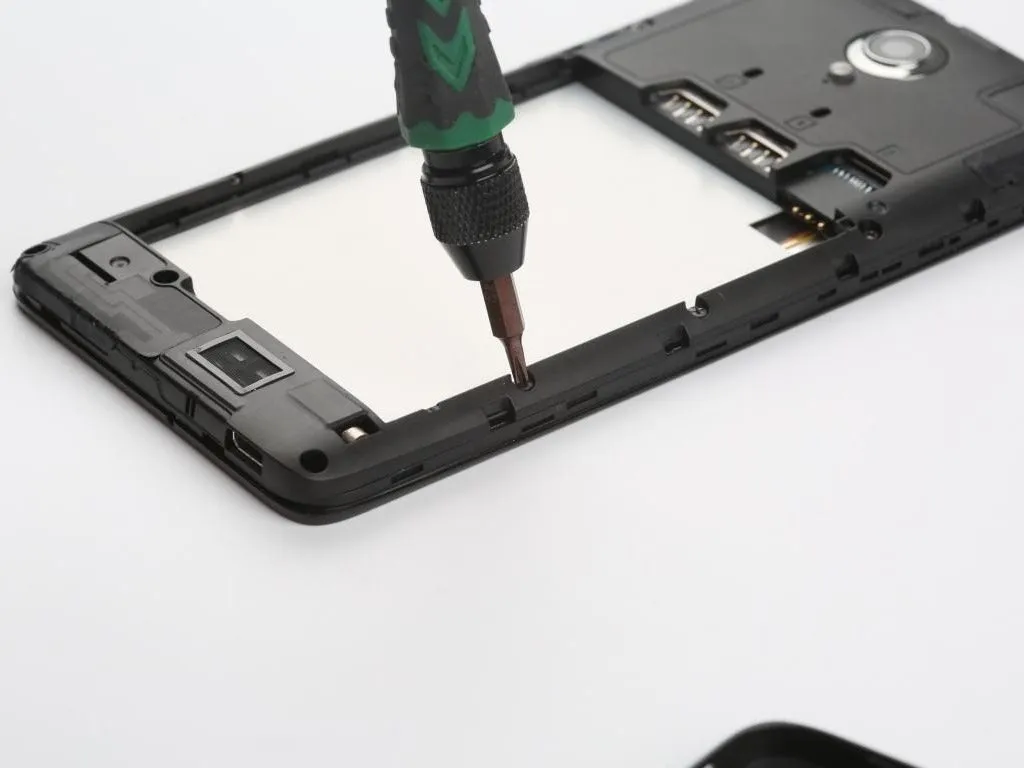

Встроенная антенна GPS, Wi-Fi и Bluetooth расположена в левом верхнем углу. На правой стороне находится одна из двух сетевых антенн, вторая сетевая антенна расположена в нижней части телефона. Слоты для SIM-карт и TF-карт находятся под камерой.

Шаг 3 Материнская плата

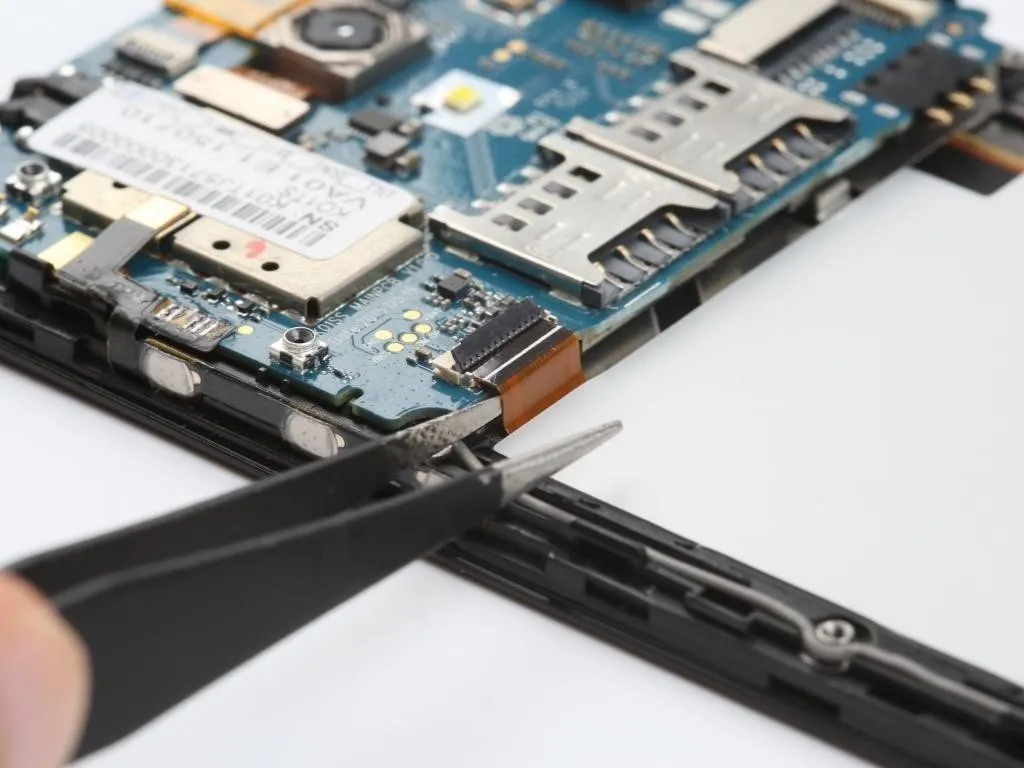

Разборка Elephone P6000 pro, материнская плата: шаг 3, изображение 1 из 3 — Разборка Elephone P6000 pro, основная плата: шаг 3, изображение 1 из 3 | Источник - ifixit.com

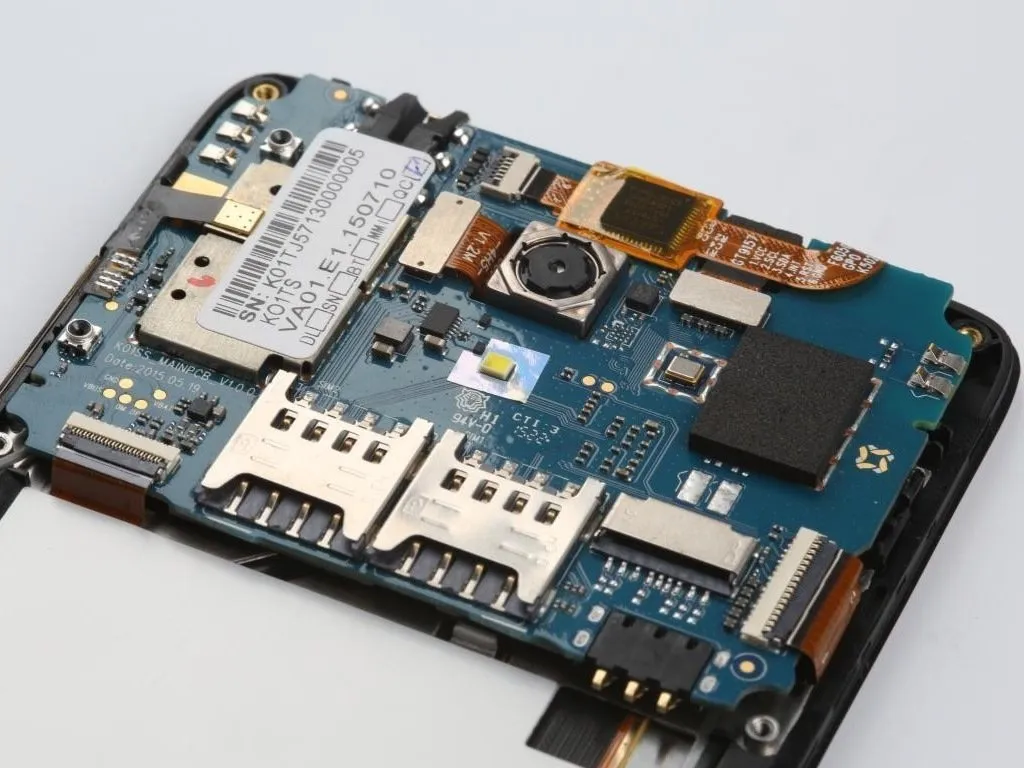

Elephone P6000 pro Разборка, материнская плата: шаг 3, изображение 2 из 3 — Разборка Elephone P6000 pro, материнская плата: шаг 3, изображение 2 из 3 | Источник - ifixit.com

Elephone P6000 pro Разборка, материнская плата: шаг 3, изображение 3 из 3 — Разборка Elephone P6000 pro, материнская плата: шаг 3, изображение 3 из 3 | Источник - ifixit.com

Открутив все винты, мы видим материнскую плату, на которой расположены все чипы и камеры. Детали прекрасно организованы, а на приваренной металлической крышке мы видим наклейку со штрих-кодом.

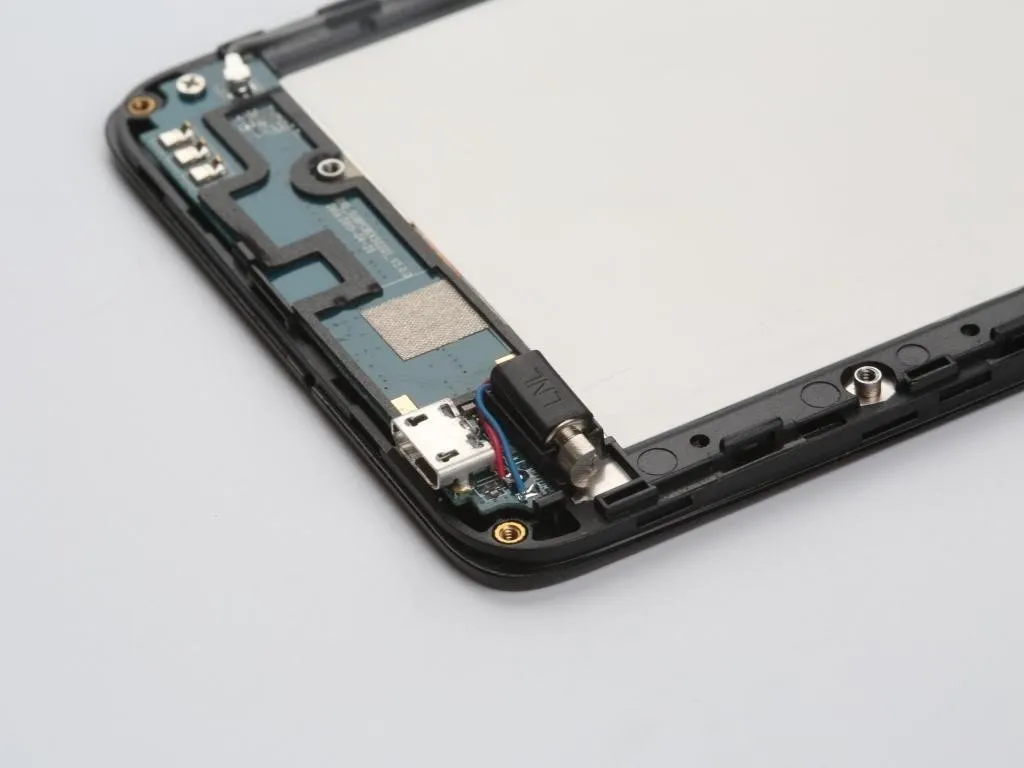

На вторичной плате расположены USB-порт, микрофон и вибромотор, который припаян к плате. Она крепится винтами.

Шаг 4 Детали основной платы

Elephone P6000 pro Teardown, деталь материнской платы: шаг 4, изображение 1 из 3 — Разборка Elephone P6000 pro, детали материнской платы: шаг 4, изображение 1 из 3 | Источник - ifixit.com

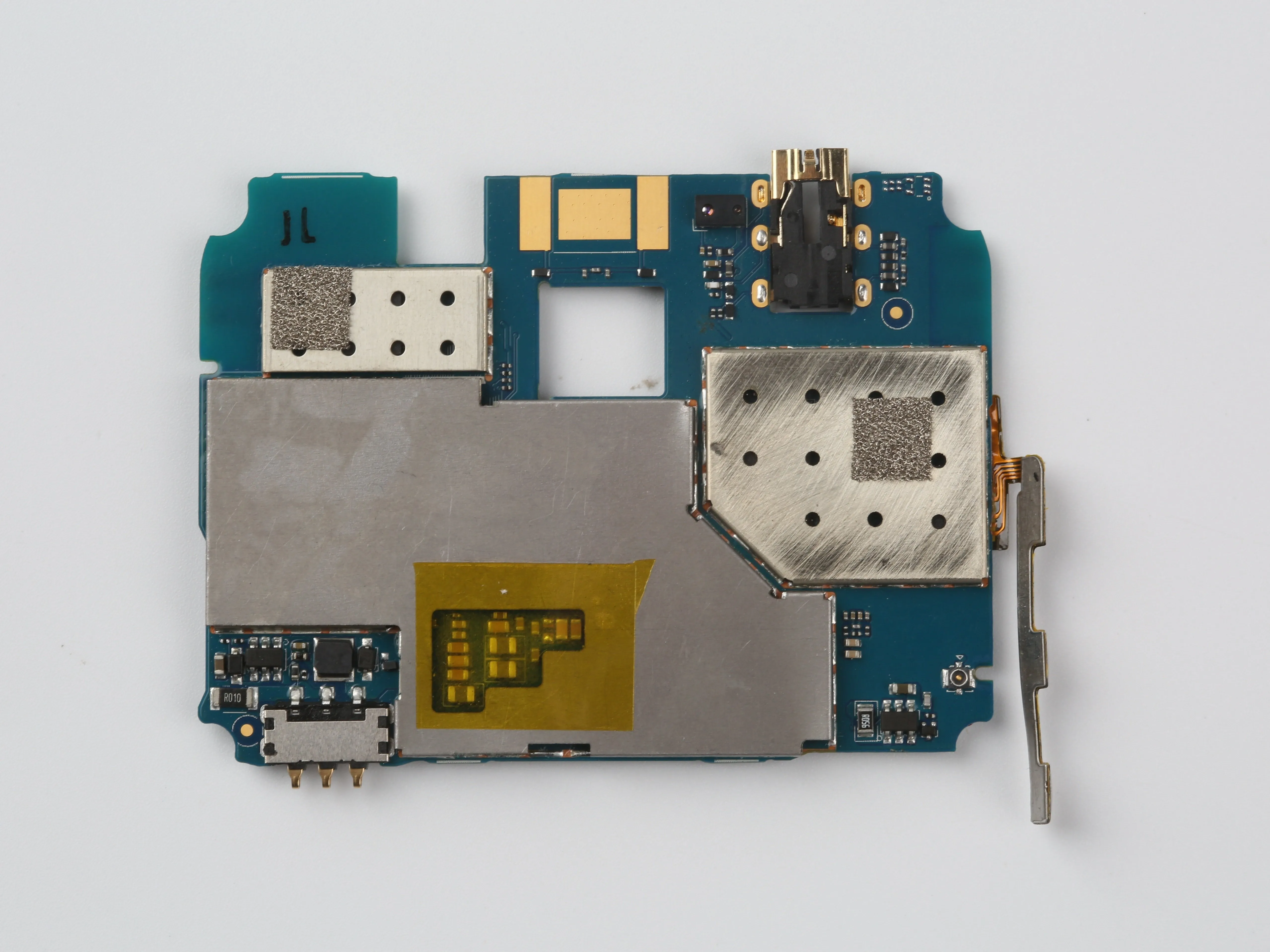

Elephone P6000 pro Teardown, детали материнской платы: шаг 4, изображение 2 из 3 — Разборка Elephone P6000 pro, детали материнской платы: шаг 4, изображение 2 из 3 | Источник - ifixit.com

Разборка Elephone P6000 pro, детали материнской платы: шаг 4, изображение 3 из 3 — Elephone P6000 pro Teardown, деталь материнской платы: шаг 4, изображение 3 из 3 | Источник - ifixit.com

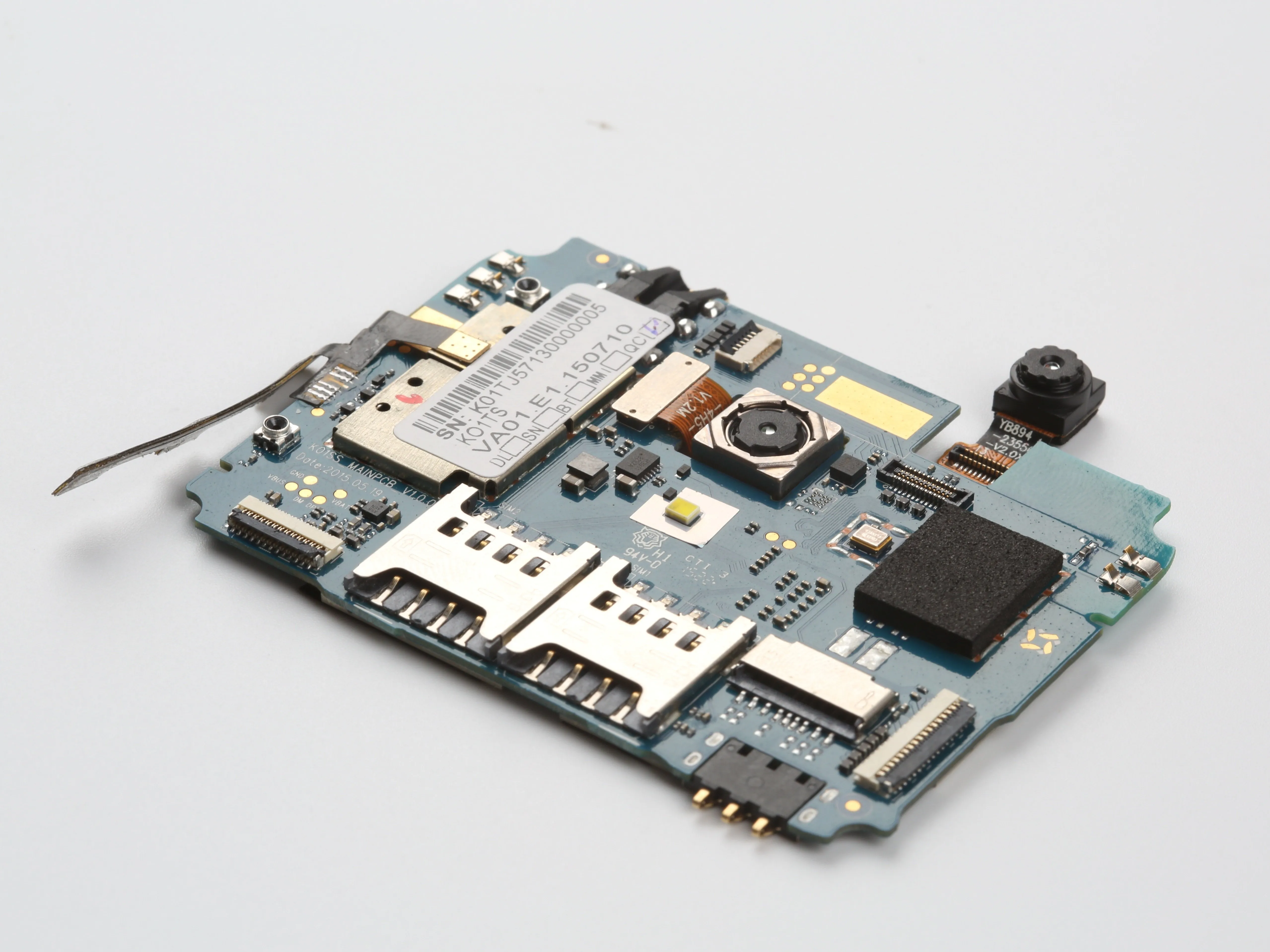

Сверху вы можете увидеть двойную SIM-карту (двойной режим ожидания) и модуль камеры.

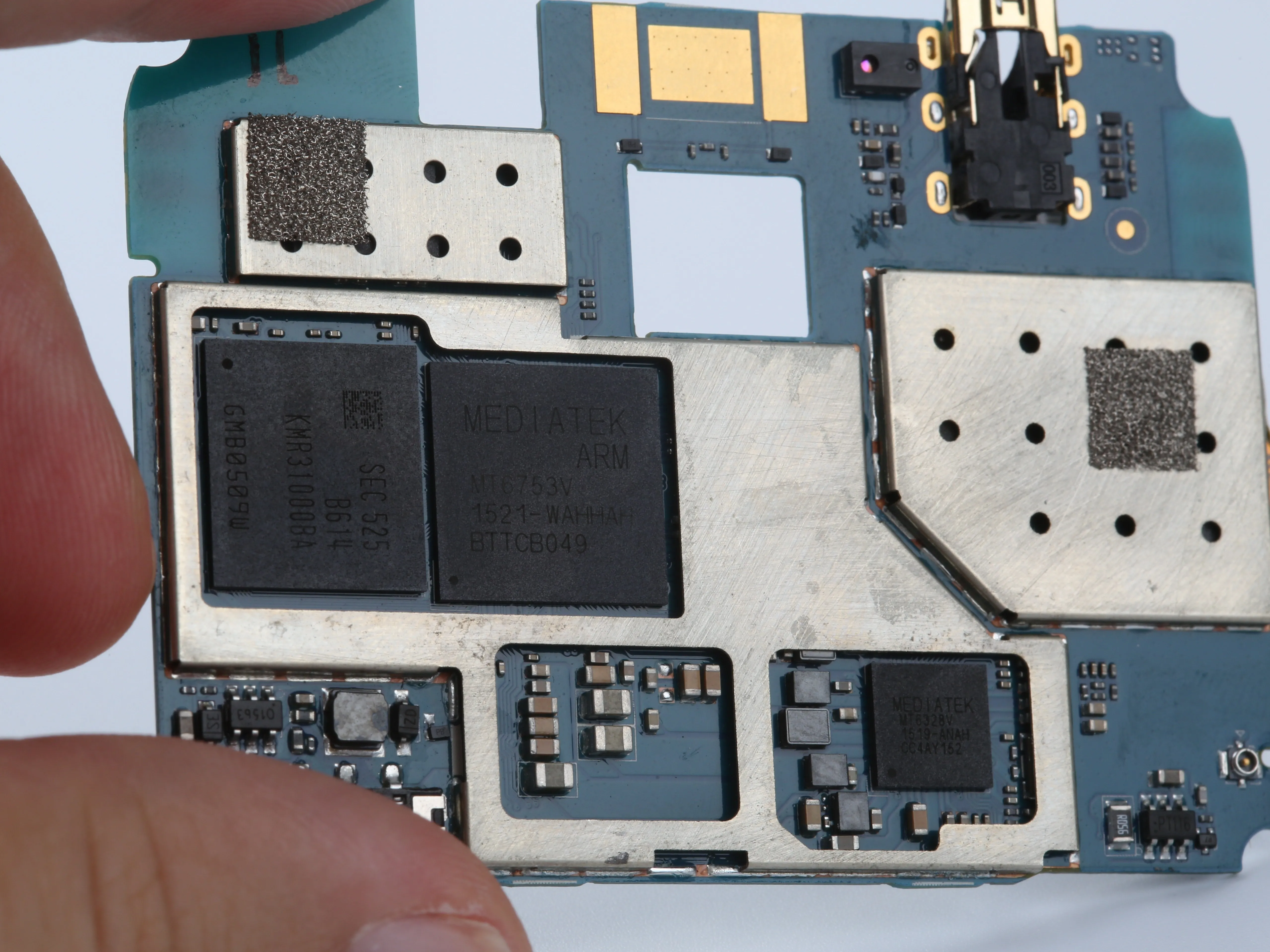

В нижней части материнской платы вы можете увидеть чип Octa Core MT6753 и графический процессор Mali T720.

Шаг 5 Снятие платы

Elephone P6000 pro Teardown, извлечение платы: шаг 5, изображение 1 из 3 | Источник - ifixit.com

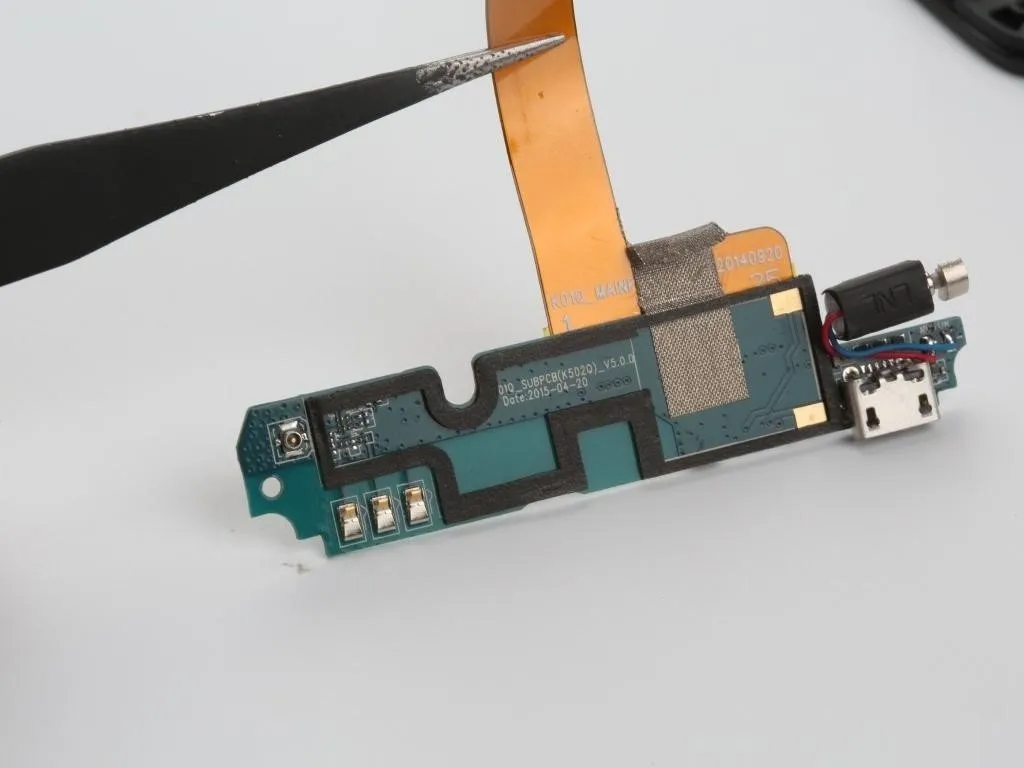

Elephone P6000 pro Разборка, извлечение платы: шаг 5, изображение 2 из 3 | Источник - ifixit.com

Elephone P6000 pro Разборка, извлечение платы: шаг 5, изображение 3 из 3 | Источник - ifixit.com

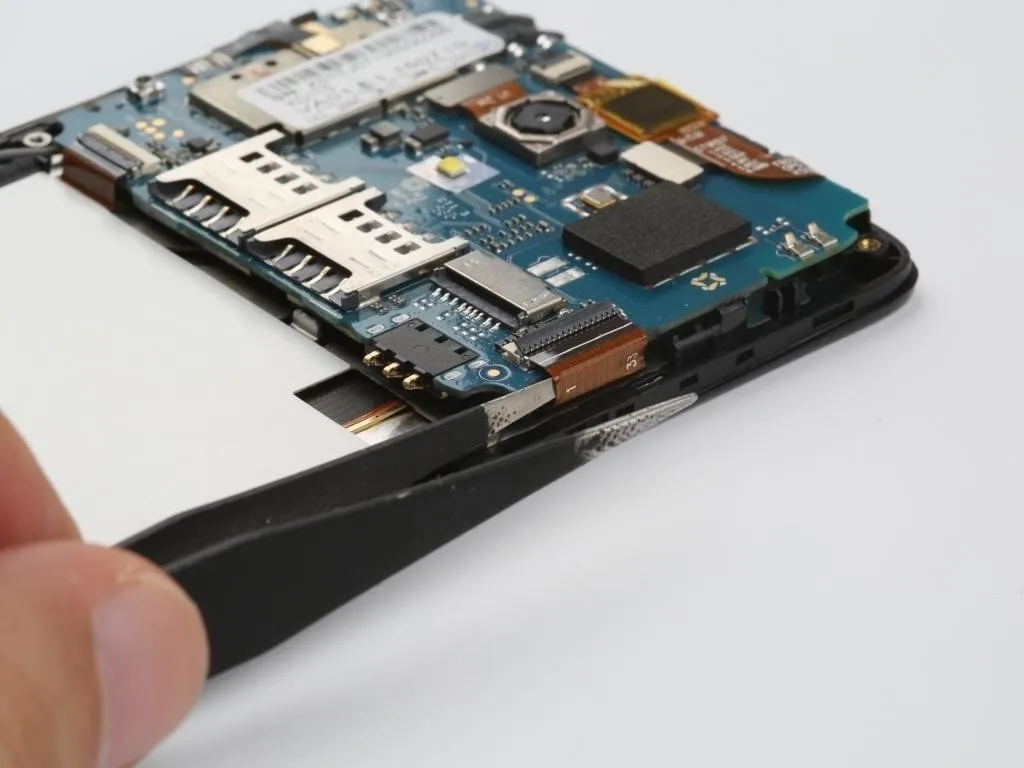

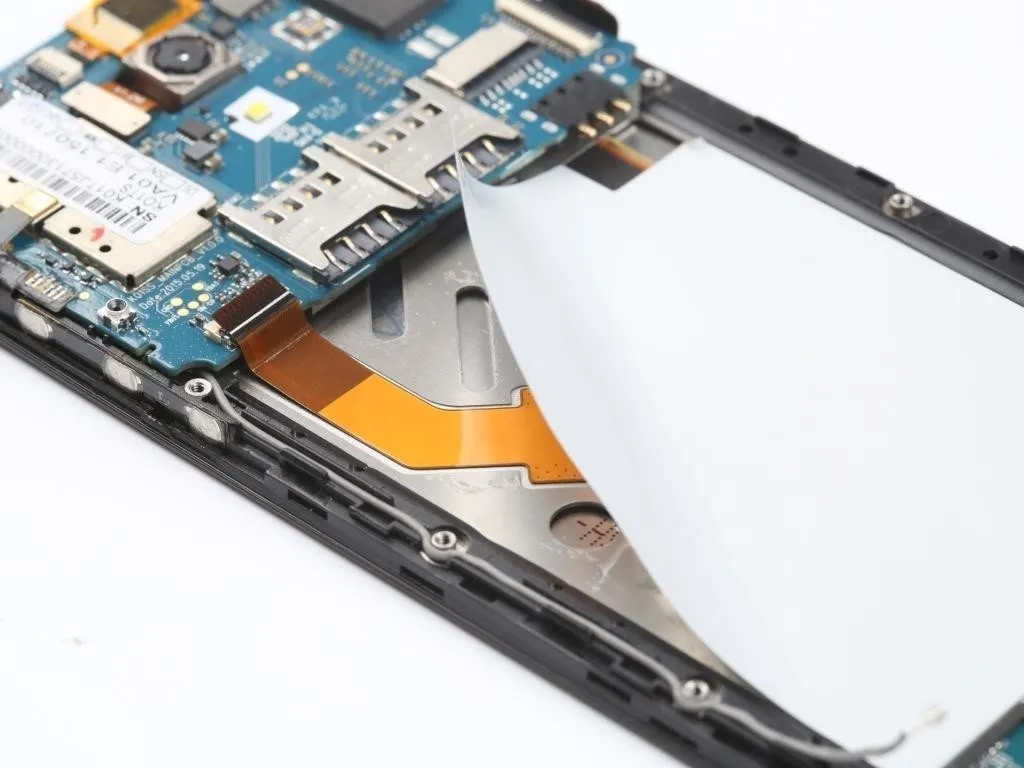

Осторожно отсоедините разъем FPC (гибкая печатная плата) на материнской плате и отклейте защитную наклейку. Часть FPC соединяет вторичную плату.
Чтобы снять материнскую плату, отсоедините разъем FPC с дисплеем. Он расположен справа от платы.

Шаг 6 Снятие материнской платы

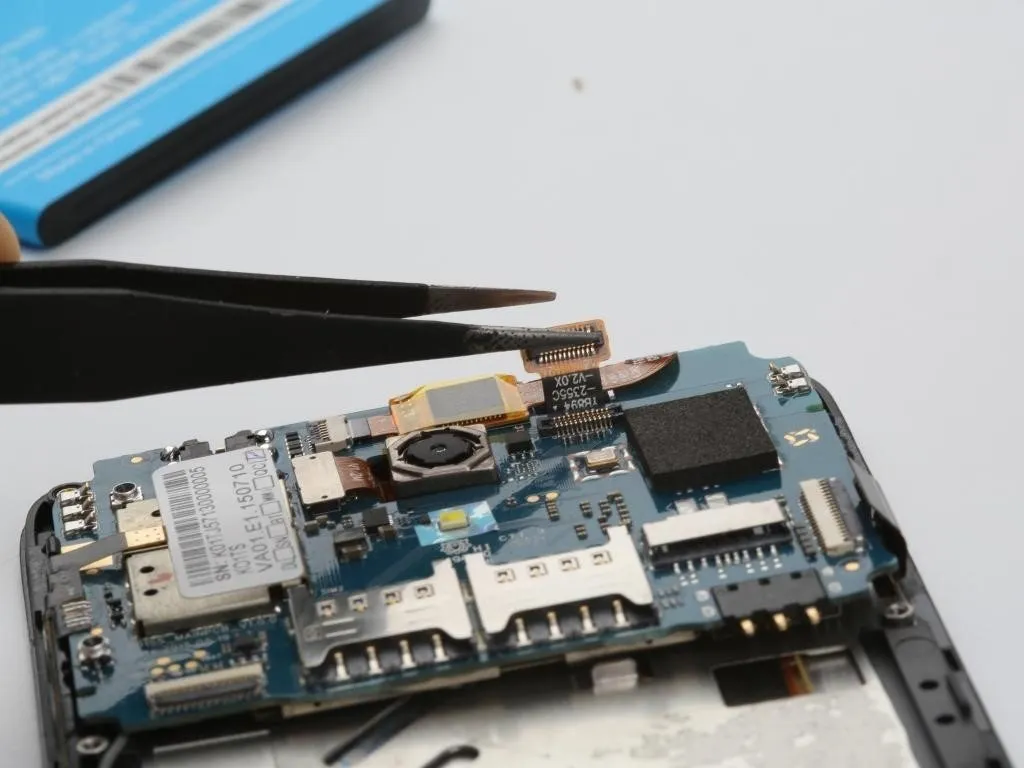

Elephone P6000 pro Teardown, извлечение материнской платы: шаг 6, изображение 1 из 3 — Разборка Elephone P6000 pro, извлечение материнской платы: шаг 6, изображение 1 из 3 | Источник - ifixit.com

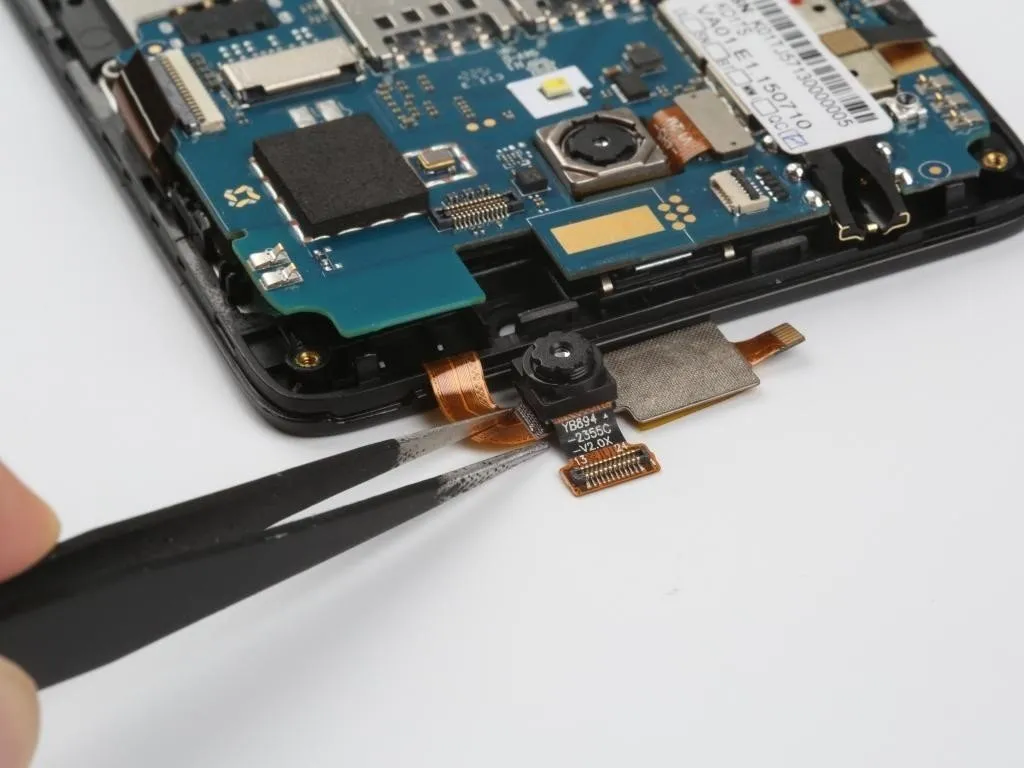

Elephone P6000 pro Разборка, извлечение материнской платы: шаг 6, изображение 2 из 3 — Разборка Elephone P6000 pro, извлечение материнской платы: шаг 6, изображение 2 из 3 | Источник - ifixit.com

Elephone P6000 pro Разборка, извлечение материнской платы: шаг 6, изображение 3 из 3 — Elephone P6000 pro разборка, извлечение материнской платы: шаг 6, изображение 3 из 3 | Источник - ifixit.com

Затем аккуратно приподнимите шарнир TP (сенсорная панель).
Отсоедините 2Мп фронтальную камеру.

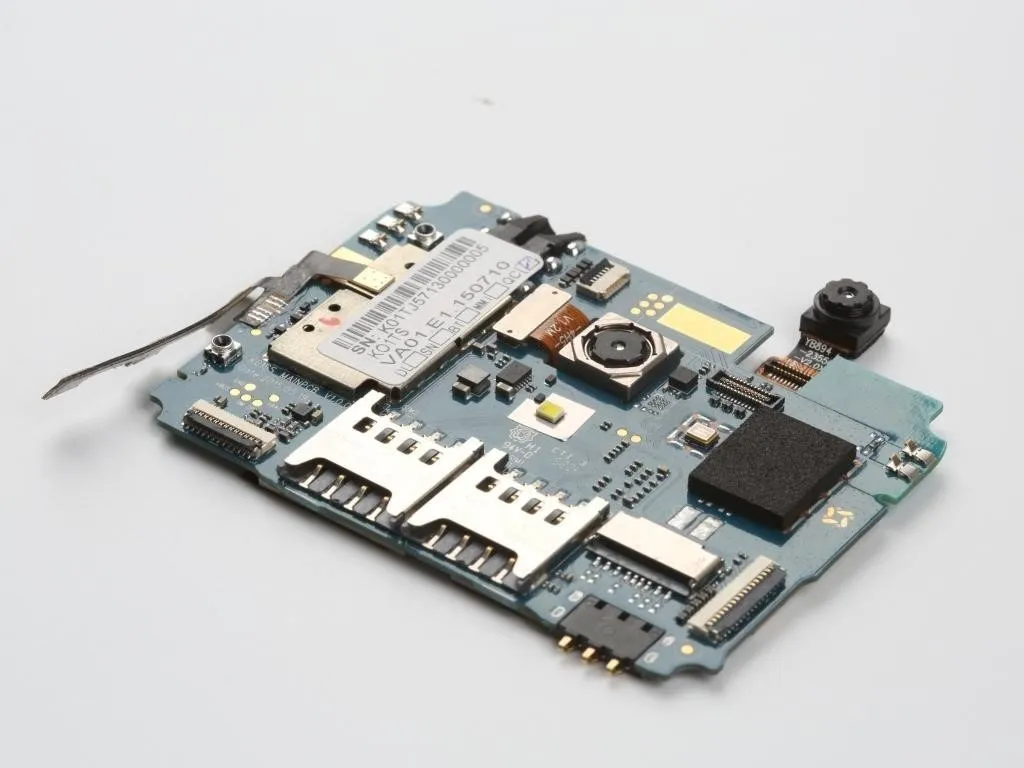

Кнопка громкости и кнопка питания плотно приклеены к рамке, поэтому поддевайте их с большой осторожностью. Затем мы можем вынуть материнскую плату.

Шаг 7 Модули камеры

Elephone P6000 pro Teardown, модули камеры: шаг 7, изображение 1 из 1 | Источник - ifixit.com

На изображении показана основная камера OmniVision 13 Мп и фронтальная камера 2 Мп.

Шаг 8 Сборка передней панели

Разборка Elephone P6000 pro, сборка передней панели: шаг 8, изображение 1 из 3 — Elephone P6000 pro Разборка, сборка передней панели: шаг 8, изображение 1 из 3 | Источник - ifixit.com

Elephone P6000 pro Разборка, сборка передней панели: шаг 8, изображение 2 из 3 | Источник - ifixit.com

Elephone P6000 pro Разборка, сборка передней панели: шаг 8, изображение 3 из 3 | Источник - ifixit.com

5,0-дюймовый дисплей LG использует технологии OGS и IPS, благодаря которым сенсорная панель имеет толщину 0,79 мм и превосходный угол обзора.
В телефоне используется металлическая пластина за экраном для повышения прочности и жесткости.
