Разборка Emachine C2881

Введение

Мы собираемся разобрать модель emachine C2881. Для этой разборки вам понадобится только крестовая отвертка.

Что вам понадобится

Инструменты

•

  Посмотреть

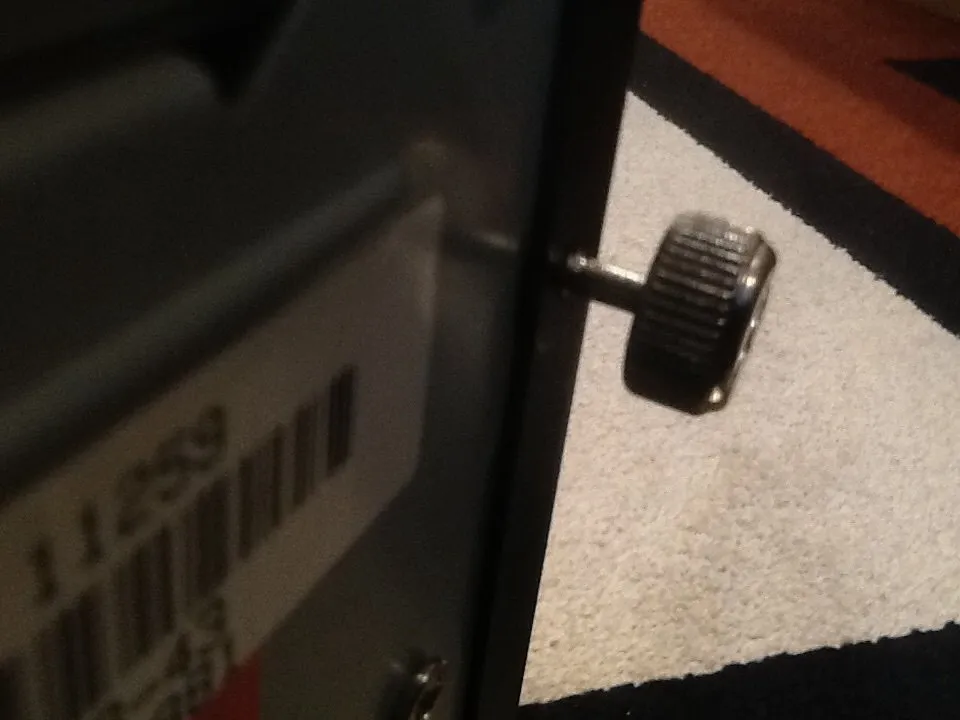

Шаг 1 Разборка Emachine C2881

• Прежде чем начать: Отключите устройство от сети вместе с другими кабелями и удерживайте кнопку питания в течение 30 секунд, чтобы снять статическое электричество. Также не работайте на ковре и наденьте ремешок на запястье.

• Сначала ослабьте, но не снимайте два винта с накатанной головкой сзади с левой стороны.

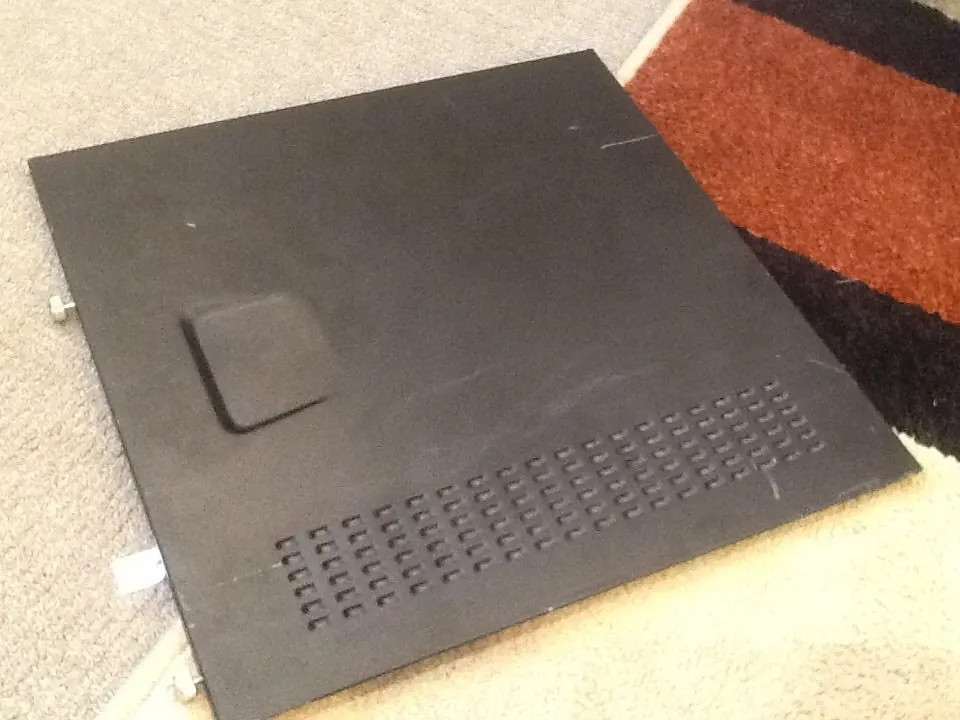

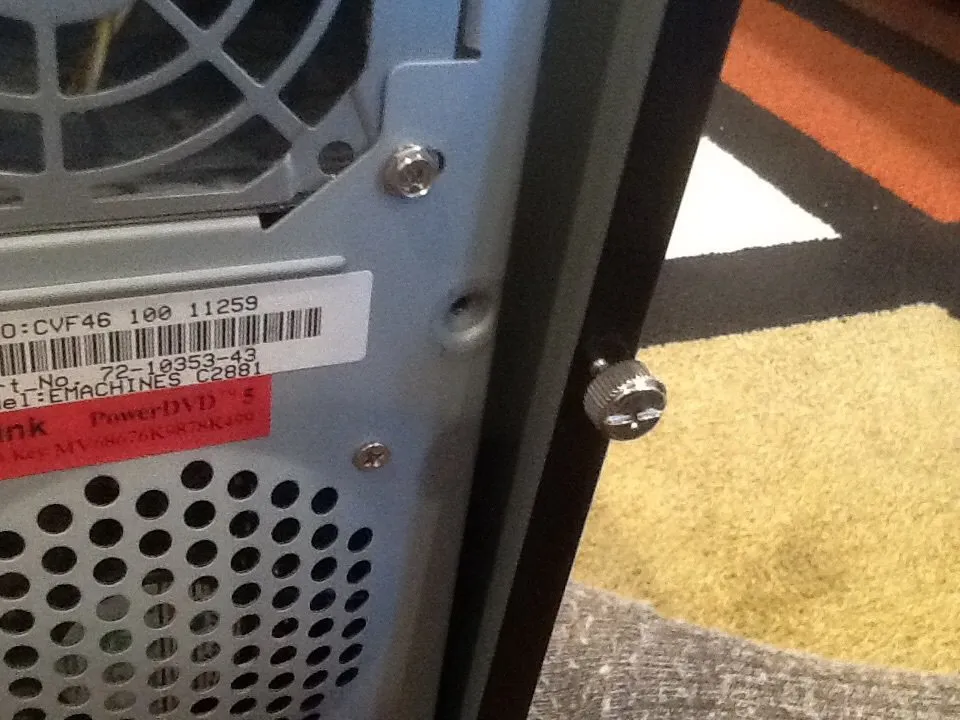

Шаг 2

• Затем сдвиньте заднюю панель в сторону задней части устройства.

• Затем отложите панель в сторону.

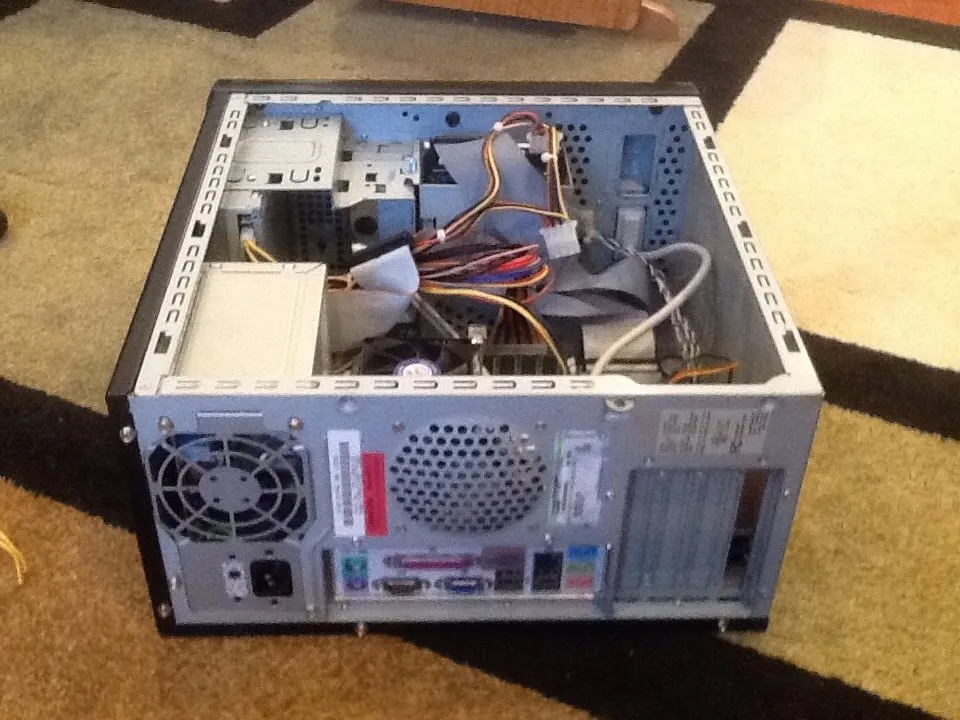

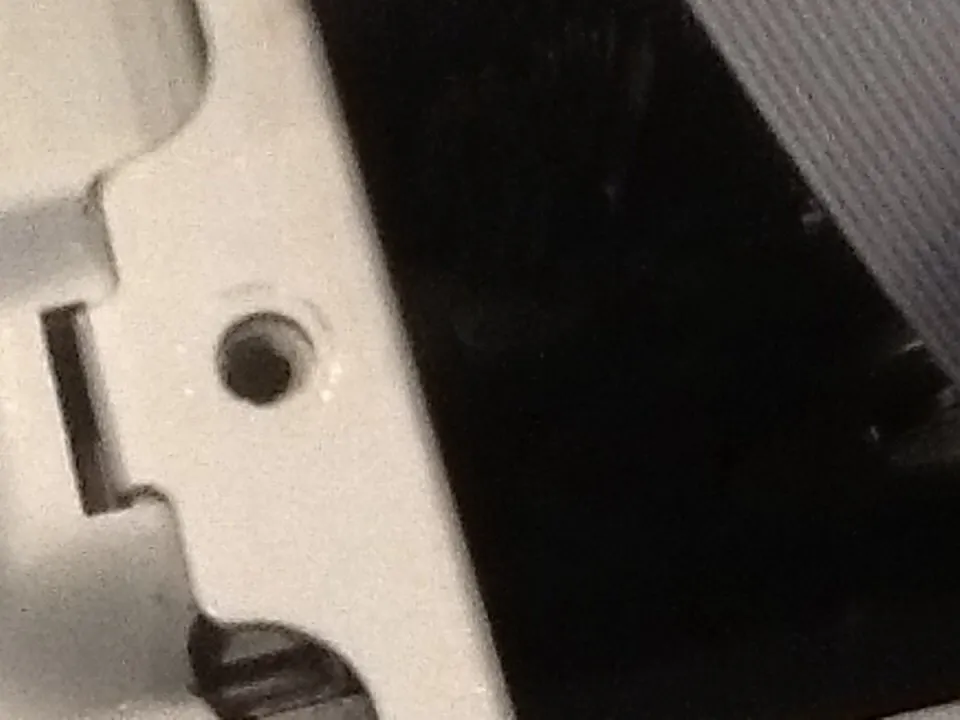

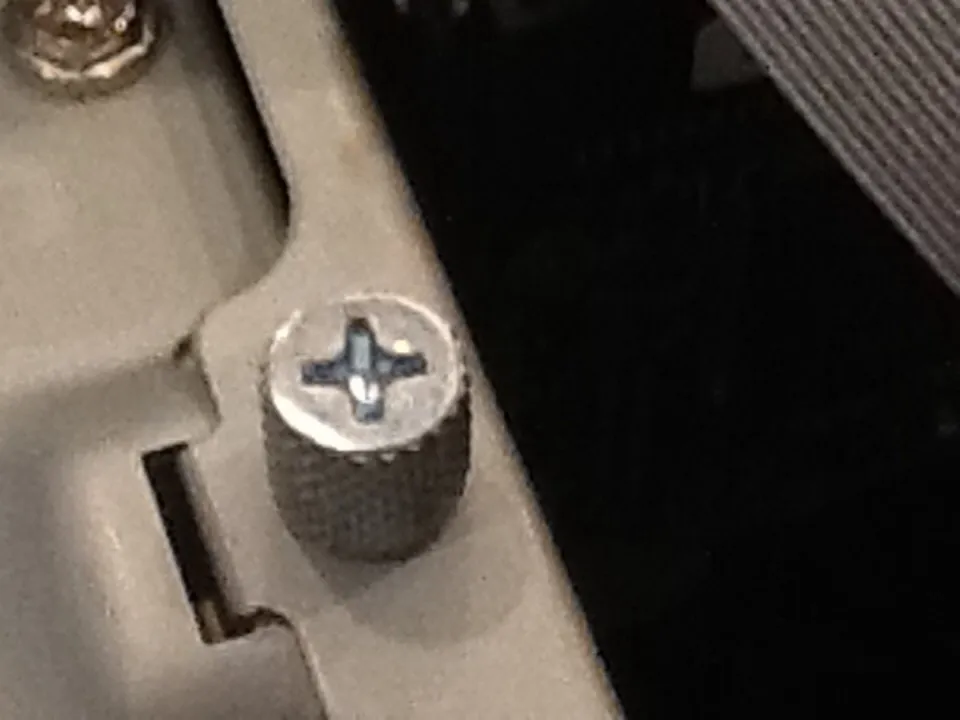

Шаг 3

• Переверните устройство на бок.

• Затем выкрутите винт, фиксирующий отсек для жесткого диска.

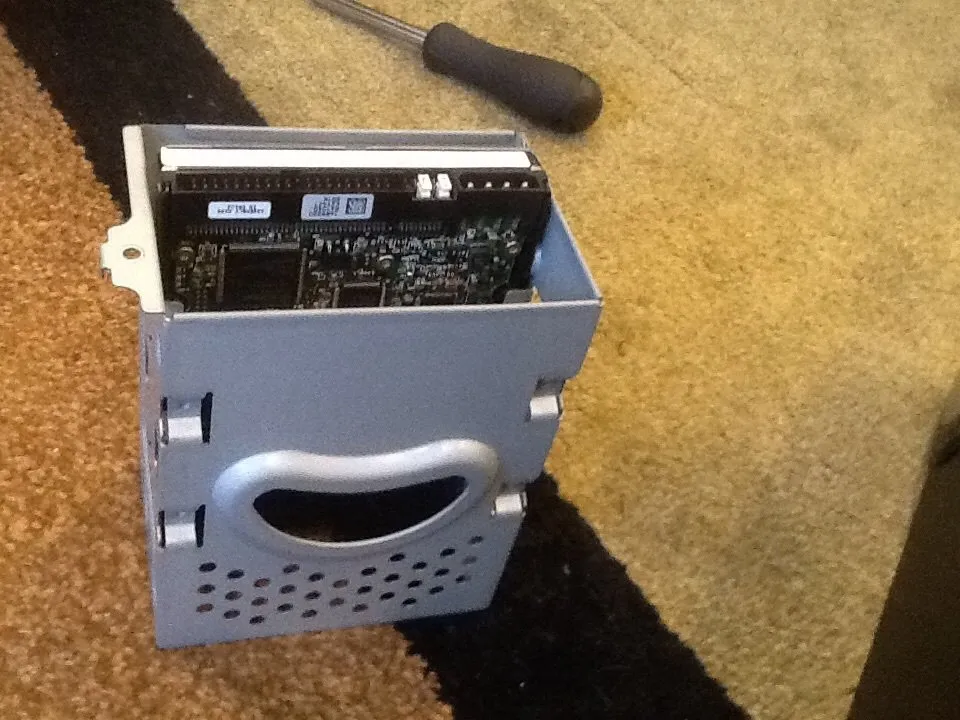

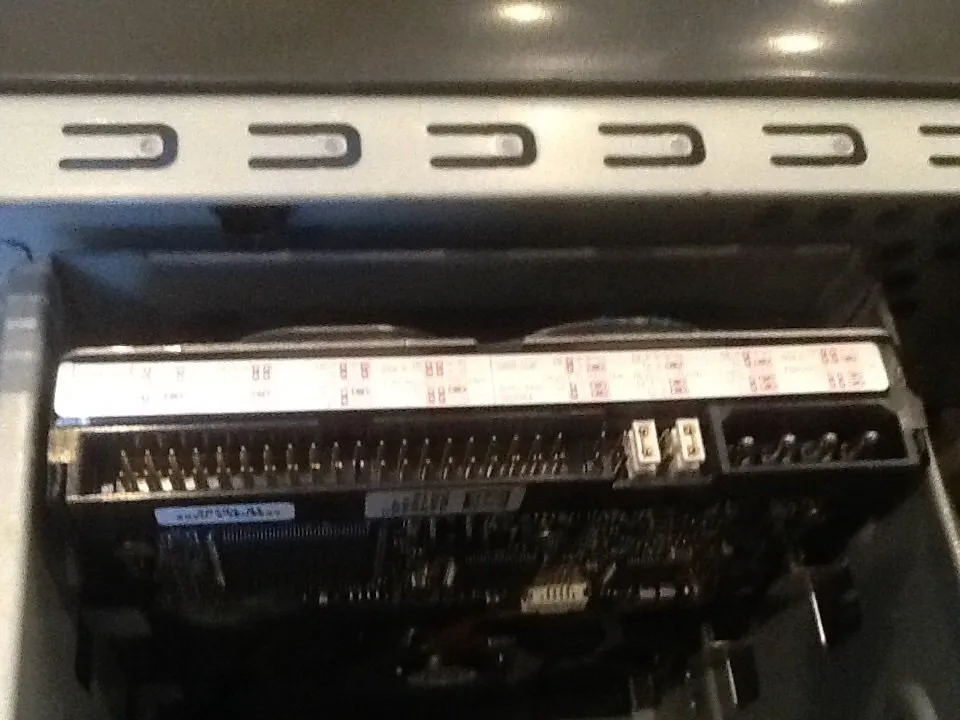

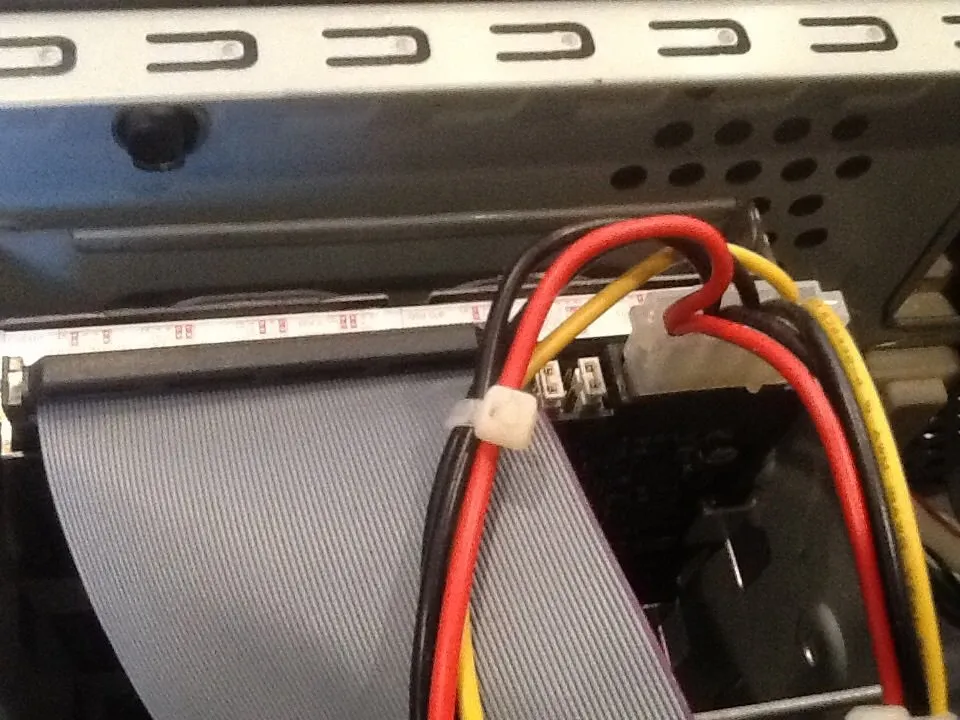

Шаг 4

• Отсоедините кабель питания жесткого диска и кабель данных.

• И извлеките отсек для жесткого диска.

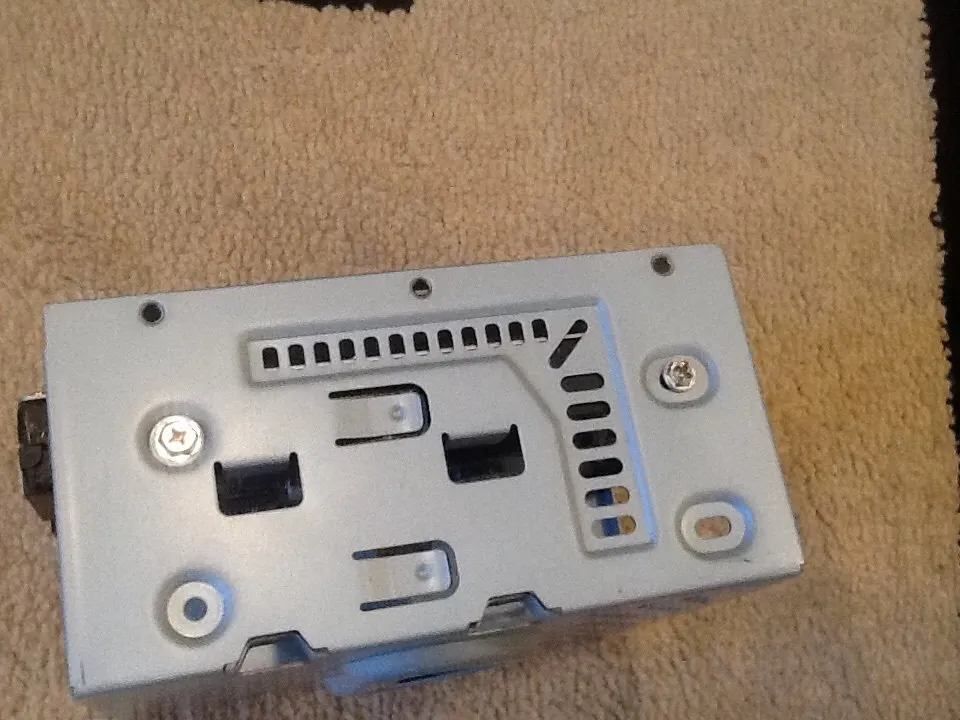

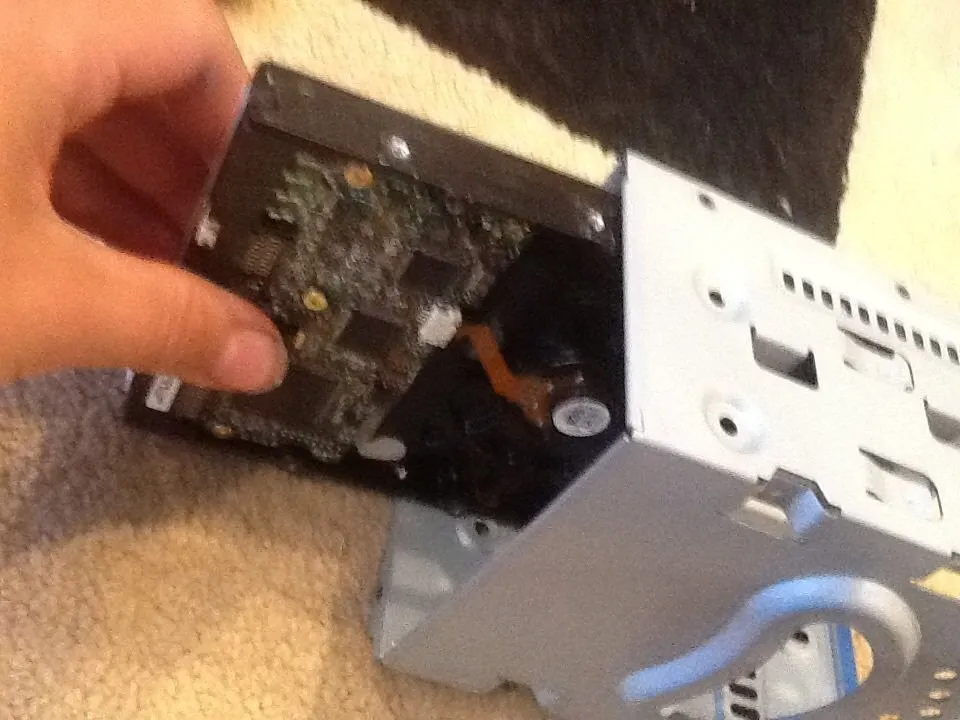

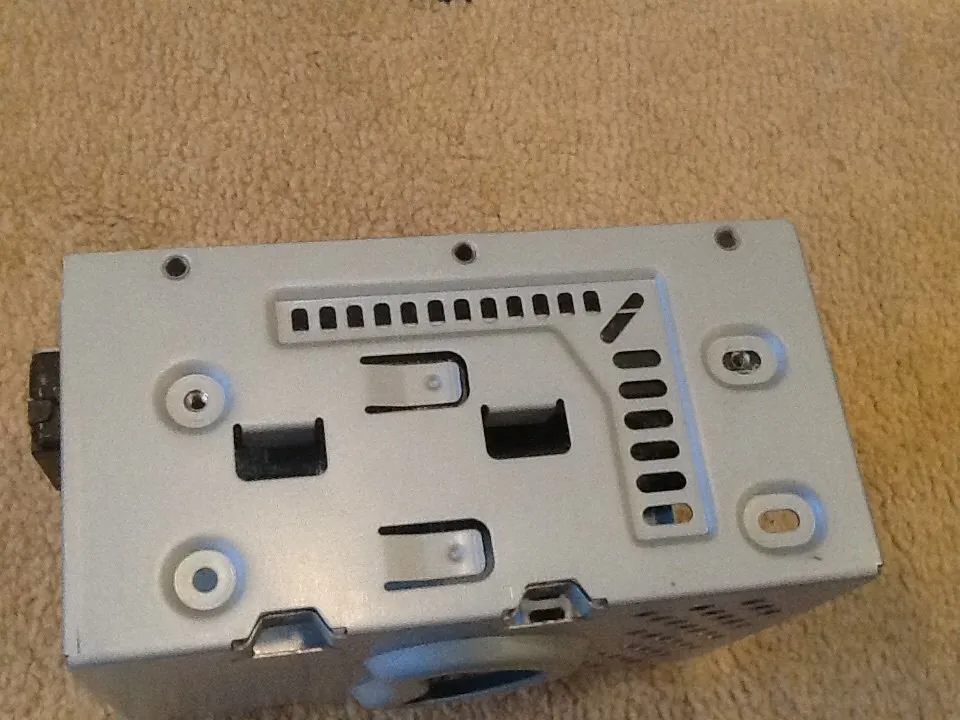

Шаг 5

• Открутите 2 винта с крестообразной головкой в отсеке для жесткого диска.

• Затем поднимите жесткий диск вверх и вытащите его.

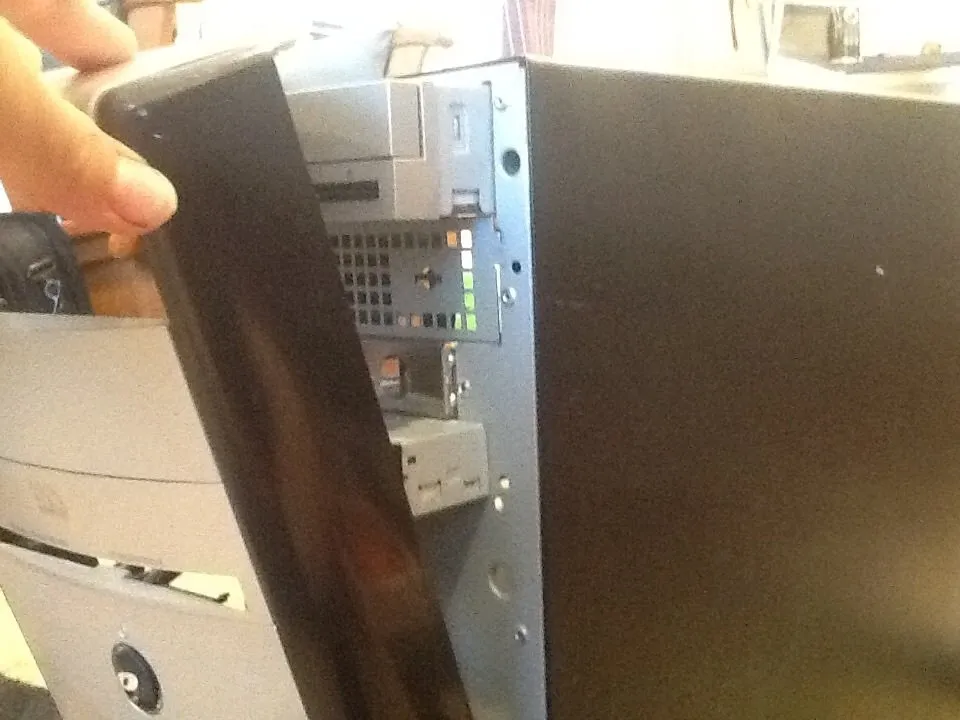

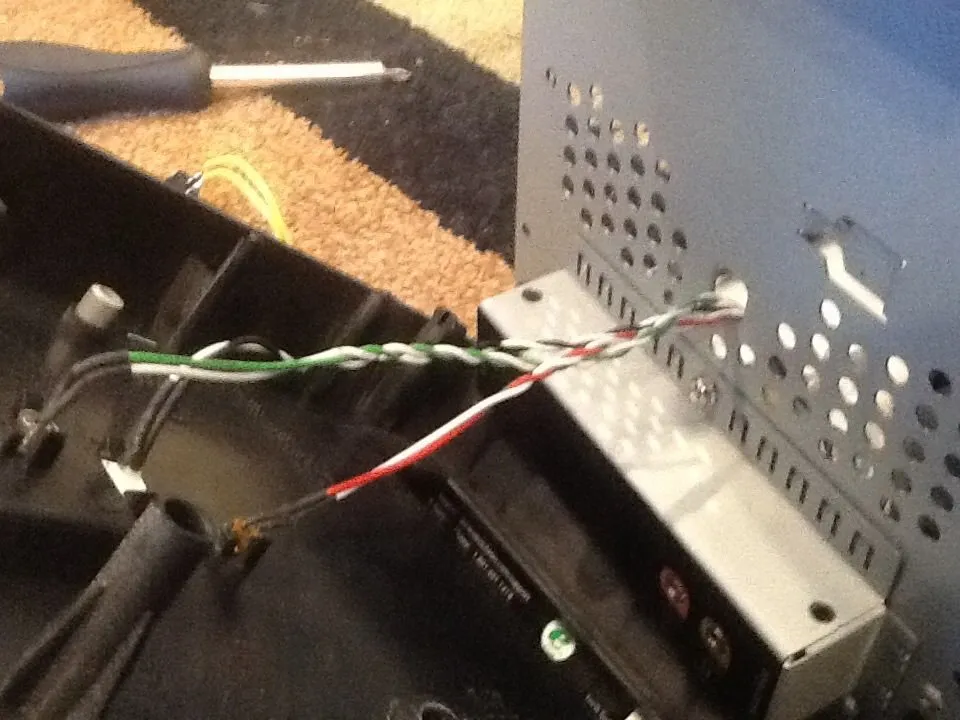

Шаг 6

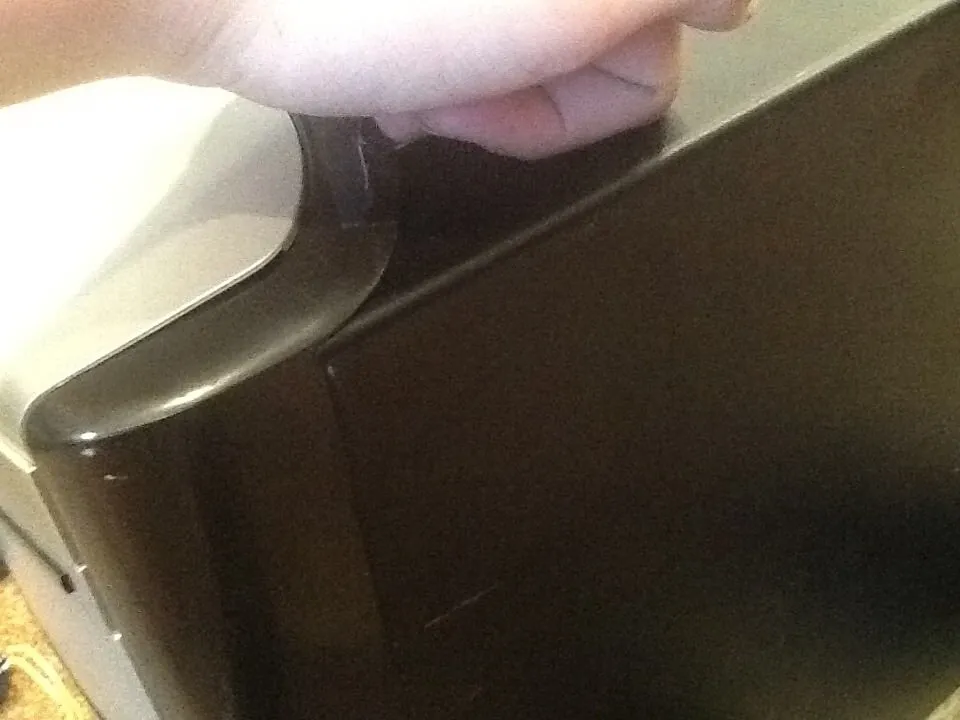

• Чтобы снять переднюю панель, возьмитесь за верхнюю часть и потяните ее наружу и вверх.

• Не тяните слишком сильно, так как к панели все еще подключены три кабеля.

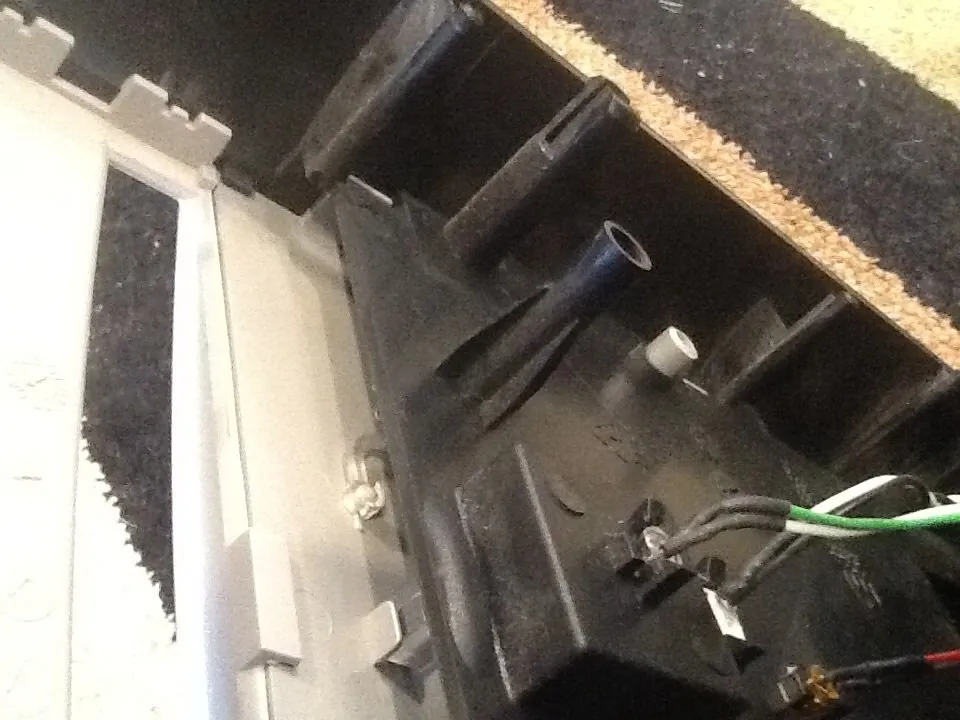

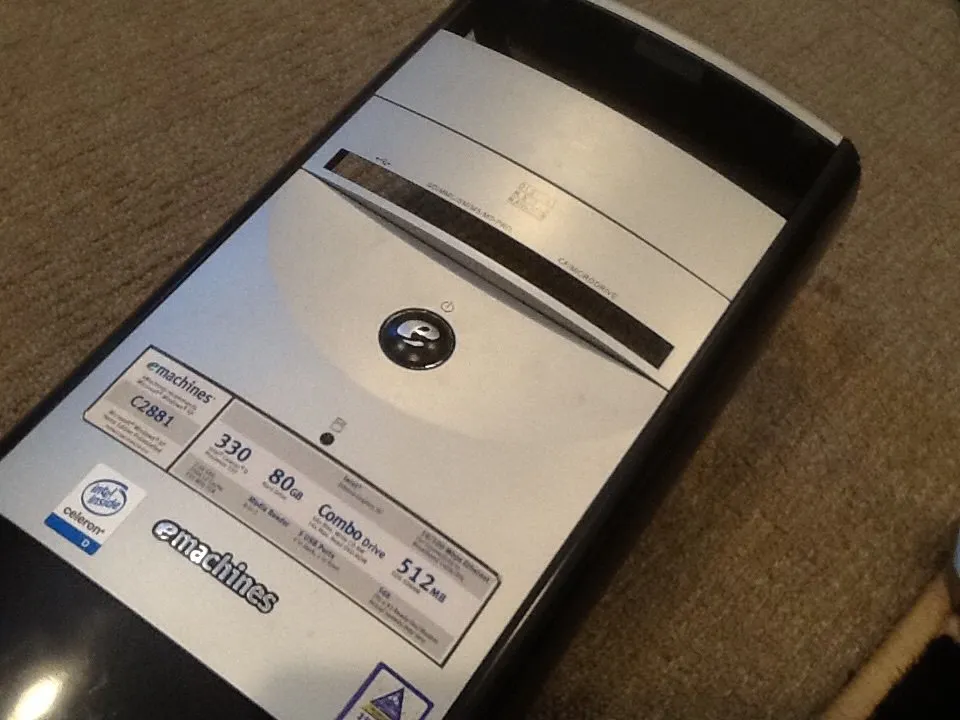

Шаг 7

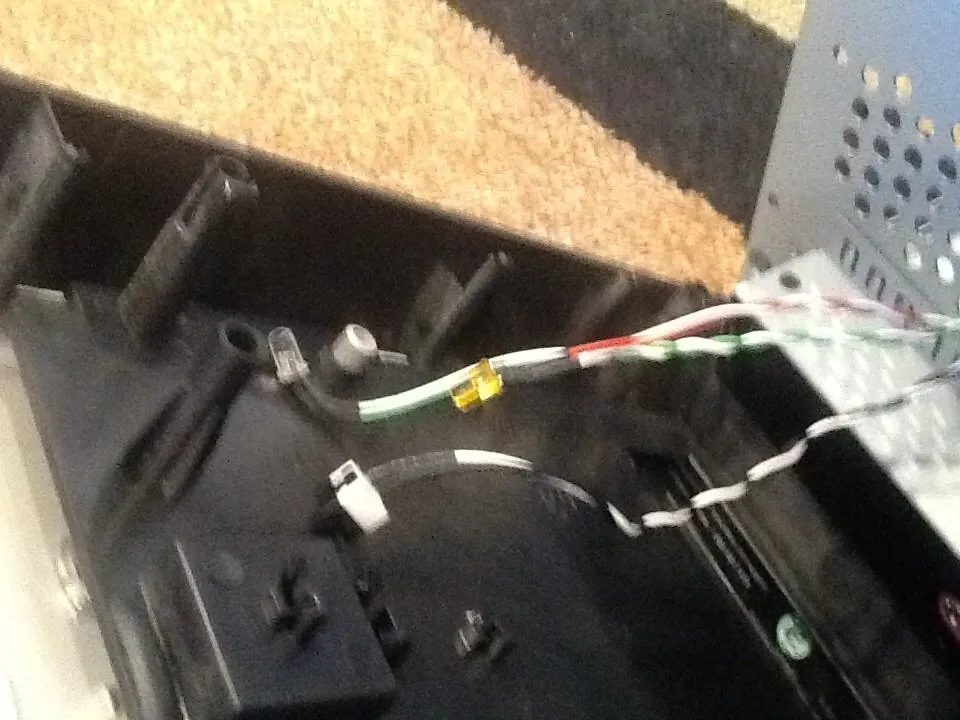

• Отожмите фиксаторы на 2 светодиодах и выключателе питания, чтобы снять каждый из них.

• Затем снимите переднюю панель.

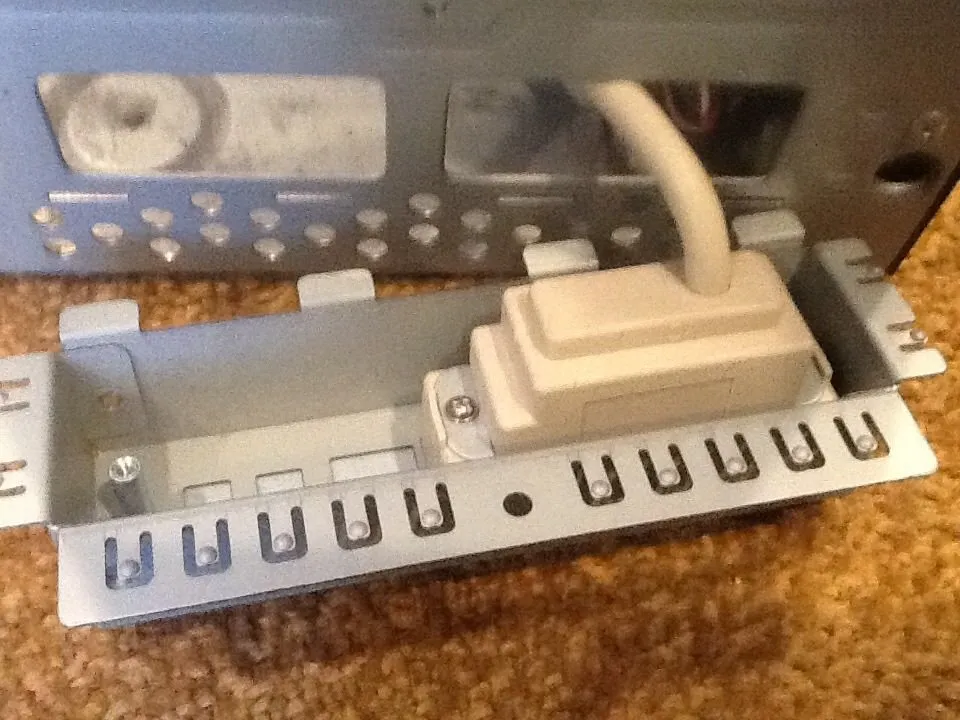

Шаг 8

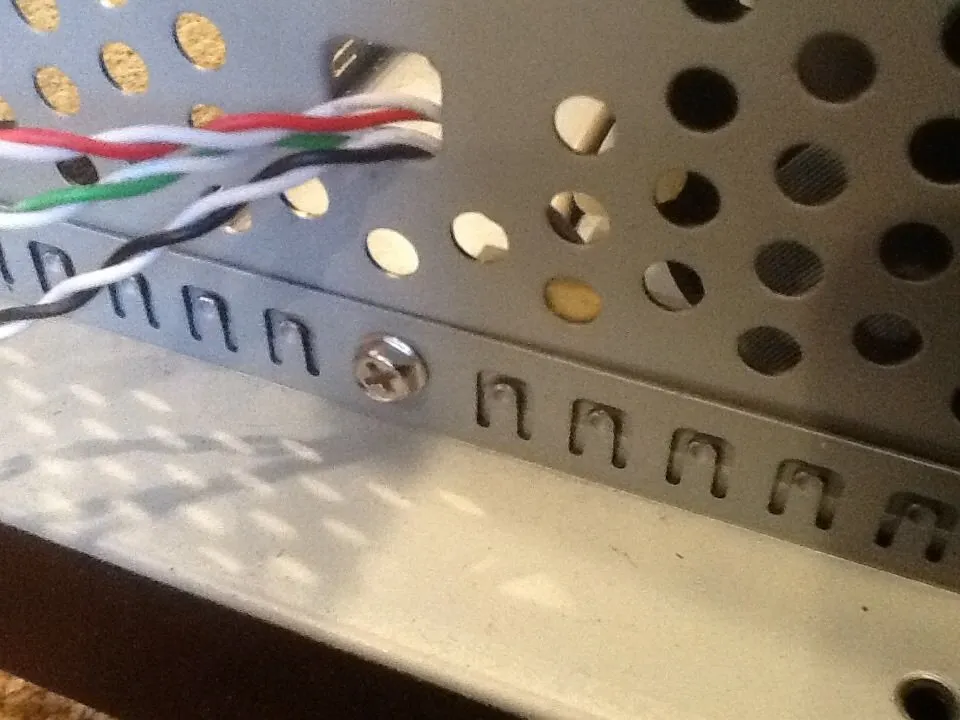

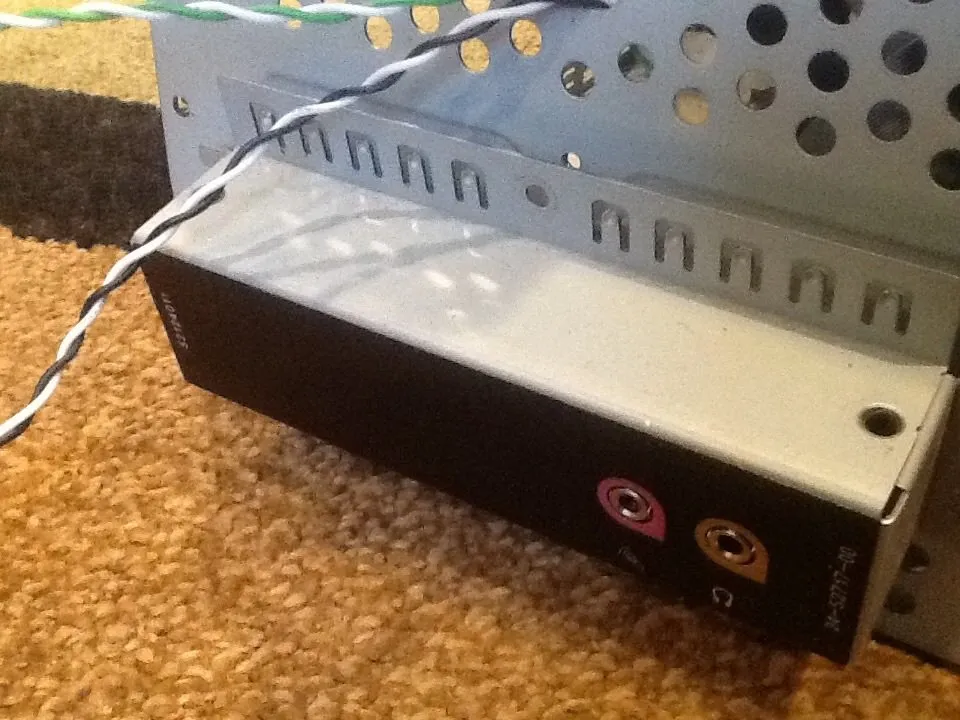

• Выкрутите единственный винт, крепящий аудиоблок.

• Затем поверните его на 90 градусов вниз и потяните вперед.

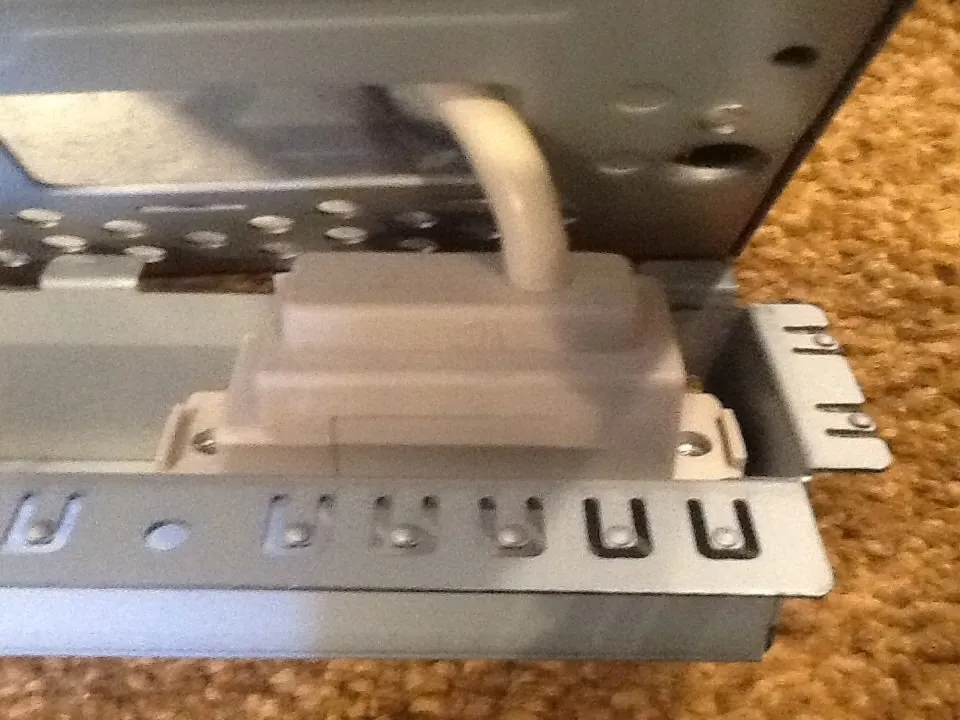

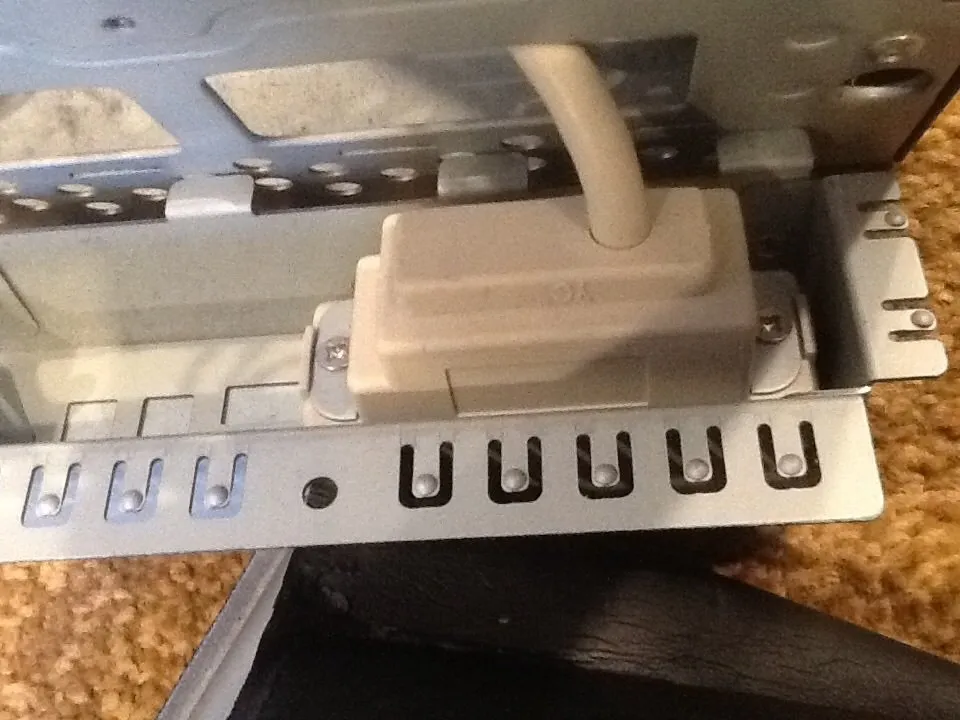

Шаг 9

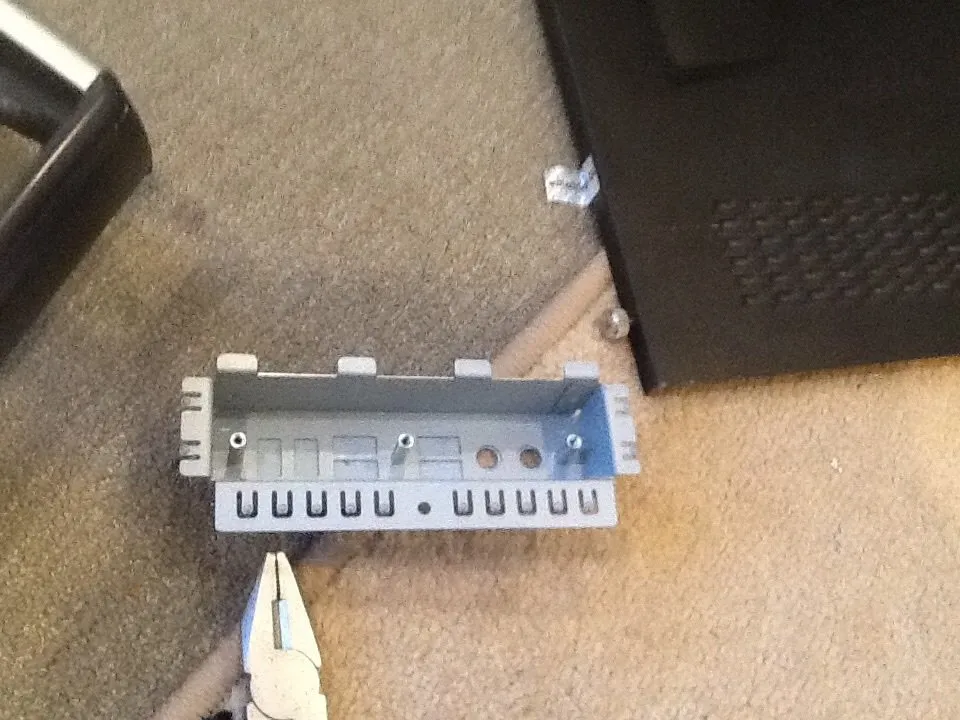

• Открутите два винта на блоке аудиосистемы. Затем вытащите его и отложите корпус в сторону.

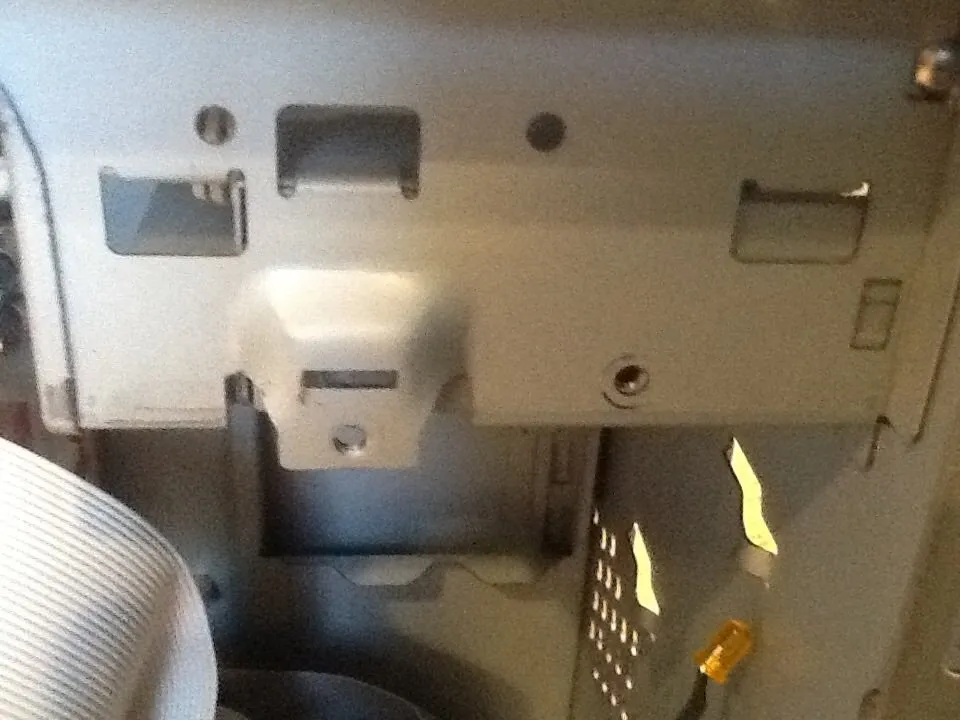

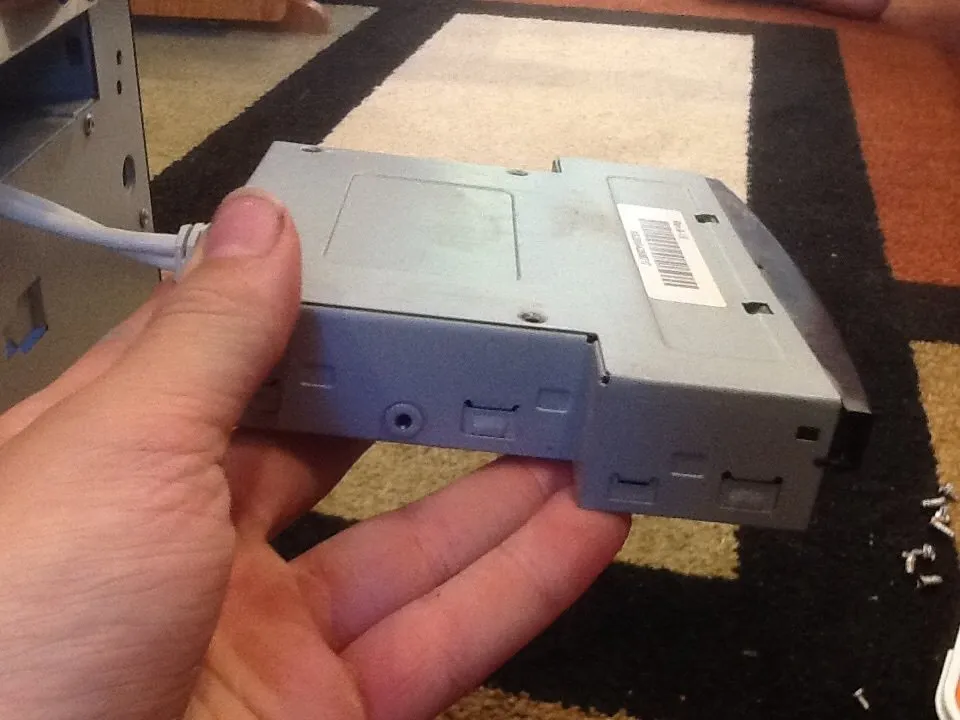

Шаг 10

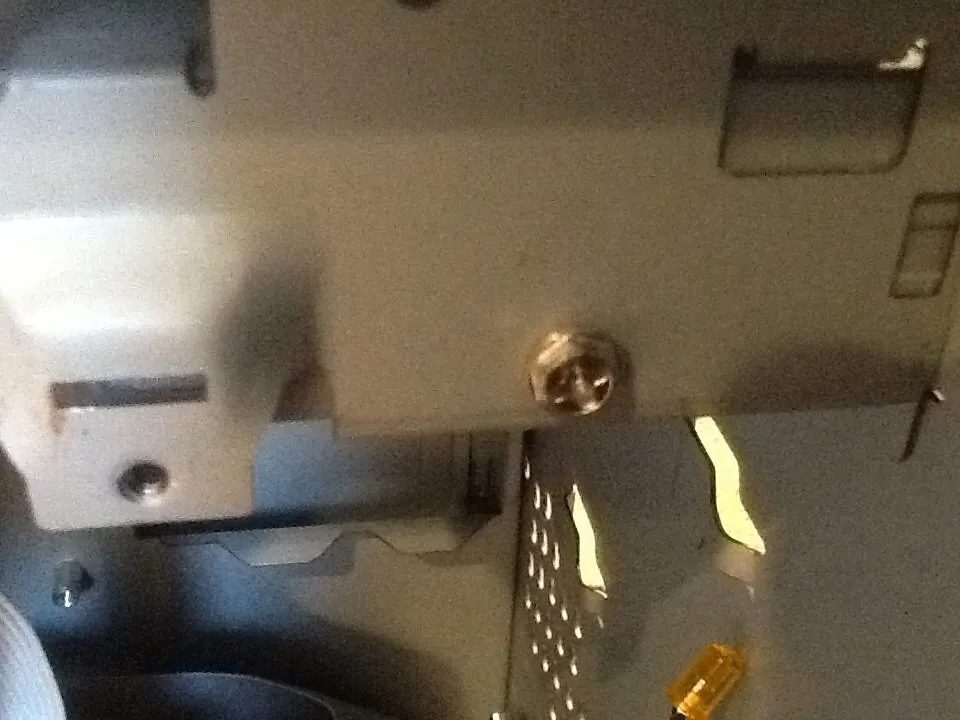

• Выкрутите один винт из устройства чтения SD-карт.

• Затем снимите его

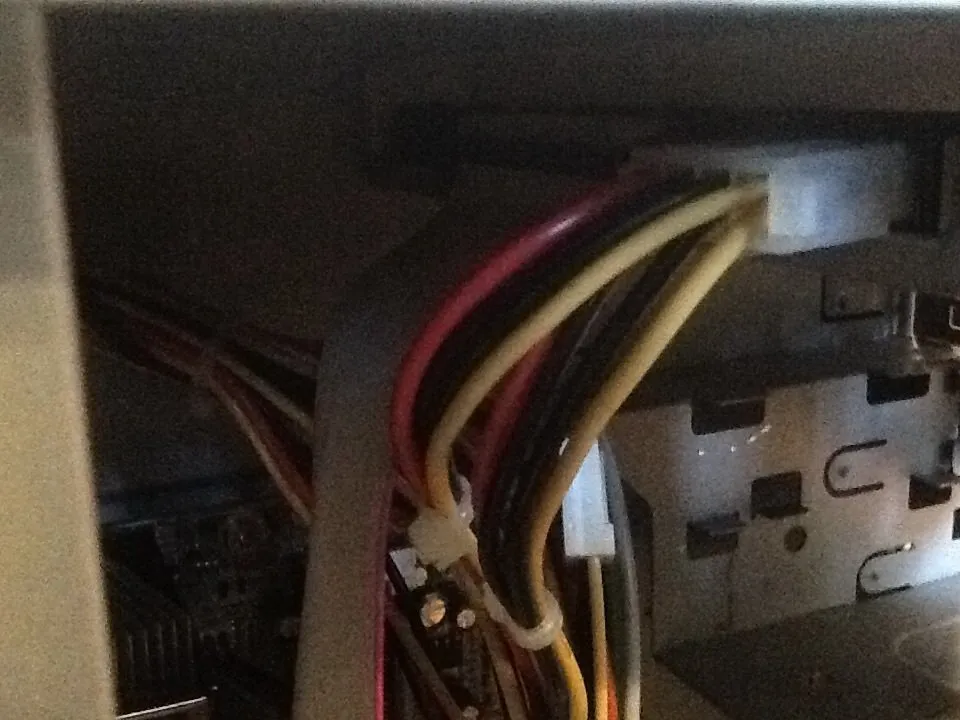

Шаг 11

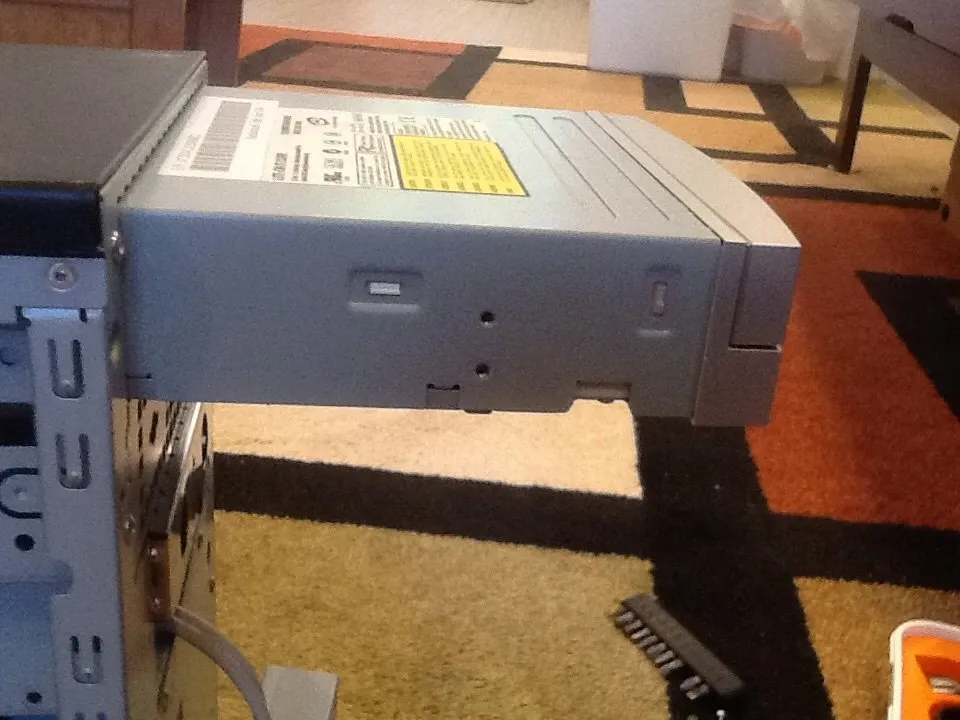

• Теперь открутите 2 винта с DVD-плеера. Отсоедините кабели и снимите его.

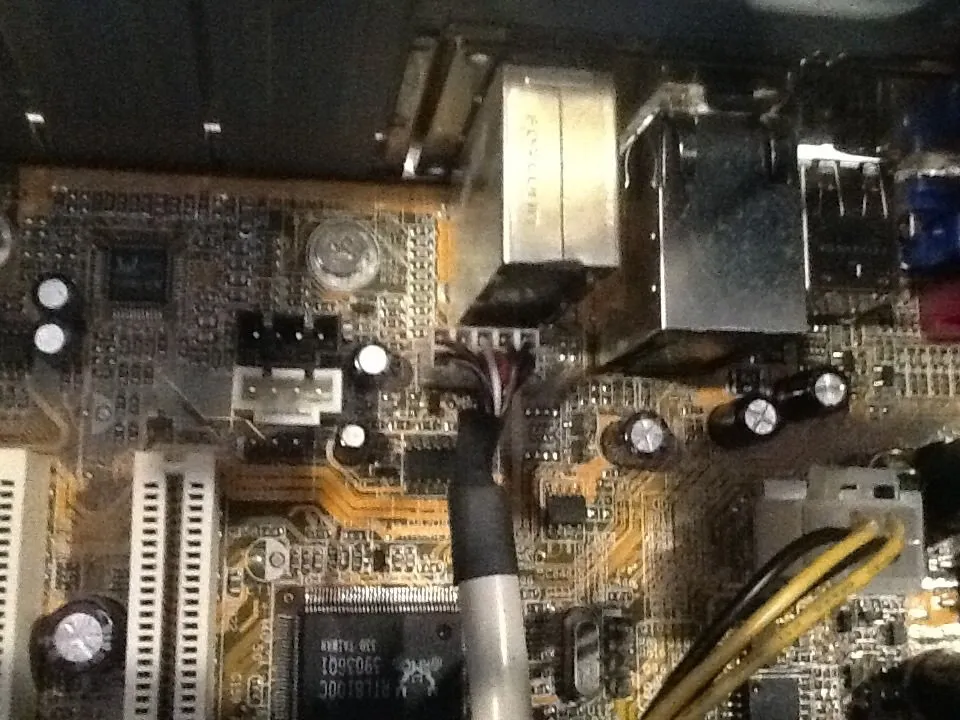

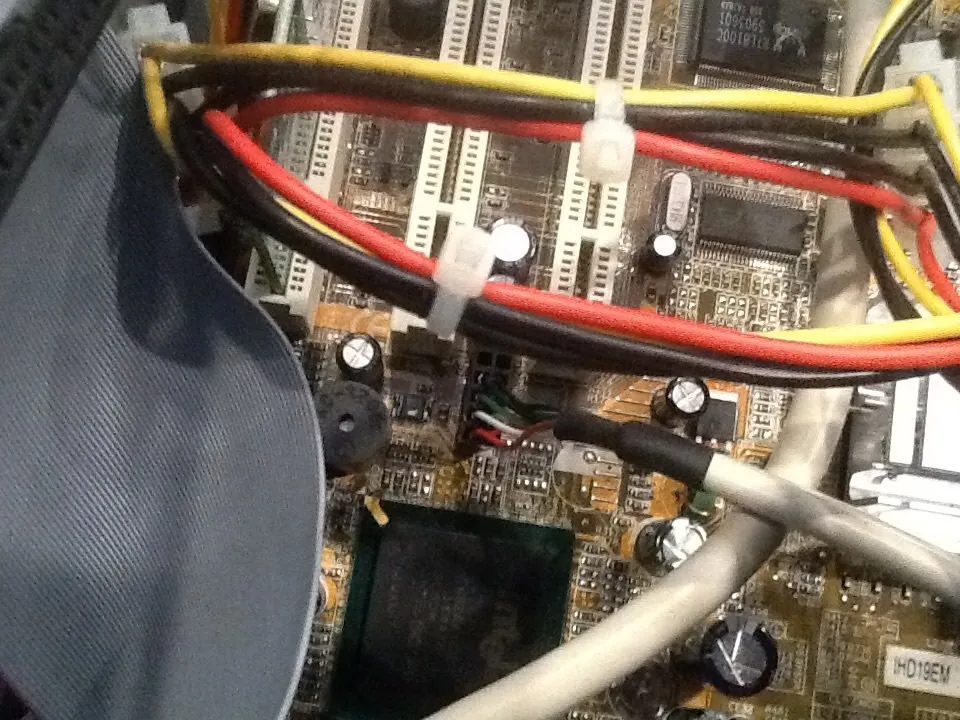

Шаг 12

• Переверните компьютер на бок.

• Отсоедините кабели кардридера и аудиоблока и извлеките все вышеперечисленное.

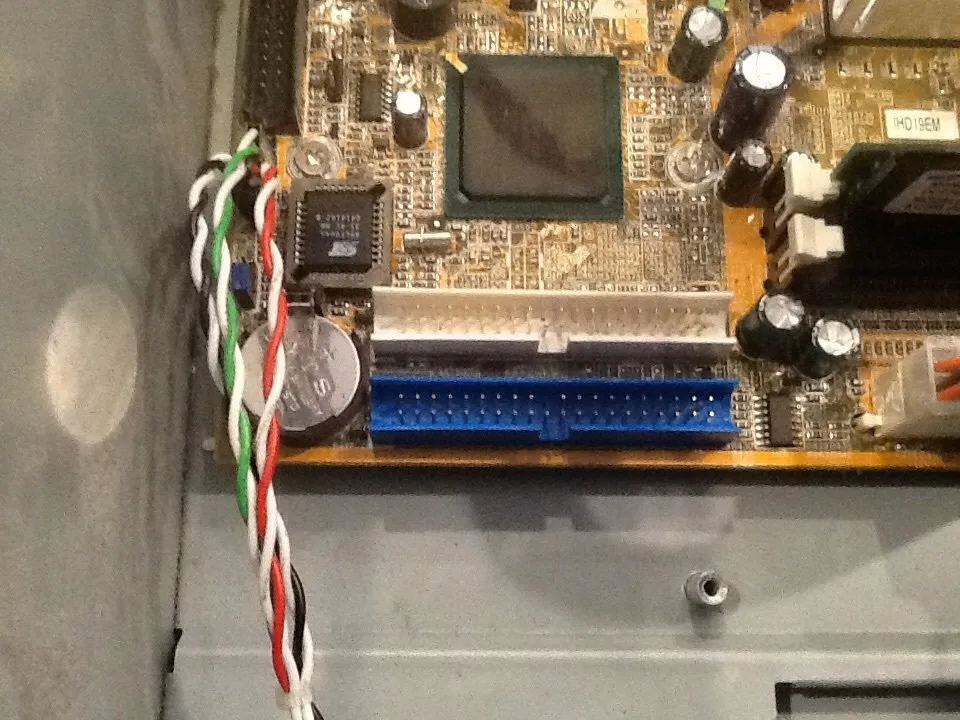

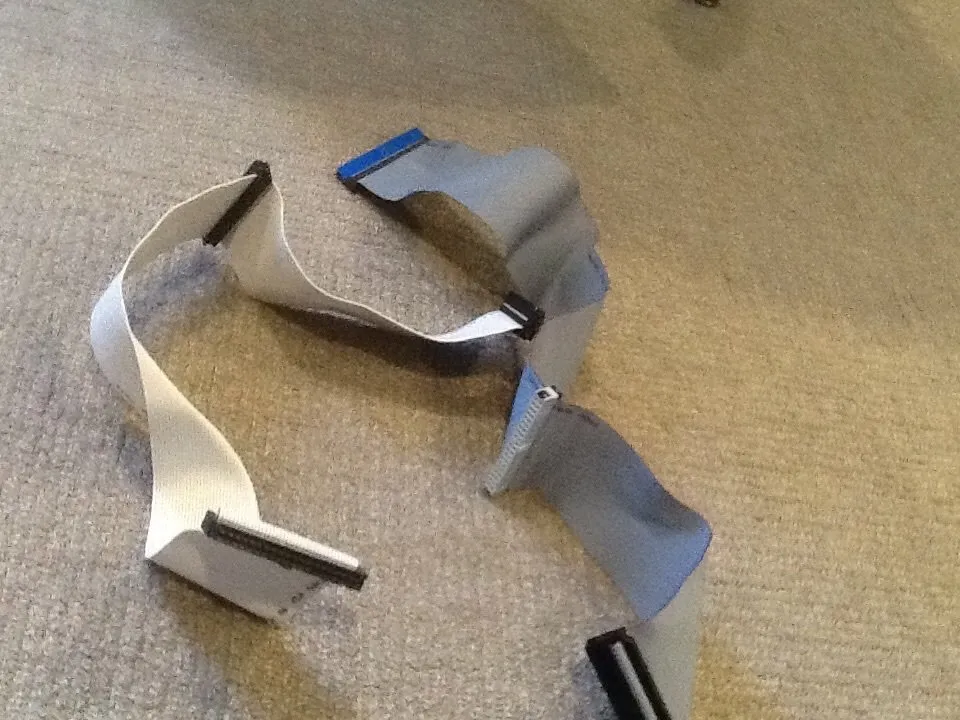

Шаг 13

• Отсоедините кабели DVD-привода и жесткого диска и отложите их в сторону.

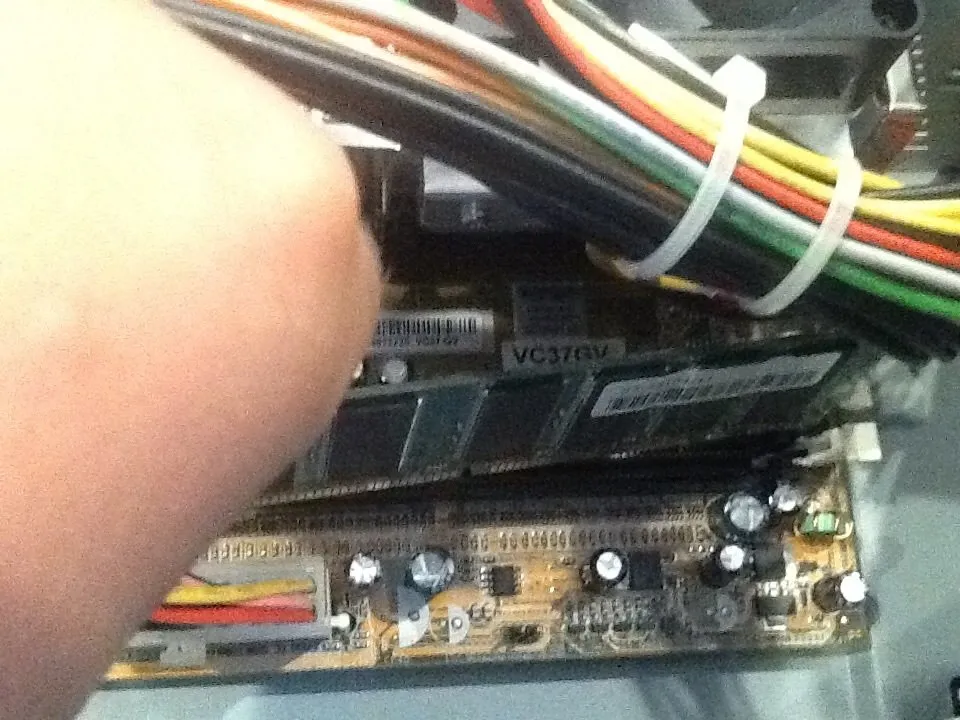

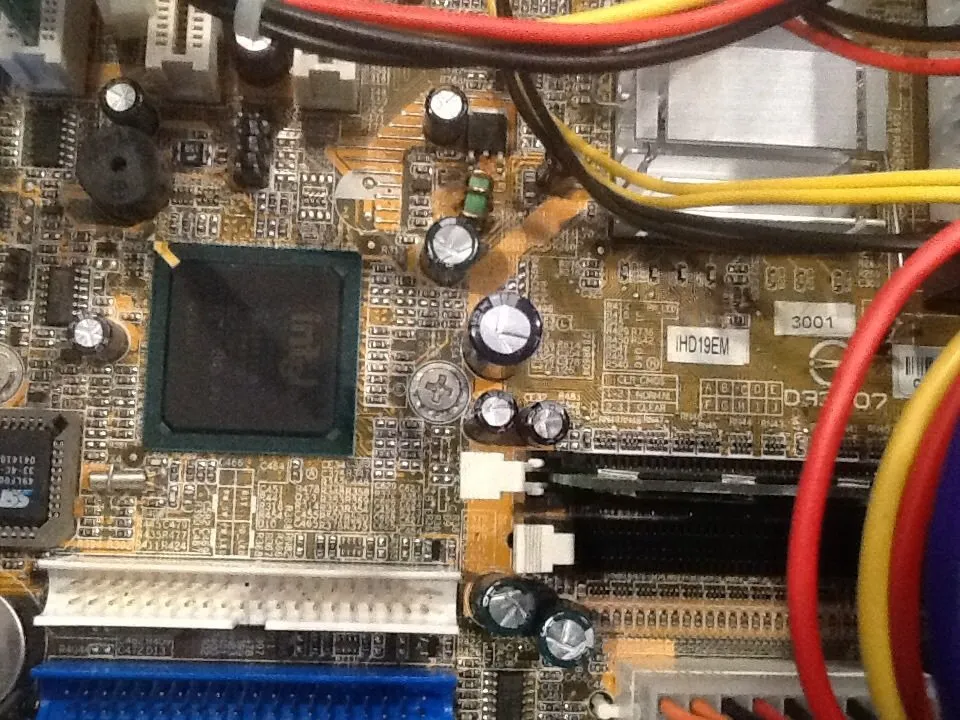

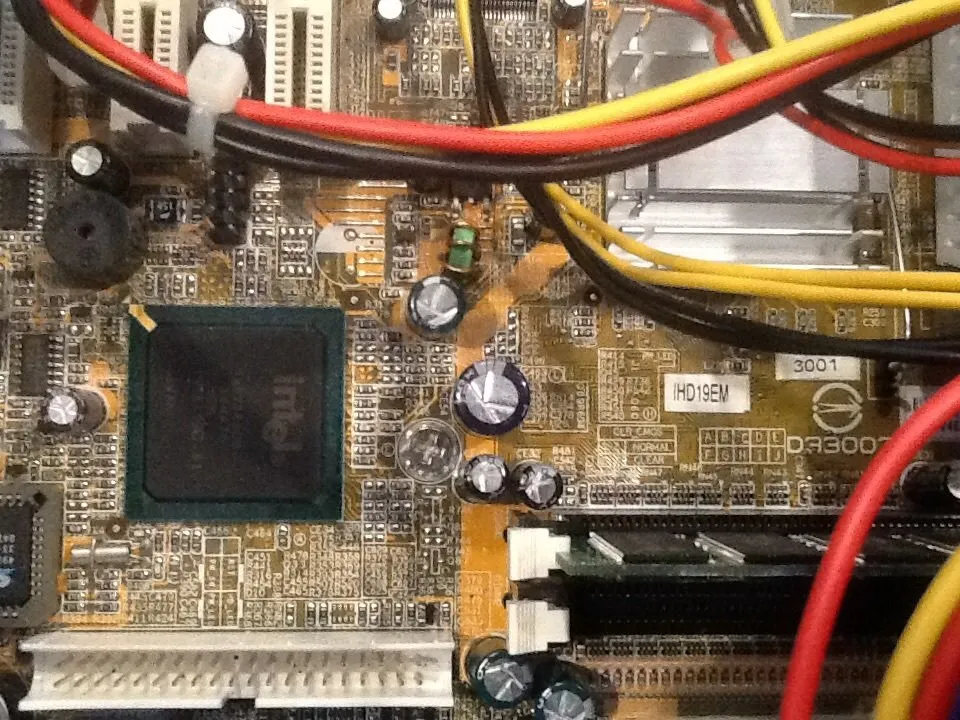

Шаг 14

• Извлеките оперативную память, надавив на два выступа. Затем потяните оперативную память вверх.

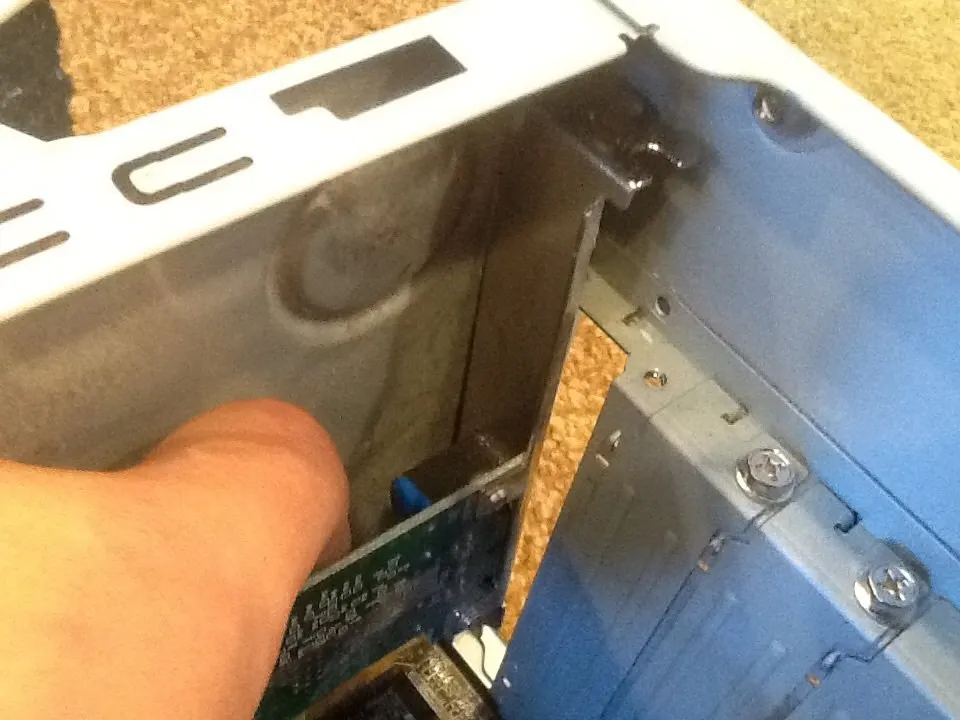

Шаг 15

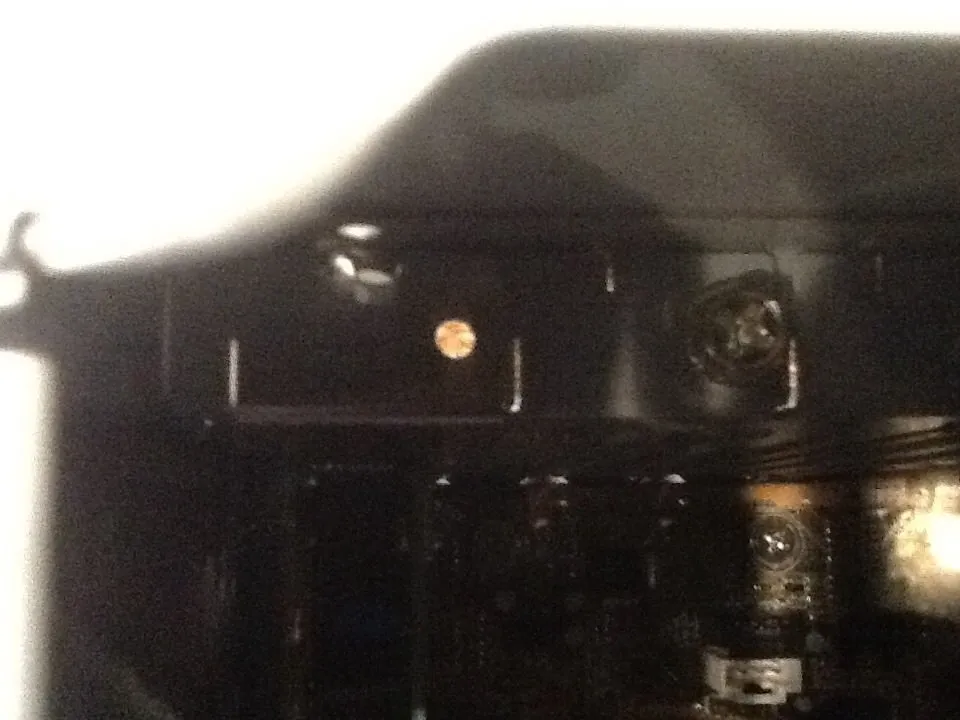

• Открутите один винт, крепящий телефонную карту. Затем потяните ее вверх и вытащите.

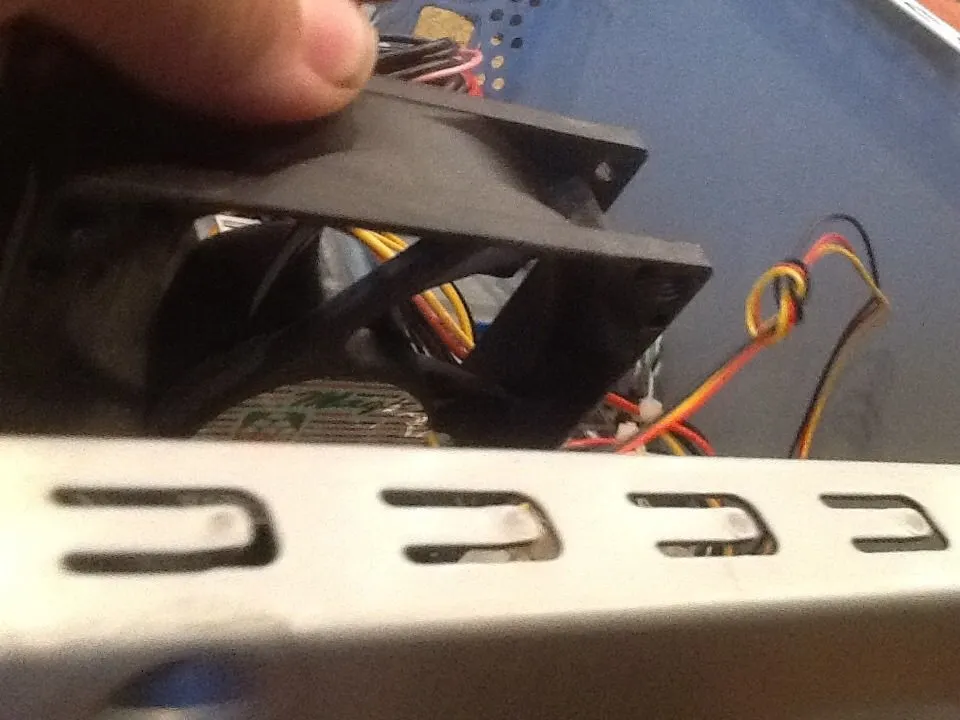

Шаг 16

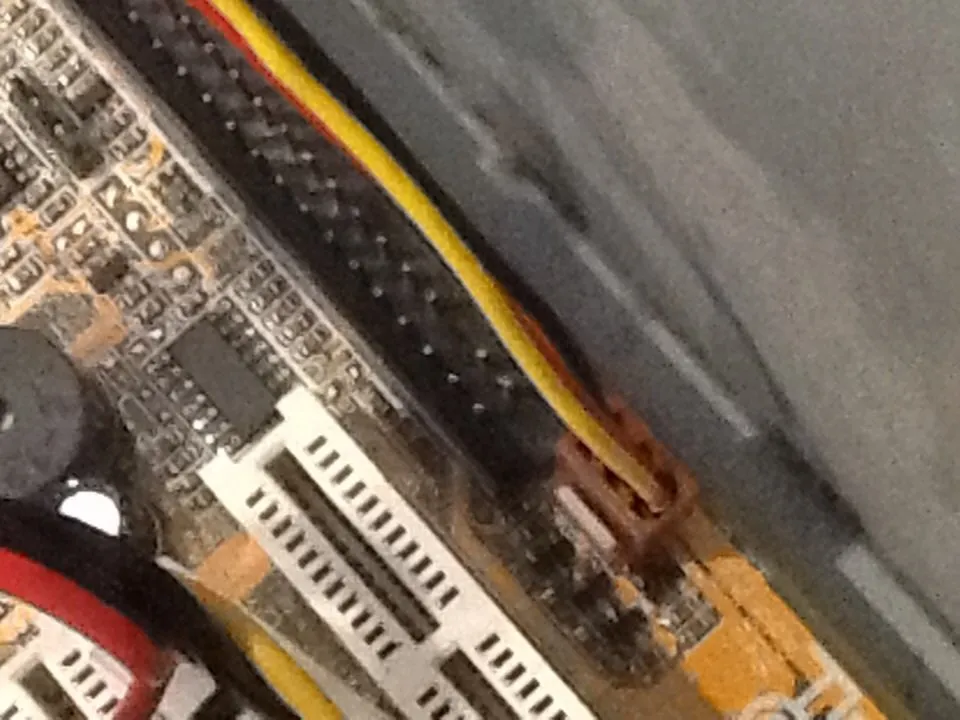

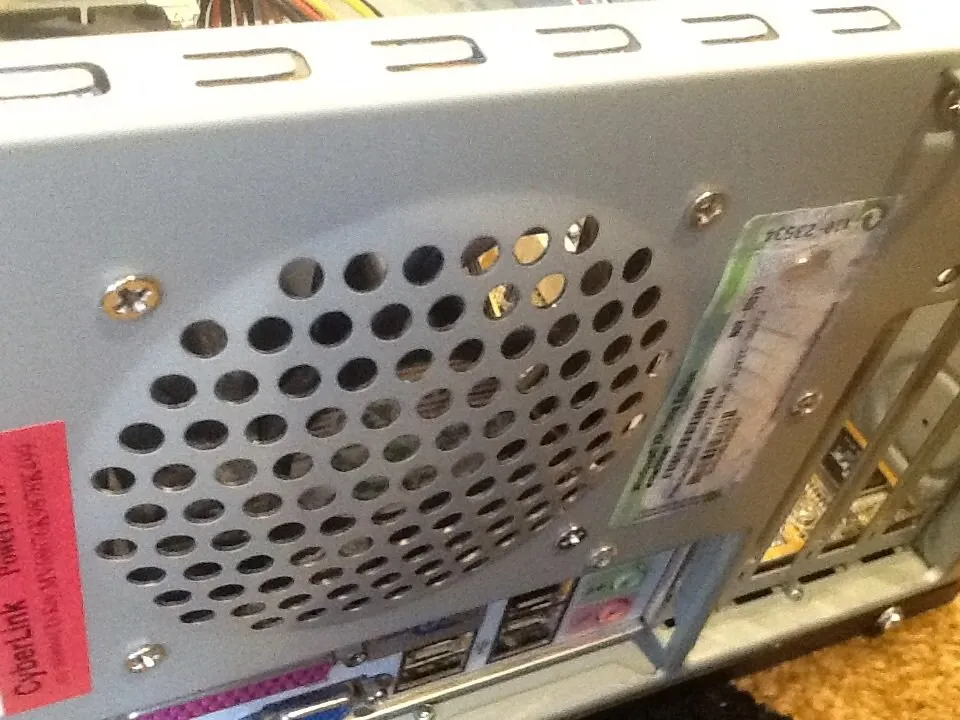

• Открутите четыре винта, крепящие задний вентилятор. Отсоедините кабель

• Вытащите вентилятор из внутренней части корпуса.

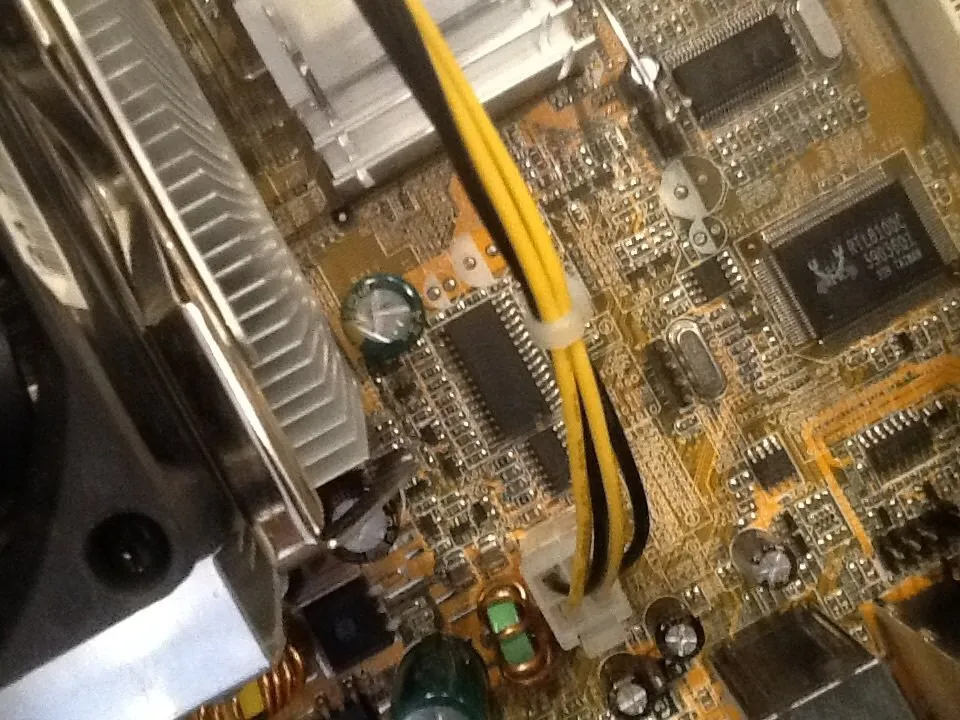

Шаг 17

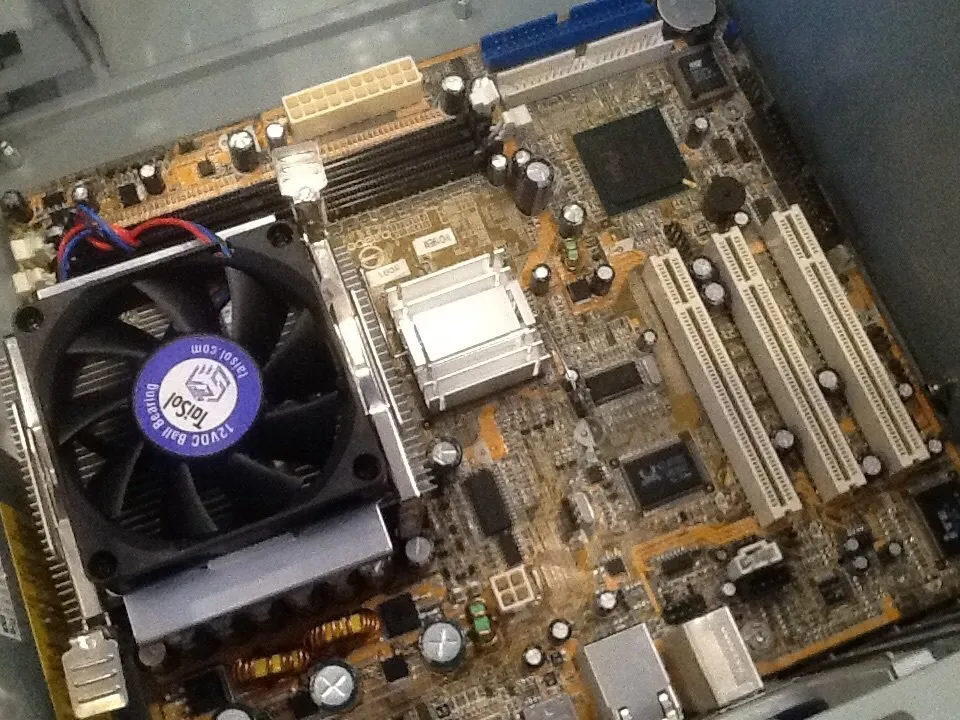

• Отсоедините 20-контактный кабель материнской платы и четырехконтактный кабель.

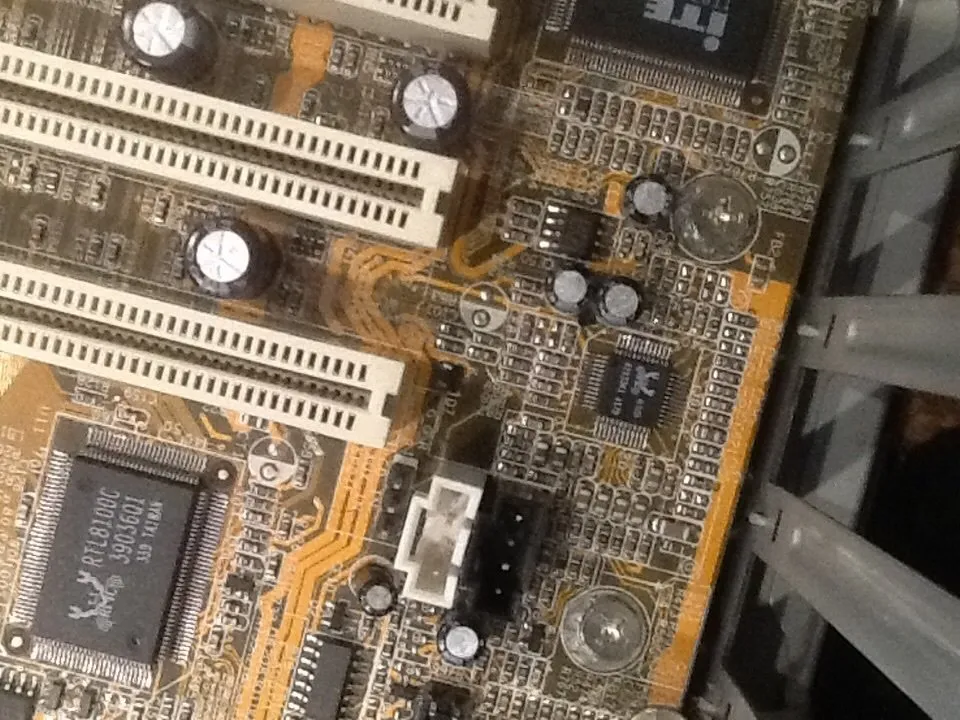

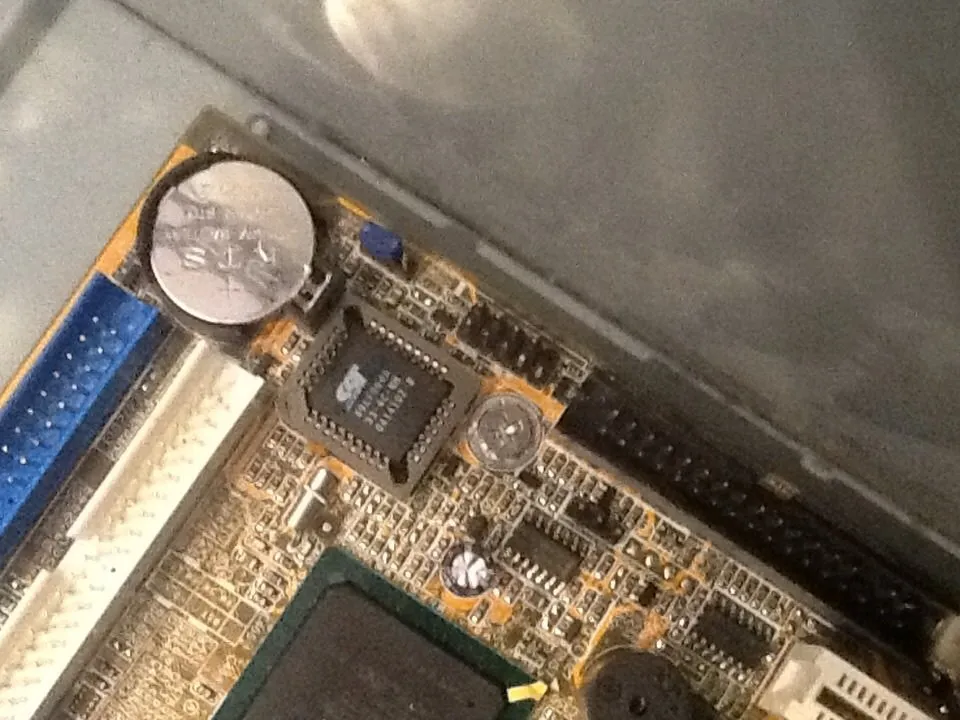

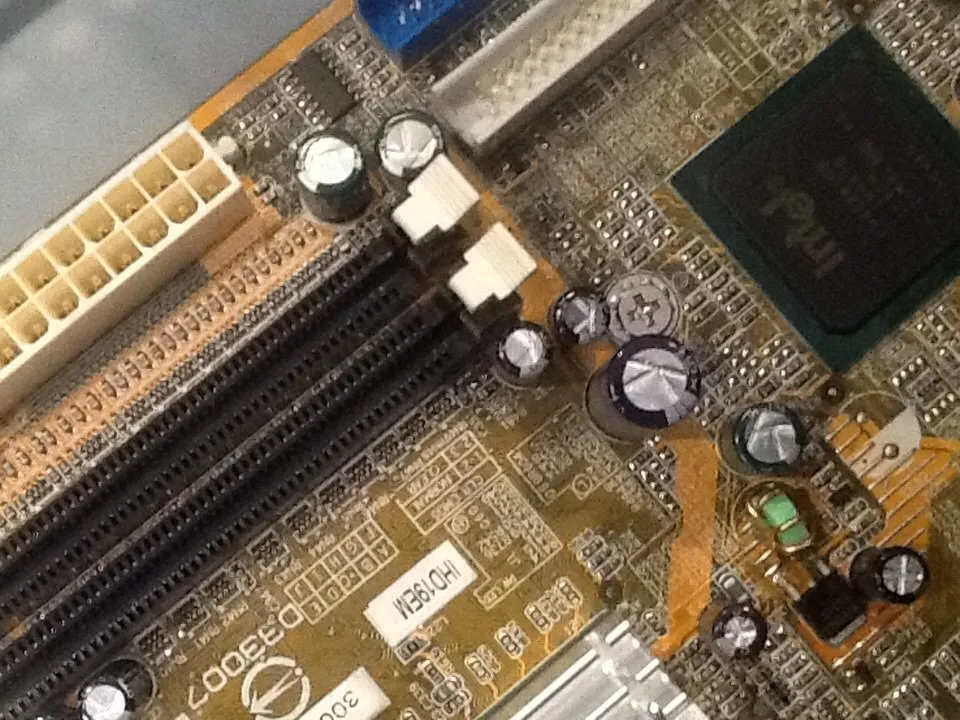

Шаг 18

• Выкрутите шесть винтов из материнской платы, по одному в каждом углу и два посередине между ними.

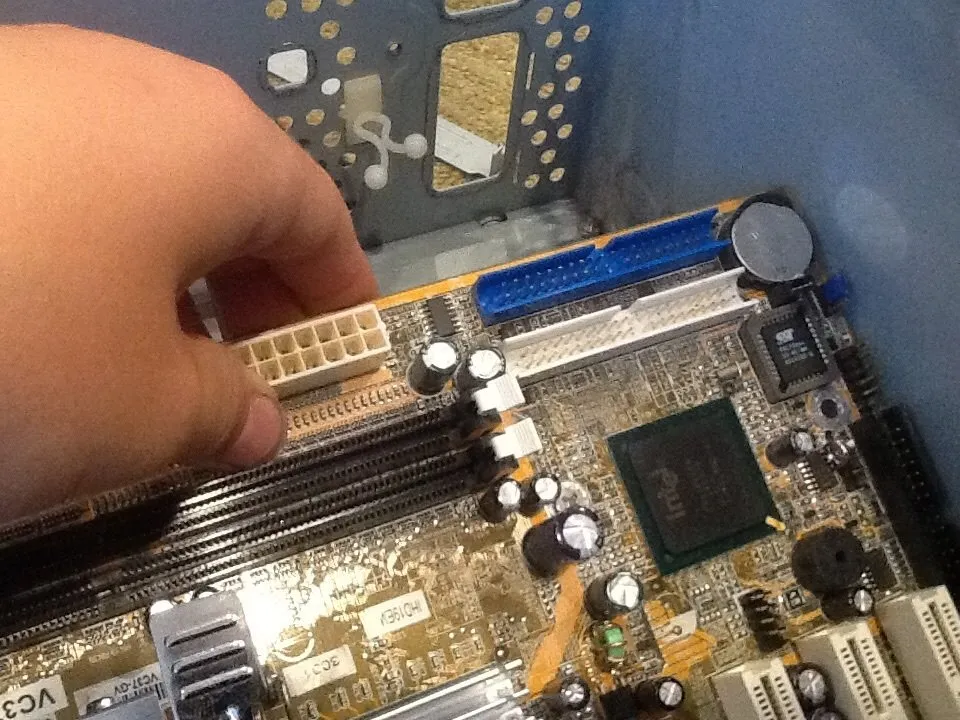

Шаг 19

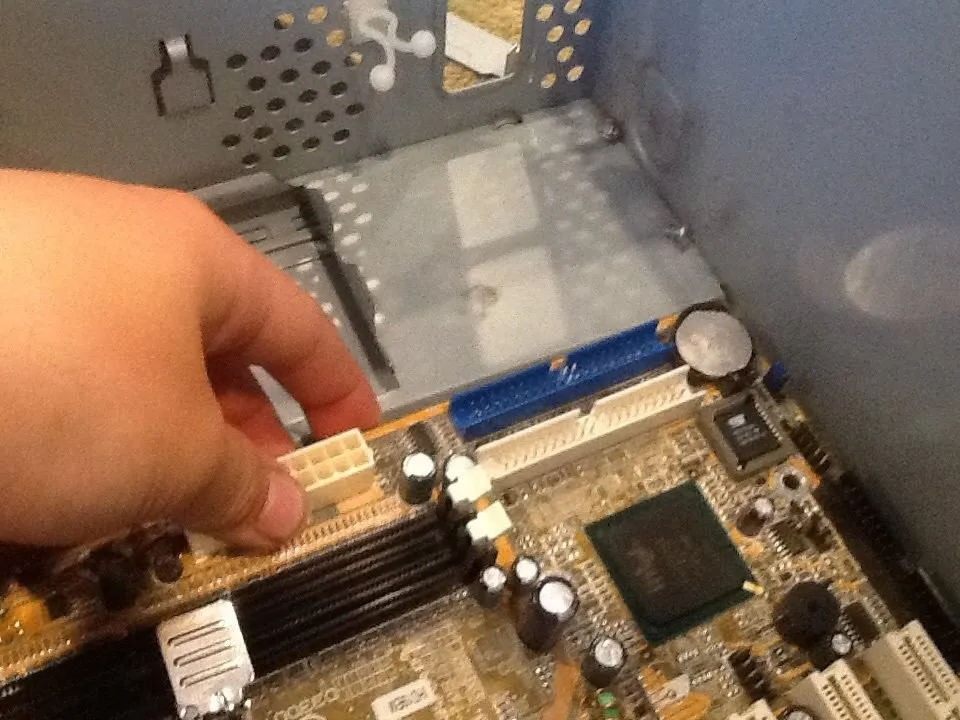

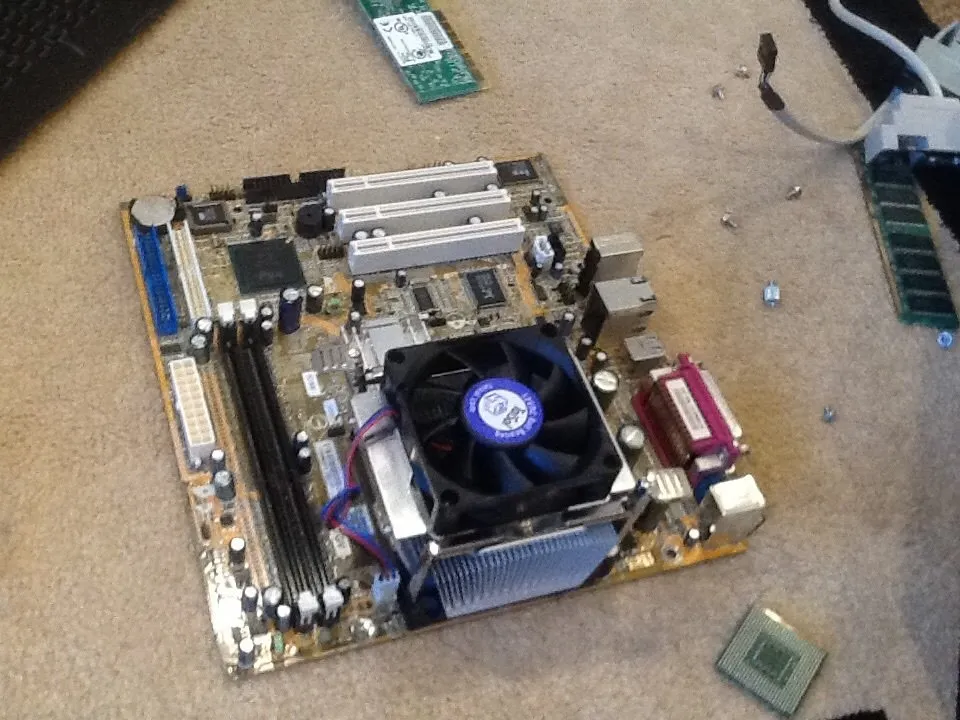

• Возьмитесь за материнскую плату со стороны, обращенной к передней панели компьютера, и потяните ее к передней панели, а затем вверх.

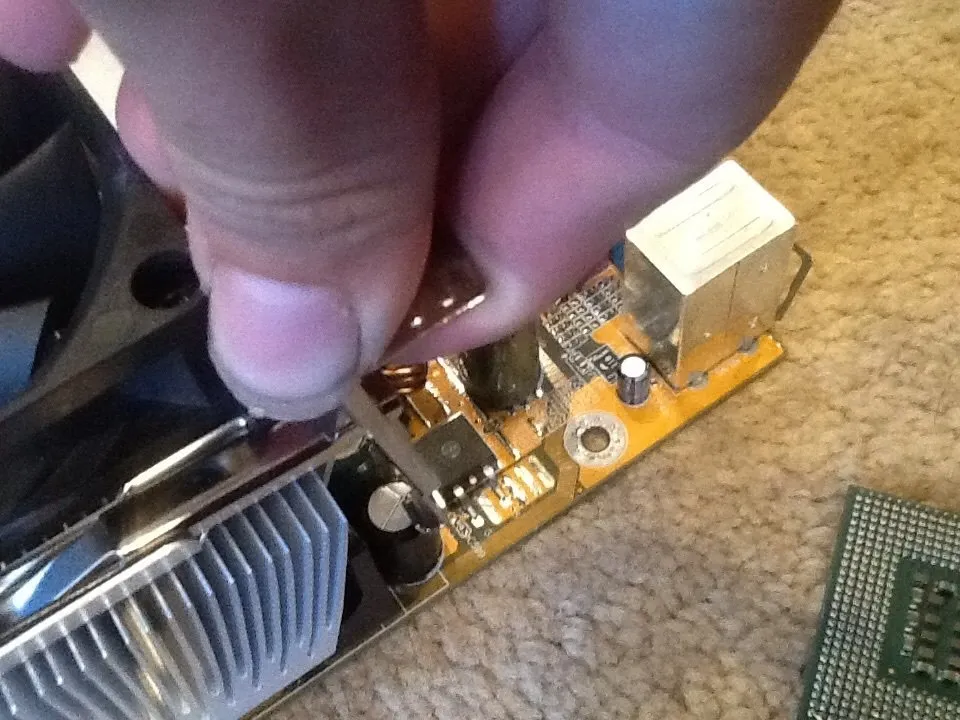

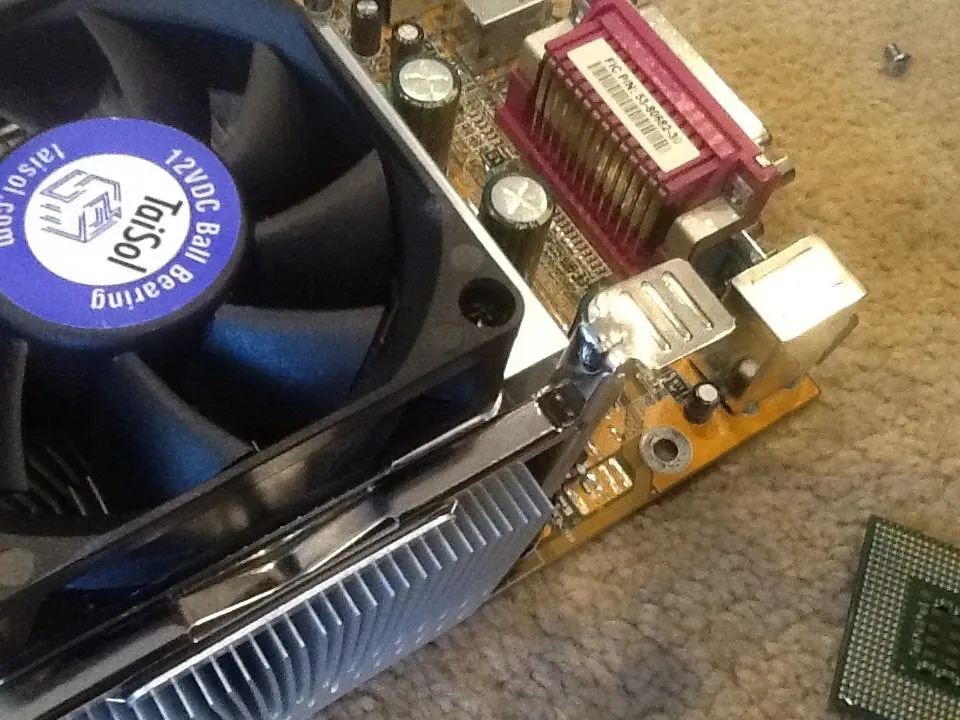

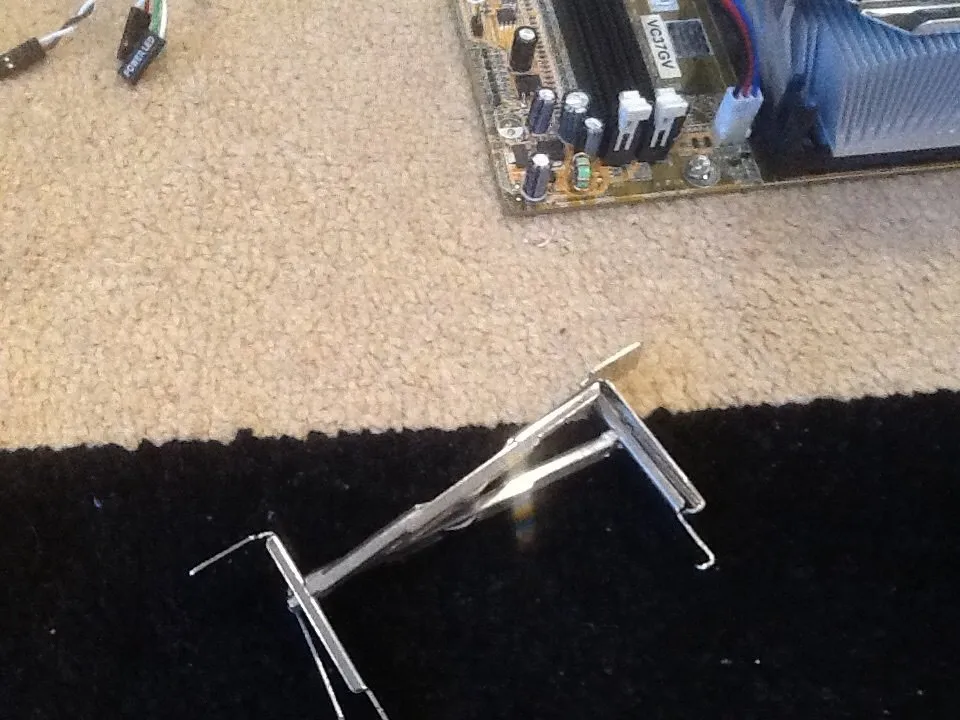

Шаг 20

• Снимите зажимы радиатора, надавив на них вниз и наружу.

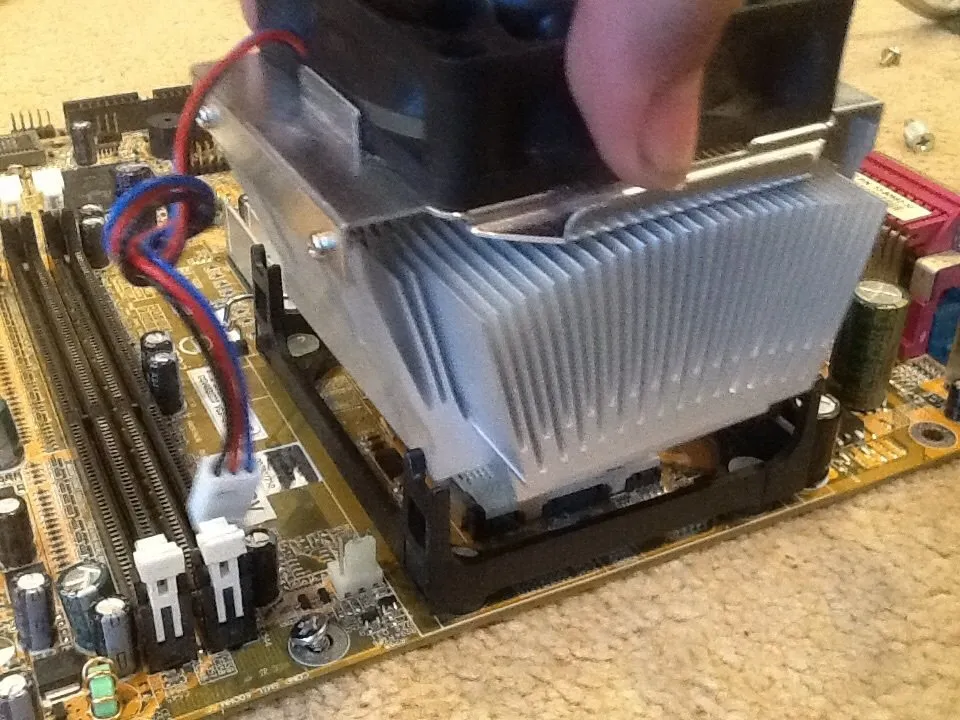

Шаг 21

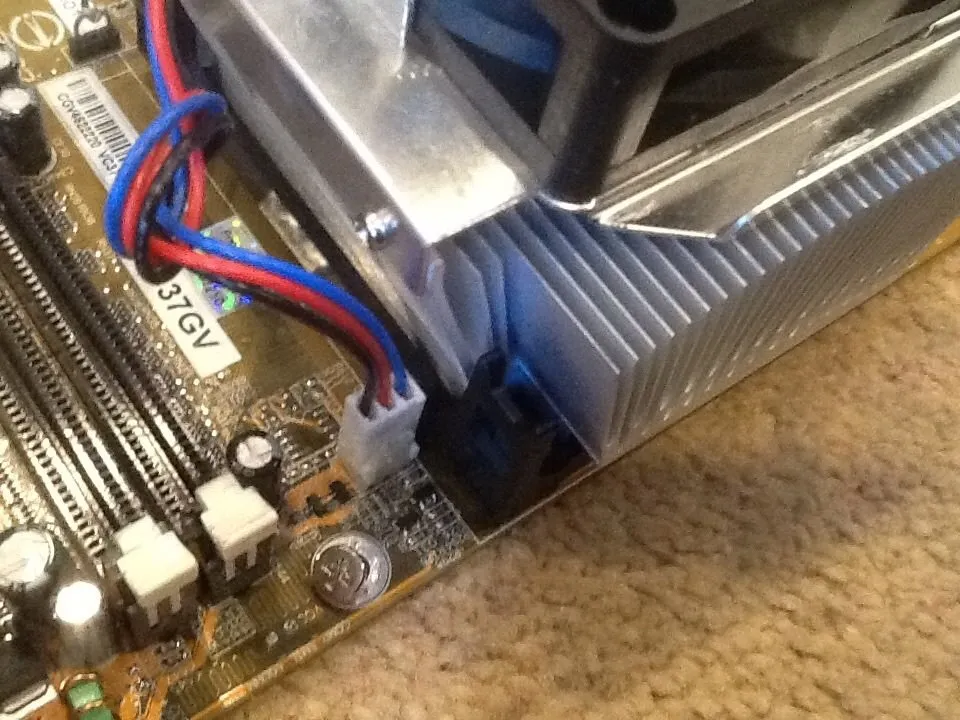

• Отсоедините кабель вентилятора и поднимите радиатор вверх.

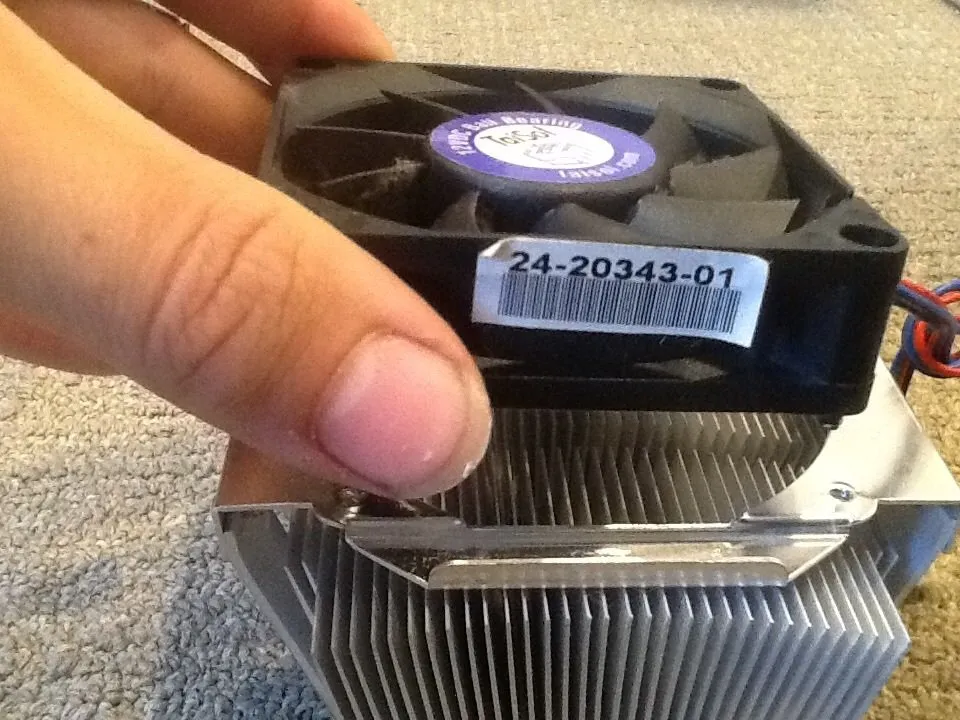

Шаг 22

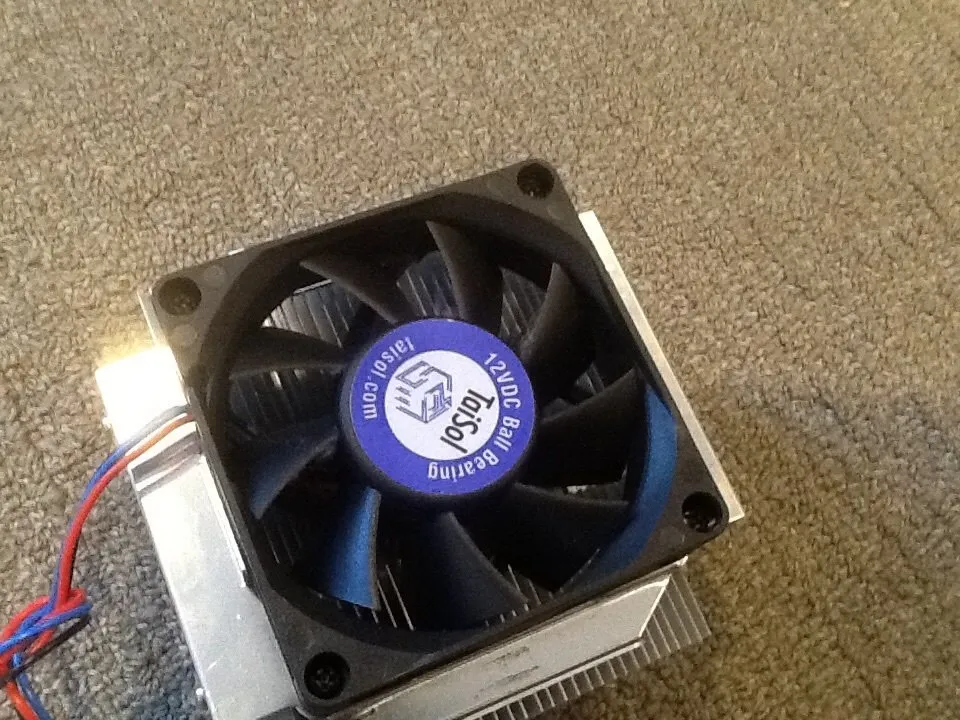

• Выкрутите четыре винта из вентилятора радиатора и снимите вентилятор.

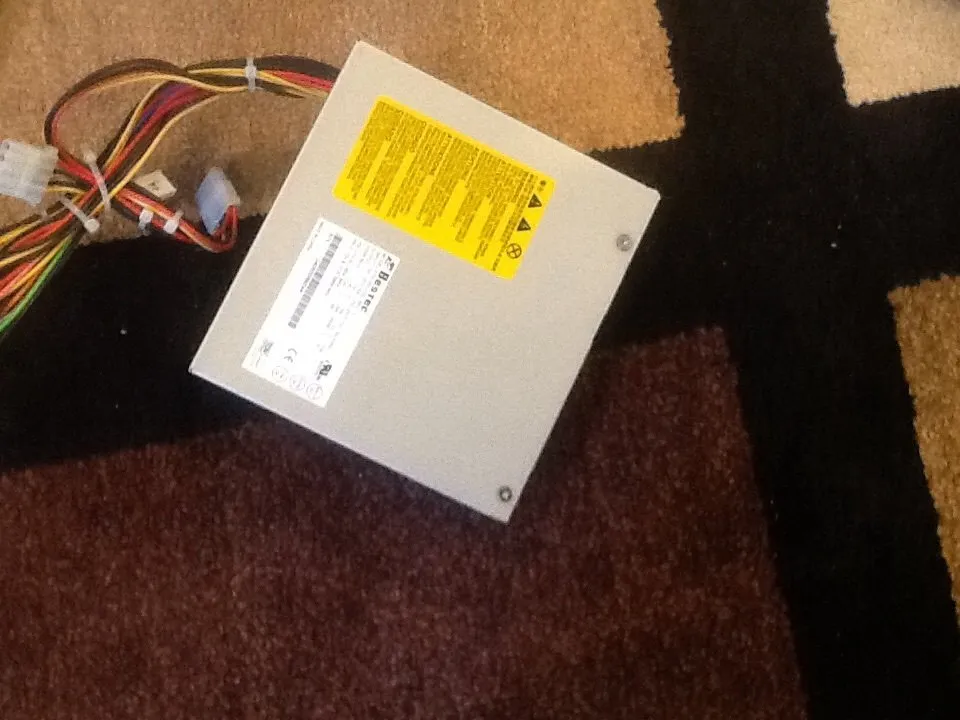

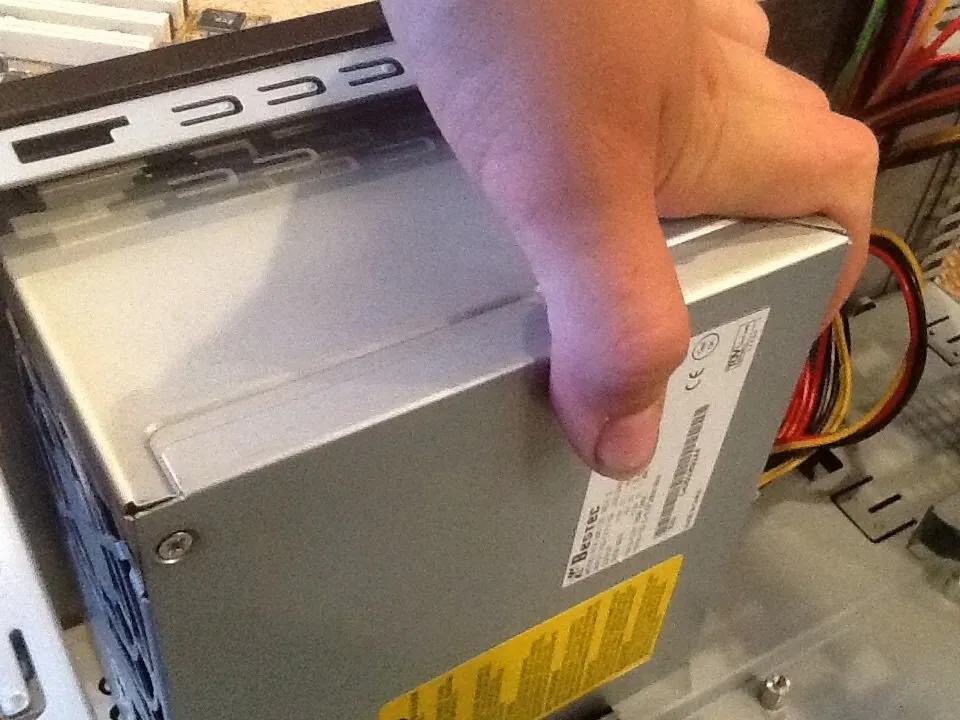

Шаг 23

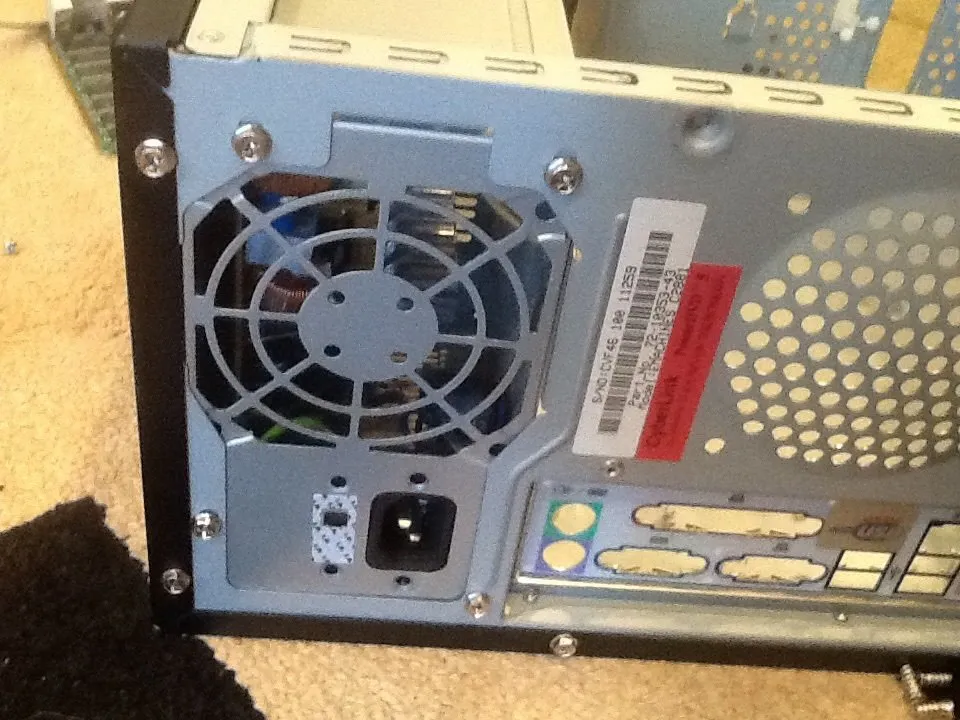

• Выкрутите четыре винта из блока питания, а затем потяните его назад и наружу.

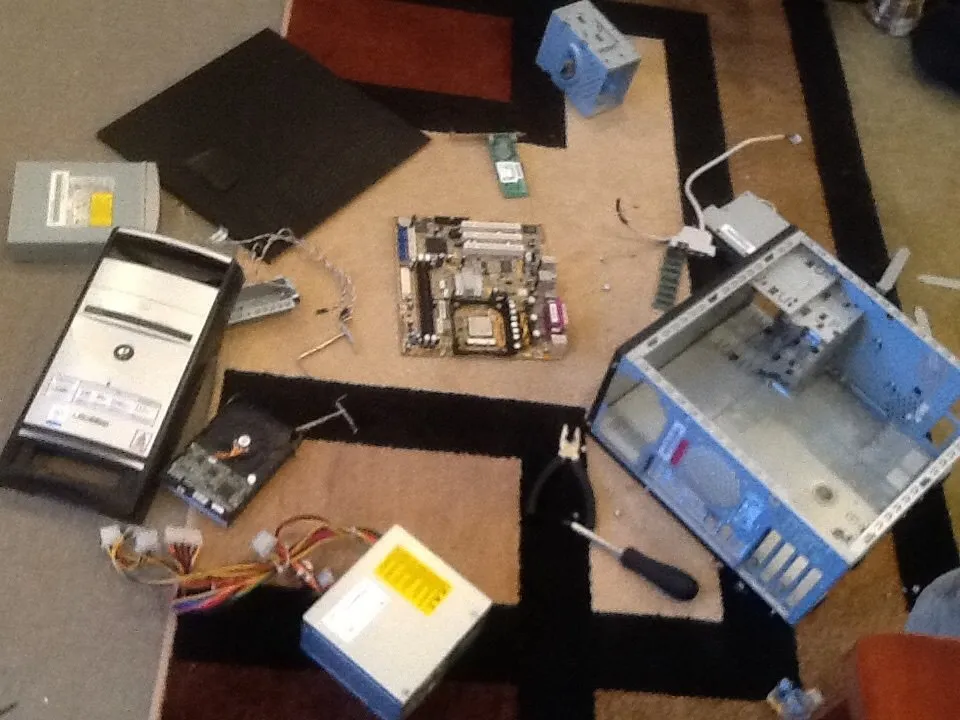

Шаг 24

• Поздравляем вас с успешной разборкой вашей модели Emachine C2881
