Введение

Увлажнитель R2-D2 - довольно простое в разборке устройство. Мы начнем с подготовки к разборке.

Что вам понадобится

Инструменты

  • Набор Mako Driver Kit - 64 прецизионные биты
    Набор драйверов Mako - 64 точные биты | Источник - ifixit.com
  • Пинцет
    Пинцет | Источник - ifixit.com

Шаг 1 EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown

EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown, EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 1, изображение 1 из 2
EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown, EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com
EMSON Звездные войны R2-D2 ультразвуковой прохладный туман увлажнитель (один галлон) Teardown, EMSON Звездные войны R2-D2 ультразвуковой прохладный туман увлажнитель (один галлон) Teardown: шаг 1, изображение 2 из 2
EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown, EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Аккуратно снимите крышку с увлажнителя.

Шаг 2

EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 2, изображение 1 из 1
EMSON Star Wars R2-D2 Ультразвуковой увлажнитель холодного тумана (один галлон) Разборка: шаг 2, изображение 1 из 1 | Источник - ifixit.com

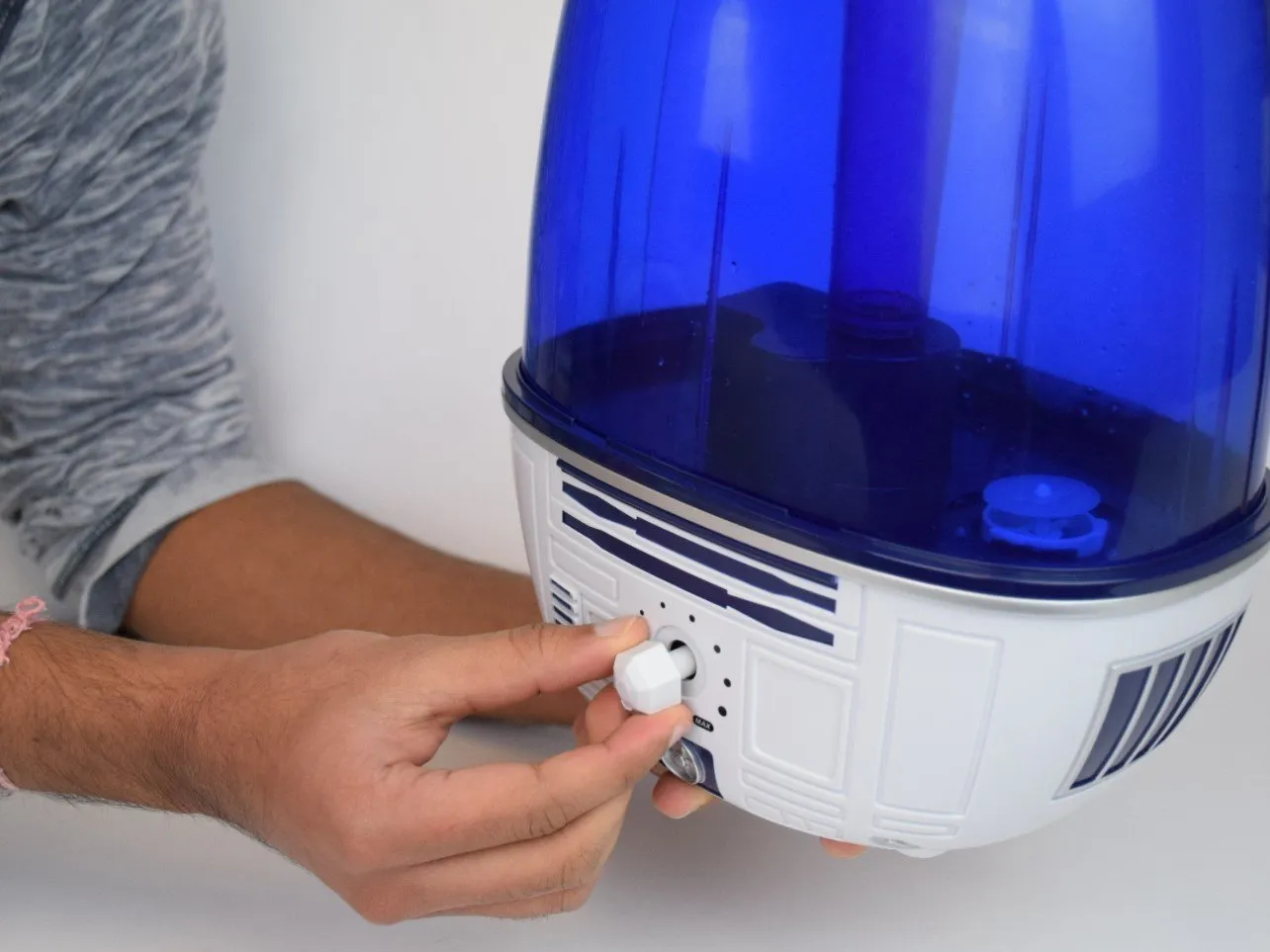

  • Возьмитесь за циферблат и потяните в сторону от устройства.

Шаг 3

EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 3, изображение 1 из 2
EMSON Star Wars R2-D2 Ультразвуковой увлажнитель холодного тумана (один галлон) Разборка: шаг 3, изображение 1 из 2 | Источник - ifixit.com
EMSON Звездные войны R2-D2 ультразвуковой прохладный туман увлажнитель (один галлон) Разборка: шаг 3, изображение 2 из 2
EMSON Star Wars R2-D2 Ультразвуковой увлажнитель холодного тумана (один галлон) Разборка: шаг 3, изображение 2 из 2 | Источник - ifixit.com

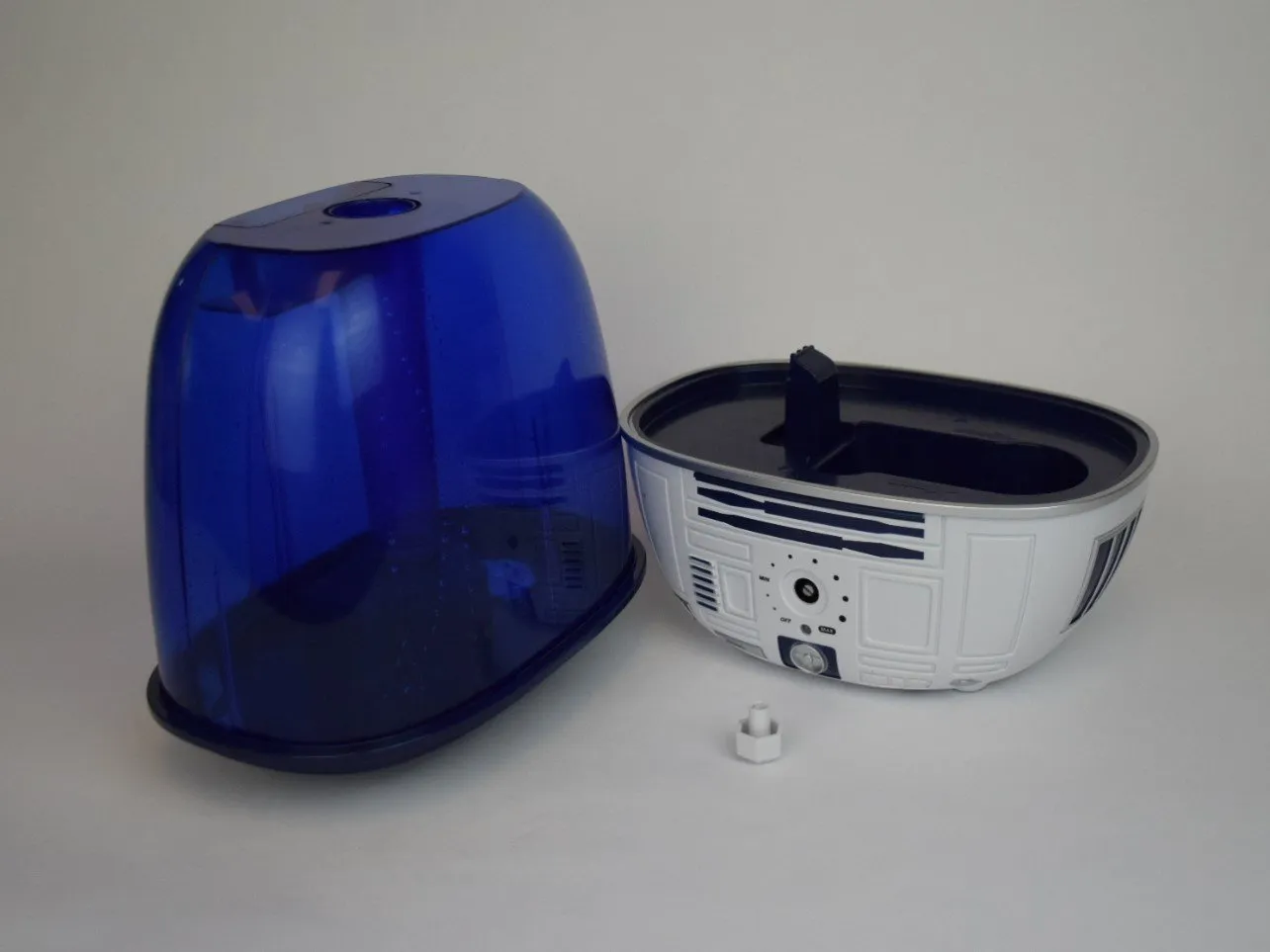

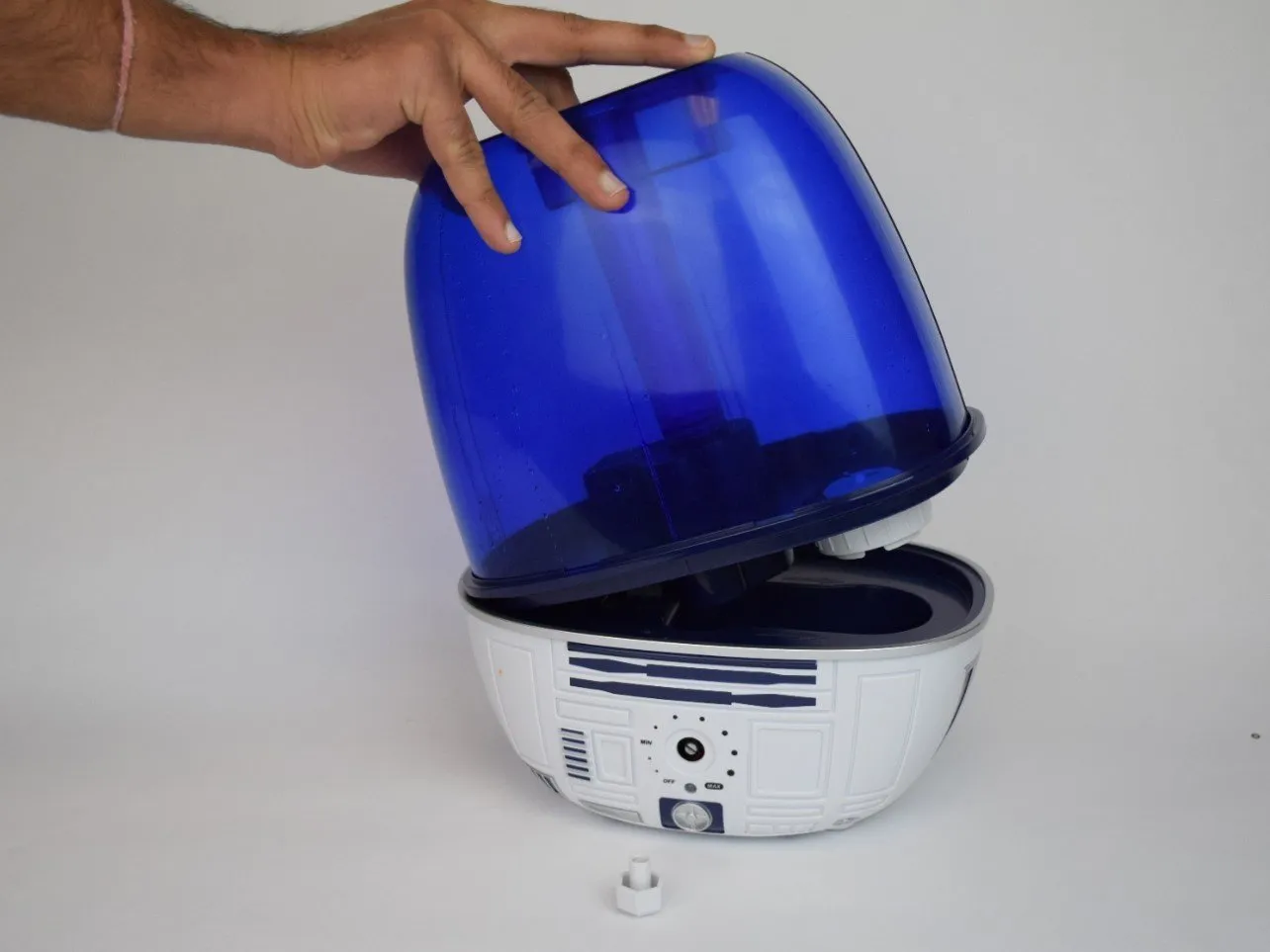

  • Аккуратно снимите резервуар для воды с основания

Шаг 4

EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 4, изображение 1 из 2
EMSON Star Wars R2-D2 ультразвуковой увлажнитель холодного тумана (один галлон) Разборка: шаг 4, изображение 1 из 2 | Источник - ifixit.com
EMSON Звездные войны R2-D2 ультразвуковой прохладный туман увлажнитель (один галлон) Разборка: шаг 4, изображение 2 из 2
EMSON Star Wars R2-D2 Ультразвуковой увлажнитель холодного тумана (один галлон) Разборка: шаг 4, изображение 2 из 2 | Источник - ifixit.com

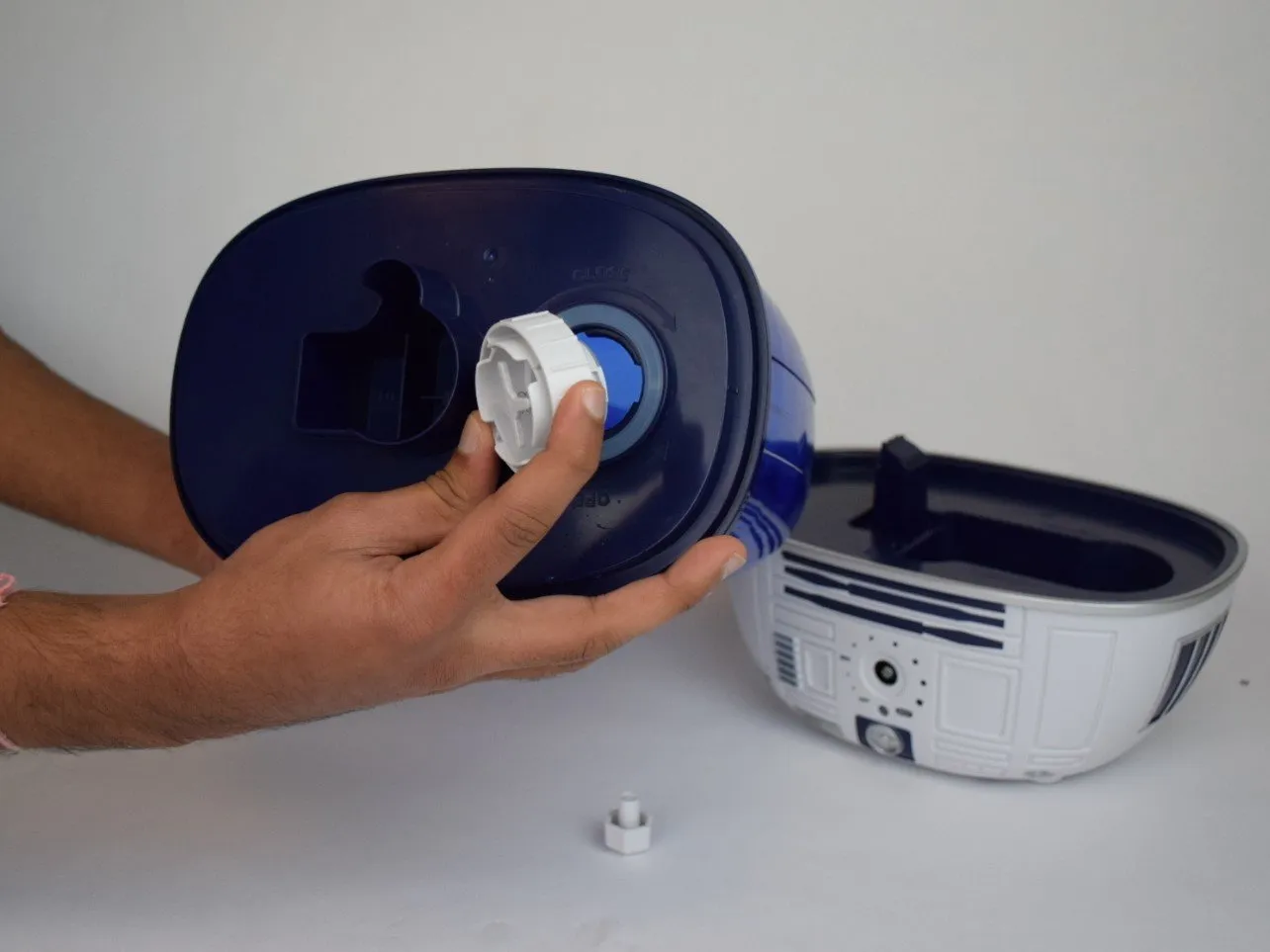

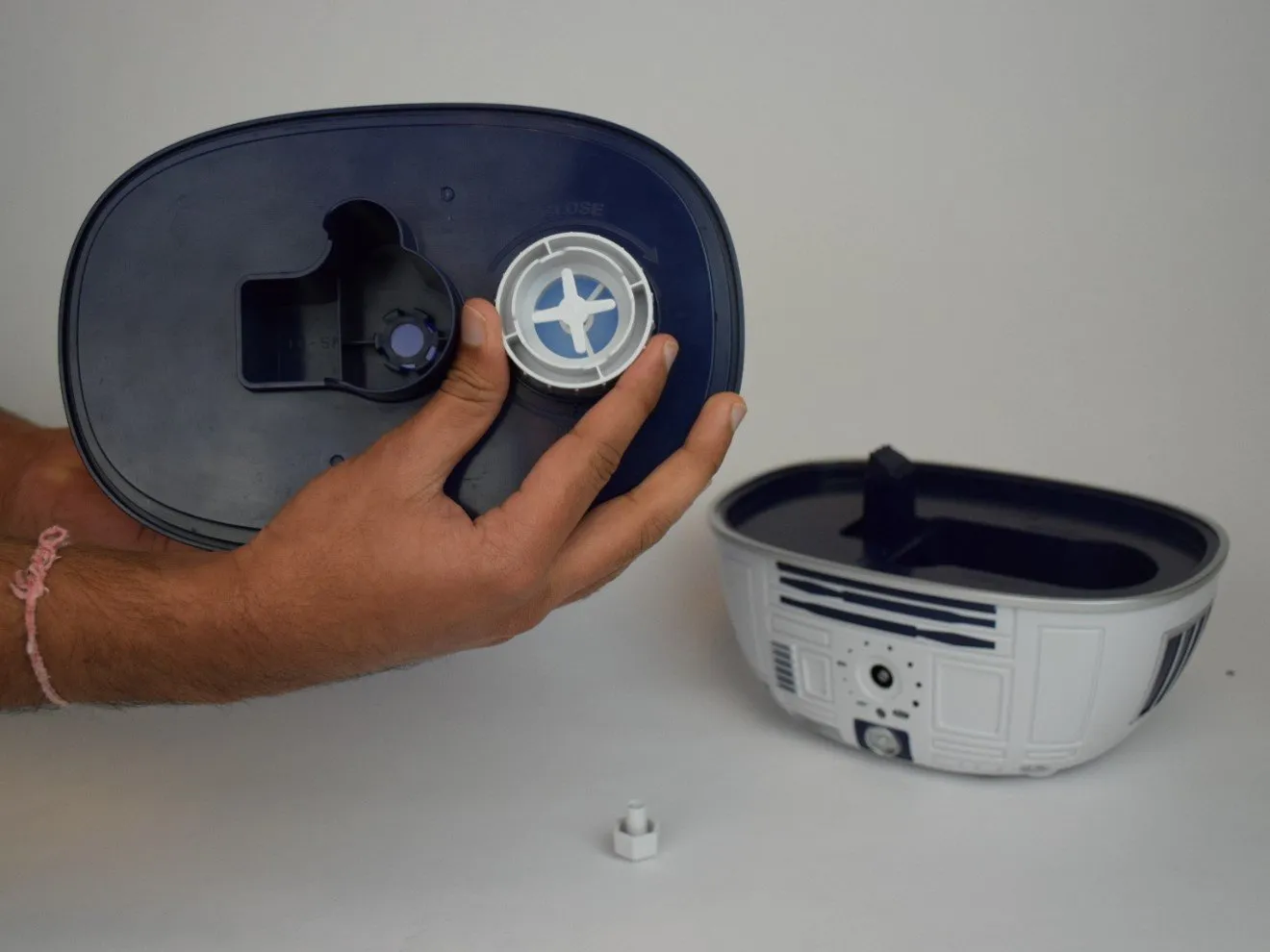

  • Найдите клапан в нижней части резервуара.

  • Поверните клапан против часовой стрелки, чтобы извлечь его.

Шаг 5

EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Разборка: шаг 5, изображение 1 из 3
EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 5, изображение 1 из 3 | Источник - ifixit.com
EMSON Звездные войны R2-D2 ультразвуковой прохладный туман увлажнитель (один галлон) Разборка: шаг 5, изображение 2 из 3
EMSON Star Wars R2-D2 Ультразвуковой увлажнитель холодного тумана (один галлон) Разборка: шаг 5, изображение 2 из 3 | Источник - ifixit.com
EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 5, изображение 3 из 3
EMSON Star Wars R2-D2 Ультразвуковой увлажнитель холодного тумана (один галлон) Разборка: шаг 5, изображение 3 из 3 | Источник - ifixit.com

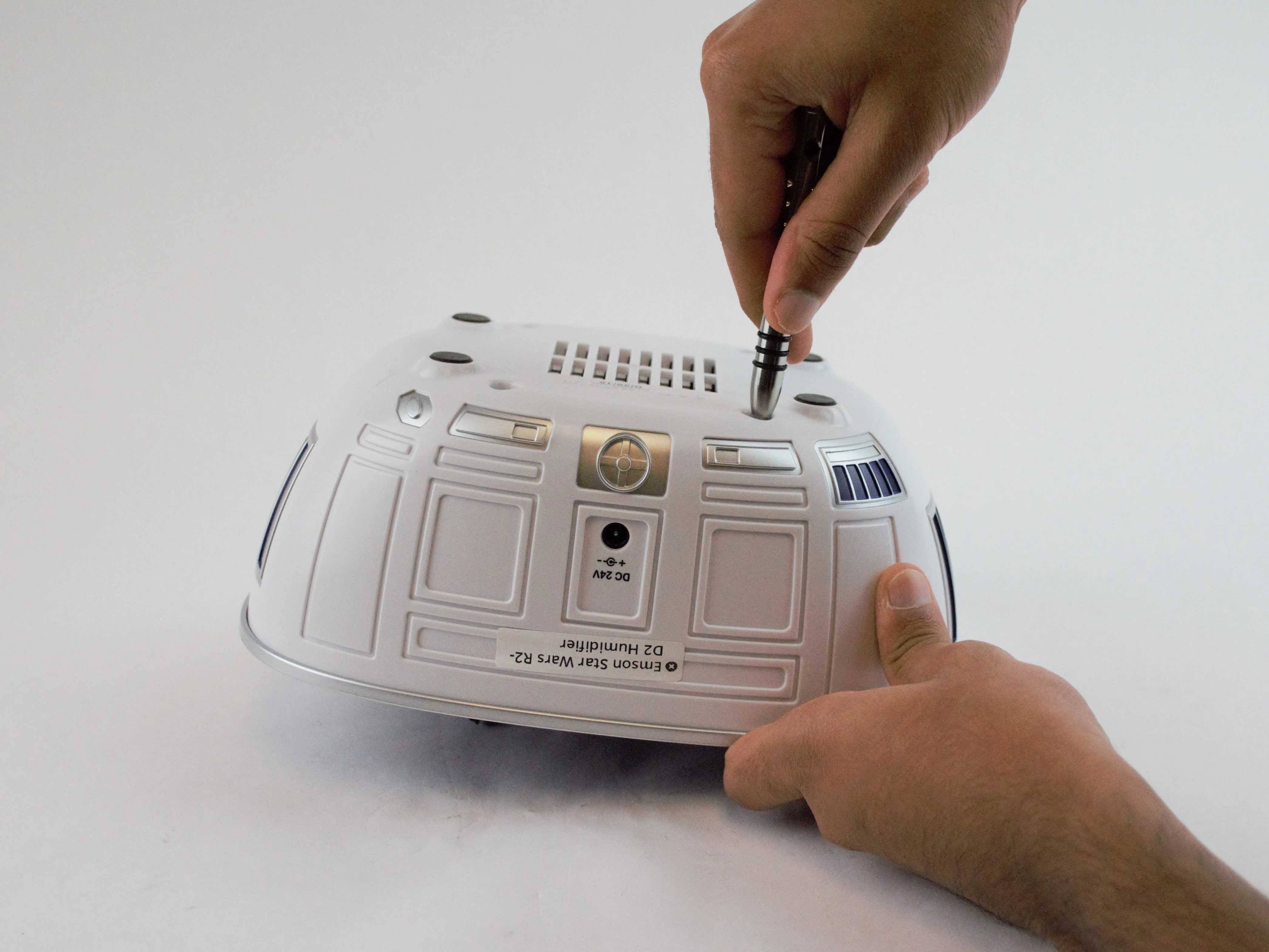

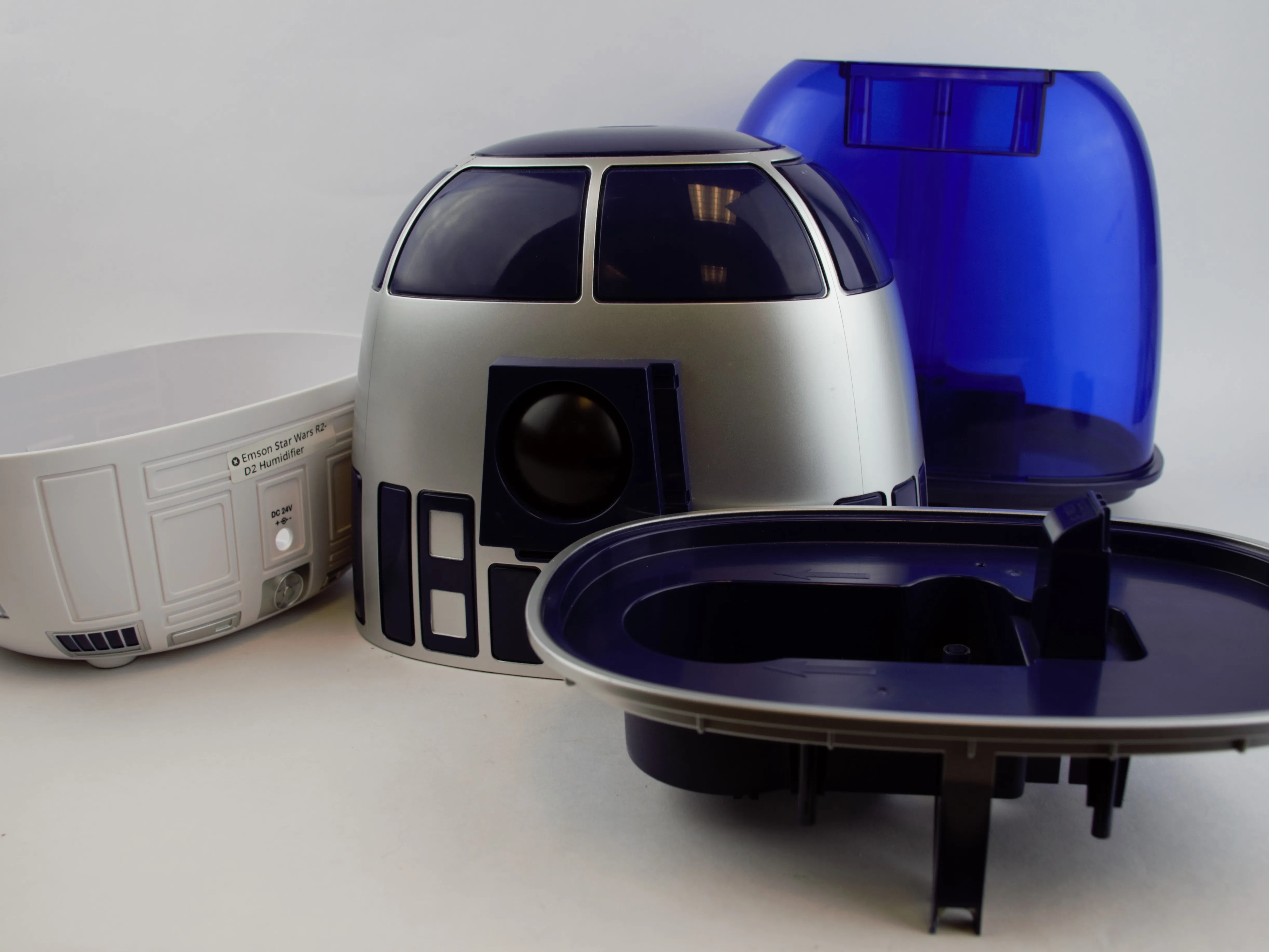

  • Переверните основание вверх дном

  • Соедините 4 мм гаечный ключ с 4 мм алюминиевым ключом. Затем подсоедините головку PH1 к 4 мм драйверу для гаек.

  • Вставьте драйвер в каждое из 4 отверстий и поверните против часовой стрелки, чтобы выкрутить винты.

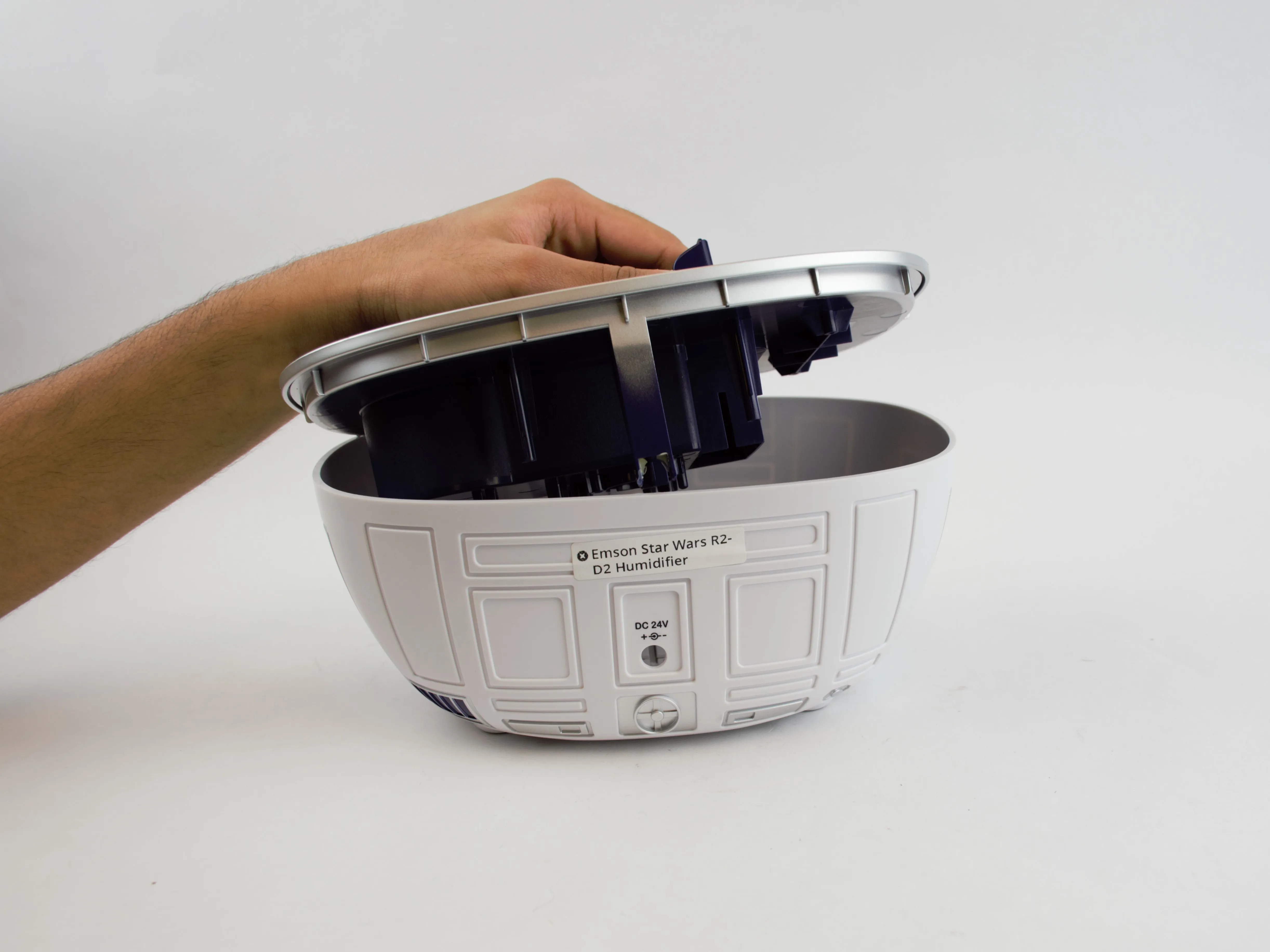

  • Переверните основание вертикально и снимите верхнюю часть.

Шаг 6

EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 6, изображение 1 из 2
EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 6, изображение 1 из 2 | Источник - ifixit.com
EMSON Звездные войны R2-D2 ультразвуковой прохладный туман увлажнитель (один галлон) Разборка: шаг 6, изображение 2 из 2
EMSON Star Wars R2-D2 Ультразвуковой увлажнитель холодного тумана (один галлон) Разборка: шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • Подключите головку PH1 к 4-миллиметровому алюминиевому драйверу

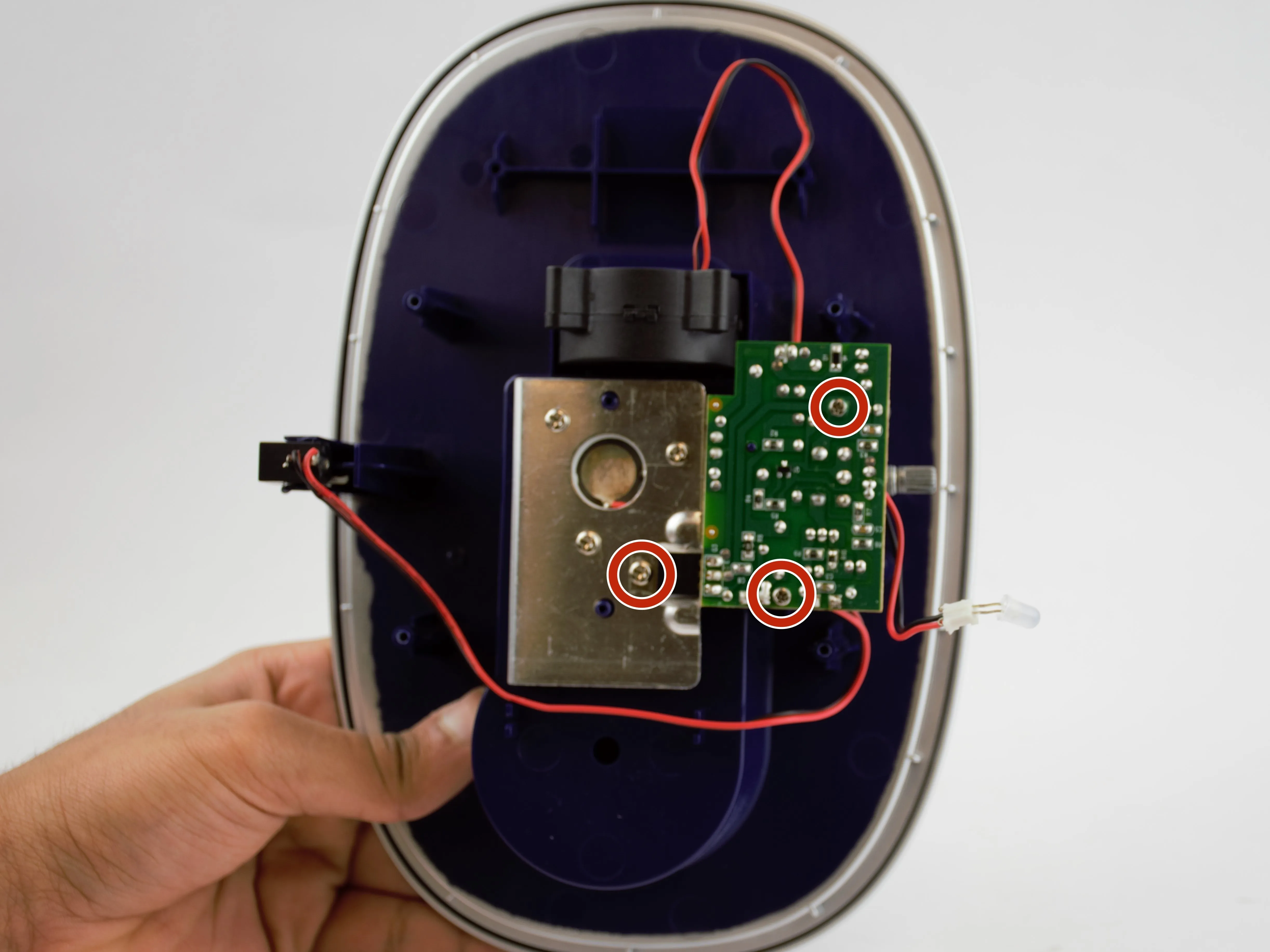

  • Открутите обведенные винты печатной платы и нагревательной пластины (металлической пластины)

  • Аккуратно снимите печатную плату

Шаг 7

EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 7, изображение 1 из 3
EMSON Star Wars R2-D2 Ультразвуковой увлажнитель холодного тумана (один галлон) Разборка: шаг 7, изображение 1 из 3 | Источник - ifixit.com
EMSON Star Wars R2-D2 Ультразвуковой увлажнитель холодного тумана (один галлон) Разборка: шаг 7, изображение 2 из 3
EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 7, изображение 2 из 3 | Источник - ifixit.com
EMSON Звездные войны R2-D2 ультразвуковой прохладный туман увлажнитель (один галлон) Teardown: шаг 7, изображение 3 из 3
EMSON Star Wars R2-D2 Ультразвуковой увлажнитель холодного тумана (один галлон) Разборка: шаг 7, изображение 3 из 3 | Источник - ifixit.com

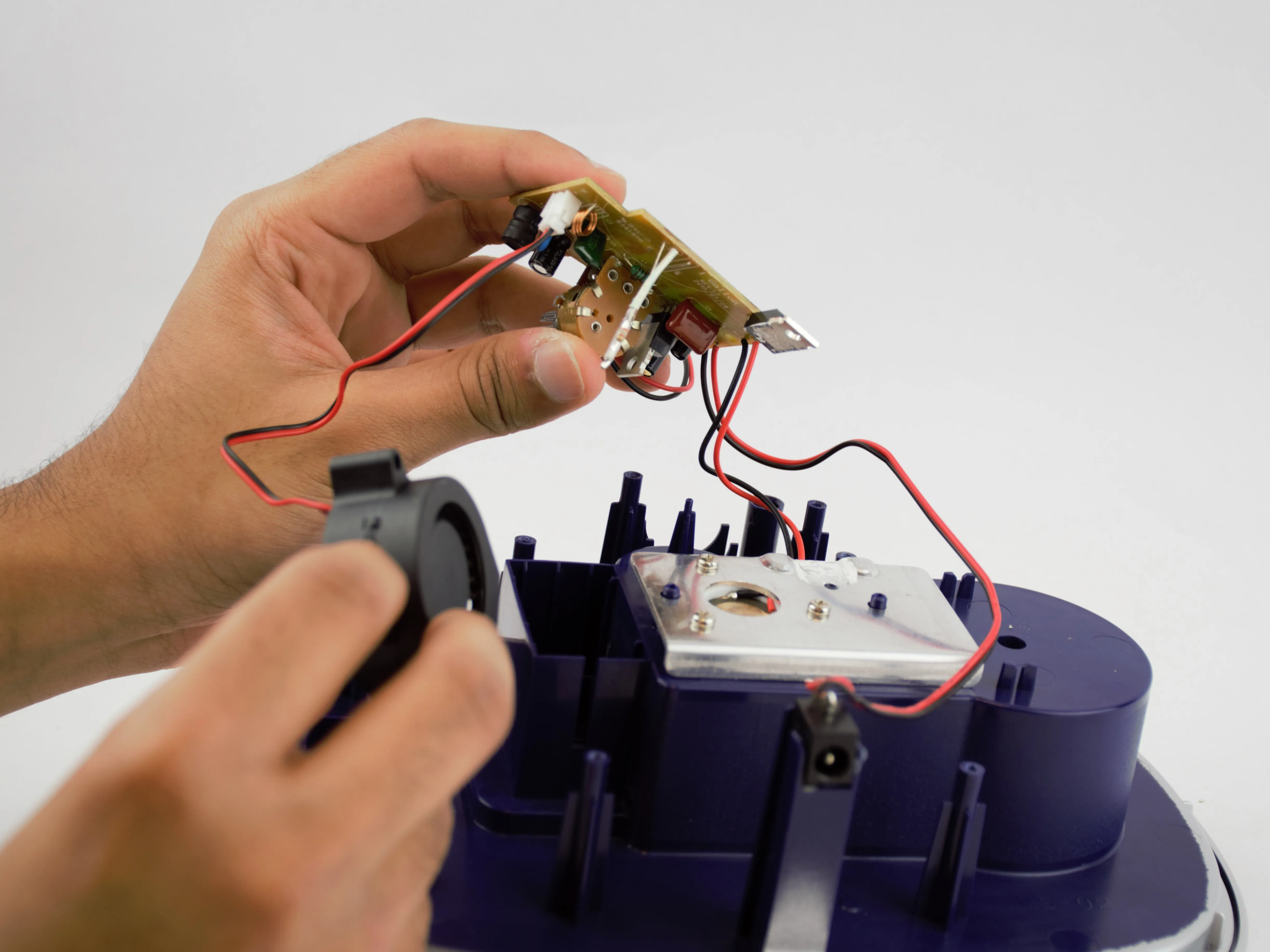

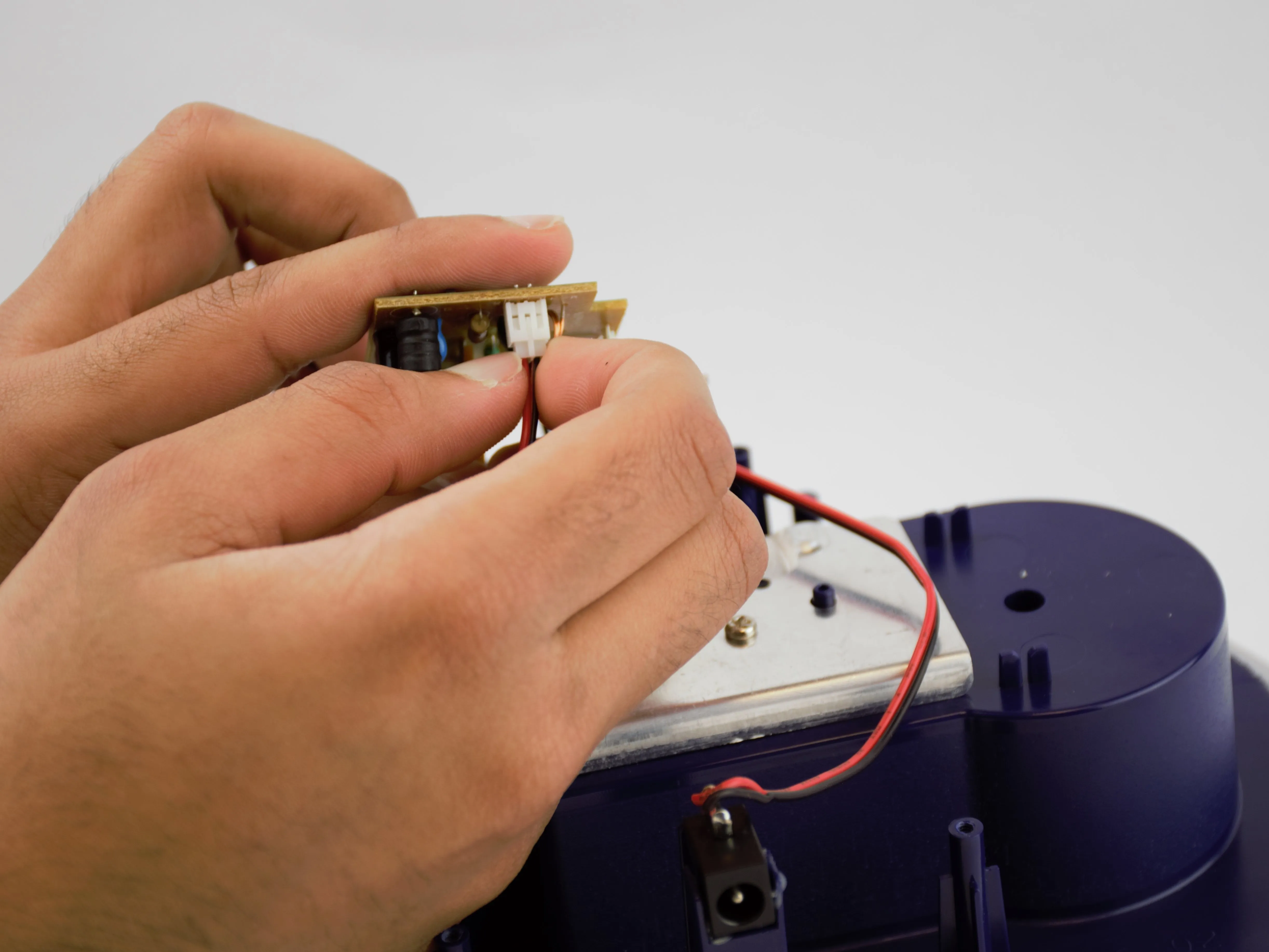

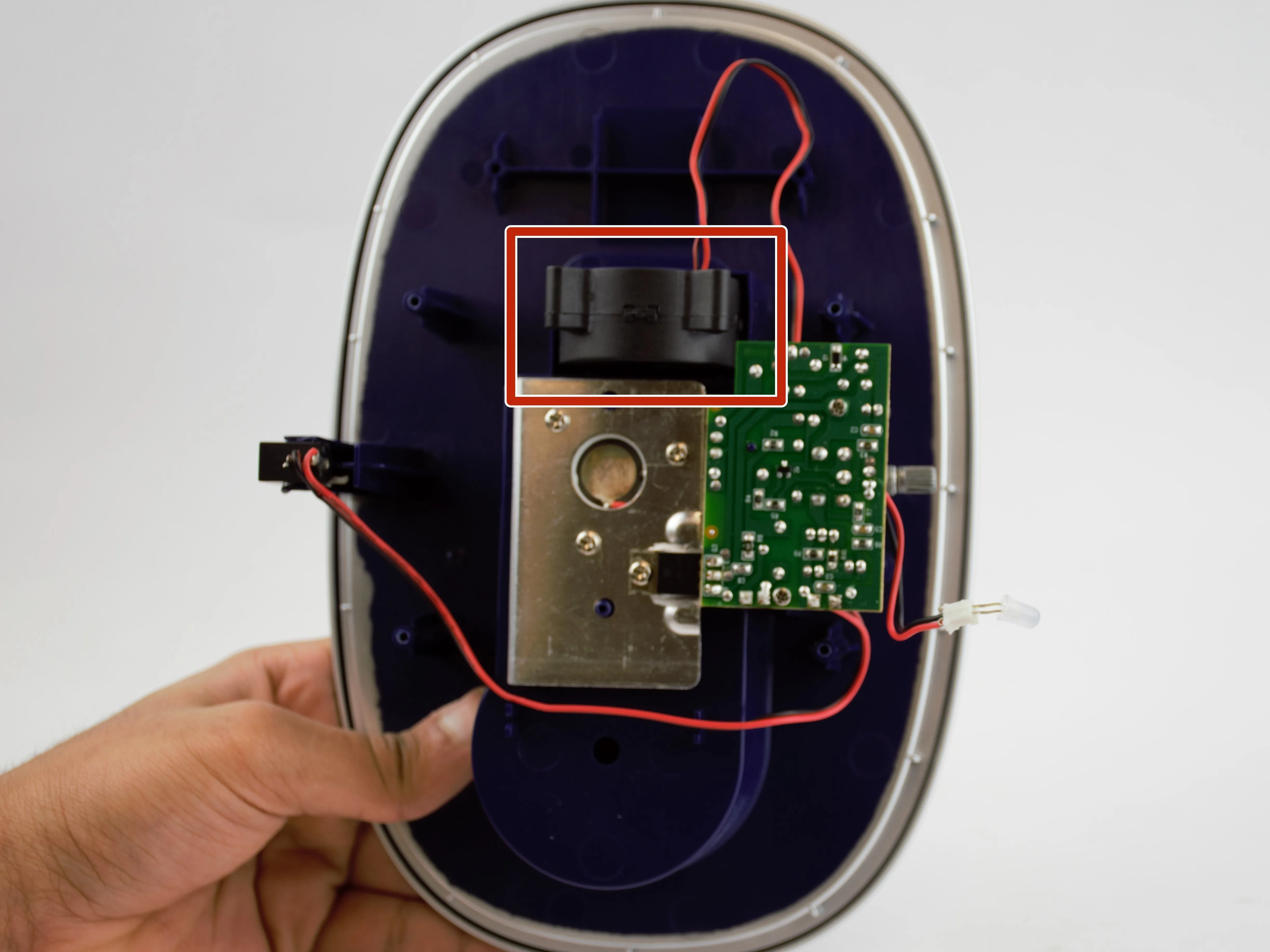

  • Аккуратно вытащите вентилятор (расположен в красном прямоугольнике).

  • Мы рекомендуем снять печатную плату, прежде чем пытаться полностью извлечь вентилятор.

  • Чтобы извлечь вентилятор, отсоедините штырь, подключенный к плате.

  • Примечание: Извлекайте штифт осторожно, края могут поранить пальцы.

Шаг 8

EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 8, изображение 1 из 2
EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 8, изображение 1 из 2 | Источник - ifixit.com
EMSON Звездные войны R2-D2 ультразвуковой прохладный туман увлажнитель (один галлон) Разборка: шаг 8, изображение 2 из 2
EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 8, изображение 2 из 2 | Источник - ifixit.com

  • Светодиод подключен к контакту, который соединен с печатной платой.

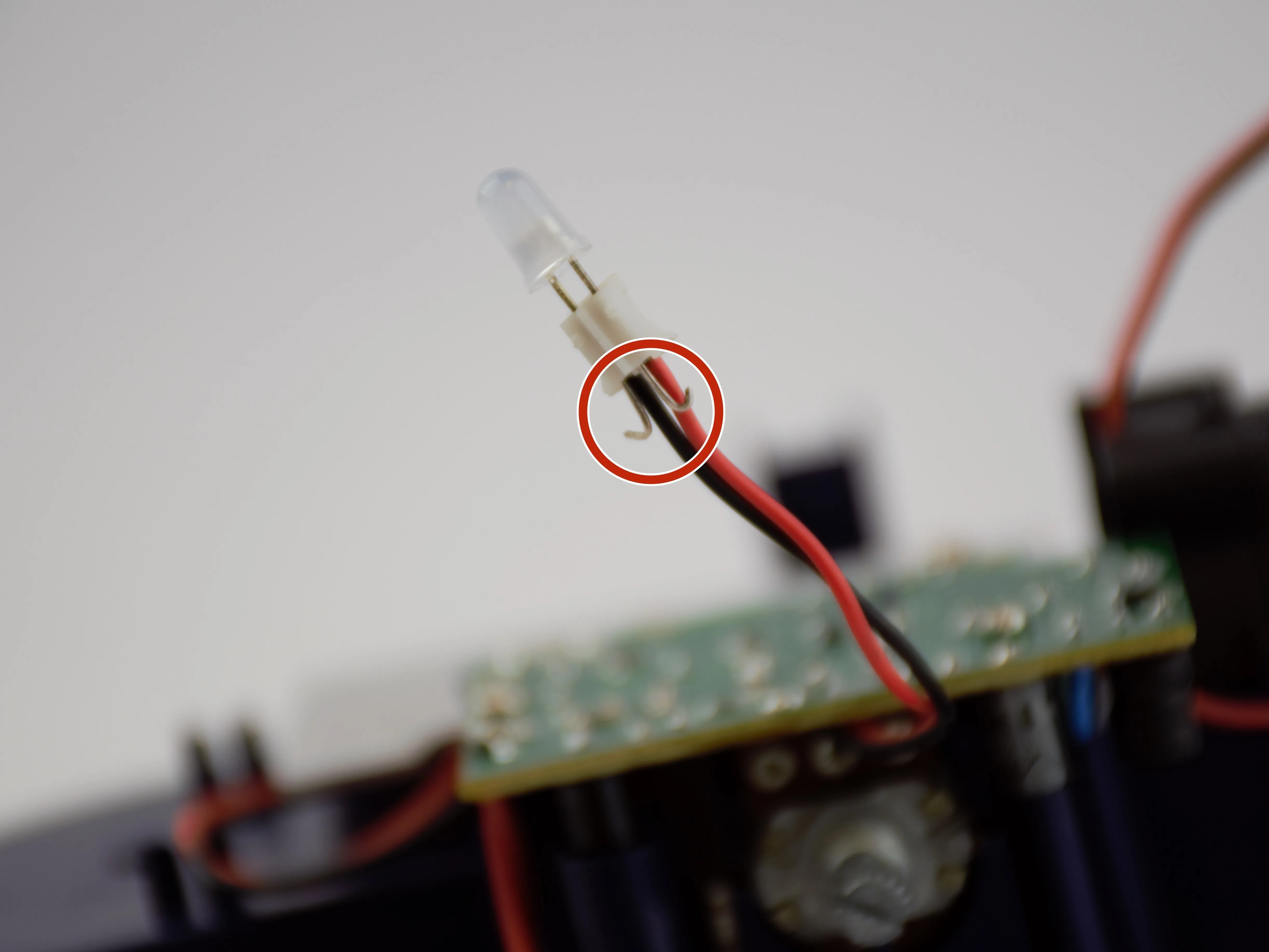

  • При ближайшем рассмотрении видно, что два конца светодиода загнуты (красный круг на втором изображении), чтобы он не соскользнул со штырька.

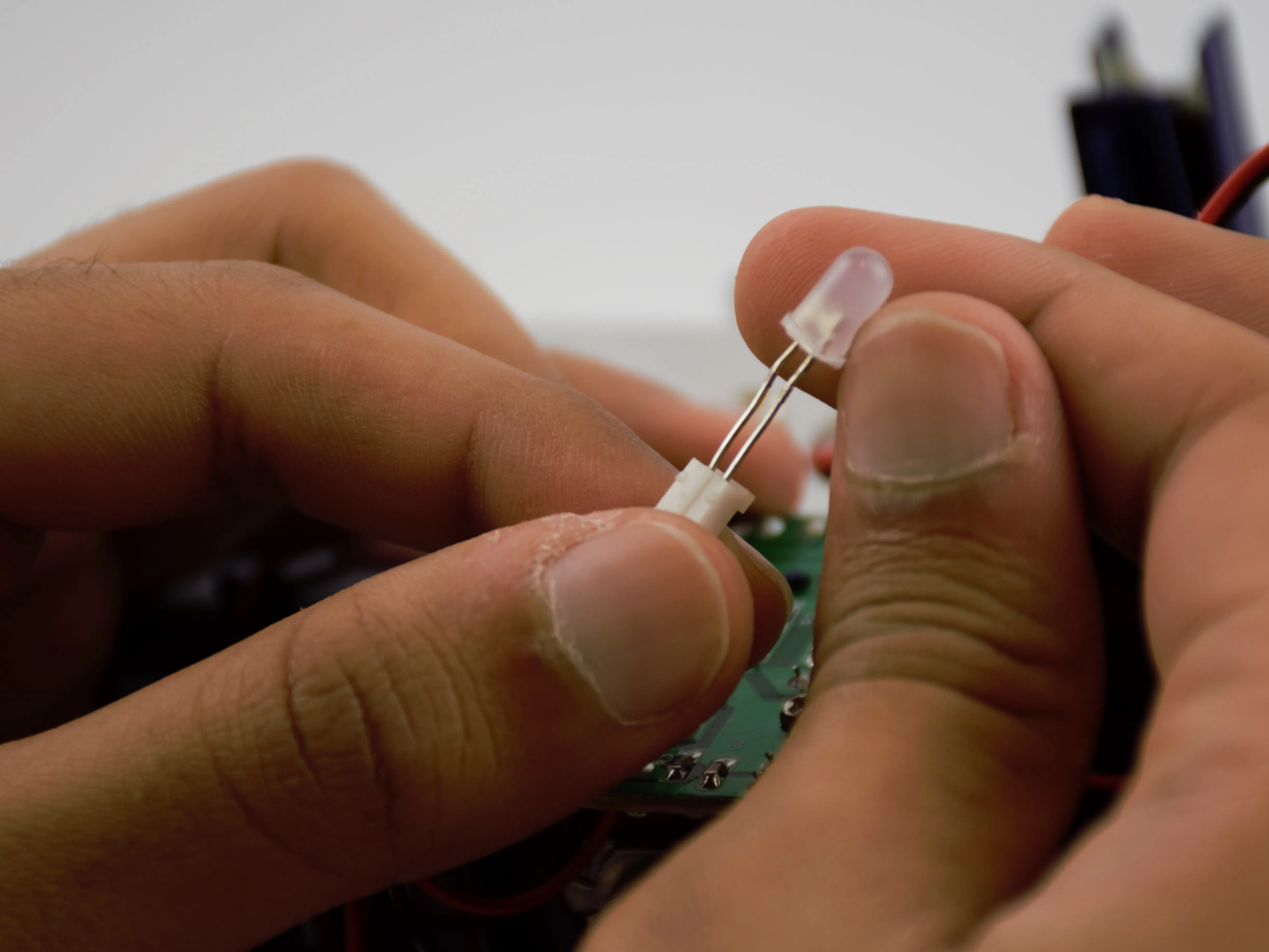

  • С помощью тупого пинцета согните и выпрямите эти два конца.

  • Как только два конца станут прямыми, аккуратно вытащите светодиод из штырька.

Шаг 9

EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 9, изображение 1 из 2
EMSON Star Wars R2-D2 Ультразвуковой увлажнитель с охлаждающим туманом (один галлон) Разборка: шаг 9, изображение 1 из 2 | Источник - ifixit.com
EMSON Звездные войны R2-D2 ультразвуковой прохладный туман увлажнитель (один галлон) Teardown: шаг 9, изображение 2 из 2
EMSON Star Wars R2-D2 Ультразвуковой увлажнитель холодного тумана (один галлон) Разборка: шаг 9, изображение 2 из 2 | Источник - ifixit.com

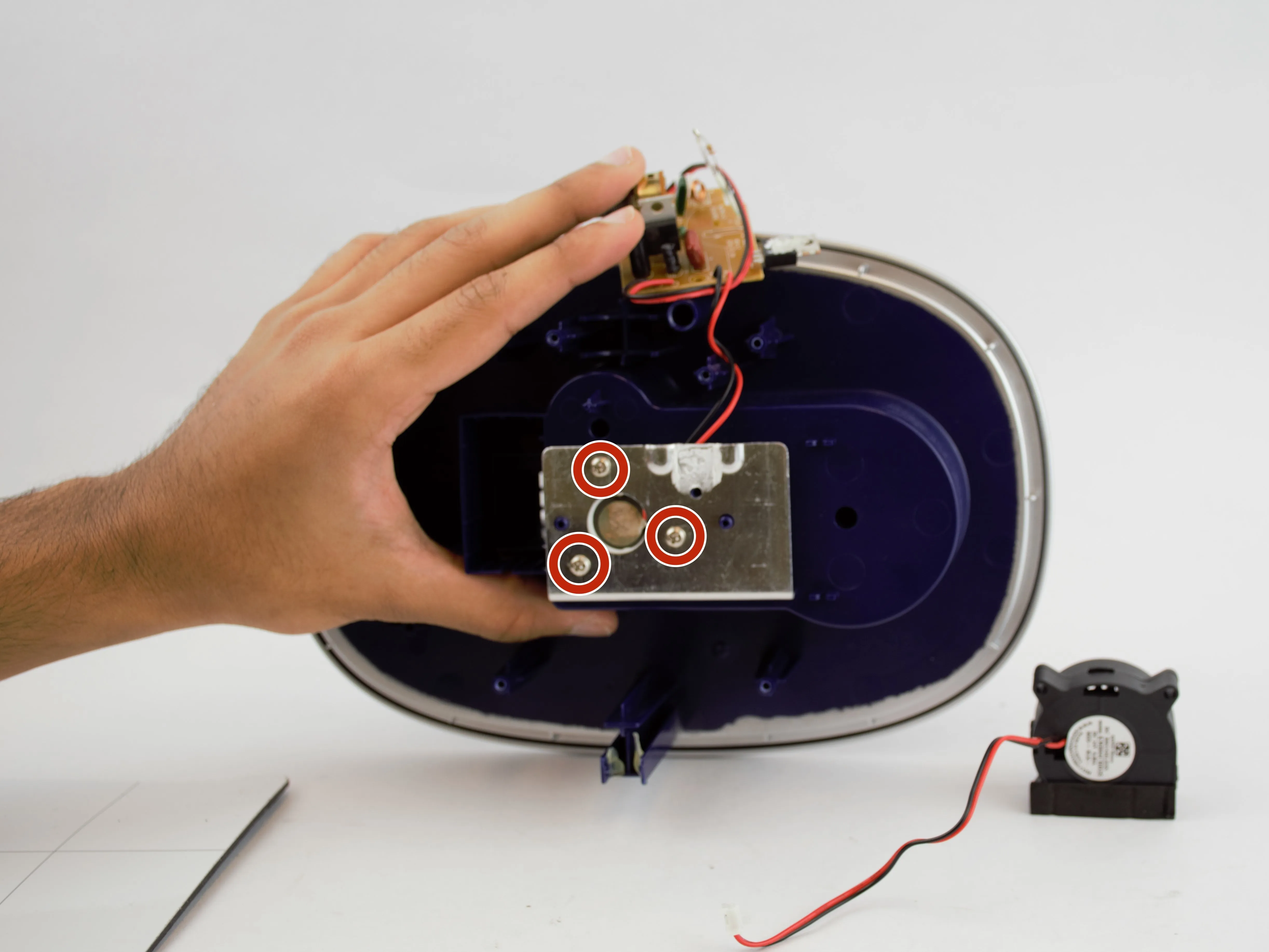

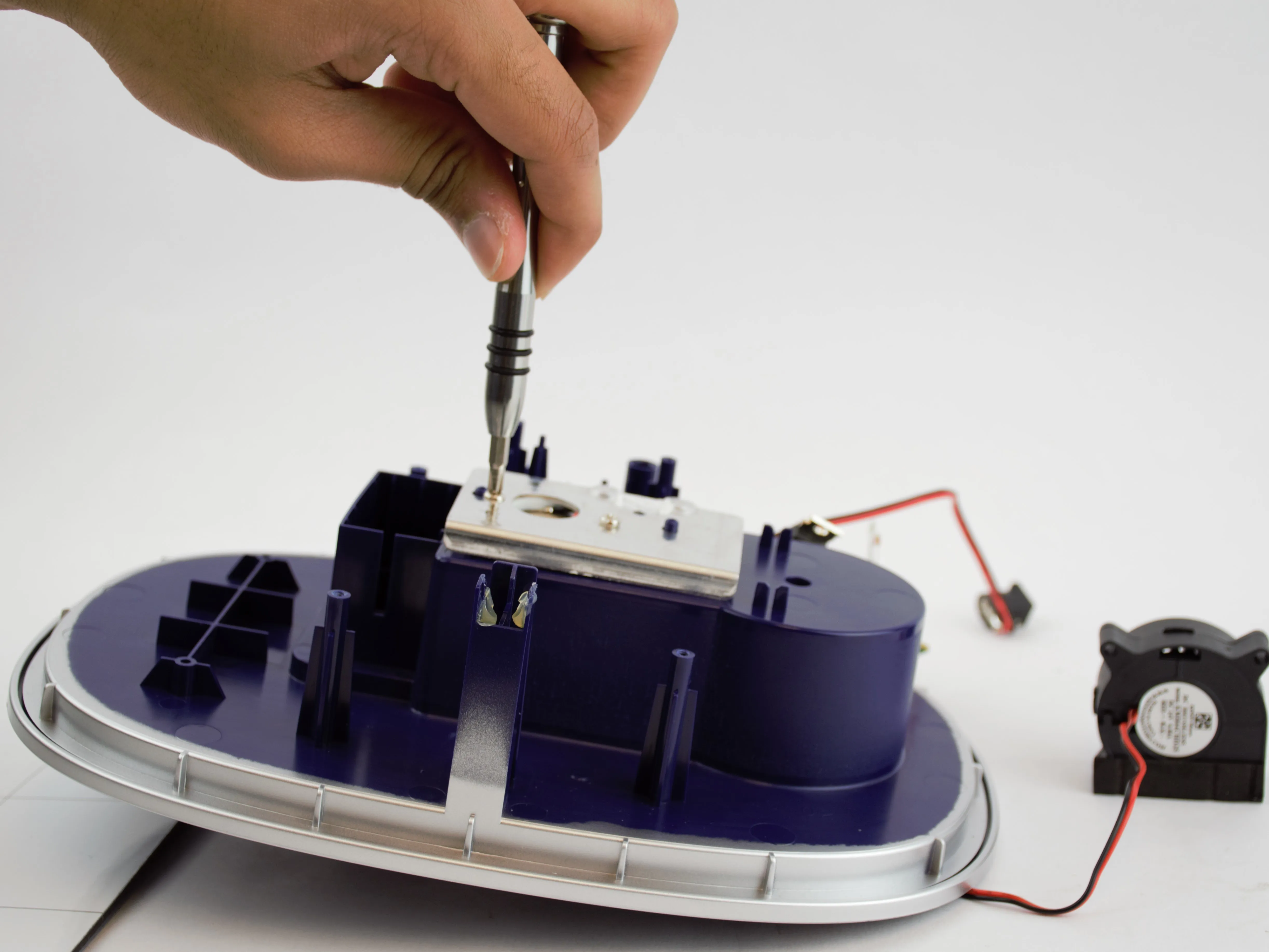

  • Открутите винты (расположенные в красных кружках) с нагревательной пластины с помощью 4-миллиметрового алюминиевого ключа с головкой PH1.

  • После того как винты будут удалены, аккуратно снимите металлическую пластину.

Шаг 10

EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 10, изображение 1 из 1
EMSON Star Wars R2-D2 Ultrasonic Cool Mist Humidifier (One Gallon) Teardown: шаг 10, изображение 1 из 1 | Источник - ifixit.com

  • Все внутренние компоненты увлажнителя.
