Разборка монитора Envision EN7410

Введение

В этом руководстве я покажу вам, как полностью разобрать монитор, используя только две отвертки Philip's head разных размеров.

Что вам понадобится

Инструменты

•

• Посмотреть

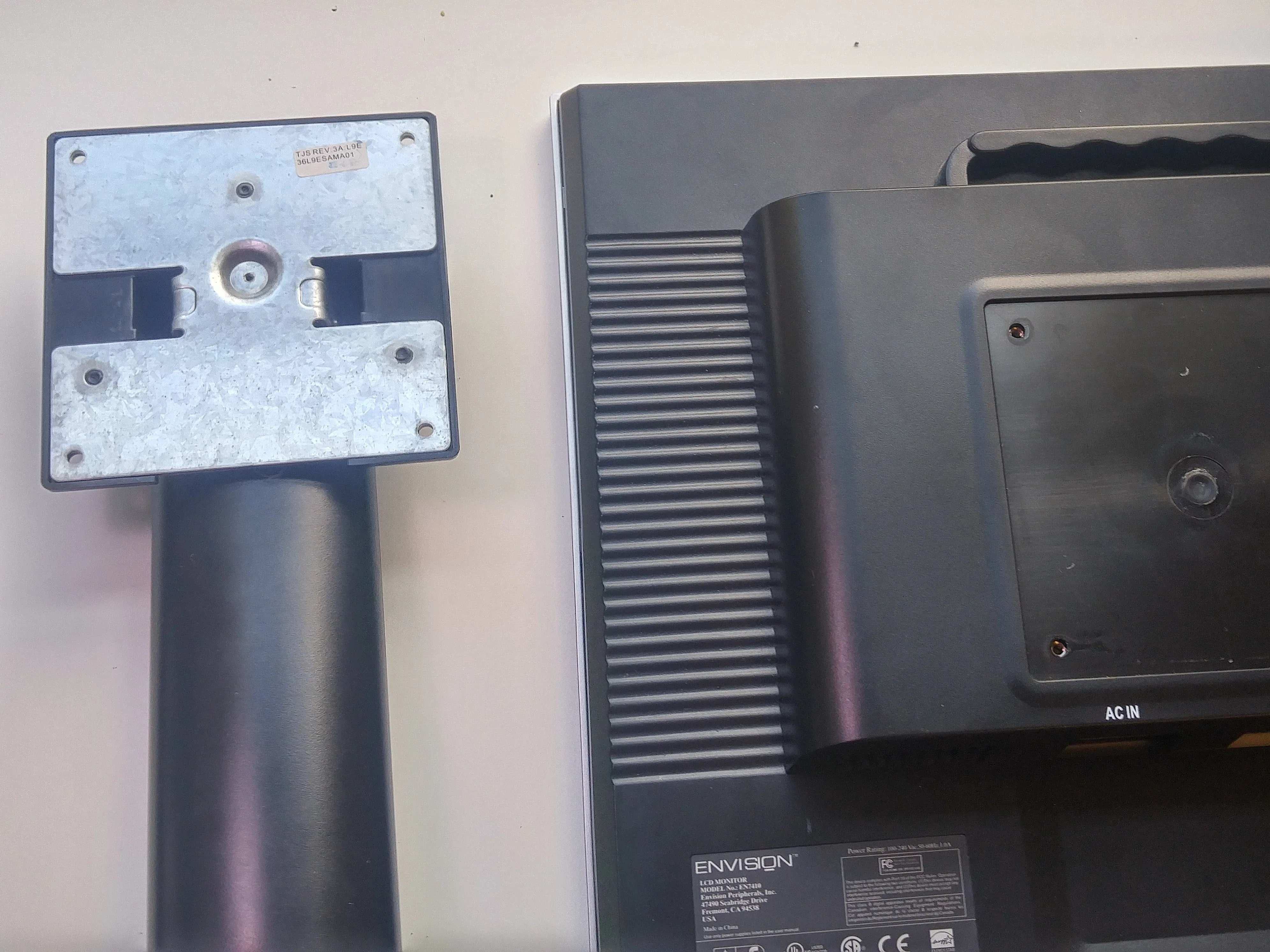

Шаг 1 Снятие подставки

• Положите монитор экраном вниз.

• Выкрутите четыре винта, крепящие подставку к монитору.

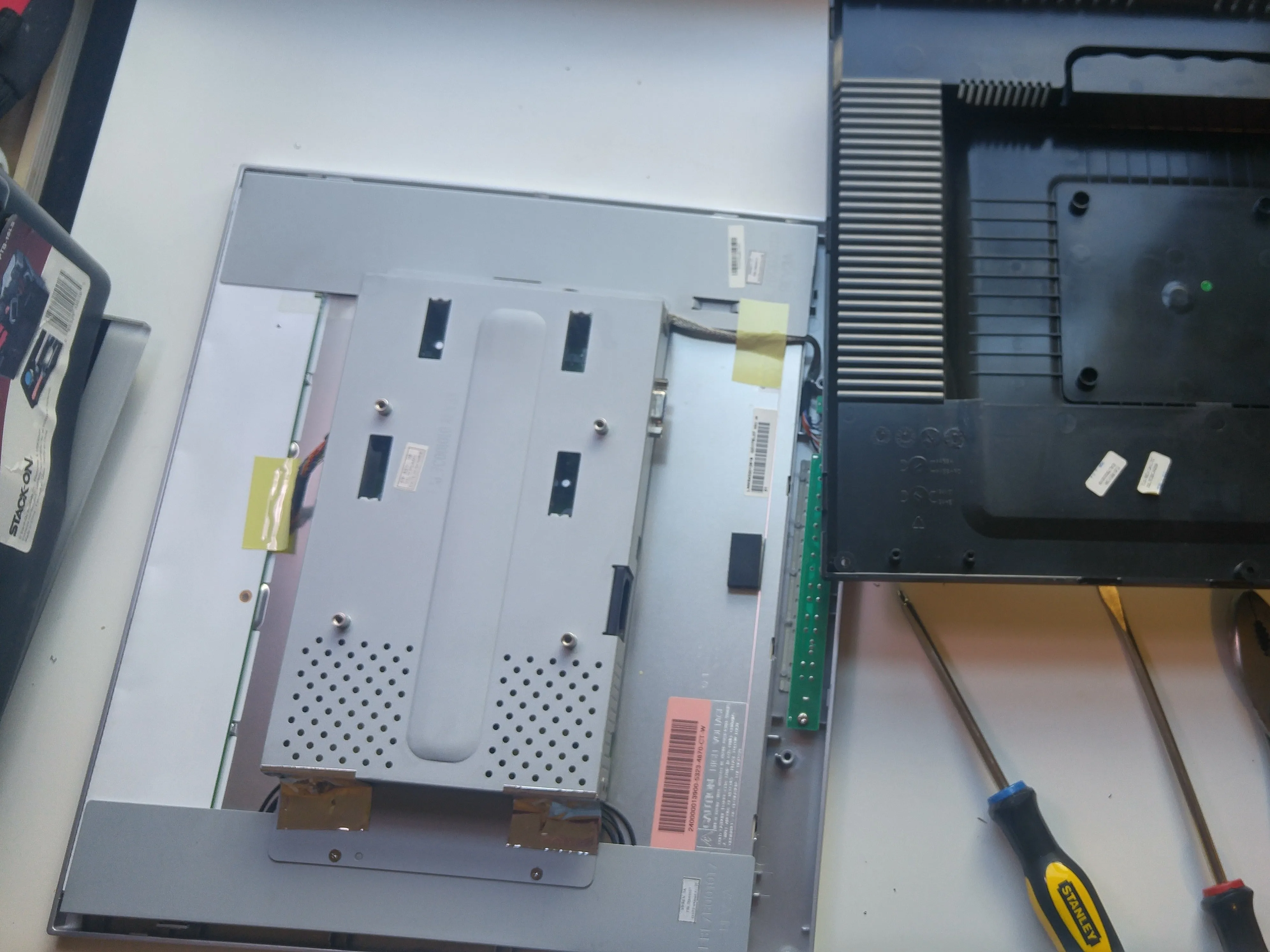

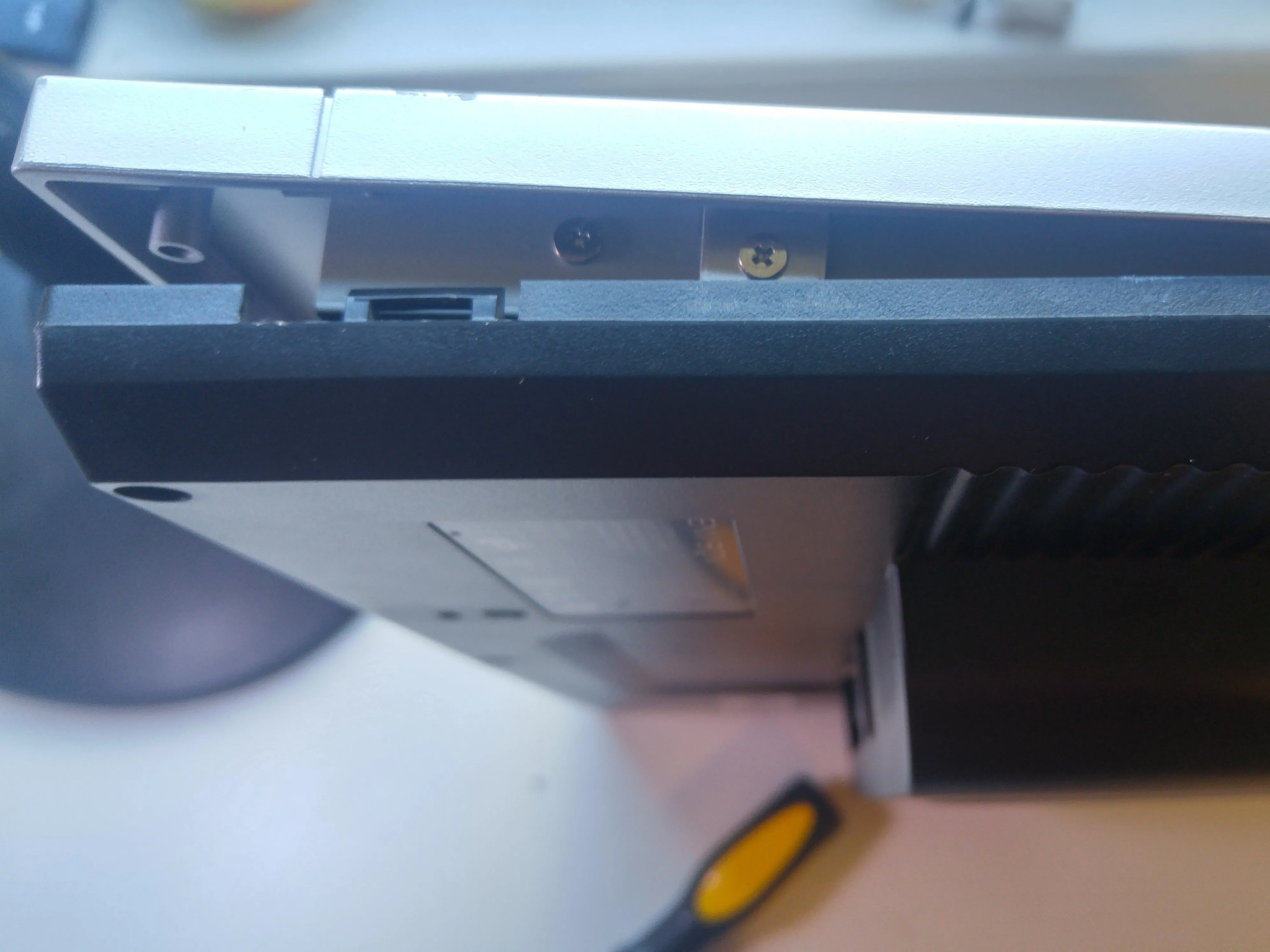

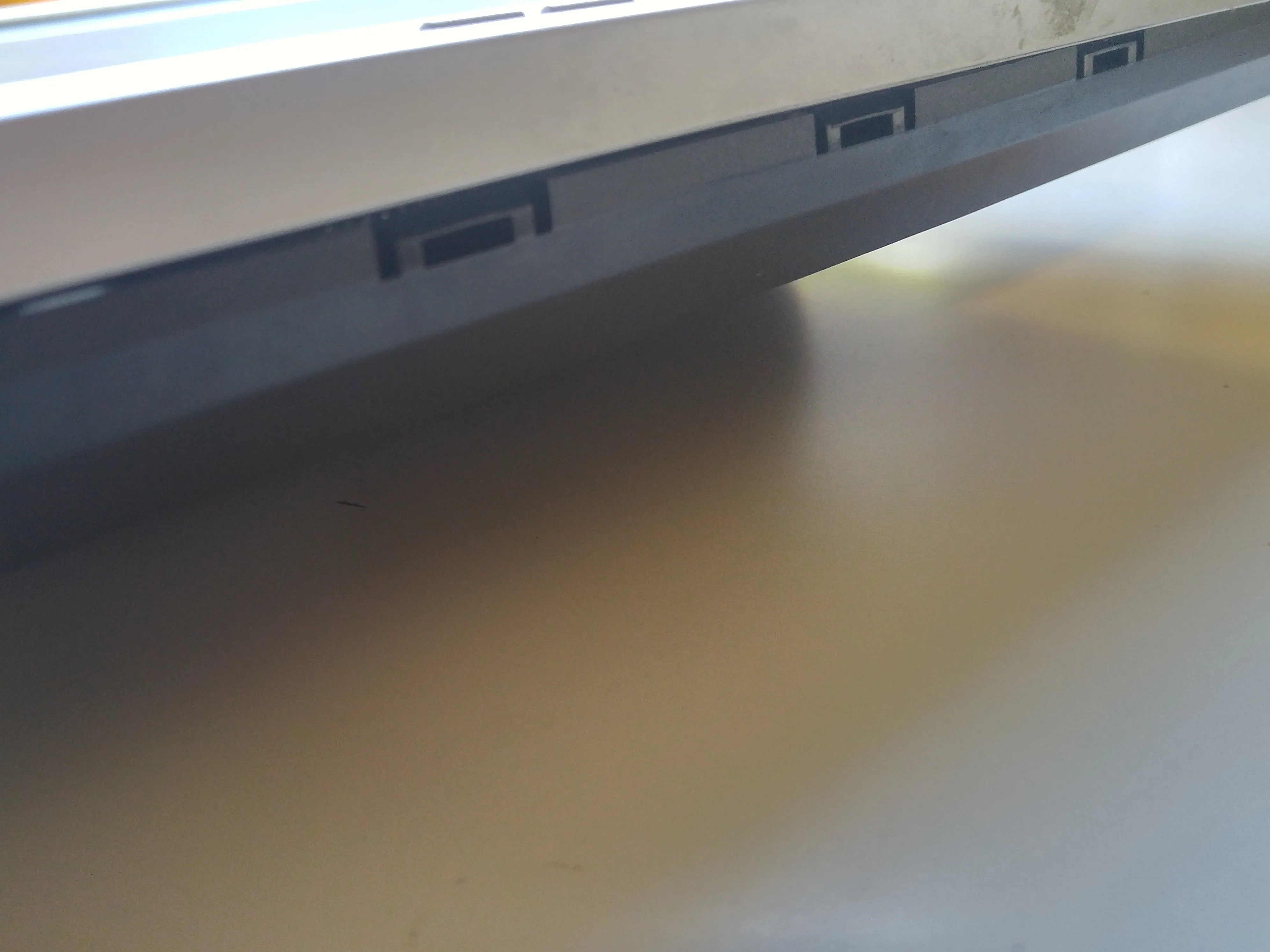

Шаг 2 Снимите подставку

• Чтобы снять подложку, выкрутите два винта, удерживающих корпус на месте.

• Монитор удерживается на месте с помощью зажимов. Слегка отогните подложку назад, чтобы отделить рамку от экрана.

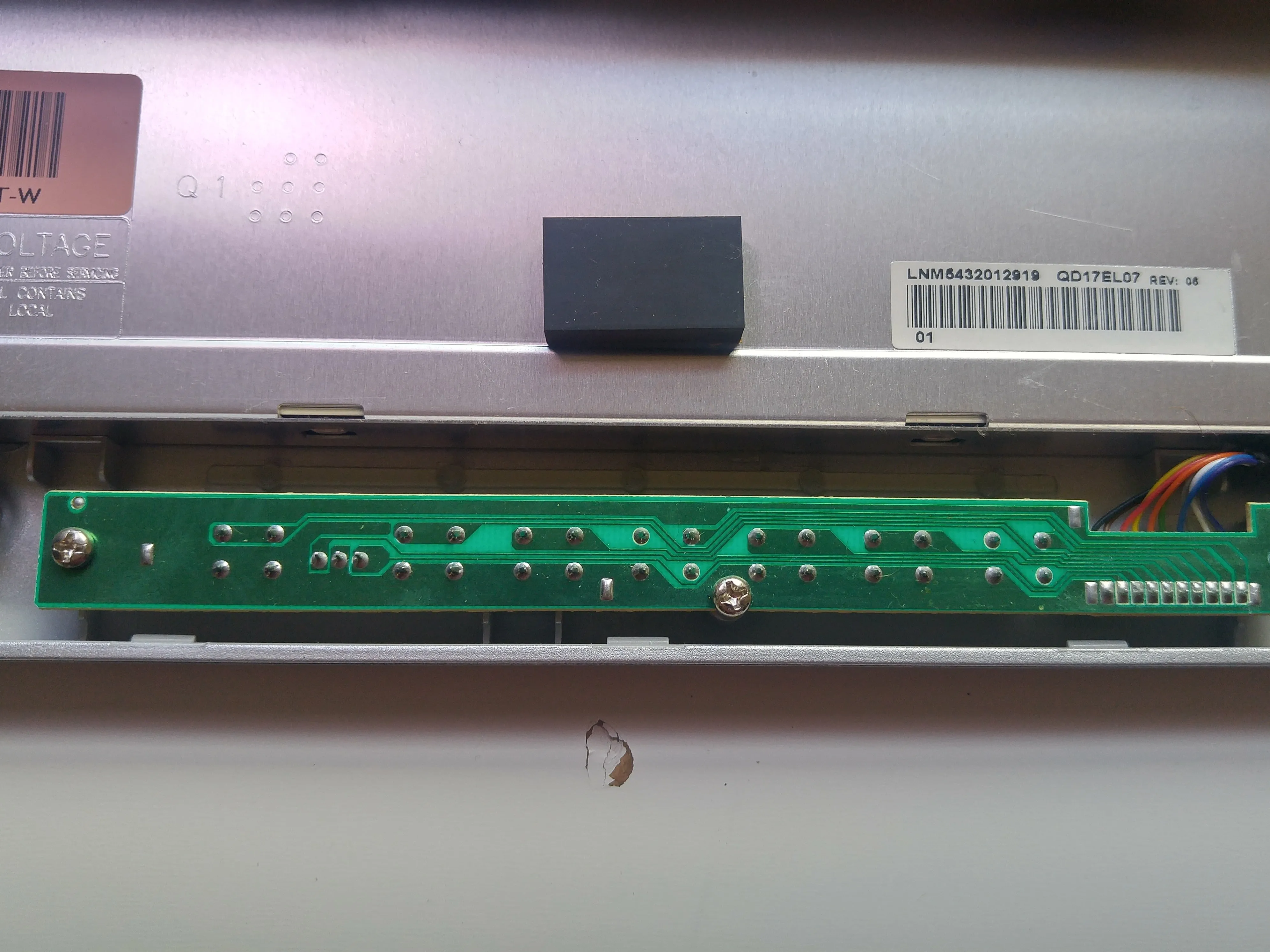

Шаг 3 Открутите винты нижней печатной платы

• Сначала необходимо отсоединить цепи, подключенные к кнопкам, используемым для калибровки монитора.

• Снимите эту секцию, открутив три винта, удерживающих ее на месте.

• Помните, что эта часть соединена проводами, и обращаться с ней следует осторожно

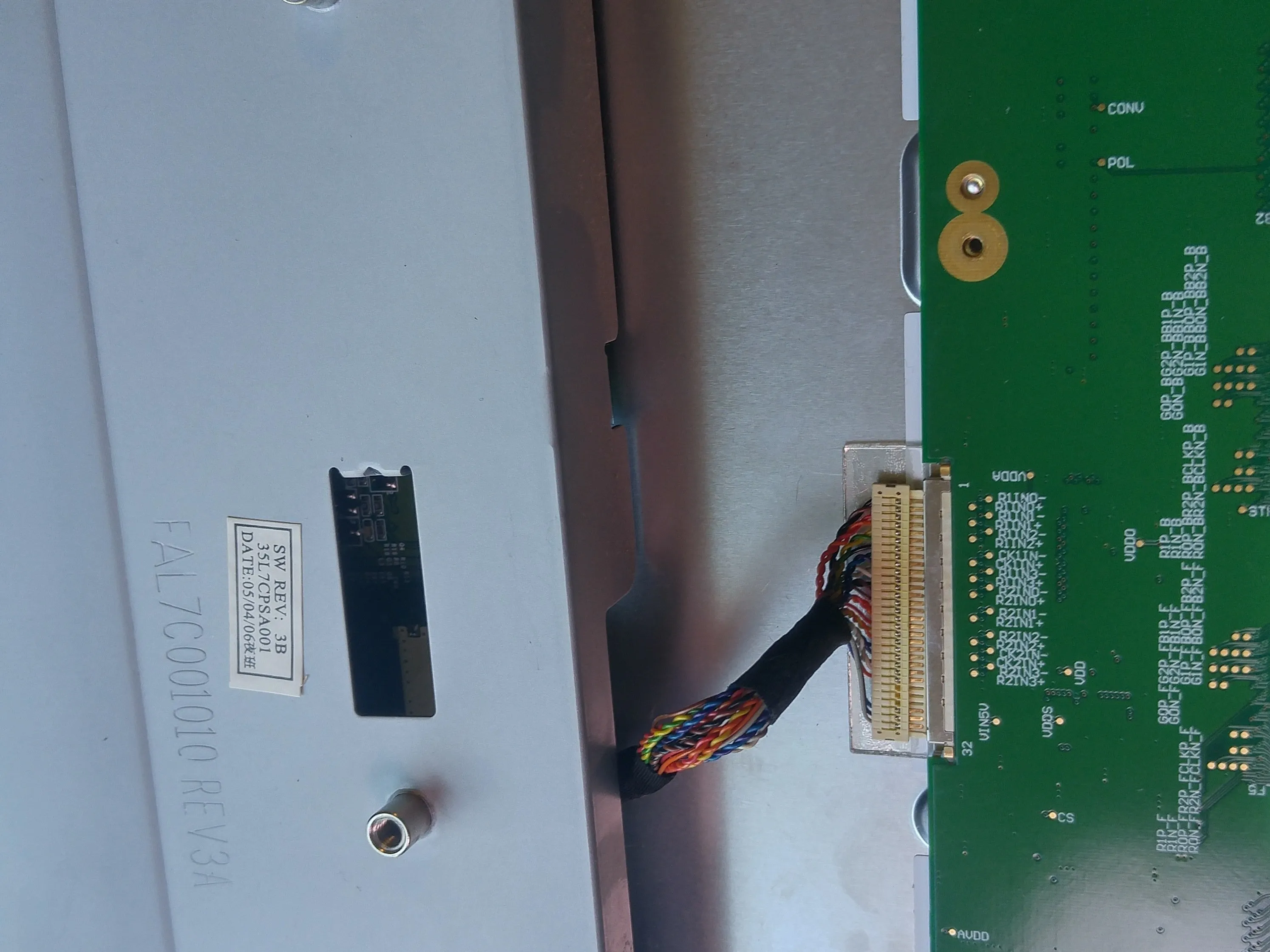

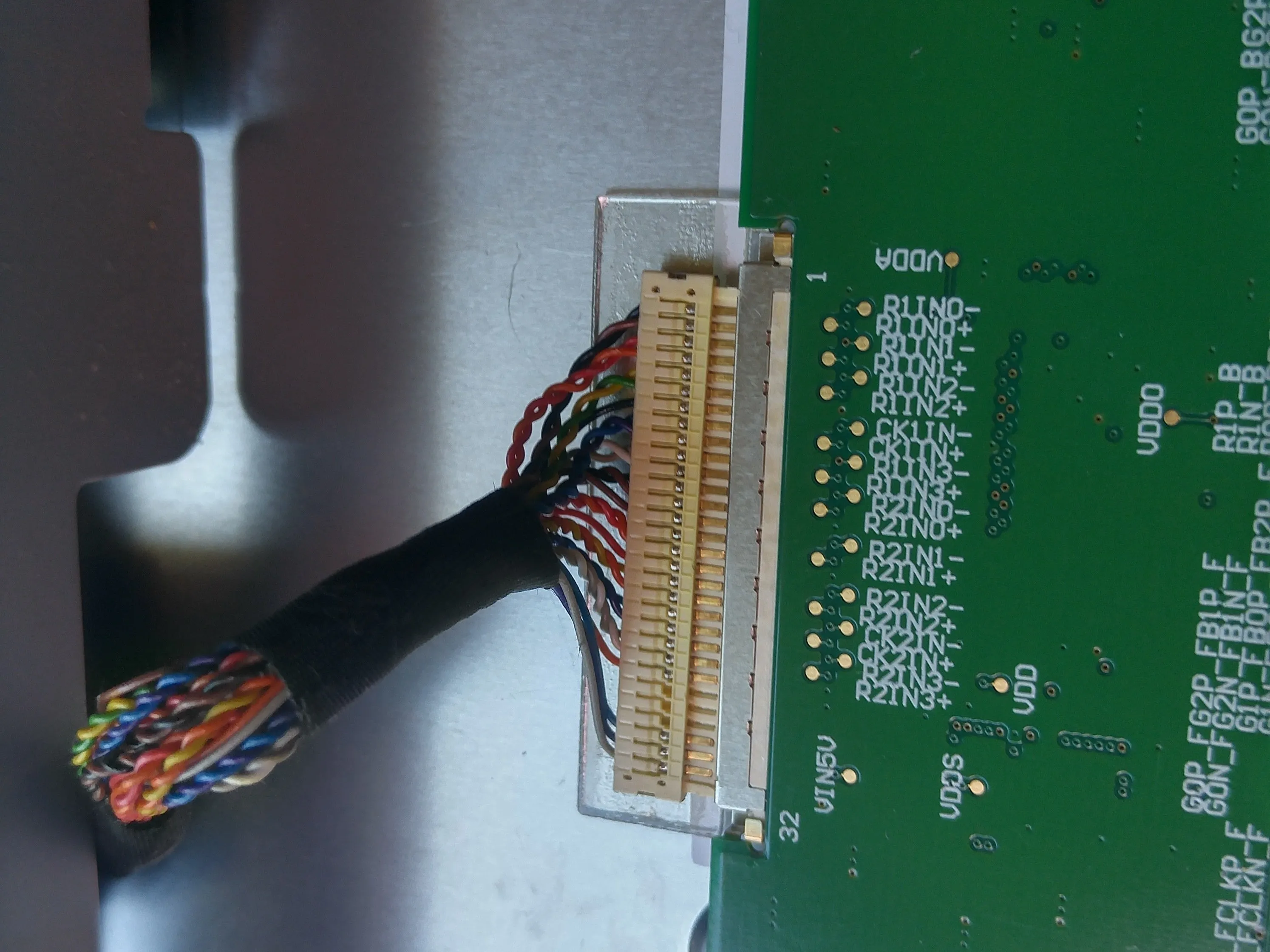

Шаг 4 Отсоедините кабель от верхней печатной платы

• Держите прямо под кабелями и потяните кабель в сторону от верхней печатной платы.

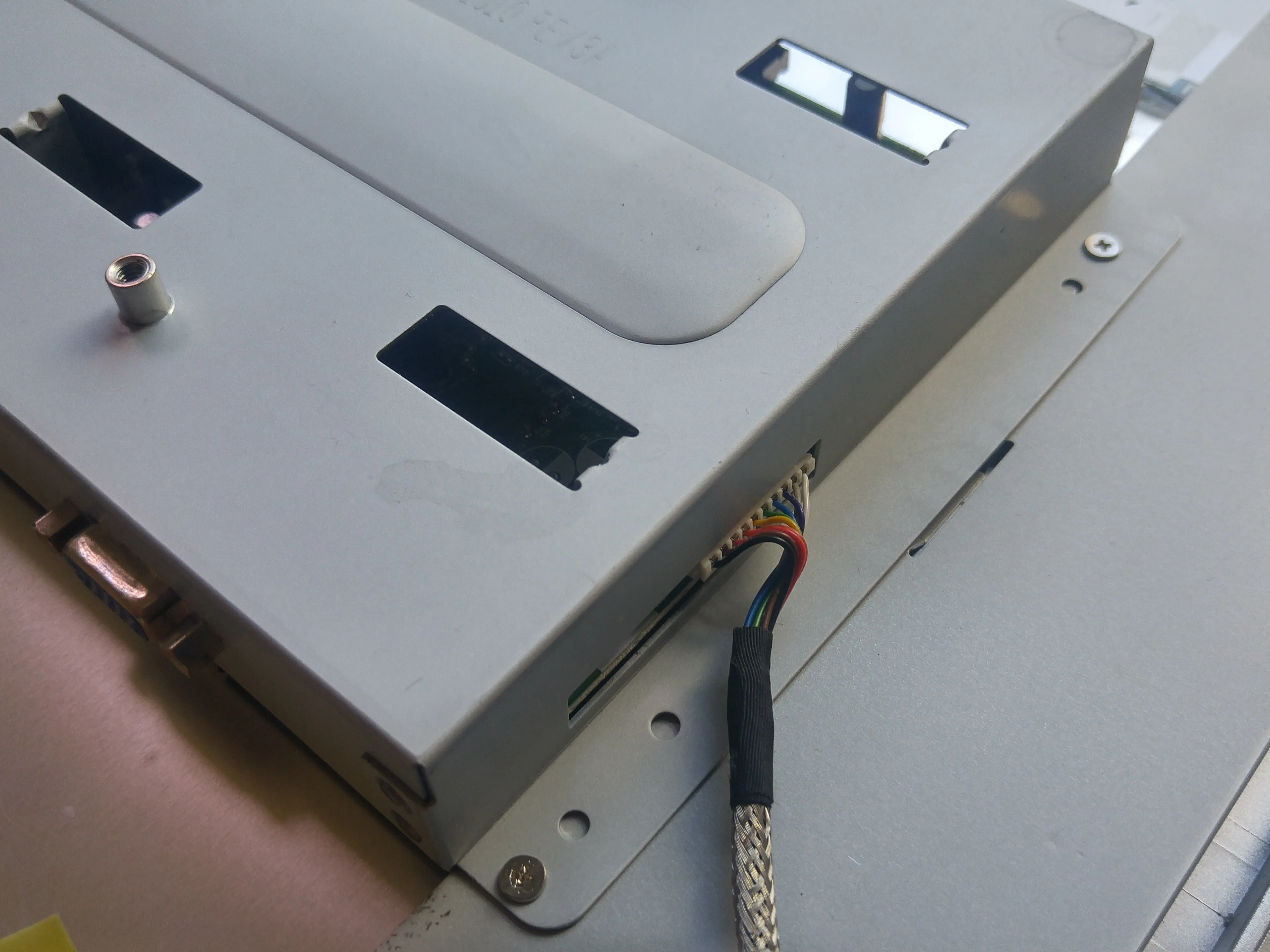

Шаг 5 Открутите боковые винты

• На каждой стороне монитора есть четыре винта, которые необходимо открутить, чтобы разобрать остальную часть монитора.

• Эти винты относительно маленькие, поэтому убедитесь, что они хранятся надежно.

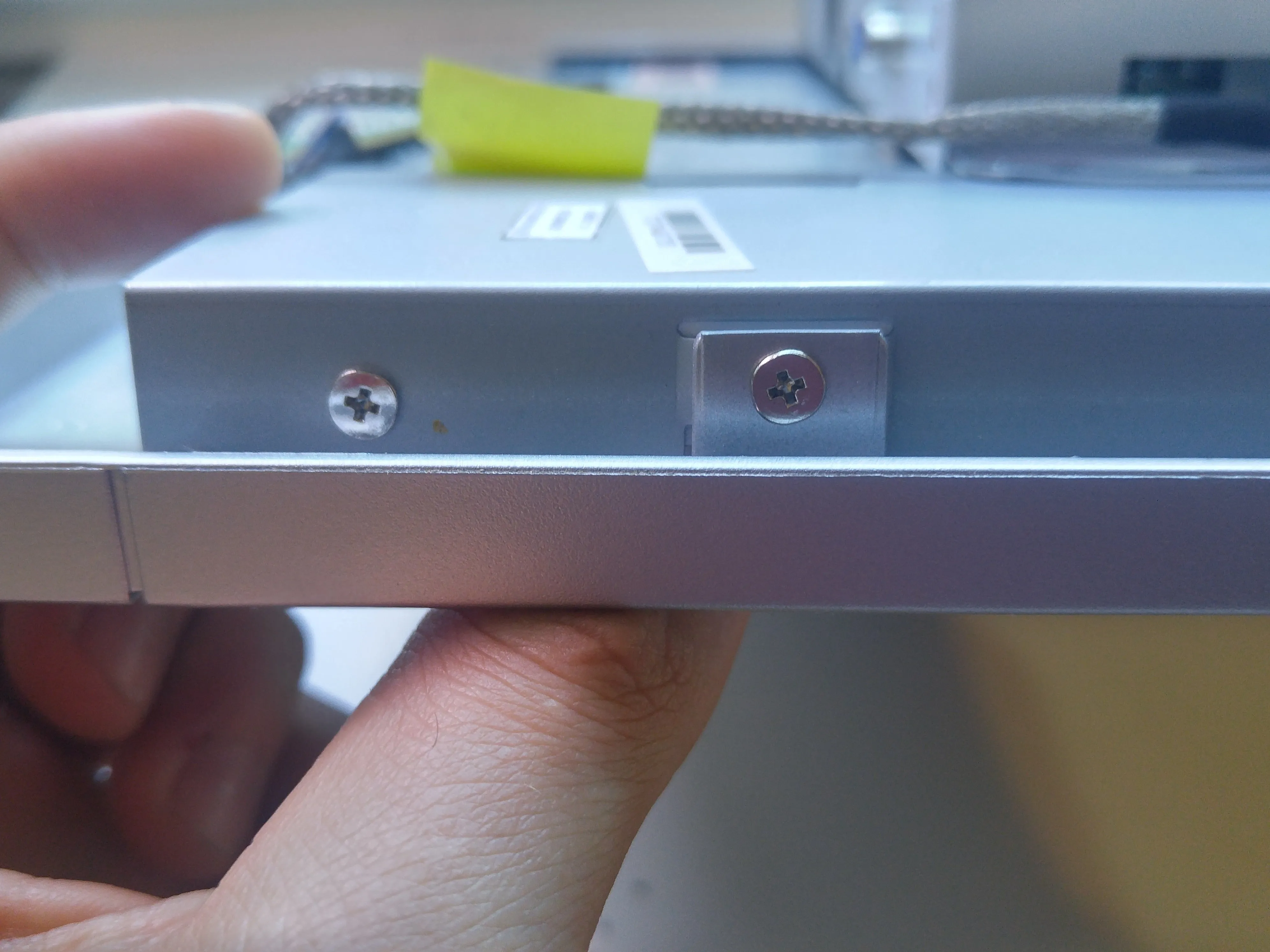

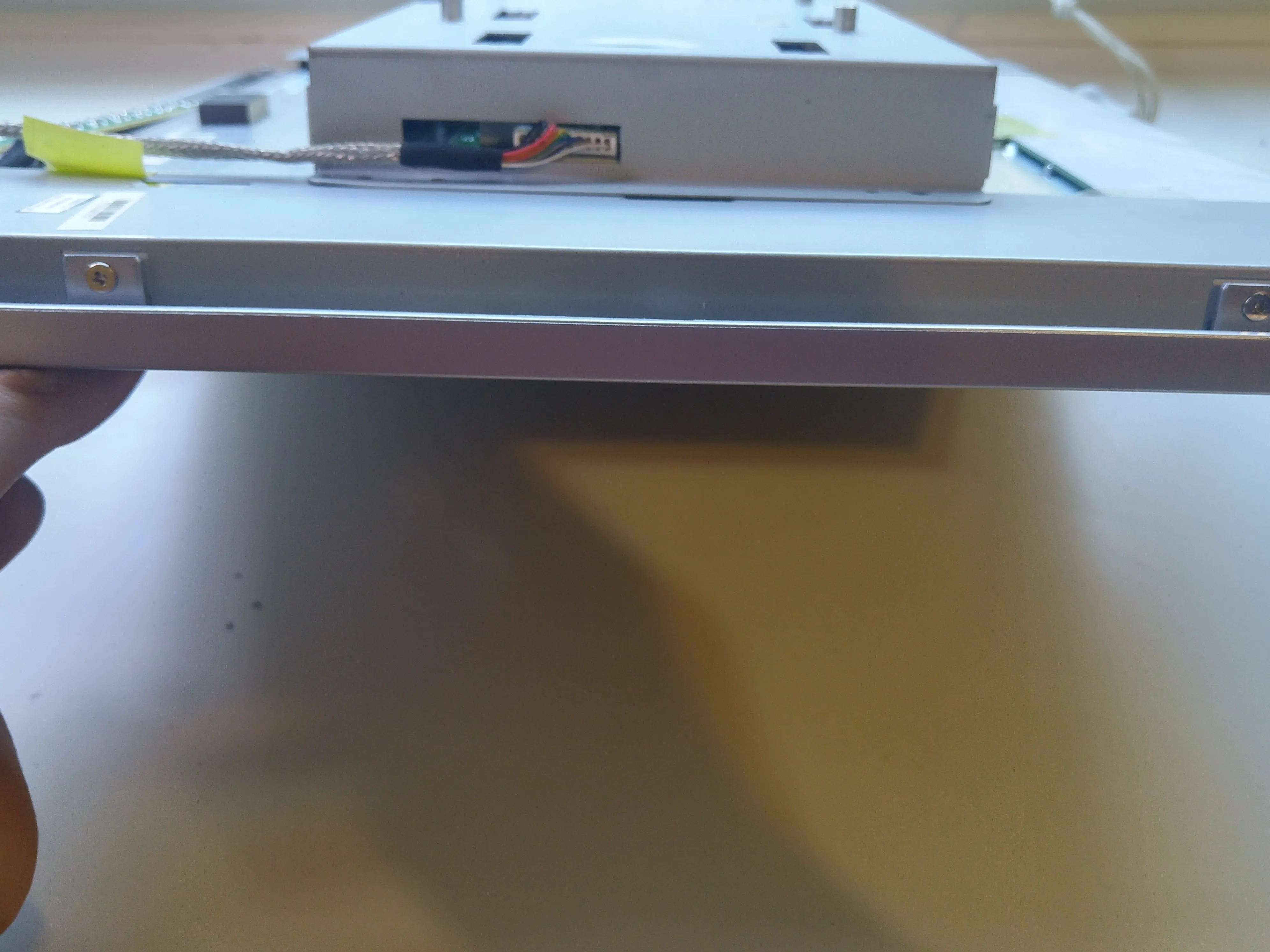

Шаг 6 Снятие корпуса печатной платы

• Снимите подложку печатной платы, открутив четыре винта, удерживающих ее на месте.

• Убедитесь, что шаг 3 был выполнен полностью, так как он связан с этой частью

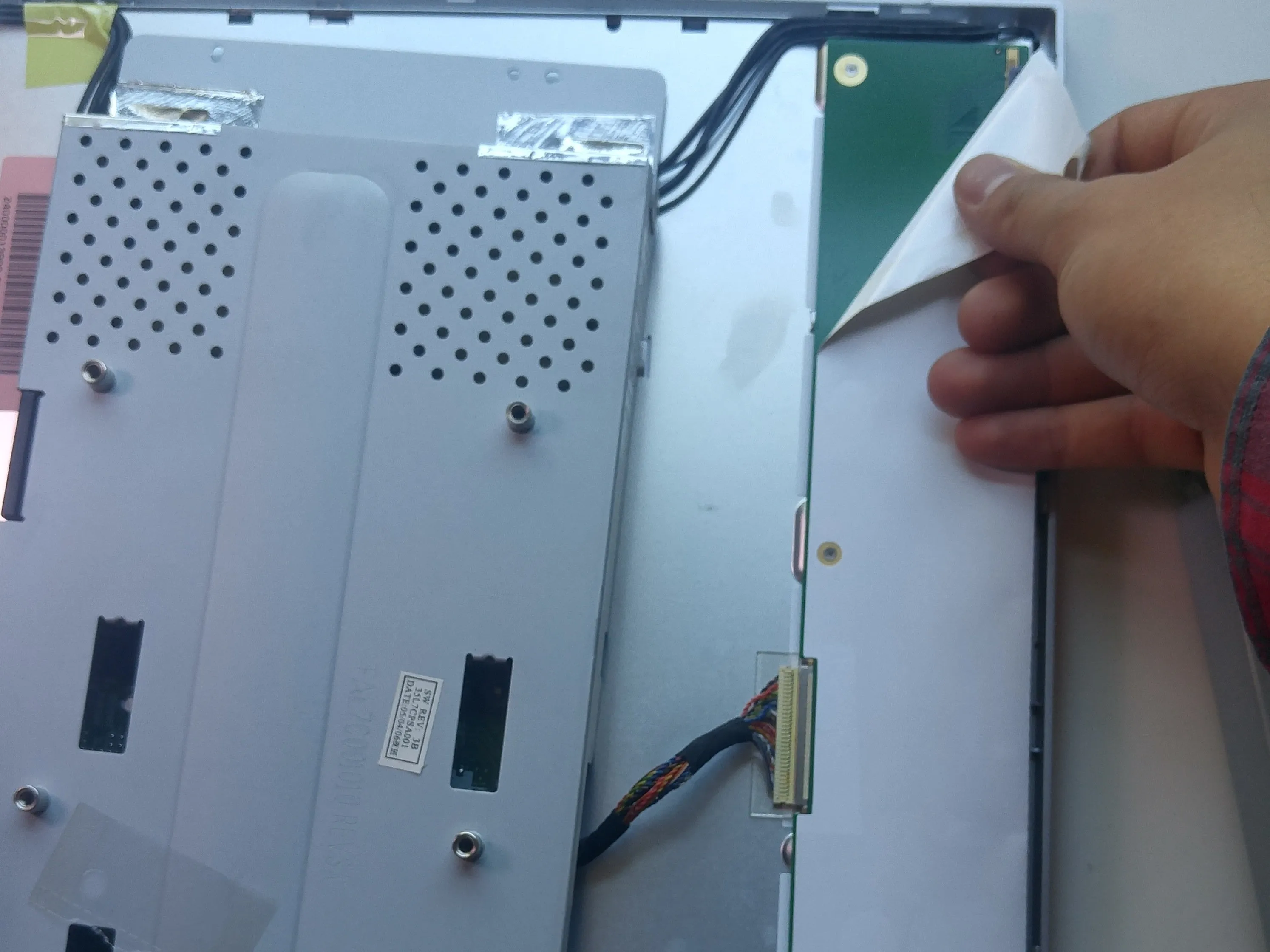

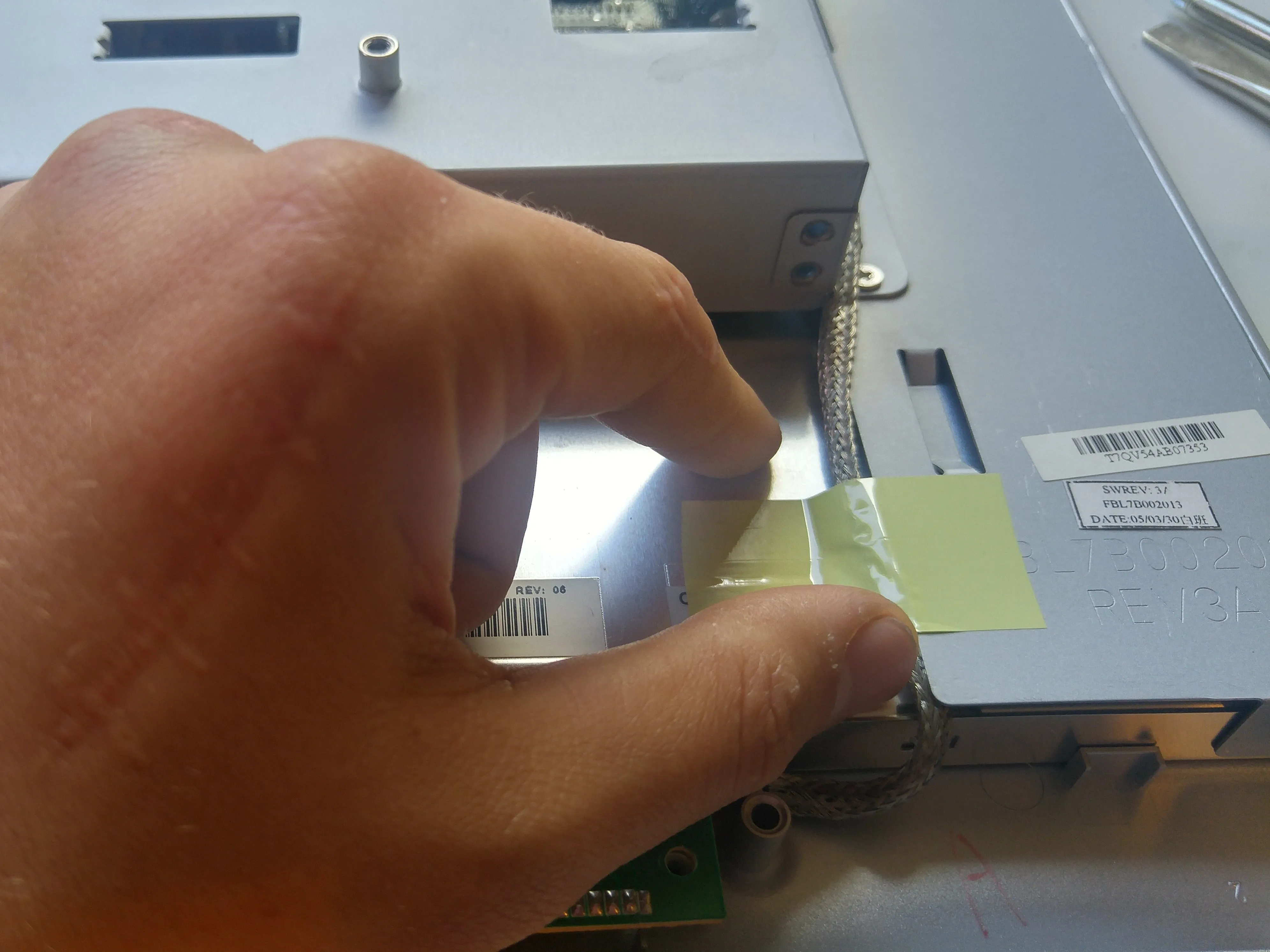

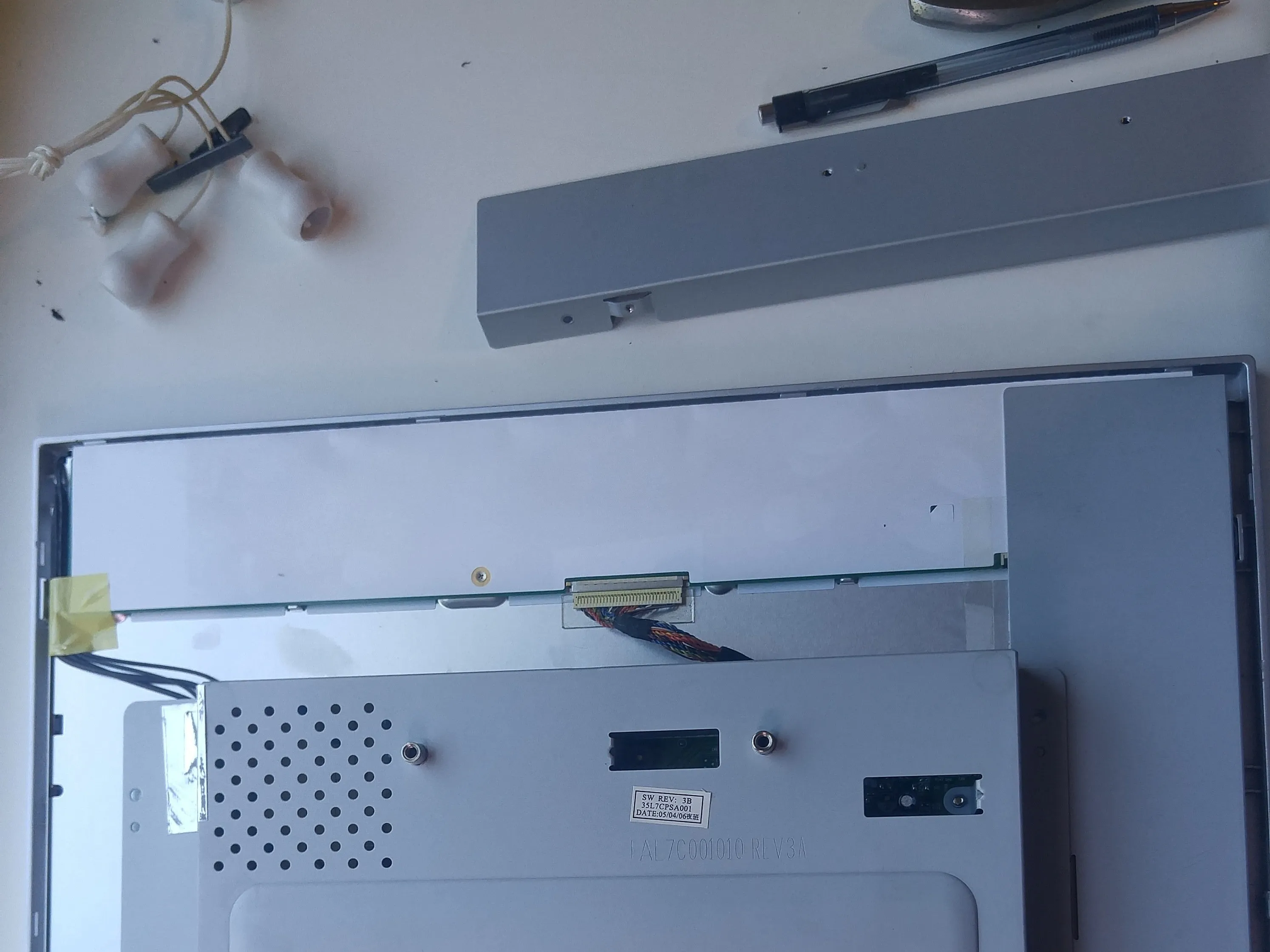

Шаг 7 Снимите боковые панели и скотч

• Снимите эти панели после полного выполнения предыдущих шагов.

• Удалите ленту, закрывающую винты или провода, которые мы будем удалять в последующих шагах.

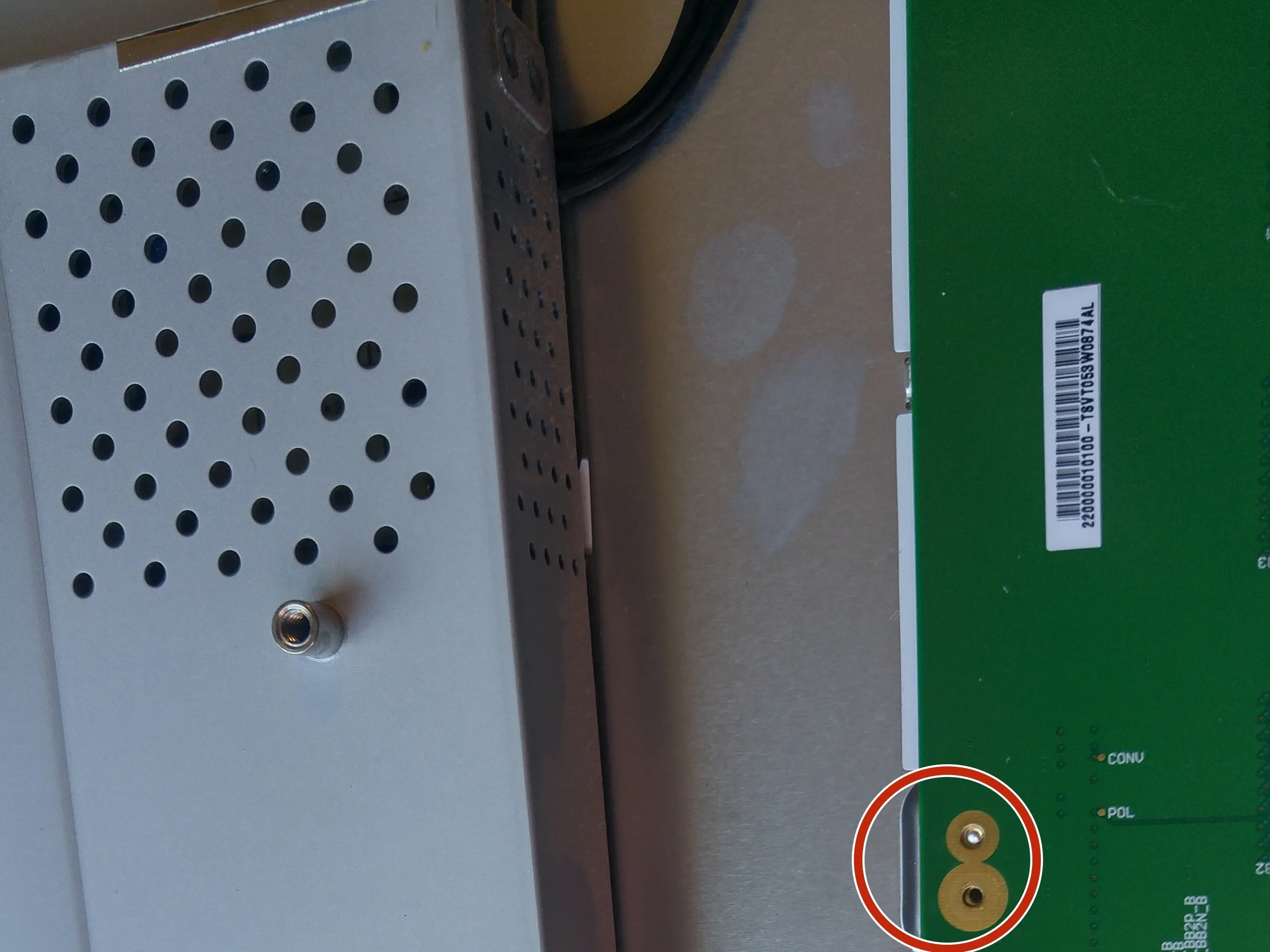

Шаг 8 Открутите винты крепления верхней печатной платы

• Открутите три винта на печатной плате

• Используйте мини-филипсовскую головку

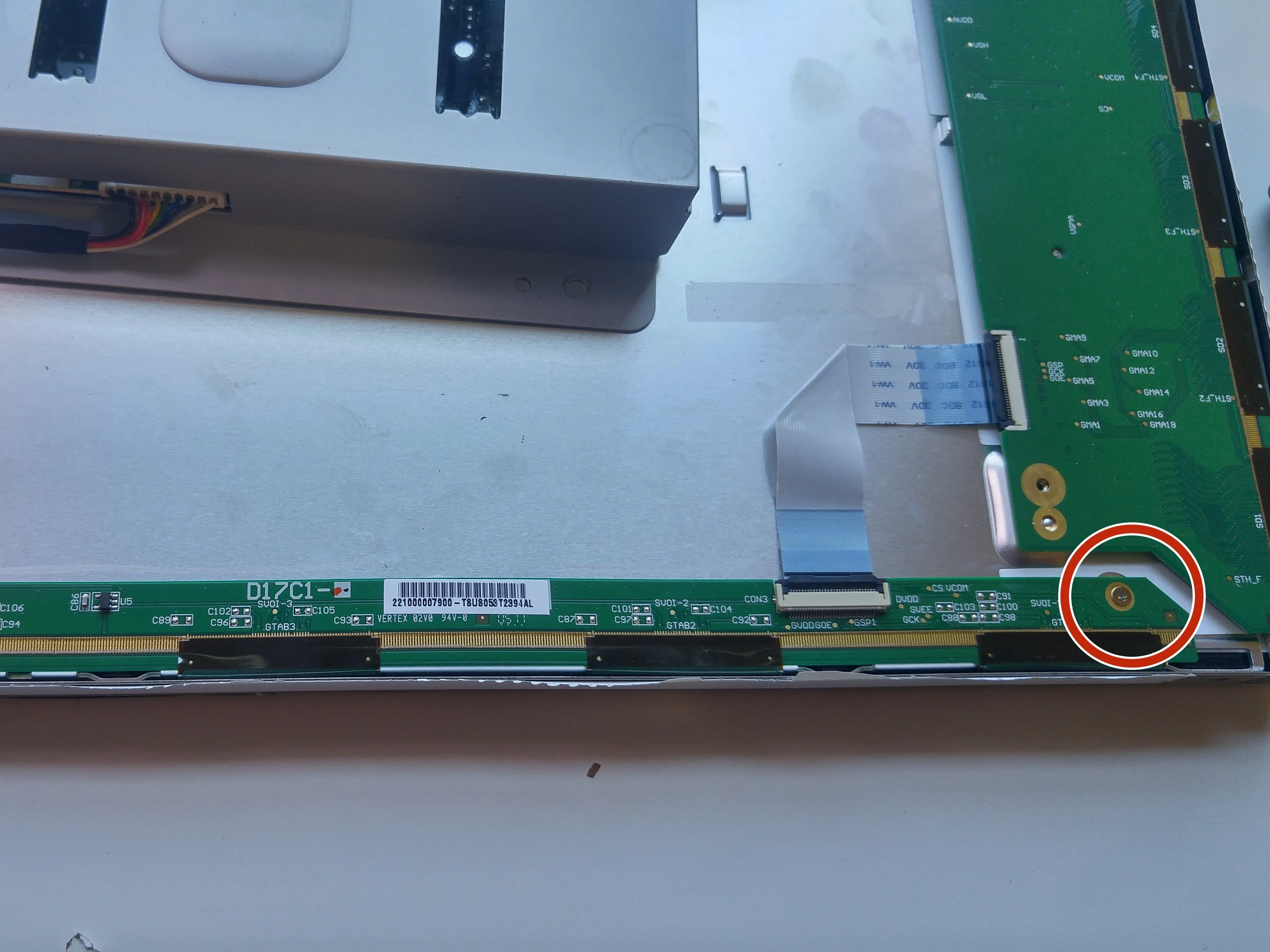

Шаг 9 Открутите винты с боковой печатной платы

• Открутите два винта меньшего размера на боковой печатной плате.

• Не забудьте использовать мини головку Филиппа

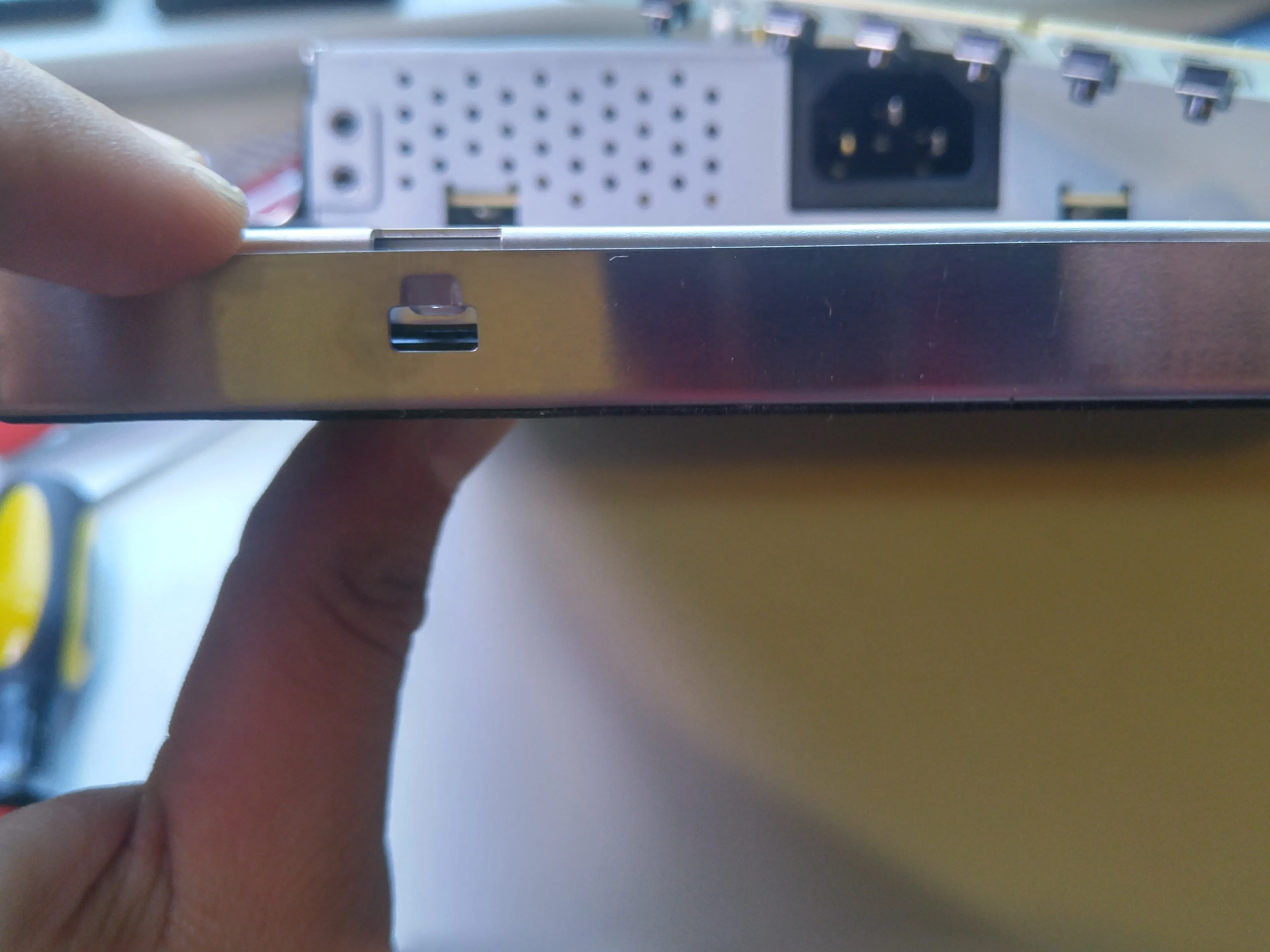

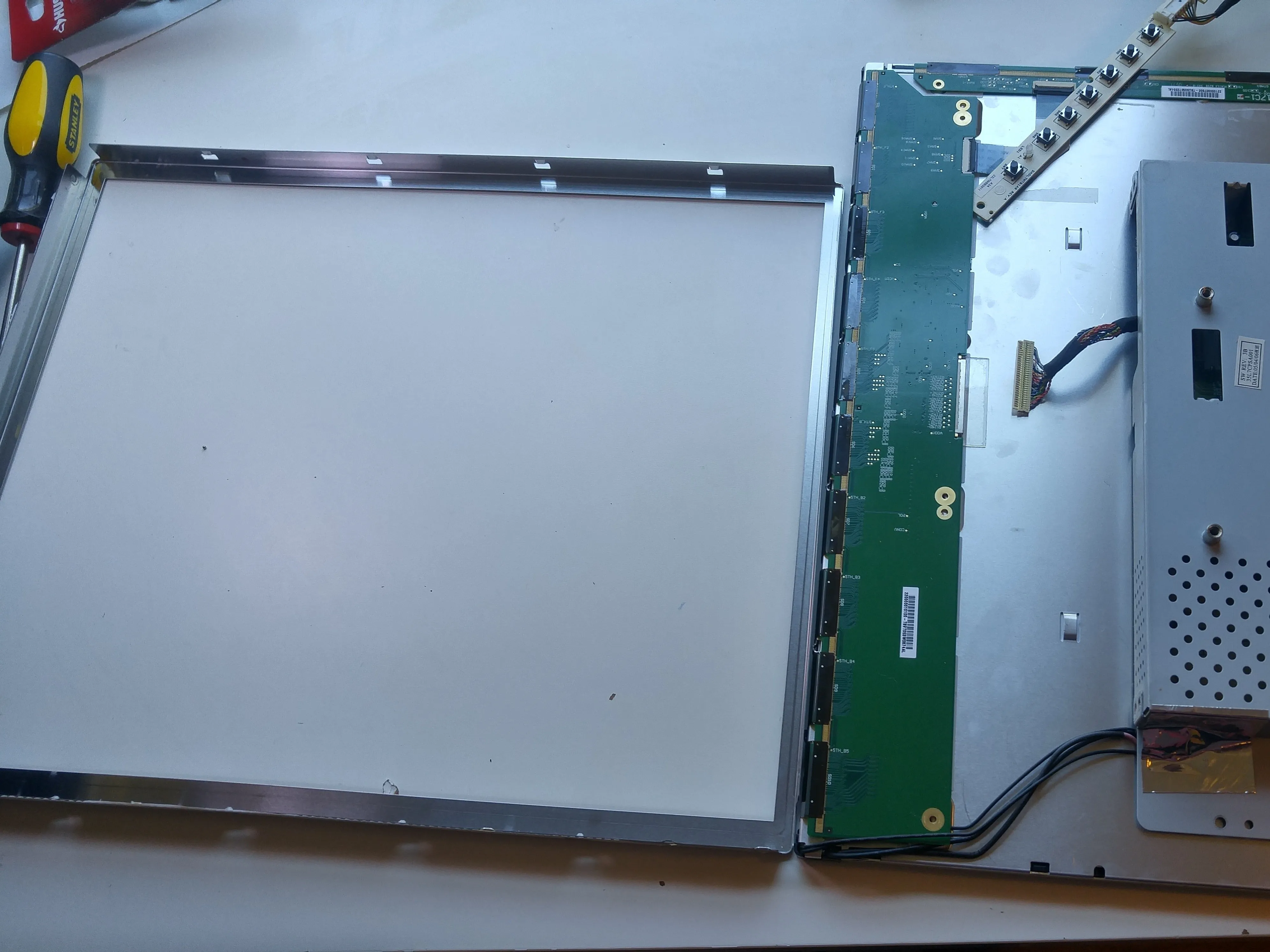

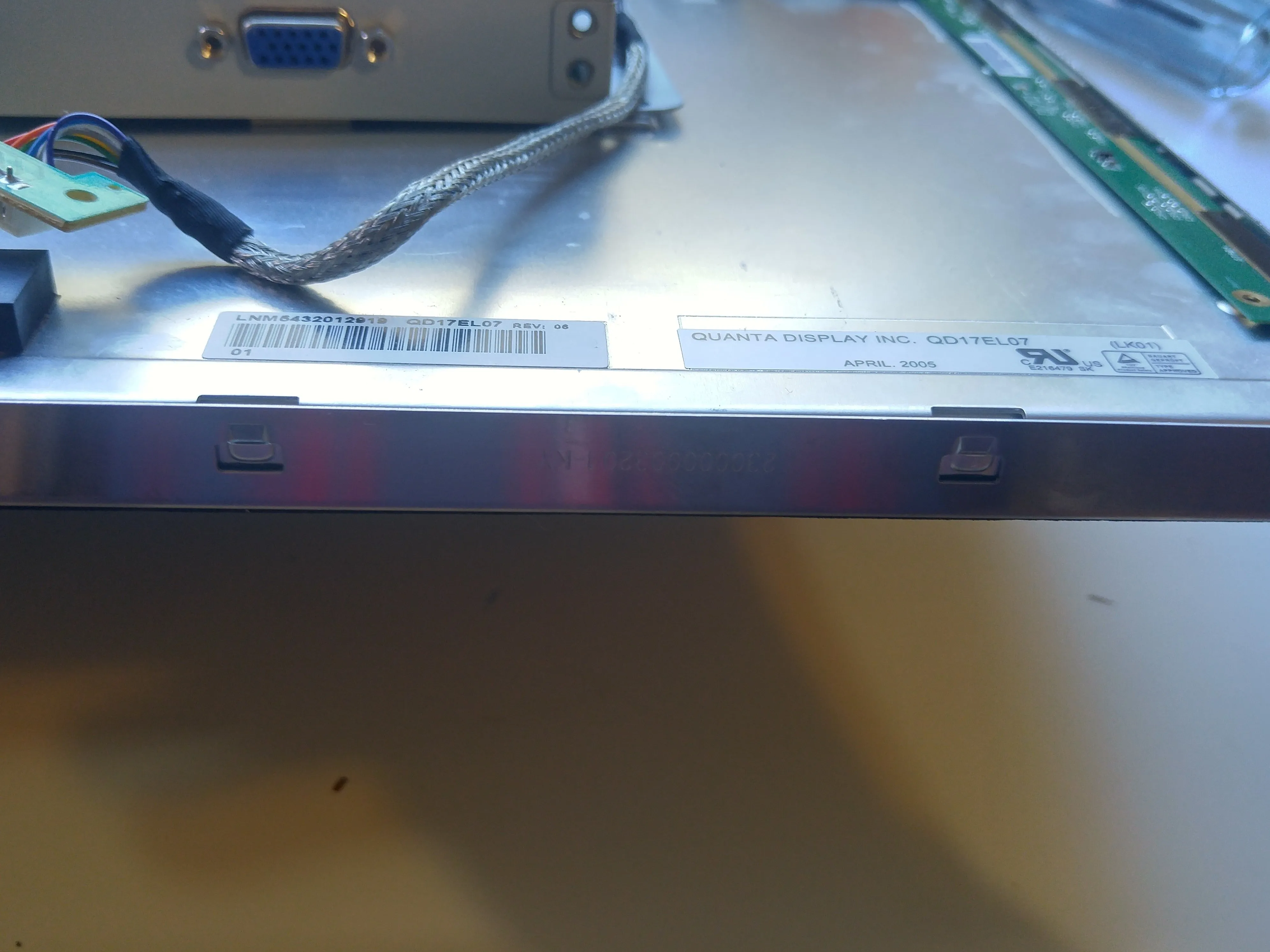

Шаг 10 Снятие металлической рамки

• Отделите металлическую рамку вокруг ЖК-монитора

• Это аналогично снятию другой рамки в шаге 2

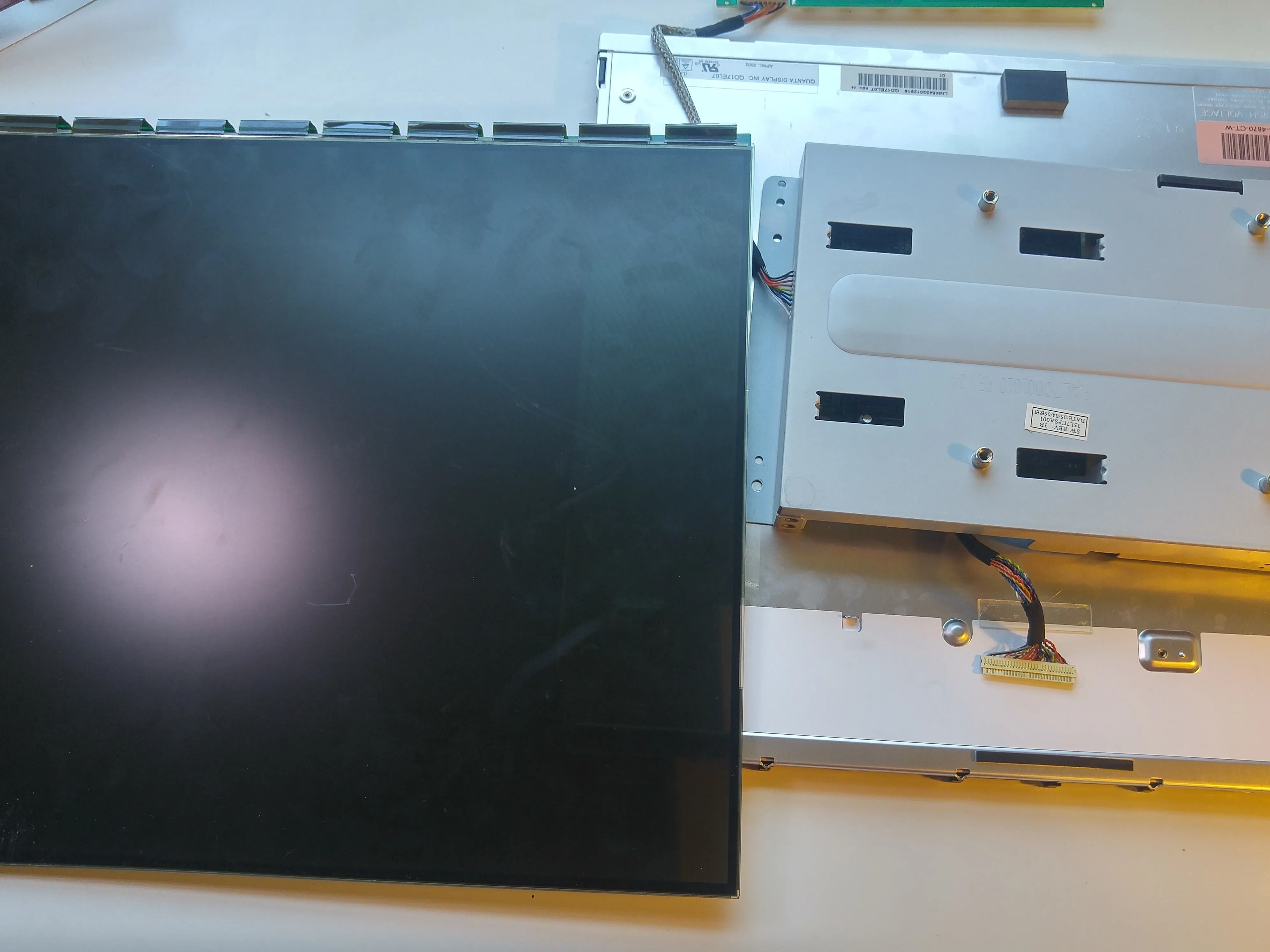

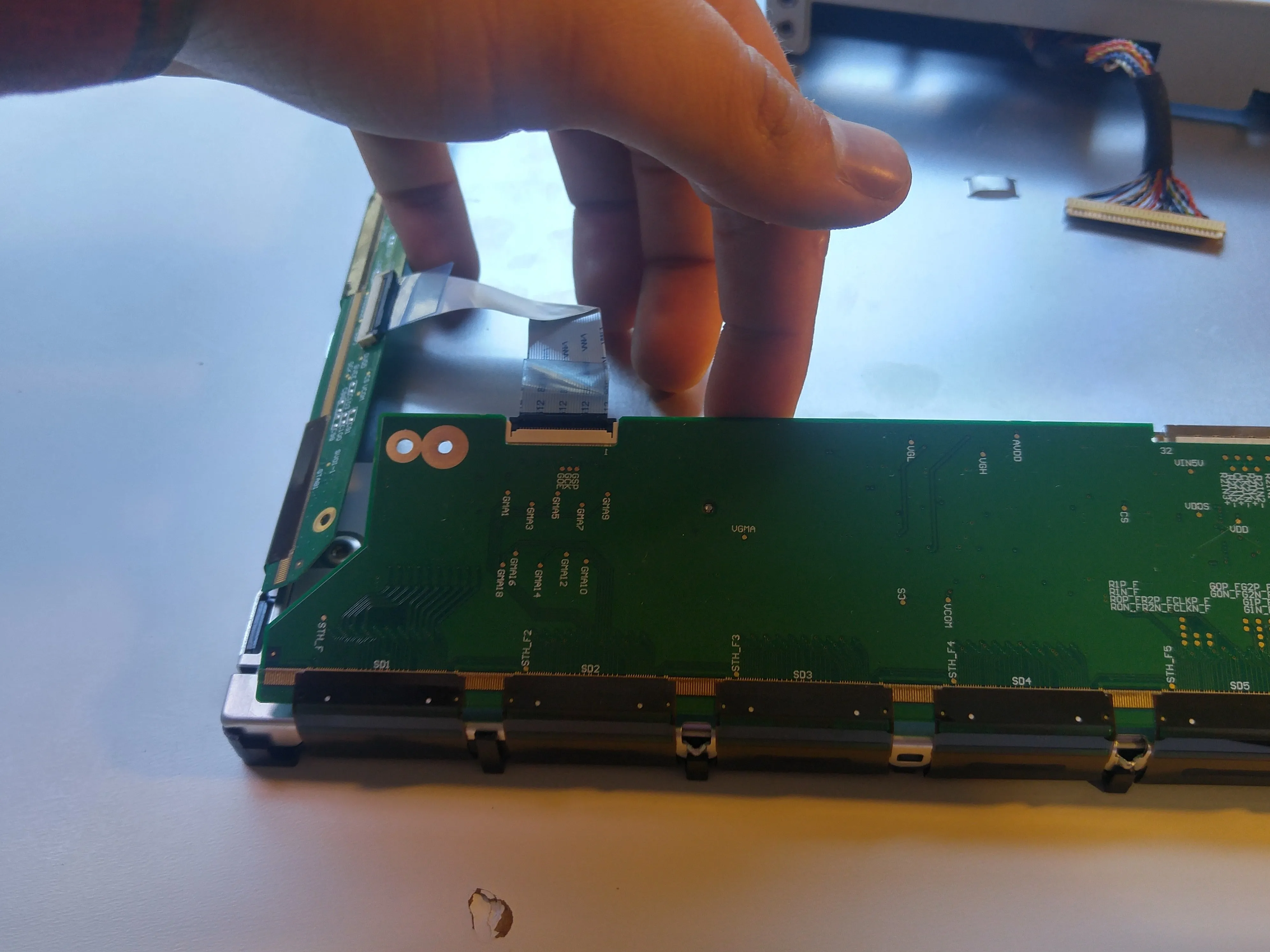

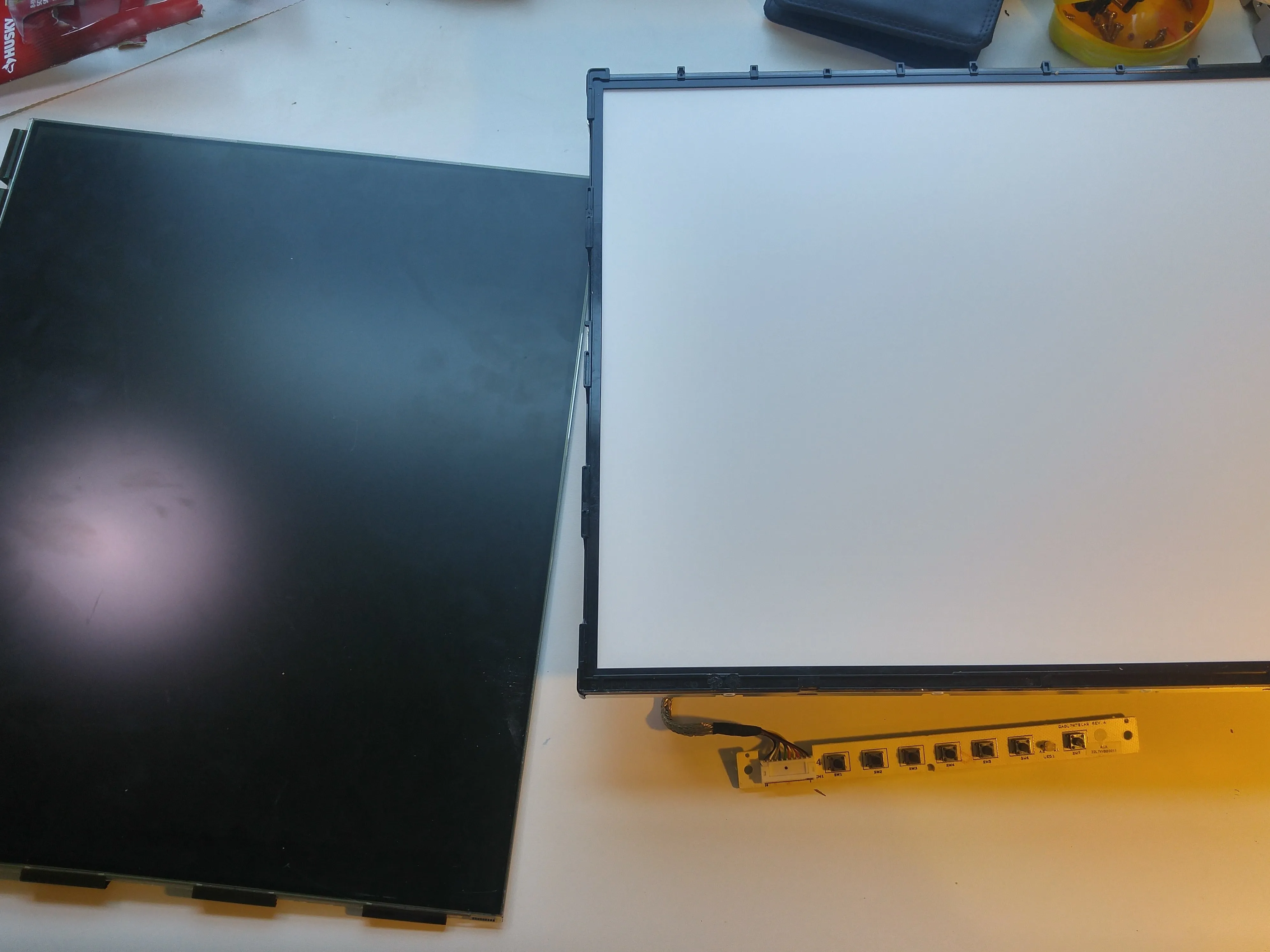

Шаг 11 Извлечение черного ЖК-экрана

• Поднимите зеленые печатные платы вверх

• Держа экран вертикально, сдвиньте черный экран.

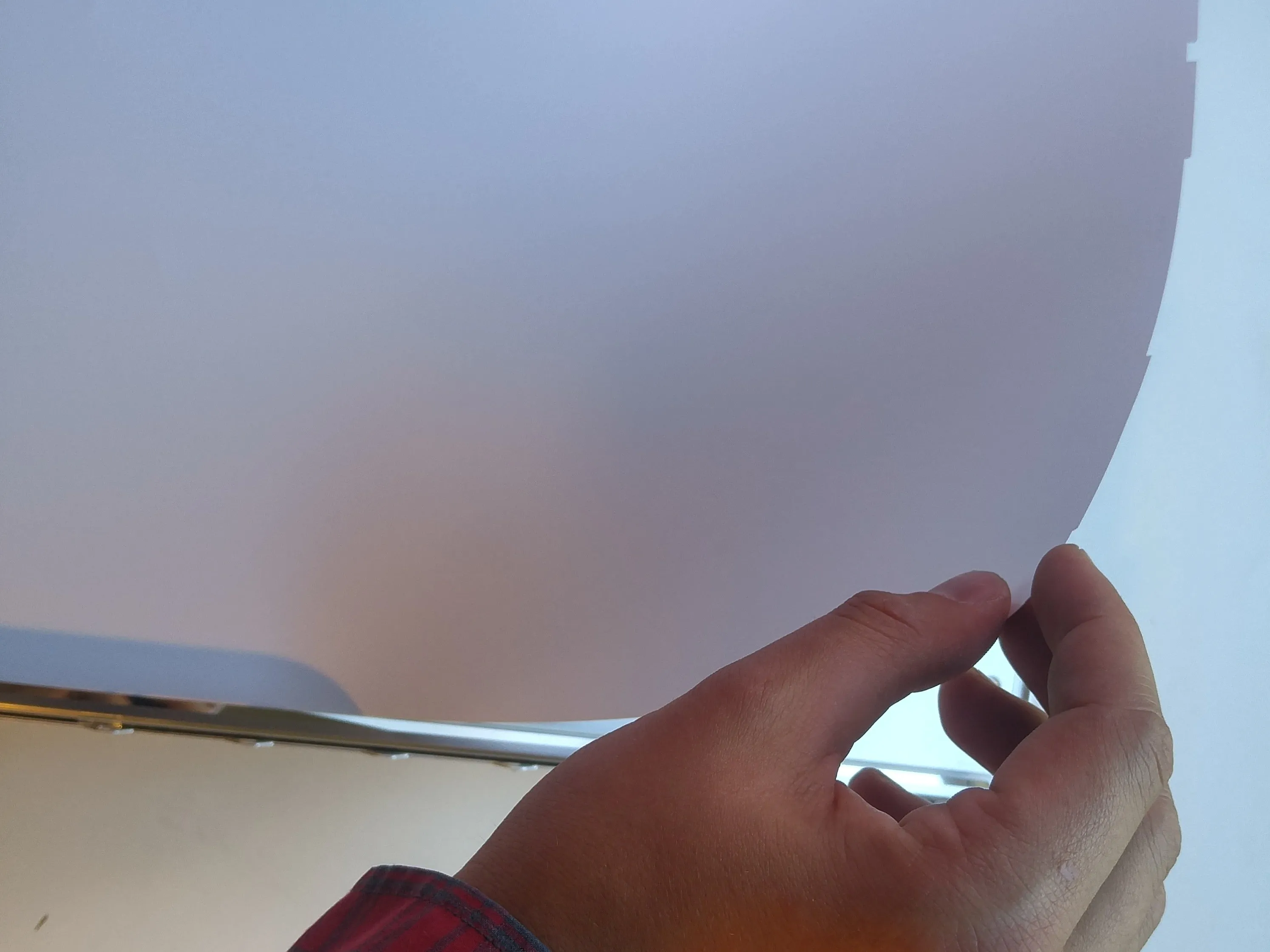

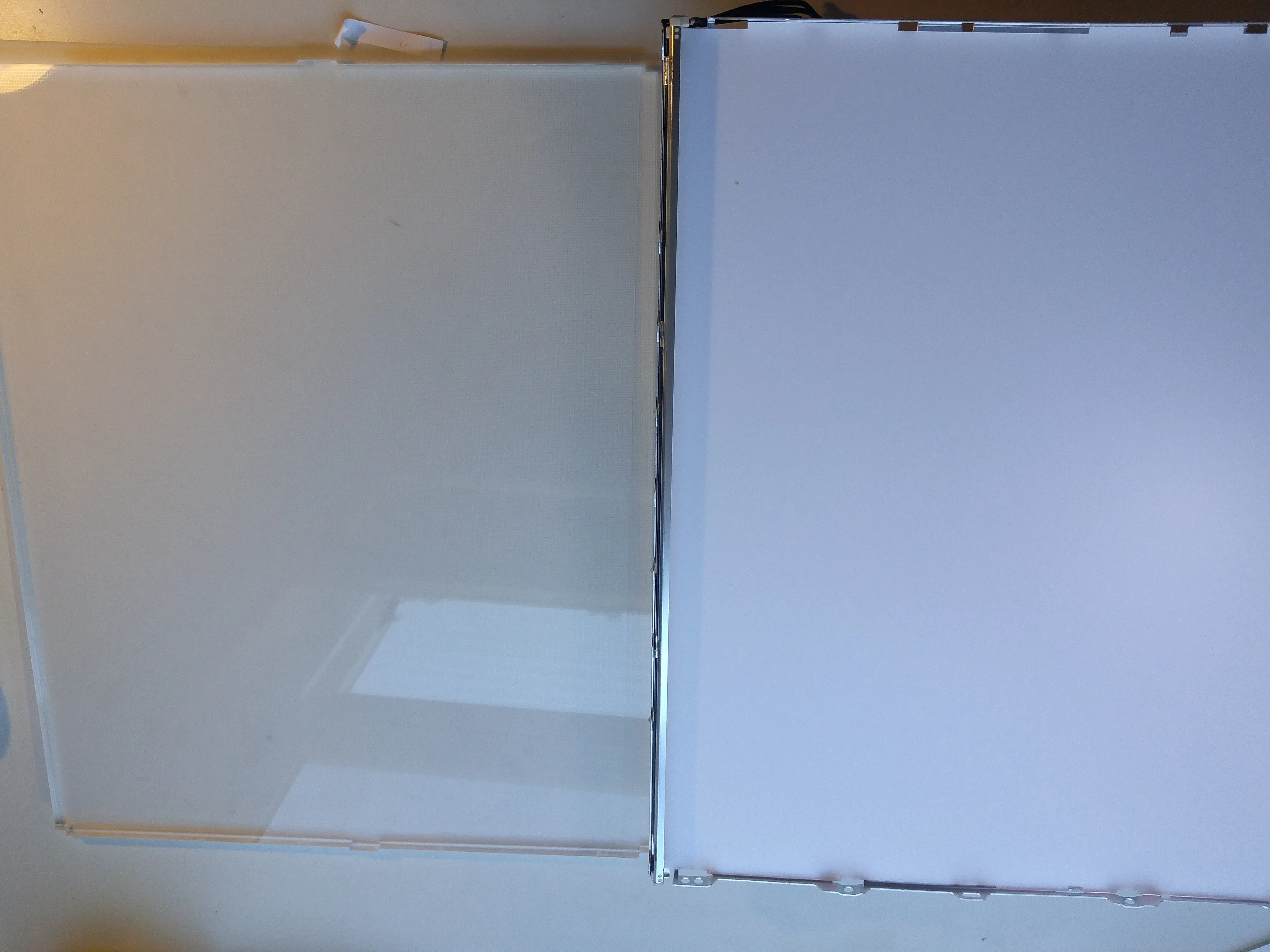

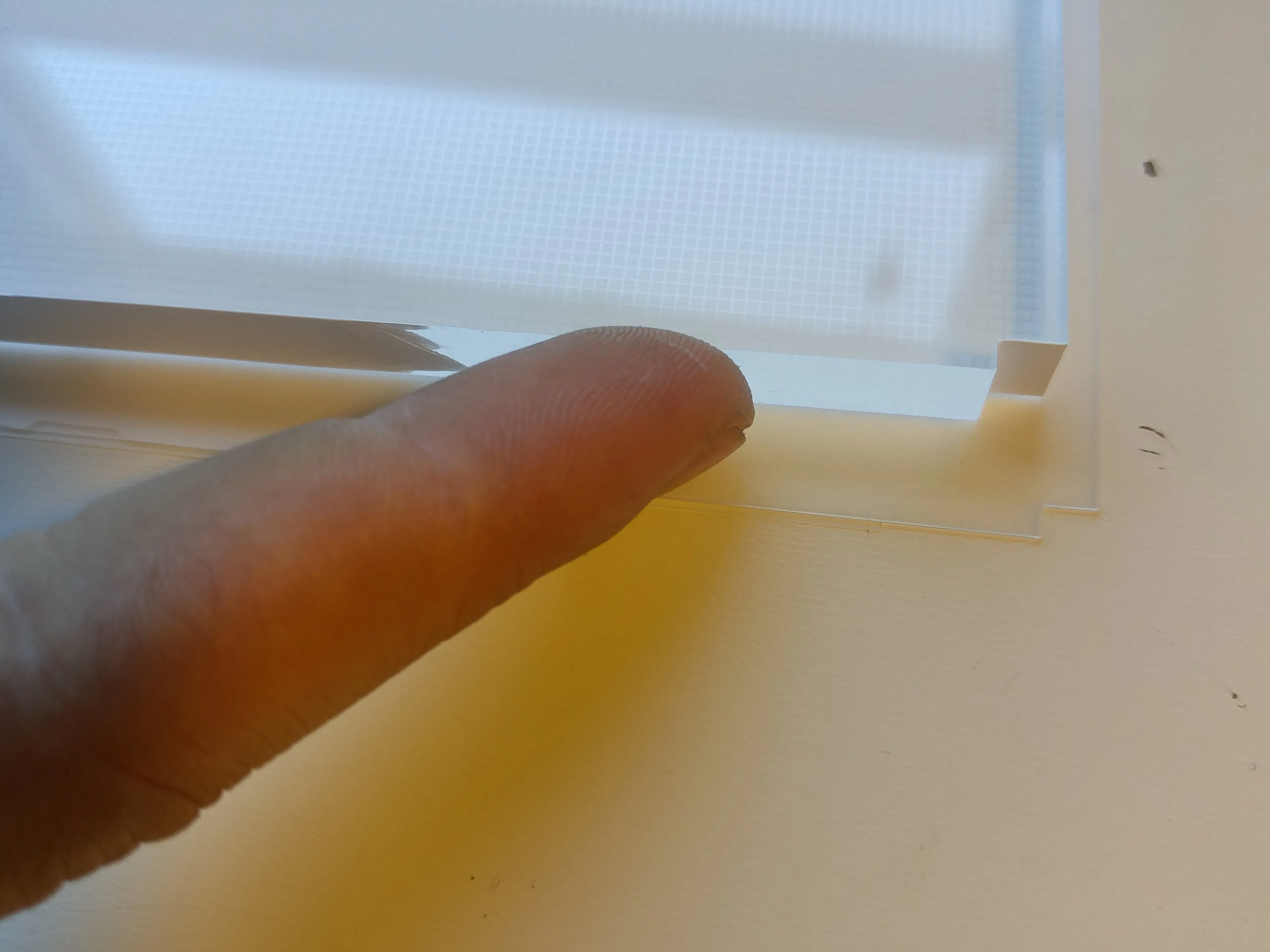

Шаг 12 Снятие стеклянной панели ЖК-дисплея

• Снимите пластиковые фильтры, закрывающие стеклянную панель ЖК-дисплея.

• Положите пальцы на боковые стороны стеклянной панели и поднимите ее вверх, чтобы снять.

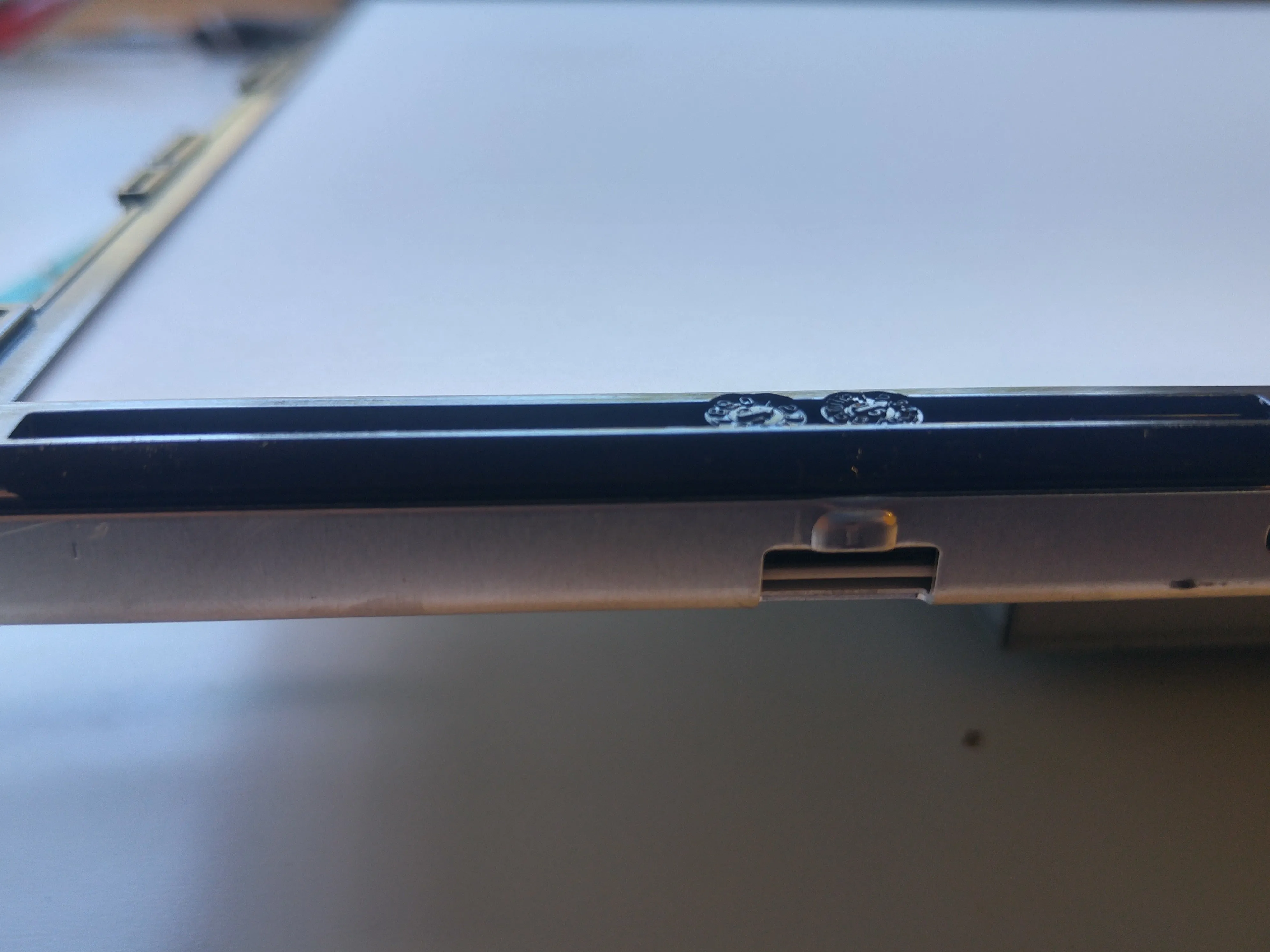

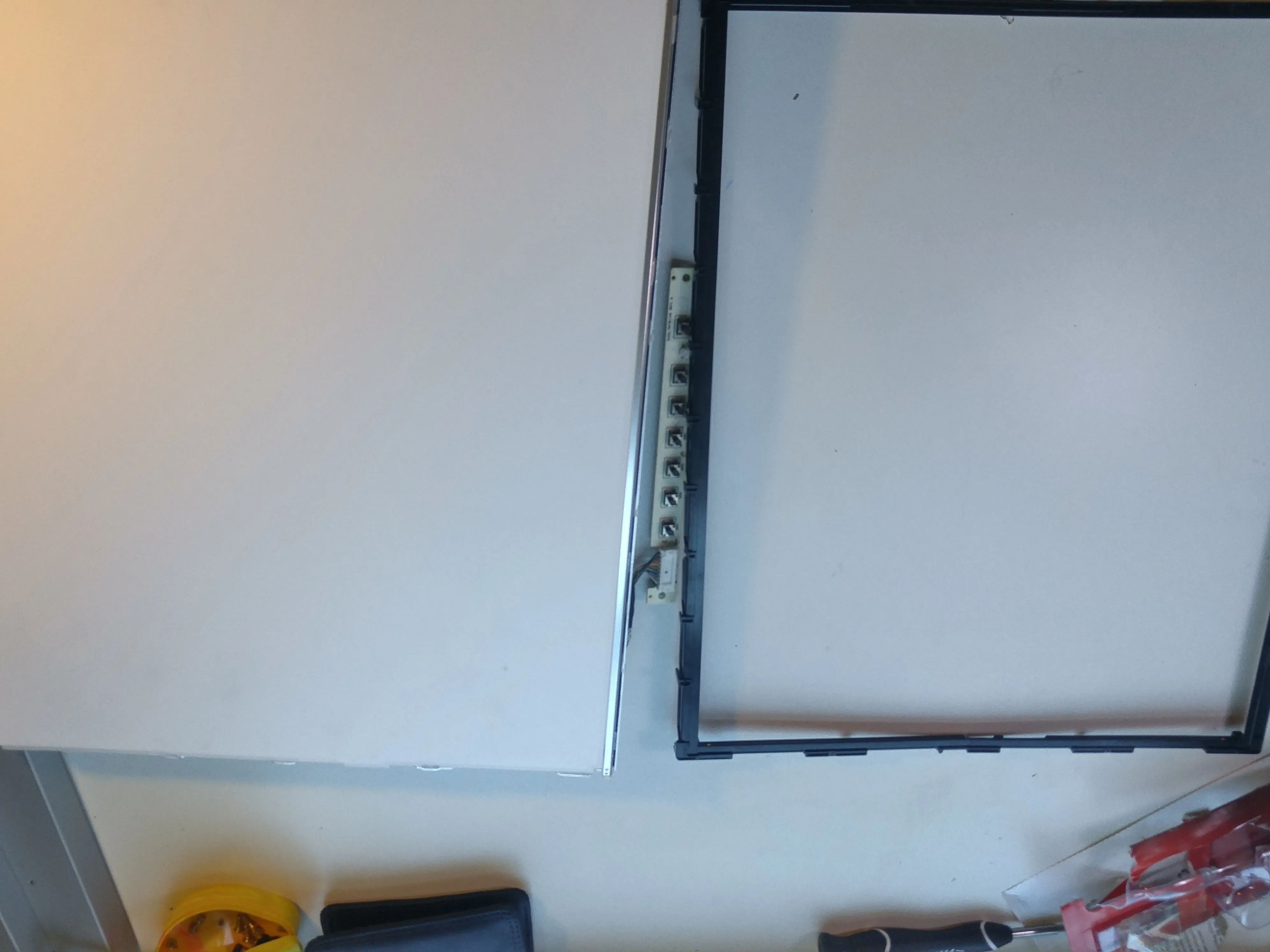

Шаг 13 Снимите внутреннюю черную рамку

• Поместите монитор белой стороной вверх

• Как и в случае с предыдущими рамками, отделите пластиковую черную рамку от остальной части монитора.

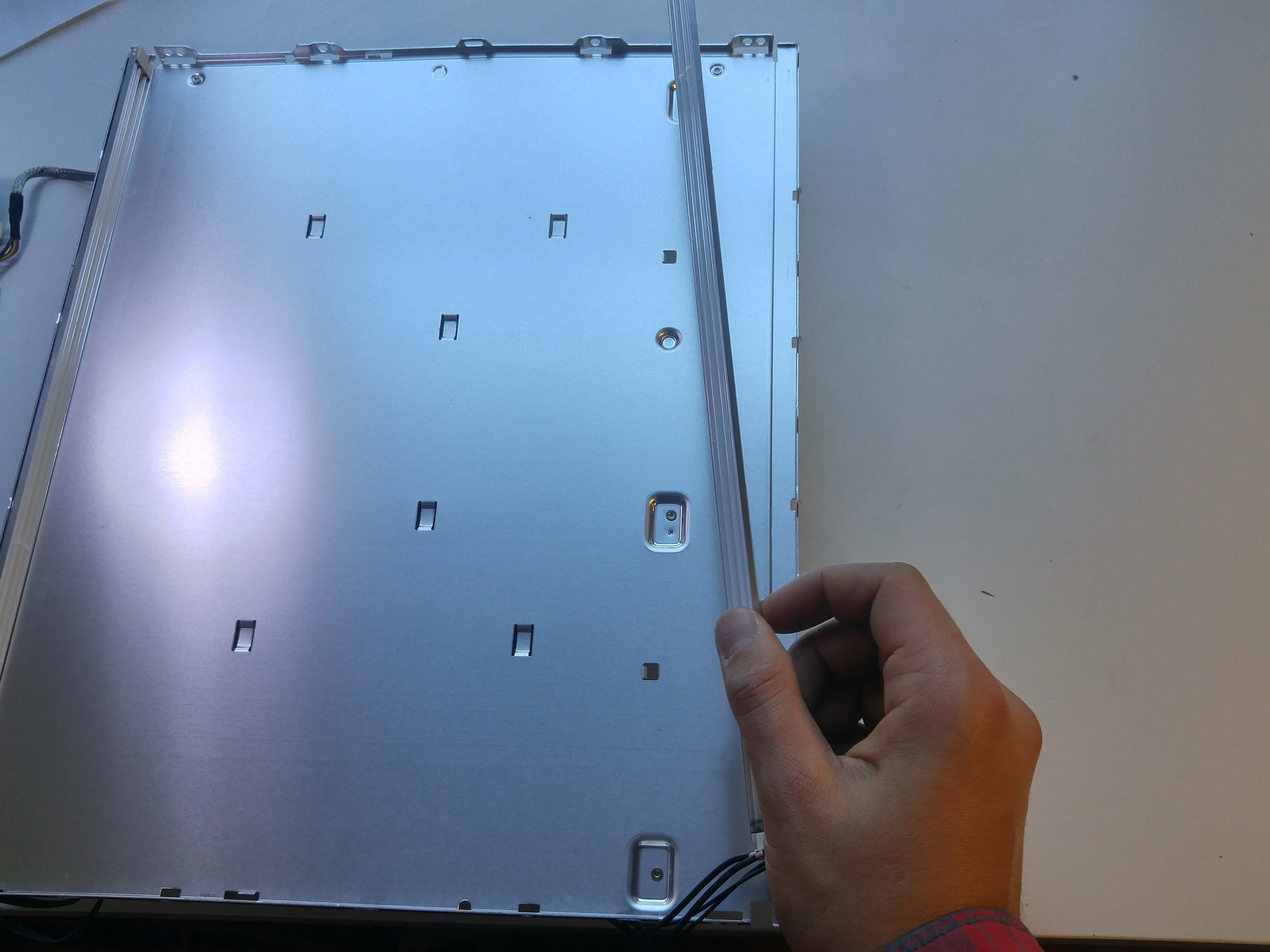

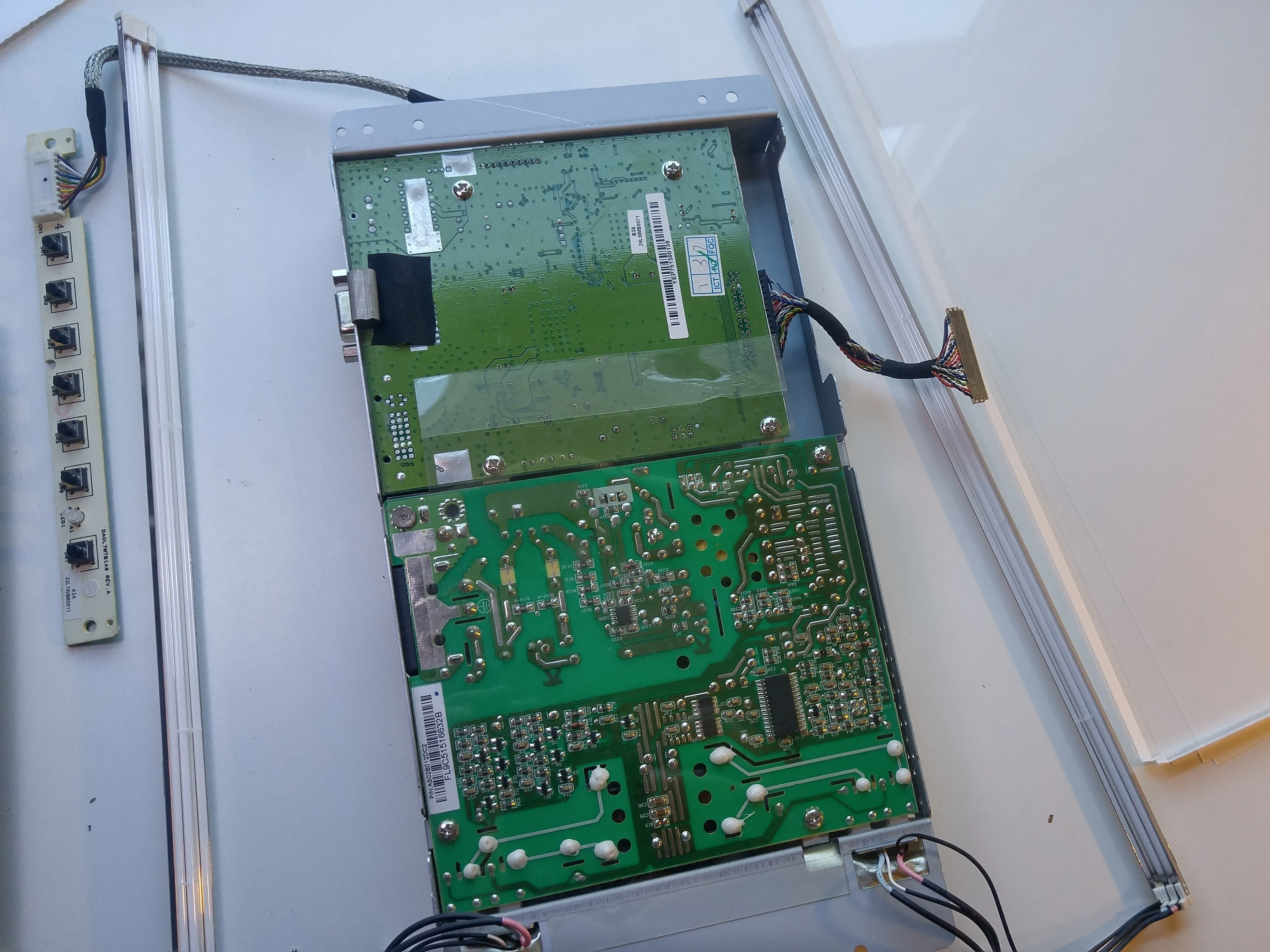

Шаг 14 Извлечение электроники из монитора

• Осторожно поднимите две металлические планки, соединенные с печатной платой.

• Это позволит отделить два компонента друг от друга

• Вы успешно завершили разборку монитора Envision EN7410
