Разборка Epson Stylus Photo 820
Введение
Разборка струйного принтера Epson Stylus Photo 820.
Что вам понадобится
Инструменты
Отвертка Phillips #1 | Источник - ifixit.com
Отвертка 6-в-1 | Источник - ifixit.com
Плоскогубцы с большими иглами | Источник - ifixit.com
Шаг 1 Разборка Epson Stylus Photo 820

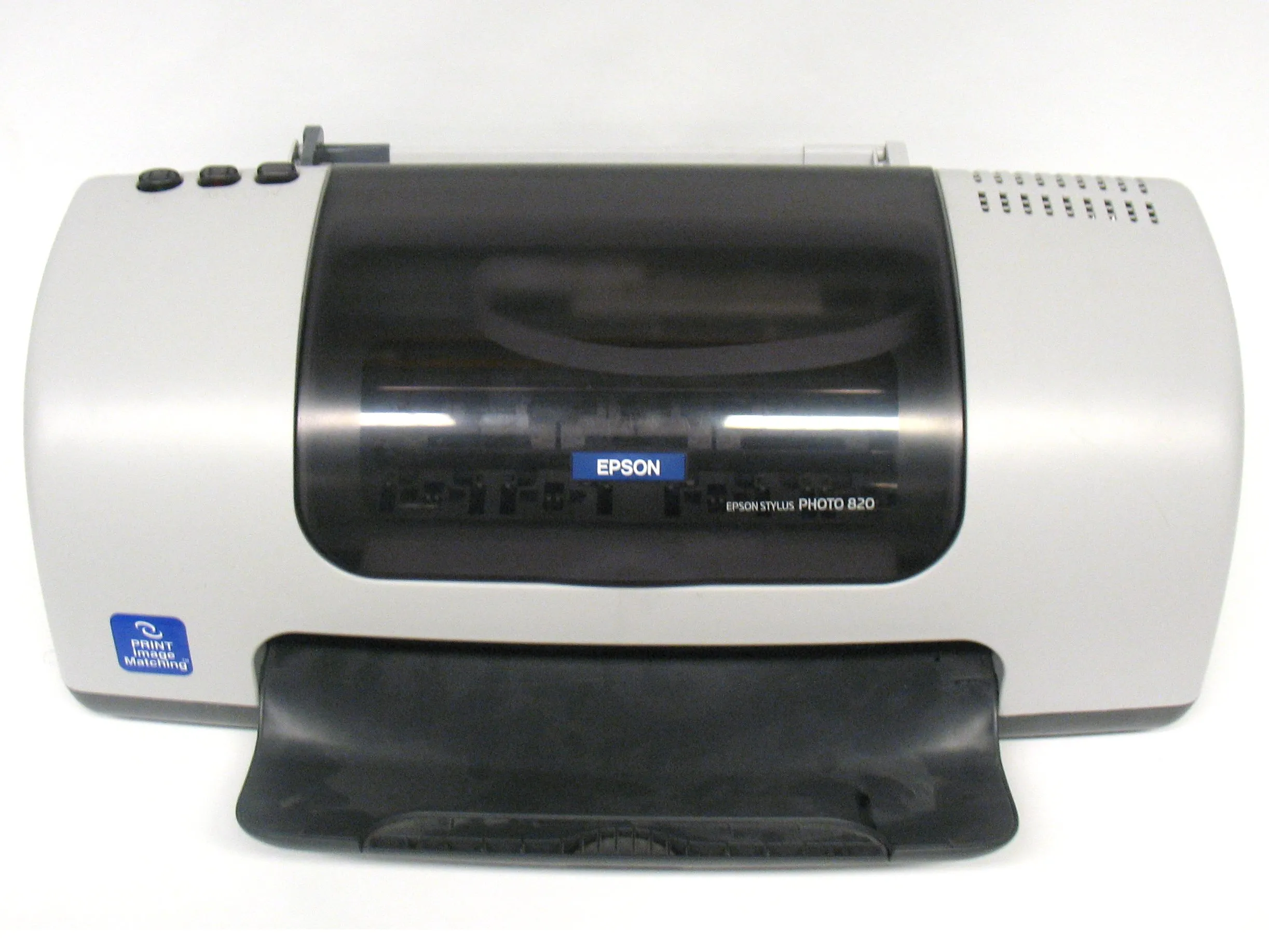

Это разборка цветного принтера Epson Stylus 820 Photo.
Осторожно: Наряду с тем, что это самый эпичный, это также самый грязный разбор на Делаете.ру. Если вы решите сделать это, убедитесь, что вы делаете это на поверхности, которую вы не будете беспокоиться, если она будет покрыта чернилами.
Шаг 2

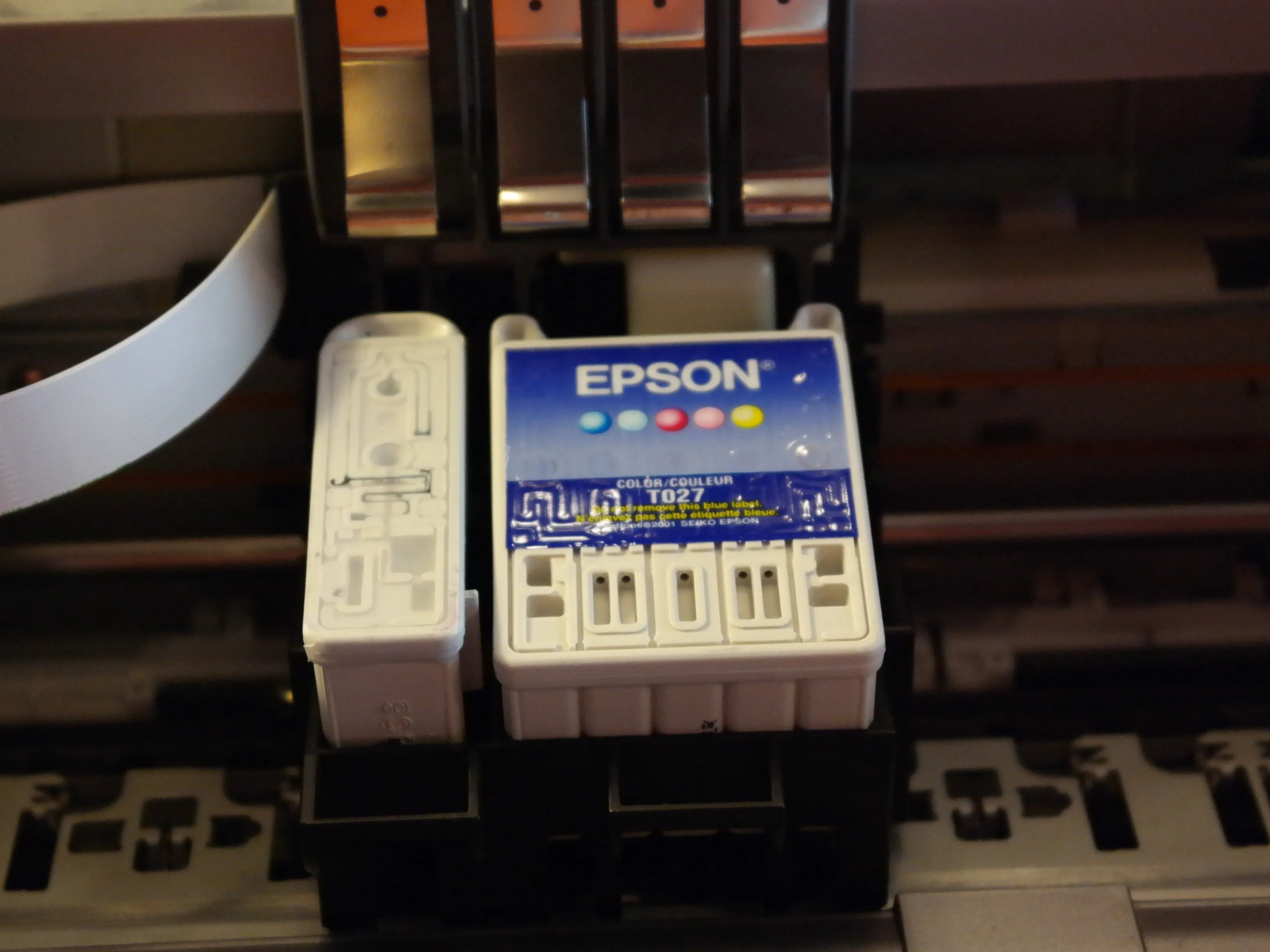

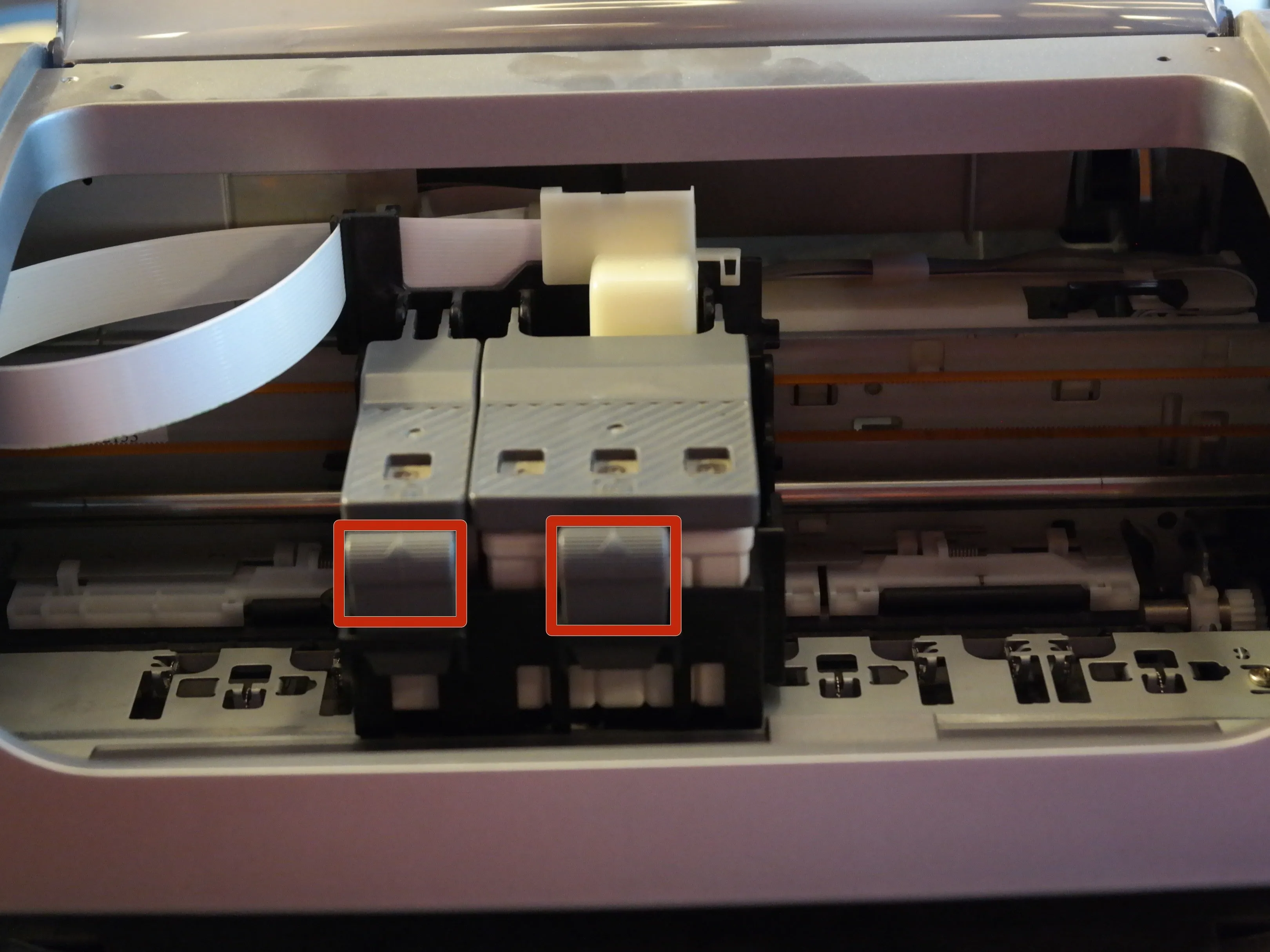

Чернильные картриджи можно заменить. Это хороший знак.
Шаг 3

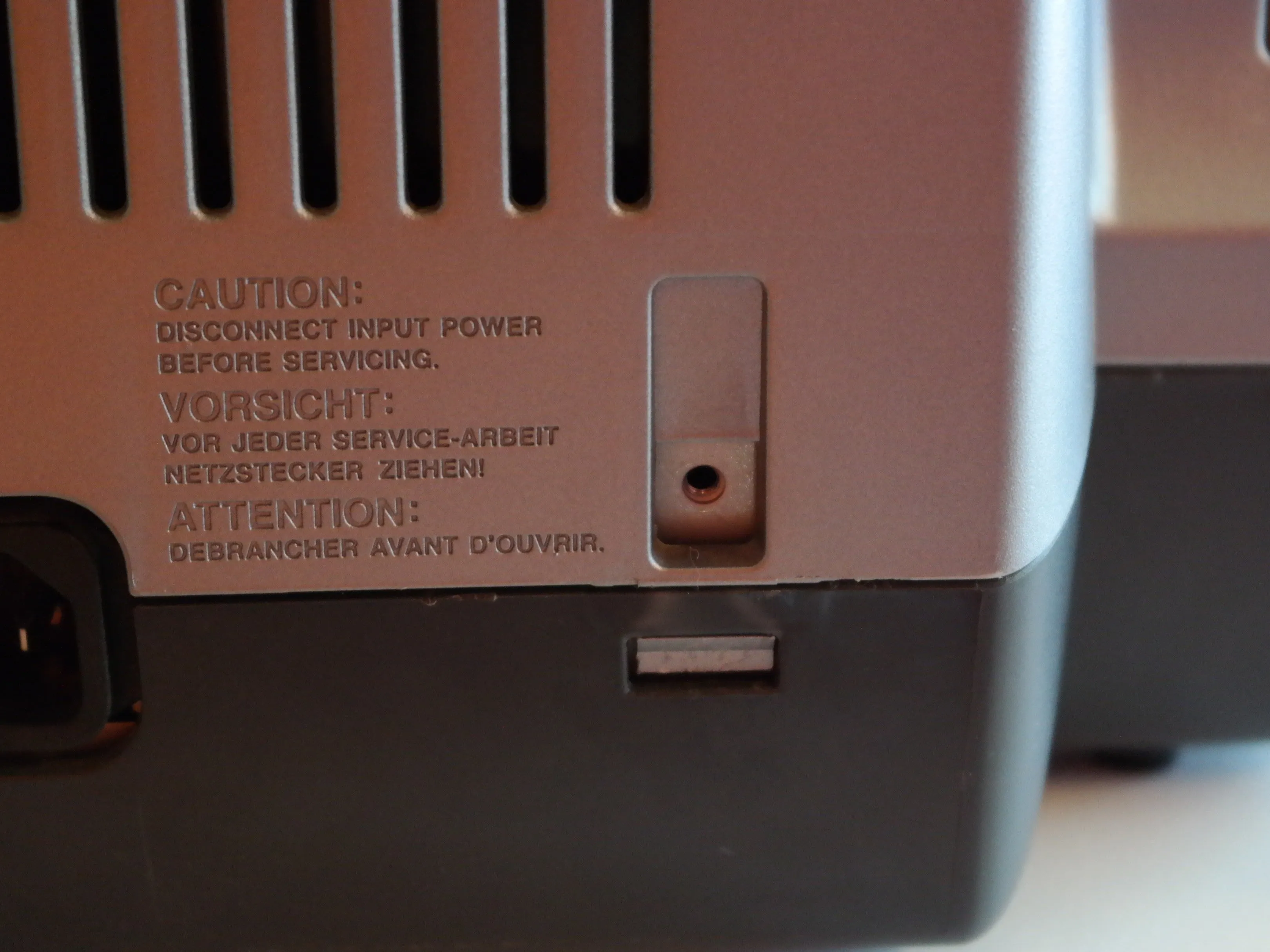

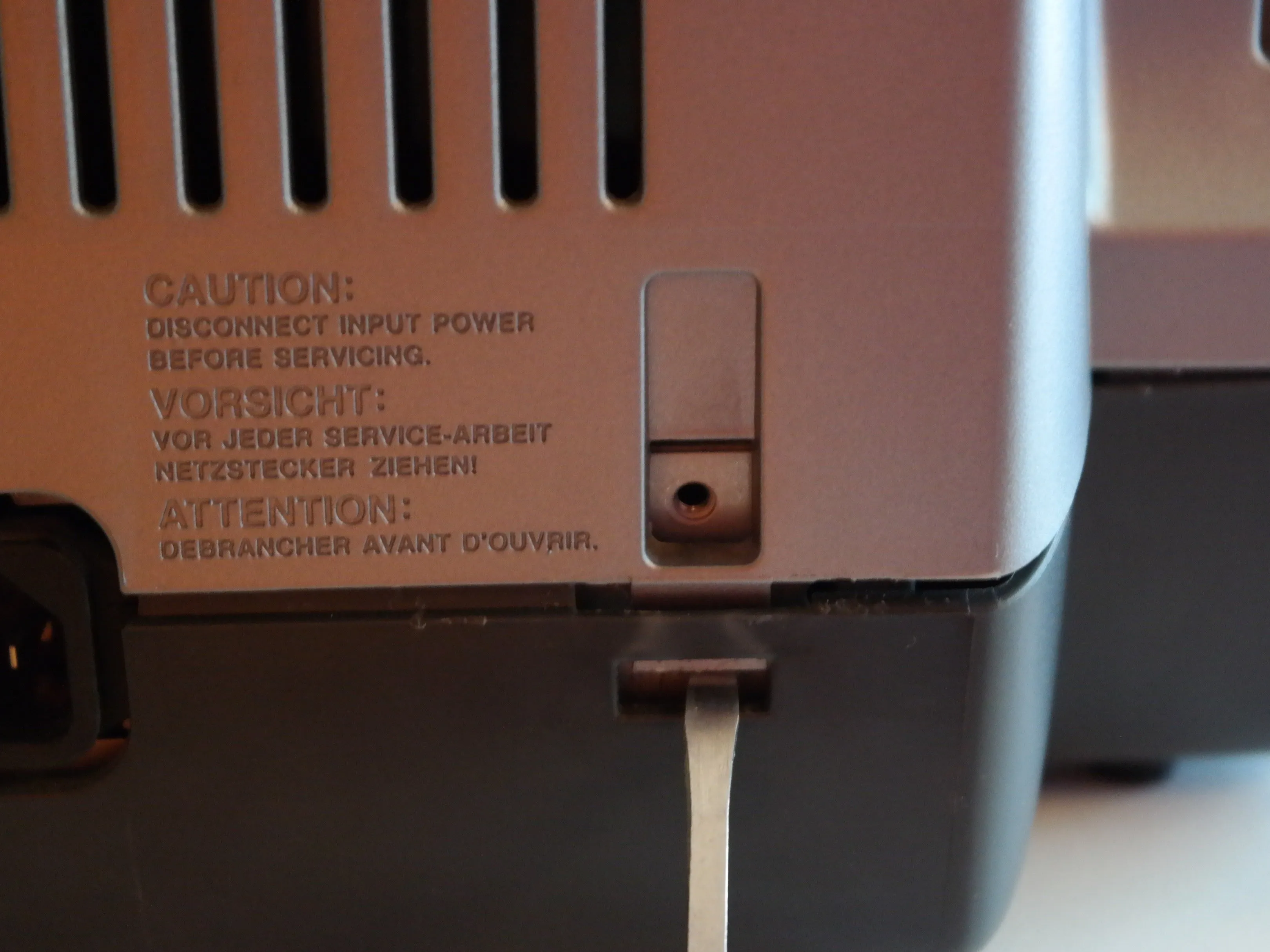

Только один винт снаружи. Это хороший знак.
После удаления винта можно отсоединить три выступа на задней панели.

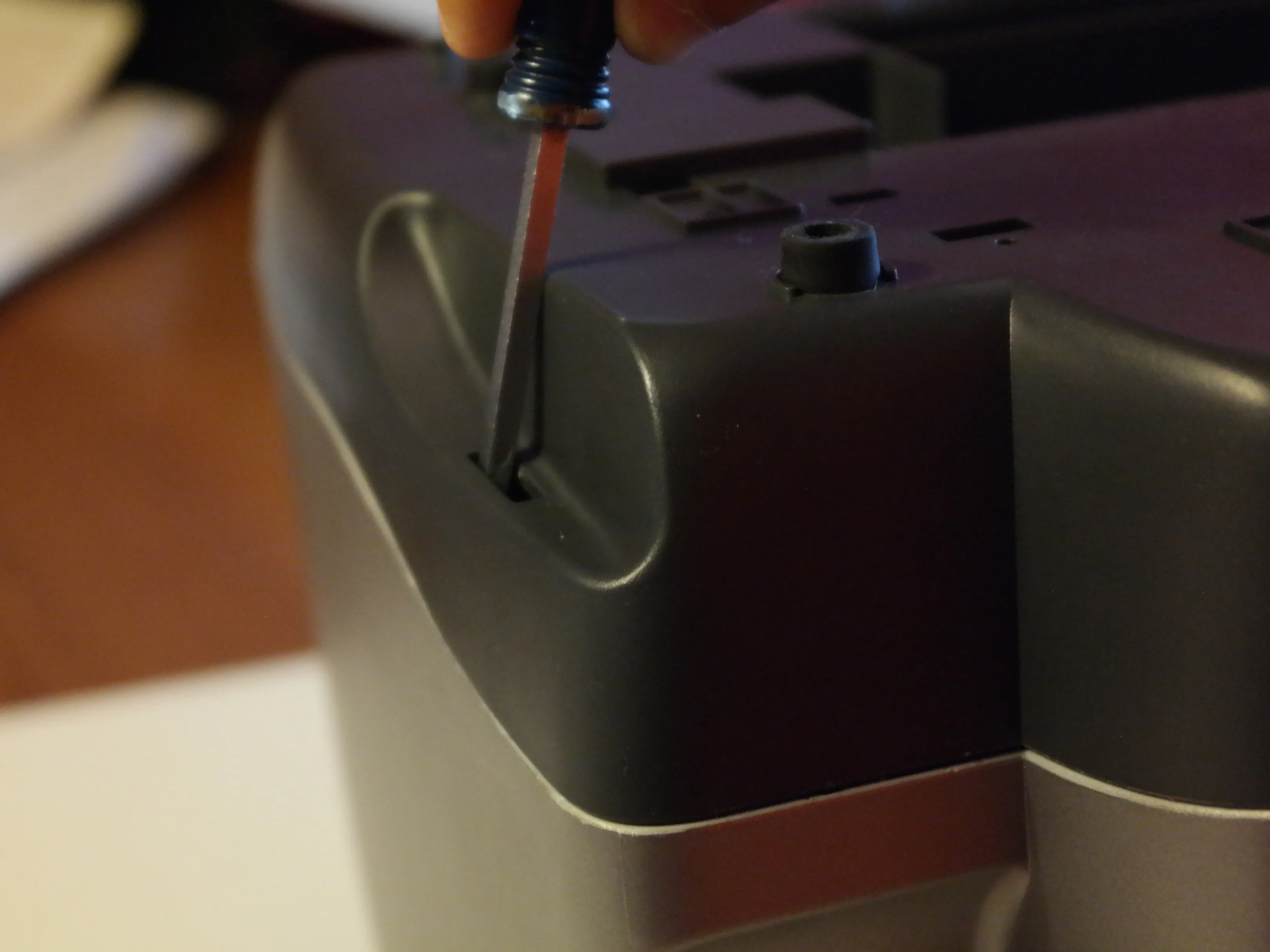

Шаг 4

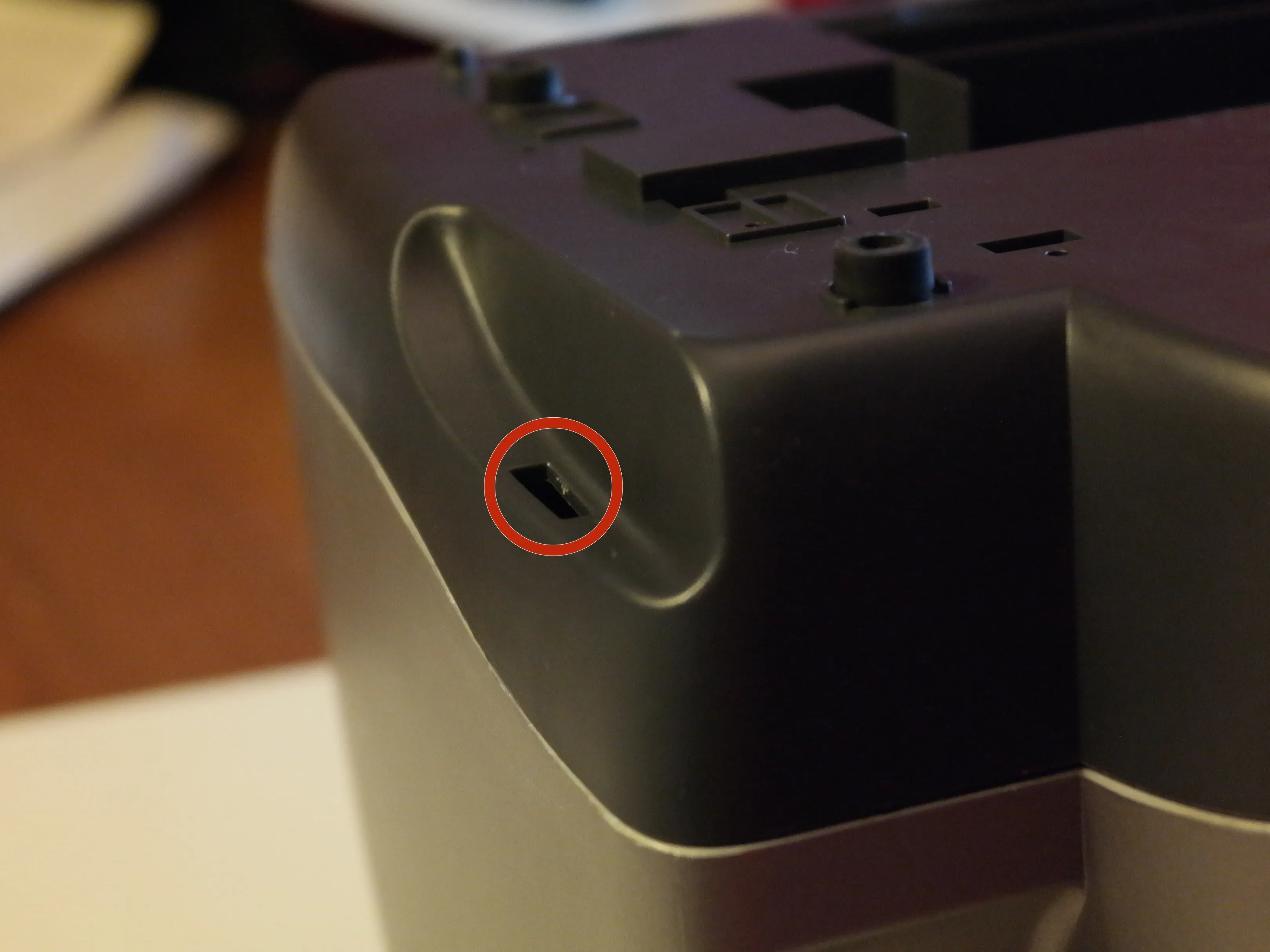

Что это за странные прорези в нижней части принтера?
Ответ: согласно существующему руководству Делаете.ру, они позволяют получить доступ к язычкам, удерживающим крышку на месте.
Открыть этот принтер гораздо сложнее, чем кажется.

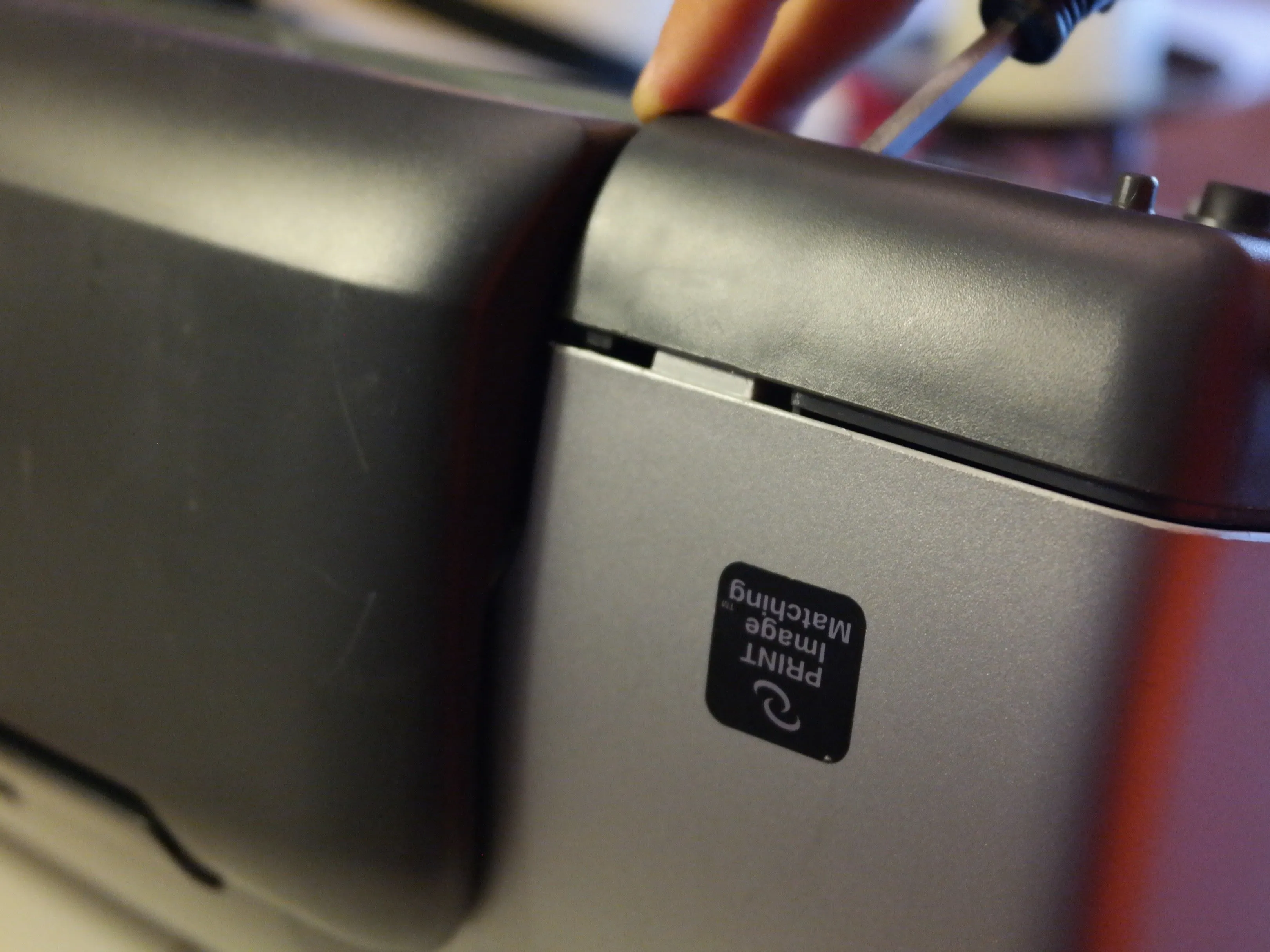

Шаг 5

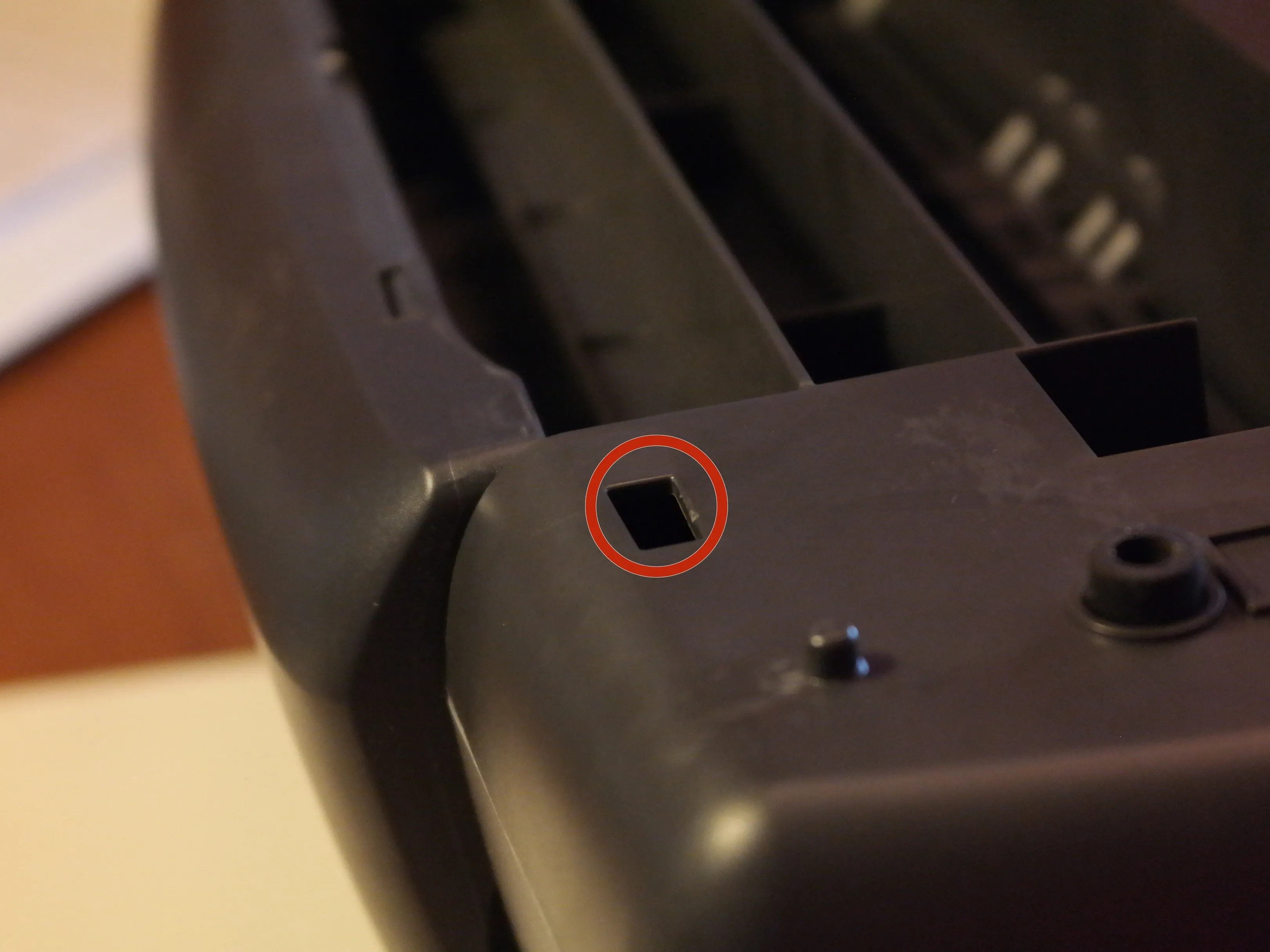

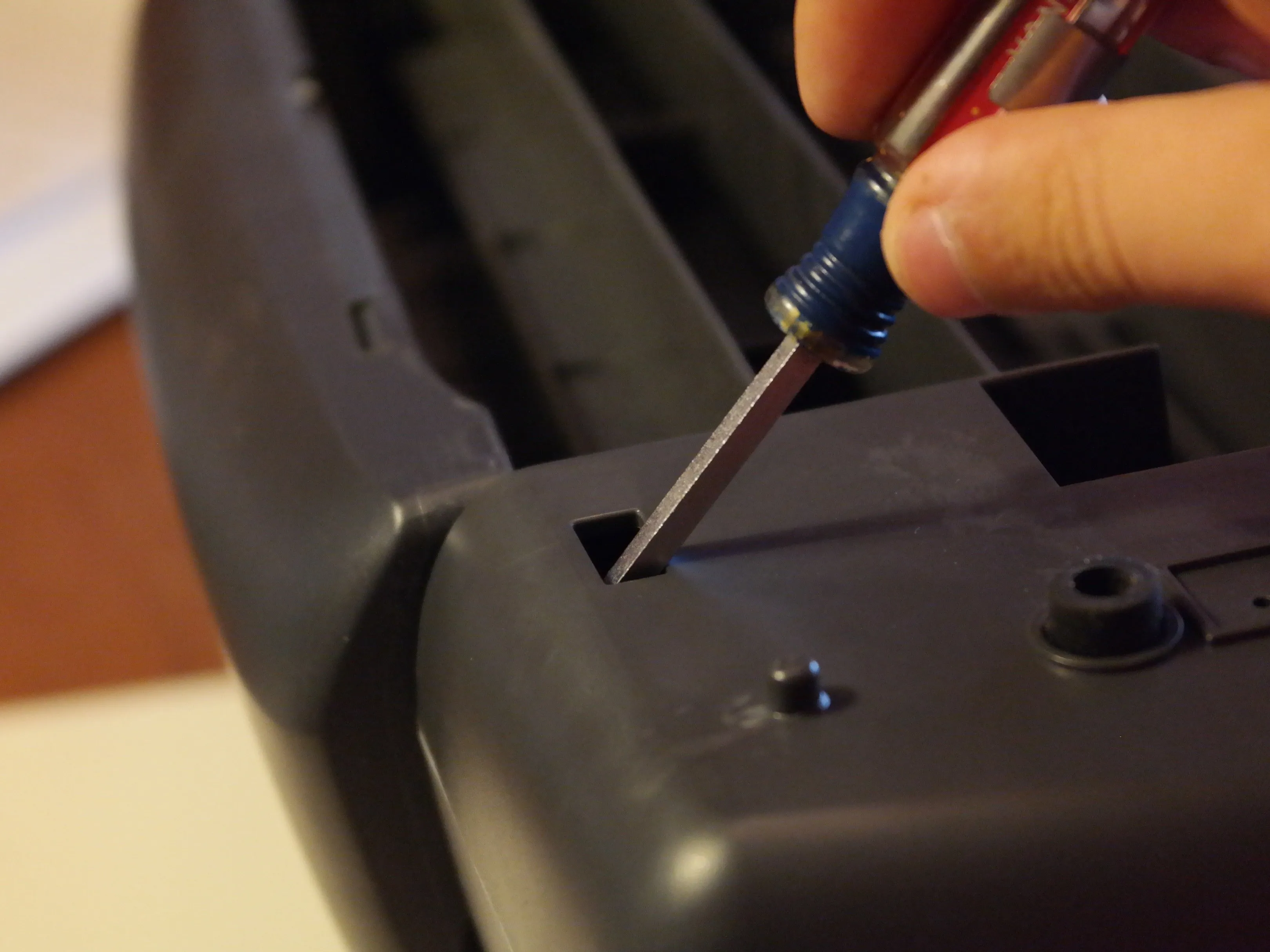

Теперь необходимо отсоединить еще два язычка.
Корпус начал отделяться.
Шаг 6

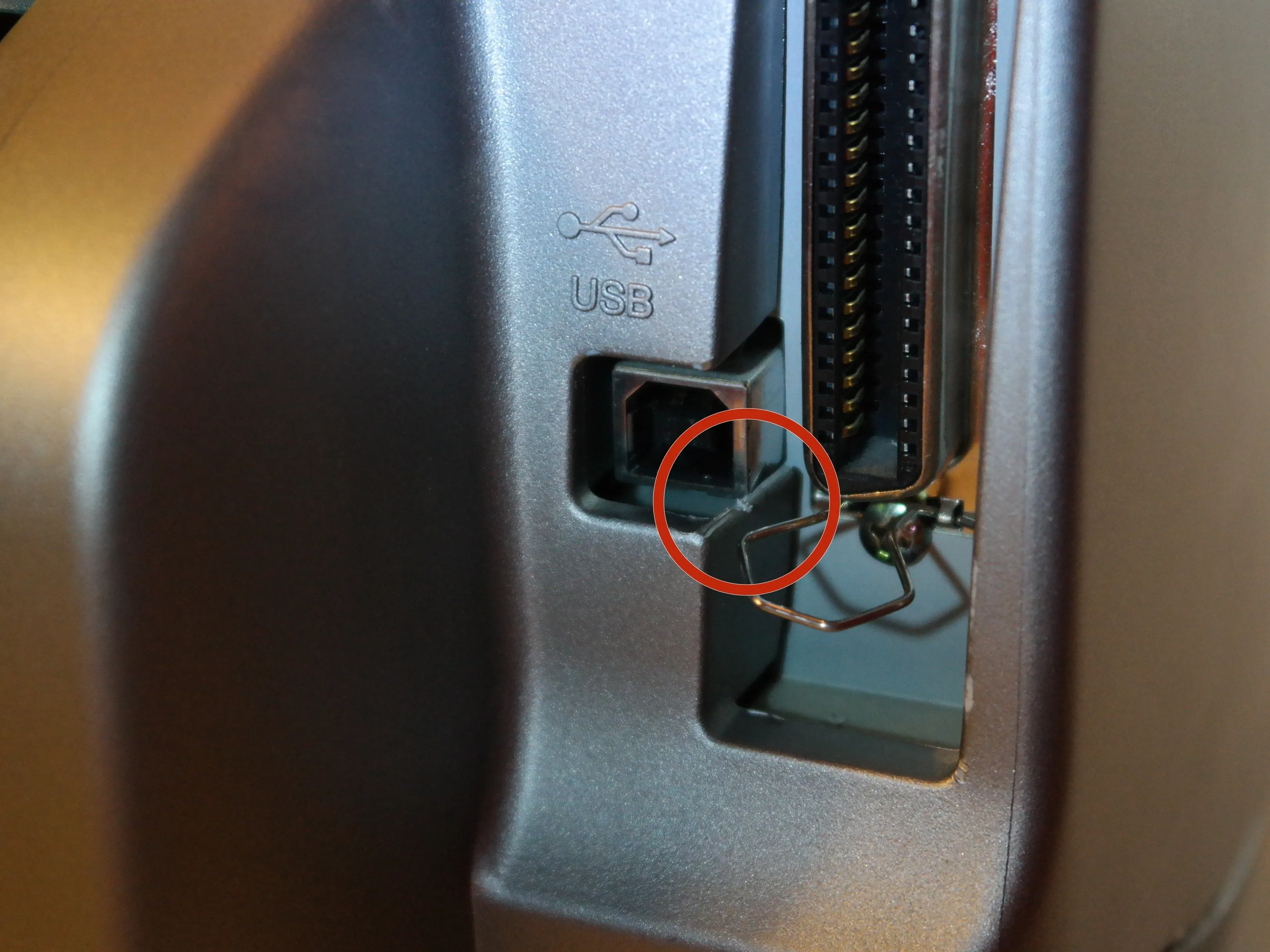

При снятии корпуса необходимо было отщелкнуть этот кусок пластика от USB-порта.
Шаг 7

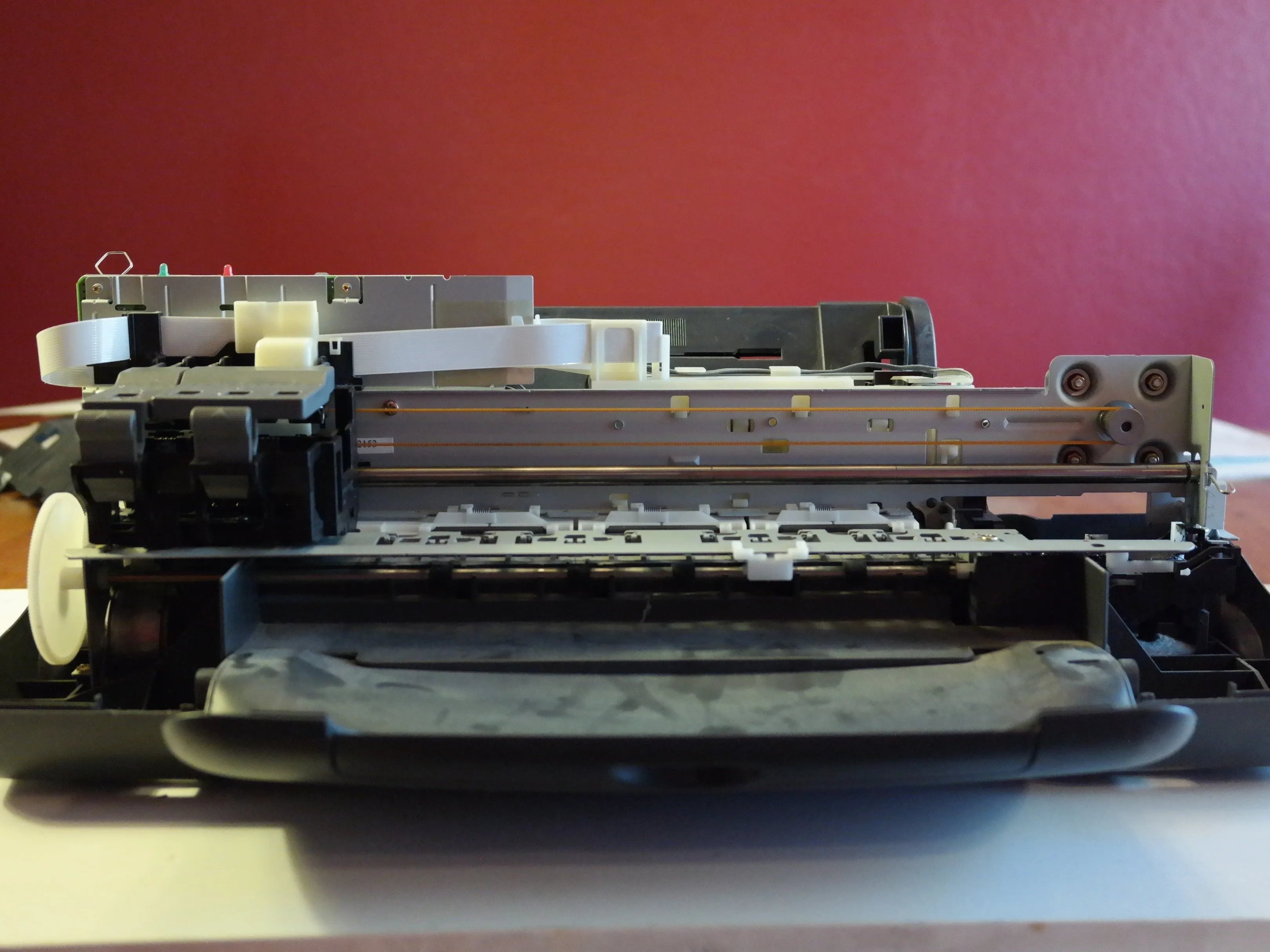

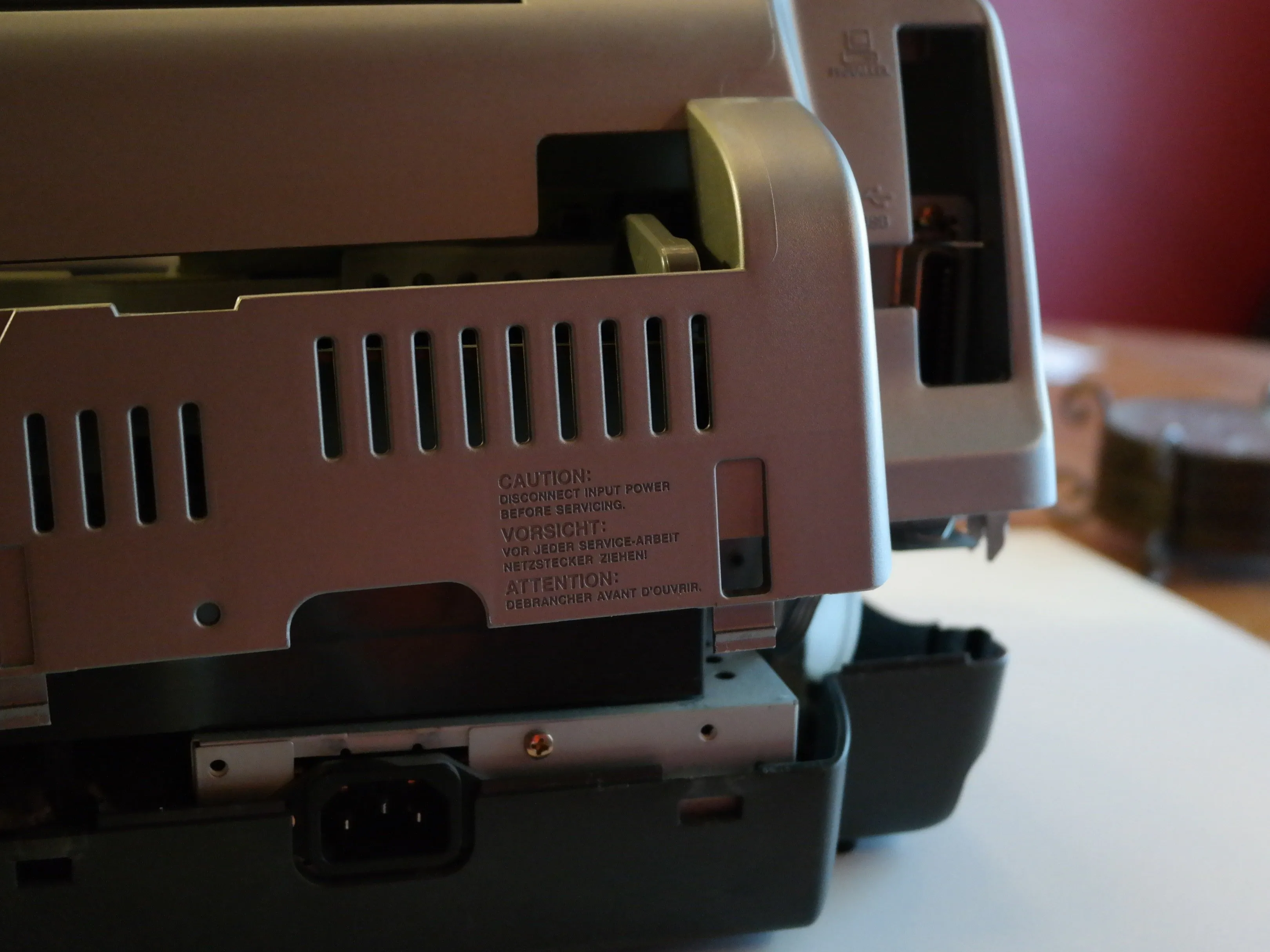

Крышка наконец-то снята!
Сняв крышку, можно увидеть не так уж много.

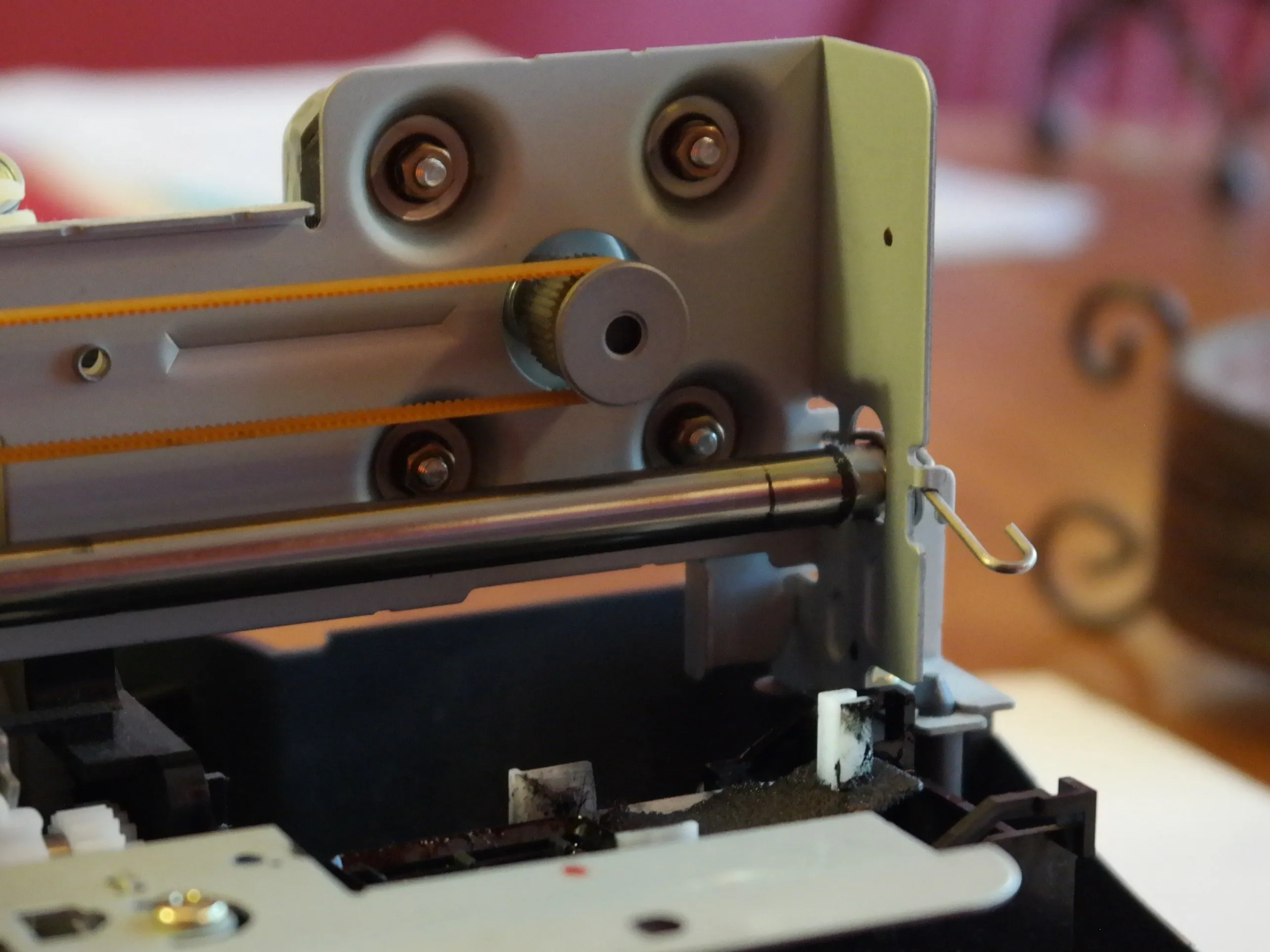

Шаг 8

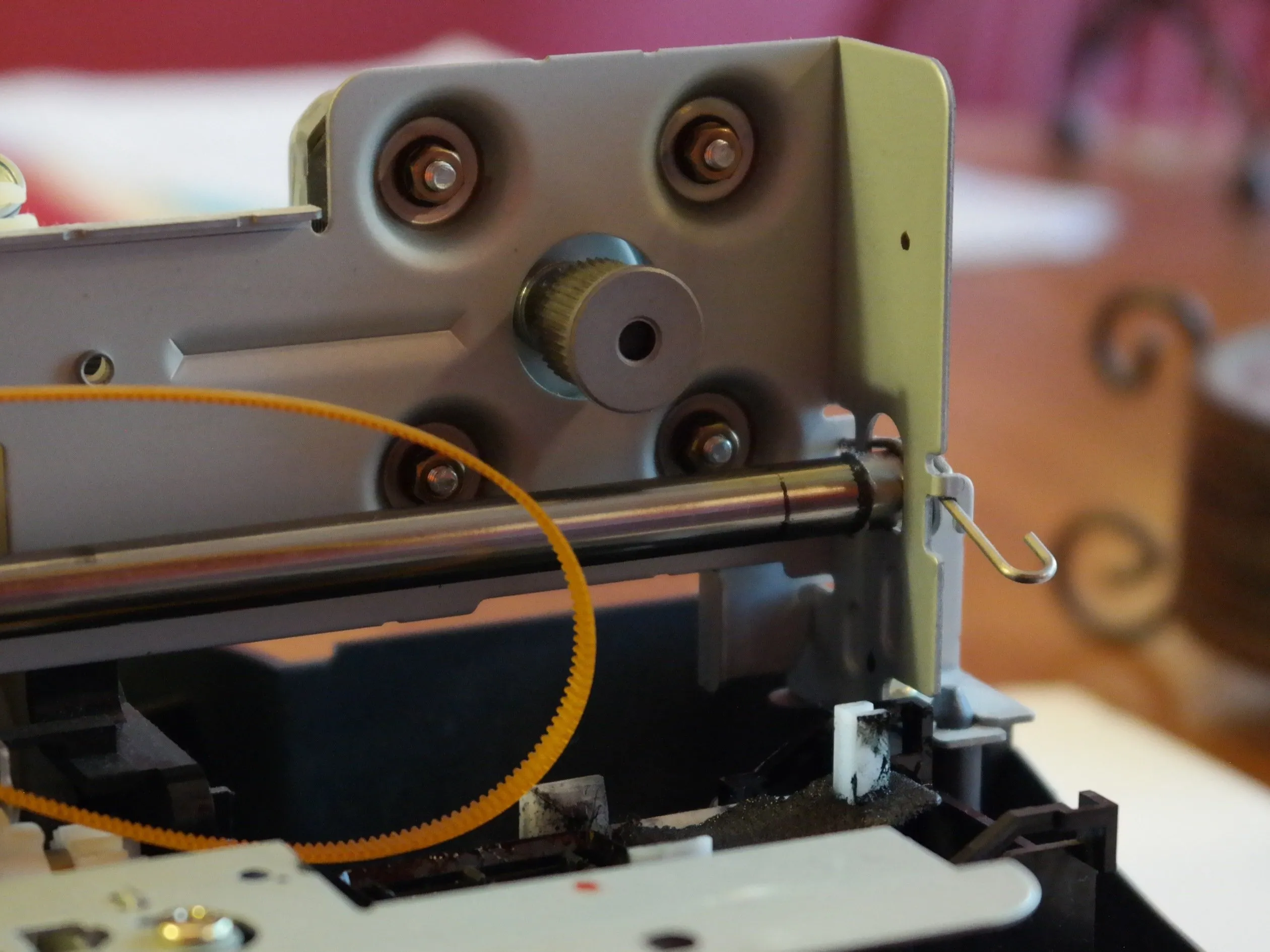

Следующий шаг: шаговый двигатель.
Приводной ремень можно легко снять, нажав на натяжитель с другой стороны принтера. +1 за ремонтопригодность!
Шаг 9

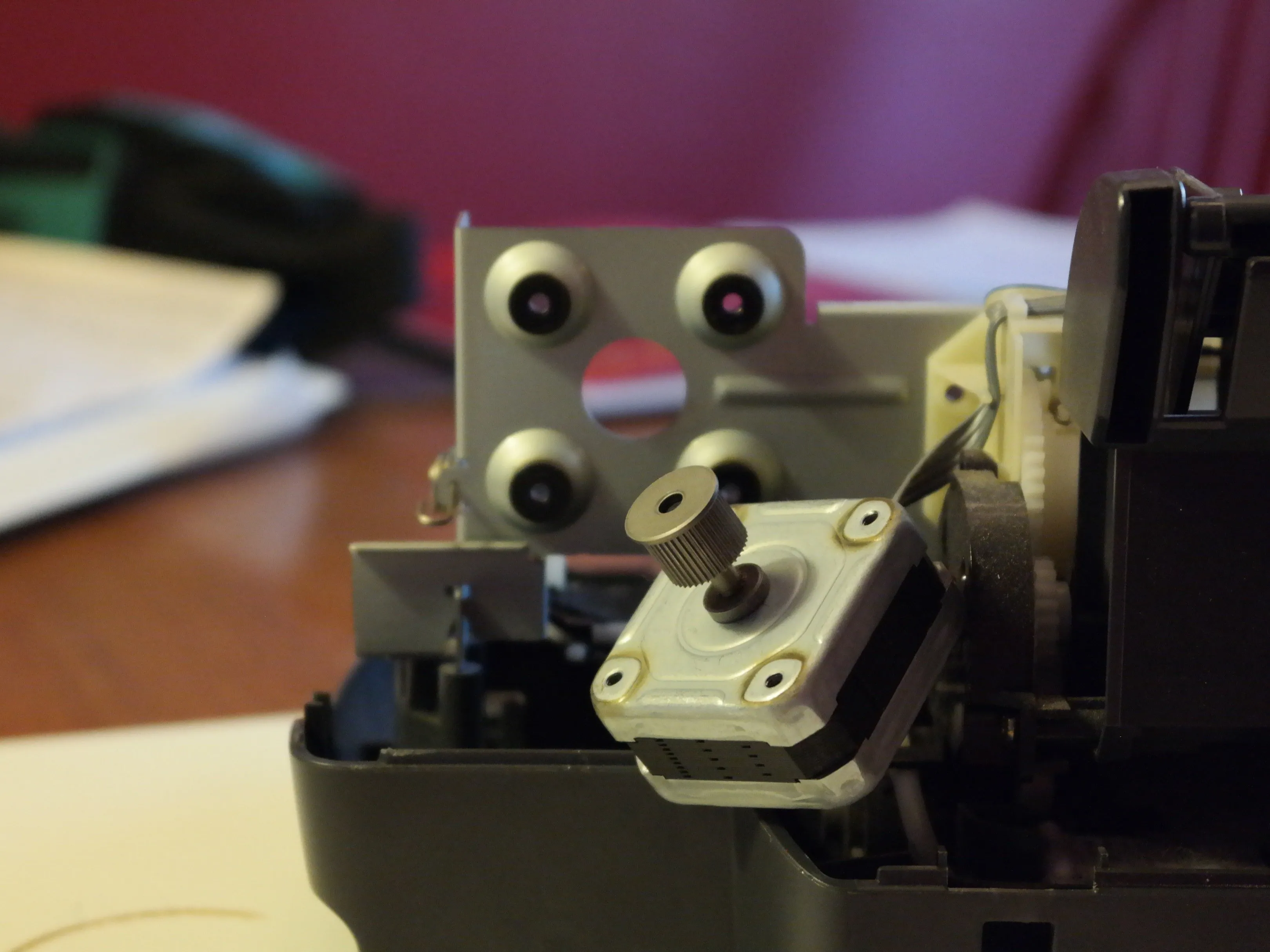

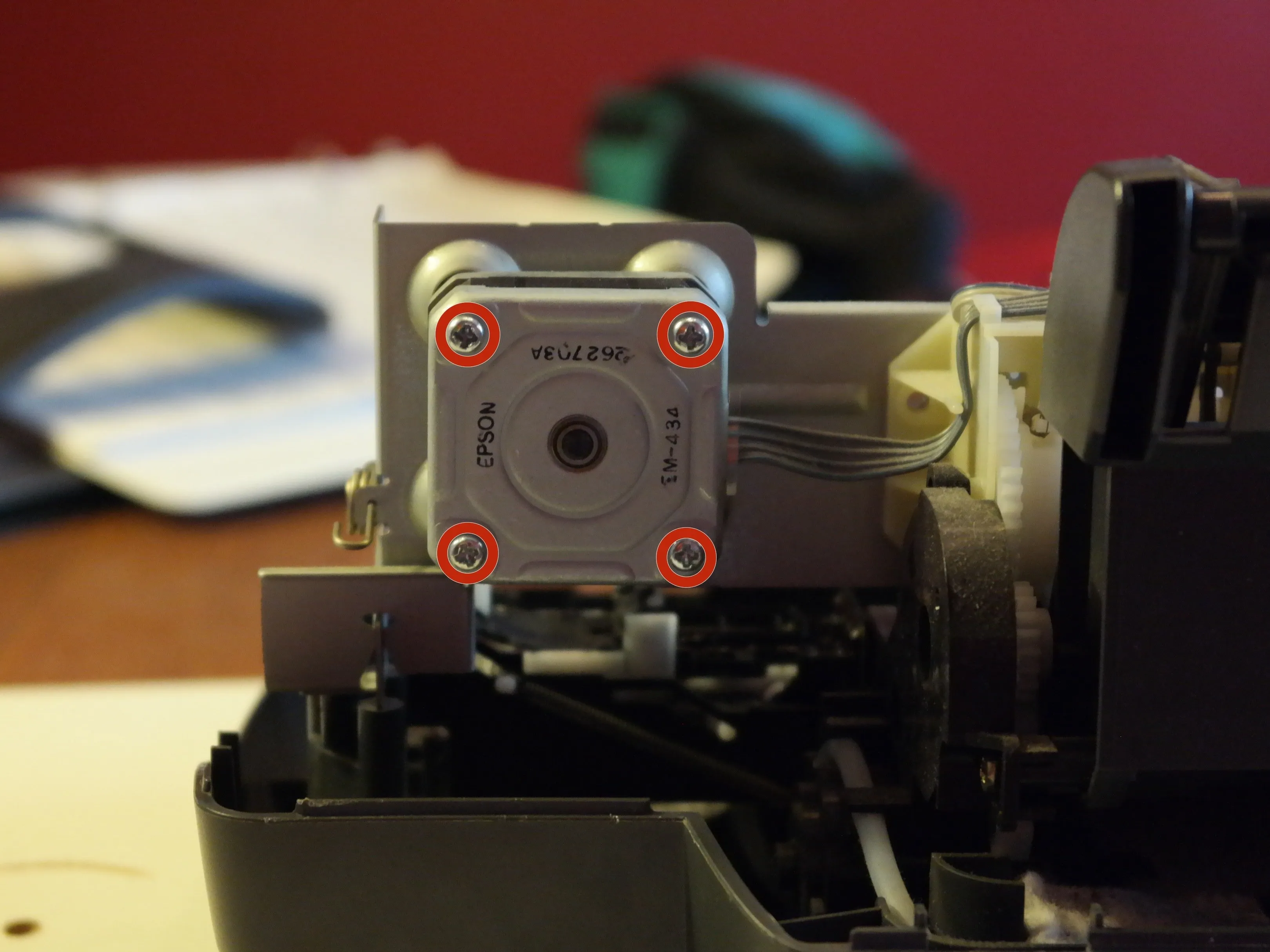

Открутив 4 винта, достаньте шаговый двигатель.
Шаг 10

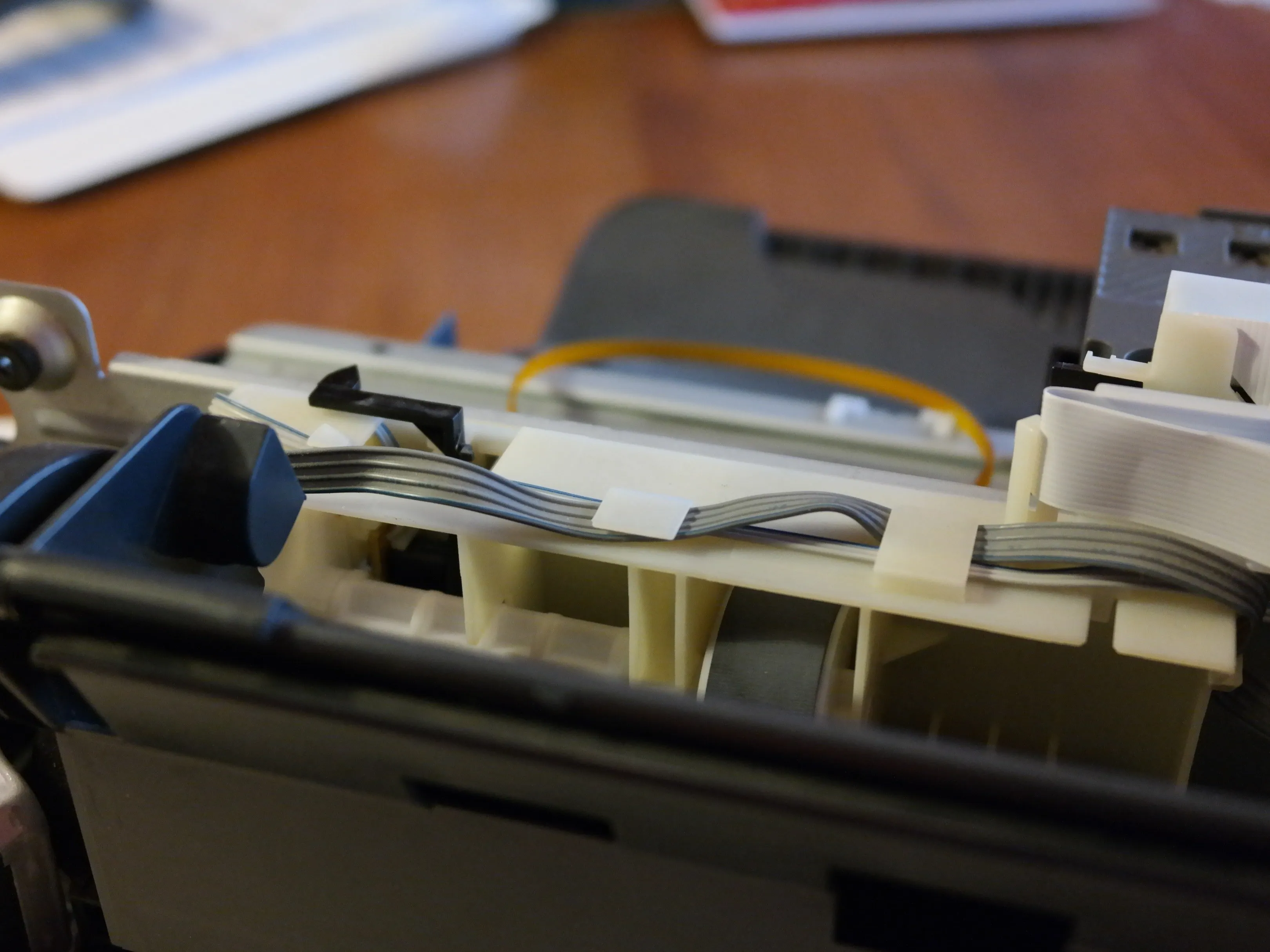

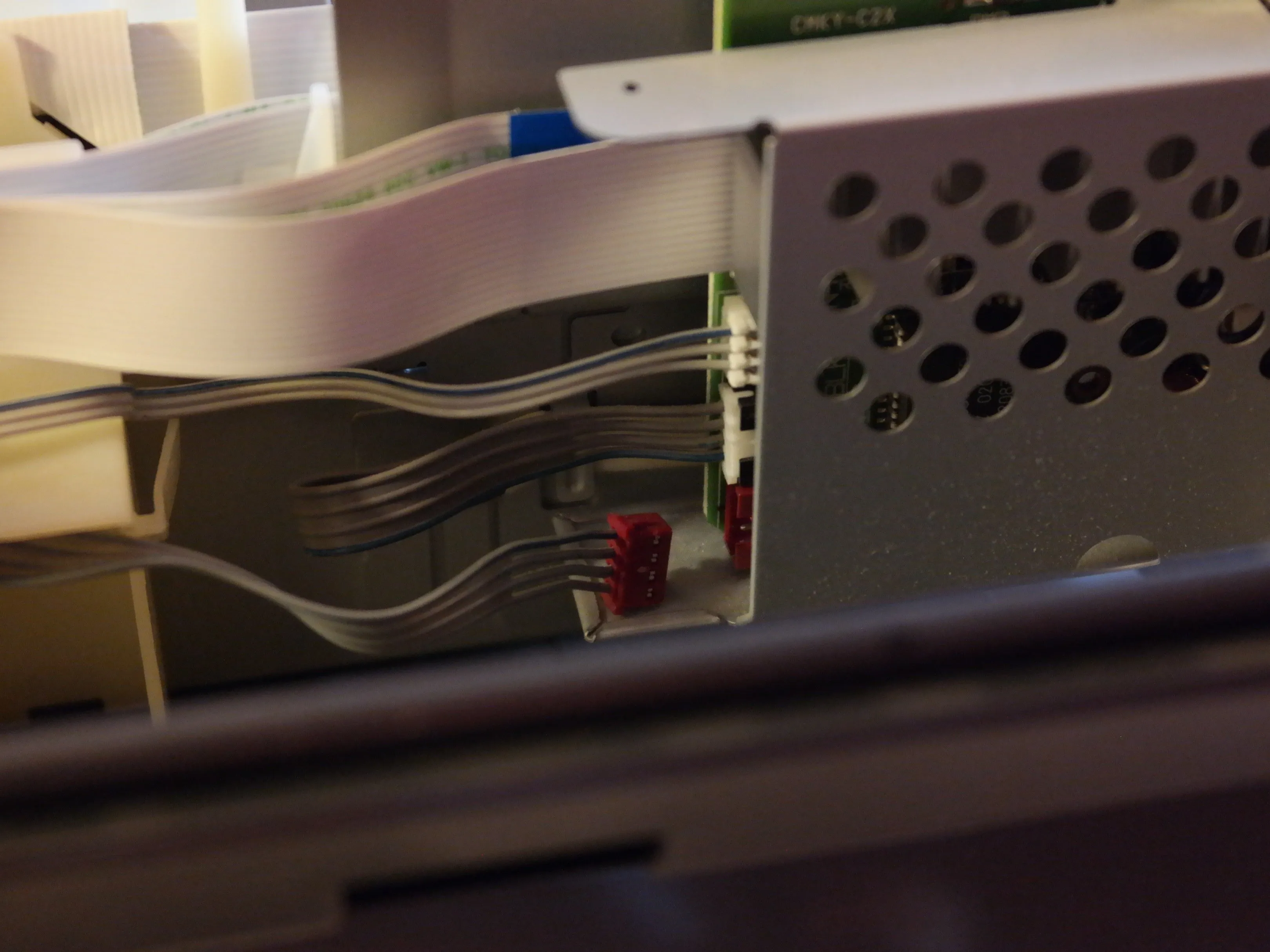

Кабель шагового двигателя проложен через ряд пластиковых защелок, которые удерживают его.
В конечном итоге он подключается к (скрытой) логической плате.
Шаг 11

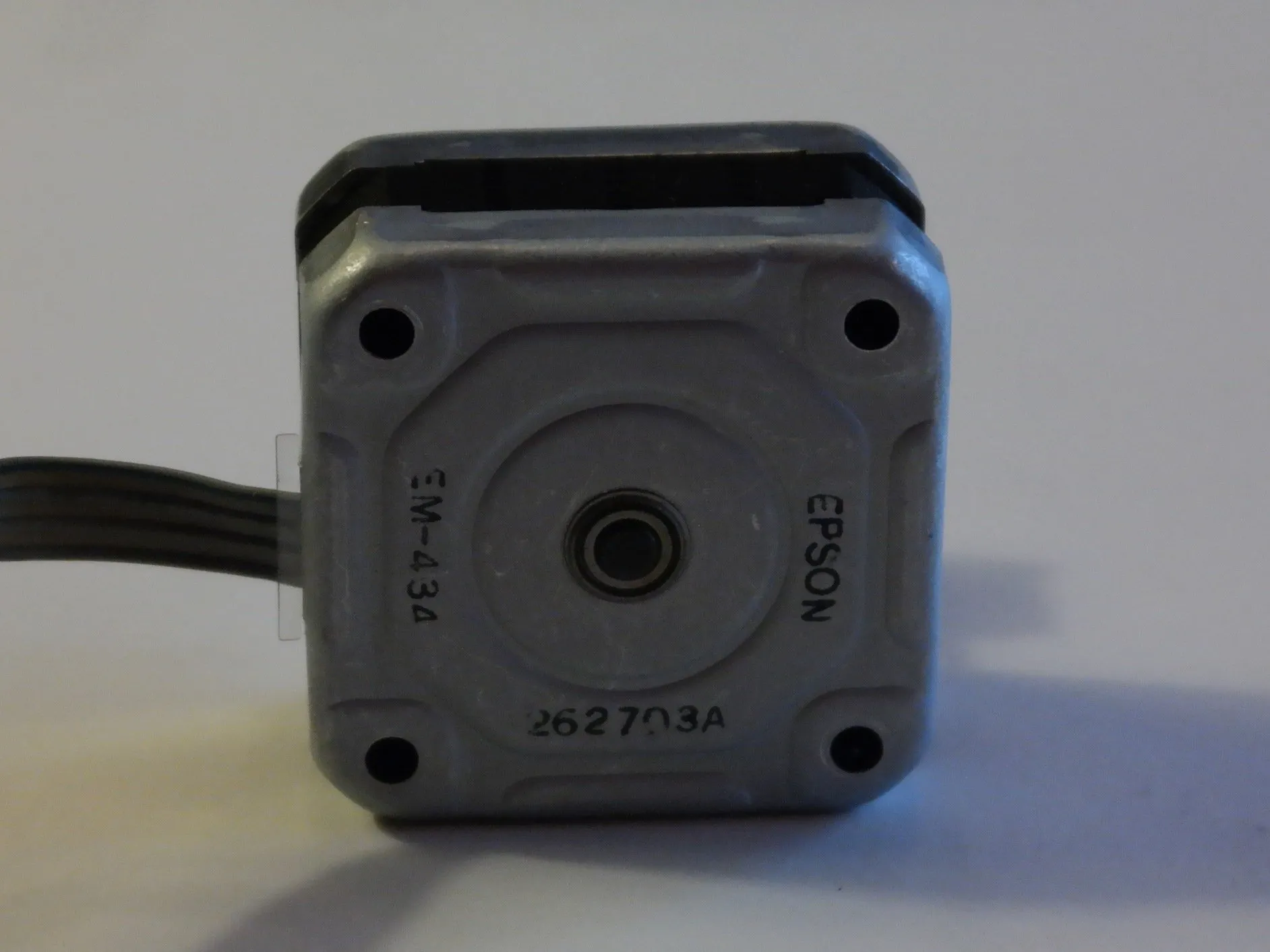

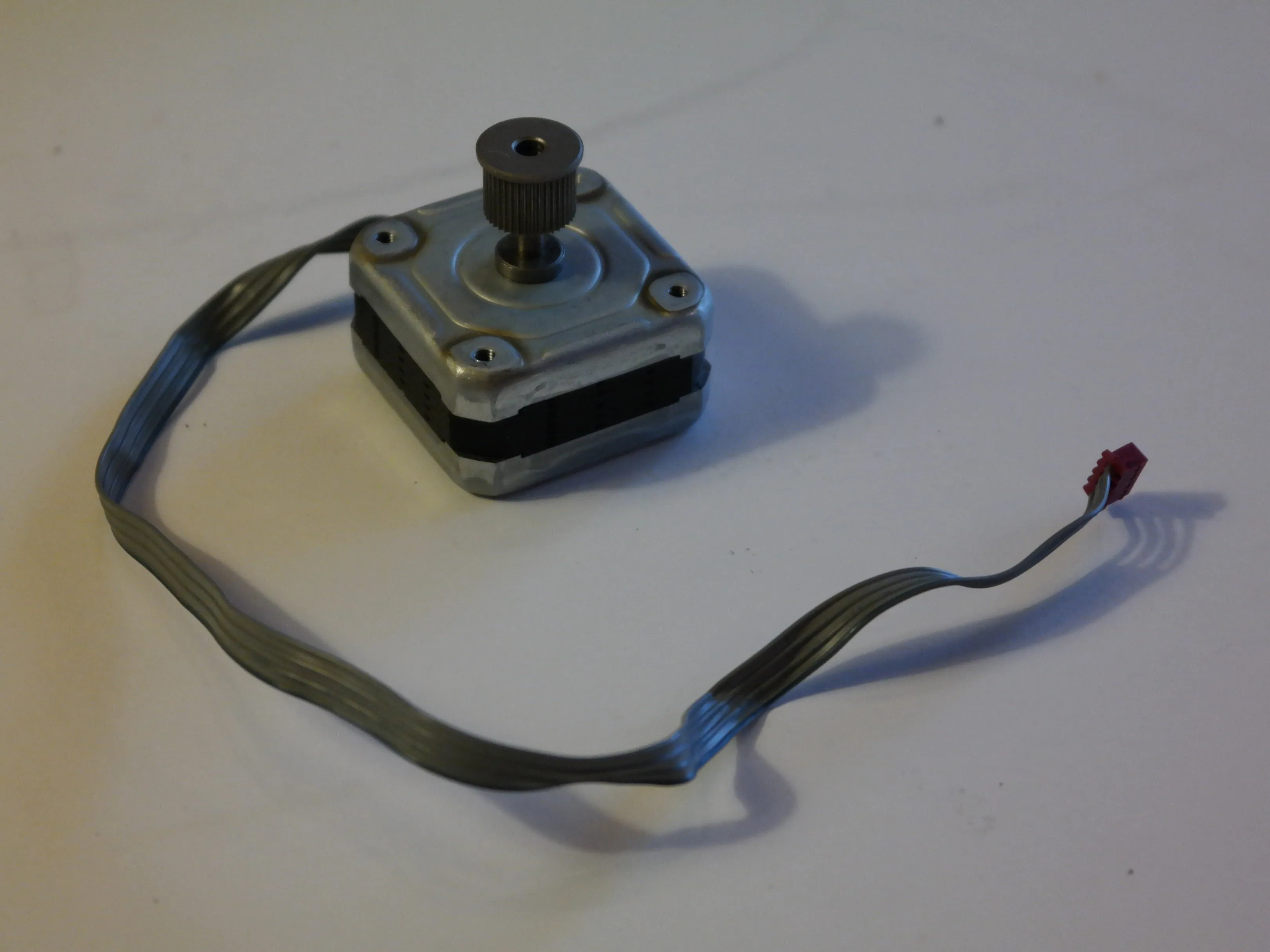

Пристальный взгляд на шаговый двигатель.
Если вы знаете, на каком напряжении работает этот двигатель или его распиновку, пожалуйста, оставьте комментарий!
Шаг 12

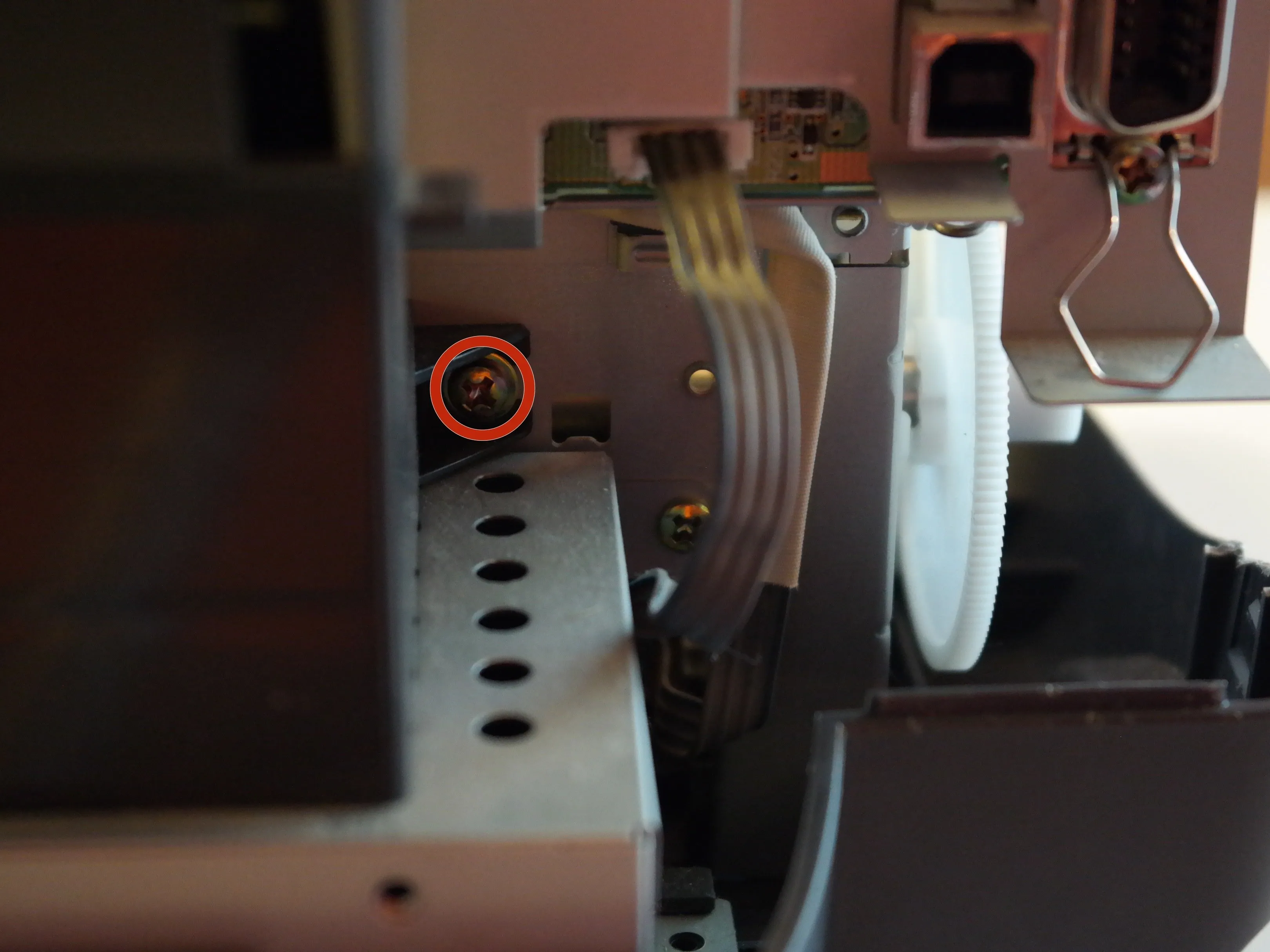

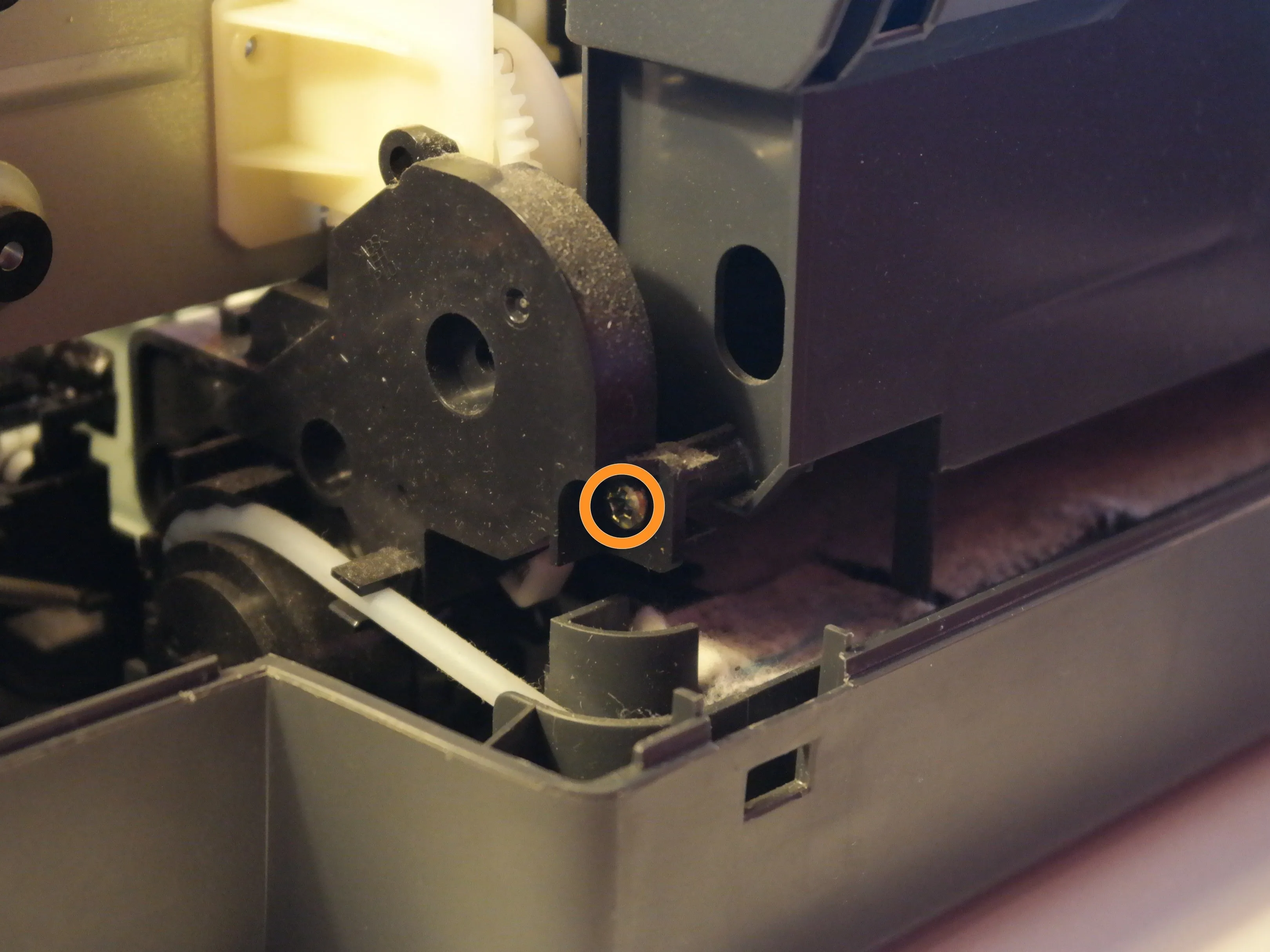

Чтобы получить доступ к лотку для бумаги, необходимо открутить 3 винта.
Один в очевидном месте.
Один в менее очевидном месте.

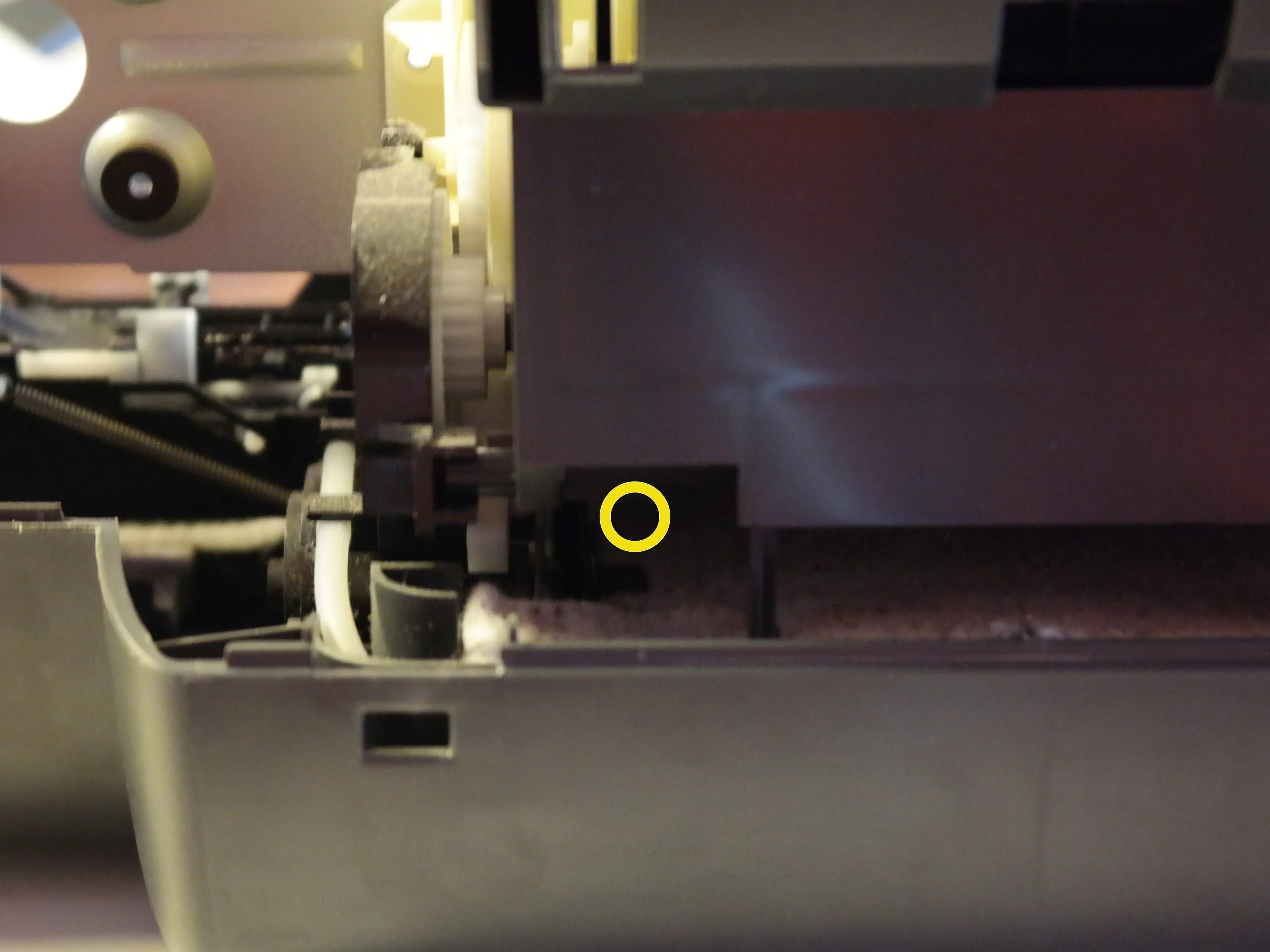

И один спрятан в темном месте.
Шаг 13

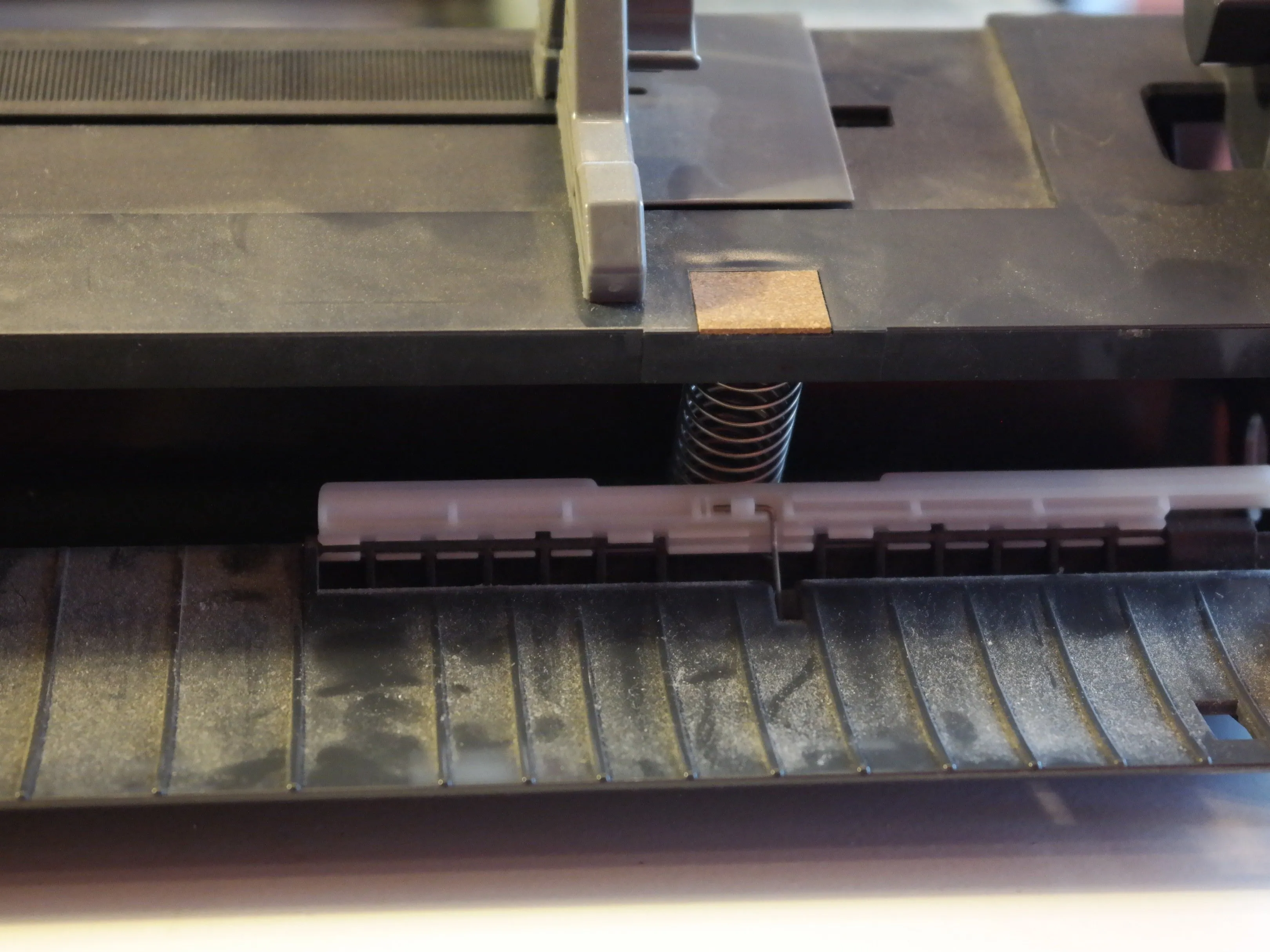

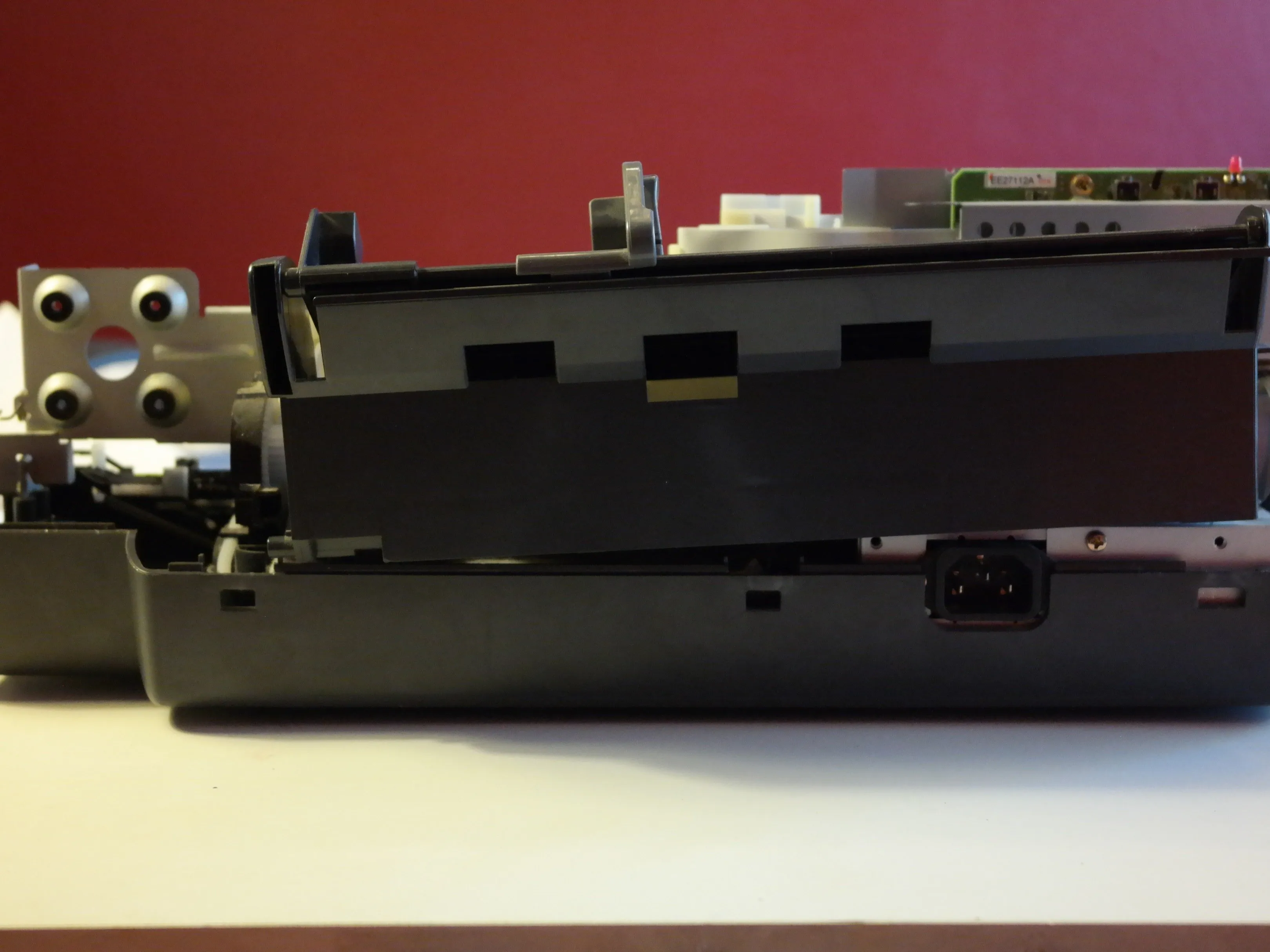

Лоток для бумаги был извлечен.

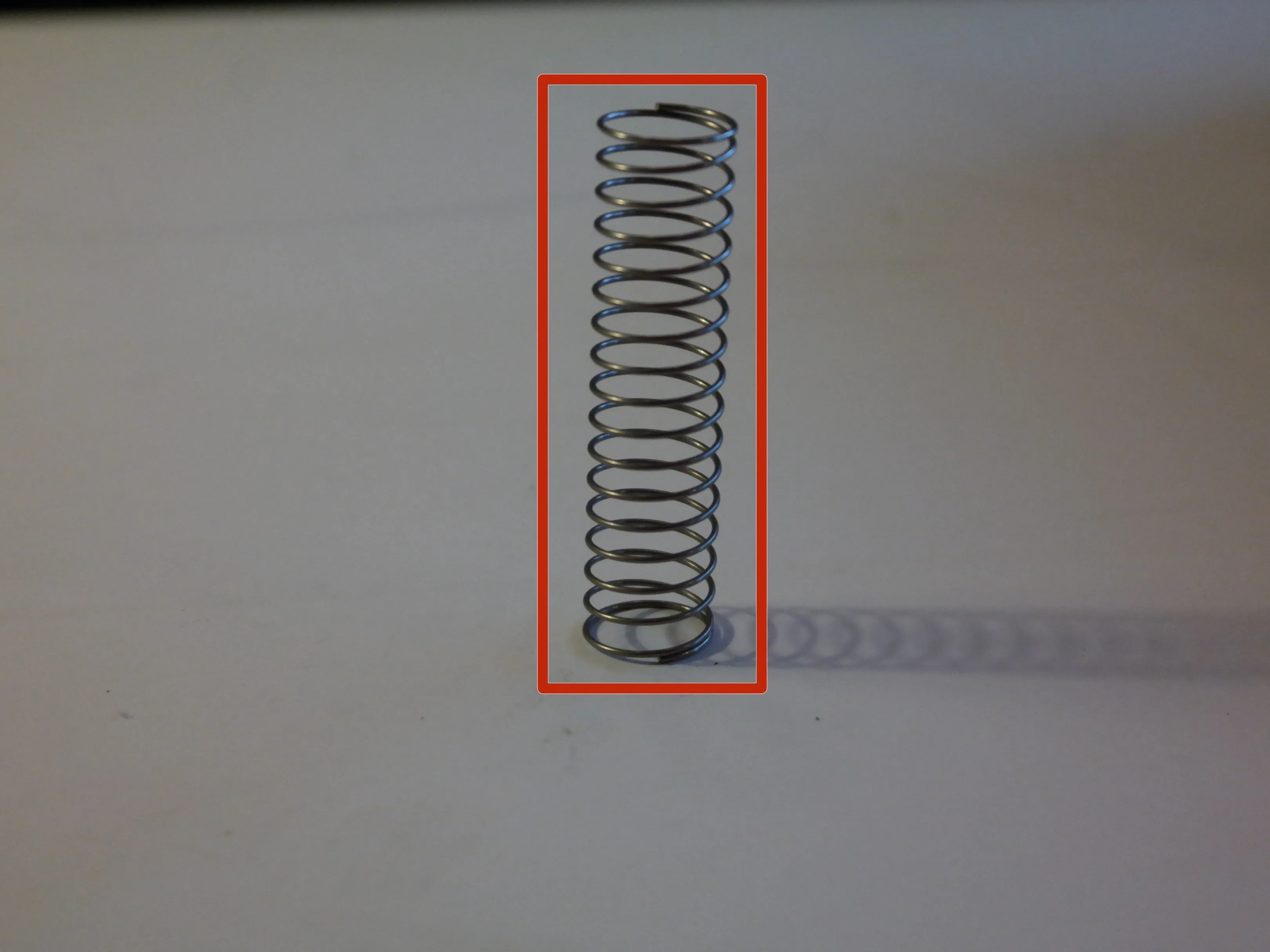

Этот великолепный экземпляр был найден глубоко внутри лотка для бумаги.
Шаг 14

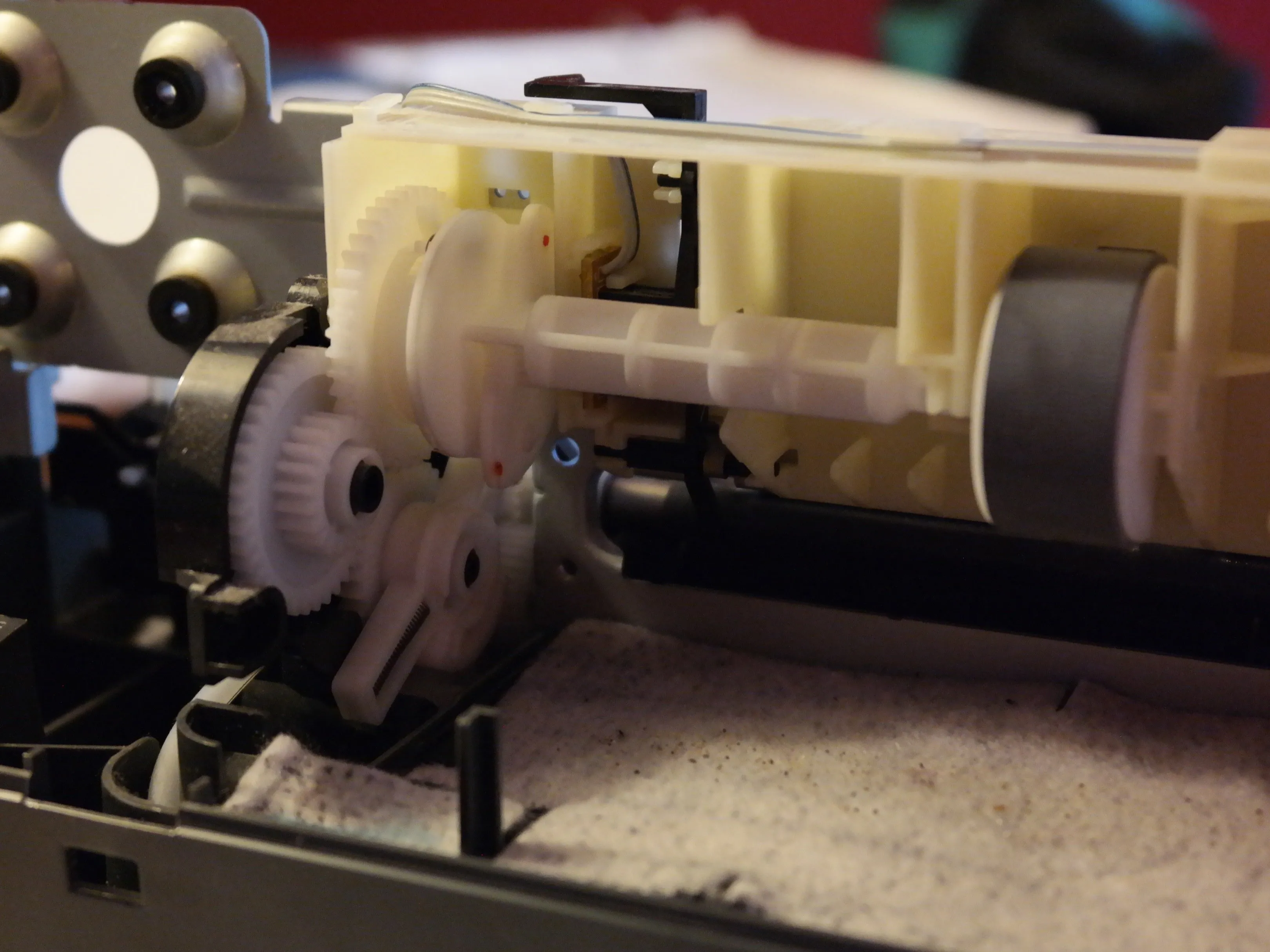

Внимательно посмотрите на то, что находится за лотком для бумаги.
Хотя эта прокладка внизу выглядит безобидно, не относитесь к ней так. Пропустите следующий шаг, если не хотите знать, что может скрываться внутри вашего принтера.
Шаг 15

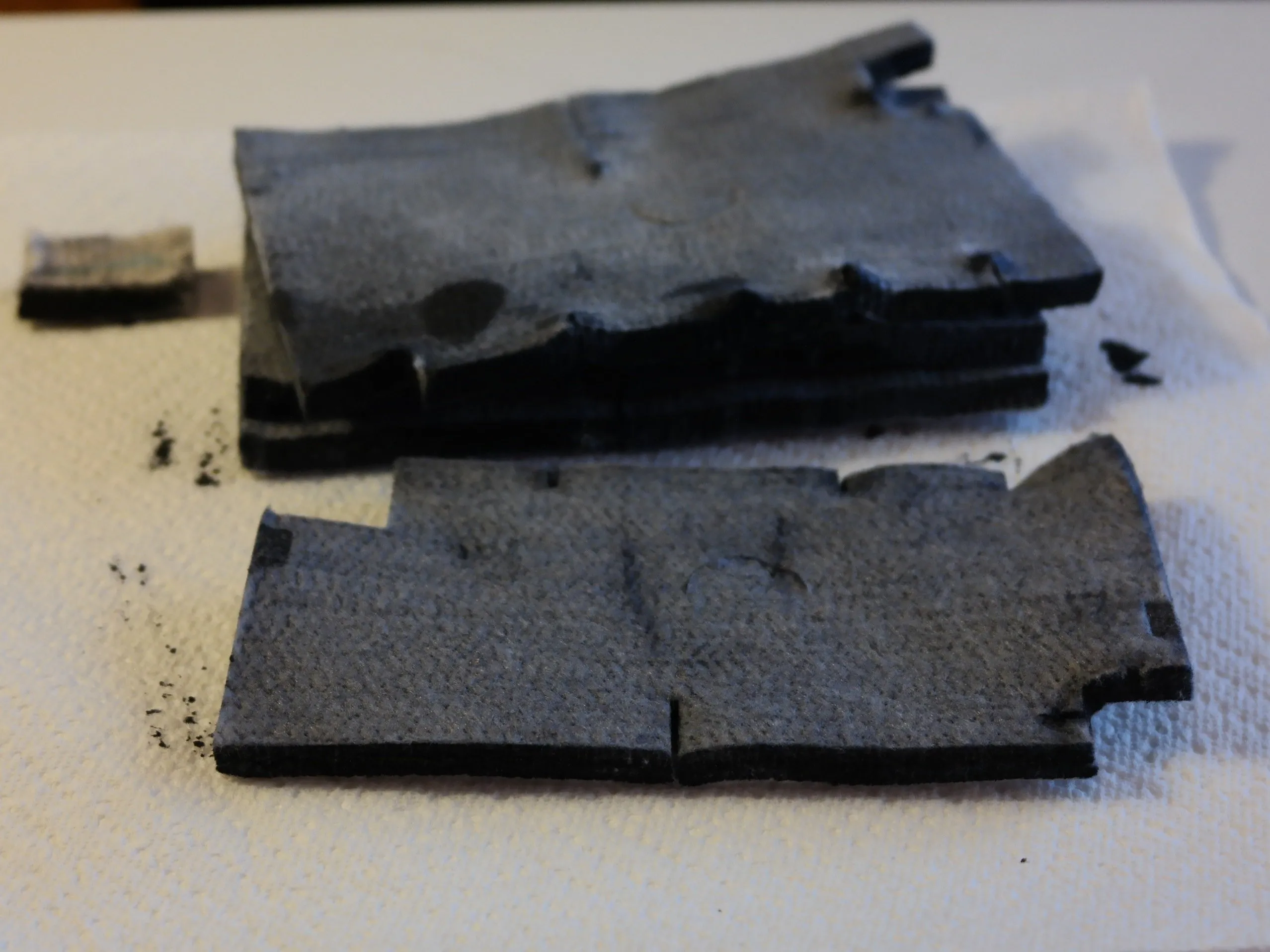

Объект в нижней части последней фотографии - это 5 слоев впитывающей прокладки, чтобы вместить все чернила, которые принтер растратил во время очистки сопел, в данном случае почти 8 лет чернил.
По крайней мере, беспорядок был не таким ужасным, как этот или вот это.
Шаг 16

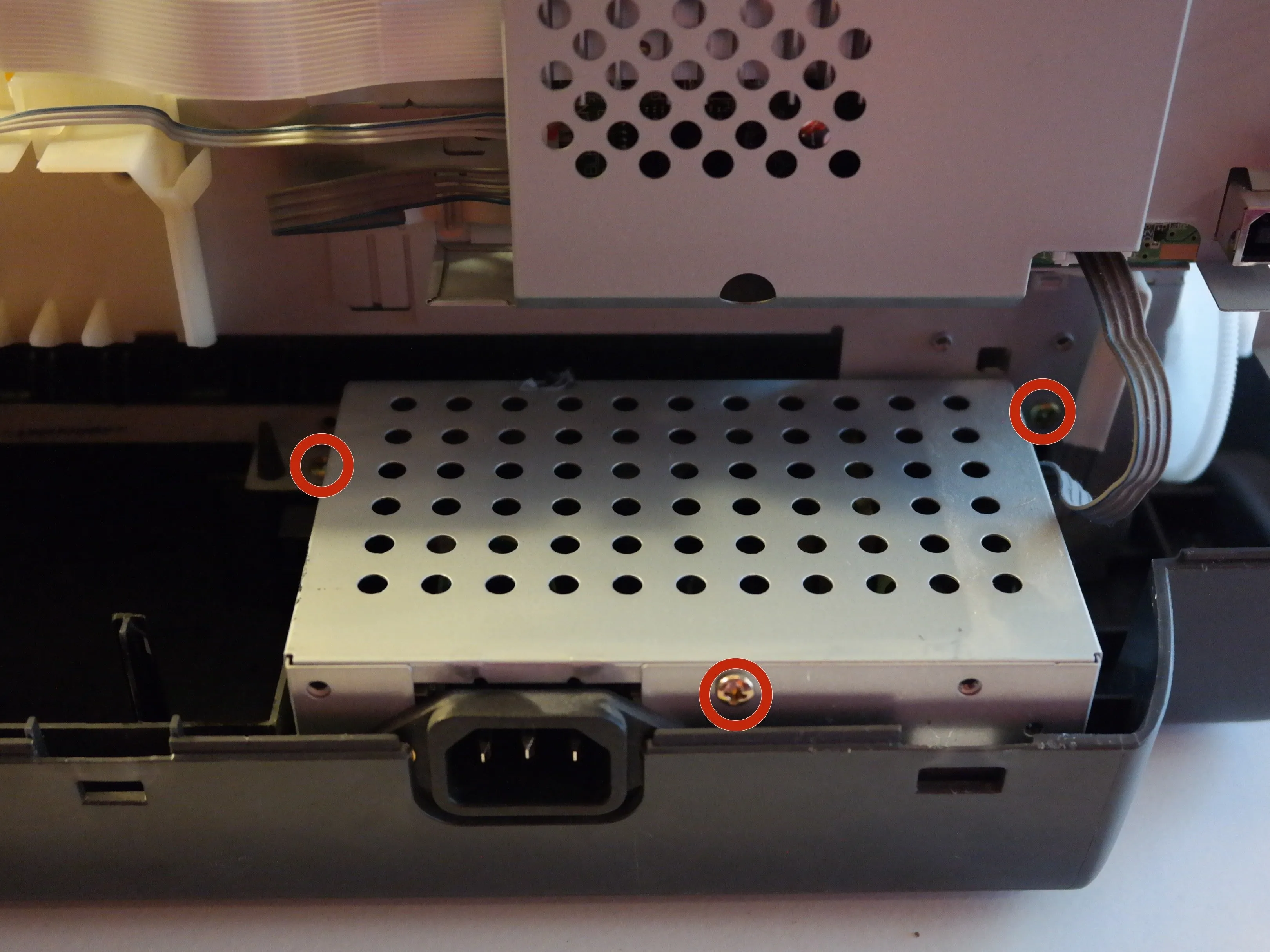

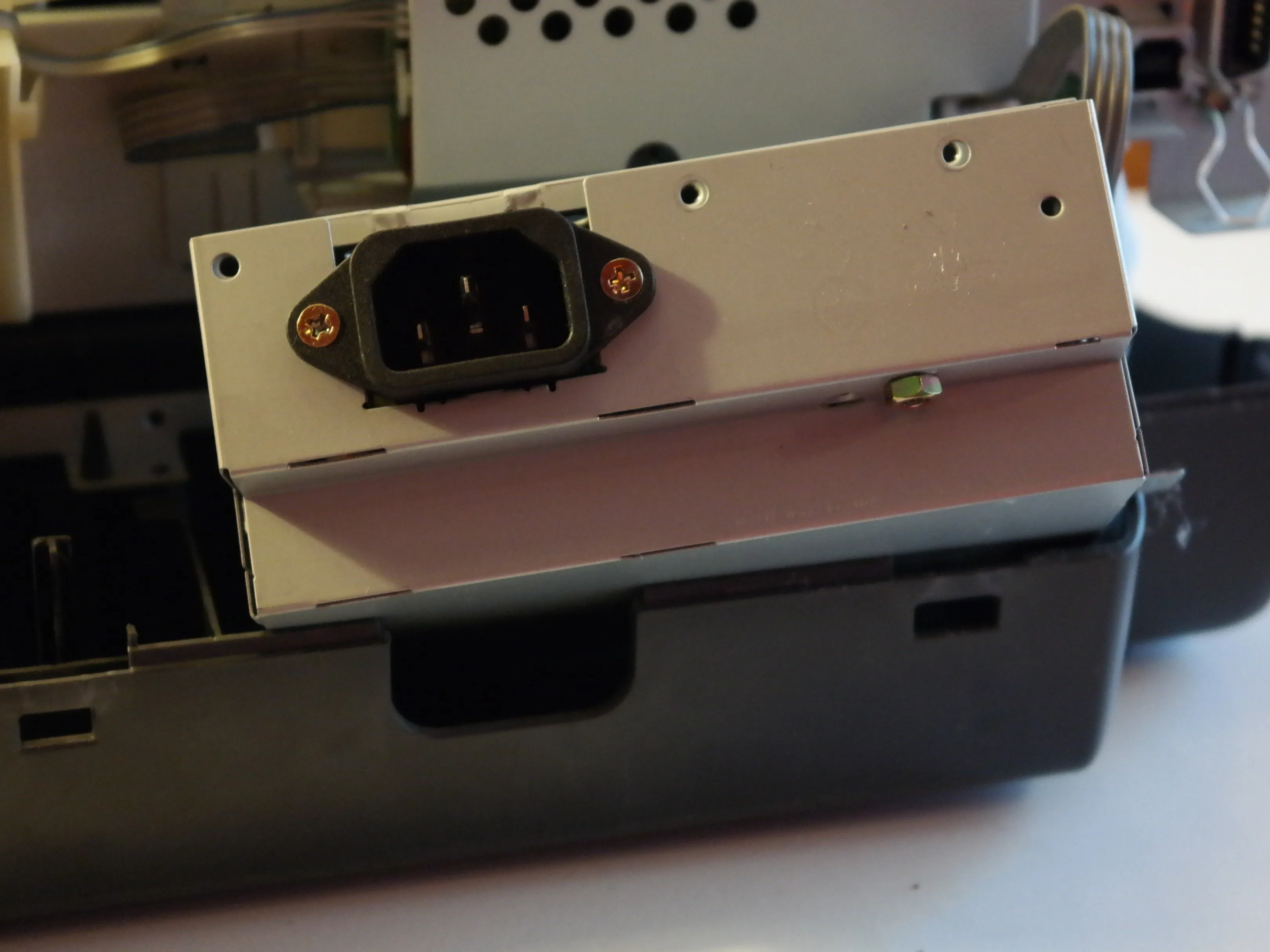

Блок питания держится на месте с помощью 3 винтов, но, похоже, двух не хватает на передней панели.

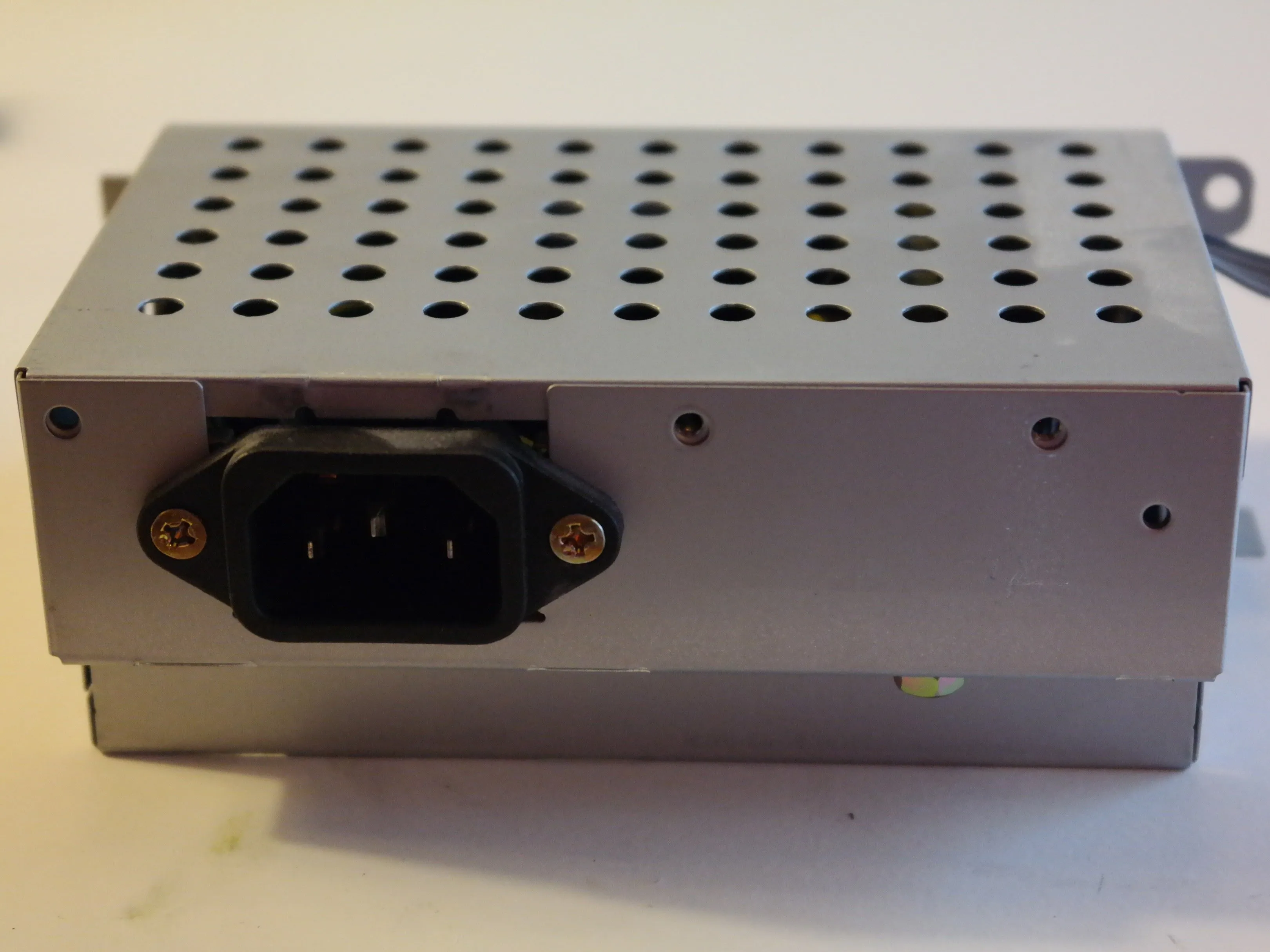

Шаг 17

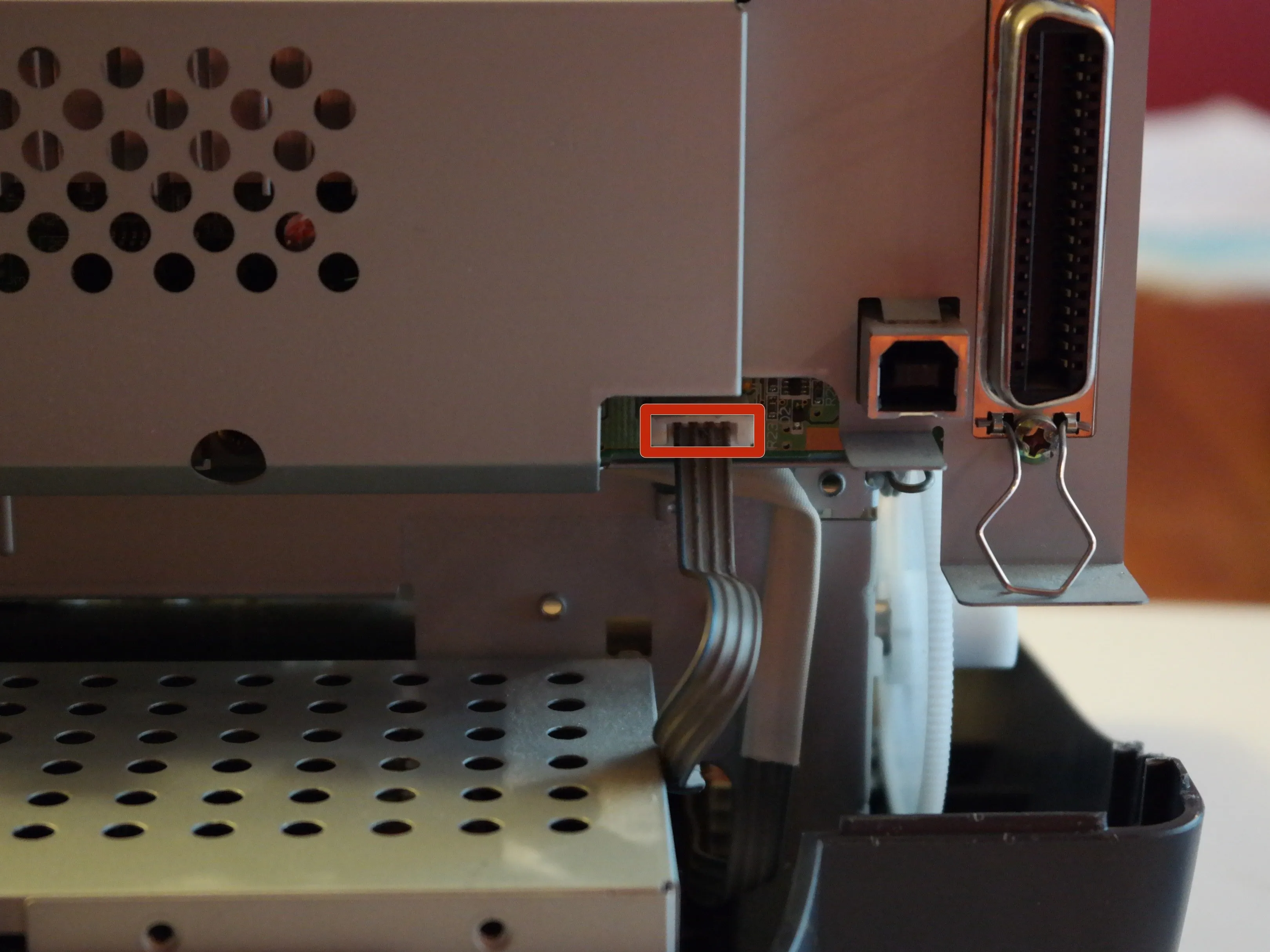

Блок питания подключен к основной плате 4 удивительно тонкими проводами.
Шаг 18

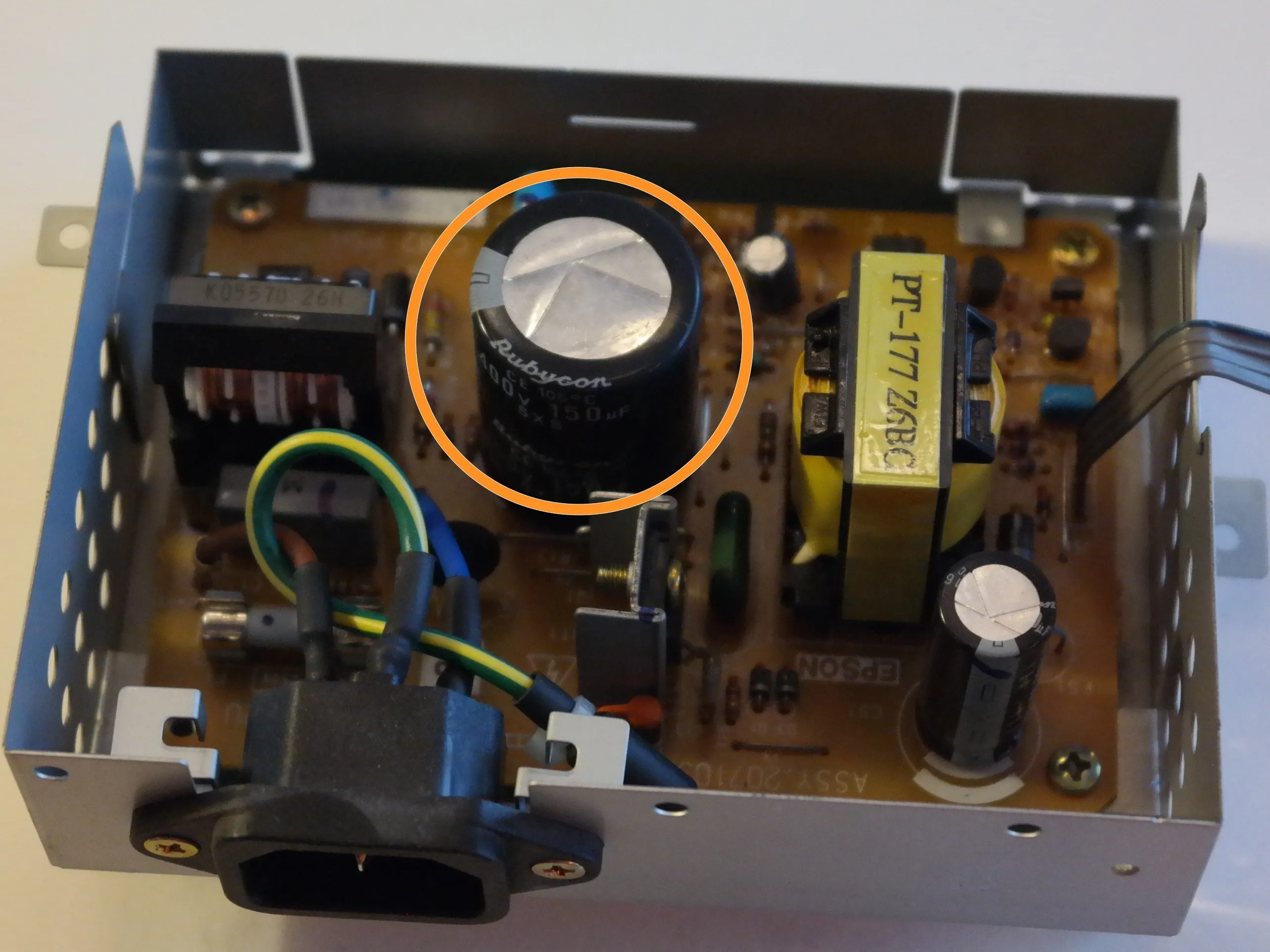

Внутренняя часть блока питания.
Большой конденсатор (обведен оранжевым) может выдерживать напряжение до 400 вольт, и если вы прикоснетесь к нему, когда он будет подключен к сети, вам будет больно.

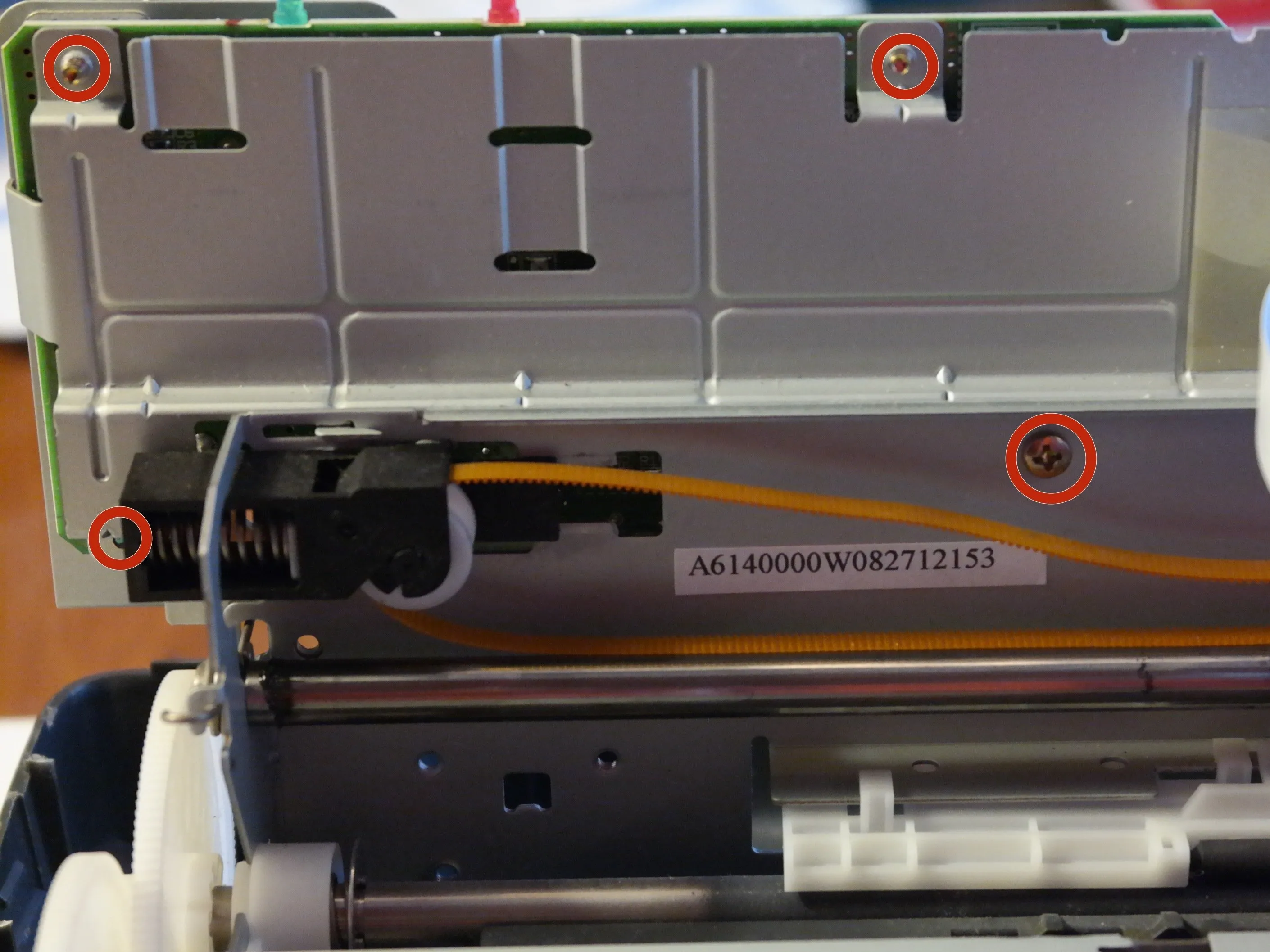

Шаг 19

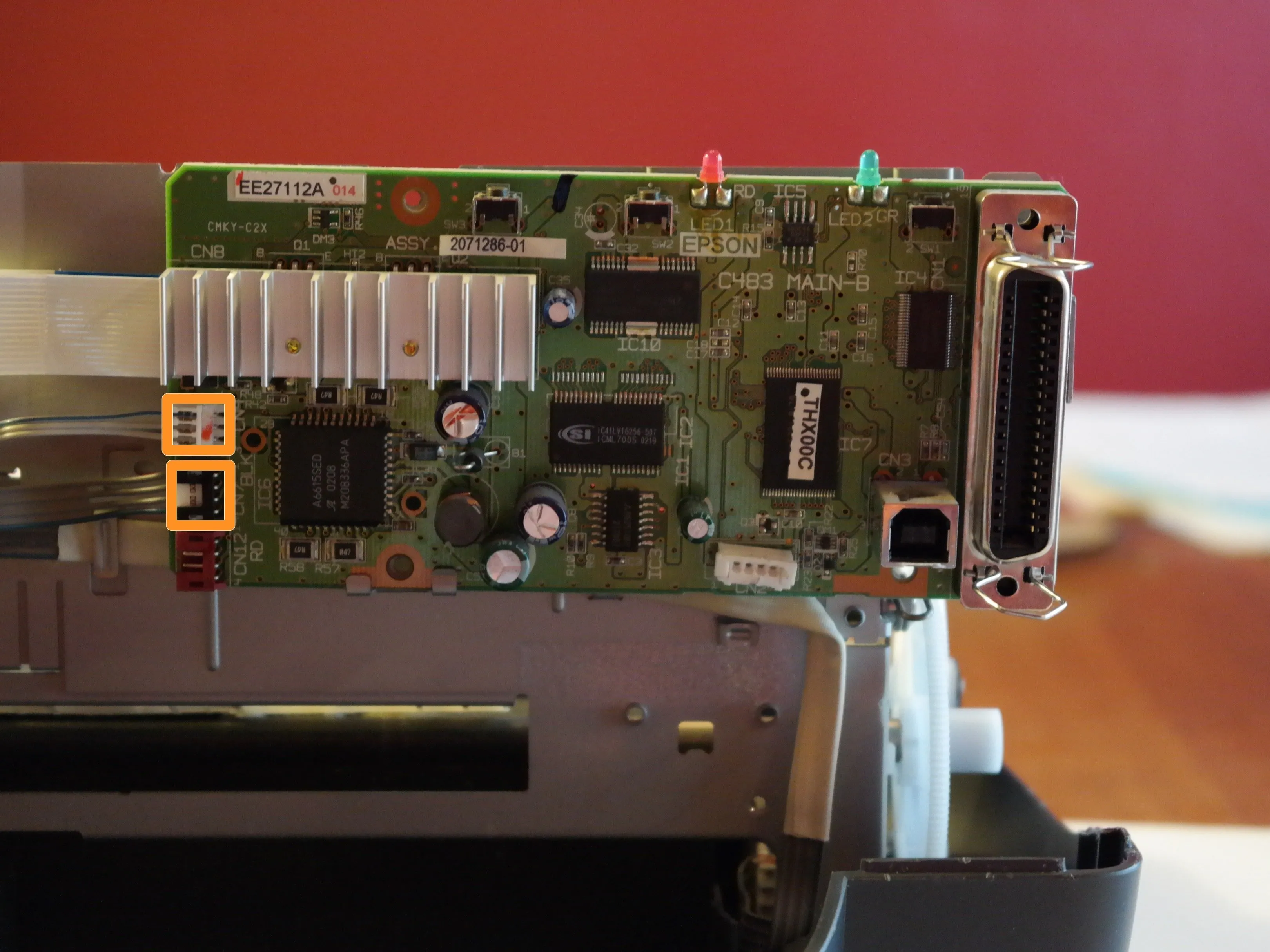

Экранирование логической платы удерживается на месте с помощью 4 винтов.
Два кабеля остаются подключенными к логической плате.

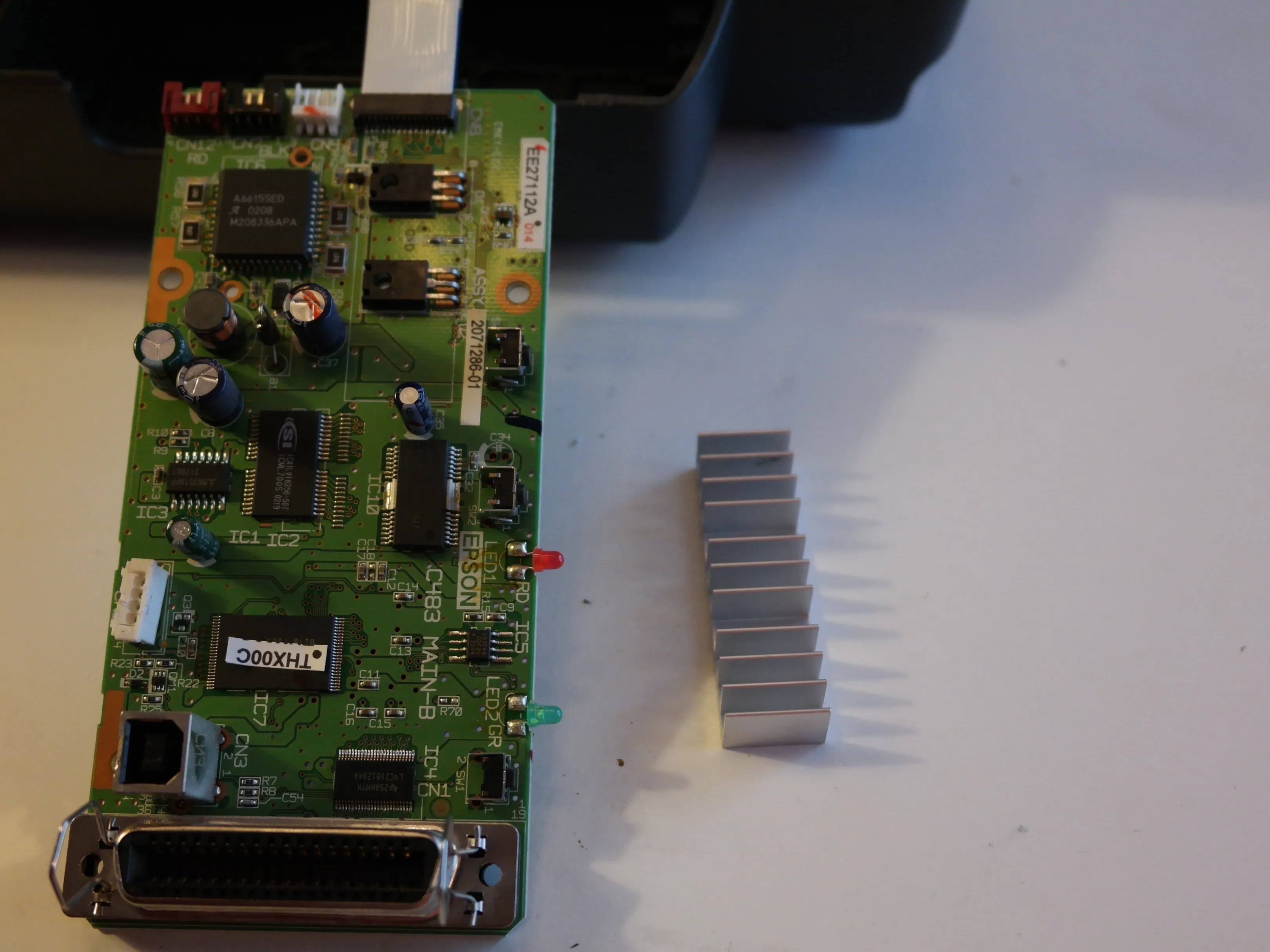

Шаг 20

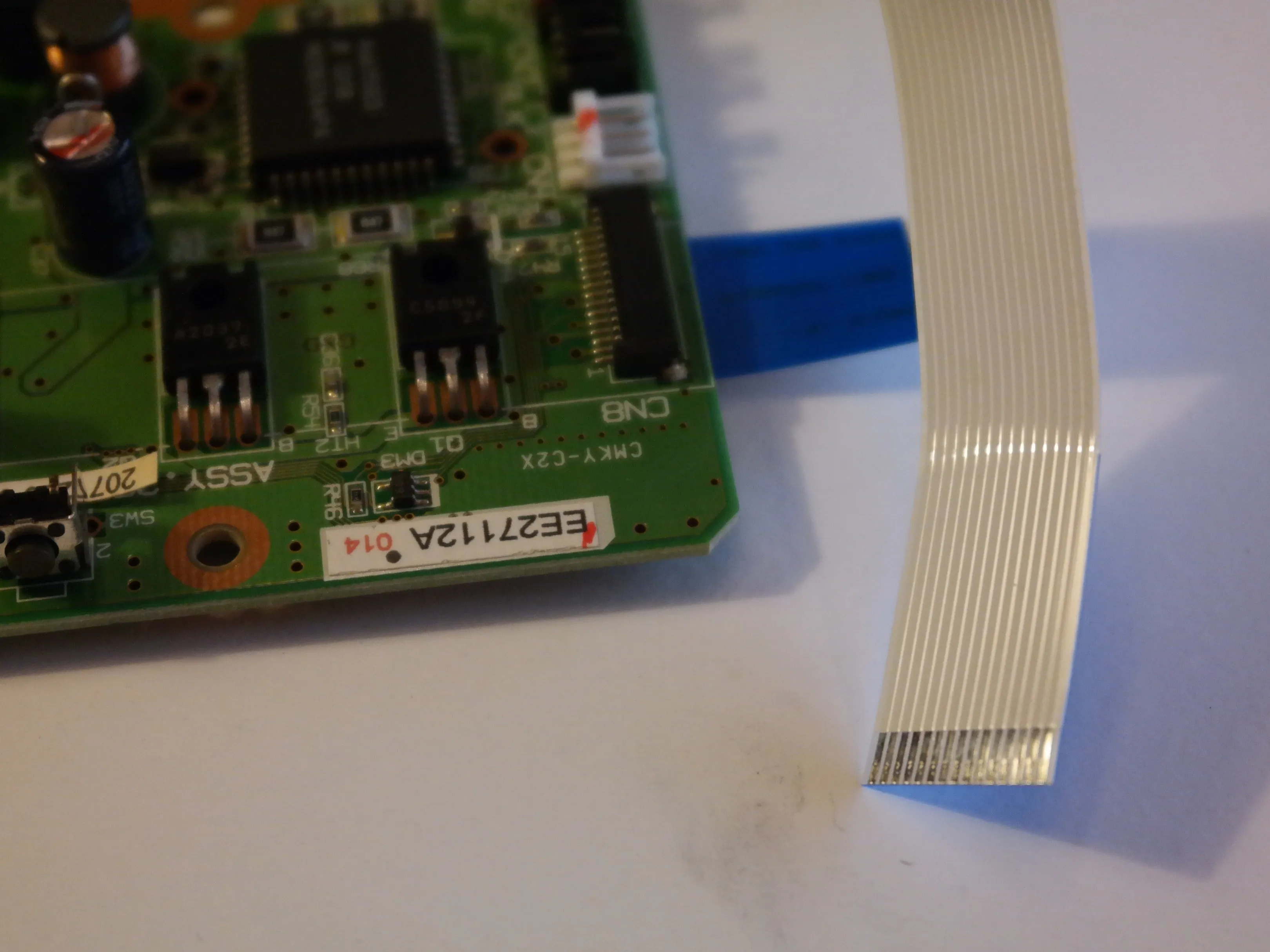

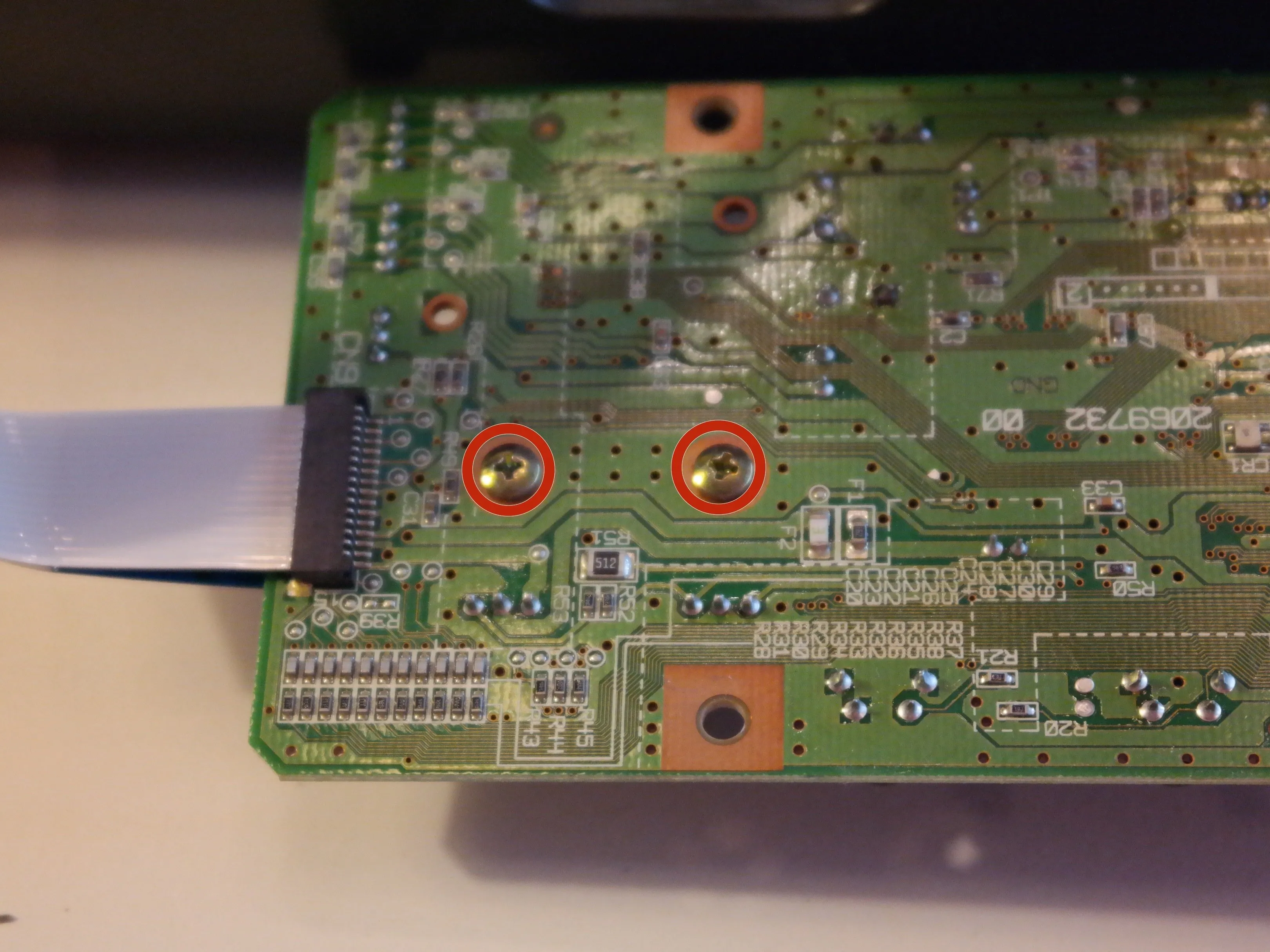

Радиатор прикреплен к логической плате этими винтами.
Большой двойной ленточный кабель для печатающей головки подключается к двум разъемам на логической плате, по одному с каждой стороны.
Шаг 21

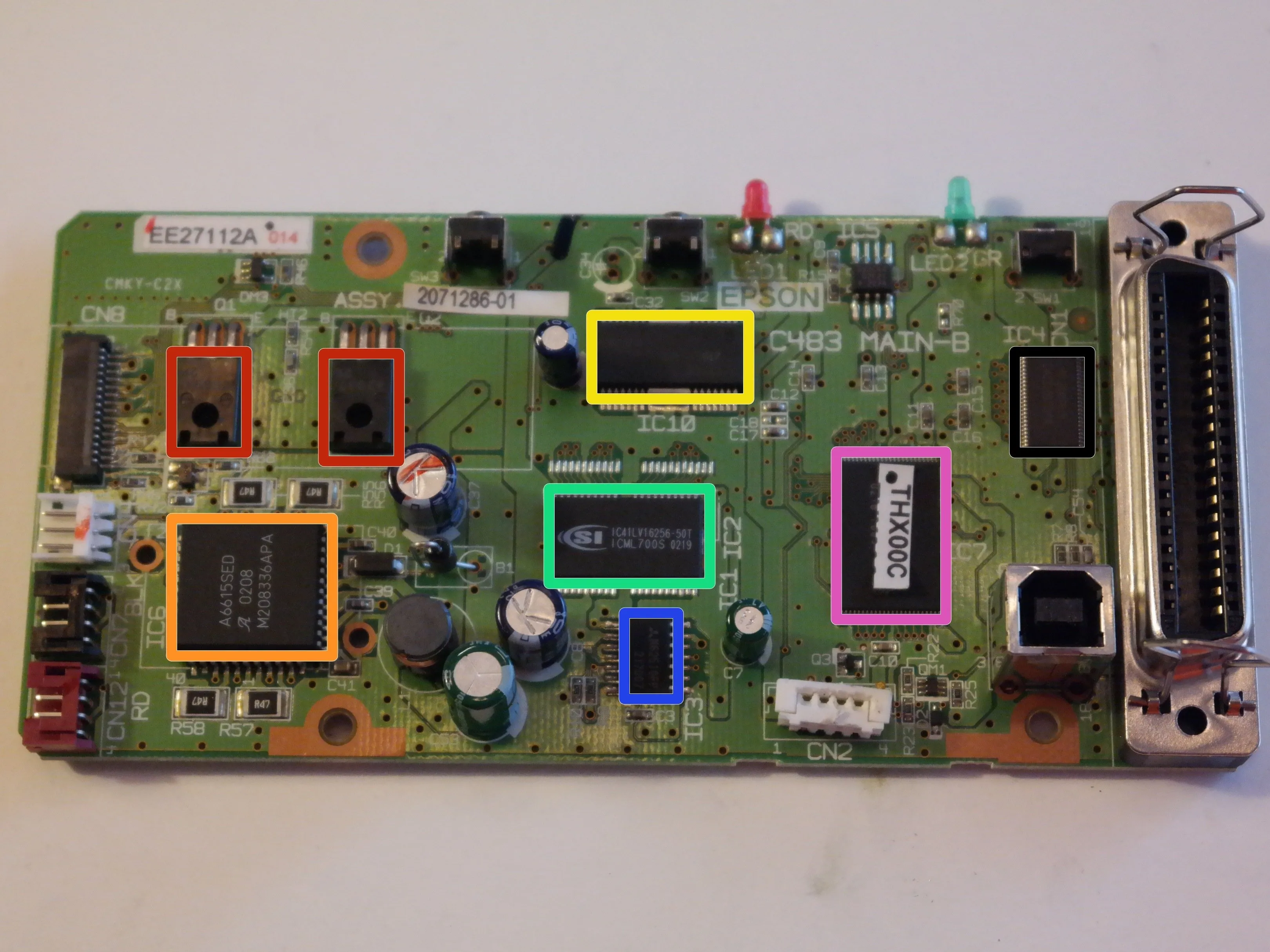

Микросхемы на логической плате.
Транзисторы A2037 и C5694
Драйвер шагового двигателя A6615SED
219A254UN собственная микросхема EPSON
IC41LV16256 256K x 16 бит динамической оперативной памяти
M62510FP оконечный регулятор шины
29LV400TC 8 мБит КМОП флэш-память
LVCZ161284A высокоскоростной трансивер IEEE 1284
Шаг 22

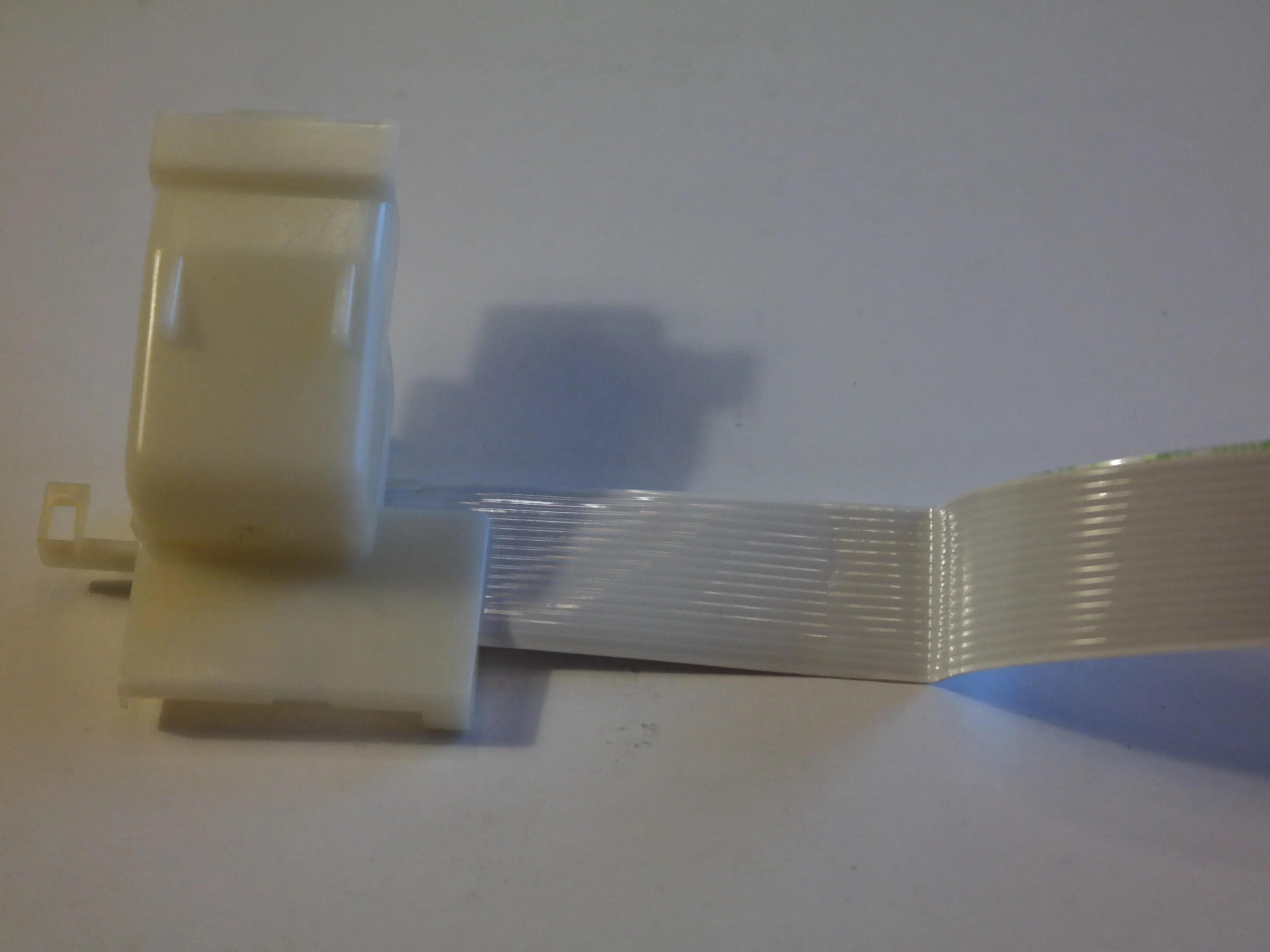

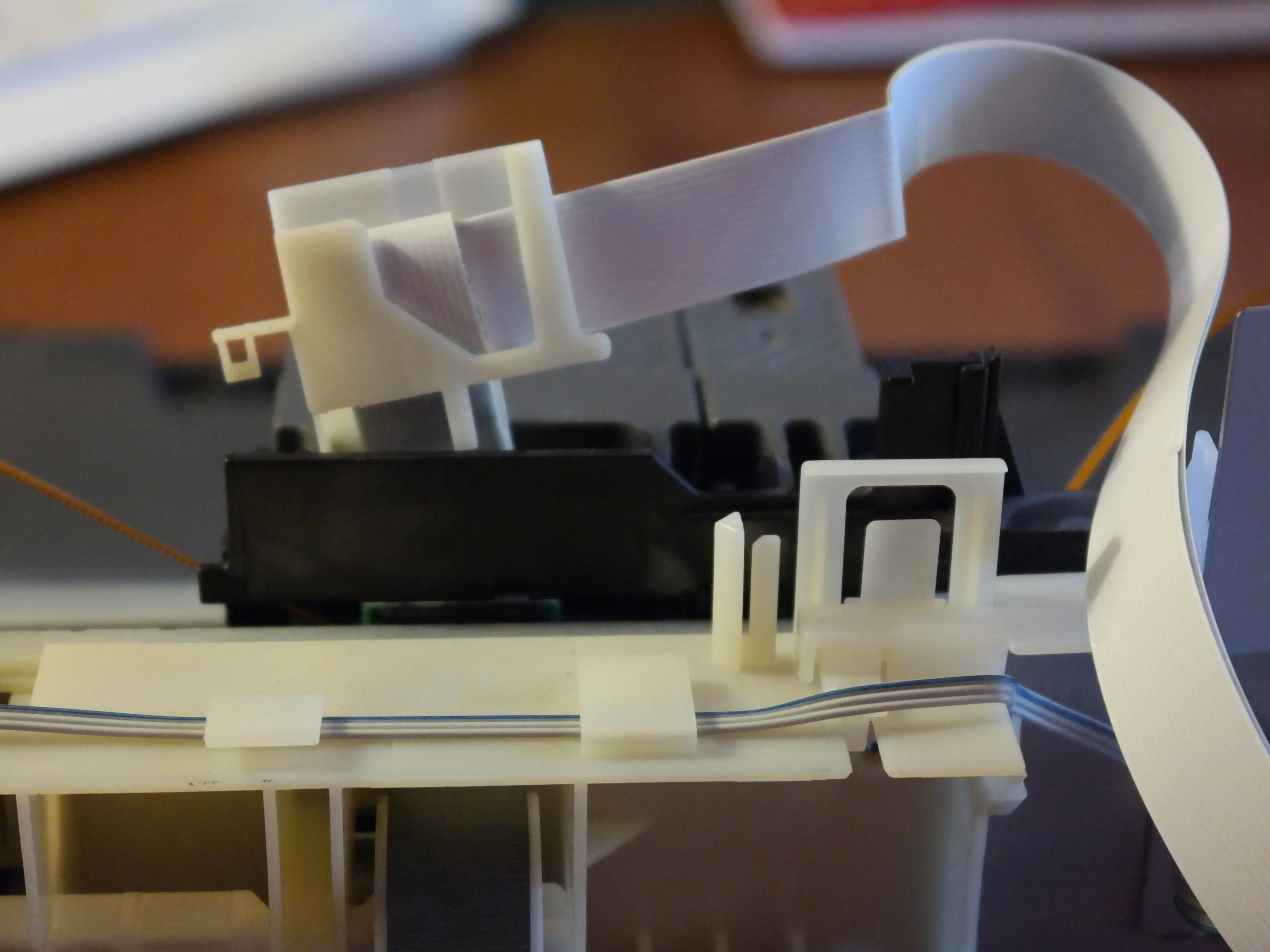

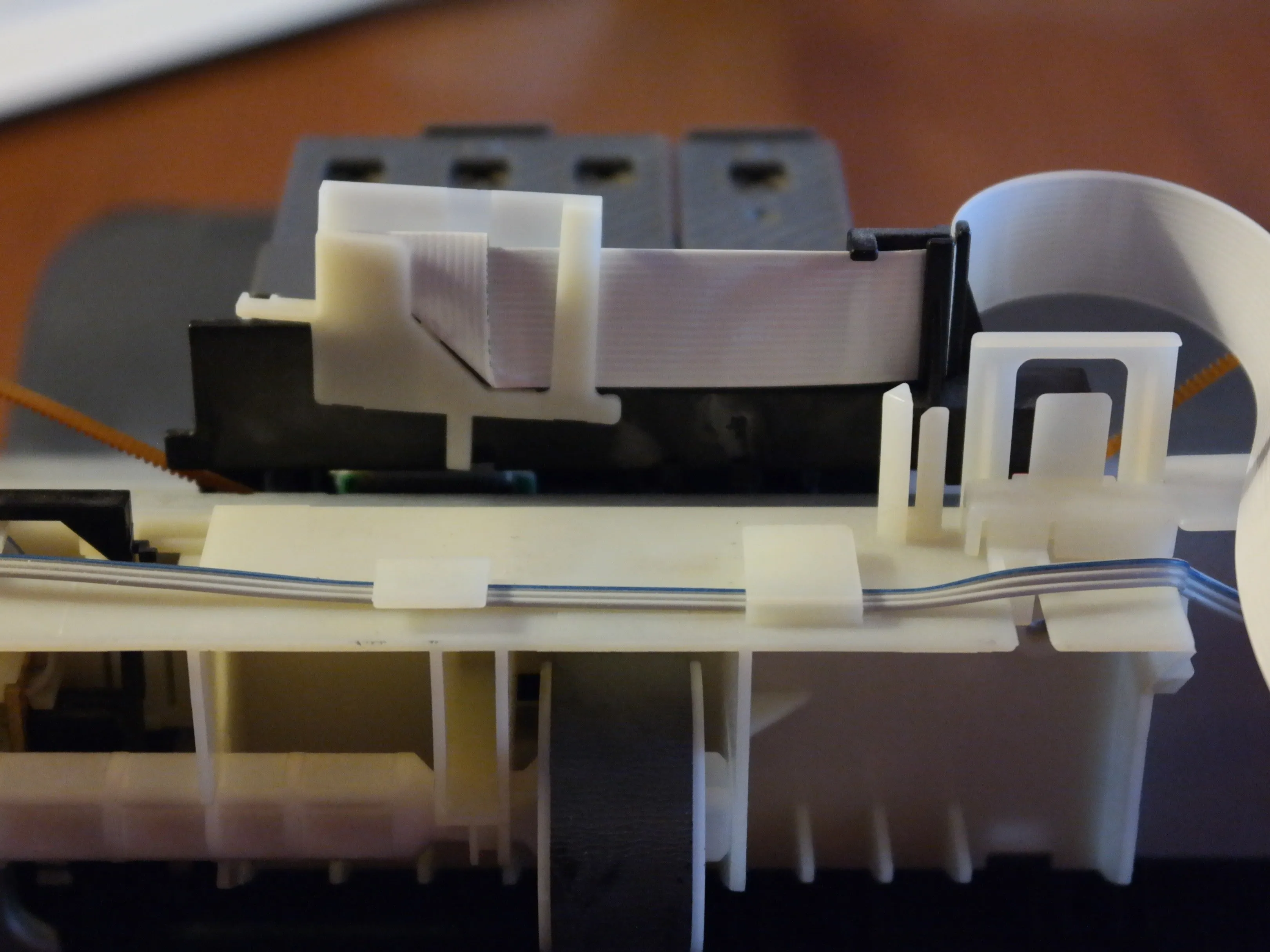

Пластиковый зажим, удерживающий двойной ленточный кабель в сложенном положении.
Шаг 23

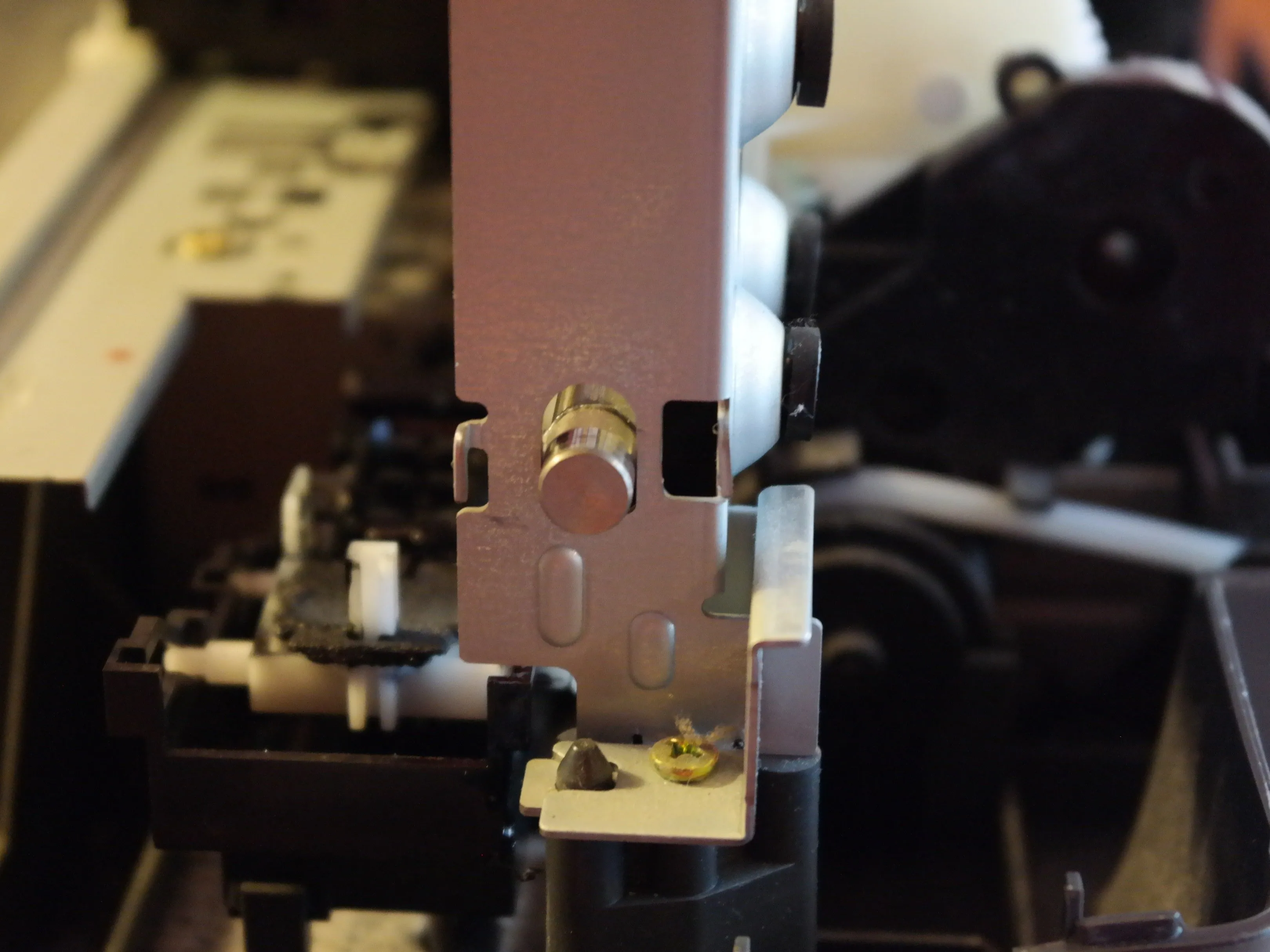

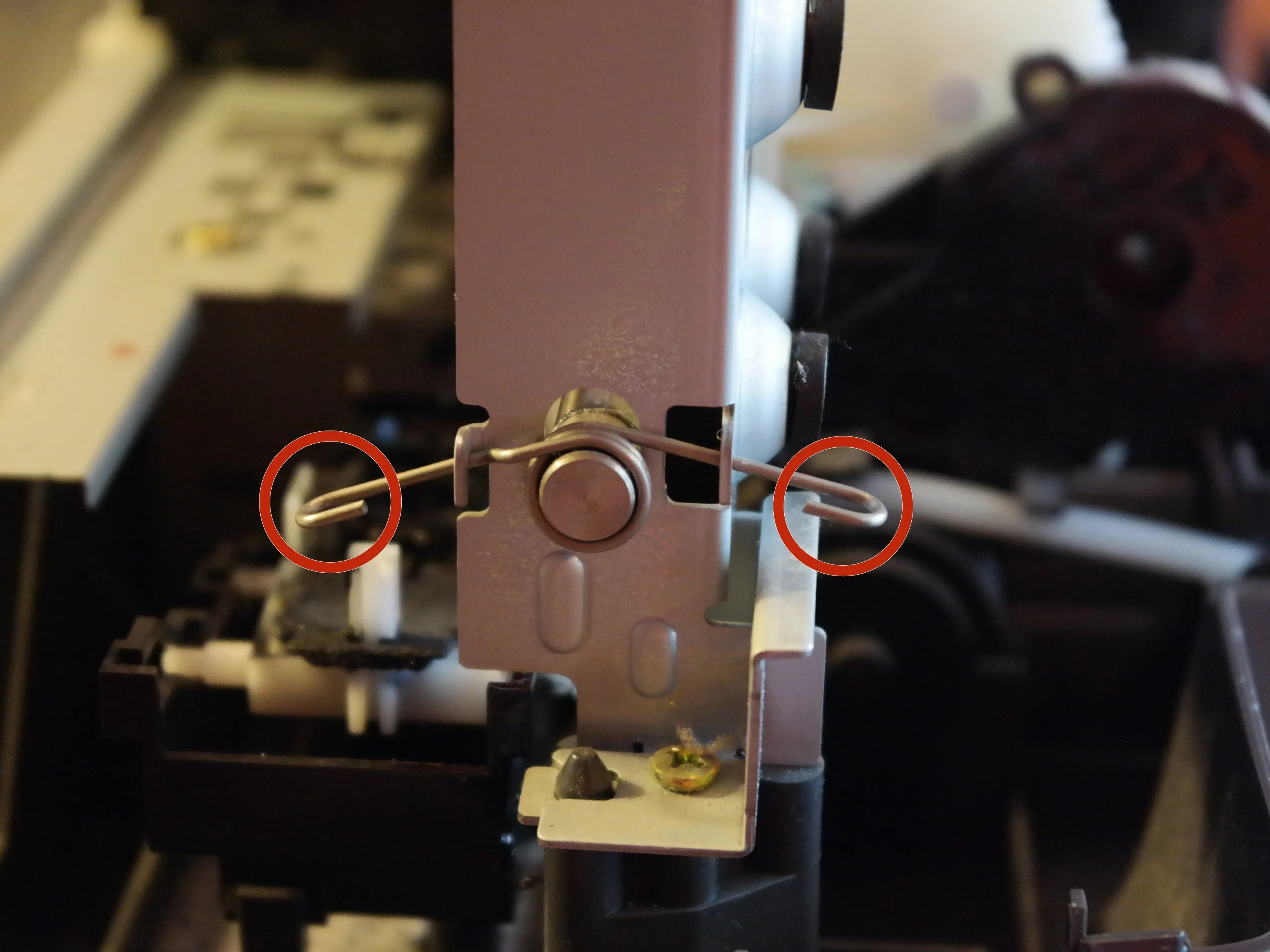

Главная ось/шток/вал/круглый металлический элемент удерживается пружинными зажимами.
Шаг 24

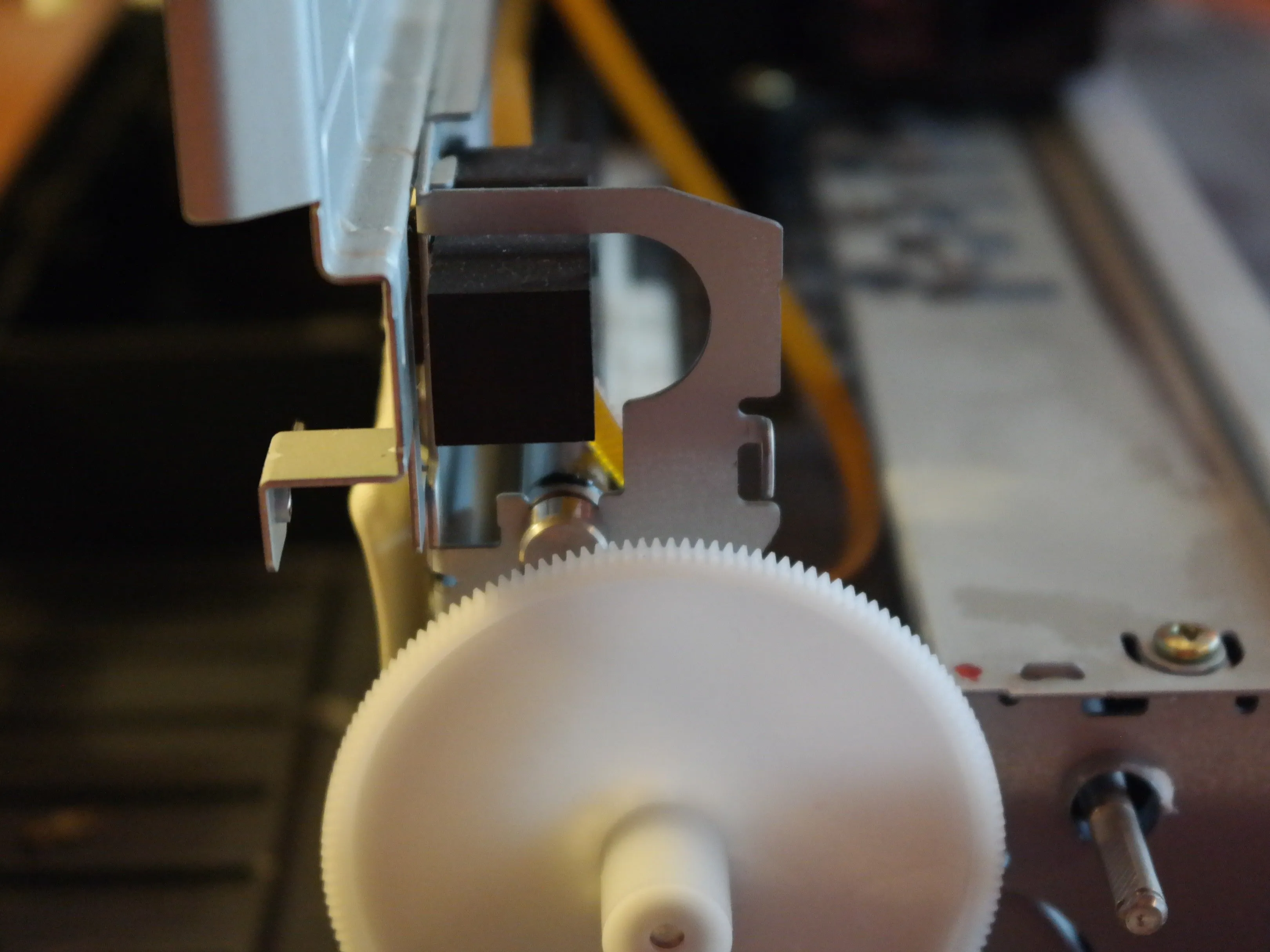

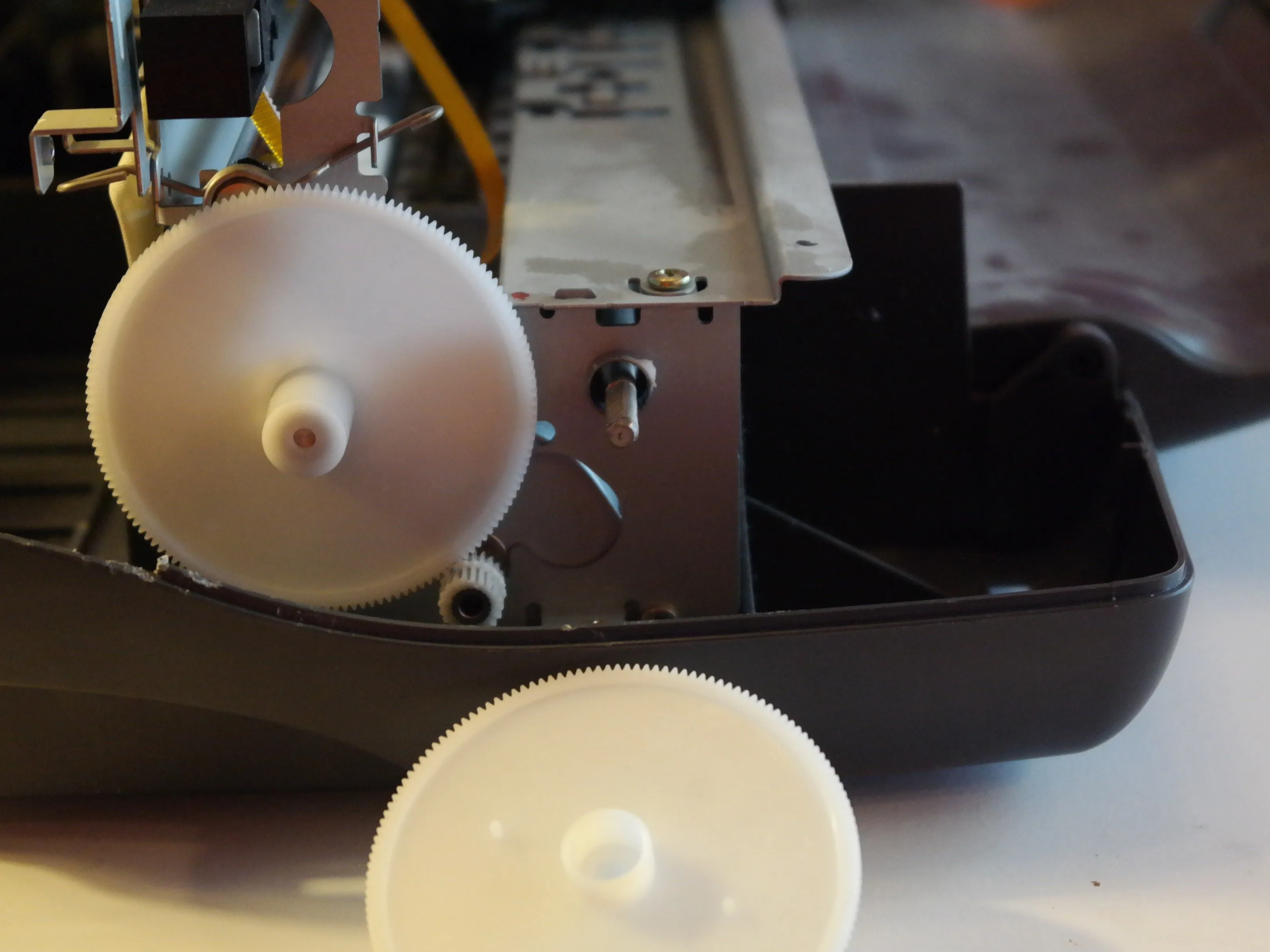

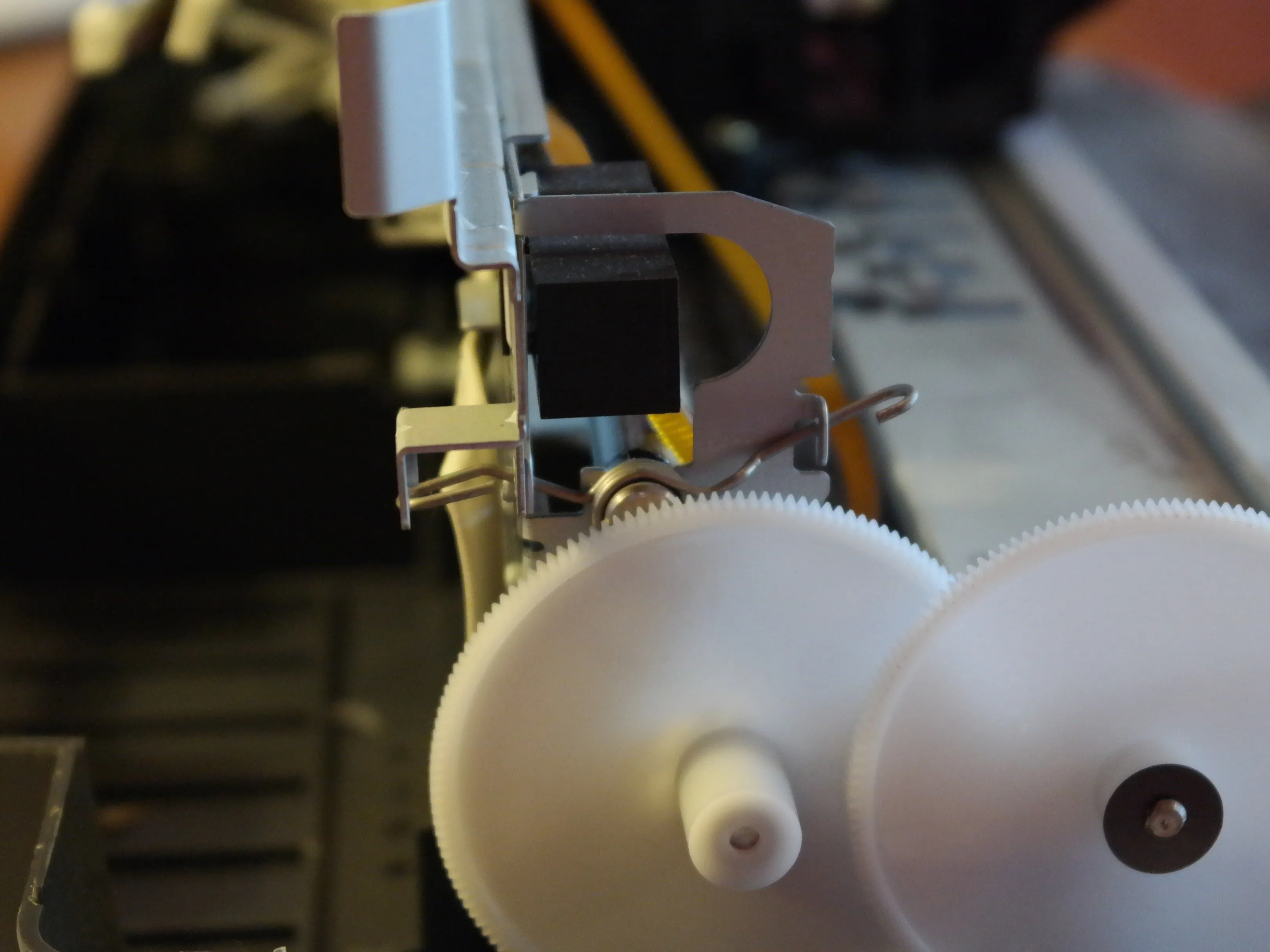

Другая сторона.
Шаг 25

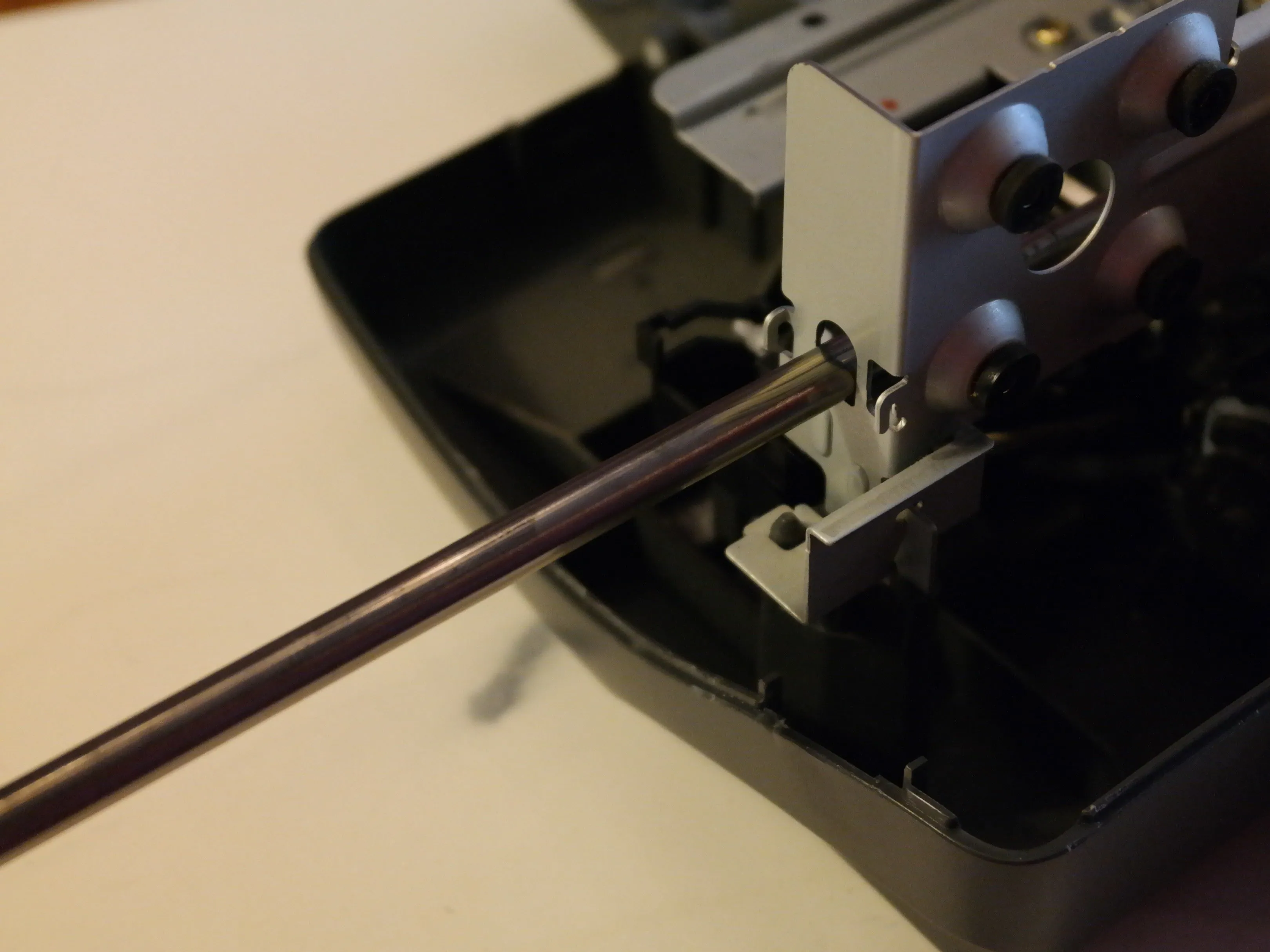

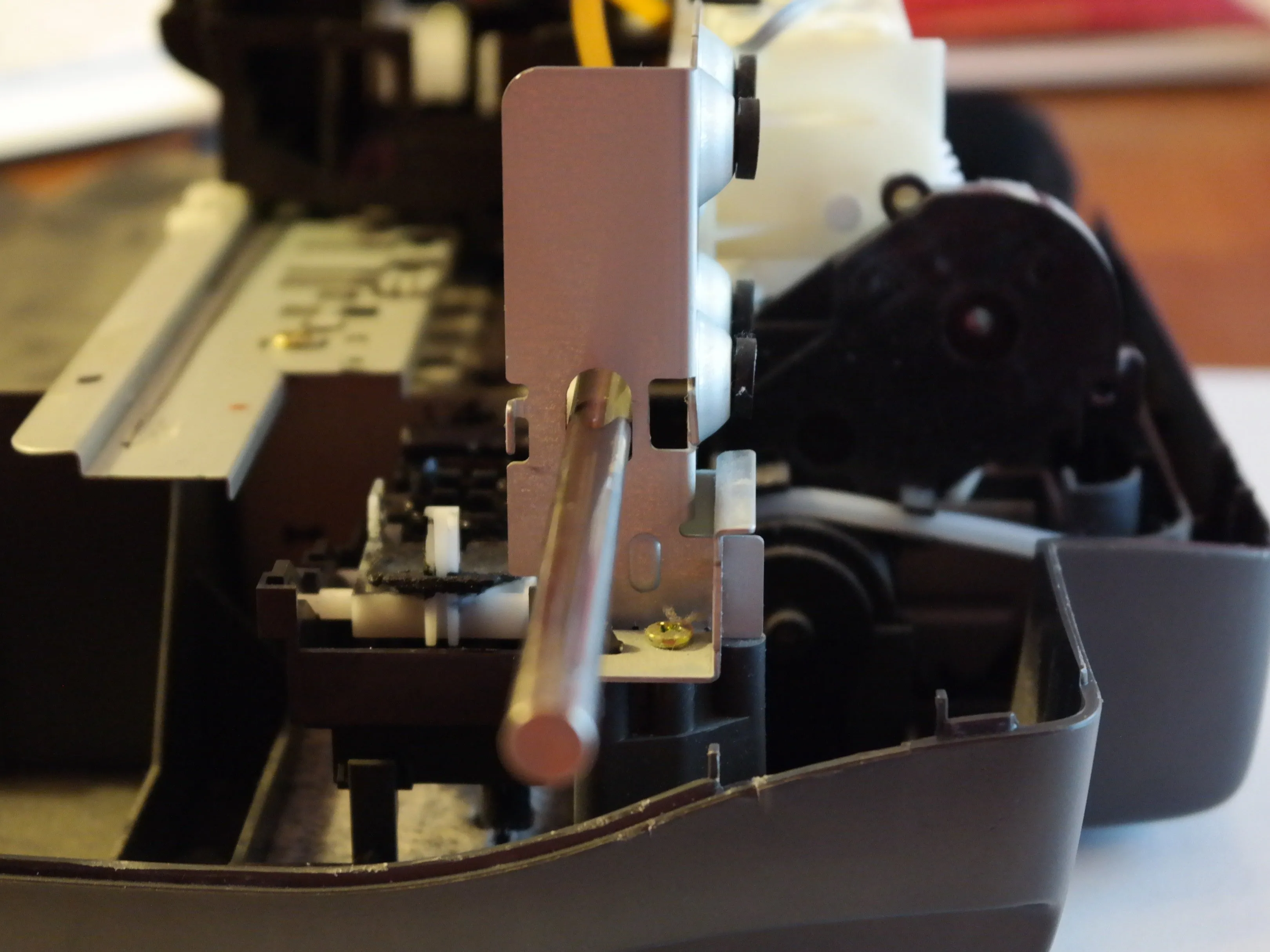

Теперь стержень можно извлечь из принтера.

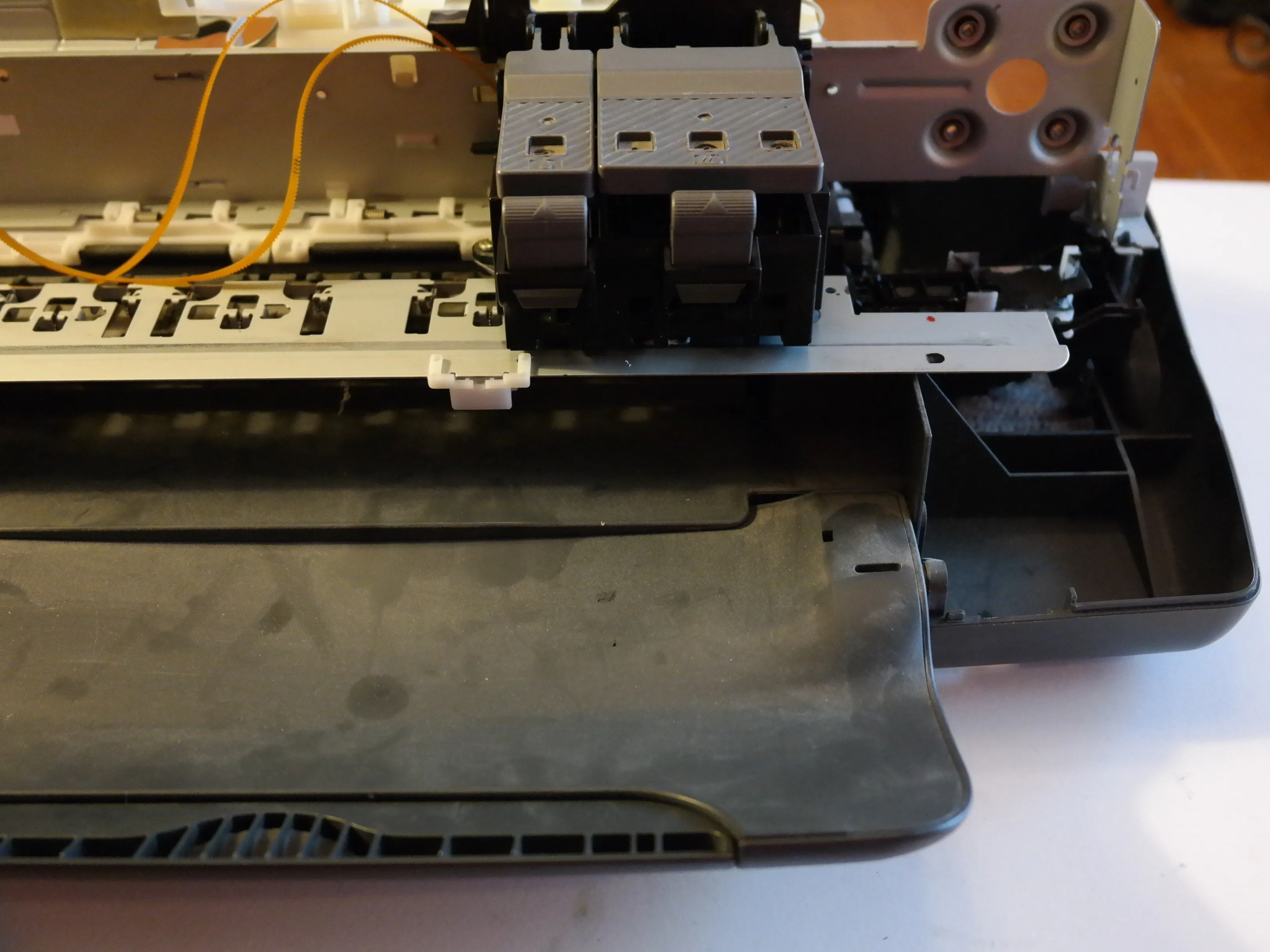

Шаг 26

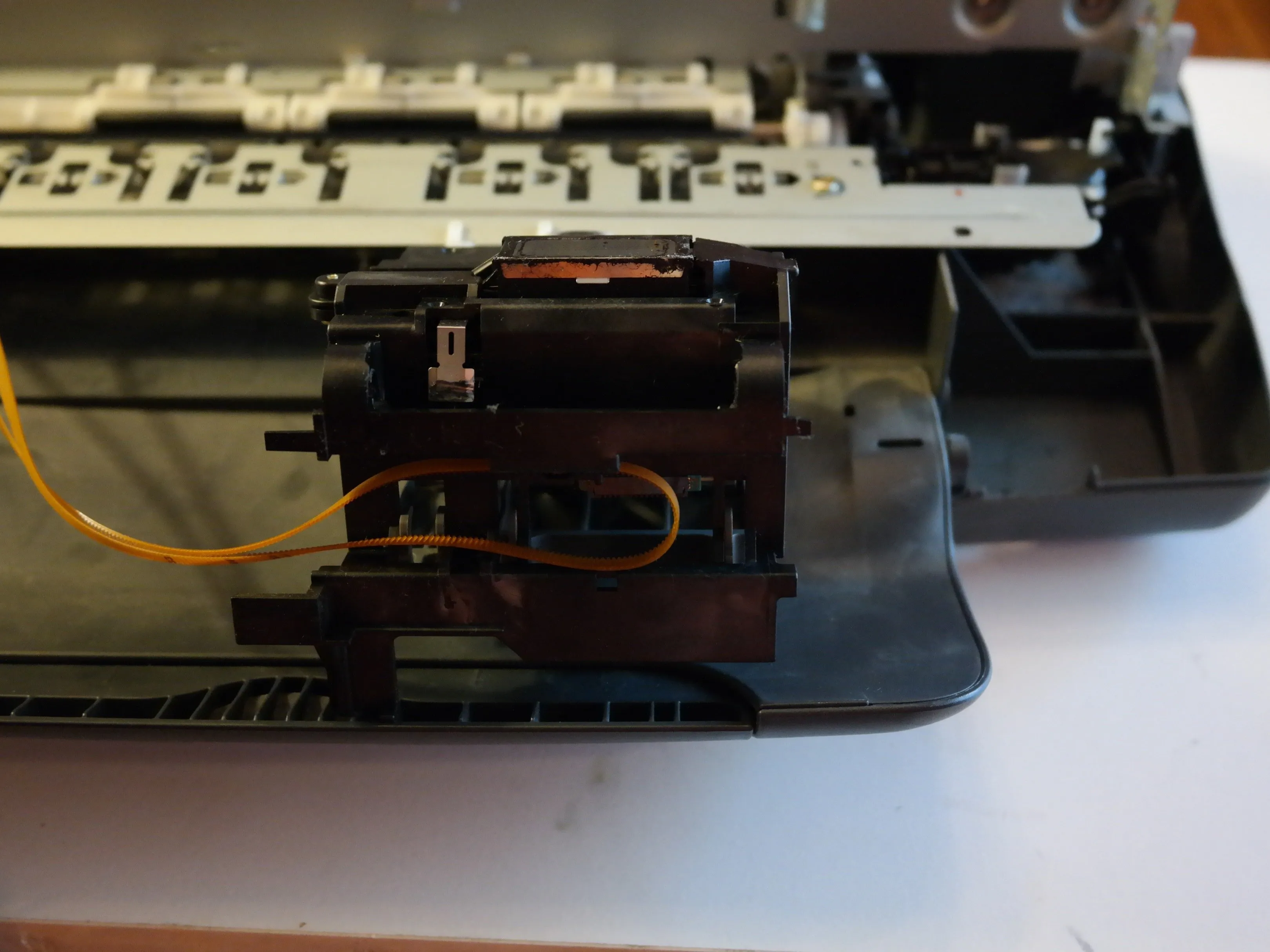

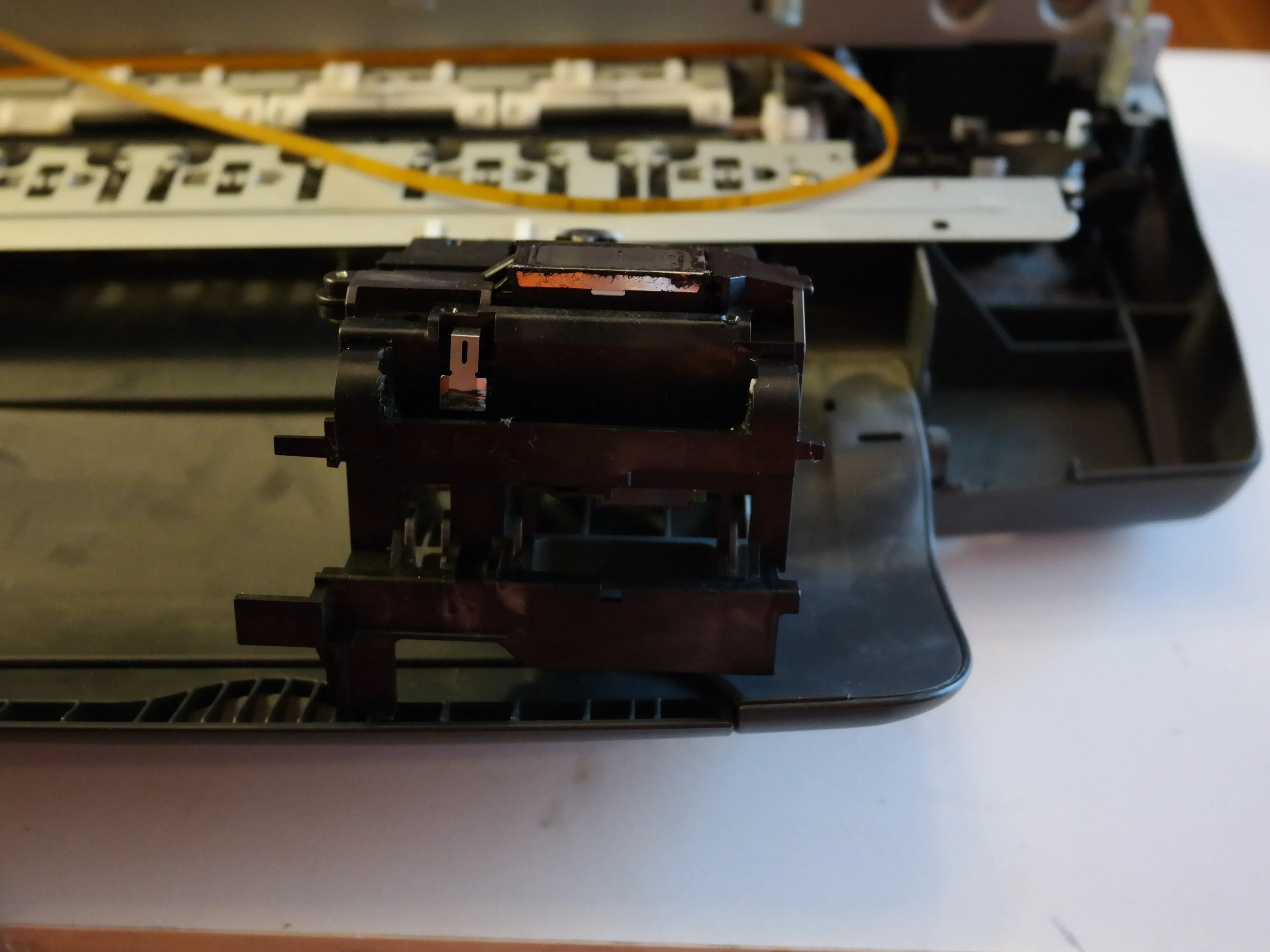

Теперь, когда стержень удален, печатающую головку можно отсоединить от приводного ремня.
Шаг 27

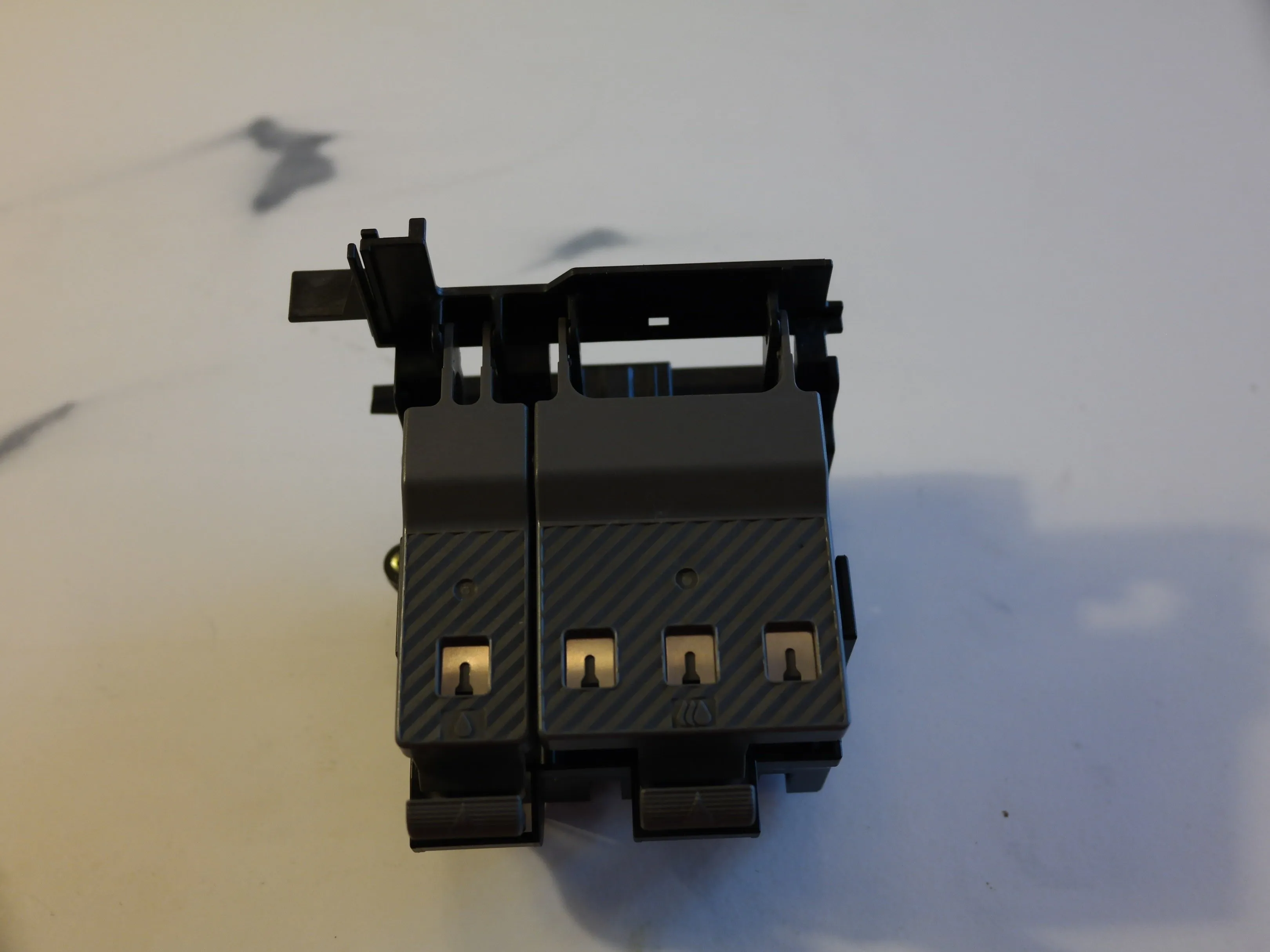

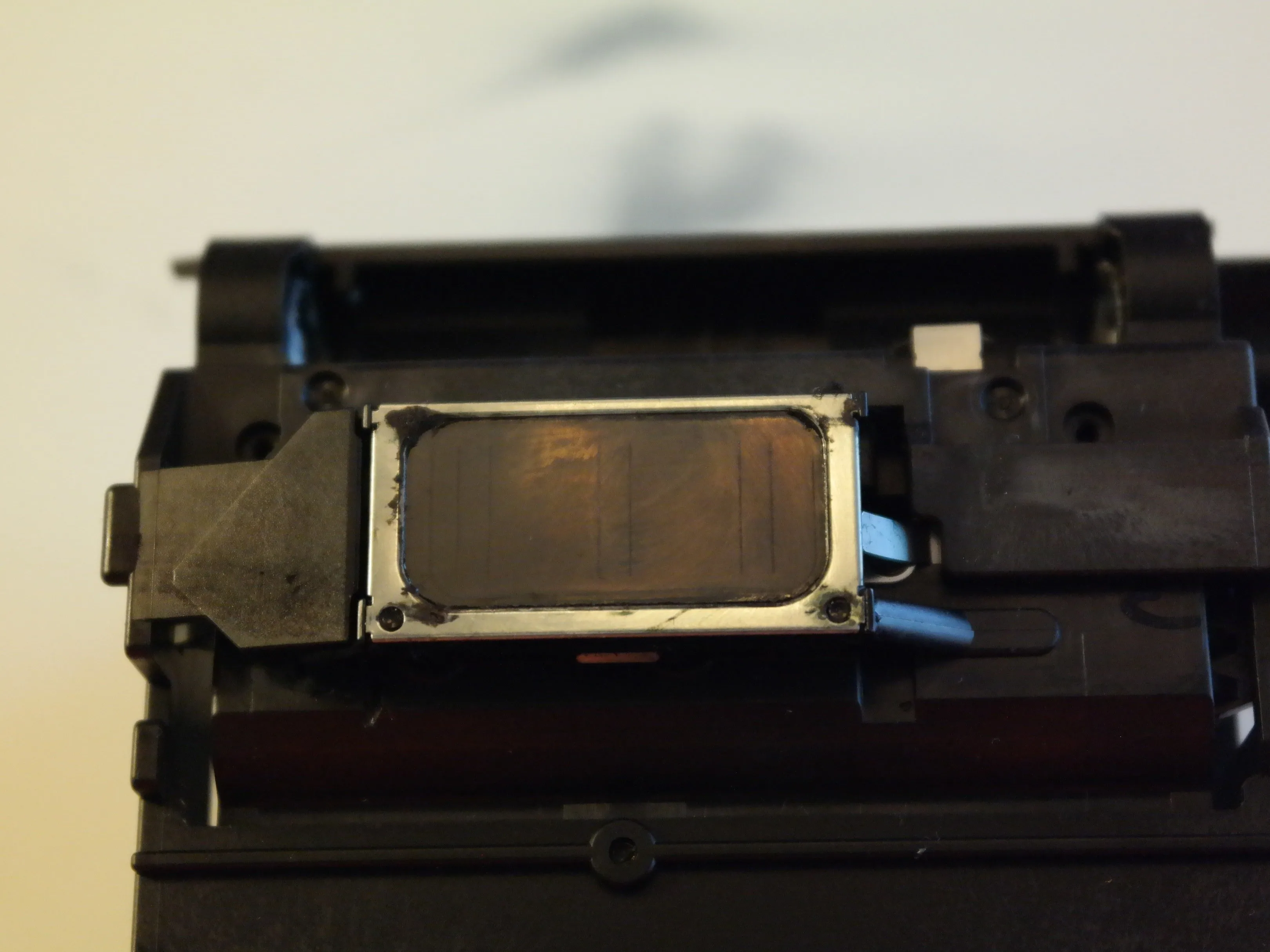

Печатающая головка

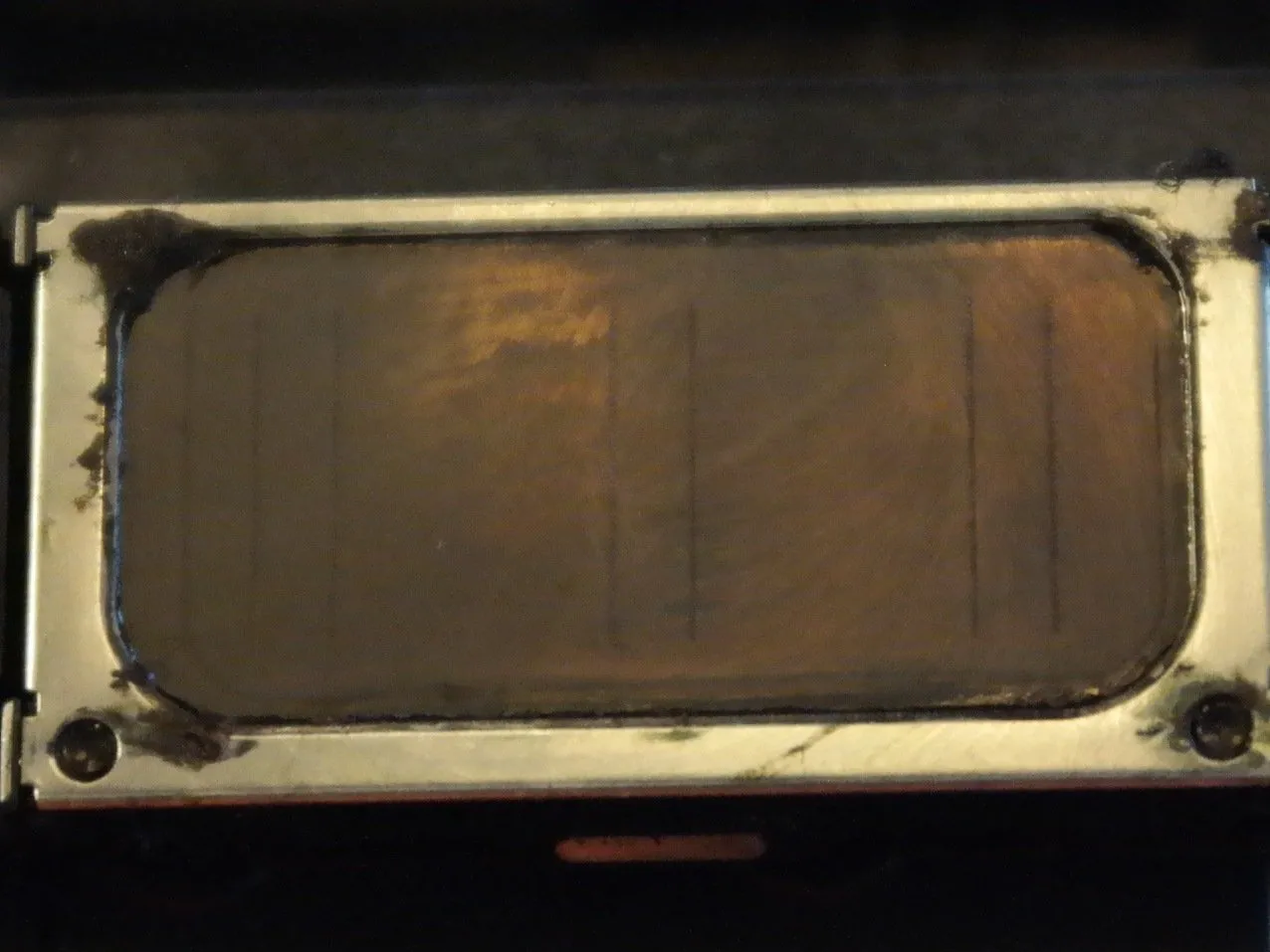

Шесть линий на печатающей головке, которые видны на втором и третьем снимках, на самом деле являются рядами микроскопических чернильных сопел.

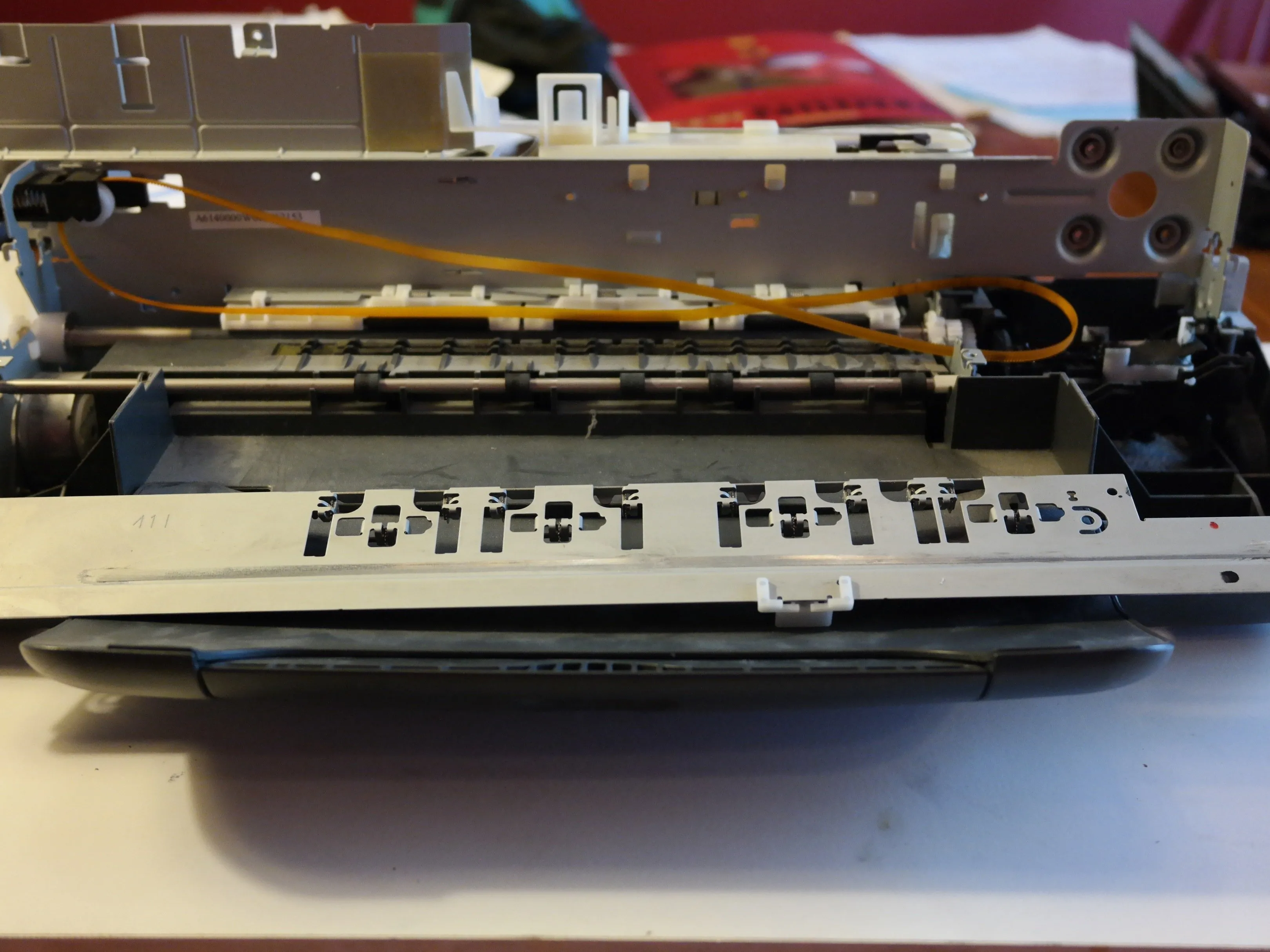

Шаг 28

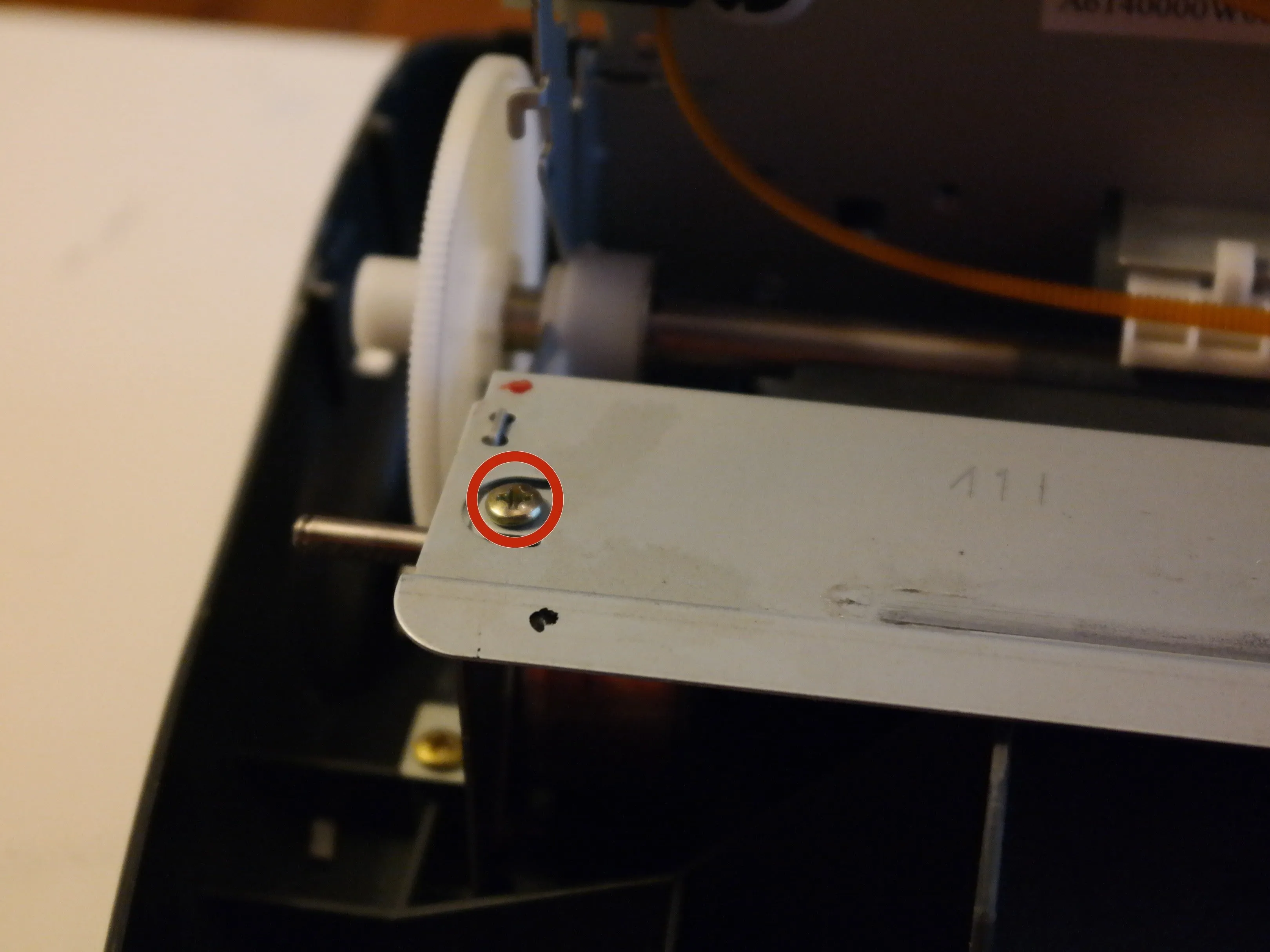

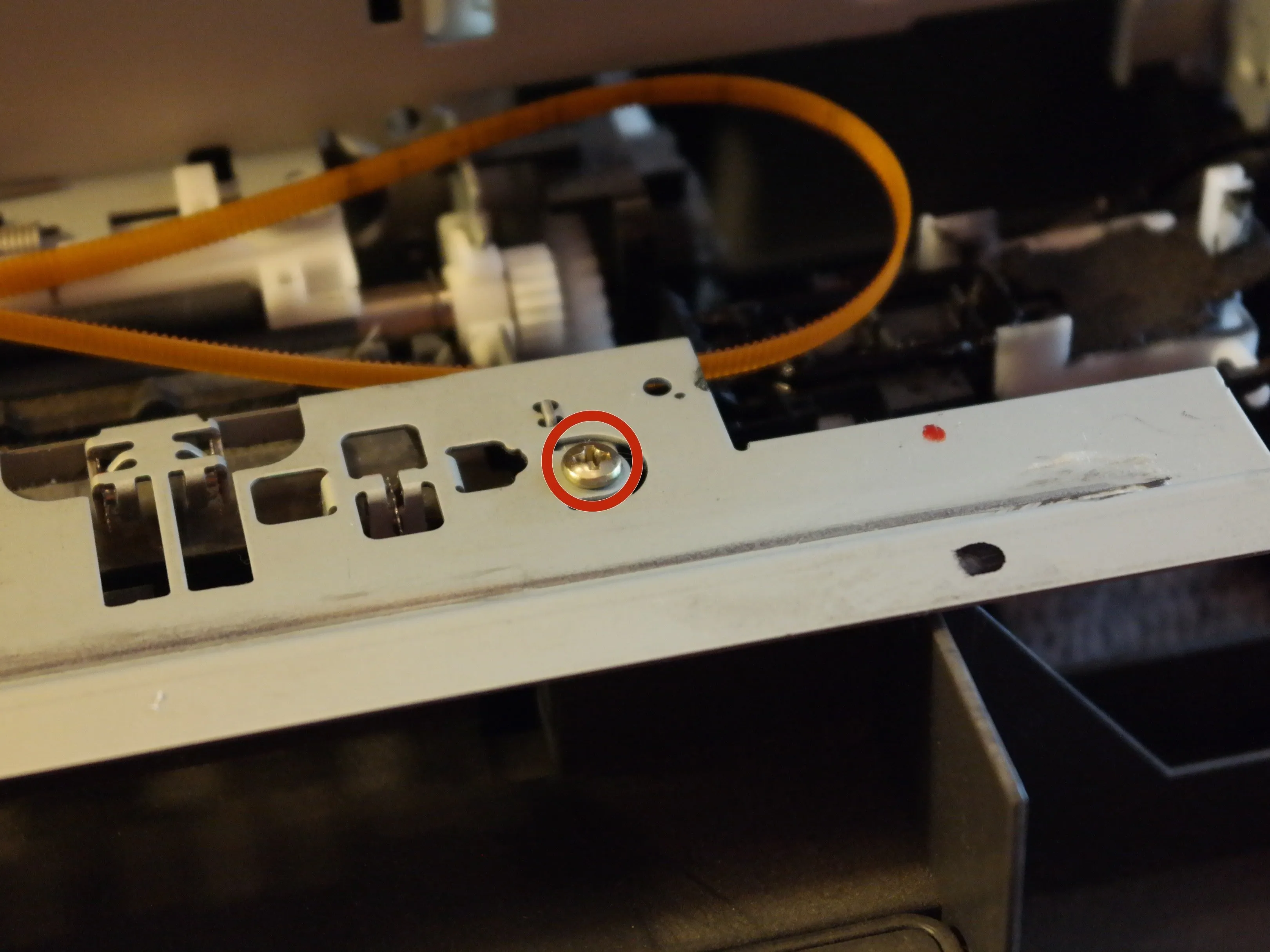

Необычная металлическая планка на пути подачи бумаги удерживается двумя винтами.
Шаг 29

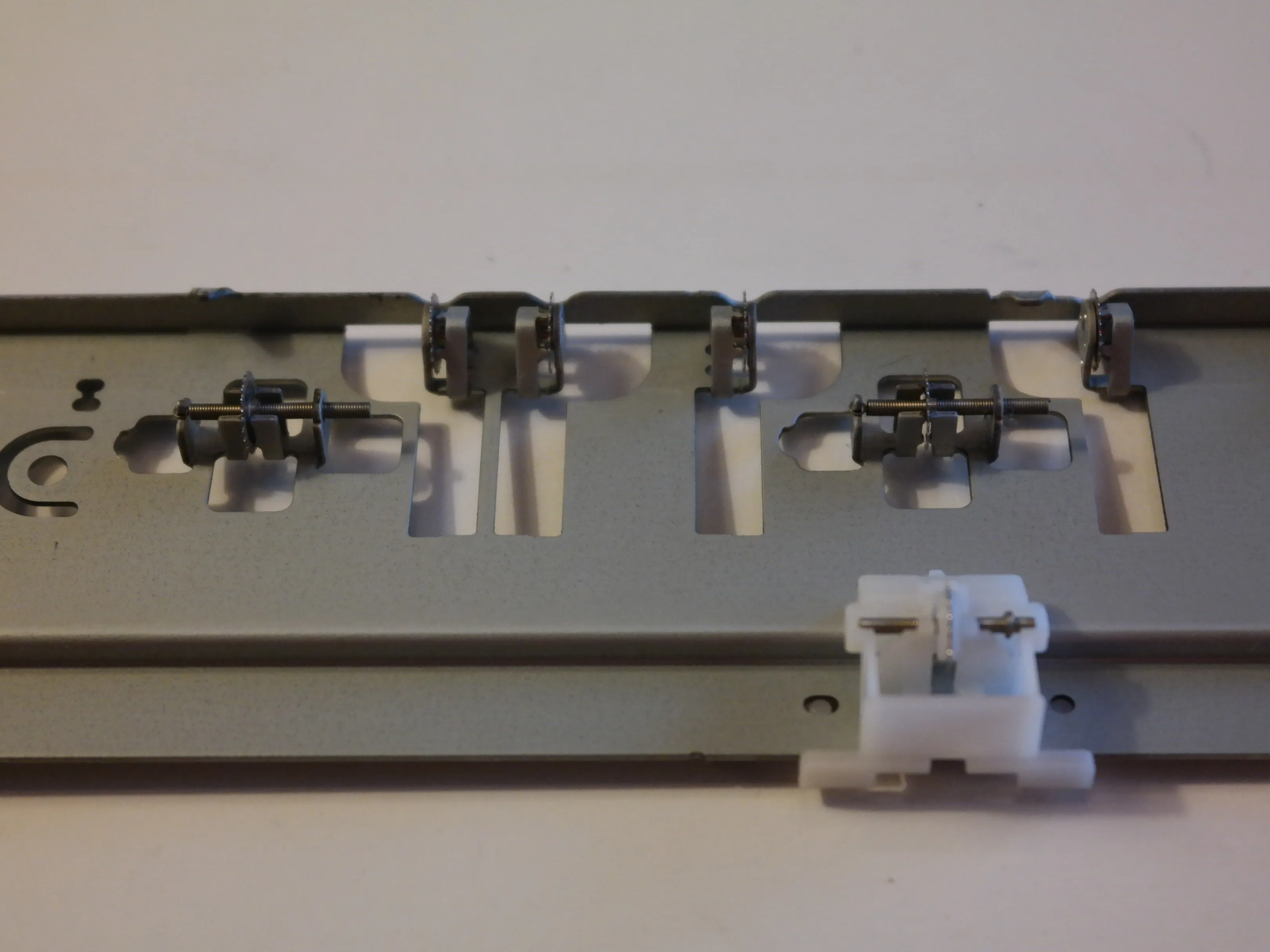

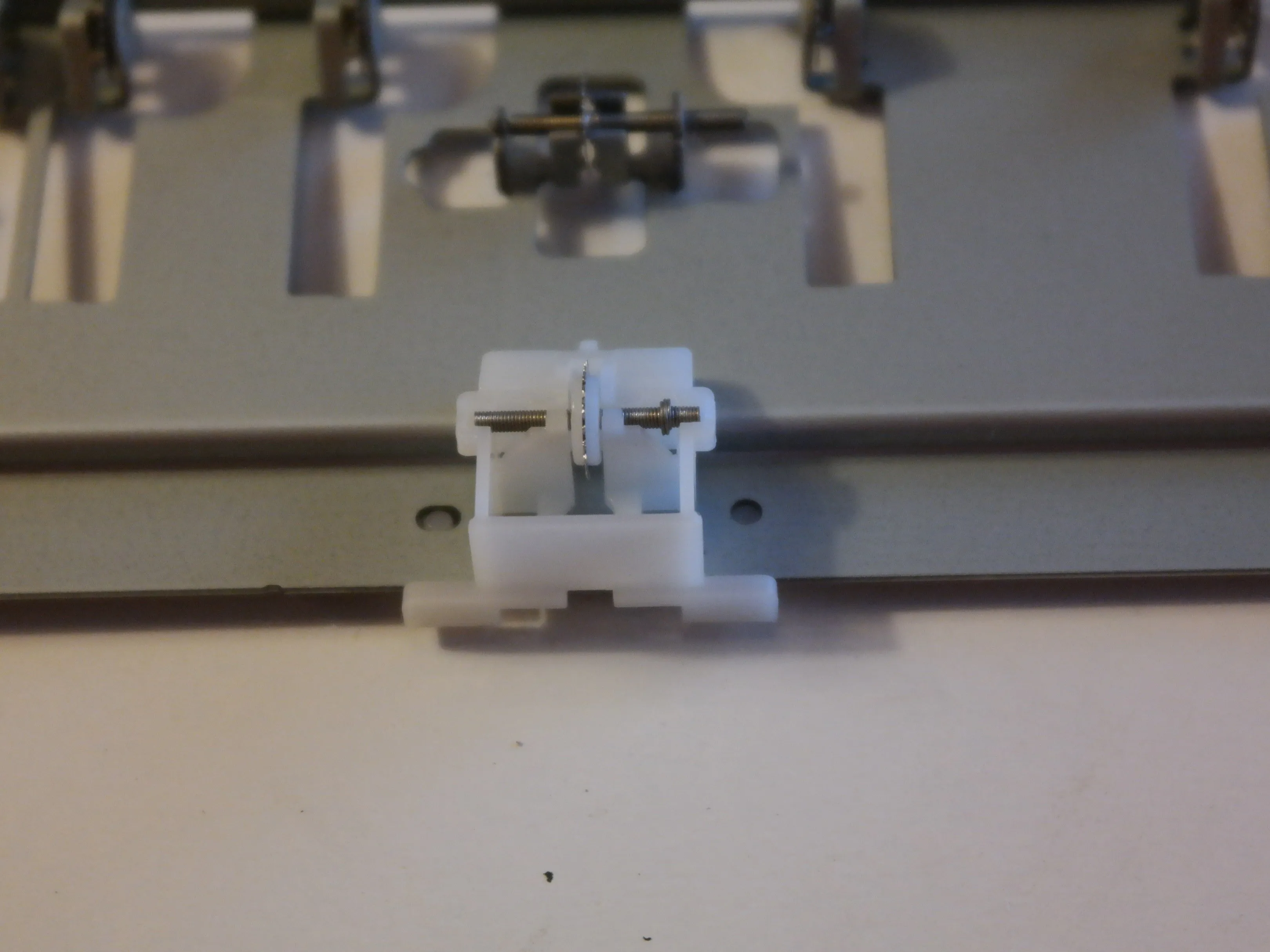

Металлическая полоса содержит множество колесиков с шипами, вращающихся на пружинах, которые позволяют выталкивать их из траектории подачи.
Пожалуйста, прокомментируйте, если вы знаете, что делает этот пассивный компонент.

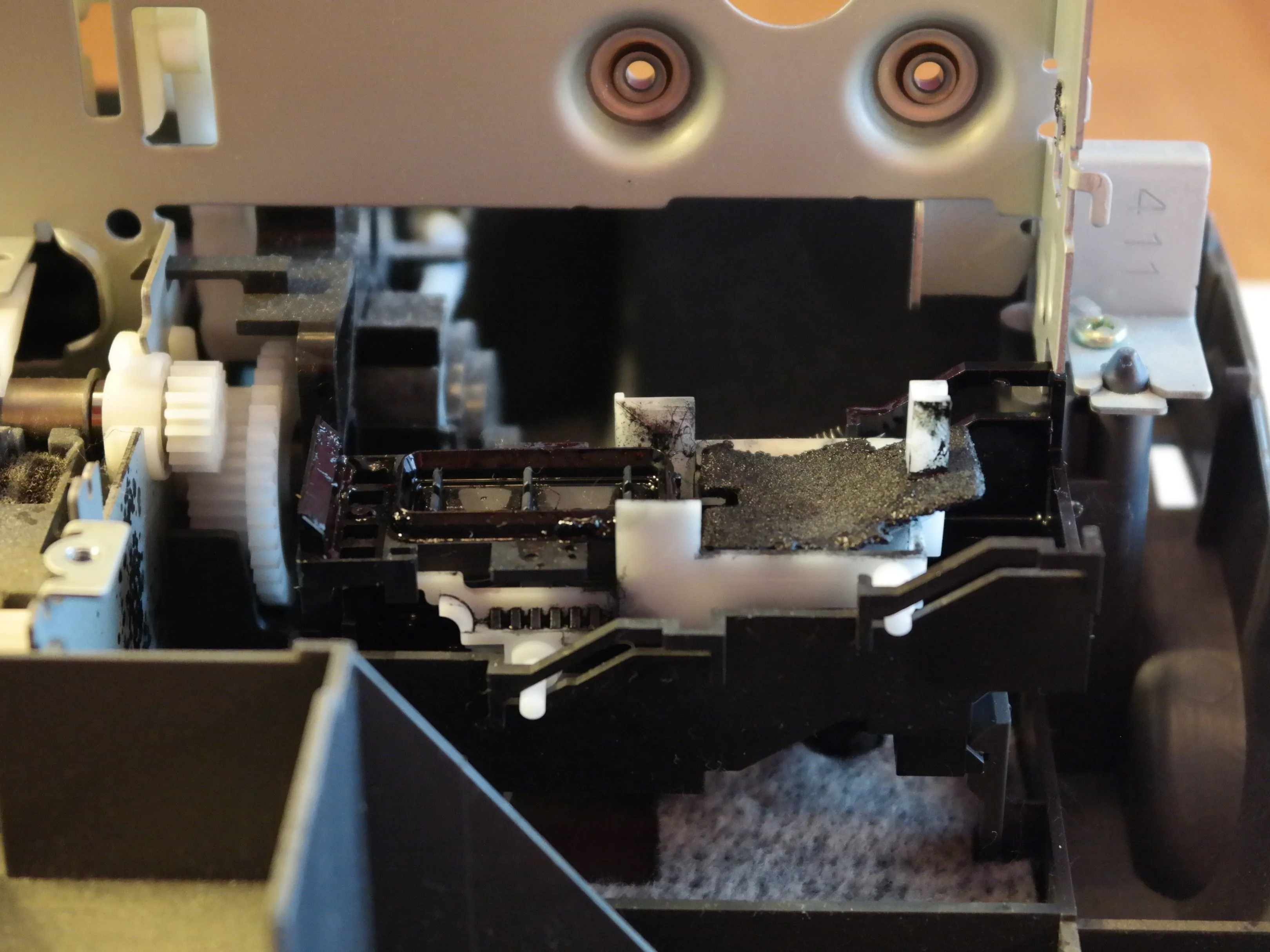

Шаг 30

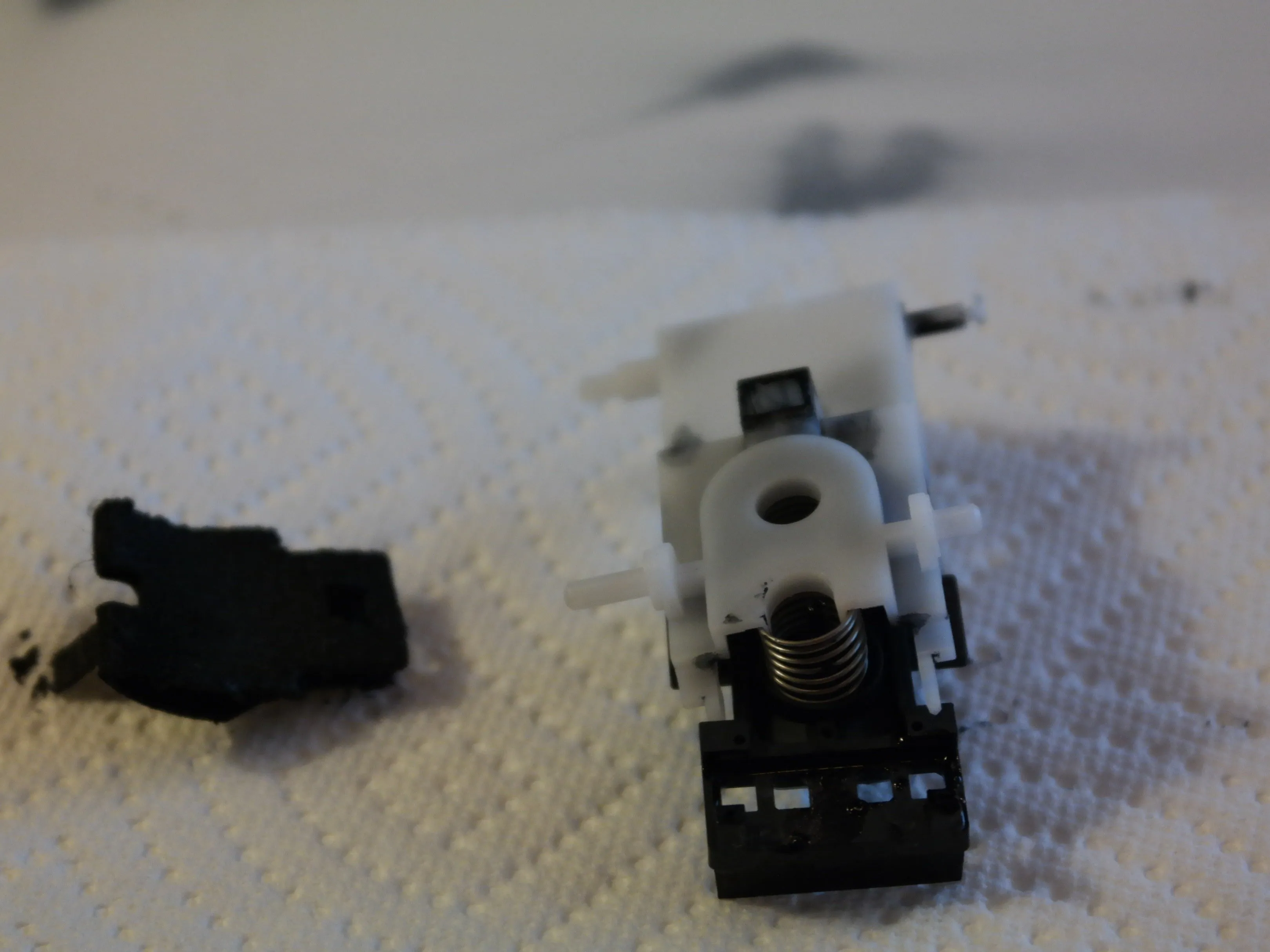

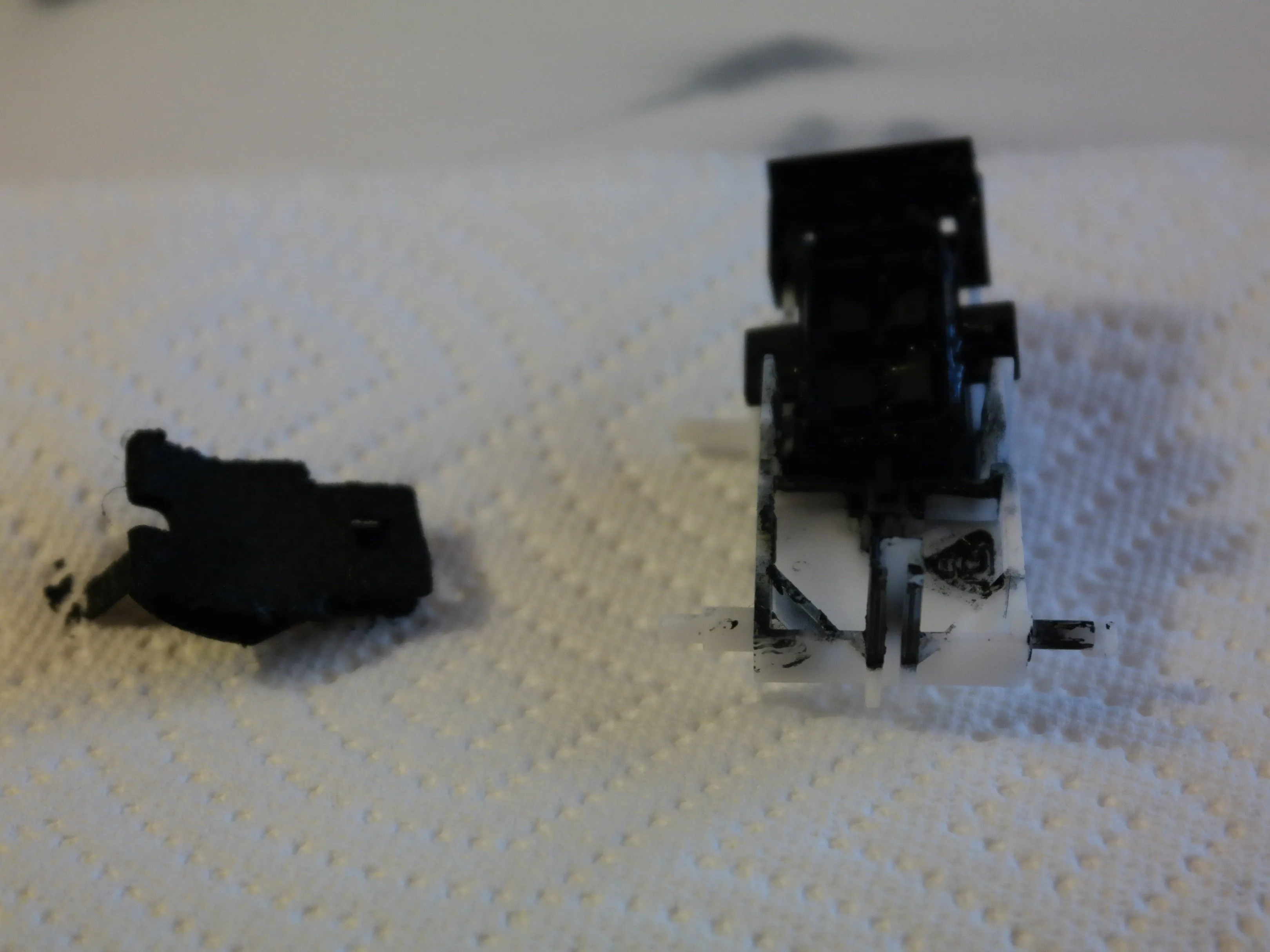

Это чернильное месиво - очиститель сопла.
Узел подпружинен, поэтому сопла можно вдавить в подушечку для сбора чернил, которые затем каким-то образом переносятся в большую впитывающую чернила подушечку.
Шаг 31

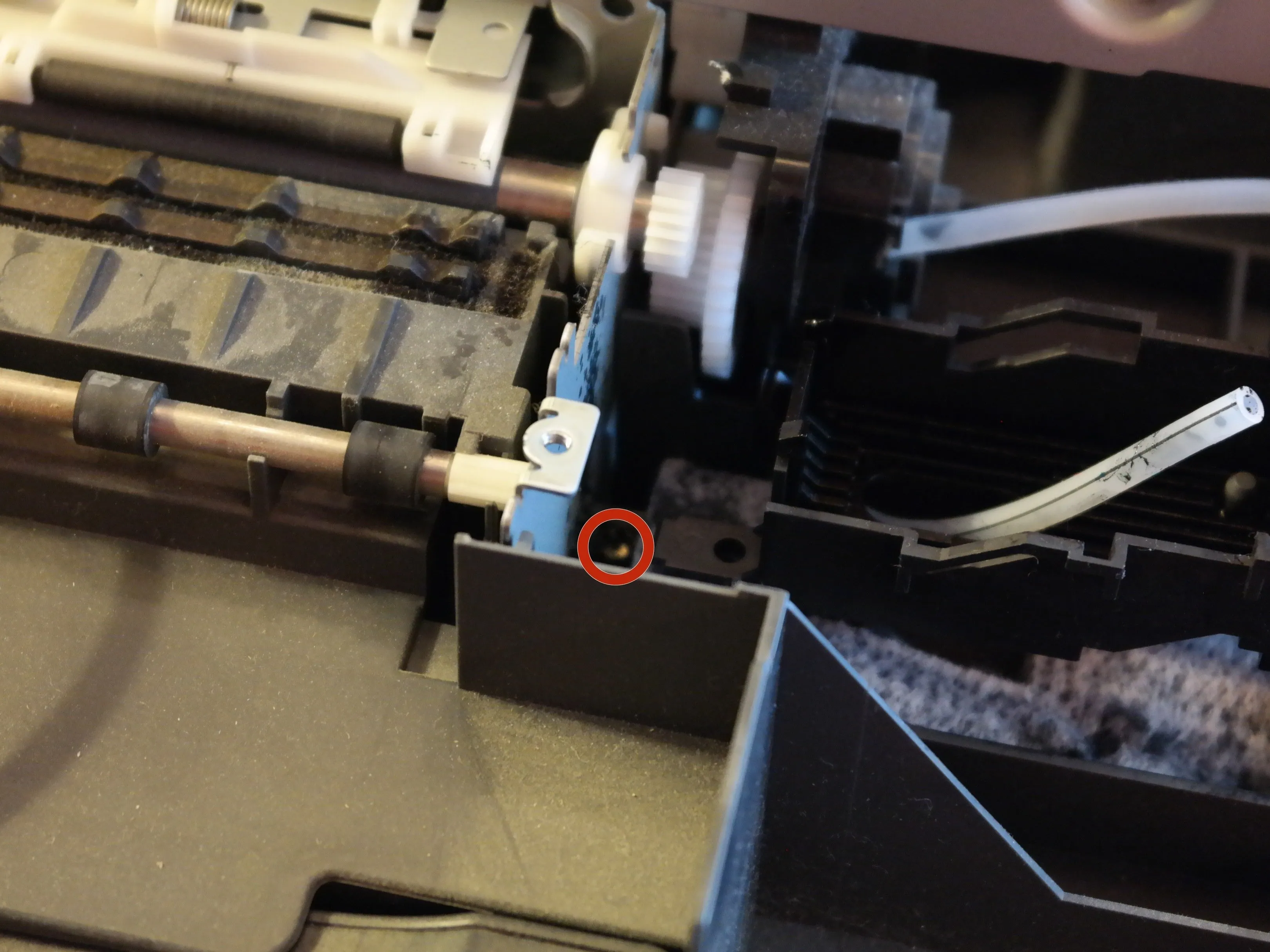

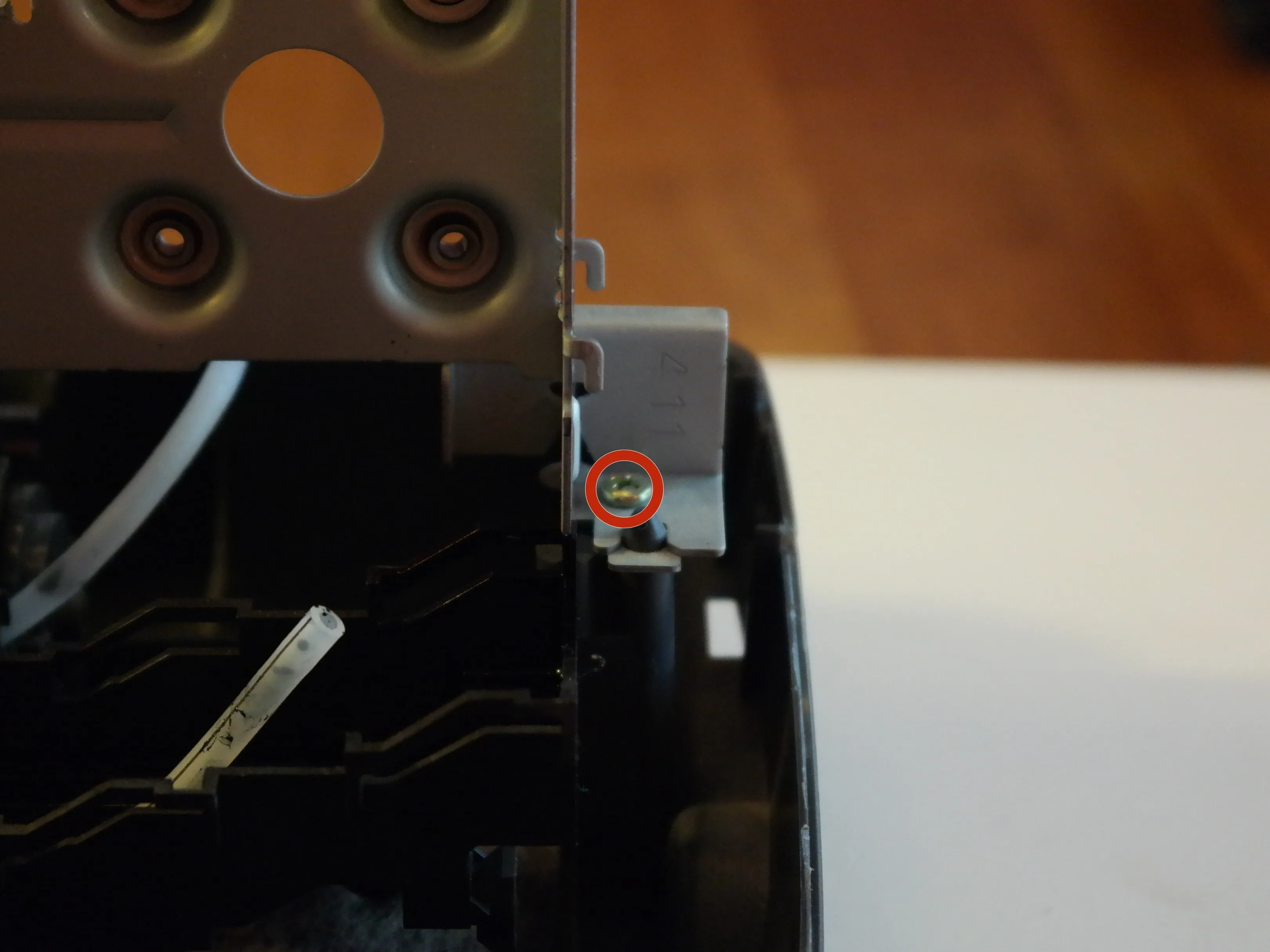

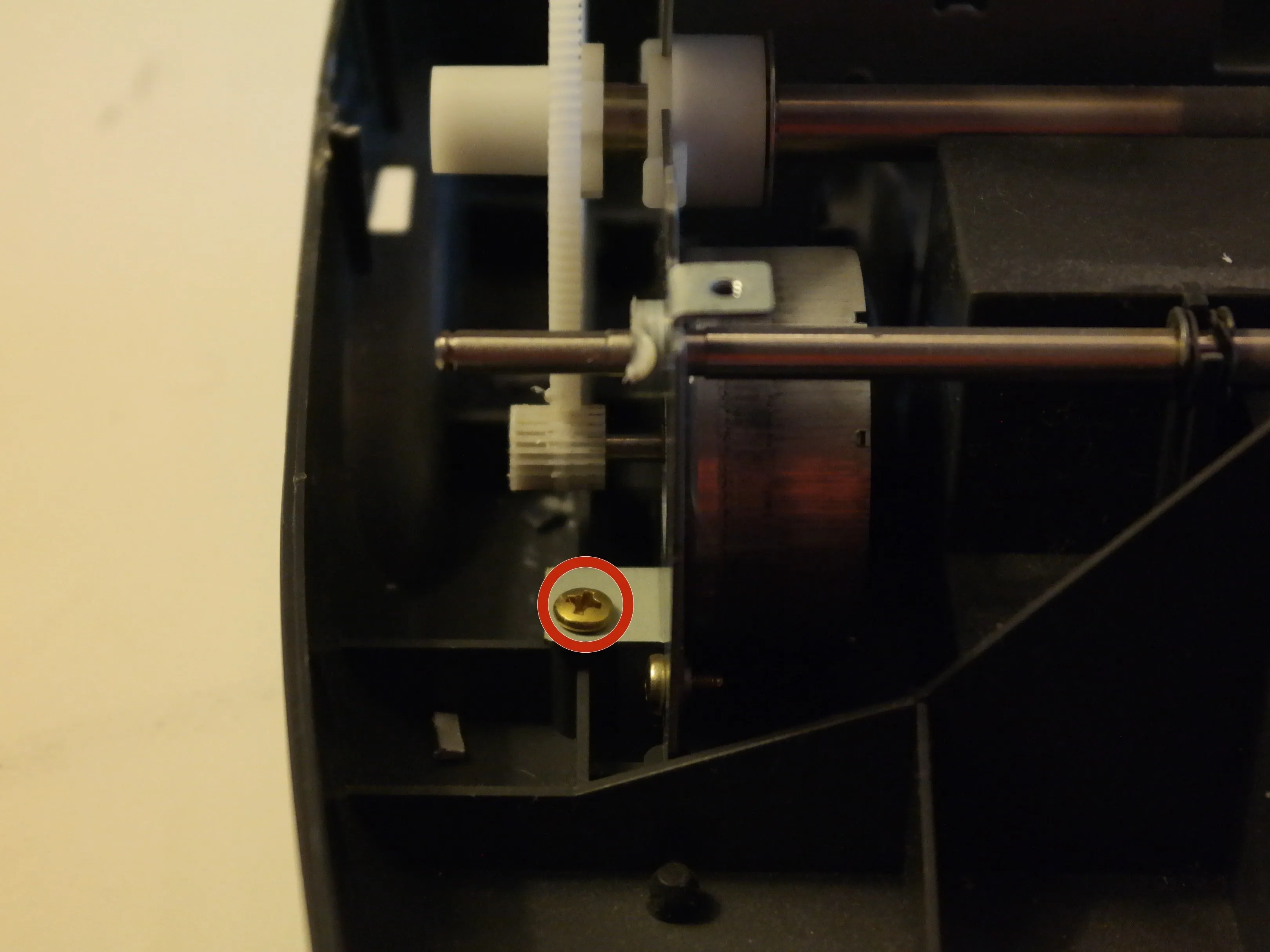

Чтобы снять металлическую среднюю рамку принтера, необходимо открутить три винта.
Шаг 32

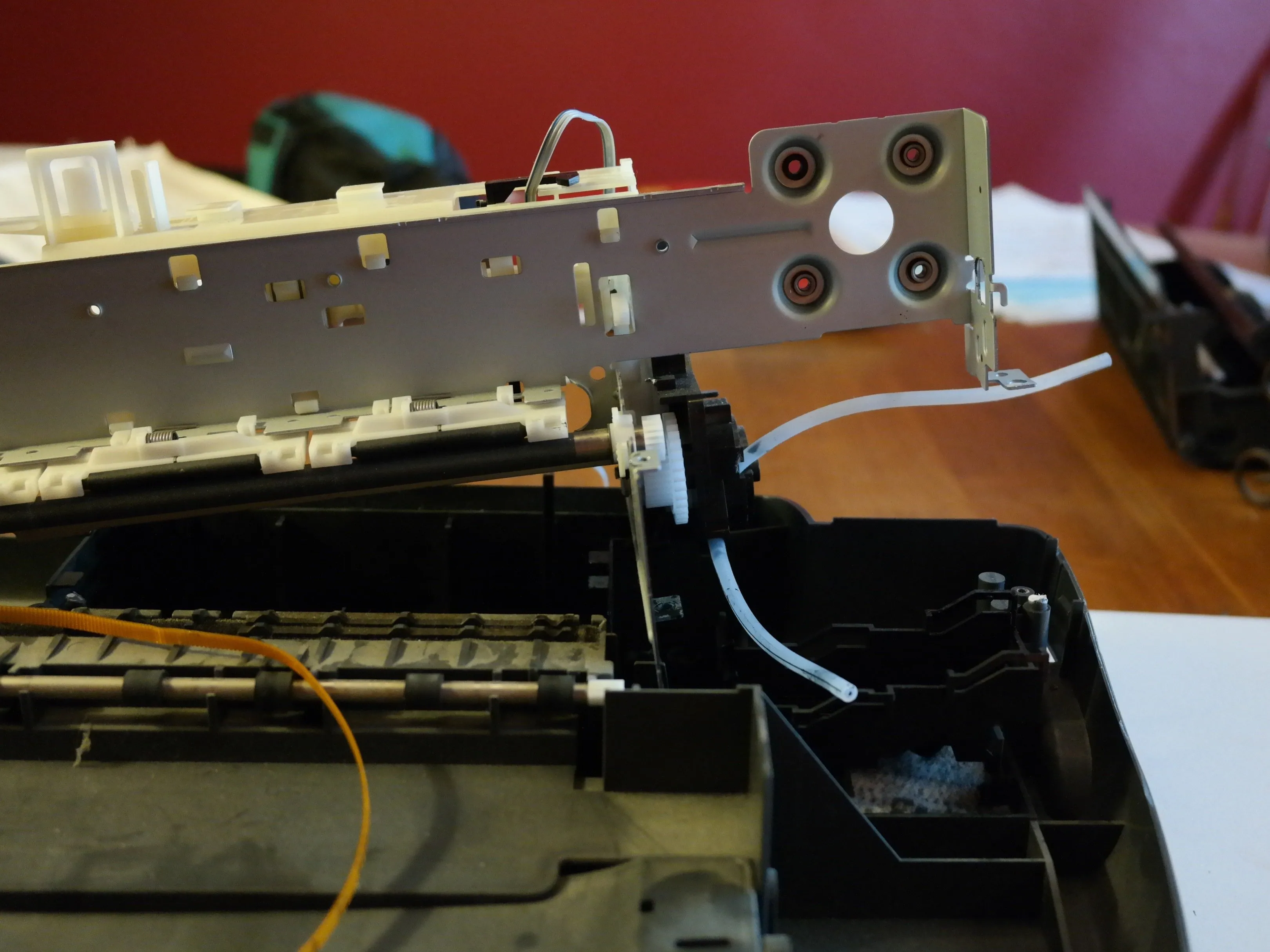

Теперь среднюю рамку можно извлечь из принтера.
Шаг 33

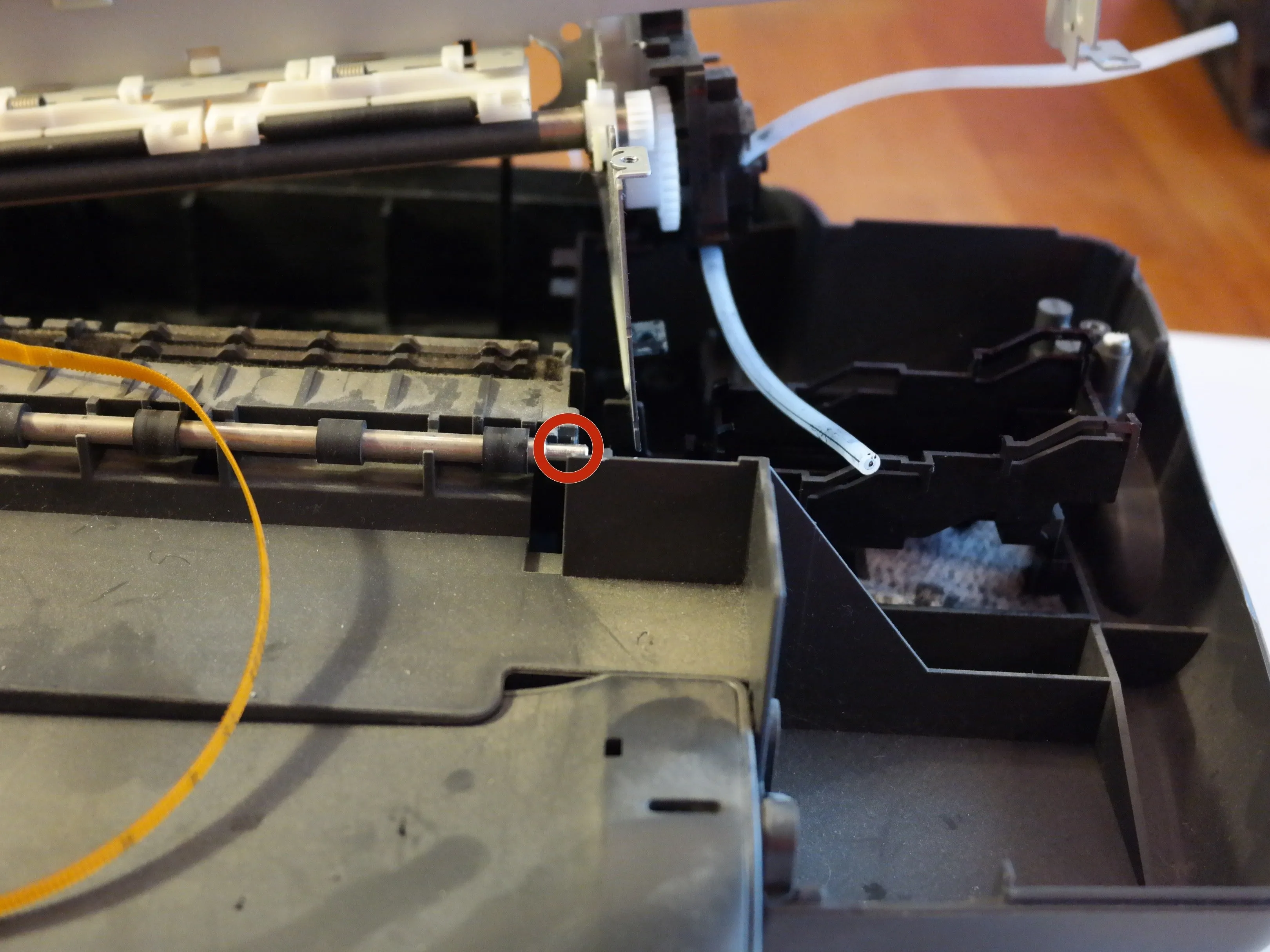

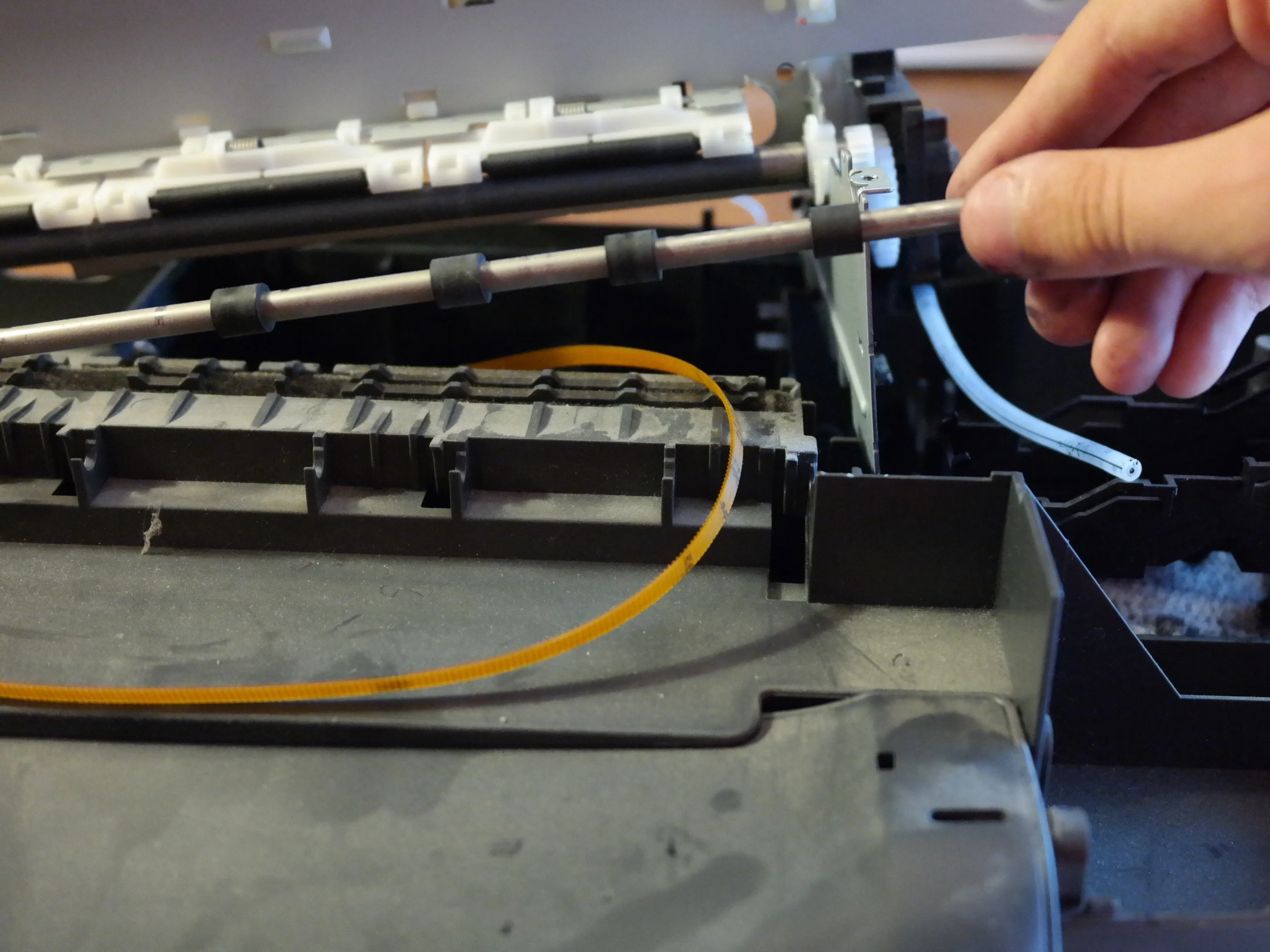

После снятия шестеренки можно извлечь еще один металлический стержень.
Шаг 34

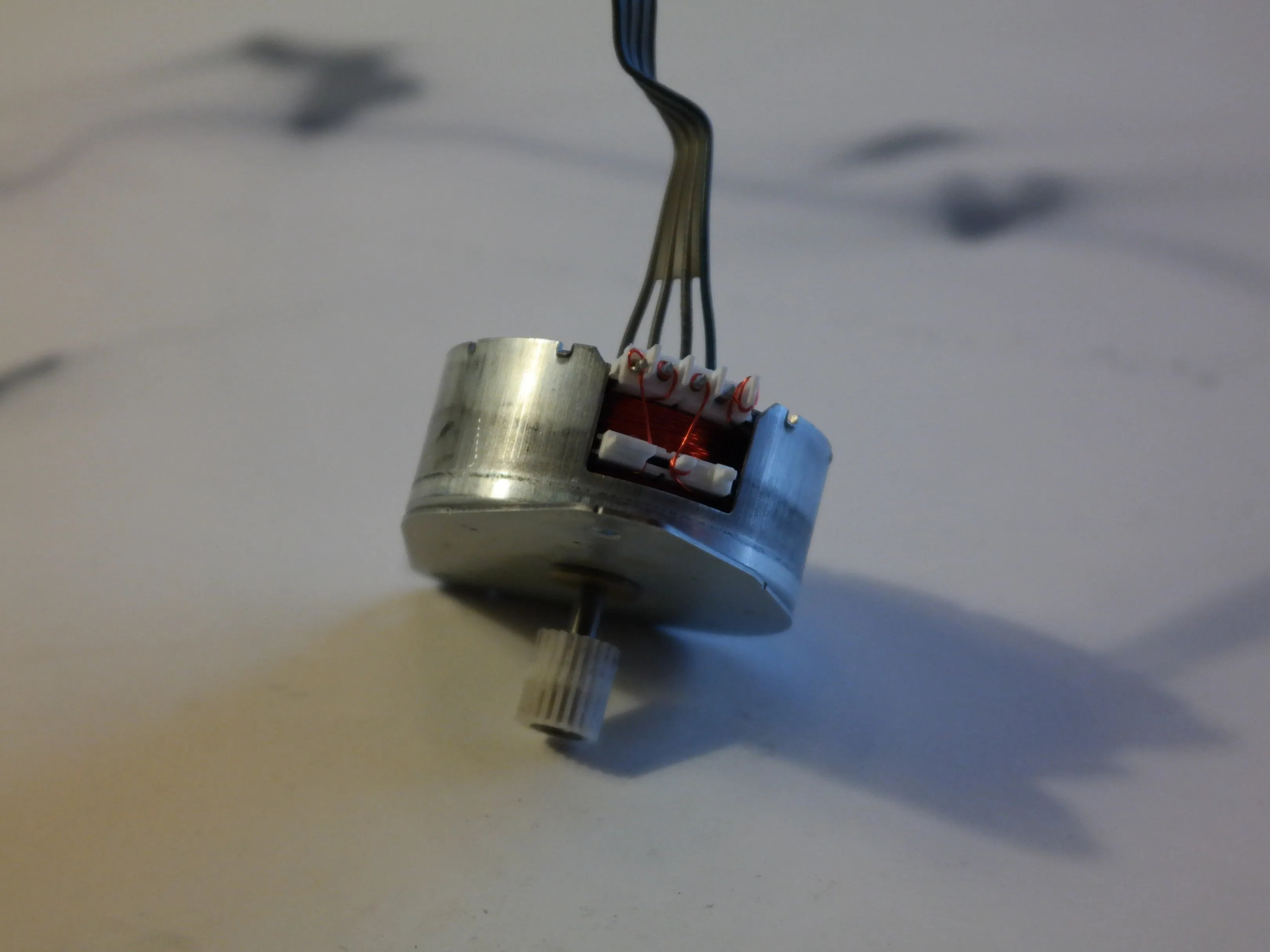

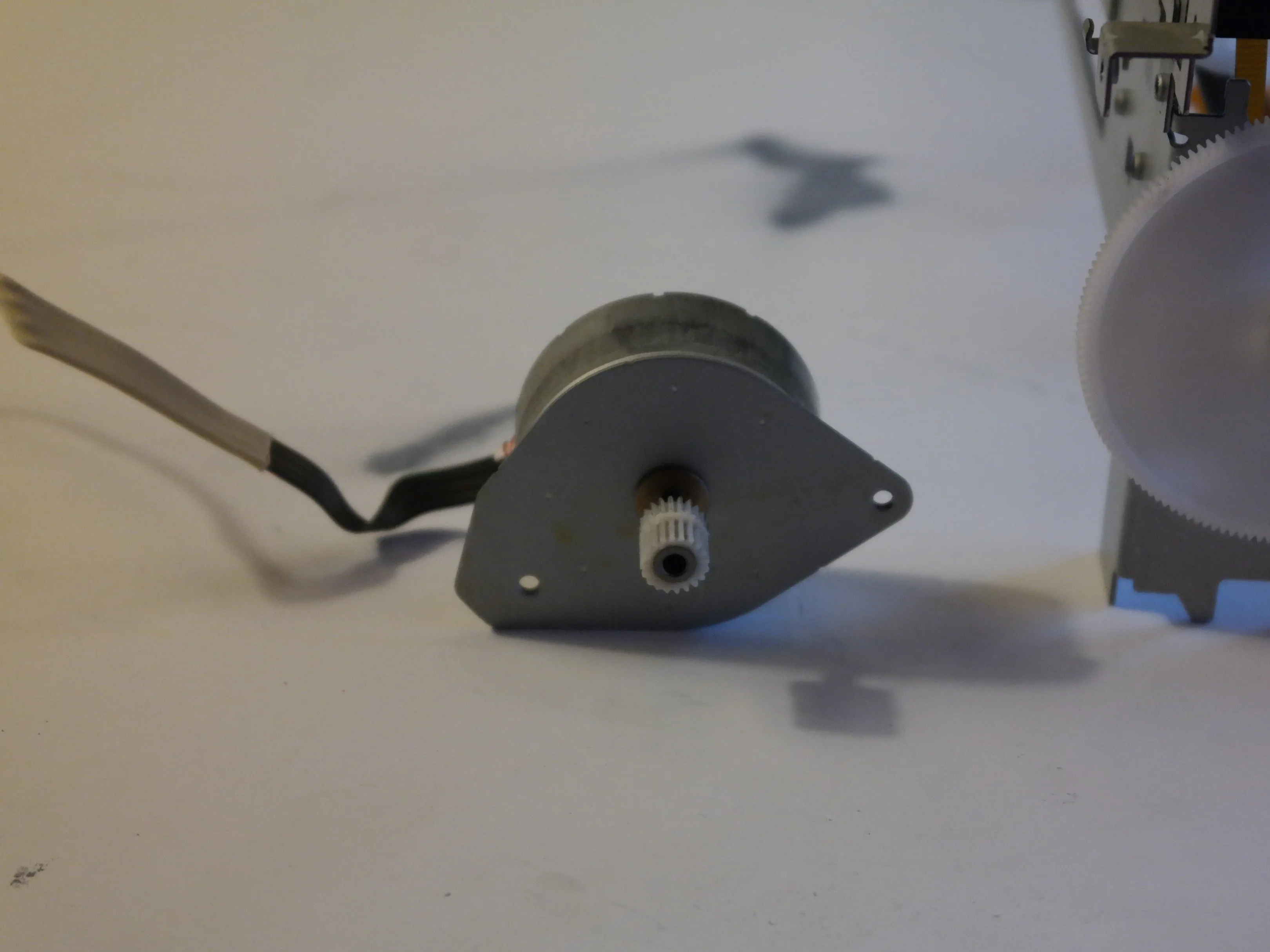

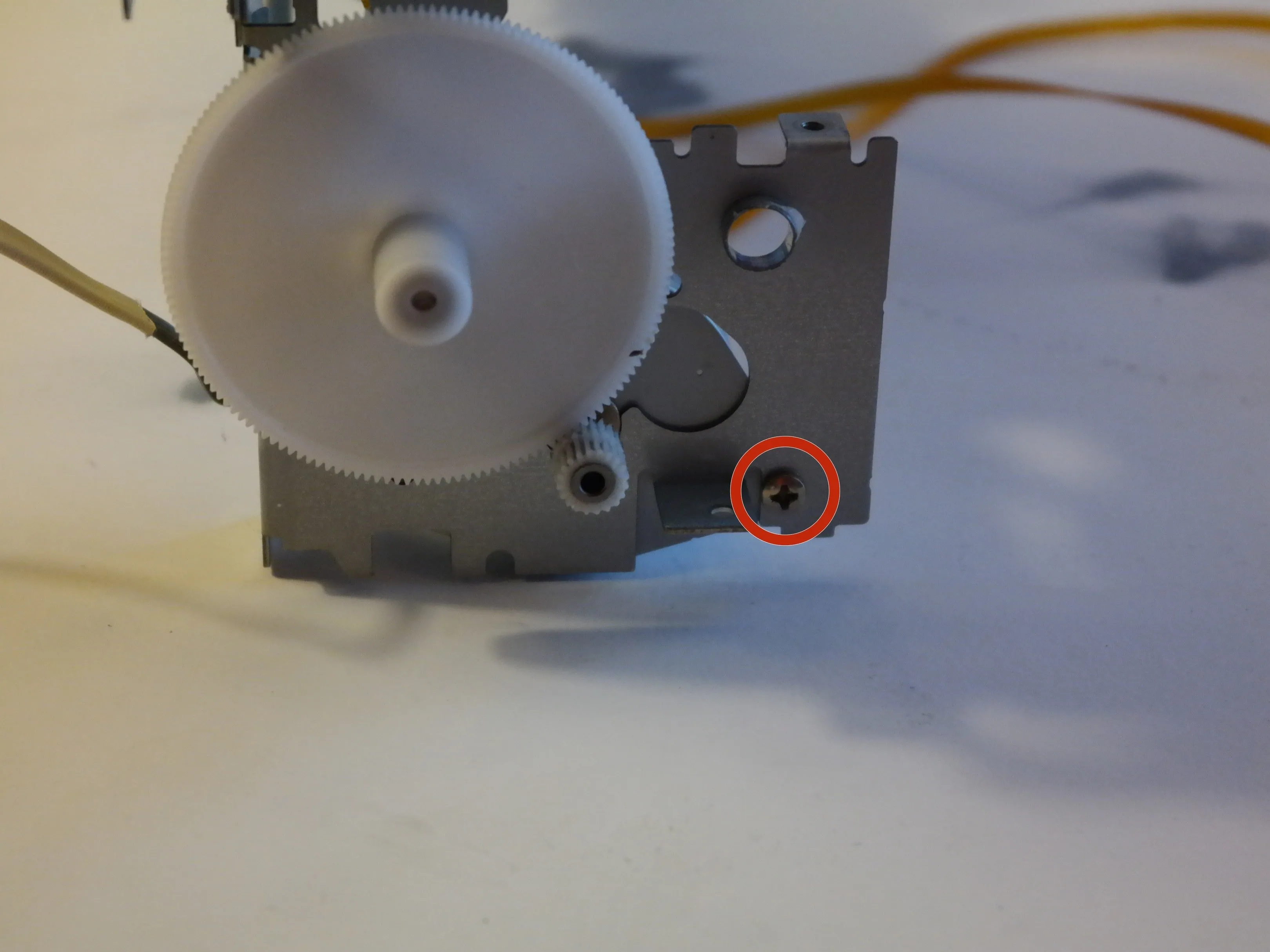

Открутив еще один винт, можно снять второй шаговый двигатель.
Шаг 35

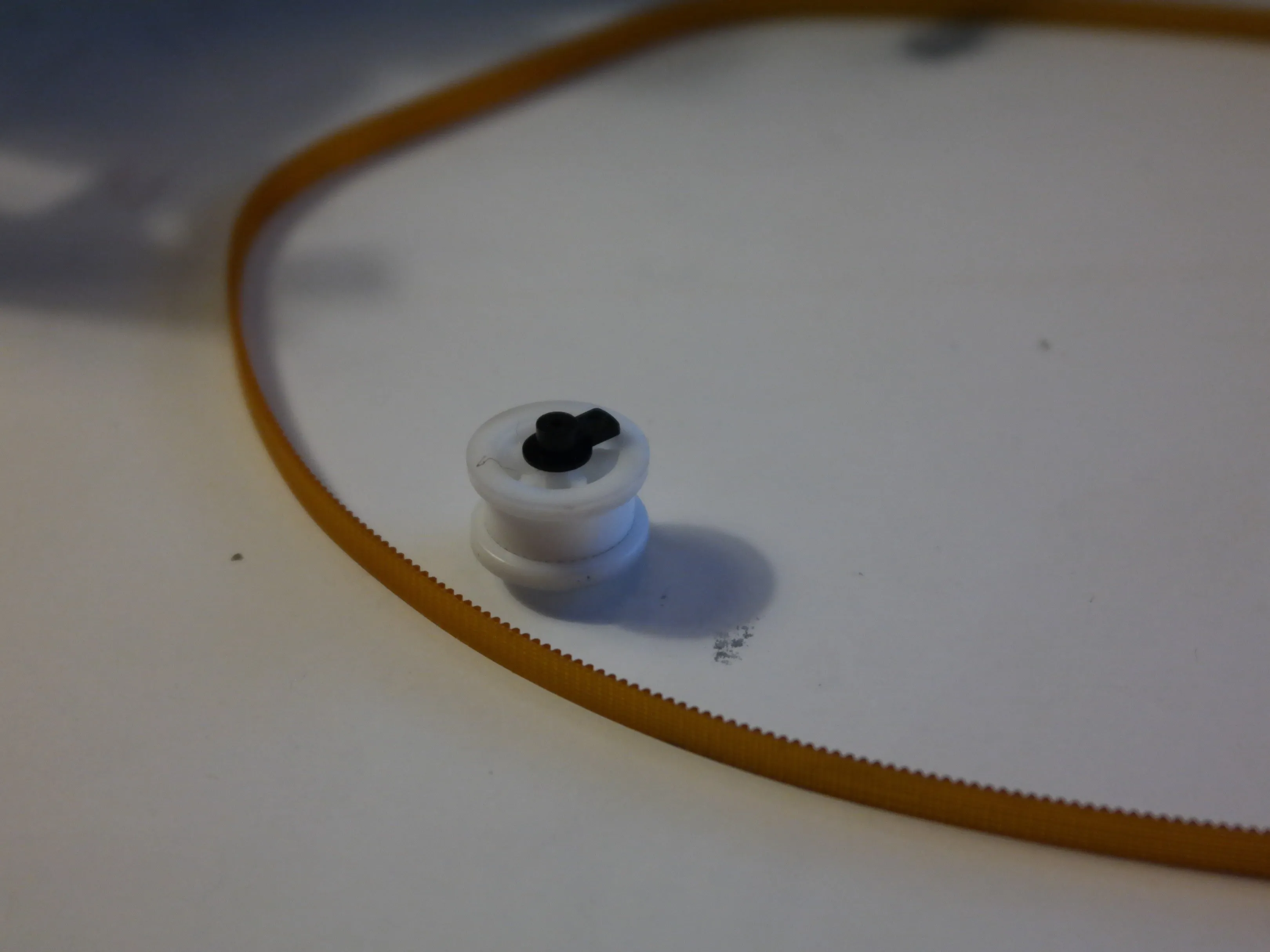

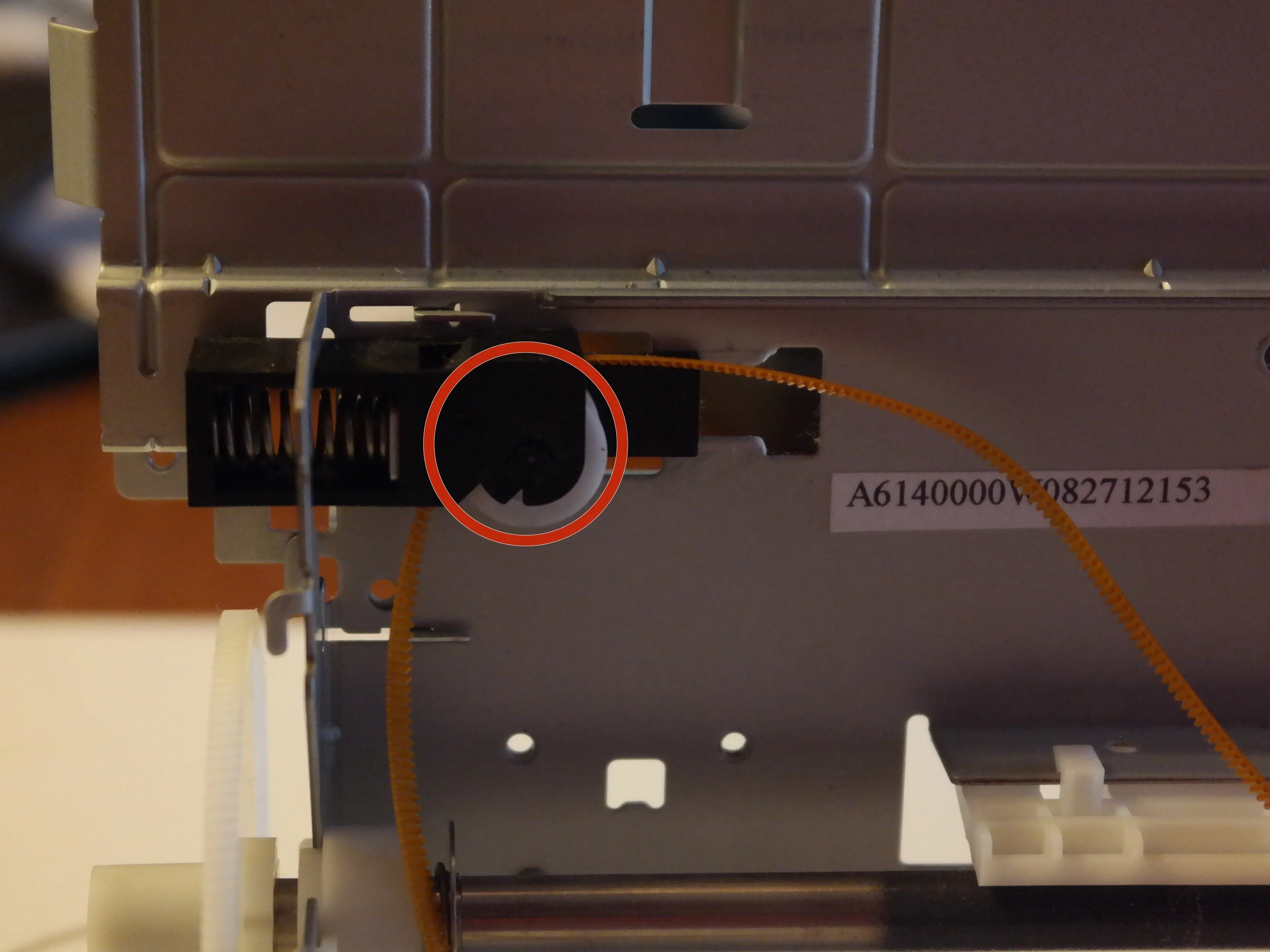

Колесо натяжителя и приводной ремень можно снять, вытолкнув его вниз из натяжителя.

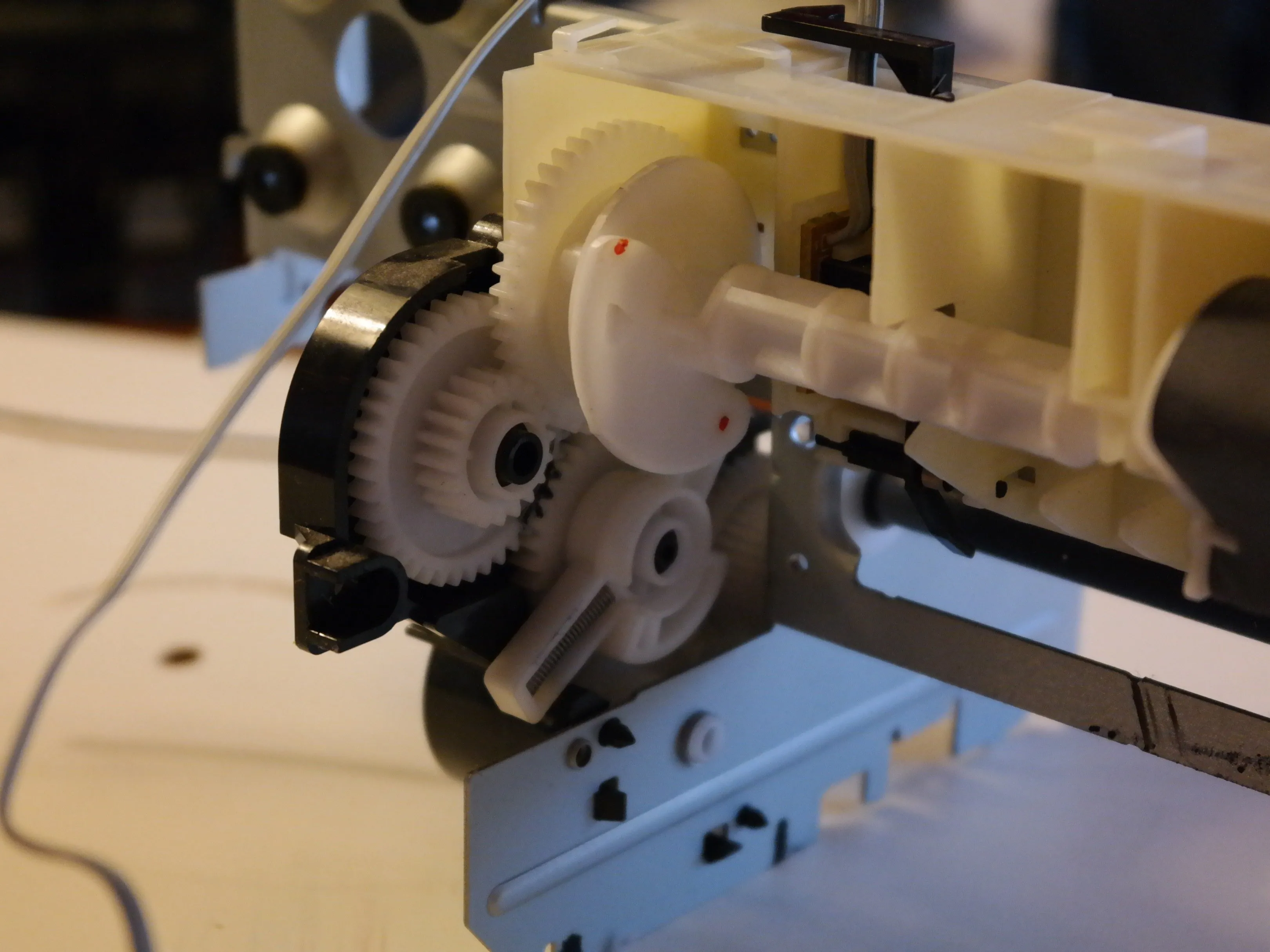

Шаг 36

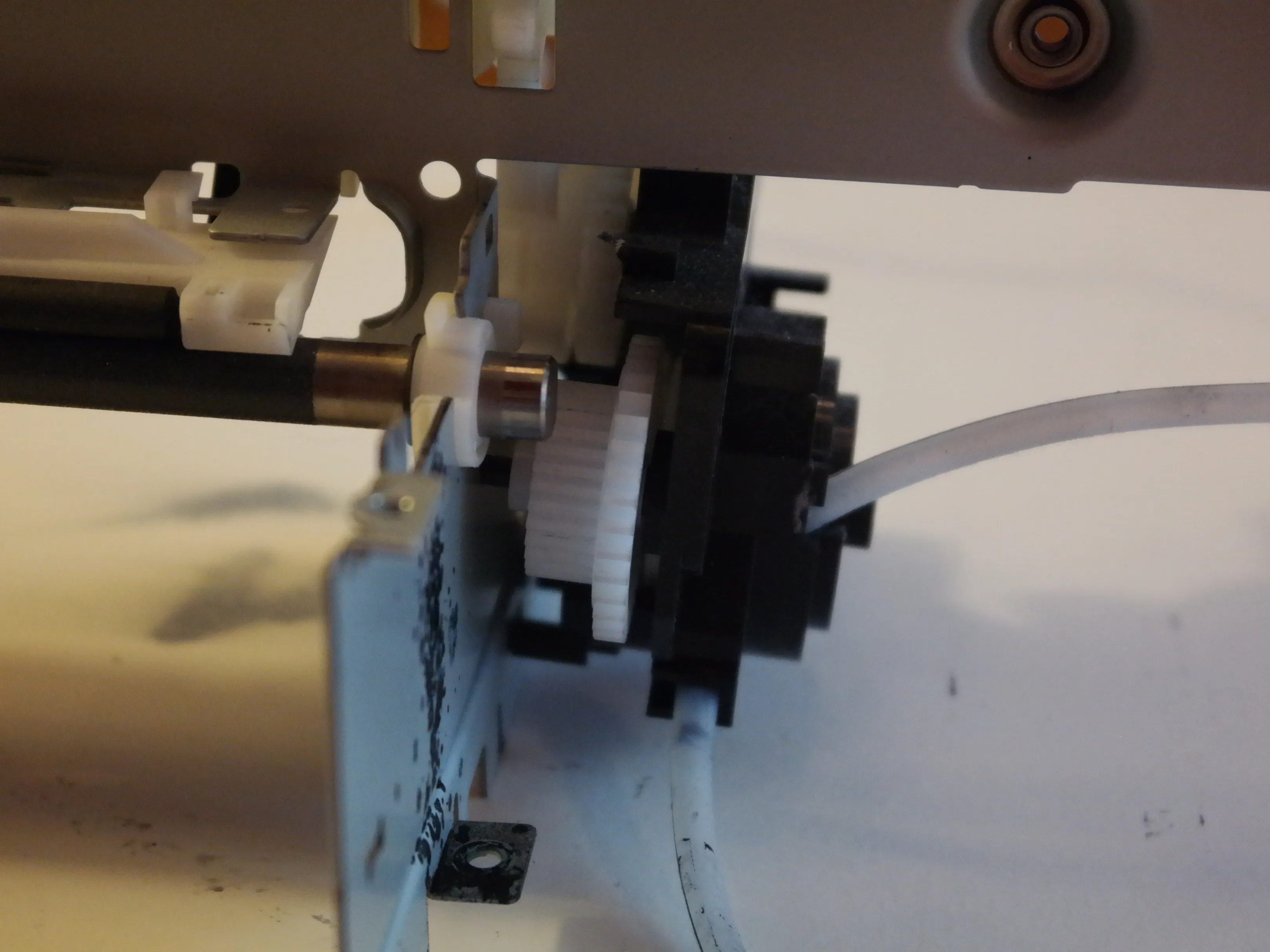

Следующим будет снята коробка передач...
Комментарии к шагу
а то, через что проходила трубка, - это насос. Это то, что высасывает чернила. Похоже, он тоже приводится в движение главным валом.
Возможно, где-то в Интернете есть руководство по обслуживанию этих принтеров, и в нем иногда можно найти технические детали.

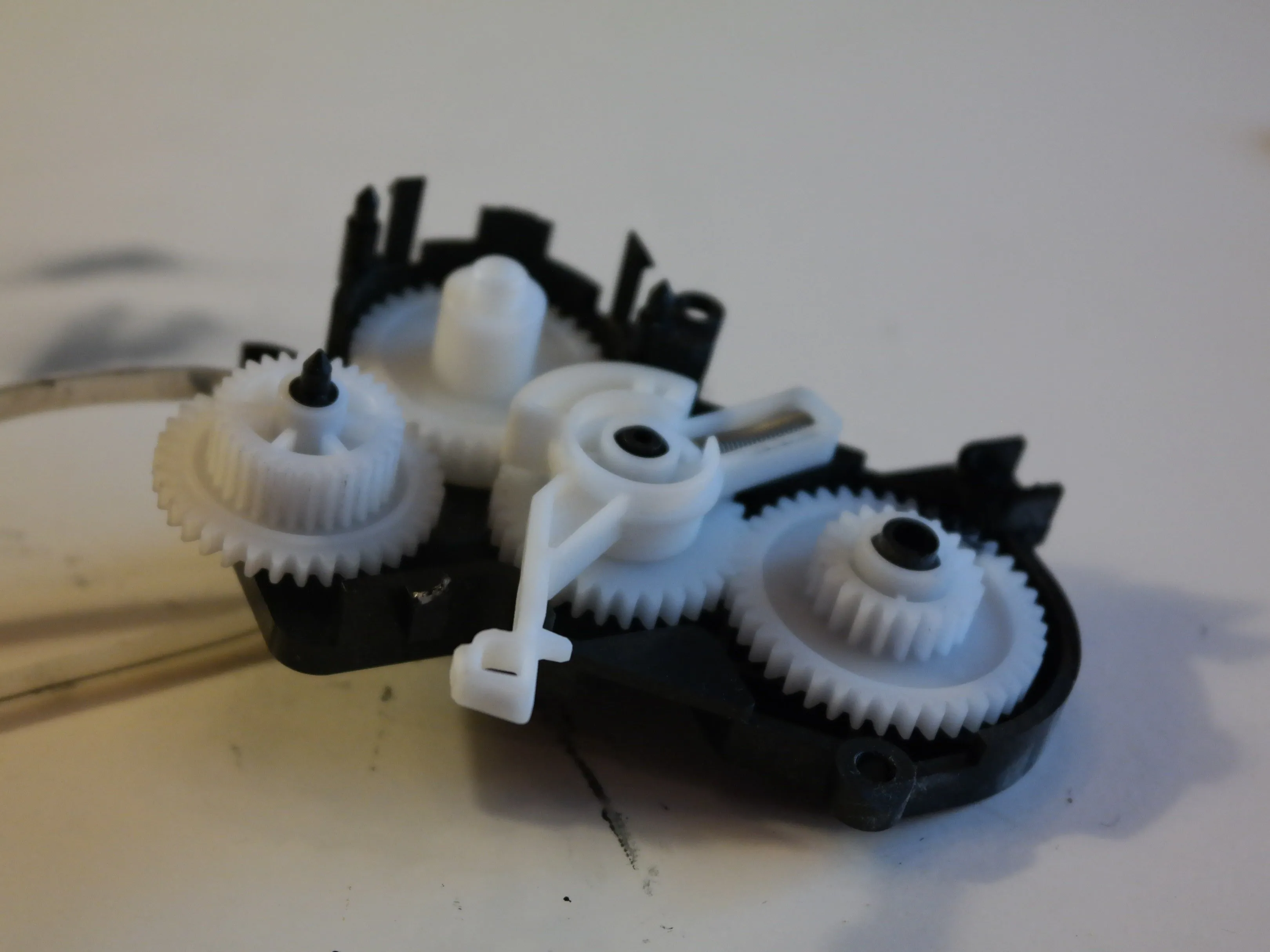

Шаг 37

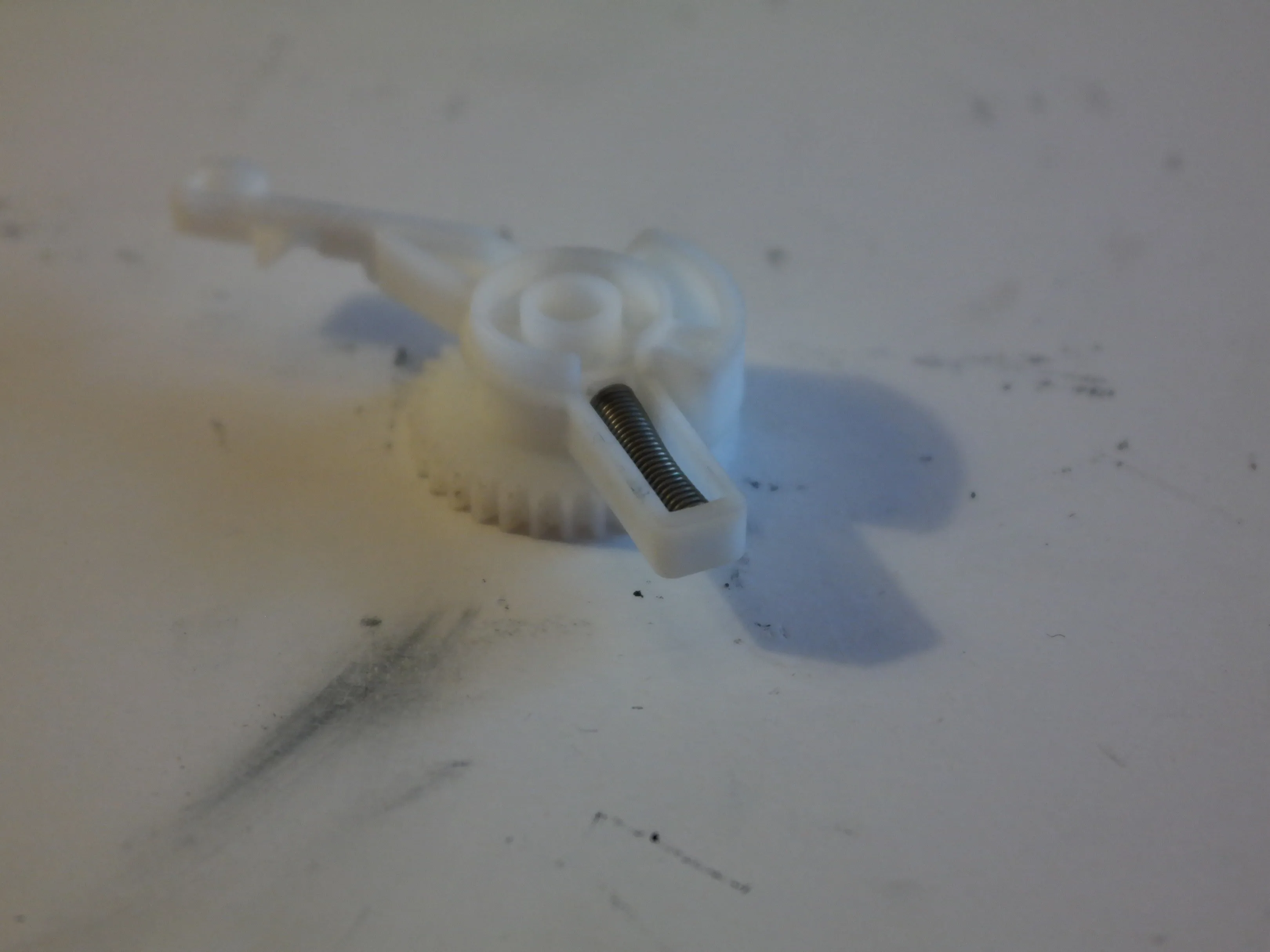

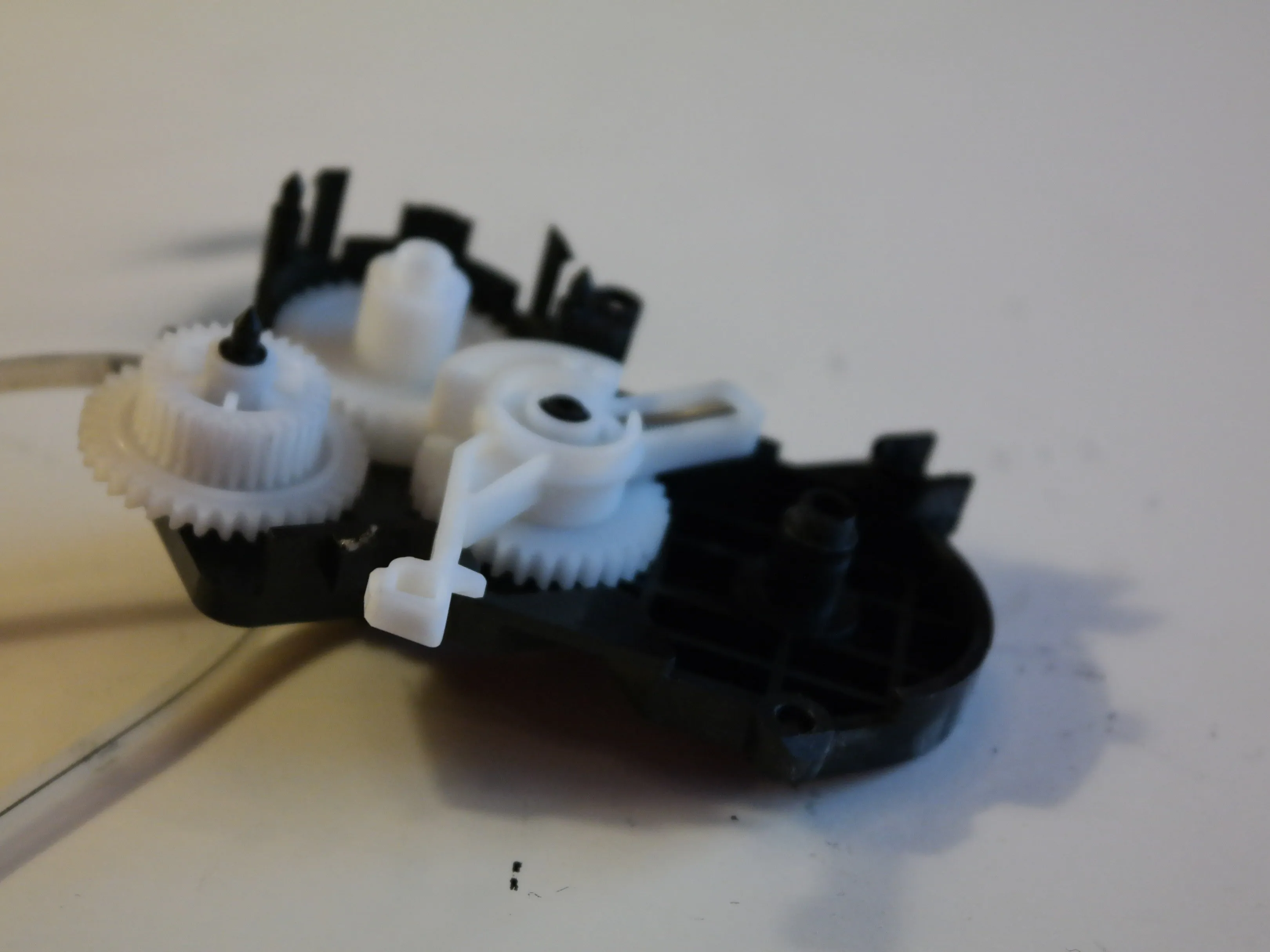

Редуктор управляет процессами подачи бумаги и очистки сопла от одного двигателя.
Шаг 38

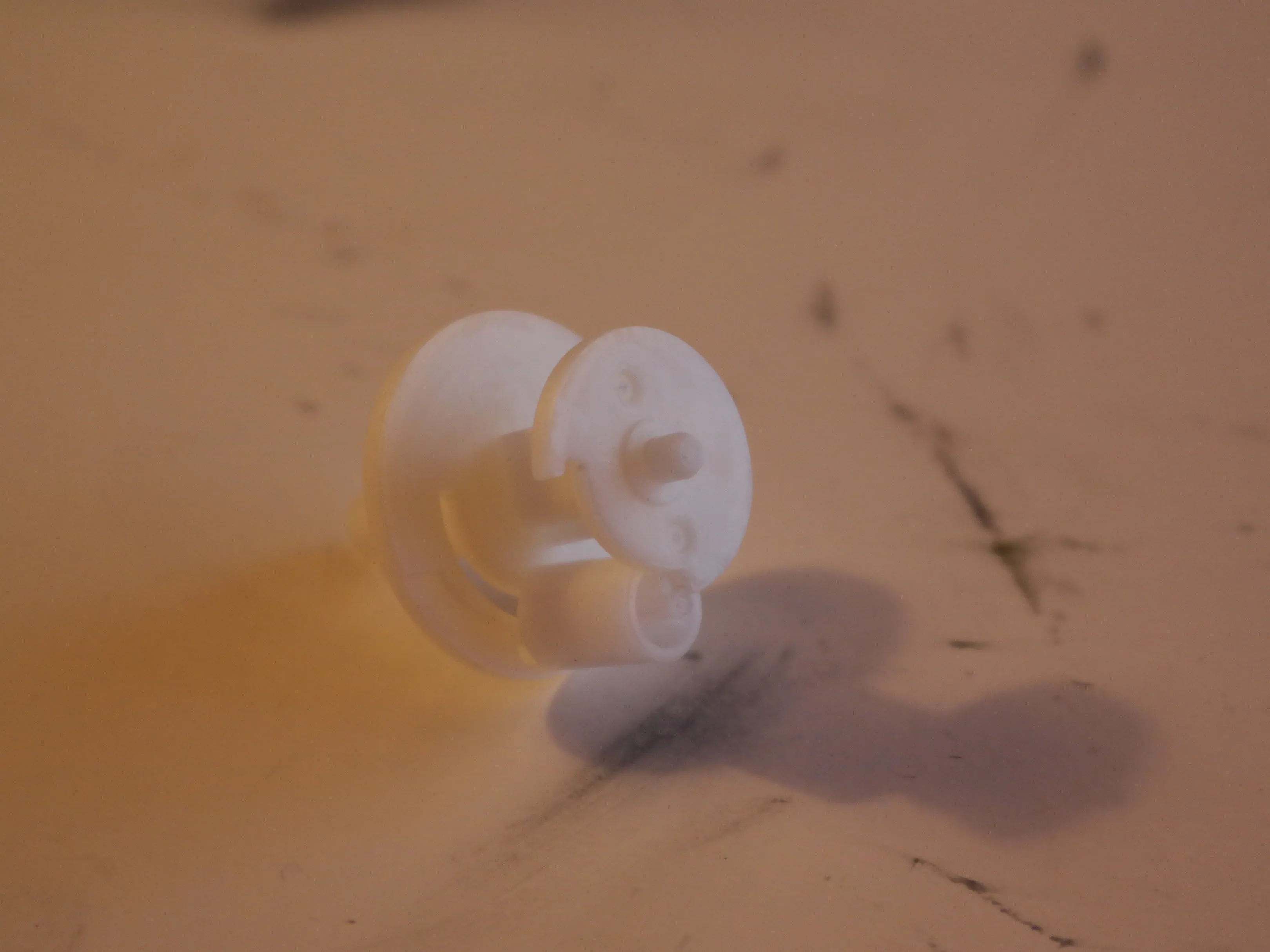

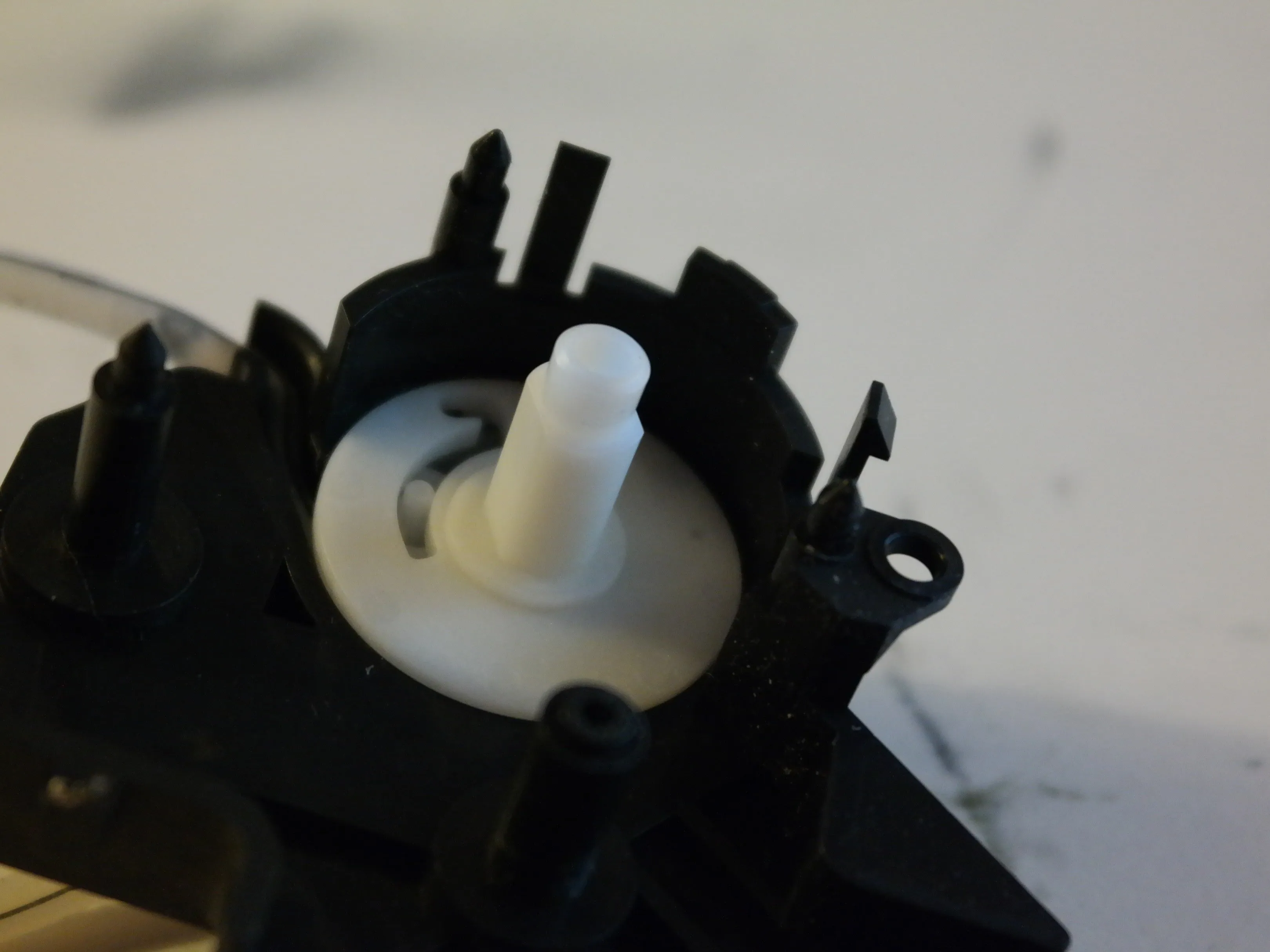

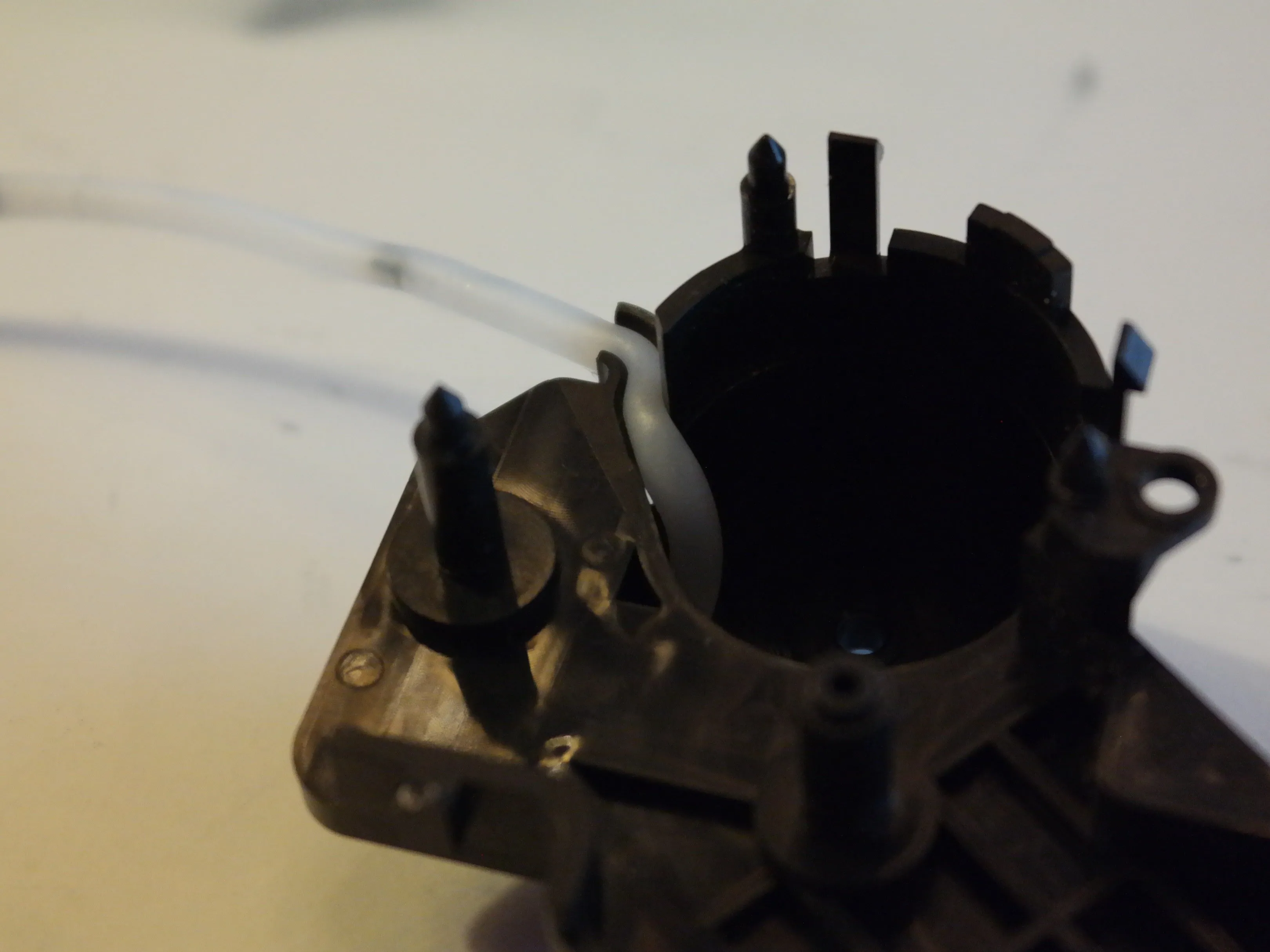

Внимательный взгляд на перистальтический насос, используемый для перемещения чернил из очистителя сопел в большие впитывающие подушечки.
Шаг 39

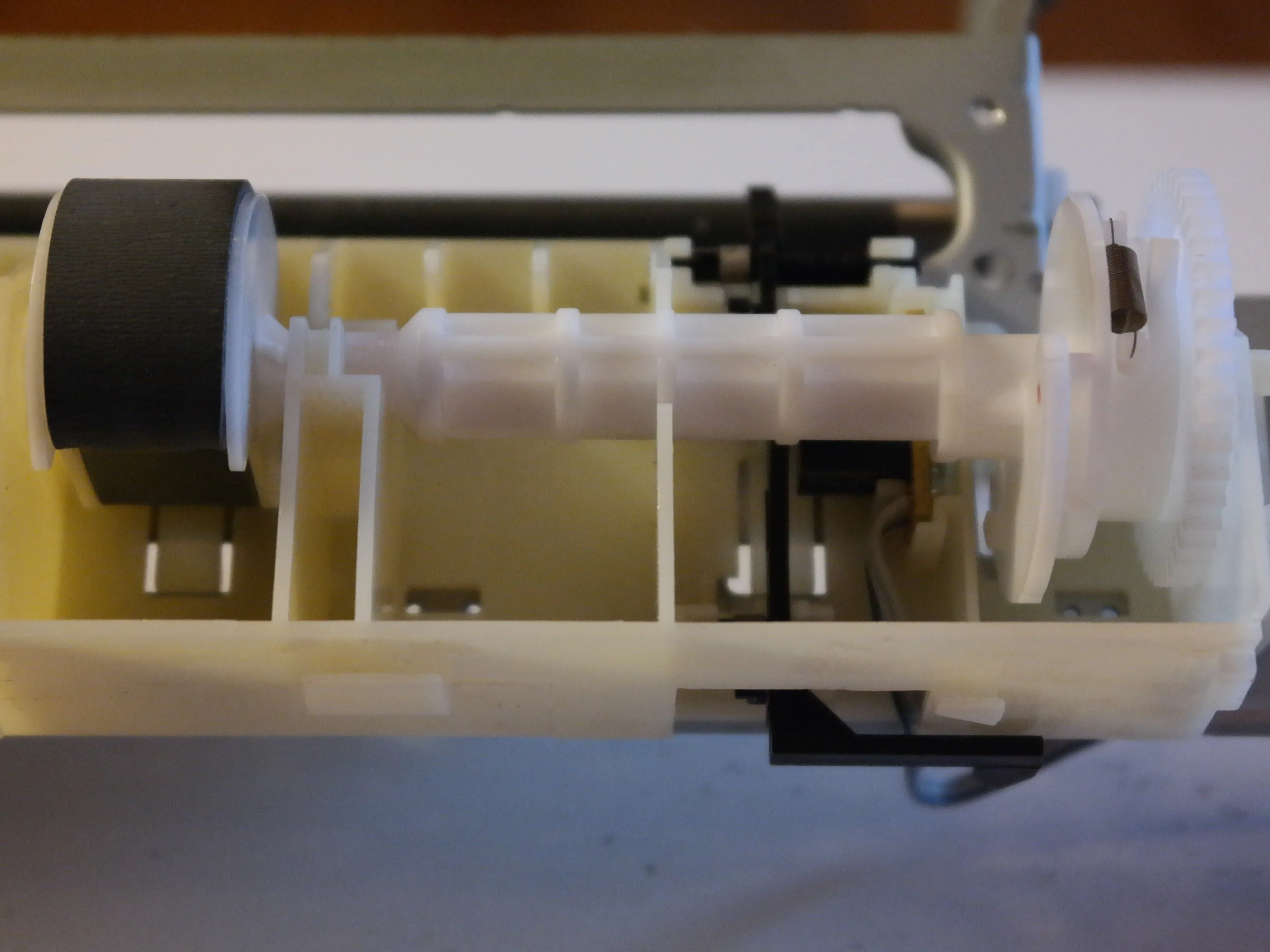

Вот что осталось от механизма подачи бумаги. На печатной плате находятся два микропереключателя, определяющие наличие бумаги.
Шаг 40

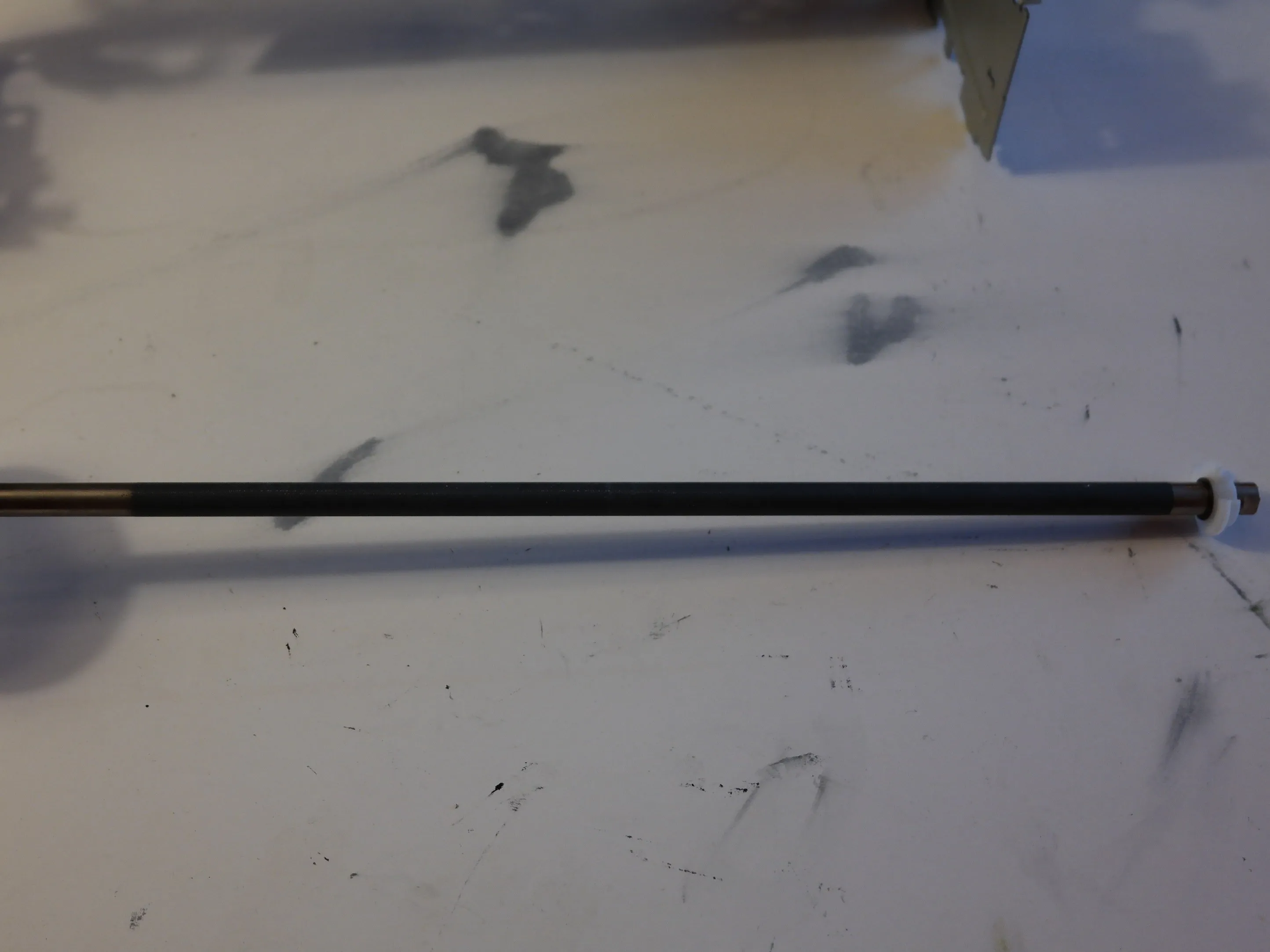

Из принтера извлекается еще один стержень.
Этот стержень покрыт чем-то, что помогает ему лучше держаться за бумагу.
Шаг 41

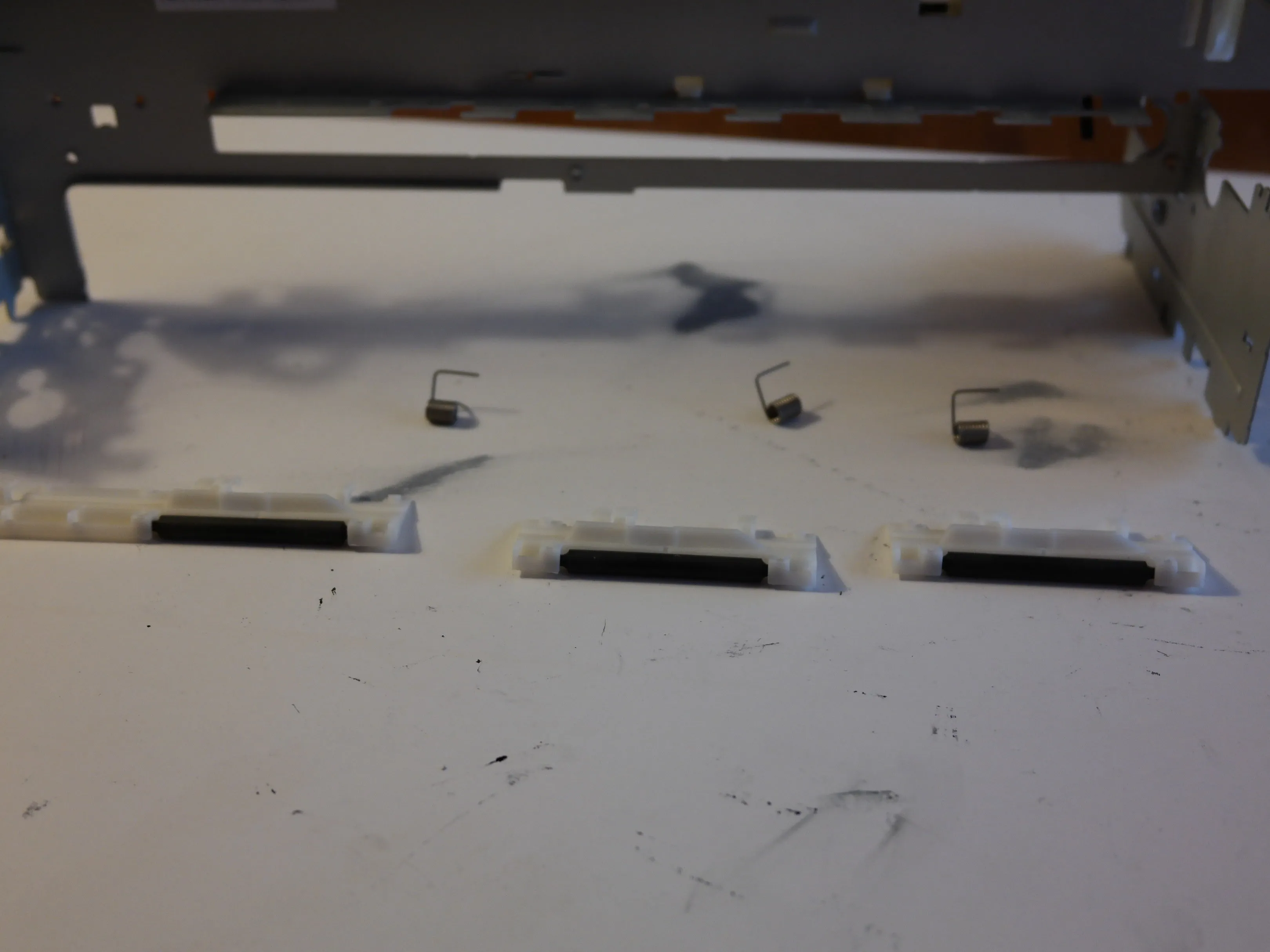

Наконец, извлеките три подпружиненных ролика из механизма подачи бумаги.
Шаг 42
Главный шаговый двигатель - деталь, которая чаще всего выходит из строя, - легко снимается.
Чернильные картриджи легко заменяются.
Многие детали внутри принтера запачканы чернилами, что делает ремонт сложным.
Доступ к другому шаговому двигателю очень затруднен и требует разборки большей части принтера.
Средняя рама, в которой находится редуктор и второй шаговый двигатель, прикреплена к корпусу с помощью кусков расплавленного пластика, который нужно отрезать, чтобы снять.
Корпус очень трудно и утомительно открыть, не сломав выступы.

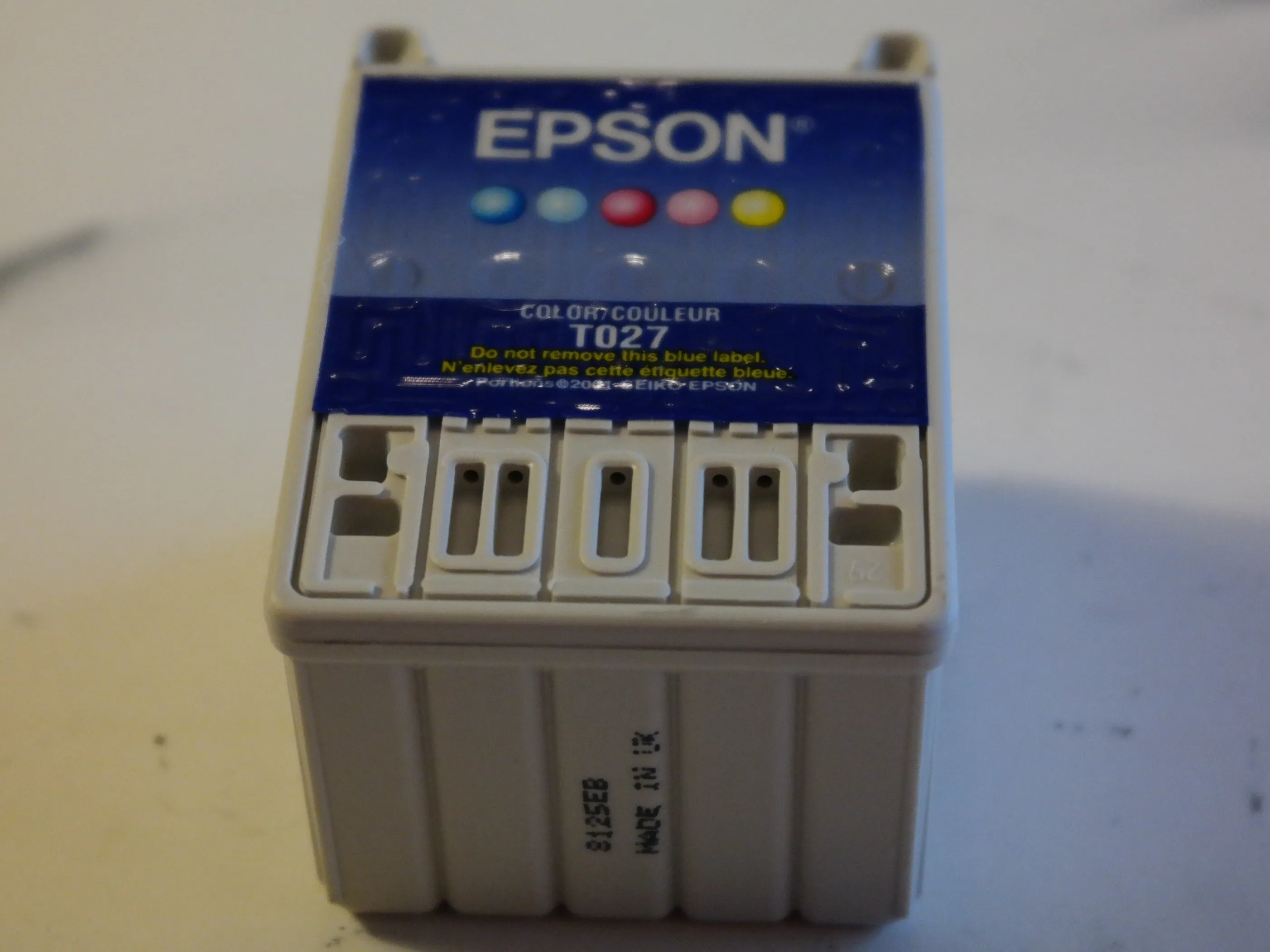

Шаг 43
Время разборки!
Пора посмотреть, что скрывается под наклейкой 'Не снимать', расположенной на чернильном картридже.

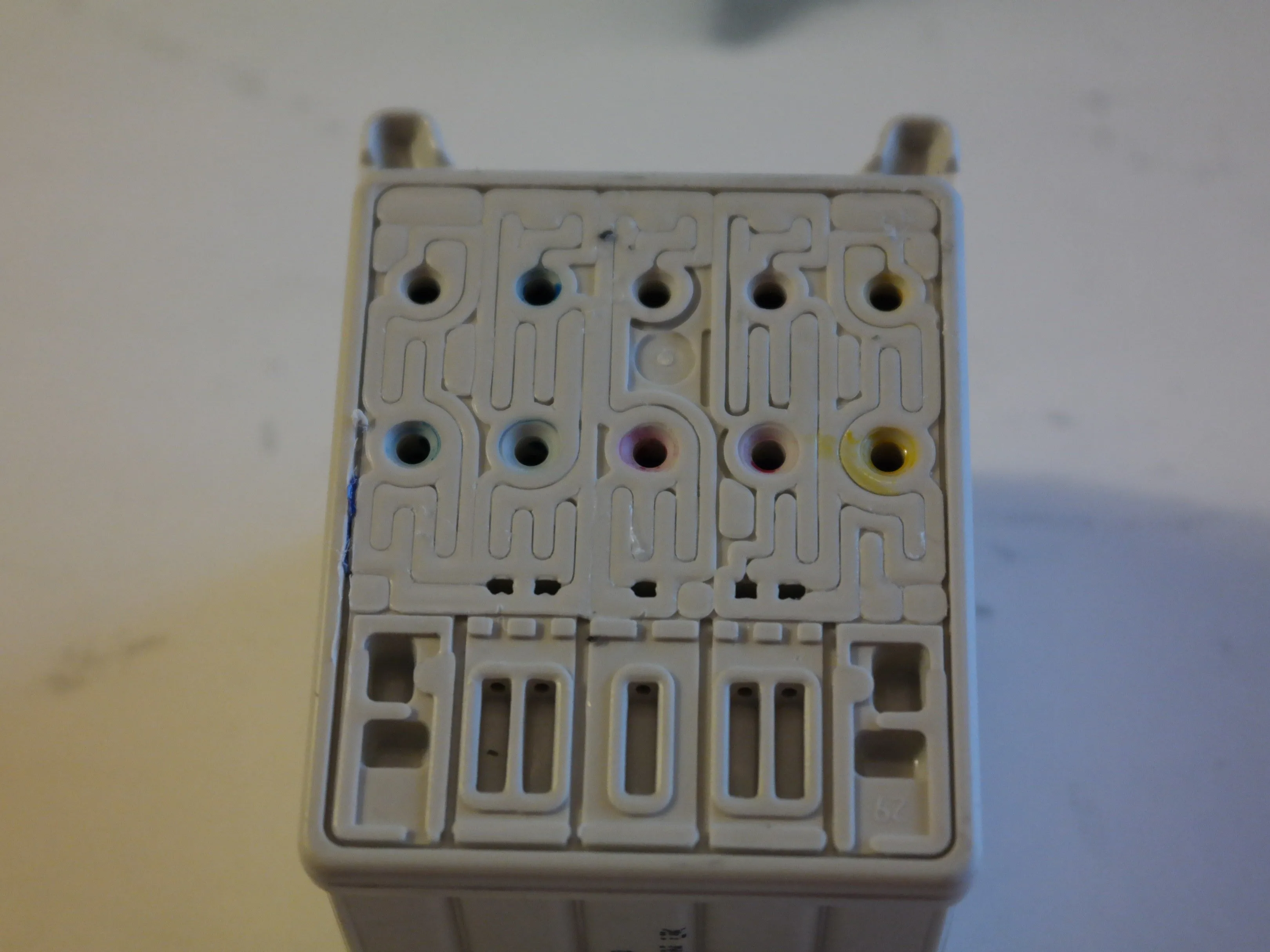

Что это за сеть лабиринтных проходов?
Ответ - это капиллярный туннель для снижения давления чернил. Нижний ряд отверстий ведет в сам картридж, а верхний - к чернильным соплам.
