Разборка печатающей головки Epson Stylus

Введение

В продолжение статьи Разборка Epson Stylus Photo 820это разборка печатающей головки принтера.

Инструменты

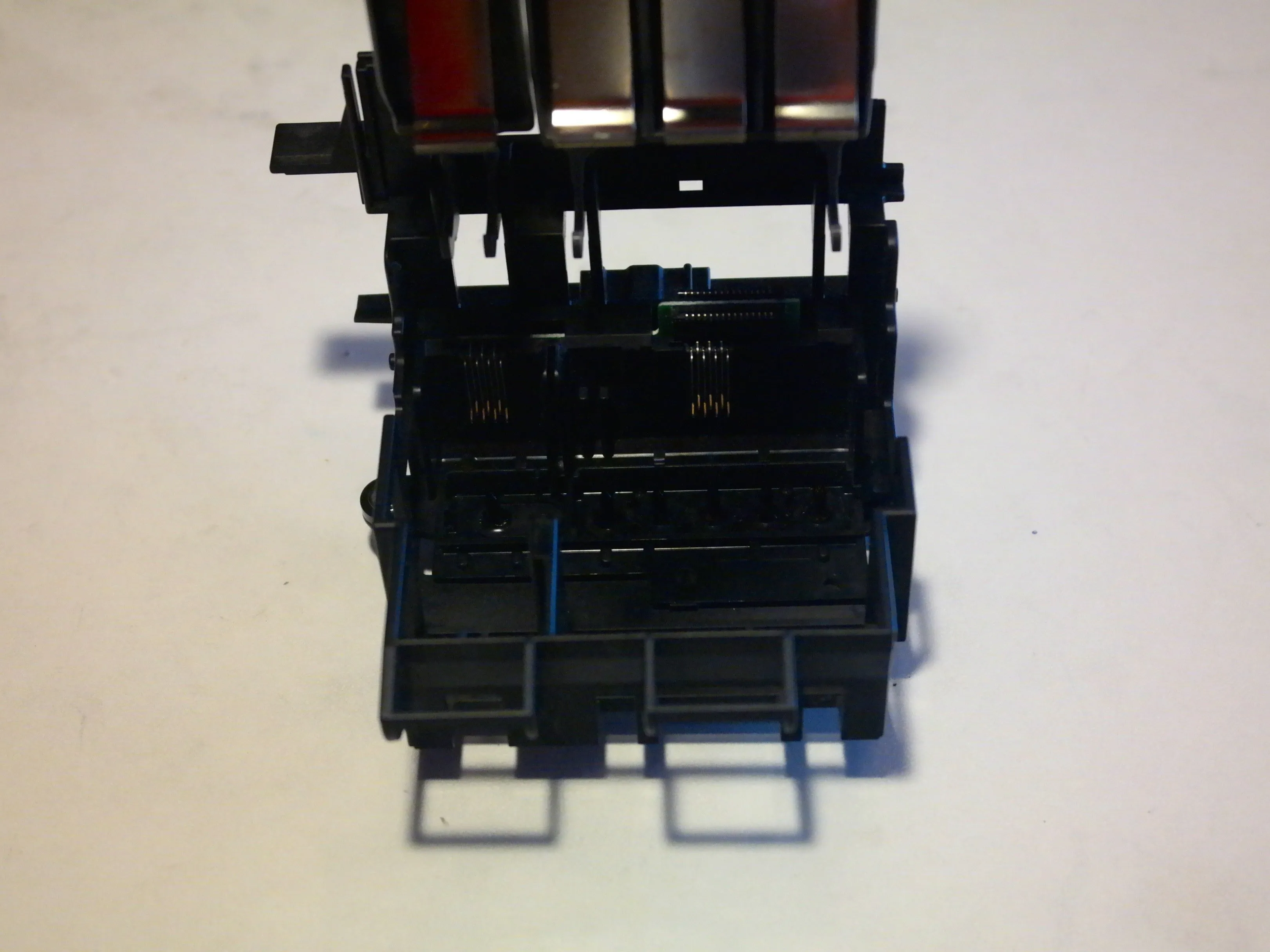

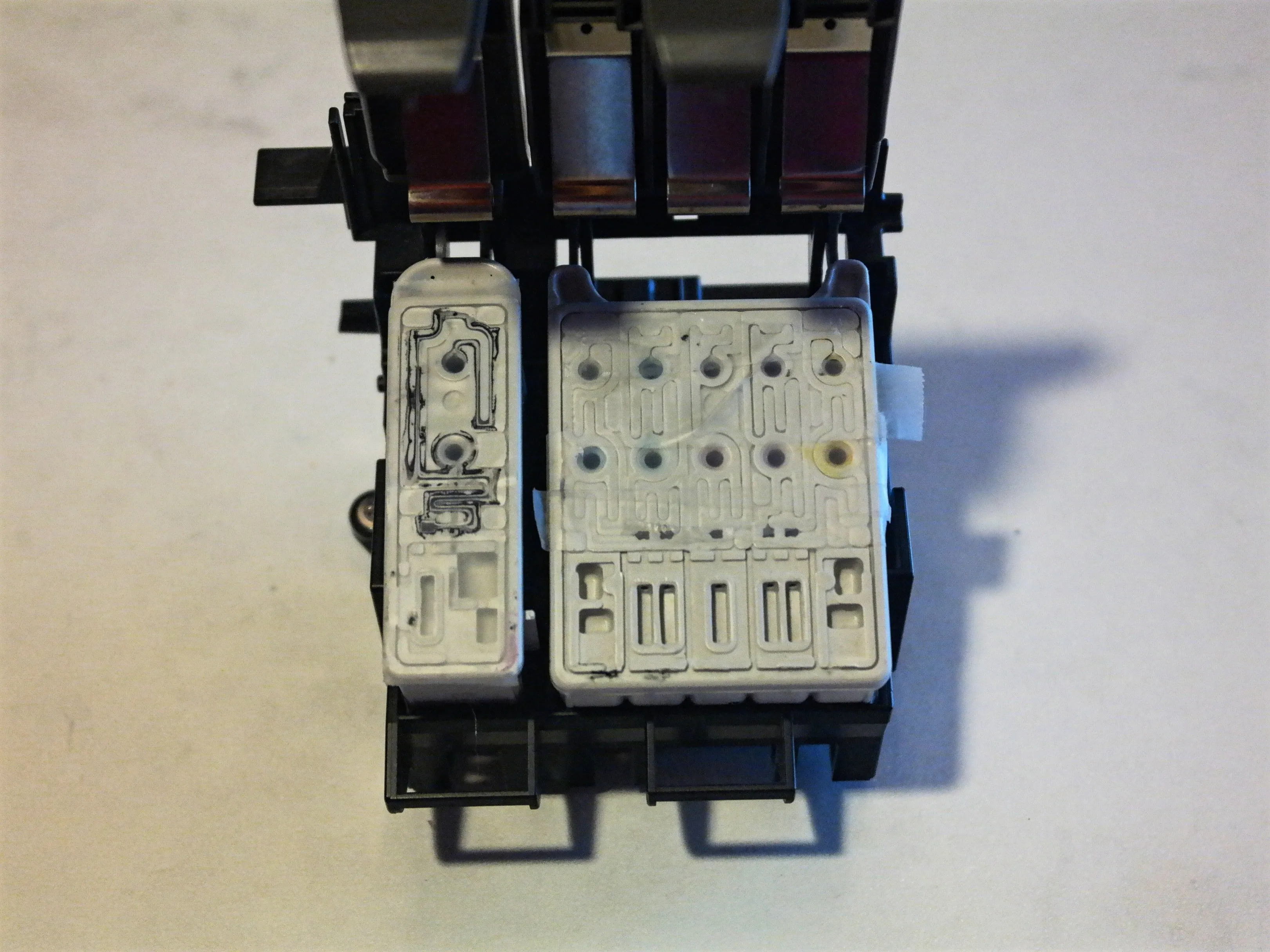

Чернильные картриджи можно легко извлечь, открыв крышку. +10 за ремонтопригодность, так как это единственная деталь, которую придется заменить.

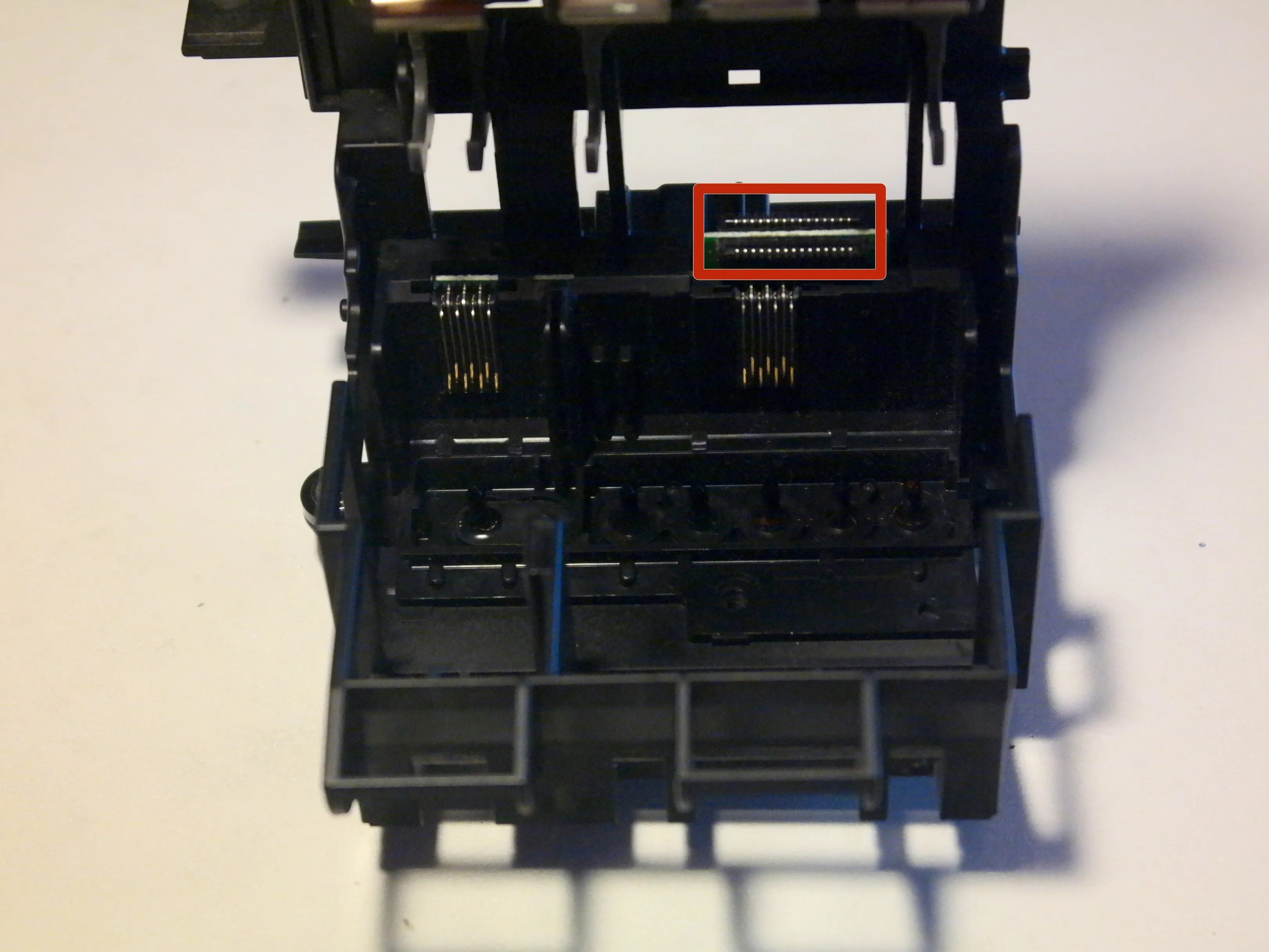

Разъем двойного ленточного кабеля можно увидеть в задней части печатающей головки.

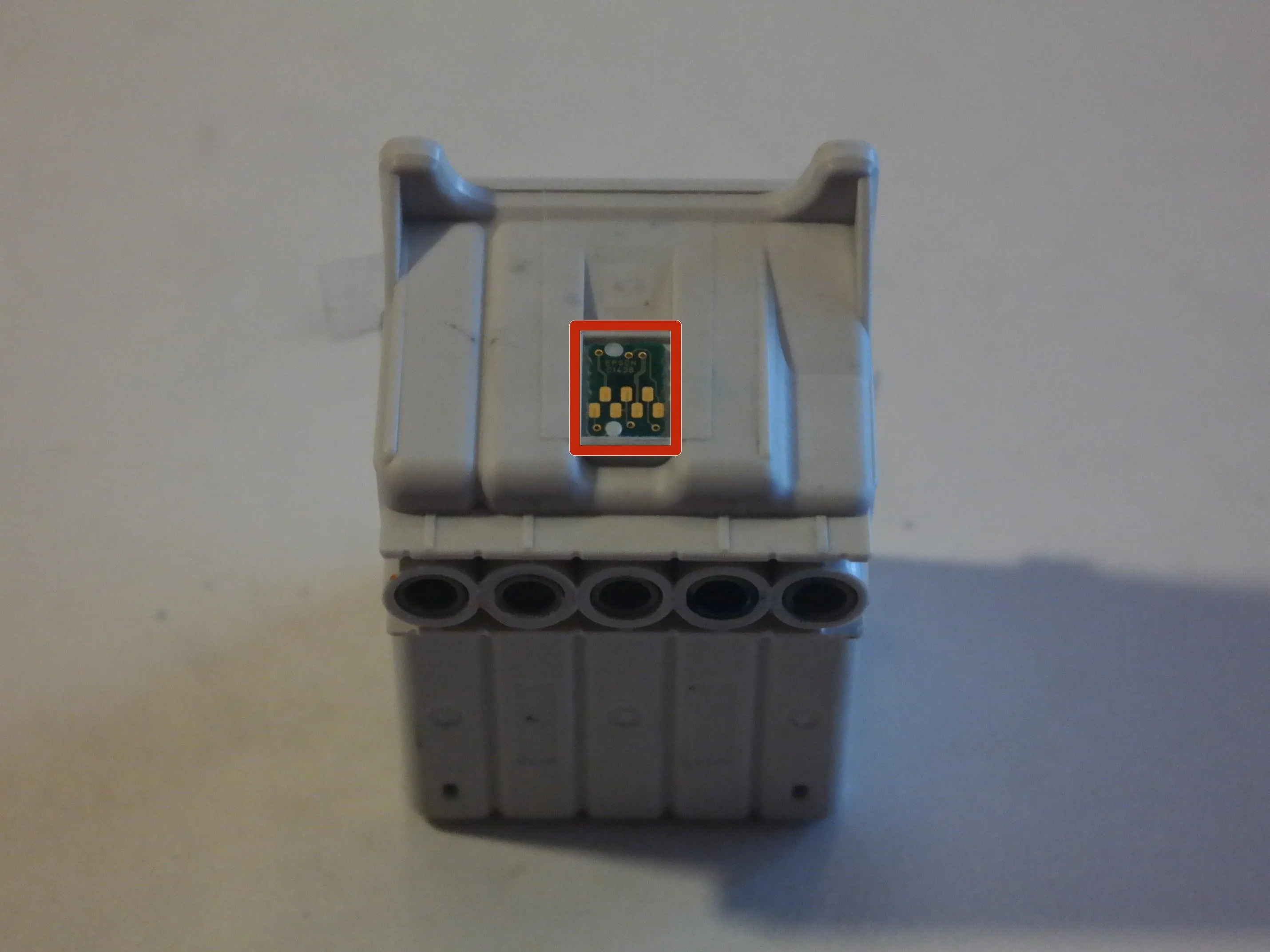

В каждом картридже есть крошечная печатная плата с 5 контактами, которую можно легко снять металлической лопаткой или аналогичным инструментом.

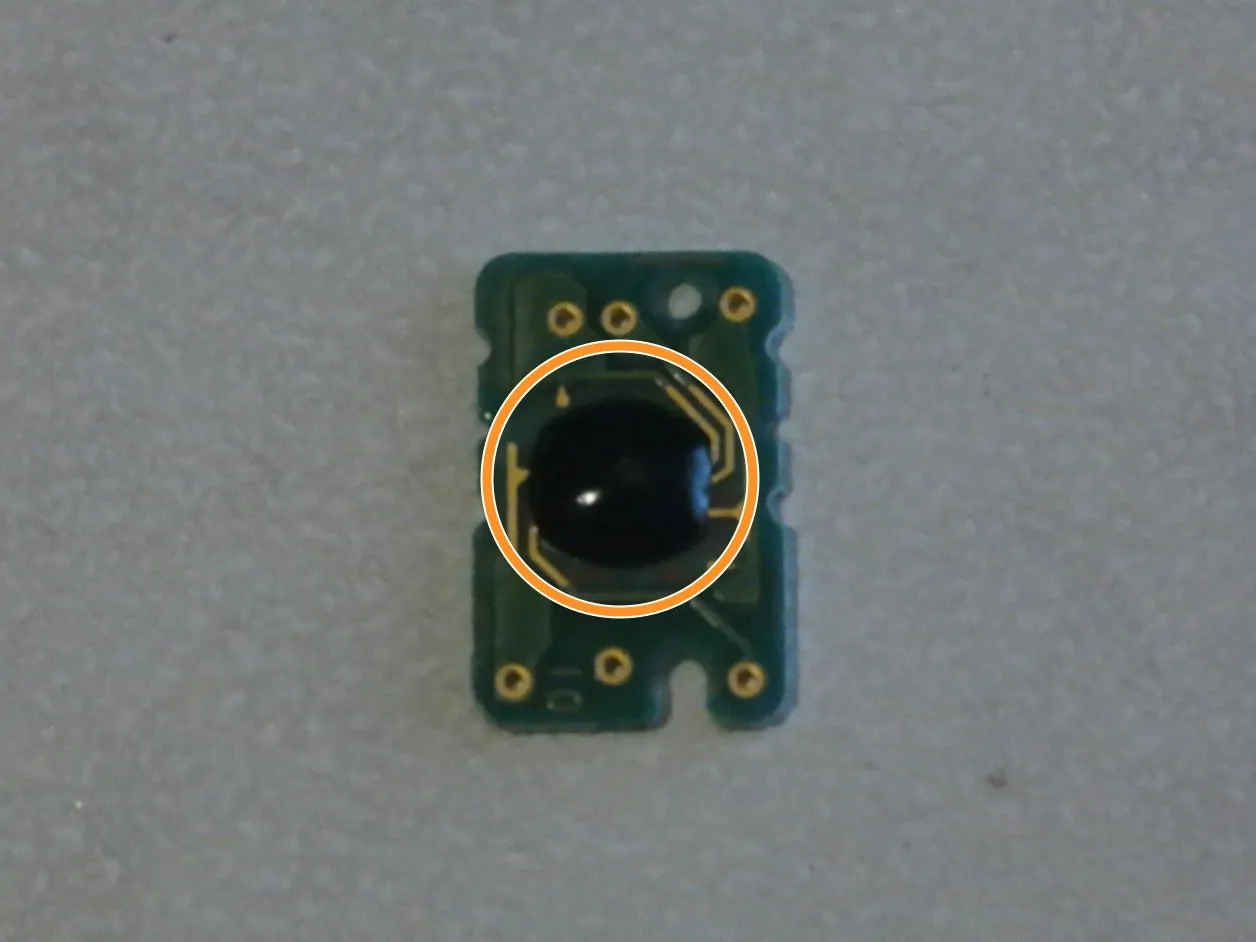

С другой стороны платы находится смоляной шарик, скрывающий чип.

Хьюстон, у нас проблема.

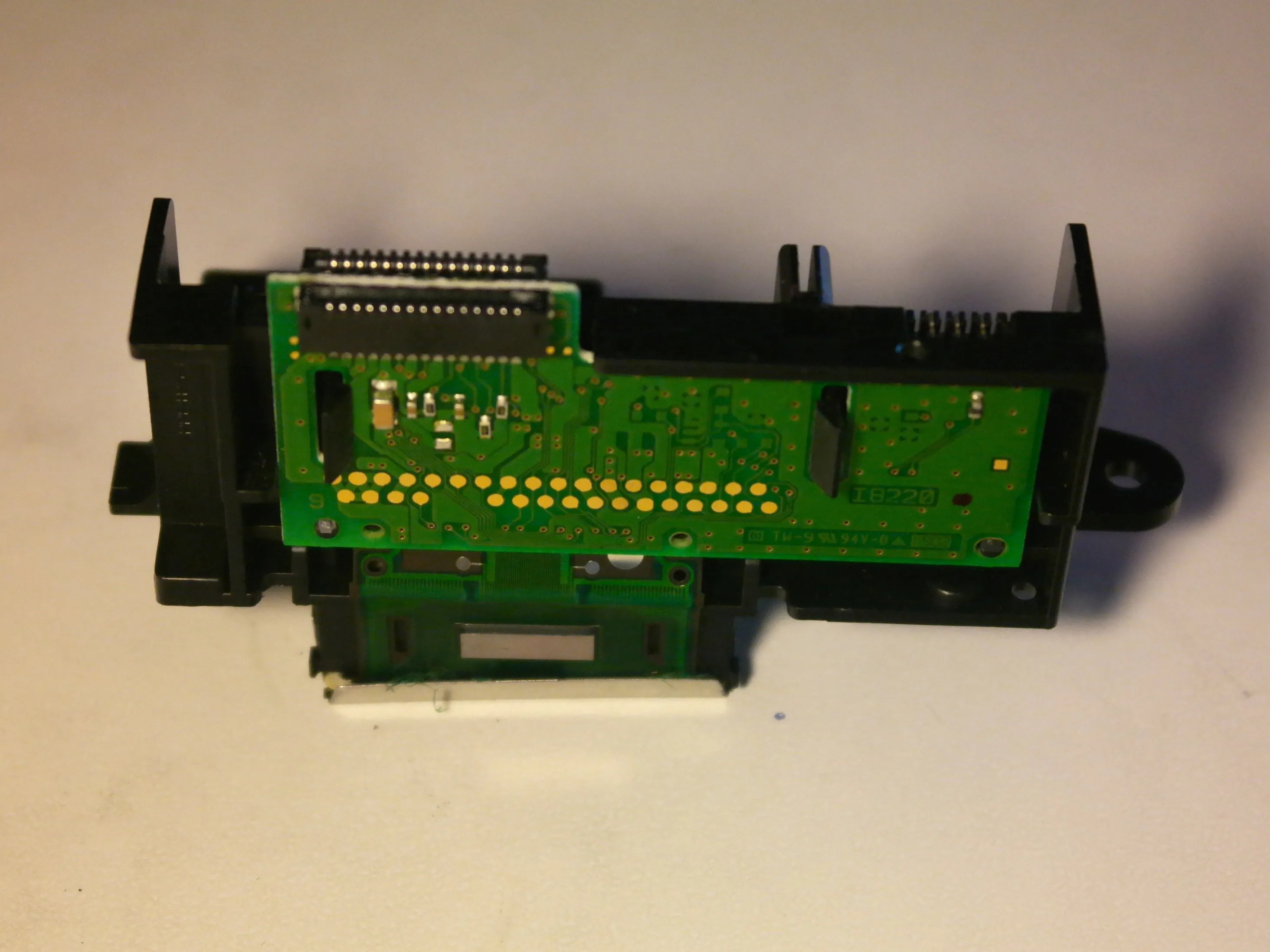

3 очень плотных ленточных кабеля оторвались от того, к чему они были прикреплены, когда была снята логическая плата.
Надеемся, никому не придется ремонтировать один из них.

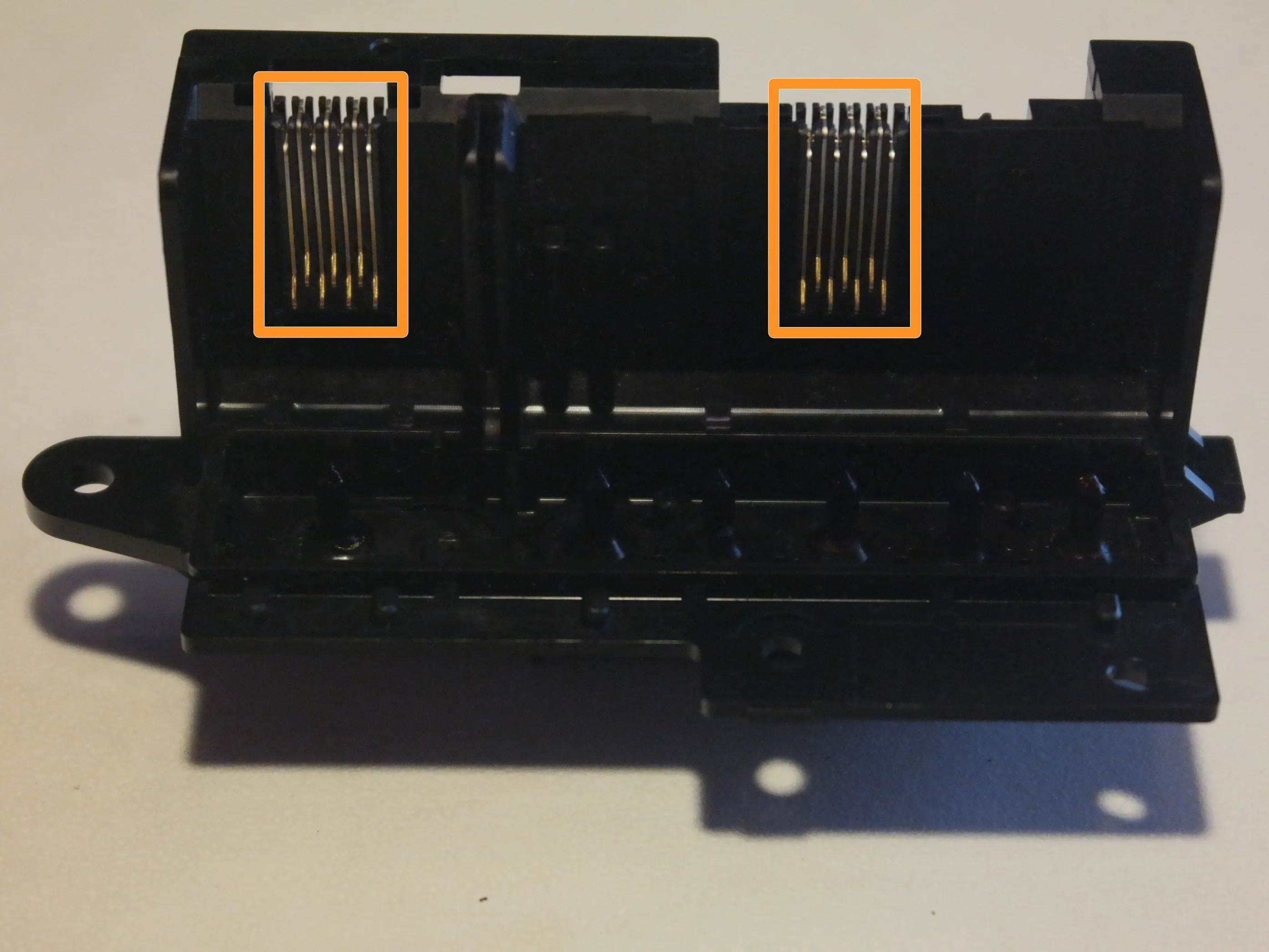

Все, что осталось в пластиковом блоке, - это 10 пружинных контактов, которые соединяют чипы картриджей с основной платой.

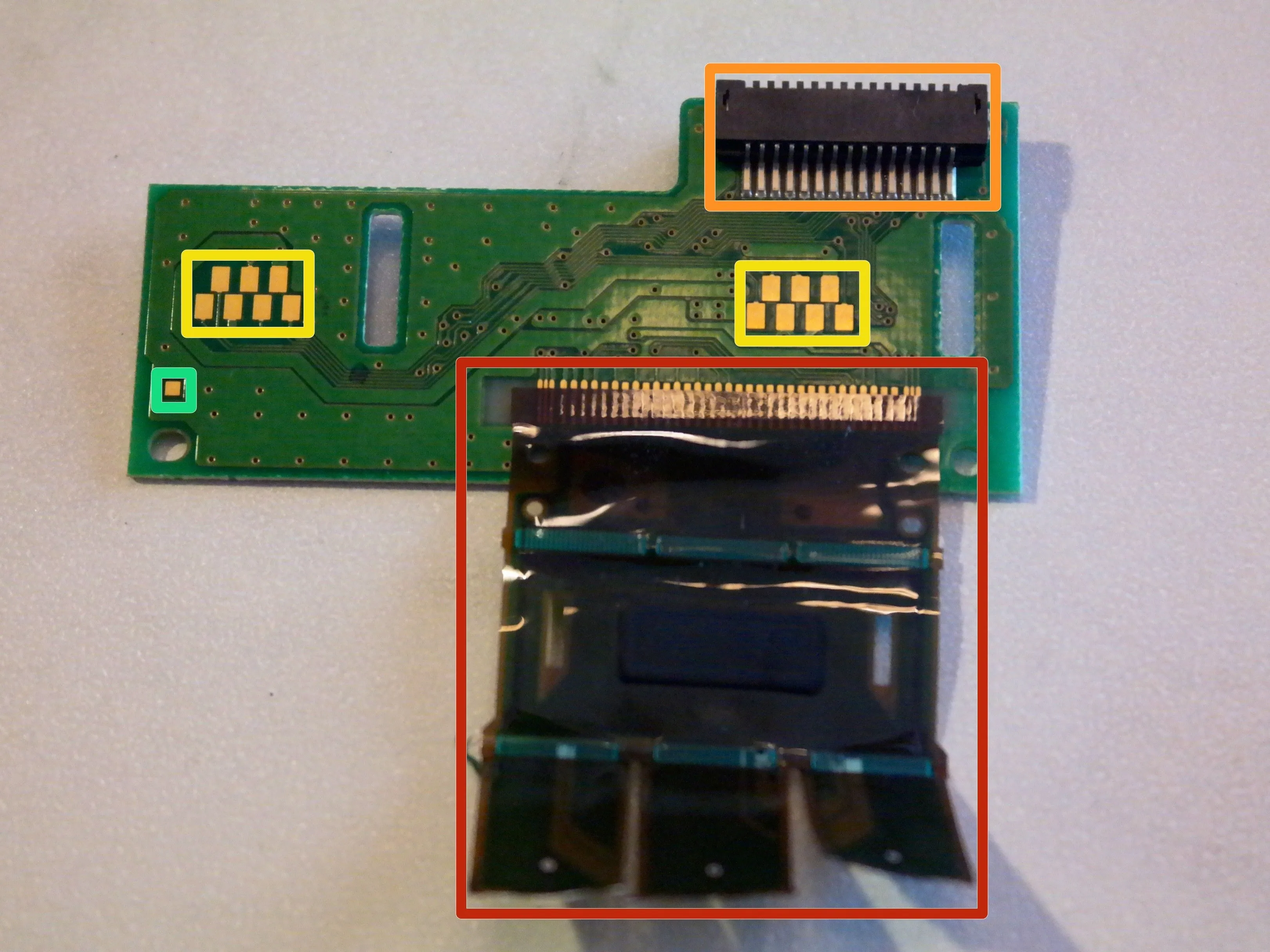

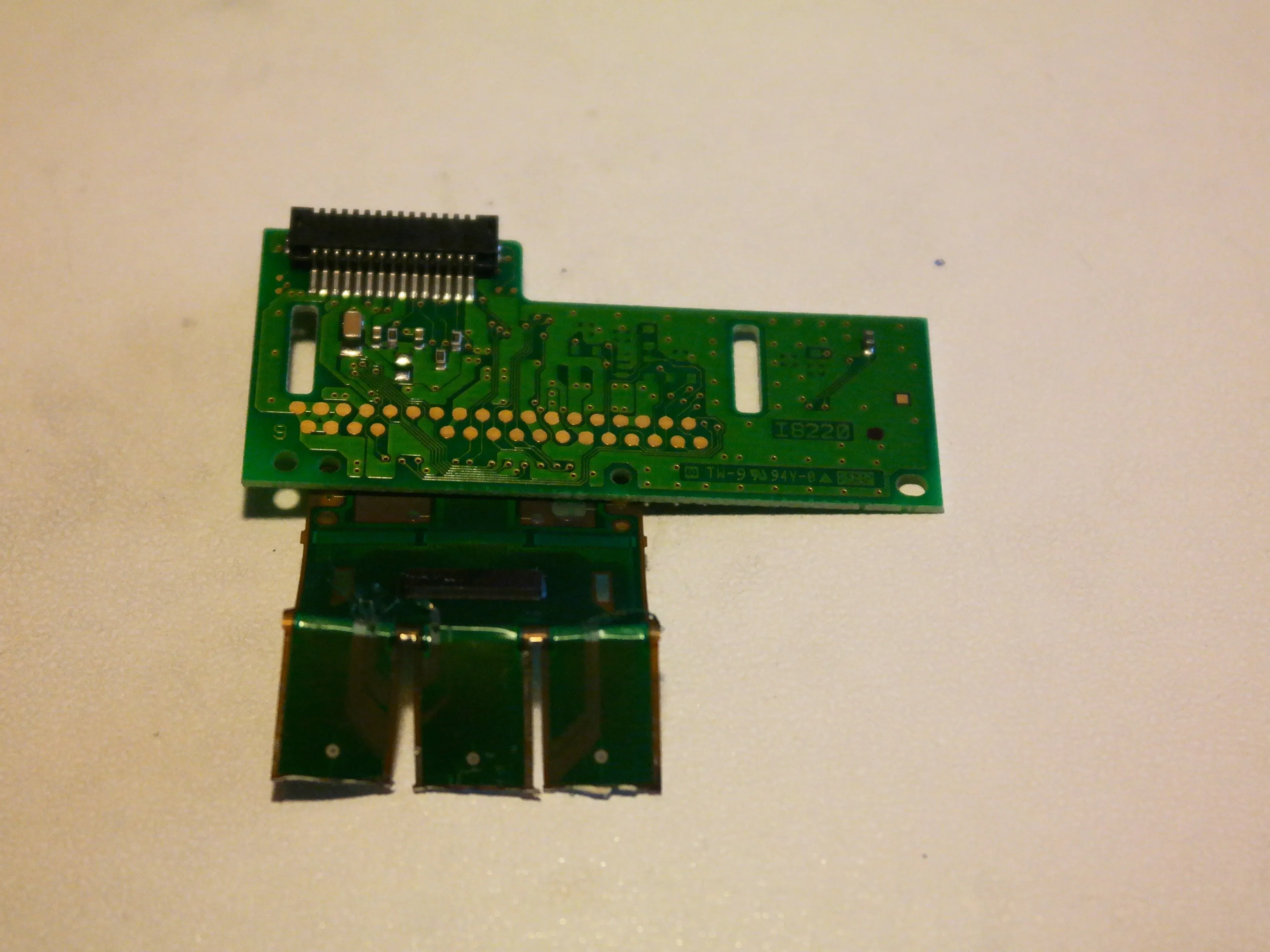

Давайте посмотрим на печатную плату.

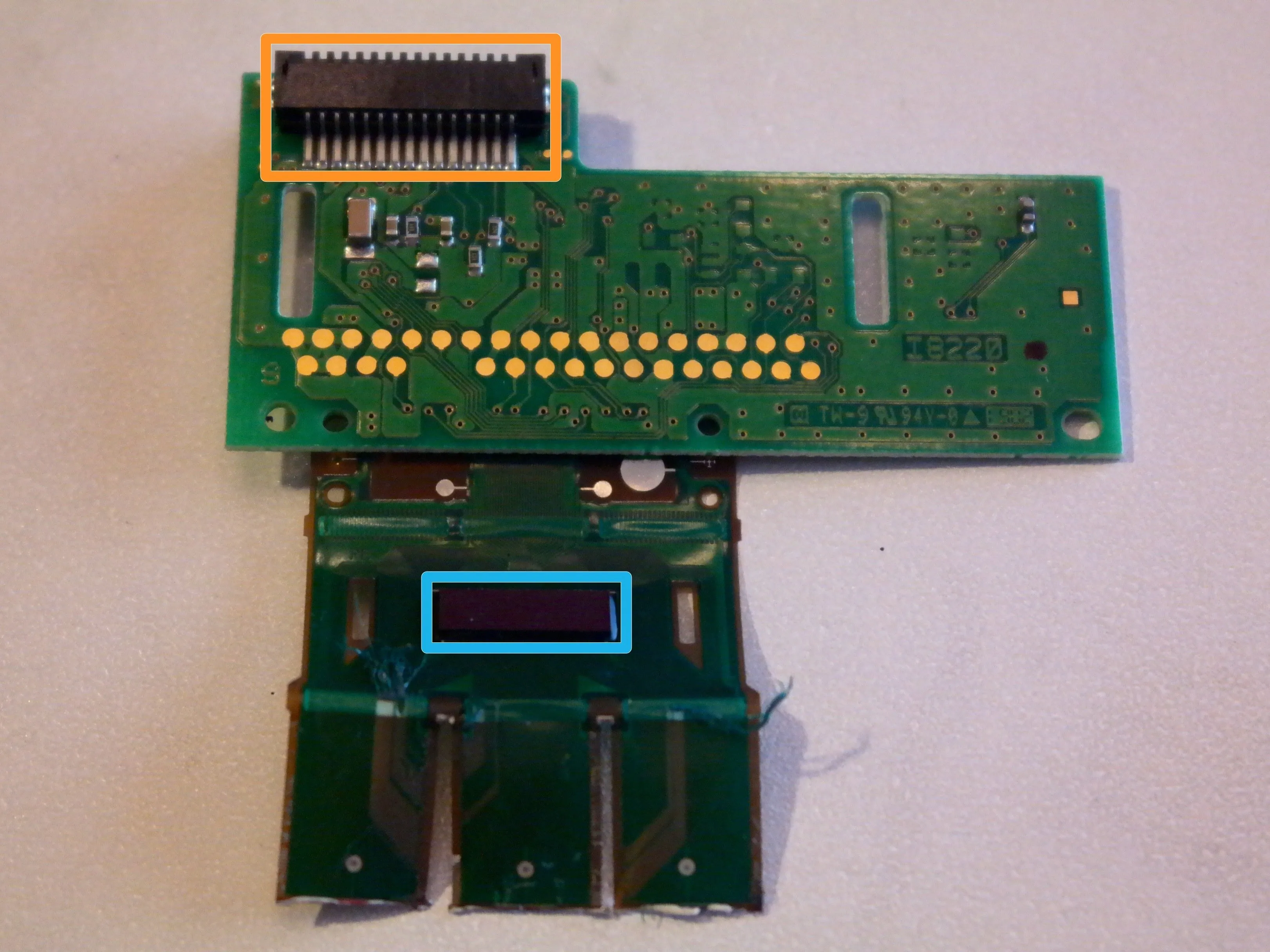

Эта гибкая схема соединяет печатающую головку с печатной платой.
Разъем двойного ленточного кабеля
Контакты для чипов чернильных картриджей
Похоже, это какая-то контрольная точка.
Эта микросхема дешифратора/мультиплексора на гибкой схеме принимает 16 входов и обеспечивает более 240 выходов для печатающей головки.

Наконец-то. Пора залезть внутрь печатающей головки.

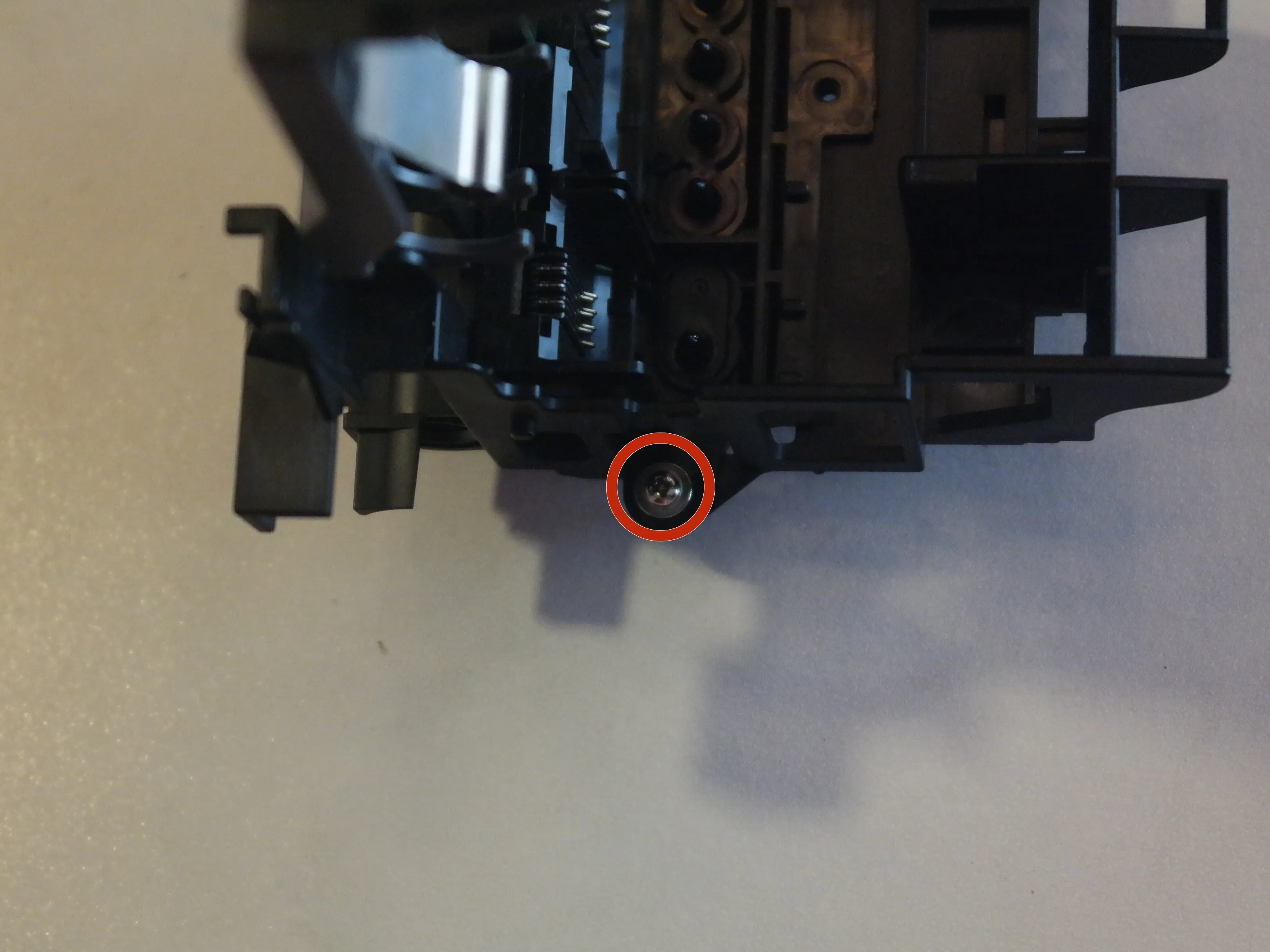

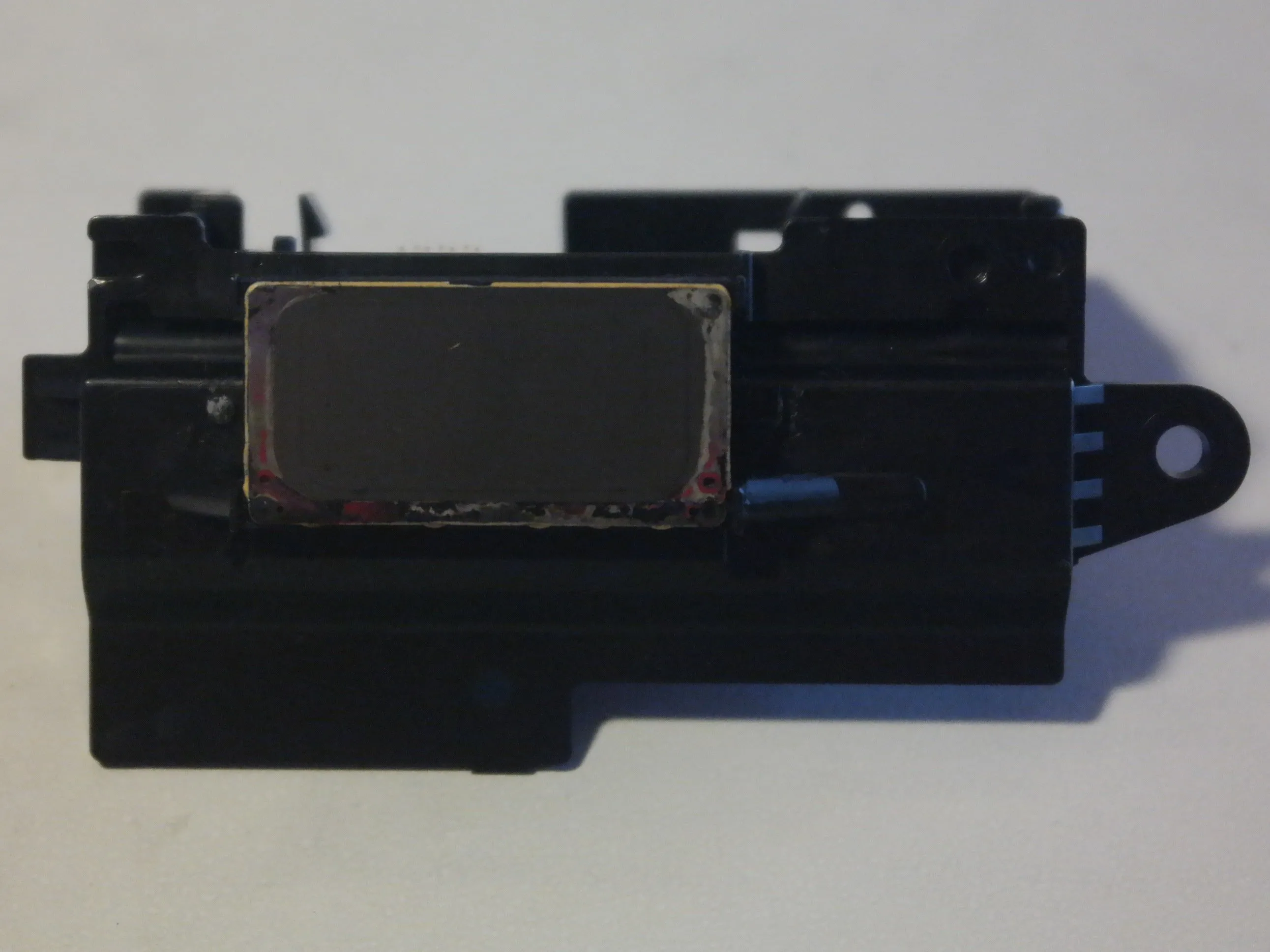

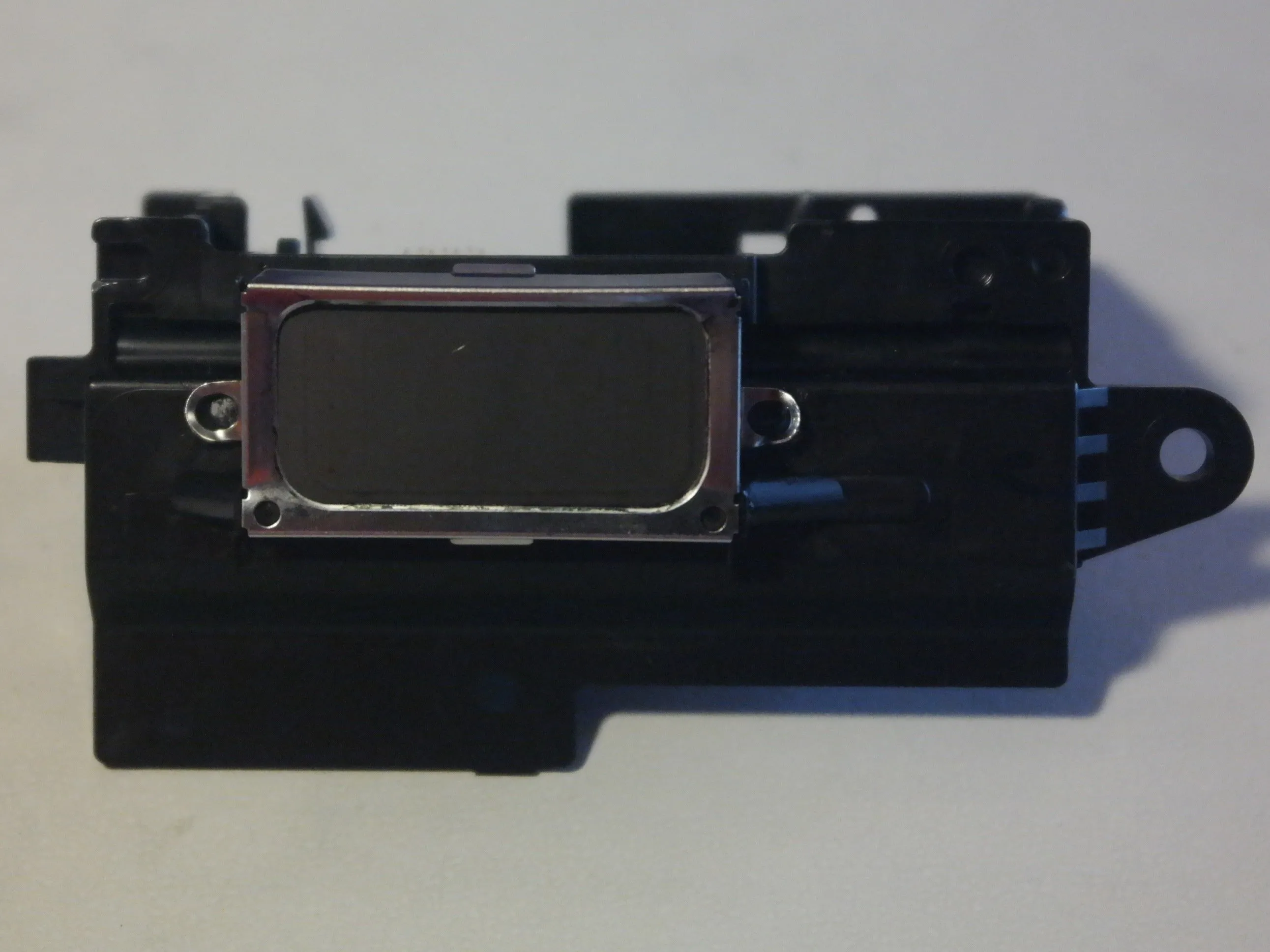

Печатающая головка удерживается на месте металлической крышкой, которая держится на месте с помощью кусочков расплавленного пластика.

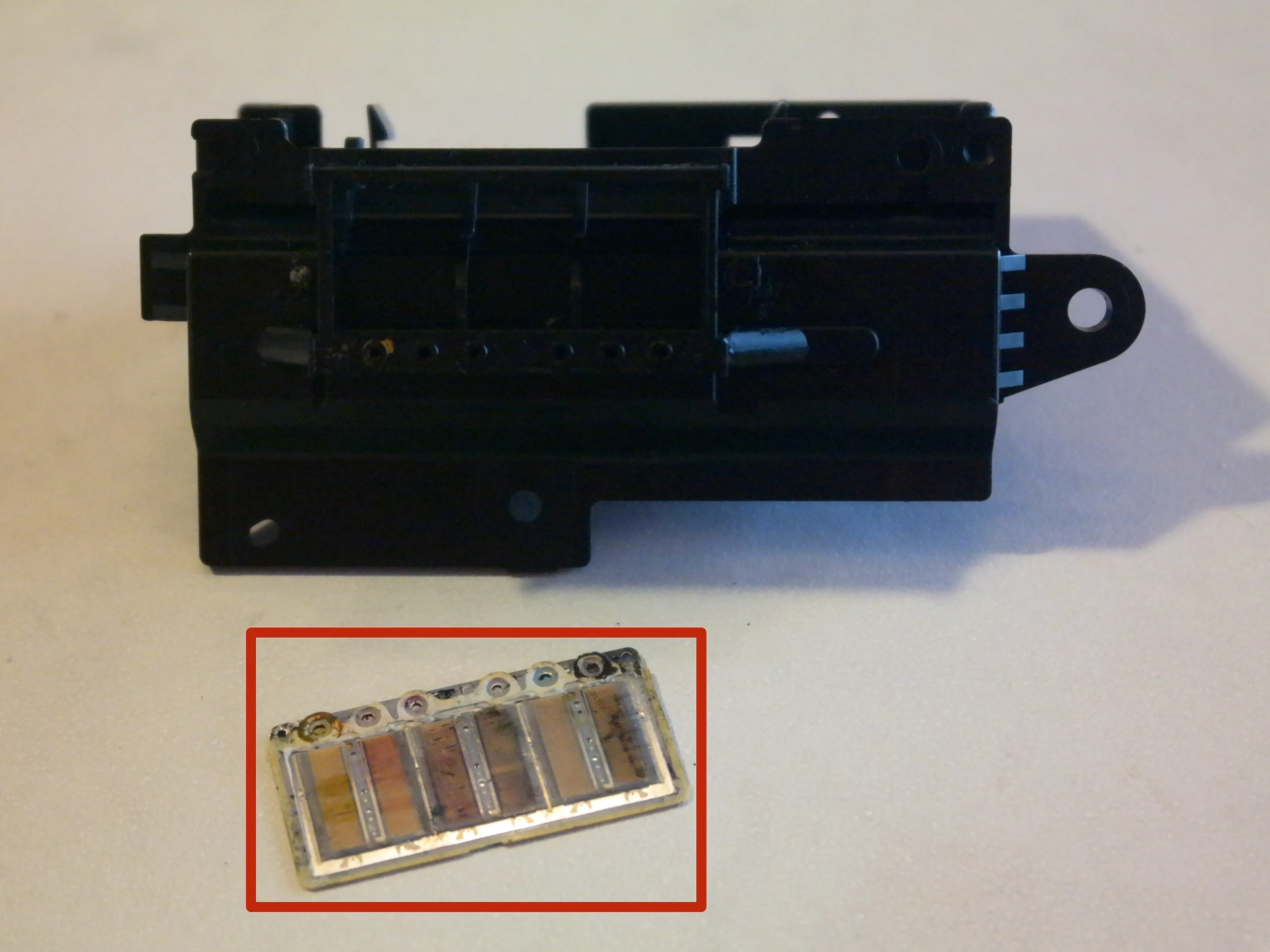

Эта разноцветная сборка и есть собственно печатающая головка.

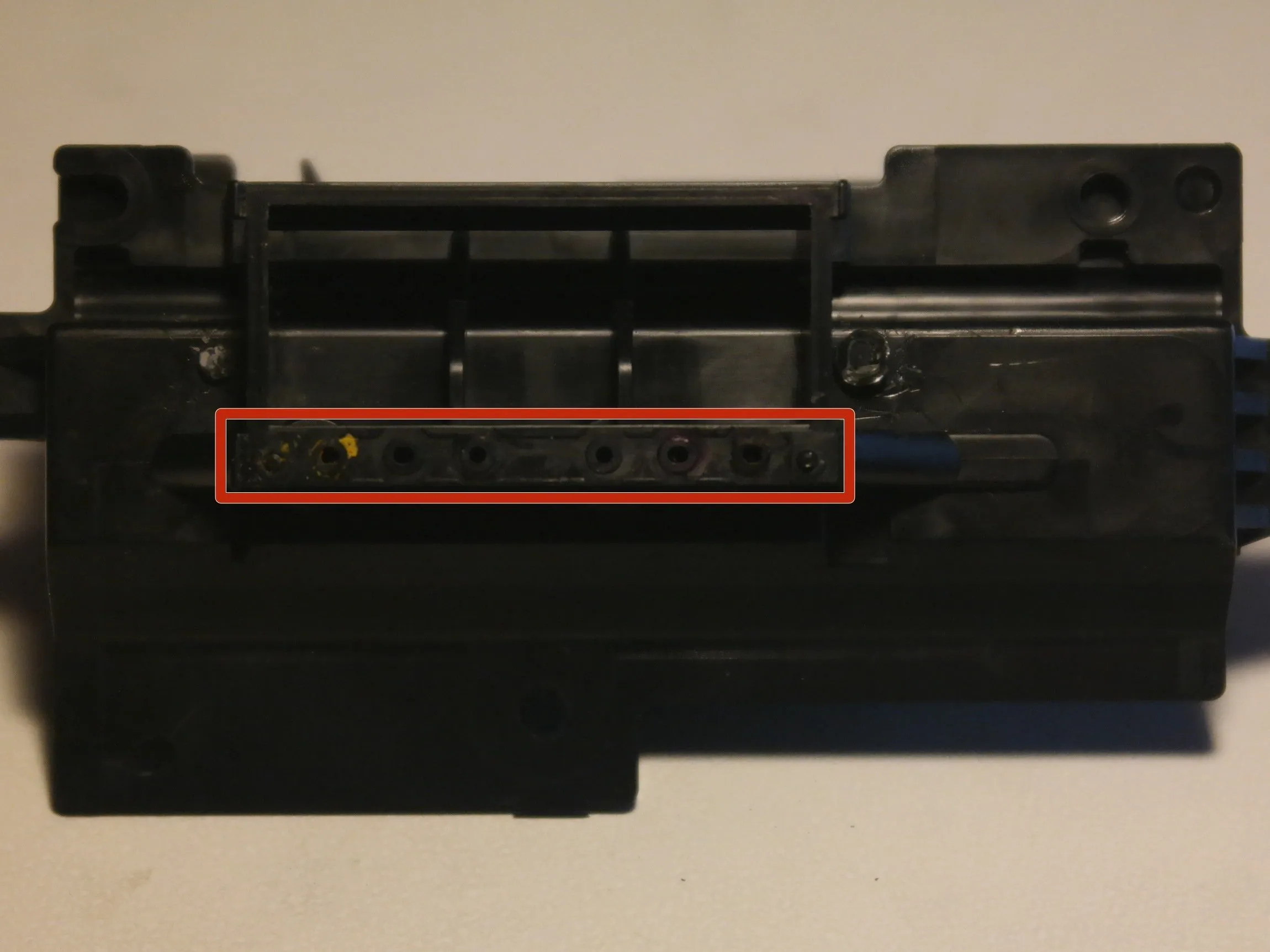

Этот ряд из 6 отверстий является концом трубок, по которым чернила поступают из картриджей в печатающую головку.
Здесь вы можете увидеть контакты для чипов картриджей.

Это крупный план самой важной детали любого струйного принтера.

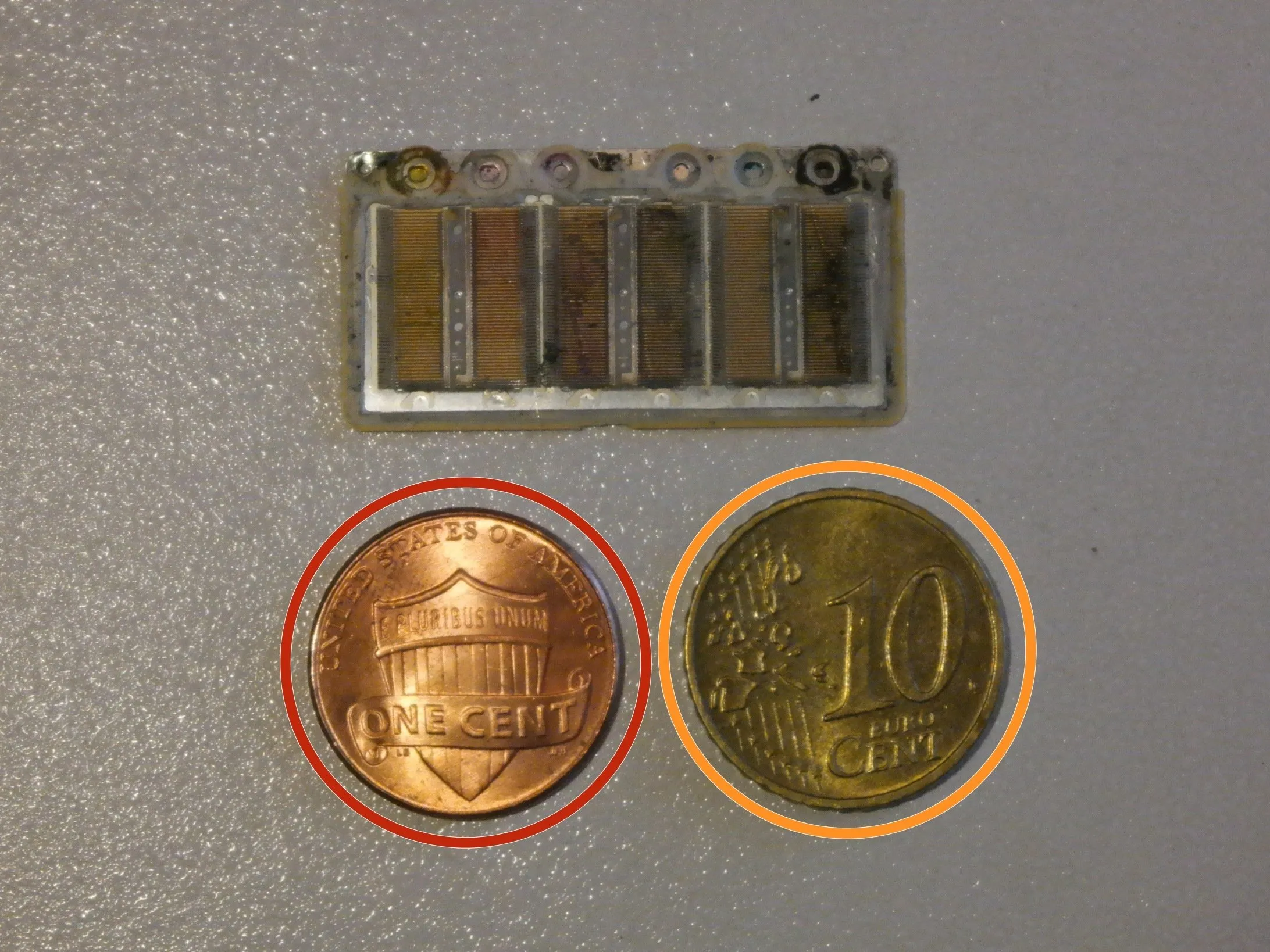

Пенни для шкалы
Монета номиналом 10 евроцентов для масштабирования

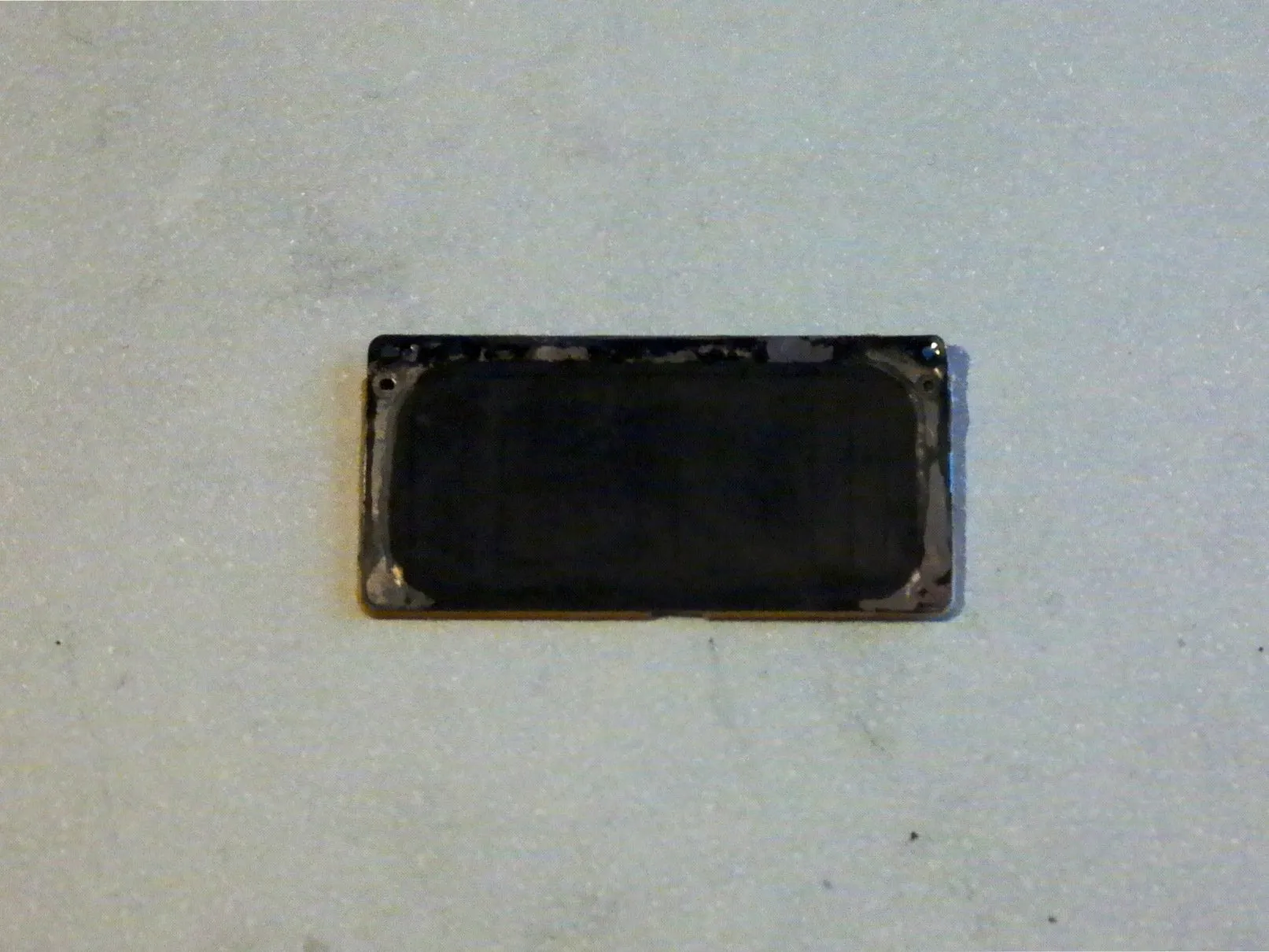

Для масштабирования в третьем измерении толщина печатающей головки составляет 0,3 мм (0,01 дюйма).

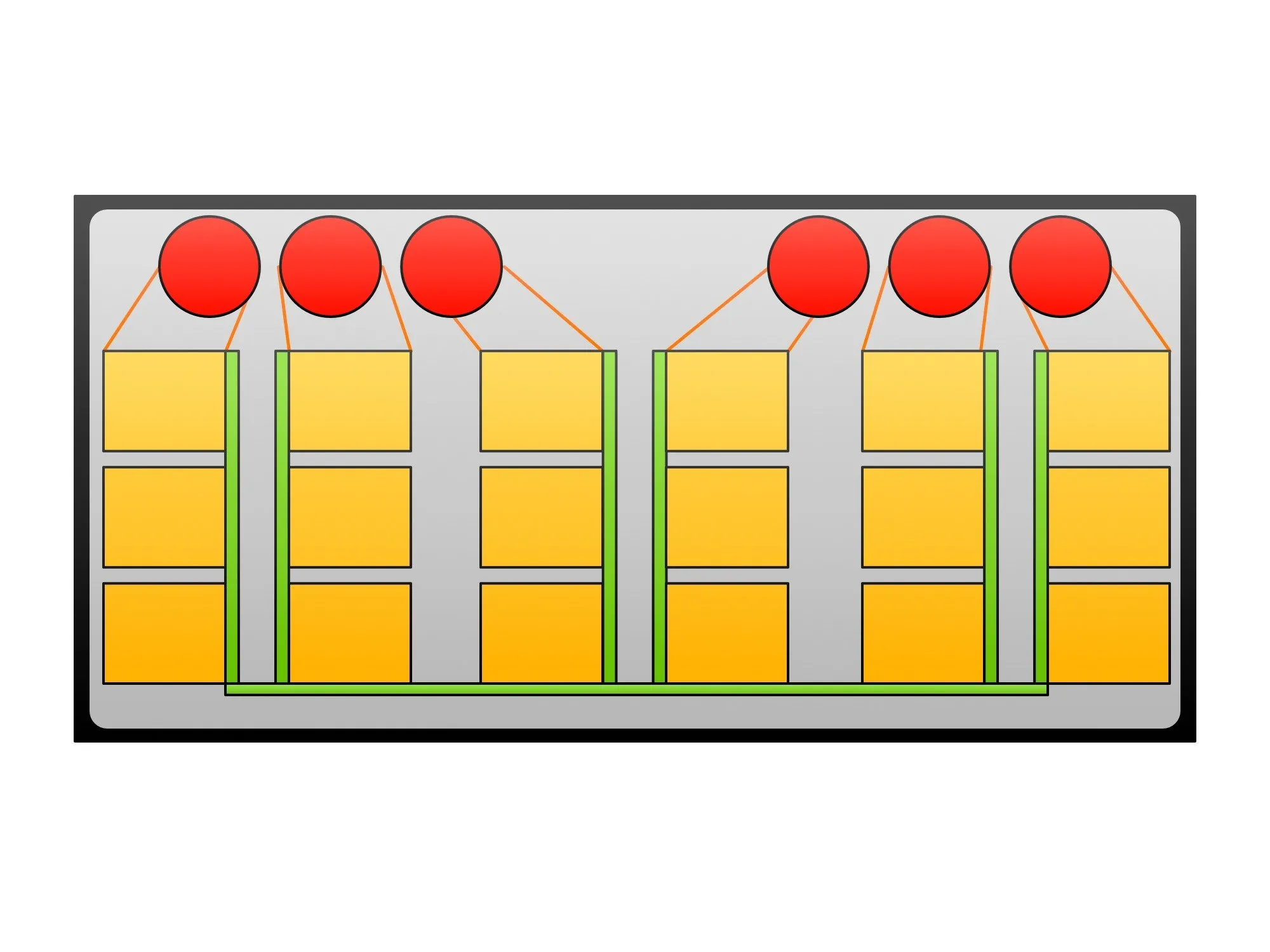

Вот цветная диаграмма того, как устроена печатающая головка. Единственное отличие - 3 чернильных сопла в ряд вместо 40.
Чернила поступают из картриджа в печатающую головку через красные круги.
Чернила поступают в камеры под пьезоэлементами (отмечены оранжевыми линиями).
Индивидуально адресуемые пьезоэлементы для каждого сопла закрывают чернильные камеры.
Пьезоэлементы соединены металлическими полосками с общим заземлением.

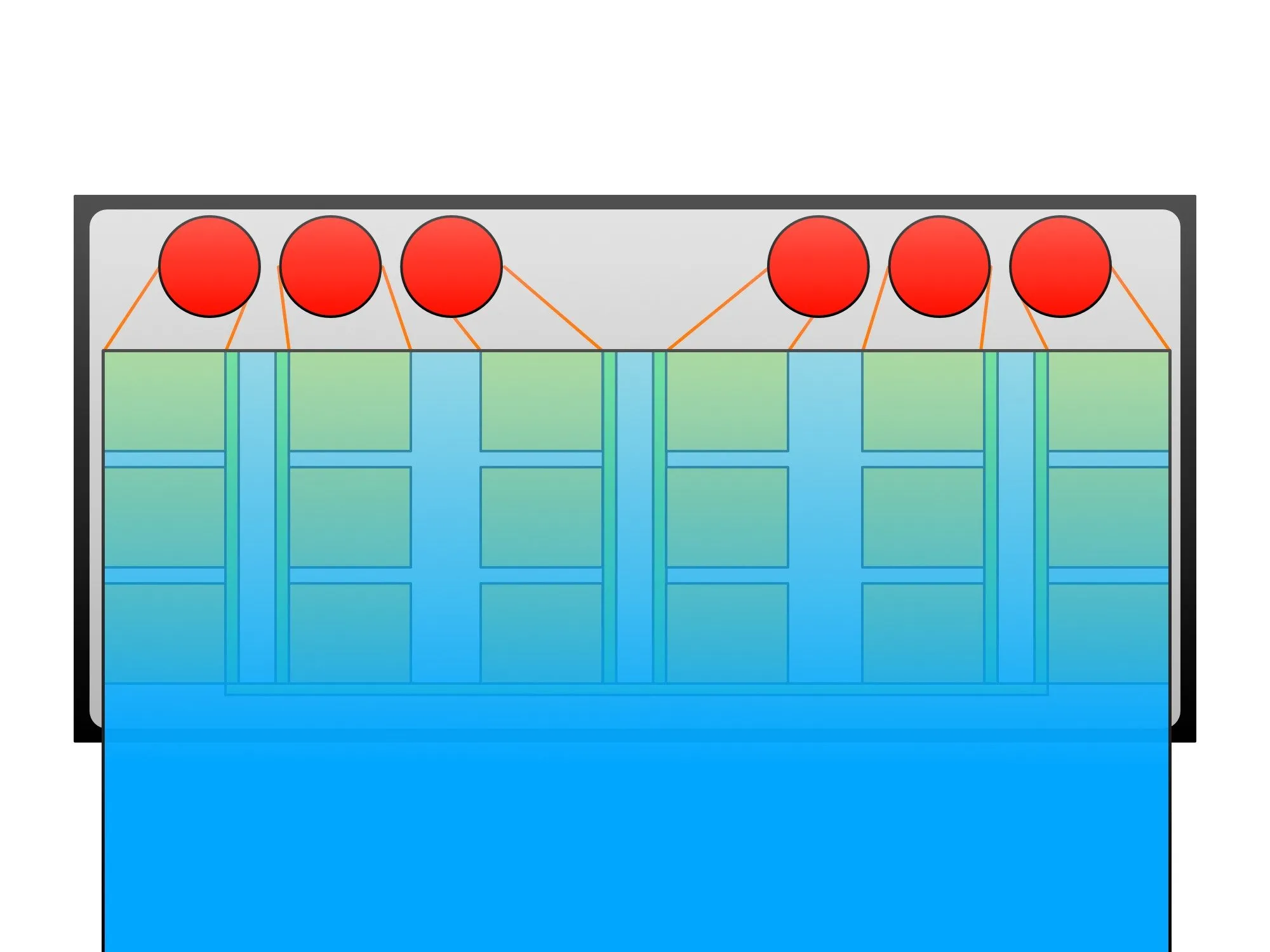

(Второе изображение) Ленточный кабель (показан синей накладкой) соединяет другой вывод всех пьезоэлементов с мультиплексором.

Теперь давайте ответим на ваш последний вопрос о печатающей головке: Как она печатает?

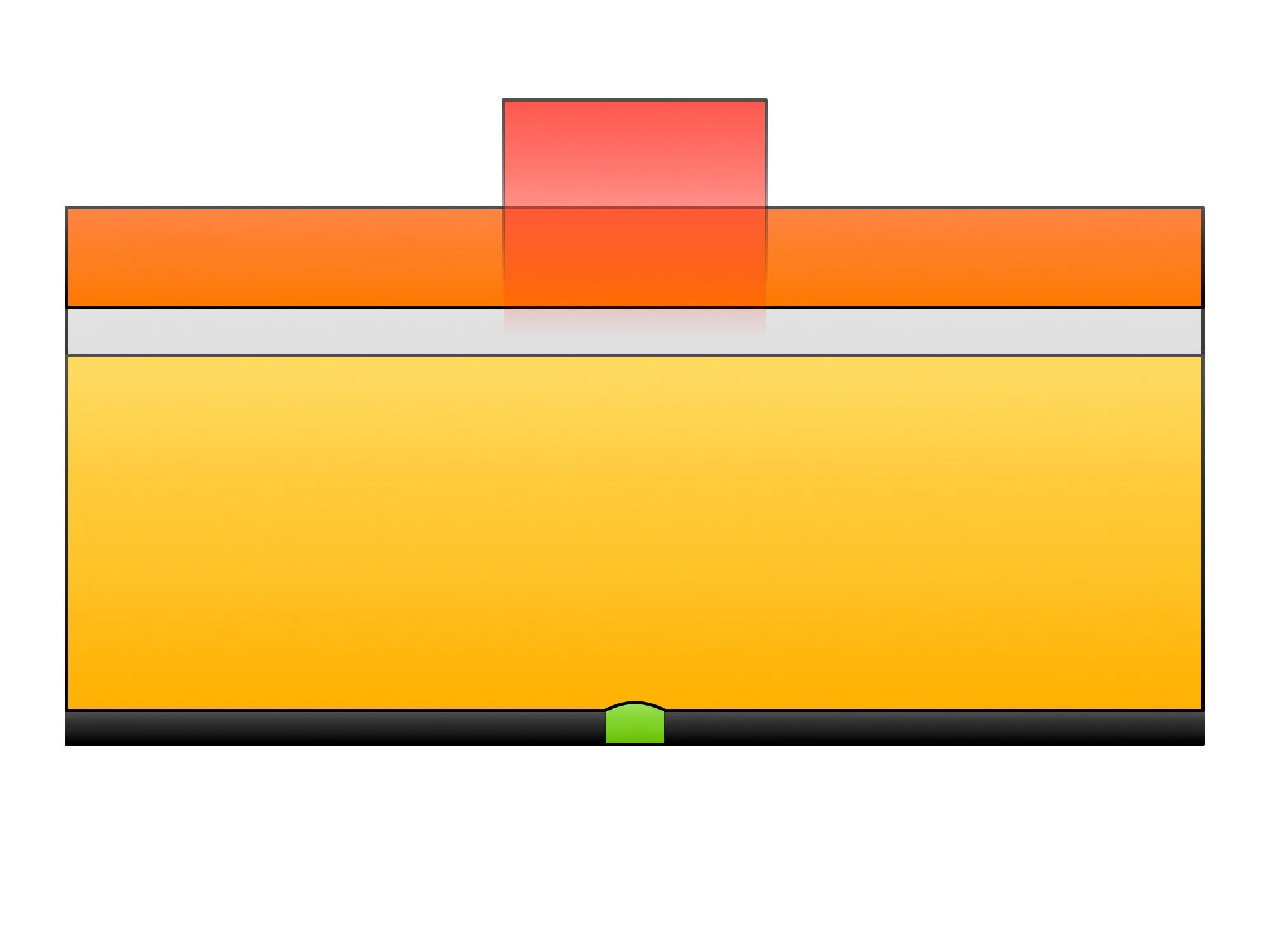

Действие начинается со второй картинки.
Чернильница заполняет камеру чернилами (желтый цвет).
Выходу чернил из сопла препятствует поверхностное натяжение.

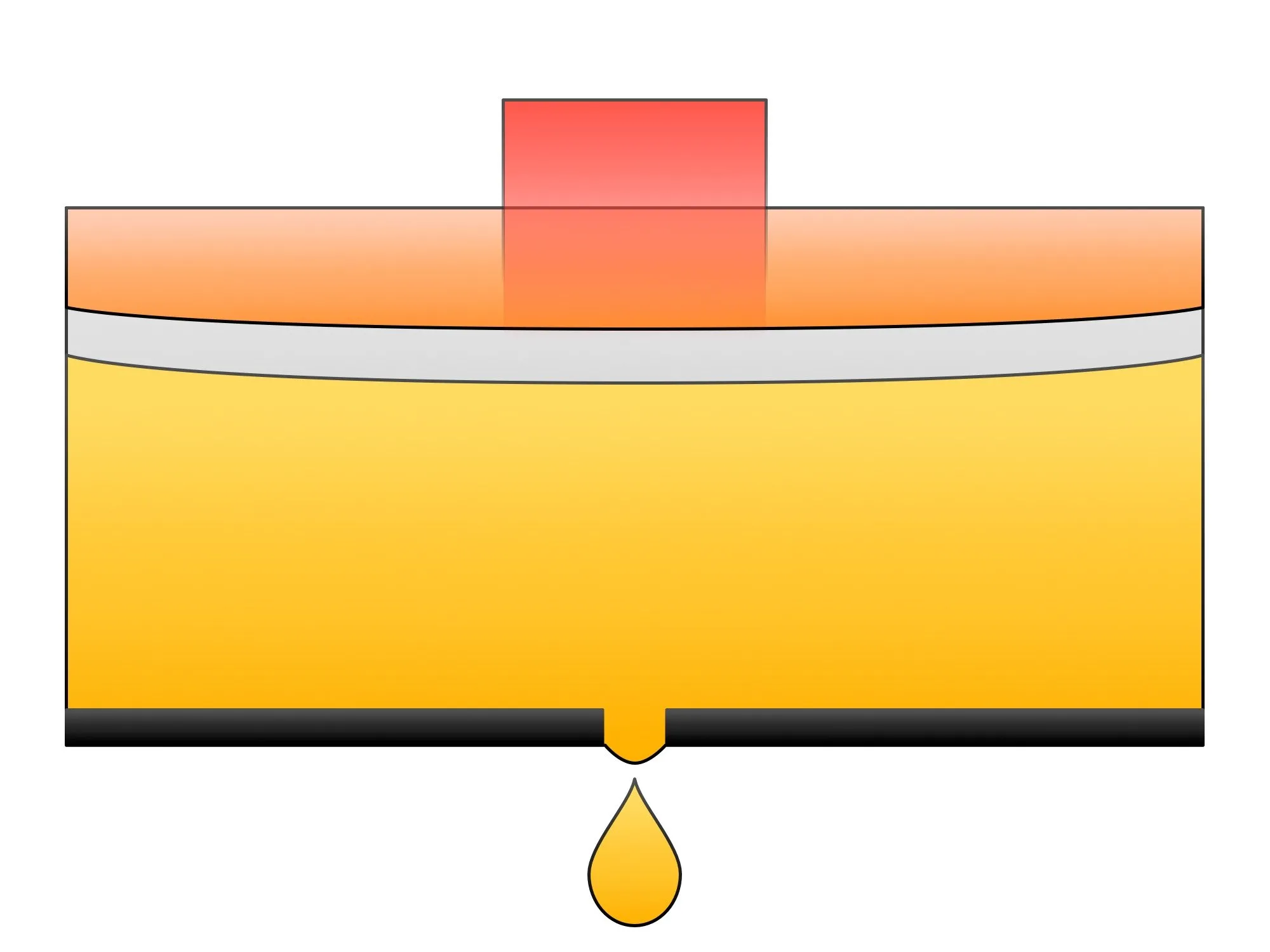

(Третье изображение) Когда принтеру нужно печатать, электрический ток подается на пьезоэлемент, который расширяется, создает давление и выталкивает одну каплю чернил из сопла.
Микроскопическая капля чернил падает на бумагу.
Сокращение пьезоэлемента приводит к тому, что оставшиеся в отверстии сопла чернила всасываются обратно в камеру.
Имейте в виду, что этот принтер должен контролировать более 240 пьезоэлементов, которые перемещаются по бумаге много раз за время, необходимое для печати одной страницы.

Трудно поставить этому устройству плохую оценку за ремонтопригодность, ведь заменить придется только одну его часть.
Чернильные картриджи очень легко заменить (как и должно быть).
Весь узел держится на одном винте.
Сама печатающая головка очень хрупкая и слишком мала для ремонта, поэтому, если она сломается, придется заменить весь принтер.
Обновление: Теперь я присвоил оценку ремонтопригодности принтеру принтеру Epson Stylus 820 Photo.
