Оценка ремонтопригодности клавиатуры ErgoDox EZ

Введение

Наши друзья из ZSA Technology Labs спонсировали подробное исследование ремонтопригодности их замечательной клавиатуры ErgoDox EZ. Мы рады сообщить, что остались под впечатлением: наши подробные впечатления вы можете прочитать здесь. Ниже вы найдете подробный отчет о разборке и окончательную оценку ремонтопригодности. Примечание: Для этой оценки мы специально использовали белое издание CIY (Change It Yourself) без светодиодной подсветки.

Чтобы узнать больше о сотрудничестве Делаете.ру с производителями, нажмите здесь.

Что вам понадобится

Инструменты

•

Шаг 1 Оценка ремонтопригодности клавиатуры ErgoDox EZ

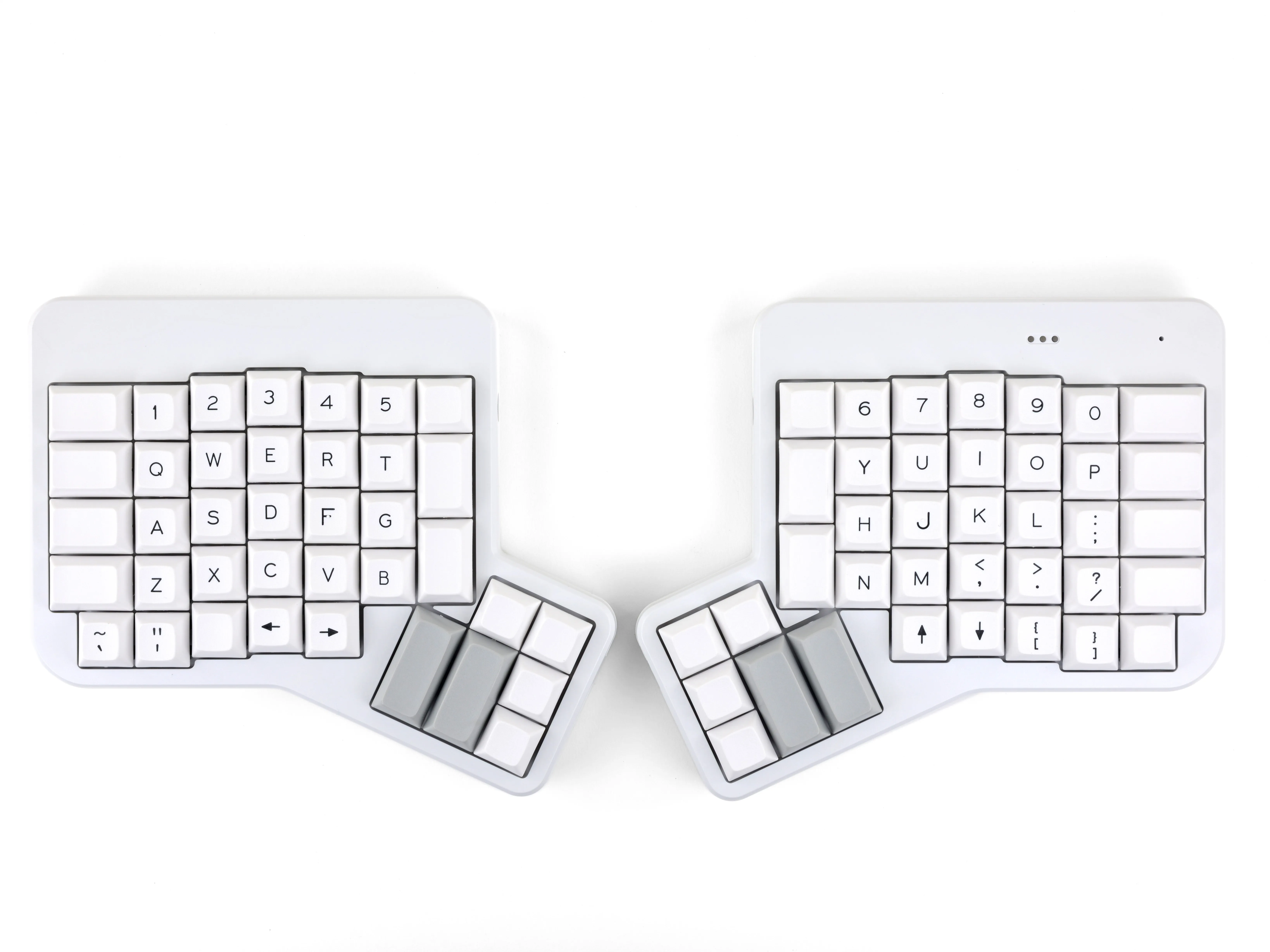

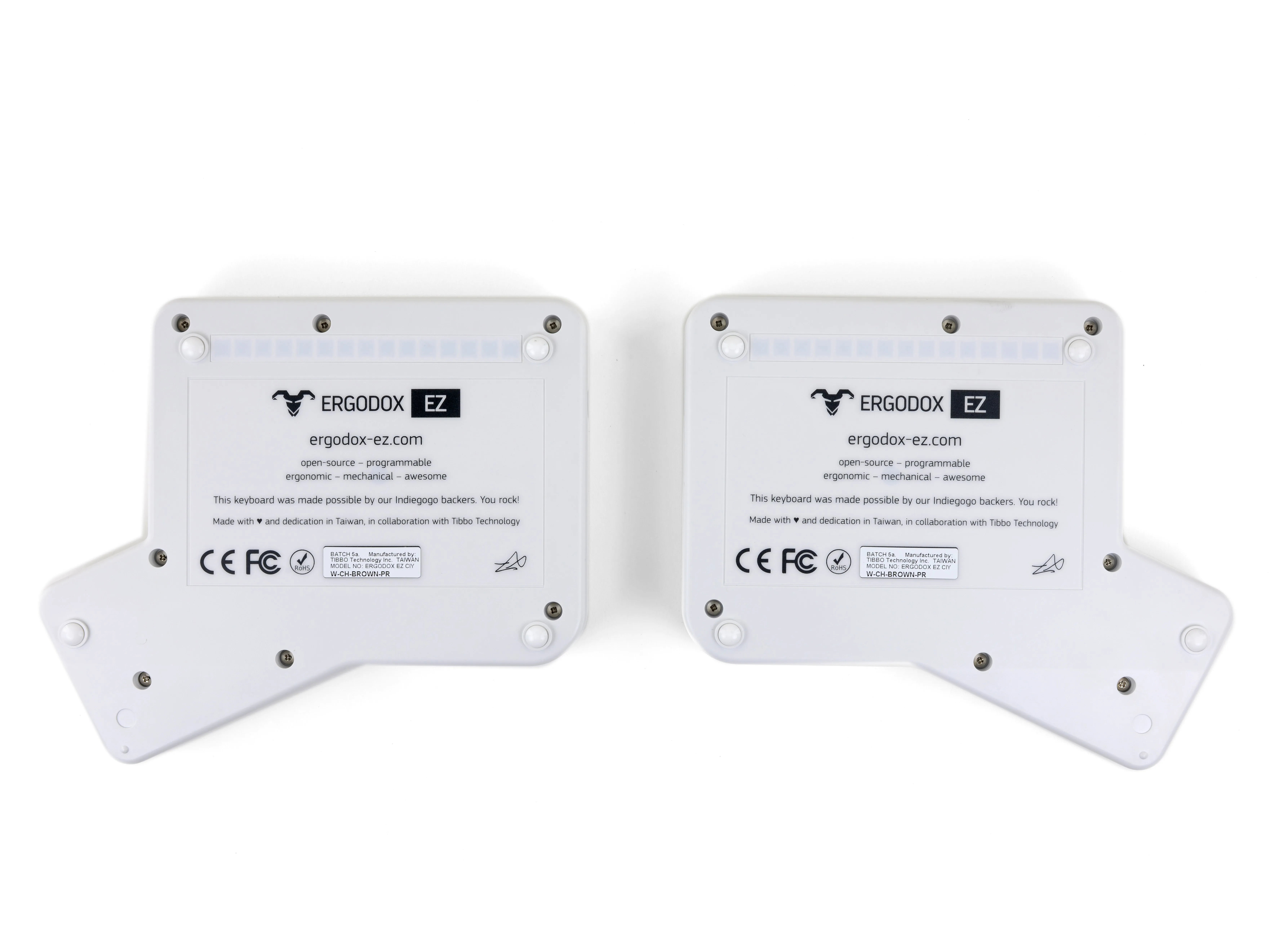

• Справочные фотографии экстерьера.

• Клавиатура не защищена от проникновения жидкости. Пролитая жидкость может повредить печатную плату внутри.

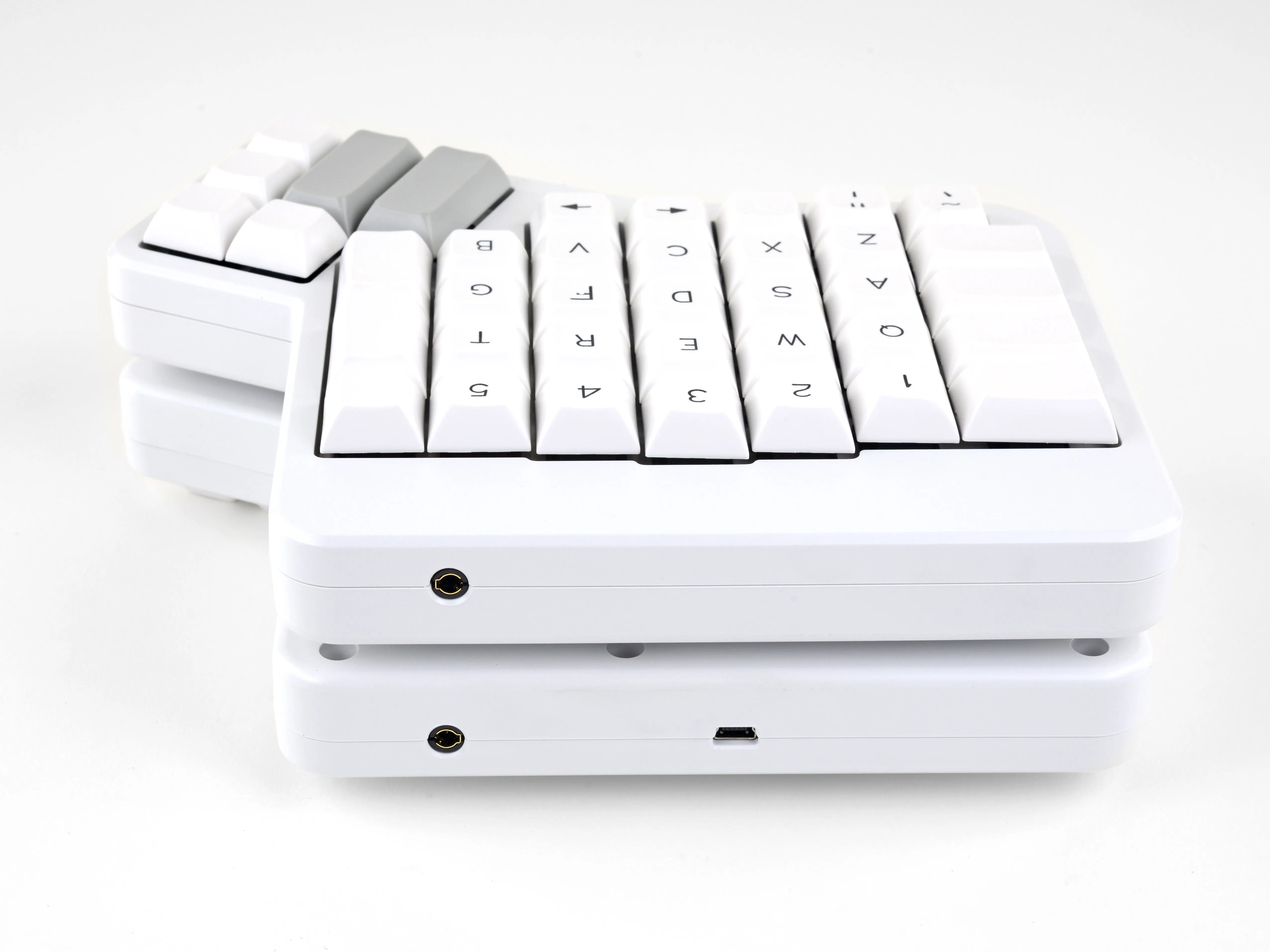

• В клавиатуре используются стандартные разъемы mini-USB и 3,5 мм TRRS, что позволяет легко заменить износившиеся кабели.

Шаг 2

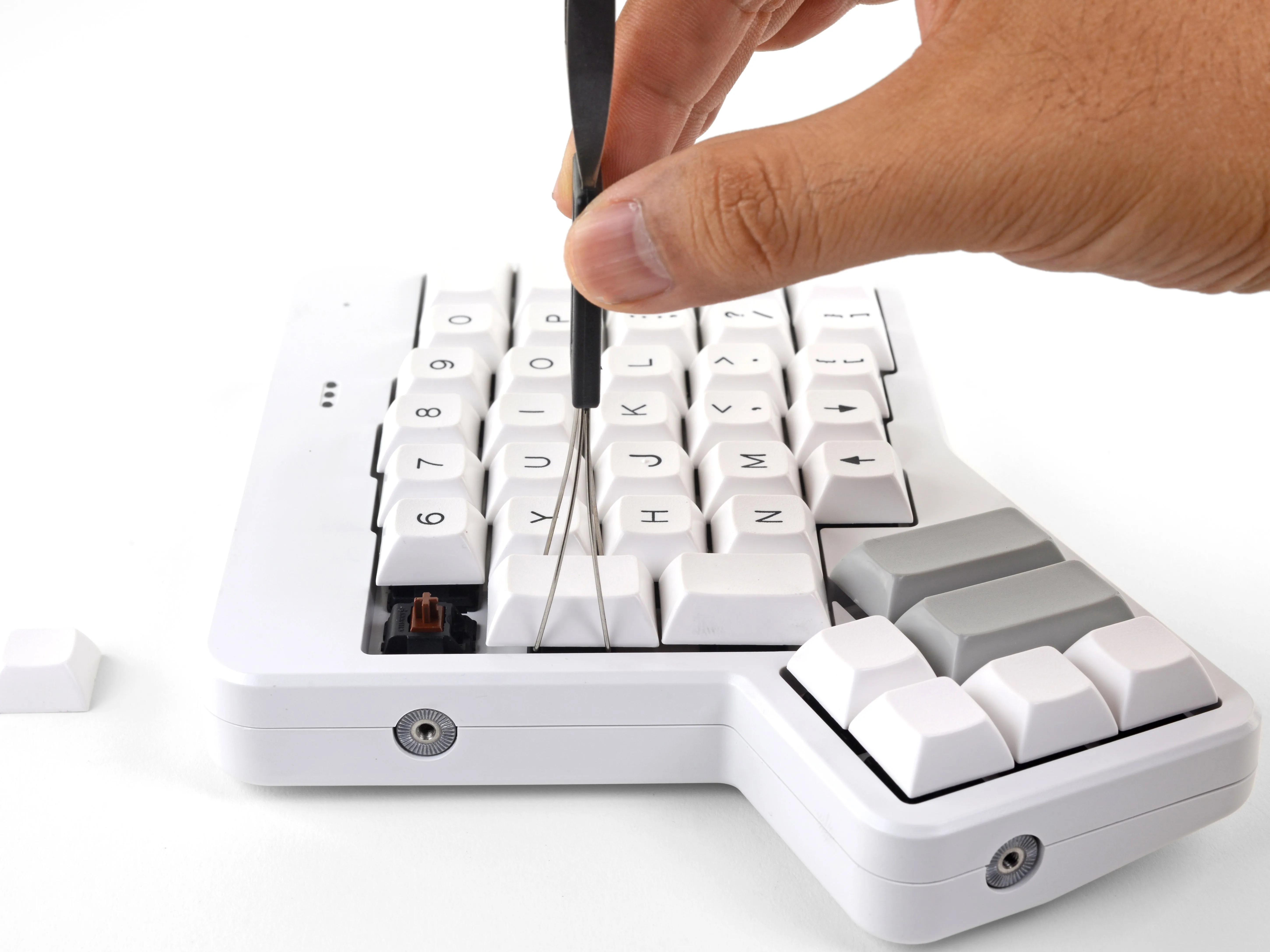

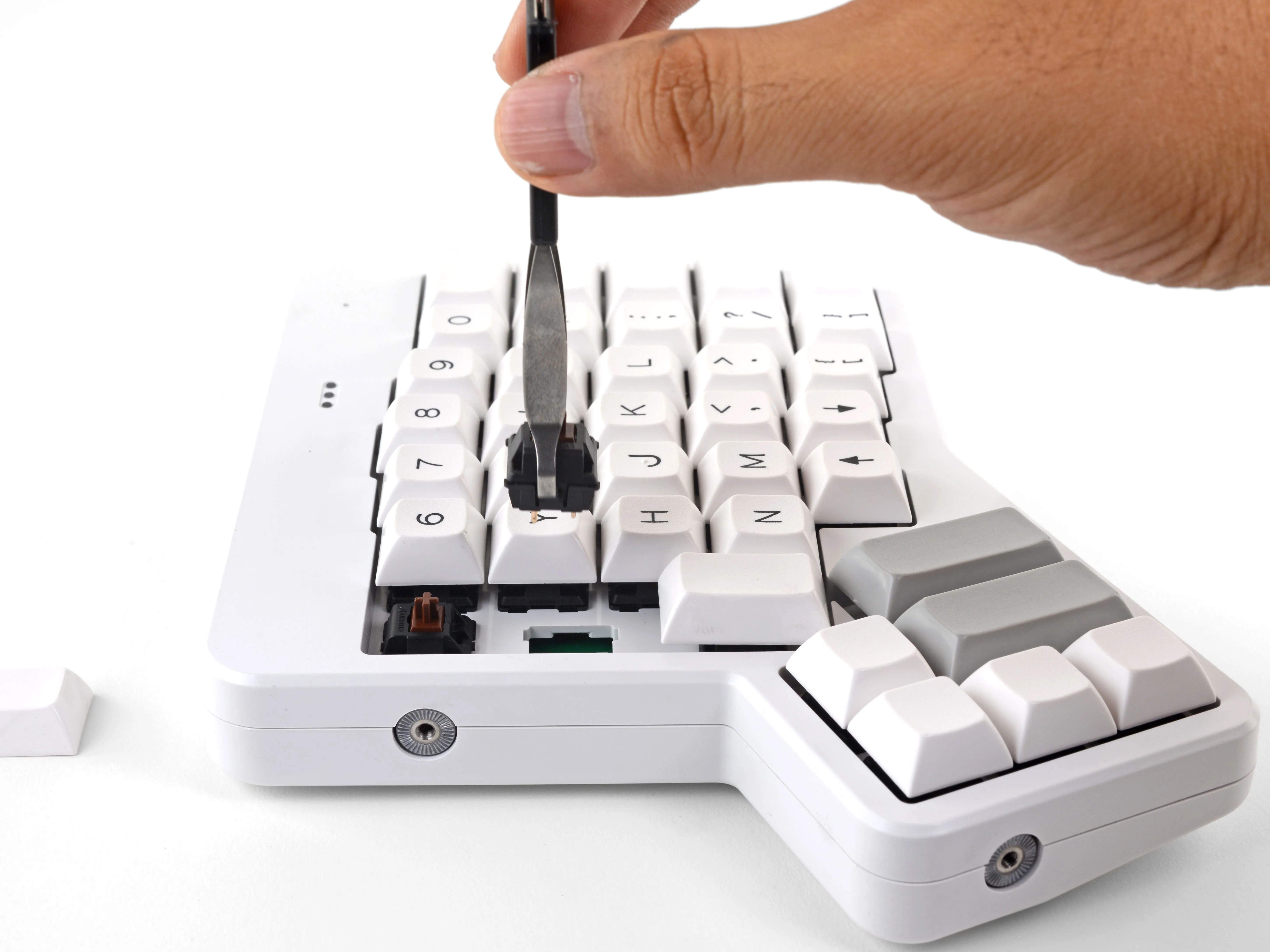

• Входящий в комплект съемник хорошо справляется со снятием крышек клавиатуры любого размера, а также переключателей клавиш. Четкие инструкции о том, как это сделать, можно найти в Интернете, хотя, возможно, было бы полезно приложить и печатное руководство.

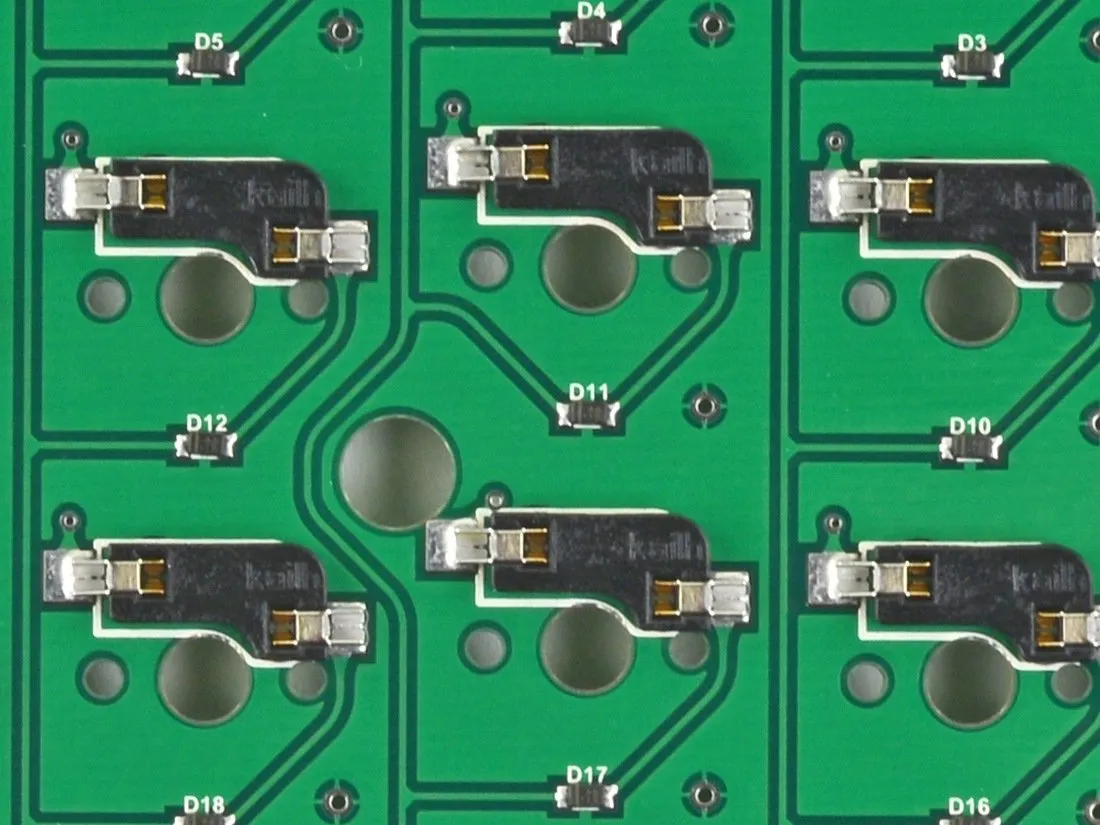

• Неисправные переключатели клавиш - один из факторов, влияющих на долговечность клавиатуры. Система CIY позволяет легко заменить их, используя готовые детали.

Комментарии к шагу

Насколько я могу судить, съемник работает только с квадратными колпачками. Вы говорите, что в интернете есть четкие инструкции - где?

Вот они!

Шаг 3

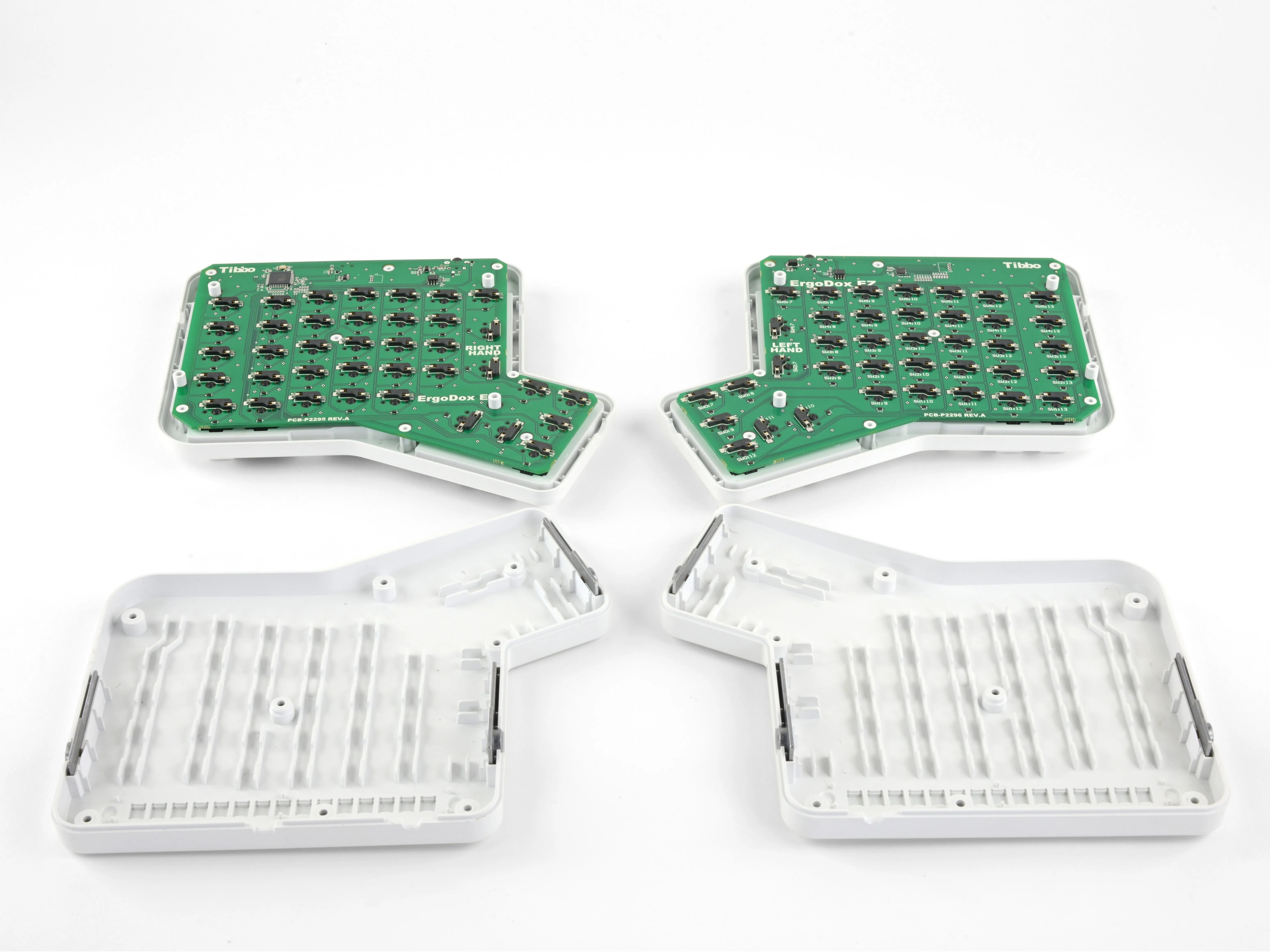

• Основной корпус удерживается стандартными винтами Phillips, один из которых скрыт под пластиковой наклейкой.

• Хотя наличие скрытого винта указано на сайте продукта, было бы неплохо, если бы он был визуально обозначен на наклейке.

Шаг 4

• После открытия металлические кронштейны, поддерживающие ножки для наклона/откидывания, можно легко снять для замены.

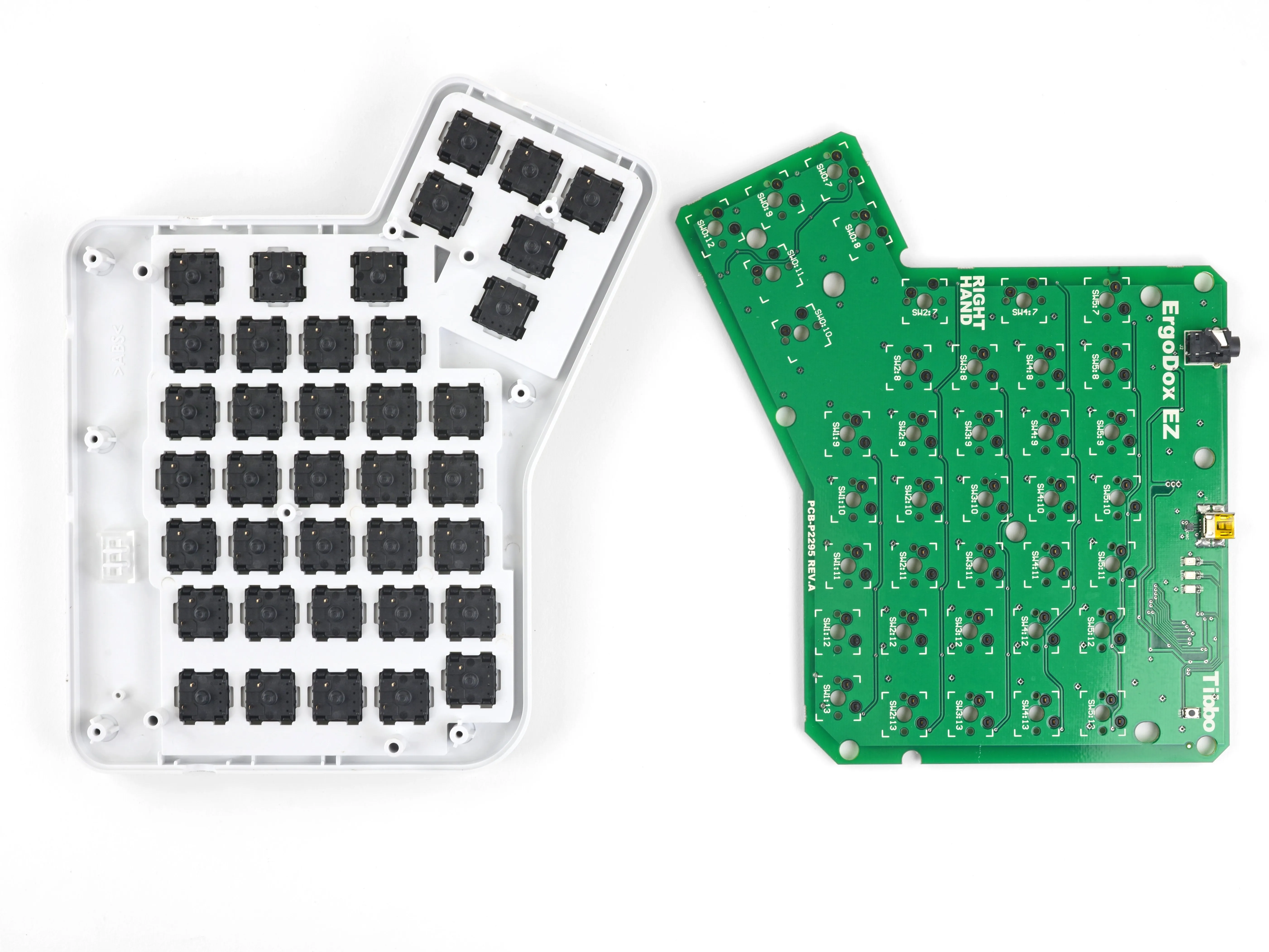

• В модели CIY печатная плата держится на самих клавишных переключателях, и ее можно сразу же снять, осторожно поддев.

• На плату шелкографией нанесены идентификаторы клавиш, что может помочь при поиске неисправностей.

• Единственные порты клавиатуры - мини-USB и 3,5 мм TRRS - припаяны к плате. Поскольку эти порты не требуют особого внимания, это не должно повлиять на долговечность клавиатуры.

Комментарии к шагу

Где можно купить металлические скобы? Мне они нужны, так как один из них потерял хватку и винт больше не держится.

Возможно, вы можете напрямую связаться с ErgoDox и попросить заменить кронштейны.

У меня такая же ситуация! Смогли ли вы получить новый кронштейн?

У меня сломалась левая плата, но я не могу найти, где можно купить одну плату.

Шаг 5

• Клавиатура ErgoDox EZ получила 10 баллов из 10 по нашей шкале ремонтопригодности (10 баллов - самый простой ремонт):

• Детали, подверженные износу, такие как клавишные переключатели и кабели, являются модульными и могут заменяться готовыми компонентами.

• В комплект поставки входит специальный инструмент, который не является необходимым (но очень полезным) для ремонта.

• Корпус крепится стандартными винтами Phillips. Никаких клеев или зажимов не используется.

• Производитель предоставляет документацию по ремонту на своем сайте.
