Разборка Ericsson A2628

Что вам нужно

Инструменты

•

•

Шаг 1 Разборка Ericsson A2628

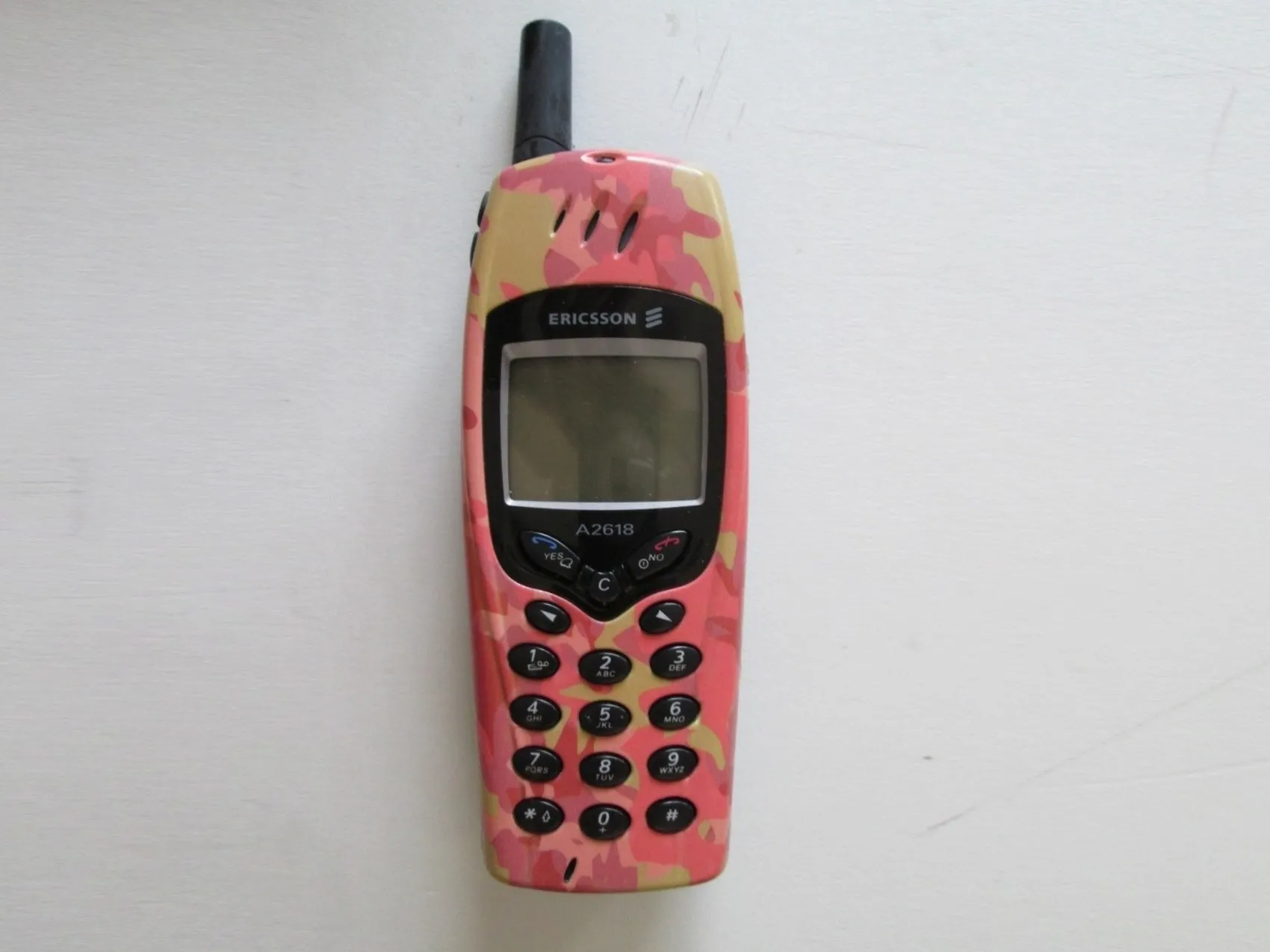

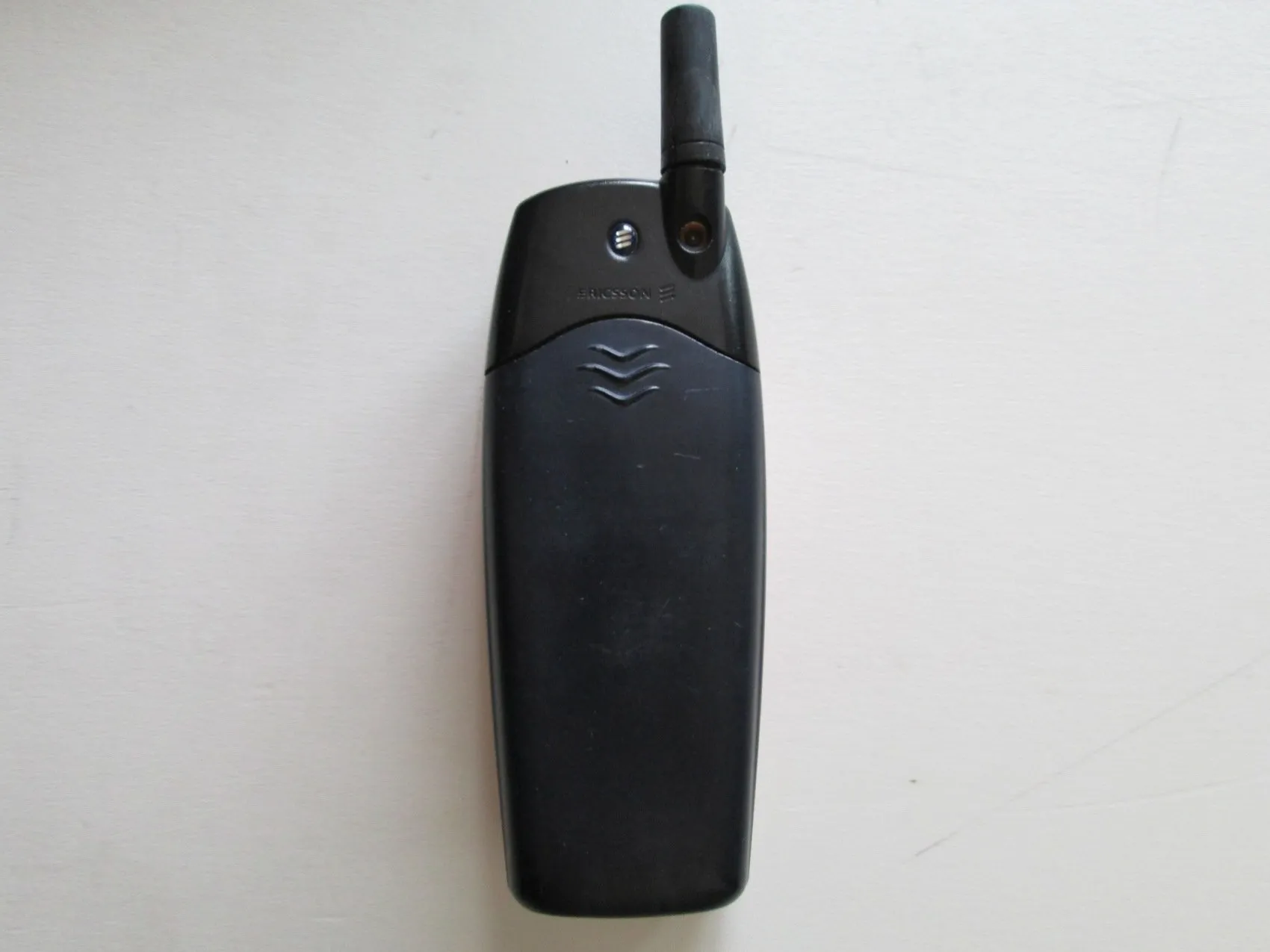

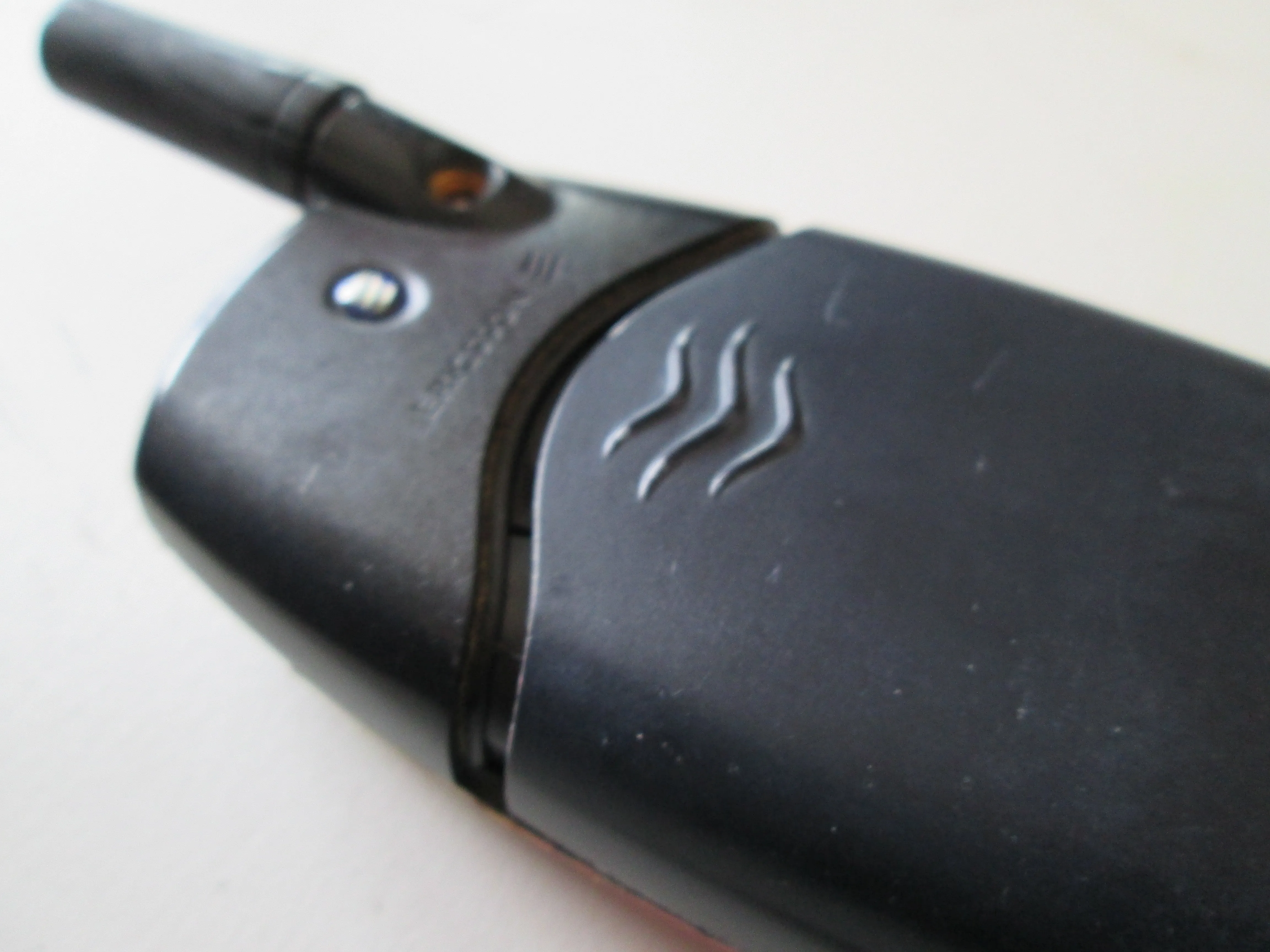

• Начнем с того, что перевернем телефон задней стороной к себе и надавим на верхнюю часть крышки аккумуляторного отсека, а затем потянем крышку вниз, как показано на рисунке.

Шаг 2

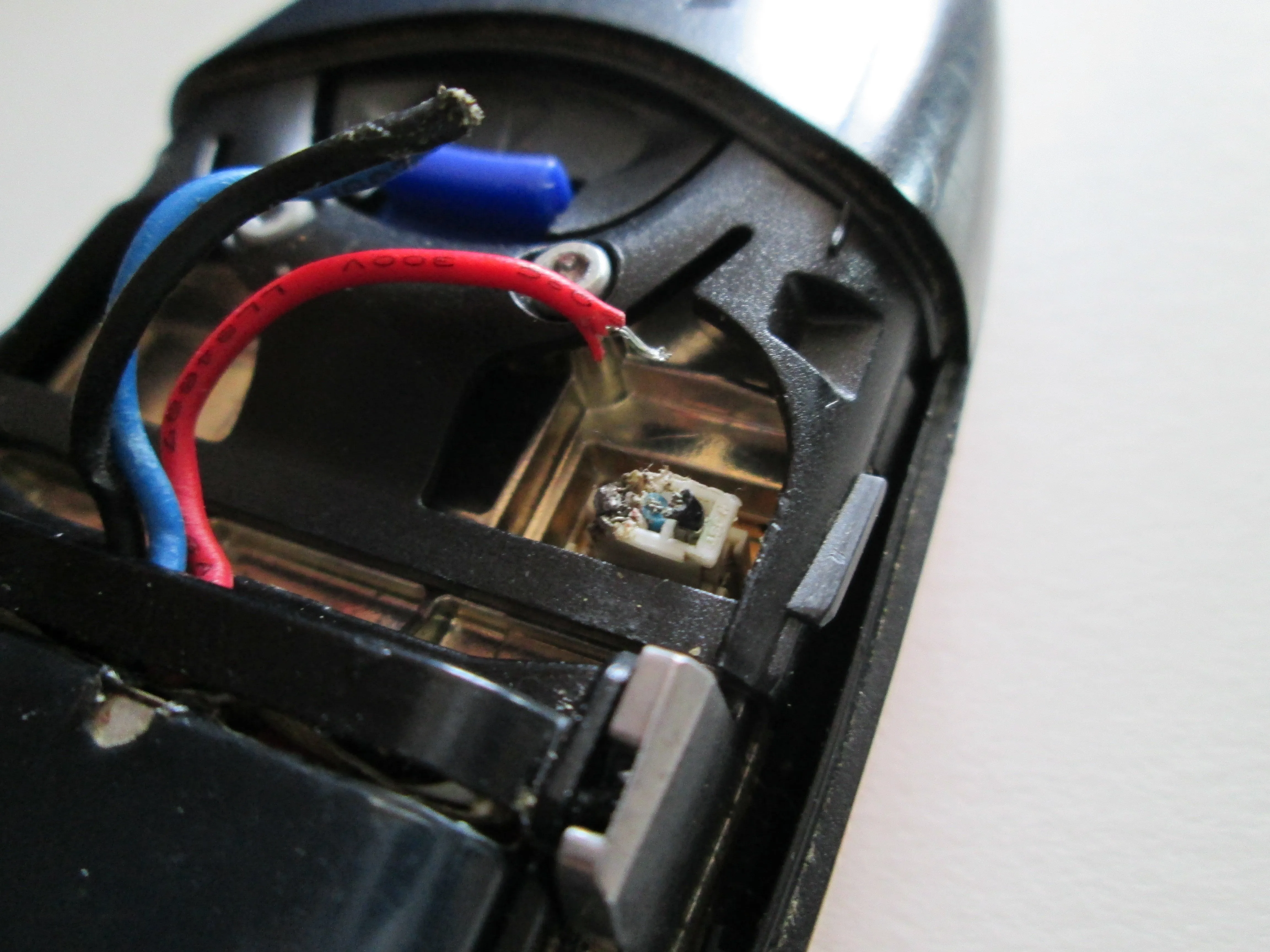

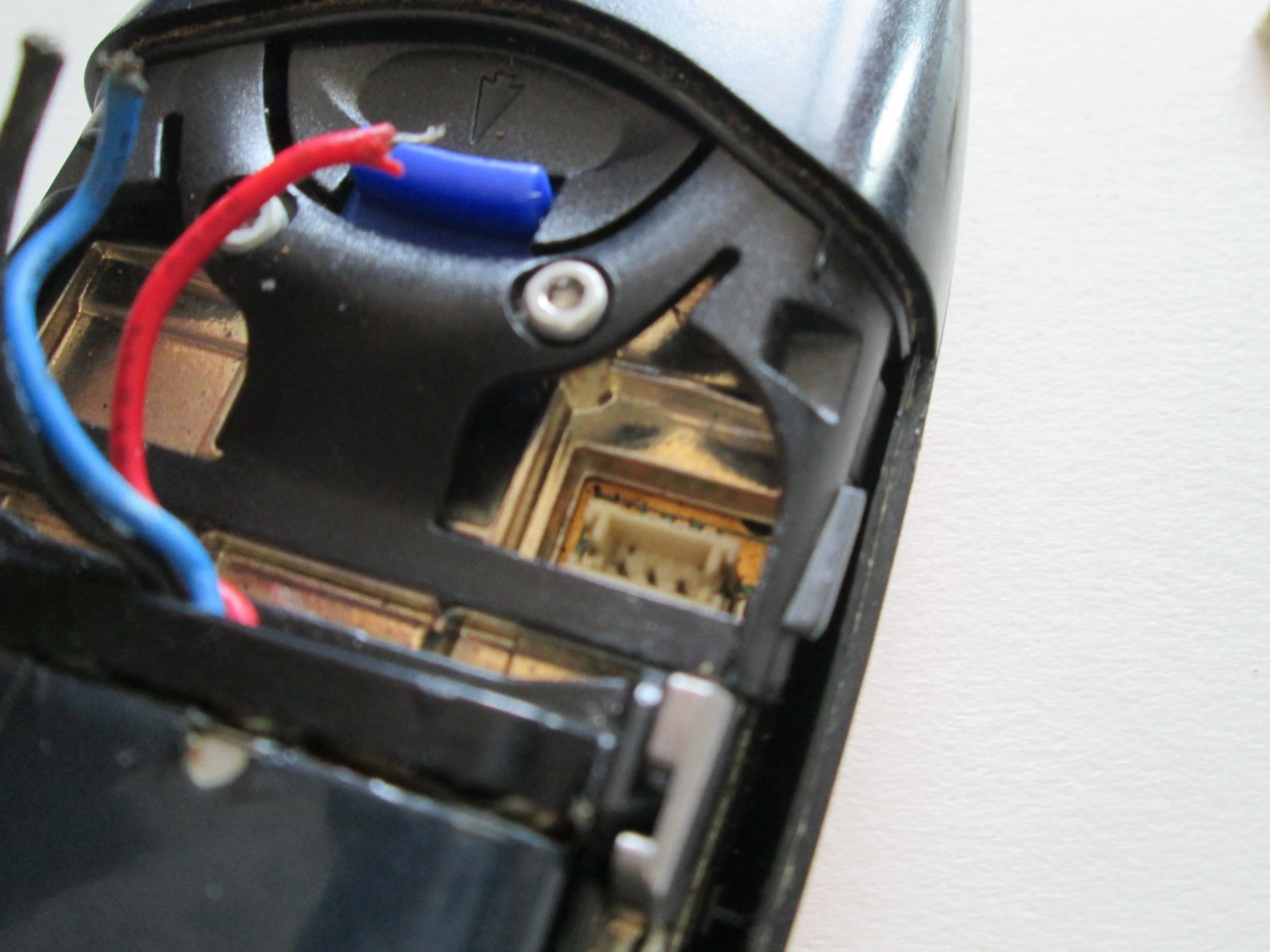

• Аккумулятор подключен к плате с помощью кабеля, заканчивающегося белым разъемом на плате (показано на рисунке 1). Его нужно вытащить.

• Затем батарея приподнимается за нижнюю половину и при достижении угла примерно 50-60 градусов позволяет себя вытащить, открывая слот для SIM-карты и информацию о телефоне.

Шаг 3

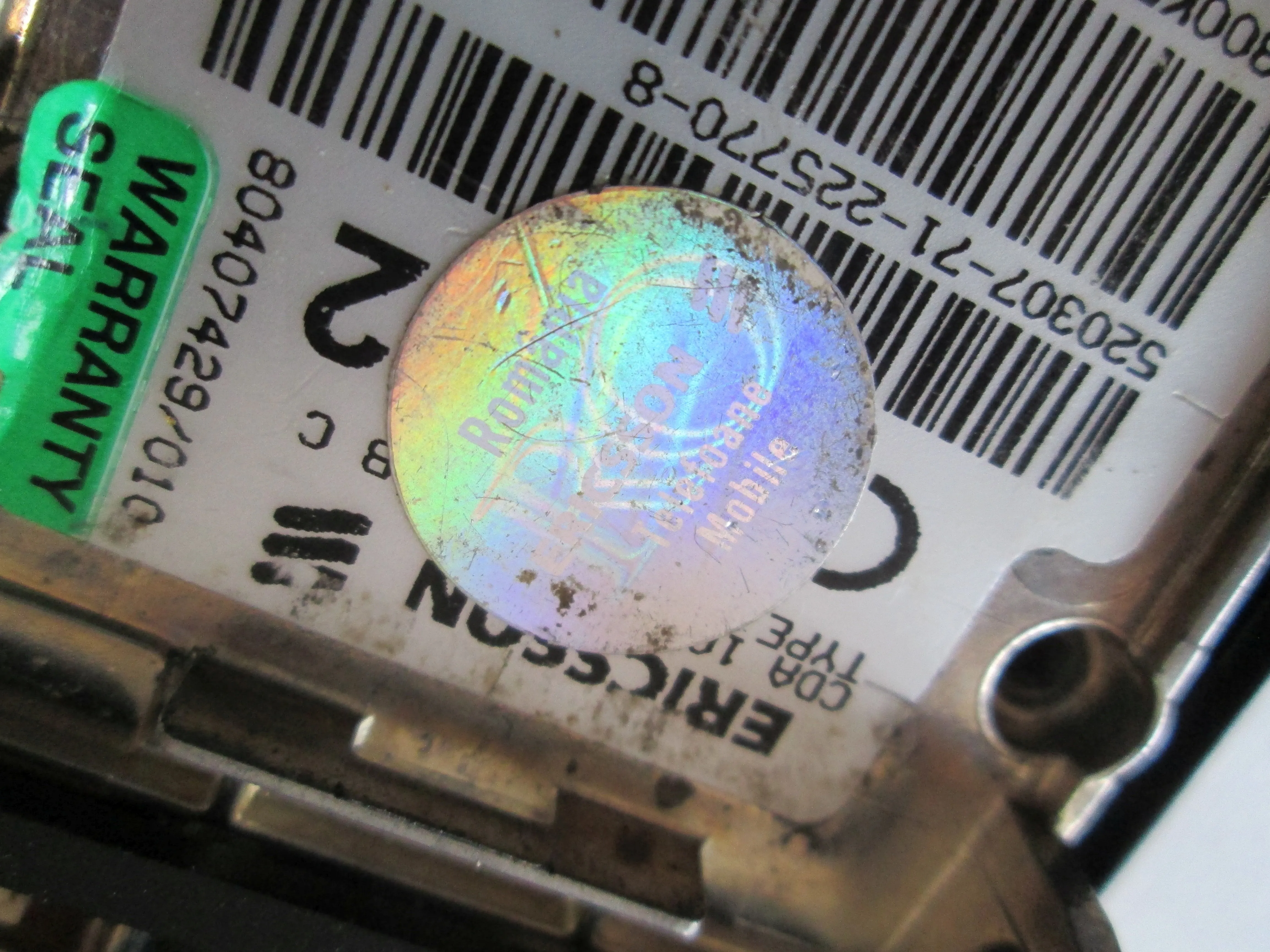

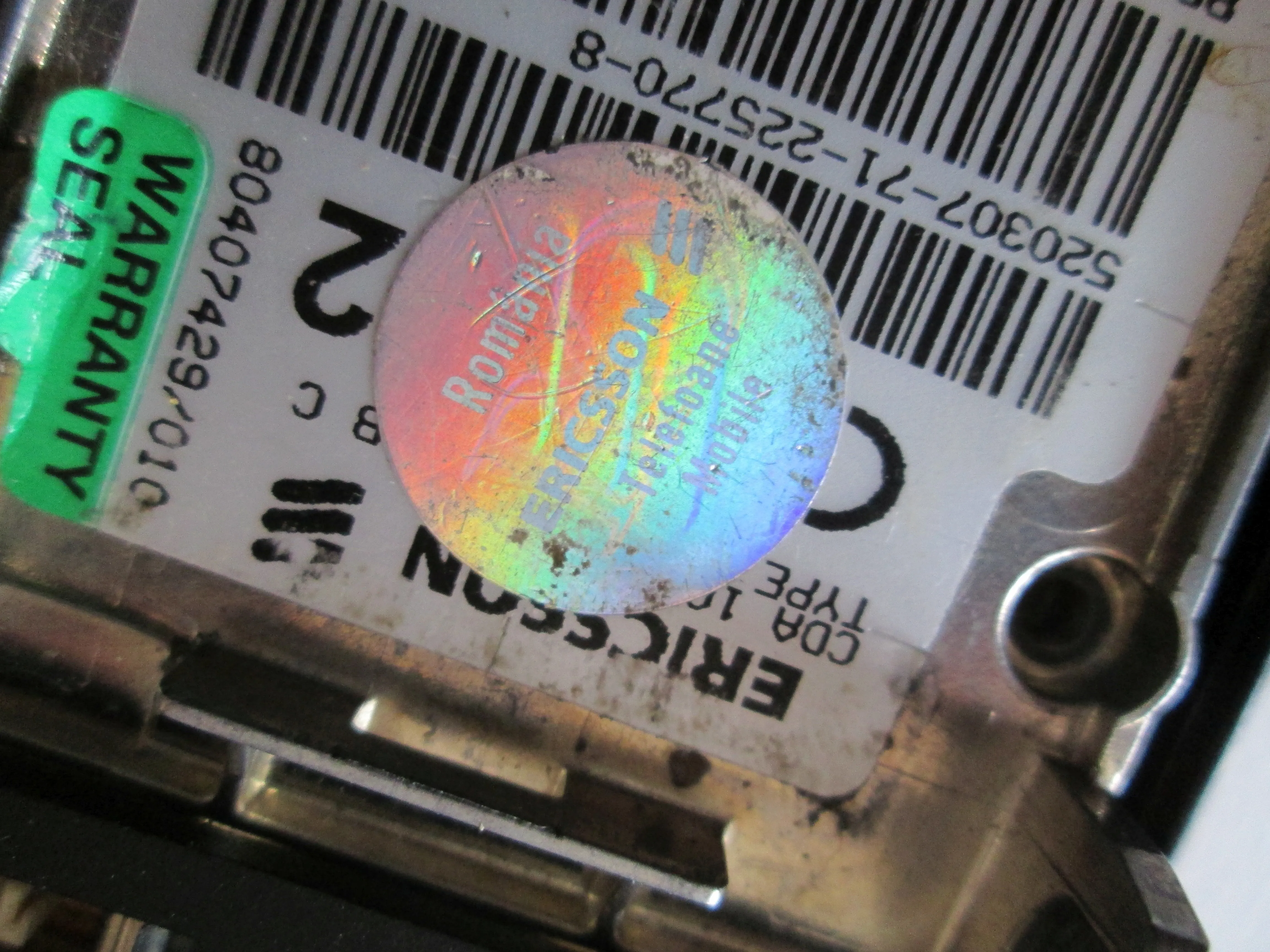

• Румынская версия. Ух ты, они сделали голографические логотипы для этой серии.

Шаг 4

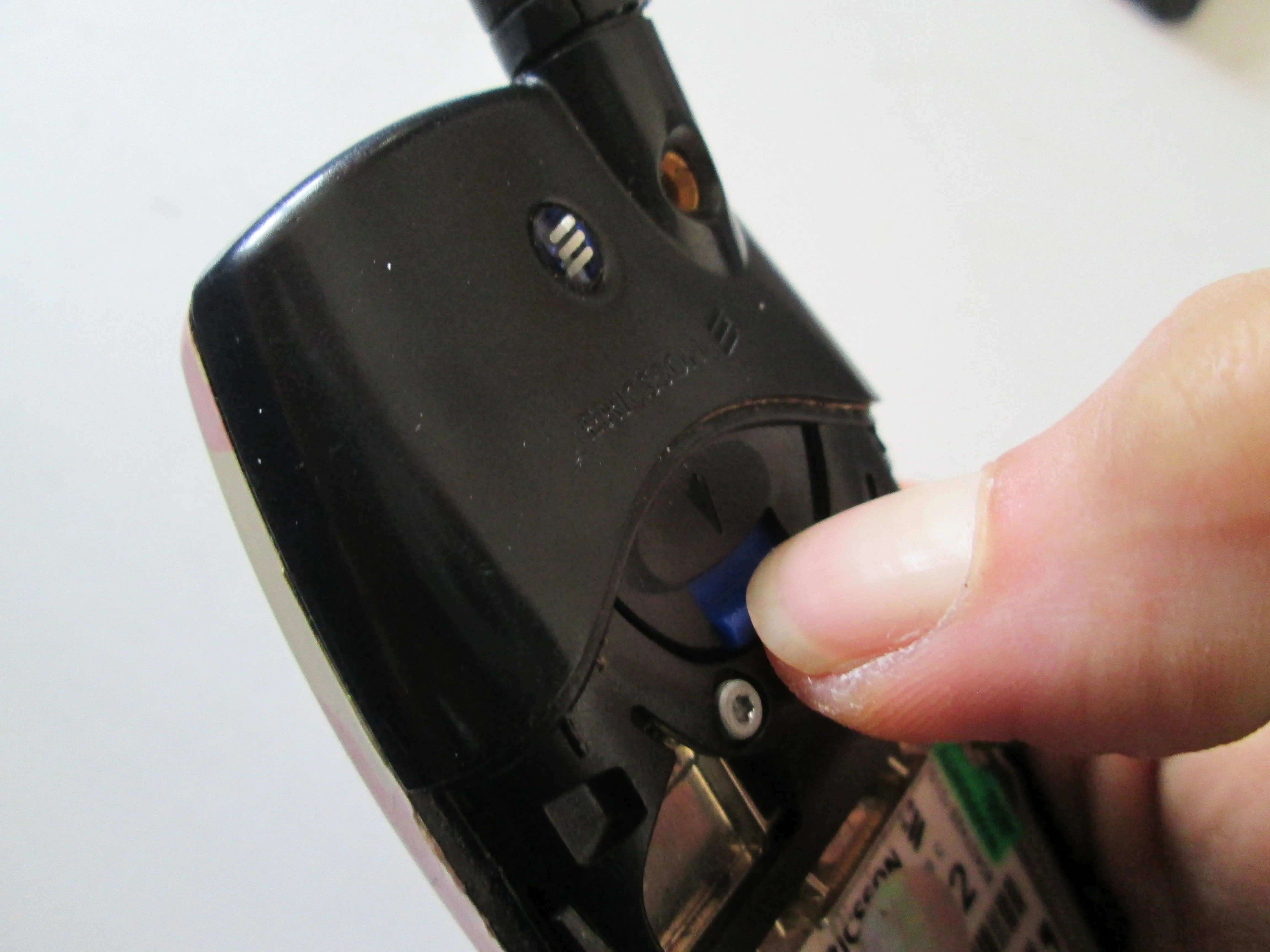

• Чтобы извлечь переднюю крышку, потяните вниз синий переключатель (как показано на первом рисунке), а затем, удерживая переключатель в нажатом положении, аккуратно потяните за переднюю часть крышки, как показано на втором рисунке.

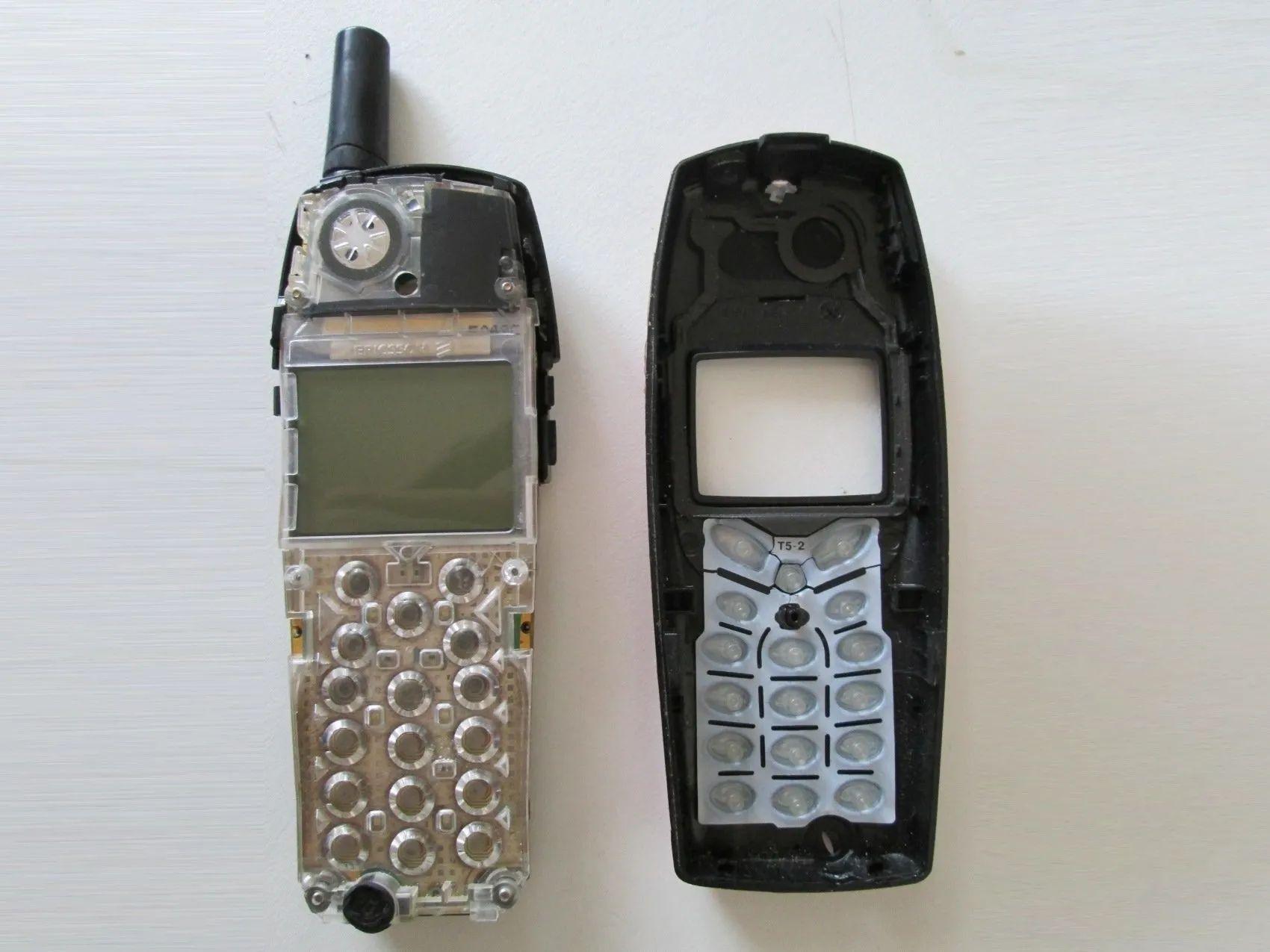

• Сняв переднюю крышку, мы можем увидеть микрофон. Но отсюда его не достать, его закрывает прозрачный пластиковый корпус.

Шаг 5

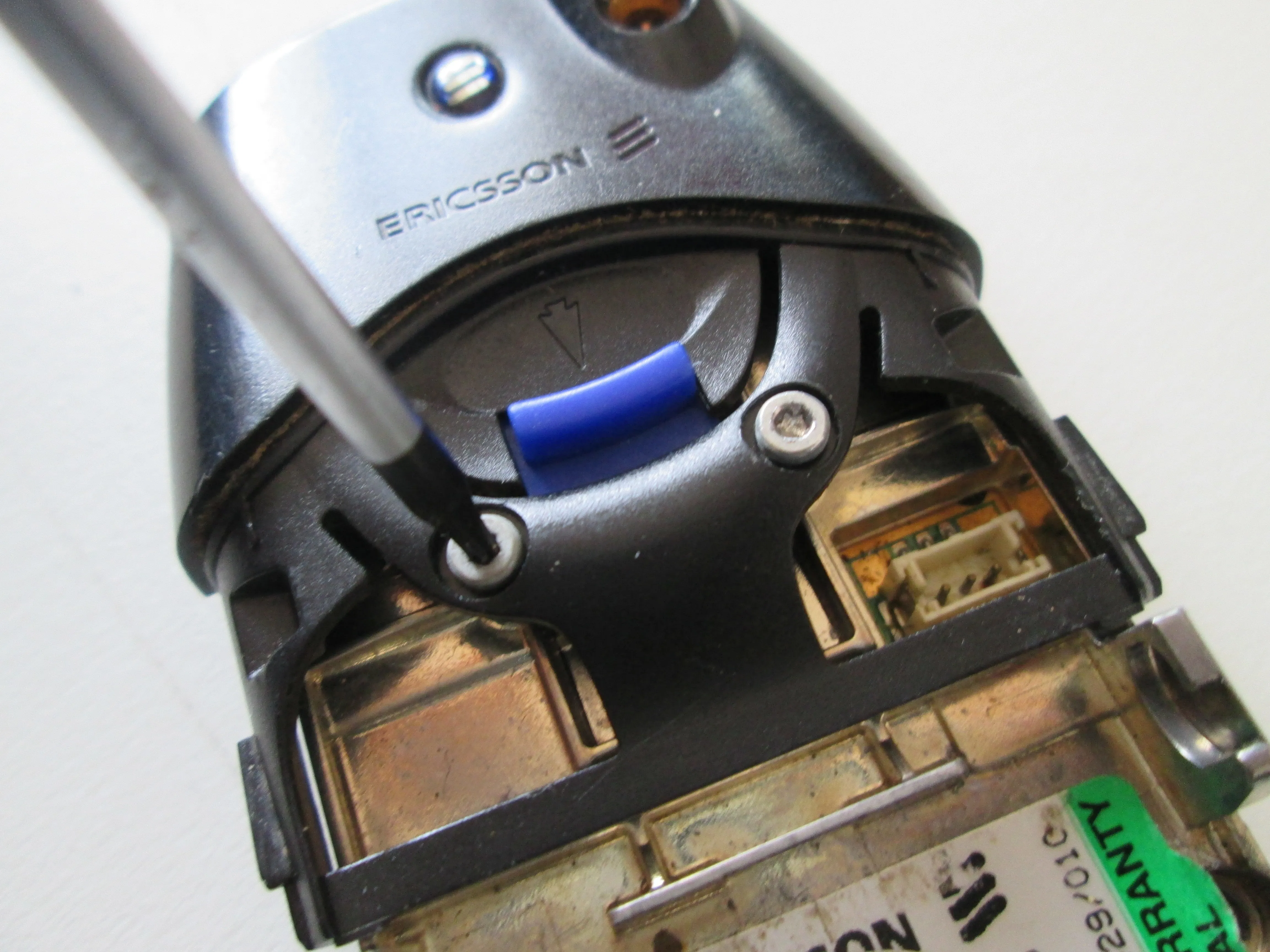

• Теперь займитесь верхней крышкой. Открутите два винта, крепящие ее к плате (на первом рисунке они уже откручены).

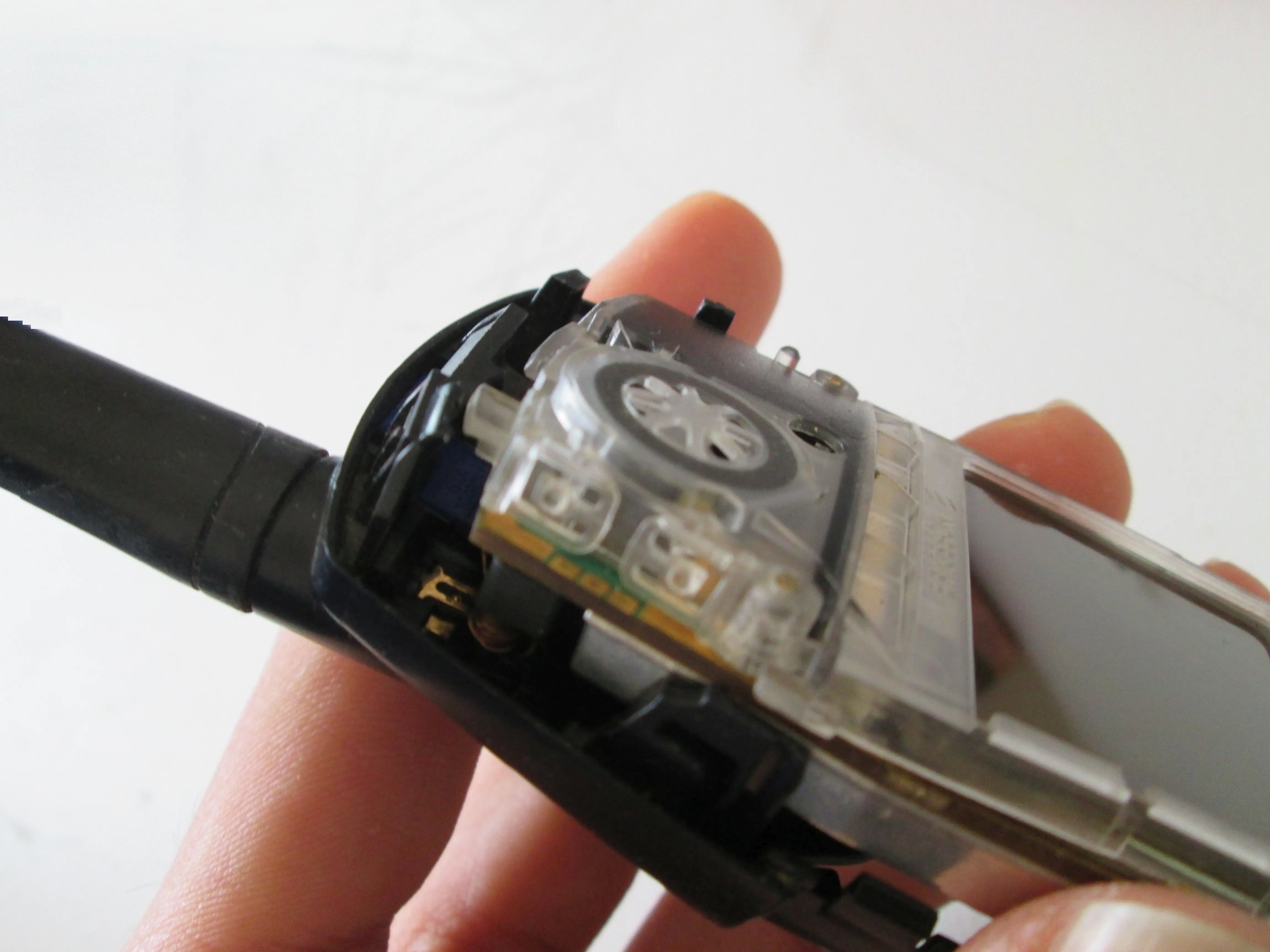

• Плата держится на плате с помощью дополнительных 3 зажимов. Отстегните два нижних (положение показано на рисунке 2), а затем вытащите плату, держась за верхнюю часть и плату и потянув одну от другой (показано на рисунке 3).

Шаг 6

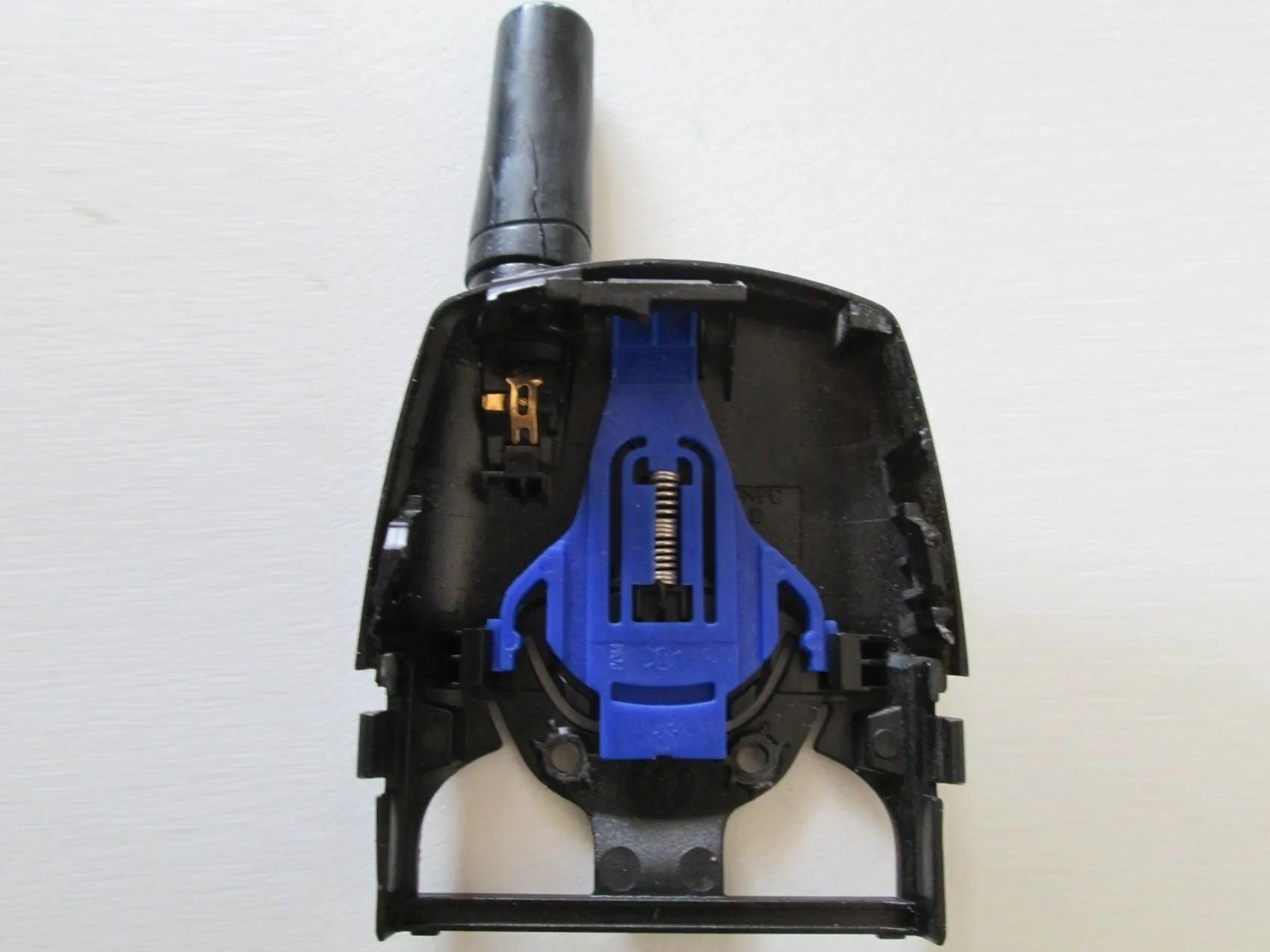

• Теперь верхняя крышка снята. Антенна и антенные разъемы показаны на первом изображении.

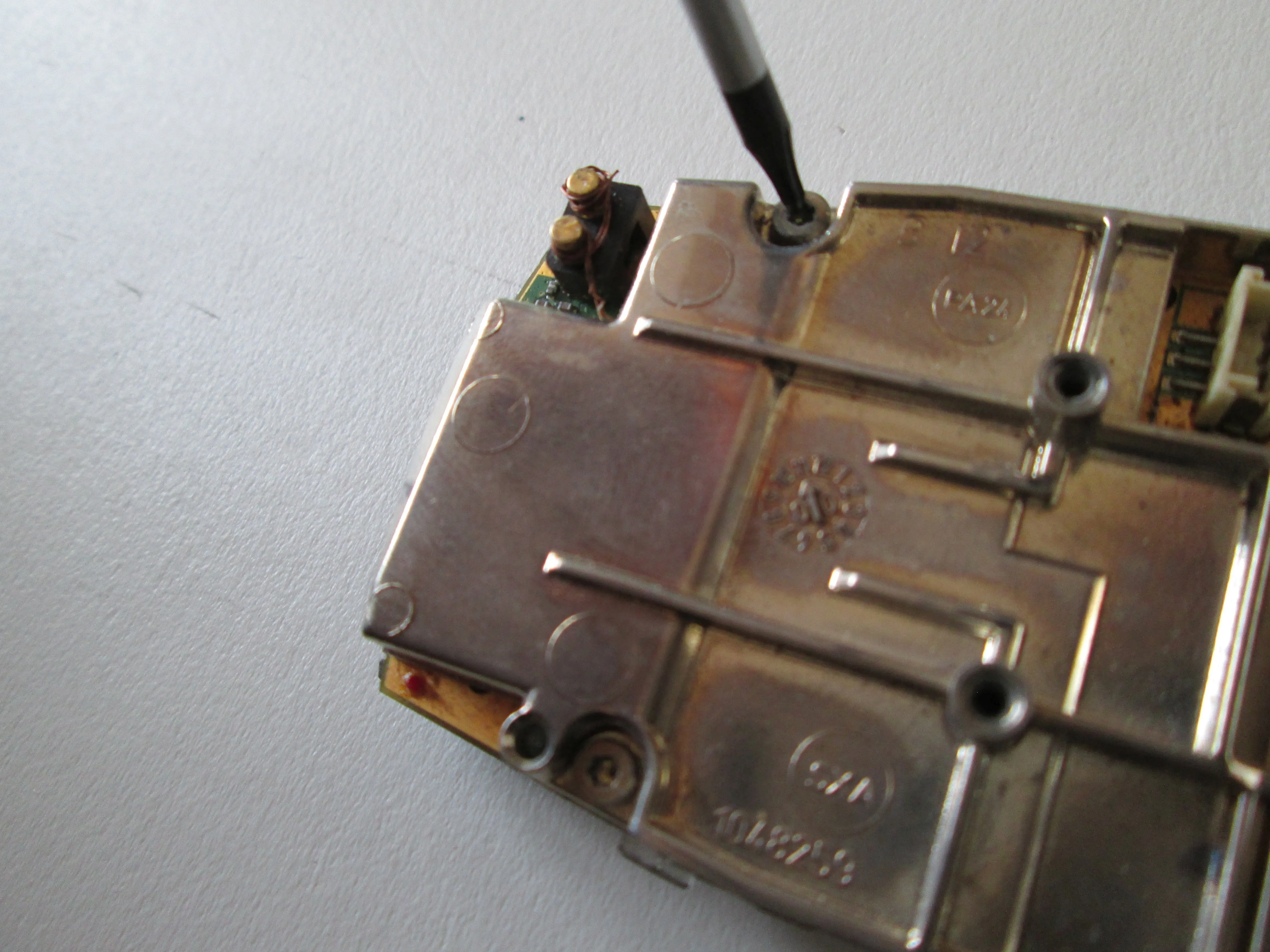

• Пришло время снять металлический корпус с платы. Вы должны легко заметить наличие шести винтов T6, которые необходимо выкрутить. Приступайте.

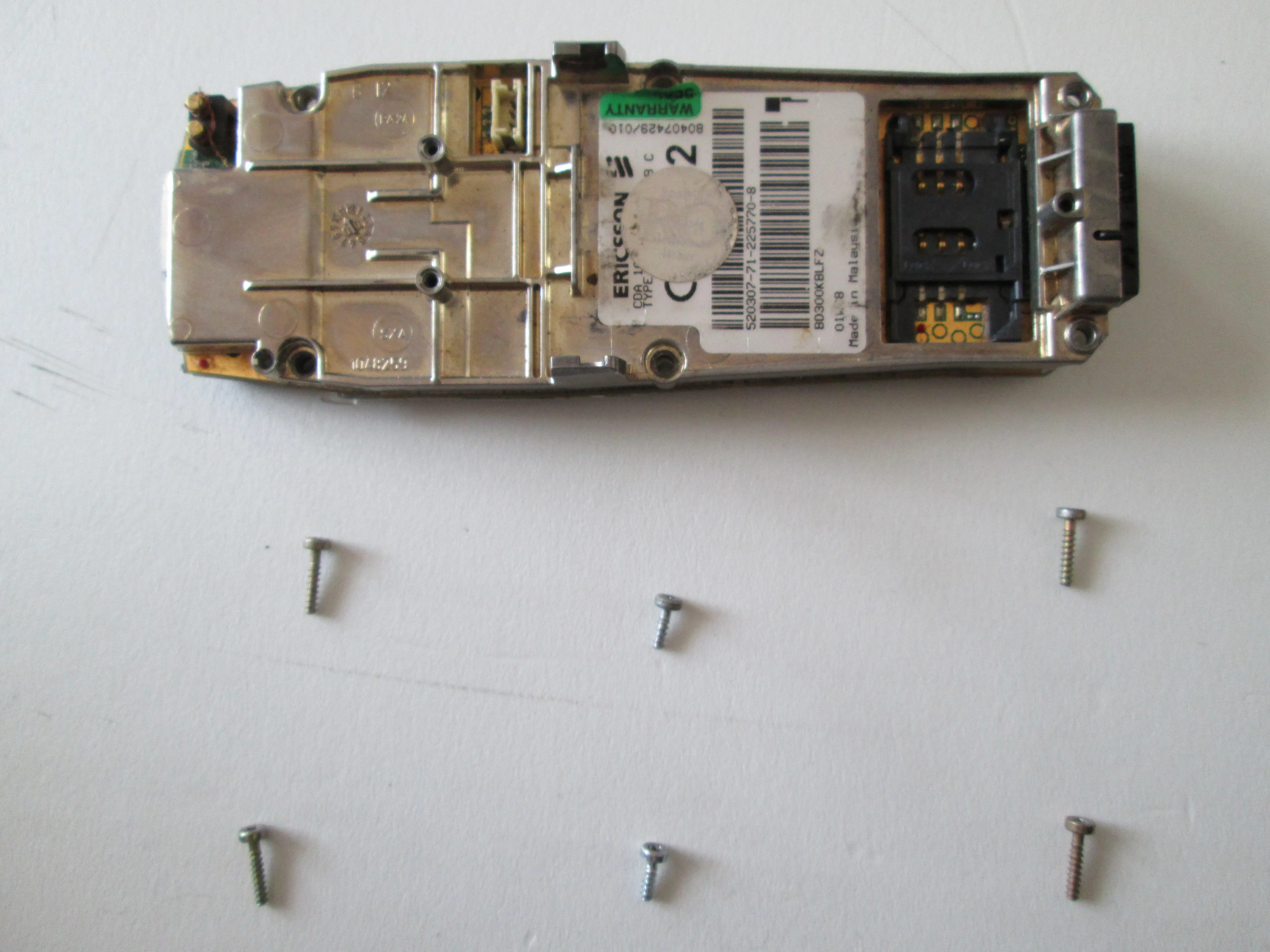

• Обратите внимание, что два винта имеют разные размеры и цвет по сравнению с четырьмя другими (фото 3). Имейте это в виду при повторной сборке.

Шаг 7

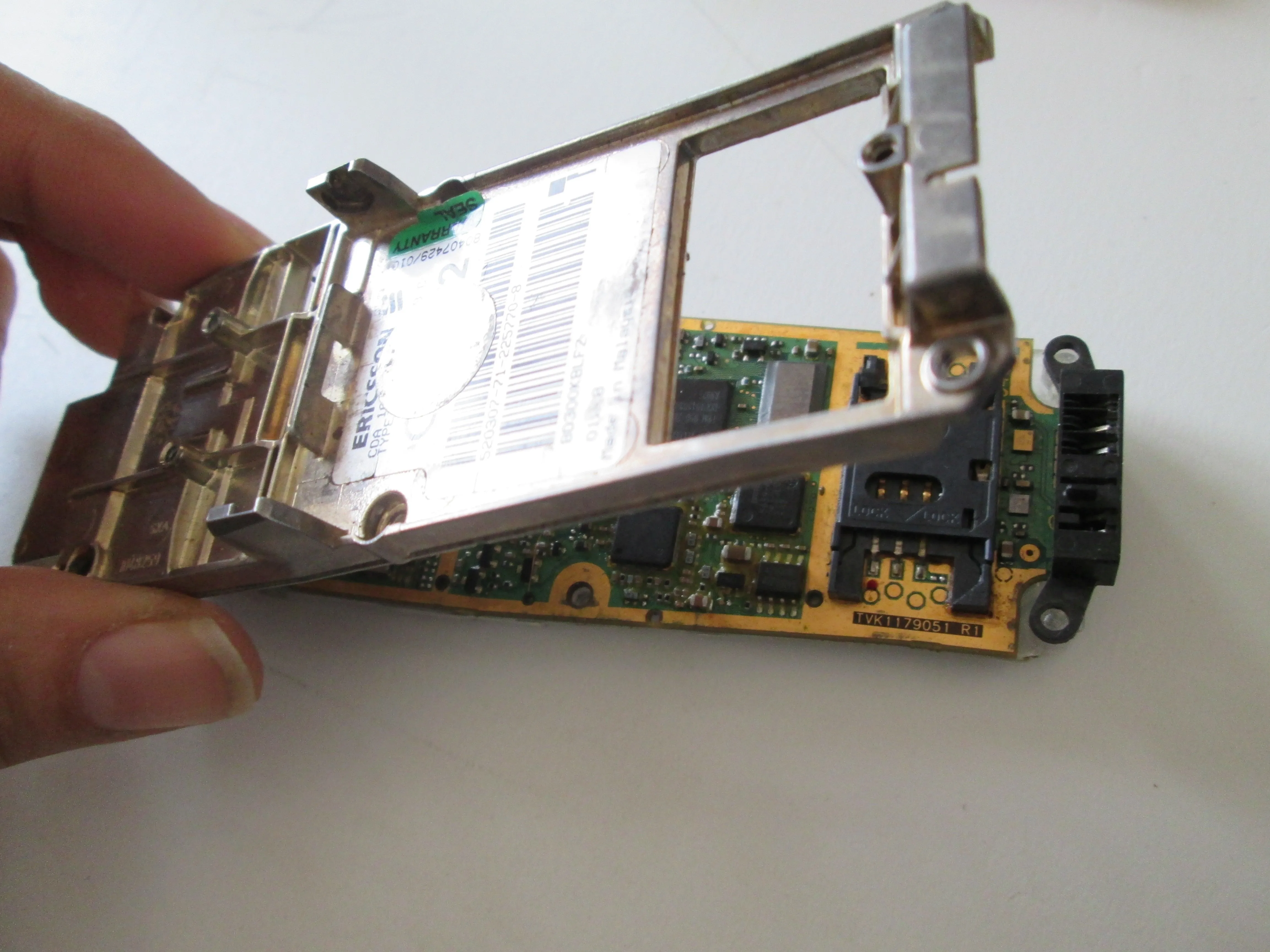

• Корпус должен отделиться без винтов, которые его держат. Осторожно, порт для зарядки/передачи данных не припаян к плате и может выпасть.

• 3004CR1C Q8753 MPJ 01041

• T035 403 05/1 22100

• ERICSSON 101102/5CR2B 004839AD

• AU051 PBM 990 28/11 ROP101303011 P1A A9924

• 1120/8C 0BAH05T RTA

• Сняв переднюю часть с платы, мы обнаружим мембрану клавиатуры (здесь показана с несколькими быстрыми исправлениями на третьей картинке)

Шаг 8

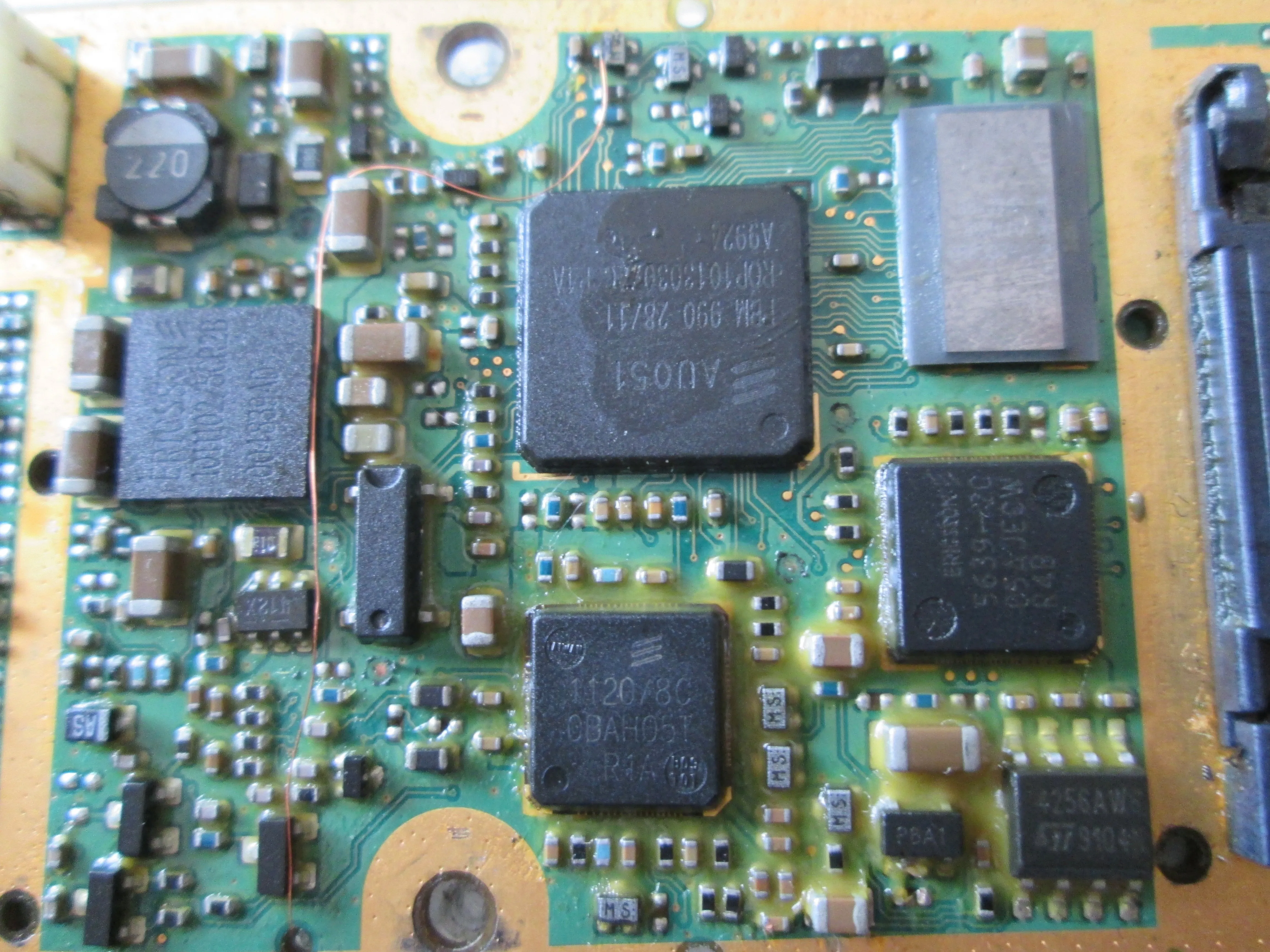

• Вот несколько макросов материнской платы.

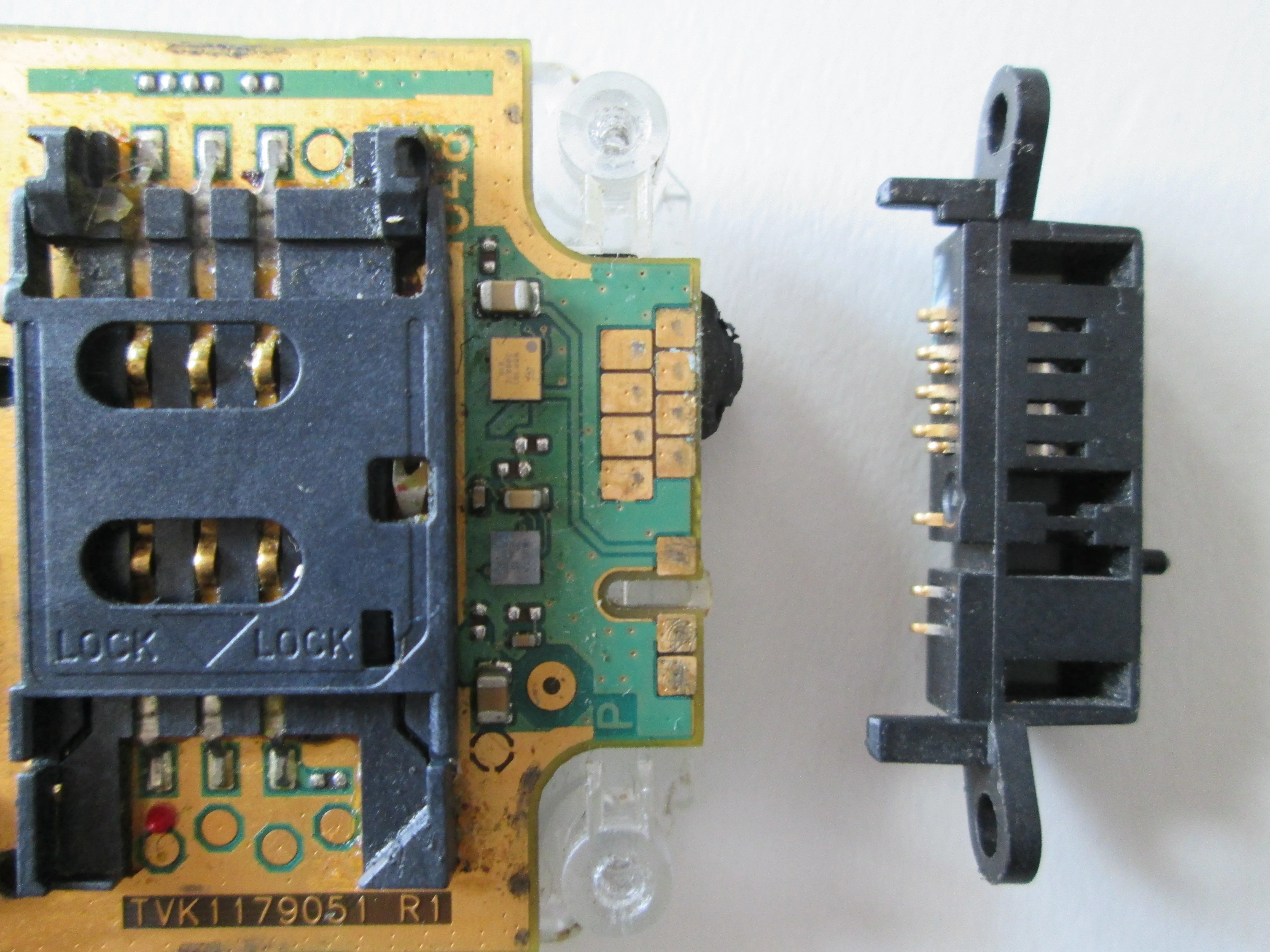

• Также здесь находится нижний разъем. Он выдвигается сразу, так что не беспокойтесь.

Шаг 9

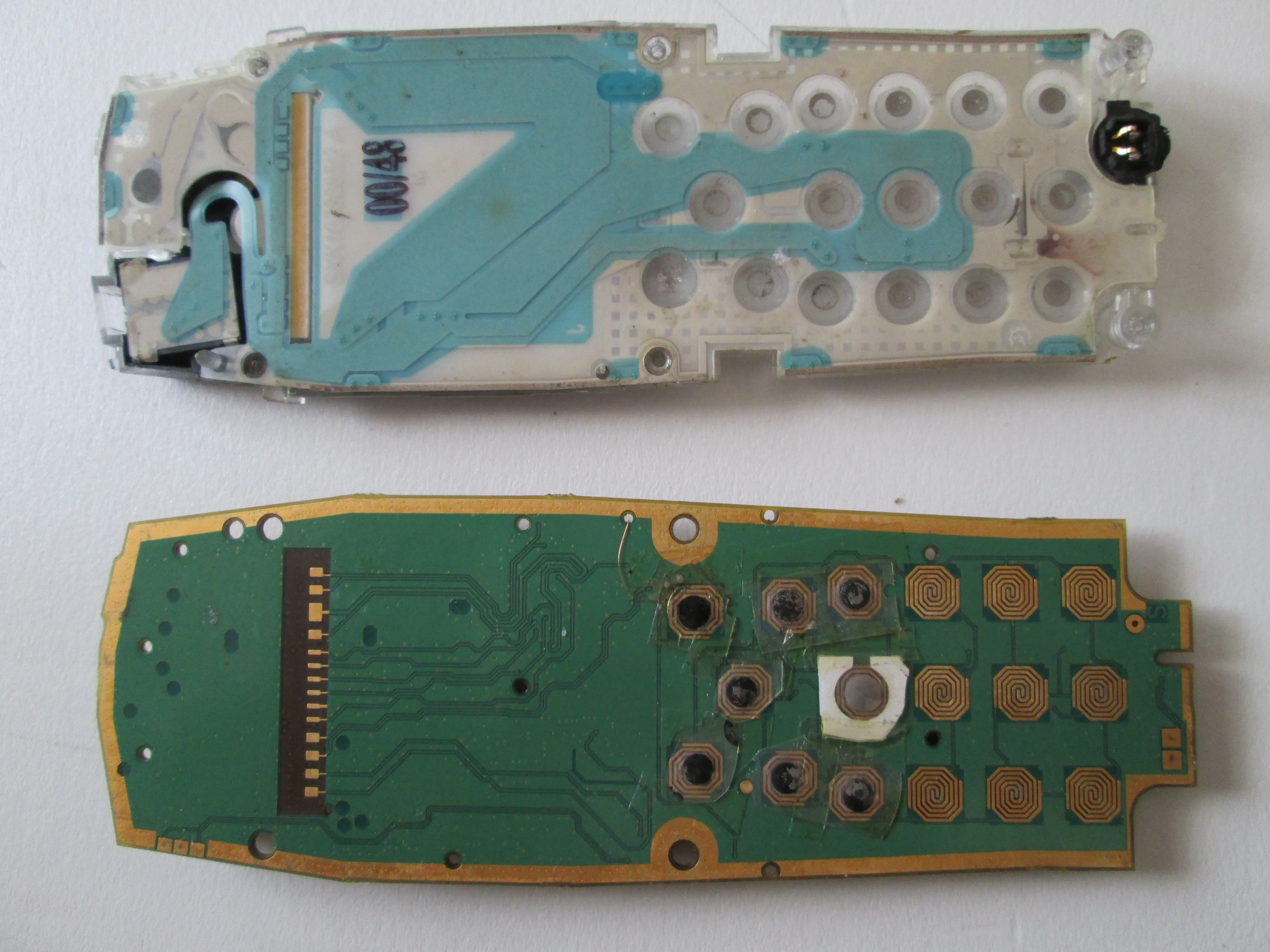

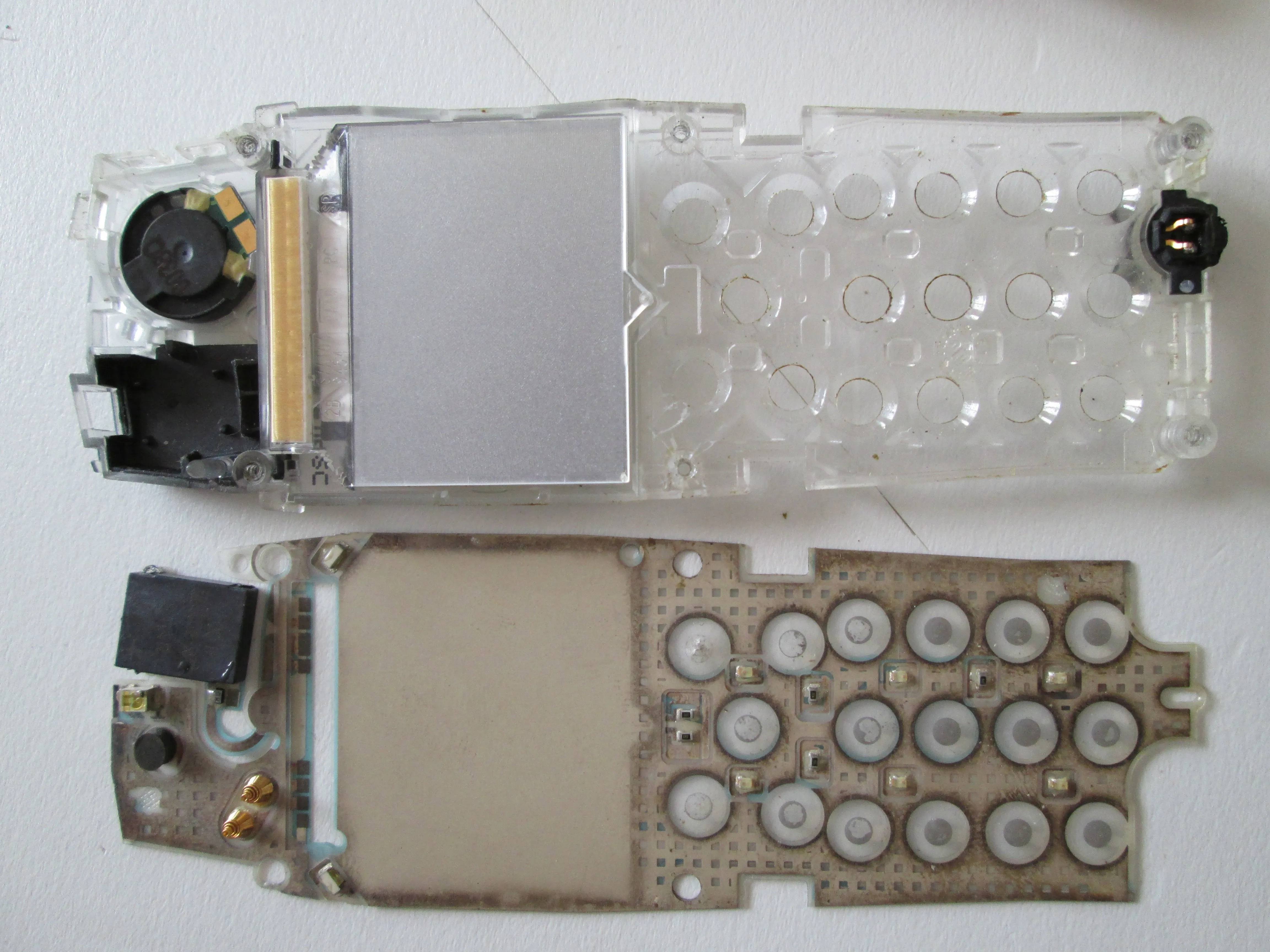

• Мембрана легко снимается с прозрачной части, но будьте осторожны с верхней частью, где она закручивается в спираль рядом с динамиком. Эта часть снимается труднее.

• 00 H MUT03E N/R STAR

• Микрофон

• Динамик

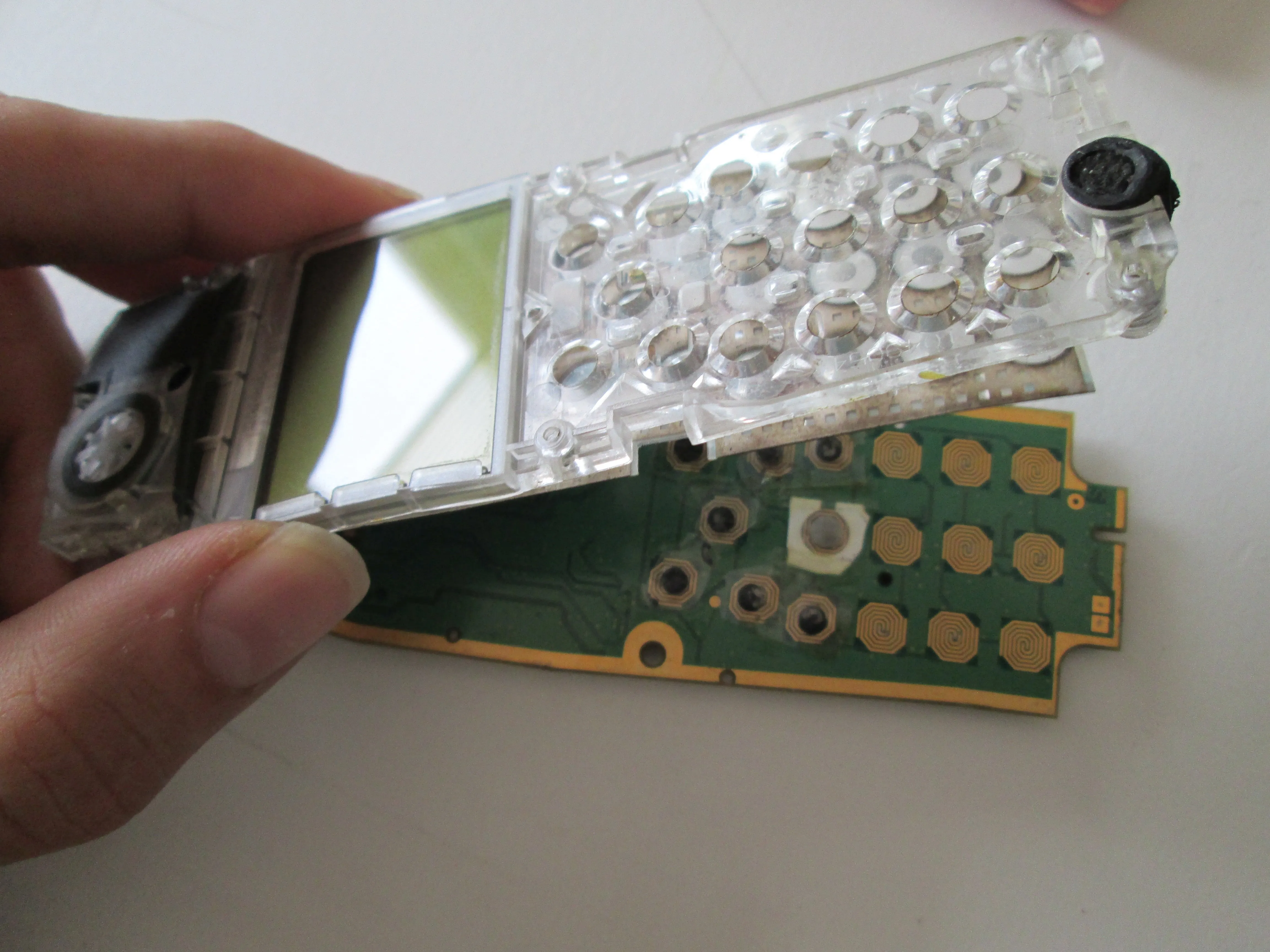

• Экран теперь выйдет, если на него надавить снаружи.

Шаг 10

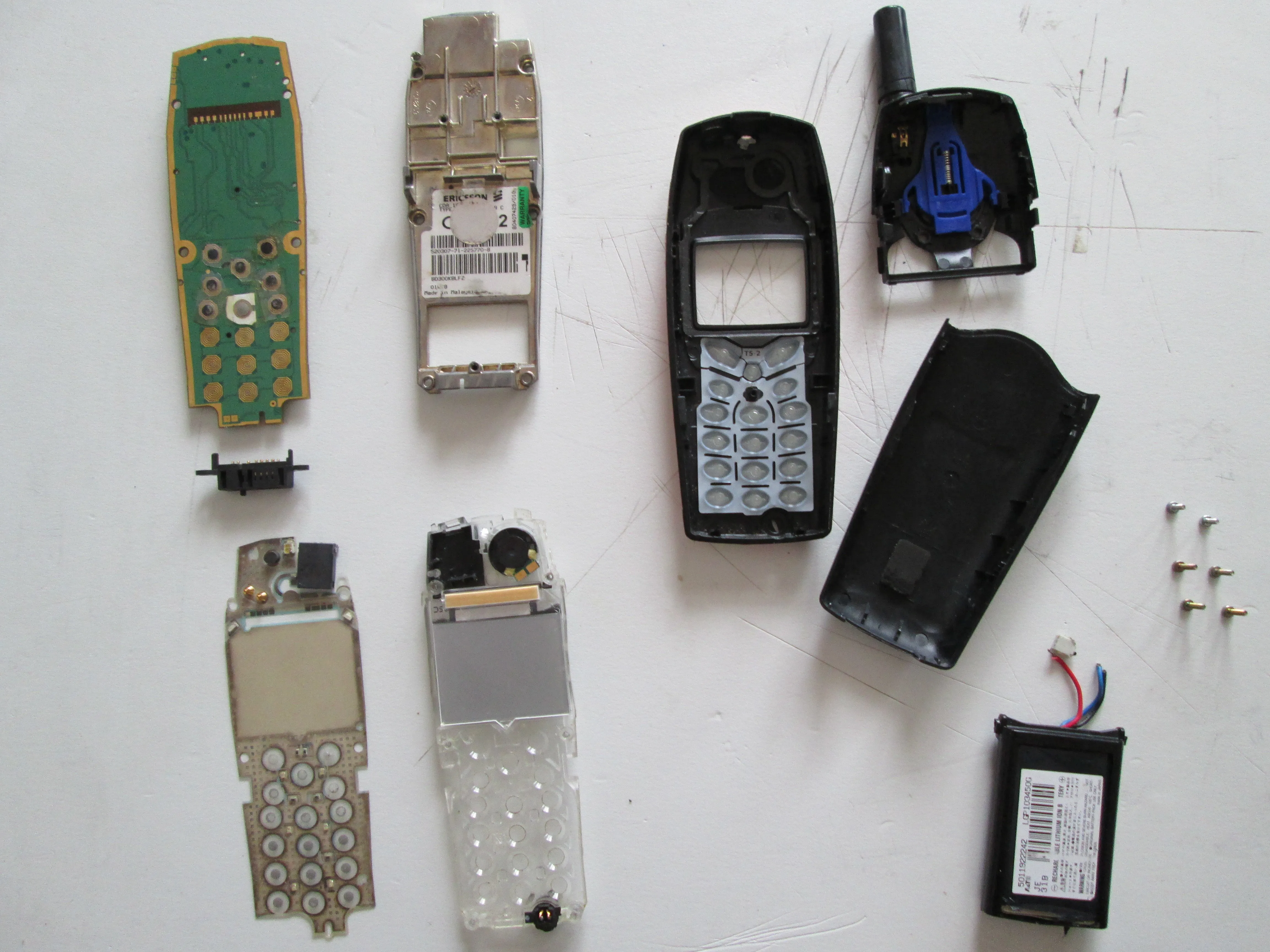

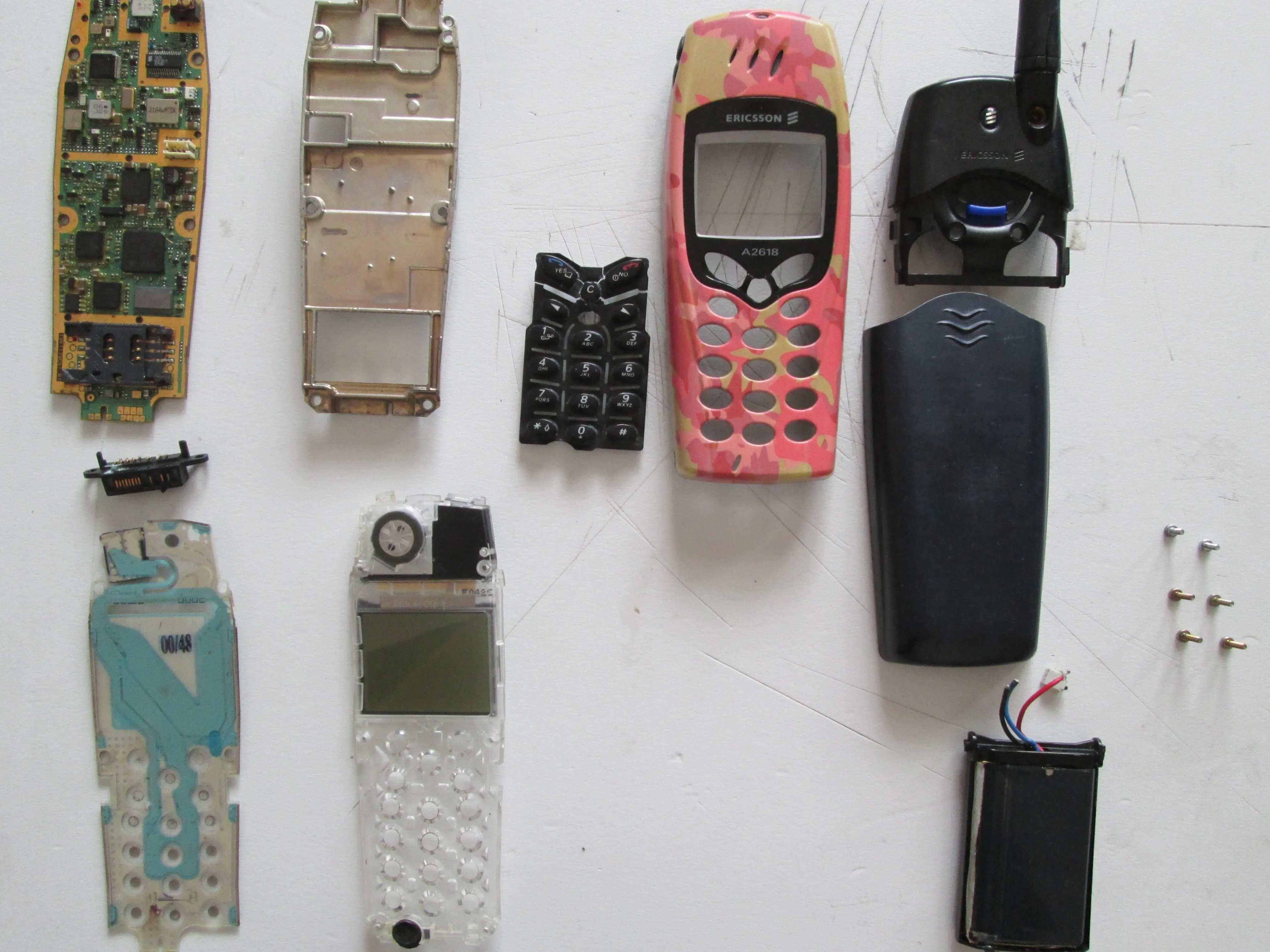

• А теперь краткое описание всех частей.
