Разборка Etón Scorpion

Что вам нужно

Детали

• Посмотреть

Инструменты

•

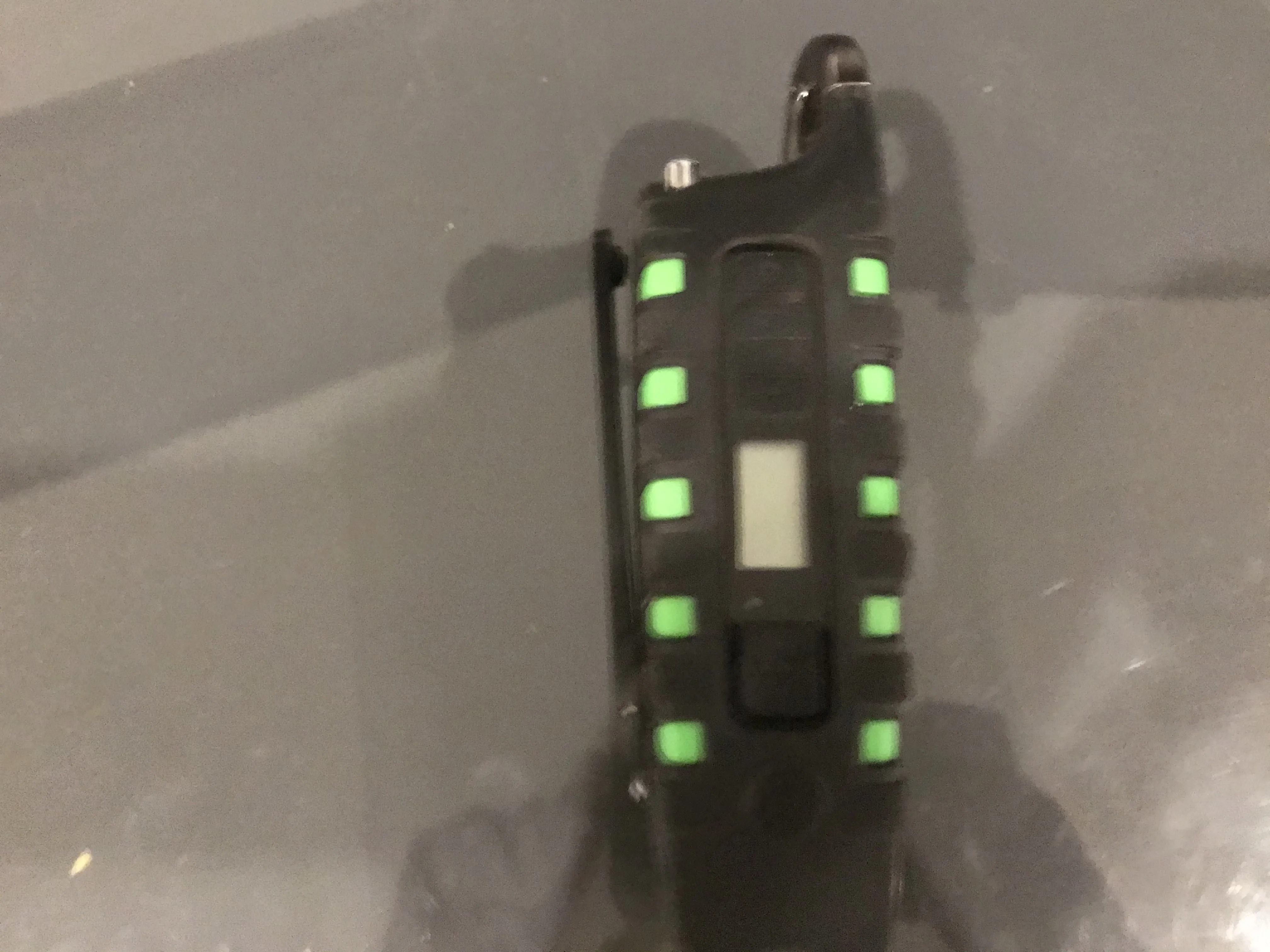

Шаг 1 Разборка Etón Scorpion

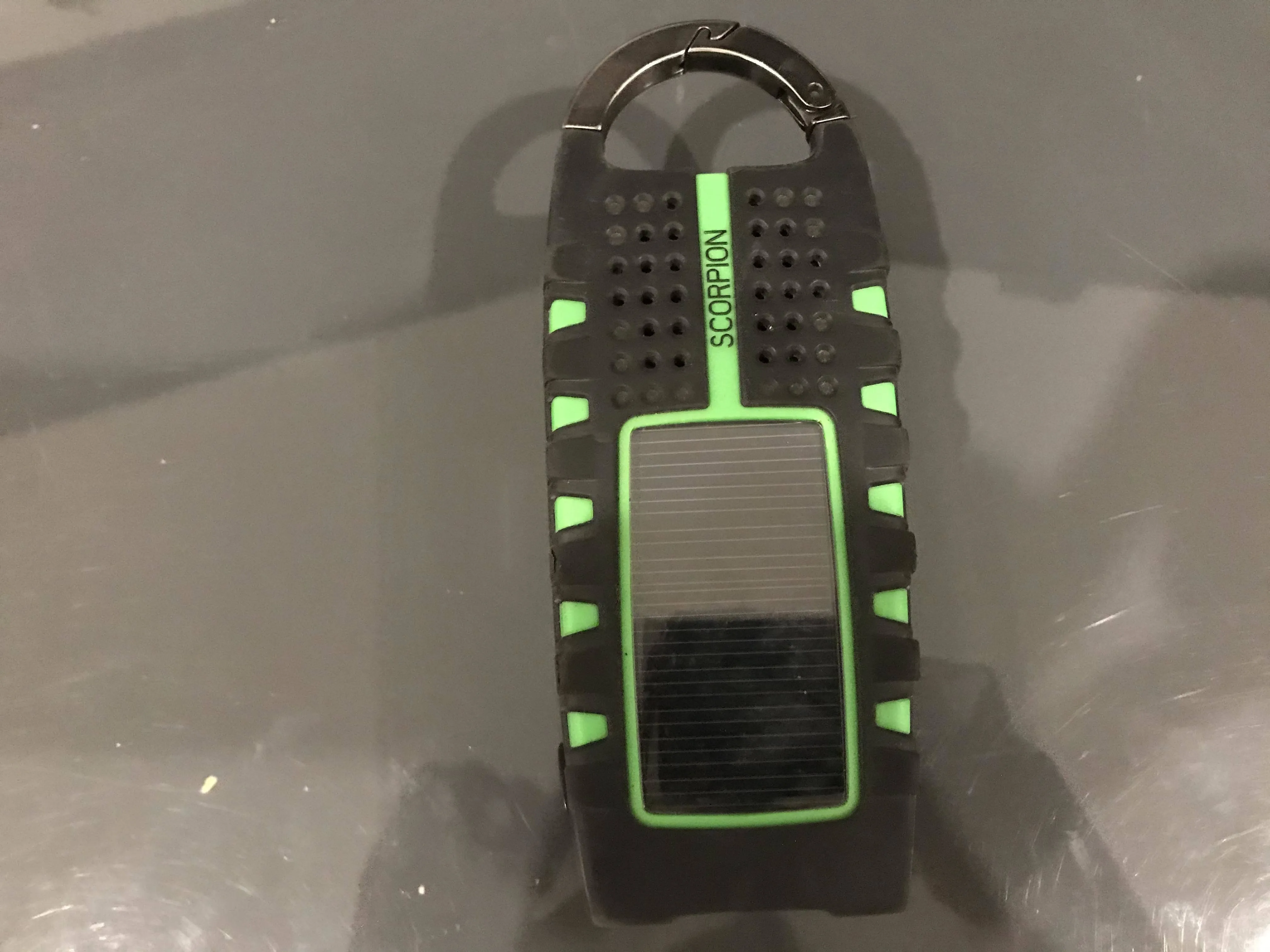

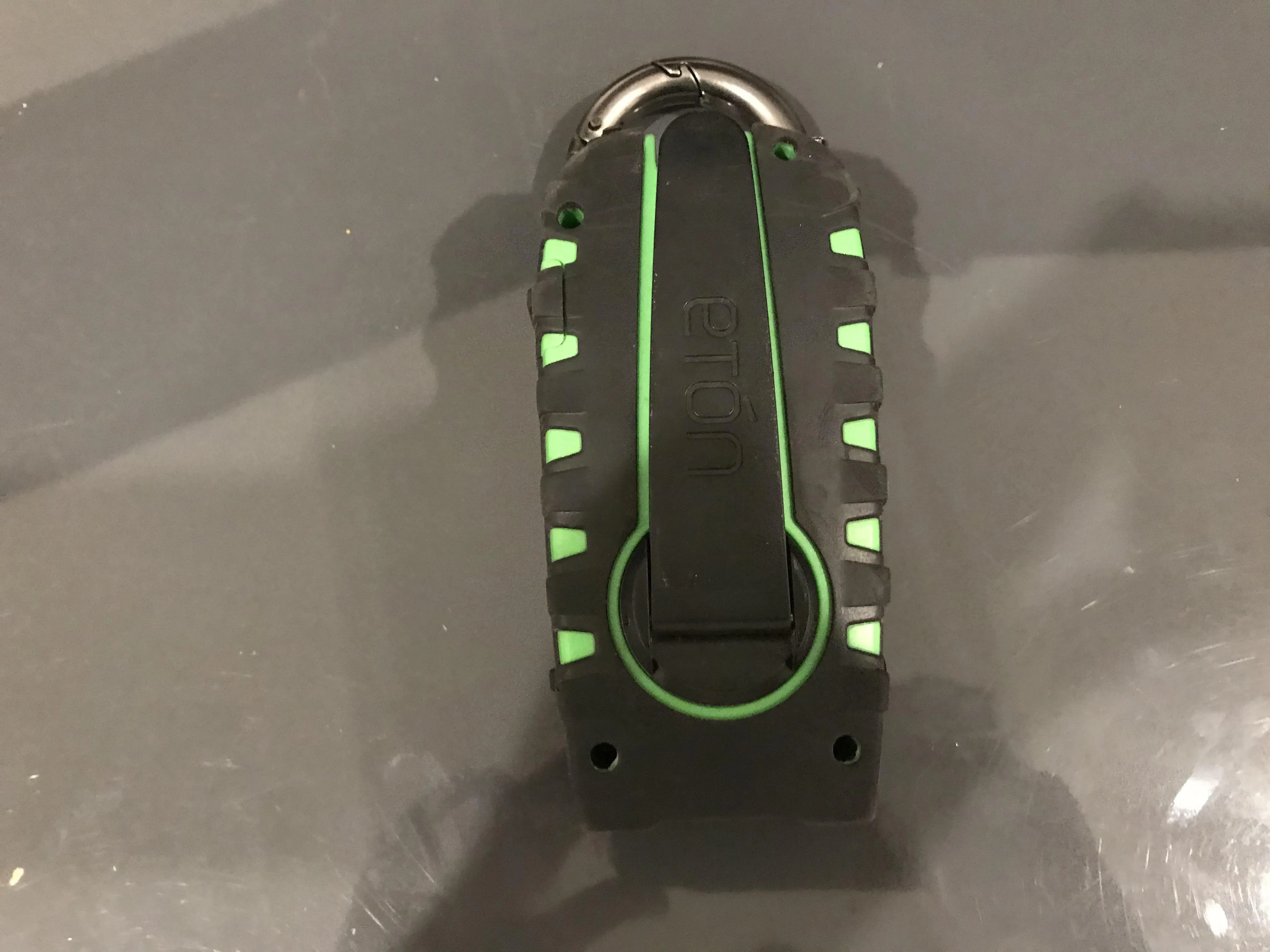

• На передней панели устройства находится солнечная панель и решетка динамика.

• Единственные очевидные винты - это крышка аккумуляторного отсека и задняя панель.

Шаг 2

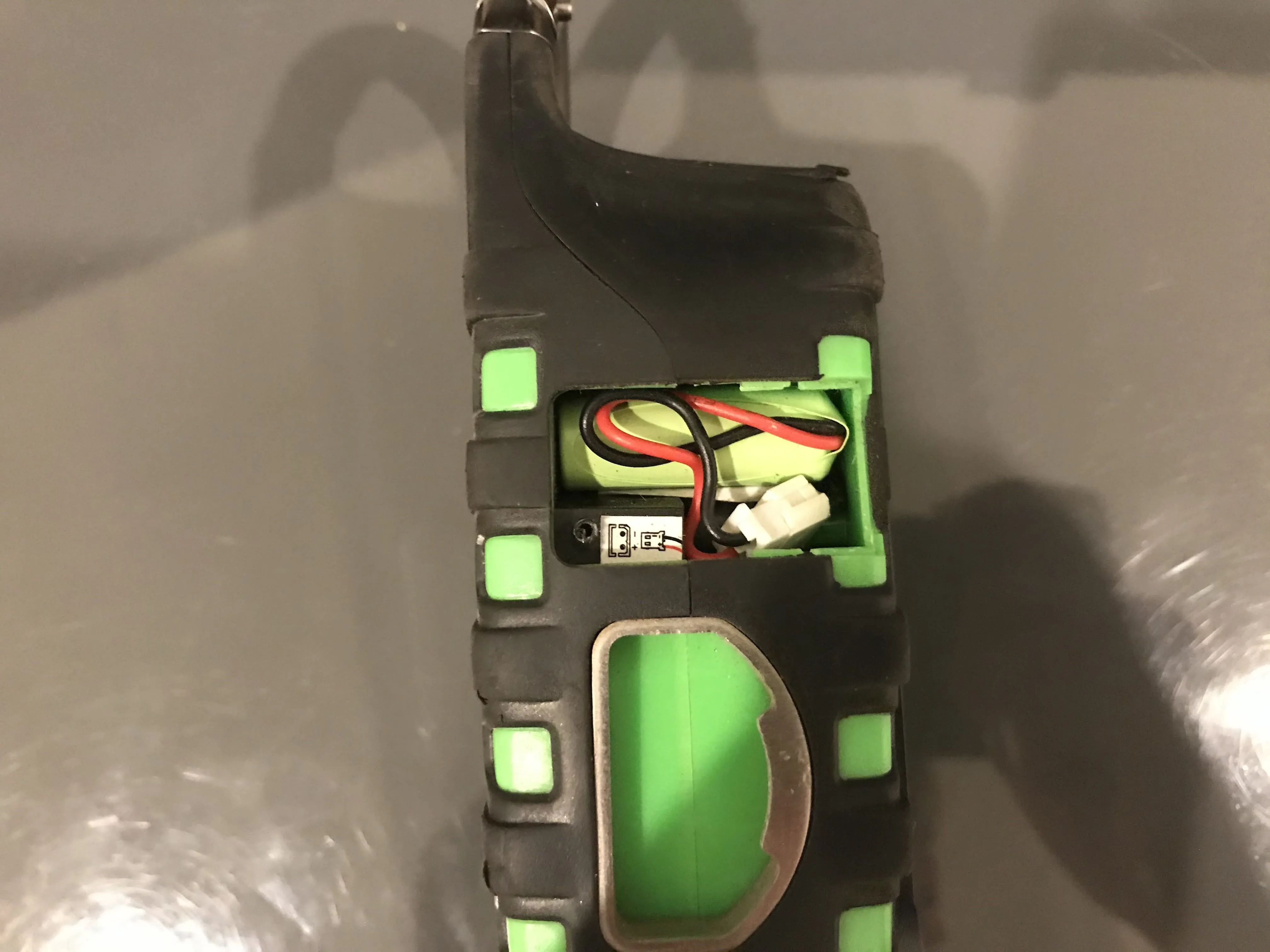

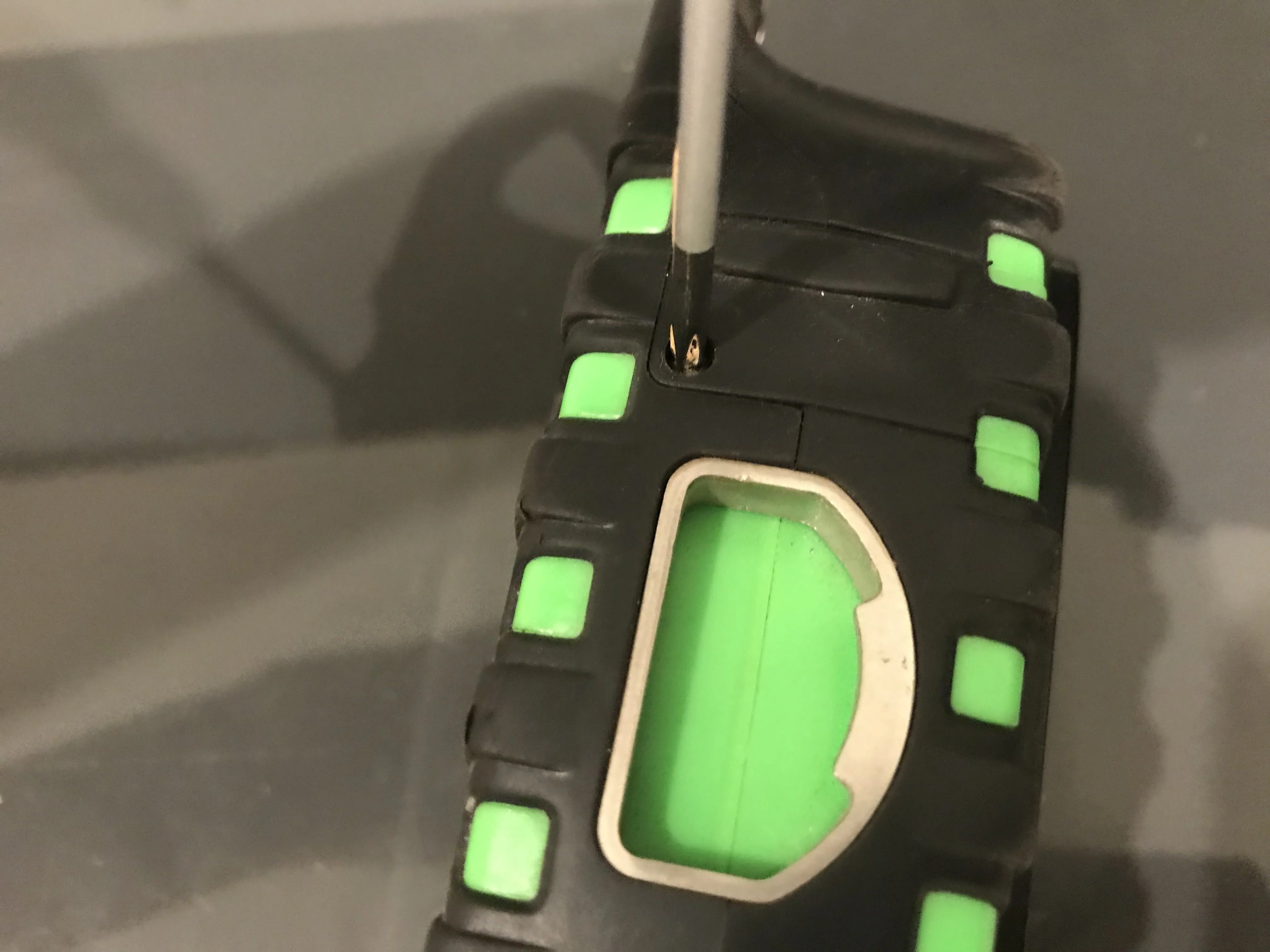

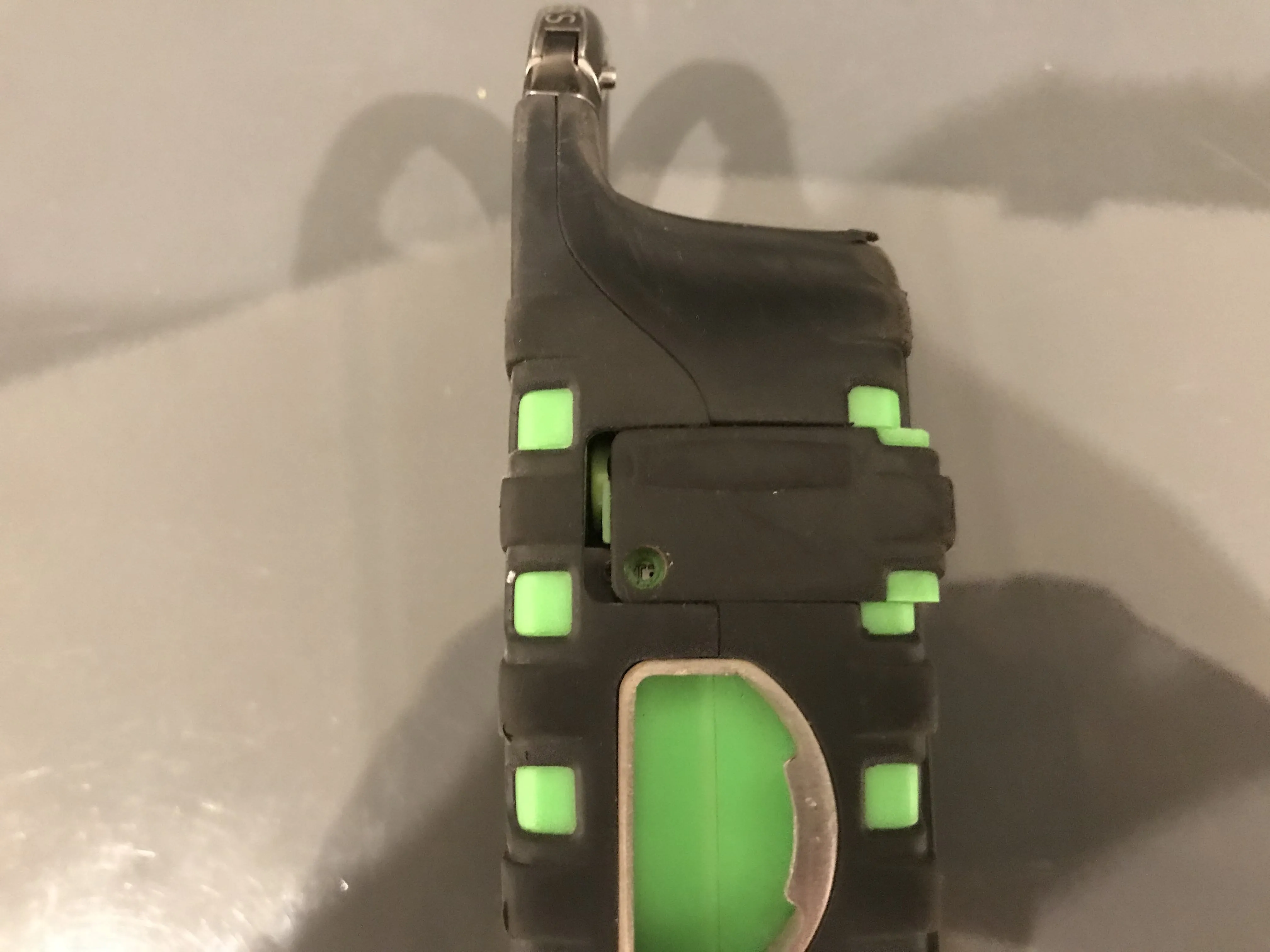

• Сняв крышку аккумуляторного отсека, можно обнаружить легко заменяемую батарею (ура!).

• Для этого потребуется одна крестовая отвертка.

Шаг 3

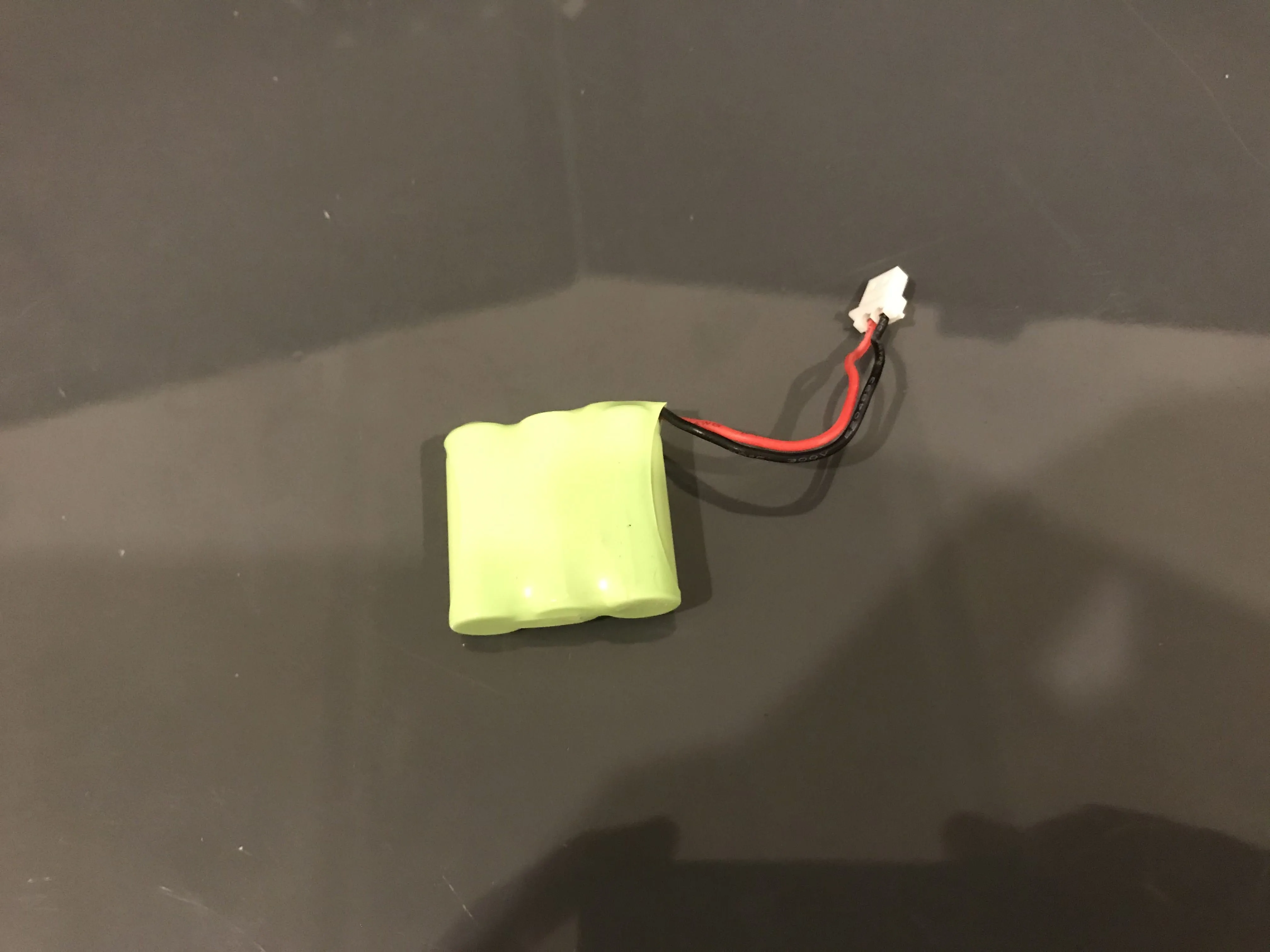

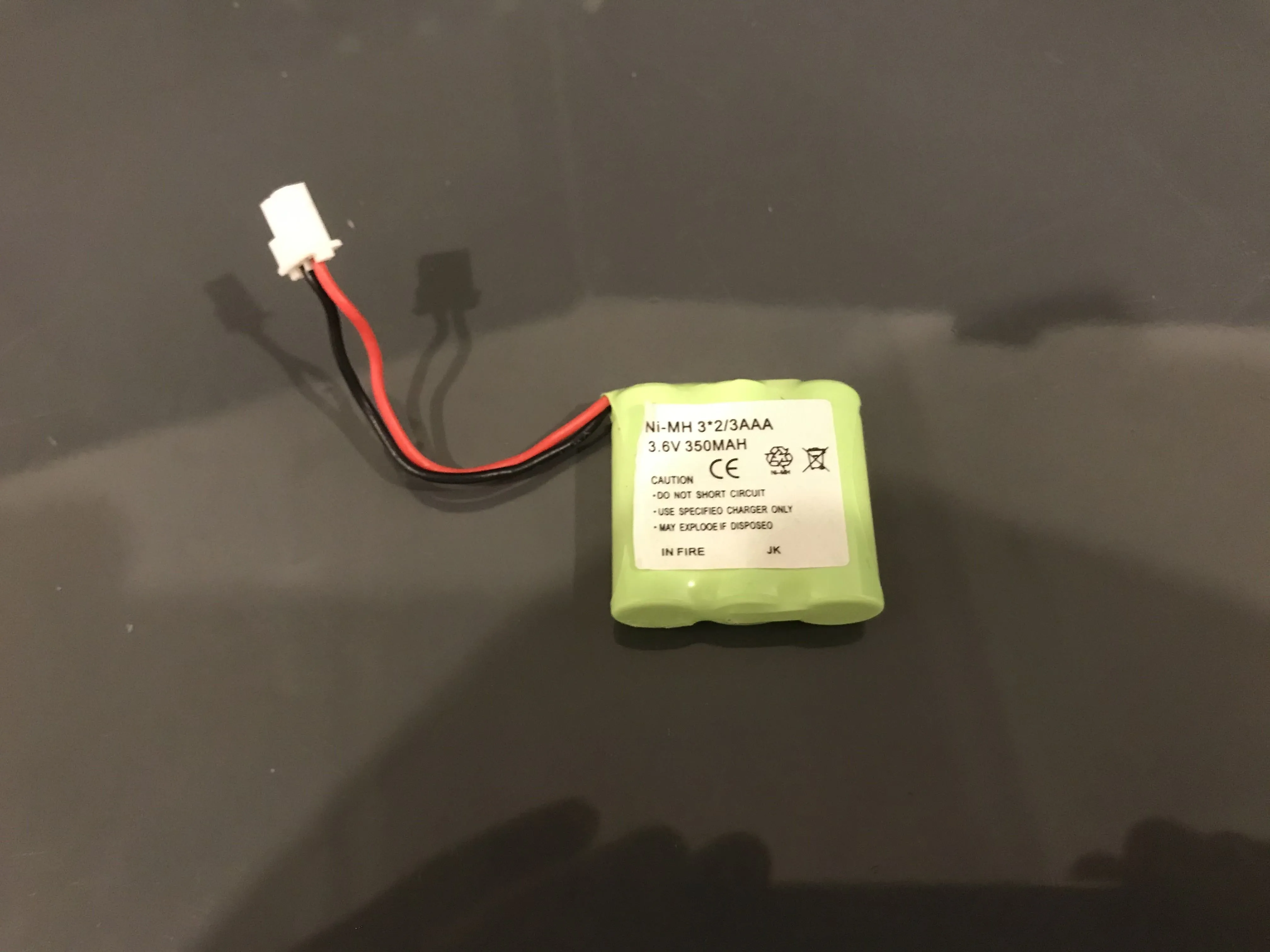

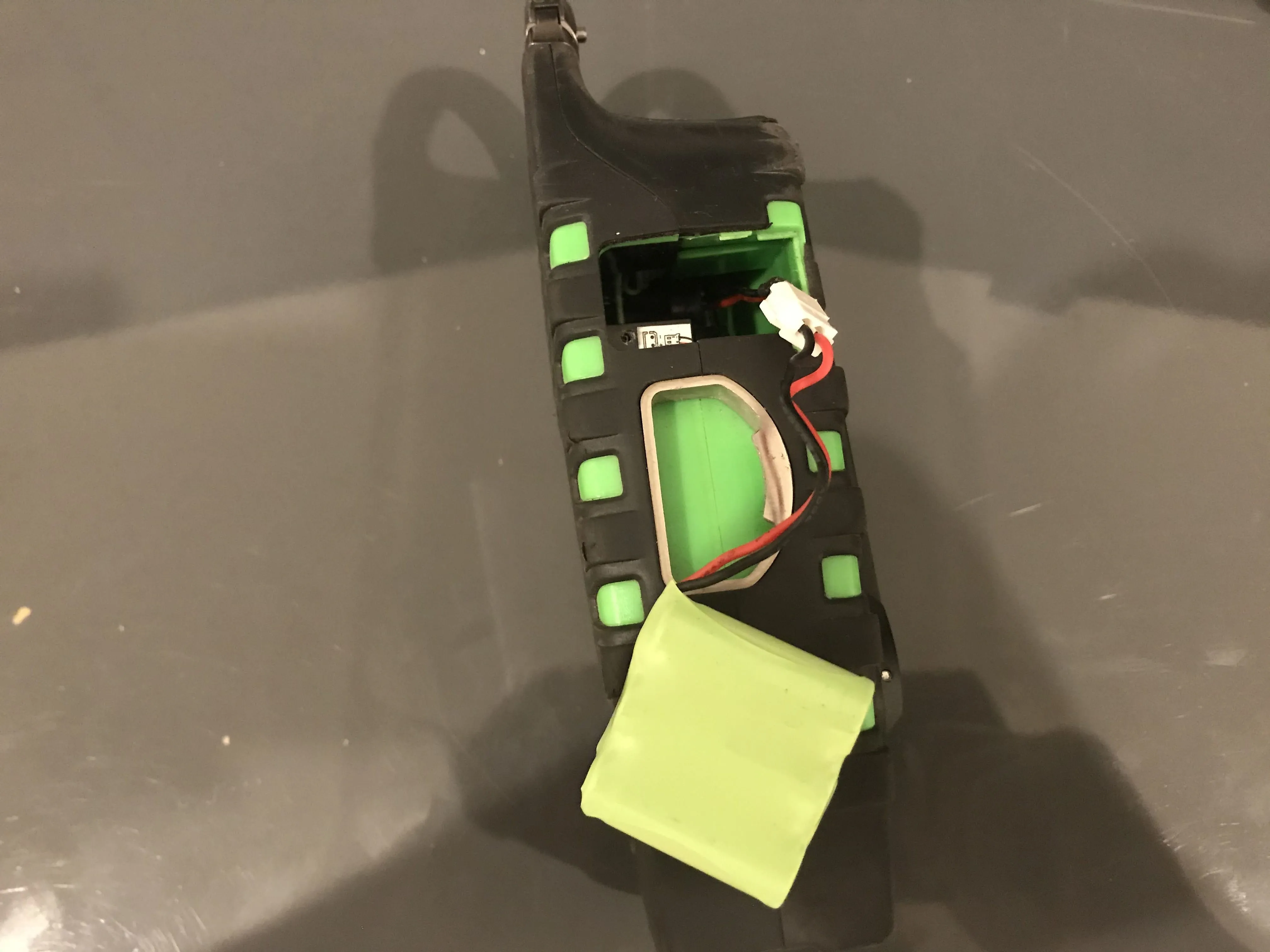

• Сняв аккумулятор, можно увидеть стандартный форм-фактор.

• Если вы ищете замену, то я вас понял.

Шаг 4

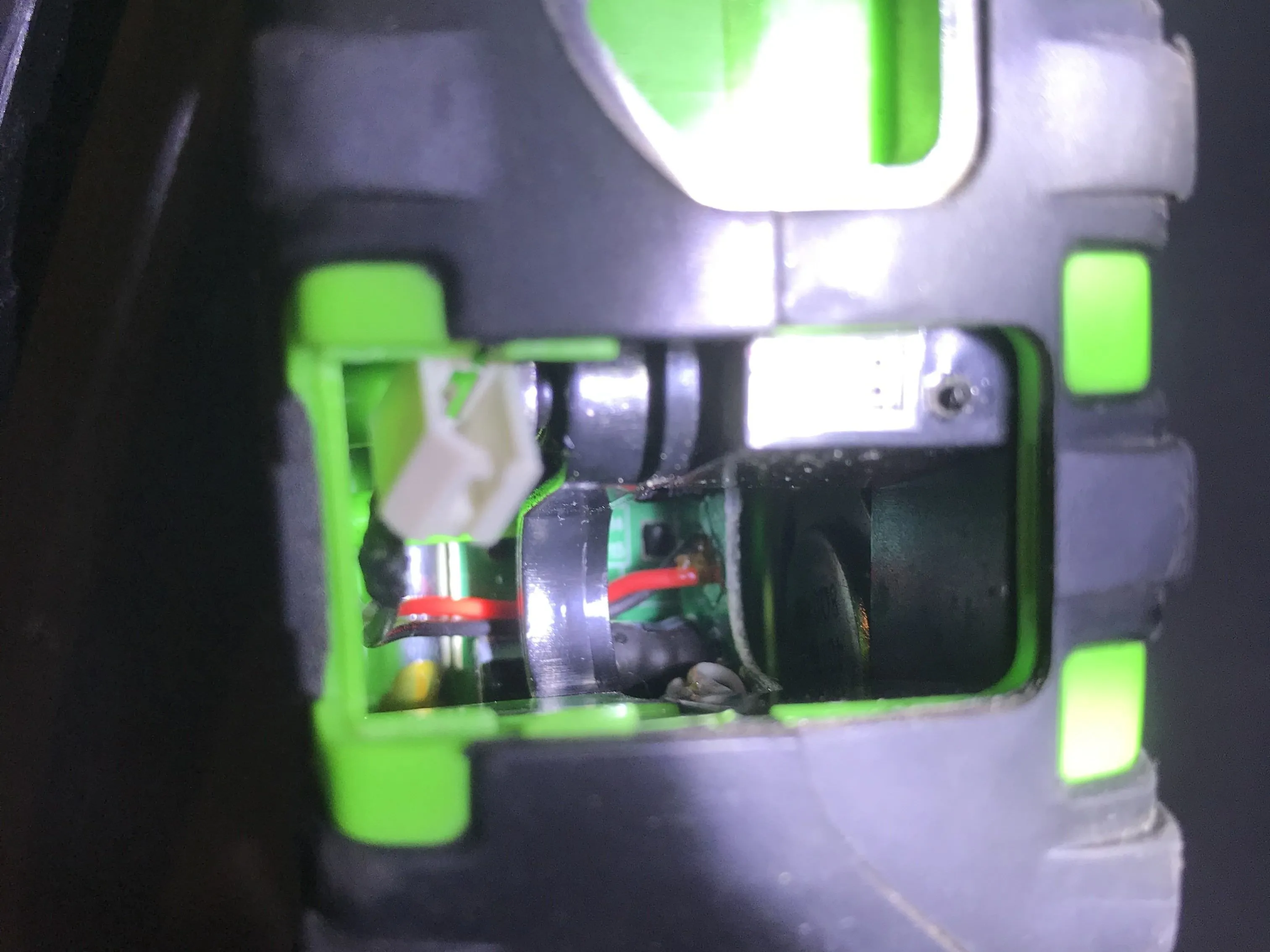

• Заглянув внутрь с помощью фонарика и камеры, мы можем увидеть некоторые внутренние детали.

• Давайте заберемся внутрь!

Шаг 5

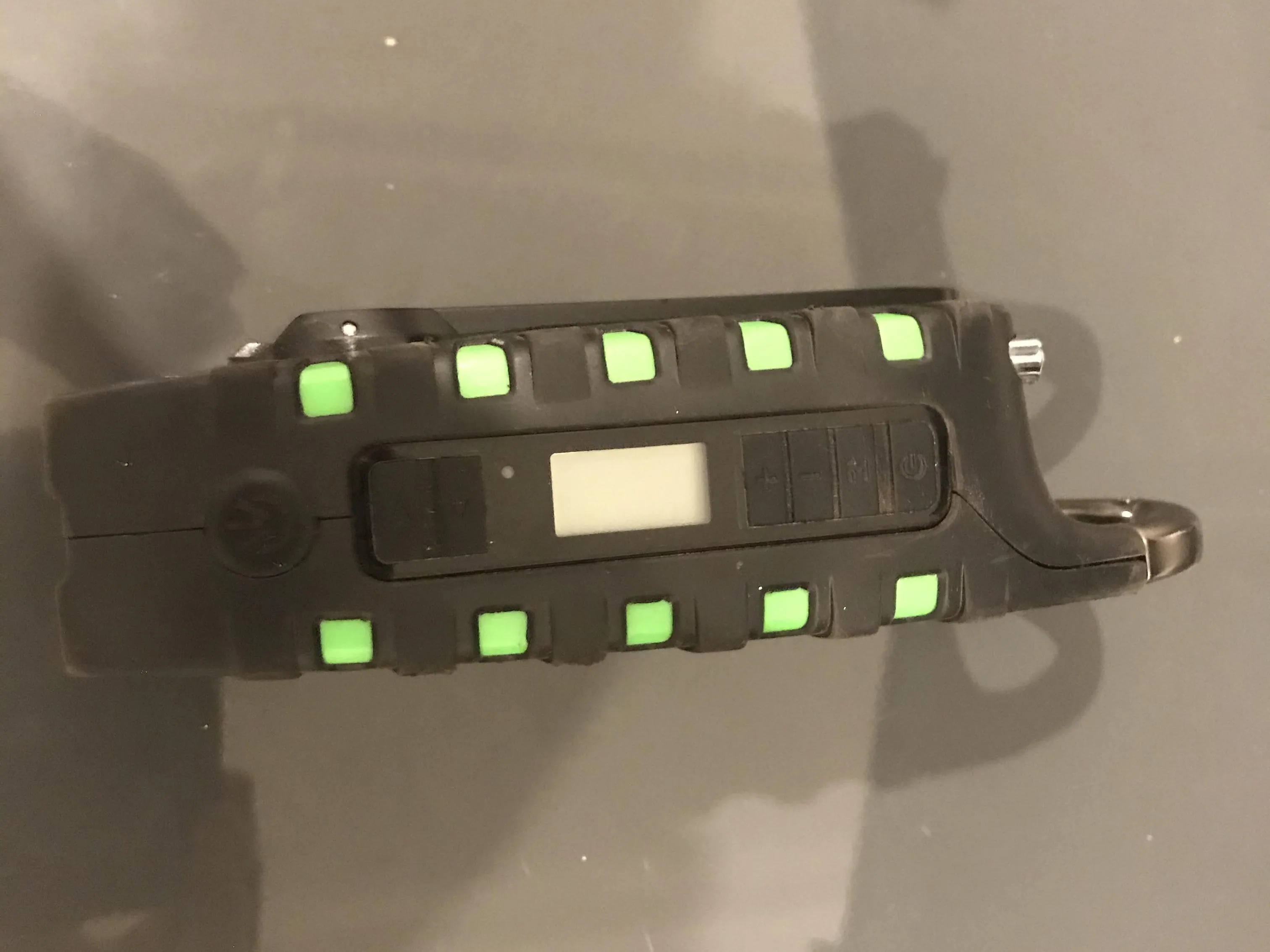

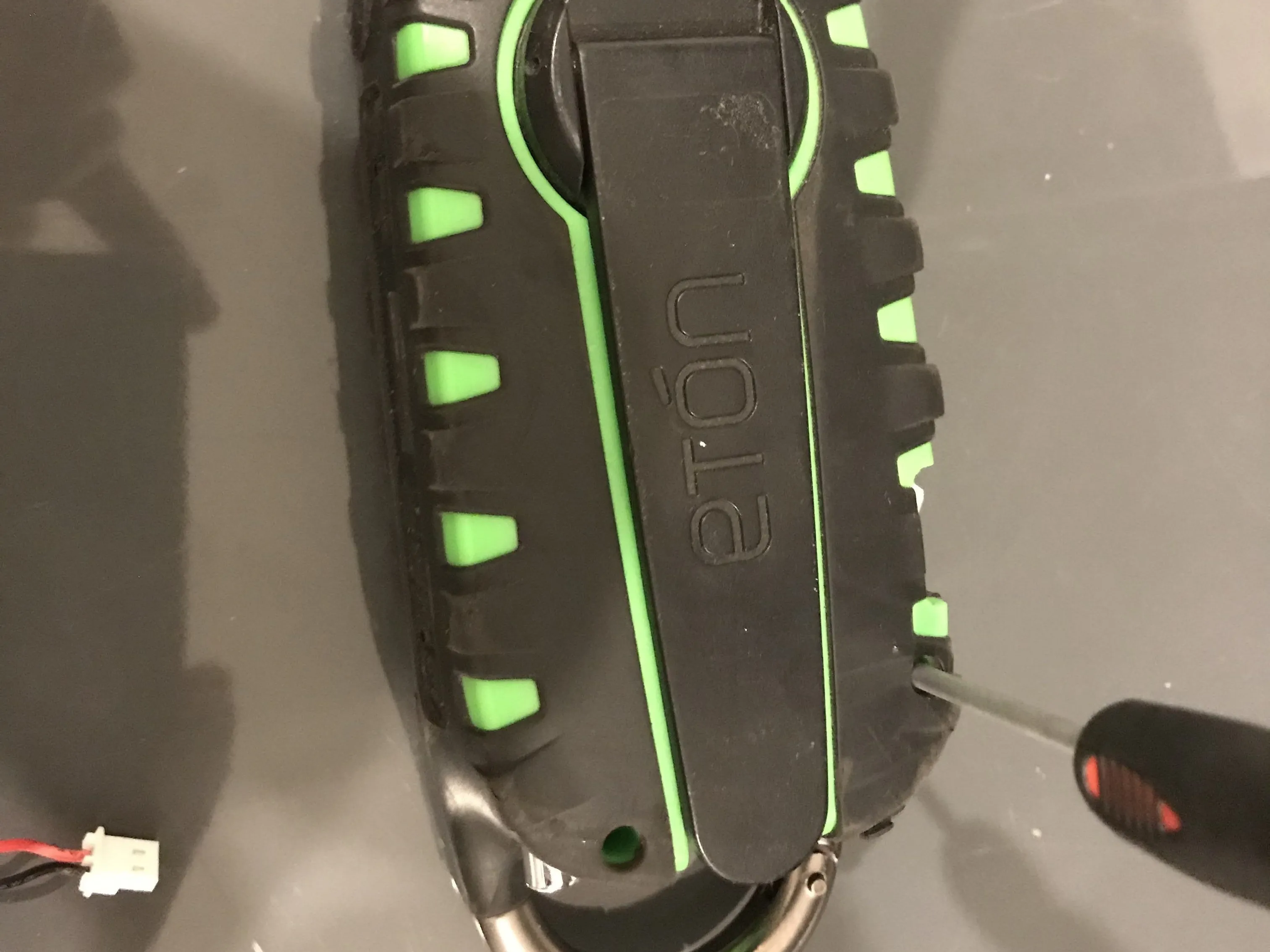

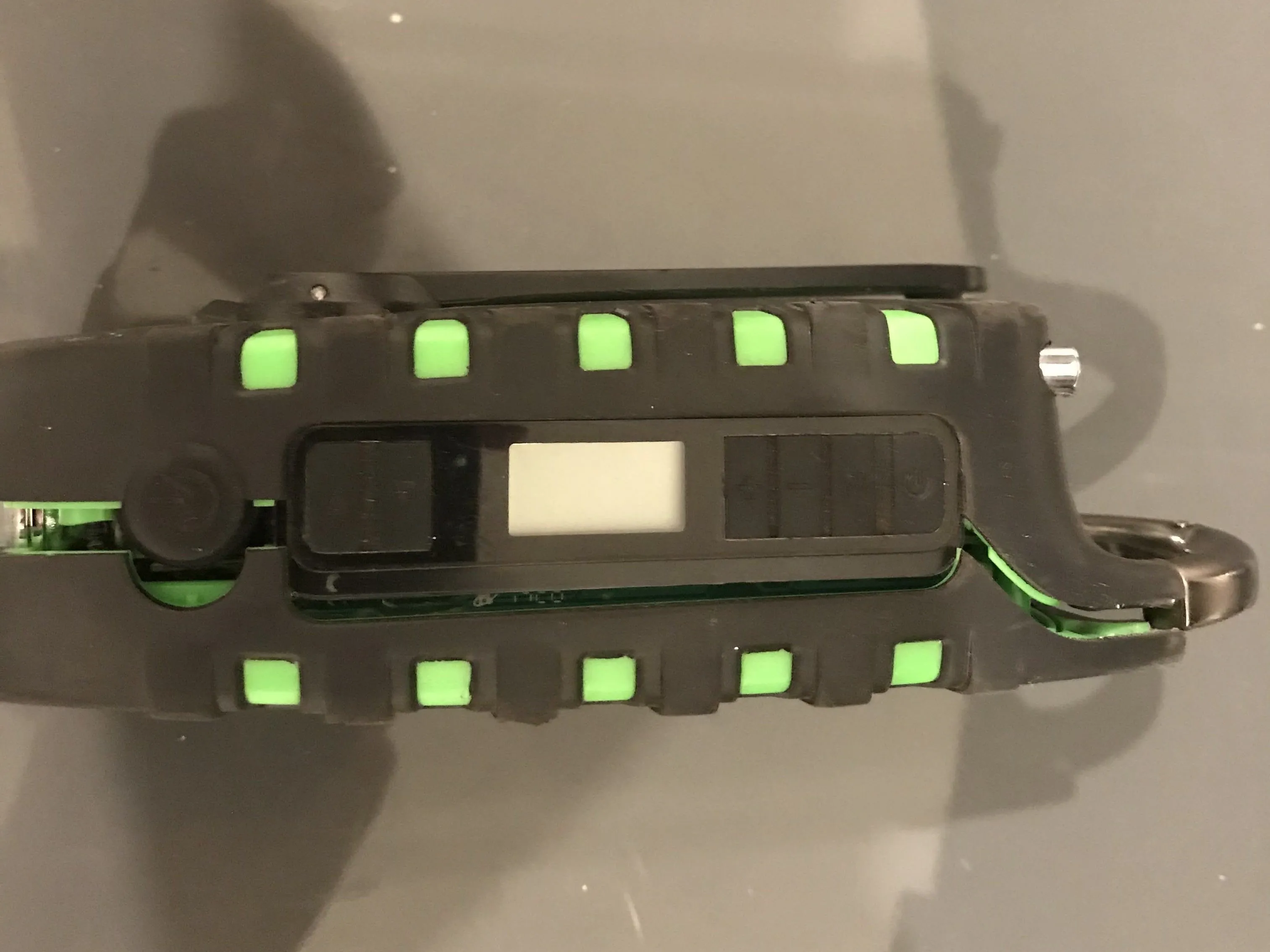

• Откручиваем 4 винта и раздвигаем 2 половинки.

• Давайте заглянем внутрь!

Шаг 6

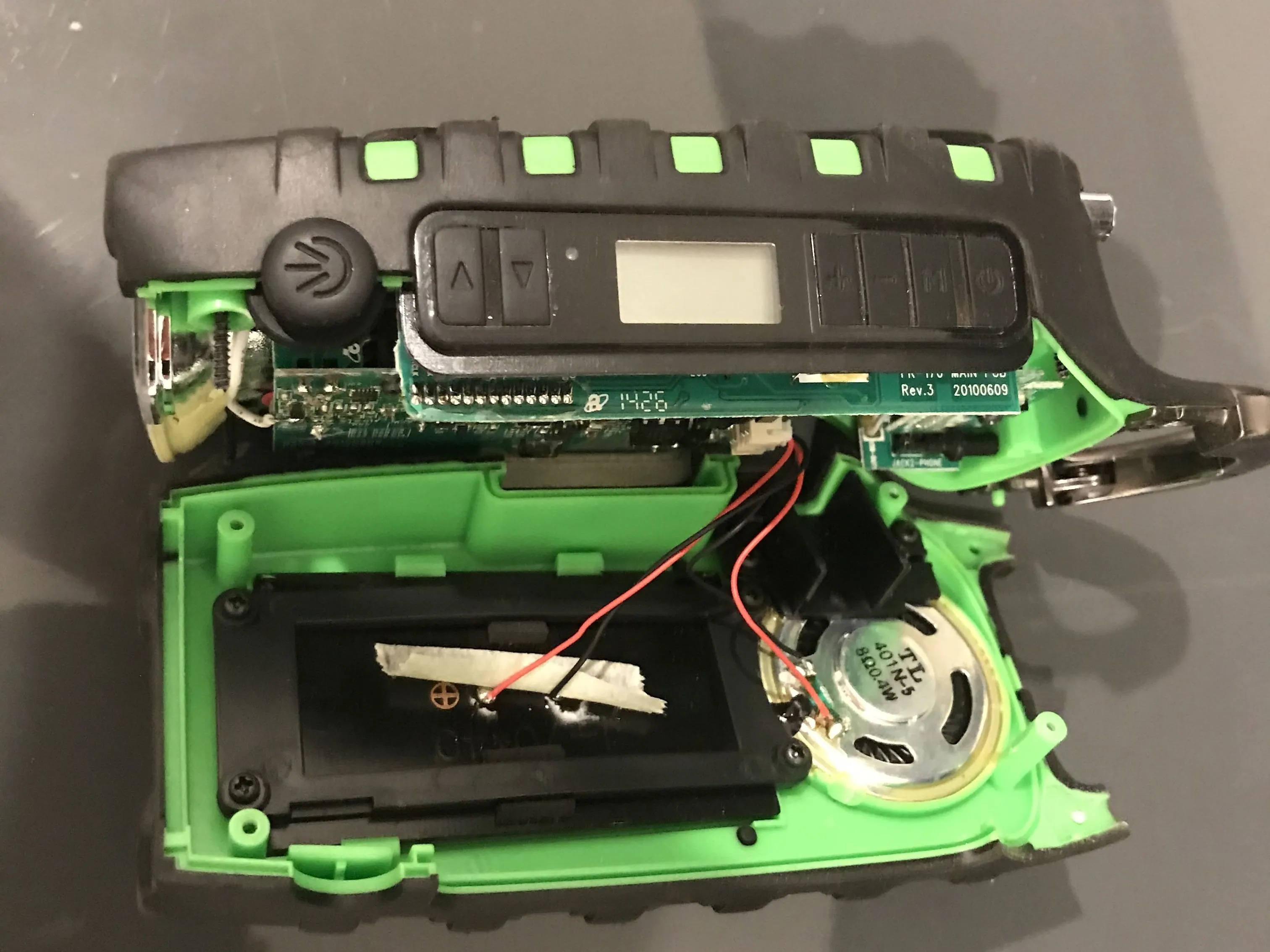

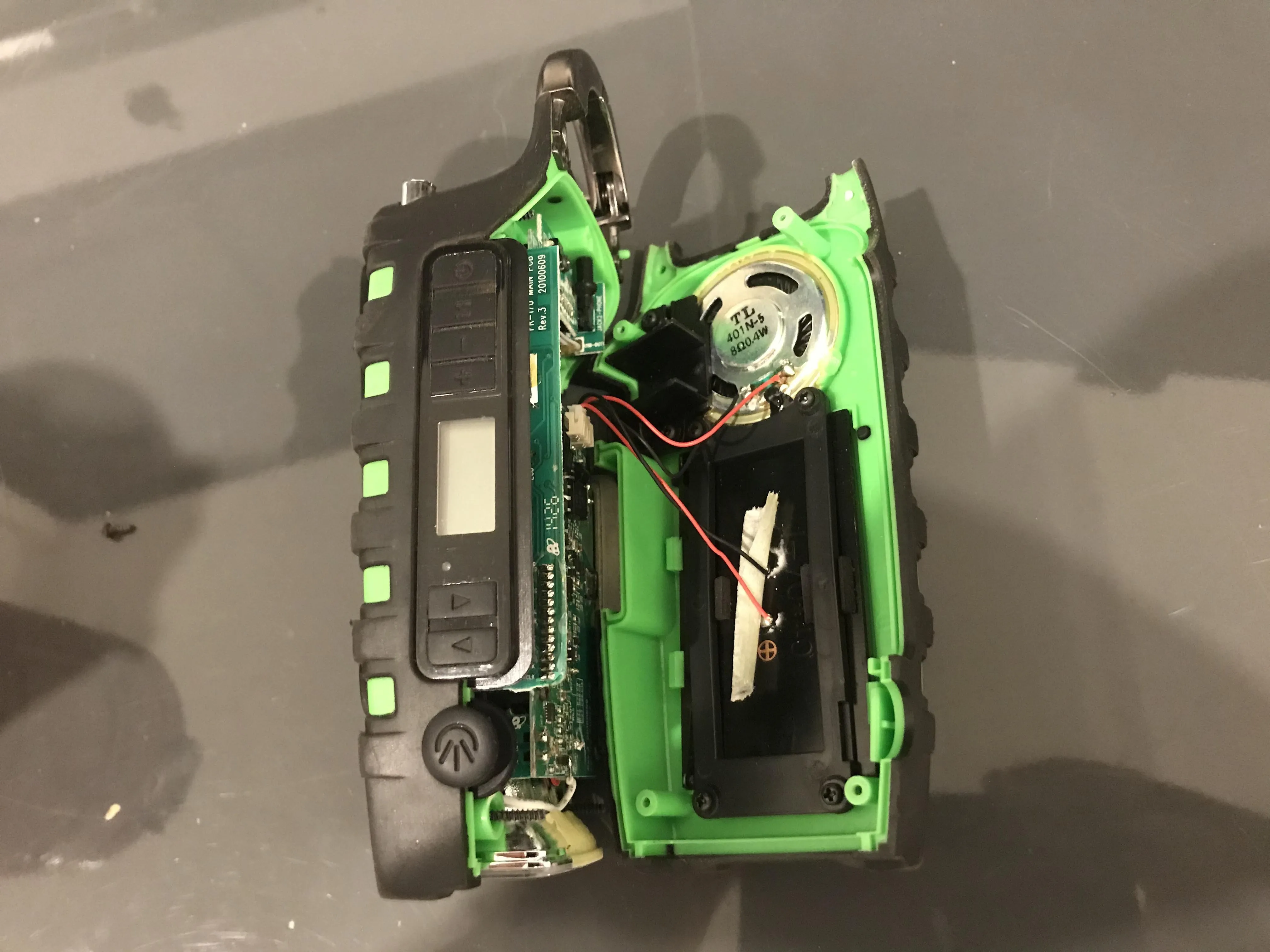

• Сразу же мы видим динамик и солнечную панель.

• Я заметил съемные заглушки. Ужас!

Шаг 7

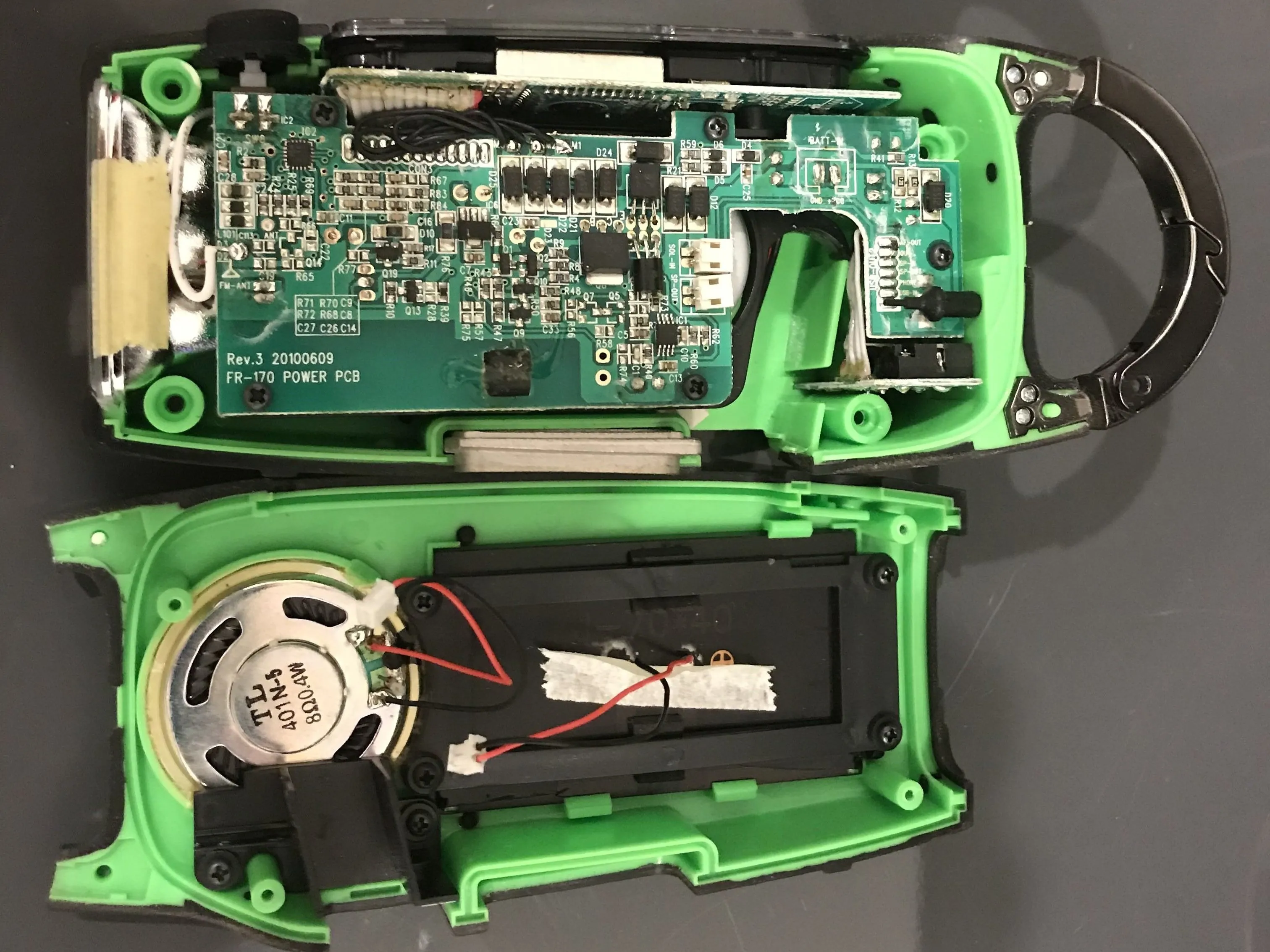

• Отсоединив кабели от двух штекеров, мы можем продолжить разборку!

Шаг 8

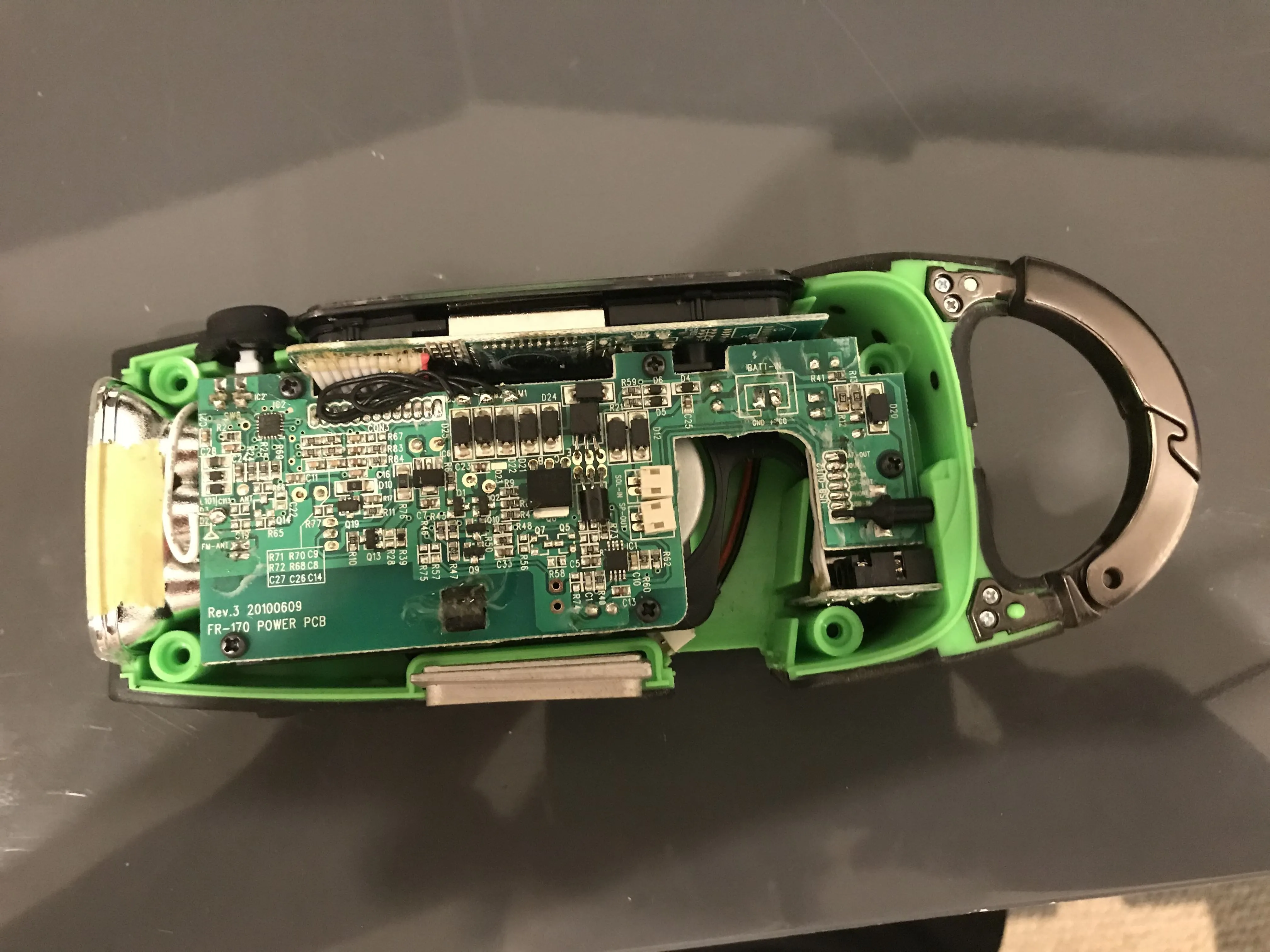

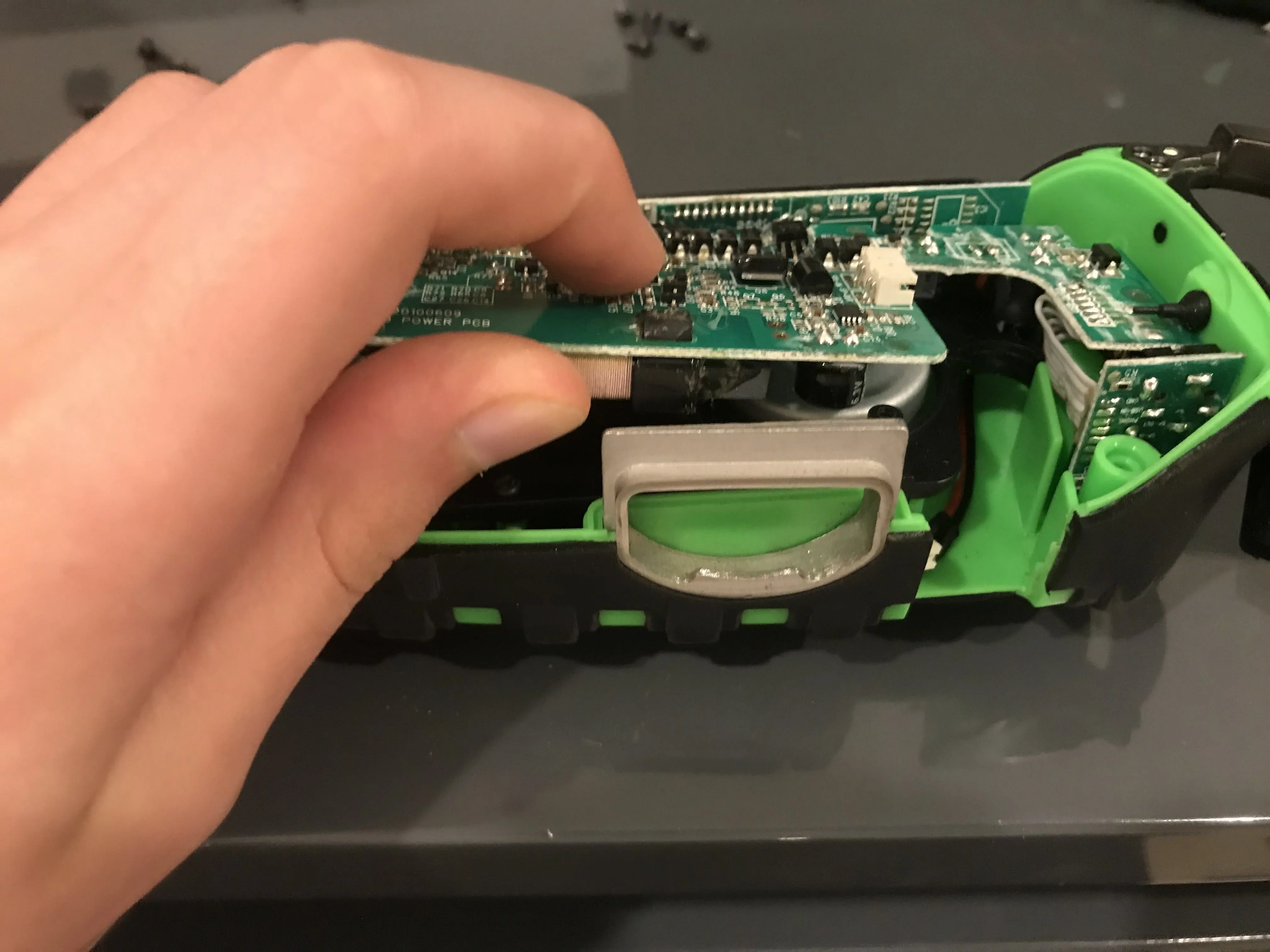

• 5 винтов с крестообразными головками фиксируют плату питания на месте. Открутив их, можно заглянуть внутрь.

Шаг 9

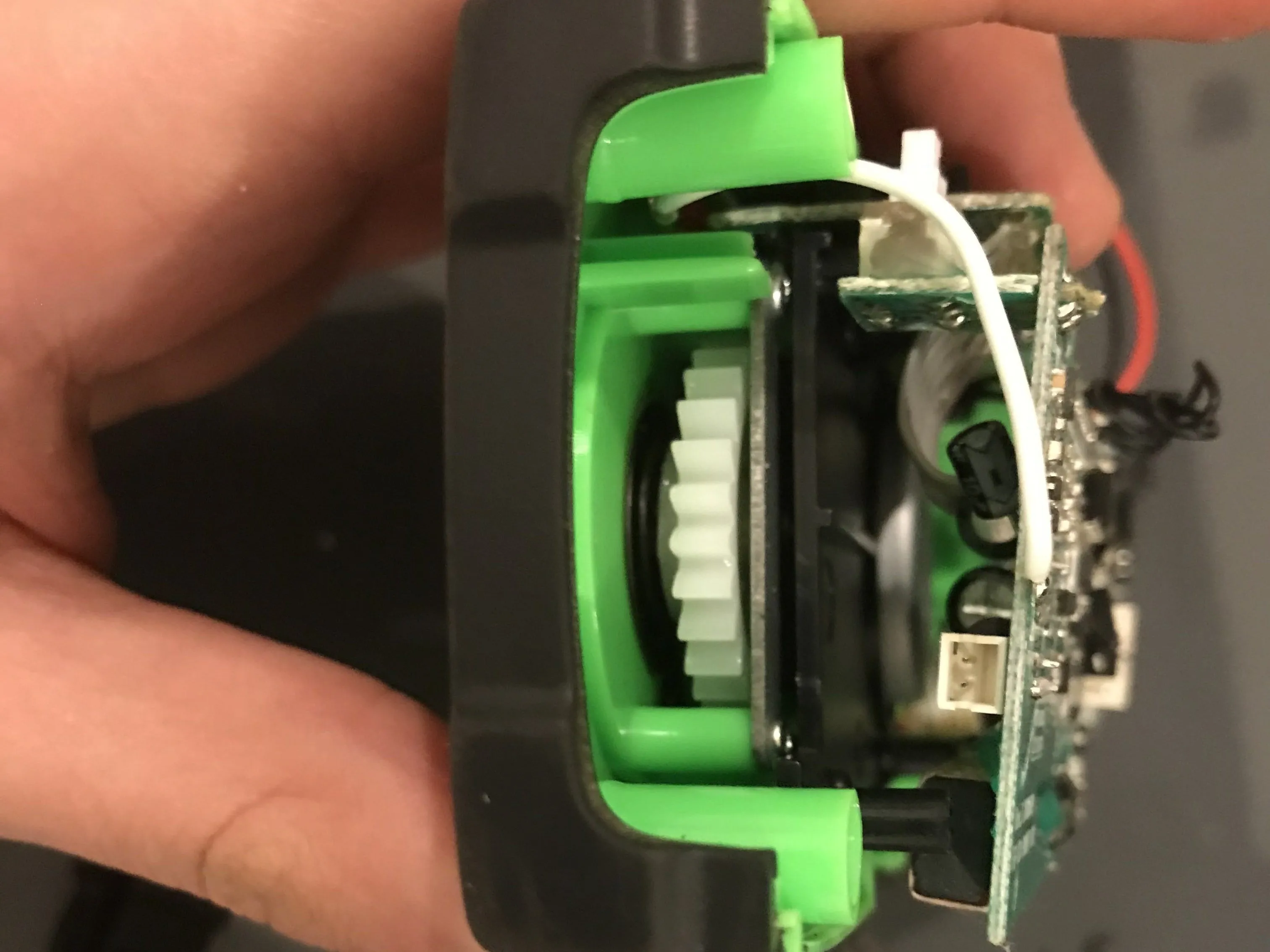

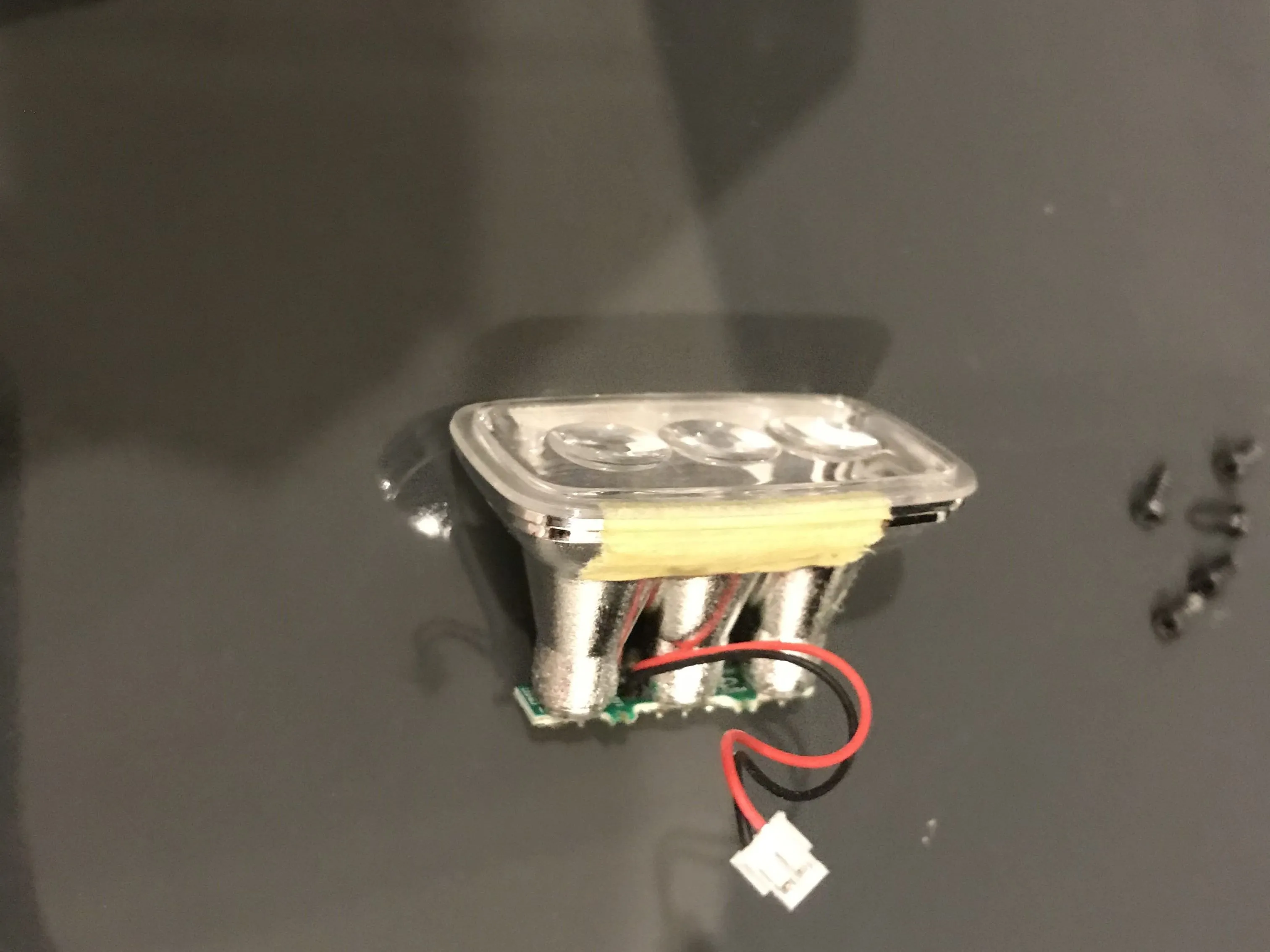

• Модуль фонарика также съемный, а кабель держится на одном разъеме.

• И снова победа в пользу ремонтопригодности.

Шаг 10

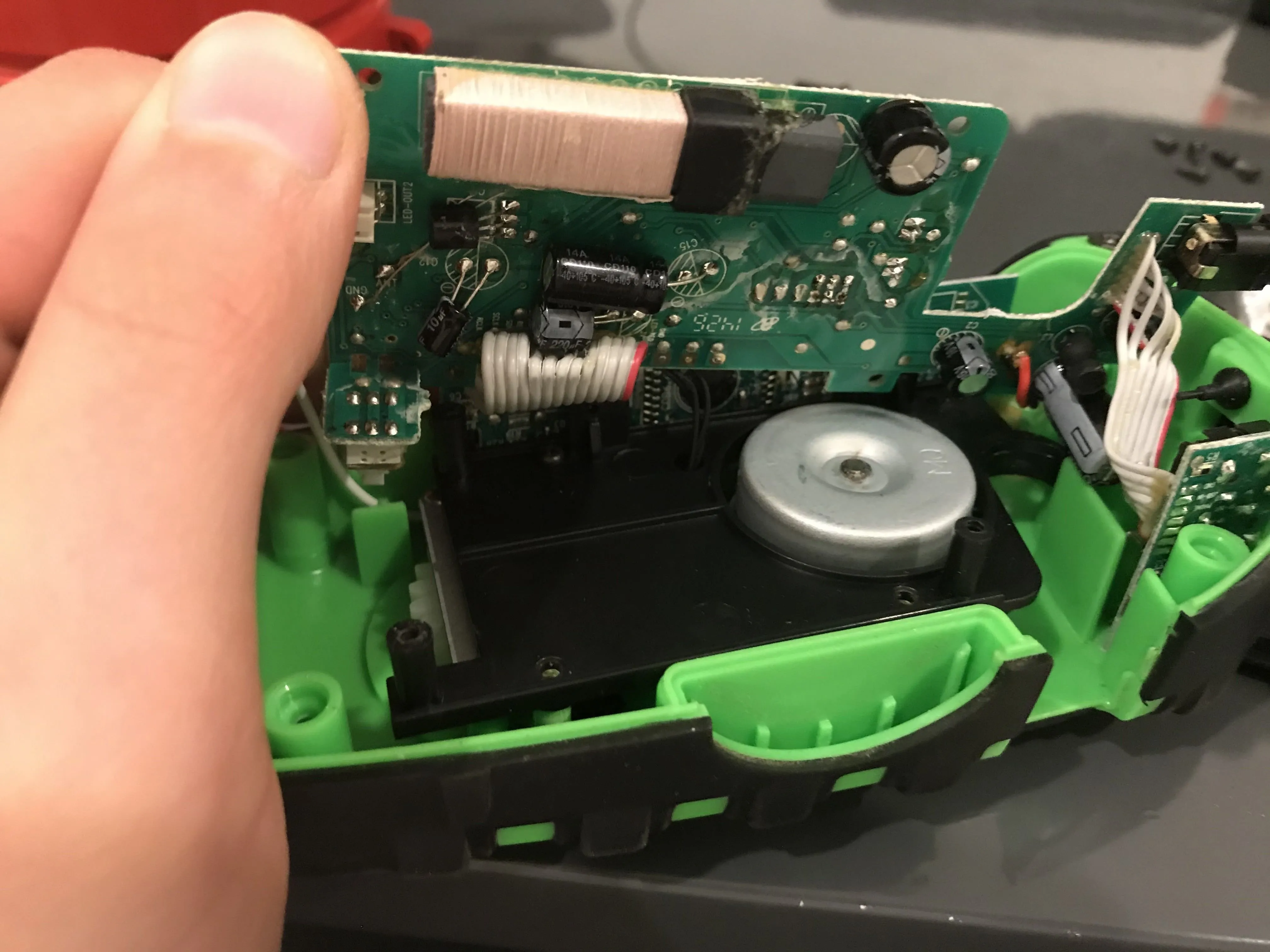

• Если потянуть плату питания сильнее, она может согнуться

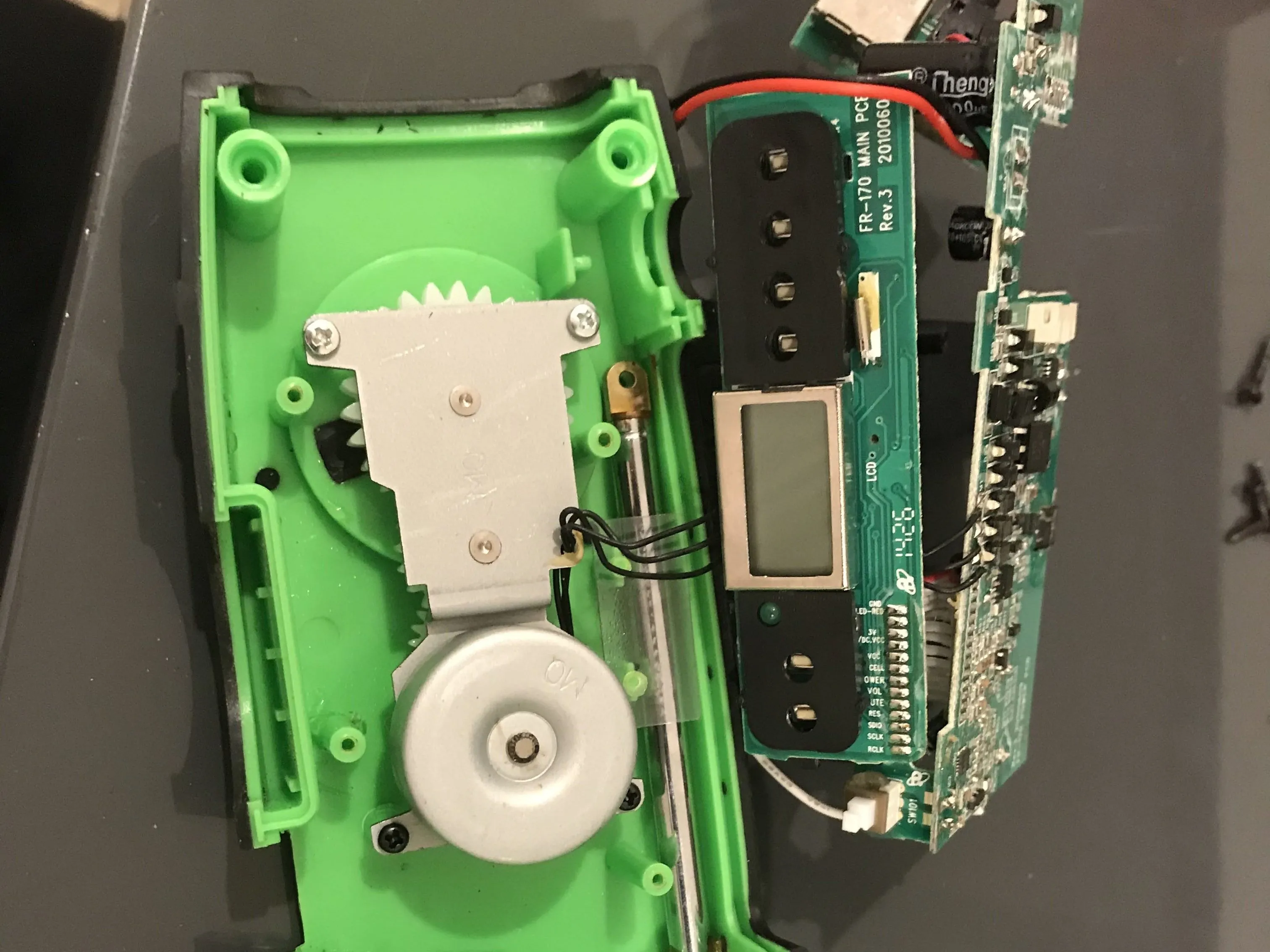

• Здесь мы можем увидеть нижнюю часть и то, как она на самом деле работает.

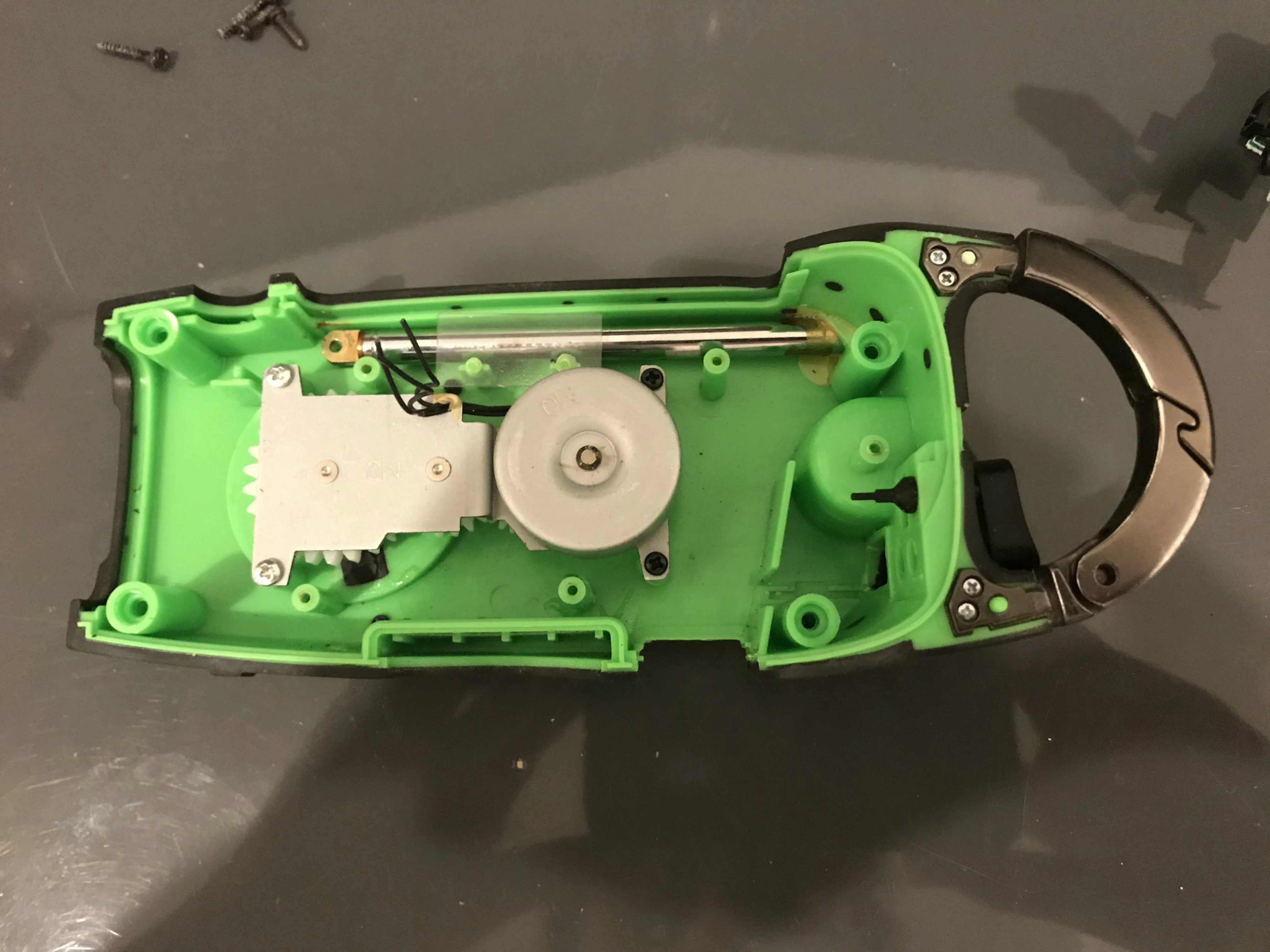

• Мы также можем увидеть генератор с ручным приводом в нижней части

• Справа находится плата USB и аудио. К ней подключен ленточный кабель, и он не снимается пользователем :(.

• Плата питания и основная плата также не снимаются пользователем :(

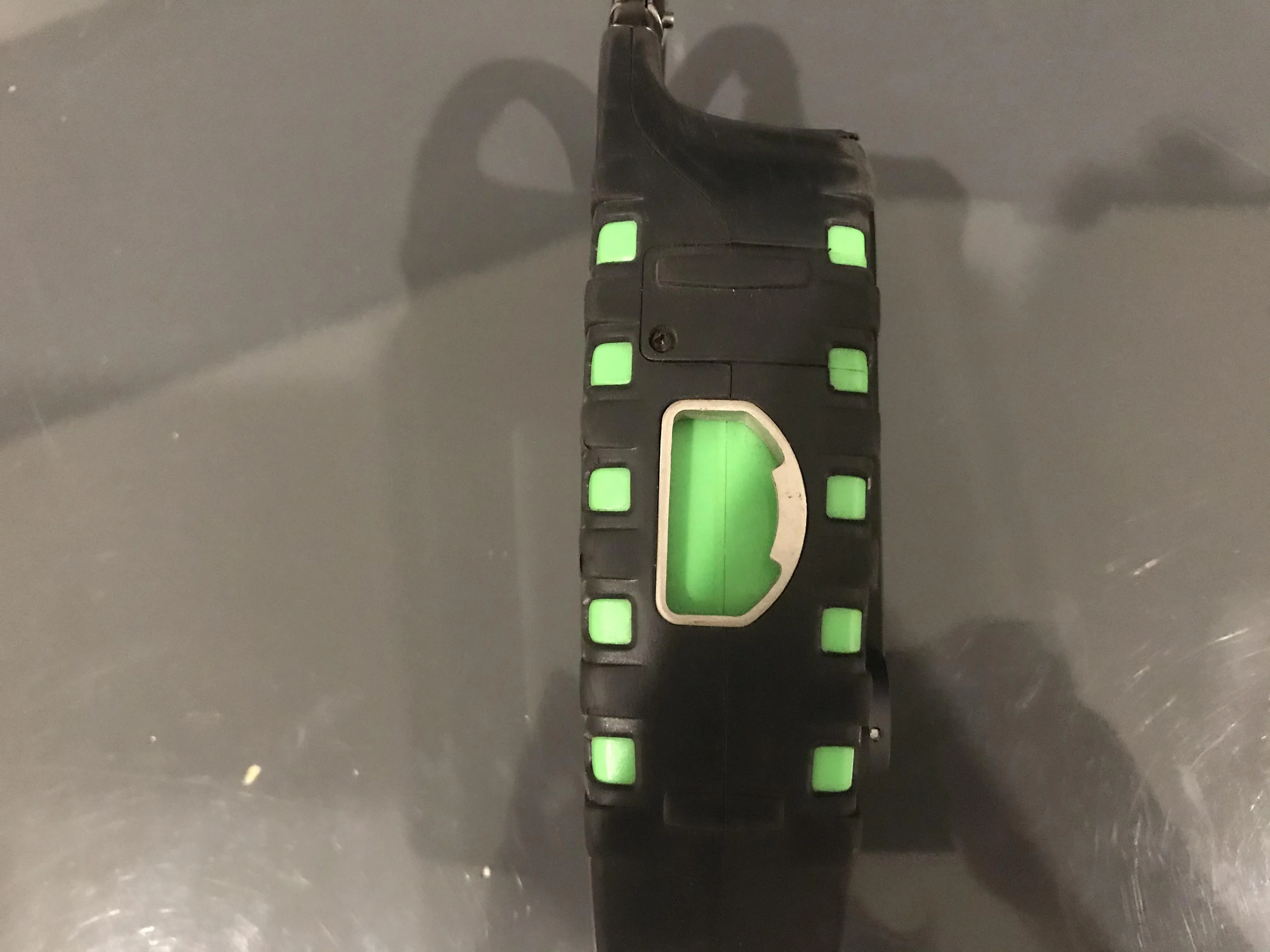

Шаг 11 Заключение

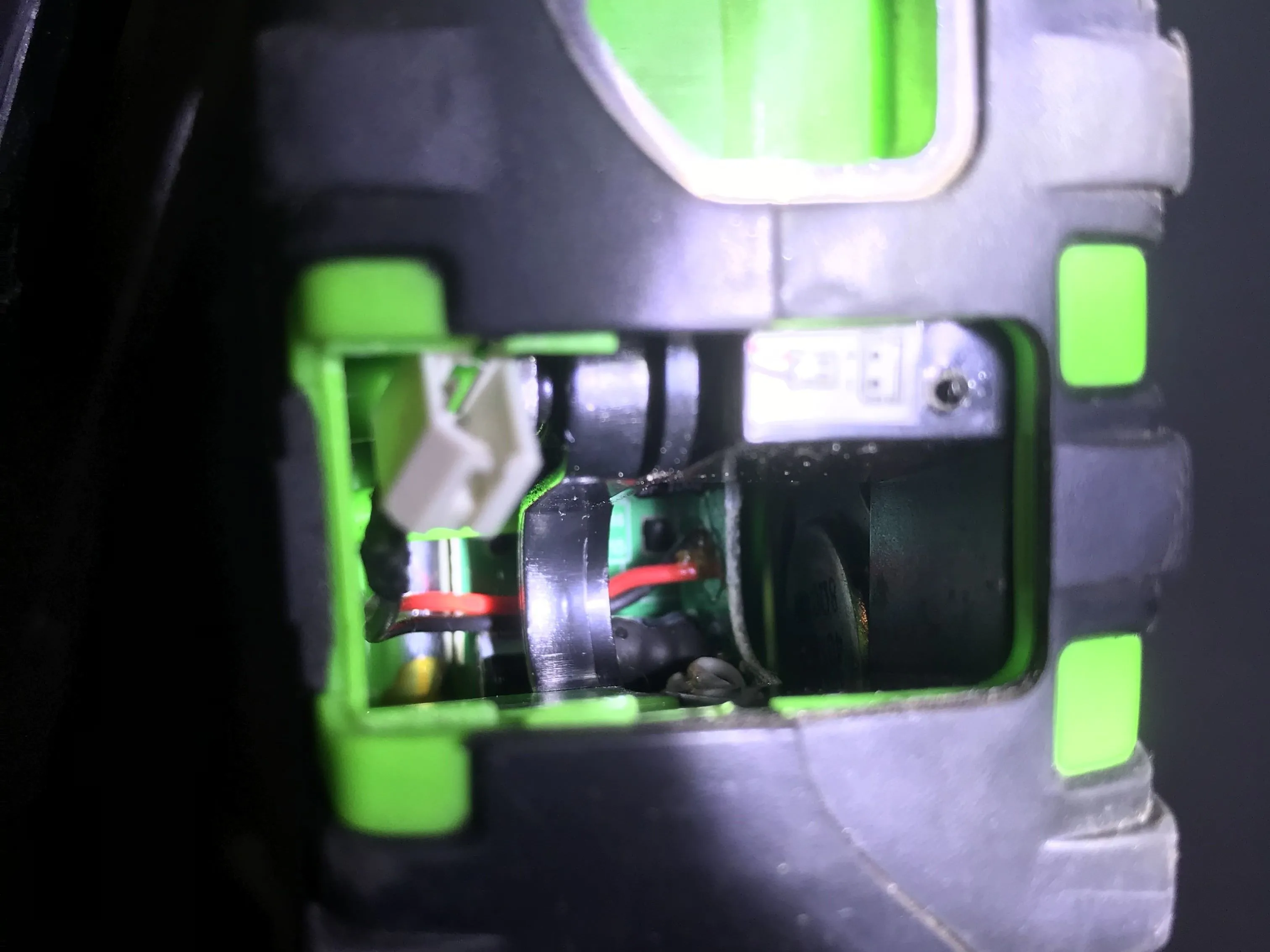

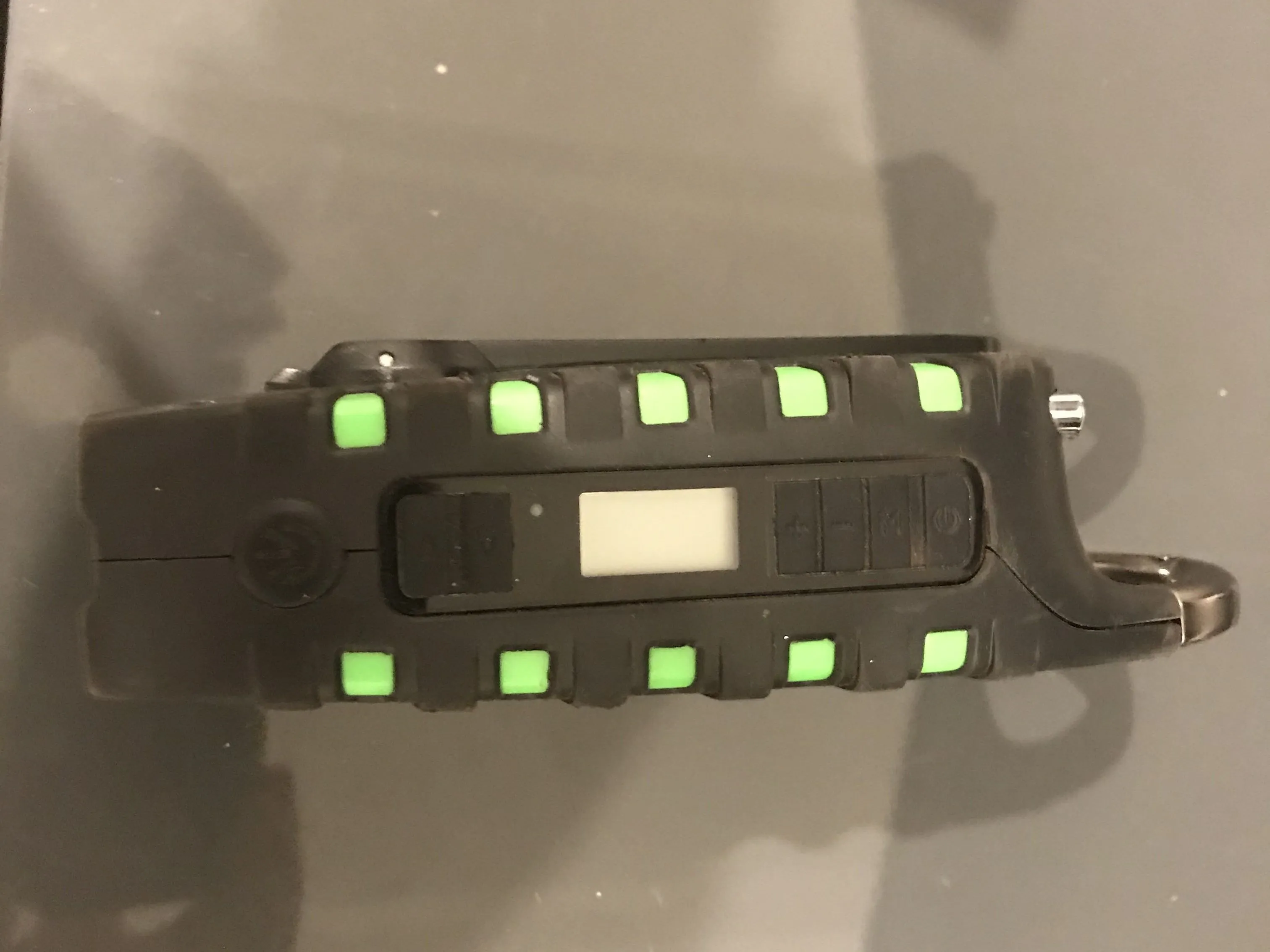

• В итоге мы увидели примеры как хорошей, так и плохой ремонтопригодности: все печатные платы неразделимы, но аккумулятор и другие компоненты, которые могут сломаться легче, соединены стандартным портом.

• Все винты, независимо от размера, были со стандартной головкой Phillips, а не с каким-то странным винтом GameBit. (Смотрим на тебя, Nintendo!)

• Это значительно лучше, чем большинство устройств, но не идеально. Он отлично подходит для большинства потребителей, если только вы не хотите заменить конкретную печатную плату.
