Разборка интернет-маршрутизатора exede
Что вам нужно
Инструменты
Essential Electronics Toolkit | Источник - ifixit.com

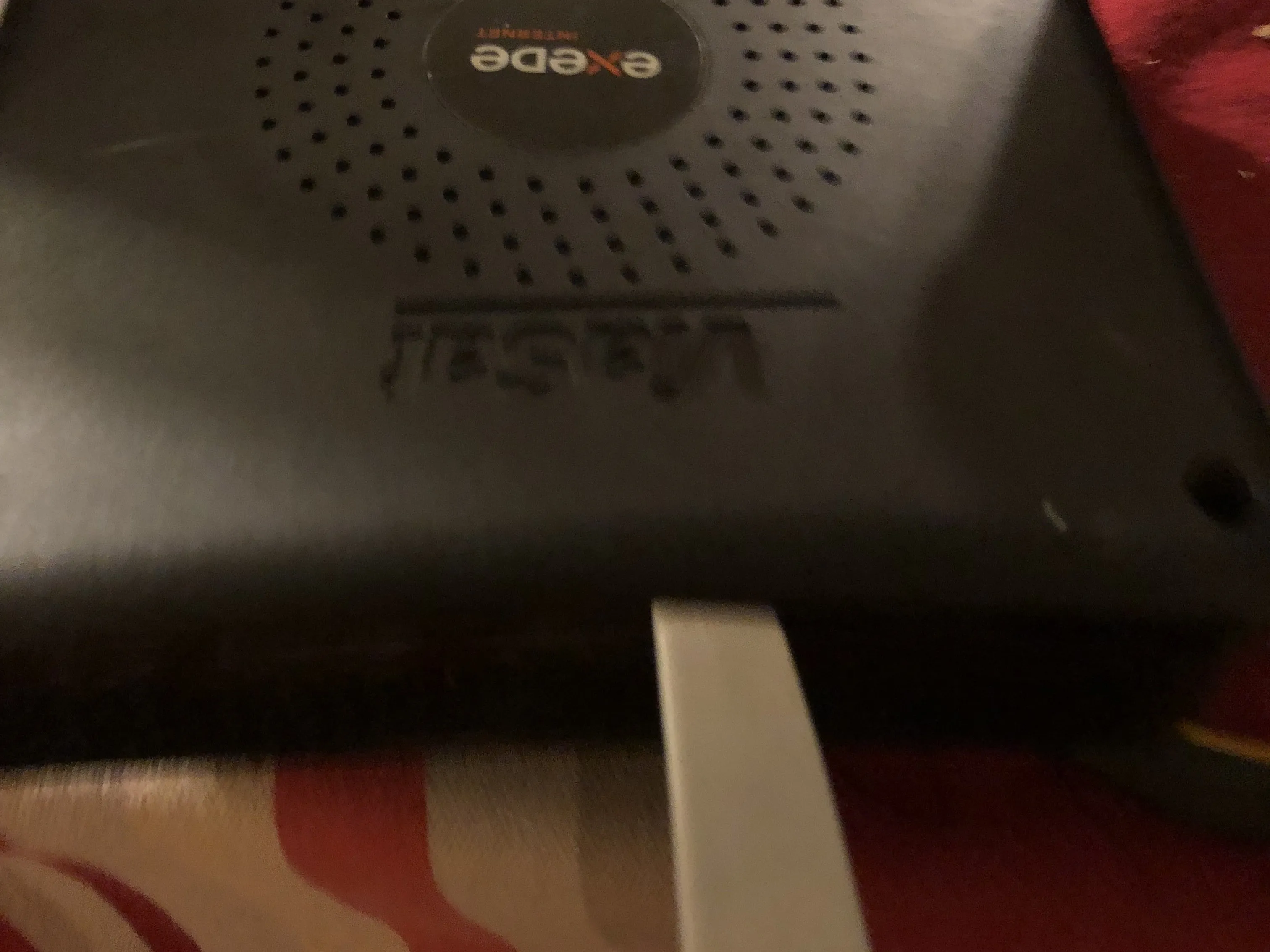

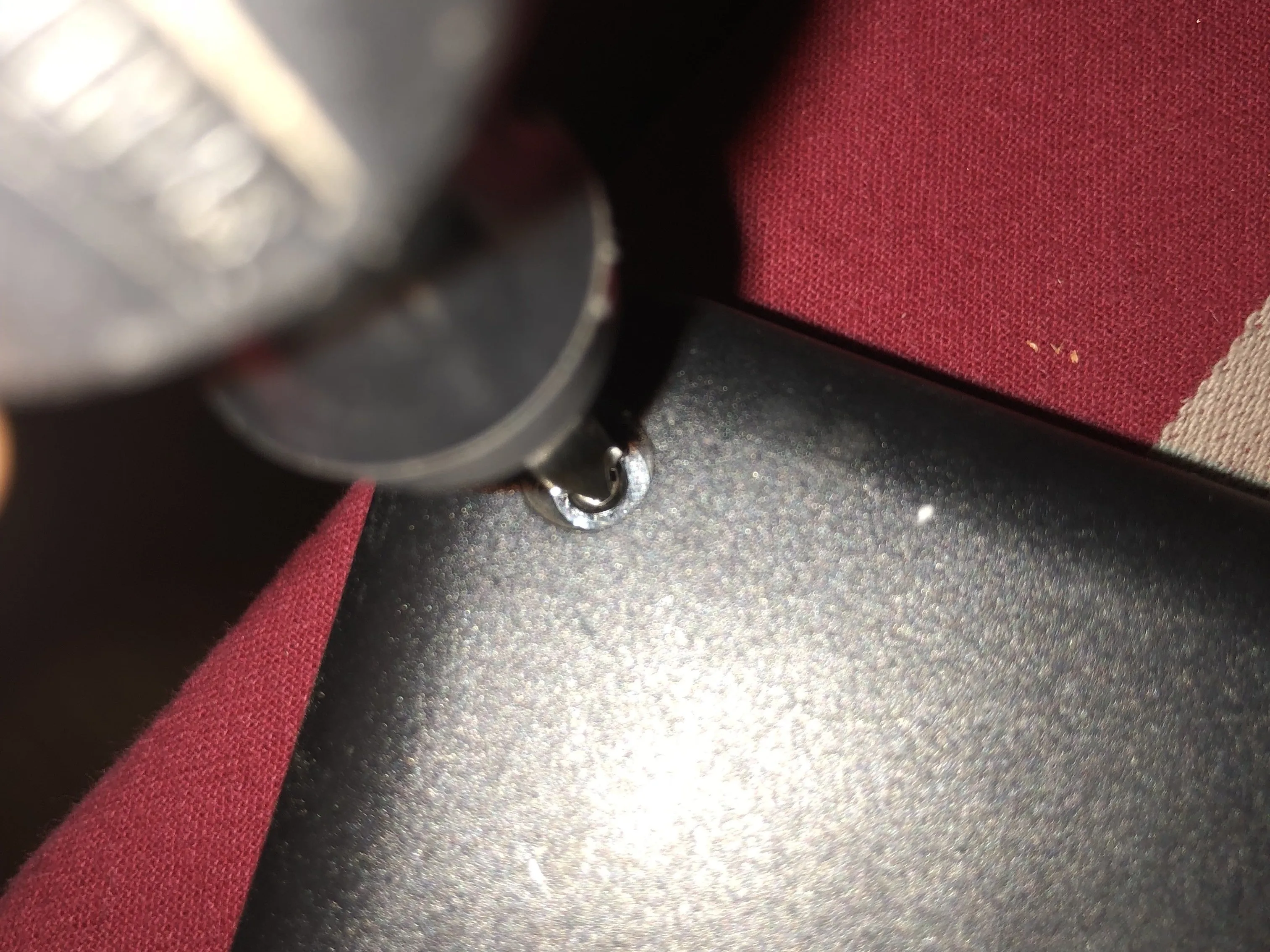

Шаг 1 Снимите внешний пластик
Открутите 2 винта на задней панели маршрутизатора (винт с плоской головкой Philips диаметром 7 см).
Затем используйте любые предметы, которые пролезут в щель между передней и задней панелями. Задвиньте предмет по бокам пластиковой крышки, покачивая его вперед-назад, чтобы пластик сдвинулся с места. (При сборке просто надавите, чтобы пластик встал на место).

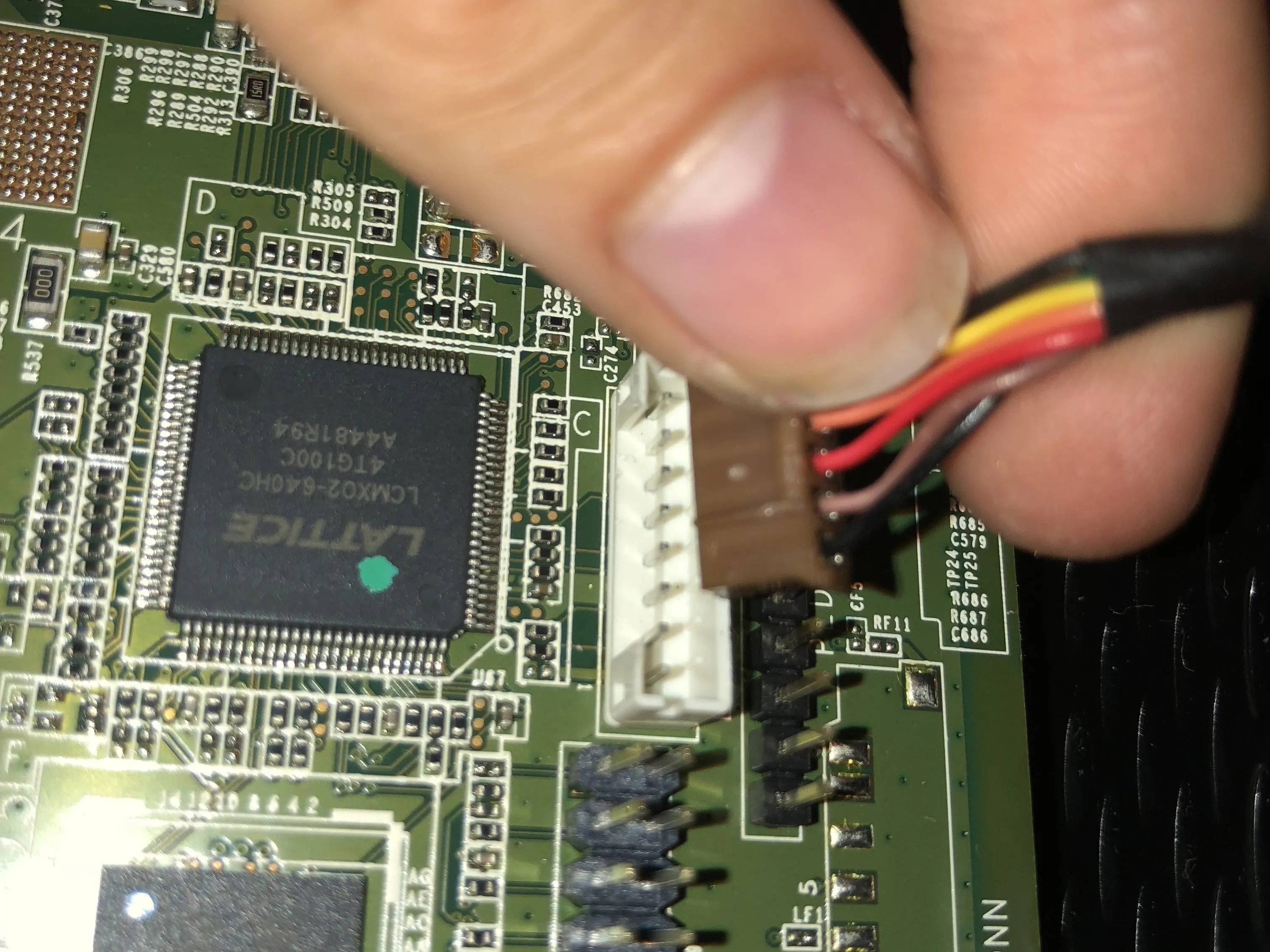

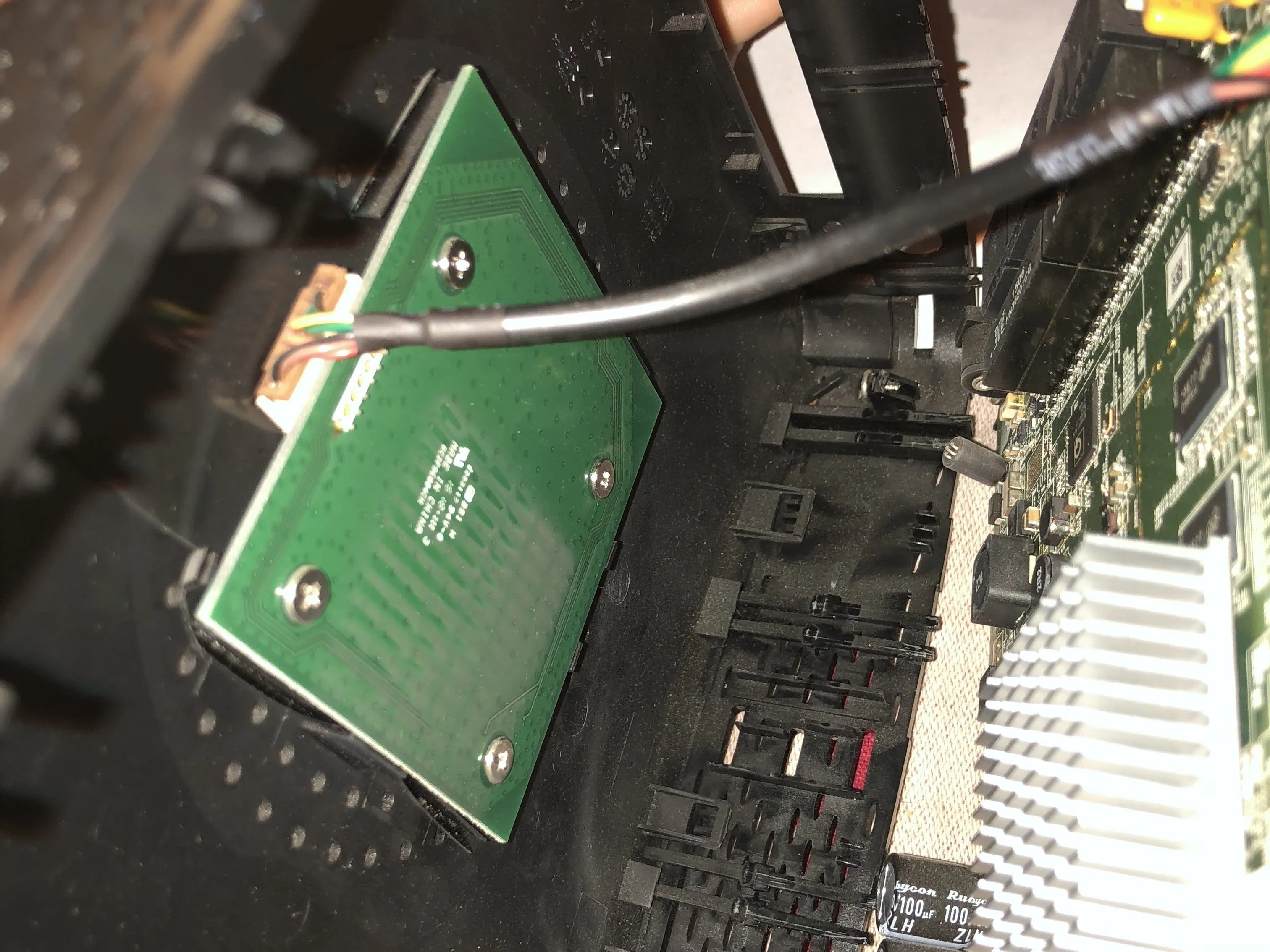

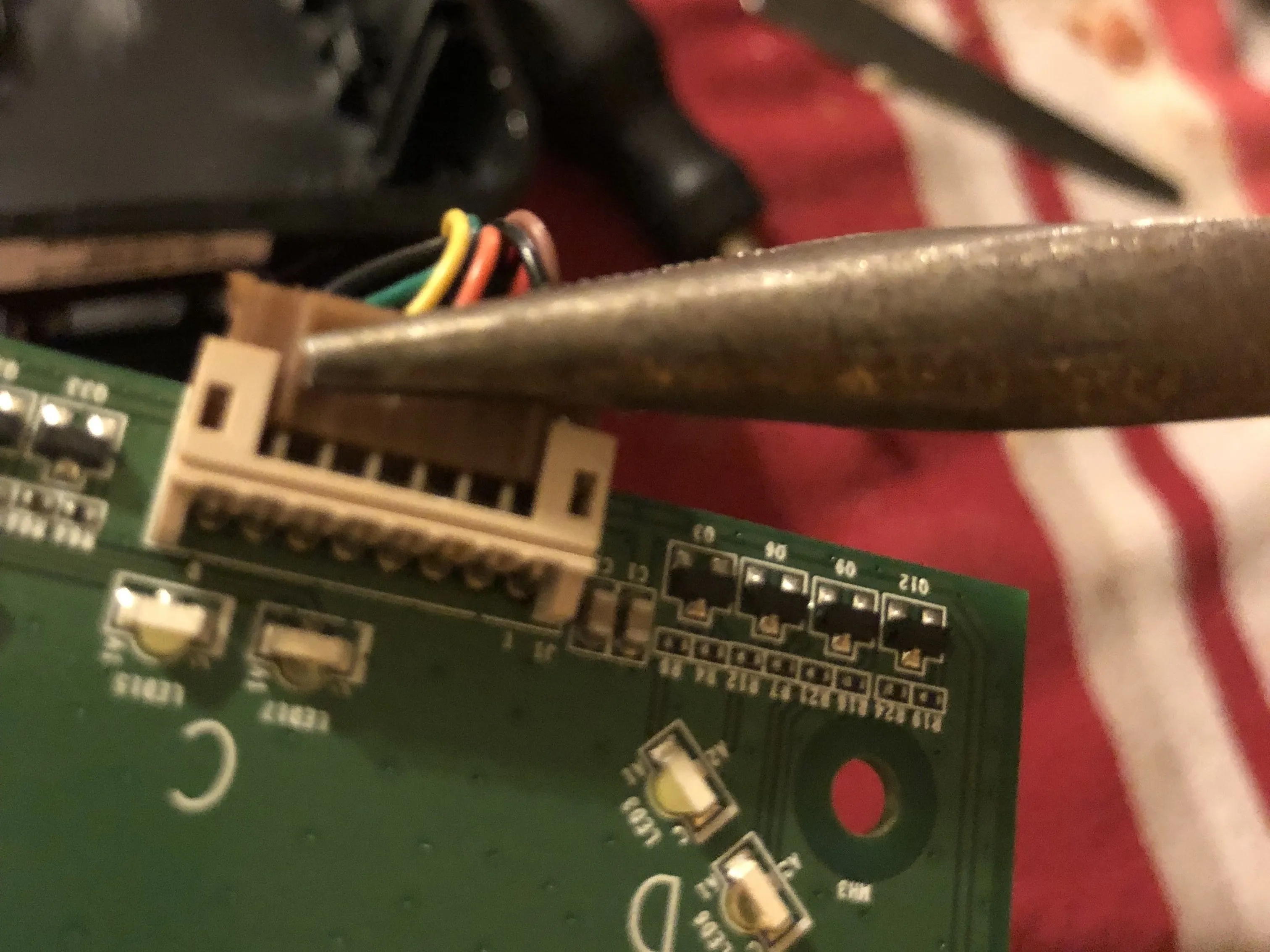

Шаг 2 Отключите внутренний шнур от розетки
Есть разъем, соединяющий две платы вместе, осторожно отсоедините шнур от обеих плат. Вы можете использовать пальцы или, если это не сработает, плоскогубцы с иголкой.
Будьте осторожны, чтобы не повредить шнур.

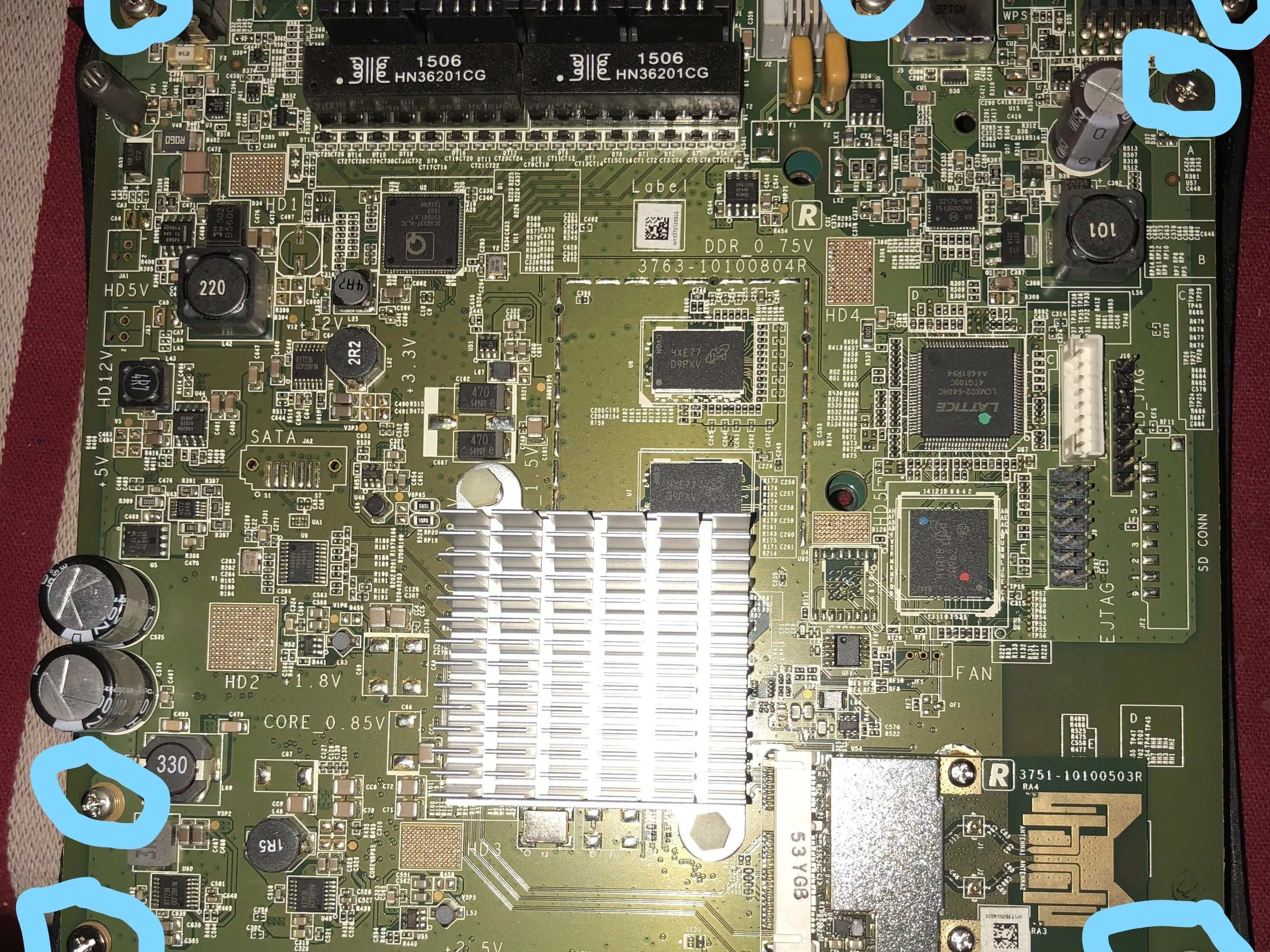

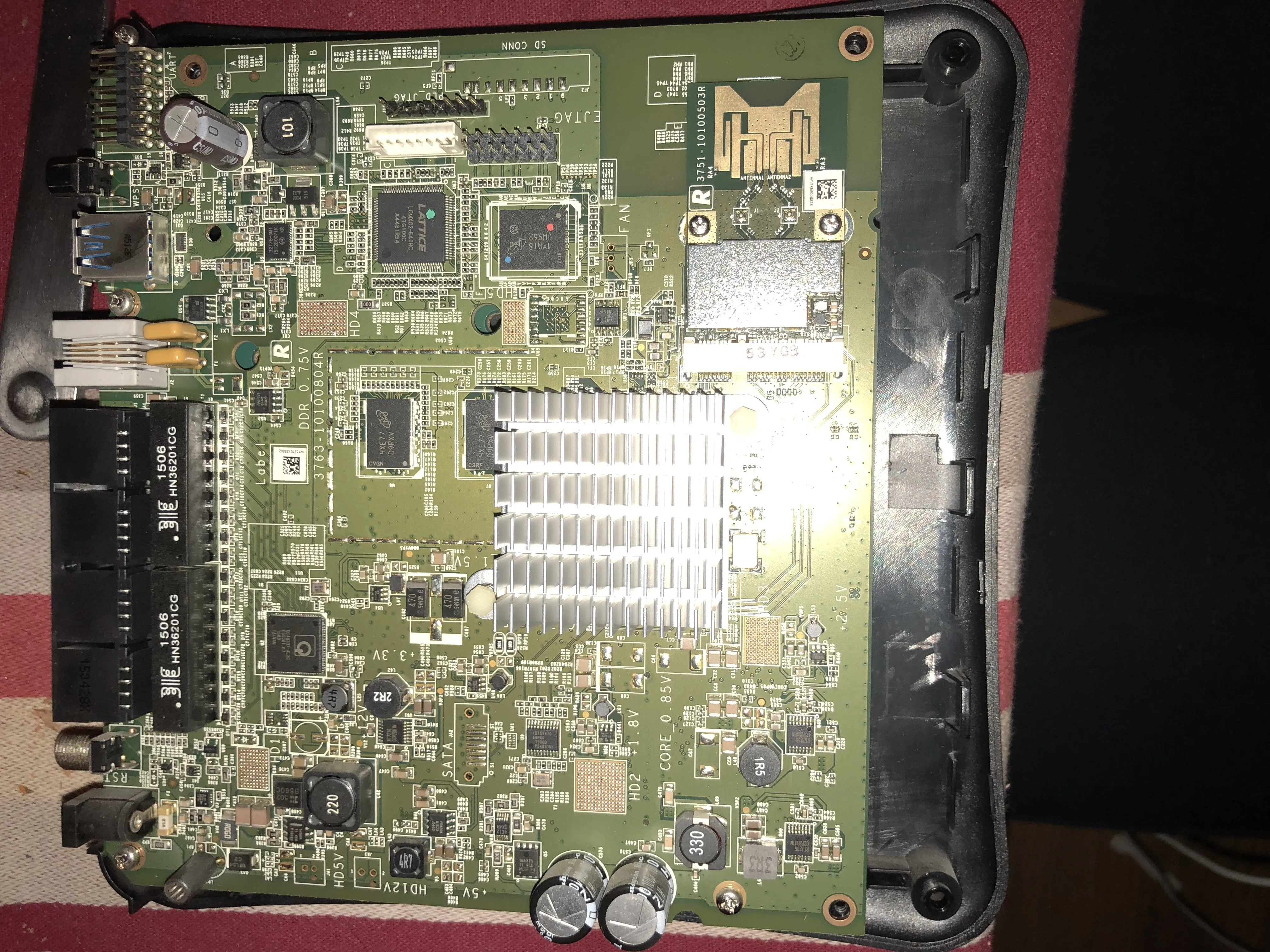

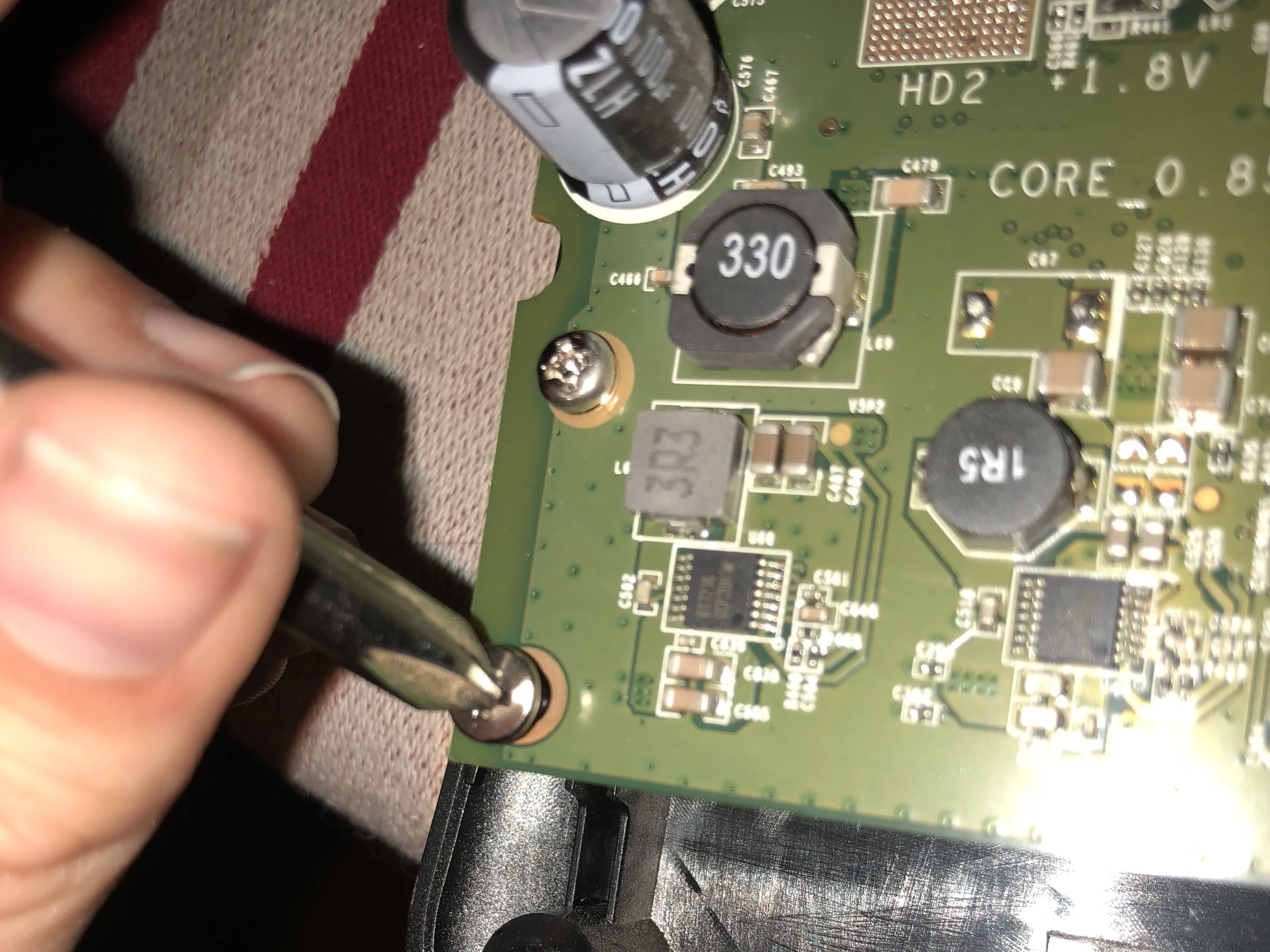

Шаг 3 Отвинтите плату от пластиковой крышки
Открутите плату от крышки. Всего имеется 7 винтов (3 -.7 см винта Philips с плоской головкой, 4 -.4 см винта Philips с головкой под ключ).
Убедитесь, что при сборке маршрутизатора вы вернули винты на прежнее место, иначе вы повредите печатную плату.

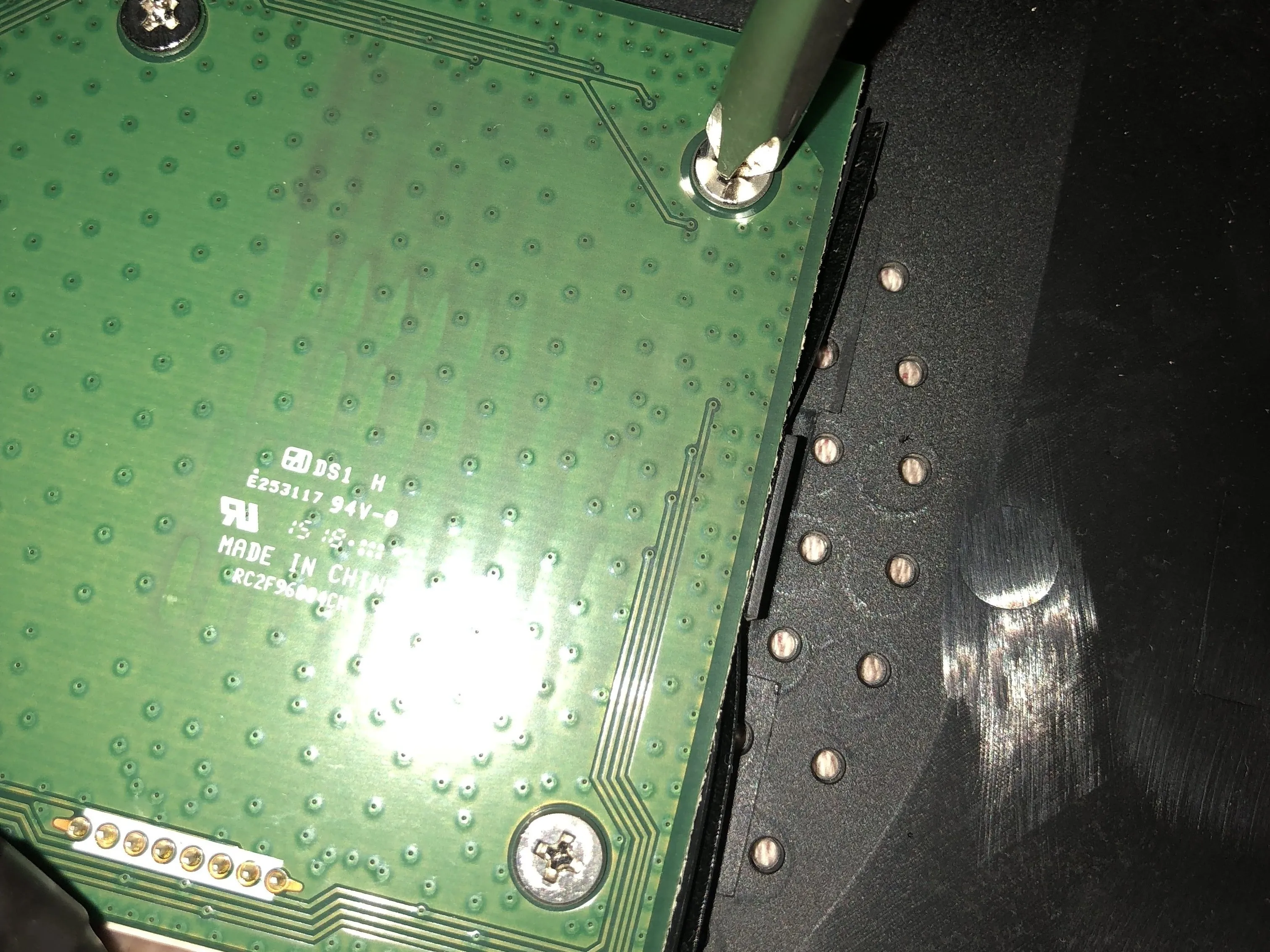

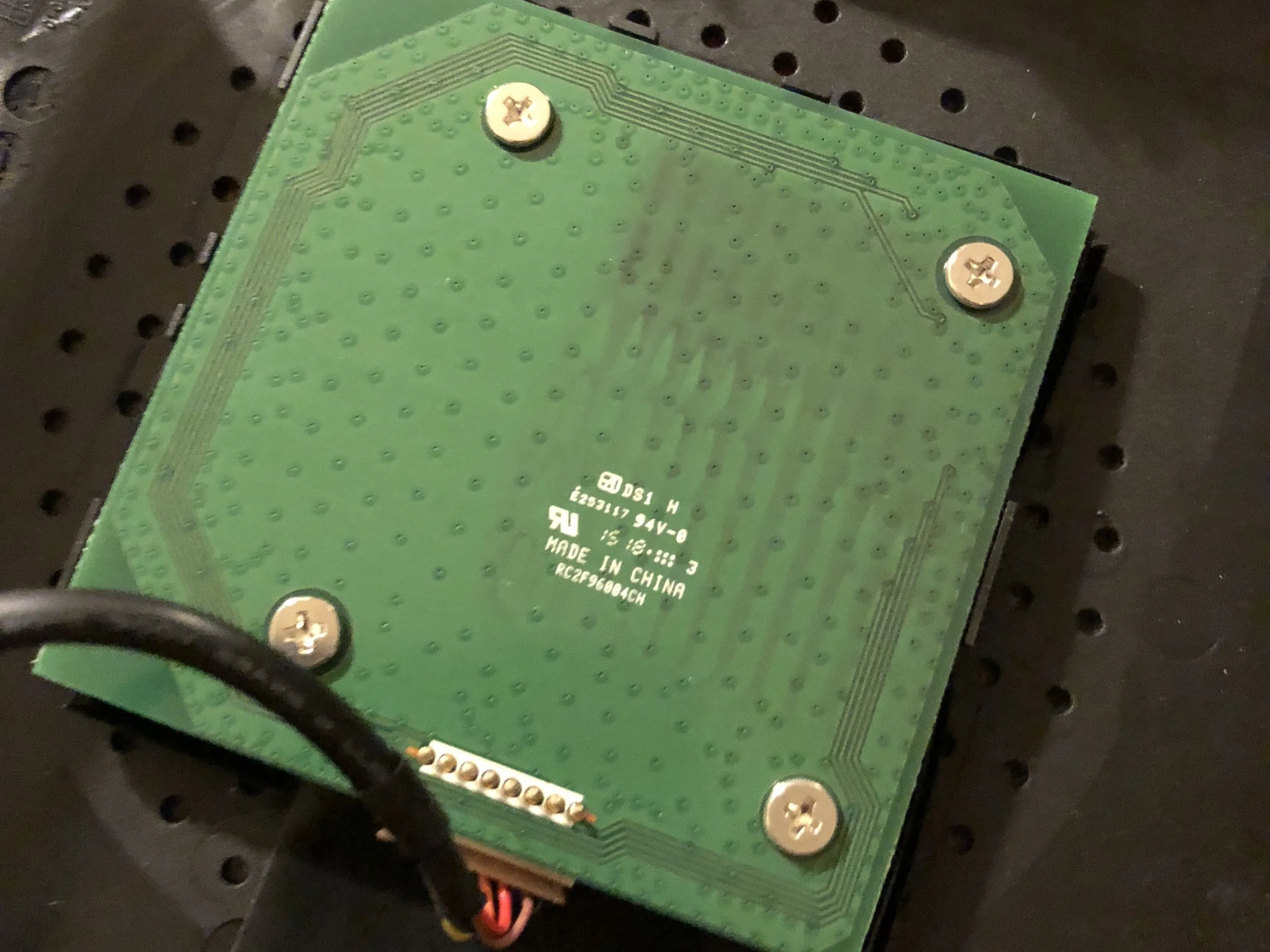

Шаг 4 Снимите другую печатную плату
Открутите плату от пластиковой крышки. Всего имеется 4- .7 см винтов Philips с плоским шлицем.

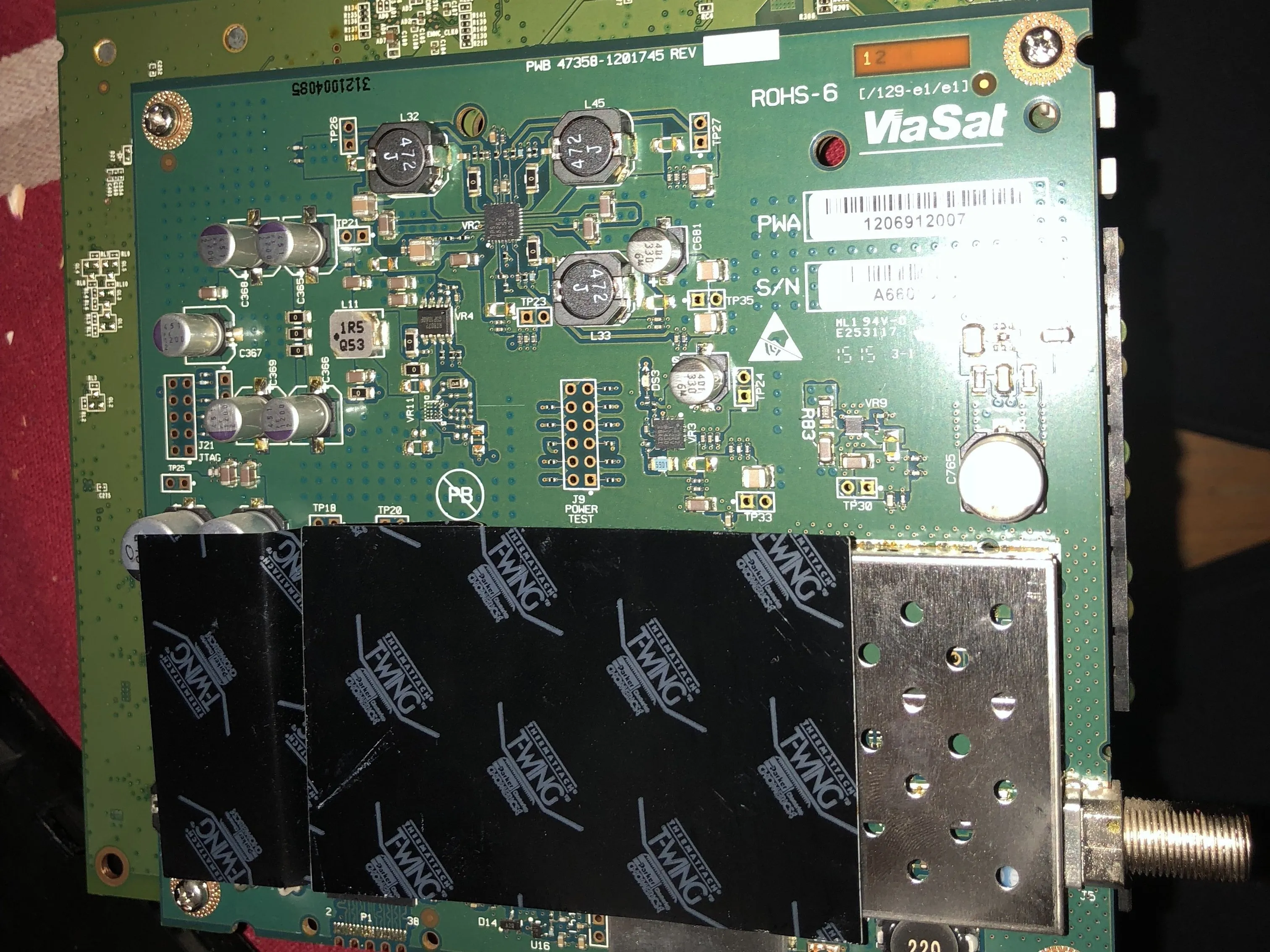

Шаг 5 Откручивание задней части платы
Есть четыре винта, соединяющие две платы вместе. (4- .4 см винта с головкой с шайбами). Также есть шестигранные прокладки размером 4 .6 см, которые разделяют доски. Они удерживаются на месте винтами.
Платы соединены пенопластом, аккуратно потяните за него, чтобы разъединить.

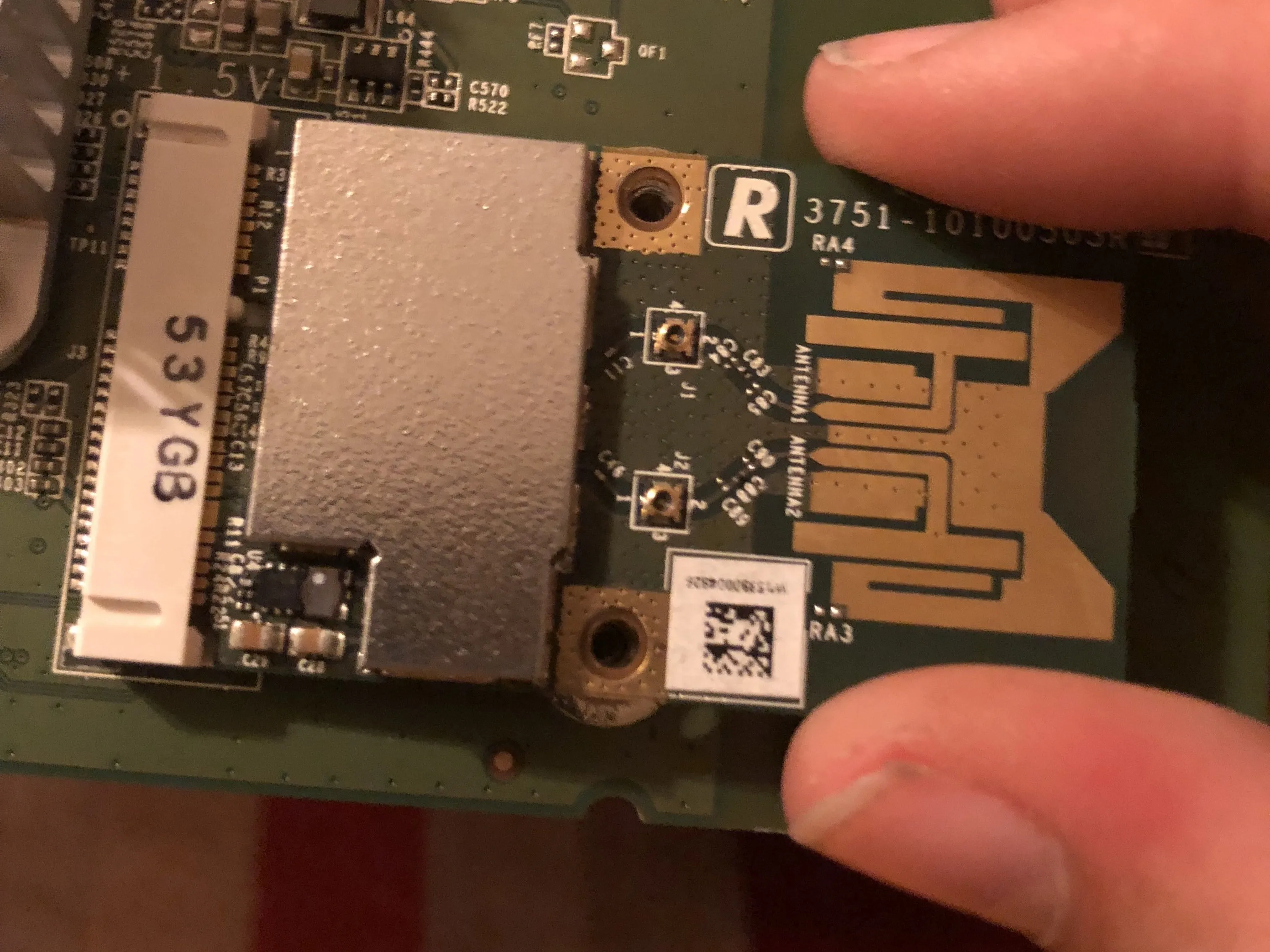

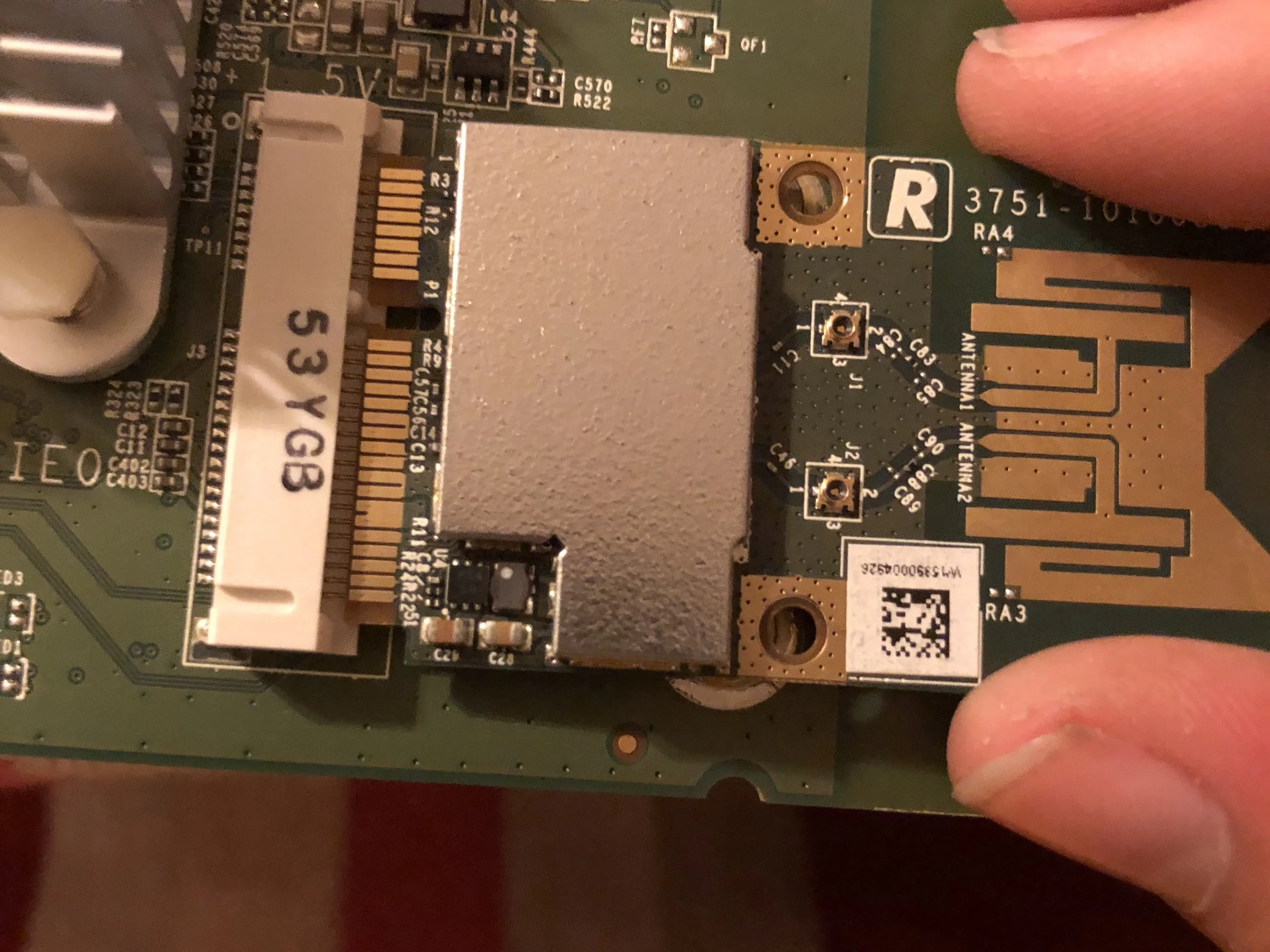

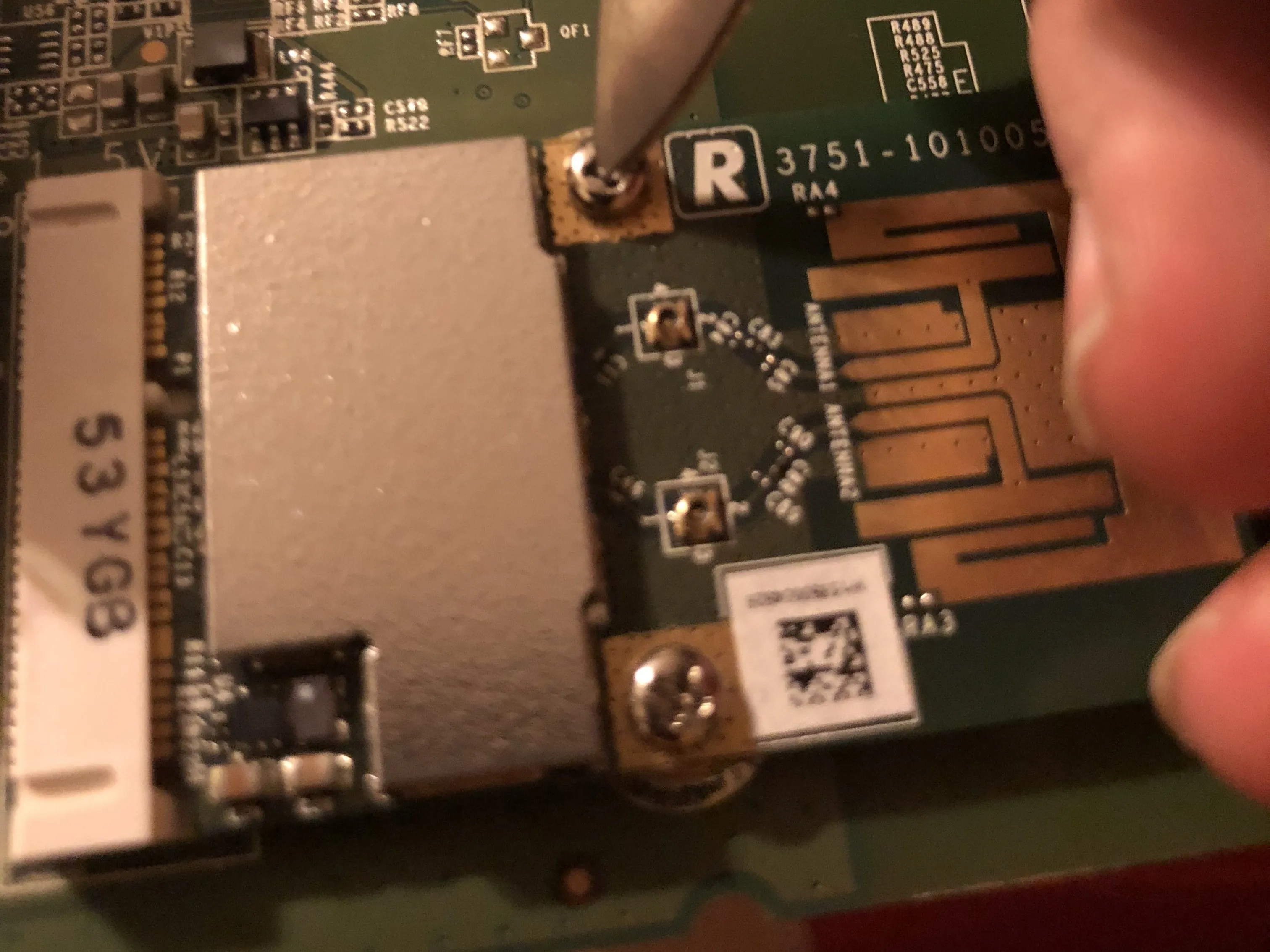

Шаг 6 Отсоедините беспроводную карту от платы
Два винта с головкой Philips диаметром 0,1 см соединяют беспроводную карту с печатной платой.
Аккуратно потяните карту в сторону, чтобы отсоединить ее.

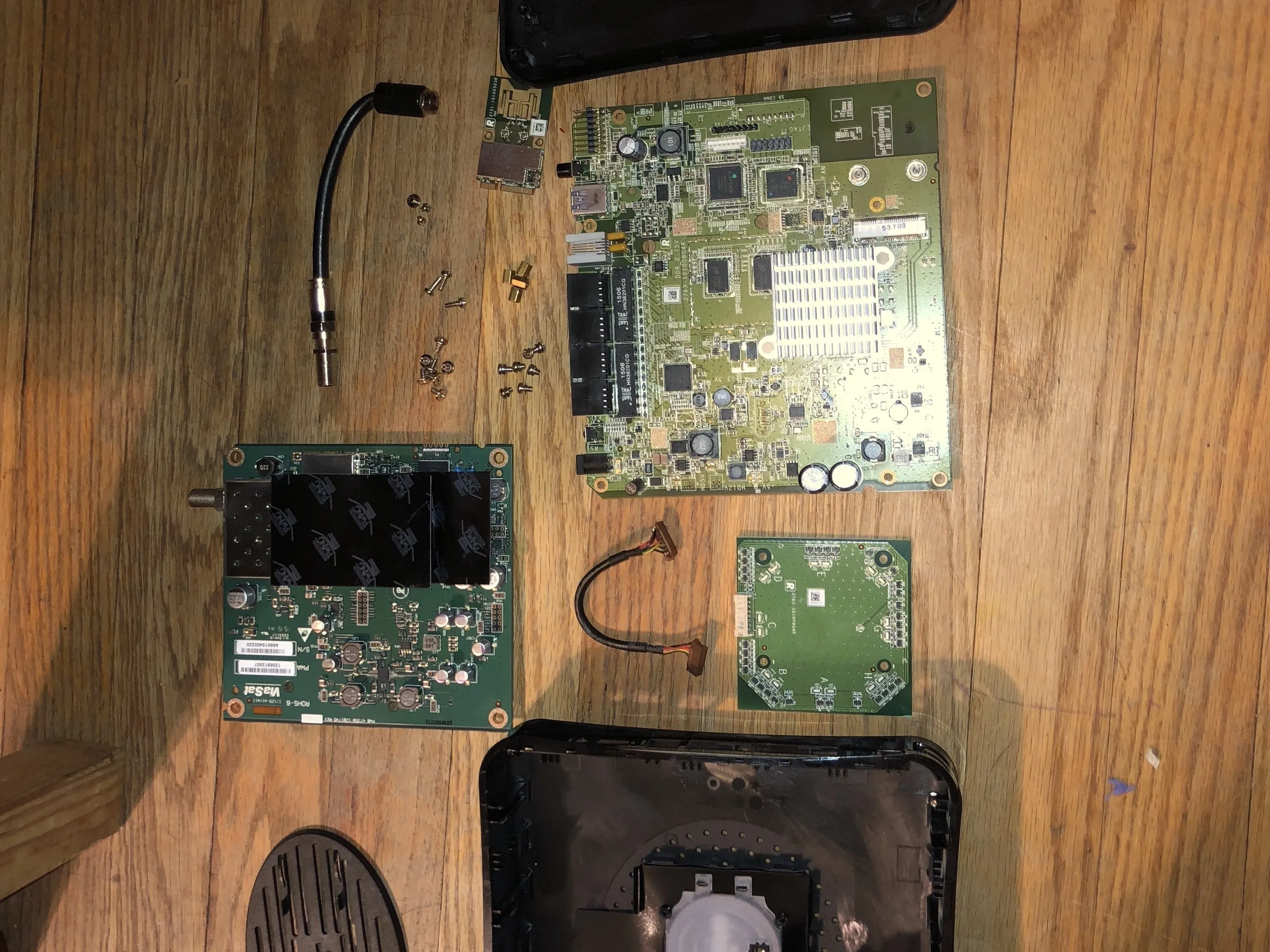

Шаг 7 Вы закончили
хорошая работа!
