Разборка мультиметра Extech MN36

Разборка мультиметра Extech MN36

Шаг 1 Снятие защитной крышки

Мультиметр Extech MN36 Разборка, снятие защитной крышки: шаг 1, изображение 1 из 2
Мультиметр Extech MN36 Teardown, снятие защитной крышки: шаг 1, изображение 1 из 2 | Источник - ifixit.com

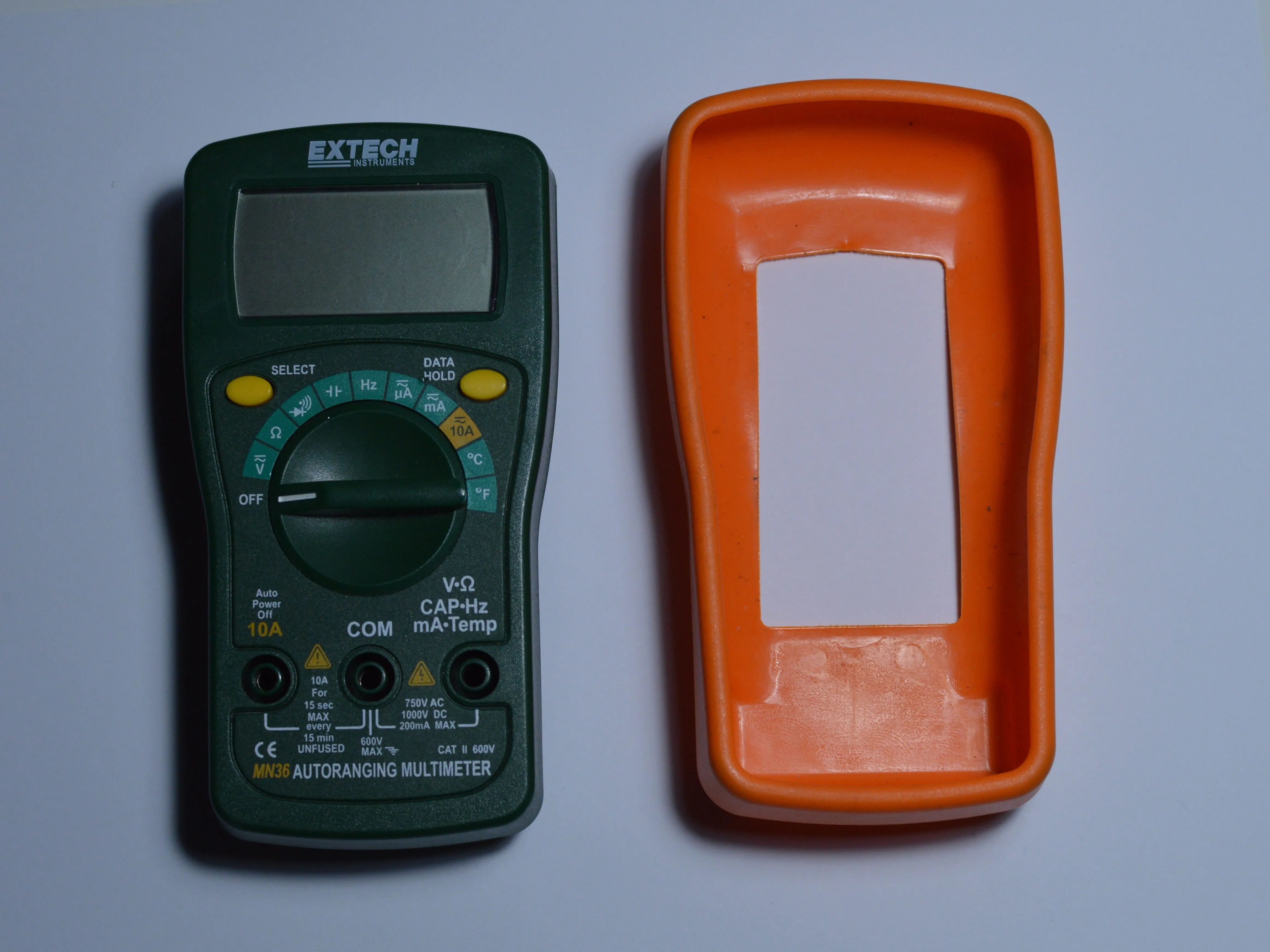

Мультиметр Extech MN36 разборка, снятие защитной крышки: шаг 1, изображение 2 из 2
Мультиметр Extech MN36 разборка, снятие защитной крышки: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Оранжевая крышка обеспечивает защиту от ударов и лучший захват

Шаг 2 Снимите заднюю крышку

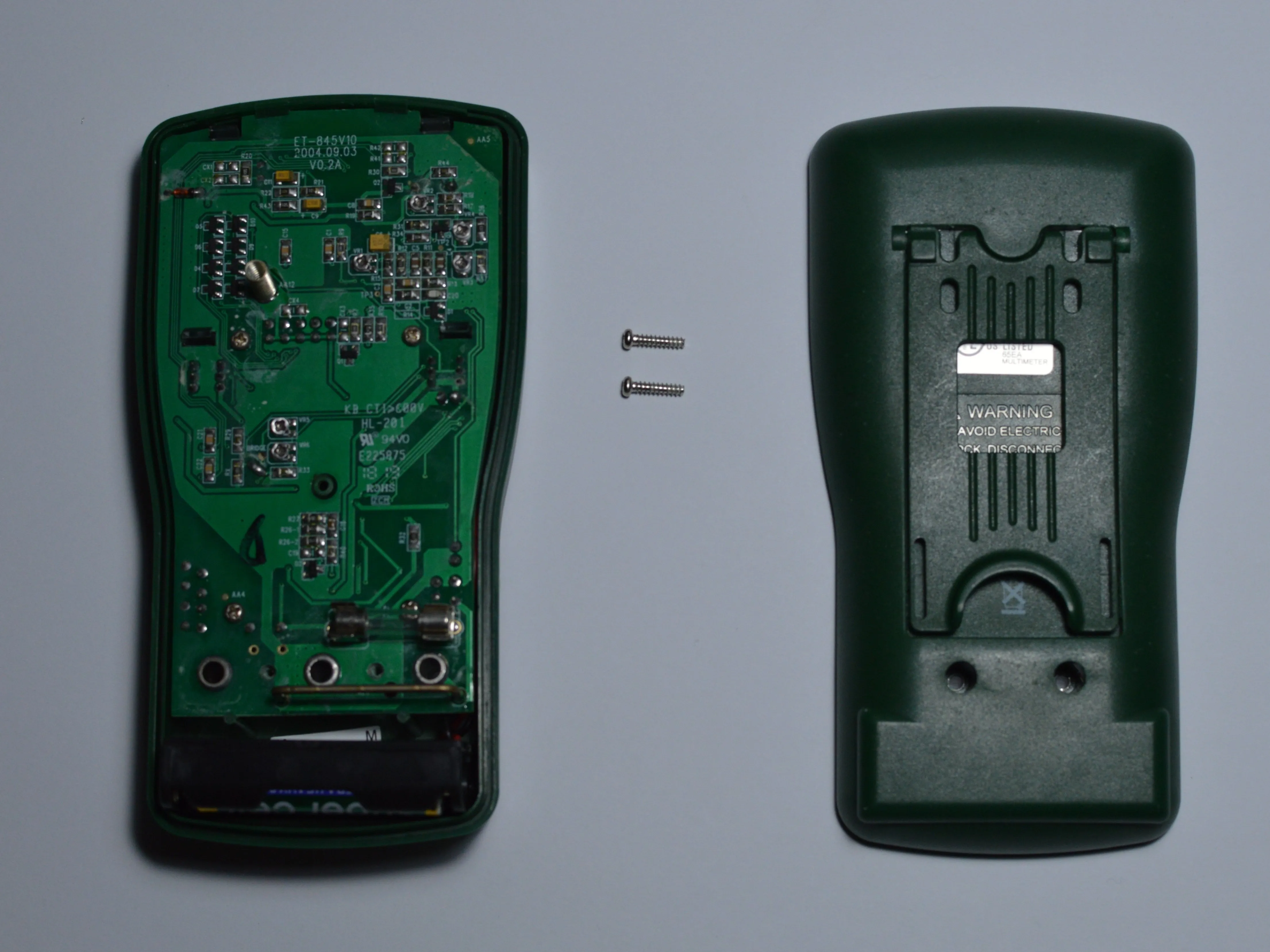

Мультиметр Extech MN36 Разборка, снятие задней крышки: шаг 2, изображение 1 из 1
Мультиметр Extech MN36 разборка, снятие задней крышки: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Открутите два винта, чтобы снять заднюю крышку мультиметра

Шаг 3 Извлеките предохранитель и батарейки

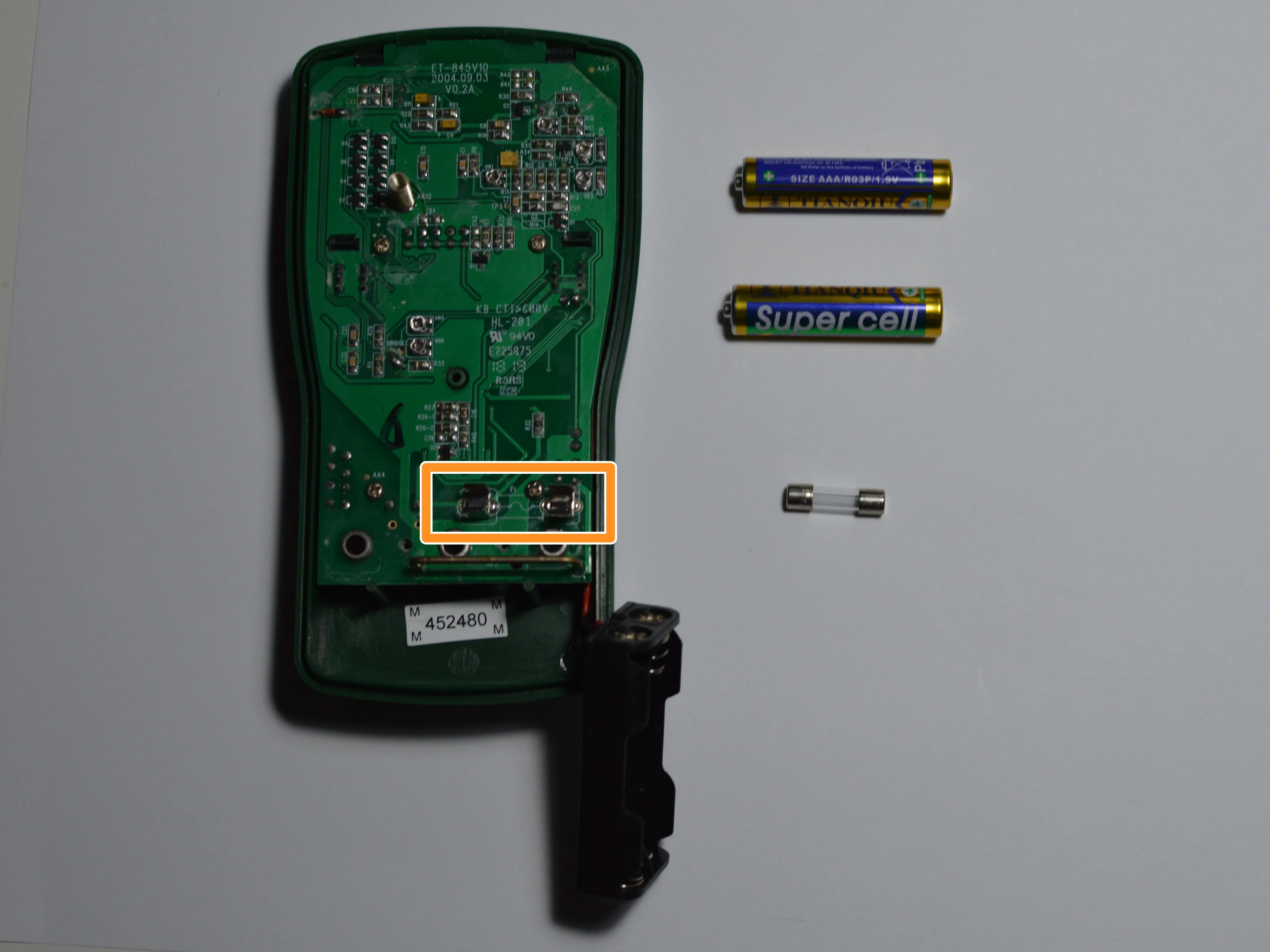

Мультиметр Extech MN36 Разборка, извлечение предохранителя и батарей: шаг 3, изображение 1 из 1
Мультиметр Extech MN36 Teardown, извлечение предохранителя и батарей: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Сначала извлеките батареи, чтобы защитить прибор во время работы с ним.

  • Выньте предохранитель, чтобы обеспечить доступ к винтам

Шаг 4 Снимите печатную плату

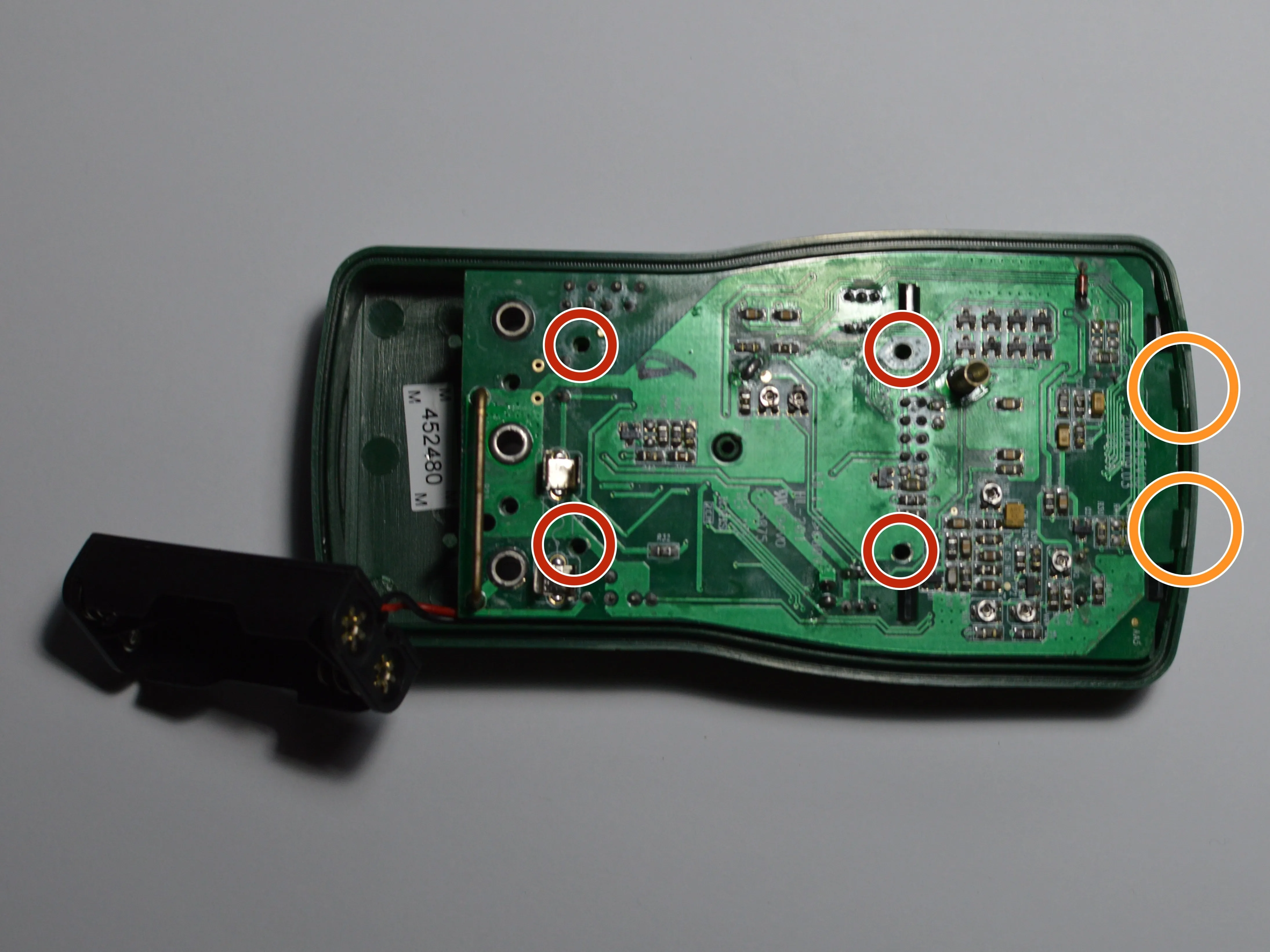

Мультиметр Extech MN36 Teardown, снятие печатной платы: шаг 4, изображение 1 из 2
Мультиметр Extech MN36 Разборка, извлечение печатной платы: шаг 4, изображение 1 из 2 | Источник - ifixit.com

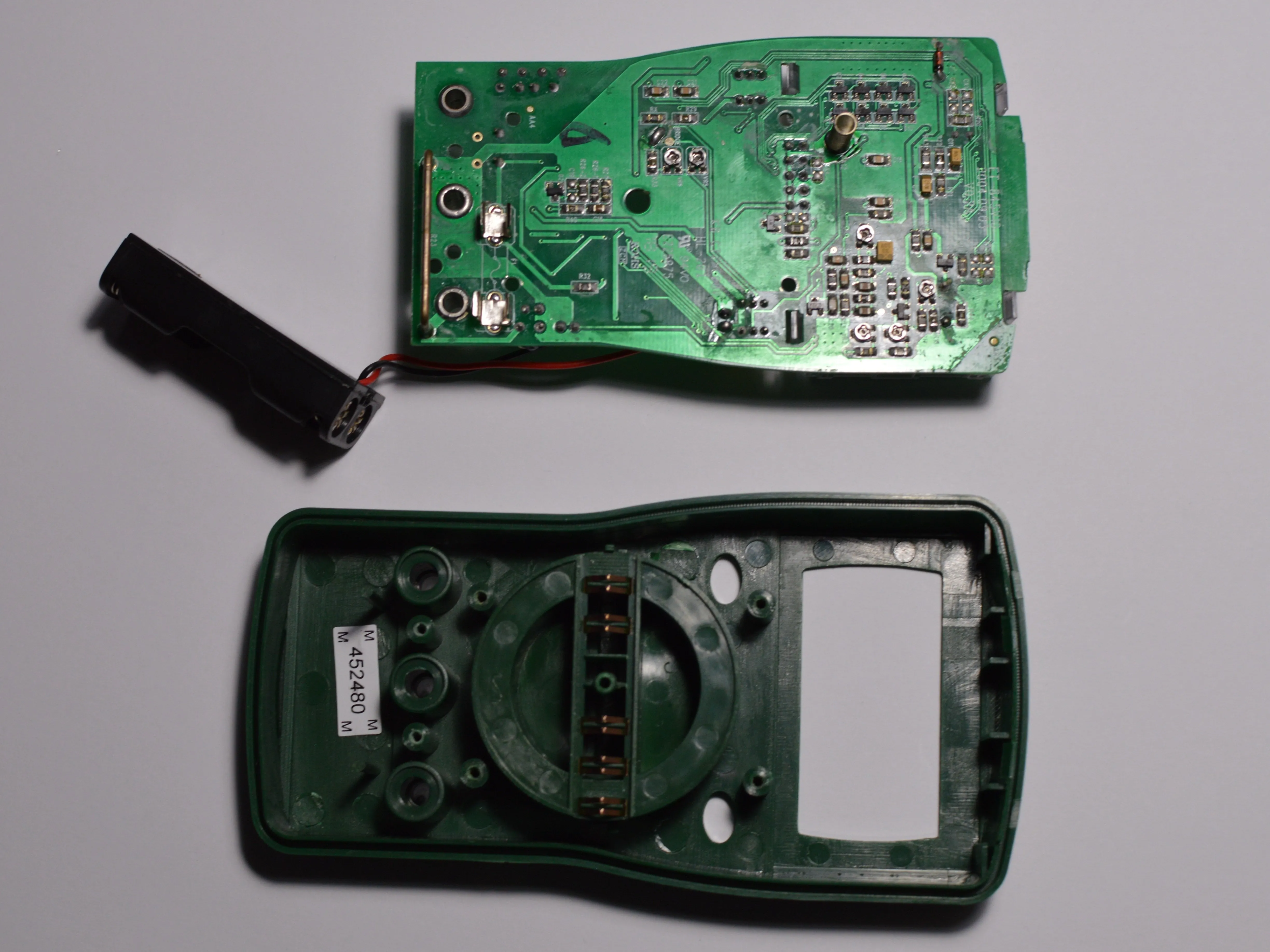

Мультиметр Extech MN36 разборка, извлечение печатной платы: шаг 4, изображение 2 из 2
Мультиметр Extech MN36 разборка, извлечение печатной платы: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Открутите 4 винта

  • Отсоедините зажимы в верхней части печатной платы

  • Снимите печатную плату

Шаг 5 Корпус мультиметра

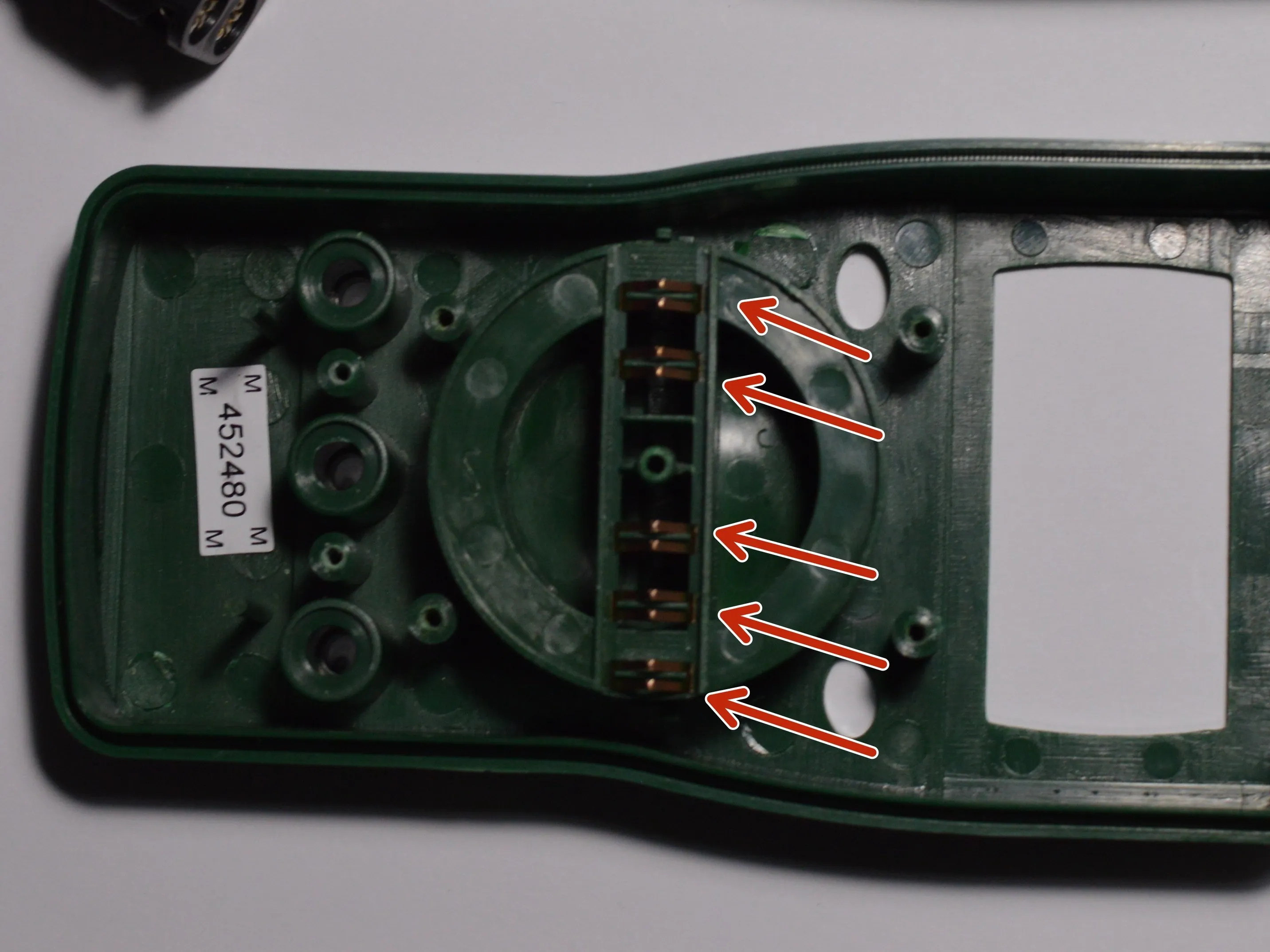

Мультиметр Extech MN36 Teardown, корпус мультиметра: шаг 5, изображение 1 из 3
Extech Multimeter MN36 Teardown, корпус мультиметра: шаг 5, изображение 1 из 3 | Источник - ifixit.com

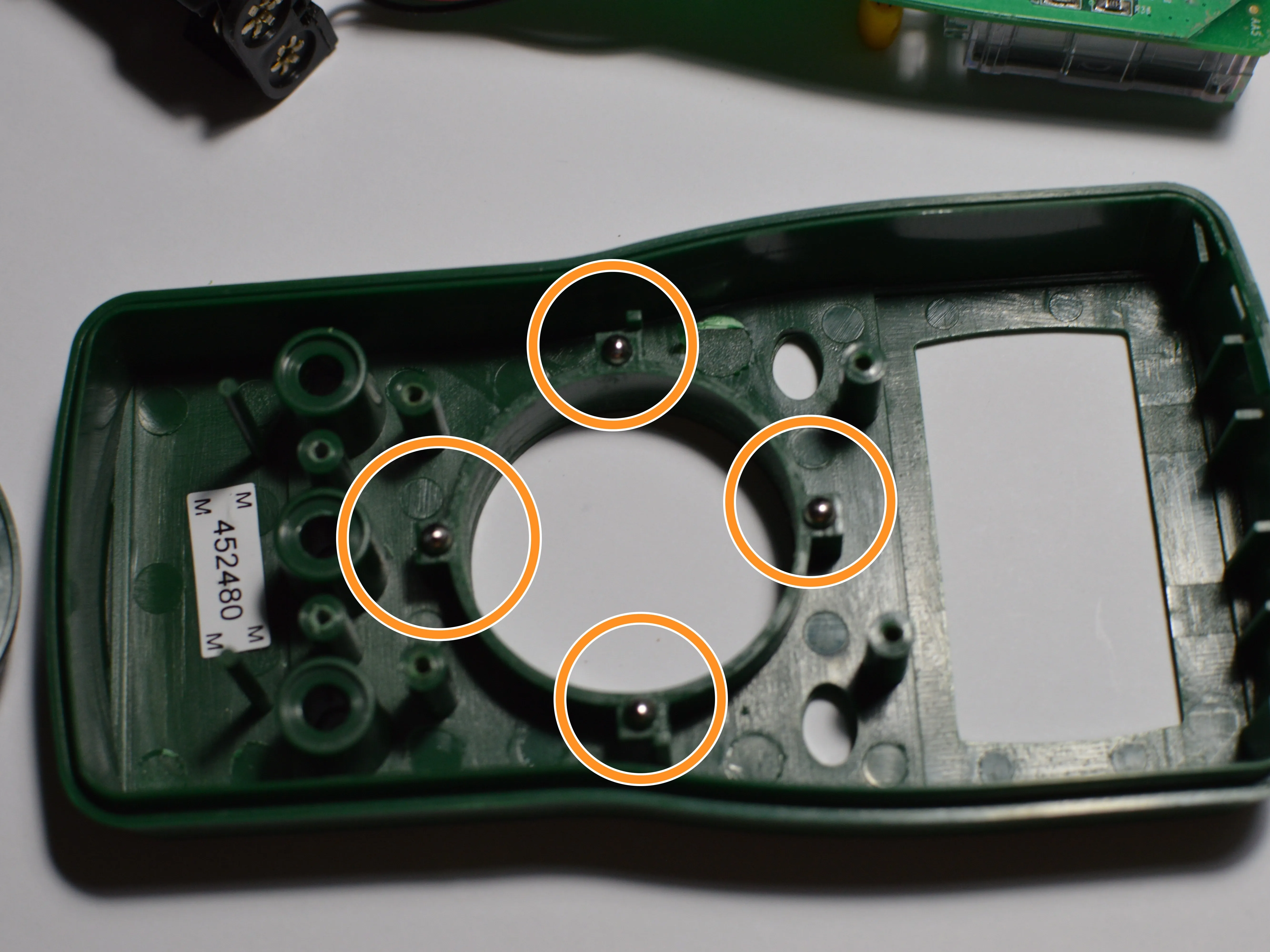

Мультиметр Extech MN36 Teardown, корпус мультиметра: шаг 5, изображение 2 из 3
Extech Multimeter MN36 Teardown, корпус мультиметра: шаг 5, изображение 2 из 3 | Источник - ifixit.com

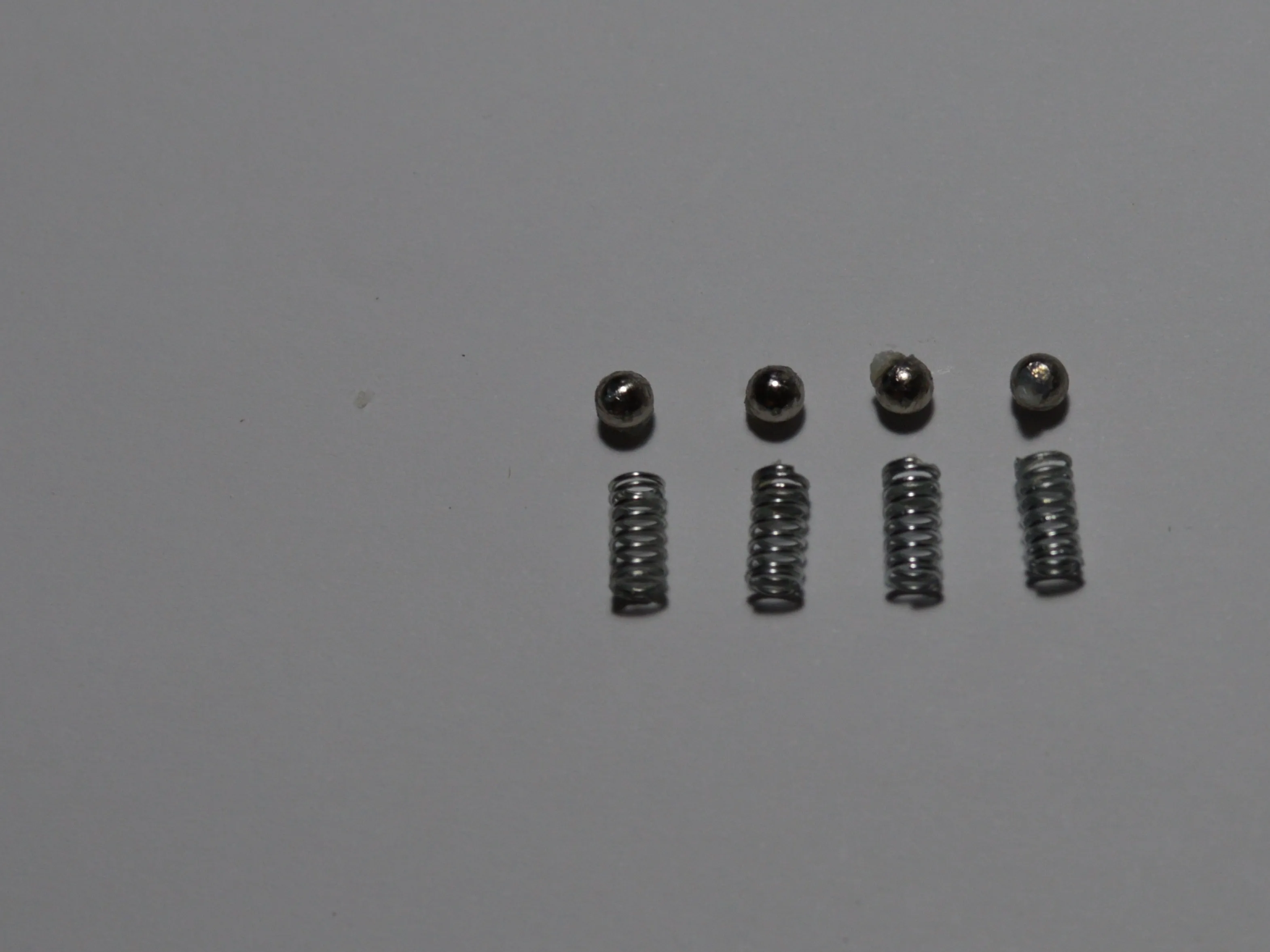

Мультиметр Extech MN36 Teardown, корпус мультиметра: шаг 5, изображение 3 из 3
Extech Multimeter MN36 Teardown, корпус мультиметра: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Снимите циферблат

  • Контакты для определения положения циферблата на печатной плате

  • Фиксаторы для фиксации циферблата в положении, показанном на последней фотографии

Шаг 6 Печатная плата

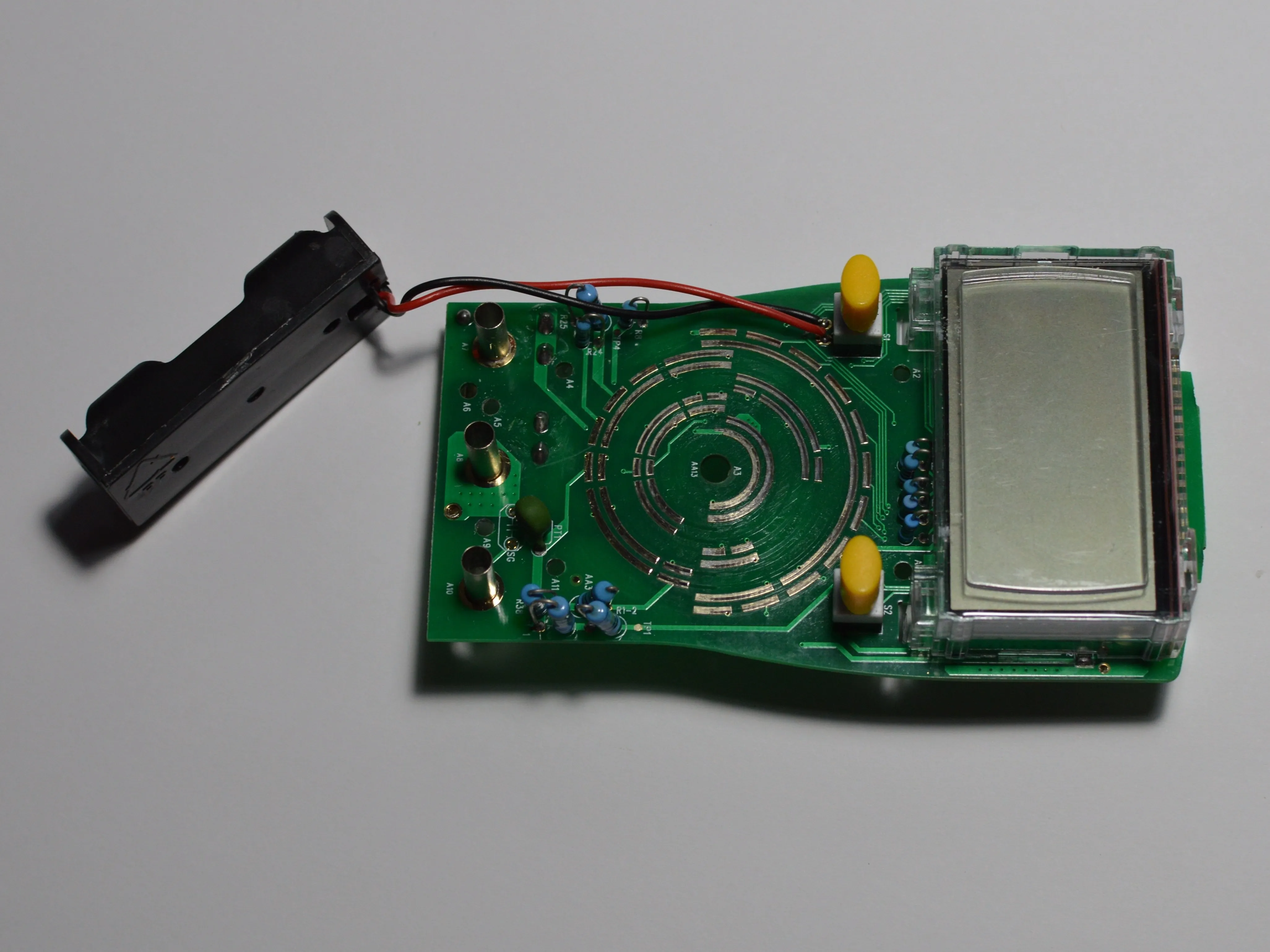

Мультиметр Extech MN36 Teardown, печатная плата: шаг 6, изображение 1 из 2
Мультиметр Extech MN36 Разборка, печатная плата: шаг 6, изображение 1 из 2 | Источник - ifixit.com

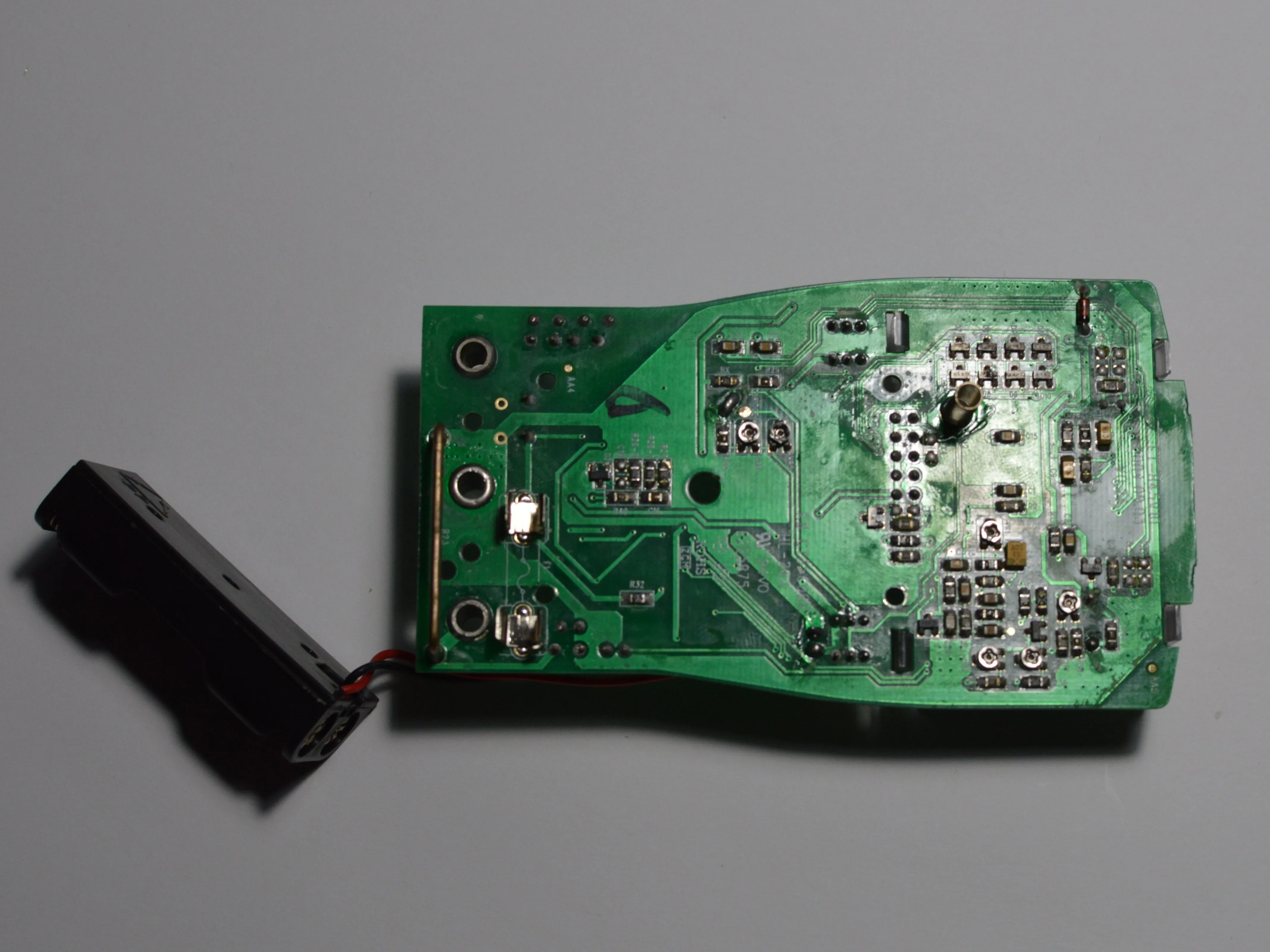

Мультиметр Extech MN36 Teardown, печатная плата: шаг 6, изображение 2 из 2
Мультиметр Extech MN36 Teardown, печатная плата: шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • Показана печатная плата спереди и сзади
