Разборка Facebook Portal TV

Введение

Взгляд изнутри на Facebook Portal TV.

Что вам нужно

Инструменты

•

•

•

•

•

•

  Просмотр

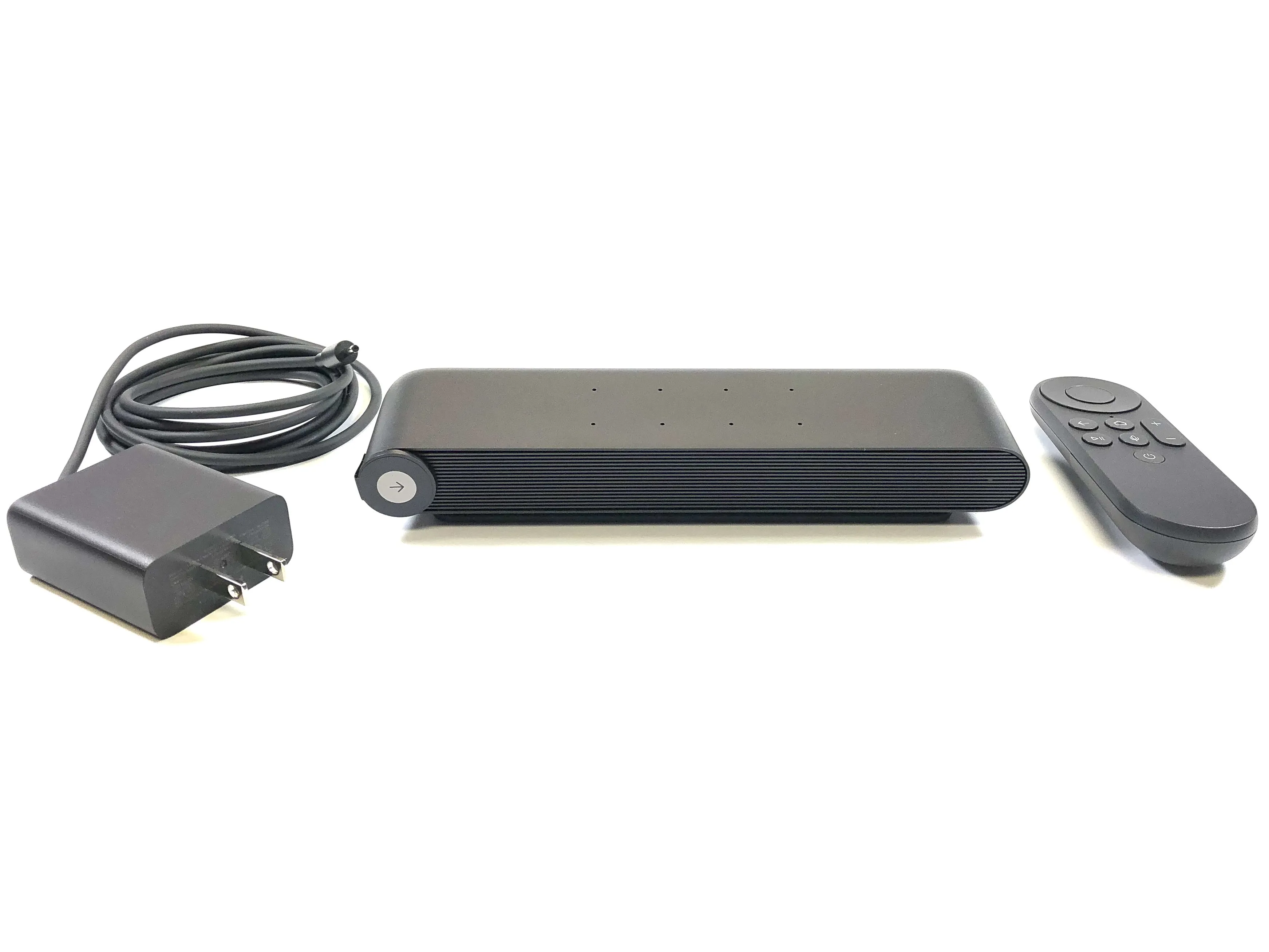

Шаг 1 Facebook Portal TV Teardown

• Особенности:

• Умная камера и умный звук

• Встроенная Alexa

• Легко отключить камеру и отключить микрофон нажатием кнопки или блокировкой объектива камеры

• Видеозвонки через Facebook и Messenger

• 120 градусов поле зрения

• Разрешение камеры 12,5 Мп

• 8-микрофонная решетка дальнего поля

Шаг 2

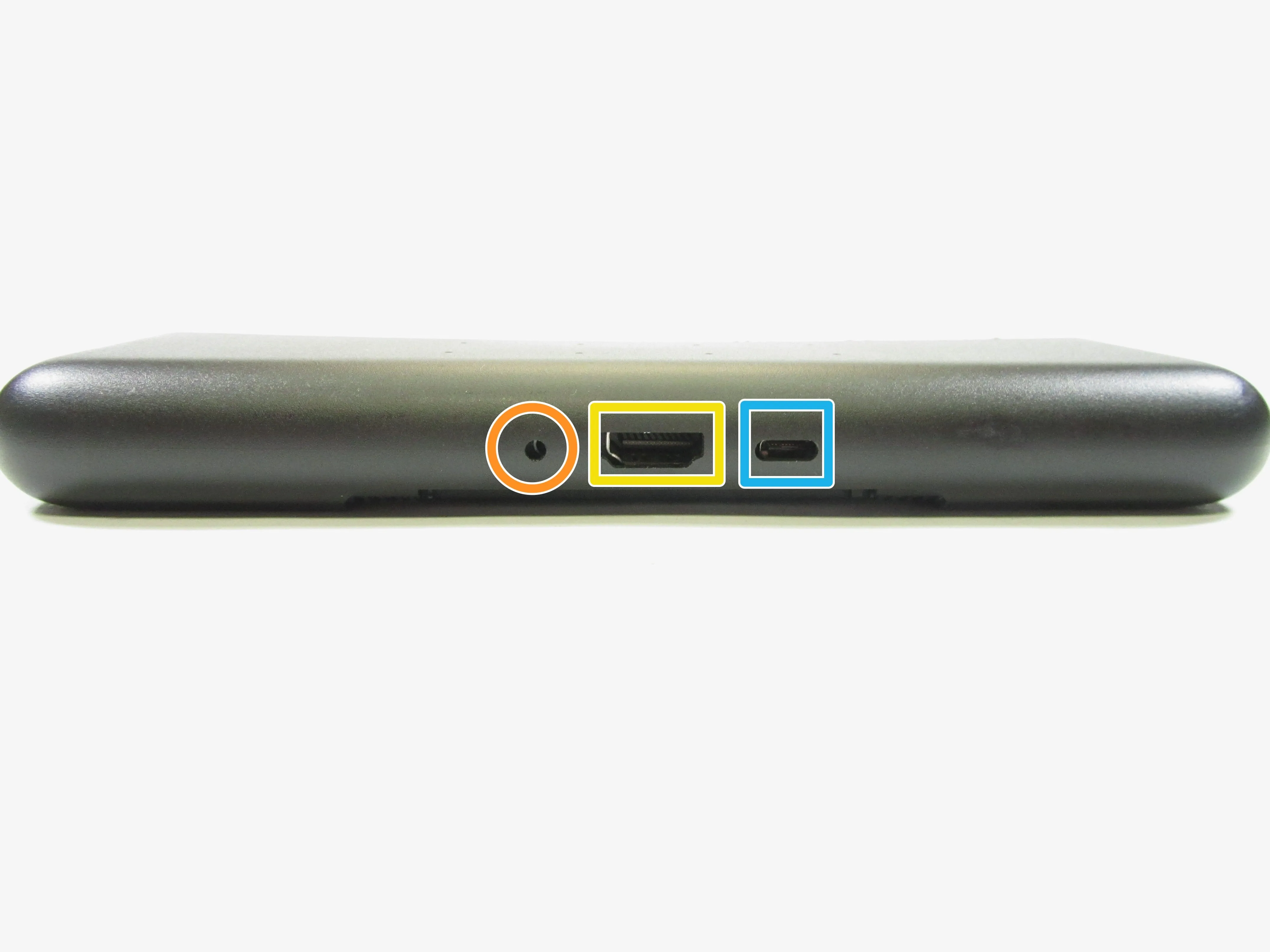

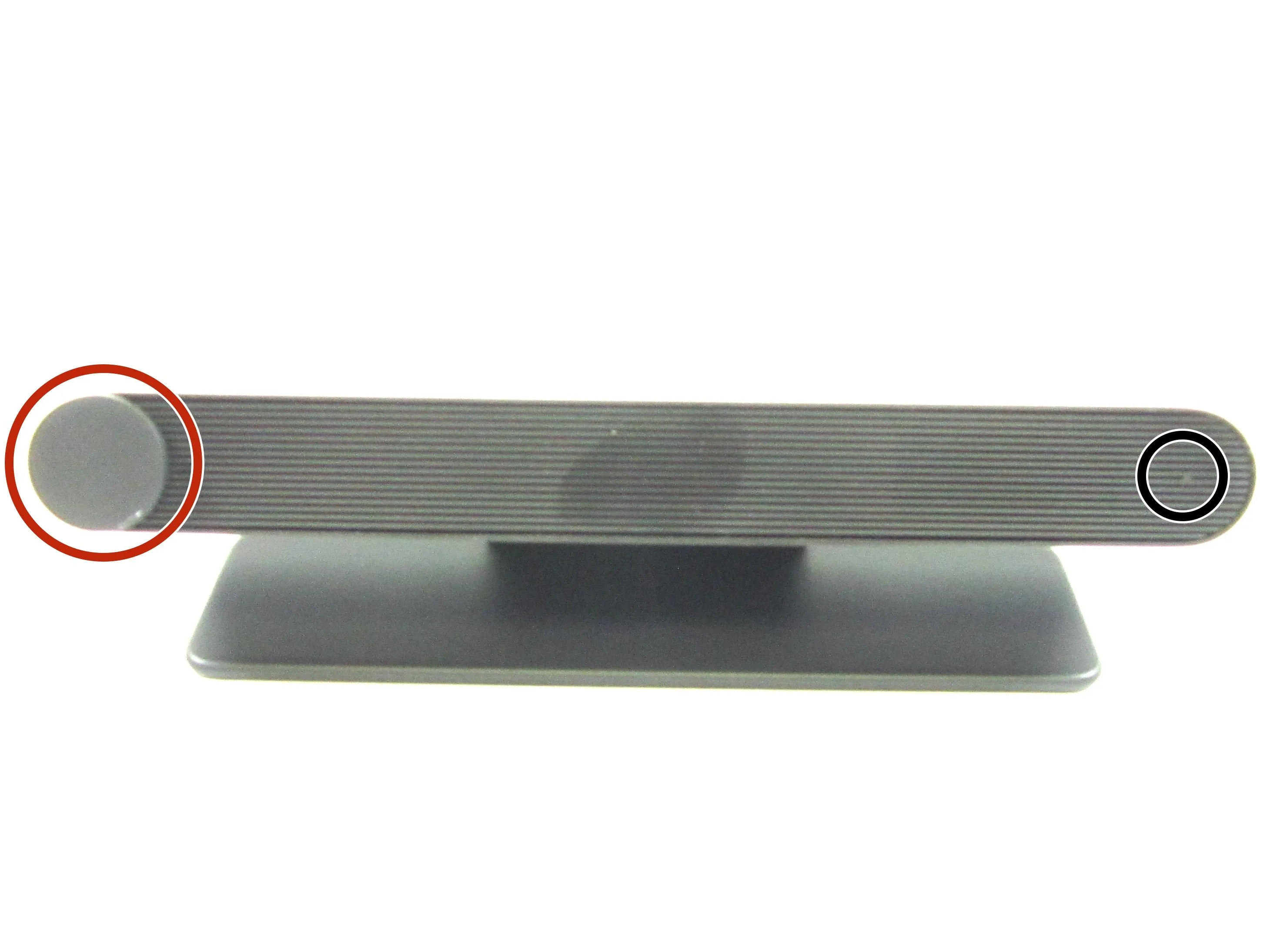

• Вид изделия снаружи

• Разъем питания

• Выход HDMI

• Интерфейс USB C

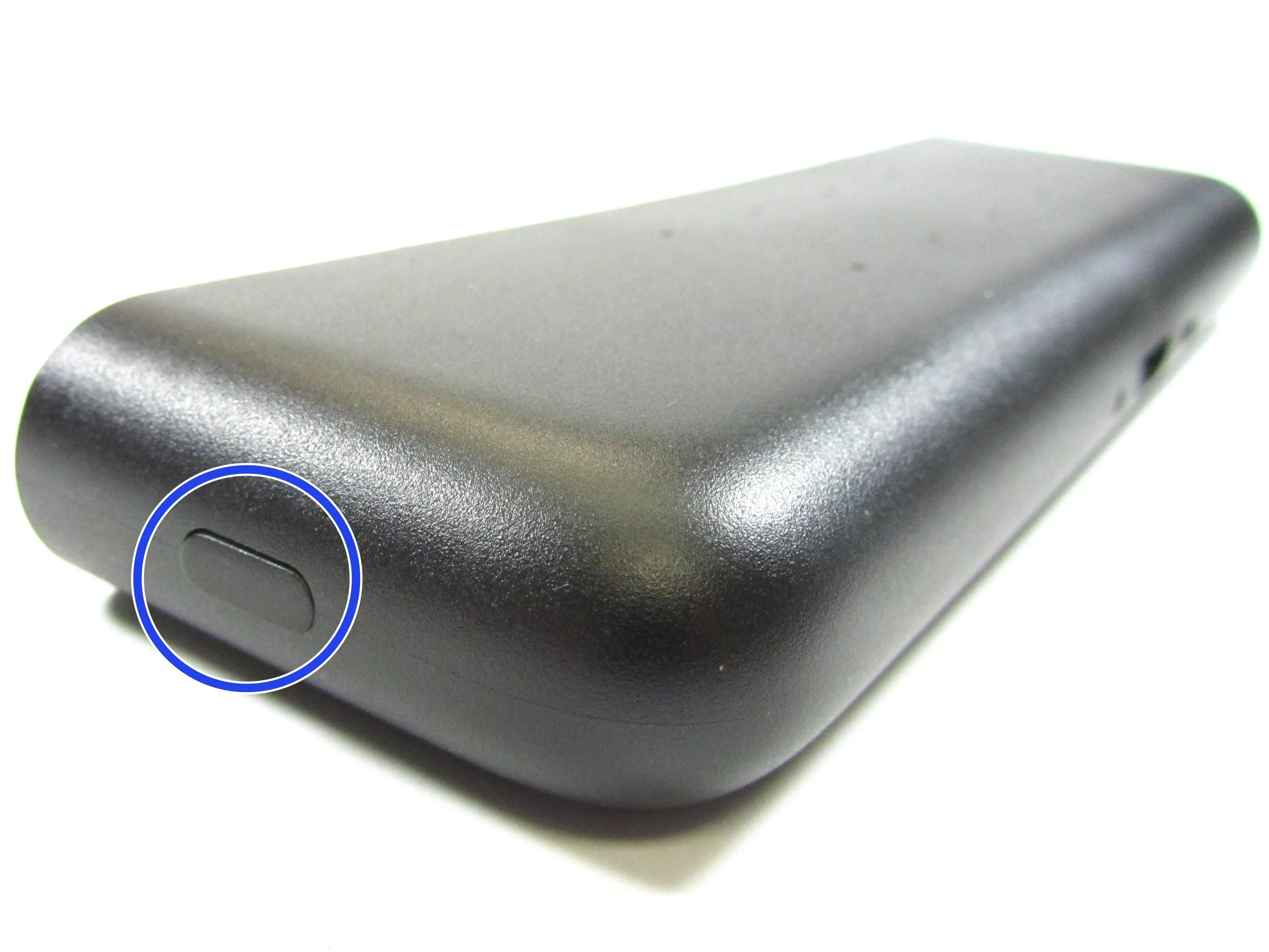

• Кнопка отключения микрофона и камеры

• Сдвиг крышки камеры

• Системный светодиод

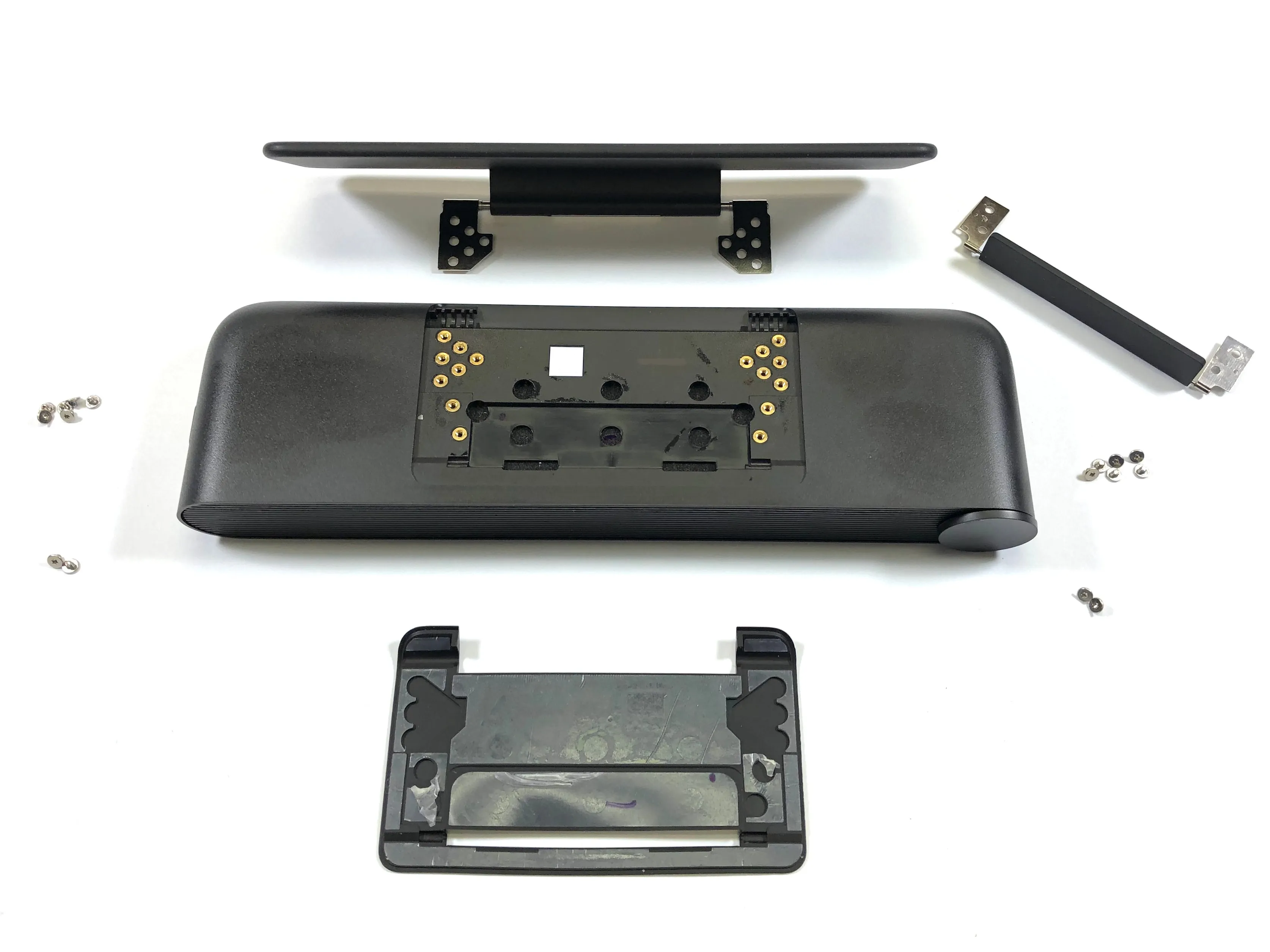

Шаг 3

• Поначалу казалось, что в этом устройстве нет никакого пути.

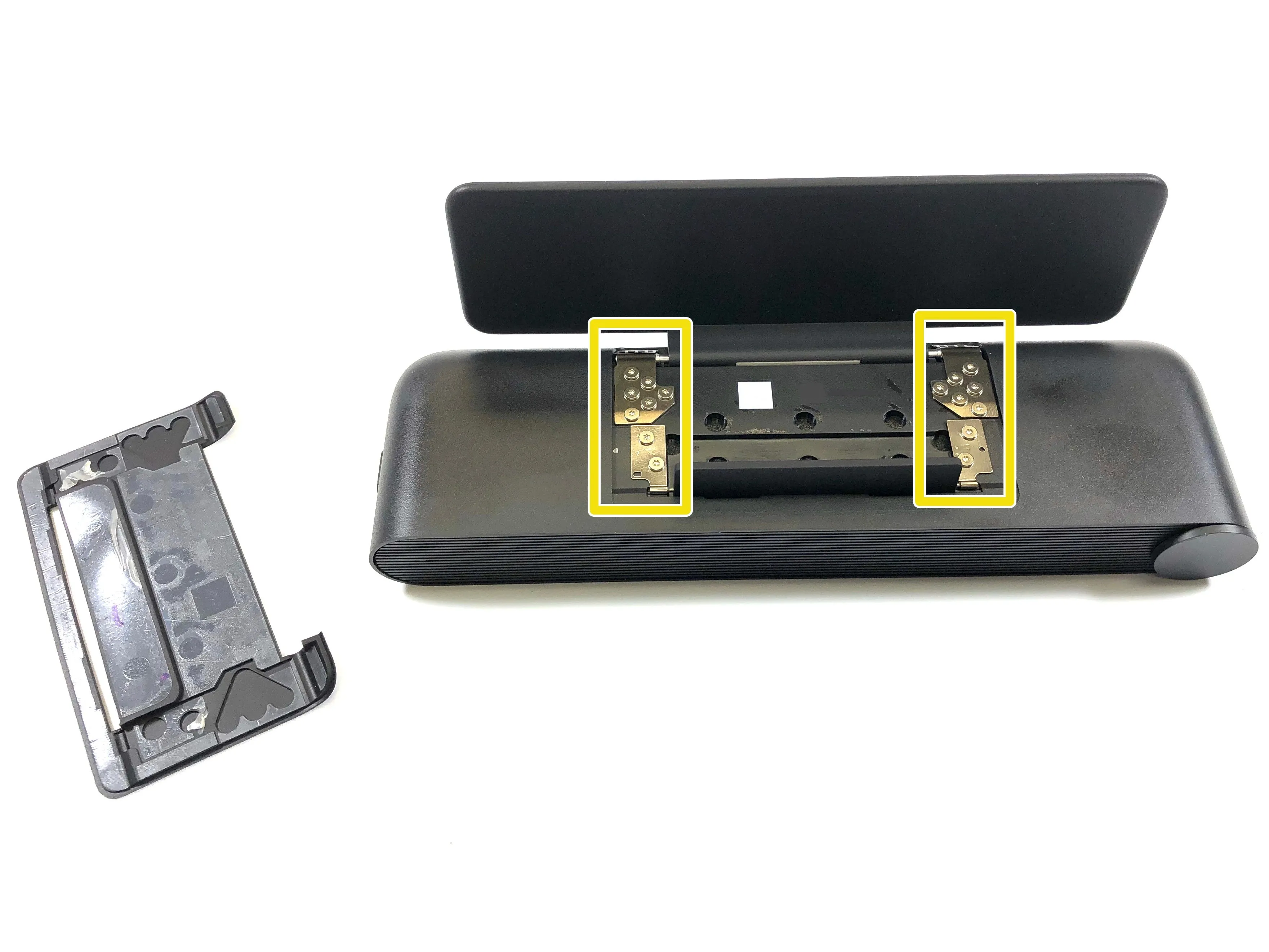

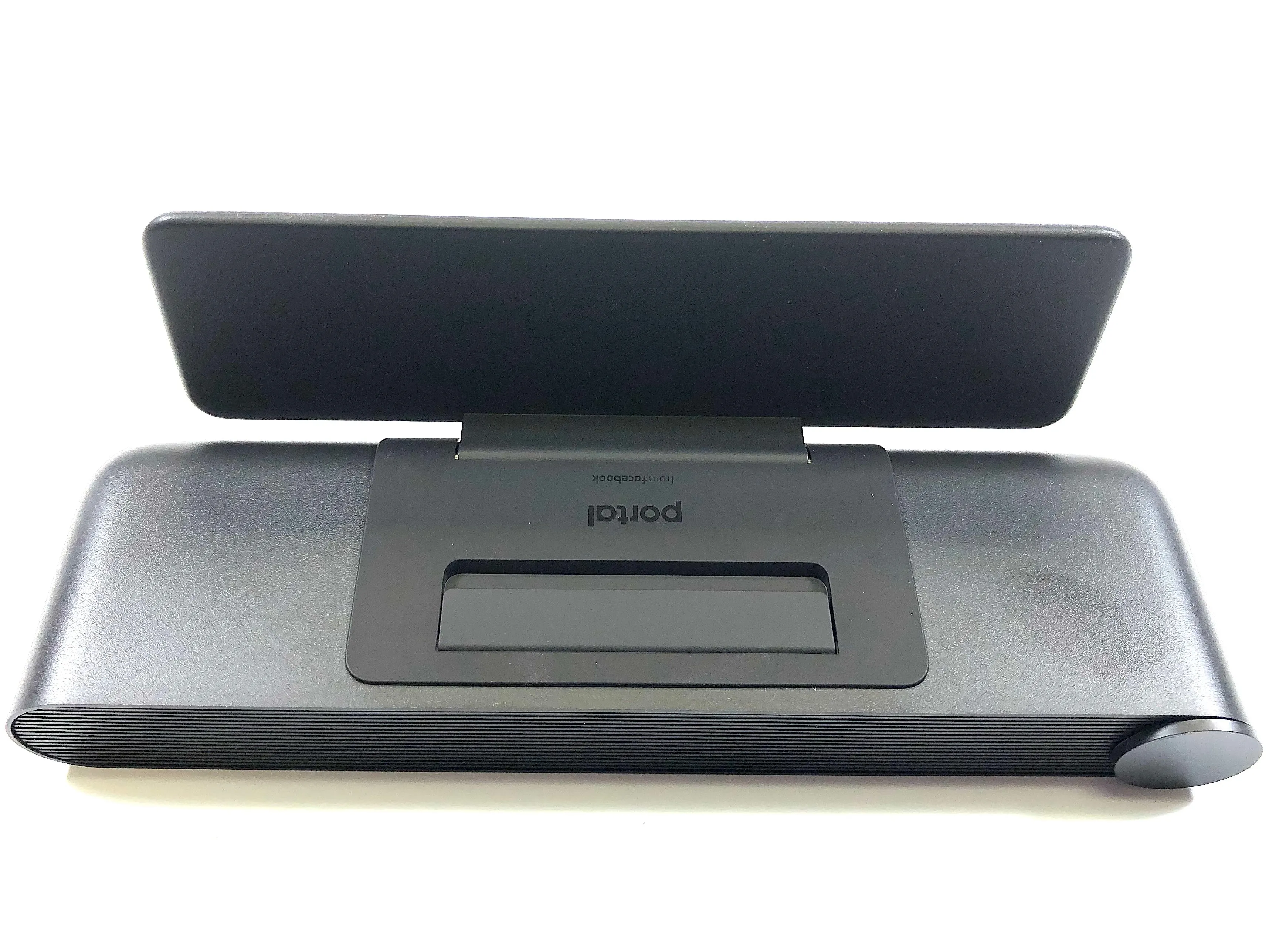

• Если перевернуть устройство вверх дном, то между корпусом и основанием окажется крышка. Сняв эту крышку, вы обнаружили шестнадцать винтов T5.

• Открутив шестнадцать винтов, мы сняли только основание.

• Очевидного способа проникновения в устройство по-прежнему не было.

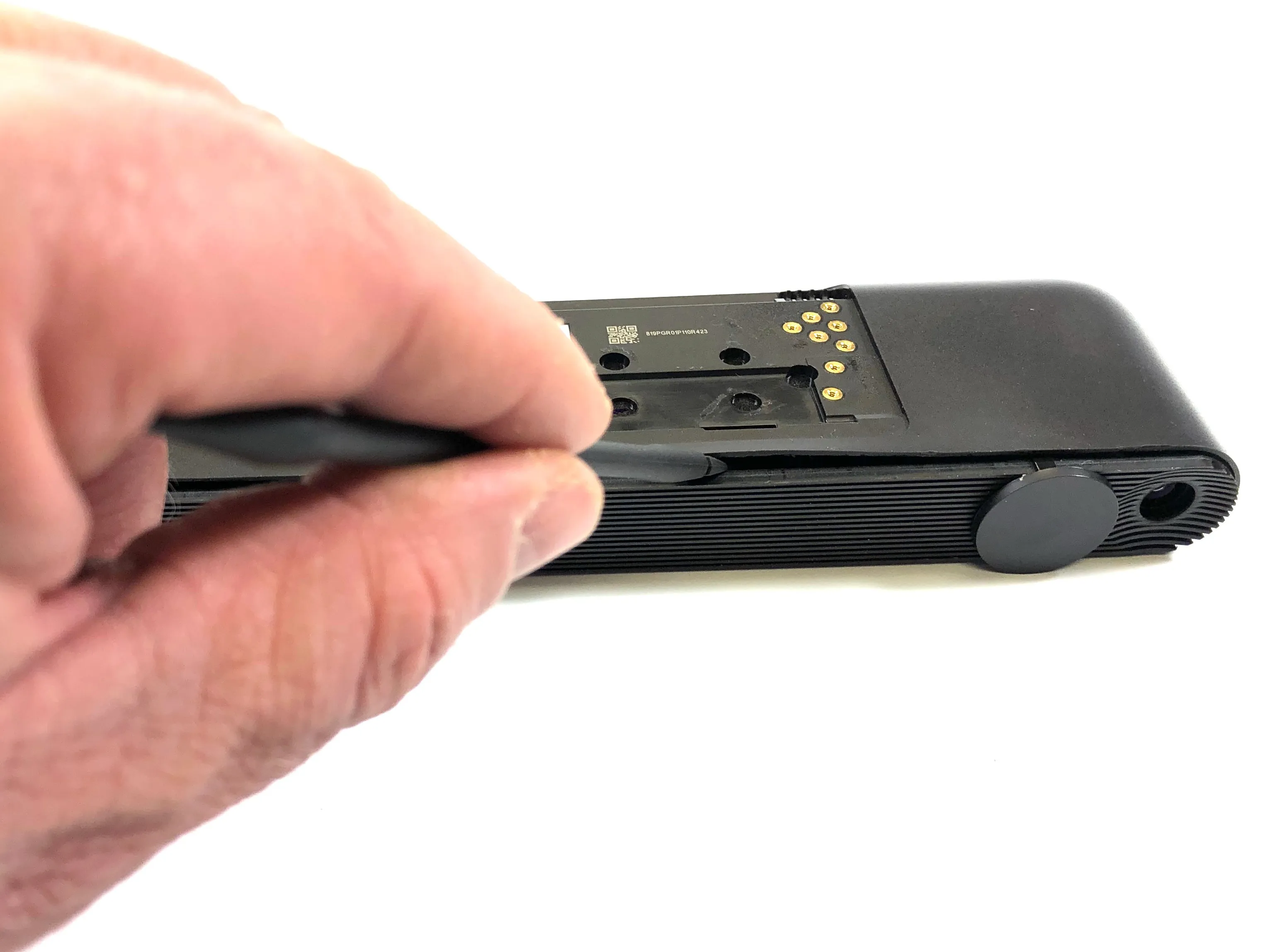

Шаг 4

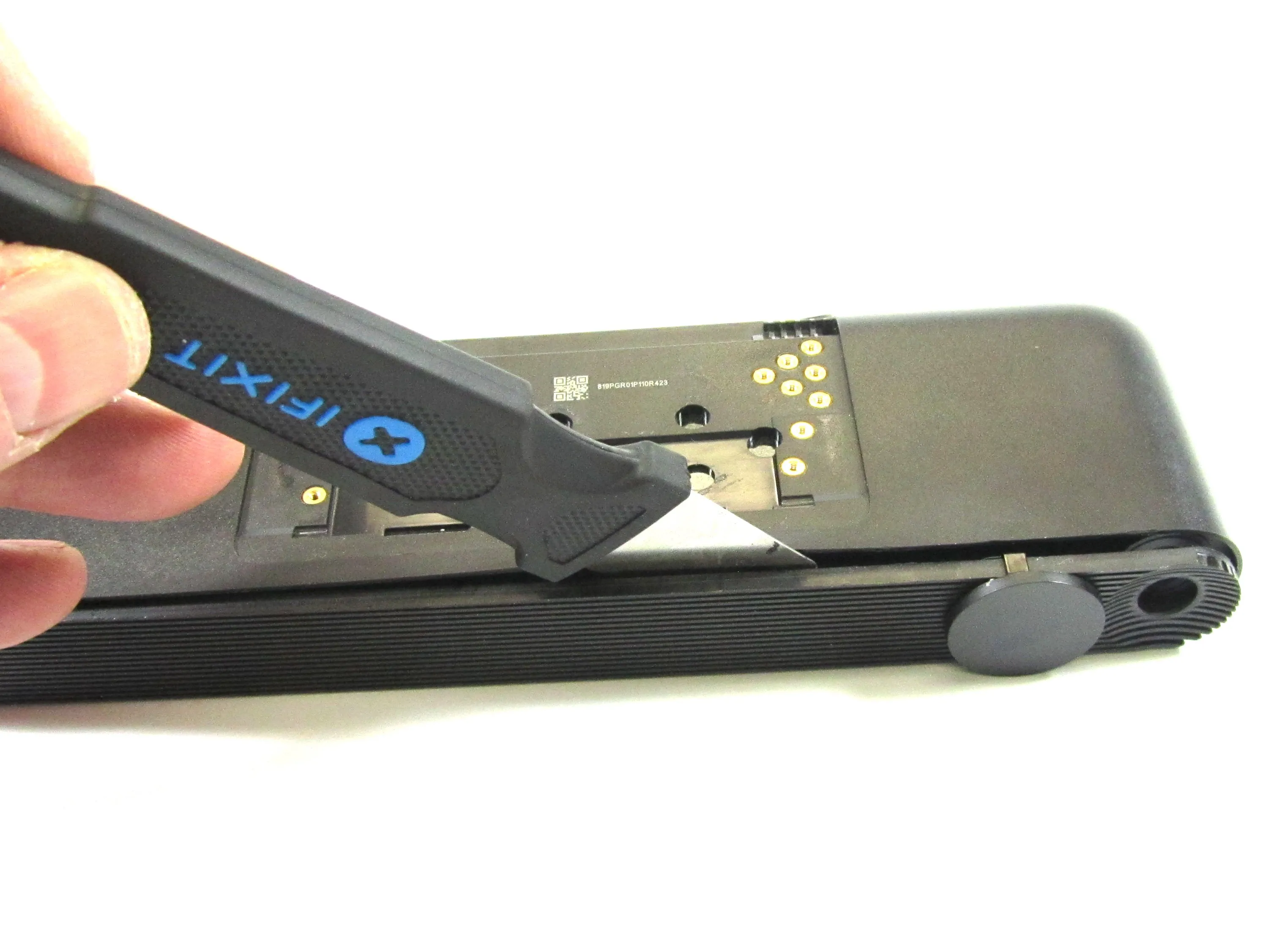

• Пришло время достать инструмент Spudger Tool и проверить несколько краев

• Работая вдоль передней кромки, оказалось, что лицевая панель была приклеена или закреплена двойной клейкой лентой.

• Инструмент Spudger был использован для ослабления зазора вдоль края лицевой панели

• Для дальнейшего освобождения лицевой панели использовался инструмент Jimmy.

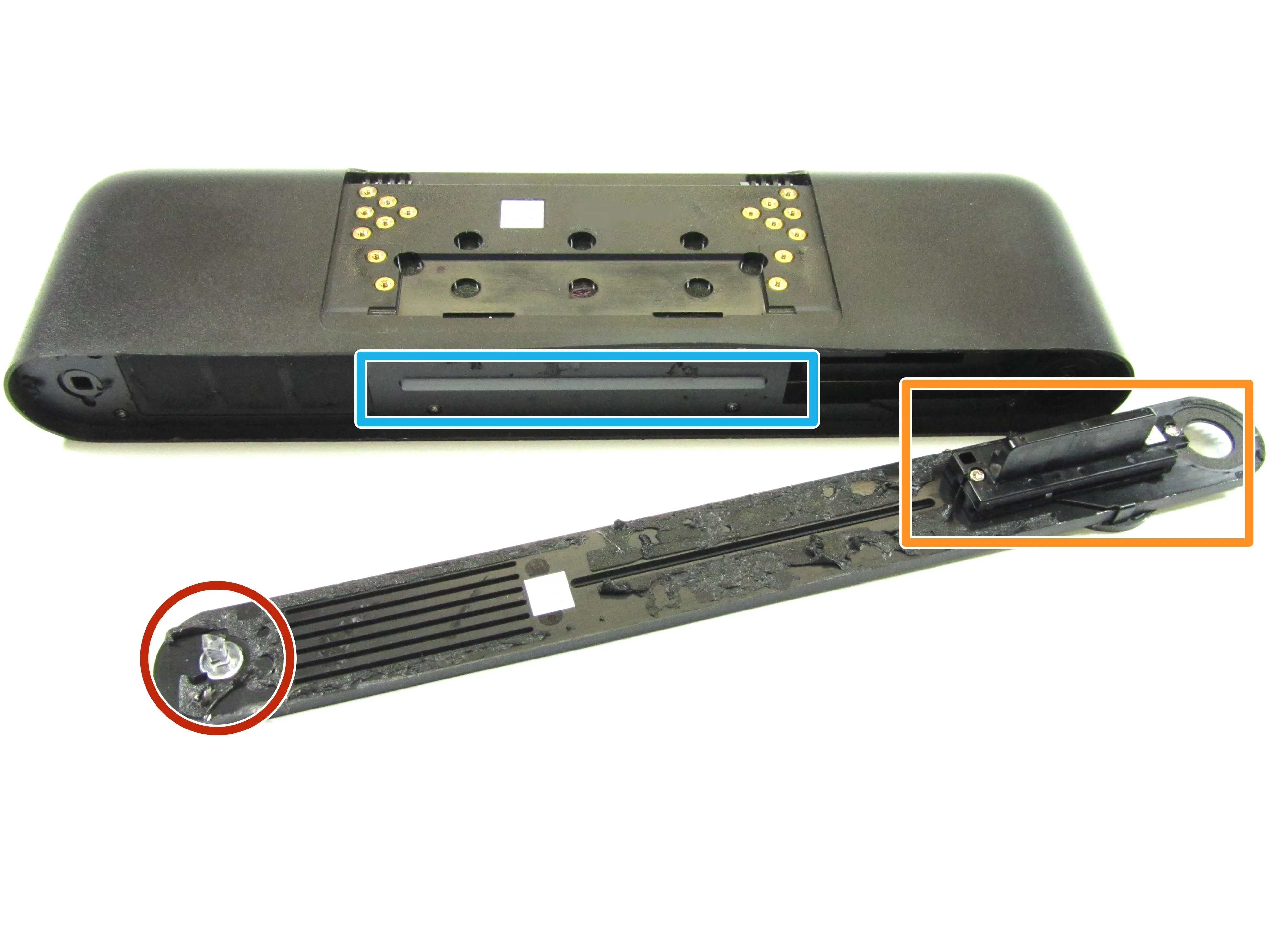

• Сняв лицевую панель

• мы можем увидеть светодиодный свет трубы

• Мы также можем увидеть выключатель камеры

• Труба светодиодной подсветки

Шаг 5

• На этом этапе мы почти добрались до этого устройства.

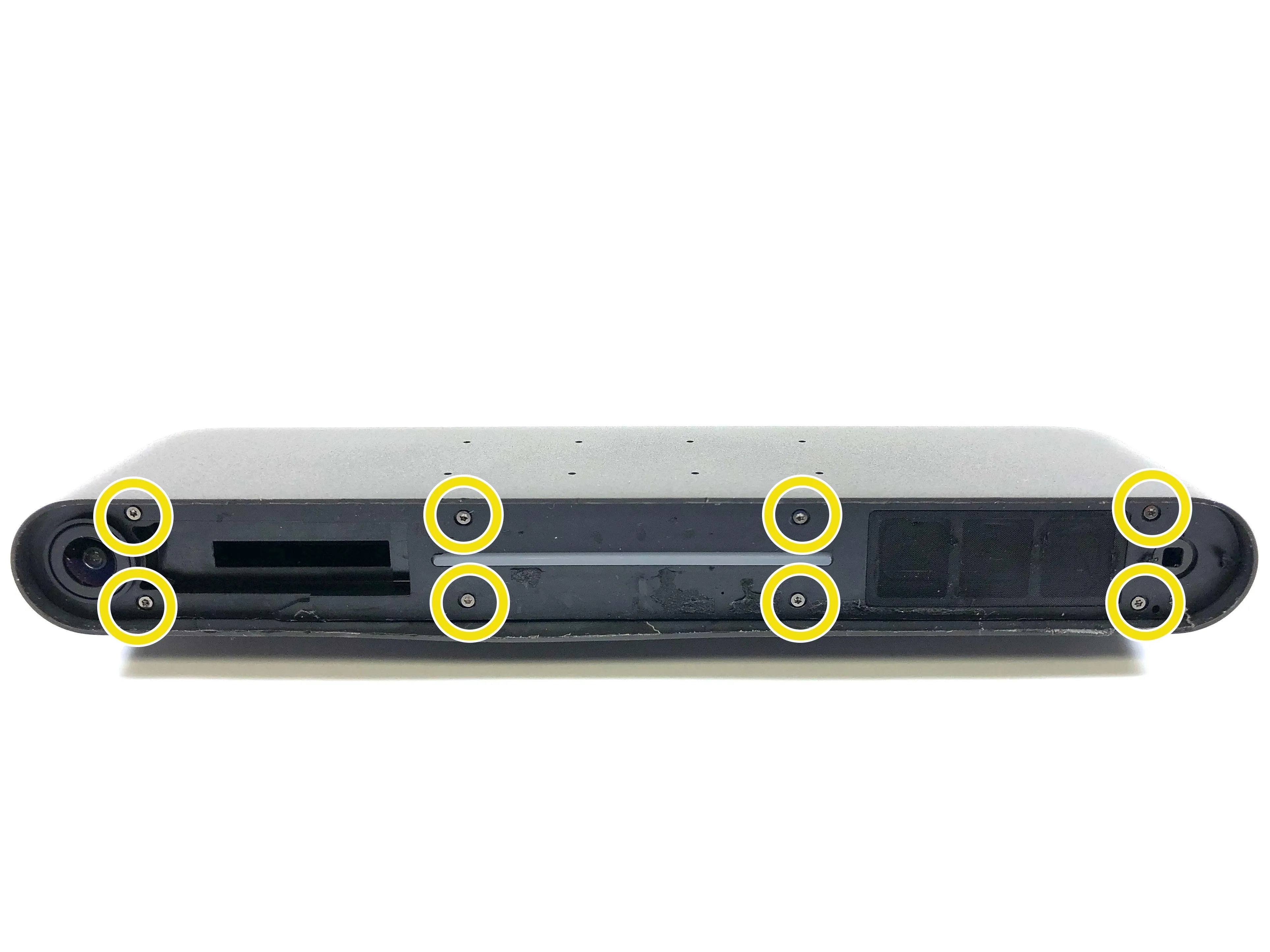

• Теперь мы столкнулись с еще восемью винтами T5.

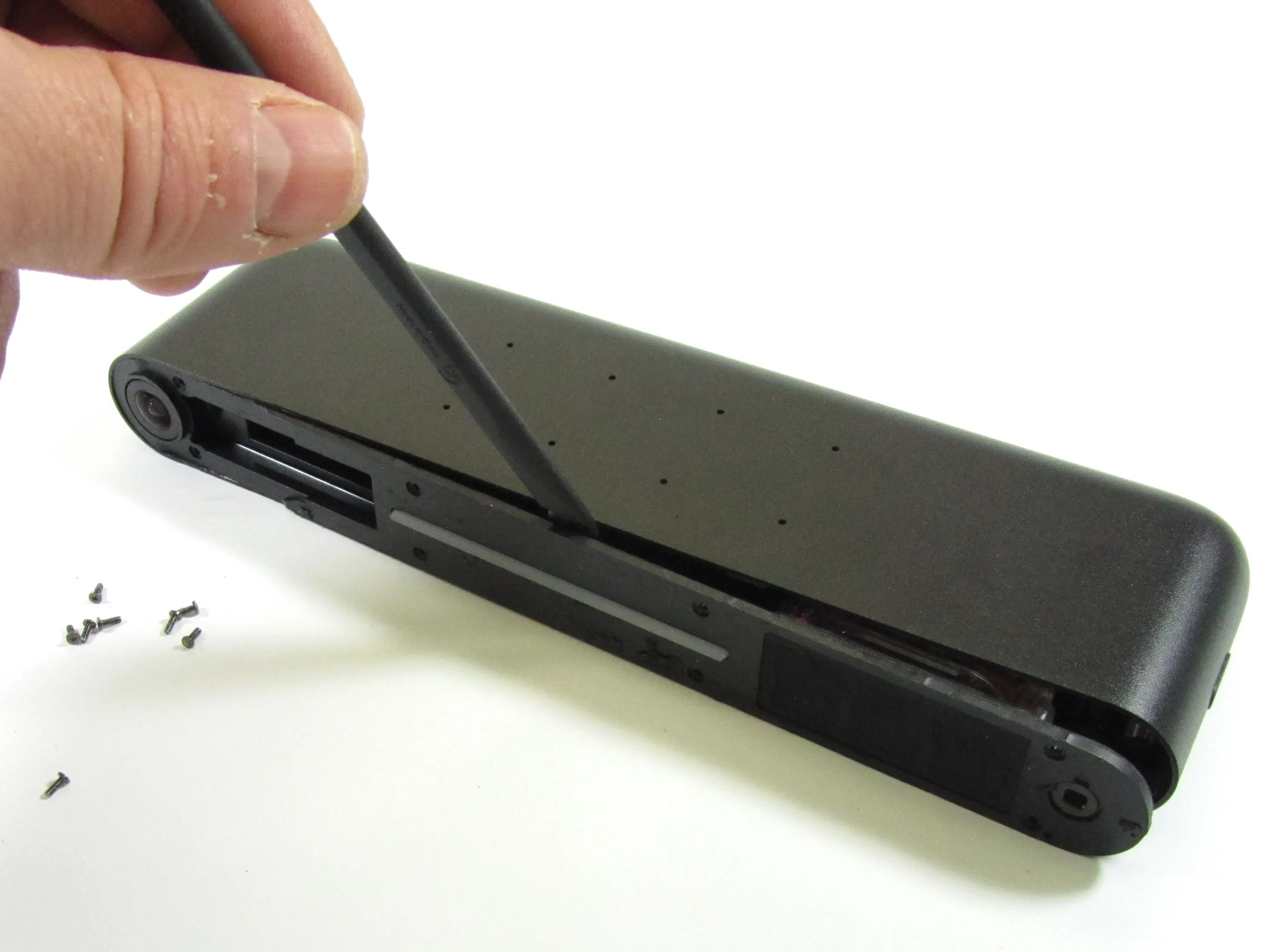

• Пора достать инструмент Spudger Tool и снова поддеть лицевую панель.

• На этой лицевой панели расположены камера и динамик

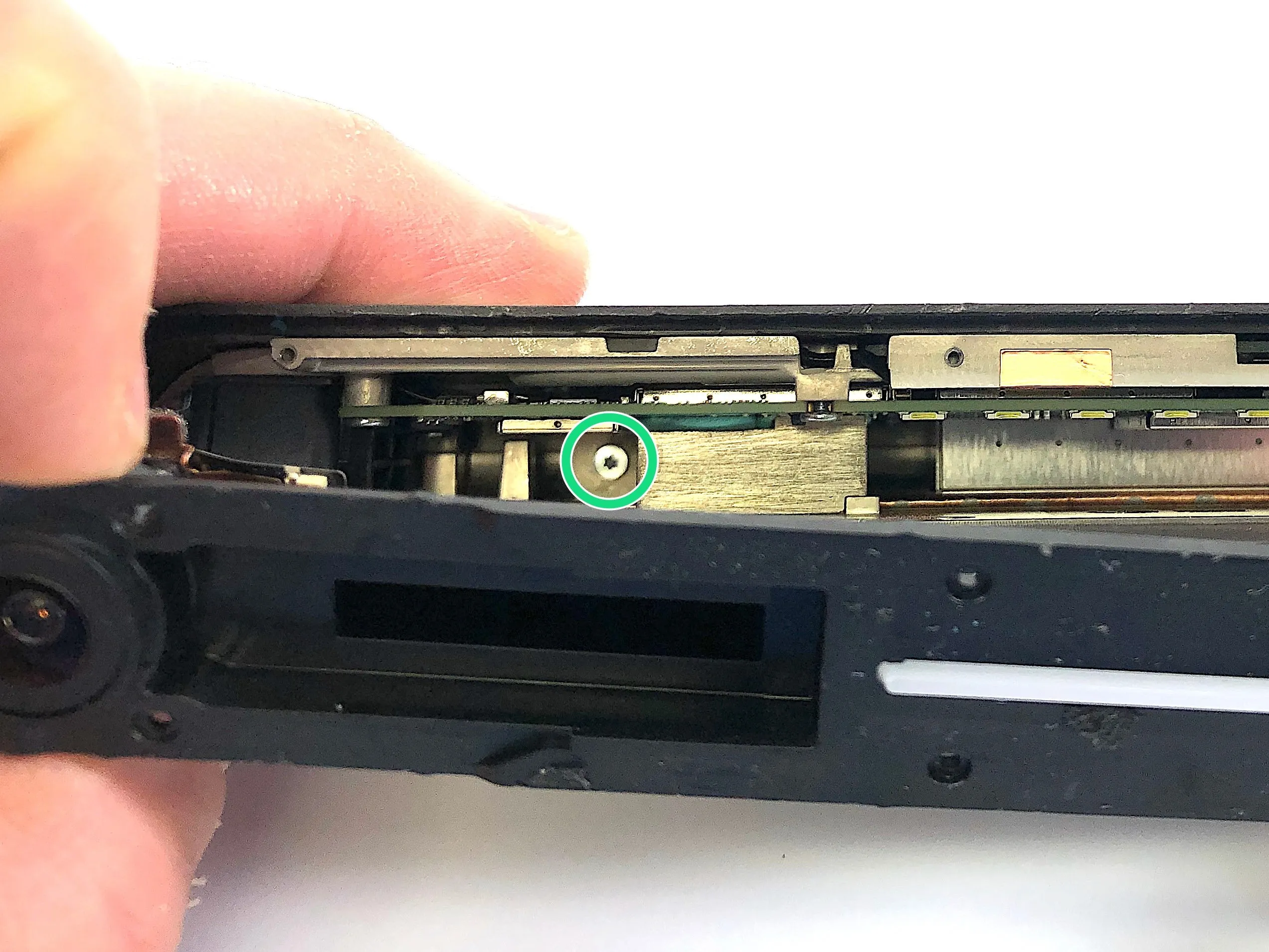

• Отодвинув лицевую панель, мы сталкиваемся с еще двумя винтами T5 в самой задней части устройства слева и справа от него

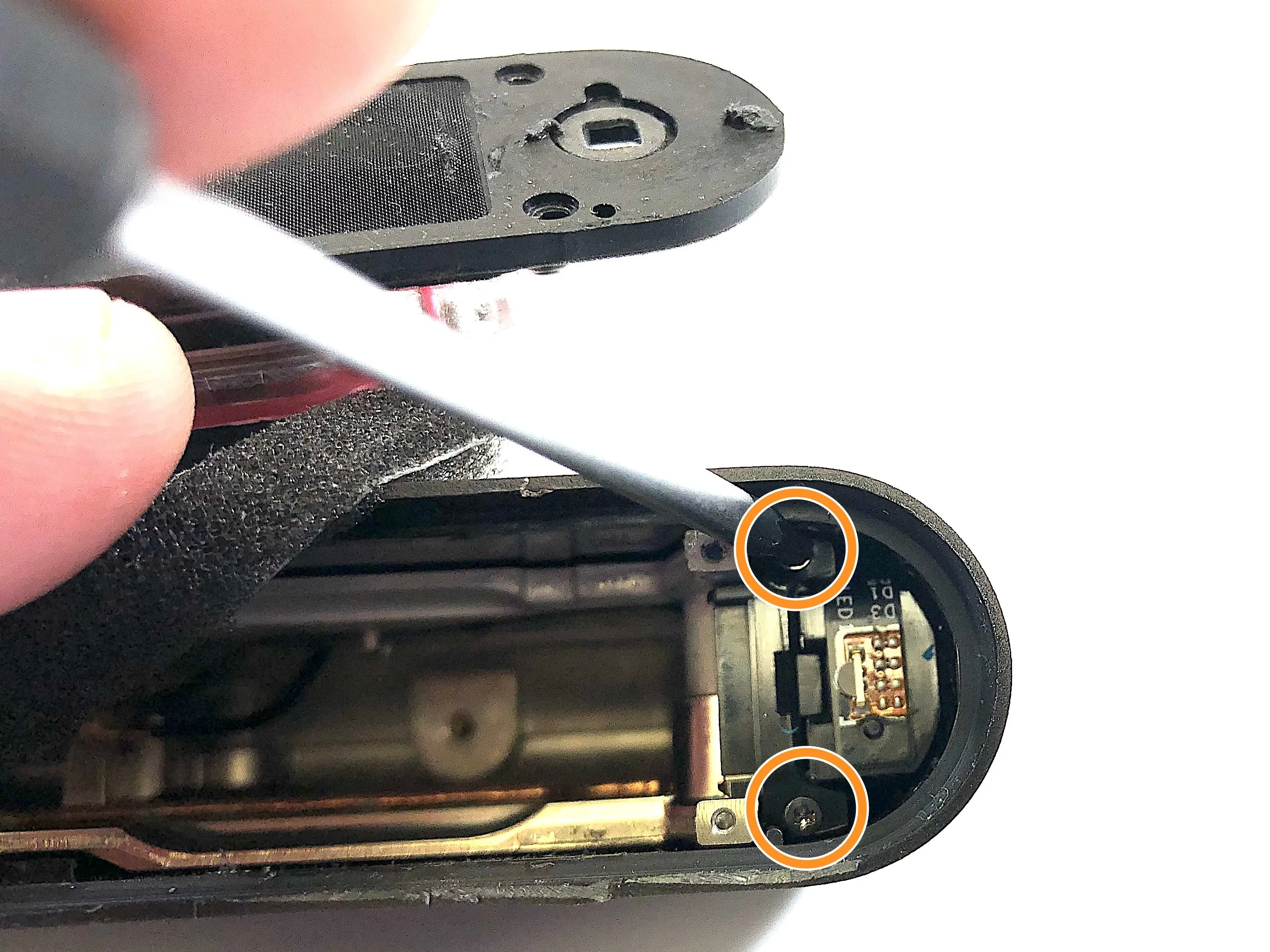

Шаг 6

• Теперь мы гораздо ближе к тому, чтобы открыть устройство и получить доступ к электронике внутри.

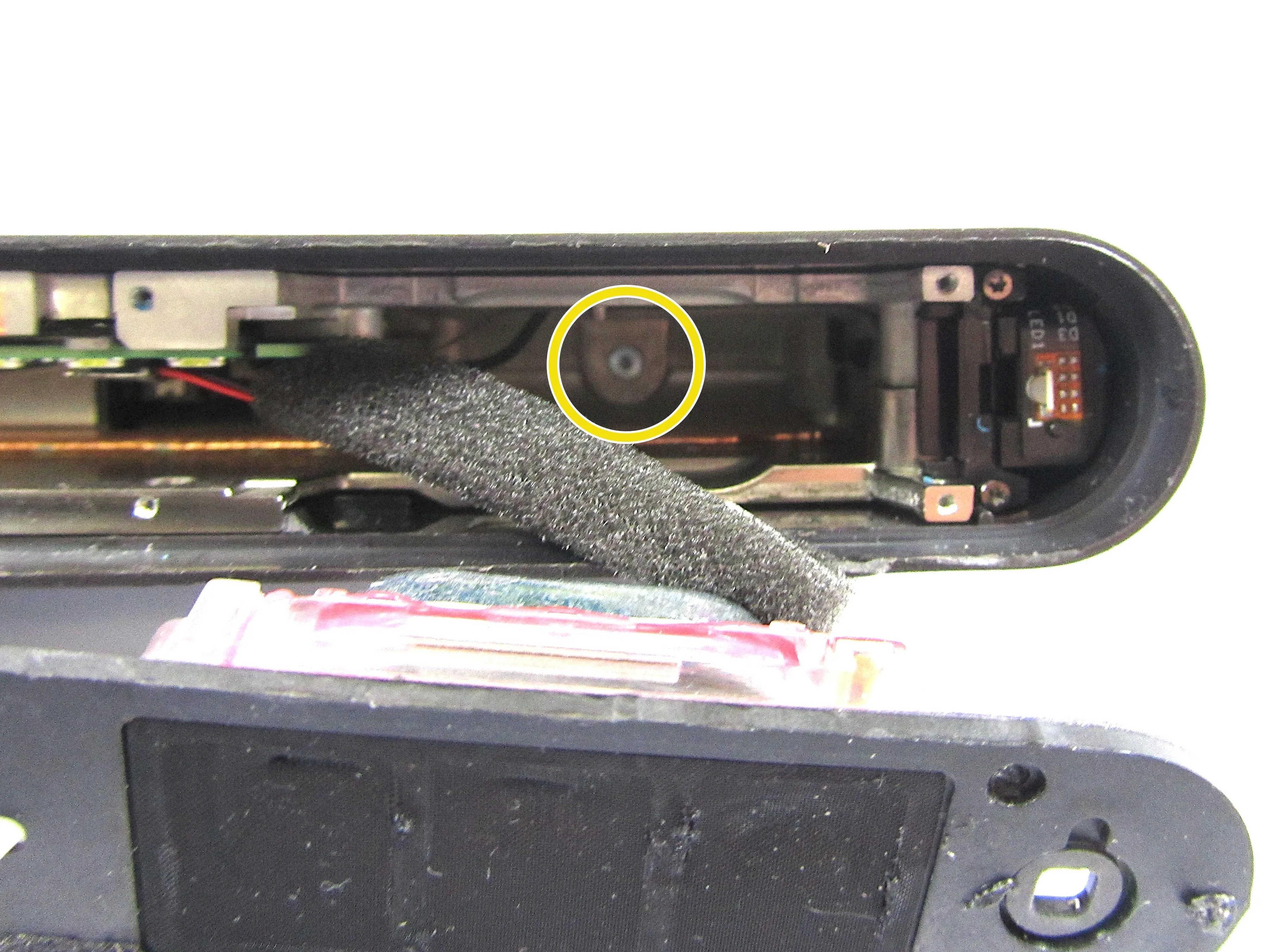

• Как уже упоминалось в предыдущем шаге, в задней части устройства есть два винта T5.

• Как раз в тот момент, когда мы думали, что все винты удалены, переключатель на боковом блоке мешает вытащить электронику из корпуса. Его удерживают два винта T2.

Шаг 7

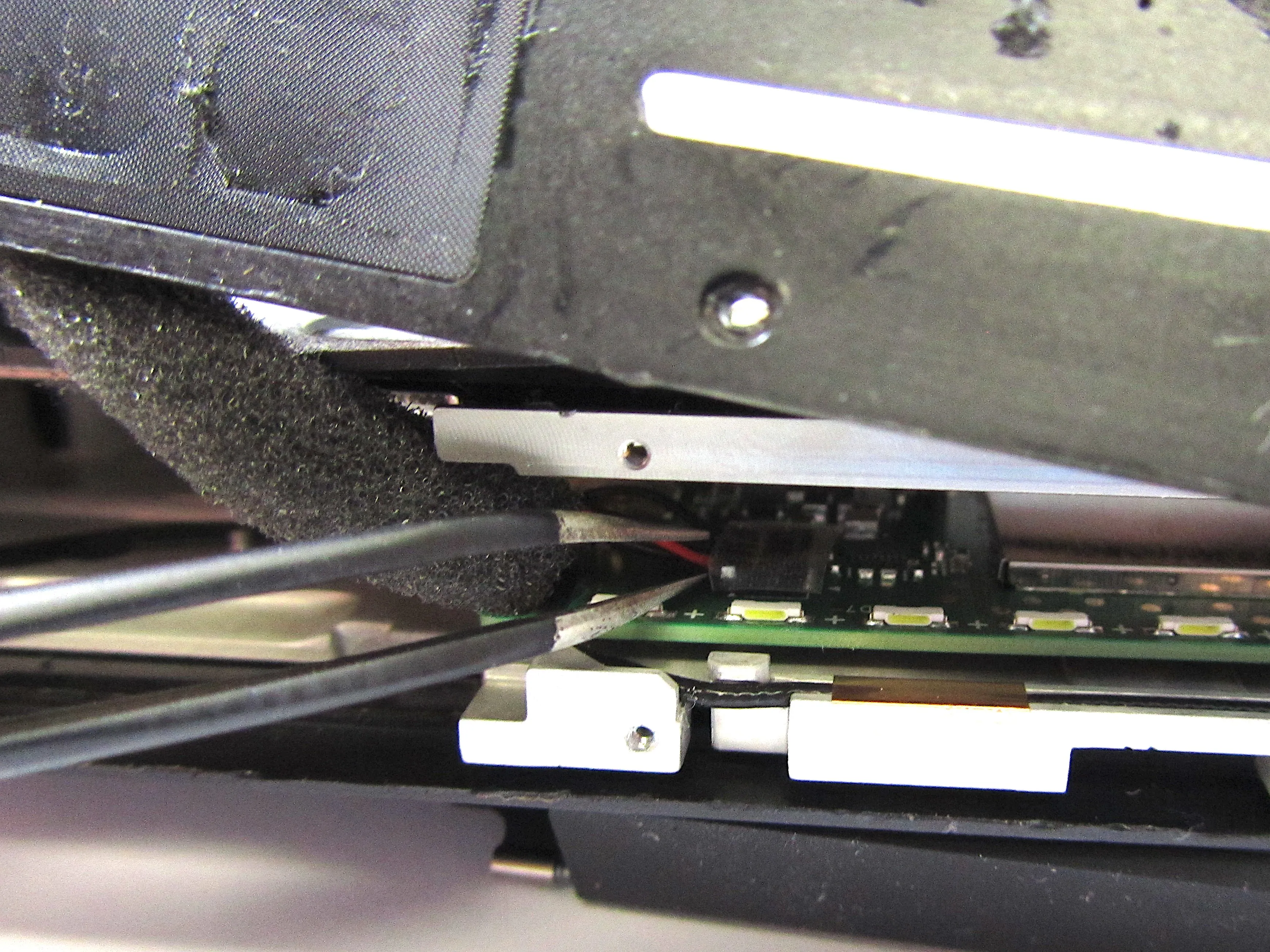

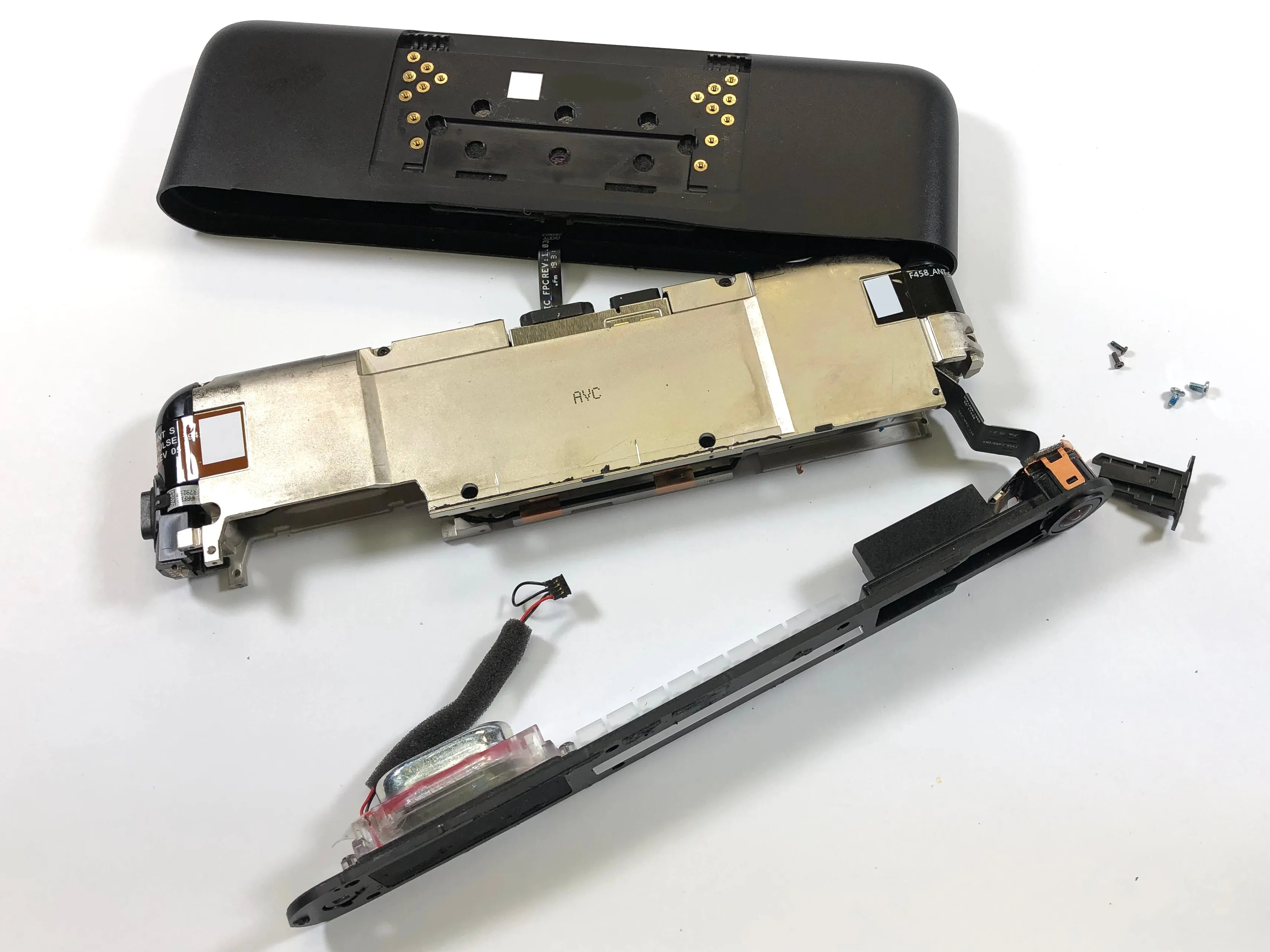

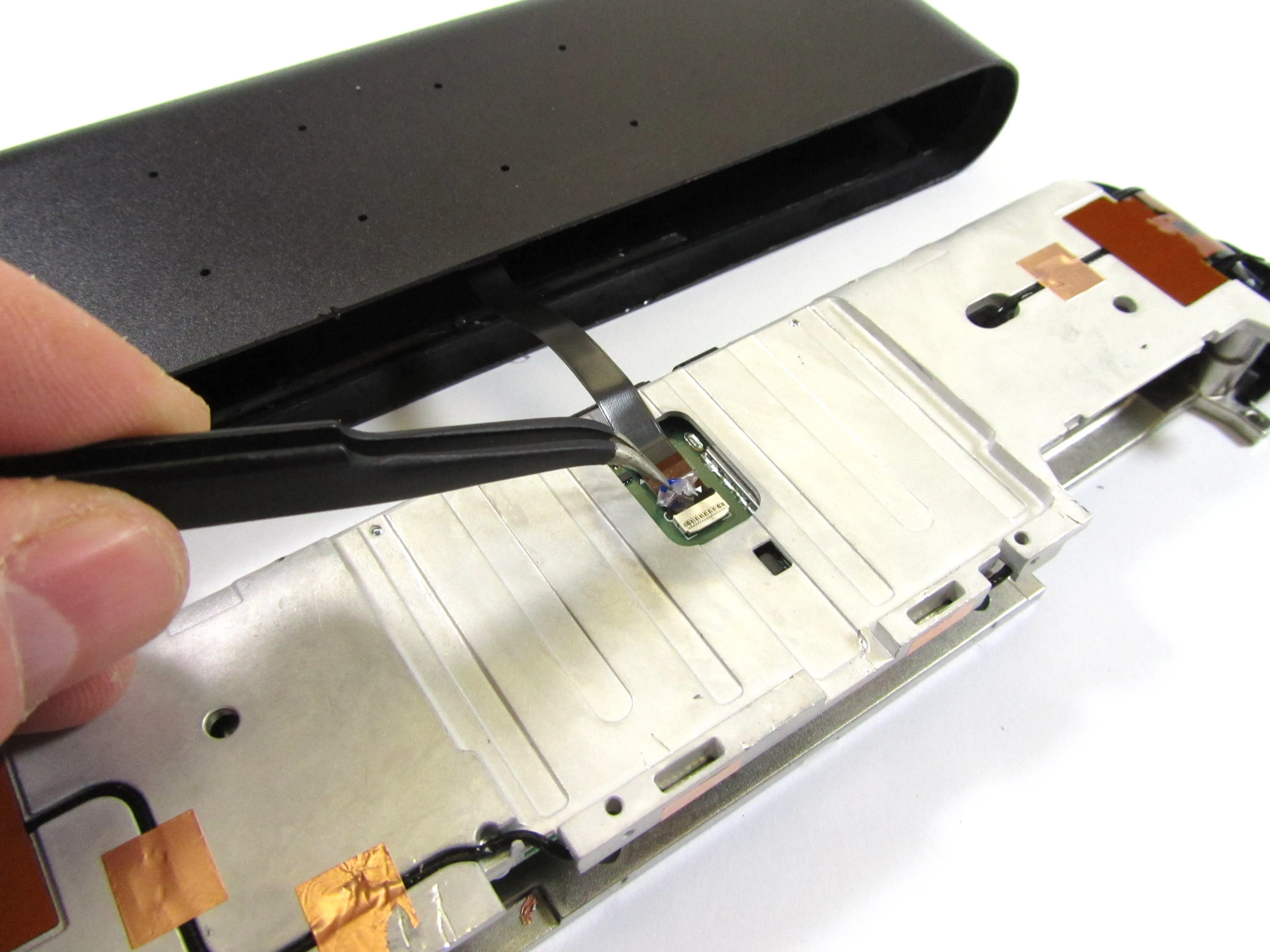

• Теперь с помощью пинцета мы можем отсоединить кабель динамика, прикрепляющий переднюю панель к остальной части корпуса.

• Затем мы можем выдвинуть металлический корпус, в котором находится электроника, из основного корпуса.

• Теперь с помощью пинцета поддеваем защелку замка гибкого кабеля, чтобы освободить гибкий кабель, прикрепленный к основной электронике в металлическом корпусе и внешнем корпусе. Как мы вскоре увидим, этот кабель идет к печатной плате микрофонного массива в верхней части внешнего корпуса

Шаг 8

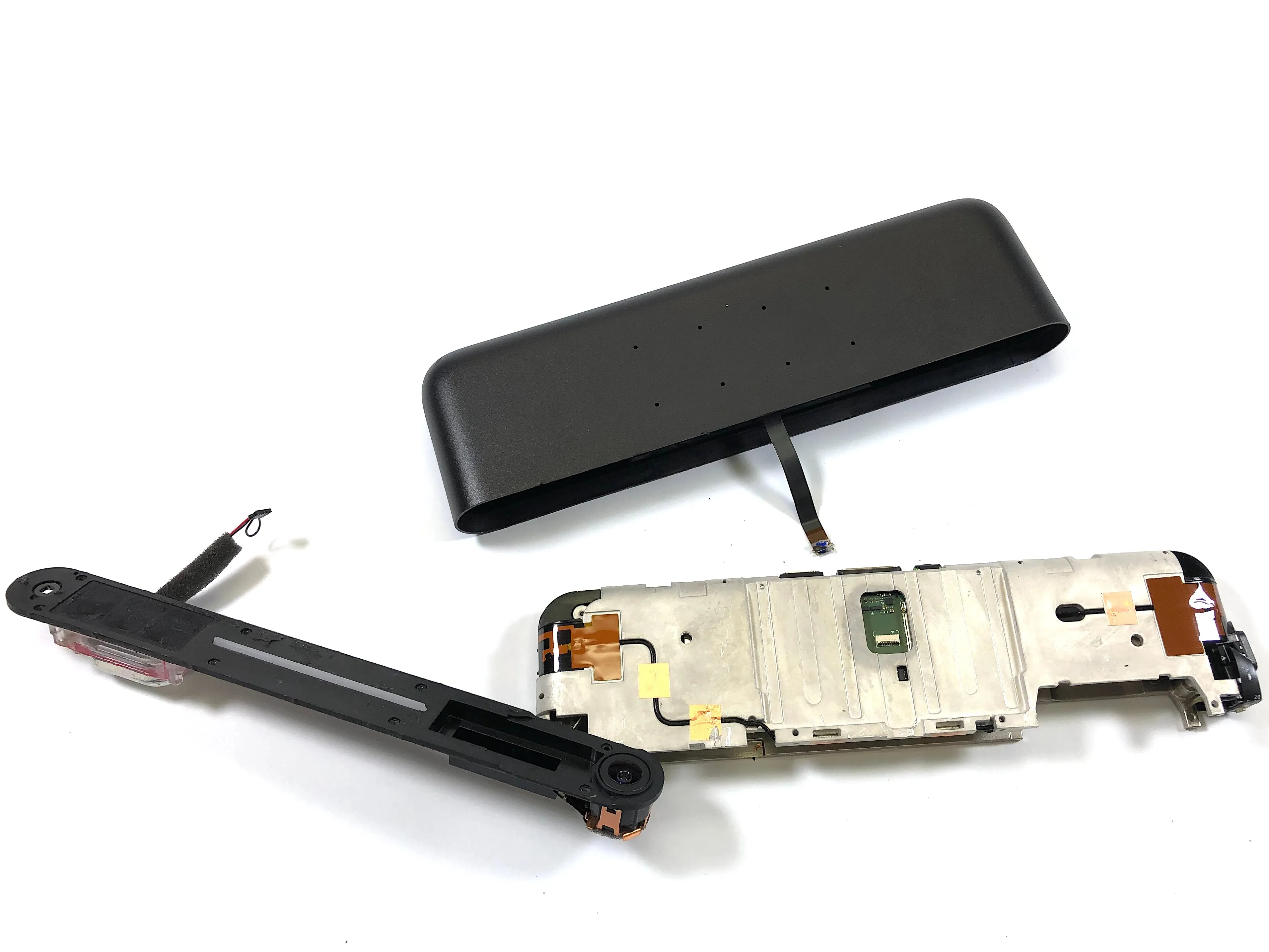

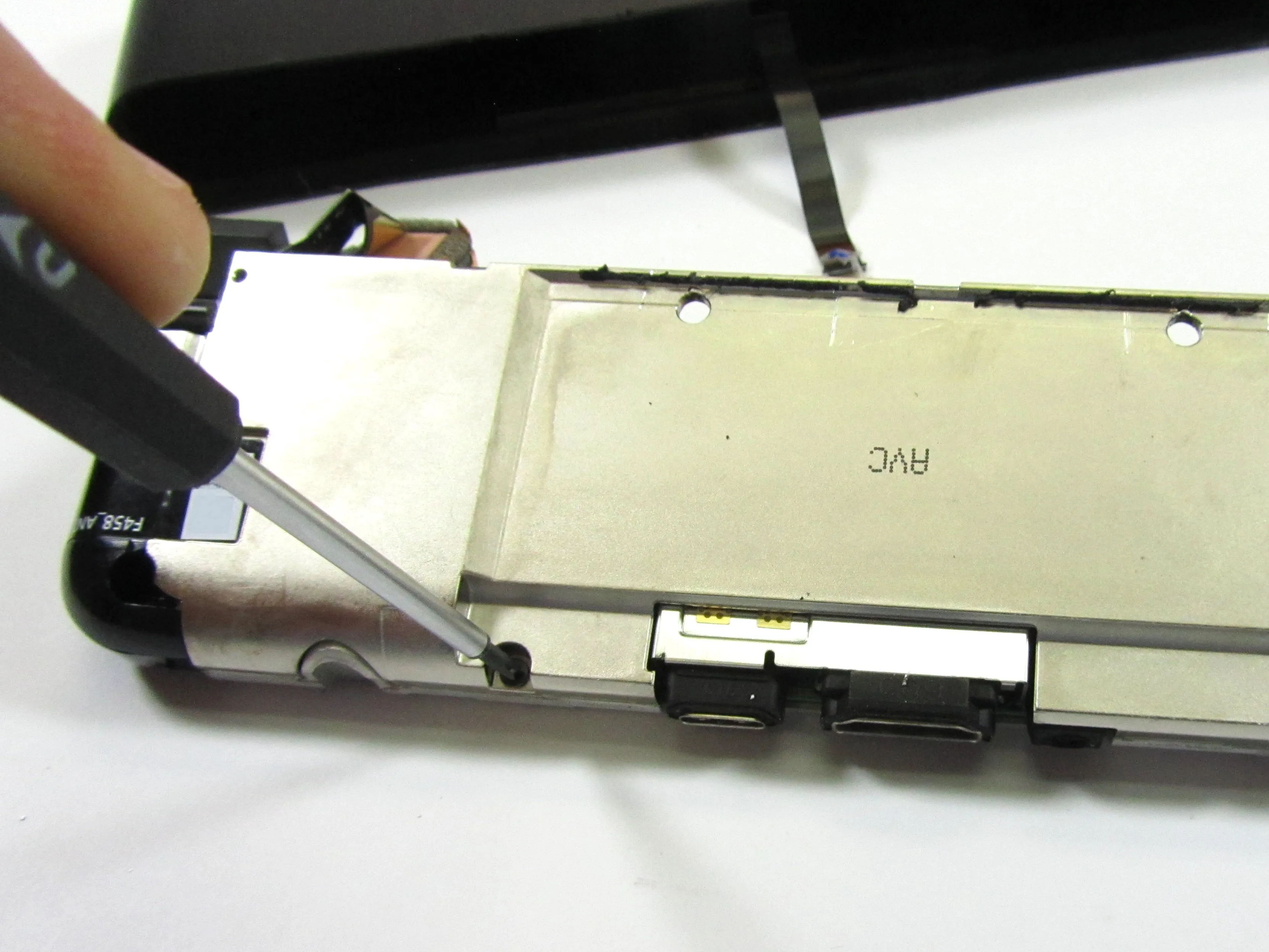

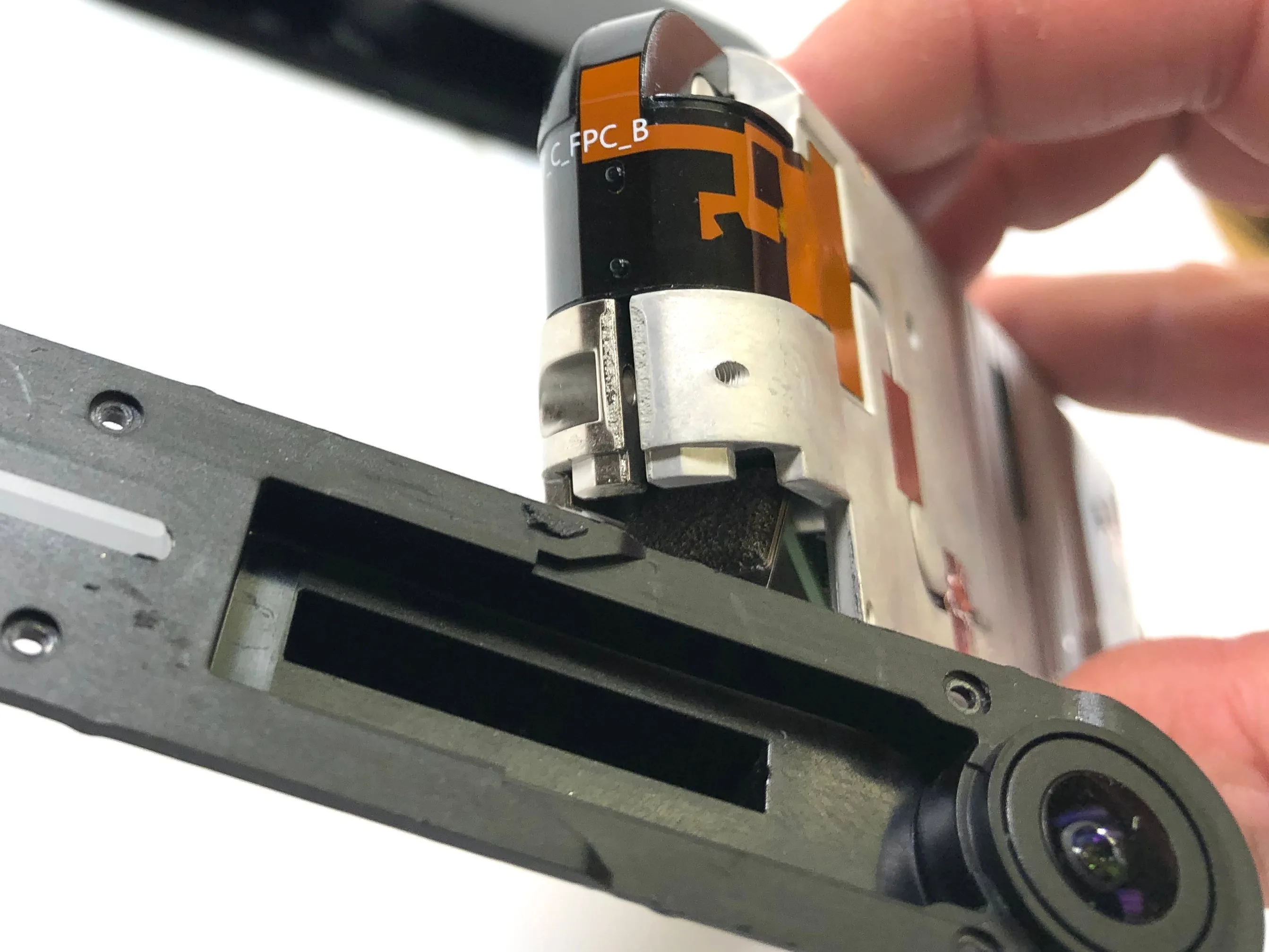

• Теперь, когда внешний корпус снят, а передняя панель удалена, мы можем открыть металлический корпус, в котором находится основная электроника.

• Металлический корпус крепится восемью винтами T5. Используйте инструмент T5, чтобы выкрутить эти винты

• Металлический корпус также удерживается вместе на каждом внешнем конце с помощью гибкой антенны типа наклейки. Эти гибкие антенны необходимо снять, прежде чем открывать металлический корпус.

Шаг 9

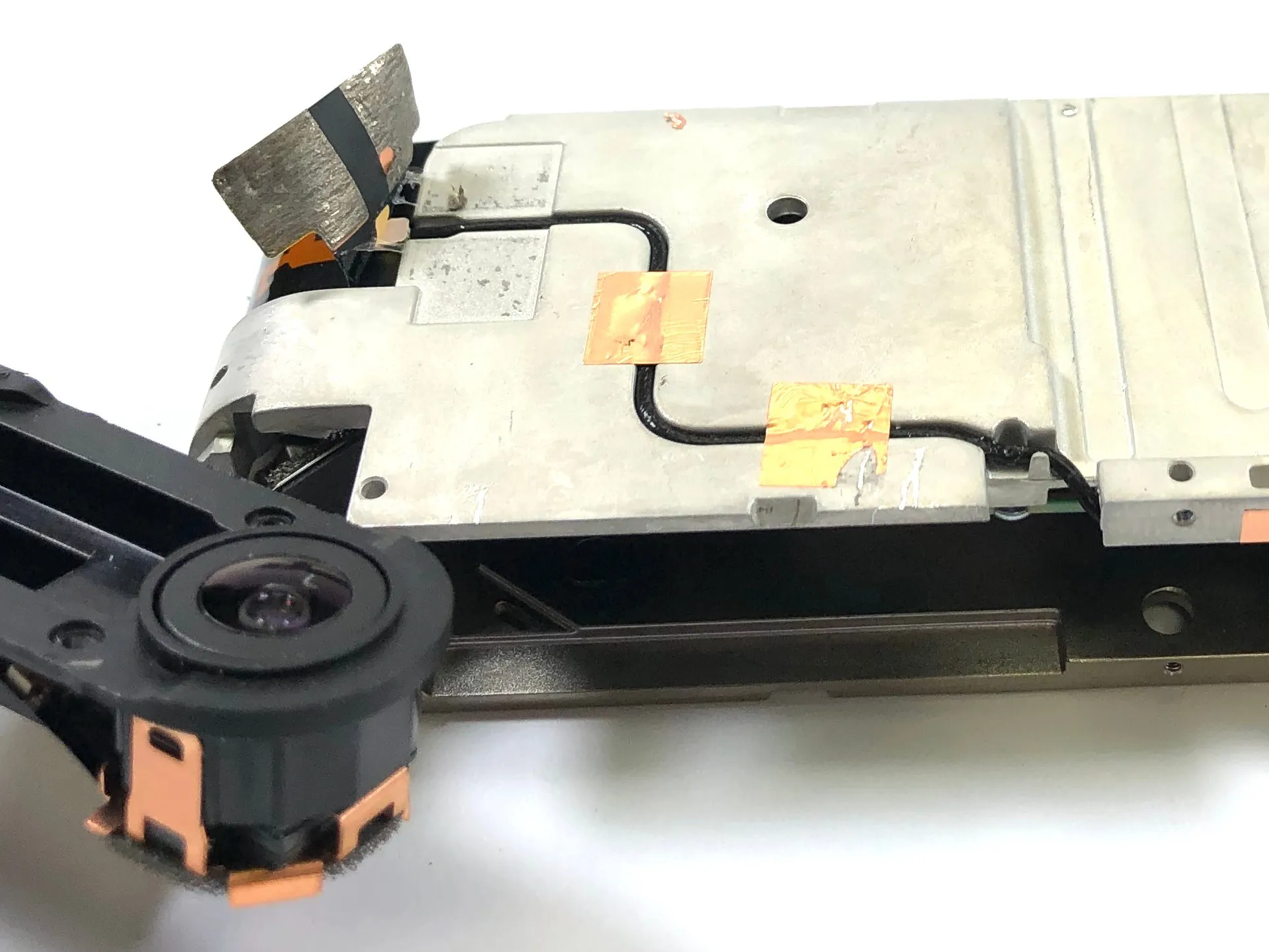

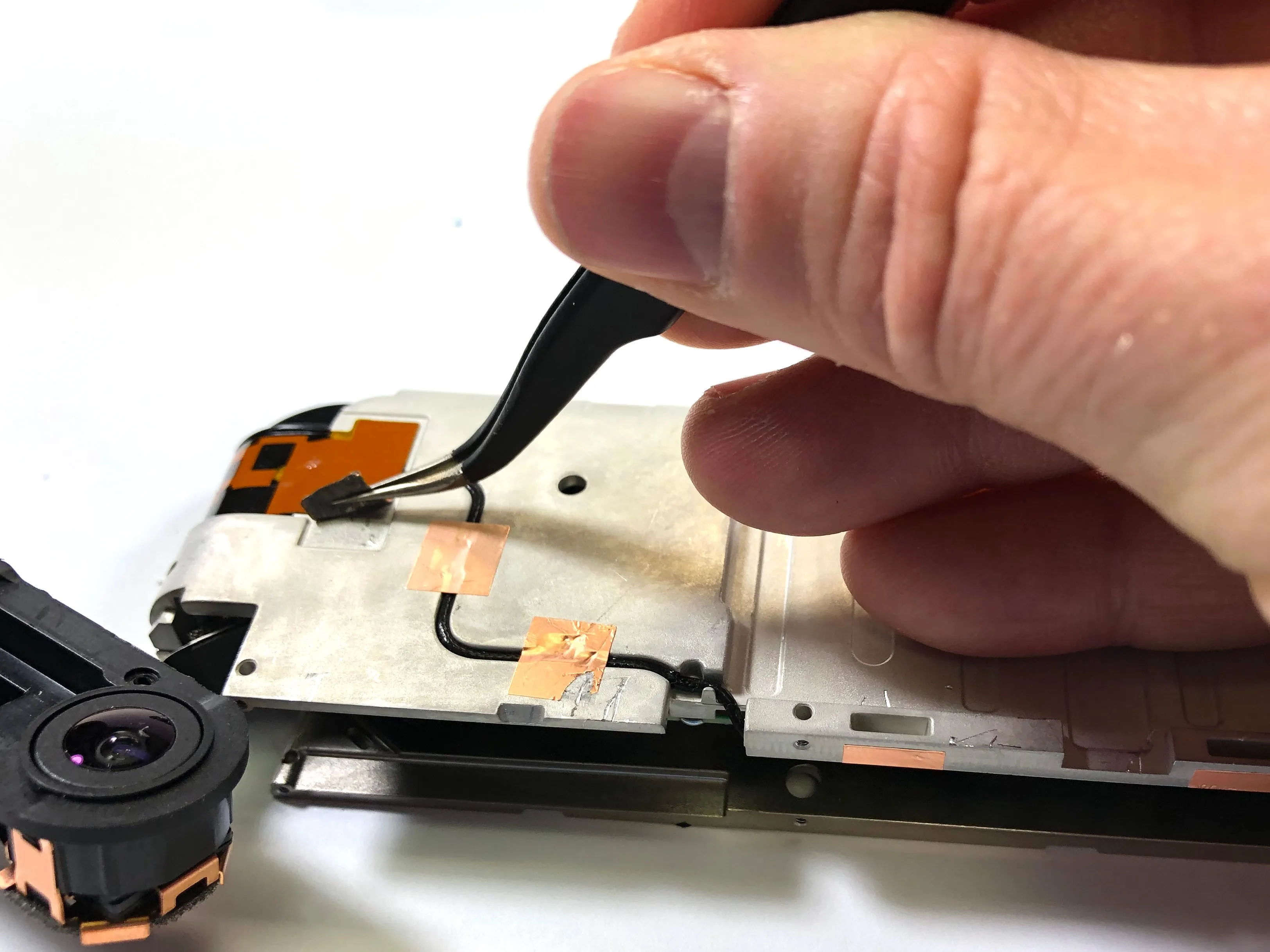

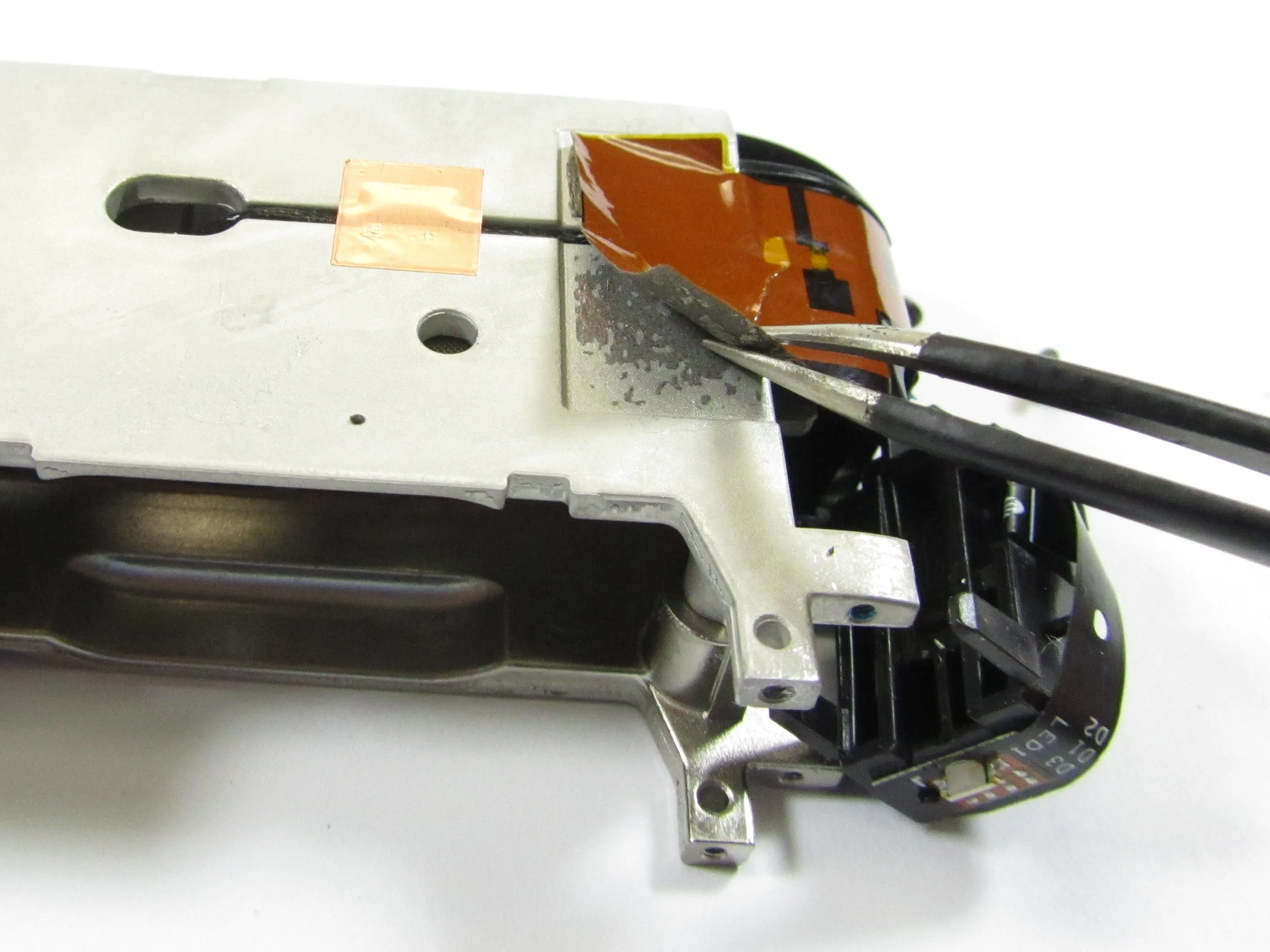

• К сожалению, извлечение гибких антенн приведет к их разрушению. Так как антенны гибкие и имеют клей, удерживающий их на месте. Однако можно снять антенны и использовать клей, чтобы удержать их на месте при сборке устройства.

• С помощью пинцета снимите гибкие антенны с каждого конца металлического корпуса.

Шаг 10

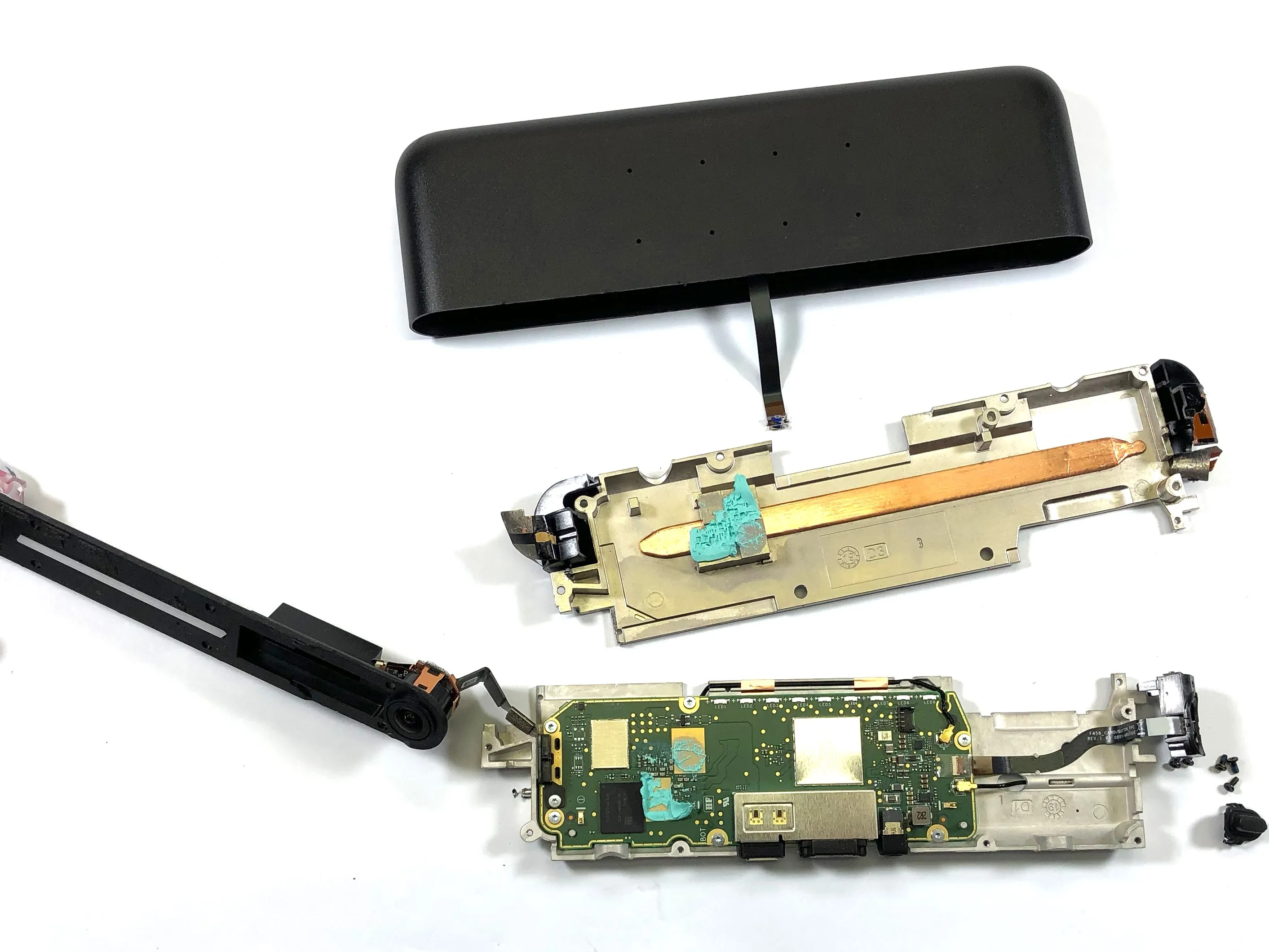

• Открутив винты металлического корпуса и сняв гибкие антенны с каждой стороны металлического корпуса, можно открыть металлический корпус и впервые взглянуть на электронику внутри.

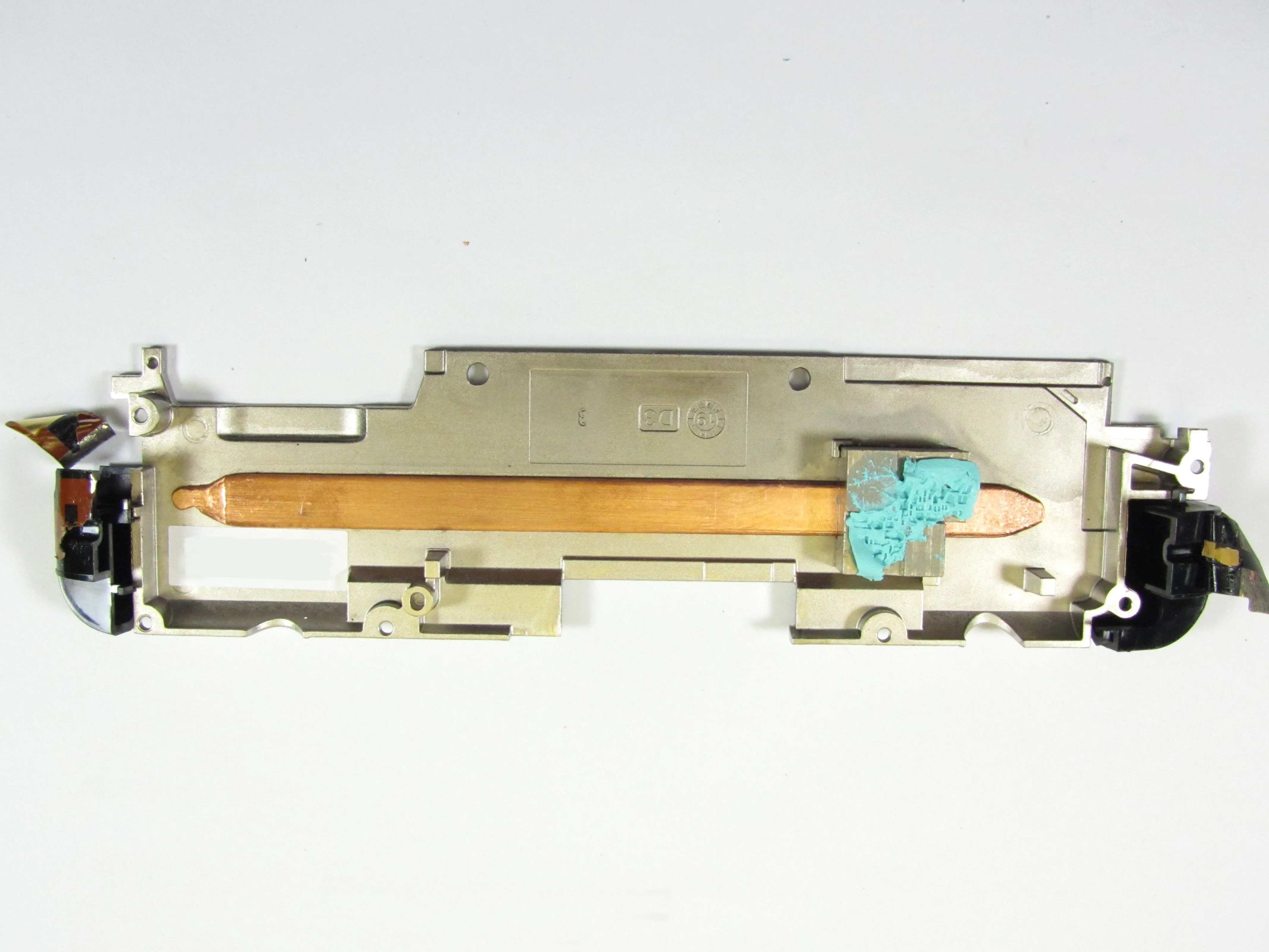

• Мы также видим, что металлический корпус предназначен не столько для экранирования радиочастот, сколько для охлаждения и утяжеления устройства.

• Охлаждение осуществляется с помощью медной тепловой трубки

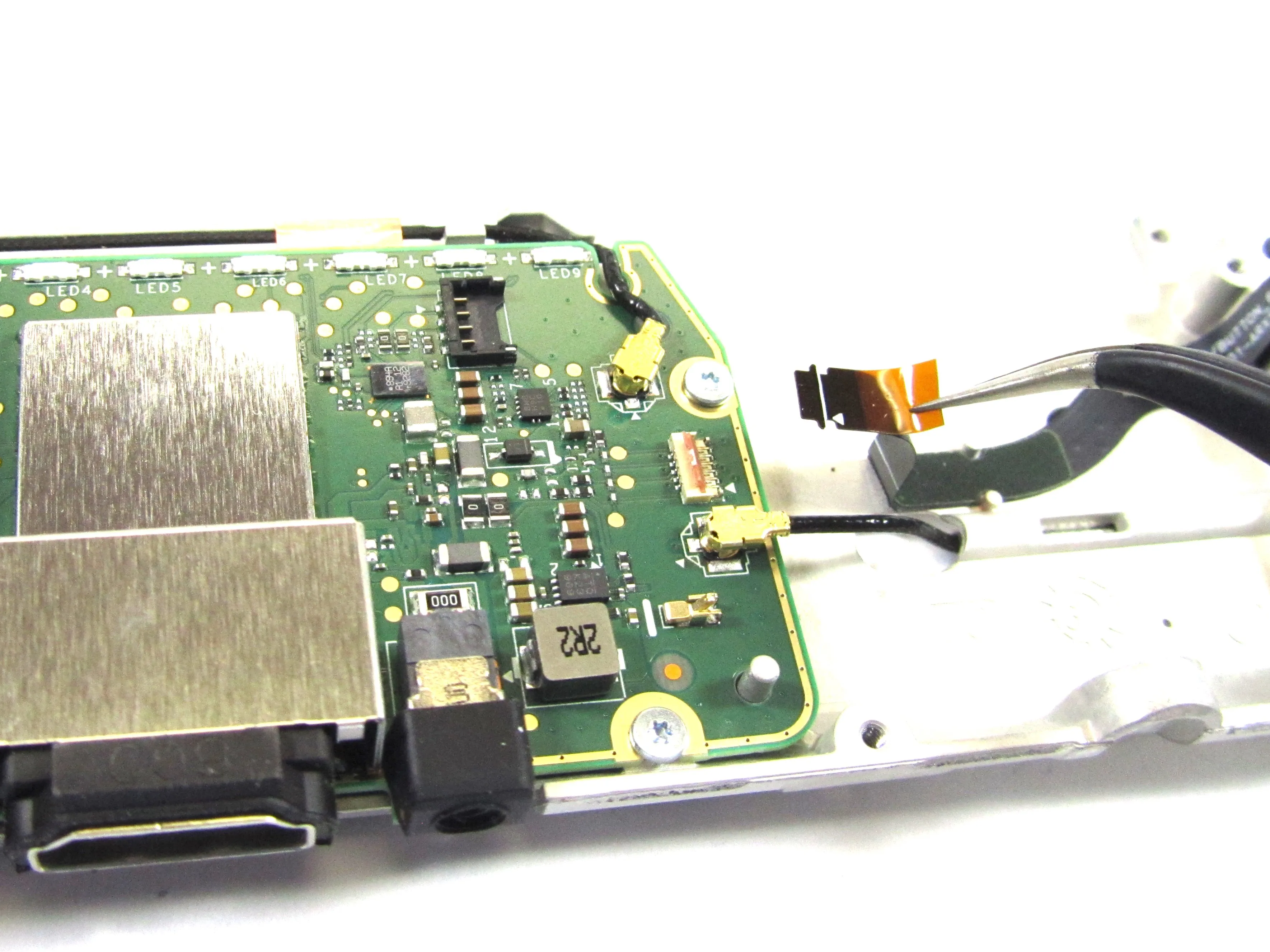

Шаг 11

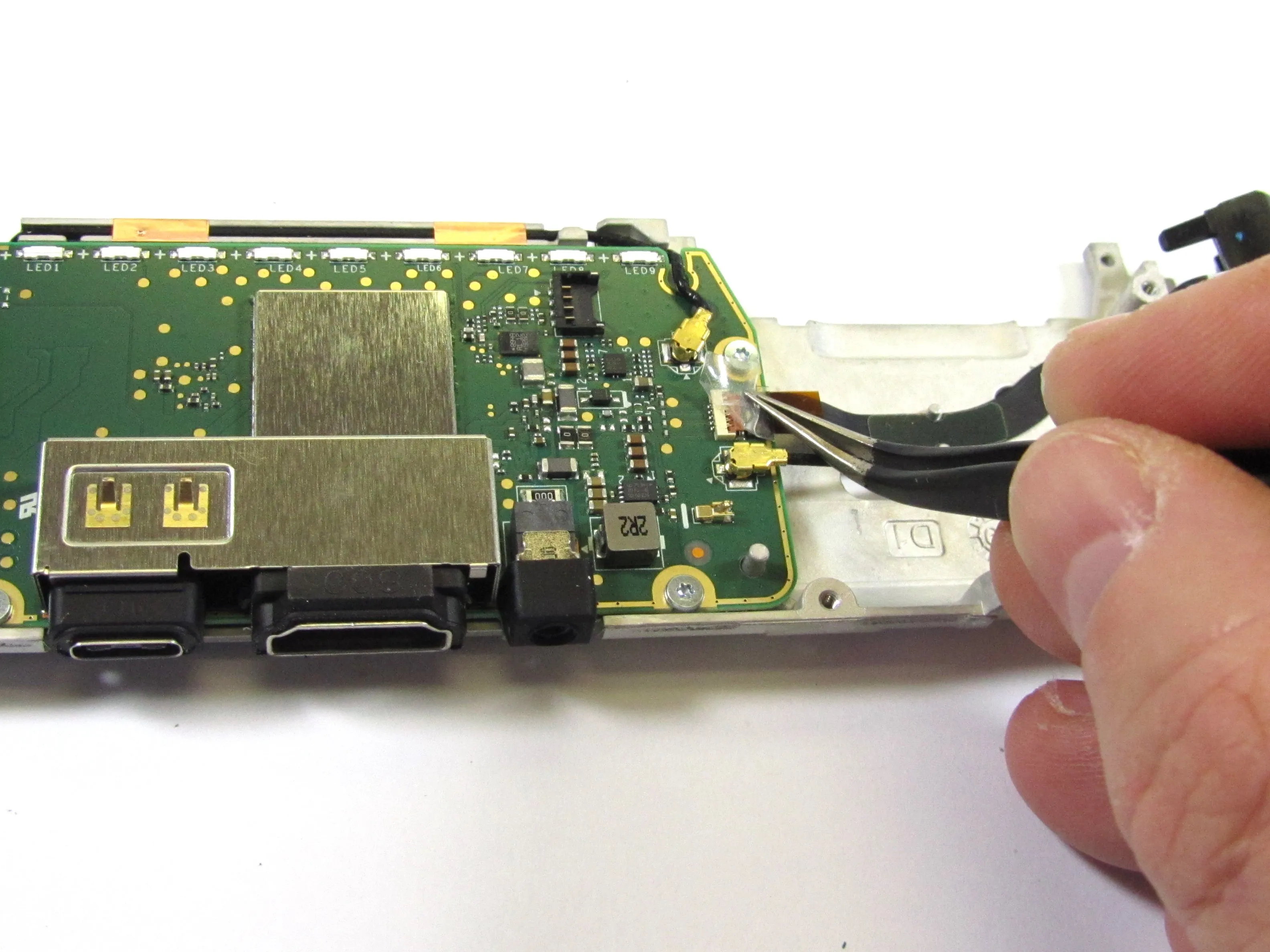

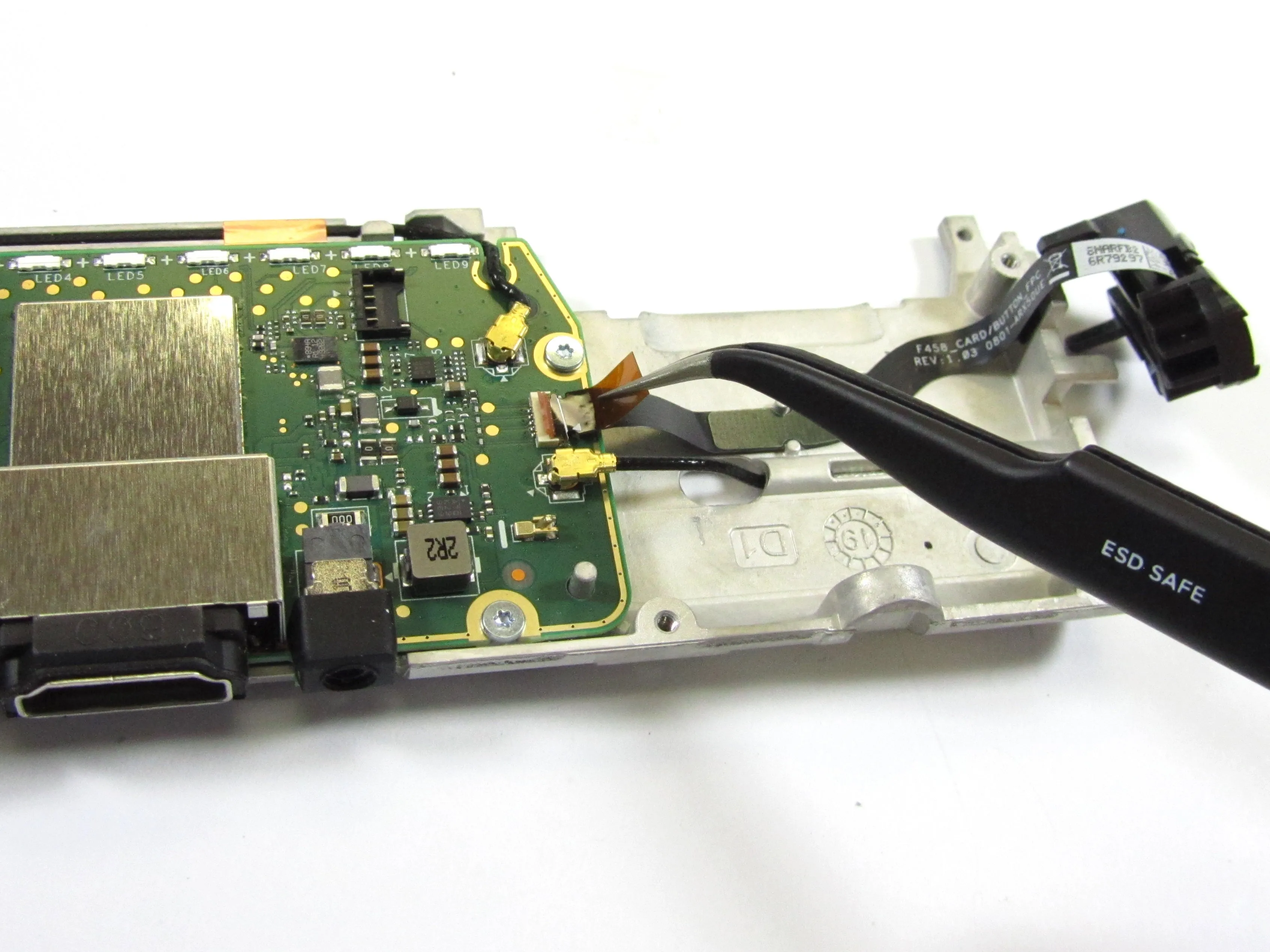

• Теперь самое время отсоединить гибкий кабель боковой кнопки с нижней стороны устройства.

• Для этого пинцетом снимите пластиковую пленку с разъема кнопки. Затем с помощью пинцета поднимите защелку разъема и извлеките гибкий кабель кнопки.

Шаг 12

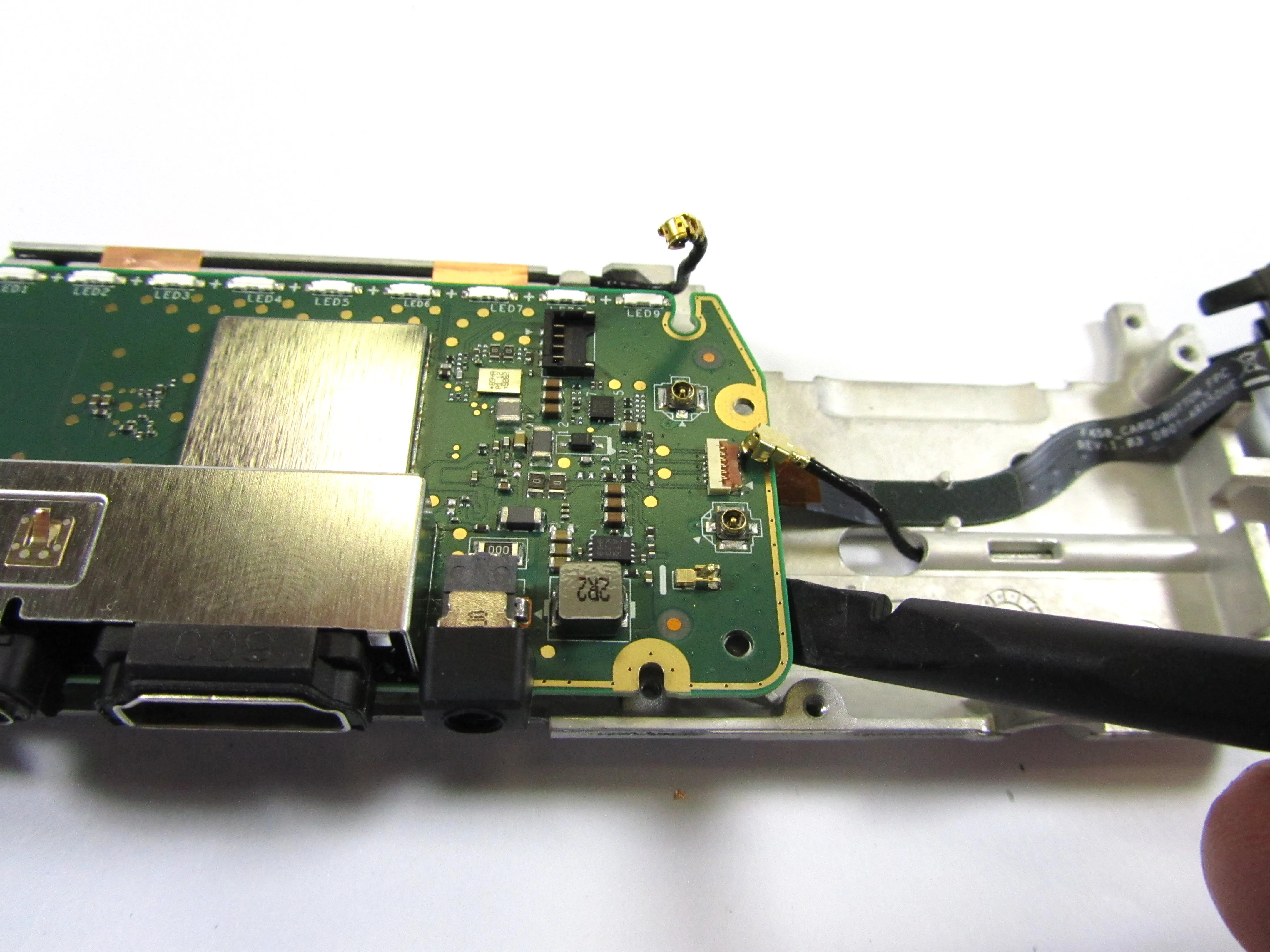

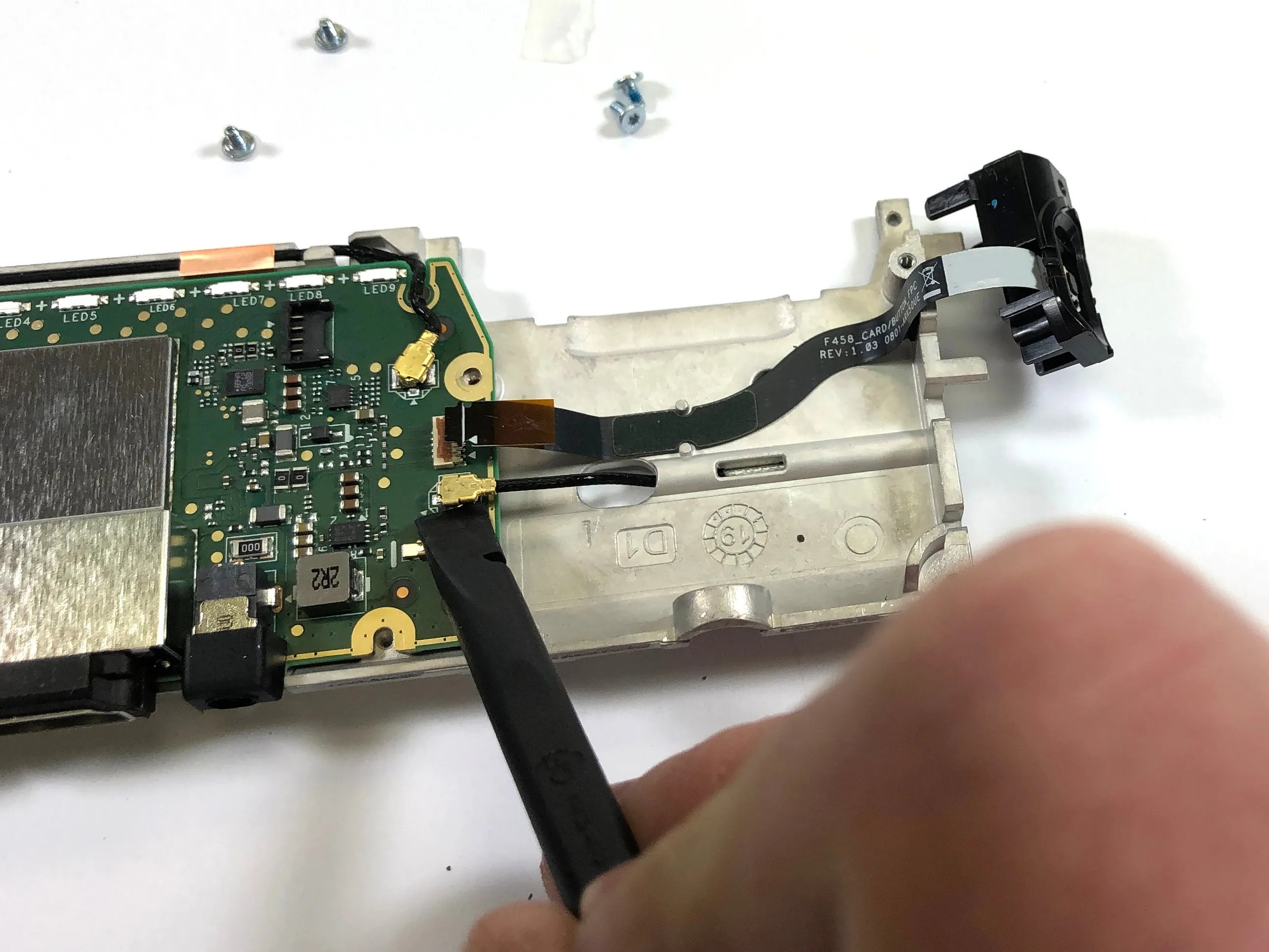

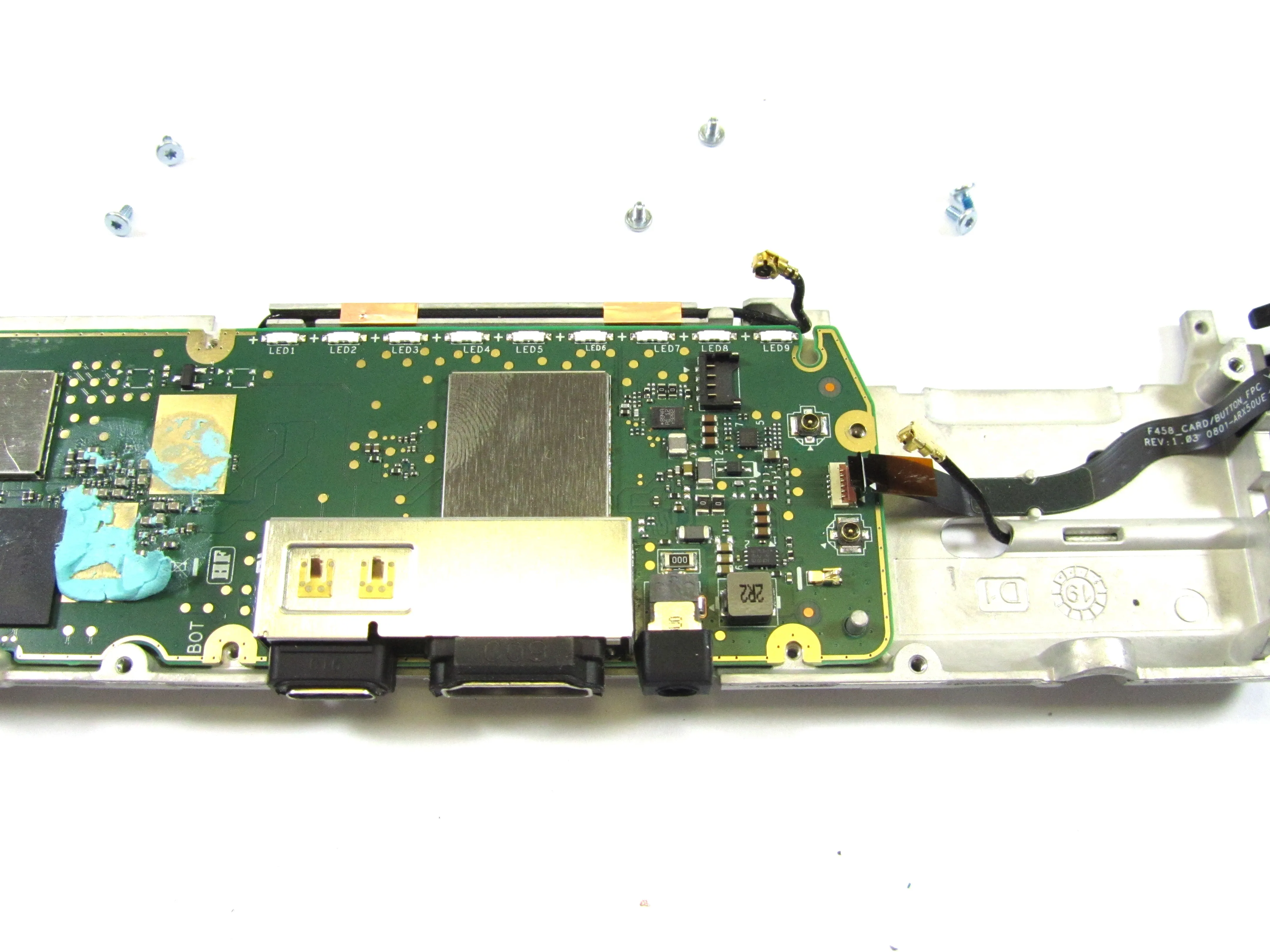

• Прежде чем мы сможем рассмотреть электронику поближе, нам также необходимо снять антенные кабели u.fl, которые прикреплены к основной плате электроники.

• Для этого можно использовать инструмент Spudger Tool, чтобы поддеть и отсоединить антенные кабели от разъемов u.fl.

• Теперь используйте инструмент Spudger Tool, чтобы извлечь главную плату электроники из металлического корпуса

Шаг 13

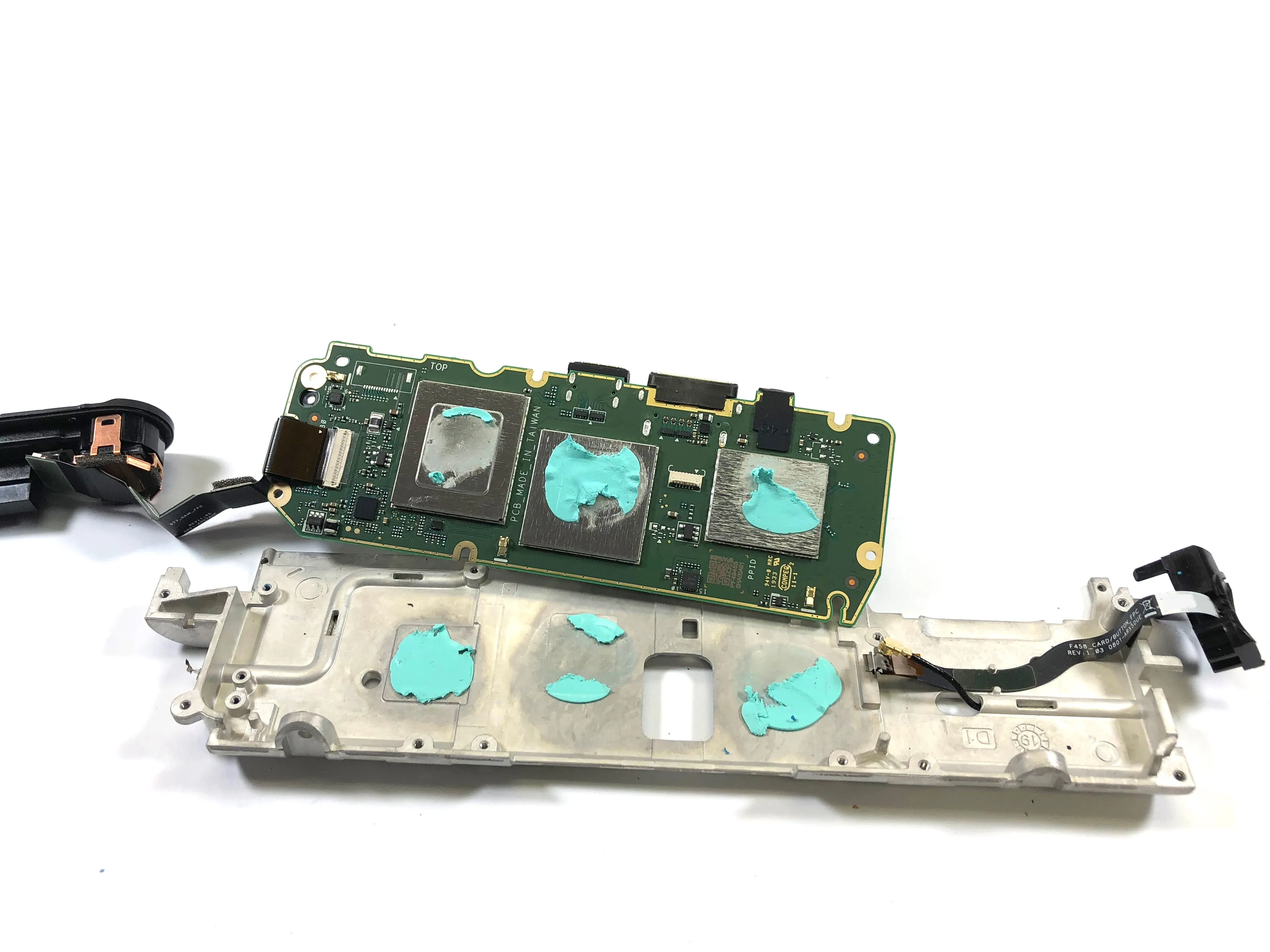

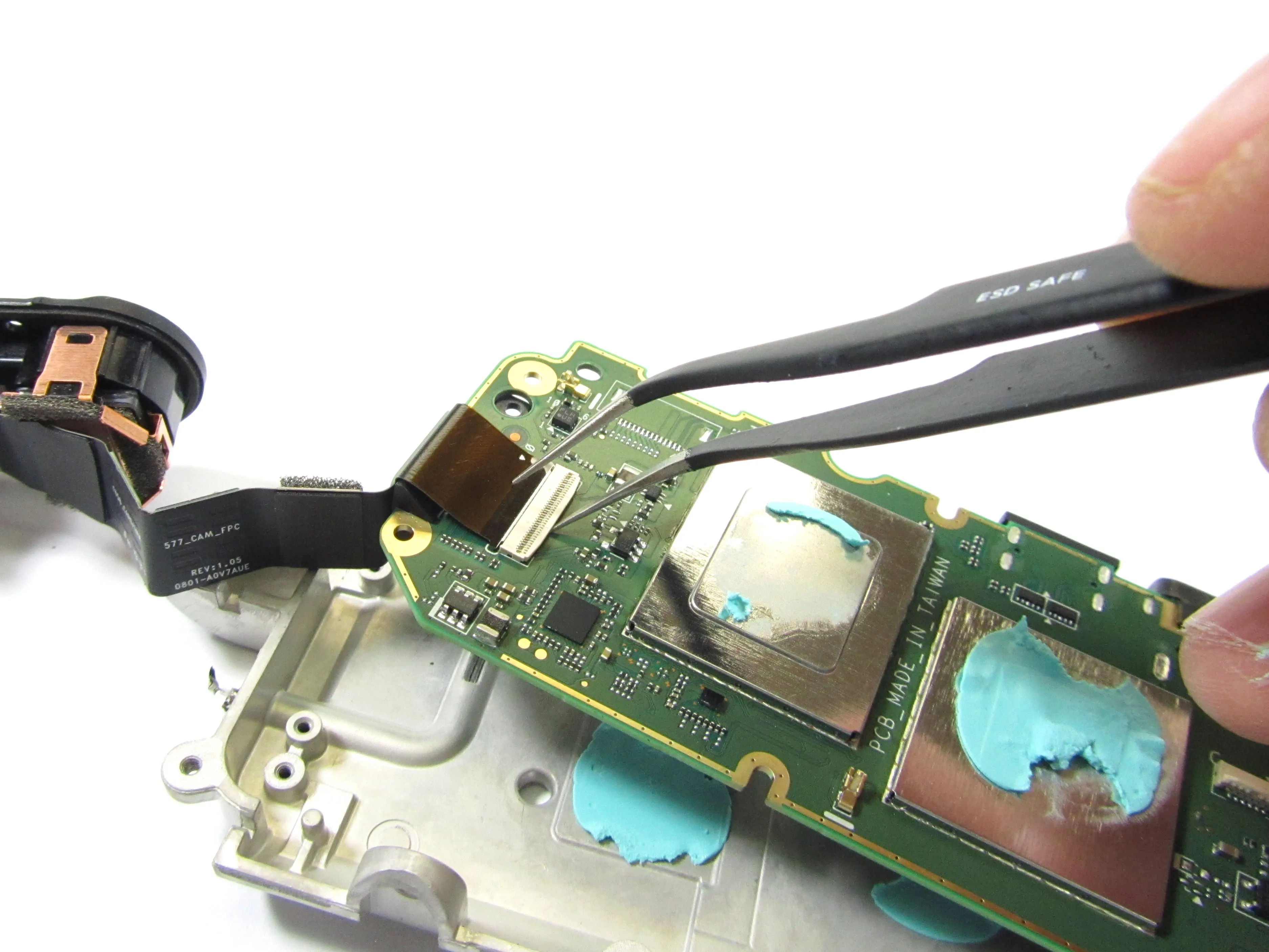

• Сняв главную электронную плату, мы можем снять камеру, которая прикреплена к ней.

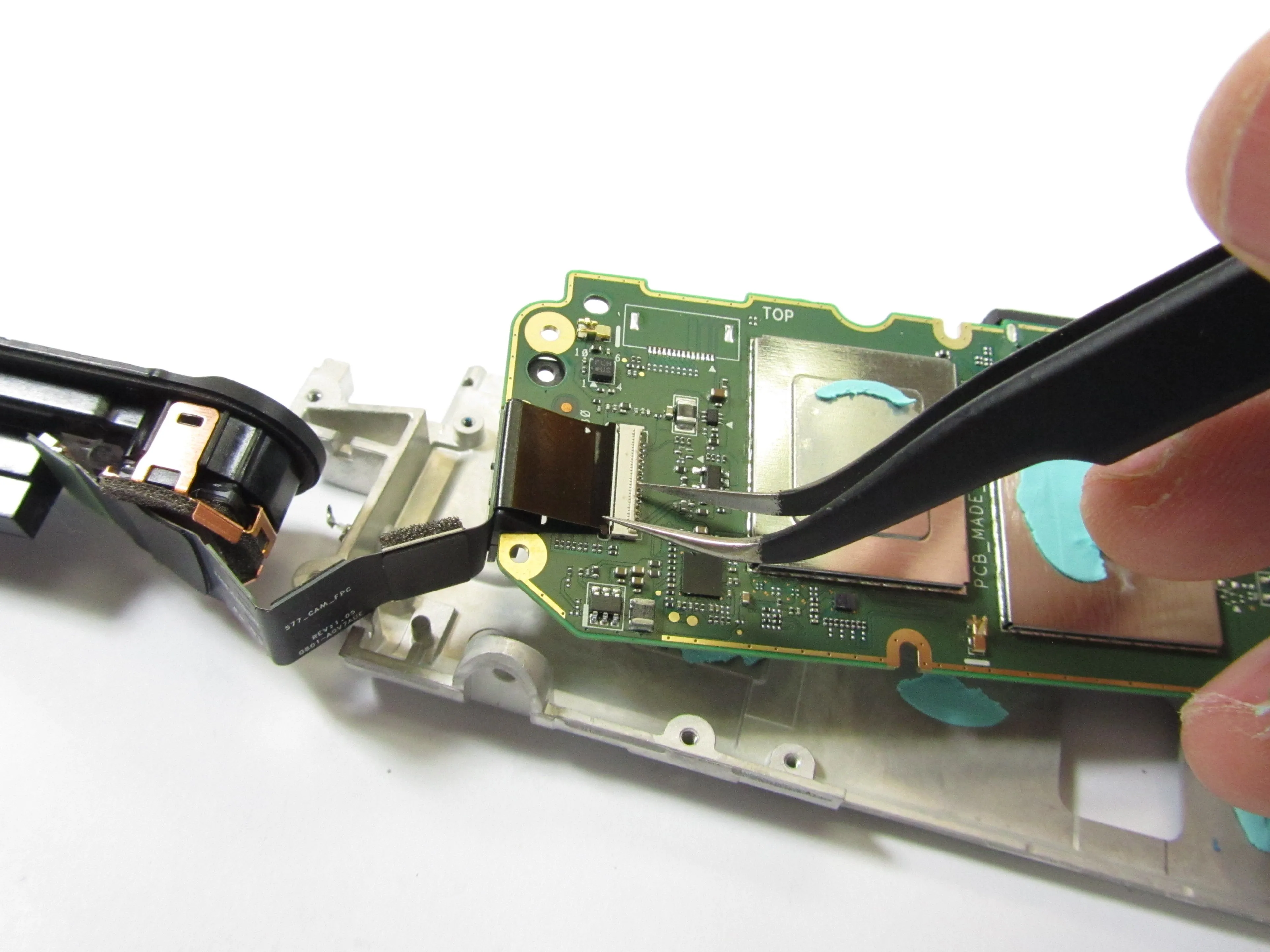

• Для этого сначала снимите пластиковую пленку с разъема камеры. Затем извлеките гибкий кабель камеры, поддев защелку разъема и освободив гибкий кабель камеры пинцетом.

Шаг 14

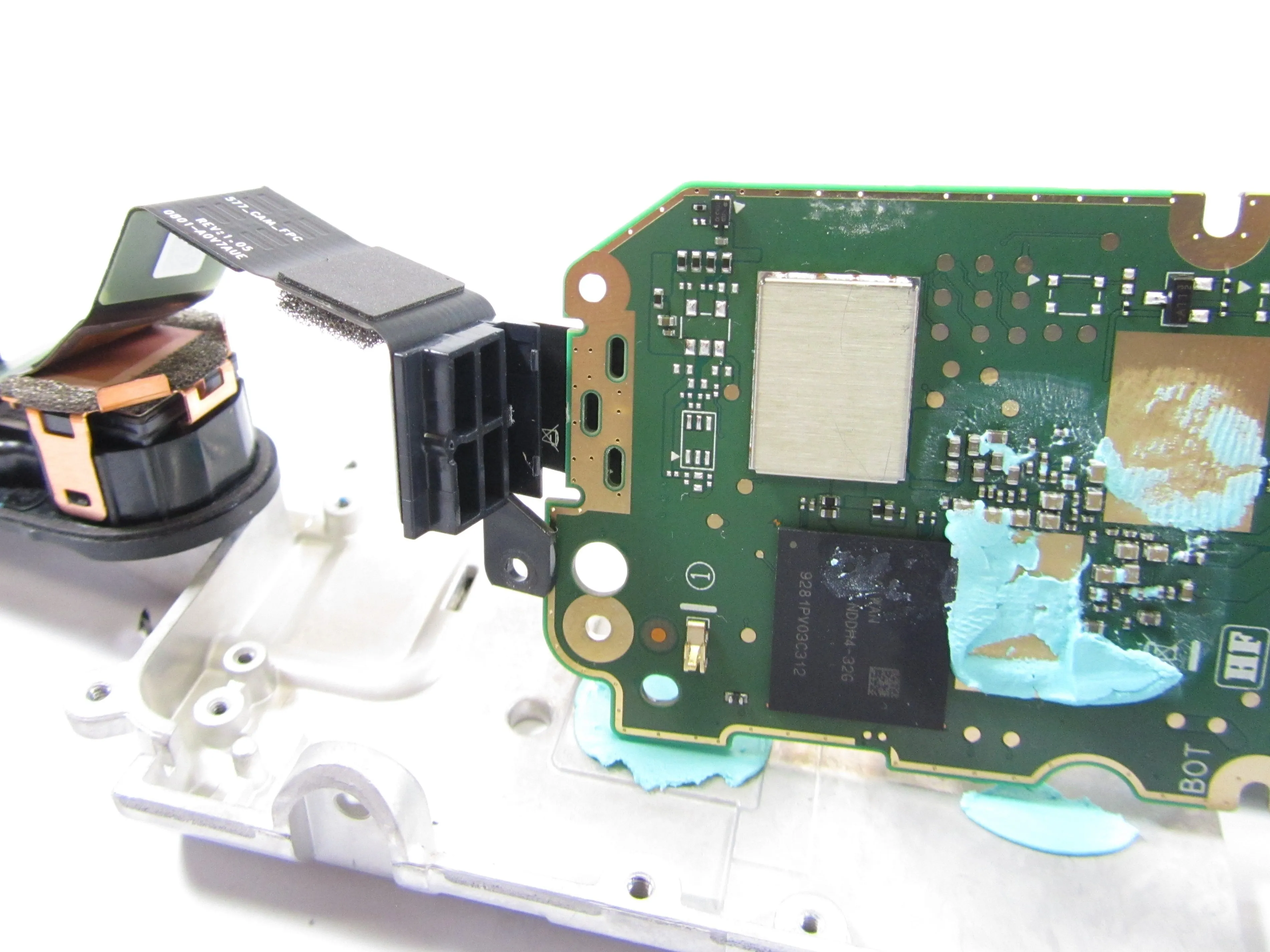

• Гибкий кабель камеры также удерживается на месте с помощью толстого пластикового блока, прикрепленного к основной печатной плате электроники. Этот пластиковый блок можно отсоединить от печатной платы

• Теперь, когда мы сняли основную электронную плату, вернемся к маленькой электронной плате, расположенной в верхней части основного корпуса.

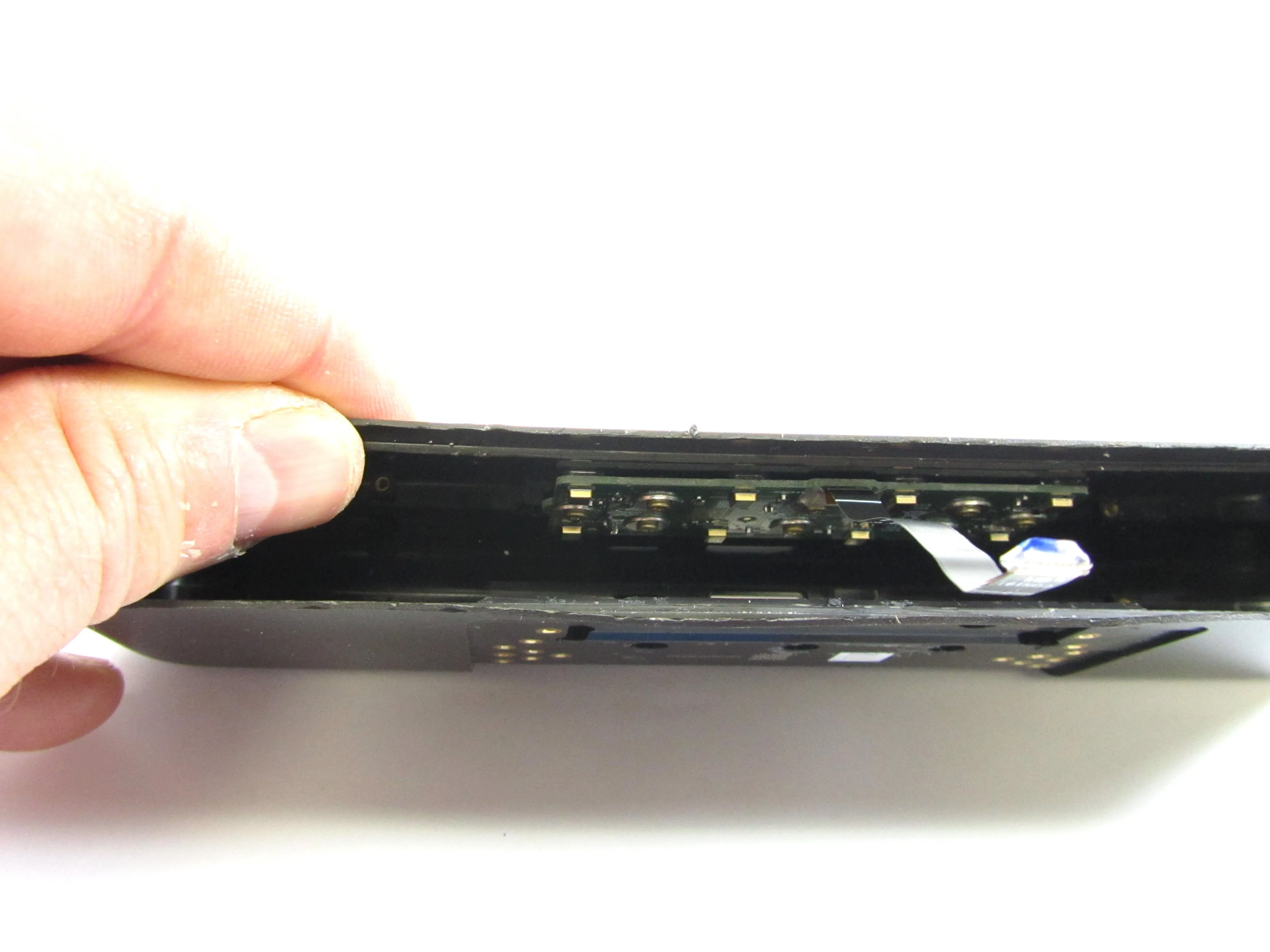

Шаг 15

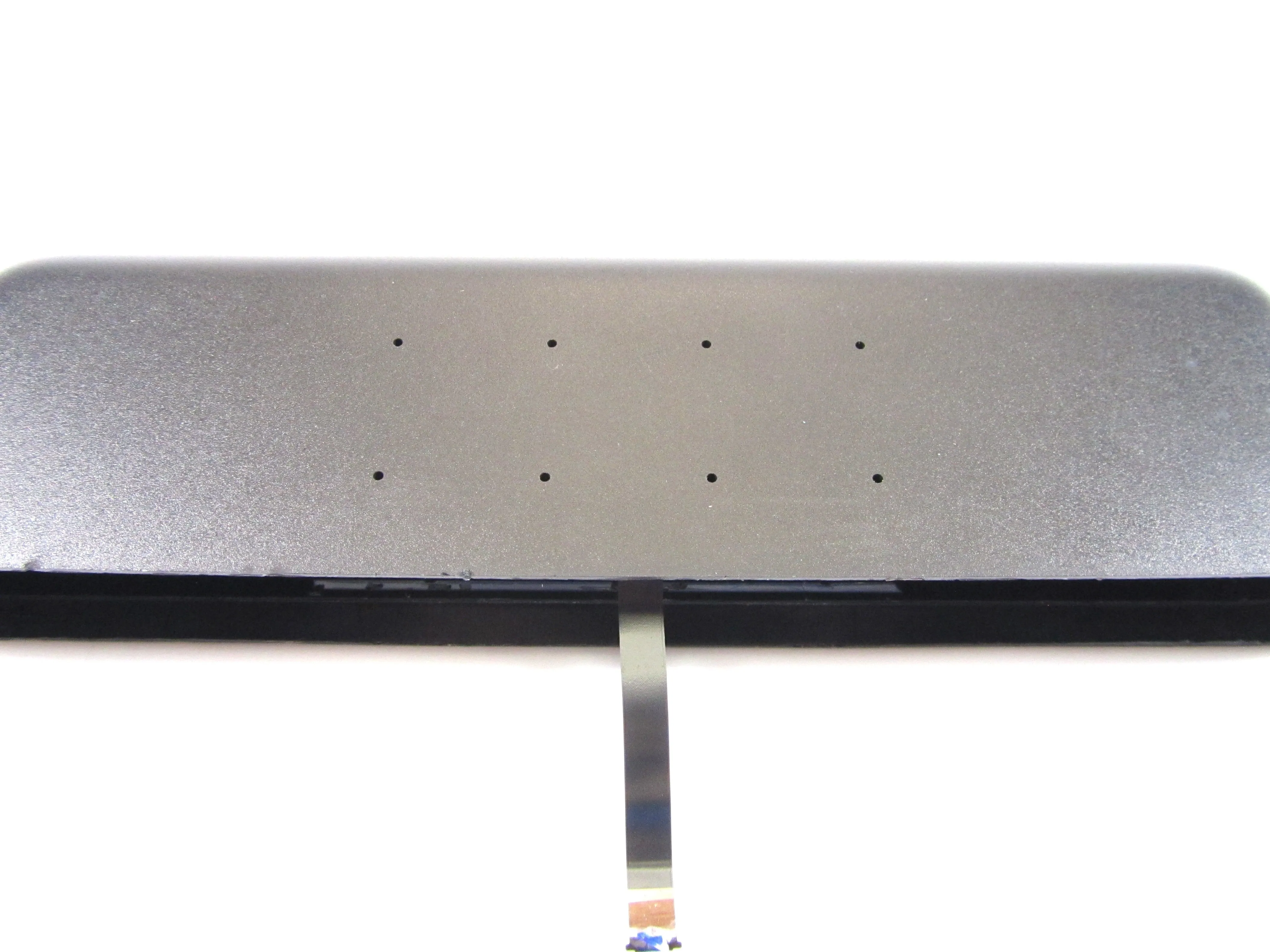

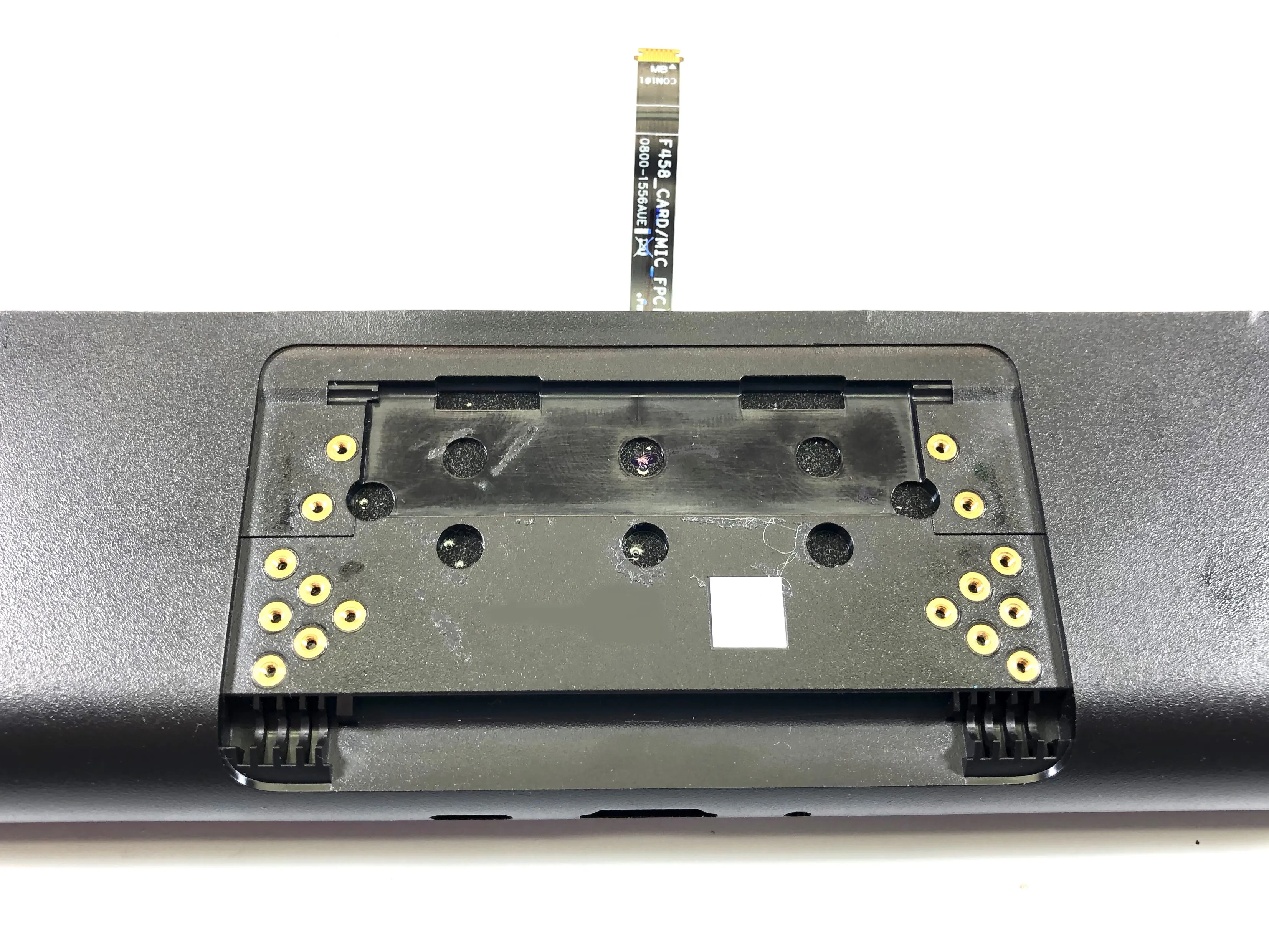

• Как видно на фотографиях первого шага разборки, в верхней части основного корпуса есть восемь отверстий для штырьков. Эти отверстия предназначены для микрофонного массива. Отверстия передают звук на восемь MEMS-микрофонов, расположенных под отверстиями.

• На противоположной внешней стороне основного корпуса мы видим восемь круглых отверстий. С внутренней стороны эти отверстия закрыты черной лентой

Шаг 16

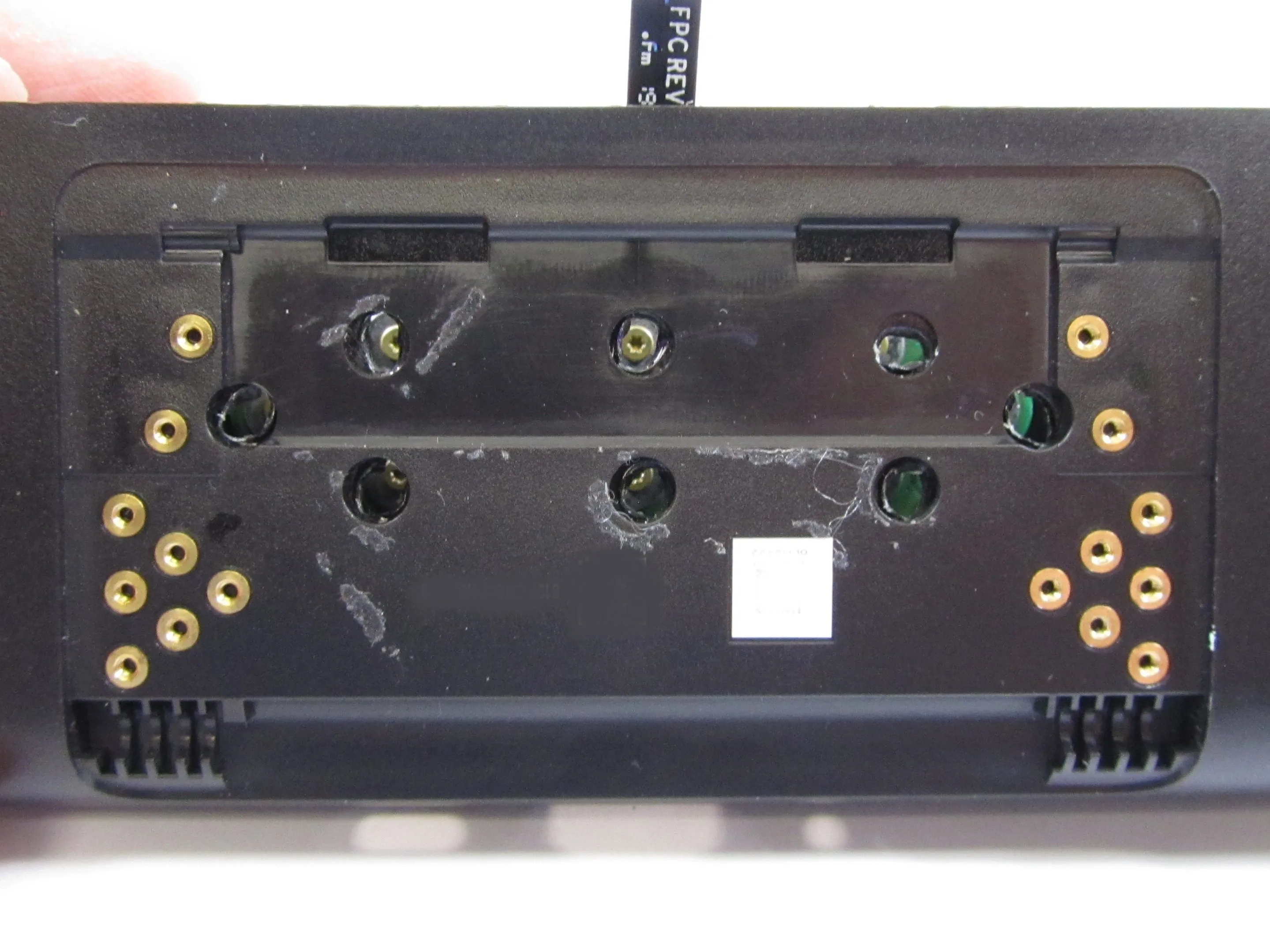

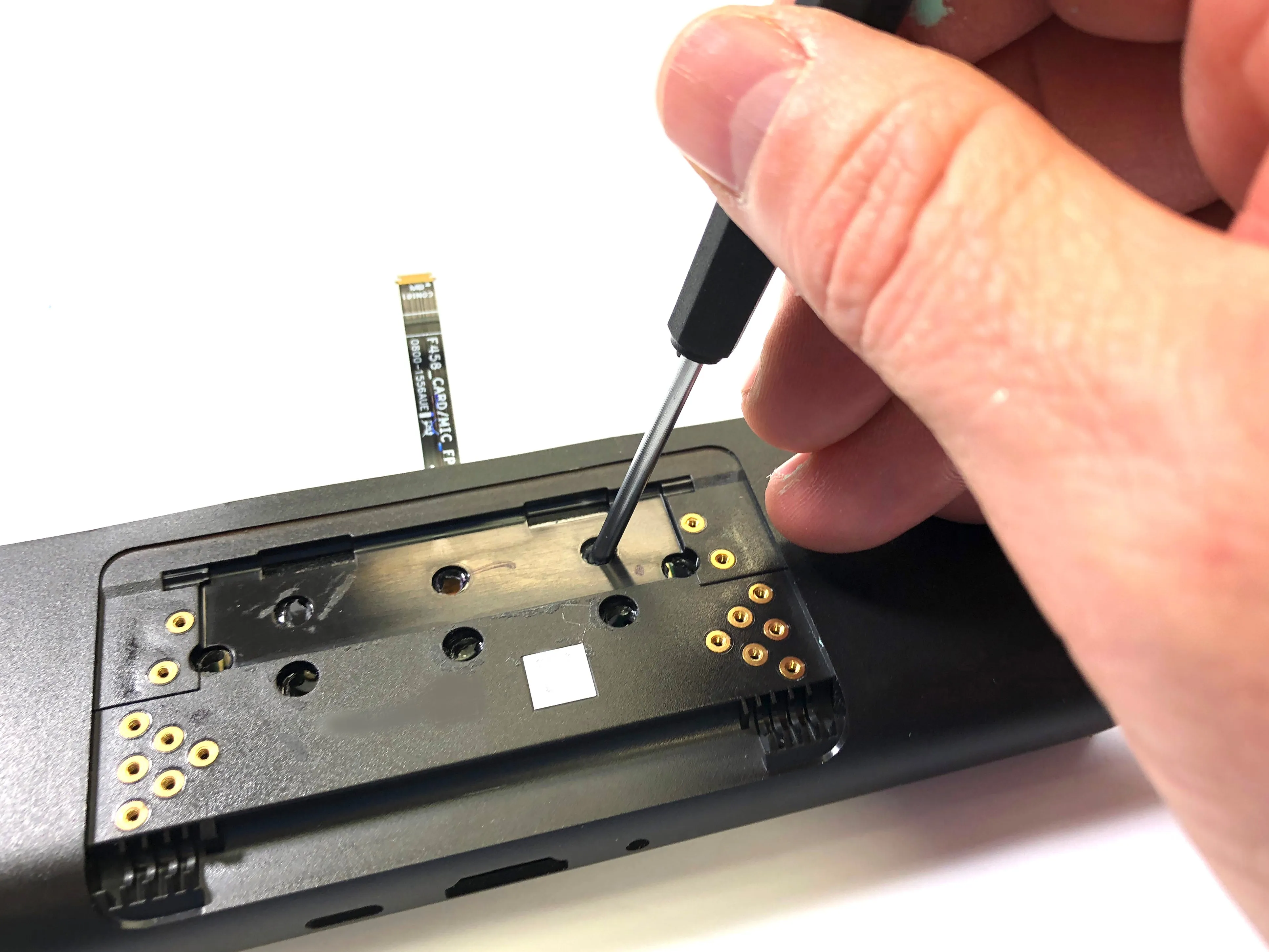

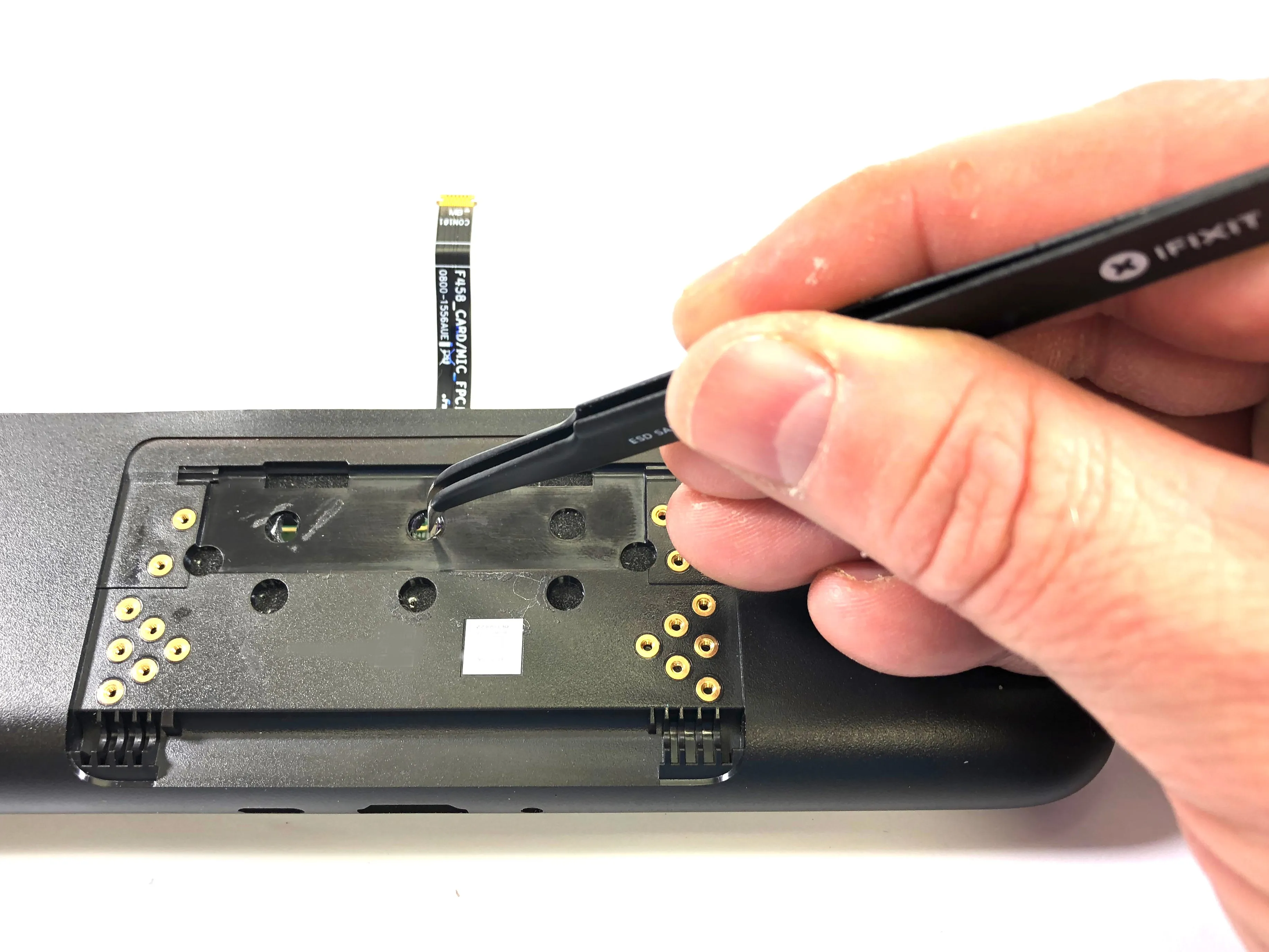

• Мы можем использовать пинцет, чтобы пробить отверстия в черной ленте, чтобы обеспечить доступ к винтам, которые держат печатную плату микрофонного массива на противоположной стороне корпуса

• После того, как мы пробили отверстия в ленте, мы используем T2 Tool, чтобы удалить винты, удерживающие микрофон PCB в корпусе

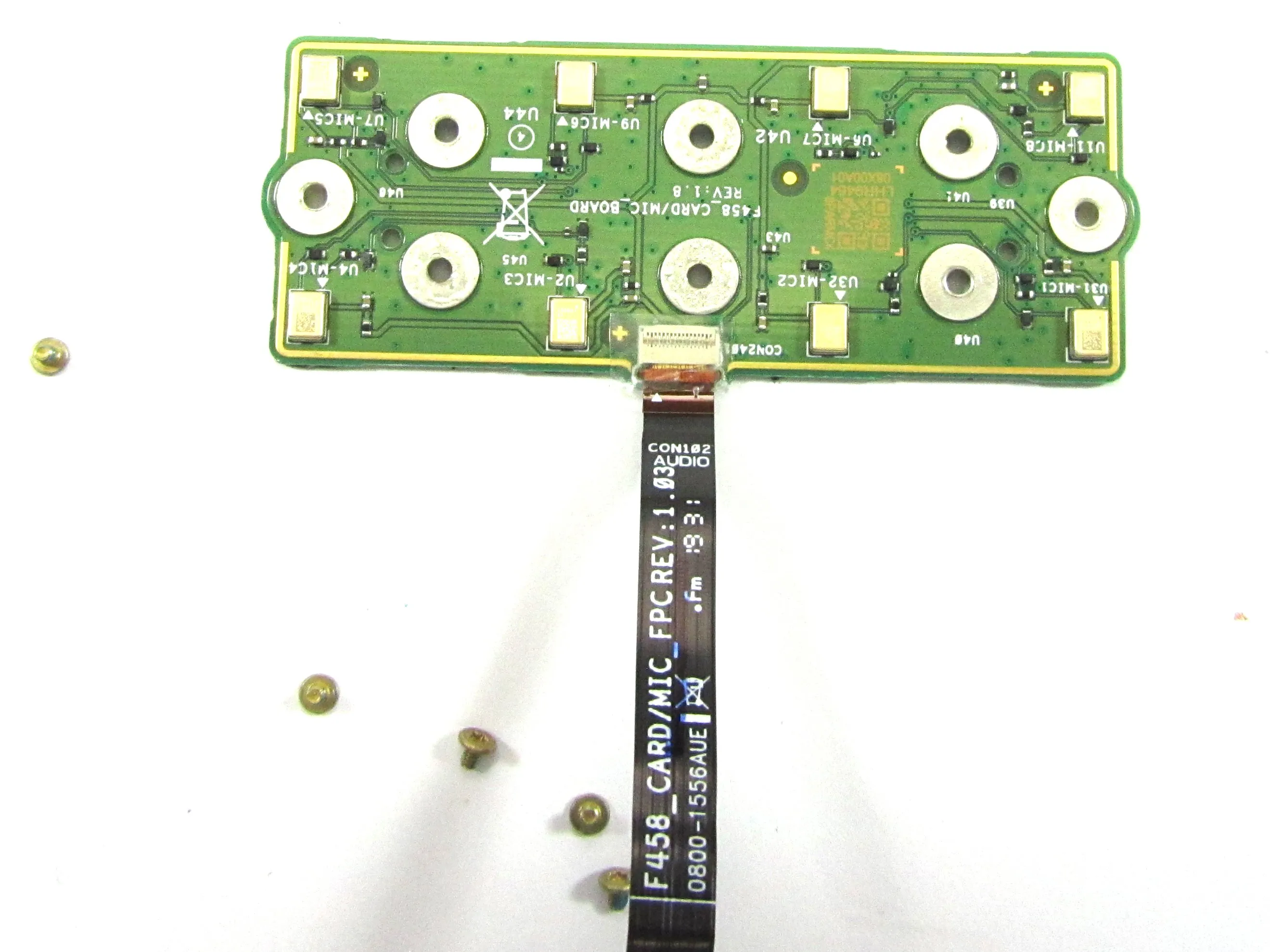

Шаг 17

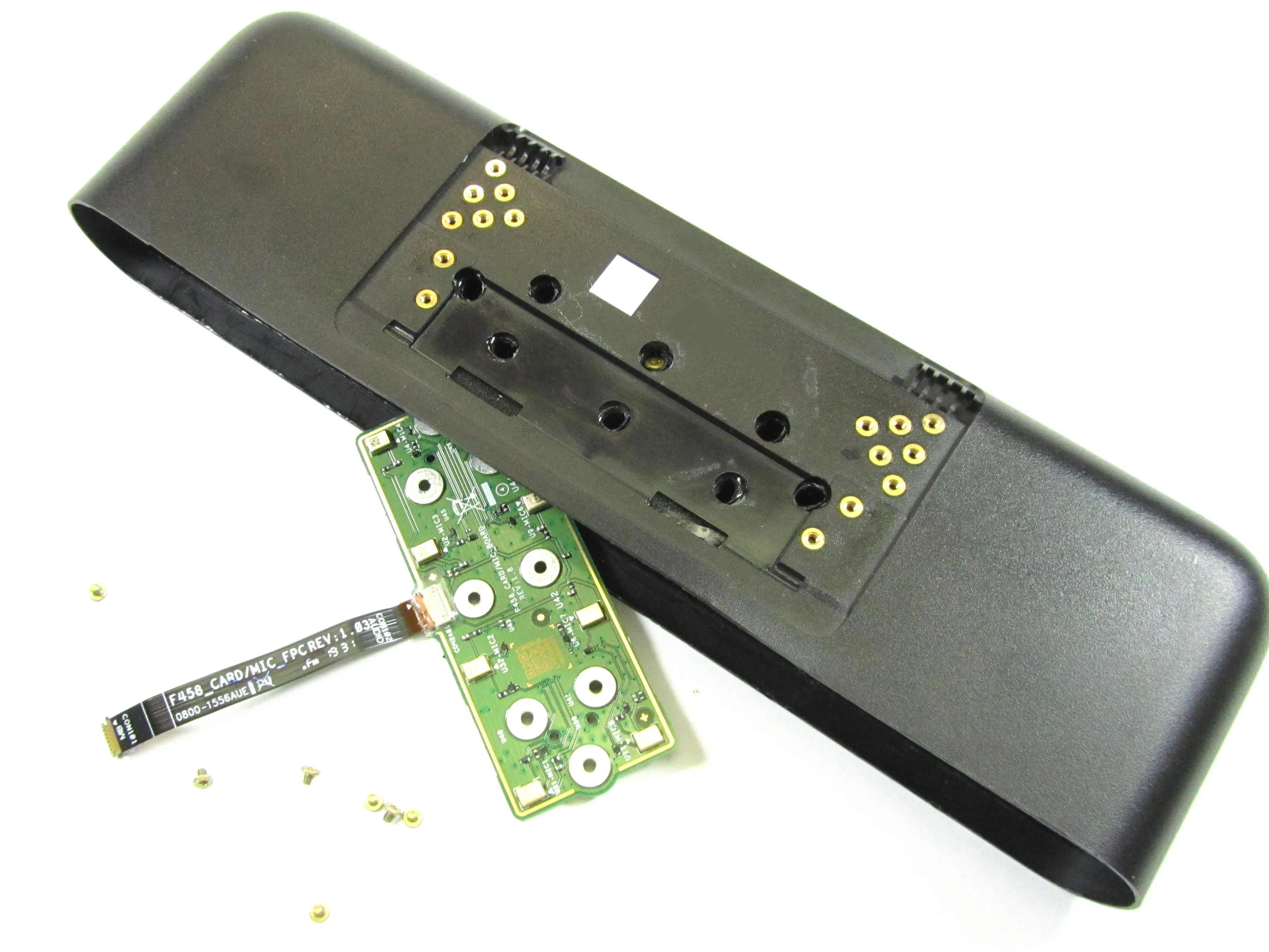

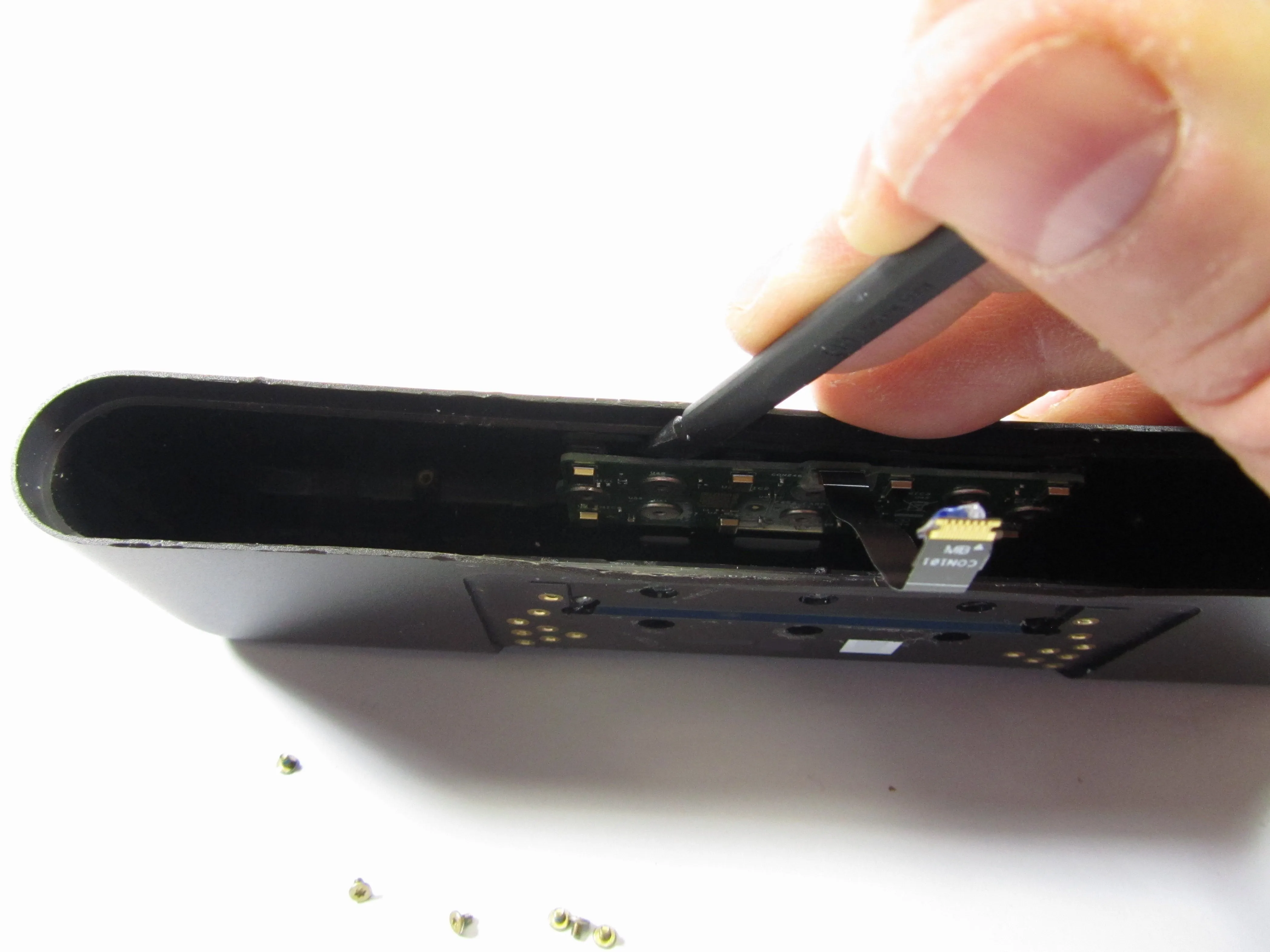

• После того, как винты крепления печатной платы микрофонного массива были удалены, мы можем просто поддеть печатную плату инструментом Spudger Tool. Помимо винтов она также удерживается на месте с помощью двойной клейкой ленты.

• После того как плата микрофонного массива была извлечена, мы можем рассмотреть ее поближе

Шаг 18

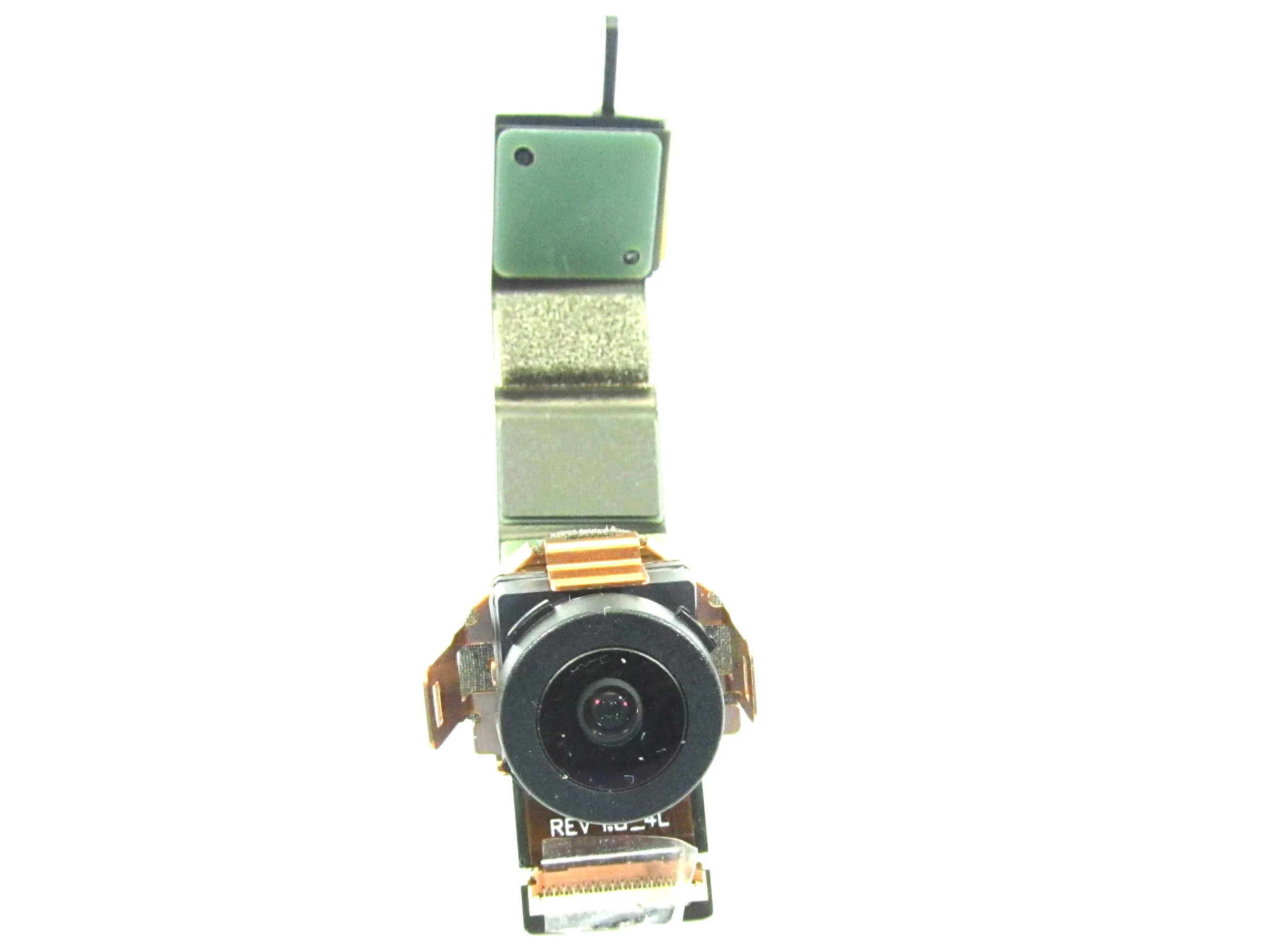

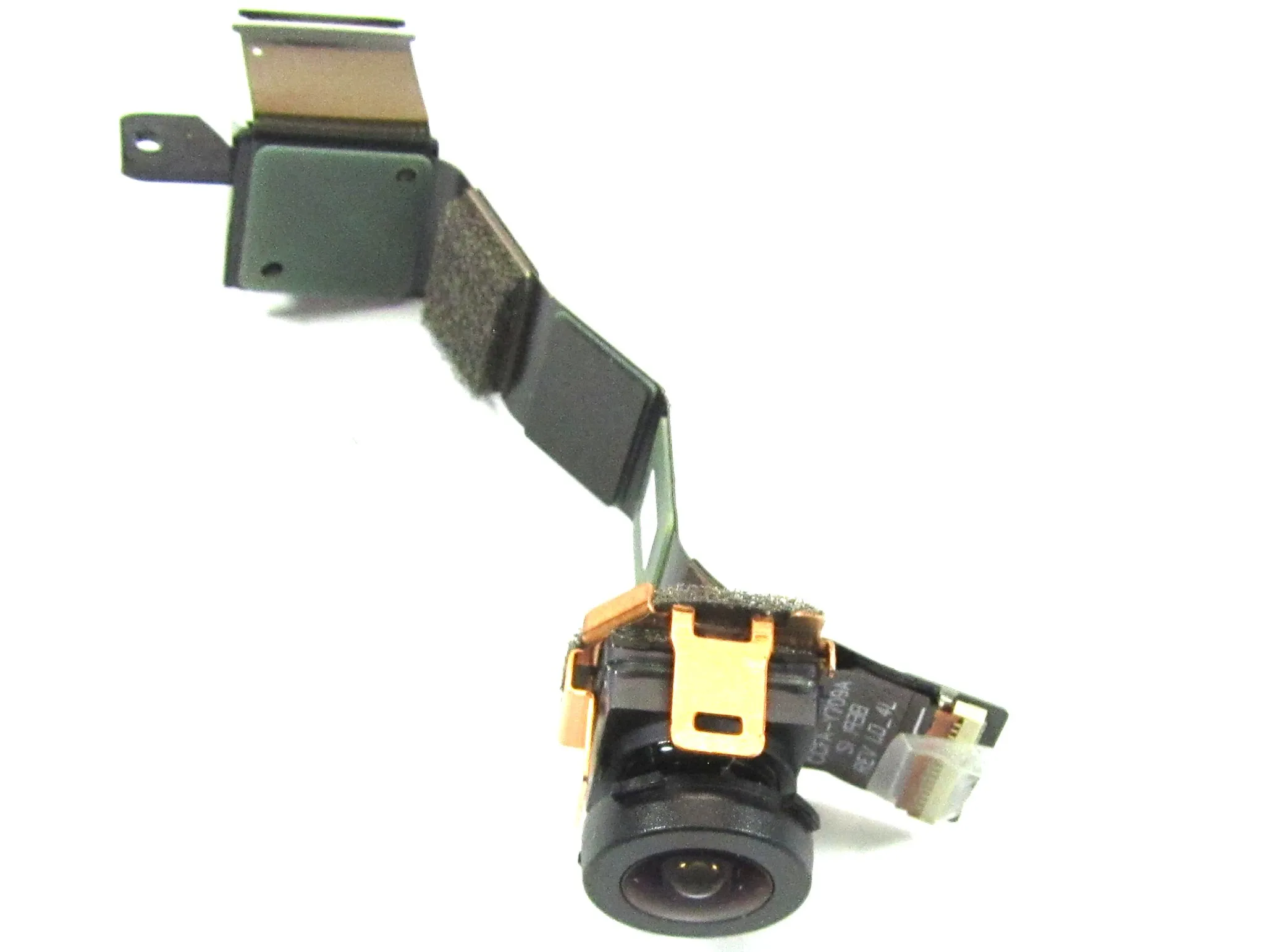

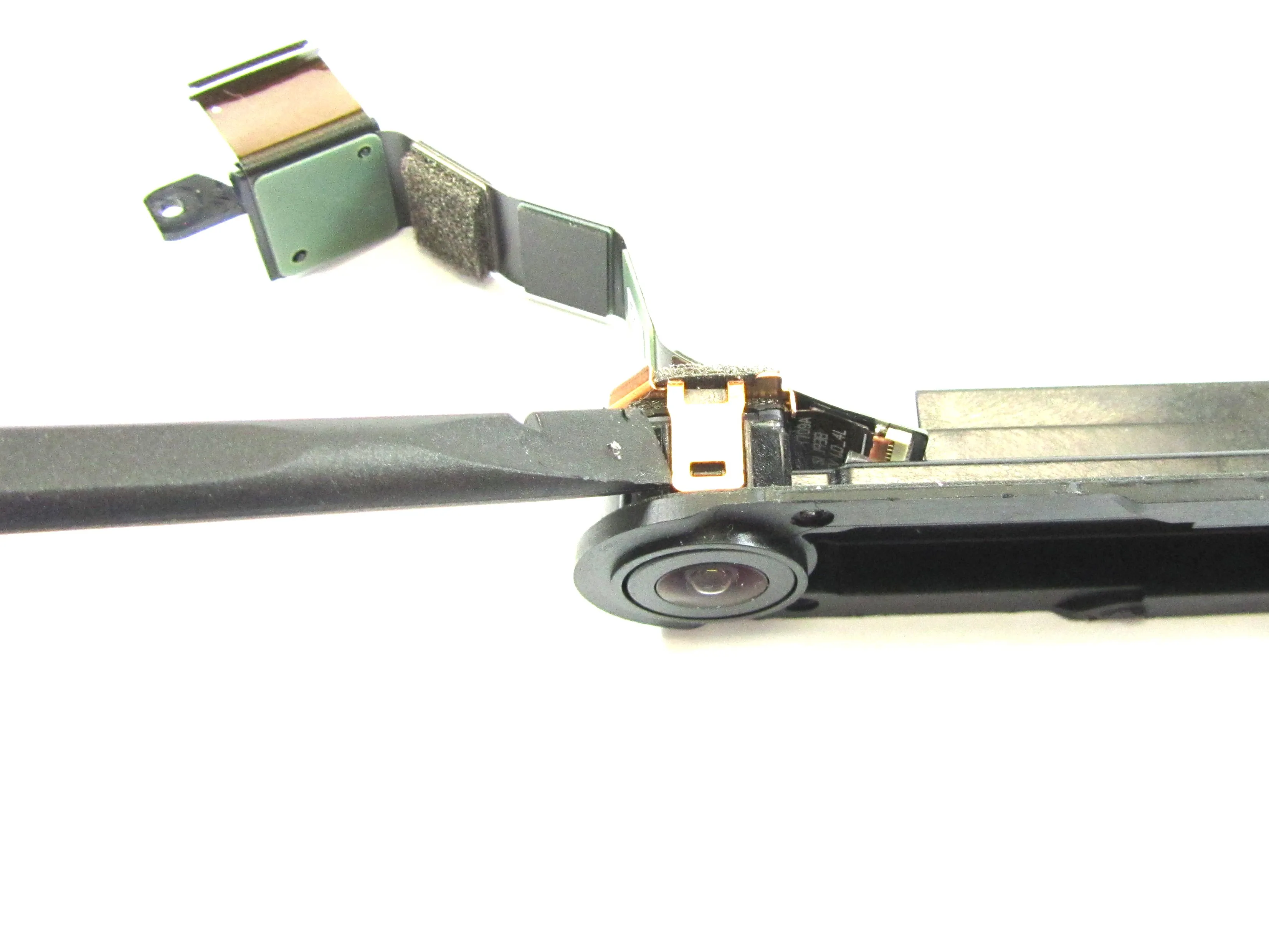

• Теперь мы можем перейти к отделению камеры от крышки передней панели.

• С помощью инструмента Spudger Tool подденьте металлический выступ, крепящий камеру к передней крышке.

Шаг 19

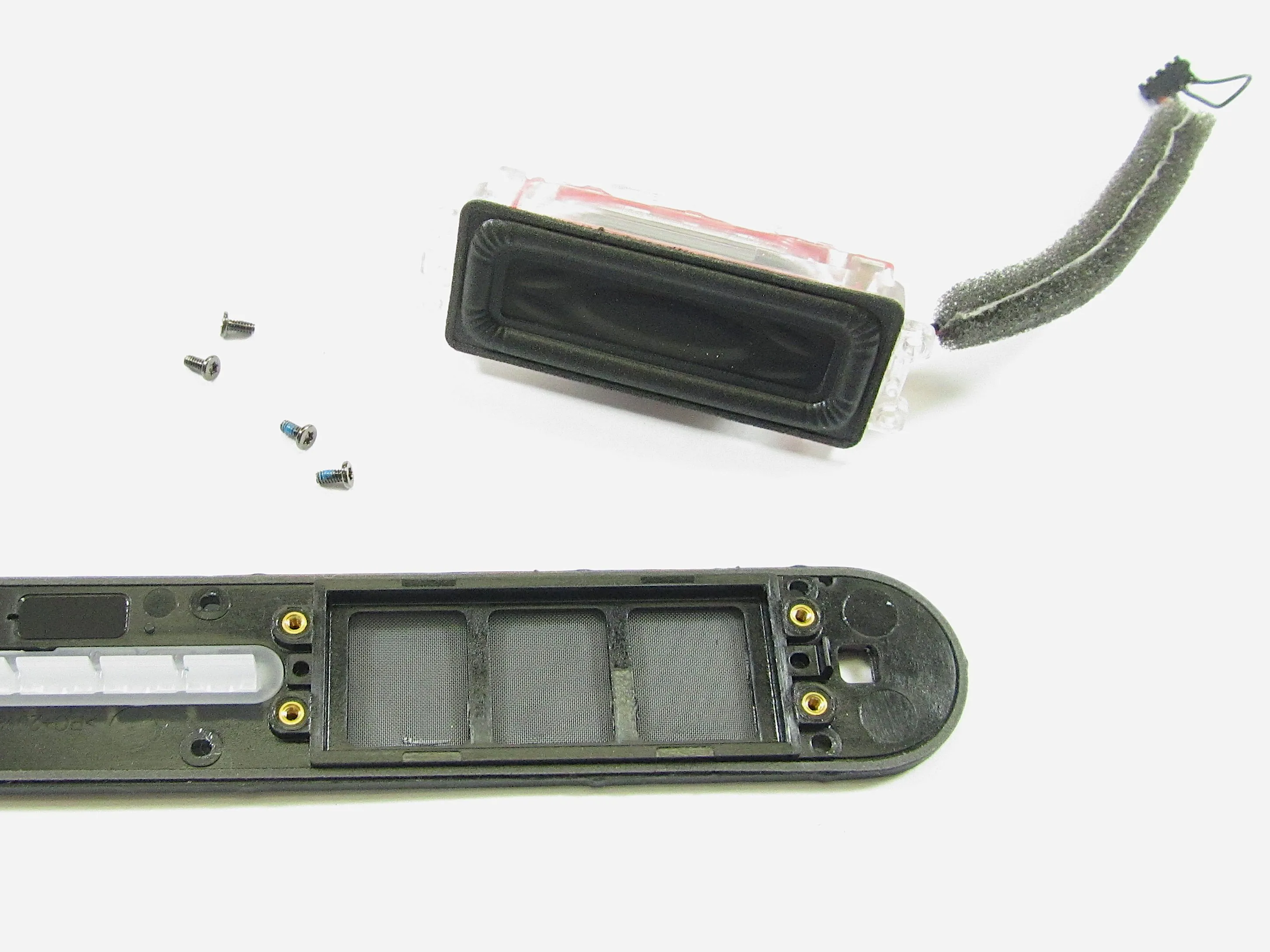

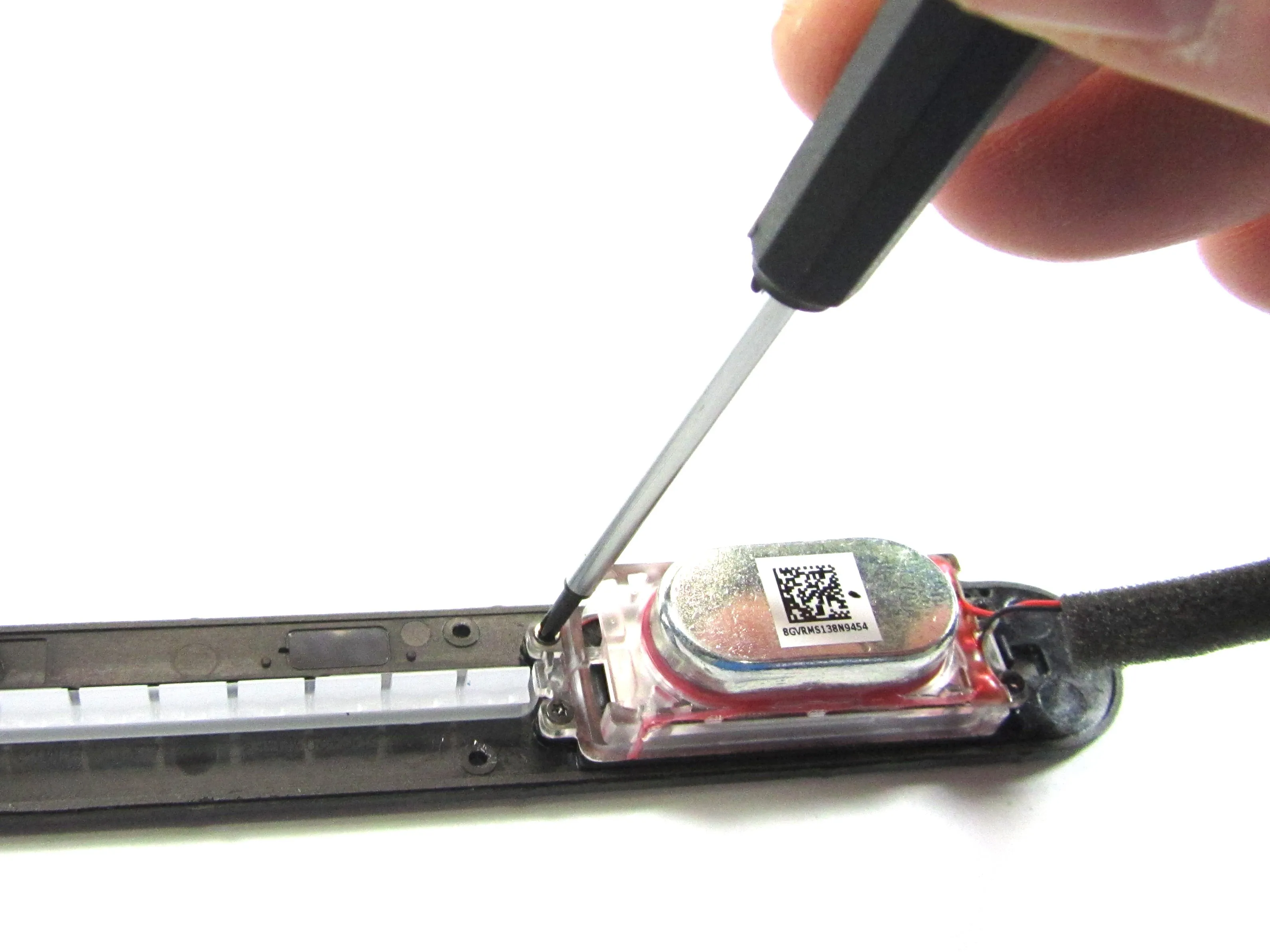

• Теперь мы можем отделить динамик от передней крышки.

• Динамик удерживается на месте четырьмя винтами T2. Используйте инструмент T2, чтобы открутить эти винты

Шаг 20

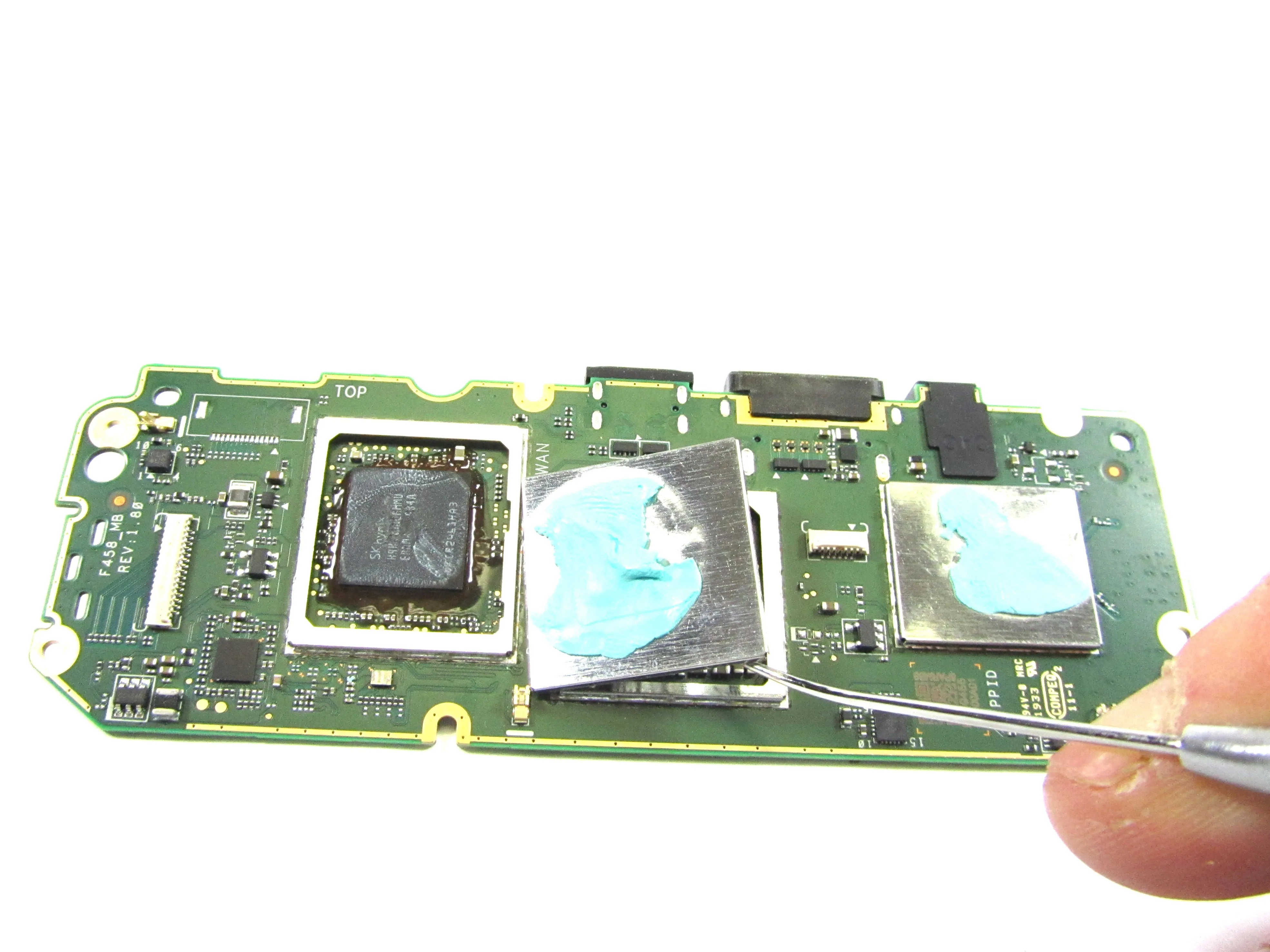

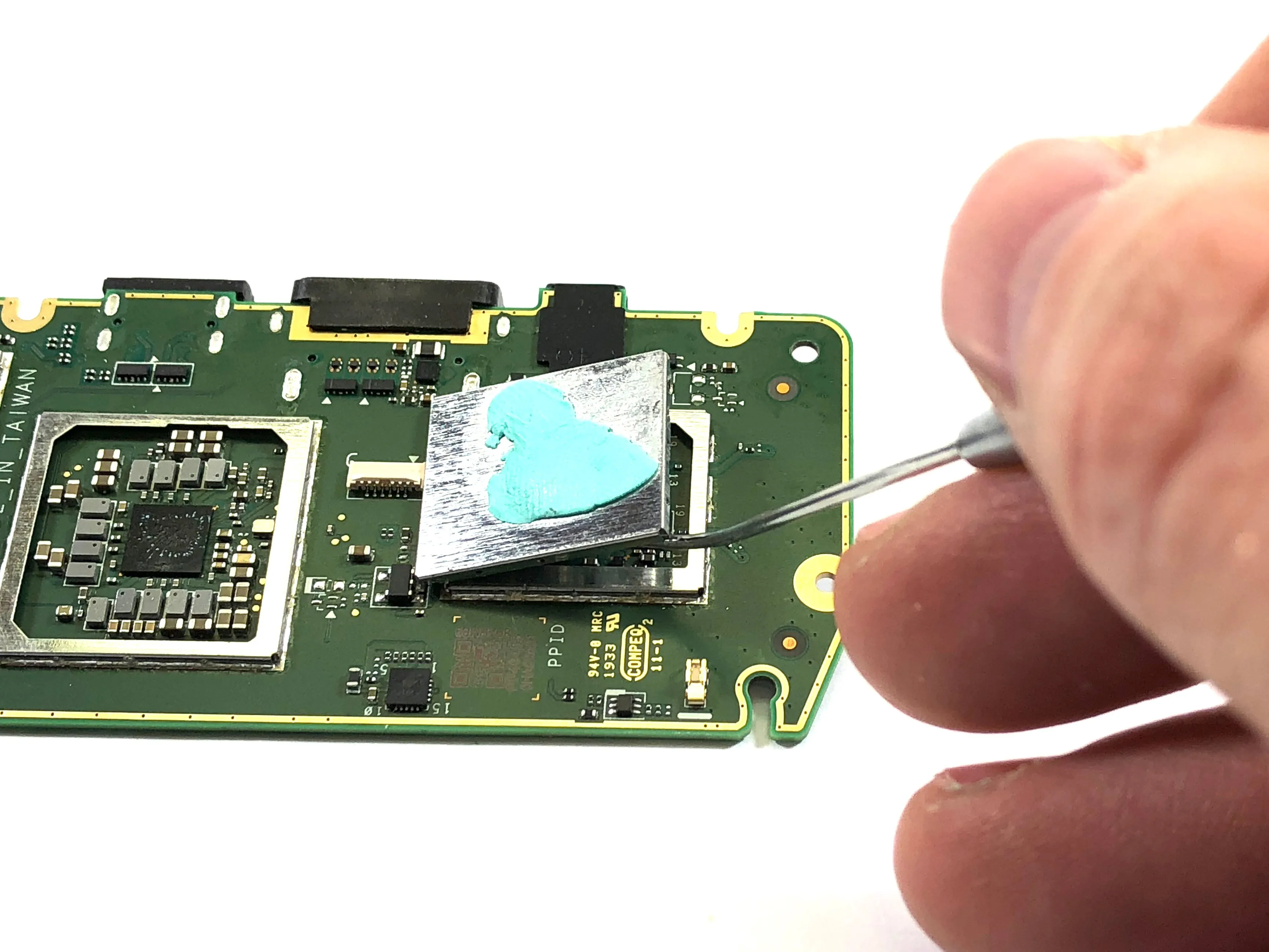

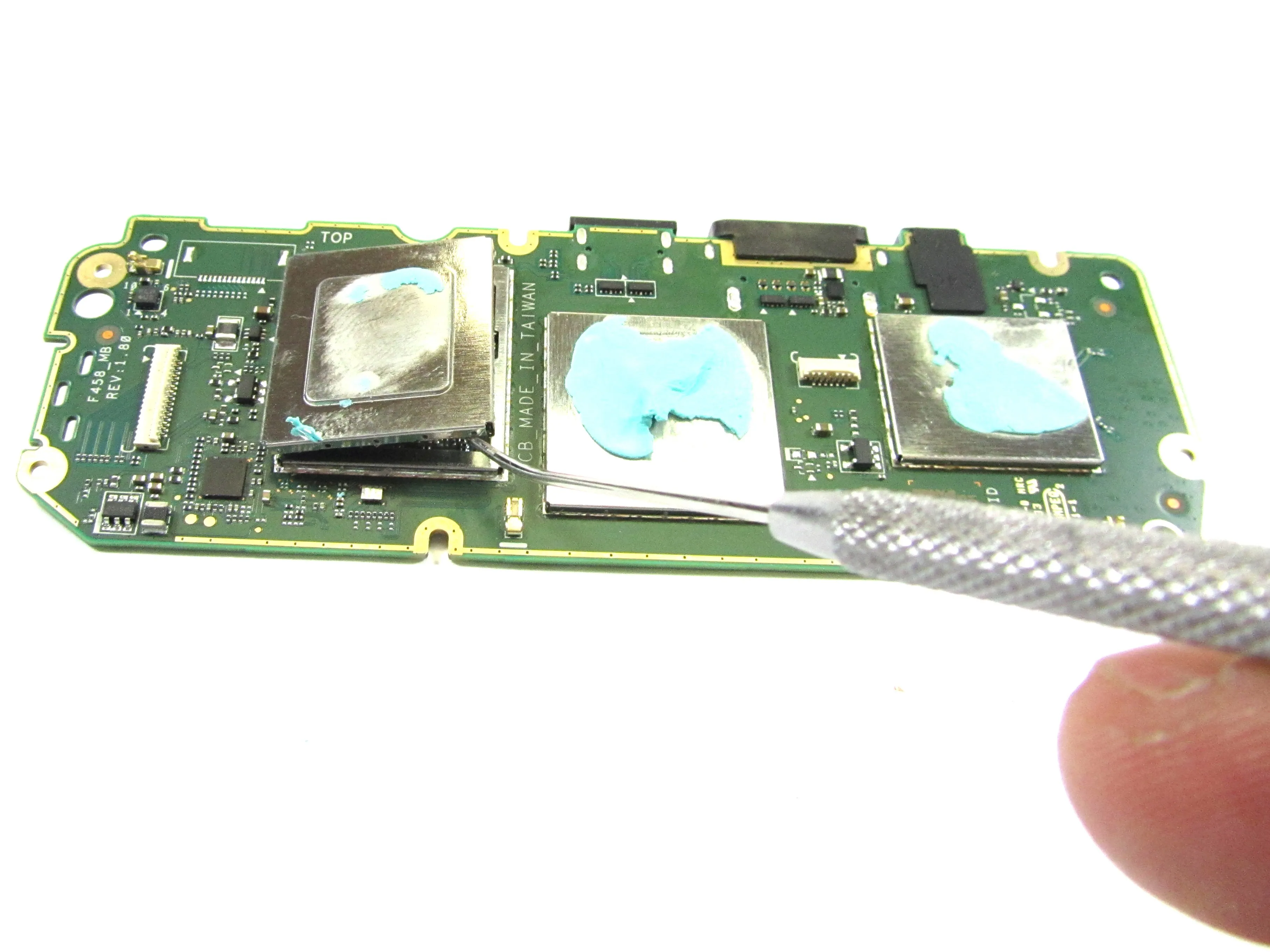

• Вернемся к основной печатной плате электроники, нам нужно снять радиочастотное экранирование, чтобы мы могли увидеть компоненты под радиочастотными экранами.

• Используйте инструмент для поддевания, чтобы снять каждый радиочастотный экран. Радиочастотные экраны только защелкнуты на месте и могут быть легко удалены

Шаг 21

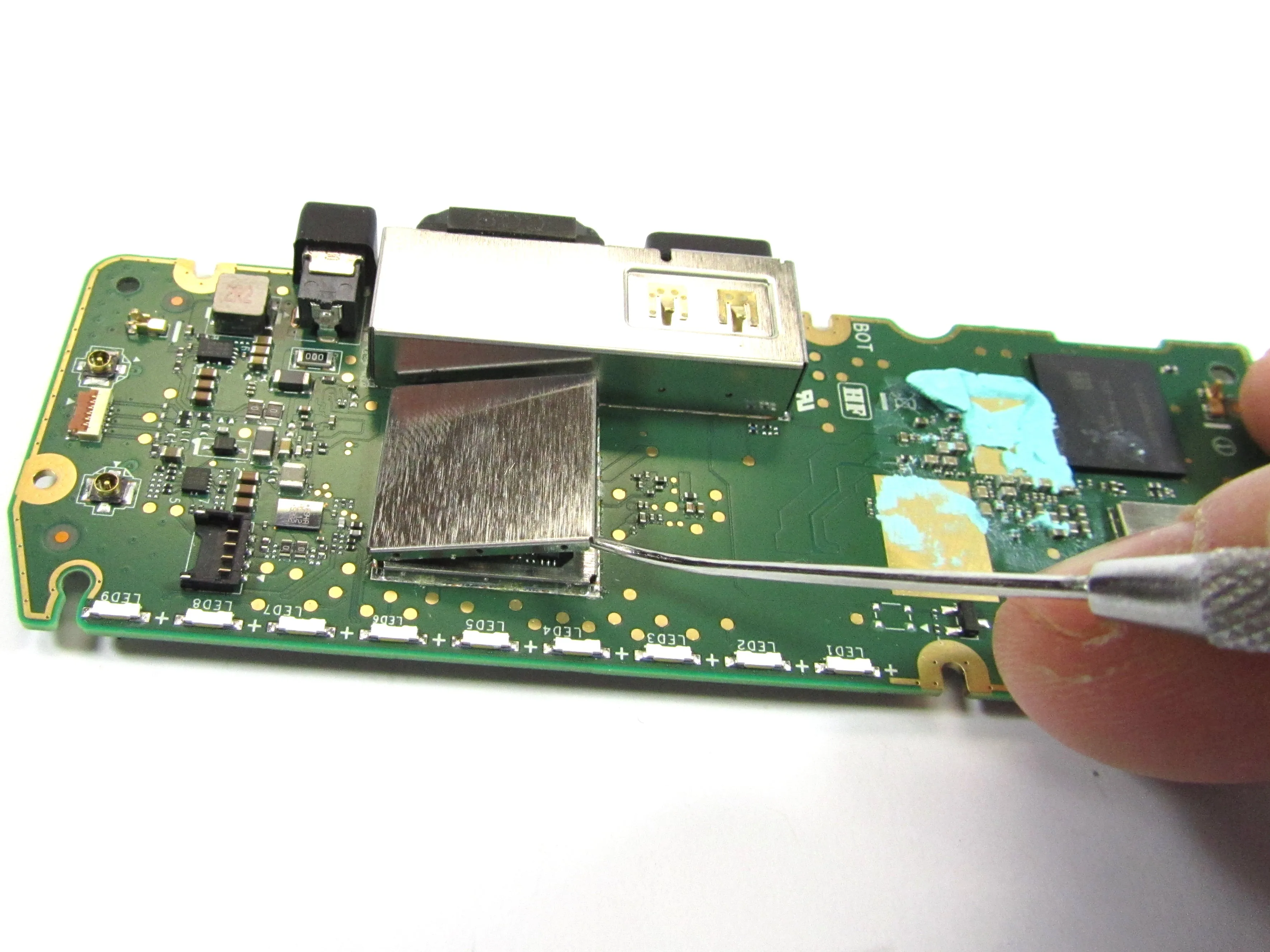

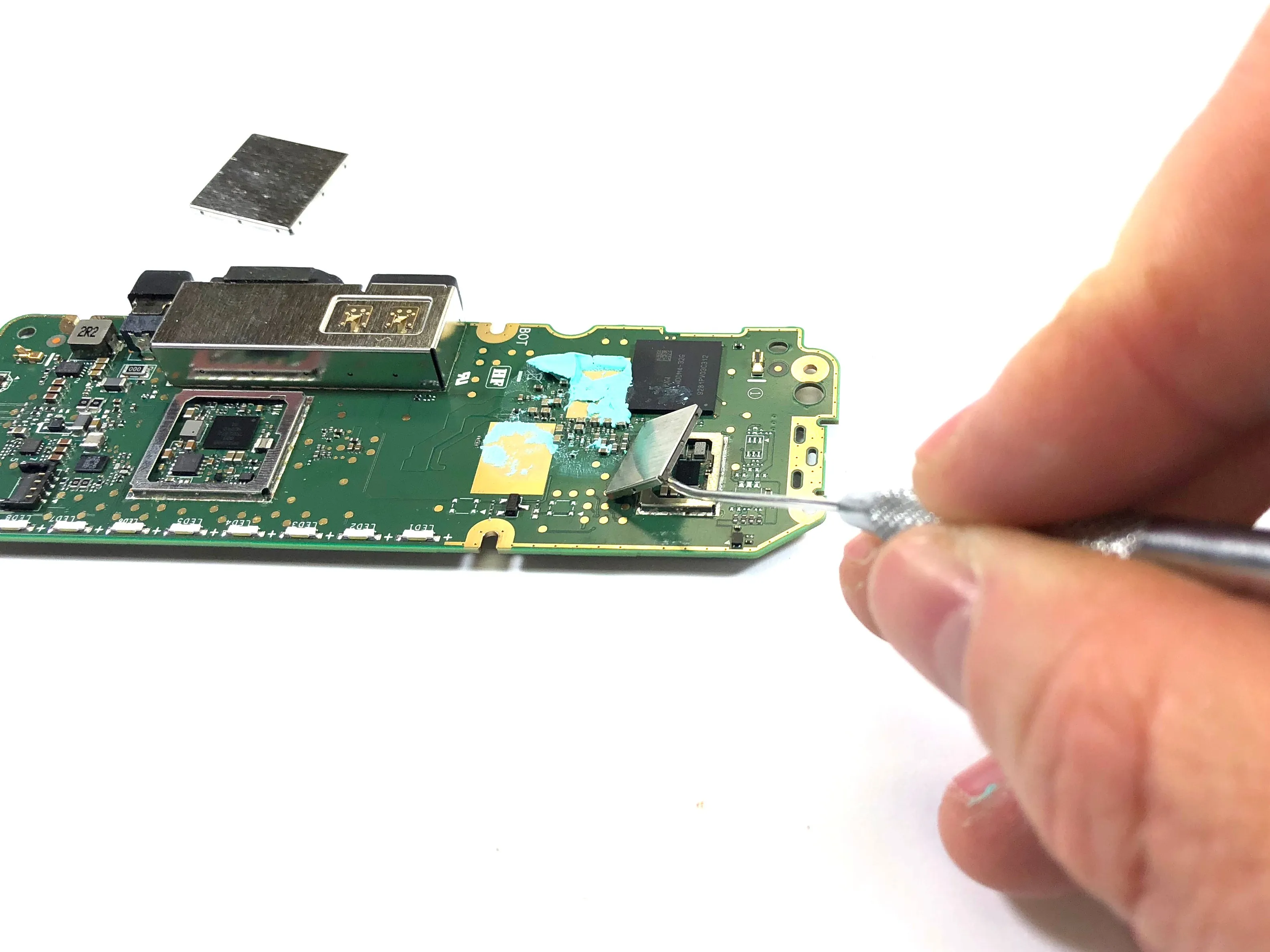

• Теперь переверните главную электронную плату и снимите еще два радиочастотных экрана.

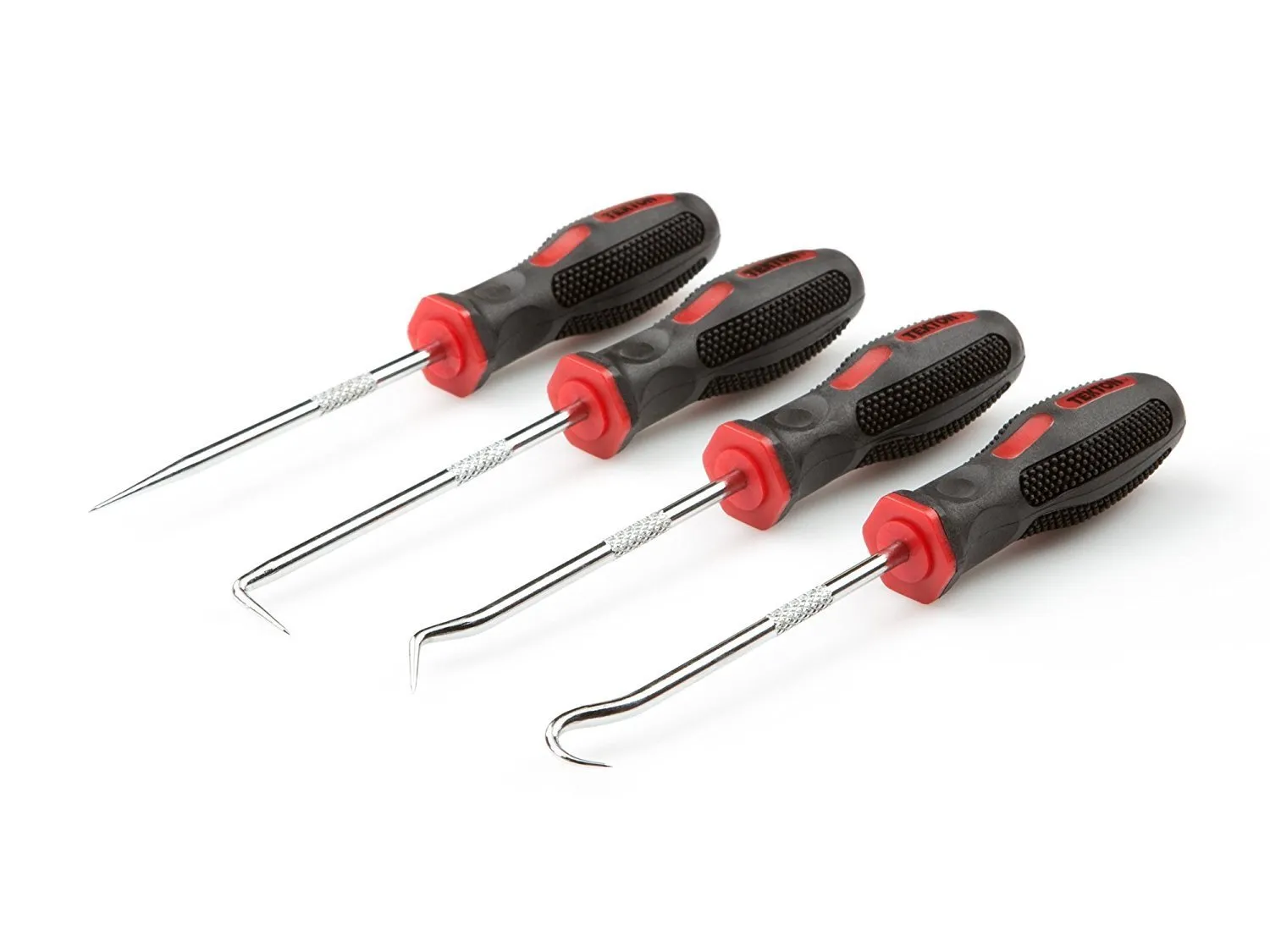

• Для снятия этих радиочастотных экранов используйте стоматологический инструмент

Шаг 22

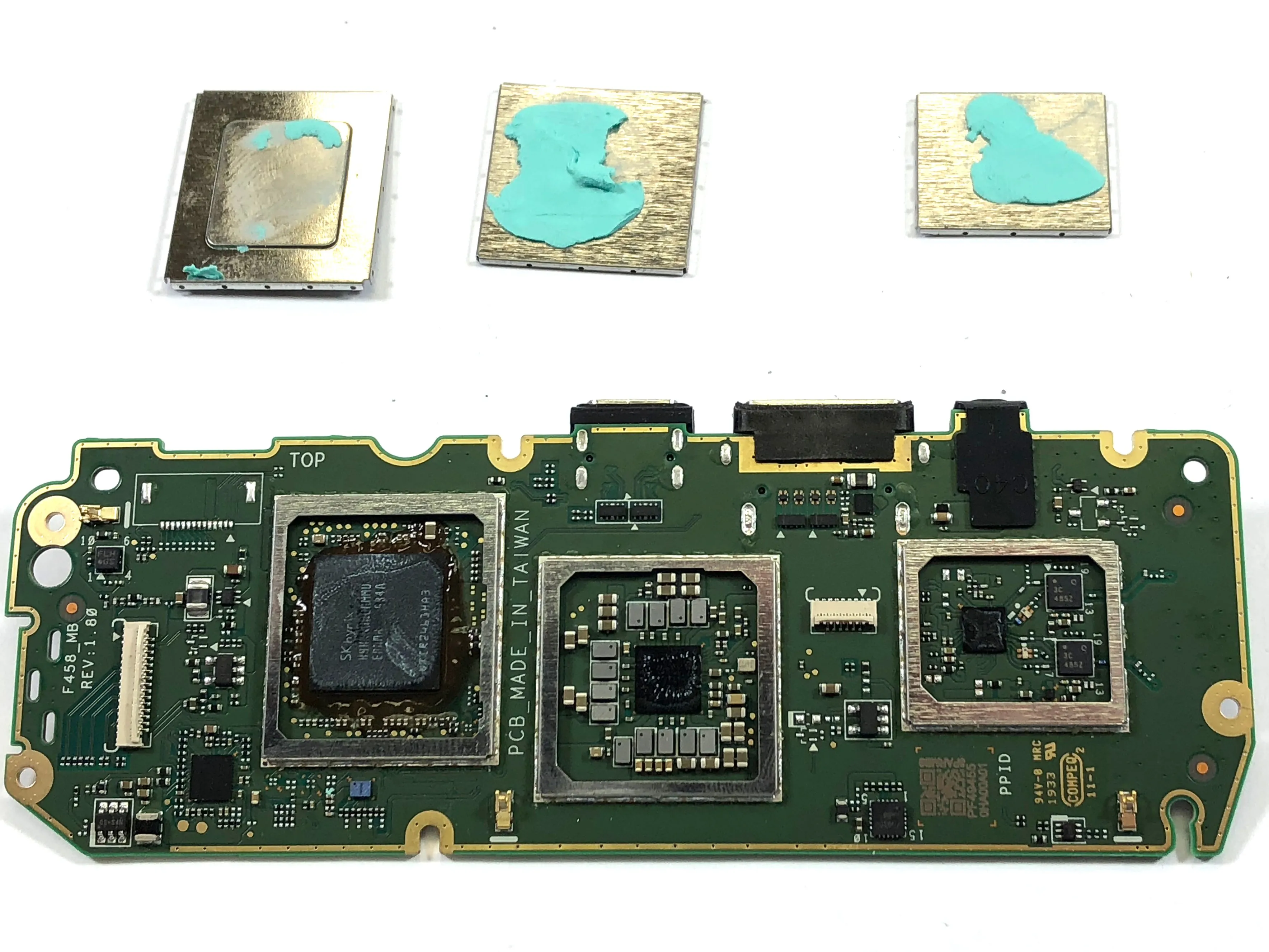

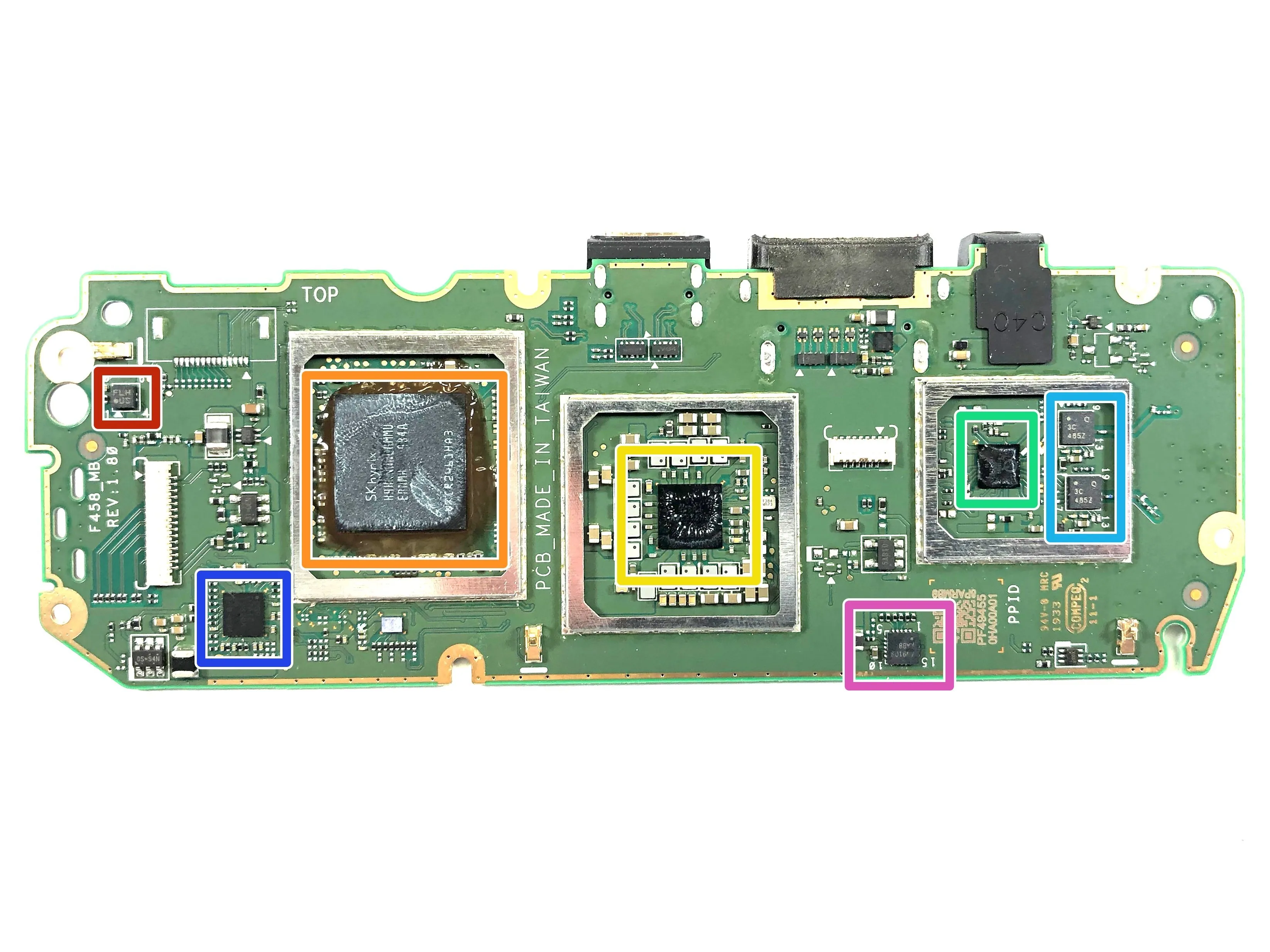

• Сняв радиочастотное экранирование, мы можем более детально рассмотреть компоненты на печатной плате. Основная SoC находится под памятью Sk Hynix, и доступ к ней затруднен. Sk Hynix также производит процессоры изображений, так что это может быть их SoC/Imager. На ряд деталей не удалось найти перекрестные ссылки, если у вас есть информация о детали, пожалуйста, оставьте ее в комментариях

• FLH - не удалось найти перекрестные ссылки

• DSP Group D7A1C Audio DSP

• Sk hynix H9Hknnnncrmmuernmh LPDDR4 32GB 256Mx16 PC3733

• Qualcom PM8998 ИС управления питанием (PMIC)

• Qualcom WCN3990 - WiFi 2.4Ghz, 5Ghz, 2x2, двухдиапазонный одновременный, 802.11ac

• Qualcom 3C/485Z - не удалось пересечься, но это могут быть усилители мощности для WiFi

• AW9109 - не удалось пересечься, но это может быть ИС драйвера светодиодов от Shanghai Awinic Technology

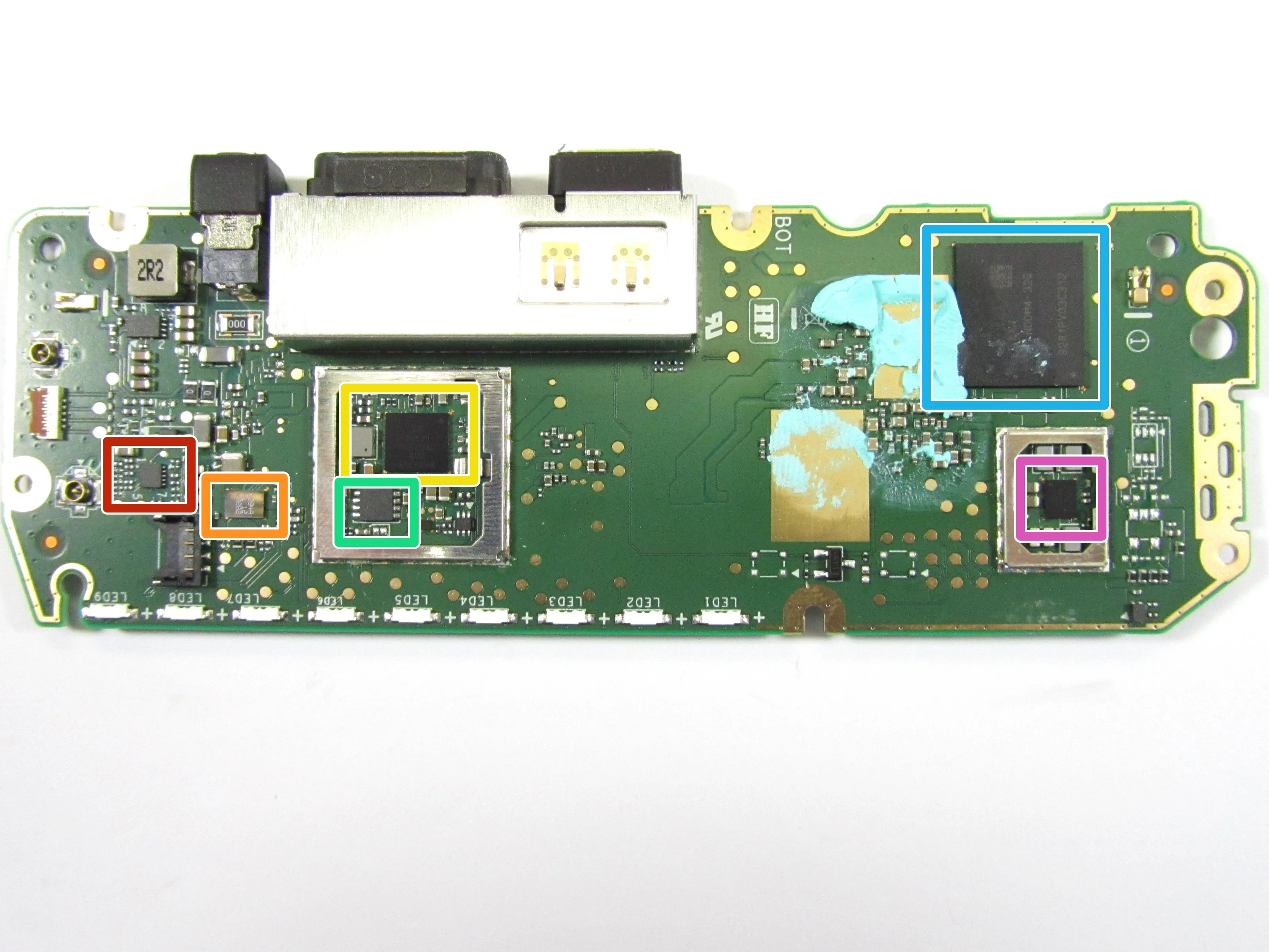

Шаг 23

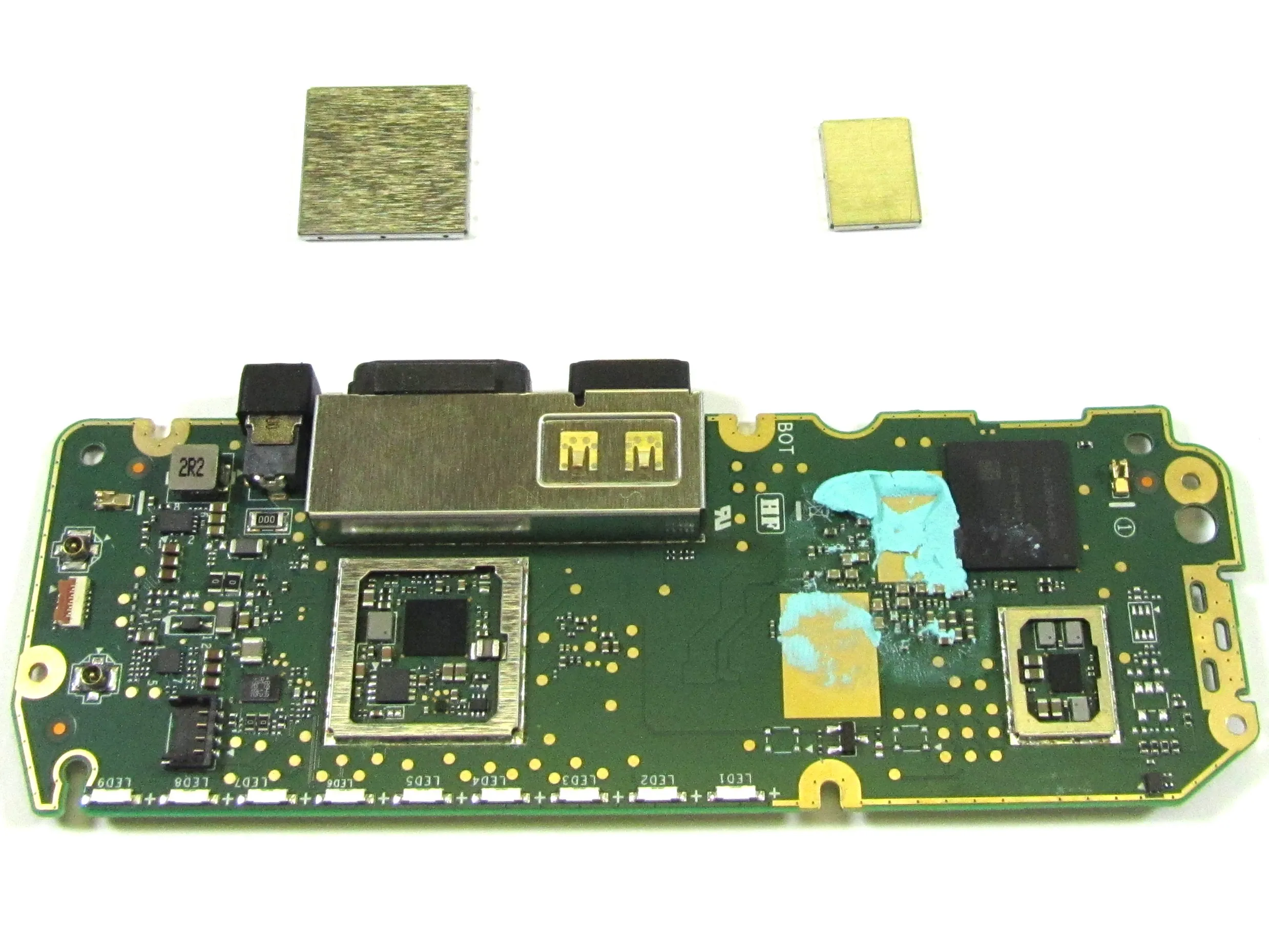

• Удалив радиочастотное экранирование с задней стороны, мы можем более детально рассмотреть электронику на этой стороне печатной платы. Кроме того, ряд деталей не удалось пересечь, поэтому если у вас есть информация о какой-либо детали, пожалуйста, оставьте ее в комментариях

• 8mB / +19C / 10 - не удалось скрестить

• 894A / A1 12 / +9228 - не удалось перейти

• Qualcom PMI8998 - микросхема управления питанием. Используется с PM8998 (другая сторона печатной платы)

• Sinopower - SM3337 - P-канальный MOFET

• Встраиваемый флеш-диск SanDisk объемом 32 ГБ

• ИС управления питанием Qualcom PM8005

Шаг 24

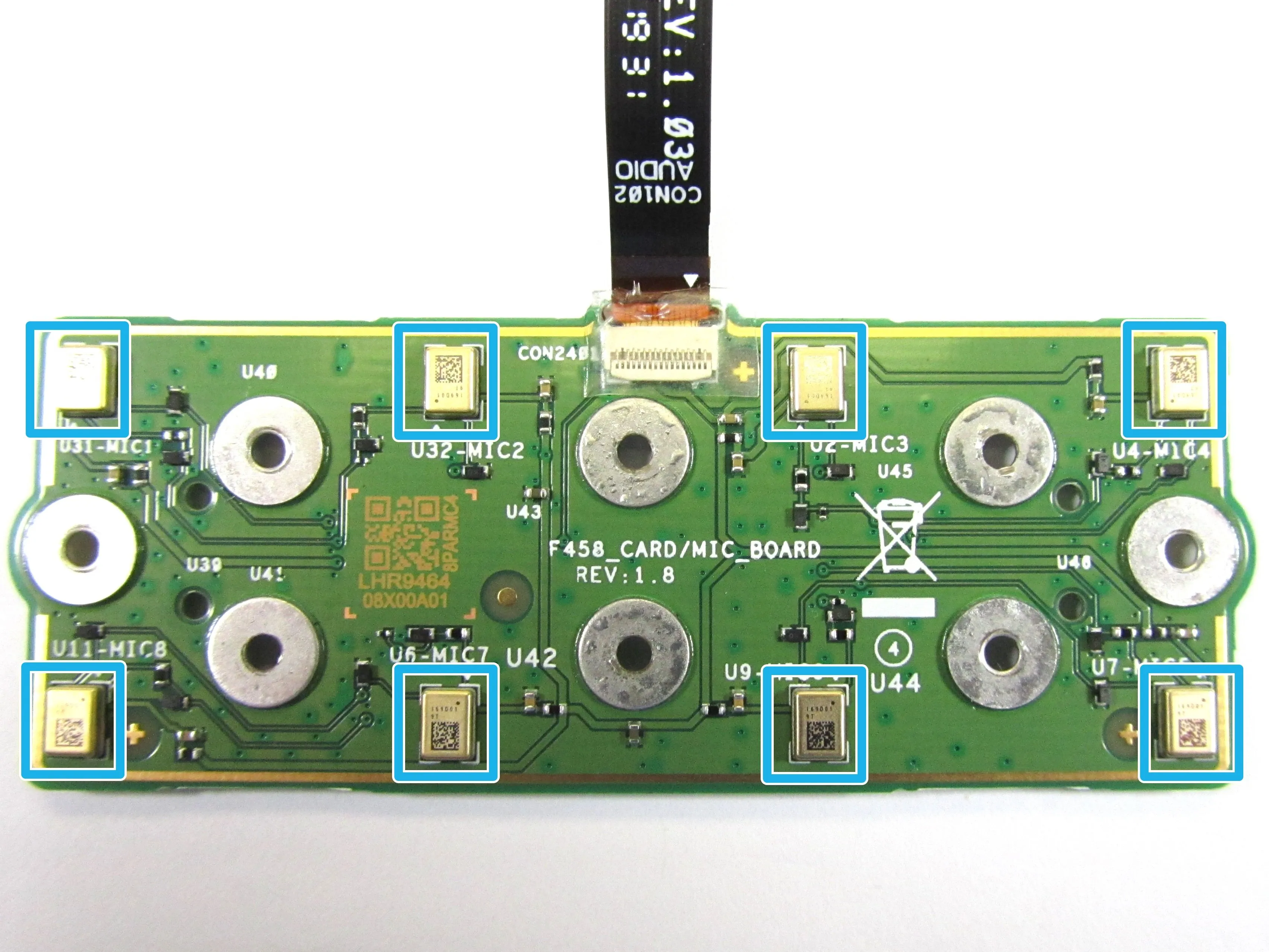

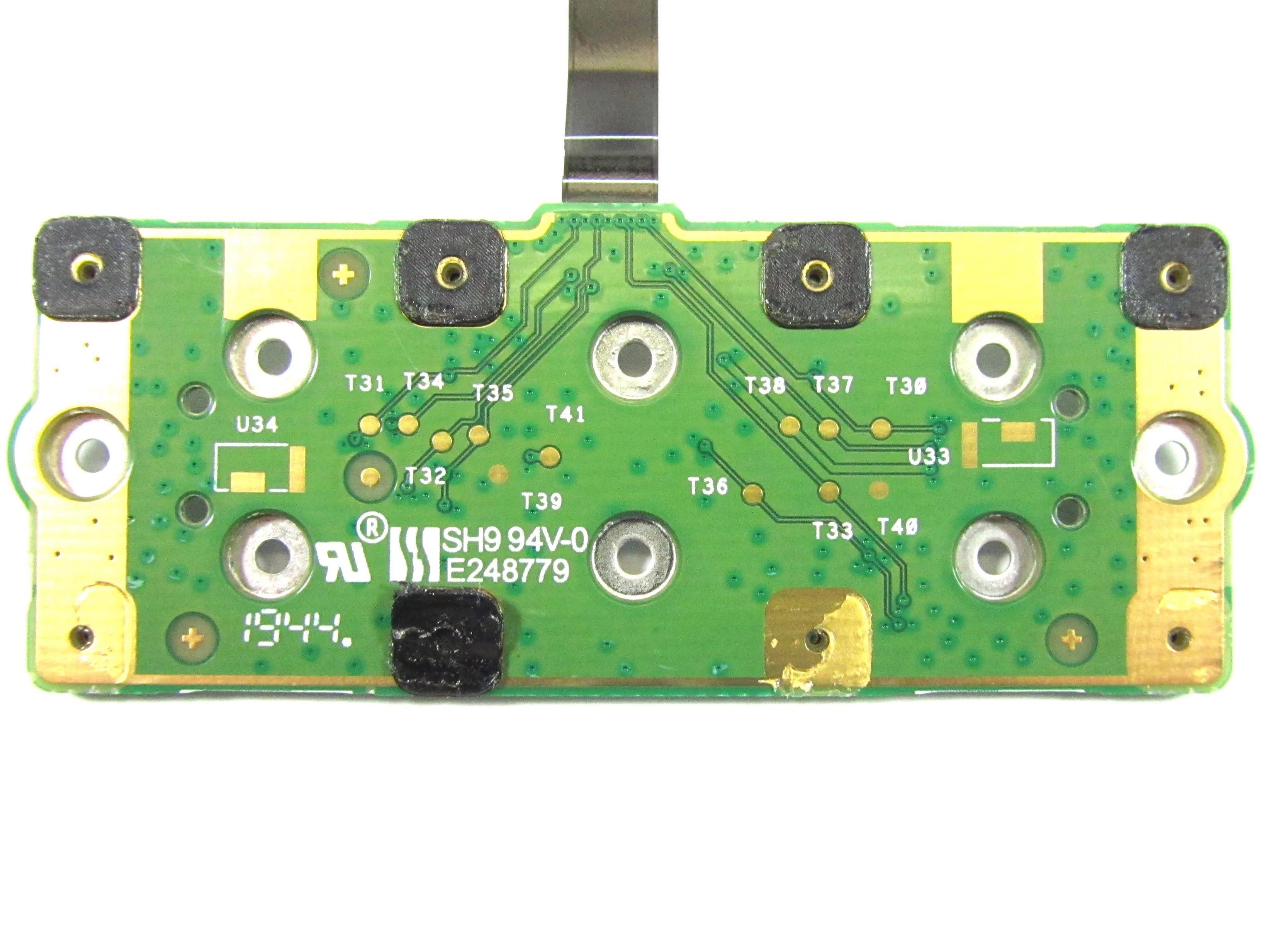

• Теперь обратимся к плате микрофонного массива.

• Мы видим, что на одной стороне платы расположены порты (отверстия) для микрофонов.

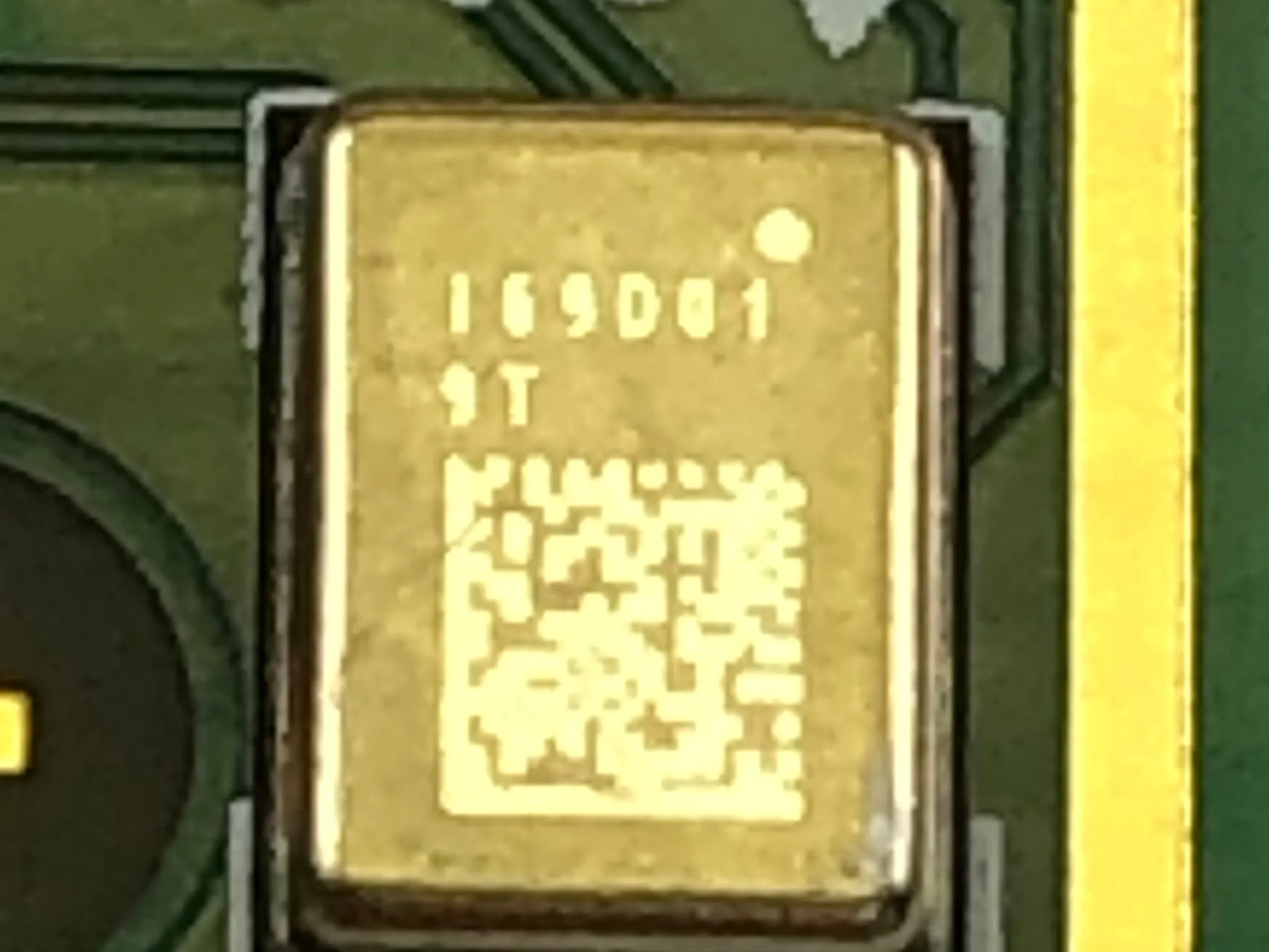

• На другой стороне платы расположены восемь микрофонов MEMs

• МЭМС-микрофон Infineon IM69D130

Шаг 25

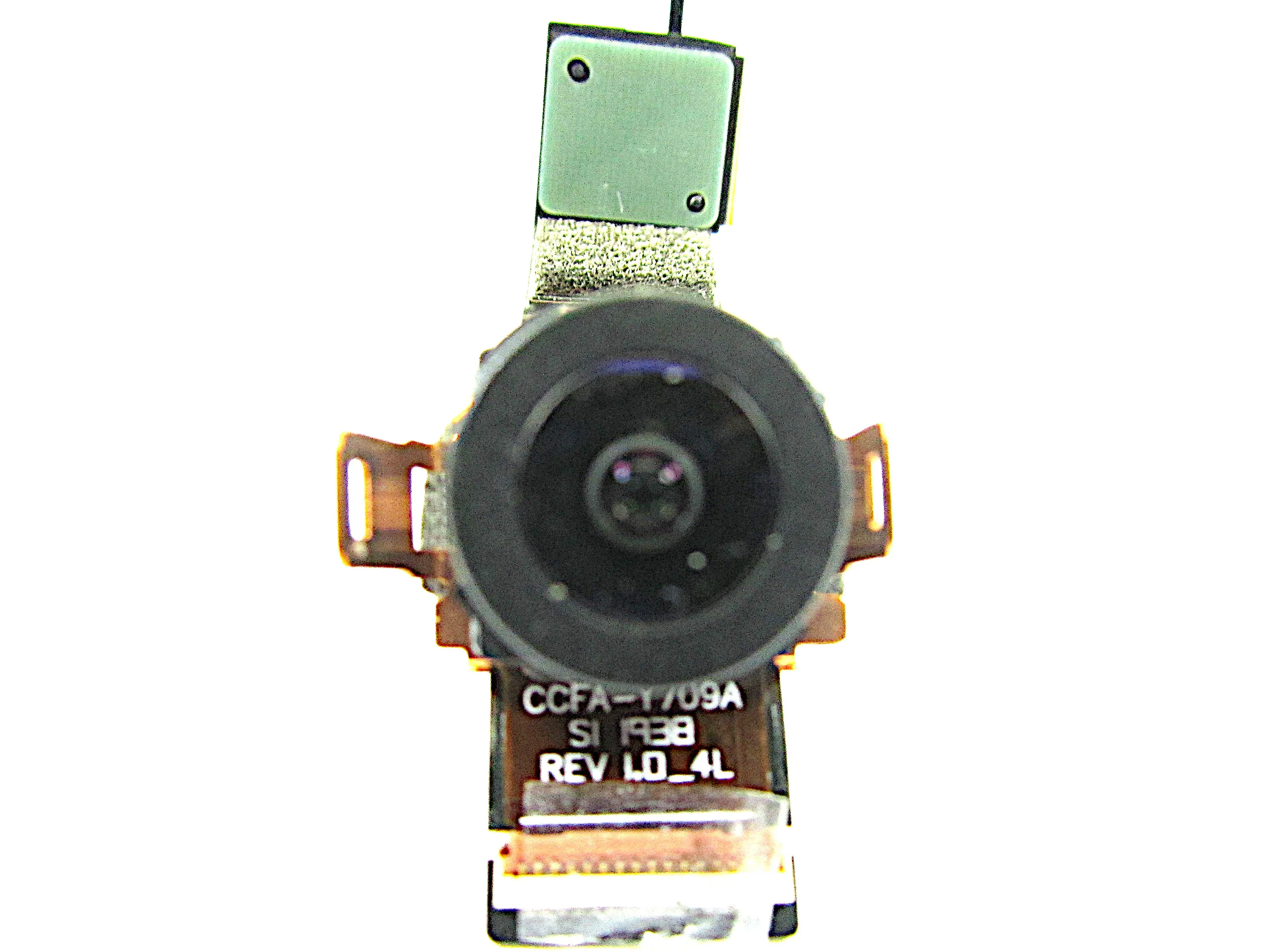

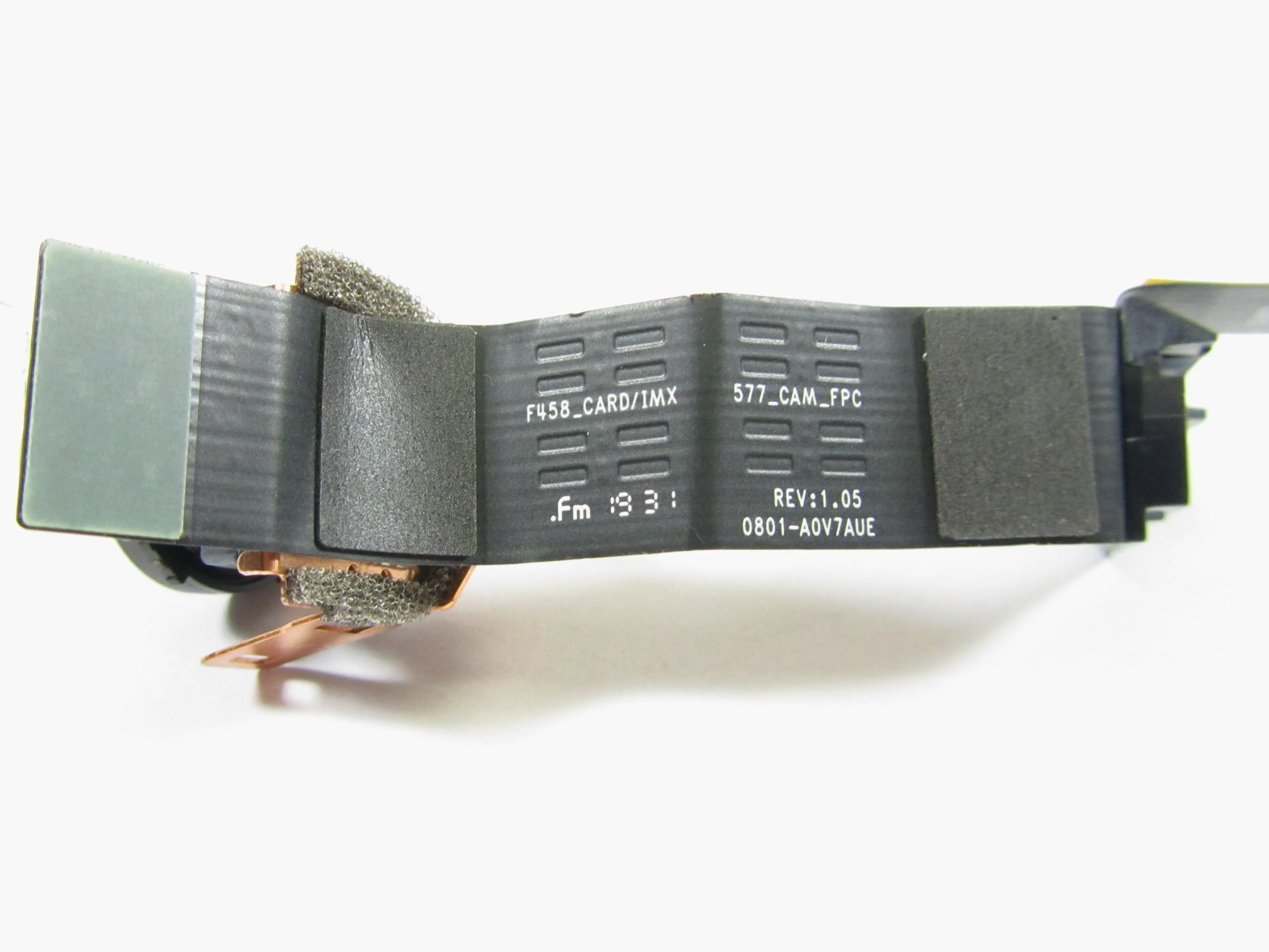

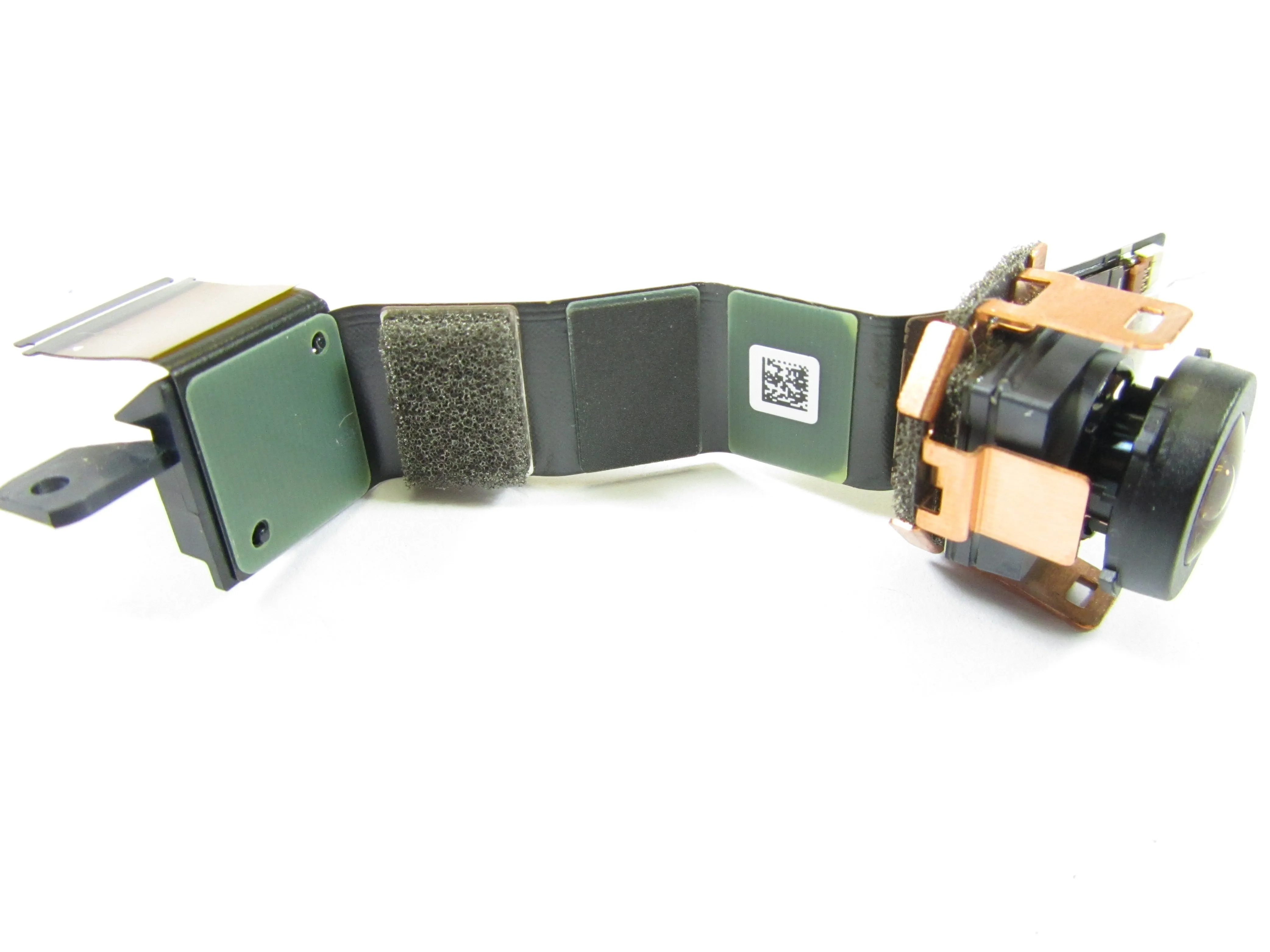

• Теперь давайте рассмотрим камеру устройства. Объектив камеры и изображение совмещены, и их нелегко отделить друг от друга.

• Камеру невозможно сопоставить с маркировкой на гибком кабеле камеры. На корпусе камеры нет никаких маркировок.

Шаг 26

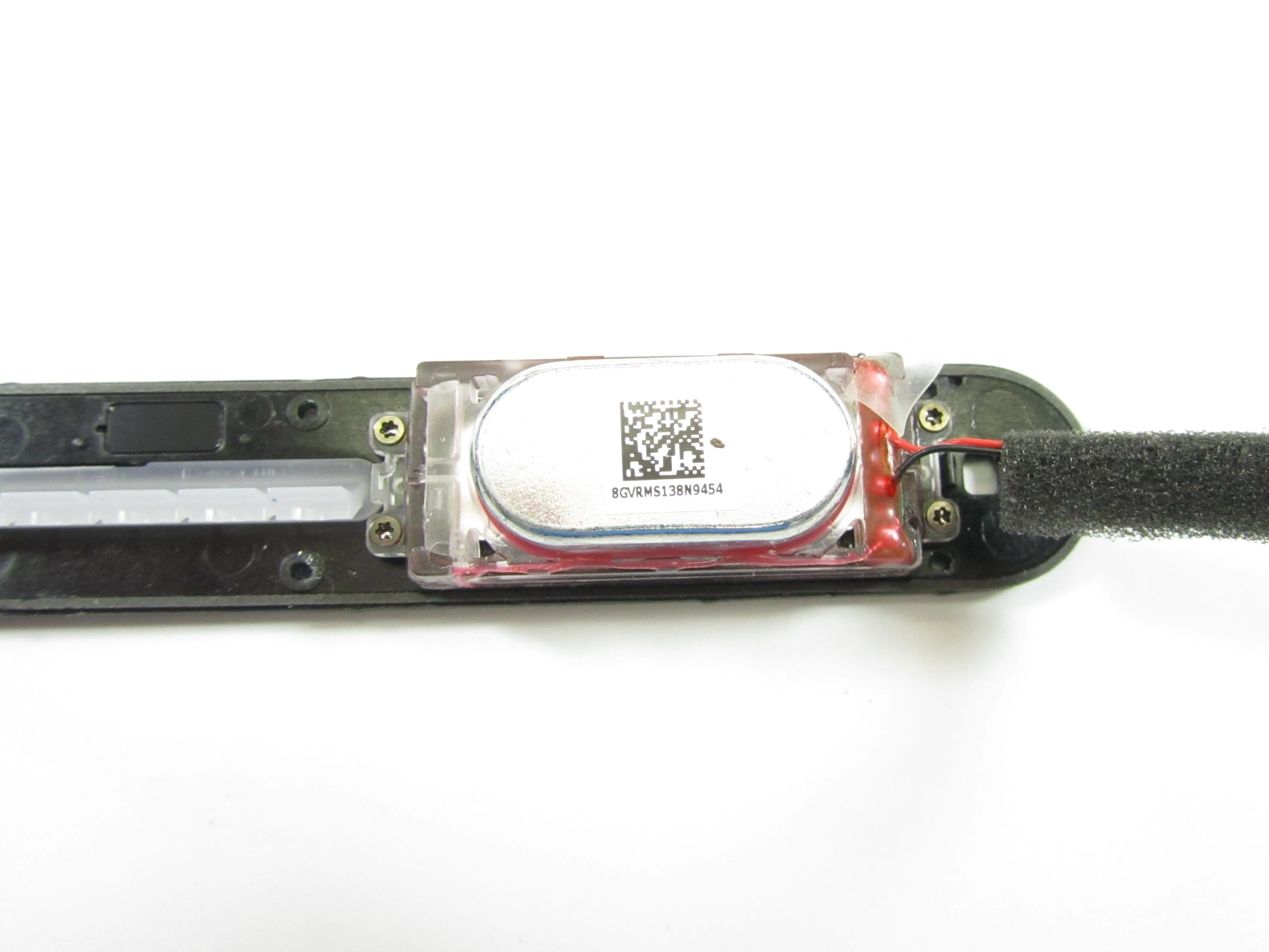

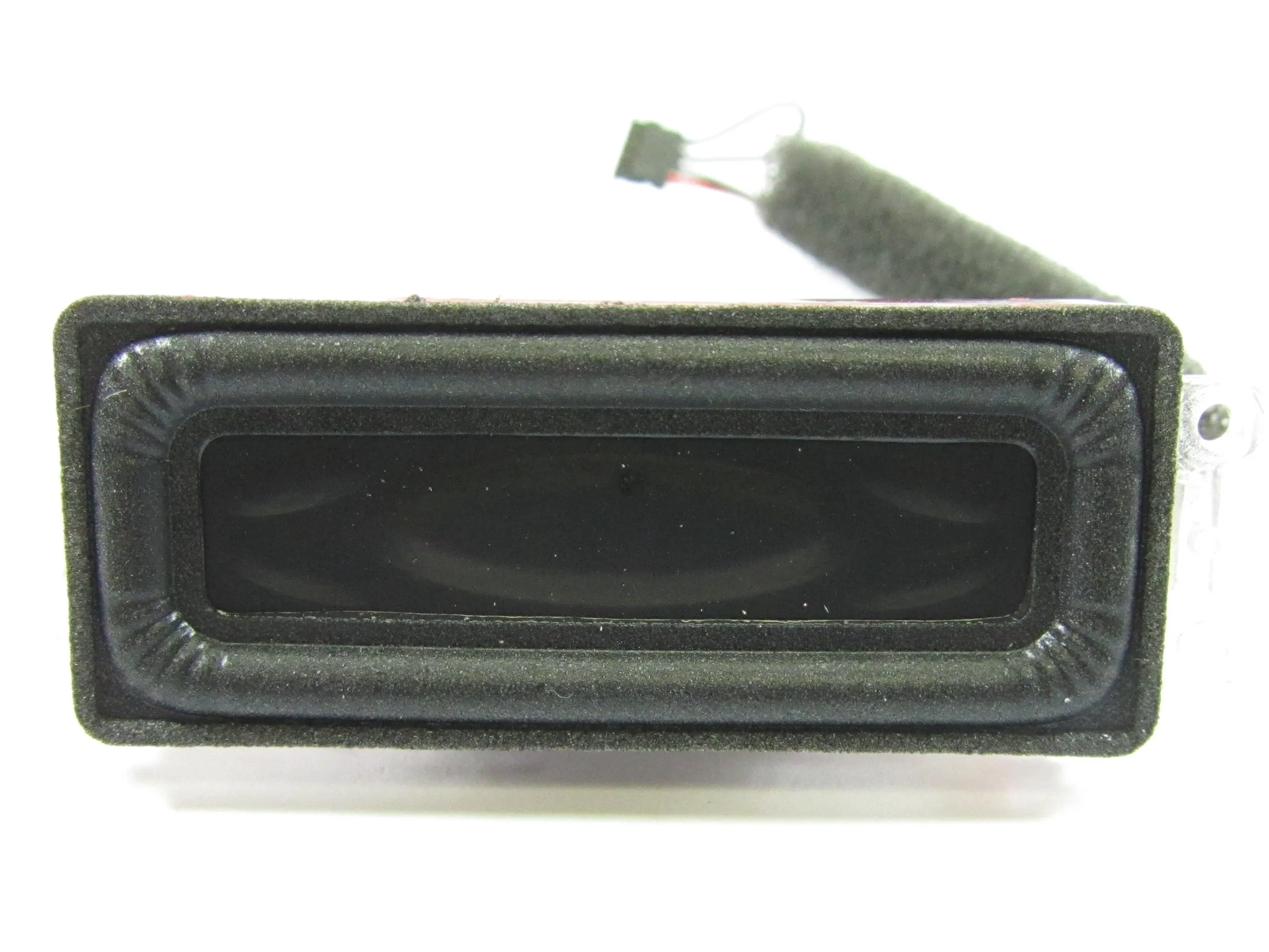

• Далее рассмотрим динамик

• Номер детали динамика - 8GVRMS138N9454 - не удалось найти перекрестные ссылки

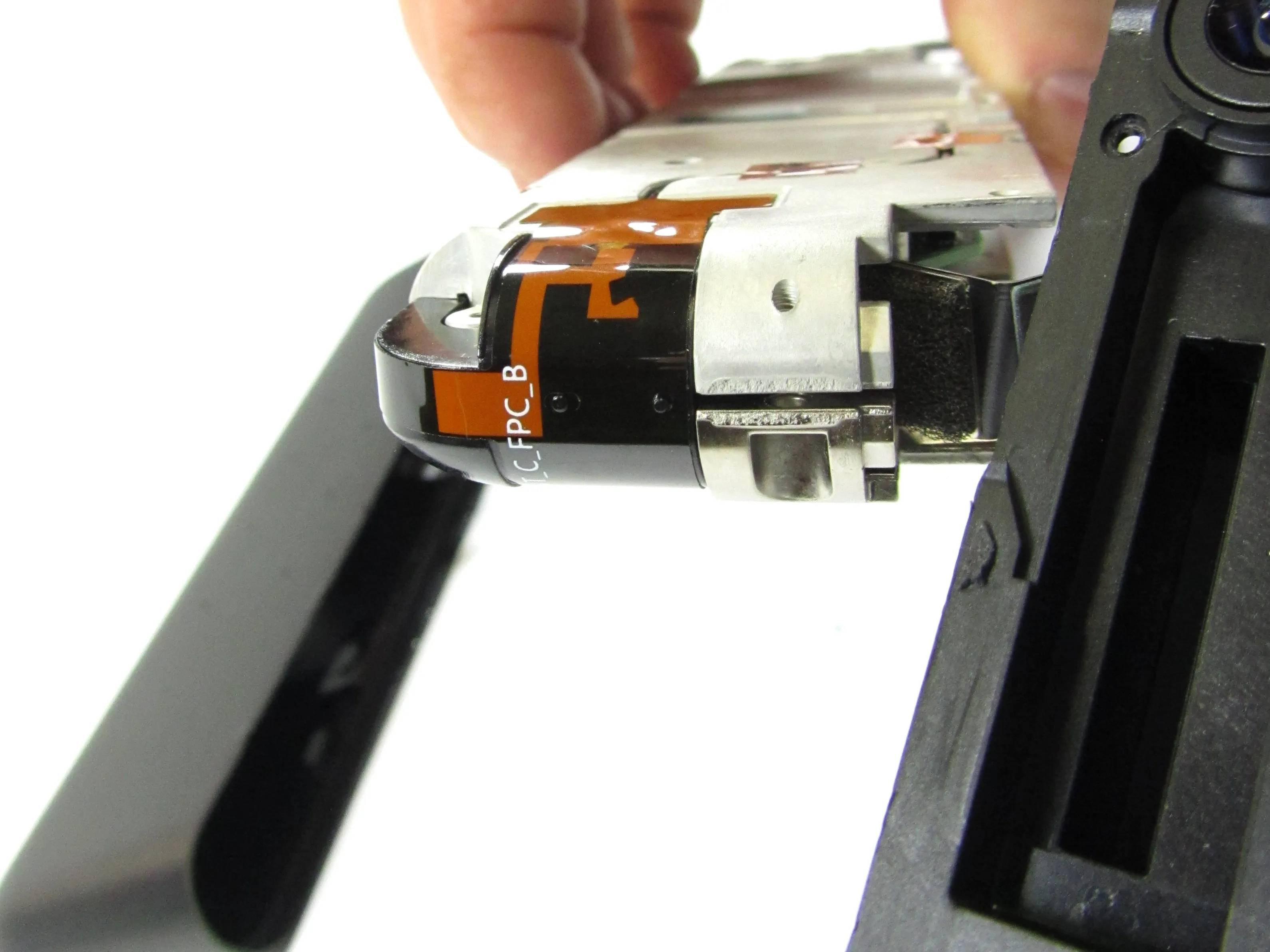

Шаг 27

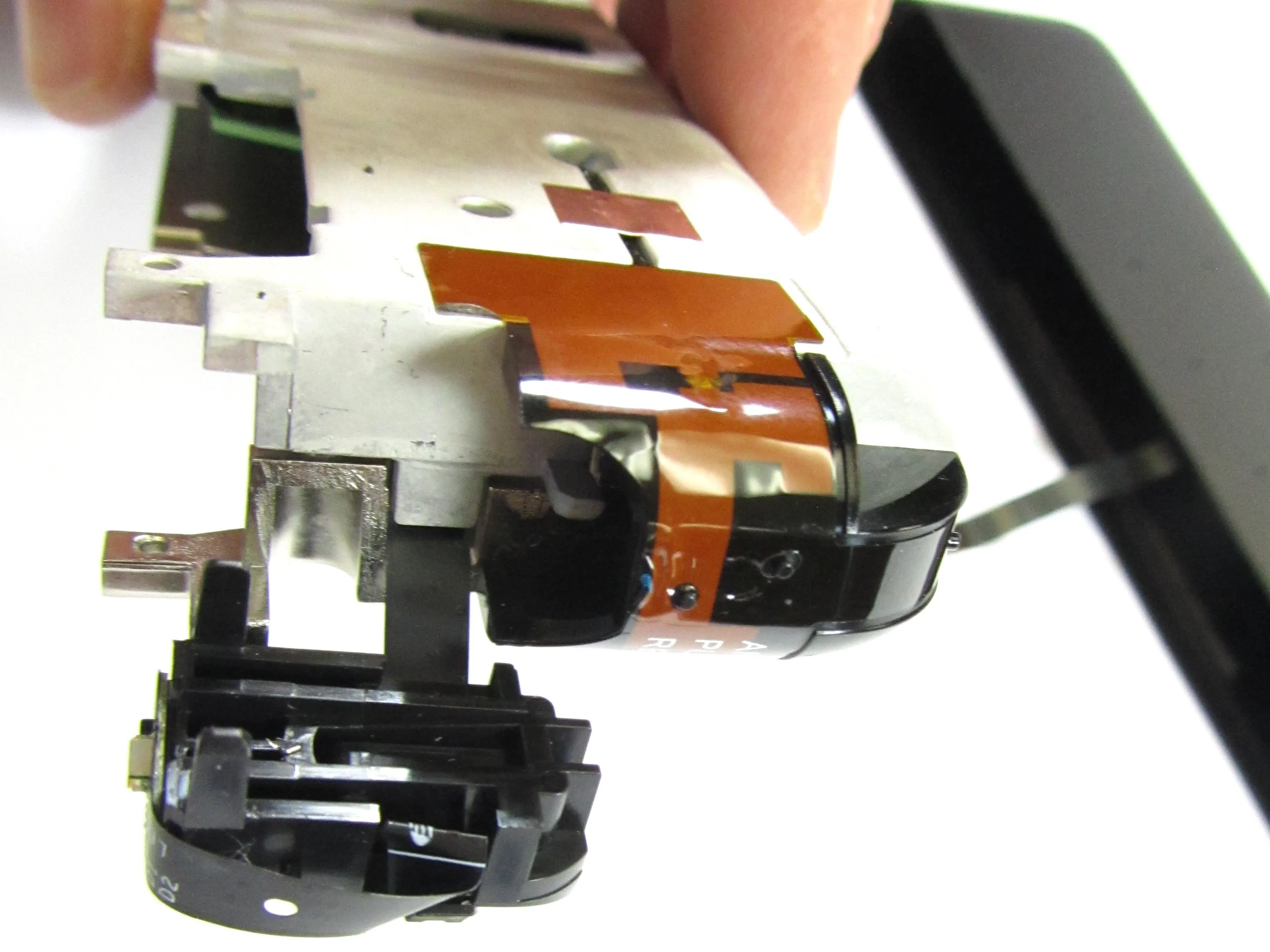

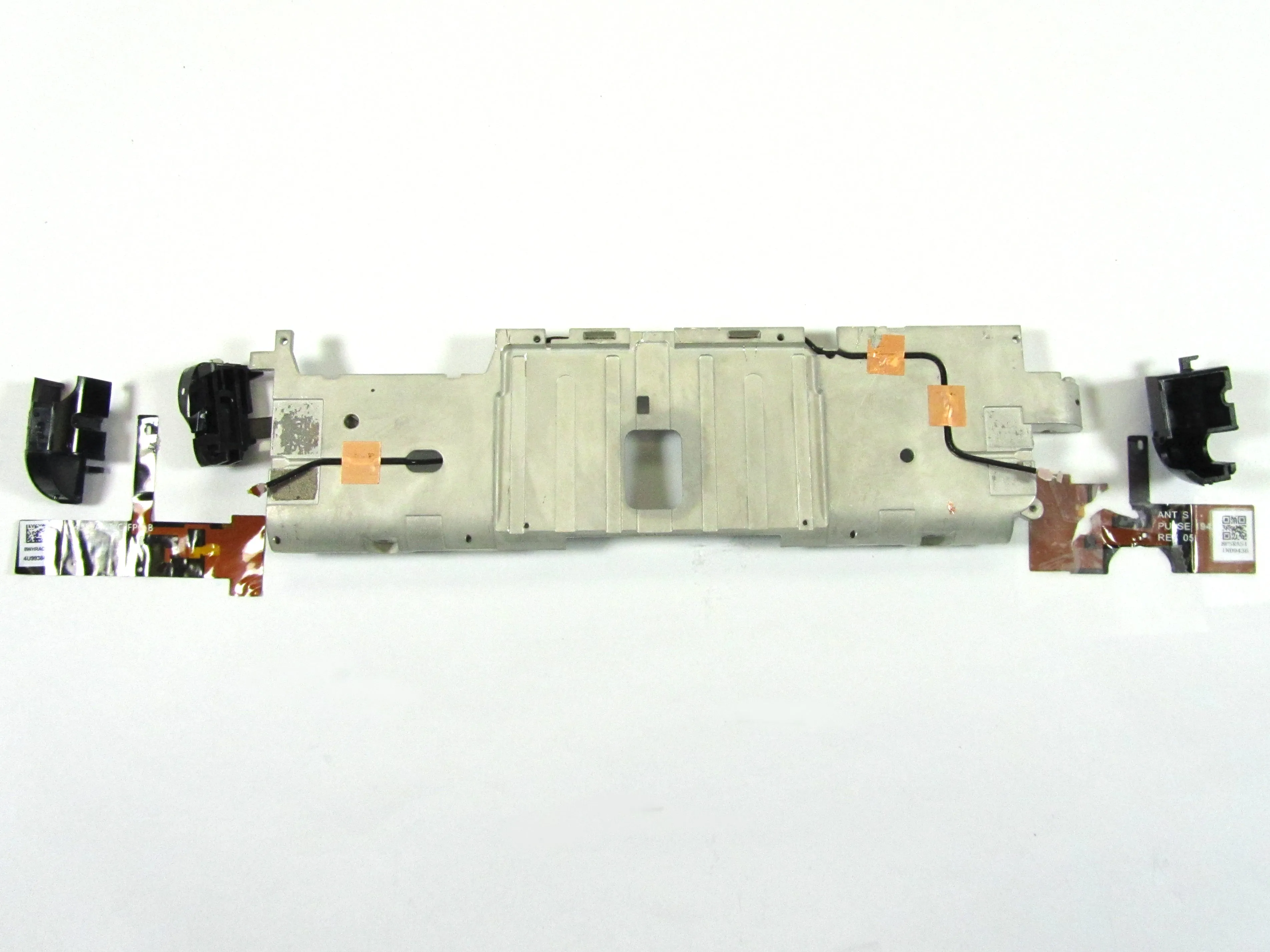

• Вид на левую и правую антенны

Шаг 28

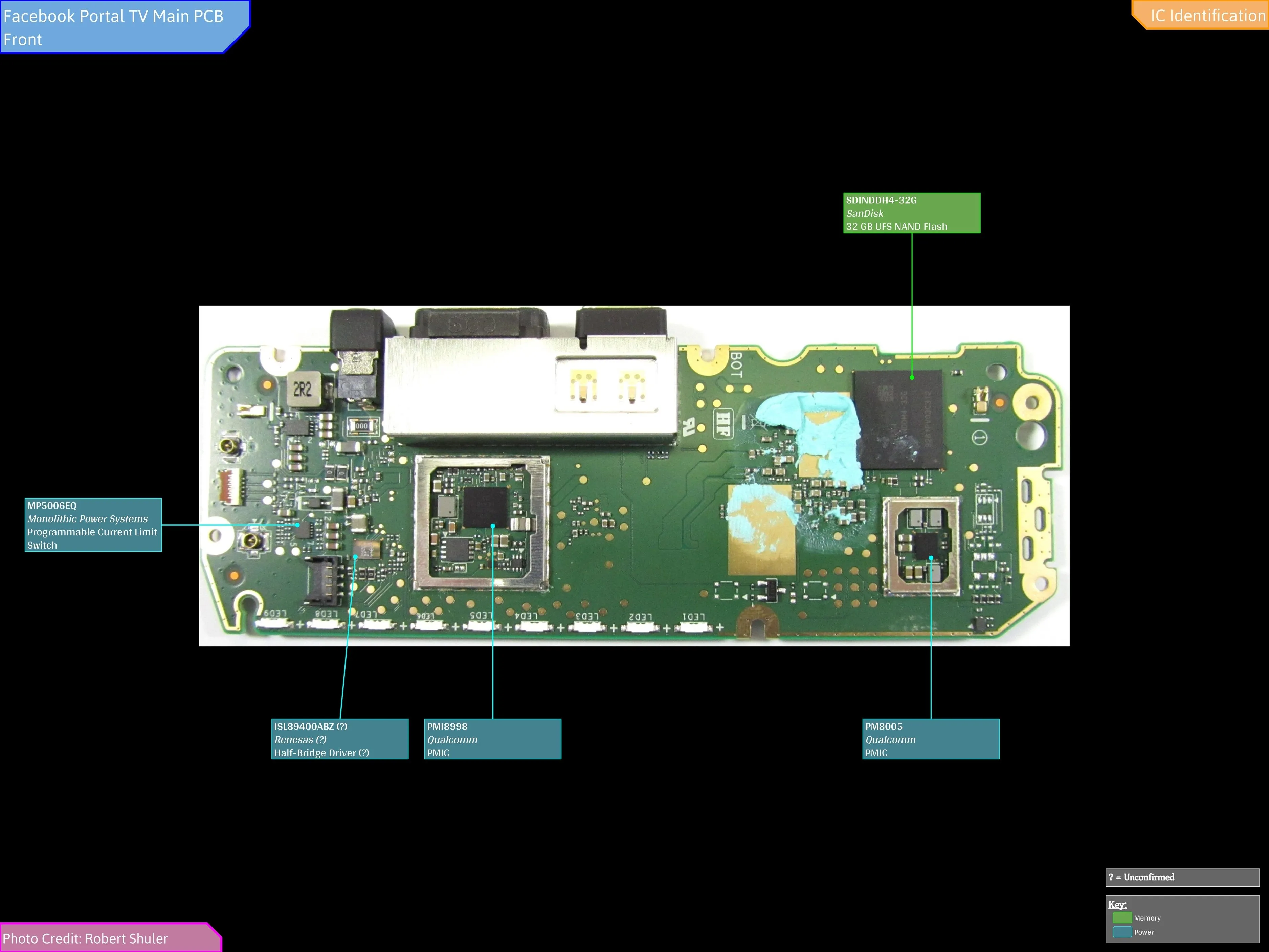

• Идентификация микросхем на лицевой стороне основной печатной платы:

• Для просмотра текста может потребоваться увеличение.

Шаг 29

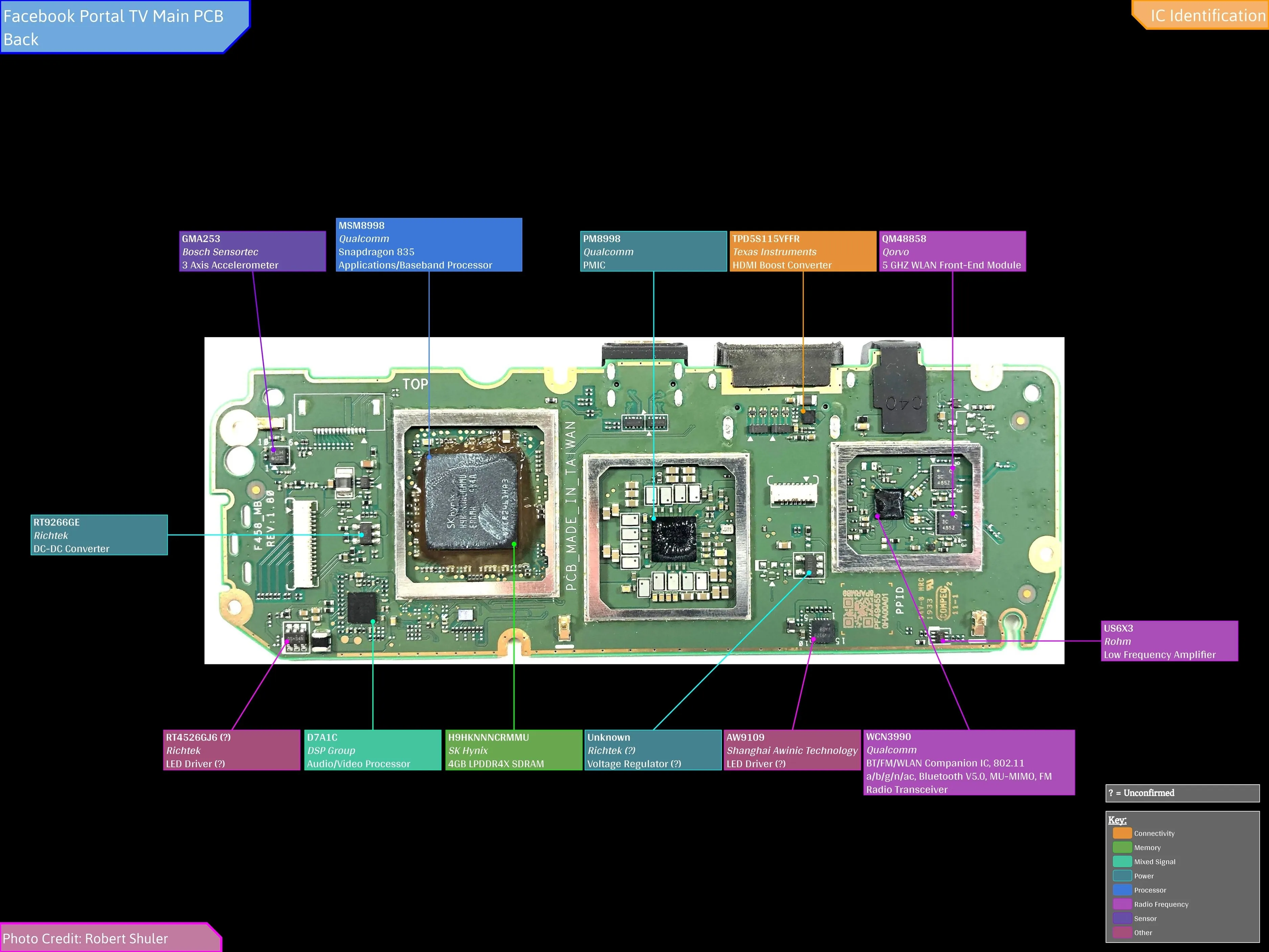

• Идентификация микросхем на основной печатной плате:

• Для просмотра текста вам может потребоваться увеличить его.

Шаг 30

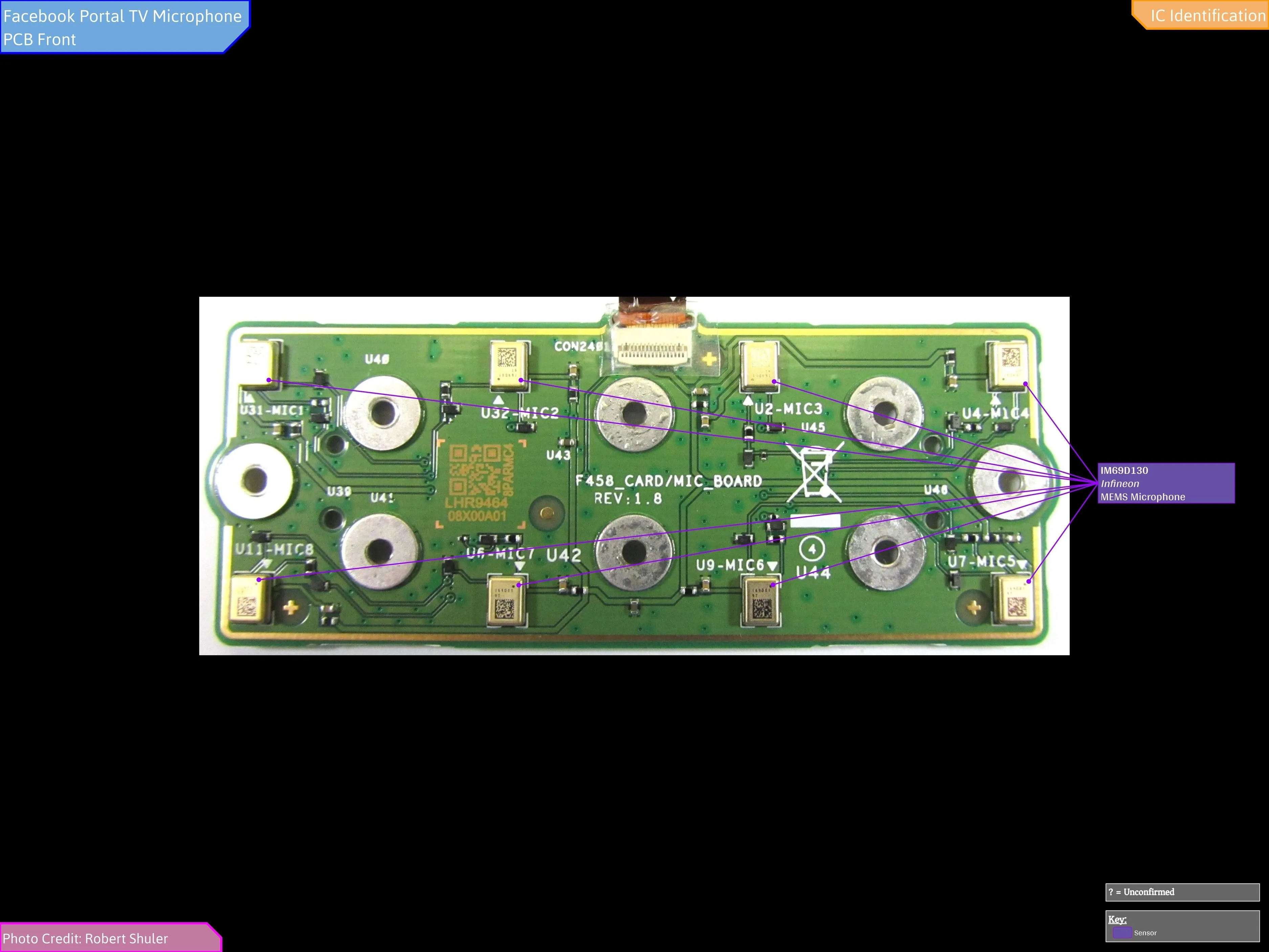

• Идентификация микрофона на печатной плате:

• Для просмотра текста вам может потребоваться увеличить его.

Шаг 31

• Крупный план некоторых компонентов

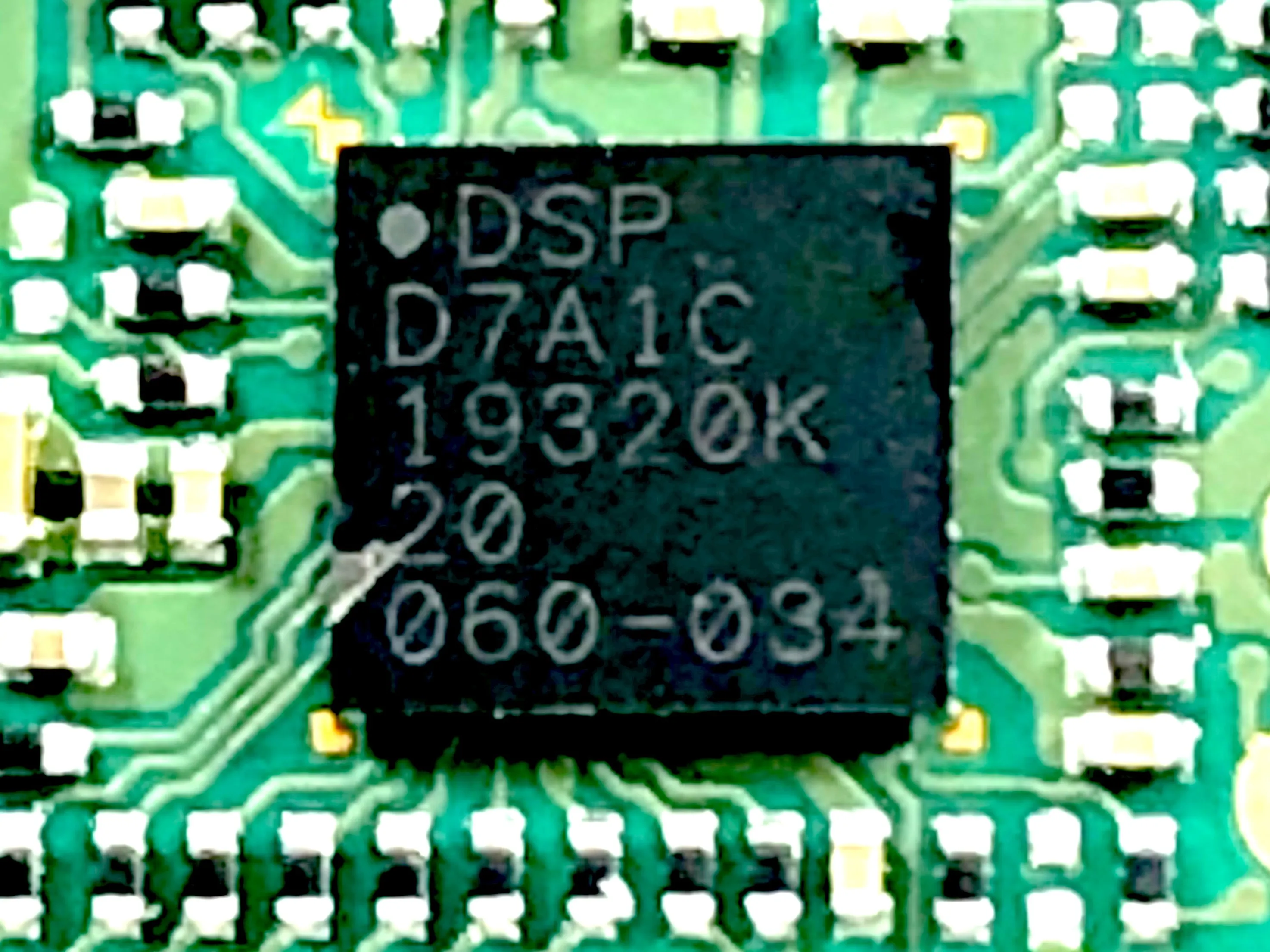

• DSP Group D7A1C Audio DSP

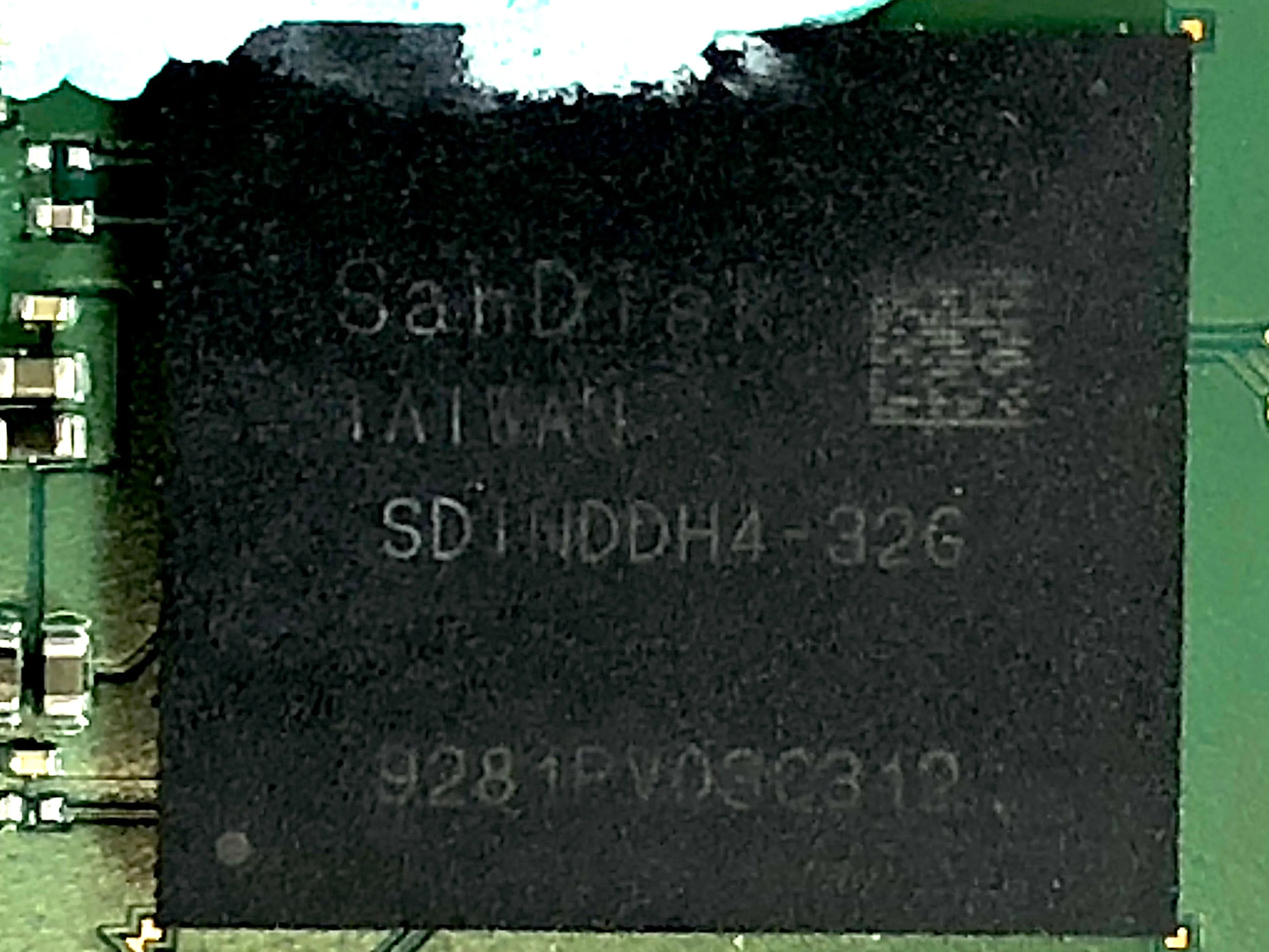

• Встроенный флеш-диск SanDisk объемом 32 ГБ

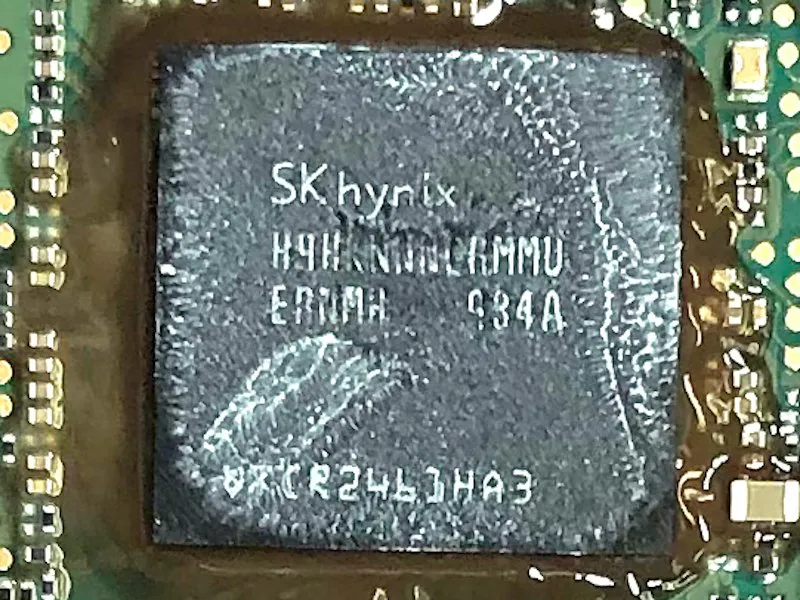

• Как уже упоминалось ранее, SK hynix DRAM приклеена над основной SoC.

Шаг 32

• Другие виды компонентов крупным планом

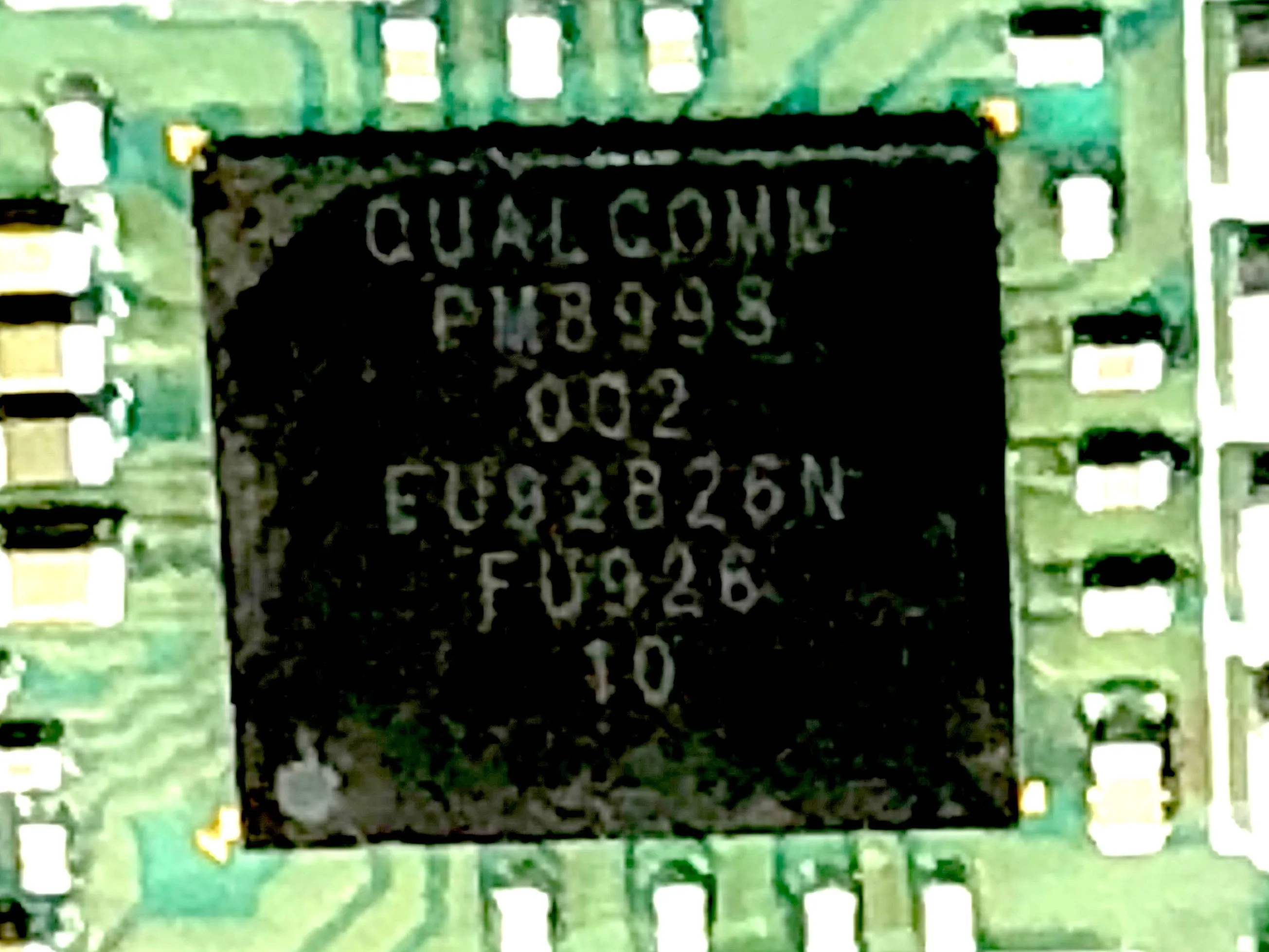

• ИС управления питанием (PMIC) Qualcom PM8998

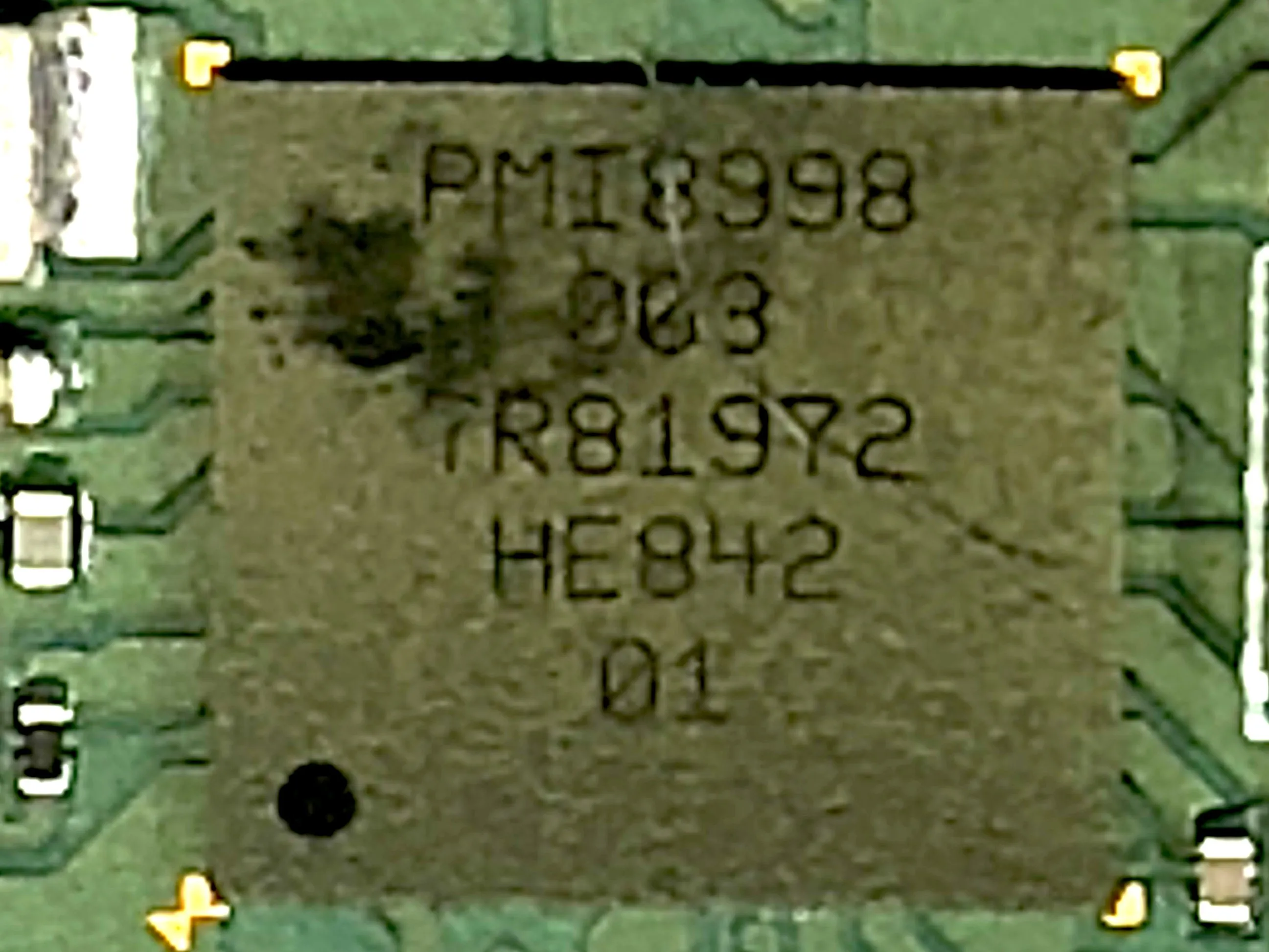

• Qualcom PMI8998 - микросхема управления питанием. Используется с PM8998 (другая сторона печатной платы)Новая линейка.

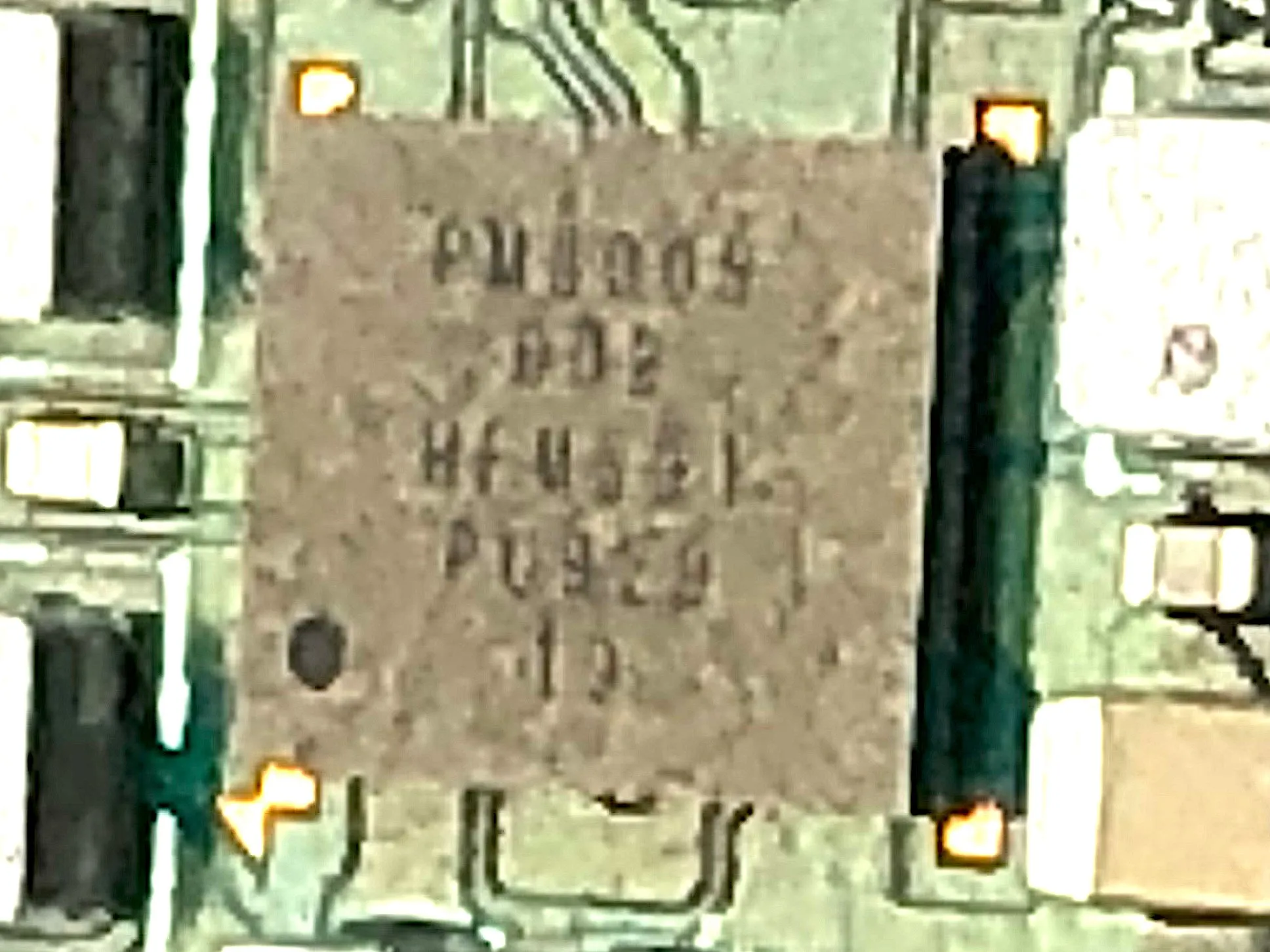

• ИС управления питанием Qualcom PM8005

Шаг 33

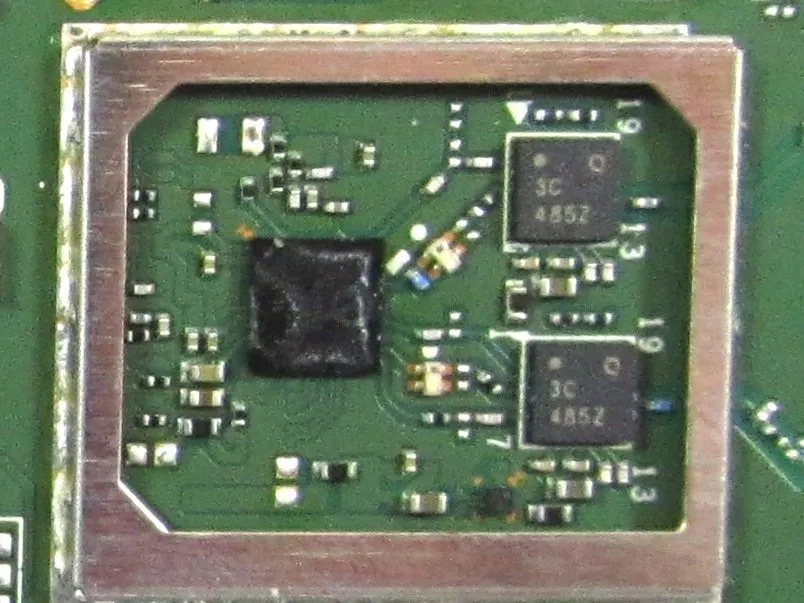

• Qualcom WCN3990 - WiFi 2.4Ghz, 5Ghz, 2x2, Dual-band concurrent, 802.11ac, и Qualcom 3C 485Z - возможные усилители мощности для радио WiFi

Шаг 34

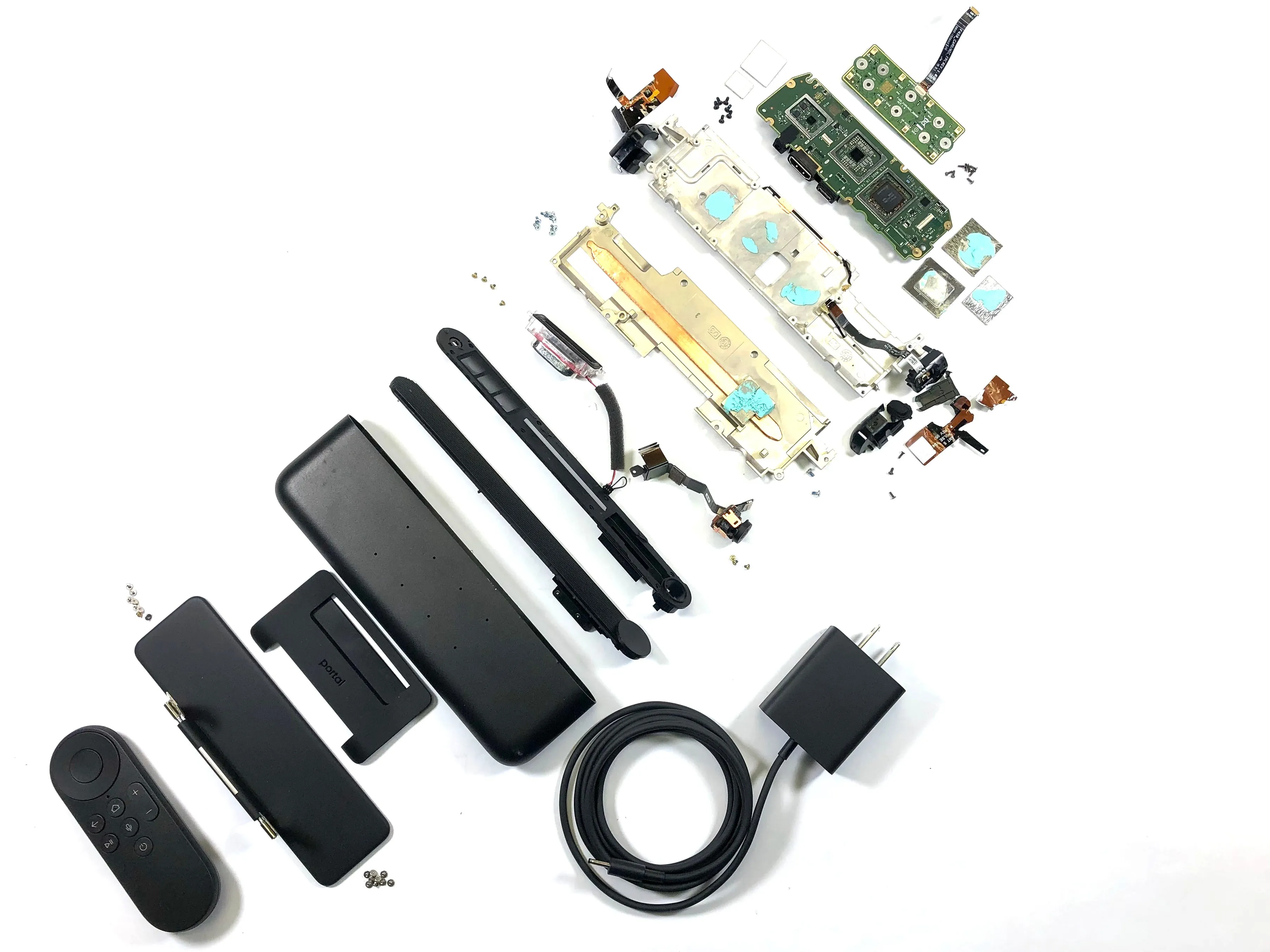

• Разборка телевизора Facebook Portal TV в разобранном виде
