Разборка Fairphone 1

Введение

Компания Fairphone вызвала немало разговоров в сообществе ремонтников, выпустив телефон, продающийся по справедливой цене. Присоединяйтесь к нам и узнайте, станет ли их стремление к 'умному, открытому дизайну' и 'долговечности' ремонтопригодным телефоном мечты каждого ремонтника.

Нам удалось тайком взять в руки Fairphone #3. Нет, серьезно - устройство, которое мы разобрали, является третьим аппаратом, сошедшим с конвейера прототипов Fairphone! Поэтому некоторые детали могут быть немного 'неровными' или иметь маркировку, которая не встречается на реальных серийных устройствах, но это цена, которую мы платим за эксклюзивный доступ к телефону.

Хотите узнать больше о нашей собственной преданности ремонту и владению устройством? Загляните Делаете.ру.orgи узнайте о нас на Facebook или узнайте о нас в Twitter.

Что вам понадобится

Инструменты

•

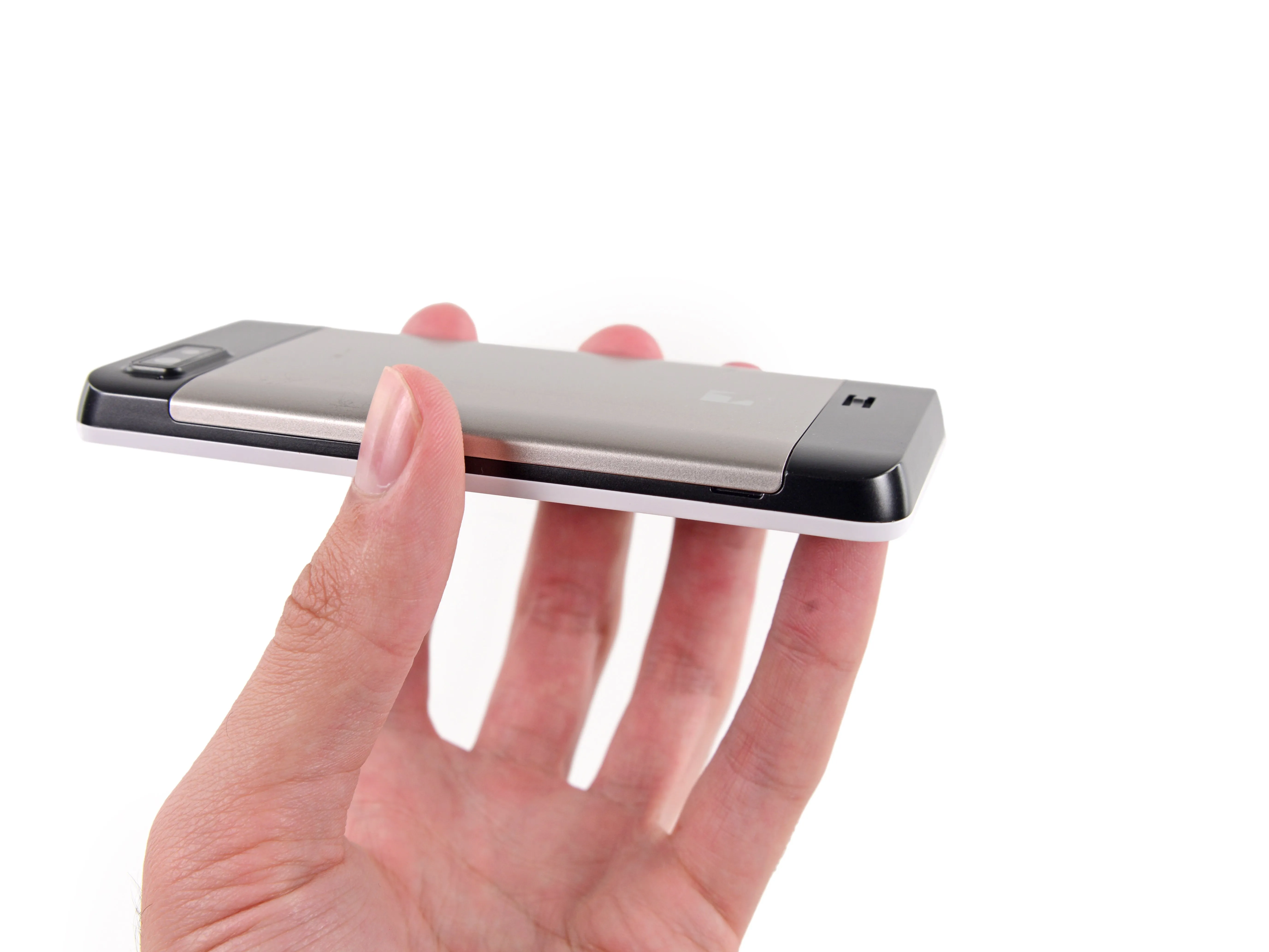

Шаг 1 Разборка Fairphone 1

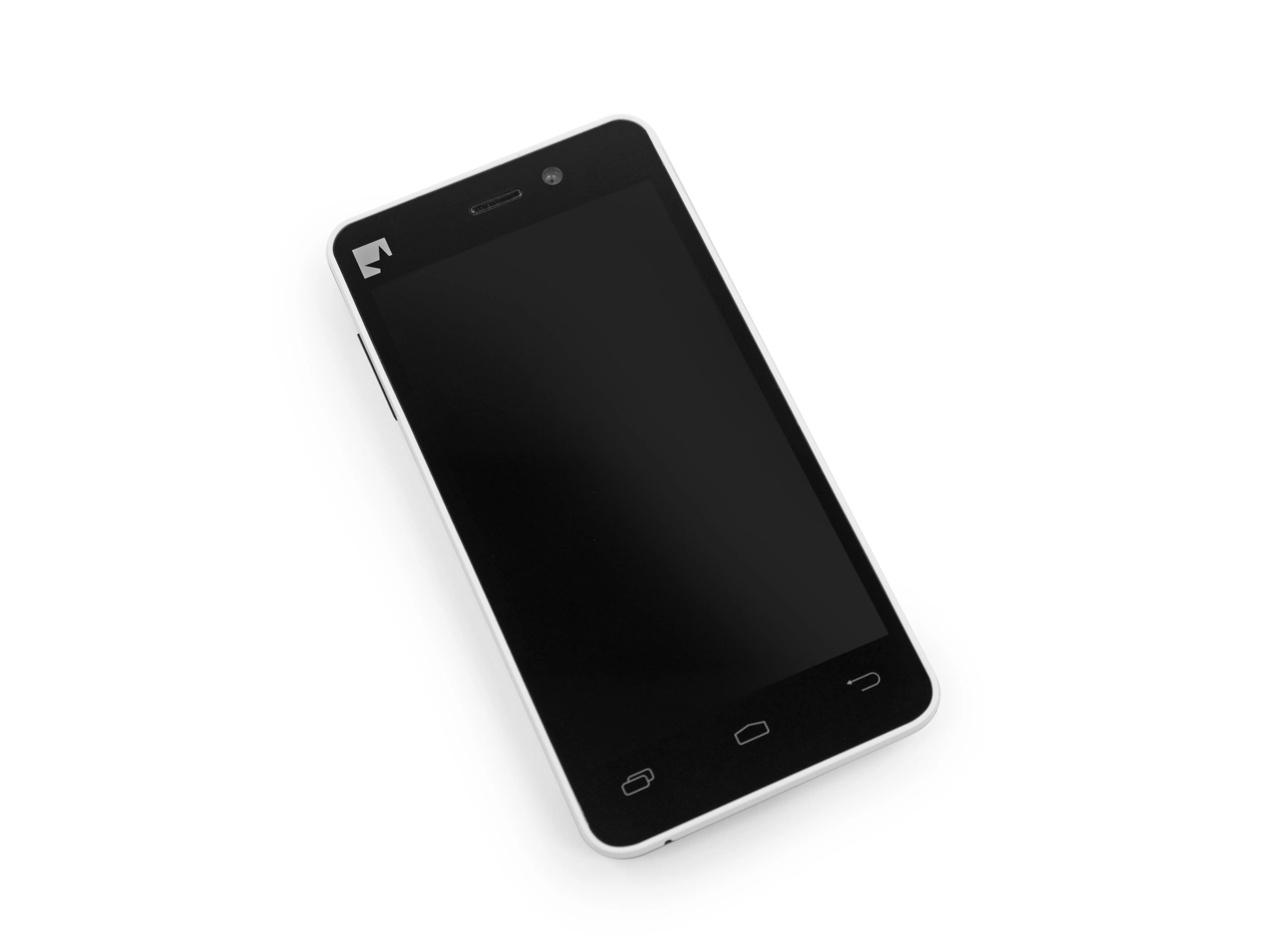

• С его нетрадиционными целями, Fairphone не будет самым ярким флагманом на рынке, но это все еще солидный смартфон, который будет держать себя в руках с точки зрения характеристик:

• 4,3-дюймовый четверть-HD (qHD) (960 x 540 пикселей) дисплей с разрешением 256 ppi

• Процессор MediaTek MT6589M (четырехъядерный) 1,2 ГГц

• Встроенная память 16 ГБ с возможностью расширения за счет microSD (до 64 ГБ) + 1 ГБ оперативной памяти

• Сменный аккумулятор емкостью 2000 мАч

• Задняя камера 8 МП с автофокусом (стабилизация + датчик изображения) + фронтальная камера 1,3 МП

• Wi-Fi 2,4 ГГц 802.11b/g/n Wi-Fi и Bluetooth v2.1 + EDR / v3.0 + HS (802.11 AMP) / v4.0 LE

Шаг 2

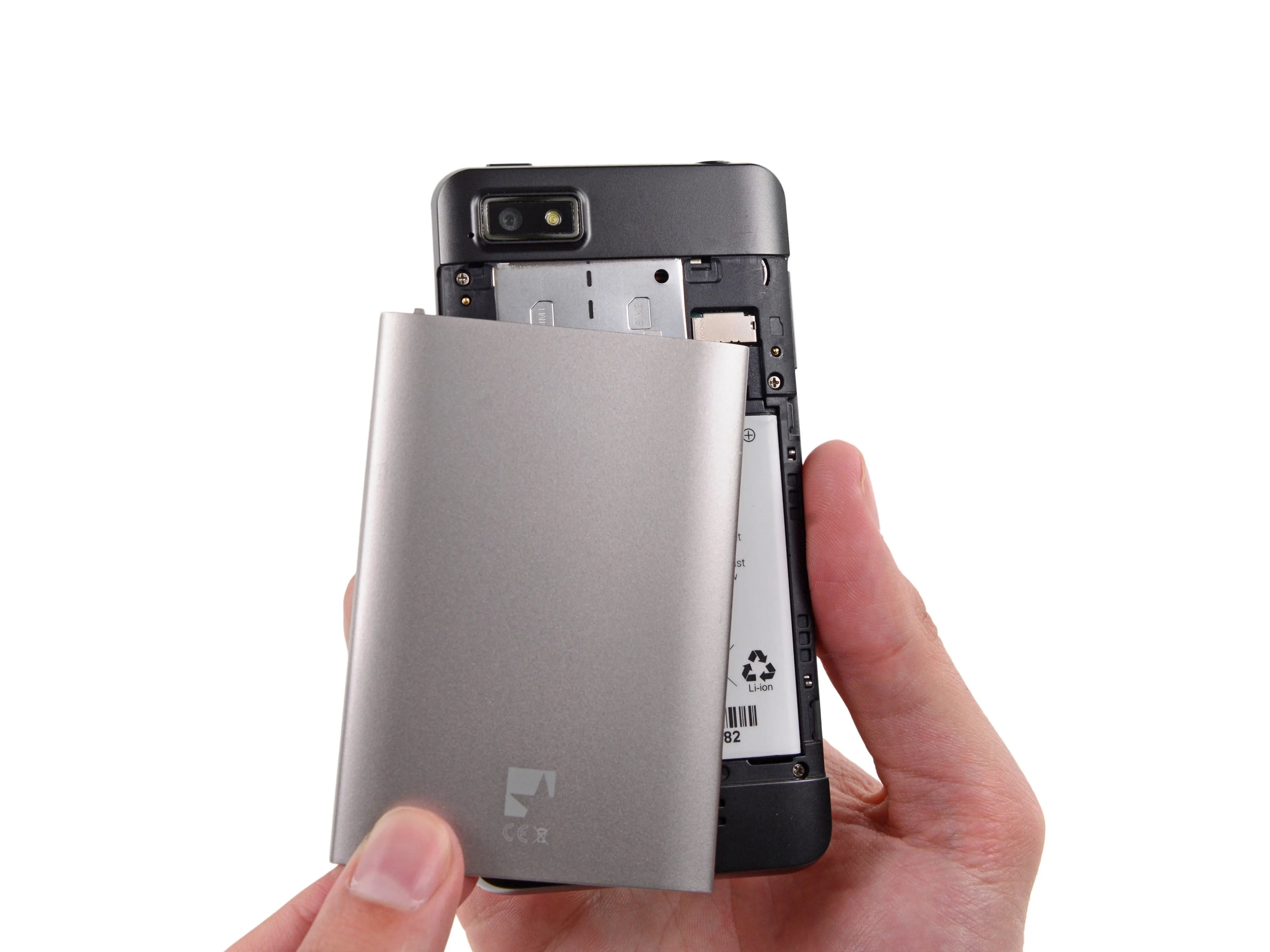

• Крышка аккумуляторного отсека имеет серьезную толщину, несомненно, для облегчения конструкции и долговечности.

• Как бы ни была она прочна, крышка аккумулятора неплотно прилегает к телефону. Если вы положите телефон, приложив слишком много усилий, то гарантированно потеряете крышку аккумулятора, когда будете поднимать его обратно.

• Обновление: Мы получили один из реальных экземпляров после транспортировки и подтвердили, что откидная крышка аккумулятора крепится к остальной части телефона очень надежно.

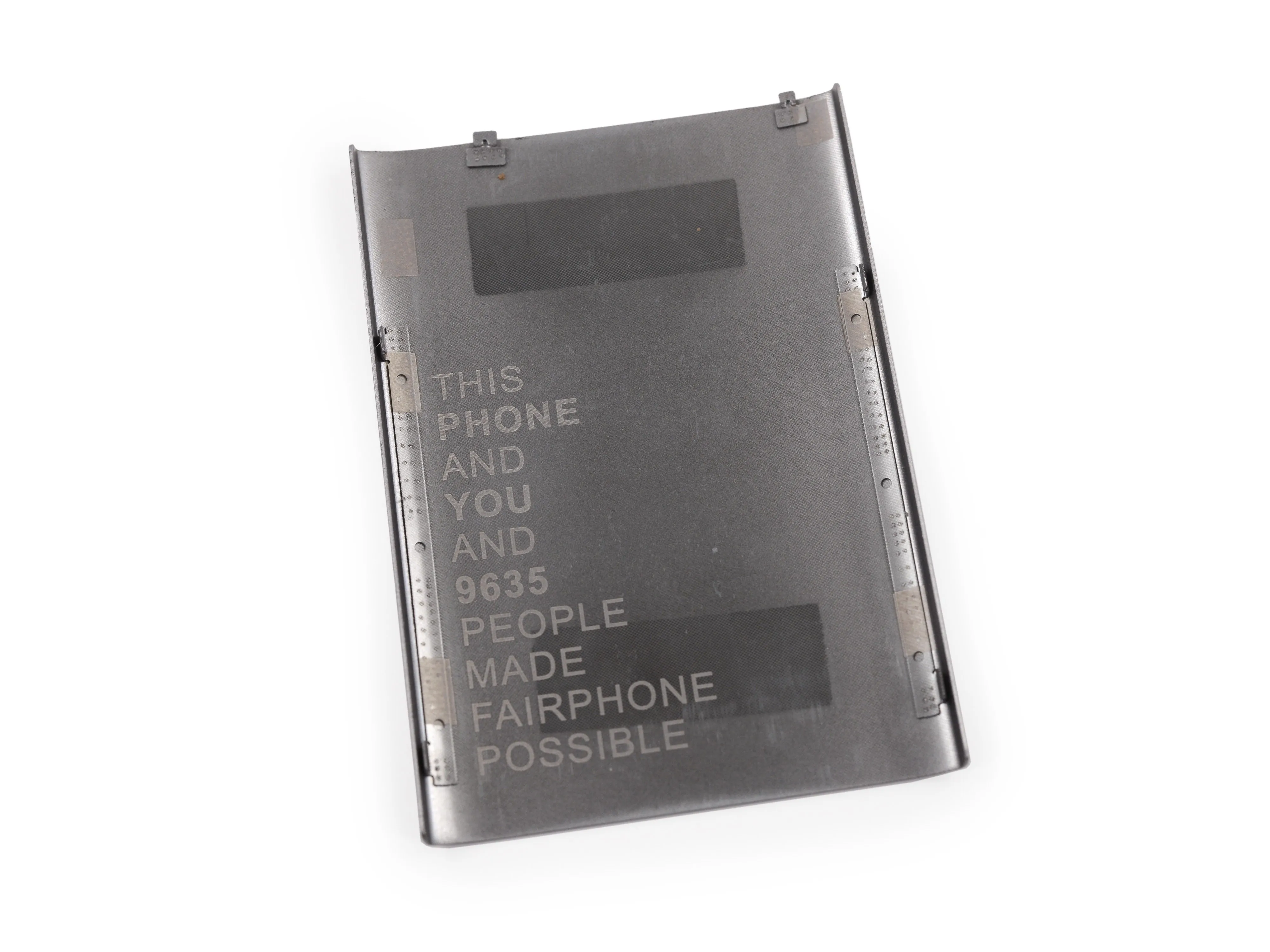

• На внутренней стороне крышки аккумулятора мы обнаружили гравировку, посвященную первым сторонникам грандиозного замысла Fairphone: 'Этот телефон, вы и 9635 человек сделали Fairphone возможным'.

Шаг 3

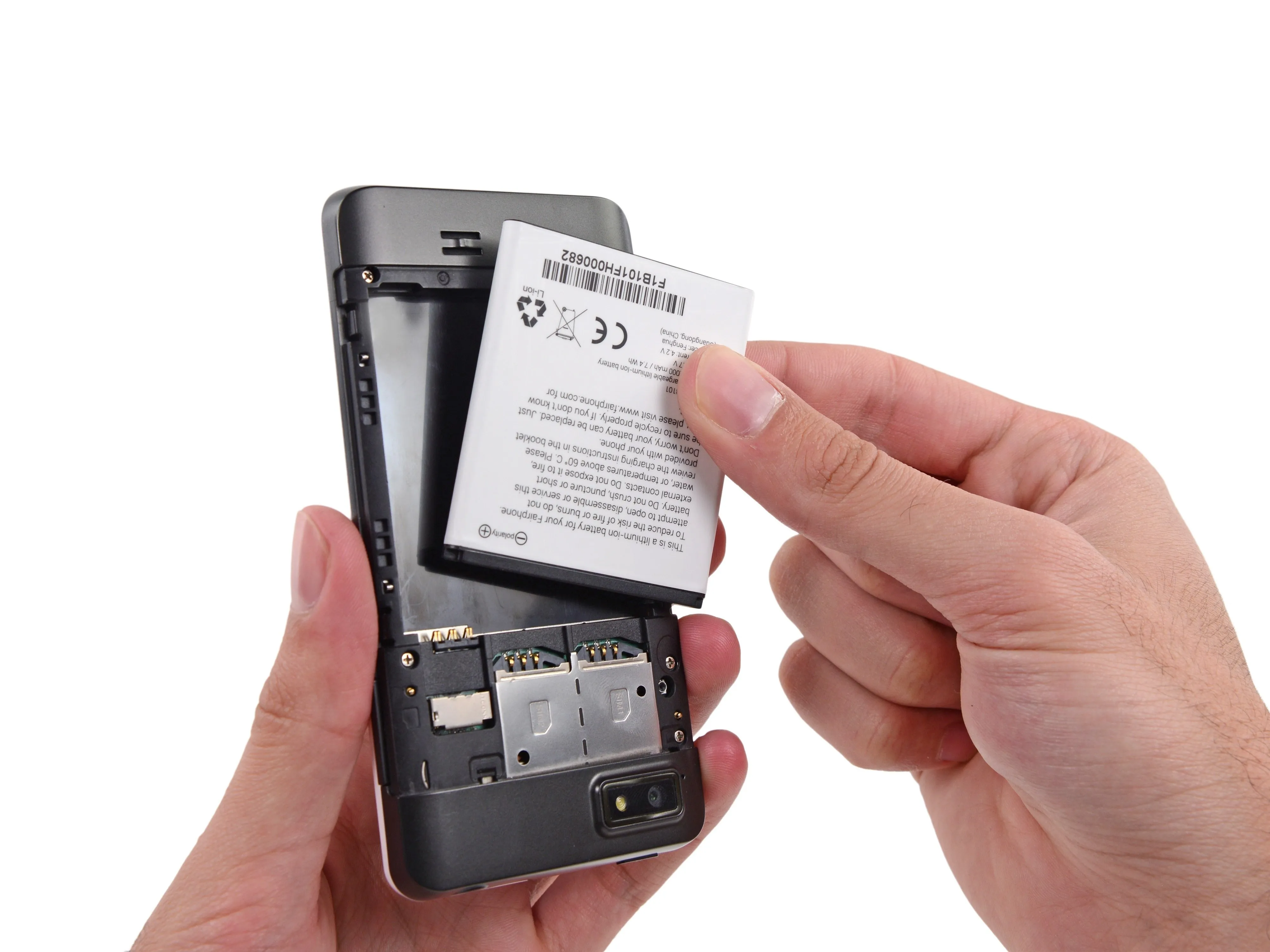

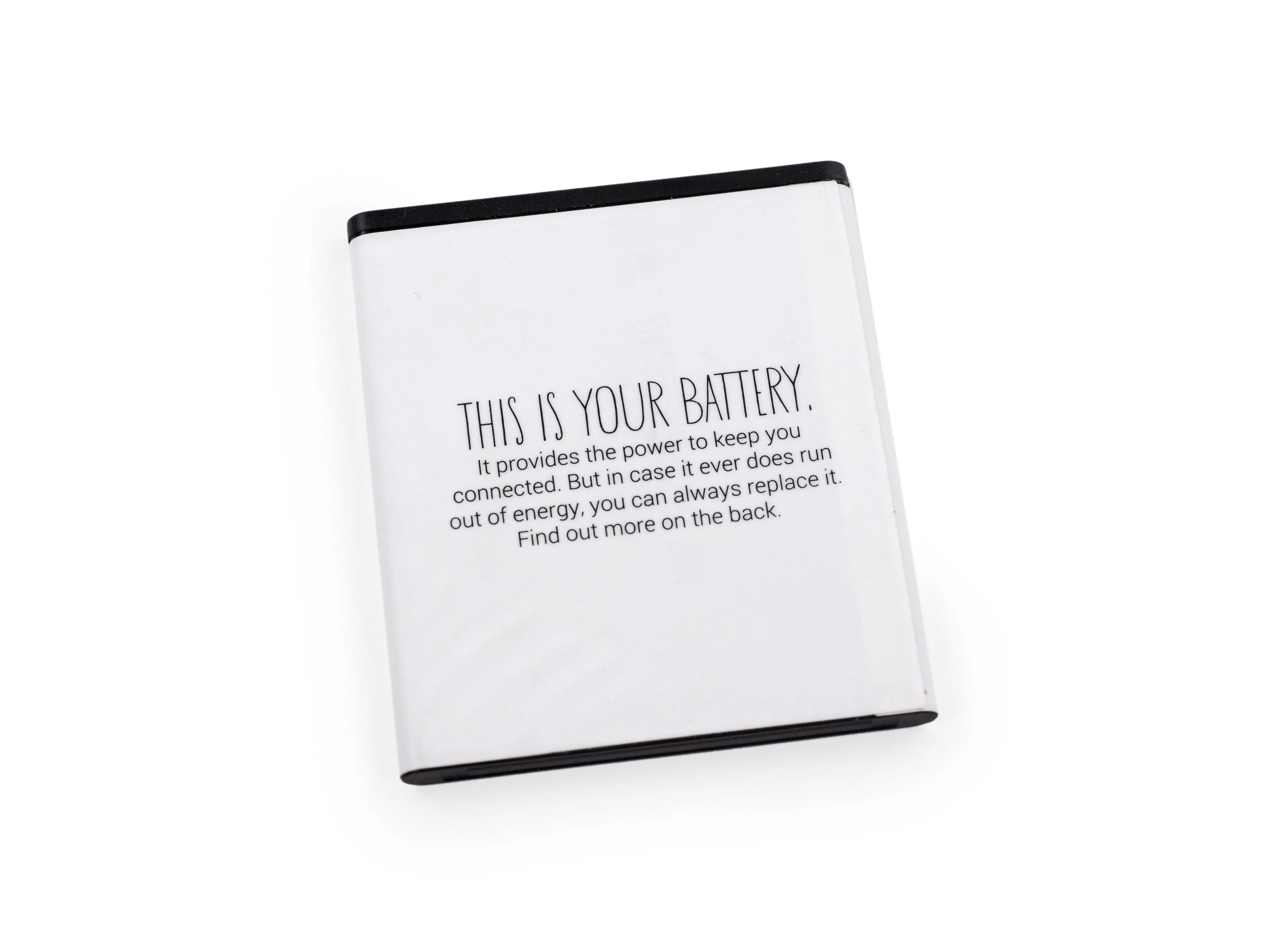

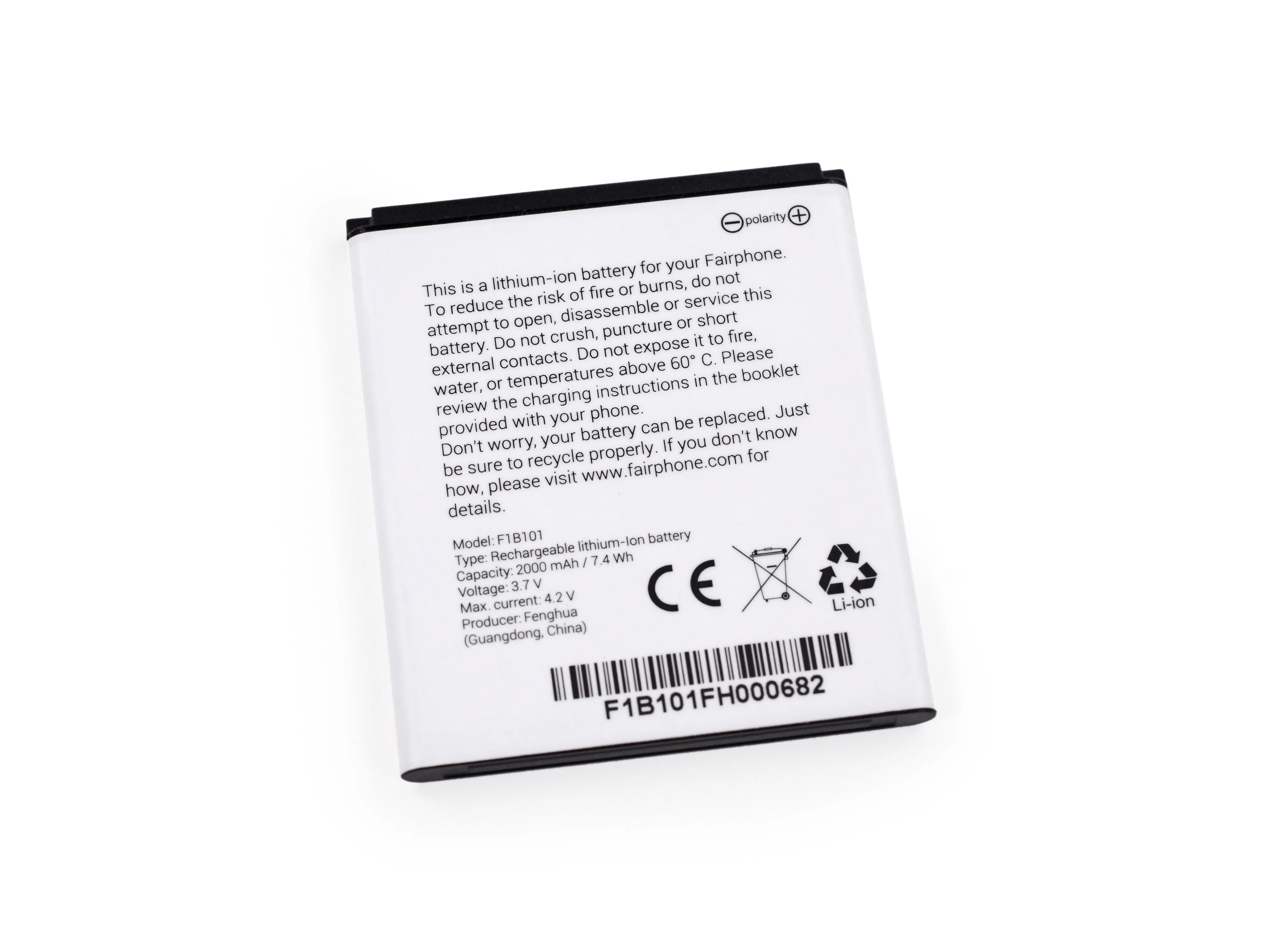

• В первую очередь, речь идет о рекламируемом сменном аккумуляторе емкостью 2000 мАч.

• Хотя у нас пока нет отзывов о времени автономной работы, Fairphone заявляет о 400 часах работы в режиме ожидания.

• Сравнительно:

• iPhone 5s оснащен аккумулятором емкостью 1560 мАч, которого хватает на 250 часов работы в режиме ожидания.

• Сайт Samsung Galaxy S4 имеет емкость 2600 мАч и работает до 300 часов в режиме ожидания.

Шаг 4

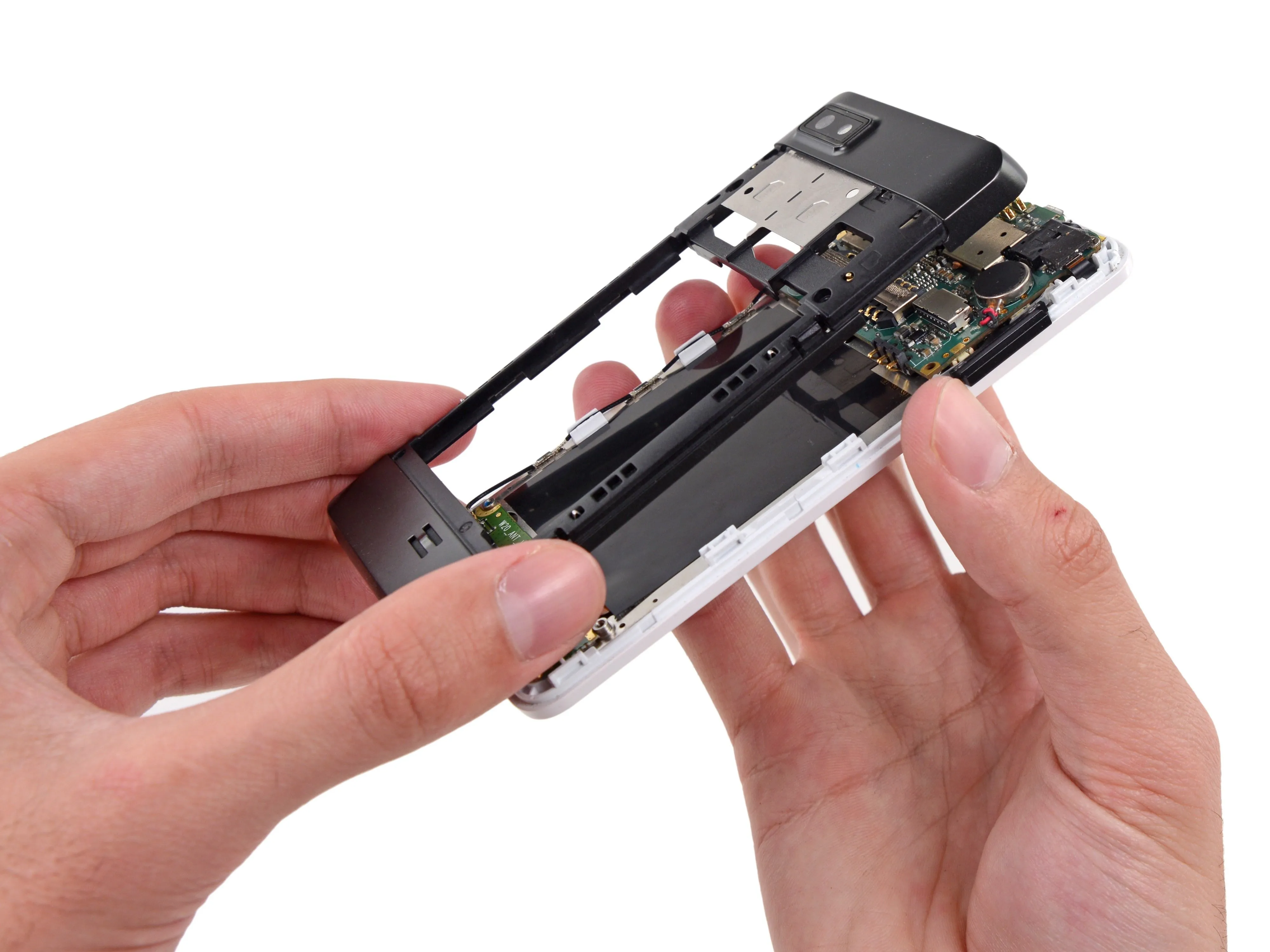

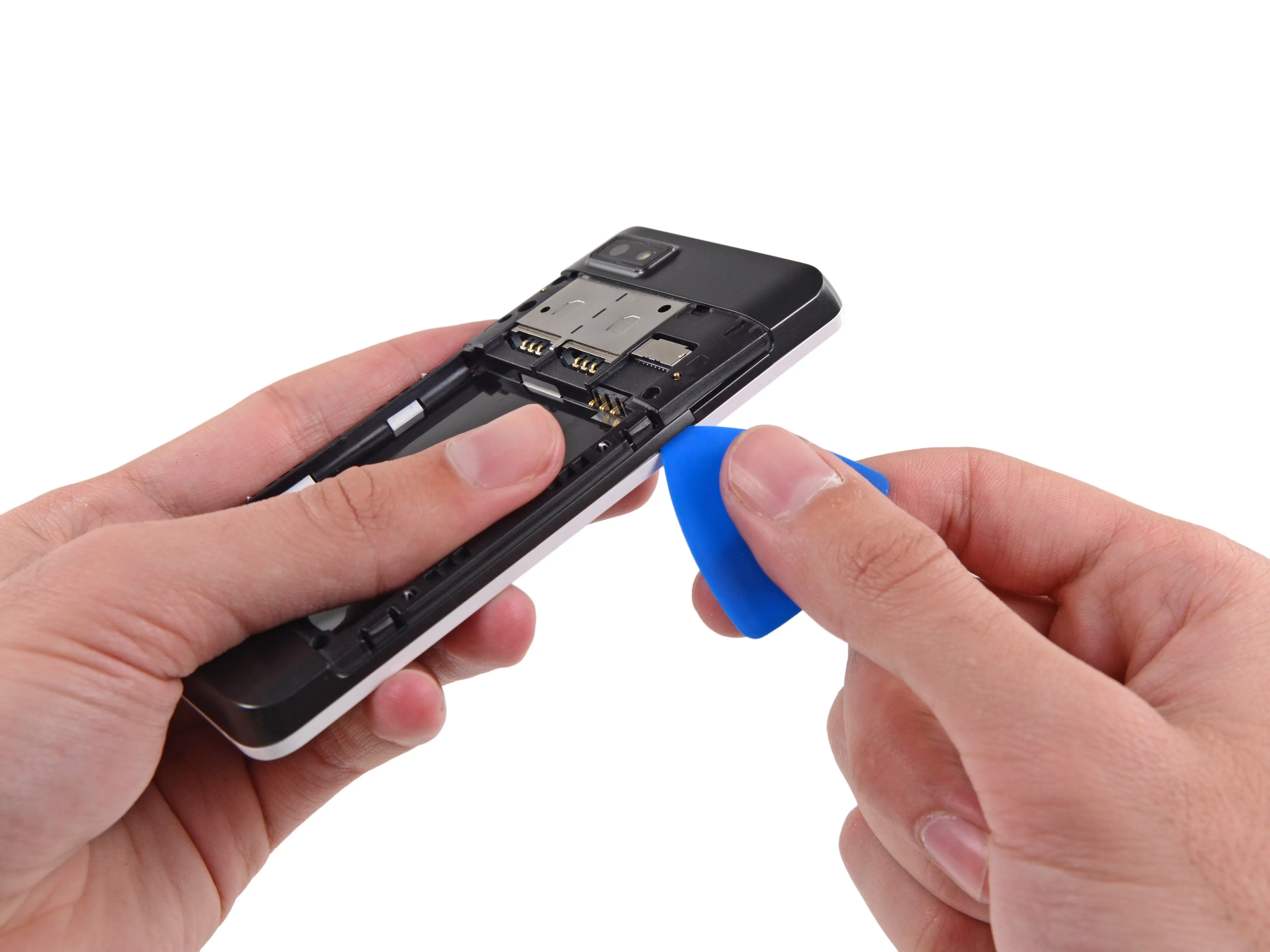

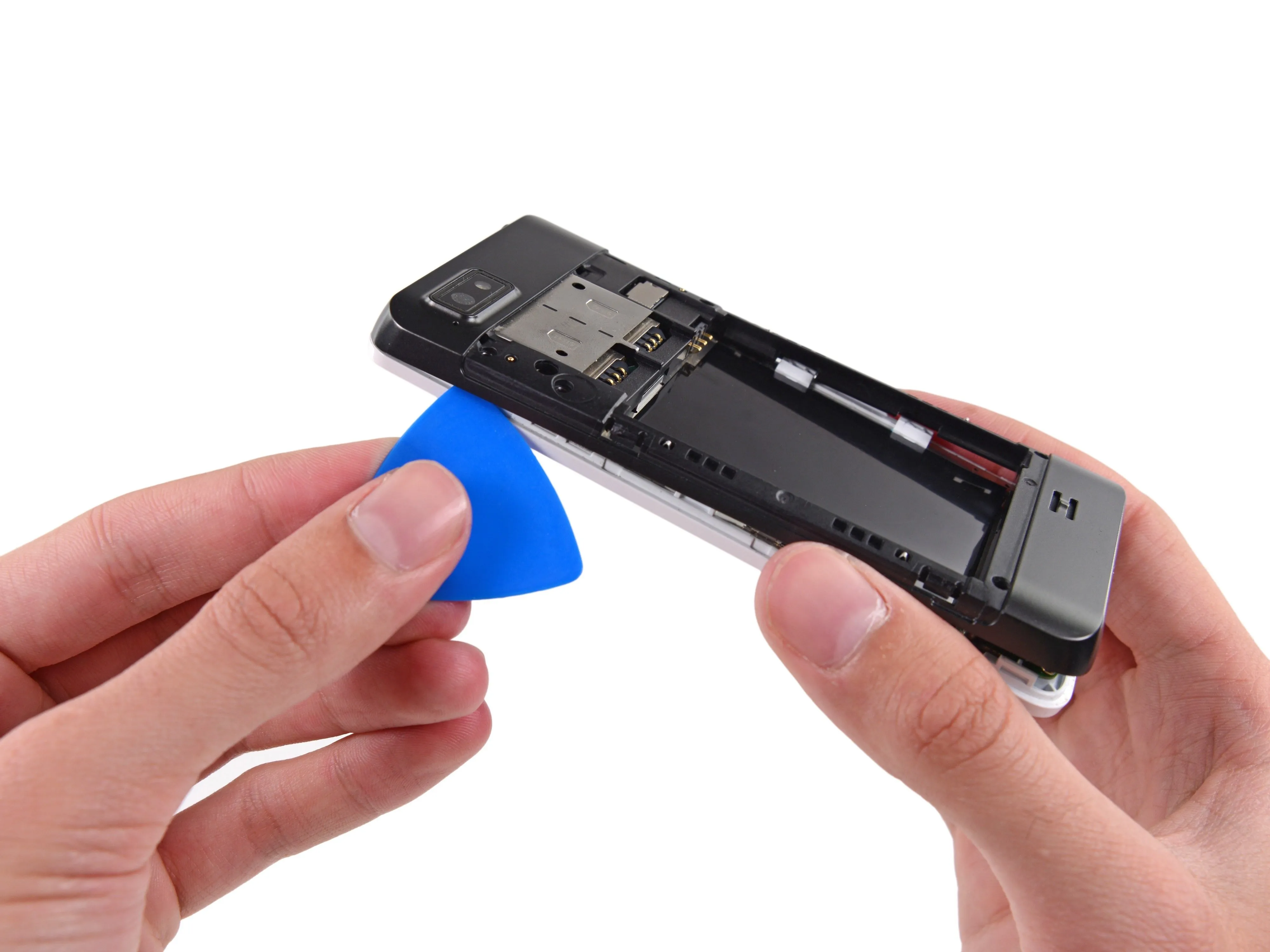

• Немного аккуратного отжатия с помощью нашей проворной открывающей кирки позволяет отсоединить клипсы вдоль средней рамки.

• Этот стиль средней рамки напоминает большинство телефонов Samsung, представленных на рынке, и процедура открытия является примернона одном уровне.

• Телефоны Samsung исторически имеют довольно высокие показатели ремонта, несмотря на их к сожалению, герметичные и дорогие дисплеи.. Остается только надеяться, что Fairphone не будет слишком сильно повторять телефоны Galaxy...

Комментарии к шагу

'Немного аккуратного надавливания с помощью нашего резца для открывания отщелкивает клипсы вдоль средней рамки'. - Бессмысленно без лучшей инструкции. Клипсы не просто 'отщелкиваются', непонятно, как их открыть.

На самом деле, я почти уверен, что вы не сделали этого: если вы не открутите пять винтов, крепящих заднюю панель к средней рамке, никакие усилия не помогут разобрать телефон (если только у вас нет лома Делаете.ру и вы решили, что хотите iphone в конце концов). примечание: на моем телефоне один из винтов был изначально закрыт черным стикером. он находится рядом с местом, где самая внешняя SIM-карта появляется из-под крышки.

(все это на FP1)

Спасибо, что написали это Marten - я боролся и почти сломал чехол, пока не нашел ваш совет про 'скрытый винт'. Большое спасибо

Ахтунг! На Gehäuse есть 5 (!) шрубов, чтобы закрепить Rückwand! Die 5. Schraube sitzt neben den SIM-Slots und ist mit einem schwarzen Aufkleber abgedeckt!

Чувак, ты забыл упомянуть о винтах! Там 4 видимых и один скрыт под наклейкой. Плюс вы не упомянули, что не нужно лезть под кнопку питания или разъемы. Вот реальное руководство, с полными инструкциями: Замена блока дисплея Fairphone 1

Это всего лишь первый взгляд на устройство: 'Разборки позволяют заглянуть внутрь устройства и не должны использоваться как инструкция по разборке'. Но спасибо, что предоставили пользователям ссылки на наши руководства по замене =)

Google первым делом направляет нас сюда, когда мы хотим открыть телефон! Пожалуйста, разместите ссылку на настоящее руководство в верхней части заглавными буквами! Крошечную подстрочную ссылку легко пропустить, а люди портят свои телефоны на шаге 4.

Независимо от того, является ли это разборкой или инструкцией по разборке, упоминание о 'резцедержке', но не о 5 винтах, просто вводит в заблуждение и может привести к повреждению телефона.

Я не знаю, почему это не заслуживает даже небольшого примечания, чтобы избежать этого.

Привет, gmdode, Это разборка, это только пик внутри устройства и НЕ предназначен для следования как инструкции по разборке, у нас есть баннер в верхней части, чтобы предупредить вас! Вместо этого ознакомьтесь с одним из наших руководств по замене одиннадцати элементов!

Шаг 5

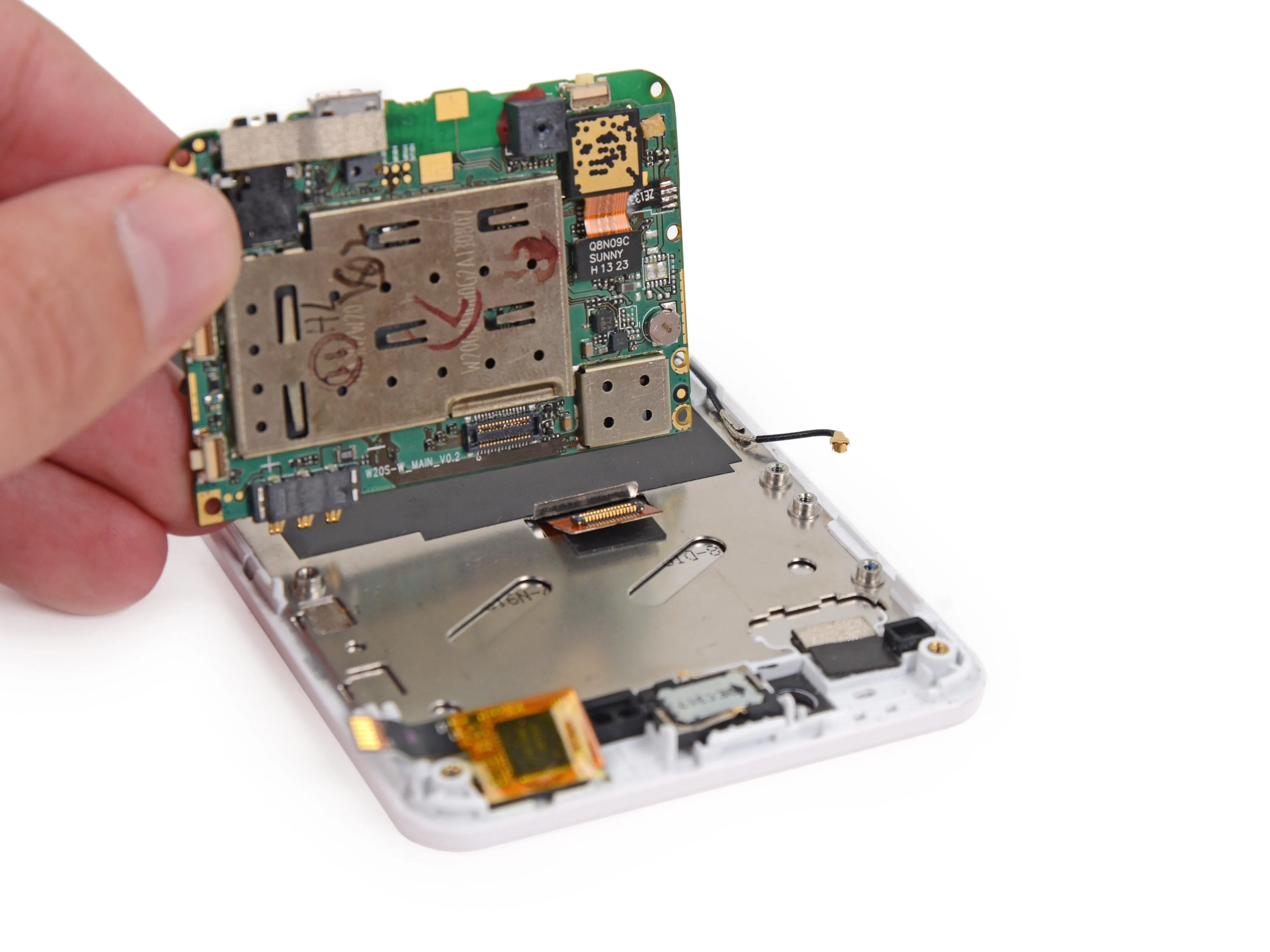

• С минимальными усилиями мы освобождаем материнскую плату и бросаем ее на стол, чтобы осмотреть.

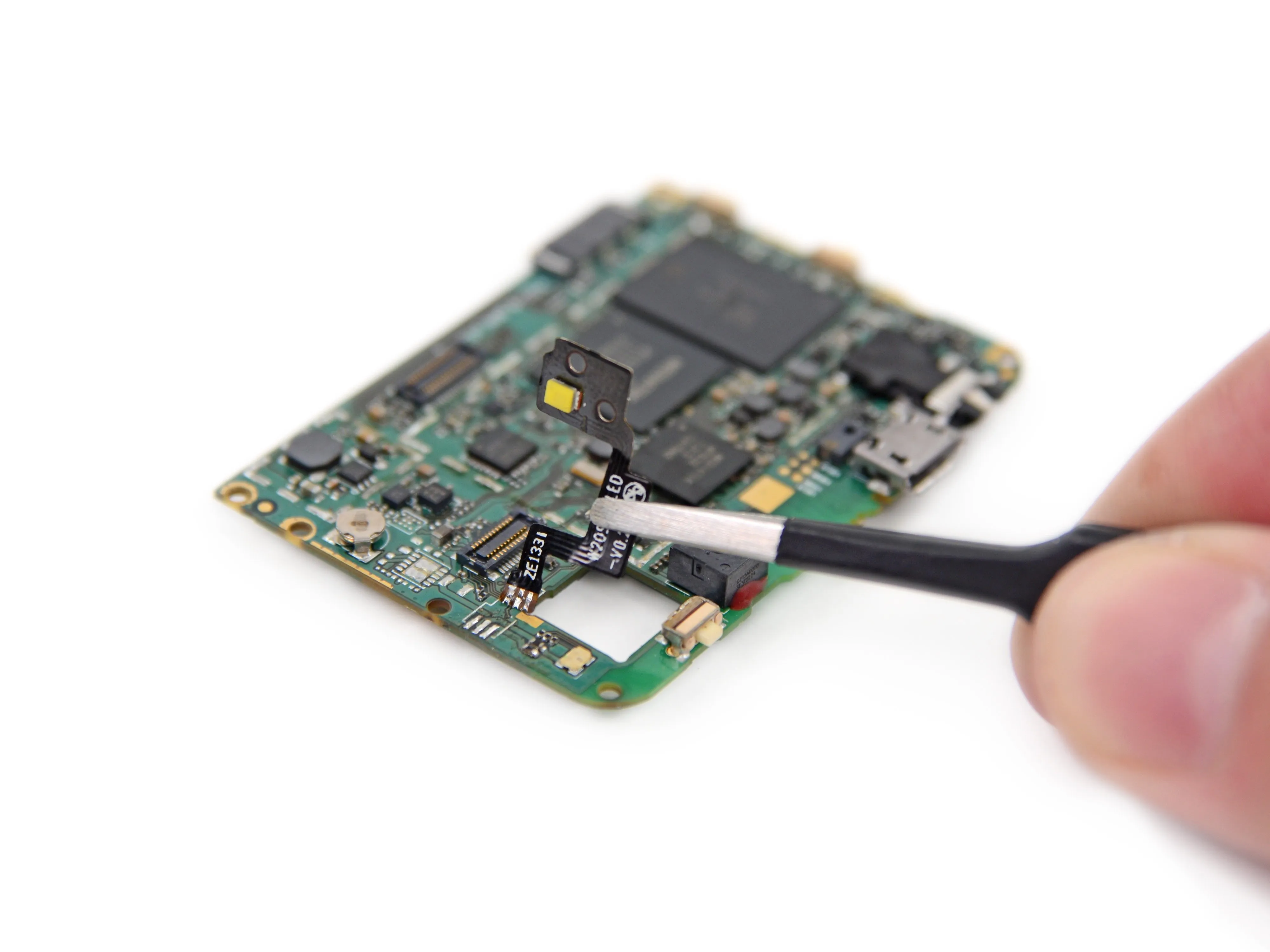

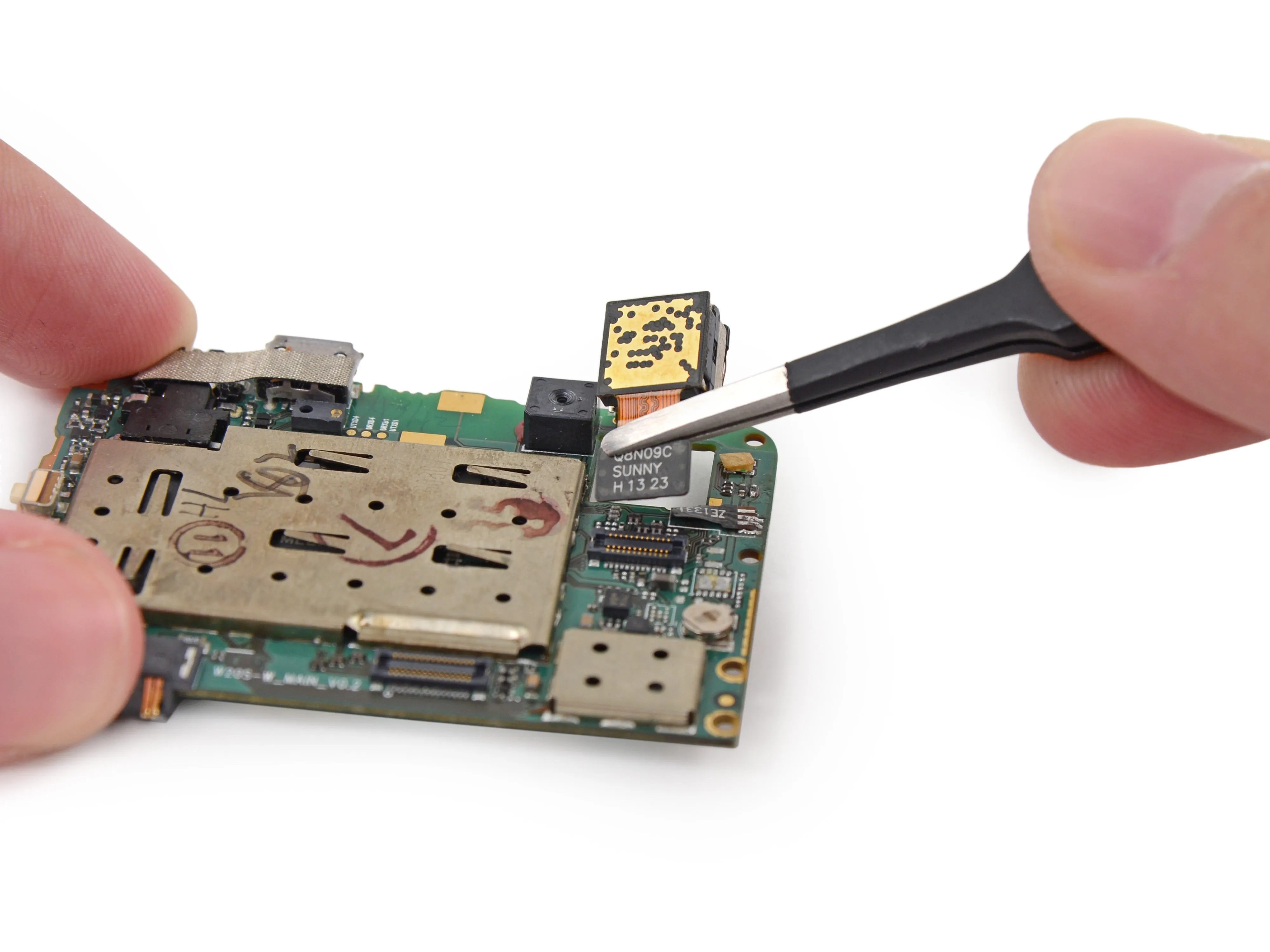

• Задняя 8-Мп камера вынимается с легкостью, но несколько других компонентов, к сожалению, припаяны на место:

• Фронтальная камера

• Вибромотор

• Светодиодная вспышка

• Разъем для наушников

• Мы надеемся, что будущие версии Fairphone будут более модульными и экономичными в ремонте.

Шаг 6

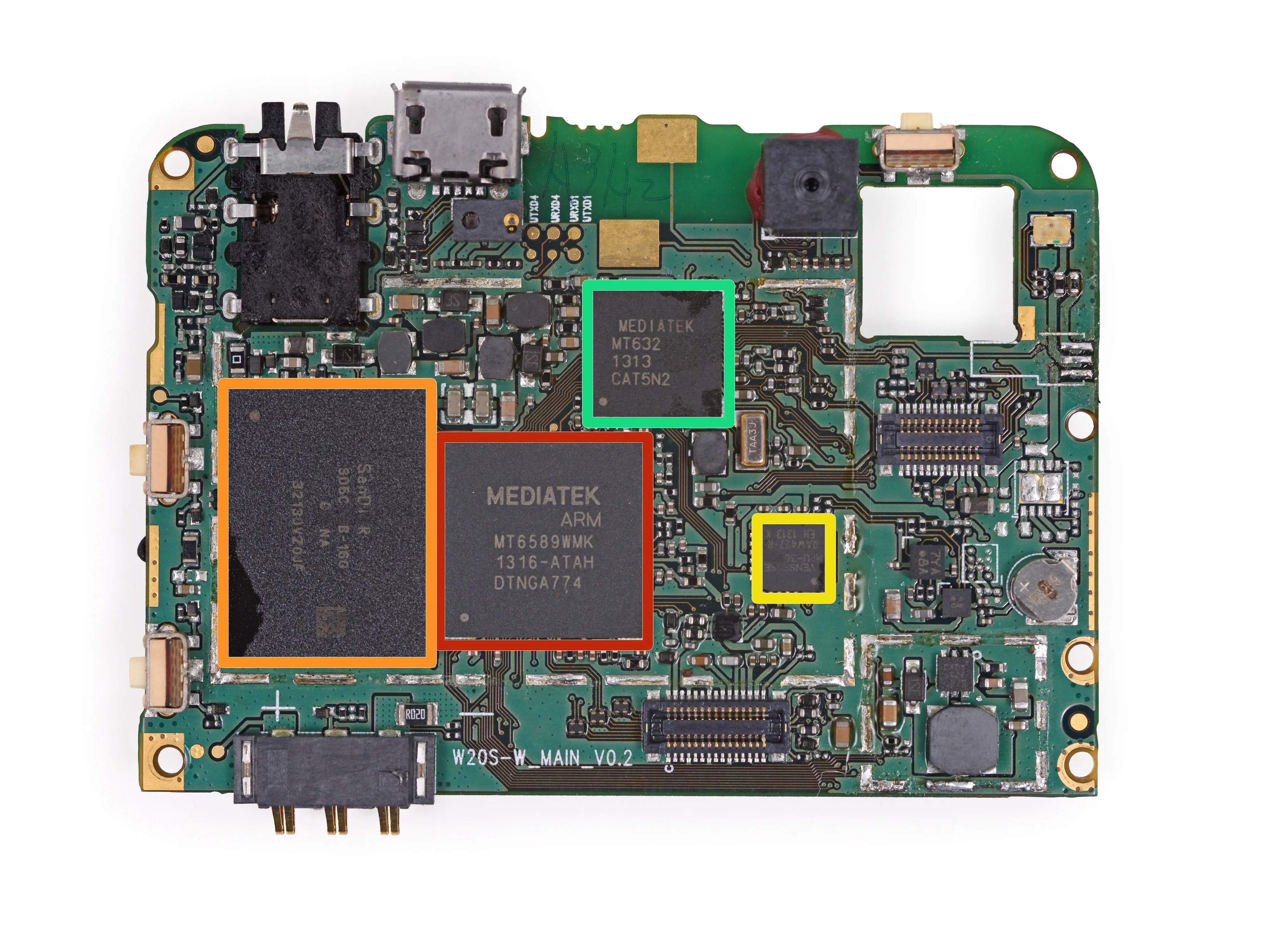

• Хотя ни для кого не секрет, какое аппаратное обеспечение используется в этом устройстве, вот заслуживающие внимания микросхемы, которые мы обнаружили:

• Mediatek MT6589 ARM Cortex A7 1 ГГц CPU SoC

• Флэш-память SanDisk 16 ГБ NAND

• InvenSense MPU-3050 Трехосевой гироскоп со встроенным цифровым процессором движения

• Mediatek MT632

Шаг 7

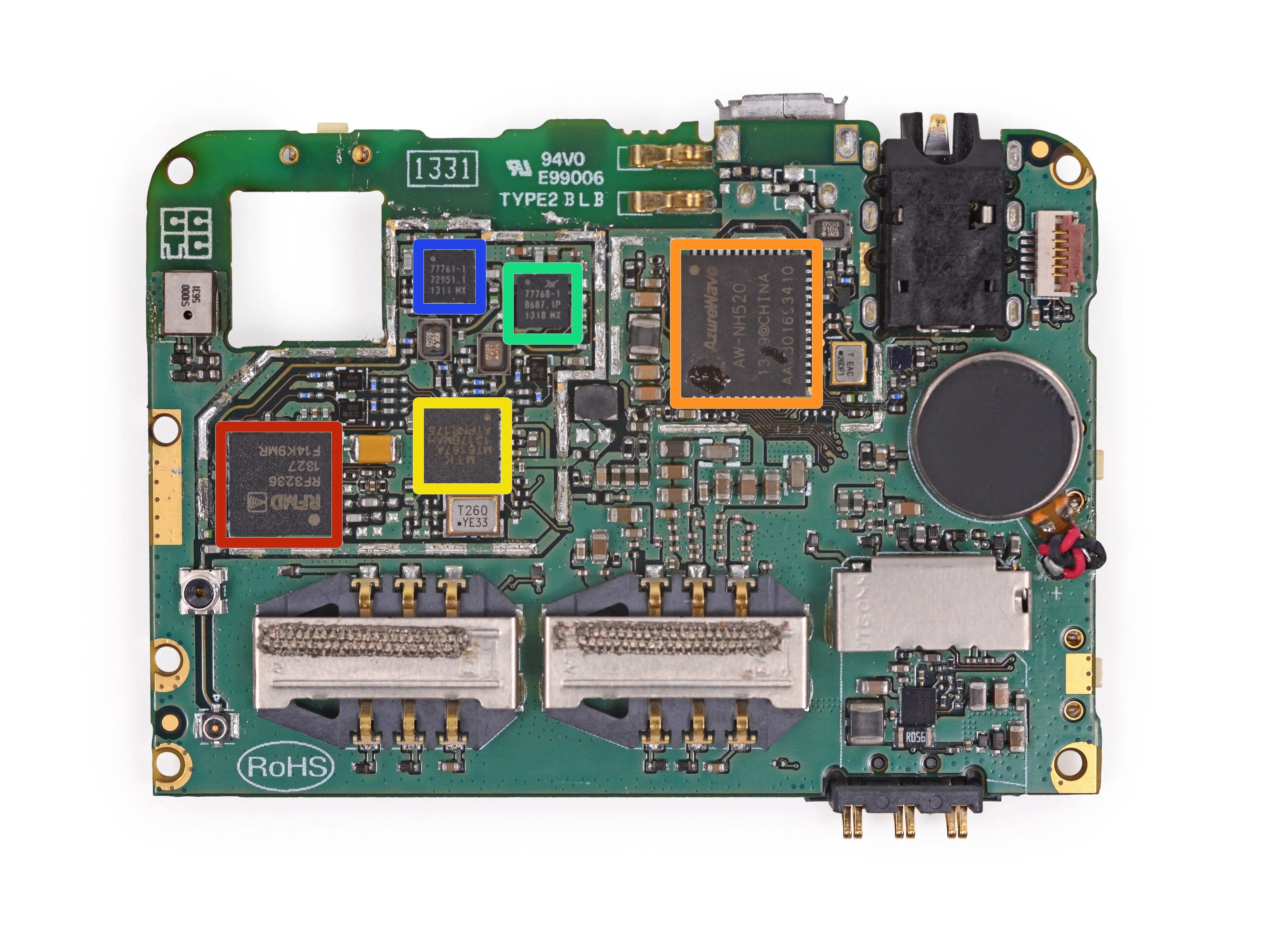

• Обратная сторона:

• RFMD RF3236 Передающий модуль WEDGE (линейный)

• AzureWave AW-NH520, вероятно, аналогичный AW-NH580 802.11 b/g/n WLAN, Bluetooth, GPS и FM комбинированный модуль IC

• MediaTek MT6167A Радиочастотный трансивер

• Skyworks SKY77768-1 Модуль усилителя мощности SkyHi для WCDMA/ HSDPA/ HSUPA/ HSPA+/ LTE - диапазон VIII (880-915 МГц)

• Skyworks SKY77761 Модуль усилителя мощности SkyHi для CDMA / WCDMA / HSDPA / HSUPA / HSPA+ / LTE - Band I (1920-1980 МГц)

Шаг 8

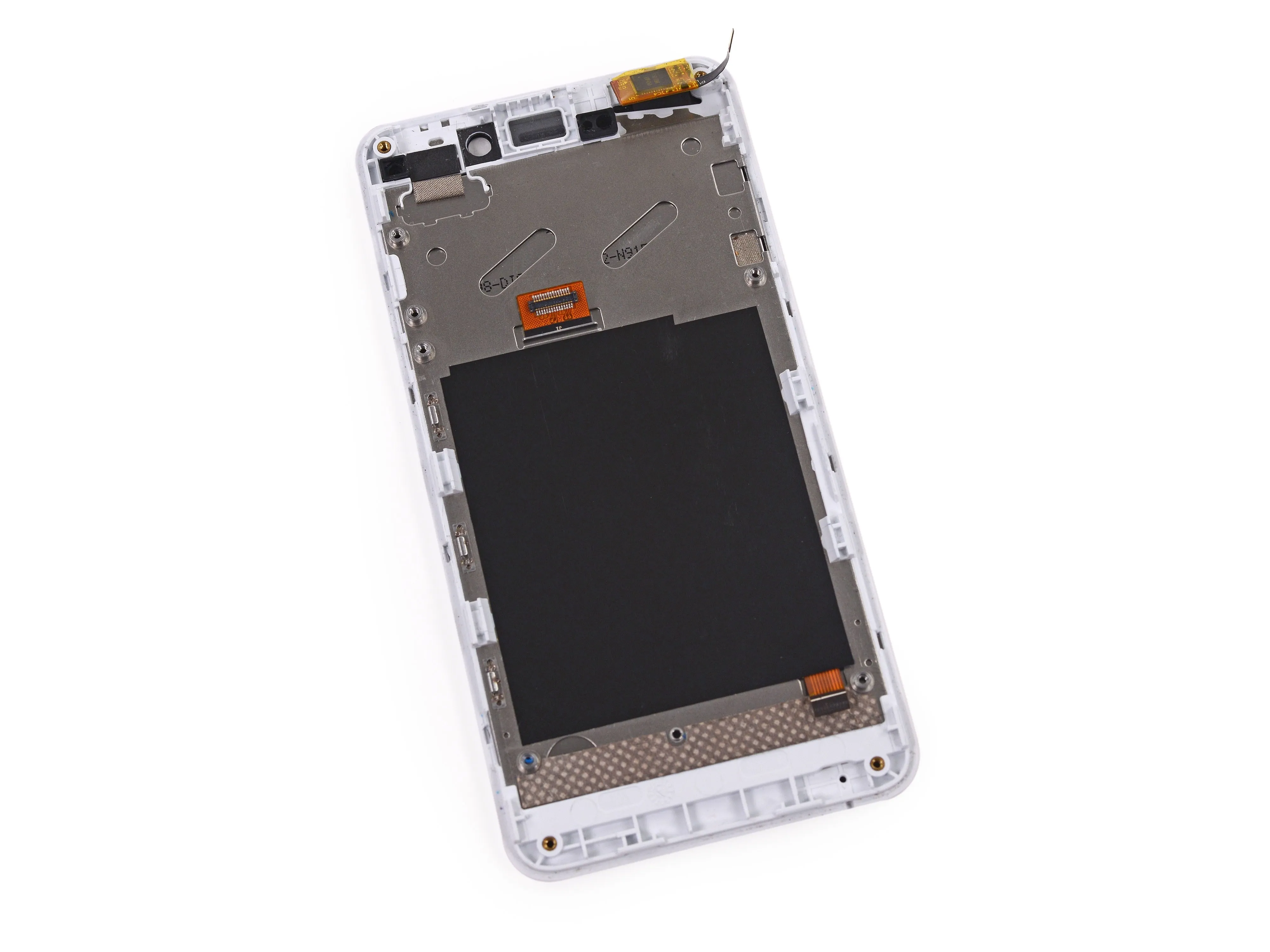

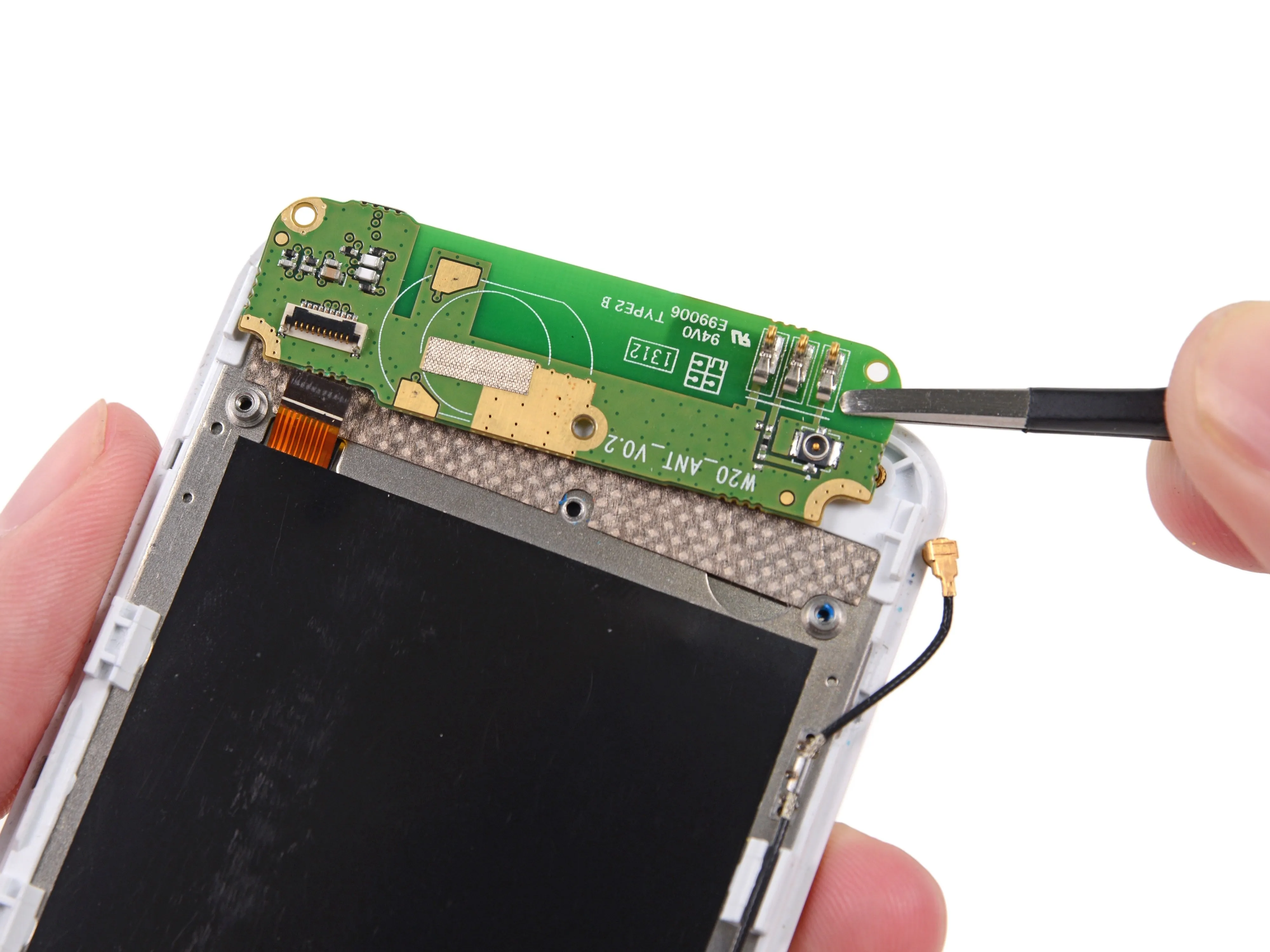

• Последний крупный компонент остается на блоке дисплея - небольшая дочерняя плата со встроенной антенной и пружинными контактами для динамика.

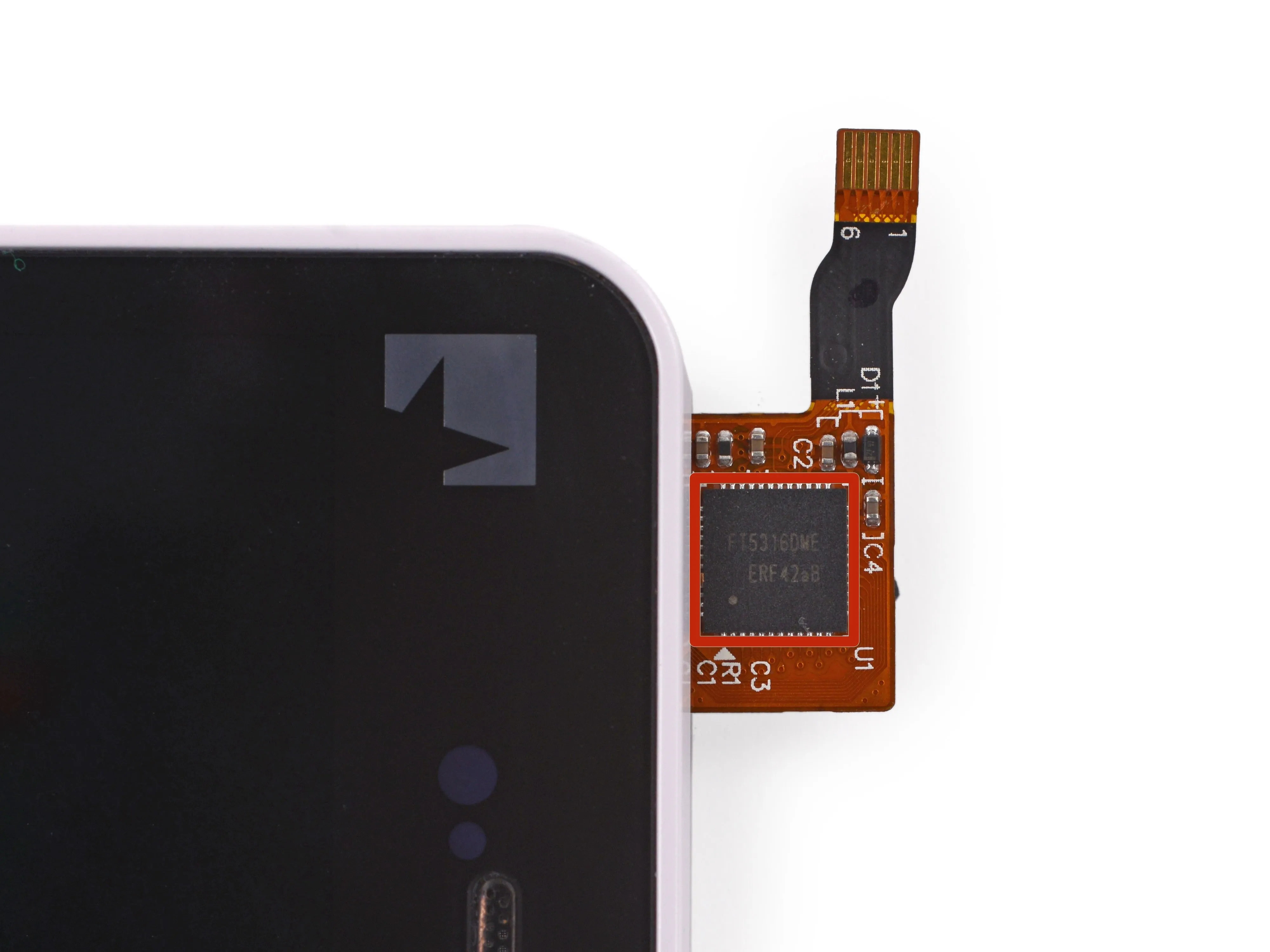

• Взглянув на заднюю панель 4,3-дюймового qHD-дисплея, можно обнаружить контроллер сенсорного экрана. FocalTech FT5316DME.

Шаг 9

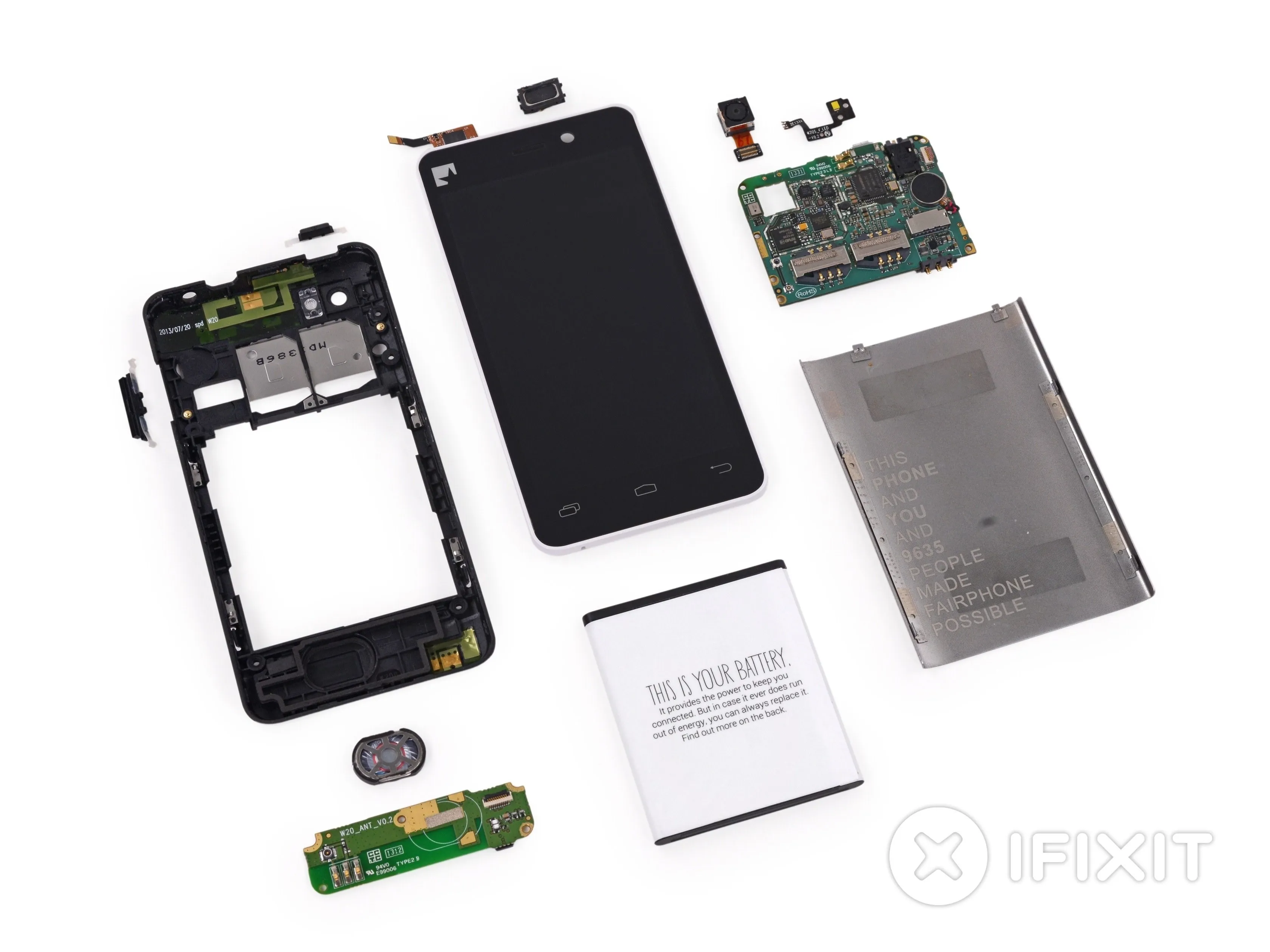

• Оценка ремонтопригодности Fairphone: 7 из 10 (10 - самый простой в ремонте).

• Аккумулятор можно заменить без каких-либо инструментов.

• Открыть и получить доступ к внутренним компонентам очень просто.

• Во всем устройстве всего 8 винтов, все стандартные Phillips #000 (никаких проприетарных или защитных).

• В комплект поставки Fairphone входит набор бесплатных руководств по ремонту с открытым исходным кодом.

• Несколько мелких компонентов припаяны к материнской плате, что повышает сложность ремонта (фронтальная камера, вибромотор, светодиодная вспышка и разъем для наушников).

• Стекло припаяно как к дисплею, так и к рамке дисплея, что увеличивает стоимость ремонта.

Комментарии к шагу

Правда ли, что в смартфонах из серийной партии стекло сплавляется с дисплеем и рамкой? В одном из постов в блоге [1] они делают большой акцент на том, что они решили 'разделить стеклянную сенсорную панель и защитную сенсорную панель'. Я думал, это означает, что стекло и дисплей легко ремонтировать.

[1] Поиск 'Заказ на разработку аппаратного обеспечения' на https://www.fairphone.com/2013/06/28/prod...

@FGN Это правда, и они хотят это изменить:

'Если стекло разбивается, сенсорная панель в большинстве случаев продолжает работать; однако, когда мы поставляем дисплей в сборе, эти две части склеиваются вместе. Это не идеально, поэтому мы рассматриваем этот вариант для устройств следующего поколения'.

(источник: https://buy-a-phone-start-a-movement.fair...)

'Стекло приклеилось как к дисплею, так и к рамке дисплея, что увеличивает стоимость ремонта'.

Пришлось заплатить 150 евро в общей сложности (включая доставку из Австрии -> Нидерландов).

Забавно, что люди упомянули идею сделать платы более модульными, чтобы обновлять телефон. Я нахожусь на ранних стадиях разработки линейки телефонов и планшетов, которые на 100% пригодны для обслуживания пользователем и очень ругидированы.

Телефон и планшет не будут глупыми и слишком тонкими. Стекло и дигитайзер будут одной частью, а ЖК-дисплей - другой. Переключатели, зарядные устройства и т.д. будут подключаться к контактам более старыми пластиковыми разъемами, и это будут не кнопки на блистере, а микропереключатели. Оперативная память процессора и т.д. будет самой быстрой из возможных и с самым большим объемом. Я видел, что на некоторых платах есть контроллеры sata. Кто-нибудь может предложить 1tb ssd?

Несмотря на то, что он толще среднего на порядок, он будет того стоить. Поскольку мой конечный план игры для телефона и планшета - эмуляция игр и специфические игры для андроида и т.д. Я напишу больше позже, как я продвигаюсь вперед

Комментарии к статье

Если производитель Fairphone хочет получить 10/10 баллов, то это должен быть мировой телефон, который можно использовать в любой сети и обновлять до более новых технологий, просто покупая и устанавливая сменные платы, подобно тому, как это можно сделать с настольными компьютерами, которые можно обновлять без замены всего устройства. Он также должен быть способен работать под управлением различных операционных систем, включая Android, Windows 8 и т. д., с возможностью мультизагрузки в нужную ОС (как HTC HD2).

Слишком высокая планка. Да, это было бы абсолютным совершенством в дизайне телефона, но мы не можем сделать этого даже с ультрабуками, не говоря уже о планшетах или даже смартфонах. Детские шаги. Давайте сделаем наши устройства полностью ремонтопригодными, прежде чем начнем их модернизировать. И может быть, когда появятся обновляемые телефоны, Делаете.ру начнет составлять новый рейтинг ремонтопригодности?

Что устаревает во многих смартфонах (по крайней мере, в сознании обычных пользователей), так это ОС телефона. Каковы планы по созданию процесса обновления ОС, который не потребует от рядового пользователя рутования телефона и прохождения эзотерического процесса, который существует сегодня?

Программа обновления для Fairphone была в порядке, просто не было никаких обновлений. Они так и не перешли на Android 4.2.2, и теперь многие приложения больше не работают на FP1. Я полагаю, что одним из факторов было то, что они выбрали плату Mediatek, а Mediatek - одна из наименее дружественных компаний с открытым исходным кодом, поэтому они не смогли портировать драйверы на более новые версии Android.

Каковы спецификации микро-USB-разъема (тип, размеры, ...)?

Я хотел бы купить один _до_ начала разборки.

Я не знаю, но порт micro sd припаян к материнской плате, поэтому заменить его довольно проблематично. В Берлине я нашел сервисный центр, который заменил мне сломанный разъем, но всего через месяц он сломался снова. Мне кажется, что это коснулось буквально тысяч пользователей FP1. Воистину плохая конструкция.
