Разборка Fairphone 2
Введение
Возможно, вы уже много слышали о новом Fairphone 2 - небольшая голландская компания наделала немало шума, выпустив доступный модульный телефон, не подверженный конфликтам, и вот снова сновамы стали одними из первых, кто получил в свои руки их новейшее устройство. Когда мы разбирали оригинальный Fairphone, нас порадовала его модульность и простота доступа. Сегодня мы с нетерпением ждем, что приготовит нам это устройство второго поколения с ответственным дизайном. Присоединяйтесь к нам, ведь мы присоединяйтесь к движению!
Хотите узнать все о новейших технологиях? Заходите к нам на Facebook, Twitter и Instagram, чтобы быть в курсе последних новостей в мире ремонта.
Что вам понадобится
Инструменты
Отвертка T5 Torx | Источник - ifixit.com
Отвертка Phillips #0 | Источник - ifixit.com
Шаг 1 Разборка Fairphone 2

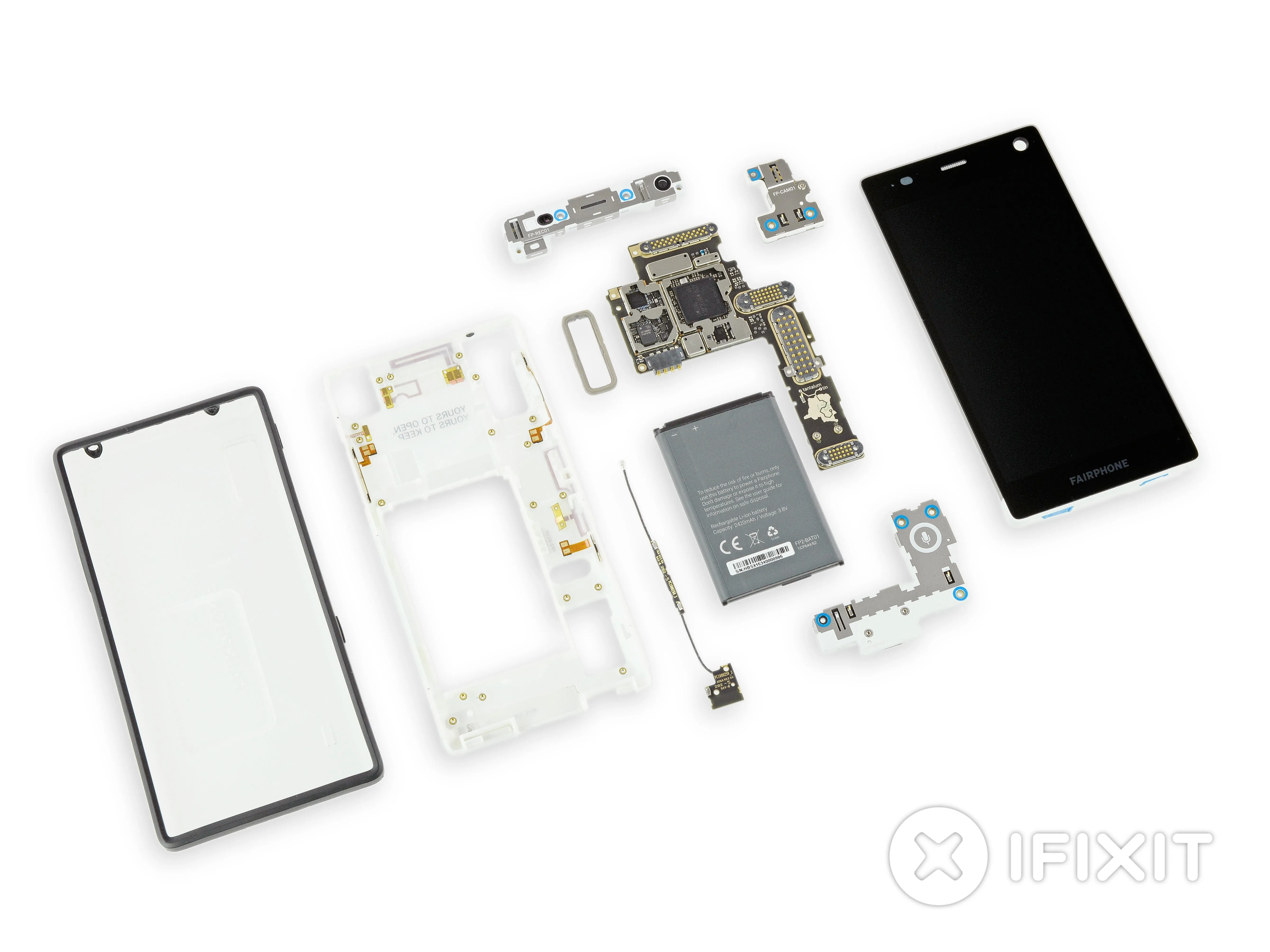

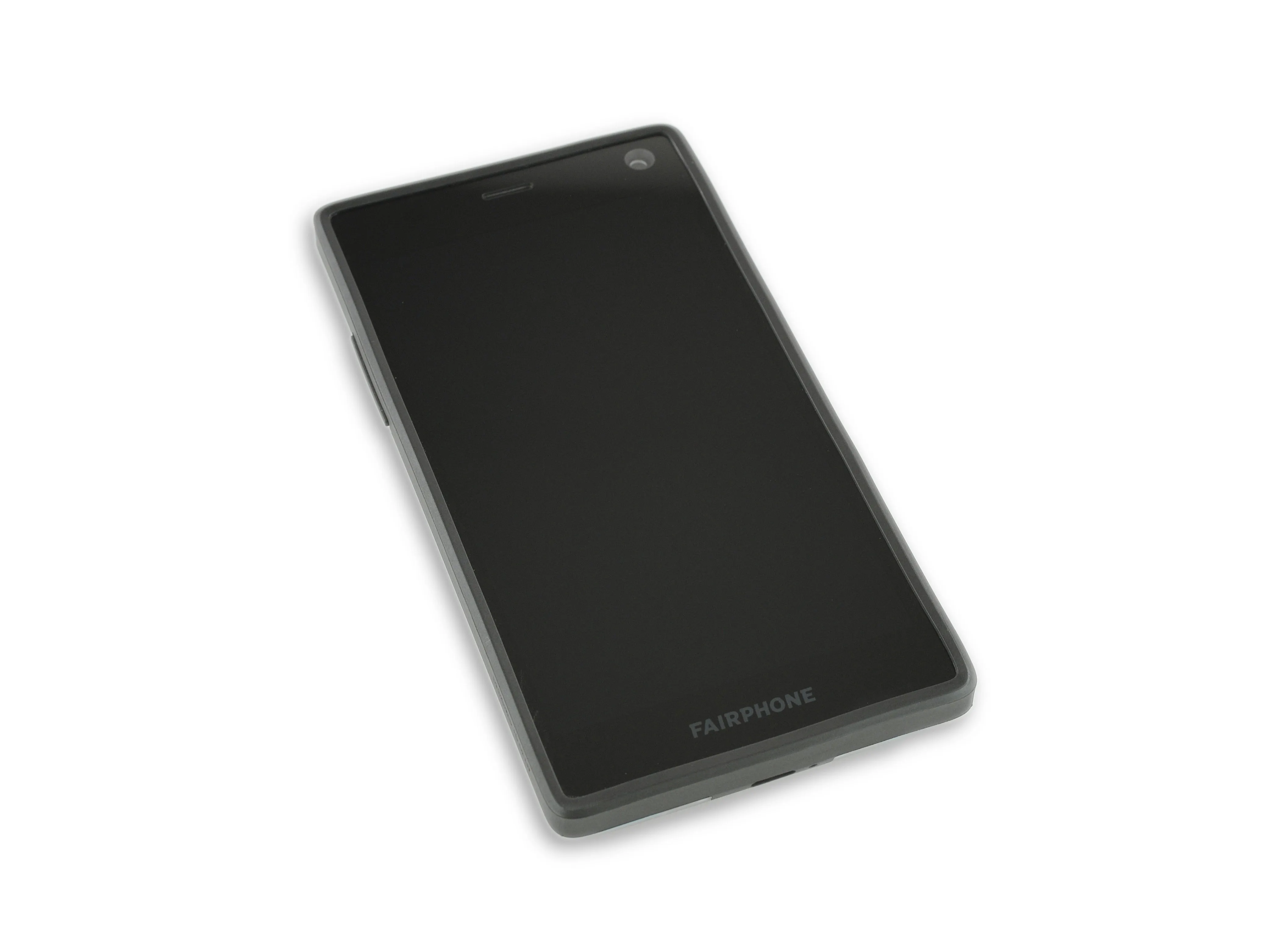

Перед нами второе поколение Fairphone. Он вырос в размерах и в стиле:
5-дюймовый ЖК-дисплей с разрешением 1080p (446 ppi) и защитой Gorilla Glass 3.
Qualcomm Snapdragon 801
2 ГБ ОПЕРАТИВНОЙ ПАМЯТИ LPDDR3
32 Гб встроенной памяти с возможностью расширения через слот MicroSD
Съемный литий-ионный аккумулятор емкостью 2420 мАч
8 МП задняя камера
Android 5.1 Lollipop
Комментарии к шагу
Вот это да! Это уродливый кирпич телефона!
Дешевый пластик и дизайн заставили бы меня держаться от него подальше, даже если бы мне предложили разобрать его на части перед ремонтом.
Мне трудно поверить, что для такого телефона действительно есть рынок... Какова цена?
Я не очень понимаю, что делает этот черный прямоугольник более уродливым, чем остальные, доступные для покупки. Лично мне не нравится прозрачная задняя панель, но это вряд ли сложно исправить.
Цена составляет 529,38 евро. Задняя крышка также доступна в черном матовом, черном полупрозрачном, синем матовом и синем полупрозрачном вариантах.
а) Красота - в глазах смотрящего, поэтому то, что вы считаете этот телефон уродливым, вам неинтересно. б) Если вы предпочитаете продолжать пользоваться 'красивыми' телефонами вроде iPhone или Samsung, то вы ничего не понимаете в проекте fairphone.
Мне очень нравится идея и инженерная мысль, лежащая в основе этого телефона. Они даже отметили, что почти все потребители покупают прорезиненный чехол после покупки телефона, так что они встроили его прямо в телефон. Это сэкономить 30 долларов прямо там.
Я бы купил его за секунду, если бы он хорошо работал на американских телефонных частотах. При всей модульности конструкции, они не сделали радио модульным или глобальным, что является единственным недостатком, который я вижу.
Оригинальный комментарий оптимизирует то, что не так с рынком телефонов сегодня. Сегодня нет ни одного телефона высокого класса, который бы имел съемный аккумулятор (кроме этого) или выдвижную клавиатуру. То, чего мне не хватает в моем старом G1. Все они беспокоятся об эстетике, а не о ремонтопригодности и времени автономной работы. Конечно, понятно, почему производители телефонов не хотят, чтобы эти устройства можно было легко отремонтировать, встроенное устаревание. Потребители, ведущие себя как бараны, повторяющие рекламные материалы производителей, действительно разочаровывают.
Главная проблема заключается не в телефонных компаниях, а в людях, которые готовы потратить 1300 долларов на последние модели. Эти новые устройства не делают телефонные звонки лучше или интернет быстрее, чем те, что уже есть. Да, у них может быть много наворотов и свистков. Но в конечном итоге это всего лишь сотовые телефоны. Должен признать, что мне нравится камера и возможность видеосъемки, но не покупайте их ради этого. ЭТО ТЕЛЕФОН. И мой старый раскладной телефон справится с этой задачей так же хорошо, как и новейший Apple IPhone.
Шаг 2

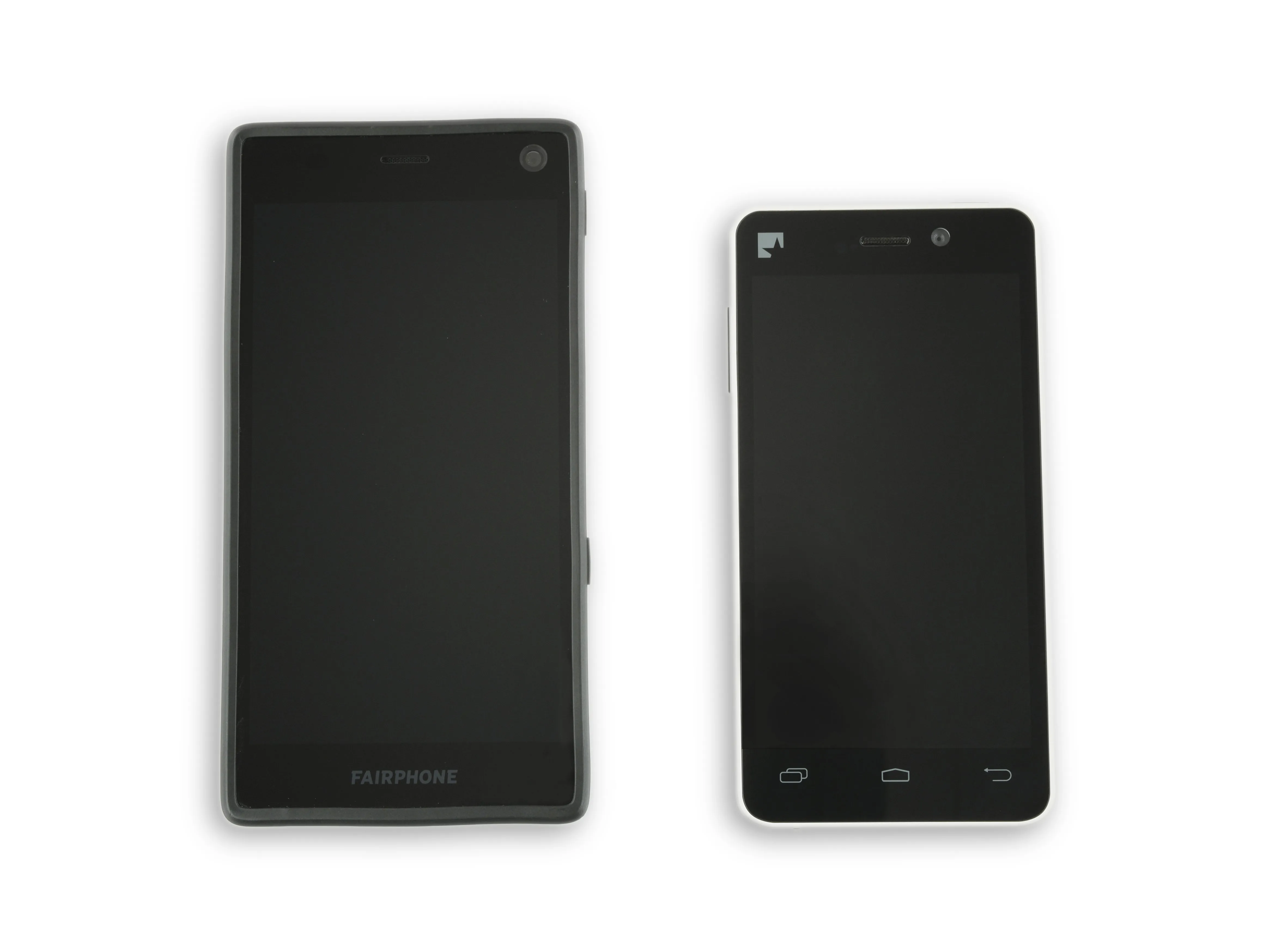

Fairphone 2 имеет размеры 143 × 73 × 11 мм, что, безусловно, больше, чем у первого поколения.
При весе 168 г (20 г из которых приходится на корпус) Fairphone 2 всего на 6 г тяжелее модели 1-го поколения.
Под прозрачным корпусом мы уже можем заметить два слота для SIM-карт. Ура, гибкость!
Весь телефон плотно защелкивается в этом (легко снимаемом) чехле, никаких ухищрений.

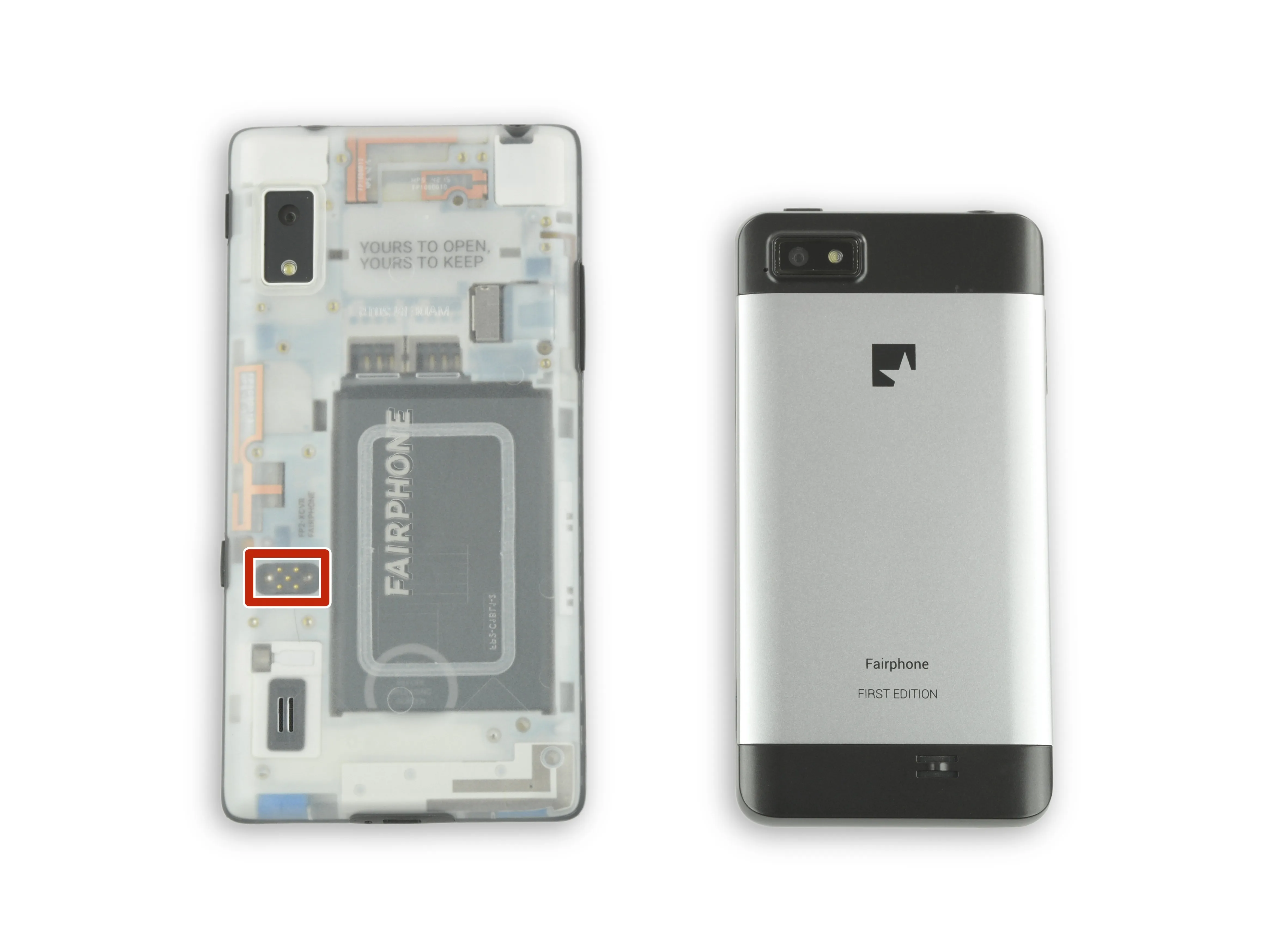

Что это? Пятиконтактный разъем, который, кажется, ни к чему не подключается? Мы рассмотрим это позже...

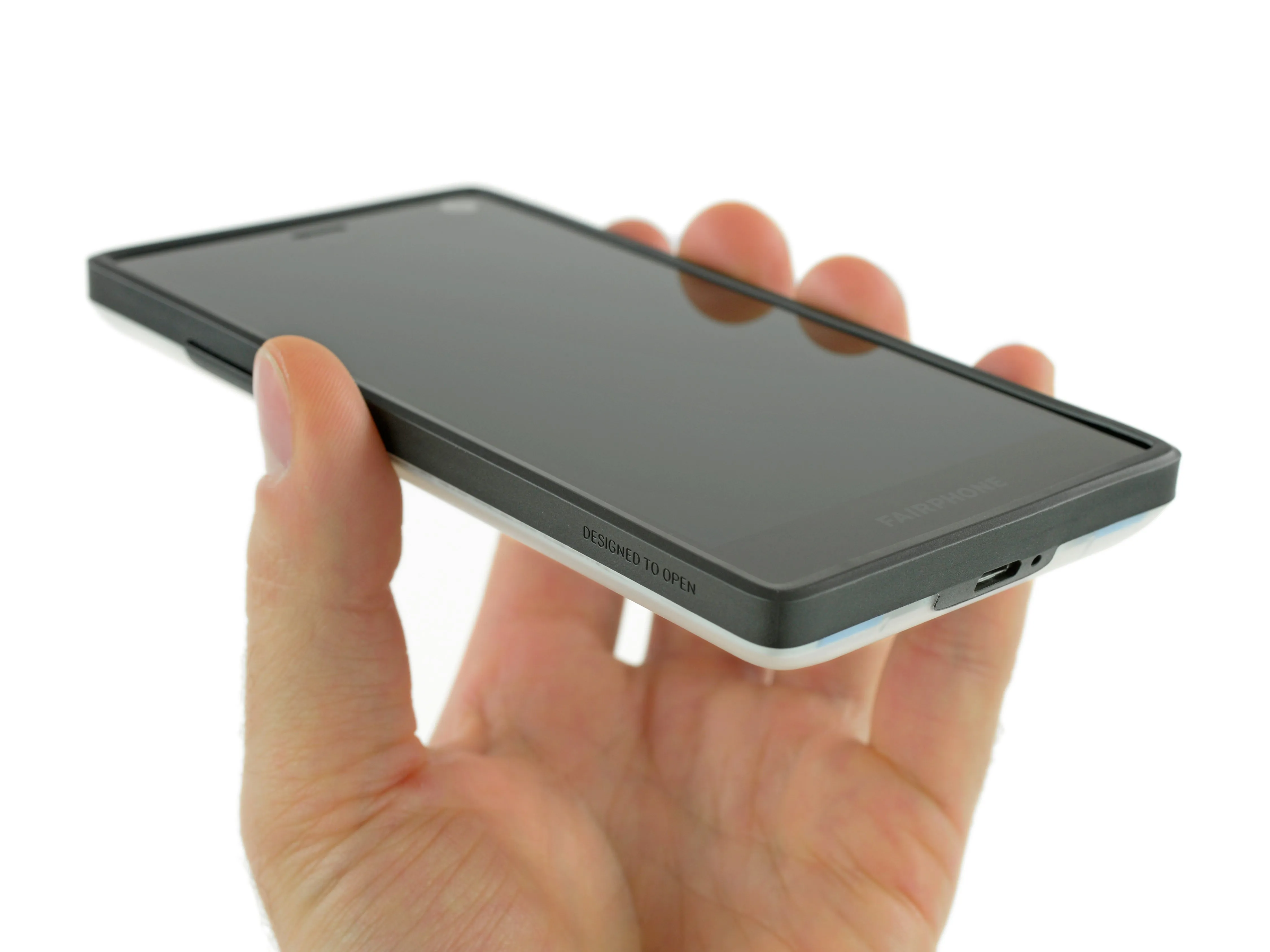

На этом телефоне любовно написано 'Designed to open'. Музыка для наших ушей!
Шаг 3

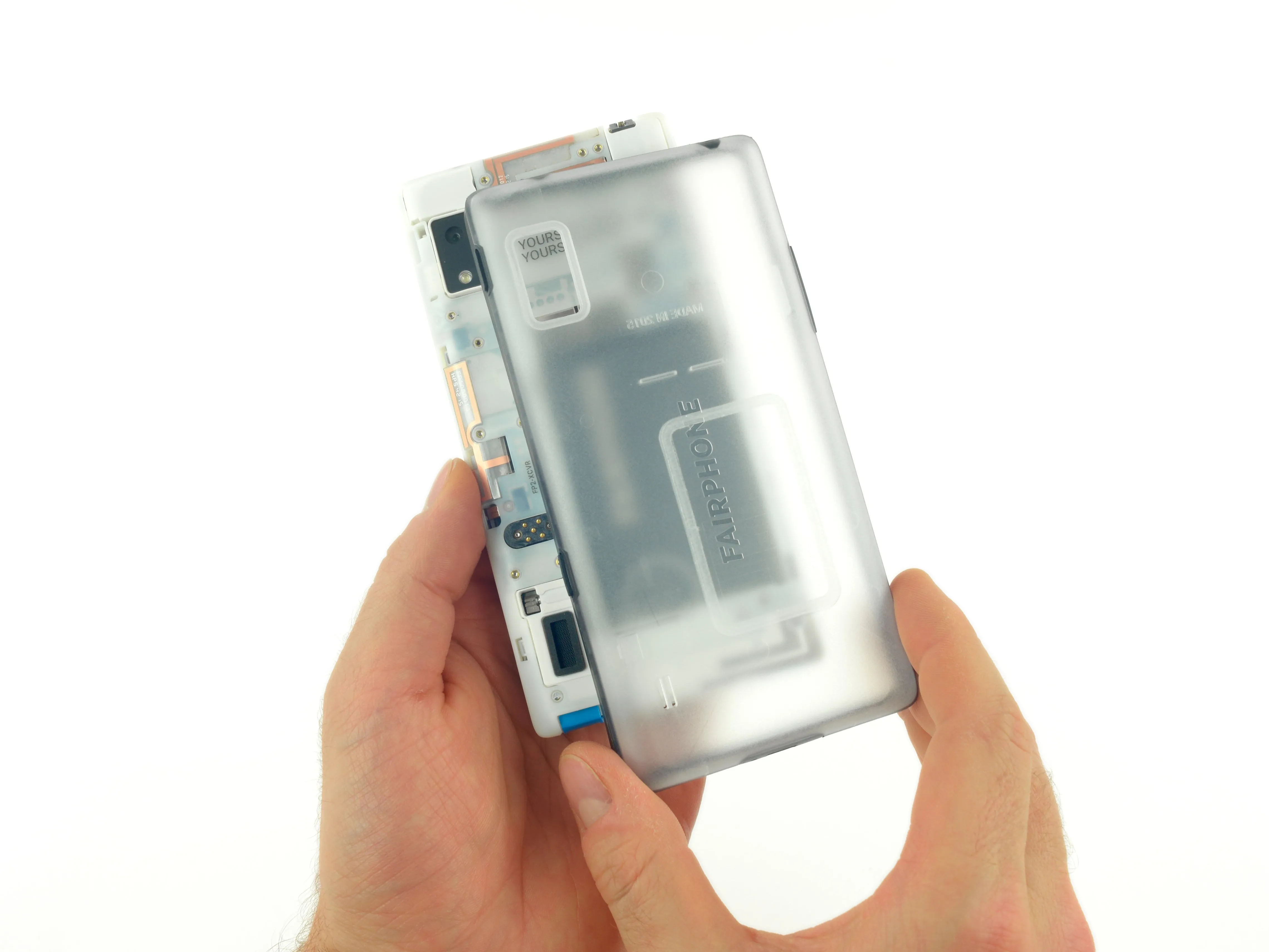

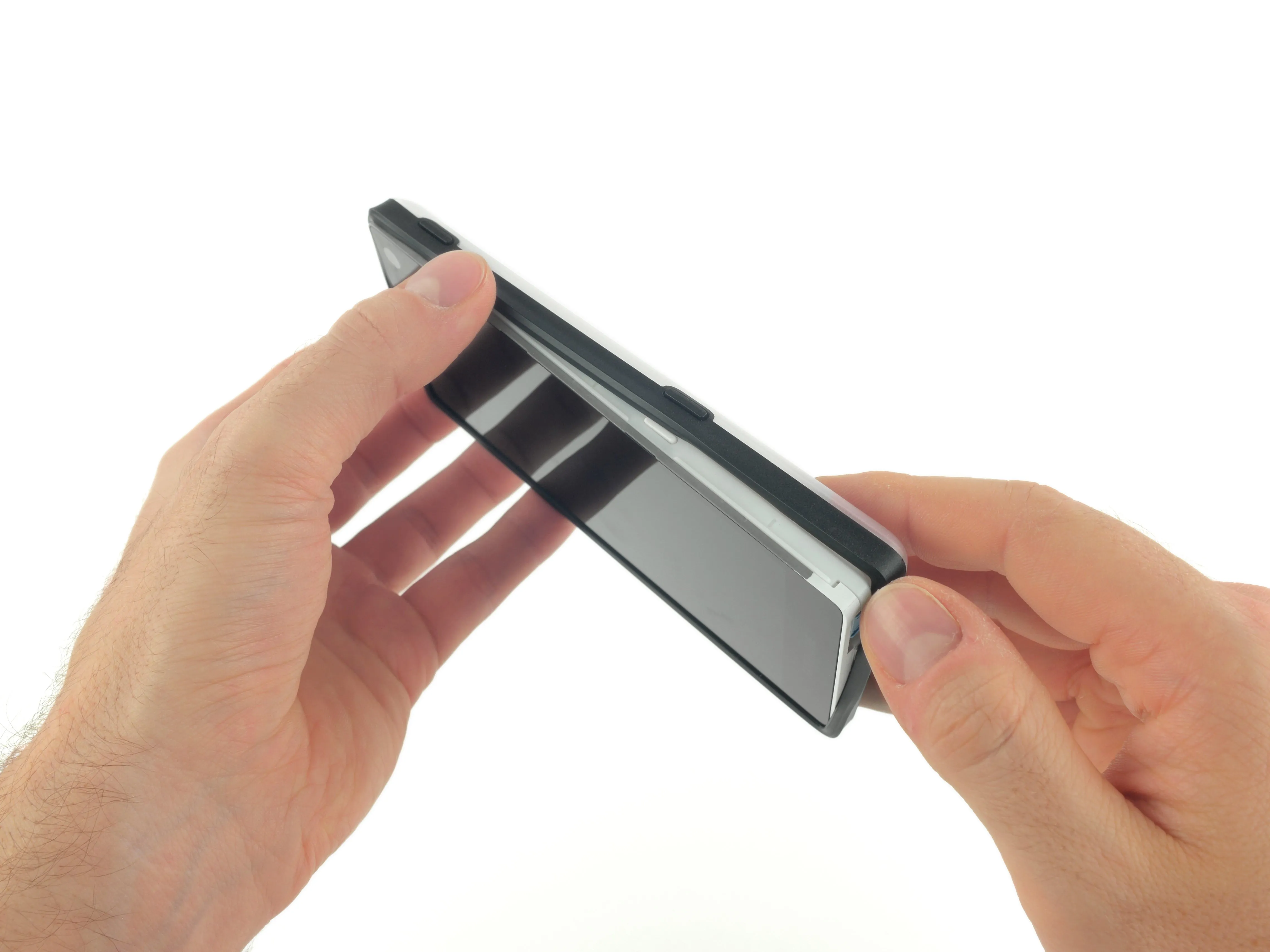

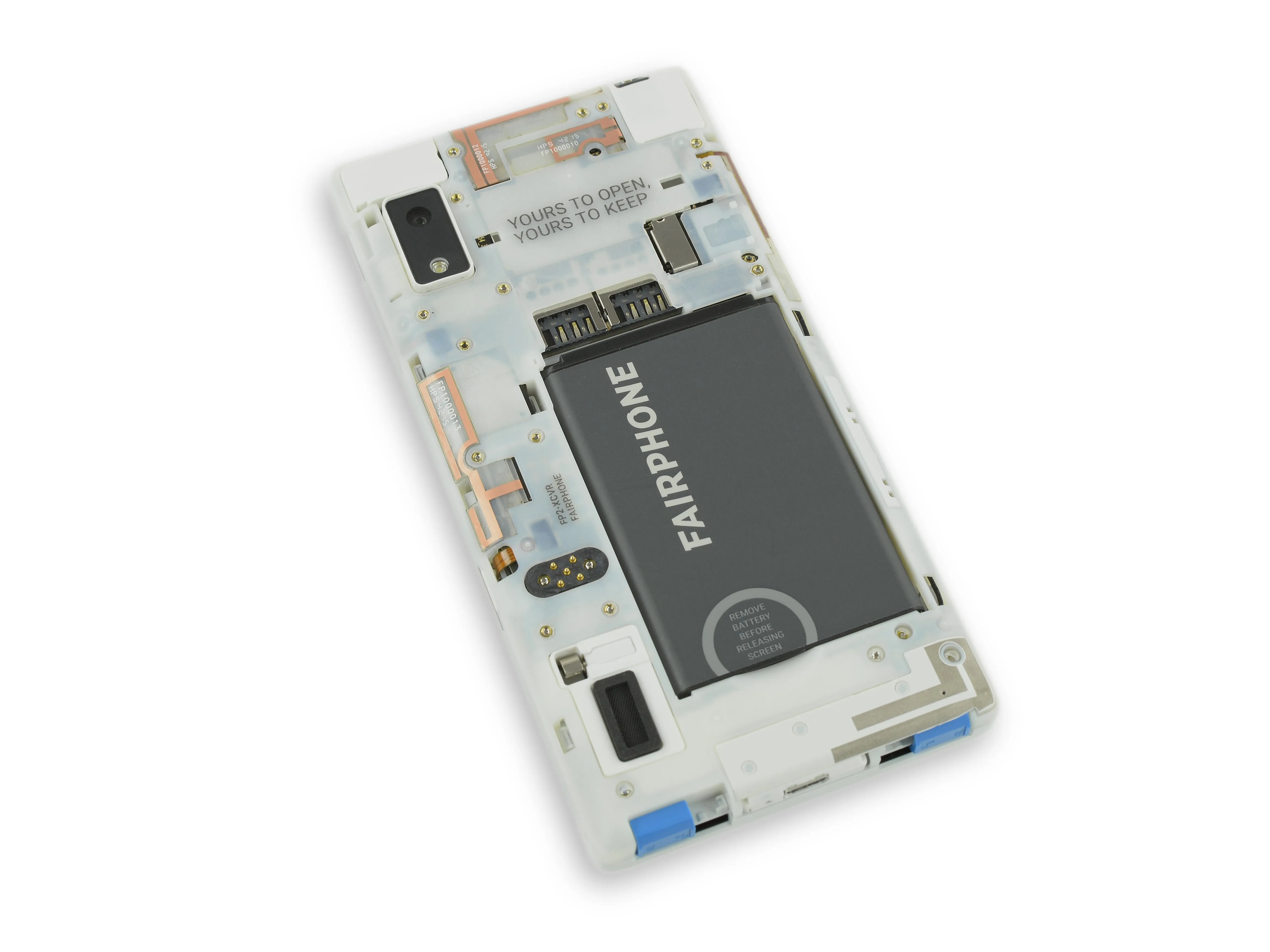

Первым пунктом нашей повестки дня является полупрозрачный задний корпус. Он плотно и надежно прилегает, но отщелкивается без каких-либо инструментов.
Где же весь клей? Это что, сон? Пощечина. Нет, точно не сон.
'Извлеките батарею перед снятием экрана' Это что, совет по разборке батареи?
Ничто не делает нас счастливее, чем когда производители прилагают инструкции по ремонту к своему устройству, не говоря уже о том, что они размещены на устройстве.
Мы не суеверны, но наверняка это признаки того, что впереди нас ждет еще больше хорошего.
Комментарии к шагу
Картинка вводит в заблуждение. Вы не можете снять крышку целиком, она состоит из двух частей, которые должны сниматься отдельно.
Привет, Алоис, в то время, когда мы делали эту разборку, задняя крышка была цельной. Это был первый выпуск Fairphone 2. Разборка - это не руководство, поэтому она не является правильным способом разборки или замены детали. В ближайшее время мы планируем обновить руководство по разборке задней крышки до версии с двумя частями. Следите за новостями
Шаг 4

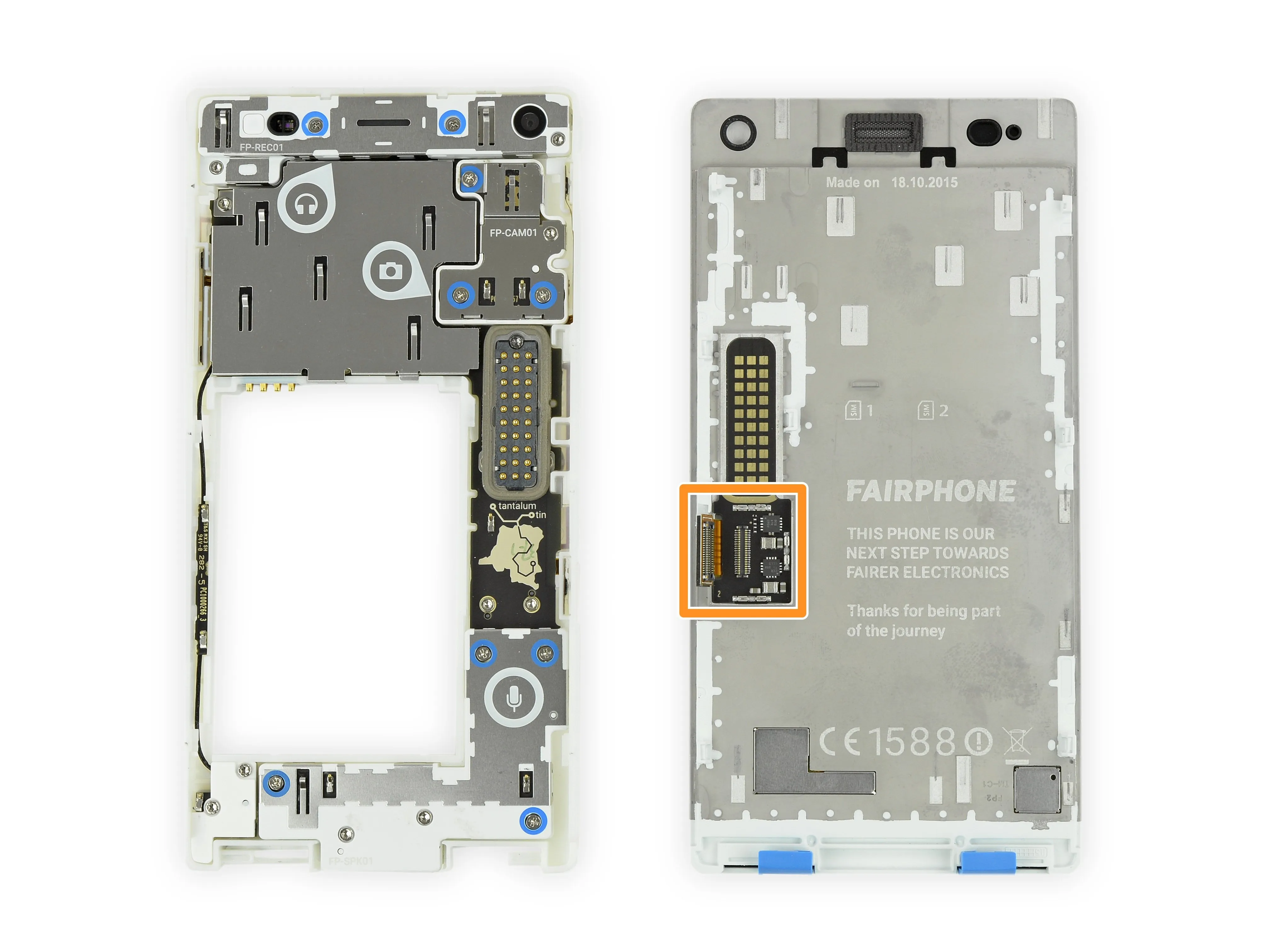

Отсутствие видимых винтов заставило нас немного поволноваться, но не надолго благодаря этим удобно маркированным зажимам.

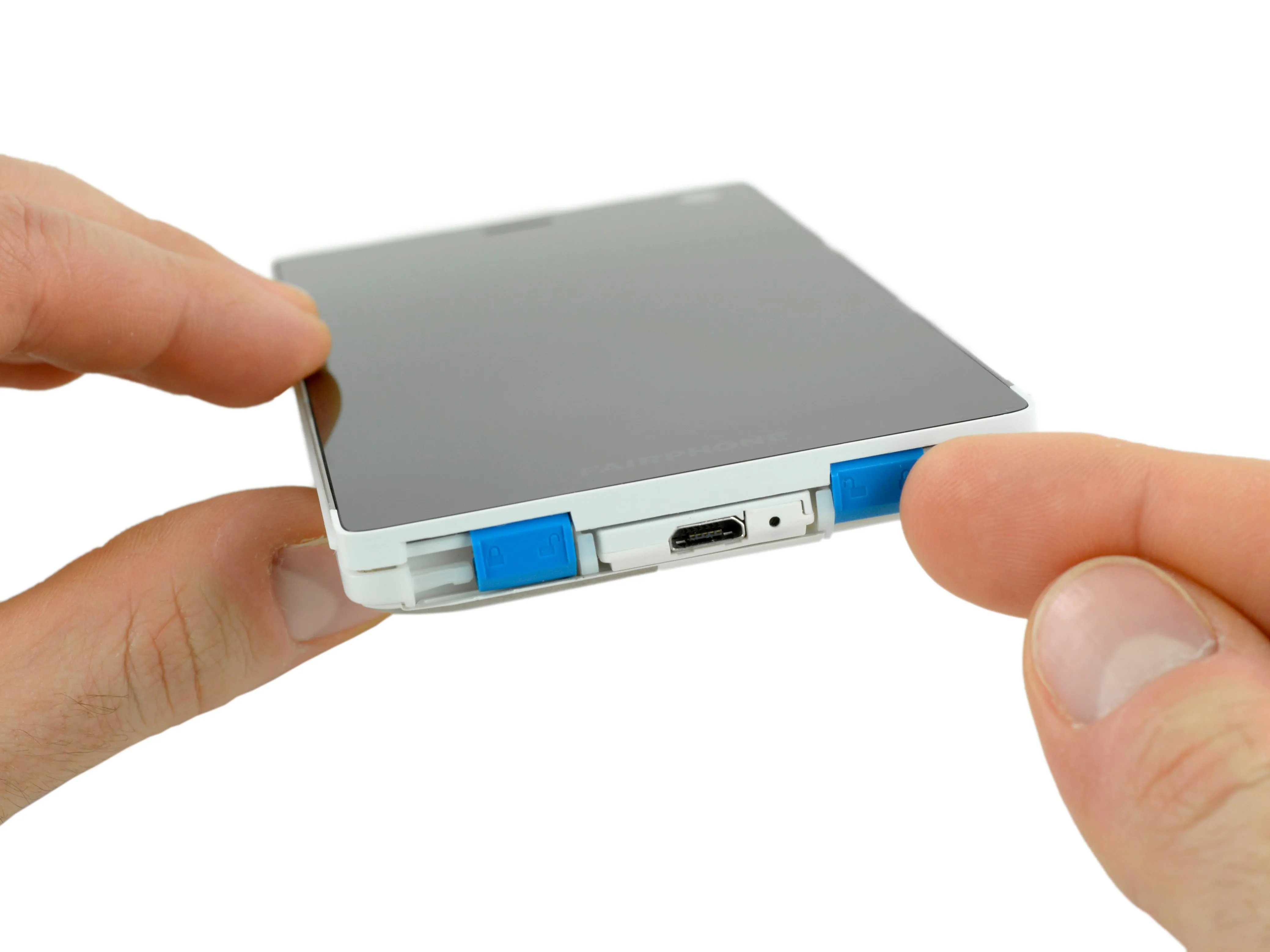

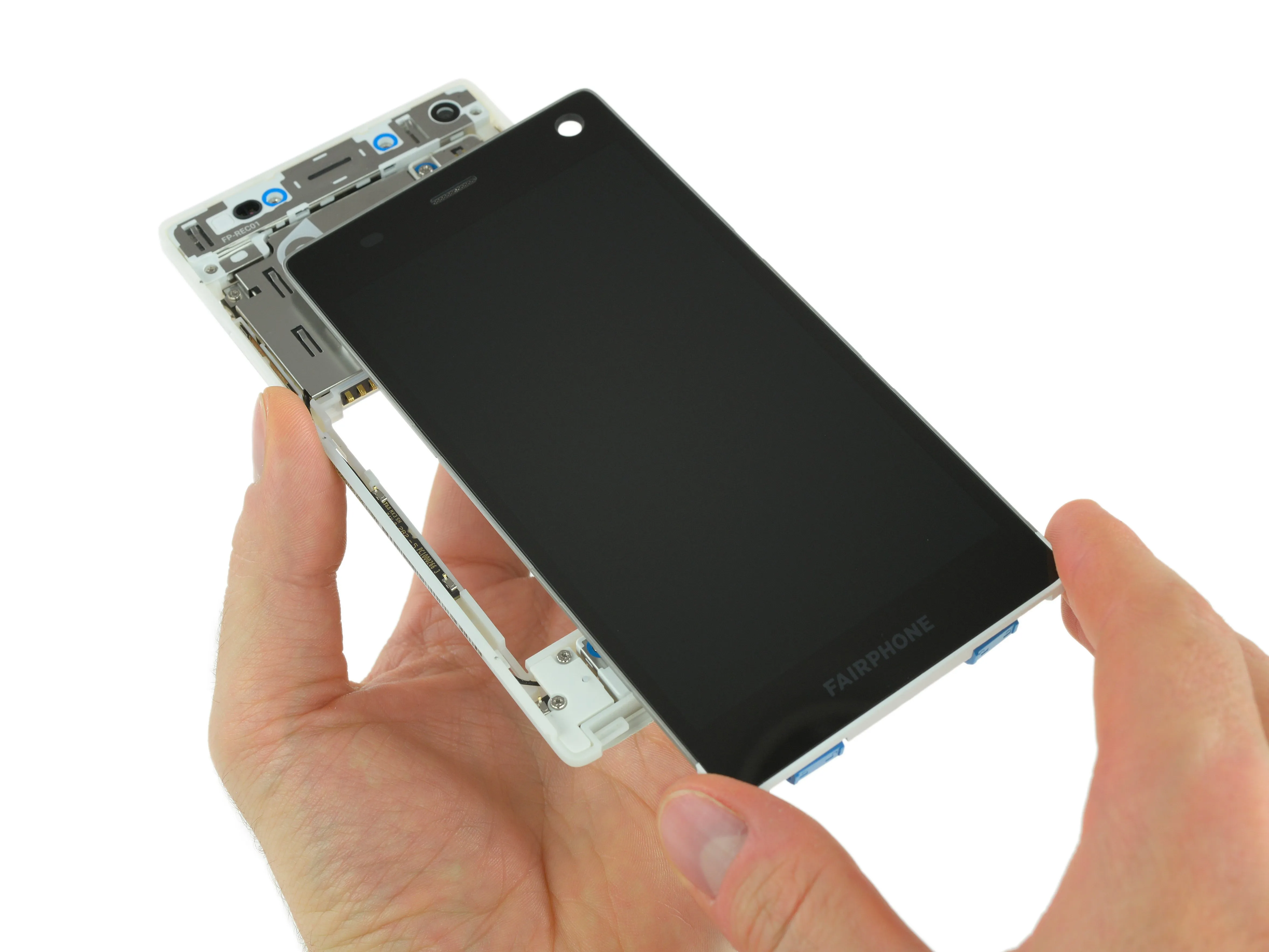

Для снятия дисплея достаточно просто переключить переключатели и выдвинуть панель.
Для тех, кто ведет счет, при снятии передней панели нам потребуется всего лишь ноль инструментов.
На средней рамке мы находим массив штифтовИх аналог находится на задней панели дисплея.
Сразу под контактными площадками дисплея мы снимаем металлический экран и видим, где дисплей соединяется с платой разводки.
Fairphone модульно соединила готовые компоненты с помощью таких плат, чтобы повысить совместимость.
Комментарии к шагу
Привет
Я только что попробовал вытащить экран и должен добавить, что это не так просто сделать безопасно...
Сборка довольно сложная, нужно приложить немало сил, чтобы отсоединить экран от платы. Я брал корпус двумя руками и использовал крепкую плоскую поверхность (стол подойдет), чтобы помочь сдвинуть экран.
Кронштейны очень прочные.
По крайней мере, его будет не так легко разорвать на части ^^.
Вы правы. Дисплей закреплен очень хорошо.
Шаги и описания разборки не предназначены для чтения в качестве руководства по замене.
Больше информации и фотографий вы найдете в руководстве по замене дисплея здесь:
Замена дисплея Fairphone 2 в сборе
(не забудьте разблокировать оба слайдера)
Я видел очень полезный совет на youtube, который исходит от службы поддержки Fairphone: Сделайте телефону мягкий массаж, несколько раз надавите на дисплей в направлении вперед-назад, всего на один-два миллиметра, и через некоторое время он сдвинется с места. Я делал это в латексных перчатках, потому что у них очень хорошее трение, и мне не нужно было сильно давить на дисплей, и в итоге его было довольно легко снять.
Здравствуйте,
В настоящее время я разрабатываю модульную концепцию ноутбука для проекта в университете, и я пытаюсь получить мои руки на некоторых из pogo / подпружиненных контактных разъемов, которые они используют в этом.
Есть ли у кого-нибудь рекомендации, где найти такие разъемы?
Не могу помочь с этим, но должен отметить, что это довольно круто.
В статье Википедии о штырьках Pogo есть ссылки на производителей: https://en.wikipedia.org/wiki/Pogo_pin
Думаю, вы найдете их в Хуацянбэй (Шензен, Китай).
Шаг 5

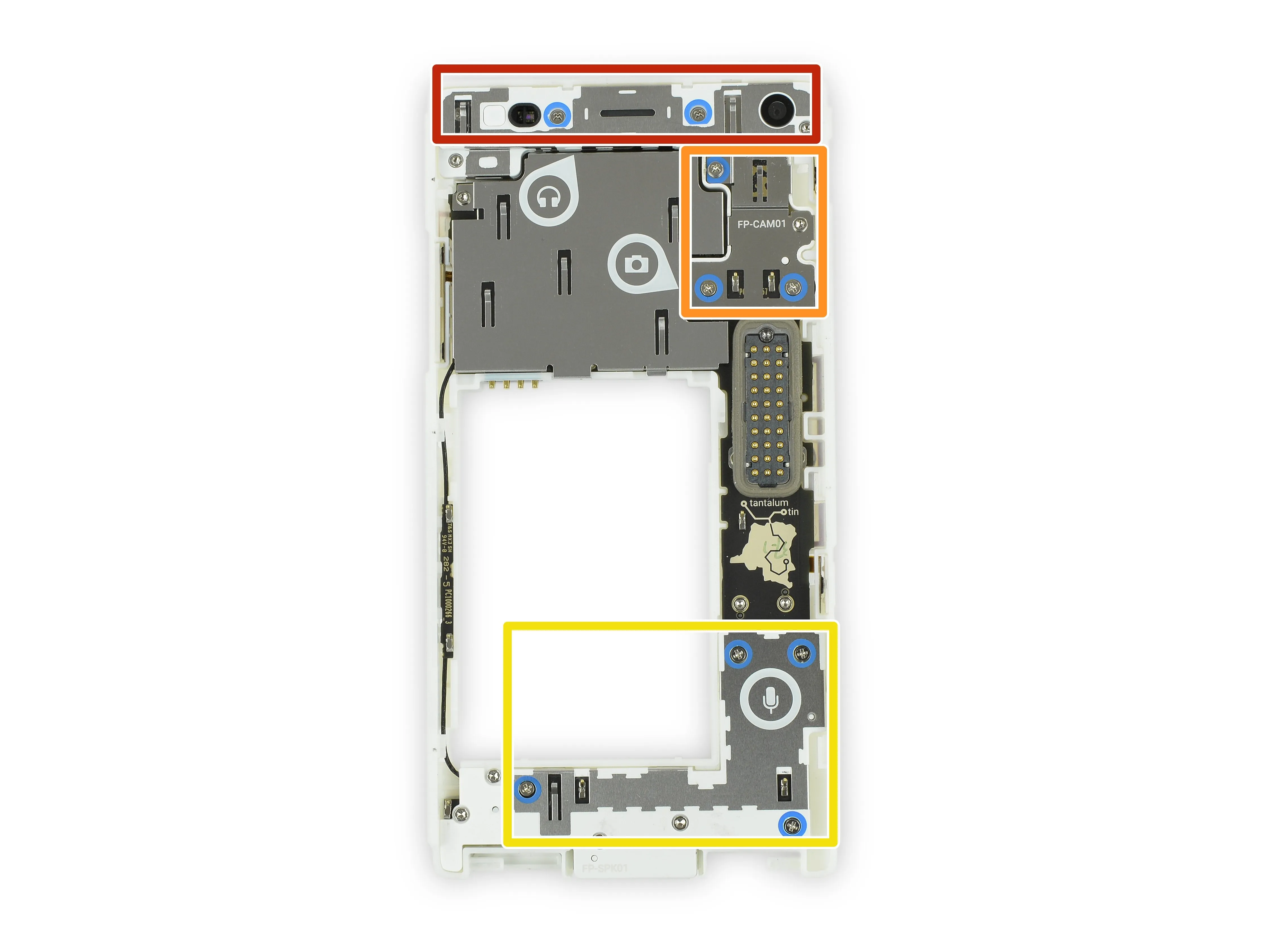

Итак, перед нами основной блок с тремя отдельно снимаемыми модулями. Маленькие значки рядом с каждым из них указывают, что они делают:
Разъем для наушников, динамик наушников и модуль фронтальной камеры.
Модуль камеры заднего вида
Модуль микрофона
Мы также обнаружили маленькую гордую карту, на которой указаны источники бесконфликтного олова и тантала используемых в телефоне.
Удивительно, но до этого момента нам понадобился только один инструмент: руки!
Шаг 6
Пришло время перейти к винтам и посмотреть, насколько ремонтопригоден Fairphone 2.

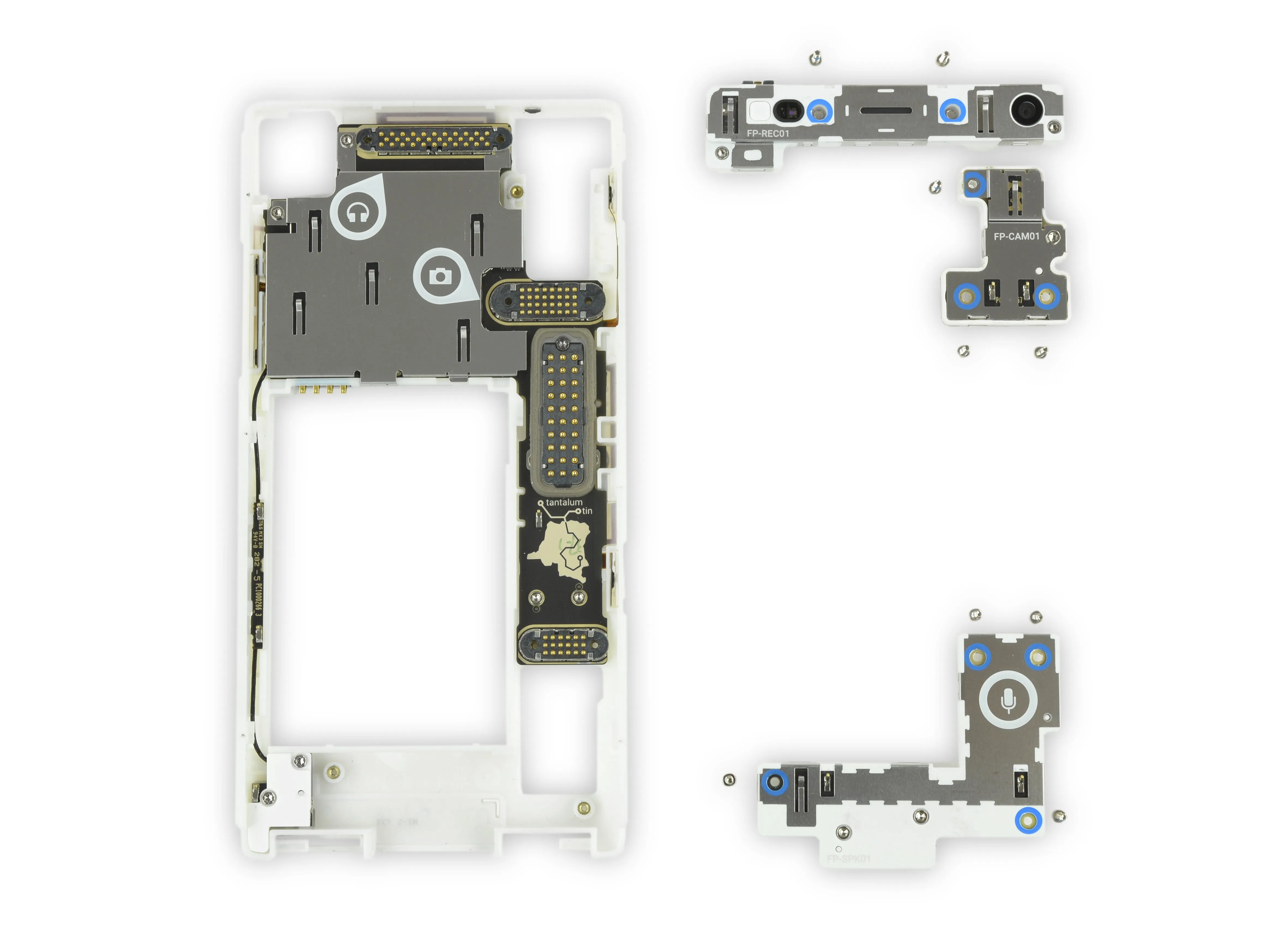

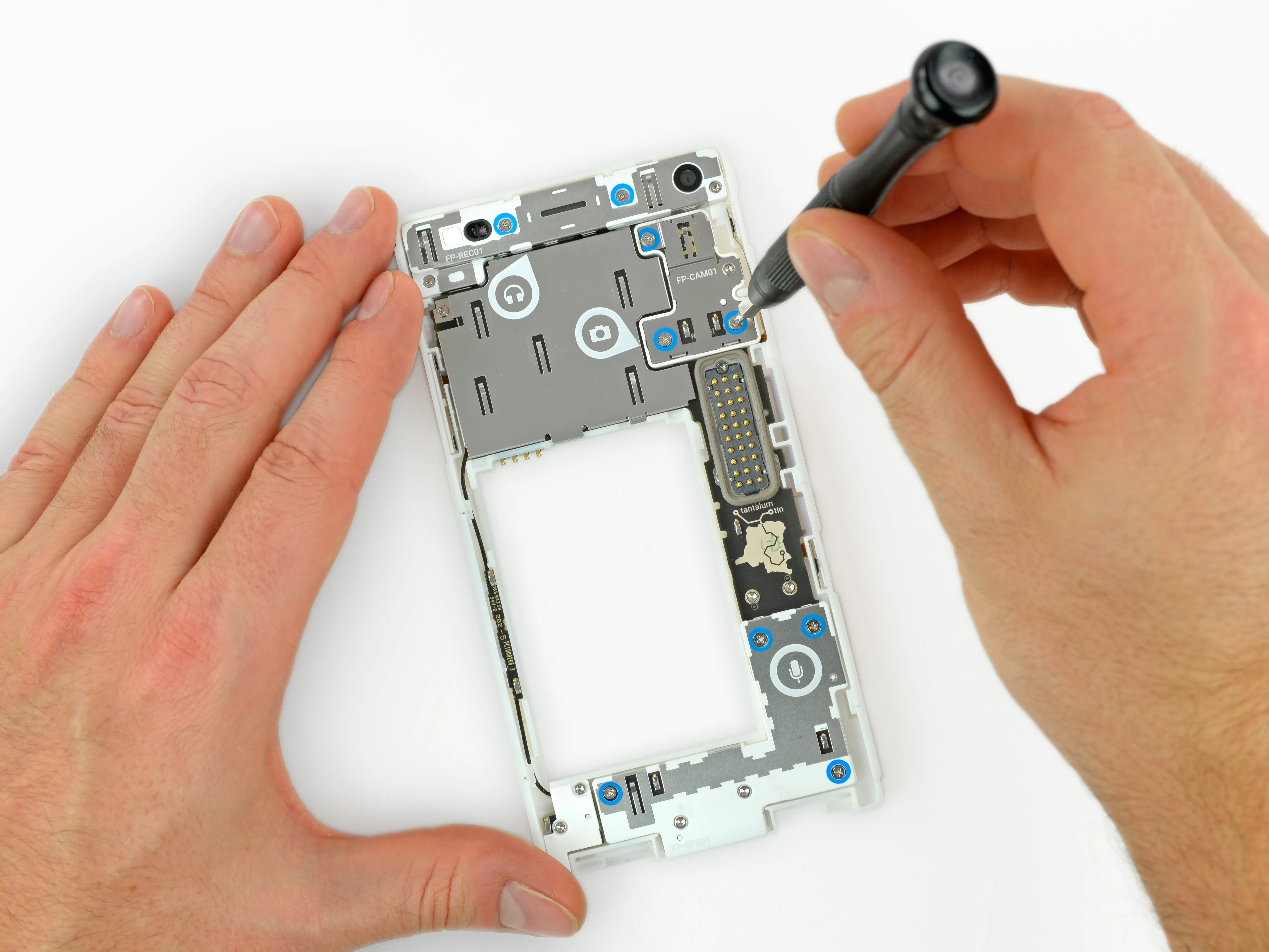

Мы берем нашу надежную отвертку Phillips #0 и легко снимаем все три модуля.
Под ними мы обнаруживаем еще один уровень пружинных контактов - ни одного гибкого кабеля или пресс-разъема.
Все эти крестовые винты созданы одинаковыми. Не волнуйтесь, если перепутаете их, они все 5,5 мм.
Шаг 7
На этом первый уровень пользовательского ремонта закончен. Fairphone спроектирован так, чтобы его можно было легко разделить на модульные компоненты, но что делать, если вы хотите починить отдельный модуль?
Модули скреплены винтами Torx T5 - предположительно для того, чтобы случайный пользователь не залез слишком глубоко, - но их все равно легко открыть.

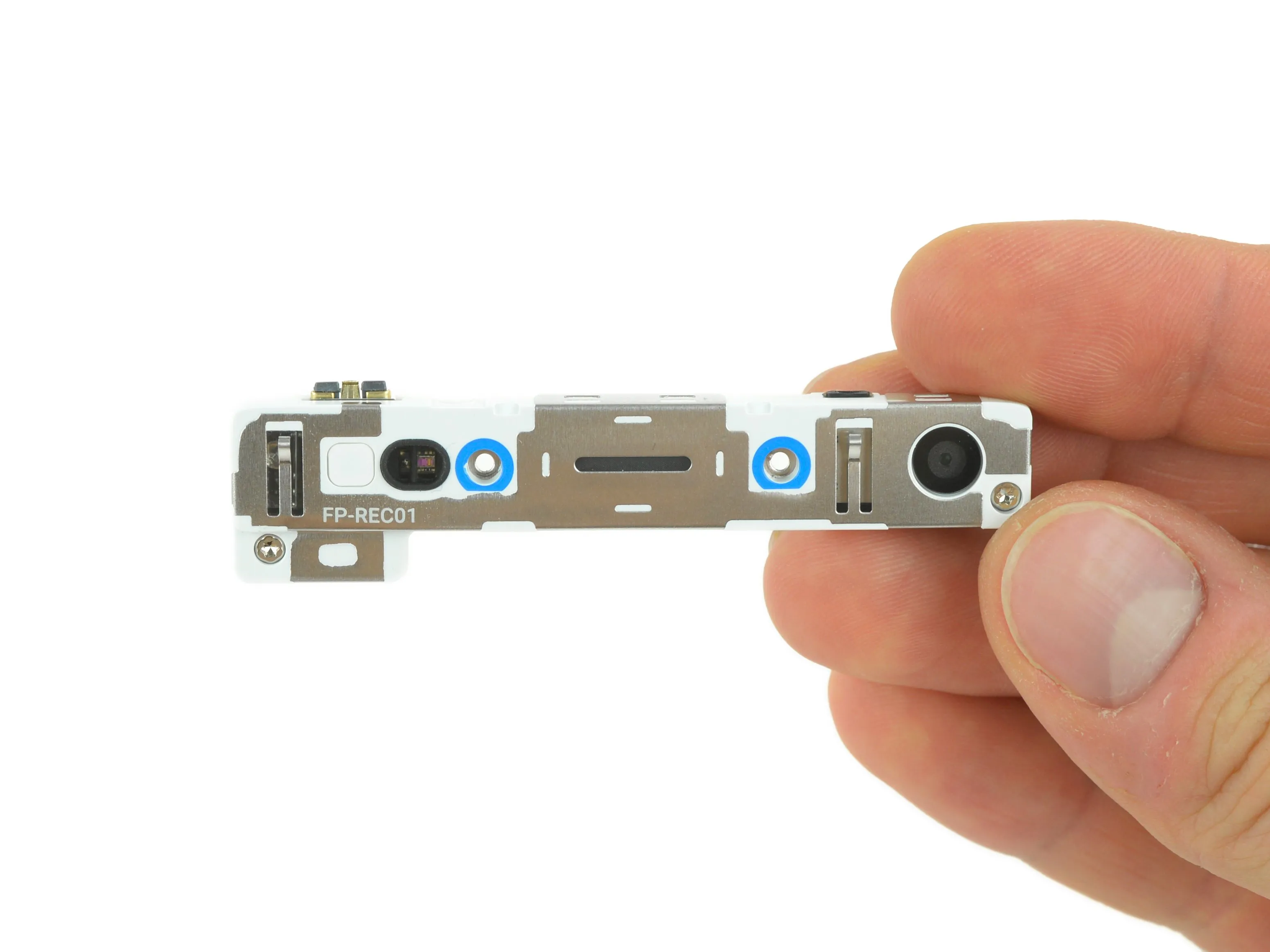

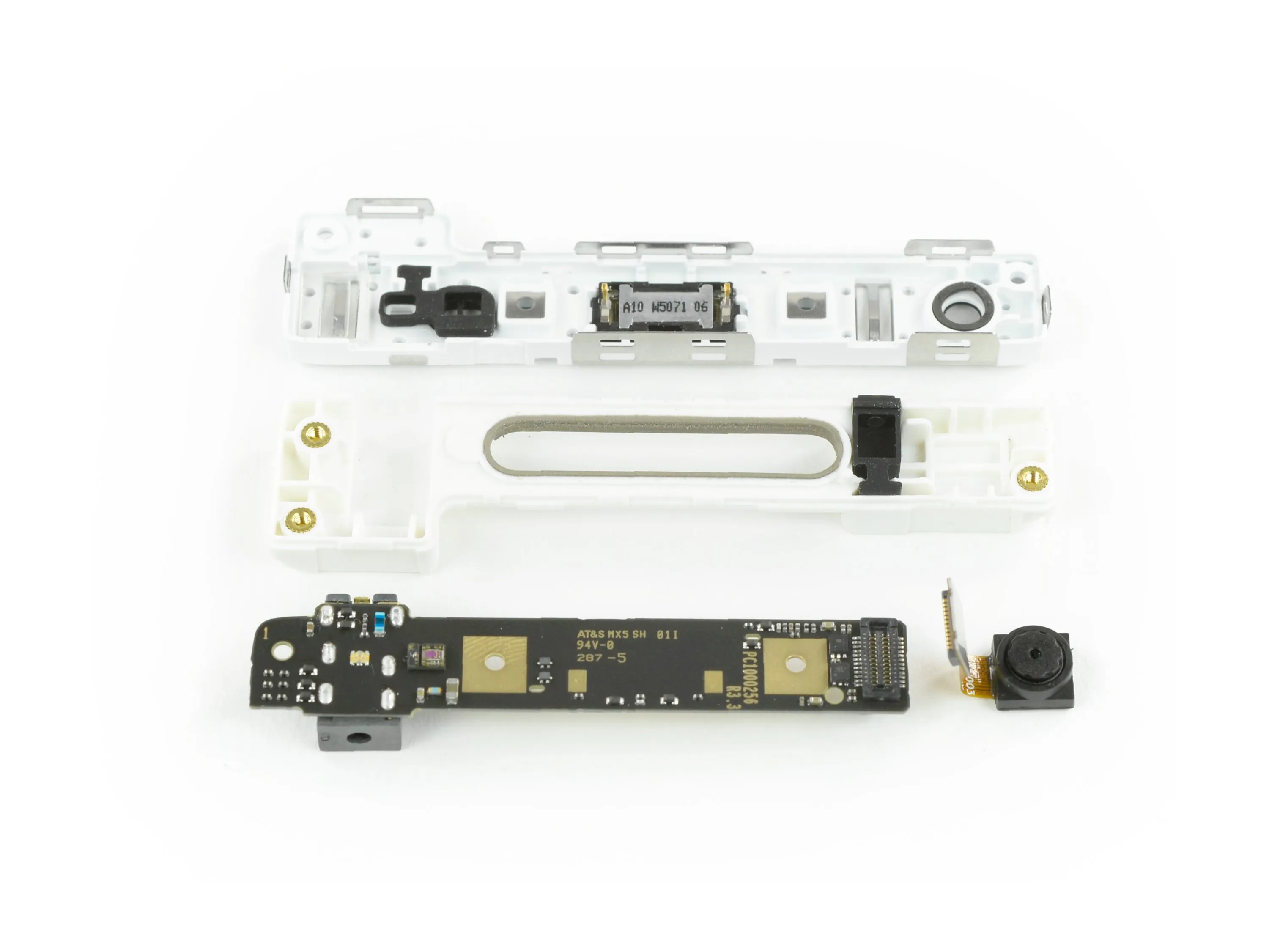

Начнем с верхнего модуля: фронтальная камера отсоединяется благодаря простому разъему на гибком кабеле.
Пружинные контакты питают динамик наушника, что позволяет легко заменить и его.
Разъем для наушников, последний компонент, припаян к плате. К счастью, ничего серьезного не осталось, так что замена платы обойдется довольно дешево.
Шаг 8

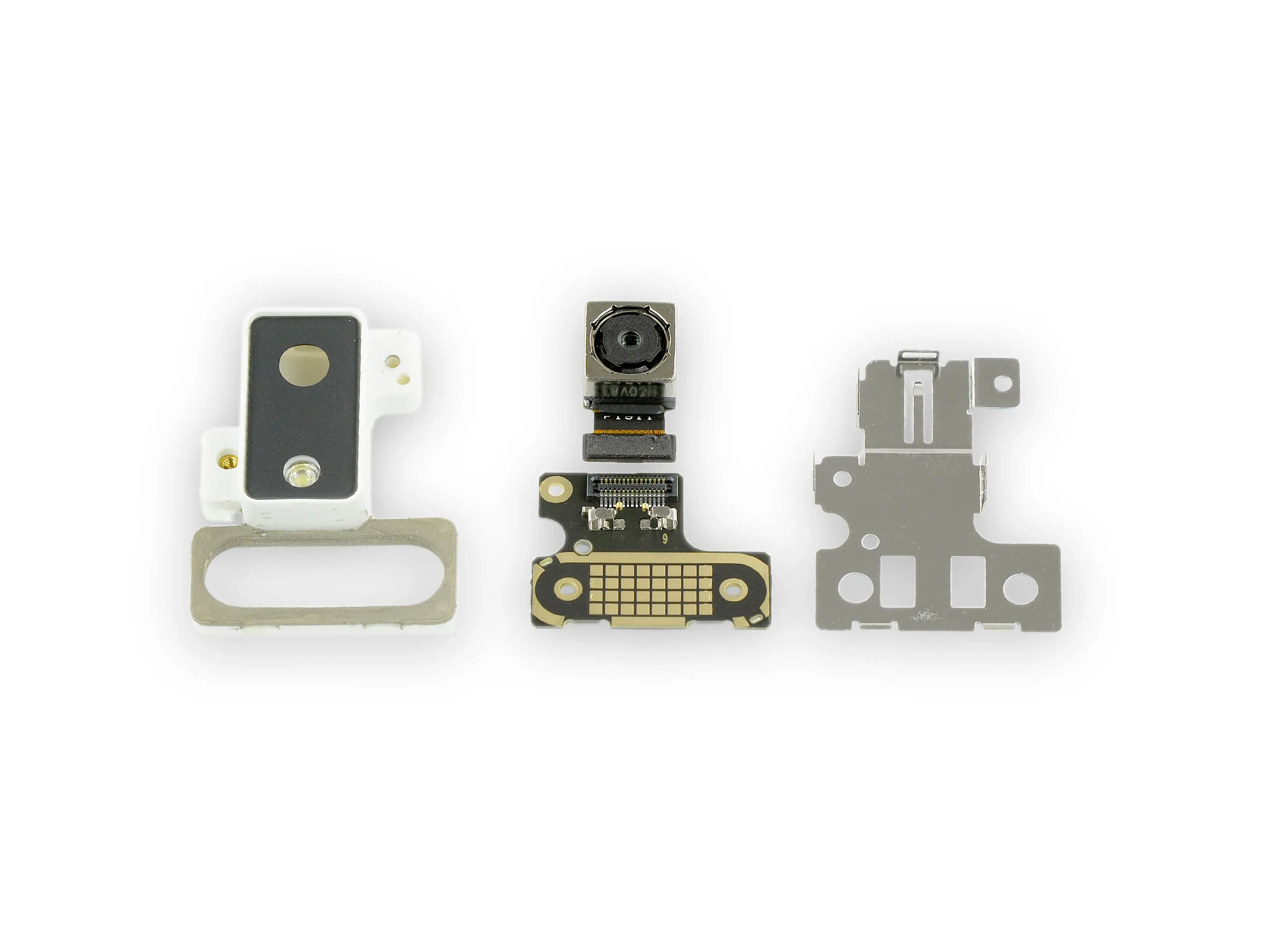

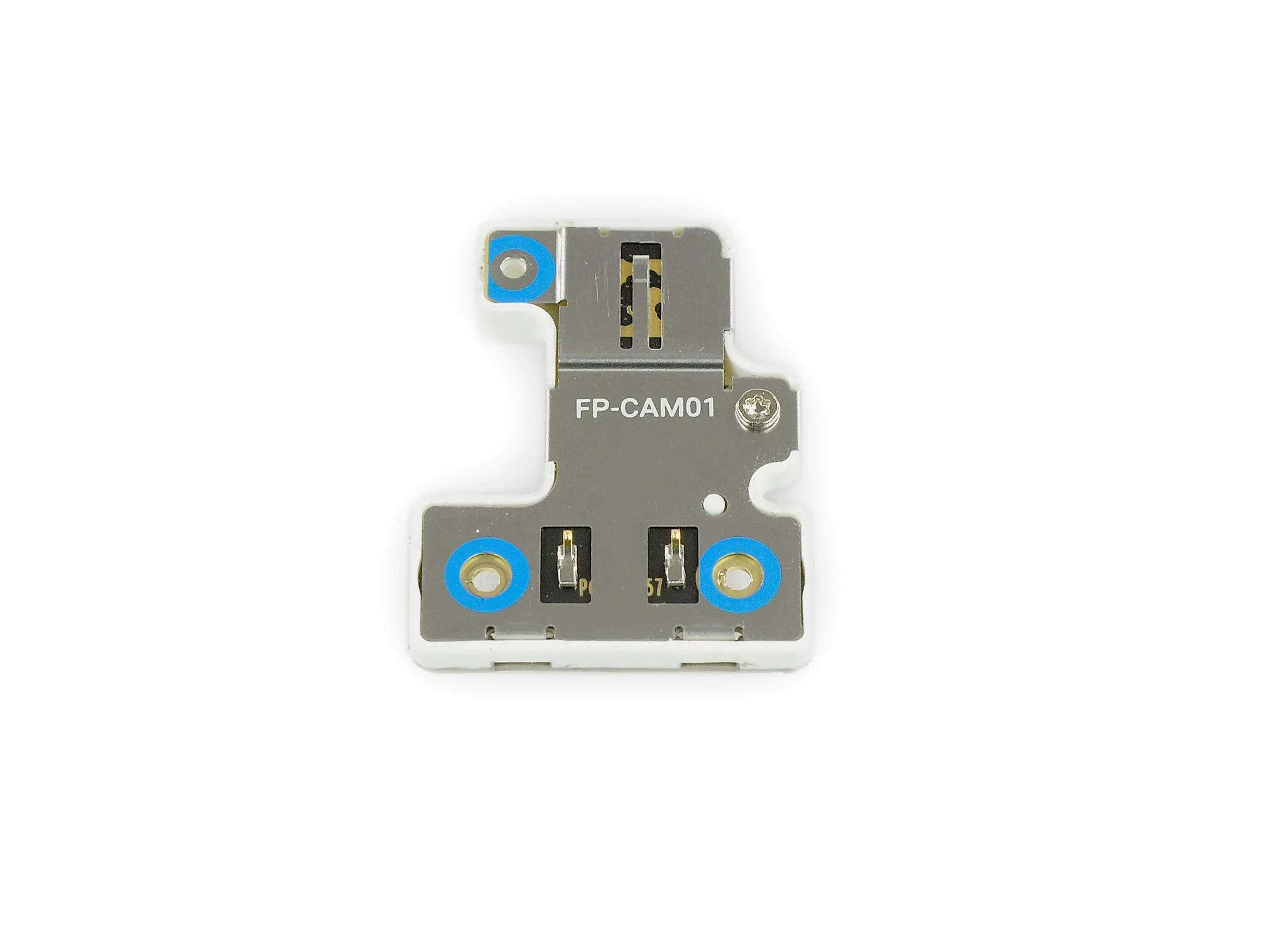

Далее - модуль задней камеры.
Надеемся, что этот модуль можно будет модернизировать в последующие годы, а-ля проект Ara. Скрестим пальцы.
Сама камера представляет собой 8-мегапиксельную CMOS-камеру с 1/3,2-дюймовым сенсором и диафрагмой ƒ/2,2.
Этот модуль построен так же, как и остальные: пластиковый корпус вокруг готового компонента, соединенный с интерфейсной платой pogo с помощью гибкого кабеля и разъема.
Fairphone не совсем отказалась от кабелей и разъемов, но немного отдалила их от ремонтников-самоучек, что значительно упрощает ремонт с заменой компонентов.
Шаг 9

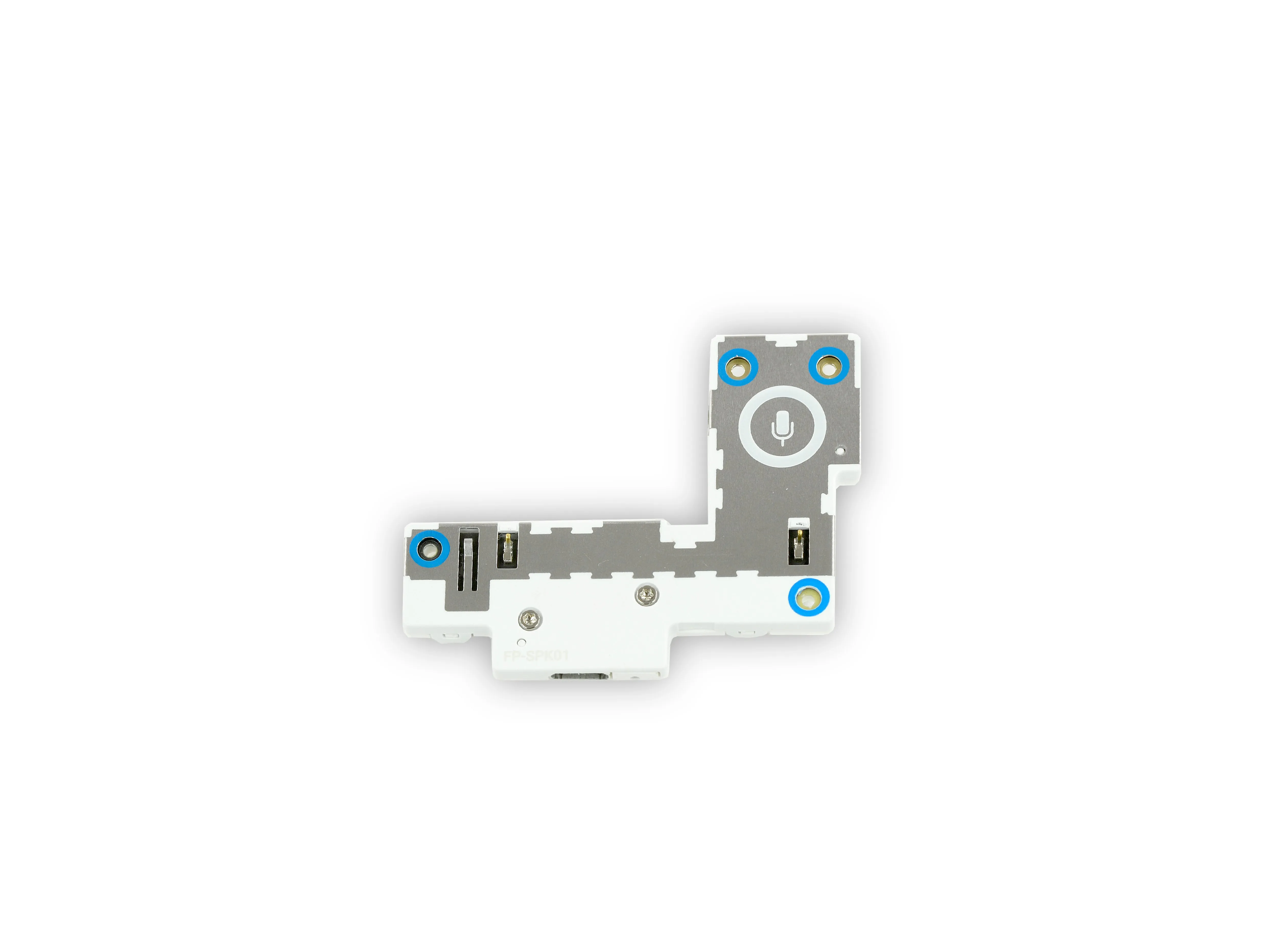

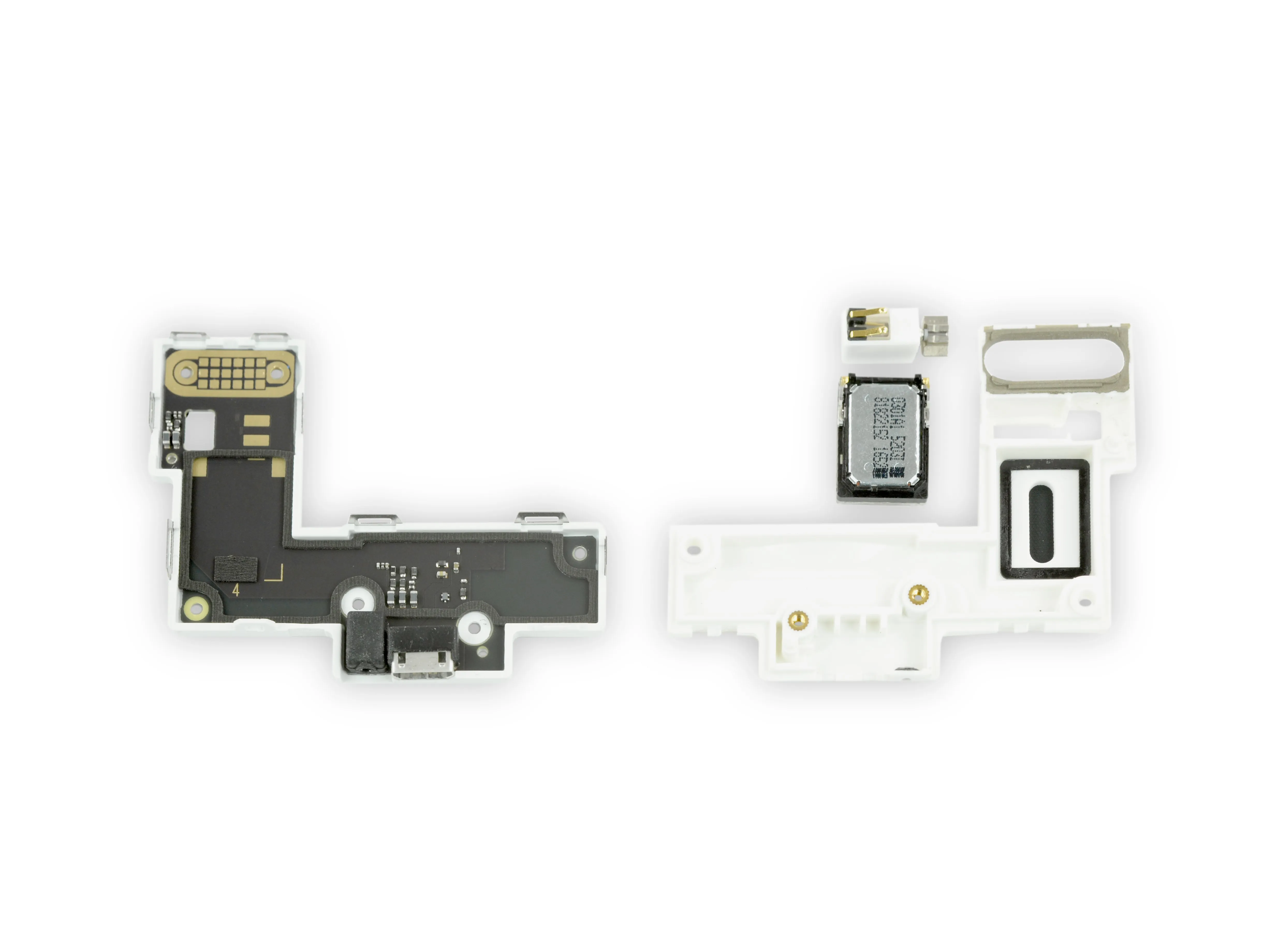

Последний модуль, который нужно вскрыть - несмотря на то, что он обозначен только значком микрофона, на самом деле здесь довольно много компонентов.
Вибромотор и динамик соединены пружинными контактами - больше легко снимаемых деталей, ура!
USB-порт и микрофон припаяны к плате - это не обязательно плохо, так как USB-порт требует дополнительной жесткости и имеет значительно больше контактов, чем динамик.
Шаг 10
Пришло время заглянуть в самое сердце Fairphone 2.

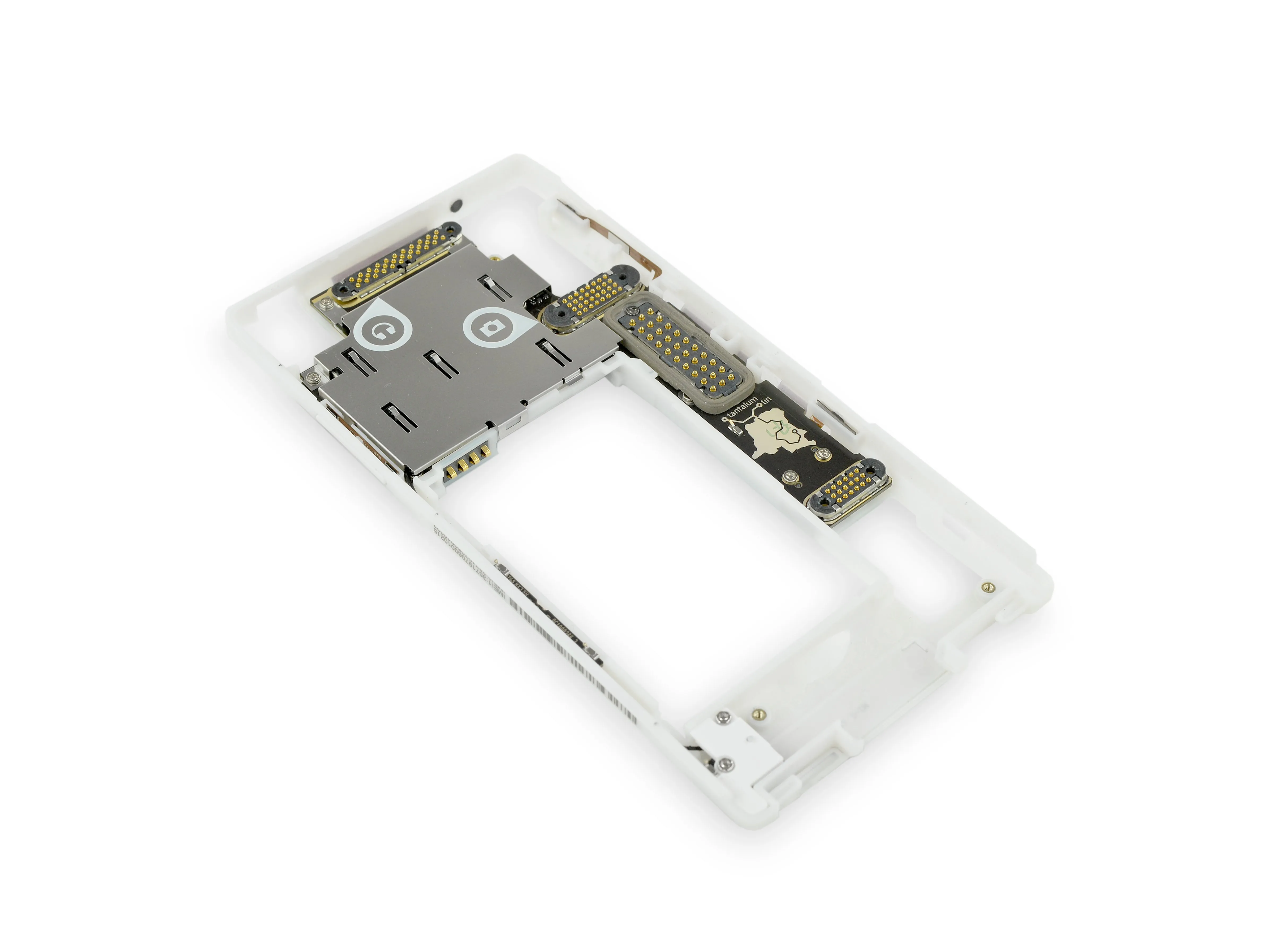

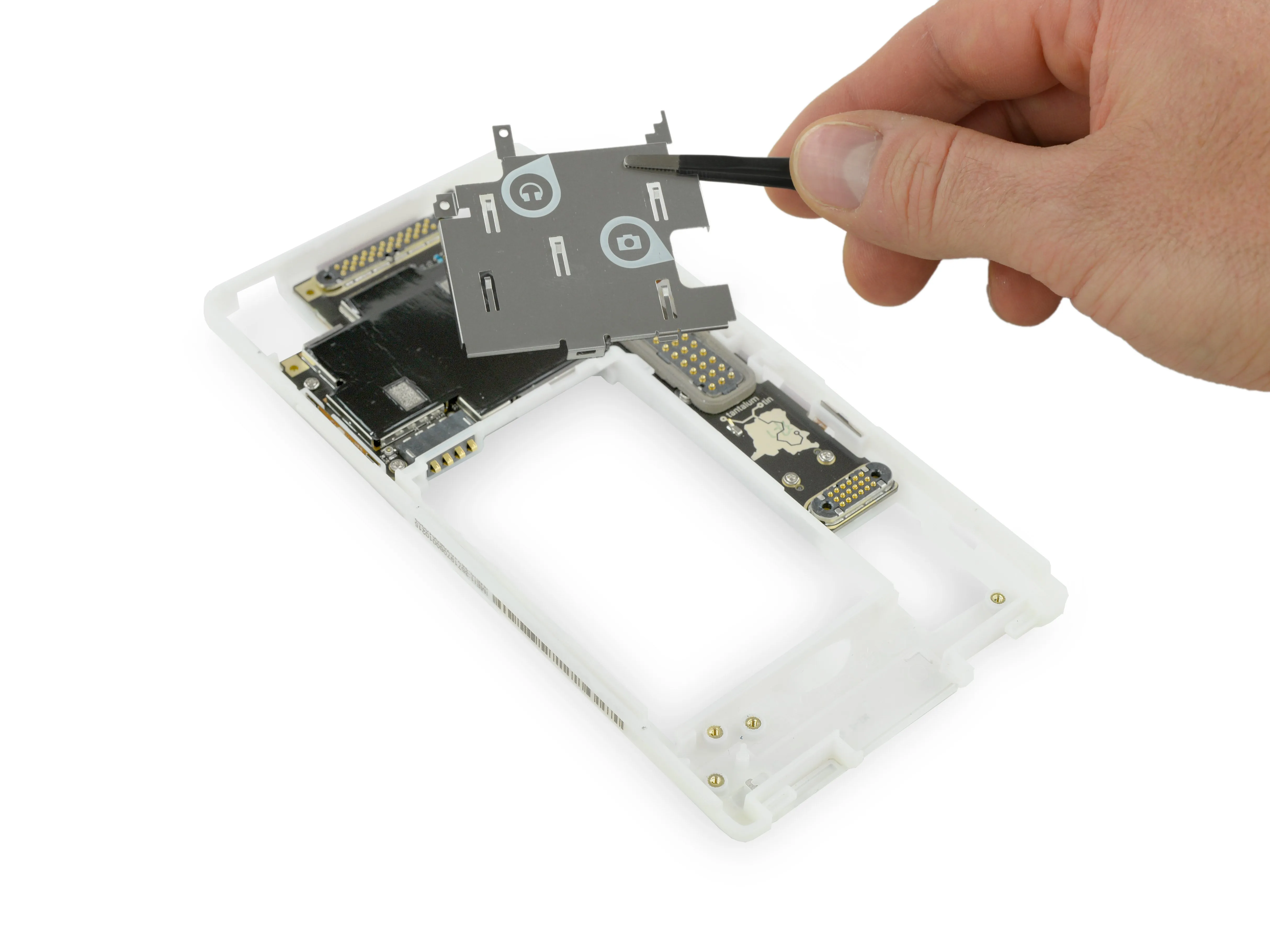

Сначала снимается металлическая защитная пластина с полезными значками, и открывается теплораспределитель, скрывающий интересные детали.
Поскольку этот теплораспределитель рвется при отклеивании, Fairphone будет поставлять его как отдельную запасную часть.

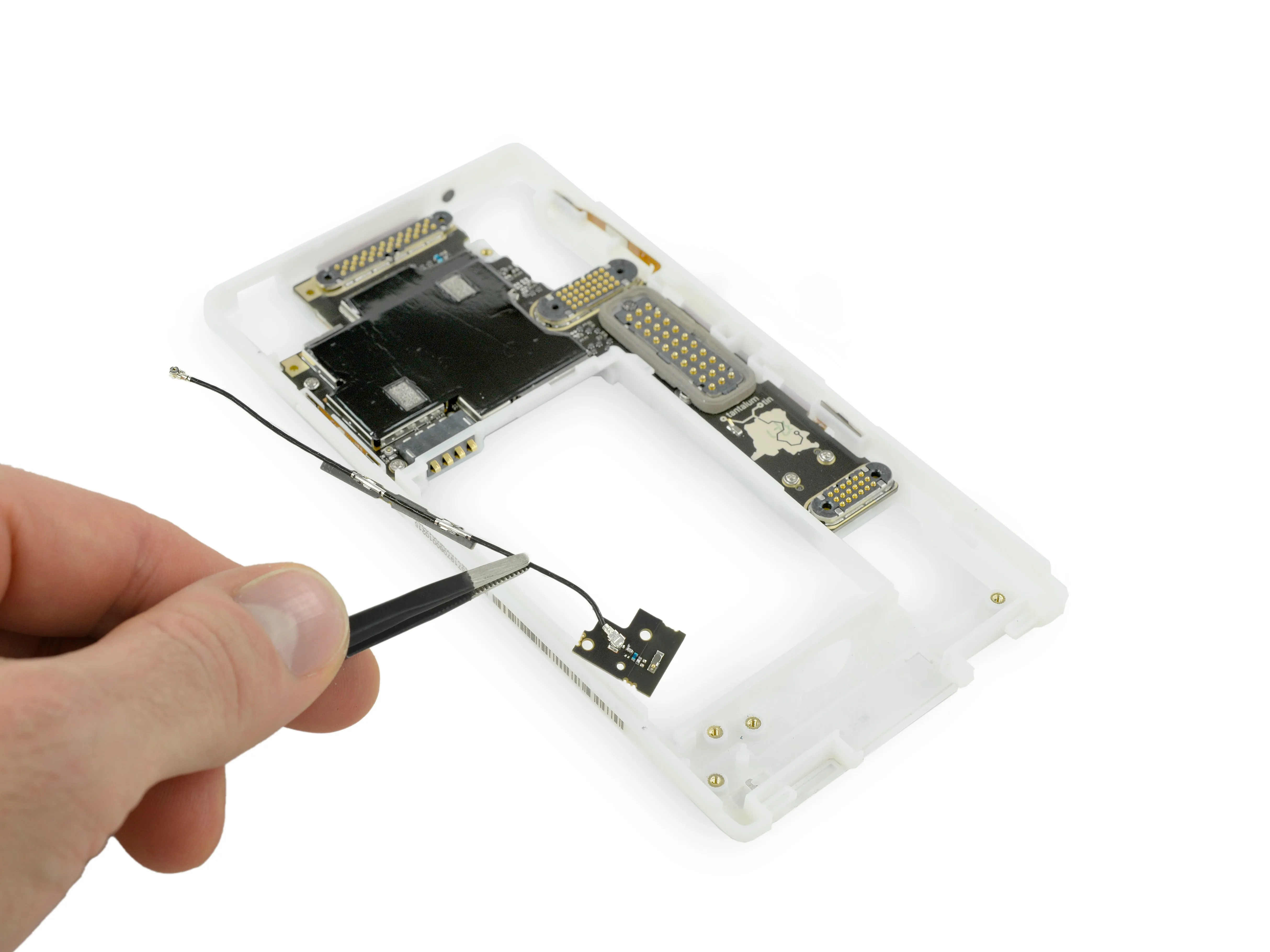

Попутно мы находим радиочастотный кабель, который направляет радиосигнал вдоль боковой стороны рамки к основной антенне, и отрываем его.
Комментарии к шагу
Какой инструмент нужно использовать, чтобы открутить 2 винта?
Это Torx T-5
Если у меня в руке плохо прикреплен, то среди звеньев и передней стенки Federkontkat видна розовая полоса, которая является индикатором наличия воды внутри, может ли человек, как 'Anfänger/Nichtskönner', использовать ее самостоятельно, если у него отсутствует металлический ширмунг, или если у него отвалится этот Hitzeverteiler?
Шаг 11
Ну разве это не красота? Нам очень нравится полупрозрачная пластиковая рамка, демонстрирующая все встроенные антенны и кнопки - все они подключаются к материнской плате с помощью пружинных контактов.

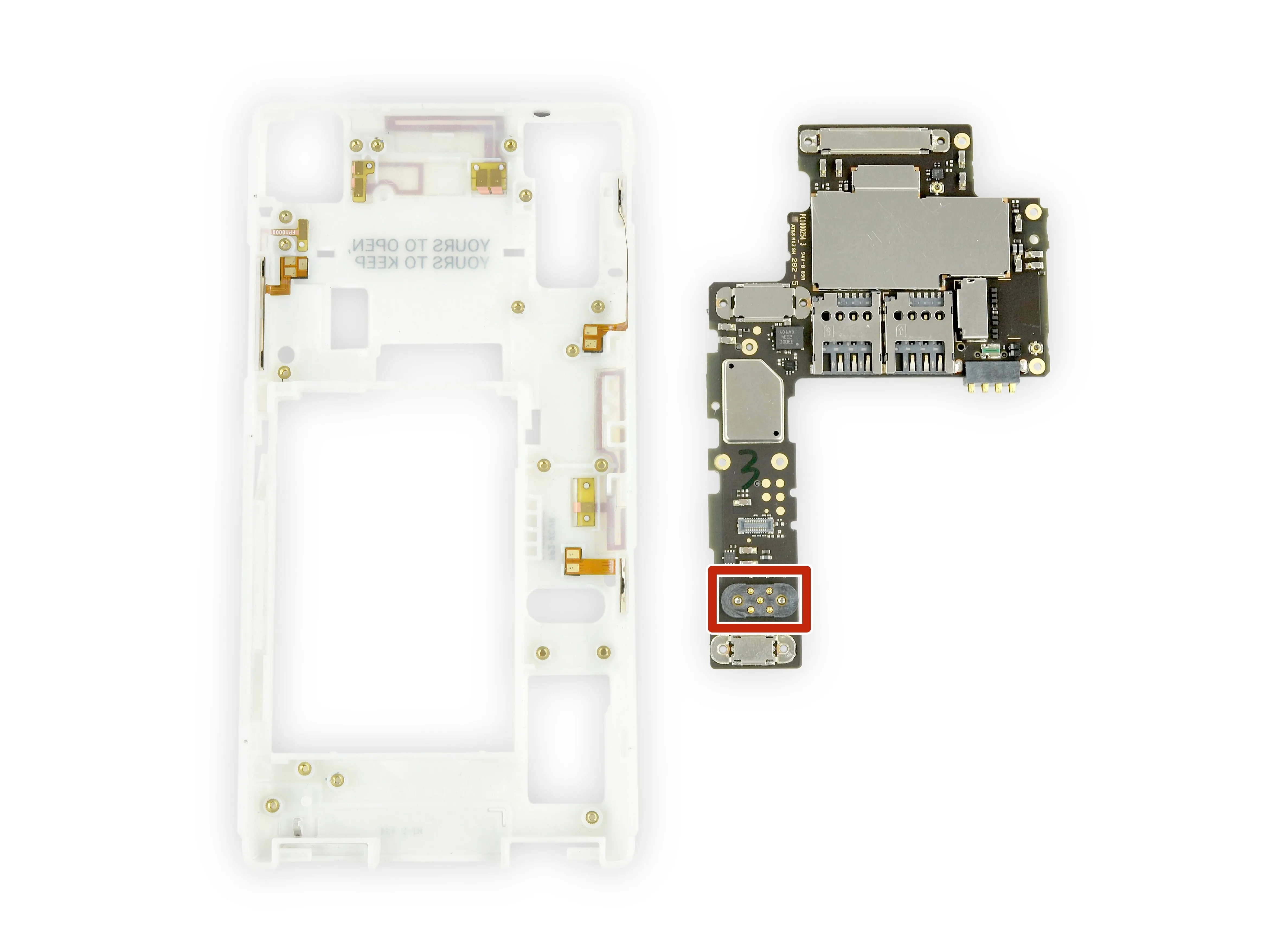

А на хвосте расположены пять штырьков пого которые мы видели ранее. На самом деле это интерфейс устройства USB 2.0 с входом питания, готовый к будущим расширениям и более фантазийным корпусам.
Среди возможных будущих обновлений - корпуса с NFC для быстрых и удобных платежей.
Комментарии к шагу
У меня и раньше выходили из строя разъемы для SIM-карт и SD-карт, поэтому я надеялся, что их можно будет заменить, не выбрасывая весь основной блок. Похоже, не повезло. Было бы здорово, если бы они были встроены в рамку. Думаю, это подразумевает наличие большого количества пружинных разъемов.
Это очень здорово. Leider vermisse ich die klassische Art von Делаете.ру mit Angabe der Schauben und der heiklen Stellen.
Причина: Я получил FP 2 с дефектным первым слотом. Я хотел его отремонтировать, но когда увидел приклеенные печатные линии (антенны?) снаружи, решил этого не делать. Это было слишком сложно для меня, так как я не знал, прочно ли они соединены с платой. Поэтому я не стал снимать эту 'последнюю' плату, чтобы добраться до слотов, которые защищены белой крышкой. В этом посте также нет ничего о том, как снять плату. Я надеялся, что если смогу добраться до слотов сзади, то смогу аккуратно согнуть возможно погнутые контакты обратно в форму.
Я вижу, это довольно умно! К сожалению, они никогда не использовали его :/
Шаг 12
А теперь перейдем к техническому разделу.

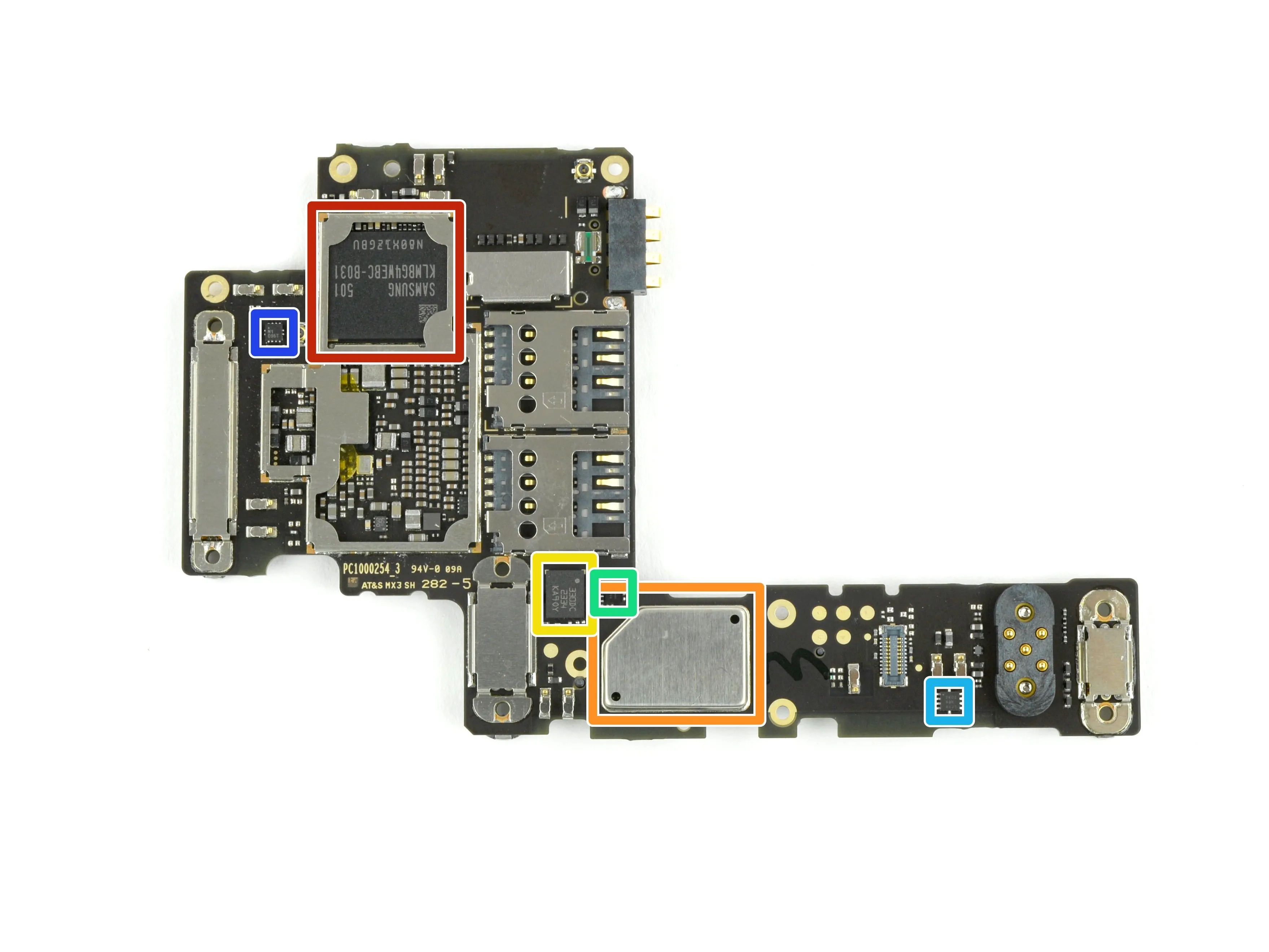

Samsung KLMBG4WEBC 32 ГБ eMMC NAND Flash
Qualcomm WCN3680B Wi-Fi 802.11ac Bluetooth Combo (основано на информации от команды Fairphone!)
STMicroelectronics LSM330DLC 6-осевой акселерометр + гироскоп
AKM Semiconductor AKM8963C 3-осевой электронный компас
Texas Instruments DRV2603 Тактильный драйвер
Антенный переключатель Qorvo
Шаг 13

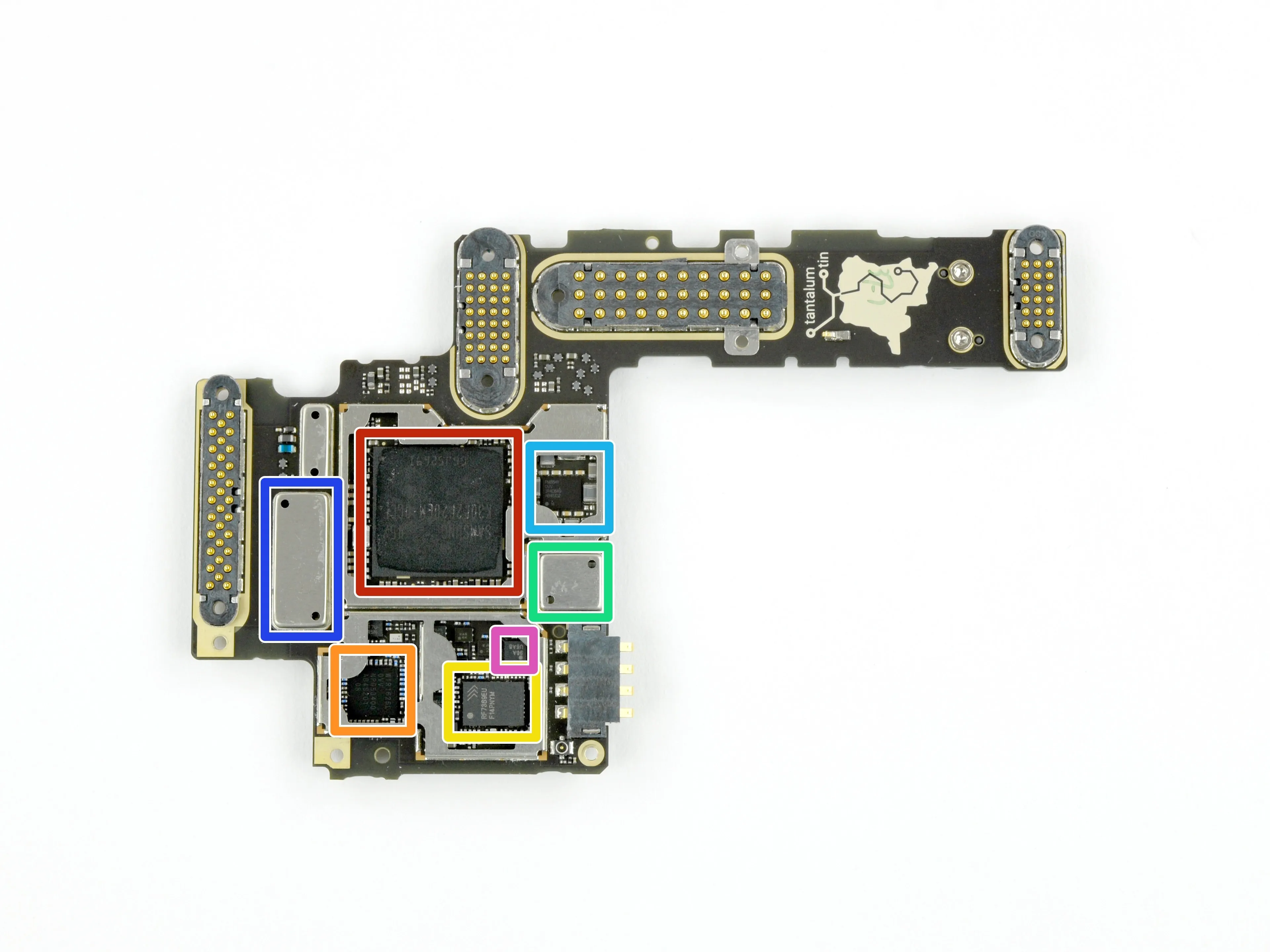

На задней стороне мы находим гораздо больше:
Samsung K3QF2F20EM-QGCF 2 ГБ оперативной памяти LPDDR3, установленной поверх процессора Qualcomm Snapdragon 801 MSM8974AB
Радиочастотный приемник Qualcomm WTR1625L (аналогичный iPhone 6)
Микроустройство RF RF7389EU Многомодовый многодиапазонный модуль усилителя мощности
Qualcomm QFE1100 Управление питанием с отслеживанием огибающей
Qualcomm PM8841 PMIC
Qualcomm WCD9320 Аудиокодек
Qorvo RF1496A Антенный переключатель SP12T
Шаг 14
Оценка ремонтопригодности Fairphone 2: 10 из 10 (10 - самый простой ремонт)
ЖК-дисплей и защитное стекло сплавлены, что упрощает их демонтаж, но значительно увеличивает стоимость замены.
Наиболее часто выходящие из строя компоненты, аккумулятор и дисплей, можно заменить без инструментов.
Внутренние модули крепятся с помощью винтов Phillips #0 и простых пружинных разъемов.
Отдельные модули можно открывать, а многие компоненты заменять по отдельности.
Все кнопки и кабели легко доступны. Пружинные контакты позволяют в будущем модернизировать устройство и легко заменять компоненты.
В дополнение к иконкам и инструкциям в телефоне, Fairphone 2 будет поставляться с документацией по ремонту.
Полное раскрытие информации: мы получаем финансирование на соавторство руководства по ремонту Fairphone в рамках инициативы Европейской комиссии по улучшению сотрудничества между ремонтной индустрией и производителями.
Комментарии к шагу
Я бы поставил этому устройству оценку 9/10, и 10/10, если бы стекло и ЖК-дисплей можно было заменить отдельно, поскольку стекло очень часто разбивается при падениях, а также подвержено царапинам. Знание того, что замена поврежденного стекла не повлечет за собой стоимость всего ЖК-дисплея в сборе, дает больше уверенности. Тем не менее, 9/10 баллов за ремонтопригодность - это очень хорошо.
Я не согласен. На данный момент оценка 10 является справедливой.
Возможно, в будущем, если выйдет более совершенный телефон, оценка будет снижена, но пока оценка ремонтопригодности в 10 баллов является обоснованной, так как этот телефон легче всего ремонтировать по сравнению с другими телефонами.
Я не согласен, слияние дисплея и переднего стекла имеет под собой вескую причину. Убрав воздушный зазор между ЖК-дисплеем и передним стеклом, они могут уменьшить отражение света на этой поверхности на хорошую величину.
Поэтому я бы дал этому телефону 10 баллов из 10.
Справедливости ради стоит отметить, что идея заключается в том, чтобы сделать телефон настолько прочным, чтобы стекло вряд ли треснуло в первую очередь. Треснувшие экраны встречаются абсурдно часто, потому что производителю не выгодно делать их хрупкими. Повреждения ЖК-дисплеев также довольно распространены. Если снизить вероятность разбития стекла до уровня, меньшего, чем вероятность повреждения ЖК-дисплея, то компромисс между рисками будет выглядеть гораздо лучше. И поэтому телефон спроектирован так, что вы можете уронить его с высоты 6 футов, не разбив стекло, чего я бы не советовал делать с iPhone.
По крайней мере, такова идея. Ничто, кроме реальной статистики, не подтвердит ее истинность или ложность.
https://www.fairphone.com/2015/06/16/the...
Согласен, сплавленная передняя часть должна быть 9/10.
Но они сплавлены по конструкции, и ремонтопригодность не влияет на это. Вы можете дать ему 7/10 или 8/10 по модульному дизайну, но это не должно влиять на ремонтопригодность, которая нас здесь интересует.
По этой логике даже телефон получает 10/10, потому что это один модуль, и вы можете заменить его целиком.
Судя по общему дизайну, я ожидаю, что этот телефон будет очень ремонтопригодным, но при этом довольно ненадежным.
Для большинства пользователей это довольно негативный компромисс.
Привет, сплав между ЖК-дисплеем и экраном вполне объясним, но FP должна предложить скидку для тех, кто отправит обратно разбитый экран для восстановления.
Я думаю, что оценка 10/10 оправдана, потому что 9/10 поставили бы его в один класс со многими менее качественными телефонами.
Но, будучи счастливым владельцем, я потенциально предвзят.
Можно ли приобрести отдельный проц (Schritt 14) и где его можно купить?
Hanno
Если Prozessor находится на материнской плате, то это означает, что плата должна быть подключена. Lediglich den Chip zu tauschen (auslöten und wieder einlöten) würde einen sehr großen bis technische fast unmöglichen Aufwand für einen normalen Verbraucher bedeuten. Вопрос о том, насколько чип-архитектура совместима с остальными компонентами, является совершенно иным.
Возможно ли технически извлечь nand flash без повреждений из одного Fairphone (полностью мертвого) и вставить его в другой работающий Fairphone? Мне это нужно для того, чтобы восстановить потерянные в противном случае фотографии с мертвого телефона...
Если да, не могли бы вы дать мне несколько советов / рекомендаций о том, как это сделать правильно?
Заранее спасибо!
Да, это абсолютно возможно! В идеале вам понадобится печь для расплавления, но тепловая пушка тоже должна работать. Для получения более подробной информации посмотрите, как перепаивать/распаивать микросхемы.
