Разборка Fairphone 3

Введение

'Все хорошее приходит втроем' - так, наверное, думали представители голландского социального предприятия, когда планировали выпуск Fairphone 3, своего новейшего этичного мобильного устройства с модульной и ремонтопригодной конструкцией. Сайт Fairphone 2 с 2015 года уже установил высокую планку ремонтопригодности смартфонов - только разборка покажет, сможет ли его преемник поднять эту планку еще выше, ведь другие крупные производители продолжают предлагать телефоны, которые заклеены и все труднее поддаются ремонту.

Заглядывайте к нам в Twitter, Facebook и Instagram или подпишитесь на нашу проверенную рассылку, чтобы всегда быть в курсе последних новостей в мире ремонта.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка Fairphone 3

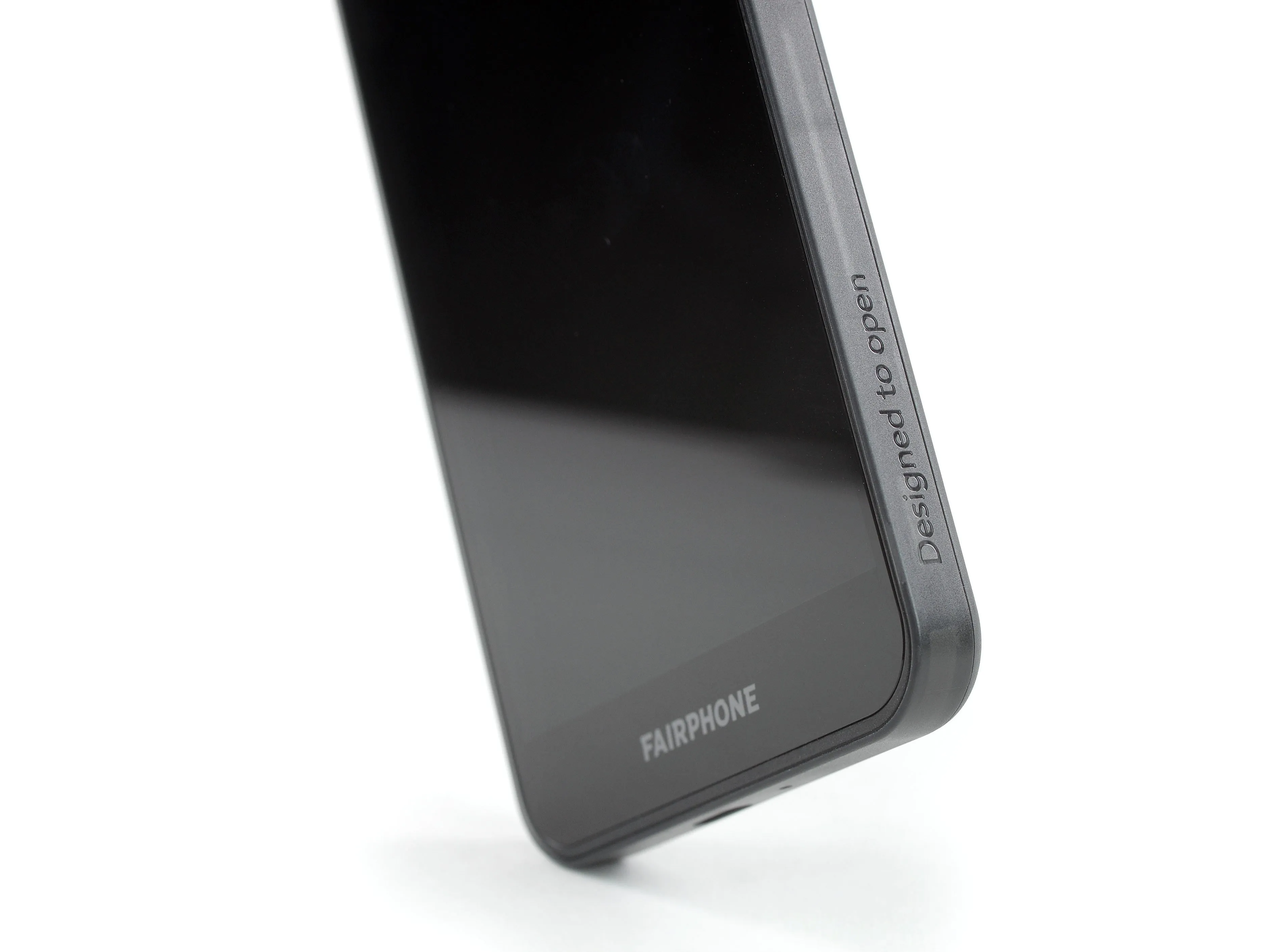

• Главное - это внутренняя красота, но об этом мы поговорим чуть позже. Для начала давайте посмотрим на характеристики этого смартфона:

• 5,65-дюймовый IPS-дисплей с разрешением 1080 × 2160

• Процессор Qualcomm Snapdragon 632

• 4 ГБ оперативной памяти и 64 ГБ хранилища

• 12 МП задняя камера с ƒ/1.8 и 8 МП фронтальная камера с ƒ/2.0

• Аккумулятор емкостью 3 060 мАч

• Датчик отпечатков пальцев и разъем для наушников

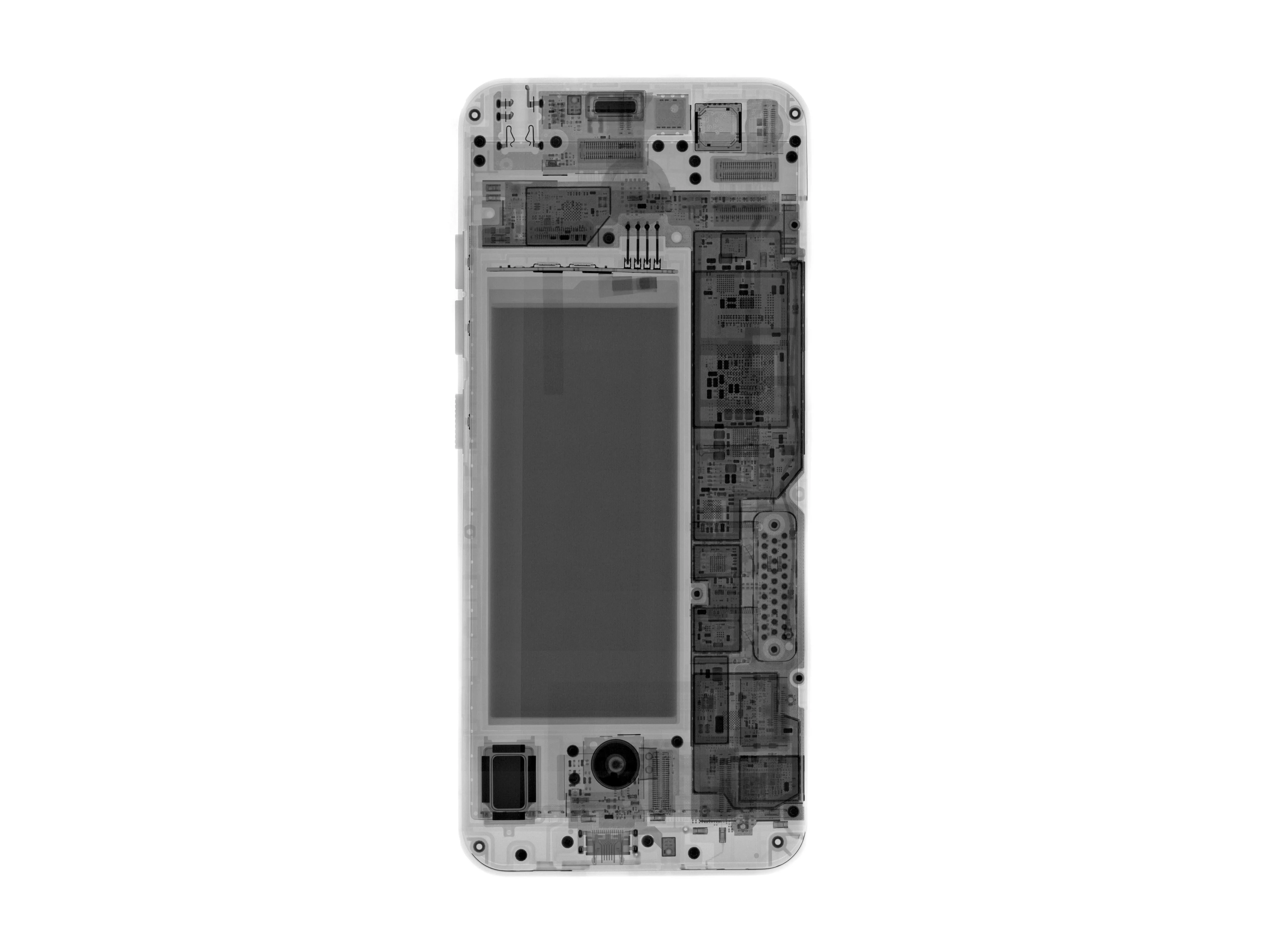

• Огромная благодарность Институту Фраунгофера по надежности и микроинтеграции IZMкоторый предоставил нам это рентгеновское изображение Fairphone 3.

Шаг 2

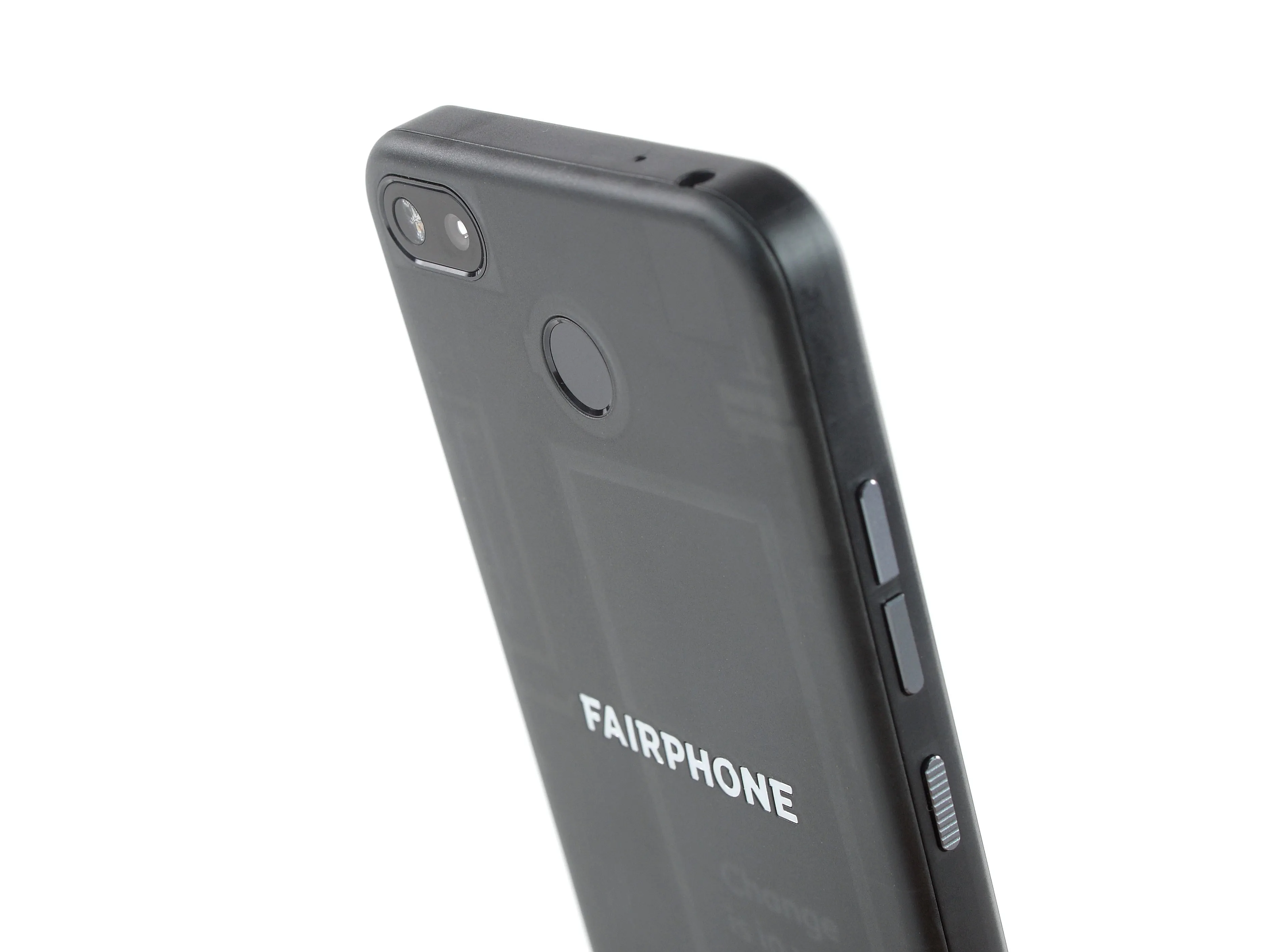

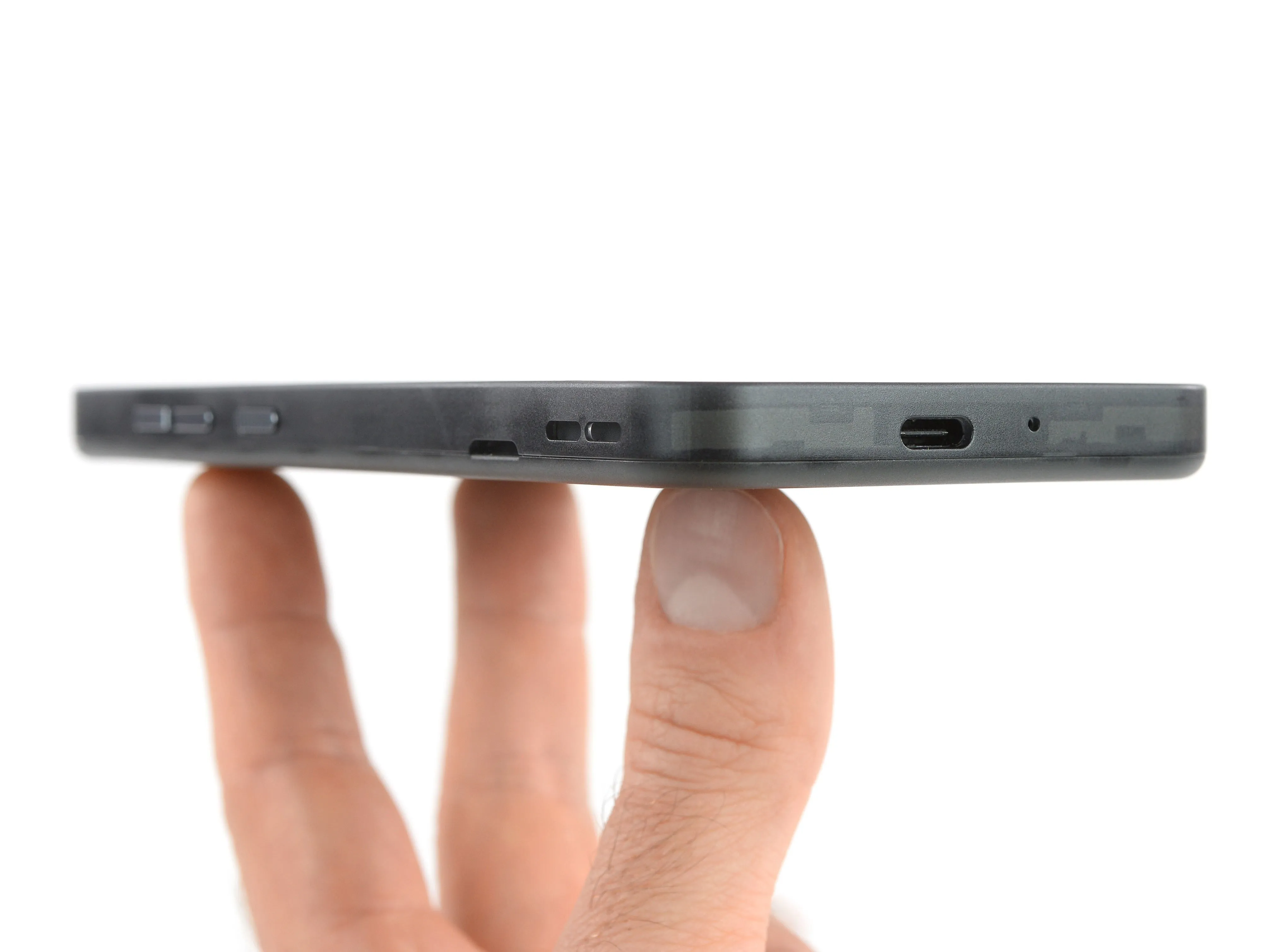

• Линия преемственности Fairphone (слева направо): Primus, Secundus и Tertius, как могли бы сказать римляне, если бы умели считать смартфоны.

• Обратите внимание на эволюцию не только в размерах и стиле, но и в технологиях: эта итерация оснащена портом USB-C вместо старого разъема Micro-USB, а также датчиком отпечатков пальцев на задней панели для большего удобства.

• Насколько же он больше? Размеры Fairphone 3 составляют 158×71,8×9,89 мм, а вес - 189 г.

Шаг 3

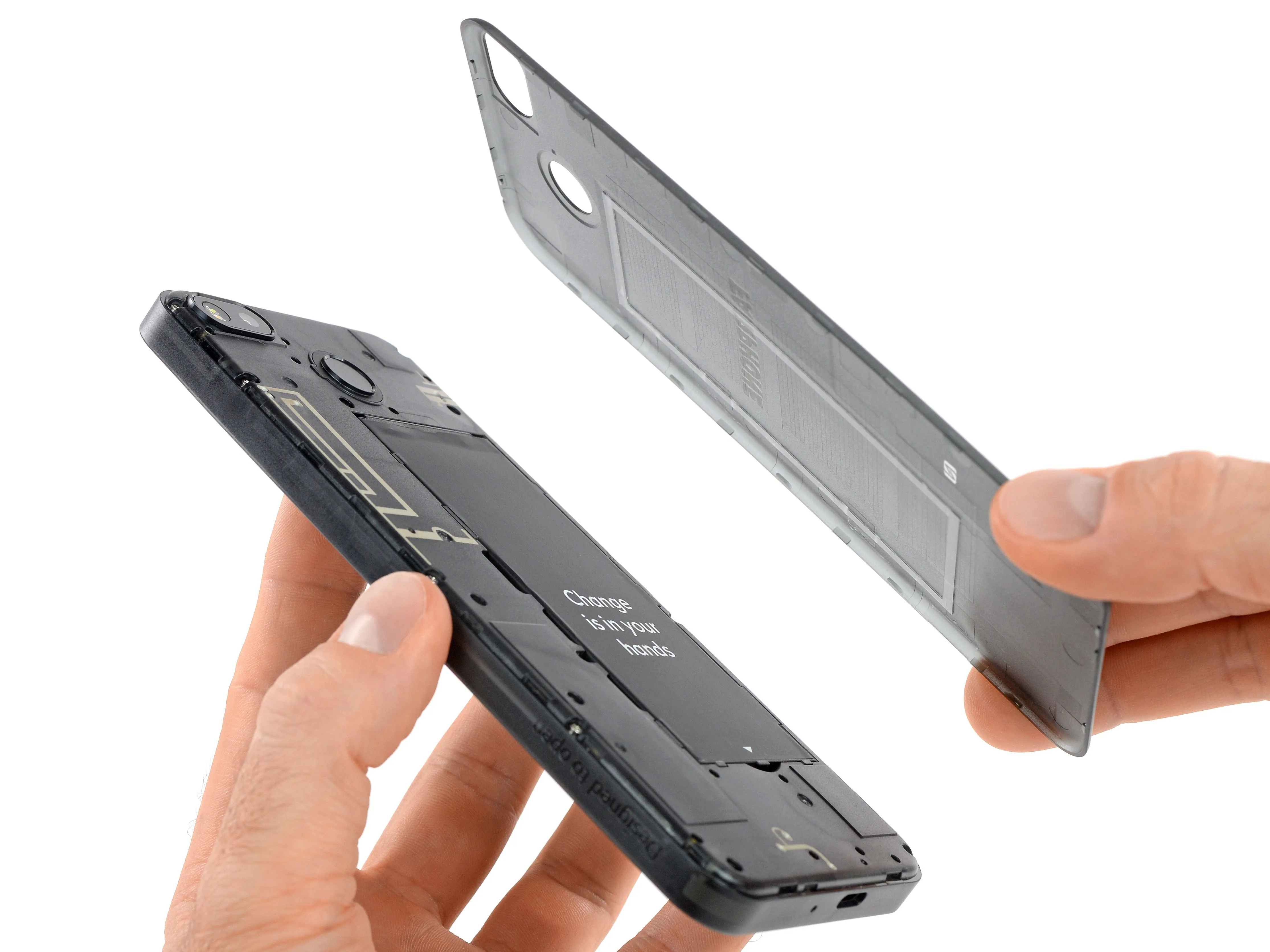

• Для начала просто снимите заднюю крышку - инструменты не нужны.

• По сравнению с бампероподобным корпусом Fairphone 2-, а также с двухкомпонентной 'тонкой' версией, которая пришла ему на смену, это определенно улучшение.

• Если вам понравилась дополнительная защита в виде бампера, не беспокойтесь - он входит в комплект поставки.

Комментарии к шагу

Я не могу найти этот бампер ни в одном обзоре или распаковке. Можете ли вы добавить его фотографию и проверить, действительно ли он входит в комплект?

Привет, Nacht Elfje, вы можете посмотреть бампер на официальном сайте Fairphone 3. Посмотрите раздел 'В коробке'.

Это напоминает мне телефоны Galaxy S вплоть до S5! Но это не единственный способ сделать батарею съемной! Производители могут использовать винты или даже сделать что-то вроде Samsung Wave (который все еще выглядит очень красиво!). Был также LG G5, в котором использовался уникальный механизм.

Скрестим пальцы, чтобы производители перестали использовать стеклянные задние панели на телефонах и вернулись к здравому смыслу и практичности :p

Редактировать: о, и добавьте устойчивость к моему последнему предложению

Шаг 4

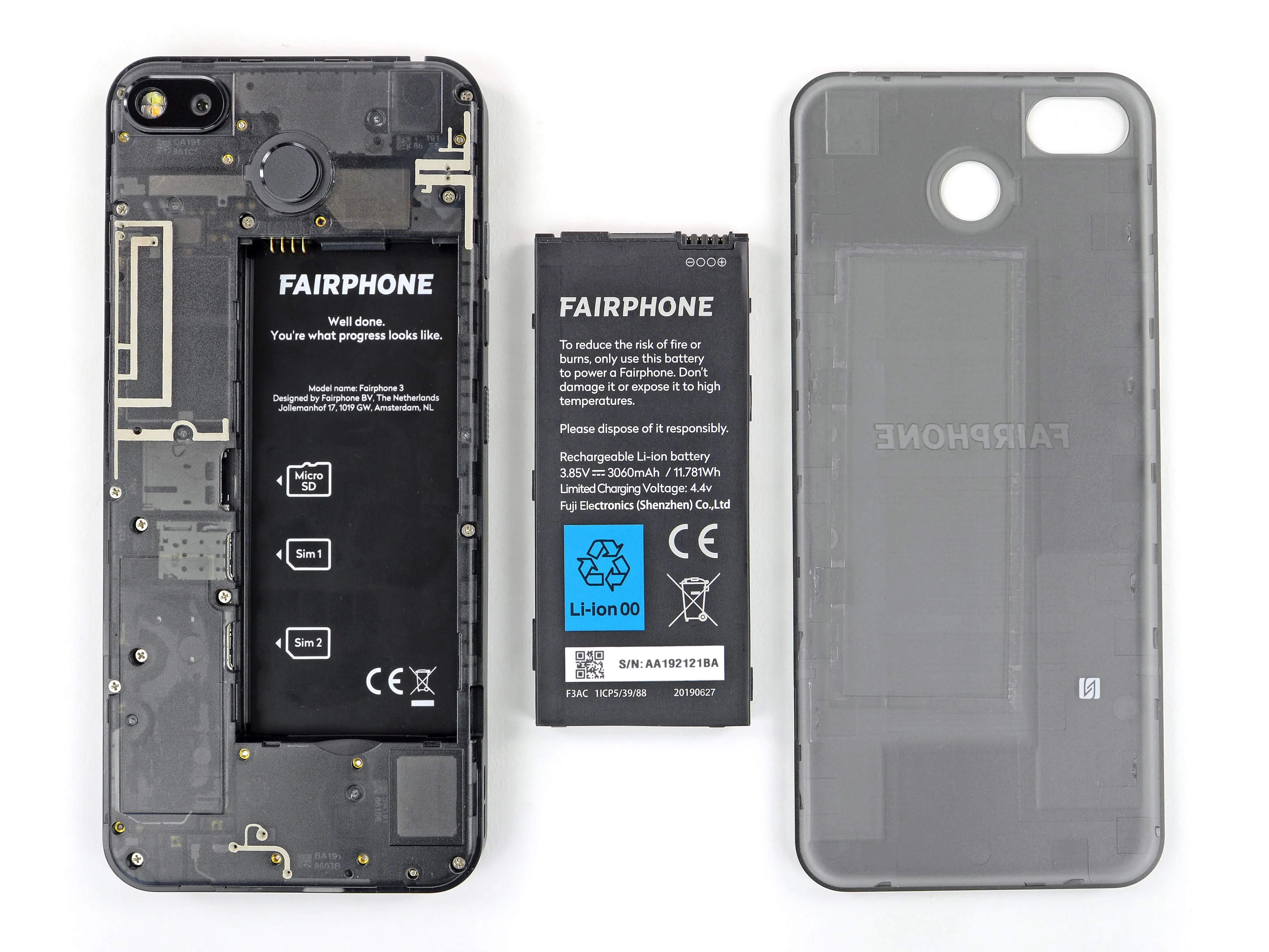

• Извлечение аккумулятора также не составит труда. Android 9-он вынимается прямо из корпуса с помощью выемки в нижней части.

• Благодаря утопленным контактам и более прочному пластиковому корпусу эта батарея является хорошо защищенной, что не может не радовать.

• При емкости 11,781 Вт-ч (3 060 мА-ч при напряжении 3,85 В) этот аккумулятор не самый большой на сегодняшний день. Но его должно хватить на весь день, а если не хватит, вы можете просто носить с собой запасной и менять его!

• Он выигрывает у Google Pixel 3a по емкости (11,55 Вт-ч), но не может сравниться с iPhone Xs Max (12,08 Вт-ч), не говоря уже о Shift 6m (16,3 Вт-ч).

• На нижней стороне аккумулятора имеется ободряющая надпись: 'Молодец. Вот как выглядит прогресс'. Кстати говоря, пришло время сделать еще несколько разборов. Вперед!

Шаг 5

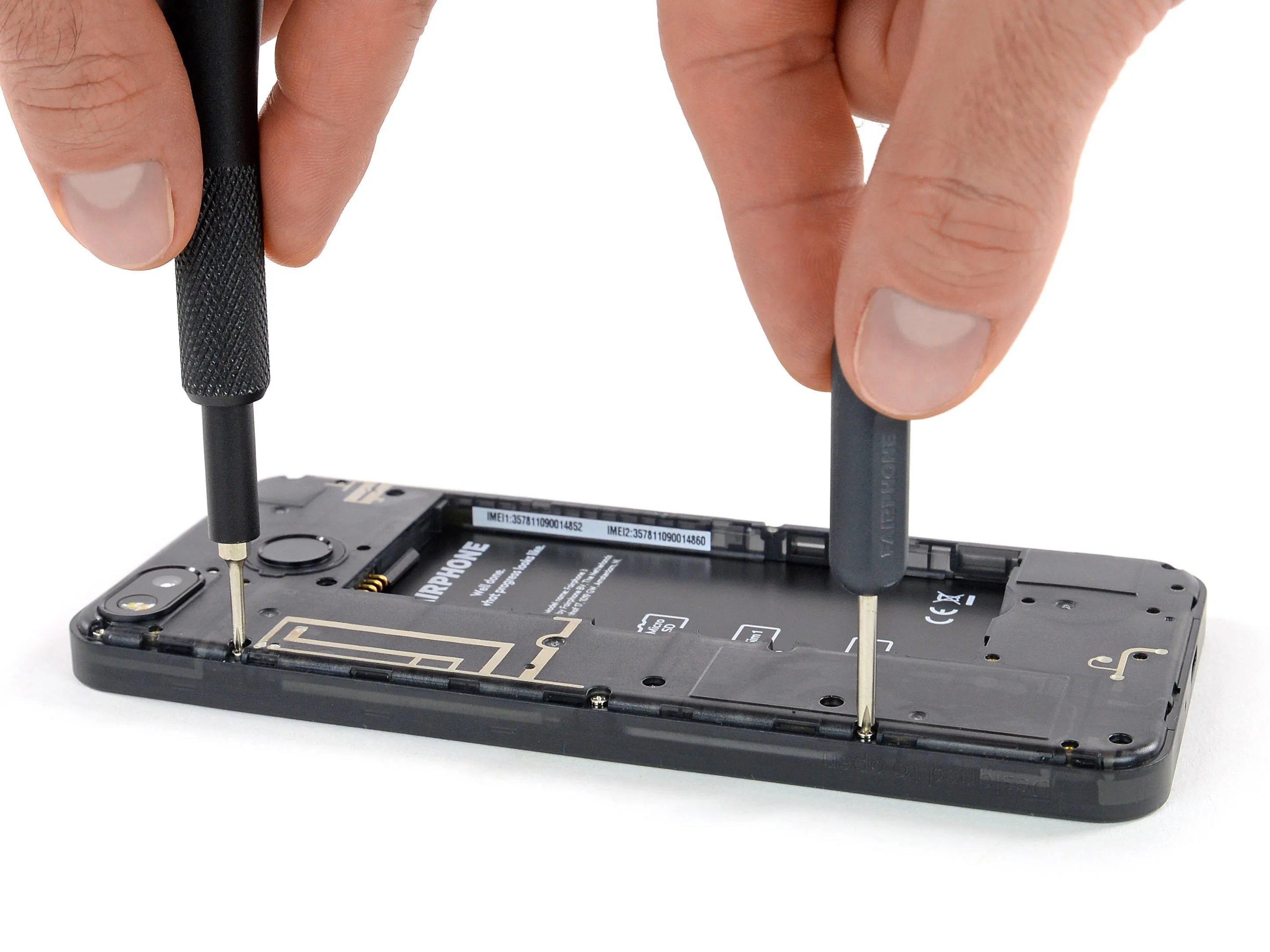

• Fairphone решил отказаться от удобного механизм блокировки дисплея от предыдущей итерации, выбрав вместо этого стандартные винты Phillips #00.

• Fairphone даже предоставляет крошечную отвертку - хотя, надеюсь, они простят нас, если мы предпочтем большую ручку из нашего набора Mako Driver Kit для большего комфорта.

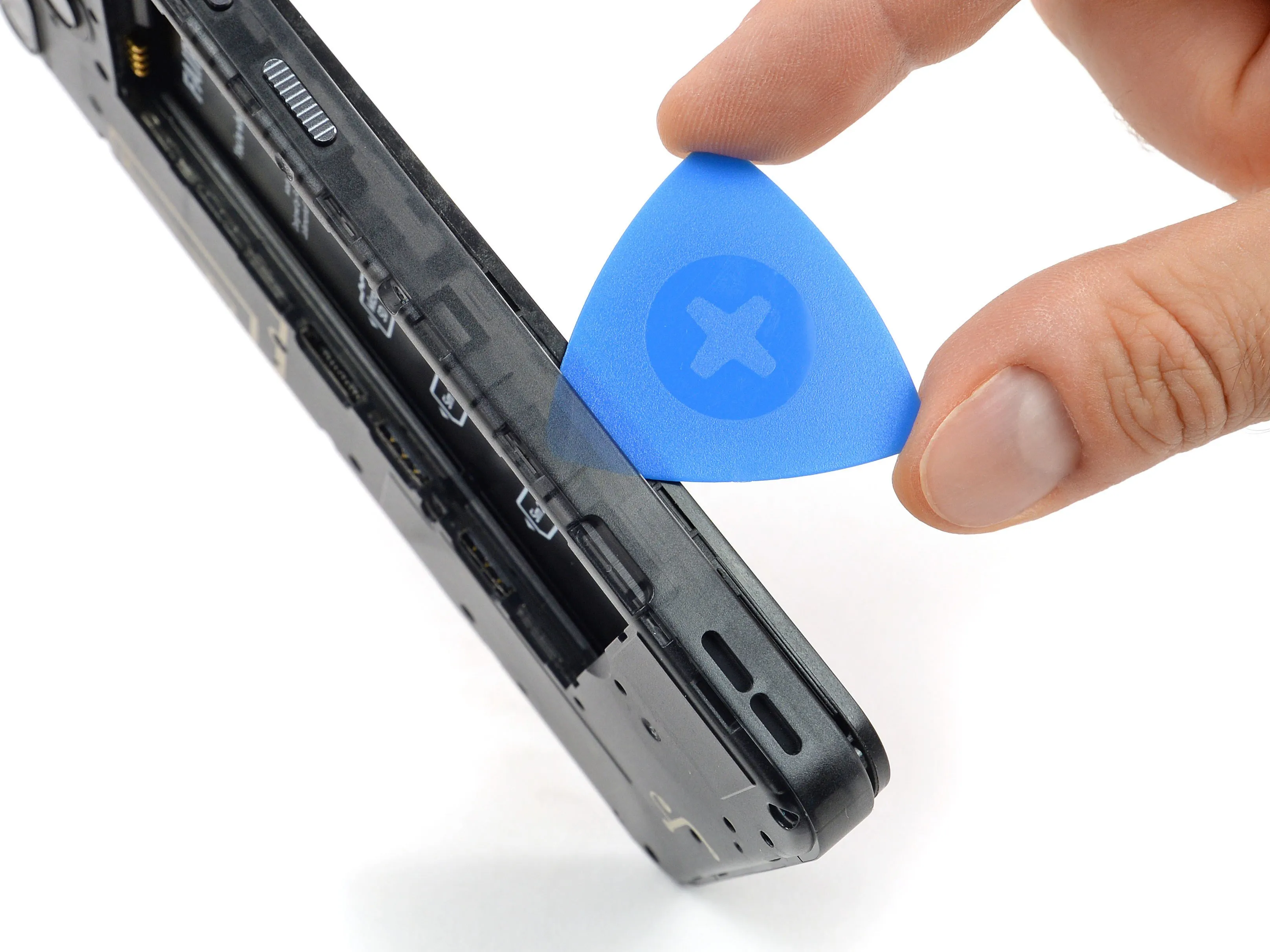

• Убрав винты, мы отсоединяем дисплей от рамки, открывая тот же самый разъем pogo pin и конфигурацию платы breakout как в Fairphone 2.

• Обратите внимание на карту Демократической Республики Конго в этом месте, иллюстрирующую бесконфликтная добыча таких минералов, как тантал, олово, вольфрам и золото.

Шаг 6

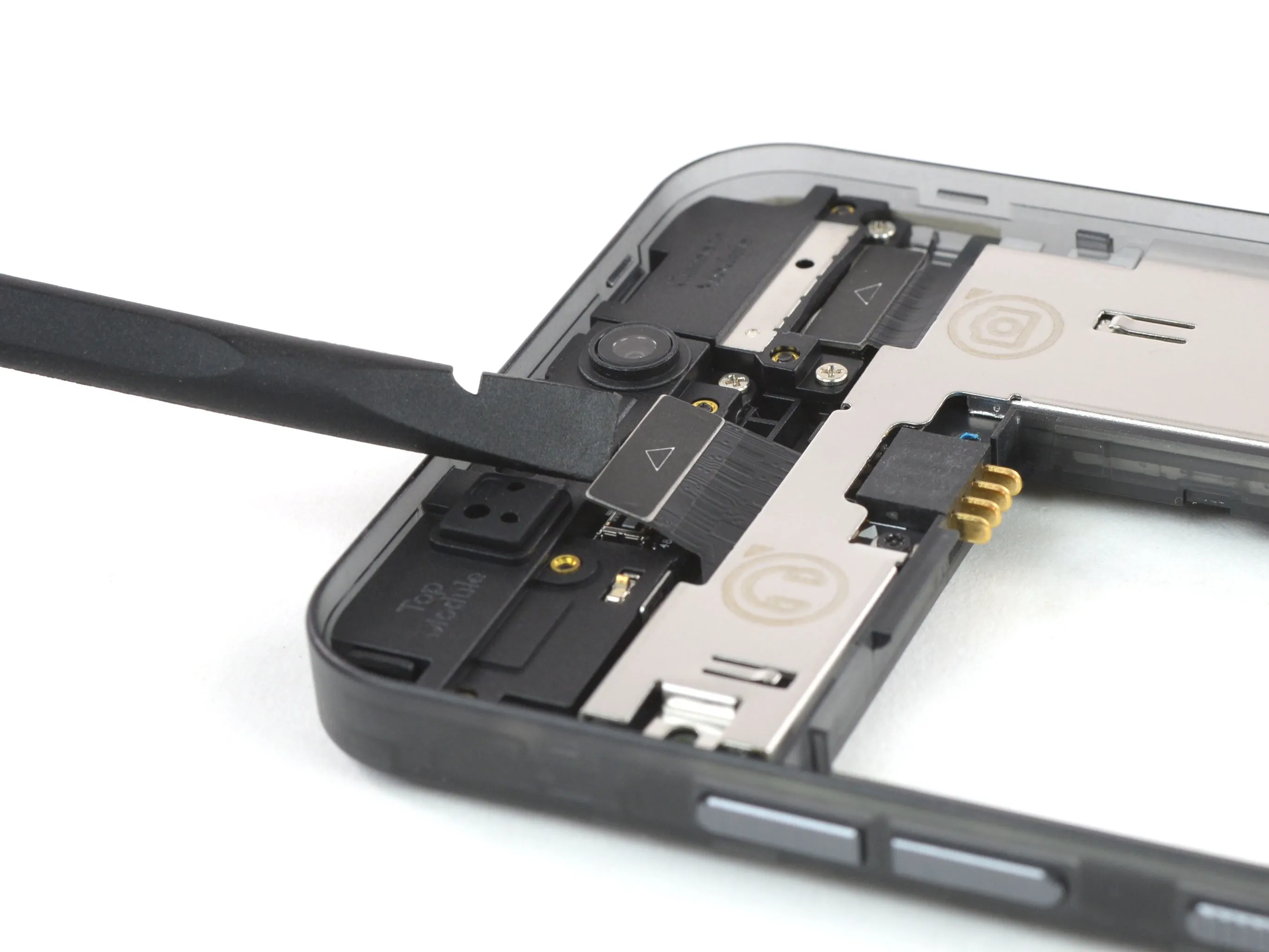

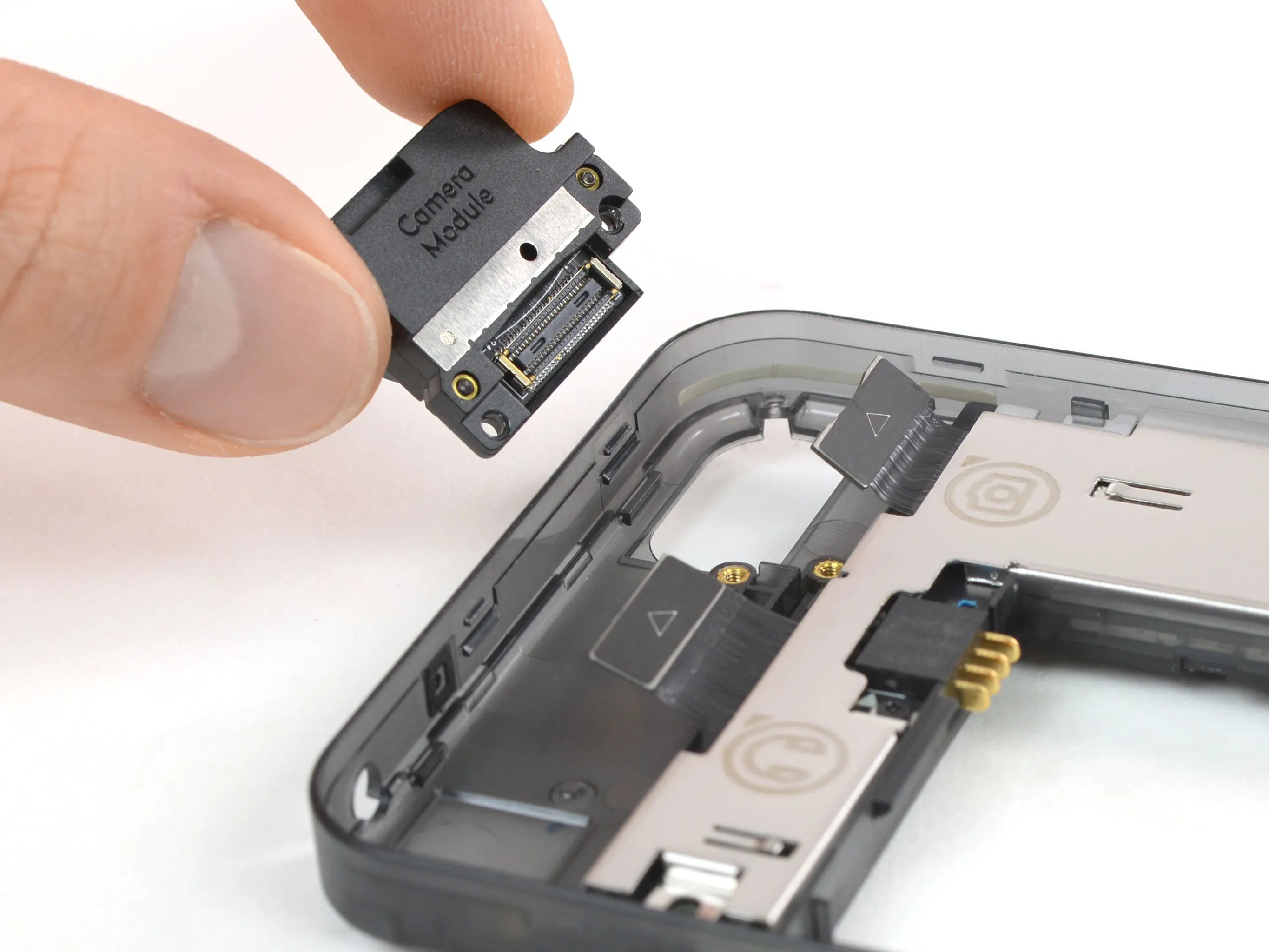

• Если в модулях Fairphone 2 использовались штырьковые разъемы, то в модулях Fairphone 3 используются легкодоступные обычные гнезда с пресс-фитингом.

• Простой рывок с помощью пассатижей - и модули освобождены.

• Разъемы и модули снабжены удобной маркировкой, а части головоломки легко совмещаются даже если вы не можете их прочитать.

Шаг 7

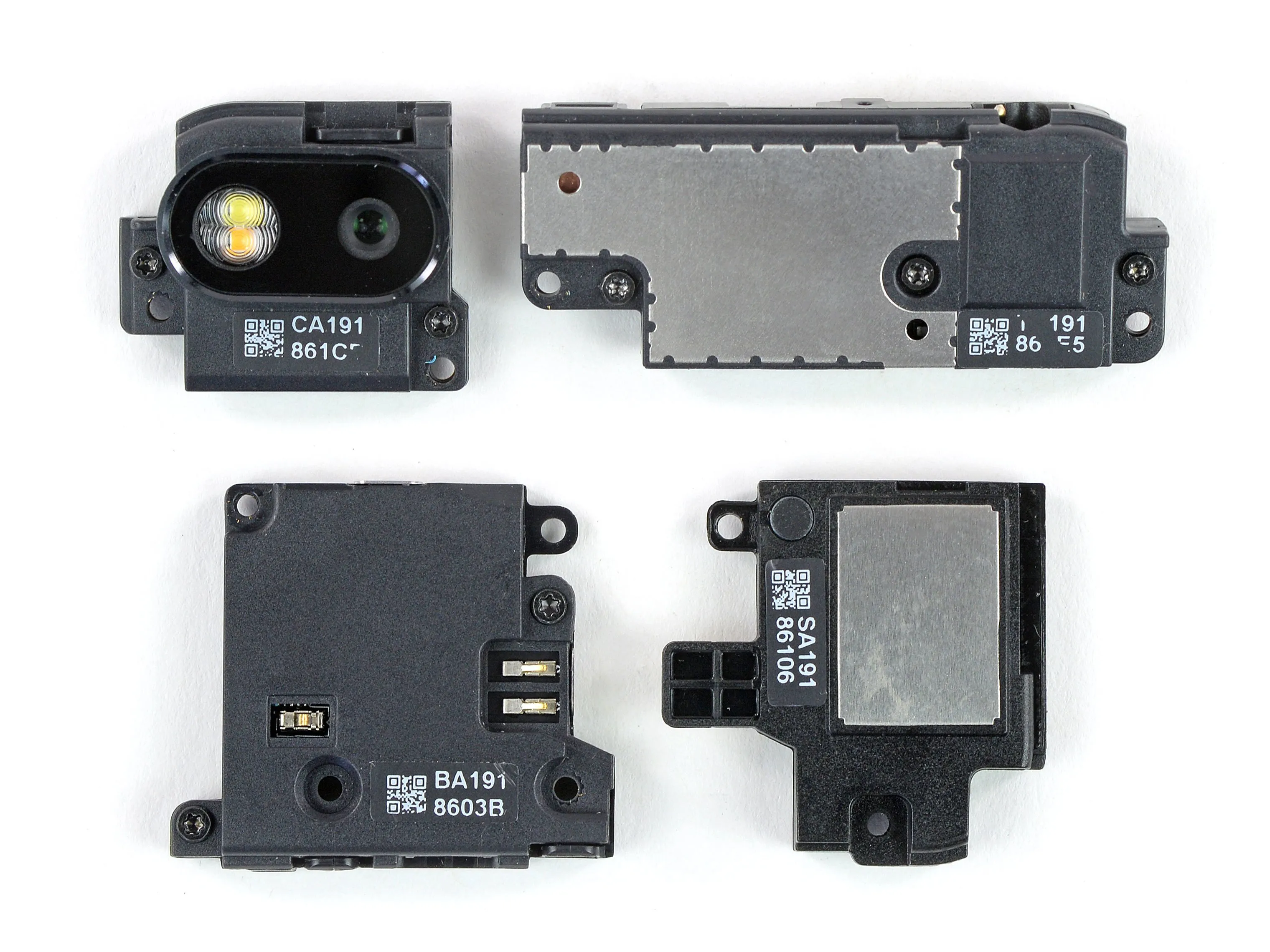

• Fairphone 3 поставляется с этим семейством модулей:

• Верхний модуль, модуль камеры и нижний модуль - все они здесь, как и в Fairphone 2.

• Динамик теперь имеет свой собственный закрытый модуль (вместо того, чтобы быть частью нижнего модуля) и подключается к задней части нижнего модуля.

• Если вы надеетесь обновить свой Fairphone 2 с помощью этих модулей, у нас плохие новости. Модули и их внутренние части несовместимы. Но их корпуса, как утверждается, на 50% состоят из переработанного поликарбоната, так что хоть какое-то повторное использование возможно!

Шаг 8

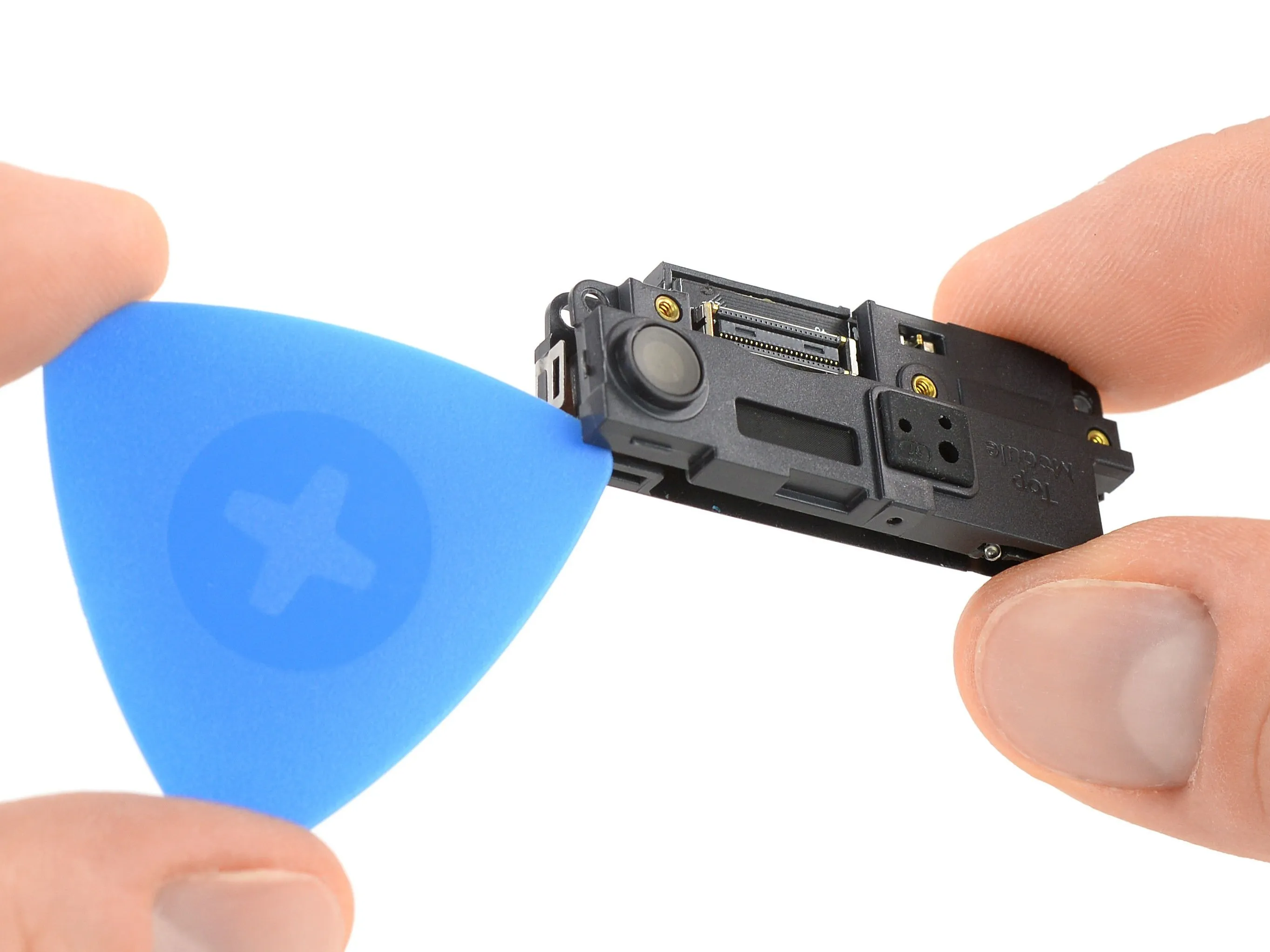

• Не удовлетворившись простым снятием модулей, мы достаем отвертку Torx T5 и ковырялку и разбираем еще больше.

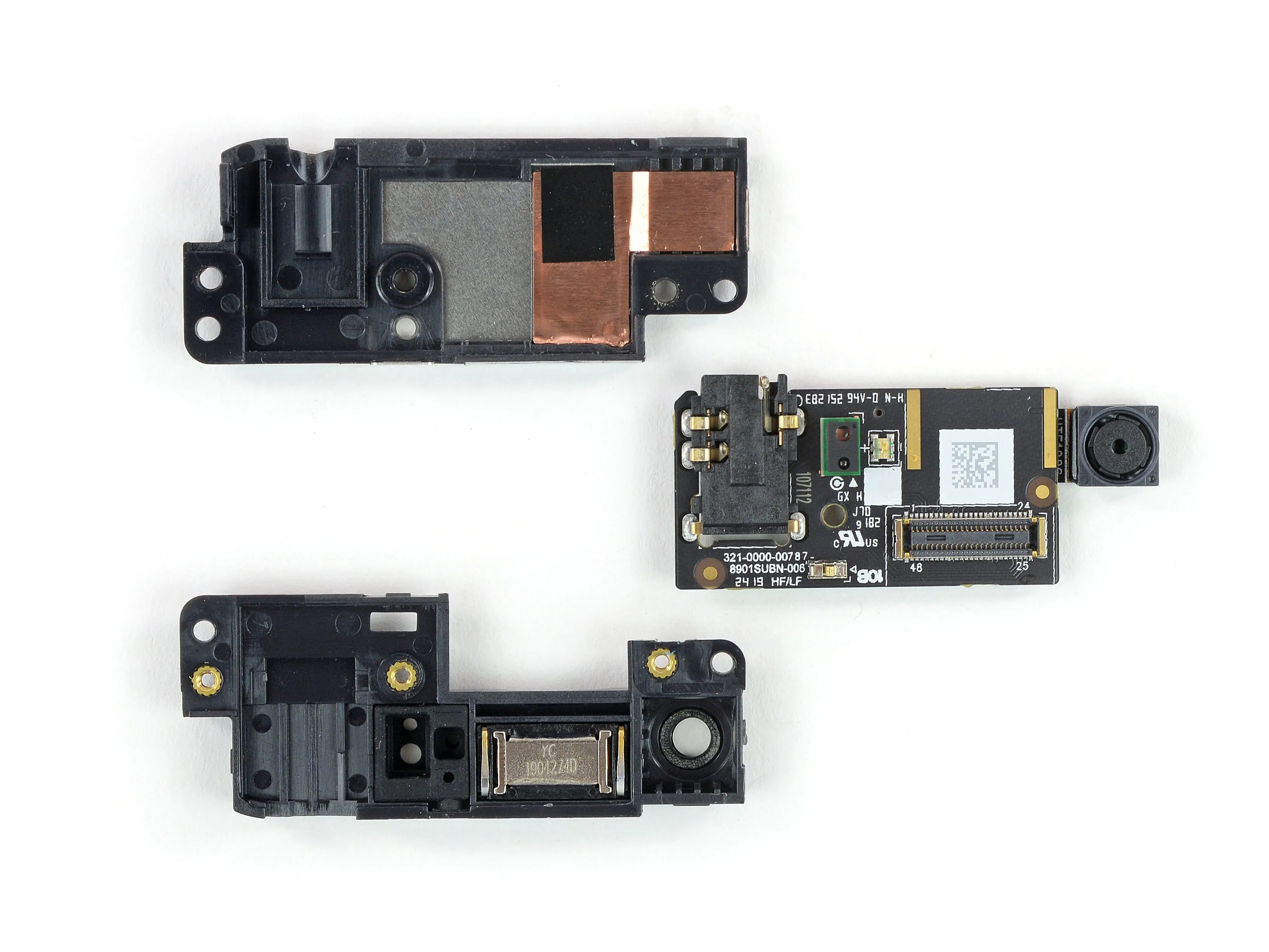

• Начнем с верхнего модуля:

• 8-Мп камера для селфи ƒ2.0 и динамик наушников снимаются.

• Разъем для наушников, а также датчики приближения и освещенности припаяны на разводной плате.

• Модуль камеры содержит модульную 12-Мп камеру ƒ1.8 с сенсором SONY IMX363 Exmor RS. Светодиоды вспышки припаяны к разводной плате.

• Нижний модуль содержит вибромотор, а также припаянные порт USB-C и микрофон.

• Модуль динамика - самый одинокий из всех, он прикреплен к нижнему модулю двумя контактами.

Шаг 9

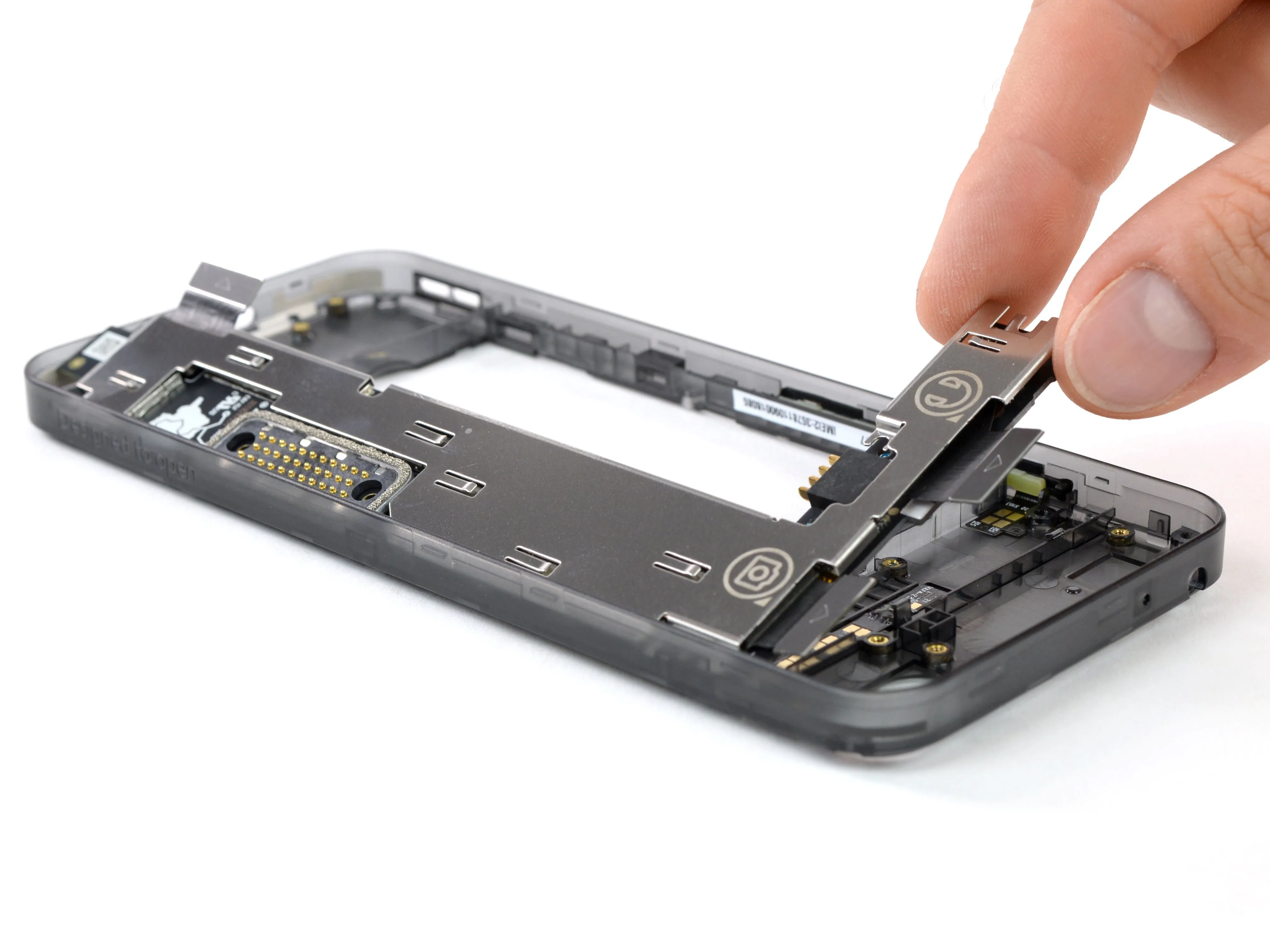

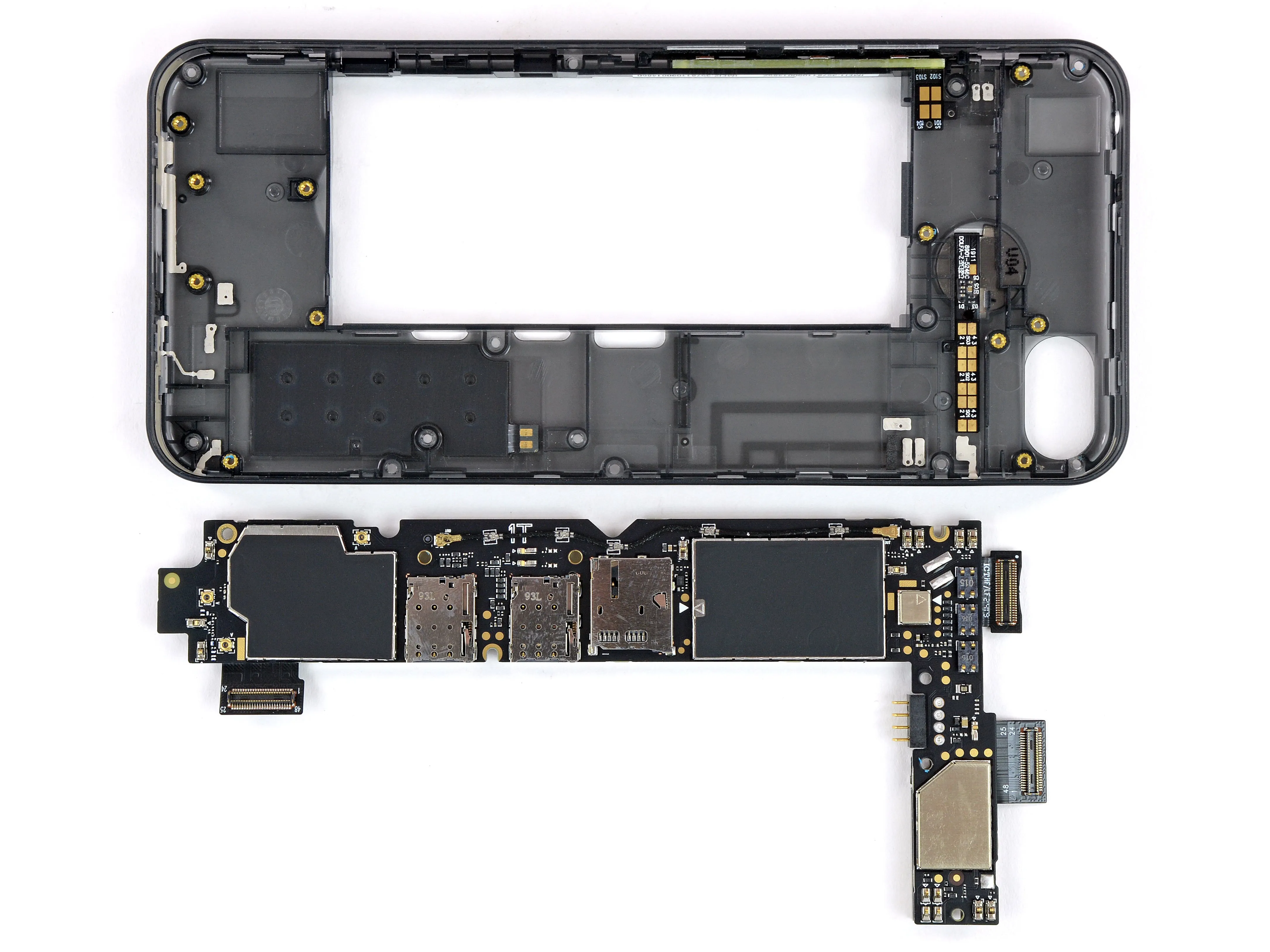

• Сняв материнскую плату, мы обнаруживаем кучу пружинных контактов, которые подключаются к датчику отпечатков пальцев, кнопкам громкости и питания, а также нескольким антеннам.

• Сняв защитные экраны, мы обнаруживаем:

• SoC Qualcomm Snapdragon 632

• Samsung KMRH60014A-B614 eMMC с 64 ГБ

• Фронтальный радиочастотный модуль Qorvo QM57508

• Радиочастотный трансивер Qualcomm WTR3925

• Модуль WiFi Qualcomm WCN3680B

Комментарии к шагу

Чтобы снять материнскую плату, нужно открутить два черных винта с помощью пятигранной отвертки. Я чуть не погнул металлическую крышку материнской платы, прежде чем заметил это.

Да. Это должно быть указано в основном тексте.

Это не полные шаги по разборке. Это разборка, а не руководство по ремонту.

Moin! Вы можете определить положение гироскопов и лагесенсоров? Diese haben beiinem FP3 nach Wasserschaden den Geist aufgegeben, ich muss ggf. die zugehörigen Module tauschen. Большое спасибо!

Moin, leider konnten wir die beiden Bauteile nicht genau identifizieren. Wahrscheinlich sitzen die auf dem Motherboard und keinem der einzelnen Module. В конце концов, вы получите от компании Fairphone прямое сообщение о том, что они не могут ответить.

Bonjour, у вас возникла путаница, оранжевый цвет 'LPDDR3 KMRH60014A-B614 Samsung de 64 Go' относится к eMMC, а не к LPDDR3, которая соответствует оперативной памяти.

Спасибо за подсказку, мы исправили.

Не знаете ли вы, для какого беспроводного соединения предназначена антенна в правом верхнем углу рамки рядом с задней камерой? WiFi, Bluetooth, мобильная связь 2G/3G/4G? Моя рамка сломана в этом углу, и поэтому антенна срезана. Теперь было бы неплохо узнать, на какое соединение это может повлиять и есть ли вообще негативный эффект в реальной жизни... Спасибо!

Как отсоединить 'пружинные контакты' для щитков?

Шаг 10

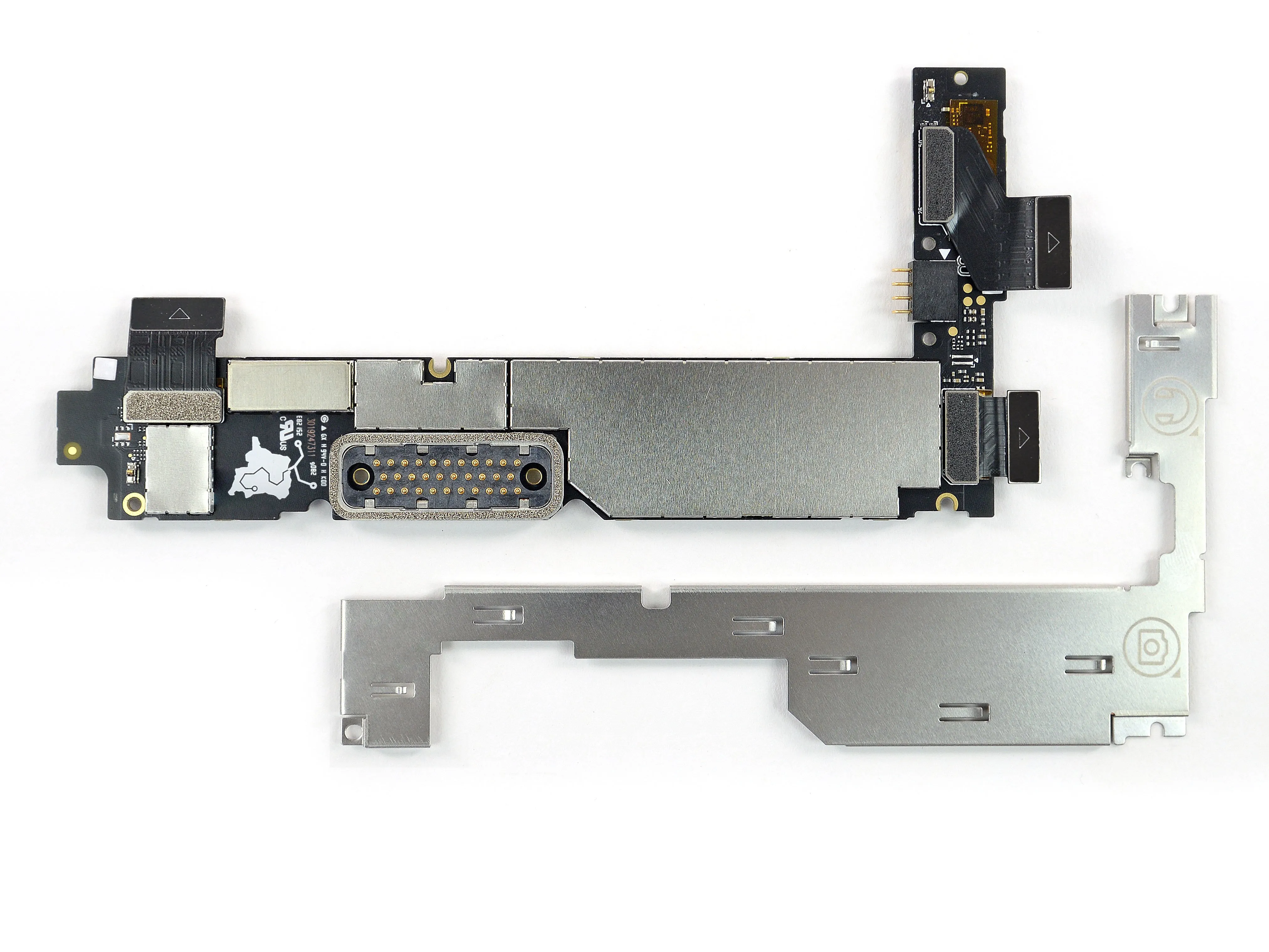

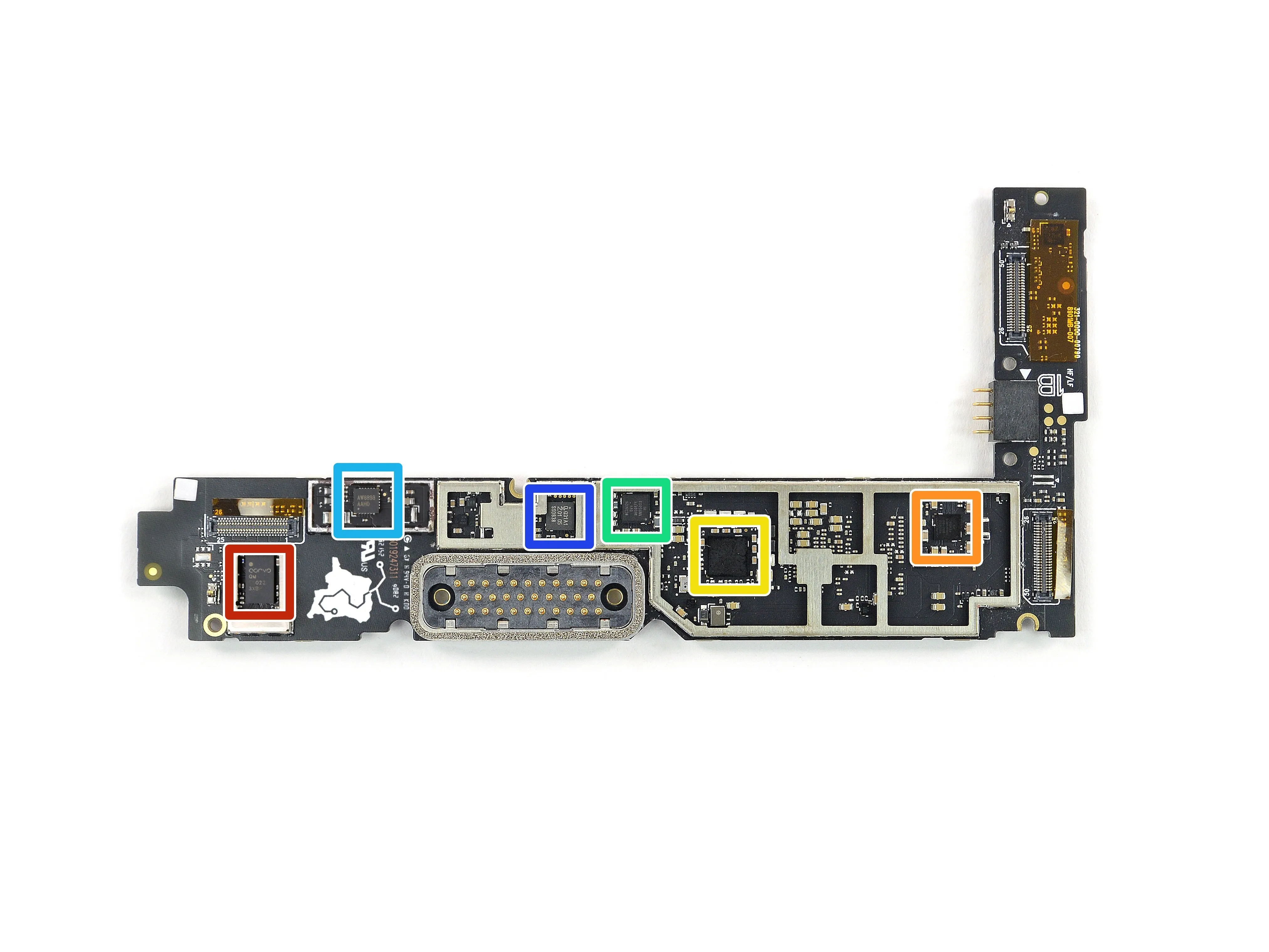

• На лицевой стороне материнской платы мы находим:

• Qorvo QM56022 RF Flex

• ИС управления питанием Qualcomm PMI632

• ИС управления питанием Qualcomm PM8953

• Аудиокодек Qualcomm WCD9326

• Awinic AW88980 аудиоусилитель

• NXP Semiconductor Q31A1 (вероятно, контроллер NFC)

Шаг 11

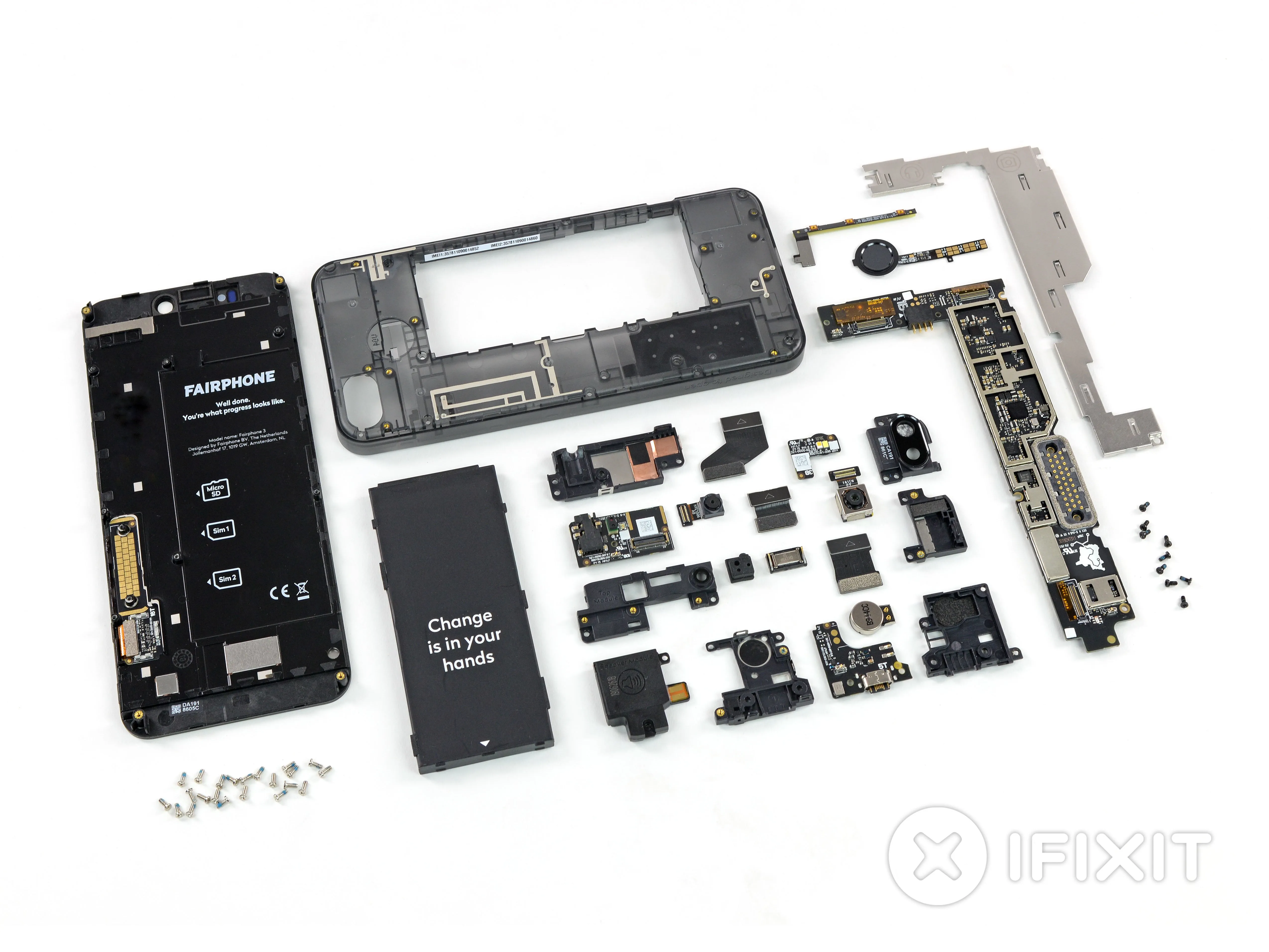

• Вот и все, что касается Fairphone 3, вплоть до винтиков и отдельных компонентов. Подведем итоги:

• Новый корпус легко открывается и демонстрирует прозрачность проекта.

• Еще более модульная конструкция делает телефон аккуратным внутри, а еще один уровень разборки позволяет ремонтировать отдельные компоненты.

• Сборка телефона не составит особого труда, и мы уверены, что он будет работать.

• Давайте посмотрим, что это значит с точки зрения ремонтопригодности...

Комментарии к шагу

Уважаемый сеньор/а,

Прошу разрешения на использование фотографии пазы 11 в публикации. В случае утвердительного ответа, пожалуйста, сообщите, как я должен получить разрешение. Большое спасибо и сердечное приветствие,

Пере Реном

cogitoergomitto@gmail.com

Вы можете обратиться к этой странице для получения дополнительной информации по этому вопросу. Если у вас возникнут какие-либо вопросы, не стоит связываться с нами.

Мы разрешаем некоммерческое использование наших изображений при условии оплаты. ¡Ejemplos de cómo acreditar incluyen 'fuente:Делаете.ру' o 'imagen cortesía de Делаете.ру' o alguna combinación!

где находится модуль gps???? Большое спасибо

Вывод

• Ключевые компоненты, такие как батарея и экран, были приоритетными в дизайне и доступны как без инструментов, так и с помощью обычной крестовой отвертки.
• Визуальные подсказки внутри телефона помогают при разборке и замене его частей и модулей.
• Замена целых модулей очень проста. Замена внутренних деталей также возможна и требует использования отвертки Torx.
• Руководства по замене и запасные части можно найти на сайте производителя.
• Большинство компонентов внутри модулей можно заменить по отдельности, хотя некоторые из них припаяны.

Оценка ремонтопригодности

Ремонтопригодность 10 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

Отсутствие возможности обновления, похоже, лишает смысла. Только батарея и экран, скорее всего, потребуют замены до того, как он устареет.

Вам не нужно обновляться каждый год, и, возможно, в будущем вы также сможете поменять материнскую плату на более новый процессор.

Вы всегда можете попробовать эти: https://www.shiftphones.com/en/

Нет, это не противоречит цели. Цель заключается в том, чтобы легко заменить любую деталь, если что-то сломалось - даже если вы не разбираетесь в технологиях. С помощью Fairphone починить смартфон так же просто, как собрать полку из IKEA, что, безусловно, соответствует его предназначению. Вам не нужно покупать новый телефон, если у вас разбился экран или запылился USB-C-коннектор - достаточно просто заменить деталь.

Конечно, было бы неплохо иметь обновляемые детали, но это не так просто сделать, как может показаться: Отдельные части будут продаваться реже, что приведет к повышению цен на них, чтобы учесть затраты на разработку и производство. Да и совместимость не так проста для низкоуровневого оборудования: установка лучшей камеры может также потребовать лучшей шины или другого соединения с материнской платой и т.д. Для более емкой батареи может потребоваться более совершенная микросхема зарядки или, по крайней мере, больше места в корпусе. То же самое относится и к любым другим компонентам. И помните - Fairphone 2 получил обновление камеры в середине своего жизненного цикла. Так что нельзя сказать, что его нельзя обновить.

Я использую свой Fairphone 2 с момента его выхода в 2015 году, так что он, вероятно, считается устаревшим - но он отлично работает, и запчасти все еще доступны (как и для Fairphone 1, кстати), так что я не собираюсь менять его в обозримом будущем. 'Может, он и устарел, но это по-прежнему хороший телефон.

Добавлю к сказанному, что с момента выхода Fairphone 2 прошло почти 5 лет. Это отличное время для обновления. Хотя еще через 5 лет это будет уже не так важно, так как технологии застопорились. Надеюсь, он прослужит долго и будет стареть так же, как и ноутбуки (хотя старые ноутбуки были гораздо более ремонтопригодны). Конечно, существенная разница между ними заключается в программном обеспечении, и только Purism Librem 5 справляется с этой задачей.

Не думайте так: Есть много проектов, упорно работающих над этим вопросом: https://tuxphones.com/all-linux-distribu... Хотя пока только Purism и pine64 предлагают готовый к использованию мобильный телефон. В будущем это может улучшиться. Так что, возможно (но только возможно), вы сможете поставить на свой Fairphoen 2 новую операционную систему с новейшими исправлениями безопасности, например, postmarketOS: https://wiki.postmarketos.org/wiki/Fairp...) И если программное обеспечение можно обновлять годами, а аппаратное обеспечение ремонтировать годами, то ваш phoen может служить годами.

Вы можете обновить его! Только что вышел новый модуль камеры и новый верхний модуль, которые значительно улучшают качество передней и задней камер.

Смотрите здесь: https://www.fairphone.com/de/camera-upgr...

Извините за мой французский комментарий выше.

Напоминаю: Я не посоветую ни своим студентам по эко-дизайну/углеродному аудиту/круговой экологии, ни друзьям покупать Fairphone 3. Стоимость так высока с таким количеством недостатков: плохая батарея (быстро разряжается медленно заряжается), форма и вес (слишком большой); полное отсутствие SOBERTY / ECO DESIGN приложений. Вампиризм Google

Есть ли у вас примеры моделей телефонов, которые лучше с точки зрения заданных вами критериев?

Какая удивительная случайная находка во время поиска шагов по ремонту неродного устройства! Этот телефон выглядит и выглядит потрясающе! Я ВСЕГДА пытаюсь (успех примерно 50 на 50) ремонтировать и модифицировать электронные устройства, которые попадаются мне на глаза при утилизации. А живя в самом сердце Кремниевой долины, поражаешься, насколько расточительны здесь люди, потому что что-то вроде простого предохранителя выскочило, или шнур розетки сломался, или просто выбросили в мусор, потому что это 'модель прошлого года'. Боже упаси! И если я вырос в старой доброй мастерской по ремонту телевизоров, которой мой отец владел с моего рождения в 72-м году до середины 90-х, то чинить подобные вещи - это часть моей генетики. Это у меня в крови. Итак, что я хочу знать, это просто ЕСТЬ ли в Соединенных Штатах компания-перевозчик, которая имеет этот телефон в наличии? Или есть ли 'разблокированные' устройства, произведенные компанией, которые были бы совместимы с любыми предоплаченными операторами беспроводной связи здесь, где я просто покупаю sim-комплект? Если да, то сколько они стоят и какая ОС (я предполагаю, что андроид) в них установлена?

Привет, Джон, рад, что вы нашли дорогу сюда, и рад слышать, что в Кремниевой долине 'еще есть надежда' :)

Возможно, вы захотите взглянуть на страница производителя (у них уже 4-я итерация их модели) и что они говорят о доступность за пределами Европы. ОС основана на Android и есть обсуждения на форуме о sailfish и других ОС.

Я могу сказать, что вы находитесь в США, потому что в ЕС нет ни одного телефона с SIM-блокировкой. Это запрещено в ЕС уже много лет, и я считаю, что это удивительно удобная для потребителей практика :)

При этом я не знаю, может ли быть наоборот... Например, американские компании не позволят вам вставлять их SIM только в их устройства. Я думаю, что есть много операторов, работающих только с SIM-картами.

Здравствуйте, Fairphone 3 на самом деле не имеет рейтинга IP54 (как заявлено в шаге 1) - Fairphone 4 является первым Fairphone с рейтингом IP, см. https://support.fairphone.com/hc/en-us/a...

Спасибо за подсказку. По-видимому, он был разрекламирован с IP54 еще в 2019 году согласно обсуждению на форуме. Я исправлю это.
