Разборка беспроводных наушников Fairphone True Wireless Earbuds

Введение

Добро пожаловать, Fairphone, в мир беспроводных наушников. Мы собираемся разобрать первое предложение компании в этой растущей категории, чтобы проверить, есть ли в нем родственное сходство с их линейкой смартфонов, которые неизменно занимают верхние строчки нашей шкалы ремонтопригодности. (Никакого давления и прочего.)

Оставайтесь в курсе последних новинок гаджетов, подписавшись на YouTube-канал Делаете.ру-не забудьте нажать на колокольчик и следите за нами в Instagram и Twitter. Вы также можете подписаться на нашу рассылку и первыми узнавать, когда новейшие потребительские технологии попадают на стол для разбора.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

Шаг 1 Разборка беспроводных наушников Fairphone True

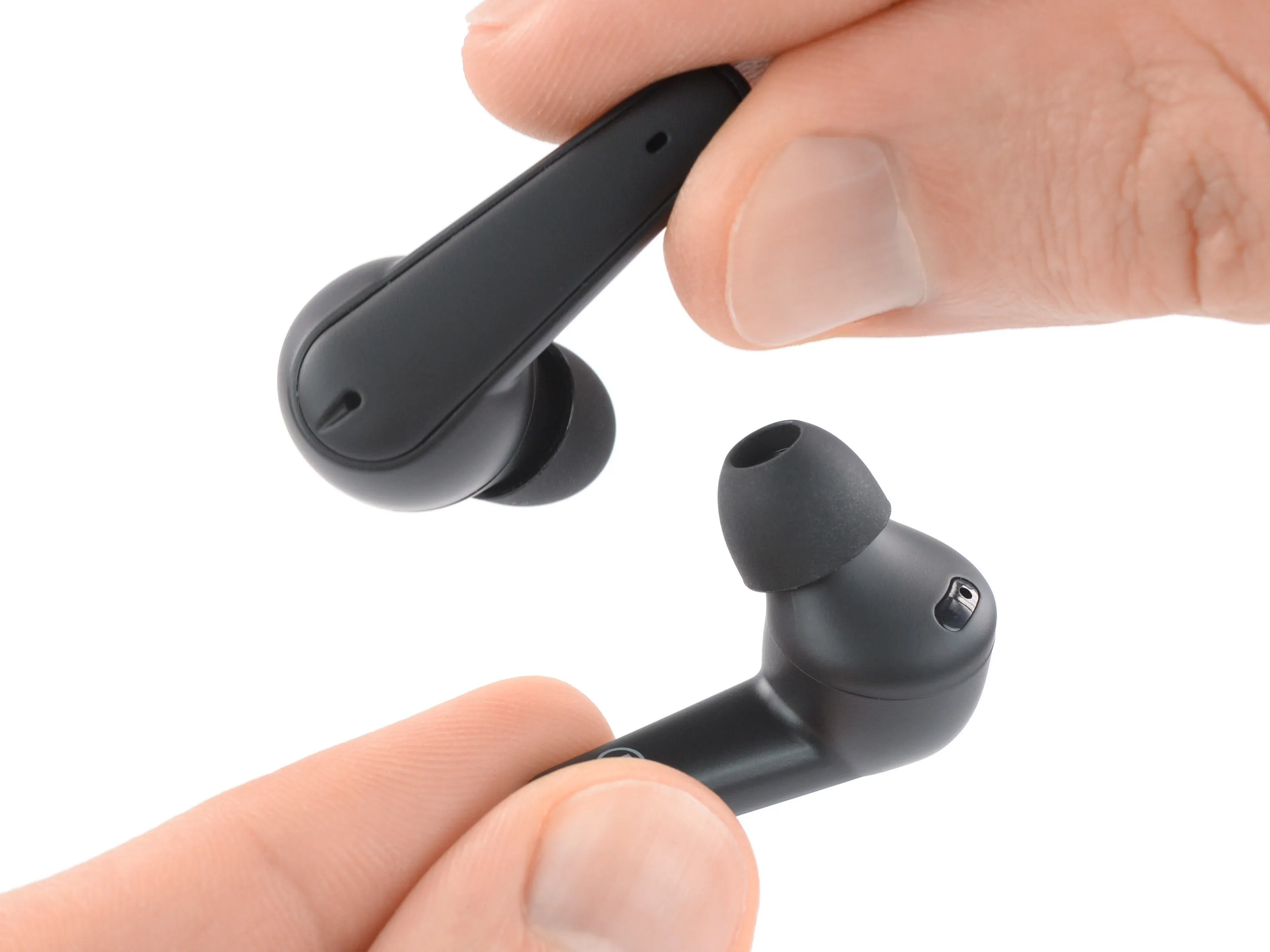

• Мы только что разобрали звездные Fairphone 4но мы еще не закончили. Давайте послушаем, что могут предложить нам беспроводные наушники True Wireless Earbuds:

• Распознавание в ухе и сенсорное управление

• Активное шумоподавление с режимом прозрачности

• Bluetooth 5.3, A2DP, HFP, AVRCP

• Динамики 10 мм / 32 Ом

• Защита от брызг по стандарту IPX4

• Эти наушники не привязаны к приложениям - вы можете использовать их с любым Bluetooth-соединением.

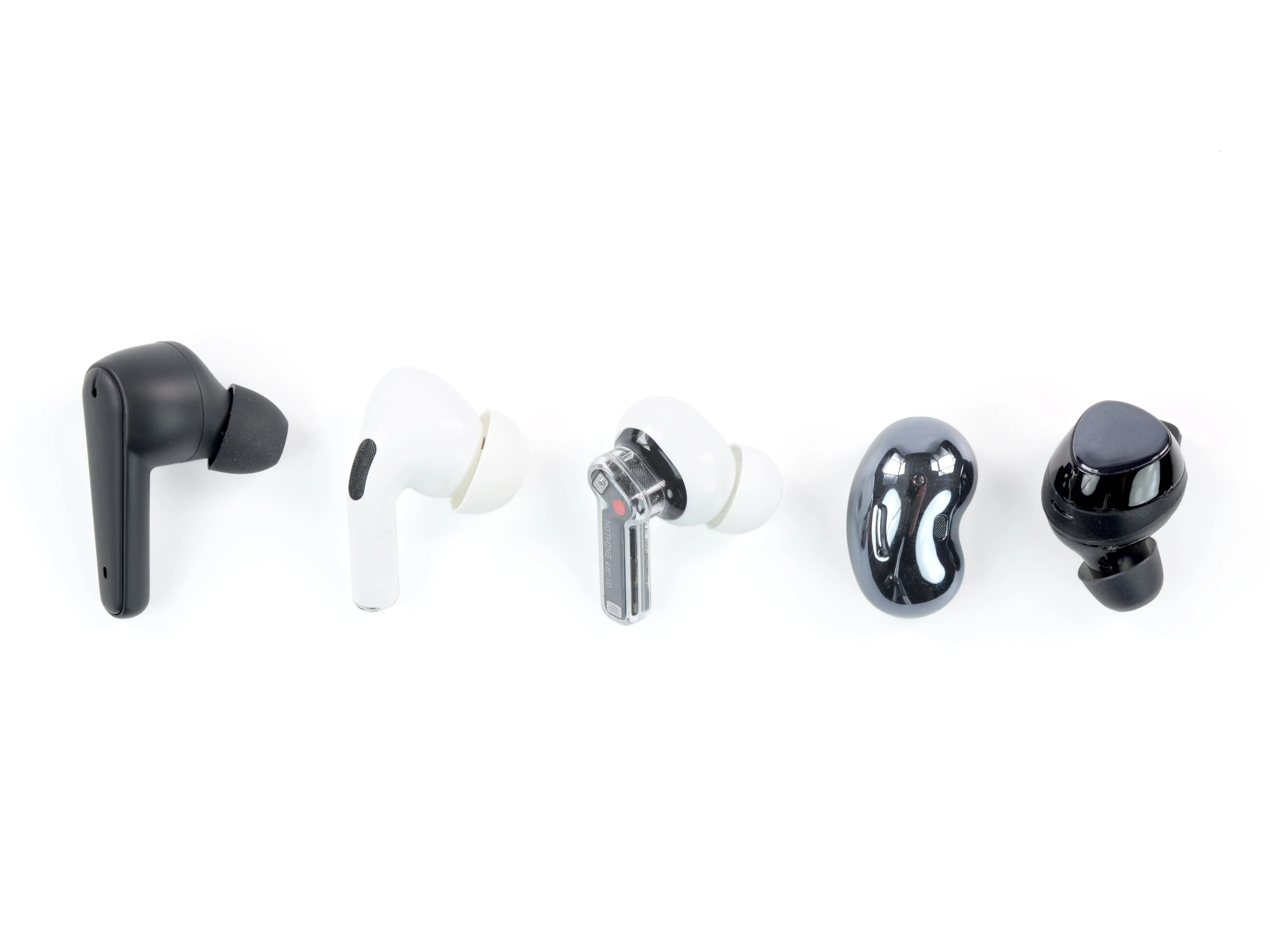

• Для сравнения (слева направо): по одному из Fairphone Earbuds, AirPods Pro, Nothing ear(1), Samsung Galaxy Buds Live и Galaxy Buds+.

Шаг 2

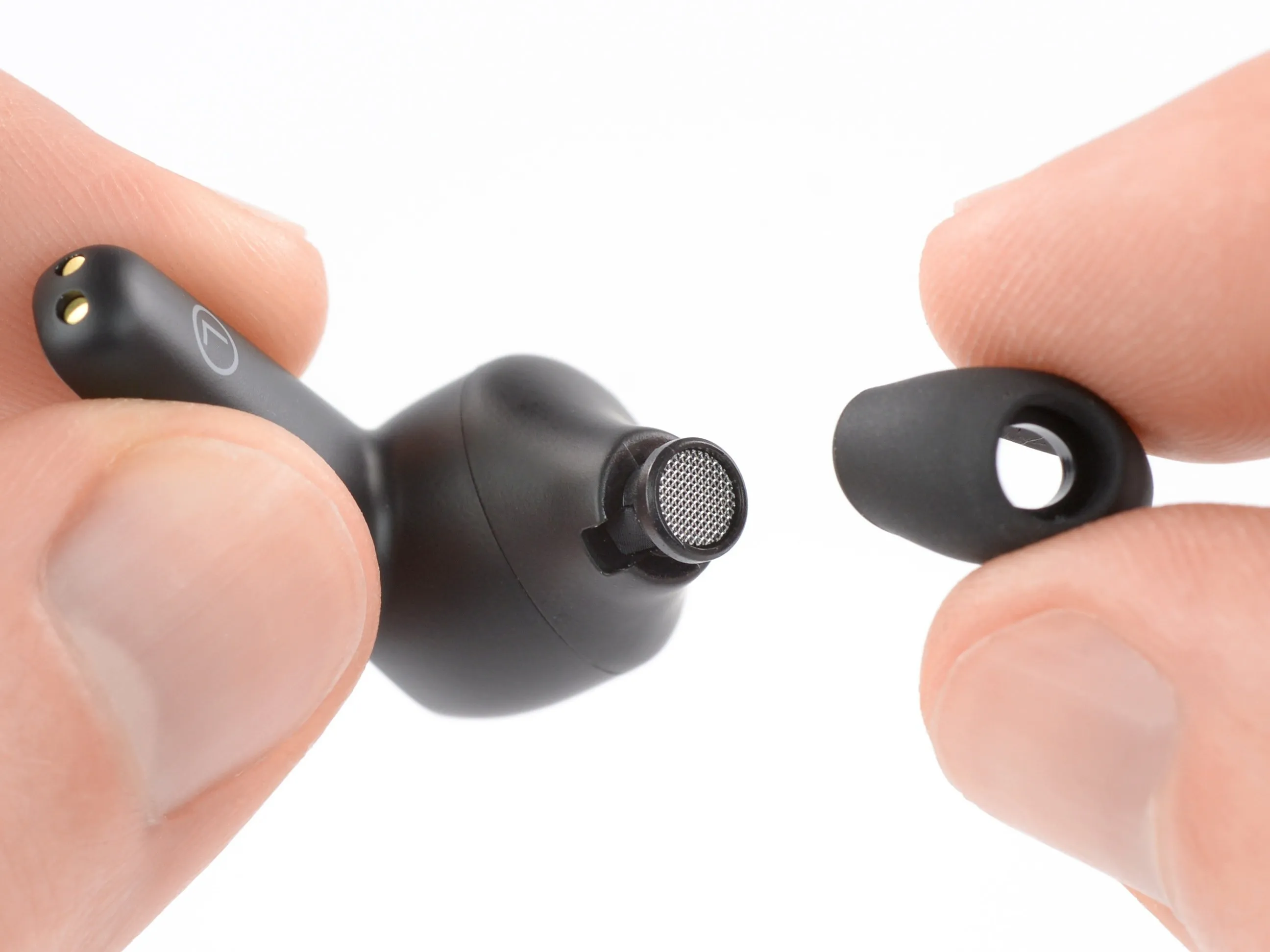

• Мы начнем разборку с самого съемного и очищаемого элемента: гибких наконечников - таких же, как на конкурирующих моделях, включая AirPods Pro. Благодаря трем вариантам размеров у вас есть все шансы найти подходящий комплект.

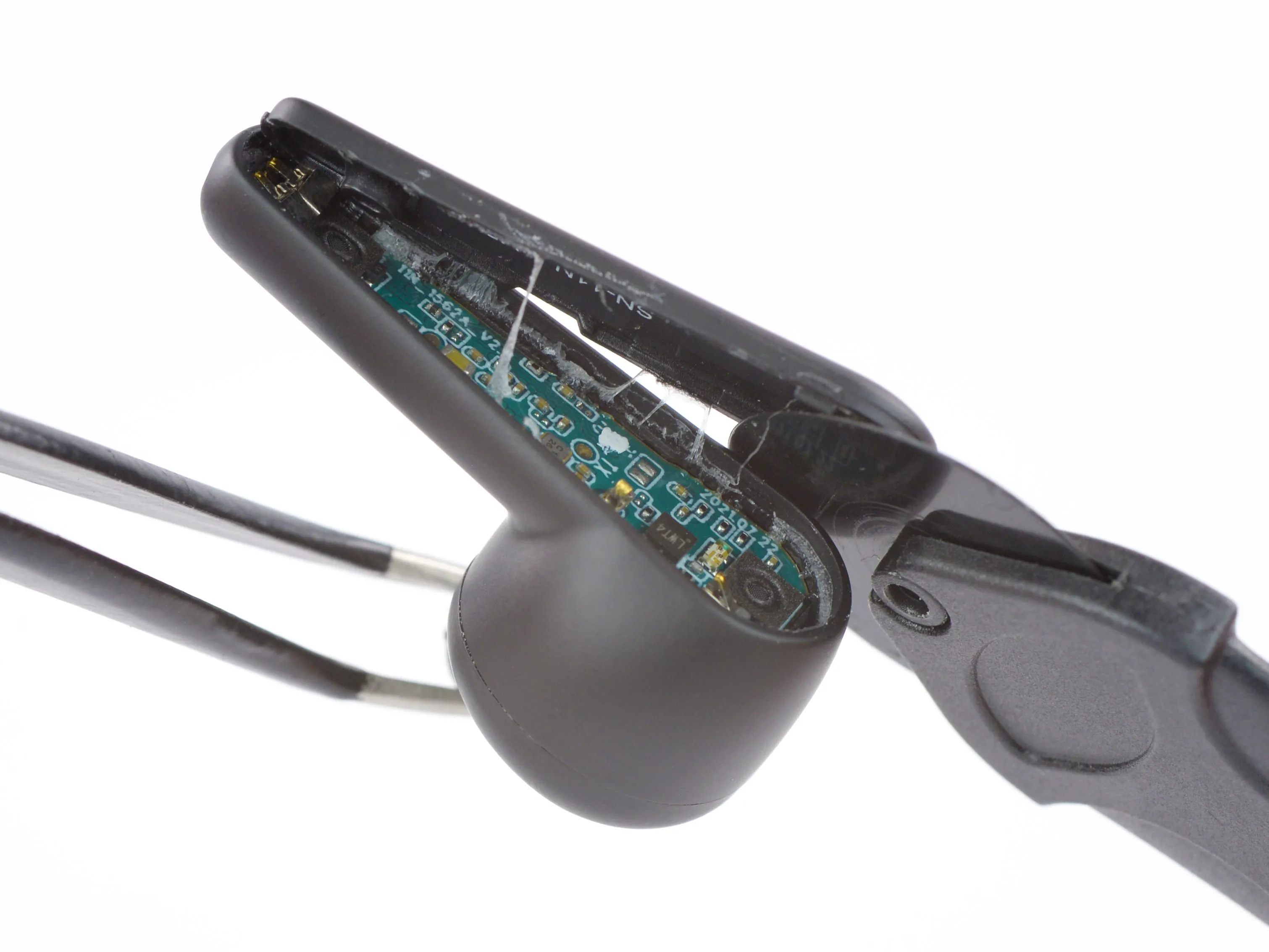

• Далее: надеясь сохранить неразрушающий эффект, мы нацеливаемся на вероятный шов и нарезаем его колесиком для открывания - к счастью, нагрев не требуется!

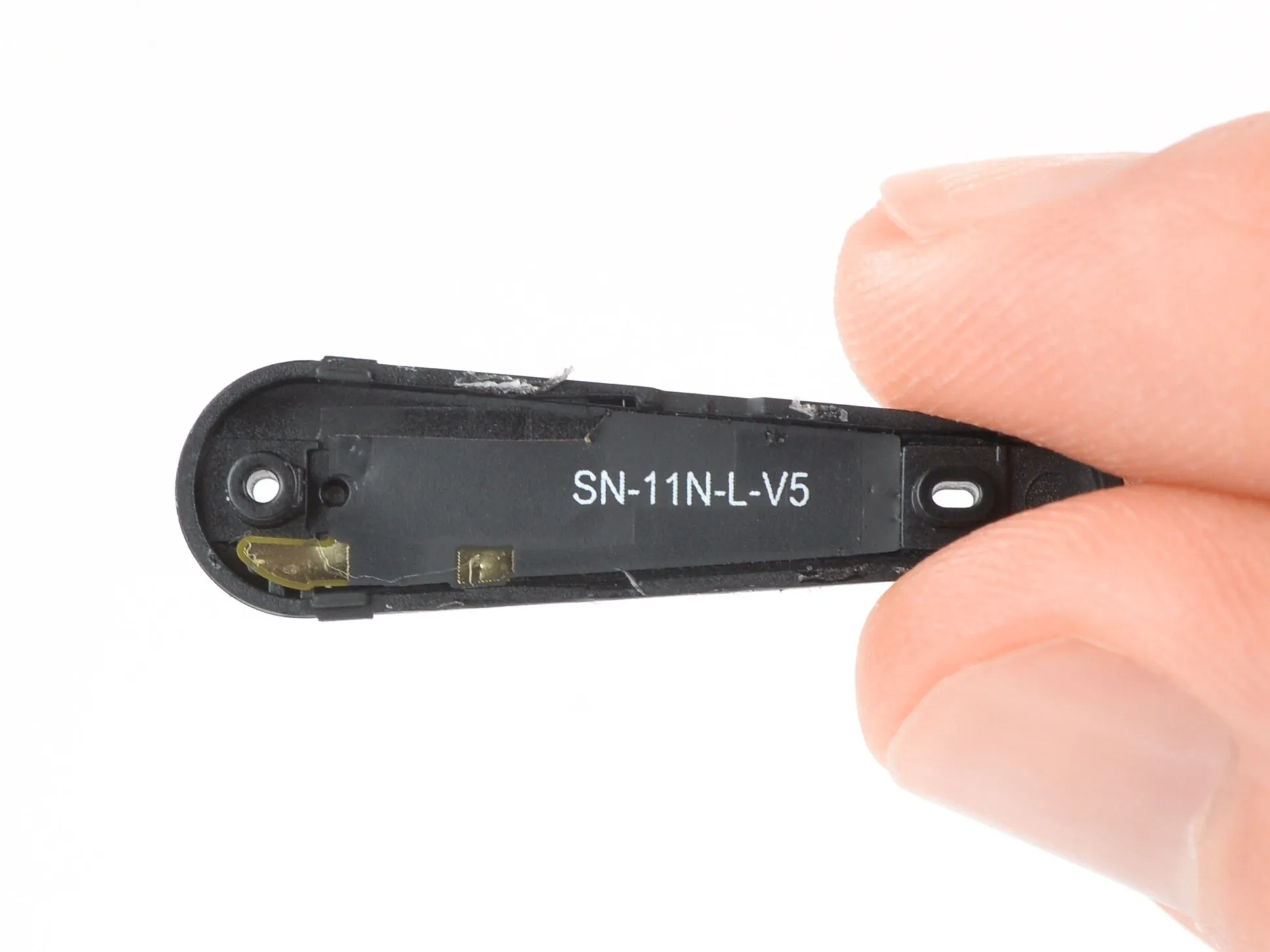

• На пластине, которую мы отклеиваем, закреплены сенсорные элементы управления, но ваши касания передаются через пружинные контакты, так что никаких проводов-ловушек!

• Внутри мы уже можем заметить приклеенную материнскую плату. Вытаскивать ее неразумно, поэтому мы отступим немного назад и попробуем сделать то, что стало нашей стандартной процедурой вскрытия обычно не очень ремонтопригодных наушников.

Шаг 3

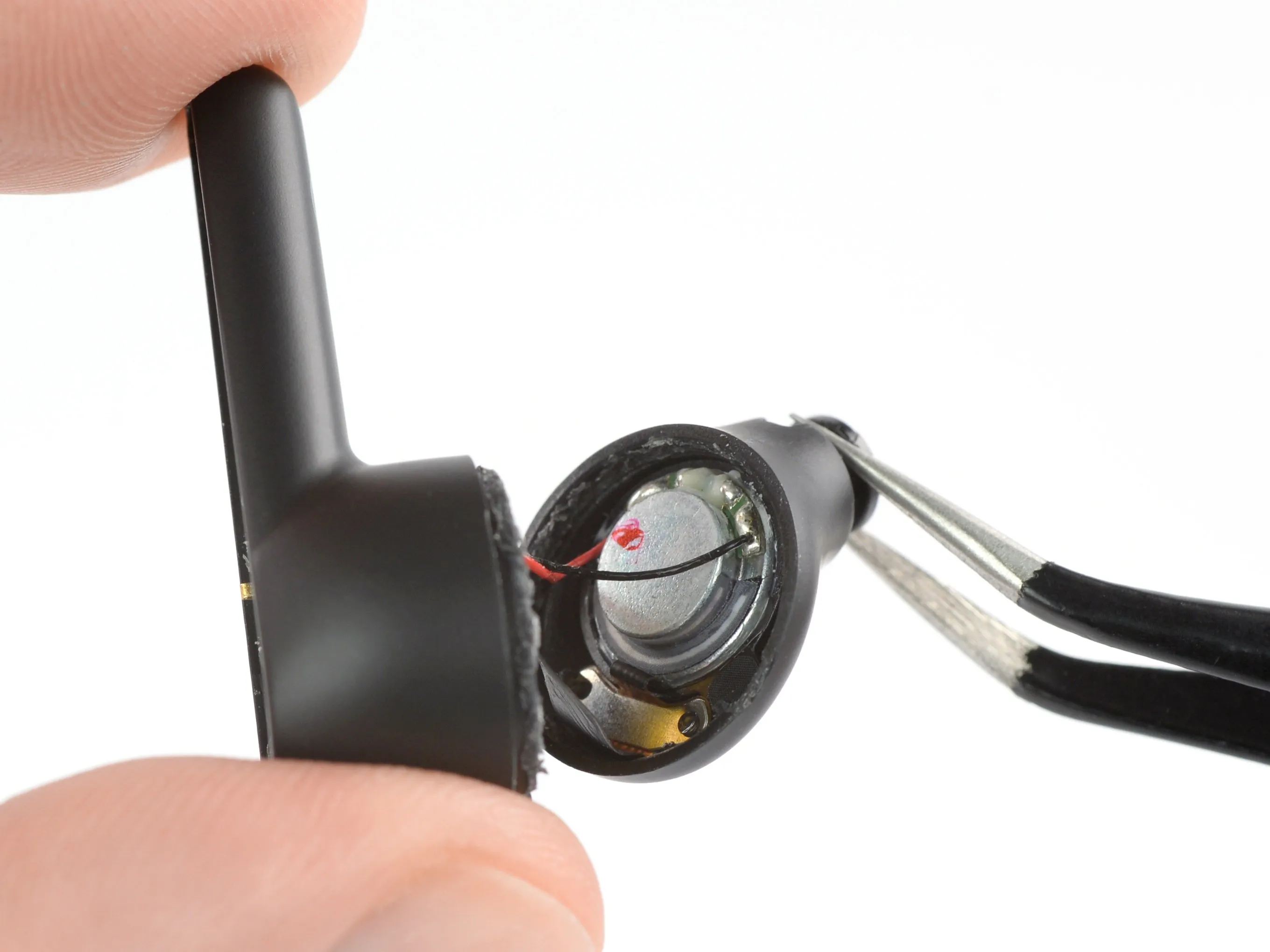

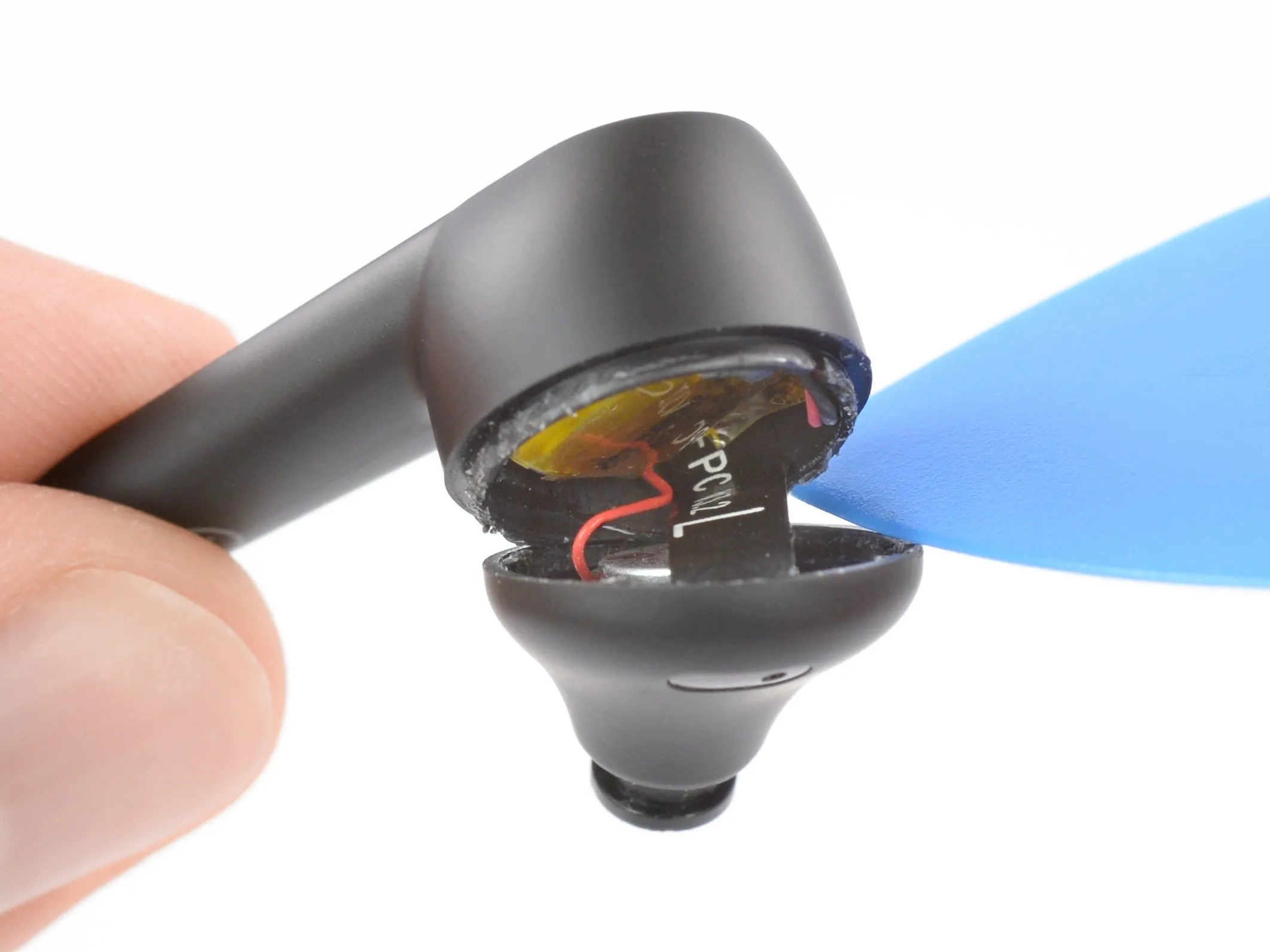

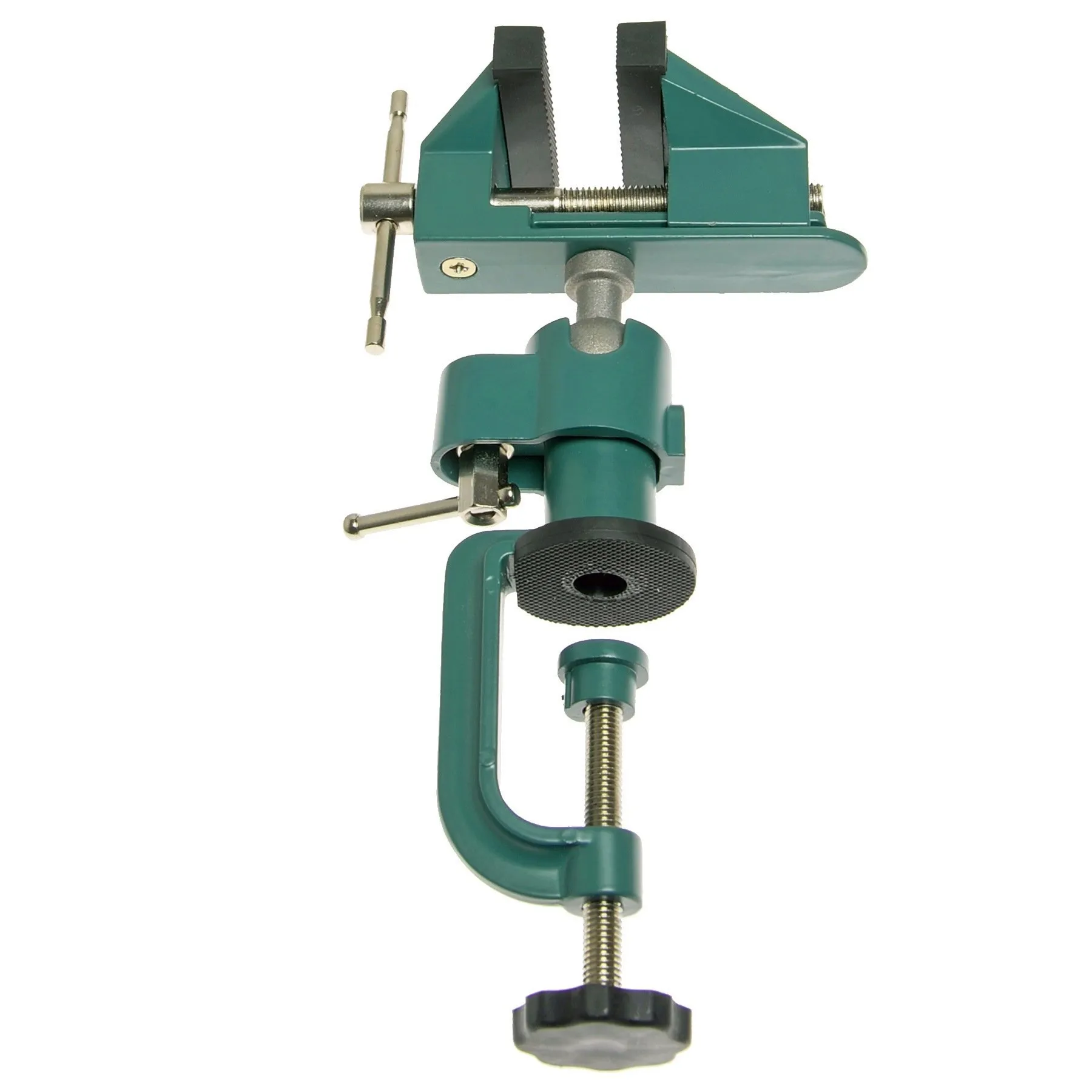

• Здесь мы сжимаем на часть динамика этих наушников с помощью наших надежных тисков. Они деформируют внешнюю оболочку наушников ровно настолько, чтобы открыть шов - щель в броне, если хотите.

• Давление и тепло делают бриллианты, а также продвигают нас к разбору.

• После некоторого ковыряния мы обнаружили внутри крошечный батарейный отсек - но там в основном крошечные кабели и припой.

• И что теперь?

• Не слишком ли рано говорить, что мы уже скучаем. Наглядные пособия Fairphone и стандартных винтов?

Шаг 4

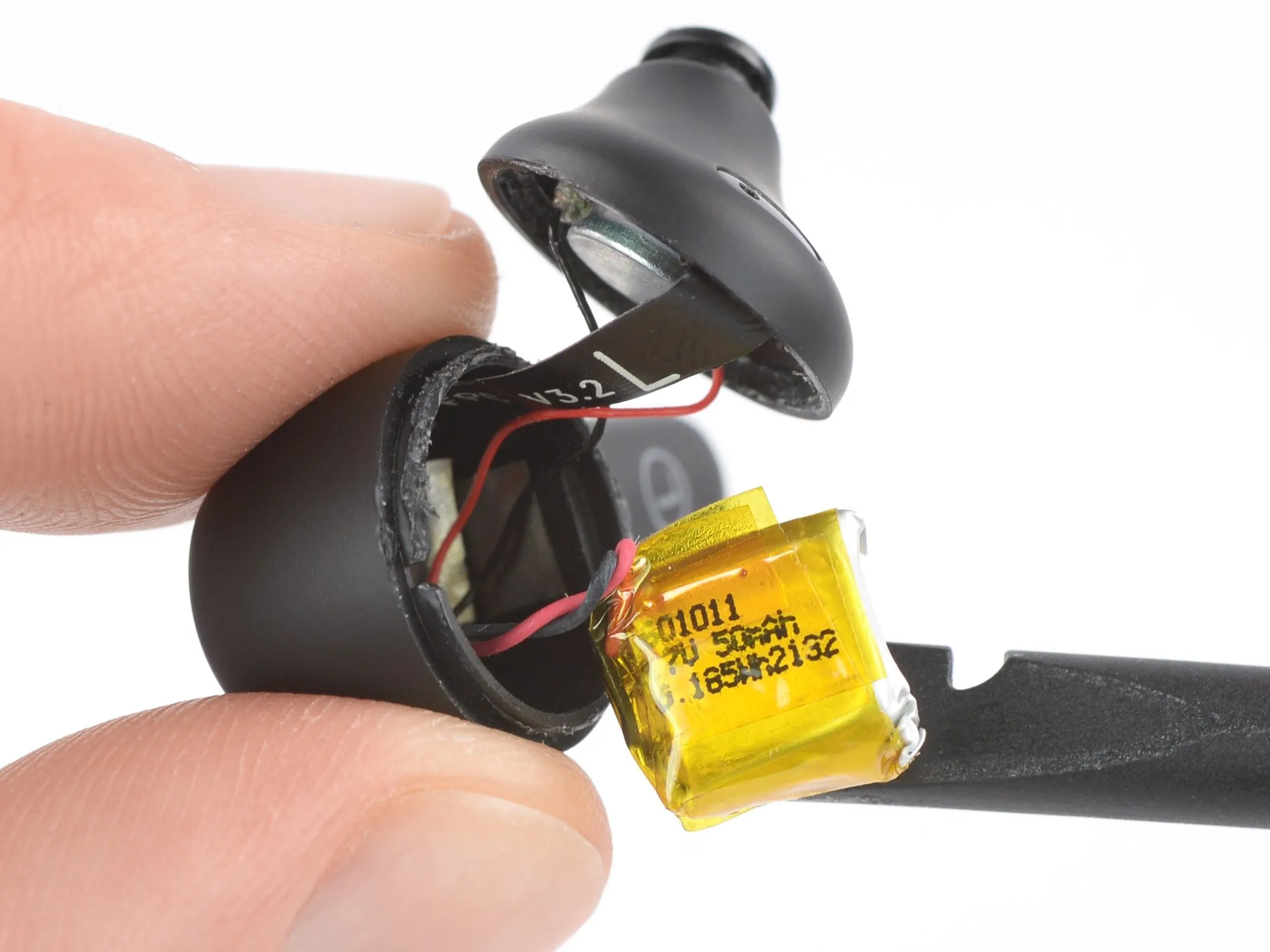

• Мы решили снять аккумулятор - и потому, что это дает больше пространства для маневра, и потому, что этот элемент все равно когда-нибудь придется заменить. (Fairphone утверждает, что что они разработаны так, чтобы прослужить 'в два раза дольше', чем конкуренты, но это но на самом деле это мало о чем говорит.)

• Крошечный аккумуляторный чехол имеет размеры всего 10×9,8×5,6 мм и обеспечивает емкость 0,1 Вт-ч (50 мА-ч @ 3,7 В).

• Это на одном уровне с батареями в AirPods Pro. Новые AirPods 3 обеспечивают 0,133 Вт-ч, а Nothing ear(1) оснащены батареей емкостью 0,11 Вт-ч.

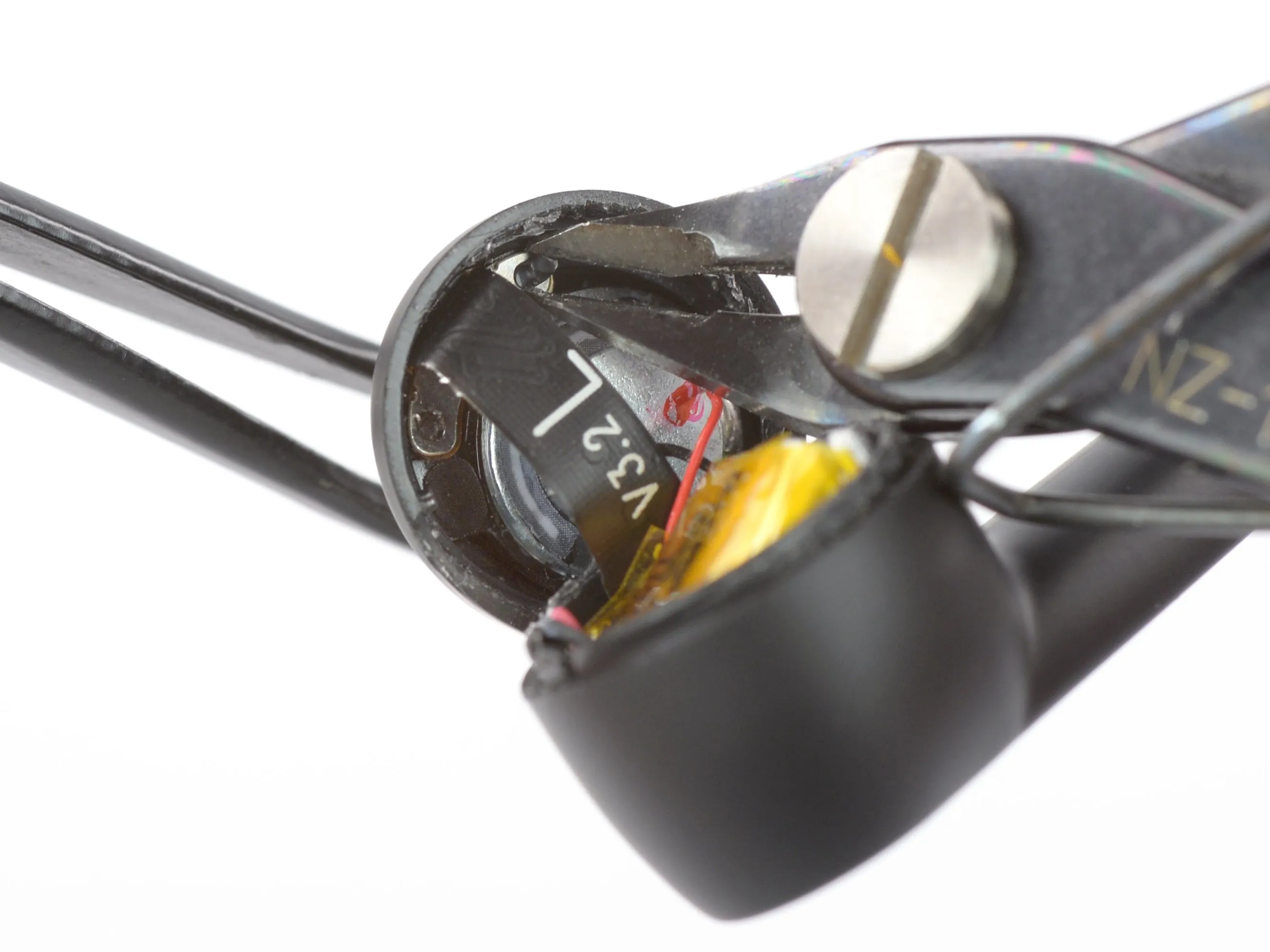

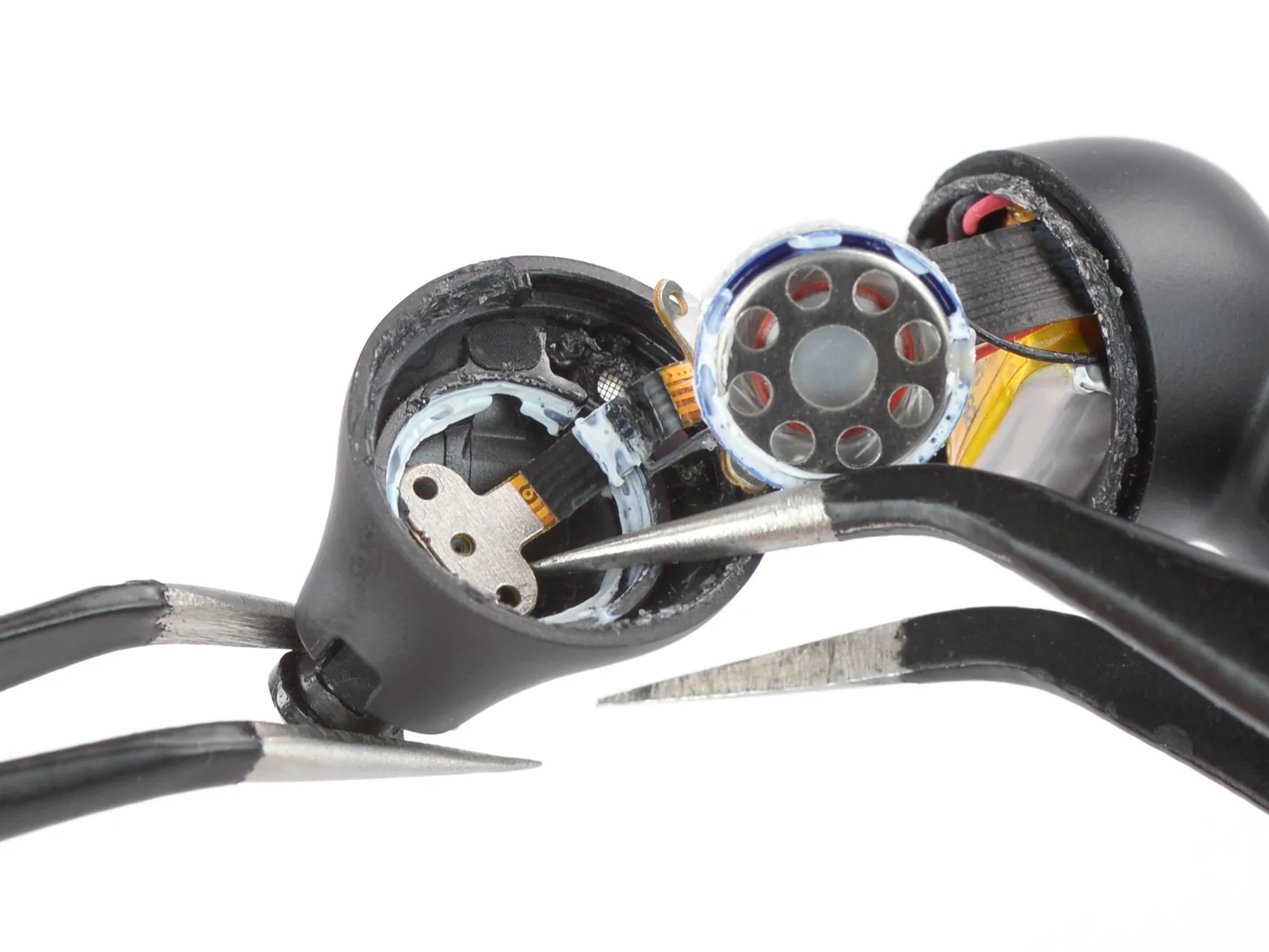

• По пути к драйверу (который приклеен в сверхплотном углублении) мы видим ленточный кабель, удерживаемый скобками, которые, в свою очередь, закреплены пластиковыми заклепками. С тяжелым сердцем мы достаем нож для резки заподлицо - скоро здесь начнутся разрушения.

• Мы не любим клей, но еще меньше мы любим разрушительные крепежи. По крайней мере, клей можно нанести повторно!

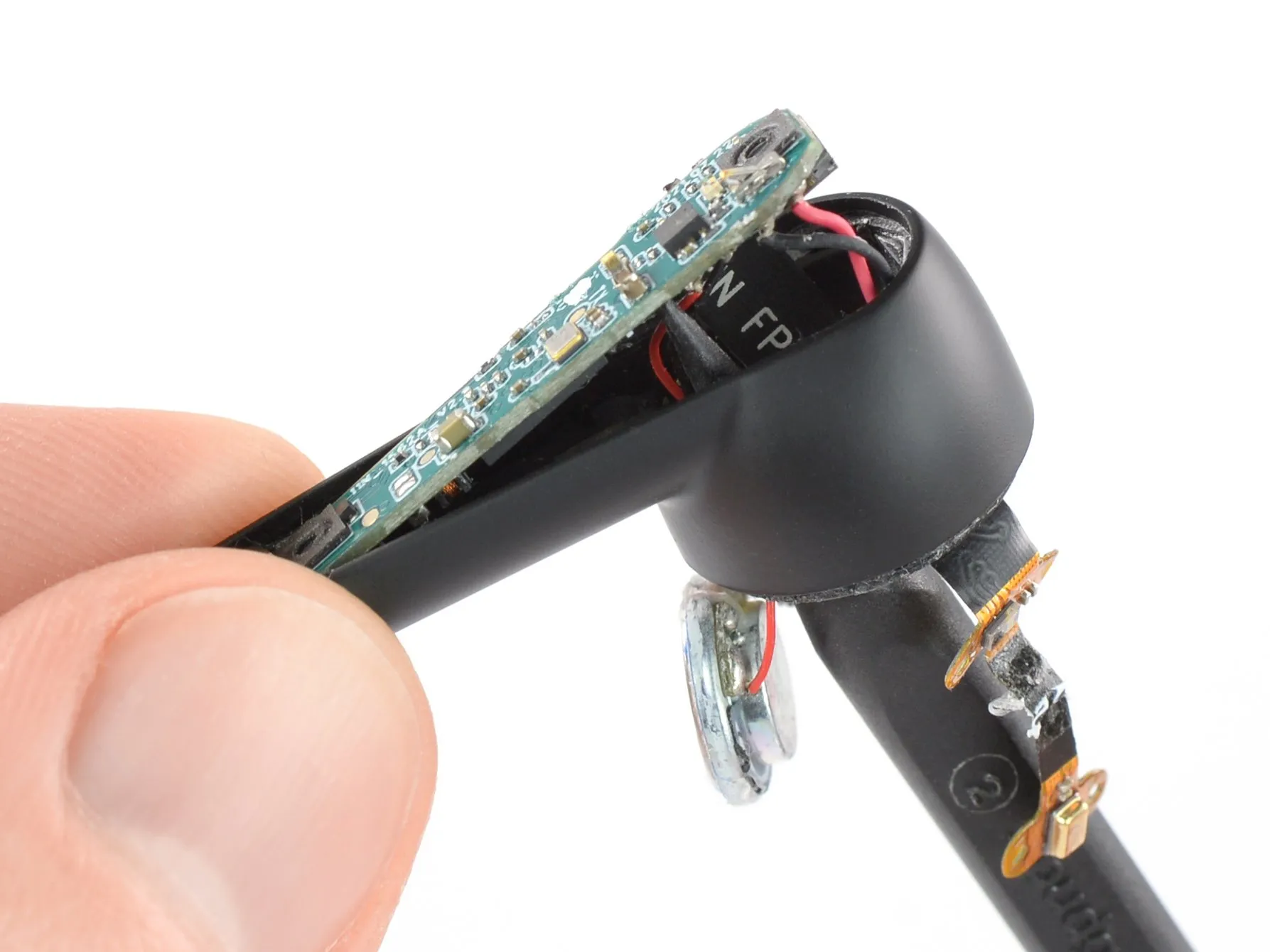

Шаг 5

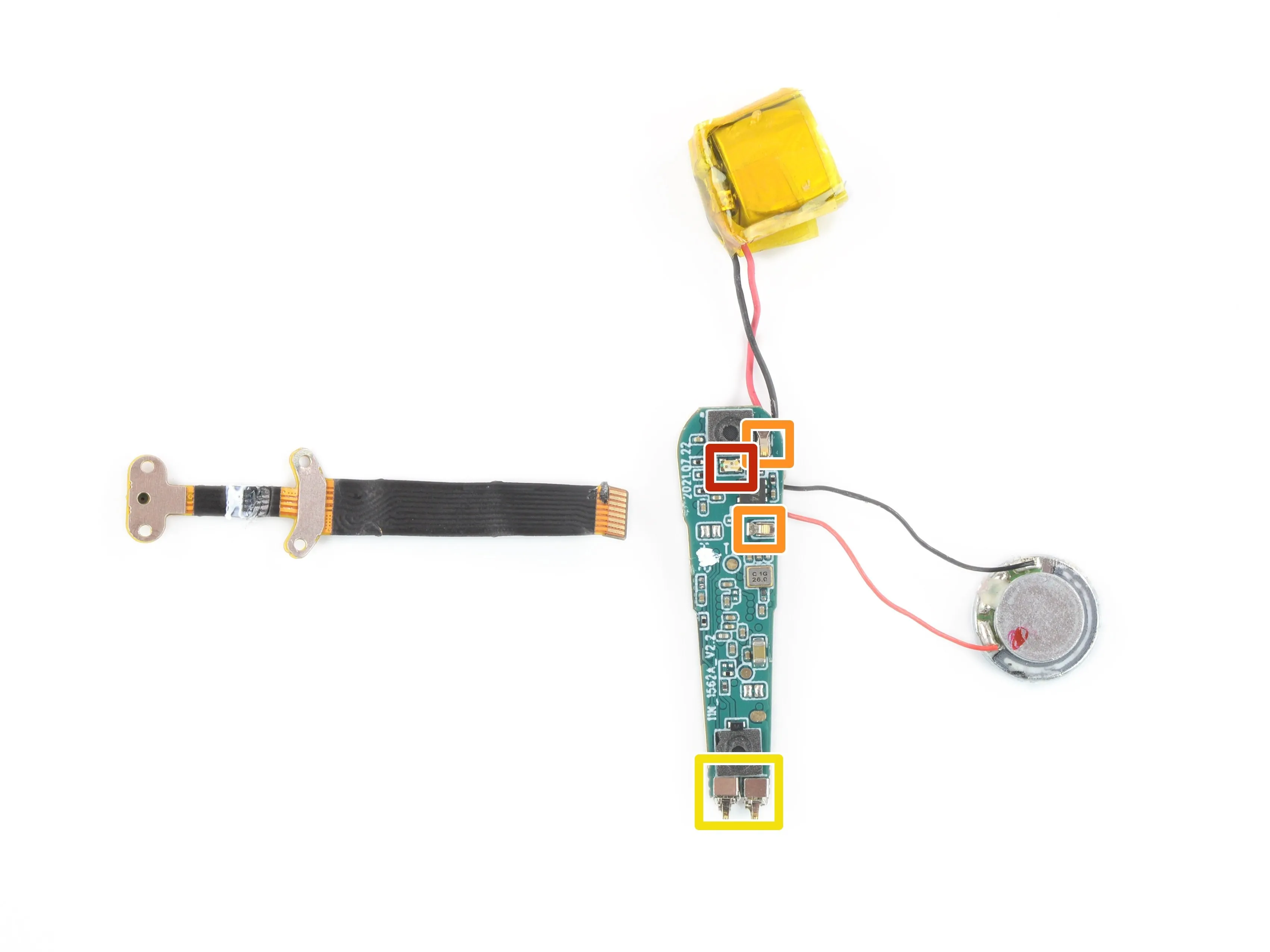

• Поскольку поначалу у нас ничего не получается, мы поддеваем, поддеваем и снова поддеваем, используя немного тепла и ловкий палец. В конце концов, бутоны отдают свои (явно немодульные) внутренности: материнскую плату, драйвер и аккумулятор.

• На этой стороне материнской платы мы находим:

• индикаторный светодиод

• Пружинные контакты для сенсорного управления

• Пружинные контакты для зарядки бутонов в корпусе

Шаг 6

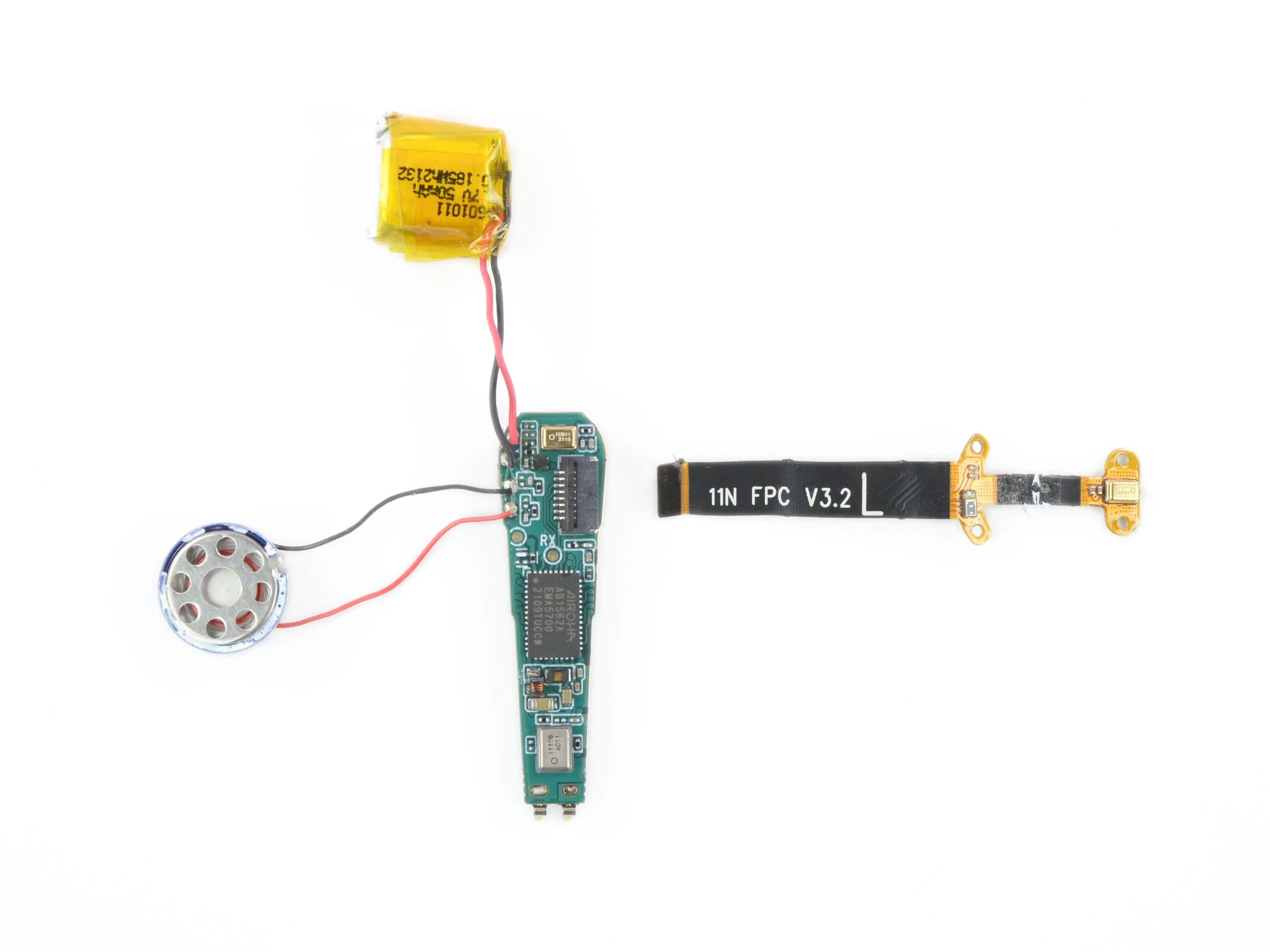

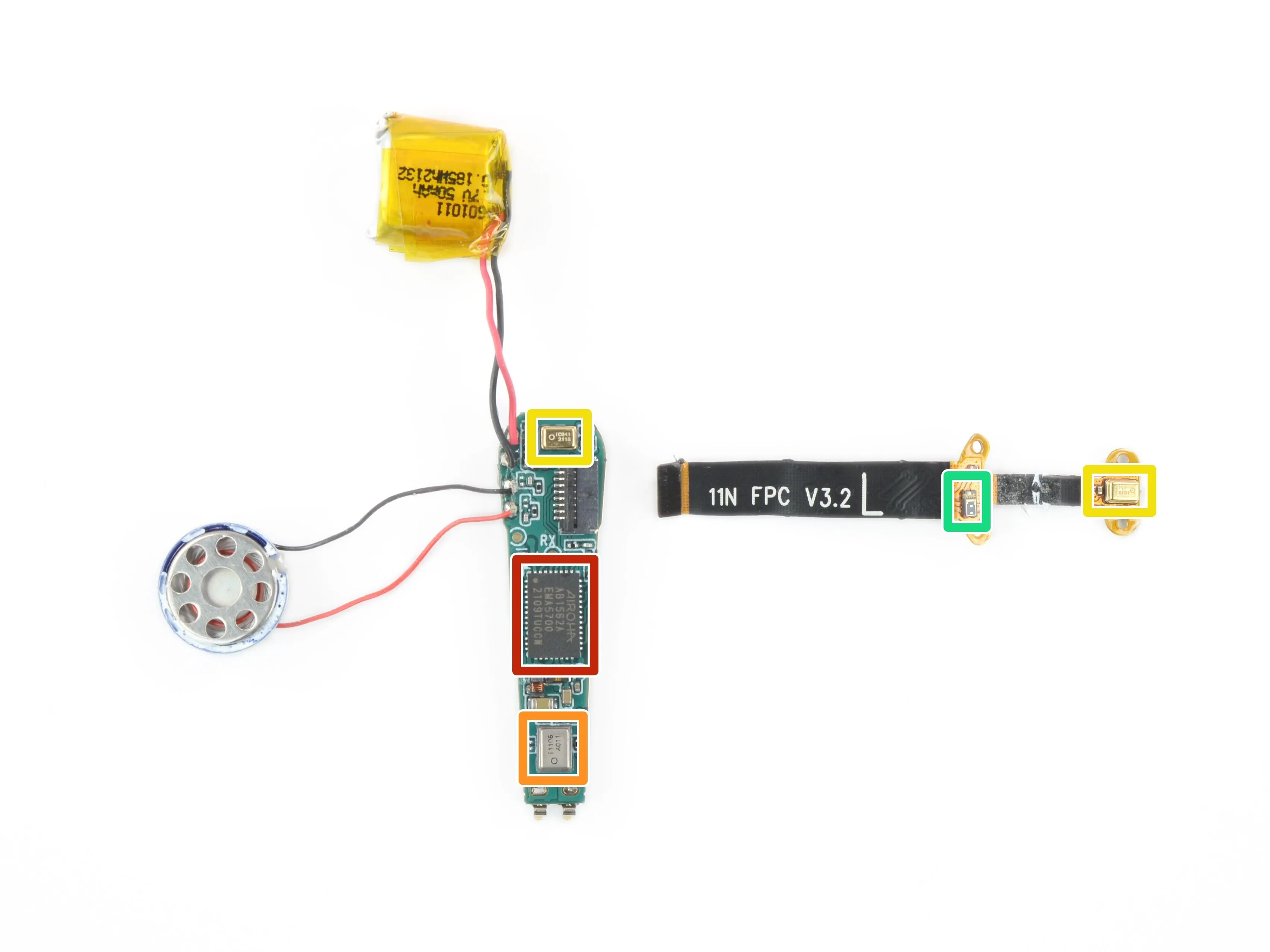

• С обратной стороны кремний немного веселее:

• Airoha AB 1562 Bluetooth audio SoC (одночиповое решение)

• Основной микрофон

• Микрофоны с активным шумоподавлением

• Датчик приближения для обнаружения в ухе

Шаг 7

• Признаться, наушники немного разочаровали. Надеемся, что хотя бы зарядный кейс окажется более удобным, чем некоторые из этих других предложений.

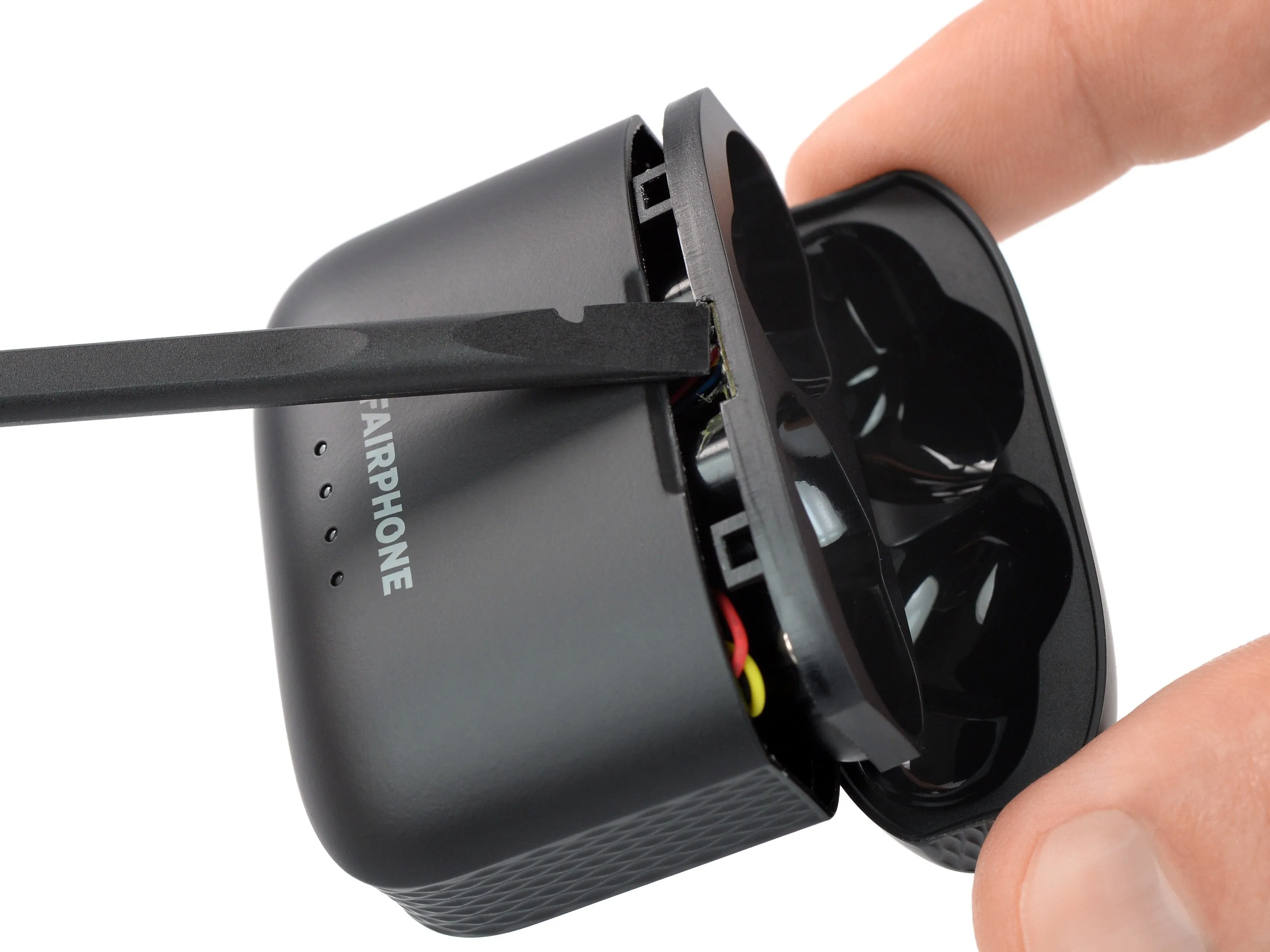

• Для того чтобы вынуть внутренности наружу, нам понадобится всего лишь лопатка - никакого клея и никаких винтов! Мы чувствуем, как растет оптимизм.

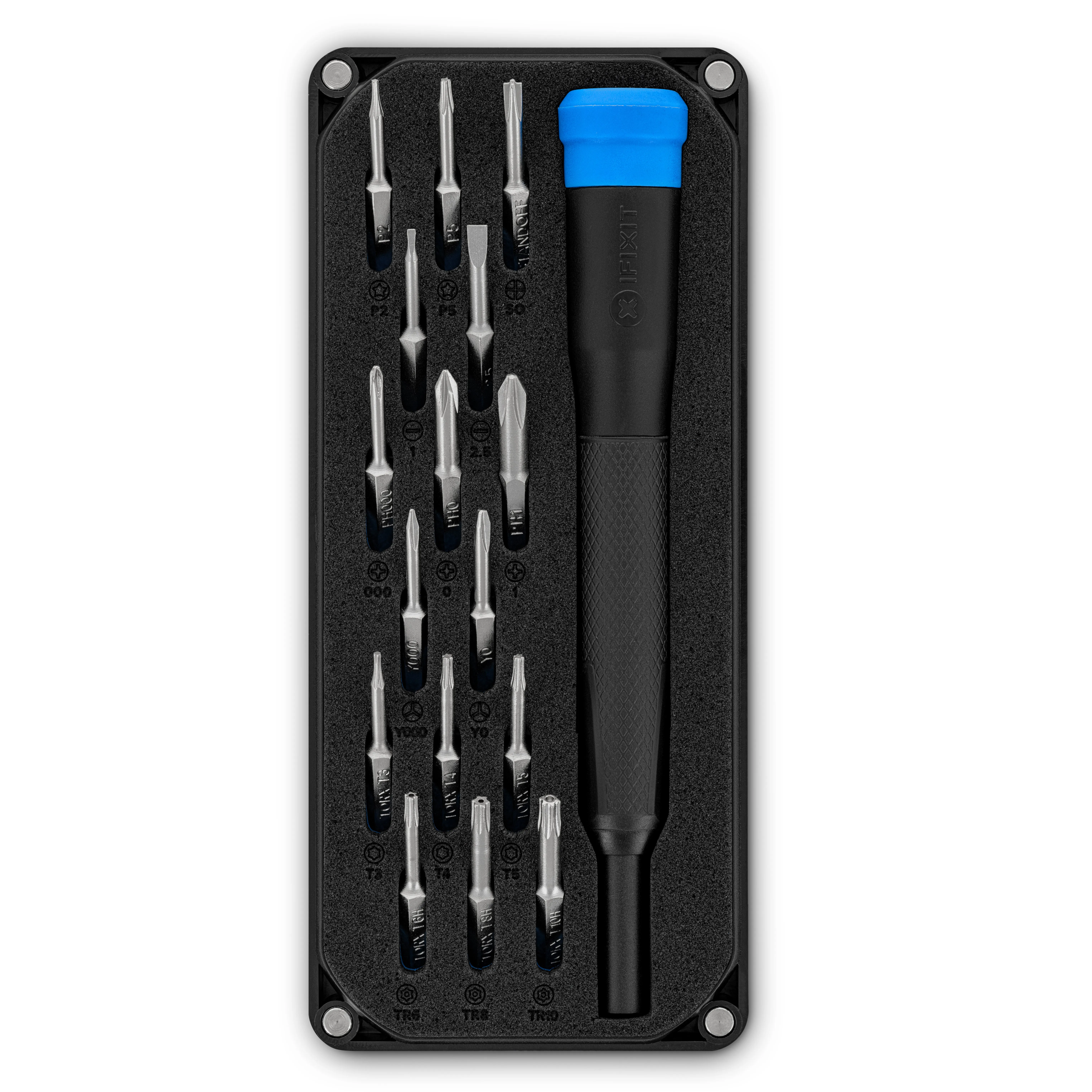

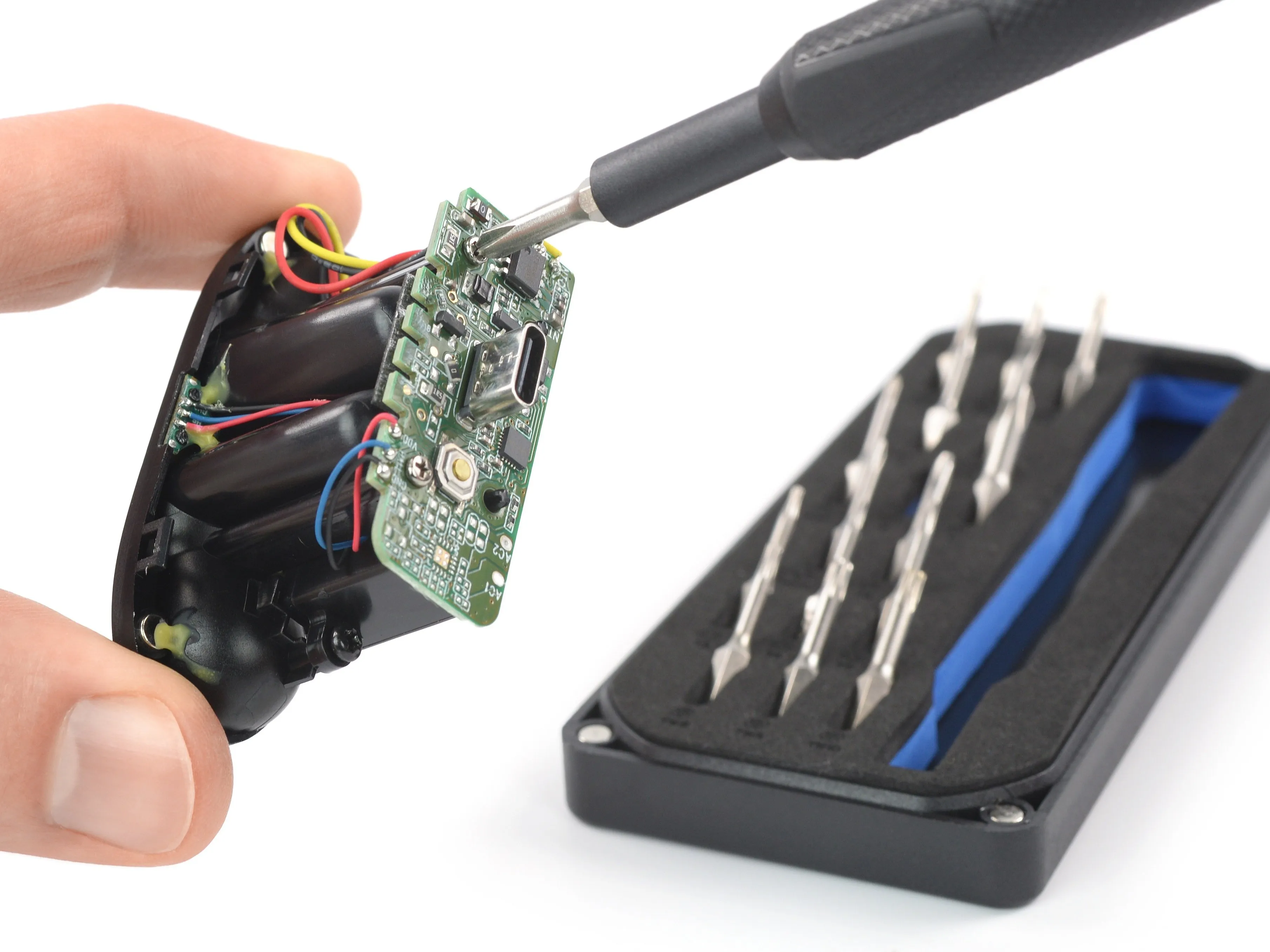

• Наш карманный набор драйверов Minnow идеально подходит для винтов Phillips в этом компактном корпусе - первых винтов, которые мы видели до сих пор.

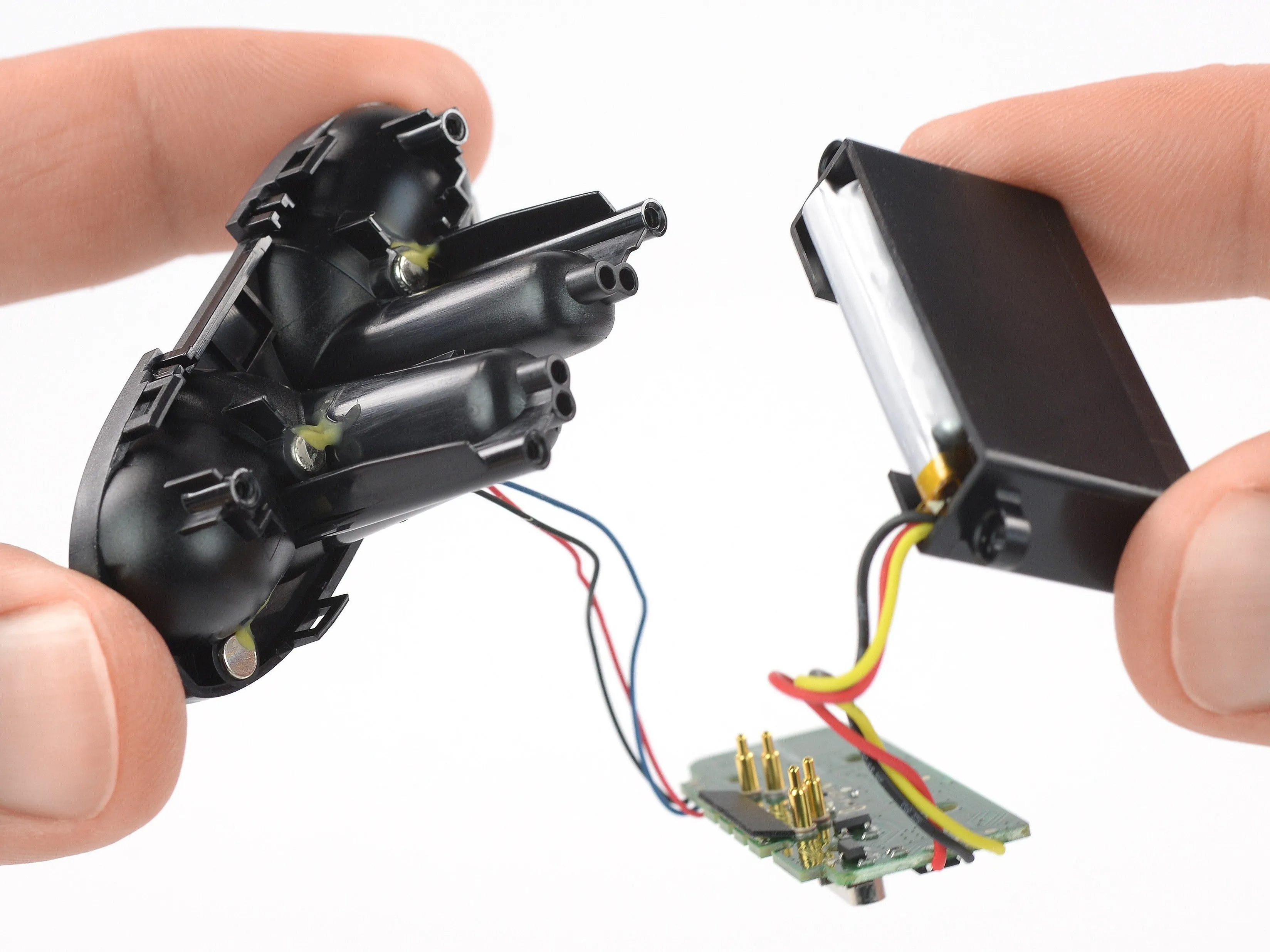

• Увы, отделив биты, мы обнаружили целую кучу припаянных кабелей. Похоже, у этого корпуса аллергия на разъемы - разве что батарейный блок скрывает какой-то сюрприз?

Шаг 8

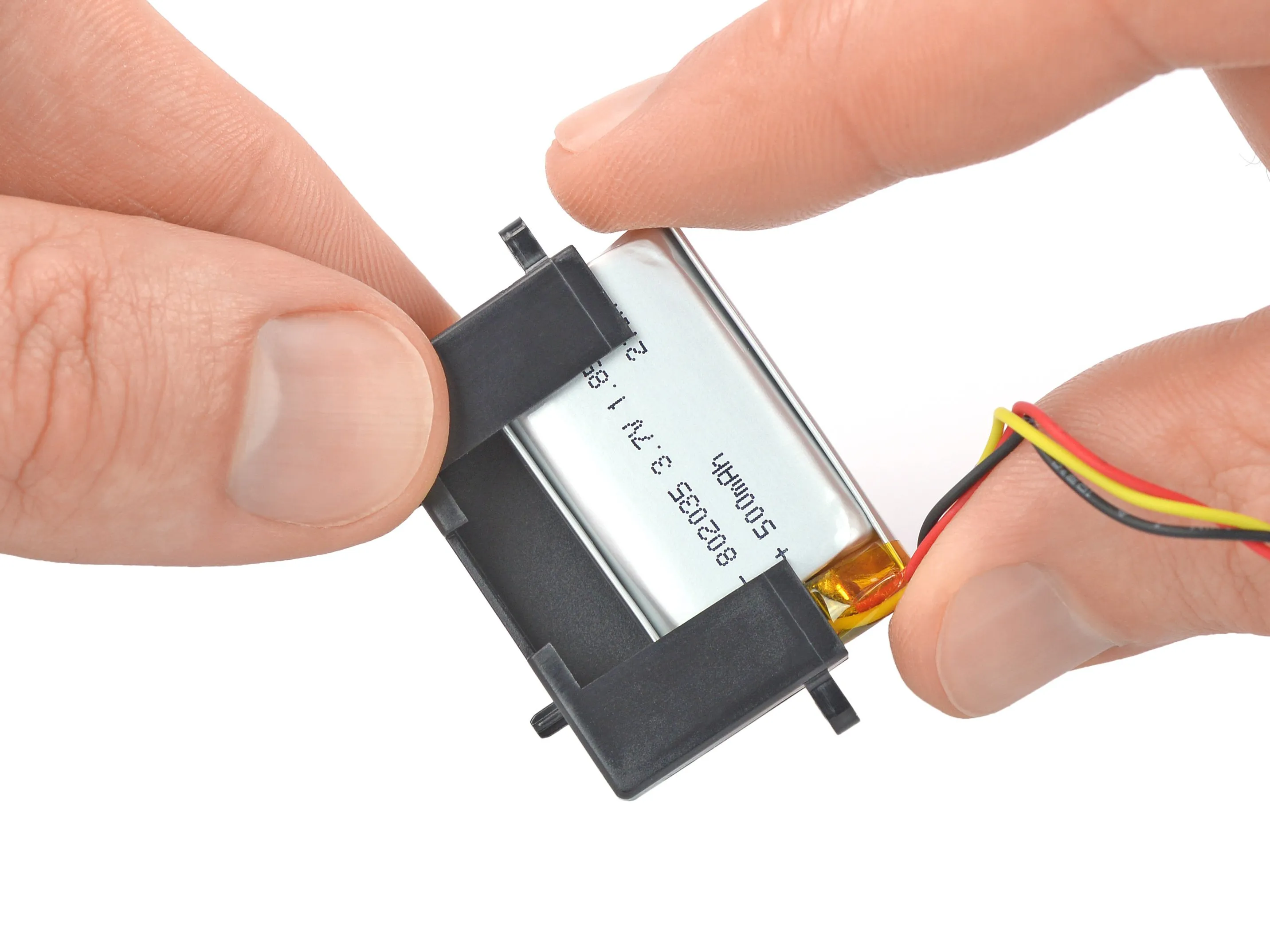

• На защитном кожухе нет клея, но эта батарея, безусловно, надежно припаяна.

• Он обеспечивает 1,85 Вт-ч (500 мА-ч @ 3,7 В), что должно несколько раз подзарядить эти сдвоенные аккумуляторы для наушников емкостью 0,1 Вт-ч.

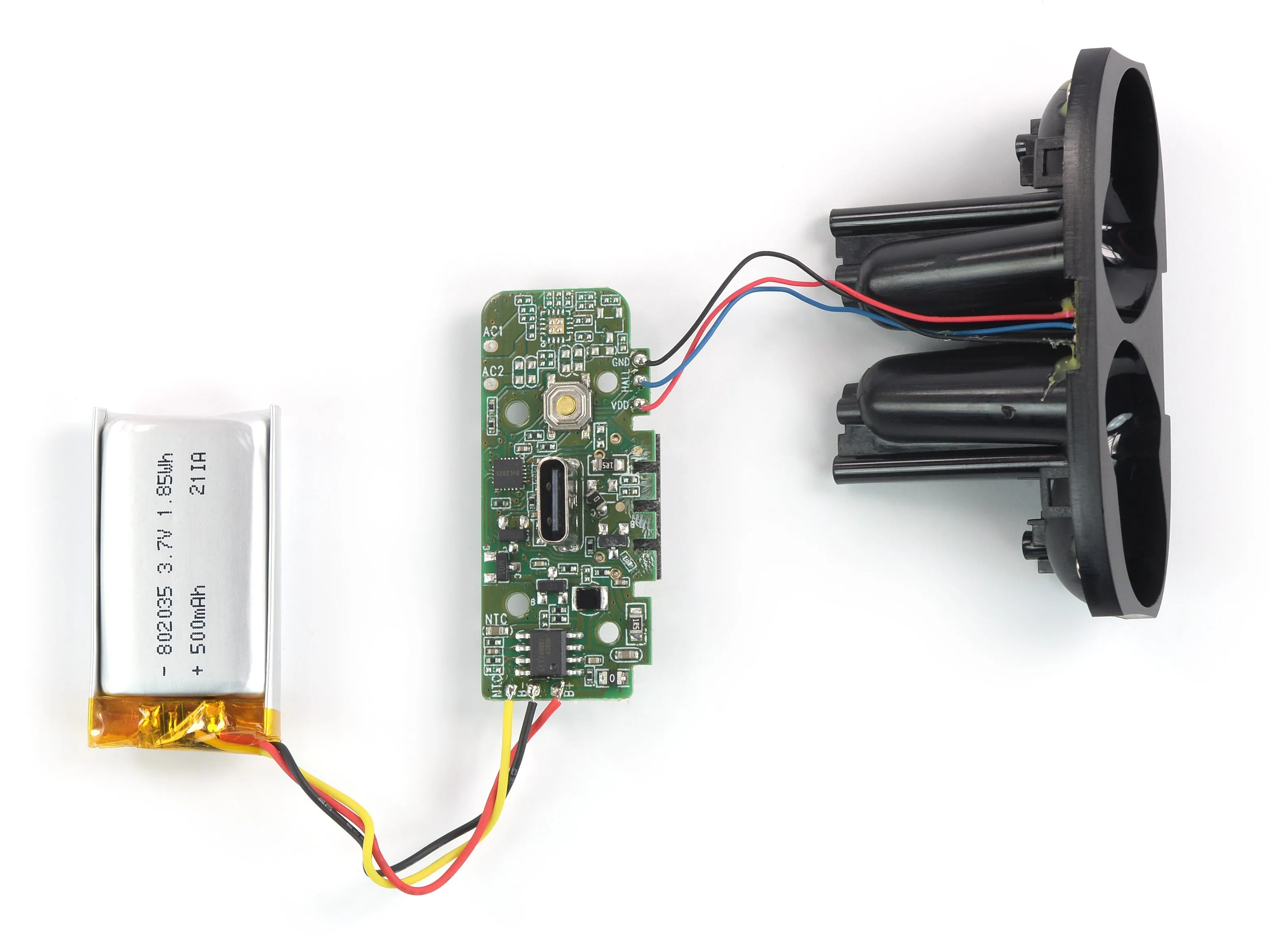

• Остальные кабели припаяны аналогичным образом, также мы видим простой датчик эффекта Холла для отслеживания состояния крышки (открыта/закрыта).

• В этом зарядном кейсе, похоже, достаточно места для прочных ленточных кабелей и разъемов питания, без особого риска отсоединения. У Fairphone могут быть справедливые причины, но ремонт и жизнь устройства, безусловно, пострадают без этих приспособлений.

Шаг 9

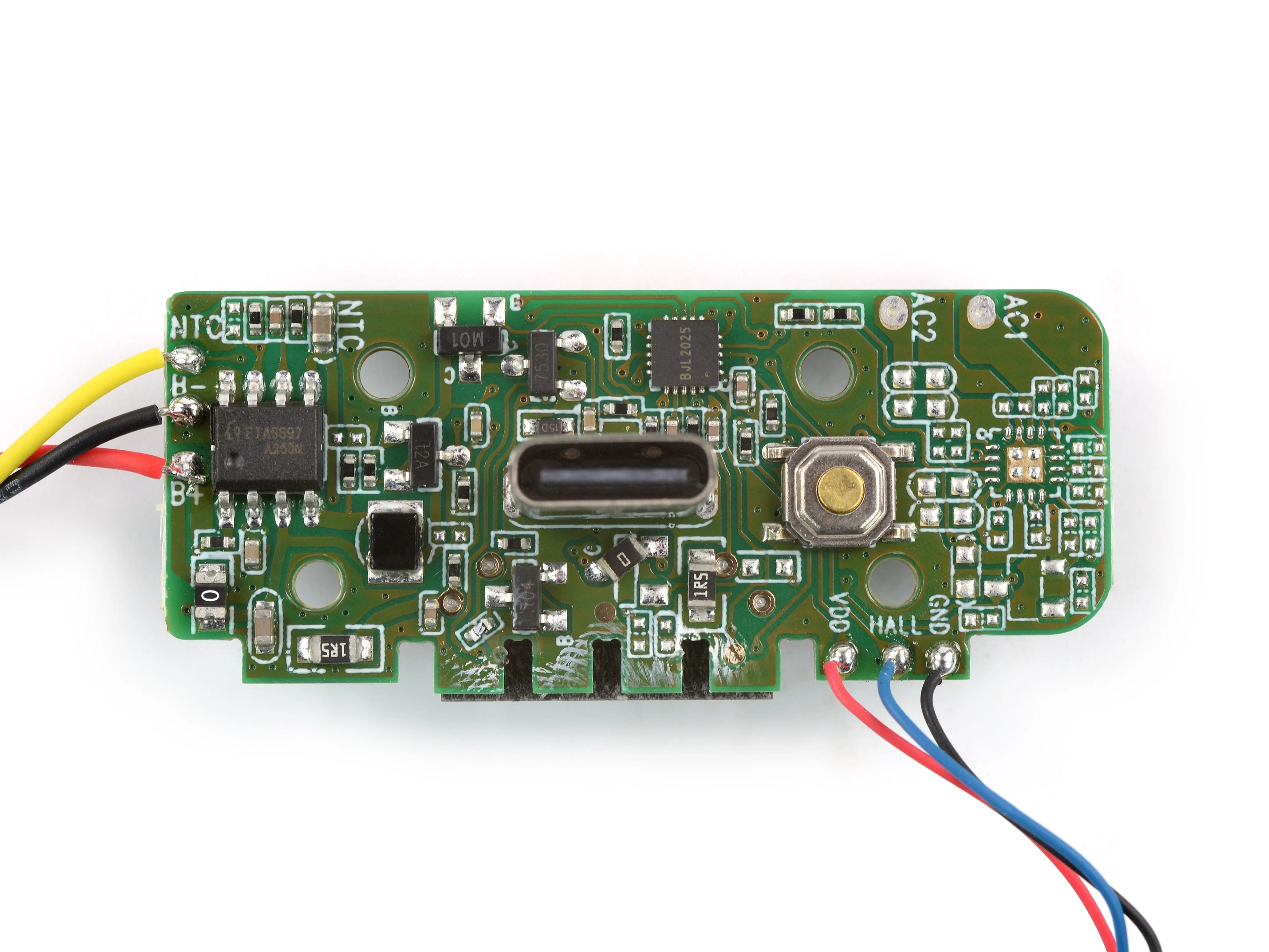

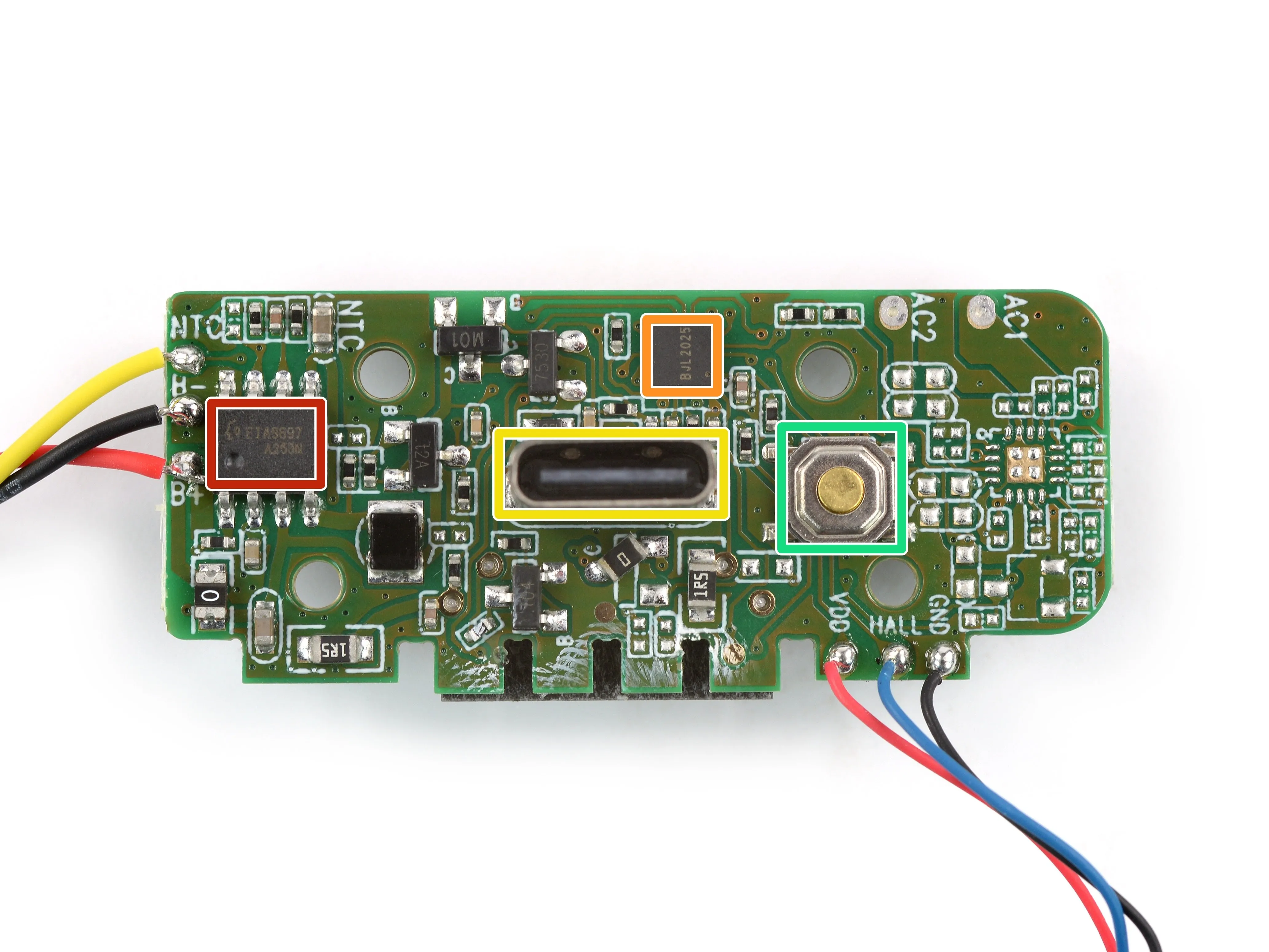

• Прежде чем мы начнем, давайте перекусим некоторыми фишками зарядного корпуса:

• Линейное зарядное устройство ETA Solutions ETA9697

• BJL2025

• Разъем для зарядки USB Type-C

• Кнопка сопряжения

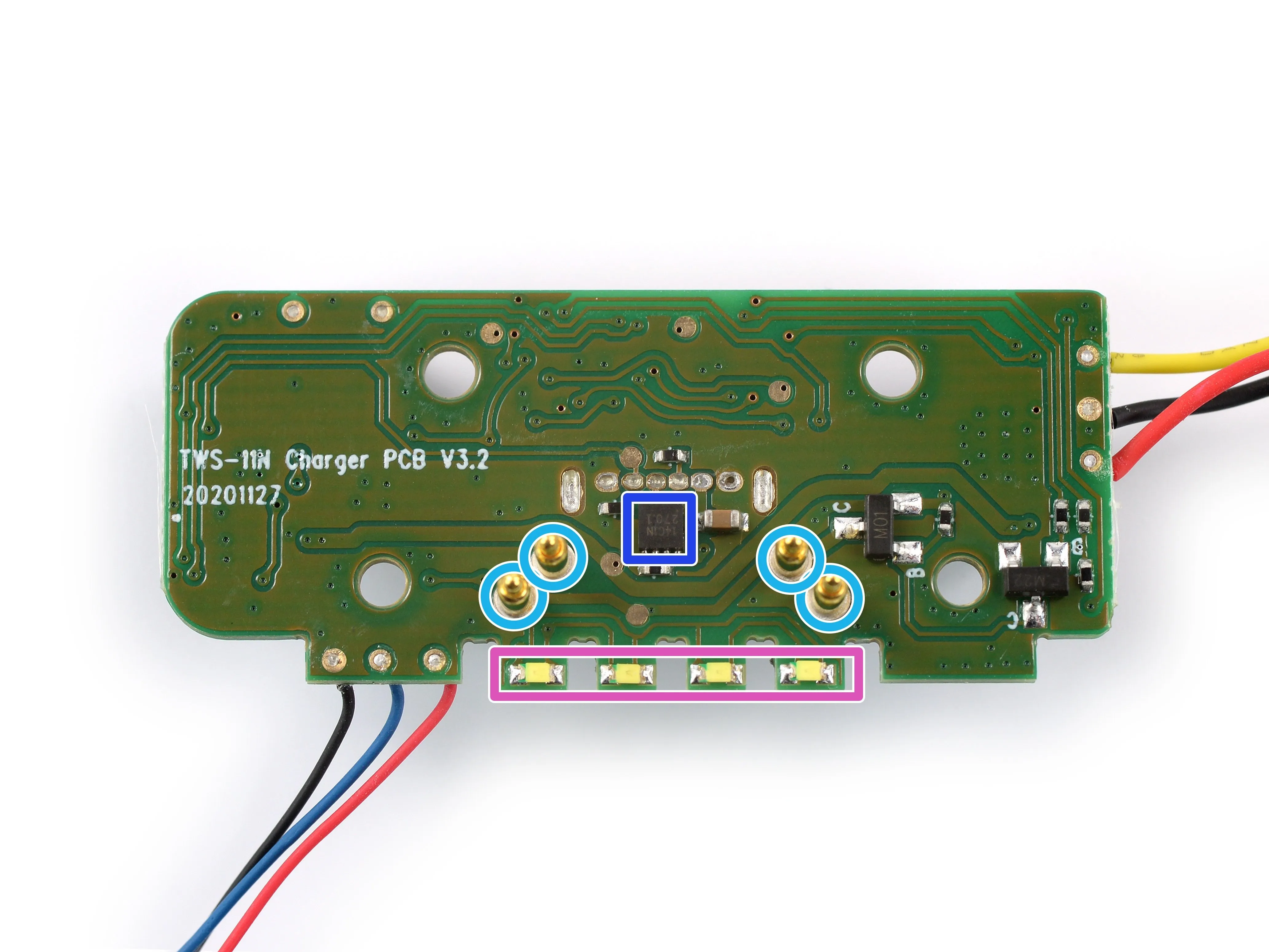

• Штырьки Pogo для зарядки наушников

• Переключатель нагрузки Prisemi P14C1N OVP

• Светодиодные индикаторы заряда

Шаг 10

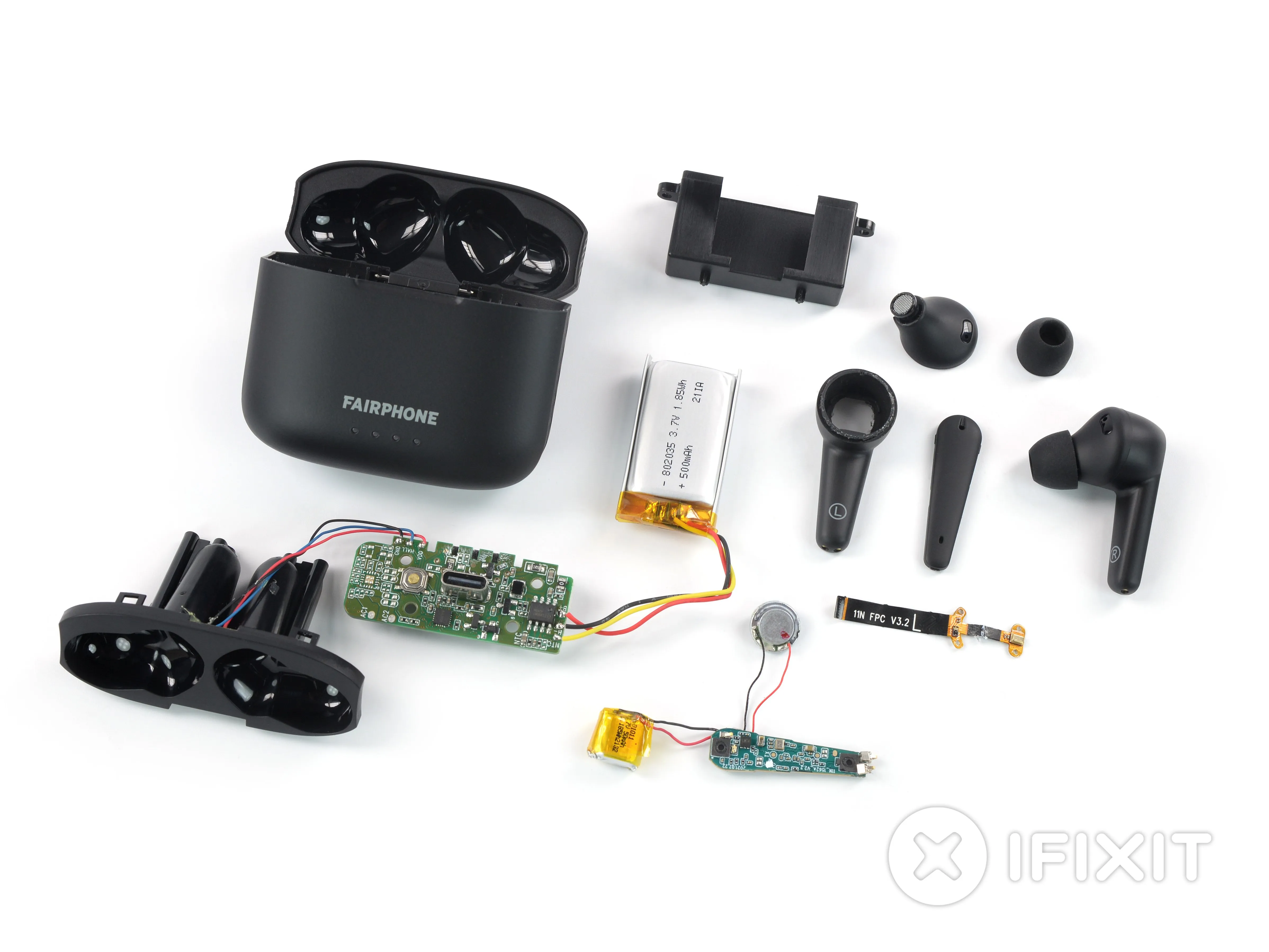

• Признаться, мы, возможно, возлагали завышенные надежды на первые наушники Fairphone - наушники-то крепкие! Но нам все равно немного обидно, что они не проще, чем средние, в обслуживании.

• Тем не менее, даже Fairphone 1 было что улучшать! Будем надеяться на такую же эволюцию.

• Fairphone делает некоторые вещи правильно с их наушников материалы (Fairtrade Gold, и некоторые переработанные пластики) - и мы все для этого! Но это не продлит срок службы устройства так, как ремонт.

• Но не отчаивайтесь, их телефоны по-прежнему входят в список наших желаний - посмотрите на их последний Fairphone 4.

• Читайте дальше, чтобы узнать, какова оценка ремонтопригодности, но мы сразу скажем, что ее будет трудно превзойти. Galaxy Buds.

Вывод

• Зарядный корпус держится только на клипсах и стандартных винтах Phillips.
• Хотя наушники можно открыть, аккуратно поддев их, внутри нет ничего, что можно было бы легко отремонтировать.
• Важные компоненты зарядного корпуса и наушников, включая аккумуляторы и порт, спаяны вместе.
• Использование припоя, пластиковых заклепок и зажимов усложняет ремонт по сравнению с использованием винтов и разъемов.

Оценка ремонтопригодности

Ремонтопригодность 1 из 10 (10 - легче всего отремонтировать)
