Разборка Fatshark FPV Headset 1000mah Battery

Разборка Fatshark FPV Headset 1000mah Battery

Шаг 1 Разборка корпуса аккумулятора

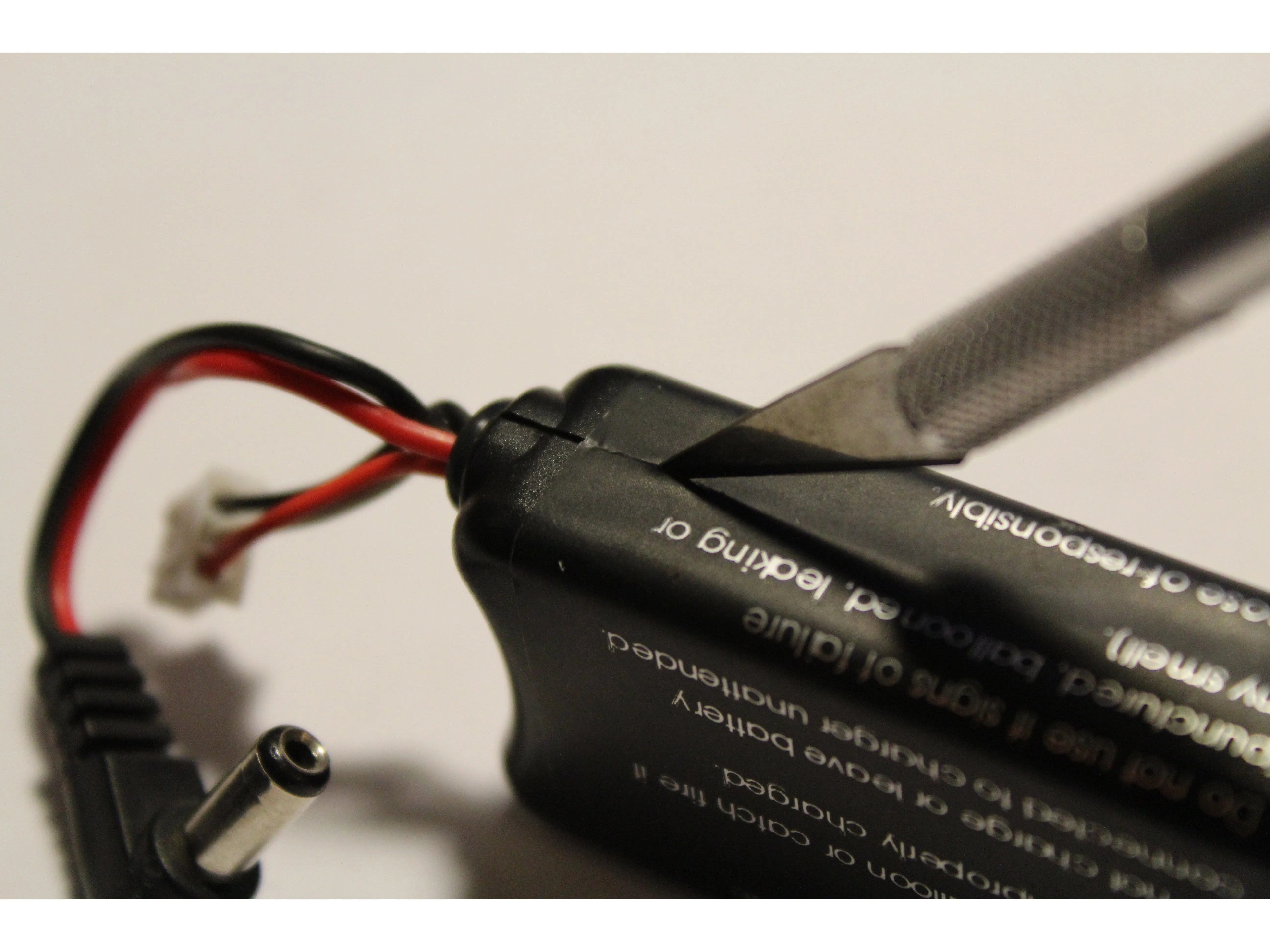

Fatshark FPV Headset 1000mah Battery Teardown, разборка корпуса аккумулятора: шаг 1, изображение 1 из 3
Fatshark FPV Headset 1000mah Battery Teardown, разборка корпуса аккумулятора: шаг 1, изображение 1 из 3 | Источник - ifixit.com

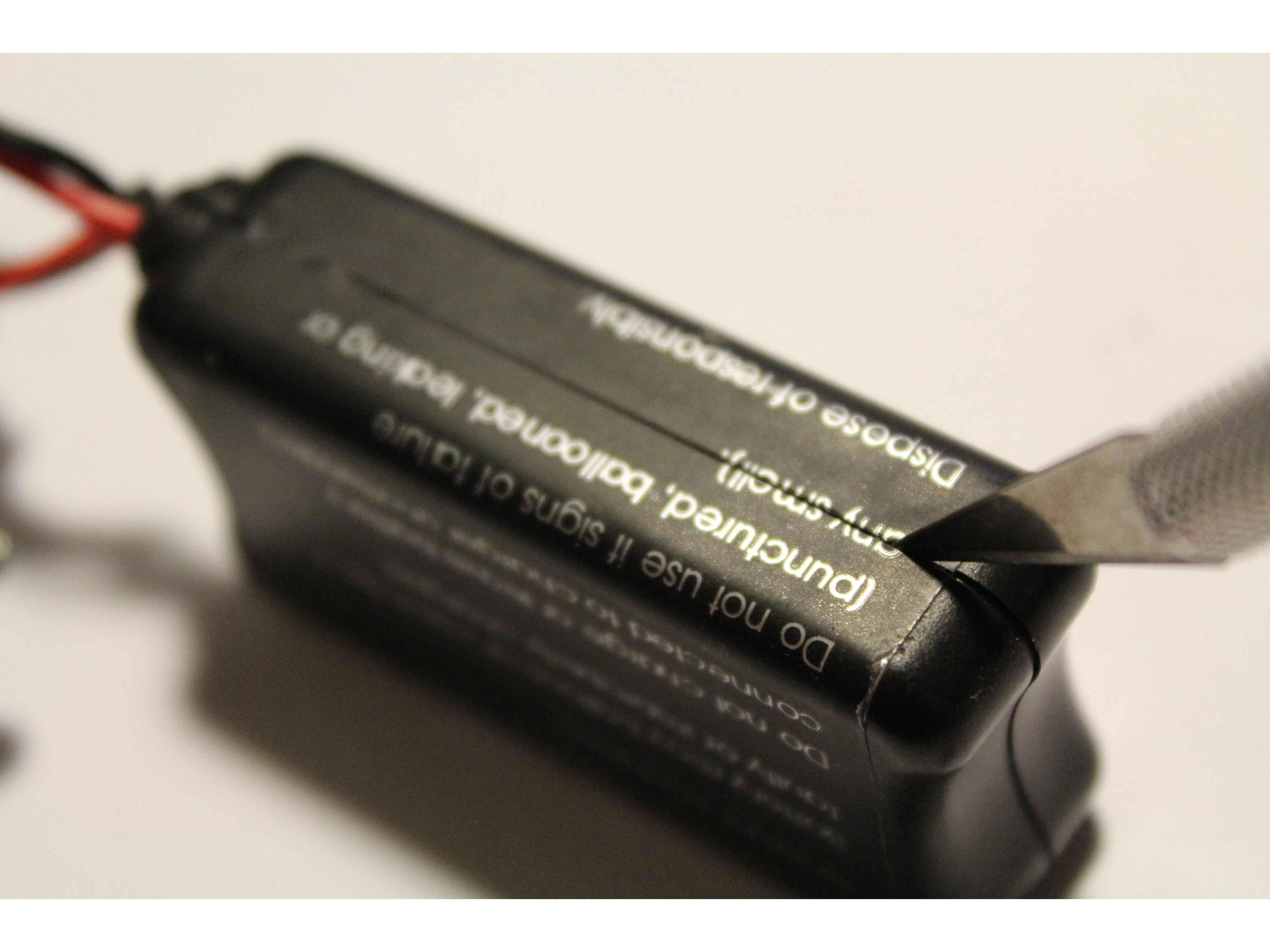

Fatshark FPV Headset 1000mah Battery Teardown, разборка корпуса аккумулятора: шаг 1, изображение 2 из 3
Fatshark FPV Headset 1000mah Battery Teardown, разборка корпуса аккумулятора: шаг 1, изображение 2 из 3 | Источник - ifixit.com

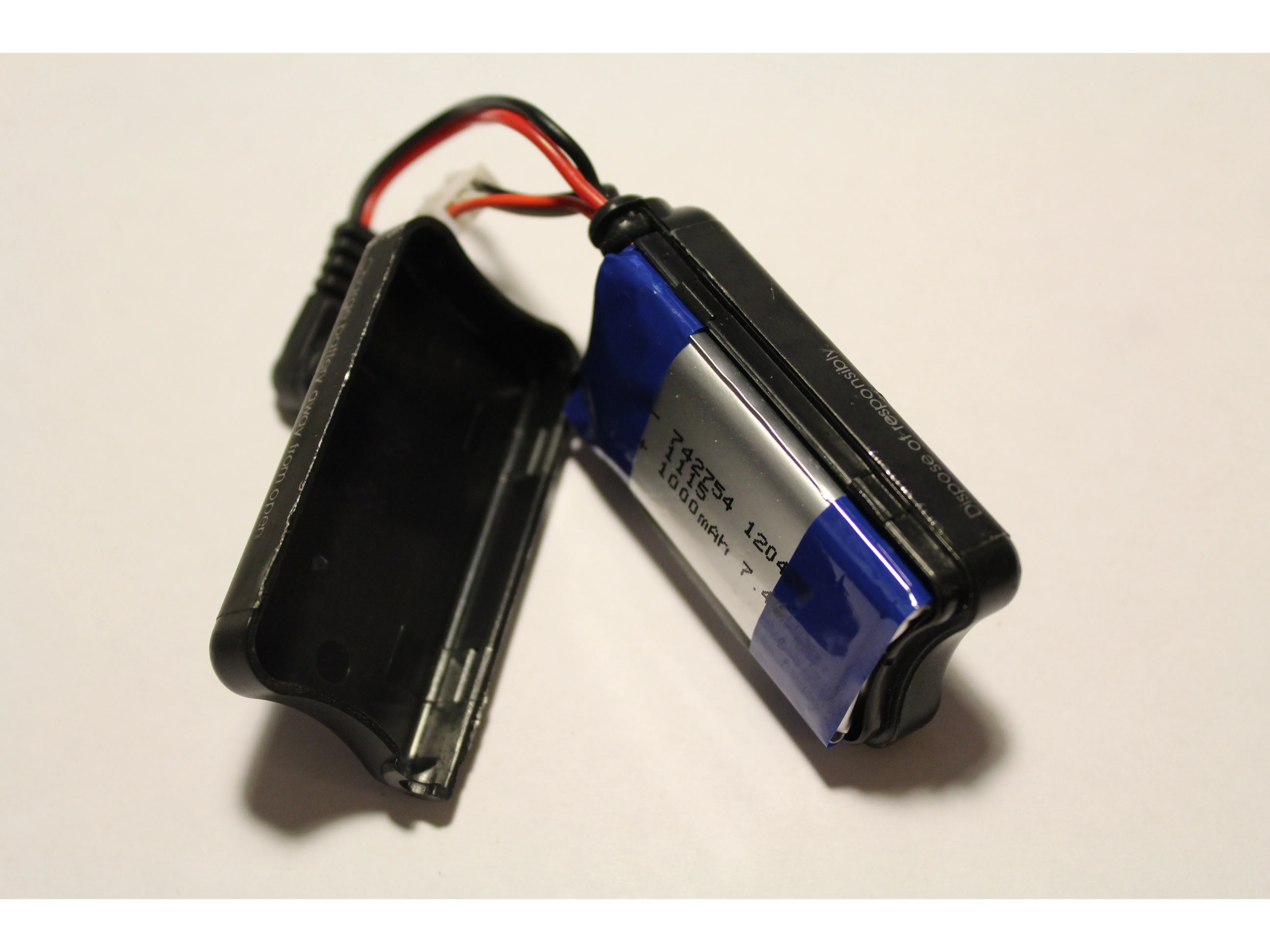

Fatshark FPV Headset 1000mah Battery Teardown, разборка корпуса аккумулятора: шаг 1, изображение 3 из 3
Fatshark FPV Headset 1000mah Battery Teardown, разборка корпуса аккумулятора: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Отрежьте клейкую этикетку по шву корпуса аккумулятора.

  • Не разрезайте корпус, так как прокол батареи может привести к возгоранию.

  • Разделите две пластиковые крышки корпуса, чтобы открыть аккумулятор внутри.

Шаг 2 Снимите ленту

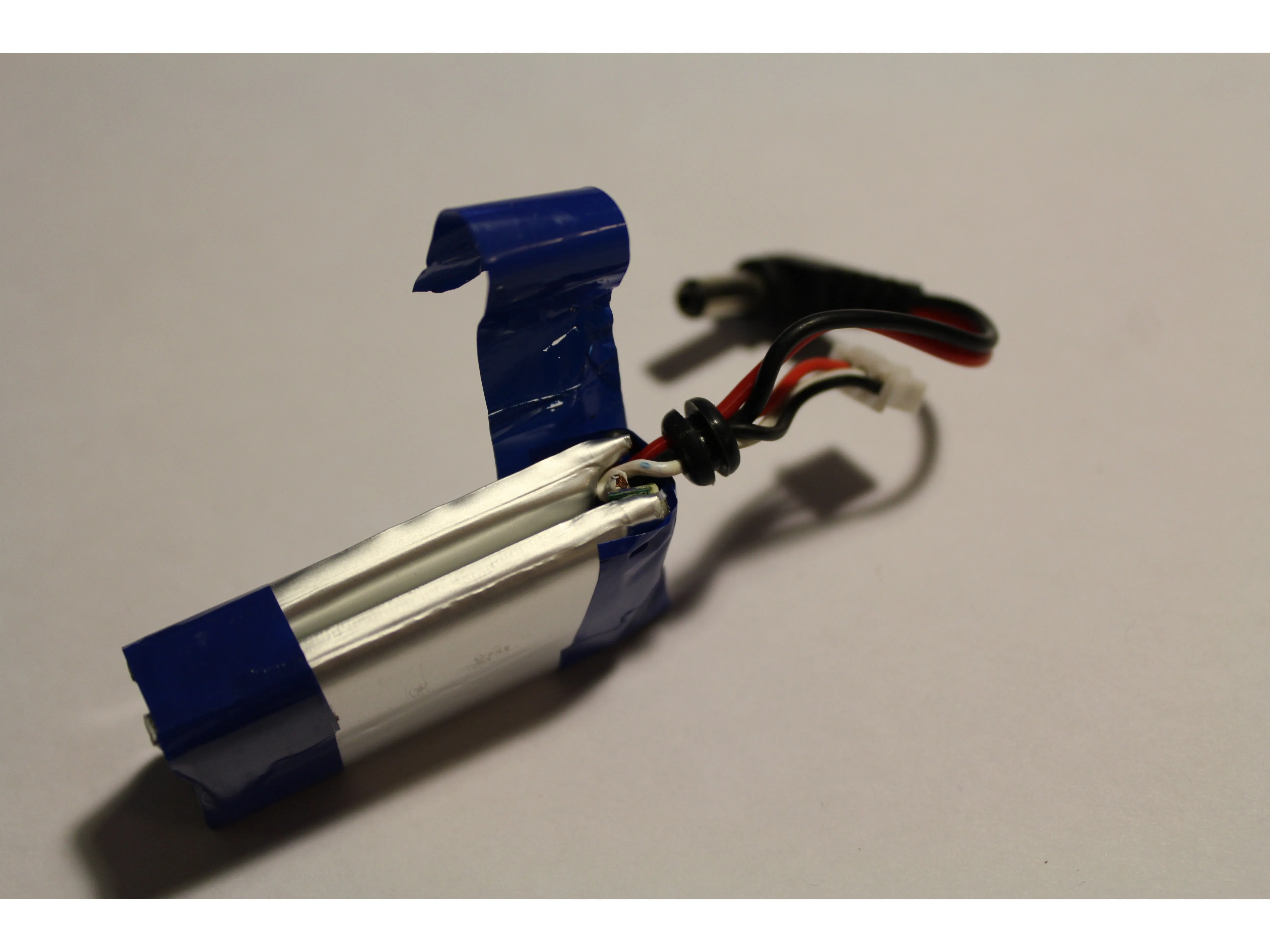

Разбор аккумулятора Fatshark FPV Headset 1000mah, удаление ленты: шаг 2, изображение 1 из 3
Fatshark FPV Headset 1000mah Battery Teardown, Remove the Tape: step 2, image 1 of 3 | Источник - ifixit.com

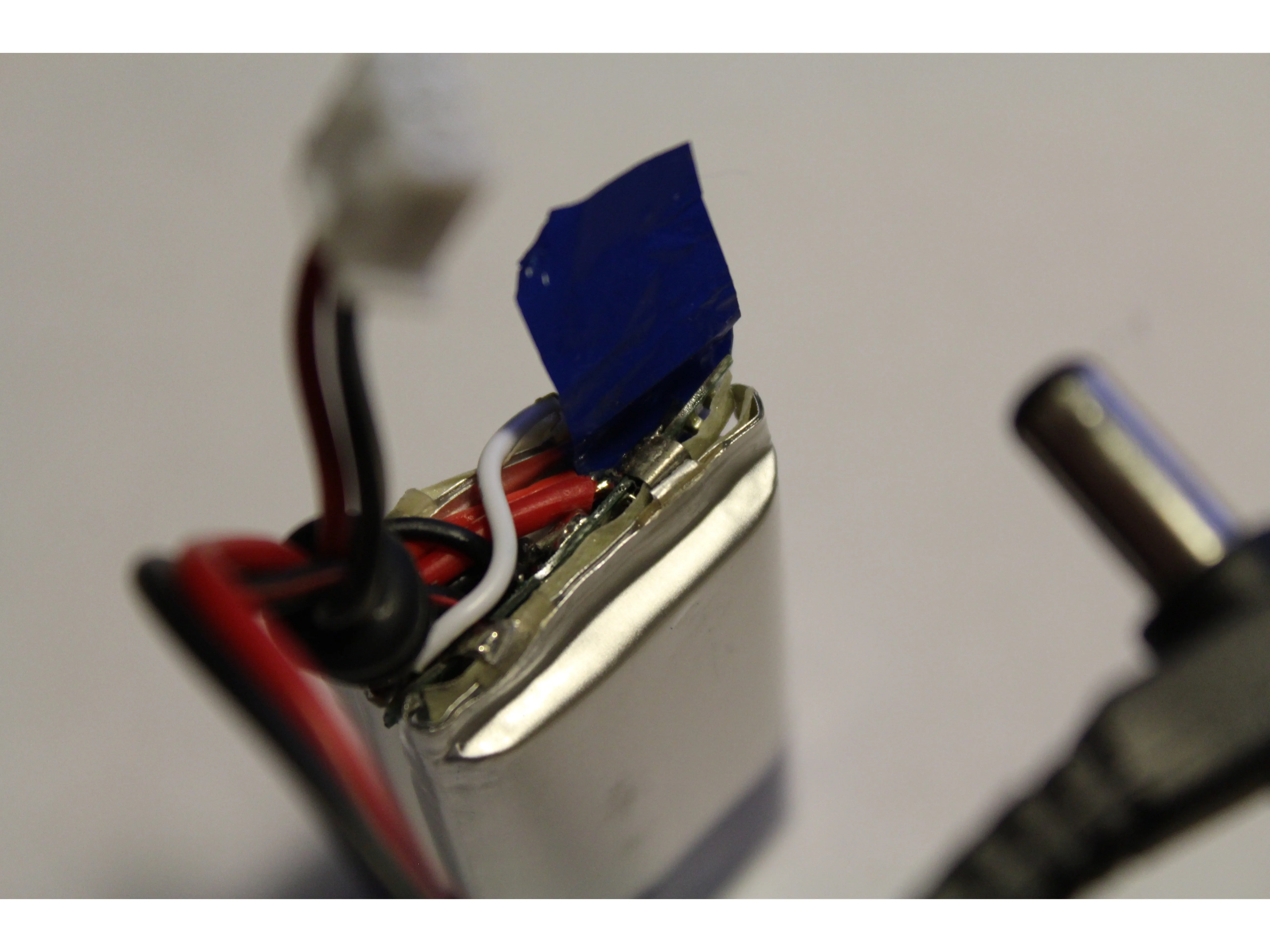

Fatshark FPV Headset 1000mah Battery Teardown, Remove the Tape: шаг 2, изображение 2 из 3
Fatshark FPV Headset 1000mah Battery Teardown, Remove the Tape: шаг 2, изображение 2 из 3 | Источник - ifixit.com

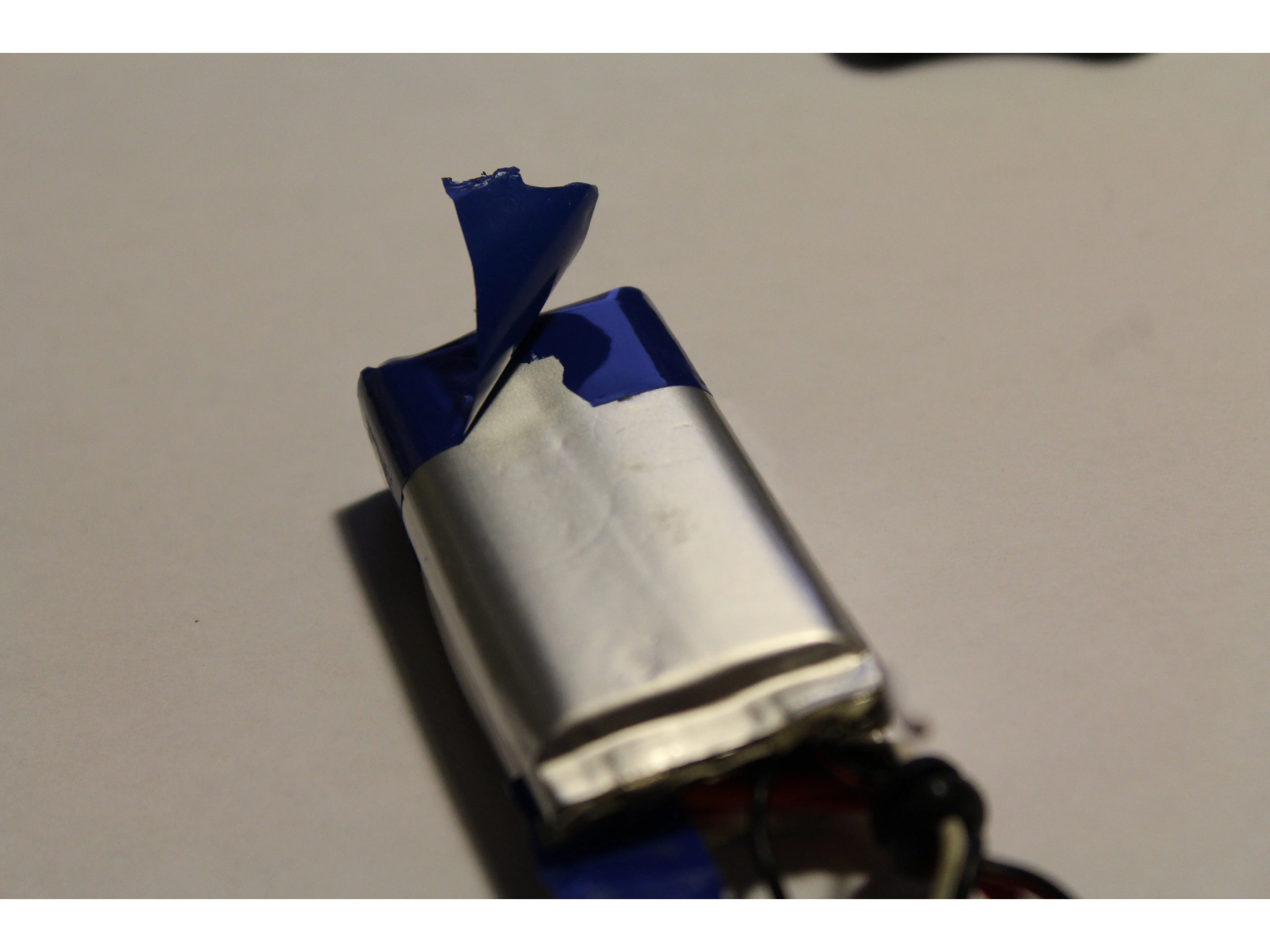

Fatshark FPV Headset 1000mah Battery Teardown, Remove the Tape: шаг 2, изображение 3 из 3
Разборка аккумулятора Fatshark FPV Headset 1000mah, удаление ленты: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Снимите ленту, удерживающую элементы батареи вместе.

  • Не напрягайте выступы на элементах батареи и не замыкайте металлические контакты на внутренней печатной плате.

Шаг 3 Отпаяйте первый элемент

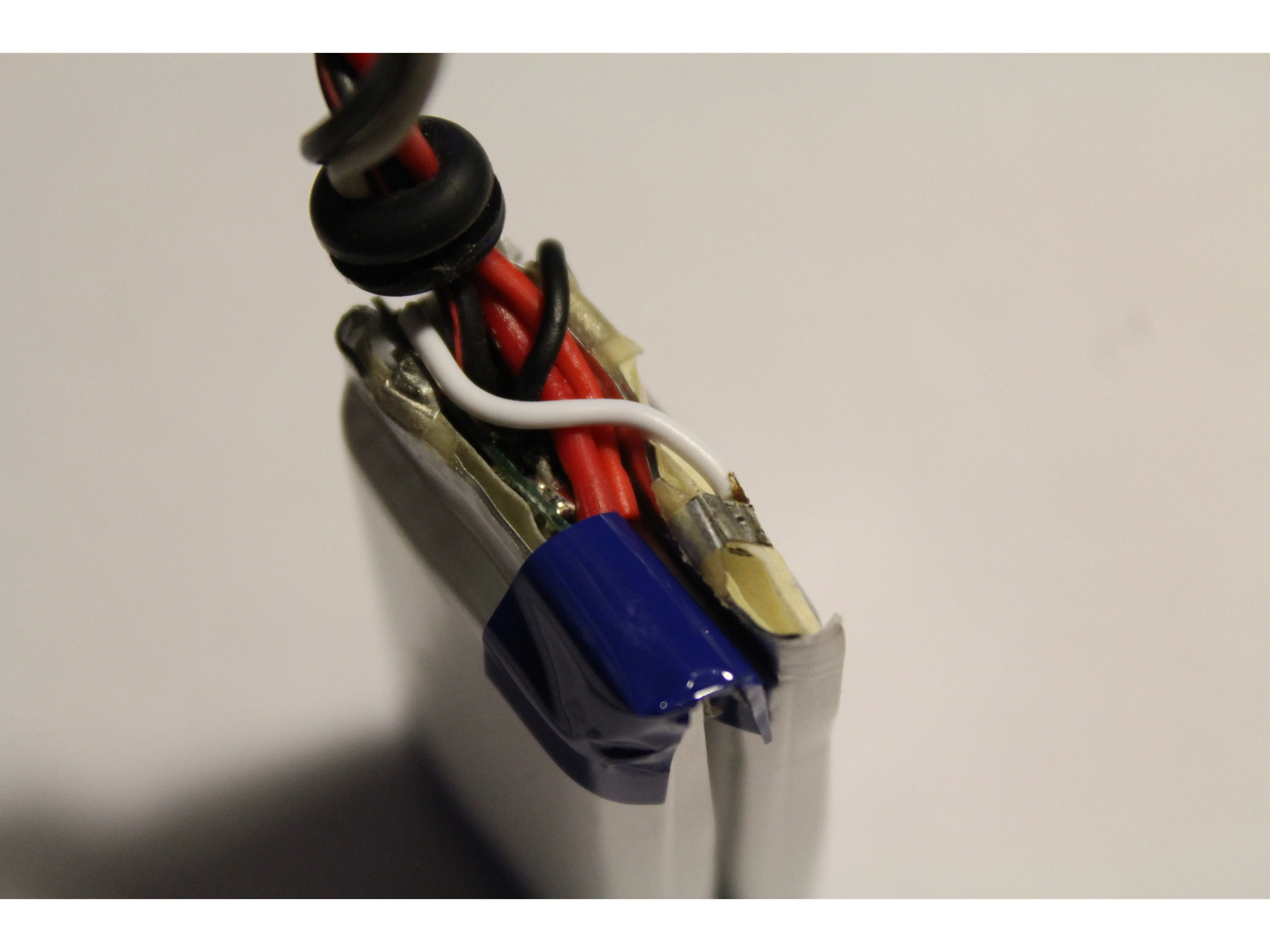

Разбор аккумулятора Fatshark FPV Headset 1000mah, отпаивание первого элемента: шаг 3, изображение 1 из 2
Разборка аккумулятора Fatshark FPV Headset 1000mah, выпаивание первого элемента: шаг 3, изображение 1 из 2 | Источник - ifixit.com

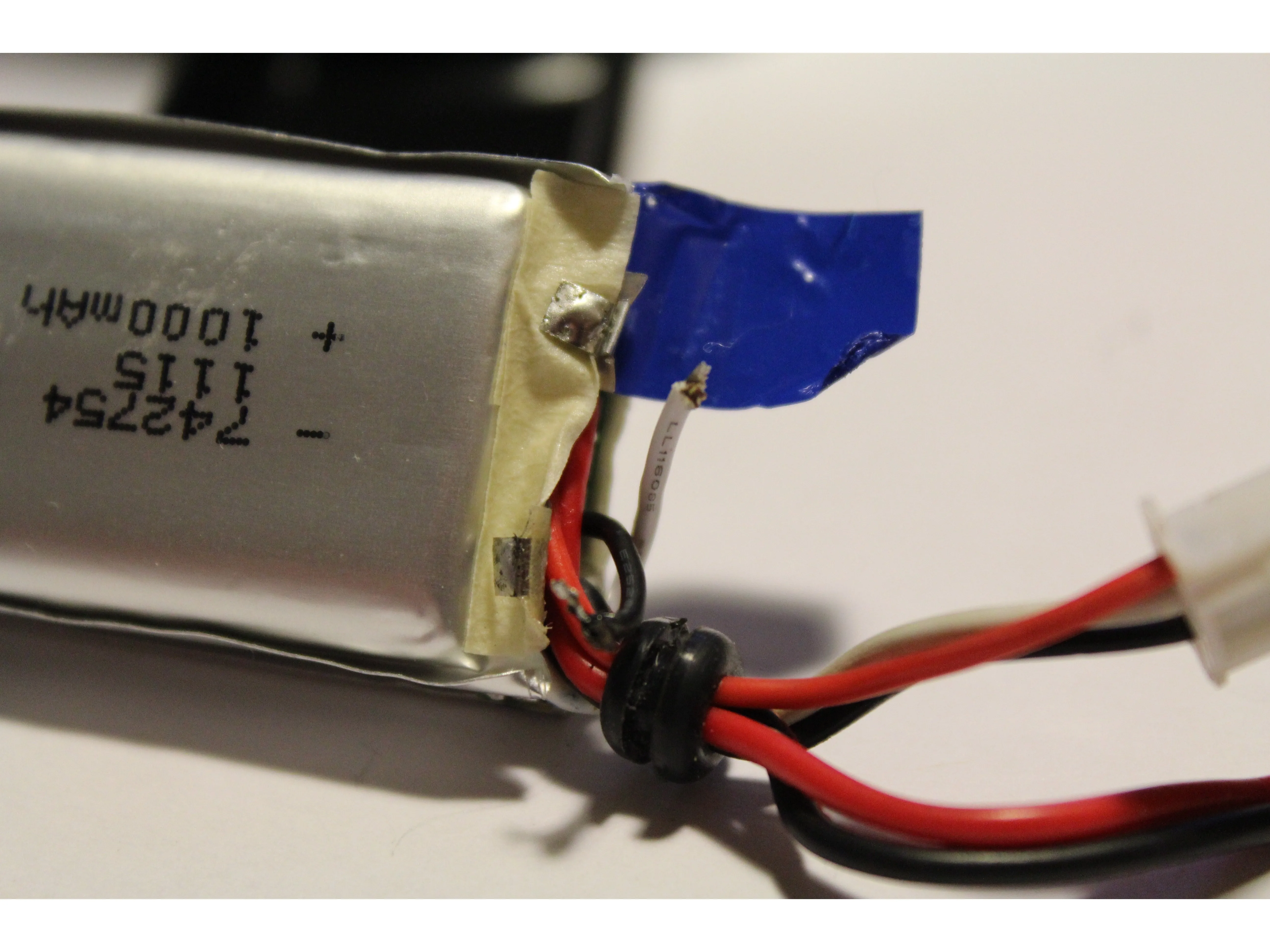

Fatshark FPV Headset 1000mah Battery Teardown, Desolder the First Cell: шаг 3, изображение 2 из 2
Fatshark FPV Headset 1000mah Battery Teardown, Desolder the First Cell: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Отпаяйте два выступа батареи, к которым подсоединены черный и белый провода.

  • Не замыкайте ячейки батареи или металлические контакты на внутренней печатной плате.

Шаг 4 Отпаяйте второй элемент батареи

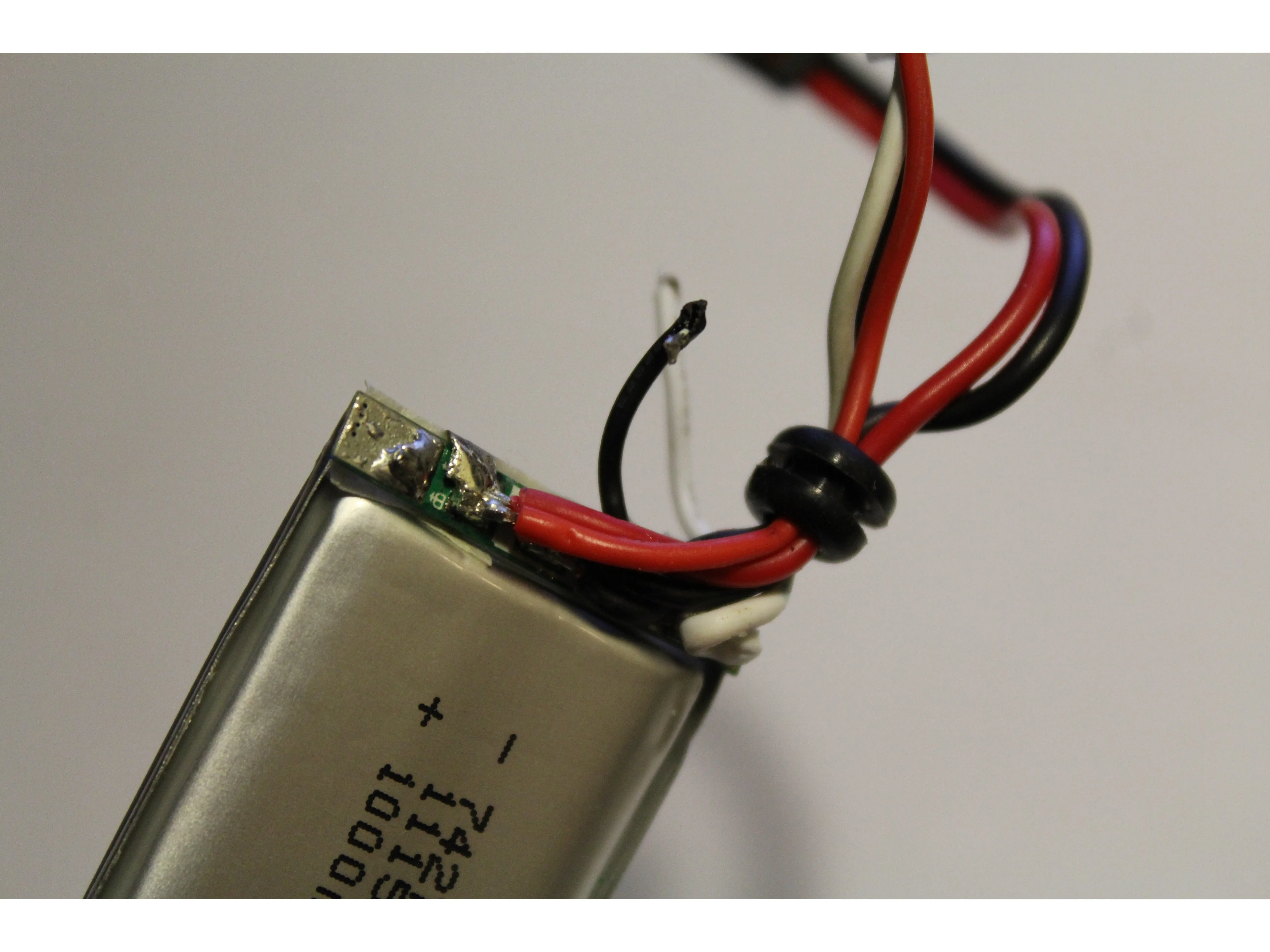

Разбор аккумулятора Fatshark FPV Headset 1000mah, отпаивание второго элемента: шаг 4, изображение 1 из 3
Fatshark FPV Headset 1000mah Battery Teardown, выпаивание второго элемента батареи: шаг 4, изображение 1 из 3 | Источник - ifixit.com

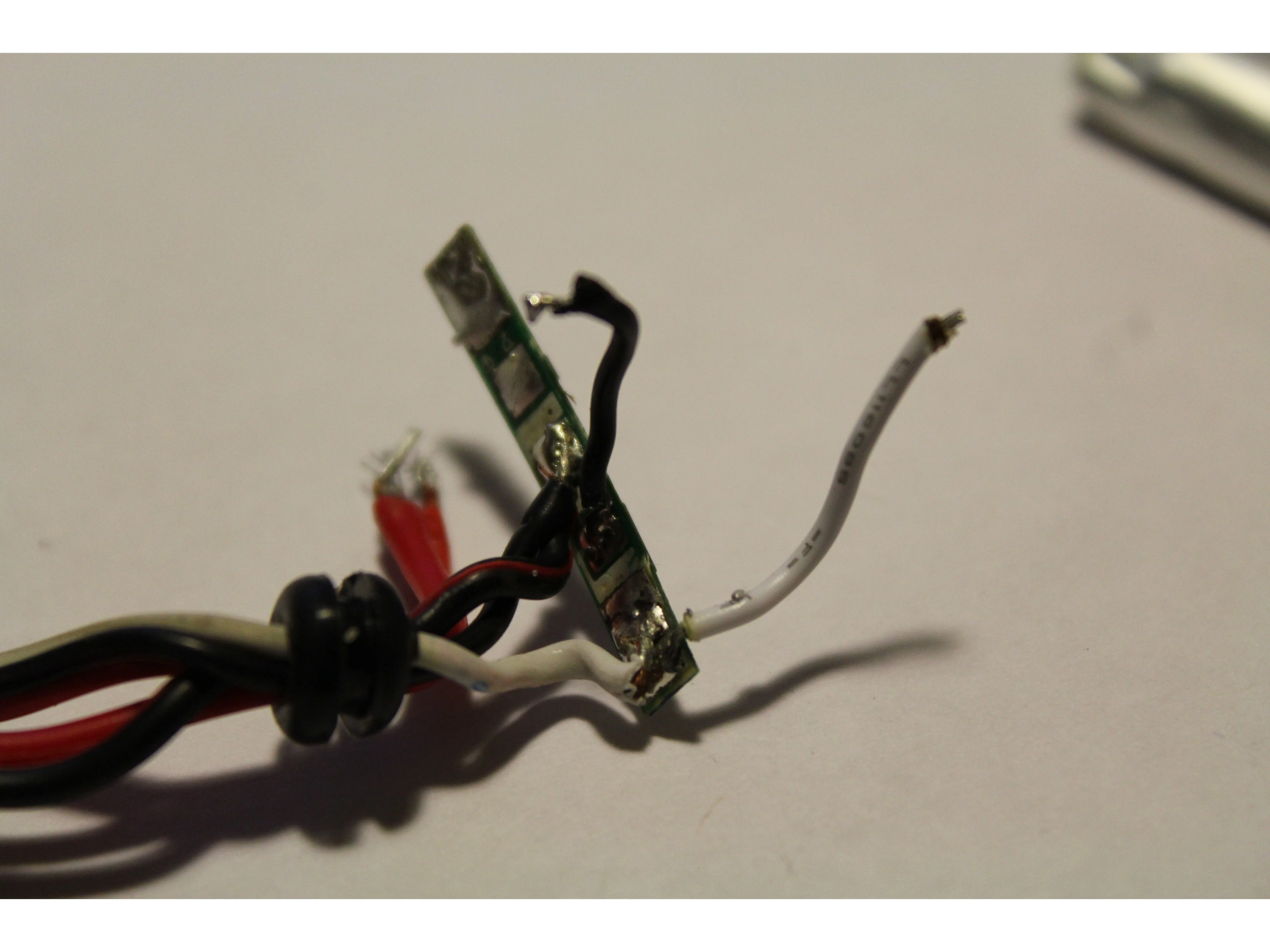

Fatshark FPV Headset 1000mah Battery Teardown, выпаивание второго элемента батареи: шаг 4, изображение 2 из 3
Fatshark FPV Headset 1000mah Battery Teardown, отпайка второго элемента батареи: шаг 4, изображение 2 из 3 | Источник - ifixit.com

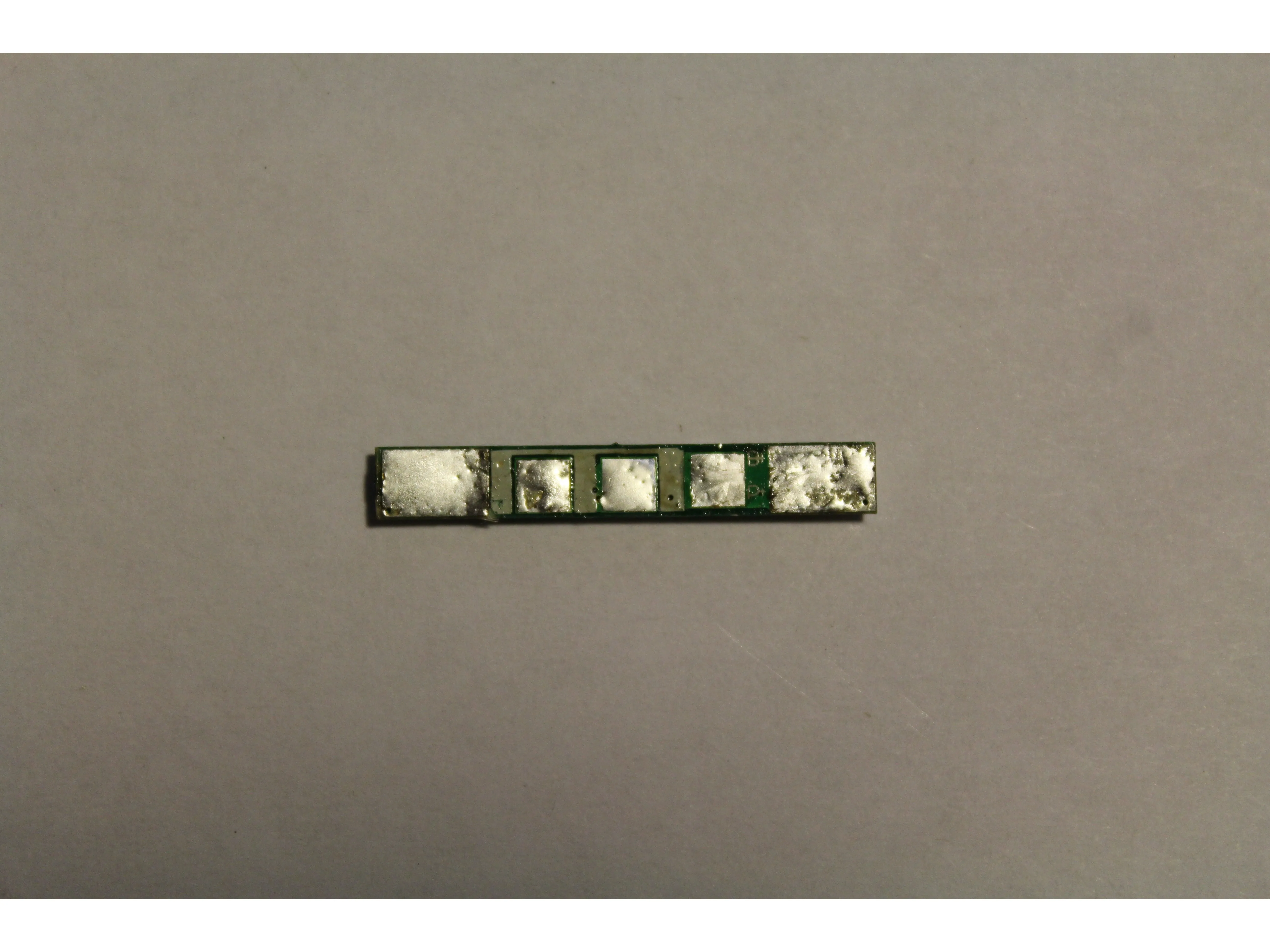

Fatshark FPV Headset 1000mah Battery Teardown, выпаивание второго элемента батареи: шаг 4, изображение 3 из 3
Разборка аккумулятора Fatshark FPV Headset 1000mah, отпаивание второго элемента аккумулятора: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Во-первых, отпаяйте выступы батареи от печатной платы.

  • Во-вторых, отпаяйте провода разъема основного ствола и балансировочного штекера от внутренней печатной платы.

Шаг 5 Вот и все!

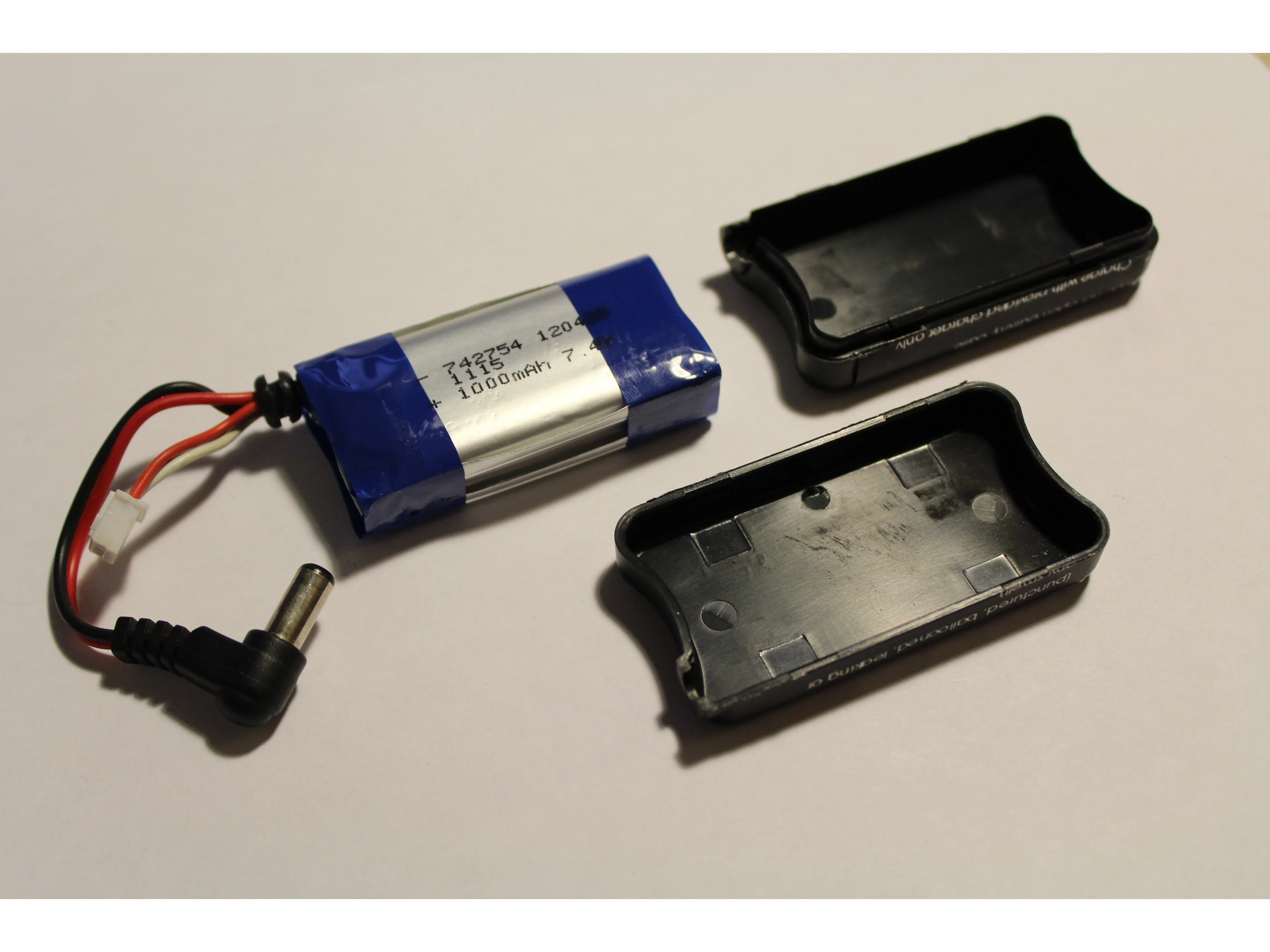

Fatshark FPV Headset 1000mah Battery Teardown, That's it!: step 5, image 1 of 3
Fatshark FPV Headset 1000mah Battery Teardown, That's it!: шаг 5, изображение 1 из 3 | Источник - ifixit.com

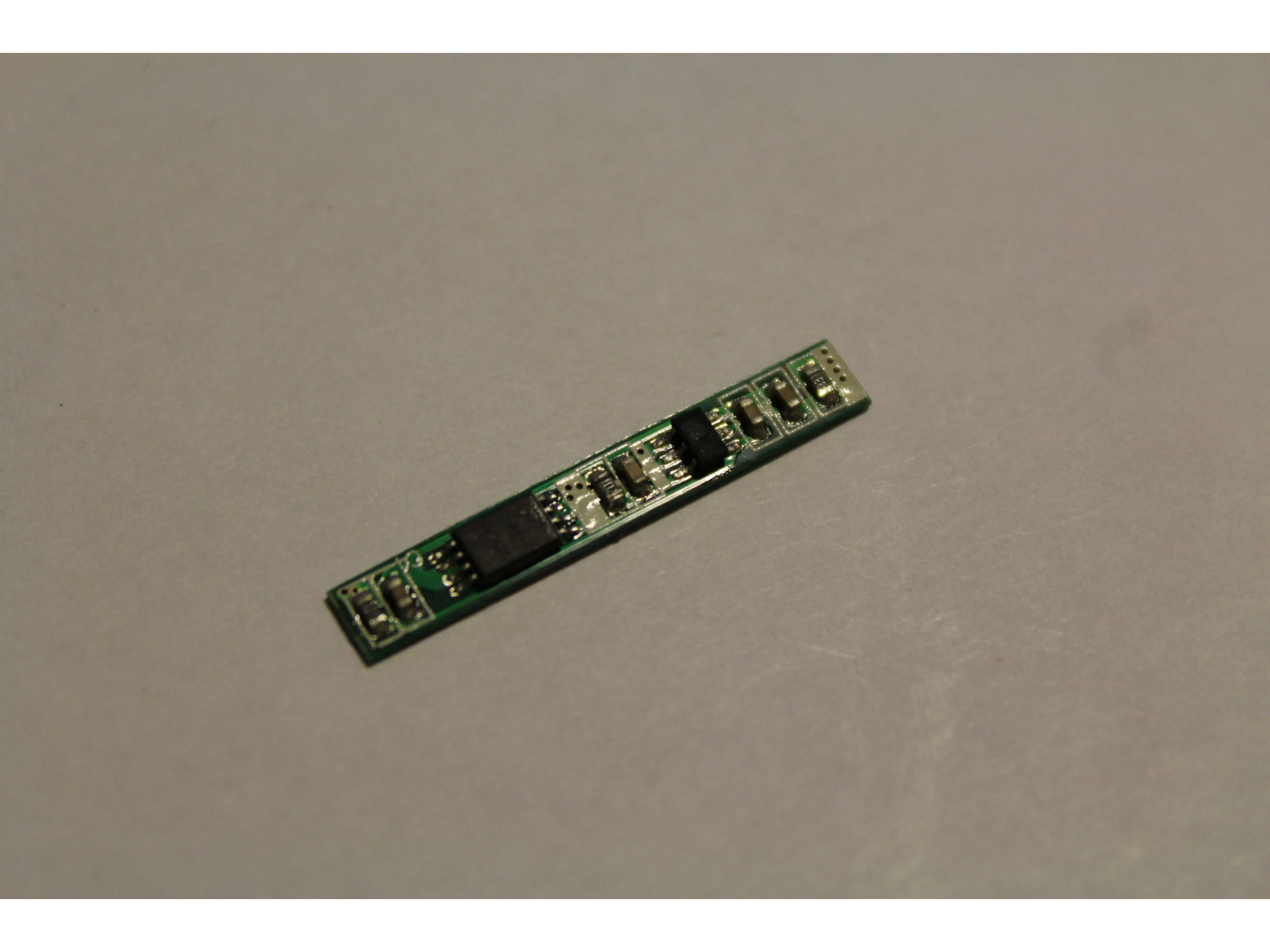

Fatshark FPV Headset 1000mah Battery Teardown, That's it!: step 5, image 2 of 3
Fatshark FPV Headset 1000mah Battery Teardown, That's it!: шаг 5, изображение 2 из 3 | Источник - ifixit.com

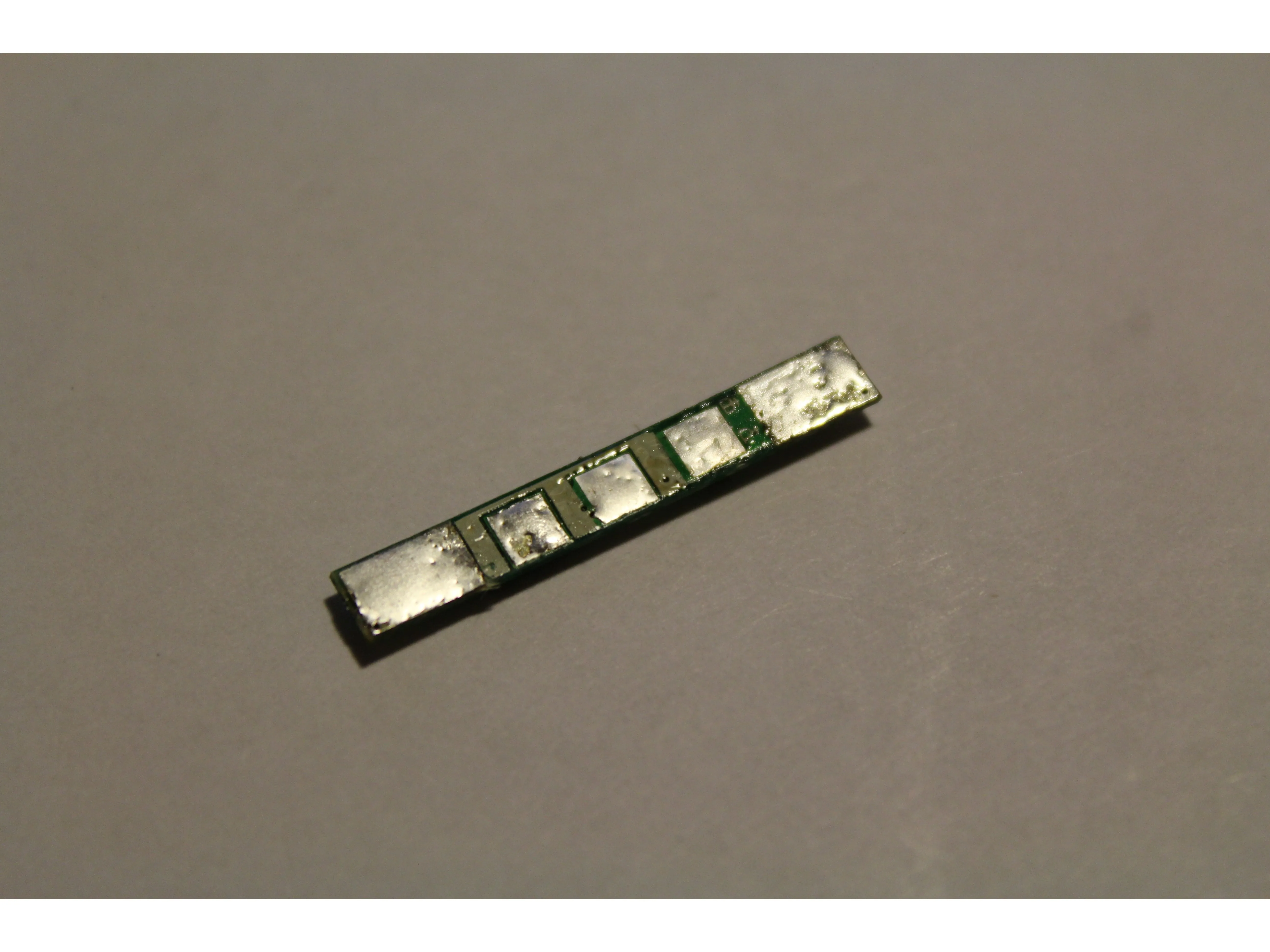

Fatshark FPV Headset 1000mah Battery Teardown, That's it!: step 5, image 3 of 3
Fatshark FPV Headset 1000mah Battery Teardown, That's it!: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Дополнительные фотографии компонентов.
