Разборка Fender Champion 600
Что вам нужно
Инструменты
Pro Tech Toolkit | Источник - ifixit.com
Шаг 1 Fender Champion 600 Teardown
ВНИМАНИЕ: Прежде всего, отключите усилитель от розетки!
Будьте осторожны - ламповые усилители могут содержать серьезный электрический заряд, который может привести к травмам или даже смерти. Не прикасайтесь к проводам и контактам голыми руками или инструментами, не имеющими надежной изоляции.
Шаг 2

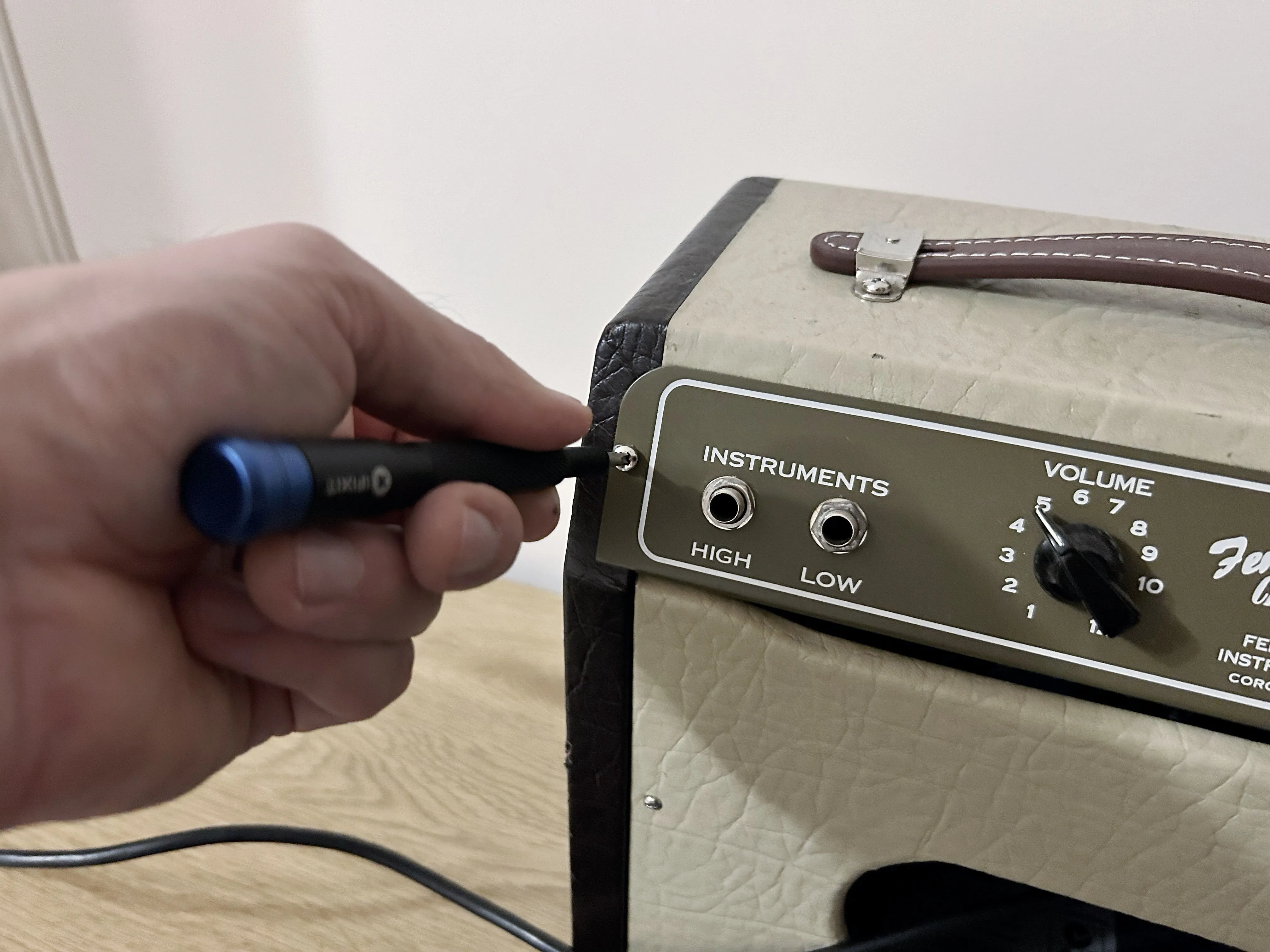

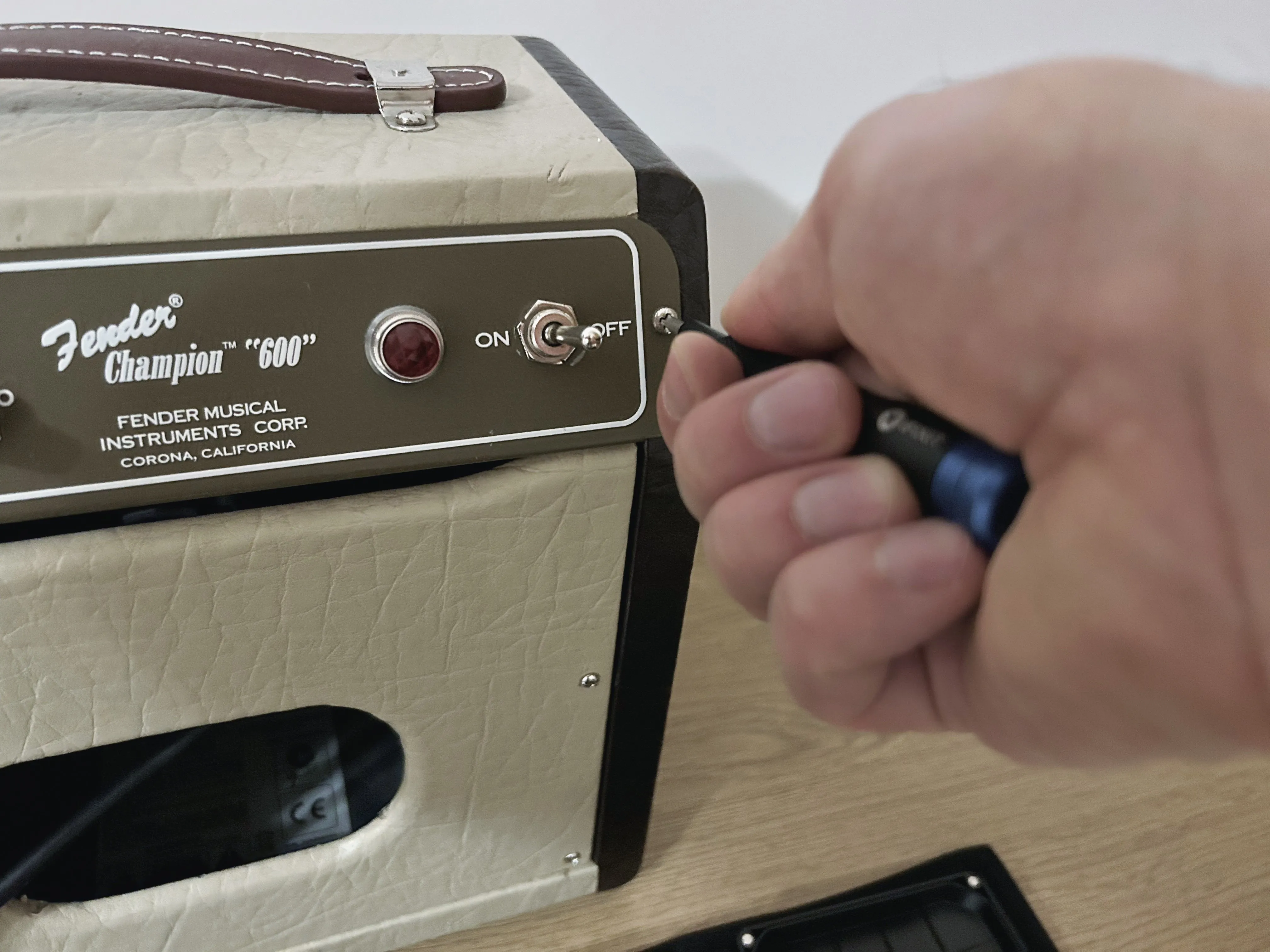

Давайте начнем с откручивания винтов заднего шасси. Все винты, с которыми мы будем иметь дело, прекрасно работают с битой PH2.

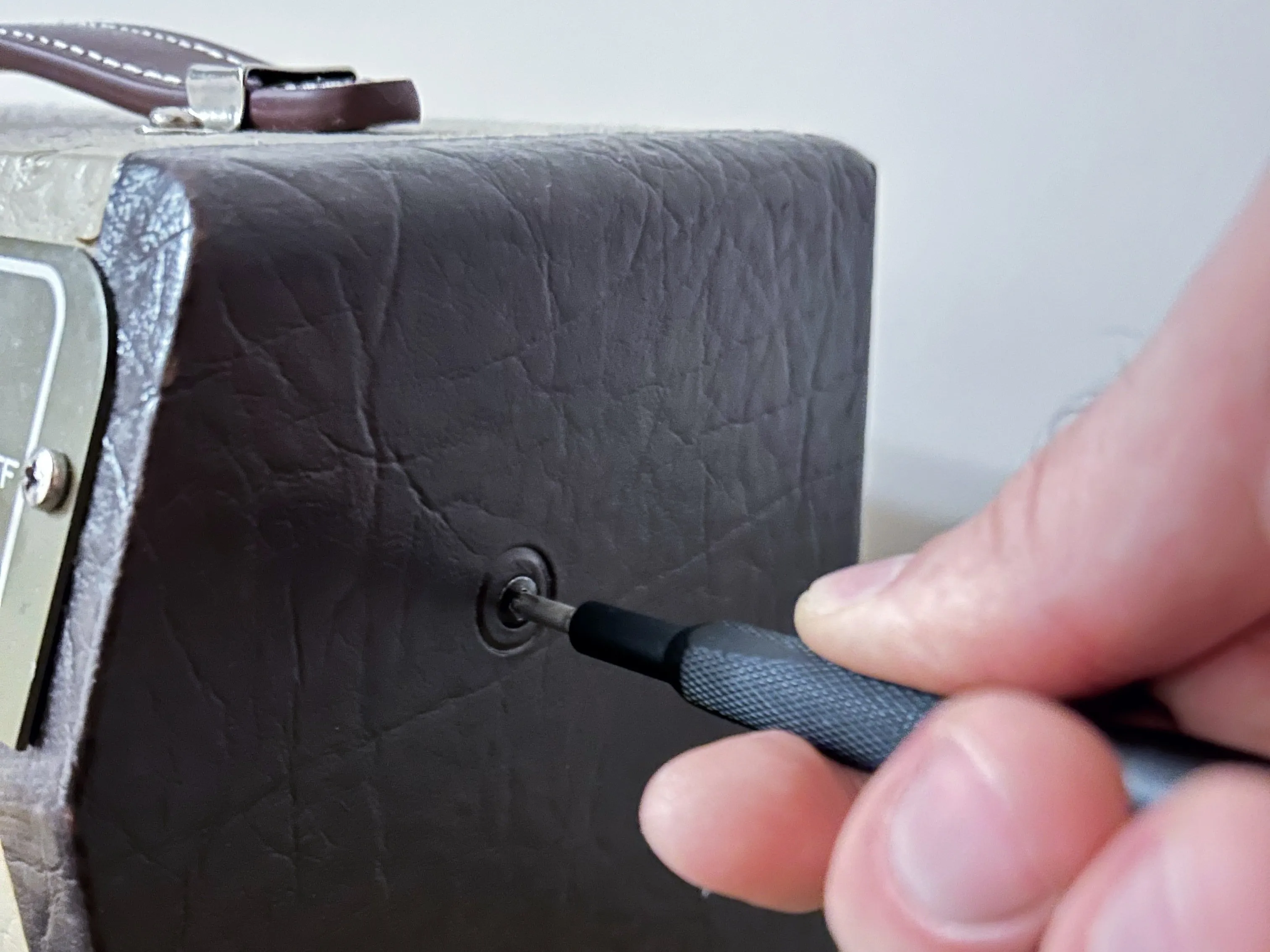

Затем открутите два боковых винта, которые также удерживают шасси усилителя на месте. Они имеют размер 4 x 30 мм.
Шаг 3

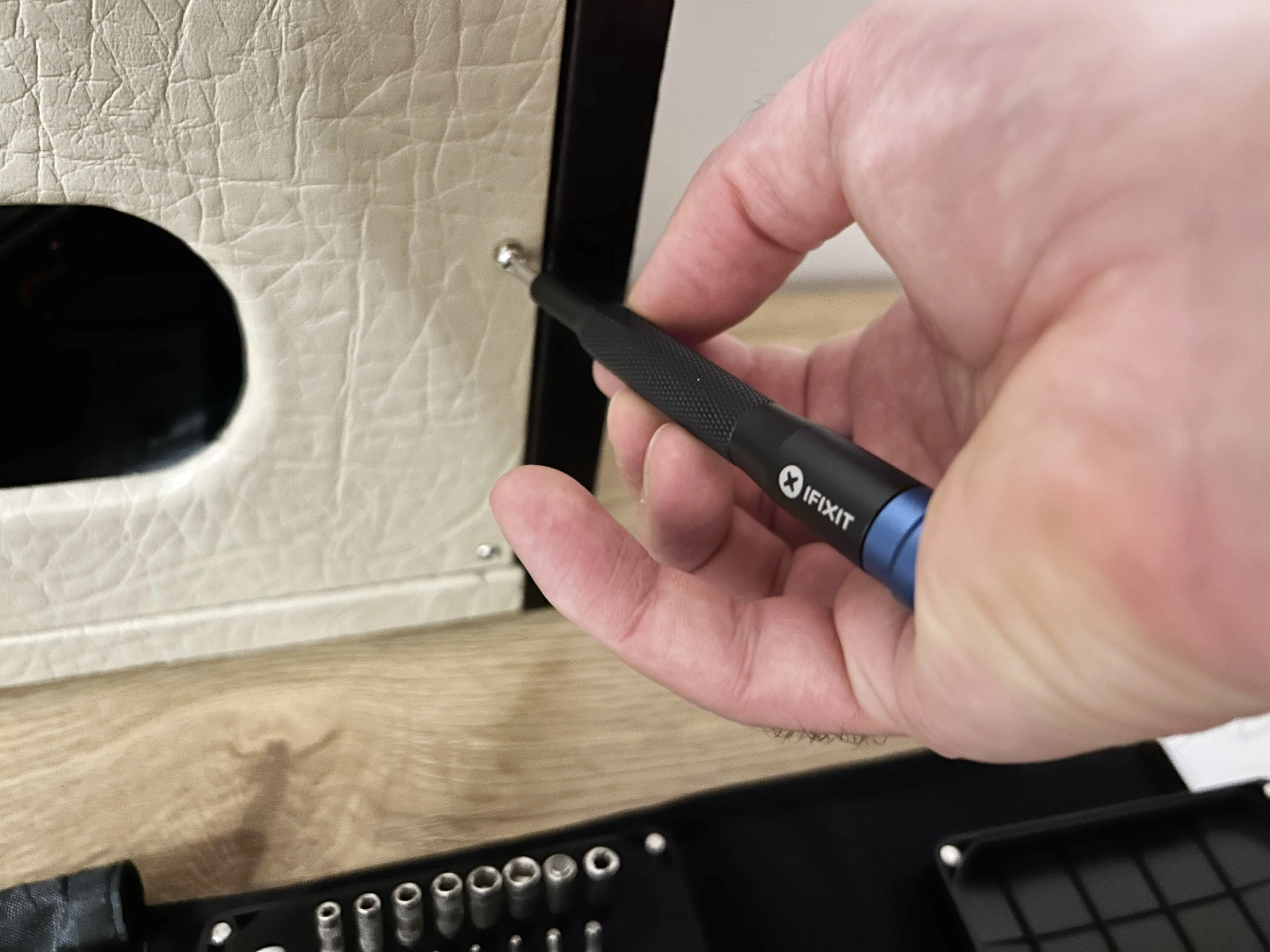

Под шасси вы найдете еще 4 крестообразных винта, удерживающих заднюю крышку на месте - открутите и их.
Шаг 4

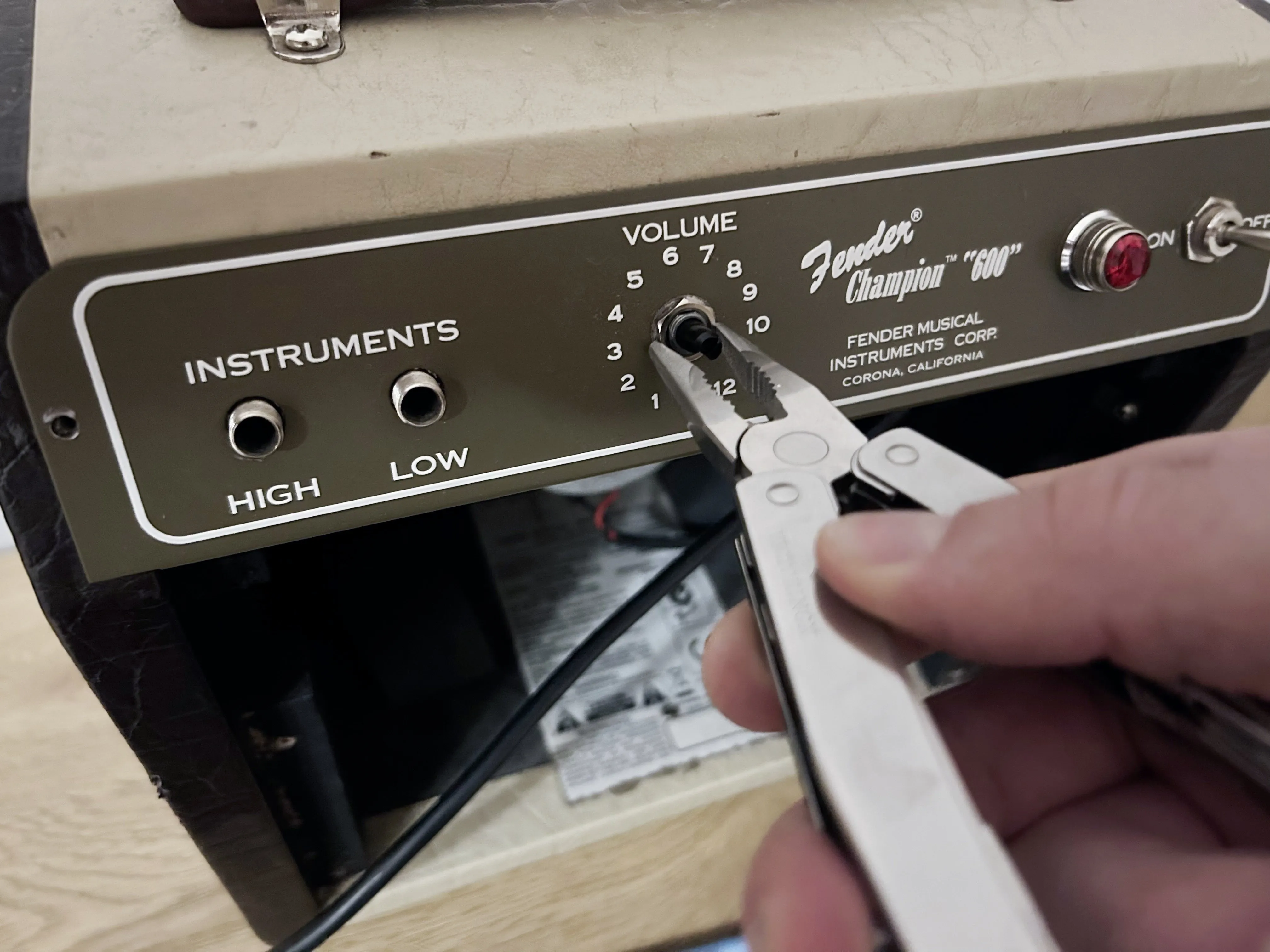

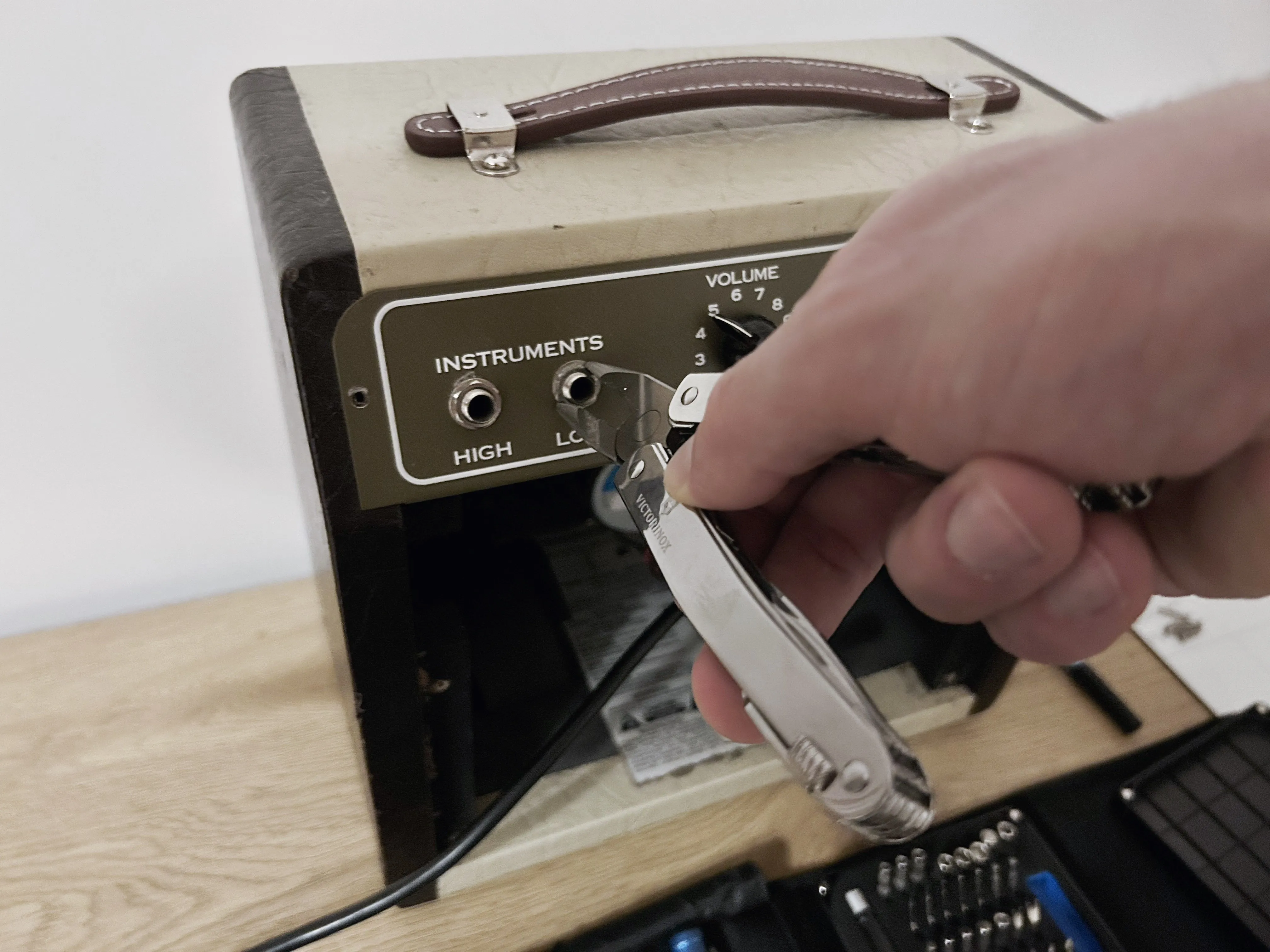

Теперь пришло время открутить гайки на входных разъемах и нашем сломанном регуляторе громкости - я использовал для этого плоскогубцы, но желательно использовать небольшой разводной ключ, комбинированный ключ или торцевую головку, чтобы избежать нежелательных царапин или повреждений.
Шаг 5

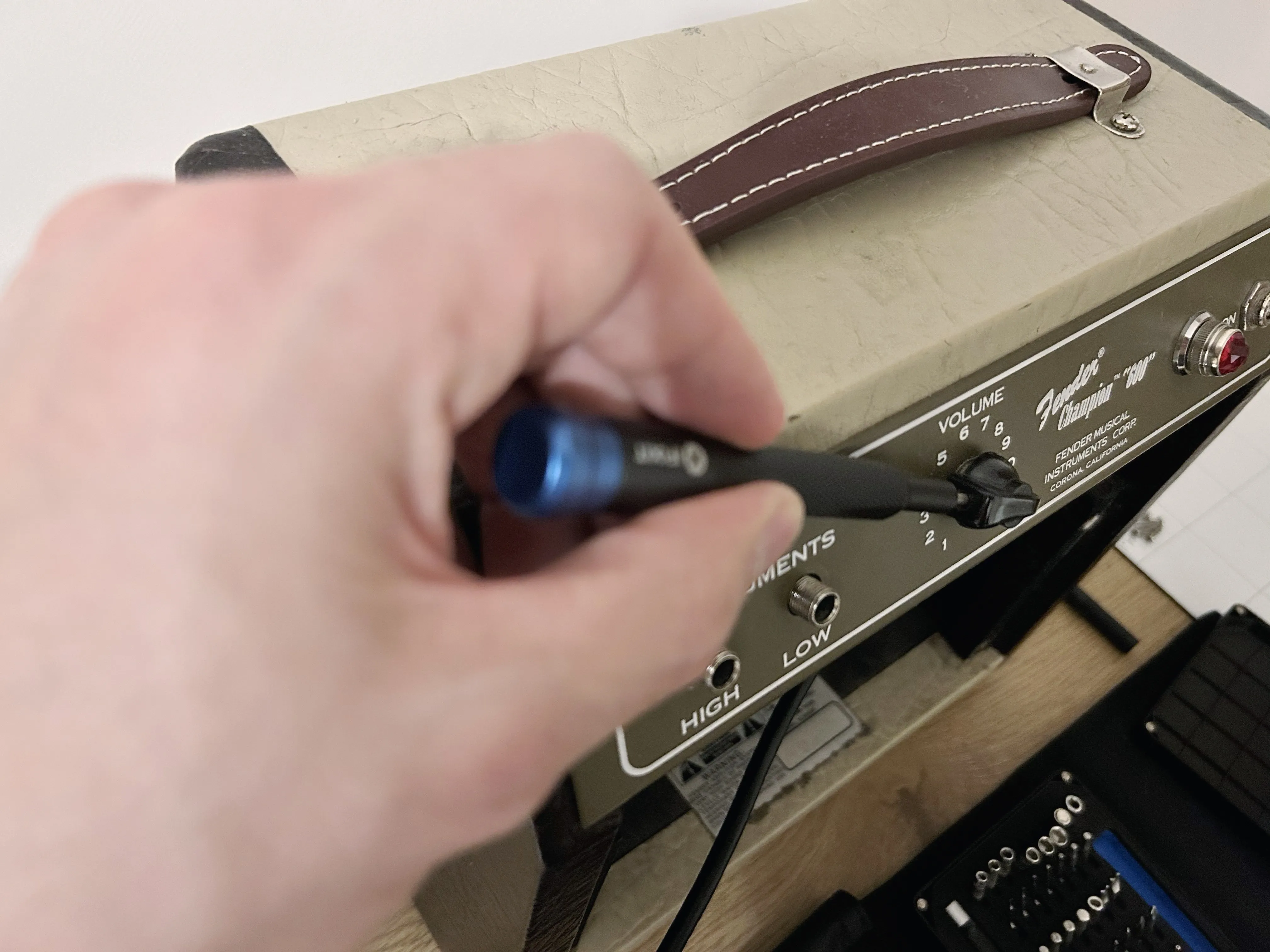

Далее давайте снимем регулятор громкости - для этого вам понадобится плоская бита 2,5. Осторожно вставьте биту в отверстие на задней стороне регулятора, чтобы открутить маленький винтик внутри него.
Вот и все - шасси свободно 👍.

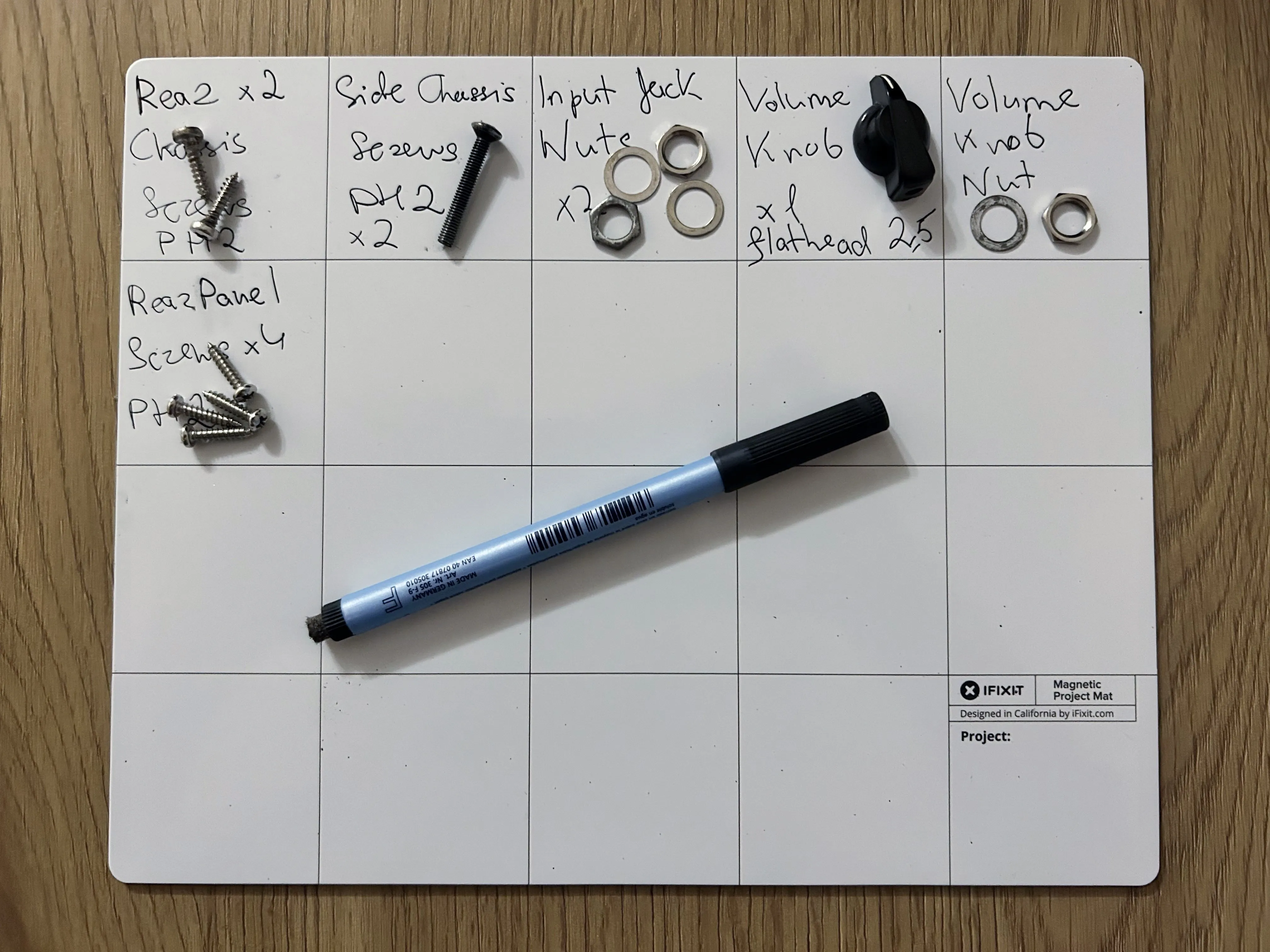

Совет: используйте пластиковый лоток или магнитный коврик для безопасного хранения всех этих винтов и гаек. Вы даже можете написать, откуда взялись все эти детали.
Шаг 6
Слегка приподнимите его и потяните на себя рукой, чтобы получить доступ к внутренним деталям.
Вот и все - корпус усилителя прямо перед вами.
Отличная работа 👍.
