Разборка Fiio M6

Введение

Это простая разборка устройства, показывающая компоненты и способы доступа к ним.

Что вам понадобится

Инструменты

•

  Посмотреть

•

•

Шаг 1 Разборка Fiio M6

• Это полное видео руководство, оно начинается после того, как я попытался открыть его с задней стороны. Устройство должно быть открыто с экрана.

Шаг 2

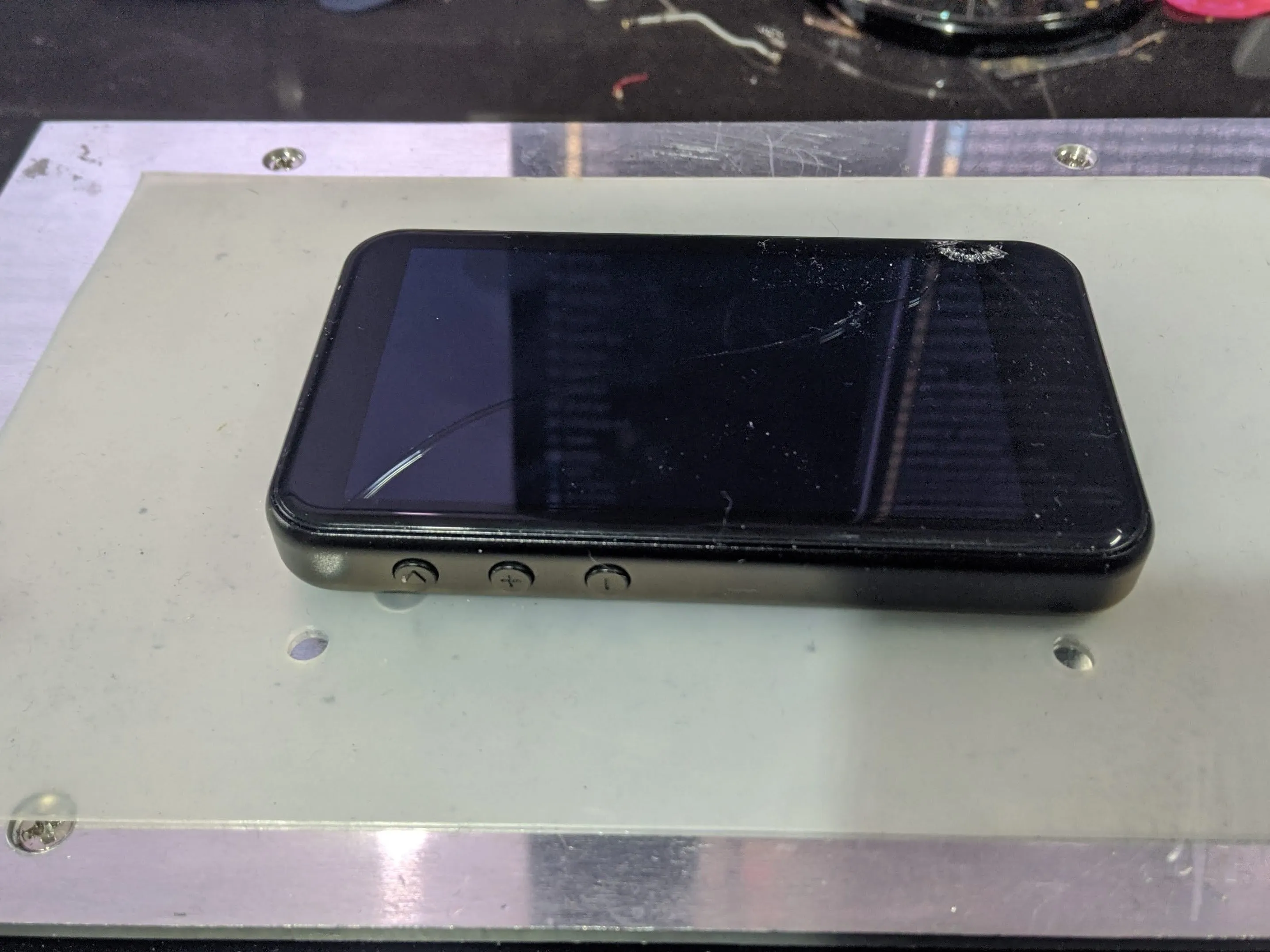

• Нагрейте устройство до 110C в течение 2-3 минут.

Шаг 3

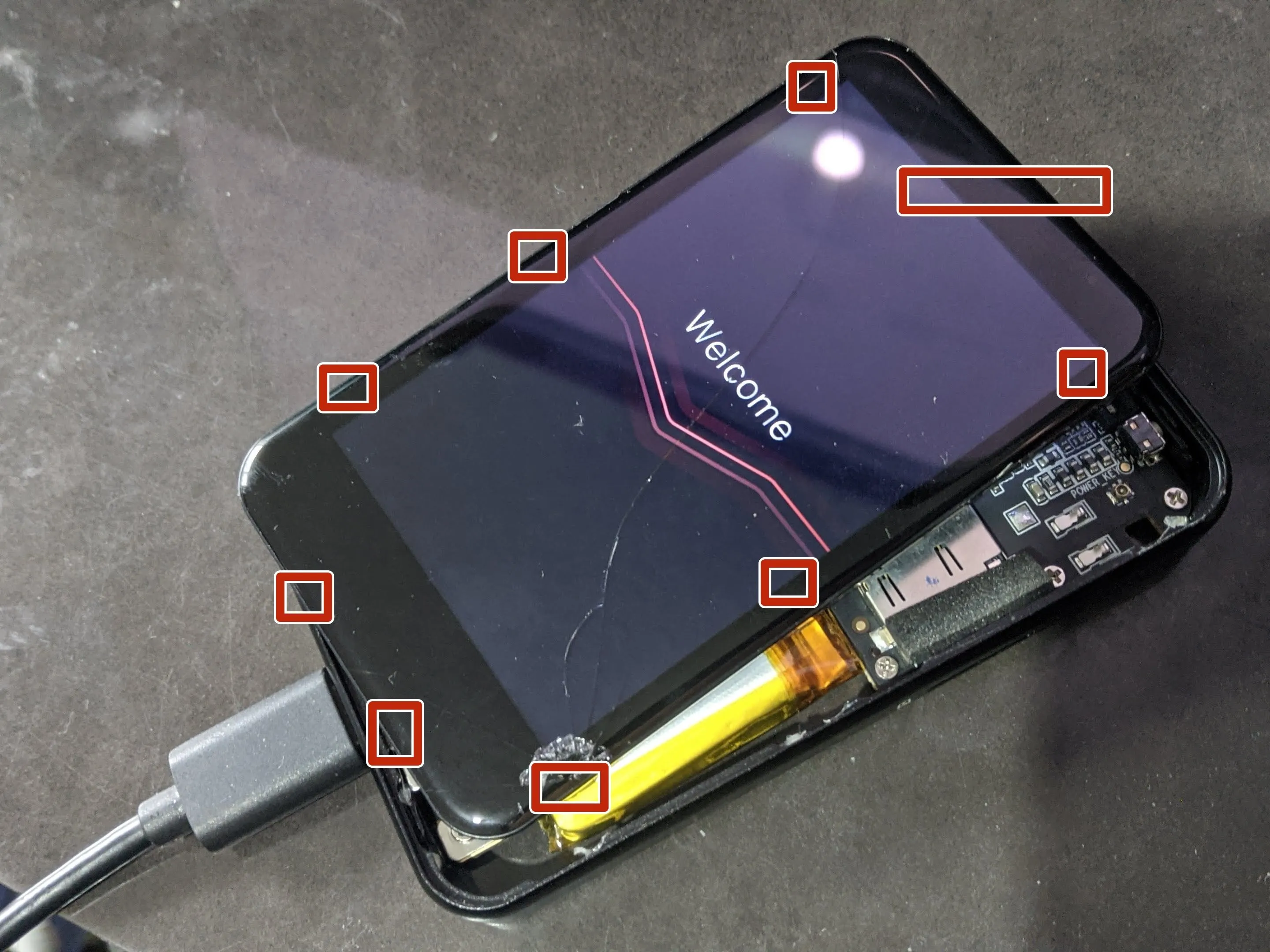

• Осторожно подденьте боковые стороны устройства (или не подденьте, если экран разбит). Экран прикреплен к рамке 8 пластиковыми язычками, на каждом из которых есть немного клея. Верхний выступ - большой, поэтому начинать нужно снизу.

Шаг 4

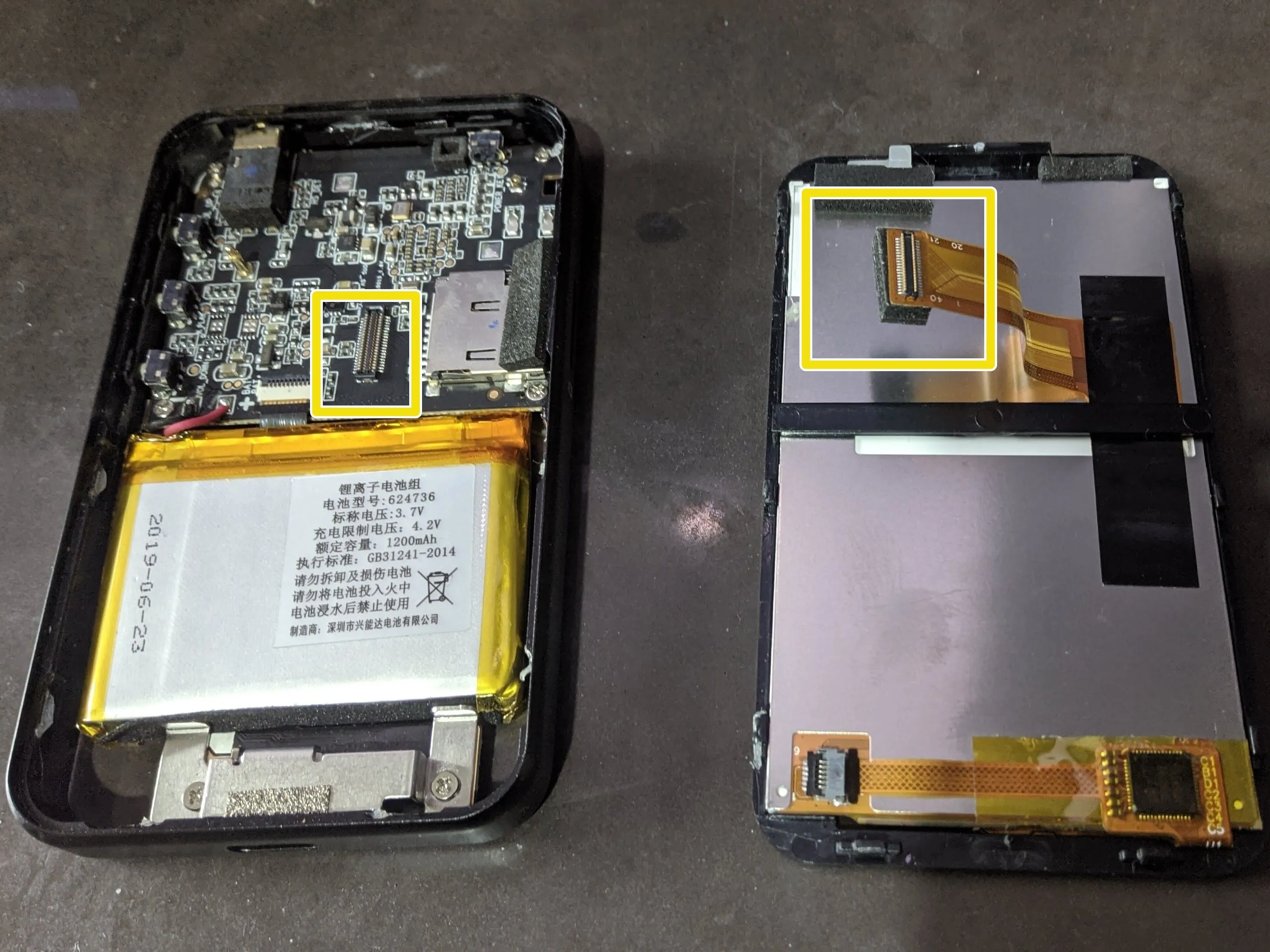

• Отсоедините ленточный разъем ЖК-дисплея в середине рамки, и вы сможете отделить ЖК-дисплей от рамки. На этом этапе вы можете установить сменный ЖК-дисплей.

Шаг 5

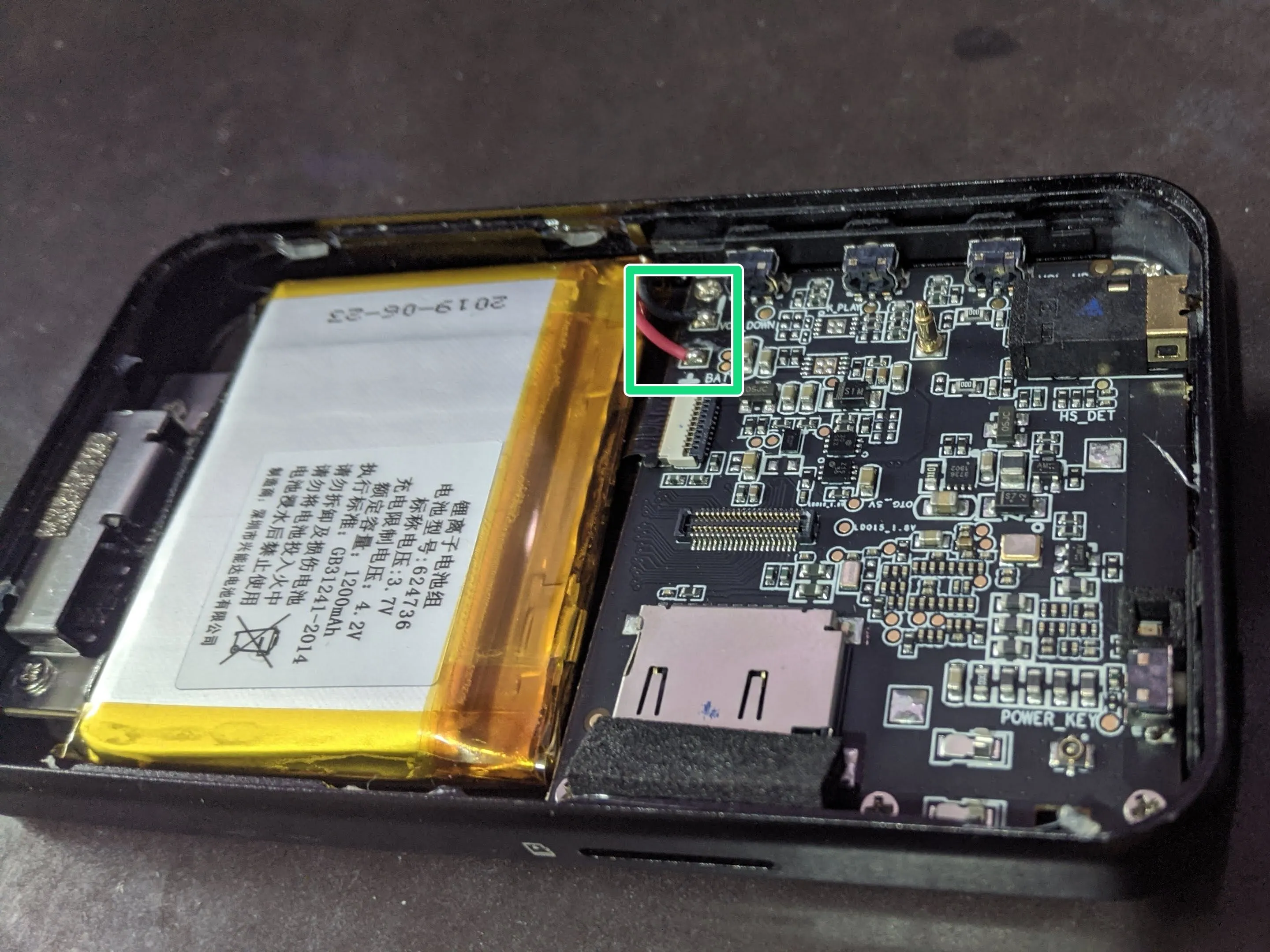

• Вид сверху на разобранное устройство, батарея припаяна с небольшим количеством конформного покрытия поверх площадок.

Шаг 6

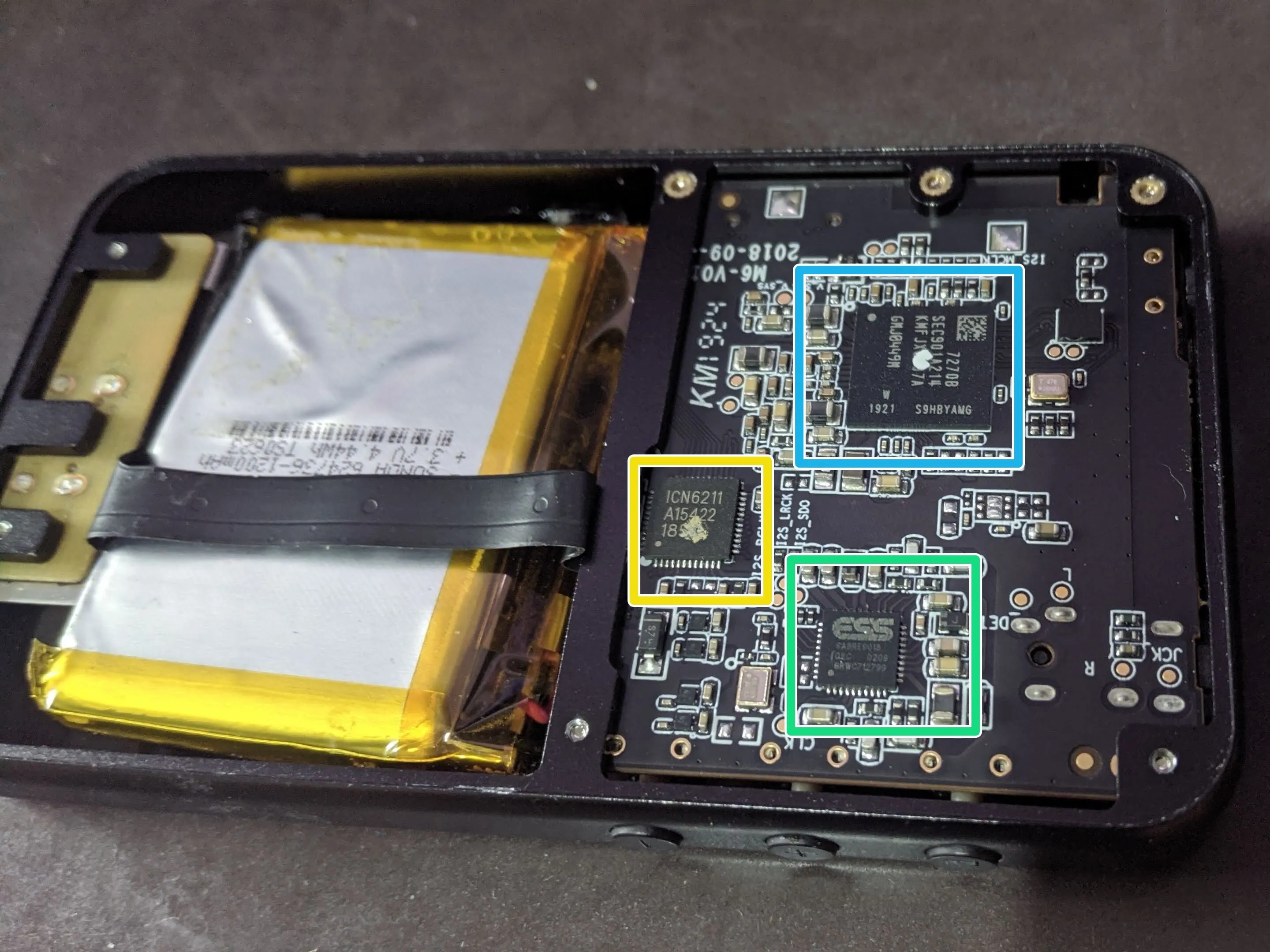

• Вид сзади устройства, деталь идентифицирована:

• ES9018Q2C ЦАП

• ICN6211 MIPI LCD контроллер

• Exynos 7270, это высокоинтегрированный чип для носимых устройств, он включает в себя обычные характеристики SOC Samsung, с интегрированными в пакет DRAM и eMMC. Именно поэтому на печатной плате нет никаких микросхем DRAM или накопителей.

Шаг 7

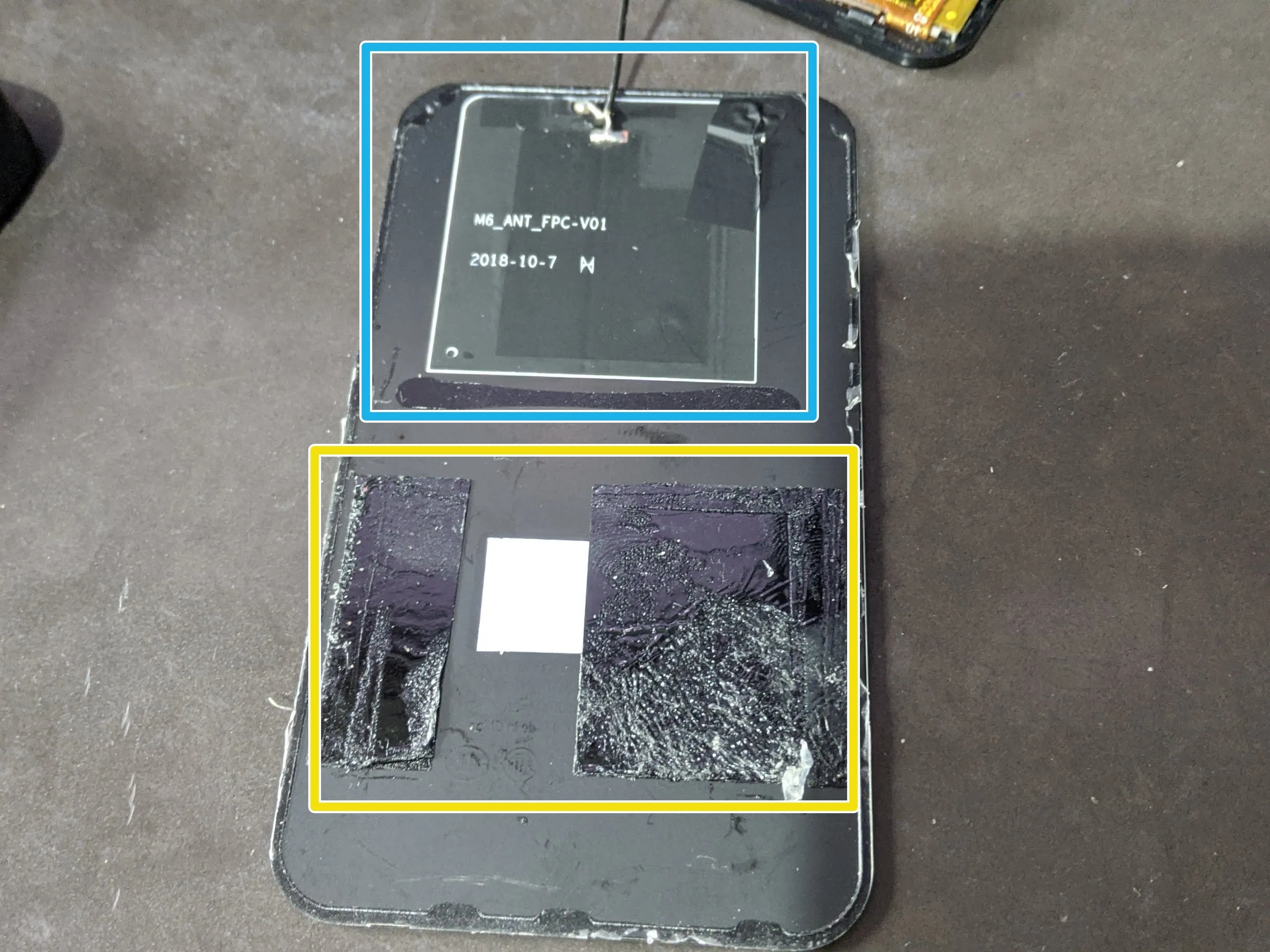

• Я снял заднюю панель, но для замены ЖК-дисплея или аккумулятора это не обязательно. Аккумулятор был приклеен к задней панели, а сверху находится антенна.

Шаг 8

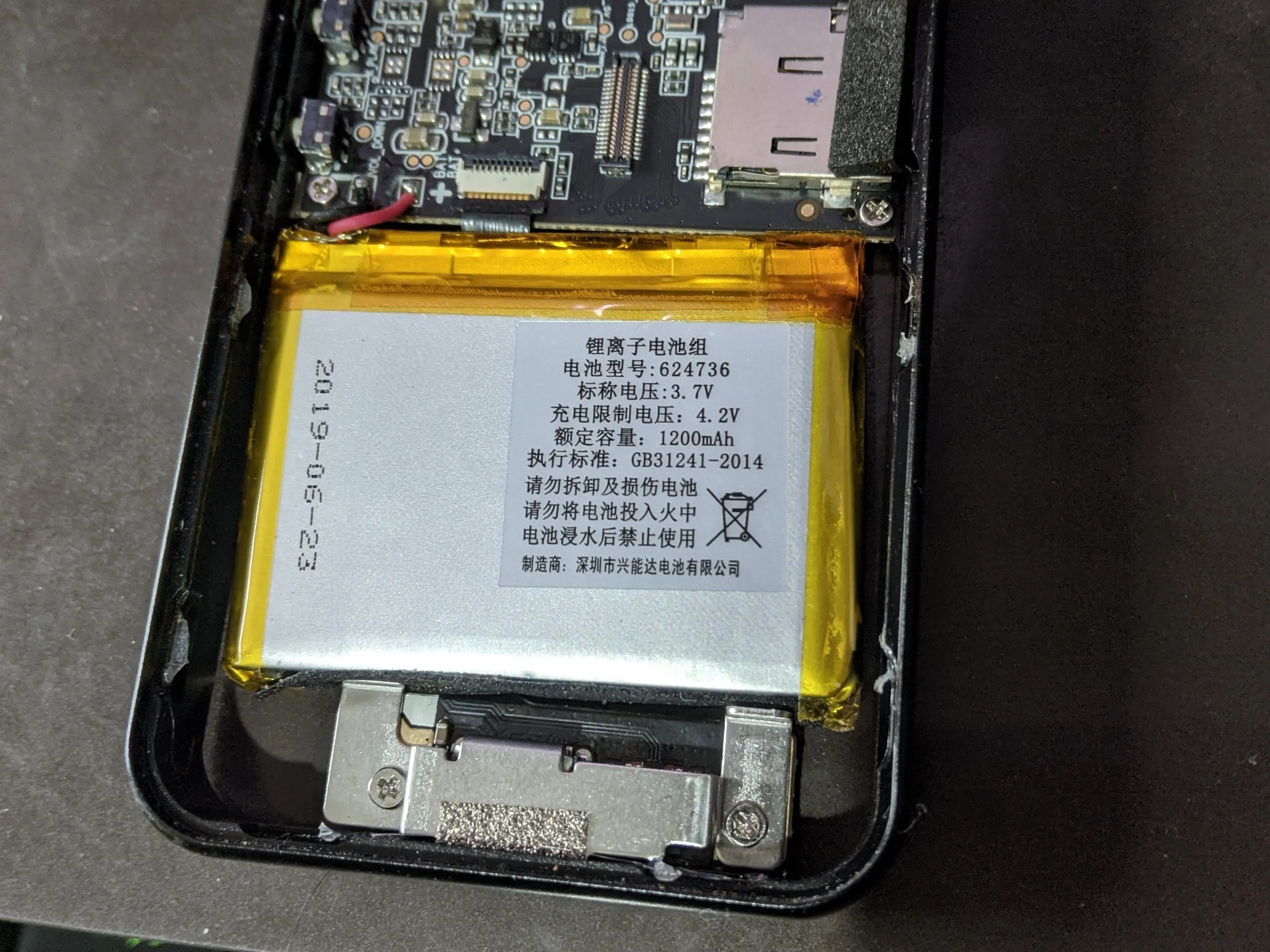

• Детали аккумулятора.

• Произведено компанией SUNDA.

• 3,7-4,2 В

• 1200 мАч

• форм-фактор 624736 чехол
