Разборка Finelife NV-023172 Тостер с 2 ломтиками

Введение

Как и при работе с любым электрическим прибором, перед началом работы отключите его от сети. Многие тостеры содержат нагревательные элементы, которые действуют как оголенные провода, подключенные непосредственно к электросети. Никогда не засовывайте руку в прорези тостера. Велика вероятность прикоснуться к проводу под напряжением и получить удар током. Рука также может застрять, что будет неловко и неудобно.

Что вам понадобится

Инструменты

•

  Посмотреть

•

Шаг 1 Техника безопасности и принадлежности

• Убедитесь, что тостер отключен от сети.

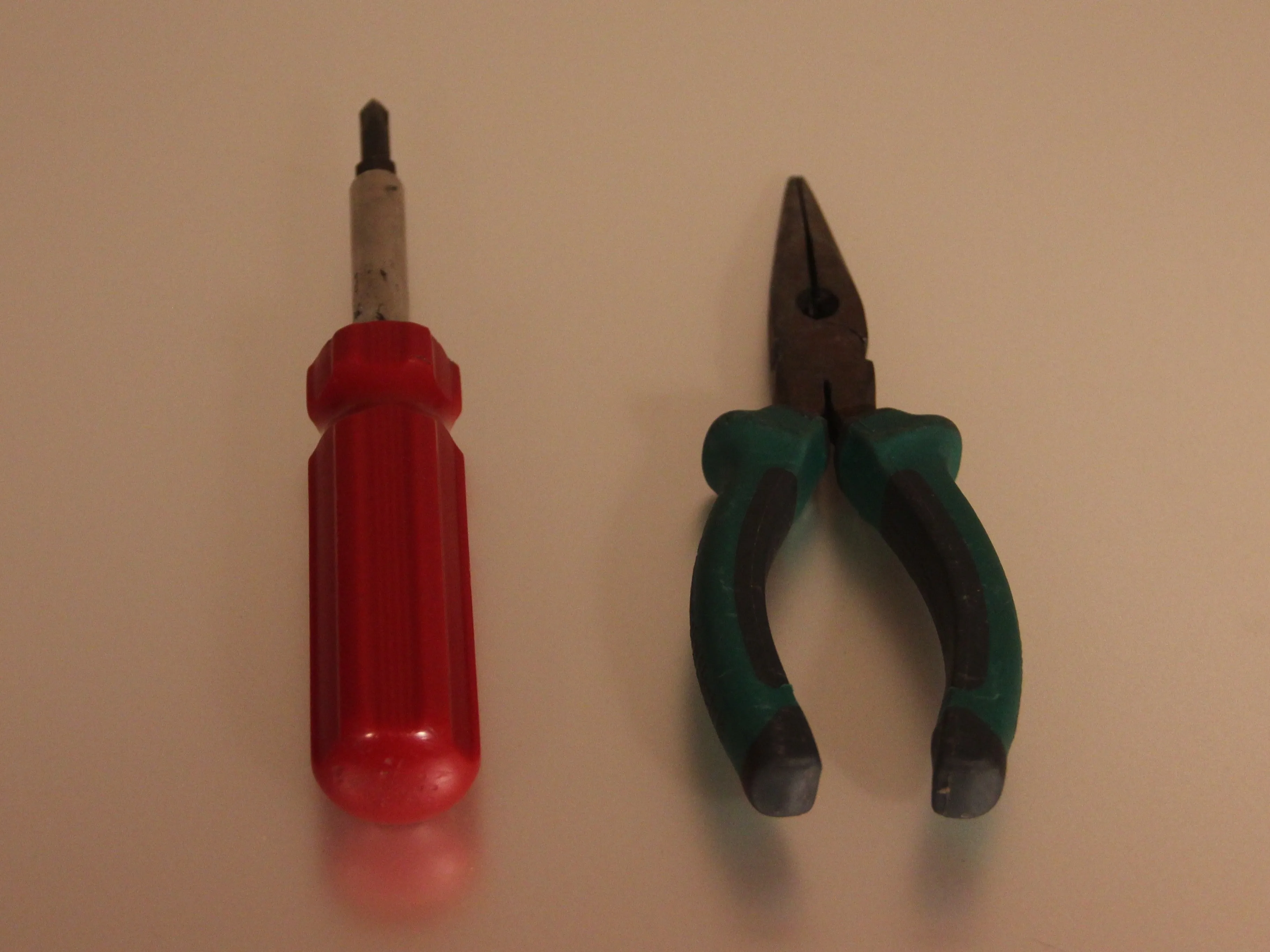

• Возьмите необходимые инструменты: крестообразную отвертку №2 и небольшие плоскогубцы с игольчатым носом.

• Удалите хлебные крошки, если они есть, через люк для хлебных крошек на дне тостера.

Шаг 2 Расколоть корпус

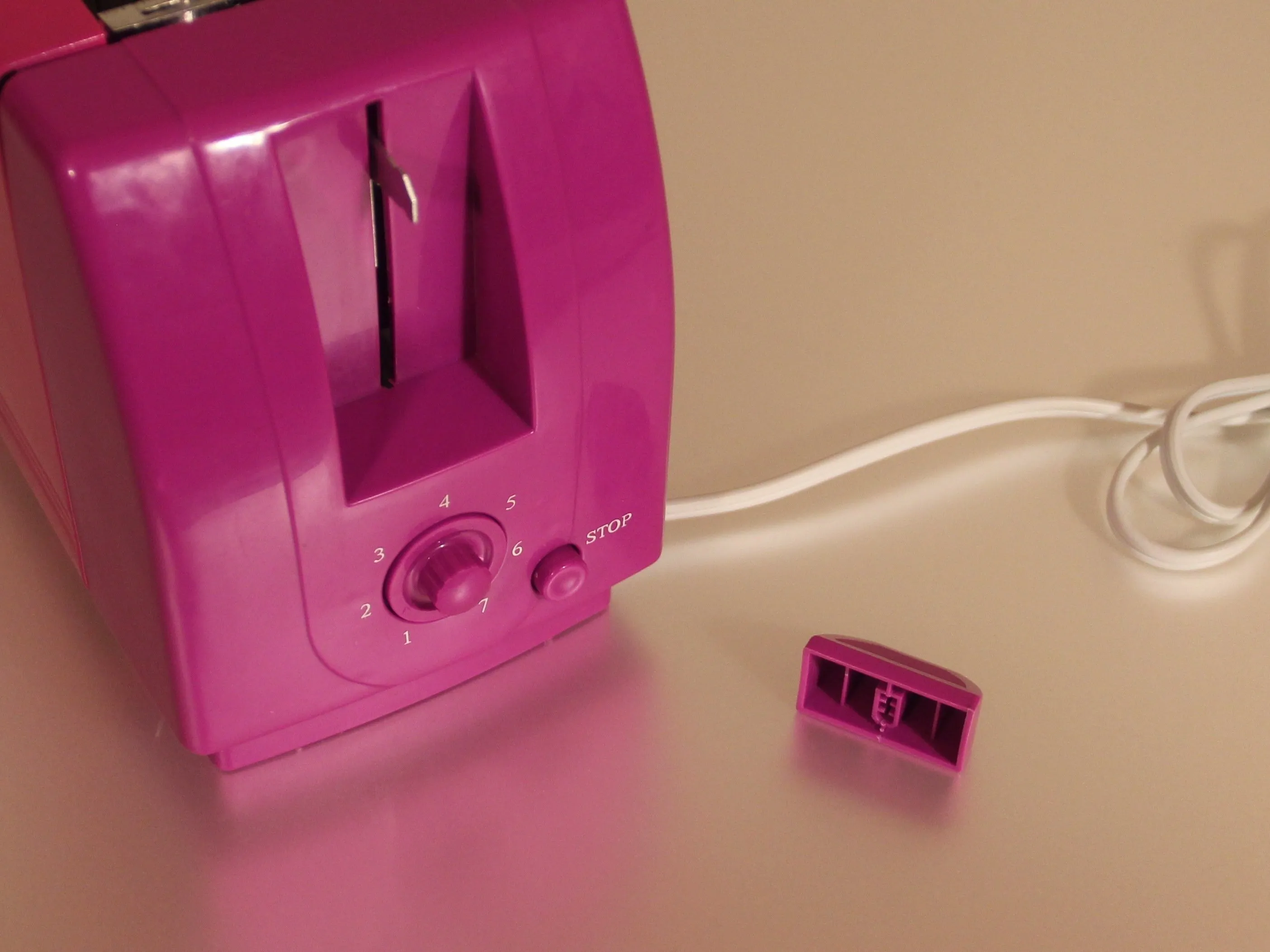

• Осторожно потяните рычаг тостера прямо на себя. Для этого может потребоваться изрядное усилие и покачивание вперед-назад.

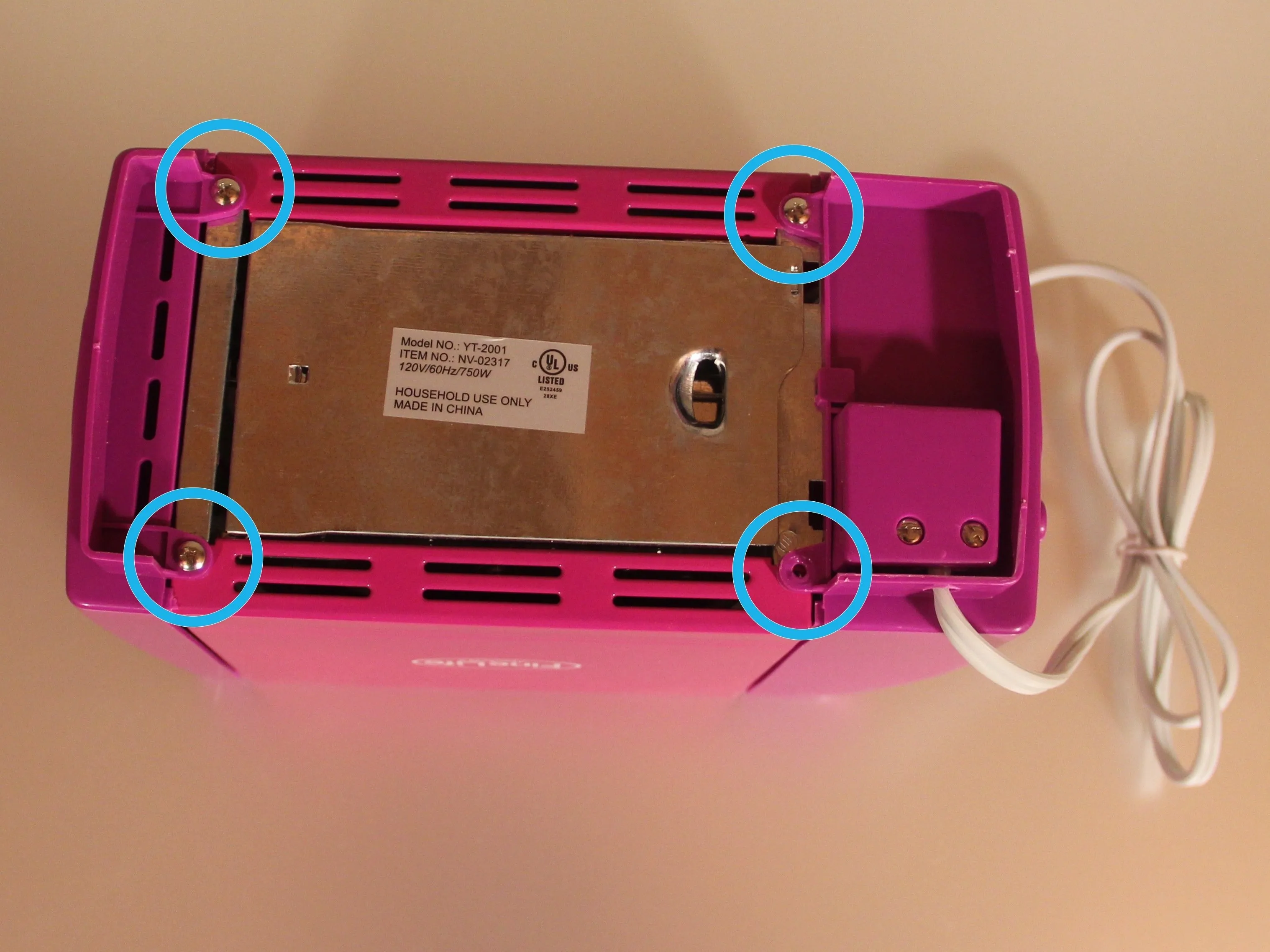

• Открутите 4 винта в нижней части тостера. Один винт уже удален на этой фотографии. Он был потерян в результате несчастного случая при завинчивании и в этом руководстве не появится.

• В этот момент передняя и задняя пластиковые панели должны отпасть от тостера. Не волнуйтесь, если этого не произойдет; об этом будет рассказано далее в руководстве.

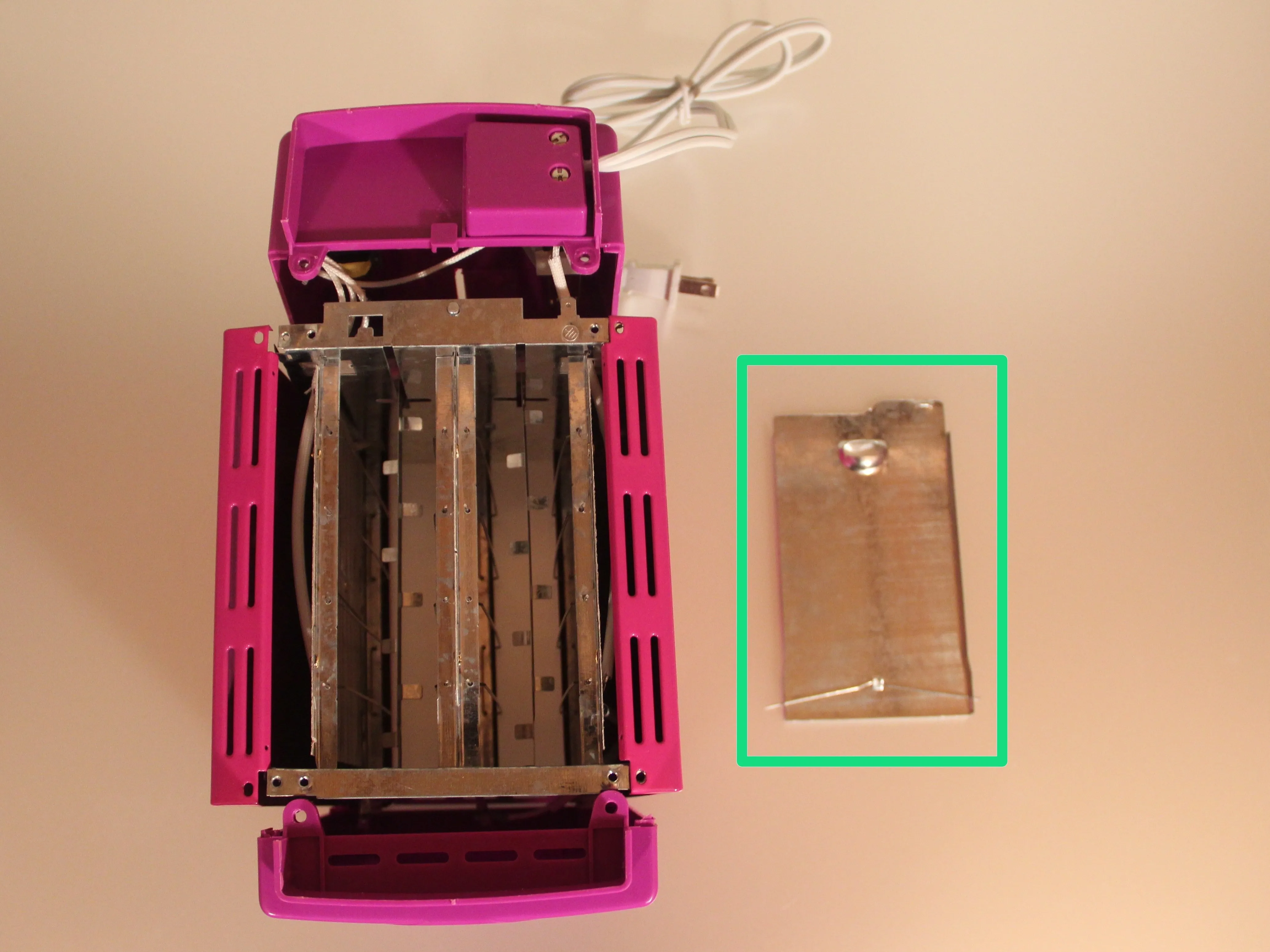

• Вытащите поддон для хлебных крошек, потянув его к передней части и немного в сторону от тостера. Можно также вырвать его с помощью грубой силы и устранить любые повреждения металлического листа с помощью плоскогубцев.

Шаг 3 Первый взгляд внутрь

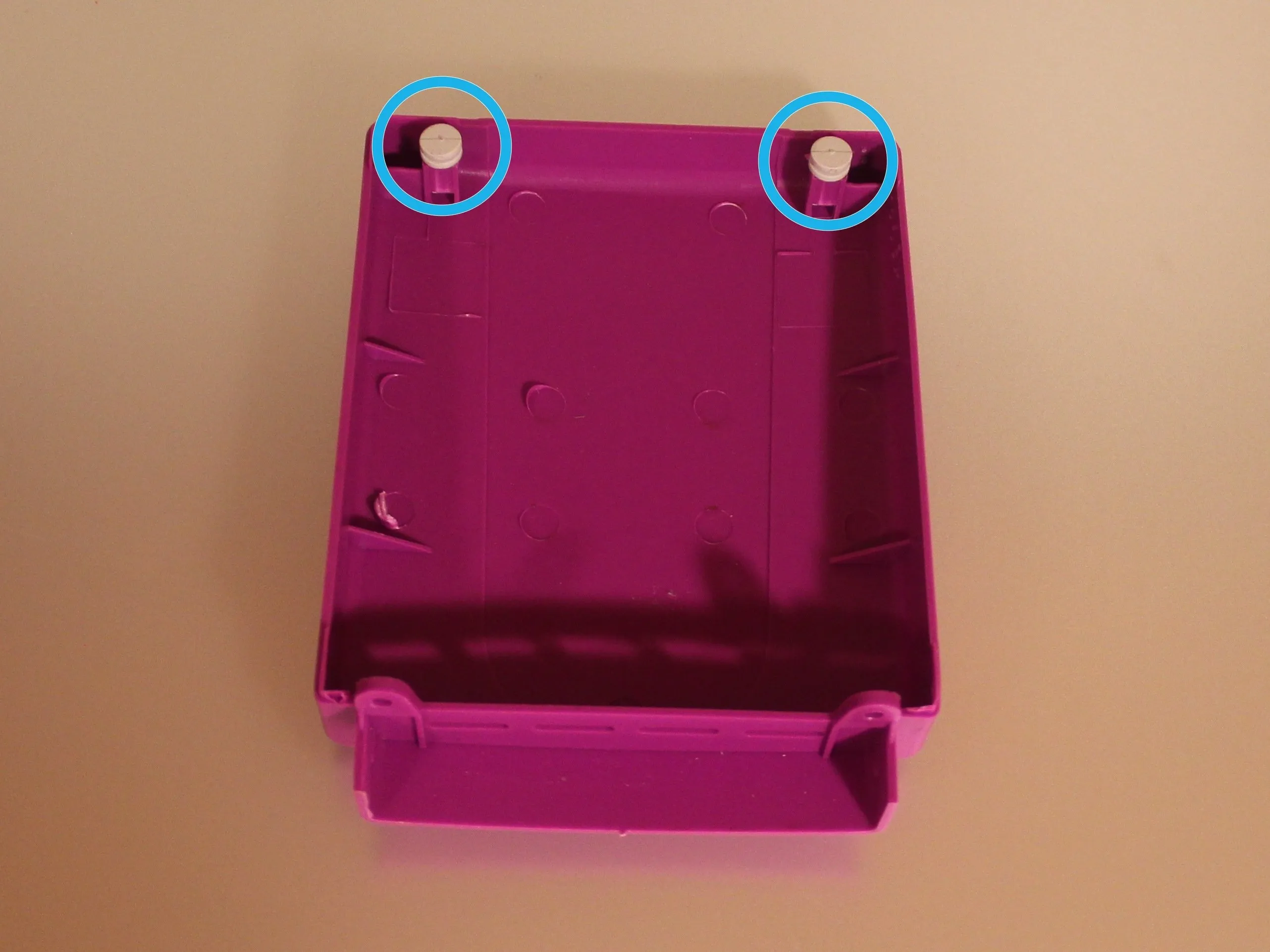

• Снимите переднюю и заднюю пластиковые панели. 2 пластиковые направляющие крепят панели к тостеру. Сдвиньте панели прямо вниз, к дну тостера.

• Примечание: передняя панель держится на нескольких проводах. Провода имеют достаточную слабину, чтобы снять панель. Не прилагайте чрезмерных усилий к проводам, иначе они могут сломаться в местах соединения внутри тостера.

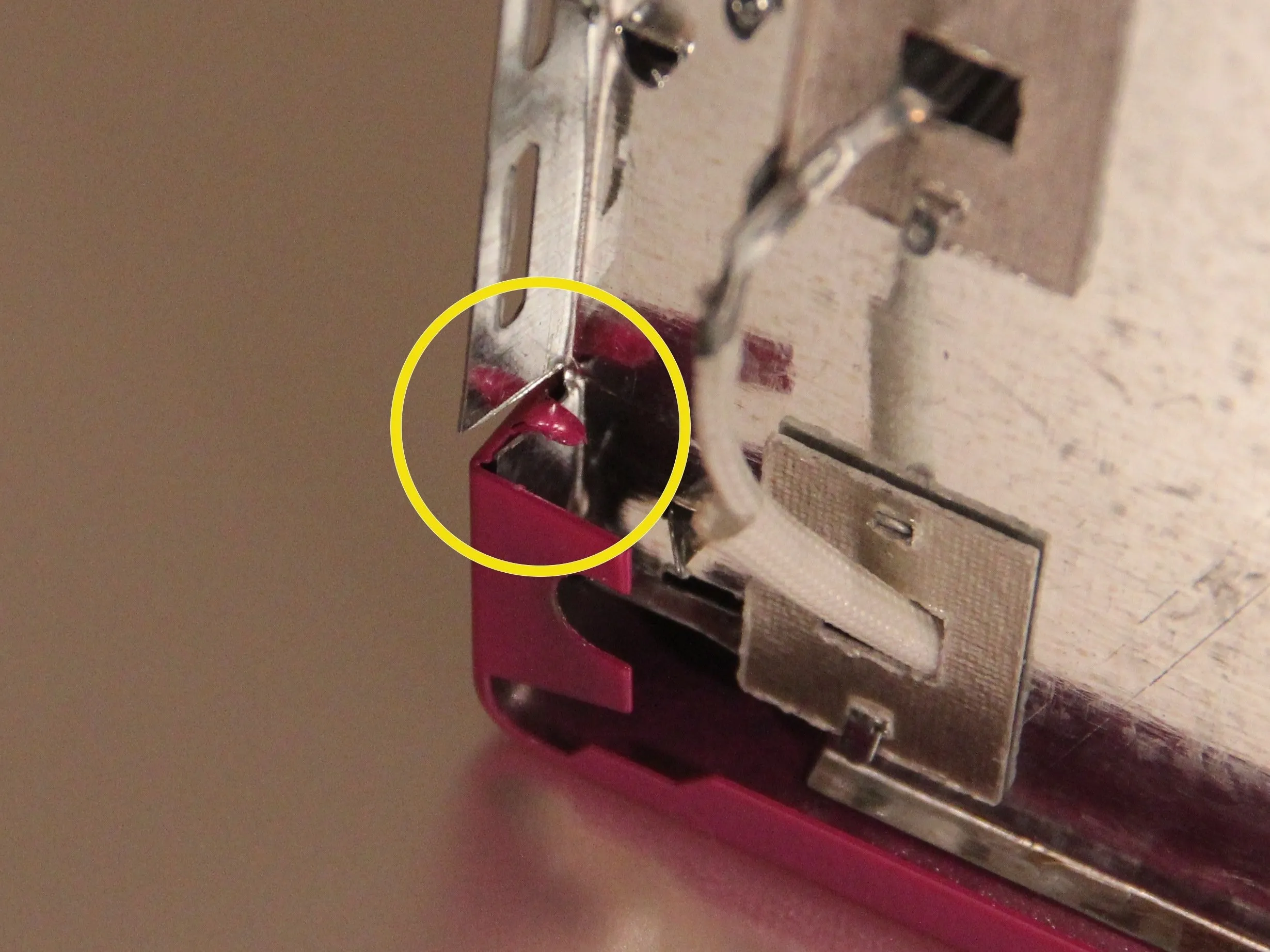

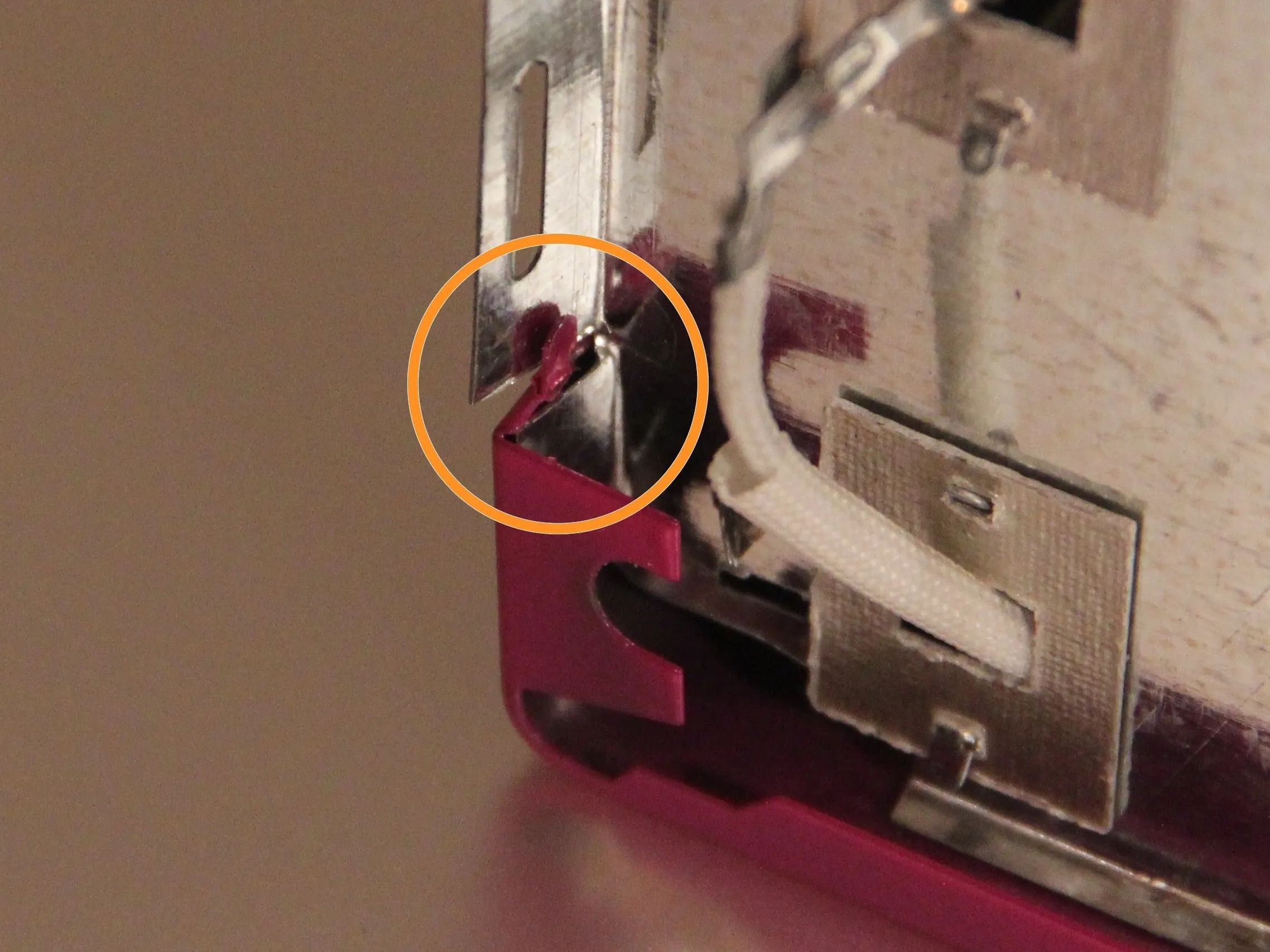

• Найдите 4 выступа в верхних углах тостера.

• С помощью плоскогубцев отогните 4 язычка вниз, чтобы они совпали с язычком, отмеченным желтым цветом. Следите за тем, чтобы не пережать выступы и не сломать их.

Шаг 4 Полное снятие корпуса

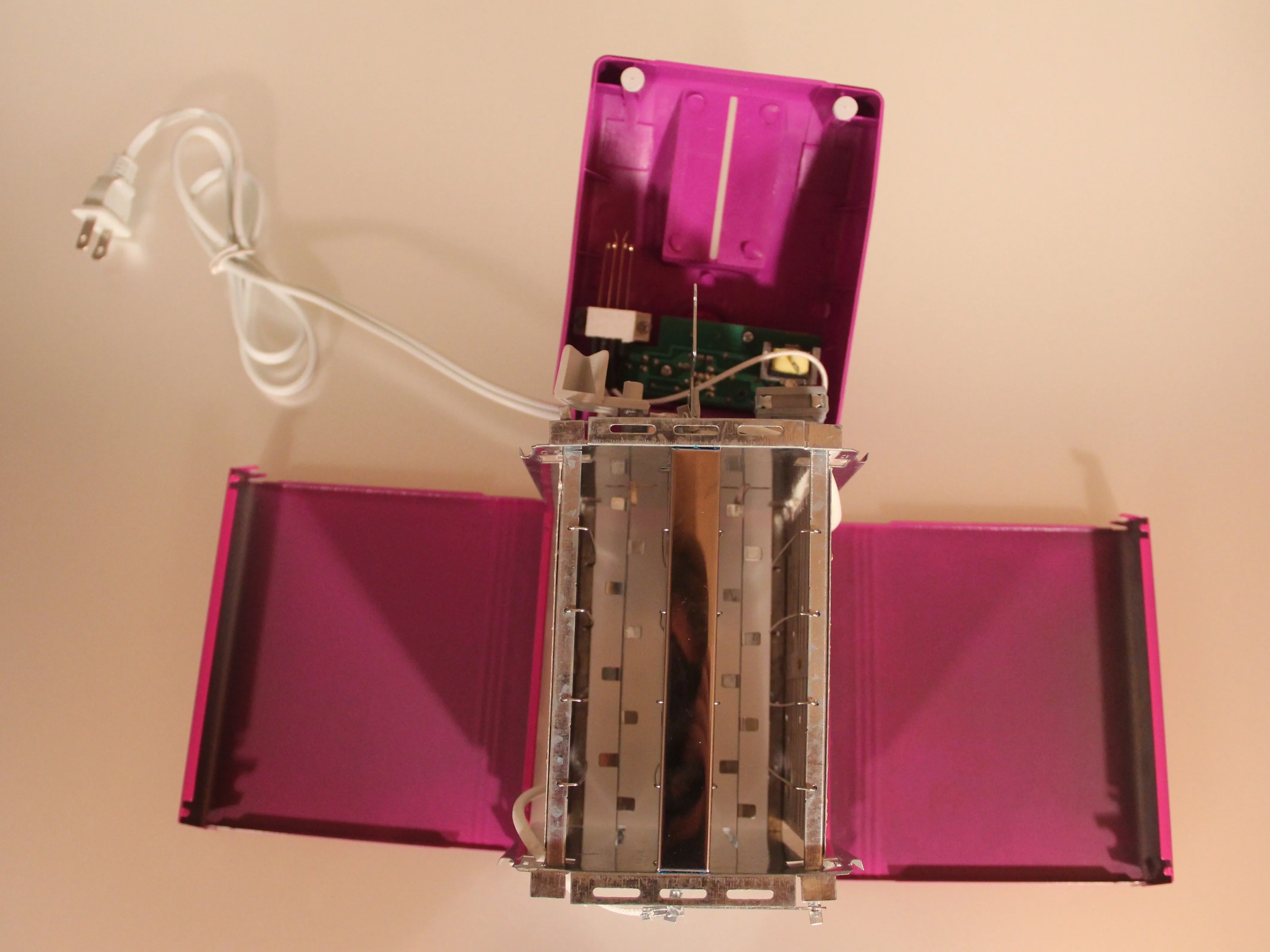

• По очереди сдвиньте металлические боковые панели вверх и снимите их с тостера. Нижние фланцы должны быть слегка отогнуты наружу, чтобы освободить внутренние части тостера.

• Если панели не снимаются, проверьте, чтобы выступы, упомянутые в шаге 3, были свободны от других металлических деталей тостера.

Шаг 5 Исследование платы управления

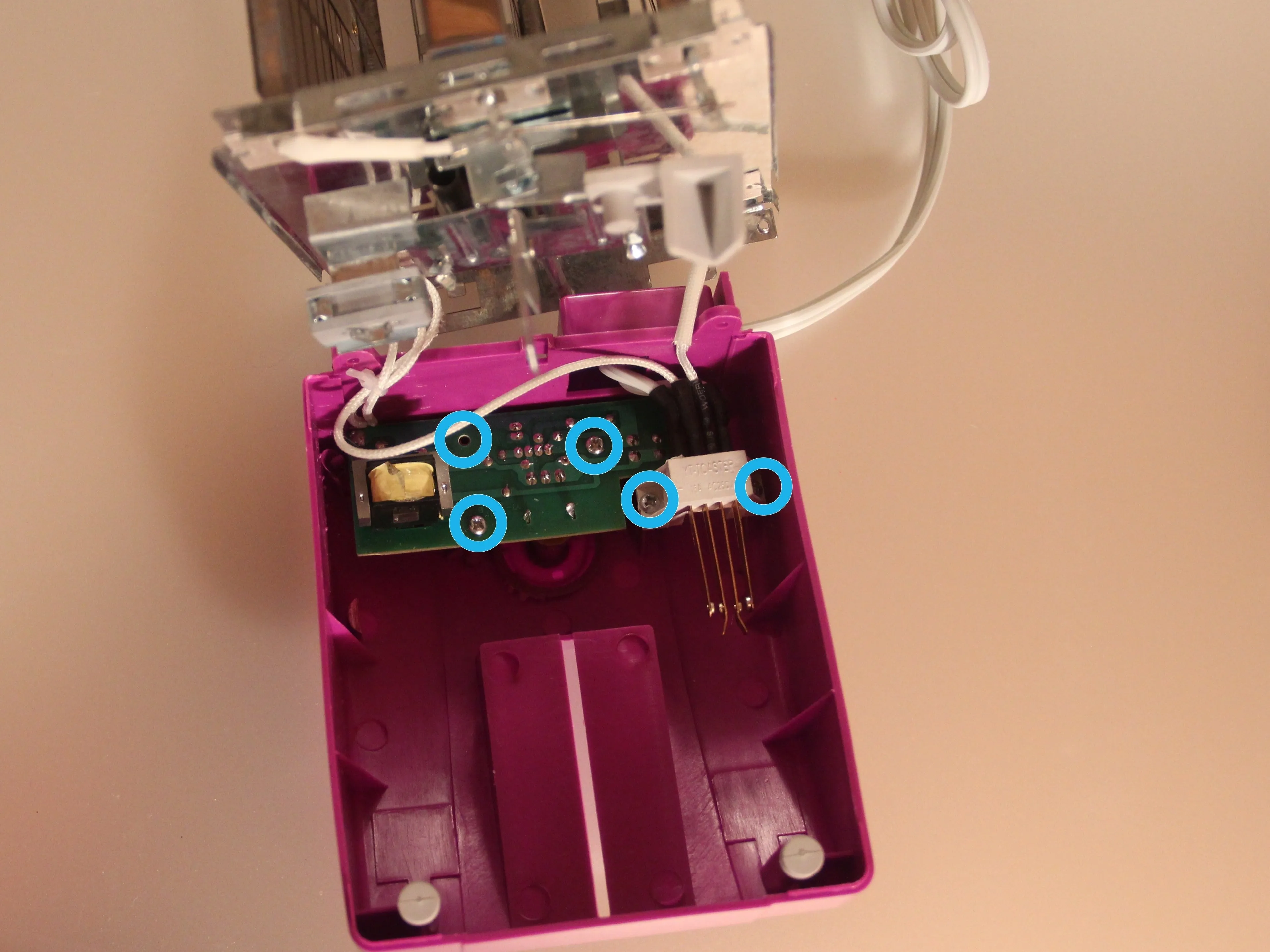

• Открутите 5 винтов на печатной плате и переключателе. В руководстве видны только 3 винта. Один из них потерян навсегда, а один прячется в тени.

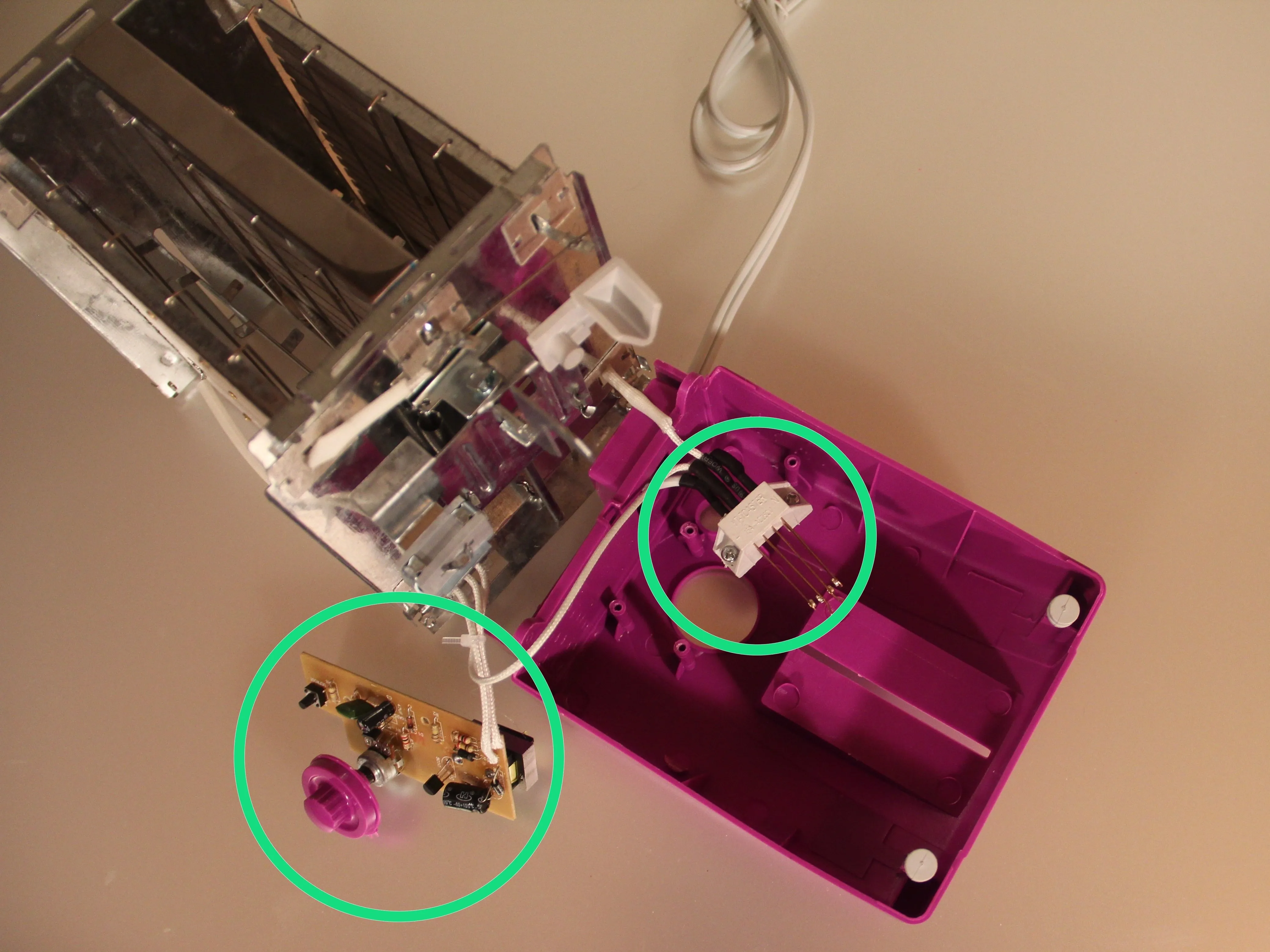

• Осторожно снимите плату управления и выключатель питания. Ручка регулятора закреплена на потенциометре платы управления. Кнопка 'Стоп' удерживается только платой управления.

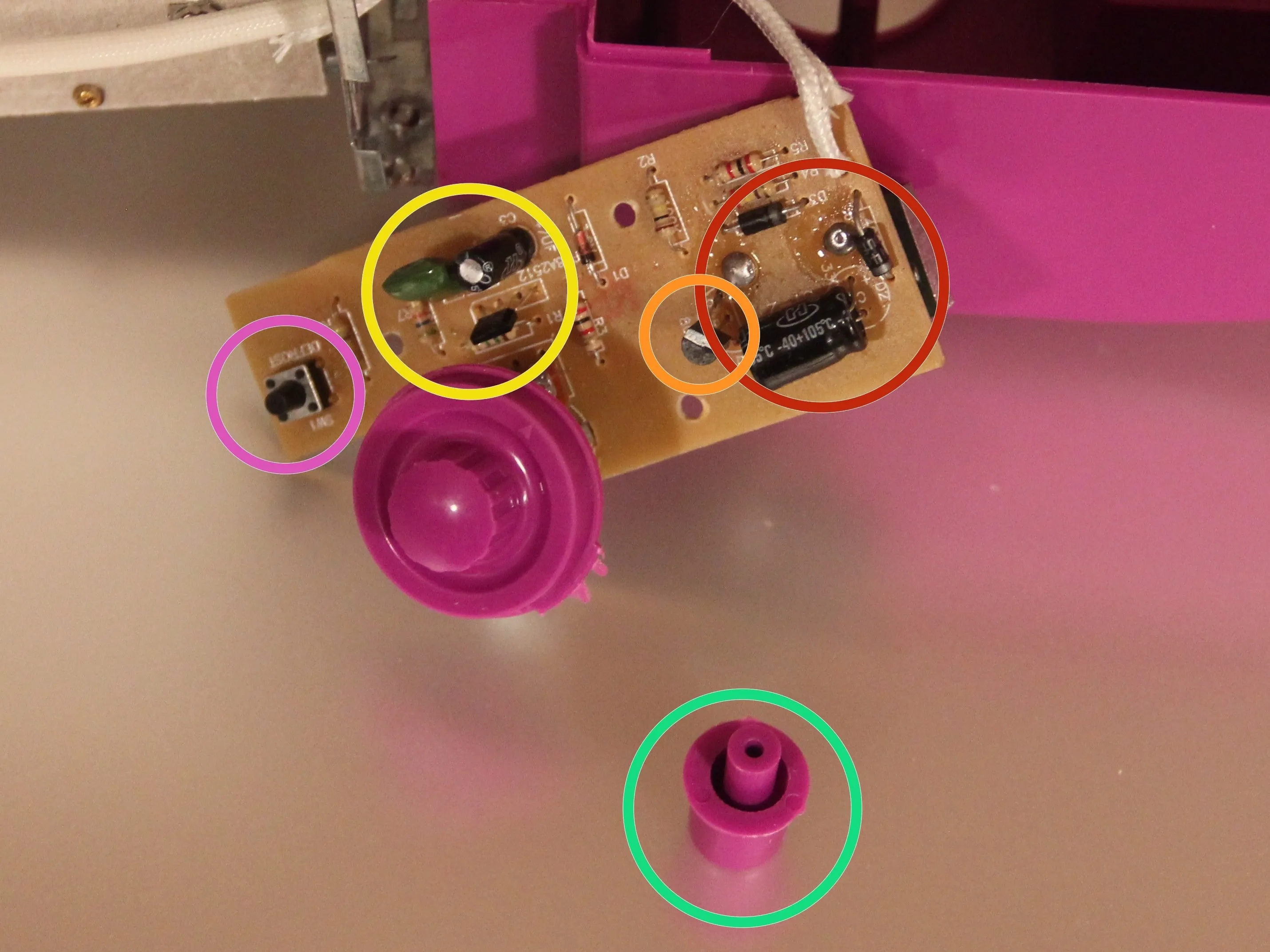

• Плата управления имеет следующие характеристики:

• Выпрямитель

• Делитель частоты (выдает период около 30 секунд)

• Кнопка 'Стоп

• Простой NPN-переключатель

• Электромагнит (на задней панели)

Шаг 6 Механизм защелки и разгрузка от напряжения

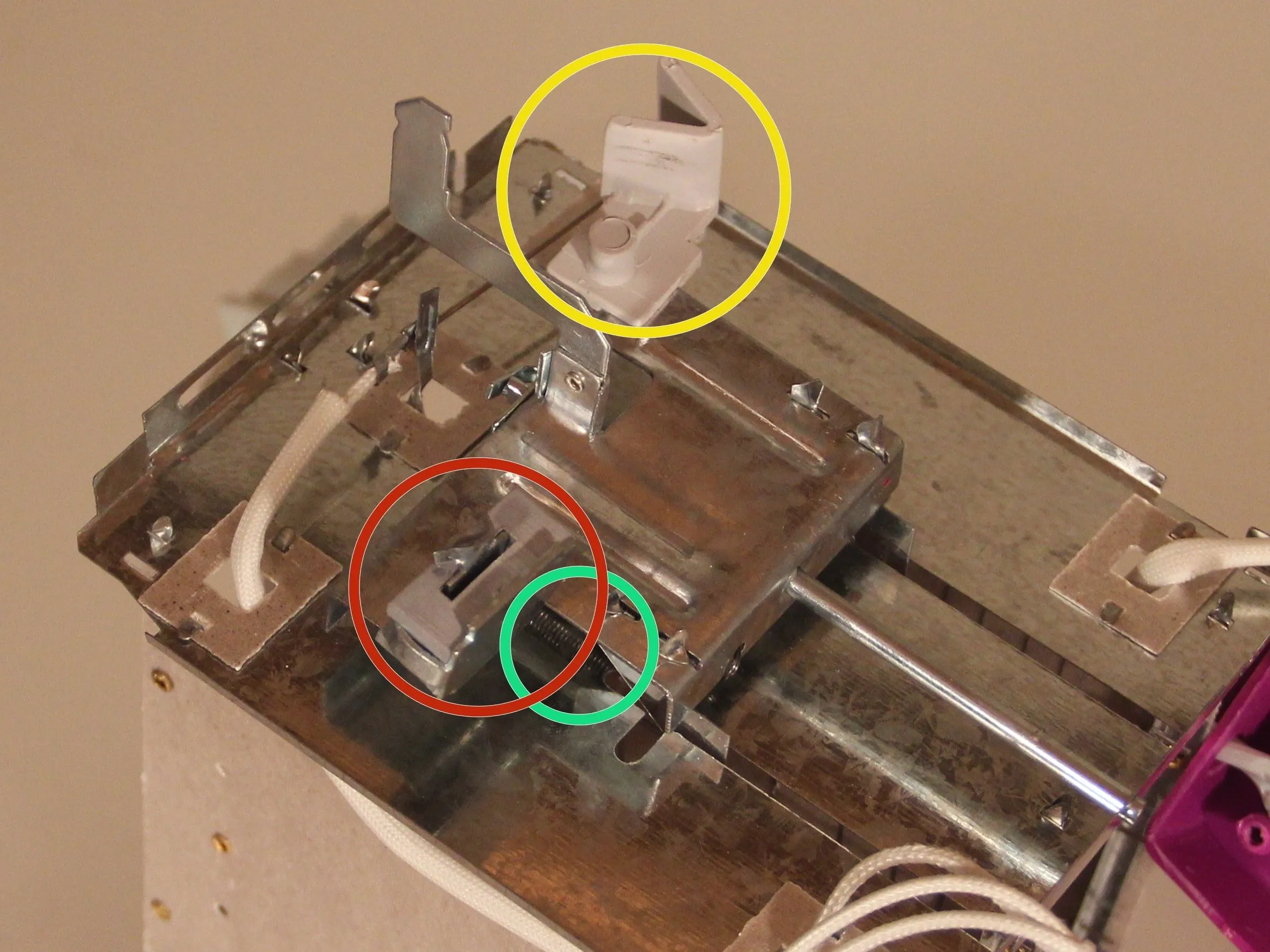

• Механизм защелки содержит:

• ферромагнитный элемент, который удерживает электромагнит.

• рычаг для закрытия выключателя питания

• Пружина для запуска тоста в вертикальном направлении

• Примечание: Механизм защелки можно снять, дополнительно согнув металлический лист. Этого делать не рекомендуется, так как при сборке может быть очень трудно согнуть металлический лист обратно в исходное положение.

• Куски электроизоляционной плиты удерживают провода. Нагревательные элементы приклепаны непосредственно к плитам, а плиты приклепаны к раме из листового металла.

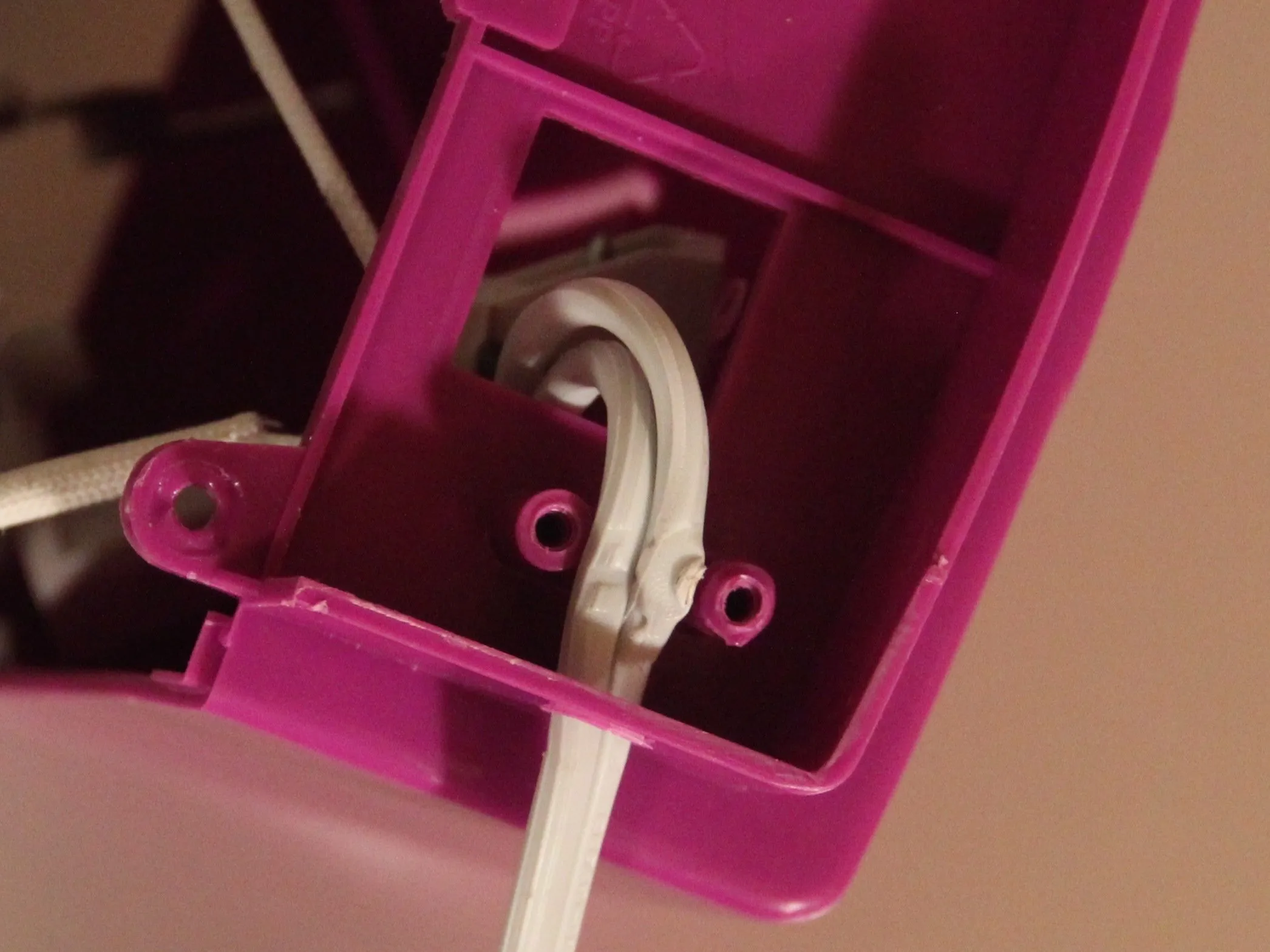

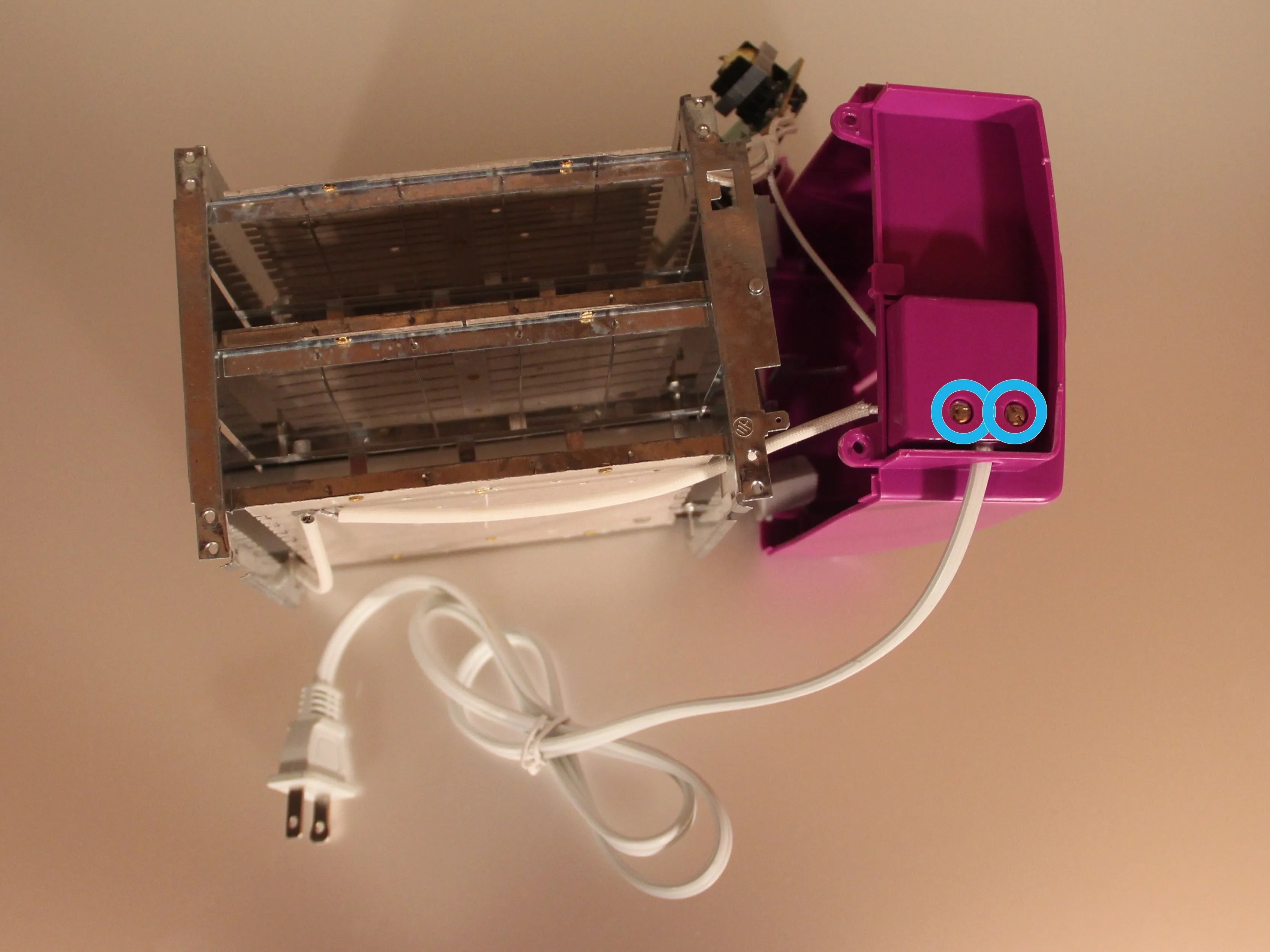

• Разгрузку от натяжения можно снять, открутив 2 винта (синие). Винты имеют специальную головку. Их можно захватить маленькими плоскогубцами с игольчатым носом или кусачками.

• После откручивания винтов крышка разгрузки от натяжения сразу снимается.

Шаг 7 Завершение разборки

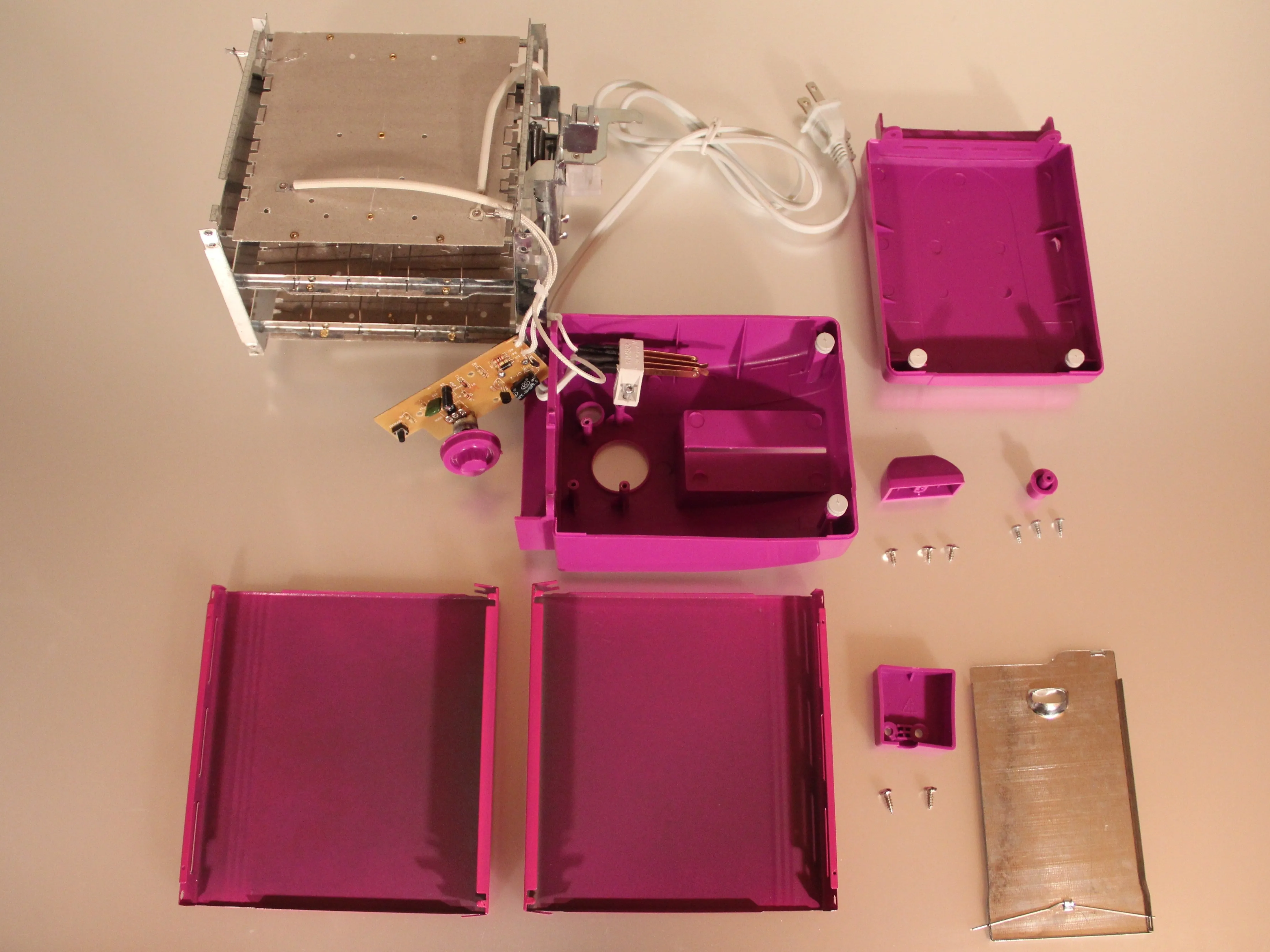

• Поздравляем! Вы успешно разобрали тостер с 2 ломтиками.

• Авантюристы могут разобрать корпус из листового металла, выкрутив металлические язычки, которые фиксируют его вместе, но это может привести к необратимым повреждениям тостера.
