Разборка стола Fisher Price Laugh and Learn [April Fools ...]

Введение

В этом разборе мы раскроем внутренности этого замечательного устройства и посмотрим, что управляет реалистичной графикой, светодиодами и 120+ звуковыми эффектами.

Что вам понадобится

Инструменты

•

  Посмотреть

Шаг 1 Обзор

• Стол имеет 4 различных игровых зоны: Дом щенка, рынок, зоопарк и ферма.

• Также на столе есть телефон. Он предназначен для звонков щенку и его друзьям.

Шаг 2 Отсоедините ножки

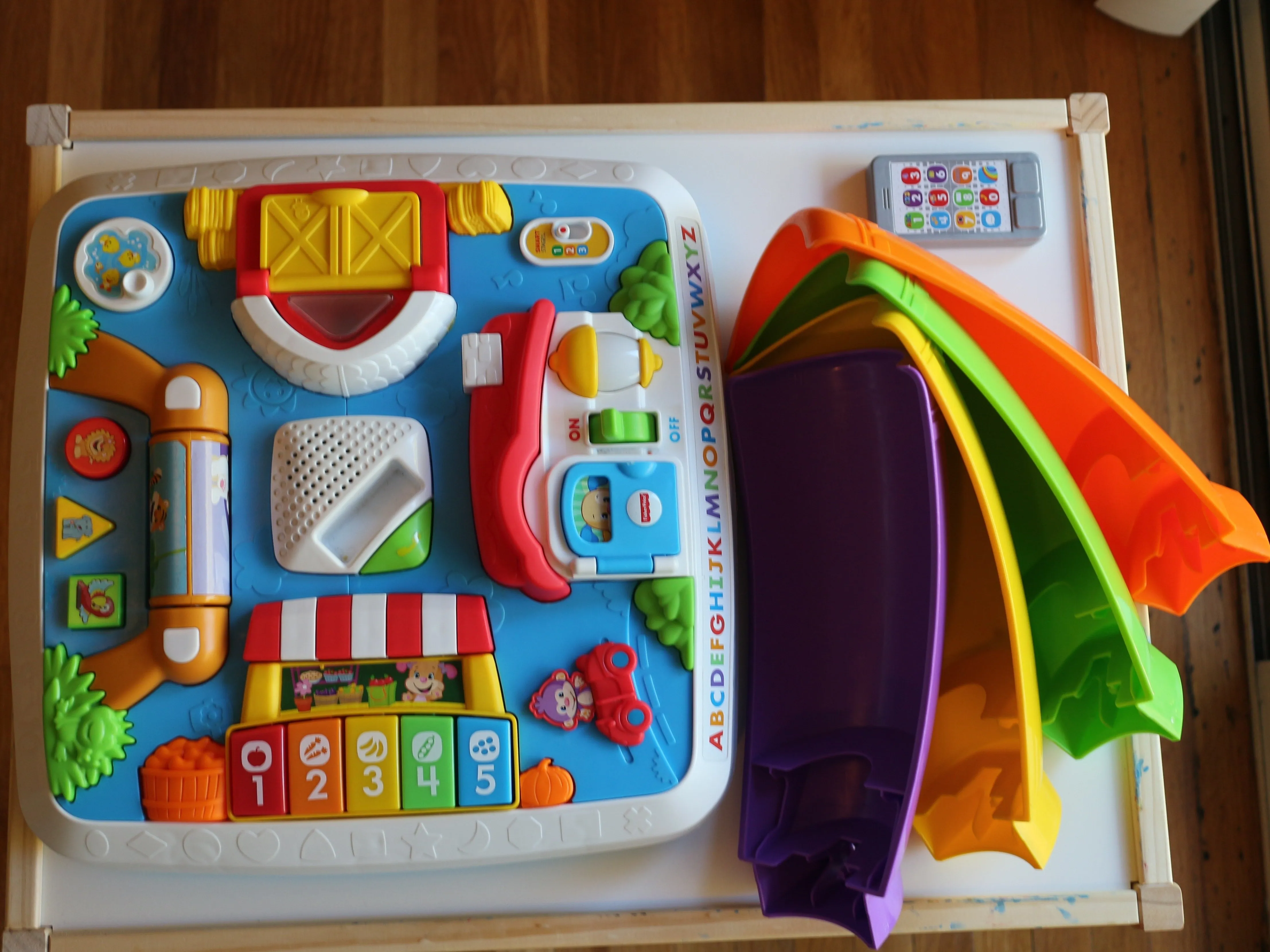

• Все 4 ножки сняты

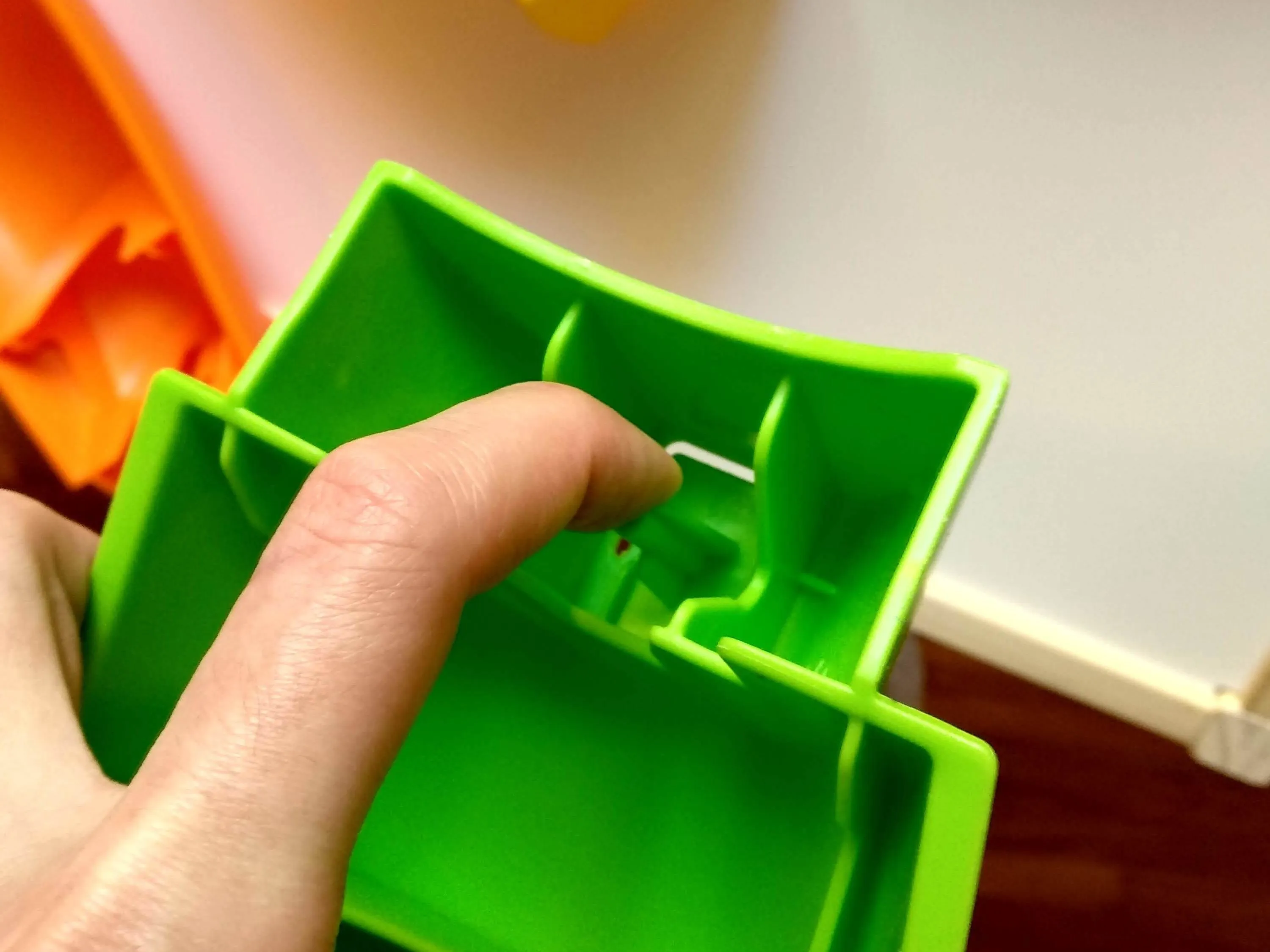

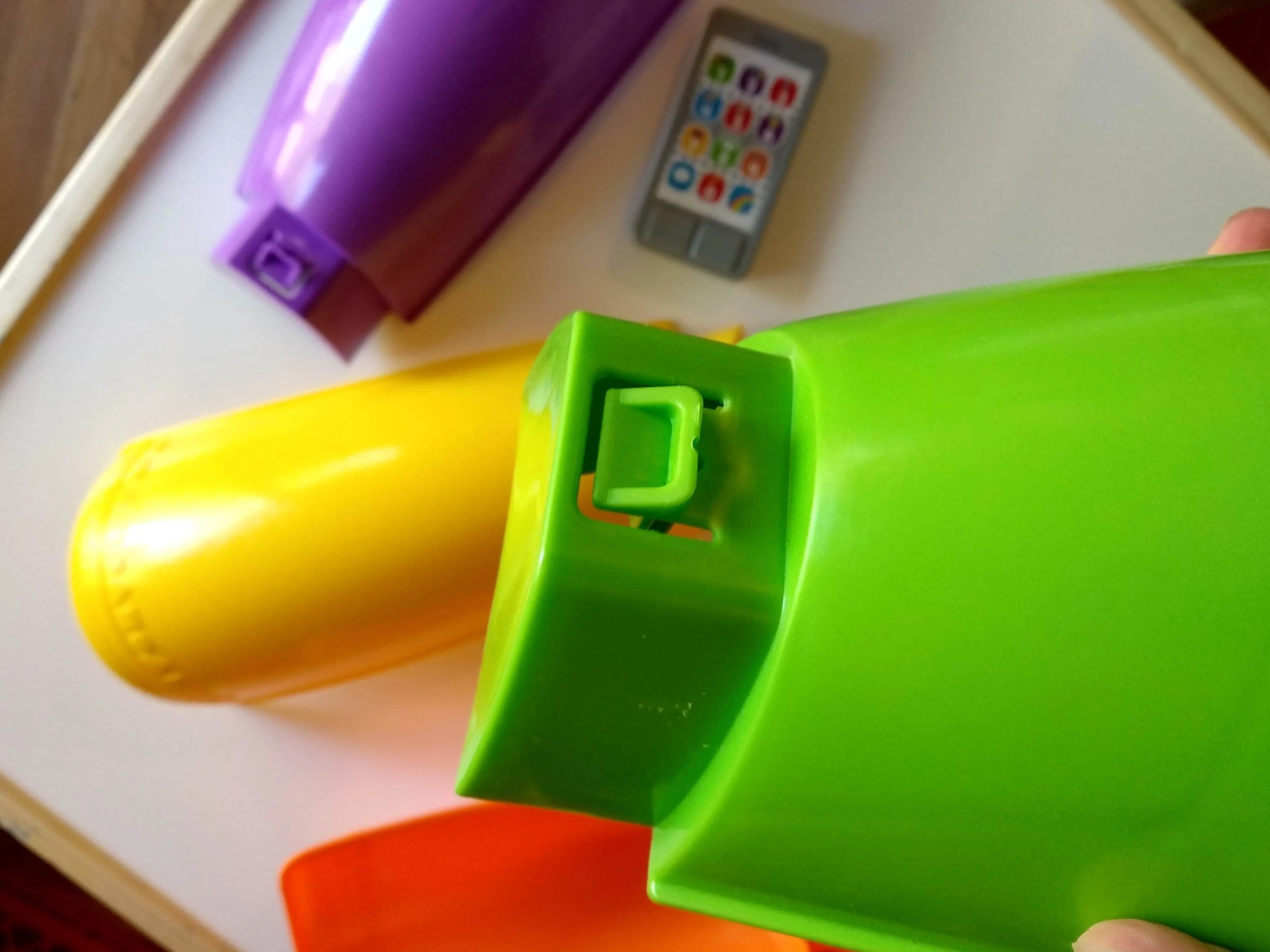

• На каждой ножке есть огромный зажим, который удерживает ее на месте. Чтобы отсоединить ее от стола, есть аккуратный выступ (см. фотографии).

Шаг 3 Батарейки

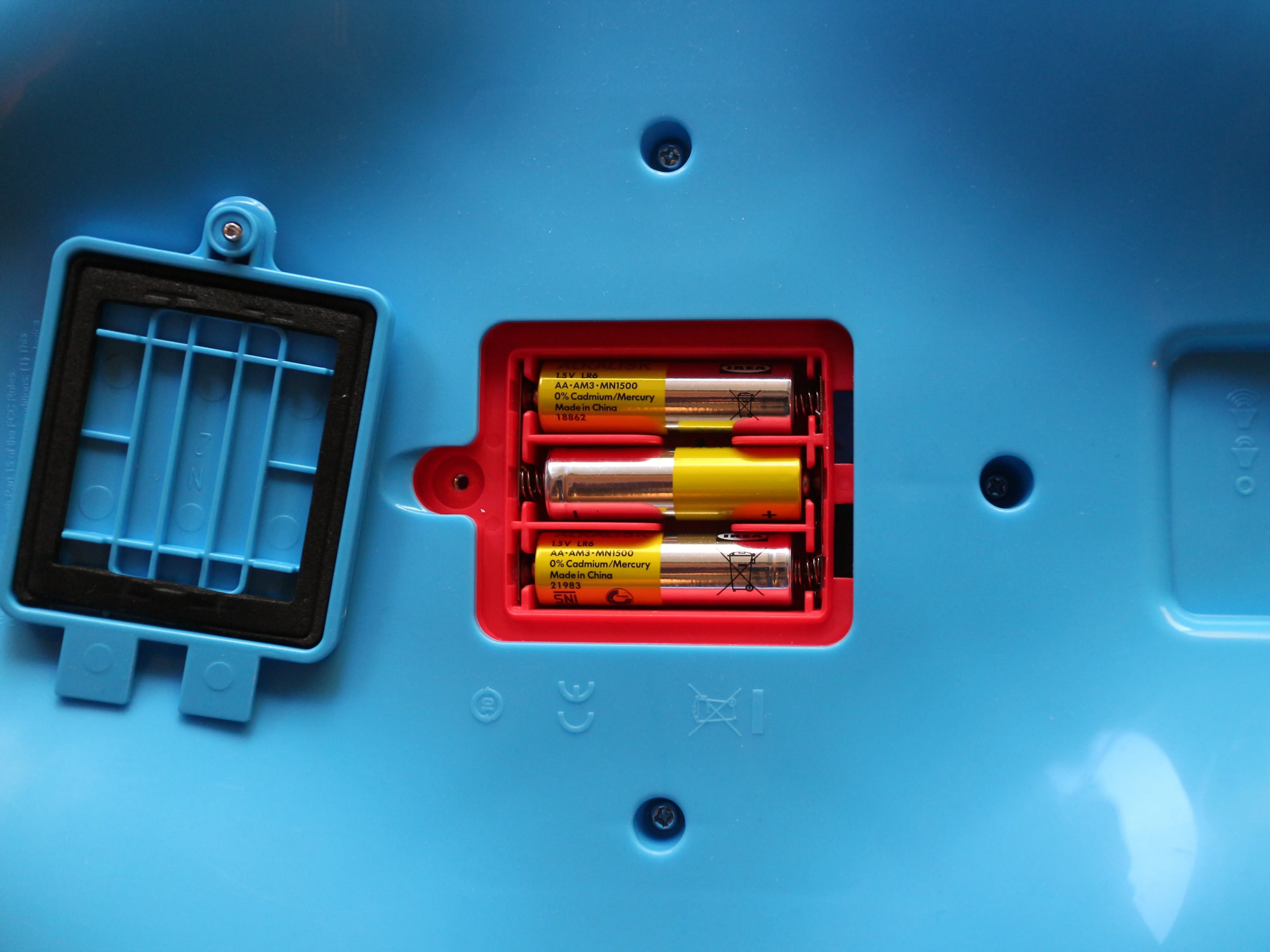

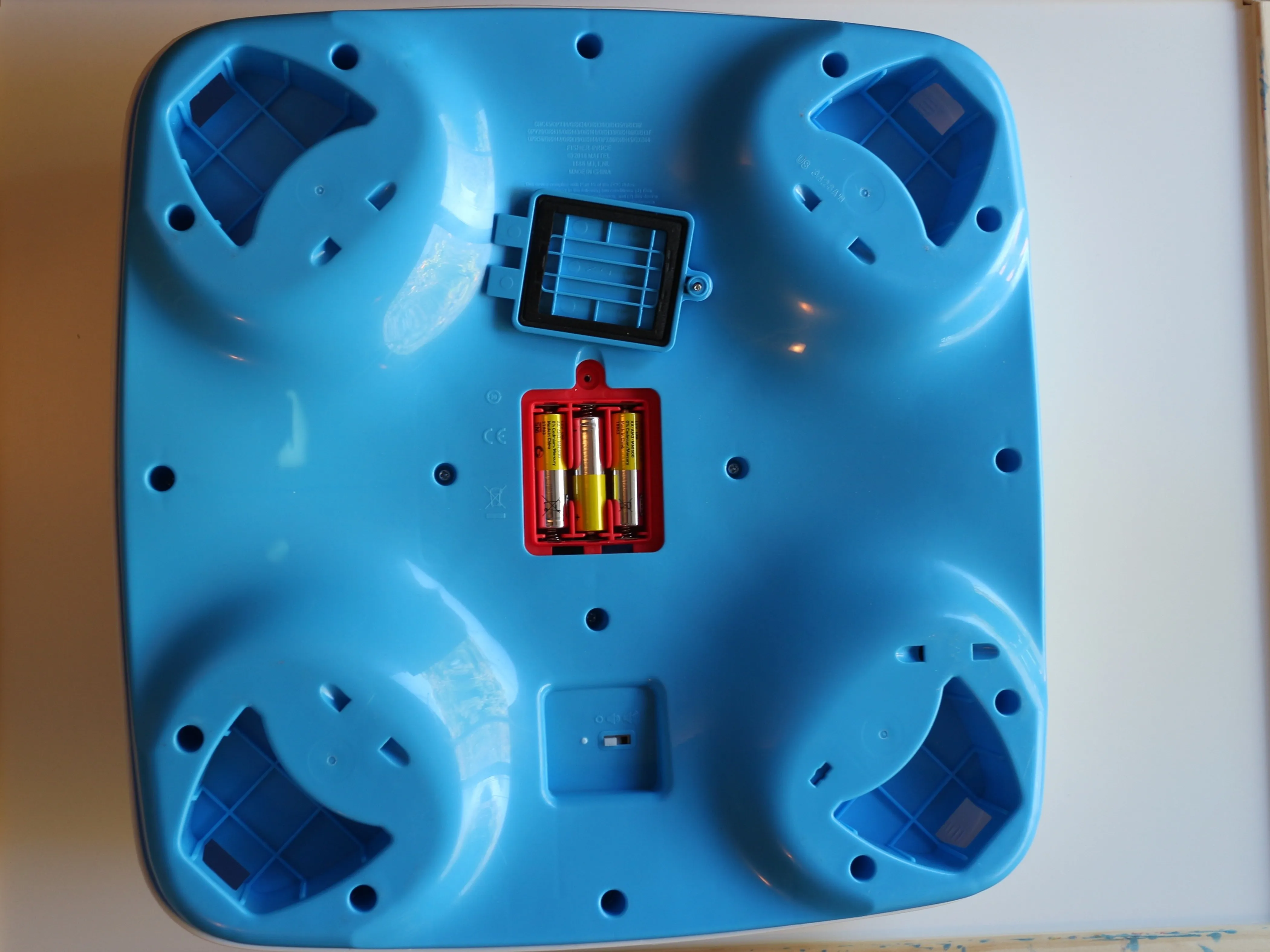

• 'Смейся и учись' работает от 3 батареек типа AA.

• В зависимости от использования и типа батареек они обеспечивают от 3 до 24 месяцев веселья.

• Отсек для батареек имеет прокладку для защиты батареек от воды (или других жидкостей) - очень предусмотрительно для обычного пользователя

Шаг 4 Заглядываем внутрь

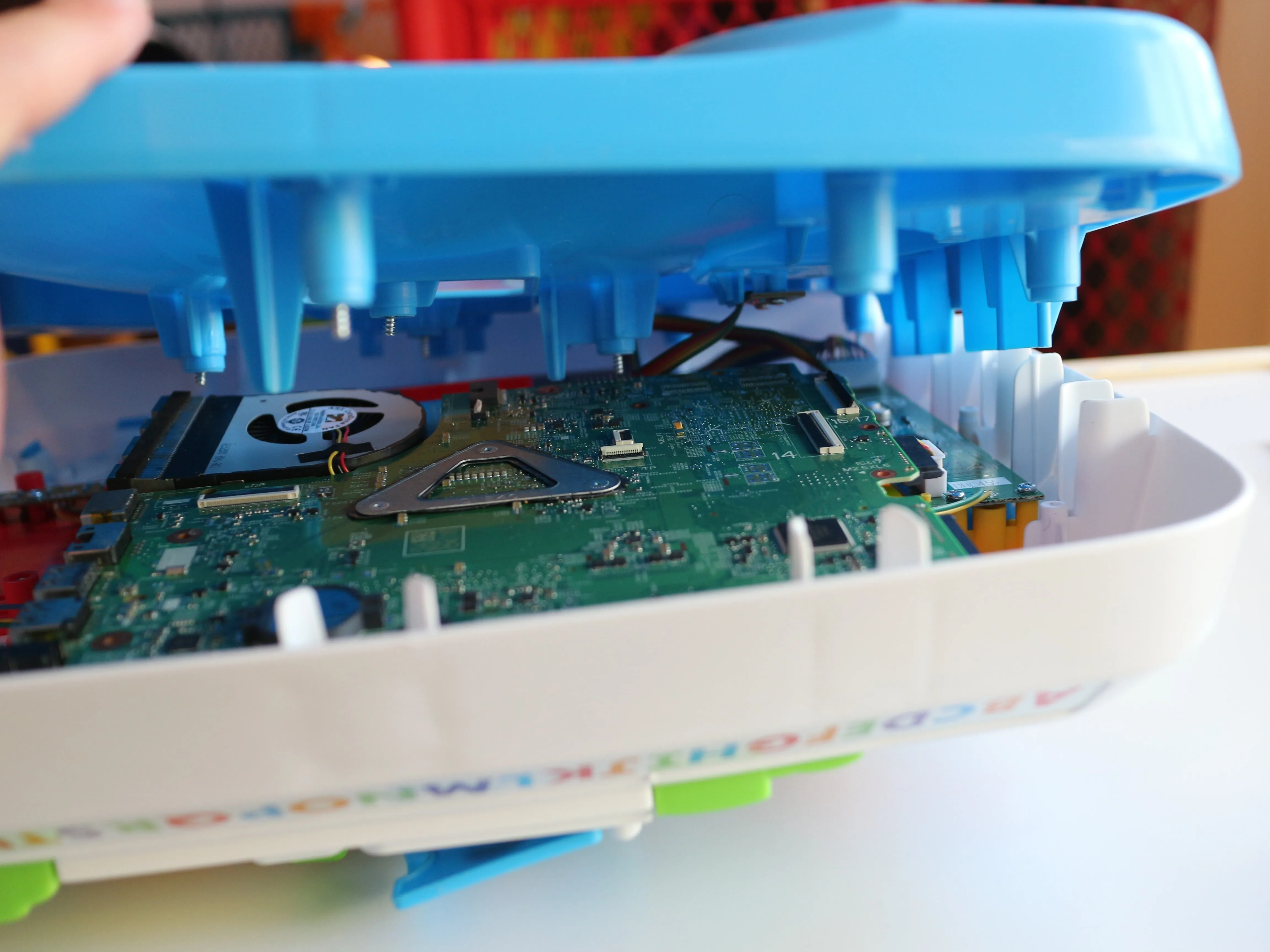

• Открутив 16 винтов, мы наконец-то можем поднять нижнюю часть.

• Но будьте осторожны! Там есть провод, идущий от переключателя включения/выключения, который нужно отсоединить, прежде чем снимать его полностью.

• Разъем провода выключателя включения/выключения

Шаг 5 Основная плата

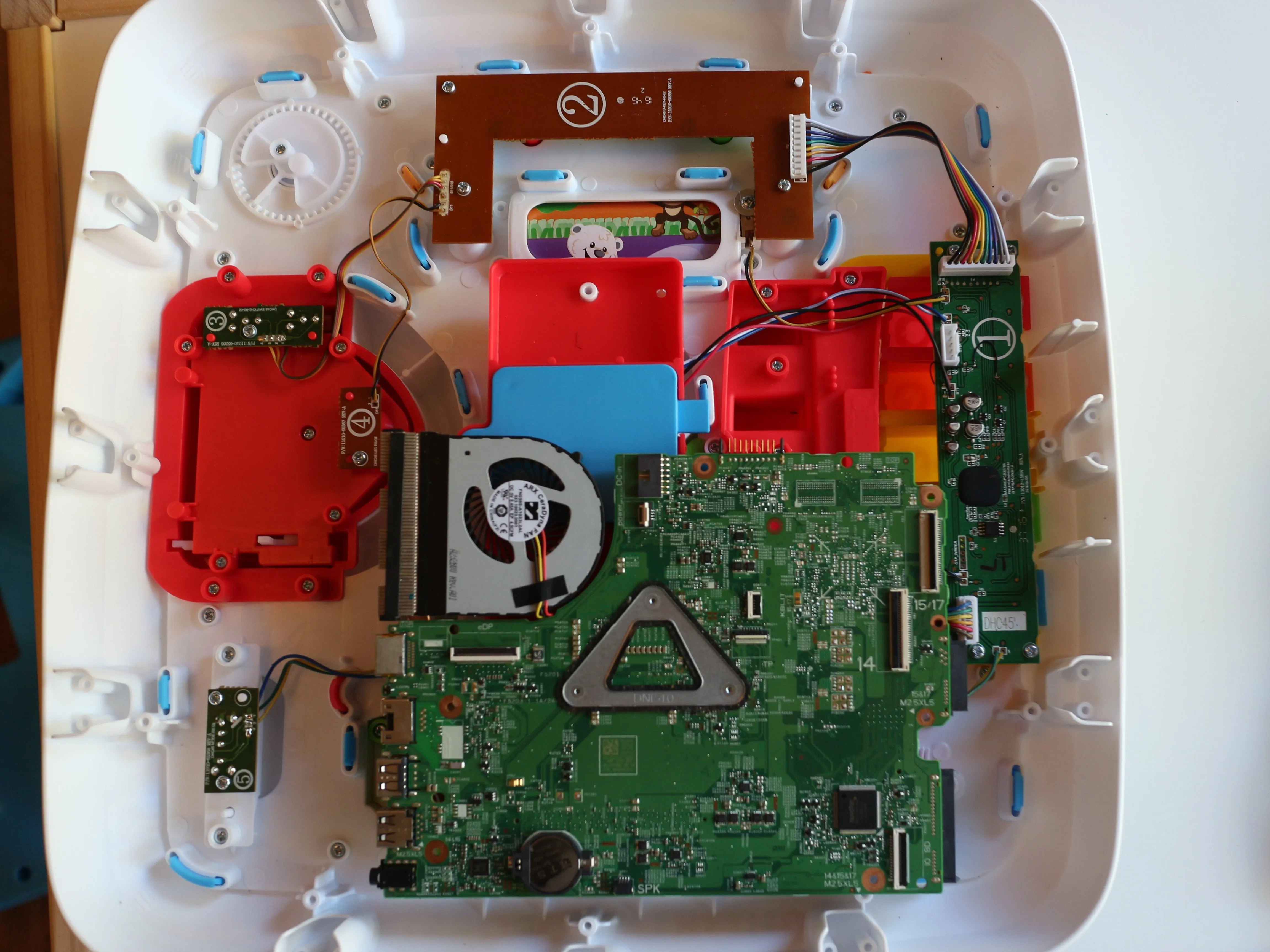

• Мы любим модульную конструкцию!

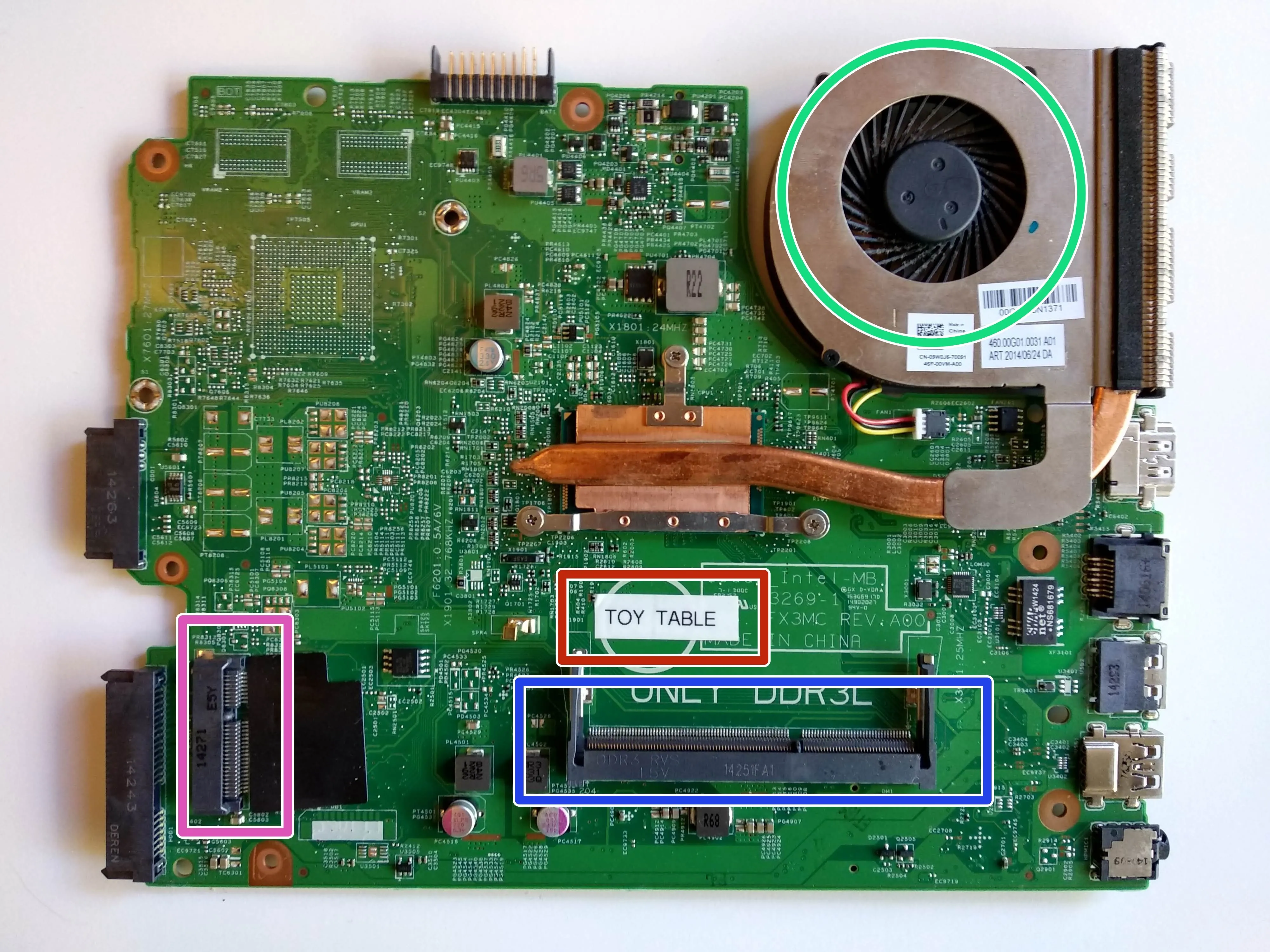

• Внутренняя сторона основной платы включает в себя:

• 60-мм вентилятор в сборе с одной тепловой трубкой и крошечным радиатором

• Этикетка подлинности

• Слот Mini PCIe для беспроводной связи

• Слот для оперативной памяти DDR3, для буферизации аудиоэффектов

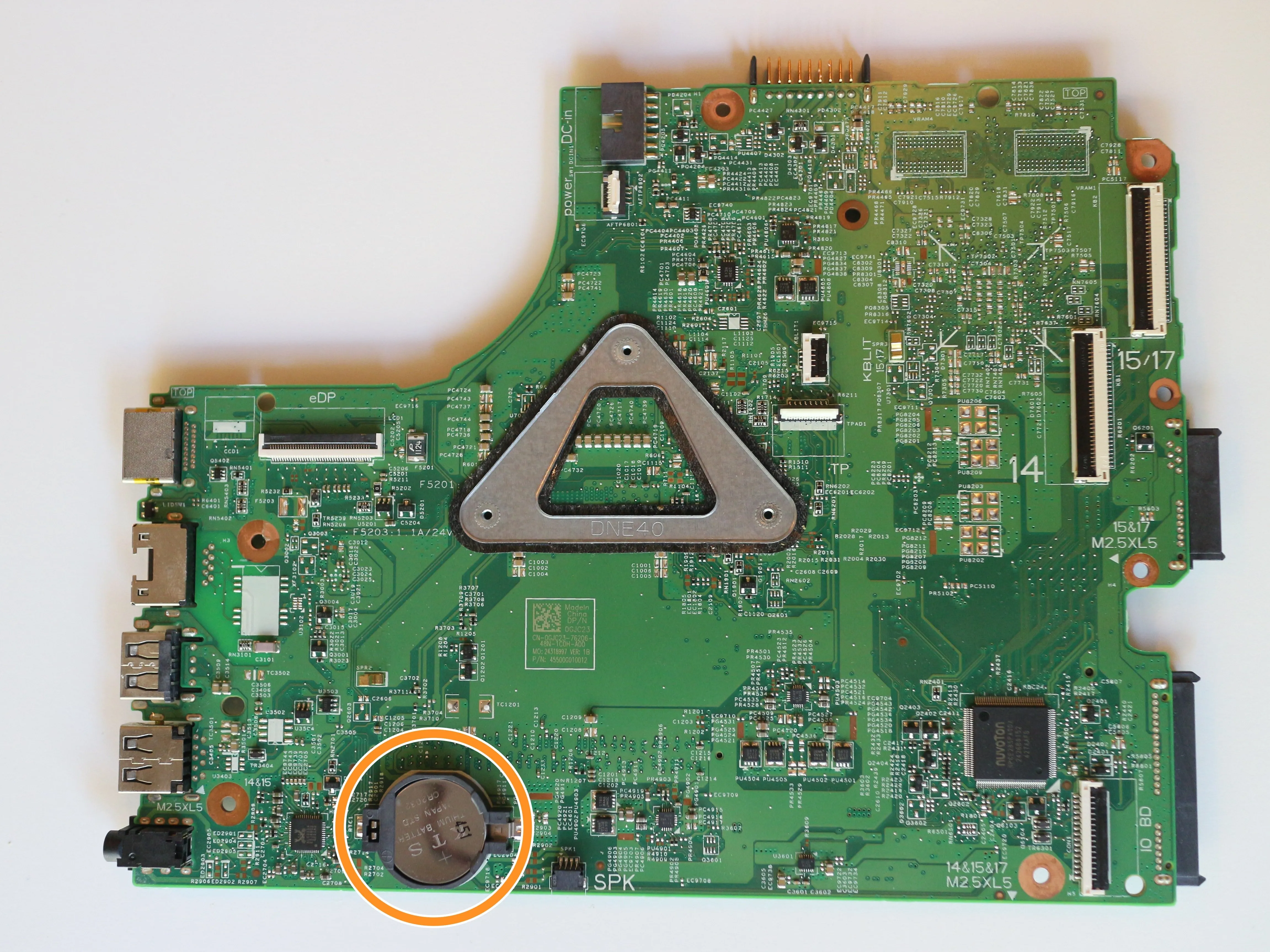

• На лицевой стороне находится крошечный аккумулятор, который, вероятно, используется для резервного копирования языковых настроек

Шаг 6 больше деталей

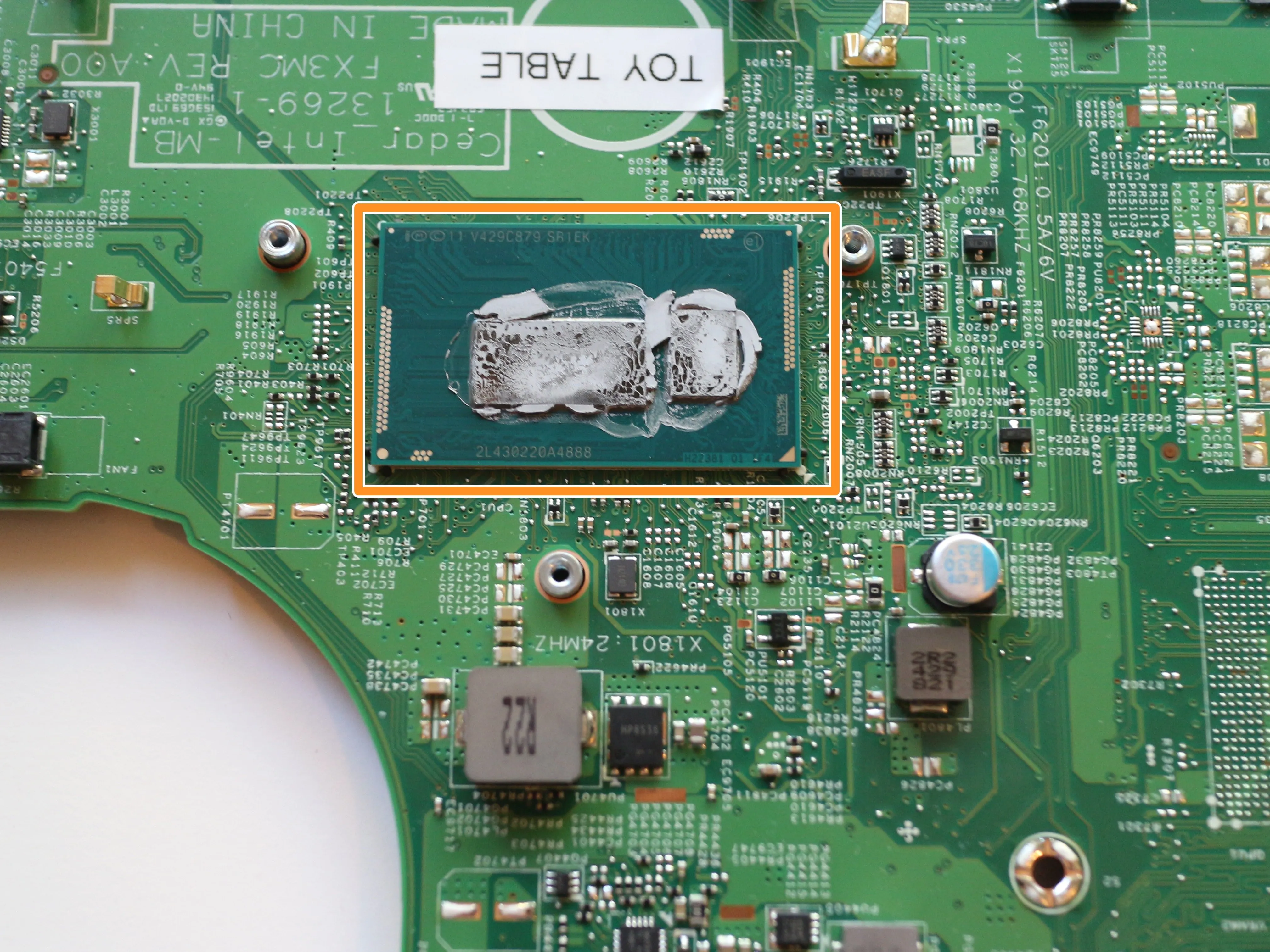

• После снятия радиатора и вентилятора обнаруживается процессор

• Процессор Intel i3-4005U с 2 ядрами (4 потока), работающими на частоте 1,7 ГГц, и интегрированной графикой HD4400, обеспечивающей реалистичность движущихся и говорящих животных и быстрый отклик на каждое нажатие кнопки на устройстве.

• Процессор припаян к плате, поэтому модернизация здесь невозможна.

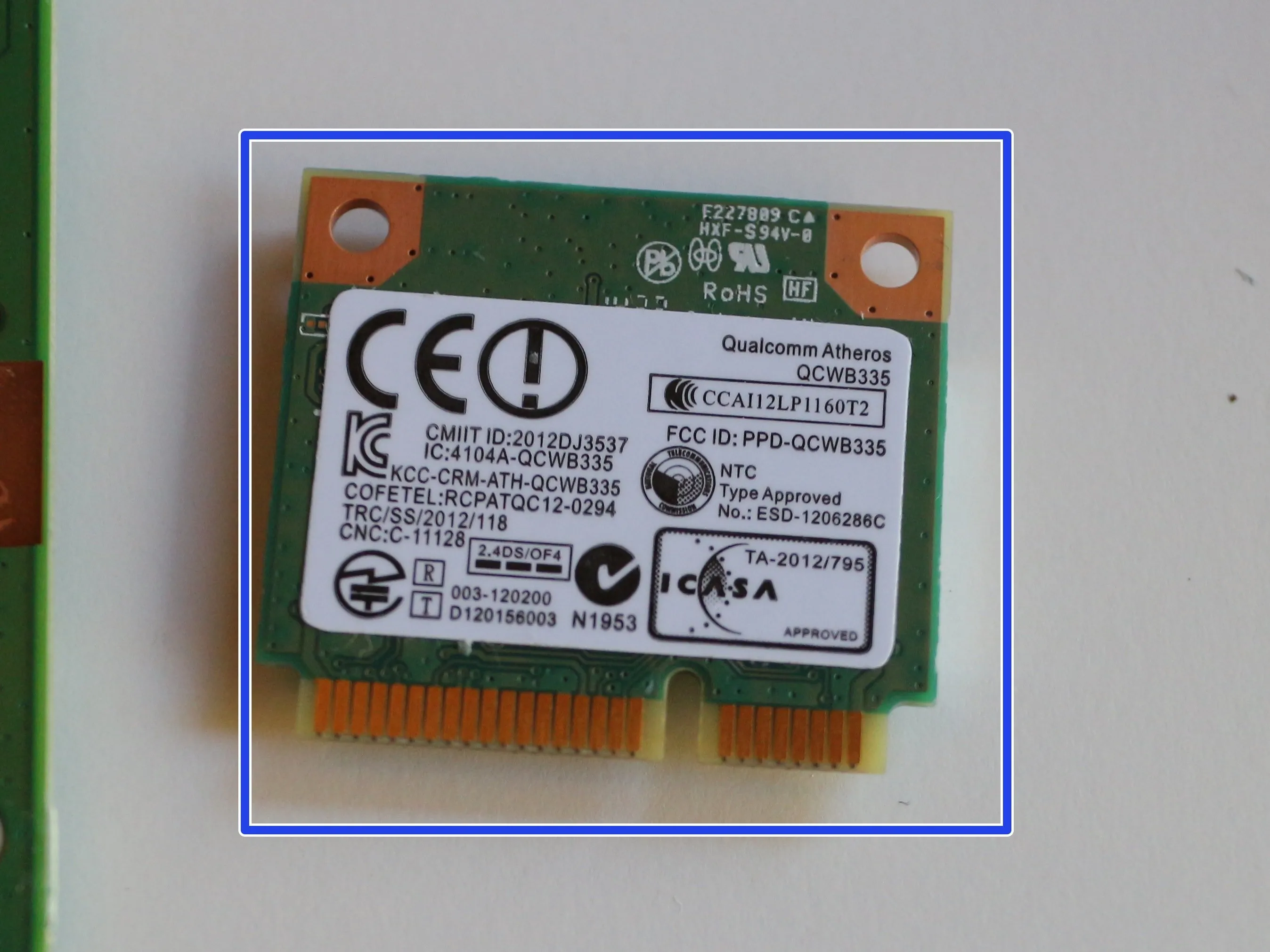

• Беспроводная связь обеспечивается Qualcomm Atheros QCWB335 2,4 ГГц SB 1x1 Wi-Fi + BT 4.0.

• Это модель середины 2016 года. В настоящее время mPCIe устарел, так как все крупные производители используют форм-фактор M.2.

Шаг 7 Телефон

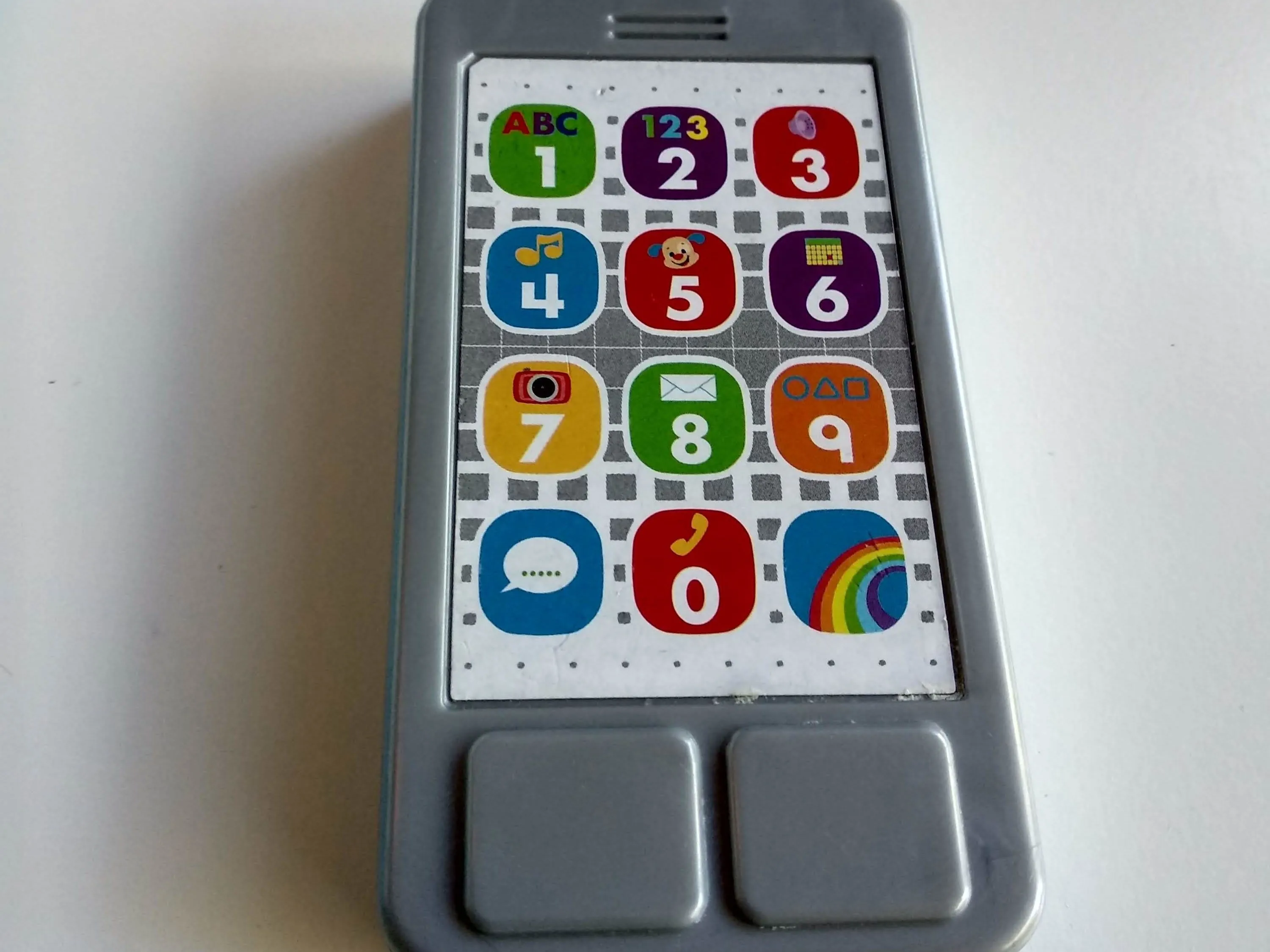

• Это стандартная модель, используемая в игре Laugh and Learn. По соображениям конфиденциальности в этом телефоне нет камер. Основные характеристики:

• Android 6 (Marshmallow)

• 3,5-дюймовый дисплей e-paper. Наша команда была удивлена качеством - он действительно выглядит как бумажная наклейка!

• 2 кнопки: домой и назад

• Чипсет серии Snapdragon 600 с 3G-модемом

Шаг 8 Резюме

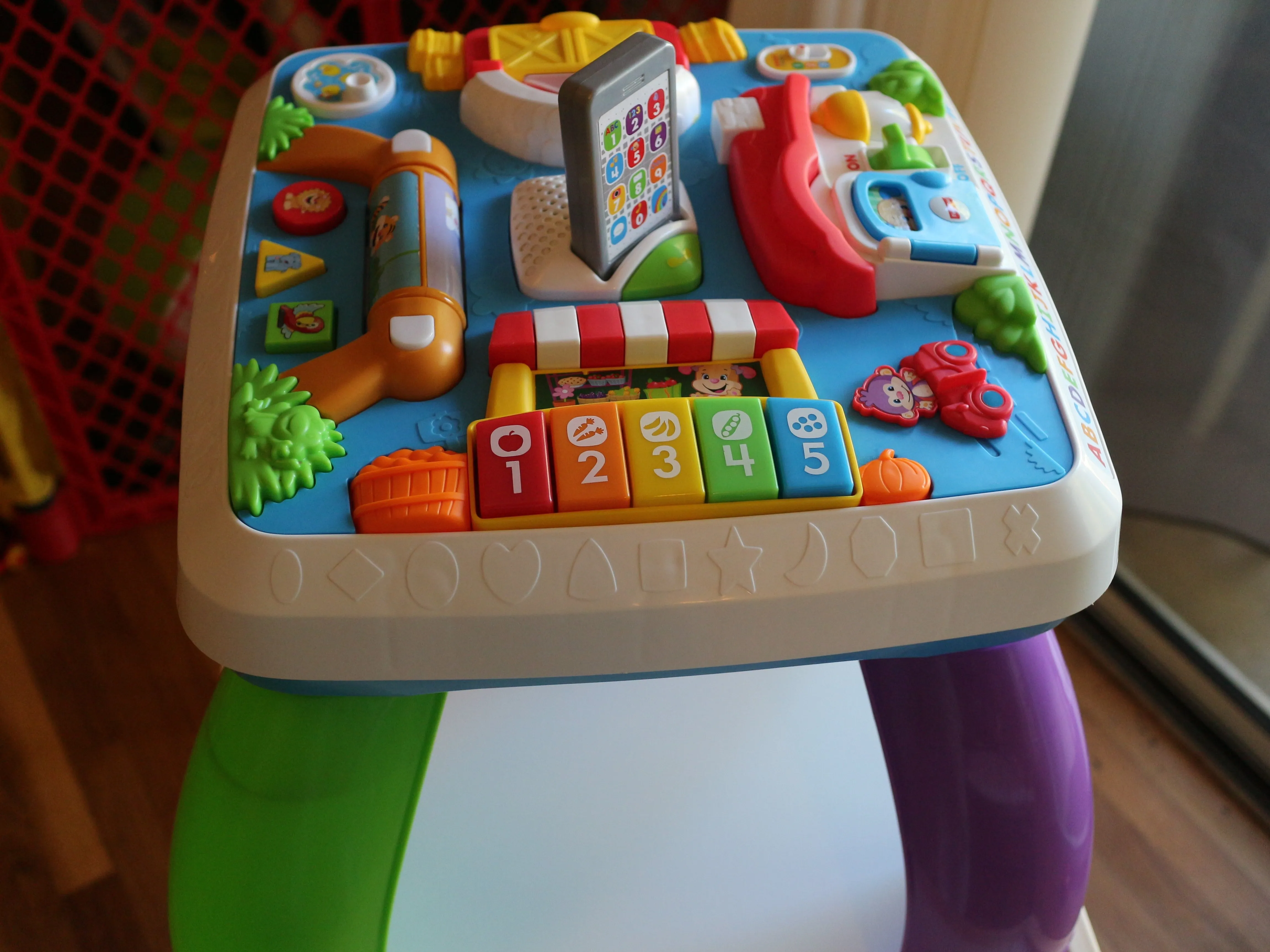

• Устройство прочно собрано и легко разбирается/ремонтируется. Единственный недостаток - припаянный процессор.

• Если бы нас спросили о баллах ремонтопригодности, то ответ был бы 17.

• Спасибо, что прочитали этот обзор!

Комментарии к статье

Как вы думаете, можно ли снять клавиши пианино, чтобы почистить их? Моя кнопка 1/red липкая и быстро изнашивает батарейки.

Да, это возможно. Выключите игрушку. Вам понадобится длинная крестовая отвертка, чтобы добраться до всех 16 винтов на дне. Отсоедините провод питания, когда поднимите пластик - см. фото в шаге 4. Затем аккуратно открутите маленькую зеленую плату (см. Шаг 5, справа), и вы сможете снять и почистить кнопки. Установить кнопки на место может быть немного сложнее. Удачи!

На самом деле, именно по этой причине я и разобрал его - мой ребенок пускал слюни на пианино, и половина клавиш перестала работать :)

Как вы думаете, можно ли починить подсветку? Я открыла его в поисках лампочки типа елочной, чтобы заменить, и обнаружила припаянную светодиодную лампочку. Не знаю, как это исправить.

Привет, Рейчел, я думаю, что проблема не в светодиоде. Скорее всего, одна из 'дорожек' на печатной плате (PCB) подверглась коррозии и разрушилась. Именно это произошло в моем случае: из-за того, что ребенок постоянно пускал слюни на клавиатуру, несколько клавиш перестали работать. Но когда я разобрал ее, клавиши были в порядке, а когда я присмотрелся, то обнаружил, что печатная плата подверглась коррозии, и мне пришлось припаять 2 провода, чтобы восстановить связь там, где она должна быть. Надеюсь, это поможет!

Мне нужна помощь. Клавиатура на номерах 1 и 2 застревает, повторяет и говорит уровень 1. При переключении на уровень 2 и 3 она просто издает странные звуки. Почему это может происходить, если прошлой ночью все работало нормально. Мой 10-месячный ребенок перевернул стол и прополз по нему.

Скорее всего, это вызвано тем, что ваш ребенок пустил слюни на стол. Если вы достаточно храбры, чтобы разобрать его - чистка крошечной печатной платы может помочь. Я имею в виду левую нижнюю плату из Шага 5. Удачи!

Есть ли переключатель для смены языка?

К сожалению, нет. Уровень 2 добавляет немного испанского, но переключателя языка нет (даже скрытого)
