Введение

Разборка Fitbit charge. Перестал работать, прислали новый, так что вскрыл старый... интересует, можно ли заменить батарею (не могу найти замену), так как напряжение 0.

LSSP031420AB lipoly батареи.

Что вам нужно

Инструменты

  • Отвертка T3 Torx
    Отвертка T3 Torx | Источник - ifixit.com

Шаг 1 Извлечение внутренностей

Разборка Fitbit charge HR, извлечение внутренностей: шаг 1, изображение 1 из 1
Разборка Fitbit charge HR, извлечение внутренностей: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Выкрутите все четыре винта T3 Torx. Затем 'выньте' электронику, нажав на отверстие для сброса и вытолкнув сторону с булавкой. Большим пальцем подтолкните его вверх к зажиму браслета (вверху на этой фотографии). Устройство 'скользит' вверх и наружу.

Шаг 2 Снимите верхнюю плату, чтобы обнажить аккумулятор

Разборка Fitbit charge HR, снимите верхнюю плату, чтобы обнажить аккумулятор: шаг 2, изображение 1 из 3
Разборка Fitbit charge HR, извлечение верхней платы для извлечения аккумулятора: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Разборка Fitbit charge HR, снимите верхнюю плату, чтобы извлечь аккумулятор: шаг 2, изображение 2 из 3
Разборка Fitbit charge HR, снимите верхнюю панель, чтобы открыть батарею: шаг 2, изображение 2 из 3 | Источник - ifixit.com
Разборка Fitbit charge HR, снимите верхнюю плату, чтобы извлечь аккумулятор: шаг 2, изображение 3 из 3
Разборка Fitbit charge HR, снимите верхнюю плату, чтобы извлечь аккумулятор: шаг 2, изображение 3 из 3 | Источник - ifixit.com

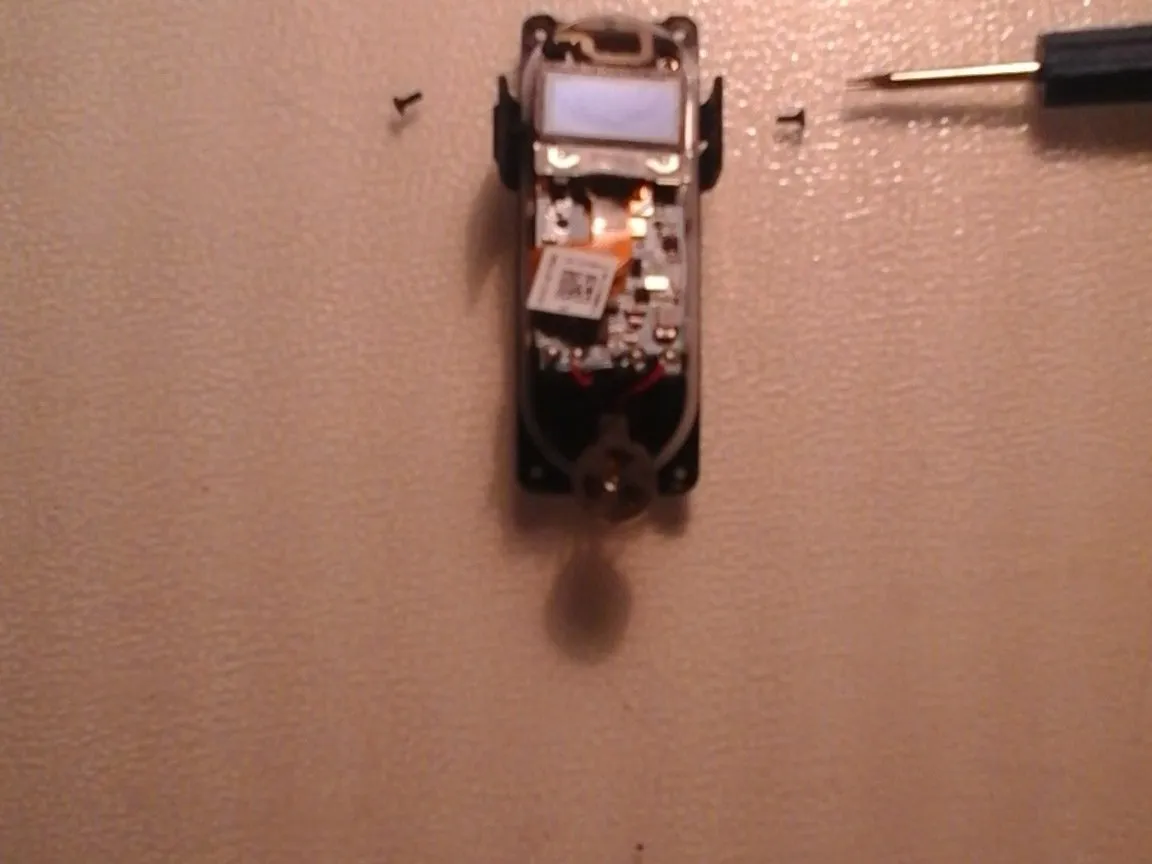

  • Чтобы получить доступ к липо, открутите два винта над экраном. Вытащите круговой вибромотор и извлеките плату.

Шаг 3 Разборка внутри

Разборка Fitbit charge HR, изучение внутренностей: шаг 3, изображение 1 из 3
Разборка Fitbit charge HR, изучение внутренностей: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Разборка Fitbit charge HR, изучение внутренностей: шаг 3, изображение 2 из 3
Разборка Fitbit charge HR, изучение внутренностей: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Разборка Fitbit charge HR, изучение внутренностей: шаг 3, изображение 3 из 3
Разборка Fitbit charge HR, изучение внутренних частей: шаг 3, изображение 3 из 3 | Источник - ifixit.com

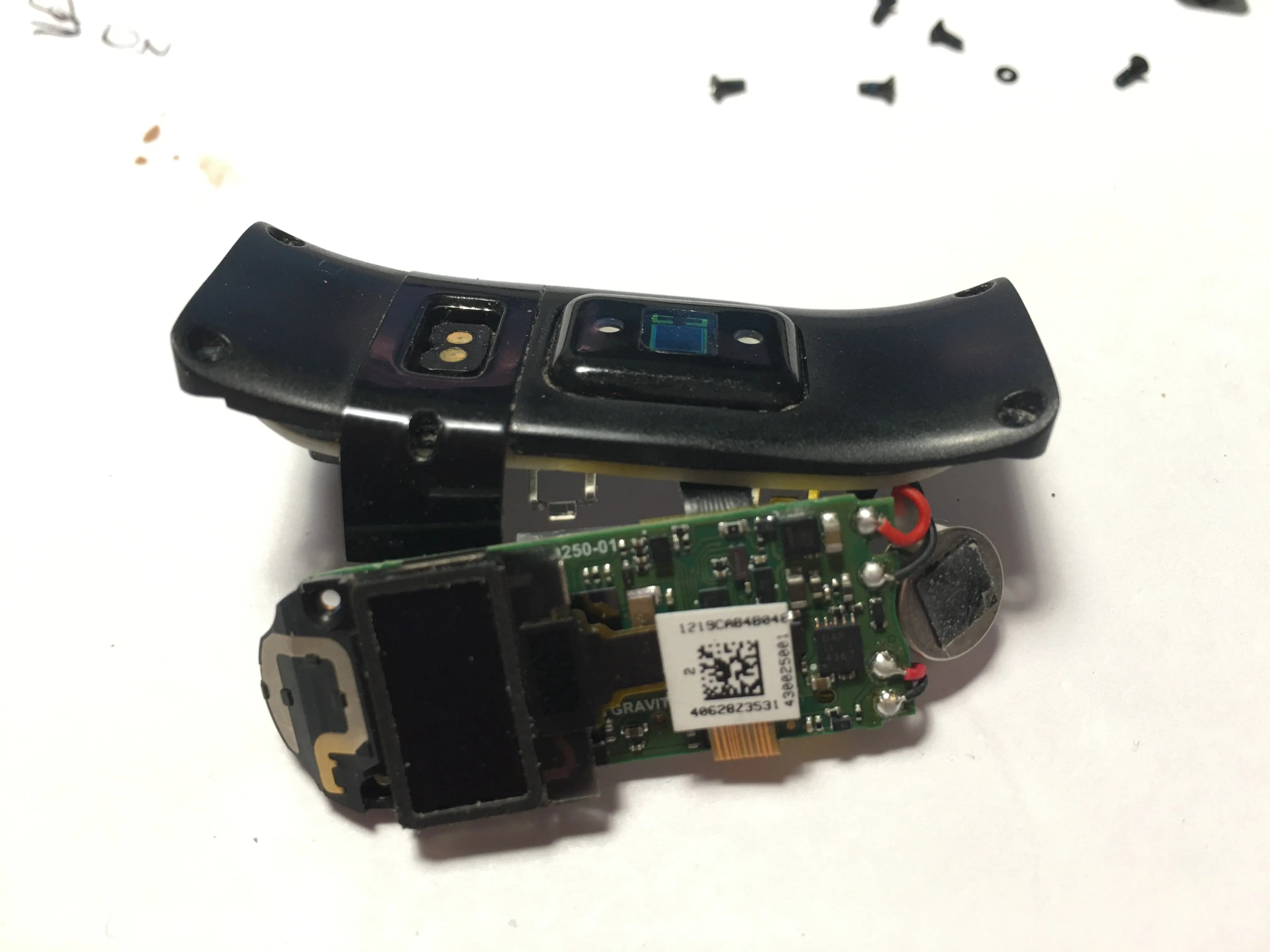

  • Изображение 3a) Два внутренних винта откручены, корпус аккуратно открыт.

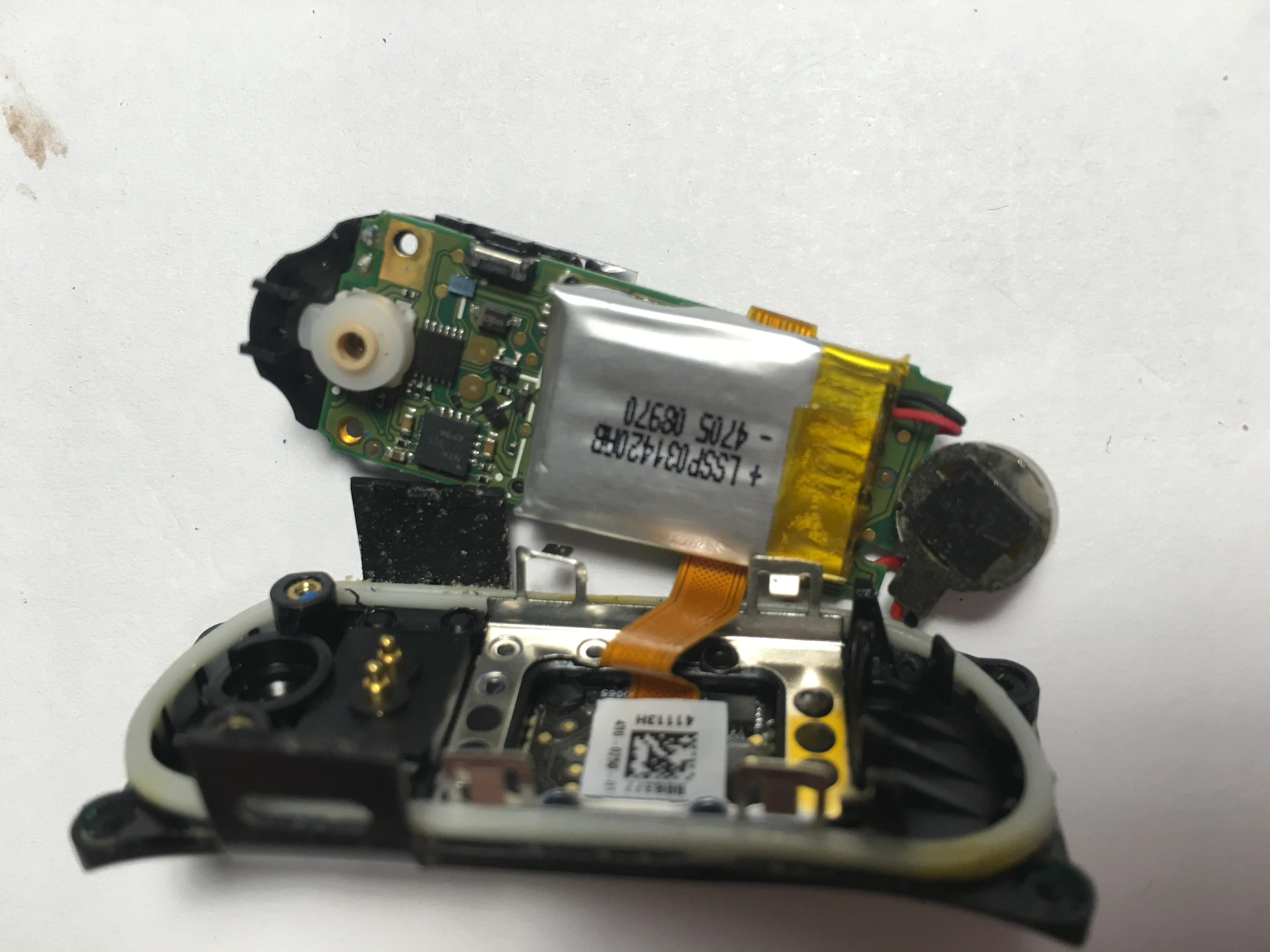

  • Изображение 3b) Лицевая сторона, показывающая батарею, приклеенную к схеме. Будьте осторожны, отклеивая ее, так как она может отсоединить другие разъемы.

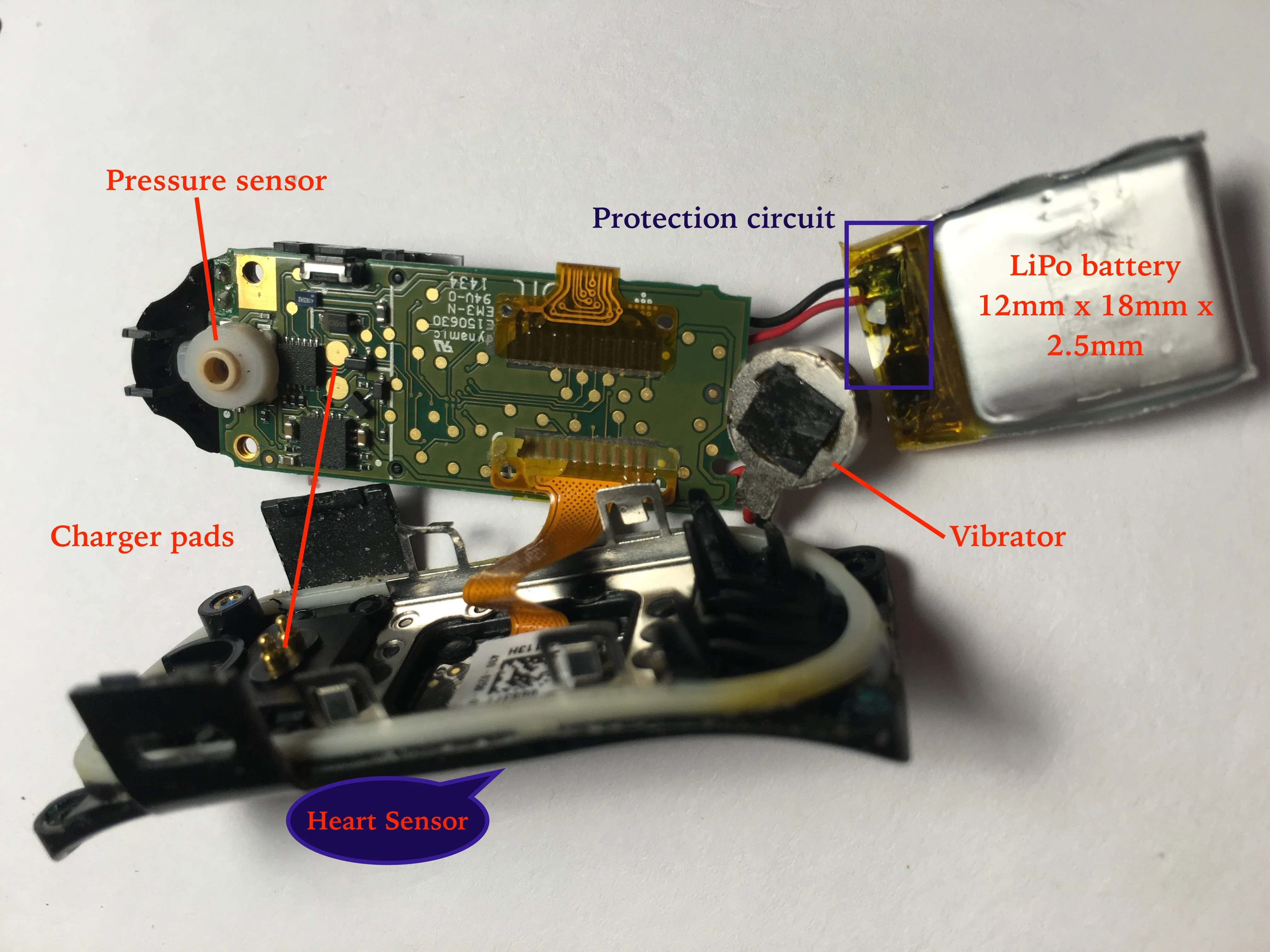

  • Вид в развернутом виде: батарея извлечена.

Комментарии к статье

В итоге я использовал комбинацию бит T3, H0.7 и H0.9 из набора инструментов, чтобы выкрутить винты. Однако ни одна из них не подошла идеально.

Я также добавил три фотографии, показывающие следующие шаги по разборке.

Одна мысль: номер на передней панели - это производитель ('LSSP') и размеры ('031420') батареи. (Например, см. здесь: https://www.gmbattery.com/product/showpro...)

Если воспользоваться этой ссылкой, то модель 'GMB301320' (на 45 мАч) будет близка.

https://www.aliexpress.com/item/1-PCS-031...

Батарейки доставляли около пяти недель, но они справились с задачей. Fitbit снова собрали и теперь он полностью заряжен.

В мои попала вода. Я заряжал его несколько раз, думая, что он заработает, но он только нагревался. Только через неделю я открыла его и увидела, что внутри он немного подтоплен. Я разобрал его и положил в осушитель воздуха, чтобы вся влага вытекла наружу. Есть ли шанс, что он будет работать после того, как я его соберу? Кто-нибудь сталкивался с этим раньше и имеет шансы на успех? Надеюсь на скорый ответ. :)

Я слышал, что положить его в рис будет работать. Это сработало на моем телефоне, когда он упал в бассейн, я быстро снял его и положил в ведро с рисом на 2 дня.

Кто-нибудь знает, что это за RFID-антенна в полосе? Не похоже, что ни в одном из разделов она не упоминается.

Антенна, похожая на RFID, - это Bluetooth.
