Разборка Fitbit Flex

Введение

На сайте Делаете.ру мы пропагандируем только самый здоровый образ жизни. Мы едим овощи как минимум раз в неделю и никогда не едим пиццу два дня подряд (если это не остатки, конечно). Кто-то может назвать нас просто помешанными на здоровье. Мы не станем спорить.

Но мы Делаете.ру, поэтому, конечно, жертвуем своими фитнес-амбициями ради науки. Мы изучили новейший шагомер/сердечный датчик/браслет для отслеживания сна от Fitbit. Какая диета помогла этой штуковине уместиться в крошечной оболочке? Сейчас мы это узнаем.

Загляните в Instagram, если вам интересно взглянуть на 'закулисье' Делаете.ру. Еда, гномы и причудливые фильтры - не ваш конек? Получите полезную дозу борьбы с электронными отходами в Twitter и Facebook.

Что вам понадобится

Инструменты

•

• Посмотреть

•

•

•

•

Шаг 1 Разборка Fitbit Flex

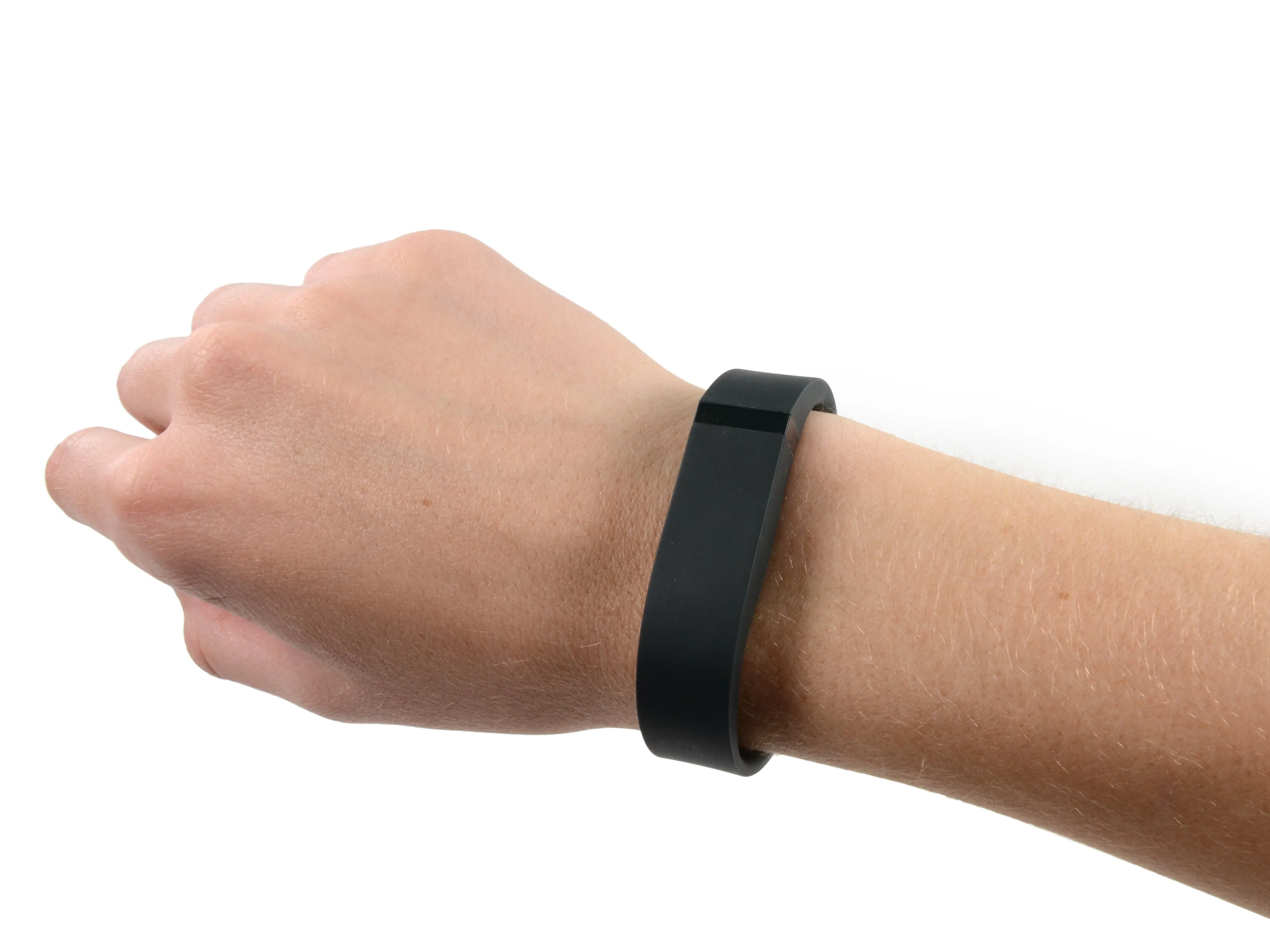

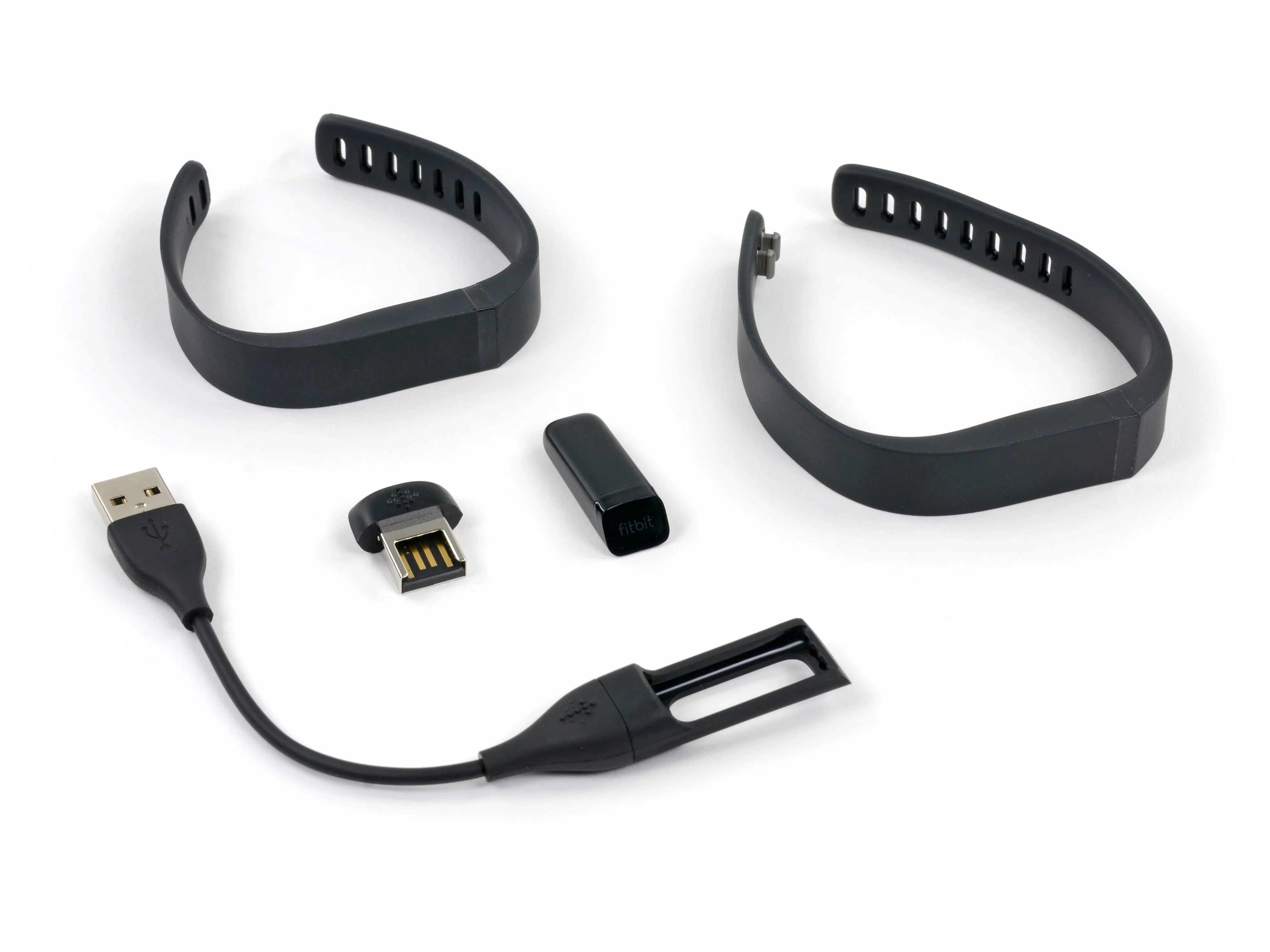

• Столько всего интересного в одной упаковке! В комплект поставки Fitbit Flex входит следующее:

• Два регулируемых браслета: один большой, другой маленький

• Беспроводной синхронизатор

• Кабель для зарядки

• Трекер Flex также оснащен некоторыми крутыми техническими характеристиками.

• Синхронизация по Bluetooth 4.0

• Память для хранения 30 дней данных

• 5-дневный срок службы батареи

Шаг 2

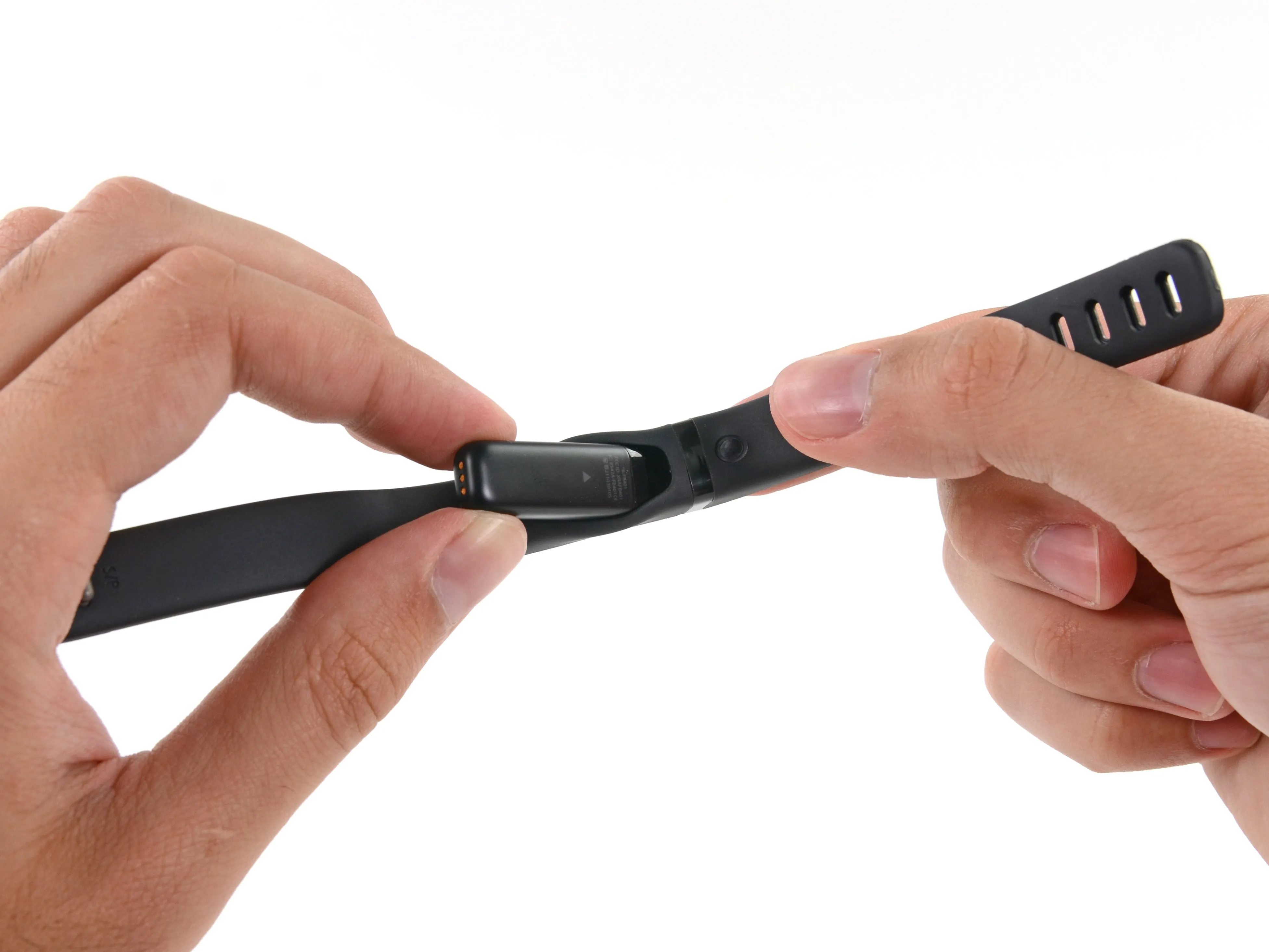

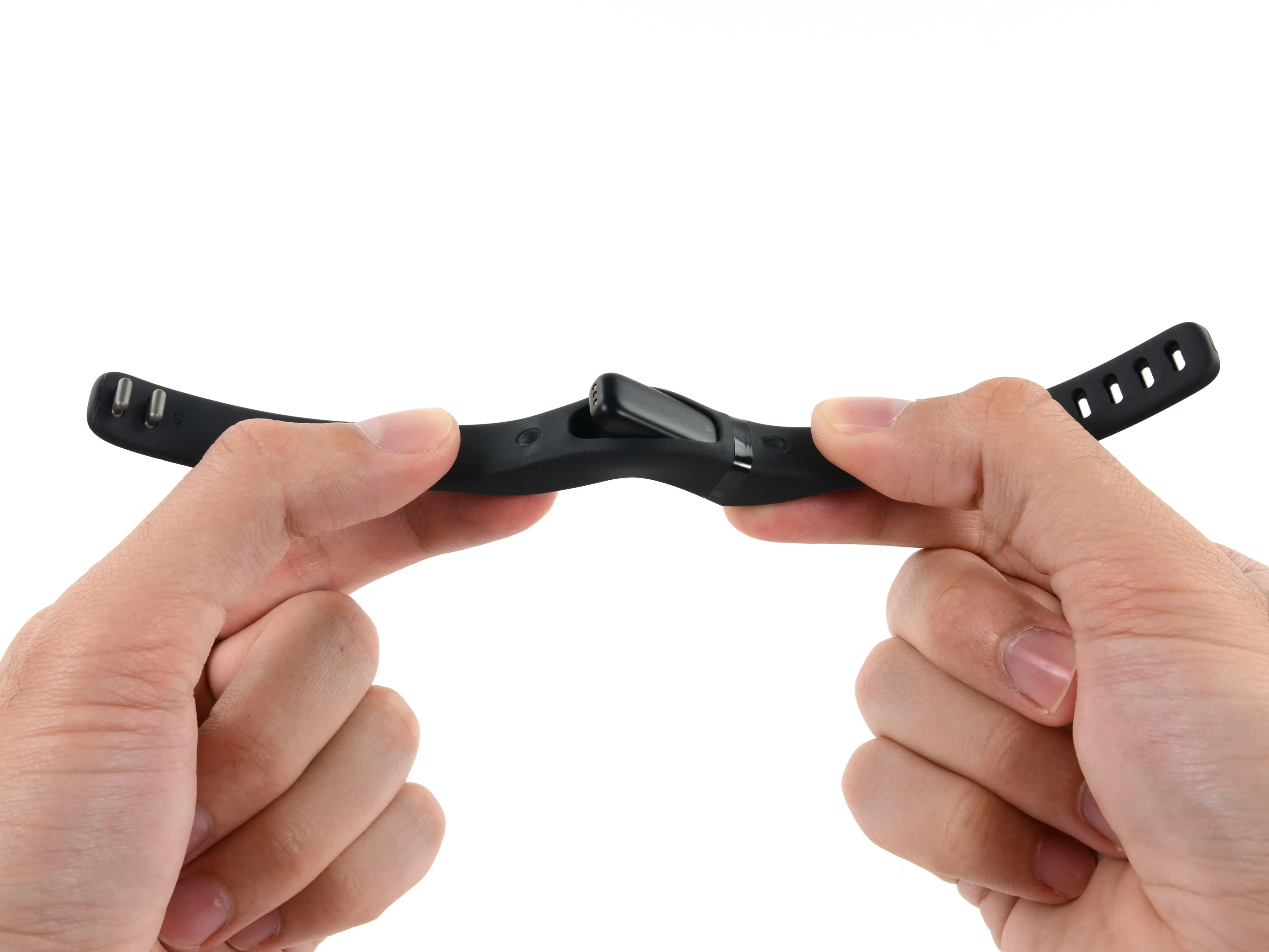

• С меньшими усилиями, чем очистка апельсинаМы вынимаем трекер Fitbit Flex из гибкого ремешка.

• Хотя это кажется незначительным моментом, мы оценили, насколько легко отделить электронику от ремешка - компонента, который чаще всего изнашивается.

Шаг 3

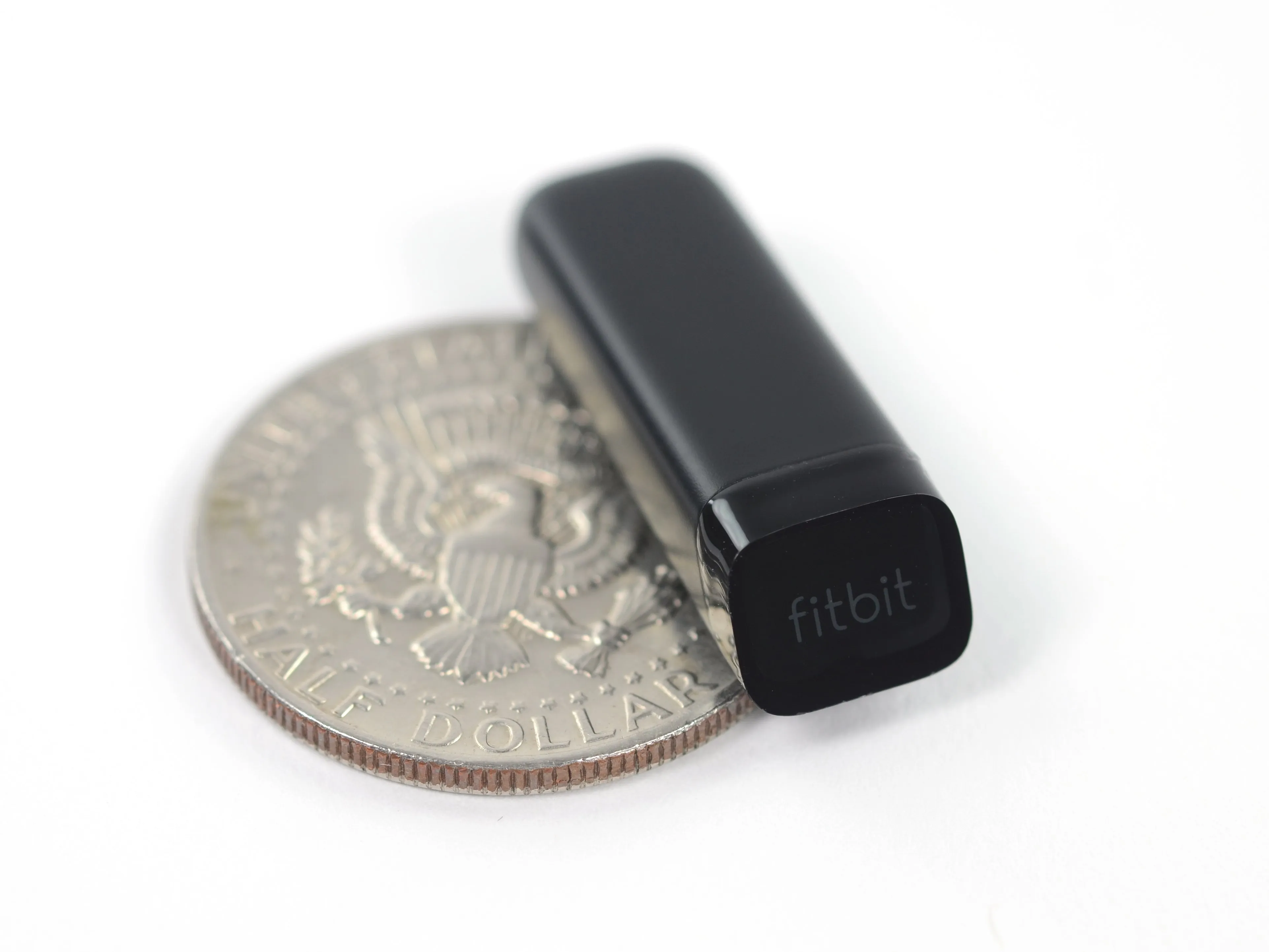

• Обычно мы сравниваем устройство с другими подобными устройствами. К сожалению, нам не с чем сравнивать Flex. Как насчет полдоллара?

• Flex может быть немного больше, чем полдоллара (хотя и меньше, чем полдолларовой купюры), но он обойдется вам в 200 таких долларов.

• Если кто-то заплатит за Fitbit Flex полдоллара, мы будем рады услышать об этом.

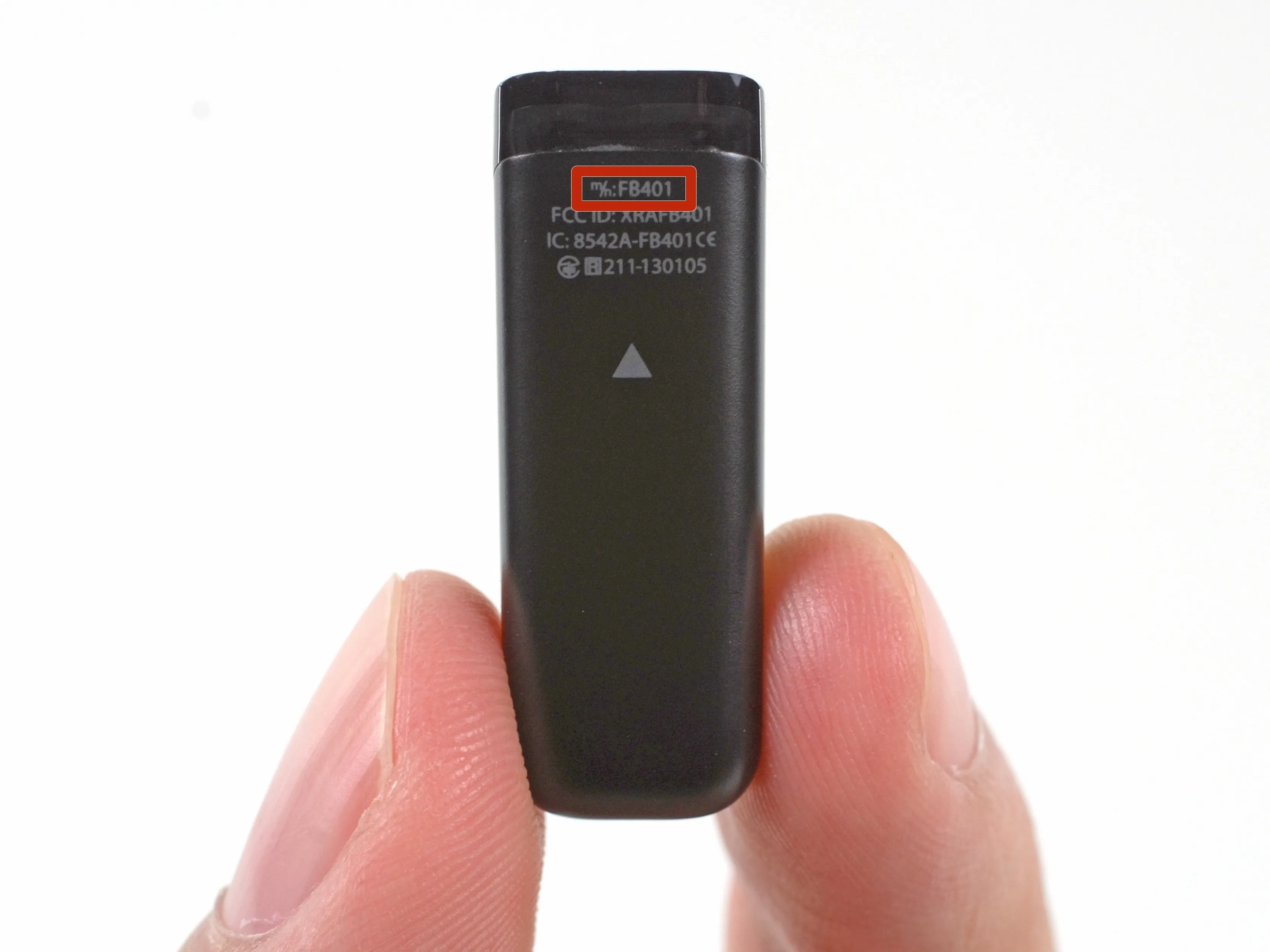

• На задней стороне Flex указан номер модели, FB401, и есть стрелка для вставки. Это не совсем информация по разборке, но уже что-то, правда?

Шаг 4

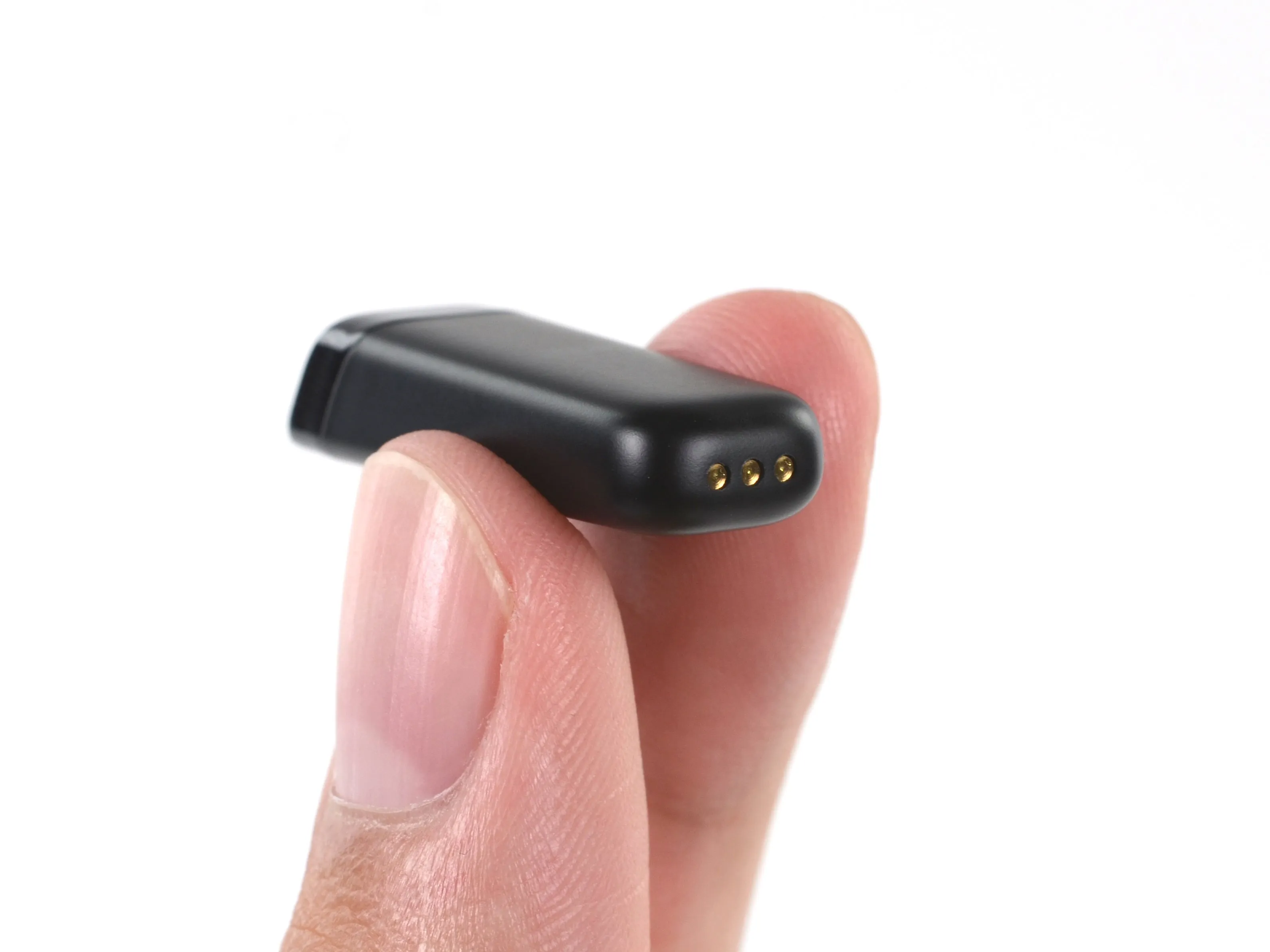

• Первое, что мы замечаем на Flex, - это водонепроницаемые контакты. Это хорошая новость для тех, кто может вспотеть во время ношения или разборки Flex.

• Для справки, Flex заявляет, что водонепроницаемость составляет до 10 метров или 264 одновременных струи воды Gatorade.

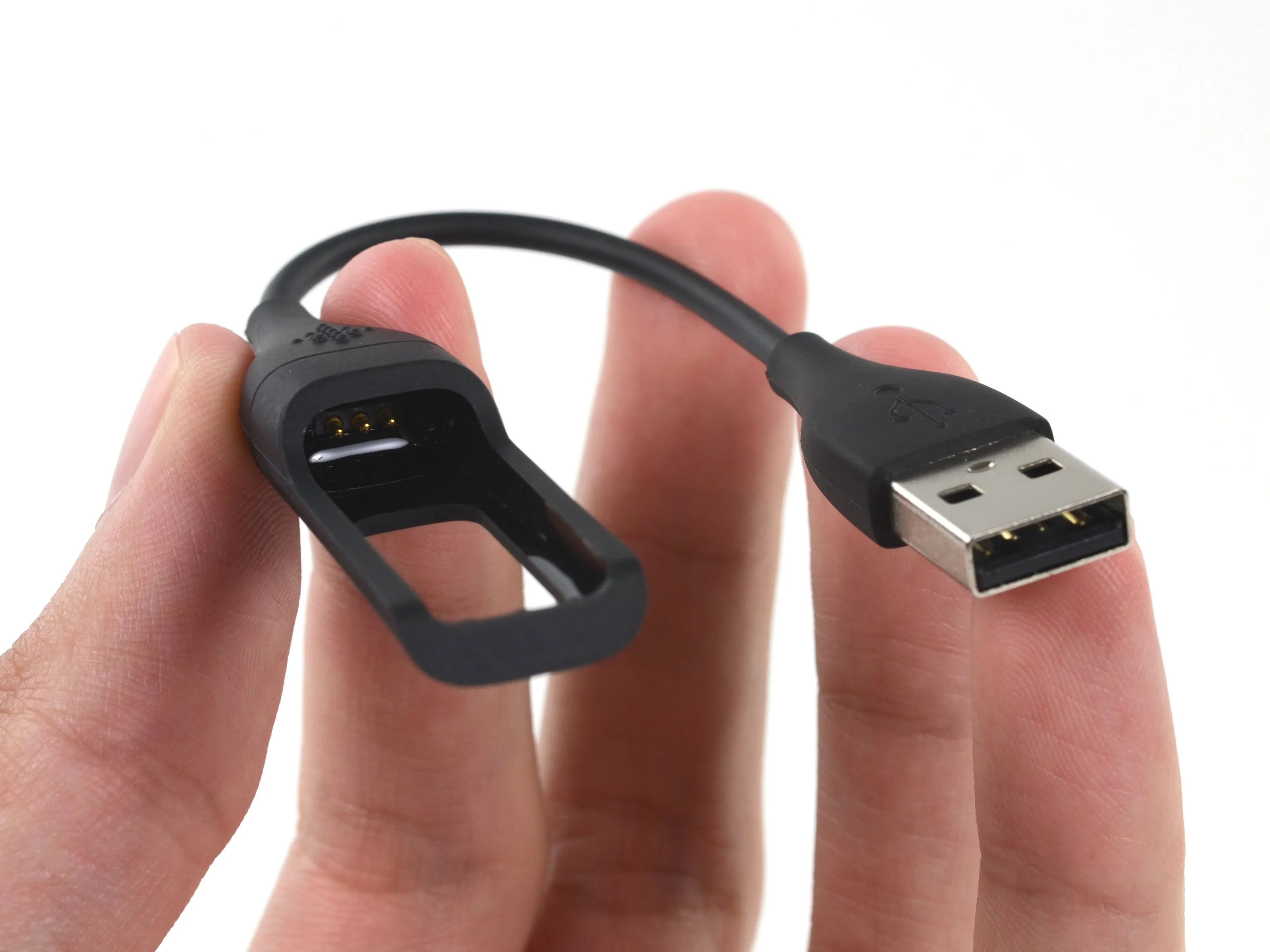

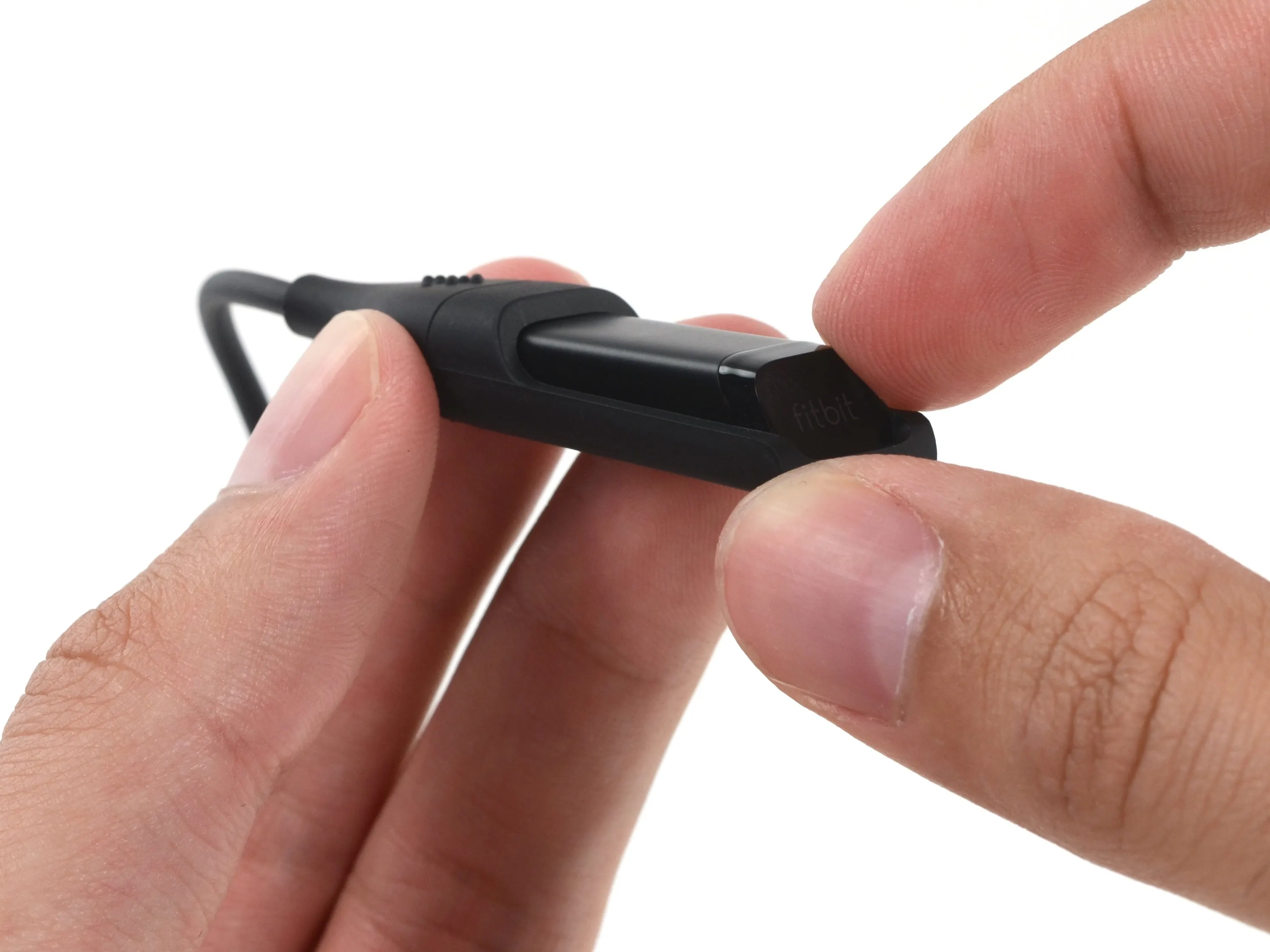

• Когда литий-полимерному аккумулятору требуется зарядка, эта крошечная штуковина помещается в USB-зарядное устройство.

• Не волнуйтесь, он не заменит вам смартфон, который каждый вечер стоит на зарядке - заявленное время автономной работы этого маленького гаджета составляет 5 дней.

Комментарии к шагу

Я потерял кабель зарядного устройства, кто-нибудь знает 3 контактный (положительный отрицательный) для fitbit

Вы узнали? Желаю Делаете.ру снести материнскую плату.

Где находится маленькое отверстие для перезагрузки, я не могу найти. Любые альтернативы для зарядки ситуации

Отверстие для сброса находится на адаптере для зарядки, а не на самом устройстве.

Чтобы ответить на вопрос о зарядке. Центральный контакт - положительный. А если смотреть на светодиодную сторону флекса и на штырьки по направлению к вам, то правый штырек - это земля.

Спасибо! Было очень полезно получить такое точное описание контактов.

Сколько вольт? 5 В? Для чего нужен третий контакт?

Мне подошло 3 вольта, также это похоже на пуговичную батарейку, которая обычно имеет напряжение 3 В.

Шаг 5

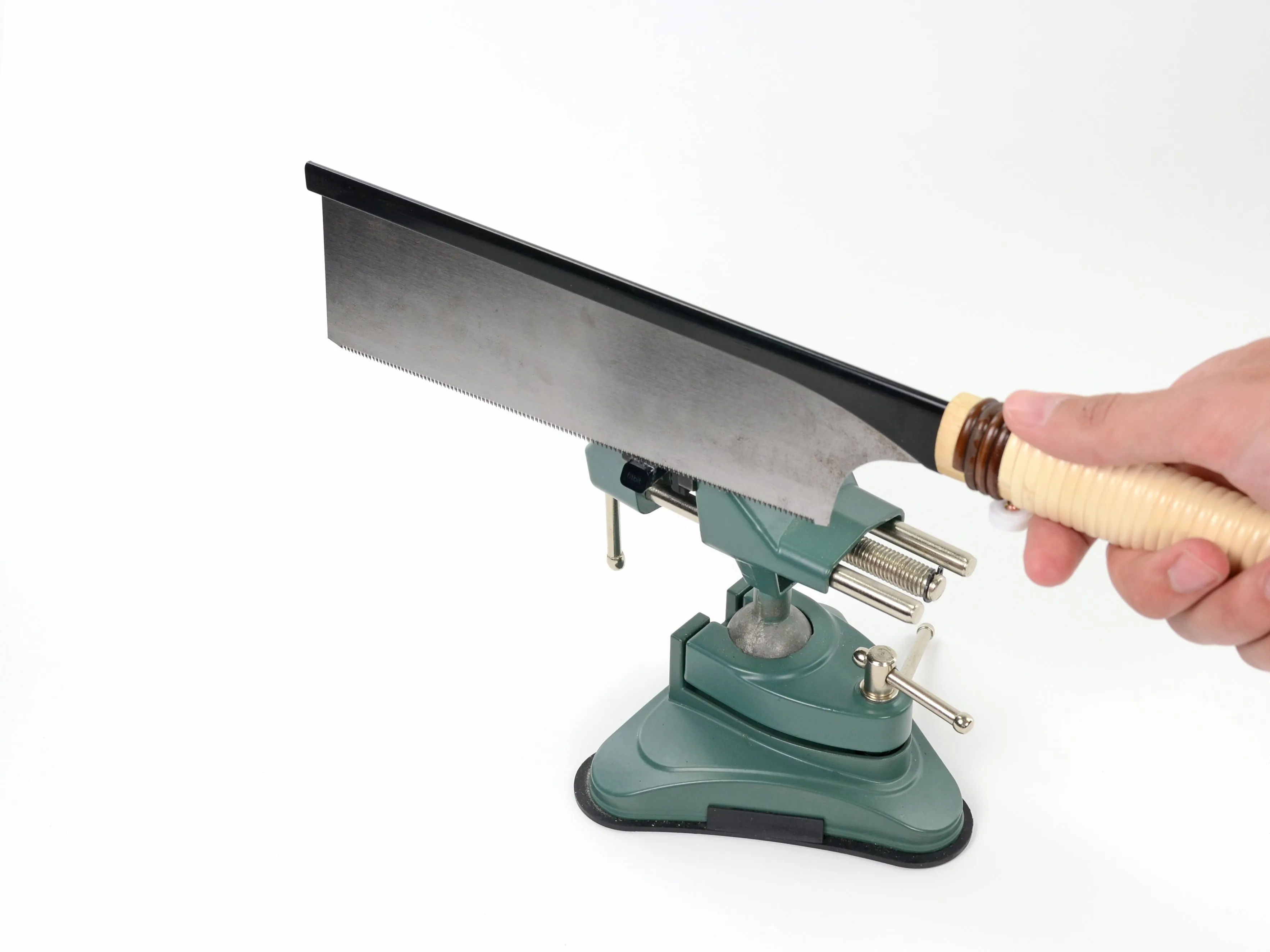

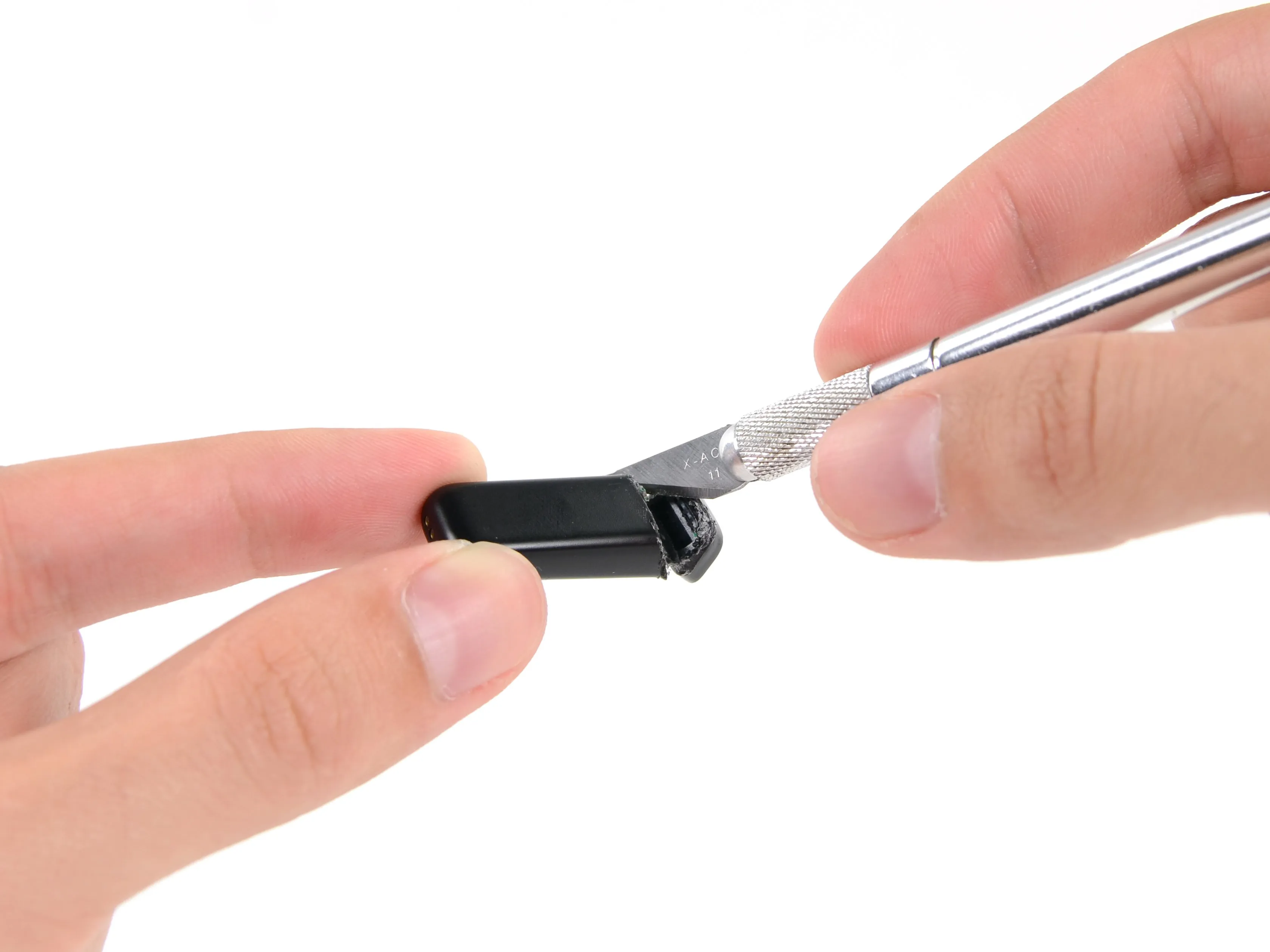

• Если нет видимой точки входа, мы считаем, что путь к победе можно проложить с помощью острых инструментов.

• Здесь мы большие поклонники Dozuki. Мы также являемся большими поклонниками дозуки. Когда речь заходит о гаджете, вы сразу понимаете, что это разборка.

• Помните, что разборки предназначены для развлечения и не должны использоваться как инструкции по разборке. Пожалуйста, не разрезайте устройство дозуки.

Шаг 6

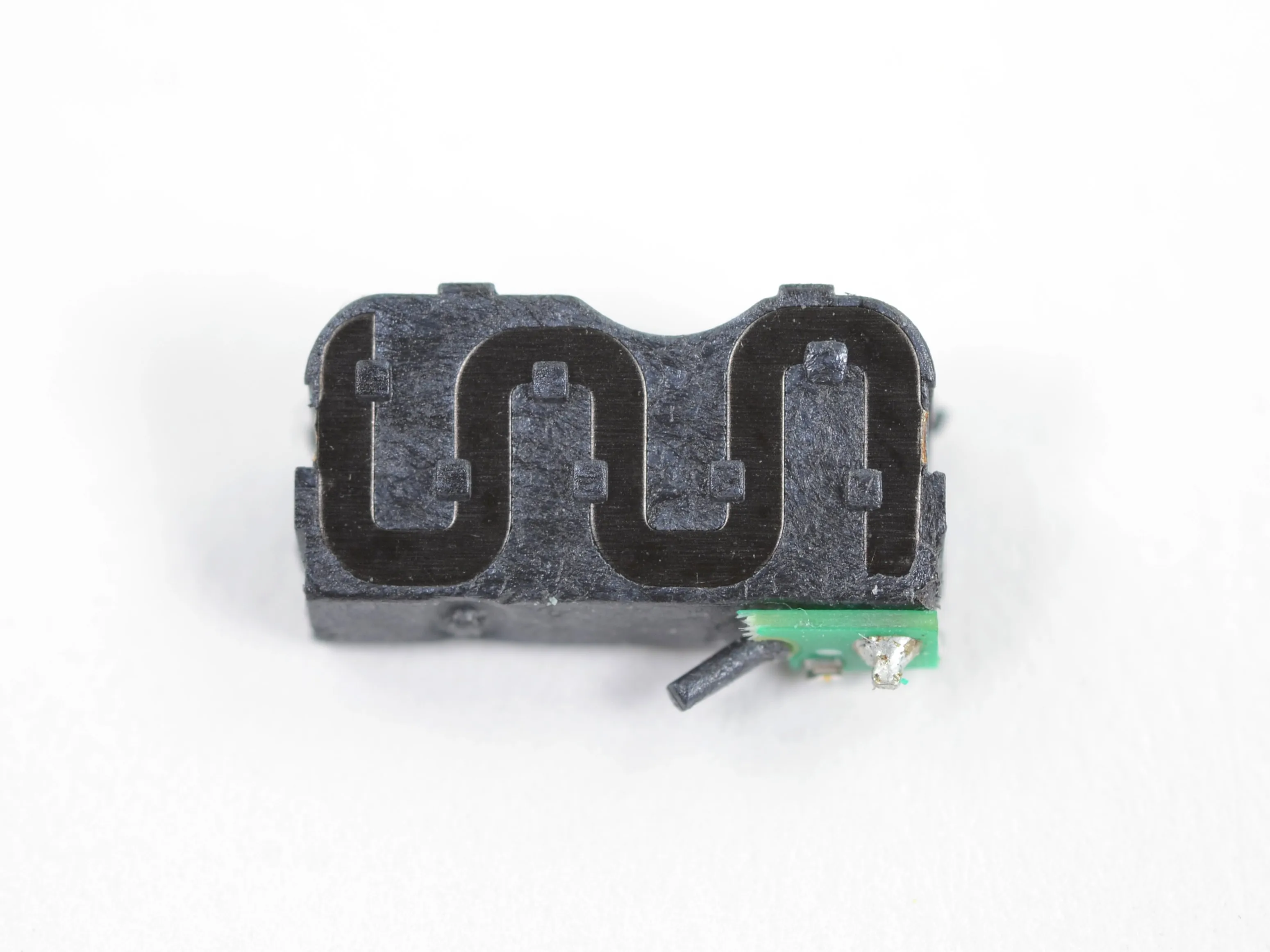

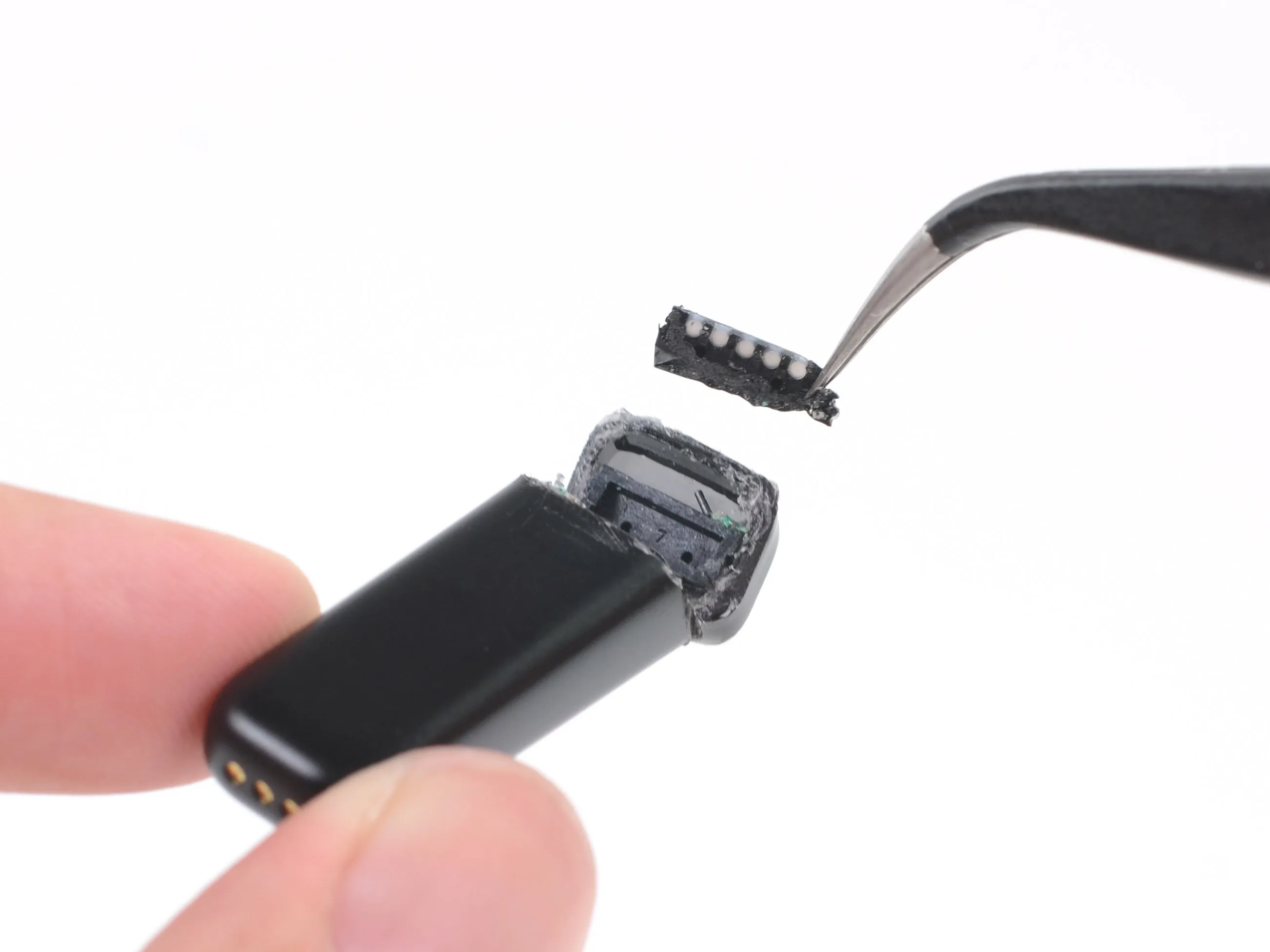

• Наша первая добыча: световоды для светодиодов, которые служат дисплеем на этом тонком, смеем сказать, истощенном устройстве.

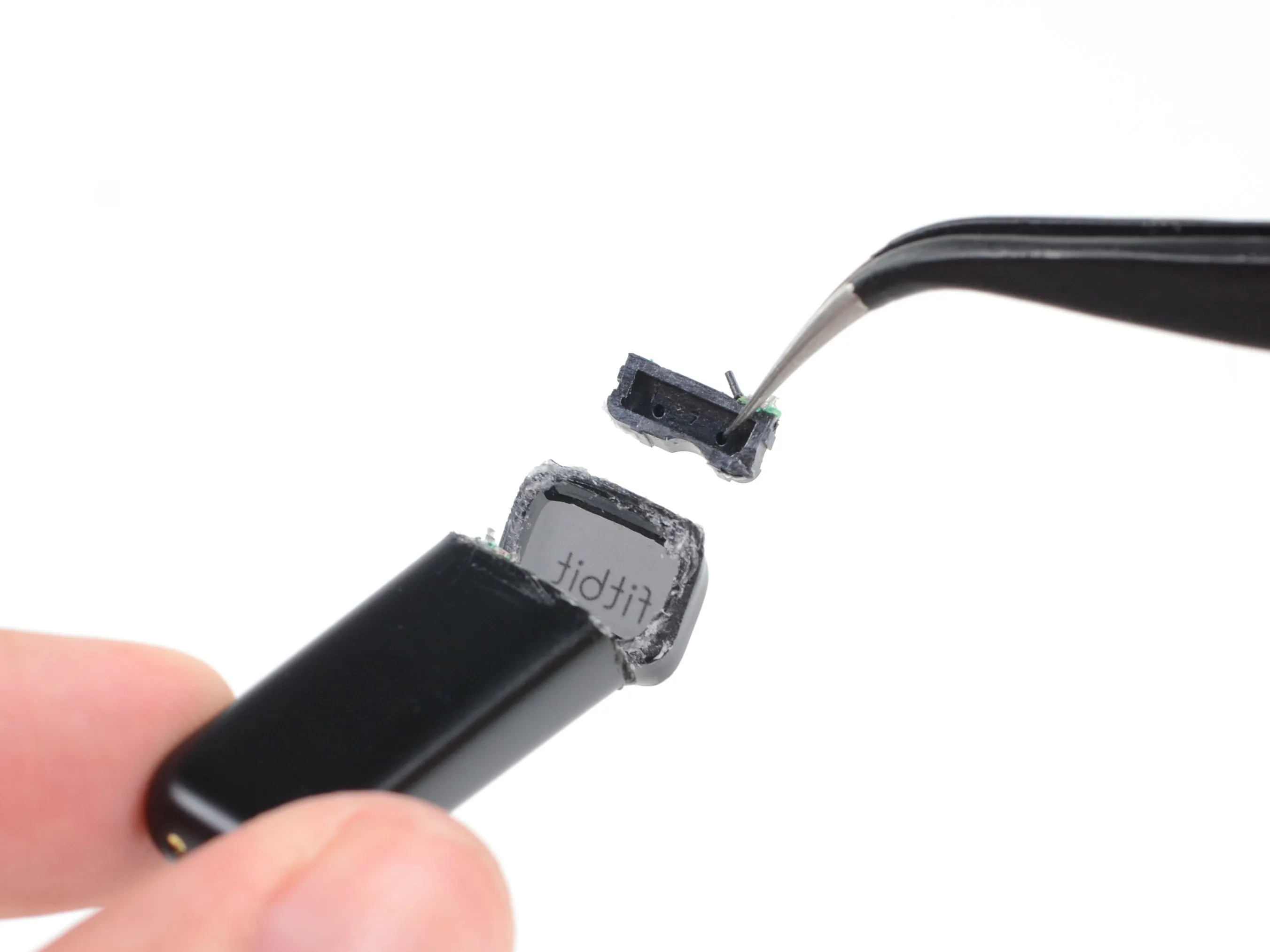

• Далее - антенна Bluetooth, используемая для связи с устройствами, и сопутствующий донгл.

• Упс! Похоже, у нас есть крошечный попутчик: это кусок материнской платы, прикрепленный к антенне.

• Для тех, кто следит за этим дома: вам не нужно резать свою печатную плату.

• P.S. Не следите за этим дома.

Шаг 7

• Вытаскивание компонентов через верхнюю часть Flex помогло ненадолго, но пора переходить к самому главному.

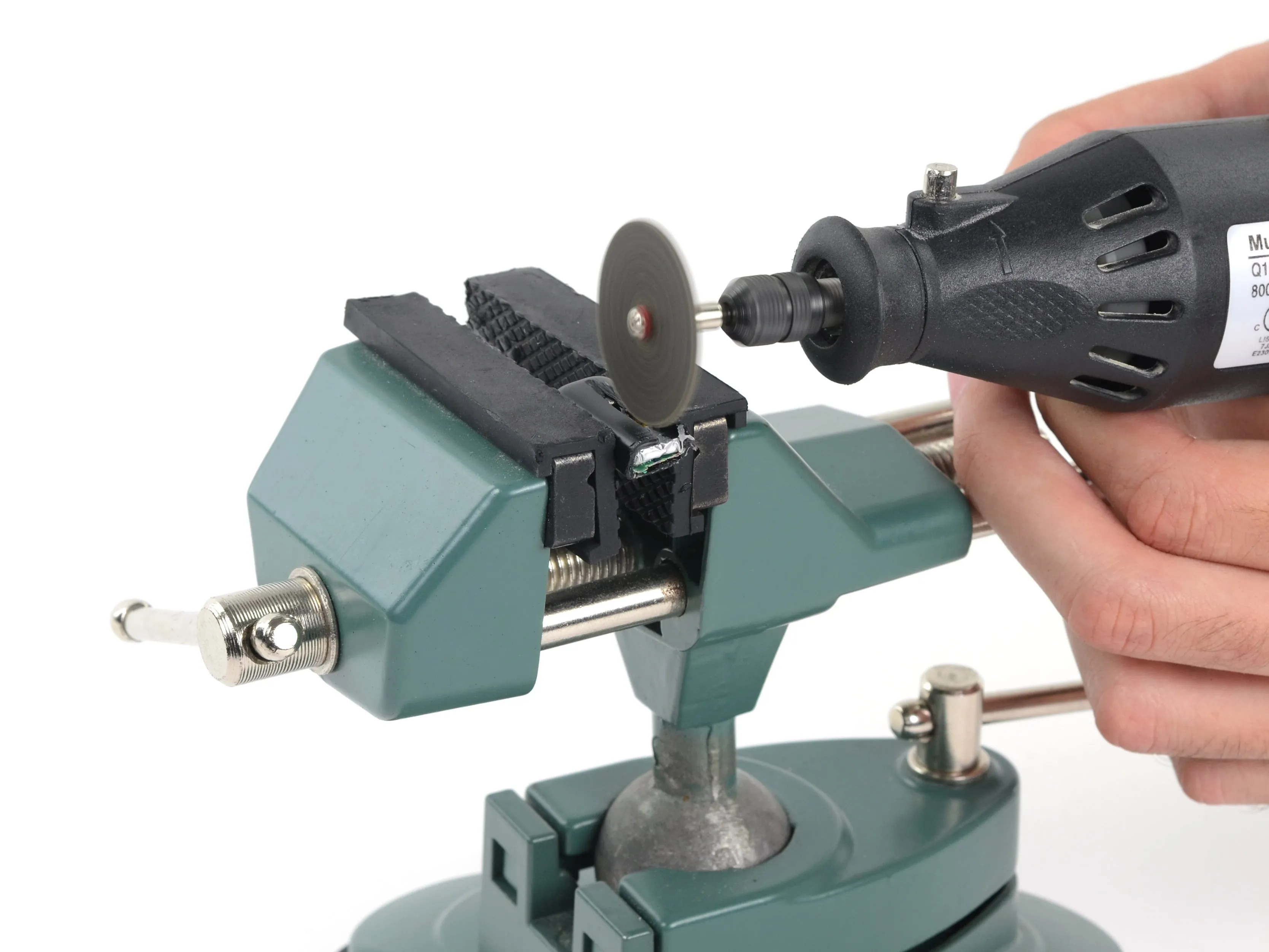

• С помощью удобного ротационного инструмента мы разрезаем пластиковый корпус трекера Flex.

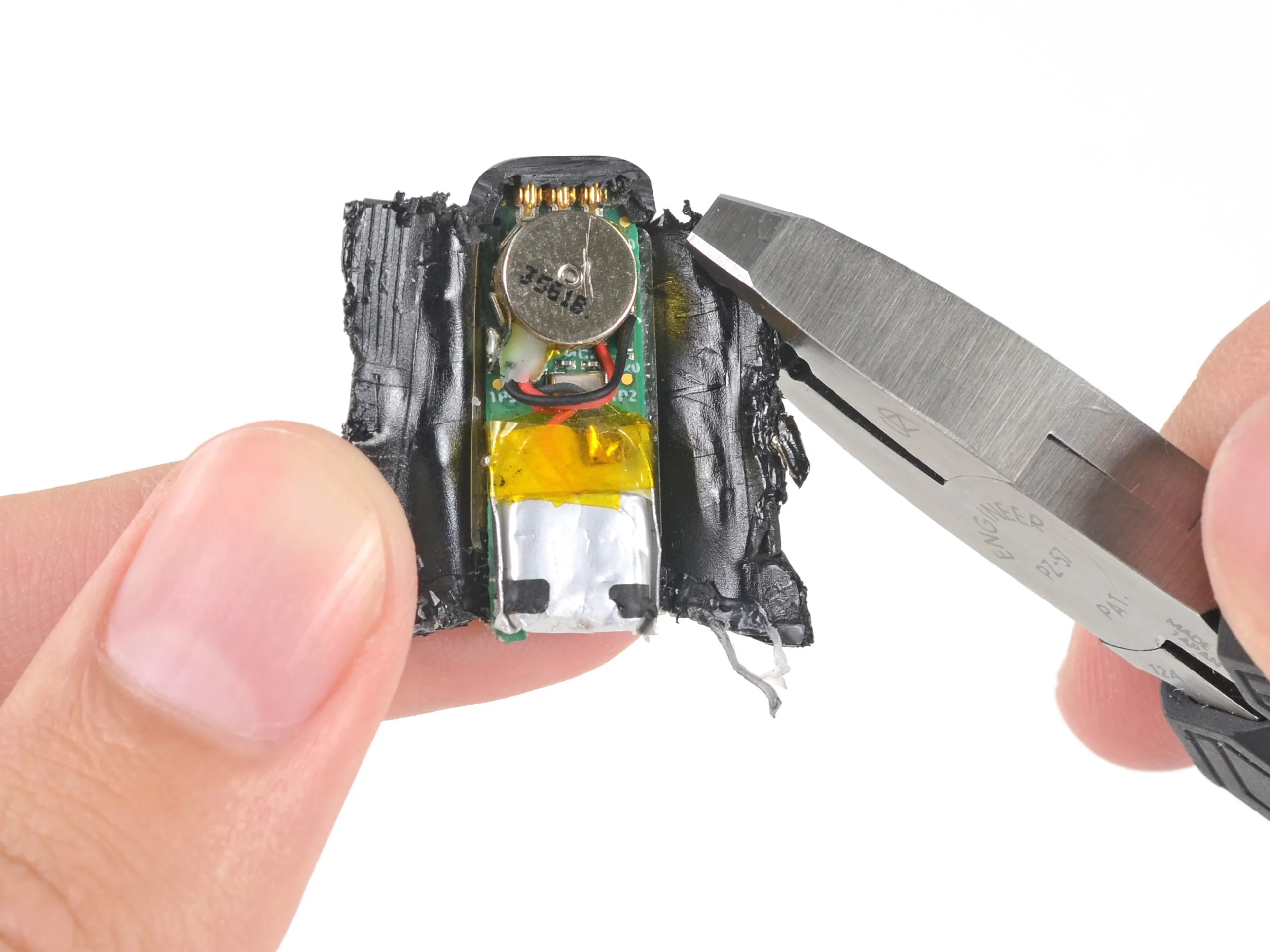

• Ну здравствуй, Рико Суаве! Отслоив стильную пластиковую оболочку Flex, мы обнаружили компоненты, которые так долго искали.

• Обновление информации о ремонтопригодности: этот маленький парень никогда, никогда, никогда никогда не будет собран.

Шаг 8

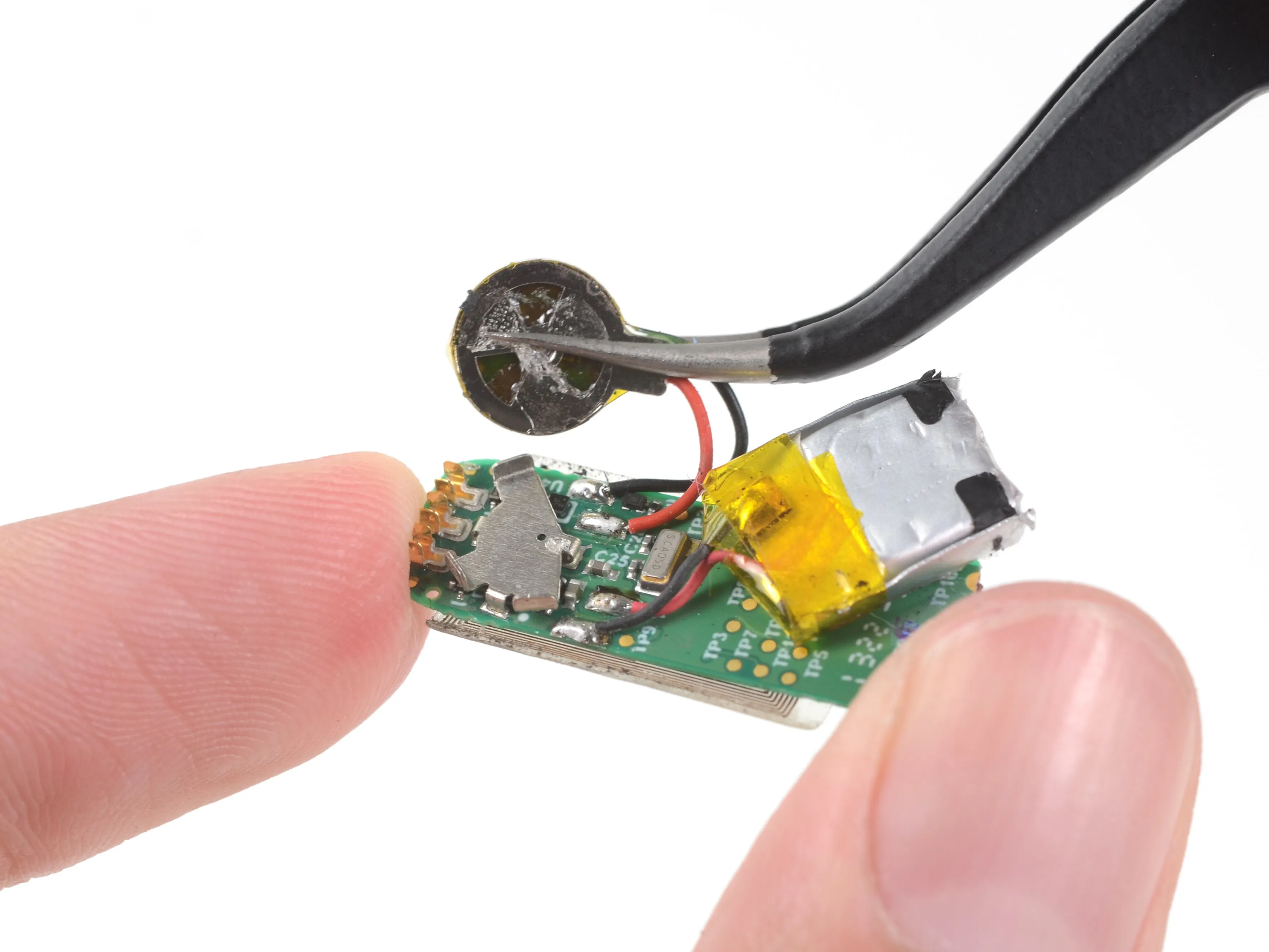

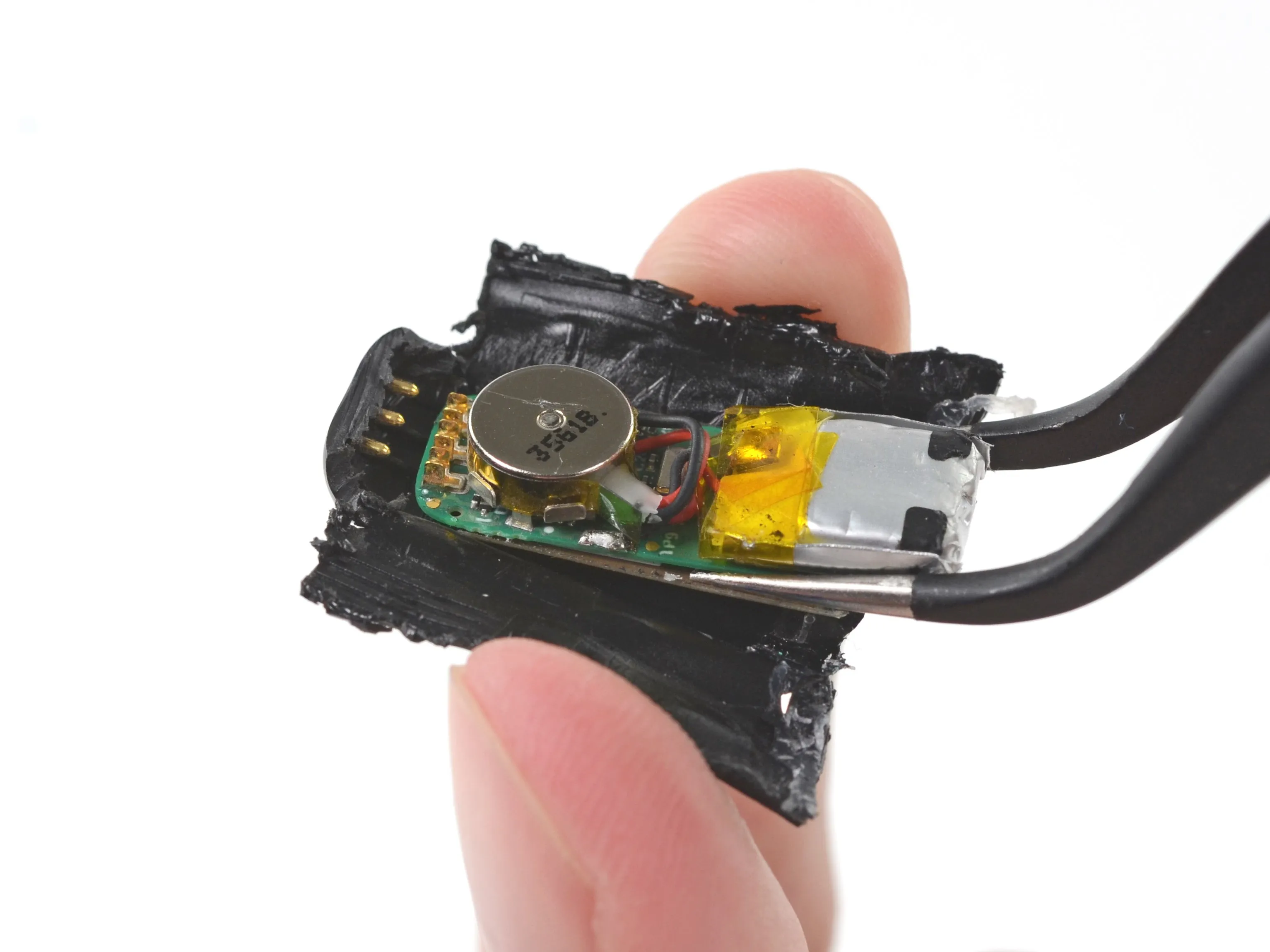

• Основная плата сразу же отходит от контактных штырей. Теперь можно приступить к самым интересным моментам.

• Маленькая, заключенная в тонкий лист металлической ленты, батарейка припаяна к материнской плате. К этому моменту сменная батарея волнует нас меньше всего.

• Мы получаем хорошая вибрацияs от заметного вибратора, который выполняет функцию будильника.

Шаг 9

• Вот как работает вибратор в вашем Fitbit Flex.

Шаг 10

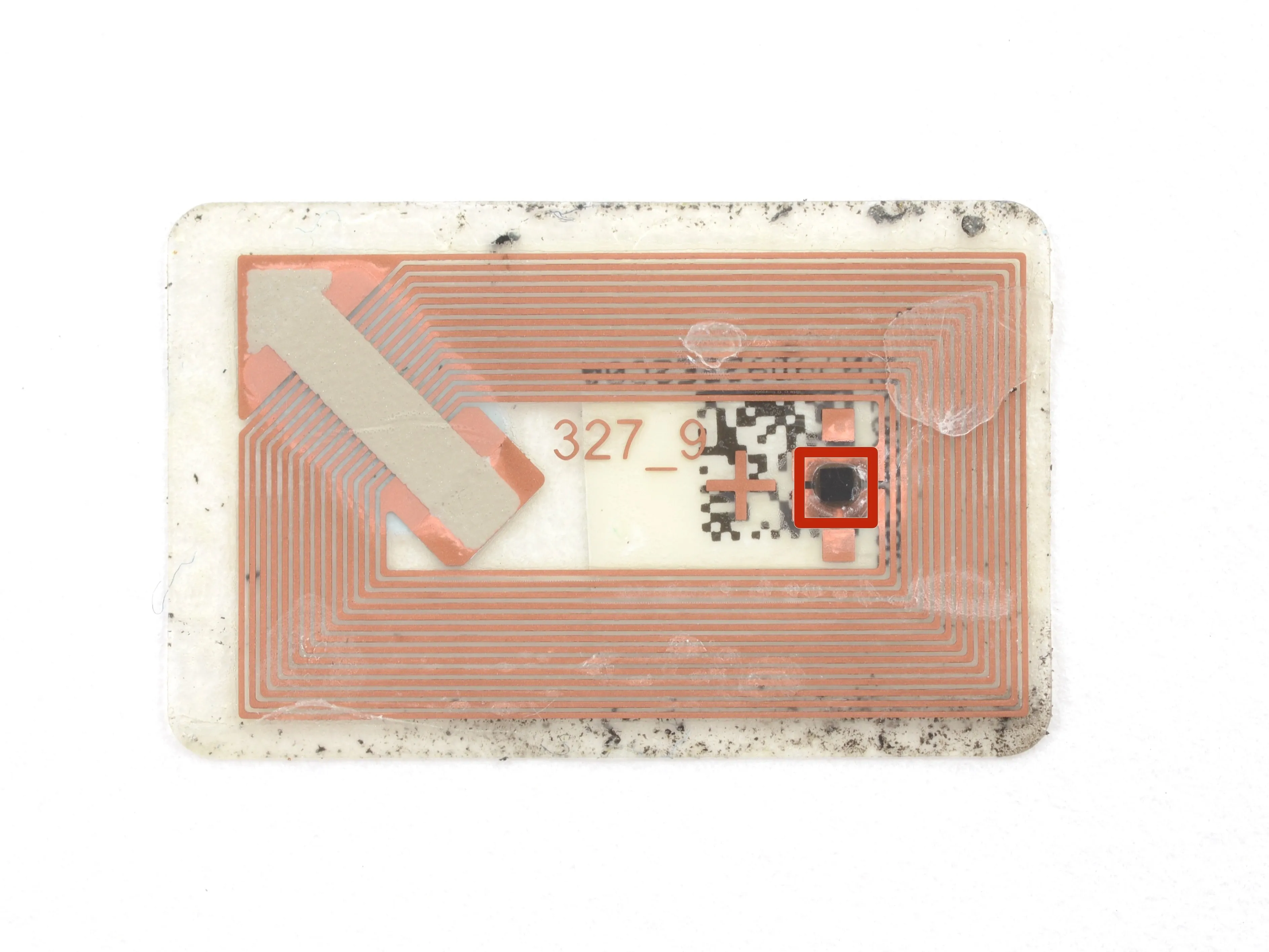

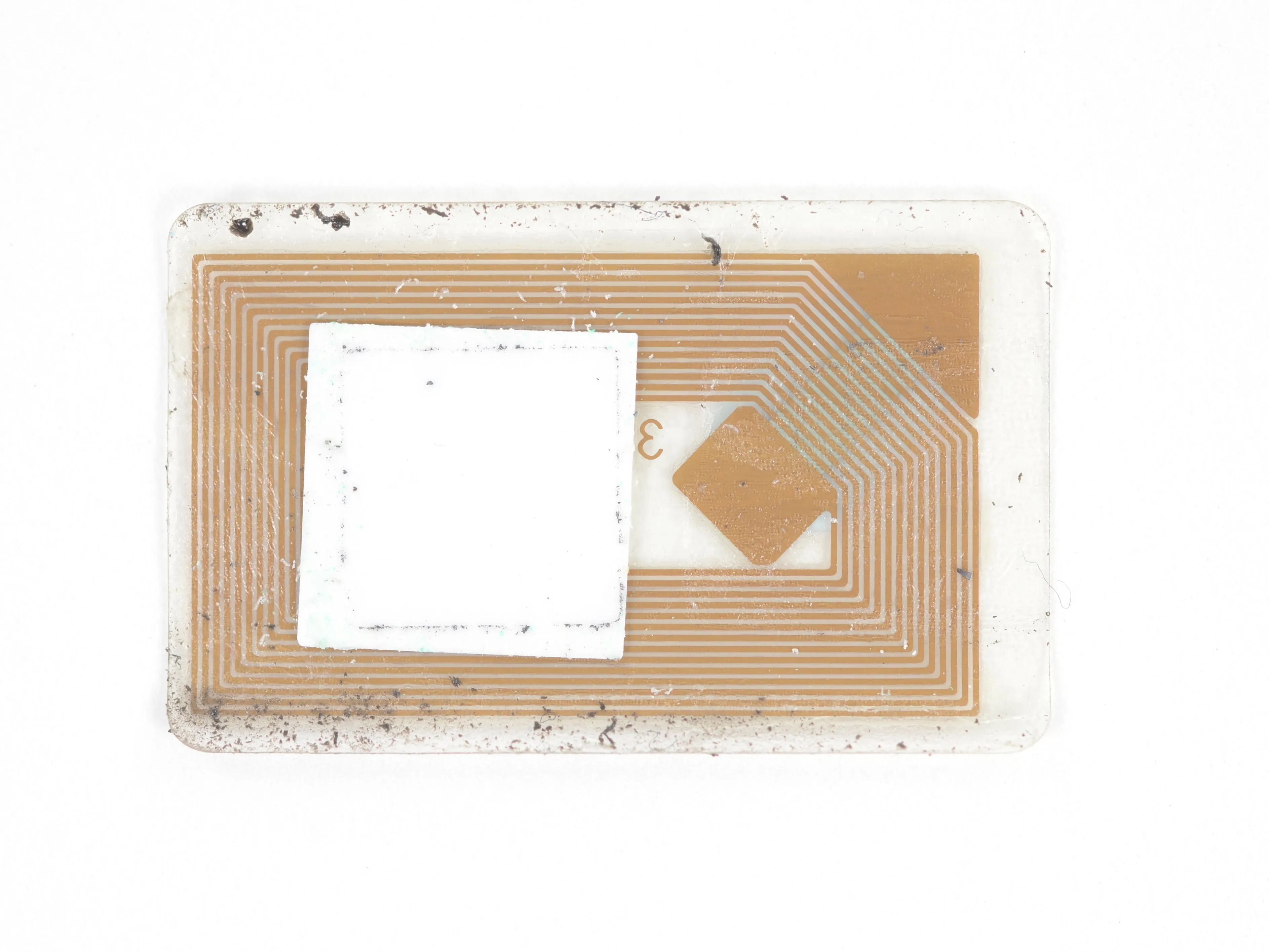

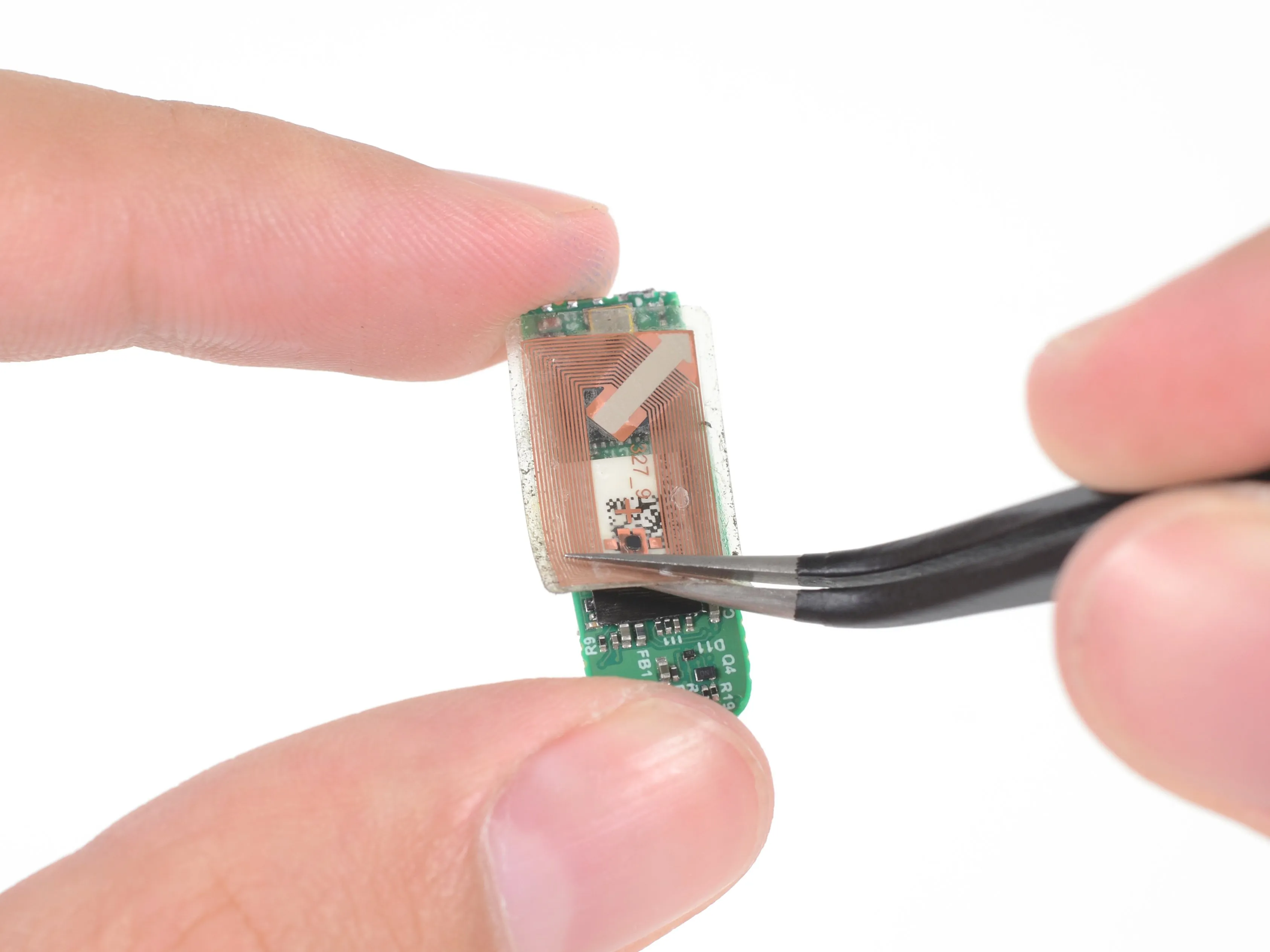

• Прямо на передней части платы находится антенна ближней связи (NFC).

• Метка NFC позволяет запускать связанное с трекером Flex мобильное приложение с помощью 'некоторых устройств Android с поддержкой NFC'.

• 'Это как волшебство'.

• Этот малыш выглядит как вероятный кандидат на контроллер NFC.

Шаг 11

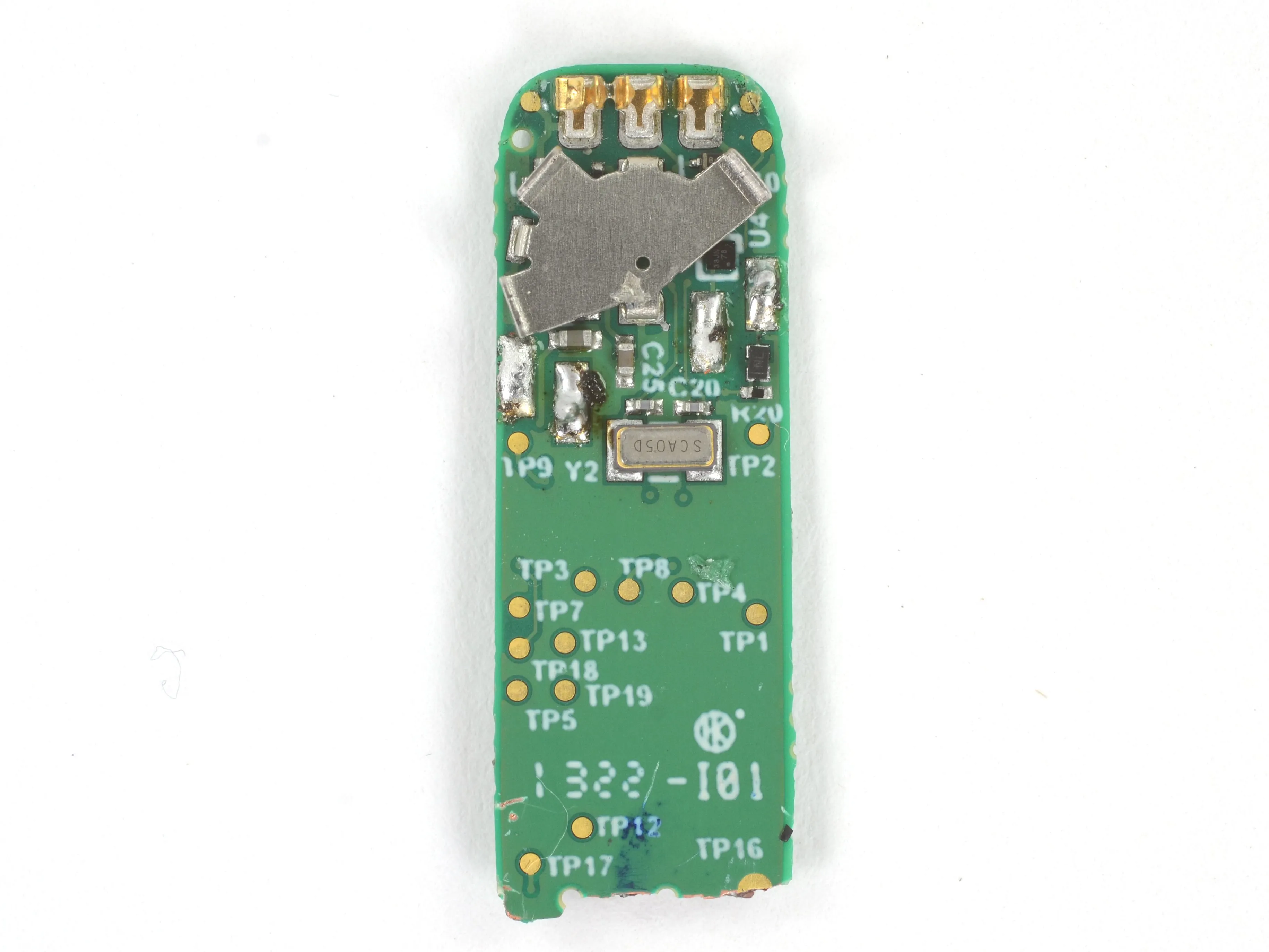

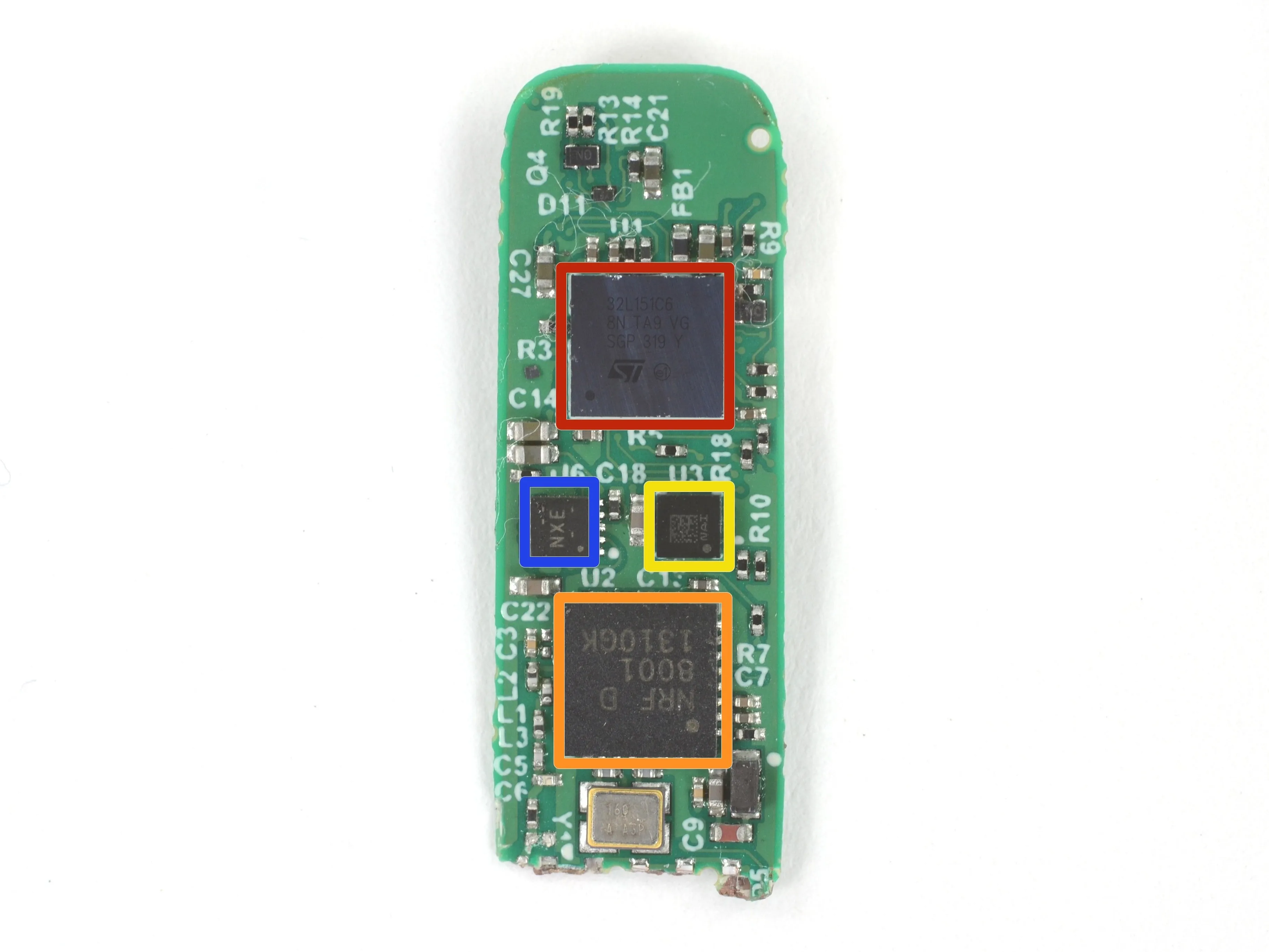

• Материнская плата изгибается, чтобы показать нам, что она из себя представляет:

• STMicroelectronics 32L151C6 Микроконтроллер ARM Cortex M3 с ультранизким энергопотреблением

• Nordic Semiconductor nRF8001 Bluetooth Low Energy Connectivity IC

• STMicroelectronics LIS2DH 3-осевой акселерометр

• ИС зарядного устройства: TI BQ24040

Шаг 12

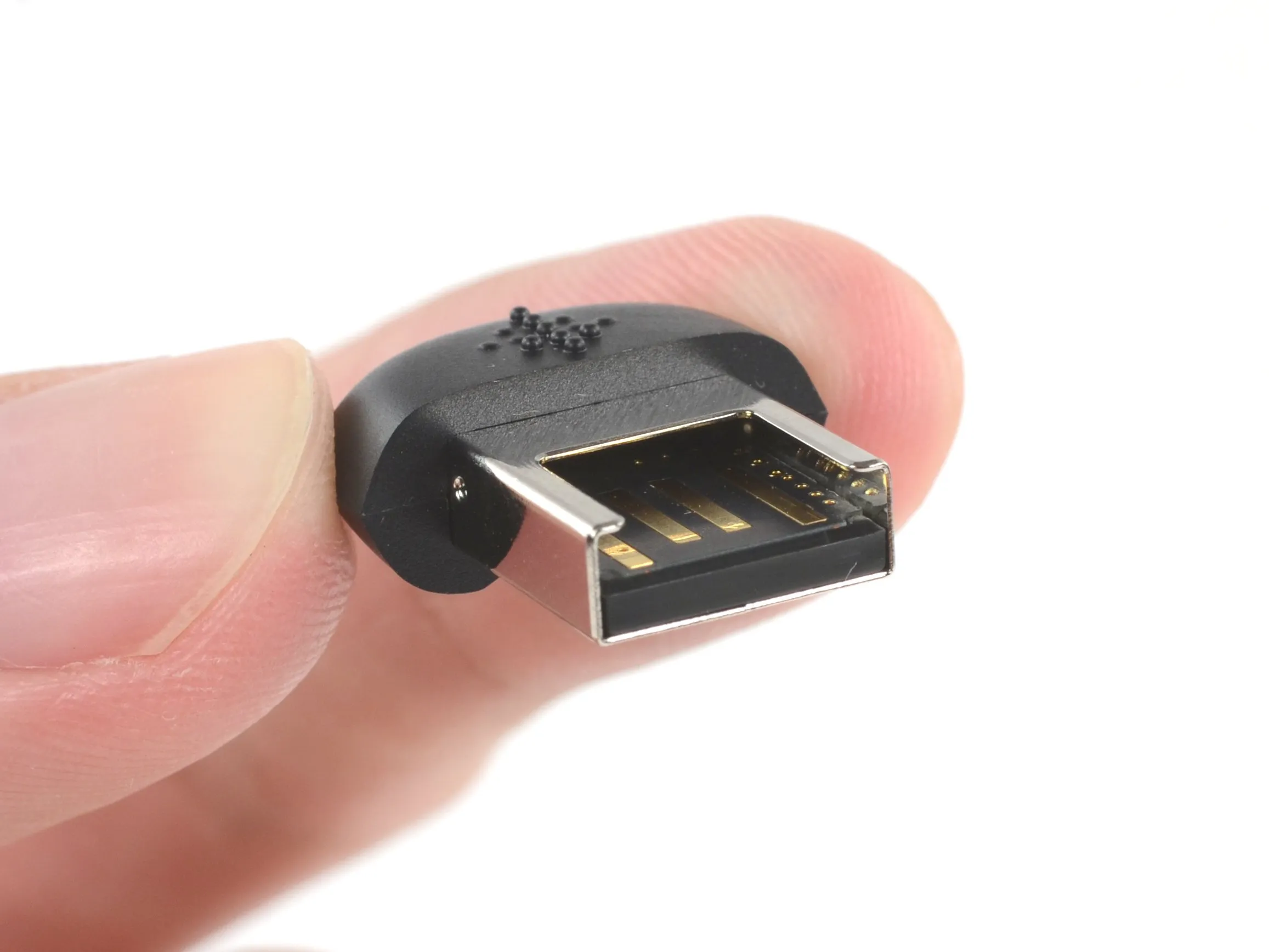

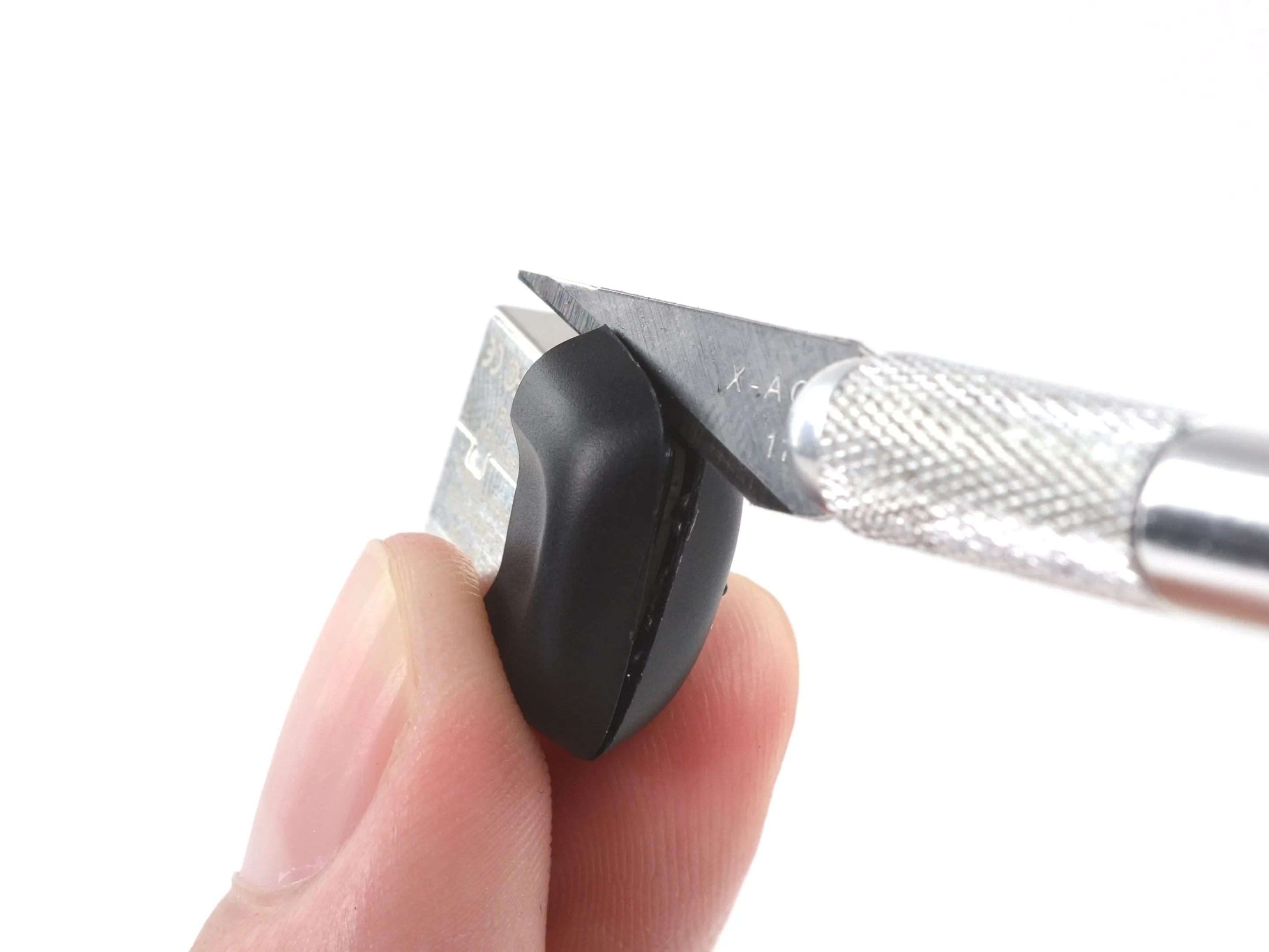

• Мы просто не могли держать скальпель при себе, поэтому вскрыли и донгл Flex.

• Отбросив пластик в сторону, мы переходим к делу.

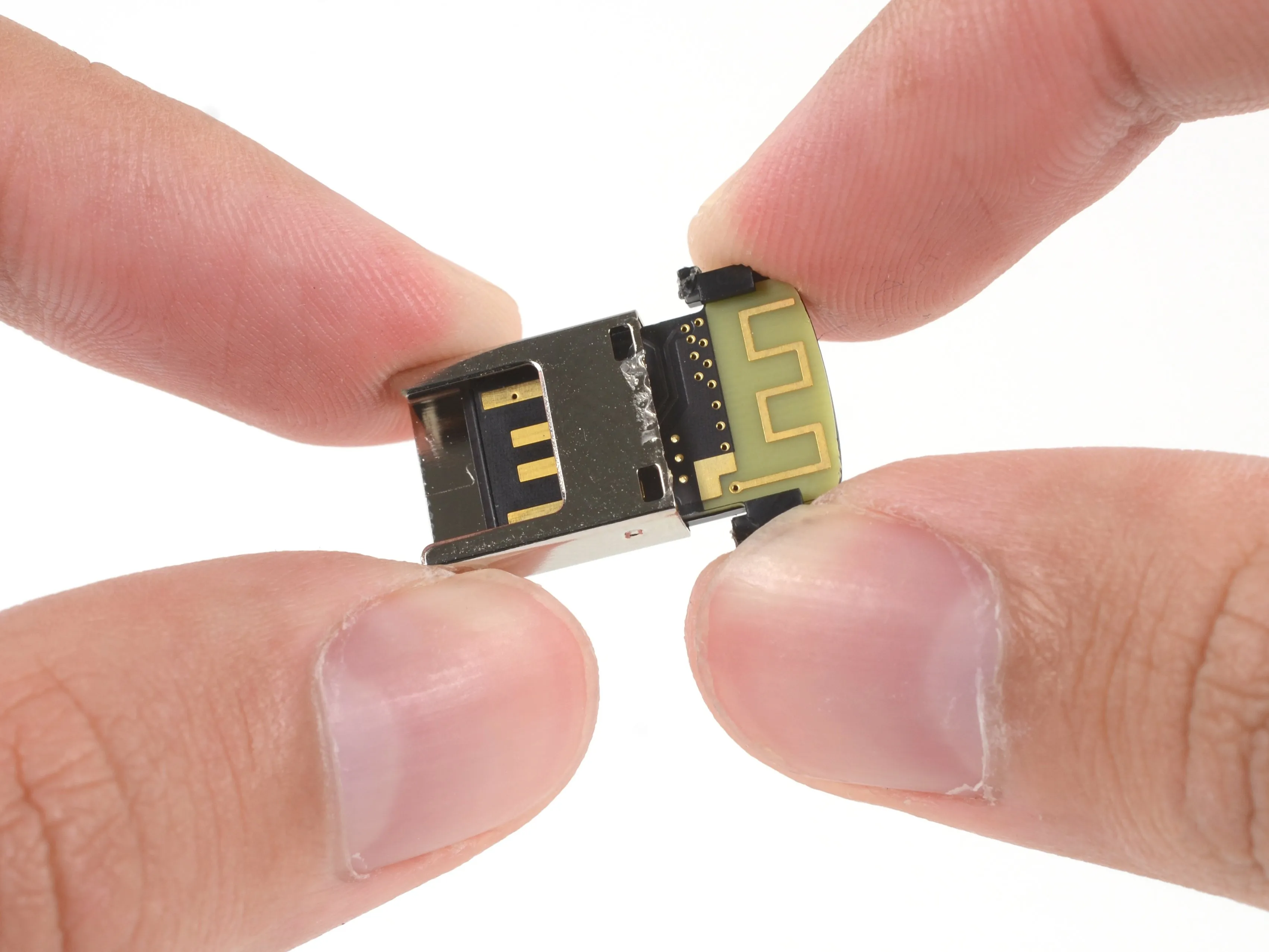

• Мы быстро освобождаем плату донгла от металлического корпуса USB-разъема.

Шаг 13

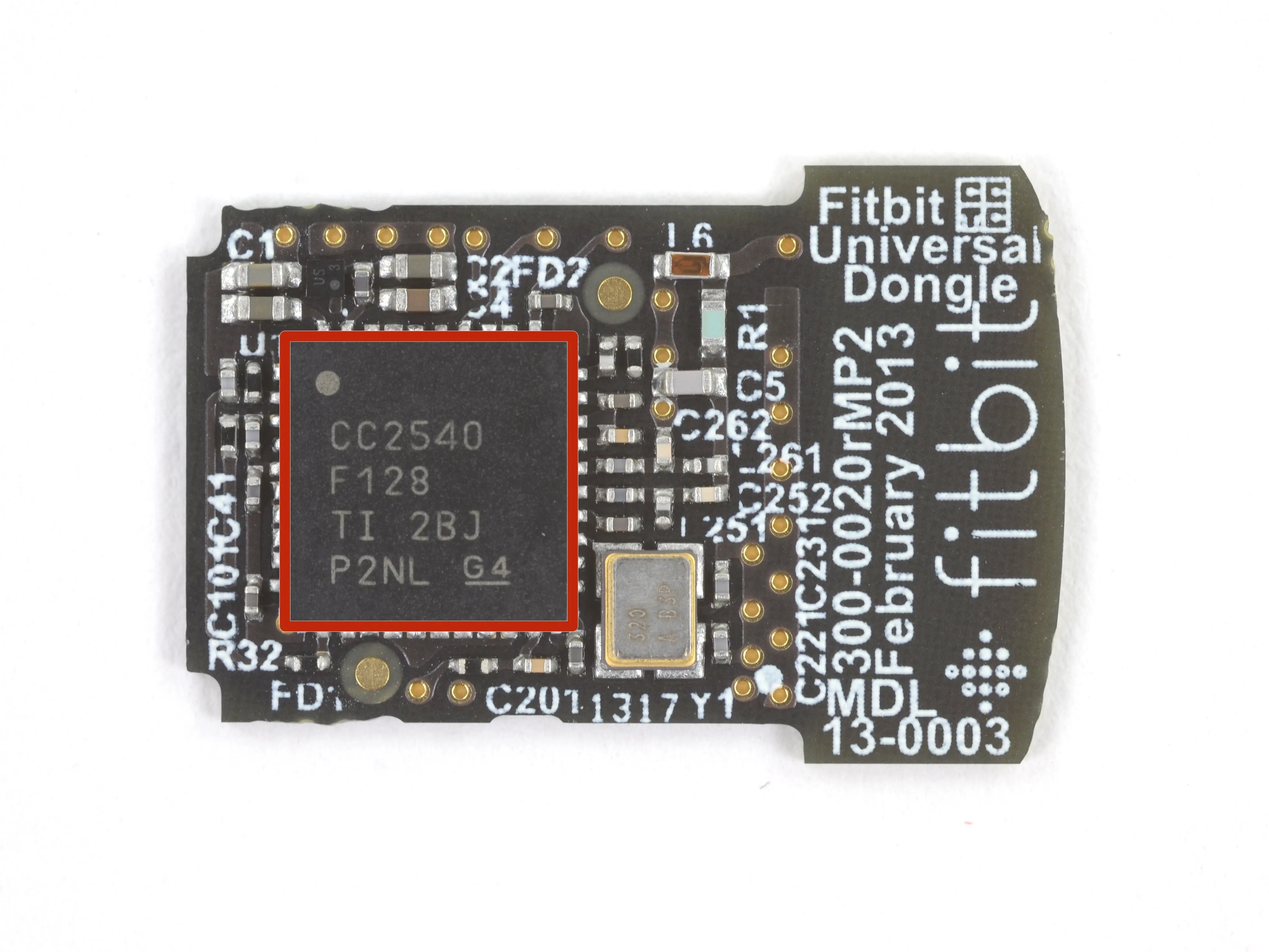

• Хватит лолигации, давайте перейдем к делу. На этой миниатюрной USB-плате находится все оборудование, необходимое для связи с Flex - и вашим компьютером:

• Texas Instruments CC2540F128 2,4 ГГц Bluetooth Low Energy SoC

• На стороне контактов:

• BLE Антенна

• Контакты для подключения USB

Комментарии к шагу

Зачем нужен второй контроллер TI BLE в USB-ключе, если на материнской плате уже есть контроллер Nordic Semi BLE?

Не берите в голову. После просмотра сценариев использования на сайте Fitbit, конечно, нужен BLE в *беспроводном* модуле синхронизации. Я перепутал с USB-ключом.

Отличная разборка, жаль, что вы не опознали другие компоненты на материнской плате.

Какой потрясающий разбор, жаль, что они делают эту вещь практически одноразовой.....at 99$ + налог.... Я думаю, что я не могу жаловаться слишком плохо, хотя, он продержался чуть больше 1 года ;) И да, я много раз принимал душ и плавал/нырял в бассейне глубиной 8 футов со своим Флексом.....

Мой 'первый' Flex продержался всего около 4 месяцев, хотя..... может ли кто-нибудь быть заинтересован в разборе этих теперь уже 'сломанных' устройств? LOL.... меня действительно шокировало, что Fitbit НЕ захотел вернуть старый неисправный трекер 'Flex', когда они прислали мне замену..... поскольку он действительно не подлежит ремонту вообще ;) Они просто сказали мне отдать его в местный 'переработчик электроники' (к счастью, это будет моя местная свалка!), но да, просто вклиниваюсь. Мне это понравилось ;) Пришел сюда, чтобы узнать, есть ли способ 'починить' его lol.....but не повезло haha

Батареи, как правило, не держат много заряда примерно в то время, когда заканчивается гарантия. Если бы вы могли где-то достать замену, то несколько минут с пистолетом горячего воздуха, чтобы разобрать его и припаять новую батарею, заставили бы его снова работать.

Шаг 14

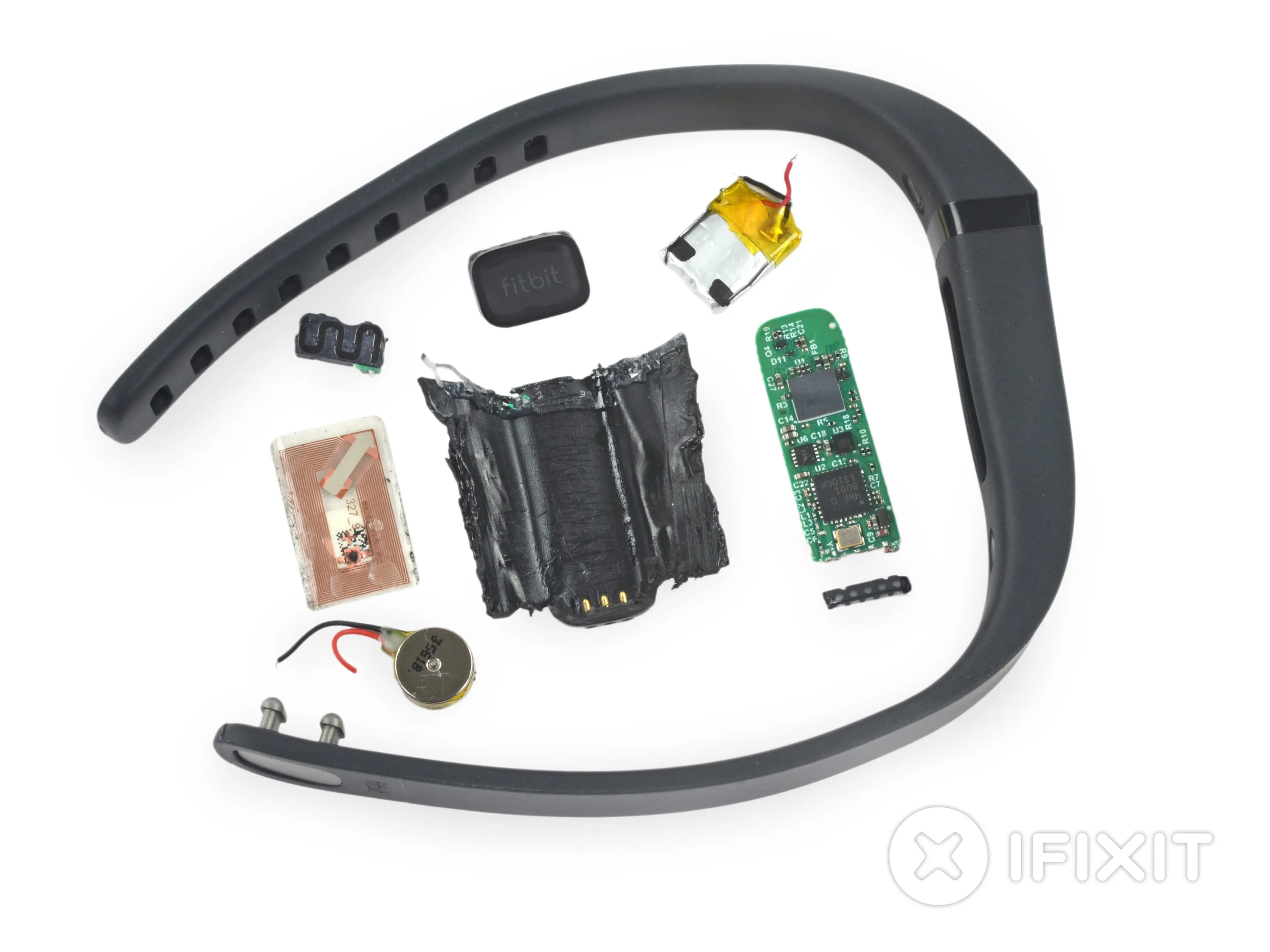

• Оценка ремонтопригодности Fitbit Flex: 2 из 10 (10 - самый простой ремонт)

• Надежная защита от воды, отсутствие движущихся частей и легкая конструкция делают Flex очень прочным устройством, способным прослужить долгое время.

• Ремешок на запястье имеет аналогичную конструкцию и легко заменяется.

• Невозможно открыть устройство, не разрушив его или, по крайней мере, не нарушив водонепроницаемость, что делает внутренний ремонт невозможным.

• Недоступная (и несменяемая) батарея Flex ограничивает срок службы устройства.

Комментарии к статье

Я также потерял кабель зарядного устройства, кто-нибудь знает 3 контактный (положительный отрицательный) для fitbit. Есть ли универсальное зарядное устройство, которое я могу использовать?

Посмотрите на увеличенное изображение... Левый контакт подключен к корпусу вибратора - это говорит мне о том, что это GND или Neg, центральный контакт имеет гораздо более тонкую дорожку на печатной плате, я бы назвал его Data, правый контакт, следовательно, выглядит как VCC+.

Я также потерял кабель зарядного устройства, кто-нибудь знает 3 контактный (положительный отрицательный) для fitbit. Любое универсальное зарядное устройство я могу использовать и как?

Вы узнали? Делаете.ру снес материнскую плату.

Жена потеряла зарядное устройство для fitbit flex, а времени заказать новое перед поездкой не было. Для тех из вас, кто интересуется распиновкой разъемов для flex, ниже приведены две фотографии того, как мне удалось зарядить ее с помощью пары скрепок и обрезанного USB-кабеля.

https://members.shaw.ca/kroker/fitbit_fle...

https://members.shaw.ca/kroker/fitbit_fle...

Очень полезные фотографии. Спасибо!

Спасибо! Очень полезные картинки.

Работает ли фитбит на радиочастотных волнах, как сотовый телефон? Как он синхронизируется с вашим мобильным телефоном?

Он использует Bluetooth, который действительно использует радиочастоту 2,4 ГГц,. Однако, в отличие от обычных сотовых телефонов, которые также используют 2,4 ГГц Bluetooth использует радиотехнологию, называемую частота-хоппинг разброса спектра.

Просто чтобы вы все были в стороне, вы можете разобрать флекс без полного разрушения корпуса, сделайте небольшой, но глубокий надрез острым лезвием вокруг крышки светодиодного дисплея, достаточный, чтобы сломать клей, используемый для герметизации компонента, оттуда вы можете аккуратно, но твердо вытащить плату/динамик/антенну из корпуса, оставив после себя пустую оболочку. Недавно мой телефон перестал заряжаться, и я решил немного развлечься, пока не увидел эту разборку. Нет нужды говорить, что немного суперклея с новой батареей и у меня снова есть функциональный fitbit flex. Сложной частью будет найти замену аккумулятору.....

Здравствуйте, не могли бы вы сказать мне, какой тип батареи используется? Из-за клея, прикрепляющего батарею к плате, маркировка на липовой батарее больше не читалась.

Похоже, что эта батарея может быть полезна для мини-самолетов и т.д., т.е. для использования одного мотора пейджера.

Я пробовал использовать один из Bluetooth-гарнитур, и он действительно работает, так что, возможно, старые сломанные Fitbits могут стать источником запасных частей?

Удалось ли вам найти источник, где можно приобрести эту батарею? Мне нужно много маленьких батареек такого типа, но я нигде не могу их найти.

Кто-нибудь когда-нибудь находил источник для замены батареи?

Я не уверен, почему вы, ребята, распилили его на части, крышка на светодиод удерживается на месте с чем-то похожим на горячий клей, несколько секунд перед источником горячего воздуха и он выходит довольно легко, схема пакет также удерживается на месте с какой-то горячий клей. Моя жена носила свои часы в океан, и они вышли из строя, после замачивания в спирте и просушки они вернулись в рабочее состояние.

Я могу полностью подтвердить ваши слова. После того, как я забыл вынуть флекс во время плавания, он был мертв.

Работая с феном и пинцетом, я смог вытащить внутреннюю часть флекса. Затем я промыл блок обычным спиртом и снова высушил его феном. После этого он ожил!

Только предупреждаю, что после извлечения крышки продолжайте работать феном, чтобы освободить цепь от контейнера, иначе может случиться так, как случилось со мной, и вы можете разрушить антенну BT.

Надеюсь, это поможет!
