Разборка Fitbit Sense

Введение

Новый Fitbit Sense, оснащенный датчиками и медицинскими функциями, готов соперничать с Apple Watch Series 6 в качестве носимого устройства, ориентированного на здоровье. Но что будет, если Fitbit заболеет? Поэтому мы и собрались здесь сегодня, чтобы определить, насколько сложной будет операция. Доктор, передайте скальпель. Пришло время разбирать устройство.

Чтобы узнать о других интересных технических расследованиях, посетите наш канал YouTube или следите за нами в Instagram и Twitter. Наша старая добрая рассылка также поможет вам всегда быть в курсе событий.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Fitbit Sense Teardown

• Давайте посмотрим, что предлагает этот Fitbit:

• 1,58 AMOLED-экран

• 4 Гб встроенной памяти

• Новая функция ЭКГ, а также датчик температуры кожи и стандартный оптический датчик сердечного ритма

• Wi-Fi, NFC, Bluetooth 5.0 и встроенный GPS

• Водонепроницаемость до 50 метров

• Также в комплект поставки входят гироскоп, альтиметр, 3-осевой акселерометр и датчик освещенности.

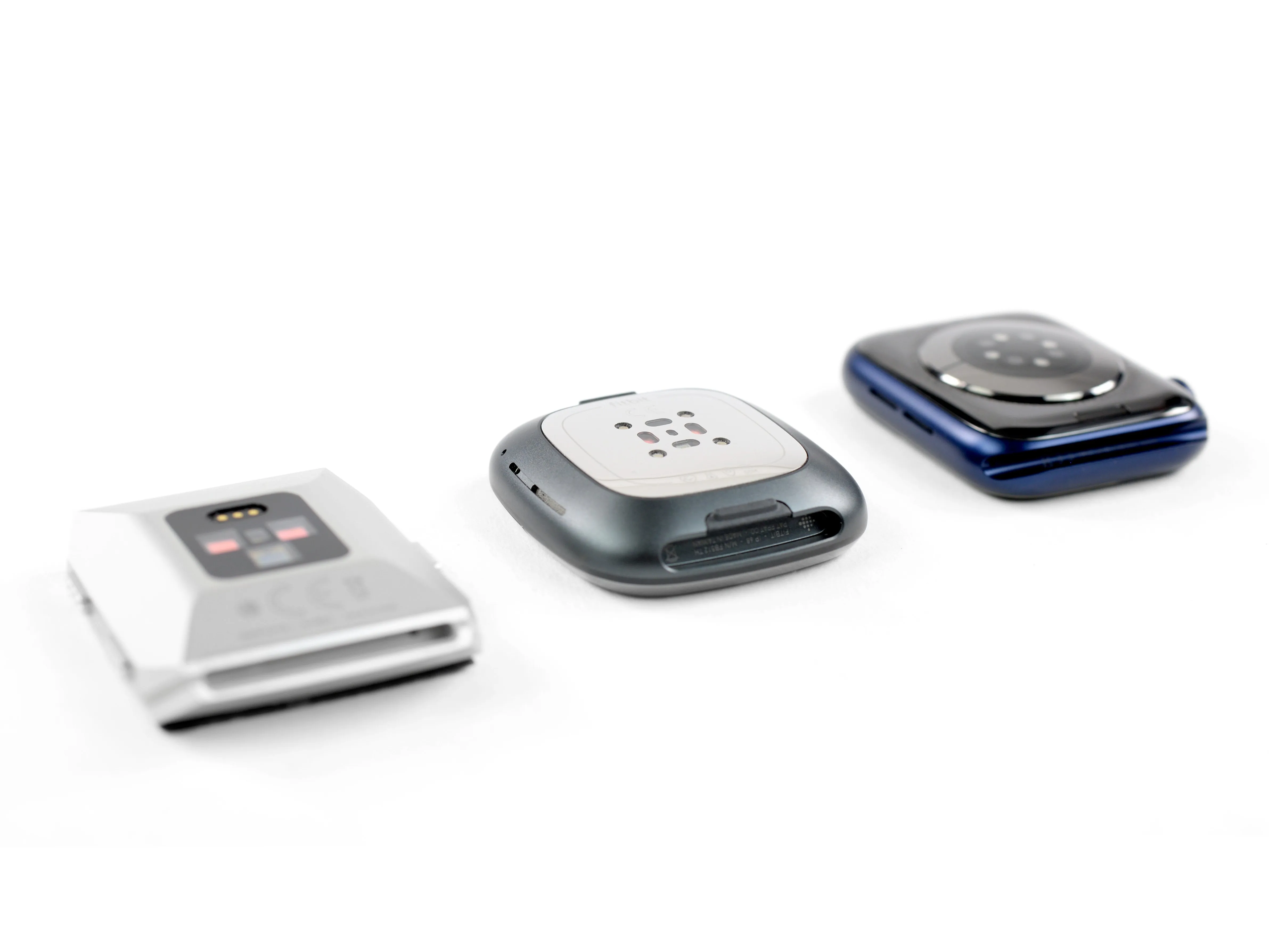

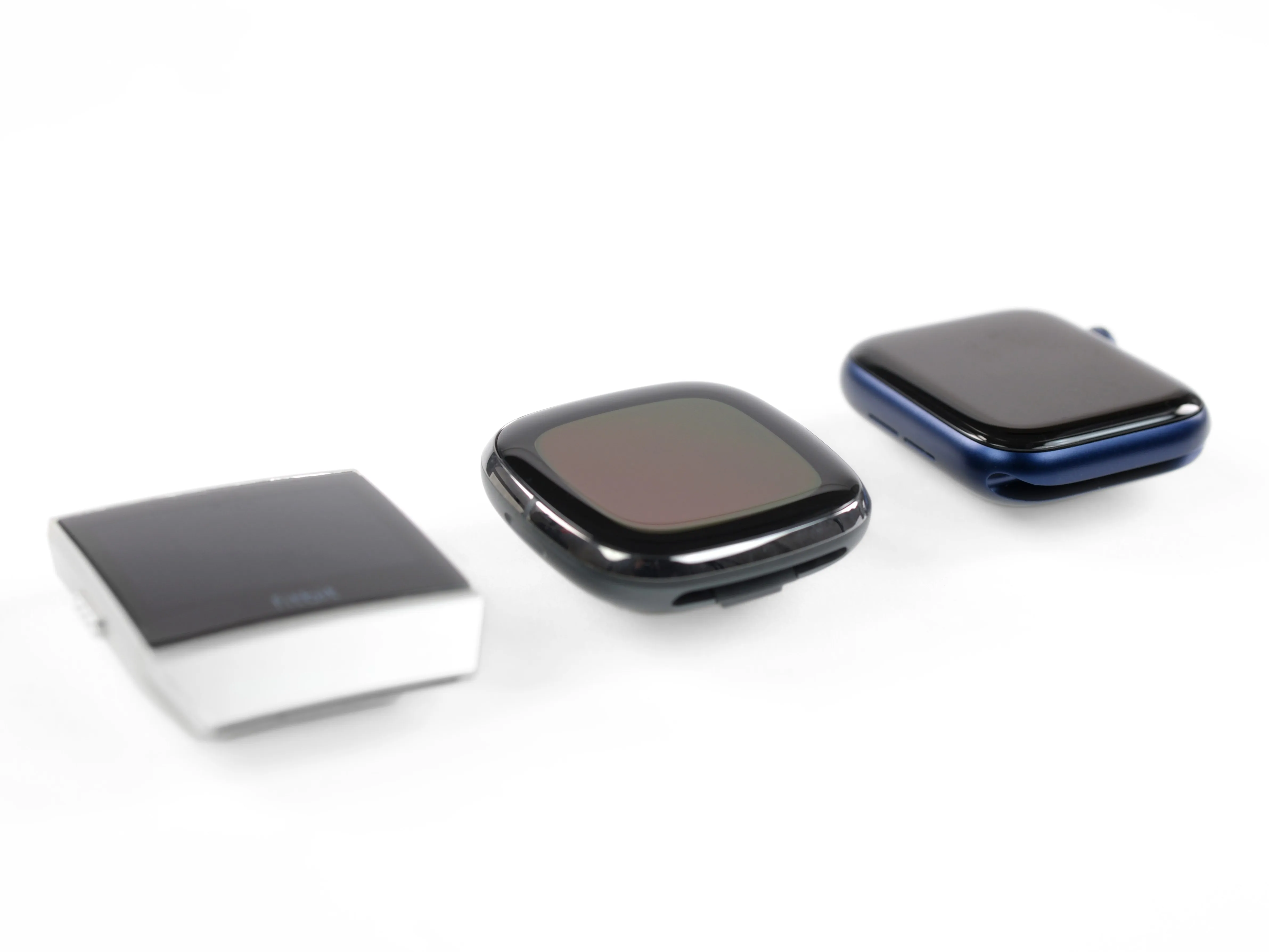

• Для сравнения: Fitbit Ionic слева и Apple Watch Series 6 справа.

Шаг 2

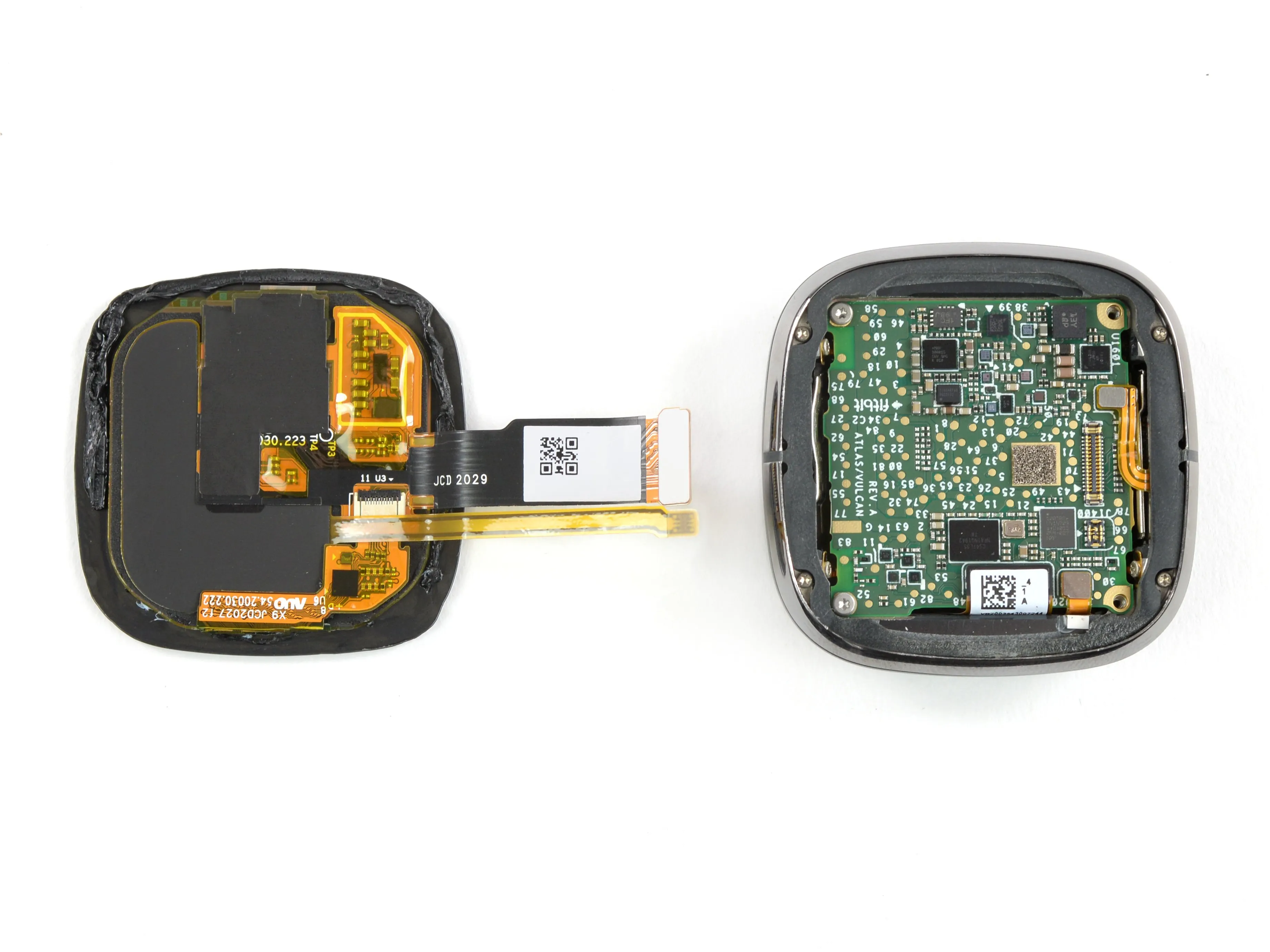

• Здесь не показано: много тепла и осторожного отжима. Как и в Apple Watch, в Fitbit Sense защита от проникновения внутрь означает, что очень тонкий зазор между дисплеем и корпусом часов покрыт клеем.

• Даже с помощью тепловой пушки и очень тонких выколоток трудно заставить дисплей сдвинуться с места. Полунезащищенный OLED-дисплей под стеклом и кабели-ловушки, а также близость к краю, где происходит поддевание, еще больше усложняют задачу.

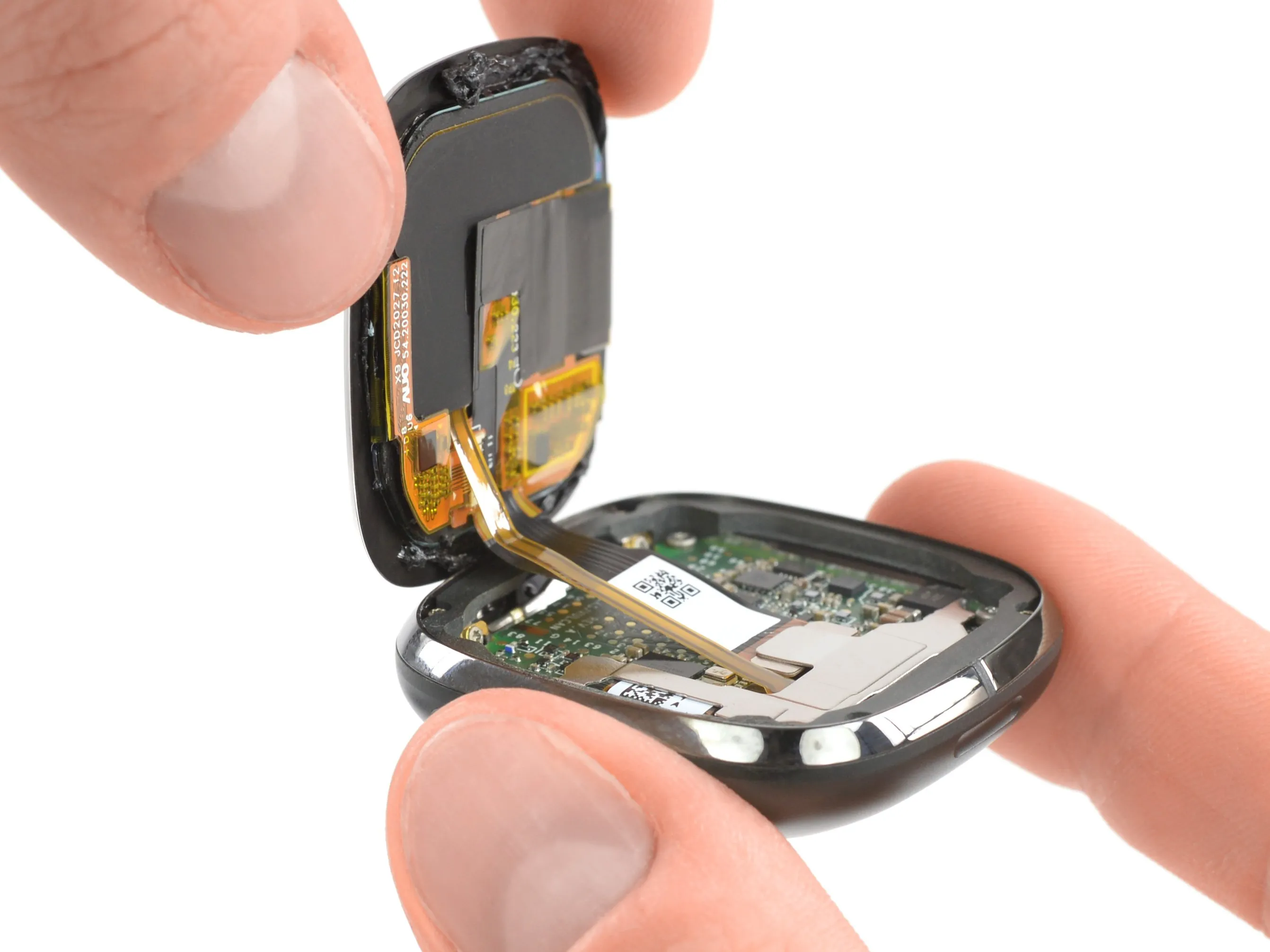

• Хотя он расположен ненадежно, мы благодарны за то, что кабель дисплея достаточно длинный, чтобы мы могли с легкостью поднять экран, когда все будет сделано.

• Под экраном нас встречает небольшой кронштейн, закрепленный крошечными винтами T2 Torx, закрывающими разъемы, которые мы собираемся отсоединить - не проблема для нашего набора инструментов Pro Tech Toolkit.

Шаг 3

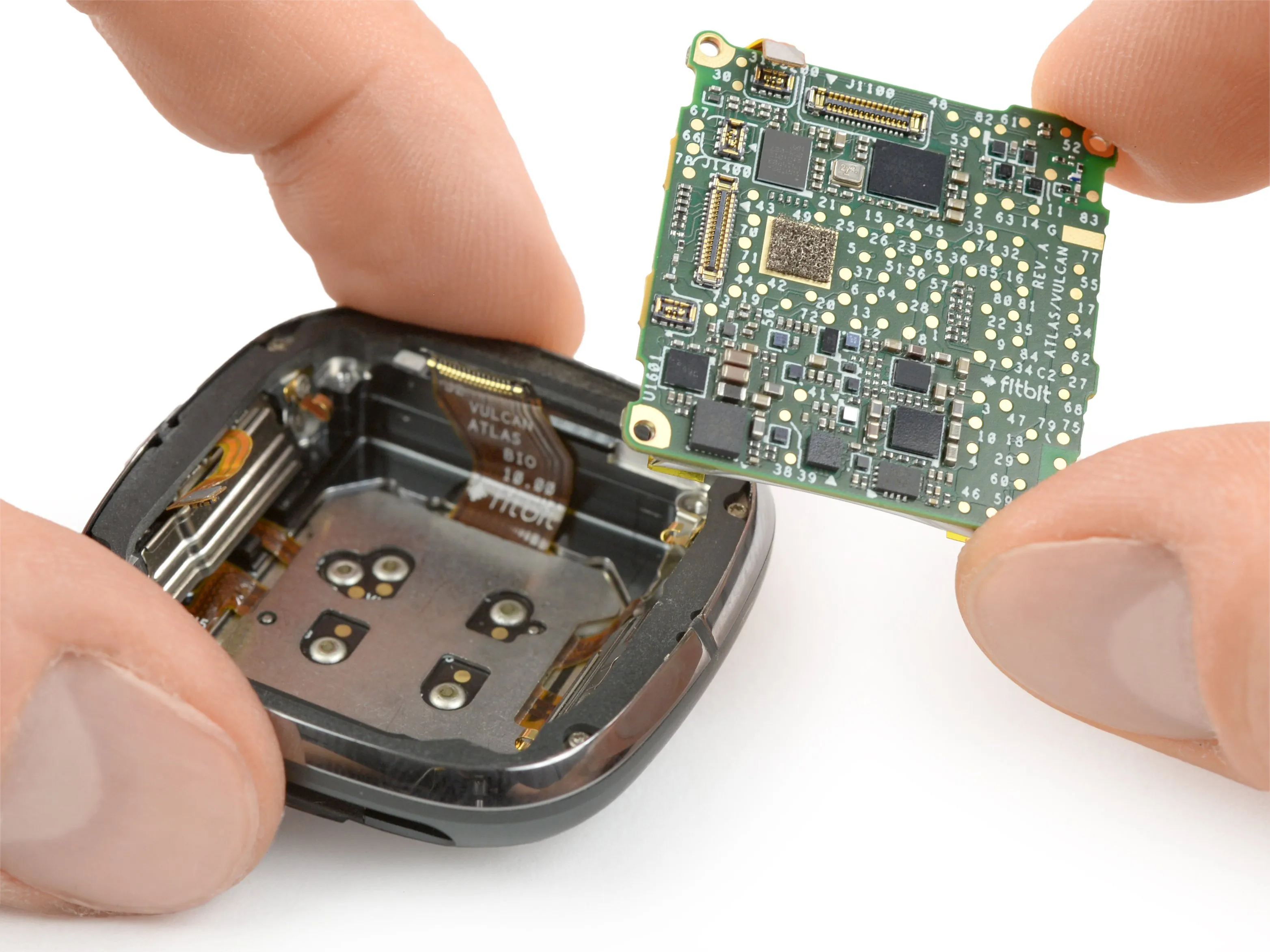

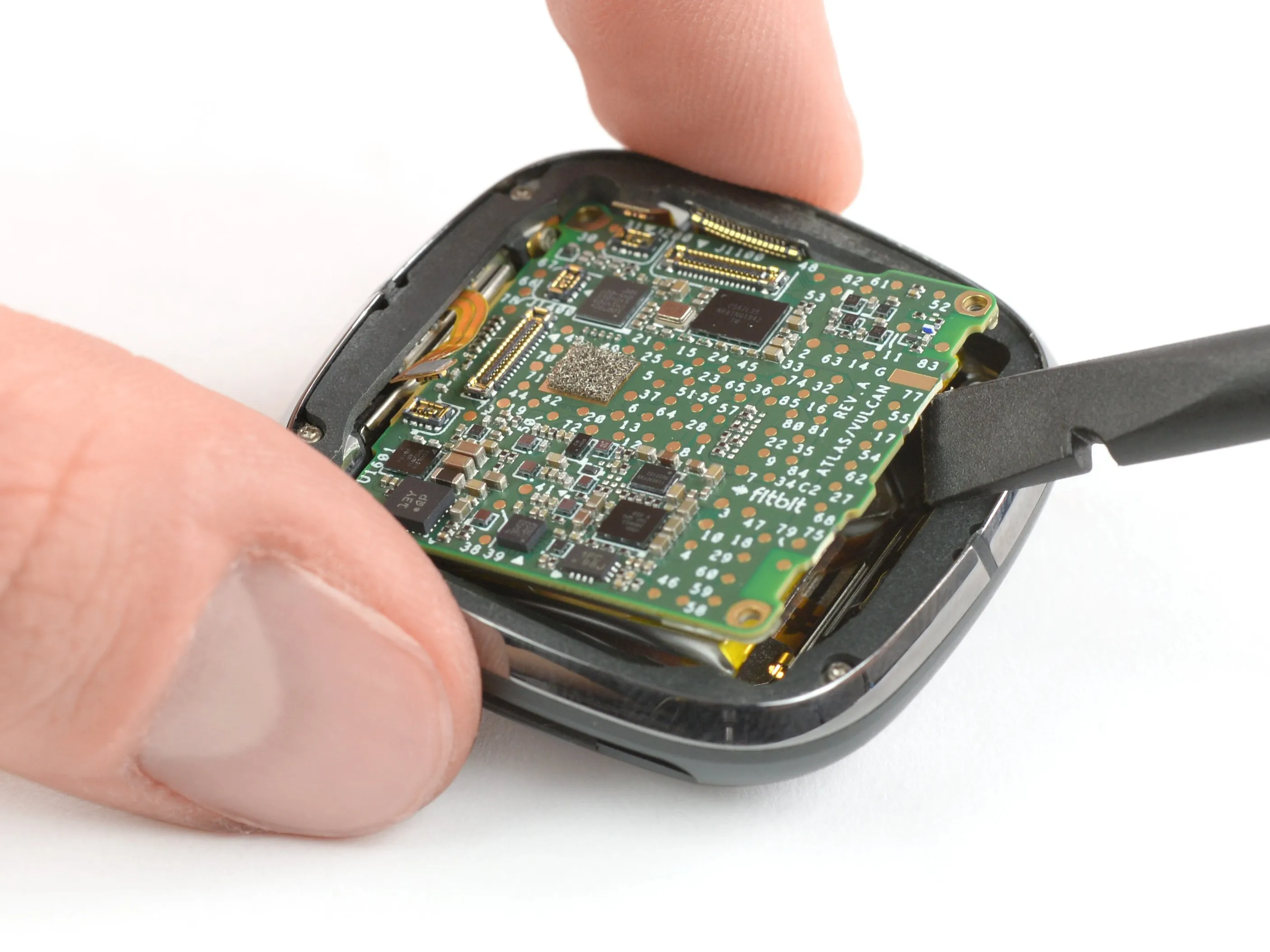

• Еще пара винтов Torx и несколько разъемов удерживают зеленую материнскую плату.

• Но плата не выходит одна! Аккумуляторная батарея прикреплена к ее нижней стороне.

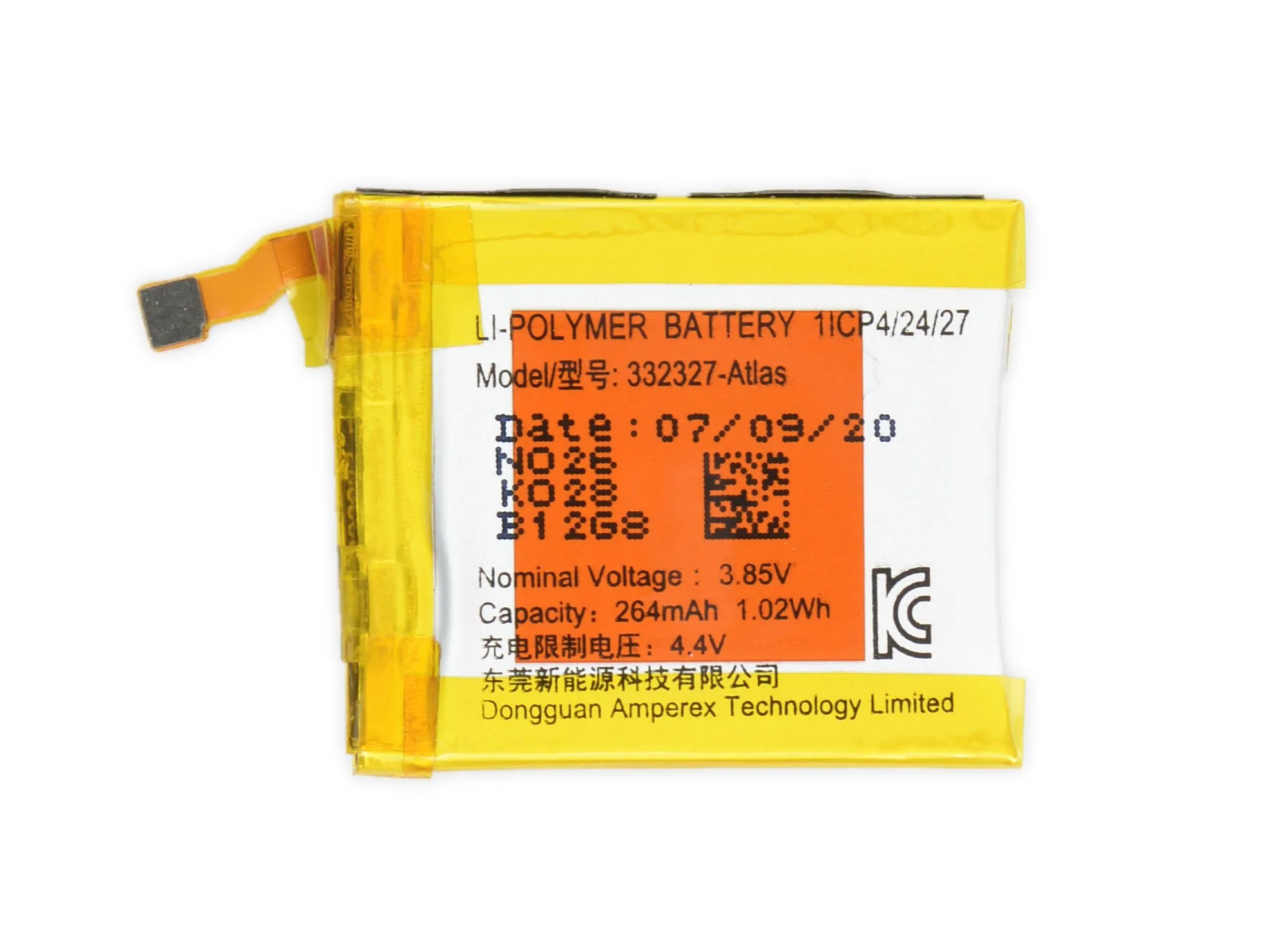

• Батарея представляет собой элемент емкостью 1,02 Вт-ч (266 мА-ч @ 3,85 В), чуть менее мощный, чем 1,17 Вт-ч из Apple Watch Series 6 и далеко не такой мощный, как 2,16 Втч в часах Xiaomi Watch.

• Несмотря на сложную процедуру вскрытия, мы чувствуем, что эти Fitbit значительно менее сложны, чем любые Apple Watch. Это хорошо для такого ремонта - батарея, плата и экран доступны в течение нескольких шагов! (Даже если первый шаг будет сложным).

Шаг 4

• В отличие от часов Apple, покрытых смолой, эти Fitbit носят свой кремний на рукаве, так сказать. Вот что мы обнаружили:

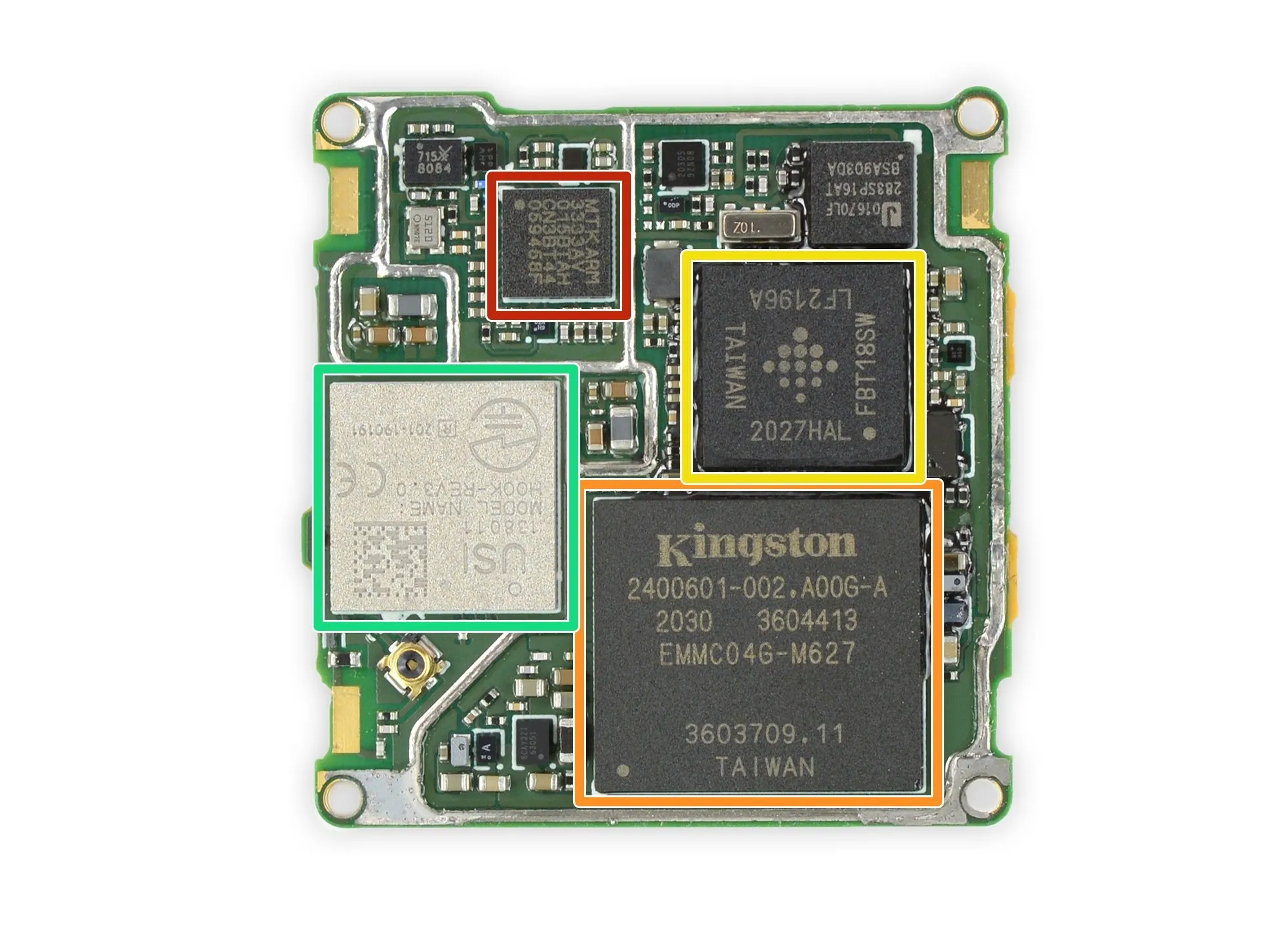

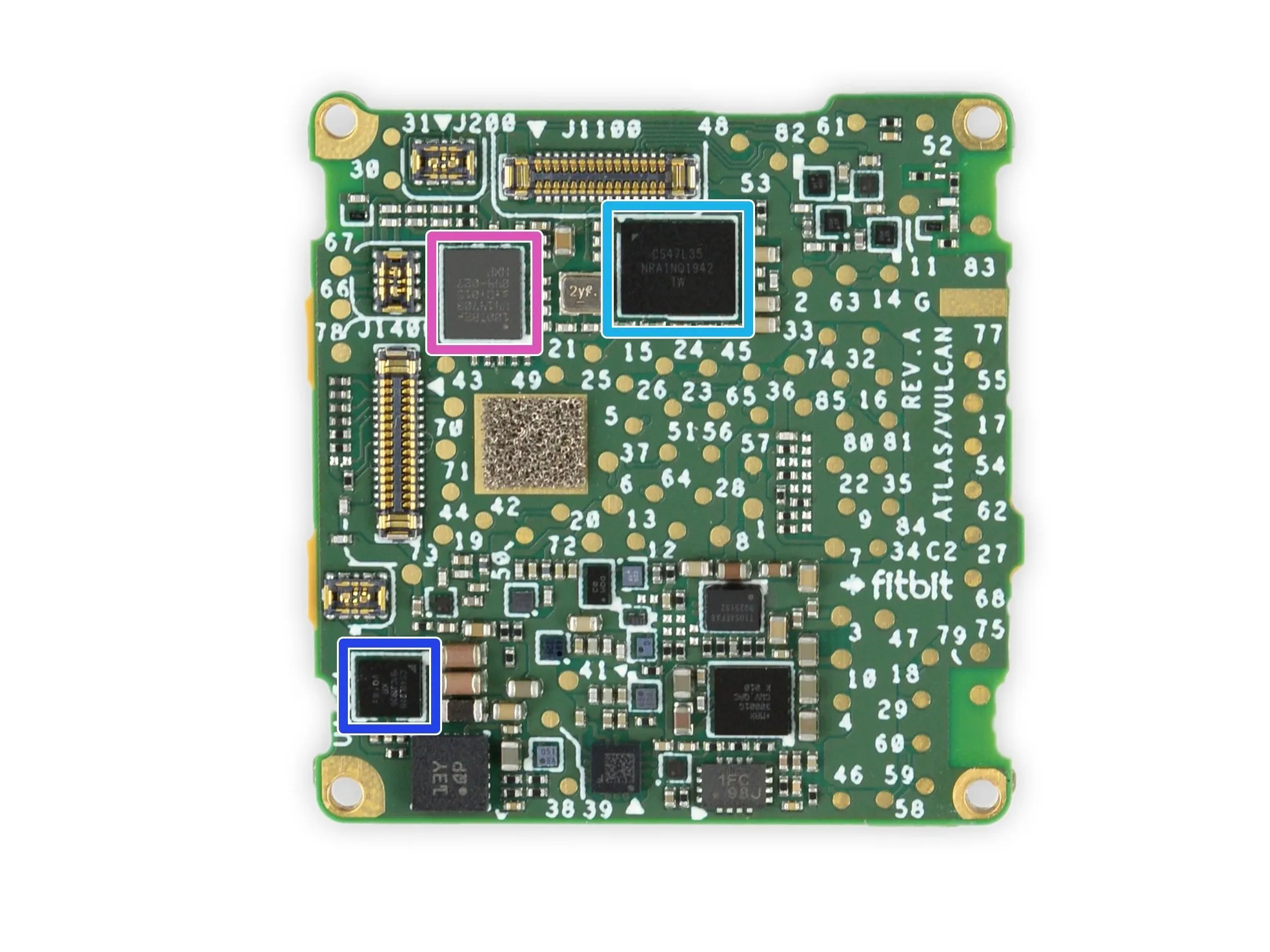

• MediaTek MT3333 GPS SoC

• Kingston EMMC04G-M627 4 ГБ флэш-памяти

• ARM-процессор приложений Fitbit FBT18SW

• Микросхема USI (скорее всего, модуль WiFi)

• Cirrus Logic CS47L35 Интеллектуальный кодек с маломощным аудио DSP

• Cirrus Logic CS40L25B усиленный тактильный драйвер

• NXP SN100T Secure Element

Шаг 5

• Идентификация продолжается:

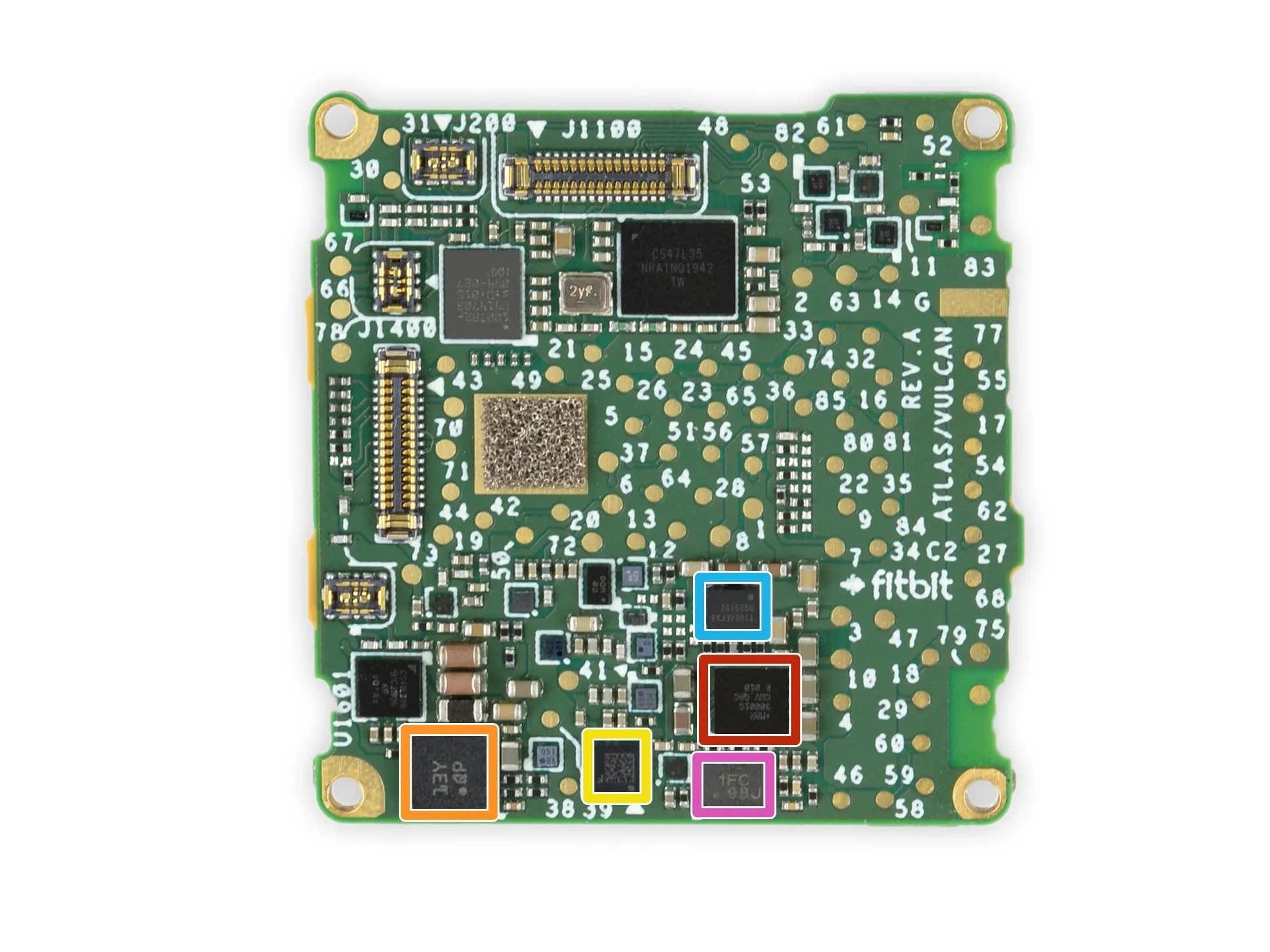

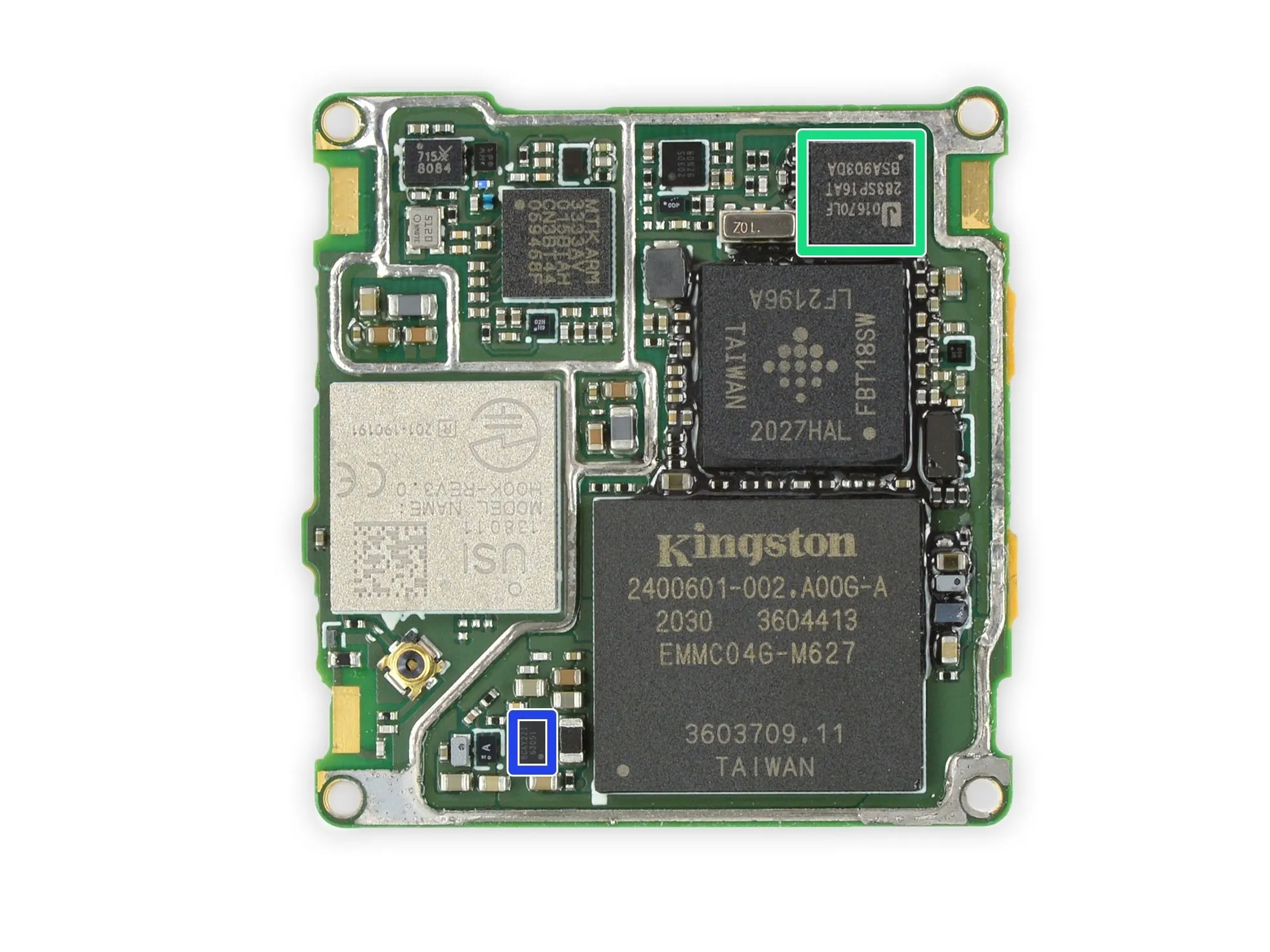

• Maxim Integrated MAX30001 Одноканальный интегрированный аналоговый фронт-энд для измерения биопотенциала/биоимпеданса

• Bosch Sensortec BHI160 Акселерометр/гироскоп с концентратором датчиков

• STMicroelectronics LIS2DW12 Трехосевой акселерометр MEMS (Likely)

• Jeju Semiconductor JSC283SP16ATDT-70LF 128 Мб памяти CRAM (сотовая оперативная память)

• ИС управления питанием Texas Instruments BQ25152 (вероятно)

• Texas Instruments TPS63051 повышающий преобразователь

• Texas Instruments TMUX1111 4-ч. Аналоговый переключатель SPST

Шаг 6

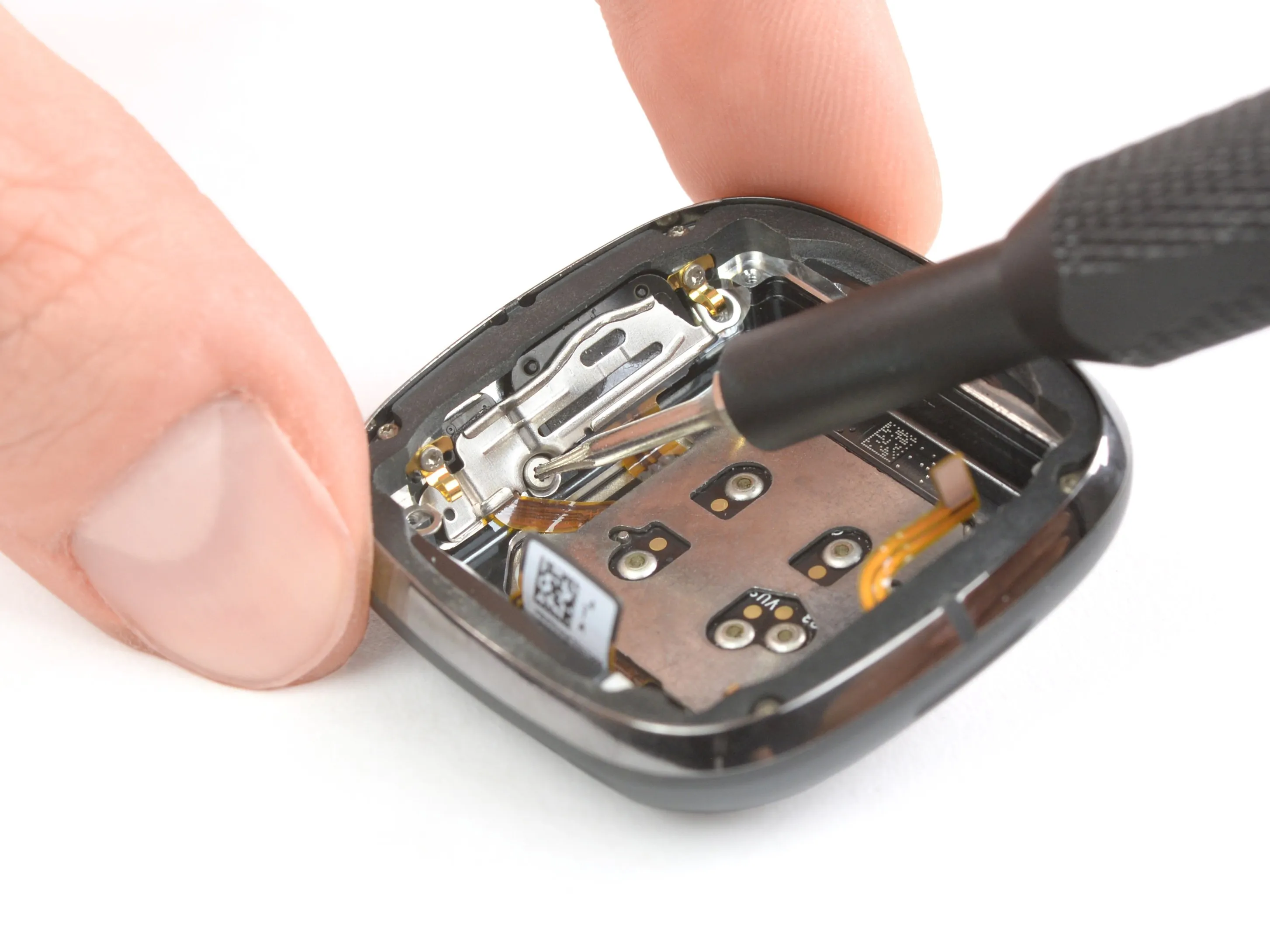

• Еще два кронштейна, прикрепленные к боковым сторонам корпуса, удерживают на месте еще несколько ключевых компонентов: динамик и датчик давления с одной стороны, микрофон, вибромотор и псевдокнопку - с другой.

• За исключением вибромотора, все эти компоненты подключаются к плате датчиков в нижней части корпуса и заканчиваются паяными соединениями.

• Даже если вы умеете работать с паяльником, плата датчика находится под металлической пластиной, и все это зафиксировано серьезным постоянным клеем. Вряд ли вам удастся снять ее, не повредив ничего.

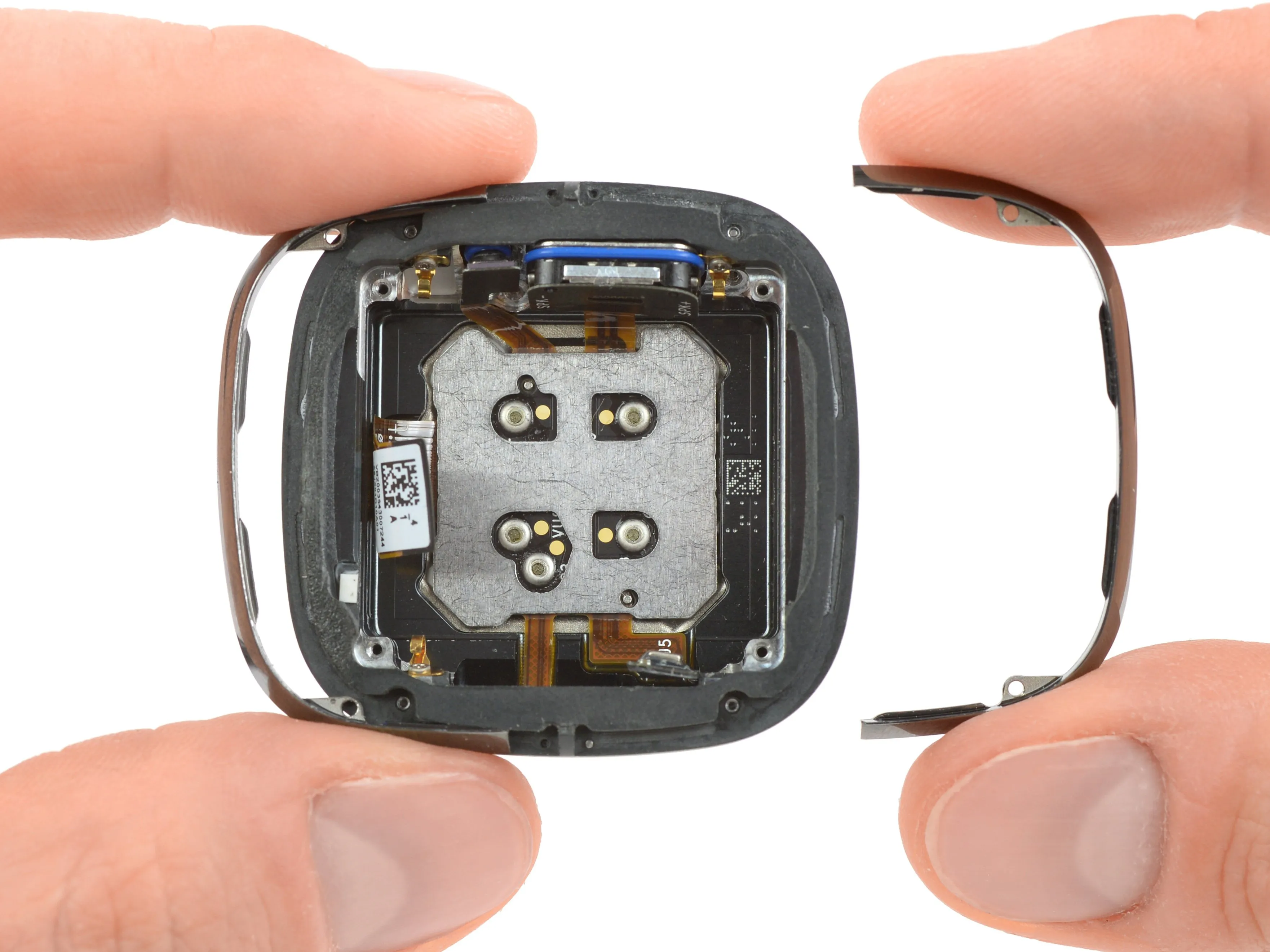

• По краям дисплея расположены два раздельных металлических кронштейна для считывания уровня ЭДА (электродермальной активности) и снятия ЭКГ.

Шаг 7

• В 2020 году мы уже столкнулись с проблемой клея, так что в этом разборе мы не будем останавливаться на достигнутом!

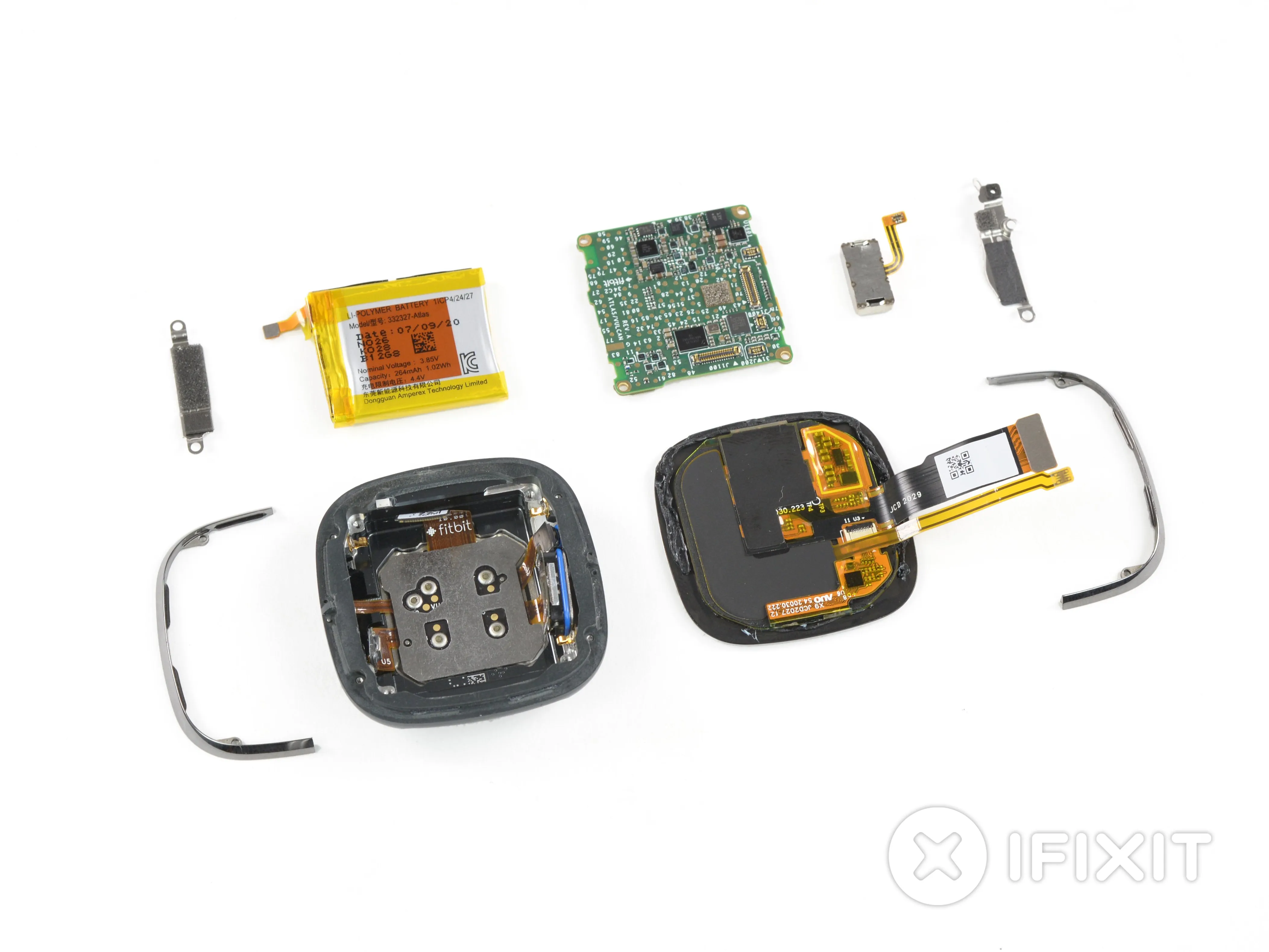

• Хотя процедура вскрытия далека от идеала, большинство важных компонентов в этом Fitbit доступны и заменяемы, и разборка была очень простой.

• К сожалению, некоторые компоненты встроены в плату датчика, которая крепится с помощью постоянного клея.

• Давайте подведем итог этой быстрой разборке.

Вывод

• Ремешки для часов легко заменяются (хотя и не входят в стандартную комплектацию).
• Во всем устройстве предусмотрительно используются стандартные винты.
• Процедура разборки с первым дисплеем означает, что замена экрана требует всего нескольких шагов, но эти шаги сложны и могут легко повредить дисплей.
• Аккумулятор находится под основной платой, но его можно отсоединить сразу после открытия часов, и он легко снимается, как только вы до него доберетесь.
• Компоненты, расположенные под батареей, не являются модульными, и их будет очень сложно снять из-за сильного клея.

Оценка ремонтопригодности

Ремонтопригодность 5 из 10 (10 - легче всего отремонтировать)
