Разборка FitBit Surge

Введение

Это полная разборка Fitbit surge, давайте посмотрим, что делает эти 'суперчасы для фитнеса'.

Что вам понадобится

Инструменты

•

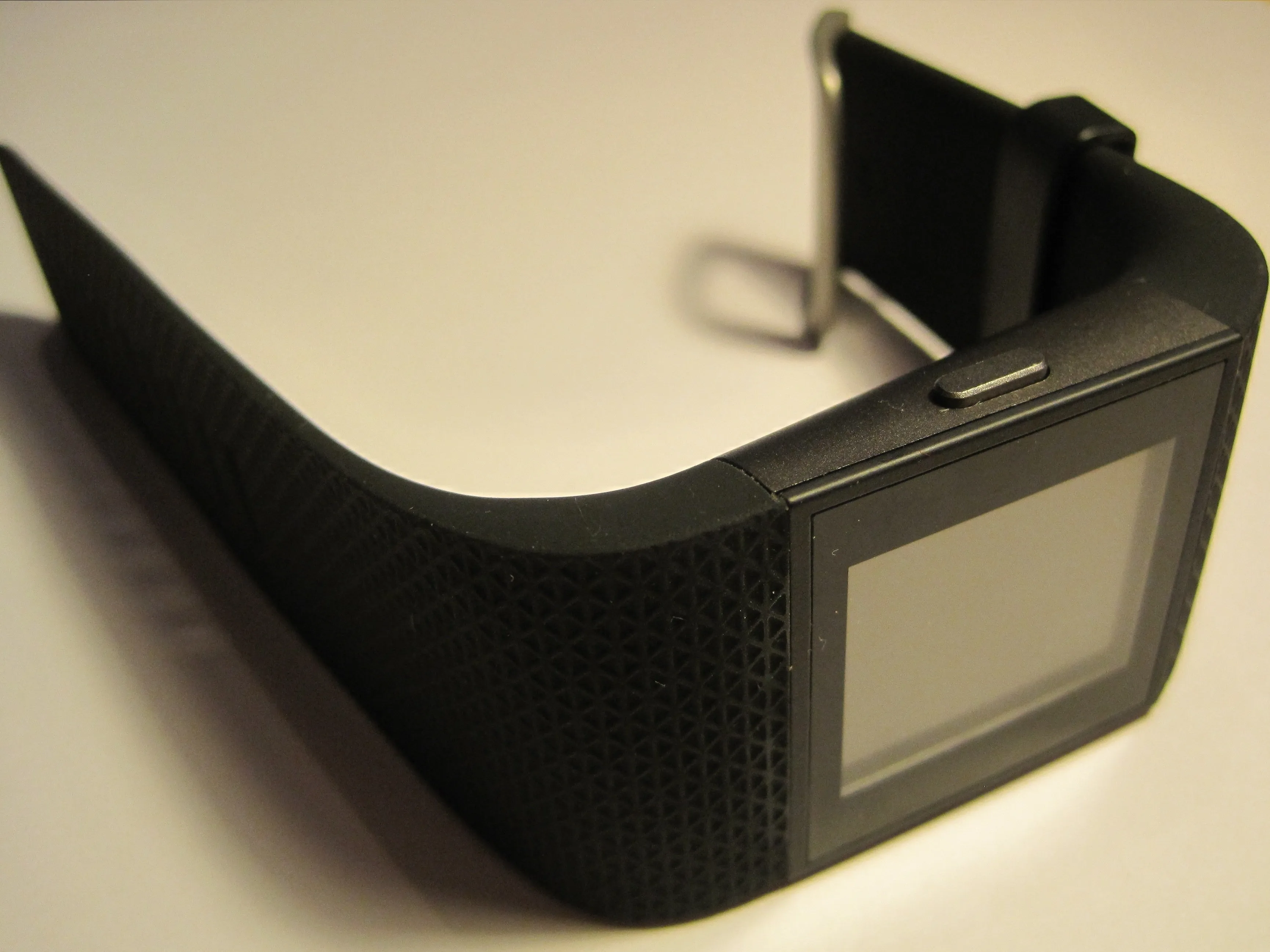

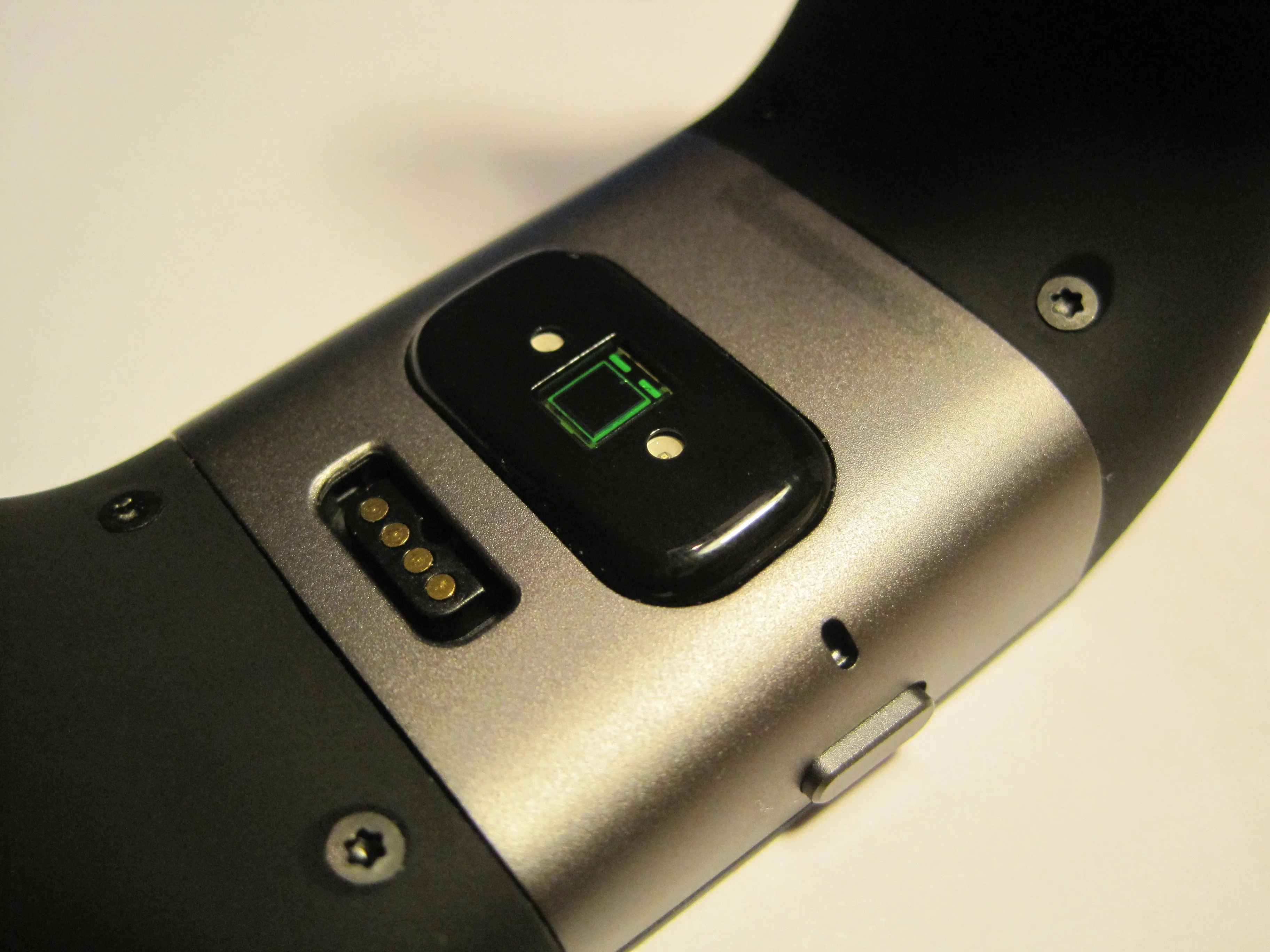

Шаг 1 Часы Surge

• Новейшие фитнес-'суперчасы' от Fitbit имеют несколько довольно приятных особенностей, включая:

• Встроенный GPS

• Оптический монитор сердечного ритма на запястье

• Беспроводная синхронизация со смартфоном или компьютером

• 7+ дней автономной работы без gps и до 7 часов с gps (согласно некоторым отзывам)

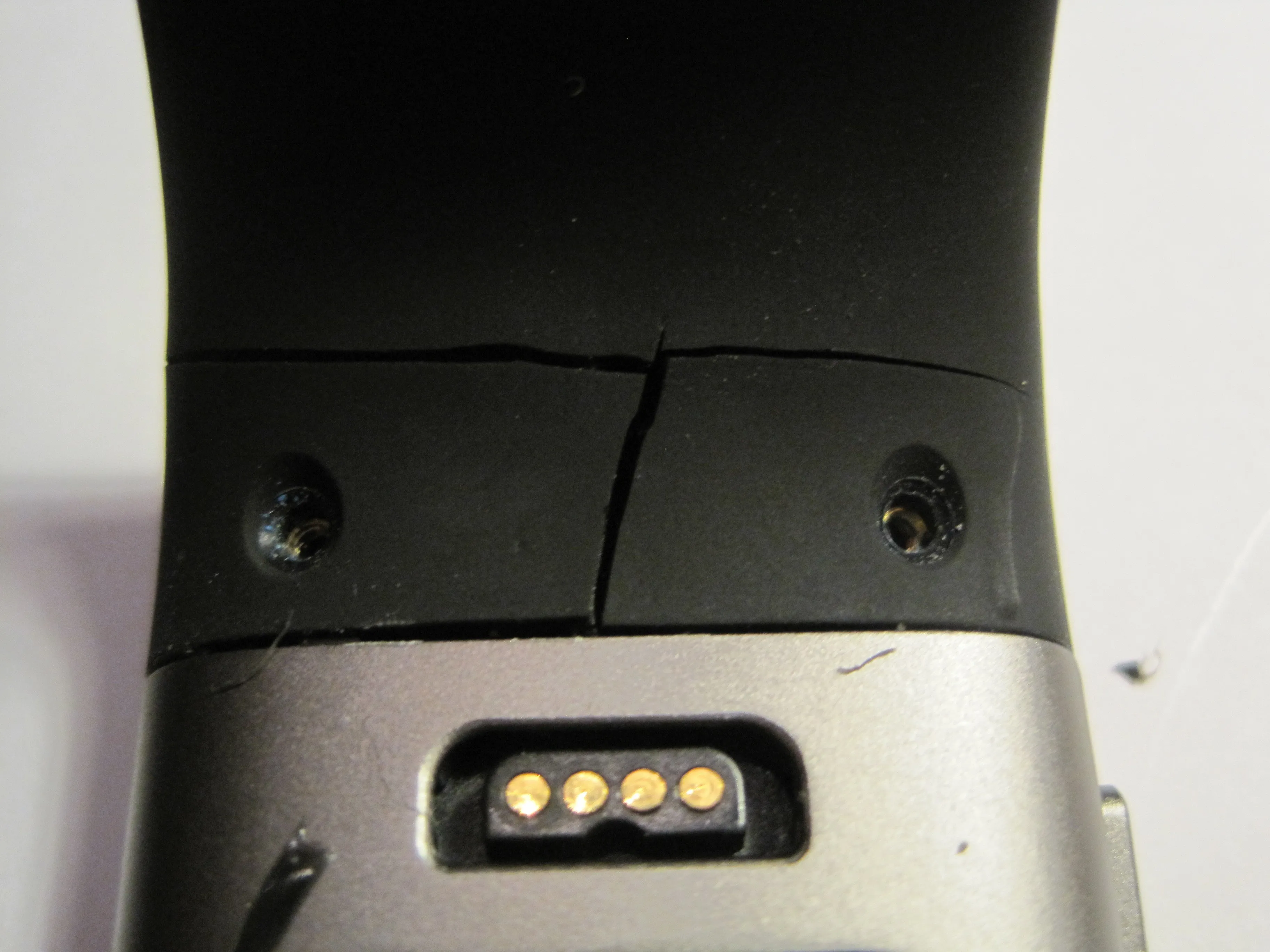

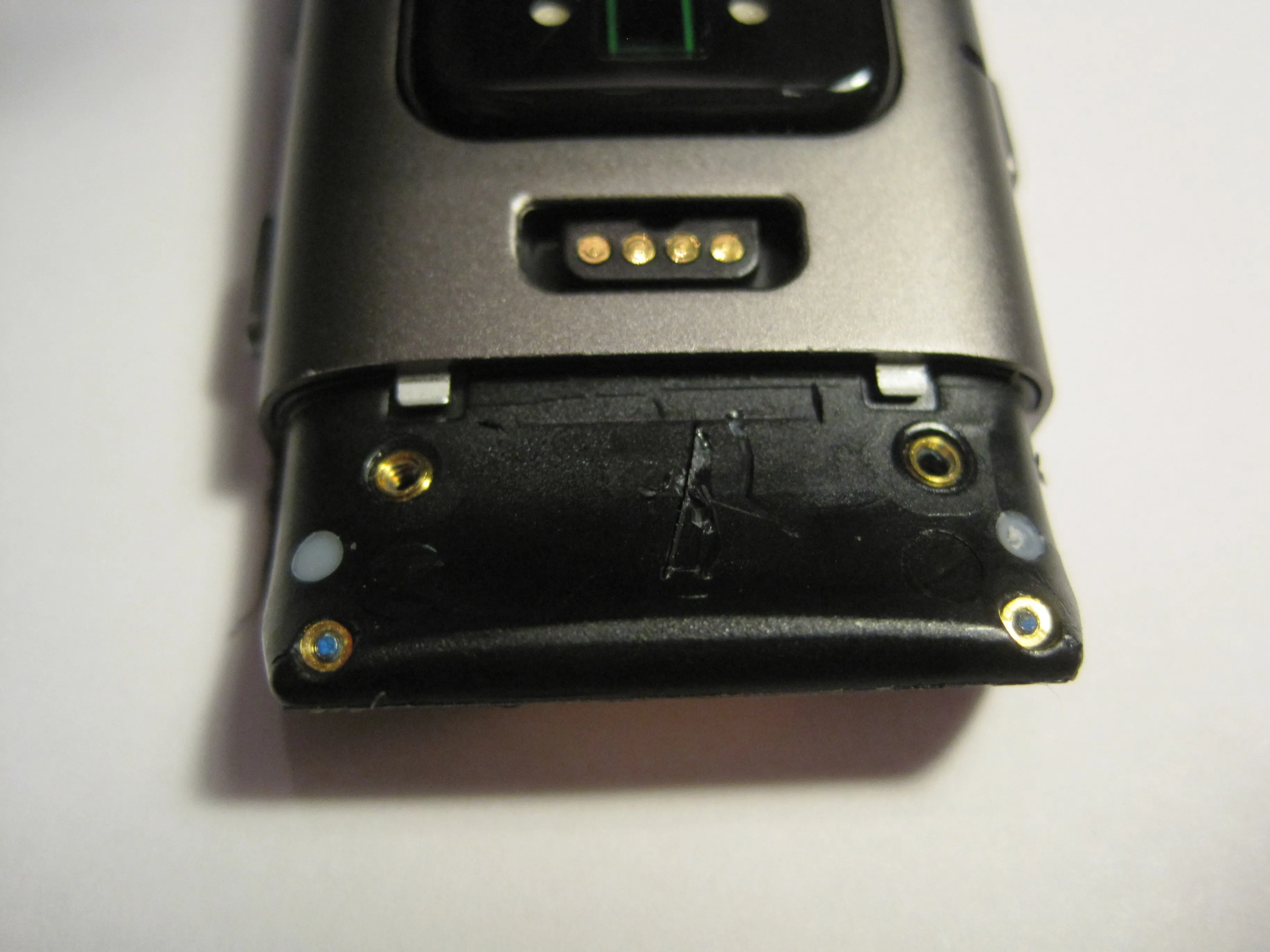

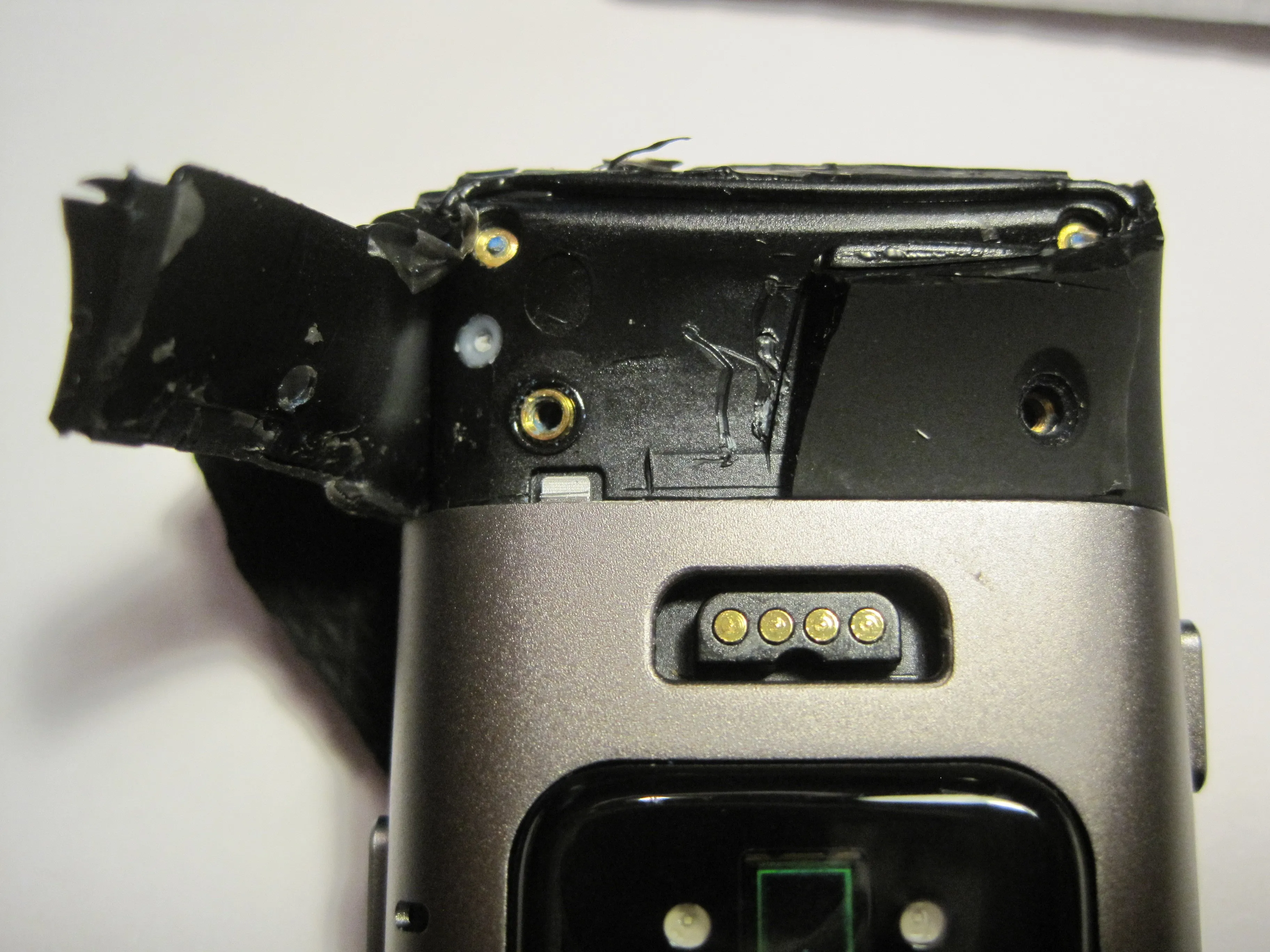

Шаг 2 Снятие ремешков

• Открутите четыре винта

• Ремешки приклеены довольно хорошо, поэтому вам нужно прорезать путь через них, чтобы удалить их и обнажить корпус fibit.

• Прорезав середину и приподняв боковые стороны, получилось довольно хорошо

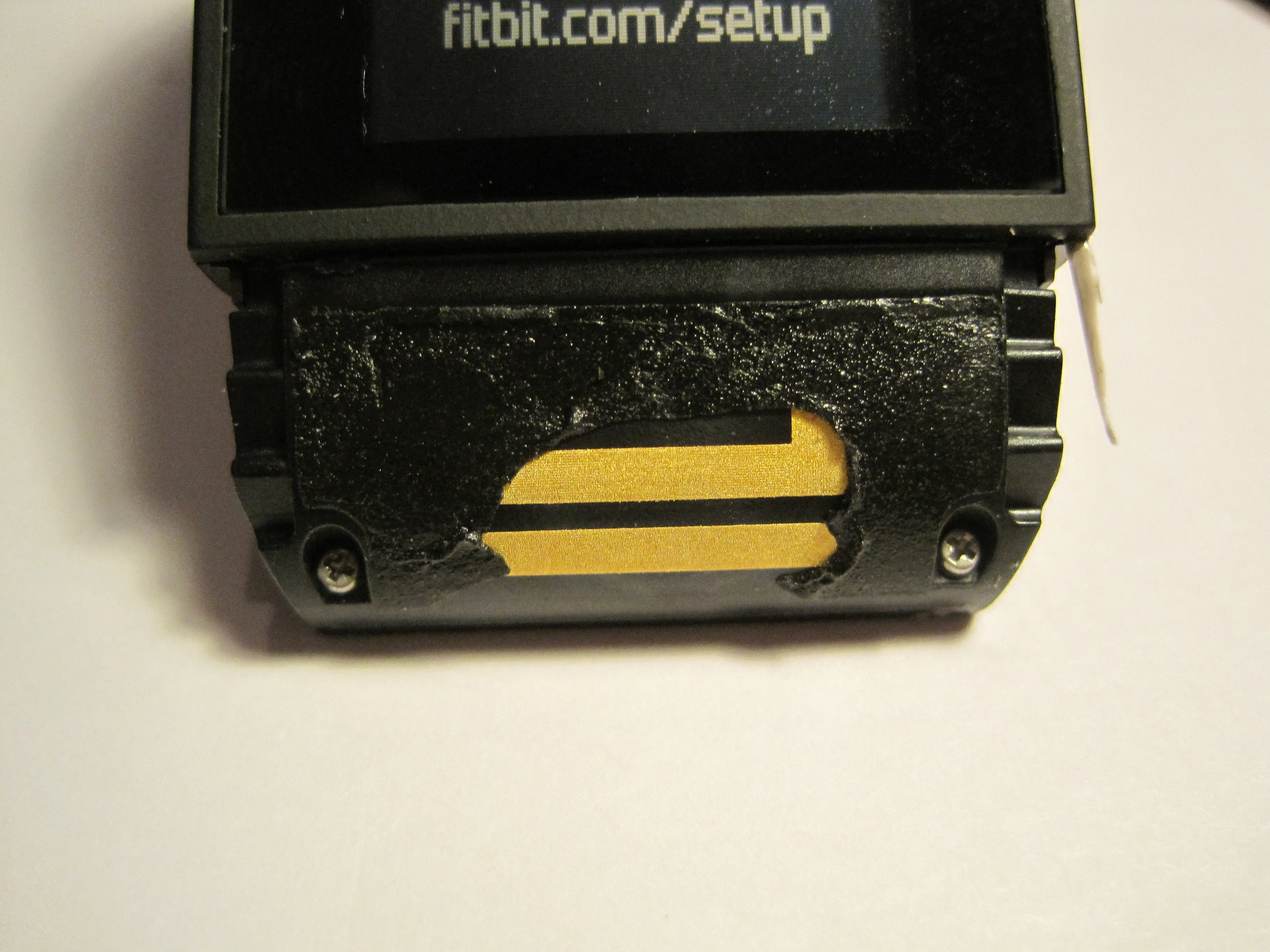

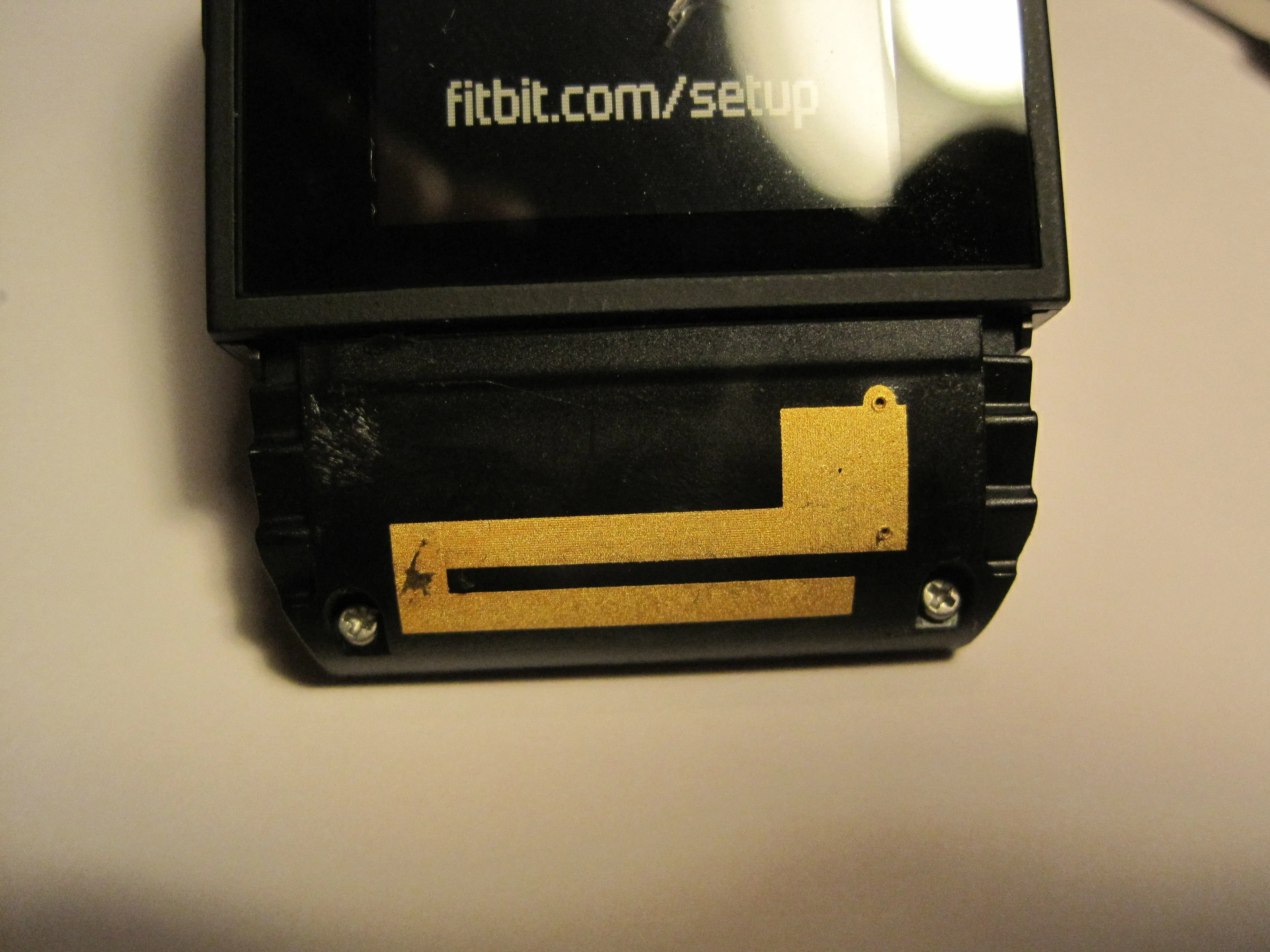

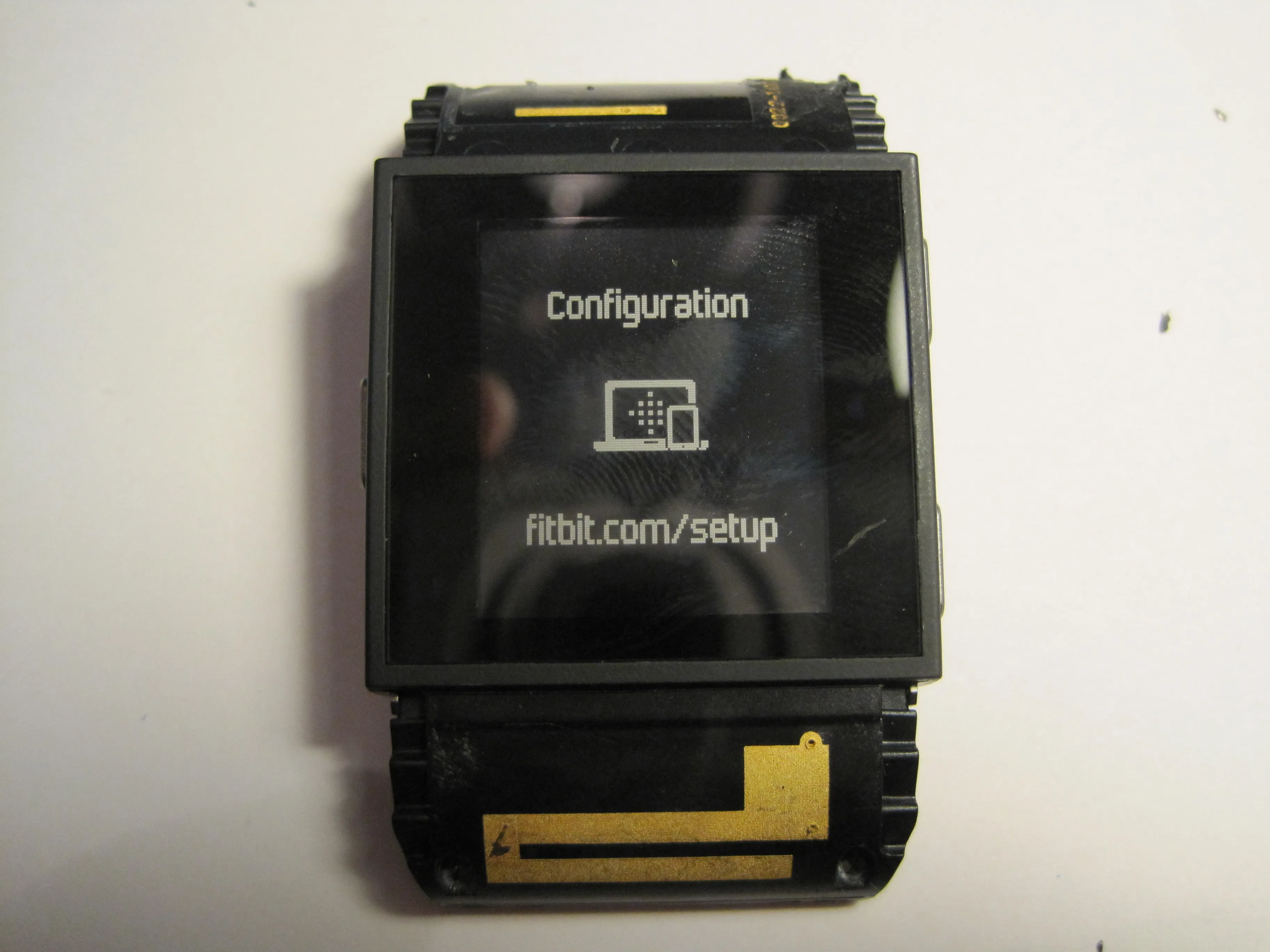

Шаг 3 GPS-антенна

• После того как вы снимите ленты, соскребите клей с верхней стороны, чтобы обнажить GPS-антенну.

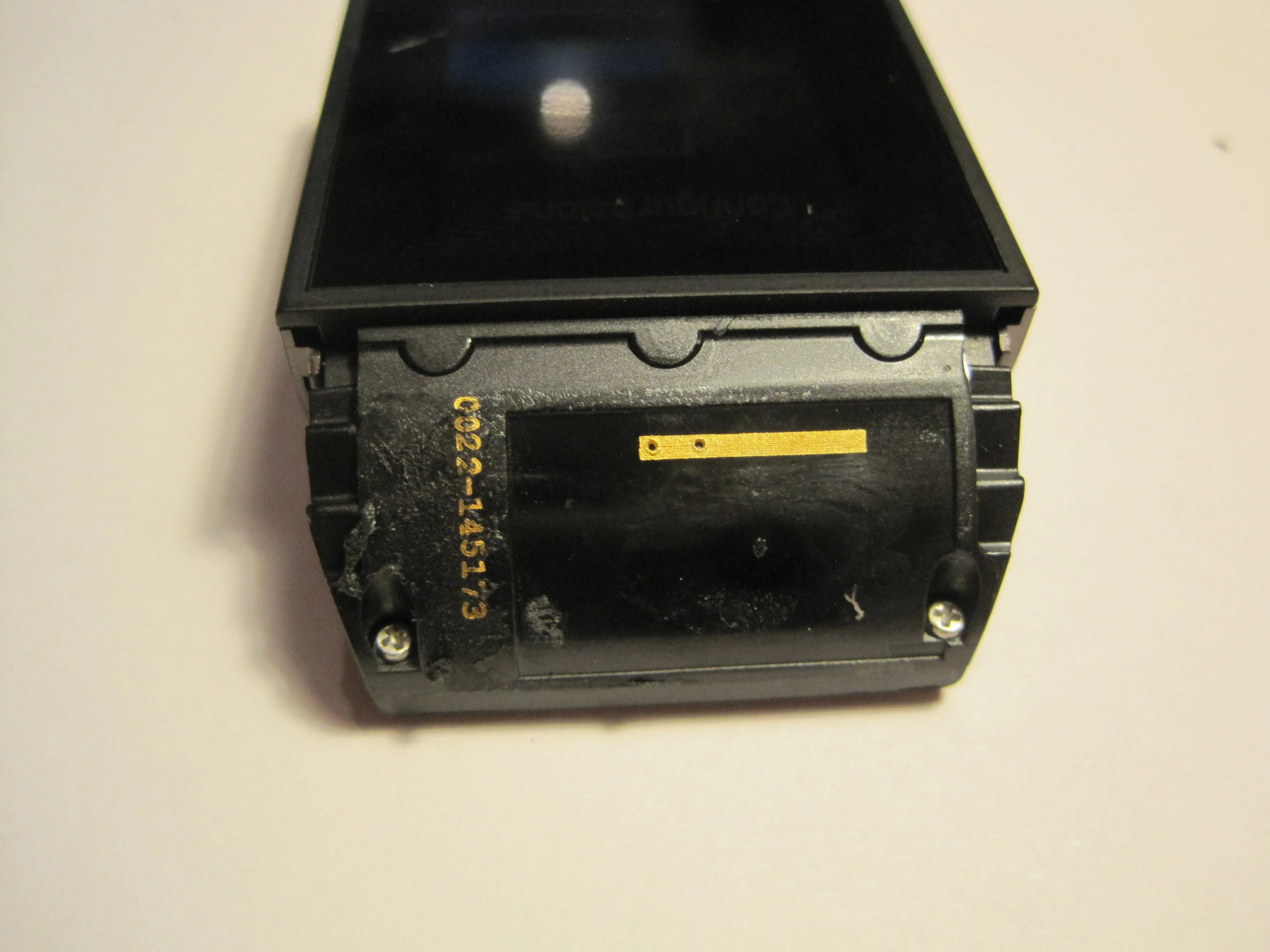

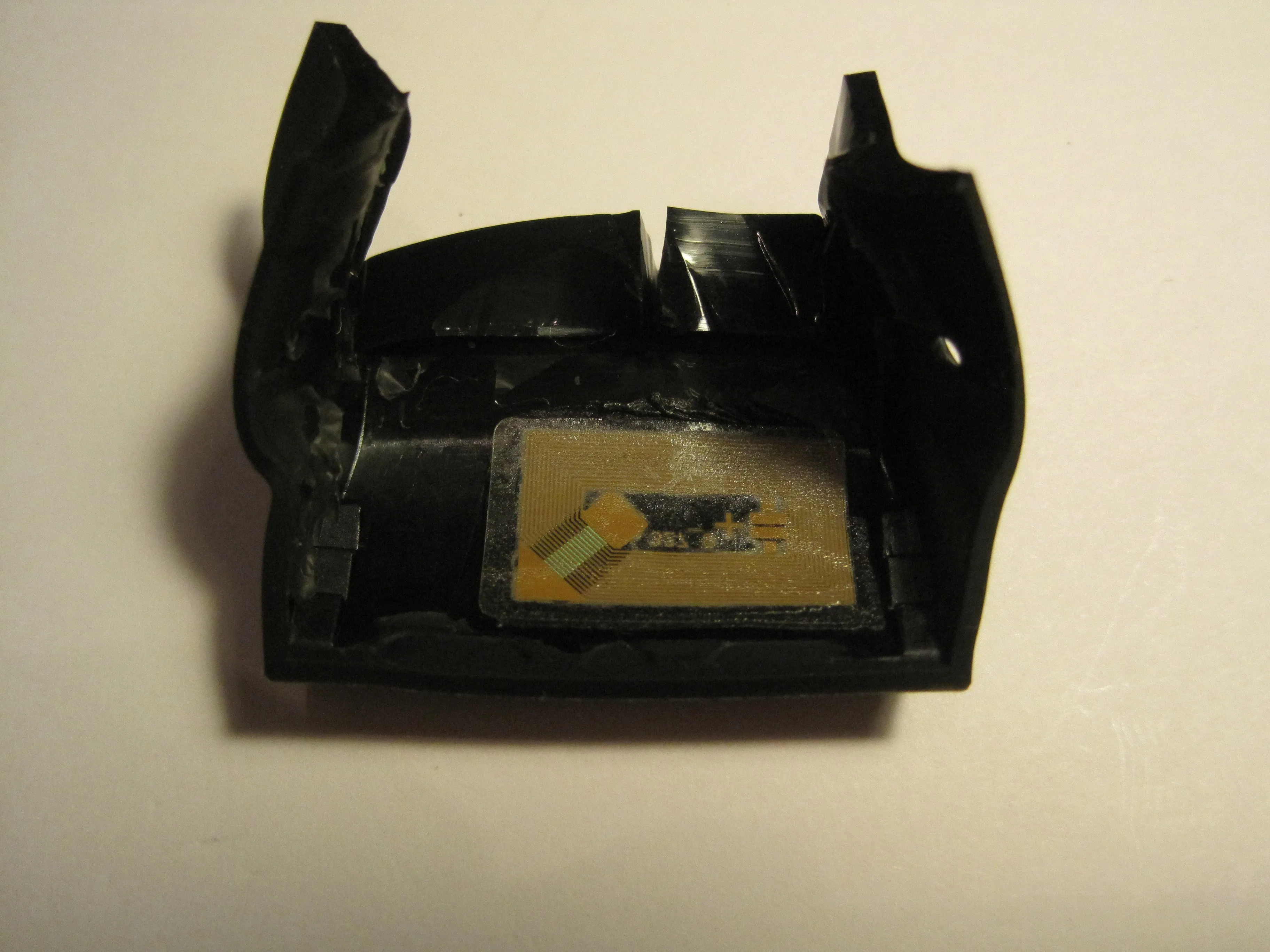

Шаг 4 Антенна Bluetooth

• На другой полосе вы найдете антенну Bluetooth, которая на самом деле представляет собой гибкую антенну, приклеенную к внутренней стороне полосы.

• Эта антенна может остаться на поверхности, если вы попытаетесь отсоединить ремешок, вставив что-нибудь тонкое между передним стеклом и ремешком.

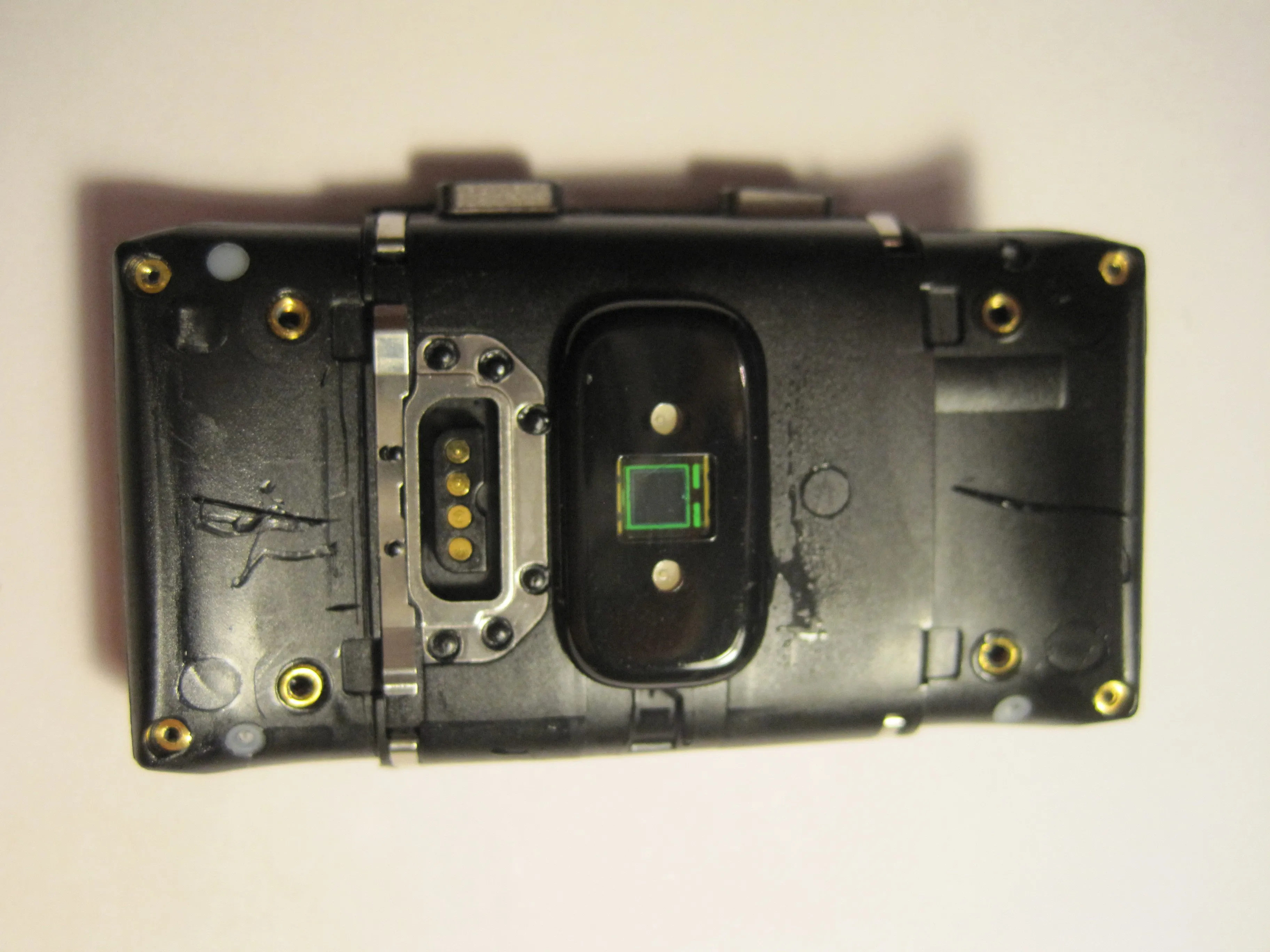

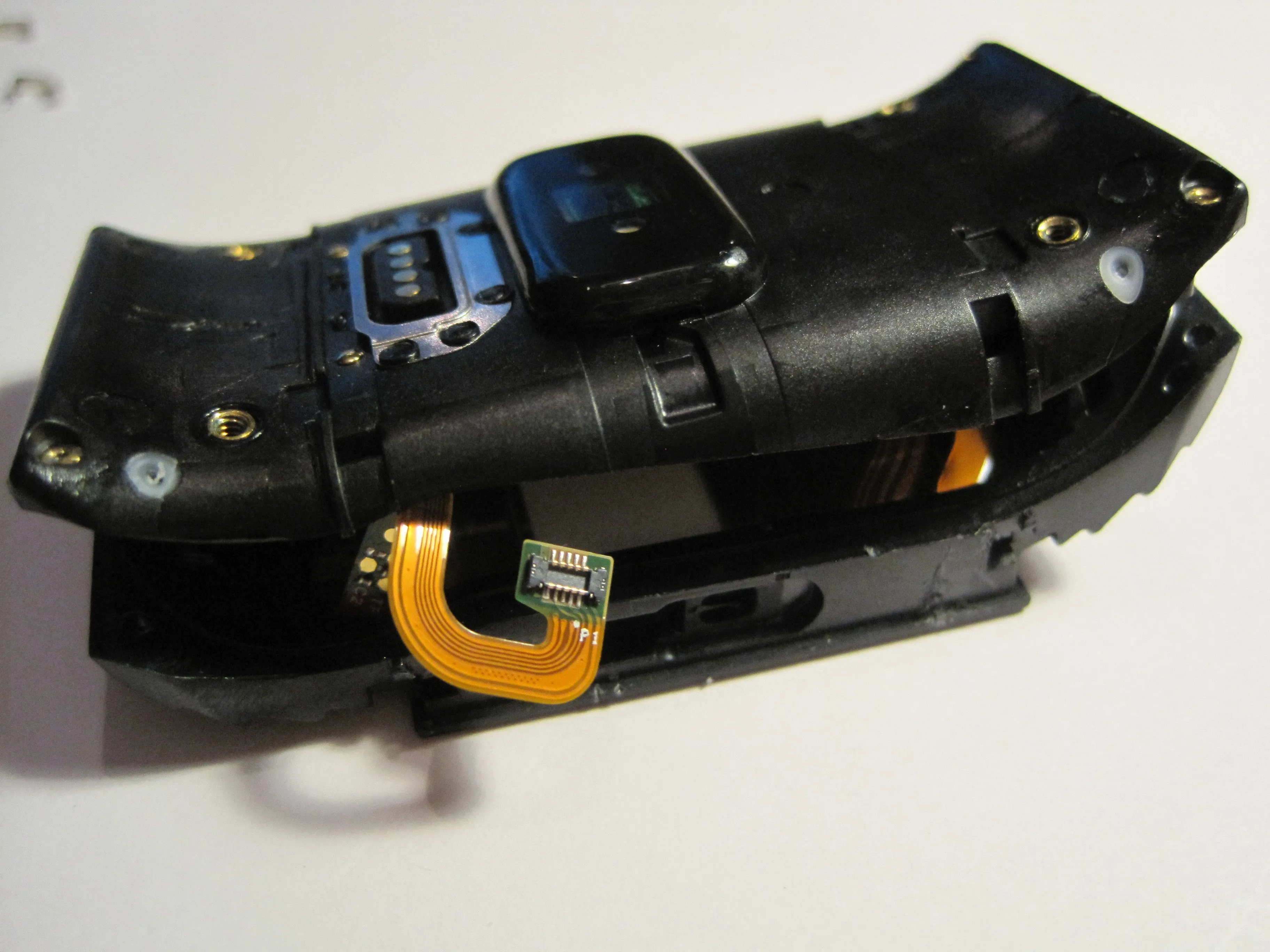

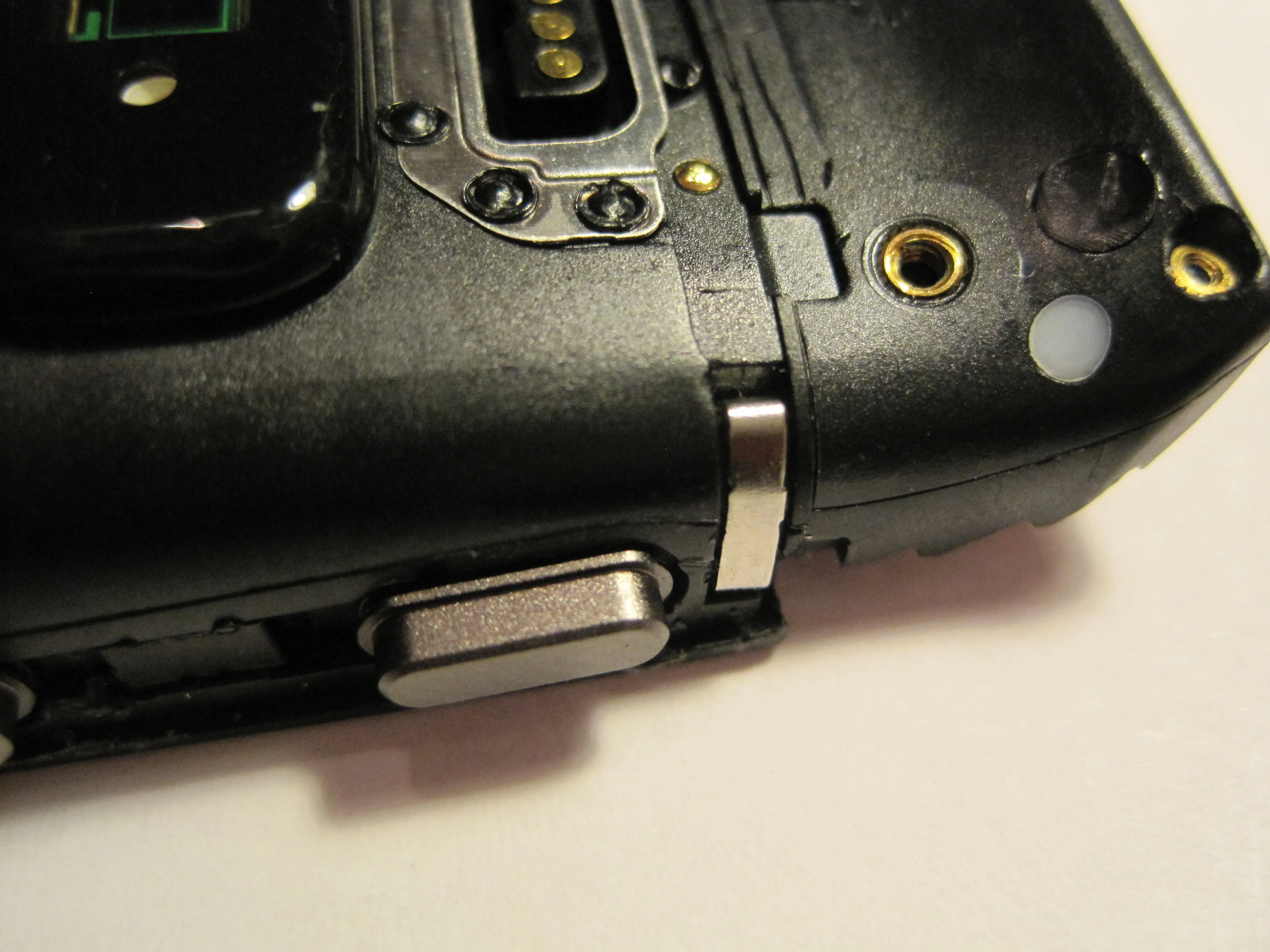

Шаг 5 Открытие корпуса

• Когда ремешки убраны, пришло время заглянуть внутрь корпуса Fitbit.

• Снимите четыре металлические части, как показано на фото.

• После этого просто вставьте отвертку или другой острый предмет в трещину и вуаля

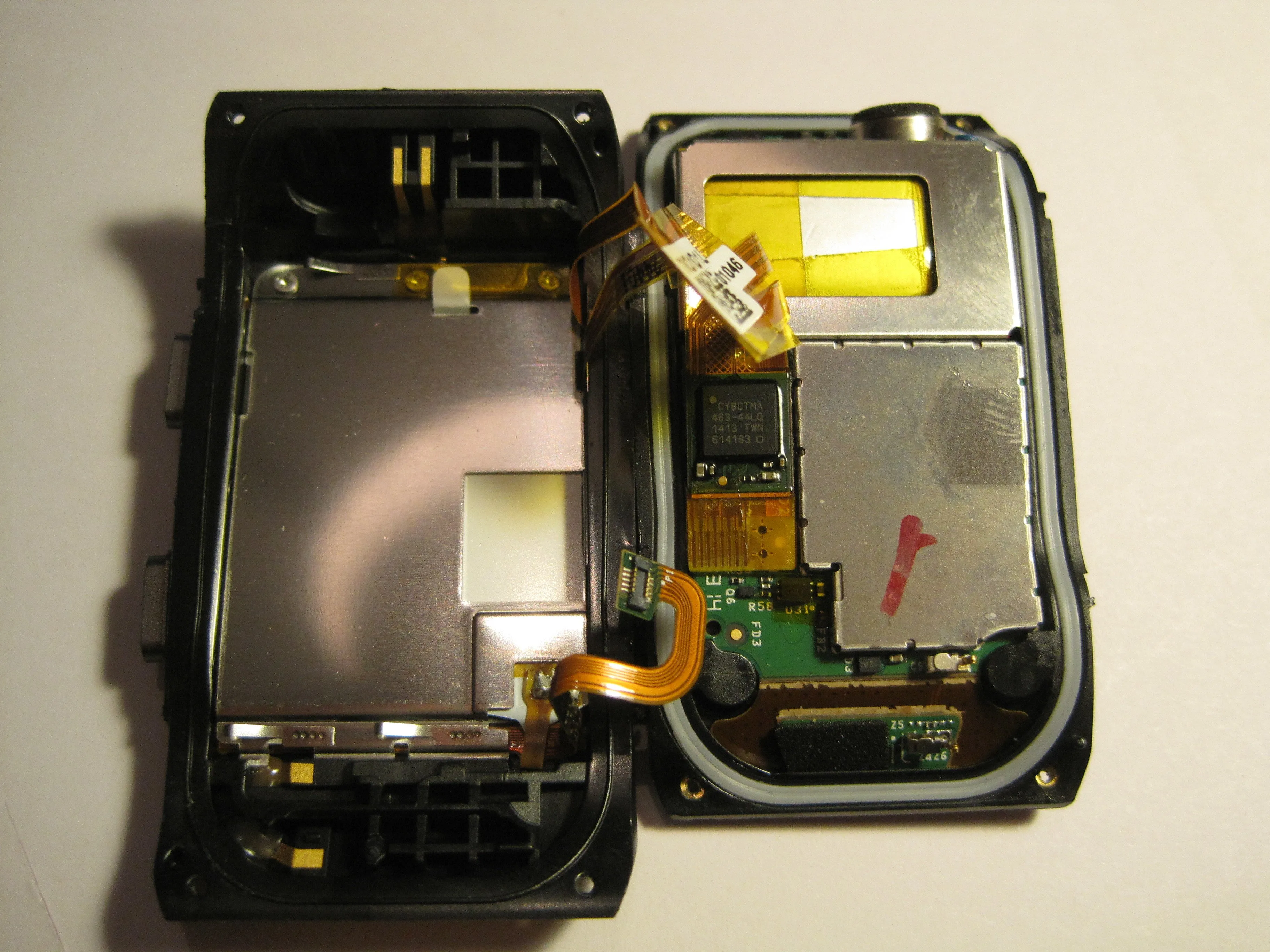

Шаг 6 Контроллер сенсорного экрана

• Сразу после разделения Fitbit на 2 части первый компонент сразу же становится открытым

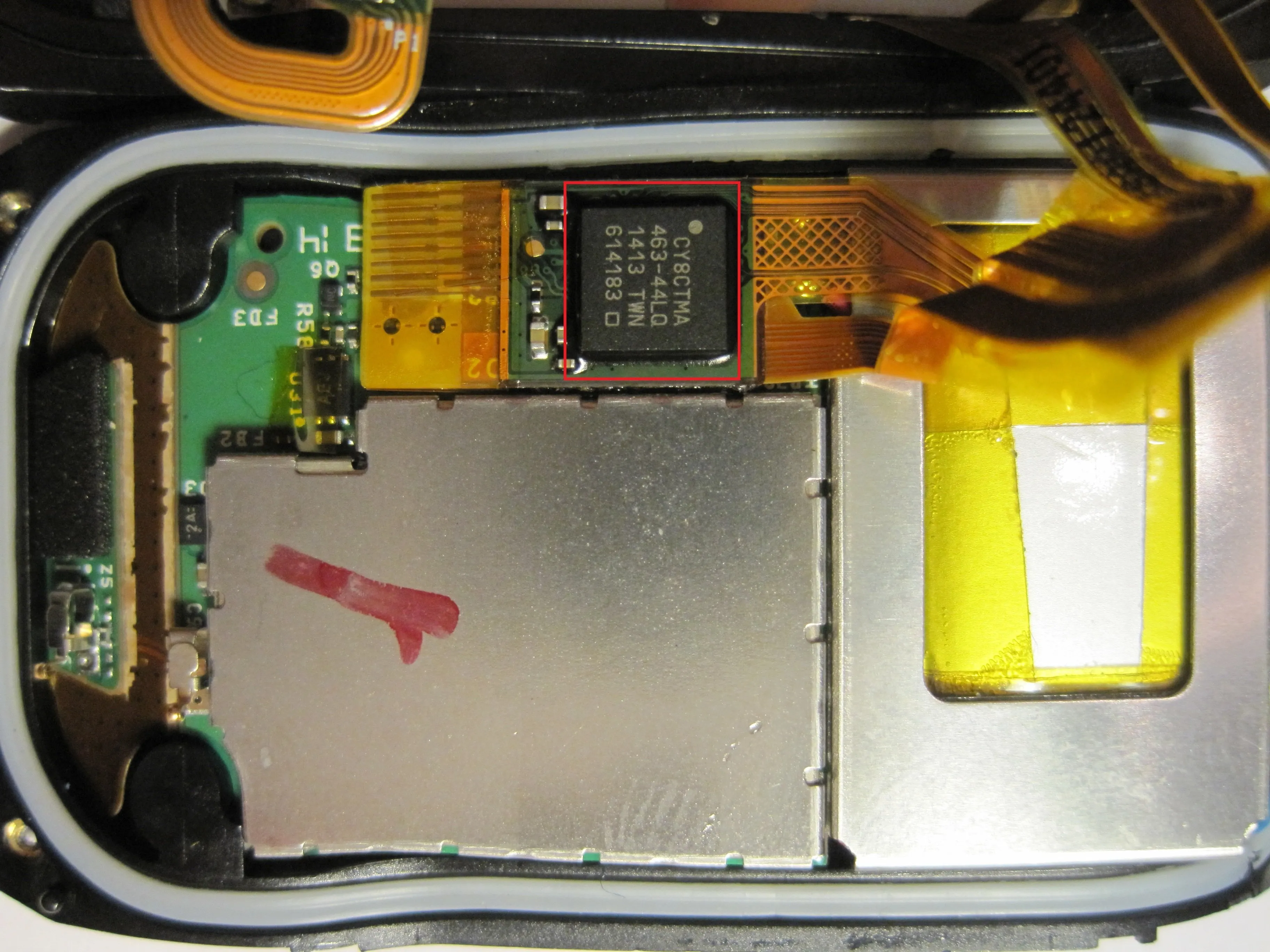

• Cypress CY8CTMA463 контроллер сенсорного экрана

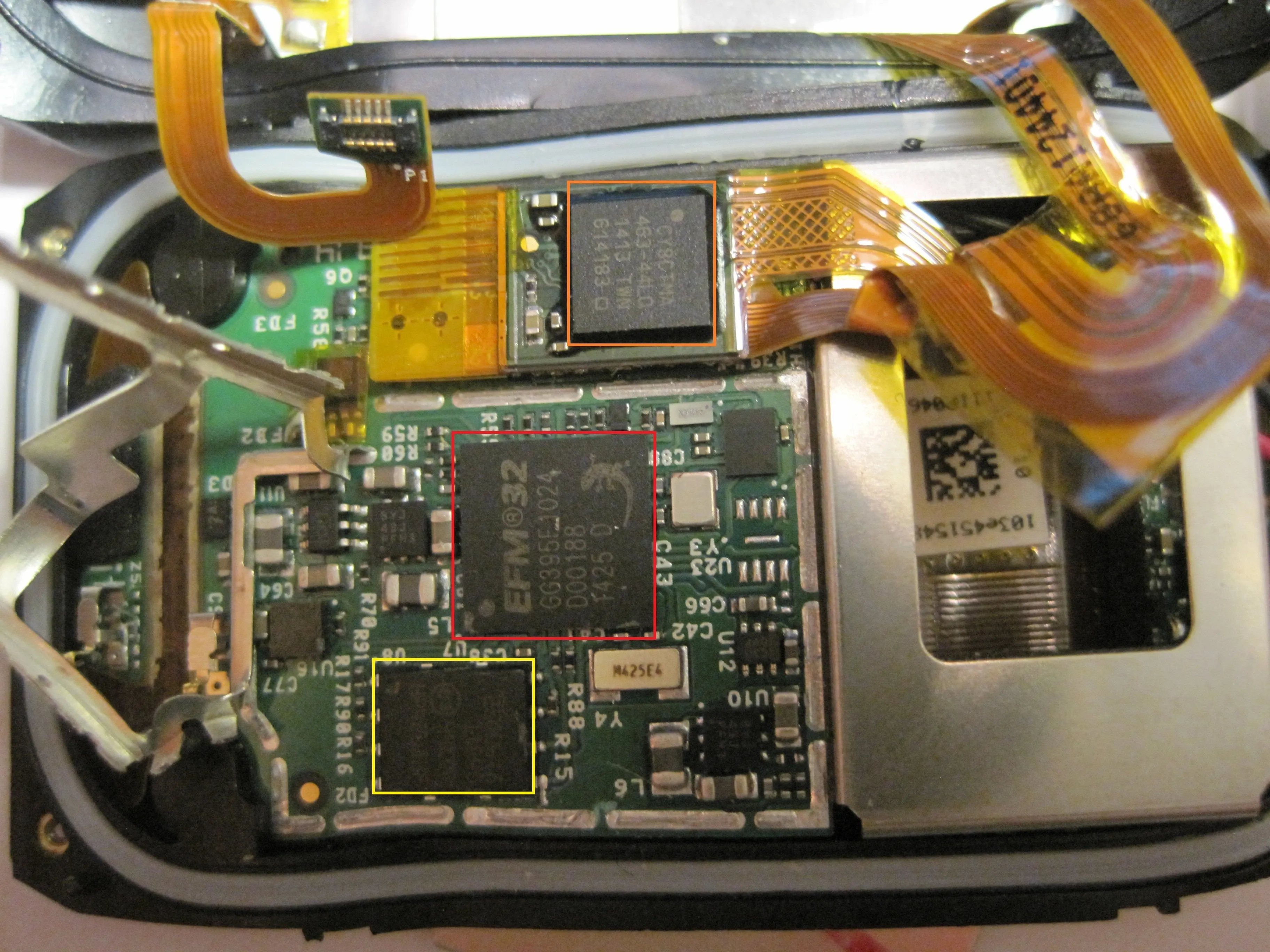

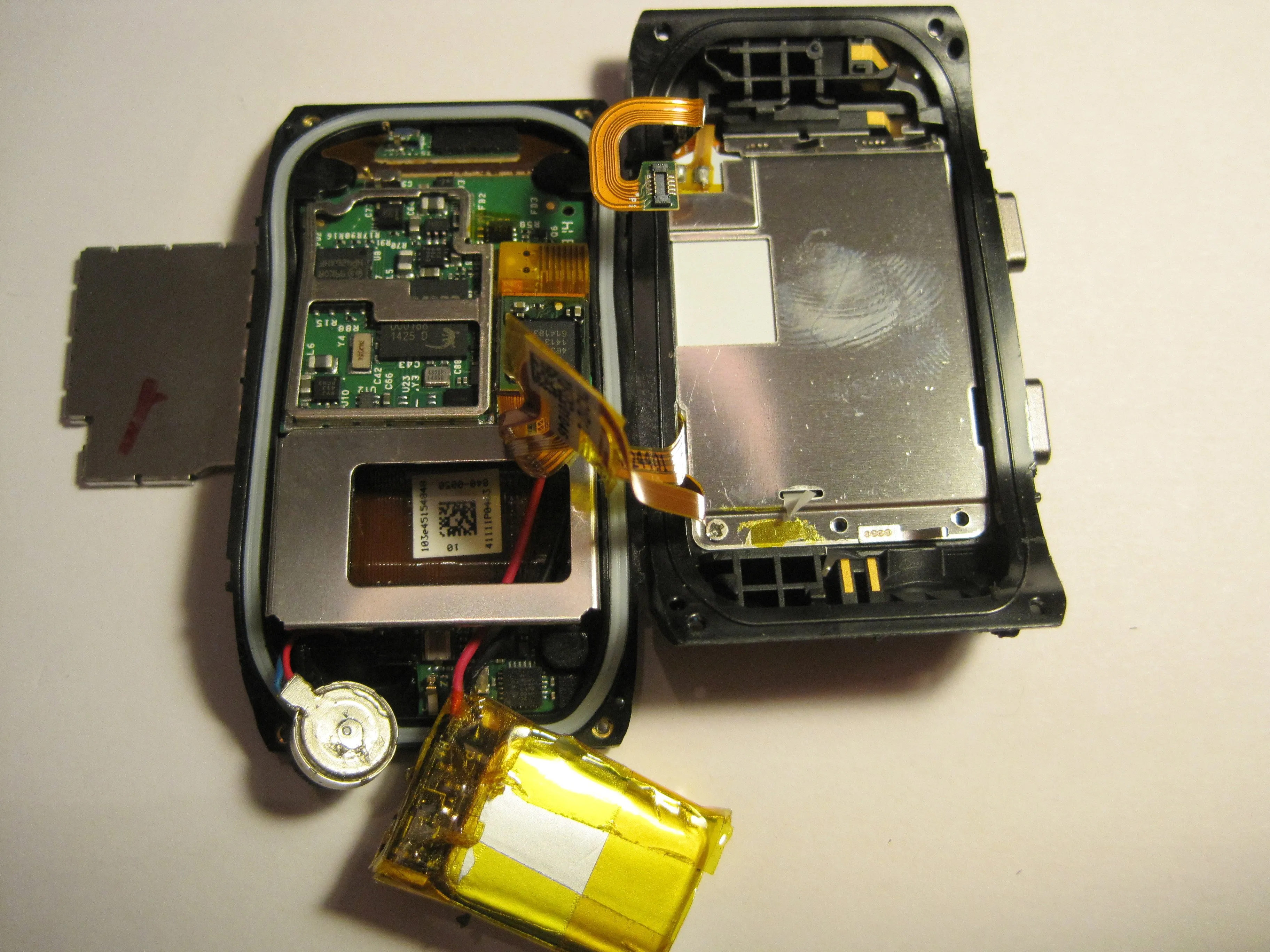

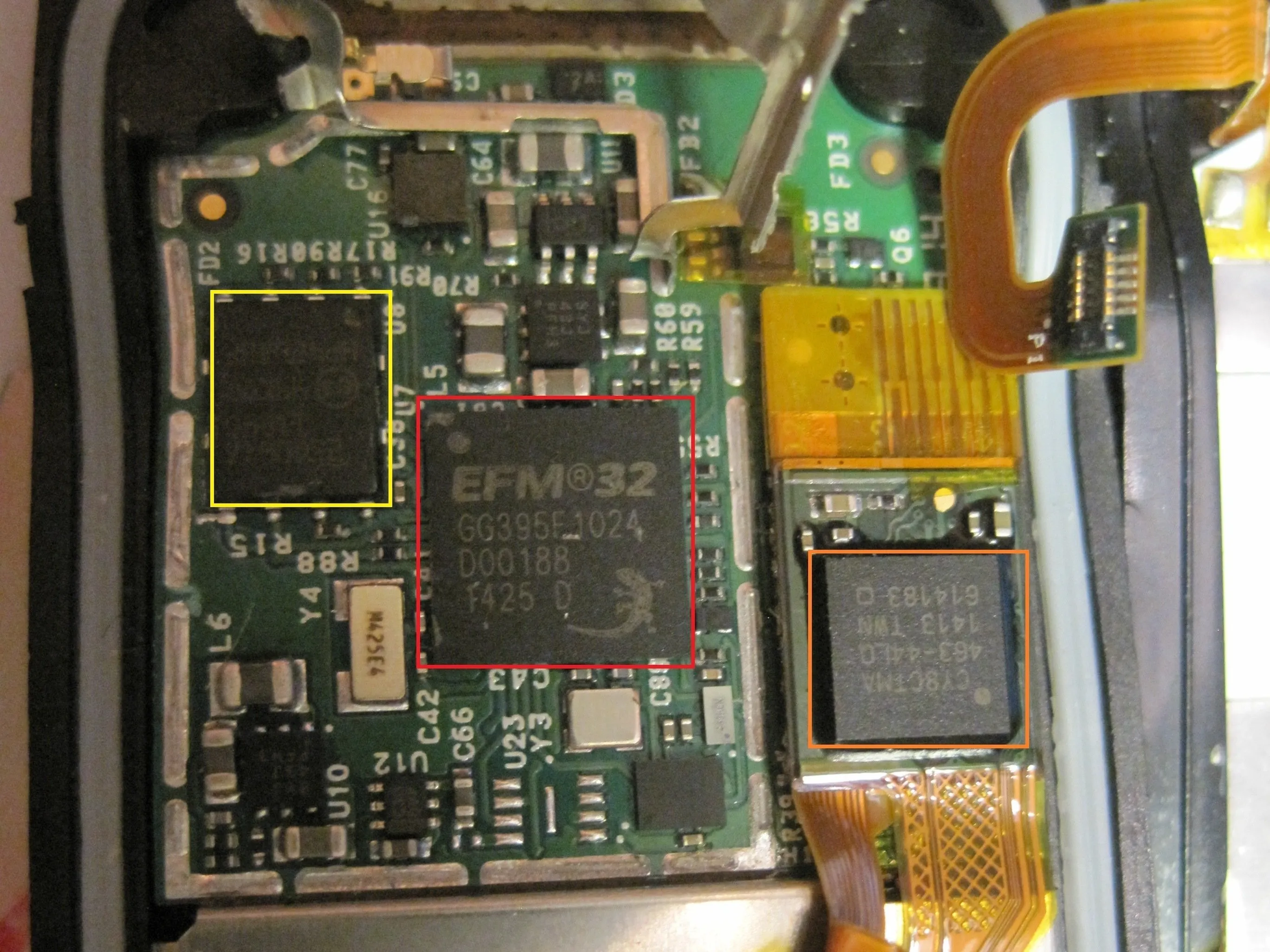

Шаг 7 Микроконтроллер

• После снятия большого экрана на основной печатной плате становятся видны 'мозги' гаджета

• Silicon Labs EFM32 Giant Gecko (ARM Cortex-M3) EFM32GG395F1024

• Micron Serial NOR Flash N25Q064A11ESEA0F

• (Контроллер сенсорного экрана Cypress по-прежнему виден здесь подключенным к основной печатной плате)

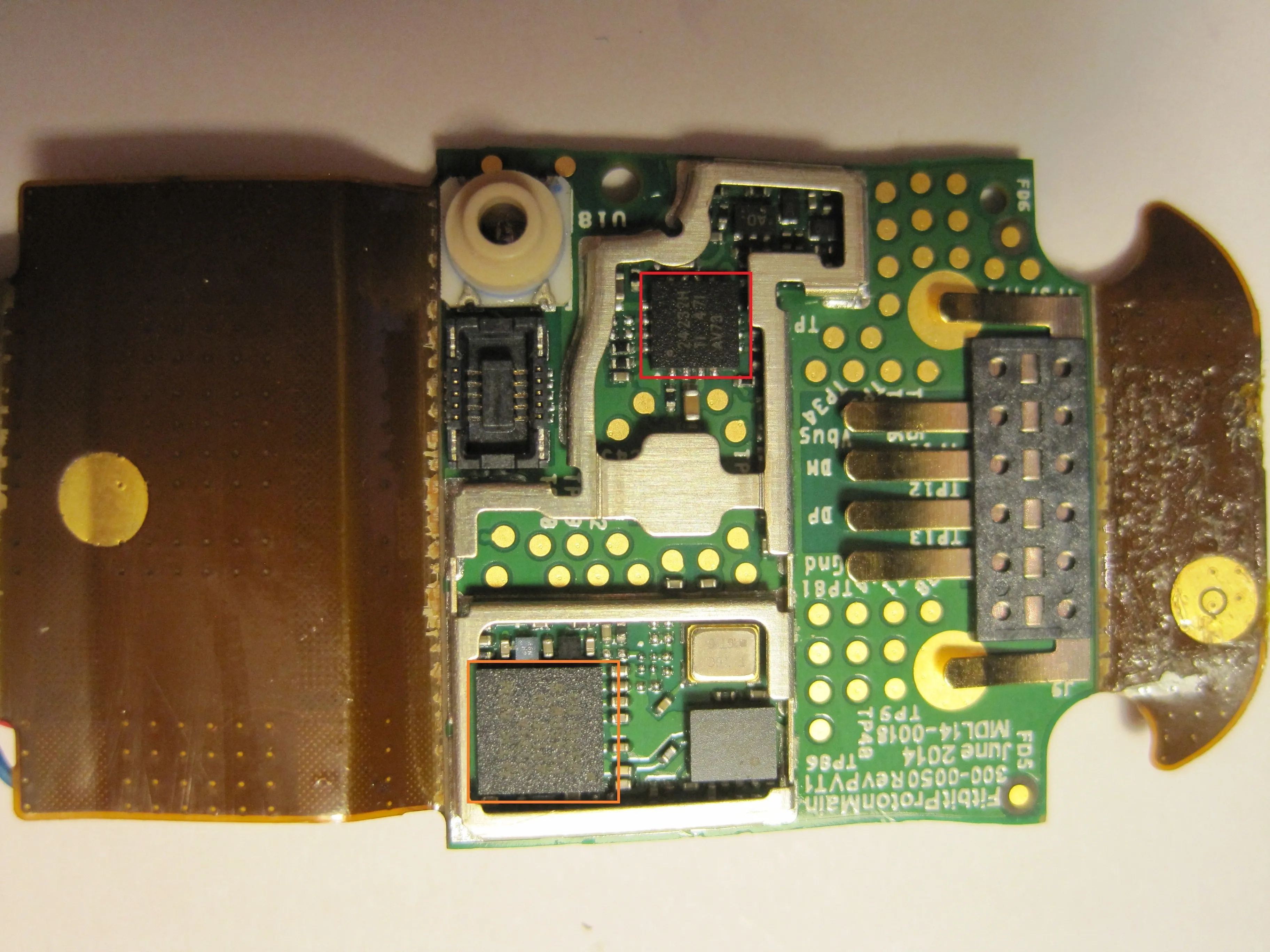

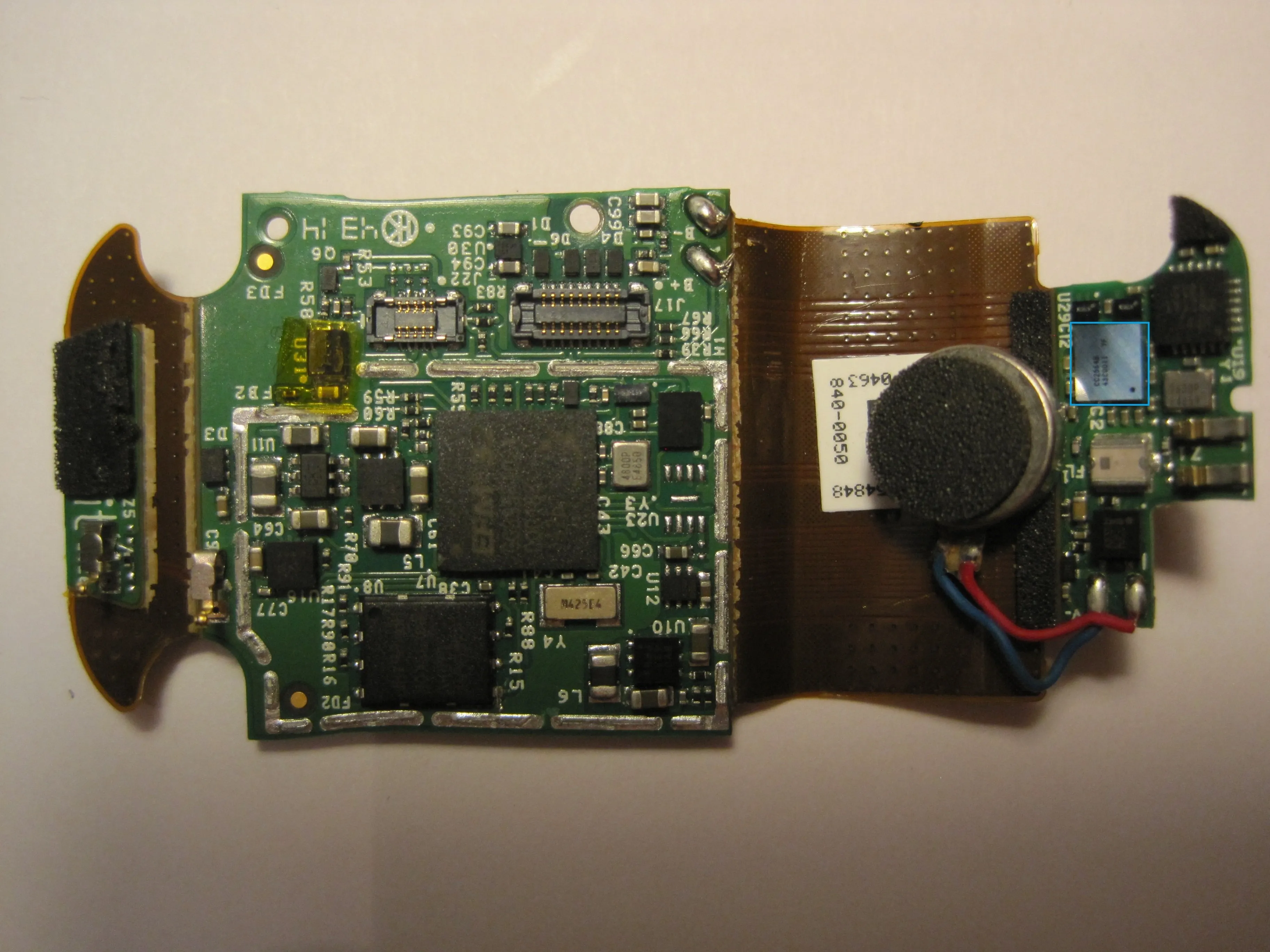

Шаг 8 Другая сторона

• После снятия держателя батареи основную печатную плату можно аккуратно вынуть из пластикового корпуса

• Зарядное устройство Texas Instruments BQ24232H

• GPS-приемник MediaTek MT3339 (не удалось найти ни одного даташита, только пресс-релиз пресс-релиз о нем)

• Контроллер Bluetooth от Texas Instruments CC2564

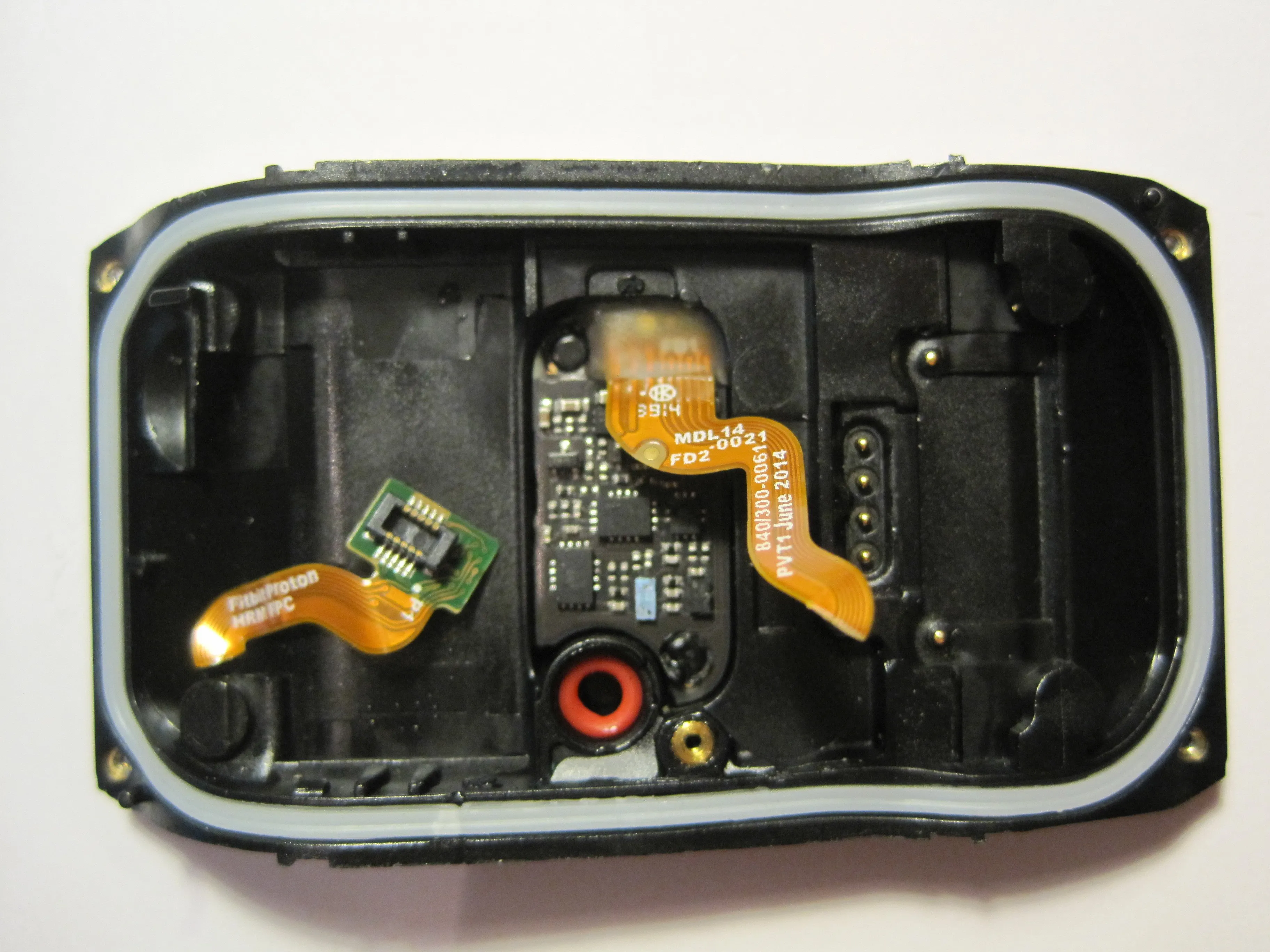

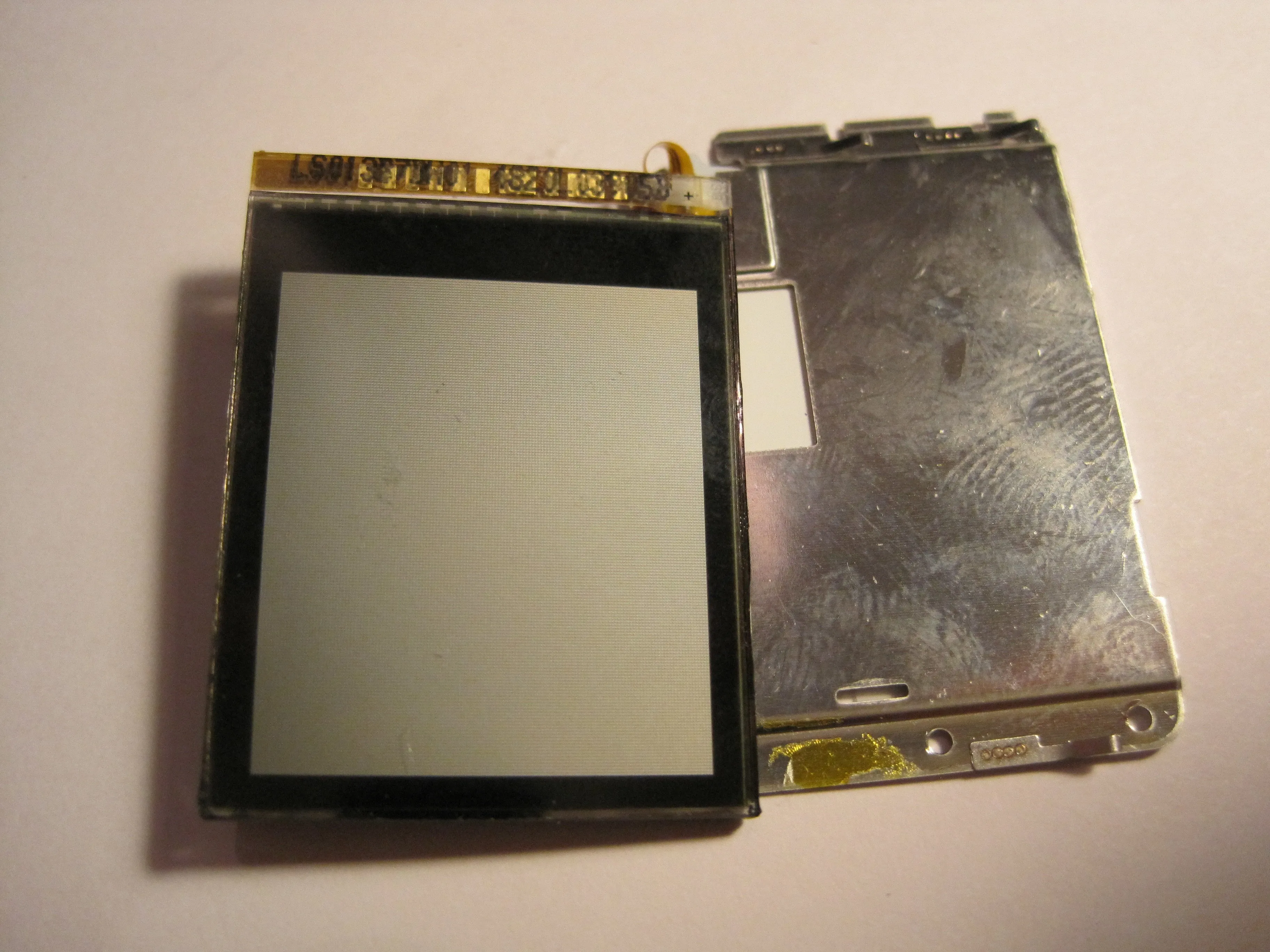

Шаг 9 ЖК-дисплей и задняя сторона

• ЖК-дисплей крепится с помощью 3 очень заметных винтов на нижней стороне

• Sharp TFT-LCD LS013B7DH01

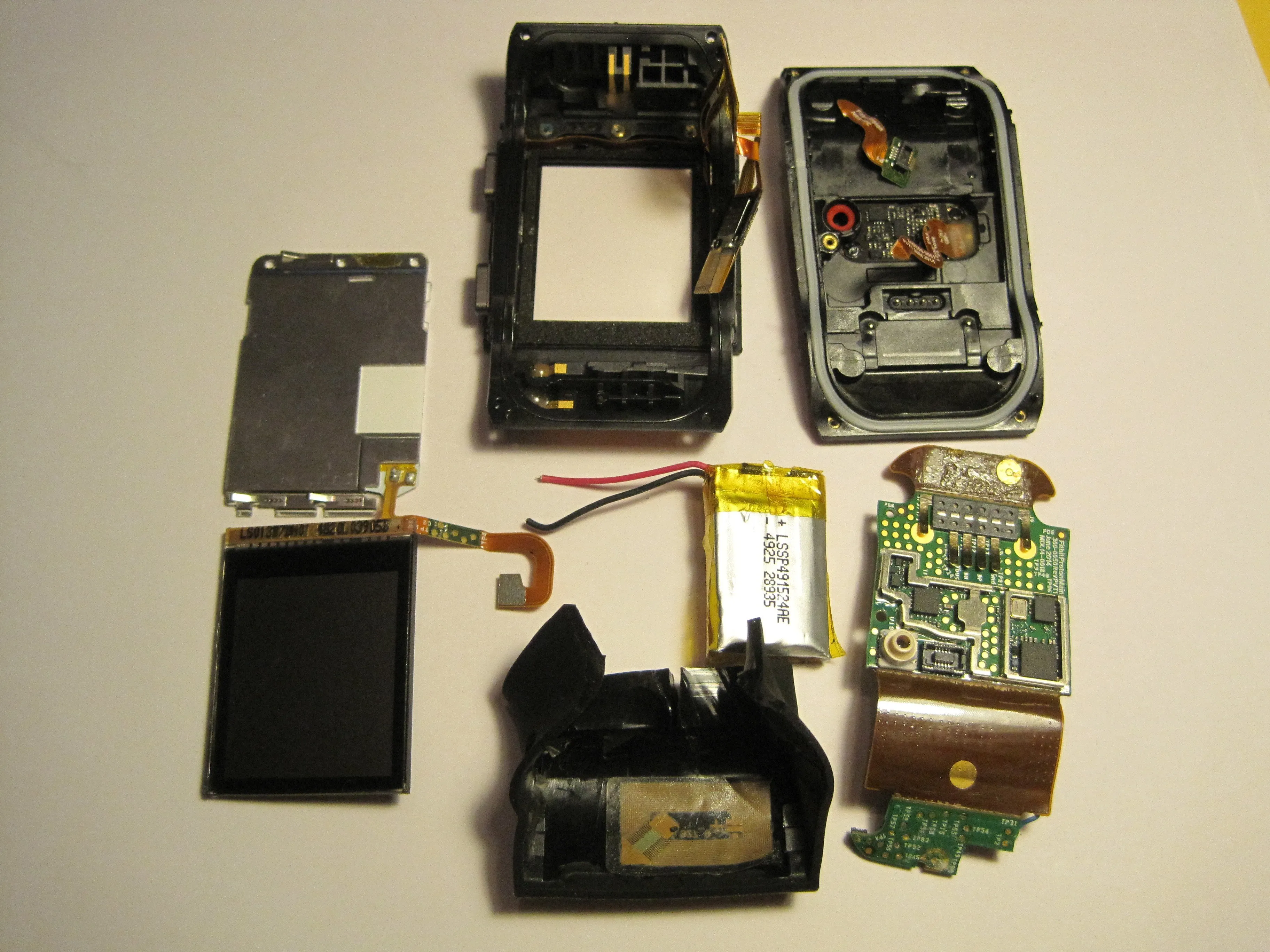

Шаг 10 Семейное фото

• Вот все детали после разборки

Комментарии к статье

Есть идеи насчет датчиков? Датчик сердечного ритма очевиден, и я уверен, что есть ускорители. Я думаю, что белая деталь рядом с зарядным устройством TI - это альтиметр. Что-нибудь еще, что кто-нибудь узнает?

Привет, Крис,

Да, это датчик давления MS5805-02BA01.

Я пытался отремонтировать зарядку Fitbit, и у устройства был сухой шов. К сожалению, я не смог его починить. Жестяная работа :(

Можно ли заменить стекло, которое находится над экраном?

@Tim: да, я хотел бы знать то же самое? Можно ли заменить треснувший экран, и если да, то сколько стоит деталь?

У меня тоже есть трещина на экране, и я хотел бы знать это тоже????.

Я нажал на ссылку для технической характеристики экрана. В конце есть ссылка на то, где можно купить новый экран:

https://www.mouser.com/ProductDetail/Shar...

Цена за 1 - 13.80 USD

Мой ребенок бросил в меня фонарик и разбил его. Внешнее стекло разбито очень хорошо, но дисплей все еще работает, сенсорный экран все еще работает. Неожиданно увидеть его работающим. Если я не смогу его заменить, то попробую сделать это сам...

Не оригинальный Тим, :).

btw, если вы не можете снять ремешки, не разрезая их, я не вижу смысла пытаться починить дисплей.

Где можно купить сменную ленту, которой нет в Fitbit, и сколько она стоит?

Я связался с Fitbit, чтобы получить новый ремешок, и они сказали, что пришлют мне замену. ОНИ ПРИСЛАЛИ СОВЕРШЕННО НОВУЮ ЗАМЕНУ. Я думаю, что группа не может быть заменена?

Можно ли заменить батарею, так как моя держится всего один день.

Мой, внезапно, продержался всего 5 часов с выключенным питанием. Я позвонил в службу поддержки Fitbit в воскресенье утром, не меньше, и они выслали мне новый Surge без вопросов. Однако я все еще находился на гарантийном сроке.

Какие-нибудь рекомендации по замене ремешка?

Если вы купите новый ремешок, он будет просто приклеен. Никто не продает его, а служба поддержки Fitbit не прислала ничего, как я и просил. Поддержка Fitbit означает, что e-bay как продавец может помочь мне. puh............... сумасшедший

Вы можете получить fit bit surge bands от Amazon или Ali Express

Я смог получить Fitbit, чтобы заменить мой всплеск без необходимости отправить мой старый обратно, поэтому я собирался попытаться исправить это для моего брата, но как вы удалите винты они меньше, чем любой размер винт бит у меня есть и где я могу получить замену группы?

Я уверен, что вы уже выяснили, что винты очень маленькие, типа Torx.

Только что нашел место здесь https://www.aliexpress.com/item/Silicone...

Какой тип клея вы используете

Я использовал этот ремешок, его было довольно легко заменить, однако теперь моя батарея не работает. Почему-то мне кажется, что Fitbit ничего не сделает, потому что я его подделал. Пришло время для нового трекера.

Только что поменял ремешки на своем Fitbit Surge, но потерял 2 винта в процессе.

Где я могу купить дополнительные винты?

Привет, не могли бы вы сказать мне, какой марки/типа клей вы используете, чтобы склеить силикон и пластик вместе

В случае замены ремешков, если антенна Bluetooth приклеена к ремешку и снята с Surge, будут ли фитнес-часы продолжать работать? Синхронизация данных будет работать через кабель для зарядки?

Я купила сменный ремешок для своих fitbit и прикрепила антенну bluetooth без клея, и bluetooth работает. В первый раз, когда я использовал bluetooth после замены плохо занял немного дольше, чем обычно, чтобы синхронизировать со спутником GPS, но он работает сейчас без каких-либо необычных проблем.

Сегодня я разобрал свой телефон. Он работает уже некоторое время из-за влаги, которая, похоже, попала на часть сенсорного экрана. Я вижу конденсат под кристаллом. Я попытался обработать его в вакууме, чтобы выварить влагу, но, похоже, это избавило от части влаги, но не от всей.

В любом случае, некоторое время назад они прислали мне новый, а этот перестал работать, поэтому его разобрали. Дисплей работает нормально, но нет функции сенсорного экрана. Полосы потрескались от винтов, а сенсорный экран, похоже, не работает, имея несколько трещин типа паутины или трещин вдоль одного края. Батарея была в порядке, и другие части работали, не выдерживая никаких повреждений при разборке (кажется, нет).

Любому, кто захочет получить эти детали, я отправлю их только по США. Первый контакт выиграл. Спасибо.

У вас все еще есть запчасти от скачка напряжения?

Можете поделиться распиновкой порта зарядки?

Я тоже ищу распиновку и пока не могу найти! На данный момент я не покупаю зарядное устройство из вредности, потому что я просто хочу сделать новое! >:^((
