Разборка Flip MinoHD

Введение

Нам в руки попал забавный цифровой видеорегистратор Flip MinoHD, и мы решили заглянуть внутрь. Нам было интересно посмотреть, что за электроника поместилась в этом простеньком полуалюминиевом, полупластиковом устройстве.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка Flip MinoHD

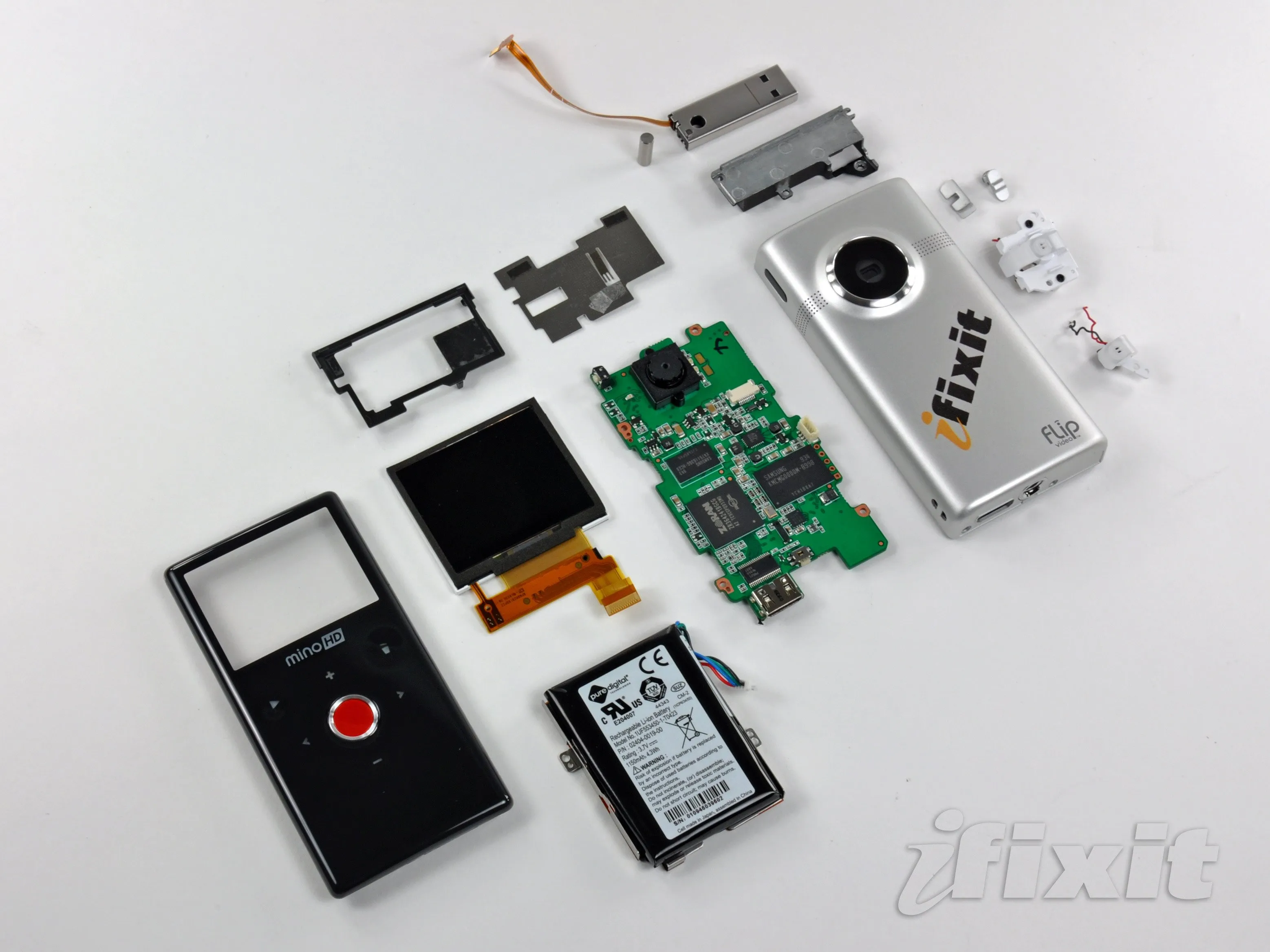

• Сегодняшнему гостю уже давно пора было сделать разборку. Поэтому, не прерываясь, мы представляем вам Flip MinoHD во всей красе.

• Flip MinoHD упакован в элегантную коробку, которая оставляет много места для воображения.

• Осмелимся ли мы открыть коробку? Осмелимся.

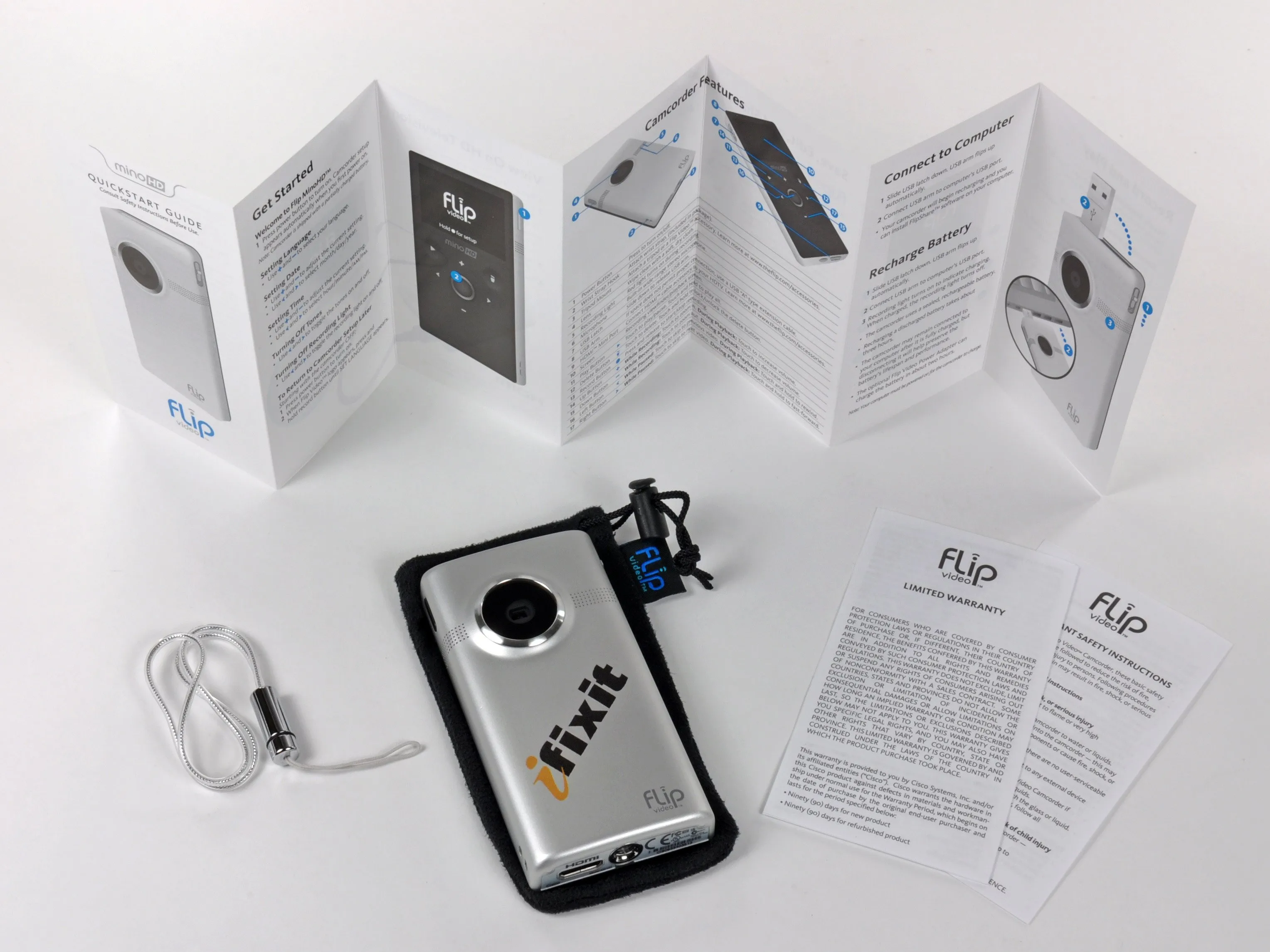

• Содержимое коробки:

• Flip MinoHD

• Руководство по быстрому запуску

• Мягкий защитный чехол

• Ремешок для ношения на запястье

Шаг 2

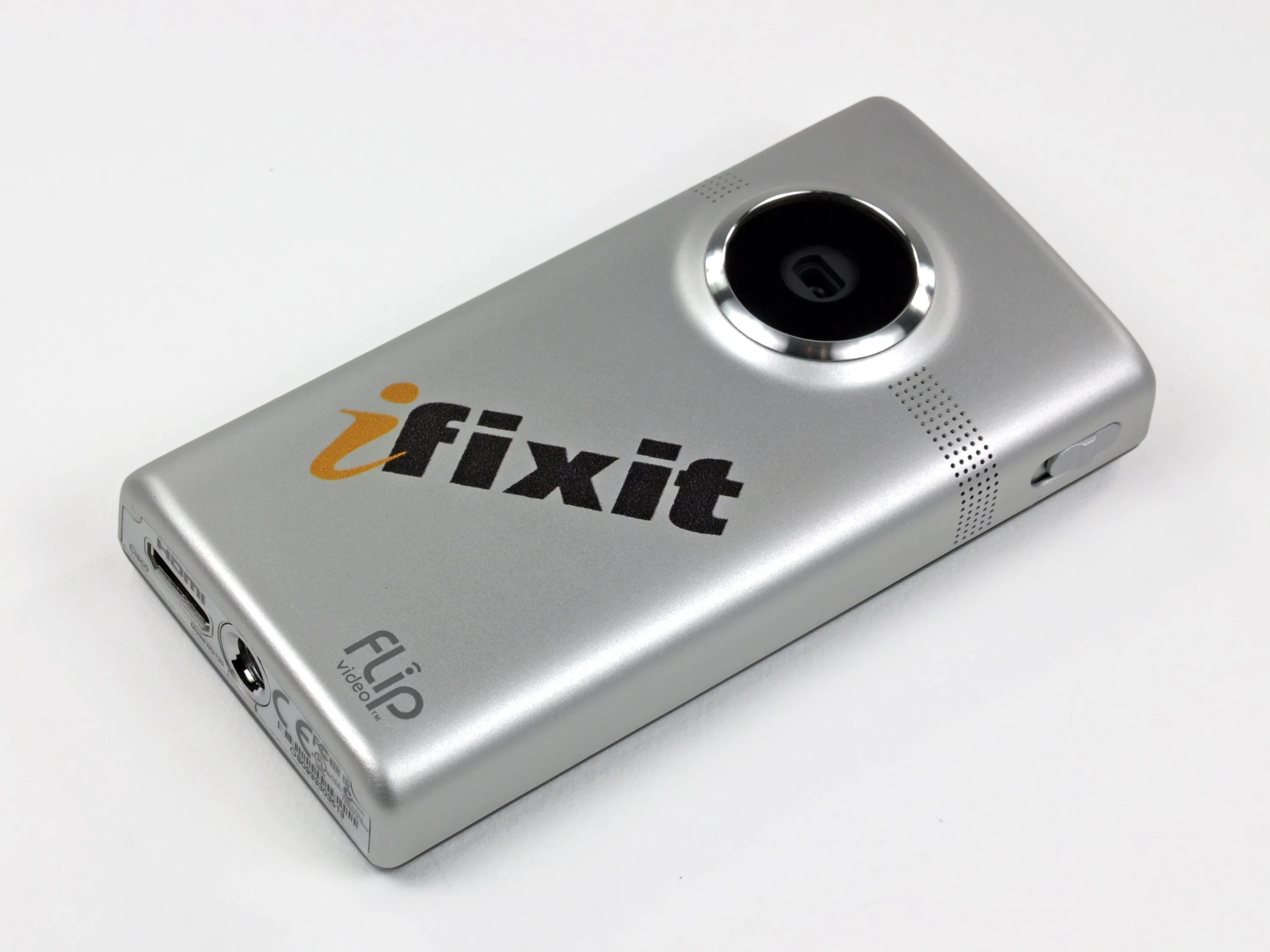

• Что может быть лучше, чем Flip MinoHD? Flip MinoHD с индивидуальной маркировкой!

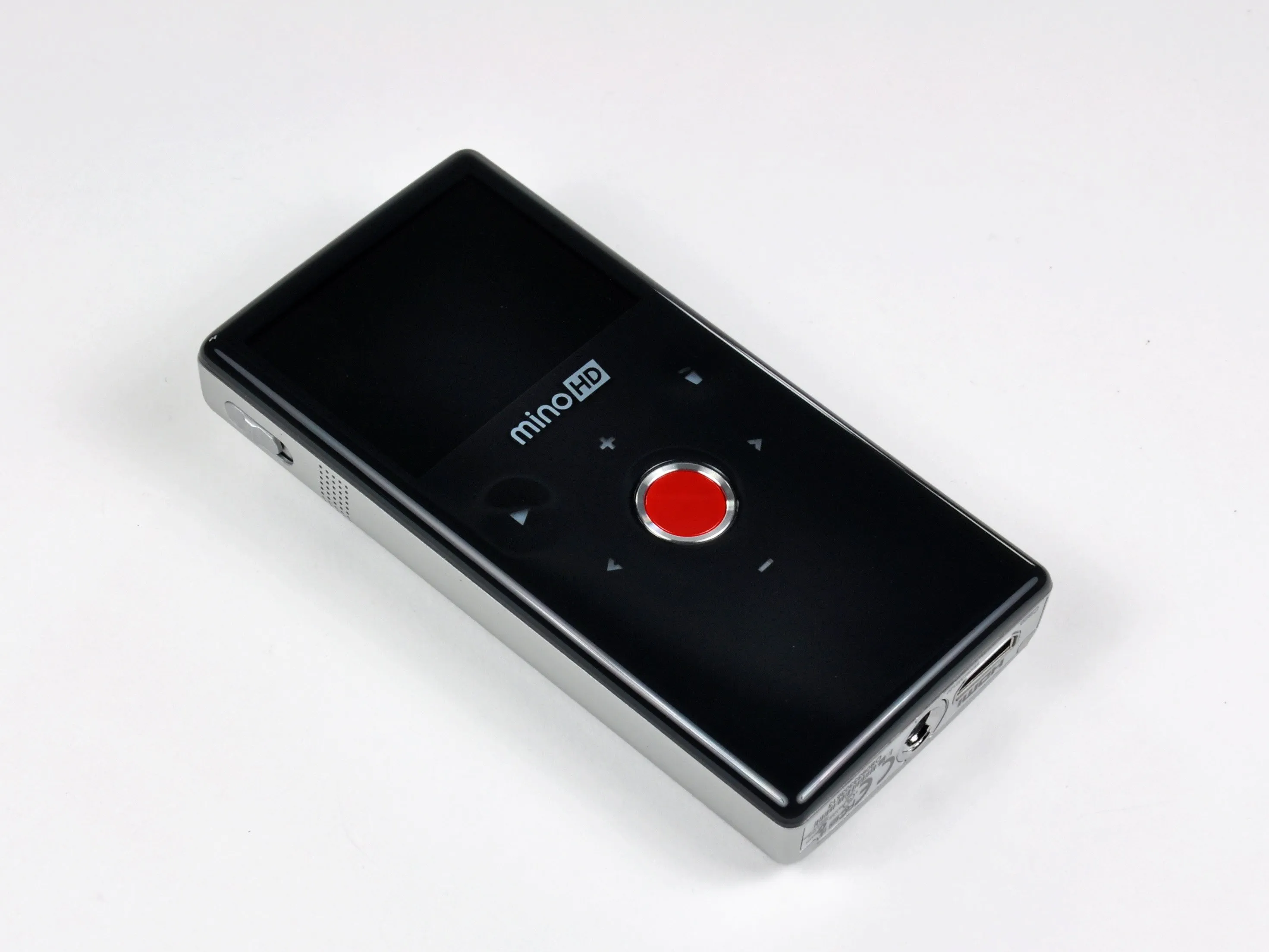

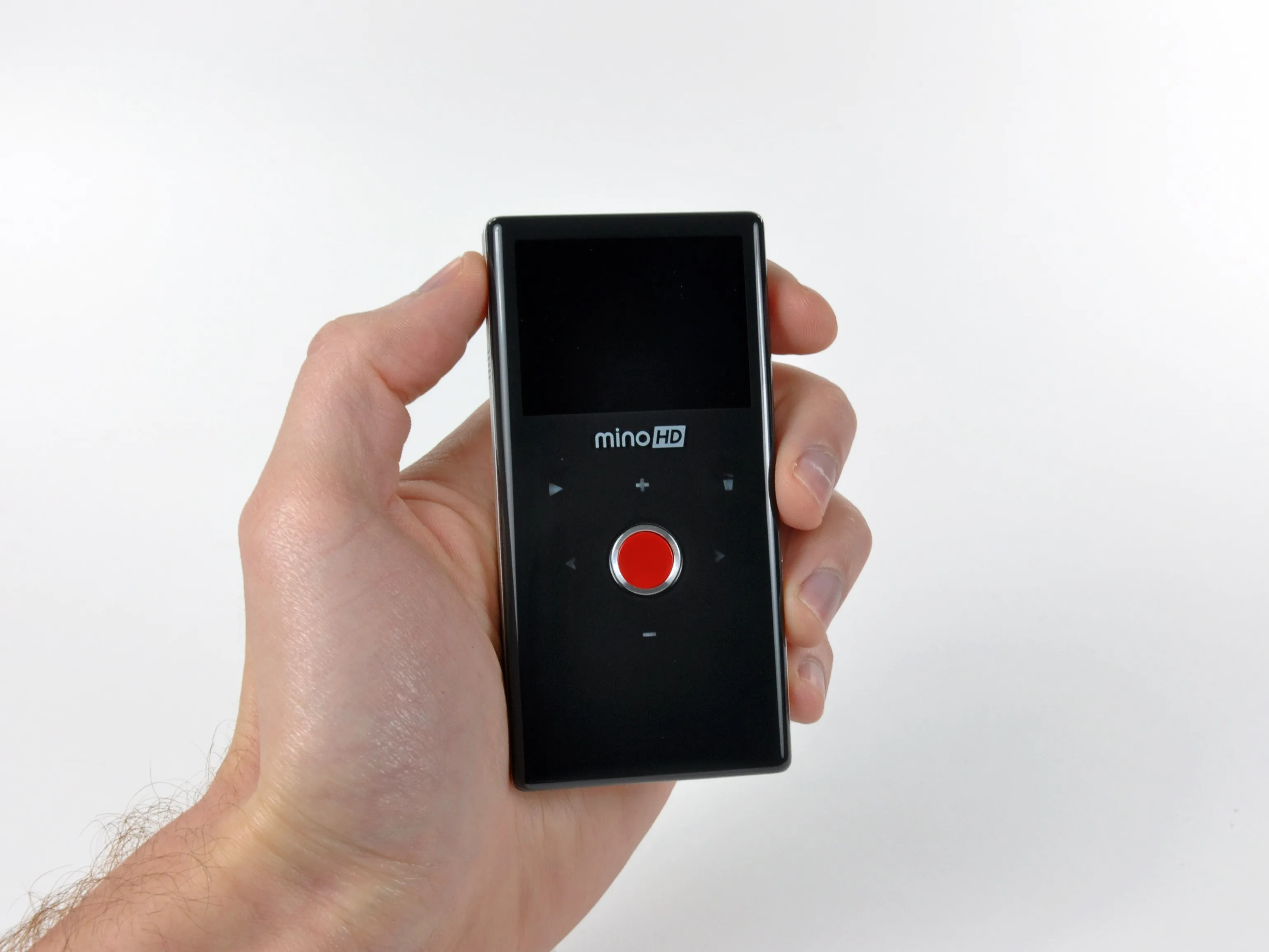

• Восемь уникальных сенсорных емкостных кнопок (питание, воспроизведение, удаление, запись и четырехсторонняя навигация) обеспечивают удобство использования.

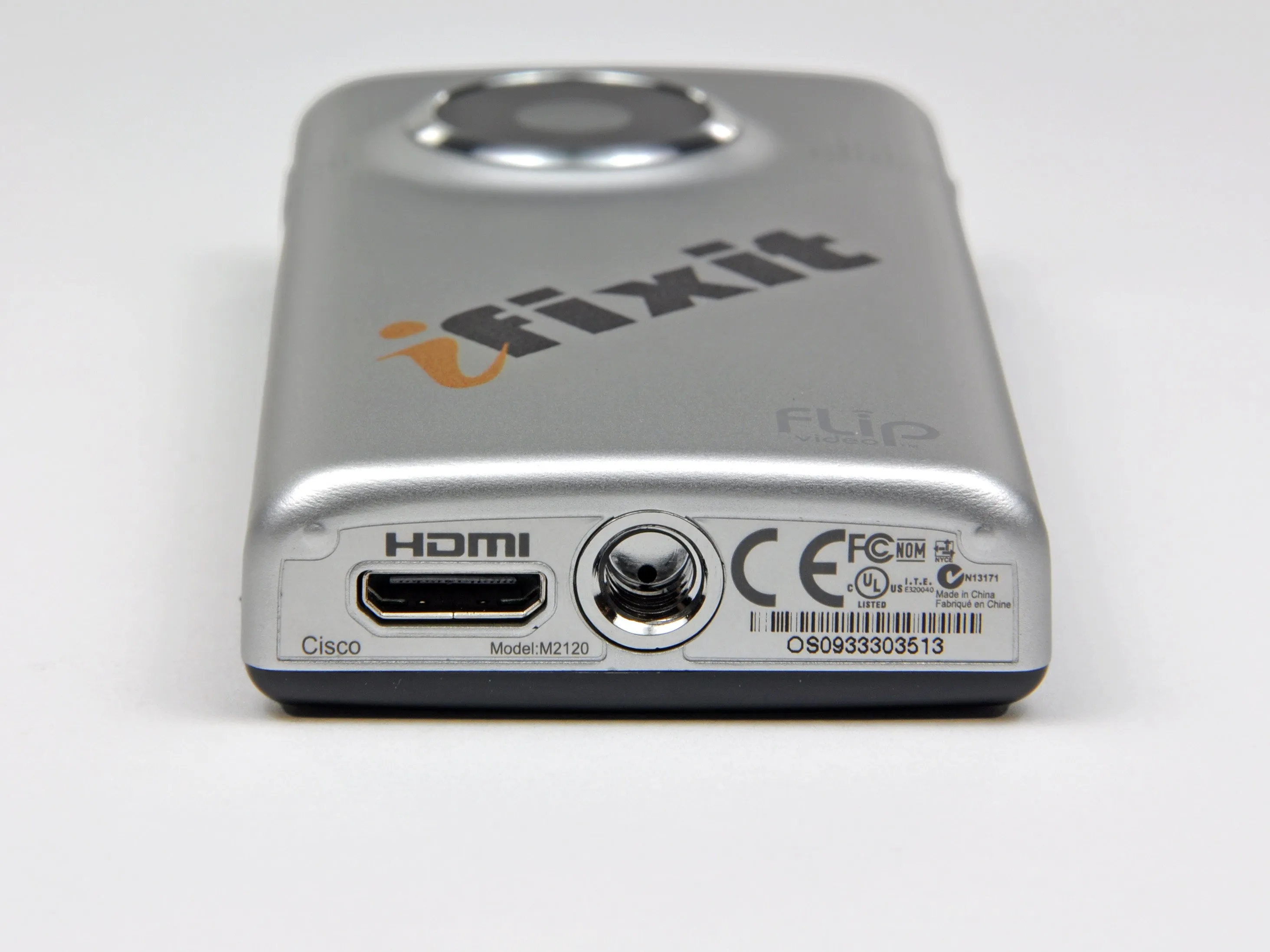

• Выходной разъем mini-HDMI облегчает просмотр видео на HD-телевизоре.

• Также имеется крепление для штатива, которое подходит для любого стандартного штатива.

Шаг 3

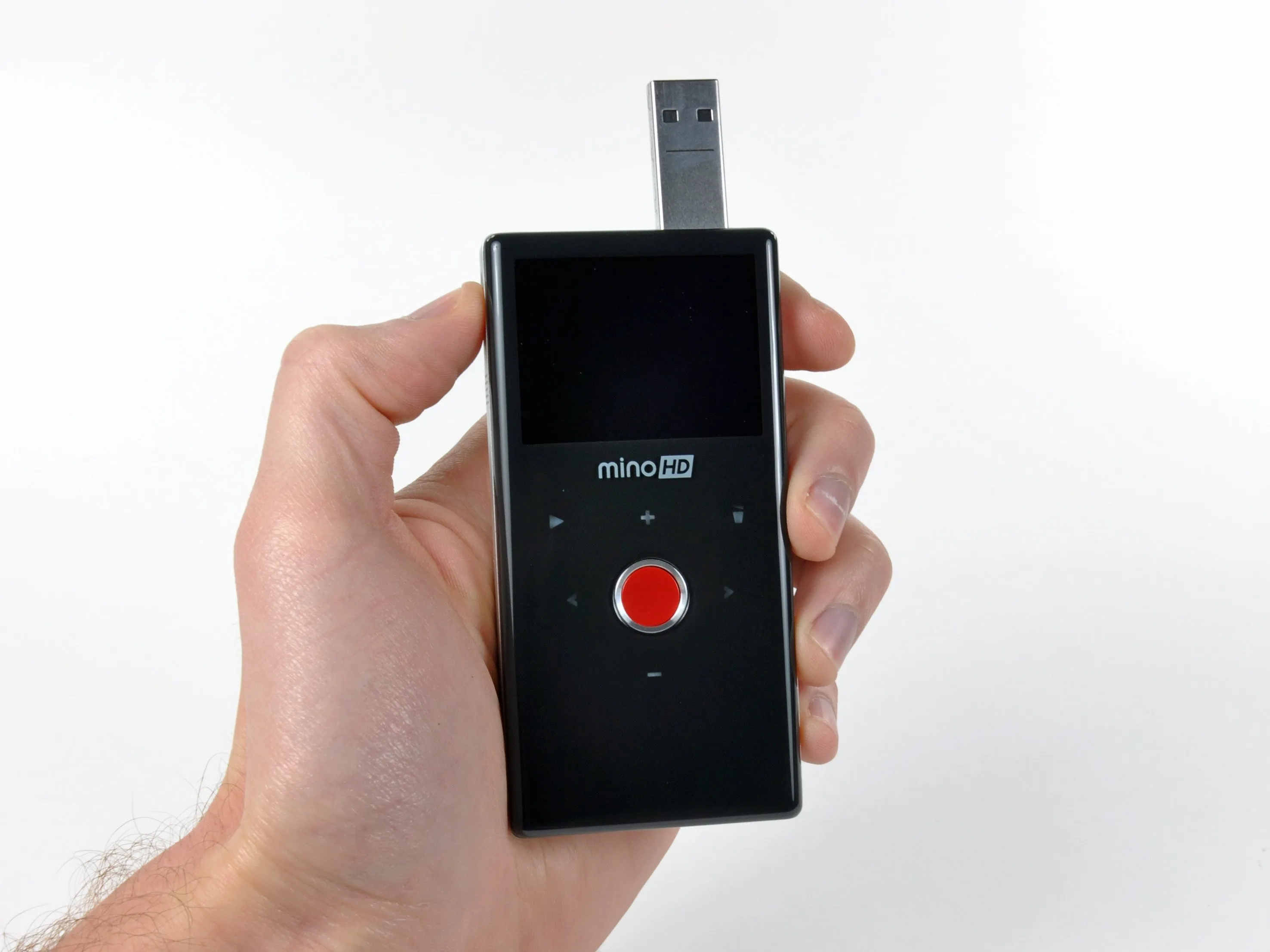

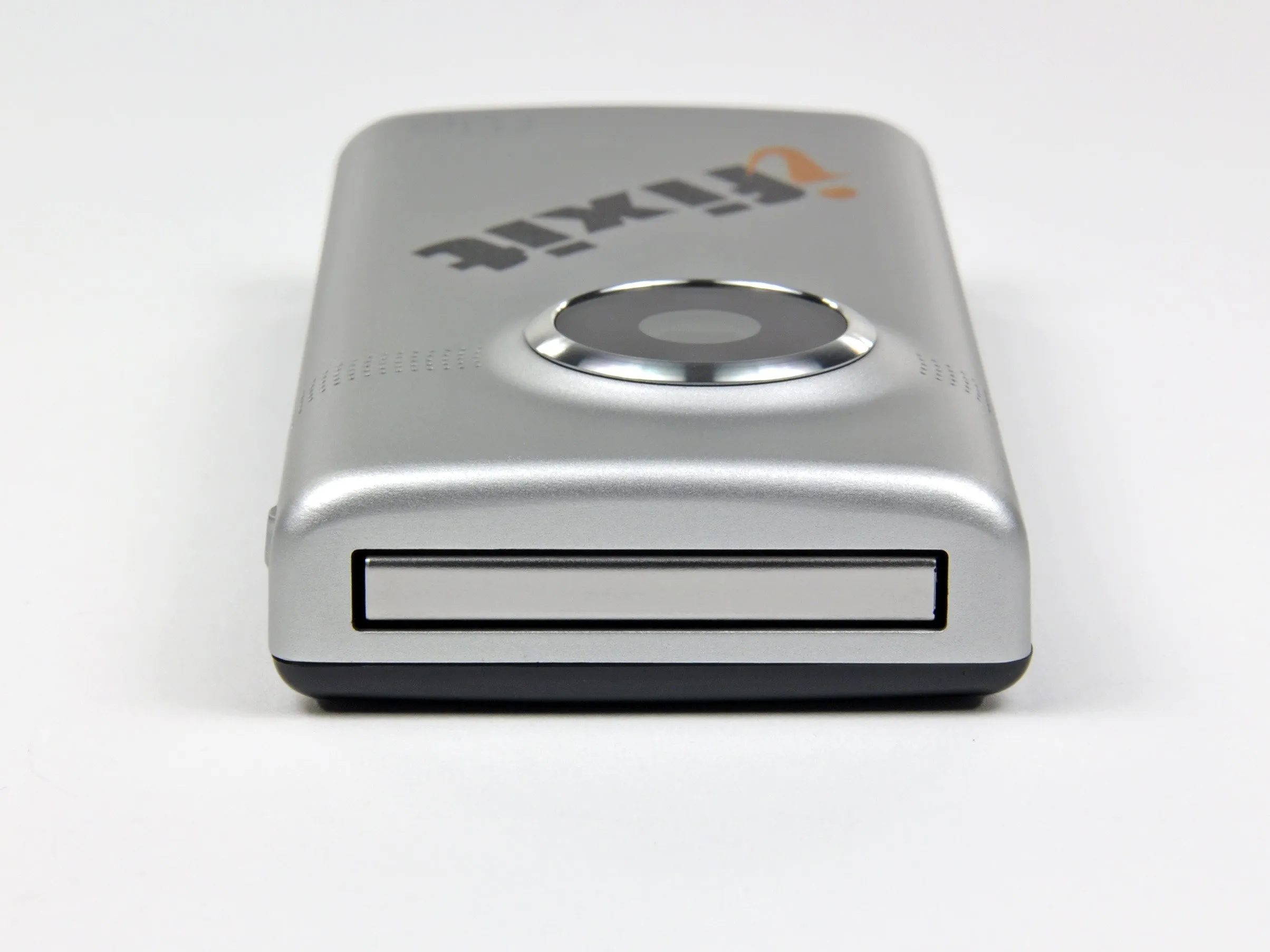

• Сдвинув небольшой выступ на левой стороне MinoHD, вы освободите откидной USB-разъем для удобного подключения/зарядки.

• После подключения USB-разъем убирается вровень с верхним краем устройства.

Шаг 4

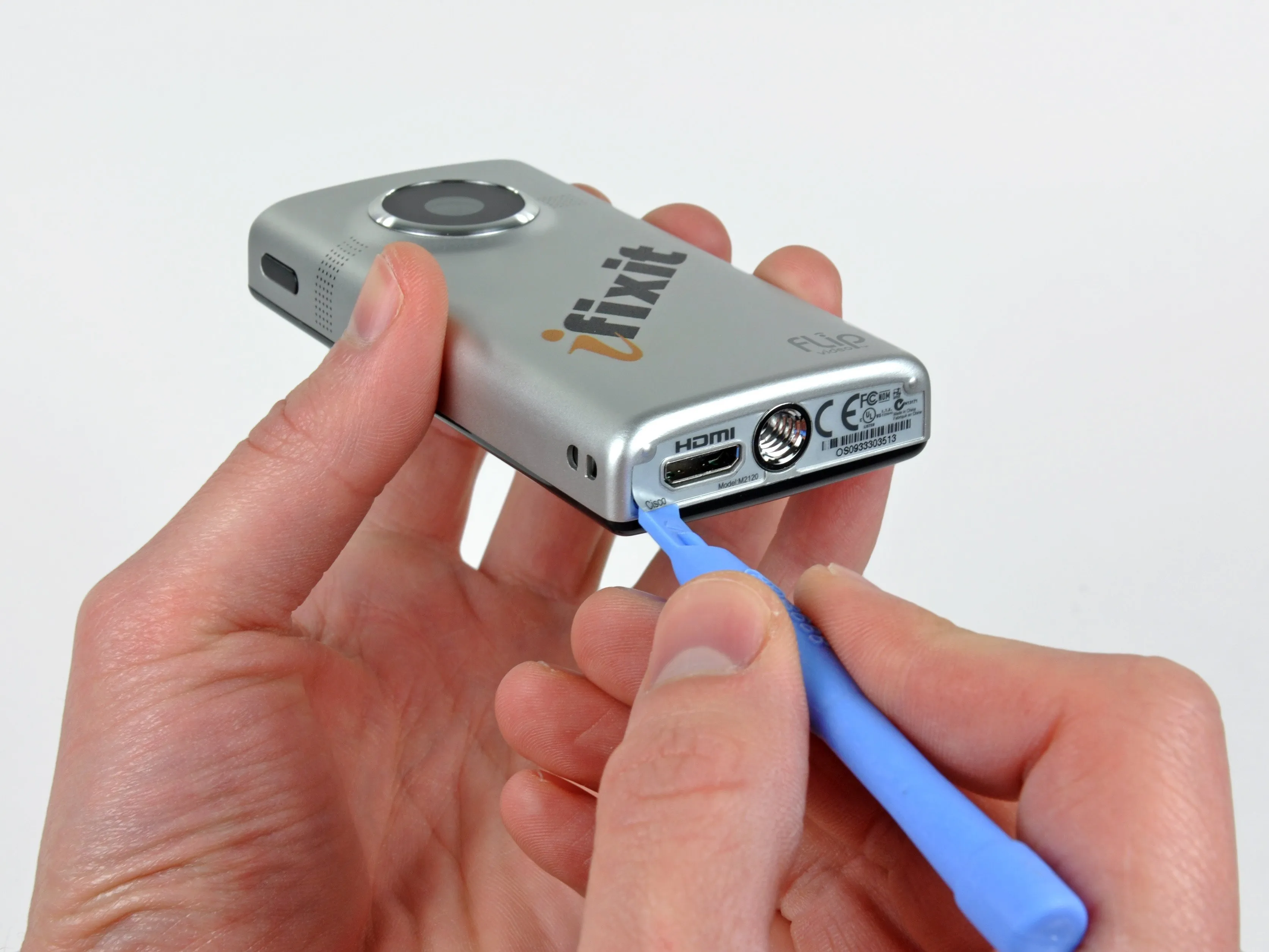

• С помощью острого края инструмента для вскрытия пластика отклейте две наклейки с нижней части MinoHD, чтобы обнаружить два скрытых винта.

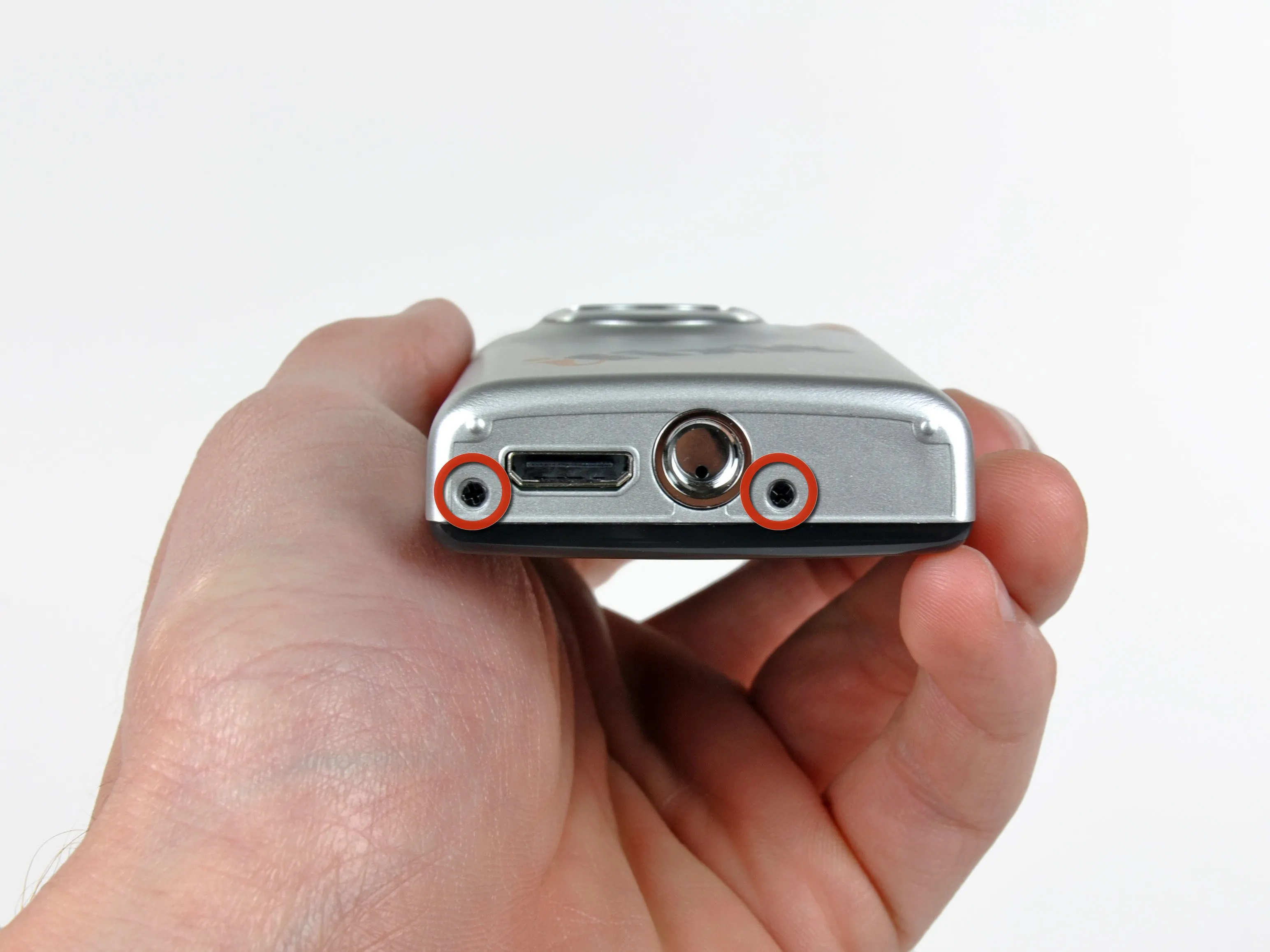

• Выкрутите два винта Phillips, крепящие переднюю панель к внешнему корпусу.

Шаг 5

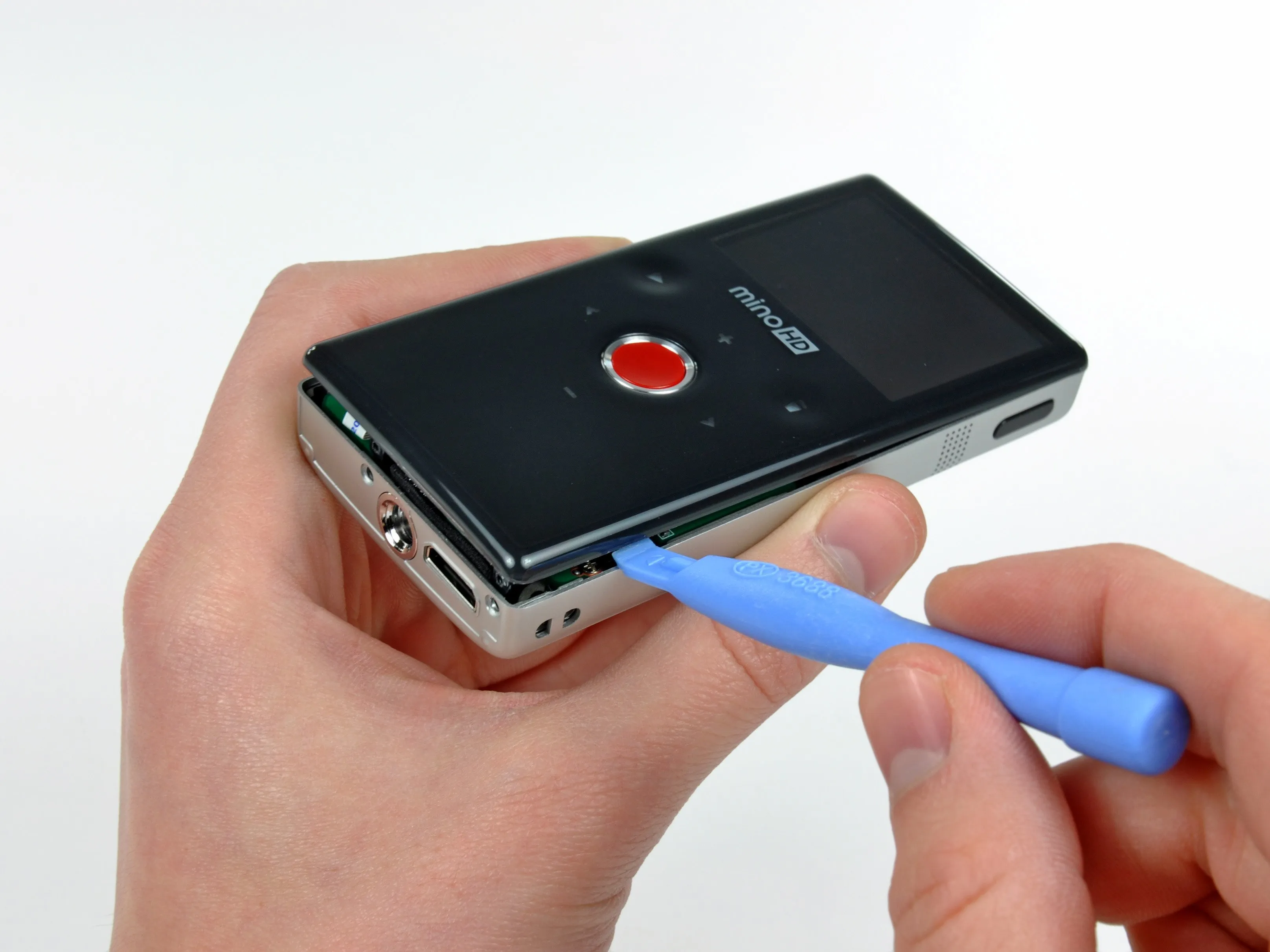

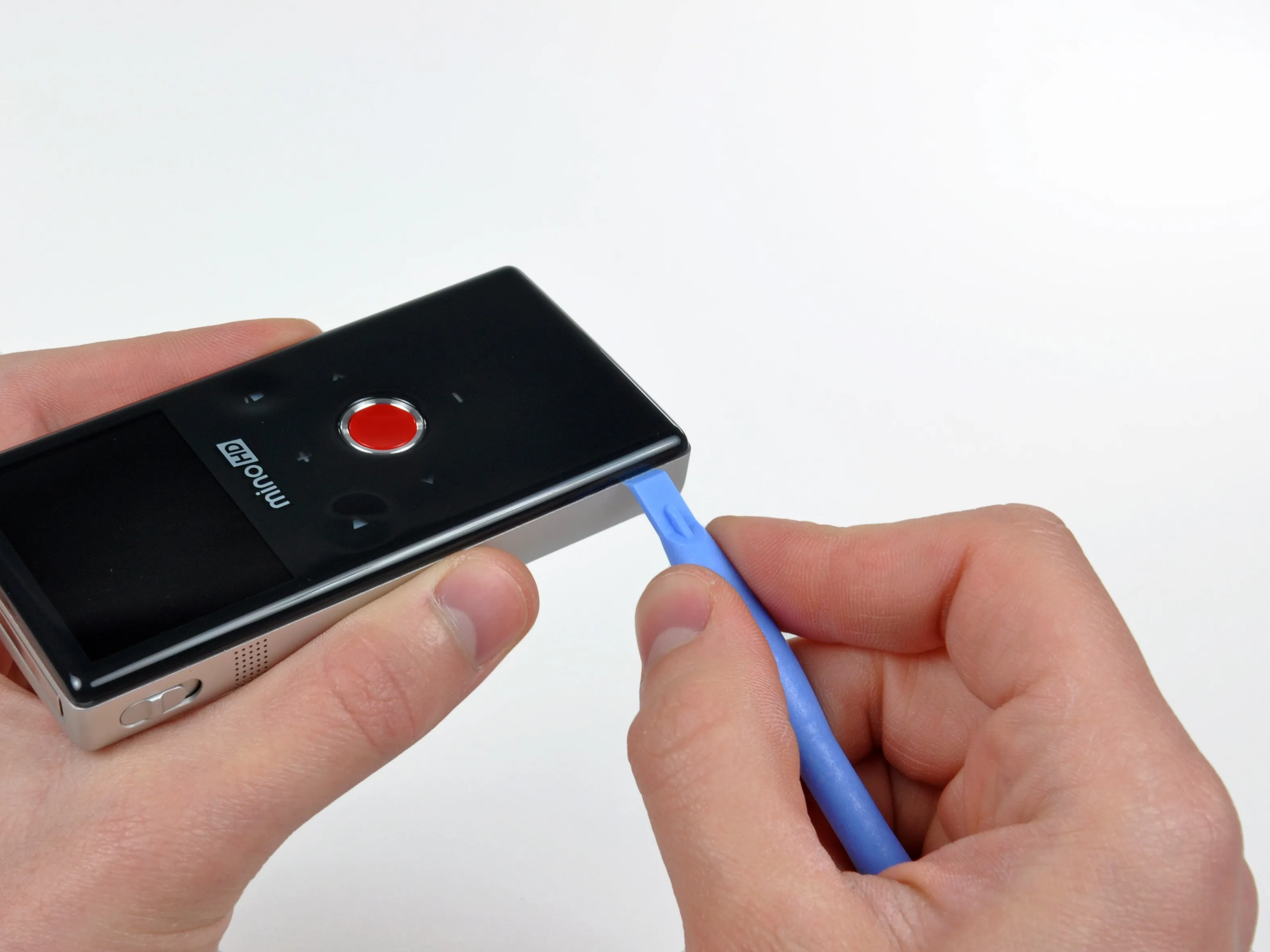

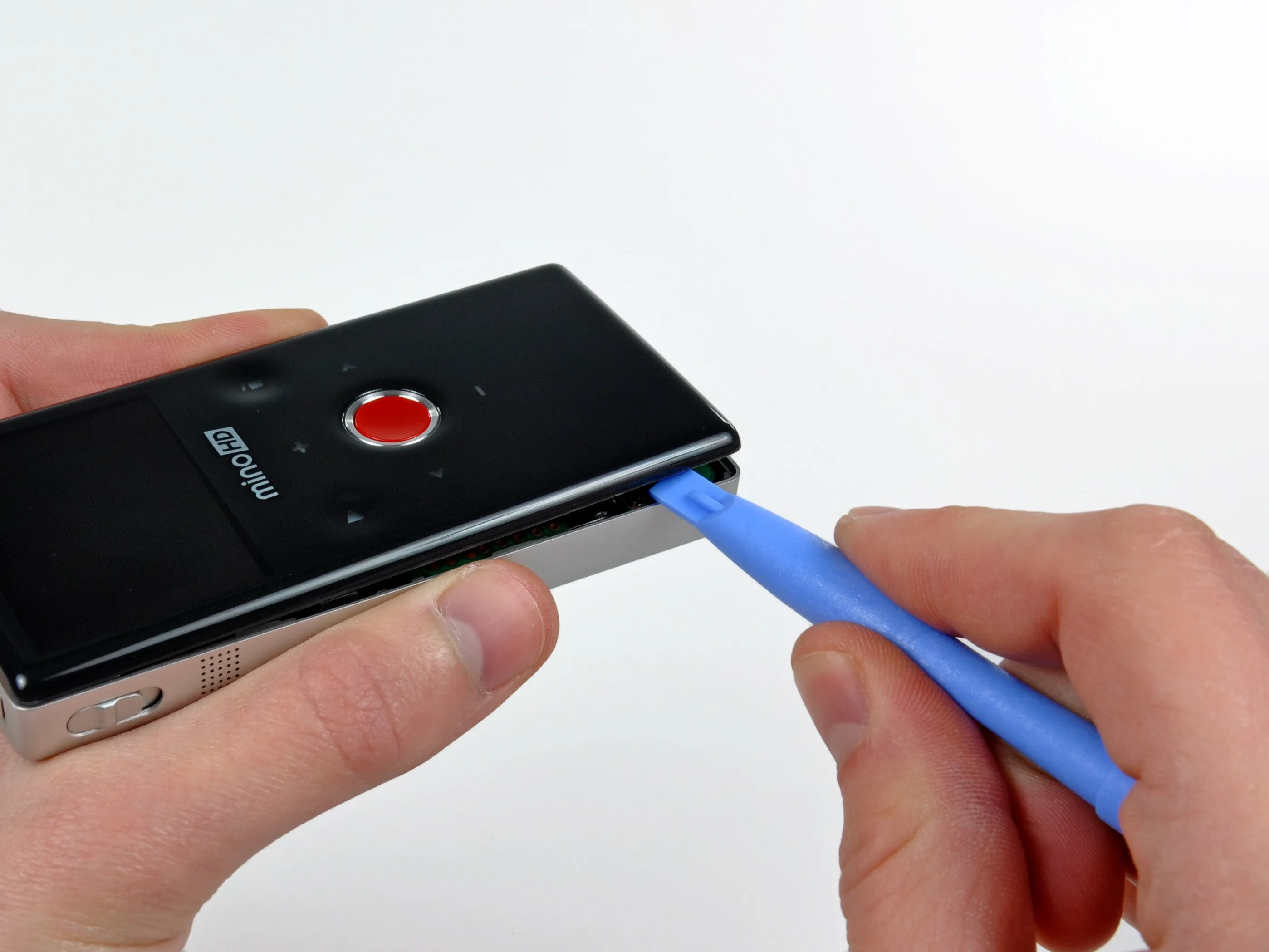

• Начните разборку, вставив пластиковый инструмент для открывания (краем к алюминиевому внешнему корпусу) между передним и внешним корпусами около нижнего края MinoHD.

• Не пытайтесь поддеть передний и внешний корпуса вдоль верхнего края MinoHD.

• Продолжайте проводить пластиковым инструментом для открывания по шву между передним и внешним корпусами, пока не освободятся левый, правый и нижний края.

Шаг 6

• Нажмите на переднюю панель по направлению к верхнему краю MinoHD, чтобы освободить ее от крепежных выступов вдоль верхнего внутреннего края.

• Не пытайтесь пока снять переднюю панель! Она все еще прикреплена к логической плате небольшим ленточным кабелем.

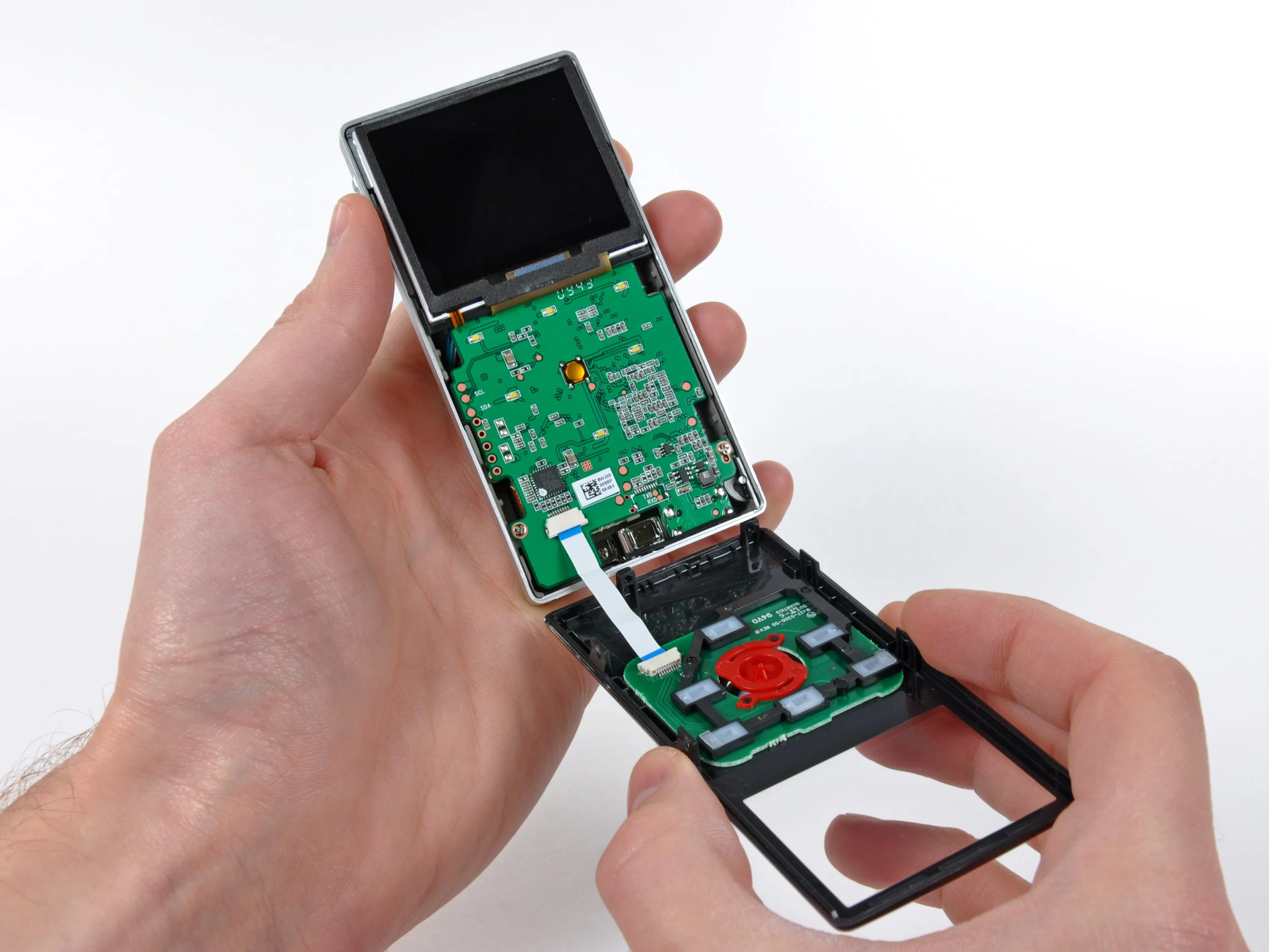

• Осторожно поверните переднюю панель в сторону от остальной части MinoHD.

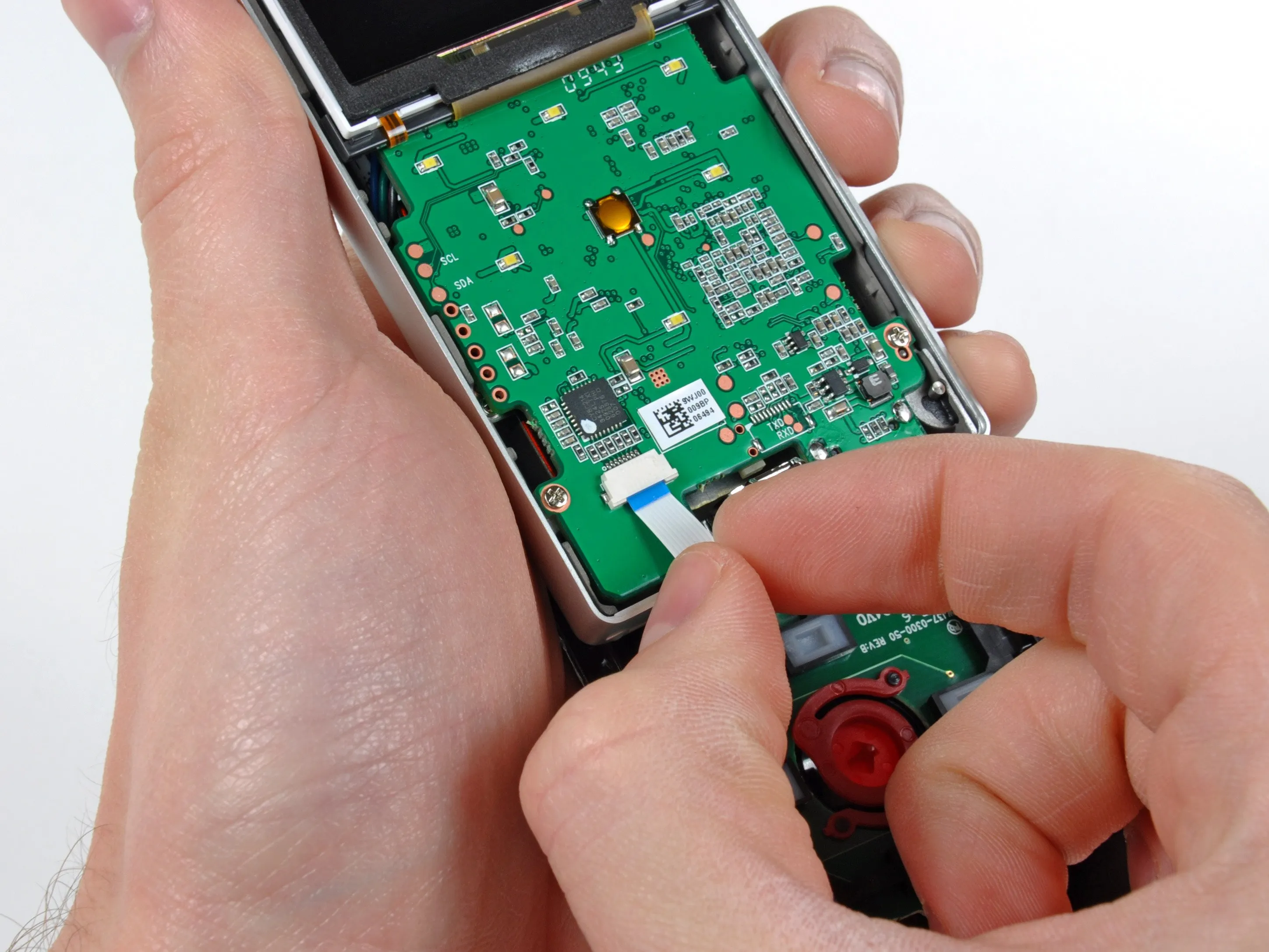

• Вытащите ленточный кабель панели управления из гнезда на логической плате.

Шаг 7

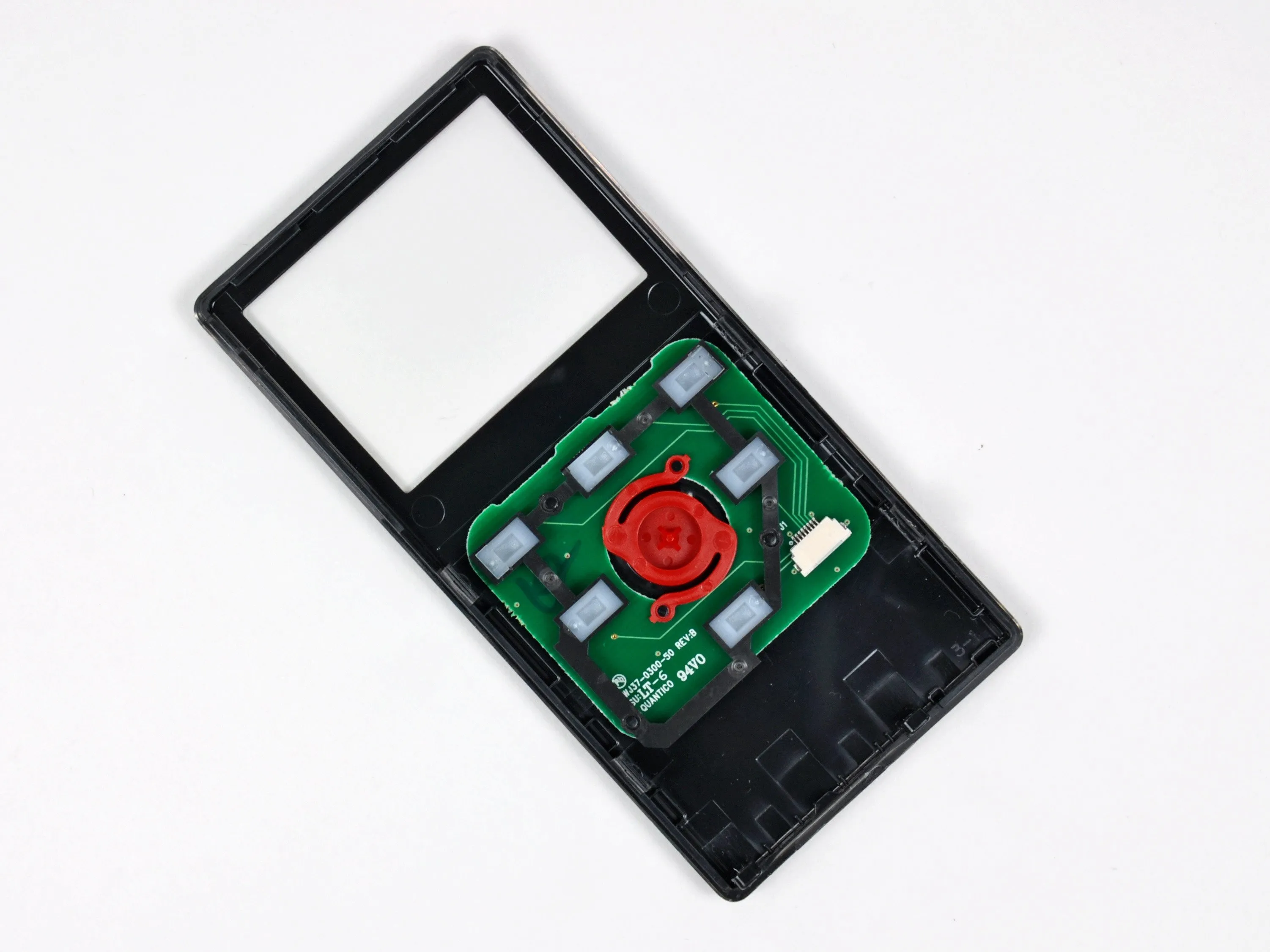

• На передней панели не так много интересного.

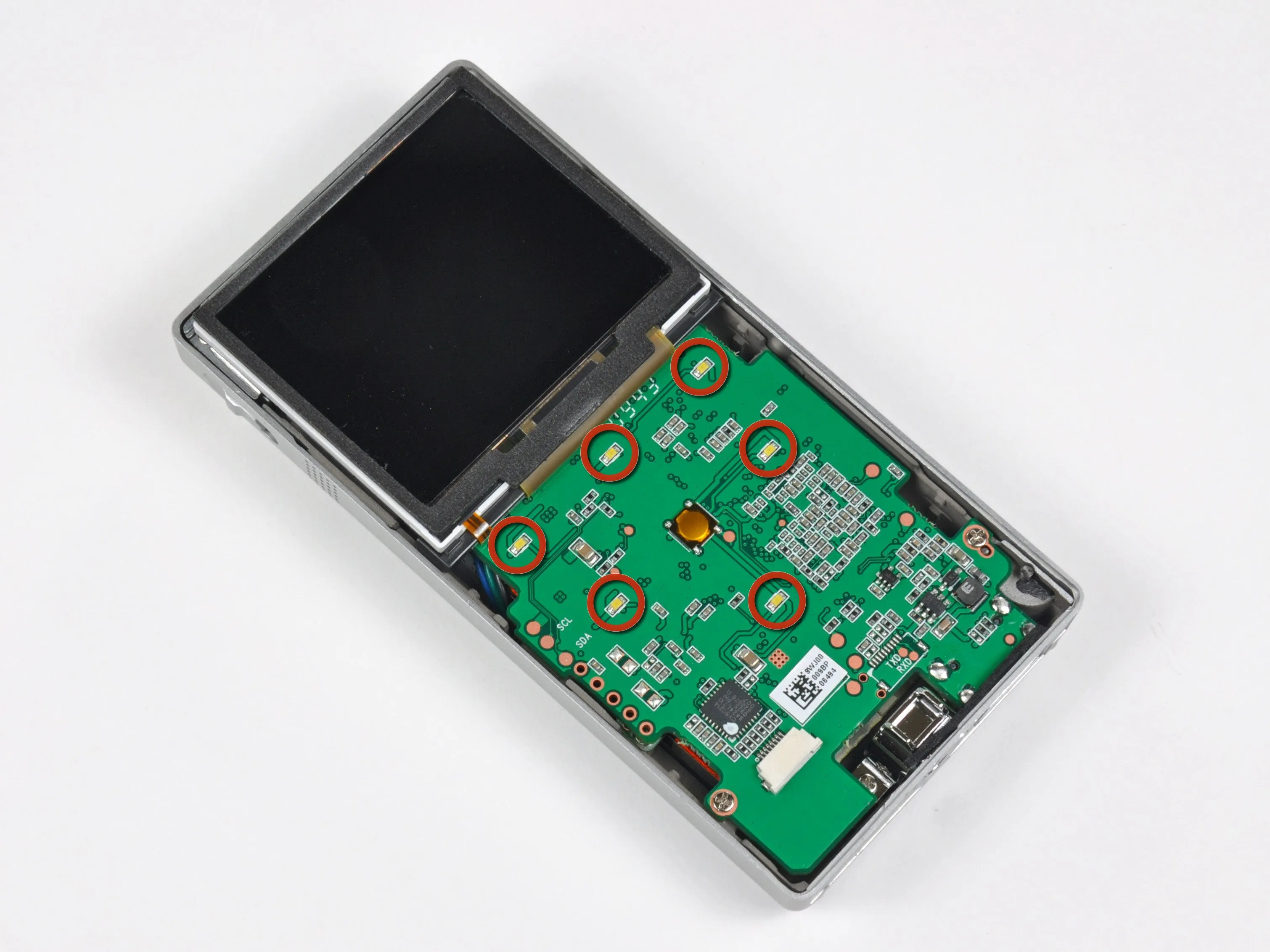

• Емкостные датчики под каждым из символов управления (воспроизведение, назад и т.д.) предоставляют логической плате управляющие данные, а маленькие светодиоды, установленные на логической плате (показаны красным) под каждой 'кнопкой', проецируют свет через переднюю панель, чтобы обеспечить их подсветку.

Шаг 8

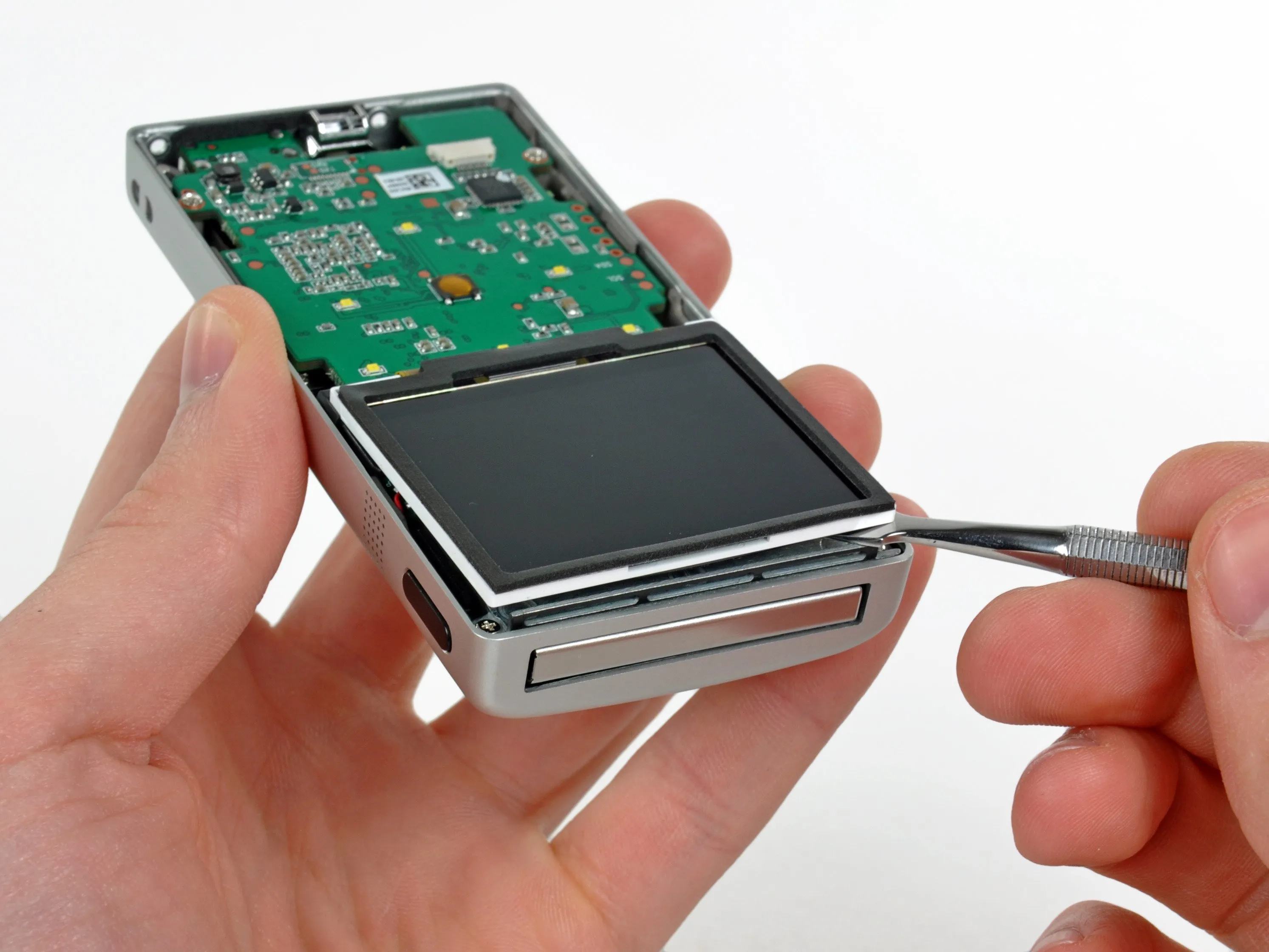

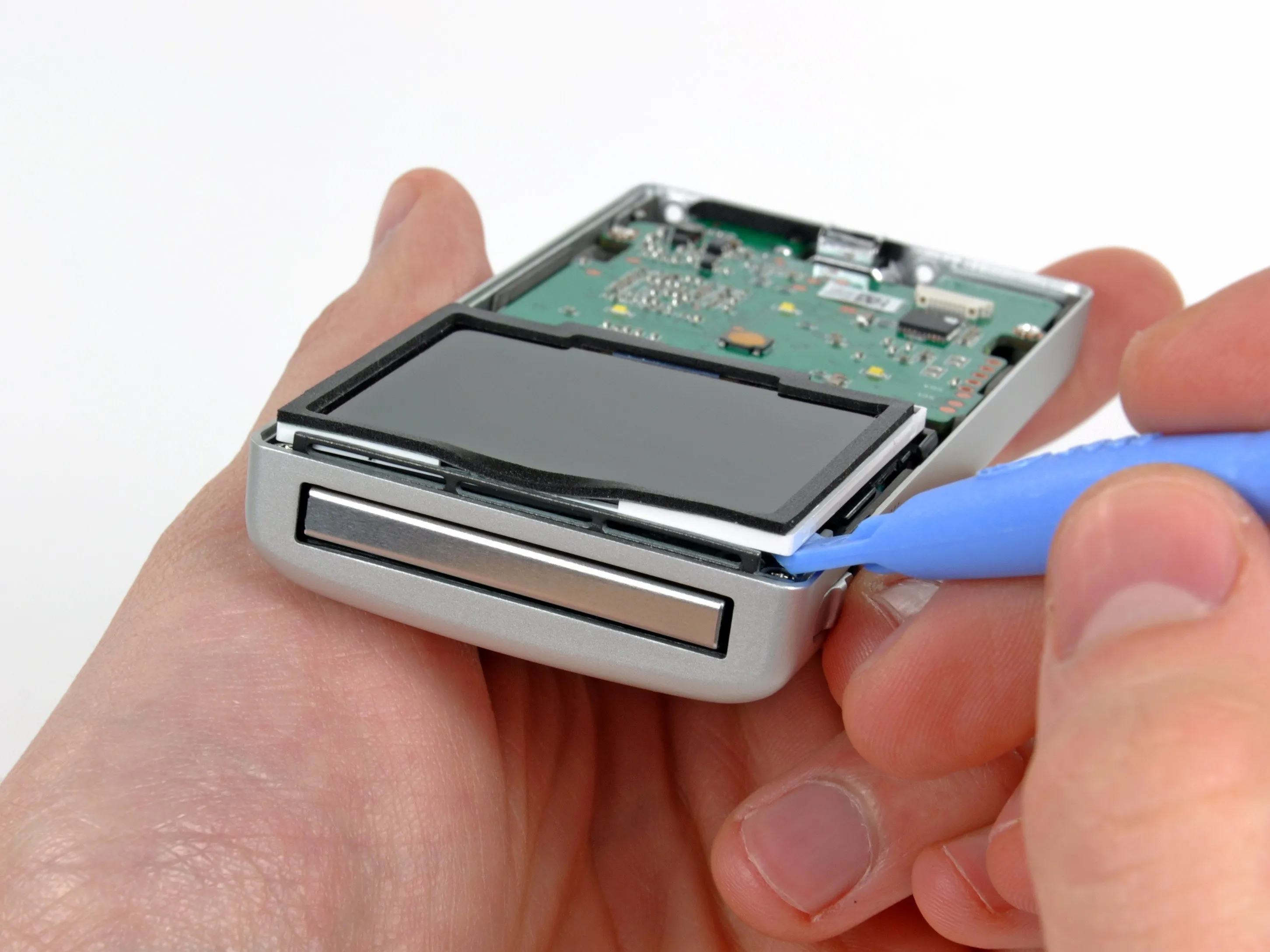

• С помощью пластикового инструмента для открывания аккуратно подденьте верхний край дисплея и извлеките его из кронштейна.

• Возможно, потребуется использовать металлическую лопатку, чтобы освободить небольшой кусочек пленки, застрявший между ЖК-дисплеем и кронштейном дисплея.

Шаг 9

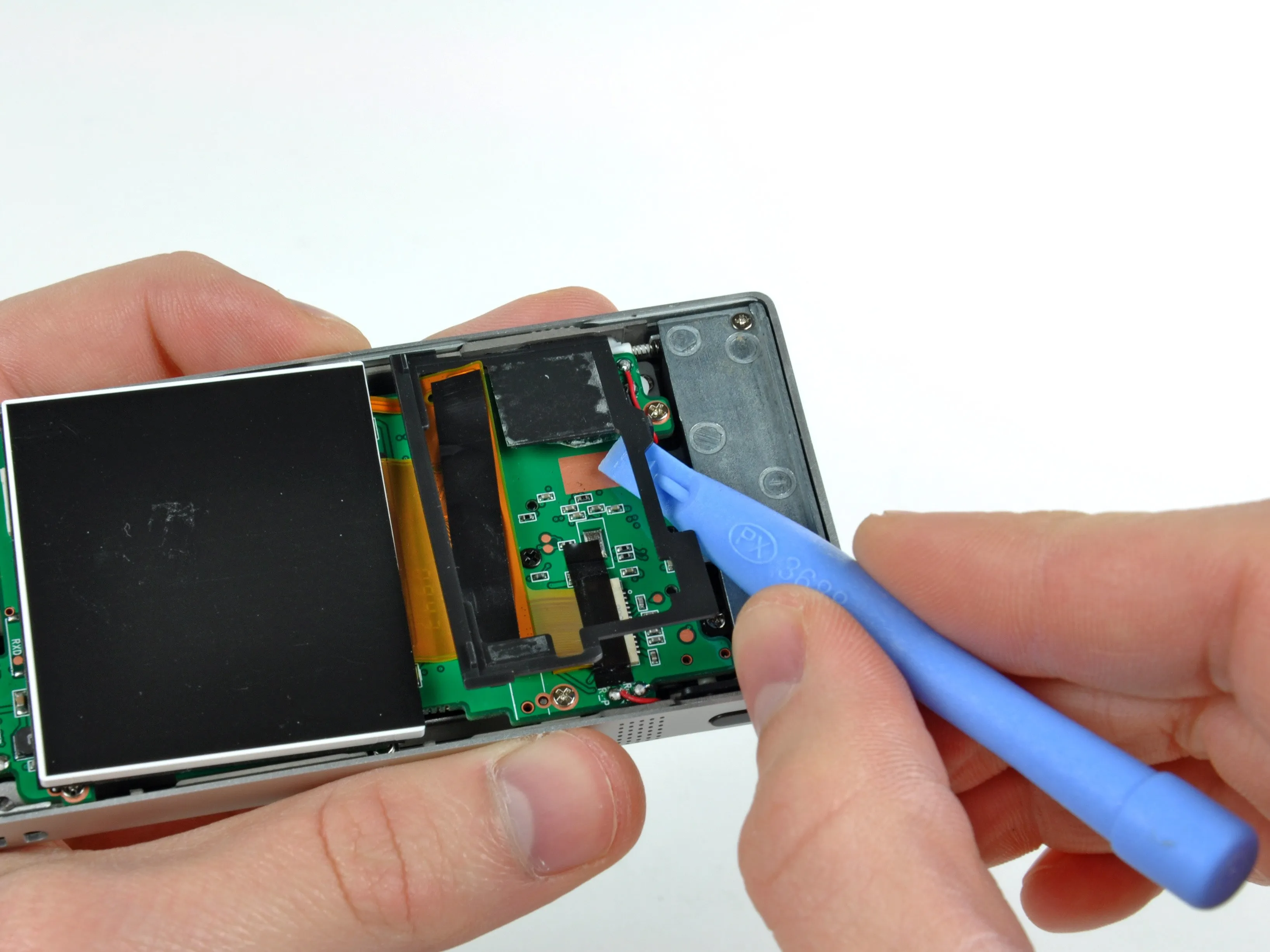

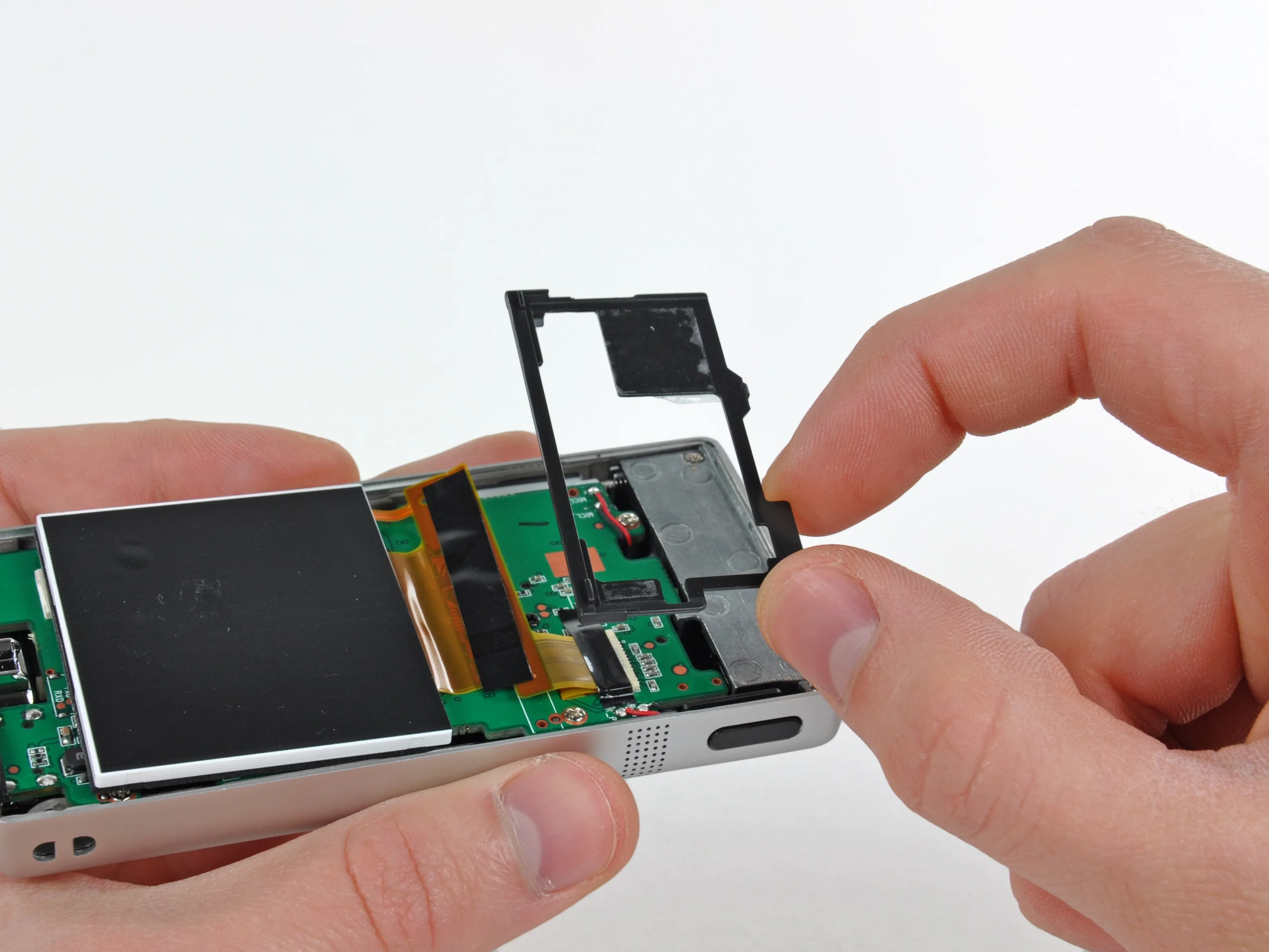

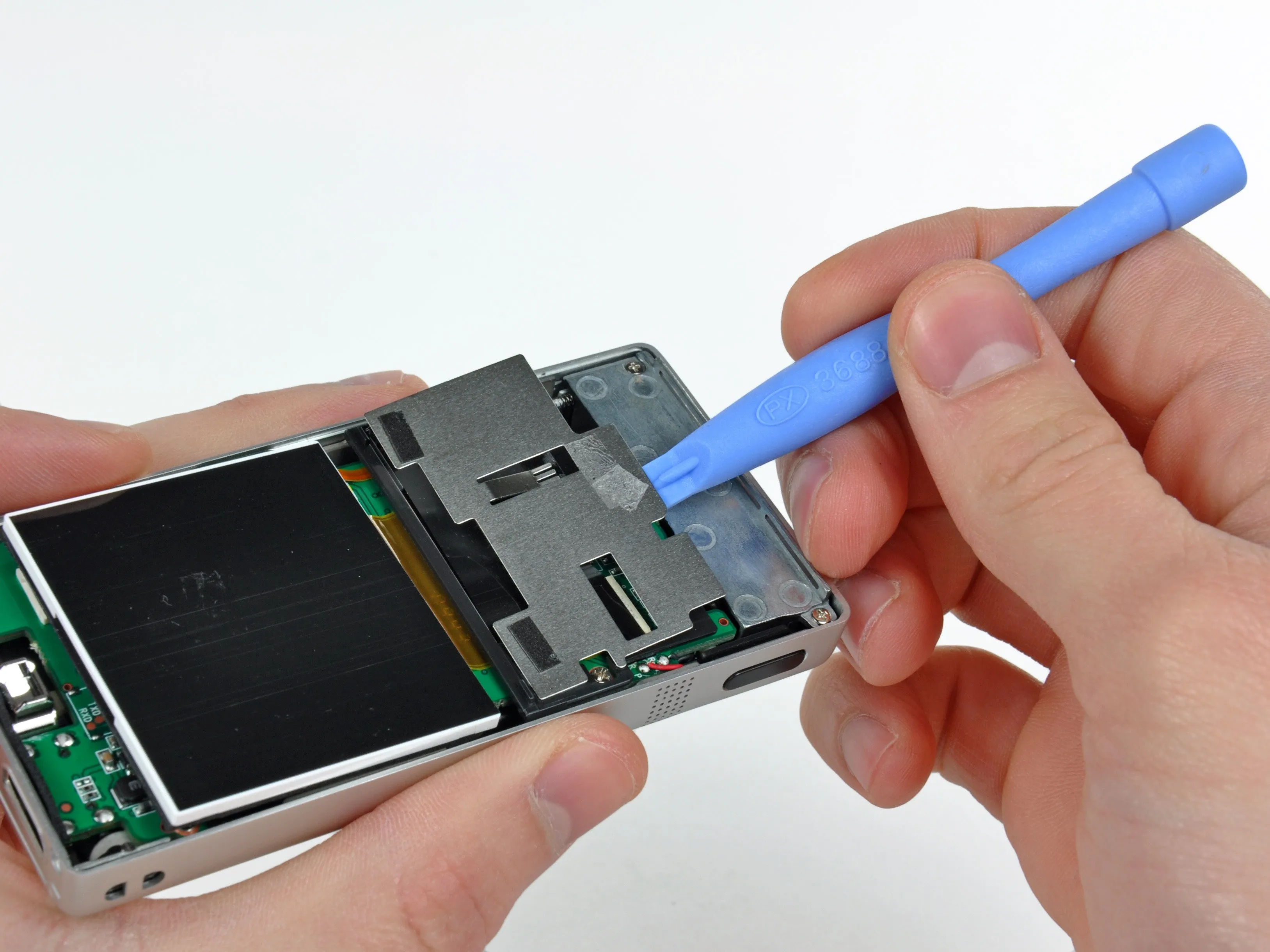

• Чтобы получить доступ к кабелю данных дисплея, используйте инструмент для открывания пластика, чтобы поддеть металлические и пластиковые кронштейны дисплея с логической платы.

Шаг 10

• Осторожно подденьте ногтем фиксирующую крышку на гнезде ZIF кабеля данных дисплея.

• Вытащите кабель данных дисплея из гнезда и снимите дисплей.

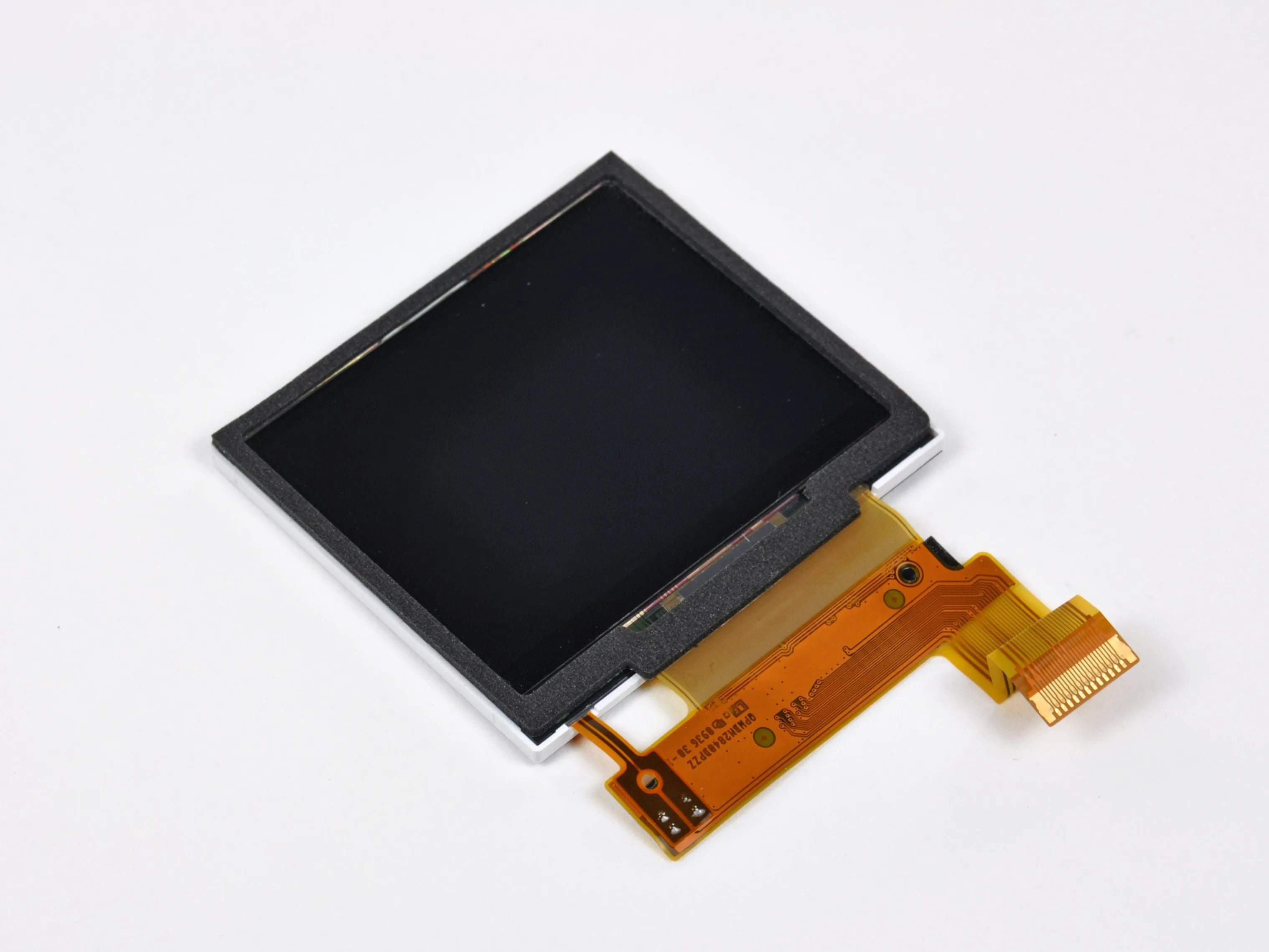

• Интересное примечание: Воспроизведение видео на борту обеспечивается 2-дюймовым дисплеем с разрешением 960x240 трансфлективный TFT ЖК-дисплеем.

Шаг 11

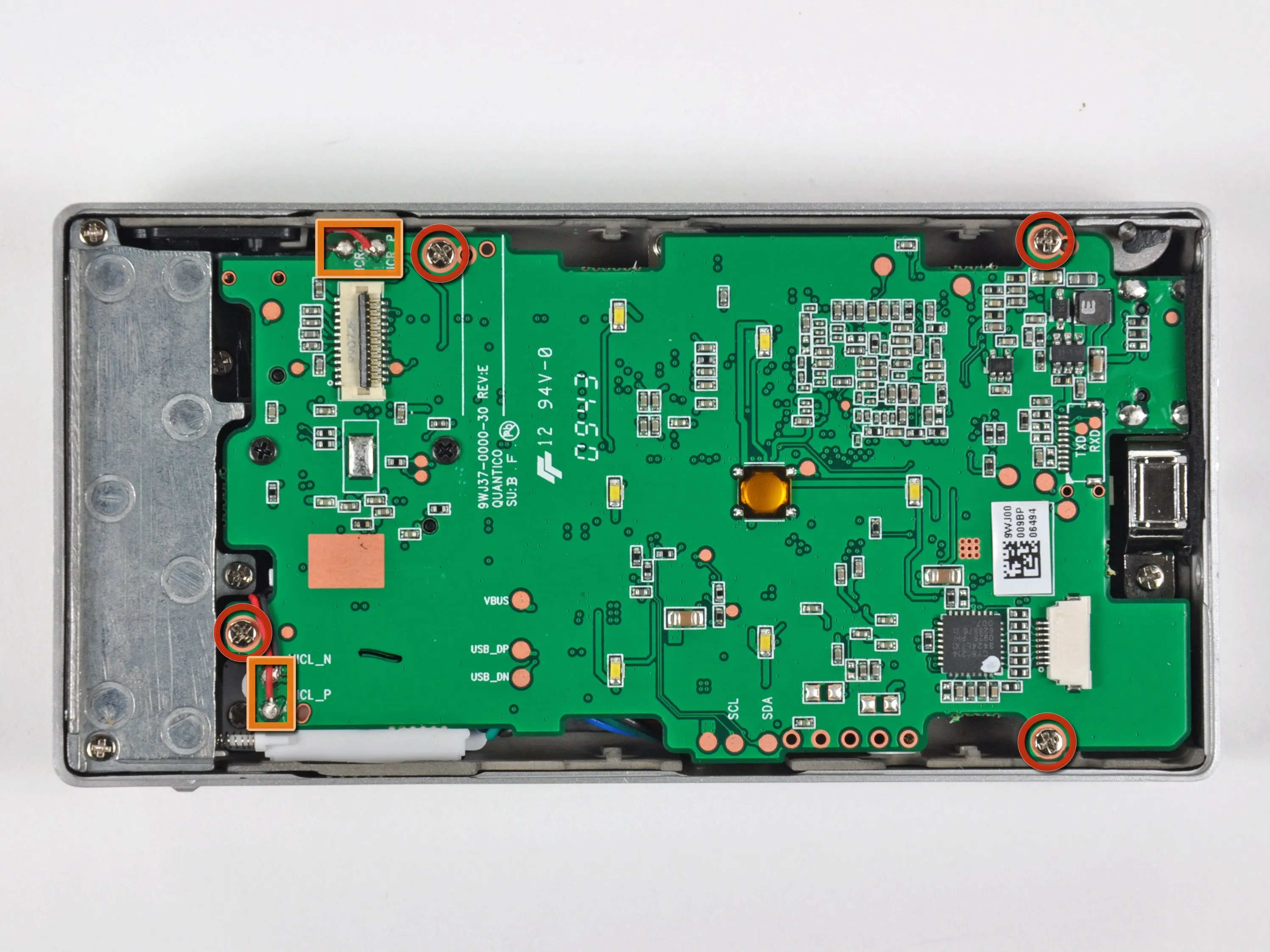

• Открутите четыре серебристых винта Phillips, крепящих логическую плату к внешнему корпусу.

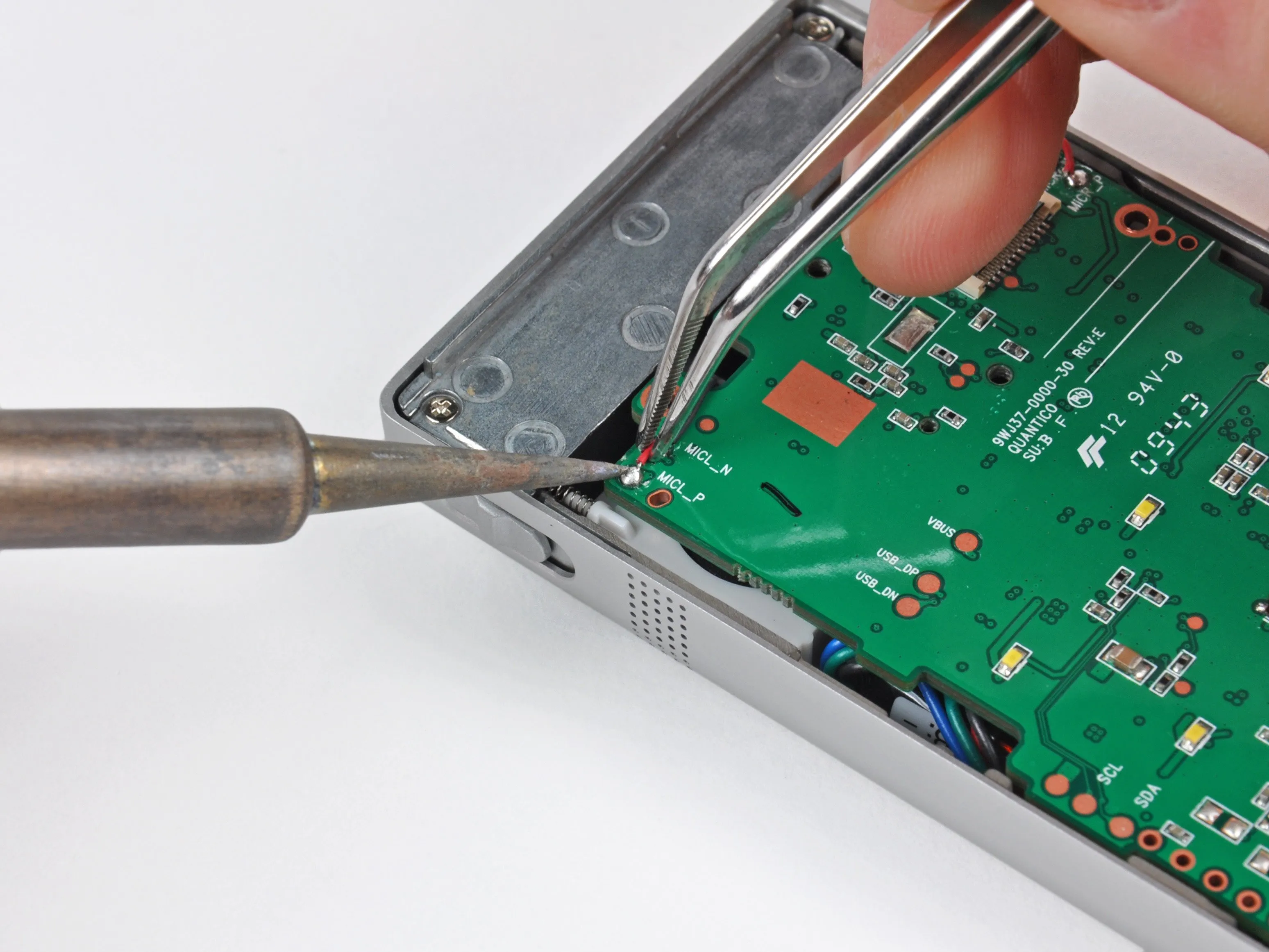

• Чтобы снять логическую плату, необходимо сначала отпаять выводы обоих микрофонов от логической платы. При пайке на печатной плате не допускайте чрезмерного нагрева соединения.

• С помощью пинцета аккуратно потяните за каждый провод, нагревая его кончиком паяльника.

• Повторите этот процесс, чтобы удалить все четыре микрофонных провода. Их расположение отмечено оранжевым цветом на первом рисунке.

Шаг 12

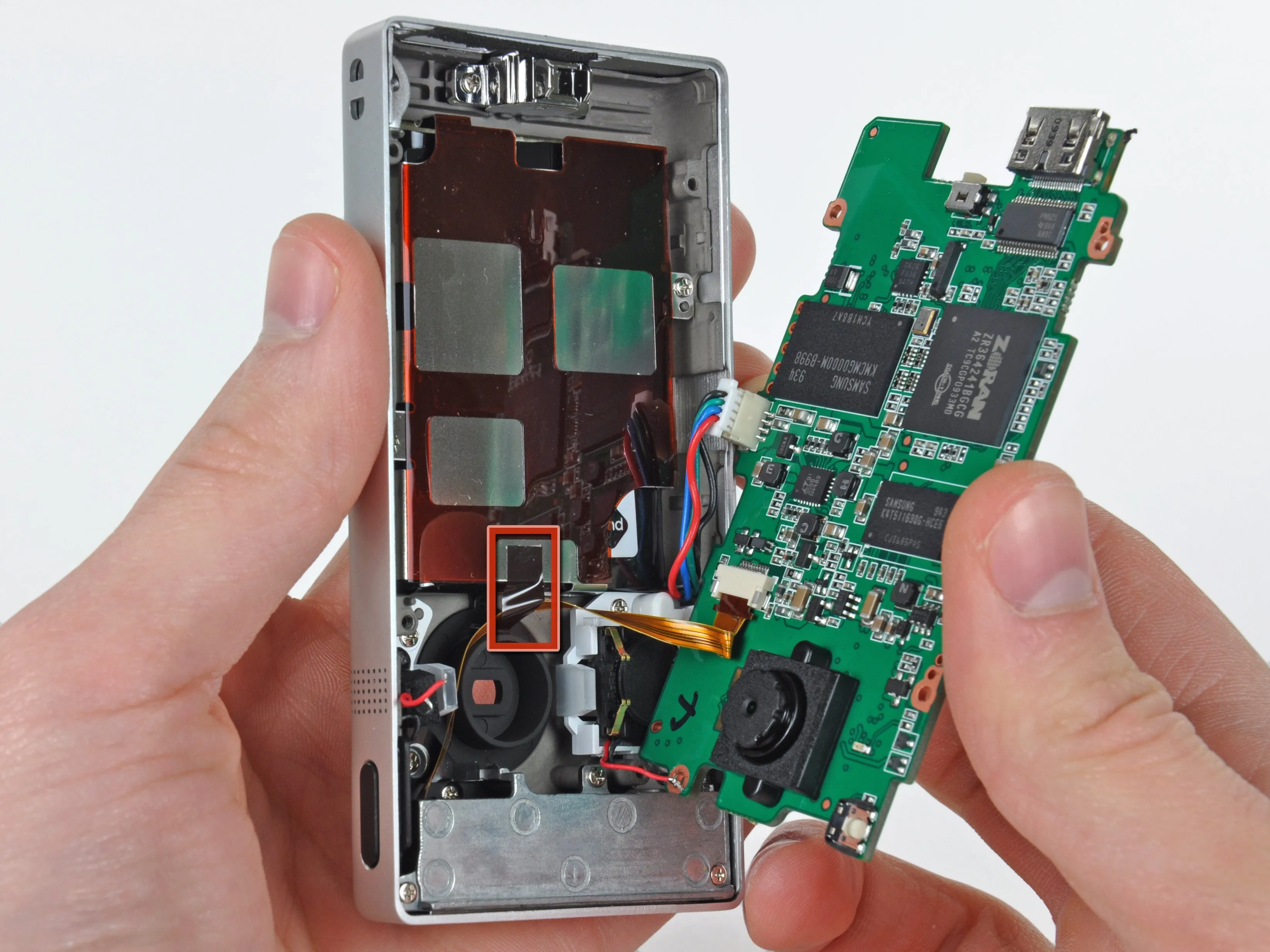

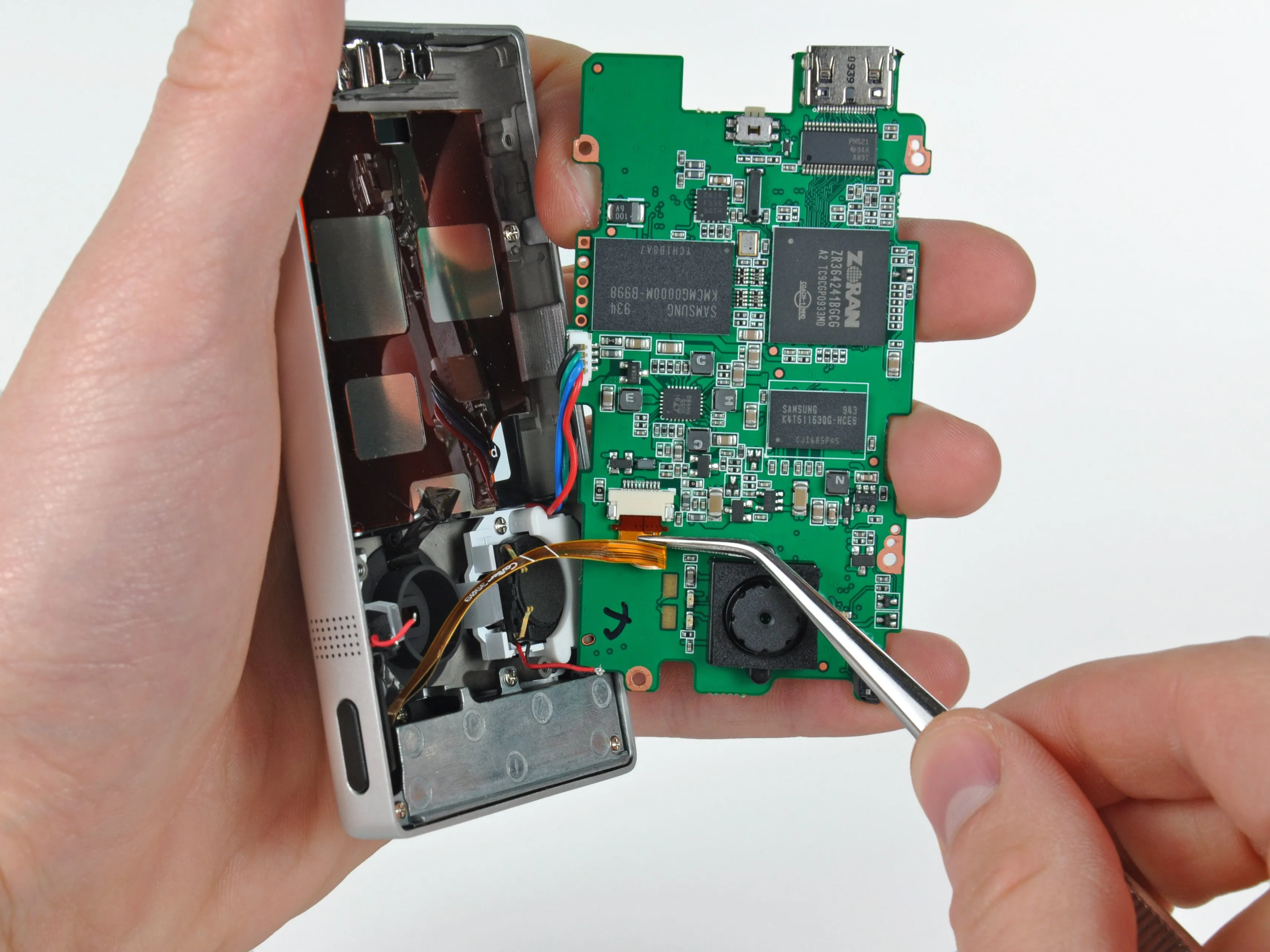

• Осторожно извлеките логическую плату из внешнего корпуса, не забывая о кабелях, соединяющих эти два компонента.

• Чтобы получить больше свободного пространства, удалите небольшую полоску черной ленты, крепящей ленточный кабель USB к кронштейну аккумулятора.

• С помощью пинцета выведите разъем ленточного кабеля USB из гнезда.

• Вытащите разъем батареи из гнезда на логической плате.

Шаг 13

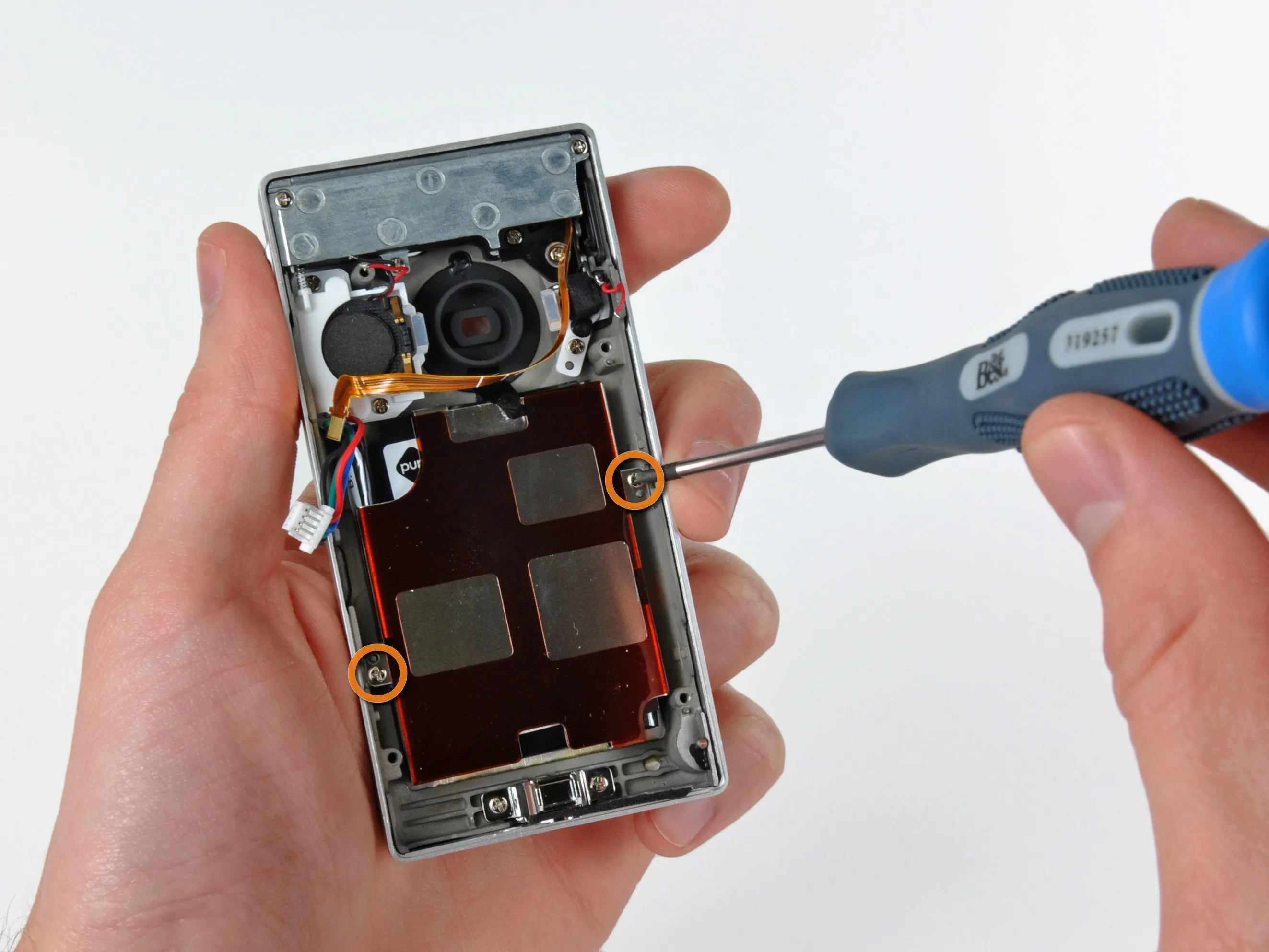

• Выкрутите два маленьких серебристых винта Phillips, крепящих аккумулятор к внешнему корпусу.

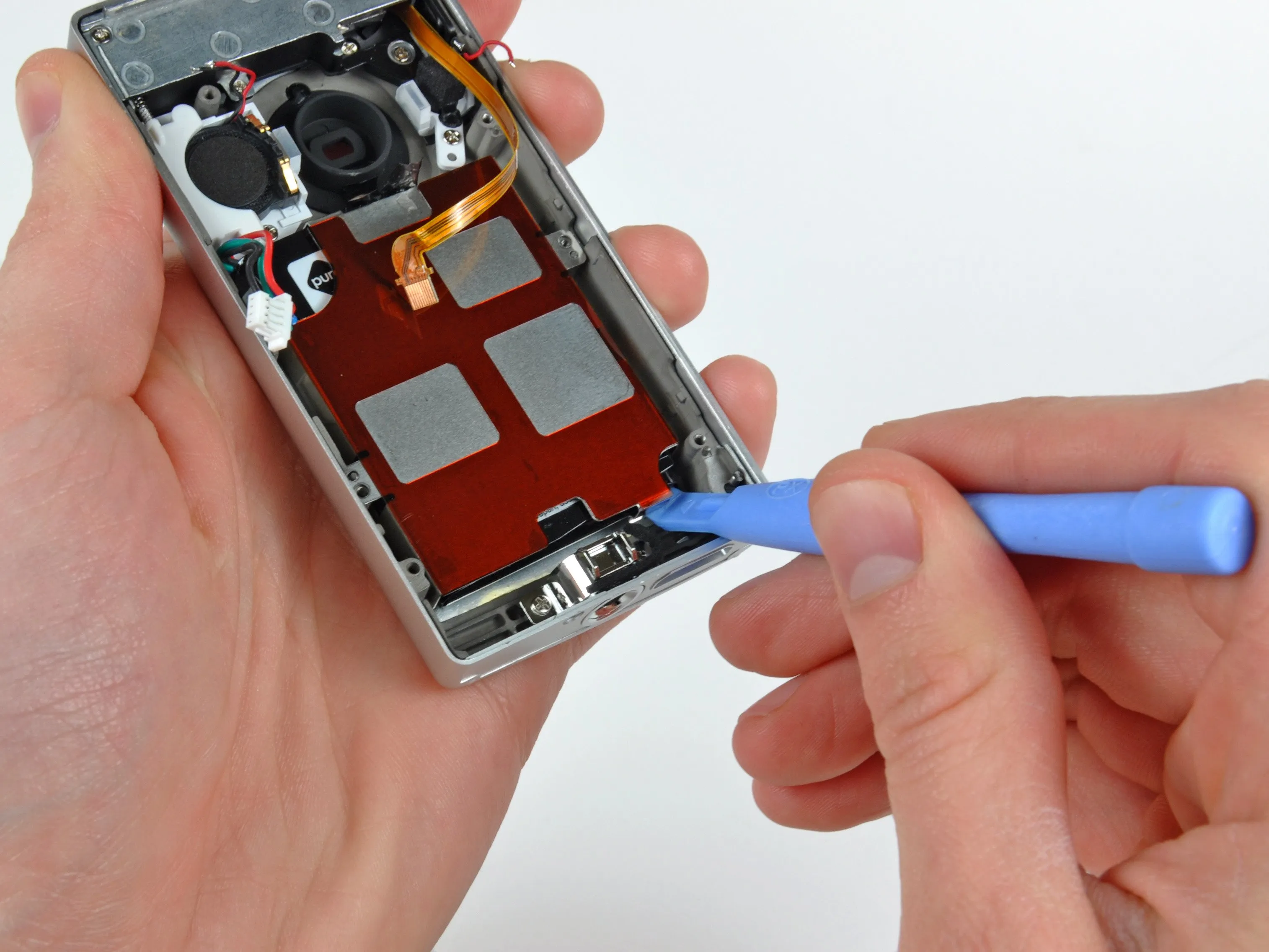

• С помощью пластикового инструмента для открывания подденьте аккумулятор и снимите его с внешнего корпуса.

• MinoHD питается два часа от внутреннего литий-ионного аккумулятора 3,7 В, 1150 мАч, весом 30 граммов (включая кронштейн).

• По совпадению, это та же емкость аккумулятора, что и у iPhone 3G.

Шаг 14

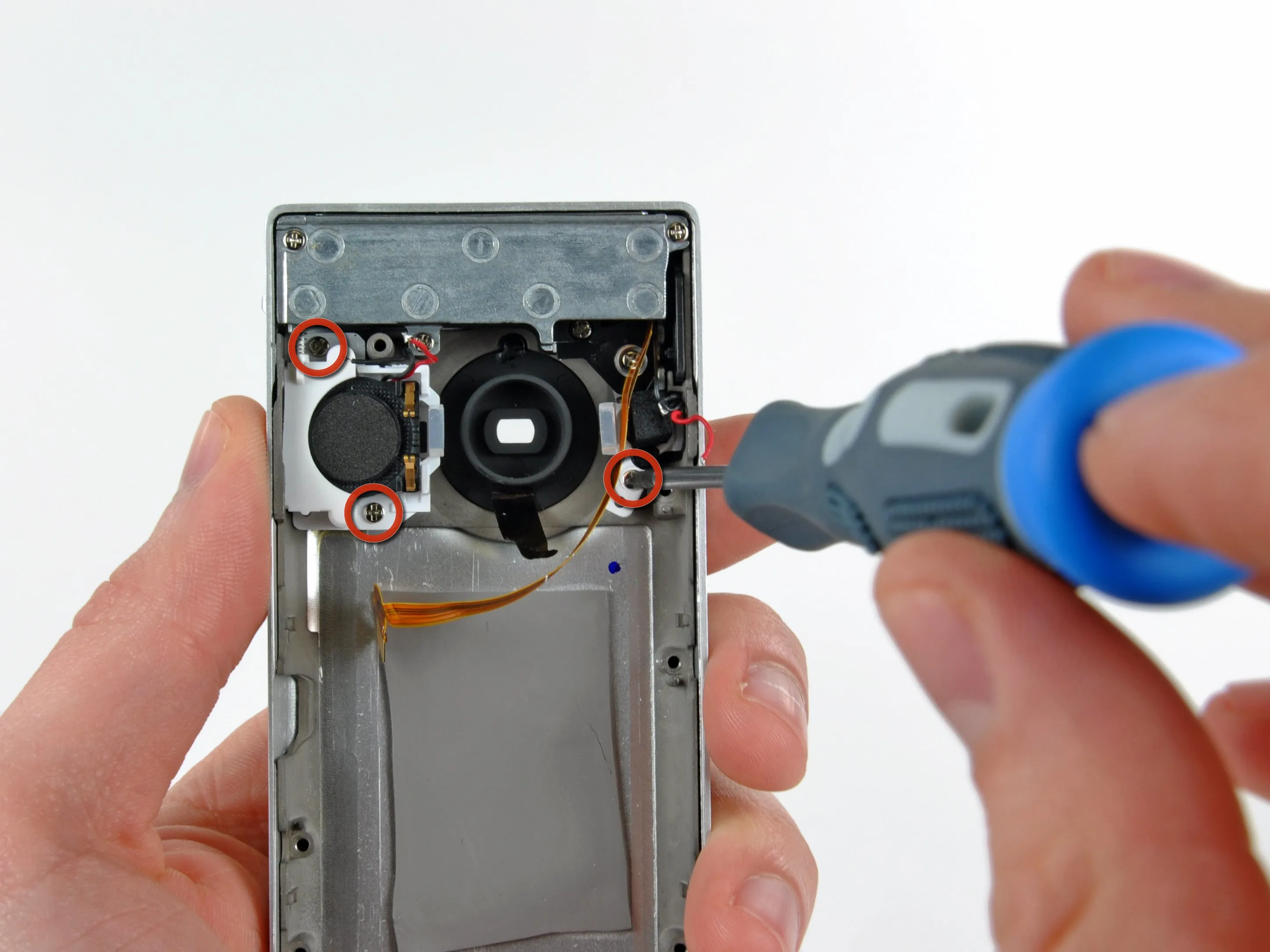

• Открутите три винта Phillips, крепящие оба микрофона к внешнему корпусу.

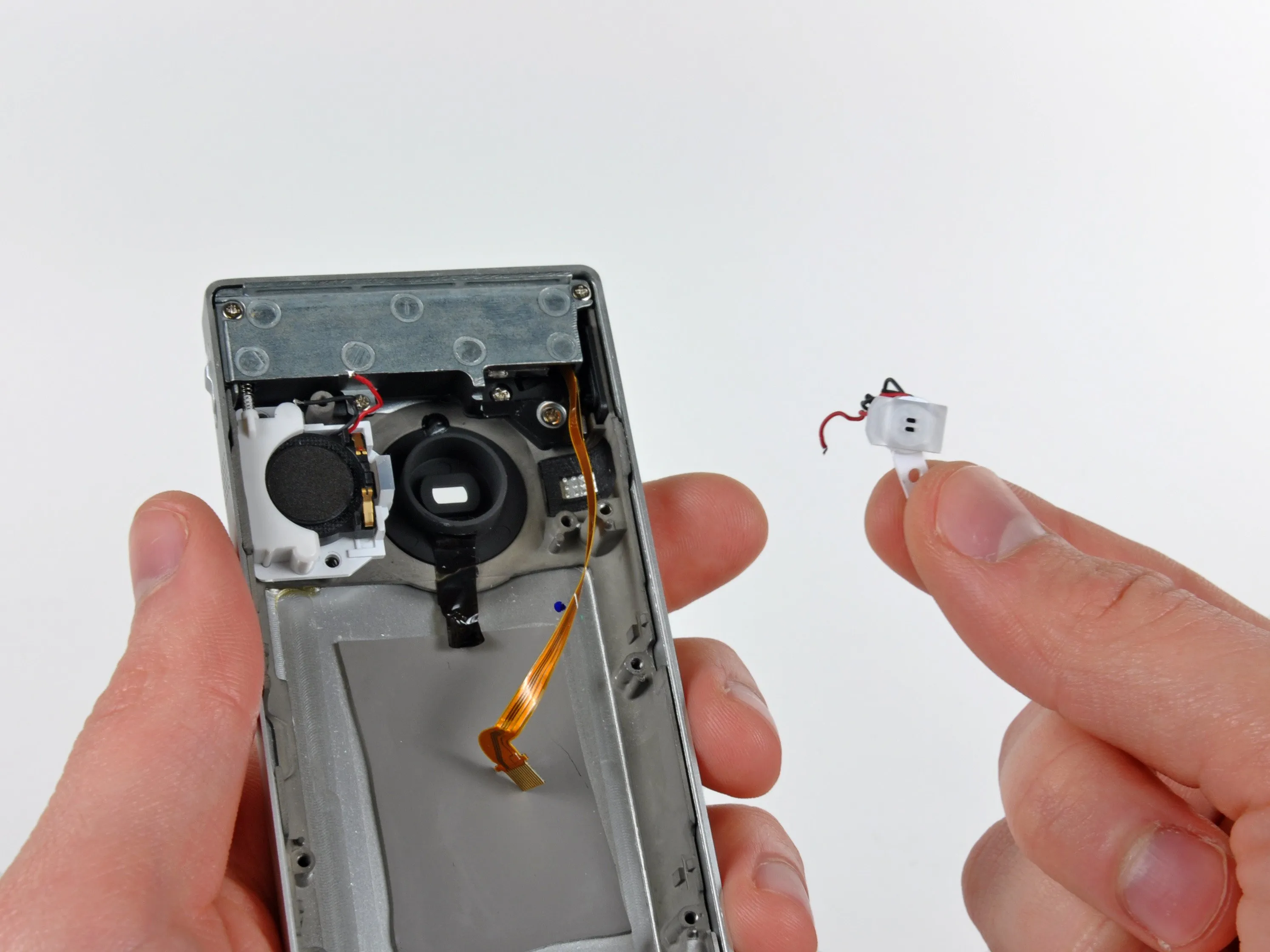

• В микрофонном блоке слева также находится небольшой динамик для воспроизведения звука во время просмотра видео. Он подключается к плате через два подпружиненных прижимных контакта.

• Поднимите оба микрофона с внутренней поверхности внешнего корпуса.

Шаг 15

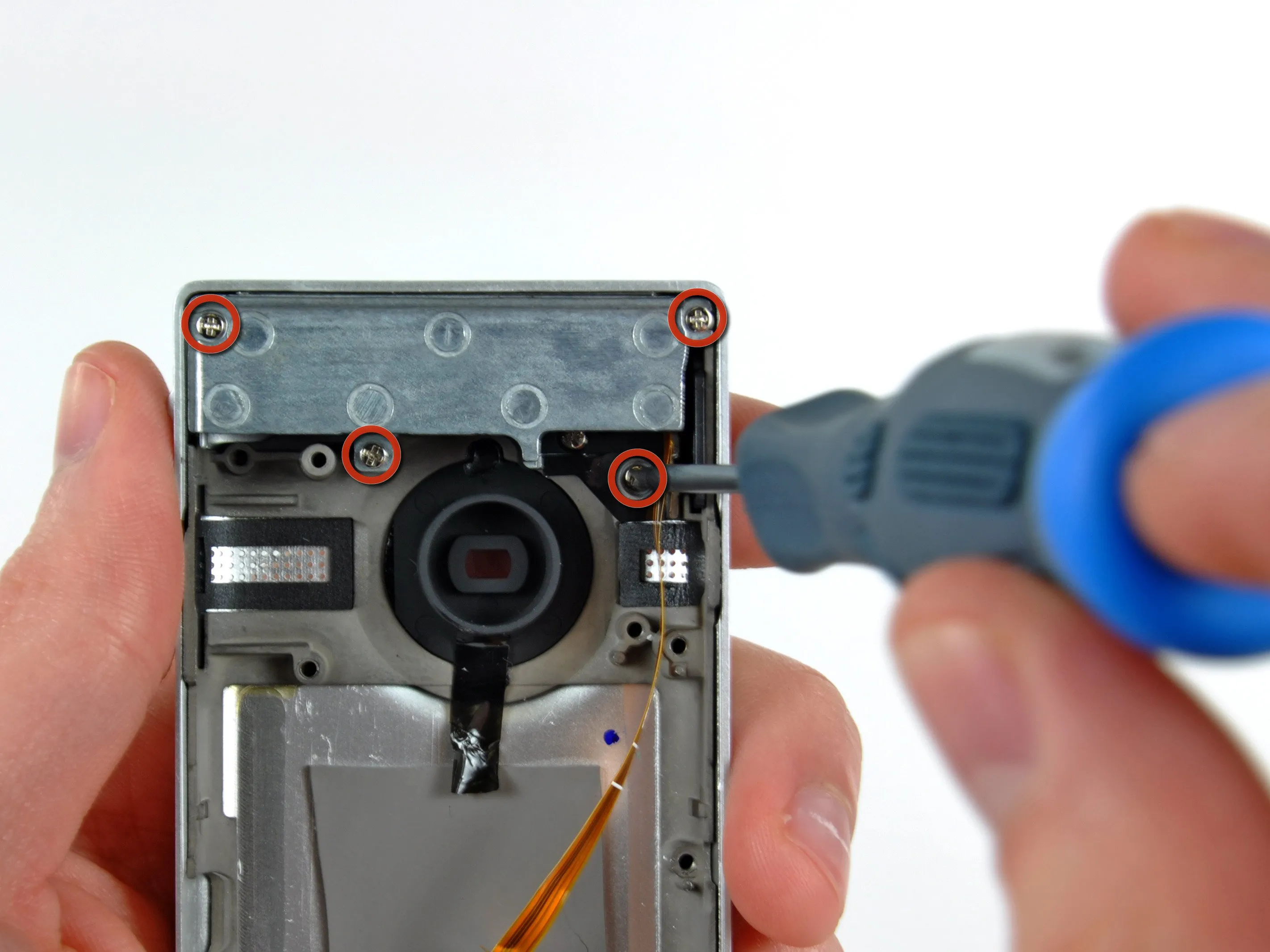

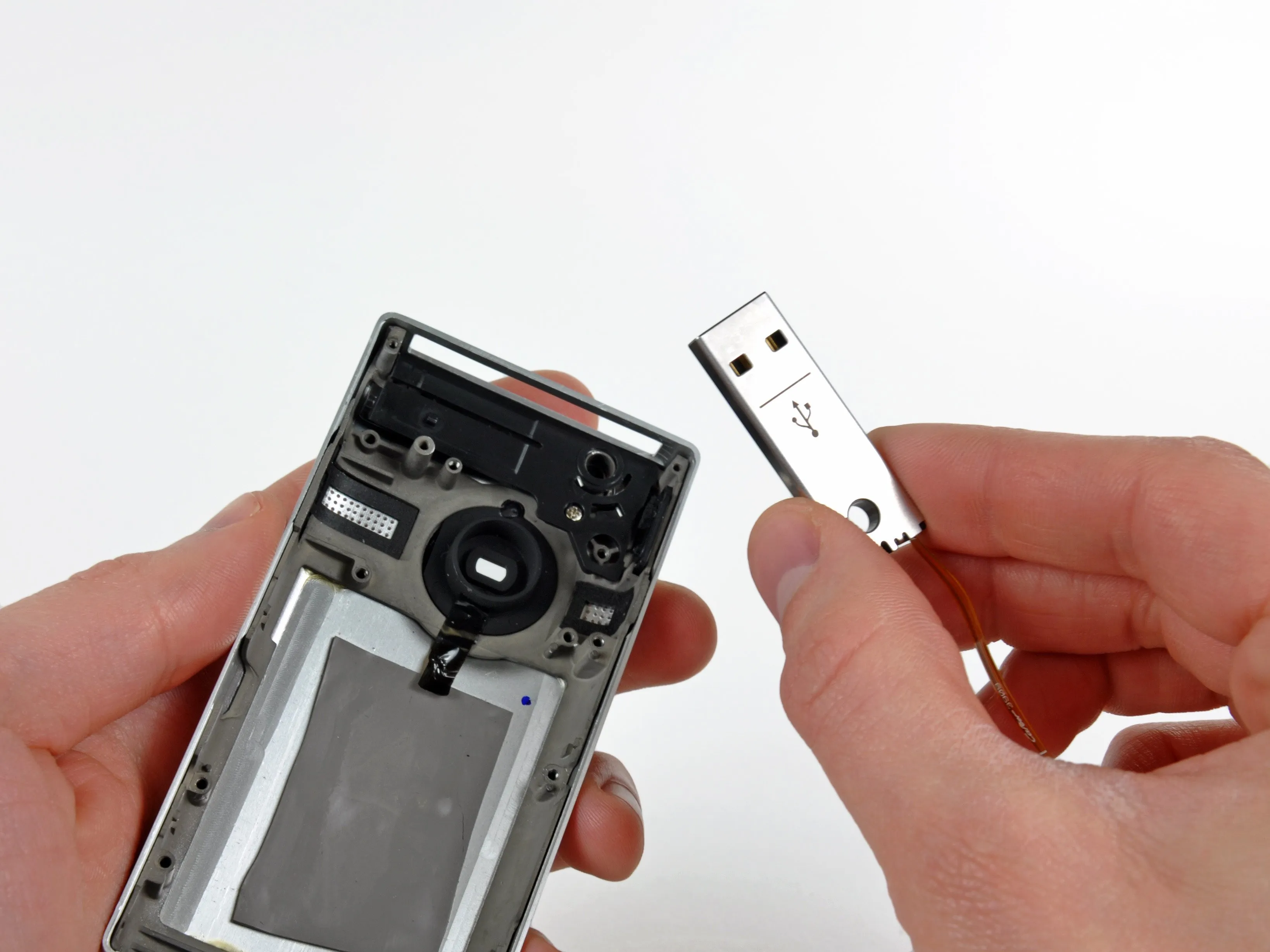

• Выкрутите четыре винта Phillips, крепящие алюминиевый кронштейн USB к внешнему корпусу.

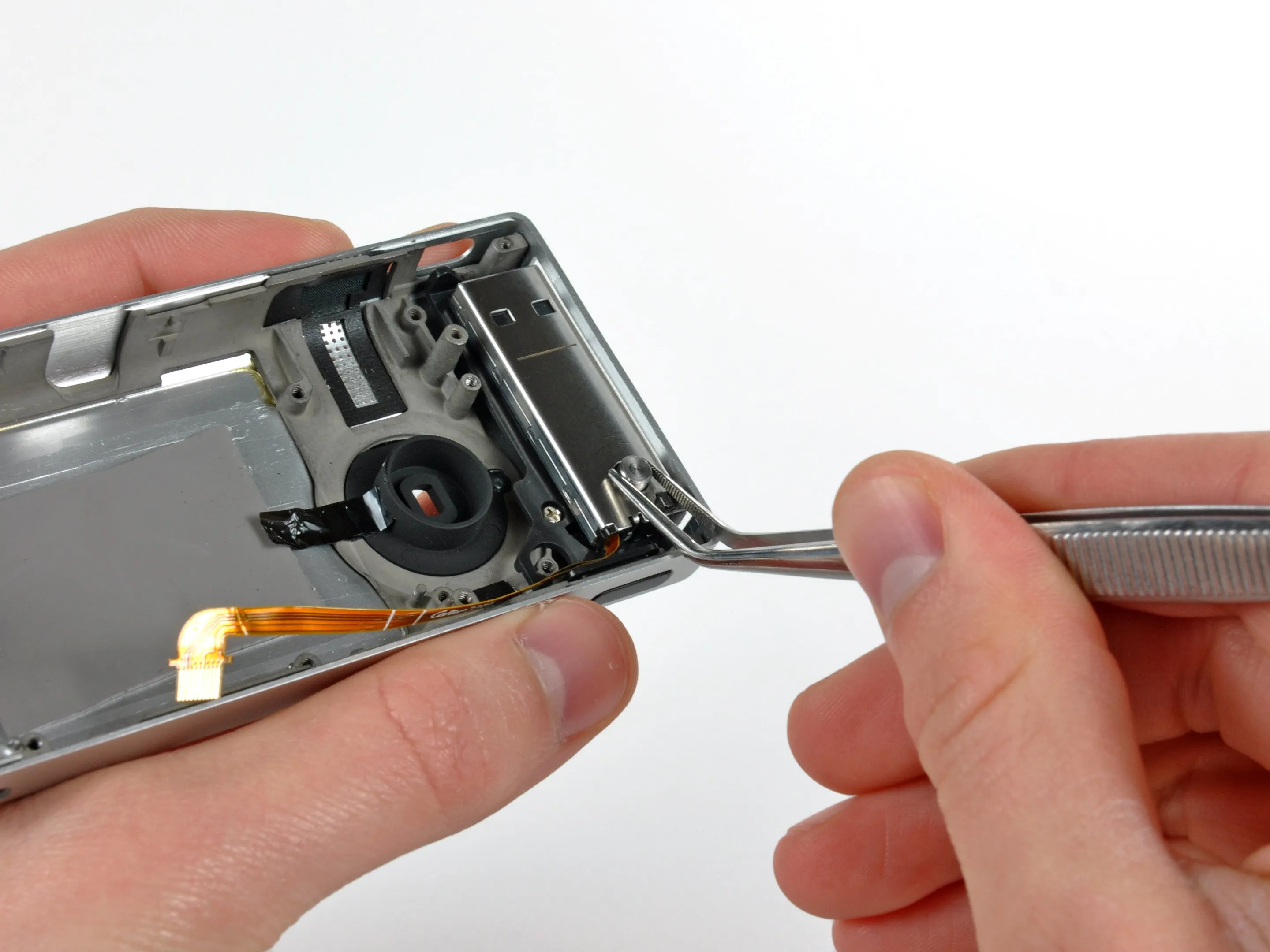

• С помощью пинцета оттяните откидную ось USB от внешнего корпуса.

• Когда ось выйдет из внешнего корпуса, откидной USB-разъем может быть выброшен с большой скоростью. Наденьте защитные очки.

Шаг 16

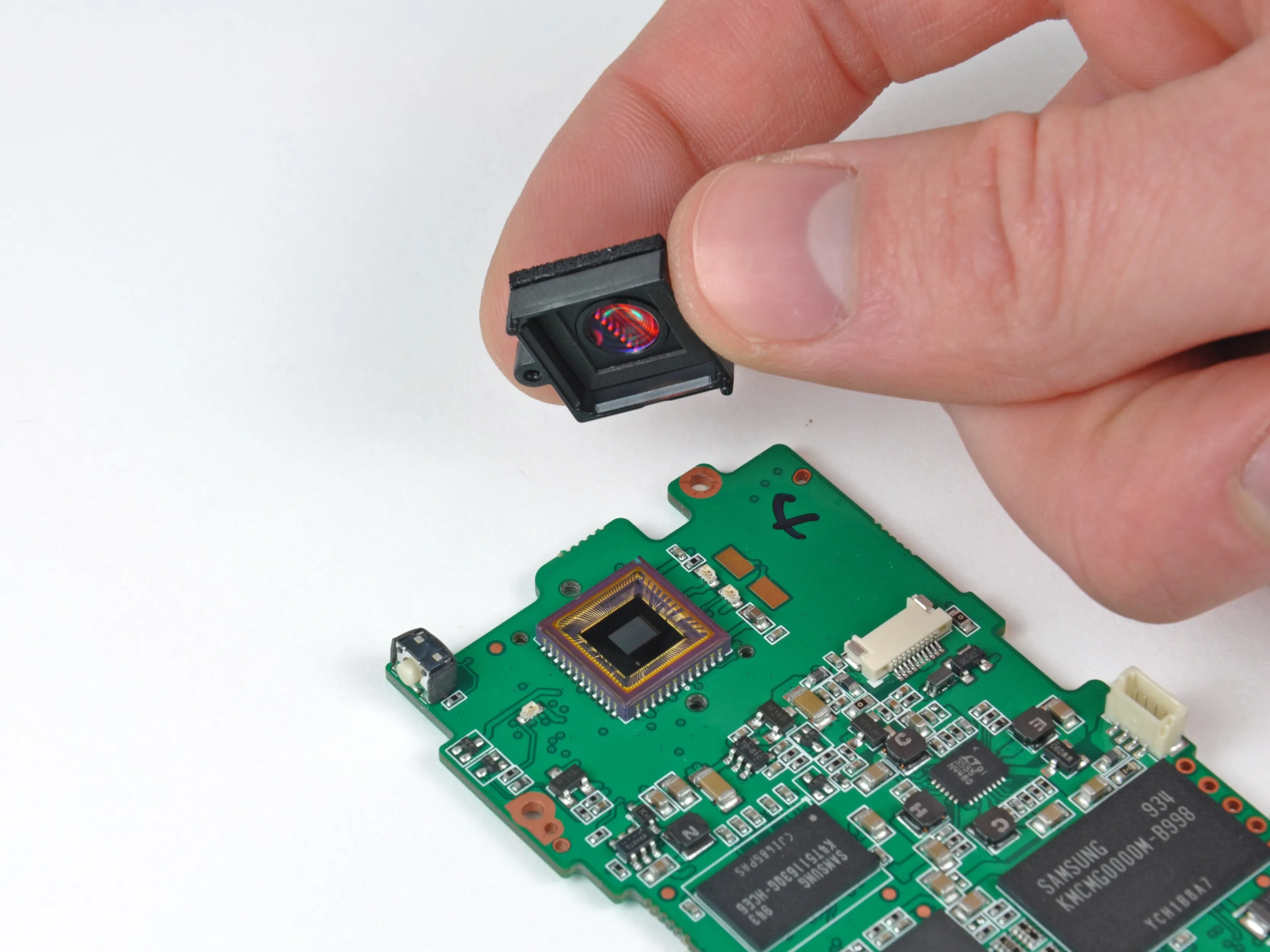

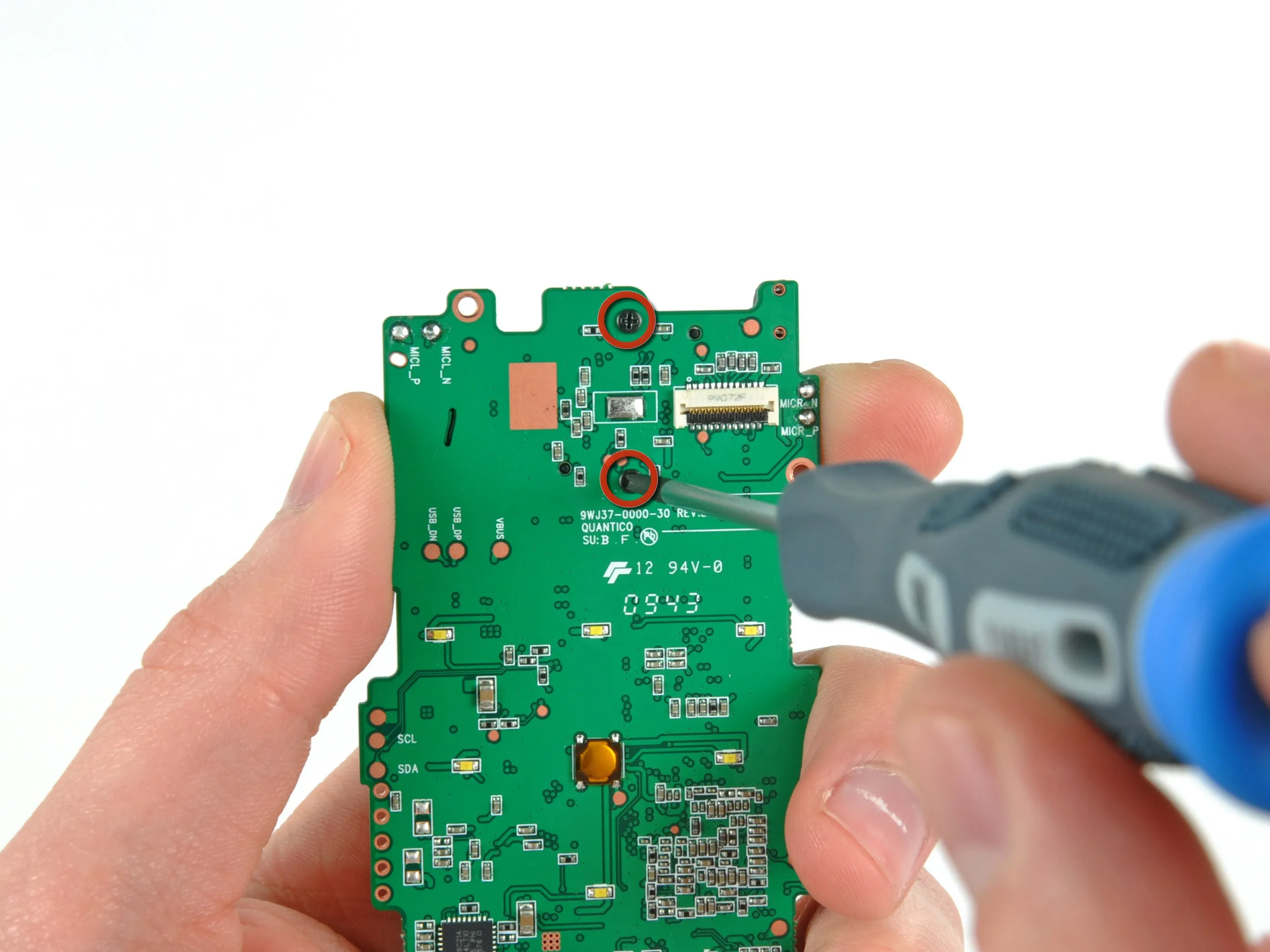

• Открутите два винта Phillips, крепящих объектив камеры к логической плате.

• Поднимите объектив камеры с платы, чтобы открыть CMOS-сенсор.

• Матрица высокой четкости CMOS матрица имеет пиксели шириной .0000022 метра для съемки четкого видео в формате 720p.

Шаг 17

• Сравнительный снимок с боку на бок:

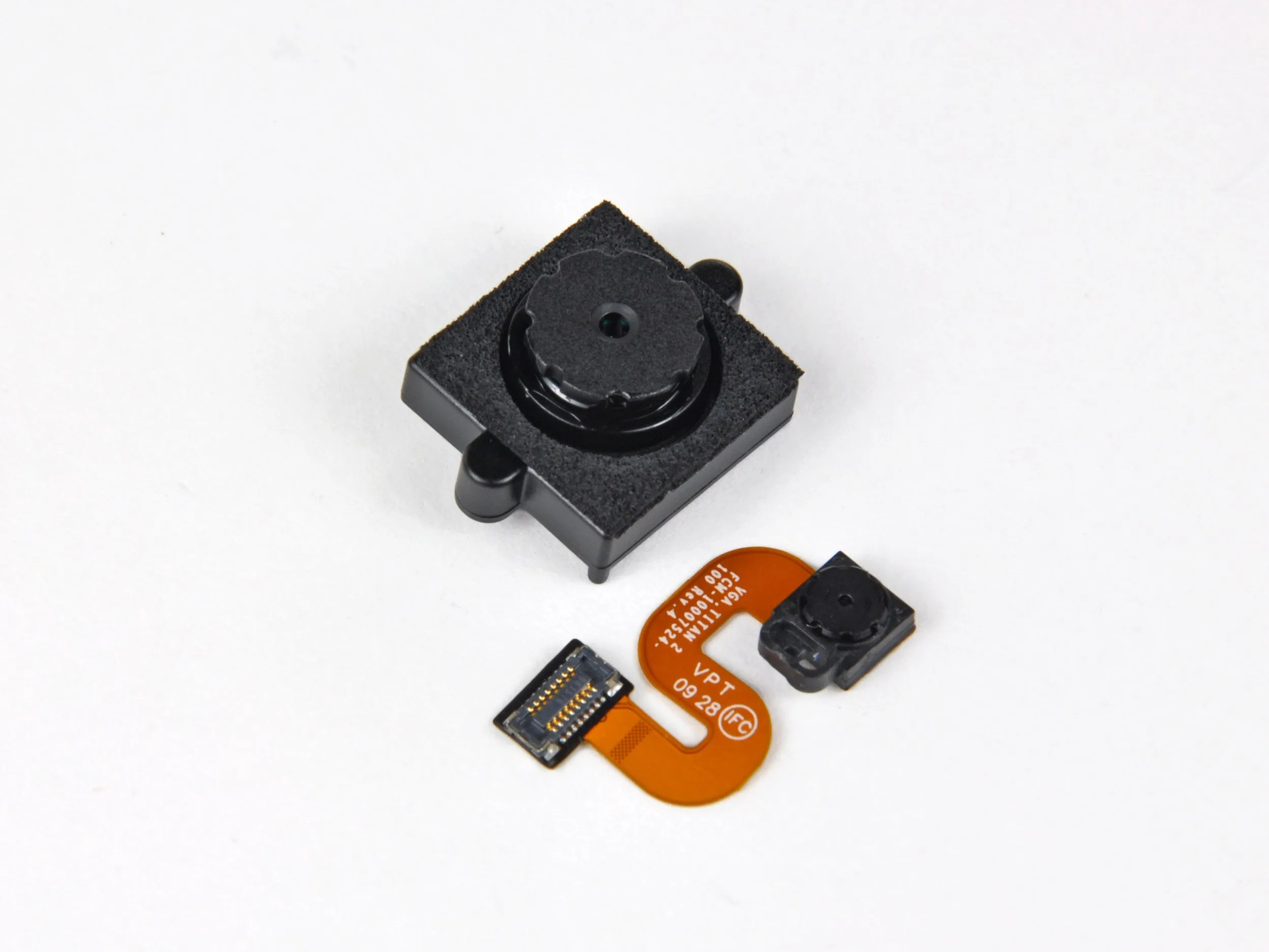

• Объектив камеры Flip MinoHD.

• Камера iPod nano 5-го поколения в сборе.

• MinoHD имеет объектив с фиксированным фокусом в диапазоне от 0,8 м до бесконечности.

Шаг 18

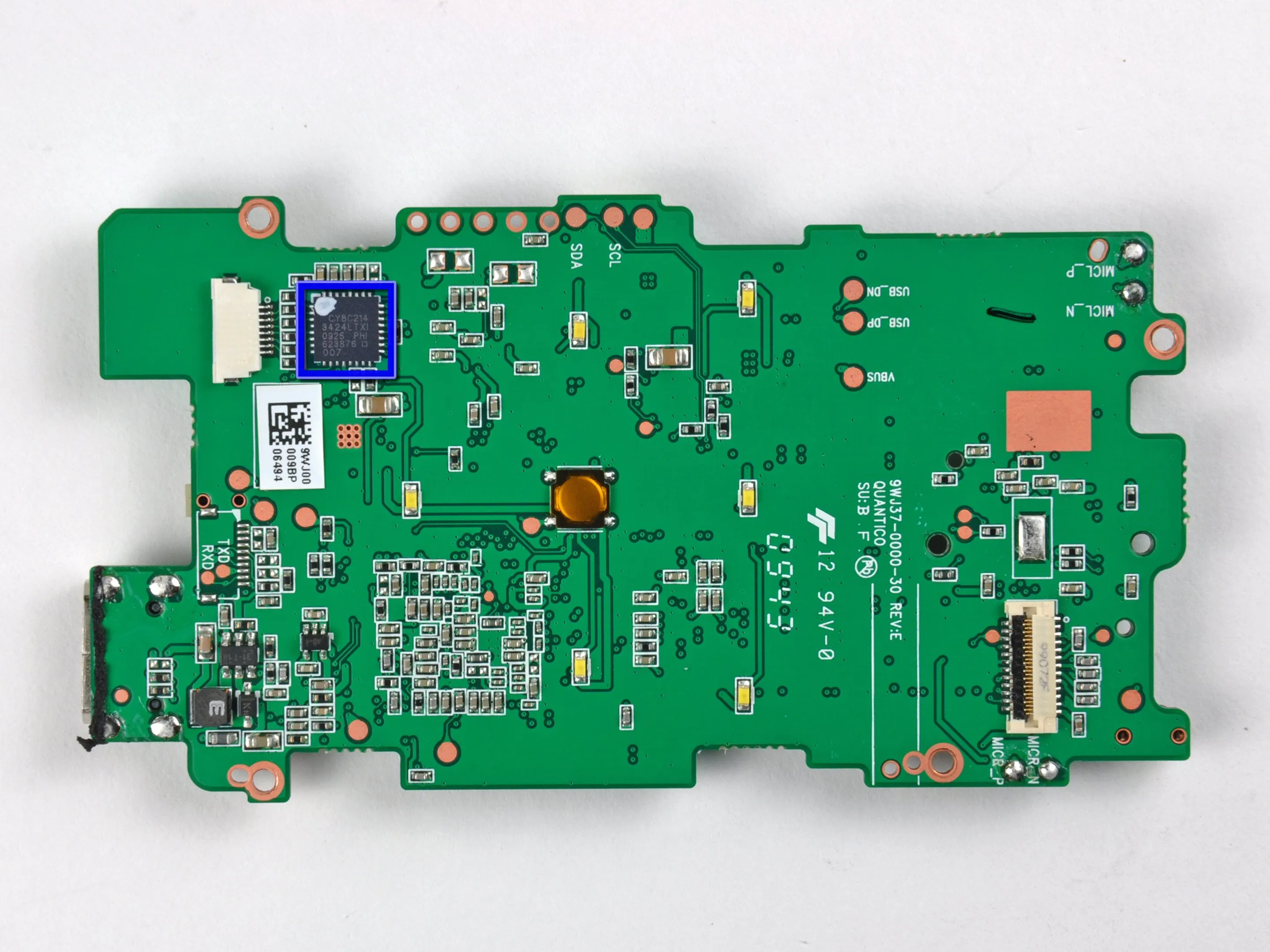

• Крупные игроки на логической плате включают:

• Процессор Zoran COACH (камера на чипе) 12 с функцией компенсации искажений объектива и шумоподавления в реальном времени.

• Флеш-память Samsung 934 KMCMG0000M-B998 8 ГБ NAND для хранения видео.

• Один чип Samsung K4T51163QG 512 Мб DDR2 SDRAM.

• Texas Instruments TPD12S521 для защиты платы от электростатического разряда через порт HDMI.

• Кипарис CY821434-24LXTI PSoC предположительно для кодирования сигналов, получаемых от емкостных сенсорных элементов управления.

Шаг 19

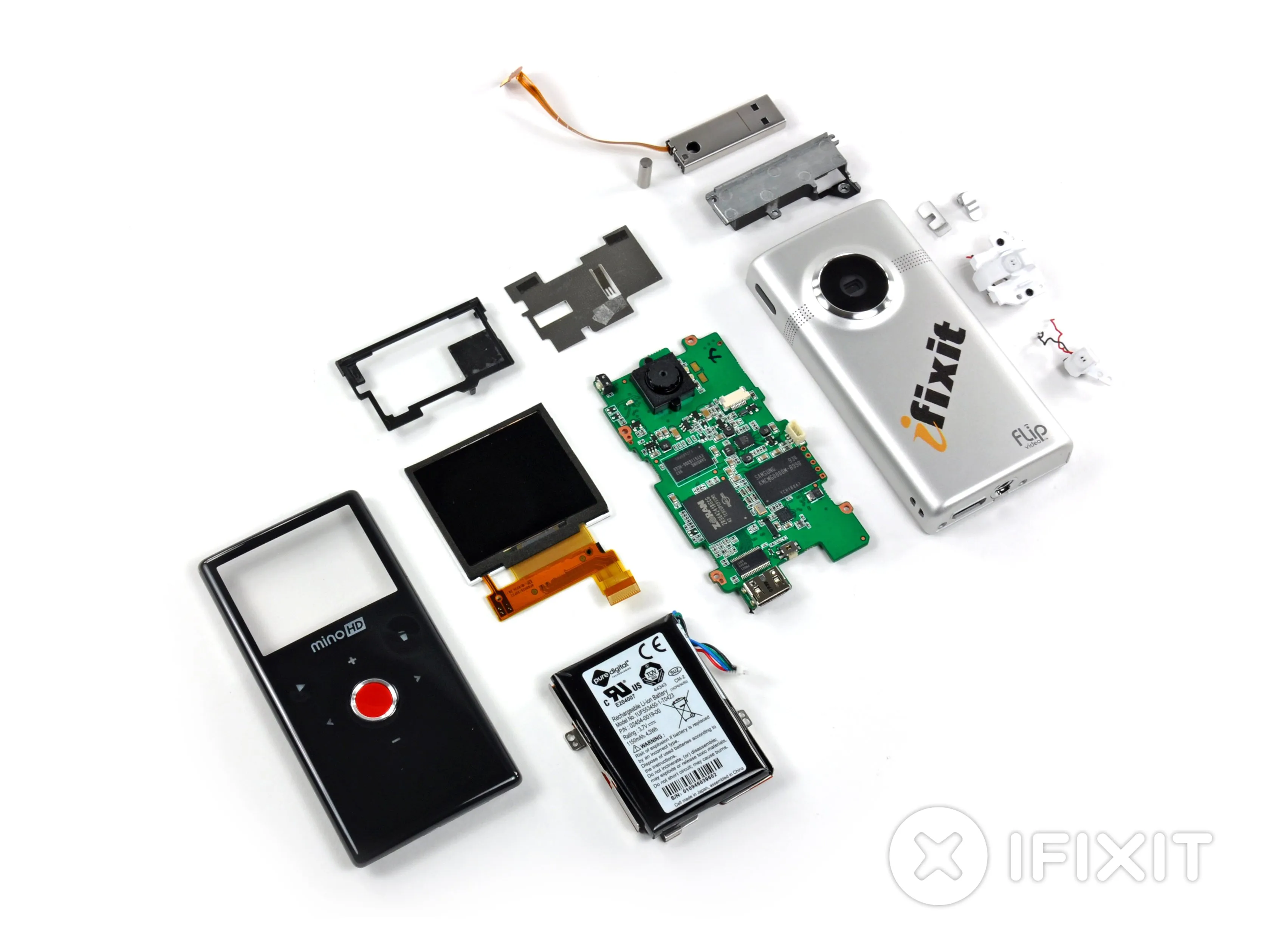

• Пришло время попрощаться с MinoHD. Мы надеемся, что вам понравилось наше драгоценное время, проведенное вместе. До следующего раза...
