Разборка Flipper Zero

Введение

Flipper Zero - это портативный мультиинструмент для пентестеров и гиков в игрушечном корпусе. Он любит взламывать цифровые вещи, такие как радиопротоколы, системы контроля доступа, аппаратное обеспечение и многое другое. Это полностью открытый исходный код и возможность настройки, так что вы можете расширять его по своему усмотрению.

Что вам понадобится

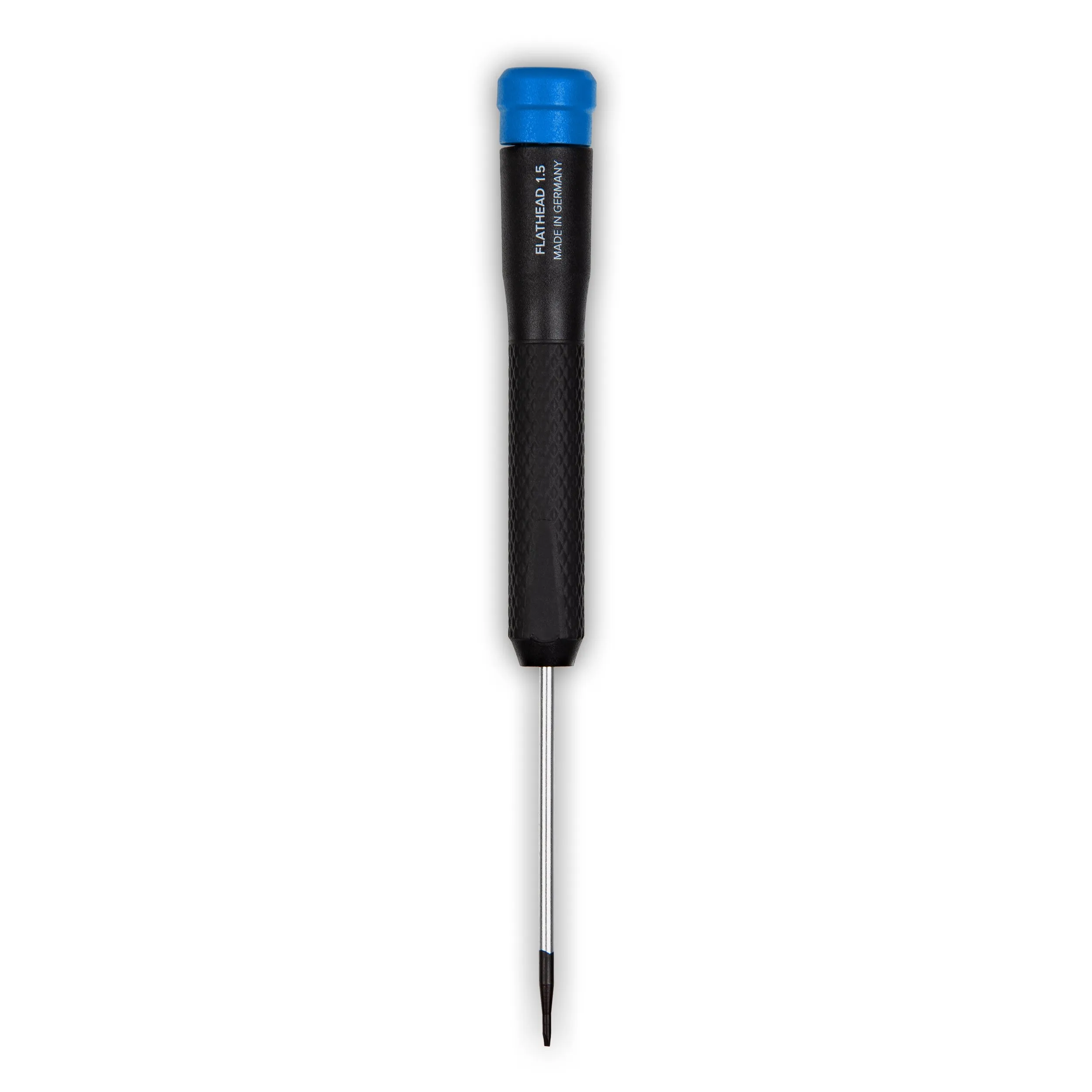

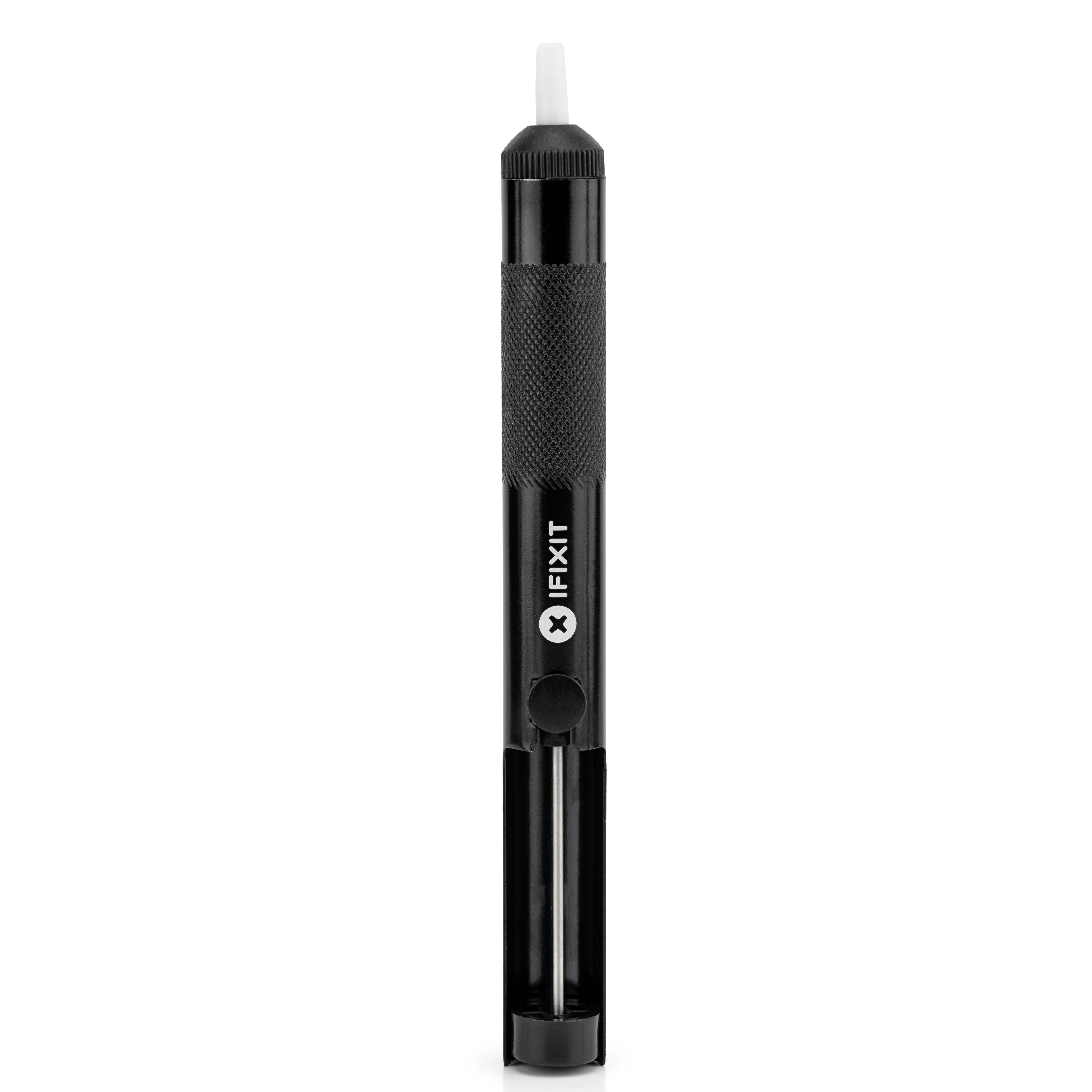

Инструменты

•

•

•

•

•

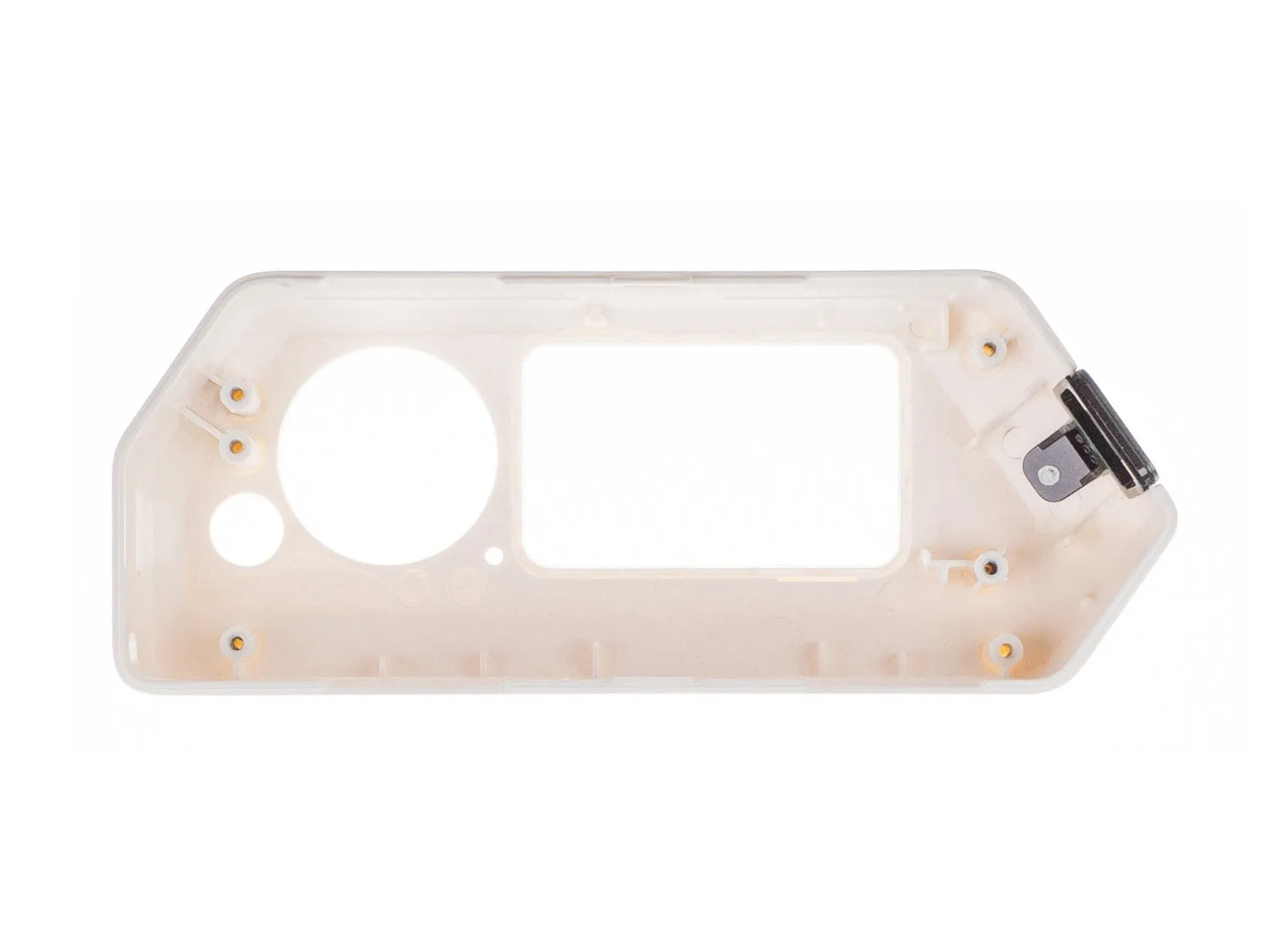

Шаг 1 Внимание

• Не используйте спиртовые или спиртосодержащие чистящие средства, салфетки, тряпки или дезинфицирующие средства на защитном стекле экрана! Это может привести к необратимому повреждению защитного стекла экрана.

• Верхняя часть корпуса, ИК-крышка и защитное стекло экрана представляют собой единую цельную деталь и не подлежат разборке.

• В Flipper Zero используются только два типа винтов:

• Длинный винт размером 1,8 x 8 мм

• Короткий винт размером 1,8 x 4,5 мм.

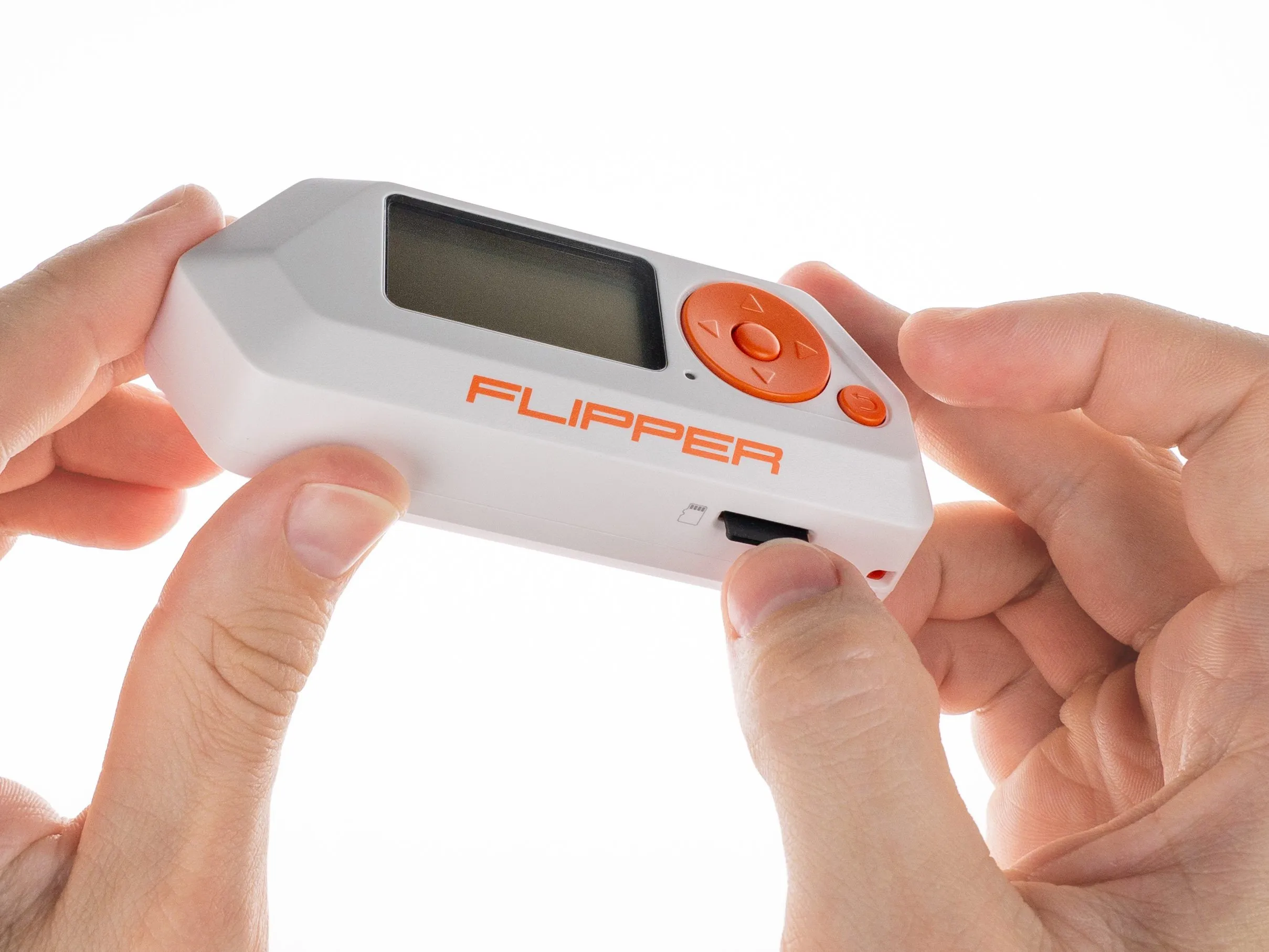

Шаг 2 Извлеките карту памяти microSD

• Извлеките карту microSD (если она есть), нажав на нее ногтем.

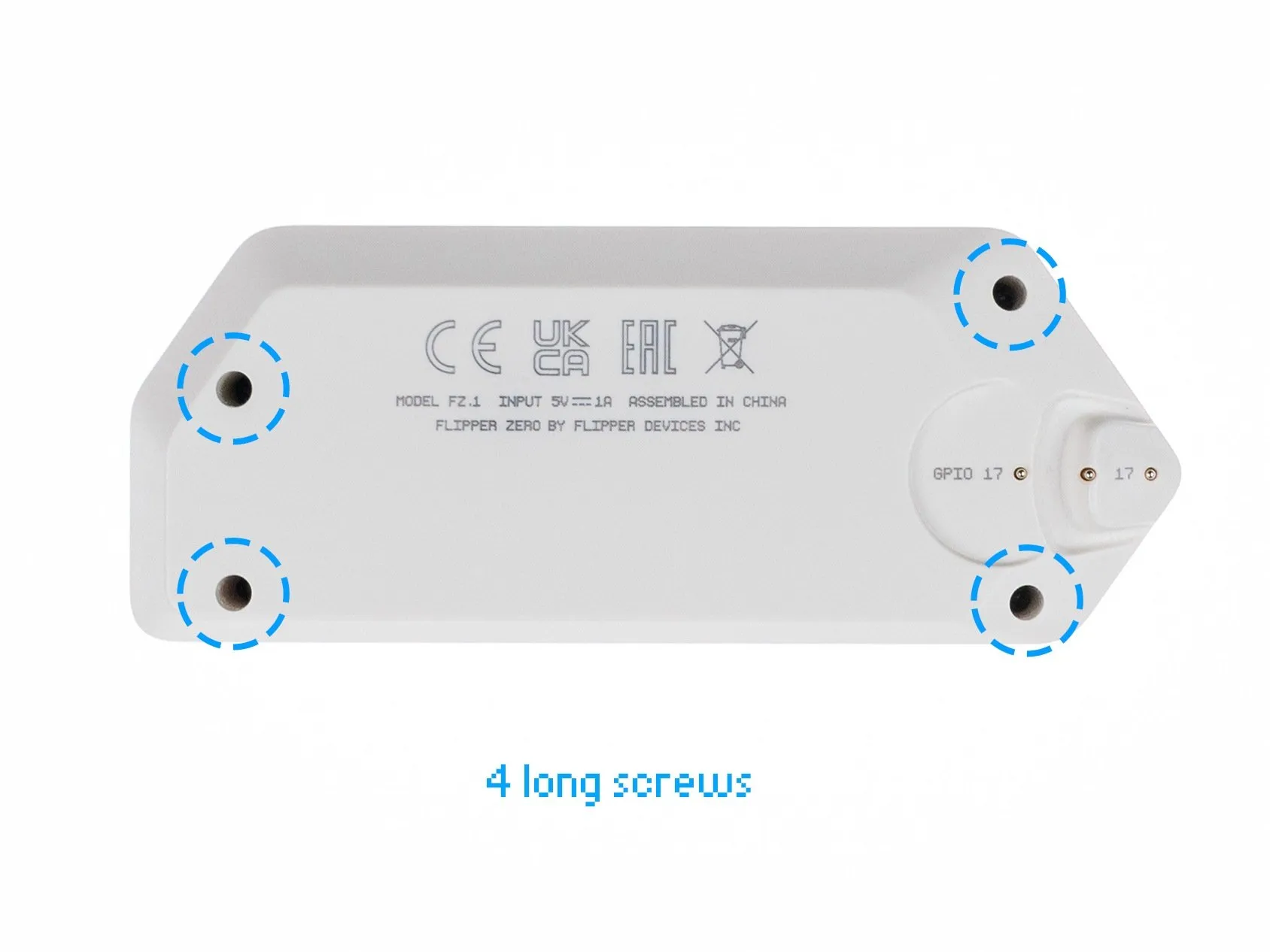

Шаг 3 Открутите винты

• С помощью отвертки PH0 открутите четыре длинных винта, крепящих заднюю крышку.

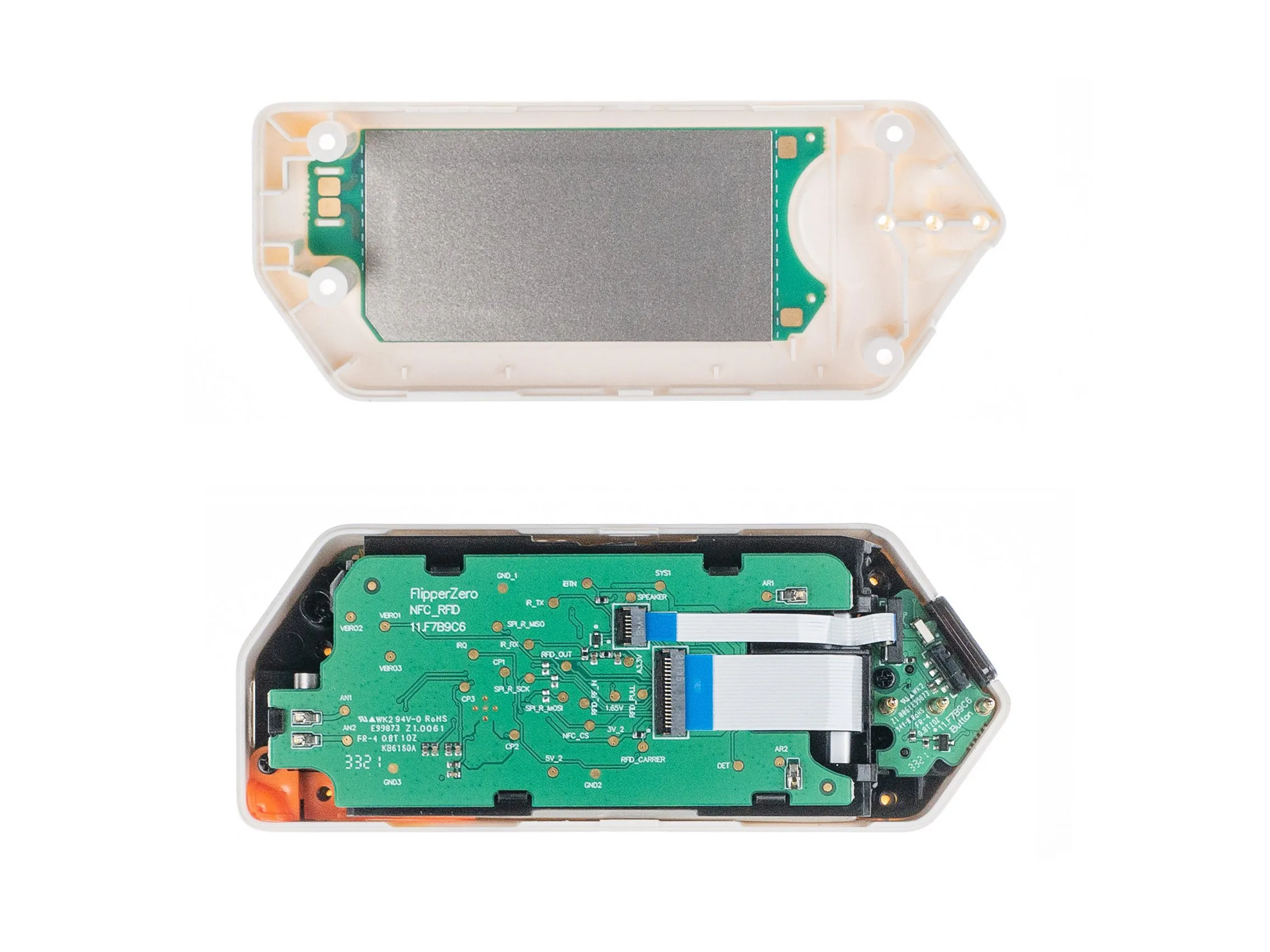

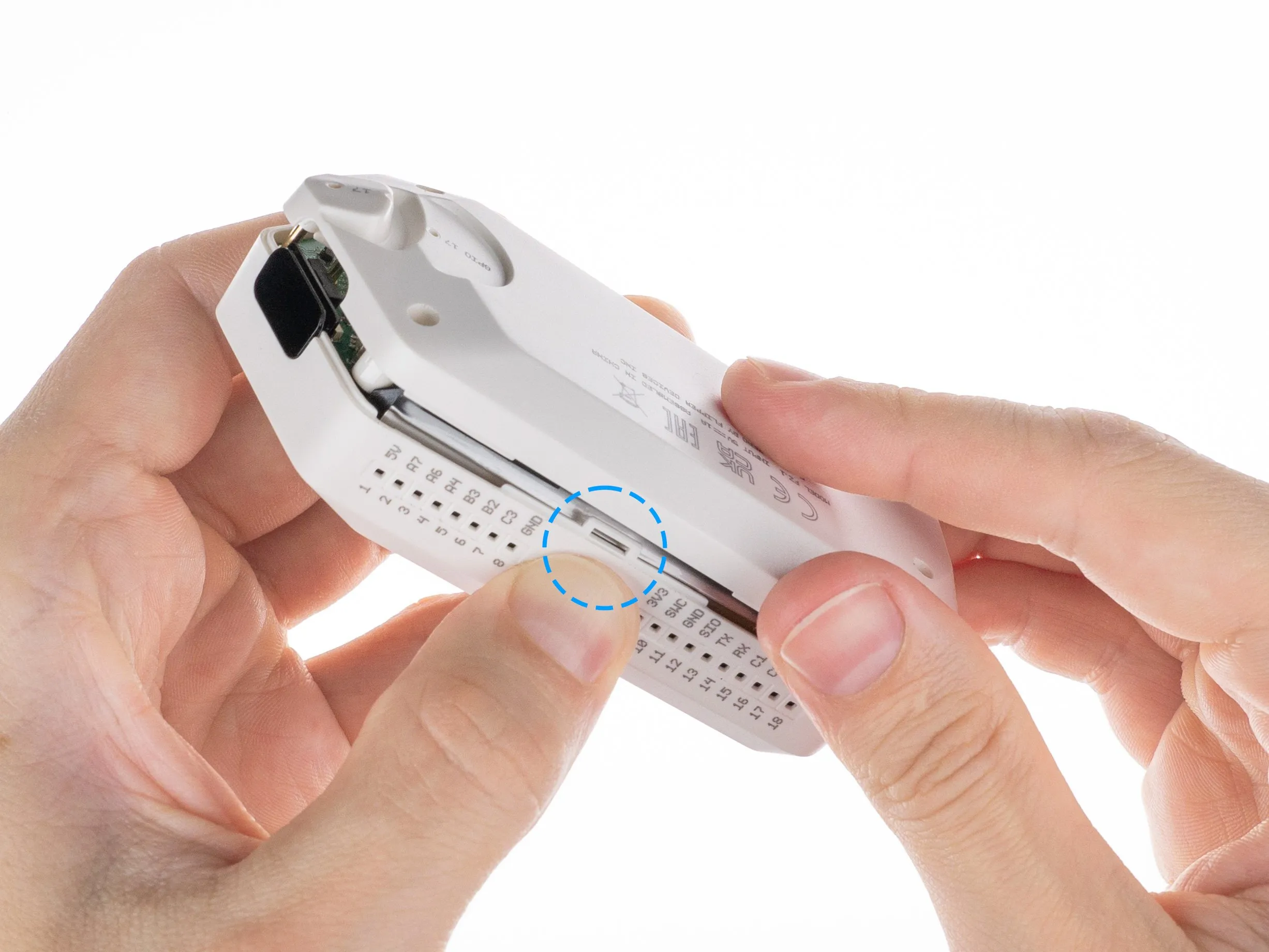

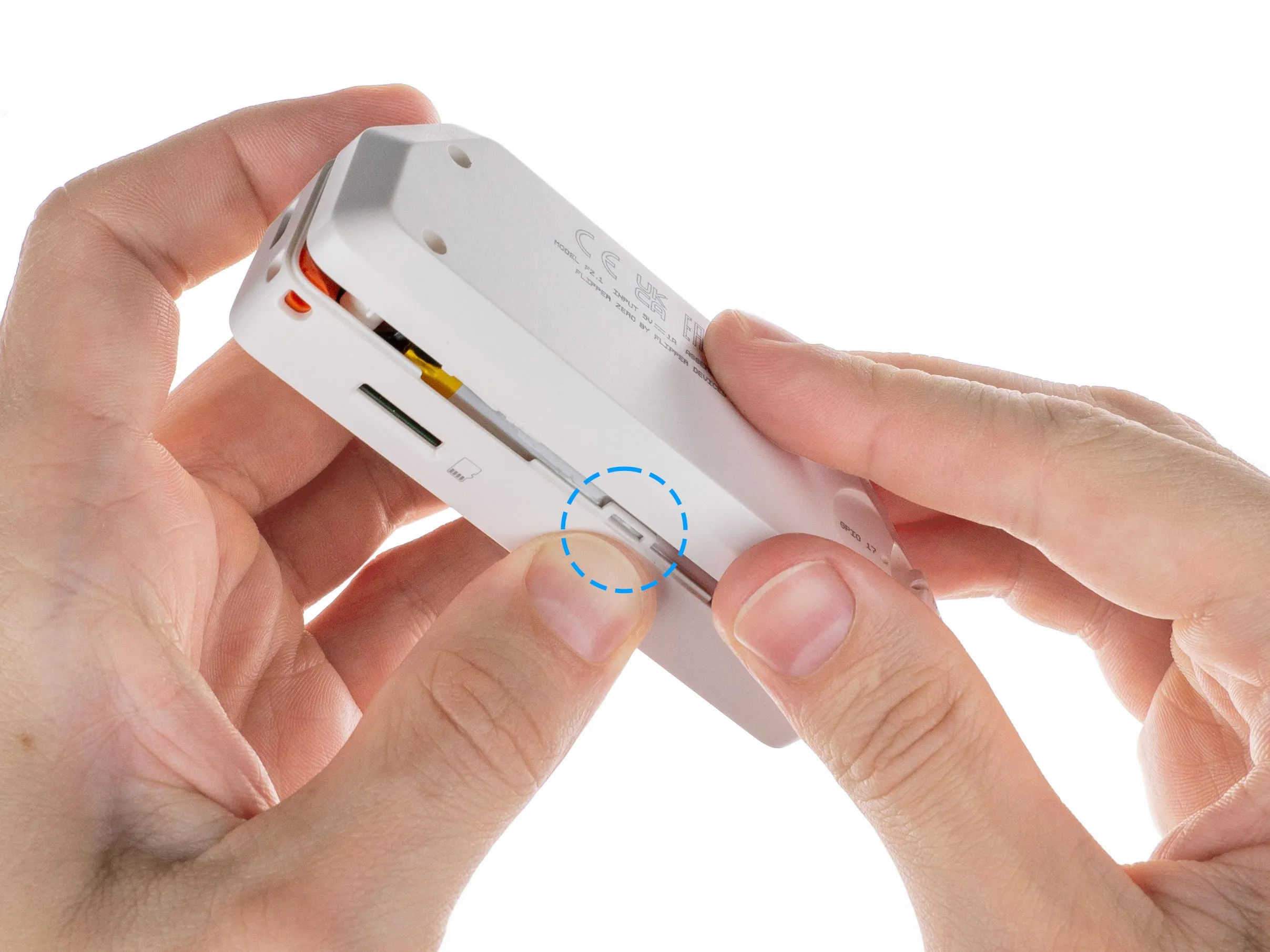

Шаг 4 Откройте заднюю крышку

• Нажмите на середину верхней крышки с обеих сторон по очереди, чтобы освободить защелки, удерживающие заднюю крышку на месте.

• Как только защелки будут освобождены, можно снять нижнюю крышку.

Шаг 5 Поднимите антенну NFC

• Плата с антенной NFC приклеена к нижней крышке с помощью клейкой ленты.

• Чтобы снять плату, аккуратно подденьте один из ее краев пластиковым медиатором, чтобы отклеить клейкую ленту.

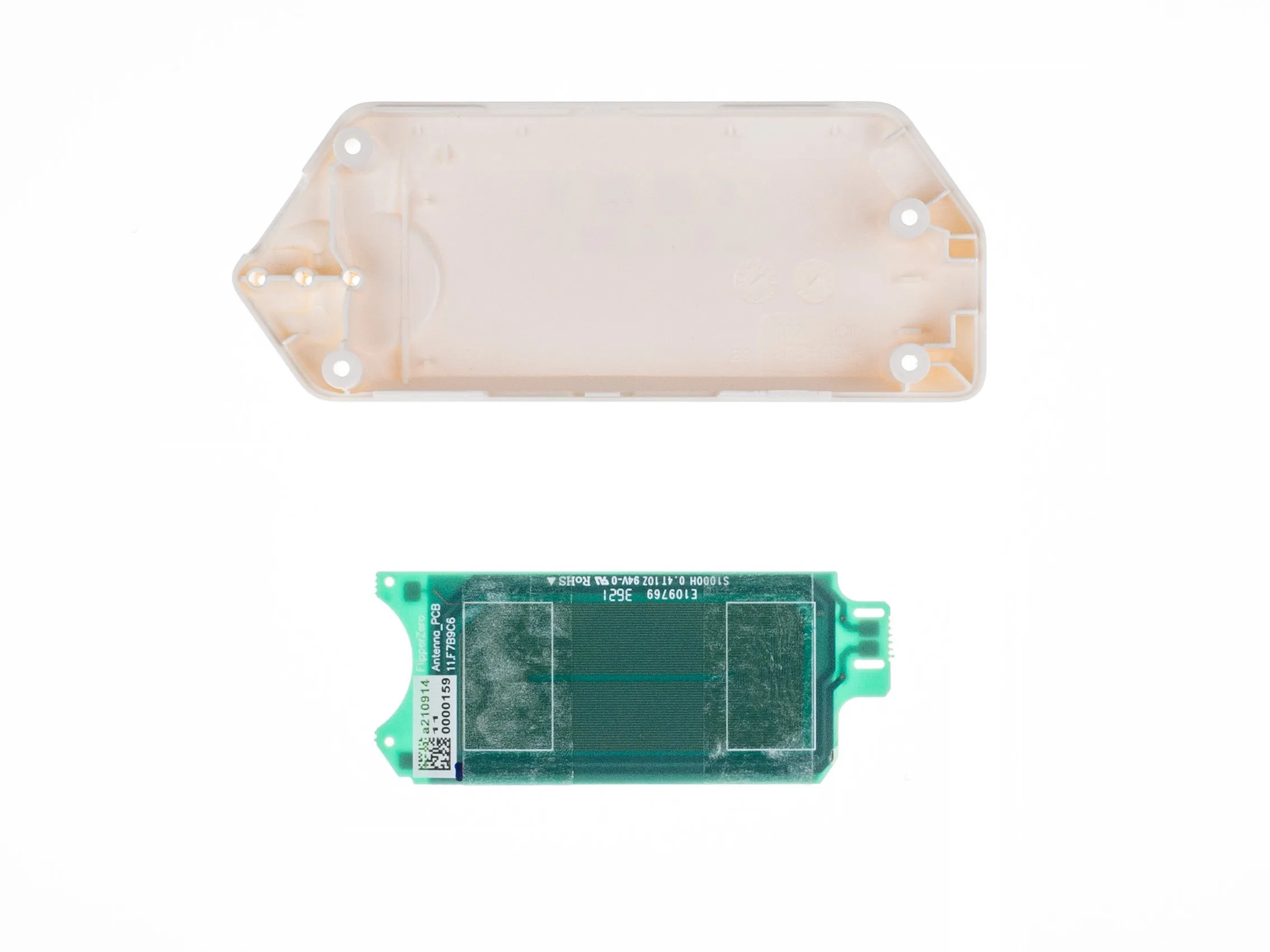

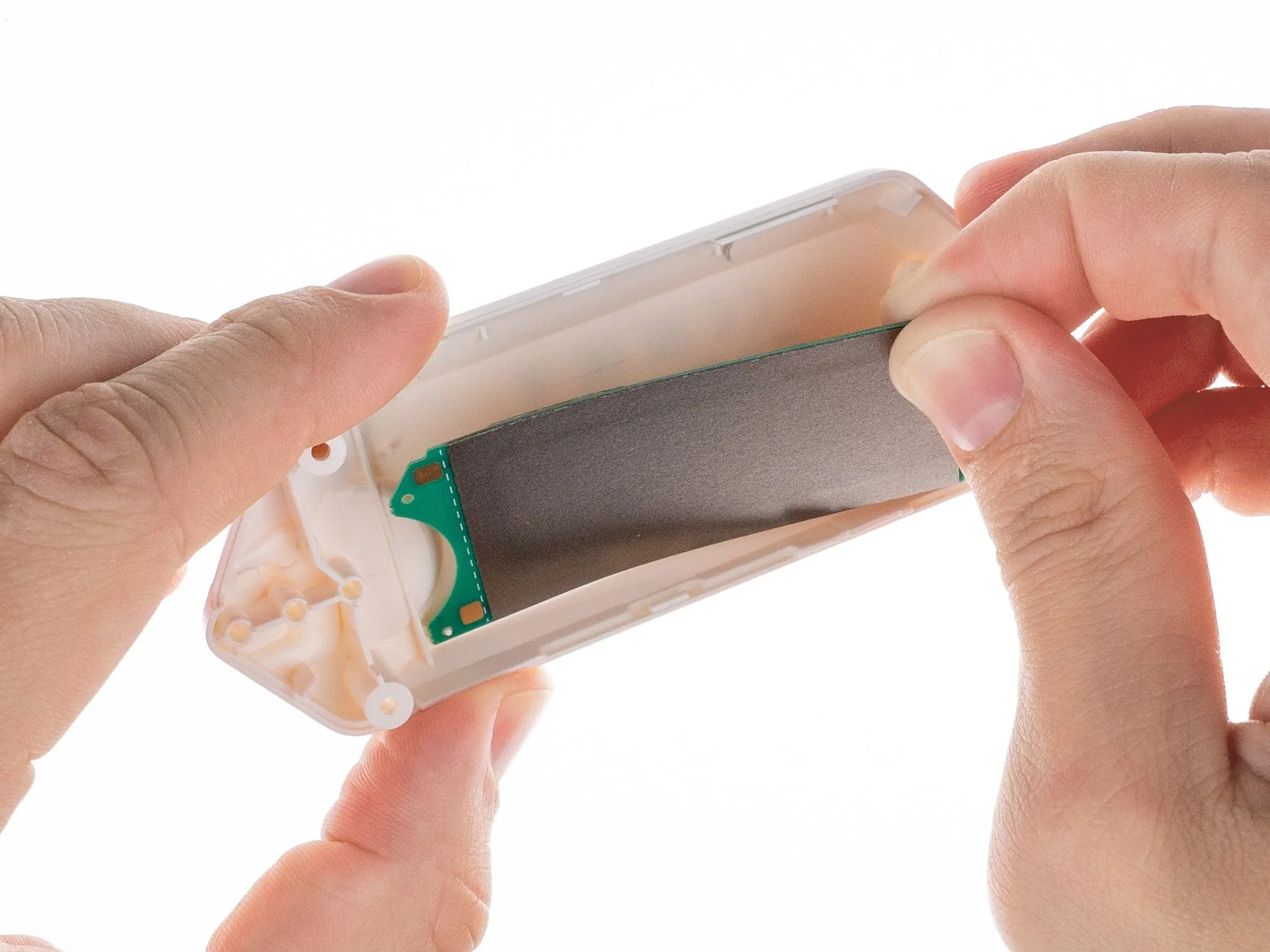

Шаг 6 Вытащите антенну NFC

• Аккуратно вытащите оставшуюся часть платы.

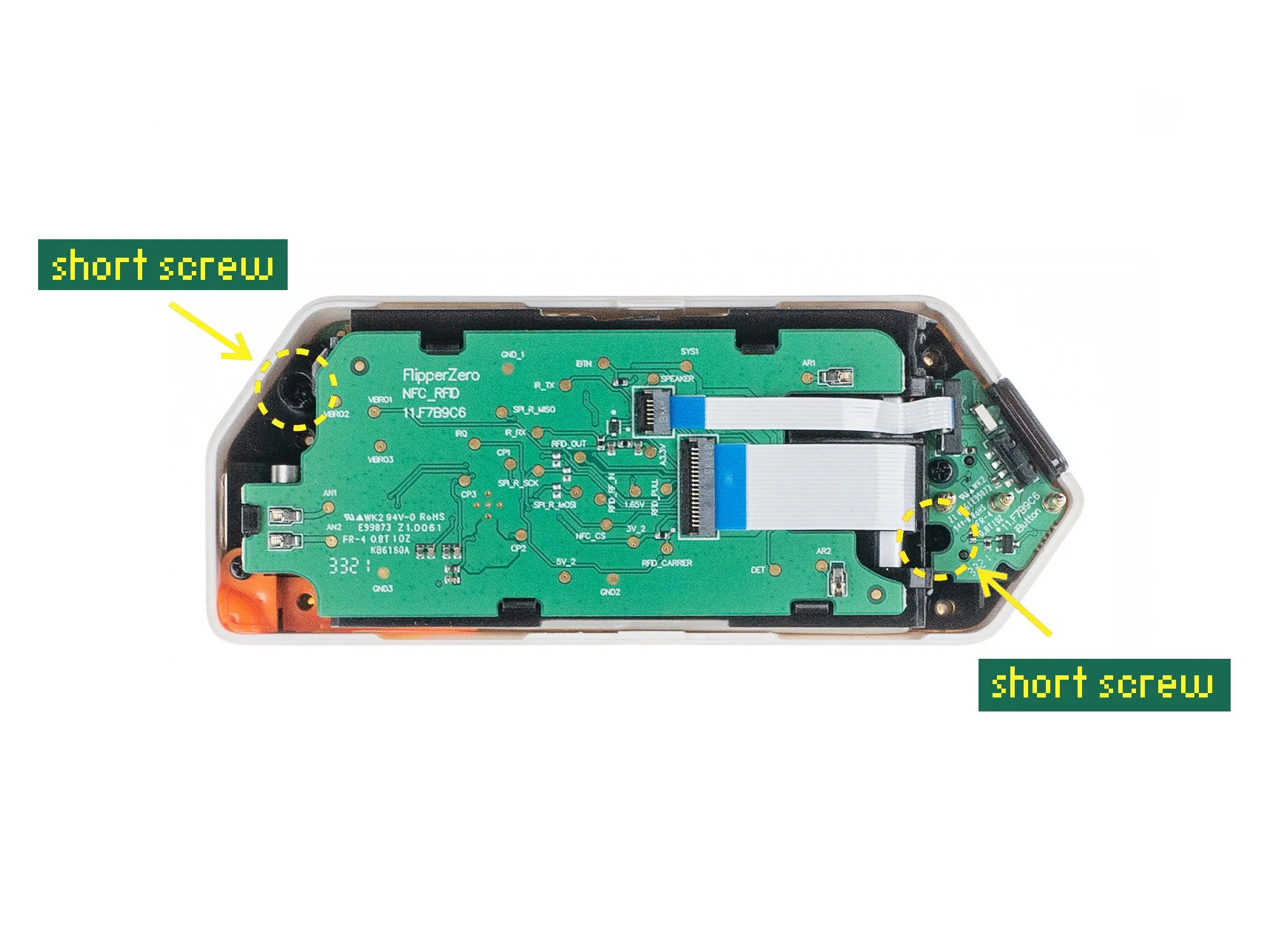

Шаг 7 Открутите шасси

• С помощью отвертки PH0 открутите два коротких винта, скрепляющих шасси и верхнюю крышку.

Шаг 8 Отделите шасси от верхней крышки.

• Извлеките шасси из корпуса.

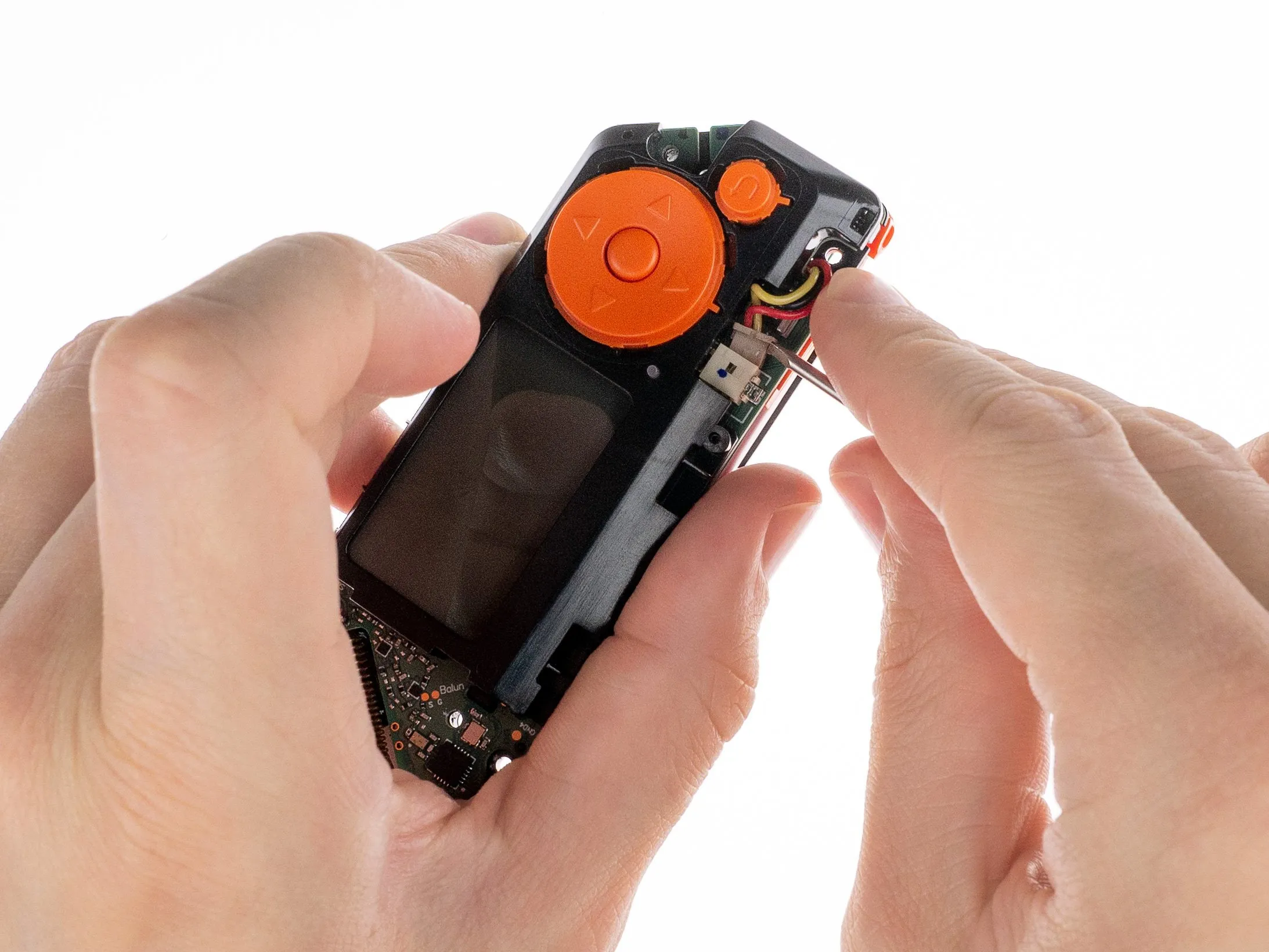

Шаг 9 Отсоедините аккумулятор

• Отсоедините батарею, подцепив разъем пластиковым инструментом и вытащив его.

• Не используйте металлическую отвертку при отжатии разъемов батареи, это может привести к замыканию контактов батареи и ее повреждению.

Шаг 10 Отсоедините ленточные кабели

• Отсоедините большой ленточный кабель от платы. С помощью пластиковой кирки поднимите защелку вверх, чтобы освободить замки.

Шаг 11 Отсоедините ленточные кабели

• Когда разъемы будут разблокированы, осторожно вытащите ленточные кабели.

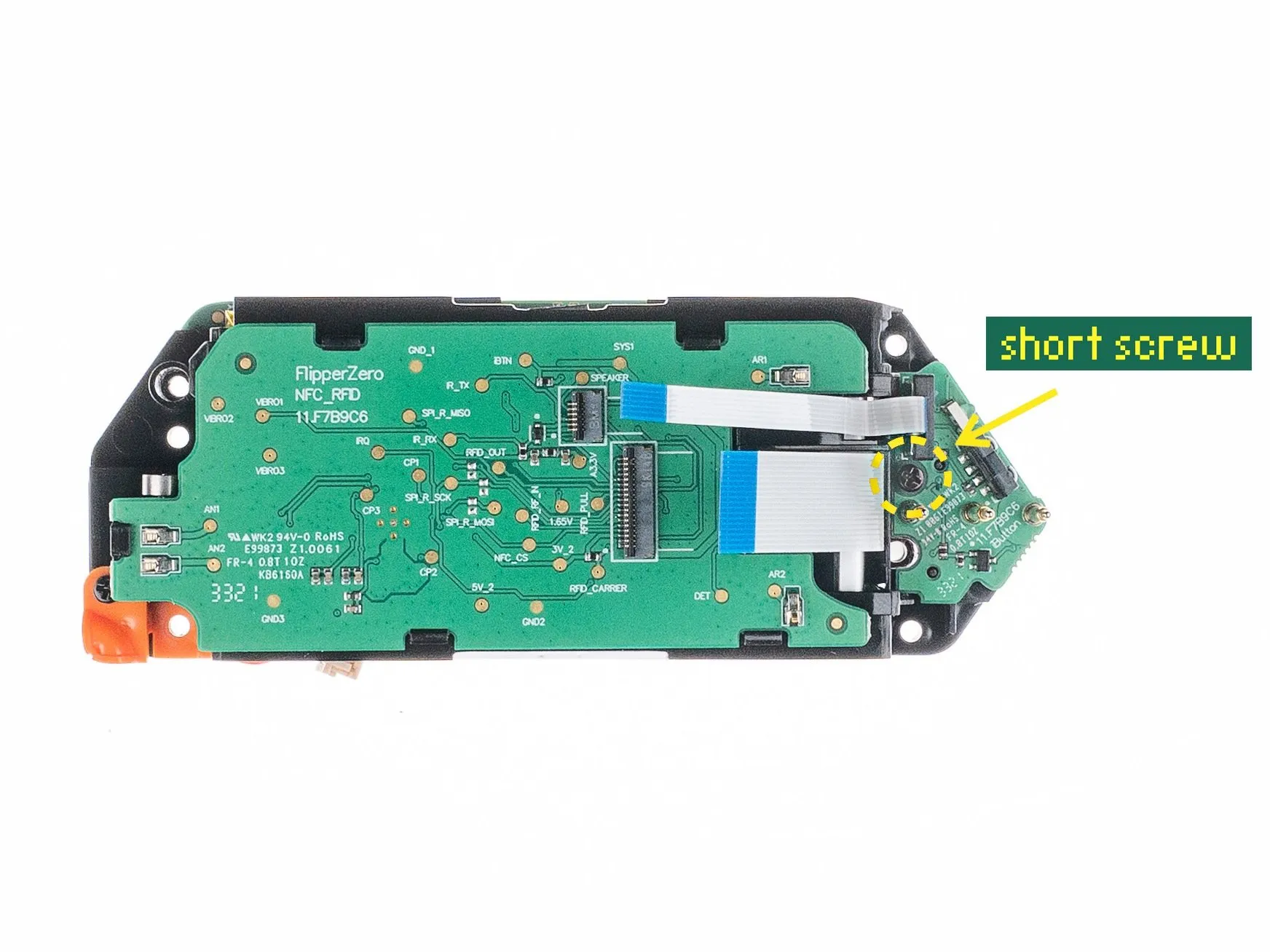

Шаг 12 Открутите плату iButton

• Открутите короткий винт, удерживающий плату iButton на месте, с помощью отвертки PH0.

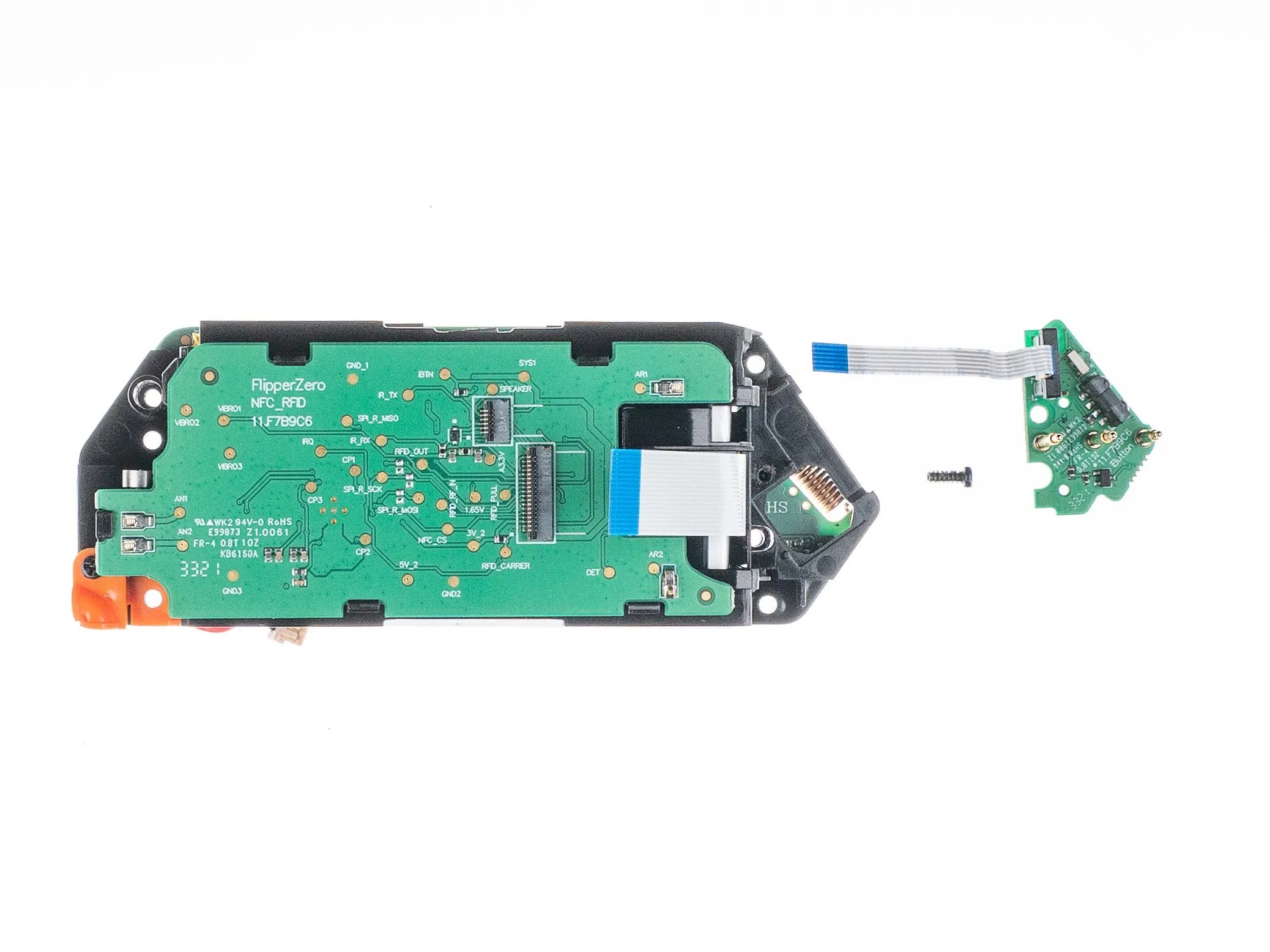

Шаг 13 Извлеките плату iButton

• После удаления винта аккуратно извлеките плату iButton.

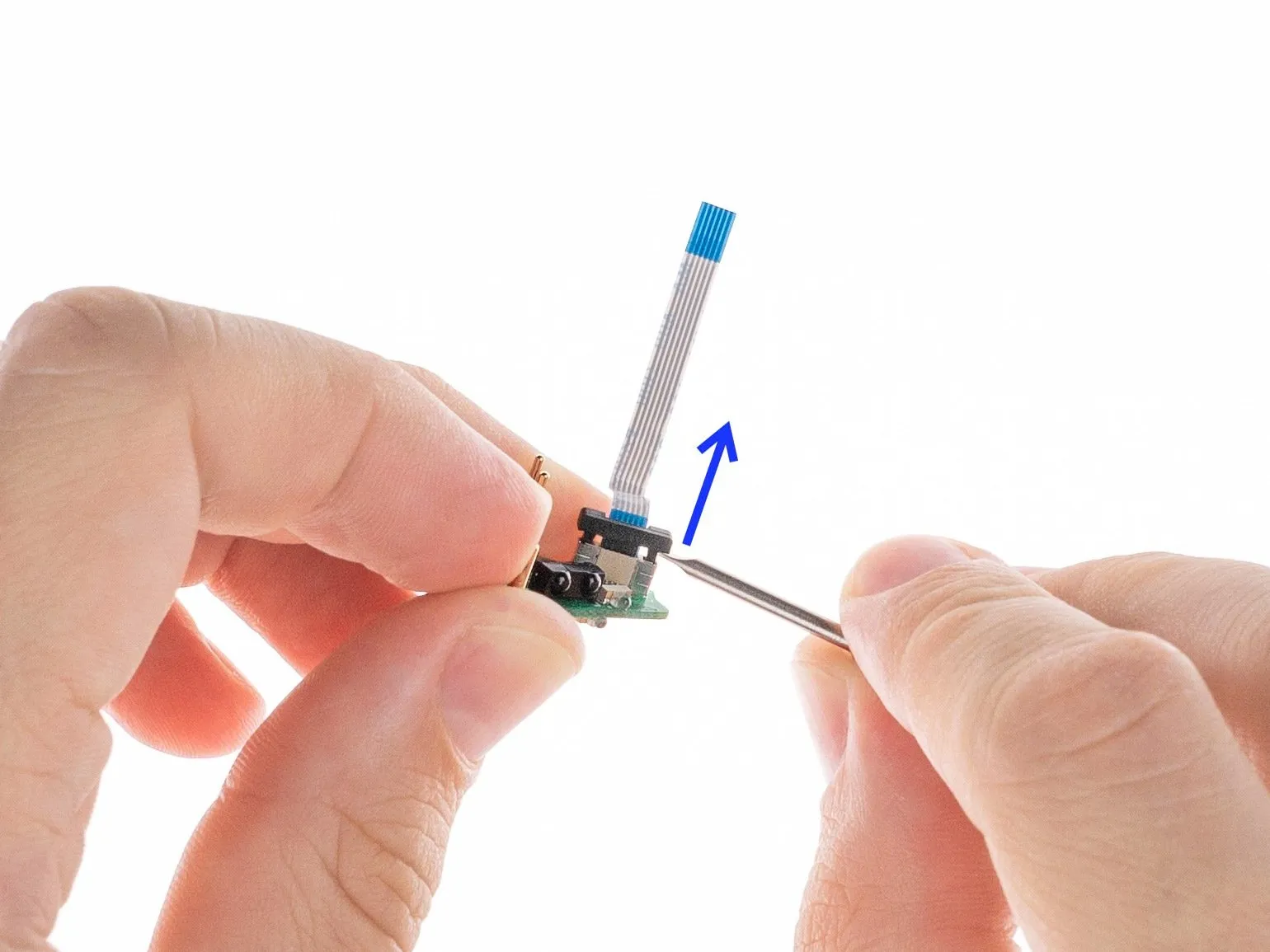

Шаг 14 Отсоедините кабель от платы iButton.

• Чтобы отсоединить плоский кабель от платы iButton, с помощью плоской отвертки осторожно освободите замок, потянув защелку вверх, а затем аккуратно потяните за ленточный кабель.

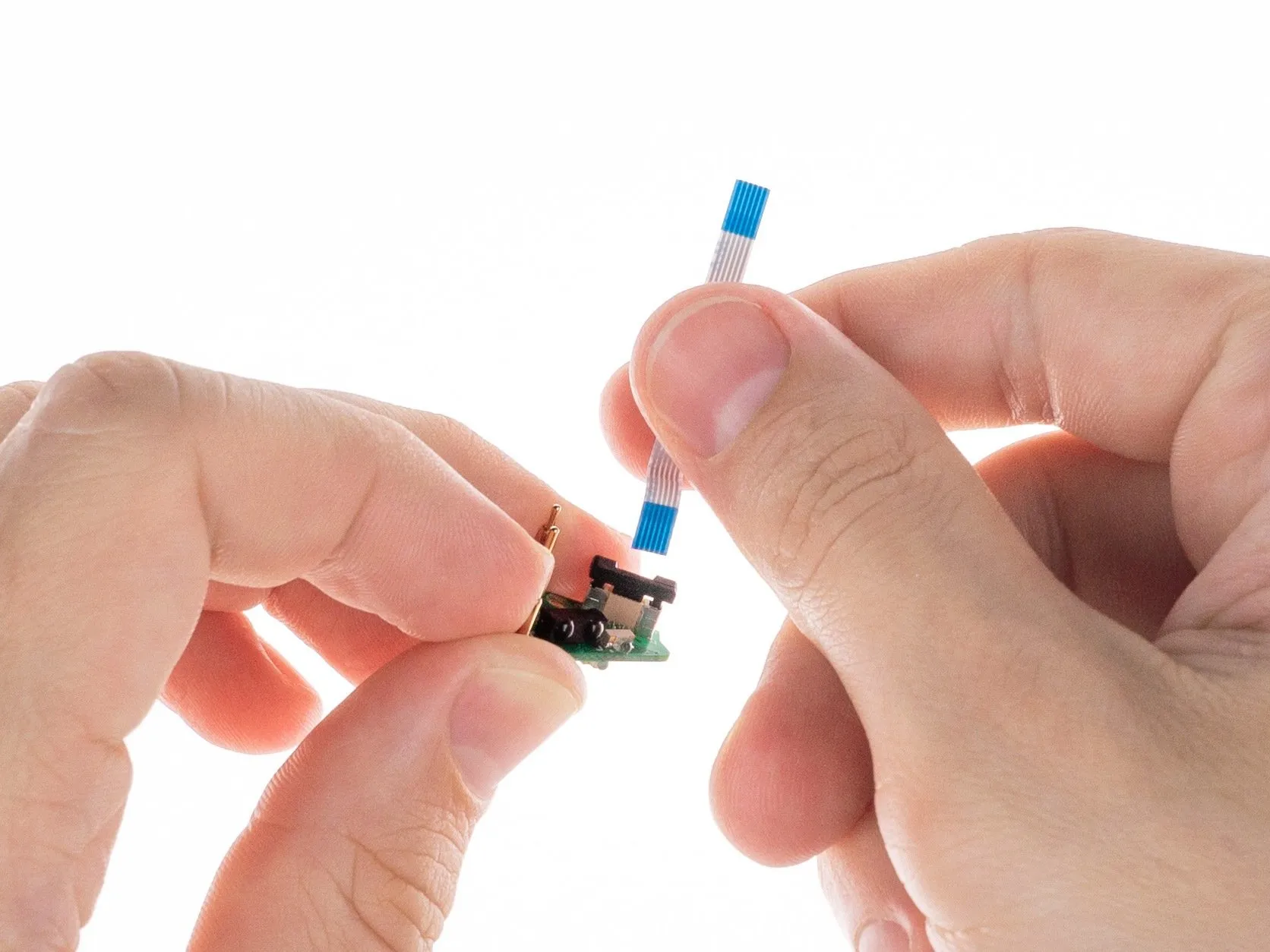

Шаг 15 Отсоедините кабель от платы iButton

• Как только разъем будет разблокирован, аккуратно вытащите кабель из разъема.

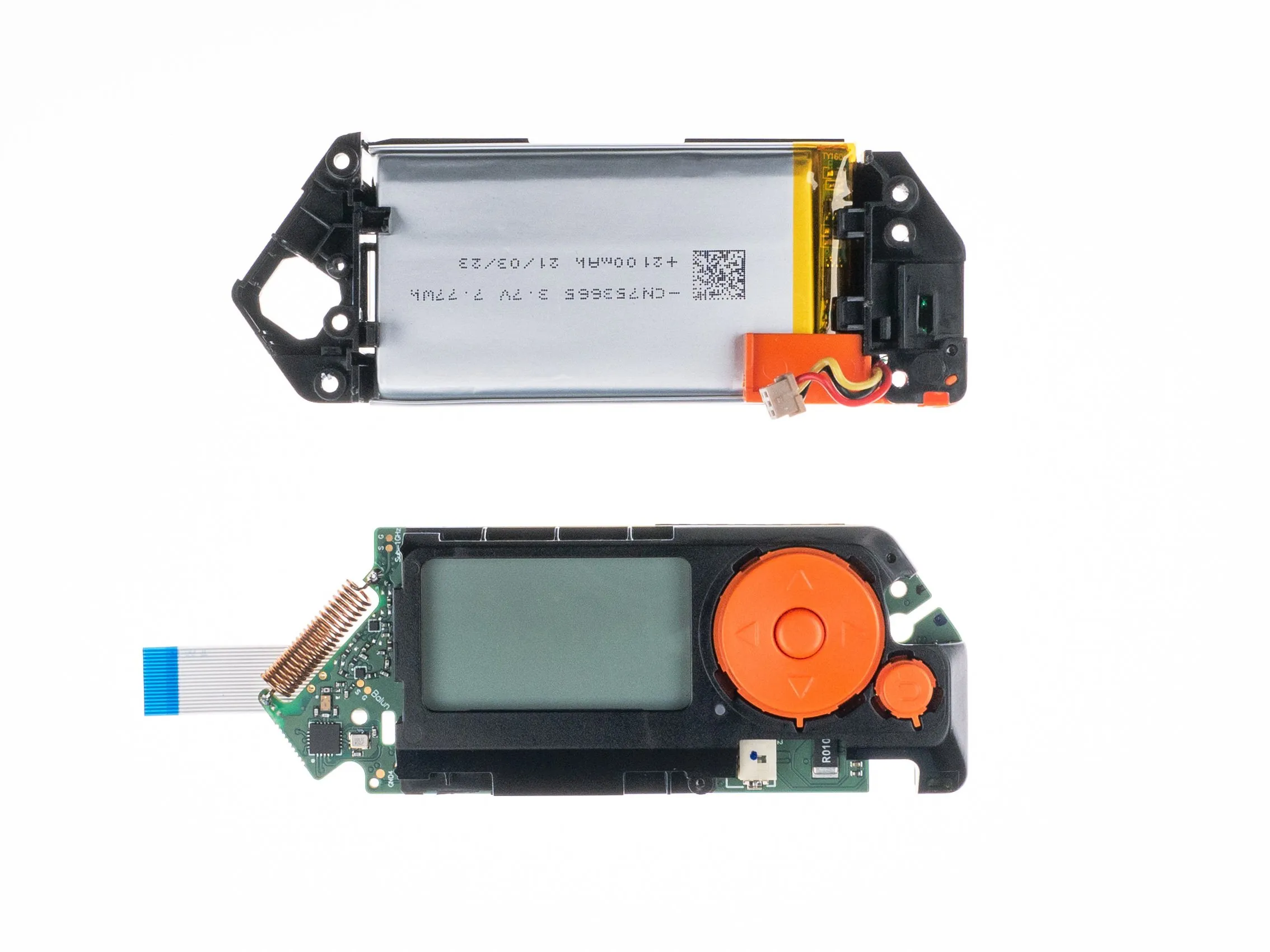

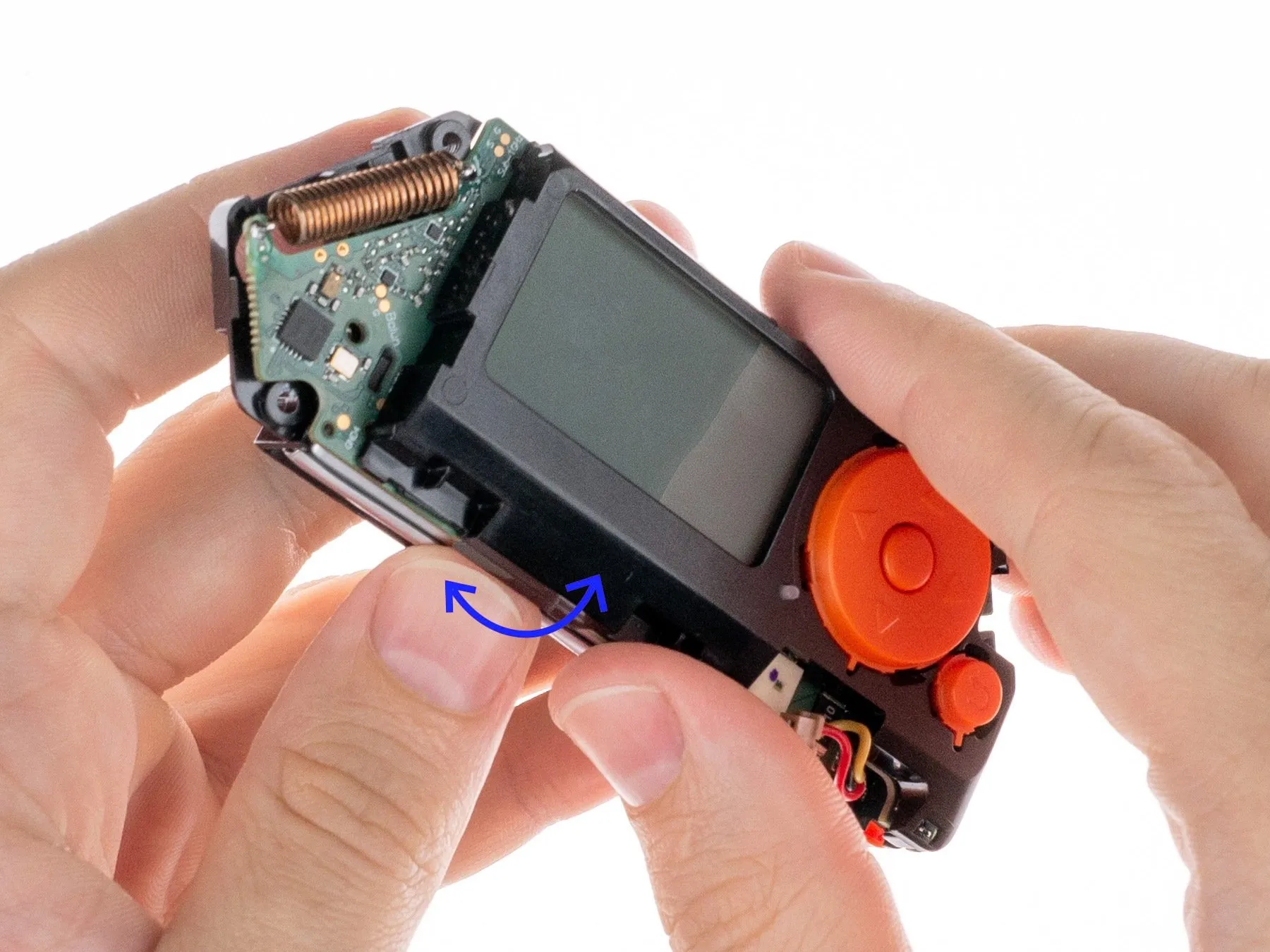

Шаг 16 Освободите корпус аккумулятора.

• Чтобы освободить корпус батареи, аккуратно покачайте его вперед-назад, одновременно раздвигая две части.

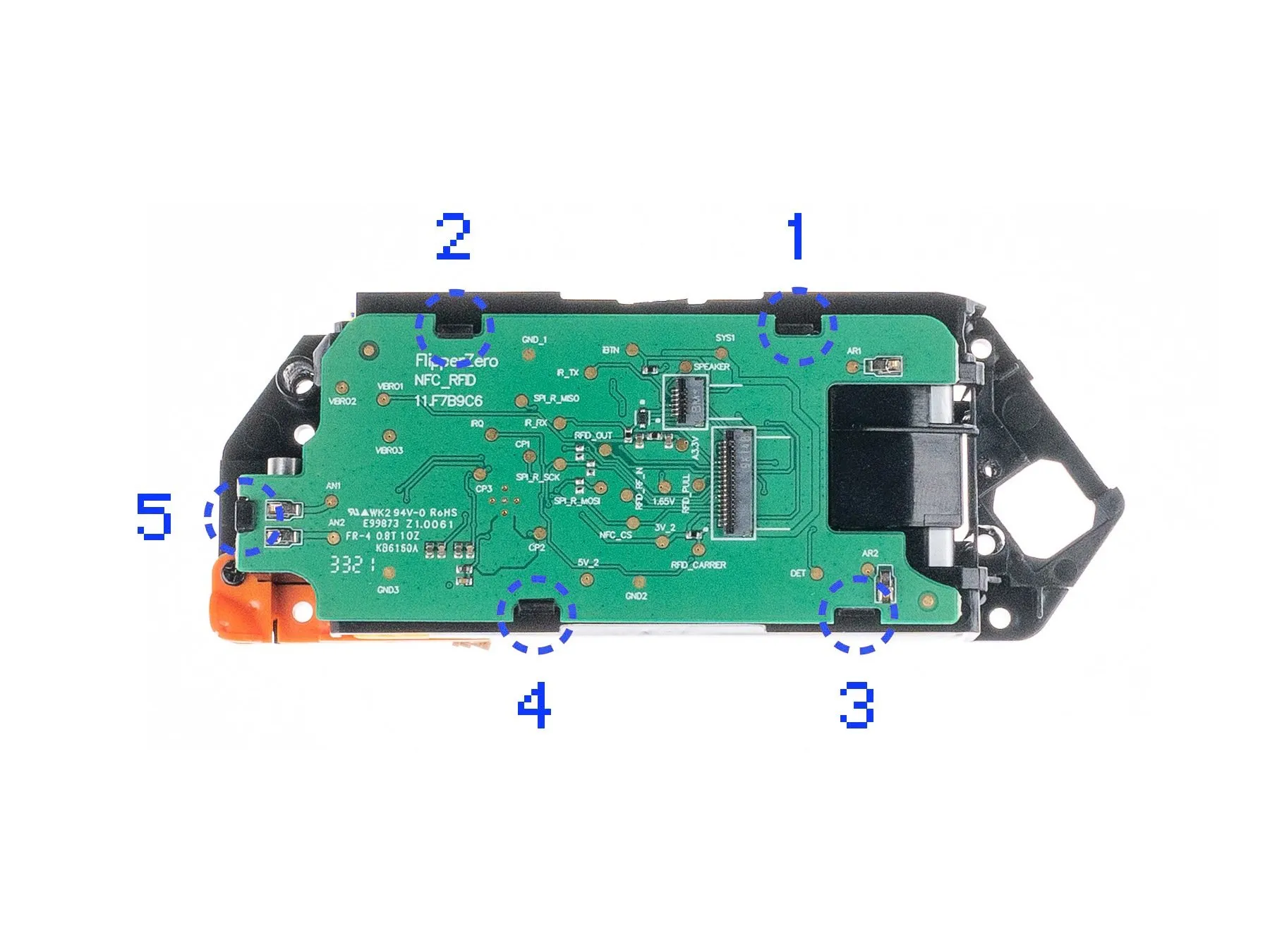

Шаг 17 Извлеките плату NFC RFID

• Чтобы снять плату NFC RFID, освободите ее от защелок в указанной последовательности.

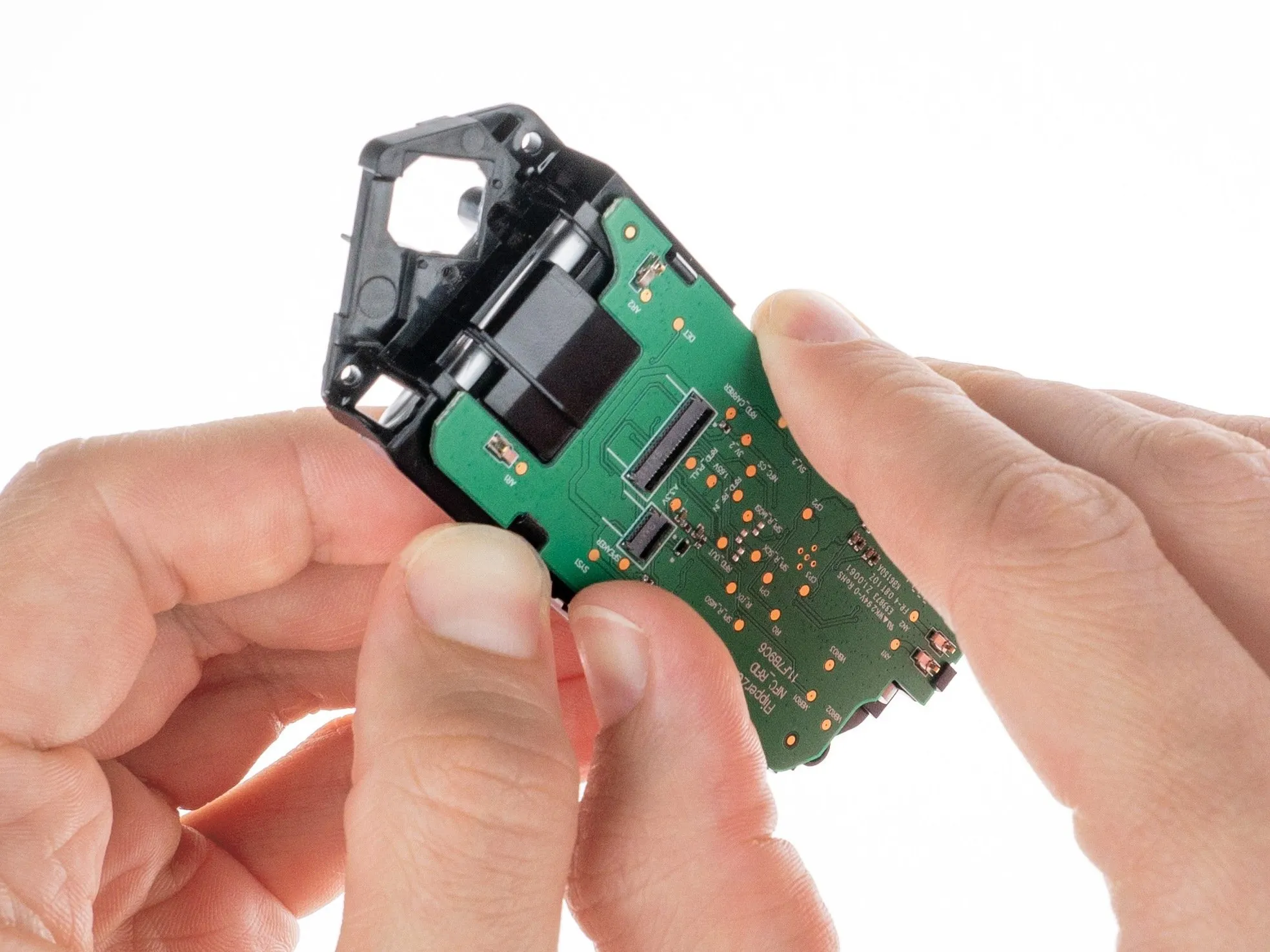

Шаг 18 Извлечение платы NFC RFID

• Освободите плату от защелок, нажимая на край корпуса рядом с конкретной защелкой в указанной последовательности.

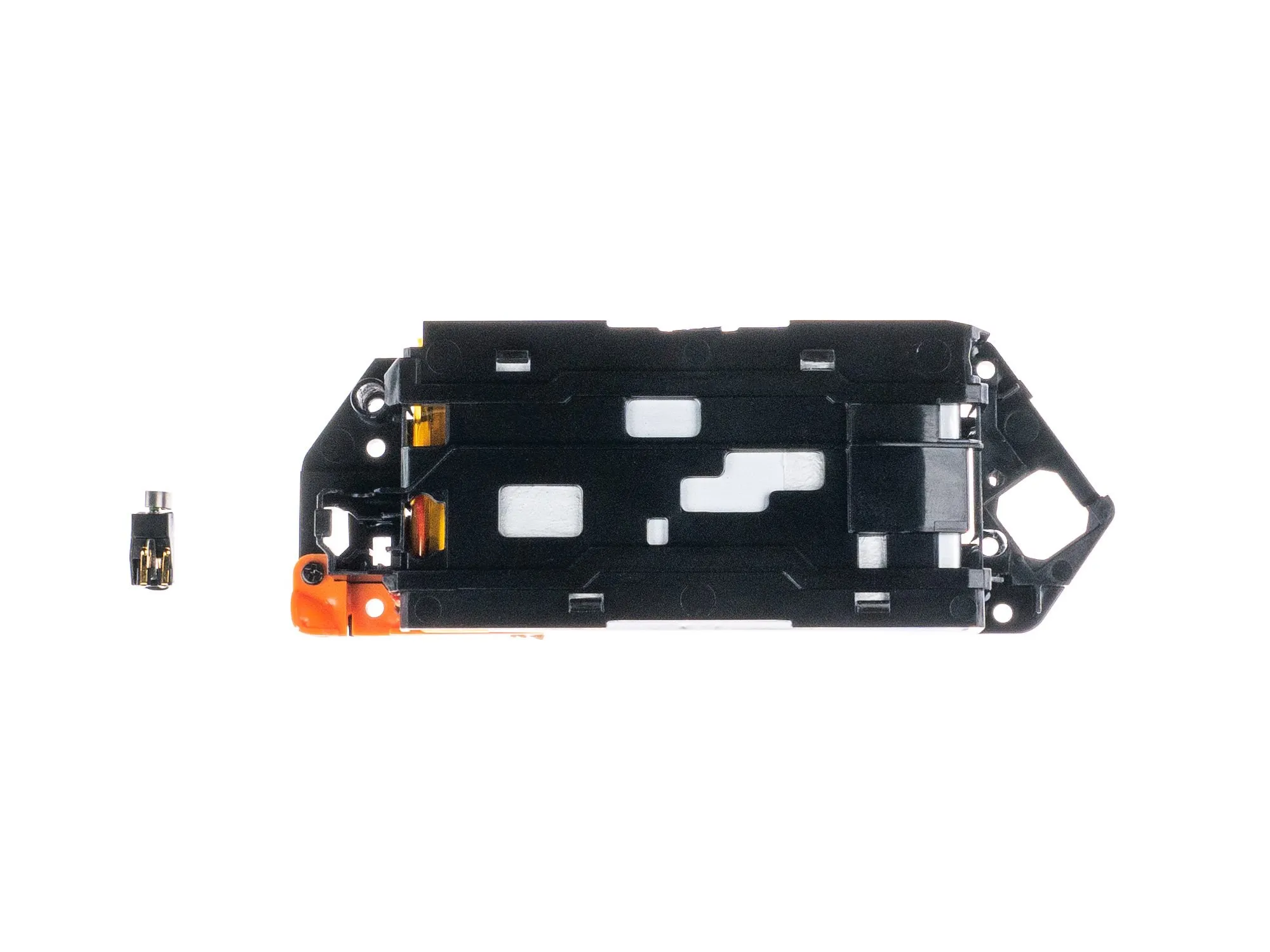

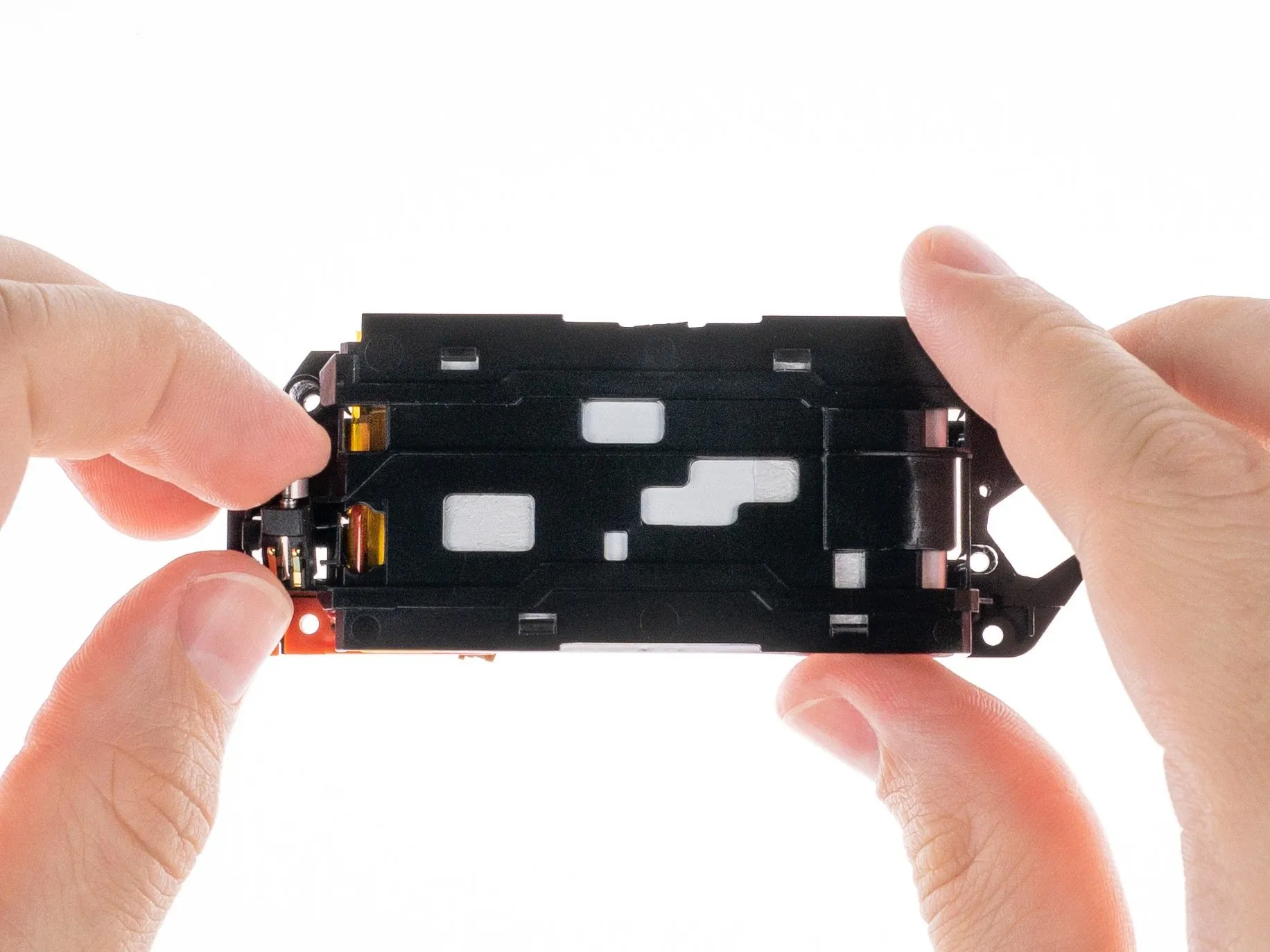

Шаг 19 Снимите вибромотор

• Выньте вибромотор.

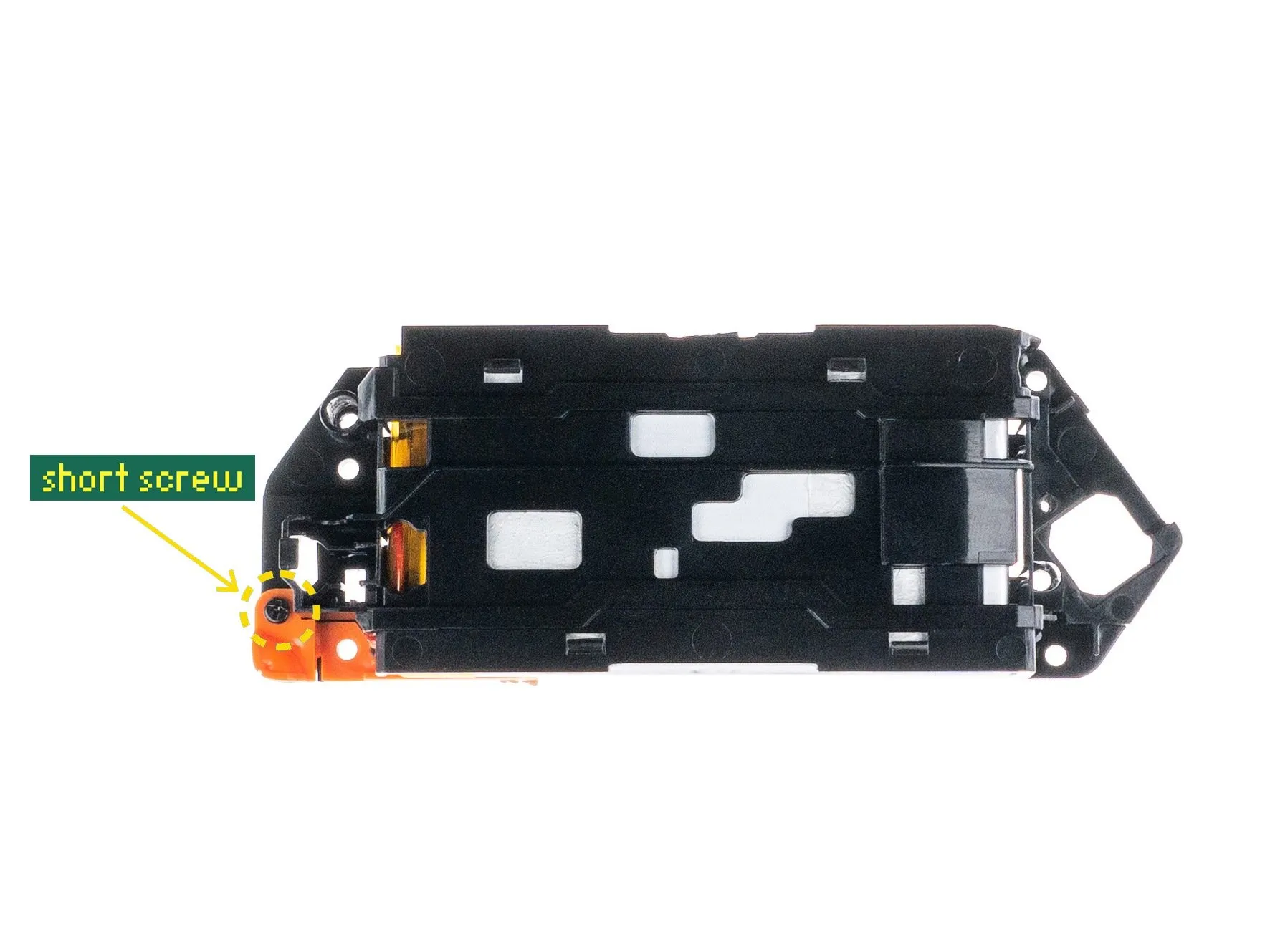

Шаг 20 Открутите крепление шнурка

• Чтобы снять крепление для шнурка, используйте отвертку PH0, чтобы открутить короткий винт, который фиксирует его на месте.

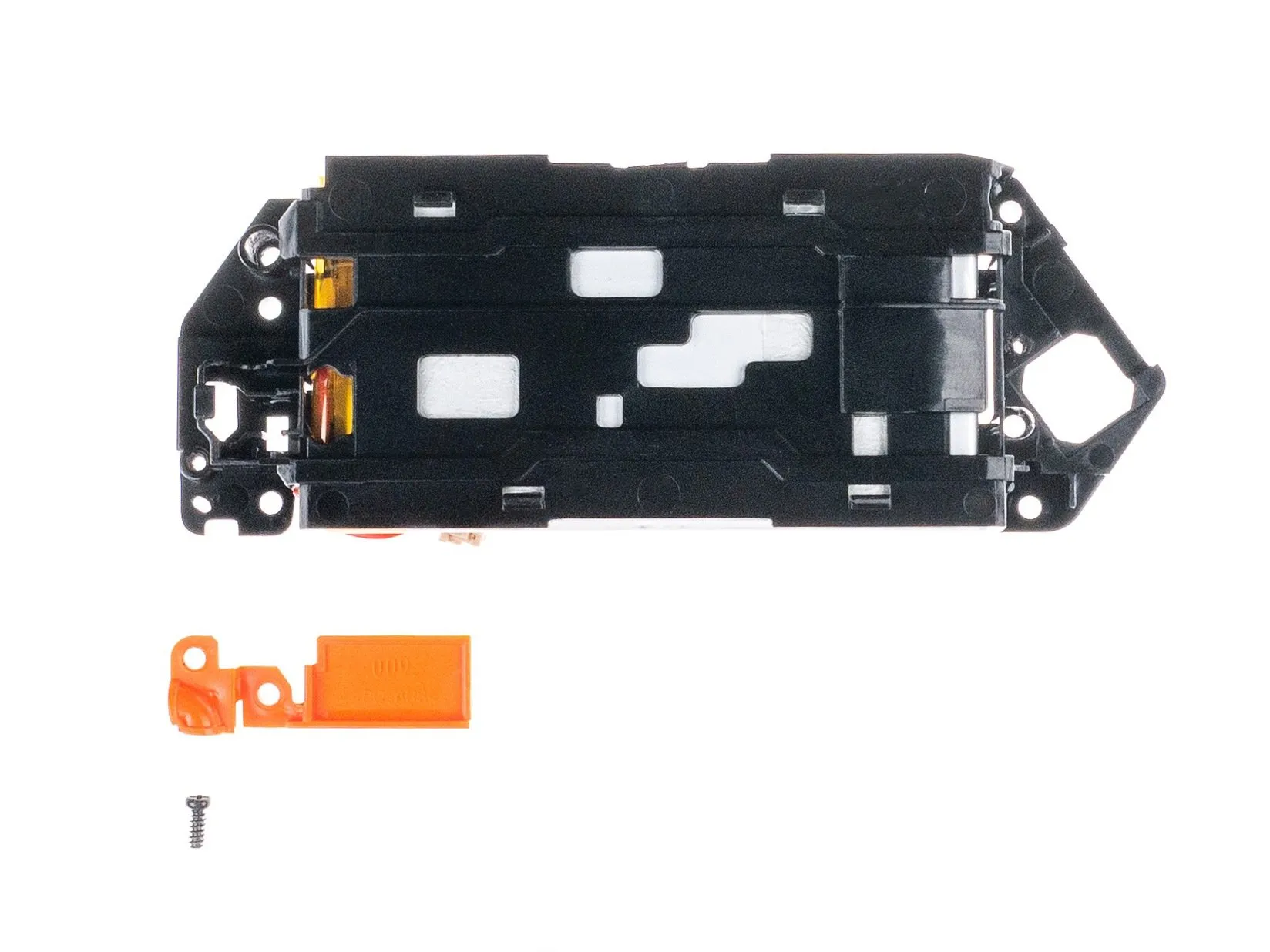

Шаг 21 Снимите крепление для шнурка

• Извлеките кружевное крепление из корпуса.

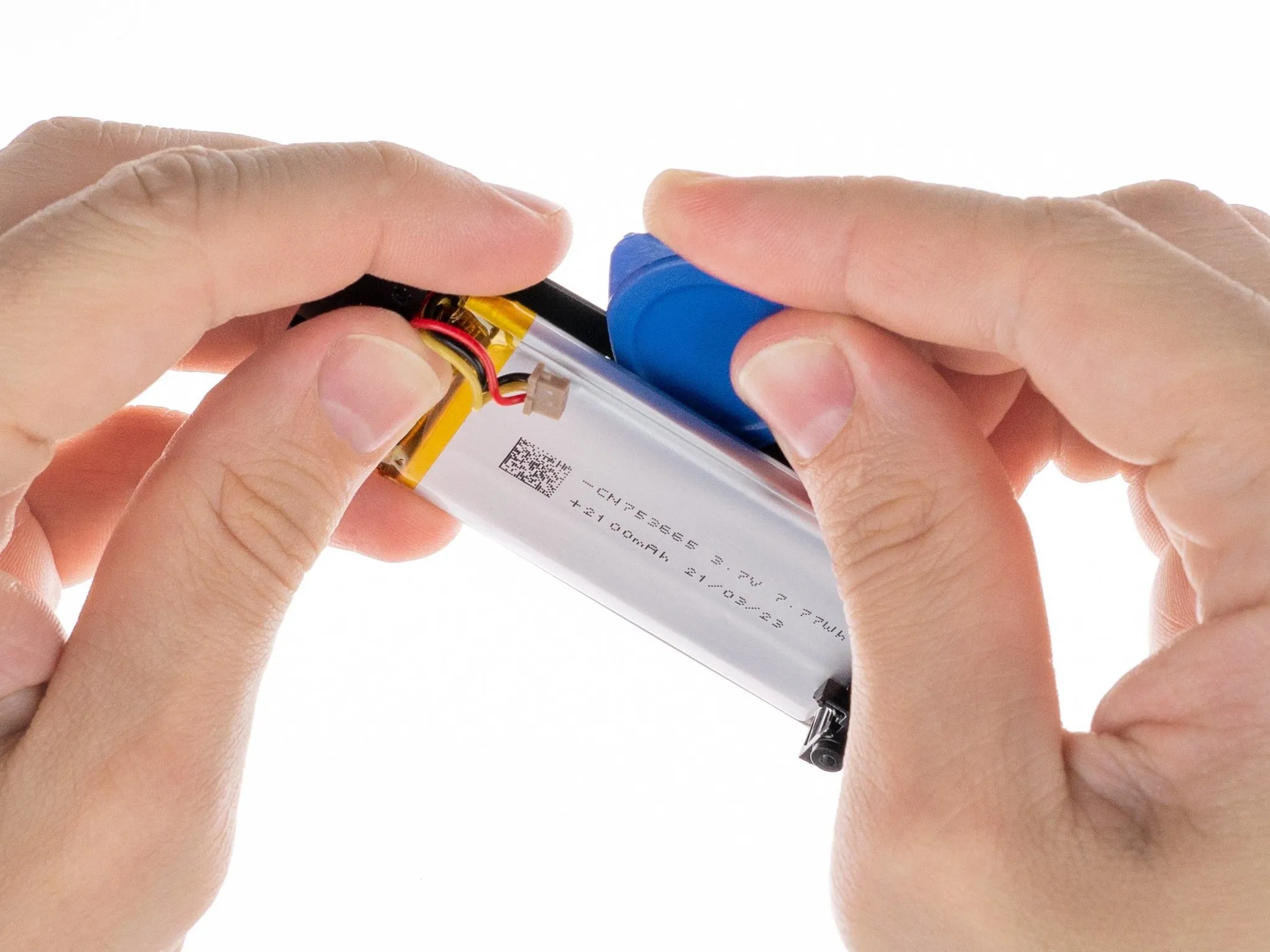

Шаг 22 Извлеките аккумулятор

• Батарея прикреплена к корпусу с помощью двустороннего скотча. Чтобы снять его, аккуратно подденьте батарею пластиковым медиатором и отделите ее от корпуса.

• Осторожно: Не протыкайте батарею острыми инструментами. Из проколотой батареи могут вытечь опасные химические вещества или возникнуть пожар.

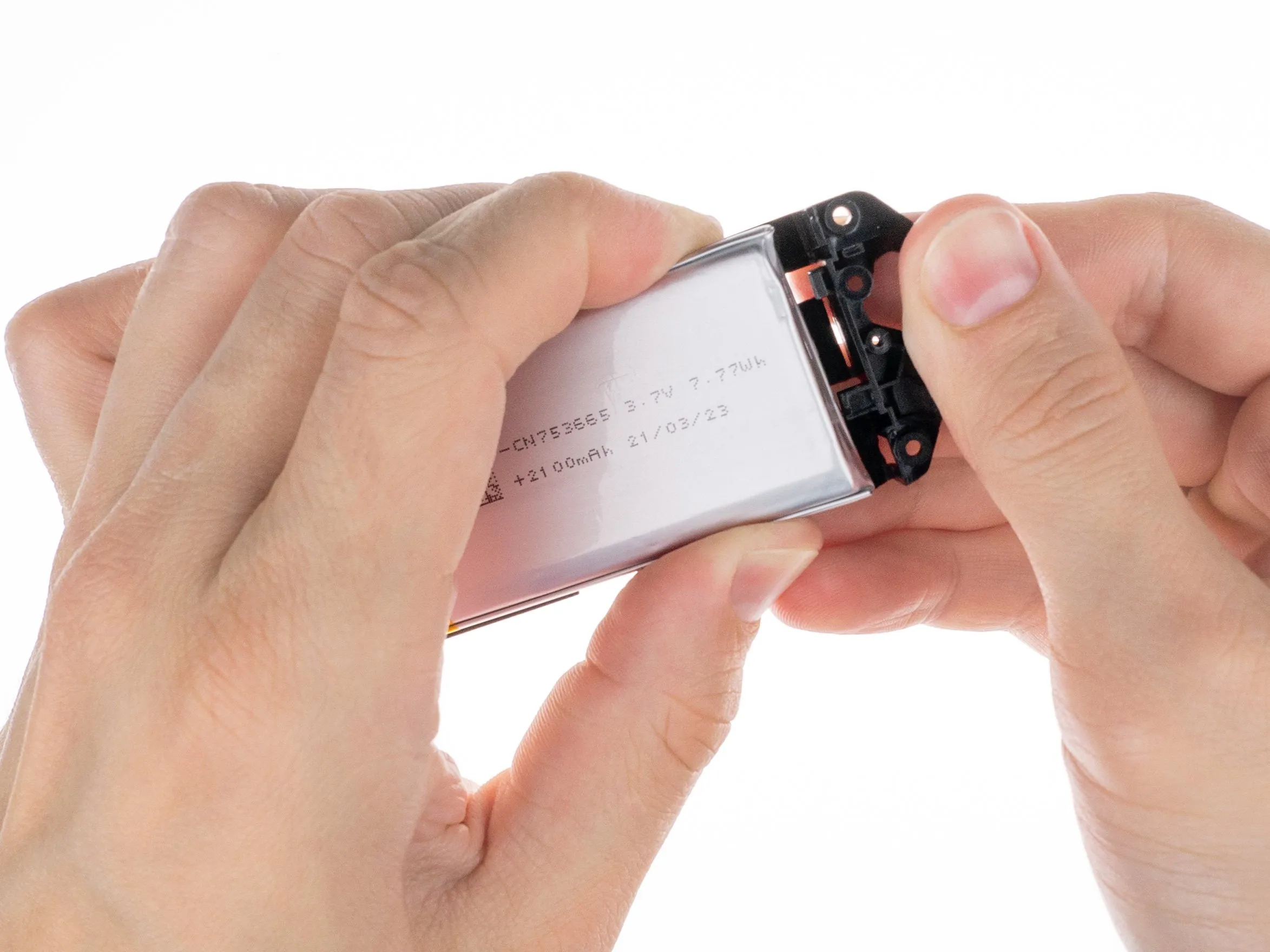

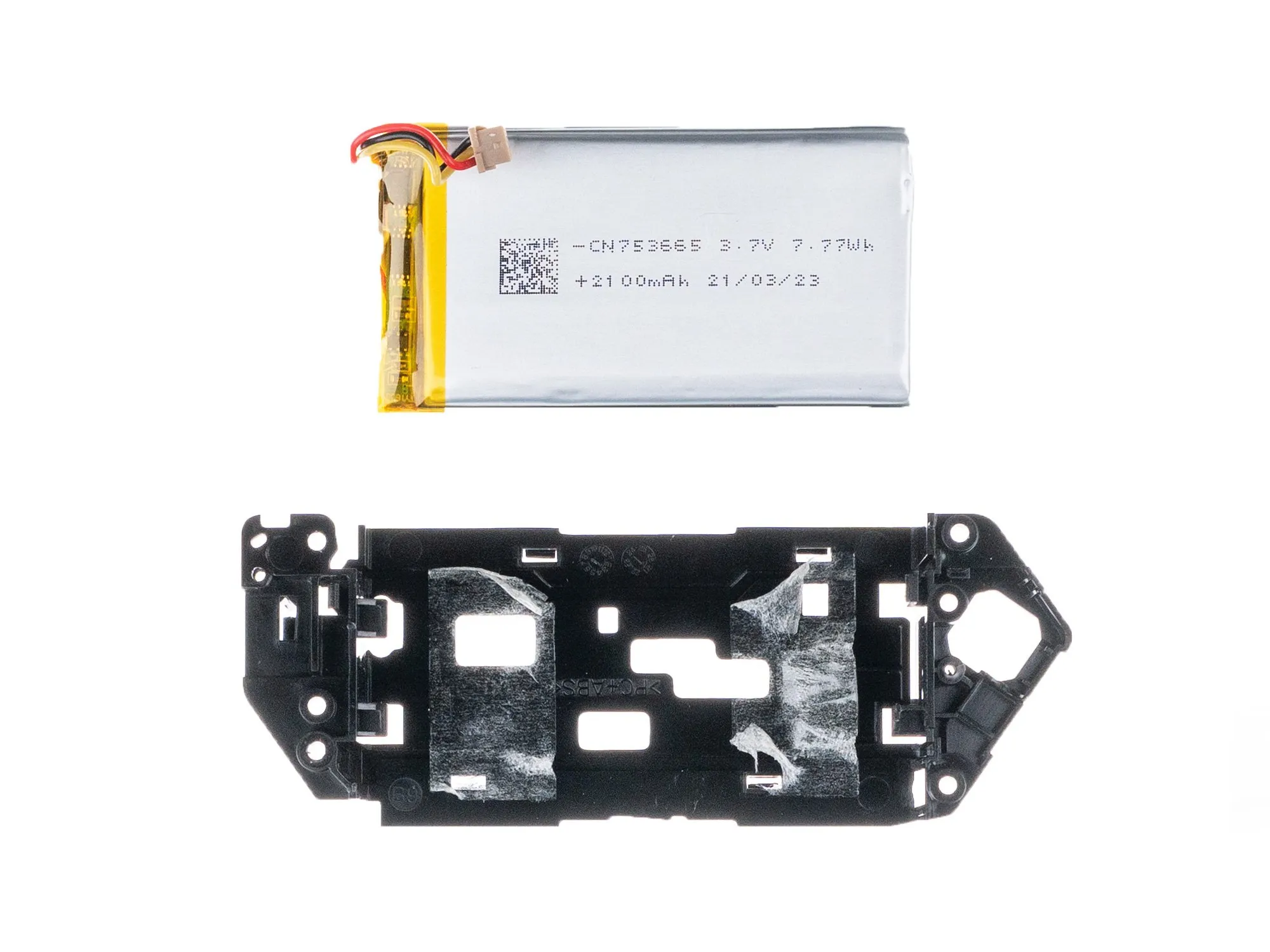

Шаг 23 Извлечение аккумулятора

• Извлеките аккумулятор из корпуса.

Комментарии к шагу

где находится сменная батарея? каковы ее размеры?

Этот тип батареи является стандартным, так как устройство не является известным брендом, вы не найдете запасных батарей Flipper Zero, это стандартная no-name Li-Po батарея, которая используется в этом устройстве.

Судя по изображению, мы можем предположить, что это стандартная литий-полимерная батарея 3,7 В мощностью 7,77 Вт, поэтому емкость действительно составляет 2,1Ah -> таким образом, 2100 мАч.

Примечание: мы можем наблюдать, что на этой батарее есть защита цепи (BMS), я не знаю, как это устройство сообщает о напряжении, температуре и других связанных с батареей данных, но эти функции могут работать неправильно, если BMS новой батареи не совместима с прошивкой устройства.

После дополнительных исследований я нашел для вас спецификацию этой батареи, поскольку производитель этого устройства обнародовал множество документов, связанных с аппаратным обеспечением : https://cdn.flipperzero.one/FLIPPER_ZERO...

В нем указаны размеры и другая полезная информация. Так что я не знаю, какие размеры вы ищете, есть упоминания на странице 4 этого документа

Там же указаны дополнительные размеры на странице 5, а также фотографии, начиная со страницы 22.

Этот документ был составлен китайской лабораторией, отвечающей за проверку безопасности батареи, используемой в устройстве flipper zero.

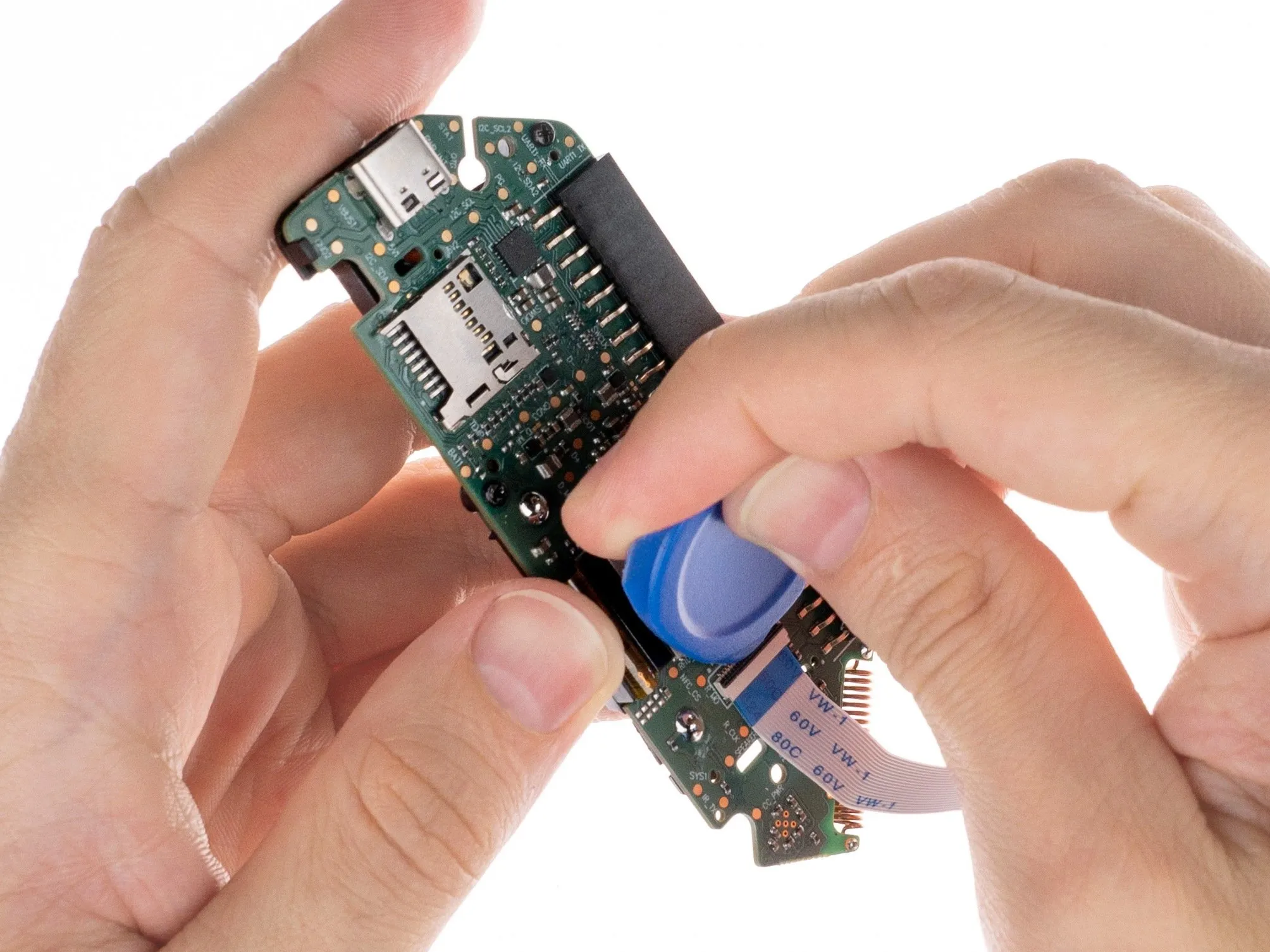

Шаг 24 Извлечение ленточного кабеля

• С помощью пластикового медиатора поднимите защелку вверх, чтобы разблокировать разъем.

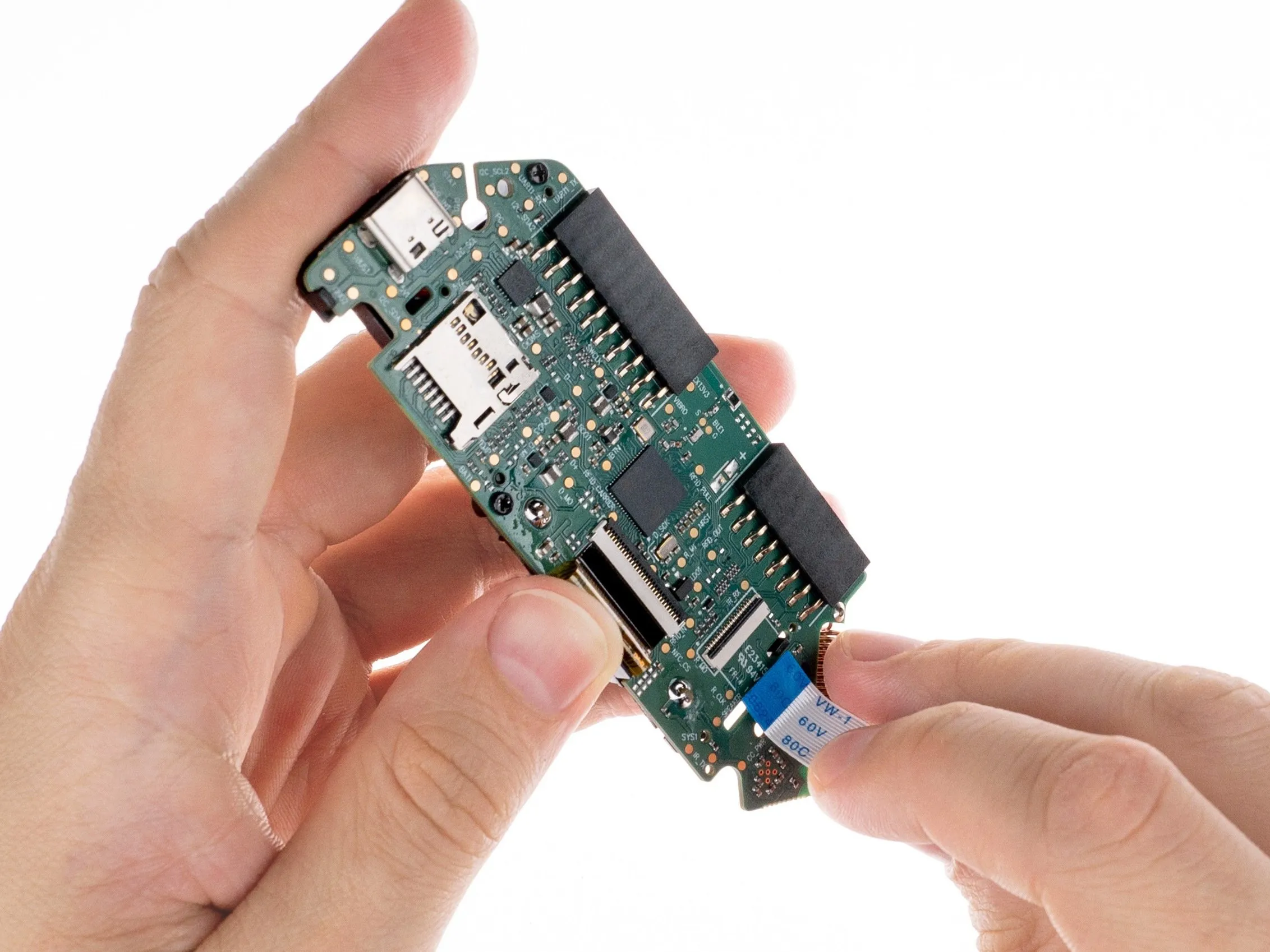

Шаг 25 Извлеките ленточный кабель

• Вытяните плоский кабель.

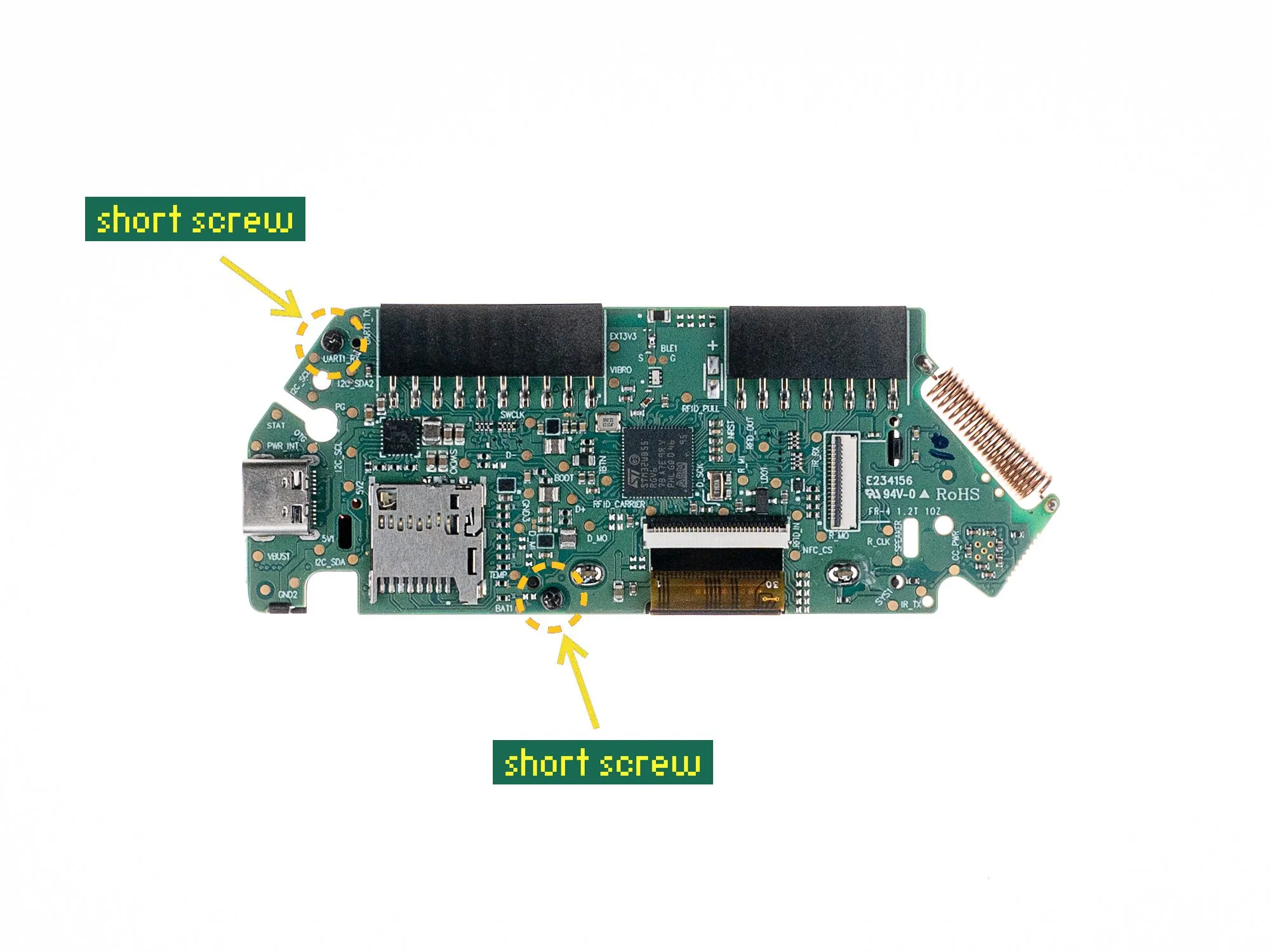

Шаг 26 Открутите корпус кнопки

• Открутите два коротких винта, удерживающих шасси кнопок, с помощью отвертки PH0.

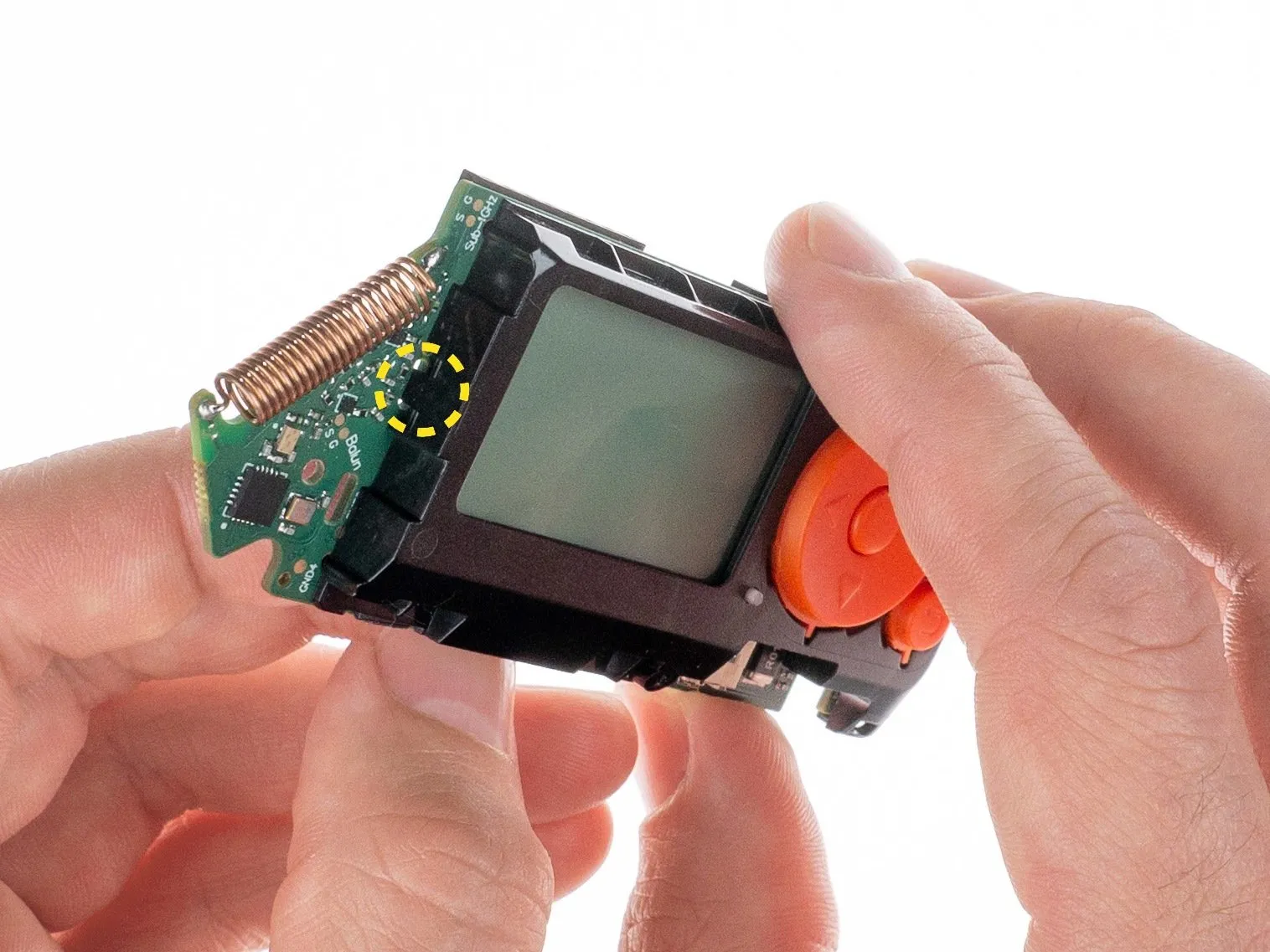

Шаг 27 Отделите шасси кнопки

• Чтобы отсоединить шасси кнопок от платы, нажмите на защелку со стороны, показанной ниже.

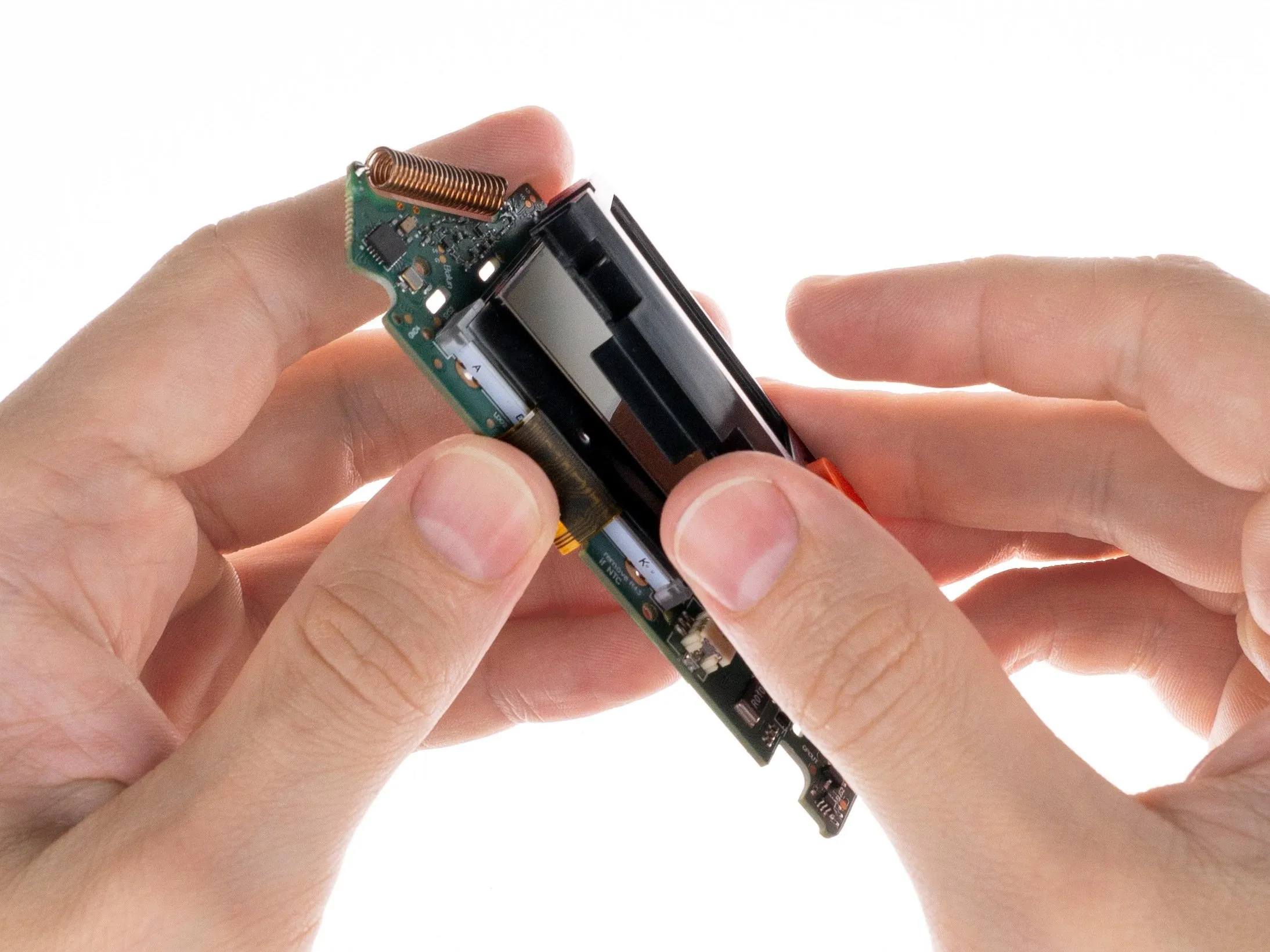

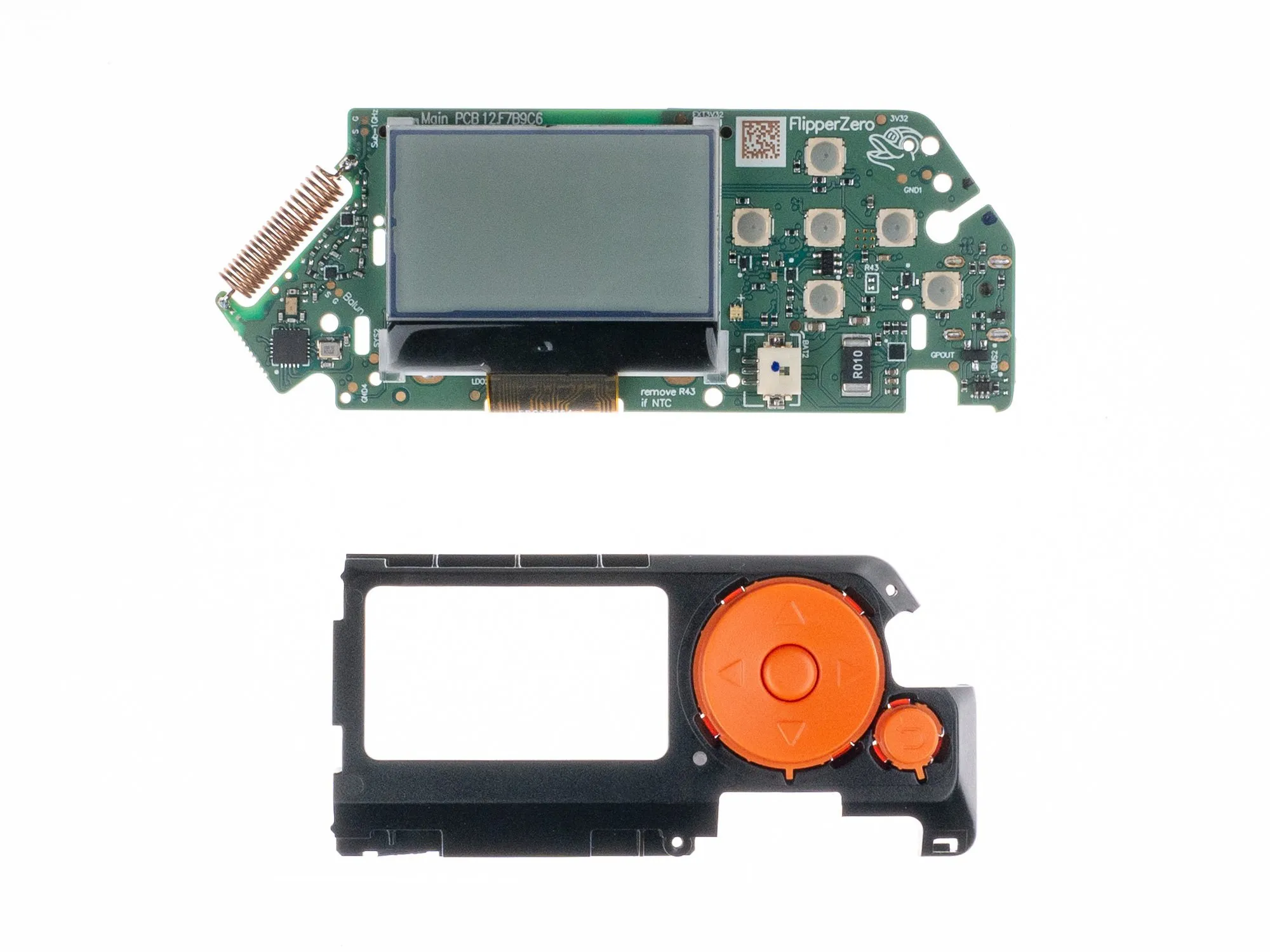

Шаг 28 Извлеките шасси кнопки

• Снимите шасси с кнопками.

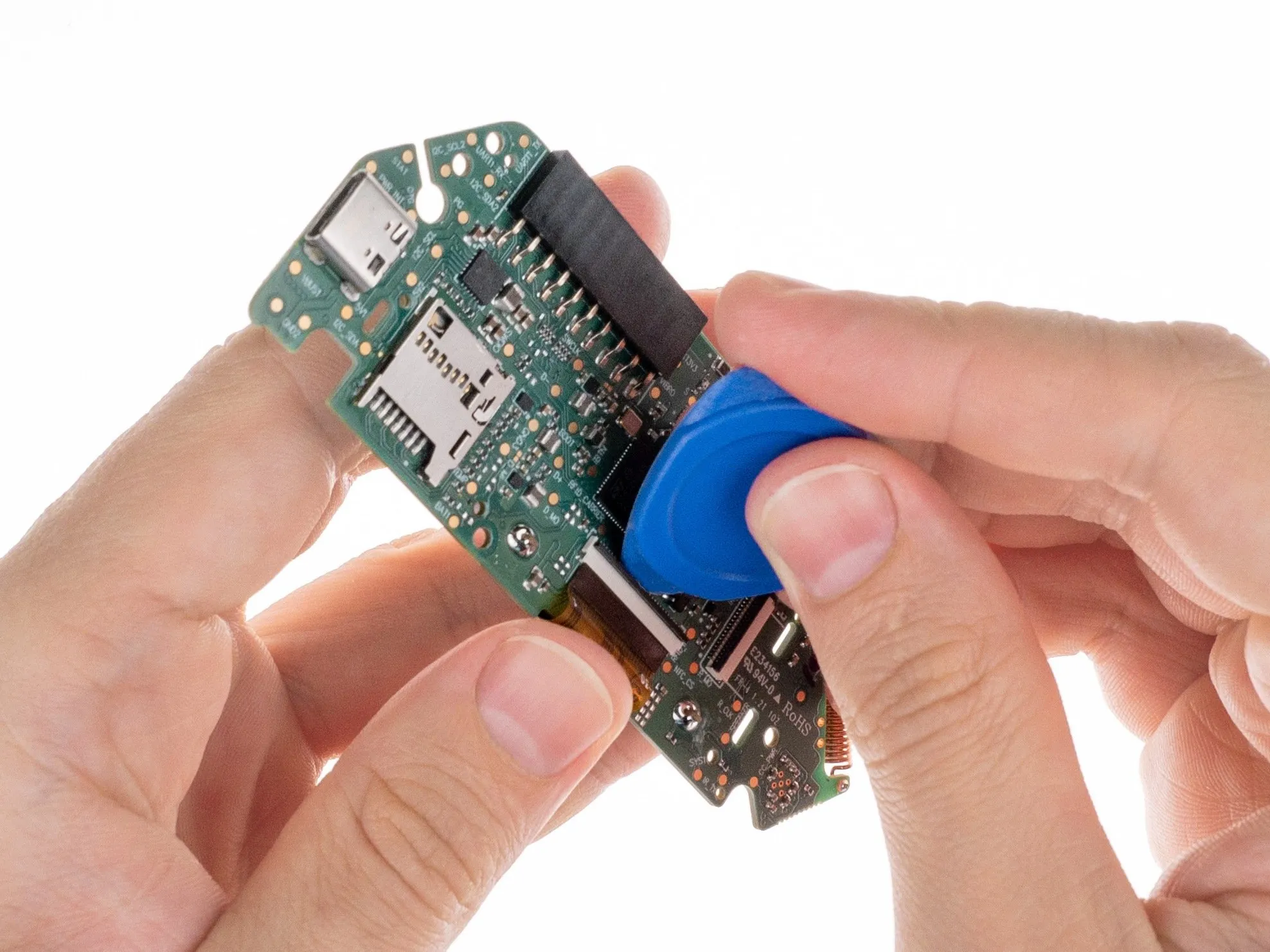

Шаг 29 Отсоедините экран

• Отсоедините ленточный кабель экрана от платы. С помощью пластиковой кирки поднимите защелку вверх, чтобы открыть замок.

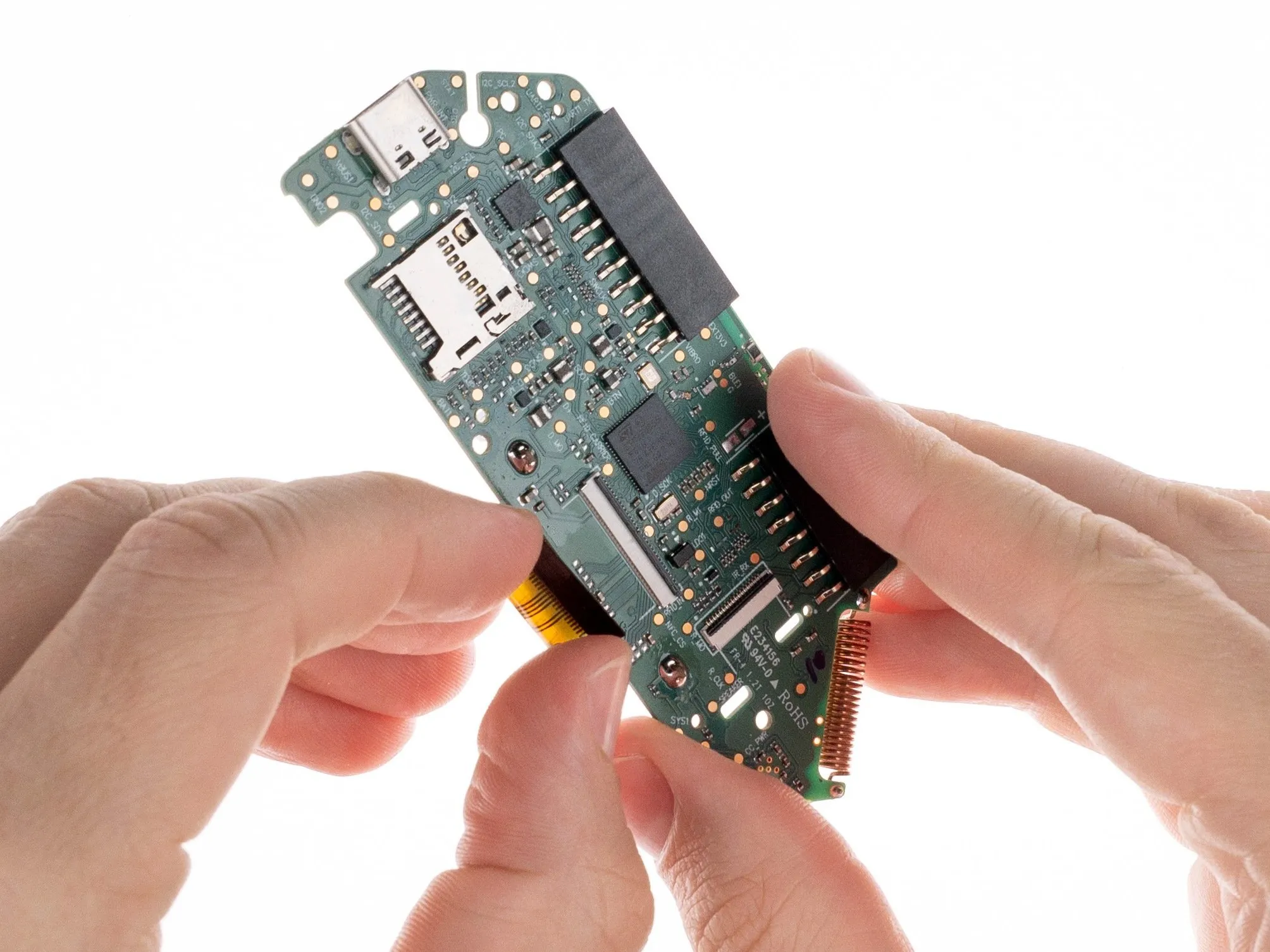

Шаг 30 Отсоедините экран

• Отсоедините кабель от платы.

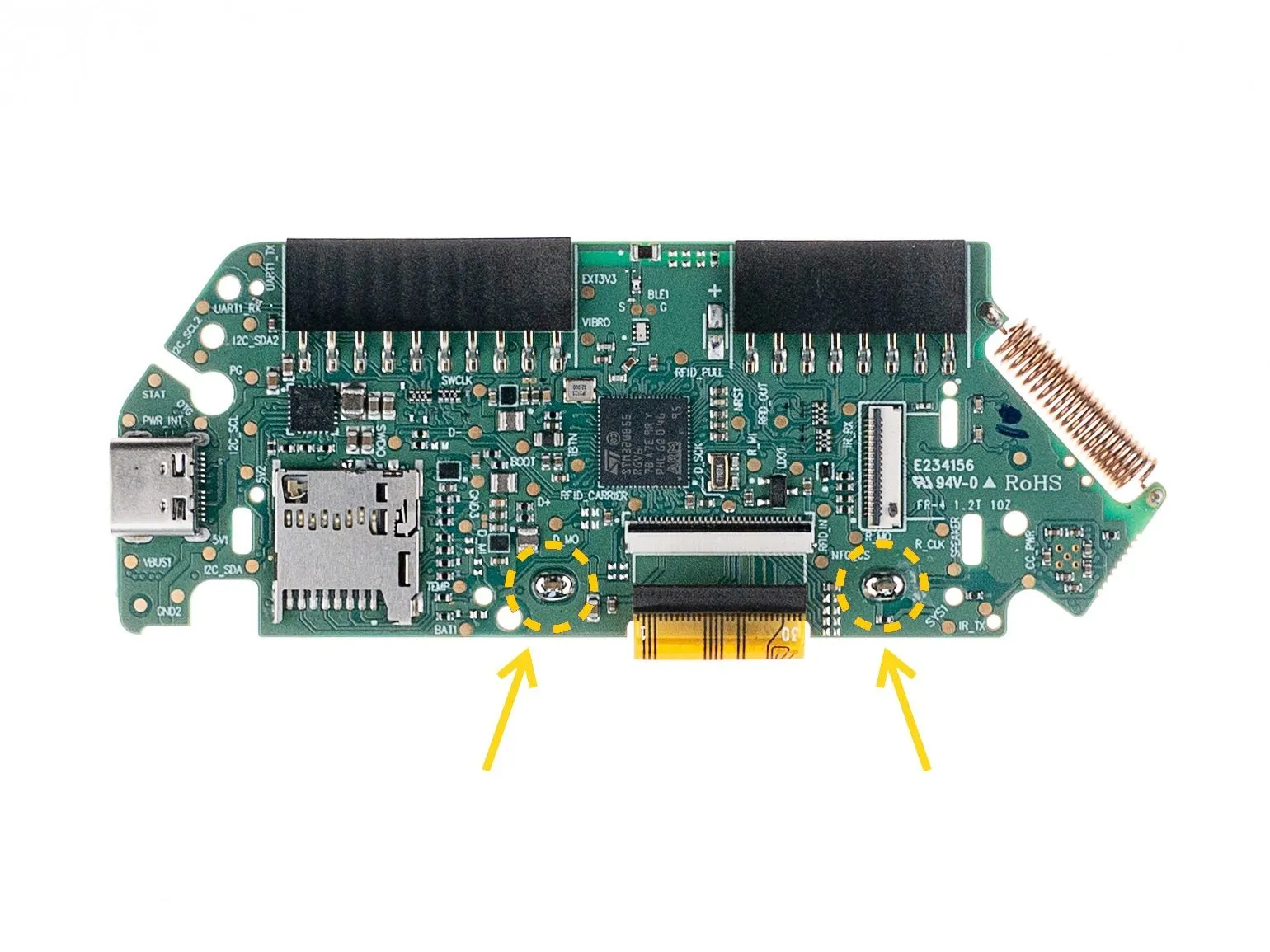

Шаг 31 Отпаяйте экран

• Чтобы снять экран, необходимо отпаять два контакта.

• Будьте осторожны во время этого шага, чтобы случайно не расплавить и не отпаять другие близлежащие компоненты.

Шаг 32 Извлеките кнопки

• Чтобы снять кнопки, необходимо освободить защелки.

• OK

• D-pad

• Назад

• Центральная кнопка (OK) снимается после кнопки навигации (D-pad).

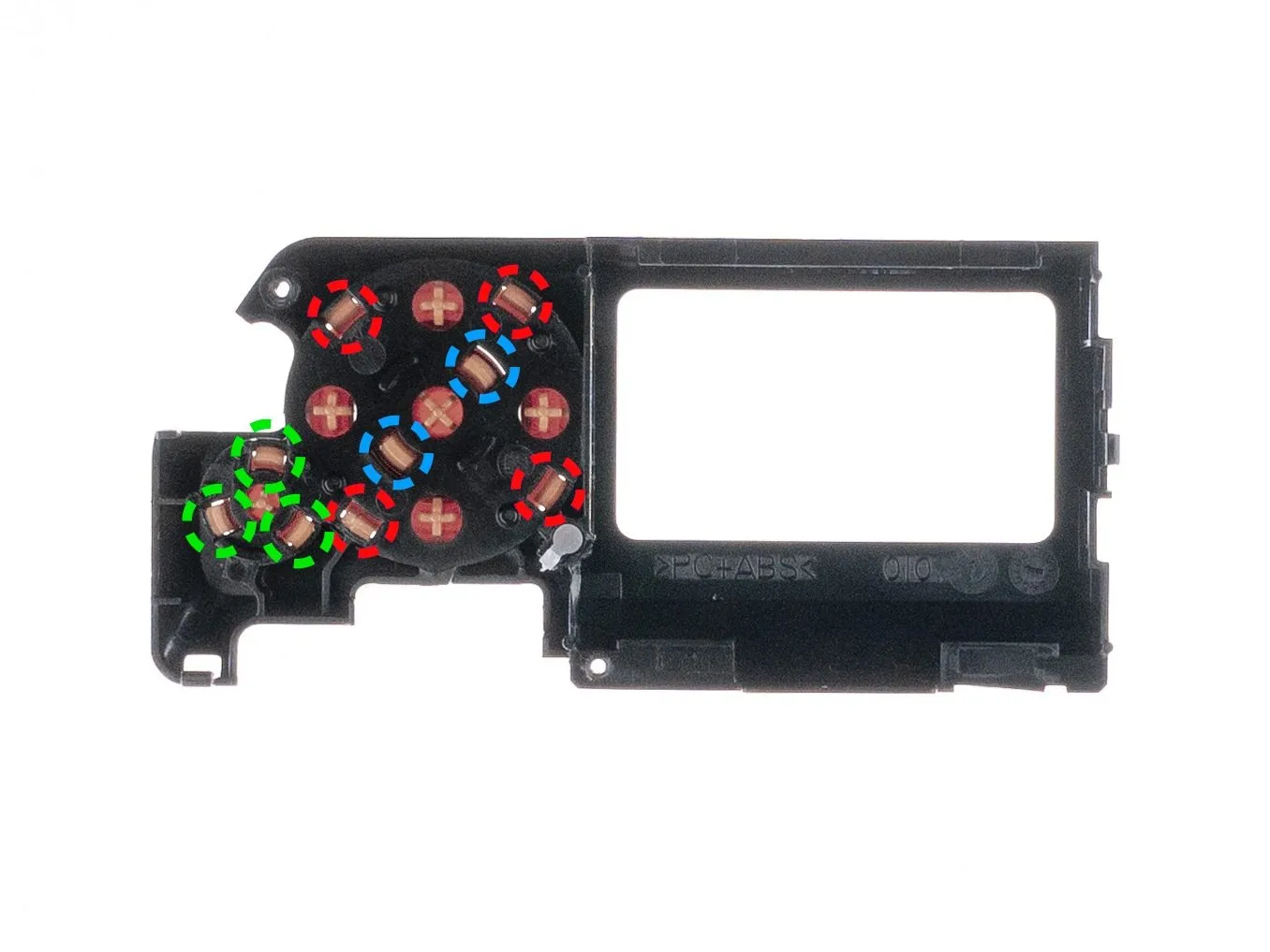

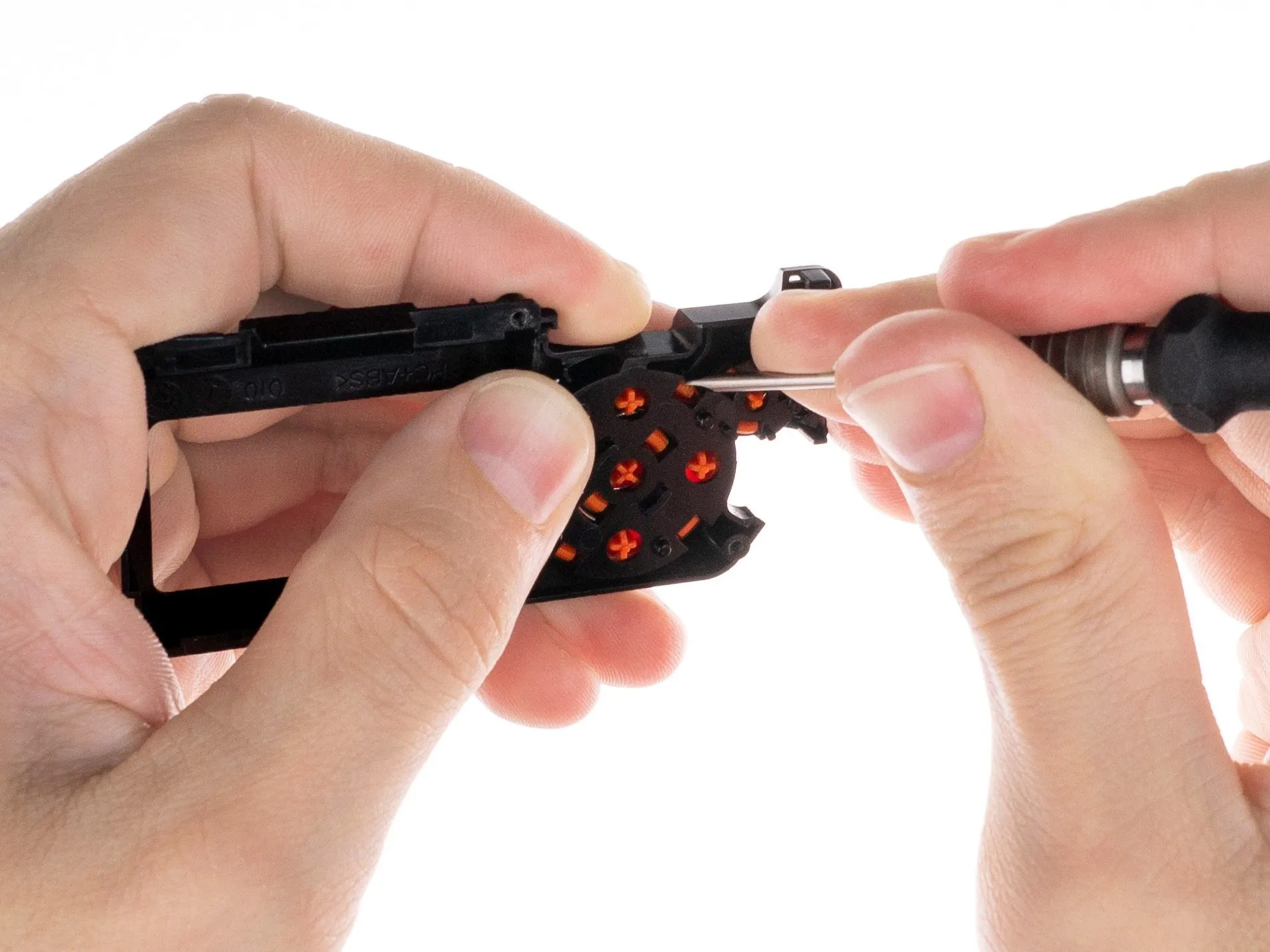

Шаг 33 Снятие кнопок

• Освободите защелки с помощью плоской отвертки. Будьте осторожны с пружинами под кнопками.

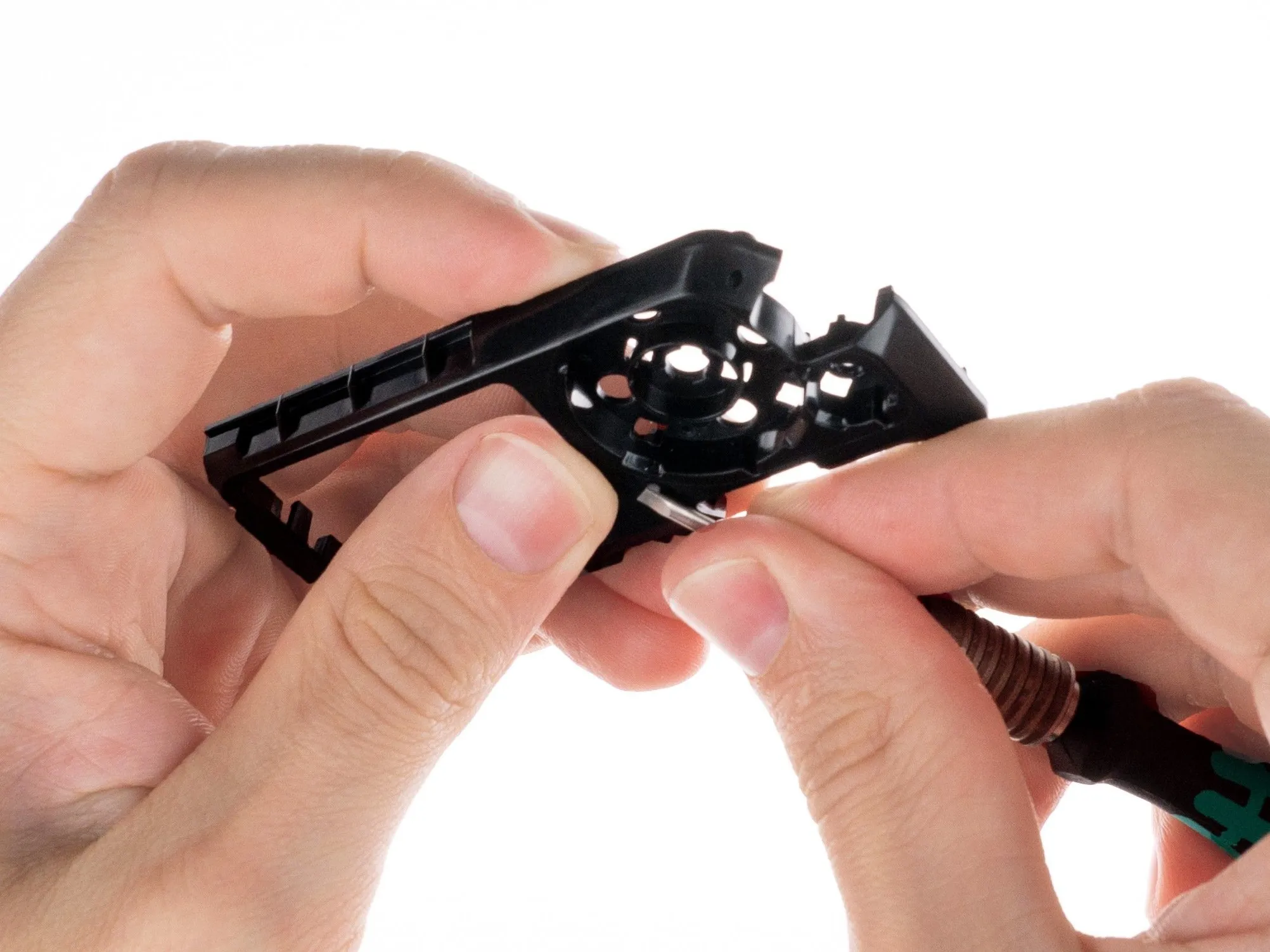

Шаг 34 Извлеките световод

• С помощью плоской отвертки отсоедините световод от корпуса.

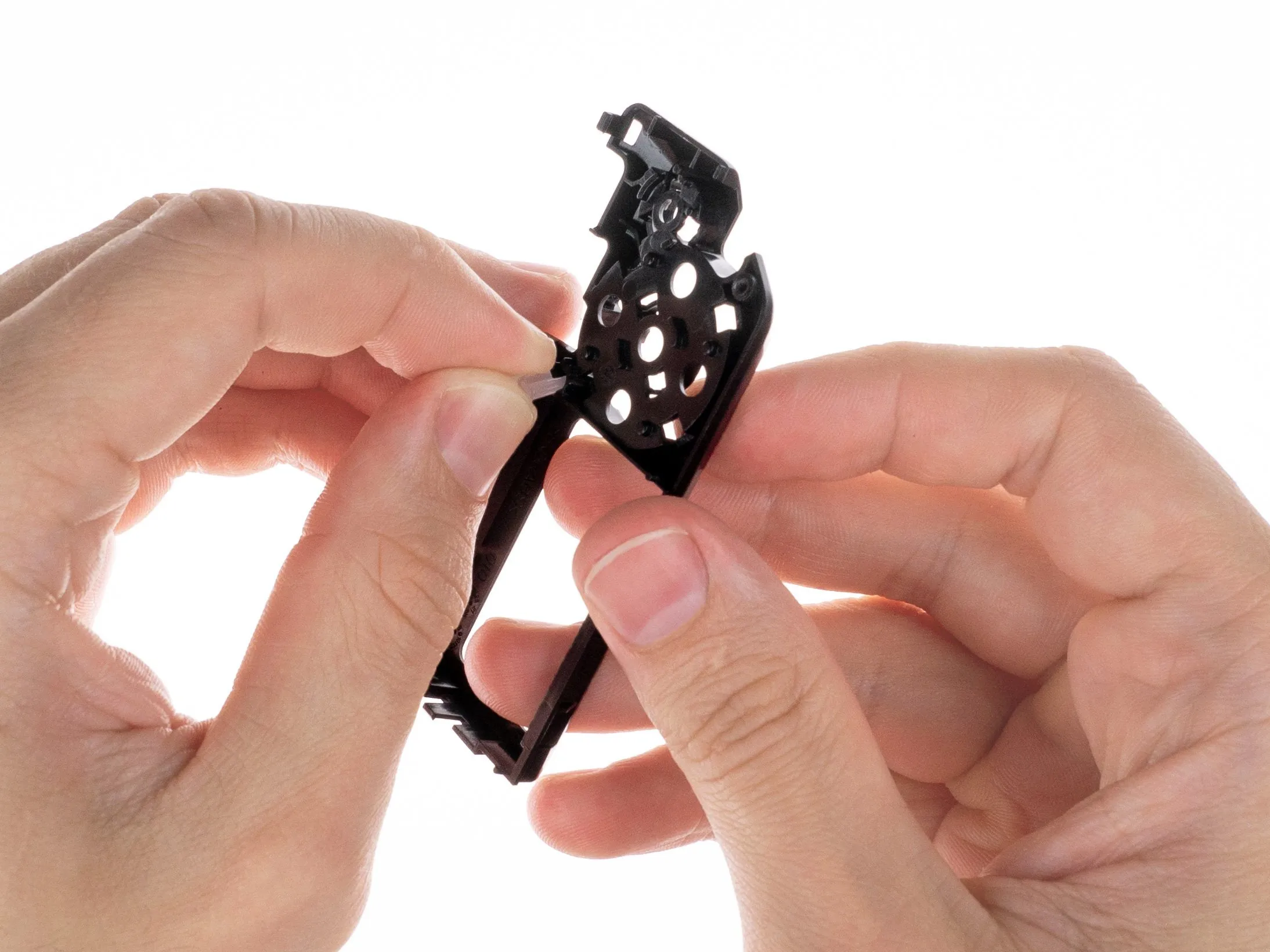

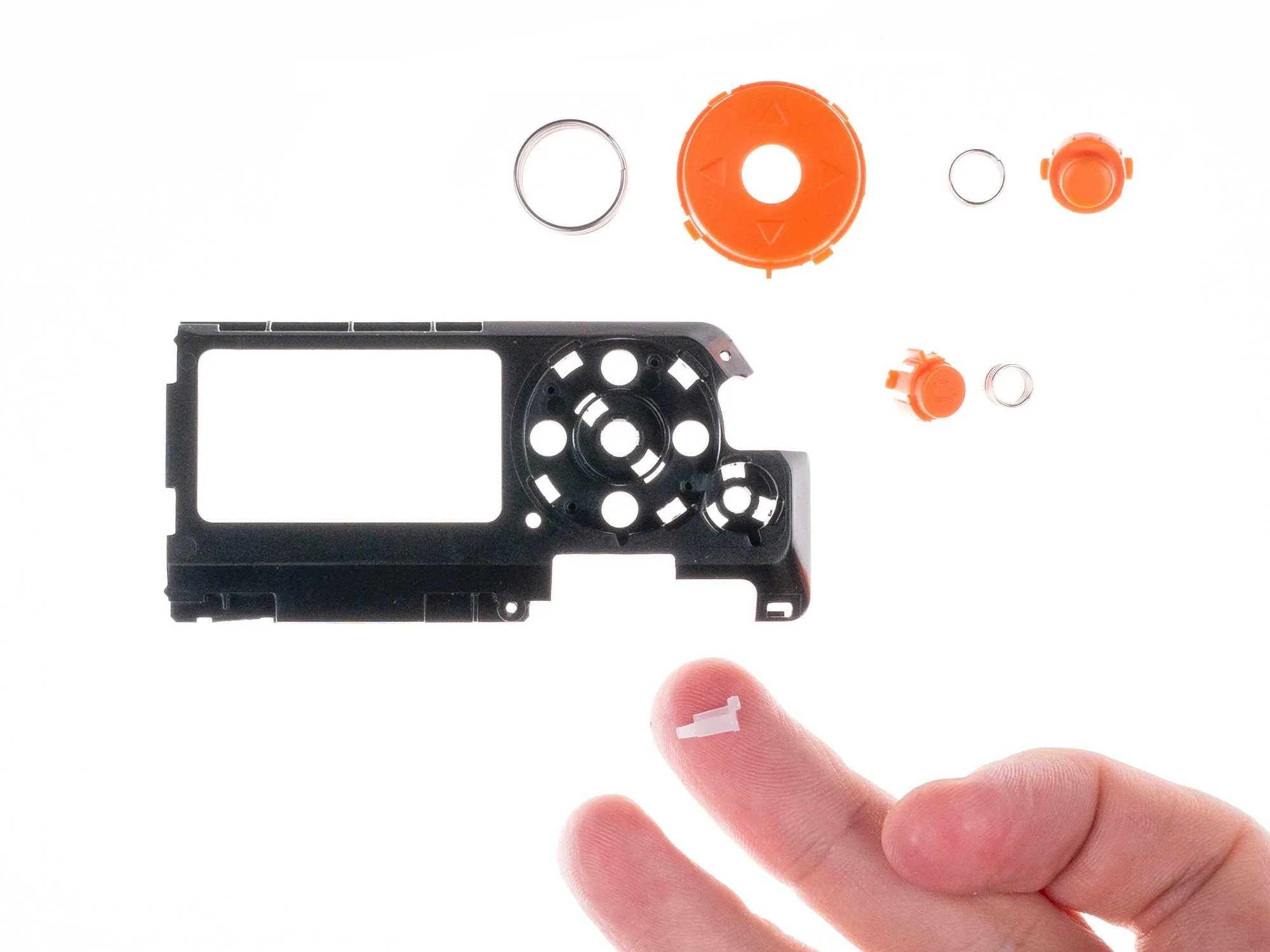

Шаг 35 Извлеките световод

• Вытащите световод из внутренней части корпуса.

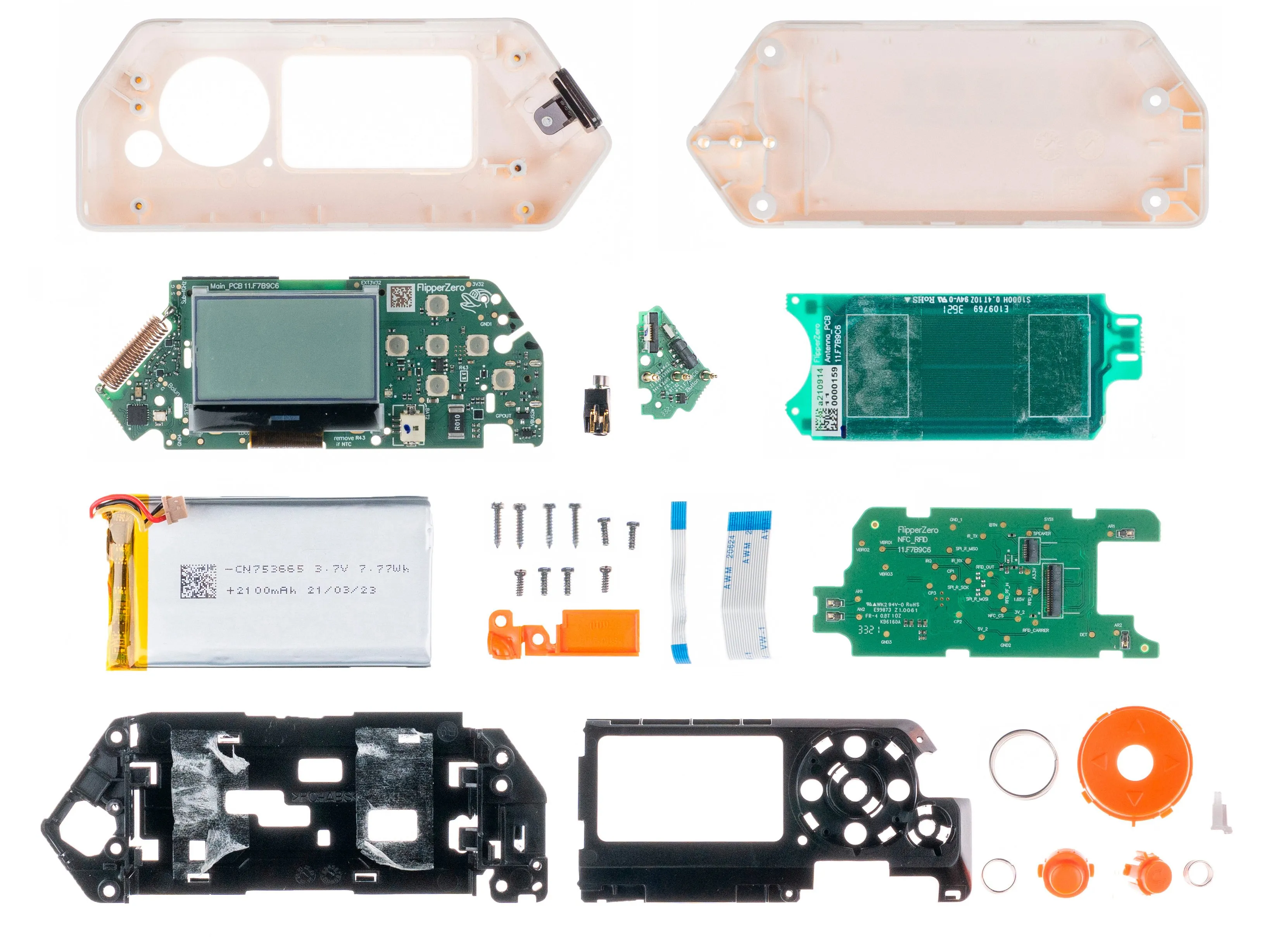

Шаг 36 Финишная обработка

• Здесь вы можете увидеть все детали, разложенные вместе.

Комментарии к статье

Будьте осторожны с этими винтами. Они не очень хорошего качества и легко выкручиваются.

Да, я столкнулся с той же проблемой. Винт, крепящий мою плату ИК/iButton, сломался пополам! Я не могу удалить нижнюю часть, так как она находится вровень с сокетом, но плата, кажется, в порядке без него и все еще на месте, так как шасси поддерживает ее. Мне все еще нужно найти способ вытащить ее :)
