Быстрый разбор промышленной тепловизионной камеры Flir A600; для общего ознакомления. Модель десятилетней давности с еще более старыми внутренними деталями.

Первый раз использую эту платформу. Выложенные изображения получились более обрезанными, чем хотелось бы.

Что вам понадобится

Инструменты

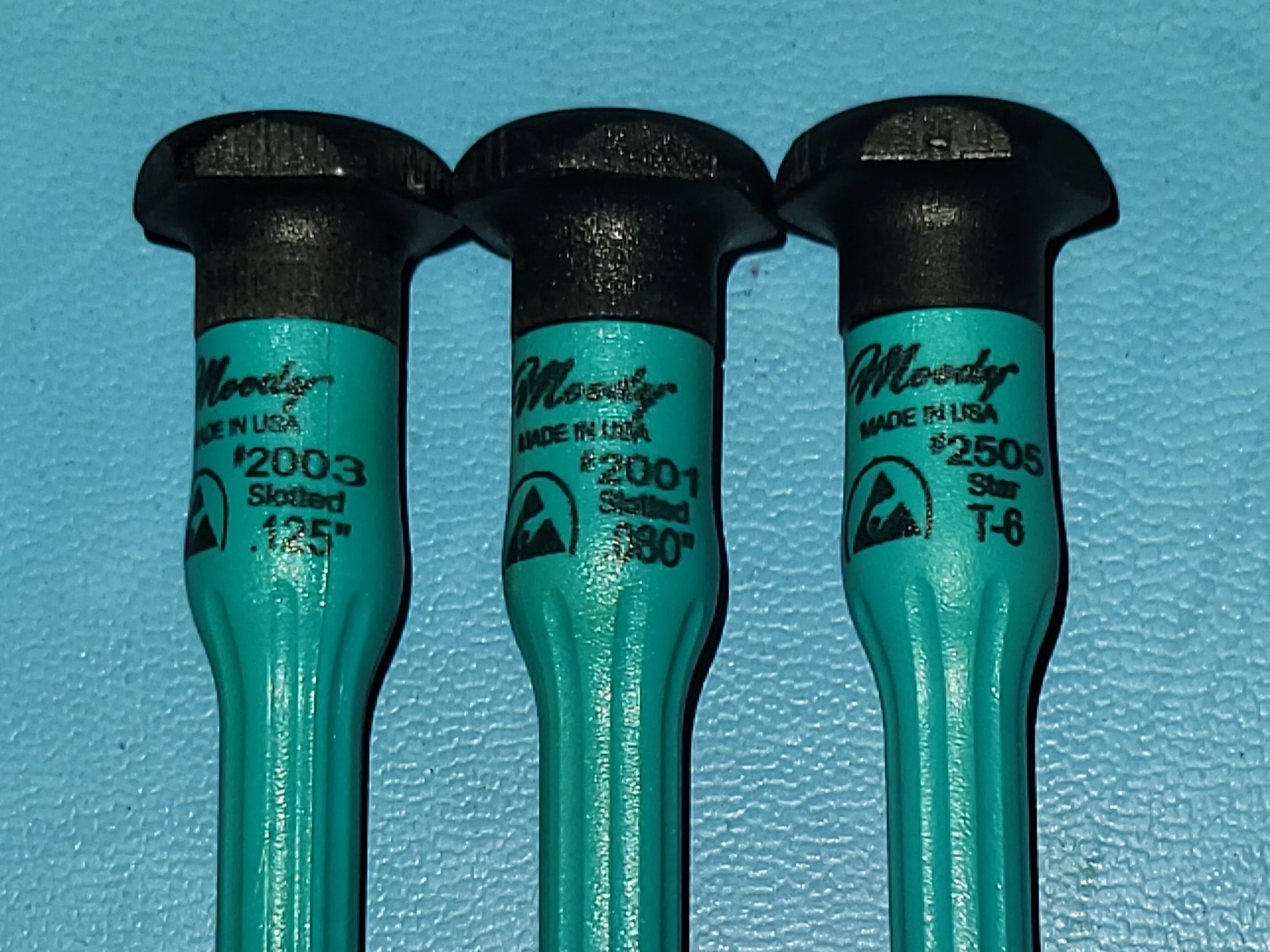

  • Отвертка T6 Torx
    Отвертка T6 Torx | Источник - ifixit.com

Шаг 1 Разборка Flir A600

Flir A600 Teardown, Flir A600 Teardown: шаг 1, изображение 1 из 2
Flir A600 Teardown, Flir A600 Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Flir A600 Teardown, Flir A600 Teardown: шаг 1, изображение 2 из 2
Flir A600 Teardown, Flir A600 Teardown: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Весь блок; все винты с моментом затяжки #6, плоские - только для перемещения.

Шаг 2

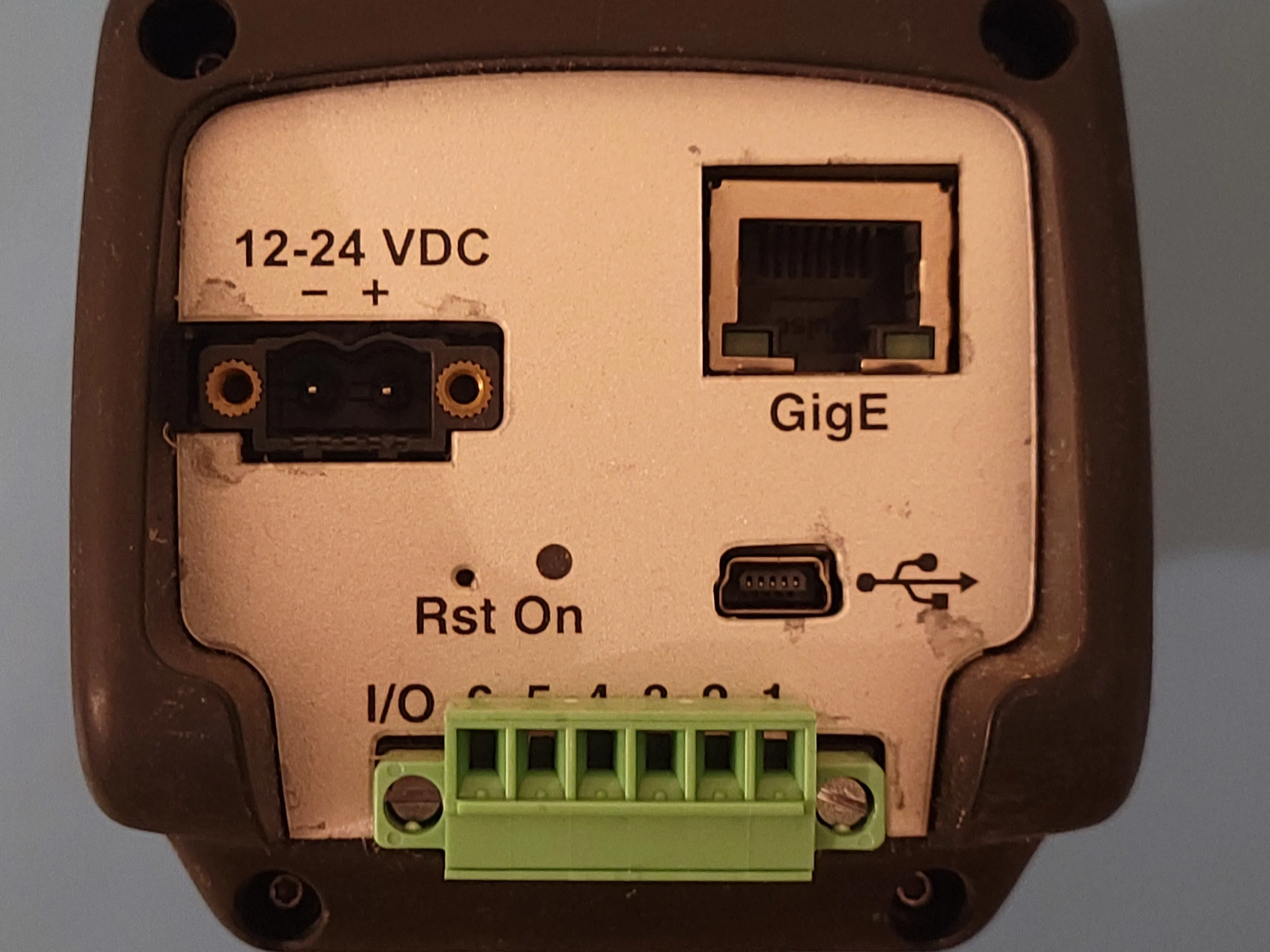

Разборка Flir A600: шаг 2, изображение 1 из 3
Flir A600 Teardown: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Flir A600 Teardown: шаг 2, изображение 2 из 3
Flir A600 Teardown: шаг 2, изображение 2 из 3 | Источник - ifixit.com

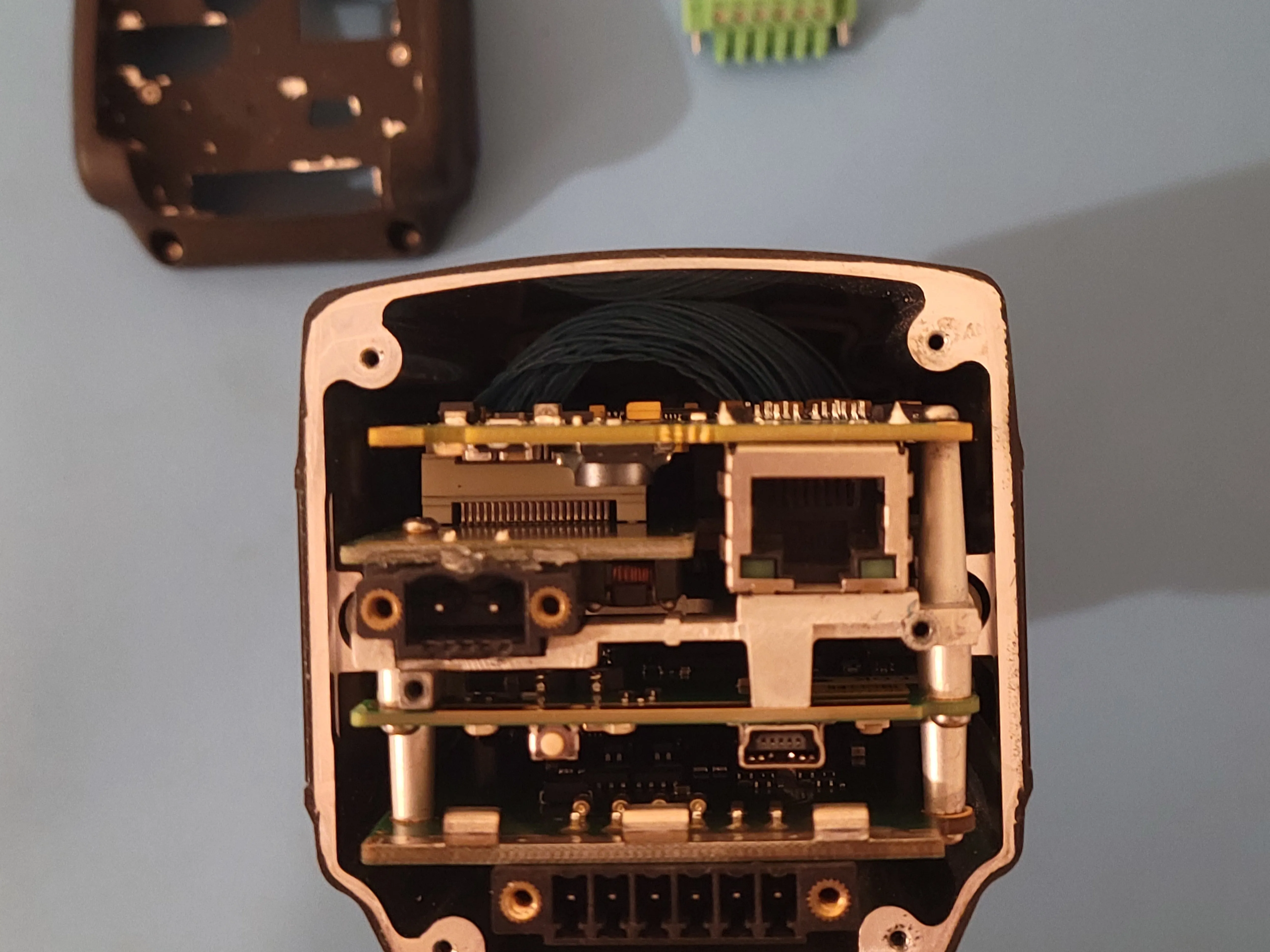

Flir A600 Teardown: шаг 2, изображение 3 из 3
Разборка Flir A600: шаг 2, изображение 3 из 3 | Источник - ifixit.com

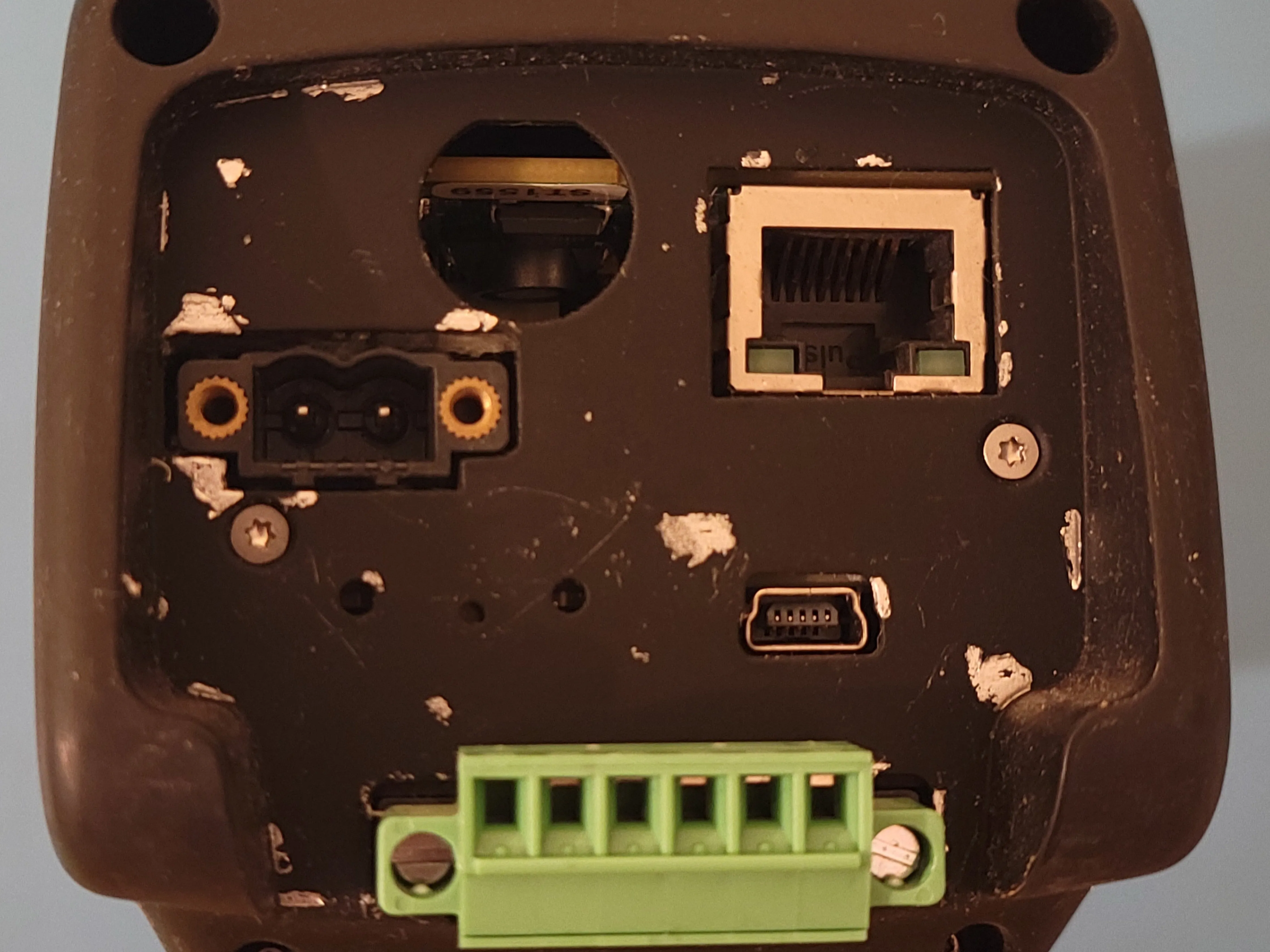

  • задняя крышка

Шаг 3

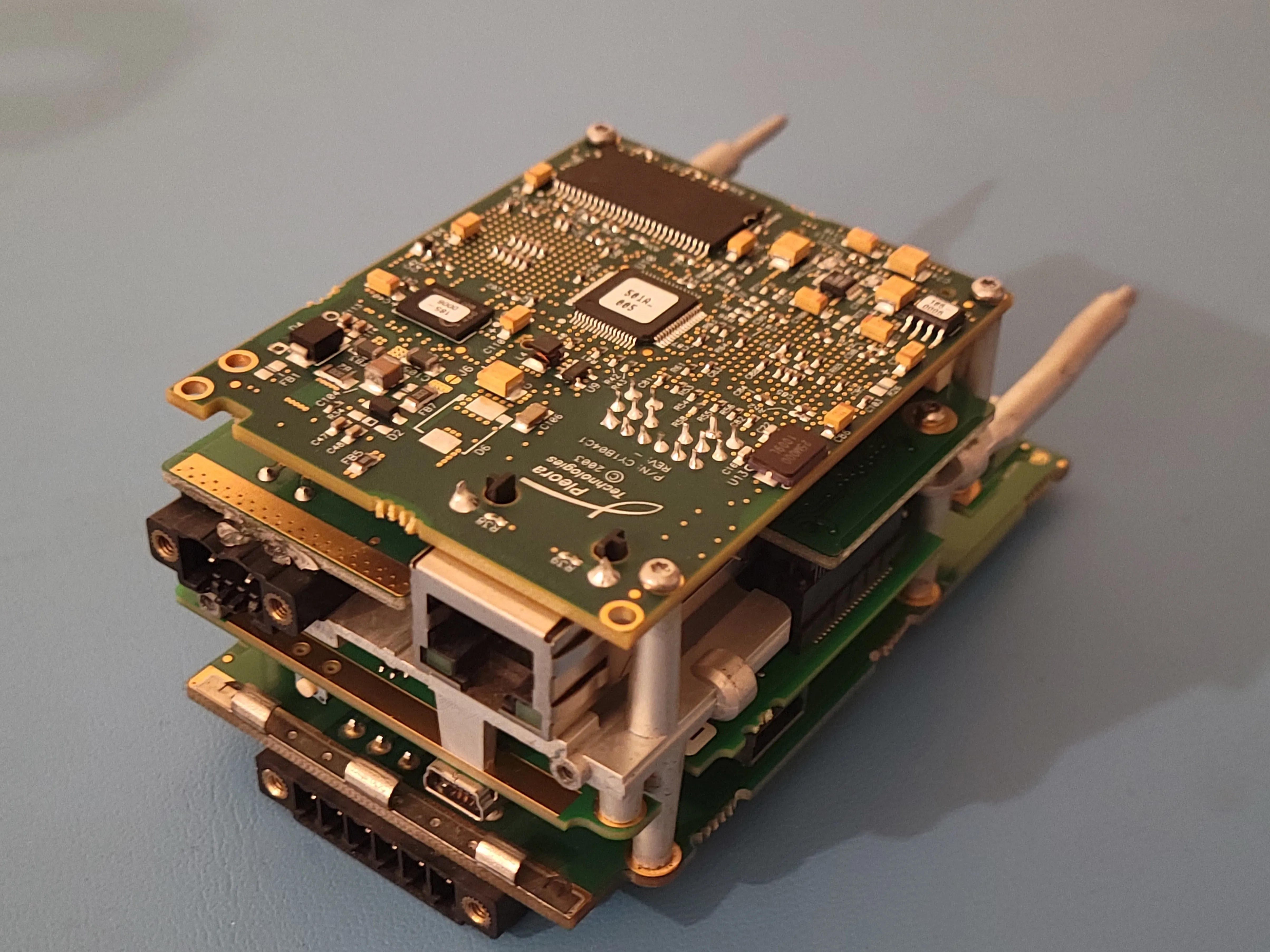

Разборка Flir A600: шаг 3, изображение 1 из 3
Разборка Flir A600: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Flir A600 Teardown: шаг 3, изображение 2 из 3
Flir A600 Teardown: шаг 3, изображение 2 из 3 | Источник - ifixit.com

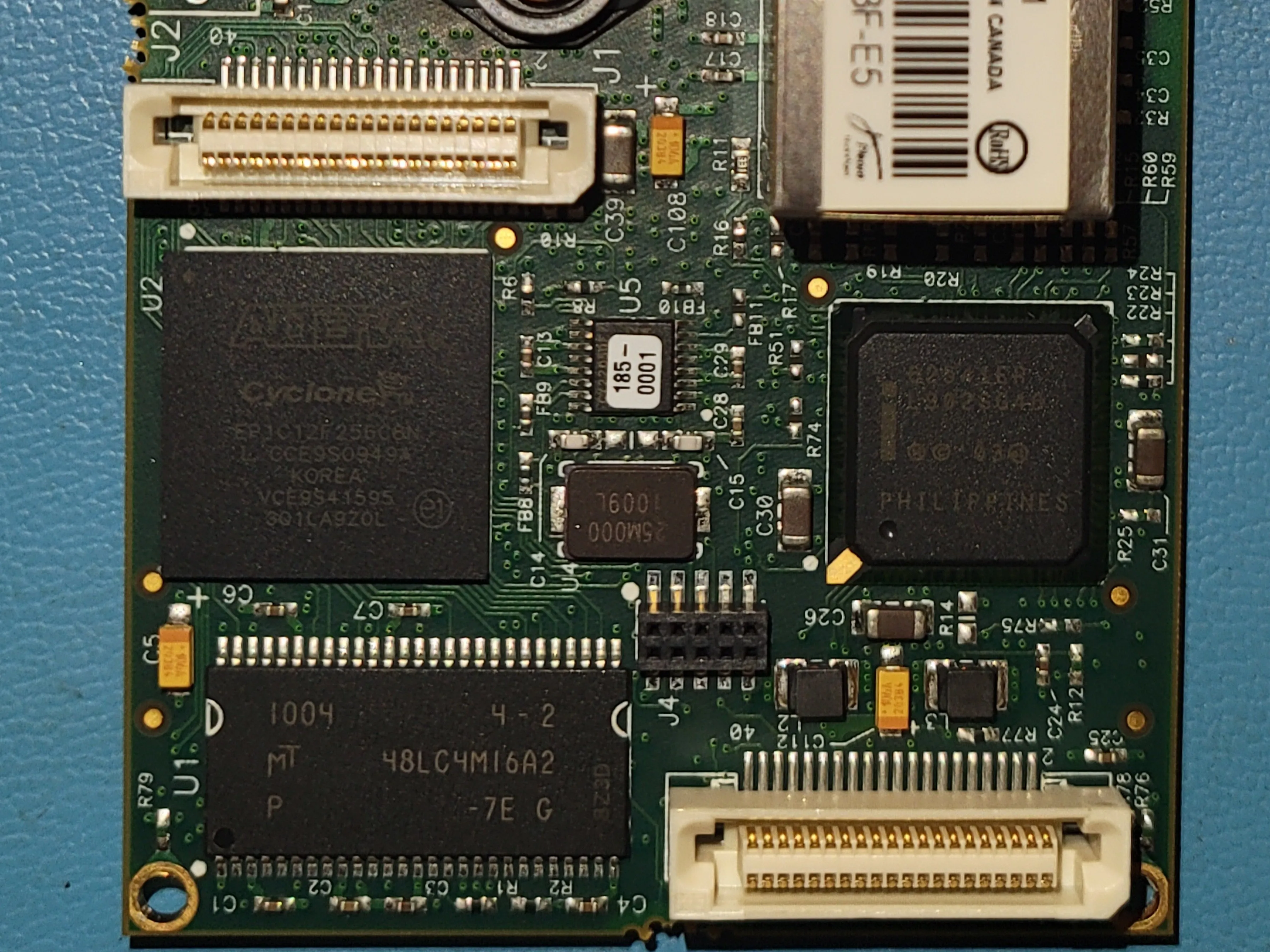

Flir A600 Teardown: шаг 3, изображение 3 из 3
Flir A600 Teardown: шаг 3, изображение 3 из 3 | Источник - ifixit.com

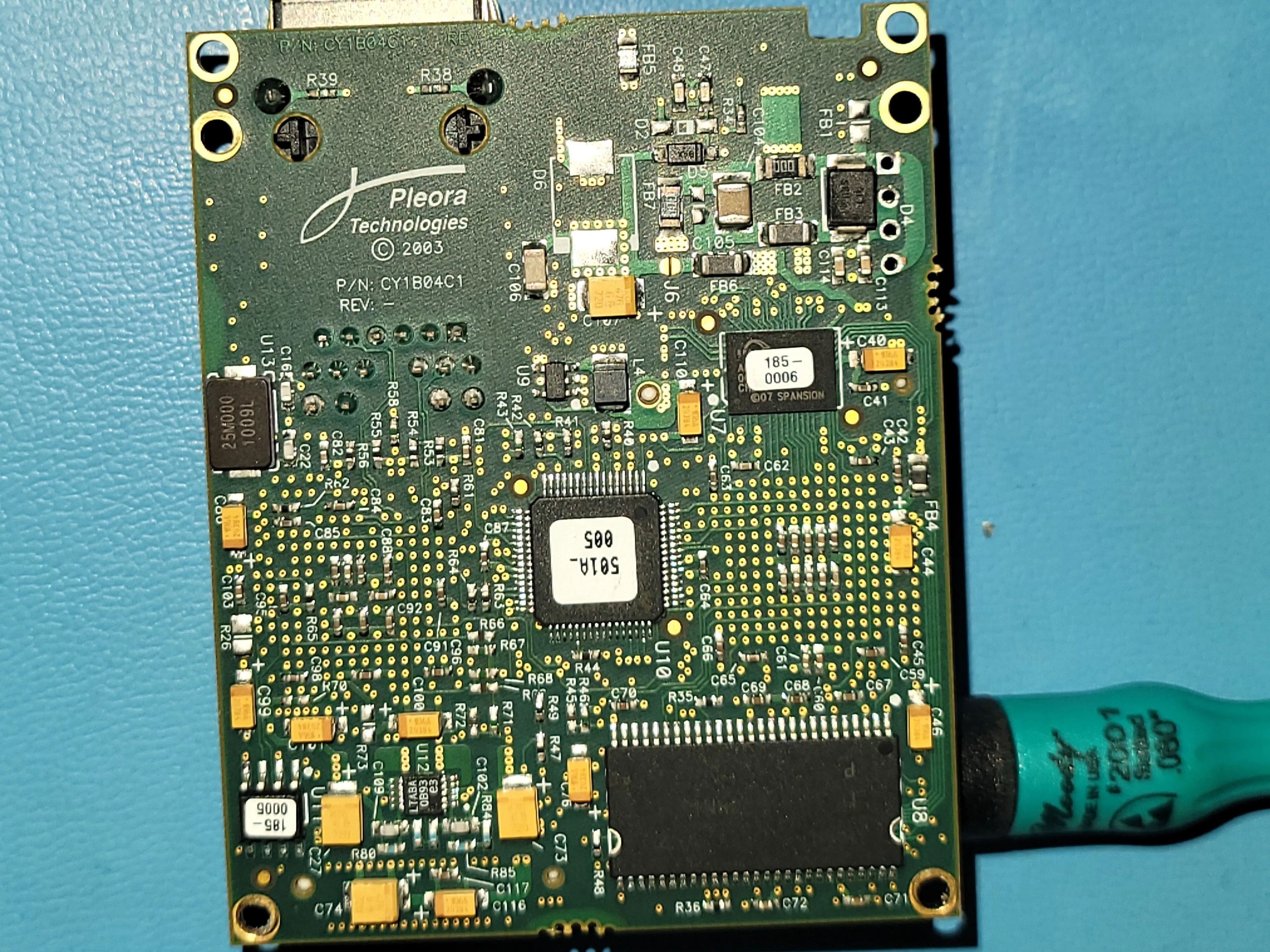

  • контрольная панель; я впервые работаю с этой платформой; обрезка - это проблема

Шаг 4

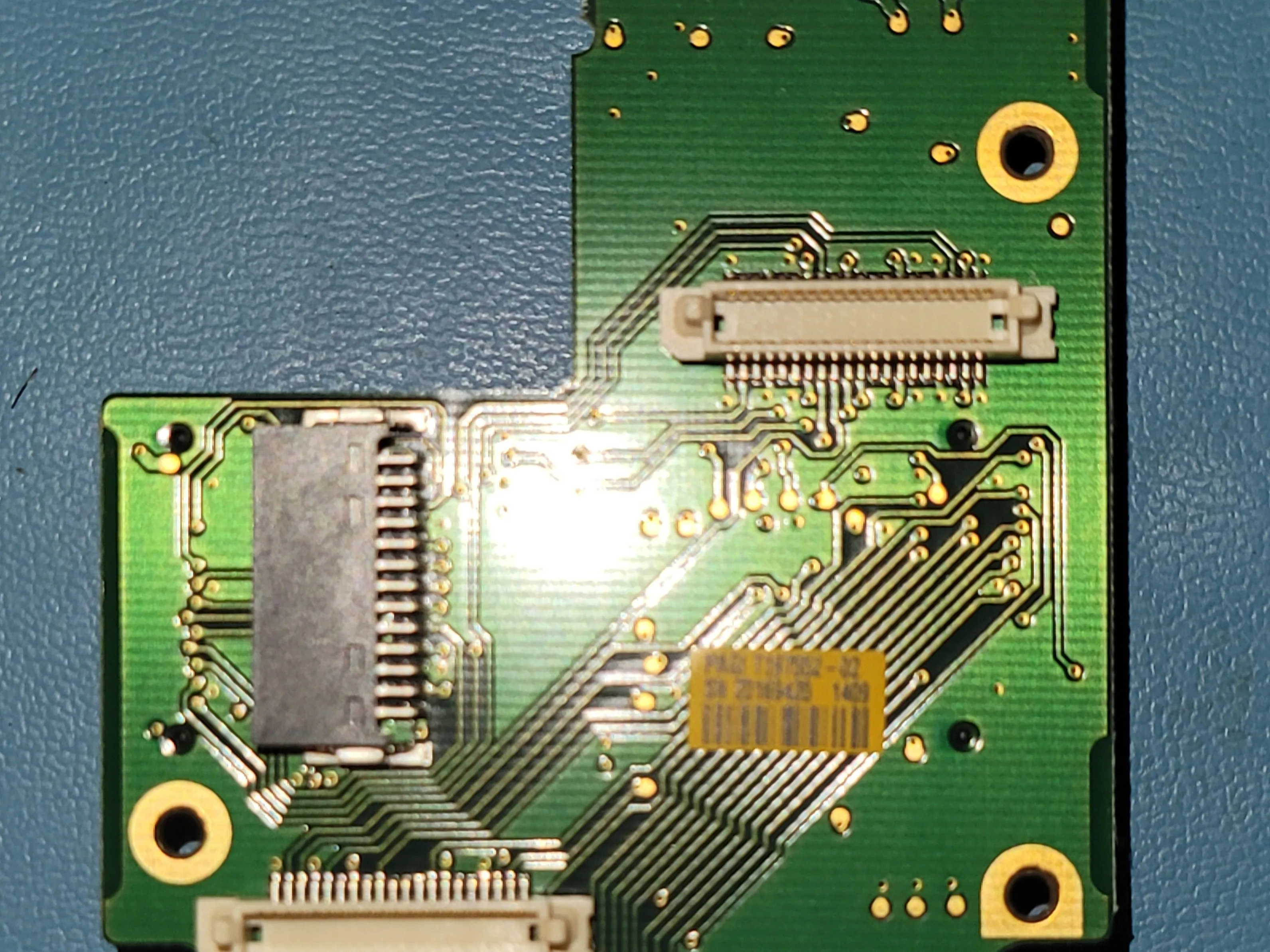

Flir A600 Teardown: шаг 4, изображение 1 из 2
Flir A600 Teardown: шаг 4, изображение 1 из 2 | Источник - ifixit.com
Flir A600 Teardown: шаг 4, изображение 2 из 2
Flir A600 Teardown: шаг 4, изображение 2 из 2 | Источник - ifixit.com

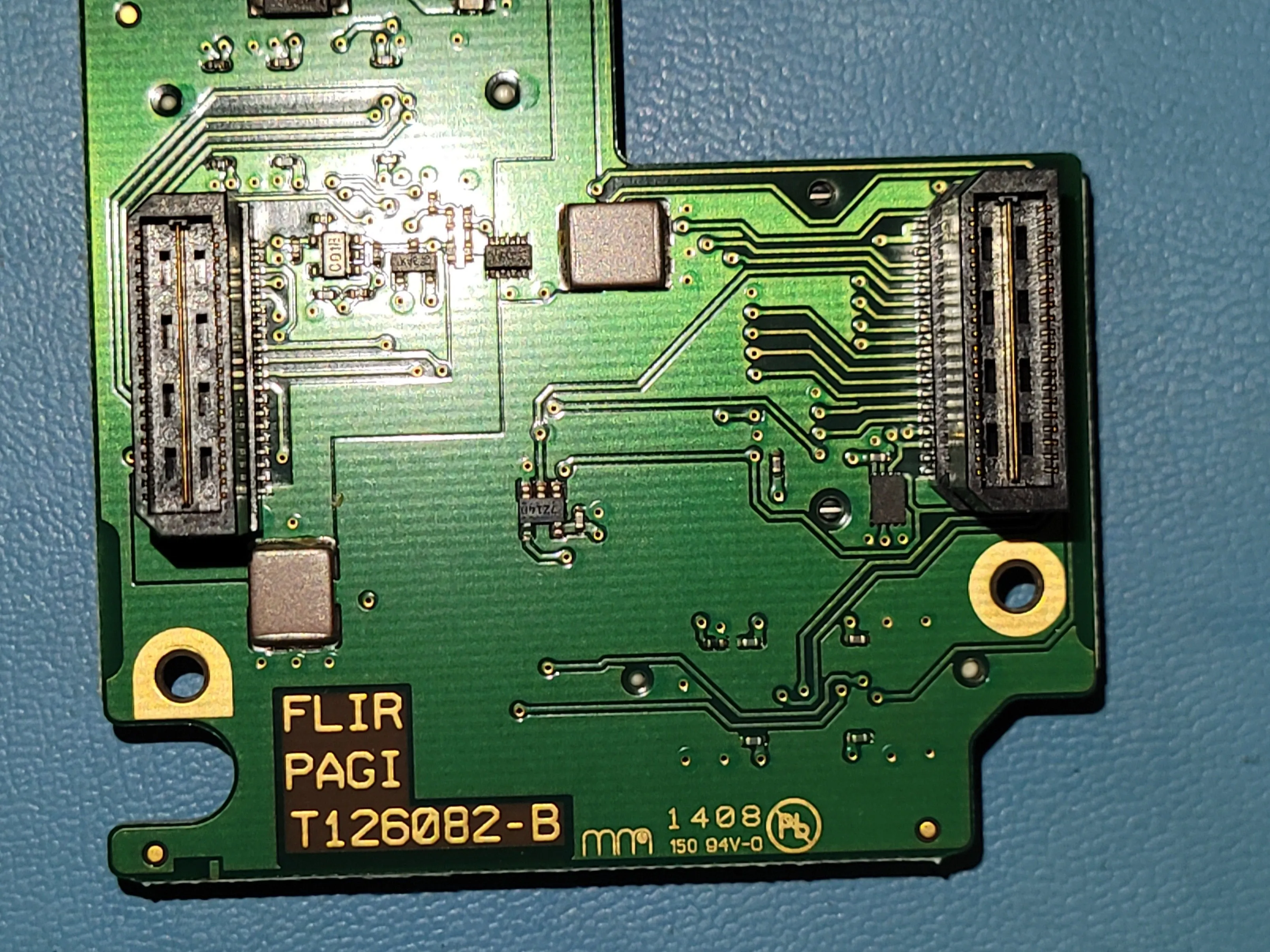

  • элементы блока питания

Шаг 5

Flir A600 Teardown: шаг 5, изображение 1 из 2
Flir A600 Teardown: шаг 5, изображение 1 из 2 | Источник - ifixit.com

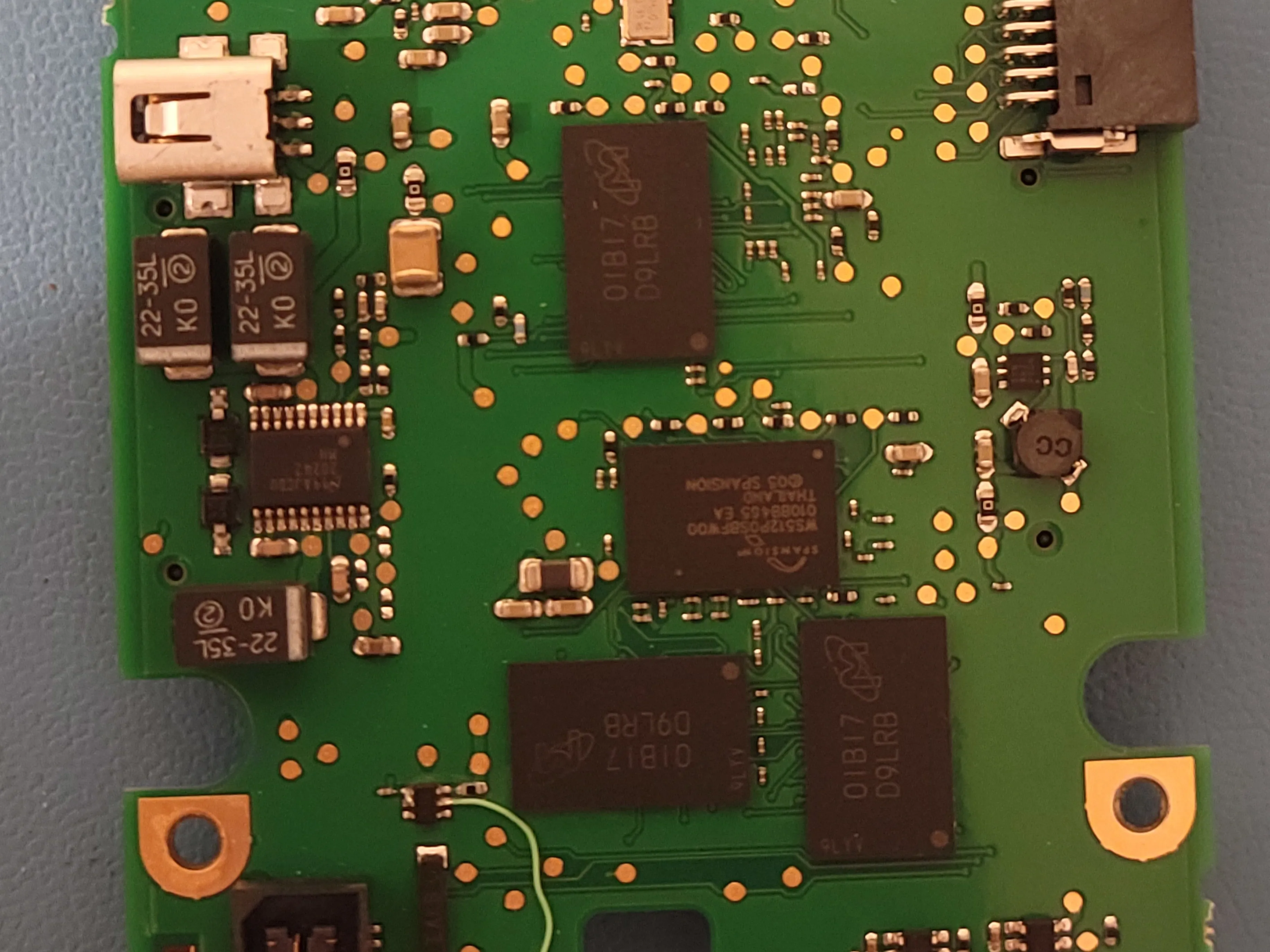

Flir A600 Teardown: шаг 5, изображение 2 из 2
Flir A600 Teardown: шаг 5, изображение 2 из 2 | Источник - ifixit.com

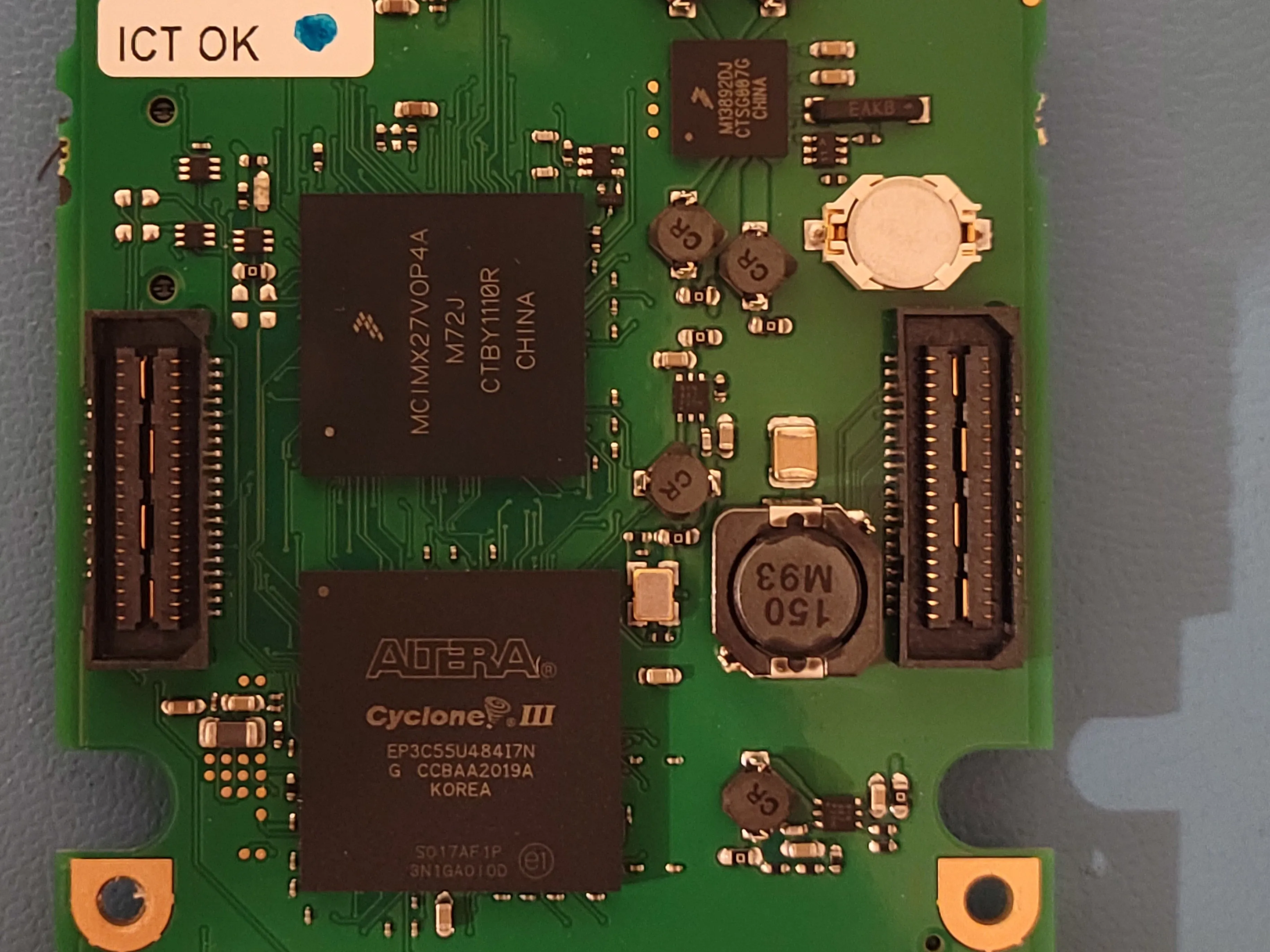

  • главная плата компьютера, больше проблем с кадрированием :/. все основные микросхемы на изображении.

Шаг 6

Flir A600 Teardown: шаг 6, изображение 1 из 2
Flir A600 Teardown: шаг 6, изображение 1 из 2 | Источник - ifixit.com
Flir A600 Teardown: шаг 6, изображение 2 из 2
Flir A600 Teardown: шаг 6, изображение 2 из 2 | Источник - ifixit.com

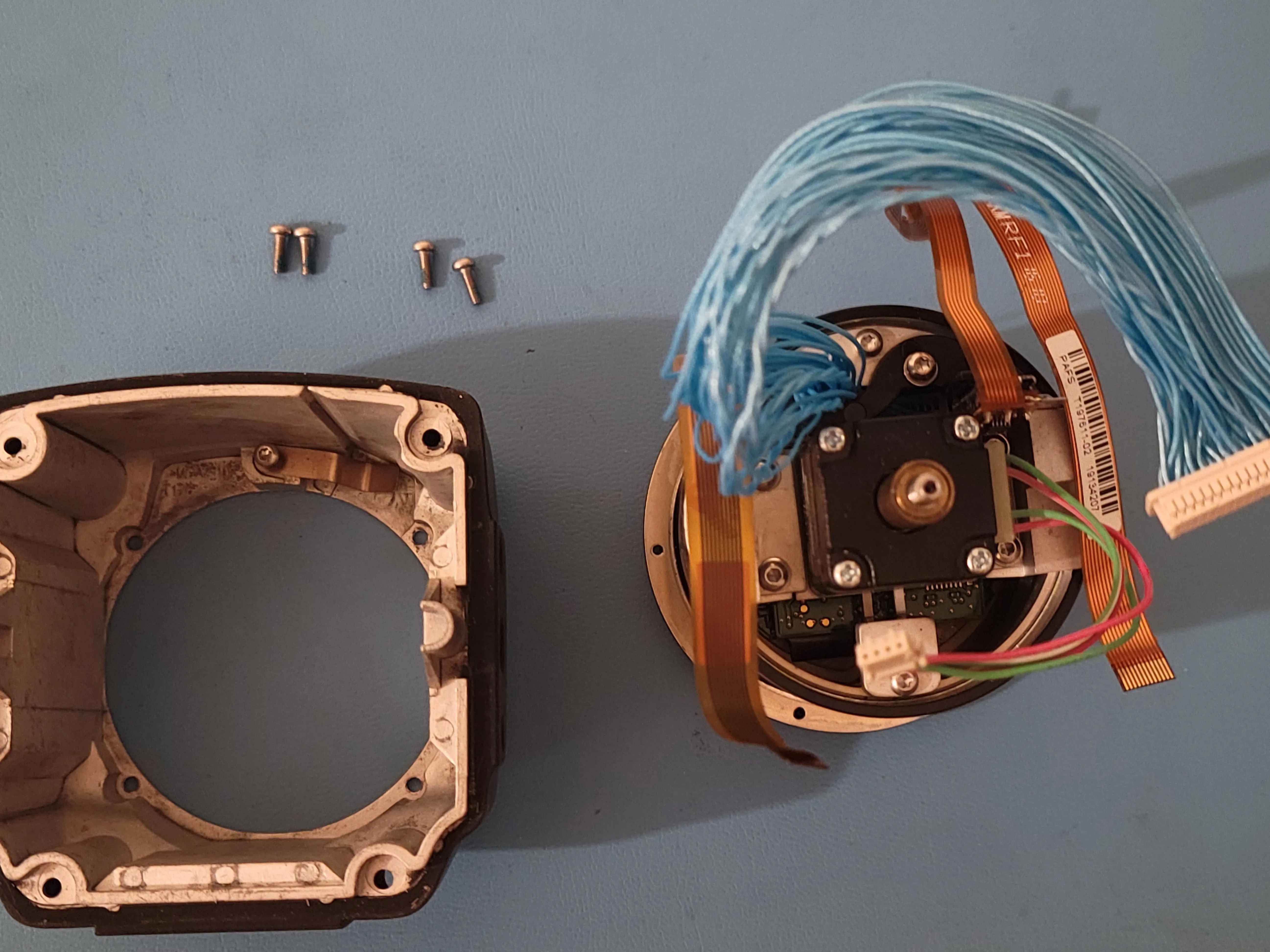

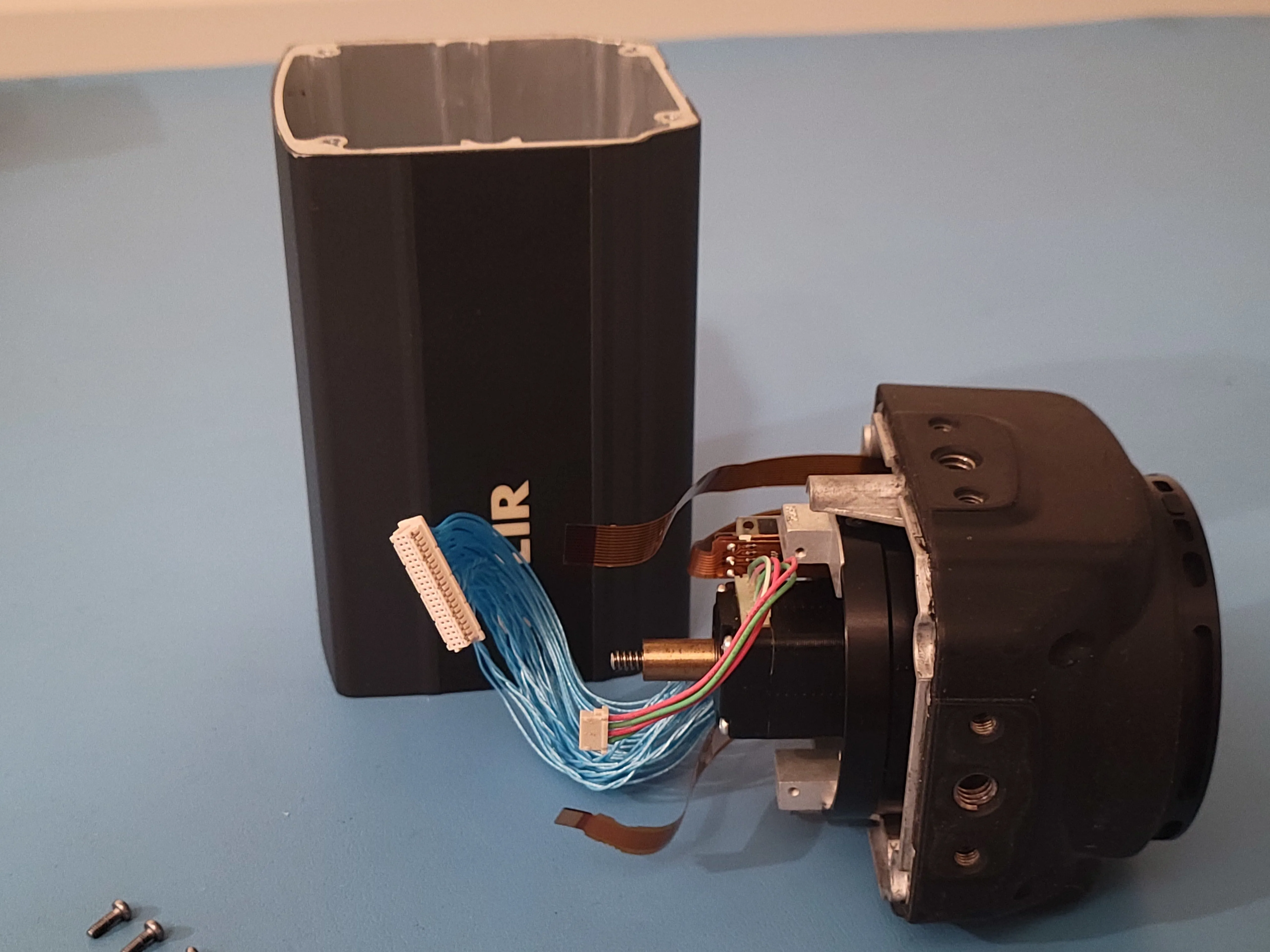

  • удаление оптического блока

Шаг 7

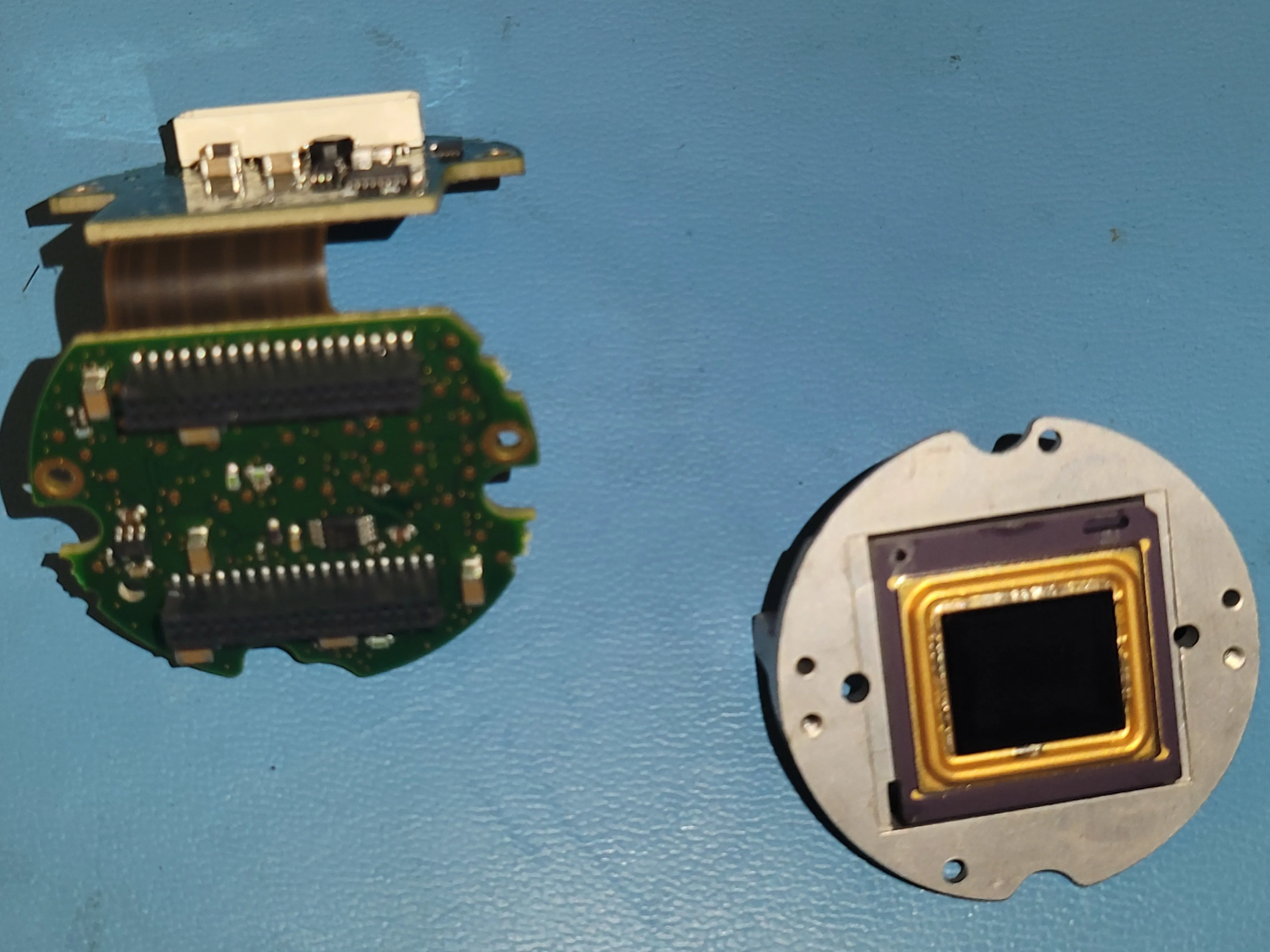

Flir A600 Teardown: шаг 7, изображение 1 из 3
Flir A600 Teardown: шаг 7, изображение 1 из 3 | Источник - ifixit.com
Flir A600 Teardown: шаг 7, изображение 2 из 3
Flir A600 Teardown: шаг 7, изображение 2 из 3 | Источник - ifixit.com

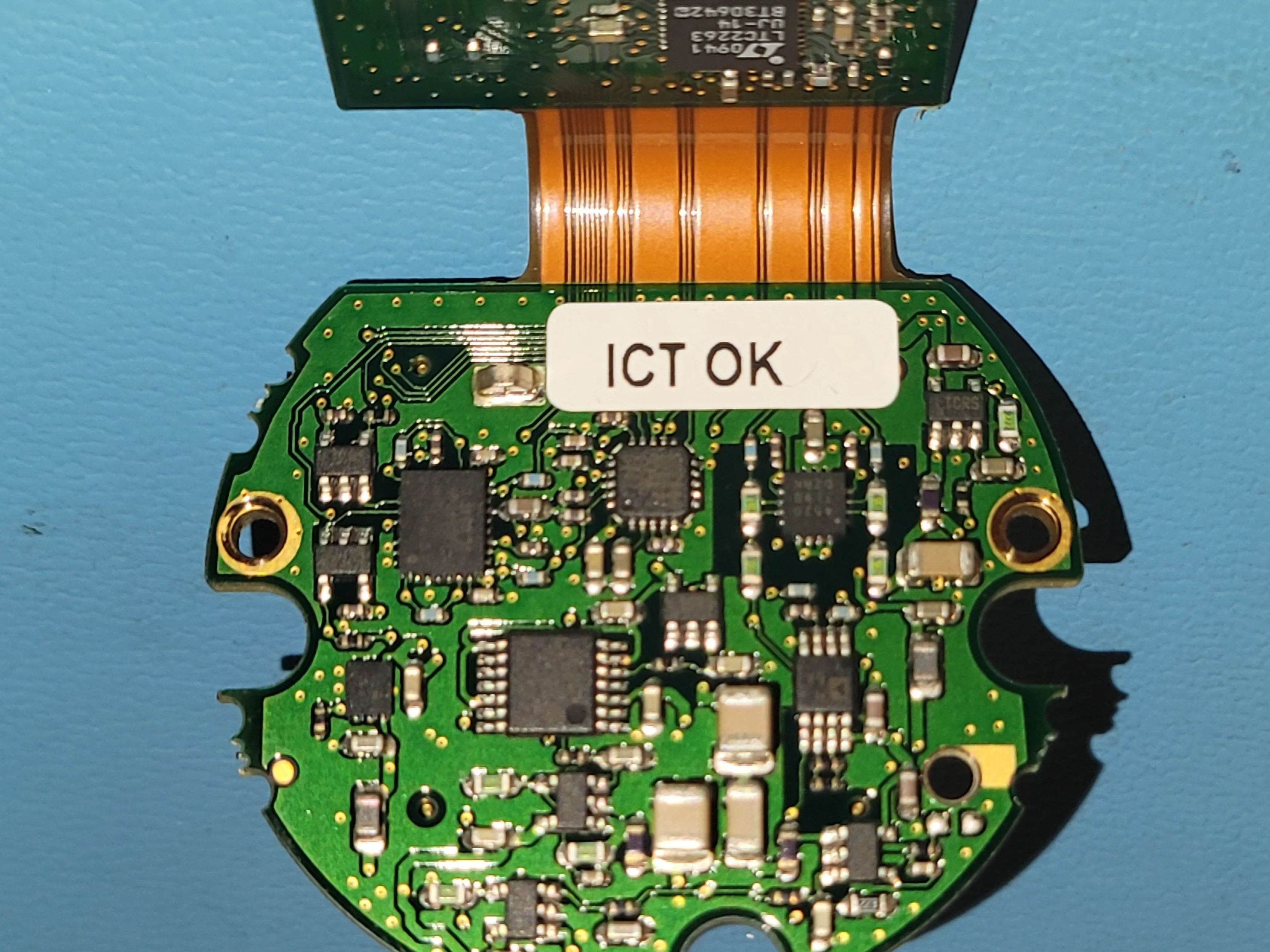

Flir A600 Teardown: шаг 7, изображение 3 из 3
Flir A600 Teardown: шаг 7, изображение 3 из 3 | Источник - ifixit.com

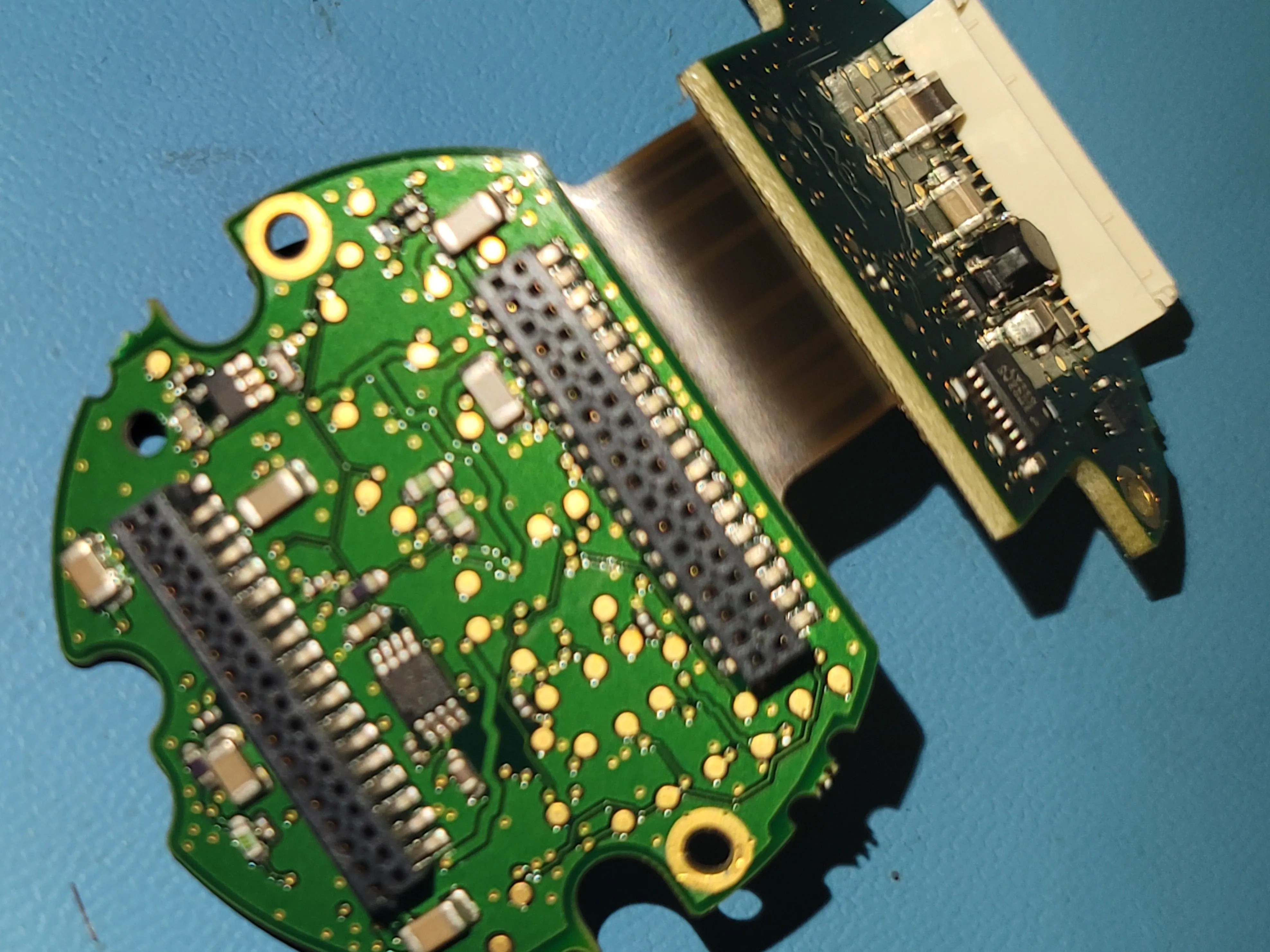

  • интерфейс датчика.
