Разборка FLIR C3

Разборка FLIR C3

Что вам нужно

Инструменты

  • Инструмент для открытия iSesamo
    Инструмент для открывания iSesamo | Источник - ifixit.com
  • Отвертка T6 Torx
    Отвертка T6 Torx | Источник - ifixit.com

Шаг 1 Разборка FLIR C3

FLIR C3 Teardown, FLIR C3 Teardown: шаг 1, изображение 1 из 2
FLIR C3 Teardown, FLIR C3 Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com

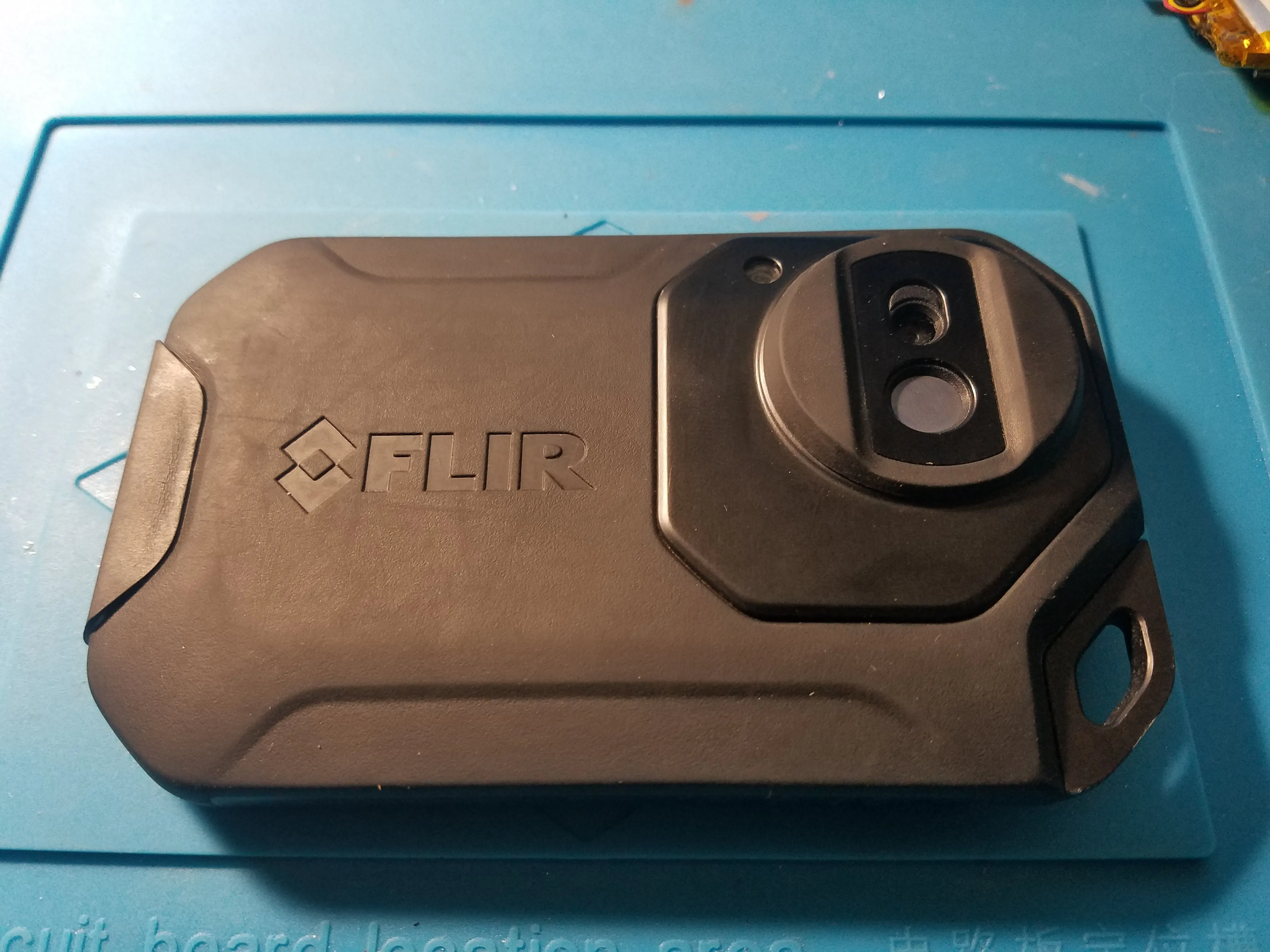

FLIR C3 Teardown, FLIR C3 Teardown: шаг 1, изображение 2 из 2
FLIR C3 Teardown, FLIR C3 Teardown: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Вот FLIR C3

Шаг 2

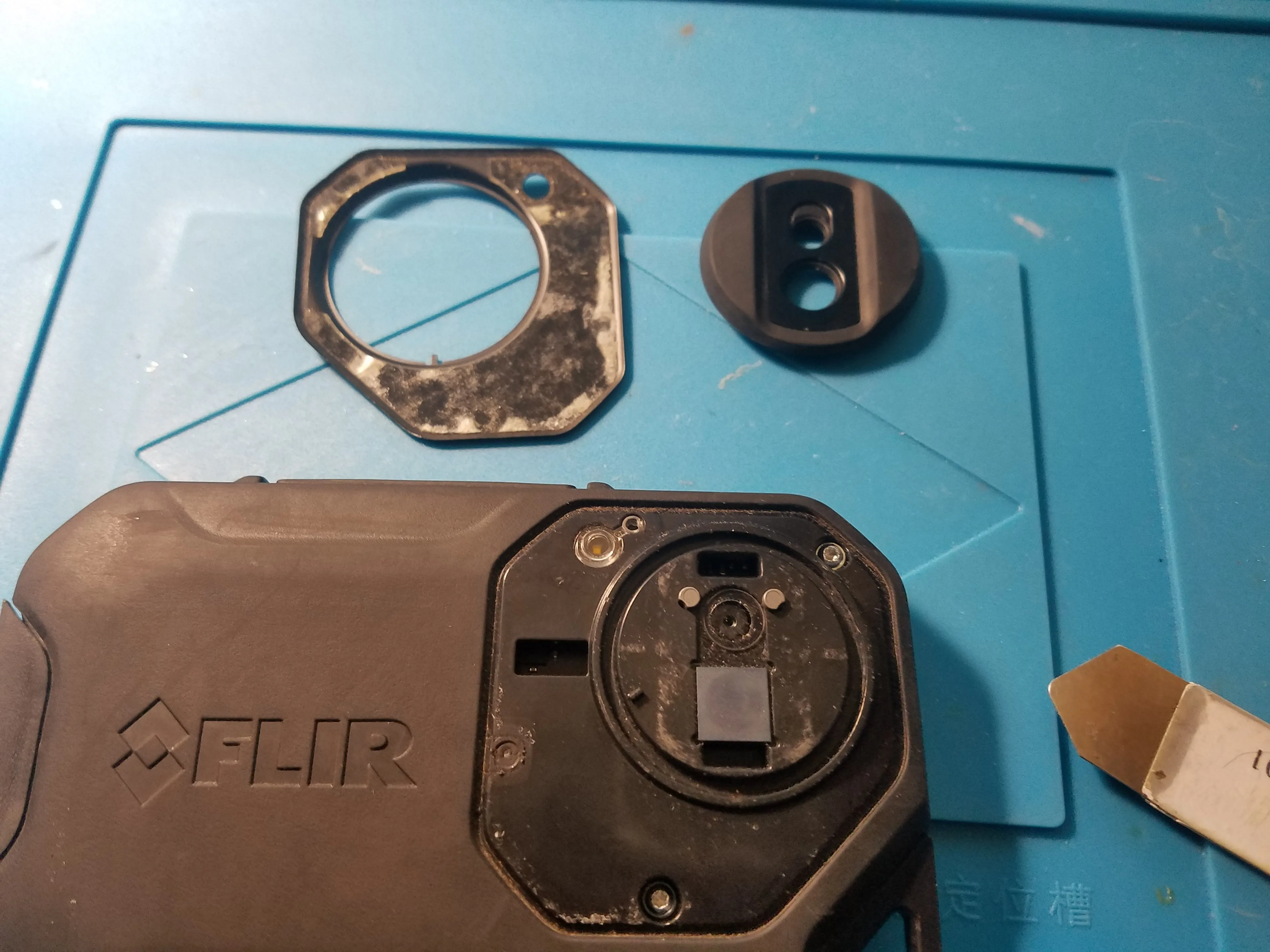

FLIR C3 Teardown: шаг 2, изображение 1 из 2
FLIR C3 Teardown: шаг 2, изображение 1 из 2 | Источник - ifixit.com

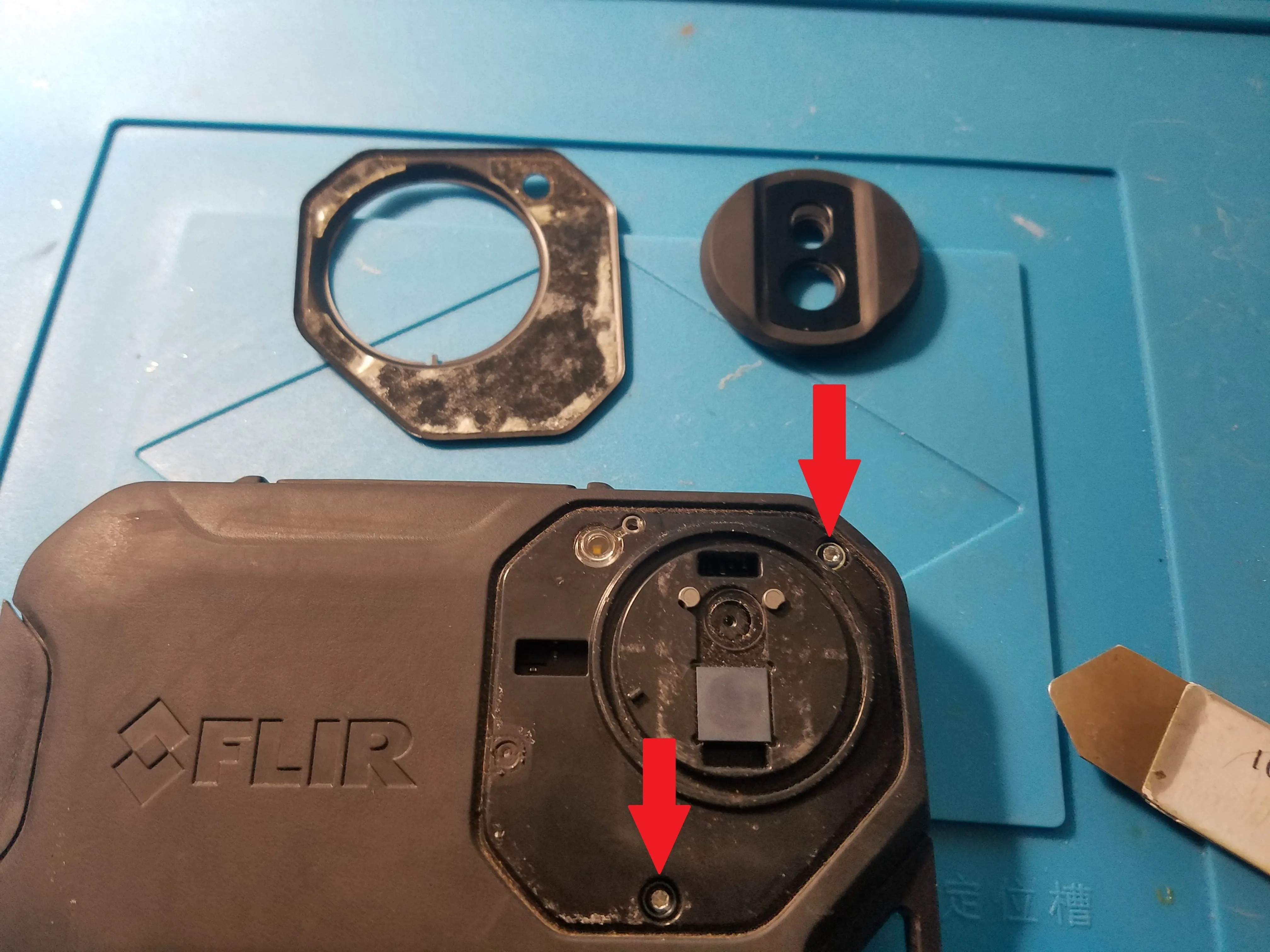

FLIR C3 Teardown: шаг 2, изображение 2 из 2
FLIR C3 Teardown: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • С помощью iSesamo снимите приклеенную заднюю рамку и прикрепленную рамку камеры, затем открутите два винта T6 torx.

Шаг 3

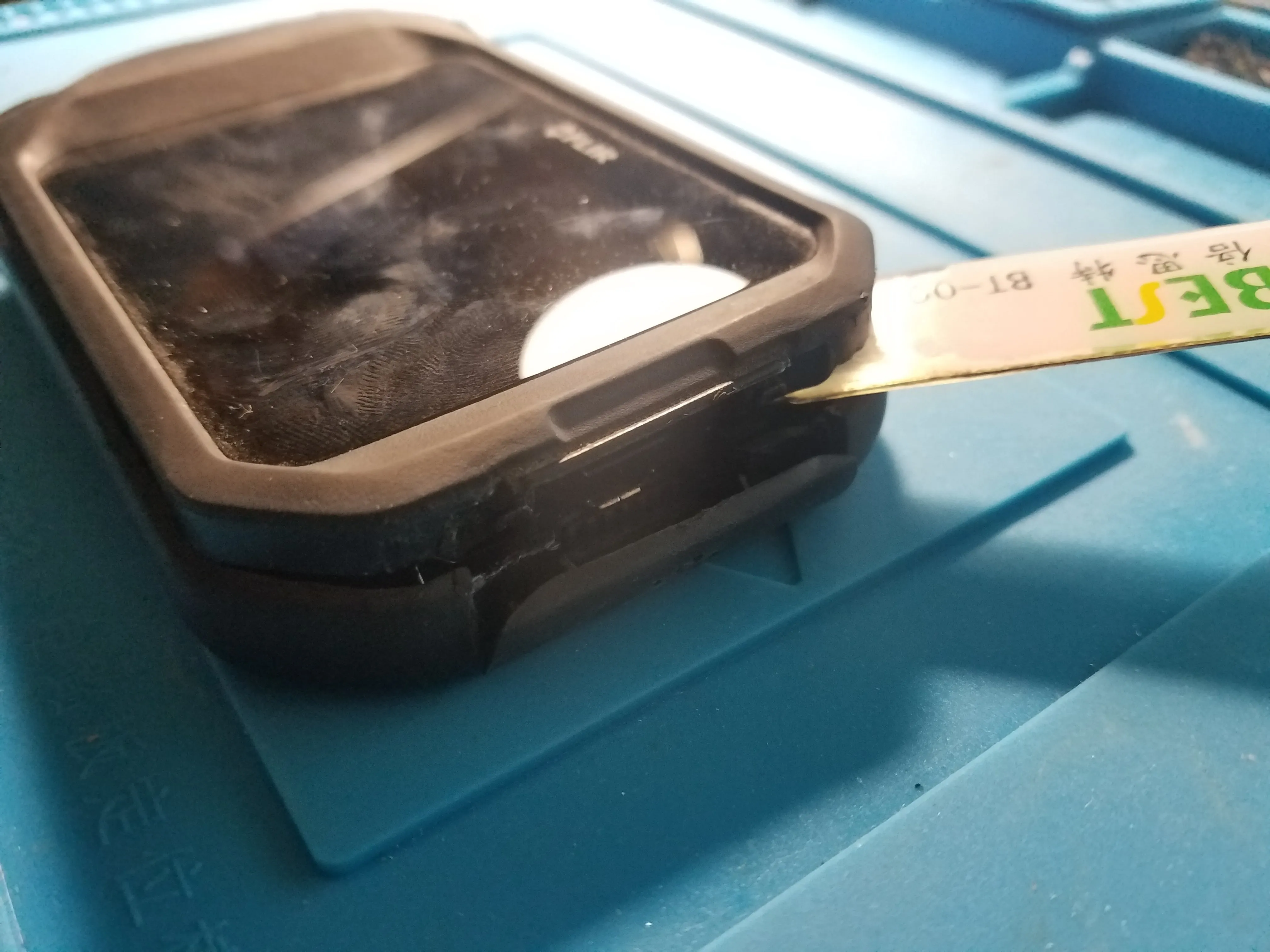

Разборка FLIR C3: шаг 3, изображение 1 из 1
Разборка FLIR C3: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • После того как винты будут удалены, используйте пассатижи по обе стороны от порта зарядки, подденьте зажимы и перейдите на другую сторону корпуса, хотя, скорее всего, он откроется до конца, как только вы отстегнете эти зажимы.

Шаг 4

Разборка FLIR C3: шаг 4, изображение 1 из 1
Разборка FLIR C3: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Будьте осторожны при открытии, чтобы не повредить разъем экрана или ленточный кабель.

Шаг 5

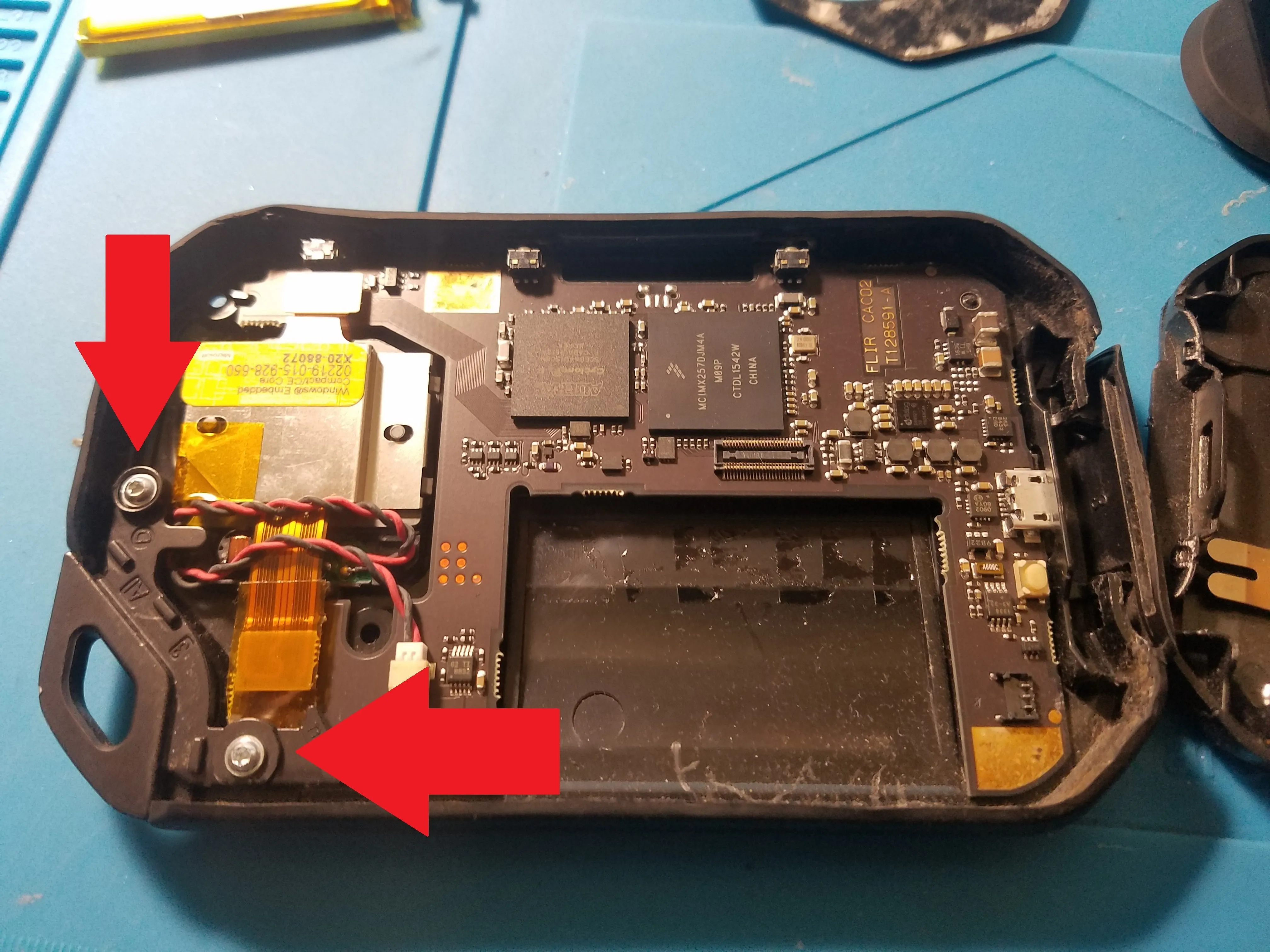

Разборка FLIR C3: шаг 5, изображение 1 из 1
FLIR C3 Teardown: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Открыв устройство и отсоединив экран, снова воспользуйтесь драйвером T6 и открутите два винта, удерживающих анкерный шнурок на месте, после чего можно аккуратно поднять материнскую плату со своего места.

Шаг 6

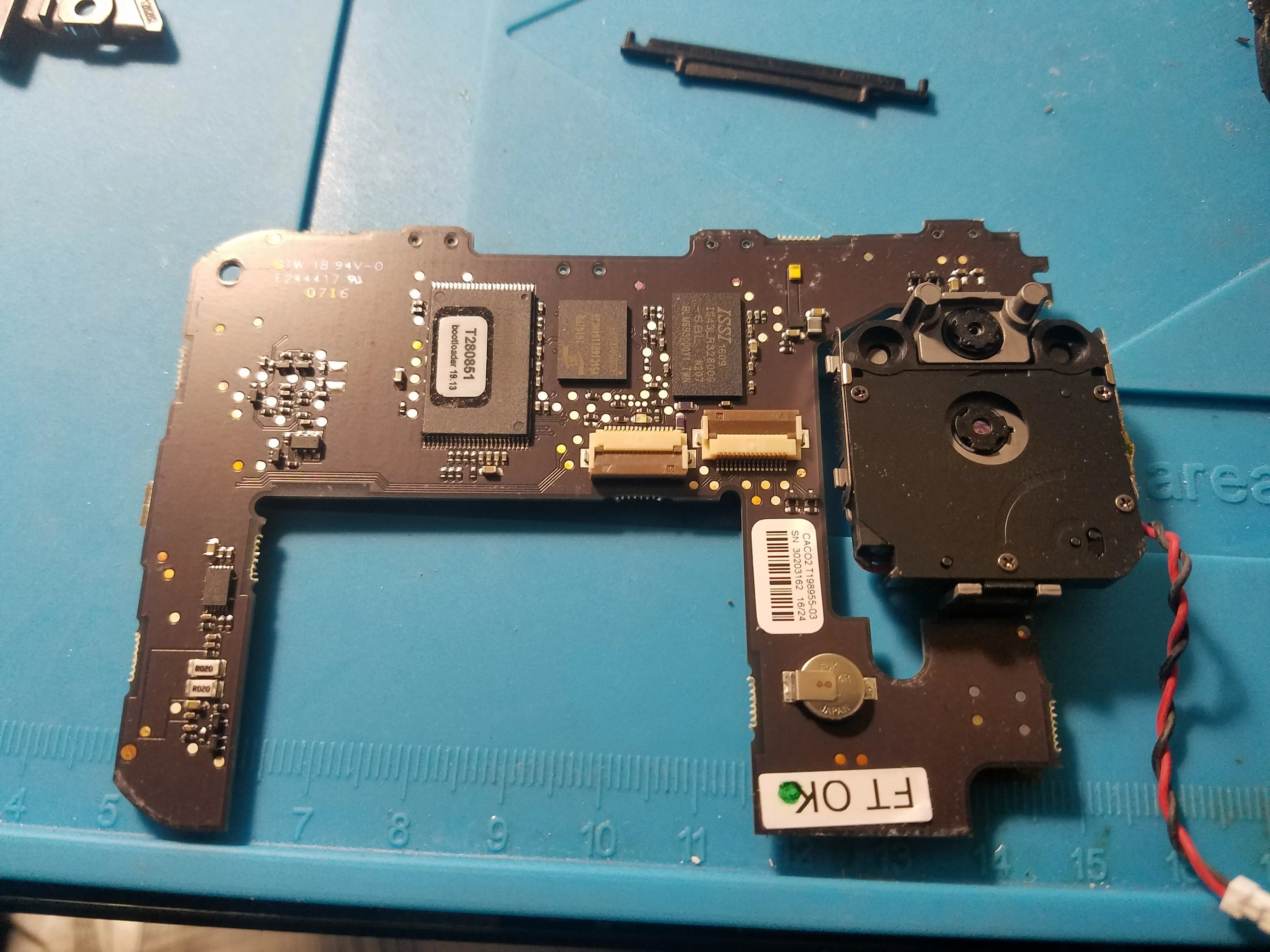

Разборка FLIR C3: шаг 6, изображение 1 из 1
FLIR C3 Teardown: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
