Введение

Franklin MWD-460A - это электронный словарь. Его можно легко разобрать, используя всего несколько инструментов.

Что вам понадобится

Инструменты

  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com
  • Пинцет
    Пинцет | Источник - ifixit.com
  • Инструмент для открывания iFixit
    Инструмент для открывания iFixit | Источник - ifixit.com
  • Пластиковые карты
    Пластиковые карты | Источник - ifixit.com

Шаг 1 Полностью собранный

Разборка Franklin MWD-460A, полная сборка: шаг 1, изображение 1 из 2
Franklin MWD-460A Разборка, полная сборка: шаг 1, изображение 1 из 2 | Источник - ifixit.com

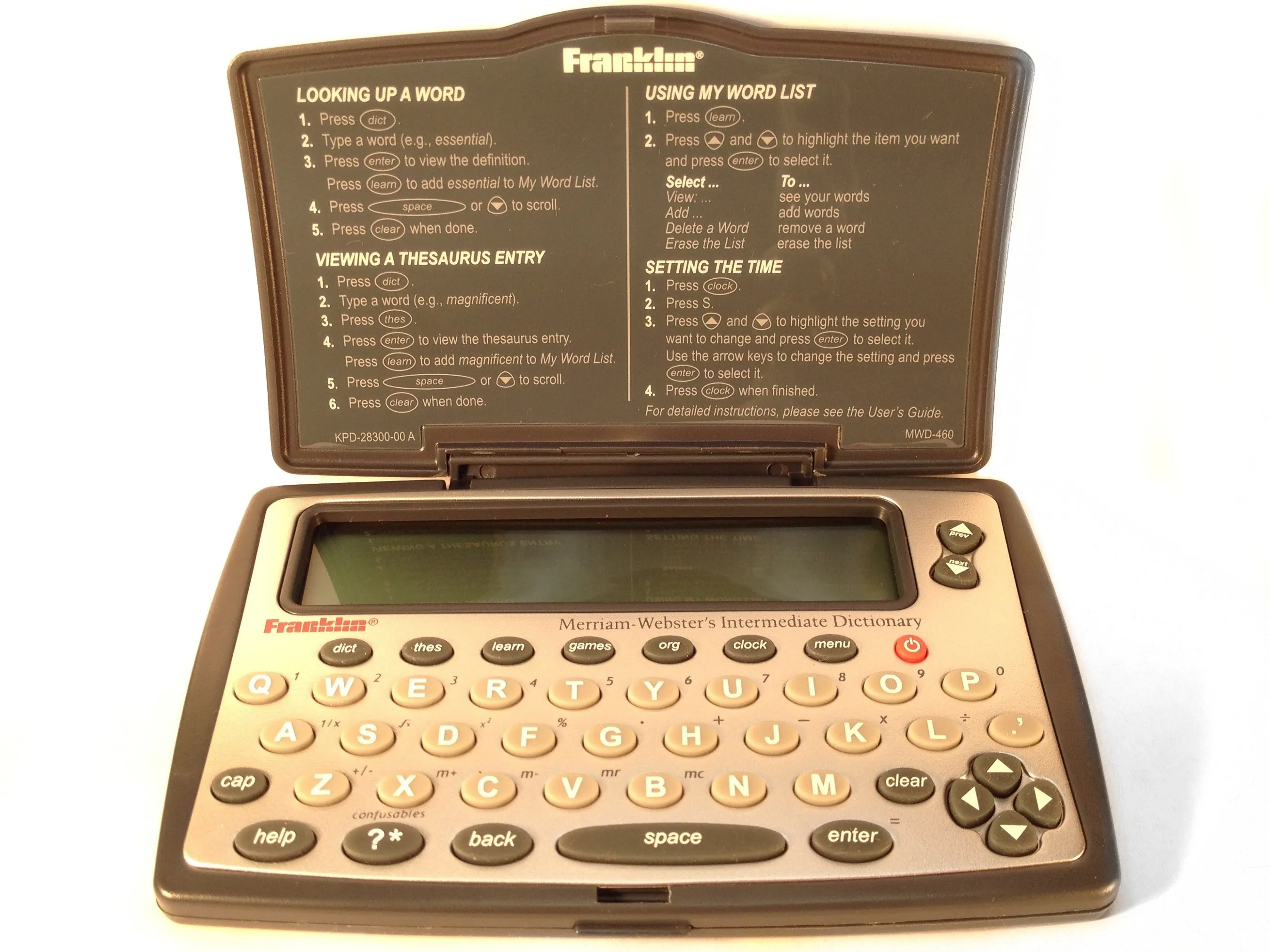

Franklin MWD-460A Разборка, полная сборка: шаг 1, изображение 2 из 2
Franklin MWD-460A Разборка, полная сборка: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Перед вами полностью собранный электронный словарь Franklin MWD-460A.

Шаг 2 Батарейный отсек

Разборка Franklin MWD-460A, батарейный отсек: шаг 2, изображение 1 из 3
Разборка Franklin MWD-460A, батарейный отсек: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Разборка Franklin MWD-460A, батарейный отсек: шаг 2, изображение 2 из 3
Разборка Franklin MWD-460A, батарейный отсек: шаг 2, изображение 2 из 3 | Источник - ifixit.com
Разборка Franklin MWD-460A, батарейный отсек: шаг 2, изображение 3 из 3
Разборка Franklin MWD-460A, батарейный отсек: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • На задней стороне корпуса найдите батарейный отсек, его крышку, два паза и язычок (который фиксирует крышку на месте).

  • Освободите крышку, потянув за выступ ногтем.

  • Удерживая выступ, вставьте инструмент для открывания в один из пазов и аккуратно подденьте крышку.

Шаг 3 Разделение панелей Часть 1

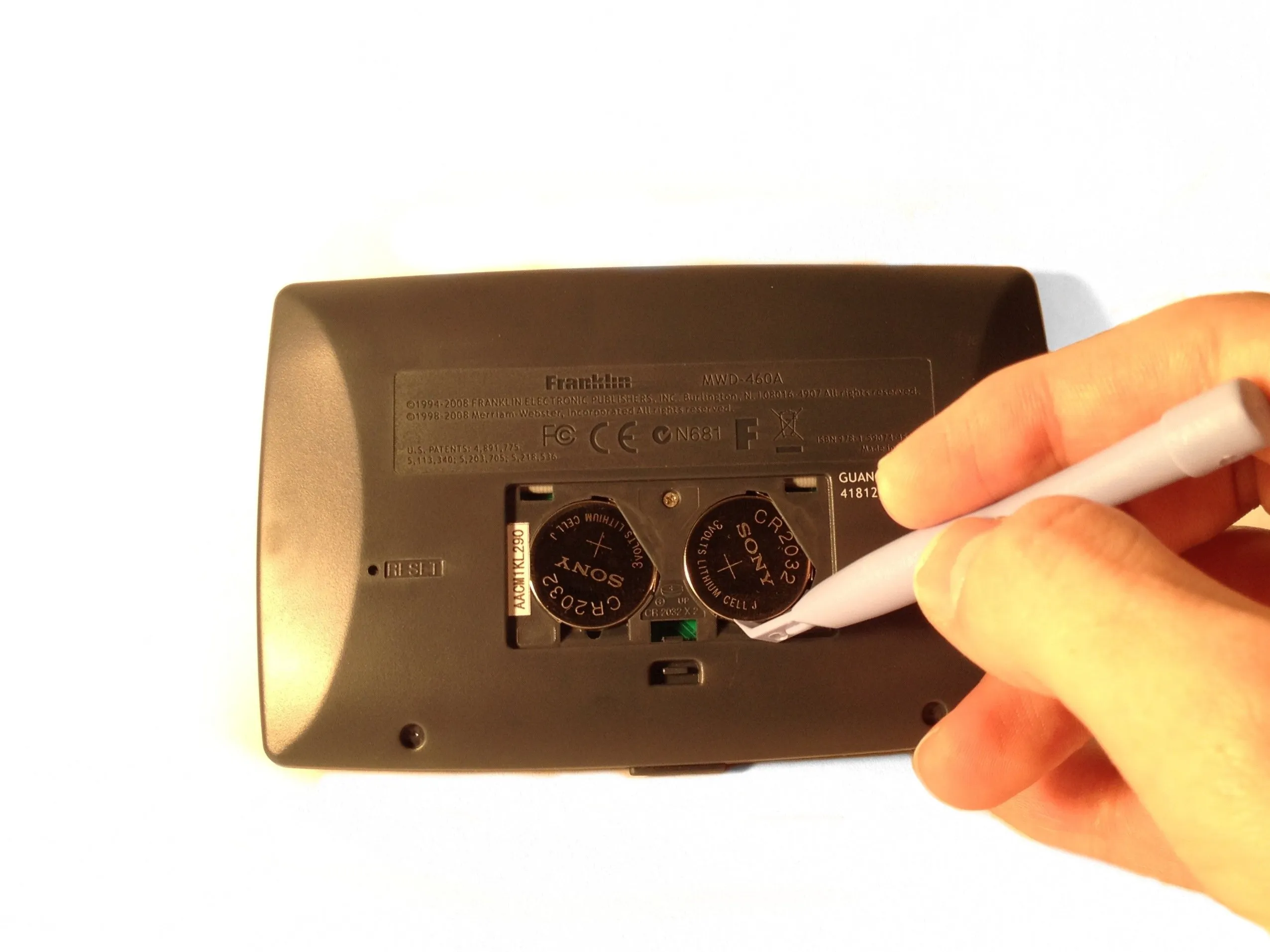

Разборка Franklin MWD-460A, отделение панелей, часть 1: шаг 3, изображение 1 из 3
Franklin MWD-460A Разборка, отделение панелей Часть 1: шаг 3, изображение 1 из 3 | Источник - ifixit.com

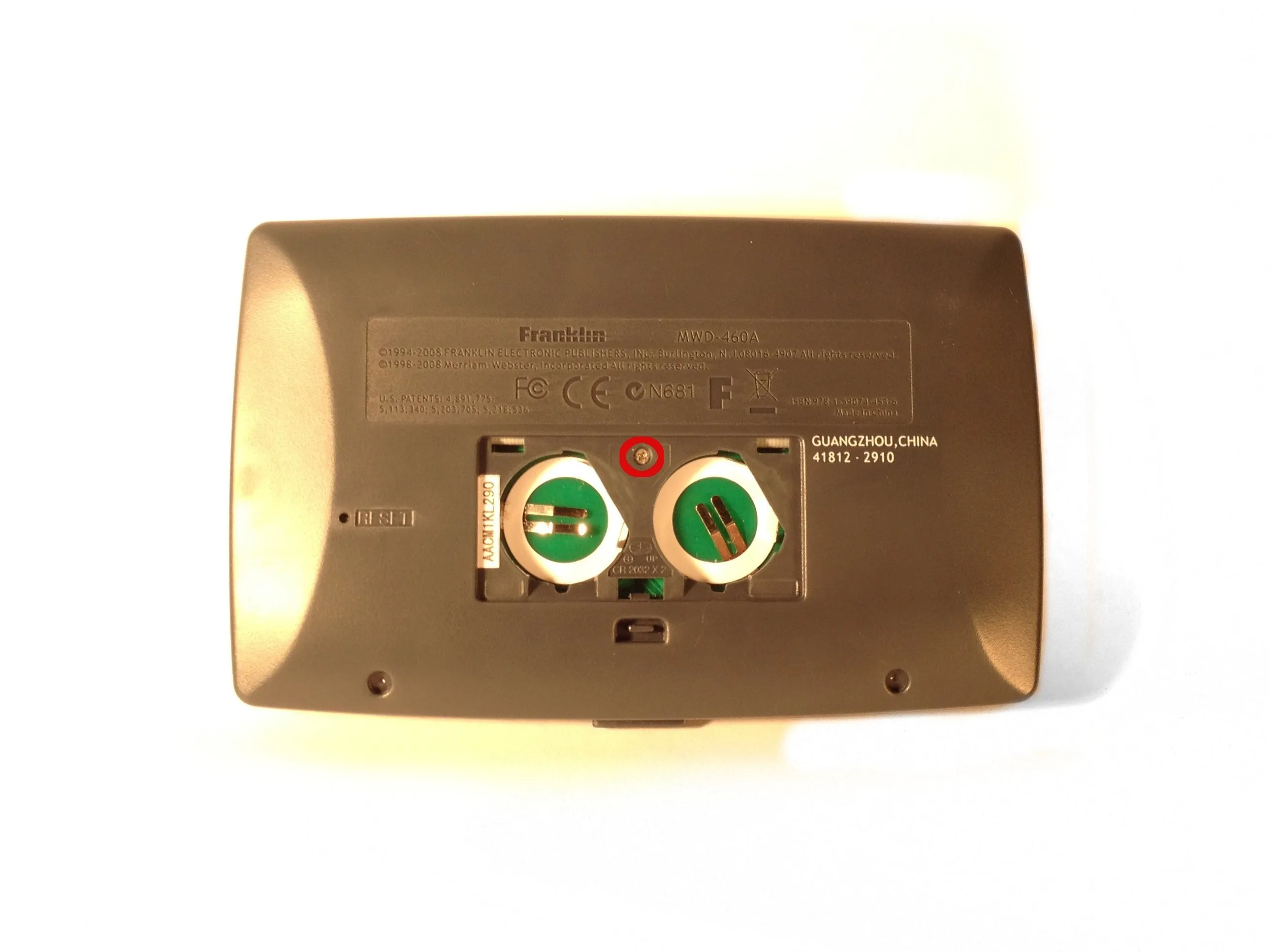

Franklin MWD-460A разборка, разделение панелей часть 1: шаг 3, изображение 2 из 3
Franklin MWD-460A разборка, разделение панелей часть 1: шаг 3, изображение 2 из 3 | Источник - ifixit.com

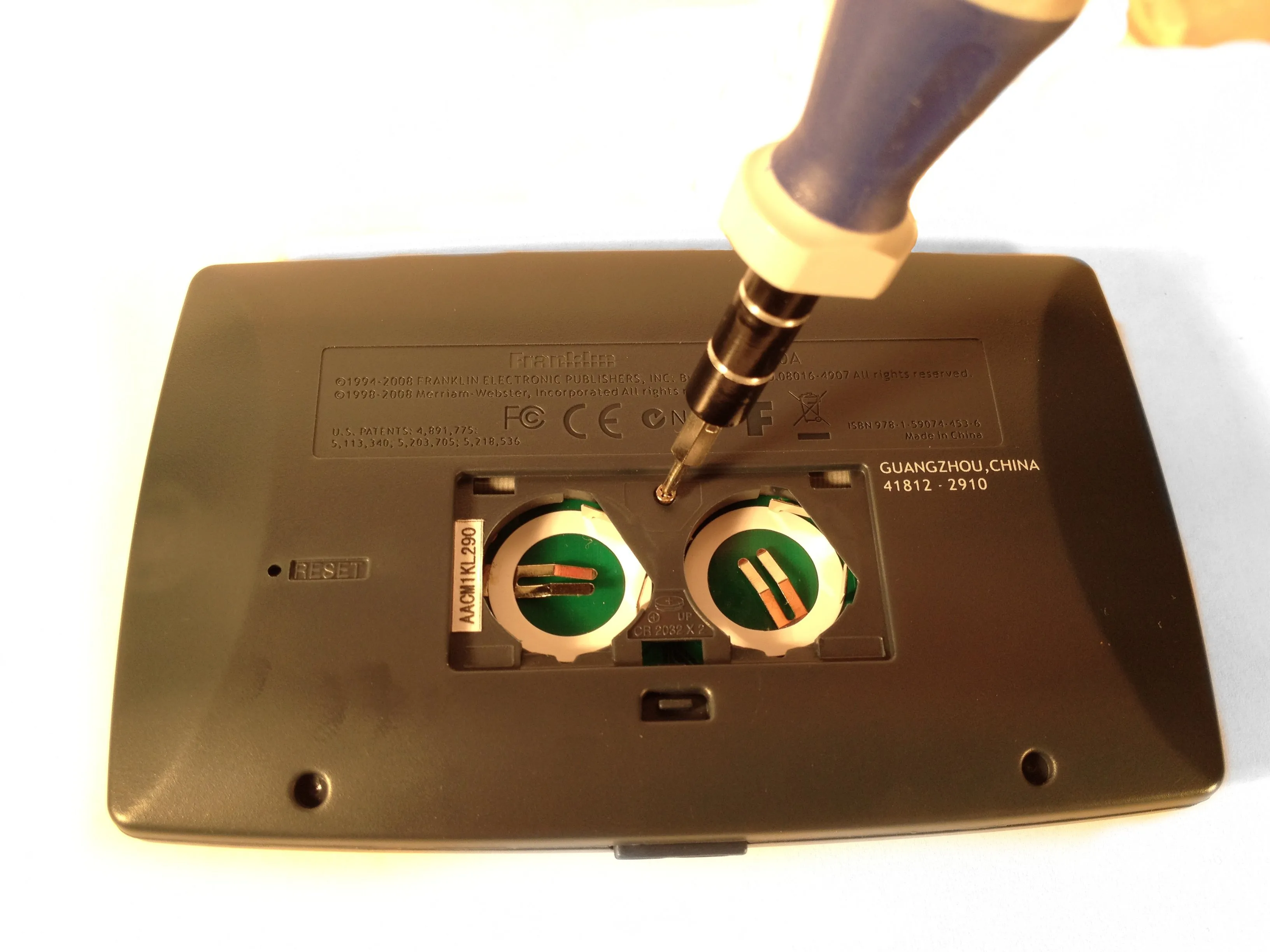

Franklin MWD-460A разборка, разделение панелей часть 1: шаг 3, изображение 3 из 3
Franklin MWD-460A Разборка, отделение панелей Часть 1: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Найдите пазы для батарей.

  • Извлеките батареи, вставив инструмент для выемки в пазы (просунув его под батареи).

  • Найдите один винт внутри батарейного отсека, ослабьте его и извлеките.

Шаг 4 Разделение панелей Часть 2

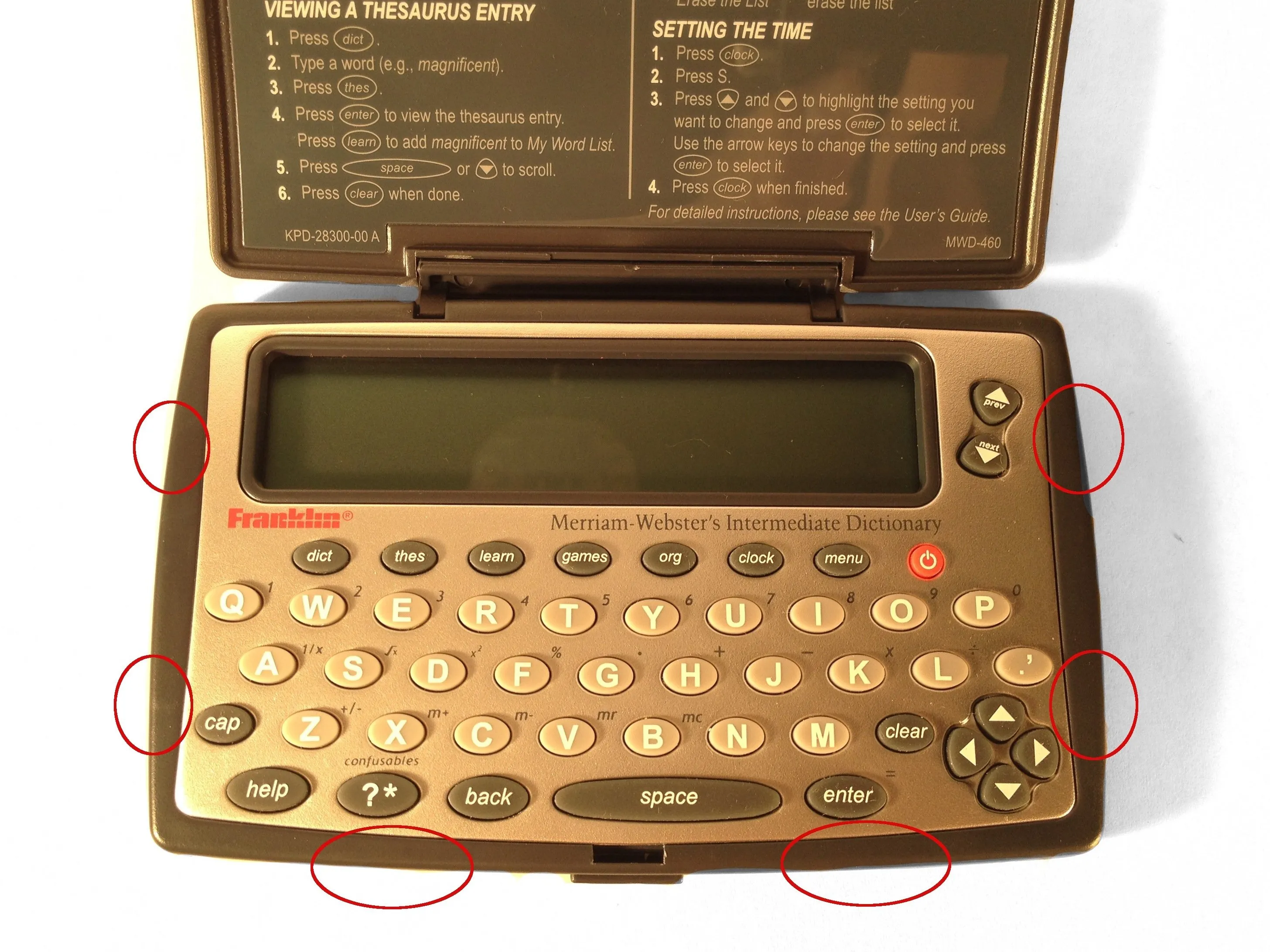

Разборка Franklin MWD-460A, отделение панелей, часть 2: шаг 4, изображение 1 из 3
Franklin MWD-460A Разборка, отделение панелей Часть 2: шаг 4, изображение 1 из 3 | Источник - ifixit.com

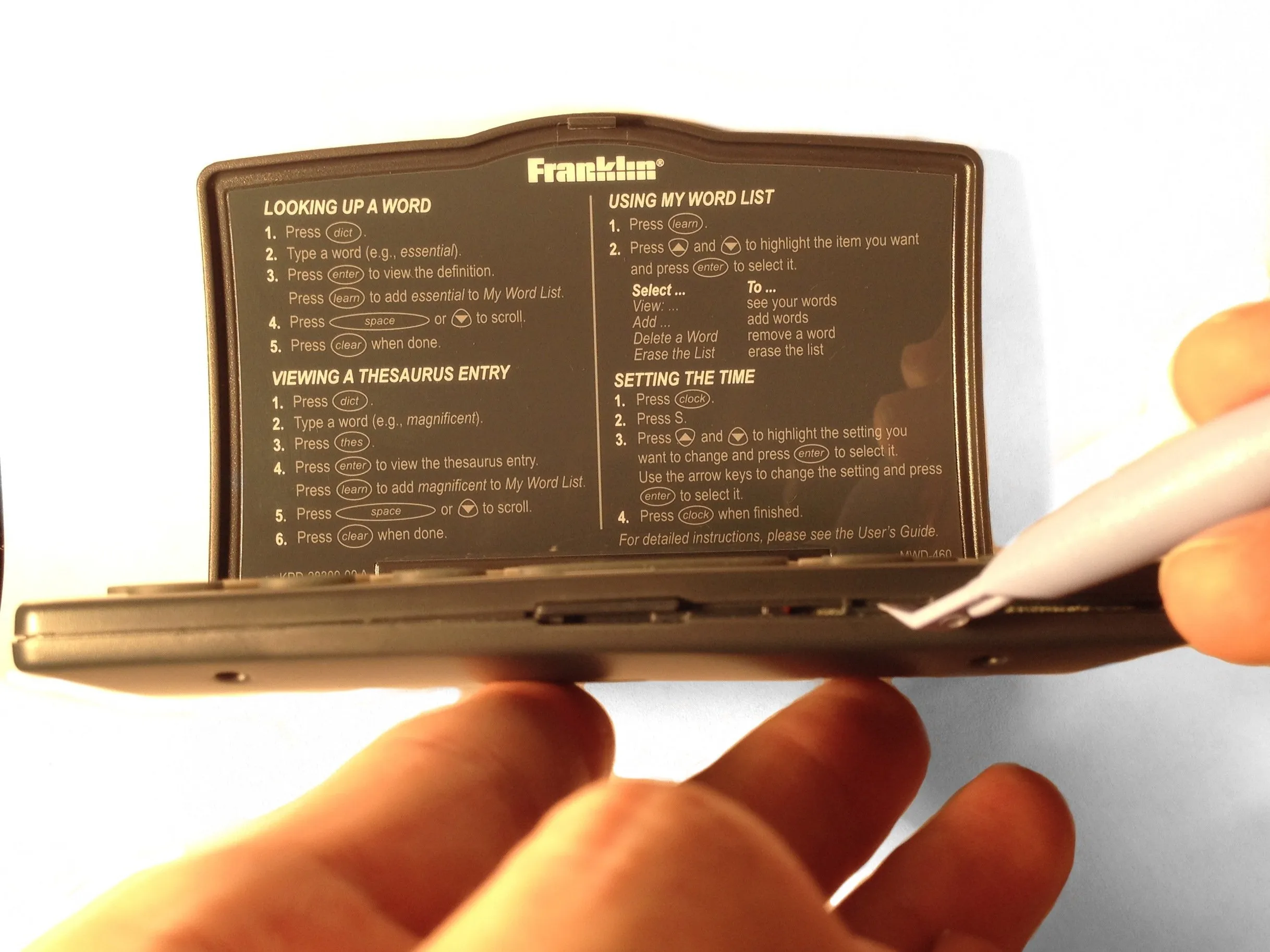

Franklin MWD-460A разборка, разделение панелей часть 2: шаг 4, изображение 2 из 3
Franklin MWD-460A разборка, разделение панелей часть 2: шаг 4, изображение 2 из 3 | Источник - ifixit.com

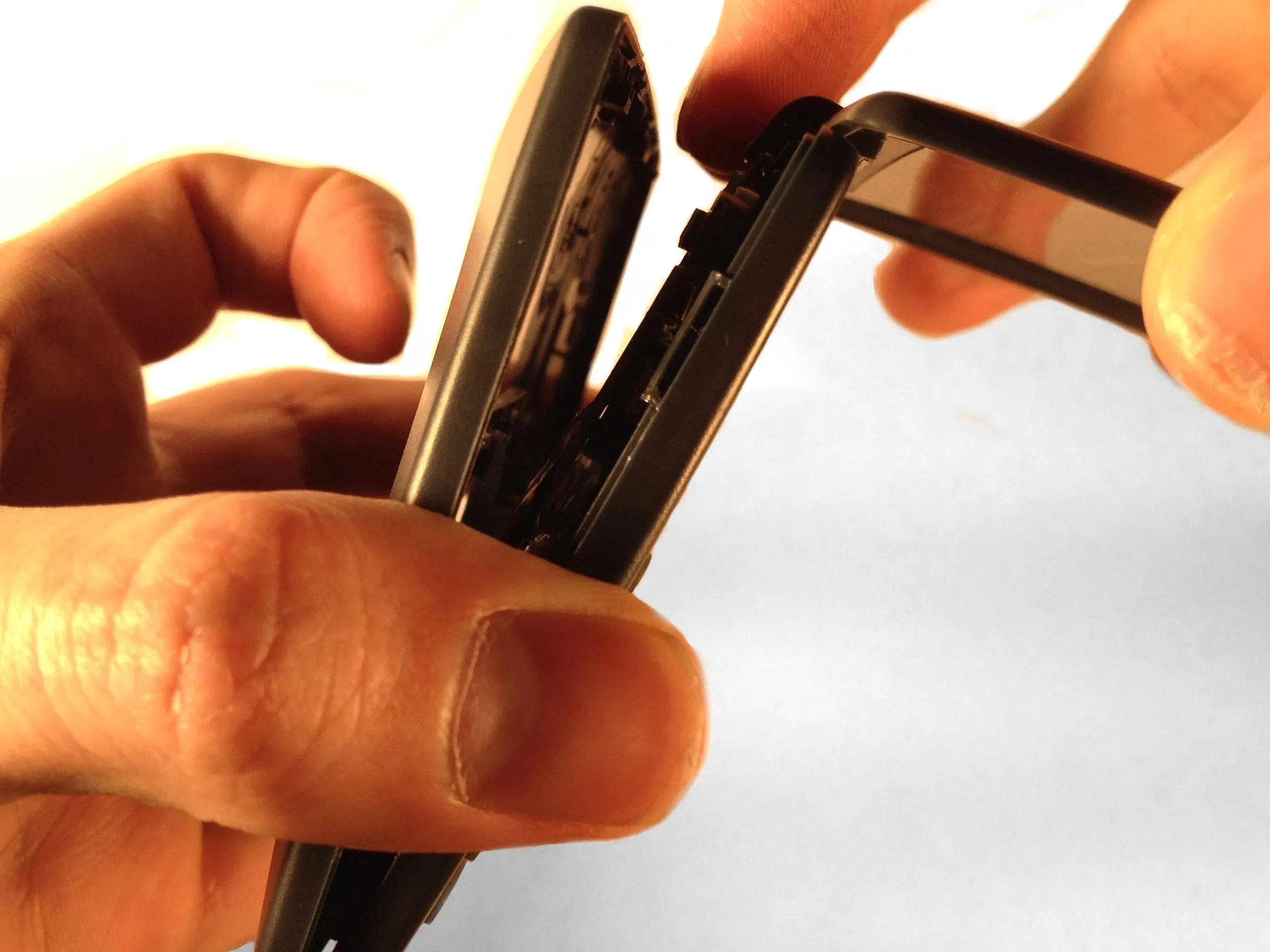

Franklin MWD-460A Разборка, разделение панелей Часть 2: шаг 4, изображение 3 из 3
Franklin MWD-460A Разборка, разделение панелей Часть 2: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Найдите шесть выступов, удерживающих две панели вместе по бокам.

  • Вставьте инструмент для поддевания в каждый из шести пазов и аккуратно отделите каждый выступ от его вставки на другой панели.

  • Наконец, отделите панели друг от друга.

Шаг 5 Печатные платы и клавиатуры Часть 1

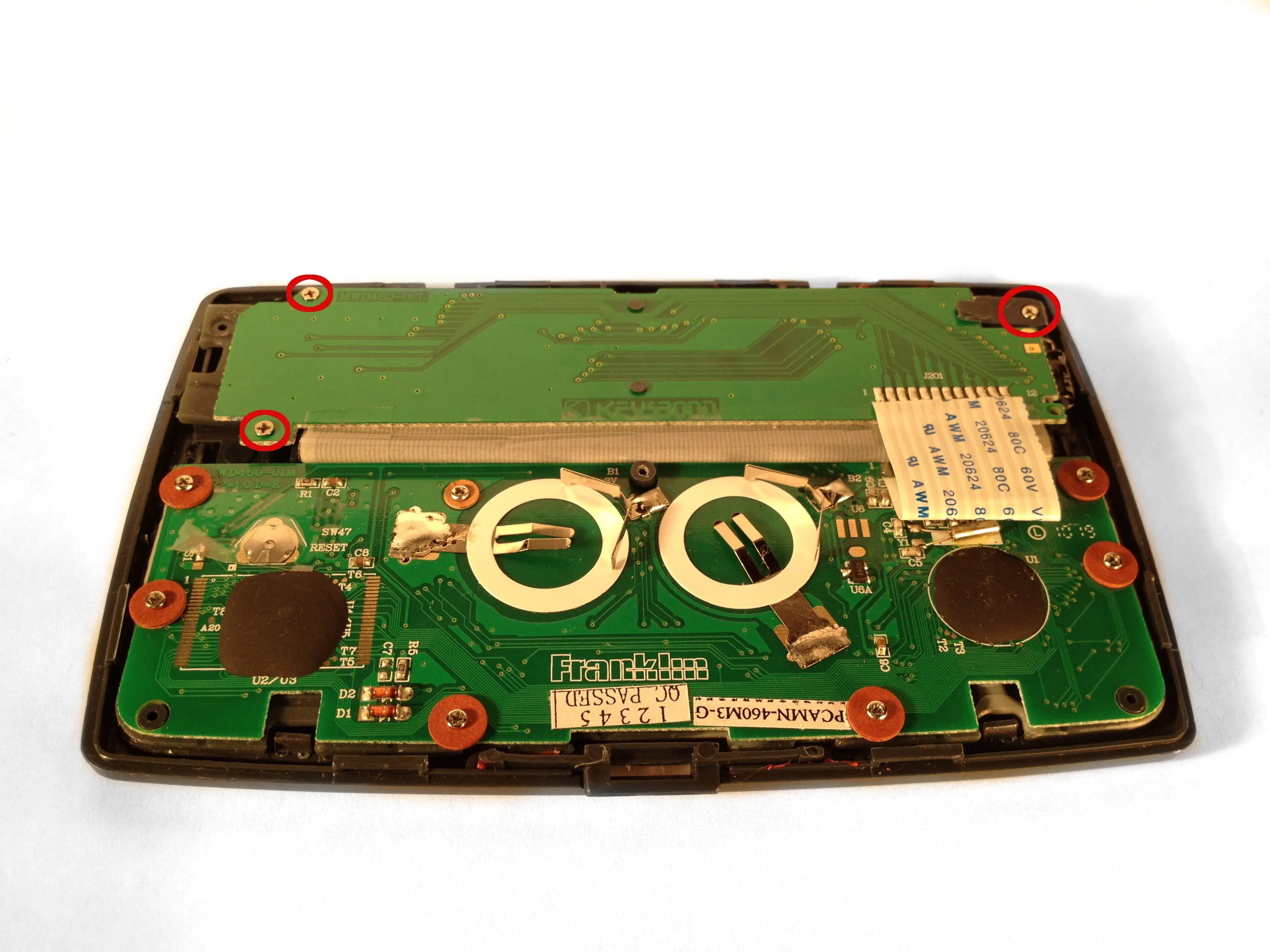

Разборка Franklin MWD-460A, печатные платы и клавиатуры, часть 1: шаг 5, изображение 1 из 3
Franklin MWD-460A Разборка, печатные платы и клавиатуры Часть 1: шаг 5, изображение 1 из 3 | Источник - ifixit.com

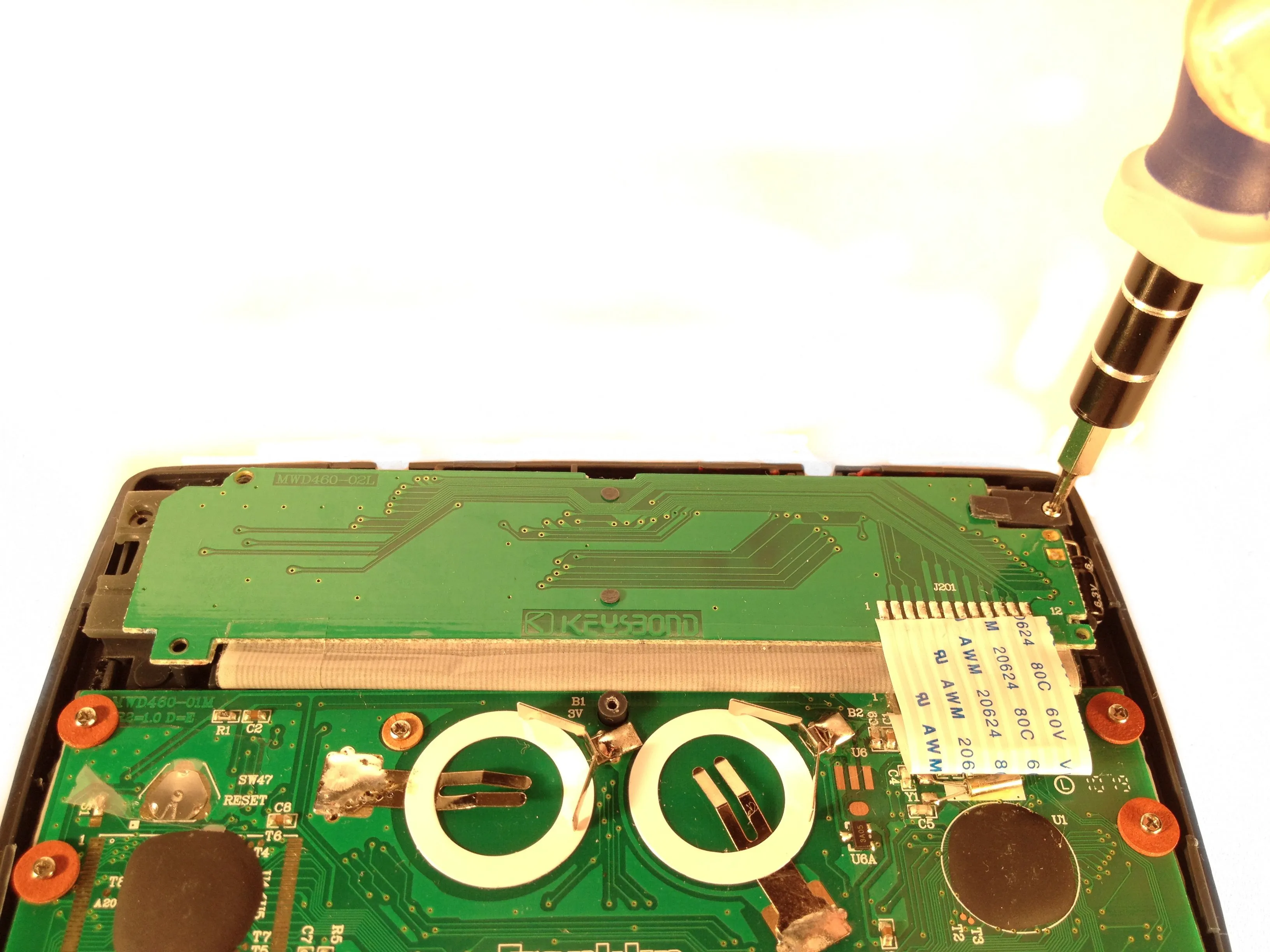

Franklin MWD-460A Разборка, печатные платы и клавиатуры Часть 1: шаг 5, изображение 2 из 3
Franklin MWD-460A Разборка, печатные платы и клавиатуры Часть 1: шаг 5, изображение 2 из 3 | Источник - ifixit.com

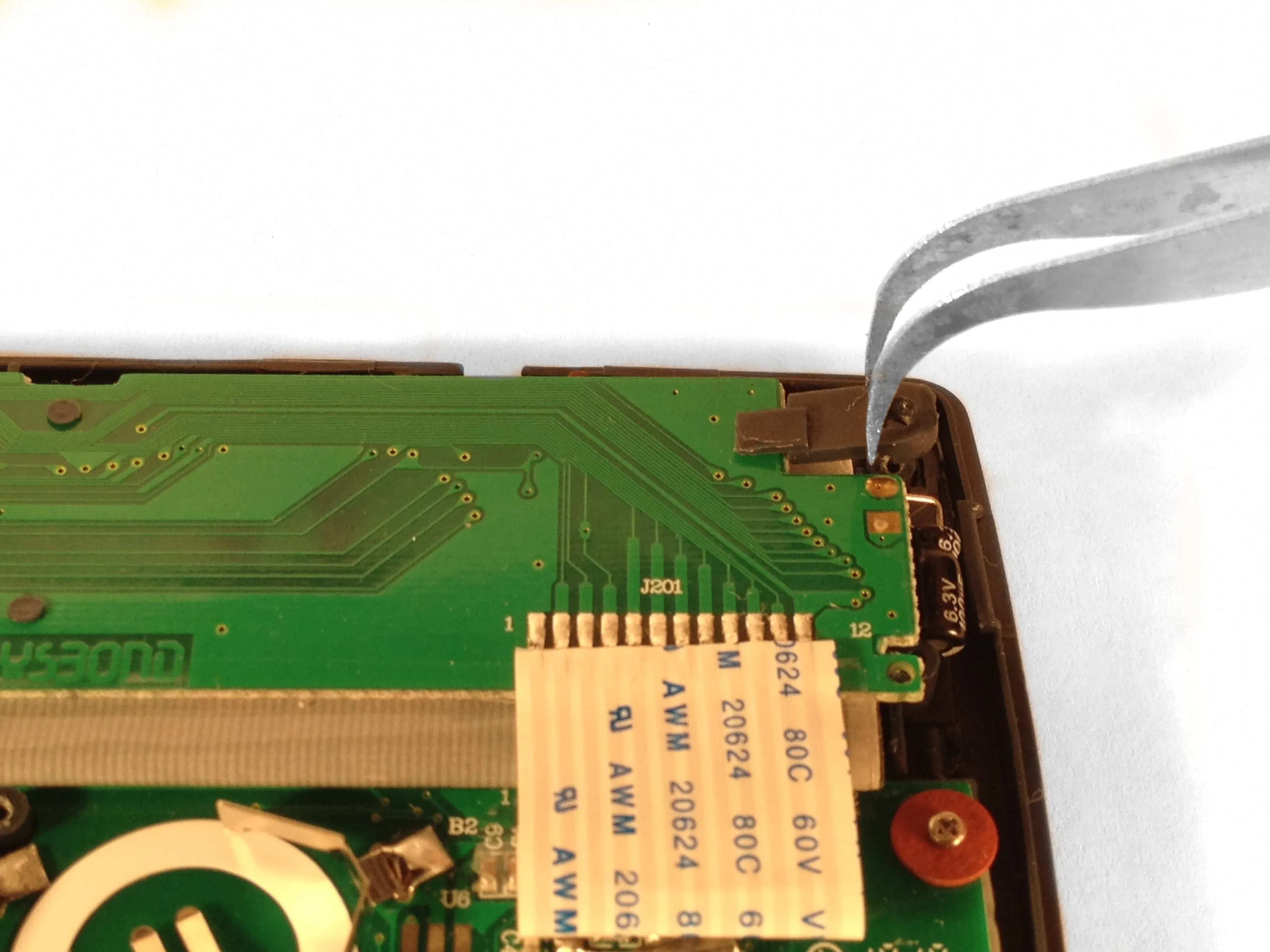

Franklin MWD-460A Разборка, печатные платы и клавиатуры Часть 1: шаг 5, изображение 3 из 3
Franklin MWD-460A Разборка, печатные платы и клавиатуры Часть 1: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Найдите три винта, удерживающие верхнюю печатную плату на месте.

  • Открутите и выньте три винта.

  • Винт в правом верхнем углу также удерживает накладку, поэтому запомните, куда он вставляется.

Шаг 6 Печатные платы и клавиатуры Часть 1 Продолжение

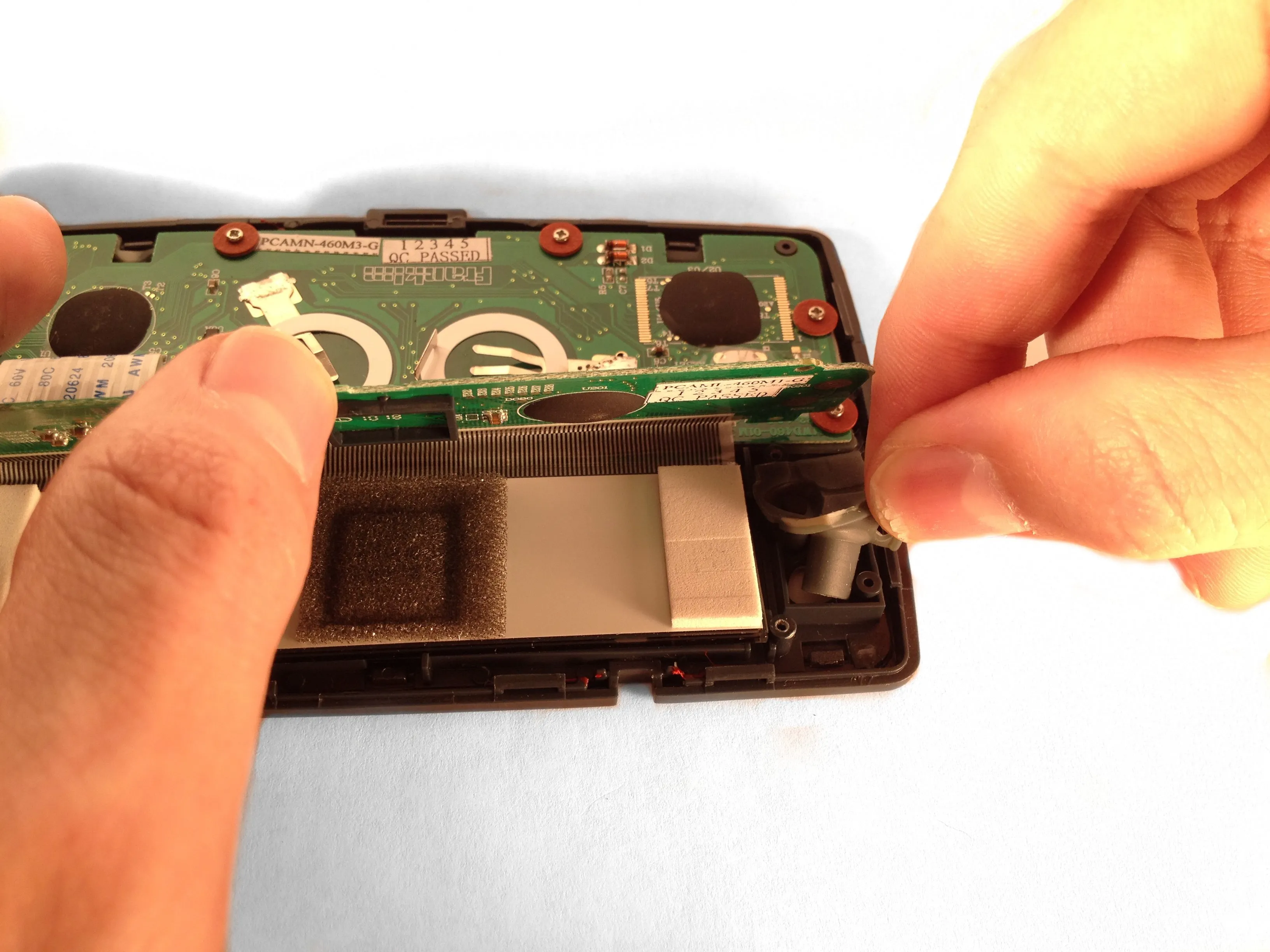

Разборка Franklin MWD-460A, печатные платы и клавиатуры, часть 1 Продолжение: шаг 6, изображение 1 из 1
Franklin MWD-460A Разборка, печатные платы и клавиатуры Часть 1 Продолжение: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Аккуратно приподнимите верхнюю плату, чтобы найти клавиатуру вверх/вниз, и снимите ее.

  • Будьте осторожны при перемещении верхней печатной платы, так как она прикреплена к ЖК-экрану и нижней печатной плате.

Шаг 7 Печатные платы и клавиатуры Часть 2

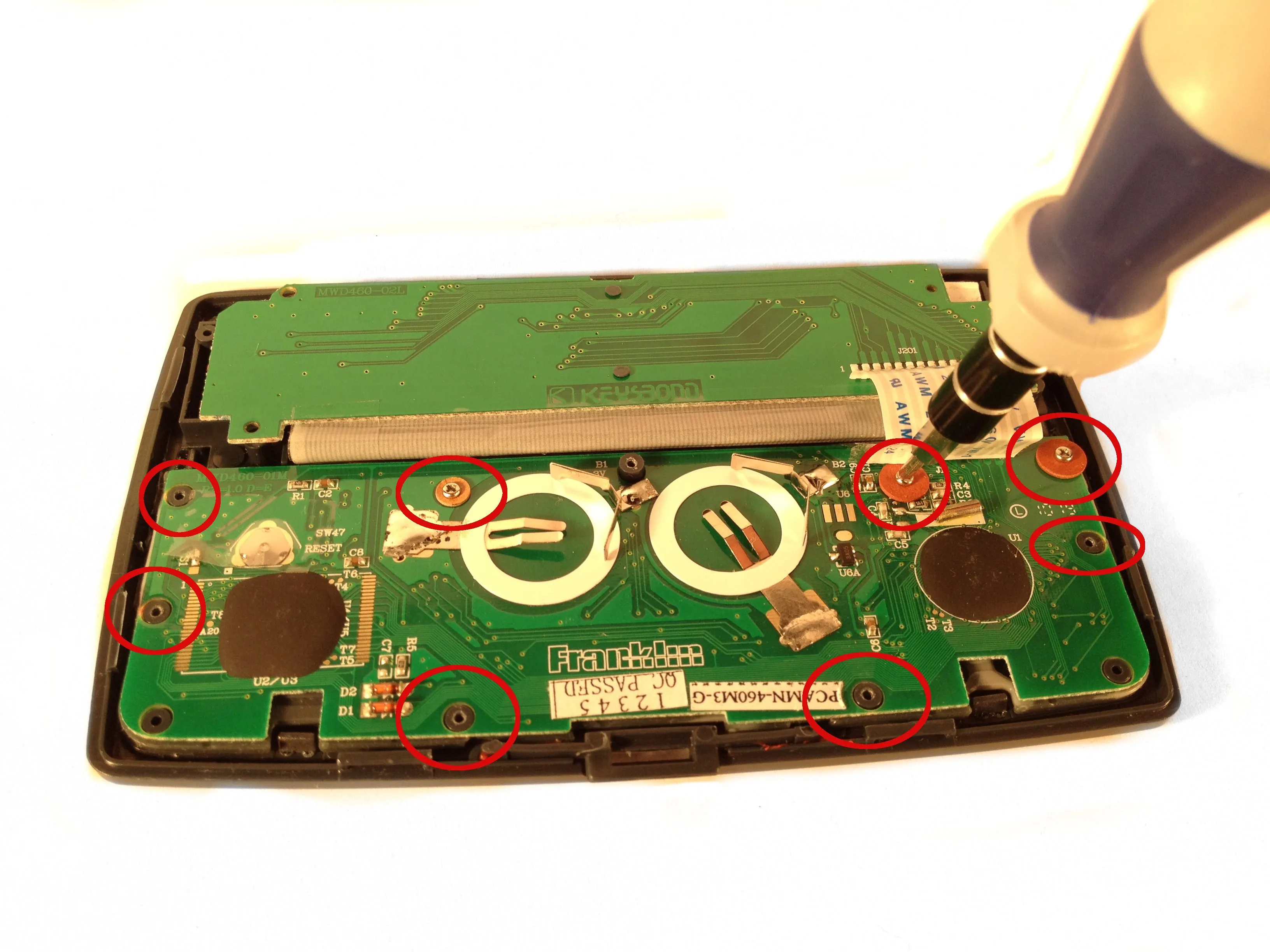

Разборка Franklin MWD-460A, печатные платы и клавиатуры, часть 2: шаг 7, изображение 1 из 1
Franklin MWD-460A Разборка, печатные платы и клавиатуры Часть 2: шаг 7, изображение 1 из 1 | Источник - ifixit.com

  • Найдите восемь винтов, удерживающих нижнюю печатную плату на месте.

  • Аккуратно потяните за ленту, чтобы обнажить восьмой винт.

  • Открутите и выньте восемь винтов вместе с шайбами.

Шаг 8 Печатные платы и клавиатуры Часть 3

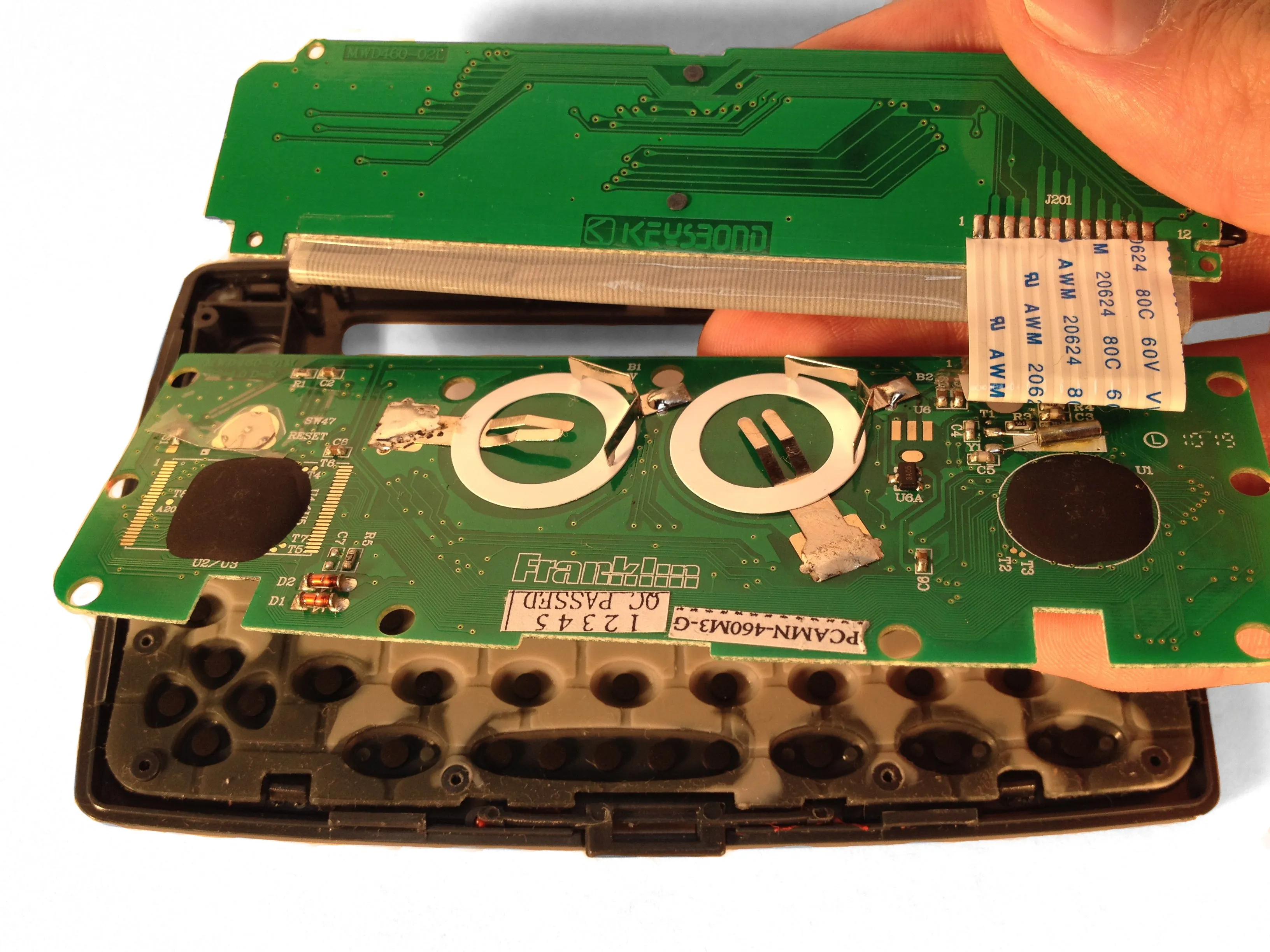

Разборка Franklin MWD-460A, печатные платы и клавиатуры, часть 3: шаг 8, изображение 1 из 2
Franklin MWD-460A Разборка, печатные платы и клавиатуры Часть 3: шаг 8, изображение 1 из 2 | Источник - ifixit.com

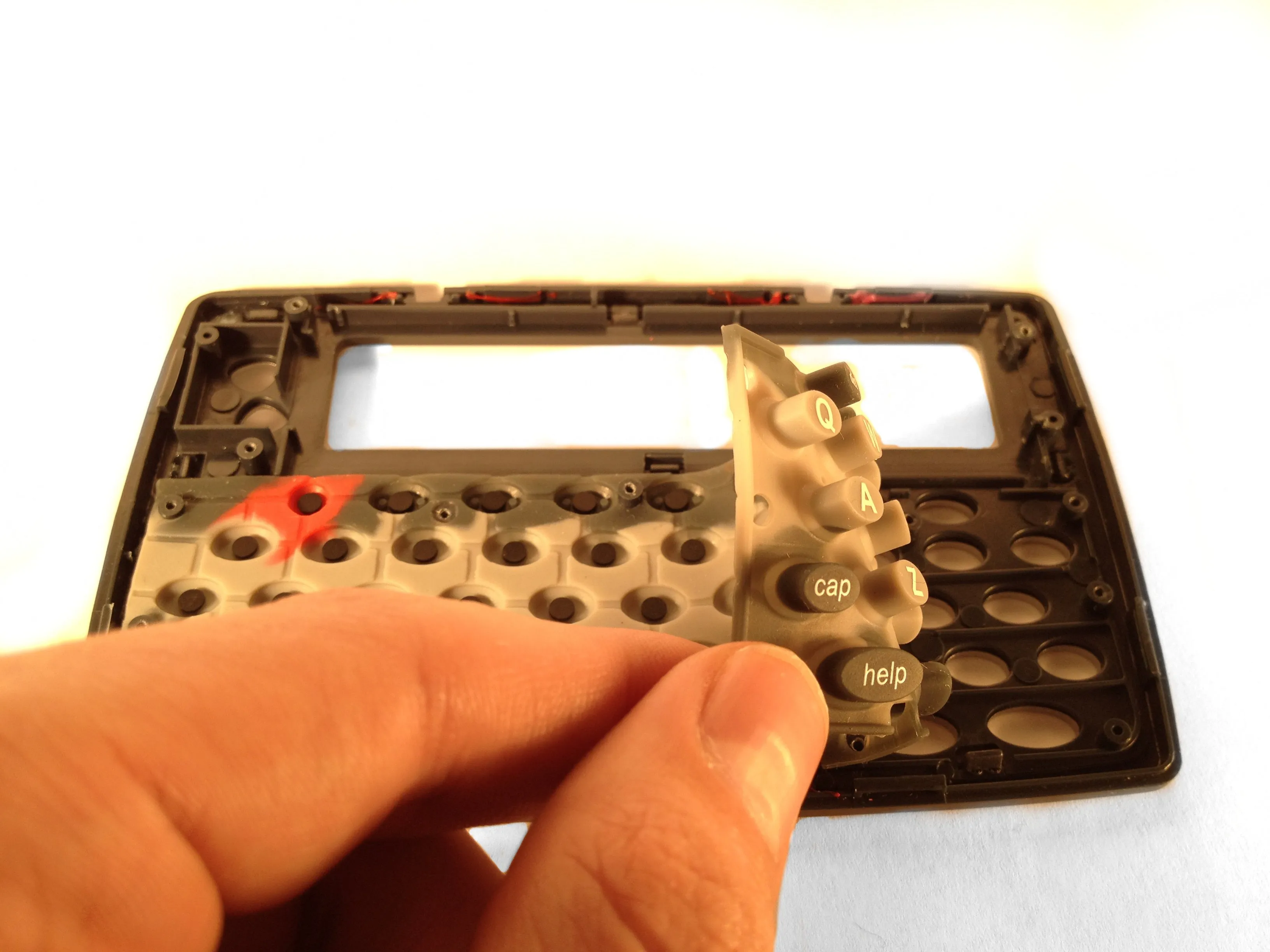

Franklin MWD-460A Разборка, печатные платы и клавиатуры Часть 3: шаг 8, изображение 2 из 2
Franklin MWD-460A Разборка, печатные платы и клавиатуры Часть 3: шаг 8, изображение 2 из 2 | Источник - ifixit.com

  • Аккуратно поднимите две печатные платы (вместе с прикрепленным ЖК-экраном) из их корпуса.

  • Теперь отделите нижнюю клавиатуру от корпуса.

Шаг 9 Полный вид разборки

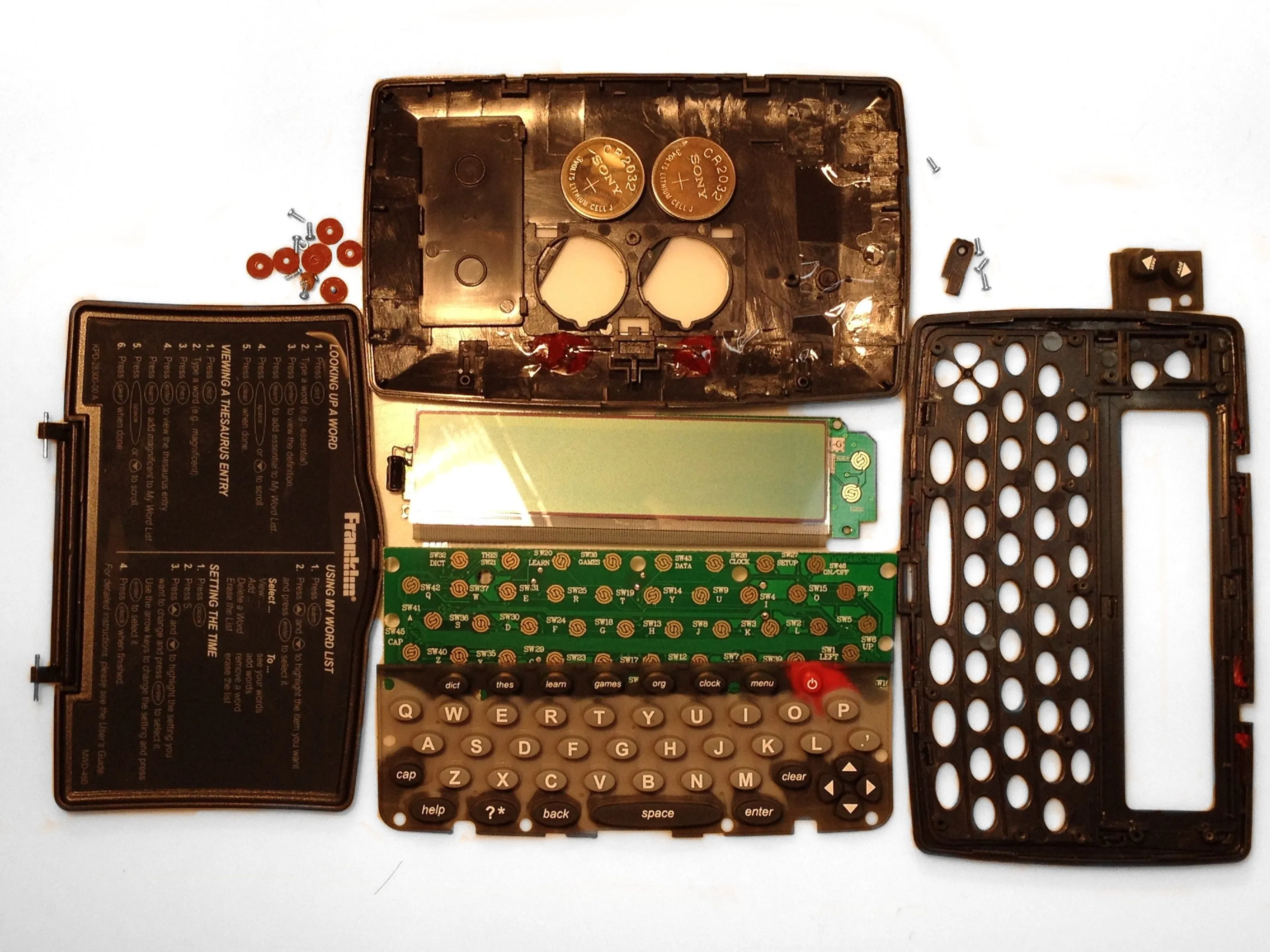

Разборка Franklin MWD-460A, полный вид разборки: шаг 9, изображение 1 из 1
Franklin MWD-460A Teardown, полный вид разборки: шаг 9, изображение 1 из 1 | Источник - ifixit.com

  • Здесь представлен полный вид разобранного электронного словаря Franklin MWD-460A.
