Разборка инвалидной коляски Free Wheelchair Mission GEN 1

Разборка инвалидной коляски Free Wheelchair Mission GEN 1

Введение

Прежде чем разбирать кресло-коляску Free Wheelchair Mission GEN 1, ознакомьтесь с инструментами, которые вы будете использовать, с помощью руководства по обслуживанию инструментов Free Wheelchair Mission.

Что вам понадобится

Инструменты

  • Вид

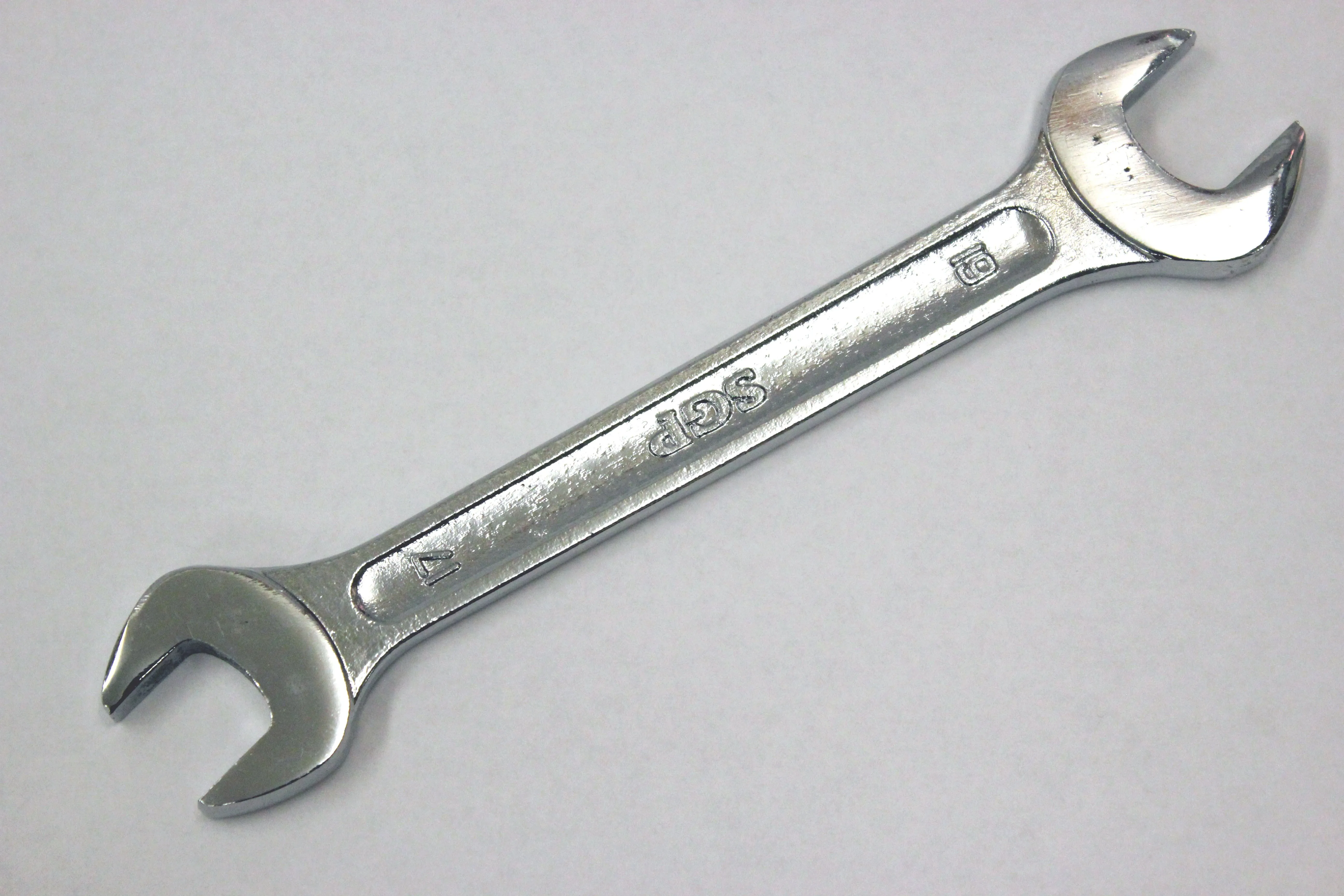

  • Полумесячный ключ 19 мм
    Полумесячный ключ 19 мм | Источник - ifixit.com
    Посмотреть
  • Большие плоскогубцы с игольчатым наконечником
    Плоскогубцы с большим игольным носиком | Источник - ifixit.com

Шаг 1 Снимите воздушный насос

Кресло-коляска Mission GEN 1 Teardown, снятие воздушного насоса: шаг 1, изображение 1 из 2
Кресло-коляска Mission GEN 1 Teardown, снятие воздушного насоса: шаг 1, изображение 1 из 2 | Источник - ifixit.com

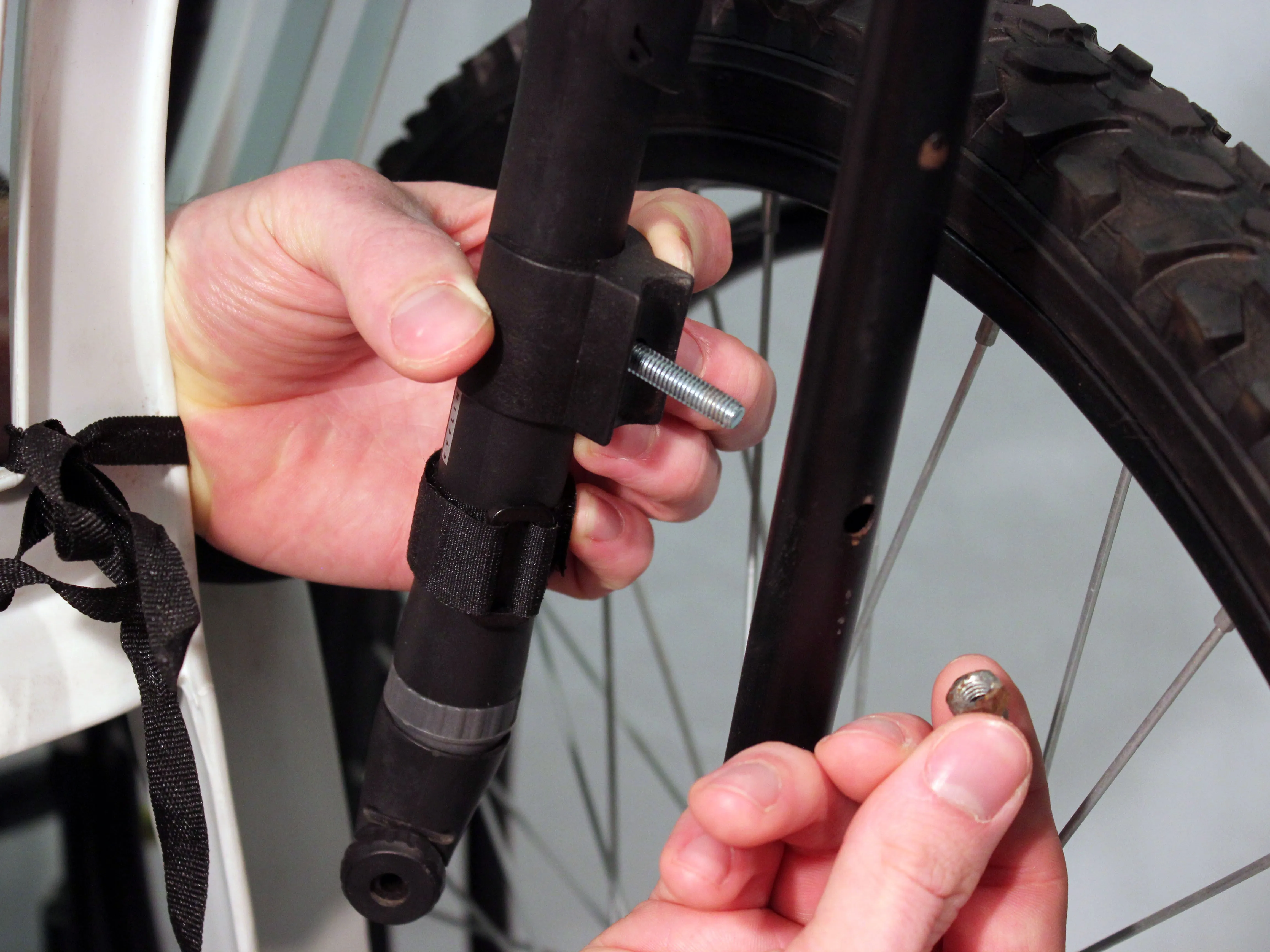

Кресло-коляска Mission GEN 1 Teardown, демонтаж воздушного насоса: шаг 1, изображение 2 из 2
Кресло-коляска Mission GEN 1 Разборка, снятие воздушного насоса: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Начните с поиска насоса на задней панели инвалидной коляски.

  • Открутите винт, крепящий насос к раме, с помощью ключа на 10 мм.

Шаг 2 Снимите подставку для ног

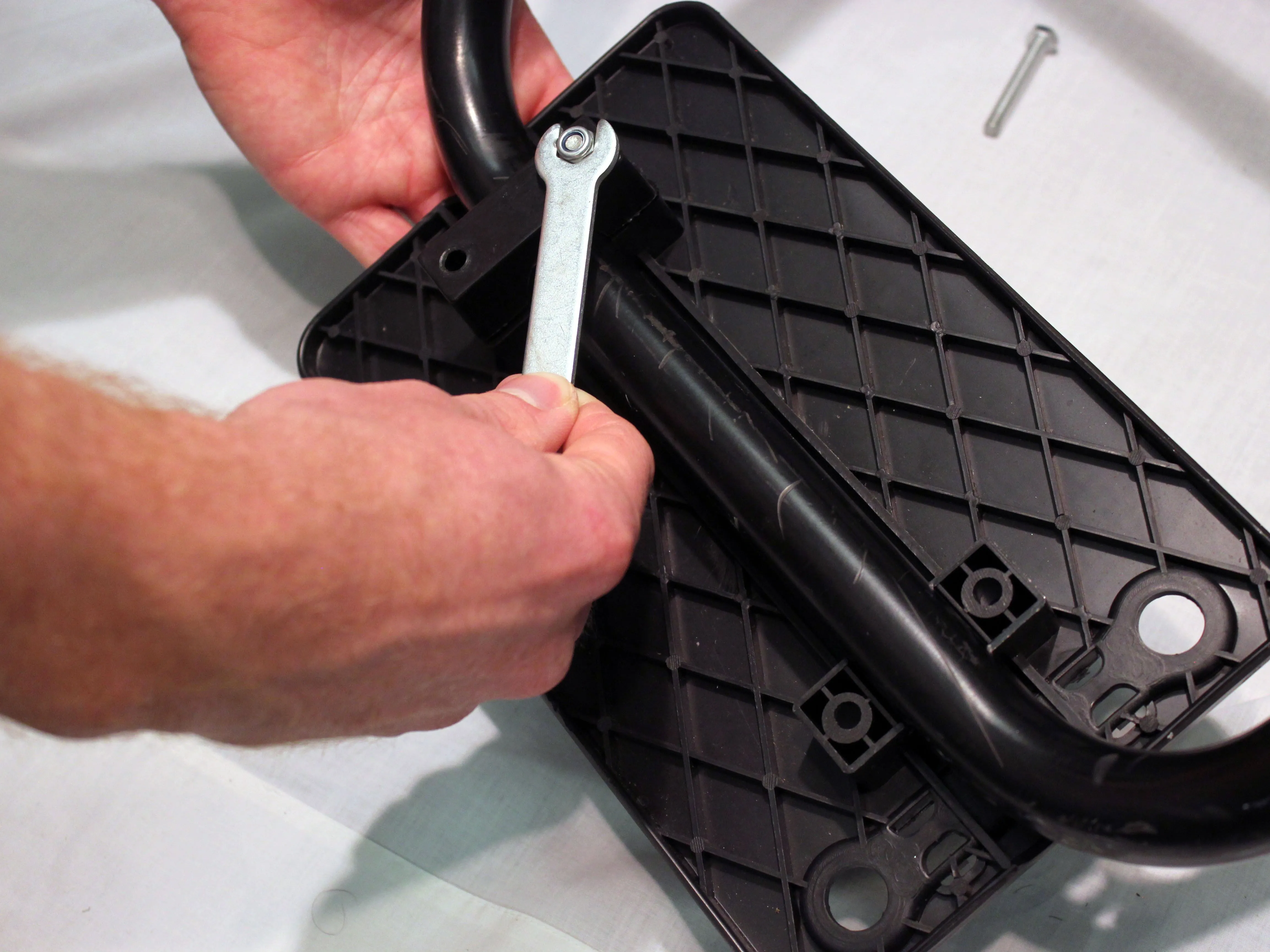

Кресло-коляска Mission GEN 1 Teardown, снятие подножки: шаг 2, изображение 1 из 1
Кресло-коляска Mission GEN 1 Разборка, снятие подножки: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Чтобы снять подножку, переверните ее вверх дном и с помощью 10-миллиметрового торцевого ключа выверните все четыре винта.

Шаг 3 Снятие подушки сиденья

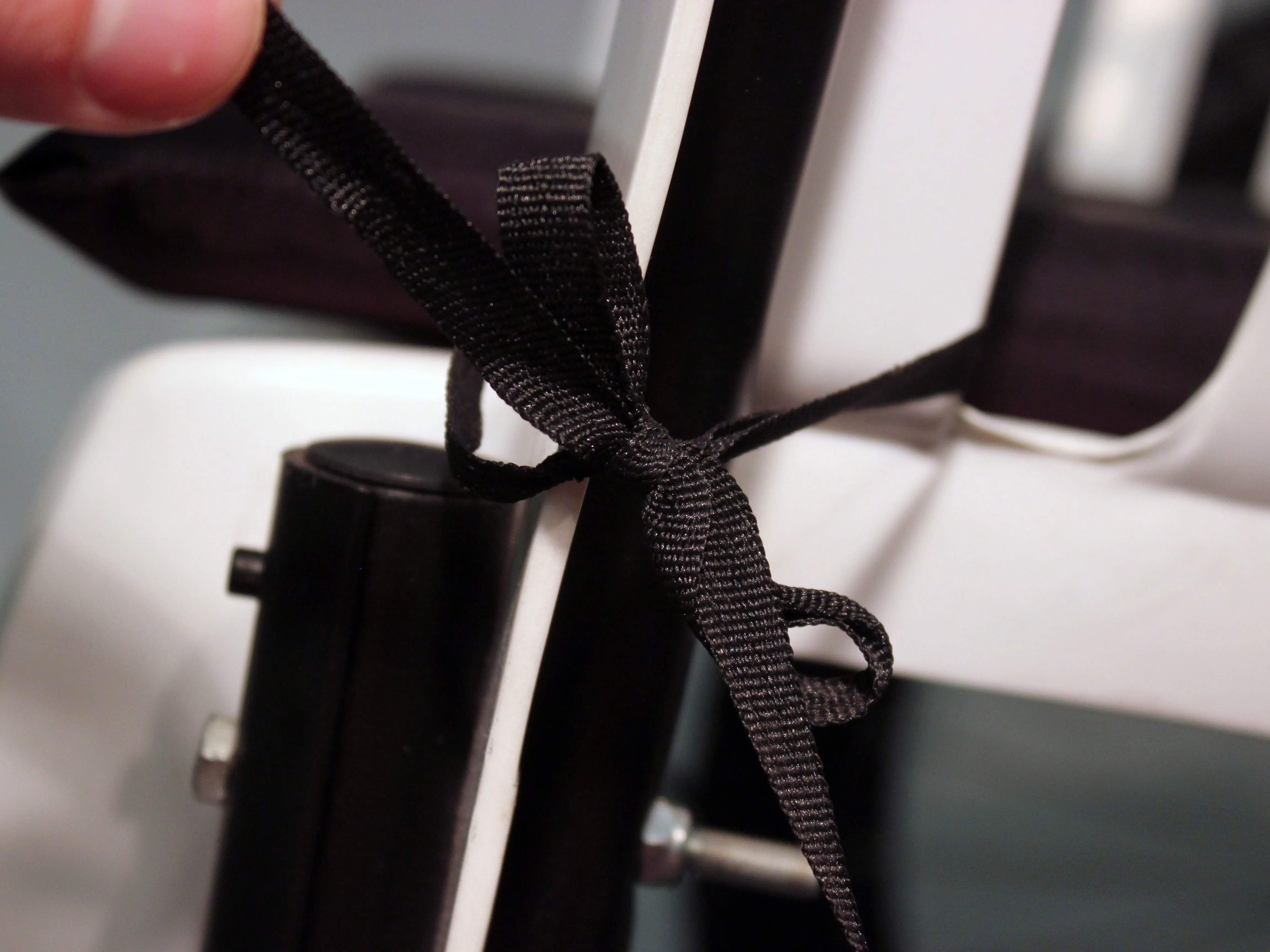

Кресло-коляска Mission GEN 1 Teardown, снятие подушки сиденья: шаг 3, изображение 1 из 1
Кресло-коляска Mission GEN 1 Разборка, снятие подушки сиденья: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Развяжите четыре завязки по углам и на спинке кресла, потянув за веревочки.

  • Снимите подушку с кресла.

Шаг 4 Снимите тормоза

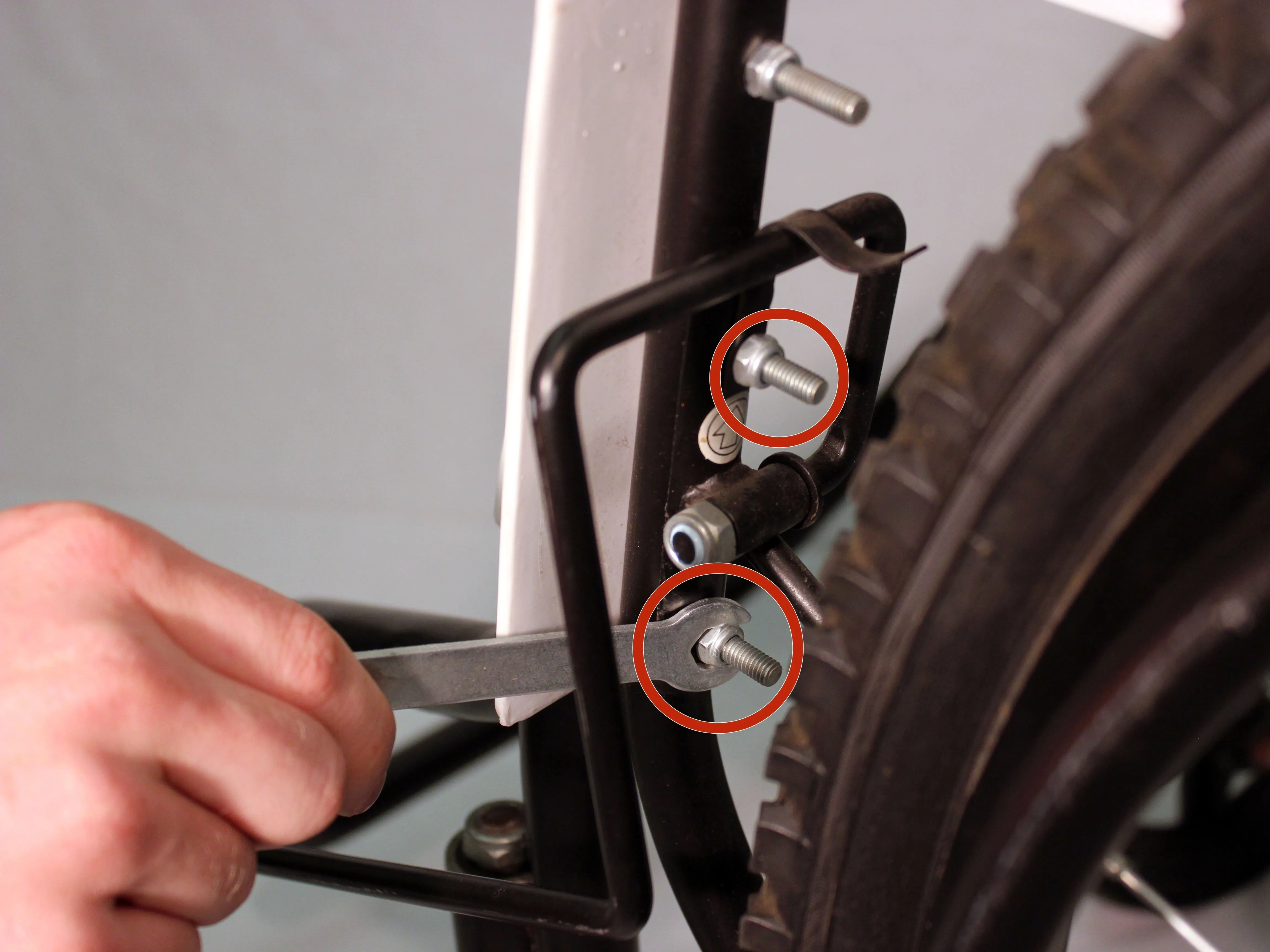

Free Wheelchair Mission GEN 1 Teardown, Remove Brakes: шаг 4, изображение 1 из 1
Кресло-коляска Mission GEN 1 Разборка, снятие тормозов: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • С помощью 10-миллиметрового торцевого ключа открутите два винта, которыми тормоз крепится к раме.

  • Снимите тормоз с рамы.

Шаг 5 Снимите колесо

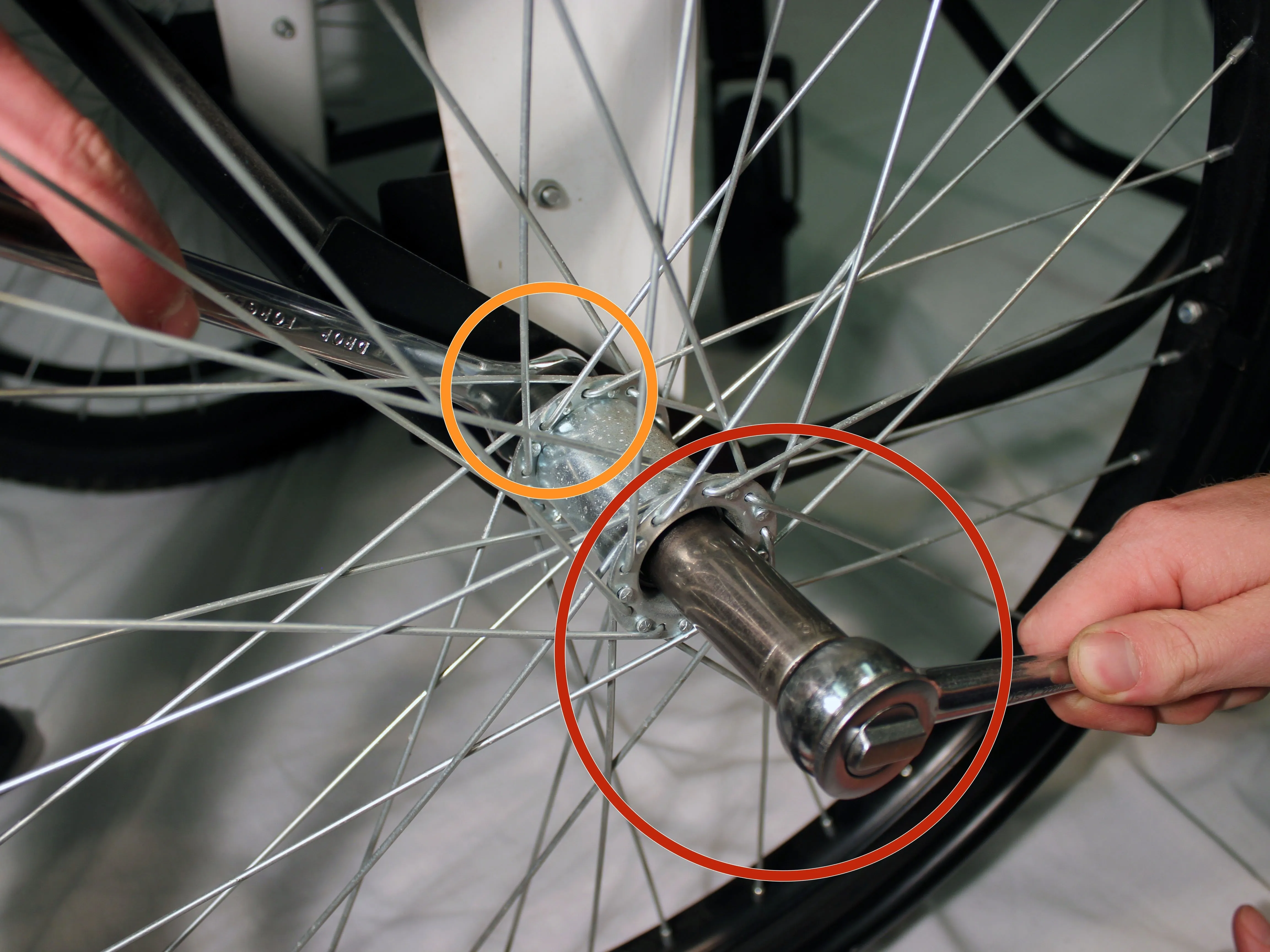

Кресло-коляска Mission GEN 1 Teardown, снятие колеса: шаг 5, изображение 1 из 1
Кресло-коляска Mission GEN 1 Разборка, снятие колеса: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • С помощью торцевого ключа 19 мм открутите болт оси.

  • Вместо торцевого ключа 19 мм можно использовать многоцелевой инструмент Free Wheelchair Mission.

  • Используйте 19-миллиметровый разводной ключ (также известный как ключ Crescent), чтобы предотвратить прокручивание гайки.

  • Сдвиньте колесо с рамы.

Шаг 6 Снимите пластины оси

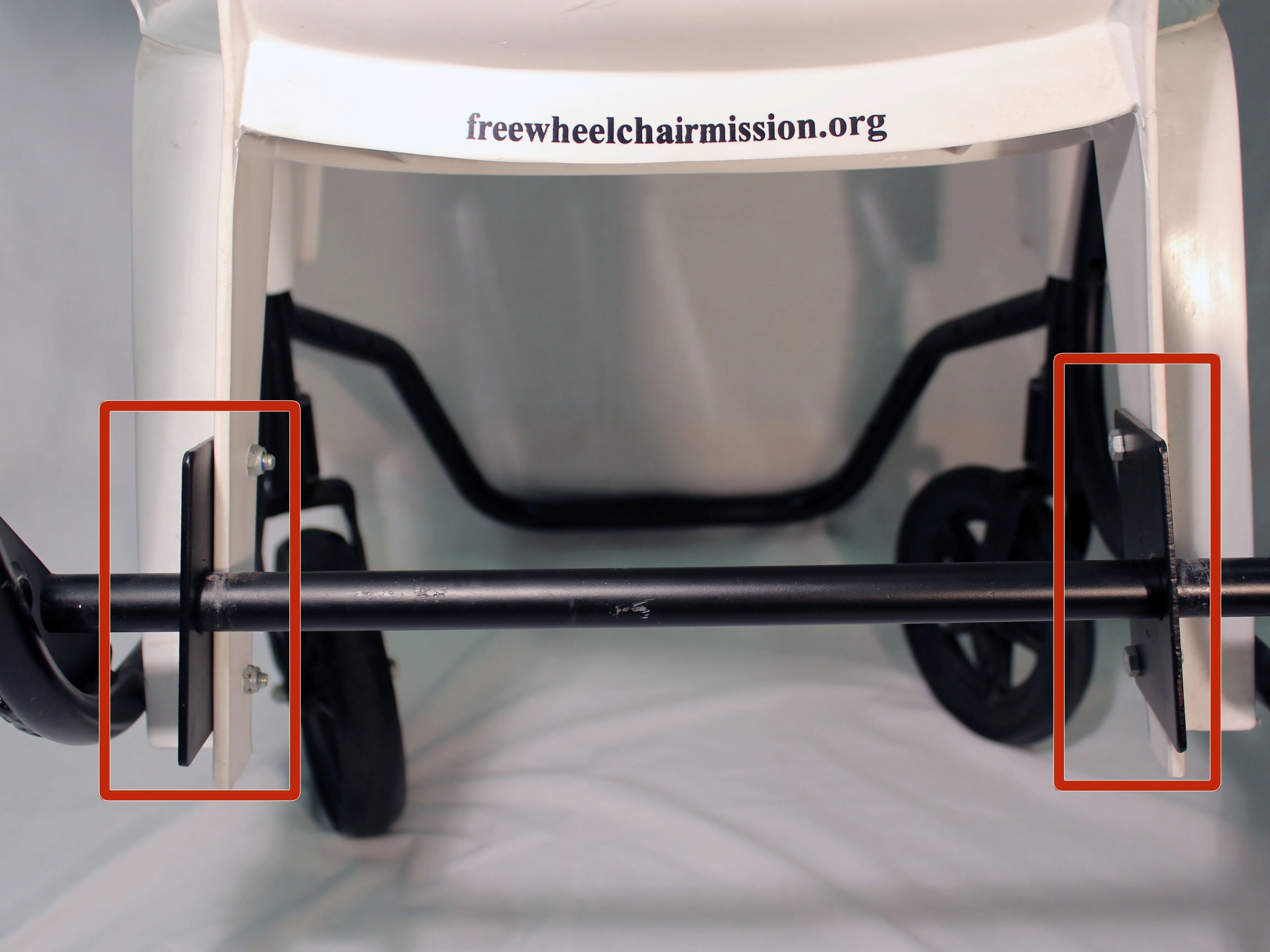

Free Wheelchair Mission GEN 1 Teardown, Remove Axle Plates: шаг 6, изображение 1 из 3
Кресло-коляска Mission GEN 1 Разборка, снятие пластин оси: шаг 6, изображение 1 из 3 | Источник - ifixit.com

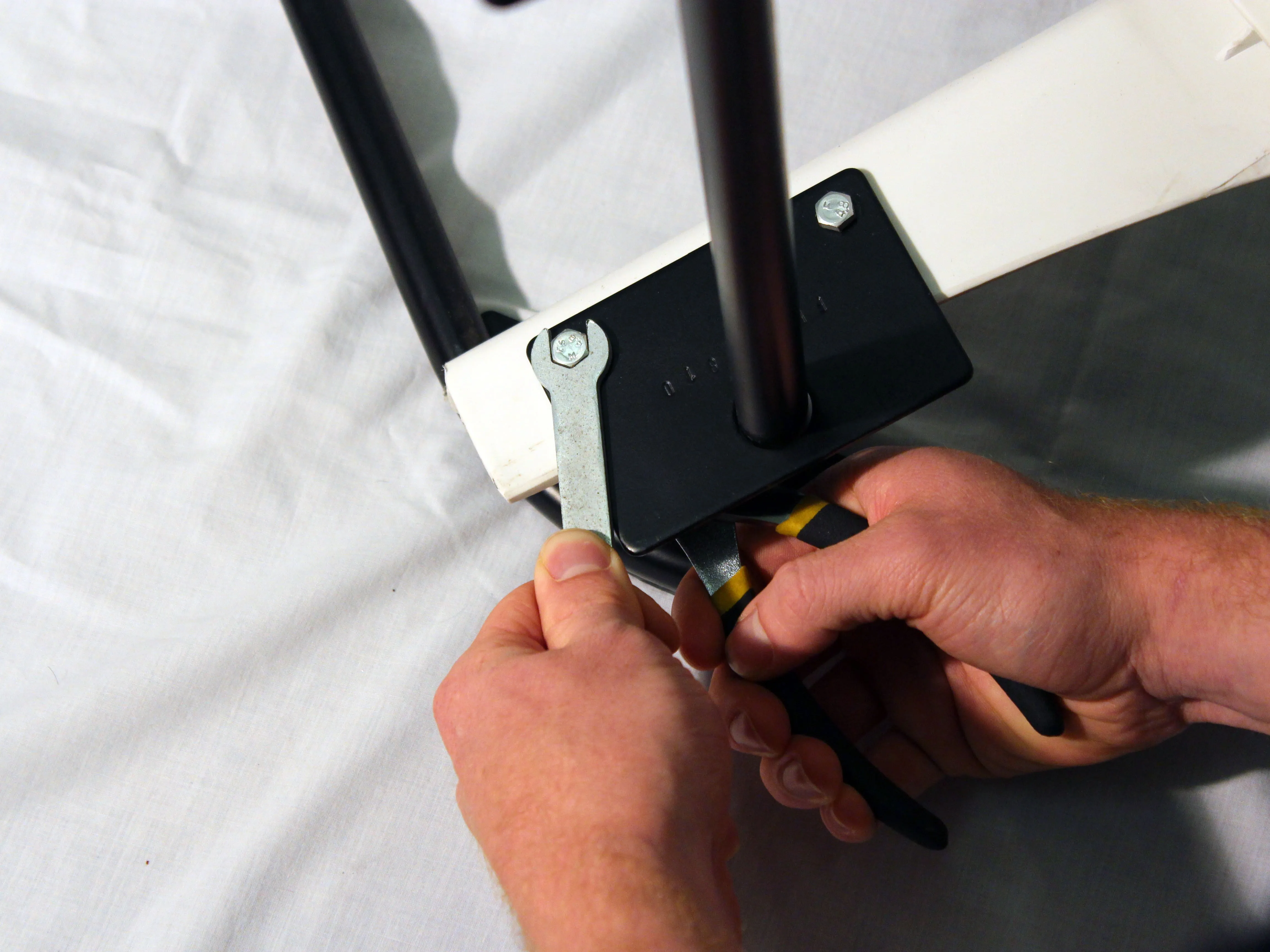

Свободная инвалидная коляска Mission GEN 1 Teardown, демонтаж пластин оси: шаг 6, изображение 2 из 3
Кресло-коляска Mission GEN 1 Teardown, демонтаж пластин оси: шаг 6, изображение 2 из 3 | Источник - ifixit.com

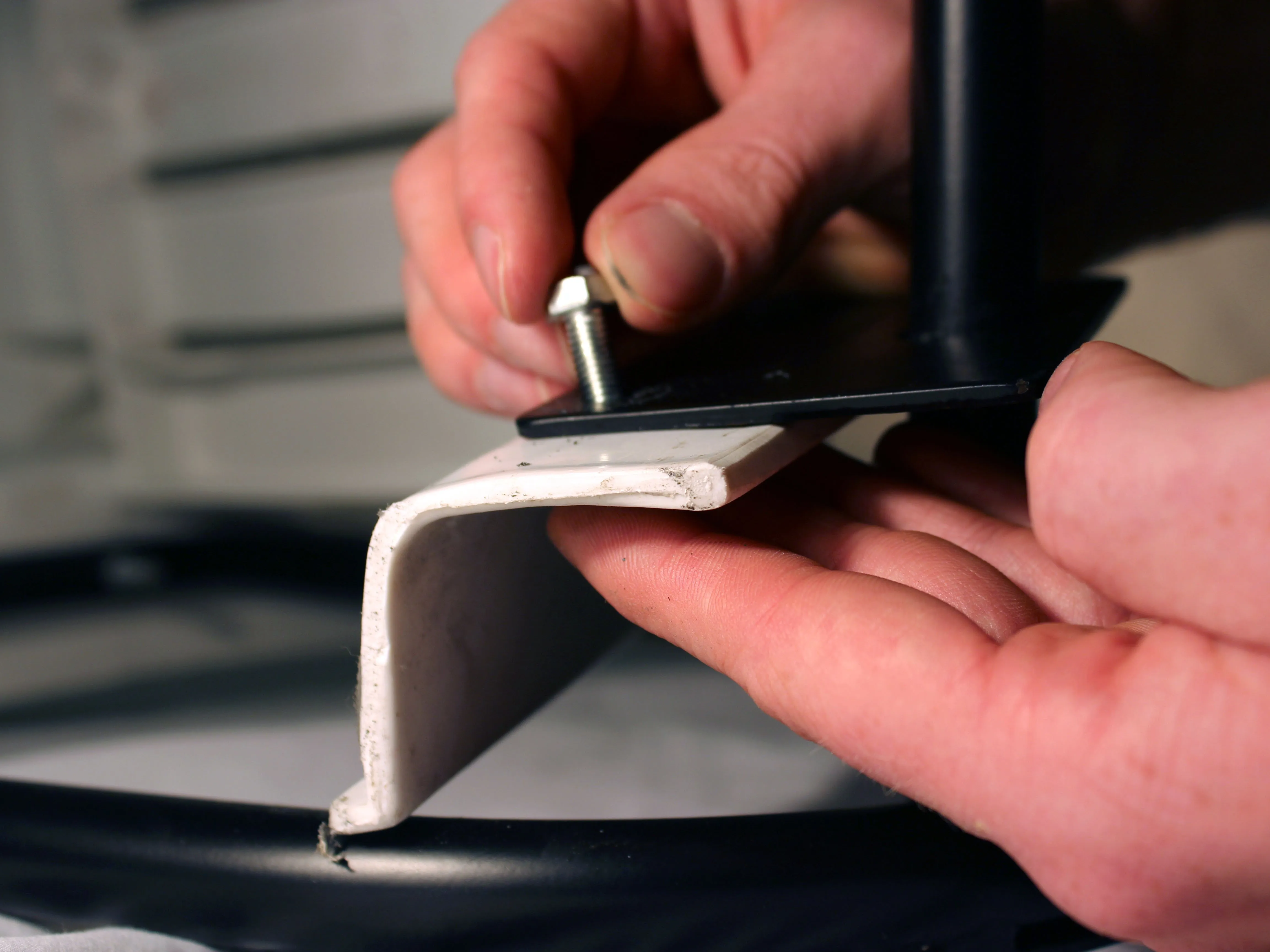

Свободная инвалидная коляска Mission GEN 1 Teardown, снимите пластины оси: шаг 6, изображение 3 из 3
Свободное кресло-коляска Mission GEN 1 Разборка, снятие пластин оси: шаг 6, изображение 3 из 3 | Источник - ifixit.com

  • Поверните кресло, чтобы увидеть две опорные пластины, которые крепят ось к спинке кресла. На каждой из пластин есть два винта, которые соединяют кресло с осью.

  • Возьмите в одну руку гайку с ключом на 10 мм. В другой руке используйте гаечный ключ, чтобы открутить винт.

Шаг 7. Снимите переднюю раму и колесные ролики

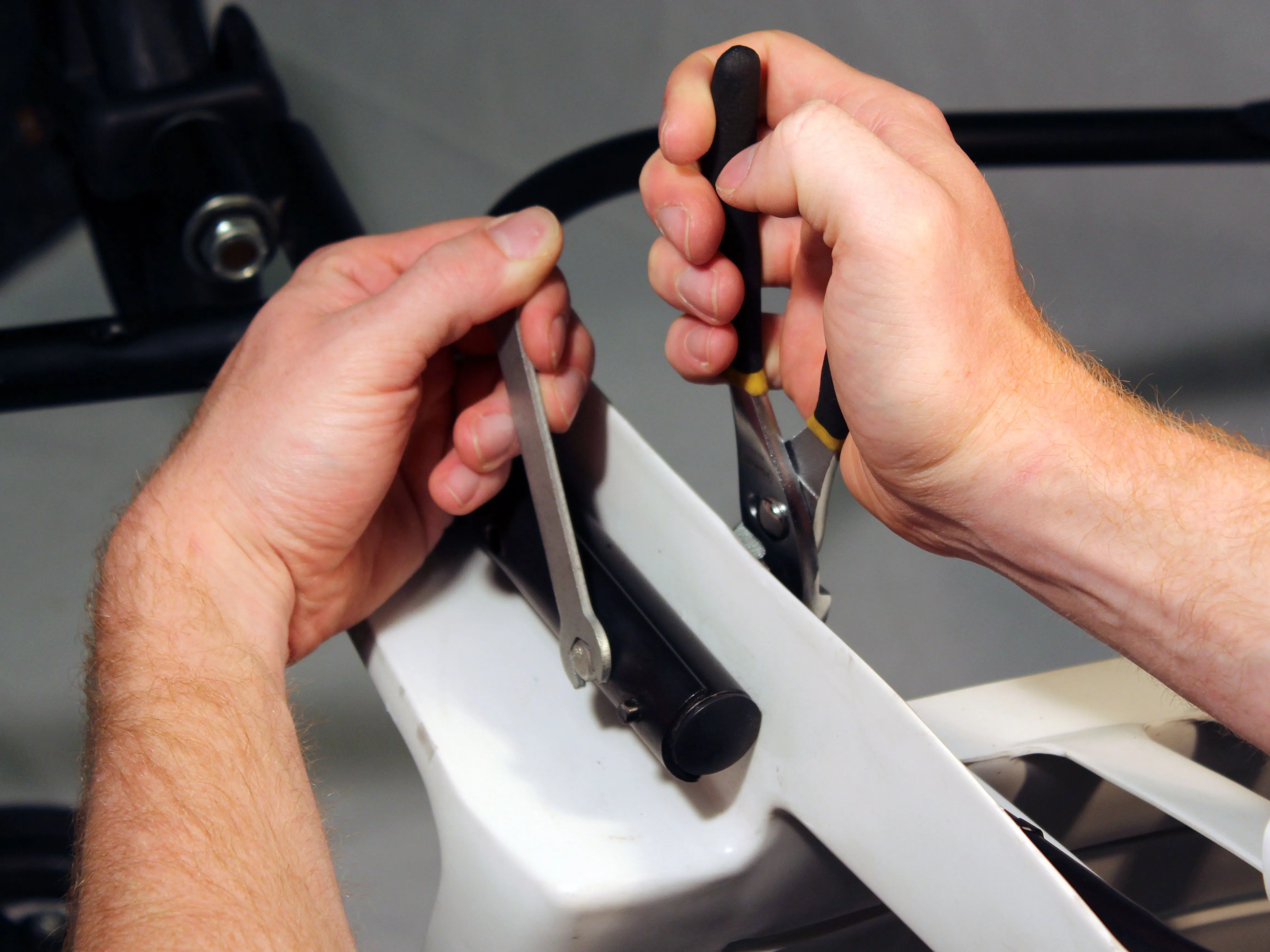

Кресло-коляска Mission GEN 1 Teardown, снятие передней рамы и колес: шаг 7, изображение 1 из 2
Кресло-коляска Mission GEN 1 Разборка, снятие передней рамы и колес: шаг 7, изображение 1 из 2 | Источник - ifixit.com

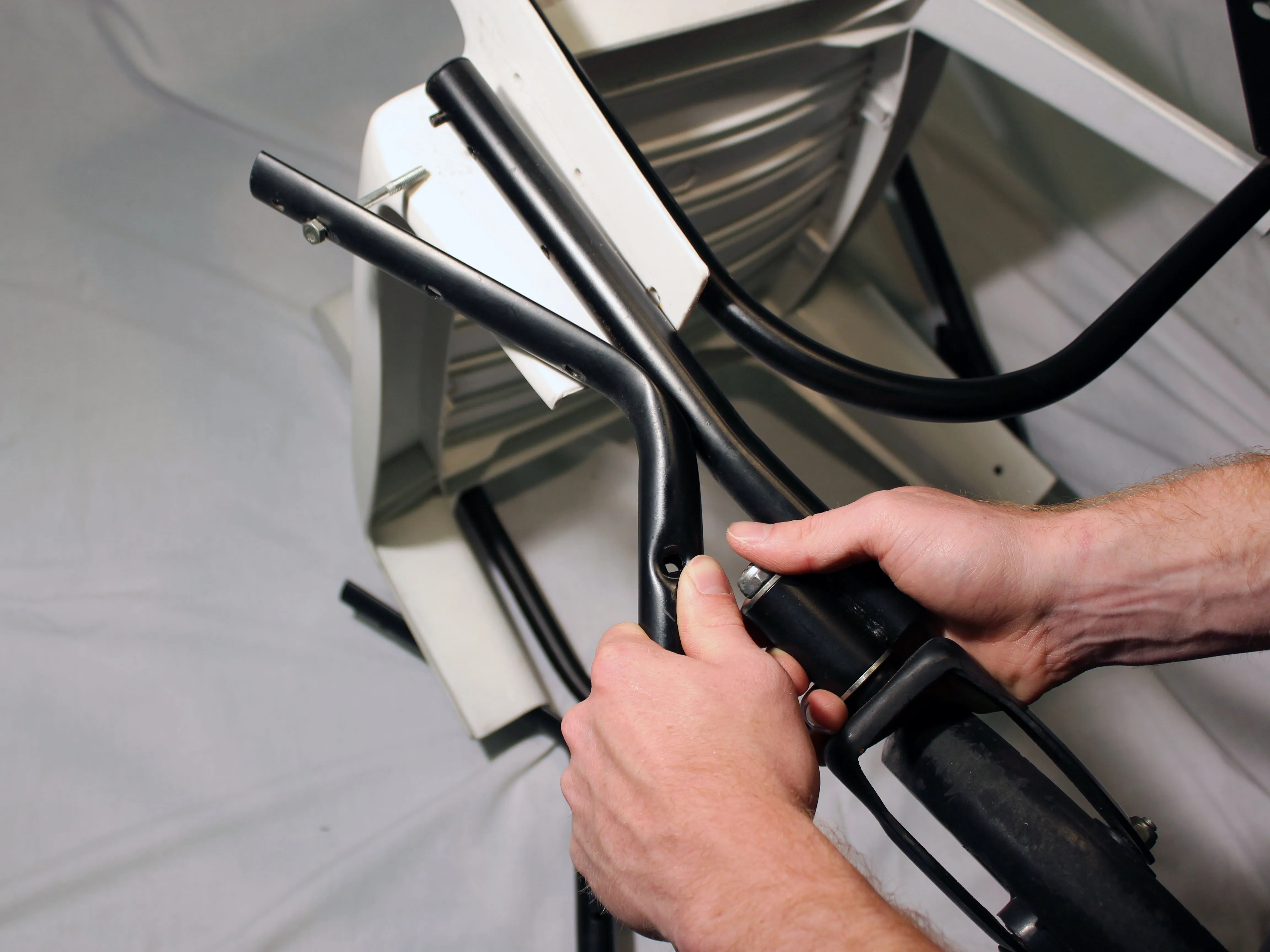

Бесплатная разборка инвалидной коляски Mission GEN 1, демонтаж передней рамы и колес: шаг 7, изображение 2 из 2
Кресло-коляска Mission GEN 1 Разборка, снятие передней рамы и колес: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • Затем выкрутите винты, которые держат заднюю раму, кресло, колесо и переднюю раму вместе. По одному винту есть на каждой стороне кресла, непосредственно над тем местом, где расположены тормоза.

  • Открутите оба винта с помощью ключа на 10 мм.

  • Отделите переднюю раму и роликовое колесо от кресла.

Шаг 8 Снимите кресло

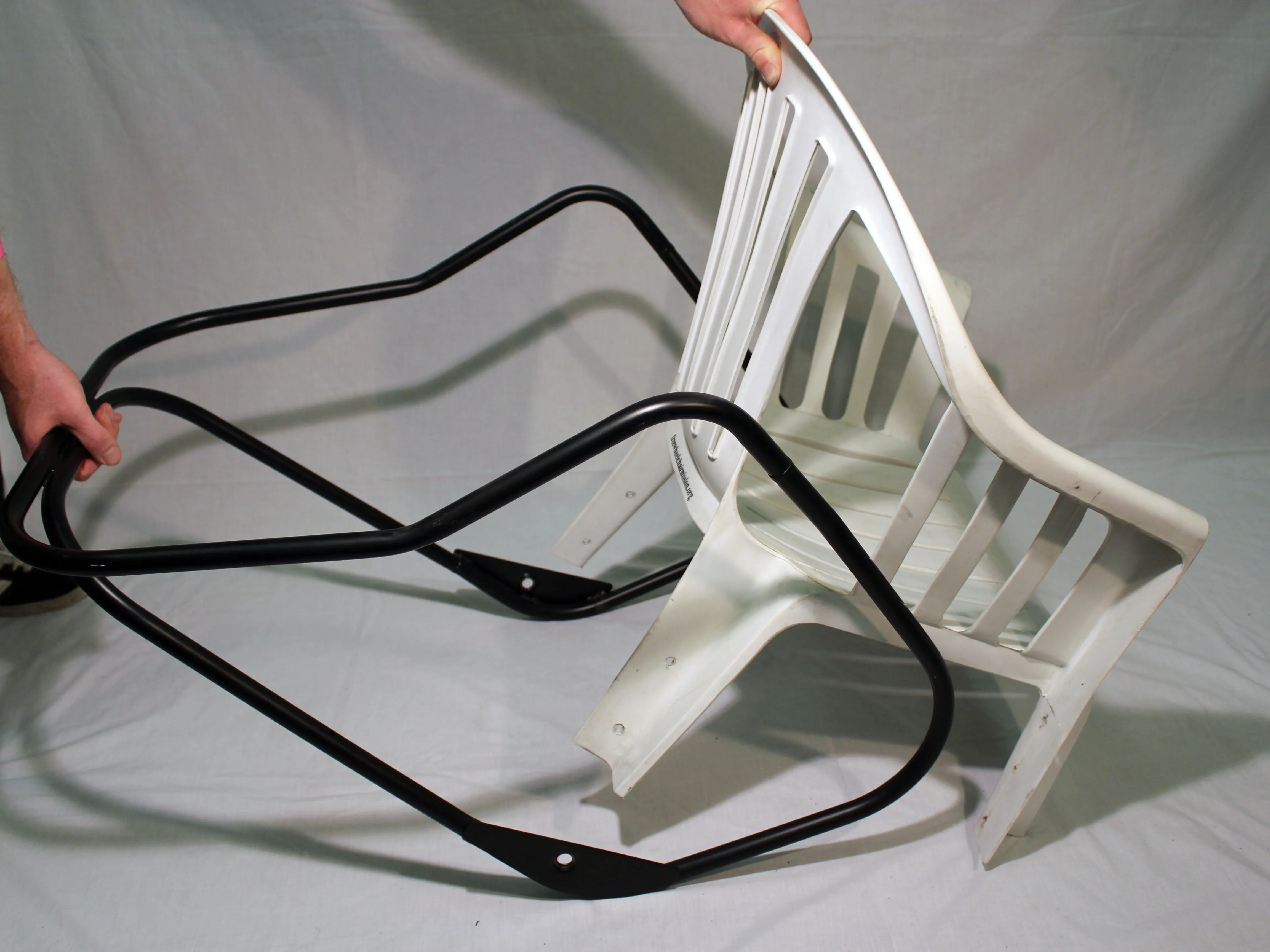

Free Wheelchair Mission GEN 1 Teardown, демонтаж кресла: шаг 8, изображение 1 из 1
Кресло-коляска Mission GEN 1 Teardown, демонтаж кресла: шаг 8, изображение 1 из 1 | Источник - ifixit.com

  • Снимите кресло с рамы.
