Разборка Freedom Scientific PACmate BX400

Введение

Freedom Scientific PACmate - это серия портативных компьютеров для слепых на базе Windows CE, представленная в 2000-х годах. Наша модель - это оригинальный (не Omni) BX400, работающий под управлением CE 4.1. BX означает клавиатуру Брайля в стиле Перкинса, а 400 - дисплей Брайля с возможностью замены 20 ячеек. В этом руководстве мы рассмотрим оба варианта.

Шаг 1 Обзор

• На основном корпусе устройства расположена клавиатура Брайля в стиле Перкинса, а также динамик, микрофон и клавиши управления курсором. Модульный дисплей Брайля вставляется в нижнюю часть.

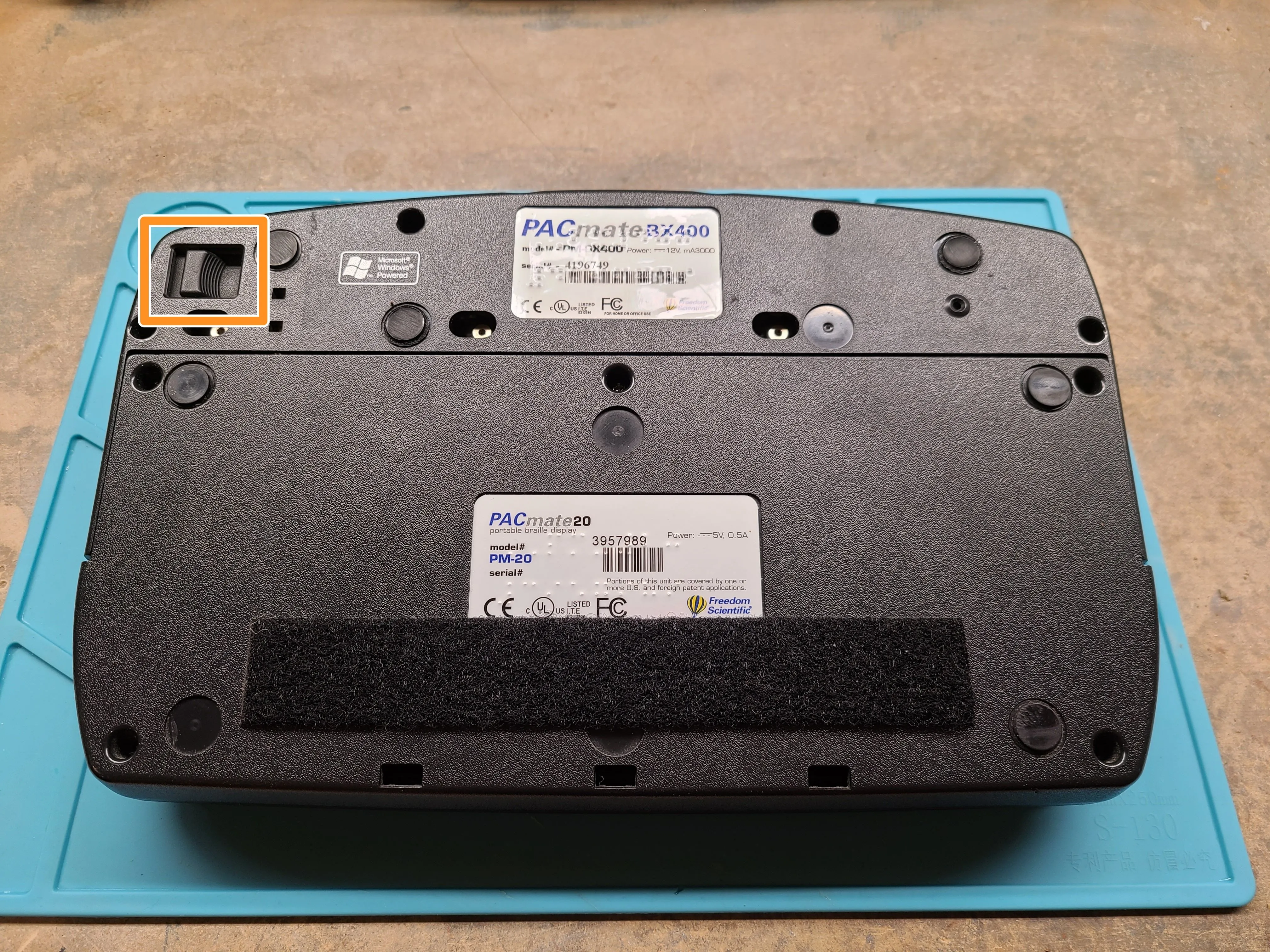

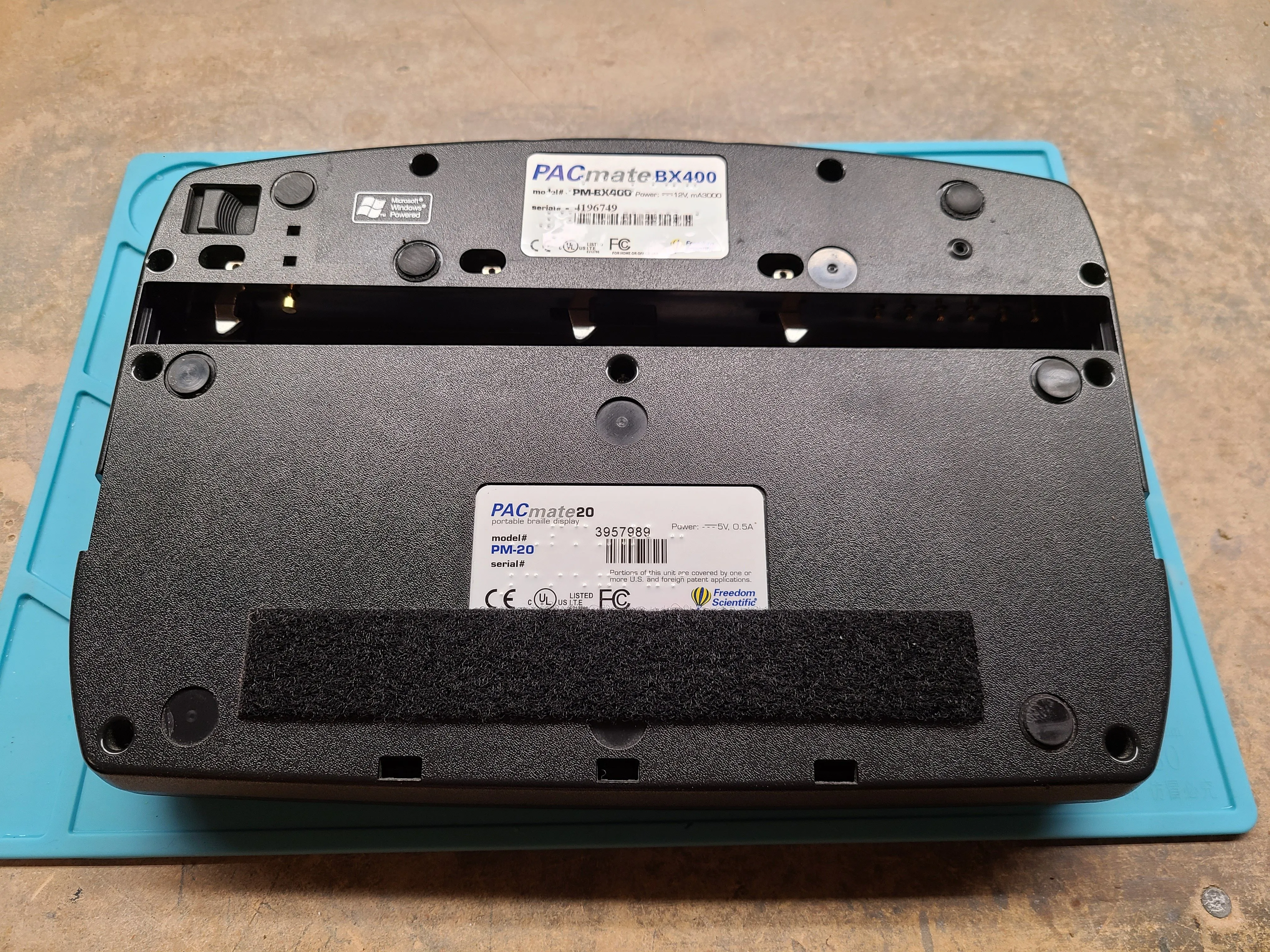

• Перевернув устройство, вы обнаружите маркировку, а также фиксатор дисплея Брайля.

• Потянув за него, можно освободить дисплей, чтобы заменить его, облегчить устройство и работать без него, или даже подключить его к другому компьютеру. Отлично!

Шаг 2

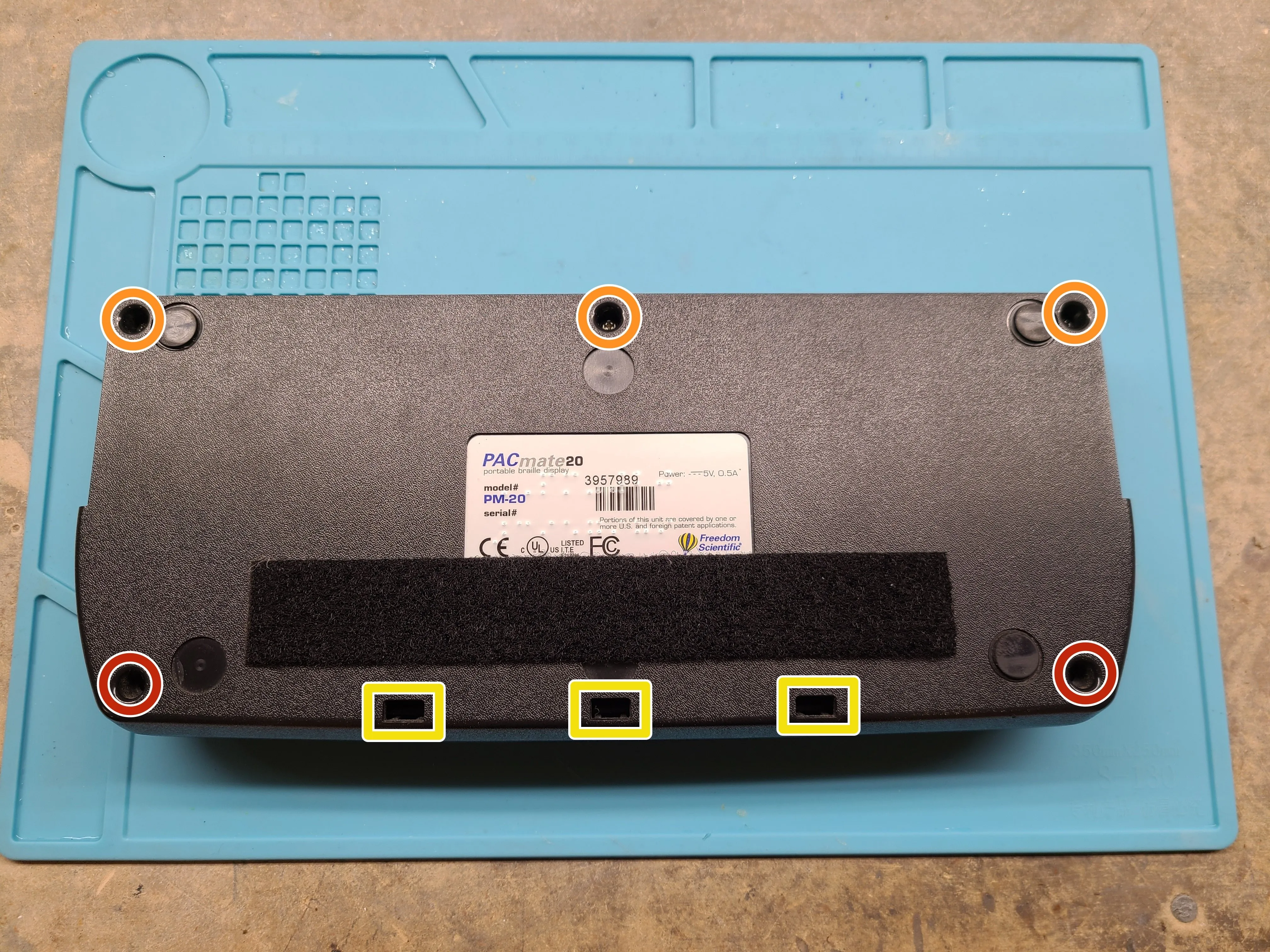

• Начнем с дисплея Брайля. Нижняя крышка держится на 3 винтах M3x7 на задней грани и еще двух винтах M3 на передней (на нашем устройстве они отсутствуют).

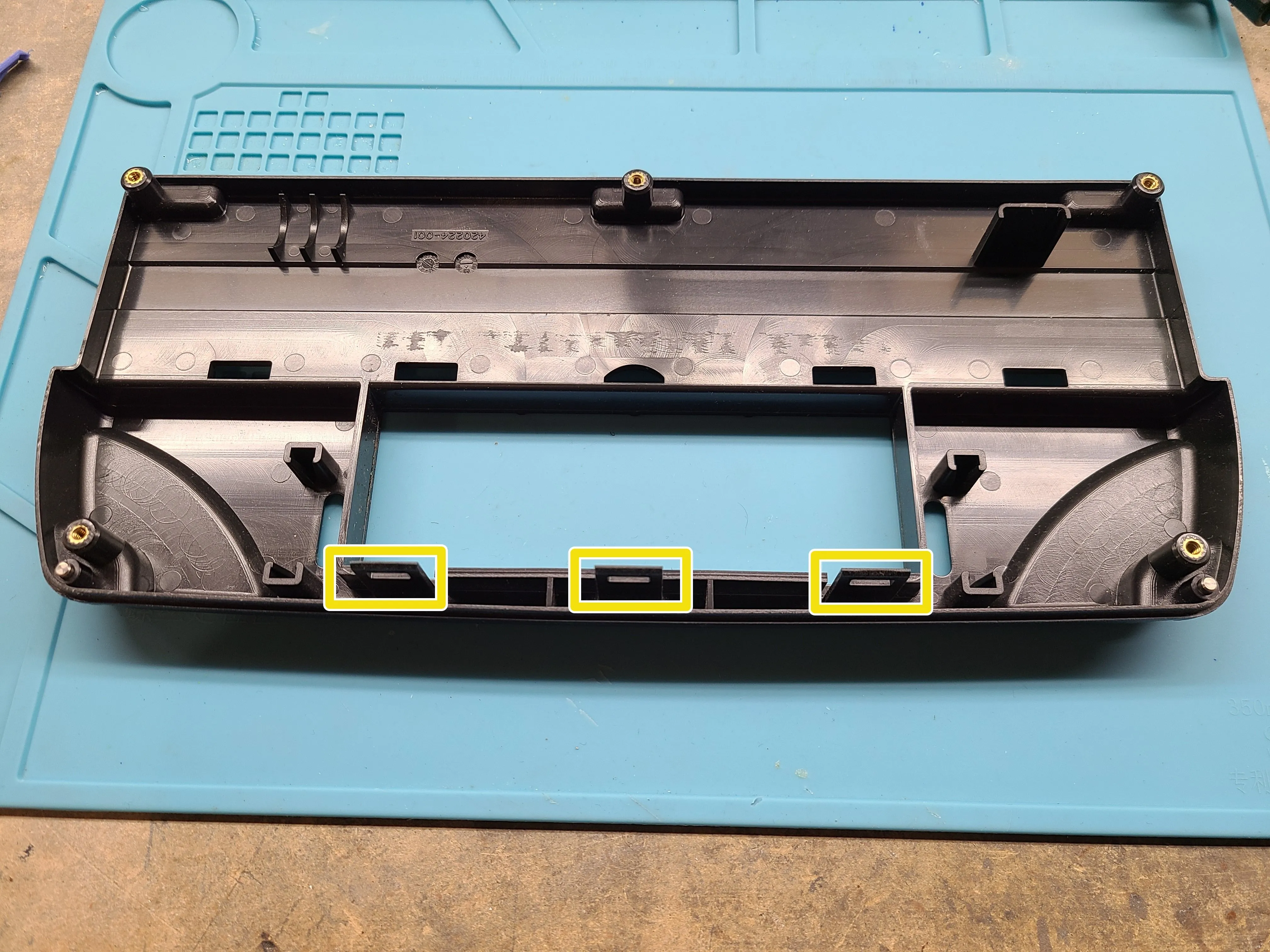

• Чтобы снять верхнюю крышку, вставьте плоскую отвертку в прямоугольные отверстия спереди и освободите зажимы.

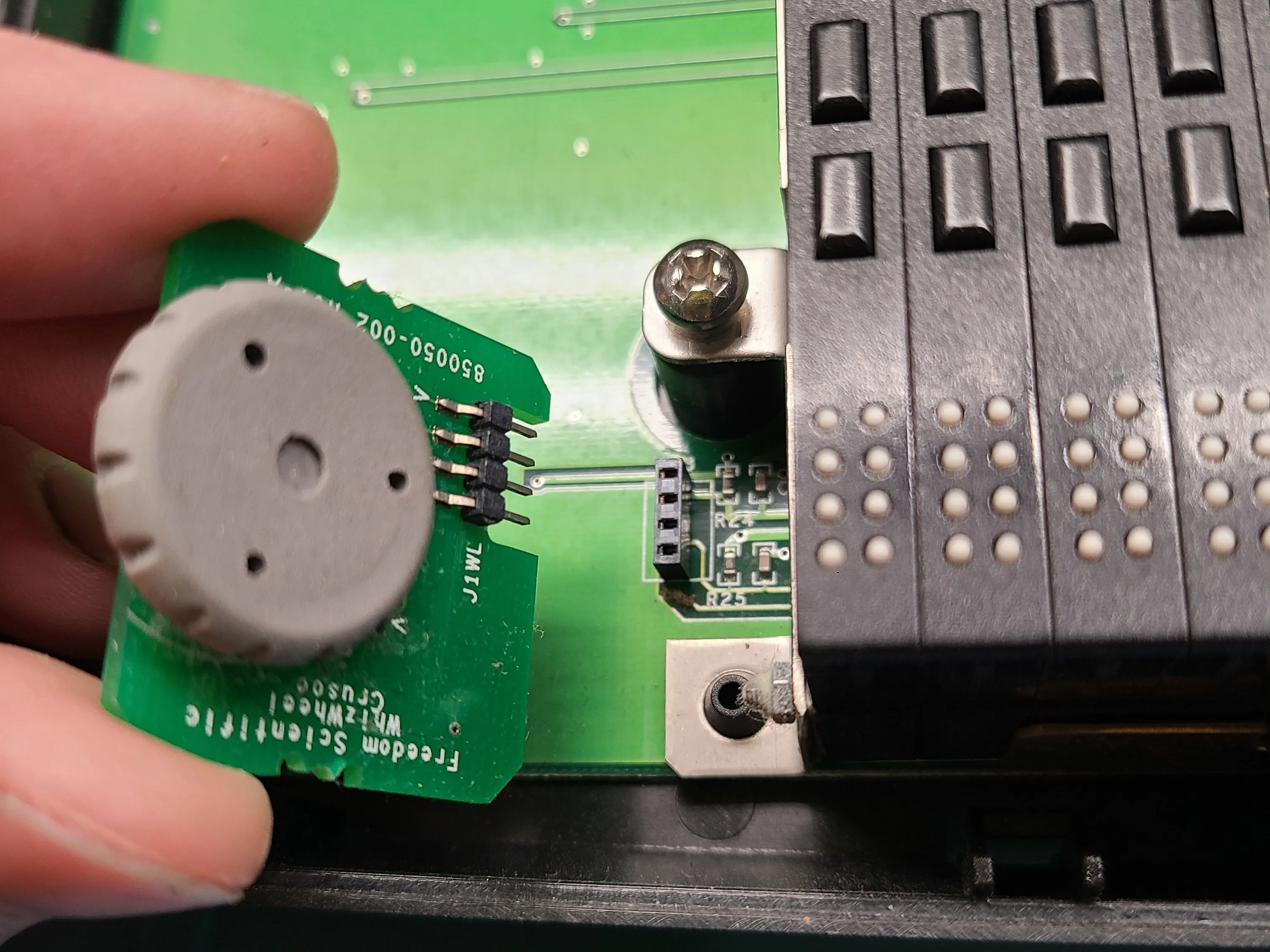

• Когда верхняя крышка будет снята, колеса прокрутки смогут свободно двигаться. Запомните ориентацию для повторной установки.

Шаг 3 Модуль дисплея Брайля

• Теперь, когда мы внутри, у нас есть доступ к модулю дисплея Брайля.

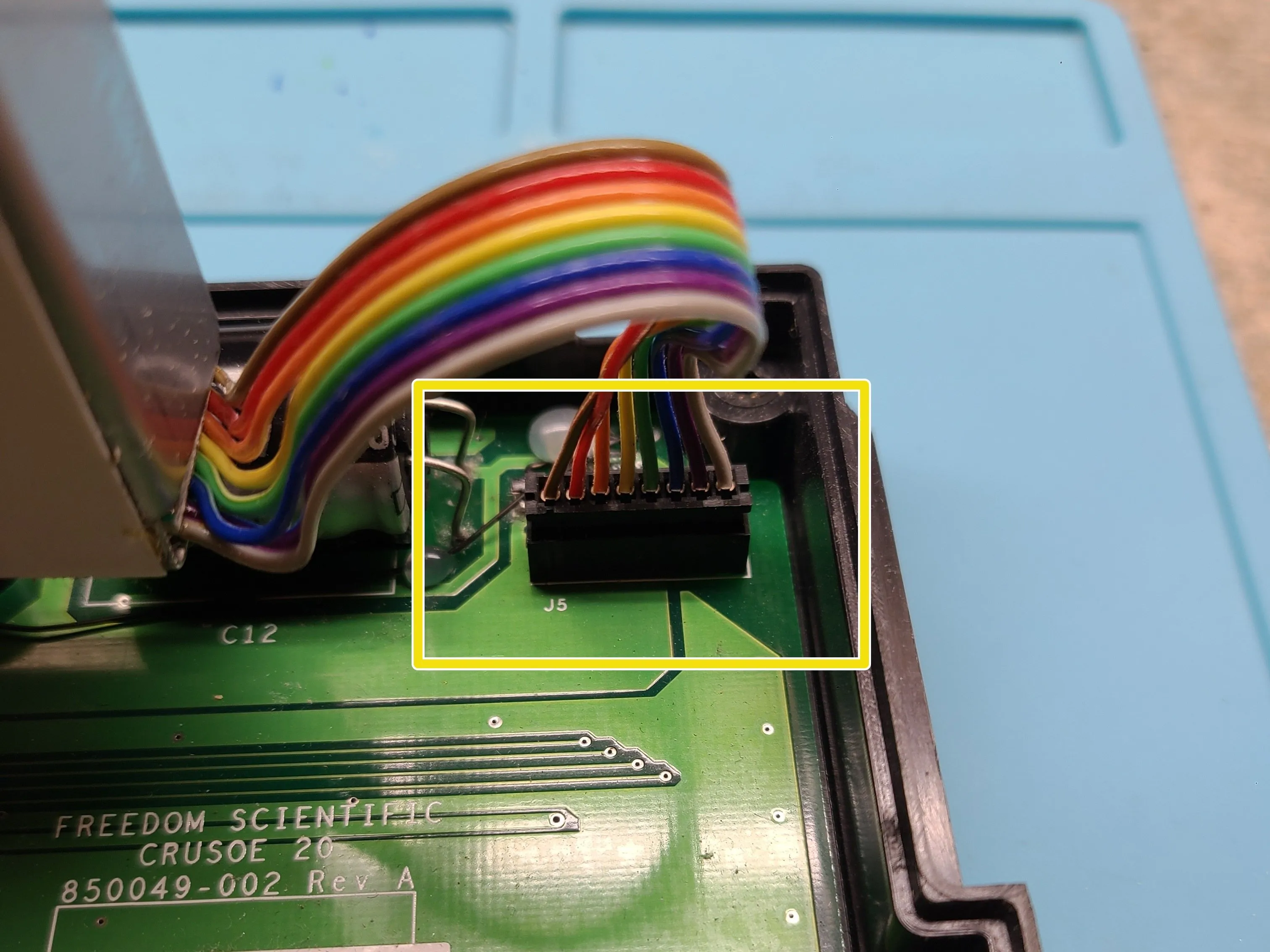

• Модуль держится на 4 винтах M4 и 2 винтах M2. Открутив их, отсоедините разъем в правом верхнем углу и извлеките модуль.

Шаг 4 Печатная плата дисплея Брайля

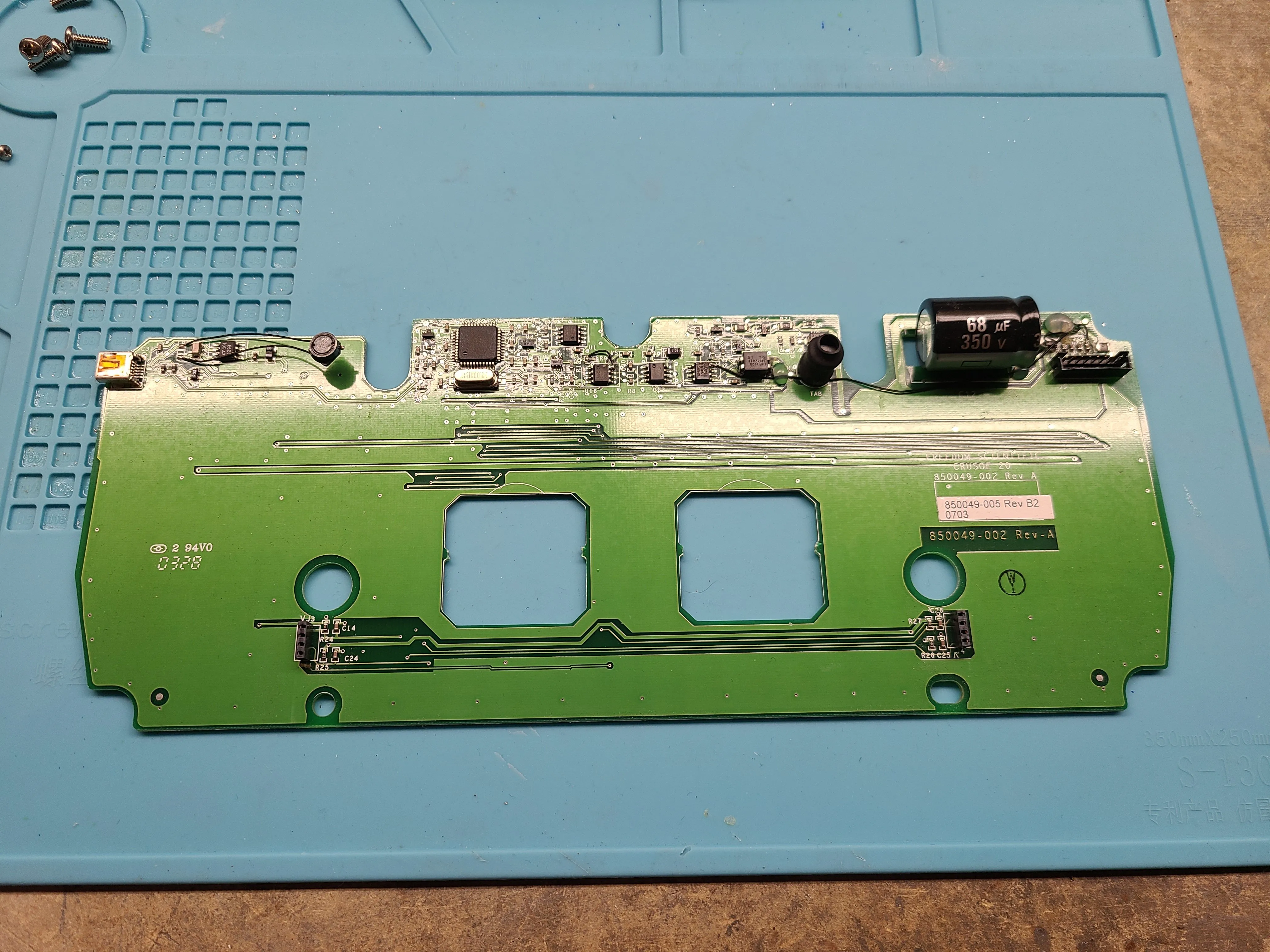

• Модуль дисплея удерживает плату, поэтому на данном этапе мы можем просто вытащить плату. Давайте посмотрим на нее поближе.

Шаг 5 Переделка?

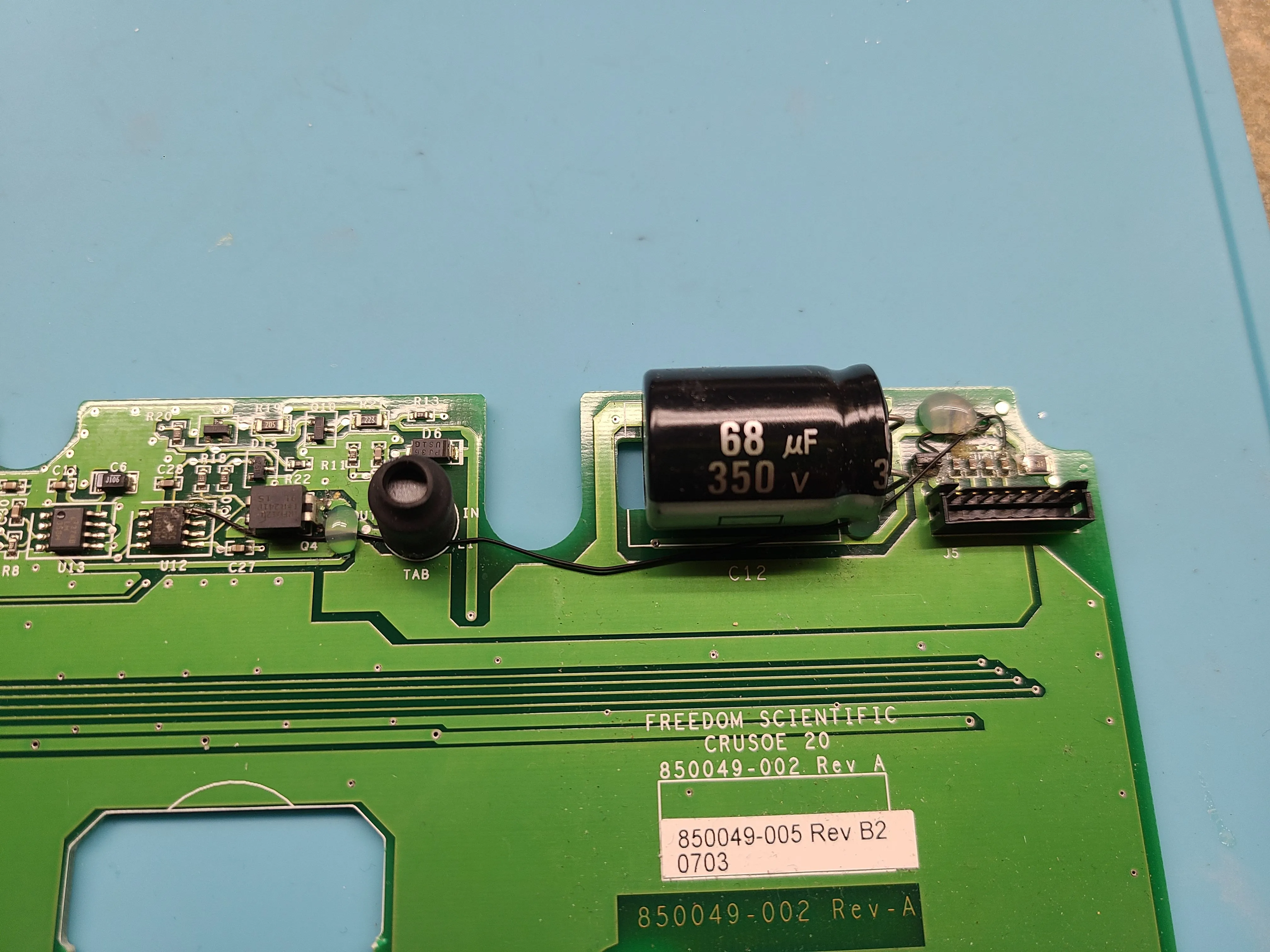

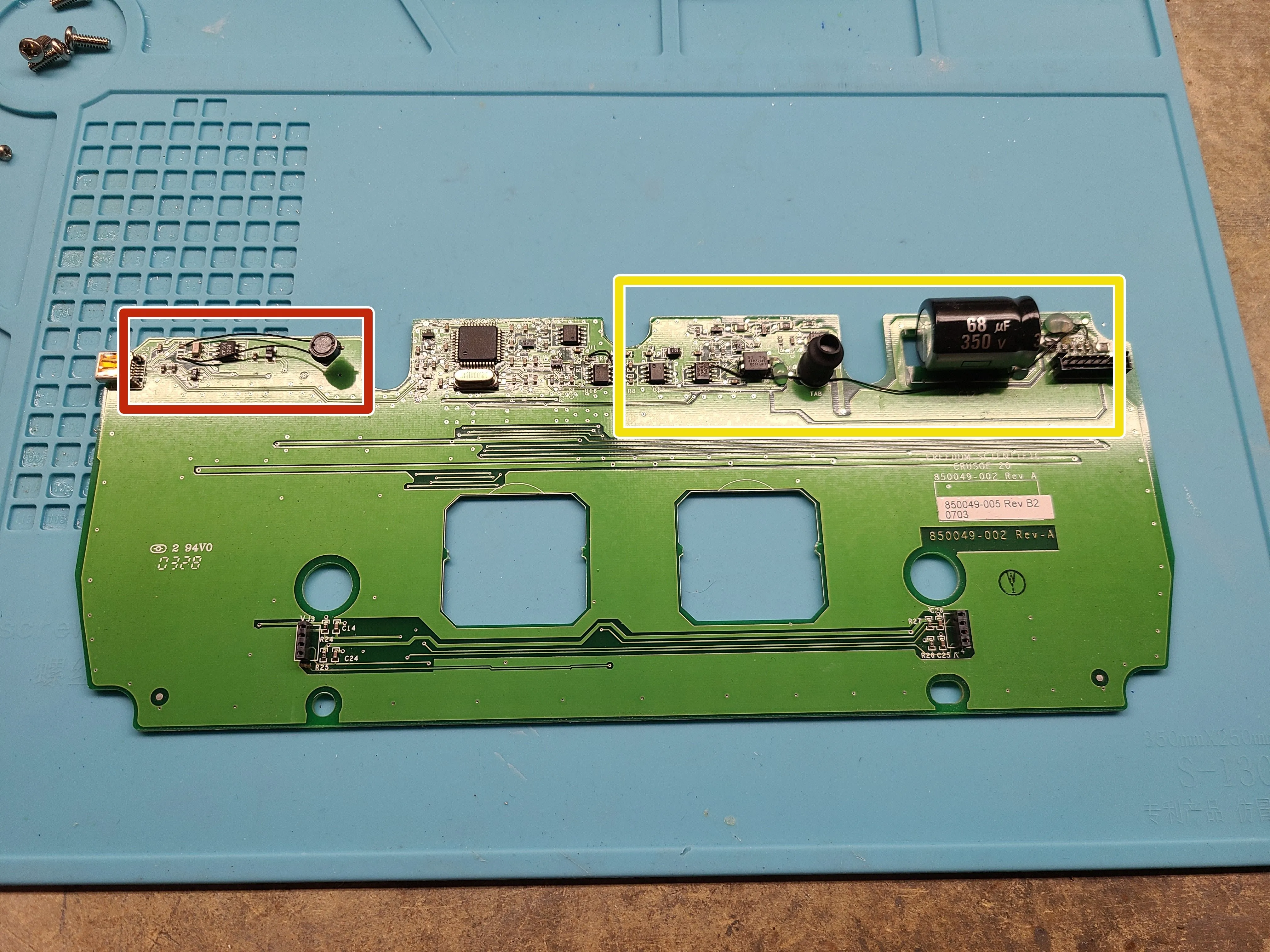

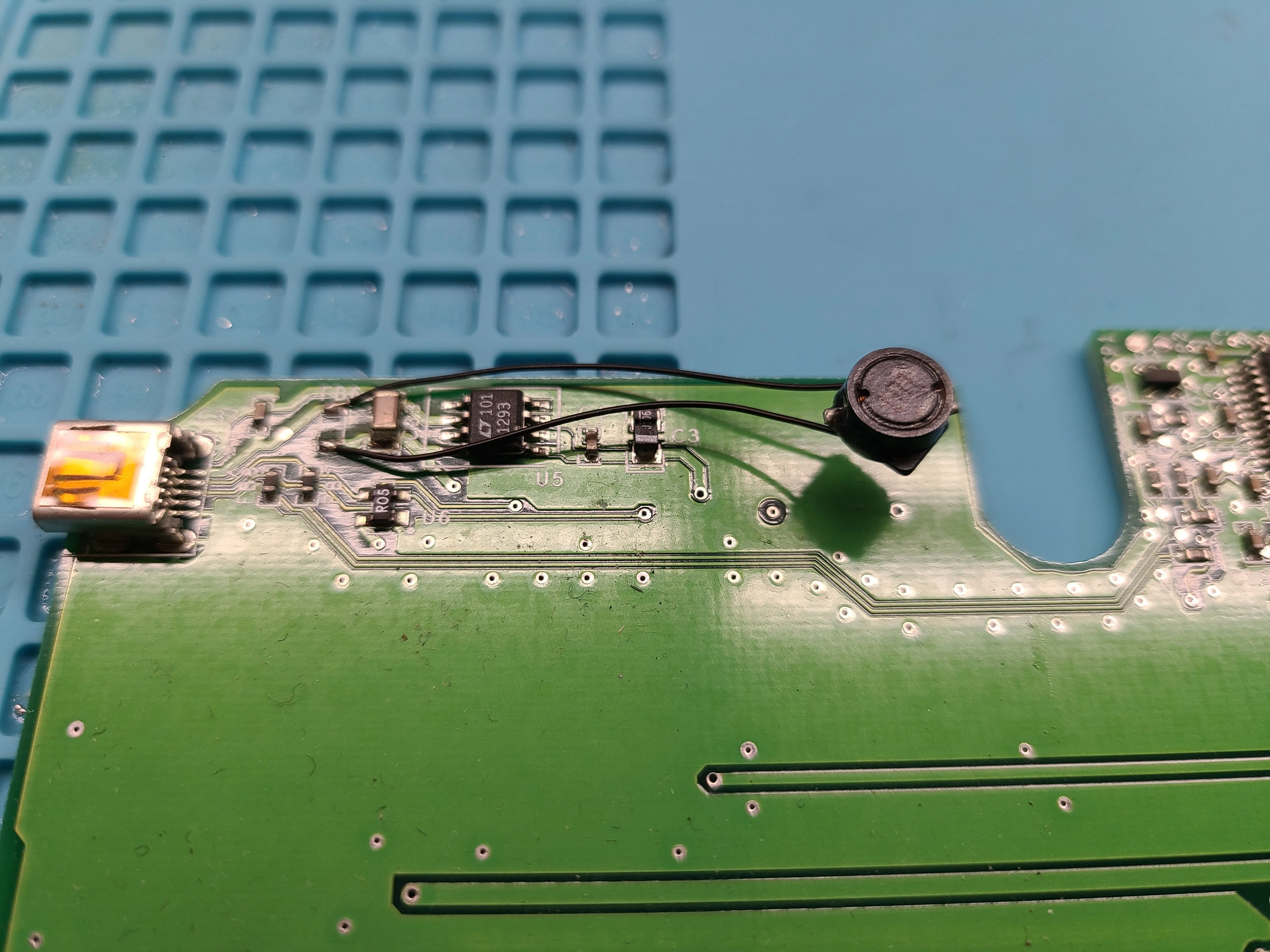

• Взглянув на плату, мы видим несколько странных вещей. Похоже, что индуктор был заменен, а трассировка была вырезана и подсоединена.

• Интересно, это заводская ревизия или более поздняя переделка? Это может объяснить отсутствие винтов?

• В любом случае мы приклеим индуктор клеем, чтобы он перестал дребезжать.

Шаг 6 Проблемное место

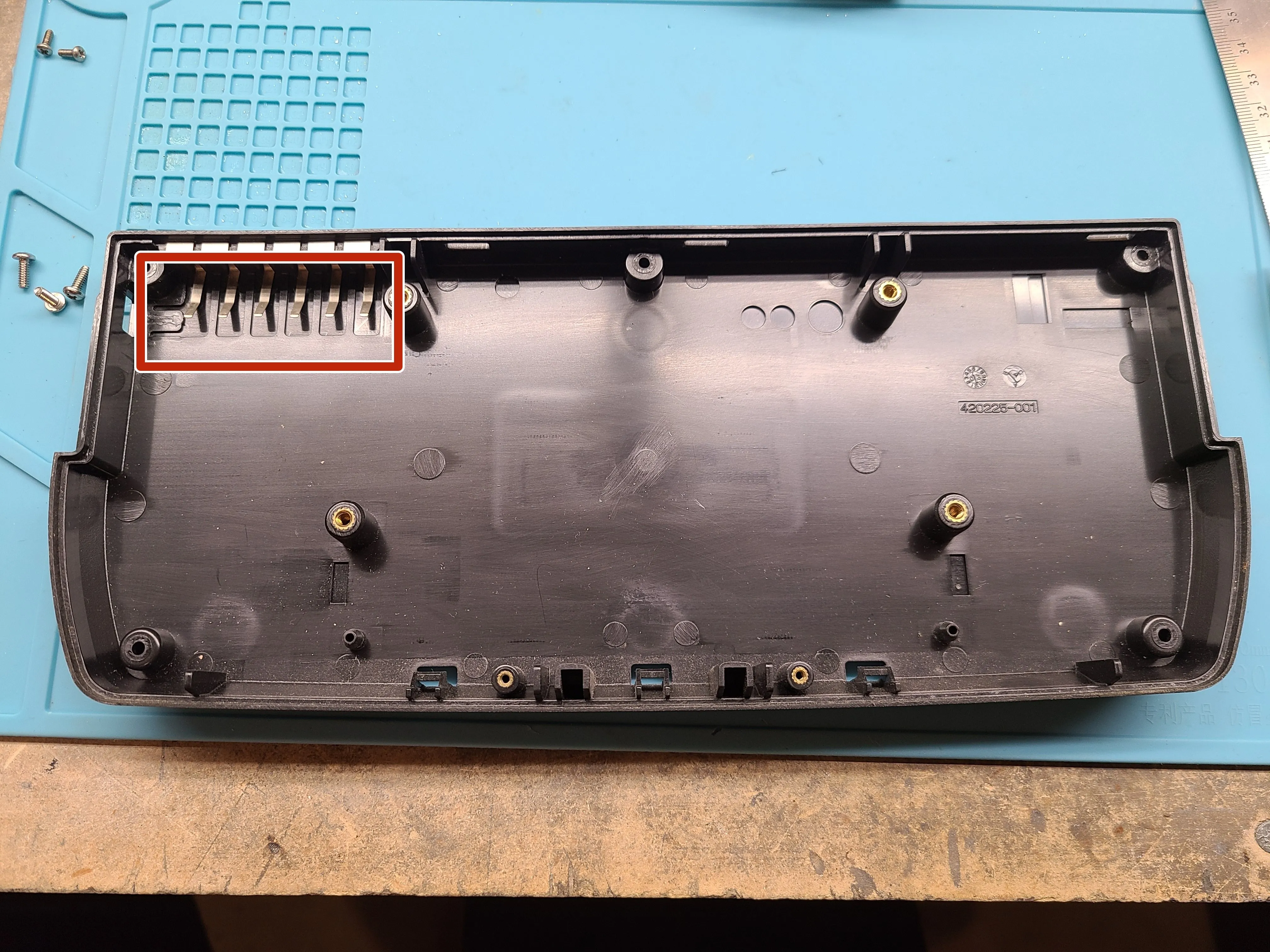

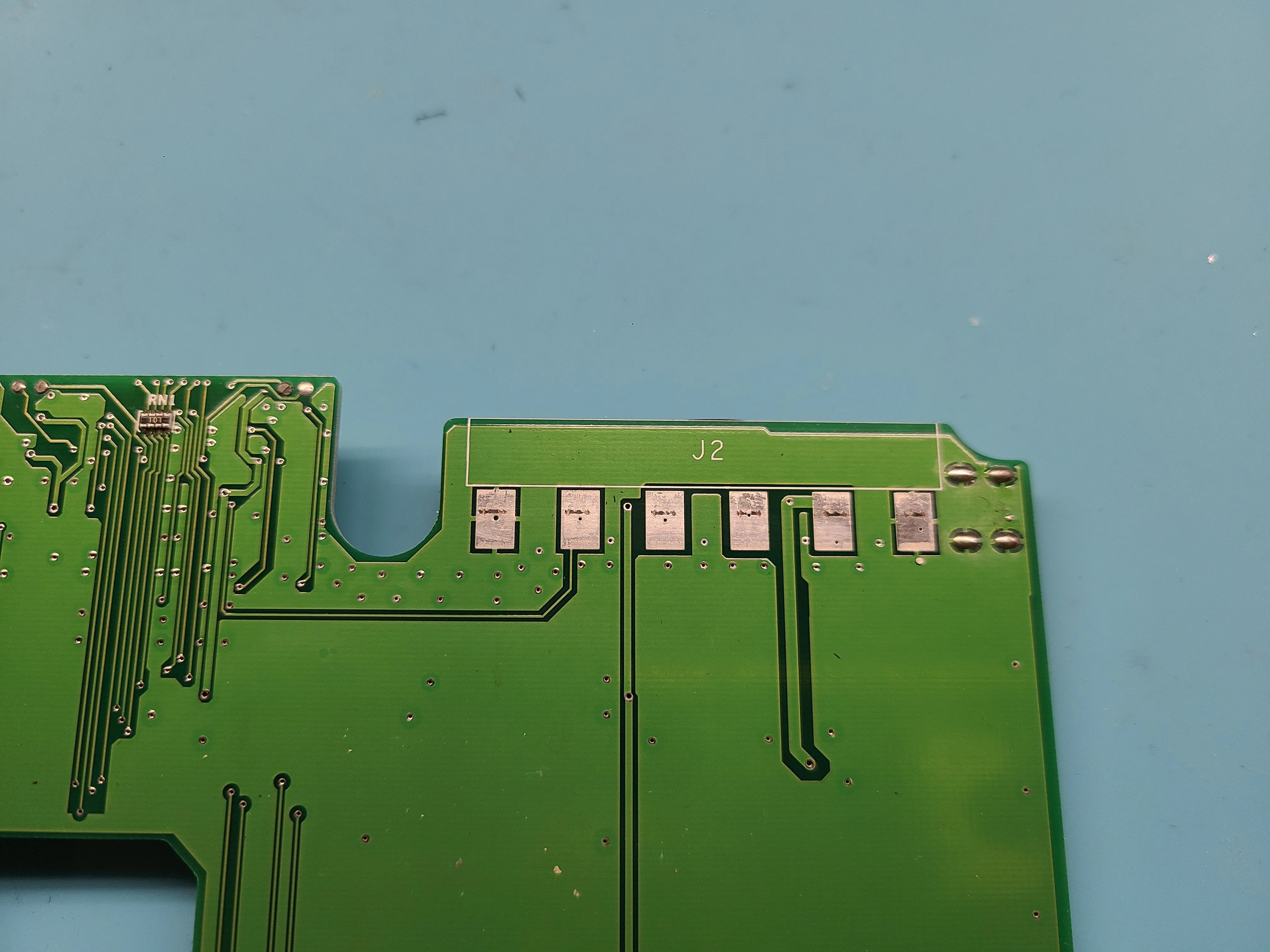

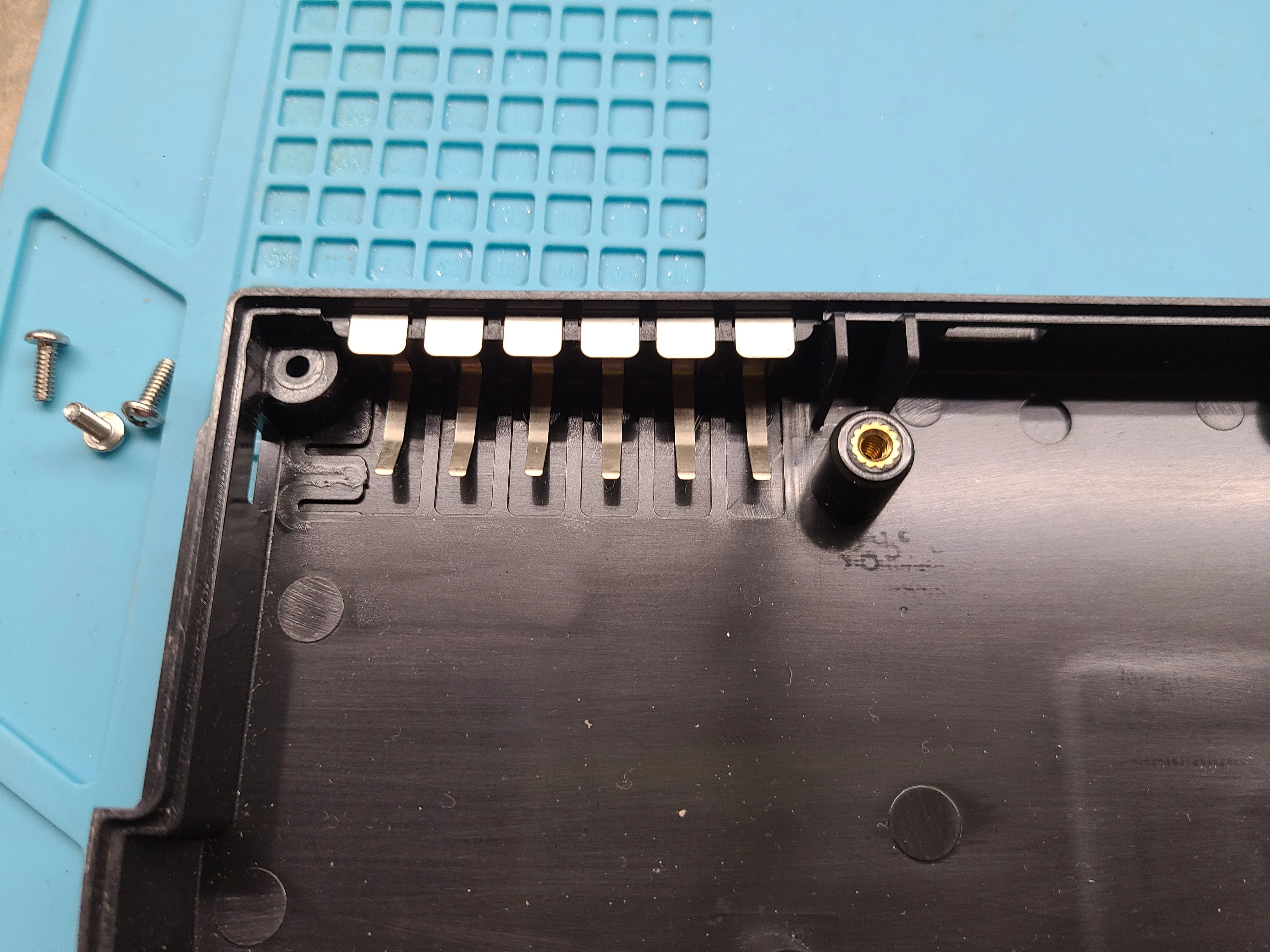

• Плата подключается к основному блоку через пружинные контакты, встроенные в нижнее основание дисплея.

• Если эти пружинные контакты или место на плате, в которое они упираются, подверглись коррозии, как в данном устройстве, дисплей Брайля может работать неправильно.

• Очистите их наждачной бумагой, стальной ватой или ластиком для карандашей, чтобы они снова стали блестящими.

Шаг 7 Основной блок

• Исследовав дисплейный модуль, вернемся к основному блоку. Сам по себе он выглядит довольно мило, не так ли?

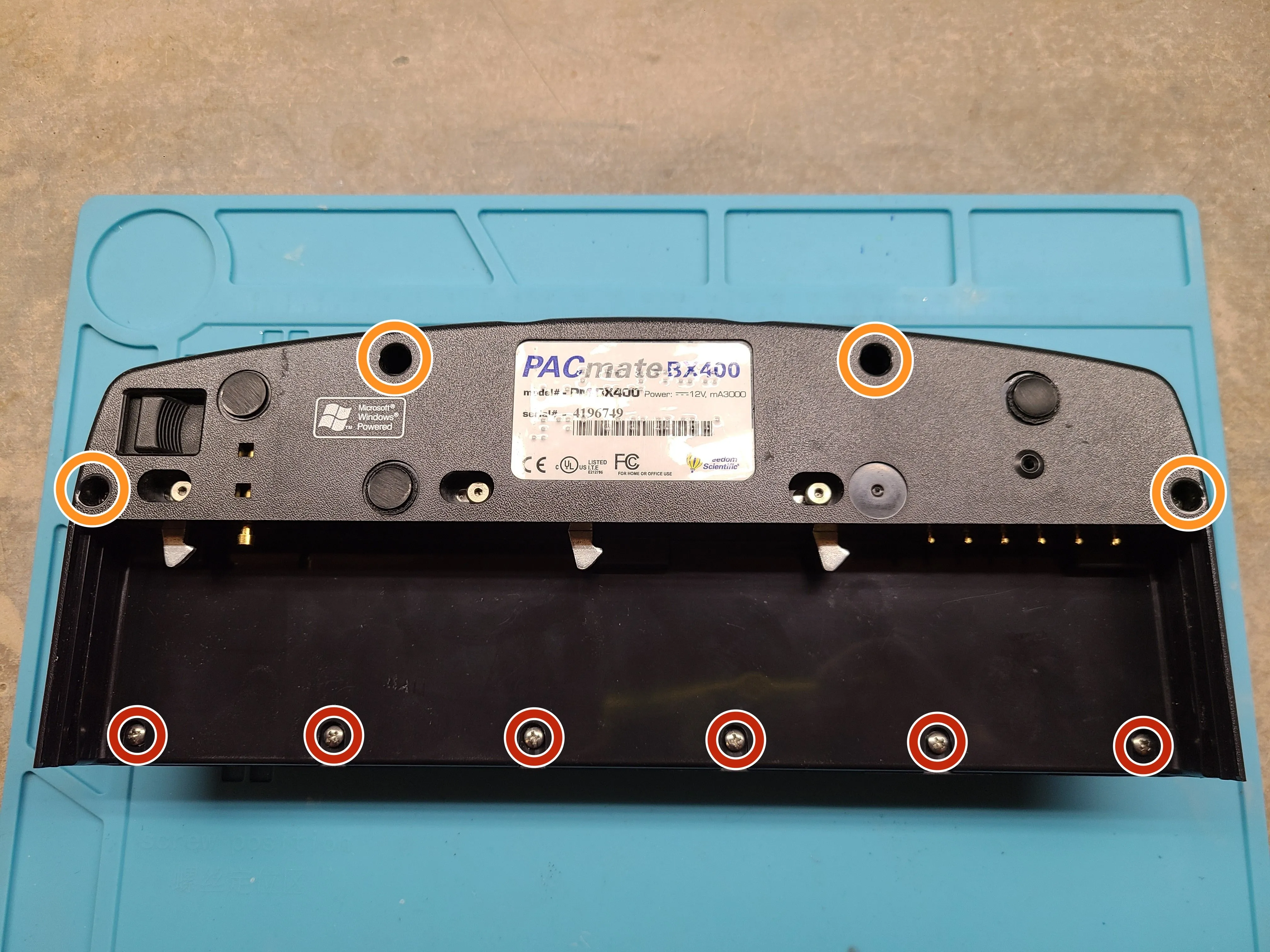

• Перевернув устройство, вы обнаружите 4 утопленных винта M3x7 и 6 винтов M3x4, скрепляющих корпус.

• Теперь мы можем потянуть передний край устройства вверх и к себе, чтобы освободить защелки, но будьте внимательны, поскольку между клавиатурой и материнской платой все еще проложены кабели.

Шаг 8 Прокладка кабелей клавиатуры

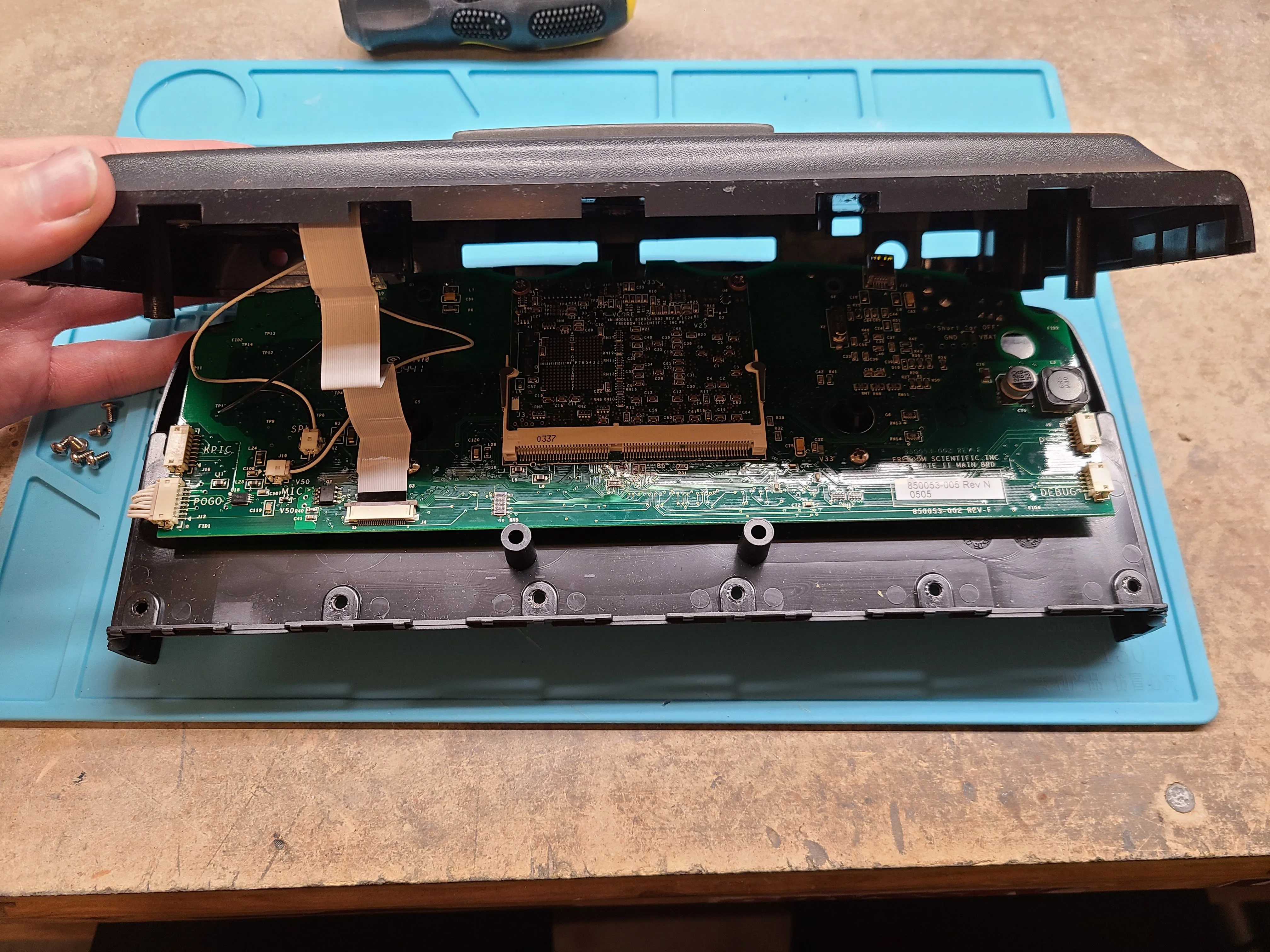

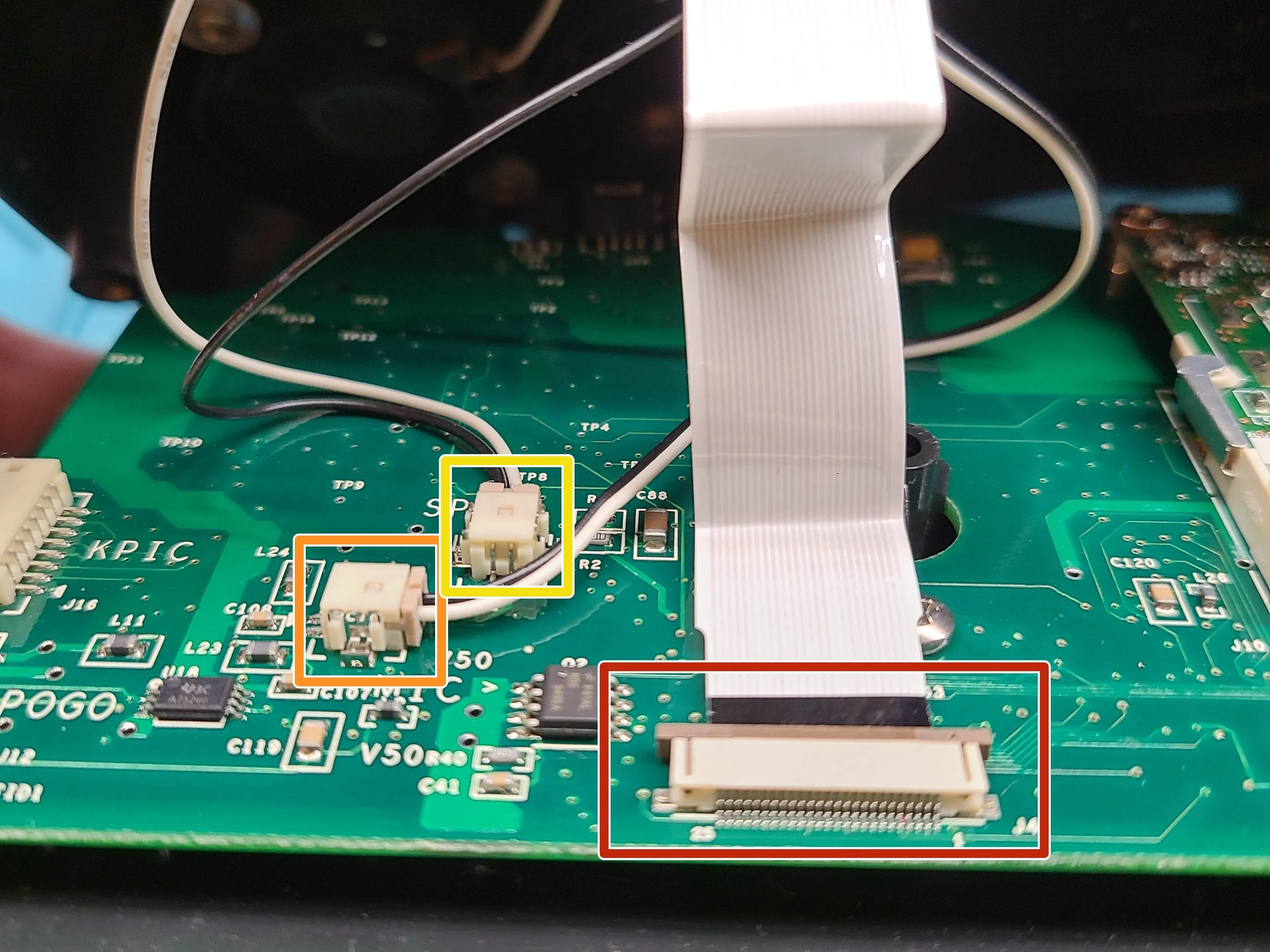

• Приподняв клавиатуру, мы обнаружим кабели, которые нужно отсоединить. Два 2-контактных разъема для микрофона и динамика, а также еще один ленточный кабель для клавиатуры.

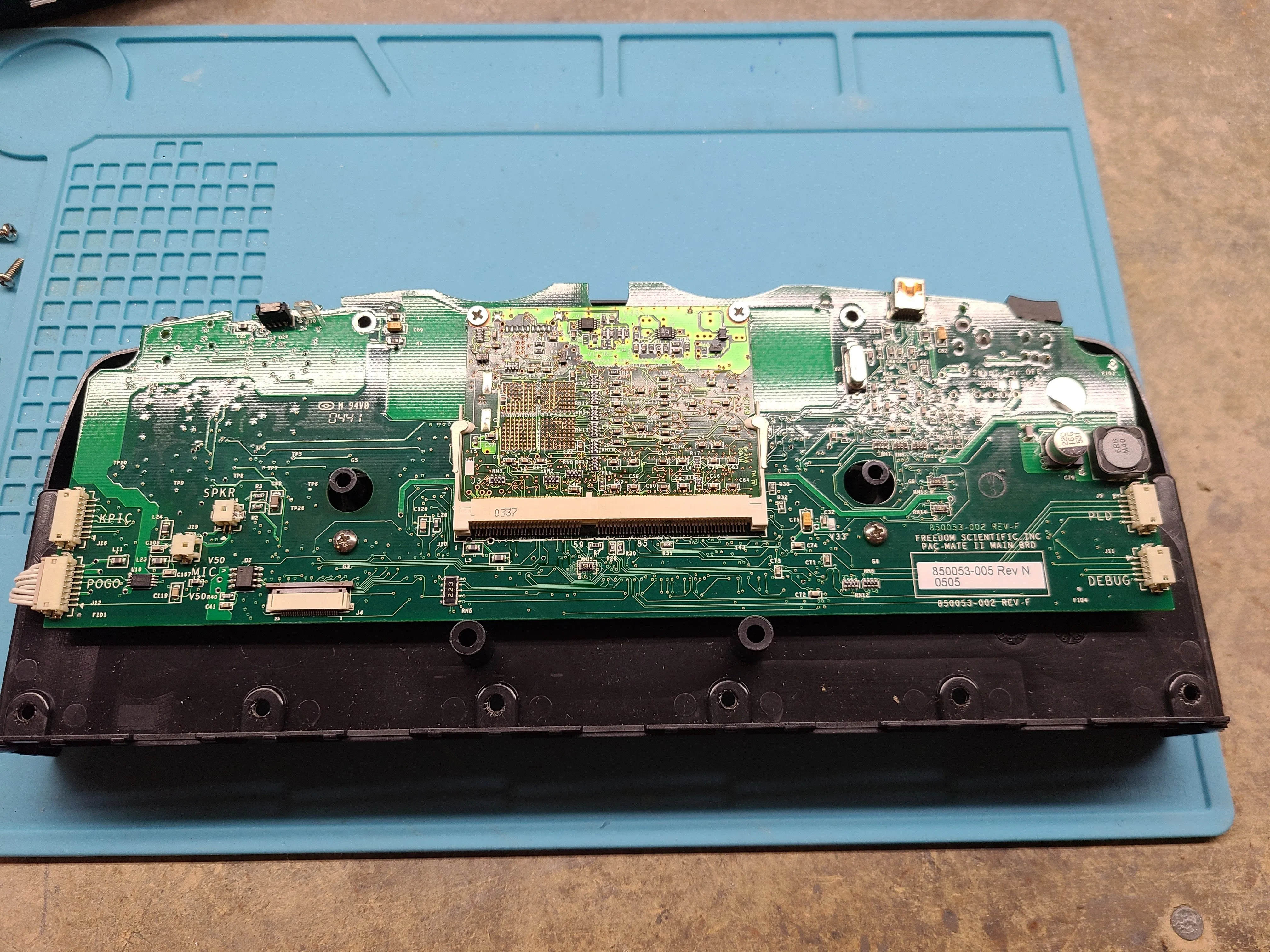

• Освободив кабели, мы можем снять клавиатуру и открыть голую материнскую плату. Подождите, это что, модуль SODIMM?

Шаг 9 Система на модуле

• Это система на модуле SODIMM! Freedom Scientific, похоже, использовала модульную архитектуру, чтобы основную систему можно было модернизировать впоследствии. Насколько я могу судить, позже они сделали это с серией Omni, которая имеет 128 МБ оперативной памяти.

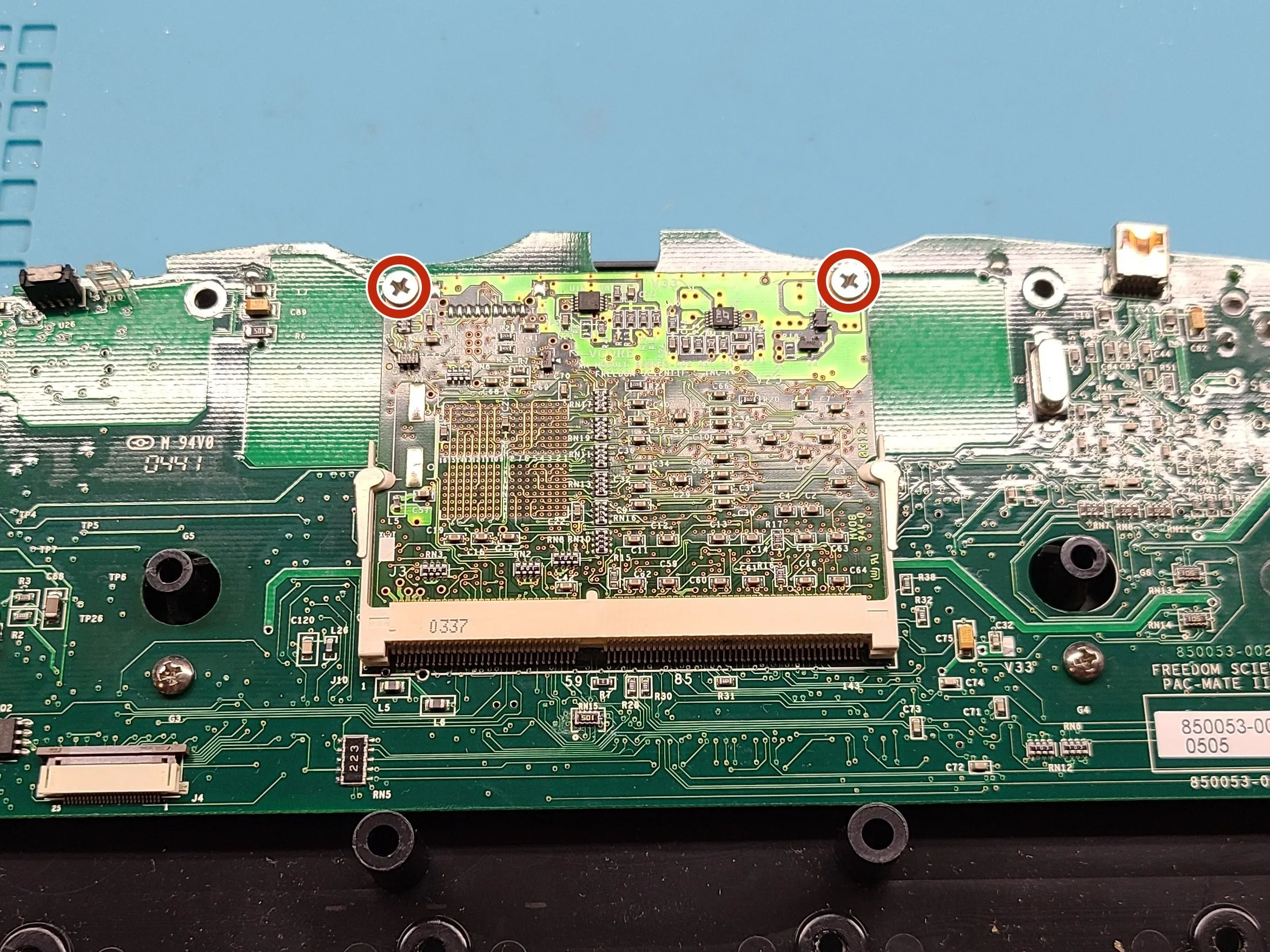

• Два винта фиксируют модуль System on Module, после чего мы можем снять его, освободив защелки по бокам.

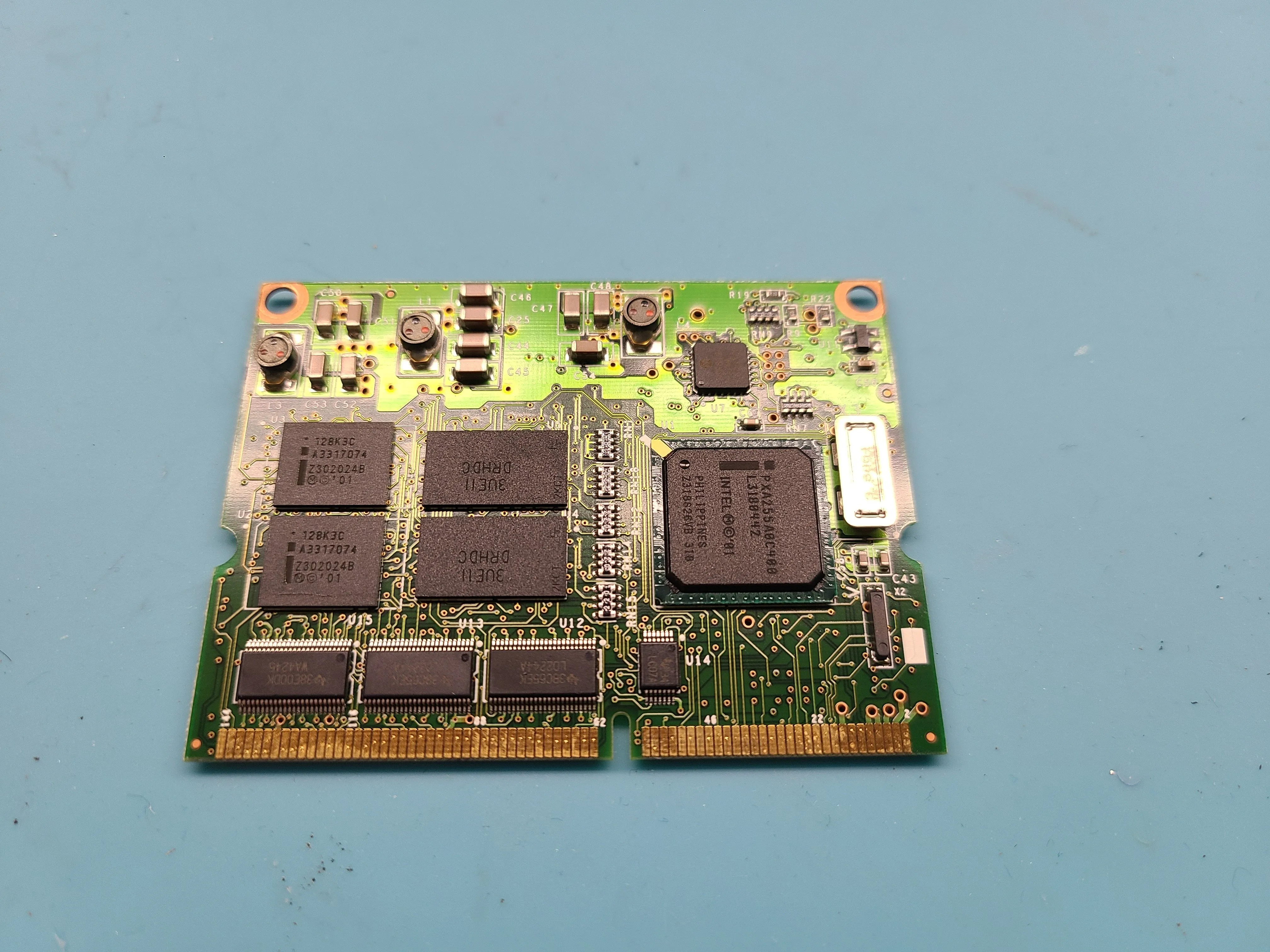

• Сняв термопрокладки, мы можем лучше рассмотреть процессор Intel XScale с частотой 400 МГц, 64 МБ оперативной памяти и системную Flash-память.

• Может ли замена этого модуля позволить вам сделать апгрейд Omni? Нам нужно провести дополнительные испытания, но вероятность этого очень велика.

Шаг 10 Главная плата

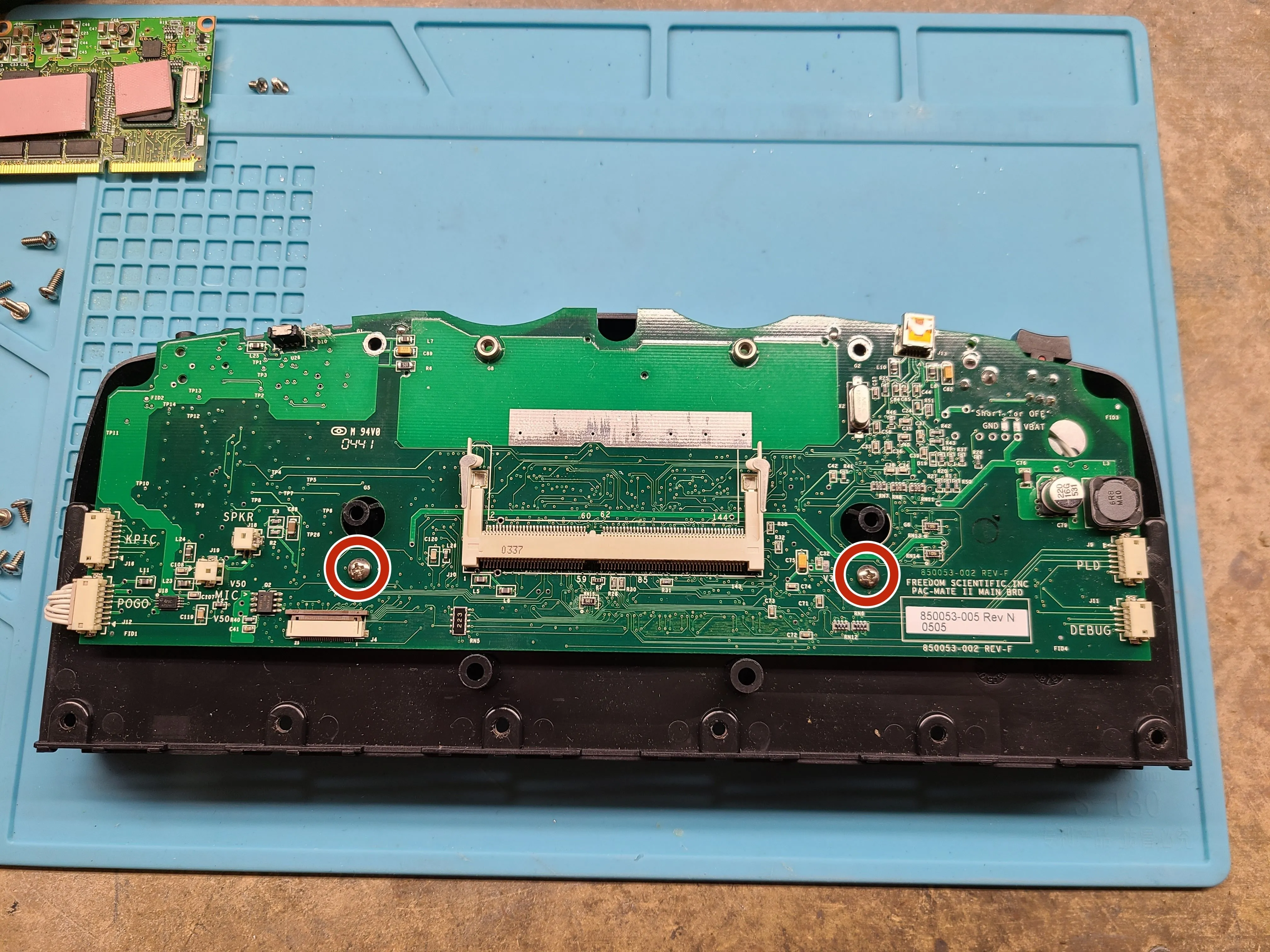

• Два винта крепят материнскую плату к корпусу.

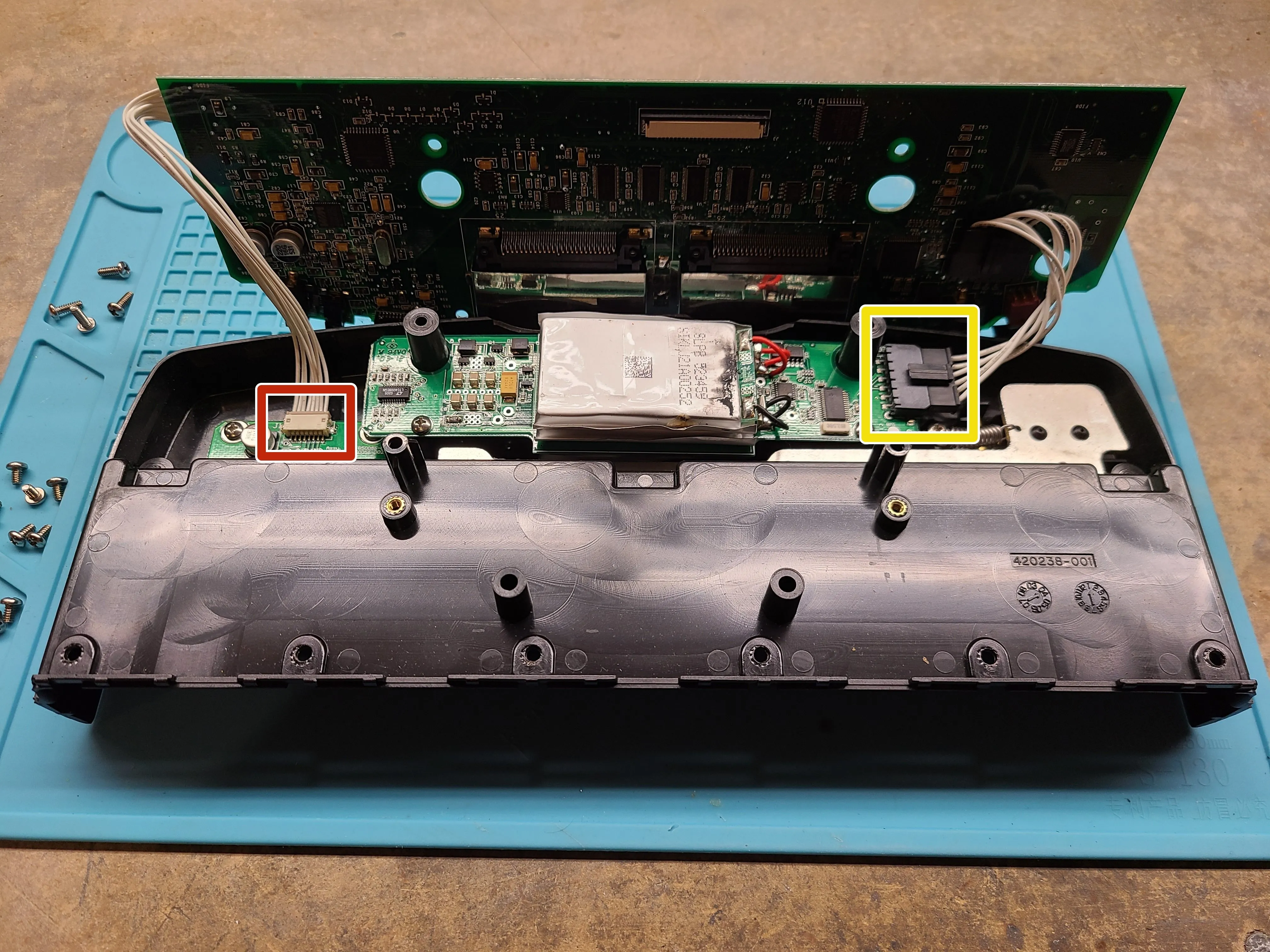

• Открутив винты, вы можете перевернуть плату, чтобы получить доступ к аккумулятору и кабелям платы pogo pin.

• Отсоединив их, можно освободить плату.

Шаг 11 Обзор платы

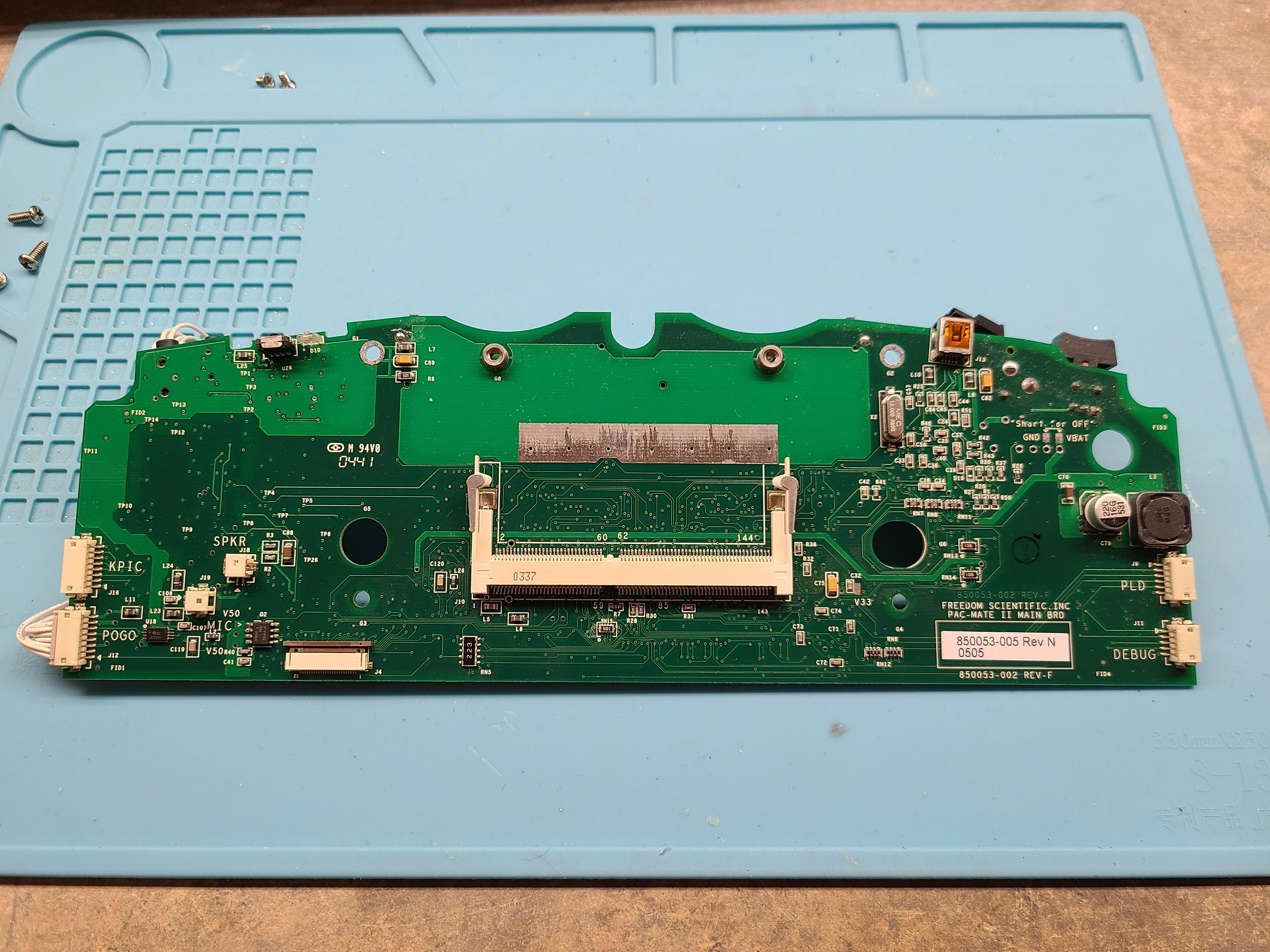

• Сверху материнская плата довольно скудная: большую часть площади занимают слот SODIMM и внутренние разъемы.

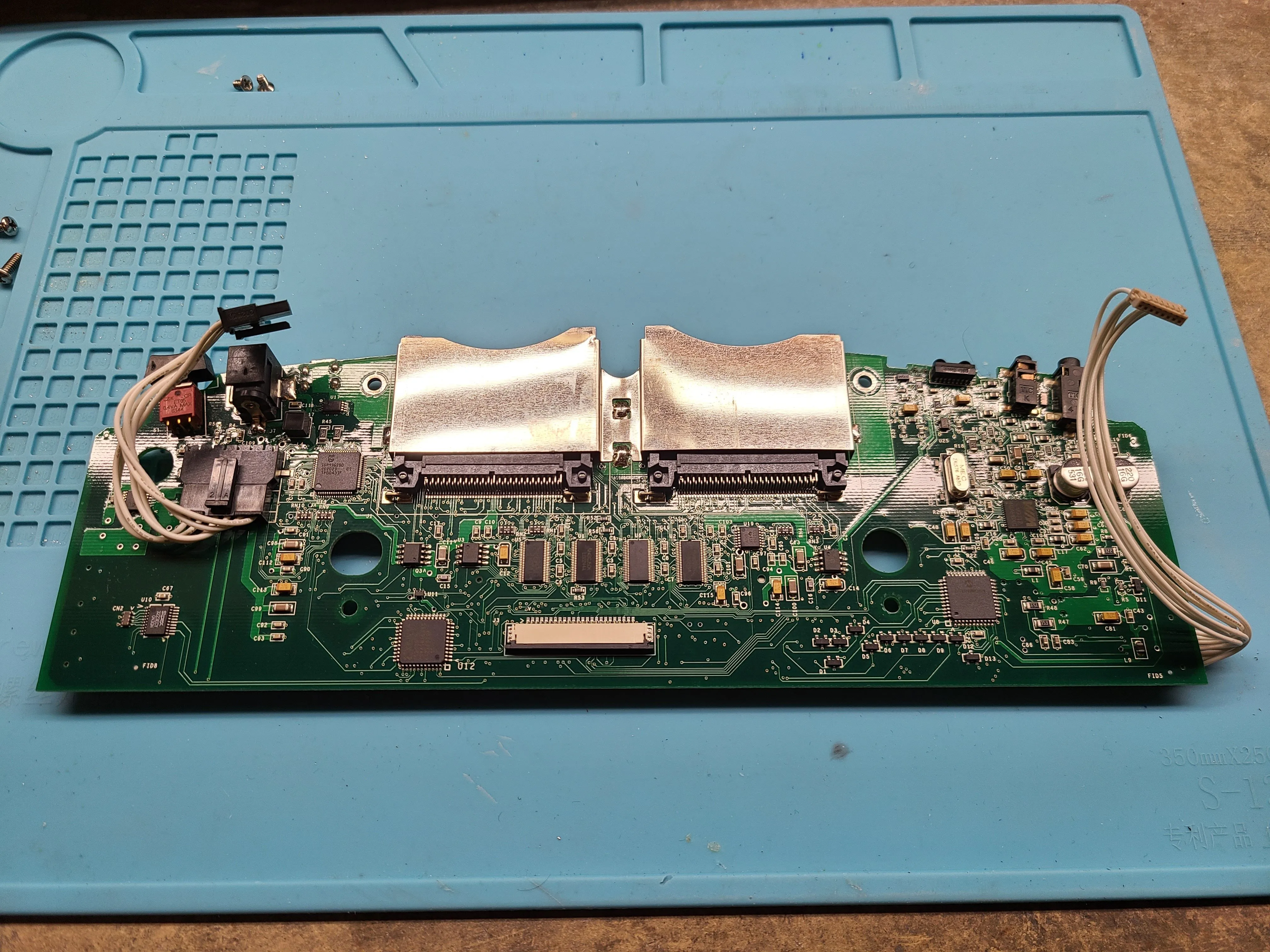

• Нижняя часть гораздо плотнее. Два слота для карт CF и их микросхемы-драйверы занимают центральное место, а по бокам располагаются остальные элементы ввода-вывода.

Шаг 12 Батарея

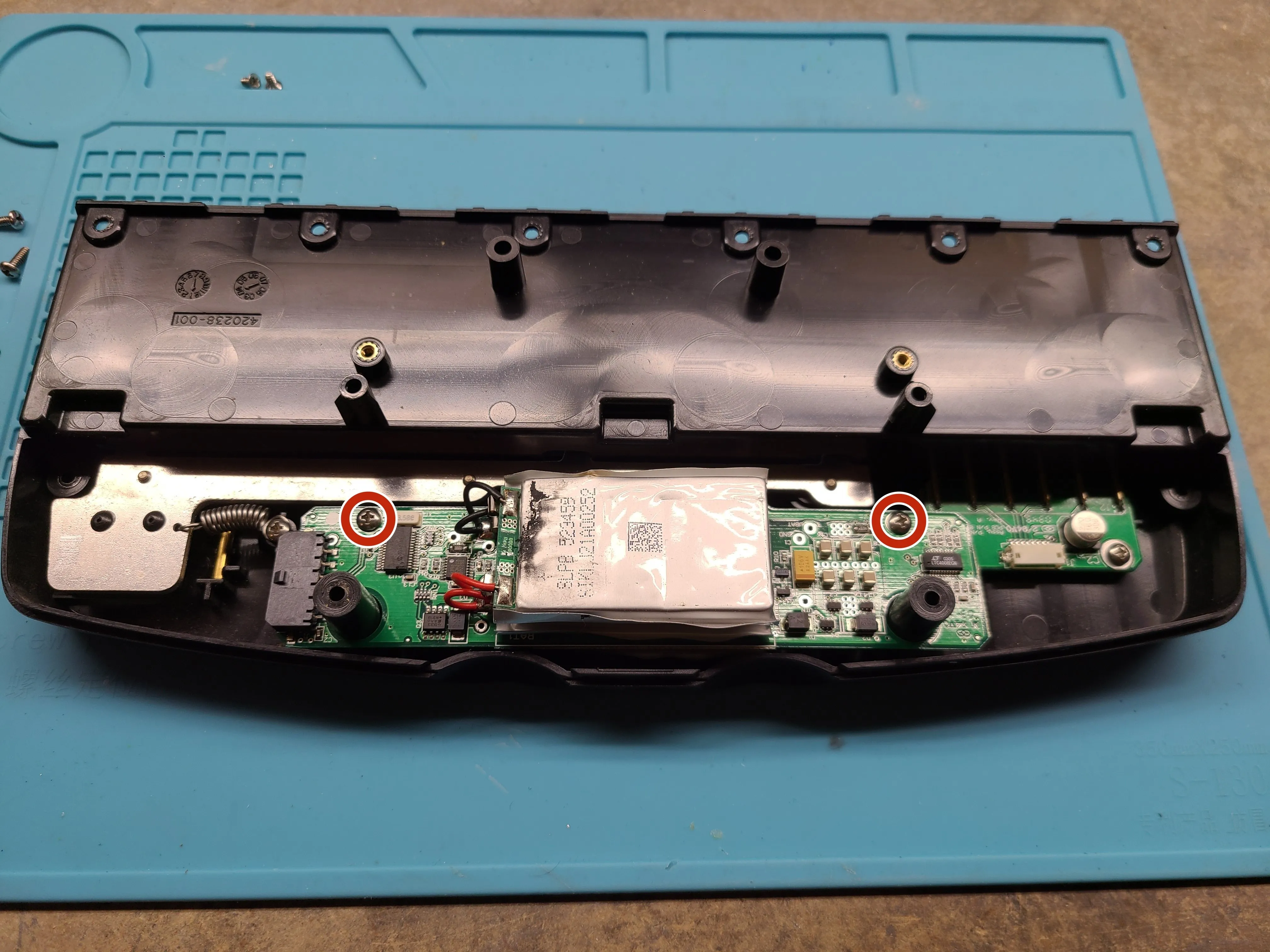

• Теперь мы наконец-то можем получить доступ к батарее. Два винта удерживают ее, и она сразу же вынимается.

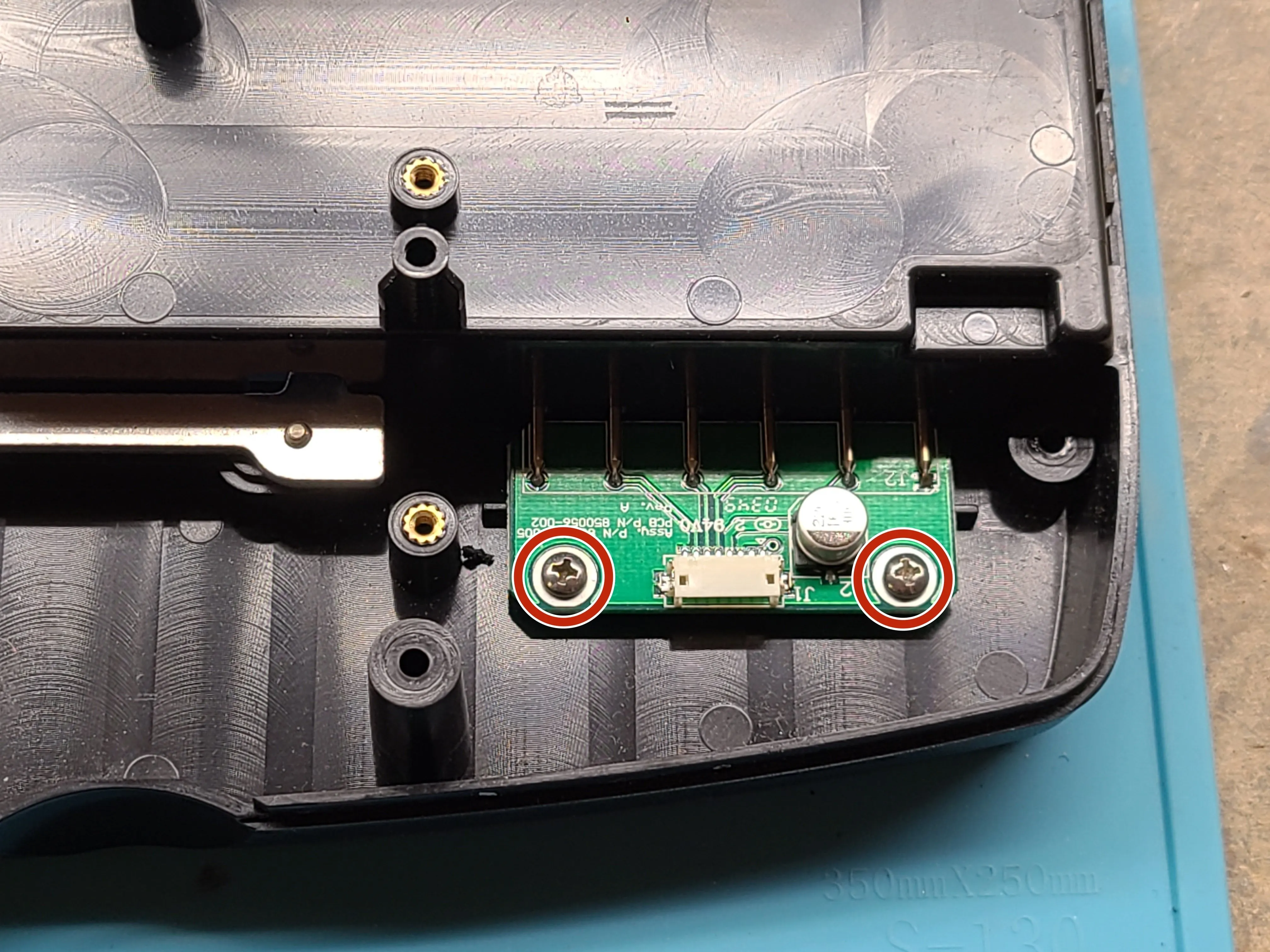

• Плата, удерживающая штырьки дисплея, также доступна с помощью еще двух винтов.

Шаг 13 Информация о батарее

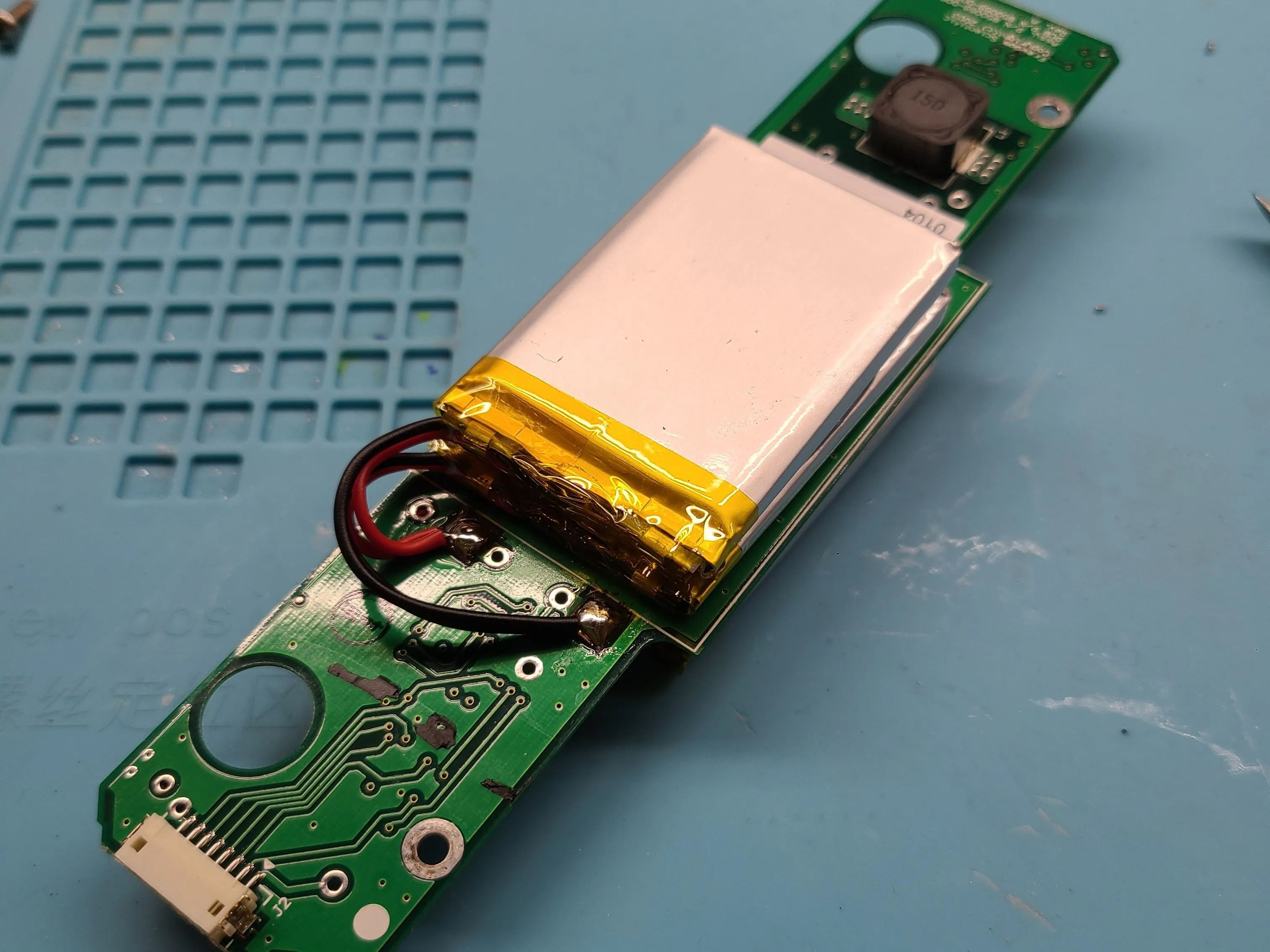

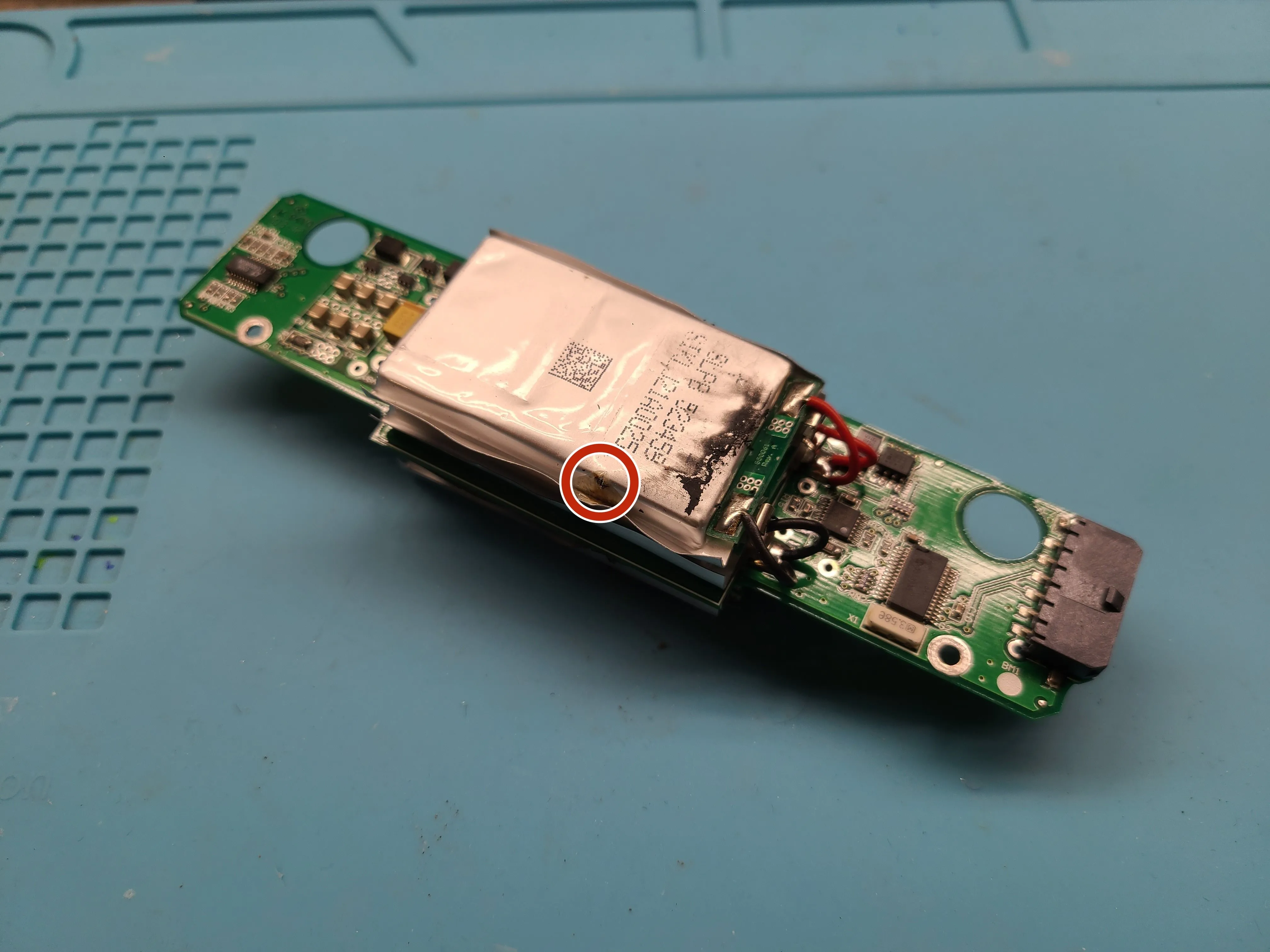

• Вынув батарею, мы можем рассмотреть ее поближе. Это отверстие выглядит не очень хорошо, и, вероятно, оно как-то связано с тем, что батарея не держит заряд.

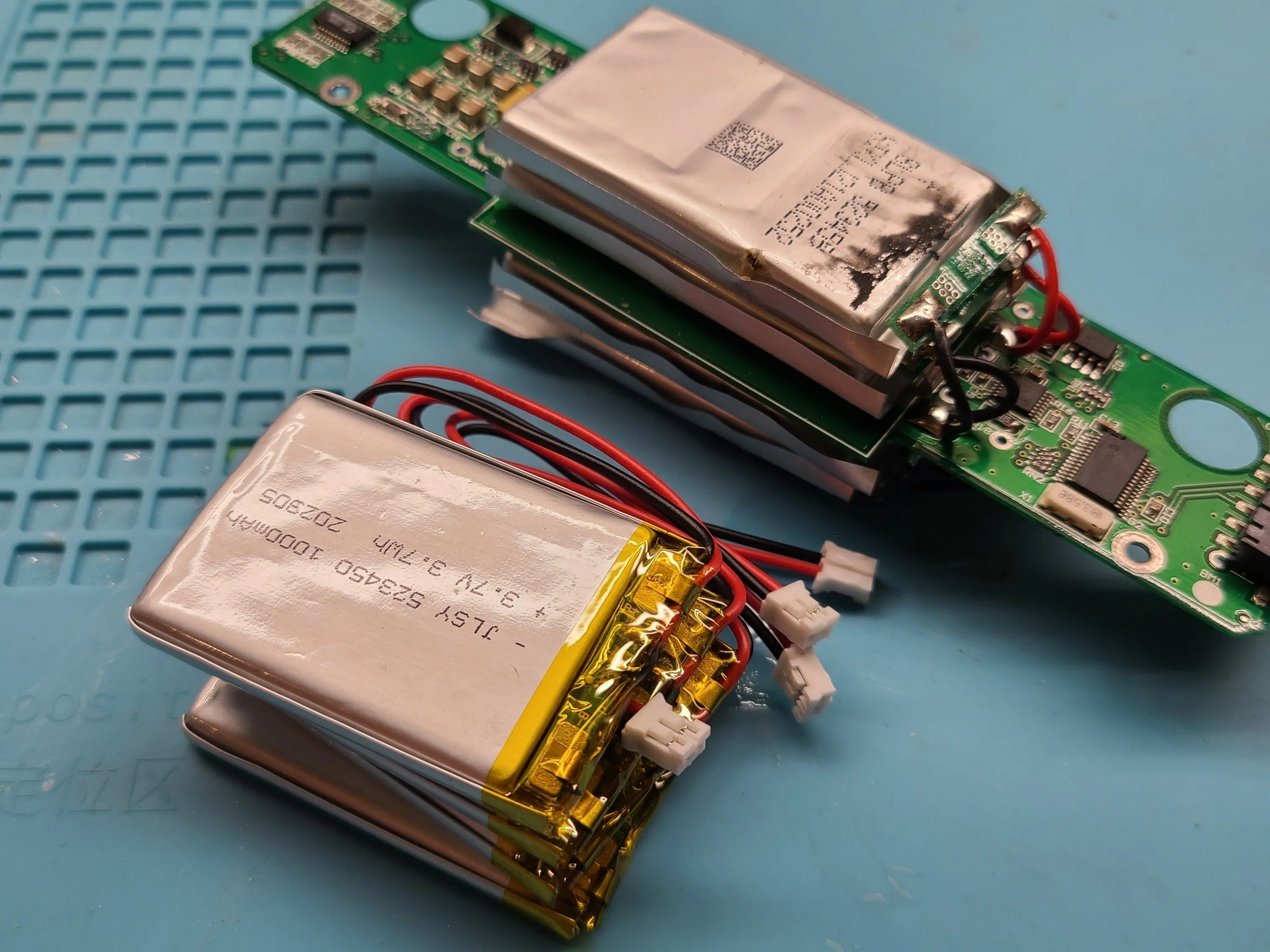

• Аккумулятор состоит из стандартных литиевых ячеек 3,7 В в конфигурации 1S4P. Емкость не обозначена, но размеры ячеек составляют 5,2х34х59 мм или 523459 в промышленных размерах.

• Я нашел несколько элементов 523450 для восстановления блока, которые, похоже, пока работают, хотя емкость не очень велика.

• Обратите внимание, что восстановление аккумуляторных блоков сопряжено с риском травм, пожара и других неприятностей, поэтому перед восстановлением собственного блока ознакомьтесь с правилами безопасности и конструкцией Li-Ion блоков.

Шаг 14 Динамик

• Теперь вернемся к блоку клавиатуры, который мы отложили ранее. Сама клавиатура находится между верхним корпусом и динамиком в сборе.

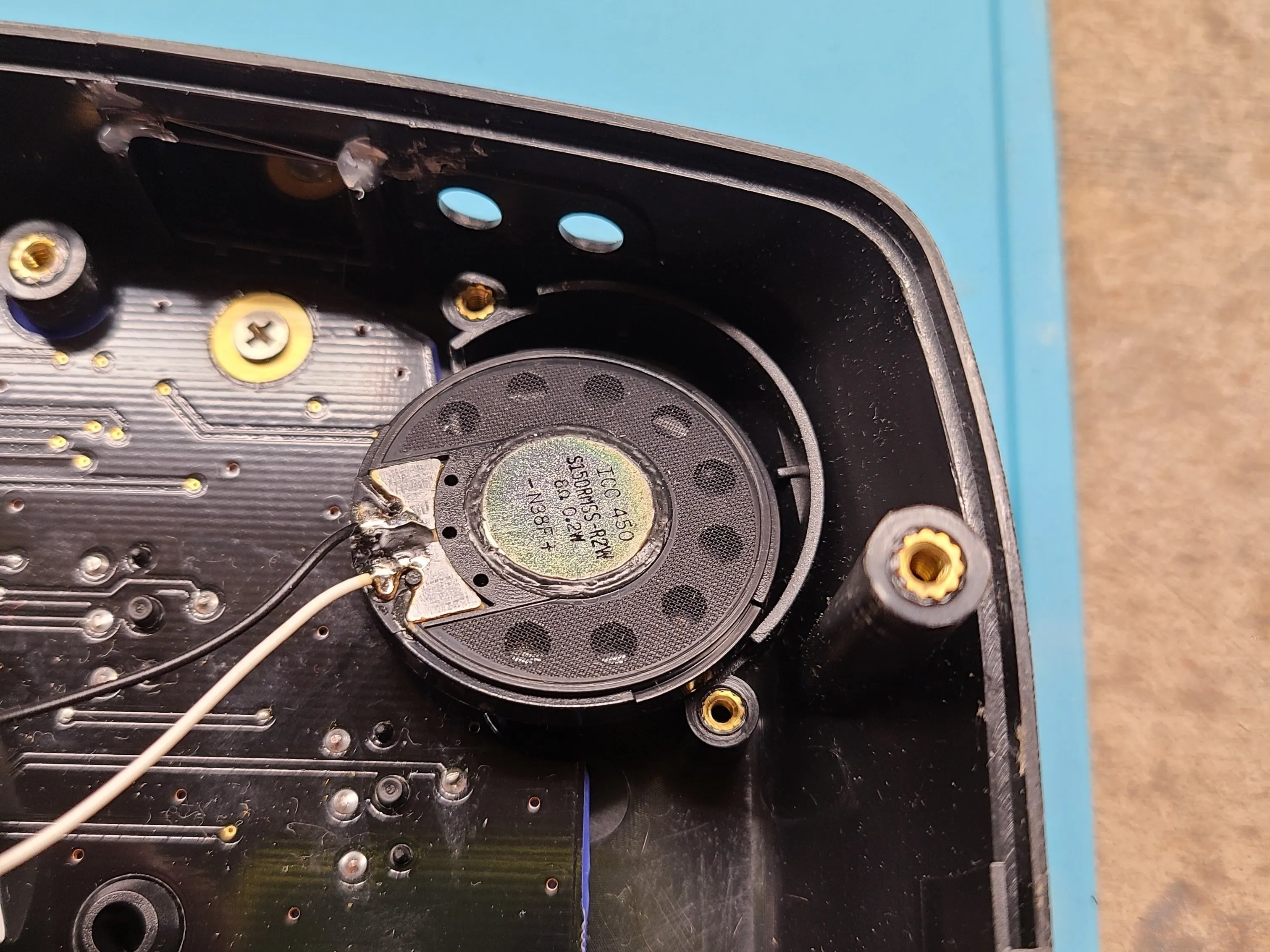

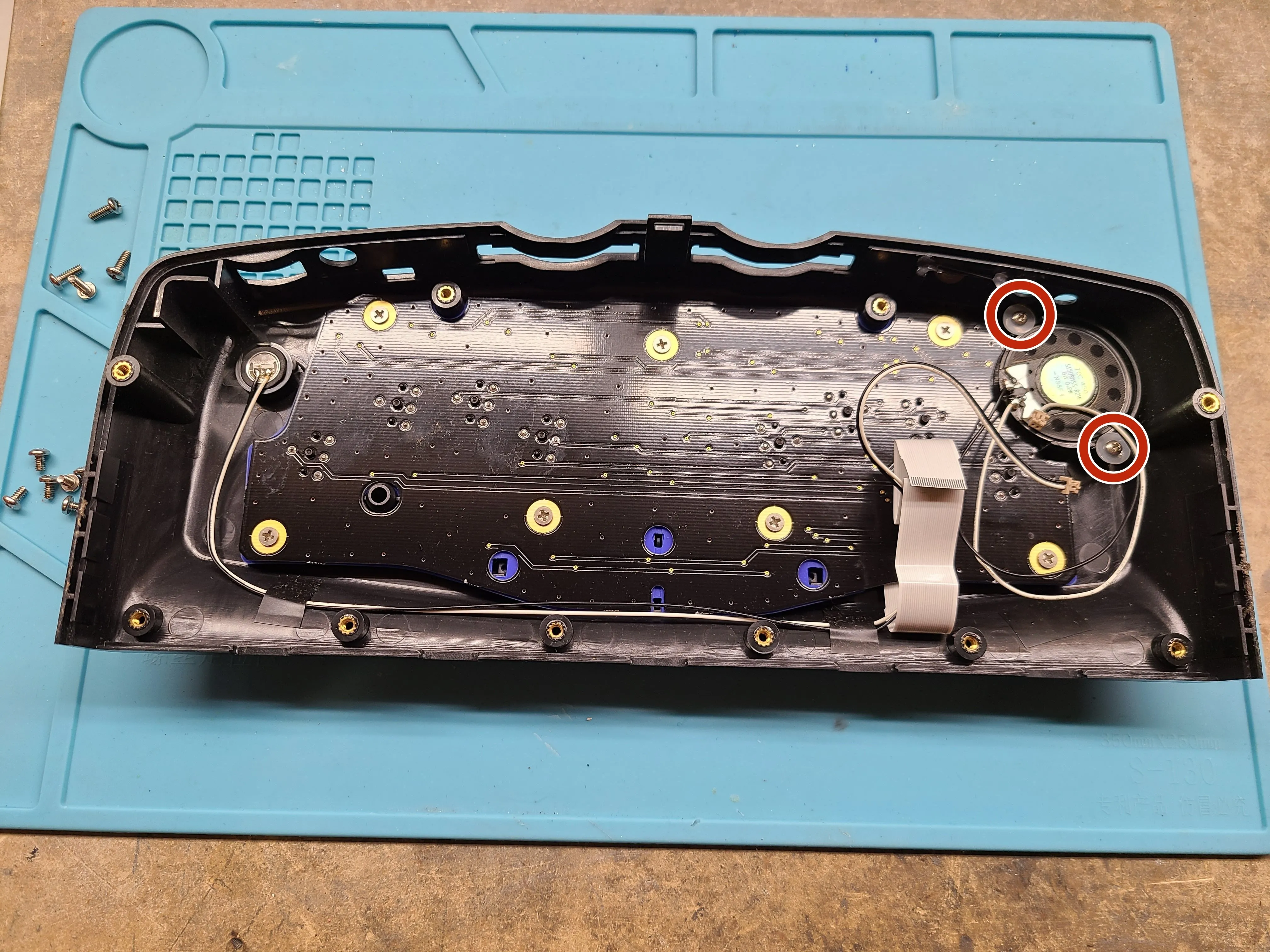

• Открутив два винта, можно освободить динамик и получить доступ к плате.

Шаг 15 Клавиатура

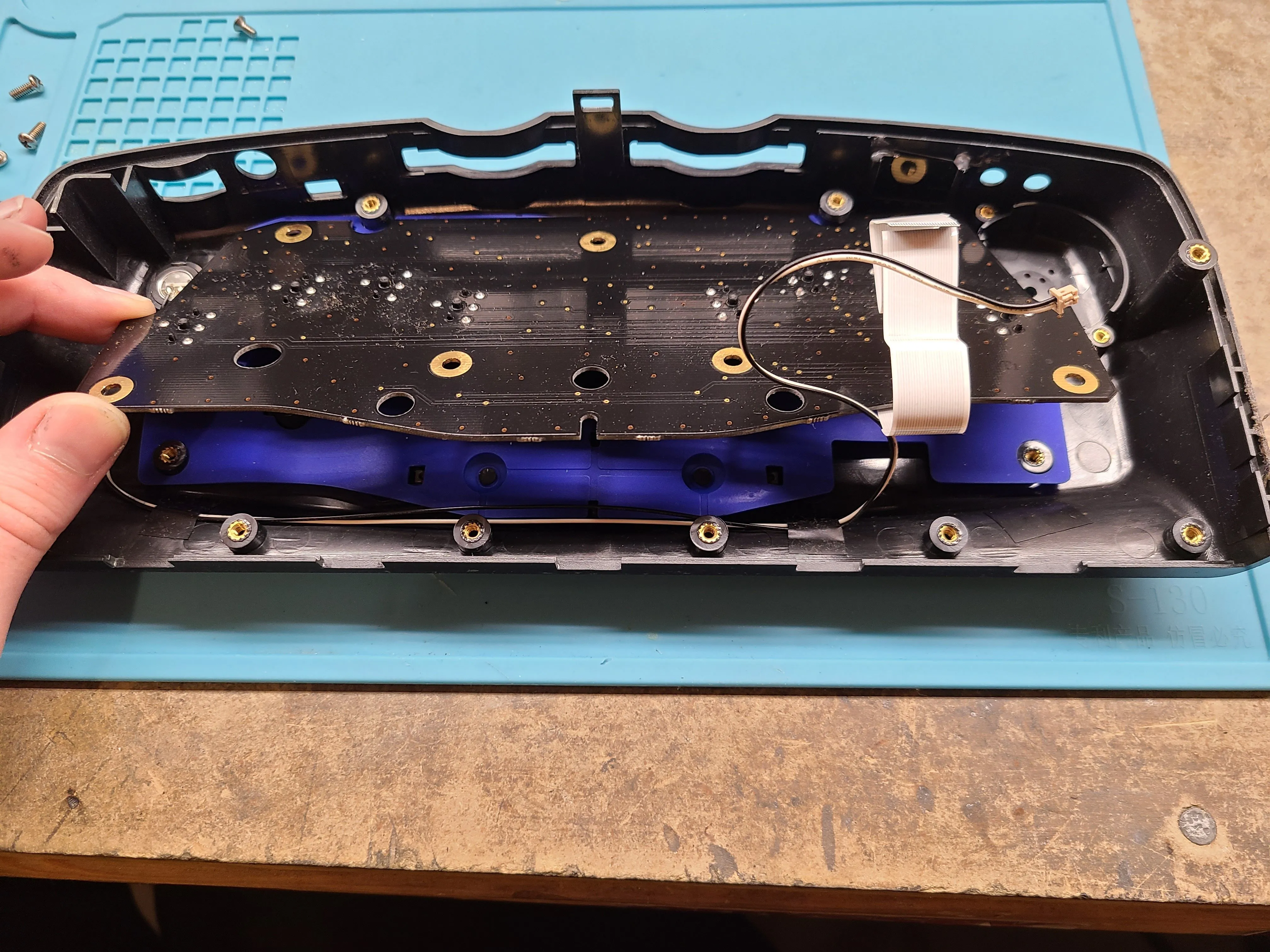

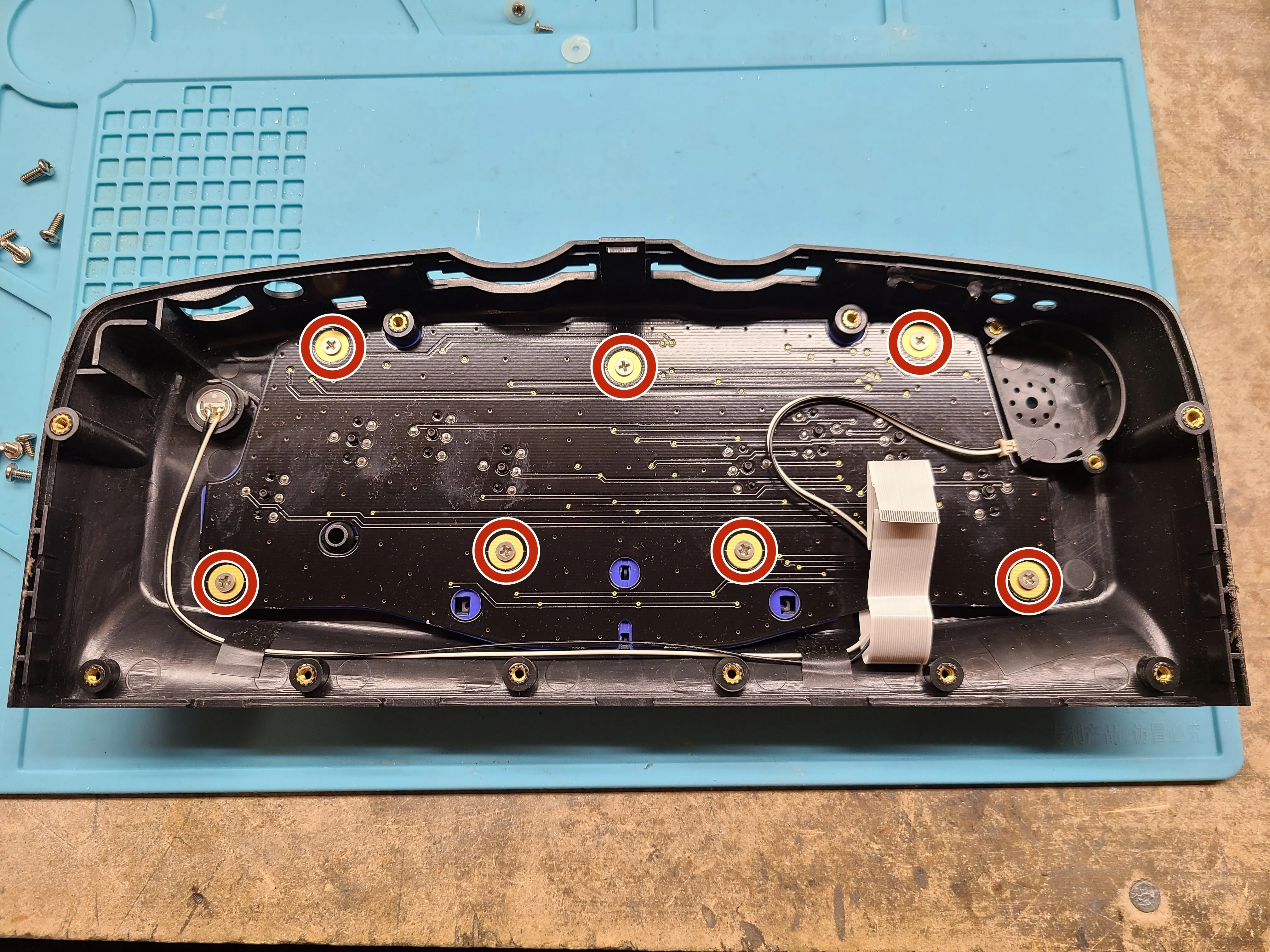

• Семь винтов удерживают саму клавиатуру, и после их удаления плата может быть освобождена.

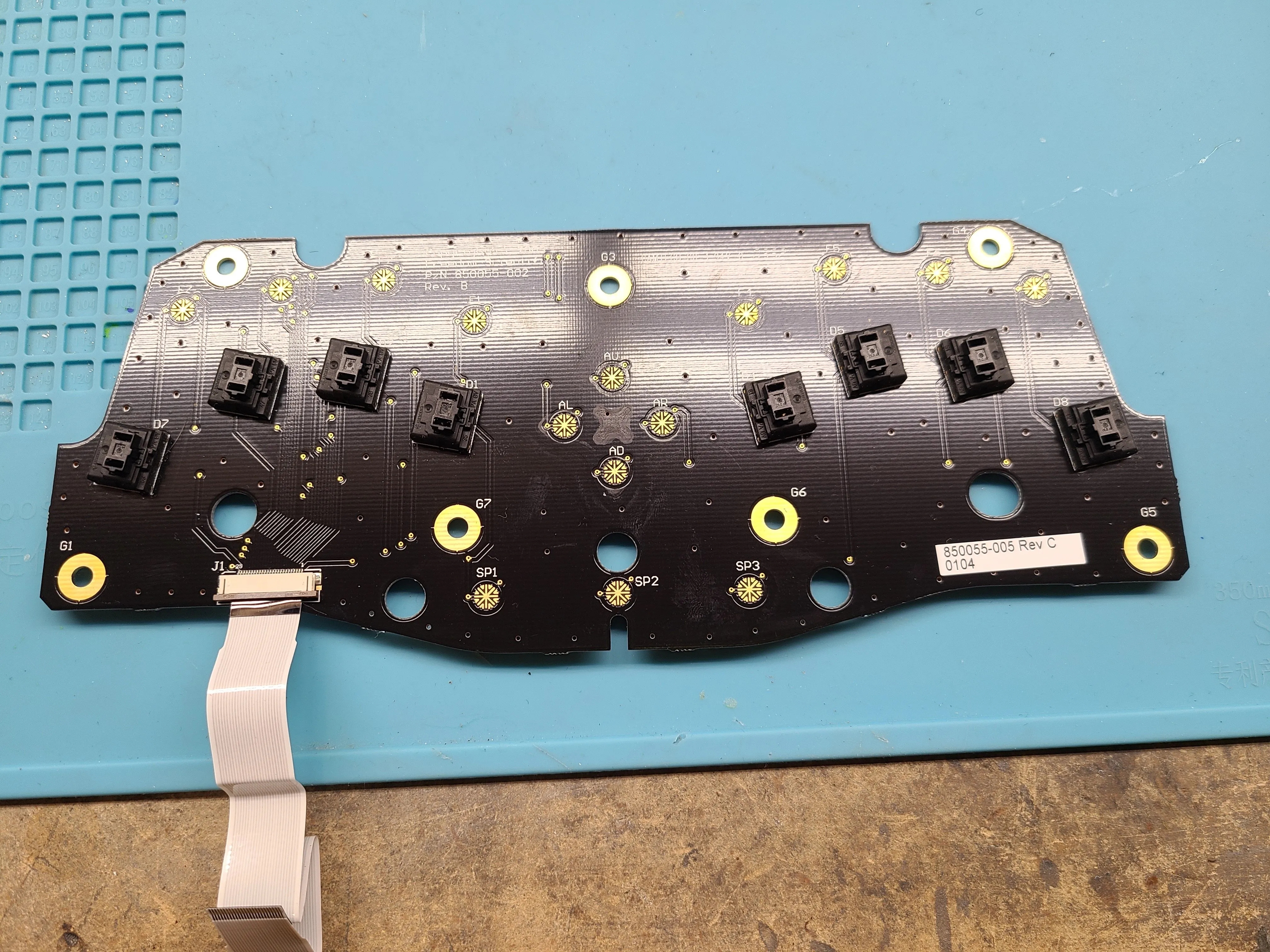

• Перевернув плату, можно обнаружить интересный набор переключателей. Точки Брайля - это линейные переключатели Cherry ML (также используемые в устройствах BrailleNote), а другие кнопки - это токопроводящие накладки, встроенные в резиновый купол.

• Переключатели Cherry ML, как правило, имеют линейный ход, но купольная пленка придает им квазитактильность. Причудливо!

Шаг 16 Последние шаги

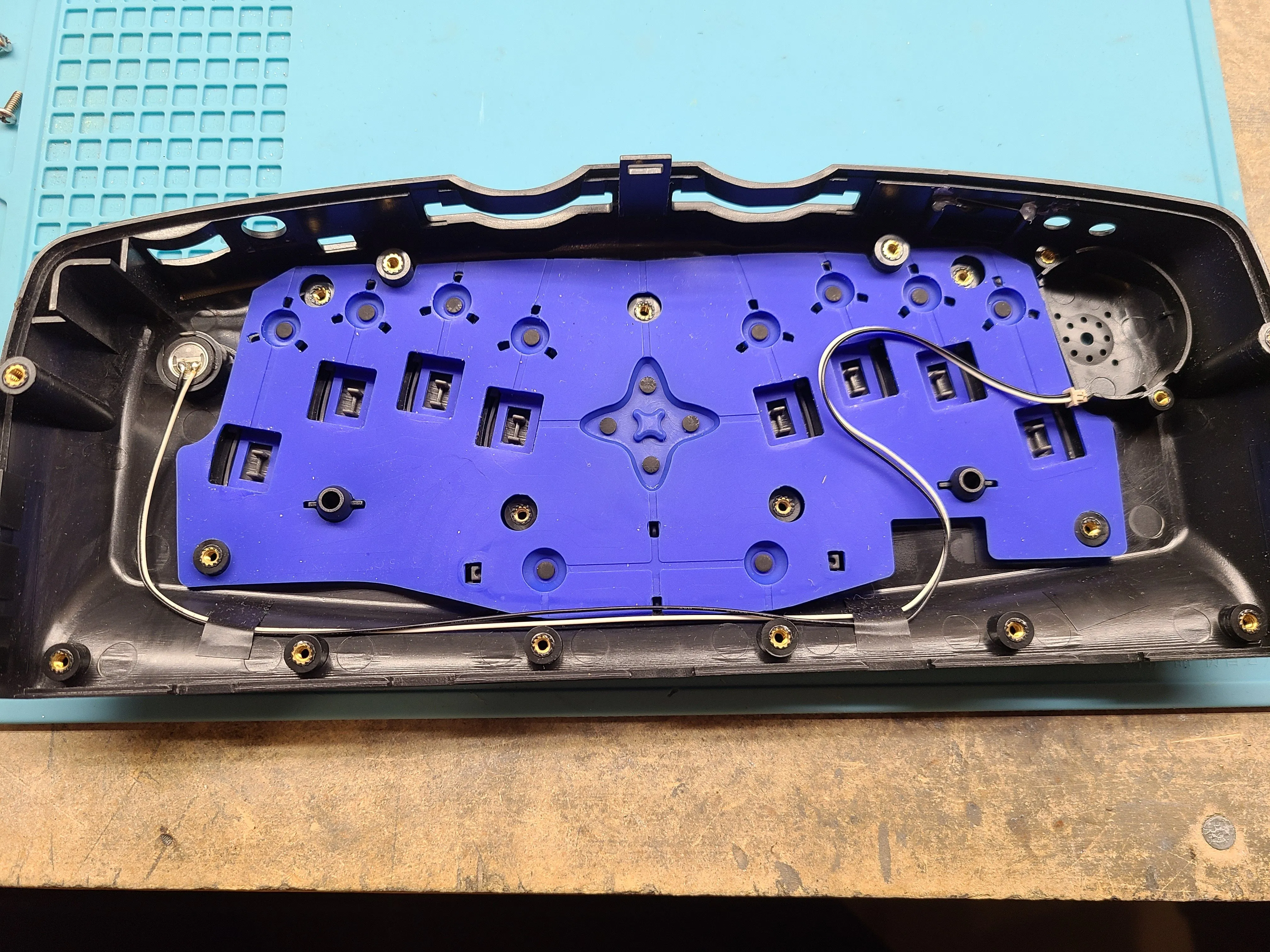

• Теперь в корпусе остались только куполообразный лист и микрофон.

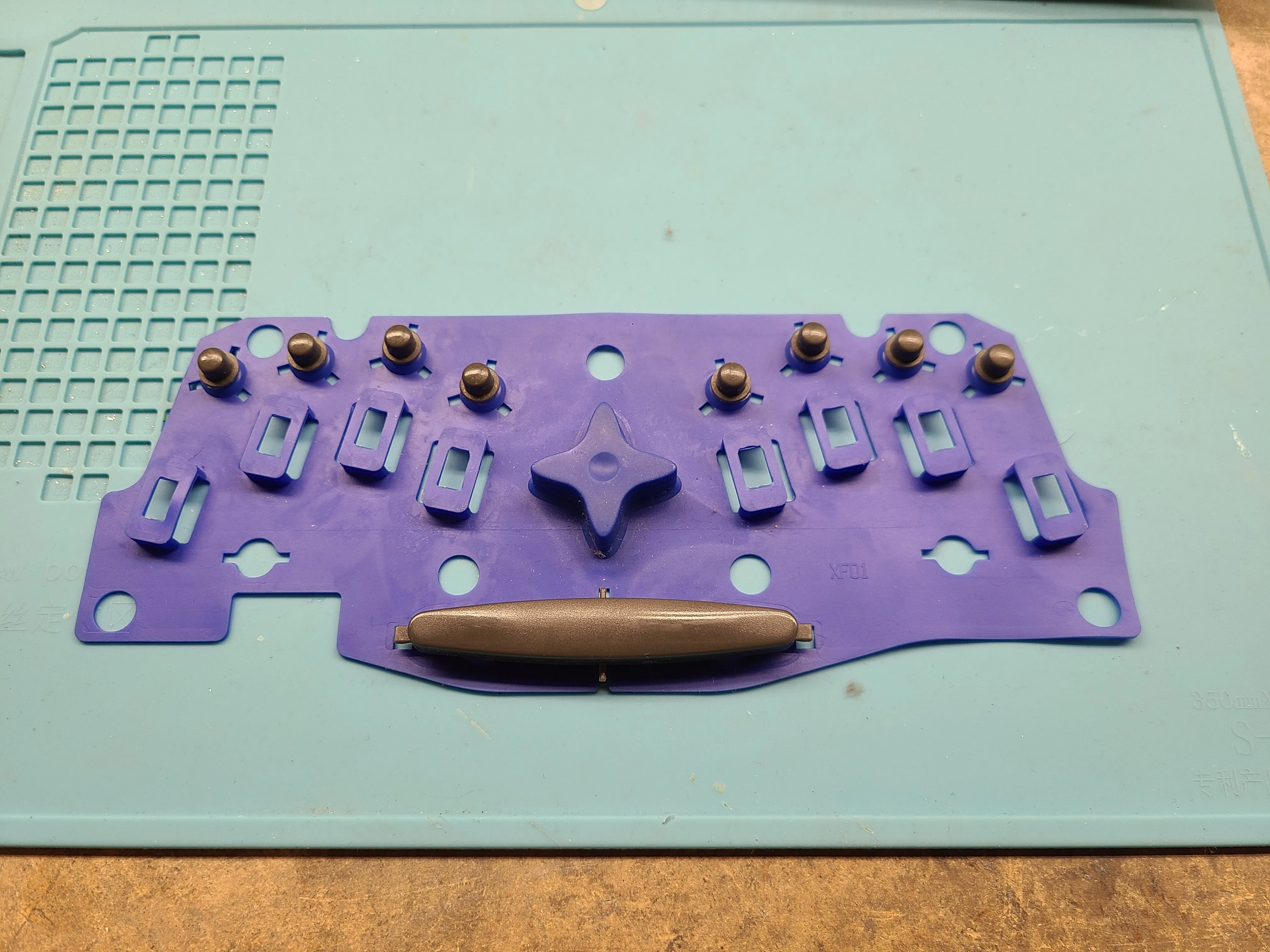

• Куполообразный лист просто вынимается, а маленькие клавиши остаются прикрепленными к нему. Клавиши со шрифтом Брайля вынимаются по отдельности, но они взаимозаменяемы, так что не нужно беспокоиться о том, какая клавиша какая.

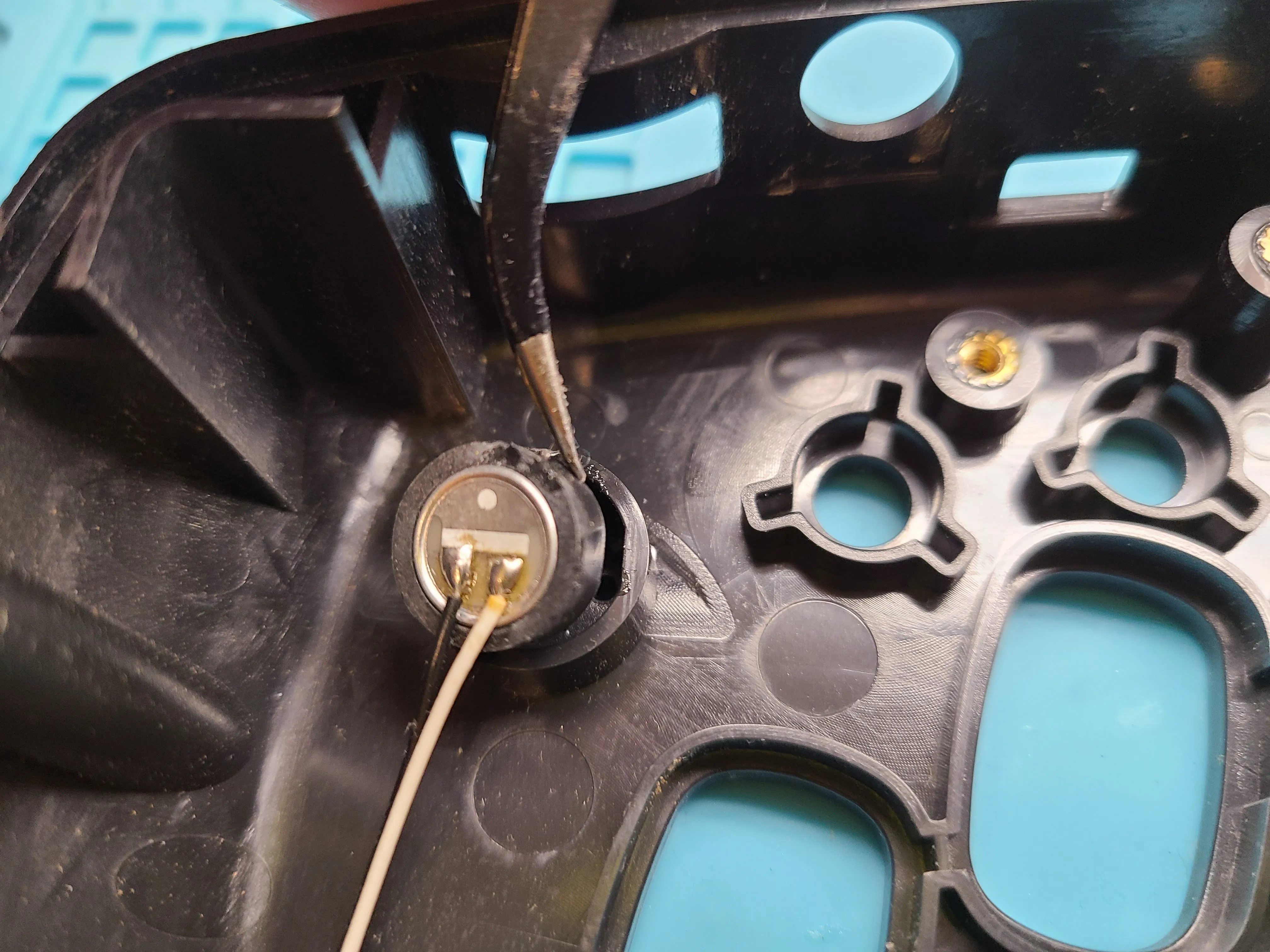

• И, наконец, микрофон. Он закреплен в резиновой втулке, поэтому аккуратное поддевание палочкой поможет его освободить.

Шаг 17 Заключение

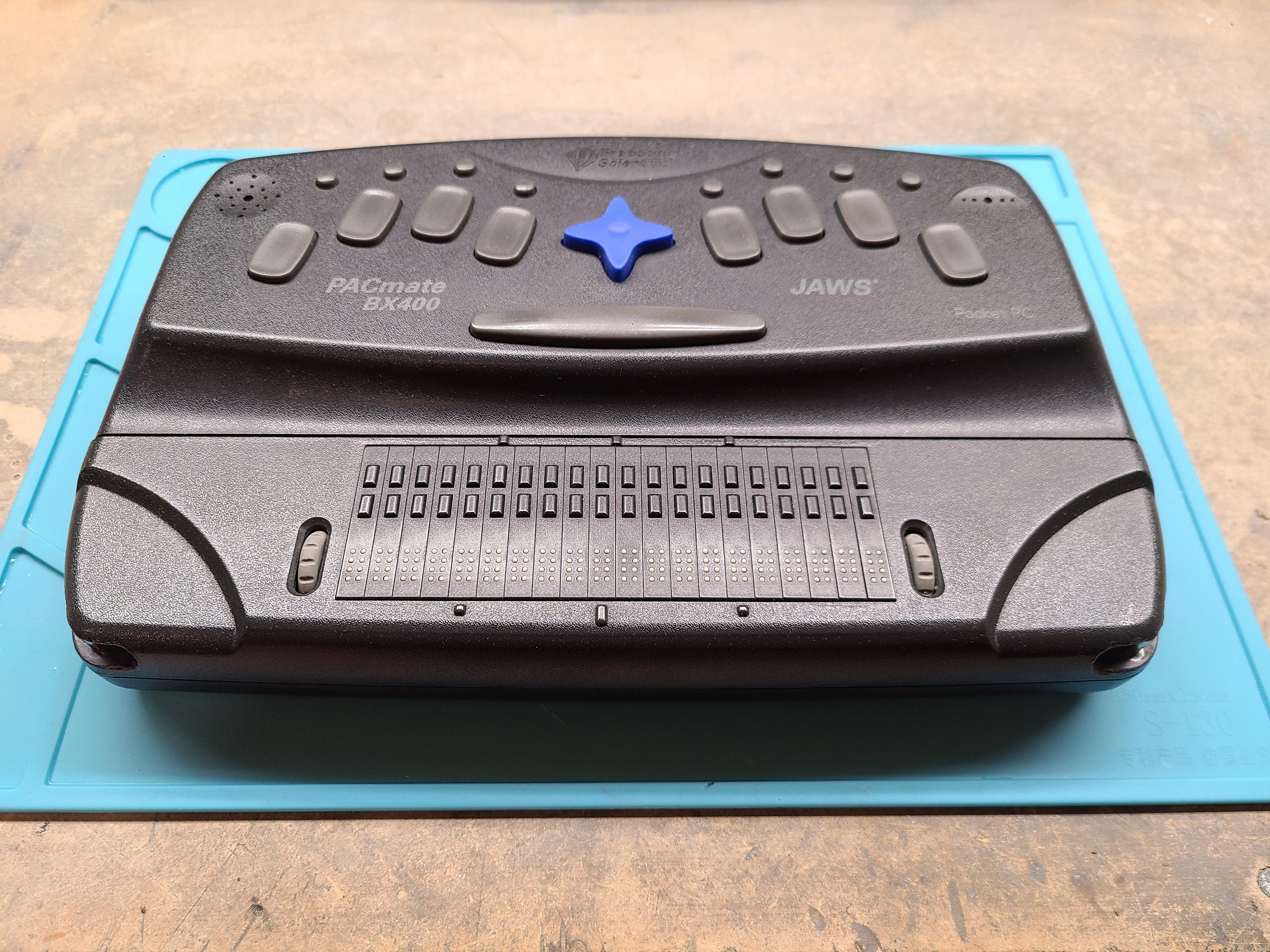

• Вот и все, друзья! Надеюсь, вам понравилось заглядывать внутрь этого маленького устройства.

• Некоторые детали, такие как вездесущие гайки (никаких винтов в пластик!) и модульная конструкция, действительно впечатлили меня, другие, такие как достаточно хороший для преобразования текста в речь динамик и странная установка батареи - не очень.

• В любом случае, это был интересный взгляд на мир старых технологий доступности.
