Разборка сенсора FreeStyle Libre 2

Шаг 1 Разборка сенсора FreeStyle Libre 2

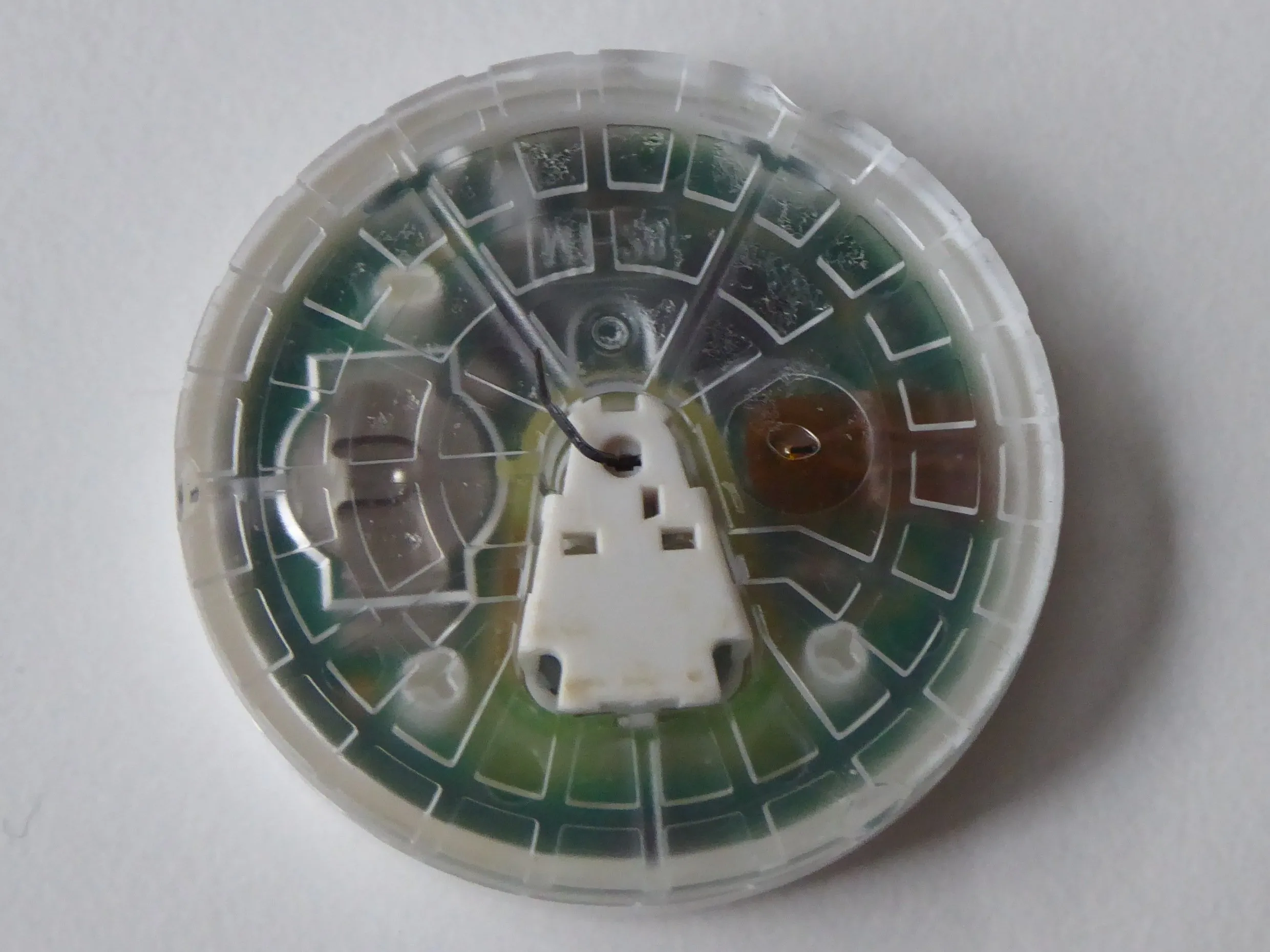

• Когда вы оторвете прилипший пластырь (это можно сделать просто рукой), вы сможете увидеть переднюю часть сенсора с одной стороны. Белая крышка с втулкой для иглы в центре. С другой стороны под прозрачным пластиковым слоем уже видна плата. Будьте осторожны с иглой!

Шаг 2

• Края можно отшлифовать с помощью ротационного инструмента Dremel. С помощью плоскогубцев можно отклеить пластик и, немного пощупав, извлечь плату.

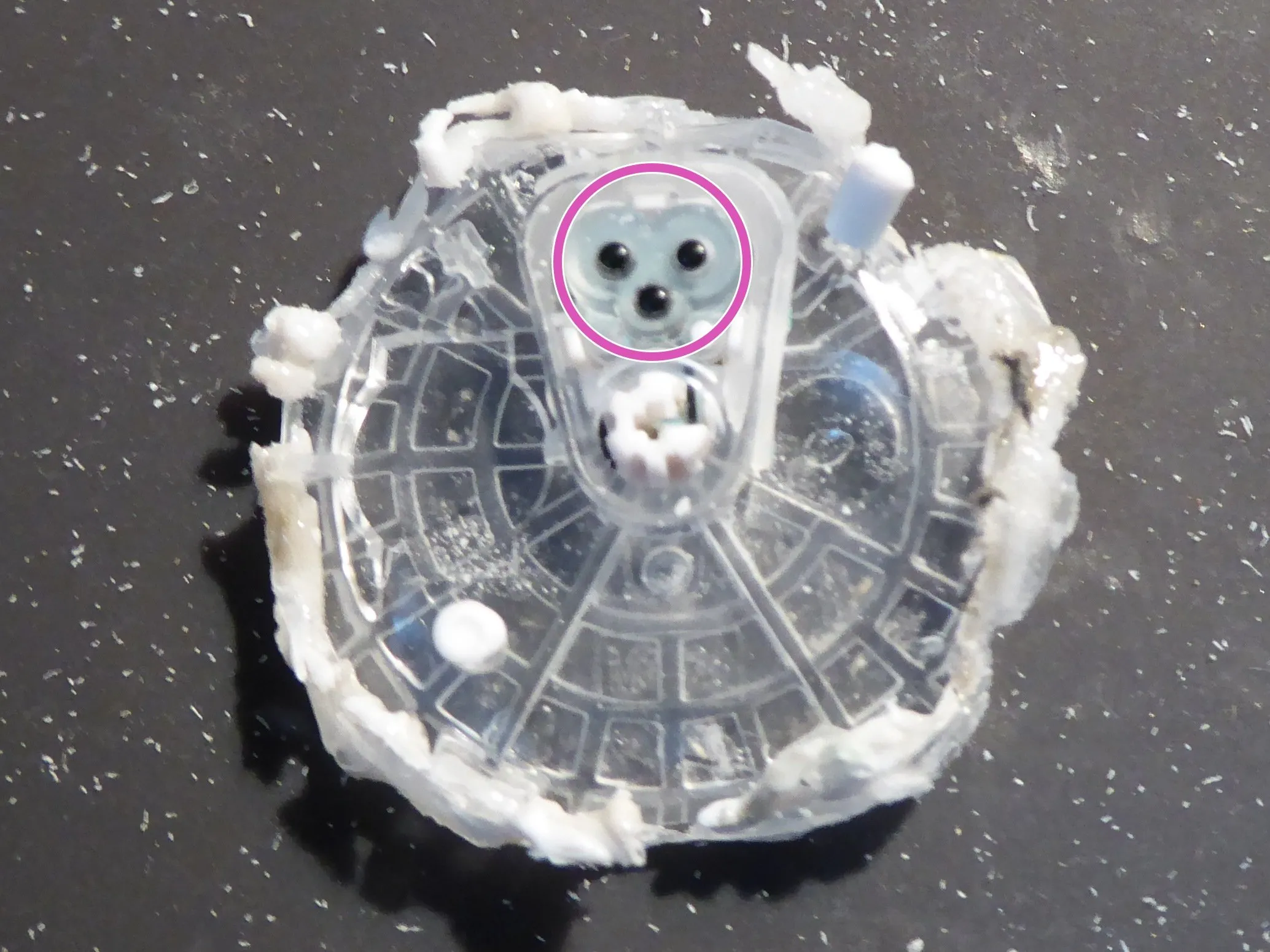

• На прозрачном пластике видны контакты для иглы. Они также хорошо видны на плате.

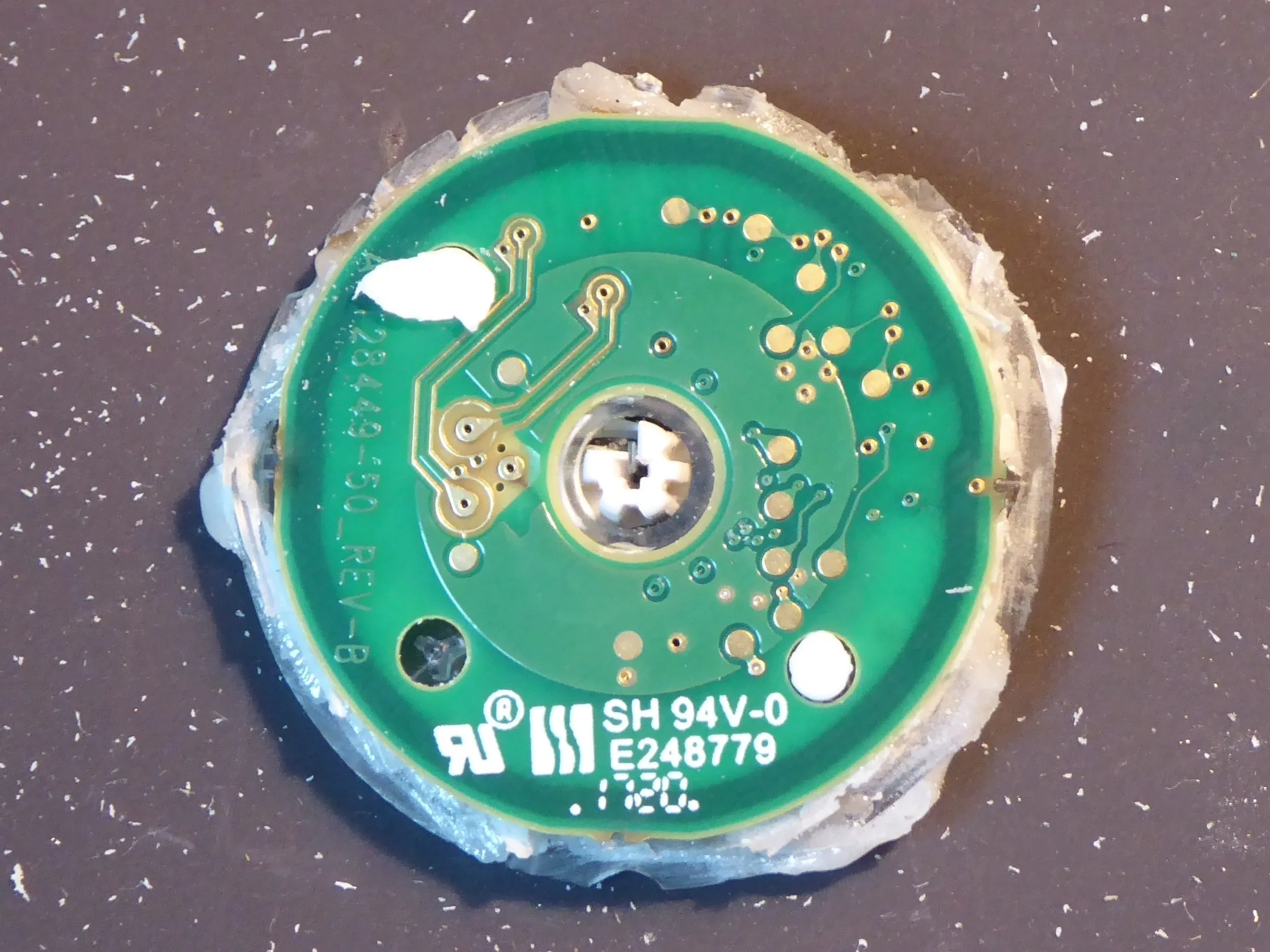

• На обратной стороне платы можно увидеть несколько немаркированных контактов.

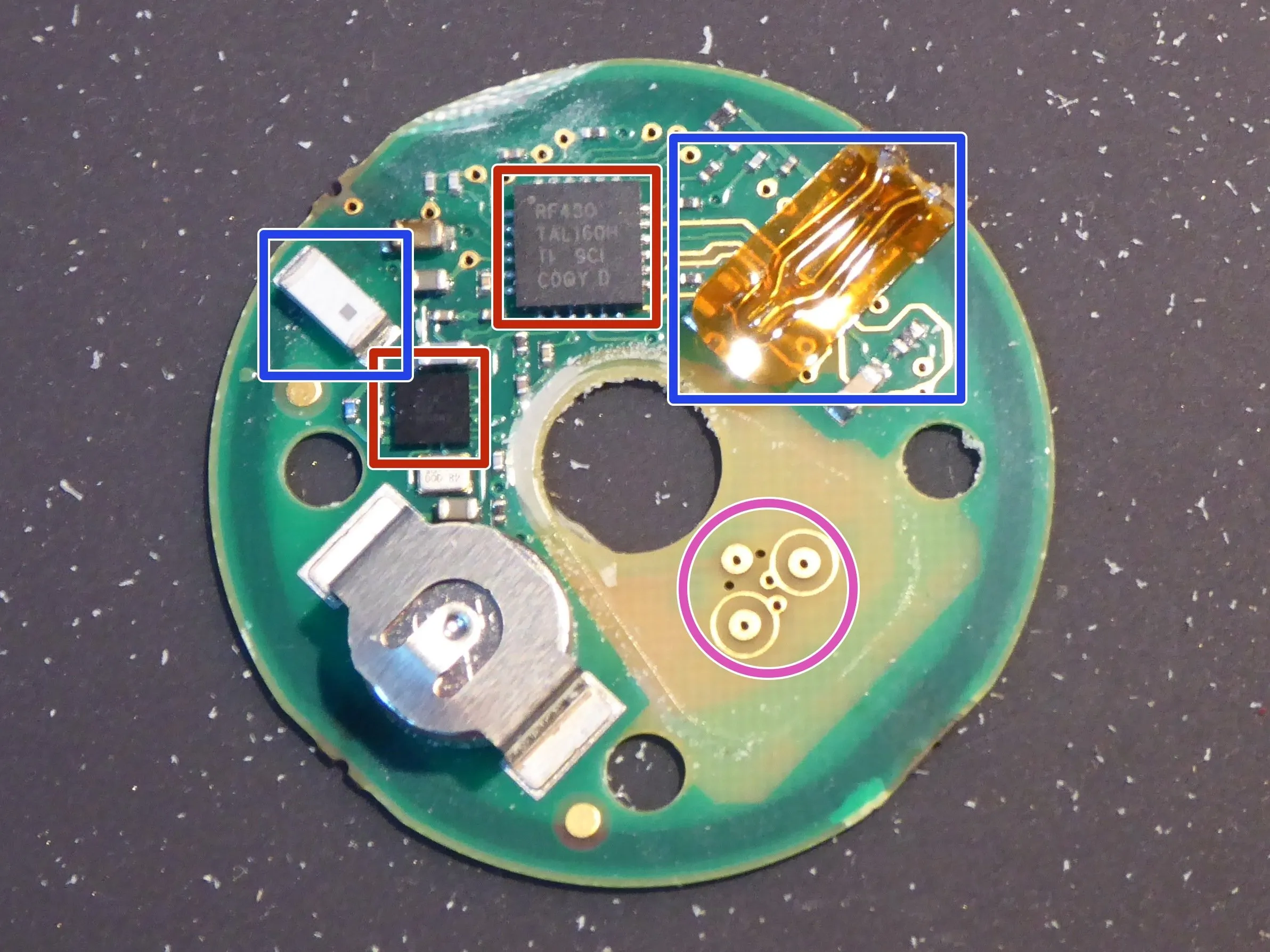

• Рядом с большой круглой батареей находятся две антенны. Одна из них сделана из керамики для Bluetooth, а другая, обмотанная каптоновой лентой, вероятно, используется для передачи данных NFC.

• Два чипа образуют ядро. Большая - RF430, она отвечает за RFID. Меньший - чип EM9304 Bluetooth.

Комментарии к шагу

Здравствуйте, слева вверху - антенна, справа вверху - термистор, датчик температуры.

Вот фотография фристайла v1, которую я сделал 5 лет назад:

https://i.imgur.com/e3jAipX.jpg

Здесь антенна - это трассировка вокруг печатной платы.

Вы можете открыть устройство, просто проведя тонким лезвием между бесцветной и белой частями. Возможно, со времени этой разборки конструкция изменилась, и теперь сборка производится без инструментов и клея.

На той модели, которую я только что открыл, на обратной стороне печатной платы написано 'Rev C', в то время как эта разборка предназначена для 'Rev B'.

В чем именно смысл этой разборки? Кроме показа внутренних фотографий, потому что..:

- Вы не можете использовать MCU каким-либо образом, так как он заблокирован кодом! Да, мы пытались использовать его для чего-либо еще из-за 14-битного АЦП, но без шансов.

- когда вы покопаетесь в рабочем процессе Abbot для Freestyle2, вы ясно поймете невозможность медицинской защиты от прокола кожи иглой из разорванного устройства, батарея не продержится более 4-6 дней, так что даже пытаться использовать ее в качестве датчика температуры бессмысленно.

- На самом деле, этот вопрос должен быть первым: как вы планируете сбросить устройство до заводских настроек, чтобы считыватель мог активировать его (если вам удастся обеспечить безопасный медицинский прокол иглой)?

В конце концов, может быть, у вас есть какой-то трюк в рукаве, чтобы сбросить устройство после его использования по назначению, так что выкладывайте, пожалуйста.

Комментарии к статье

Устройство в каптоновой ленте - это датчик температуры.

Спасибо за комментарий!

Но вы знаете, где находится антенна NFC?

Находится по периметру печатной платы, под печатной платой, трасса, которая огибает ее. вы можете увидеть серый круг в ее окружности.

Отличная разборка.

Стюарт Даймонд, скорее всего, прав - антенна NFC почти наверняка является темным кольцом по краю платы (на противоположной стороне PCB от того, что вы видите на фотографии). NFC должна быть катушкой.

Какую батарею вы нашли? Можете ли вы поделиться его маркировкой или фотографиями? Спасибо!

кнопочный элемент sr626sw

У меня есть шесть новых и неиспользованных датчиков FreeStyle Libre 2 (США), срок годности которых истекает (в нераспечатанной упаковке) в конце этого месяца. Есть идея установить новый считыватель Libre 2 Bluetooth с обратной датой на несколько месяцев, чтобы не тратить эти датчики впустую. Я предполагаю, что, поскольку считыватель не подключен к Интернету, установка обратной даты не является проблемой, но я беспокоюсь о том, что датчики могут иметь часы внутри. Есть идеи, сработает ли этот хак?

Я думаю, что срок действия связан со сроком годности батареи, так что все зависит от ваших предпочтений.

Lo más interesante de este dispositivo es el sensor de Glucosa, que casi seguro debe ser resistivos, dado que este IC NO es especial como imaginé, antes de abrirlo. Cuando vi que tenía un chip sencillo RFid, ya está, dije toda la magia está en el sensor, el resto es muy común...
