Разборка Fujifilm FinePix Z33WP

Введение

Это подробное руководство по разборке фотоаппарата Fujifilm FinePix Z33WP.

Инструменты, необходимые для разборки: крестовая отвертка #00, шестигранная отвертка 1,5 мм.

Что вам нужно

Инструменты

Отвертка Phillips #00 | Источник - ifixit.com

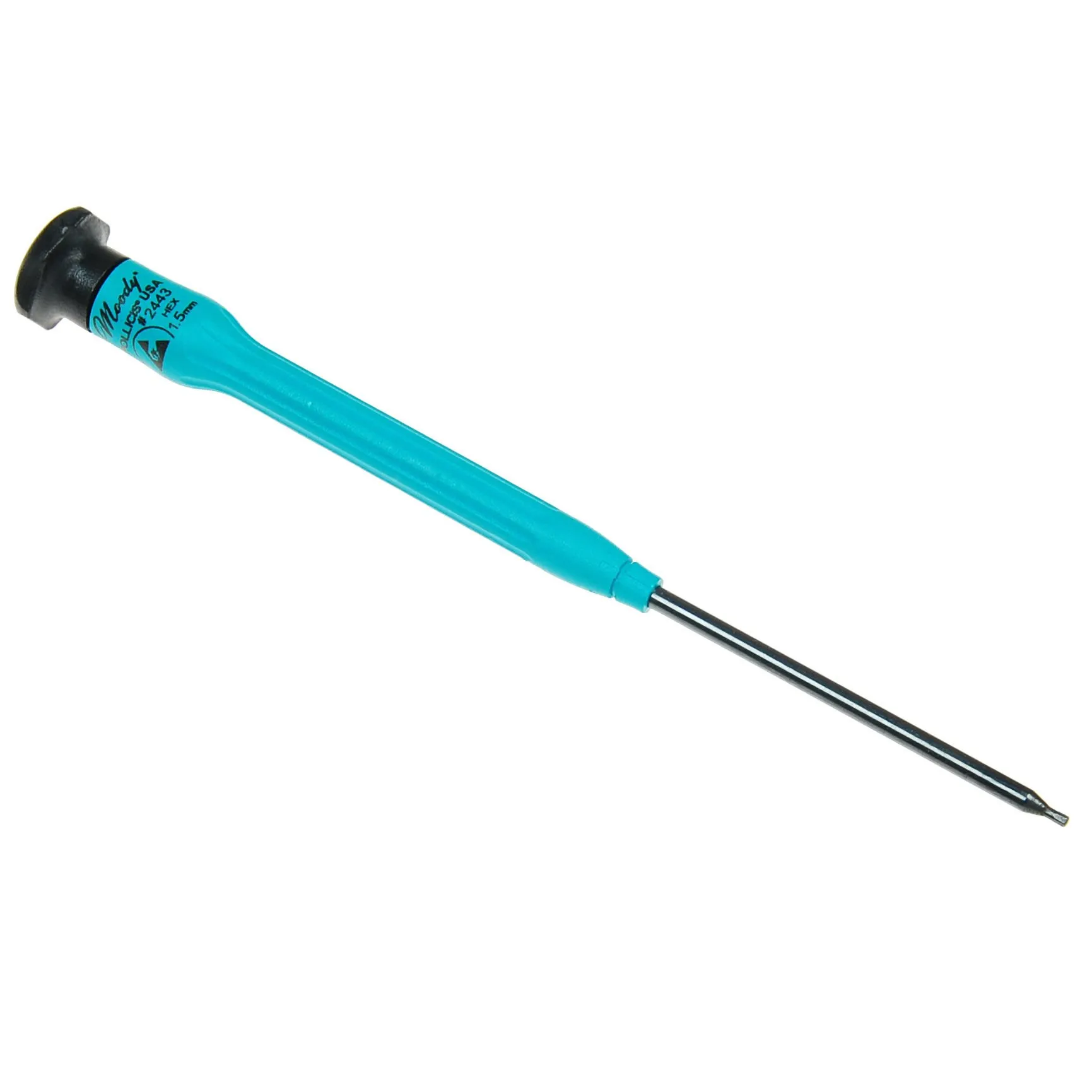

Шестигранная отвертка 1,5 мм | Источник - ifixit.com

Шаг 1 Разборка Fujifilm FinePix Z33WP

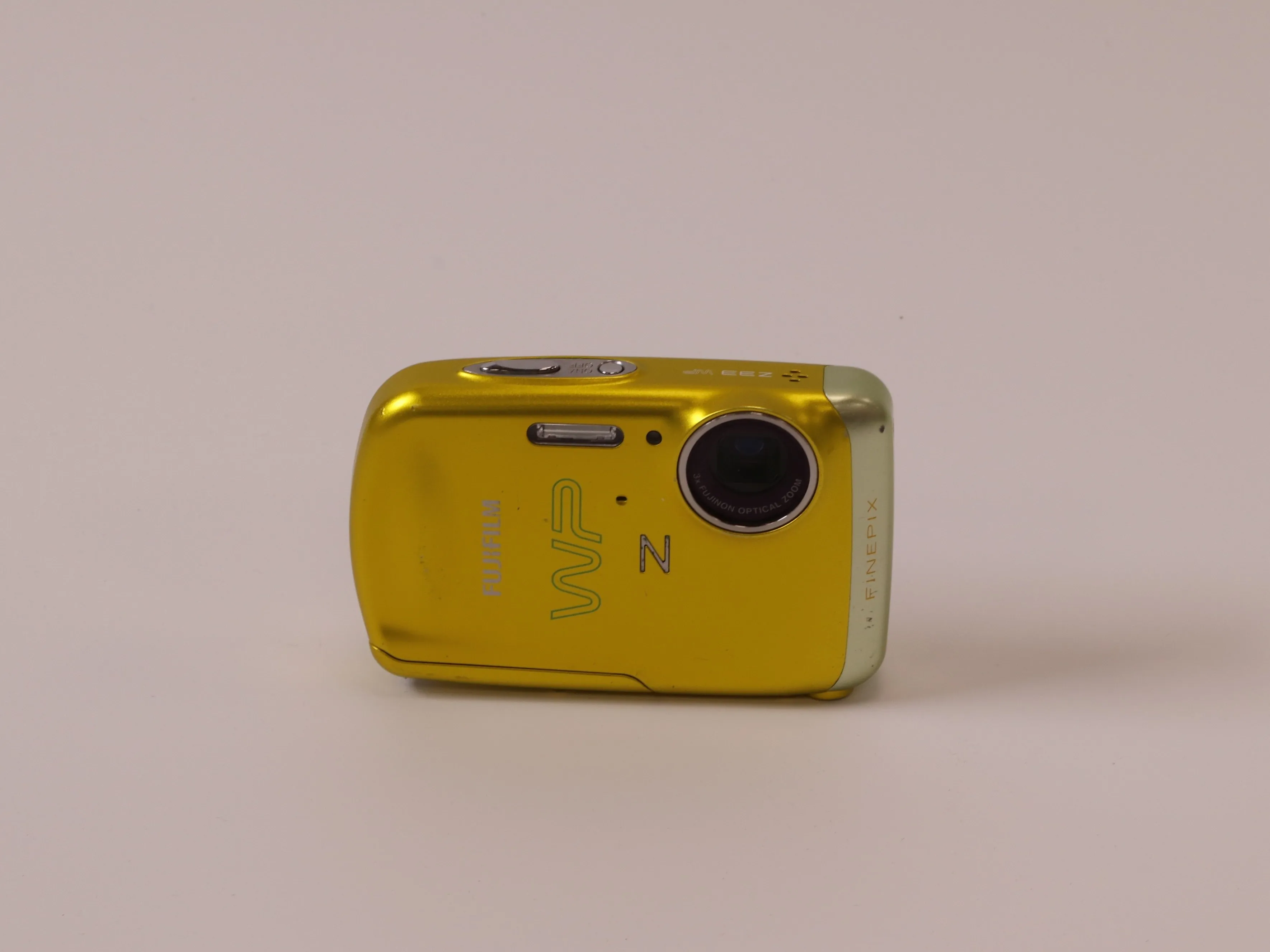

Разборка Fujifilm FinePix Z33WP, разборка Fujifilm FinePix Z33WP: шаг 1, изображение 1 из 3 — Fujifilm FinePix Z33WP Teardown, Fujifilm FinePix Z33WP Teardown: шаг 1, изображение 1 из 3 | Источник - ifixit.com

Fujifilm FinePix Z33WP Teardown, Fujifilm FinePix Z33WP Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com

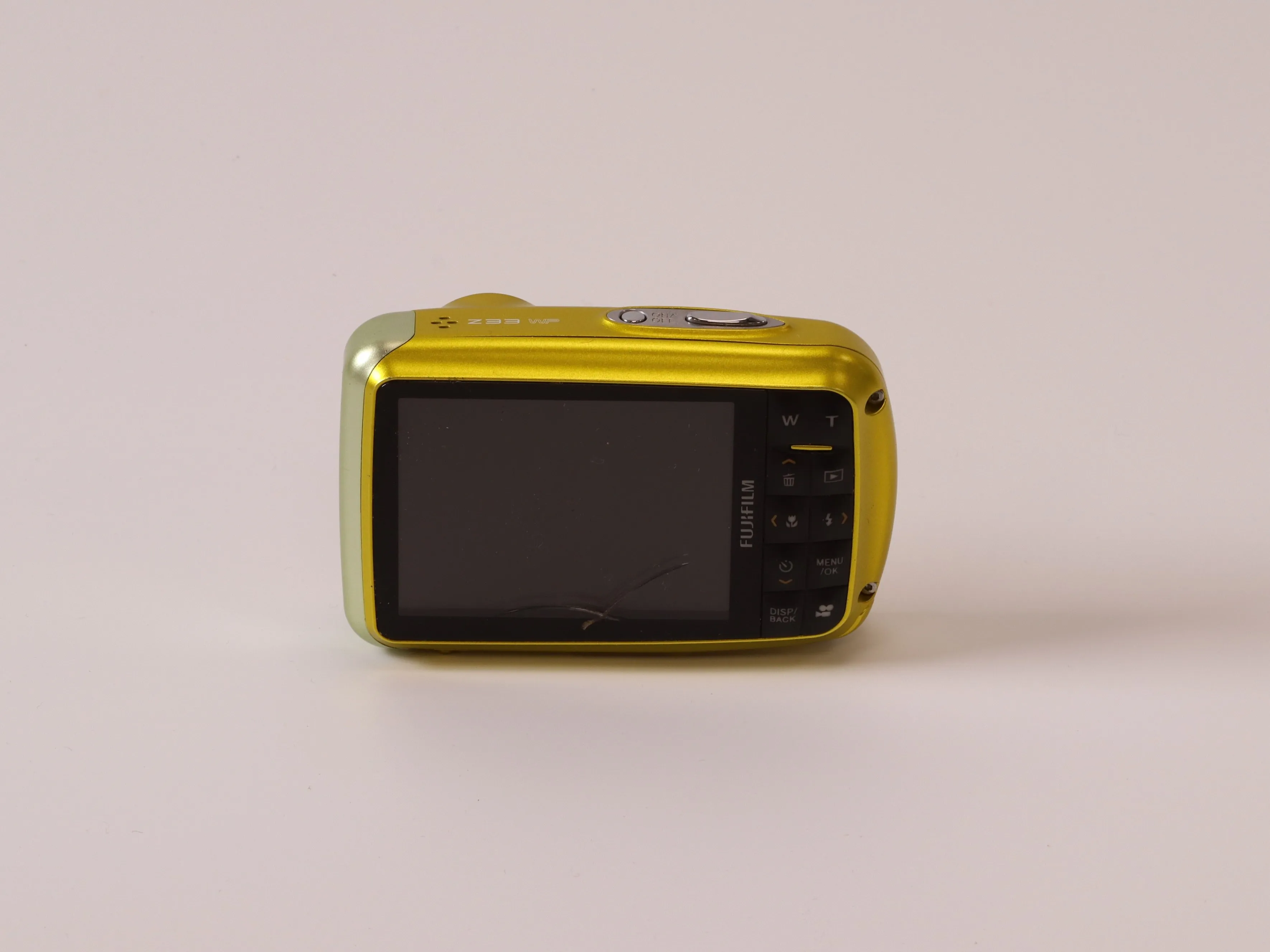

Fujifilm FinePix Z33WP Teardown, Fujifilm FinePix Z33WP Teardown: шаг 1, изображение 3 из 3 | Источник - ifixit.com

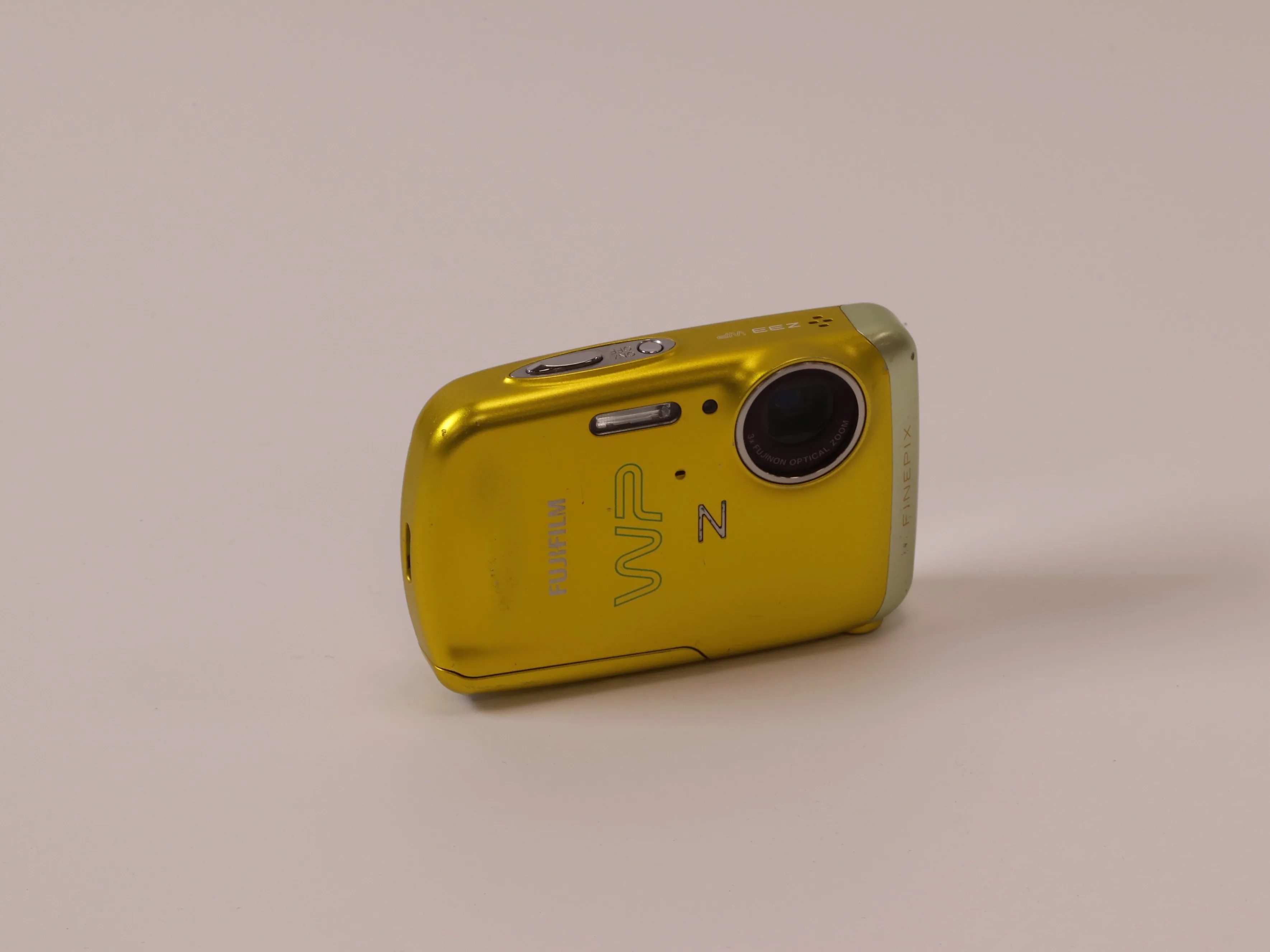

Сфотографируйте устройство нетронутым. Спереди и по бокам.

Шаг 2

Разбор Fujifilm FinePix Z33WP: шаг 2, изображение 3 из 3 | Источник - ifixit.com

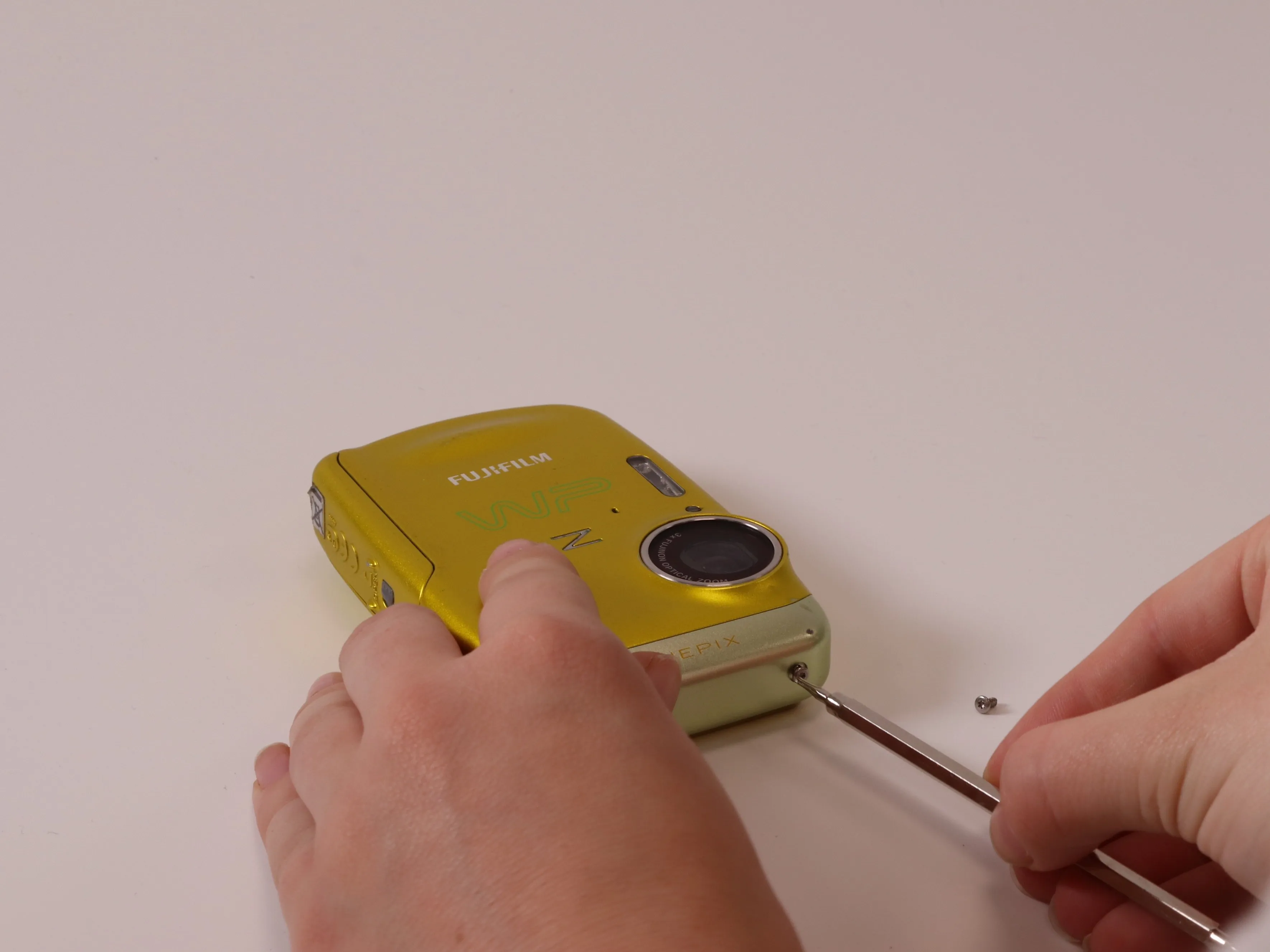

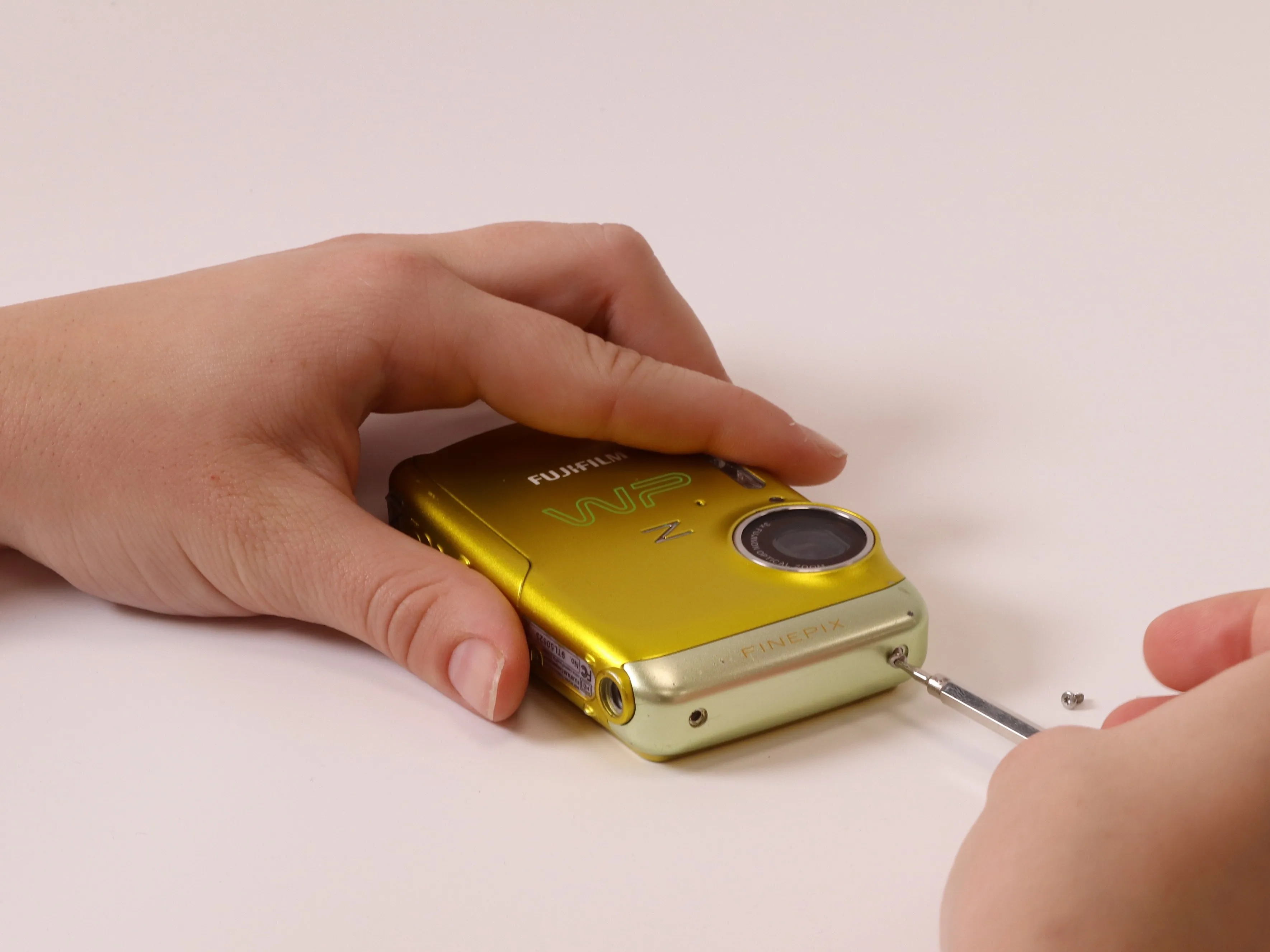

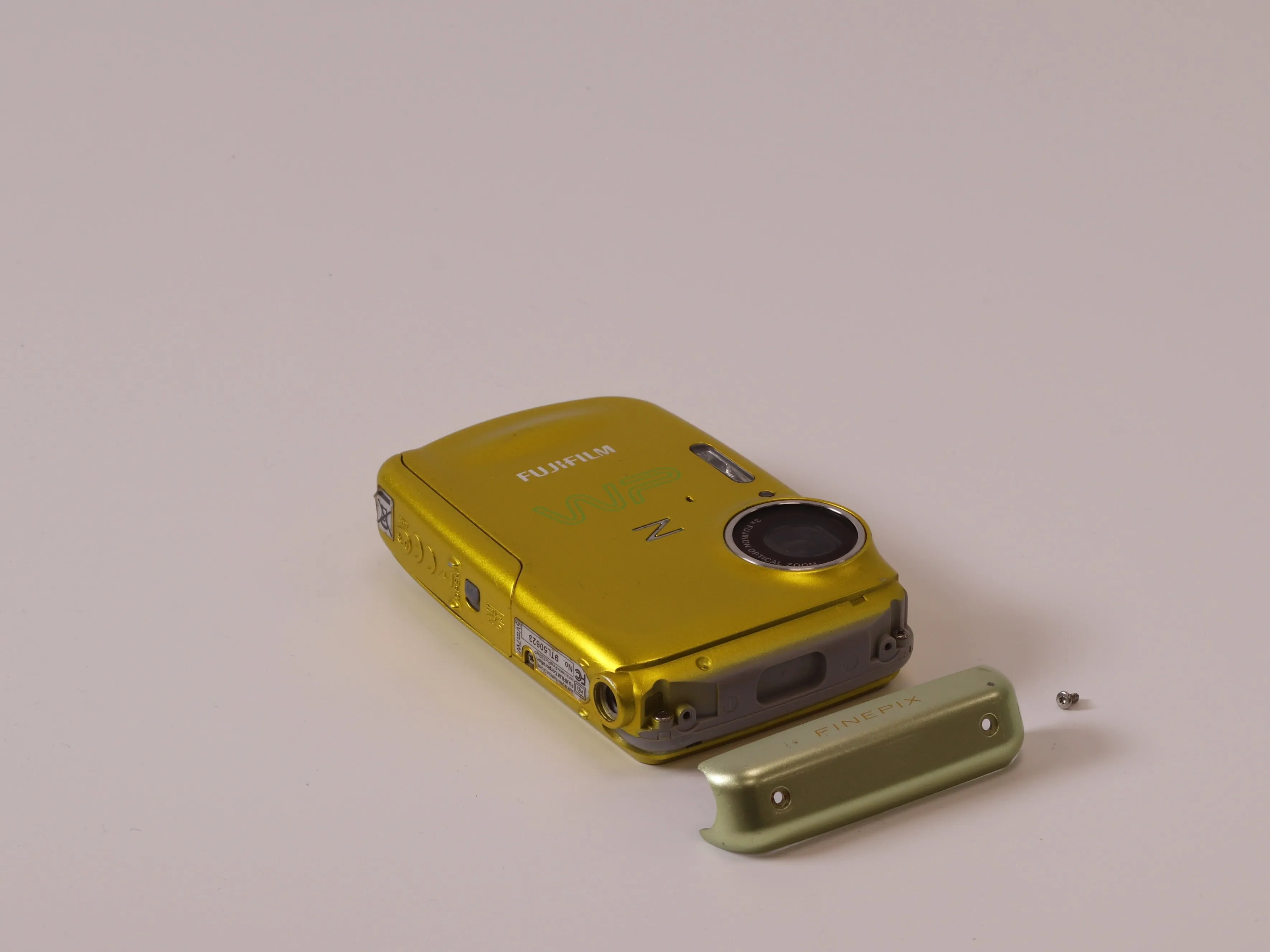

Выкрутите винт 'A'. (винт с шестигранной головкой). Снятие корпуса Finepix

Шаг 3

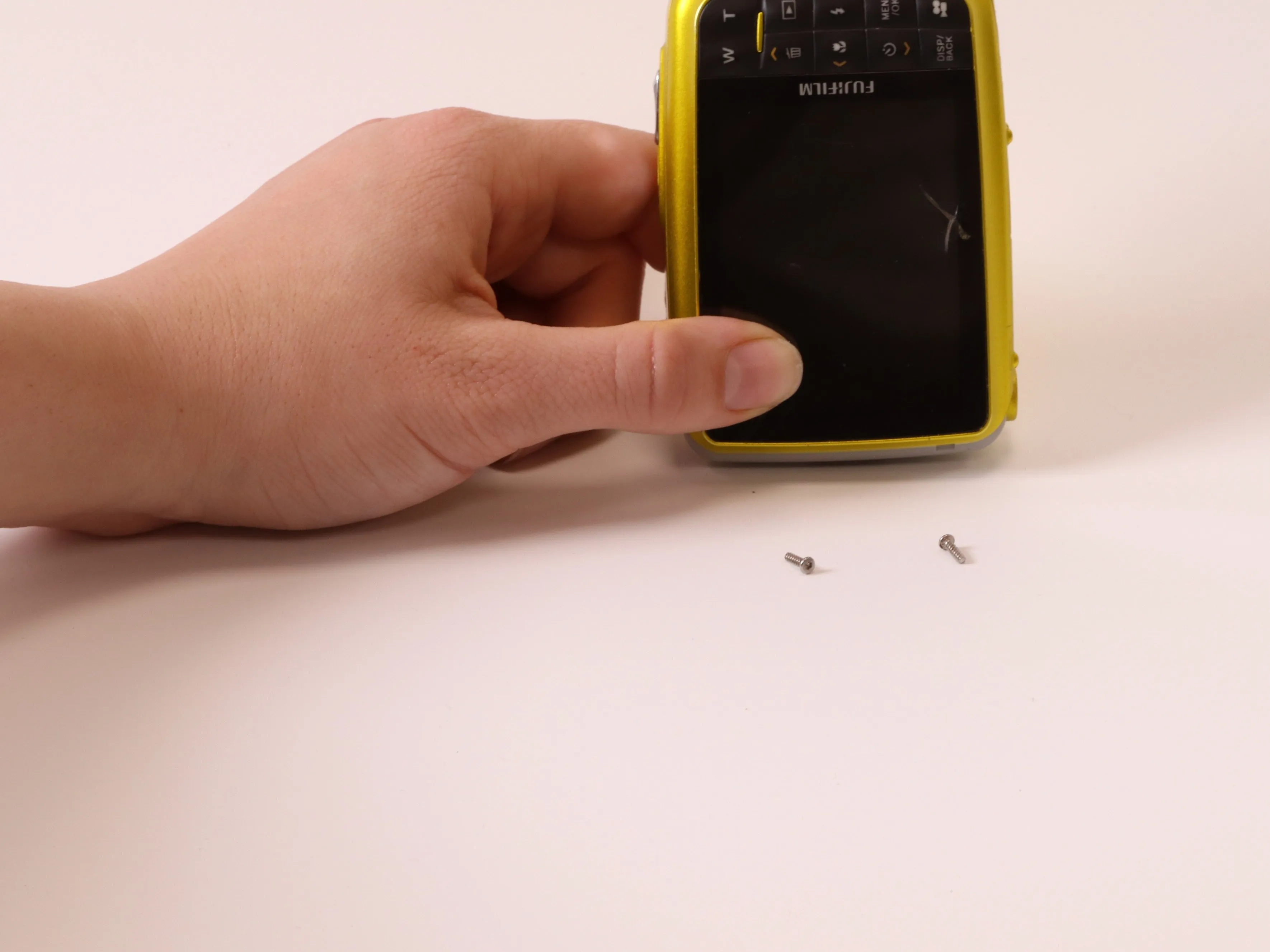

Разбор Fujifilm FinePix Z33WP: шаг 3, изображение 3 из 3 — Разборка Fujifilm FinePix Z33WP: шаг 3, изображение 3 из 3 | Источник - ifixit.com

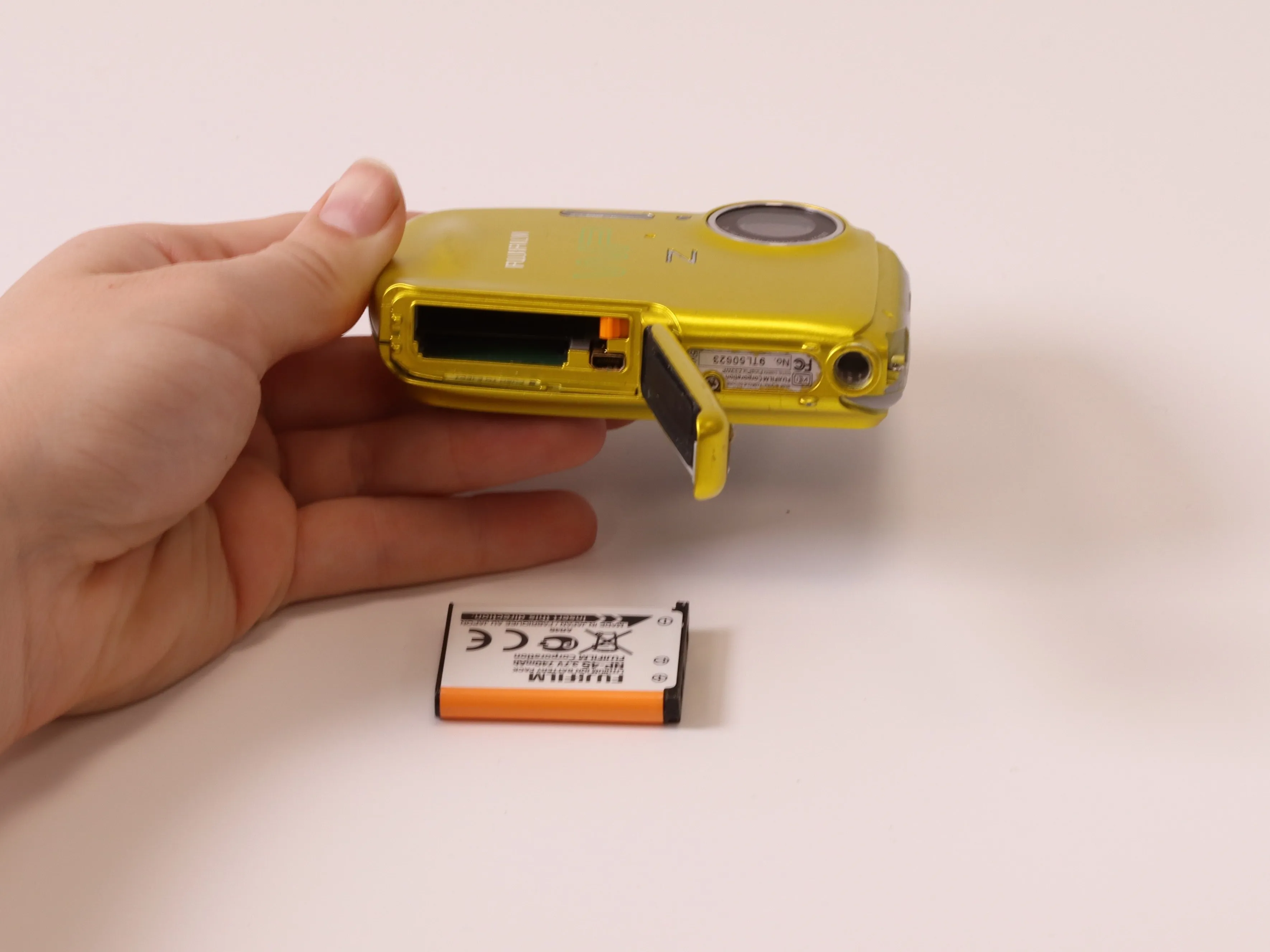

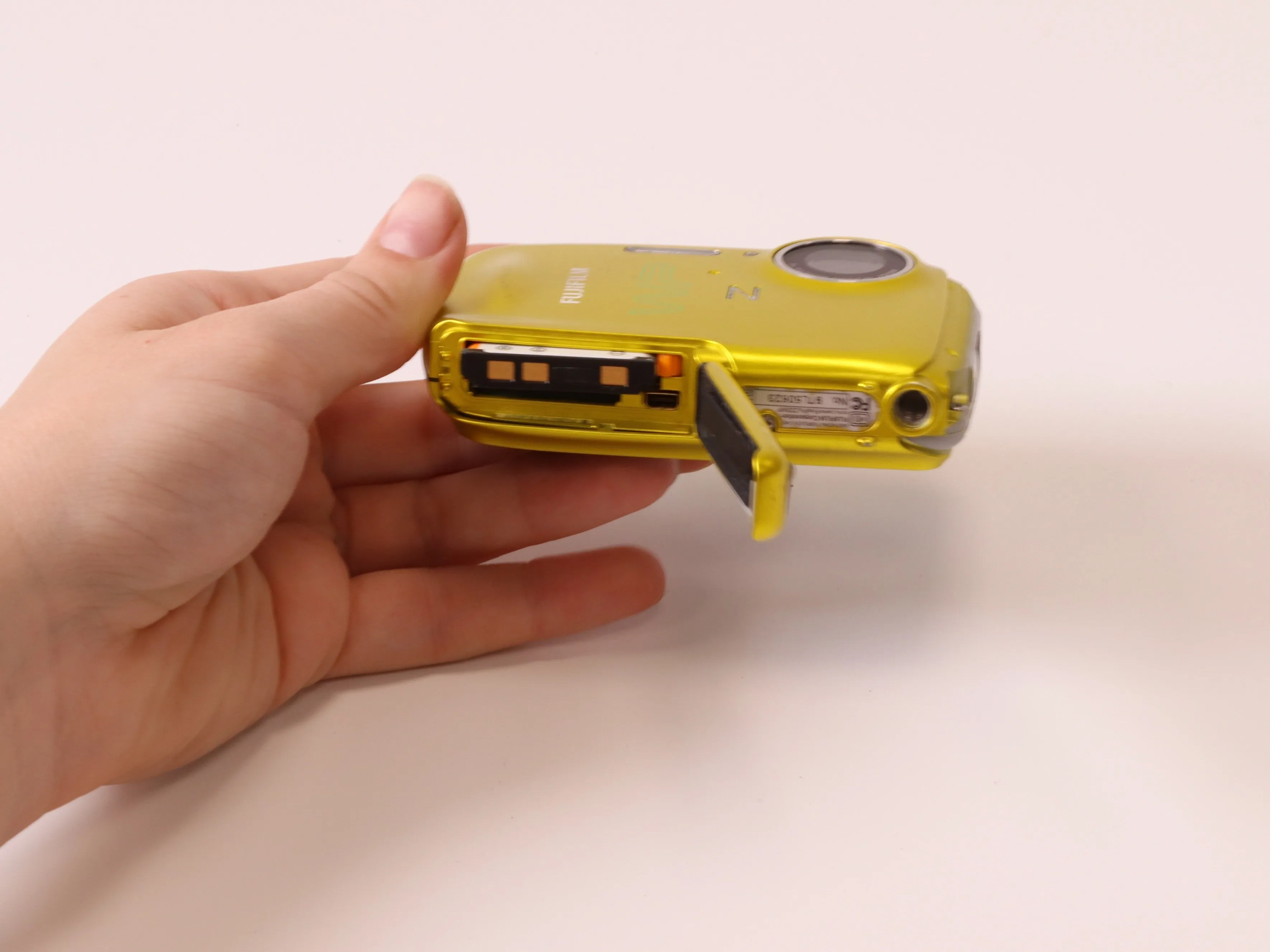

Выкрутите винт 'B' + карту памяти + корпус аккумулятора - крестообразная головка

Шаг 4

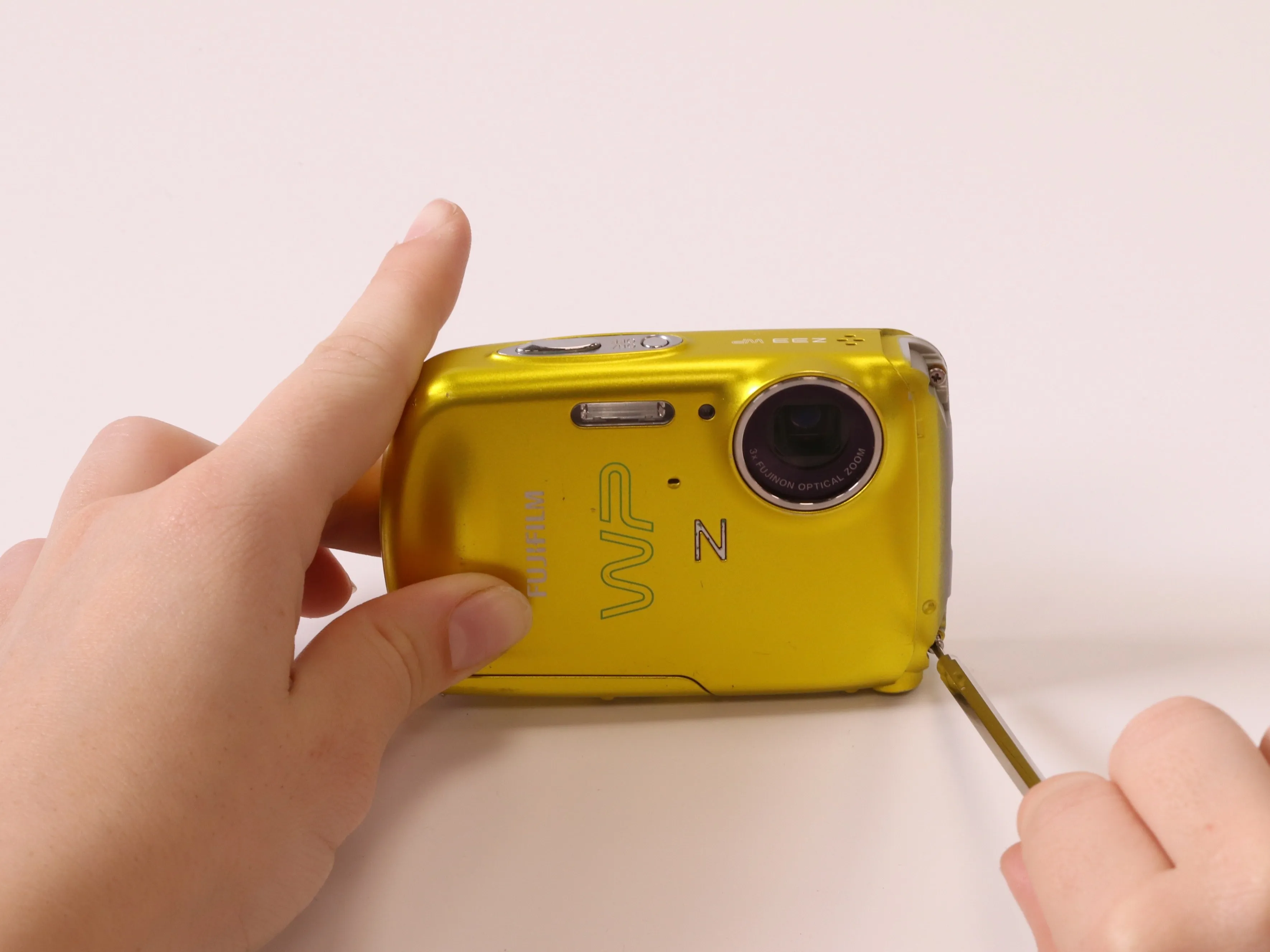

Выкрутите винт 'C' (крестообразная головка)

Шаг 5

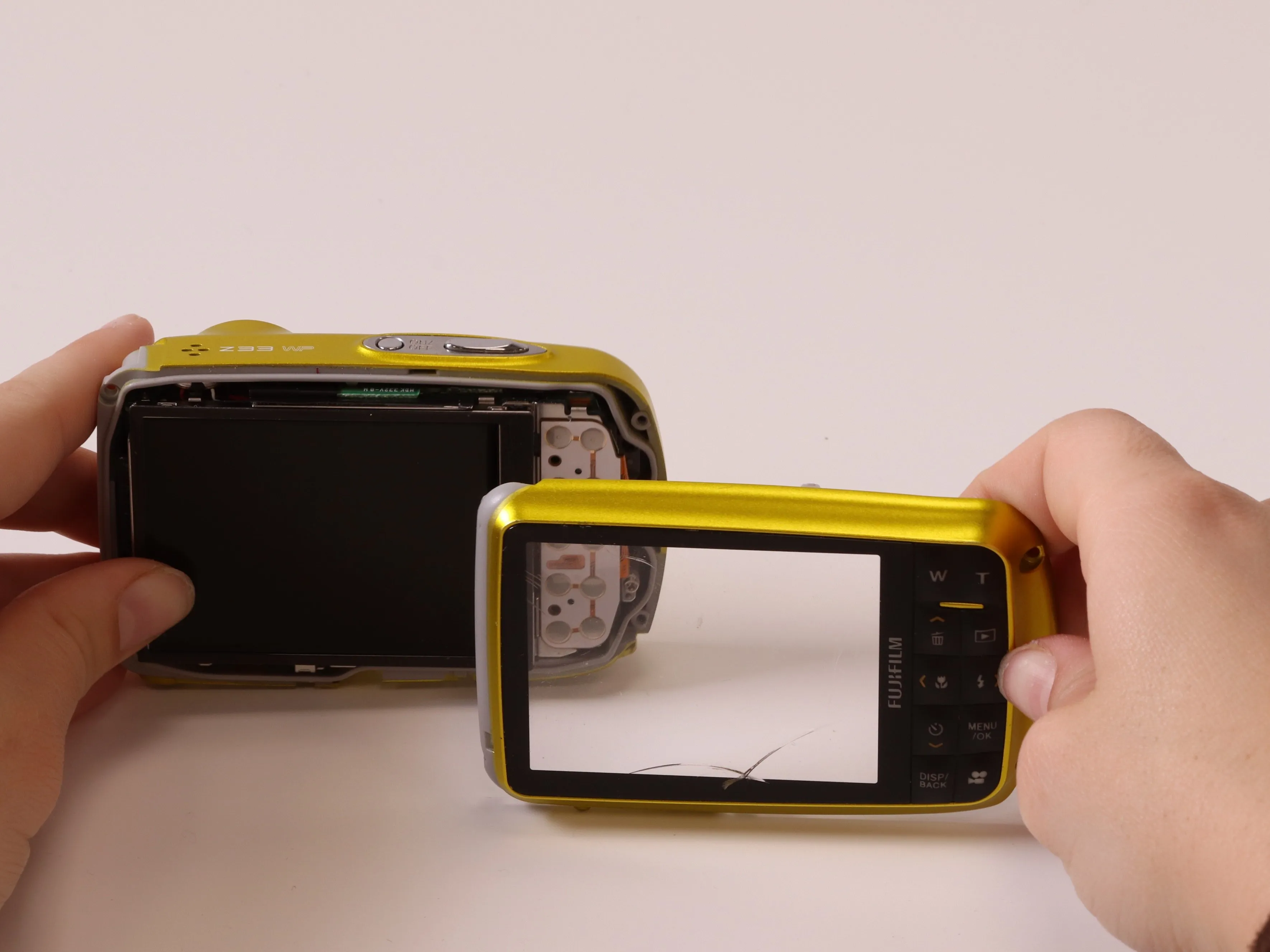

Выкрутите винт 'D'. Снимите задний корпус, открывая внутренние компоненты

Шаг 6

Разбор Fujifilm FinePix Z33WP: шаг 6, изображение 3 из 3 | Источник - ifixit.com

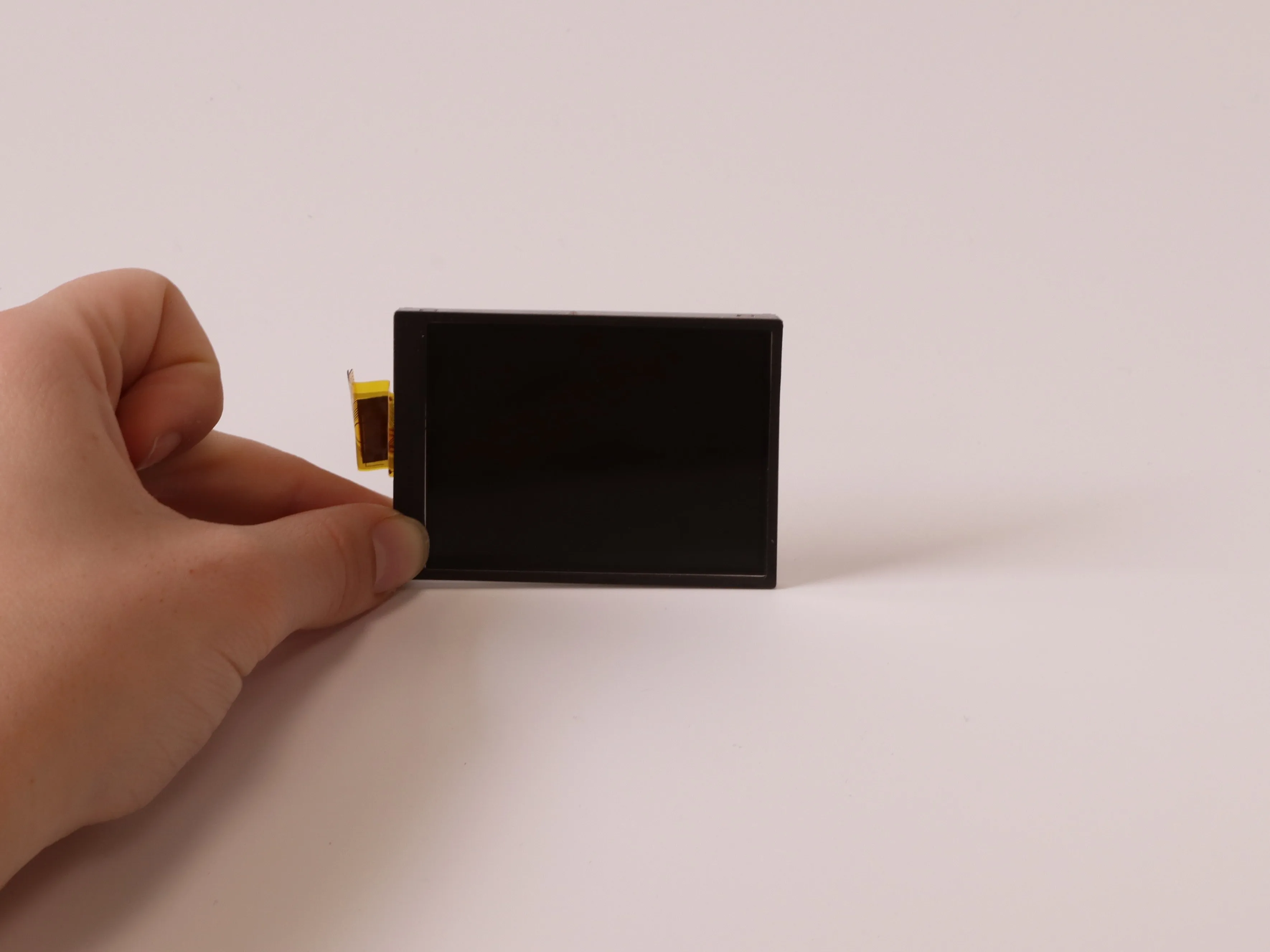

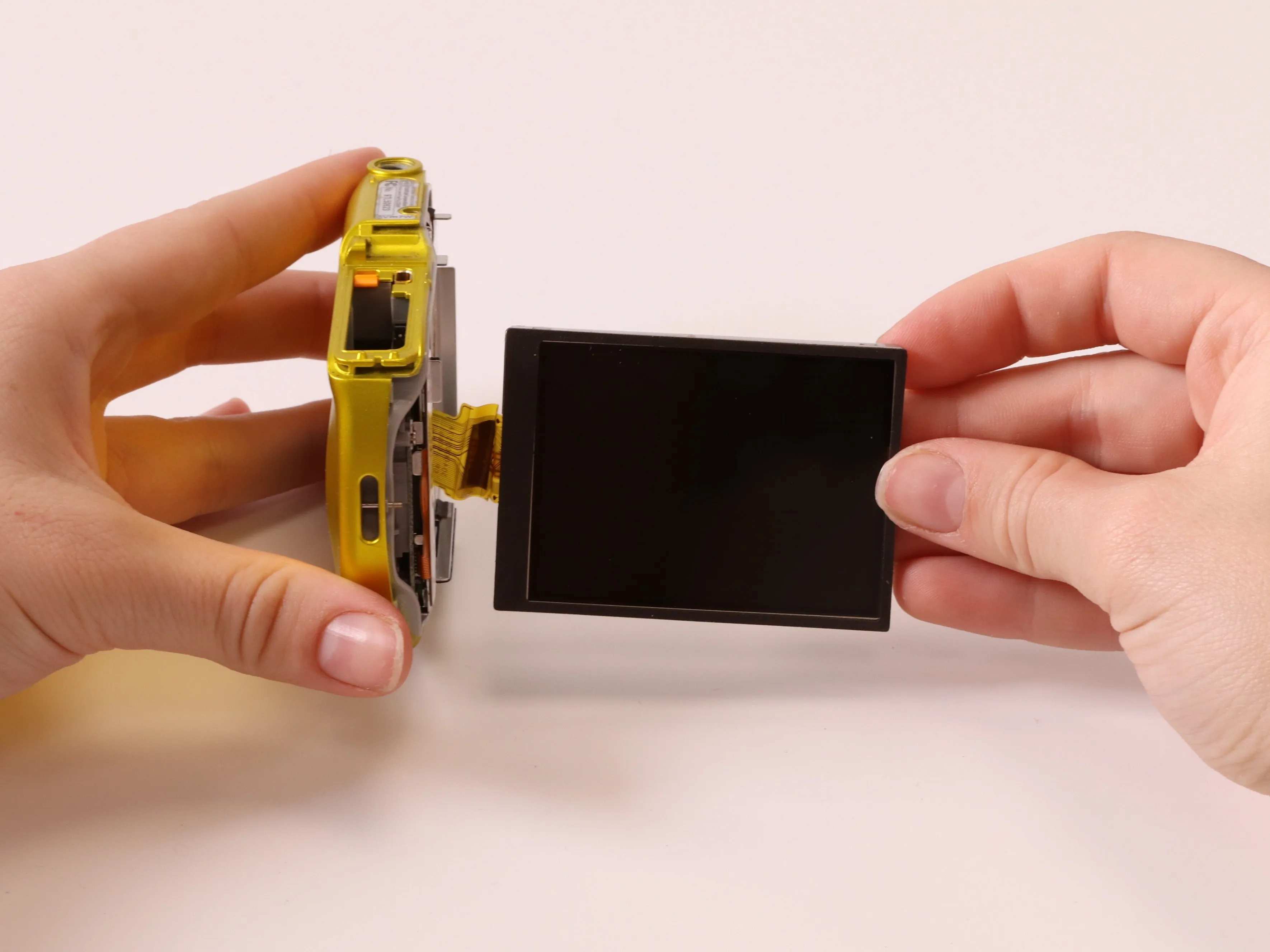

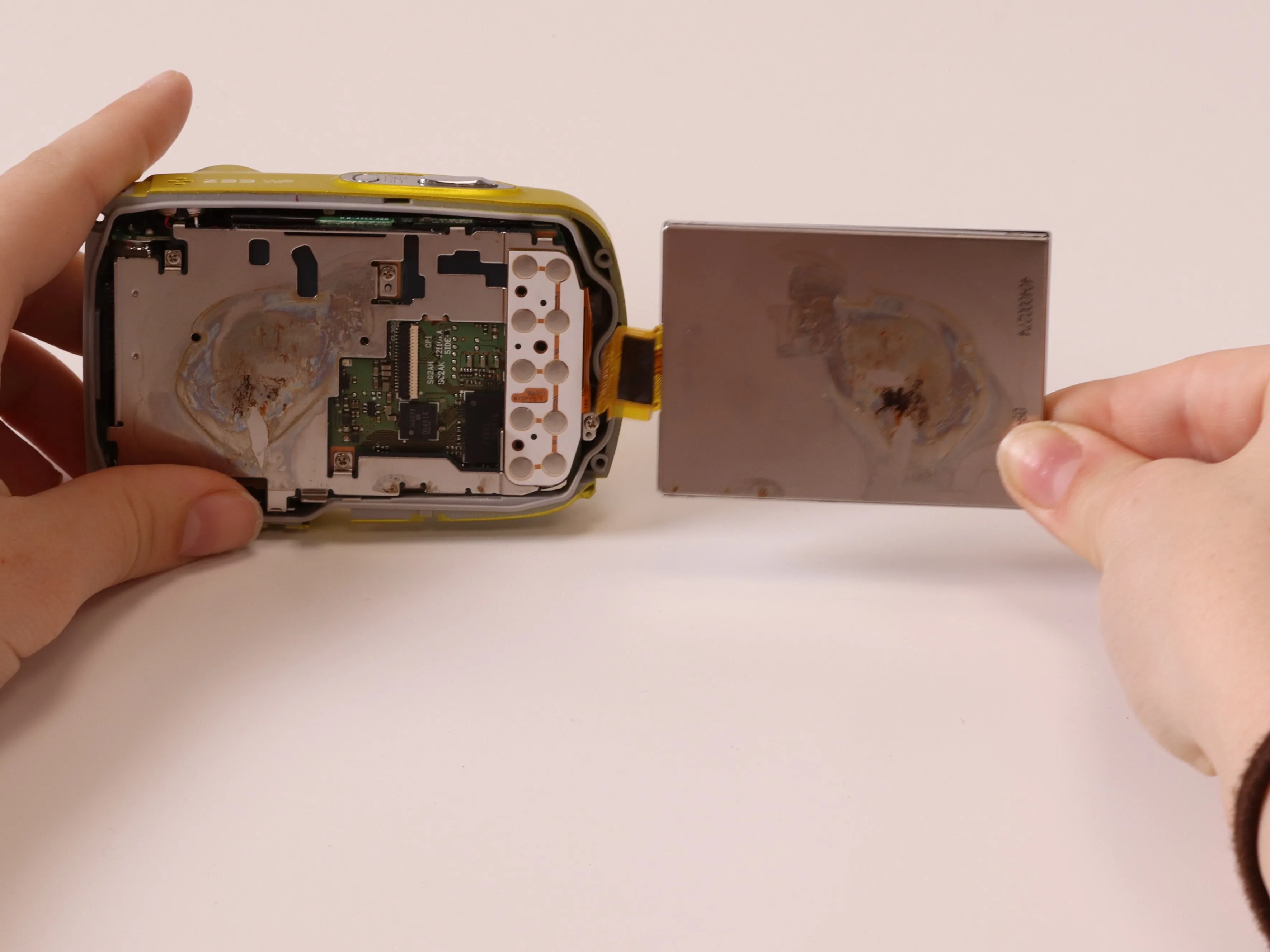

Снятие экрана. (клей)

Шаг 7

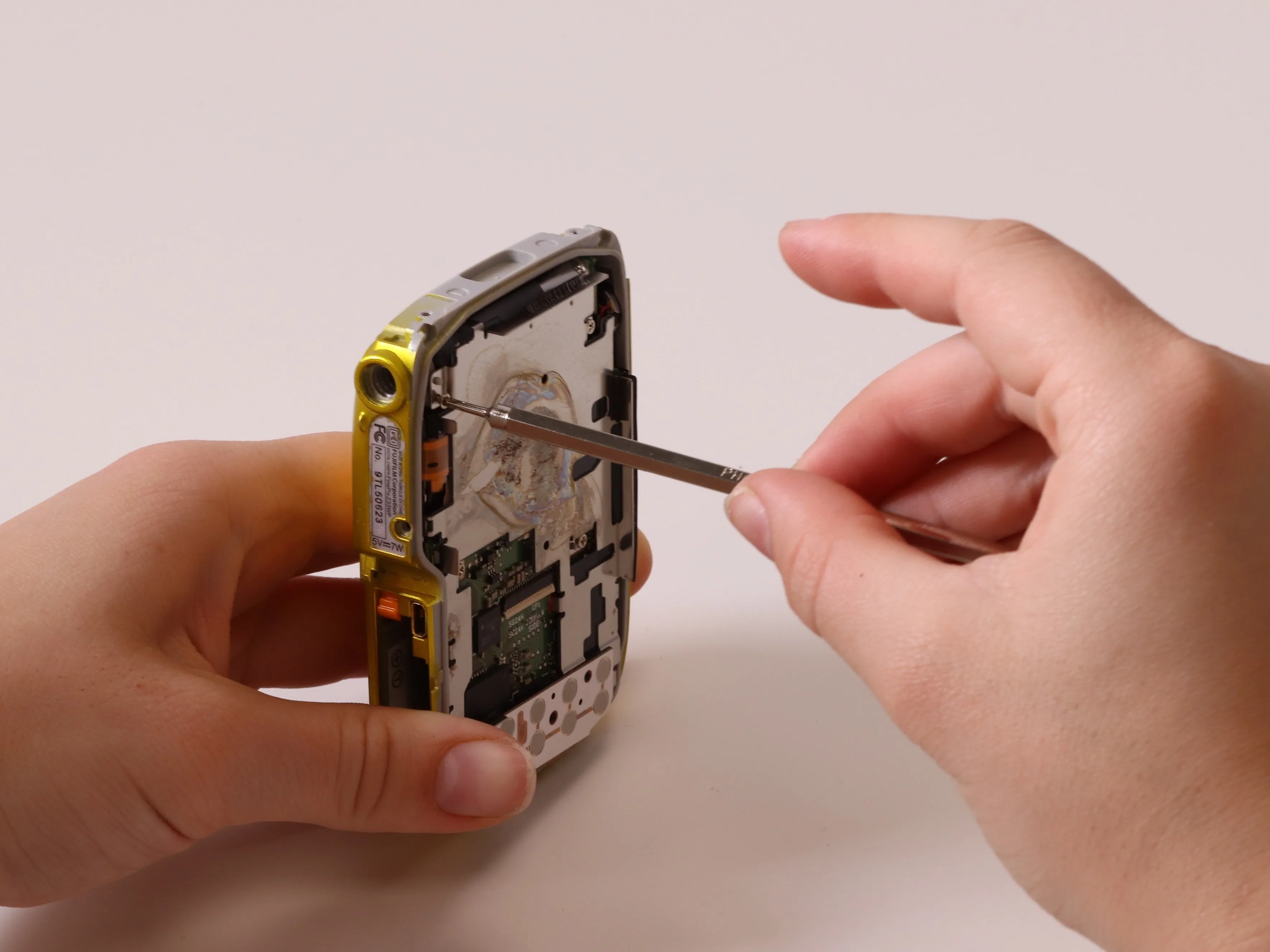

Винт 'E' x 5 (крестообразная головка)

Шаг 8

Разбор Fujifilm FinePix Z33WP: шаг 8, изображение 3 из 3 | Источник - ifixit.com

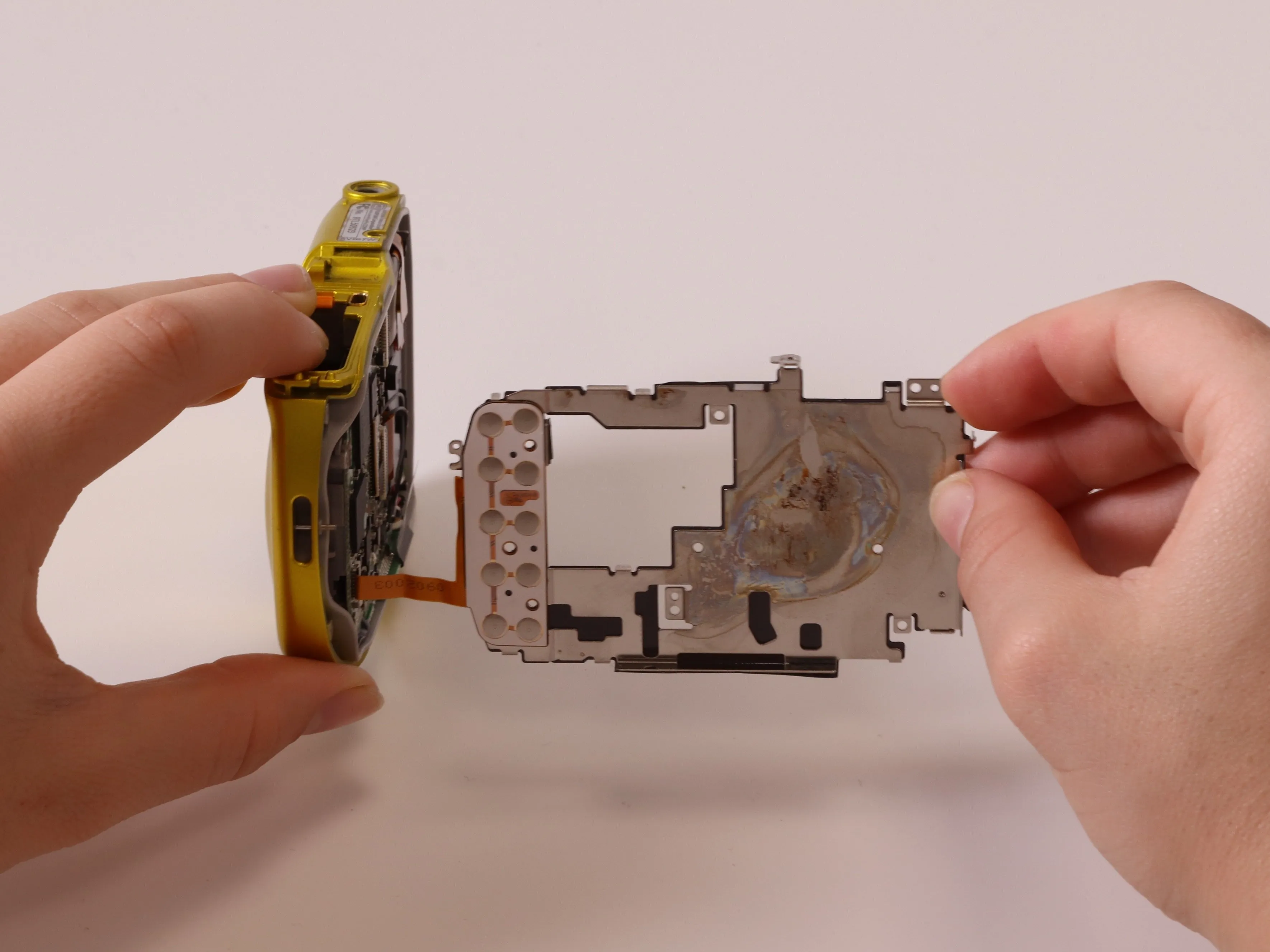

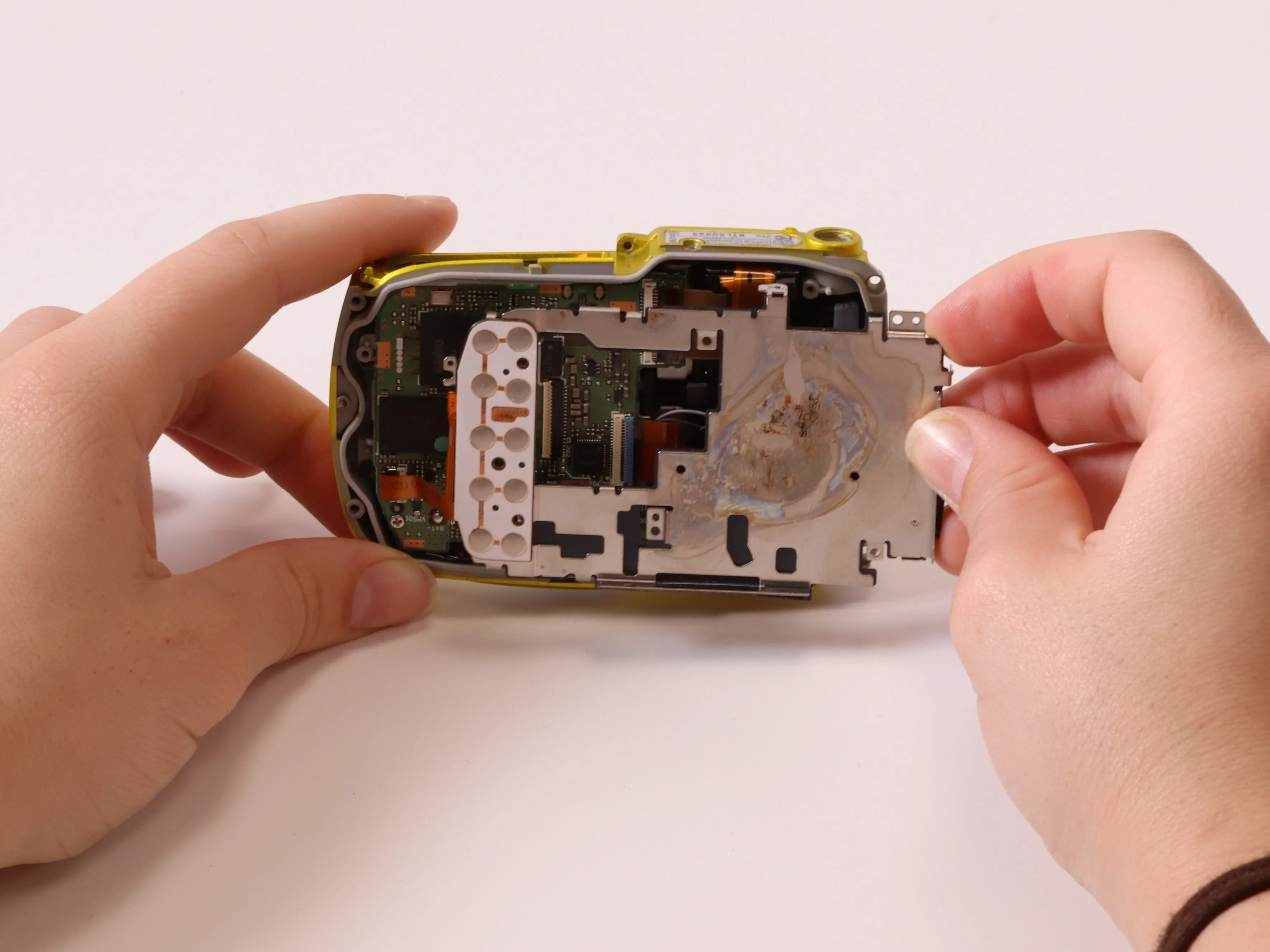

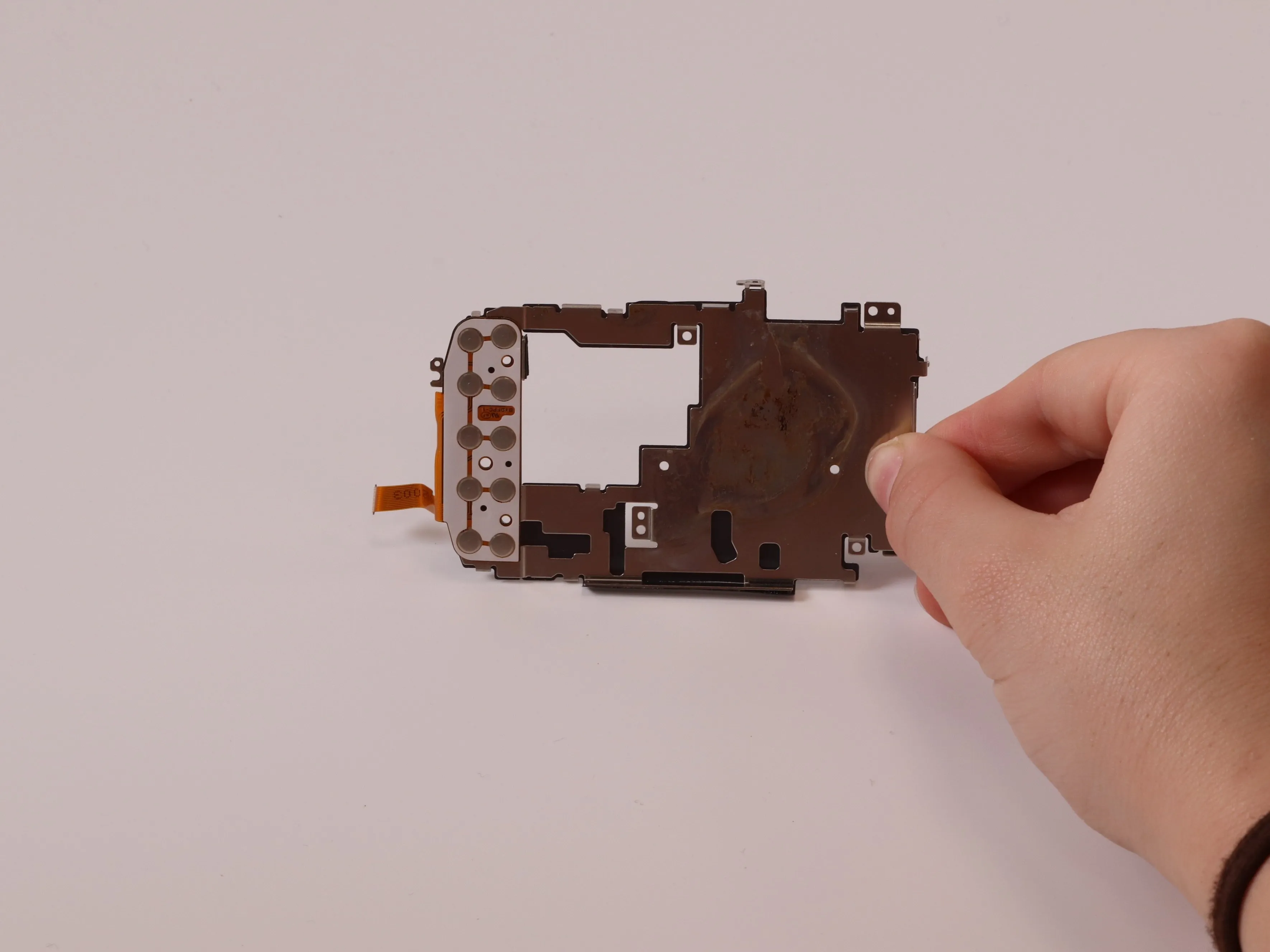

Выньте металлическую плату.

Шаг 9

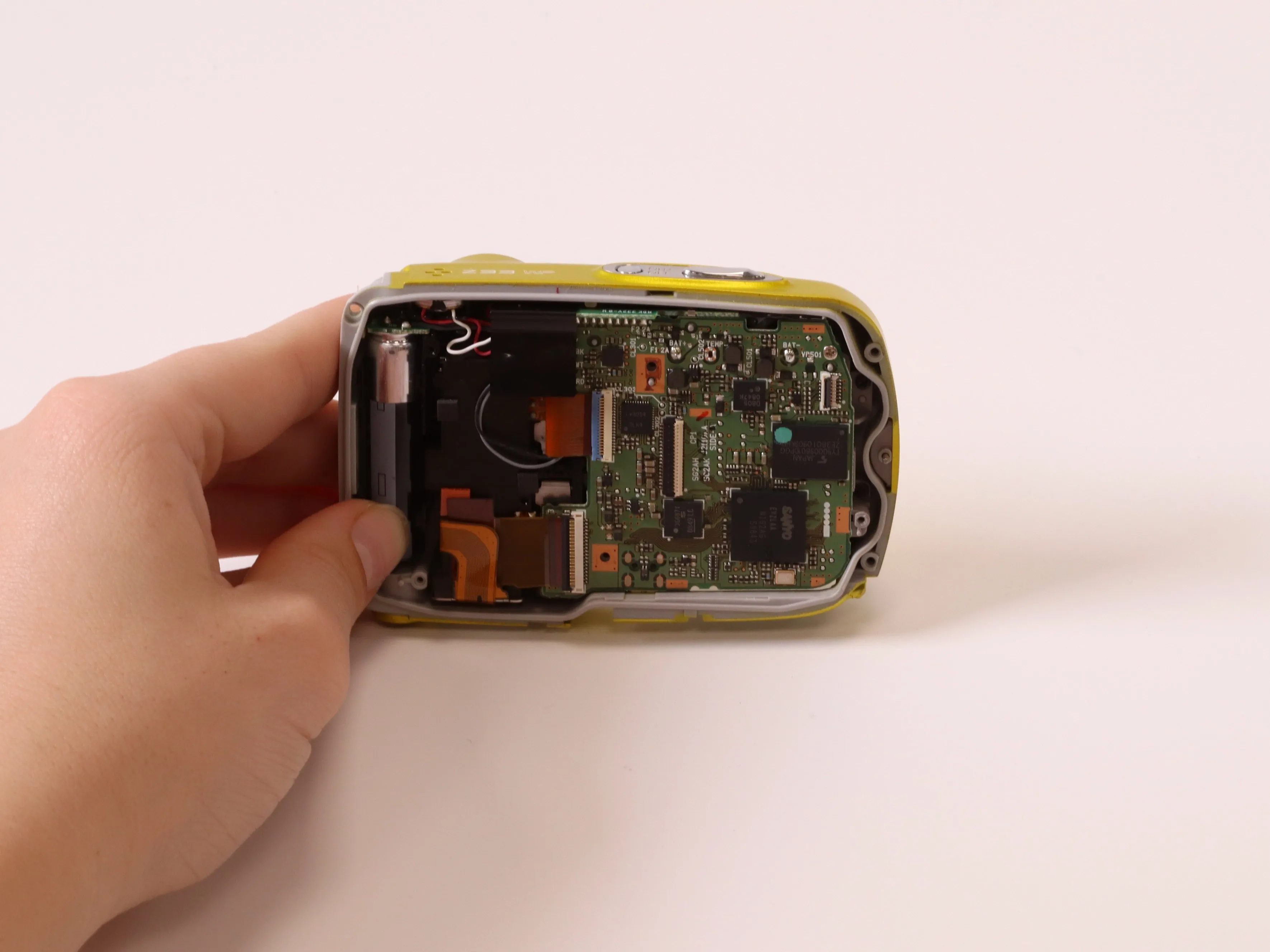

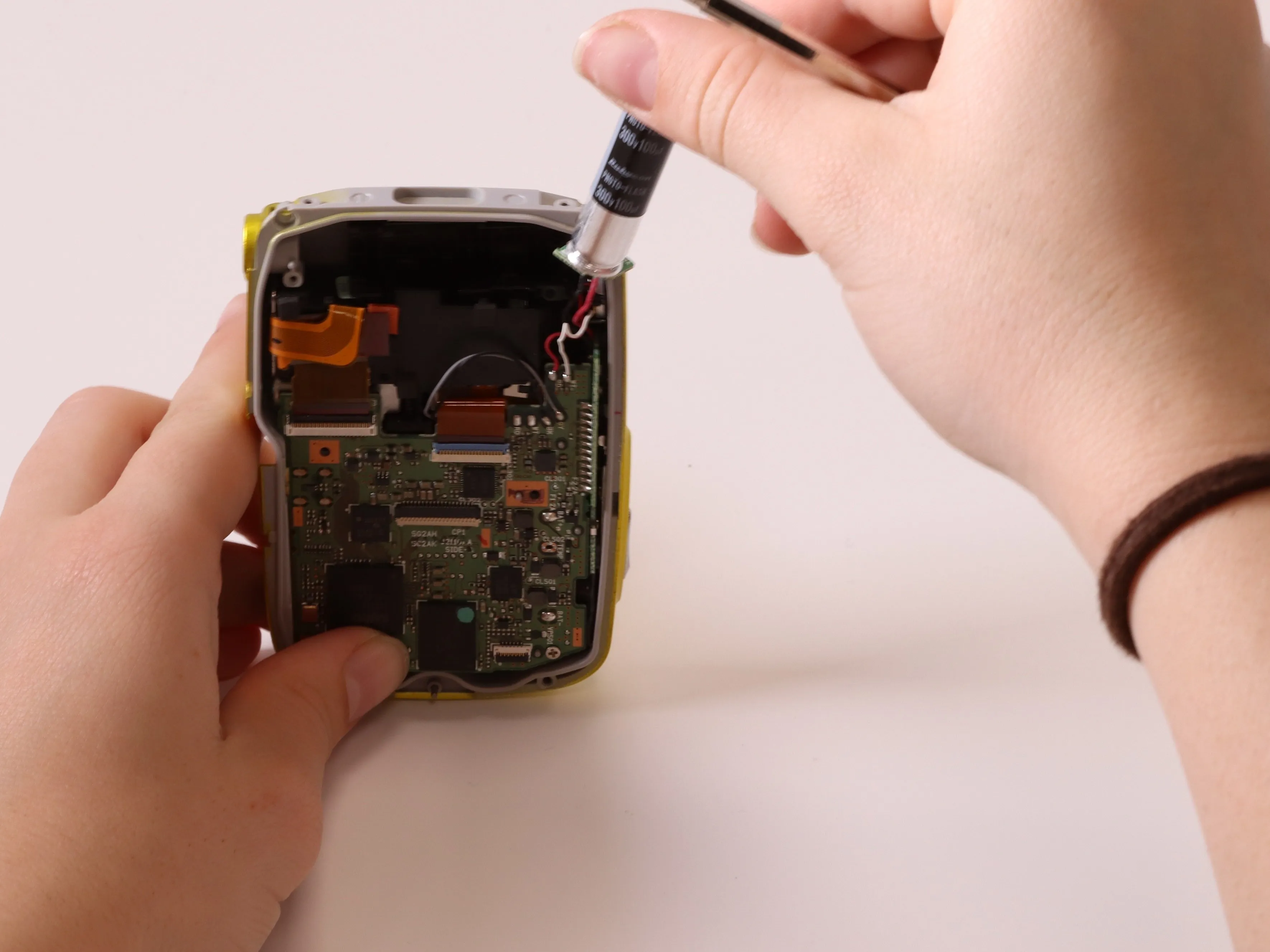

Выньте конденсатор.

Шаг 10

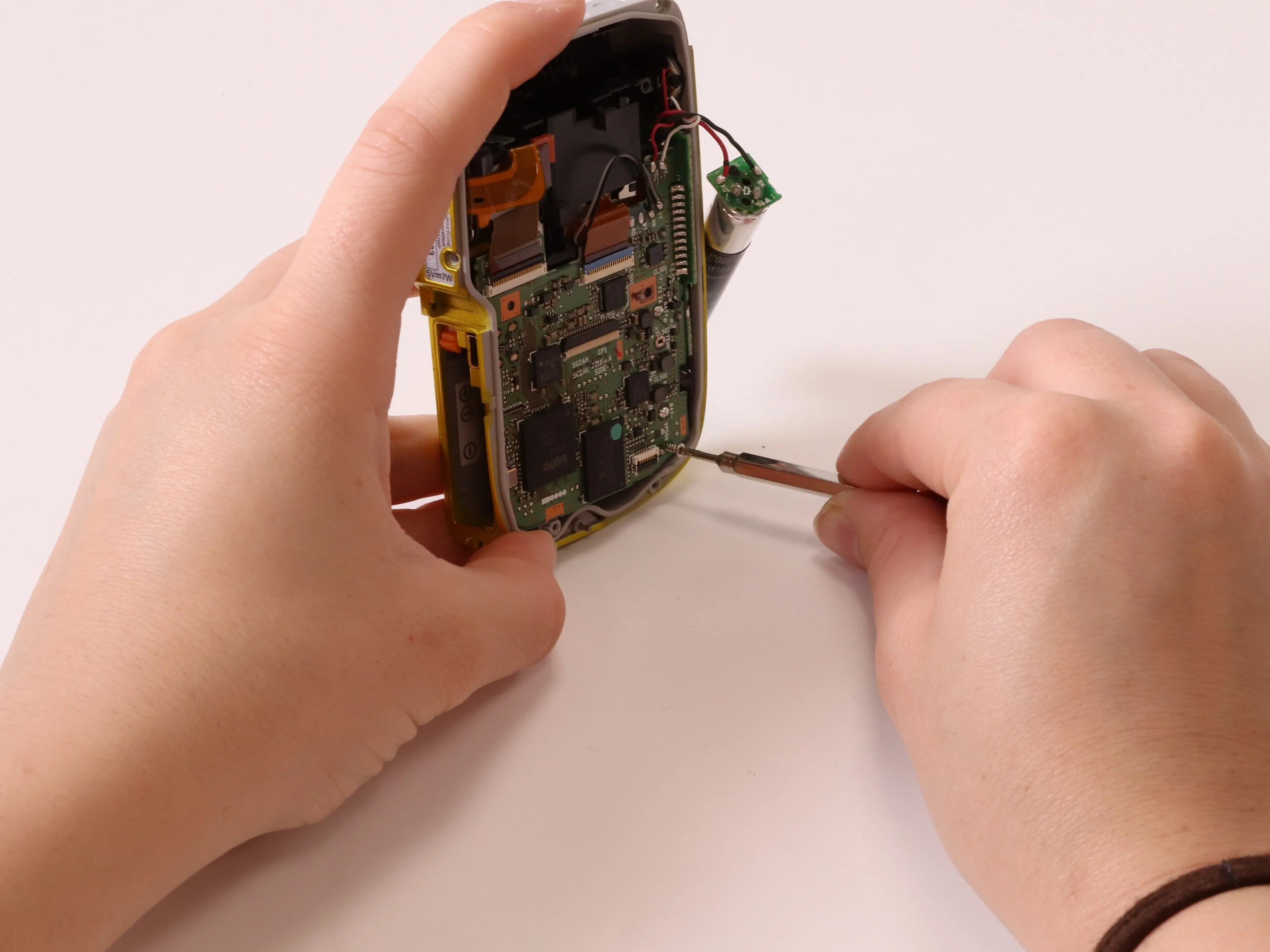

Винт 'F'. Печатная плата.

Шаг 11

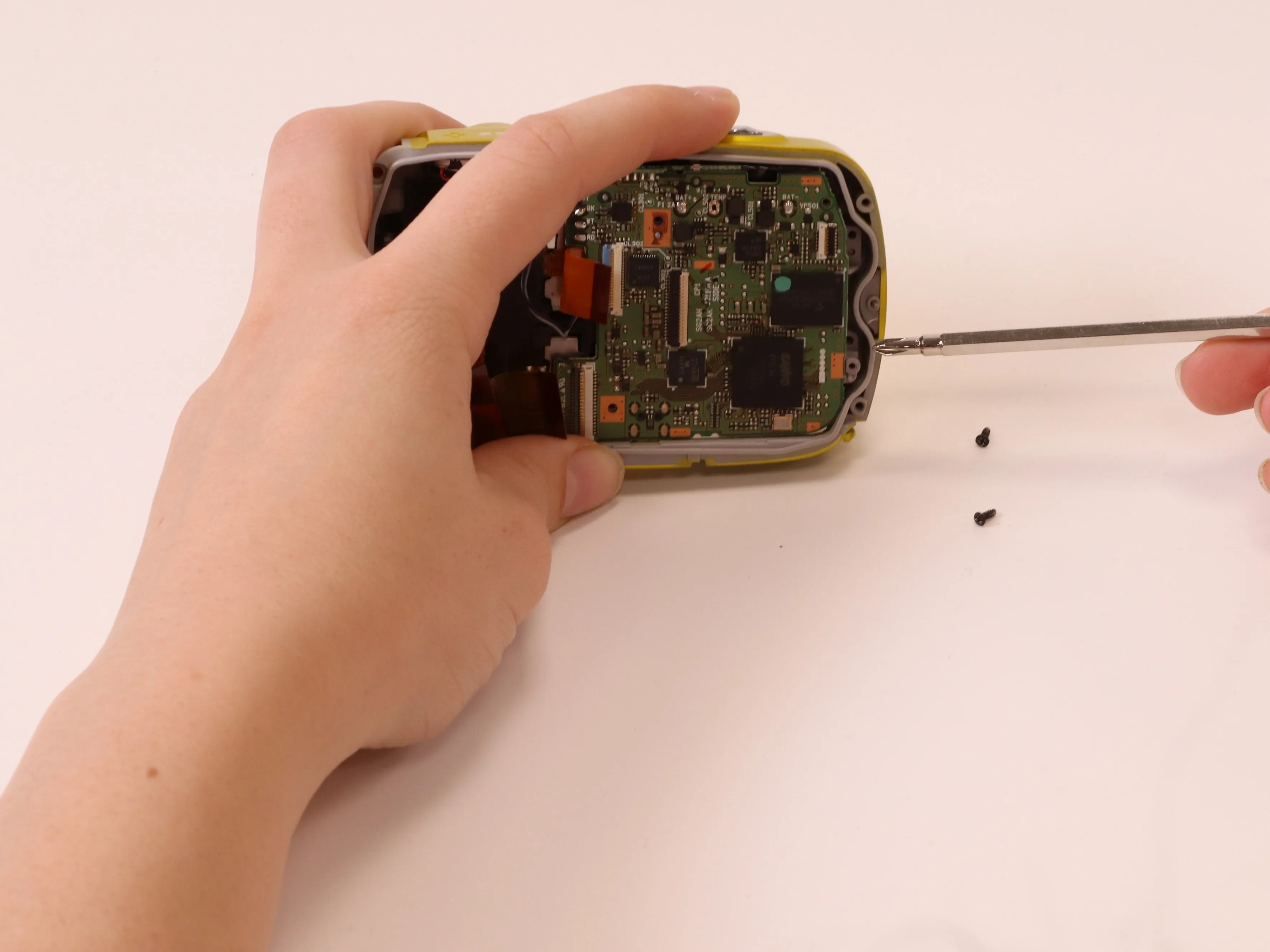

Винт G. Черный. Под печатной платой.

Шаг 12

Разбор Fujifilm FinePix Z33WP: шаг 12, изображение 3 из 3 | Источник - ifixit.com

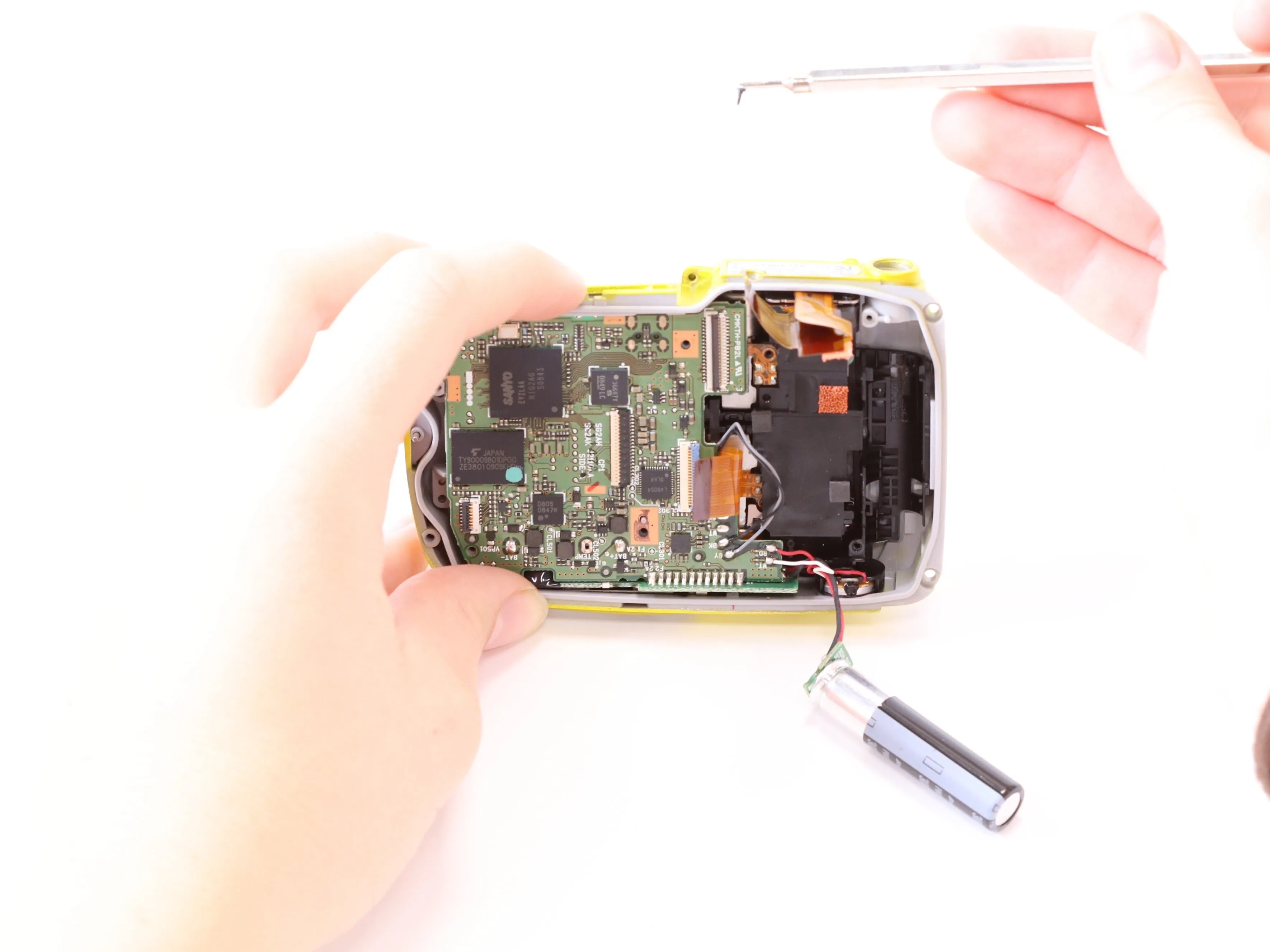

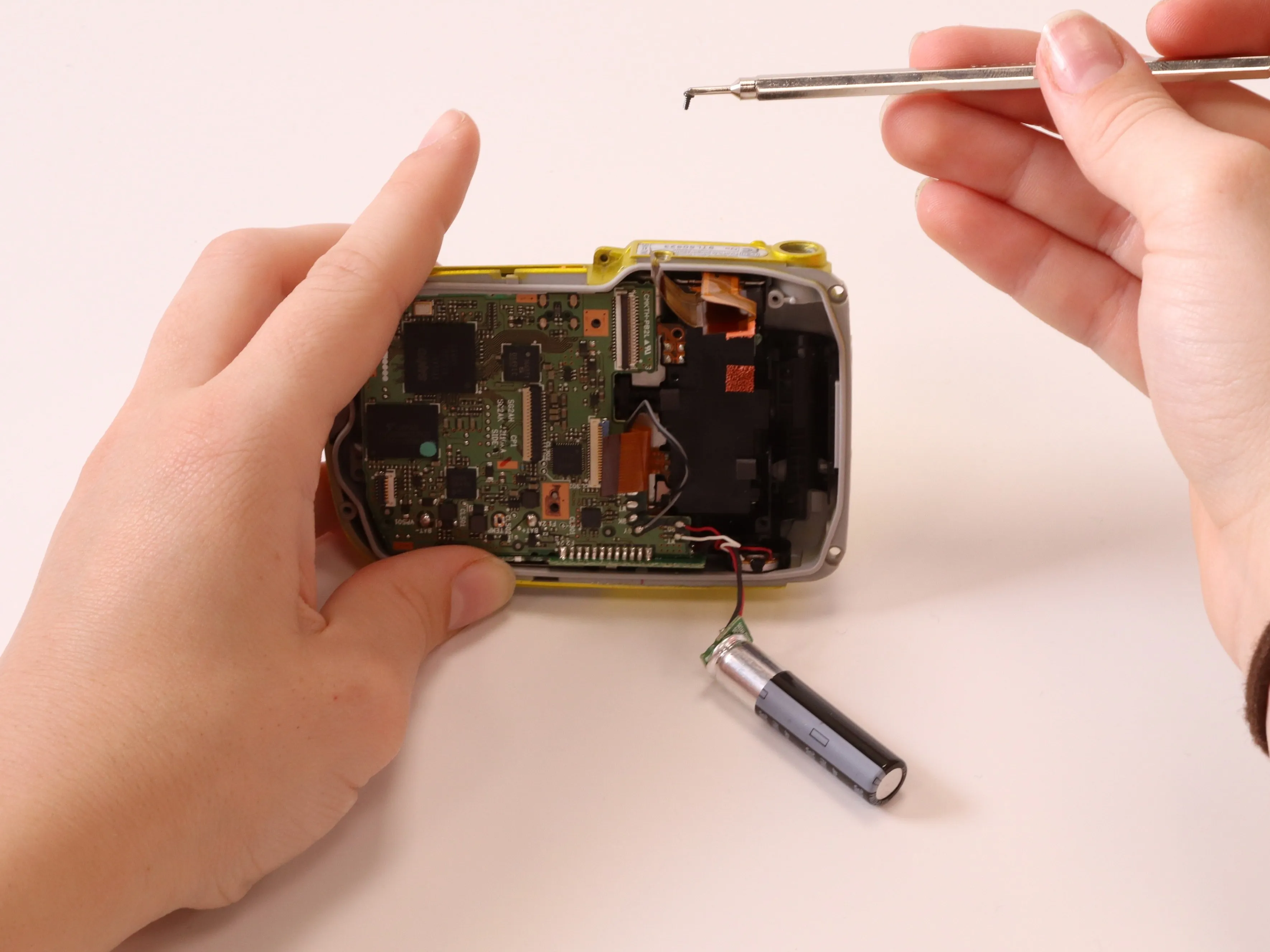

Закрутите винт 'H' для конденсатора.

Шаг 13

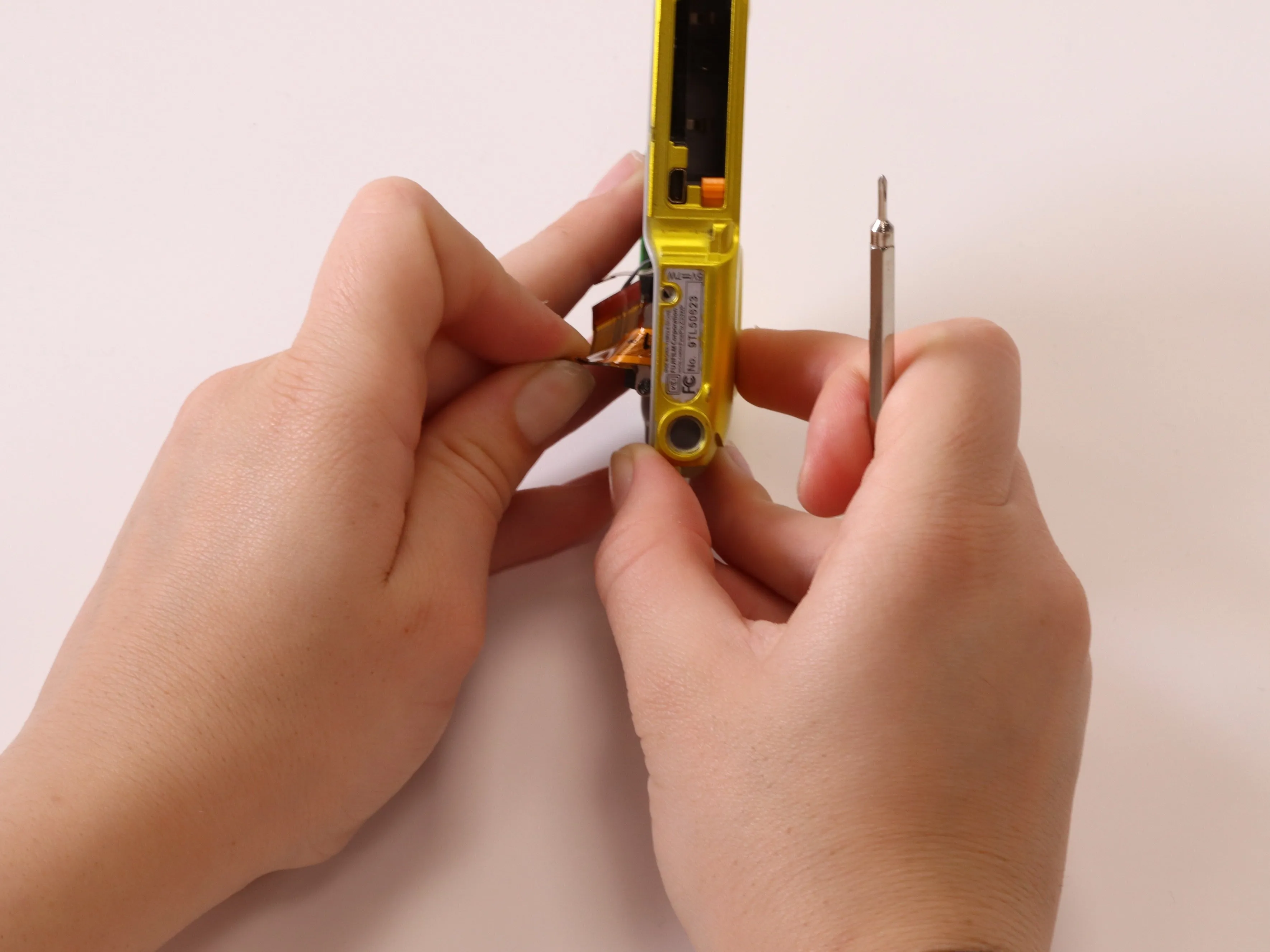

Винт 'I'

Шаг 14

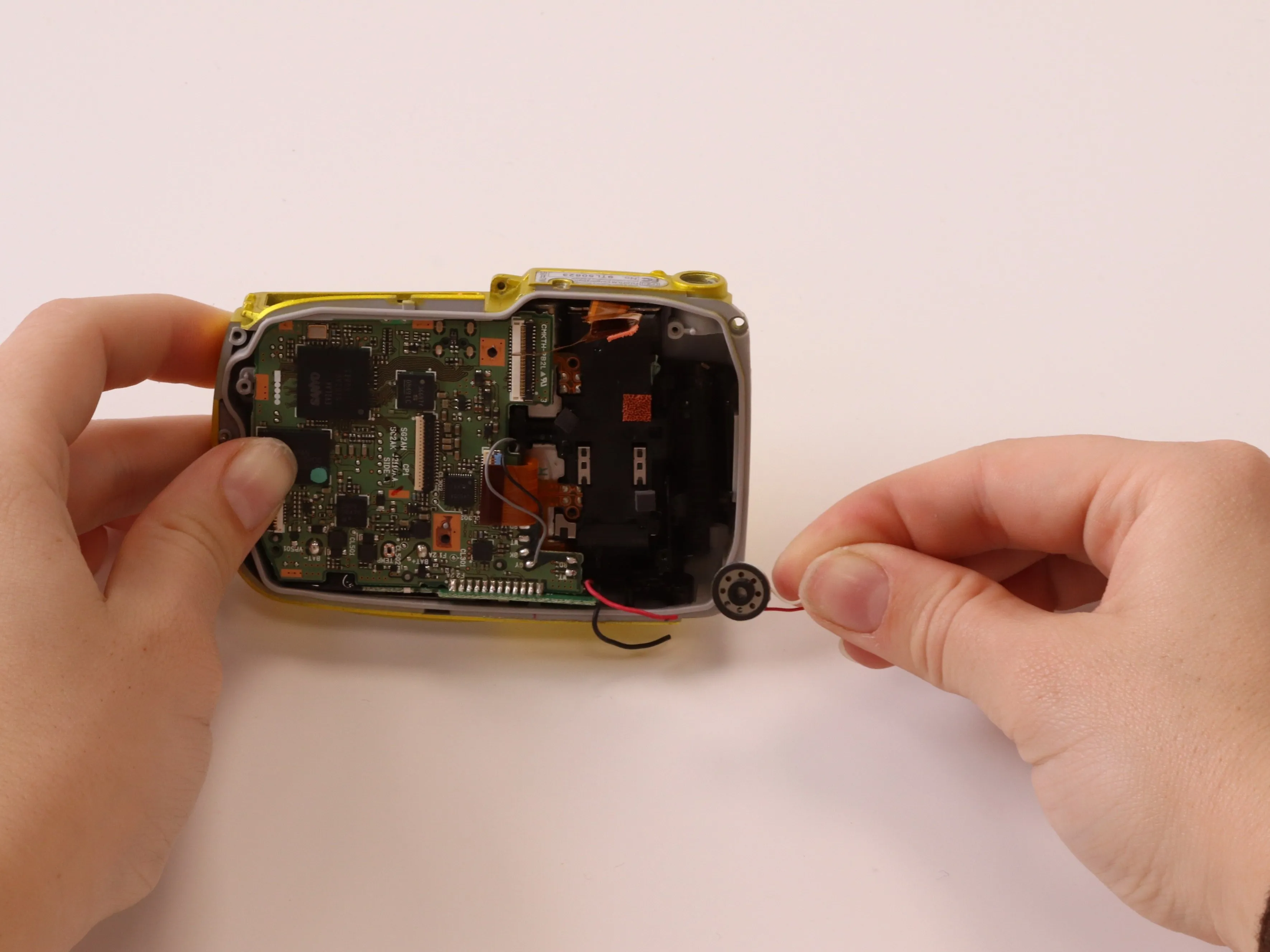

Выньте динамик.

Шаг 15

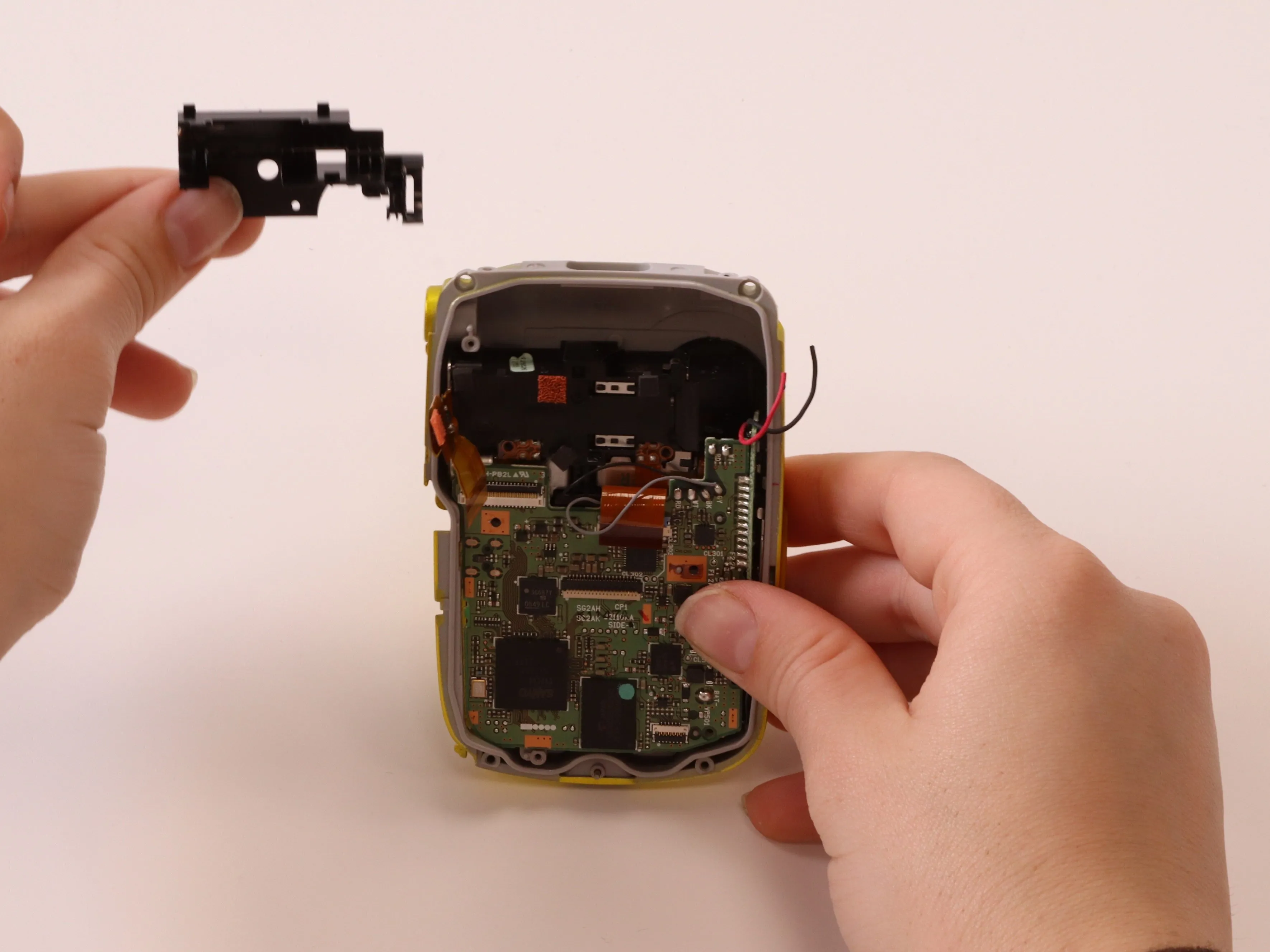

Выкрутите винты 'I' и 'J' пластикового корпуса аккумулятора.

Шаг 16

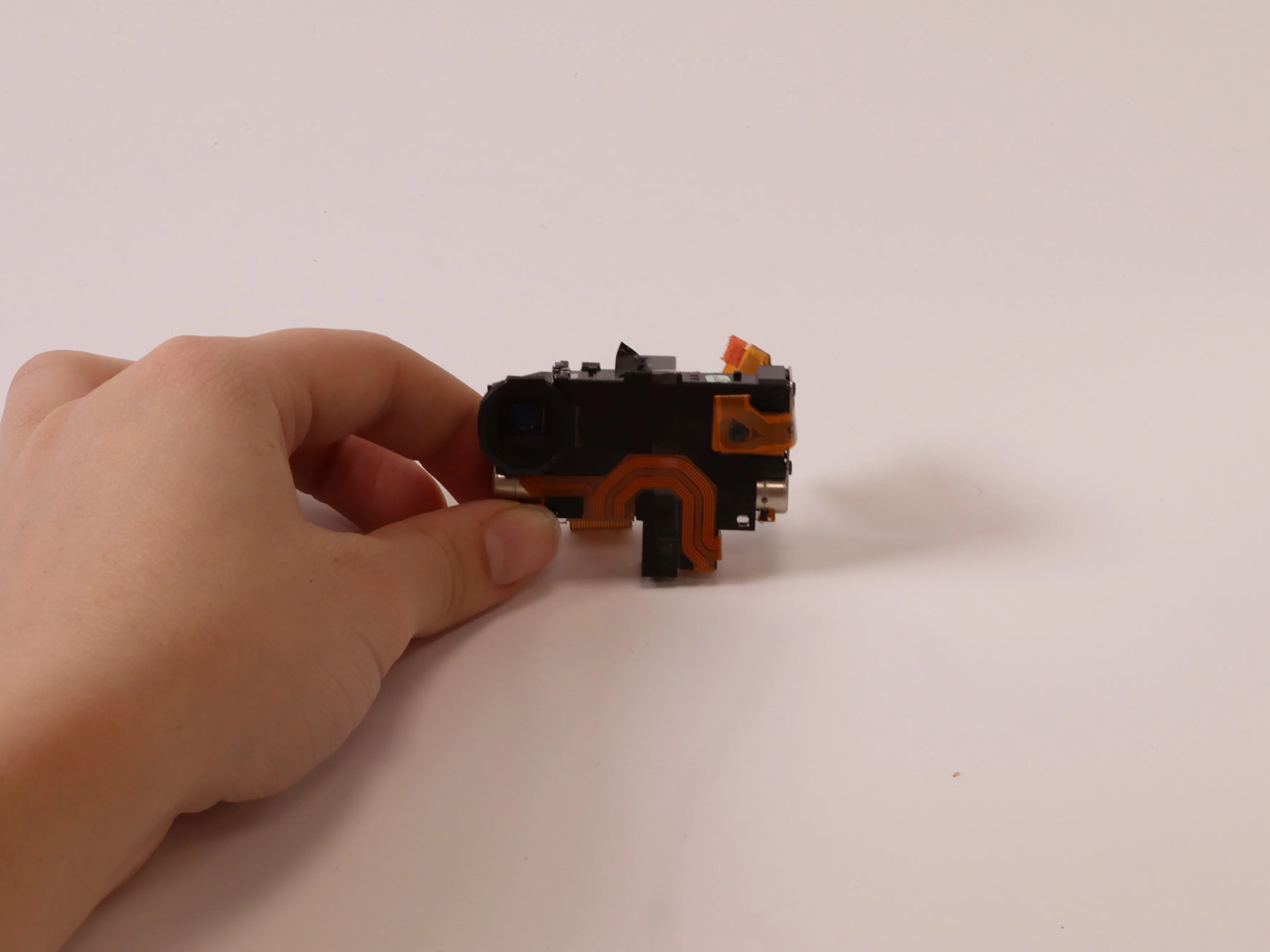

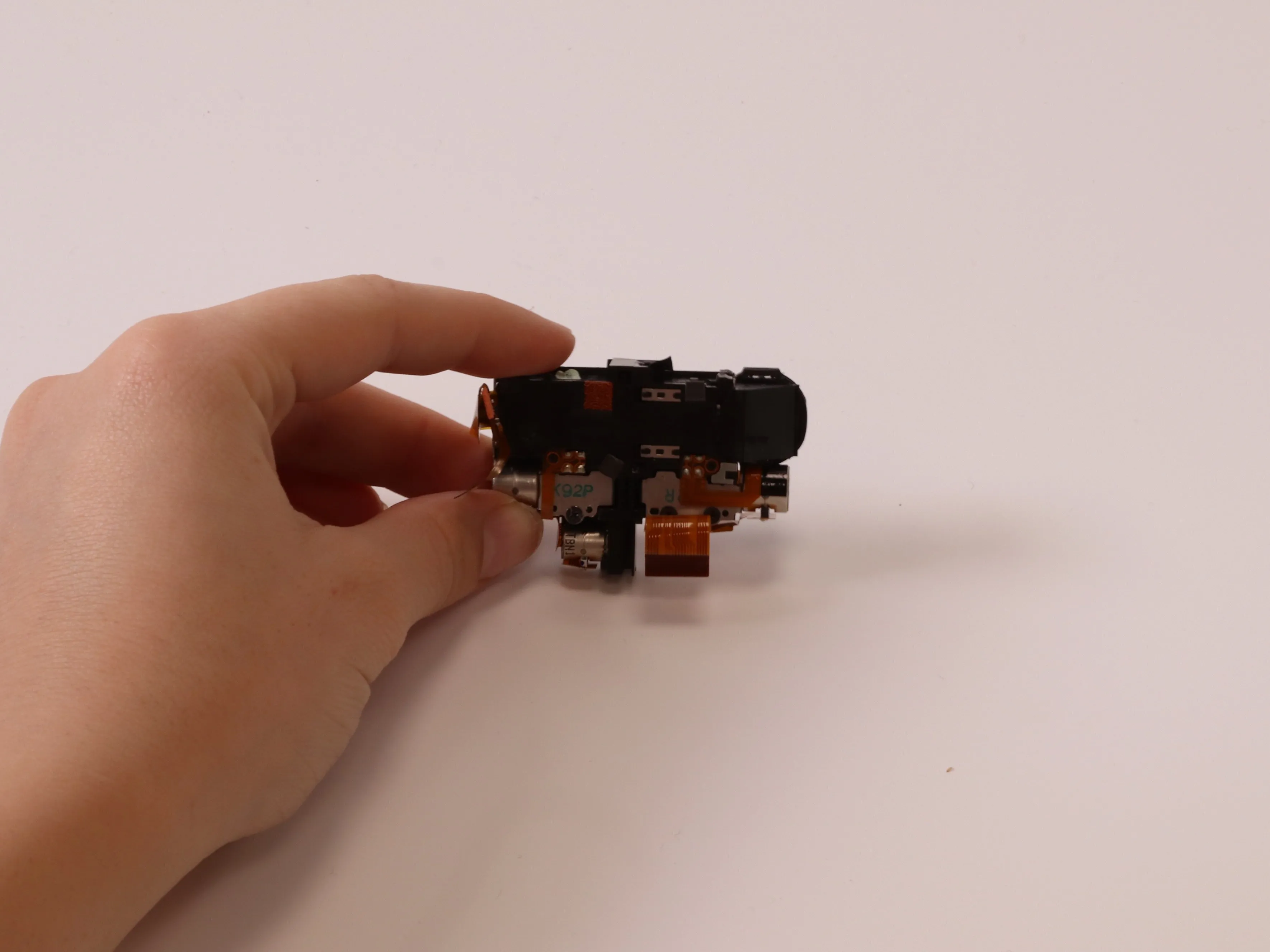

Вынимаем камеру.

Шаг 17

Разбор Fujifilm FinePix Z33WP: шаг 17, изображение 3 из 3 — Разборка Fujifilm FinePix Z33WP: шаг 17, изображение 3 из 3 | Источник - ifixit.com

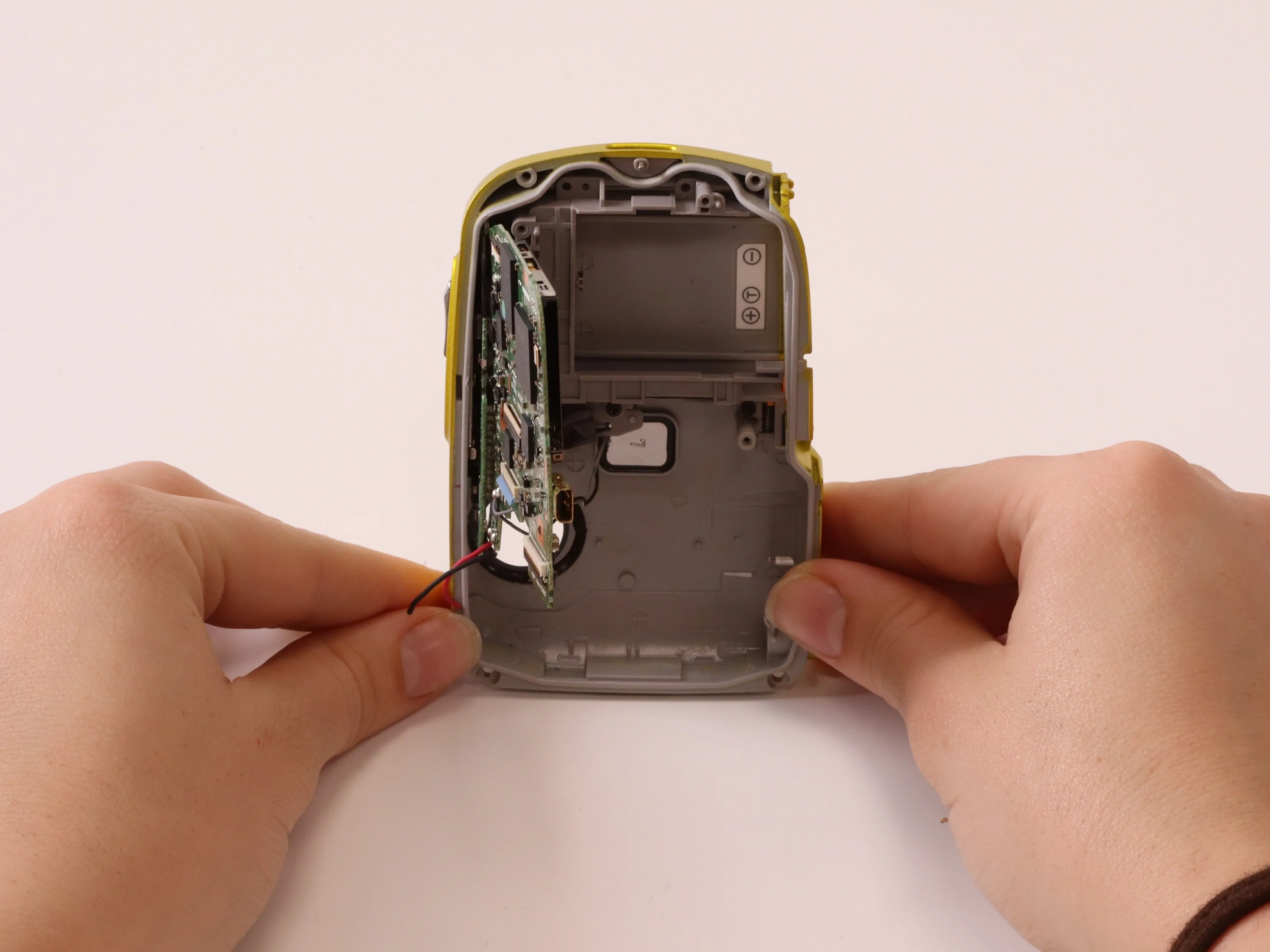

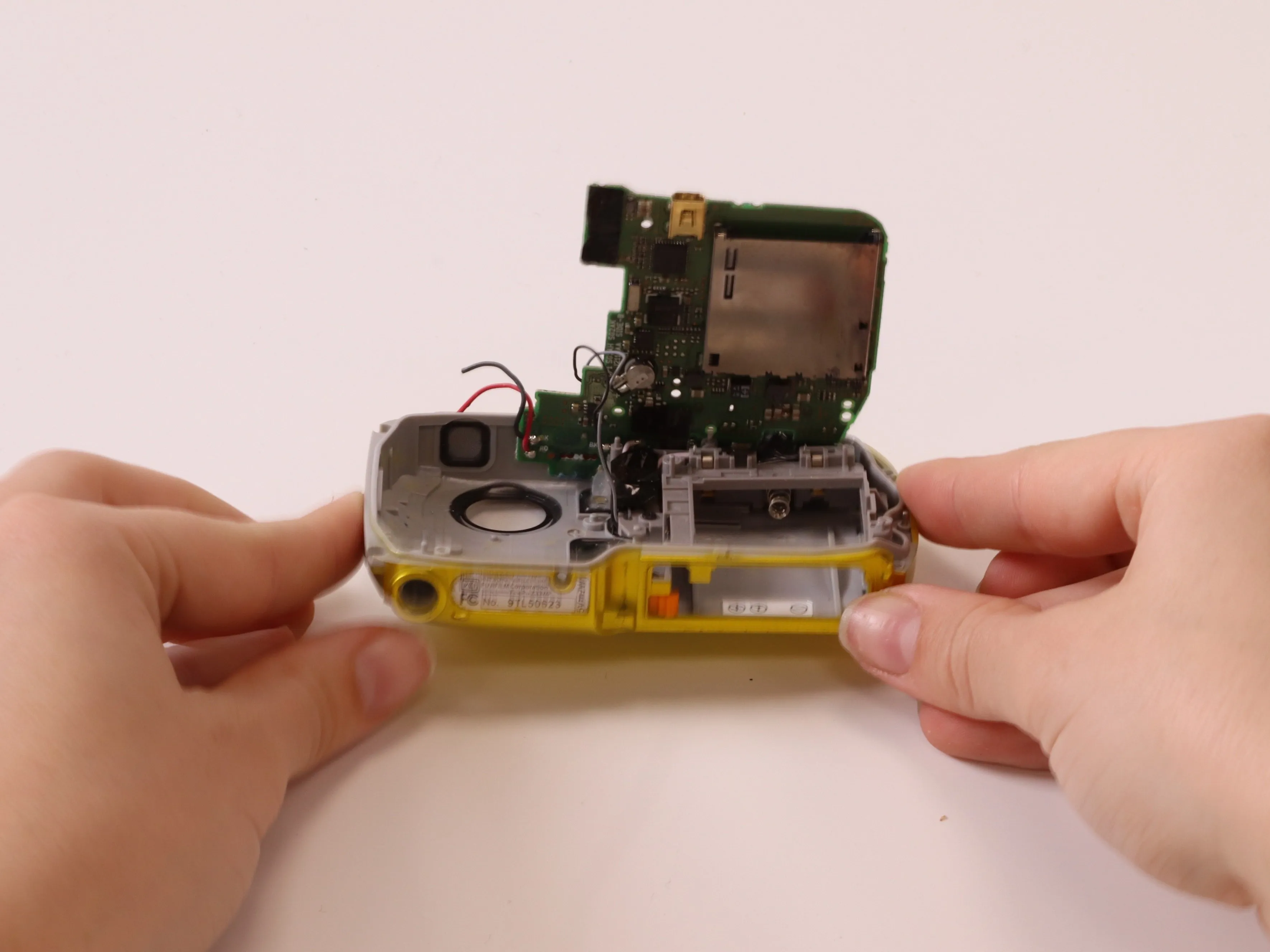

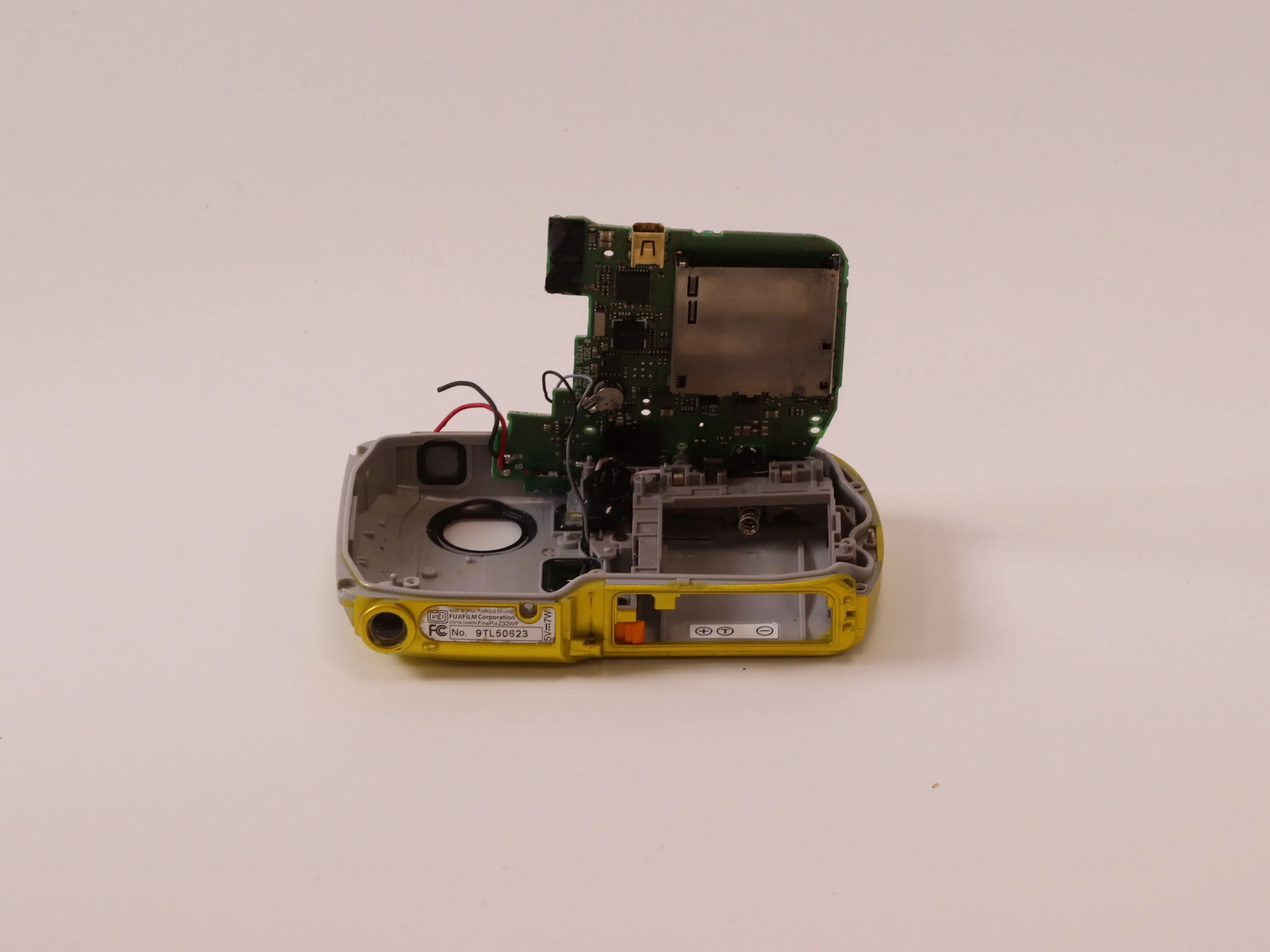

Отсоедините литой корпус, в котором находились печатная плата и слот для карты памяти.

Шаг 18 Продолжение шага 17

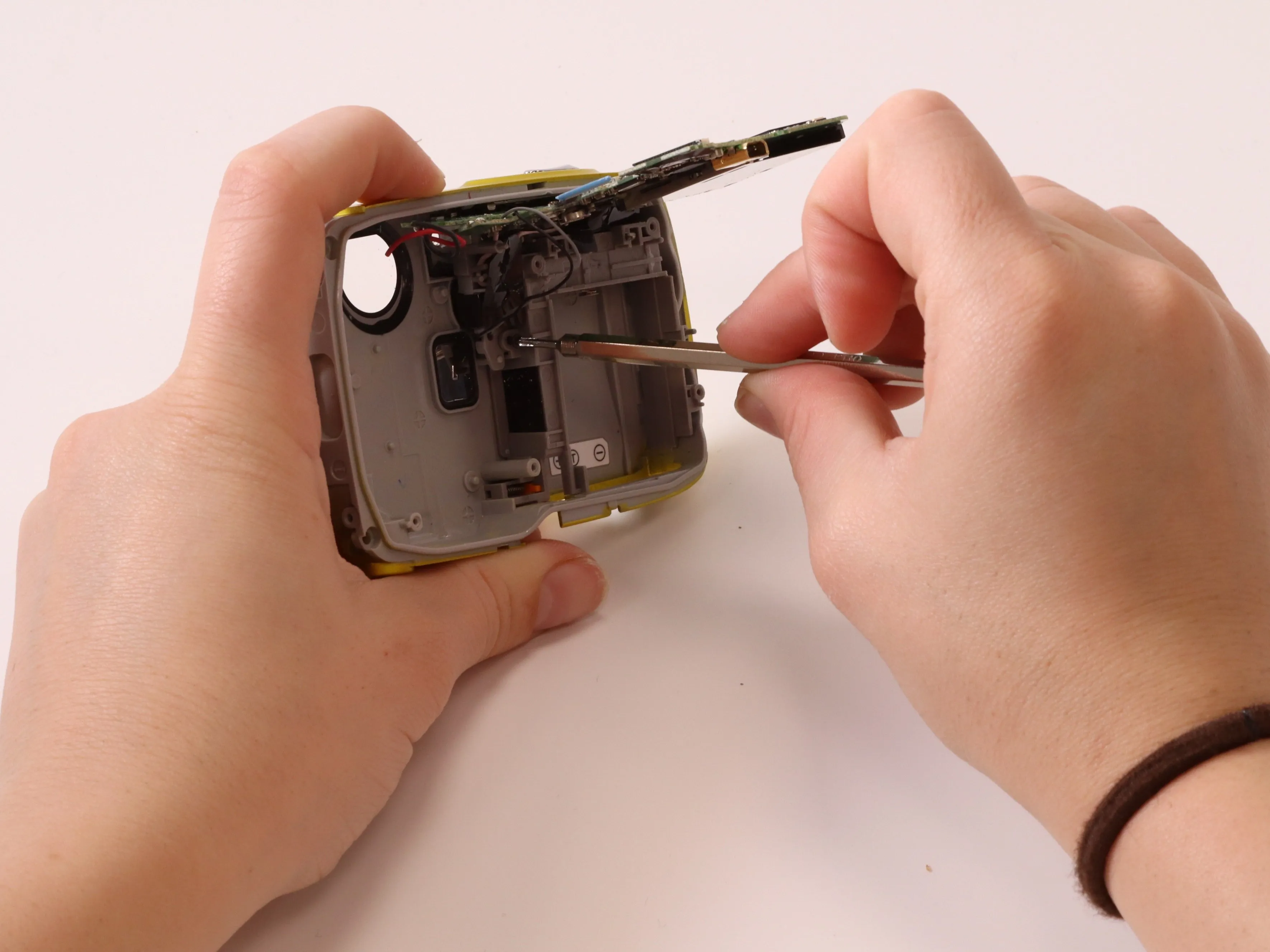

Разборка Fujifilm FinePix Z33WP, продолжение шага 17: шаг 18, изображение 1 из 3 — Разбор Fujifilm FinePix Z33WP, продолжение шага 17: шаг 18, изображение 1 из 3 | Источник - ifixit.com

Разборка Fujifilm FinePix Z33WP, продолжение шага 17: шаг 18, изображение 2 из 3 — Fujifilm FinePix Z33WP Teardown, продолжение шага 17: шаг 18, изображение 2 из 3 | Источник - ifixit.com

Разборка Fujifilm FinePix Z33WP, продолжение шага 17: шаг 18, изображение 3 из 3 | Источник - ifixit.com

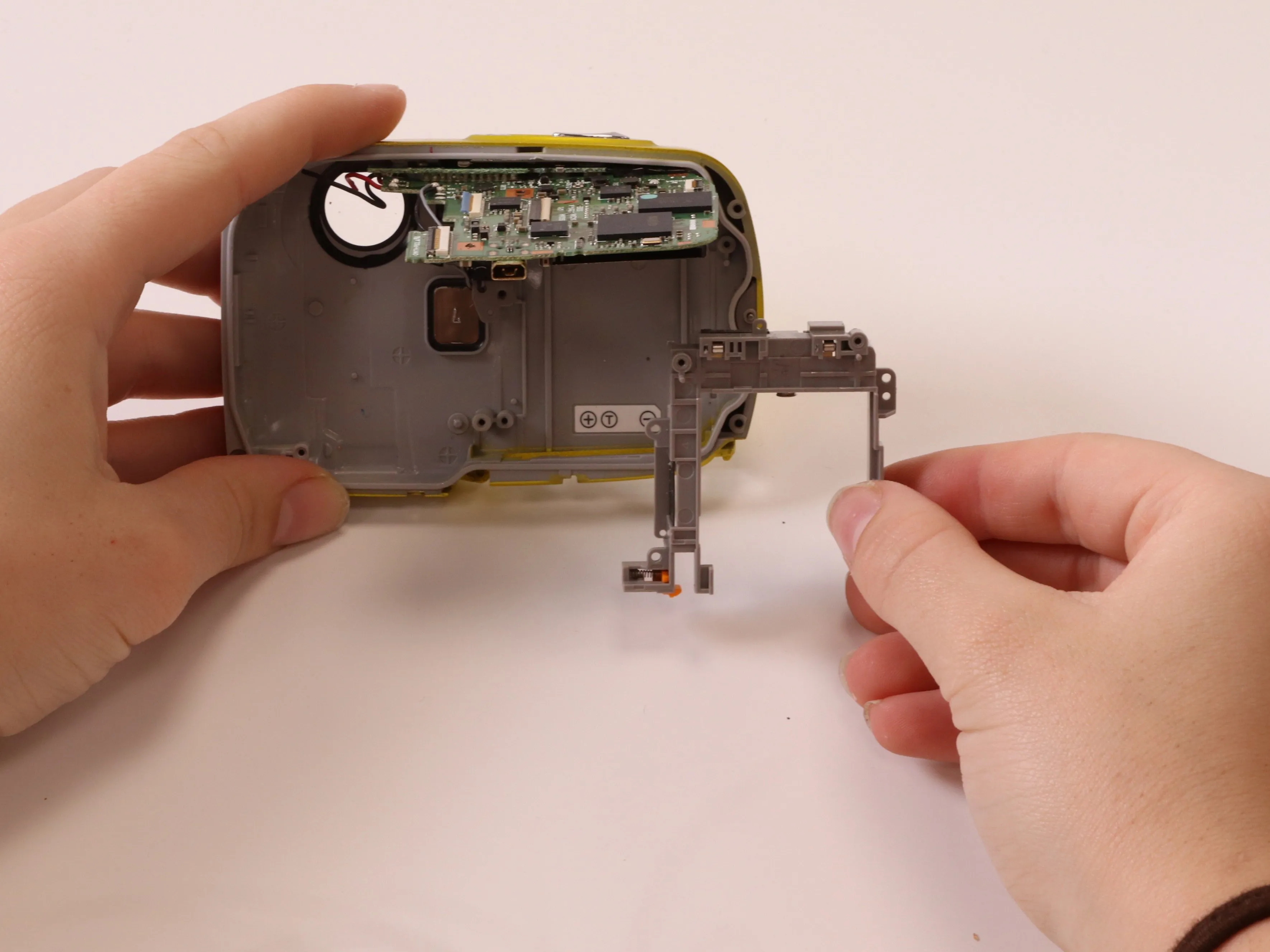

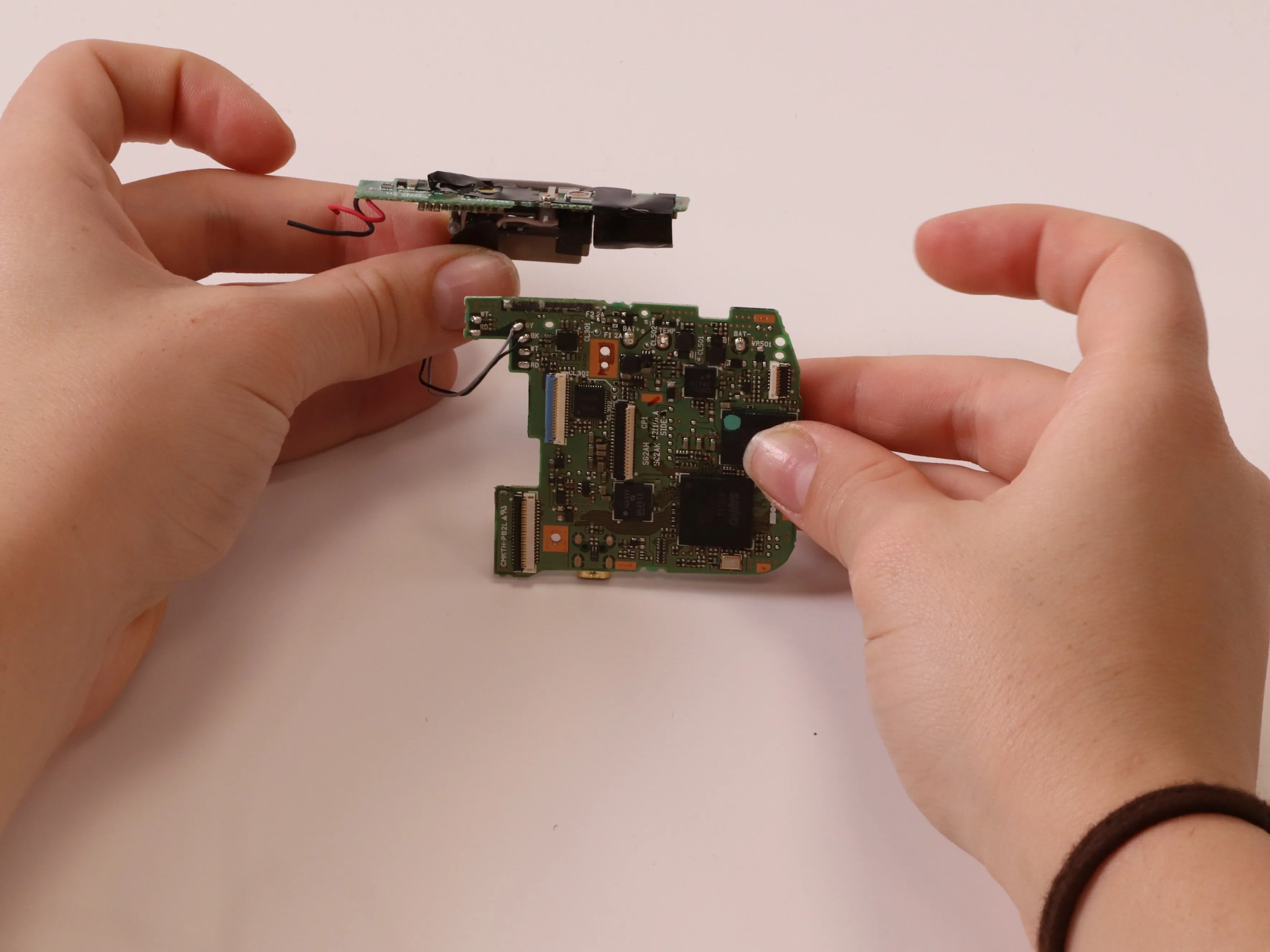

Отсоедините литой корпус, в котором находились печатная плата и слот для карты памяти. (продолжение шага 17)

Шаг 19 Продолжение шага 17

Разборка Fujifilm FinePix Z33WP, продолжение шага 17: шаг 19, изображение 1 из 1 | Источник - ifixit.com

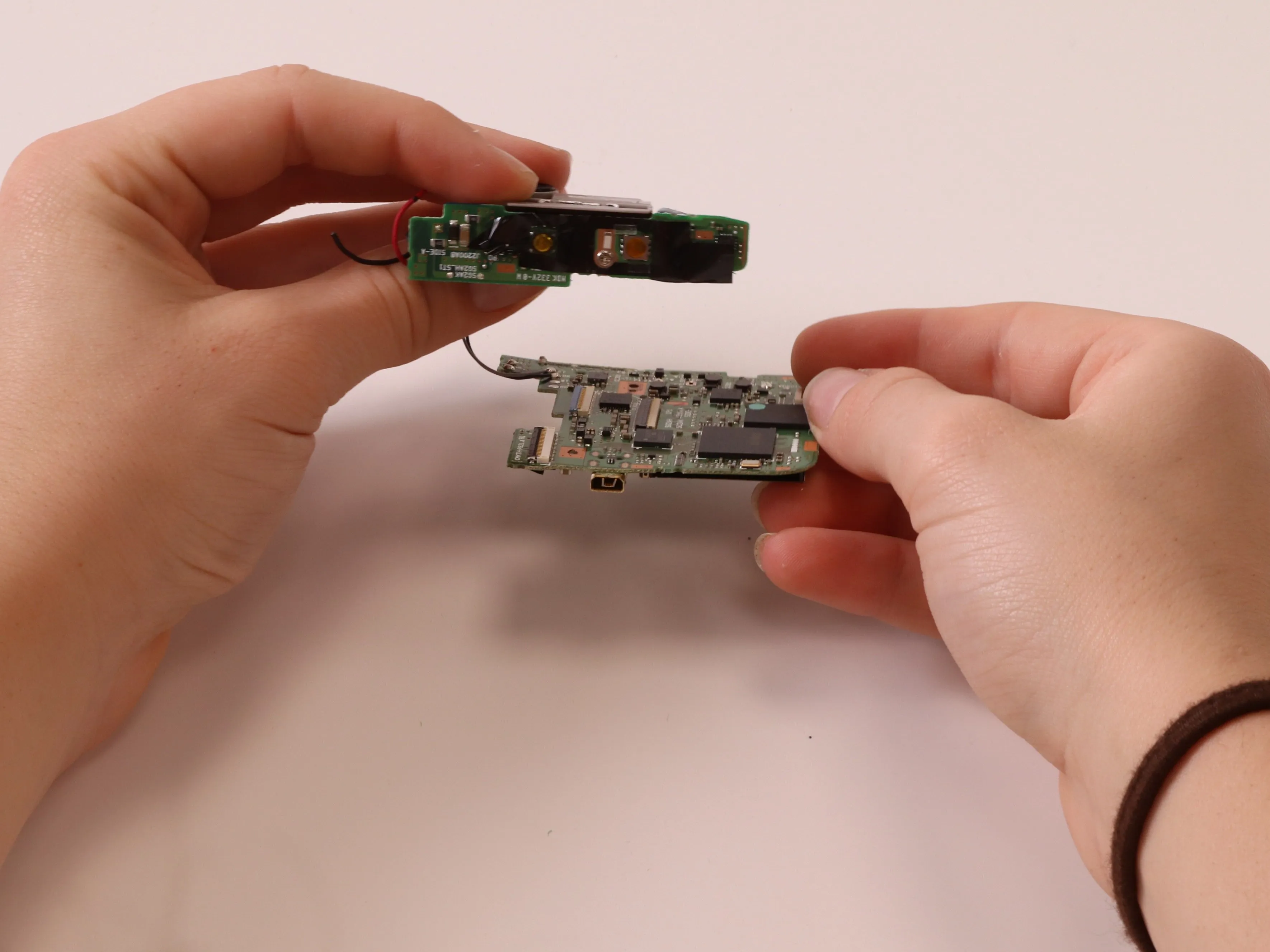

Отсоедините литой корпус, в котором находились печатная плата и слот для карты памяти. (продолжение шага 17)

Шаг 20

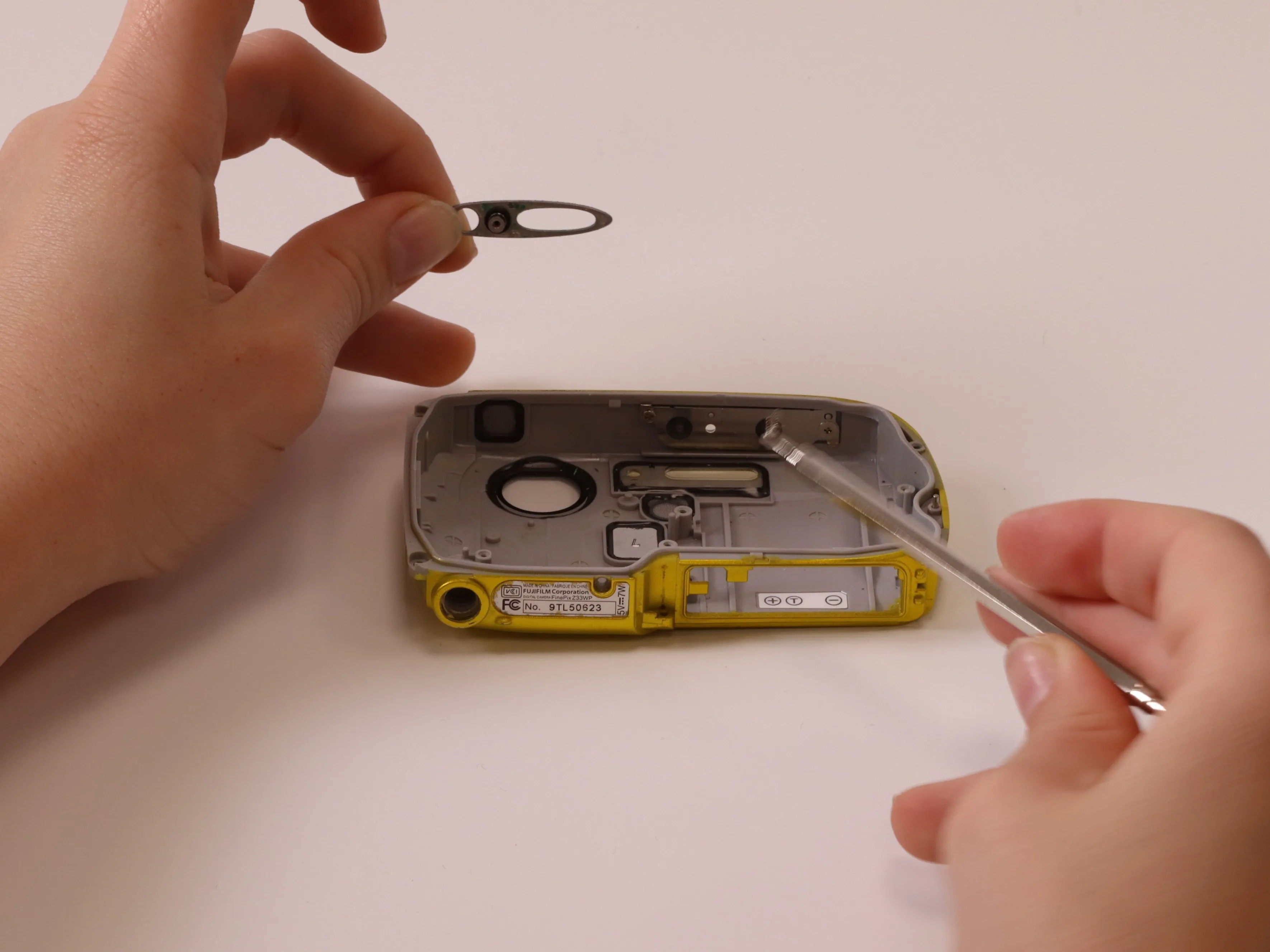

Открутите корпус 'K' для кнопки включения и выключения.

Шаг 21

Разбор Fujifilm FinePix Z33WP: шаг 21, изображение 3 из 3 | Источник - ifixit.com

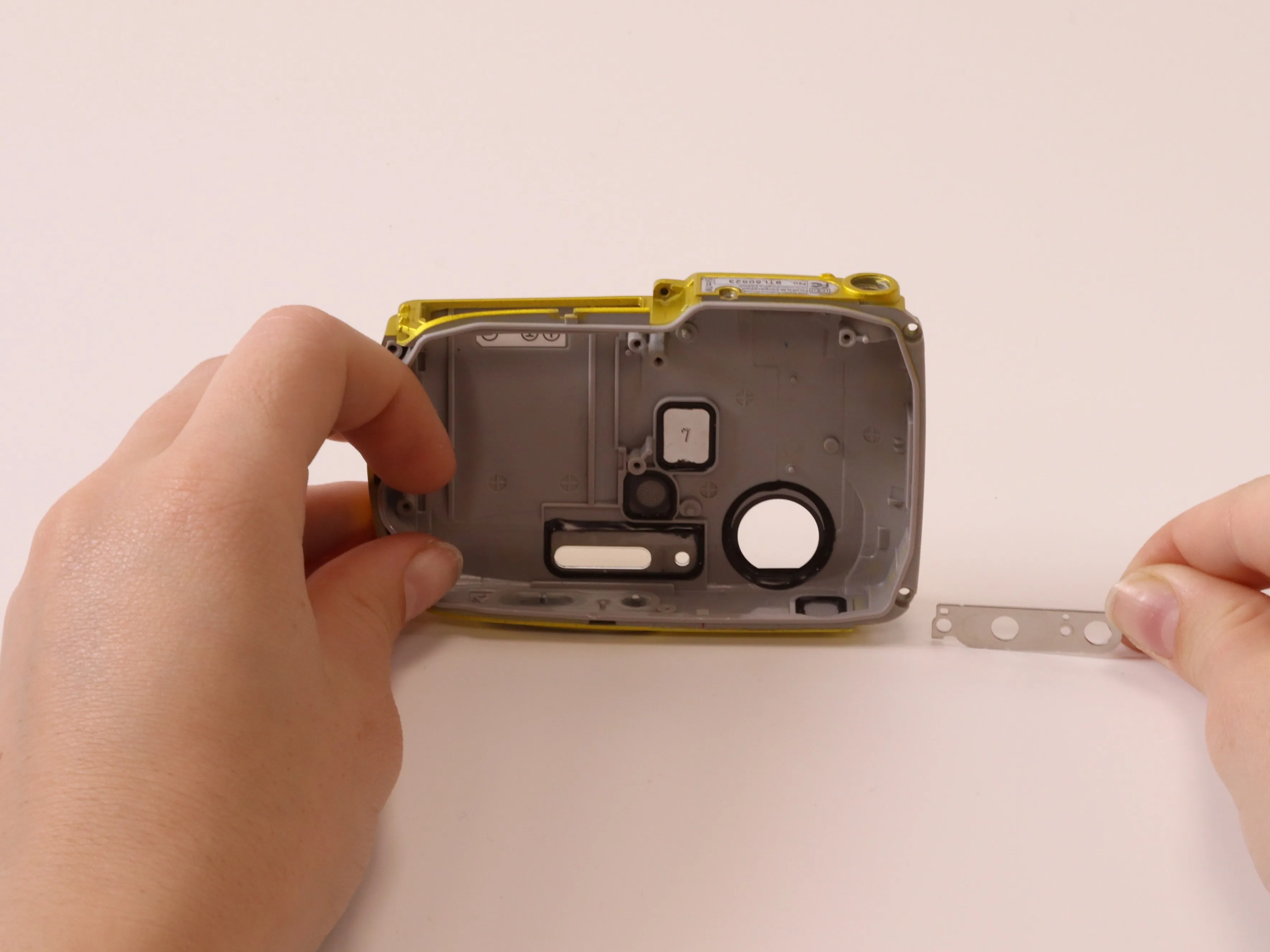

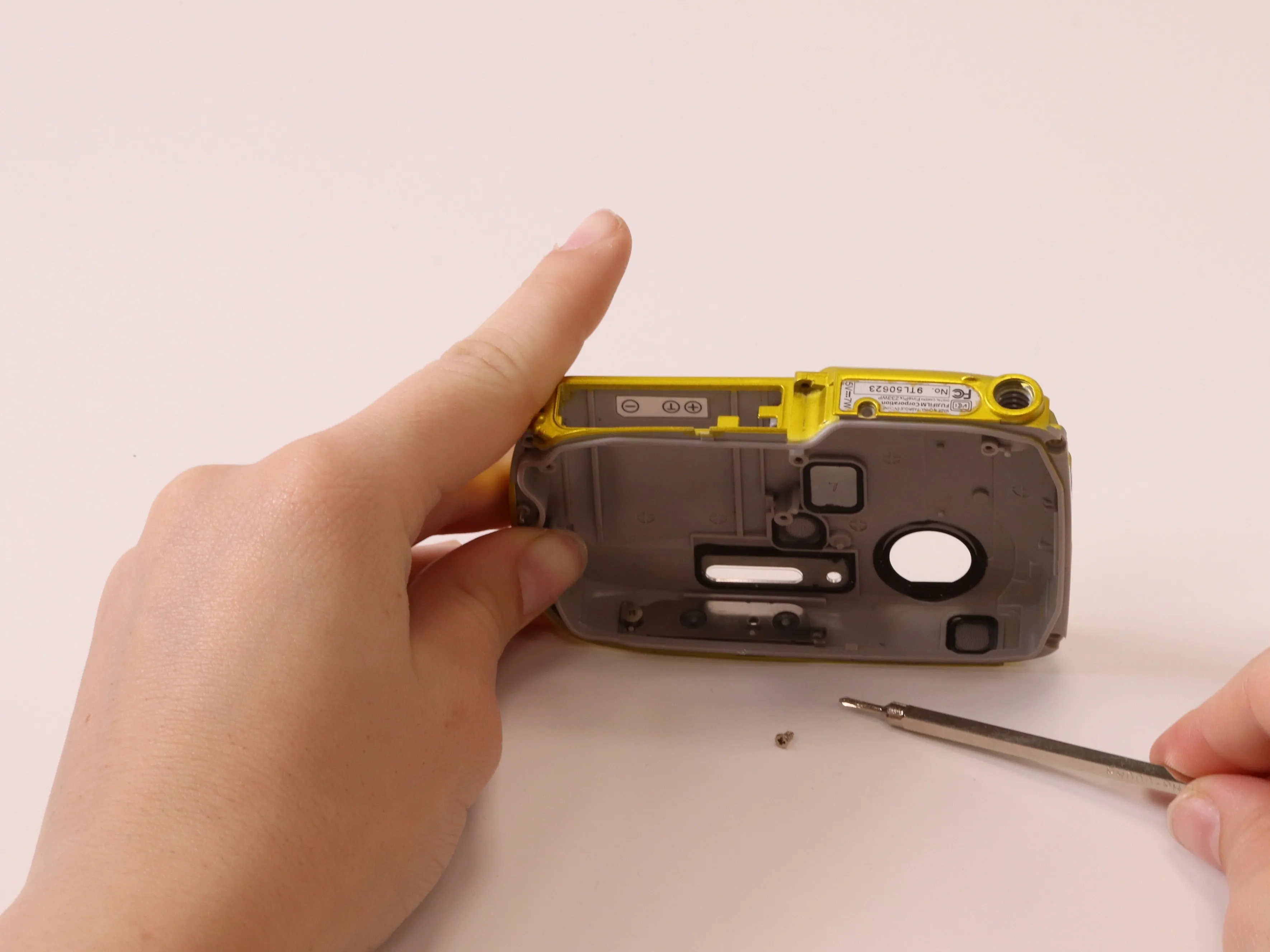

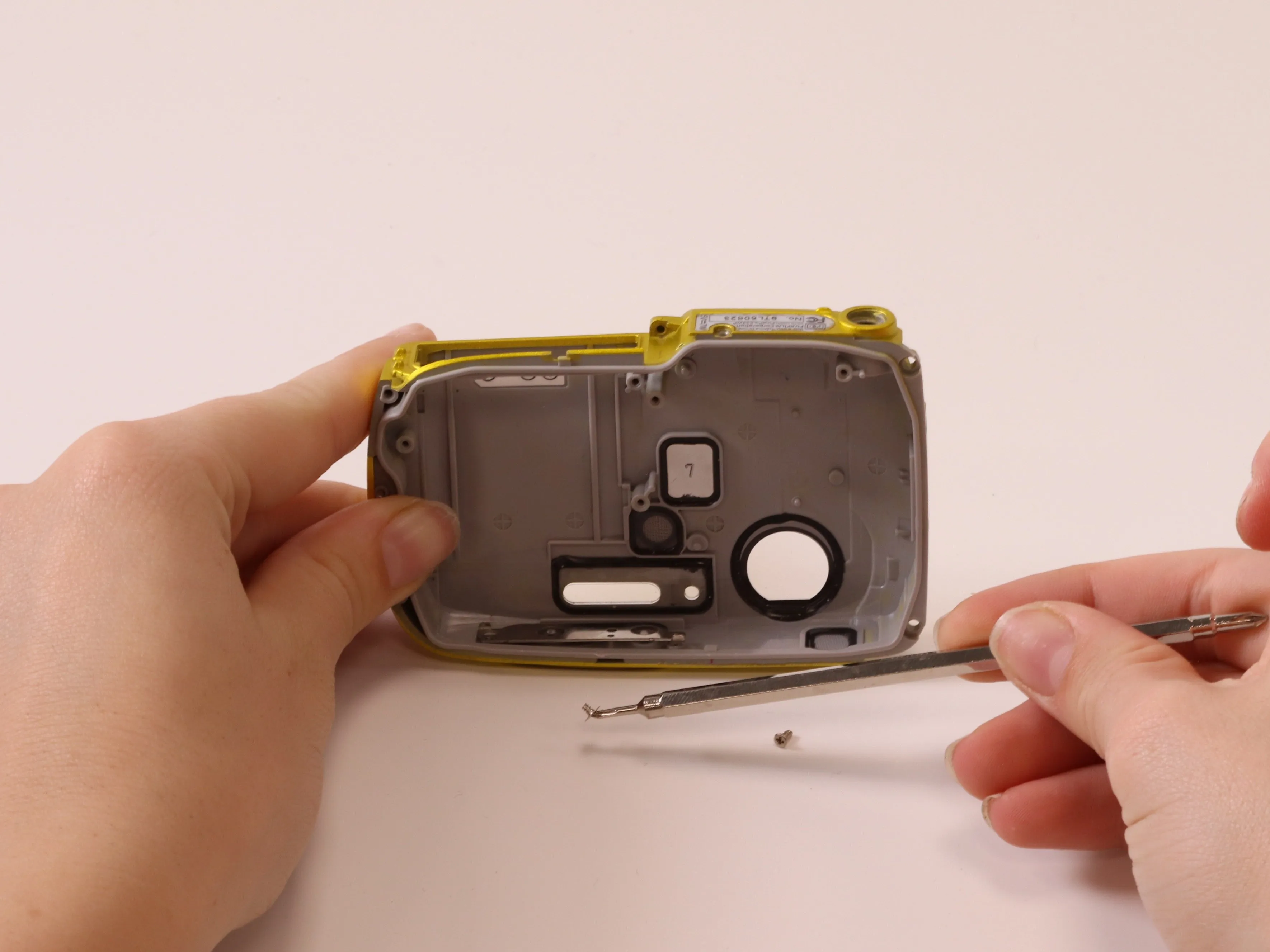

Винты 'L' и 'M' для кнопок включения и выключения + кнопки с изображением (силиконовые уплотнители для водонепроницаемого типа)

Шаг 22 продолжение шага 21

Разборка Fujifilm FinePix Z33WP, продолжение шага 21: шаг 22, изображение 1 из 1 — Разбор Fujifilm FinePix Z33WP, продолжение шага 21: шаг 22, изображение 1 из 1 | Источник - ifixit.com

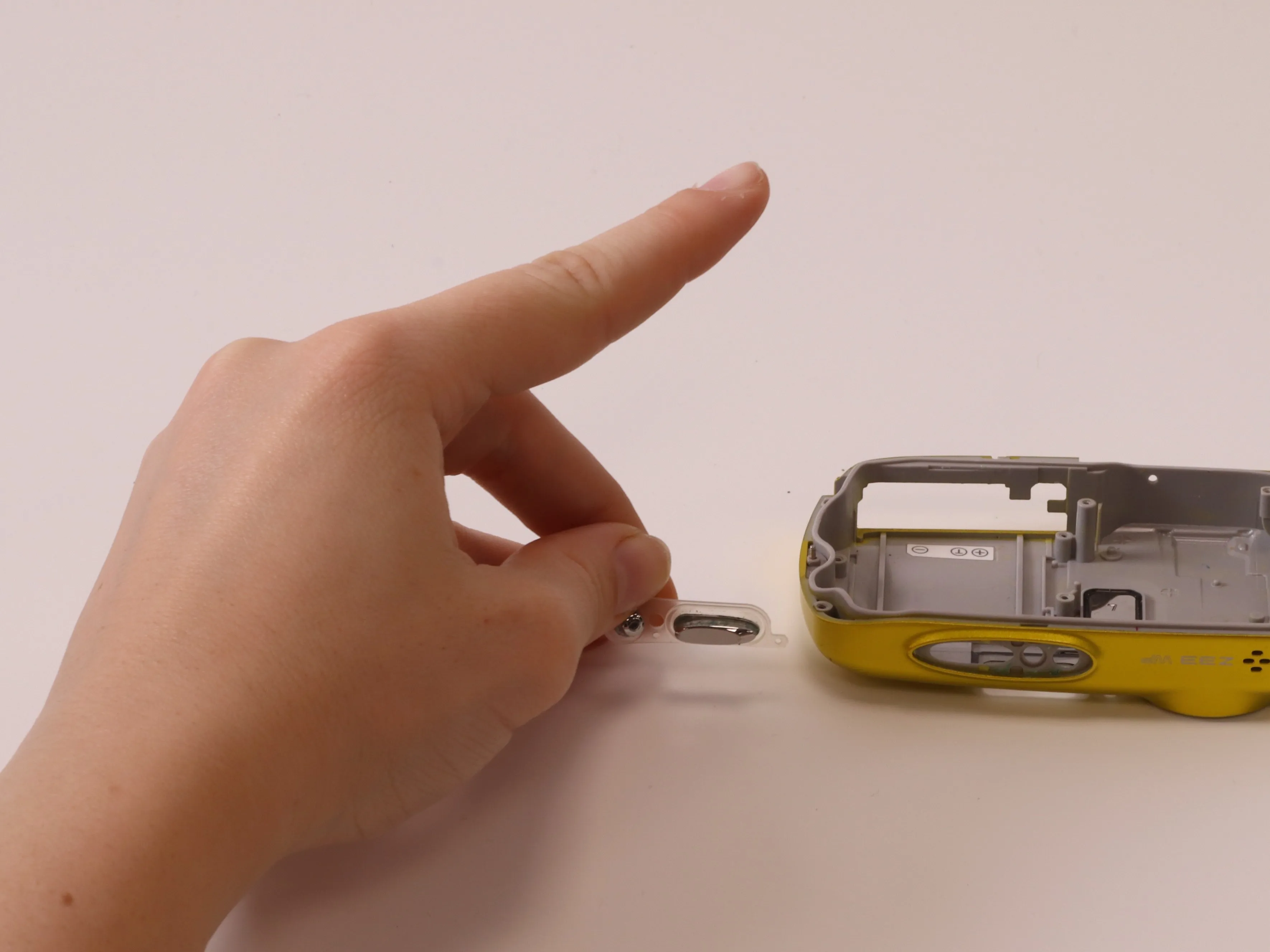

Открутите винты 'L' и 'M' для кнопок включения и выключения + кнопки изображения (силиконовые уплотнители для водонепроницаемого типа). (продолжение шага 21)

Шаг 23

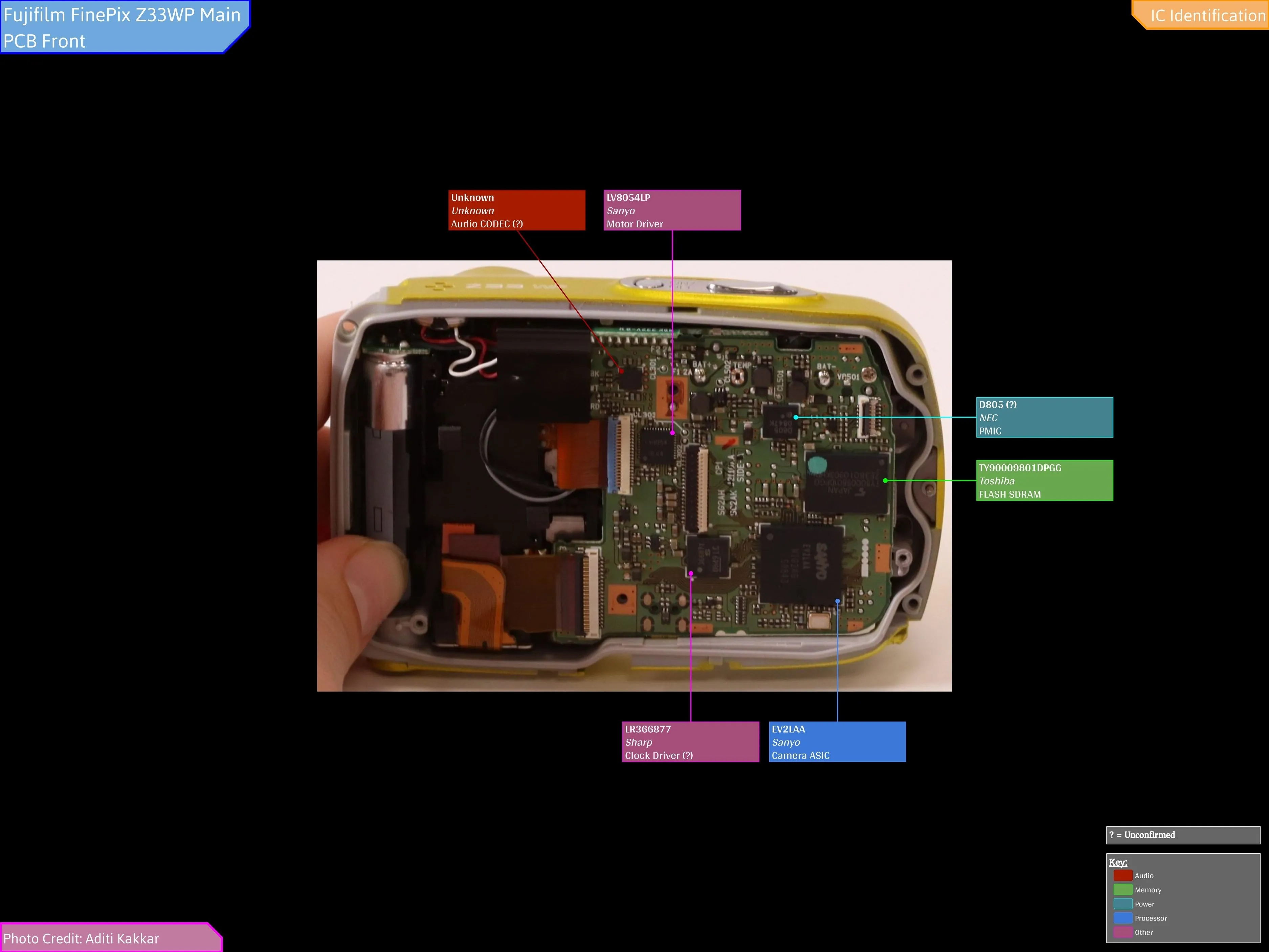

Идентификация микросхем на передней панели основной печатной платы:
Для просмотра текста может потребоваться увеличение.

Шаг 24

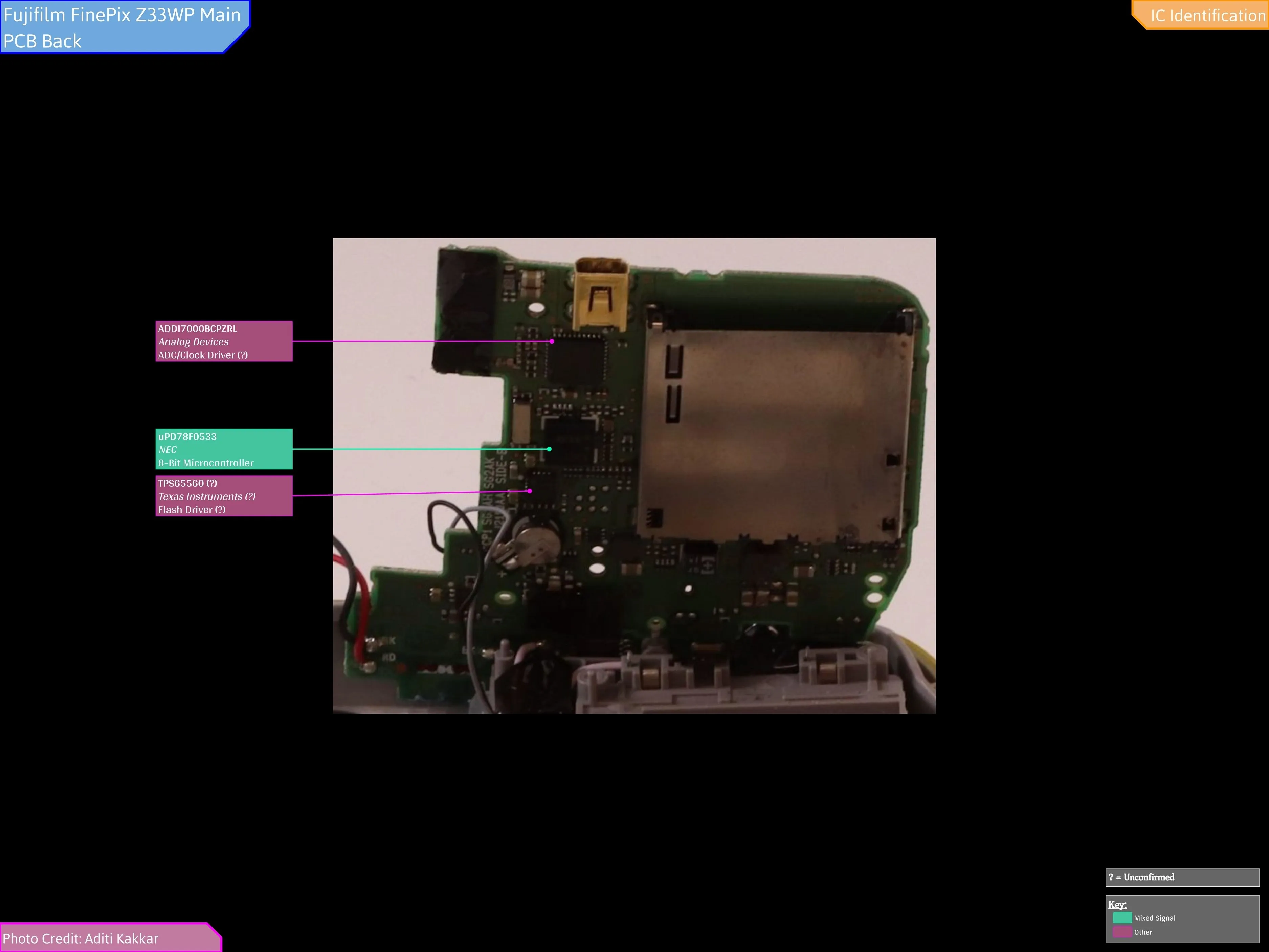

Идентификация микросхем на задней панели основной печатной платы:
Для просмотра текста может потребоваться увеличение.
