Разборка Fujitsu T902

Что вам нужно

Инструменты

•

•

•

•

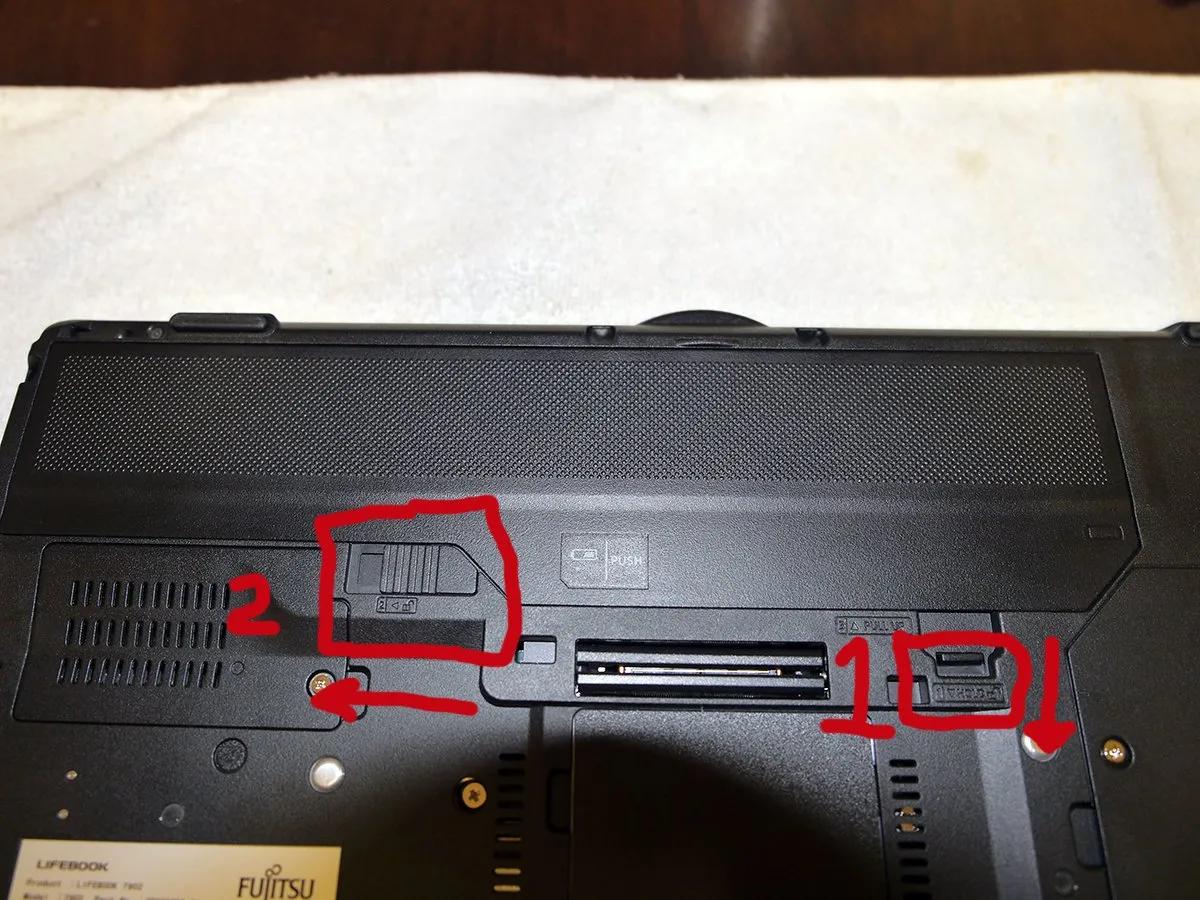

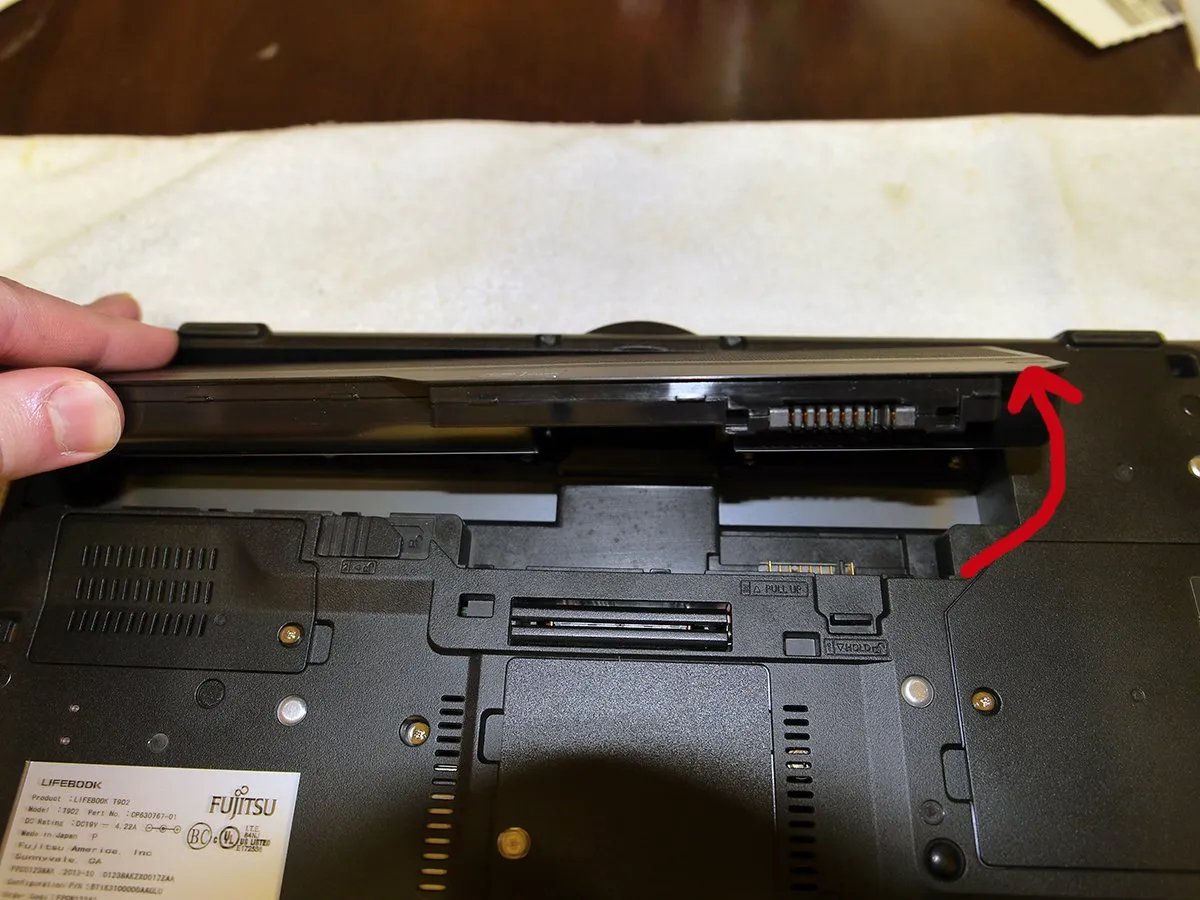

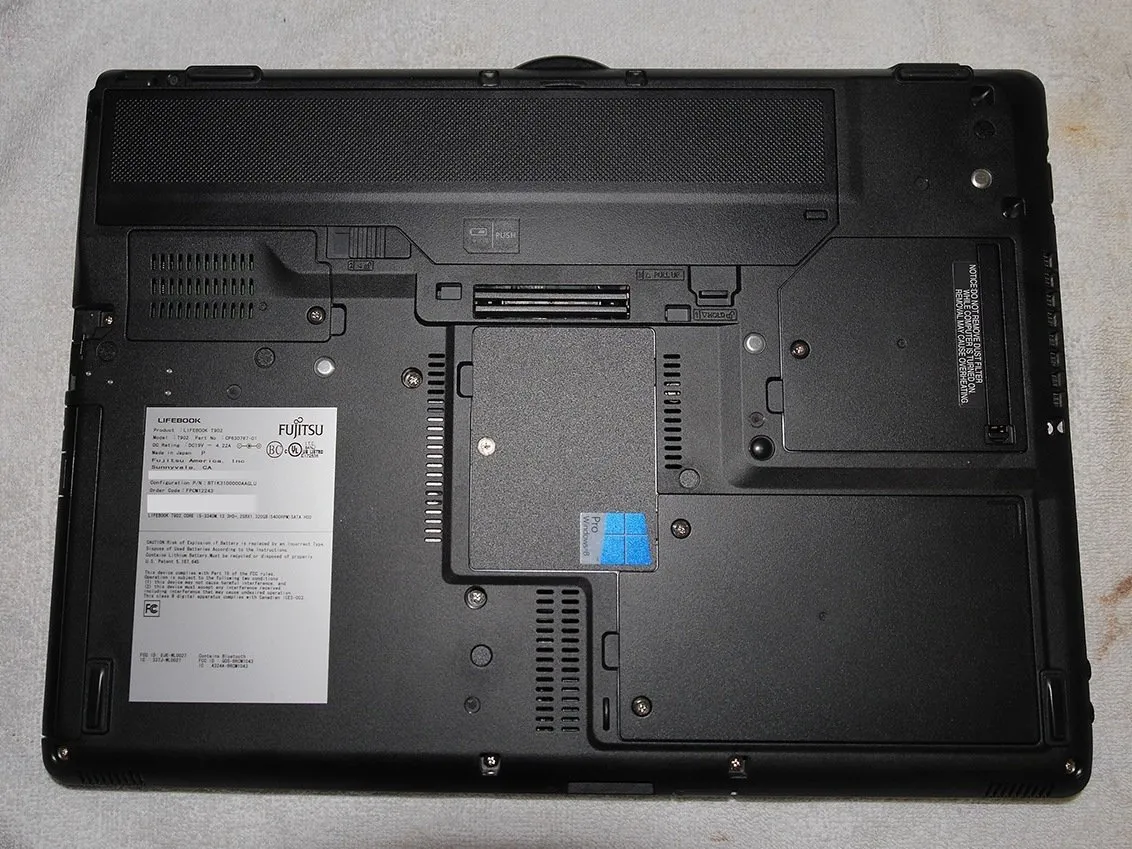

Шаг 1 Разборка Fujitsu T902

• Выключите питание.

• Извлеките батарею, нажав на фиксатор и сдвинув его влево, как показано на рисунке.

• Ногтем пальца подденьте батарею в выемке для замка-защелки.

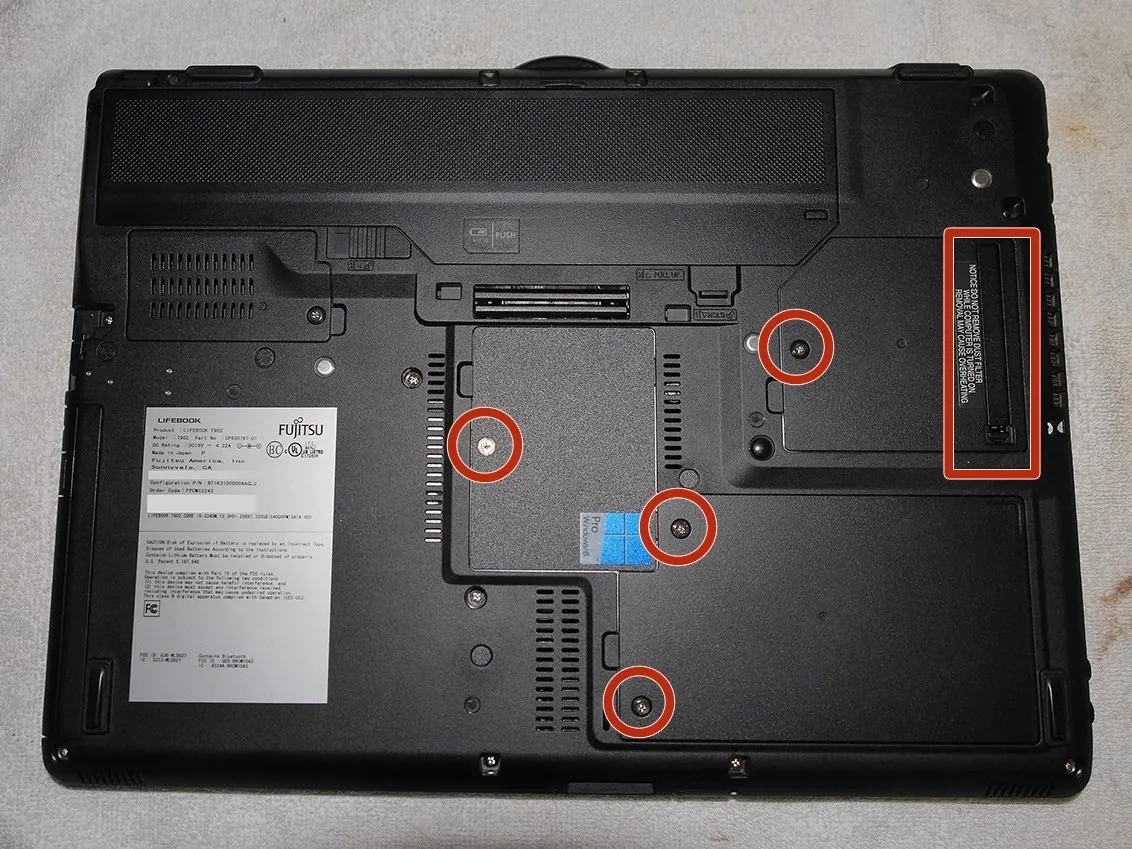

Шаг 2

• Сняв аккумулятор, извлеките пылесборник вентилятора (обозначен красным прямоугольником).

• С помощью отвертки PH1 Philips (указана на третьем рисунке) открутите винты, обозначенные красными кружками.

• Снимите крышки оперативной памяти, вентилятора и жесткого диска.

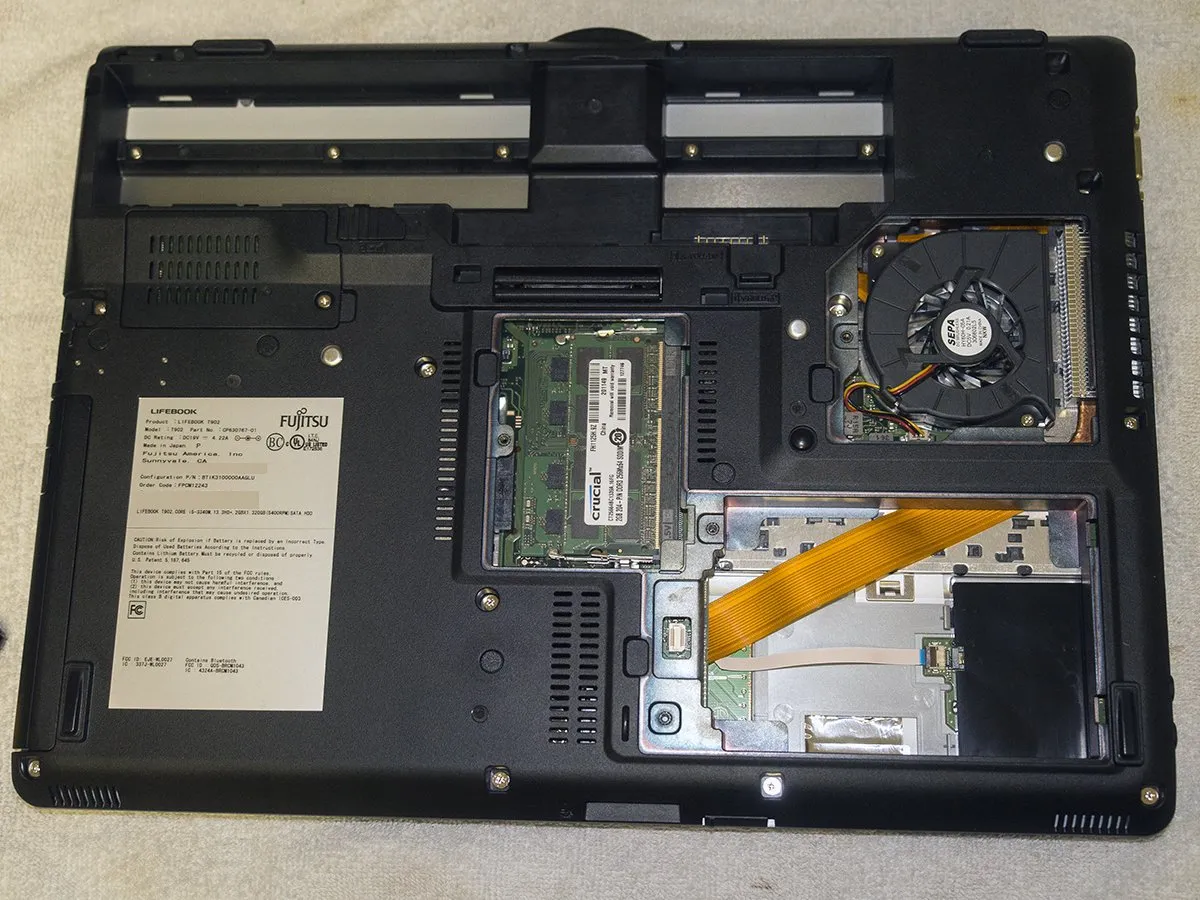

• Извлеките жесткий диск. Теперь все должно выглядеть как на втором рисунке.

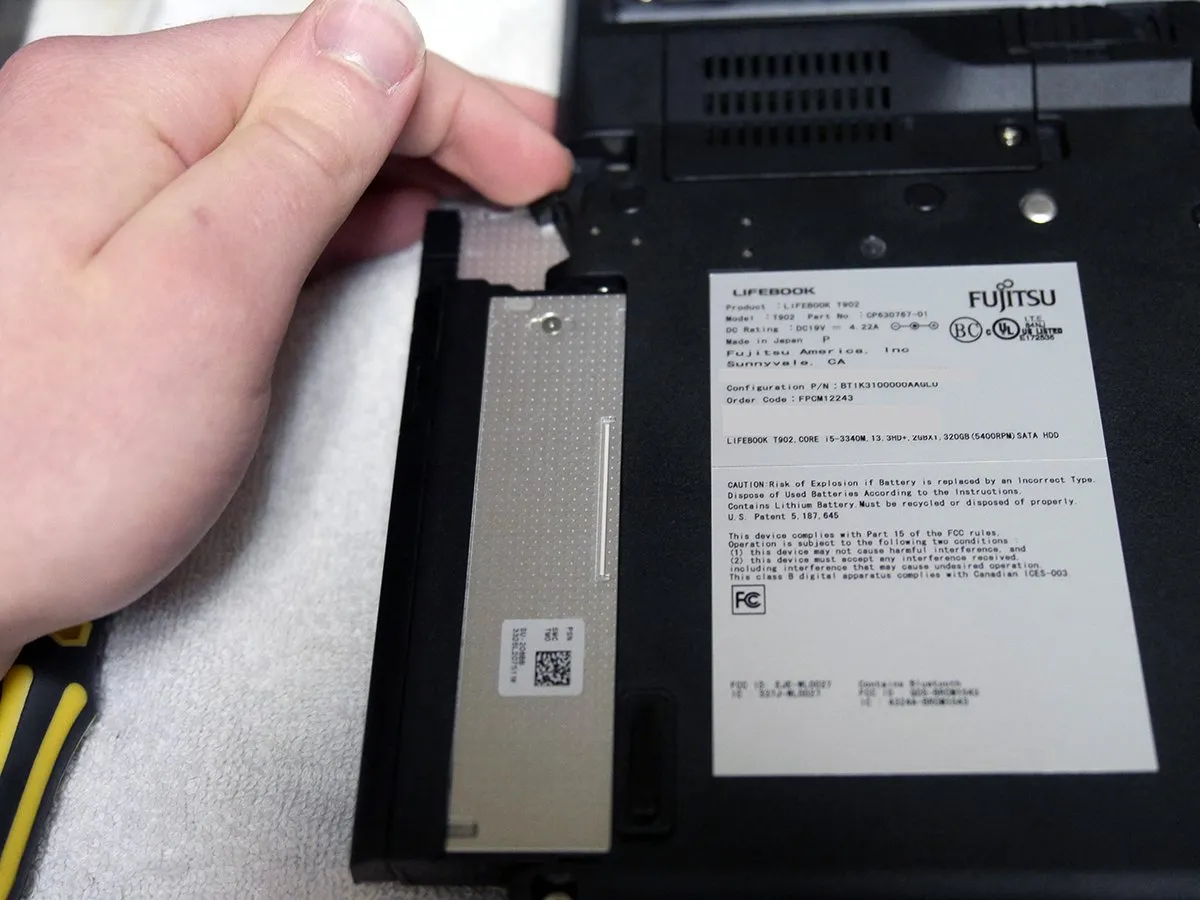

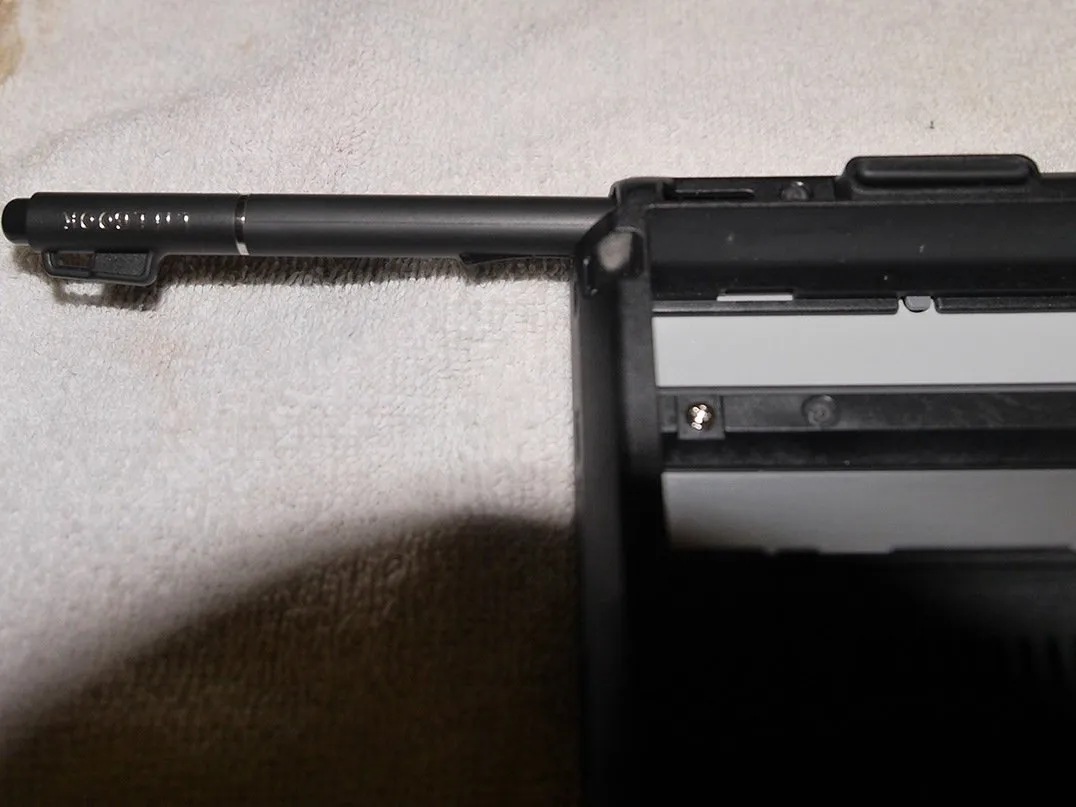

Шаг 3

• Извлеките устройство отсека расширения. (батарея, дисковод, устройство сохранения веса).

• Извлеките перо стилуса.

Шаг 4

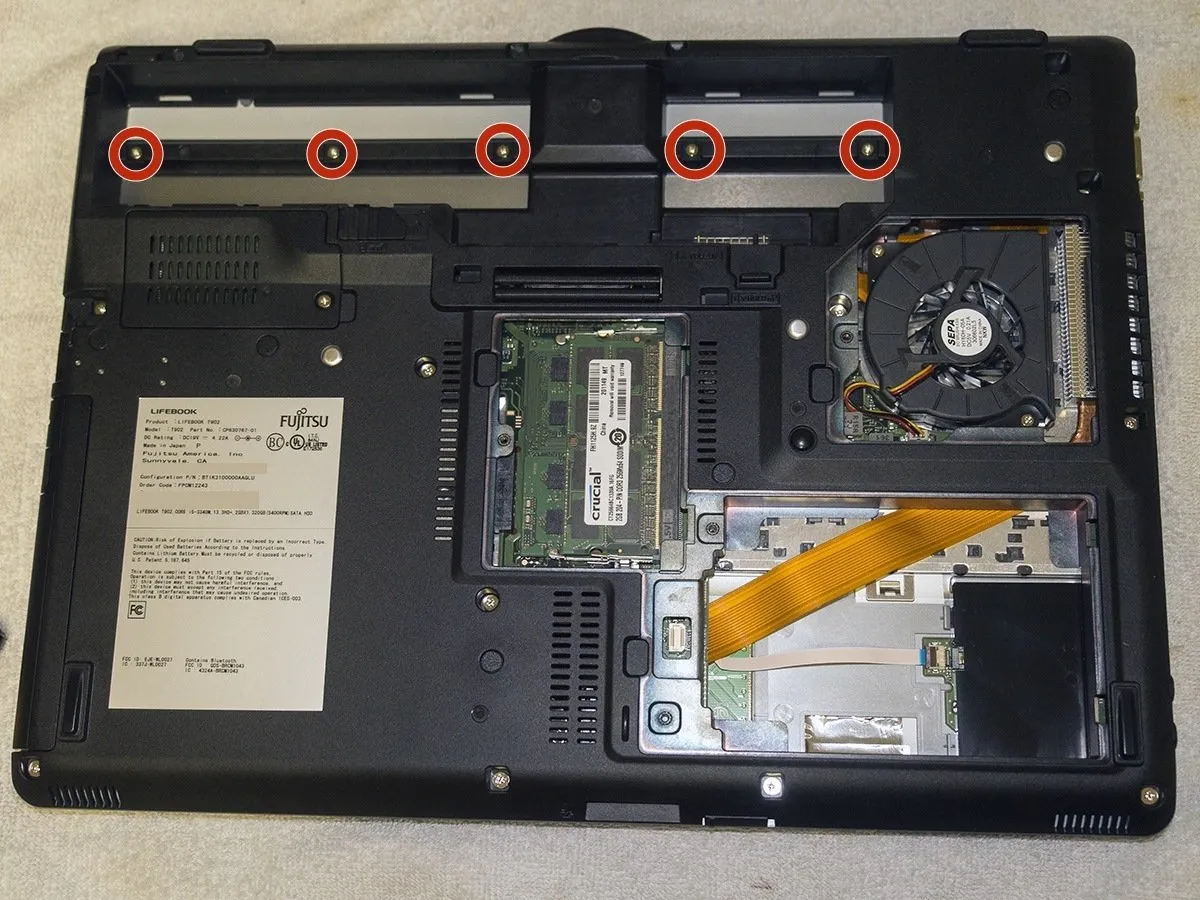

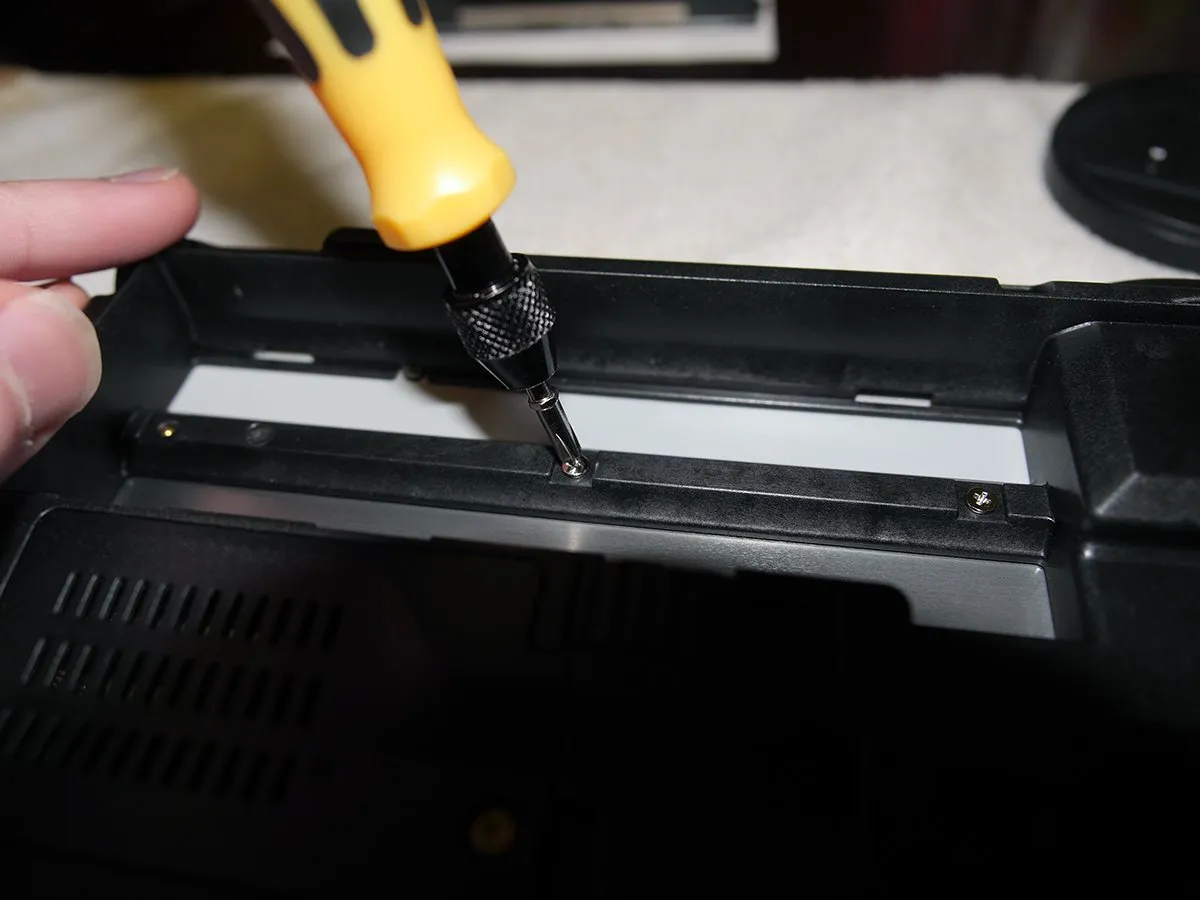

• С помощью биты PH1 выкрутите пять указанных винтов в батарейном отсеке.

• Все винты в этом шаге имеют одинаковый размер и длину.

Шаг 5

• Извлеките оперативную память.

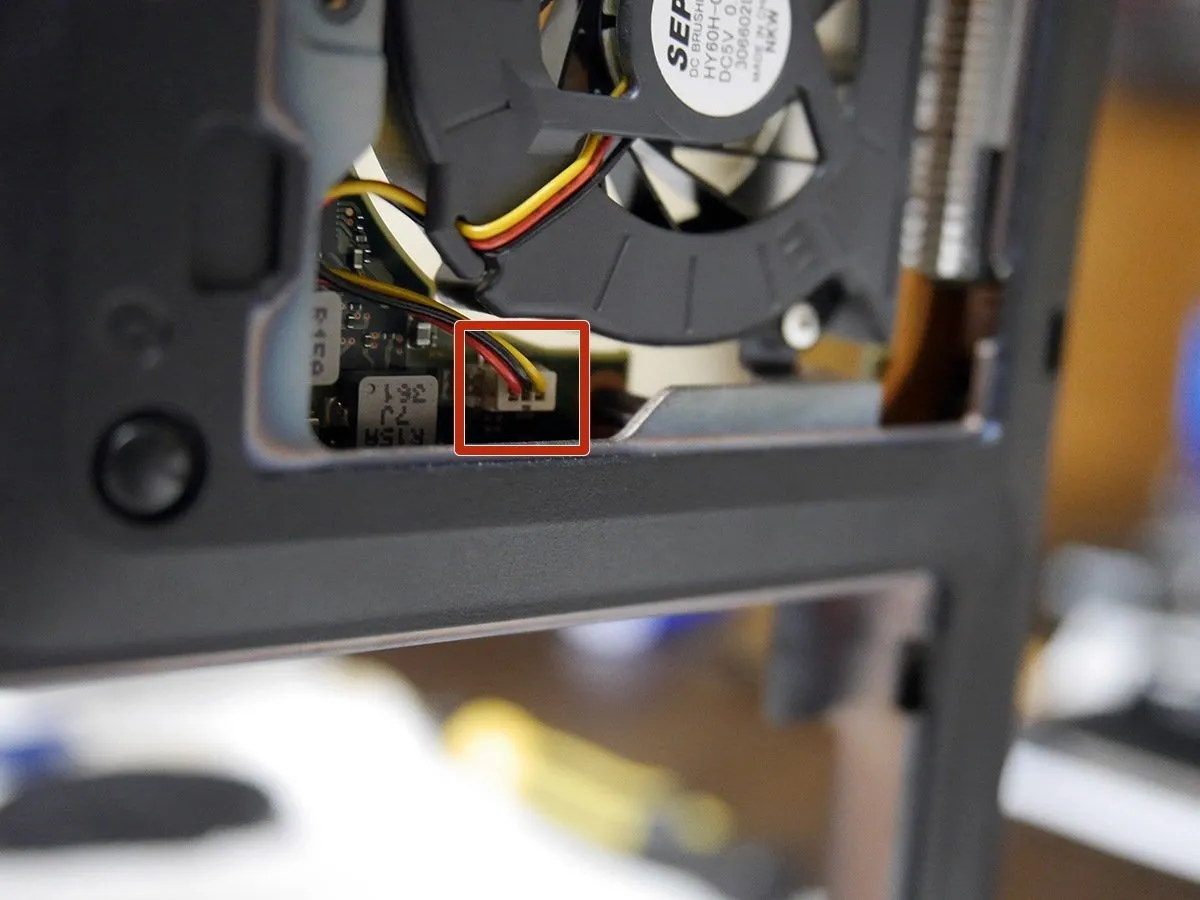

• Отключите системный вентилятор. (также указано на втором рисунке)

Шаг 6

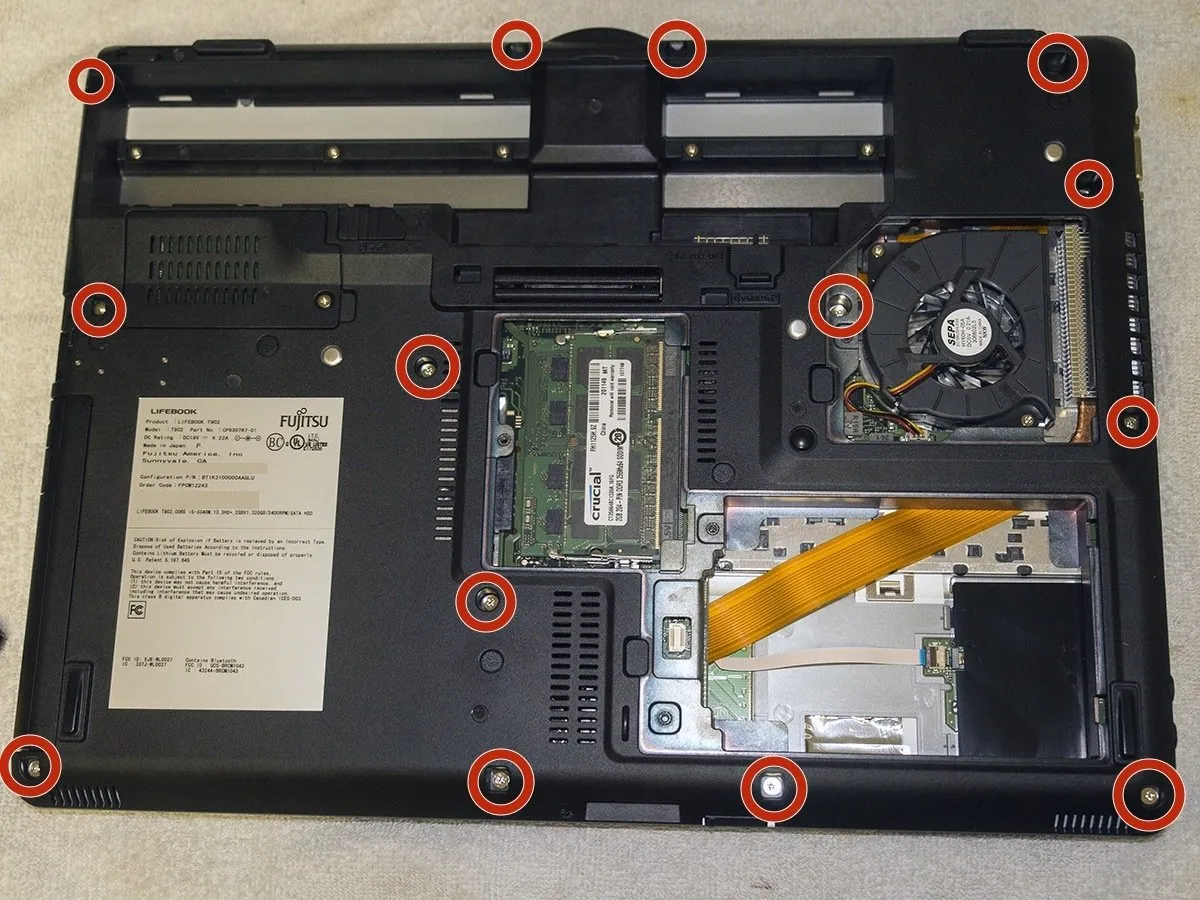

• С помощью биты PH1 открутите 14 винтов на основании ноутбука, показанных на рисунке 3.

• Все винты в этом шаге имеют одинаковый размер и длину.

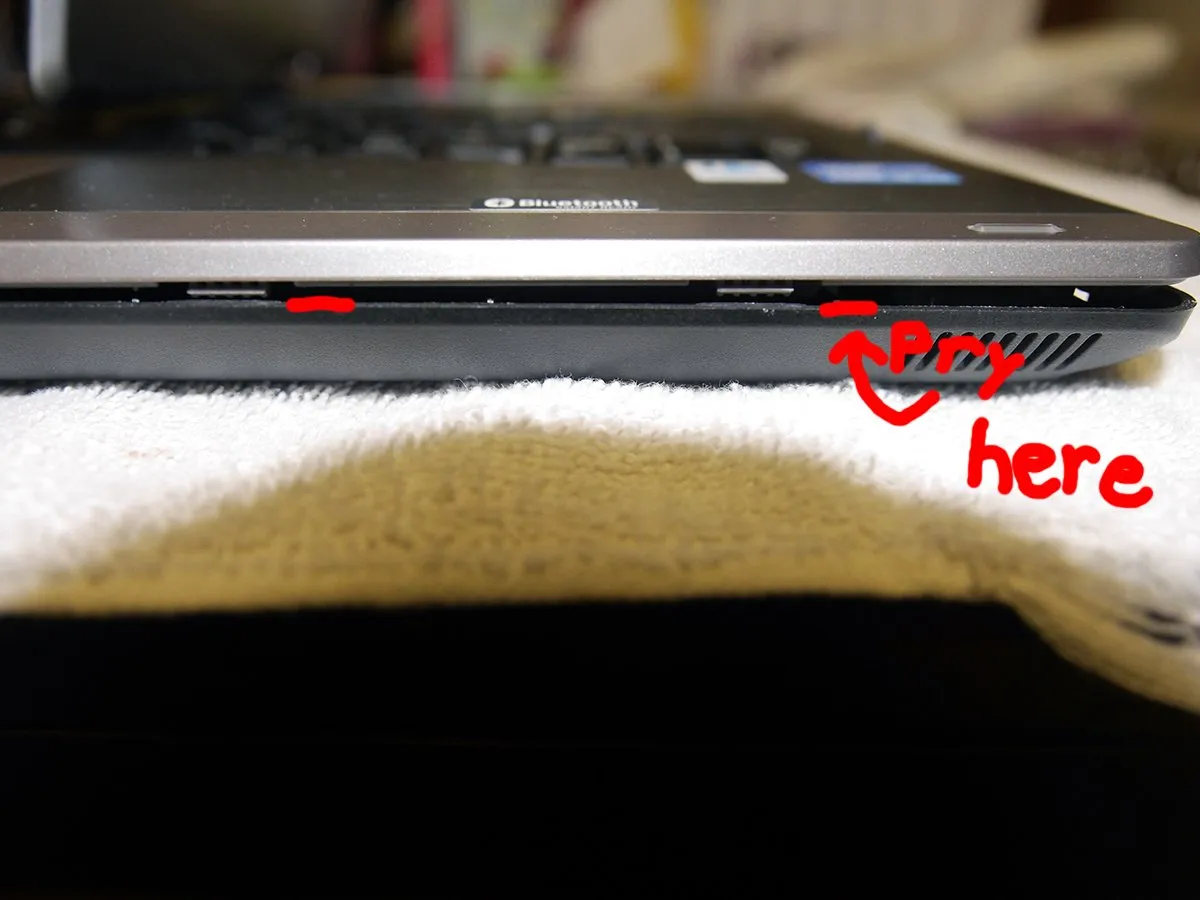

Шаг 7

• Далее мы собираемся снять крышку клавиатуры, что открывает доступ к внутренним частям ноутбука.

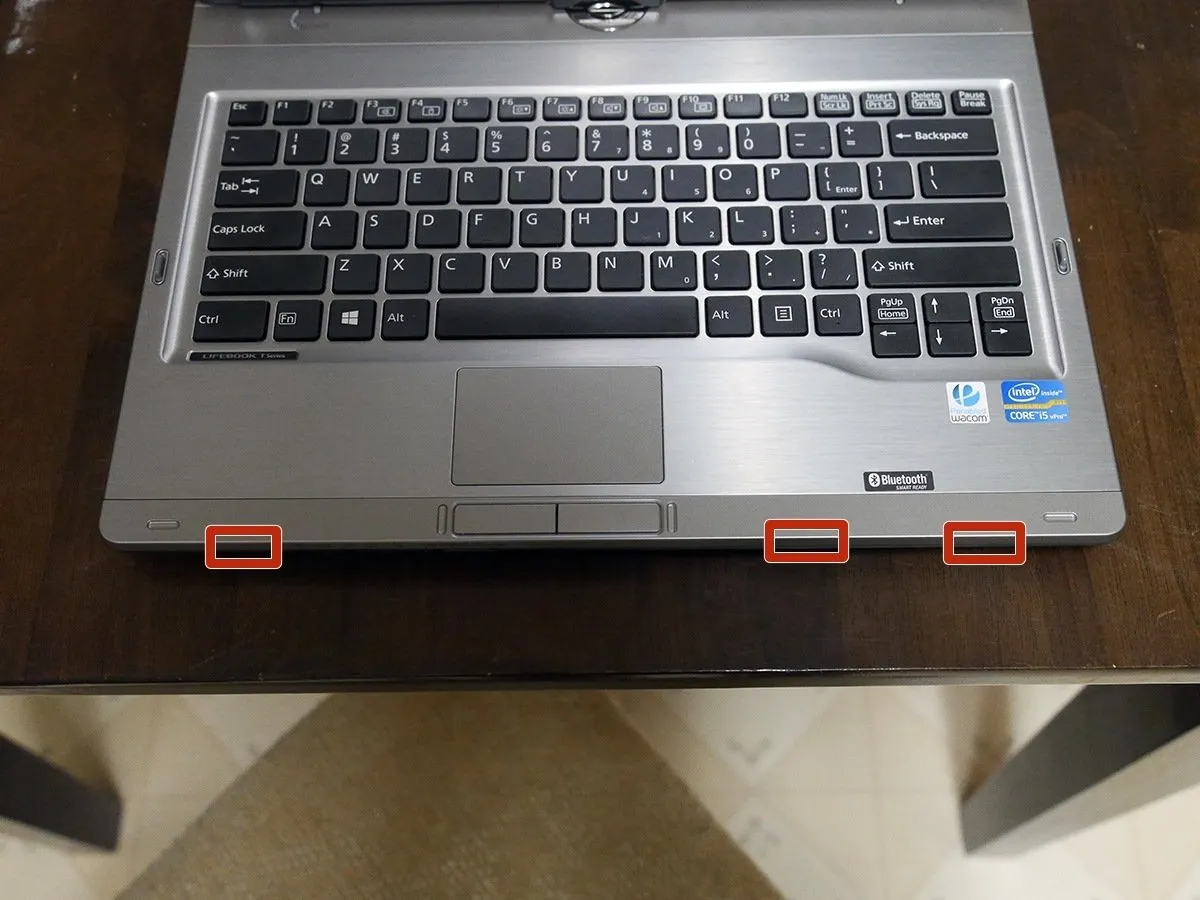

• На крышке клавиатуры есть три защелки, которые удерживают ее. (показано на первой картинке)

• На второй картинке вы видите, что они отсоединены. С помощью ногтей или электронной открывалки для корпусов аккуратно освободите язычок, приложив усилие к черной пластиковой части корпуса.

Комментарии к шагу

Внешнее усилие направлено вниз и к вам. Работайте с внешней стороны внутрь. С правой стороны (с двумя выступами) начинать немного легче. При работе с ногтями не забудьте предварительно выпить достаточное количество молока :-)

Они отрастают! :D Хорошее дополнение к объяснению, спасибо!

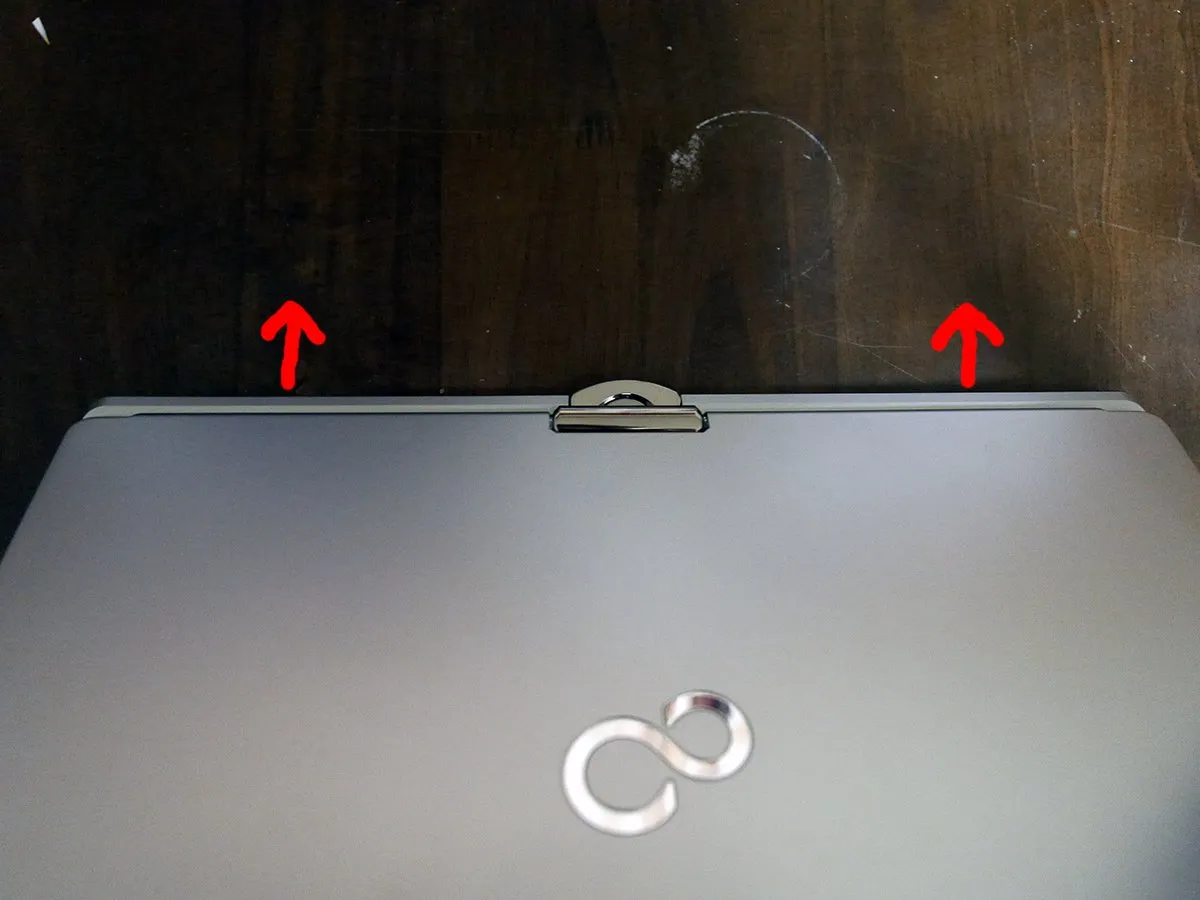

Шаг 8

• После отсоединения трех защелок из предыдущего шага вы сможете снять накладку клавиатуры под экраном.

• Приложите легкое усилие по краям, чтобы отсоединить все выступы, и он сразу же выйдет.

Шаг 9

• Когда язычки разблокированы, а накладка клавиатуры снята, вы сможете легко повернуть крышку клавиатуры, как показано на рисунке.

• Будьте осторожны, чтобы не потянуть за кабель данных, все еще привязанный к материнской плате.

• Подцепите ногтем или шилом кабель данных трекпада/клавиатуры и отложите крышку клавиатуры.

• Разъем такого же типа, как и у кабеля жесткого диска.

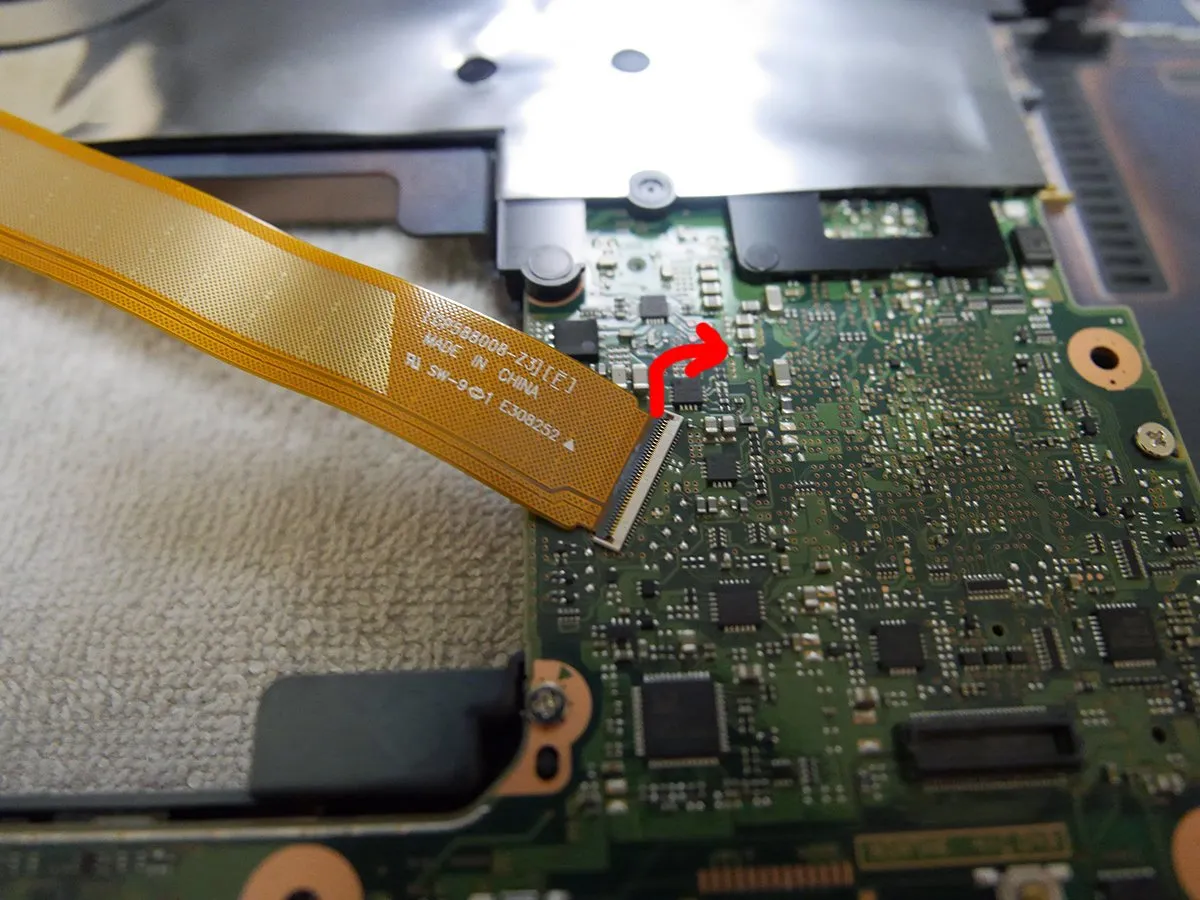

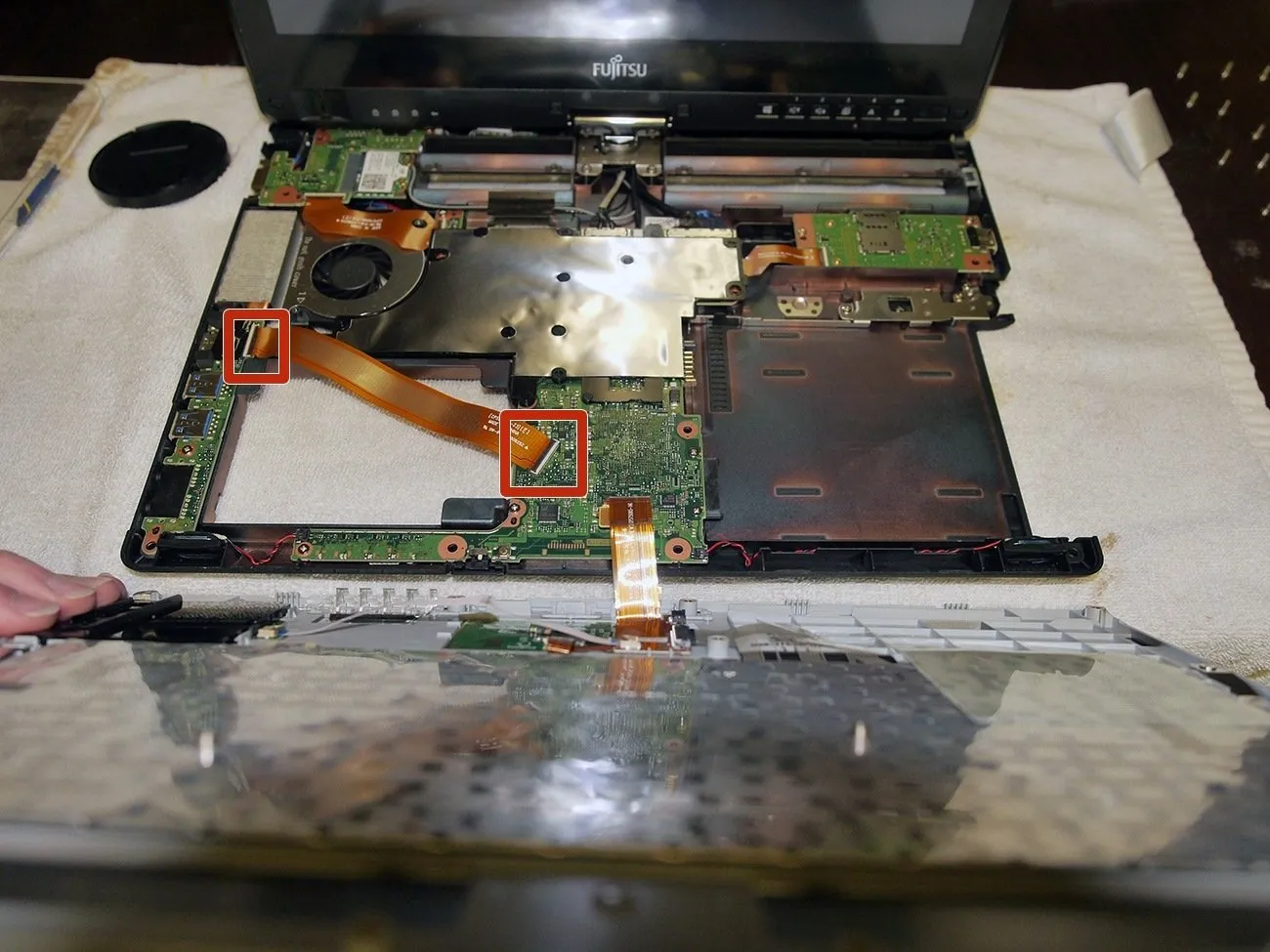

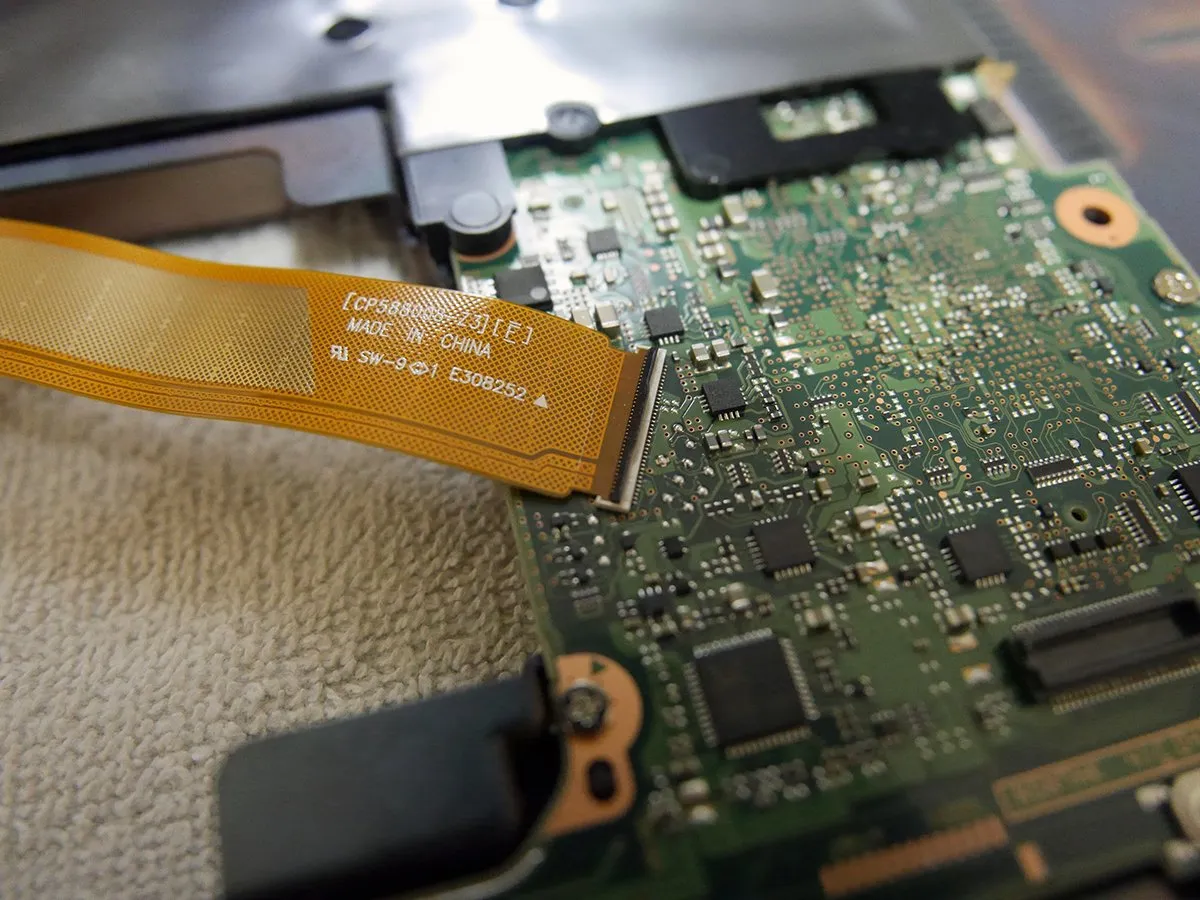

Шаг 10

• Отсоедините указанный кабель ленты данных.

• Очень осторожно с помощью ногтя или небольшой лопатки подденьте темную пластиковую часть разъемов ZIF. (показано на рисунках 2 и 3)

• После расцепления обоих замков вы можете поднять кабель и отложить его в сторону.

Шаг 11

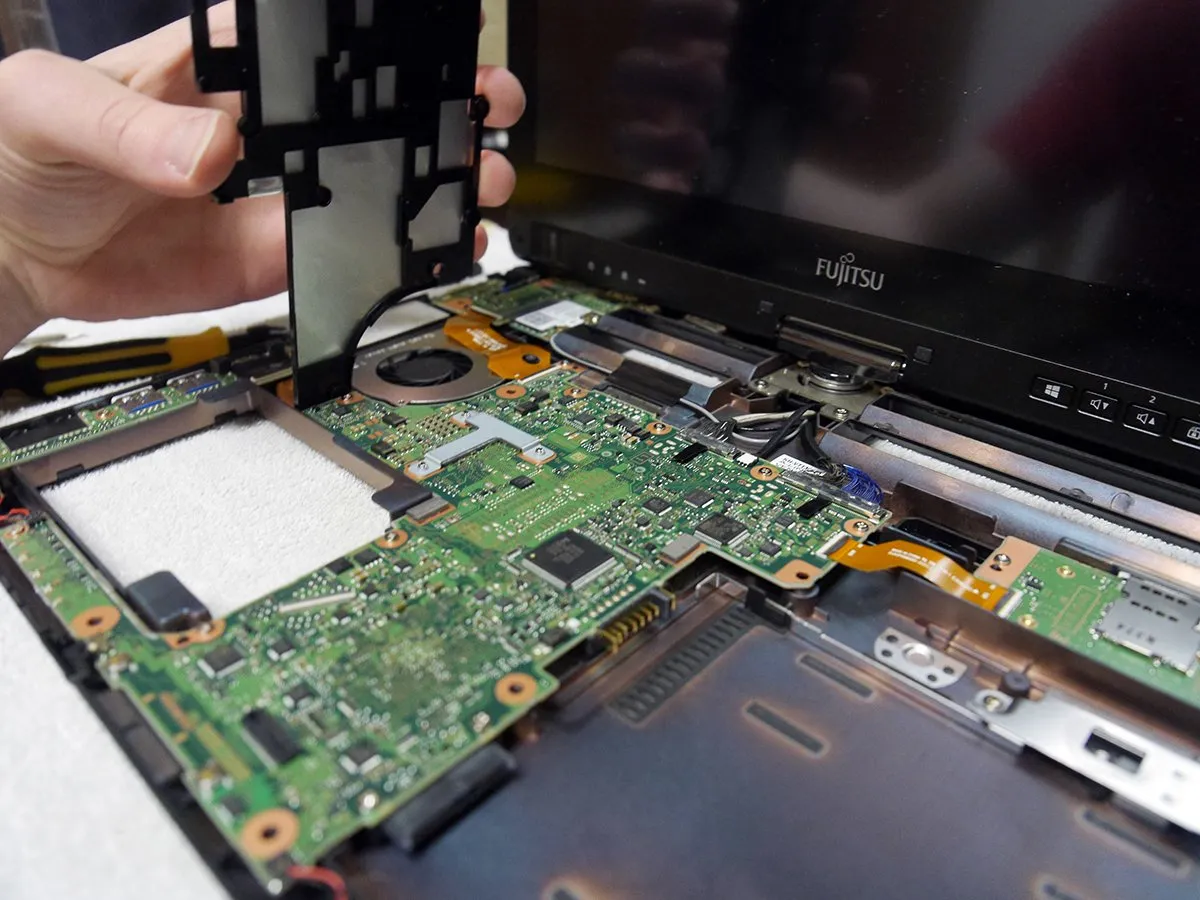

• Далее мы снимаем экран EMI, прикрепленный к материнской плате.

• Как показано на второй картинке, если отпустить один выступ, то крышка сразу же снимется.

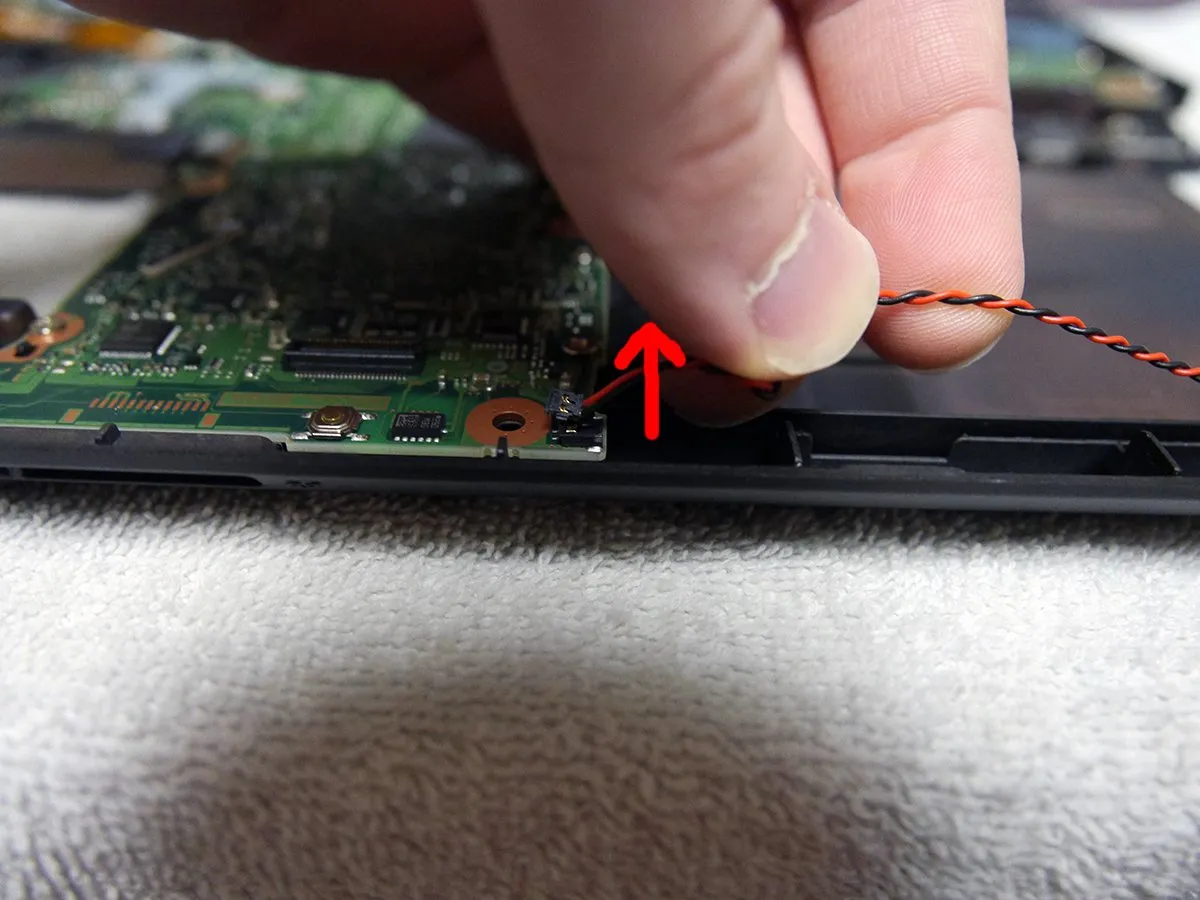

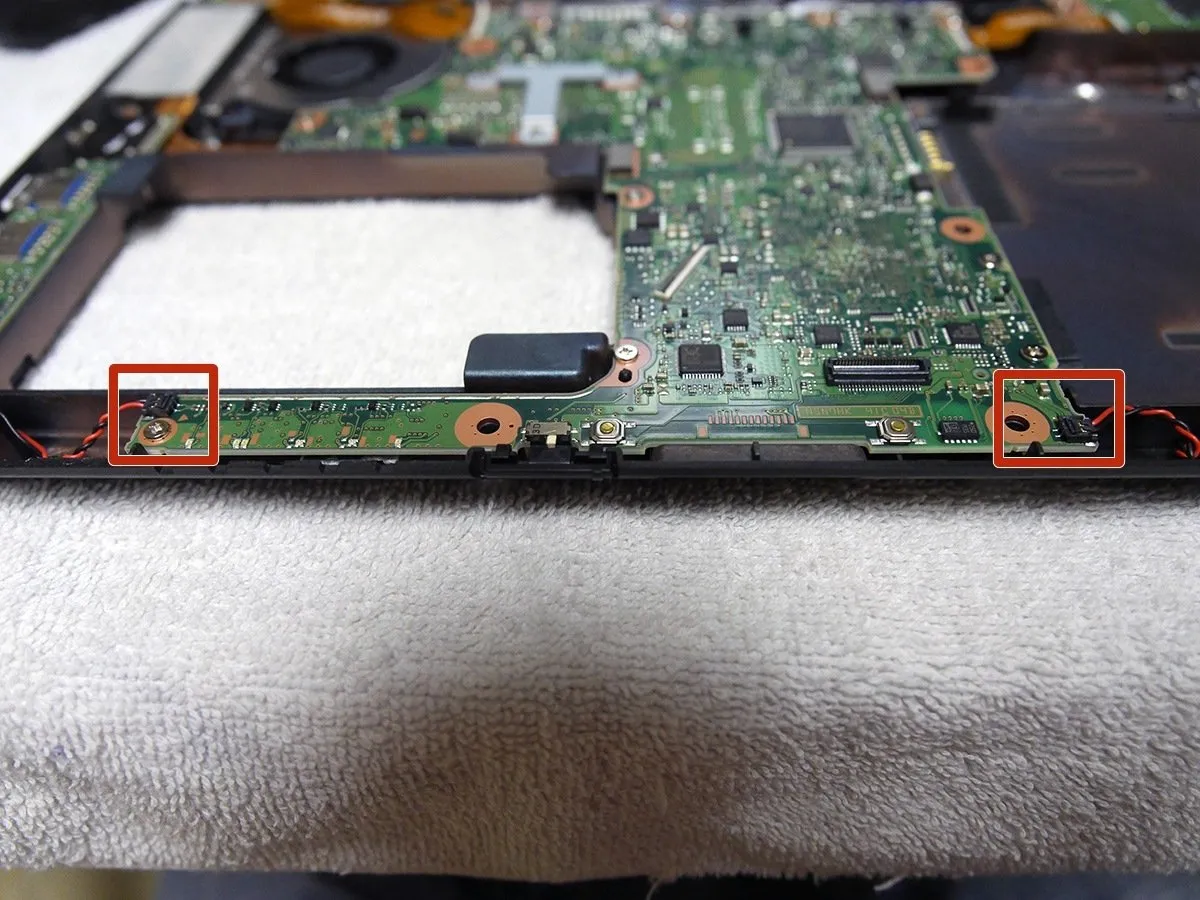

Шаг 12

• Отсоедините динамики.

• Этот разъем отличается от тех, что я видел раньше: его нужно поднять вертикально вверх, как показано на второй картинке.

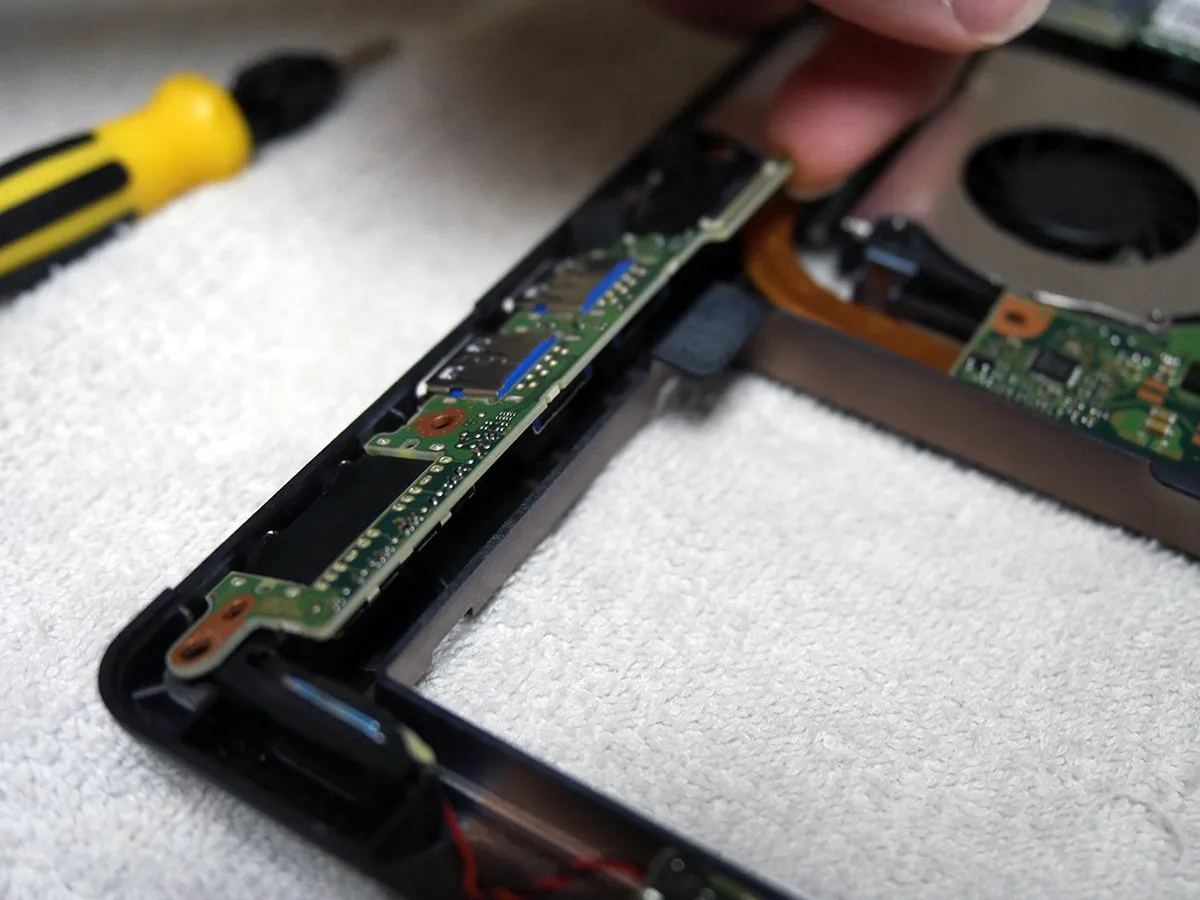

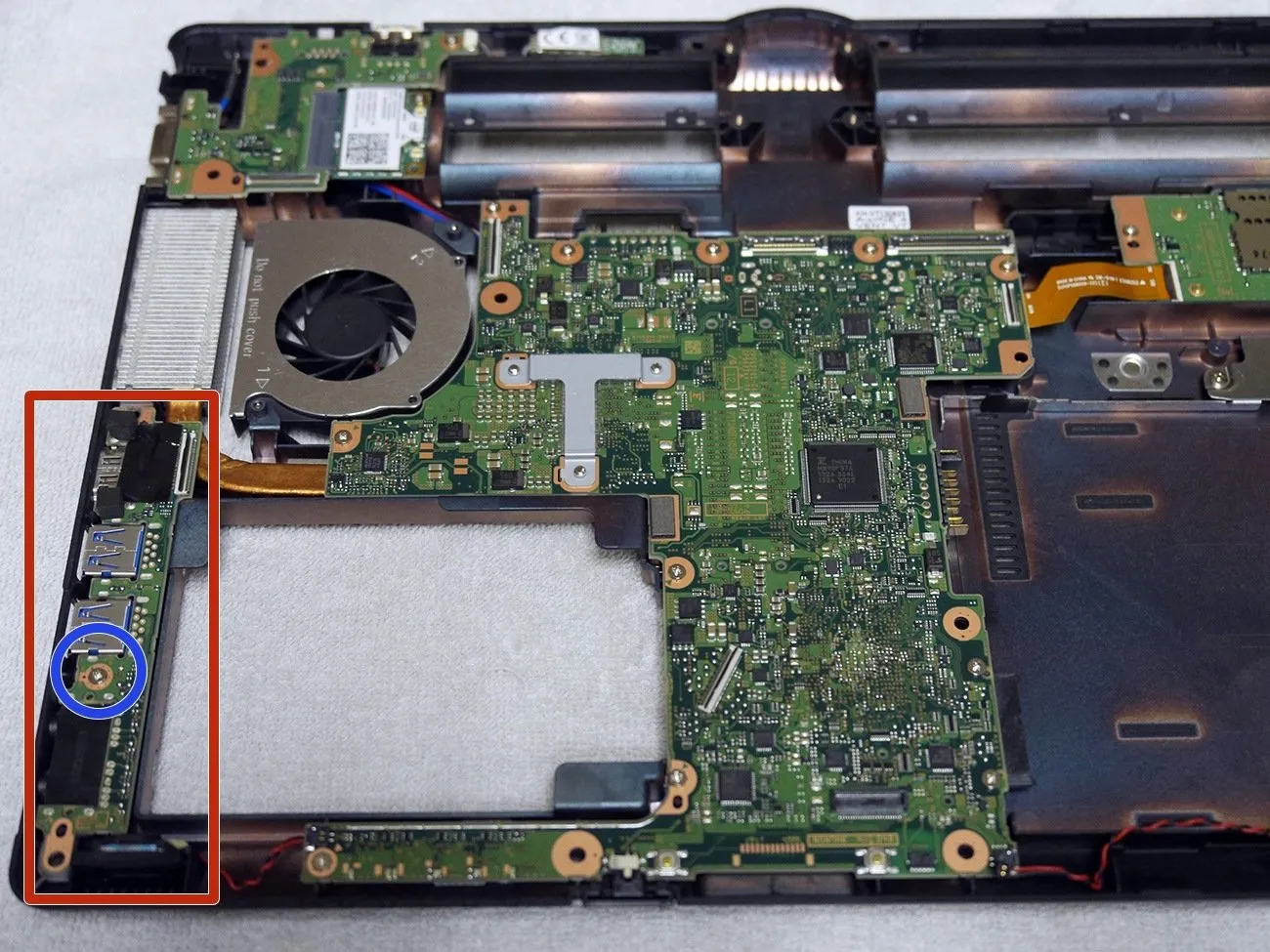

Шаг 13

• Далее мы отсоединяем плату USB и аудио. Синим кругом отмечено место, где находится единственный винт, используйте биту PH1.

• Подденьте плату ногтем или шилом, как показано на рисунке, а затем вытащите ее.

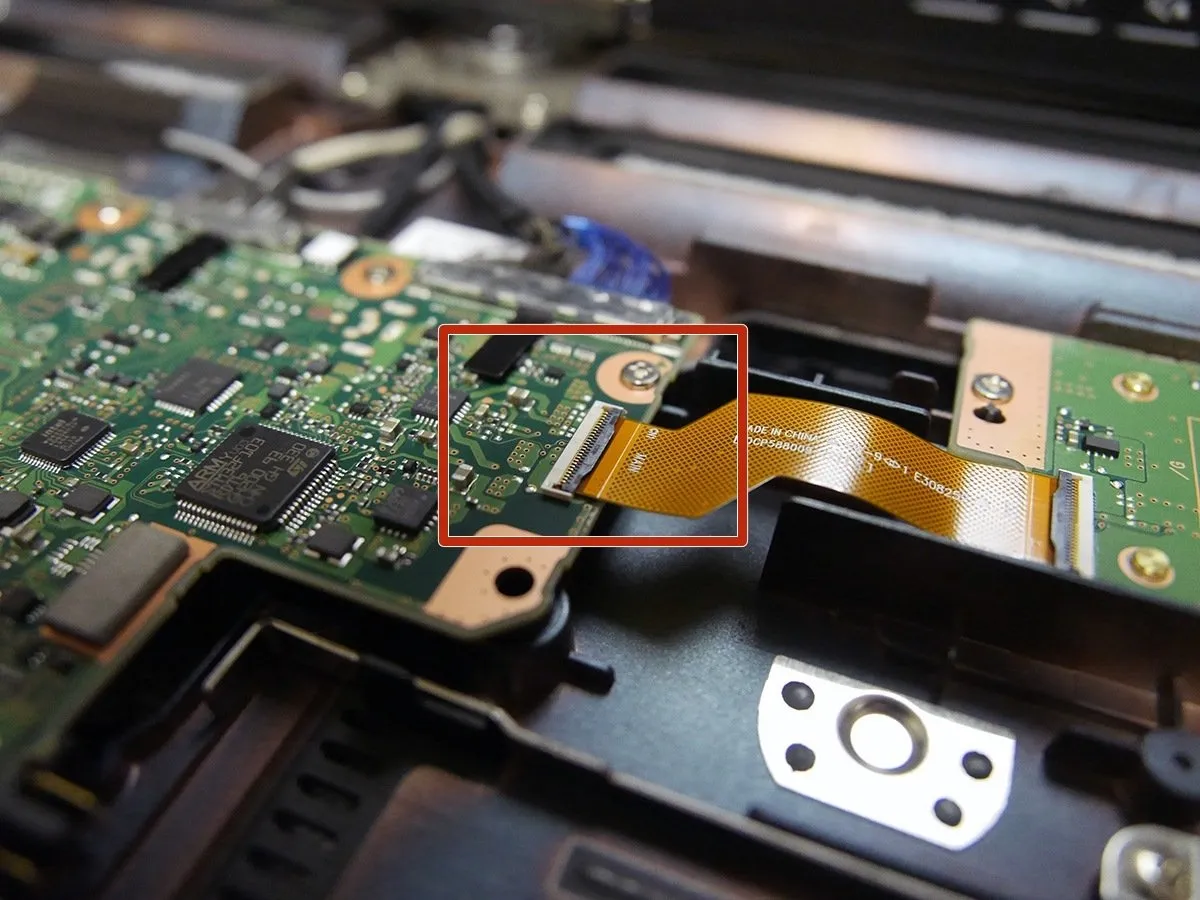

Шаг 14

• Отсоедините указанную сторону ленточного кабеля данных.

• Тот же разъем, что и в шаге 10.

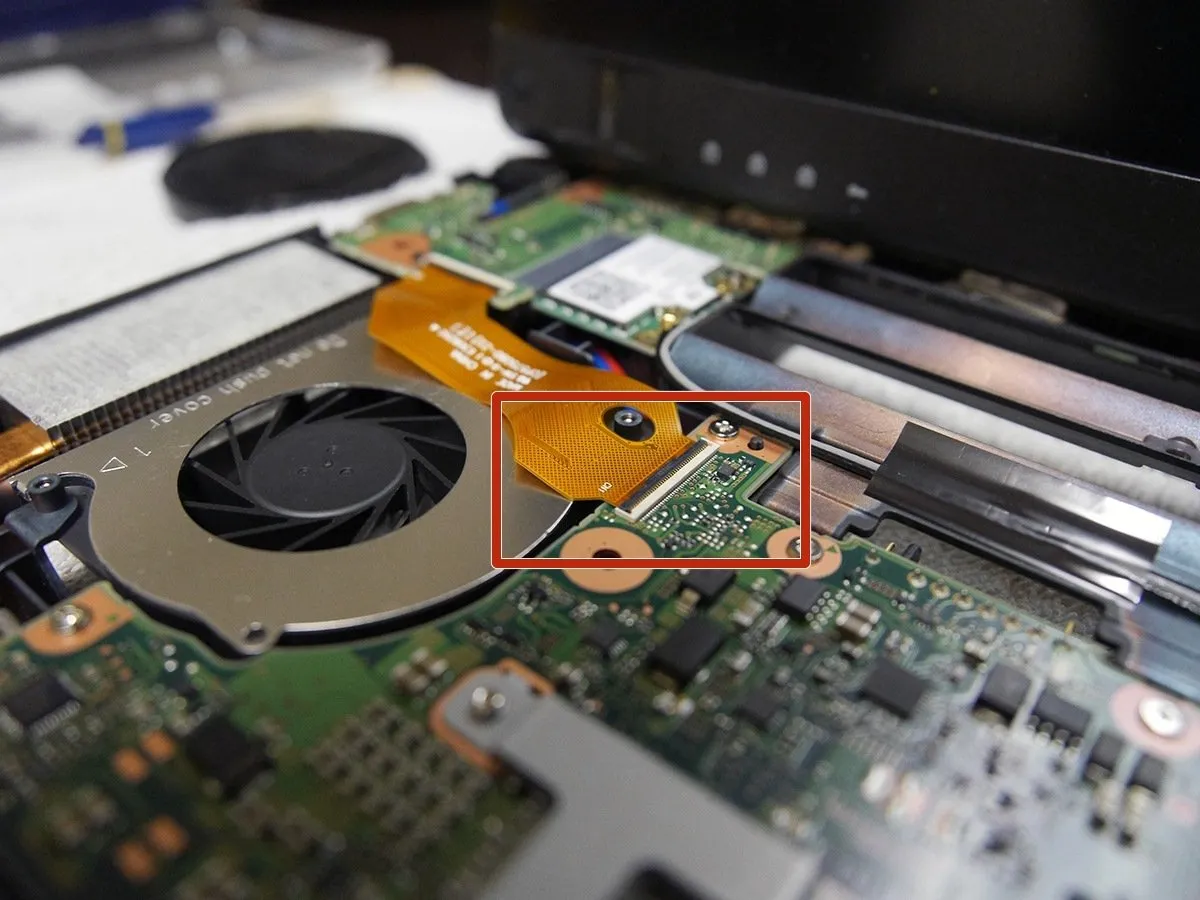

Шаг 15

• Отсоедините указанную сторону ленточного кабеля данных.

• Разъем того же типа, что и в шаге 10 и 14.

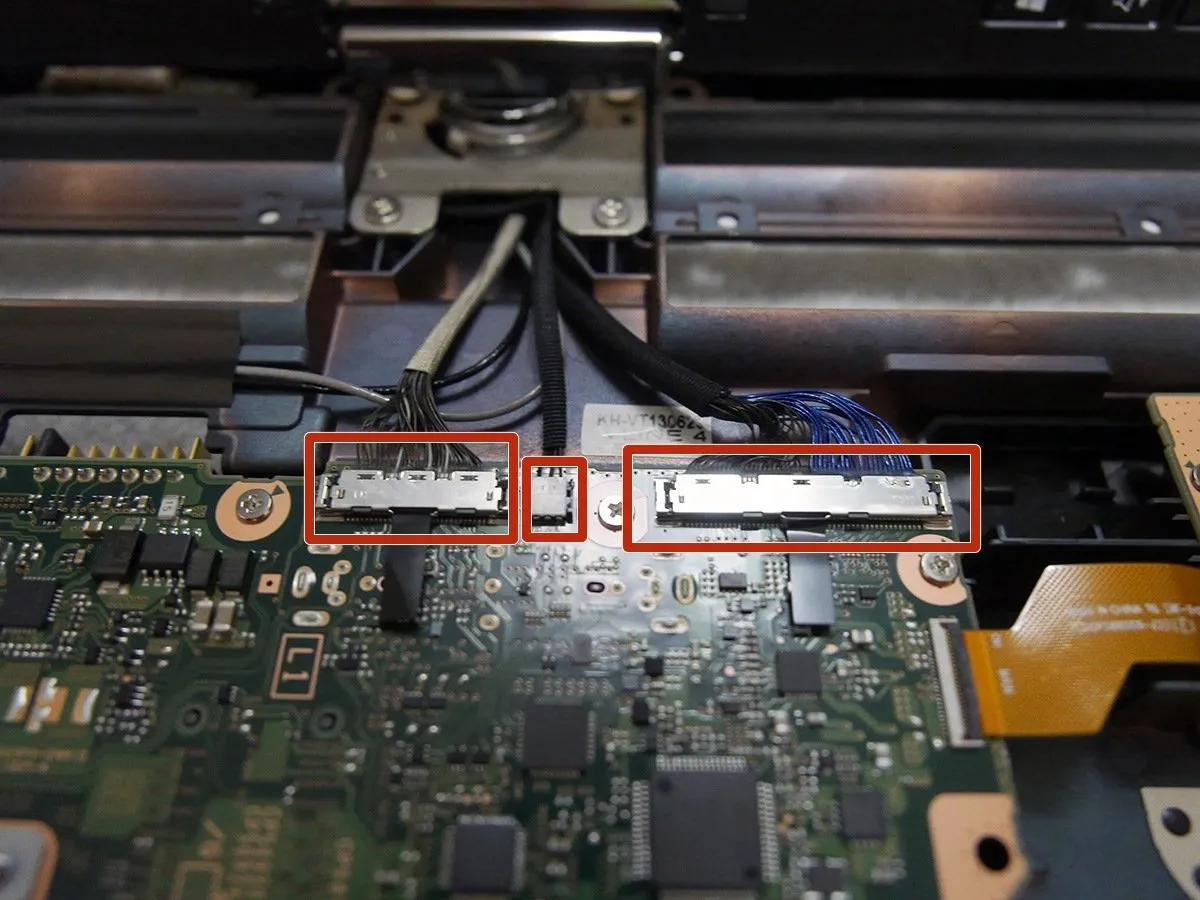

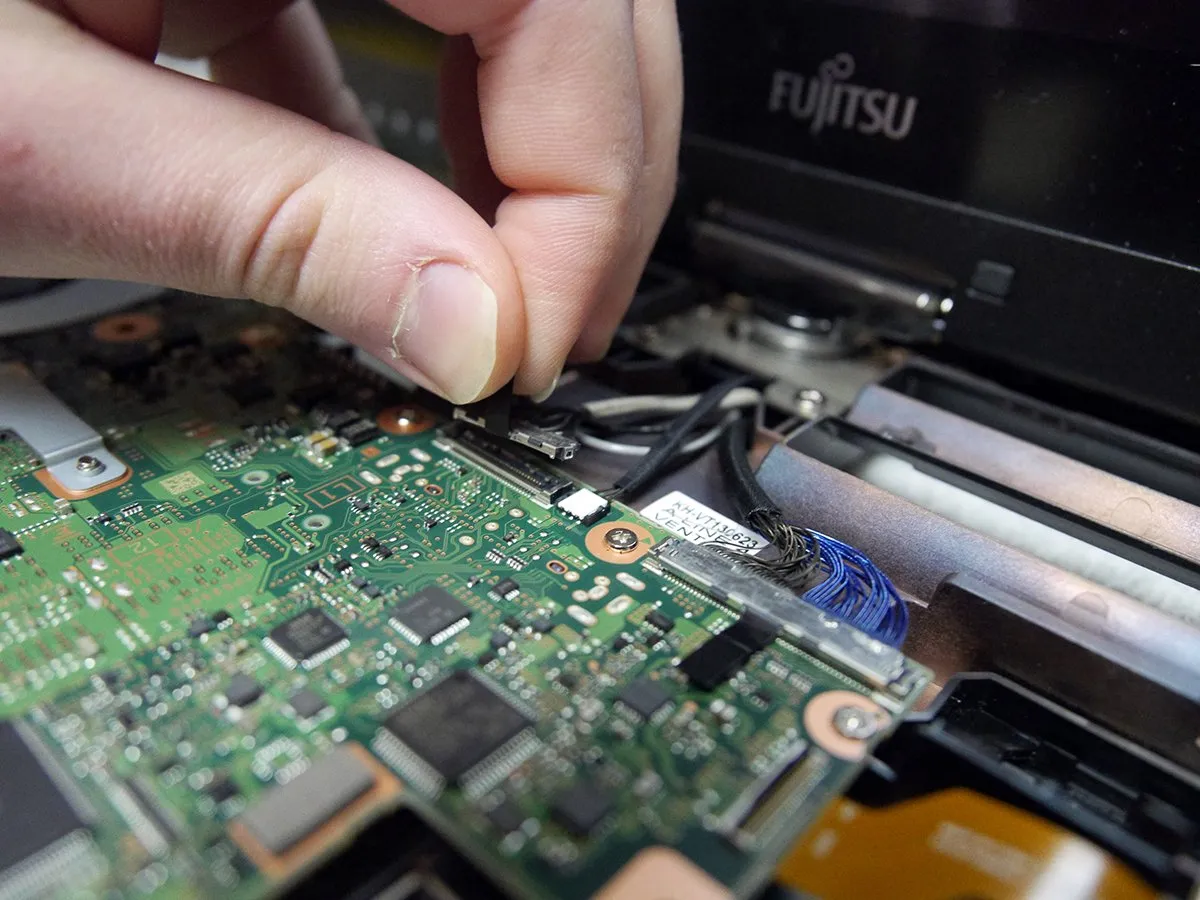

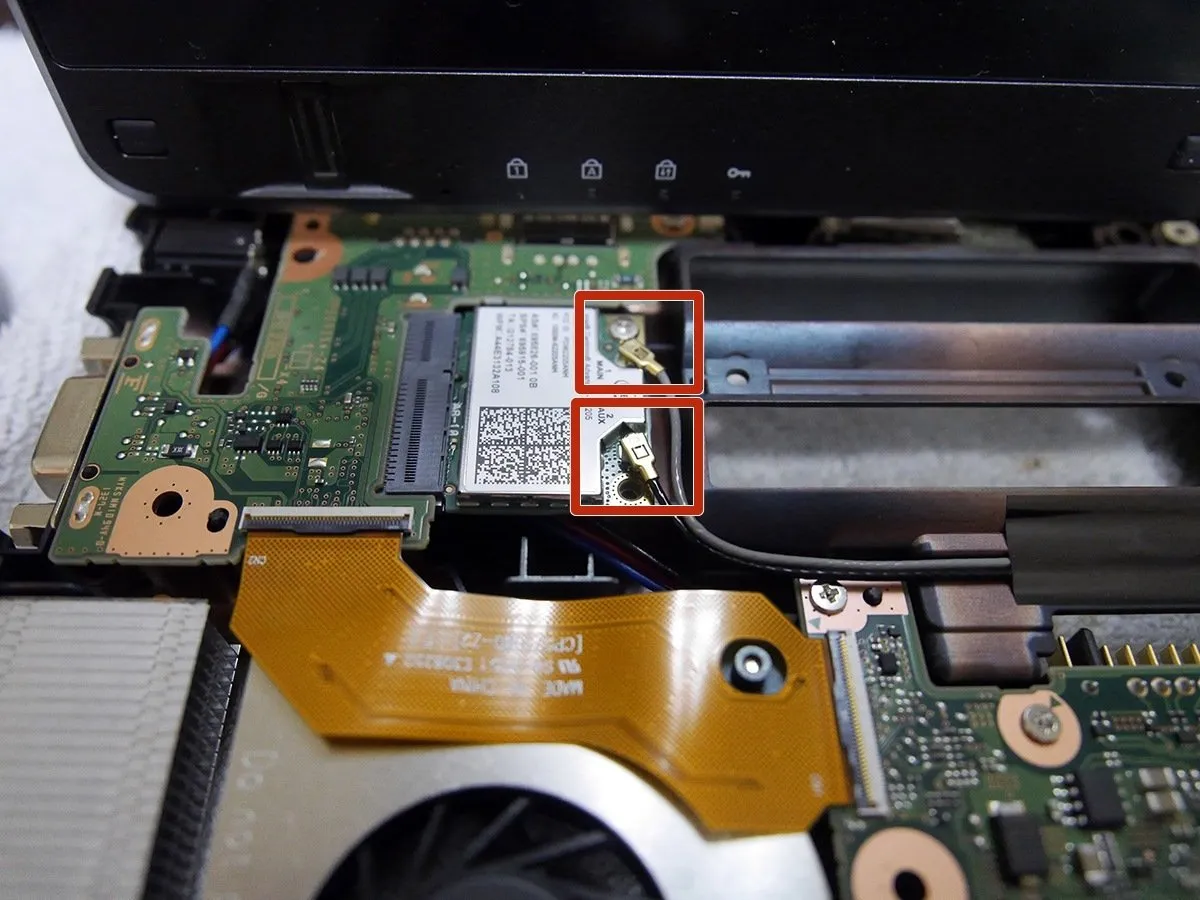

Шаг 16 Далее мы готовимся к снятию дисплея.

• Извлеките антенны wifi. (первая картинка)

• Отсоедините разъемы дисплея, сенсорного экрана и подсветки от материнской платы, как показано на втором и третьем изображениях.

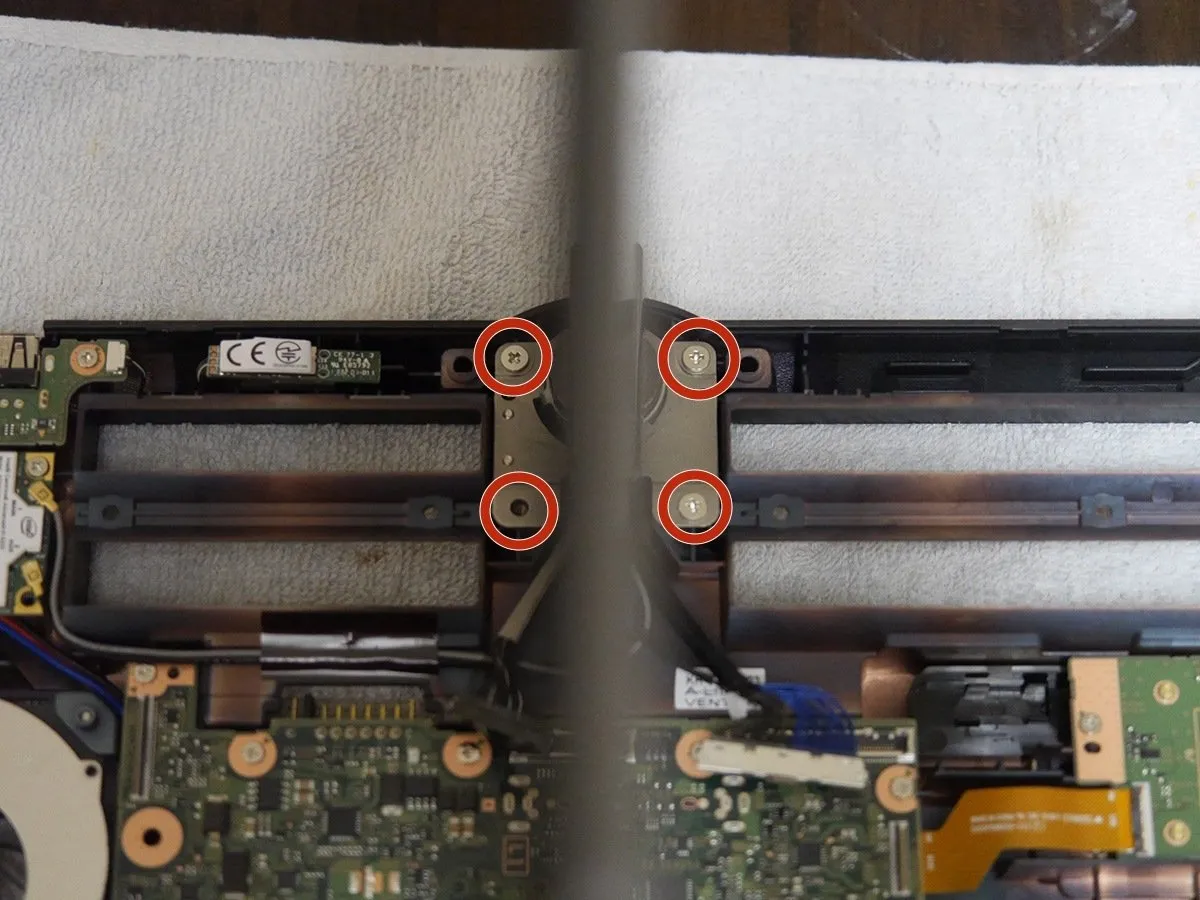

Шаг 17

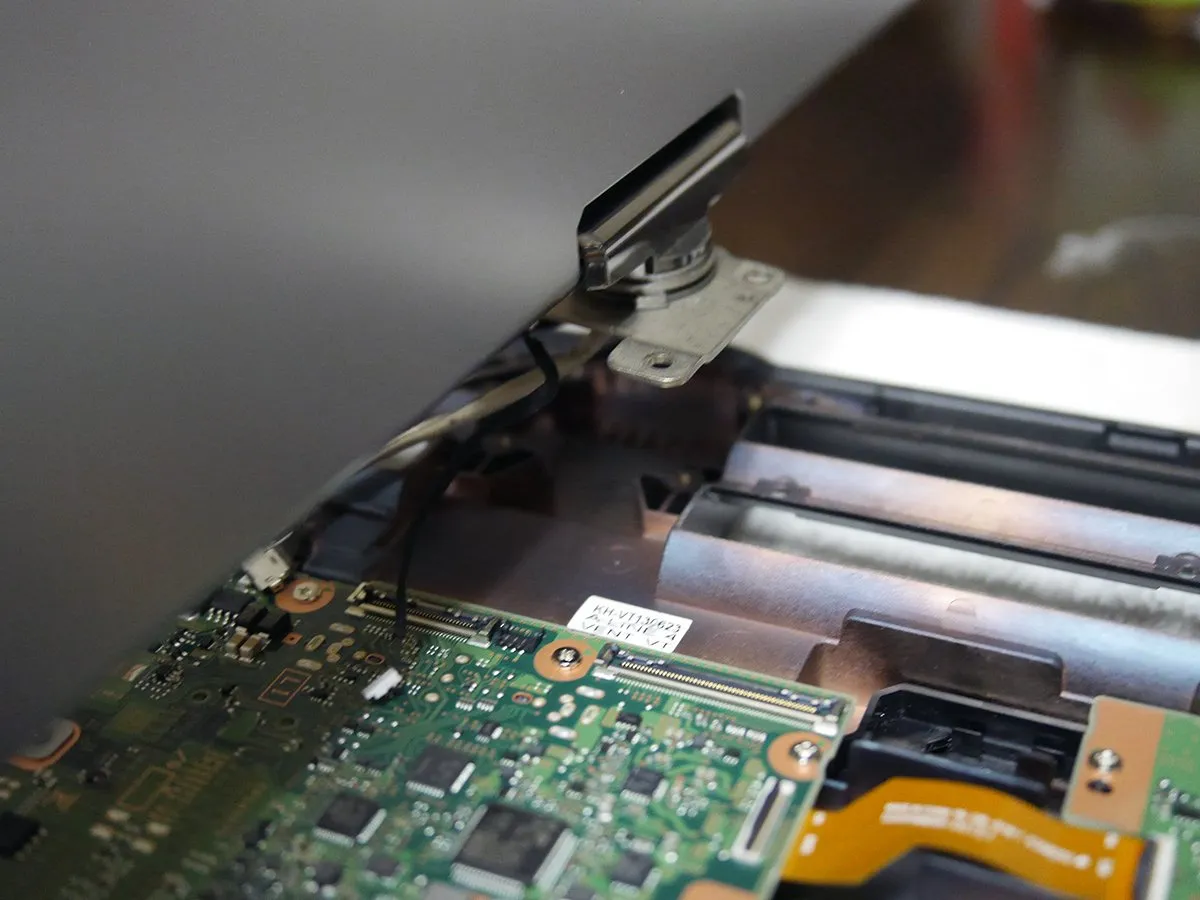

• После отсоединения разъемов дисплея мы готовы открутить винты крепления дисплея.

• С помощью надежной биты PH1 выкрутите 4 винта, показанные на первом рисунке.

• Теперь вы можете извлечь дисплей в сборе, к нему будут прикреплены 2 антенны и 3 кабеля. Отложите их в сторону.

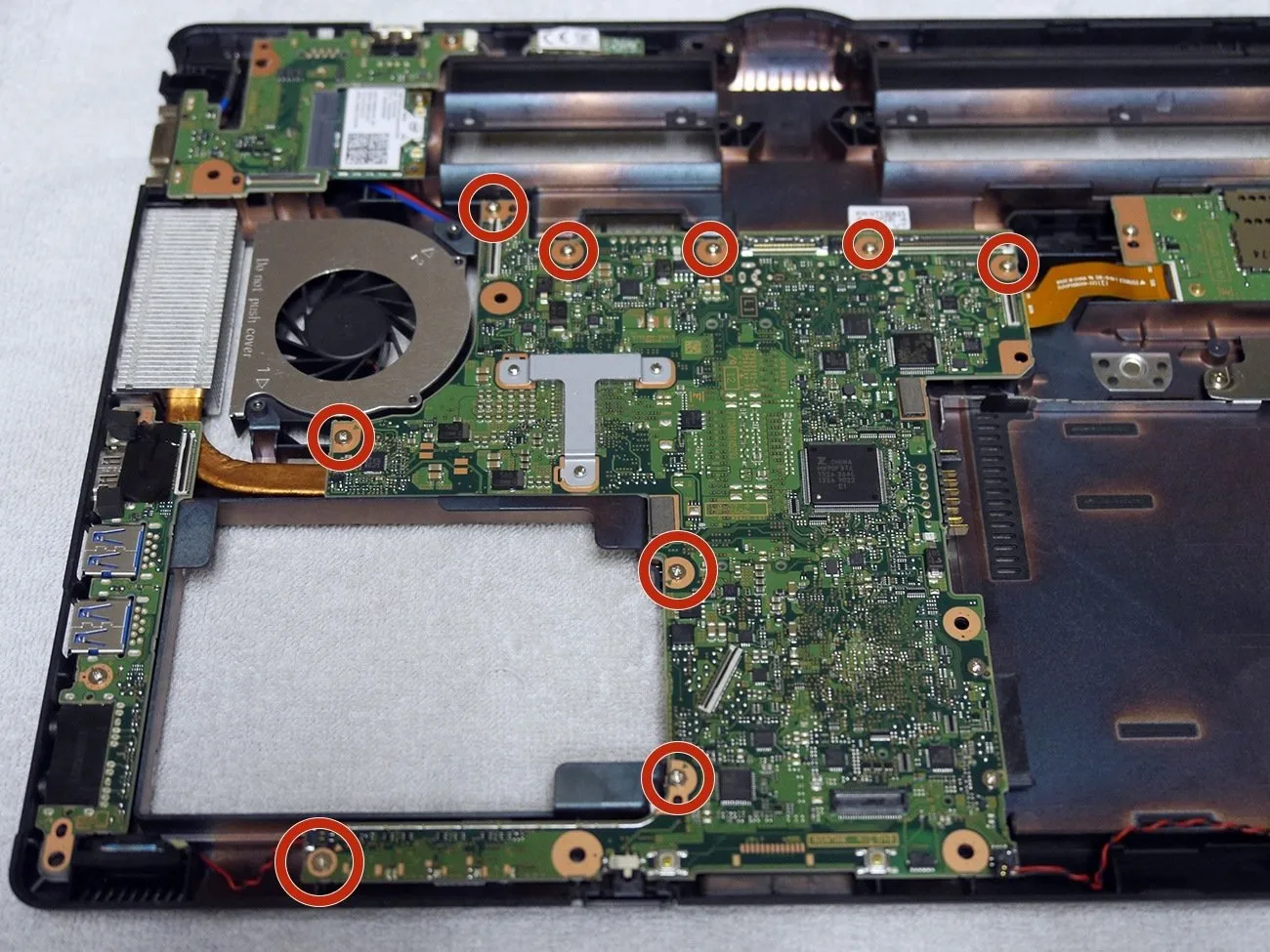

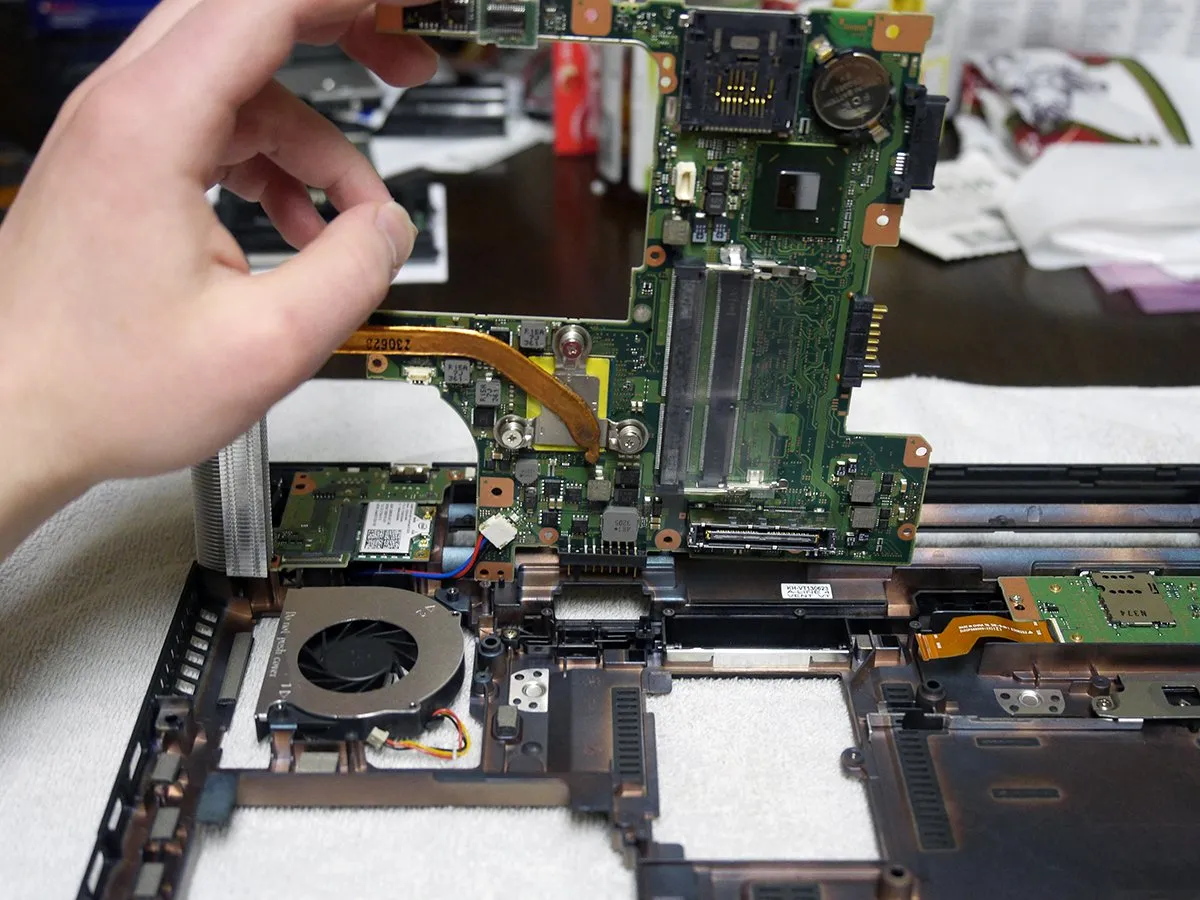

Шаг 18 Теперь пришло время извлечь материнскую плату.

• Открутите 9 винтов, указанных на рисунке 1, с помощью биты PH1.

• Поверните материнскую плату вверх спереди, как показано на рисунке 2.

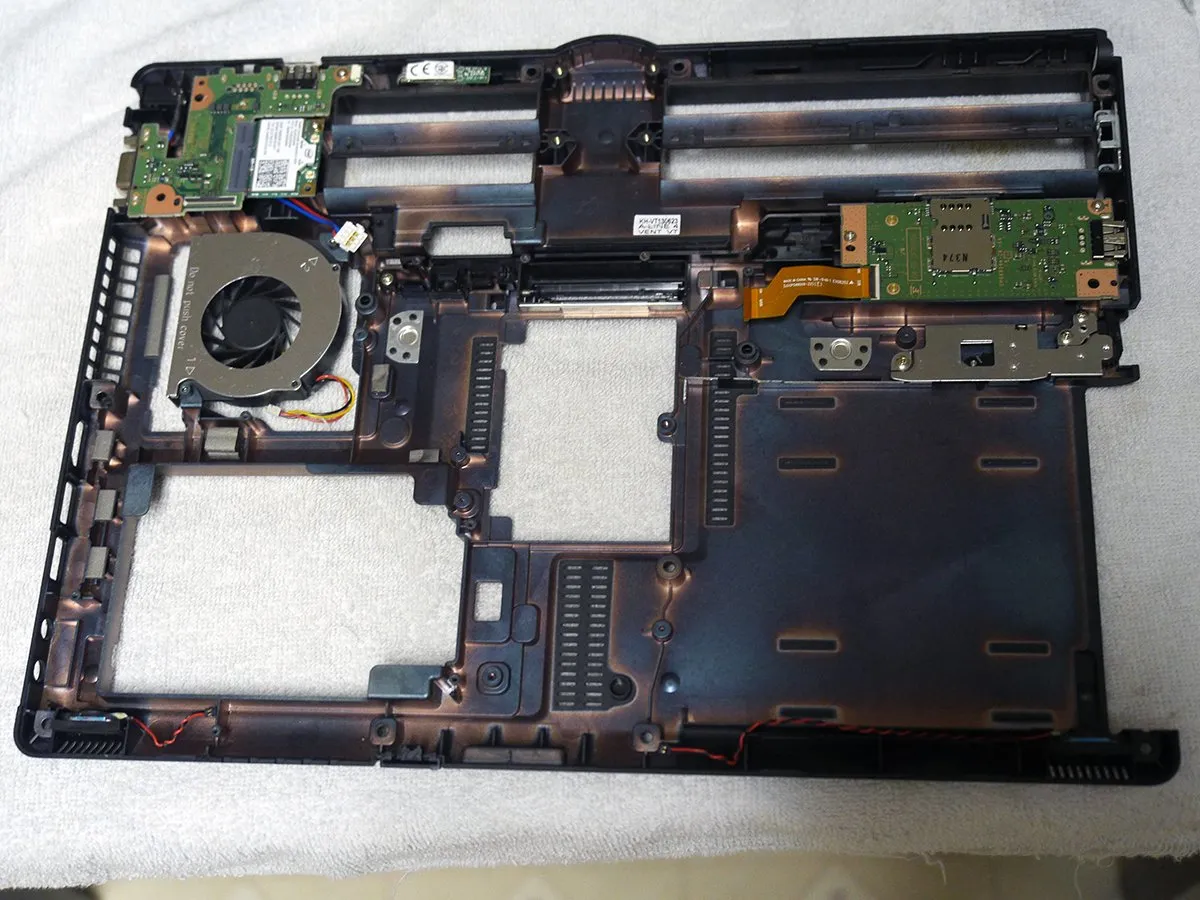

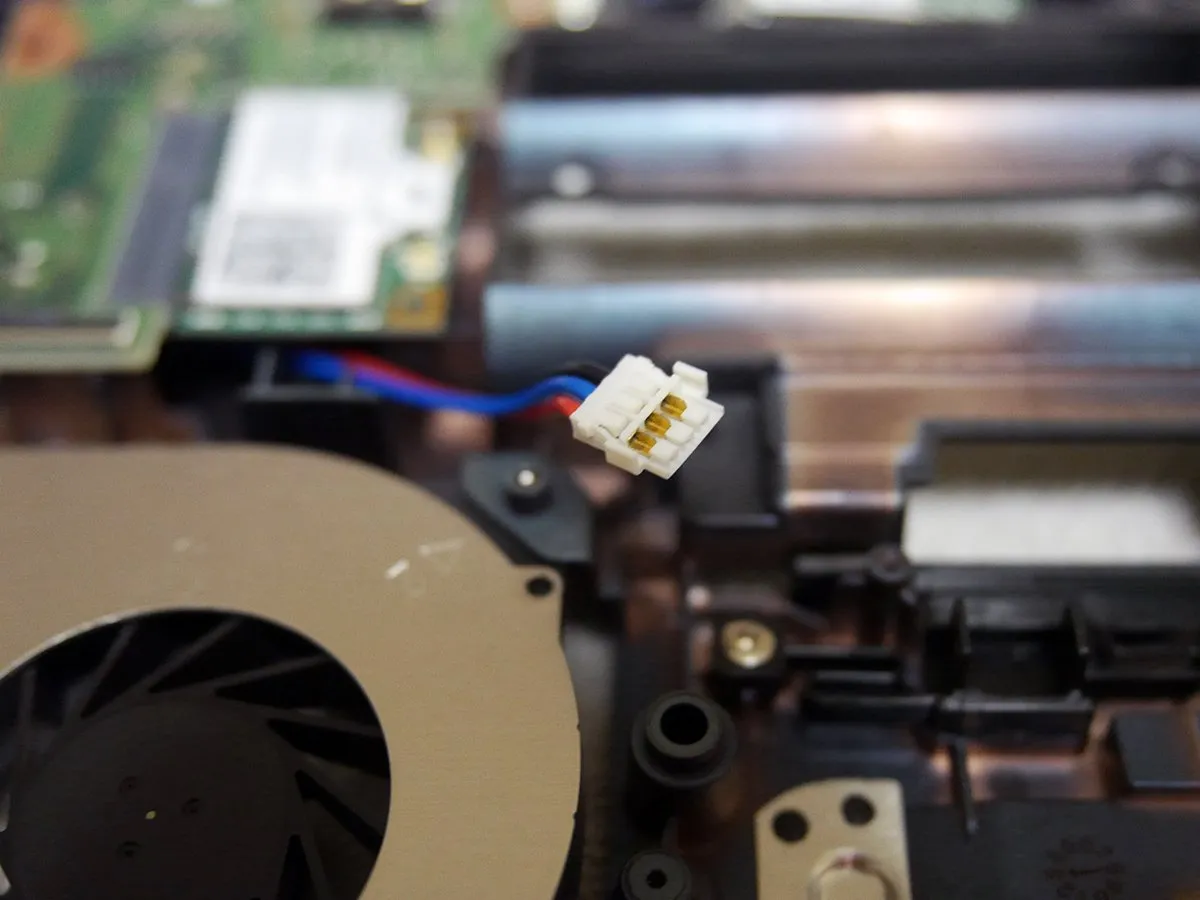

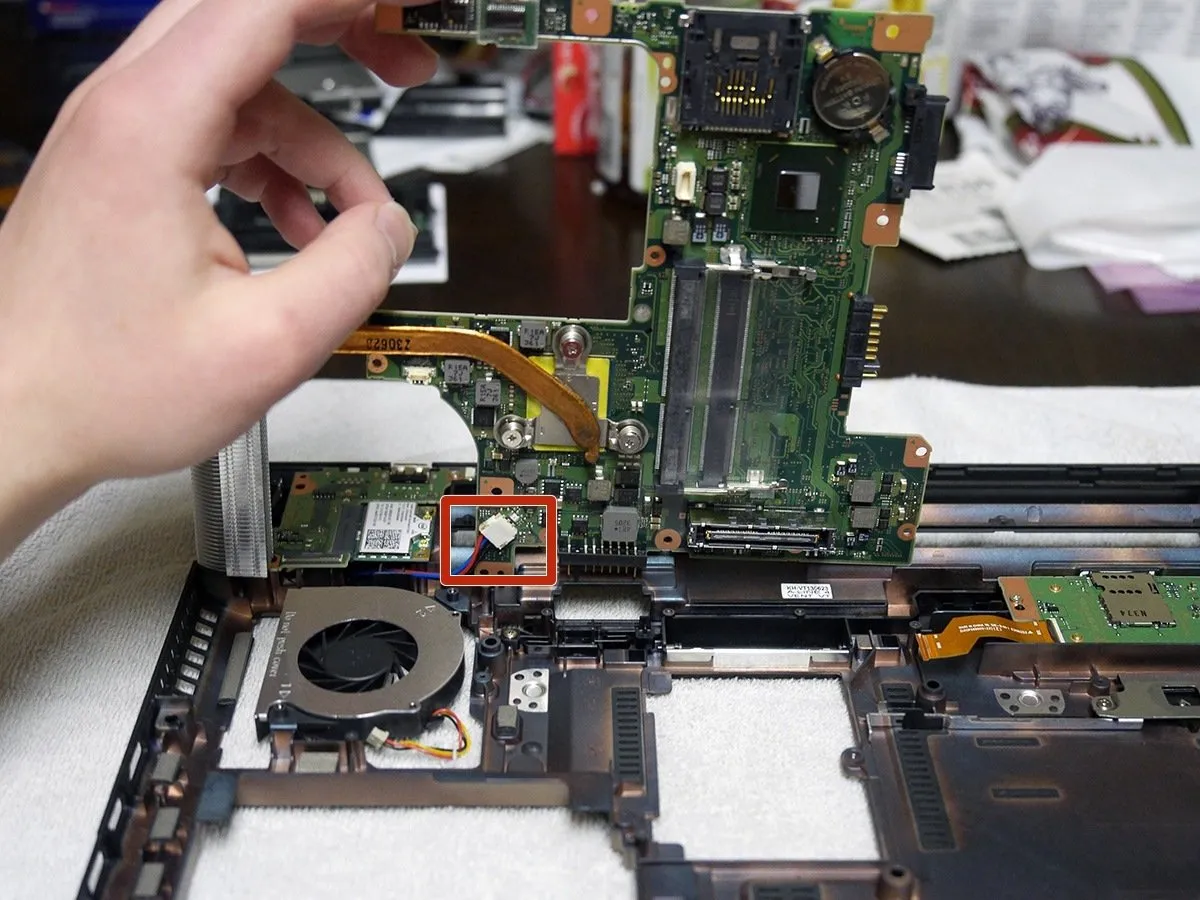

Шаг 19

• Далее нам необходимо отсоединить разъем питания от материнской платы, прежде чем мы сможем ее снять.

• Этот разъем такого же типа, как и в шаге 12.

• Теперь можно извлечь материнскую плату и отложить ее в сторону на антистатический пакет или поверхность.

• Материнская плата очень чувствительна, поэтому обращайтесь с ней осторожно, прикасаясь только к краям платы, и убедитесь, что вы правильно заземлены, чтобы не допустить возникновения электростатического разряда.

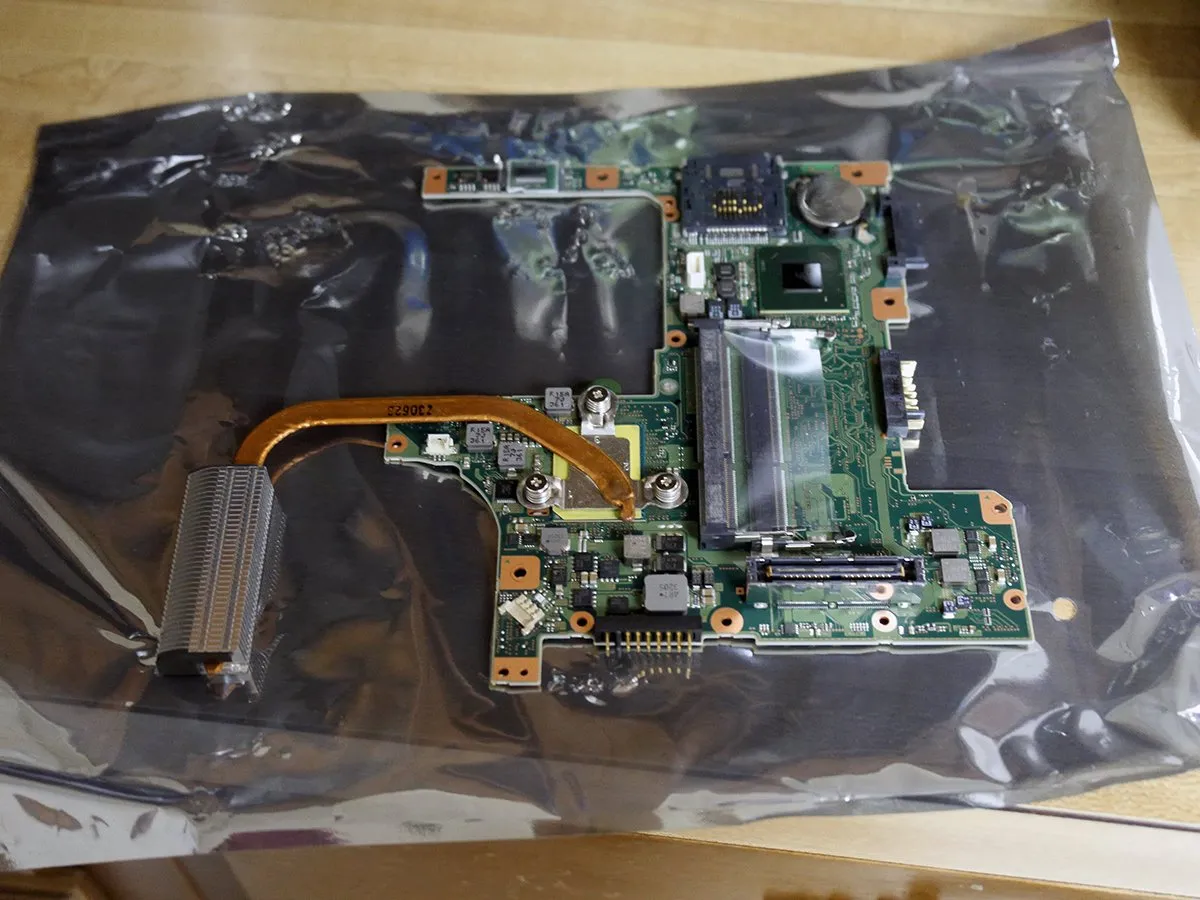

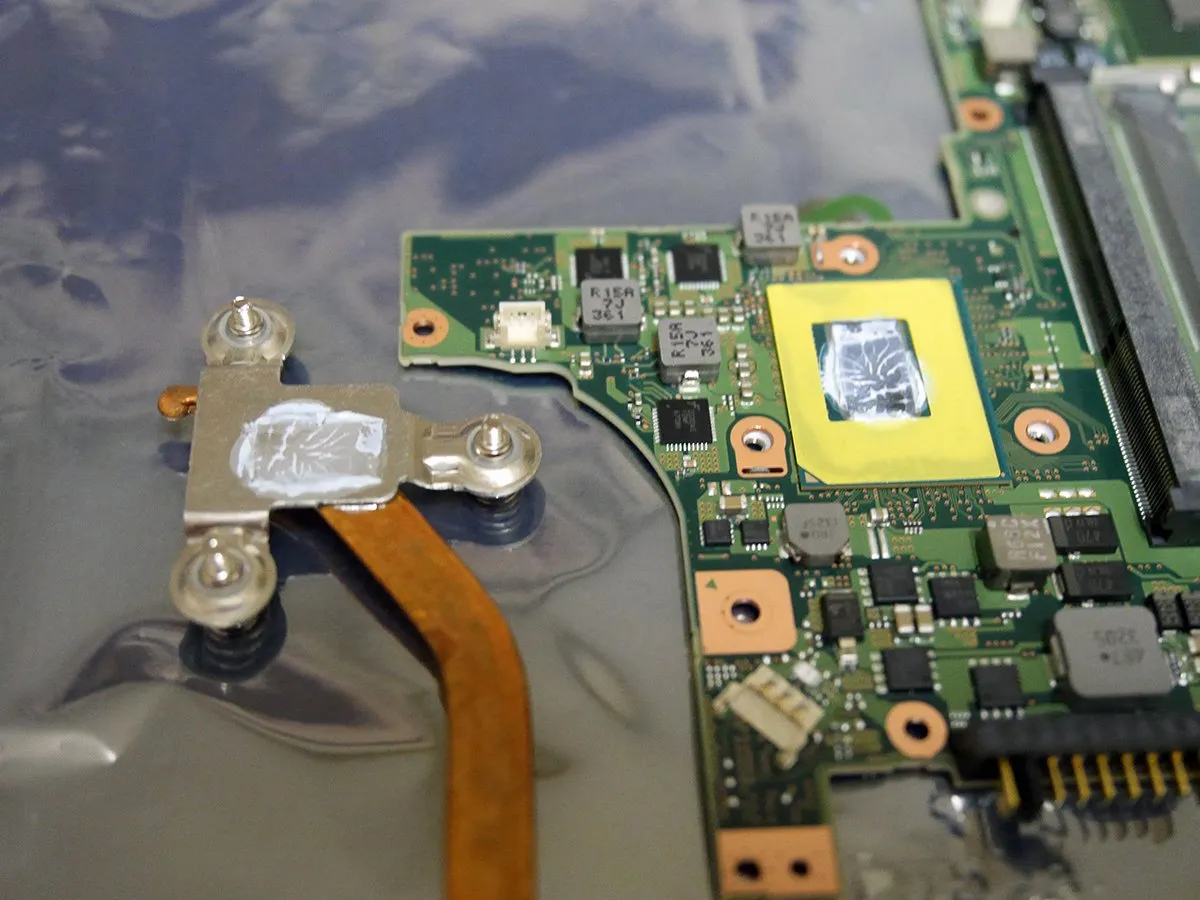

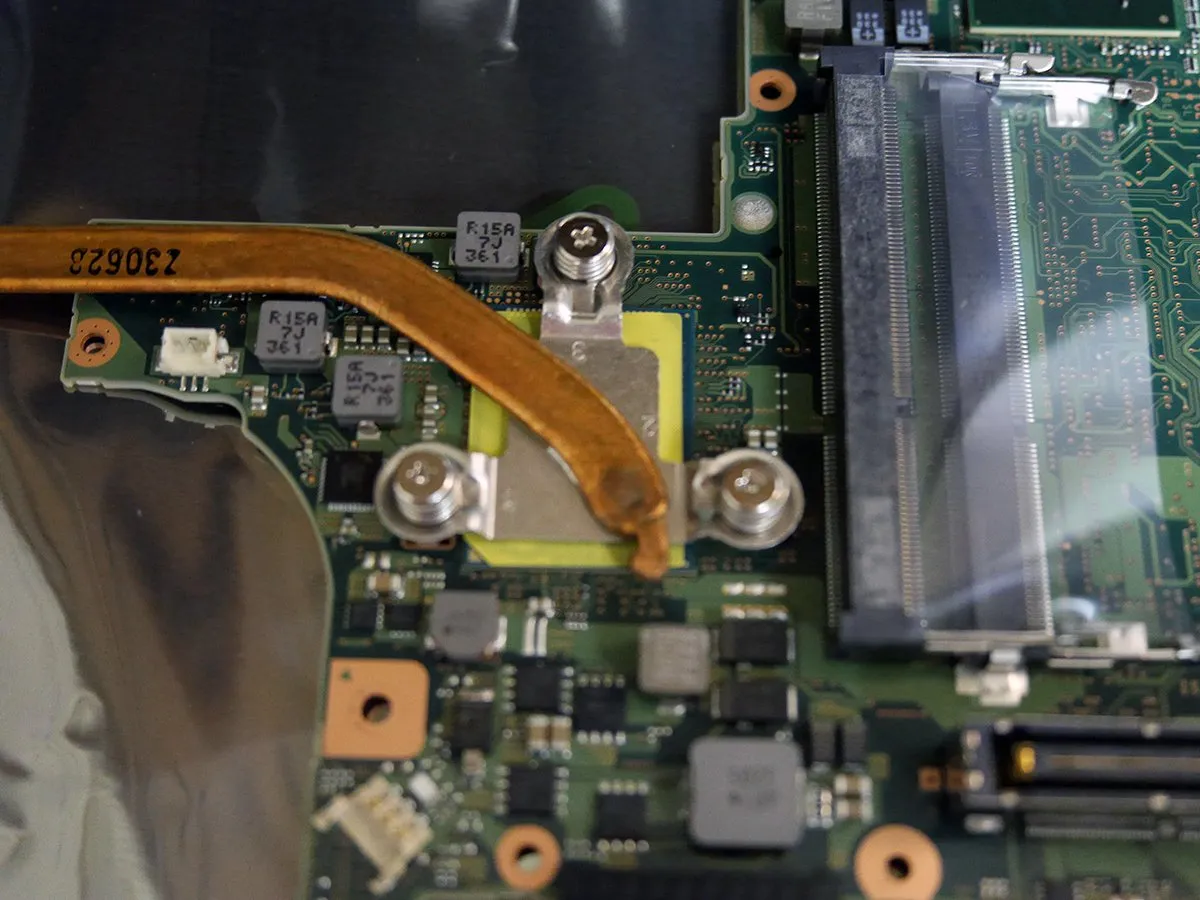

Шаг 20 Давайте посмотрим на материнскую плату.

• Радиатор очень недостаточен, поэтому ноутбук заметно нагревается.

• Плата кажется хорошо спроектированной и выполненной в соответствии с высочайшими стандартами качества.

• Термопаста, судя по всему, наклеена, но применение альтернативы не дало существенных преимуществ.

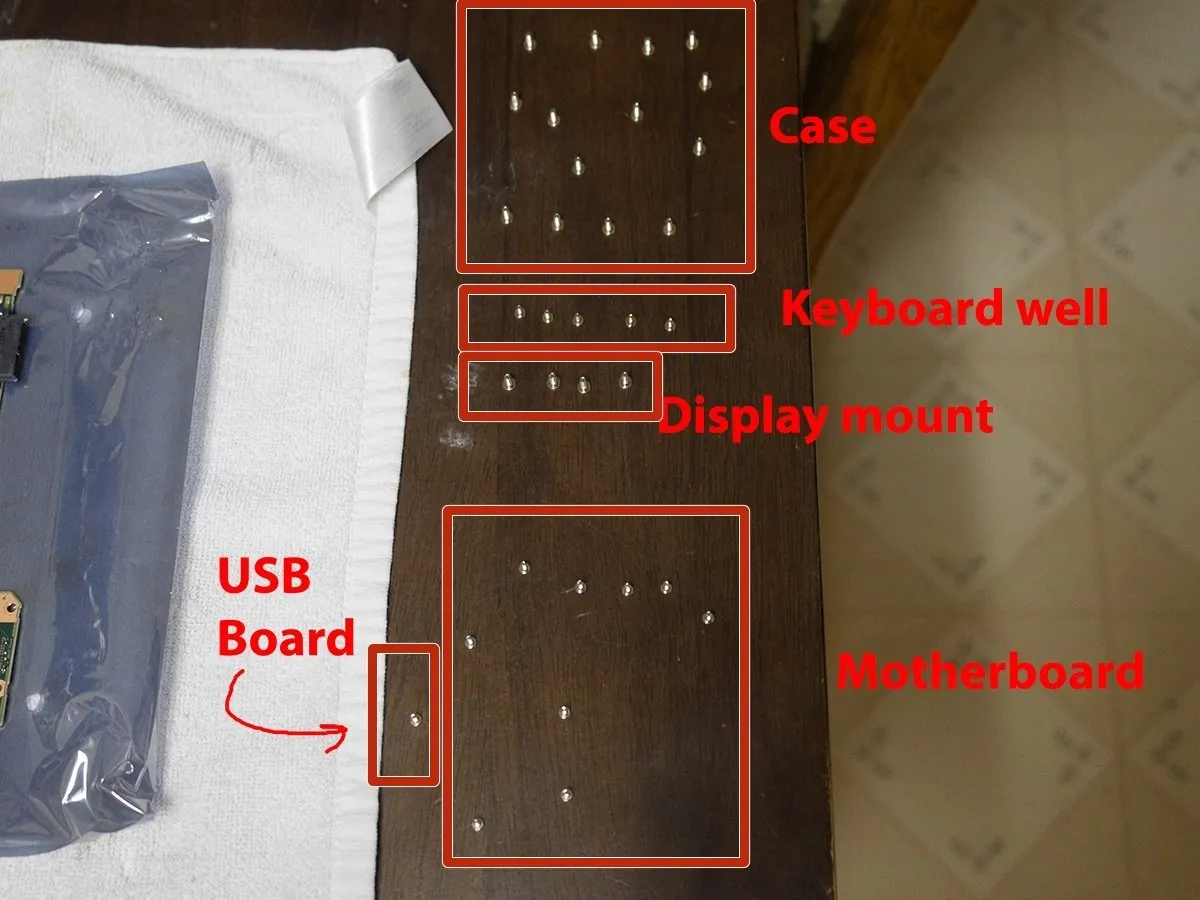

Шаг 21

• Все винты разложены по категориям.

• Исправление: Батарея хорошо не клавиатура хорошо.
