Разборка полностью камеры Lytro первого поколения (легкий способ)

Введение

Это руководство покажет вам, как полностью разобрать камеру Lytro первого поколения, не причинив ей никакого вреда. Я видел несколько других руководств, но ни одно из них не объясняет, как прикрепить кабель объектива камеры. Если вы разберете камеру, используя шаги, описанные в этом руководстве, вам даже не придется спрашивать, как присоединить кабель. Я считаю, что это правильная разборка (т.е. обратная той, как она была собрана на заводе).

Что вам понадобится

Инструменты

•

•

•

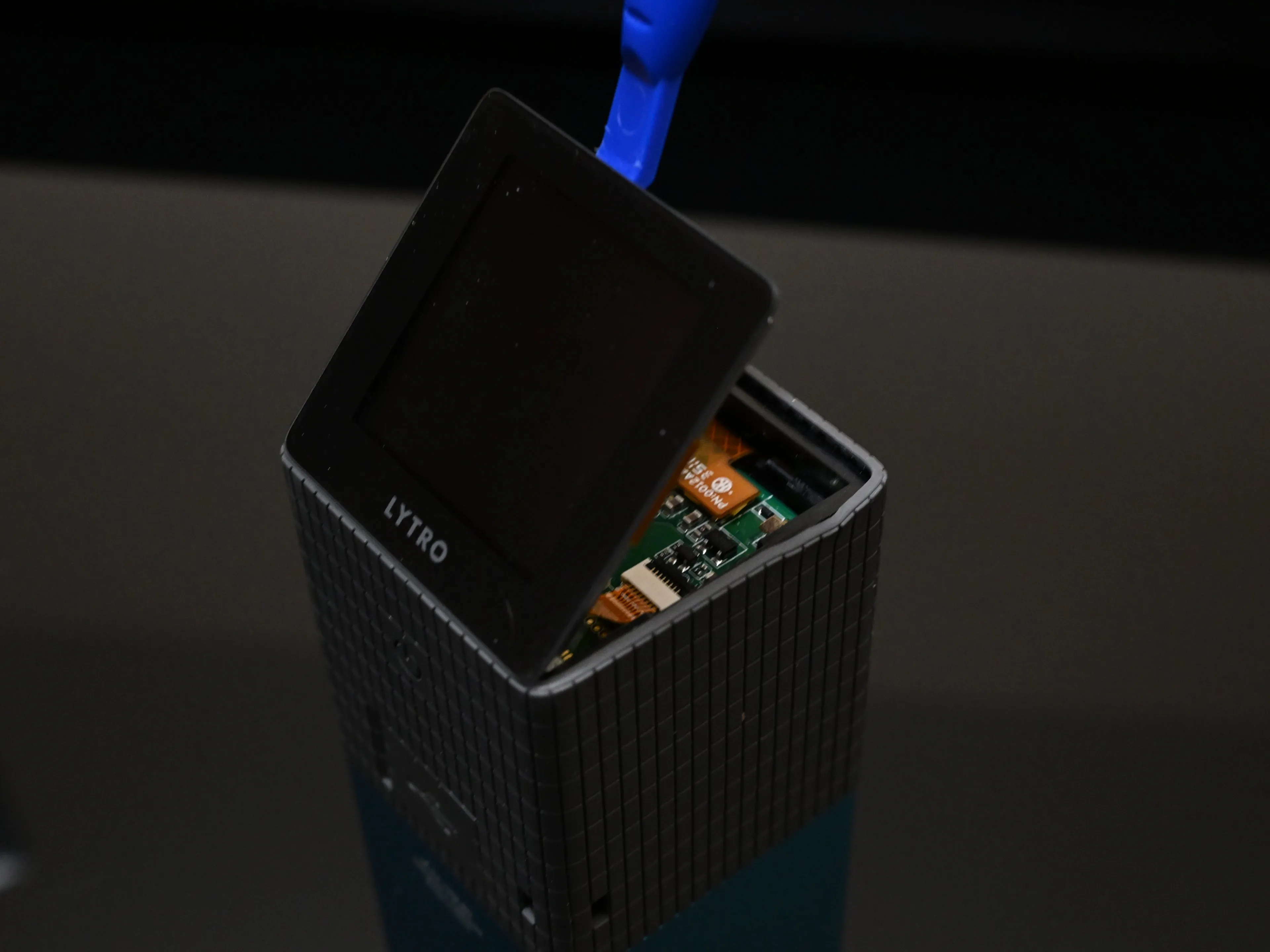

Шаг 1 Разблокируйте экран

• Вставьте пластиковую лопатку между резиновой накладкой и краем экрана.

• Аккуратно подденьте края экрана, пока он не начнет выдвигаться. Он держится на резиновом клею.

• Будьте осторожны, чтобы не повредить ленточные кабели при извлечении экрана. Кабели находятся на нижней стороне камеры (со стороны кнопки питания / надписи Lytro).

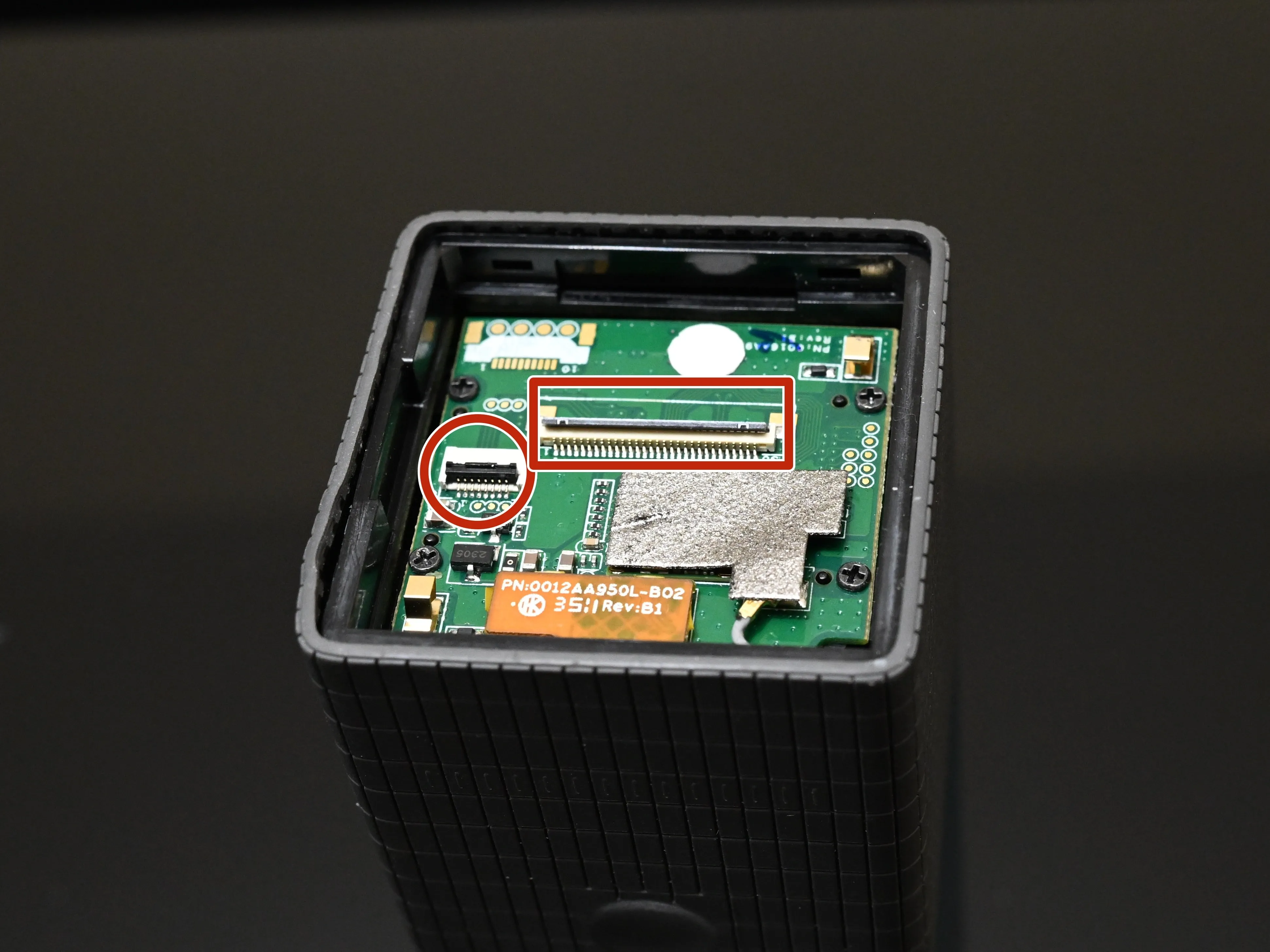

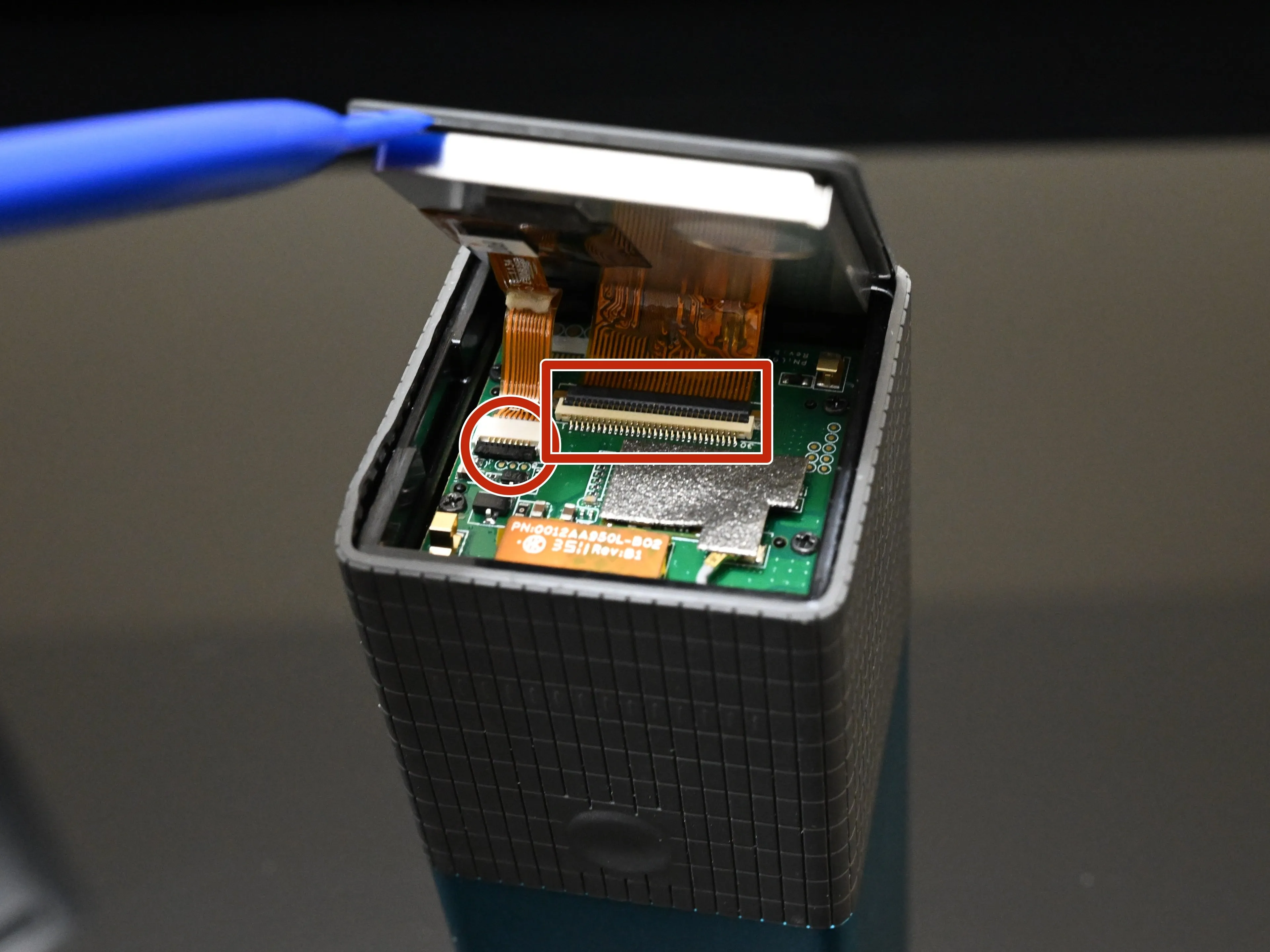

Шаг 2 Снимите экран

• Осторожно отсоедините ленточные кабели от экрана.

• Разъемы оснащены шарнирными защелками, которые можно открыть пинцетом или небольшой плоской отверткой.

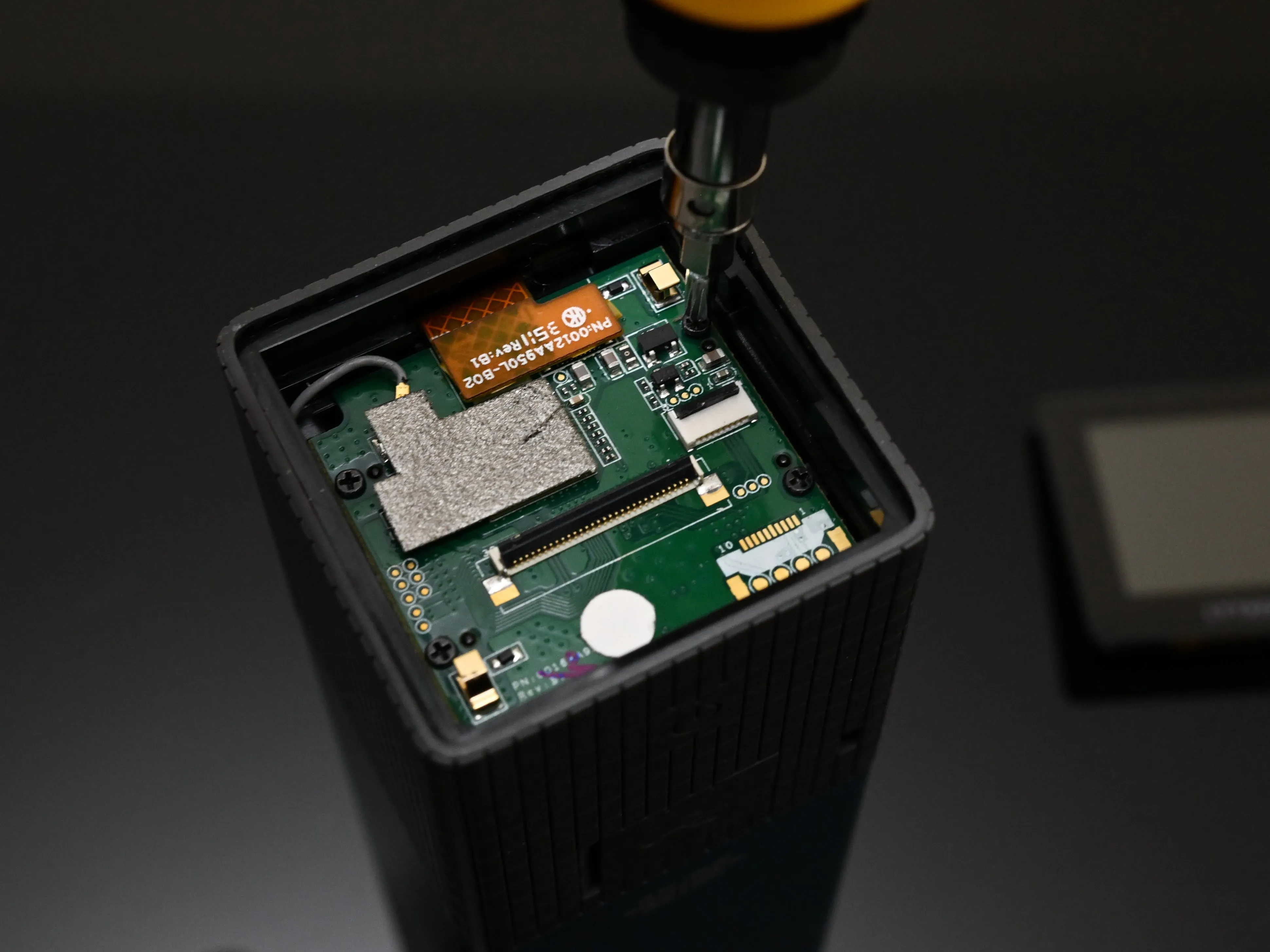

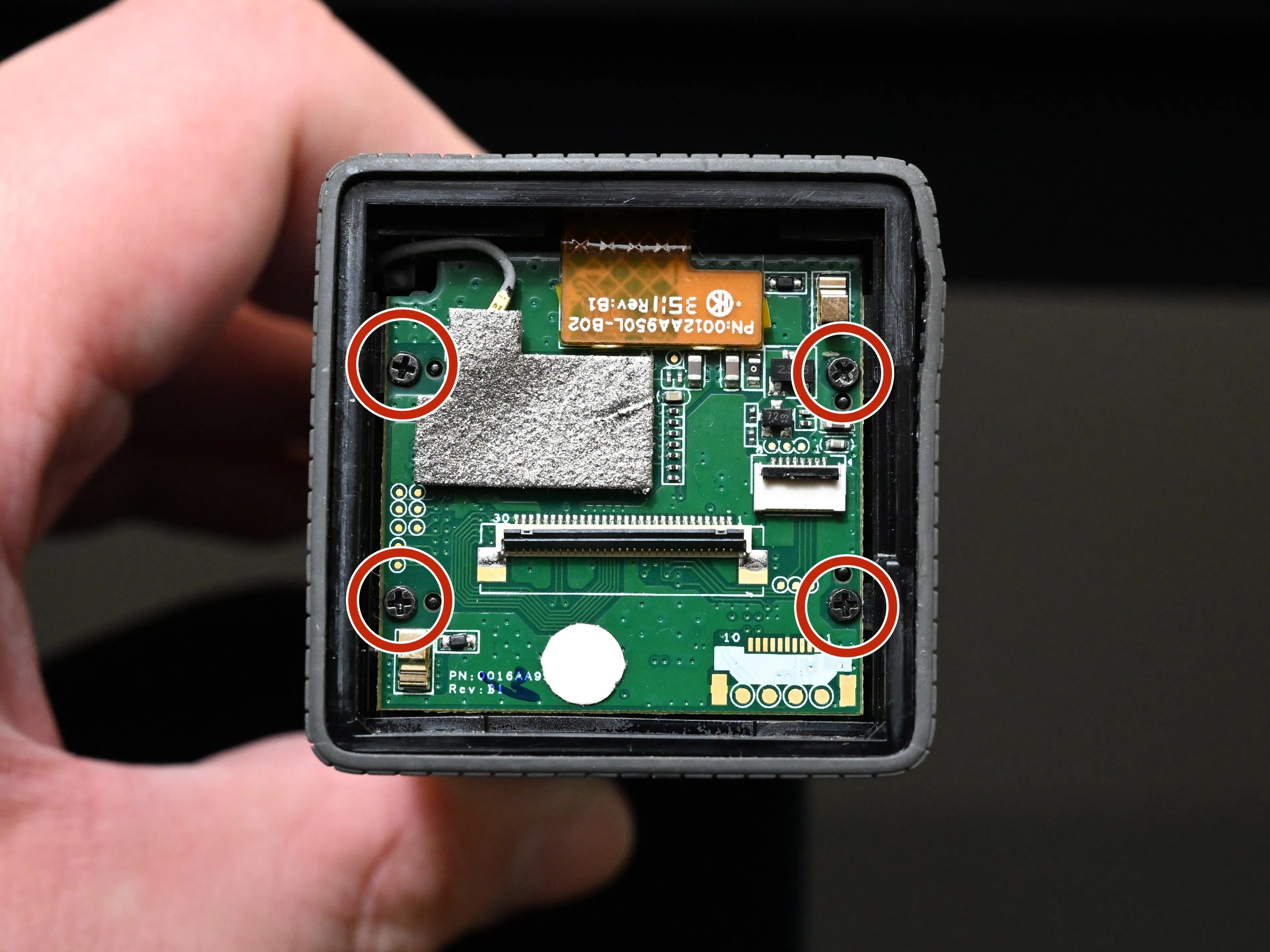

Шаг 3 Отвинтите интерфейсную плату

• Открутите четыре винта, которыми крепится эта плата.

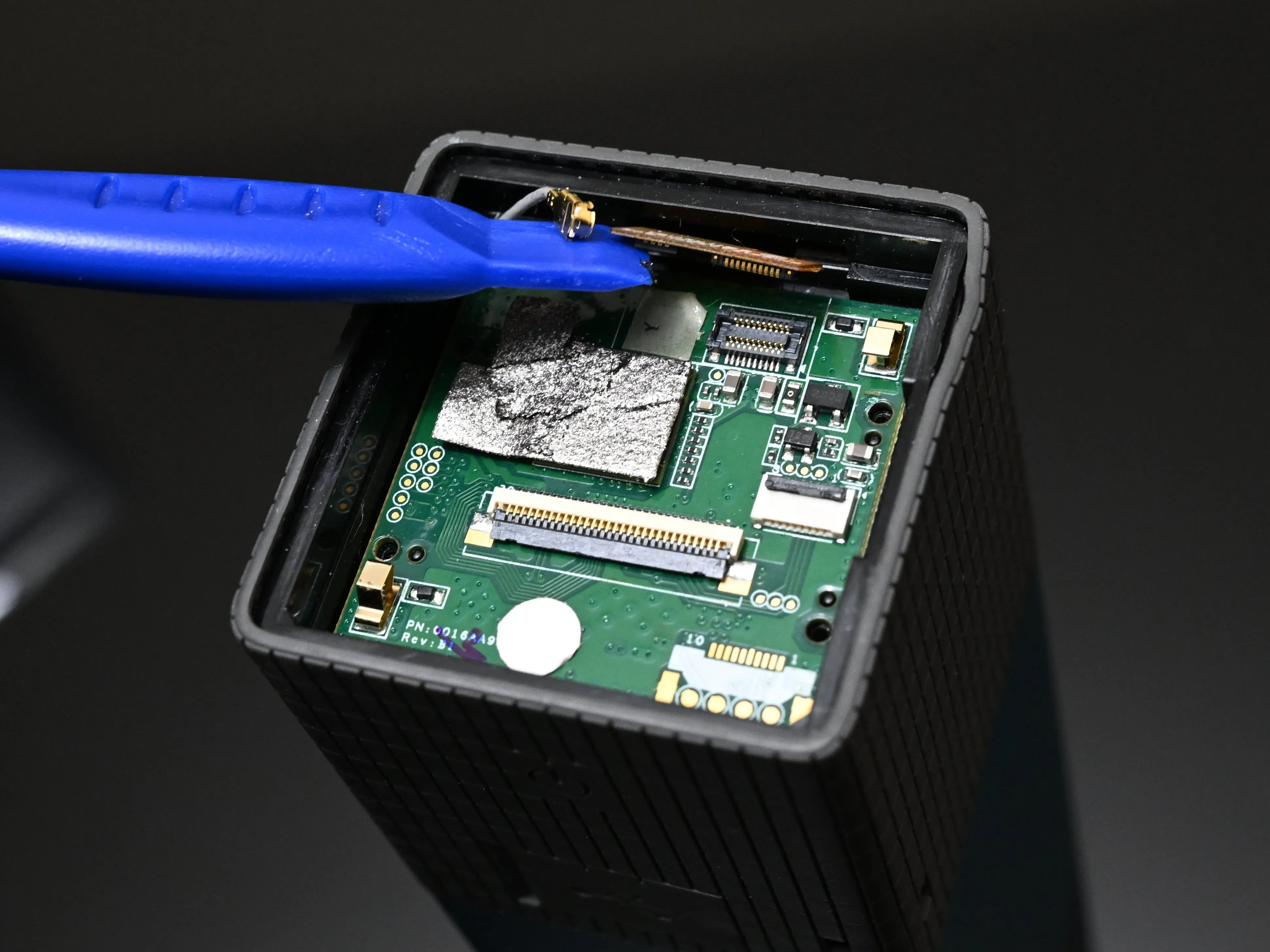

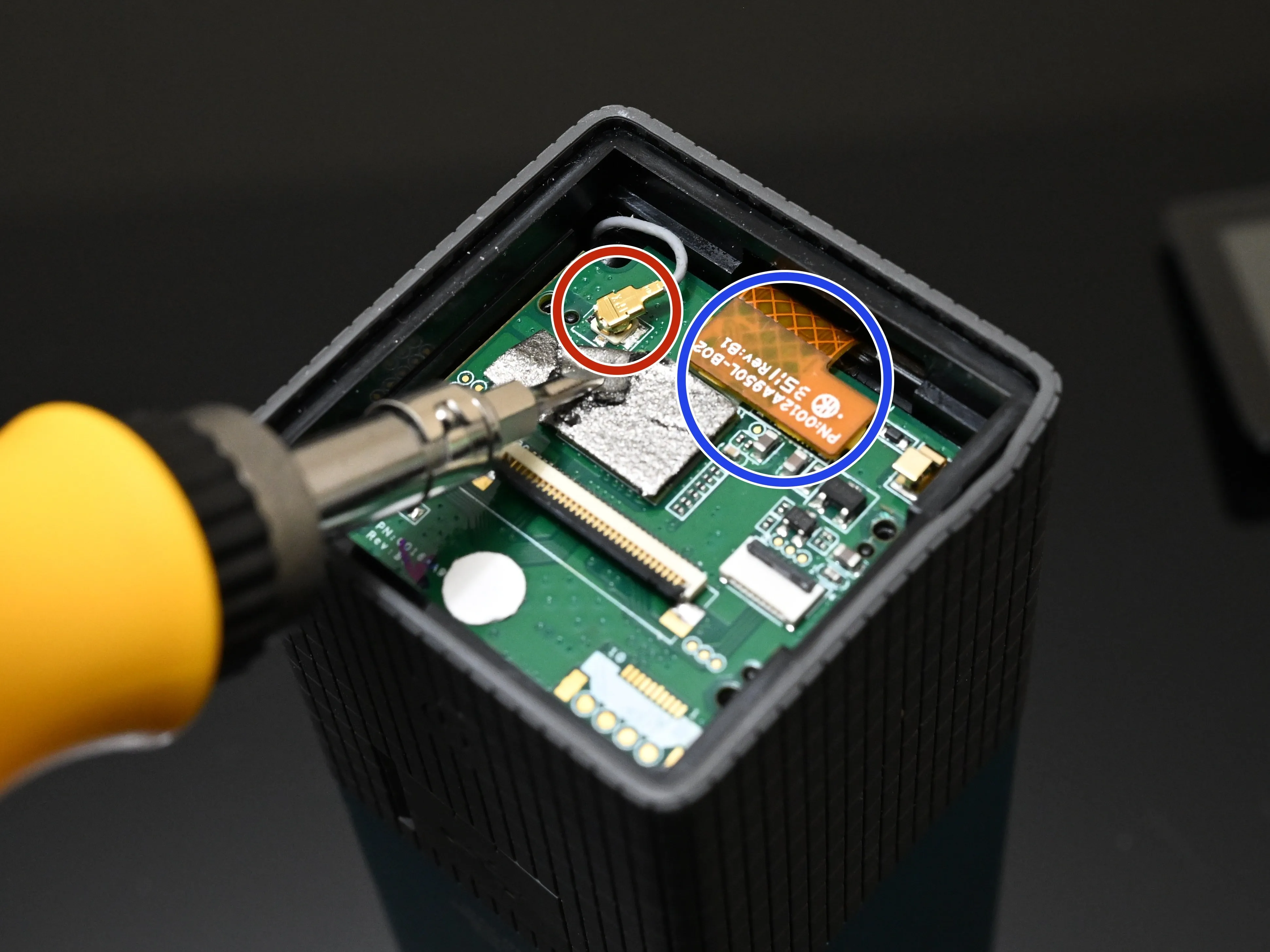

Шаг 4 Отключите периферийные устройства

• Отсоедините антенный кабель. Он покрыт токопроводящей лентой, которую нужно частично отклеить.

• Отсоедините ленточный кабель управления зумом. Он просто вставляется в разъем на плате. Аккуратно подденьте его и извлеките.

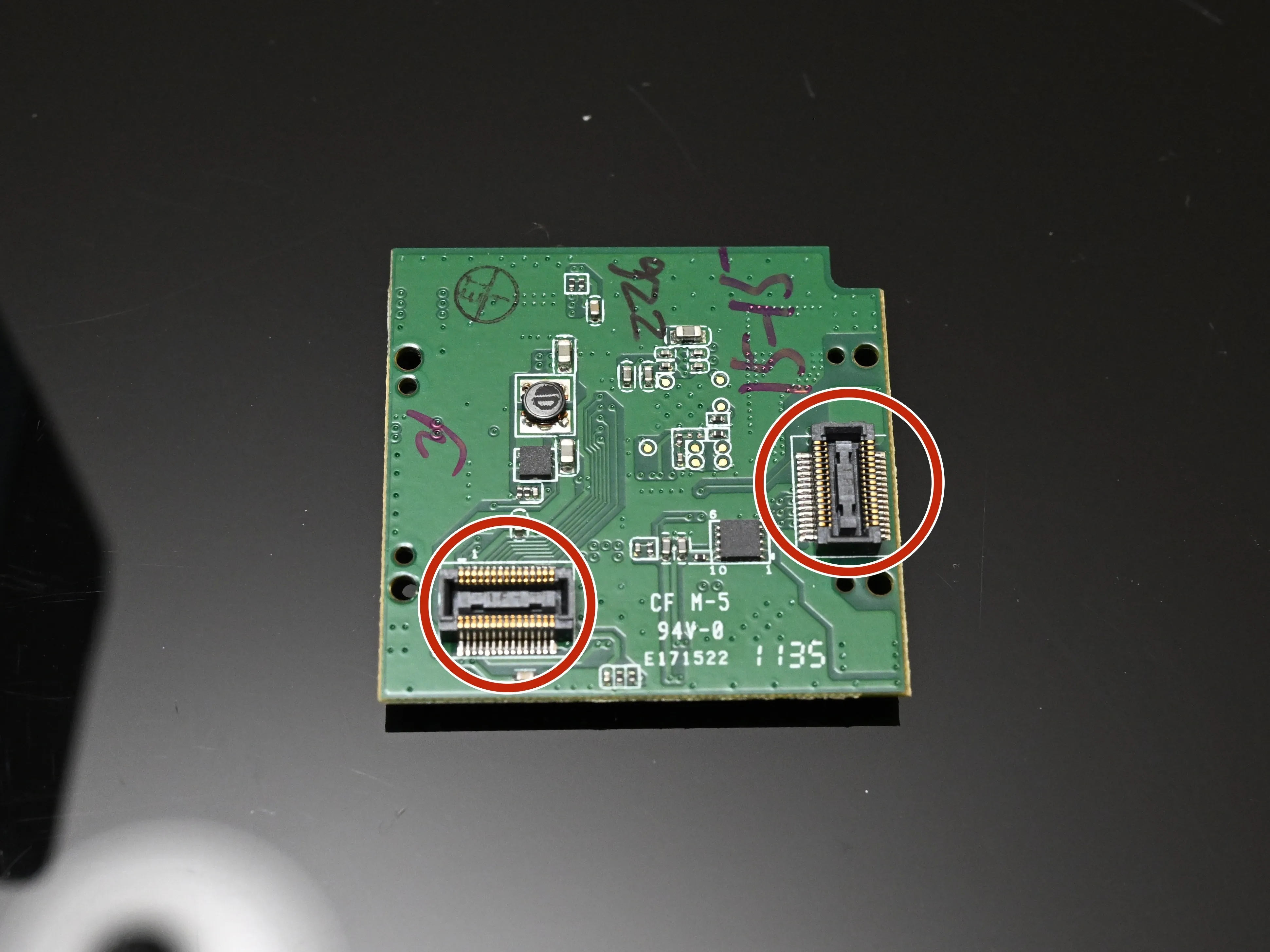

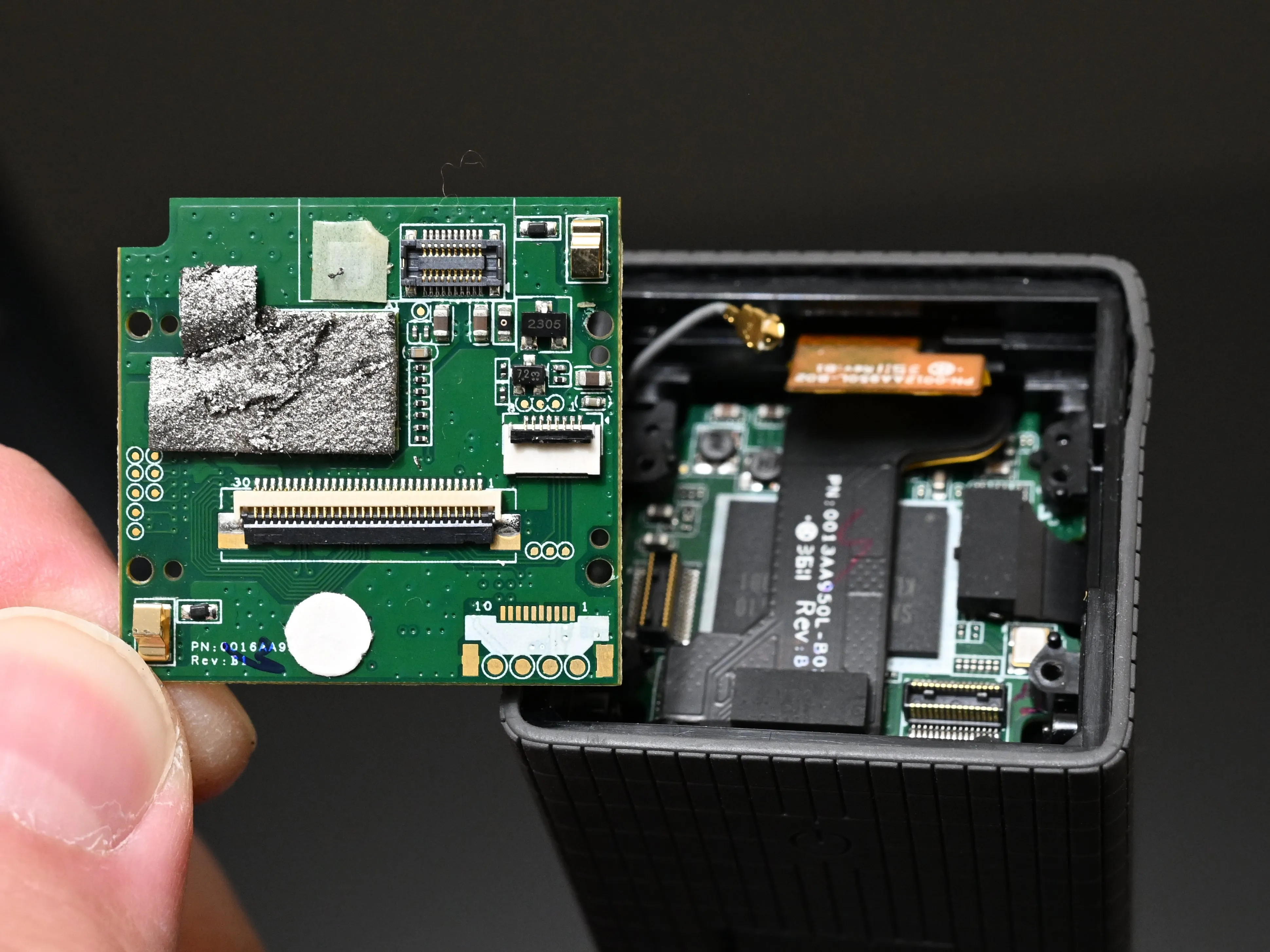

Шаг 5 Извлечение интерфейсной платы

• Подденьте плату.

• Обратите внимание, что для этого может потребоваться пассатижи или маленькая отвертка с плоским наконечником из-за межплатных соединений на задней панели.

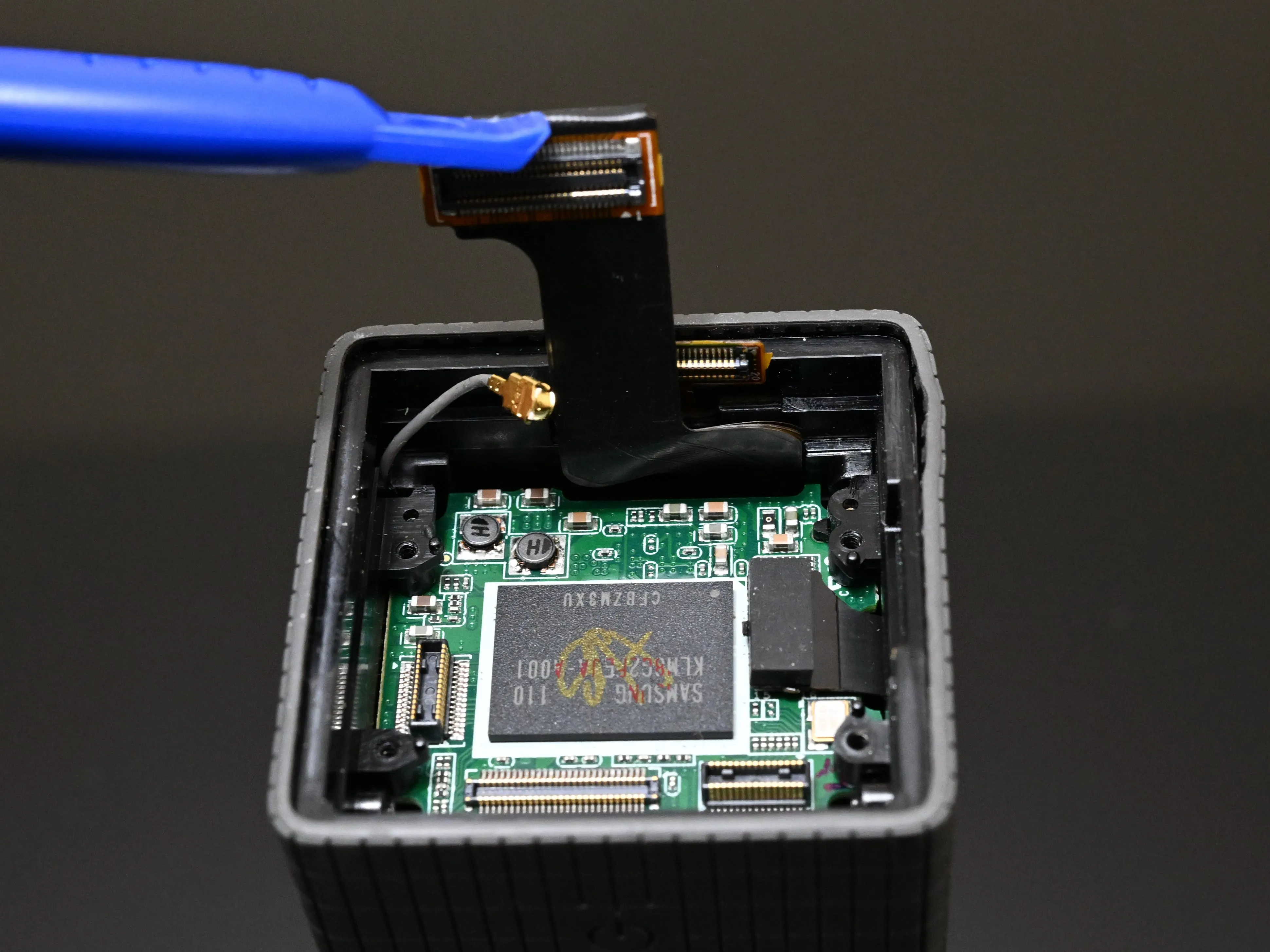

Шаг 6 Отсоедините кабель объектива/сенсора

• Отсоедините ленточный кабель объектива/сенсора в сборе.

• Этот ленточный кабель также вставляется в разъем на плате. Просто приложите небольшое усилие, и он должен отсоединиться.

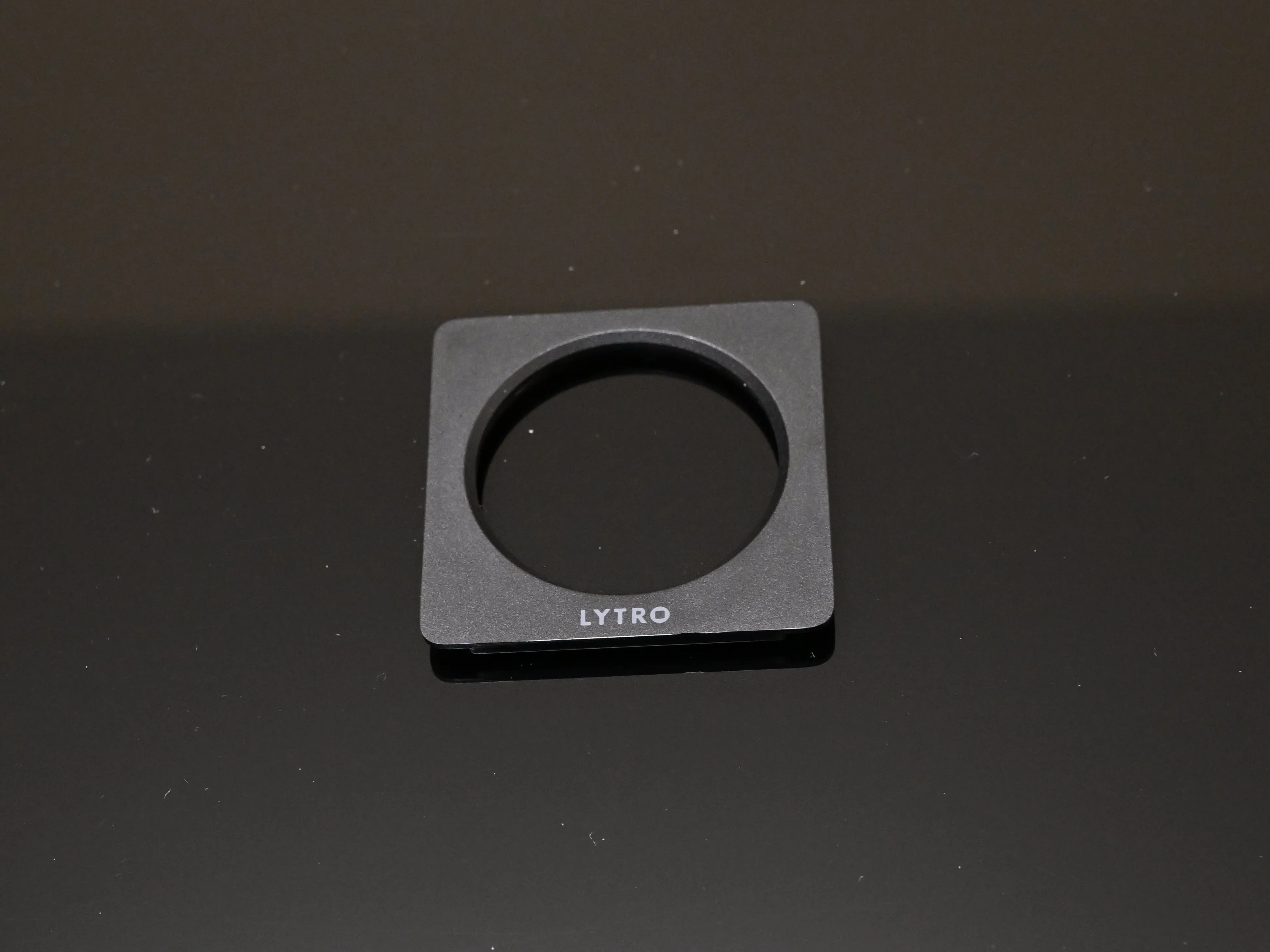

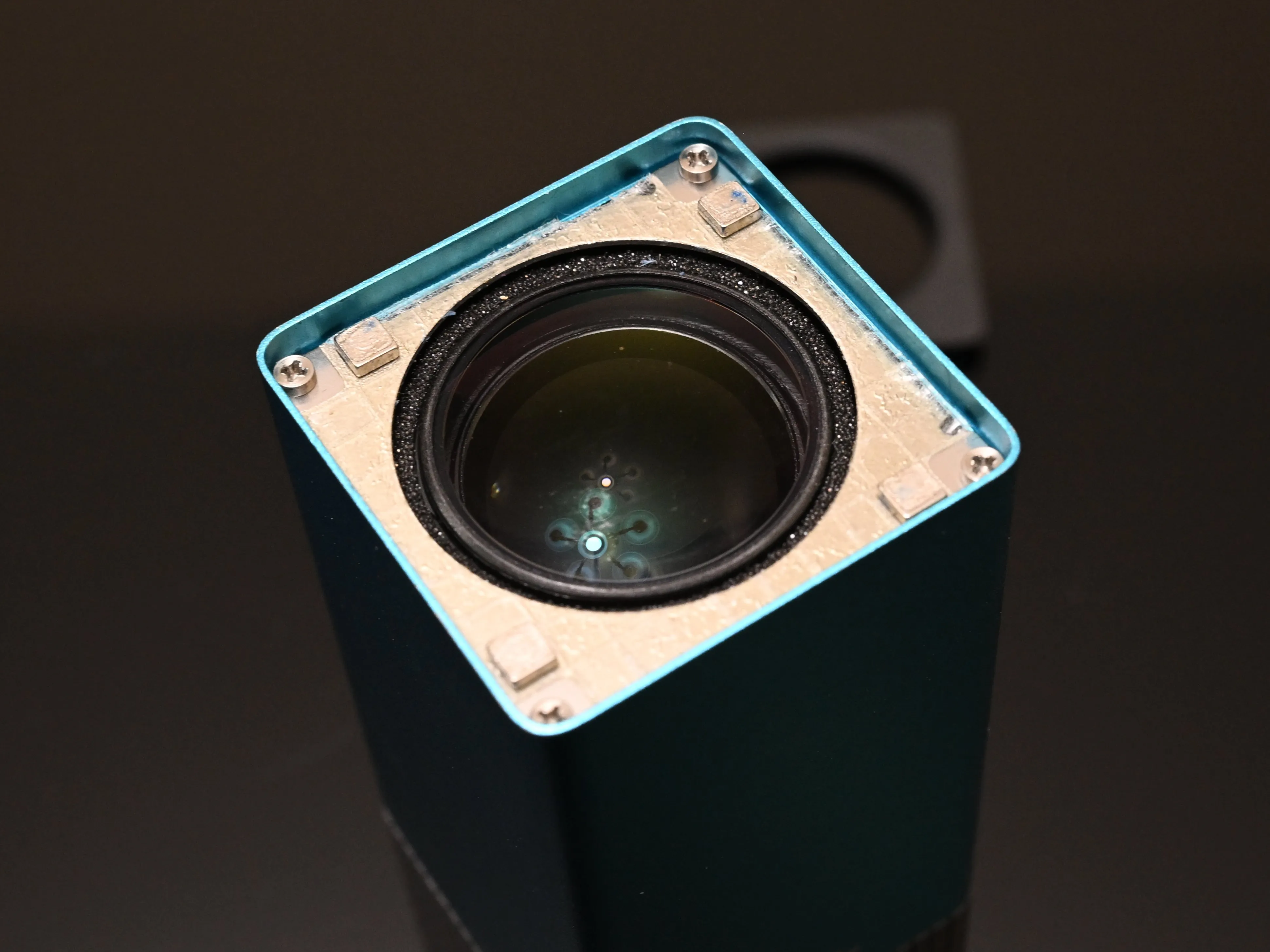

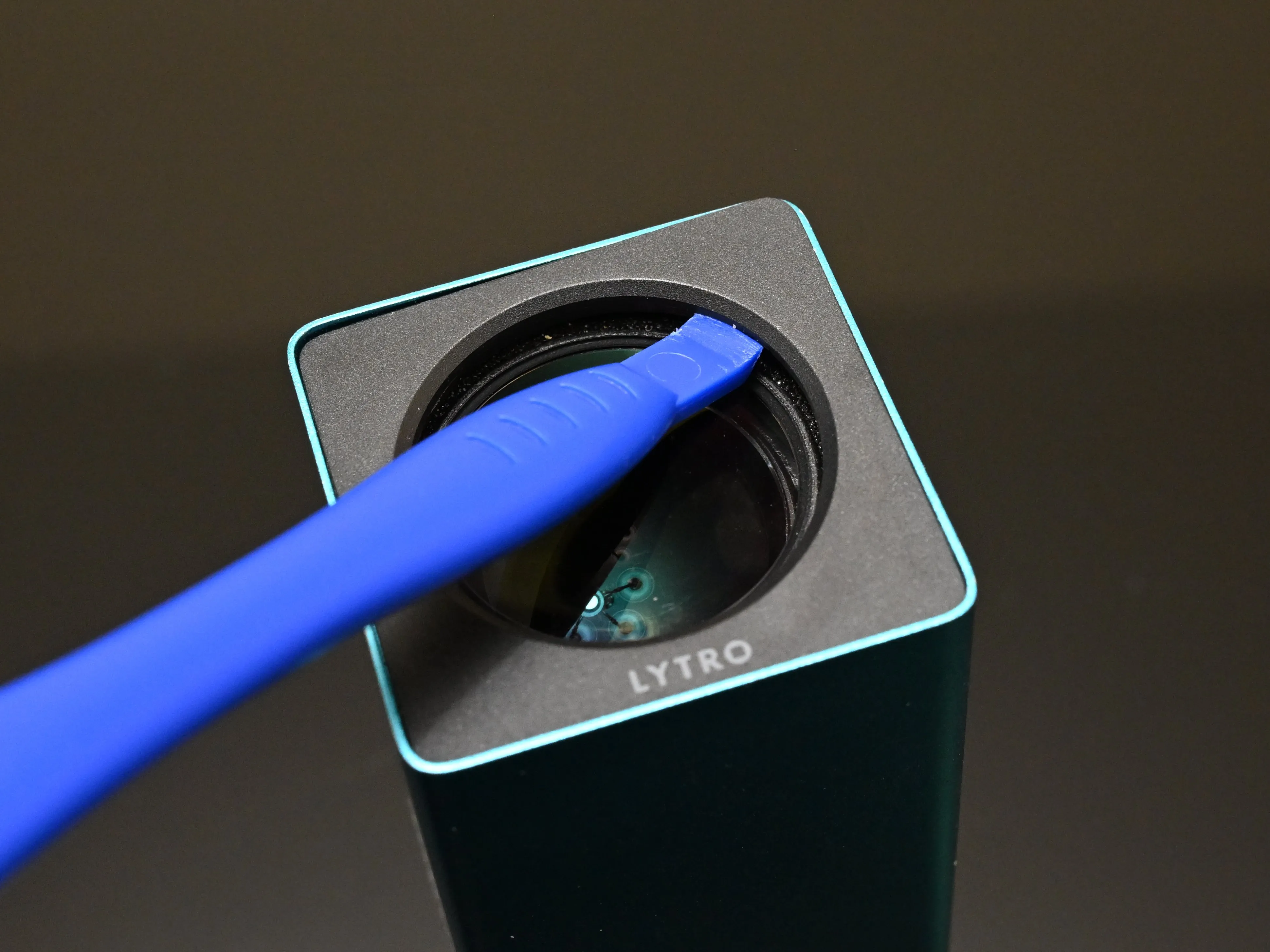

Шаг 7 Снимите окантовку объектива

• Переверните камеру вверх дном. Теперь нам нужно работать со стороны объектива.

• Вставьте палец между объективом и пластиковой окантовкой на передней панели камеры.

• Именно поэтому мы используем пластиковую лопатку. Металлическая лопатка сильно поцарапает объектив.

• Аккуратно подденьте объектив, чтобы разрушить клей, и снимите лицевую панель.

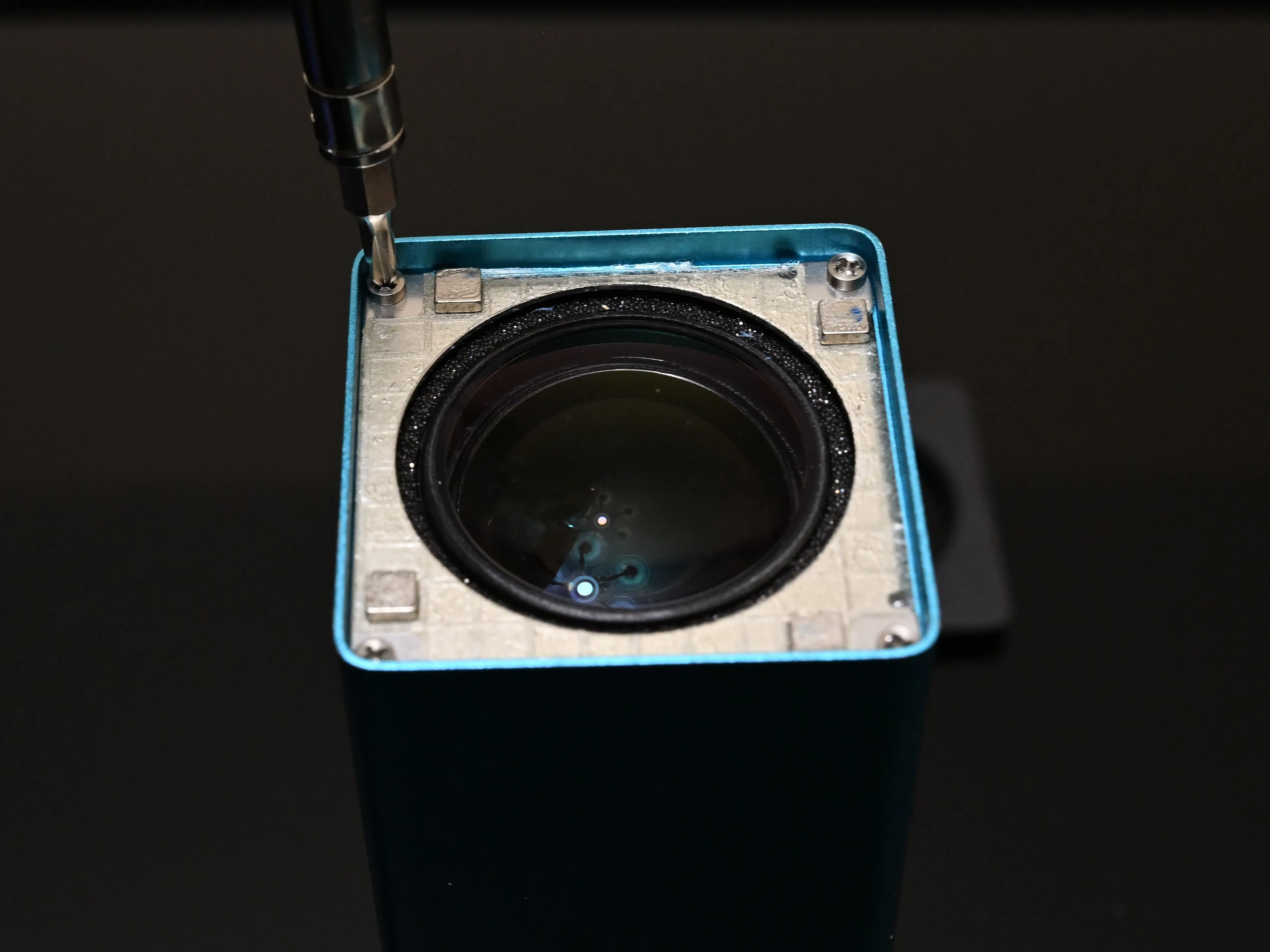

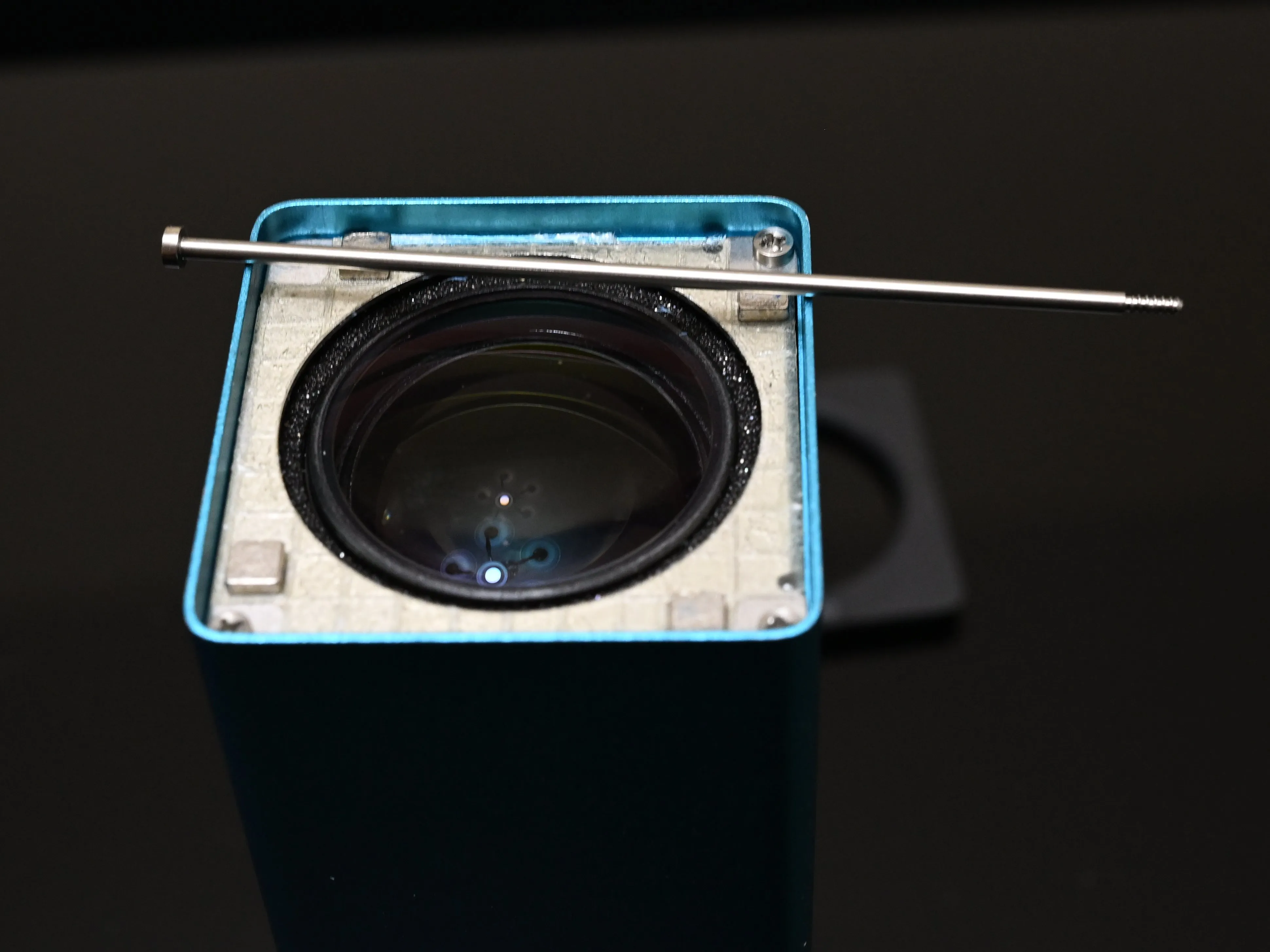

Шаг 8 Открутите винты объектива

• Открутите четыре винта, которыми крепится блок объектива.

• Обратите внимание, что эти винты очень длинные и выглядят довольно необычно. Их довольно сложно потерять, но не перегибайте их. Скорее всего, вам будет трудно найти им замену.

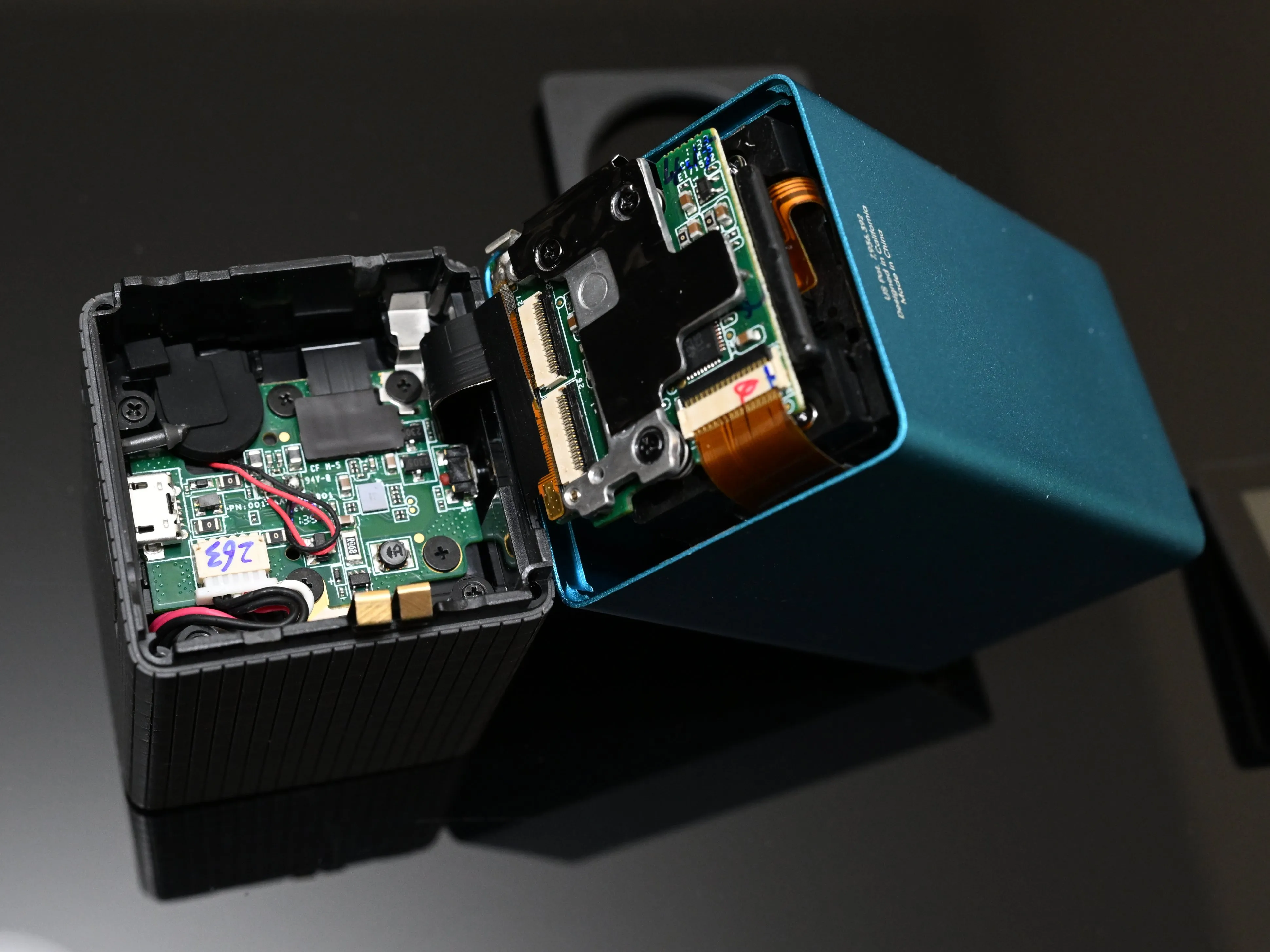

Шаг 9 Откройте камеру

• Теперь вы можете открыть камеру, сломав ее пополам по шву между прорезиненной рукояткой и анодированным корпусом объектива.

• Обратите внимание, что ленточный кабель для объектива находится на верхней стороне камеры. Отнеситесь к верхней части как к шарниру и откройте камеру со стороны нижней части (кнопка питания/порт зарядки). При отсоединении другого конца у вас должно остаться достаточно свободного места, но будьте осторожны.

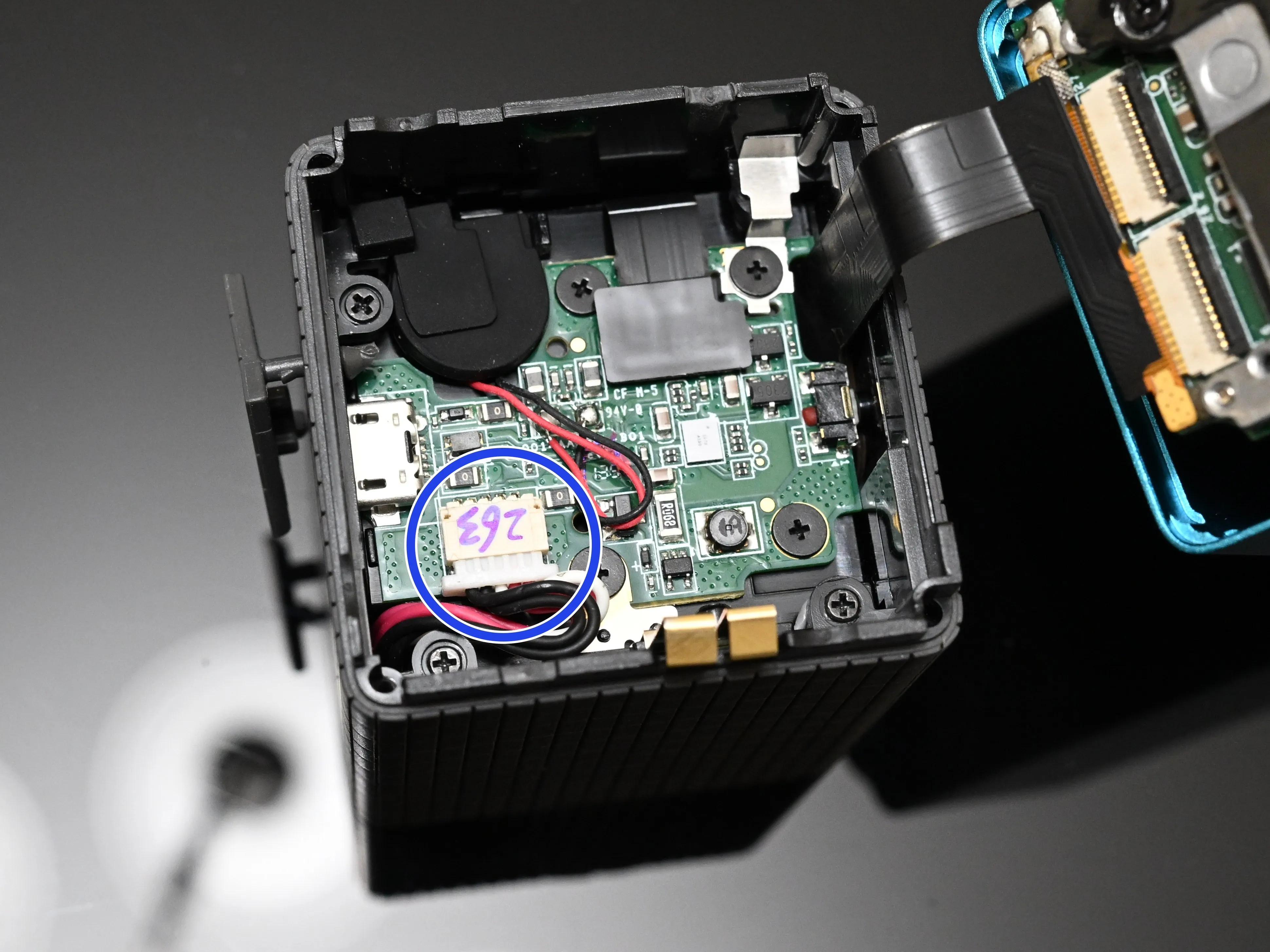

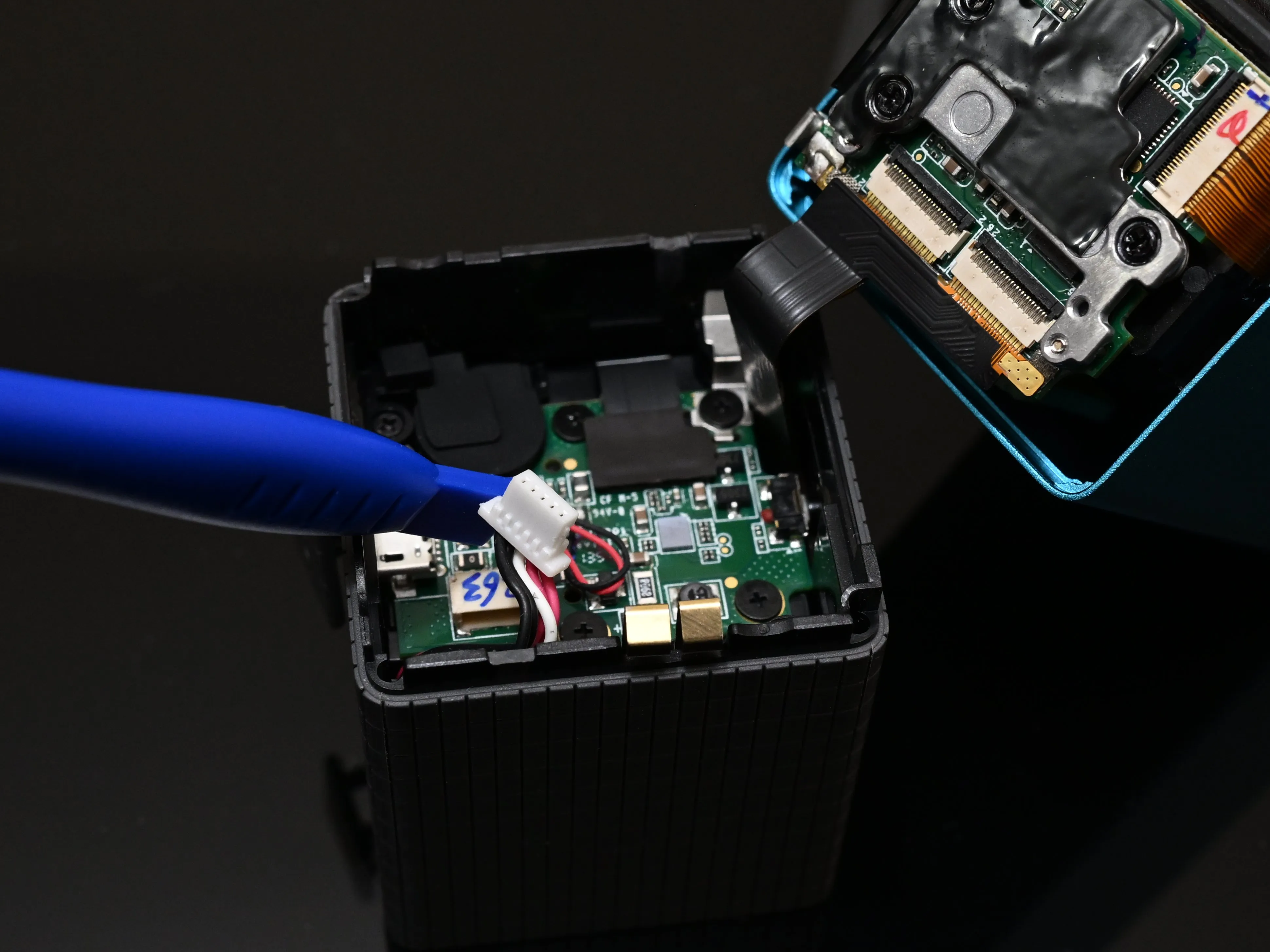

Шаг 10 Отсоедините аккумулятор

• Отсоедините аккумулятор.

• Провода аккумулятора спрятаны за разъемом с завода, поэтому вам может понадобиться отодвинуть их в сторону, чтобы получить достаточно места для извлечения разъема.

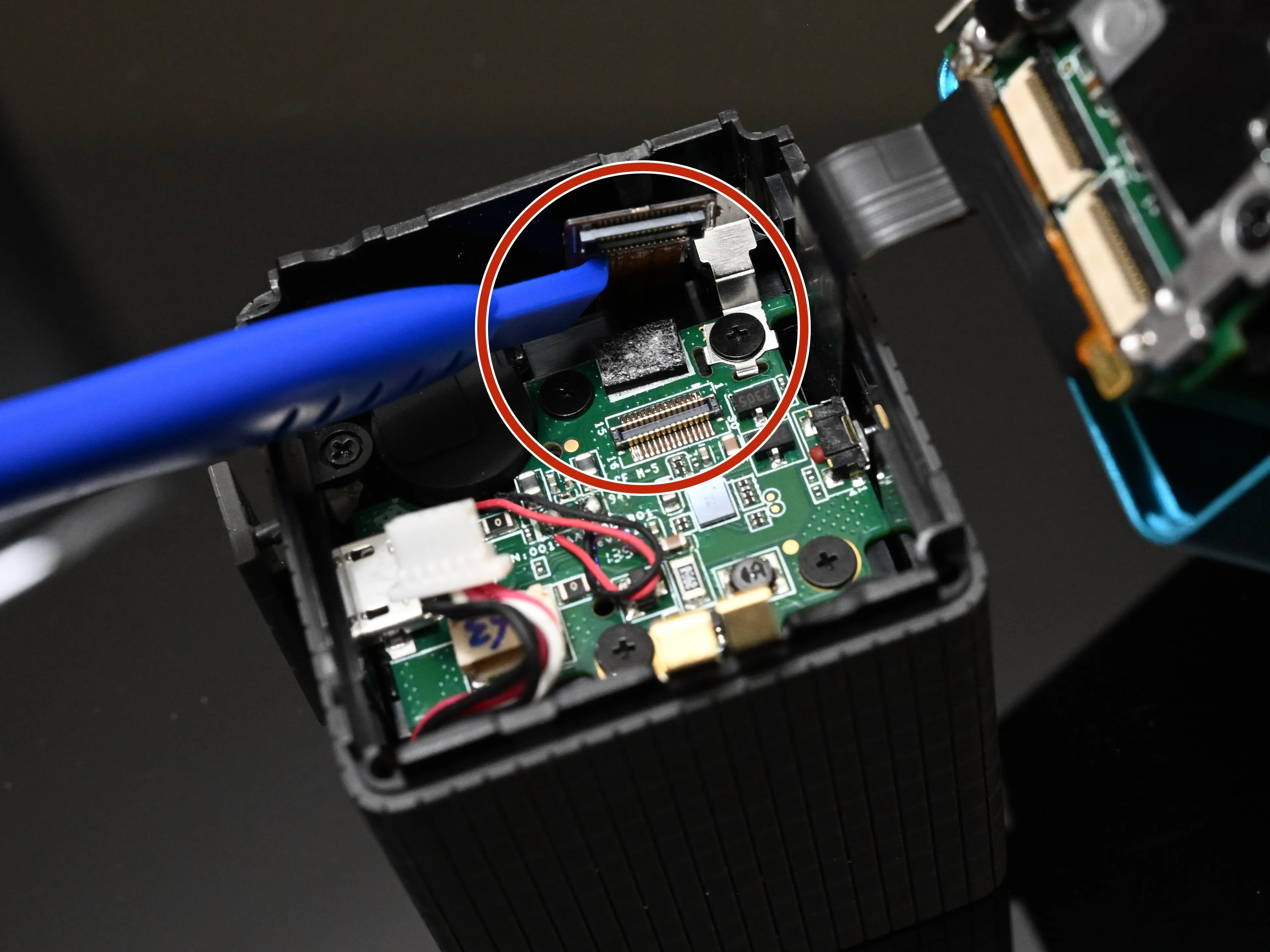

Шаг 11 Отсоедините ленточный кабель между платами.

• Отсоедините ленточный кабель в противоположном от батареи углу.

• Под кабелем находится двухсторонняя липкая накладка, так что вам придется приложить немного усилий, чтобы отсоединить его от платы. Сам разъем просто защелкнут, как и предыдущие несколько ленточных кабелей, которые мы отсоединяли.

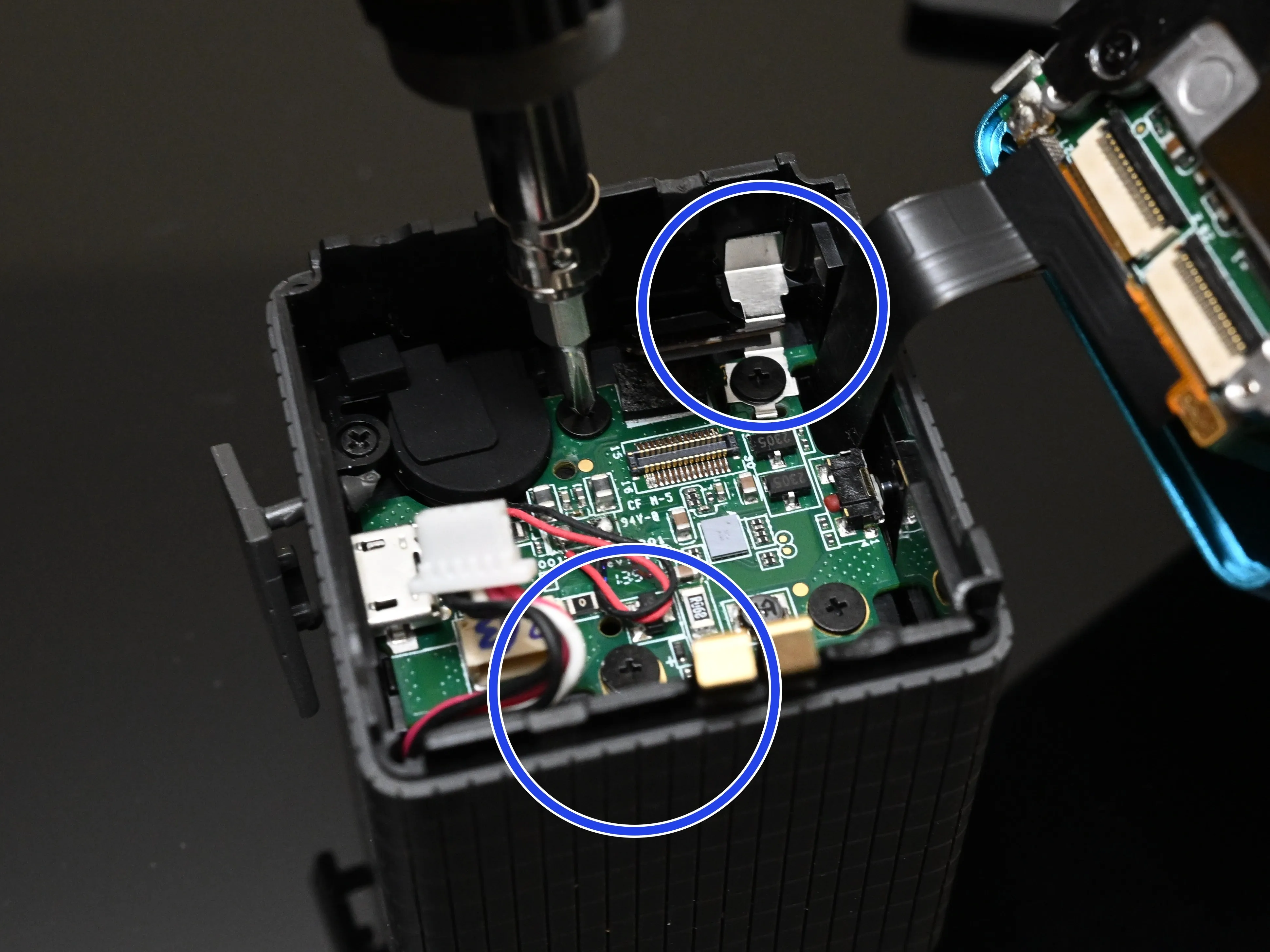

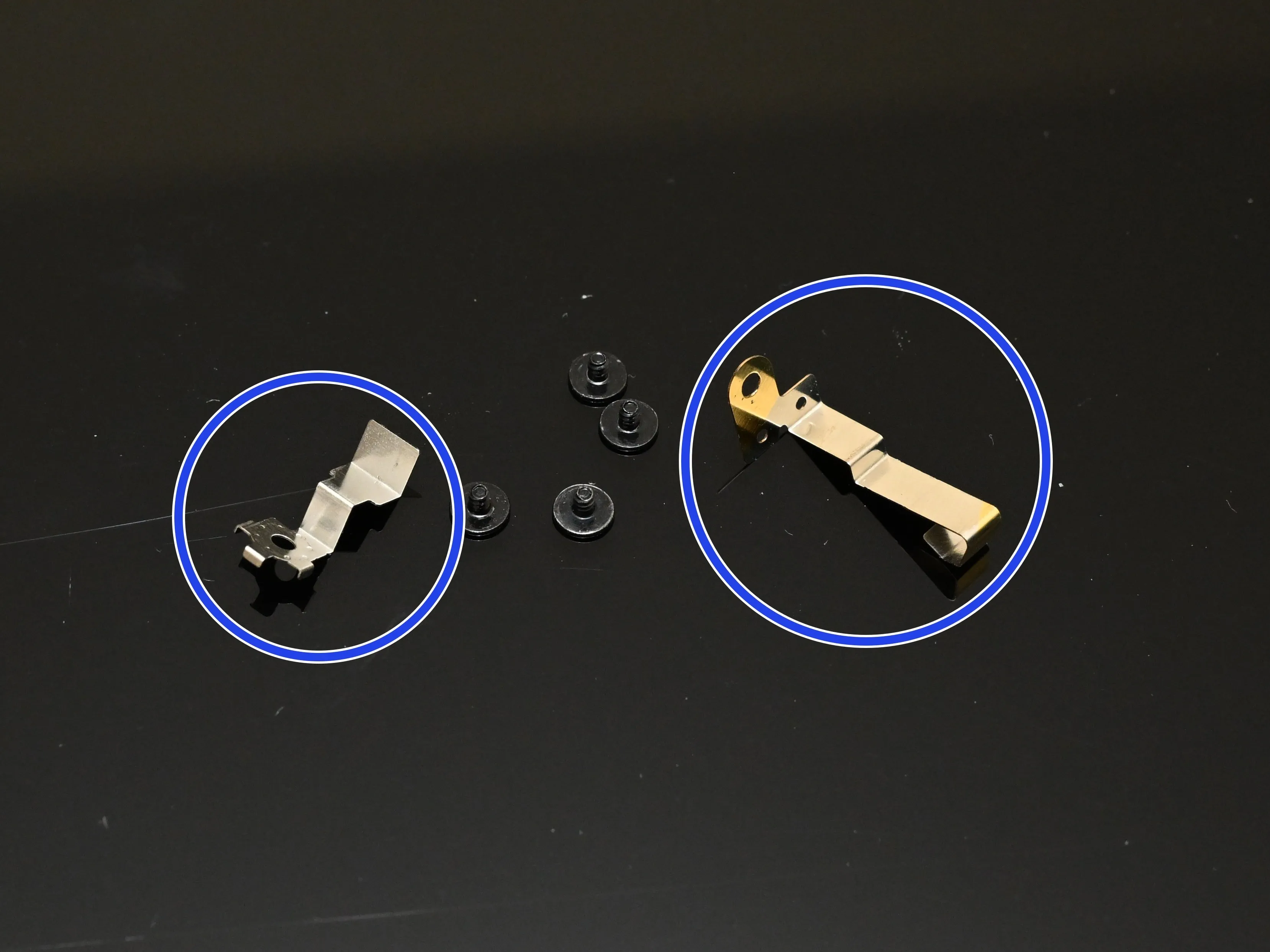

Шаг 12 Открутите плату

• Открутите четыре винта, которыми крепится плата.

• Обратите особое внимание на два винта, которые держат металлические... штуки. Один из них определенно необходим для правильного заземления/соответствия РЧ (насчет второго не уверен). Не потеряйте их.

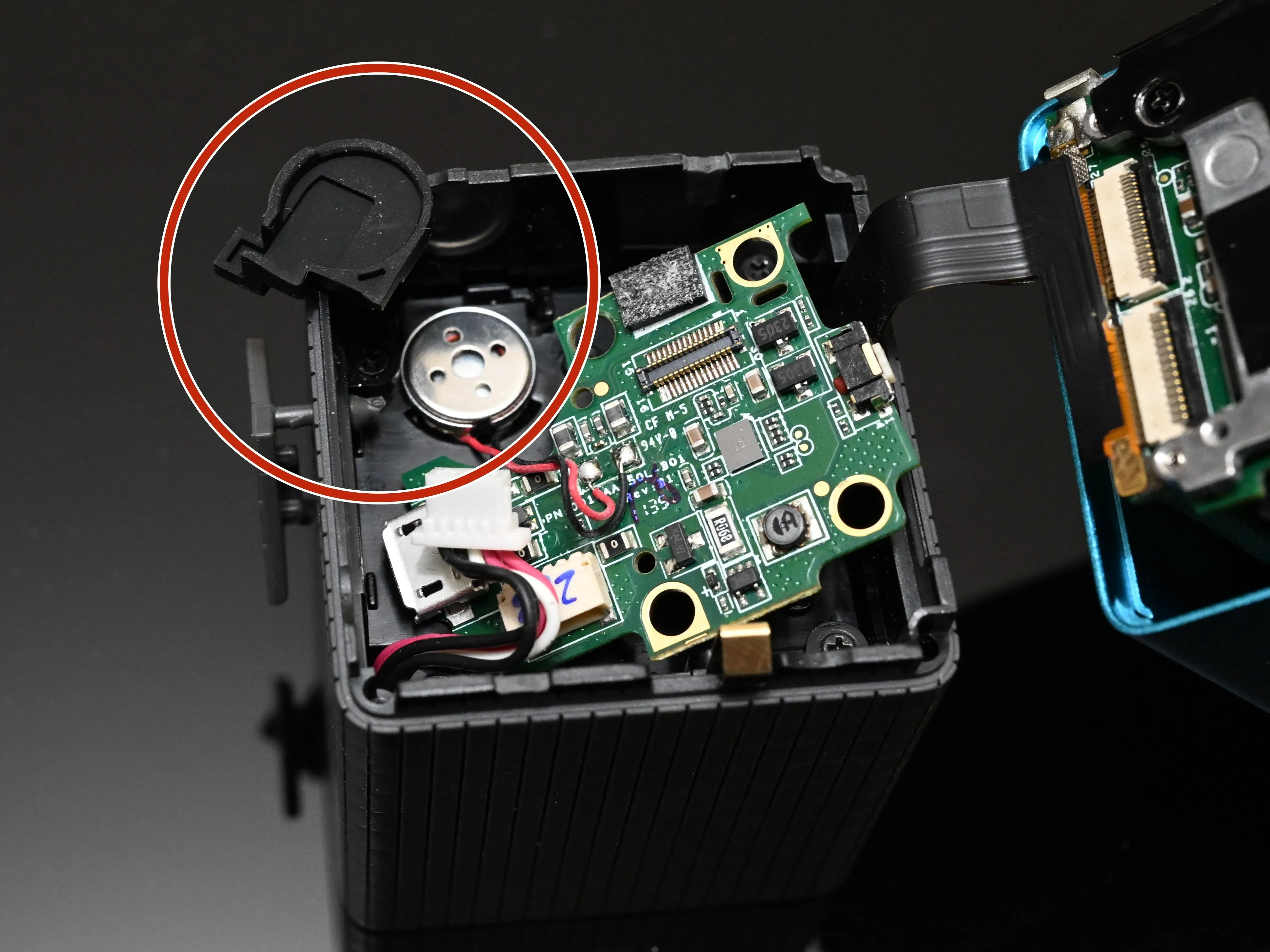

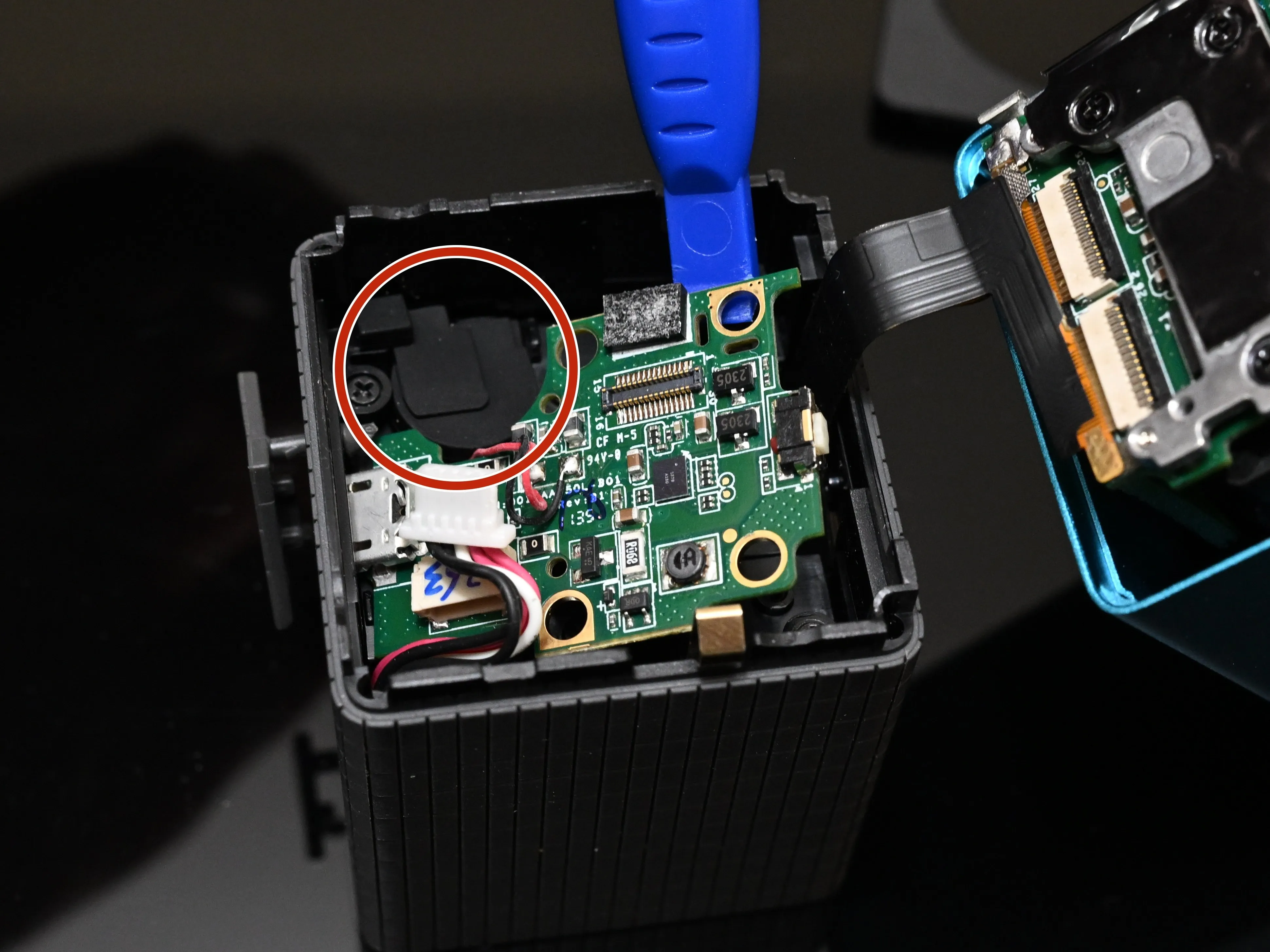

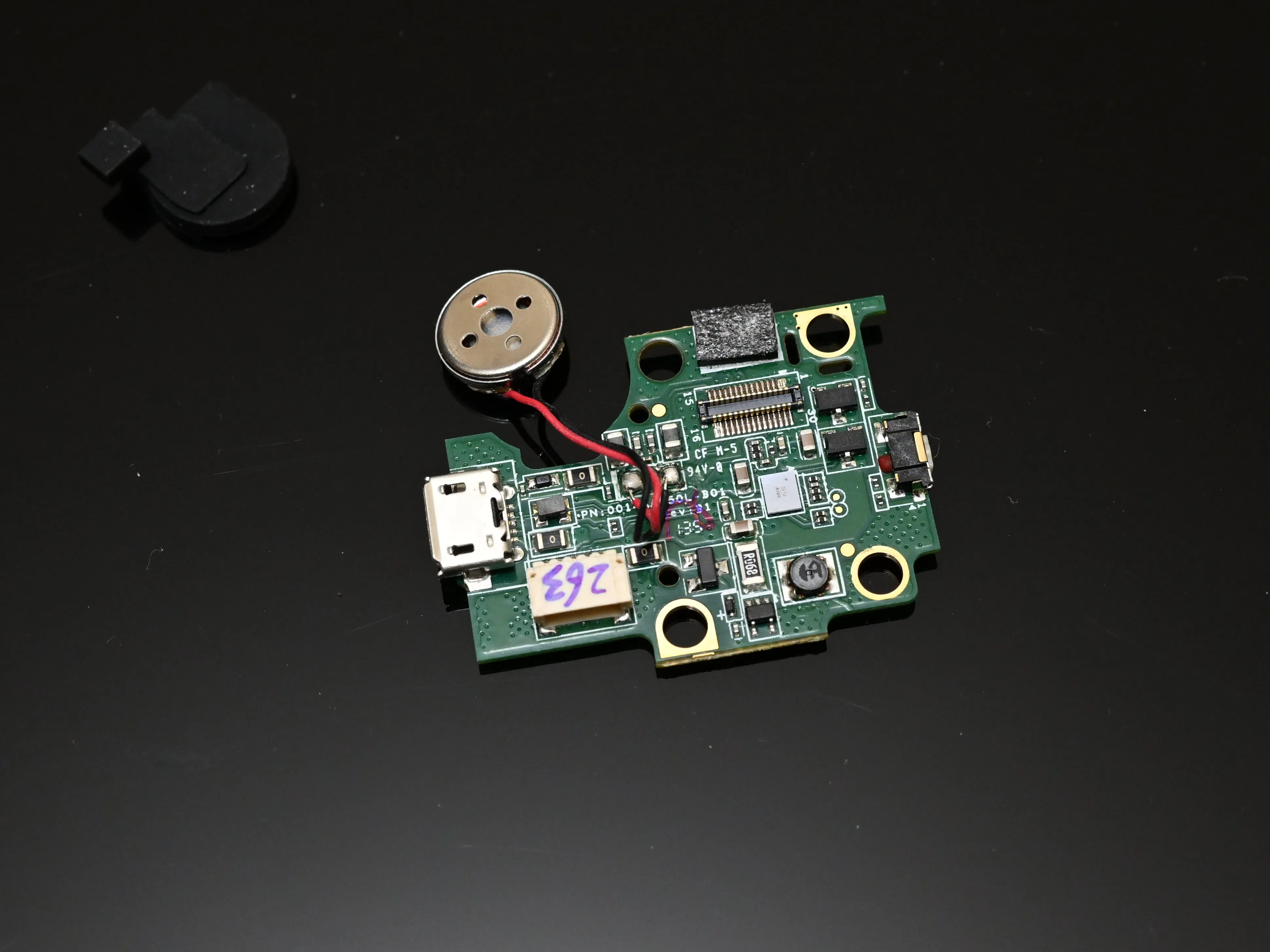

Шаг 13 Снимите плату

• Аккуратно подденьте плату.

• Не снимайте ее полностью! Провода динамика тонкие и хрупкие!

• Снимите резиновый колпачок с динамика.

• После снятия крышки динамика он просто держится на клею, и его можно аккуратно поддеть.

• Как только динамик будет освобожден, можно смело снимать плату.

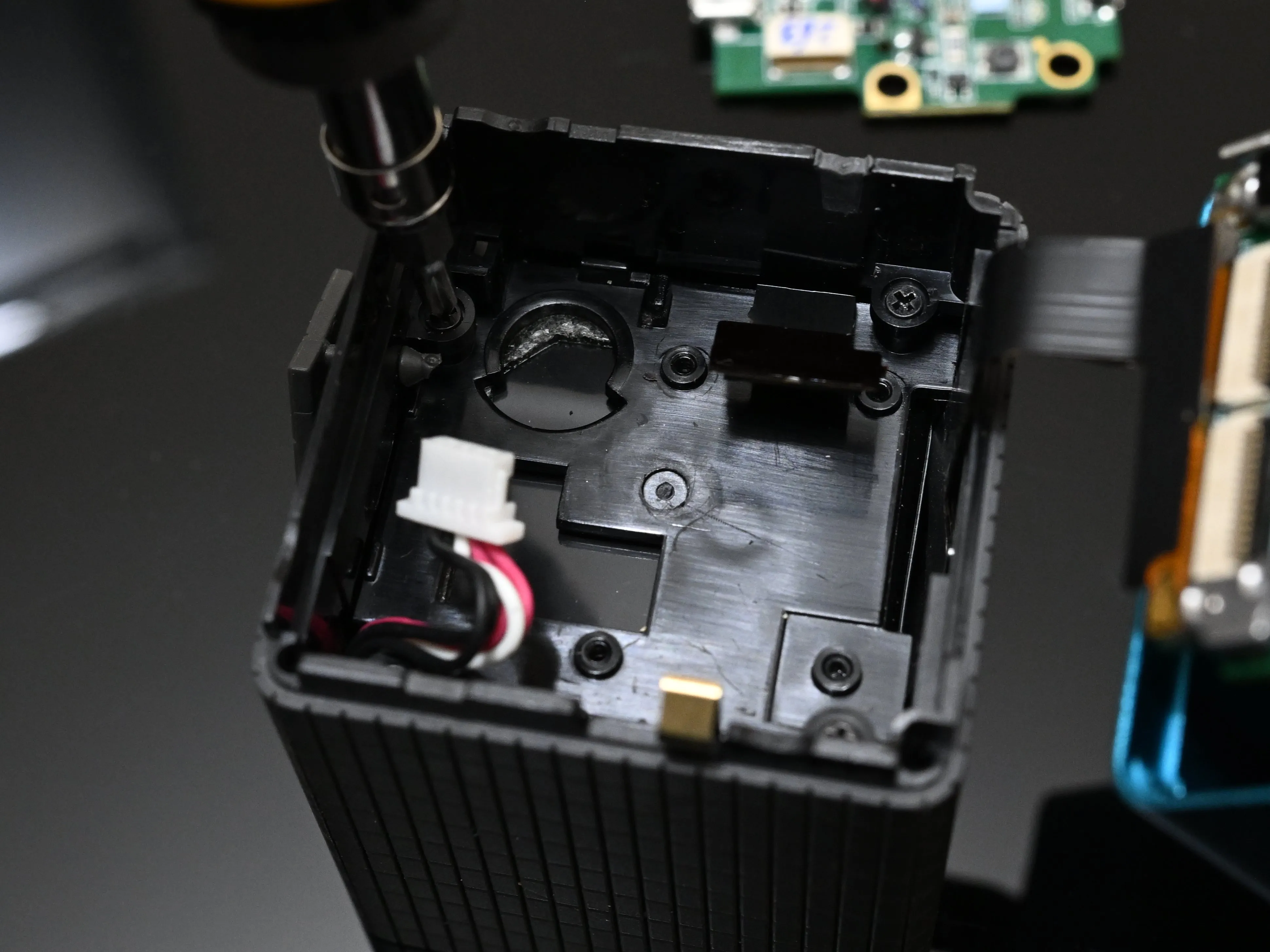

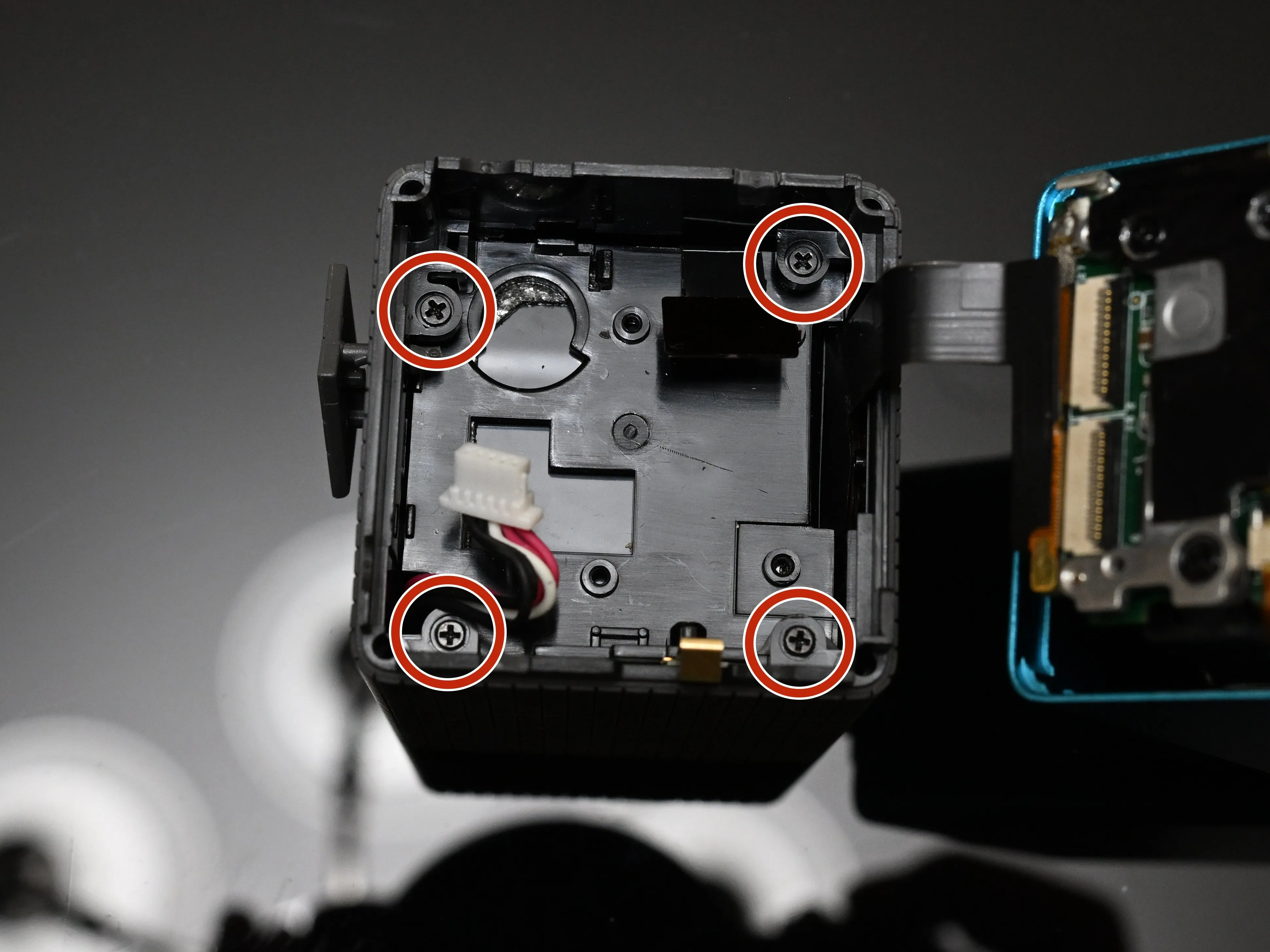

Шаг 14 Открутите блок аккумулятора/процессора

• Открутите четыре винта, которые удерживают узел батареи/процессора.

• Обратите внимание, что эти винты идентичны тем, которые вы ранее открутили от интерфейсной платы. Не стоит беспокоиться о том, что вы их перепутаете.

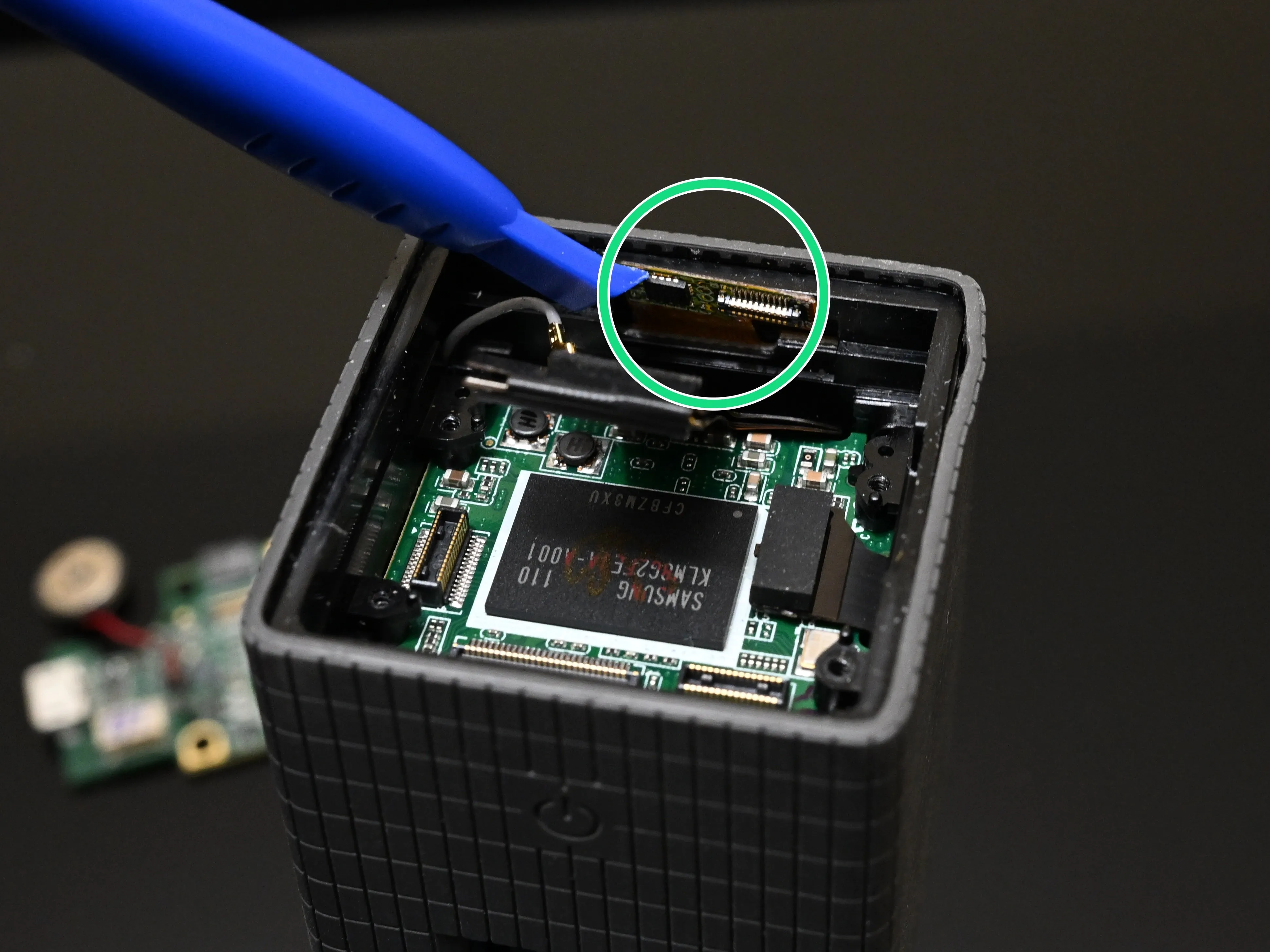

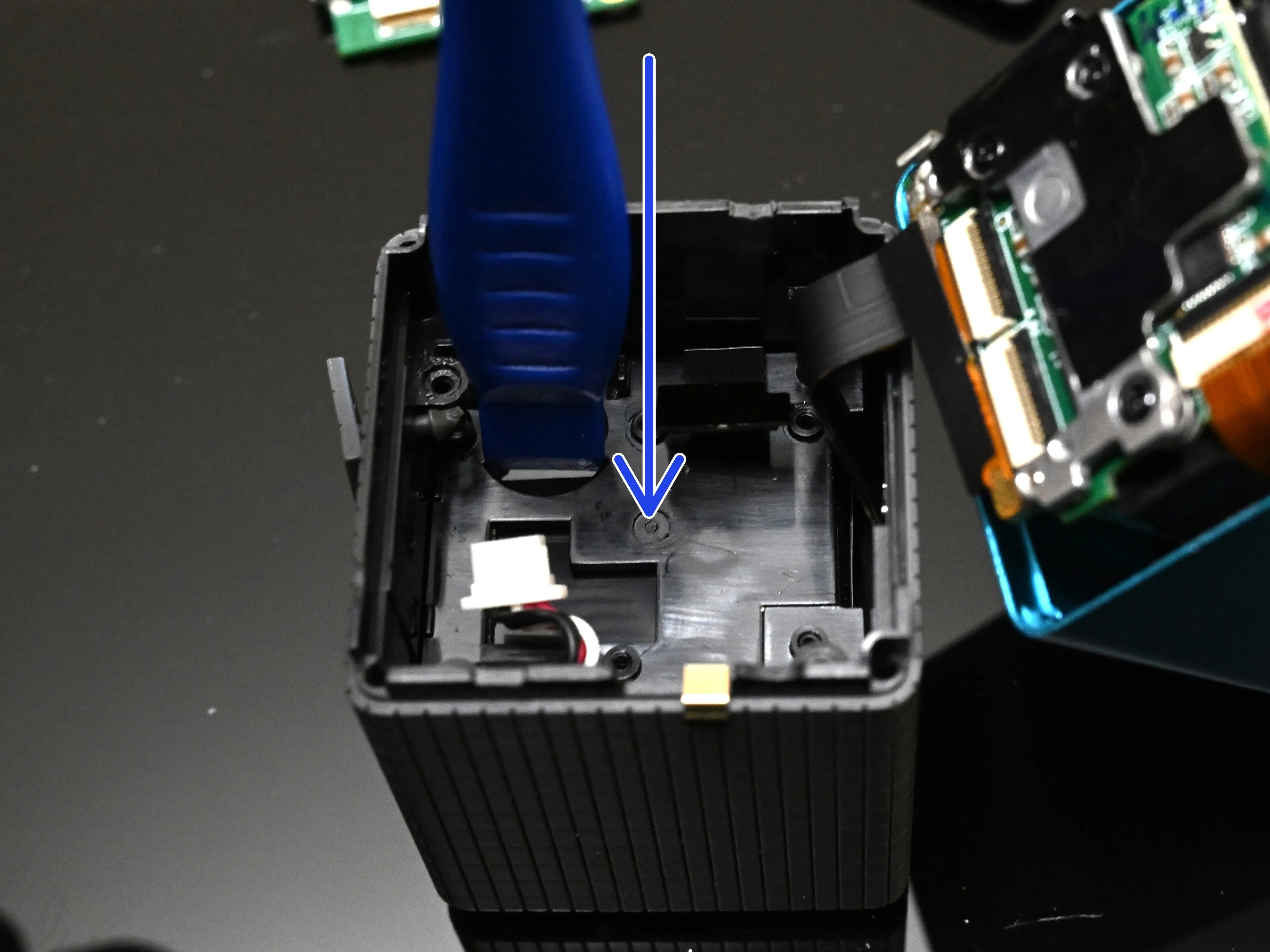

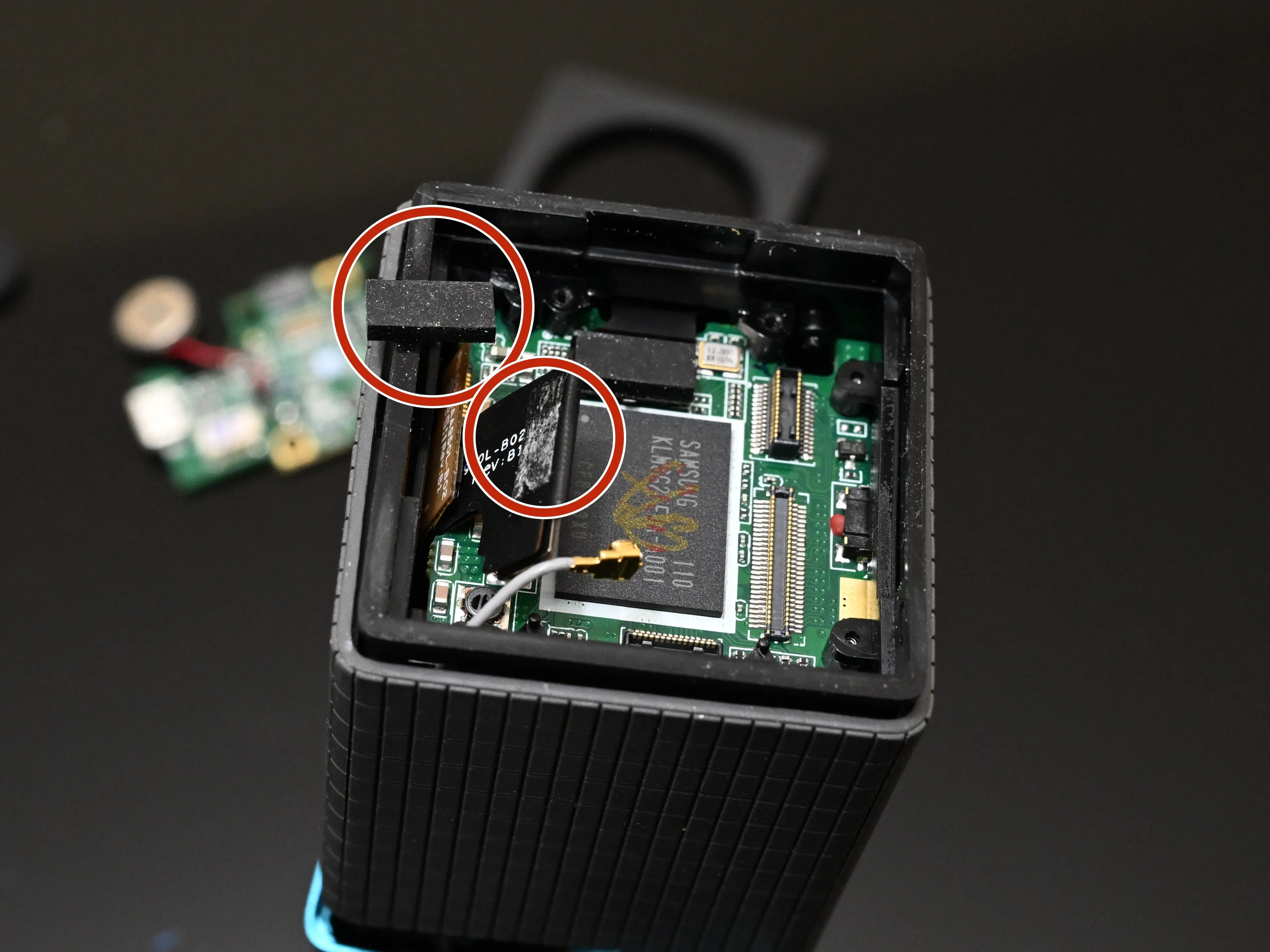

Шаг 15 Извлеките аккумуляторную батарею/процессорный блок

• Снимите поролоновую прокладку с задней части кабеля объектива/сенсора.

• С прикрепленной поролоновой прокладкой кабель будет слишком толстым, чтобы пролезть в узкий канал, через который мы собираемся его протащить.

• Следите за тем, как движется ленточный кабель управления зумом и кабель объектива/сенсора, когда вы вытаскиваете следующий узел.

• Осторожно вытолкните блок батареи/процессора со стороны объектива (т.е. со стороны экрана) камеры.

• Если узел не скользит свободно (а скорее всего, так и будет), не давите на него. Ленточные кабели очень хрупкие, и вы можете их порвать. Если нужно, воспользуйтесь щипцами, но при этом аккуратно проведите кабели через отверстия в блоке аккумулятор/ЦПУ.

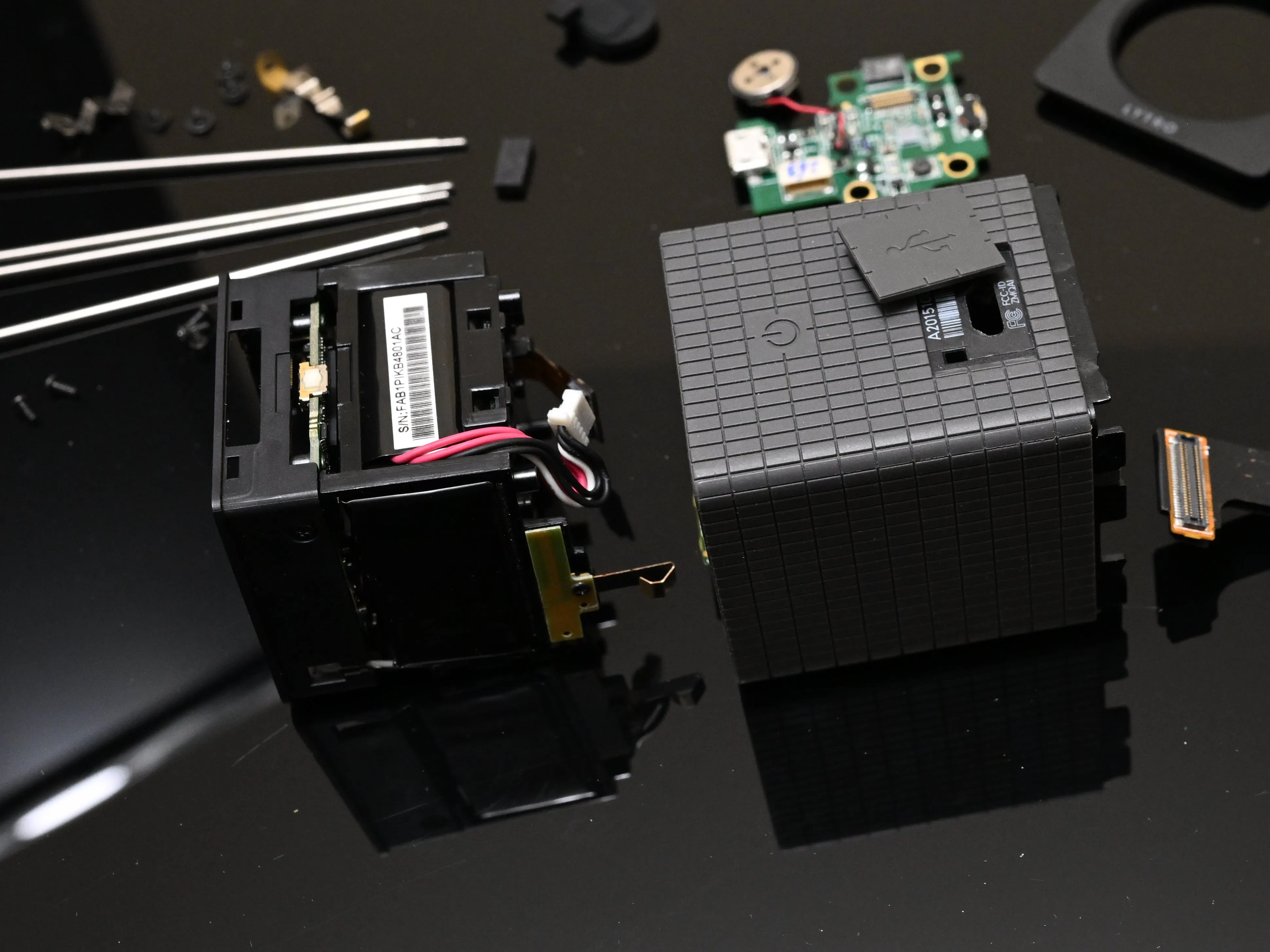

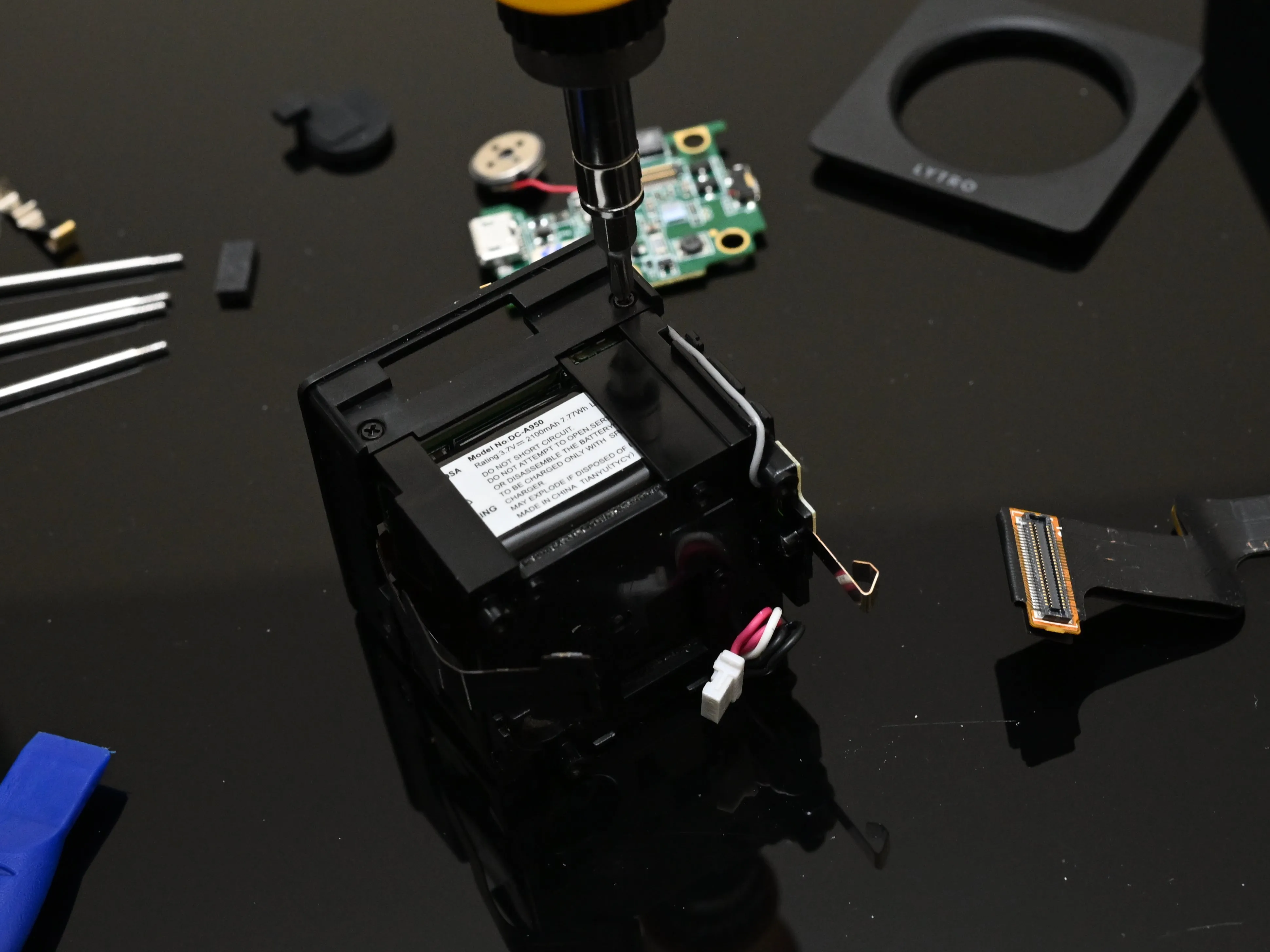

Шаг 16 Отделите плату процессора от батареи

• После извлечения процессора/батареи нам нужно открутить четыре винта, чтобы отделить плату процессора от батареи.

• Эти винты находятся на трех разных сторонах сборки.

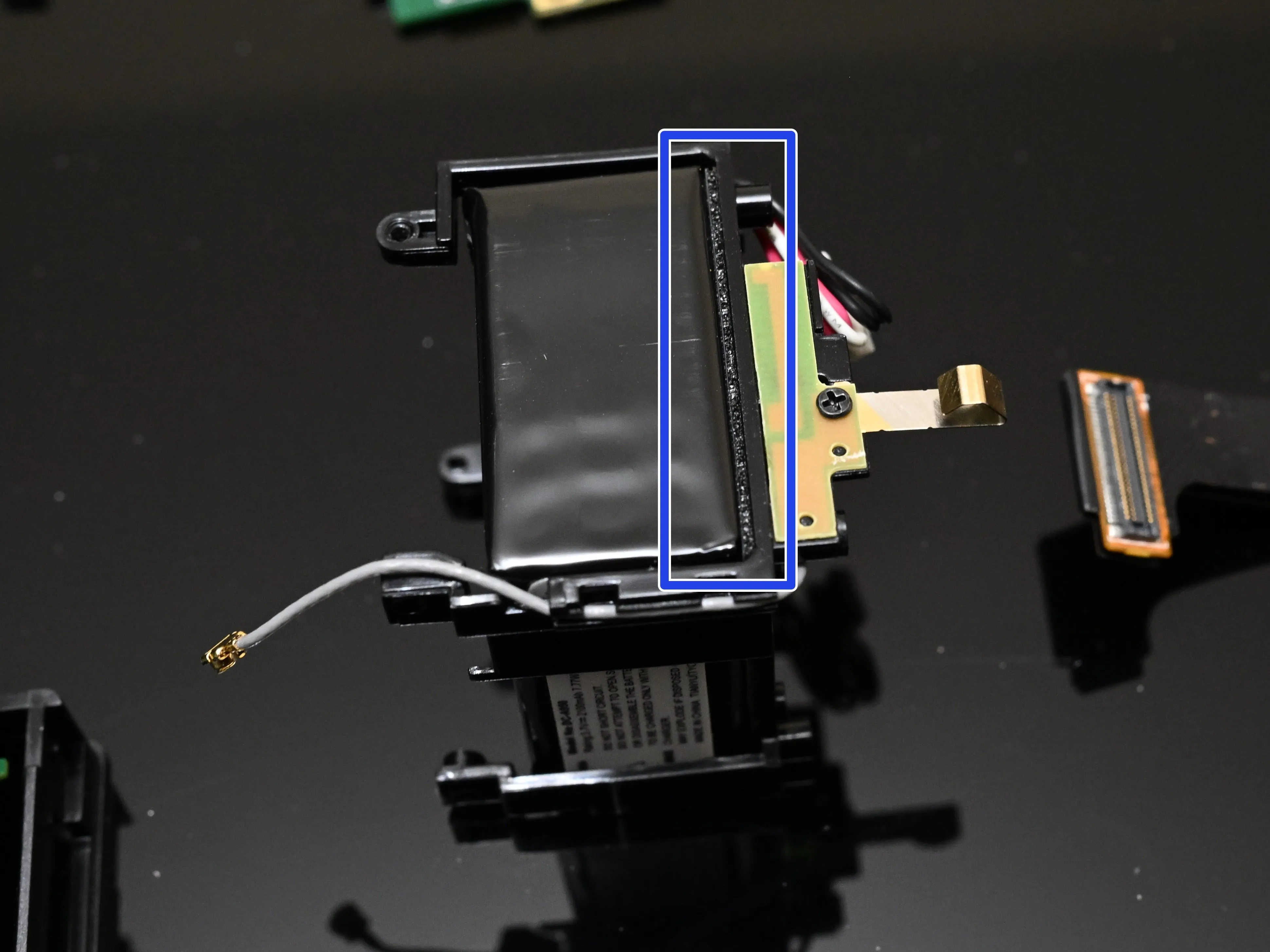

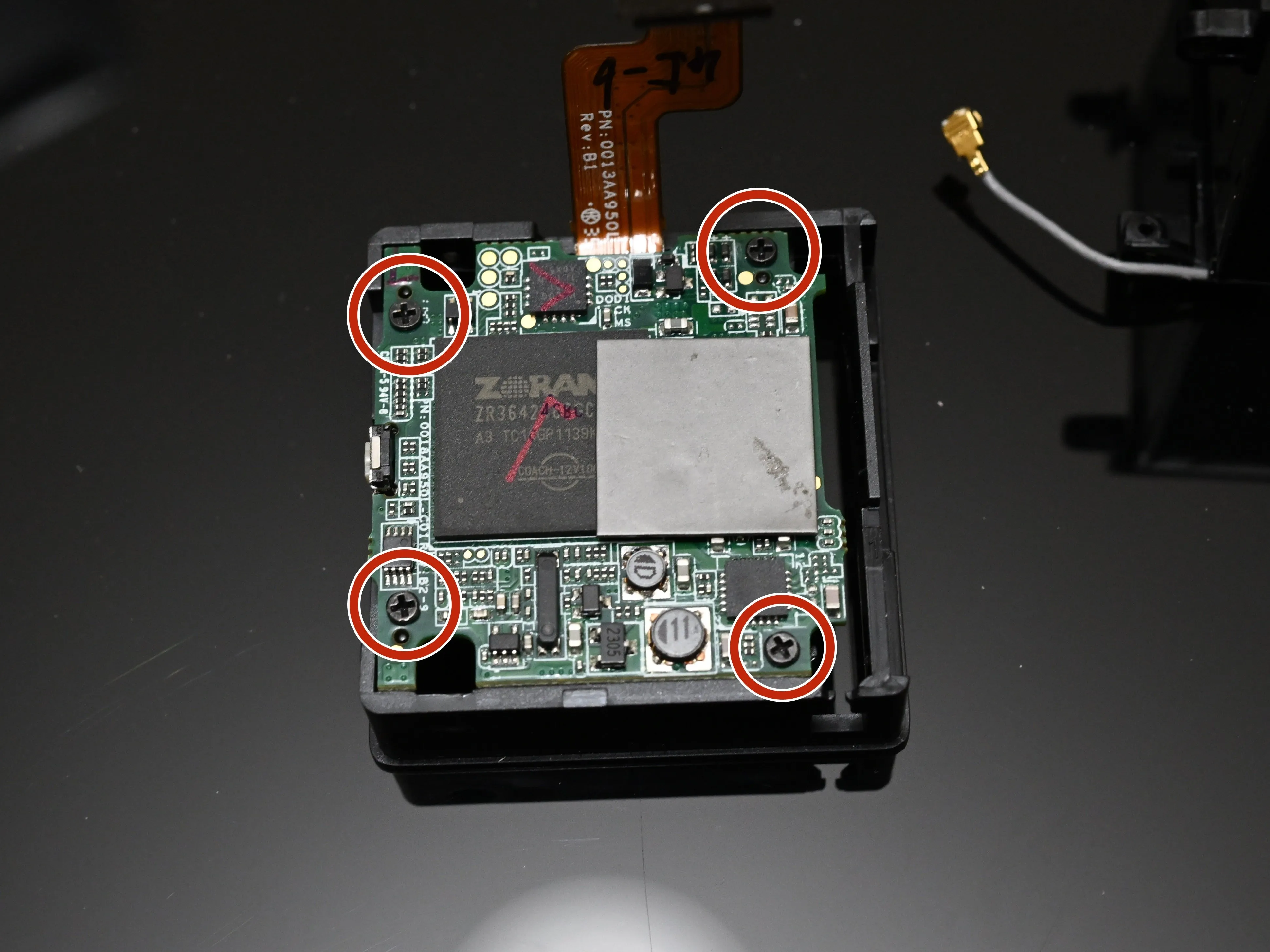

Шаг 17 (необязательный) Извлечение платы процессора или аккумулятора

• Плата процессора крепится к рамке четырьмя винтами. Их можно открутить, если необходимо заменить плату процессора.

• Батарея держится на рамке с помощью клейкой пены. Чтобы удалить эту пену, можно подрезать ее ножом.

• Будьте осторожны, чтобы не проткнуть батарею.

• Я не выполнял ни один из этих шагов во время разборки, поэтому у меня нет фотографий.

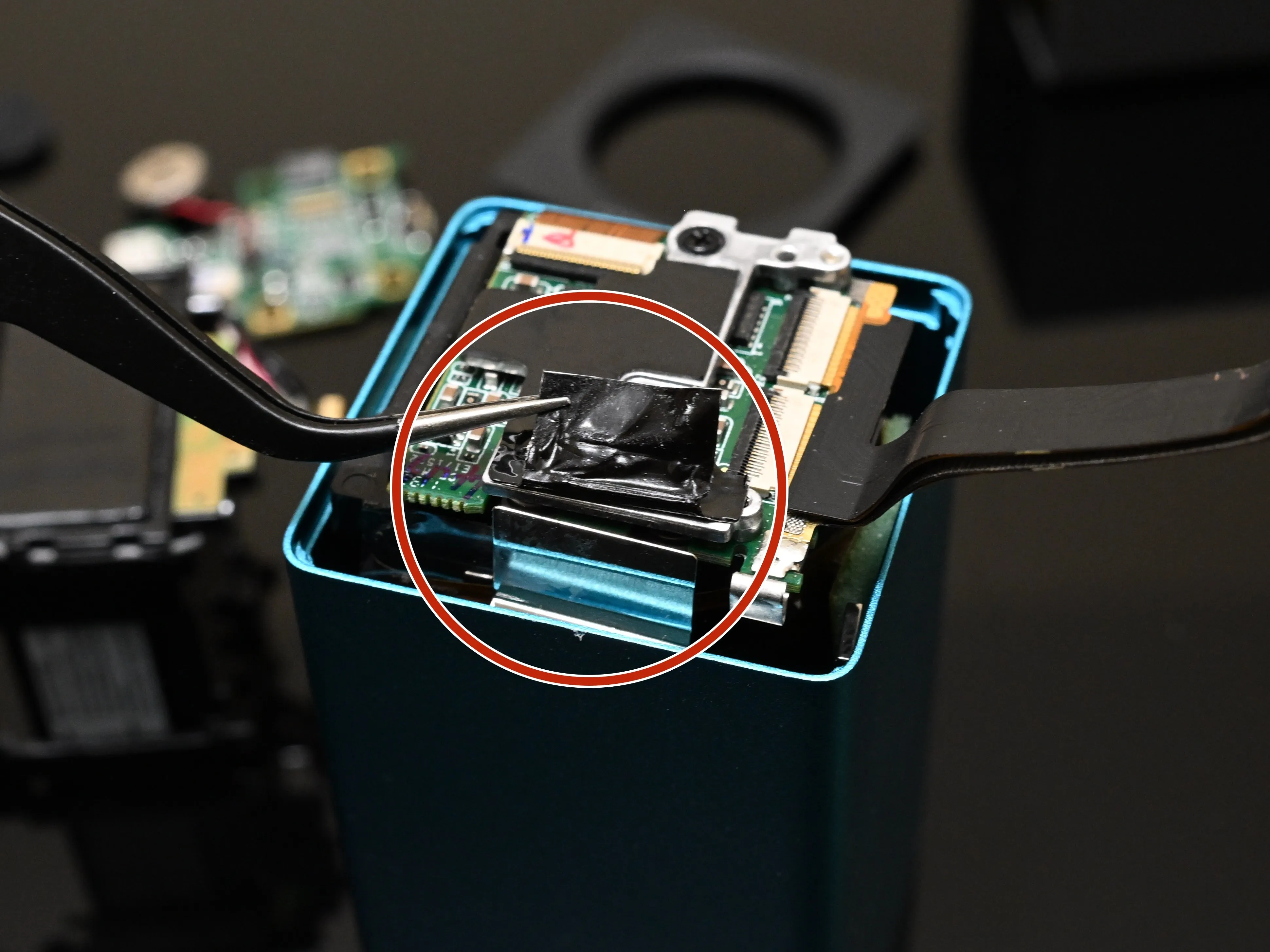

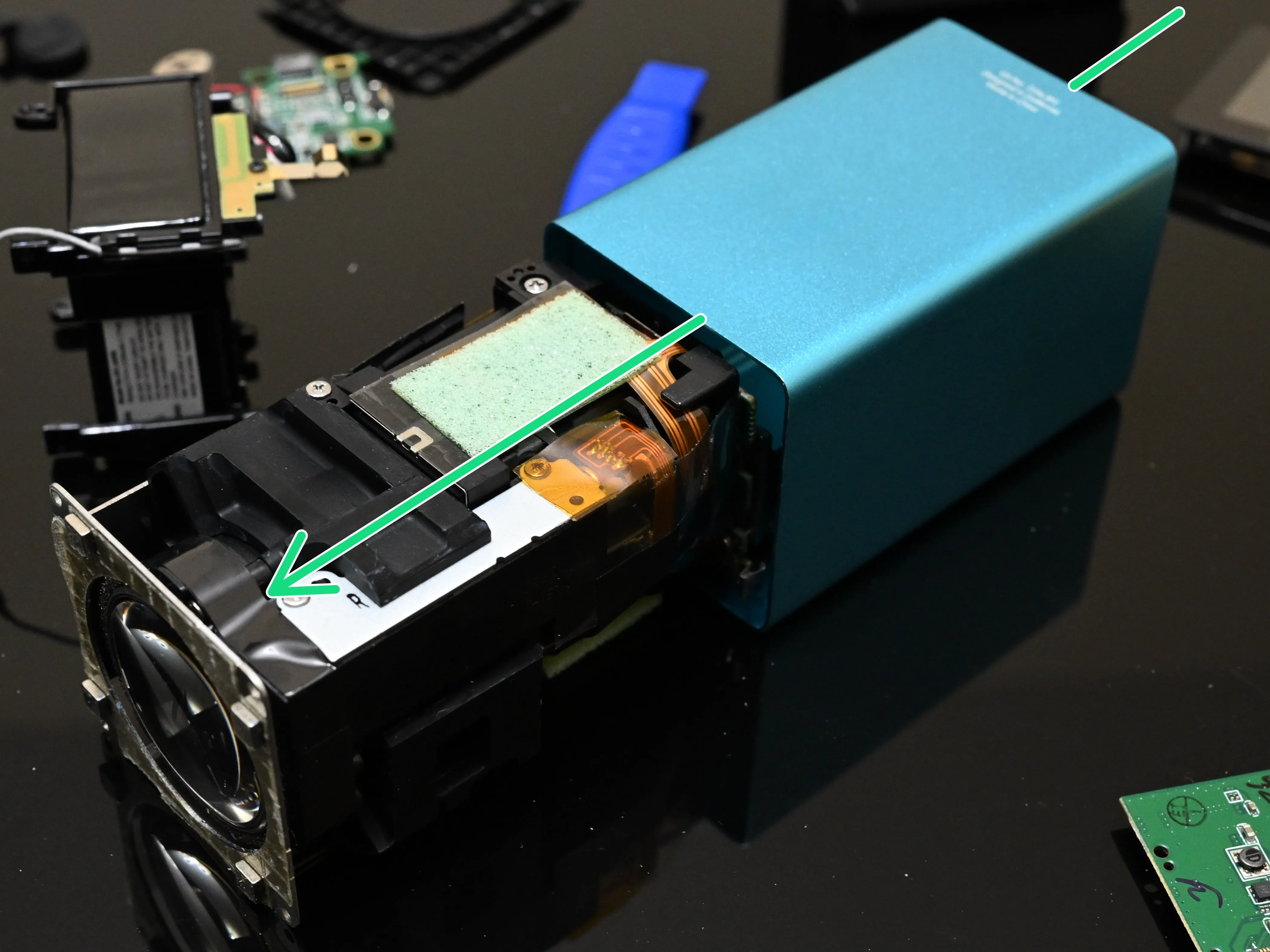

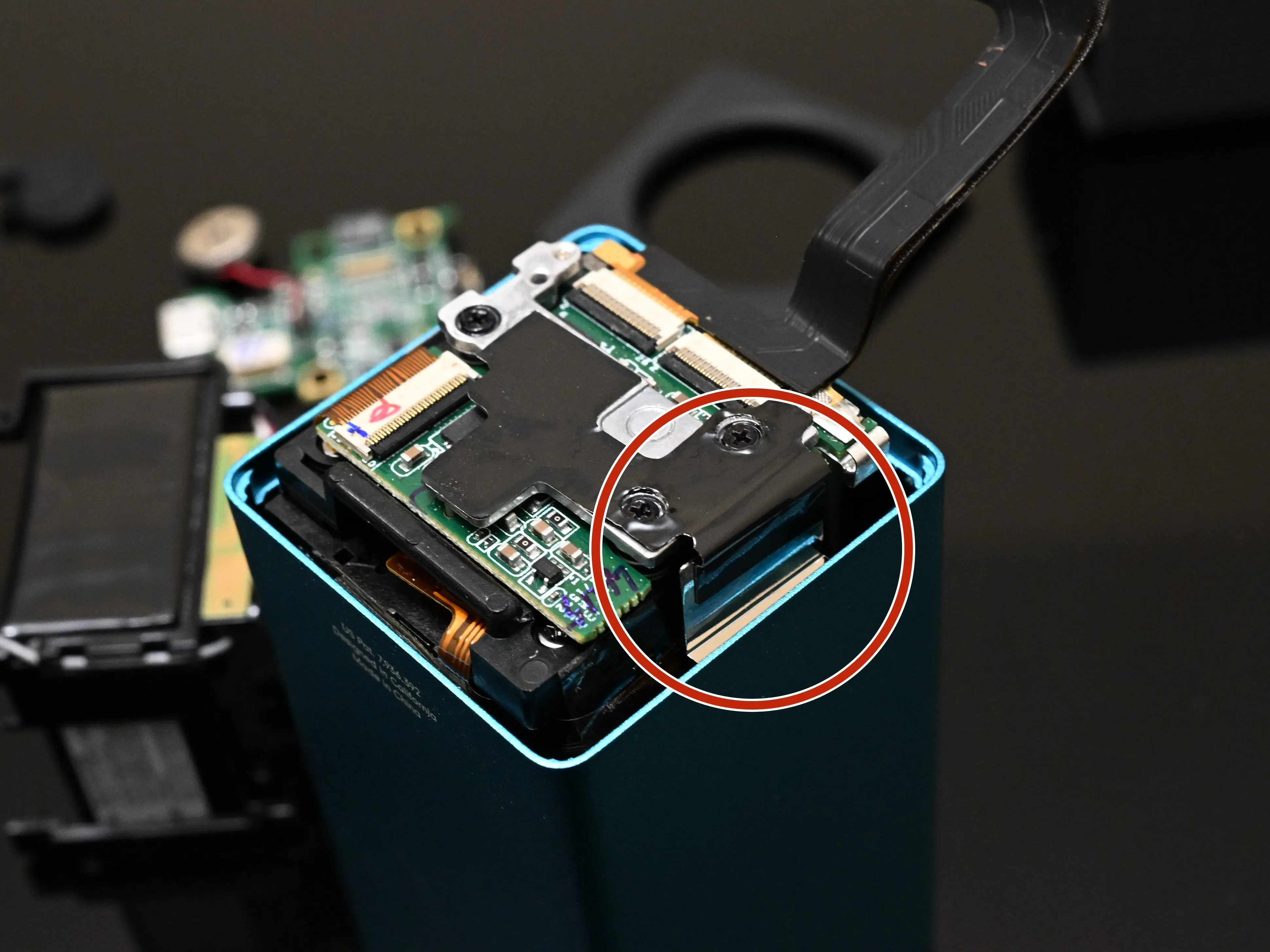

Шаг 18 Снимите блок объектива

• На данный момент единственное, что удерживает блок линз в корпусе, - это один кусочек скотча. Клей не очень сильный. Подденьте его пинцетом или другими подобными приспособлениями.

• После того как лента будет снята, узел объектива можно будет вытолкнуть с задней стороны (со стороны экрана камеры).

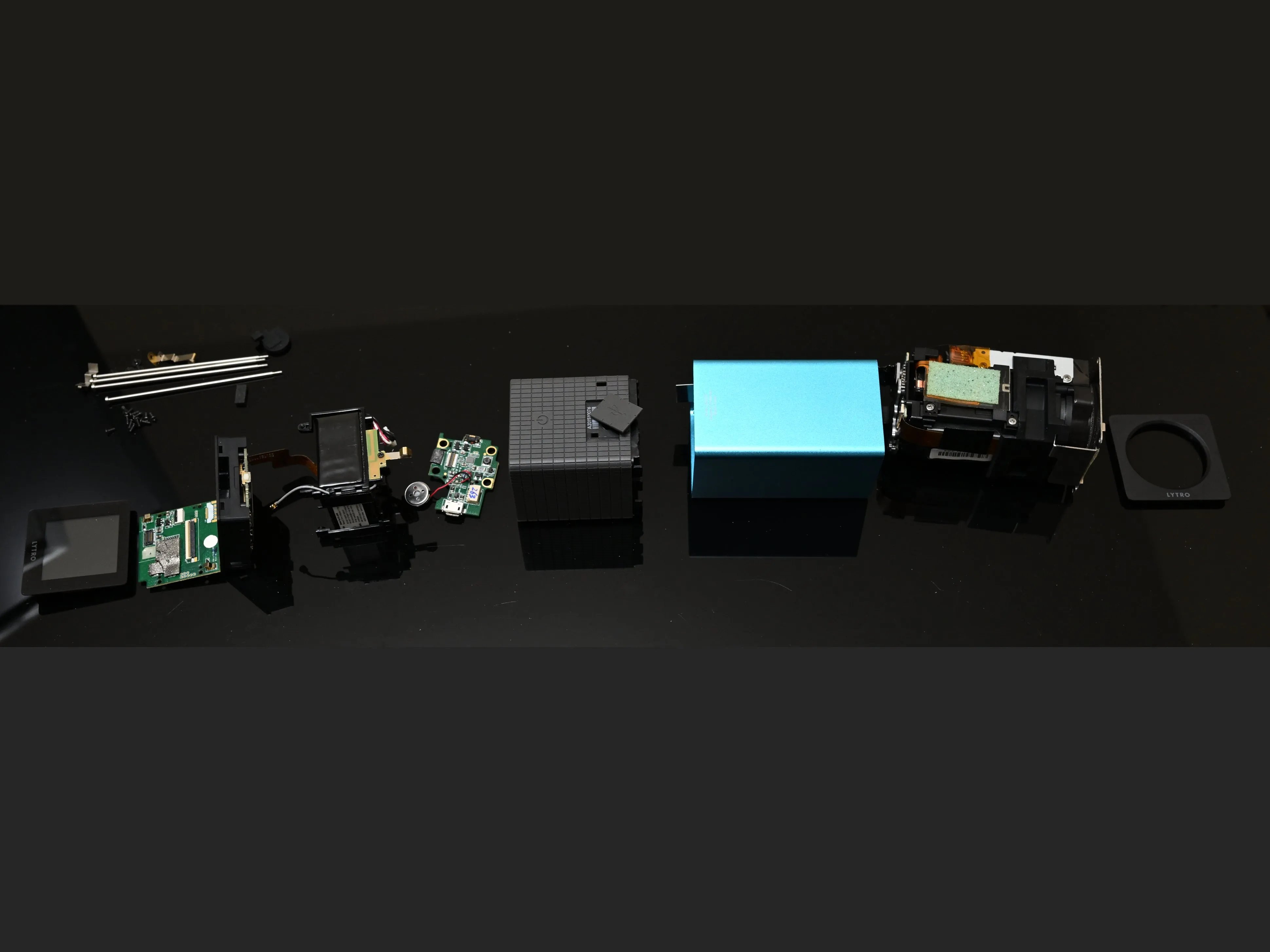

Шаг 19 Готово!

• Вот и все! Сборка в основном состоит из тех же шагов, но в обратном порядке.

• Однако есть несколько моментов, на которые следует обратить внимание при сборке камеры, поэтому продолжайте читать, если вам нужны советы.

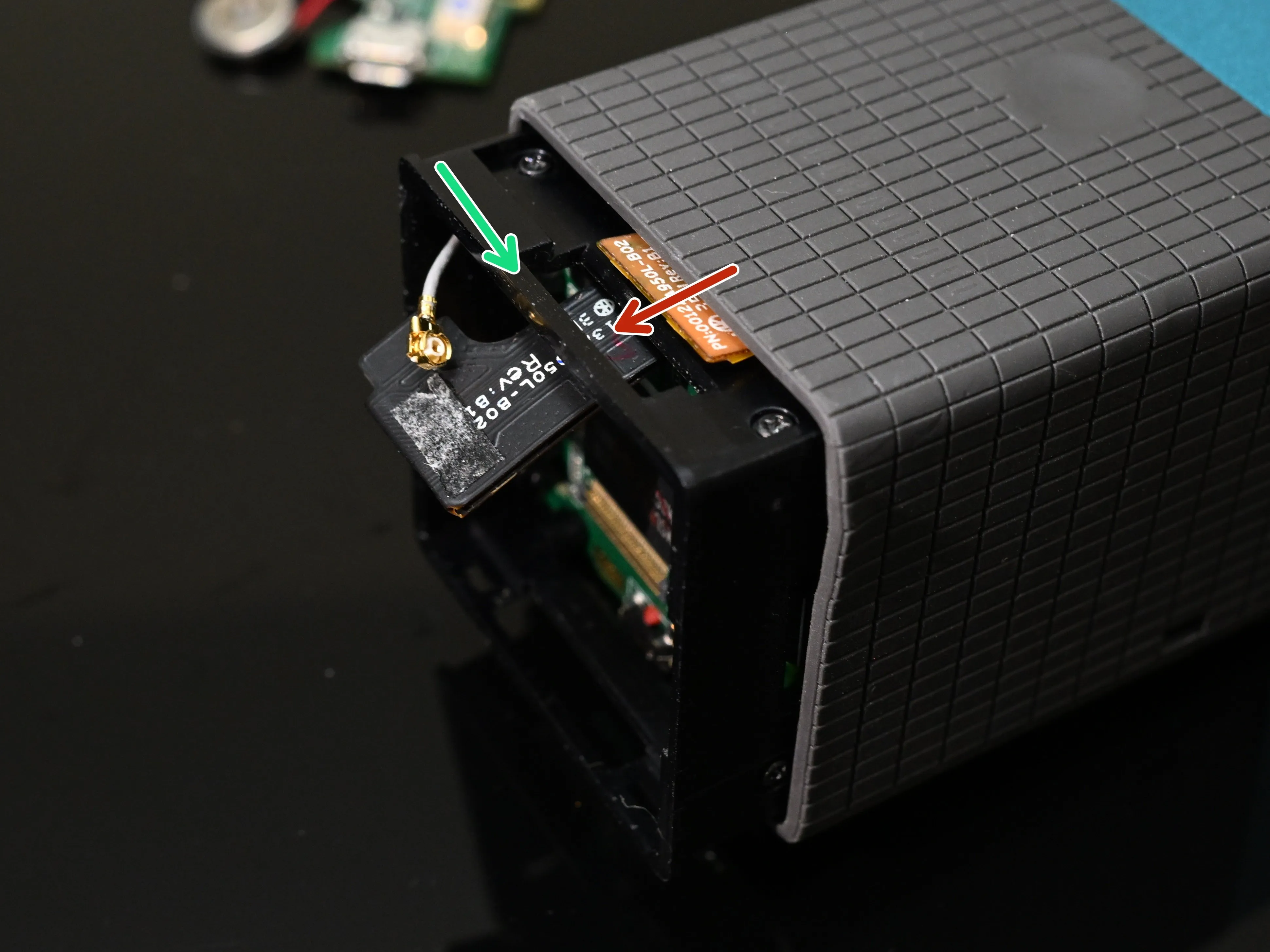

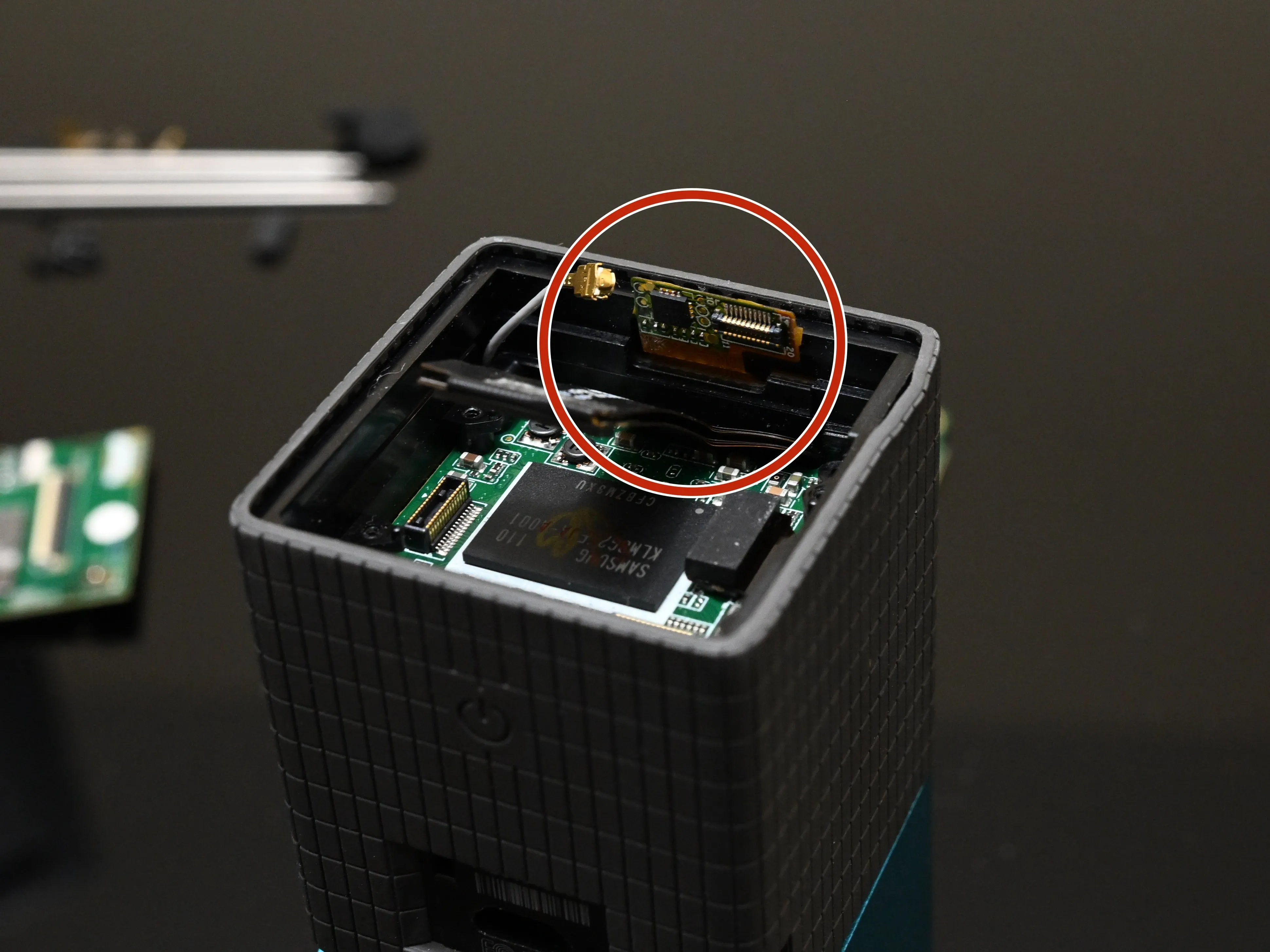

Шаг 20 Советы по сборке

• Ленточный кабель управления зумом сложно вернуть на место. Его нужно просунуть через отверстие в корпусе блока батарей/процессора.

• Начните с кабеля с внешней стороны корпуса, затем протяните его через отверстие, на которое указывает красная стрелка.

• После продевания в отверстие кабель должен торчать под пластиковой опорой, на которую указывает зеленая стрелка.

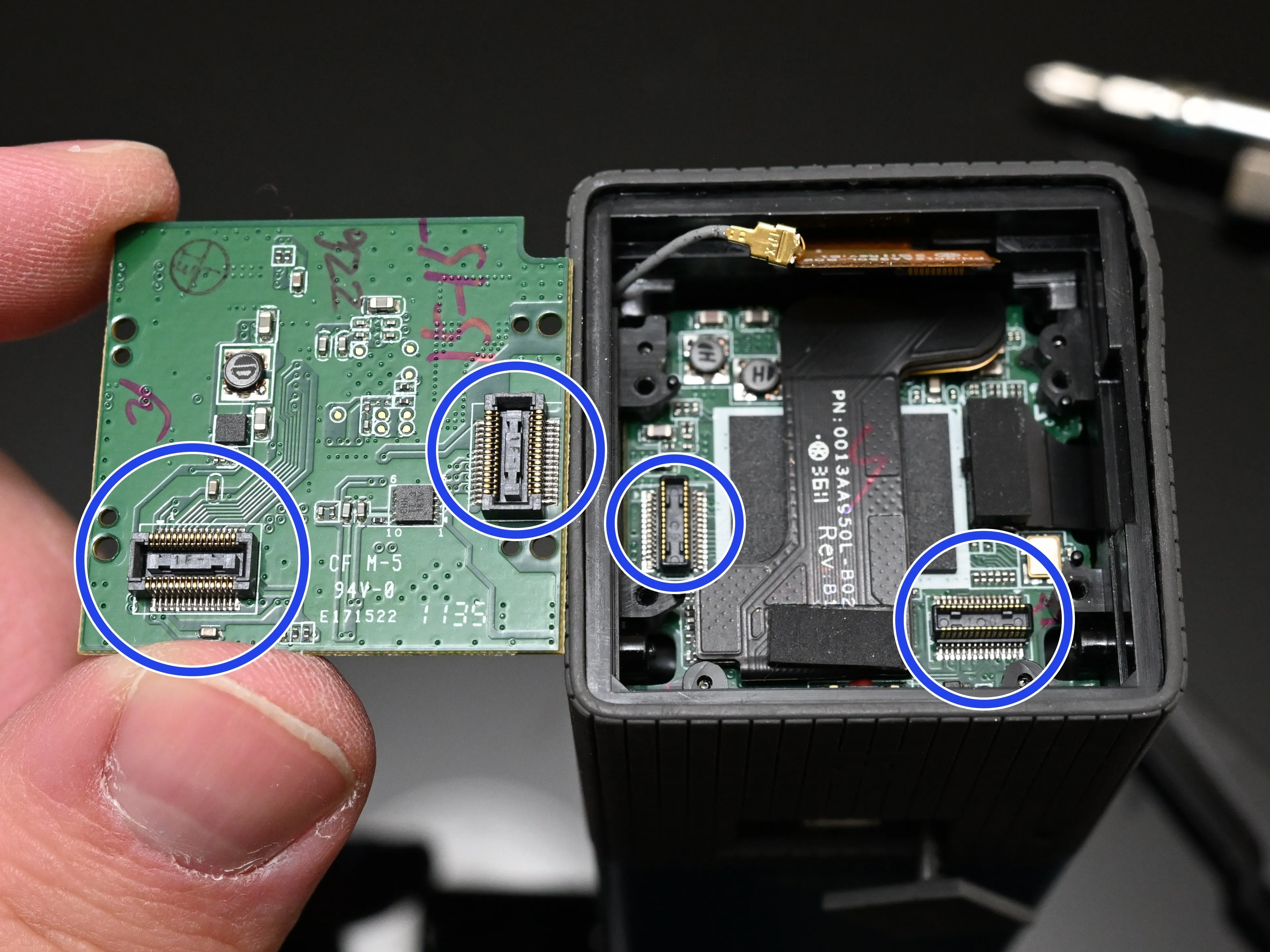

• При замене интерфейсной платы не забывайте о межплатных соединениях. Пластиковые штифты помогают выровнять плату, а винты должны оказывать достаточное давление, чтобы защелкнуть соединение, но вы можете убедиться в этом, аккуратно надавив на разъемы, пока не услышите щелчок.
